MEMUP MEDIADISK LNX HD User Manual

Guide d'utilisationGuide d'utilisation

Guide d'utilisation

Mediadisk LNX HD SeriesMediadisk LNX HD Series

MANUEL D’UTILISATION

CONSIGNES DE SÉCURITÉ ET AUTRES INSTRUCTIONS 1

PRÉSENTATION DU PRODUIT 2

TÉLÉCOMMANDE 3

CONNEXION 4

INTERFACE 7

HDD 8

USB 8

RÉSEAU 9

UPNP 9

CONFIGURATION 10

INSTALLATION DE BT SAMBA 14

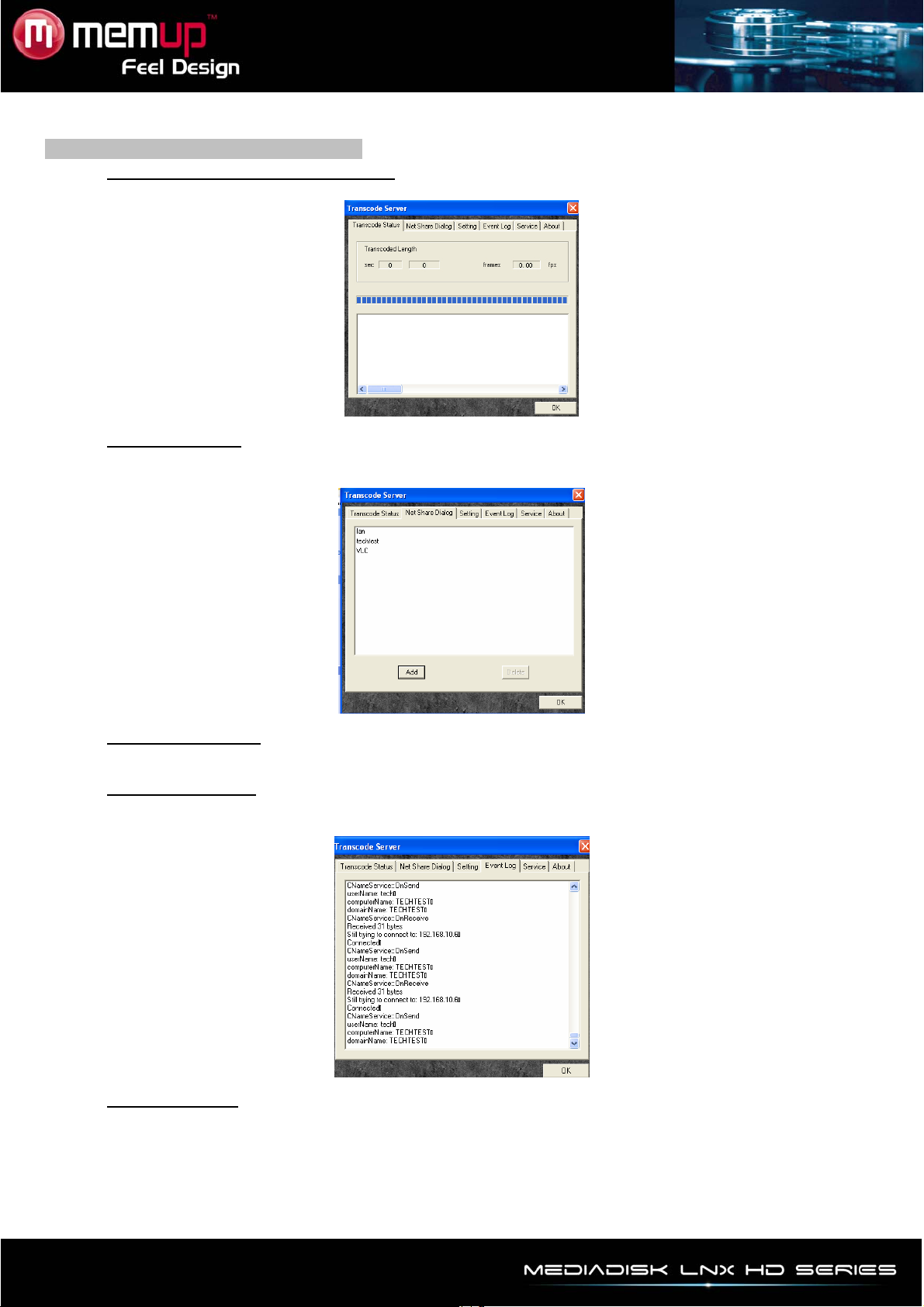

TRANSCODE SERVER 18

MENU EDITION 21

FILE MANAGER (COPIER/COLLER) 21

FONCTION PLAYLIST 22

SPECIFICATIONS 23

DÉTECTION DES PANNES 24

Le Mediadisk LNX HD SERIES Series est un Home Media Center, avec un disque dur intégré de 3.5 ", il
peut lire les fichiers multimédia Haute Définition (films, photos et audios) via le téléviseur et lorsqu'il est
connecté au PC, peut également copier et lire les fichiers partagés via le réseau.

CONSIGNES DE SÉCURITÉ ET AUTRES INSTRUCTIONS

Veuillez utiliser le MEDIADISK LNX HD SERIES avec soin et lire les instructions suivantes.

>>> Copyright

Le logiciel, les contenus audio et vidéo ou autres
propriétés intellect uelles sont protég és par les lois
sur les droits d’auteur et les lois internationales.
L’utilisateur doit assumer la responsabilité de tou te
reproduction ou distribution du ou des contenus.

>>> Vérification du codec

Ce produit peut ne pas prendre en charge certains
formats multimédia. Veuillez vérifier les types de
codec dispon i bles.

>>> Sauvegarde des données

Veuillez sauvegarder les données stoc kées sur ce
produit et les conserver dans un endroit sûr. Nous
ne sommes pas responsables des données
perdues ou endommagées.

>>> Chute/choc

Ne faites subir aucun choc au MEDIADISK LNX
HD SERIES et ne le laissez pas tomber. Vous
risquez de l’endommager.

>>> Substances étrangères

N’insérez pas d’objets métalliques ni de
substances étrangères inflammables dans le
lecteur. Vous risquez de l’endommager.

>>> Démontage/modification

N’essayez pas de démonter ni de modifier une
quelconque partie du MEDIADISK LNX HD
SERIES. Vous risquez de l’endommager.
Toute modification apportée au produit risque
d’annuler sa garantie.

>>> Charge
Ne placez pas d’objets lourds sur le MEDIADISK
LNX HD SERIES. Vous risquez de l’endommager.

>>> Produits chimiques
Ne nettoyez pas le produit au moyen de
détergents chimiques. Vous risqueriez
d’endommager le MEDIADISK LNX HD SERIES.

>>> Eau/humidité
Ne mettez pas le MEDIADISK LNX HD SERIES en
contact avec de l’eau ou tout autre liquide.
Si un liquide conducteur pénètre dans le
MEDIADISK LNX HD SERIES, éteignez-le et
débranchez immédiatement l’adaptateur
électrique.

>>> Aimant ou propriétés magnétiques
N’installez pas le MEDIADISK LNX HD SERIES
près d’un champ magnétique. Ce champ risque
d’entraîner un dysfonctionnement du produit ou
d’endommager les données qui y sont stockées.

>>> Chaleur

N’exposez pas le MEDIADISK LNX HD SERIES
aux rayons du soleil et ne l’installez pas près d’une
source de chaleur. Ne le laissez pas trop
longtemps dans une pièce dont la température est
élevée. Vous risquez de l’endommager.

>>> Vision/écoute

Évitez de regarder la TV ou d’écouter de la
musique trop forte pendant des périodes
prolongées. Vous risquez de développer des
problèmes visuels ou auditifs.

>>> Incendie
Lorsque vous utilisez le MEDIADISK LNX HD
SERIES, si vous détectez la présence de fumée
ou une odeur inhabituelle, éteignez le produit,
débranchez immédiatement l’adaptateur et, si
nécessaire, appelez le SAV.

>>> Enfants
Ne laissez pas les enfants manipuler le
MEDIADISK LNX HD SERIES. Ils risqueraient de
l’endommager.

>>> Alimentation électrique

Ne branchez pas un trop grand nombre de
produits électroniques sur une même prise.
Insérez fermement la fiche d’alimentation. Lorsque
le produit fonctionne, ne le débranchez pas.

- 1 -

PRÉSENTATION DU PRODUIT

Façade avant

Définition Instruction

1 USB Host Brancher un périphérique extérieur
2 Lecteur de carte Insérer une carte SD HC / MMC MS
3 Bouton Marche / Arrêt Eteindre / Allumer le Mediadisk

Façade arrière

1 DC IN Alimentation Entrée d’alimentation
2 AV Sortie Composite Auxiliaire Sortie composite vidéo et audio
3 COAXIAL Sortie audio Coaxiale Sortie audio

Port Définition Instruction

4 HDMI Sortie Haute Définition Sortie de signal digital via le port HDMI
5 LAN Connexion réseau Connexion au réseau via le port Internet

6 USB HOST Port d’entrée USB host Lecture externe de stockage USB

7

- 2 -

Connecteur

USB

Port USB Pour la communication PC

TÉLÉCOMMANDE

BOUTON FONCTION

ALIMENT ATION

MUTE

TV SYSTEM Navigation entre les sorties vidéo

0-9

GOTO

GUIDE Retourner au menu principal

FR

FF

RETURN

SETUP

OK

PREW

NEXT

VOL -

VOL +

OPTION

PLAY/PAUSE

STOP

PAUSE/STEP

REPEAT

COPY

SELECT

CONFIRM

INFO

SUBTITLE

SLOW

AUDIO

ZOOM

ALL

MUSIC


MOVIE

Allumer et éteindre
Allumer / Eteindre le son

Touches numériques
Lecture d’un moment précis d’une vidéo

Retour en arrière rapide. Appuyez de nouveau sur cette touche pour
sélectionner la vitesse

Avance rapide. Appuyez de nouveau sur cette touche pour sélectionner
la vitesse

Accéder au menu précédent
Accéder au menu

Déplacer le curseur vers la gauche
Déplacer le curseur vers la droite
Déplacer le curseur vers le haut
Déplacer le curseur vers le bas

Appuyez sur cette touche pour valider.
Revenir au fichier précédent
Accéder au fichier suivant
Baisser le volume
Augmenter le volume.
Ouvre le menu options dans le navigateur pour renommer ou supprimer

le fichier
Lancement ou mise en pause de la lecture.
Arrêter la lecture
Mettre la lecture sur pause. Appuyer de nouveau pour reprendre.
Paramétrer l'option de répétition : chapitre, titre ou off
Entrer dans le mode copie
Sélectionner un fichier. Appuyez sur « confirm » (confirmer) pour ajouter

ou supprimer des fichiers de la liste de lecture.
Ajouter ou supprimer une option de la liste de lecture
Afficher la durée, le titre ou les informations relatives à un chapitre
Afficher les sous-titres si le fichier le permet

Ralentis. Appuyez sur OK pour reprendre la lecture.
Navigation entre les formats de sortie audio

Zoom avant/arrière sur la photo ou la vidéo
Puissance du zoom photo : 2X, 4X, 8X, 16X
Puissance du zoom vidéo : 2X, 3X, 4X, 8X

Voir tous les fichiers
Voir tous les fichiers audio
Voir tous les fichiers photos
Voir tous les fichiers vidéo

- 3 -

CONNEXION

Connexion à un ordinateur

Le LNX HD SERIES est un disque dur multimédia de fichiers personnels et peut être connecté à un
ordinateur.
Connectez le LNX HD SERIES à un ordinateur à l’aide du câble USB puis copiez et transférez vos
données.

Reportez-vous à l’illustration ci-dessus pour connecter correctement l’appareil à votre ordinateur.
L’ordinateur le détectera automatiquement. Vous pourrez ensuite utiliser votre appareil comme un
périphérique USB de stockage.
Lorsque vous avez terminé d’utiliser votre appareil, veuillez le déconnecter en toute sécurité (cliquez sur
l’icône du périphérique afin de le stopper puis débranchez le câble USB, et ce même si la LED est toujours
allumée).
Remarque :
Veuillez ne pas éteindre le LNX HD SERIES lorsqu’une lecture est en cours.

Connexion A/V

Branchez une extrémité du câble jaune dans la prise AV de l’appareil et l’autre extrémité dans la prise AV
de votre téléviseur.
Branchez le câble rouge et le câble blanc dans la prise audio de votre téléviseur ou de votre système HI-FI.
Sélectionnez le mode AV de votre téléviseur et du Mediadisk à l’aide du bouton [TV system] (système TV)
de la télécommande.

- 4 -

Connexion sortie HDMI

La sortie HDMI vous permet de bénéficier de la meilleure qualité de son et d’image. Branchez le câble
HDMI dans la prise du LNX HD SERIES.
Sélectionnez le mode HDMI de votre téléviseur et du Mediadisk à l’aide du bouton [TV system] (système
TV) de la télécommande.

Connexion d’un appareil audio numérique

Branchez une extrémité du câble optique dans l’appareil et l’autre extrémité du câble dans votre appareil
audio. Ce câble prend en charge le signal audio uniquement.
Accédez ensuite au menu audio puis sélectionnez les options Digital Output (Sortie Numérique) "SPDIF
LPCM" ou "SPDIF RAW".
Vous pouvez bénéficier d'un son 5.1 haute qualité via un décodeur/amplificateur multicanal équipé d'une
entrée optique.

- 5 -

Connexion Ethernet

Le LNX HD SERIES peut lire directement des fichiers stockés sur l’ordinateur via le réseau. Veuillez
connecter le lecteur et l’ordinateur selon l’illustration ci-dessous.

Branchez le câble RJ45 sur le LNX HD SERIES. Appuyez sur la touche [Setup] (Configuration) pour
afficher le menu de démarrage. Sélectionnez l’option « Network » (Réseau). Vous devrez choisir de
configurer l’IP manuellement ou automatiquement. Appuyez à nouveau sur cette touche pour quitter le
menu lorsque vous avez terminé la configuration. Avant de pouvoir accéder au routeur via le réseau,
certains fichiers multimédia doivent être partagés sur le réseau.

Partage de fichiers sous Windows XP

1. Sélectionnez le dossier que vous voulez partager, cliquez dessus avec le bouton droit de votre souris
et sélectionnez « Partage et sécurité ».

2. Cochez la case « Partager » dans l’option correspondante, sélectionnez « partager ce dossier sur le
réseau » et cliquez sur « Appliquer » pour valider.

3. Ouvrez « Panneau de configuration – Outils d’administration – Gestion de l’ordinateur – utilisateurs et
groupes locaux » et cliquez sur « Utilisateurs ». Cliquez avec le bouton droit de la souris sur « Invité »
puis sélectionnez « Propriétés ».

4. Cochez « L’utilisateur ne peut pas changer mon mot de passe » et « Le mot de passe n’expire
jamais ».

5. Ouvrez « Panneau de configuration – Connexions réseau », sélectionnez « connexion au réseau
local » et accédez à « Propriétés » en effectuant un clic droit.

6. Dans la fenêtre contextuelle, sélectionnez « Protocole Internet (TCP/IP) ».

7. Définissez l’adresse IP, le masqu e de sous-réseau ainsi que la passerelle, ou bien laissez l’ordinateur
définir ces paramètres automatiquement.

8. Fin du partage réseau Windows XP.

9. Fermez le pare-feu Windows Connexion Réseau.

Partage de fichiers sous Windows Vista

1． Depuis le bureau, sélectionnez « Démarrer – Paramètres – Panneau de configuration » puis

« Comptes d’utilisateurs ».

2． Ouvrez « Comptes d’utilisateurs » puis sélectionnez « Créer un nouveau compte » et nommez-le

« Invité ».

3． Sélectionnez le dossier que vous voulez partager, cliquez dessus avec le bouton droit de votre souris

et sélectionnez l’option « Partage ».

4． Ouvrez le dossier partagé et ajoutez le compte « Invité » à la liste.
5． Ensuite, autorisez le partage à tous les utilisateurs.
6． Sélectionnez « Partage » et cliquez sur « Terminer ».
7． Utilisez l’appareil de la même manière que sous Windows XP.

- 6 -
