DGF-300
BETRIEBSANLEITUNG OPERATING INSTRUCTIONS MODE D’EMPLOI GEBRUIKSAANWIJZING
DGF-300 | DEUTSCH
3
7
6
5
4
2
1
2
EMPFÄNGER
DEUTSCH | DGF-300
6
2
1
3
DGF-300 | DEUTSCH
FUNK-DURCHGANGSMELDER DGF-300
Wir danken Ihnen für den Kauf des m-e Funk­Durchgangsmelders DGF 300. Der Funkdurch­gangsmelder, der auch als Alarmmelder einge­setzt werden kann, meldet Ihnen Personen, die in den Überwachungsbereich der Infrarot-Linse eintreten, indem ein Funksignal zum Empfänger gesendet wird. Gleichzeitig können Sie auch am Sender einen Signalton hören (wahlweise abschaltbar) und die Lautstärke einstellen.
Sender und Empfänger können wahlweise mit Batterien oder mit beigelegten Steckernetzteilen betrieben werden.
LIEFERUMFANG
1x Sender 1x Empfänger 2x Steckernetzteil 3x verschiedene Erfassungsbegrenzer 2x Standfuß 1x Betriebsanleitung
Funktionsbeschreibung
Dieser Durchgangsmelder ist für den Gebrauch in trockenen Innenräumen gedacht und erkennt Bewegungen anhand eines Infrarot-Sensors. Da der Sensor auf sich verändernde Wärme reagiert, sollte der Sensor nicht direkt auf eine Wärmequelle gerichtet sein.
Wird am Sender eine Bewegung registriert, ertönt auch am Empfänger die eingestellte Melodie des Senders. Ist der Sender auf „Alarm“ eingestellt (s. Funktion “Alarmmelder“), wird der Alarmton auch beim Empfänger ausgelöst.
INBETRIEBNAHME DES SENDERS
Lösen Sie die Sicherungsschraube des Batterie­fachdeckels und heben Sie den Deckel ab. Legen Sie 4x 1,5 Volt AA Batterien gemäß Polarität in das Batteriefach ein oder schließen Sie das Ste­ckernetzteil an. Nachdem die Batterien eingelegt bzw. das Steckernetzteil angeschlossen wurde, benötigt der Infrarot-Sensor ca. 20-30 Sek., bis er aktiviert ist. Bei Netzbetrieb werden die Batterien nicht benötigt und sollten aus dem Gerät entnommen werden, um ein Auslaufen der Batterien zu verhindern.
EIN/AUS schalten
An der Seite befindet sich ein Schiebeschalter (1), mit dem das Gerät EIN bzw. AUS geschaltet werden kann. Um das Gerät EIN zu schalten schieben Sie den Schalter in Position „ON“.
Funktion „Durchgangsmelder“
Schieben Sie den Tonwahlschalter (4) in die Position „ON“. Wird nach der Aktivierung eine Bewegung im Überwachungsbereich erfasst, ertönt die eingestellte Melodie am Sender. Mit dem Lautstärkeschalter (6) können Sie die Lautstärke in zwei Stufen einstellen.
4
DEUTSCH | DGF-300
Melodie einstellen
Drücken Sie die „CODE“-Taste (2), um zwischen den verschiedenen Melodien zu wählen. Bei jedem Tastendruck wird eine Melodie weiter geschaltet. Die zuletzt ausgewählte Melodie wird automatisch gespeichert.
Funktion „Alarmmelder“
Schieben Sie den Tonwahlschalter (4) in die Position Alarm. Wird jetzt eine Bewegung im Überwachungsbereich erfasst, ertönt sofort ein Alarmton von ca. 3-4 Sek. Dauer. Danach ist das Gerät sofort wieder aktiv und der Alarm wird bei einer erneuten Bewegung im Erfassungsbereich ausgelöst.
Keine Melodie bzw. kein Alarmton am Sender
Schieben Sie den Tonwahlschalter (4) in die Position „OFF“. Der Sender gibt jetzt keinen Ton ab, wenn eine Bewegung erfasst wurde, sondern sendet sein Signal nur zum Empfänger.
Verzögerung bei der Bewegungserken­nung
Mit dem Schiebeschalter (5) kann eine Verzögerung eingestellt werden. Das heißt, der Bewegungsmelder meldet nach einer erkannten Bewegung erst wieder eine neue Bewegung, wenn die eingestellte Zeit abgelaufen ist. Dies ist z.B. nützlich, wenn der Bewegungsmelder in Bereichen mit hohem Bewegungsaufkommen genutzt werden soll.
In Position 1 erkennt der Bewegungsmelder ca. 1 Sekunde, nachdem die letzte Bewegung erkannt wurde, eine neue Bewegung. In Position 10 erkennt der Bewegungsmelder ca. 10 Sekunden, nachdem die letzte Bewegung erkannt wurde, eine neue Bewegung. In Position 20 erkennt der Bewegungsmelder ca. 20 Sekunden, nachdem die letzte Bewegung erkannt wurde, eine neue Bewegung.
Bitte beachten Sie, dass die Zeit erst anfängt abzulaufen, wenn die Melodie vollständig abgespielt wurde.
Empfindlichkeit des Bewegungsmelders
Mit dem Schiebeschalter (7) kann die Empfindlichkeit des Sensors in 3 Stufen eingestellt werden. H = hohe Empfindlichkeit M = normale Empfindlichkeit L = geringe Empfindlichkeit.
Erfassungsbegrenzer für Infrarot-Sensor
Um den Erfassungsbereich des Infrarot-Sensors gezielt auf Ihre Umgebung einzustellen, stecken Sie eine der mitgelieferten Erfassungsbegrenzer auf den Sensor.
Die Reichweite des Sensors beträgt ohne Begrenzer ca. 5m bei 360° und einem Öffnungs­bereich von ca. 140°.
5
DGF-300 | DEUTSCH
INBETRIEBNAHME DES EMPFÄNGERS
Lösen Sie die Sicherungsschraube des Batterie­fachdeckels und heben Sie den Deckel ab. Legen Sie nun 4x 1,5 Volt AA Batterien gemäß Polarität in das Batteriefach ein oder schließen Sie das Steckernetzteil an. Bei Netzbetrieb werden die Batterien nicht benötigt und sollten aus dem Gerät entnommen werden, um ein Auslaufen der Batterien zu verhindern.
EIN/AUS schalten
An der Seite befindet sich ein Schiebeschalter (1), mit dem das Gerät EIN bzw. AUS geschaltet werden kann. Um das Gerät EIN zu schalten schieben Sie den Schalter in Position „ON“.
Lautstärke einstellen
Im Batteriefach befindet sich der Lautstärkeschal­ter (6), mit dem die Lautstärke in zwei Stufen eingestellt werden kann.
Batterieüberwachung
Der DGF 300 verfügt über eine Batterieüber­wachung per Funk. Wenn beim Empfänger ca. einmal pro Minute ein kurzer Signalton ertönt, sind die Batterien des Senders und/oder des Empfängers leer und sollten gewechselt werden. Blinkt die TX-LED, sind die Batterien des Senders leer. Blinkt die RX-LED, sind die Batterien des Empfängers leer.
Einstellen der Codierung beider Geräte
Um Überschneidungen mit ähnlichen Geräten in Ihrer Nachbarschaft zu vermeiden, kann die Codierung des DGF 300 geändert werden. Im Batteriefach der Geräte befindet sich hierzu die „CODE“-Taste (2). Drücken und halten Sie die „CODE“-Taste am Empfänger für ca. 3 Sekunden gedrückt, bis die rote LED (3) neben der Taste blinkt. Drücken Sie dann einmal kurz auf die „CODE“-Taste am Sender. Die rote LED am Empfänger hört sofort auf zu blinken und die Melodie wird abgespielt. Sender und Empfänger sind nun codiert.
Nachdem alles Ihren Wünschen entsprechend eingestellt wurde, können Sie das Batteriefach wieder schließen.
MONTAGE
Sie können Sender und Empfänger mit den mitgelieferten Standfüßen frei positionieren. Sender und Empfänger können auch an der Wand montiert werden, dazu befinden sich auf der Rückseite der Geräte Langlöcher. Der Durchmesser des Schraubenkopfes sollte nicht größer als 7mm sein.
ZUBEHÖR
Für diesen Durchgangsmelder ist ein Repeater (Mod. CUVEO CR-R1) erhältlich, mit dem sich die
6
DEUTSCH | DGF-300
Reichweite um ca. 50m (im Freifeld) erhöhen lässt.
Technische Daten
Sender
Frequenz: 434 MHz Batterie: 4x 1,5 Volt AA Mignon (Alkaline) Stromverbrauch: Standby ca. 1 mA, Alarm ca. 20 mA Batterielebensdauer: ca. 3 Monate (bei Batterie dauerbetrieb ohne Signalauslösung) Steckernetzteil: 6V / 100mA Sensor-Reichweite: 5m / 360°, Öffnungsbereich ca. 140° Maße (HxBxT): 150 x 115 x 28 mm
Empfänger
Frequenz: 434 MHz Batterie: 4x 1,5 Volt AA Mignon (Alkaline) Stromverbrauch: Standby ca. 1 mA, Alarm ca. 20 mA Batterielebensdauer: ca. 3 Monate (bei Batterie dauerbetrieb ohne Signalauslösung)
HINWEISE ZUR CE-KONFORMITÄT
Unter Einwirkung von starken statischen, elektrischen oder hochfrequenten Feldern (Entladungen, Mobiltelefonen, Funkanlagen, Handys, Mikrowellen) kann es zu Funktionsbeein­trächtigungen der Geräte (des Gerätes) kommen. Der Einsatz dieser Anlage kann die persönliche Aufsichtspflicht nicht ersetzen, sondern nur ergän­zen. Wir machen darauf aufmerksam, dass sich unsere Gewährleistung nur nach den gesetzlichen Gewährleistungsvorschriften richtet. Eine weiter­gehende Haftung ist somit ausgeschlossen. Änderungen vorbehalten
Reinigung und Pflege
Netzbetriebene Geräte vor dem Reinigen vom Netz trennen (Stecker ziehen). Die Oberfläche des Gehäuses kann mit einem mit Seifenlauge angefeuchtetem weichen Tuch gereinigt werden. Verwenden Sie keine Scheuermittel oder Chemikalien.
SICHERHEITSHINWEISE
Bei Schäden, die durch Nichtbeachten dieser Be­dienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
Steckernetzteil 6V / 100mA
Maße (HxBxT): 150 x 115 x 28 mm Funk-Reichweite: ca. 100m im freien Feld (in Gebäuden verringert sich die Reichweite)
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden,
7
DGF-300 | DEUTSCH
übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.
Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie das Feucht- oder Nasswerden des Geräts. Es besteht die Gefahr eines lebensgefähr­lichen elektrischen Schlages!
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
Gehen Sie vorsichtig mit dem Produkt um ­durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
2 JAHRE BESCHRÄNKTE GARANTIE
Es wird für die Dauer von 2 Jahren ab Kaufdatum gewährleistet, dass dieses Produkt frei von De-
fekten in den Materialien und in der Ausführung ist. Dies trifft nur zu, wenn das Gerät in üblicher Weise benutzt wird und regelmäßig instand ge­halten wird. Die Verpflichtungen dieser Garantie werden auf die Reparatur oder den Wiedereinbau irgendeines Teils des Gerätes begrenzt und gelten nur unter der Bedingung, dass keine unbefugten Veränderungen oder versuchte Reparaturen vorgenommen wurden. Ihre gesetzlichen Rechte als Kunde werden in keiner Weise durch diese Garantie beeinträchtigt.
Bitte beachten Sie!
Es besteht kein Anspruch auf Garantie in u. a. folgenden Fällen:
• Bedienungsfehler
• leere Batterien oder defekte Akkus
• falsche Codierung/Kanalwahl
• Störungen durch andere Funkanlagen (z.B. Handybetrieb)
• Fremdeingriffe/-wirkungen
• Mechanische Beschädigungen
• Feuchtigkeitsschäden
• Kein Garantie-Nachweis (Kaufbeleg)
Bei Schäden, die durch Nichtbeachten dieser Be­dienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschä­den, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
8
Haftungsbeschränkung
Der Hersteller ist nicht für den Verlust oder die Beschädigung irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden haftbar, die direkt oder indirekt aus der Störung dieses Produktes resultieren.
DE
Diese Bedienungsanleitung ist eine Publikation der m-e GmbH modern-electronics, An den Kolonaten 37, 26160 Bad Zwischenahn
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
DEUTSCH | DGF-300
9
DGF-300 | ENGLISH

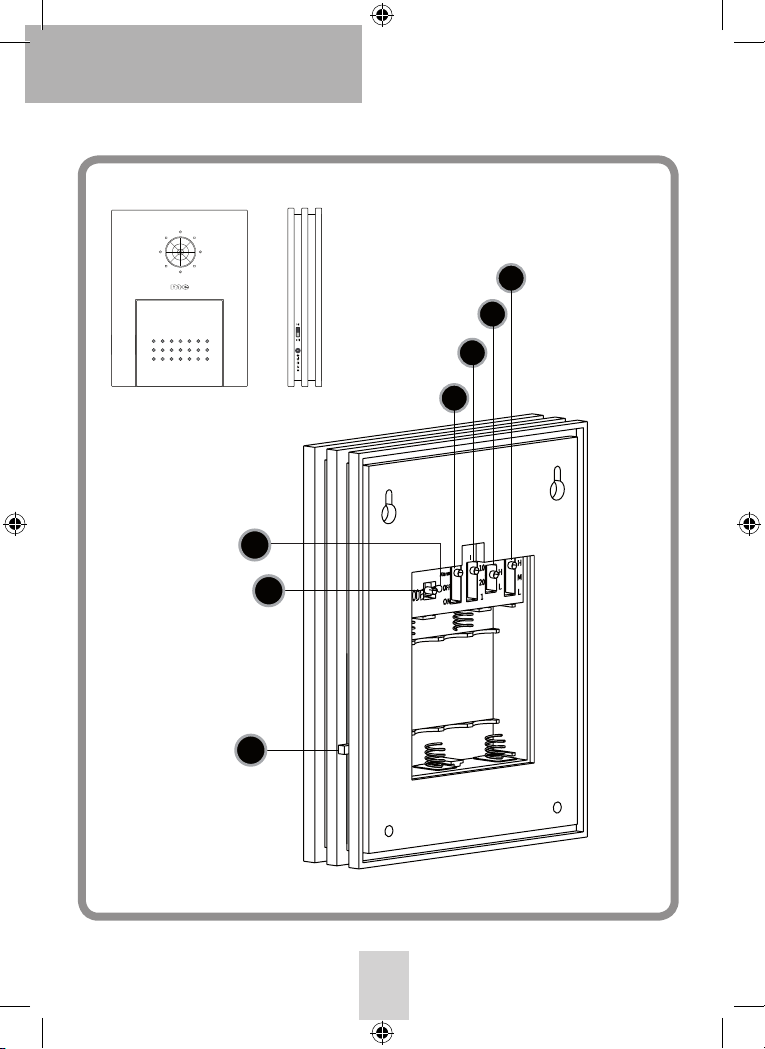

TRANSMITTER
3
7
6
5
4
2
1
10

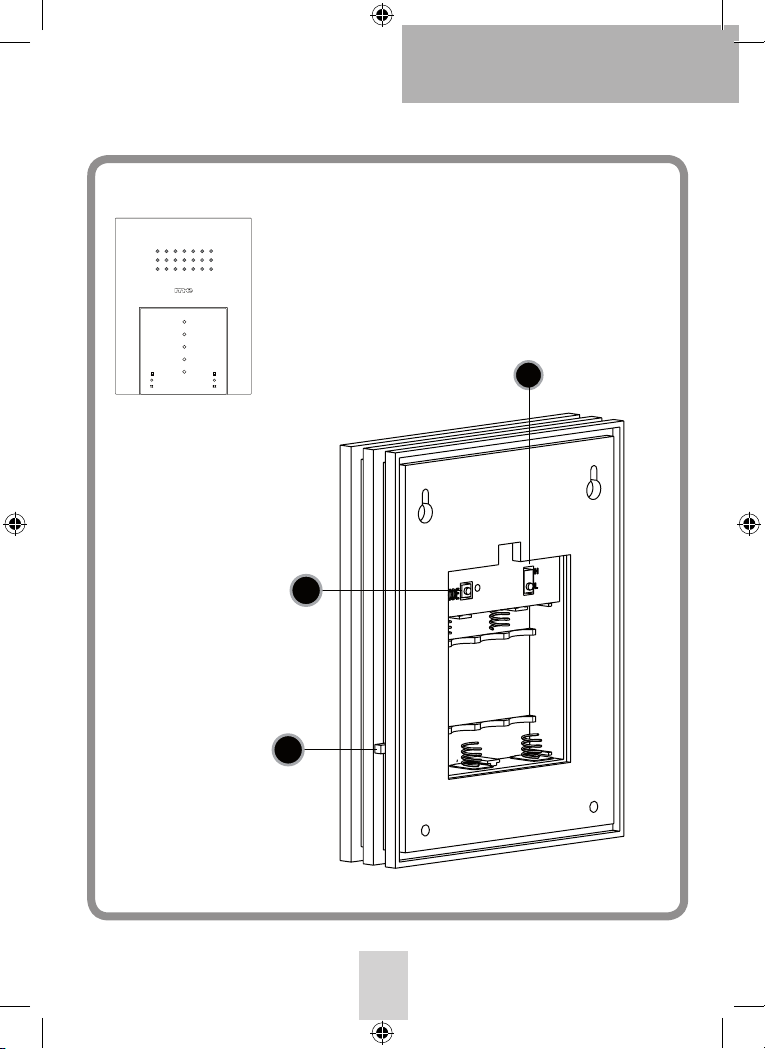

RECEIVER
ENGLISH | DGF-300
6
2
1
11
DGF-300 | ENGLISH
WIRELESS PASSAGE DETECTOR DGF-300
Thank you for purchasing the m-e DGF-300 wireless passage detector. The wireless system notifies you whenever someone has entered an area monitored by unit’s infrared lens by sending radio signals to the receiver. An audio signal is simultaneously generated from the transmitter, which can be adjusted in volume or alternatively disconnected. The unit can also be used as an intruder alarm.
Transmitters and receivers can be operated either by battery or mains plug.
WHAT‘S IN THE BOX
1x Transmitter 1x Receiver 2x Mains plugs 3x different limiters 2x Stands 1x Operating instructions
Description of function
This passage detector is intended for use in dry indoor rooms and detects movement using an infrared sensor. The sensor should not be directed towards a heat source because it reacts to changes in temperature.
If the transmitter registers a movement then the set transmitter melody also sounds at the
receiver. If the transmitter is set to ‘alarm’ (see ‘alarm’ function), then the alarm signal is also sounded at the receiver.
INSTALLING THE TRANSMITTER
Unscrew the battery compartment cover and take off the lid. Place 4x 1.5 V AA batteries inside, in accordance with correct polarity, or attach mains plug. Once the batteries have been fitted or the mains plug attached, the infrared sensor will need approximately 20 – 30 secs to activate. Batteries are not required when using mains supply and should be taken out of the device, in order to prevent them running down.
Switching ON/OFF
There is a slide switch (1) on the side, with which the device can be switched ON or OFF. Slide the switch to the ‘ON’ position in order to switch the device on.
Passage Detector Function
Set the tone control knob (4) to the ON position. Once activated, if movement is subsequently detected in the monitored area, the chosen melody will immediately ring at the transmitter. The volume control knob (6) allows you to set the volume at two levels.
Melody Activation
Press the CODE button (2), to choose from a range of different melodies. Each successive
12
ENGLISH | DGF-300
press of the knob yields a new melody. The last selection will automatically be stored.
“Alarm“ Function
Set the tone control knob (4) to the Alarm position. If movement is subsequently detected in the monitored area, the alarm will sound immediately for approximately 3 - 4 secs. However, any further movement in the area will once again immediately trigger the alarm.
No Melody or Alarm at the Transmitter
Move the tone control knob (4) to the position tone off. The transmitter will not produce any sound should movement be detected in the monitored area, instead it will only send a signal to the receiver.
Delays in motion detection
A delay can be set using the slide switch (5). This means that the motion detector will only report new movement after another recognised movement once the set time has passed. This is useful, for example, if the motion detector is to be used in areas with a lot of movement. In position 1 the motion detector recognises a new movement approx. 1 second after the last recognised movement. In position 10 the motion detector recognises a new movement approx. 10 seconds after the last recognised movement. In position 20 the motion detector recognises a new movement approx. 20 seconds after the last recognised movement.
Please note that the time only begins to run once the melody has been played through fully.
Sensitivity of the Motion Detector
With the sliding switch (7), the sensitivity of the sensor can be adjusted in 3 steps. H = high sensitivity M = normal sensitivity L = low sensitivity
Infrared Sensor Limiter
In order to target the chosen area effectively, place one of the provided limiters on the sensor. The operating range of the sensor is 5m for 360°, without a limiter. It has an open range of ca. 140°.
INSTALLING THE RECEIVER
Unscrew the battery compartment cover and take off the lid. Place 4x 1.5 V AA batteries inside, in accordance with correct polarity, or attach mains plug. Batteries are not required when using mains supply and should be taken out of the device, in order to prevent them running down.
Switching ON/OFF
There is a slide switch (1) on the side, with which the device can be switched ON or OFF. Slide the switch to the ‘ON’ position in order to switch the device on.
13
DGF-300 | ENGLISH
Volume Setting
The battery compartment houses a volume switch (6) which allows the volume to be set at two levels.
Battery Monitor
The DGF 300 has a wireless battery monitor. If the receiver generates short audio bursts approximately once per minute, this indicates the batteries of the transmitter and/or the receiver are dead and should be changed. If the TX-LED flashes, the transmitter‘s batteries are dead. If the RX-LED flashes, the receiver‘s batteries are DEAD.
Setting the code on both devices
The codes on the DGF 300 can be changed in order to avoid overlapping with similar devices in the neighbourhood. There is a ‘CODE’ button (2) in the battery compartment of the devices that is used to undertake this change. Press and hold the ‘CODE’ button on the receiver for approx. 3 seconds until the red LED (3) next to the button begins to flash. Then press the ‘CODE’ button on the transmitter once briefly. The red LED on the receiver will stop flashing immediately and the melody will play. The transmitter and receiver have now been encoded.
Close the battery compartment again once all settings have been undertaken as you wish.
MOUNTING
You can position the transmitter and receiver wherever you want using the included stands. You can also mount the transmitter and receiver on the wall. There are slot holes on the back of the devices for this purpose. The diameter of the screw head should not be more than 7 mm.
ACCESSORIES
A repeater (Mod. CUVEO CR-R1) is available for this passage detector with which you can increase the range by approx. 50 m (in an open area).
TECHNICAL SPECIFICATIONS
Transmitter
Frequency: 434 MHz Battery: 4x 1,5 V AA Mignon (Alkaline) Energy Consumption: Standby ca. 1 mA, Alarm ca. 20 mA Battery Life: ca. 3 Months (Continuous battery operation without signal triggering) Mains Plug: 6V / 100mA Range: 5m / 360°, open air range ca. 140° Dimensions (HxWxD): 150 x 115 x 28 mm
14
ENGLISH | DGF-300
Receiver
Frequency: 434 MHz Battery: 4x 1,5 V AA Mignon (Alkaline) Energy Consumption: Standby ca. 1 mA, Alarm ca. 20 mA Battery Life: ca. 3 Months (Continuous battery operation without signal triggering) Mains Plug: 6V / 100mA Dimensions (HxWxD): 150 x 115 x 28 mm Range: ca. 100m in open field (inside building the range is reduced)
RELATED CE-COMPLIANCE ISSUES
Factors such as strong static, electrical or high frequency fields (discharge, cordless landline or mobile phones, radio communication systems, microwaves) can affect the proper functioning of the device/s. Installing this unit can in no way replace personal vigilance, only supplement it. You are hereby informed that only statuary warranty provisions apply. Any further liability is therefore excluded. We reserve the right to change.
Cleaning and maintenance
Always disconnect mains powered units from the mains supply before cleaning (disconnect the plug). The unit housing can be cleaned using a soapy soft cloth. Do not use any abrasive materials or chemicals.
SAFETY NOTES
The warranty will be null and void in case of da­mages arising from violations of these operating instructions. We are not liable for consequential damages!
We accept no liability for material damages or injuries arising from inappropriate use or violation of the safety instructions. In such cases all warranty claims are null and void!
For reasons of safety and licensing (CE), unauthorised conversion and /or modification of the product is prohibited.
Do not leave packaging material lying about since plastic foils and pockets and polystyrene parts etc. could be lethal toys for children.
The device is suitable only for dry interior rooms (not bathrooms and other moist places). Do not allow the device to get moist or wet. There is a danger of lethal electric shock!
Please consult a specialist should you have doubts regarding the method of operation, the safety, or the connections of the device.
Handle the product with care – it is sensitive to bumps, knocks or falls even from low heights.
15
DGF-300 | ENGLISH
2 YEAR LIMITED GUARANTEE
For two years after the date of purchase, the defect-free condition of the product model and its materials is guaranteed. This guarantee is only valid when the device is used as intended and is subject to regular maintenance checks. The scope of this guarantee is limited to the repair or reinstallation of any part of the device, and is only valid if no unauthorised modifications or attempted repairs have been undertaken. Customer statutory rights are not affected by this guarantee.
Please note!
No claim can be made under guarantee in the following circumstances:
• Operational malfunction
• Empty batteries or faulty accumulator
• Erroneous coding/channel selection
• Fault through other radio installation (i.e. mobile operation)
• Unauthorised modifications / actions
• Mechanical damage
• Moisture damage
• No proof of guarantee (purchase receipt)
operation or failure to observe the safety instructions. In such cases, the guarantee will be rendered void.
Liability limitation
The manufacturer is not liable for loss or damage of any kind including incidental or consequential damage which is the direct or indirect result of a fault to this product.
GB
These operating instruction are published by m-e GmbH modern-electronics, An den Kolonaten 37, 26160 Bad Zwischenahn/ Germany
The operating instructions reflect the current technical specifications at time of print. We reserve the right to change the technical or physical specifications.
Claims under warranty will be invalidated in the event of damage caused by non-compliance with the operating instructions. We do not accept any responsibility for consequential damage! No liability will be accepted for material damage or personal injury caused by inappropriate
16
ENGLISH | DGF-300
17
DGF-300 | FRANÇAIS
EMETTEUR
3
2
7
6
5
4
1
18
RÉCEPTEUR
FRANÇAIS | DGF-300
6
2
1
19
DGF-300 | FRANÇAIS
DETECTEUR RADIO DE PASSAGE DGF-300
Nous vous remercions pour l’achat du détecteur radio de passage m-e DGF-300. Le détecteur radio de passage qui peut également être utilisé comme alarme décèle les personnes qui pénètrent dans la zone surveillée au niveau de la lentille infrarouge et émet un signal envoyé au récepteur. Vous pouvez en même temps entendre un signal sonore au niveau de l’émetteur (à programmer) et régler le volume du son.
Émetteur et récepteur peuvent soit être exploités avec des piles soit avec les blocs d’alimentation secteur inclus dans la livraison.
INCLUS DANS LA LIVRAISON
1 émetteur 1 récepteur 2 blocs d’alimentation secteur Possibilité de définir 3 zones de surveillance différentes grâce à un délimiteur 2 pieds 1 manuel d’utilisation
Description du fonctionnement
Ce détecteur de mouvement est conçu pour être utilisé à l’intérieur, dans un endroit sec. Il détecte les mouvement à l’aide d’un capteur infrarouge. Le capteur réagissant aux variations de chaleur, il ne doit pas être orienté directement vers une source de chaleur.
Si le capteur détecte un mouvement, la mélodie de l’émetteur préalablement réglée retentit également sur le récepteur. Si l’émetteur est réglé sur « Alarme » (voir fonction « signal d’alarme »), le signal d’alarme retentit égale­ment sur le récepteur.
MISE EN SERVICE DE L’EMETTEUR
Dévisser la vis de sécurité du compartiment à piles et soulever le couvercle. Mettre 4 piles AA de 1,5 Volt suivant la polarité du compartiment à pile ou connecter le bloc d’alimentation secteur. Après avoir placé les piles ou branché le bloc d’alimentation secteur au courant, le senseur infrarouge a besoin de 20 à 30 secondes environ pour s’activer. Lors d’une alimentation par le secteur les piles ne sont pas nécessaires et doivent être retirées de l’appareil afin d’éviter d’éventuelles fuites.
Allumer / Éteindre
Sur le côté se trouve un interrupteur (1), qui permet d’ALLUMER et d’ÉTEINDRE l’appareil. Pour ALLUMER l’appareil, placez l’interrupteur en position « ON ».
Fonction « détection de passage »
Placer le commutateur de son (4) dans la posi­tion ON. Suite à l’activation, si un mouvement est enregistré dans le spectre surveillé la mélodie programmée au niveau de l’émetteur retentit. Le commutateur de volume du son (6) permet de régler le son à l’un des deux niveaux possibles.
20
FRANÇAIS | DGF-300
Programmer la mélodie
Appuyer sur la touche CODE (2) pour choisir la mélodie parmi les mélodies disponibles. En appuyant sur la touche les mélodies défilent. La mélodie sélectionnée en dernier sera automa­tiquement sauvegardée.
Fonction « alarme »
Placer le commutateur de son (4) dans la position Alarme. Si un mouvement est enregistré dans le spectre surveillé, le son d’alarme retentit immédiatement pour 3 à 4 secondes. L’appareil est ensuite immédiatement actif à nouveau et l’alarme retentit lorsqu’un autre mouvement est détecté.
Aucune mélodie ou son d’alarme dans l‘émetteur Placer le commutateur de son (4) dans la position OFF. L’émetteur n’émet plus aucun son lorsqu’un mouvement a été détecté, mais envoie un signal uniquement au récepteur.
Retard de détection des mouvements
Avec l‘interrupteur (5), vous pouvez prévoir un retard. Cela signifie que le détecteur de mouve­ment ne signale le mouvement que lorsqu’il se reproduit une fois la durée réglée écoulée. Cela peut par exemple être utile si le détecteur de mouvement doit être utilisé dans un endroit où les mouvements sont fréquents. En position 1, le détecteur de mouvement détecte un nouveau mouvement environ 1 seconde après le premier.
En position 10, le détecteur de mouvement détecte un nouveau mouvement environ 10 secondes après le premier. En position 20, le détecteur de mouvement détecte un nouveau mouvement environ 20 secondes après le premier.
Attention, le temps ne commence à s’écouler qu’une fois que la mélodie est terminée.
Sensibilité du détecteur de mouvement
Avec le commutateur coulissant (7) la sensibilité du capteur peut être réglée en 3 étapes. H = sensibilité haute M = sensibilité normale L = sensibilité faible
Délimiteurs des zones de surveillance pour senseur infrarouge
Afin de régler de manière ciblée la zone de surveillance du senseur infrarouge, placer le déli­miteur compris dans la livraison sur le senseur. La distance couverte par le senseur sans délimiteur s’élève à 5 mètres environ à 360° et une ouverture de 140° environ.
MISE EN SERVICE DU RECEPTEUR
Dévisser la vis de sécurité du compartiment à piles et soulever le couvercle. Mettre ensuite 4 piles AA de 1,5 Volt suivant la polarité du compartiment à piles ou connecter le bloc d’alimentation secteur au courant.
21
DGF-300 | FRANÇAIS
Lors d’une alimentation par le secteur les piles ne sont pas nécessaires et doivent être retirées de l’appareil afin d’éviter d’éventuelles fuites.
Allumer / Éteindre
Sur le côté se trouve un interrupteur (1), qui permet d’ALLUMER et d’ÉTEINDRE l’appareil. Pour ALLUMER l’appareil, placez l’interrupteur en position « ON ».
Réglage du volume
Le commutateur de volume du son (6) dans le compartiment à piles permet de régler le son à l’un des deux niveaux possibles.
Contrôle des piles
Le DGF-300 dispose d’un système de contrôle radio des piles. Lorsqu’au niveau du récepteur un bref signal sonore retentit environ une fois toutes les minutes, cela indique que les piles de l’émetteur et/ou du récepteur sont vides et doivent être remplacées. Si l’indicateur TX-LED clignote, cela signifie que les piles de l’émetteur sont vides. Si l’indicateur RX-LED clignote, cela signifie que les piles du récepteur sont vides.
Ajouter un chiffrage sur les deux appareils Pour éviter tout chevauchement avec d’autres appareils similaires installés dans le voisinage, le chiffrage du DGF 300 peut être modifié. Pour ce faire, appuyez sur la touche « CODE » (2) située dans le compartiment de piles. Appuyez et restez appuyé pendant 3 secondes
sur la touche « CODE » sur le récepteur, jusqu’à ce que la LED rouge (3) à côté de la touche clignote. Appuyez une fois rapidement sur la touche « CODE » de l’émetteur. La LED rouge du récepteur arrête immédiatement de clignoter et la mélodie retentit. L’émetteur et le récepteur sont maintenant chiffrés.
Après avoir effectué tous les réglages de votre choix, vous pouvez refermer le compartiment de piles.
MONTAGE
Vous pouvez positionner librement l’émetteur et le récepteur grâce aux pieds fournis. L’émetteur et le récepteur peuvent être fixés au mur à l’aide des fentes à l’arrière de l’appareil. Le diamètre de la tête des vis ne doit pas dépasser 7 mm.
ACCESSOIRES
Pour ce détecteur de mouvement, un répéteur (mod. CUVEO CR-R1) permettant d’augmenter la portée d’env. 50 m (en champ libre) est disponible.
22
FRANÇAIS | DGF-300
DONNÉES TECHNIQUES
Émetteur
Fréquence : 434 MHz Piles : 4x 1,5 Volt AA Mignon (Alcaline) Consommation d’énergie : en mode stand by environ 1 mA, alarme environ 20 mA Durée de vie des piles : 3 mois environ (lors d’une utilisation continue sans déclen chement d’un signal) Bloc d’alimentation secteur : 6 V / 100 mA Distance couverte par le senseur : 5 m / 360°, ouverture 140° environ Dimensions (H x L x P) : 150 x 115 x 28 mm
Récepteur
Fréquence : 434 MHz Piles : 4x 1,5 Volt AA Mignon (Alcaline) Consommation d’énergie : en mode stand by environ 1 mA, alarme environ 20 mA Durée de vie des piles : 3 mois environ (lors d’une utilisation continue sans déclenchement d’un signal)
Bloc d’alimentation secteur : 6V / 100mA Dimensions (H x L x P) : 150 x 115 x 28 mm Distance couverte par la radio : 100 mètres environ dans un champs libre (cette distance diminue à l’intérieur des bâtiments)
INDICATIONS RELATIVES À LA CONFORMITÉ CE
Influencées par des champs hautement statiques, électriques ou à fréquences élevées (décharge­ment, téléphones mobiles, installations radio, portables, micro-ondes) les fonctionnalités des appareils peuvent être restreintes. L’utilisation de cette installation ne peut en aucun cas remplacer le devoir de surveillance humaine, elle ne peut que le compléter. Veuillez noter que notre garan­tie est conforme aux directives légales relatives aux services de garantie. Nous déclinons toute autre responsabilité et nous nous réservons le droit d’apporter des modifications sans préavis.
Consignes
L‘influence de forts chants statiques, électriques ou haute fréquence (décharges, téléphones mobi­les, installations radio, portables, micro-ondes) peut entraîner des dysfonctionnements des appareils (de l‘appareil).
23
DGF-300 | FRANÇAIS
Nettoyage et entretien
Débrancher du secteur les appareils alimentés sur secteur avant le nettoyage (retirer la fiche). La surface du boîtier peut être nettoyée à l‘aide d‘un chiffon humidifié avec une lotion savonneuse. Ne pas utiliser de produits abrasifs ou chimiques.
CONSIGNES DE SECURITE
Tout dommage résultant d’un non-respect des présentes instructions a pour effet d’annuler la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !
De même, le constructeur n’assume aucune responsabilité en cas de dommage matériels ou corporels résultants d’une utilisation de l’appareil non conforme aux spécifications ou d’un non­respect des présentes instructions. De tels cas ont pour effet d’annuler la garantie !
Pour des raisons de sécurité et d’homologation, toute transformation ou modification arbitraire du produit est interdite.
Ne laissez pas traîner le matériel d’emballage. Les feuilles ou poches plastiques, les éléments polystyrène, etc. peuvent se transformer en jouets dangereux pour les enfants.
L’usage doit s‘effectuer dans des milieux secs uniquement (évitez tout usage dans espaces humides comme la salle de bain par exemple). Évitez tout contact du dispositif avec l’humidité ou avec l’eau. Ceci pourrait provoquer un choc électrique mortel !
Dans les installations industrielles, il convient d’observer les consignes de prévention d’accidents relatives aux installations et moyens d’exploitation, édictées par les syndicats professionnels. En cas de doute concernant le raccordement, le fonctionnement ou la sécurité de l’appareil, veuillez contacter un spécialiste.
Ce produit doit être manipulé avec précaution. Les coups, les chocs ou une chute, même d’une faible hauteur, peuvent l’endommager.
GARANTIE LIMITEE A 2 ANS
Il est garanti pendant 2 ans à partir de la date d’achat que ce produit ne présente aucun défaut au niveau du matériau et du modèle. Cette garantie est uniquement valide lorsque l’appareil est utilisé de manière conforme, et entretenu régulièrement. La présente garantie se limite à la réparation ou au réassemblage d’une pièce quel­conque de l’appareil dans la mesure où aucune modification ou réparations non autorisées n’ont été effectuées. Vos droits légaux en tant que client ne sont en aucun cas influencés par cette garantie.
24
FRANÇAIS | DGF-300
Veuillez noter que toute réclamation dans le cadre de la garantie est exclue dans les cas suivants, entre autres
• Erreur de commande
• Piles vides ou accus défectueux
• Codage erroné ou sélection incorrecte des canaux
• Perturbations dues à d’autres appareils radio (par ex. utilisation d’un téléphone portable)
• Interventions/influences extérieures
• Dégâts mécaniques
• Dégâts provoqués par l’humidité
• Aucune preuve de garantie (bon d’achat)
La garantie s’annule en cas de non-observation du présent mode d’emploi. Nous déclinons toute responsabilité pour tout dommage indirect ! Nous déclinons également toute responsabilité en cas de dommages survenus sur l’appareil ou des personnes suite à une manipulation non­conforme ou la non-observation des consignes de sécurité. La garantie s’annule automatiquement dans ces cas-là !
Responsabilité limitée
Le fabricant décline toute responsabilité en cas de perte ou de dommages quelconques, y compris les dommages consécutifs ou accessoires qui résultent directement ou indirectement de la défaillance de ce produit.
F
Cette notice est une publication de la société m-e GmbH modern-electronics, An den Kolonaten 37, 26160 Bad Zwischenahn/Allemagne.
Cette notice est conforme à la règlementation en vigueur lors de l´impression. Sous réserve de modifications techniques et dèquipement.
25
DGF-300 | NEDERLANDS
ZENDER
3
2
7
6
5
4
1
26
ONTVANGER
NEDERLANDS | DGF-300
6
2
1
27
DGF-300 | NEDERLANDS
DRAADLOZE DOORGANGSMELDER DGF-300
Wij danken u voor de aankoop van de m-e draad­loze doorgangsmelder DGF-300. De draadloze doorgangsmelder, die ook als alarmmelder gebruikt kan worden, geeft aan dat er iemand in het bewakingsgebied van de infraroodlens terechtgekomen is. Dit geschiedt middels een signaal dat naar de ontvanger gestuurd wordt Tegelijkertijd is tevens op de zender een geluids­signaal te horen (naar keuze uit te schakelen) en kan het volume ingesteld worden.
De zender en ontvanger werken naar keuze op batterijen of op de meegeleverde stekkernetvoeding.
LEVERINGSOMVANG
1x zender 1x ontvanger 2x stekkernetvoeding 3x verschillende detectiebegrenzers 2x houder 1x gebruiksaanwijzing
Beschrijving van de werking
Deze entreemelder is bedoeld voor toepassing in droge ruimtes en constateert bewegingen met behulp van een infraroodsensor. Omdat de sensor op temperatuurveranderingen (warmte)
reageert, mag deze niet rechtstreeks op een warmtebron zijn gericht.
Zodra de zender een beweging registreert, brengt ook de ontvanger de op de zender ingestelde melodie ten gehore. Als de zender is ingesteld op “Alarm” (zie “Werking alarmmelder”) wordt het alarmsignaal ook op de ontvanger in werking gezet.
INGEBRUIKNAME VAN DE ZENDER
Draai de schroef van de batterijcompartimentdek­sel los en verwijder de deksel. Plaats de vier 1,5 volt AA batterijen in het batterijcompartiment (let daarbij op de polariteit) of sluit de stekkernetvoe­ding aan. Nadat de batterijen geplaatst zijn resp. de stekkernetvoeding aangesloten is, heeft de infraroodsensor ca. 20-30 seconden nodig totdat deze geactiveerd is. Bij het gebruik van het apparaat op netspanning zijn de batterijen overbodig en dienen, om het uitlopen van de batterijen te voorkomen, uit het apparaat verwijderd te worden.
AAN/UIT zetten
Aan de zijkant van het apparaat bevindt zich een schuifschakelaar (1) waarmee u het toestel AAN, respectievelijk UIT kunt zetten. Om het toestel op AAN te zetten schuift u de schakelaar in de stand “ON”.
28
NEDERLANDS | DGF-300
Functie “doorgangsmelder”
Schuif de geluidskeuzeschakelaar (4) in de stand ON. Wanneer na de activering van de zender een beweging in het detectiebereik plaatsheeft, dan is op de zender de ingestelde melodie te horen. Met de volumeschakelaar (6) kunt u het volume op twee standen instellen.
Melodie instellen
Druk op de toets CODE (2), om een keuze te ma­ken uit de verschillende melodieën. Iedere keer wanneer u op de toets drukt wordt er naar een andere melodie geschakeld. De laatst gekozen melodie wordt automatisch opgeslagen.
Functie “alarmmelder”
Schuif de geluidskeuzeschakelaar (4) in de stand Alarm. Wanneer nu een beweging in het detectiebereik plaatsheeft, dan is onmiddellijk een alarmsignaal te horen dat ca. 3-4 seconden aanhoudt. Daarna is het apparaat meteen weer actief en zal bij een nieuwe beweging in het detectiegebied het alarm opnieuw afgaan.
Geen melodie resp. geen alarmsignaal bij de zender
Schuif de geluidskeuzeschakelaar (4) in de stand OFF (geluid uit). Wanneer er nu een beweging gedetecteerd wordt geeft de zender geen geluids­signaal af. Er wordt uitsluitend een signaal naar de ontvanger gestuurd.
Vertraging in de bewegingsherkenning
U kunt met de schuifschakelaar (5) een vertraging instellen. Dat betekent dat de bewegingsmelder, nadat deze een beweging heeft geconstateerd, pas na het verstrijken van de ingestelde tijd weer een beweging meldt.. Dit is bijvoorbeeld nuttig wanneer de bewegingsmel­der in een omgeving wordt ingezet waar veel bewegingen plaatsvinden. In stand 1 herkent de bewegingsmelder circa 1 seconde nadat de laatste beweging is geconstateerd, een nieuwe beweging. In stand 10 herkent de bewegingsmelder circa 10 seconden nadat de laatste beweging is geconstateerd, een nieuwe beweging. In stand 20 herkent de bewegingsmelder circa 20 seconden nadat de laatste beweging is geconstateerd, een nieuwe beweging.
Houd er daarbij rekening mee dat de tijd pas begint te lopen vanaf het tijdstip dat de melodie volledig is afgespeeld.
Gevoeligheid van de bewegingsmelder
Met de schuifschakelaar (7) kan de gevoeligheid van de sensor worden aangepast in 3 stappen. H = hoge gevoeligheid M = normale gevoeligheid L = lage gevoeligheid
Detectiebegrenzer voor de infraroodsensor
Om het detectiegebied van de infraroodsensor specifiek aan uw omgeving aan te passen,
29
DGF-300 | NEDERLANDS
plaatst u een van de meegeleverde detectiebe­grenzers op de sensor. De reikwijdte van de sensor bedraagt zonder begrenzer ca. 5 meter bij 360° en heeft een openingshoek van ca. 140°.
INGEBRUIKNAME VAN DE ONTVANGER
Draai de schroef van de batterijcompartimentdek­sel los en verwijder de deksel. Plaats de vier 1,5 volt AA batterijen in het batterijcompartiment (let daarbij op de polariteit) of sluit de stekkernet­voeding aan. Bij het gebruik van het apparaat op netspanning zijn de batterijen overbodig en dienen, om het uitlopen van de batterijen te voorkomen, uit het apparaat verwijderd te worden.
AAN/UIT zetten
Aan de zijkant van het apparaat bevindt zich een schuifschakelaar (1) waarmee u het toestel AAN, respectievelijk UIT kunt zetten. Om het toestel op AAN te zetten schuift u de schakelaar op de stand “ON”.
Wanneer op de ontvanger ca. eenmaal per minuut een kort signaal te horen is, dan zijn de batterijen van de zender en/of van de ontvanger leeg en moeten deze vervangen worden. Wanneer de TX-LED (5) knippert, dan zijn de batterijen van de zender leeg. Wanneer de RX-LED (7) knippert, dan zijn de batterijen van de ontvanger leeg.
DE CODERING VAN BEIDE TOESTELLEN INSTELLEN
Om overlapping met soortgelijke toestellen in de nabije omgeving ervan te vermijden, kunt u de codering van de DGF 300 wijzigen. In het batterijvak van elk toestel is voor dat doel een “CODE”-knop (2) geïnstalleerd. Houd de “CODE”-knop op de ontvanger gedurende circa 3 seconden ingedrukt, tot de rode led (3) naast de knop knippert. Druk dan 1 keer kort op de “CODE”-knop op de zender. Het knipperen van de rode led op de ontvanger stopt onmiddellijk en de melodie wordt afgespeeld. Nu zijn zender en ontvanger gecodeerd.
Nadat u alles volgens uw wensen hebt ingesteld, kunt u het batterijvak weer sluiten.
Instellen van het volume
Met de volumeschakelaar (6) die zich in het batterijcompartiment bevindt kunt u het volume op twee standen instellen.
Batterijcontrole
De DGF-300 heeft een draadloze batterijcontrole.
MONTAGE
Met behulp van de pootjes die erbij zijn geleverd kunt u zender en ontvanger op iedere gewenste plaats neerzetten. U kunt zender en ontvanger ook aan de muur
30
NEDERLANDS | DGF-300
bevestigen. Voor dat doel zijn aan de achterzijde sleuven aangebracht. De diameter van de schroefkop mag niet groter zijn dan 7 mm.
ACCESSOIRE
Voor deze entreemelder is een repeater (mod. CUVEO CR-R1) verkrijgbaar, waarmee het bereik met ca. 50 m (in een open ruimte) wordt vergroot.
TECHNISCHE GEGEVENS
Zender
Frequentie: 434 MHz Batterij: 4 x 1,5 volt AA penlite (alkaline) Stroomverbruik: stand-by ca. 1 mA, alarm ca. 20 mA Levensduur batterijen: ca. 3 maanden (bij con tinue batterijgebruik zonder dat er een signaal afgegeven wordt) Stekkernetvoeding: 6 volt / 100 mA Reikwijdte sensor: 5 meter / 360°, openingshoek ca. 140° Afmetingen (hxbxd): 150 x 115 x 28 mm
Ontvanger
Frequentie: 434 MHz Batterij: 4 x 1,5 Volt AA penlite (alkaline) Stroomverbruik: stand-by ca. 1 mA, alarm ca. 20 mA Levensduur batterijen: ca. 3 maanden (bij con tinue batterijgebruik zonder dat er een signaal afgegeven wordt) Stekkernetvoeding: 6 volt / 100mA Afmetingen (hxbxd): 150 x 115 x 28 mm Reikwijdte: ca. 100 meter in open veld (in gebouwen vermindert de reikwijdte)
AANWIJZING INZAKE CE - CON­FORMITEIT
Onder invloed van sterke statische, elektrische of hoogfrequente velden (ontladingen, draadloze telefoons, zendinstallaties, mobiele telefoons, magnetrons) kan de werking van het apparaat (de apparatuur) negatief beïnvloed worden. Het gebruik van deze installatie kan de verantwoordelijkheid van persoonlijk toezicht niet vervangen, maar slechts aanvullen. Wij attenderen u erop, dat onze garantie beperkt is tot de wettelijke garantievoorschriften. Een daarboven uitgaande aansprakelijkheid is dus uitgesloten. Wijzigingen voorbehouden.
31
DGF-300 | NEDERLANDS
Reiniging en verzorging
Toestellen aangesloten op de elektriciteit, vóór het reinigen van het stroomnet loskoppelen (stekker uit het stopcontact trekken). Het opperv­lak van de behuizing kan worden gereinigd met een zachte doek bevochtigd in zeepsop. U mag geen schuurmiddelen of chemische producten gebruiken.
VEILIGHEIDSRICHTLIJNEN
Bij schade die door het niet navolgen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Voor indirecte schade zijn wij niet aansprakelijk!
Voor schade aan zaken of personen die door ongeschikte bediening of niet-opvolgen van de veiligheidsrichtlijnen veroorzaakt wordt, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie!
Om veiligheids- en vergunningsredenen (CE) is het niet toegestaan om op eigen houtje het product om te bouwen en/of te veranderen.
Laat het verpakkingsmateriaal niet achteloos rondslingeren, plastic folie/ zakken, polystyreen­delen enz. kunnen in kinderhanden gevaarlijk speelgoed worden.
tige ruimtes). Vermijd dat het toestel vochtig of nat wordt. Er is gevaar op een levensgevaarlijke elektrische schok!
In bedrijfsgebouwen moeten de veiligheids­voorschriften van het verbond van bedrijfsvak­verenigingen voor elektrische installaties en bedrijfsmiddelen worden gerespecteerd. Wend u tot een vakman als u twijfelt over de werkwijze, de veiligheid of de aansluiting van het toestel.
Ga voorzichtig om met het product - door stoten, slagen of een val van al geringe hoogte wordt het beschadigd.
2 JAAR BEPERKTE GARANTIE
Voor de duur van 2 jaar wordt de garantie gegeven, dat dit product vrij is van defecten in het materiaal en in de uitvoering. Dat is alleen van toepassing als het toestel op normale wijze gebruikt wordt en regelmatig wordt onder­houden. De verplichtingen van deze garantie zijn beperkt tot de reparatie of de nieuwe montage van een of ander onderdeel van het toestel en gelden uitsluitend onder de voorwaarde dat er geen onbevoegde wijzigingen of pogingen tot reparatie werden uitgevoerd. Uw wettelijke rechten als klant worden op geen enkele wijze door deze garantie beïnvloed.
Het toestel is uitsluitend geschikt voor droge binnenruimtes (geen badkamers of andere voch-
32
NEDERLANDS | DGF-300
Opgelet!
Er is geen recht op garantie in ondermeer de volgende gevallen:
• bedieningsfouten
• lege batterijen of defecte accu‘s
• verkeerde codering/kanaalkeuze
• storingen door andere toestellen op radio stralen (bv. gsm-gebruik)
• ingrepen/inwerkingen van buitenaf
• mechanische beschadigingen
• vochtschade
• geen garantiebewijs (aankoopbewijs)
Bij schade die veroorzaakt wordt doordat deze gebruiksaanwijzing niet werd opgevolgd, vervalt alle aanspraak op garantie. Voor vervolgschade zijn wij niet aansprakelijk! Bij materiële of lichamelijke schade die veroorzaakt werd door oncorrect gebruik of doordat de veiligheids­richtlijnen niet werden opgevolgd, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie!
Aansprakelijkheidsbeperking: De fabrikant is niet aansprakelijk voor het verlies of de beschadiging van om het even welke soort, met inbegrip van bijkomende of vervolgschade, die direct of indirect het resultaat zijn van een fout in het product.
NL
Deze gebruiksaanwijzing is een publicatie van m-e GmbH modern-electronics, An den Kolonaten 37, 26160 Bad Zwischenahn/ Duitsland
Deze gebruiksaanwijzing voldoet aan de tech­nische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.
33
“Hiermit erklärt die me GmbH modern-electronics, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befi ndet.” KONFORMITÄTSERKLÄRUNG kann unter folgender Adresse gefunden werden:
http://www.m-e.de/download/ce/DGF-300ce.pdf
21-11-2016
Loading...
