Memmert CO2 incubator ICO series Plus version with active humidification and dehumidification control, 107 l, ICO105 Plus User guide [fr]

ICO

MODE D'EMPLOI

INCUBATEUR CO2ICO

MADE IN GERMANY.

www.memmert.com

Fabricant et service après-vente

Memmert GmbH + Co. KG
Willi-Memmert-Straße 90-96
D-91186 Büchenbach
Allemagne

Tél. : [phone]
Fax : [phone]
E-mail : [e-mail]
Internet : www.memmert.com

Service après-vente :
Hotline de service : [phone]
Fax : [phone]
E-Mail : [e-mail]

Pour toute demande d'intervention auprès du service après-vente, préciser le n° de série figu­rant sur la plaque signalétique de l'appareil
(voir page 13).

Expédition des réparations
Memmert GmbH + Co. KG
Kundenservice
Willi-Memmert-Str. 90-96
DE-91186 Büchenbach
Allemagne

Veuillez contacter notre service après-vente avant d'envoyer vos appareils en réparation ou en
retour. Dans le cas contraire, nous serions dans l'obligation d'en refuser la réception.

© 2022 MEMMERT GmbH + Co. KG
D33452 | Mise à jour 01/2022
Sous réserve de modifications

À propos de ces instructions

À propos de ces instructions

But et groupe cible

Ce mode d'emploi décrit la structure, le fonctionnement, le transport, la mise en service,
l'utilisation et l'entretien des incubateurs CO
formé de l'exploitant et chargé de l'utilisation et/ou de l'entretien de ces appareils.

Si vous devez travailler sur l'un de ces appareils, veuillez lire attentivement ces instructions
avant de commencer votre intervention. Veuillez également vous familiariser avec les règles de
sécurité. Ne procédez qu'aux seules opérations décrites dans ces instructions. S'il y a un point
de ces instructions que vous ne comprenez pas ou si vous manquez d'informations, veuillez
vous adresser à votre supérieur ou au fabricant. Ne vous hasardez pas à entreprendre des
actions arbitraires.

Variantes

Les appareils existent en différentes versions et tailles. Ce mode d'emploi indique en outre,
lorsqu'elles sont présentées, les caractéristiques ou fonctions qui ne sont proposées que par
certaines versions.

Les fonctions décrites dans ce mode d'emploi se rapportent à la version la plus récente du
micrologiciel.

Compte tenu des différentes versions et tailles, il est possible que les descriptions publiées
dans ces instructions varient légèrement par rapport à la présentation effective. Le fonctionne­ment et l'utilisation sont toutefois identiques.

Autres documents indispensables auxquels vous devez vous
conformer

Si l'appareil est utilisé avec le logiciel PC de MEMMERT AtmoCONTROL, reportez-vous au mode
d'emploi distinct de ce dernier. Le manuel du logiciel AtmoCONTROL est disponible dans la
rubrique « Help » du menu d’AtmoCONTROL.

ICO. Son usage est réservé au personnel dûment

2

Conservation et passation

Ce mode d'emploi fait partie de l'appareil et doit toujours être conservé de façon à ce que
les personnes travaillant avec l'appareil y aient toujours accès. Il incombe au propriétaire de
vérifier que les personnes travaillant ou devant travailler avec l'appareil savent où se trouve ce
mode d'emploi. Nous vous recommandons de toujours le ranger dans un endroit sécurisé à
proximité de l'appareil. Veillez à ce que le mode d'emploi ne soit pas endommagé par la cha­leur ou l'humidité. Si l'appareil doit être revendu ou transporté pour être installé dans un autre
lieu, il faut veiller à ce qu'il soit toujours accompagné de son mode d'emploi.

Vous trouverez également la version actualisée de ce mode d'emploi au format PDF
à l'adresse www.memmert.com/de/service/downloads/bedienungsanleitung/.

D33452 | Mise à jour 01/2022 3

Contenu

1. Pour votre sécurité 6

1.1 Termes et symboles utilisés .................................................................................................. 6

1.2 Sécurité du produit et prévention des dangers ..................................................................7

1.3 Recommandations concernant les opérateurs ...................................................................8

1.4 Responsabilité du propriétaire ............................................................................................8

1.5 Utilisation conforme ............................................................................................................ 9

1.6 Modifications et transformations ........................................................................................ 9

1.7 Conduite à tenir en cas de dysfonctionnement et d'irrégularités ....................................... 9

1.8 Conduite à tenir en cas d'accident ......................................................................................9

1.9 Arrêter l'appareil en cas d'urgence ....................................................................................10

2. Structure et description 11

2.1 Structure ............................................................................................................................ 11

2.2 Description et fonction ...................................................................................................... 11

2.3 Matériau ............................................................................................................................ 12

2.4 Équipement électrique ......................................................................................................12

2.5 Connecteurs et interfaces ..................................................................................................12

2.6 Marquage (plaque signalétique) ....................................................................................... 13

2.7 Spécifications techniques ..................................................................................................14

2.8 Normes et directives applicables ....................................................................................... 15

2.9 Déclaration de conformité ................................................................................................15

2.10 Conditions d'environnement ............................................................................................. 16

2.11 Livraison .............................................................................................................................16

2.12 Accessoires en option ........................................................................................................16

3. Livraison, transport et installation 17

3.1 Pour votre sécurité ............................................................................................................. 17

3.2 Livraison .............................................................................................................................18

3.3 Transport ............................................................................................................................18

3.4 Déballage ...........................................................................................................................18

3.5 Stockage après livraison ....................................................................................................18

3.6 Installation ......................................................................................................................... 19

4. Mise en service 22

4.1 Raccorder l'appareil à l'alimentation électrique ................................................................. 22

4.2 Mise en place de l'approvisionnement en eau .................................................................. 22

4.3 Raccordement CO

4.4 Mise en marche .................................................................................................................25

et N

2

2 ............................................................................................................................................................................... 23

5. Fonctionnement et utilisation 26

5.1 Pour votre sécurité ............................................................................................................. 26

5.2 Opérateur .......................................................................................................................... 26

5.3 Ouverture de la porte ........................................................................................................ 27

5.4 Chargement de l'appareil ..................................................................................................28

5.5 Utilisation de l'appareil ...................................................................................................... 28

5.6 Dispositif de sécurité .........................................................................................................35

5.7 Graphique ..........................................................................................................................42

5.8 Stériliser l’appareil ............................................................................................................. 43

5.9 Mise à l'arrêt ......................................................................................................................45

4 D33452 | Mise à jour 01/2022

6. Dysfonctionnements, avertissements et messages d'anomalies 46

6.1 Messages d'avertissement du dispositif de sécurité .......................................................... 46

6.2 Dysfonctionnements, problèmes d'utilisation et défaillances de l'appareil .....................49

6.3 Coupure du secteur ........................................................................................................... 51

7. Mode menu 52

7.1 Présentation .......................................................................................................................52

7.2 Utilisation de base du mode menu, avec l'exemple du réglage de la langue ..................53

7.3 Configuration .................................................................................................................... 54

7.4 Date et heure ..................................................................................................................... 57

7.5 Étalonnage.........................................................................................................................58

7.6 Programme ........................................................................................................................64

7.7 Signal ................................................................................................................................. 66

7.8 Protocole ............................................................................................................................ 67

7.9 ID utilisateur ...................................................................................................................... 68

8. Entretien et réparation 69

8.1 Entretien régulier ............................................................................................................... 69

8.2 Nettoyage .......................................................................................................................... 69

8.3 Remise en état et réparation ............................................................................................. 69

9. Stockage et mise au rebut 70

9.1 Stockage ............................................................................................................................70

9.2 Mise au rebut ....................................................................................................................70

D33452 | Mise à jour 01/2022 5

Pour votre sécurité

1. Pour votre sécurité

1.1 Termes et symboles utilisés

Les termes et les symboles, spécifiques et récurrents, utilisés dans ce mode d'emploi et sur
l'appareil, ont pour objet de vous avertir de dangers ou de vous donner des recommandations
importantes pour éviter des dommages corporels et matériels. Veuillez respecter strictement
ces recommandations et ces règles pour éviter des accidents et des dommages matériels. Les
paragraphes suivants détaillent ces termes et ces symboles.

1.1.1 Termes utilisés

AVERTISSEMENT

ATTENTION

AVIS

1.1.2 Symboles utilisés

Risque d'électro-

cution

Interdiction de

basculer

Risque d'incendie

Débrancher la

prise d'alimen-

signale une situation dangereuse qui pourrait entraîner la
mort ou des blessures graves

signale une situation dangereuse qui pourrait entraîner des
blessures mineures ou modérées

signale une situation qui pourrait entraîner des dommages
matériels

Gaz/vapeurs Danger de

gelures/

brûlures par le

froid

Porter des gants Porter des chaus-

sures de sécurité

tation

Avertissement :

bouteilles de gaz

Respecter les
informations

contenues

dans un manuel

séparé

Informations

Informations

pour les premiers

secours

6 D33452 | Mise à jour 01/2022

Premiers

secours :

rincer les yeux

complémentaires

importantes ou

utiles

Pour votre sécurité

1.2 Sécurité du produit et prévention des dangers

Ces appareils sont sophistiqués et leur fabrication met en œuvre des matériaux de haute
qualité. Ils ont par ailleurs été testés durant plusieurs heures en usine. Ils sont à la pointe de
la technologie et répondent aux règles les plus récentes en matière de sécurité. Cependant, ils
présentent des dangers pour l'utilisateur, même dans le cas d'une utilisation rigoureusement
conforme. Ces dangers sont décrits ci-après.

AVERTISSEMENT

Une fois les capots retirés, il est possible d'accéder à des éléments
conducteurs de tension. Vous risquez donc de vous électrocuter à leur
contact. Avant de démonter les capots, retirer la fi che électrique de la
prise. Confi er impérativement l'exécution de toute intervention élec-
trique à des électriciens professionnels.

AVERTISSEMENT

Le chargement de l'appareil avec des éléments inadaptés peut générer
des vapeurs ou des gaz toxiques ou explosifs susceptibles de provoquer
une explosion de l'appareil et, par conséquent, des blessures mortelles
ou des intoxications. Il convient de charger l'appareil uniquement avec
des substances/échantillons ne pouvant générer aucune vapeur toxique
ou explosive lors de leur réchauffement (voir également le chapitre Utili­sation conforme à la page 9).

AVERTISSEMENT

Le fait de laisser la porte ouverte pendant le fonctionnement peut entraî­ner une surchauffe de l'appareil et causer un risque d'incendie. Ne pas
laisser la porte ouverte pendant le fonctionnement.

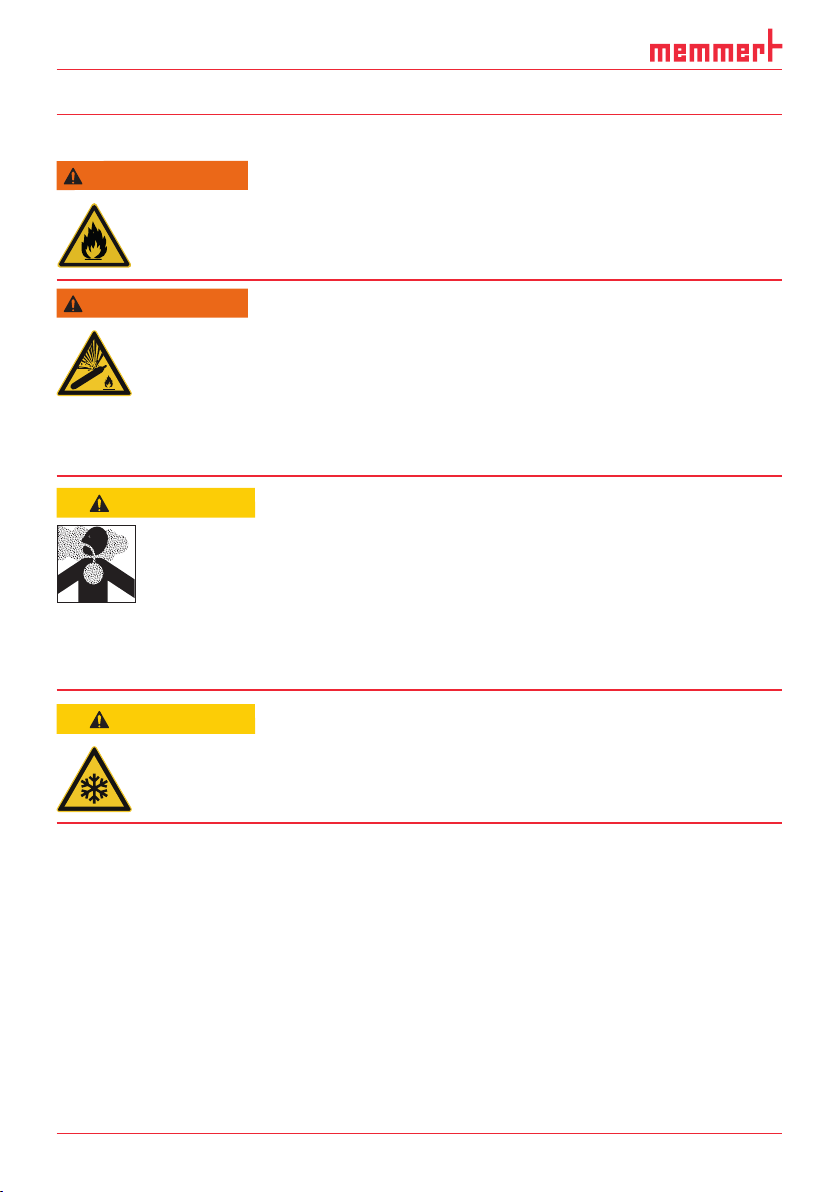

AVERTISSEMENT

Les bouteilles de gaz exposées à des températures élevées risquent
d'éclater ou d'exploser. Proscrire toute source de fl amme de la proximité
des bouteilles de gaz. Stocker les bouteilles de gaz dans un local bien
ventilé dont la température est inférieure à 50 °C. Veiller à éviter toute
infi ltration d'eau et tout retour de courant dans le conteneur de gaz.
Respecter impérativement les données de sécurité et recommandations
du fournisseur de gaz.

AVERTISSEMENT

La présence de condensation dans le système électrique de l’appareil
peut entraîner un risque de court-circuit. Après un transport ou un
stockage dans des conditions humides, laissez reposer l’appareil sans le
déballer pendant au moins 24 heures dans des conditions d’environne­ment normales. Ne branchez pas l’appareil pendant cette période.

D33452 | Mise à jour 01/2022 7

Pour votre sécurité

ATTENTION

Danger d’asphyxie. Des concentrations élevées de CO2 et de N2 peuvent
entraîner des risques d’asphyxie. L’appareil émet en mode de fonctionne­ment normal de faibles quantités de CO2 et de N2 dans l’environnement.
Il est par conséquent important de veiller à une bonne ventilation du lieu
d’installation. Une vitesse de sortie d’air de 250 m³/h est conseillée. Il
faut s’assurer que la valve d’arrêt ou le détendeur des bouteilles de gaz
est toujours fermé(e) lorsque l’appareil n’est pas en marche.

ATTENTION

Une concentration élevée de CO2 peut provoquer des brûlures par le
froid ou des gelures. Éviter impérativement tout contact du CO
peau et les yeux.

Le CO2 et le N2 ne constituent pas des produits dangereux dans l'esprit du décret allemand sur
les matières dangereuses (GefStoffV). Il convient toutefois de se familiariser avec les règles de
sécurité à observer avant toute utilisation des bouteilles de gaz concernées.

avec la

2

1.3 Recommandations concernant les opérateurs

L'appareil doit être utilisé et entretenu uniquement par des personnes légalement majeures
ayant été formées à ces tâches. Les personnes en formation, en apprentissage, en stage
professionnel ou en stage dans le cadre d'un enseignement général ne peuvent travailler avec
l'appareil qu'à la condition de rester sous la surveillance constante d'une personne formée à
son utilisation.

Les réparations doivent être confiées uniquement à des électriciens professionnels. À cette fin,
il convient de respecter les règles spécifiques figurant dans le manuel de réparation séparé.

1.4 Responsabilité du propriétaire

Le propriétaire de l'appareil

► est responsable du bon état de l'appareil et de l'utilisation conforme qui est faite de ce

dernier (voir chapitre 1.5) ;

► est chargé de s'assurer que les personnes utilisant ou entretenant l'appareil sont initiées et

formées professionnellement à ces tâches, et se sont familiarisées avec le présent mode
d'emploi ;

► doit connaître la réglementation, les dispositions légales et les règles de sécurité au travail

le concernant et former le personnel en conséquence ;

► est chargé de s'assurer que les personnes non autorisées n'ont pas accès à l'appareil ;
► est chargé de s'assurer que le calendrier de maintenance est bien respecté et que les opéra-

tions d'entretien ont été menées correctement (voir page 69).

► veille, par des instructions et des contrôles appropriés, à l'ordre et à la propreté de l'appa-

reil et de son environnement ;

► est chargé de s'assurer que les opérateurs portent des équipements personnels de protec-

tion tels que des vêtements de travail et des chaussures de sécurité.

8 D33452 | Mise à jour 01/2022

Pour votre sécurité

1.5 Utilisation conforme

Les incubateurs CO2 ICO sont conçus pour l'incubation de cultures de cellules ou similaires.
L'appareil n'est pas équipé de protections antidéflagration (il ne répond pas aux prescriptions

de la norme professionnelle allemande VBG 24). Il convient de charger l'appareil exclusive­ment avec des matériaux ou des substances qui ne peuvent générer des vapeurs toxiques ou
explosives à la température paramétrée et qui ne peuvent ni exploser, ni éclater, ni s'enflammer
par eux-mêmes.

L'appareil ne doit pas être utilisé pour le séchage, l'évaporation ou la cuisson de peintures ou
de matériaux similaires dont les solvants peuvent former un mélange explosif avec l'air. En cas
de doute quant aux propriétés du matériau, il est recommandé de s'abstenir de le charger
dans l'appareil. Aucun mélange gaz/air explosif ne devra se trouver dans le caisson intérieur de
l'appareil ou dans son environnement immédiat.

Introduire exclusivement de l'eau distillée, ainsi que du CO
les raccords à l'arrière de l'appareil. L'introduction de tout autre fluide ou gaz est proscrite.

L'incubateur ne peut être utilisé pour la stérilisation. Il ne s'agit pas d'un stérilisateur dans
l'esprit de la loi sur les dispositifs médicaux. Les programmes de stérilisation mémorisés dans
l'appareil (voir page 64) servent uniquement à stériliser l'appareil lui-même. Ils ne doivent
pas être utilisés pour stériliser du matériel médical.

et du N2 à l'intérieur du caisson via

2

1.6 Modifi cations et transformations

Personne ne doit modifier ou transformer l'appareil de sa propre initiative. Il est interdit d'y
ajouter ou d'y insérer des éléments non autorisés par le fabricant.

Les transformations ou les modifications effectuées sans autorisation du fabricant engendrent
la perte de validité de la déclaration de conformité CE et interdisent toute utilisation ultérieure
de l'appareil.

Le fabricant décline toute responsabilité pour les dommages, les risques ou les blessures
engendrés par des transformations ou des modifications opérées sans son autorisation ou par
le non-respect des règles figurant dans le présent mode d'emploi.

1.7 Conduite à tenir en cas de dysfonctionnement et d'irrégularités

N'utiliser l'appareil que s'il est en parfait état. Si, en qualité d'opérateur, vous constatez des
irrégularités, des dysfonctionnements ou des dommages, mettez immédiatement l'appareil
hors de service et informez votre superviseur.

Vous trouverez des informations sur le dépannage des dysfonctionnements à la page

46.

1.8 Conduite à tenir en cas d'accident

1. Rester calme. Agir de manière calme et décidée. Veiller à sa propre sécurité.

2. Arrêter l'appareil et fermer les valves des bouteilles de gaz.

3. Appeler le médecin.

4. Effectuer les gestes de premiers secours. Le cas échéant, appeler un secouriste
formé.

En cas de contact du CO2 avec la peau et les yeux :

Rincer immédiatement les yeux à l'eau au minimum pendant 15 minutes. En cas de
brûlures par le froid, rincer la partie affectée pendant au moins 15 minutes. Appli­quer une protection stérile. Appeler un médecin.

D33452 | Mise à jour 01/2022 9

Pour votre sécurité

OONN

N

En cas d'inhalation de CO2 ou de N2 :

Une concentration élevée risque de provoquer l'asphyxie. Les symptômes peuvent se traduire
par une perte de motricité et de connaissance. Il n'y a pas de signes avant-coureurs pour la
victime de l'asphyxie.

Une concentration basse en CO

provoque une accélération du rythme respiratoire et des

2

migraines.
Transporter les victimes, équipées d'un appareil respiratoire autonome à circuit fermé, à l'air

frais. Veiller à ce qu'elles soient au chaud et au calme. Appeler un médecin. En cas d'arrêt
respiratoire, pratiquer la respiration artificielle.

En cas de fuite de gaz :

Quitter immédiatement la pièce, avertir les autres personnes et aérer les lieux. Pour revenir
dans la pièce, porter un appareil respiratoire isolé de l’air ambiant tant que l’innocuité de ce
dernier n’a pas été prouvée.

1.9 Arrêter l'appareil en cas d'urgence

Appuyer sur l'interrupteur principal du ControlCOCKPIT (Ill.

1) et débrancher de la prise secteur. Ainsi, l'appareil sera
déconnecté du réseau sur tous les pôles.

Ill. 1
Mettre l'appareil hors tension
en appuyant sur l'interrupteur
principal

ON

10 D33452 | Mise à jour 01/2022

2. Structure et description

2.1 Structure

Structure et description

1

2

3

4

5

6

Ill. 2 Structure des incubateurs CO2 ICO
1 ControlCOCKPIT avec touches de fonc-

tion capacitives et écran LCD (voir page

29)
2 Interrupteur principal (voir page 25)
3 Portes intérieures en verre

4 Plateau perforé en acier inoxydable
5 Bac d'eau (régulation hygrométrique

passive)
6 Pieds réglables
7 Plaque signalétique (voir page 13)

7

2.2 Description et fonction

L'atmosphère de l'appareil est réchauffée grâce à un chauffage complet des grandes surfaces.
Pour les appareils avec régulation hygrométrique passive, l'intérieur est humidifié par l'évapo-

ration provenant d'un bac d'eau qui y est disposé. Pour les appareils avec régulation hygro­métrique active, l'humidification est réalisée par un générateur de vapeur chaude à l'arrière
de l'appareil qui permet une diffusion dosée de l'eau du bidon. La vapeur chaude stérile est
introduite dans le caisson intérieur par la partie supérieure du système de ventilation et elle est
mélangée au courant d'air. Pour les appareils avec bac d’eau, l’humidité est limitée à travers un
piège à humidité Peltier situé dans le panneau arrière. Pour les appareils à humidité active, la
déshumidification se fait par alimentation contrôlée d’air frais à travers un filtre stérile.

Du dioxyde de carbone (CO
module O
rieure assure une répartition égale des gaz et partant, une atmosphère homogène. La concen­tration en oxygène est régulée par l'introduction d'azote. En effet, l'apport d'azote permet de
diminuer la concentration en oxygène.

D33452 | Mise à jour 01/2022 11

) sont également introduits à l'intérieur à travers un filtre stérile. La ventilation inté-

2

) et de l'azote (N2 uniquement pour les modèles équipés d'un

2

Structure et description

2.3 Matériau

Le caisson extérieur MEMMERT est réalisé en acier inoxydable (réf. pièce usine nº 1.4016
– ASTM 430). Le caisson intérieur est en acier inoxydable (réf. pièce usine nº 1.4301 ­ASTM 304). Ce matériau se caractérise par sa grande stabilité, des caractéristiques d'hygiène
optimales et une bonne résistance à la corrosion pour un grand nombre, mais pas la totalité,
de liaisons chimiques (la prudence s'impose, notamment en présence de liaisons chlorées).

Avant de charger l'appareil, il convient de vérifier très soigneusement la compatibilité chimique
avec les matériaux mentionnés ci-dessus. Un tableau de compatibilité des matériaux est dispo­nible sur demande auprès du fabricant.

2.4 Équipement électrique

► Tension de service et courant absorbé : consulter la plaque signalétique
► Classe de protection I, ce qui signifie que l'appareil est isolé par une borne de mise à la

terre selon la norme EN 61010

► Type de protection IP 20 selon la norme DIN EN 60 529
► Antiparasitage classe B selon la norme EN 55011
► Fusible de protection de l'appareil : coupe-circuit à fusible 250 V/15 A rapide
► Le régulateur de température est protégé par un fusible pour courant faible de 100 mA

(160 mA en 115 V)

2.5 Connecteurs et interfaces

2.5.1 Branchement électrique

L'appareil est conçu pour un raccordement à un réseau dont l'impédance systémique Z
de 0,292 Ohm maximum au point de transfert (raccordement au réseau). L'exploitant doit
s'assurer que l'appareil n'est utilisé qu'avec un réseau de distribution d'électricité répondant à
ces exigences. Il convient, le cas échéant, de demander la valeur de l'impédance systémique au
fournisseur d'électricité local.

Lors du branchement électrique, veillez à respecter les réglementations nationales
(par ex., pour l'Allemagne, la norme DIN VDE 0100 imposant un circuit de protection contre
les courants de court-circuit).

max

est

2.5.2 Interfaces de communication

Les interfaces de communication sont conçues pour les appareils qui satisfont
aux exigences de la norme CEI 60950-1.

Interface USB

L'appareil est équipé en série d'une interface
USB conforme au standard USB. Il est ainsi
possible

► de charger des programmes dans l'appareil

depuis un support de données USB (voir
page 64),

► d'exporter des protocoles depuis l'appareil

vers un support de données USB (voir page

67),

Ill. 3 Interface USB

► de charger des données USER-ID dans l'appareil depuis un support de données USB (voir

page 68).

Le port USB se trouve sur le côté droit sous le ControlCOCKPIT (Ill. 3).

12 D33452 | Mise à jour 01/2022

Structure et description

Interface Ethernet (W4)

Il est possible de relier l'appareil au réseau via
une interface Ethernet, de réenregistrer les pro­grammes créés avec le logiciel AtmoCONTROL
sur l'appareil et de lire les protocoles. L'interface
Ethernet se trouve à l'arrière de l'appareil (Ill. 4).

À des fins d'identification, chaque appareil
connecté doit avoir une adresse IP unique. Le
paramétrage de l'adresse IP est décrit à la page

54.
Le réenregistrement des pro-

grammes via Ethernet est décrit
dans le mode d'emploi AtmoCON­TROL fourni.

Un adaptateur USB-Ethernet, disponible en option, permet de relier l'appareil directement à
l'interface USB d'un PC ou d'un portable (voir le chapitre Accessoires en option à la page 16).

Ill. 4 Interface Ethernet

2.6 Marquage (plaque signalétique)

La plaque signalétique (Ill. 5) indique le modèle, le fabricant et les spécifications techniques de
l'appareil. Cette plaque est posée derrière la porte, en haut à droite (voir page 11).

1

2

3

4

5

6

Ill. 5 Plaque signalétique (exemple)
1 Désignation du type

2 Tension de service
3 Norme applicable
4 Type de protection
5 Conformité CE

D33452 | Mise à jour 01/2022 13

Typ: ICO240
230 V~ 50/60 Hz
DIN12880-2007-Kl.:3.1

Schutzart DIN EN 60529 - IP 20

GmbH+Co.KG D-91126 Schwabach FRG



Äußere

Rittersbacher Str. 38 Made in Germany

F-Nr.: O818.3008

7,2 A 1650 W

Nenntemp.: 18-50 °C

6 Adresse du fabricant
7 Recommandations de mise au rebut
8 Plage de température
9 Valeurs d’intensité et de puissance
10 Numéro de l'appareil

10

9

8

7

Structure et description

2.7 Spécifi cations techniques

Taille de l'appareil 50 105 150 240

Largeur hors tout D* [mm] 559 719 719 759
Hauteur de l'appareil E* [mm]

(varie selon le réglage des pieds)
Profondeur hors tout F* (sans poignée de porte)

[mm]
Profondeur de la poignée de porte [mm] 56
Largeur du caisson intérieur A* [mm] 400 560 560 600
Hauteur du caisson intérieur B* [mm] 425 480 700 810
Profondeur de l'intérieur C* [mm]

(moins 35 mm pour le ventilateur)
Capacité intérieure [litres] 56 107 156 241
Poids net [kg] 55 75 90 110
Poids, emballage compris [kg] 74 100 116 145
Puissance [W] 1100 1300 1500 1650

Courant absorbé [A]

115 V, 50/60 Hz 9,6 11,4 13,1 14,4

230 V, 50/60 Hz 4,8 5,7 6,6 7,2
Nombre max. de grids/toles 5 6 10 12
Charge max. par grid/tole [kg] 15

Charge max. totale admissible par appareil [kg] 75 90 120 140
Plage de température de travail température ambiante + 5 °C à 50 °C
Plage de réglage de la température [°C] +18 à +50
Précision de réglage [°C] 0,1

Variation de la température dans le temps
(conformément à la norme DIN 12880:2007-05) à
37 °C [K]

Écart par rapport à la température ambiante à
+37 °C
(conformément à la norme DIN 12880:2007-05) à
37 °C [K]

Plage de réglage de la régulation hygrométrique
active [% rh] (uniquement pour les appareils dotés
de l'équipement correspondant)

Précision de réglage d'humidité [%] 0,5
Plage de réglage CO2 [%] 0 à 20
Précision de réglage CO

Plage de réglage O
pour les appareils avec régulation hygrométrique

[%] 0,1

2

[%] (en option et seulement

2

active)
Précision de réglage CO

[%] 0,1

2

* Voir Ill. 6 page 15 .

791 846 1066 1176

521 591 591 691

330 400 400 500

±0,1

±0,3

40 à 97 % rh, off

1 à 20

14 D33452 | Mise à jour 01/2022

Structure et description

D

F

C

E

B

A

Ill. 6 Dimensions

2.8 Normes et directives applicables

Sur la base des normes et directives énumérées dans les présentes, les produits décrits
dans ce mode d’emploi sont certifiés CE par la société Memmert:

► Directive 2004/108/CE modifiée (Directive du Parlement européen et du Conseil,

relative au rapprochement des législations des États membres concernant la compatibilité
électromagnétique). Normes appliquées :
DIN EN 61326:2004-05, EN 61326:1997, EN 61326/A1:1998, EN 61326/A2:2001
EN 61326/A2:2003

► Directive 2006/95/CE modifiée (Directive du Conseil concernant le rapprochement des

législations des États membres relatives au matériel électrique destiné à être employé dans
certaines limites de tension). Normes appliquées :
DIN EN 61 010-1 (VDE 0411 partie 1)
DIN EN 61 010-2-010 (VDE 0411 partie 2-010)
EN 61 010-1:2001, EN 61 010-2-010

56

2.9 Déclaration de conformité

La déclaration de conformité UE relative à l'appareil se trouve en en ligne aux adresses sui­vantes :

Anglais : http://www.memmert.com/en/service/downloads/ce-statement/
Allemand : http://www.memmert.com/de/service/downloads/eg-konformitaetserklaerung/

D33452 | Mise à jour 01/2022 15

Structure et description

2.10 Conditions d'environnement

► L'appareil doit être utilisé uniquement dans des pièces fermées et dans les conditions

ambiantes suivantes :

Température ambiante
Hygrométrie rh max. 70 %, non condensée
Classe de surtension II
Niveau de pollution 2
Altitude d'installation max. 2000 m au-dessus du niveau moyen de la mer

10 °C à 35 °C

► Ne pas utiliser l'appareil dans des zones présentant des risques de déflagration. L'air

ambiant ne doit contenir aucune poussière ou vapeur explosive, ni aucun gaz ou mélange
gaz-air explosif. L'appareil n'est pas à l'épreuve des explosions.

► La présence de poussières ou de vapeurs corrosives dans l'environnement de l'appareil

peut provoquer un dépôt à l'intérieur de ce dernier susceptible, à la longue, d'entraîner des
courts-circuits ou d'endommager les circuits électroniques. Il convient par conséquent de
prendre toutes les mesures utiles pour prévenir de telles formations de poussières ou de
vapeurs corrosives.

2.11 Livraison

► Câble de raccordement au réseau
► 1 ou 2 plaques perforées en acier inoxydable (charge autorisée de 15 kg chacune)
► 1 bac d'eau en acier inoxydable (uniquement pour les appareils avec régulation hygromé-

trique passive)

► 1 bidon d'eau (seulement pour les appareils avec régulation hygrométrique active)
► Tuyau de raccordement pour le gaz (un à trois selon l'équipement)
► 1 Bouchon en silicone intérieur (blanc)
► 1 Bouchons en silicone à l’arrière de l’appareil (vert)
► Support de données USB avec le logiciel AtmoCONTROL
► Ce mode d'emploi
► Certificats d'étalonnage
► Dispositif de fixation murale emballé séparément (voir page 20)

2.12 Accessoires en option

► Convertisseur Ethernet–USB (Ill. 7). Cet

accessoire permet de relier le connecteur
Ethernet de l'appareil (voir page 13) au
connecteur USB d'un PC/portable.

Ill. 7 Convertisseur Ethernet–USB

16 D33452 | Mise à jour 01/2022

3. Livraison, transport et installation

3.1 Pour votre sécurité

AVERTISSEMENT

Du fait du poids important de l'appareil, toute personne essayant de
le soulever sans aide risque de se blesser. Le transport manuel des
appareils requiert deux personnes pour le modèle 50, et quatre per­sonnes pour les modèles 105 et 150. Éviter de soulever les modèles
de taille supérieure ; les transporter uniquement avec un chariot
élévateur ou un appareil de levage.

Livraison, transport et installation

ATTENTION

50

Le transport et l'installation de l'appareil présentent des
risques de blessure aux mains ou aux pieds. Veillez à porter
des gants de protection et des chaussures de sécurité. Saisis­sez l'appareil par le dessous et uniquement sur les côtés.

105

150 240

9

D33452 | Mise à jour 01/2022 17

Livraison, transport et installation

3.2 Livraison

L'appareil est emballé dans un carton. Il est livré sur une palette en bois.

3.3 Transport

L’appareil peut être transporté des manières suivantes:

► avec un chariot élévateur à fourches ; pour cela, placer les fourches du chariot complète-

ment sous la palette ;

► sur un automoteur élévateur.

3.4 Déballage

AVIS

► Afin d'éviter tout risque de détérioration, déballer uniquement l'appareil lorsqu'il se trouve

sur le lieu d'installation.

Retirez l'emballage de carton en le tirant vers le haut ou découpez-le délicatement le long
d'une arête.

3.4.1 Contrôle de l'intégralité de la livraison et des avaries de transport

► Contrôler l'intégralité de la livraison conformément au bon de livraison.
► Vérifier l'état de l'appareil, notamment tout signe éventuel de détérioration.

Si vous constatez des erreurs dans la livraison, des avaries ou des irrégularités, ne mettez pas
l'appareil en service et prenez contact avec le transporteur ou le fabricant.

3.4.2 Retirer la sécurité du transport

Retirer la sécurité du transport. Elle est située entre la charnière de porte, la porte et le cadre et
doit être retirée après l’ouverture de la porte.

3.4.3 Valorisation des matériaux d'emballage

Éliminer les matériaux d'emballage (carton, bois, film) en respectant les réglementations natio­nales pour chaque matériau concerné.

3.5 Stockage après livraison

Si l'appareil doit être entreposé juste après sa livraison, respecter les conditions de stockage
figurant à la page 70.

18 D33452 | Mise à jour 01/2022

Livraison, transport et installation

3.6 Installation

3.6.1 Conditions

Le lieu d'installation doit être plat, horizontal, doit pouvoir supporter sans aucun problème
le poids de l'appareil (voir le chapitre Spécifications techniques à la page 14). L'enceinte ne
doit pas être posée sur un support inflammable.

Durant le fonctionnement, l'appareil émet de faibles quantités de CO
nement. Le lieu d'installation doit donc être ventilé.

Selon le modèle (voir la plaque signalétique), le lieu d'installation doit disposer d'une prise de
courant de 230 V ou de 115 V.

Il convient de prévoir un écart de 15 cm minimum entre le mur et le panneau arrière de
l'appareil. L'écart ne doit pas être inférieur à 20 cm avec le plafond et à 5 cm sur les côtés par
rapport au mur ou à un autre appareil (Ill. 8). En règle générale, il convient de toujours laisser
suffisamment d'espace autour de l'appareil pour garantir une libre circulation de l'air.

FP

et de N2 dans l'environ-

2

FP FP

Ill. 8 Écarts minimaux entre l'appareil et les murs et le plafond

D33452 | Mise à jour 01/2022 19

FP

Livraison, transport et installation

3.6.2 Dispositif antibasculement

L'appareil a un centre de gravité susceptible de le faire basculer vers l'avant, risquant ainsi de
blesser les personnes à proximité. Vous devez donc vous assurer que l'appareil est toujours fixé
au mur à l'aide du dispositif antibasculement fourni. Si la situation locale ne le permet pas, ne
mettez pas l'appareil en service et n'ouvrez pas la porte. Veuillez prendre contact avec le SAV
Memmert (voir page 2).

1. Visser le dispositif
antibasculement à
l'arrière de l'appareil de
la manière indiquée sur
l'illustration.

2. Plier le dispositif antibas­culement vers le haut
à la distance souhaitée
pour former un angle à
90° avec le mur (veiller à
laisser un écart minimal
avec le mur, voir Ill. 8).

3. Percer un trou, placer
une cheville et visser
le dispositif antibascu­lement dans un mur
adapté.

20 D33452 | Mise à jour 01/2022

Livraison, transport et installation

3.6.3 Régler les portes

Il est possible de régler les portes des appareils, par exemple si elles se déforment en raison
des conditions du sol. Chaque porte est pourvue de haut et de bas de deux vis de réglage (Ill.

9).
Pour commencer, corrigez la position en haut sur la porte puis en bas si cela n’est pas

suffisant.

1. Ouvrir la porte.

2. Desserrer les vis.

3. Corriger la position de la porte.

4. Resserrer les vis.

5. Vérifier le réglage de la porte.

6. Si nécessaire, réajuster.

Ill. 9 Vis de réglage des portes

D33452 | Mise à jour 01/2022 21

Mise en service

4. Mise en service

AVIS

Lors de la mise en service initiale, l'appareil devra rester sous surveillance constante jusqu'à
l'obtention de l'état d'équilibre.

4.1 Raccorder l'appareil à l'alimentation électrique

AVERTISSEMENT

La présence de condensation dans le système électrique de l’appareil
peut entraîner un risque de court-circuit. Après un transport ou un
stockage dans des conditions humides, laissez reposer l’appareil sans le
déballer pendant au moins 24 heures dans des conditions d’environne­ment normales. Ne branchez pas l’appareil pendant cette période.

Lors du branchement électrique, veillez à respecter les
réglementations nationales (par ex., pour l'Allemagne, la
norme DIN VDE 0100 imposant un circuit de protection
contre les courants de court-circuit). Tenir compte des
valeurs d'intensité et de puissance (voir la plaque signalé­tique et les spécifications techniques à la page 14).
Vérifier l'intégrité de la mise à la terre.

Raccorder le câble d'alimentation fourni à l'arrière de
l'appareil et à l'alimentation électrique (Ill. 10). Placez le
cordon d'alimentation de sorte :

► qu'il soit toujours accessible et à portée de main et qu'il puisse toujours être débranché

rapidement, par exemple en cas de dysfonctionnements ou d'urgences ;

► que l'on ne puisse pas trébucher dessus ;
► qu'il ne puisse pas entrer en contact avec des pièces chaudes.

Ill. 10 Brancher le câble d'ali­mentation à l'arrière de l'appareil.

4.2 Mise en place de l'approvisionnement en eau

4.2.1 Spécifi cation concernant l'eau

Dans les appareils Memmert, il convient d’utiliser exclusivement de l’eau déminéralisée/totale­ment dessalée avec la spécification suivante :

► Conductibilité de 5 – 10 μS/cm
► Valeur pH comprise entre 5 et 7
► Absence de chlore

L’utilisation d’eau pure ou totalement dessalée affichant une conductibilité électrique infé­rieure à 5 μS/cm peut endommager le flexible en silicone et occasionner de la corrosion par
piqûres sur les composants en acier inoxydable montés. Une eau non appropriée favorise en
outre les dépôts de calcaire dans les générateurs de vapeur et les conduites de vapeur.

22 D33452 | Mise à jour 01/2022

Mise en service

4.2.2 Pour les appareils avec une régulation hygrométrique passive : utiliser un

bac d’eau

Fixer la lèvre d’étanchéité fournie sur le côté étroit du bac d’eau (Ill. 11) puis remplir le bac
d’eau avec 1,5 cm à 2 cm d’eau (spécification, voir paragraphe 4.2.1).

Poser le bac d’eau rempli avec la lèvre d’étanchéité montée au centre de la base de l’appa­reil et le pousser délicatement sur la paroi arrière jusqu’à ce que la lèvre d’étanchéité repose
entièrement contre la paroi arrière sous la fente d’aération (Ill. 11). La lèvre d’étanchéité est
attirée par magnétisme contre la paroi arrière et récupère l’eau de condensation au niveau de
la limitation de l’humidité pour la rediriger dans le bac.

AVIS

Important : il faut éviter tout renversement d’eau et l’eau du bac ne doit pas s’écouler au sol,
l’humidité risquant d’atteindre un niveau non admissible.

Ill. 11 Pousser le bac d’eau contre la
paroi arrière

4.2.3 Pour les appareils avec régulation hygrométrique active : Remplir le réservoir

d'eau et brancher l'appareil

Remplir le réservoir d'eau et raccorder le flexible au connecteur « H2O » à l'arrière de l'appareil
(ces deux pièces sont fournies avec l'appareil) (Ill. 12).

4.3 Raccordement CO2 et N

2

AVERTISSEMENT

L'introduction de tout gaz ou toute substance autre que du CO2 et
du N2 présente un danger d'explosion et d'intoxication. Les branche­ments de gaz à l'arrière de l'appareil sont exclusivement réservés à
l'alimentation en dioxyde de carbone (CO2) et en azote (N2).

D33452 | Mise à jour 01/2022 23

Mise en service

AVERTISSEMENT

Les bouteilles de gaz exposées à des températures élevées risquent
d'éclater ou d'exploser. Proscrire toute source de fl amme de la
proximité des bouteilles de gaz. Stocker les bouteilles de gaz dans un
local bien ventilé dont la température est inférieure à 50 °C. Veiller
à éviter toute infi ltration d'eau et tout retour de courant dans le
conteneur de gaz. Respecter impérativement les données de sécurité
et recommandations du fournisseur de gaz.

ATTENTION

Danger d’asphyxie. Des concentrations élevées de CO2 et de N2

peuvent entraîner des risques d’asphyxie. L’appareil émet en mode
de fonctionnement normal de faibles quantités de CO2 et de N2 dans
l’environnement. Il est par conséquent important de veiller à une
bonne ventilation du lieu d’installation. Une vitesse de sortie d’air
de 250 m³/h est conseillée. Il faut s’assurer que la valve d’arrêt ou le
détendeur des bouteilles de gaz est toujours fermé(e) lorsque l’appa­reil n’est pas en marche.

ATTENTION

Une concentration élevée de CO2 peut provoquer des brûlures par le
froid ou des gelures. Éviter impérativement tout contact du CO2 avec
la peau et les yeux.

CO

Spécifications

2

► gaz carbonique 4.5
► pureté 99,995 Vol. %

Raccorder les tuyaux de raccordement
pour le gaz livrés avec l'appareil aux
bouteilles de CO
aux raccords « CO2 In » et « N2 In » (N
uniquement pour les appareils avec régu­lation hygrométrique active) à l'arrière de
l'appareil (Ill. 12). Régler le détendeur sur
une valeur de 1,0 à 1,2 bar.

et de N2 (détendeur) et

2

2

123

4

Ill. 12 Raccords à l'arrière de l'appareil
1 Raccord 1 CO
2 Raccord 2 CO2 (facultatif)
3 Raccord N2 (uniquement pour les appareils

avec module O2)

4 Branchement d'eau (uniquement pour les

appareils avec régulation hygrométrique active)

24 D33452 | Mise à jour 01/2022

2

Mise en service

ONN

4.4 Mise en marche

Pour allumer l'appareil, appuyer sur l'interrupteur principal se trouvant sur la façade (Ill. 13).
Le processus de démarrage est caractérisé par trois points blancs

s'affichent dans une autre couleur, cela signale l'existence d'une erreur (voir page 50).

Après la première mise sous tension, l'écran de l'appareil affiche ses messages en anglais
de manière standard. La procédure à suivre pour changer la langue est décrite à partir de
la page 53. Veiller toutefois à lire au préalable le mode d'utilisation de base de l'appareil
dans le chapitre suivant.

ON

Ill. 13 Mise en marche de
l'appareil

animés. Si les points

D33452 | Mise à jour 01/2022 25

Fonctionnement et utilisation

5. Fonctionnement et utilisation

5.1 Pour votre sécurité

AVERTISSEMENT

Le fait de laisser la porte ouverte pendant le fonctionnement peut
entraîner une surchauffe de l'appareil et causer un risque d'incendie.
Ne pas laisser la porte ouverte pendant le fonctionnement.

AVERTISSEMENT

Les bouteilles de gaz exposées à des températures élevées risquent
d'éclater ou d'exploser. Proscrire toute source de fl amme de la
proximité des bouteilles de gaz. Stocker les bouteilles de gaz dans un
local bien ventilé dont la température est inférieure à 50 °C. Veiller
à éviter toute infi ltration d'eau et tout retour de courant dans le
conteneur de gaz. Respecter impérativement les données de sécurité
et recommandations du fournisseur de gaz.

ATTENTION

Danger d’asphyxie. Des concentrations élevées de CO2 et de N2
peuvent entraîner des risques d’asphyxie. L’appareil émet en mode
de fonctionnement normal de faibles quantités de CO2 et de N2 dans
l’environnement. Il est par conséquent important de veiller à une
bonne ventilation du lieu d’installation. Une vitesse de sortie d’air
de 250 m³/h est conseillée. Il faut s’assurer que la valve d’arrêt ou le
détendeur des bouteilles de gaz est toujours fermé(e) lorsque l’appa­reil n’est pas en marche.

ATTENTION

Une concentration élevée de CO2 peut provoquer des brûlures par le
froid ou des gelures. Éviter impérativement tout contact du CO2 avec
la peau et les yeux.

5.2 Opérateur

L'appareil doit être utilisé uniquement par des personnes légalement majeures ayant été for­mées à ces tâches. Les personnes en formation, en apprentissage, en stage professionnel ou
en stage dans le cadre d'un enseignement général ne peuvent travailler avec l'appareil qu'à la
condition de rester sous la surveillance constante d'une personne formée à son utilisation.

26 D33452 | Mise à jour 01/2022

Fonctionnement et utilisation

5.3 Ouverture de la porte

► Pour ouvrir la porte, tirer la poignée vers le côté (à gauche ou à droite selon le modèle, Ill.

14, A)

► Pour fermer, poussez la porte et appuyez sur la poignée de porte sur le côté (B).

A

Ill. 14 Ouverture et fermeture de la porte

B

5.3.1 Comportement de l’appareil lorsque la porte est ouverte

► Le symbole « porte ouverte » s’affiche sur le régulateur
► Mise hors tension des chauffages
► Mise hors tension du ventilateur
► Signal sonore au bouton de 30 secondes
► Le cas échéant, déclenchement d’une alarme relative au CO2 et à la température

D33452 | Mise à jour 01/2022 27

Fonctionnement et utilisation

5.4 Chargement de l'appareil

AVERTISSEMENT

Le chargement de l'appareil avec des éléments inadaptés peut
générer des vapeurs ou des gaz toxiques ou explosifs susceptibles de
provoquer une explosion de l'appareil et, par conséquent, des bles­sures mortelles ou des intoxications. Il convient de charger l'appa­reil uniquement avec des substances ne pouvant générer aucune
vapeur toxique ou explosive et ne pouvant s'enfl ammer lors de leur
réchauffement (voir également le chapitre Utilisation conforme à la
page 9). En cas de doute quant aux propriétés du matériau, il est
recommandé de s'abstenir de le charger dans l'appareil.

AVIS

► Vérifier la compatibilité chimique entre l'élément de chargement et les matériaux de l'appa-

reil (voir page 12).

Mettre en place les grilles encastrables ou les plateaux. Le nombre maximal de grids et la
charge autorisée par grid sont indiqués dans les spécifications techniques à partir de la page

14.

Le chargement de l'appareil ne
devra pas être trop serré pour
assurer la libre circulation de
l'air à l'intérieur du caisson.
Aucune pièce du chargement
ne devra se trouver au
contact de la base, des parois
latérales ou du plafond du
caisson intérieur (Ill. 15, voir
également l'étiquette
d'avertissement « Le bon
chargement » sur l'appareil).

Il est à noter que si le
chargement est effectué de
façon non conforme (trop dense), il peut arriver que la température de consigne ne s'obtienne
qu'après un délai disproportionné ou qu'elle soit dépassée.

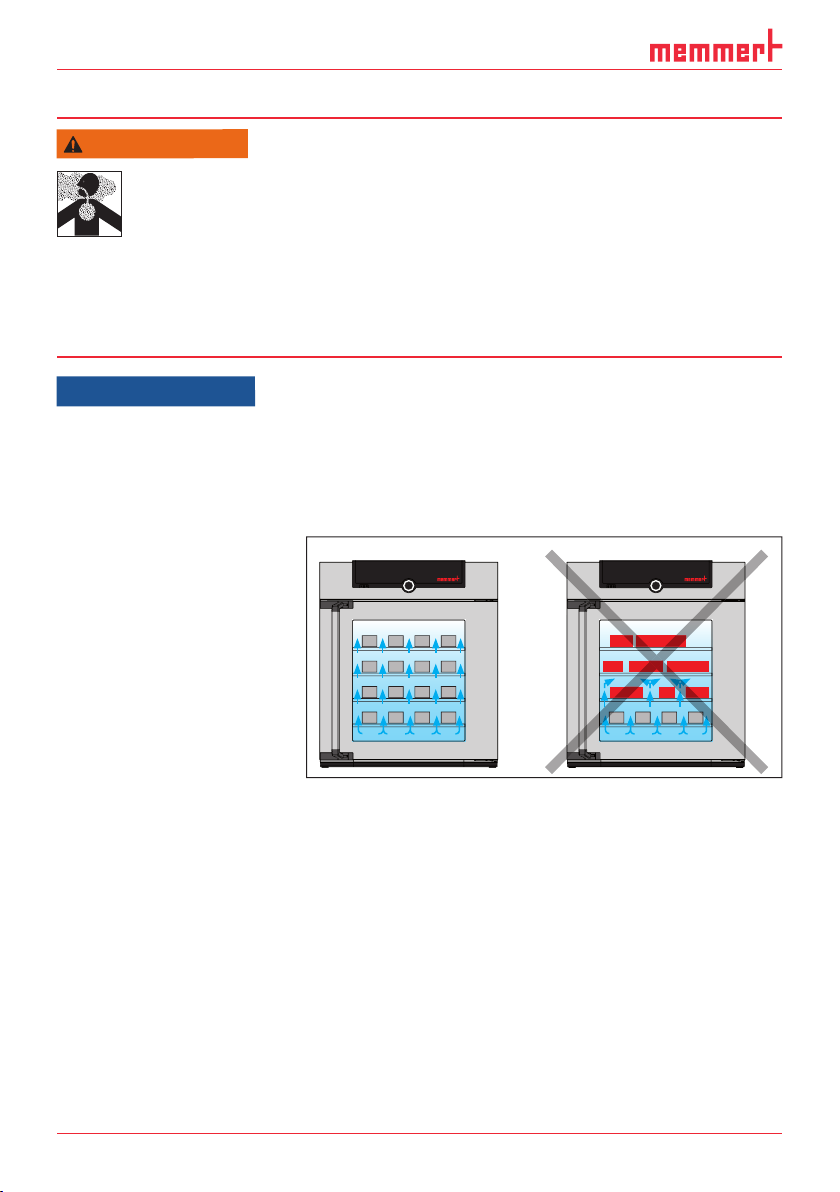

Ill. 15 Mise en place correcte de l’élément de chargement

5.5 Utilisation de l'appareil

5.5.1 ControlCOCKPIT

En mode manuel, les paramètres souhaités sont indiqués dans le ControlCOCKPIT sur la façade
de l'appareil (Ill. 16 et Ill. 17). C'est également ici que la configuration de base est effectuée
(mode menu) et que les messages d'avertissement s'affichent, par ex., en cas de dépassement
de température. En mode programme, les paramètres programmés, le nom du programme, le
segment de programme actuellement en cours et le cycle restant sont affichés (une descrip­tion plus précise est donnée à la page 33).

28 D33452 | Mise à jour 01/2022

Fonctionnement et utilisation

ONN

ONN

ONN

ONN

5 678912 3 4

TEMP

22.4°C

TIMER

TIMER

44h:44m

Fin

13:30 23.11.

End14 :45

ON

ON

O2

10.0 %

10.

0

%

Set

Set 37

.0°C

HYGROMÉTRIE

30m04h

30%rh

Set 30 %rh

LIGHTONLIGHT

ON

min

000°C

min

auto

ALARM

ALARM

15.0°C

CO2

1.0 %

Set

15.

0

of °C

max

max

40.0°C

000°C

auto off

+

+

/

-

-

13:44

12.Sept.2012

off

Mode manuel

Holz trocknen
aufheizen
09:12h

%

GRAPH

GRAPHIQUE

%rh°C

0.0

K

012

99K

Fr 20.10.2010 20:31

19 2015 16 17 1810 11 12 13 14

Ill. 16 ControlCOCKPIT d'appareils ICO avec régulation d'O2 et régulation hygrométrique
active en mode de fonctionnement

5678912

TEMP

°C22.4

°CSet 37.0

TIMER

TIMER

44h:44m

30m04h

Fin

End14 :45

13:30 23.11.

ON

ON

LIGHTONLIGHT

ON

min

000°C

min

auto

15.0°C

1.0 %

Set

ALARM

ALARM

Fr 20.10.2010 20:31

CO2

15.

0

of °C

max

max

40.0°C

000°C

auto off

+

+

/

-

-

13:44

12.Sept.2012

off

Mode manuel

Holz trocknen
aufheizen
09:12h

%

GRAPH

GRAPHIQUE

%rh°C

0.0

K

012

99K

19 2015 16 17 1810 11 12

Ill. 17 ControlCOCKPIT d'appareils ICO sans régulation d'O2 et régulation hygrométrique
active en mode de fonctionnement

1 Touche d'activation des données relatives

à la température de consigne

2 Affichage de la température de consigne

et effective

3 Affichage de la valeur de consigne et de la

valeur effective de l'O

4 Touche d'activation du réglage de la valeur

de consigne de l'O

5 Modification dans le mode menu (voir

2

2

page 52)

6 Touche d'activation du réglage de la valeur

de consigne du CO

7 Affichage de la valeur de consigne et de la

valeur effective du CO

8 Affichage de l'état de l'appareil et du

2

2

programme

9 Touche d'activation de l'état de l'appareil
10 Touche d'activation de l'horloge numé-

rique avec définition du temps d'attente,
réglable de 1 minute à 99 jours

11 Interrupteur principal
12 Affichage de l'horloge numérique avec

définition du temps d'attente, réglable de
1 minute à 99 jours

13 Affichage de la valeur de consigne et de la

valeur effective d'humidité

14 Touche d'activation de la régulation hygro-

métrique

15 Bouton rotateur pour le réglage des

valeurs de consigne

16 Touche de validation (enregistre le réglage

sélectionné avec le bouton rotateur)

17 Touche d'activation du réglage du disposi-

tif de sécurité thermique, hygrométrique,
du CO

et de l'O

18 Affichage du dispositif de sécurité ther-

2

2

mique, hygrométrique, du CO2 et de l'O

19 Schéma graphique des valeurs de

consigne et effectives

20 Touche d'activation du schéma graphique

2

D33452 | Mise à jour 01/2022 29

Fonctionnement et utilisation

TIMERmh

T

T

5.5.2 Utilisation de base

En principe, tous les réglages sont exécutés selon le schéma suivant :

1. Activation du paramètre souhaité (par
ex., la température). Appuyer pour cela
sur la touche d'activation à gauche ou
à droite de l'affichage correspondant.
L'affichage activé s'affiche avec une
bordure de couleur, tandis que les autres
s'estompent. La valeur de consigne (Set)
est affichée en couleur.

2. Tourner le bouton rotateur vers la droite
ou la gauche pour régler la valeur de
consigne souhaitée (par ex., 37,0 ºC).

3. Appuyer sur la touche de validation pour
enregistrer la valeur paramétrée.
L'affichage retrouve son aspect normal et
l'appareil prend en charge la régulation
sur la valeur de consigne paramétrée.

Procéder de la même manière pour régler les autres paramètres.

Après environ 30 s sans indication et sans validation d'une nouvelle valeur, l'appareil
reprend automatiquement les valeurs précédentes.

Pour interrompre le processus de réglage, appuyer de
nouveau sur la touche d'activation à droite ou à gauche
de l'affichage que vous souhaitez abandonner. L'appareil
revient aux valeurs précédentes. Seuls les réglages enregis­trés auparavant en appuyant sur la touche de validation
sont pris en charge.

TEMP

TEMP

TEMP

TEMP

22.4°C

37.0°CSet

22.4 °C

37.0 °CSet

22.4 °C

Set 37

.0 °C

.5°C100

T

5.5.3 Modes de fonctionnement

L'appareil peut fonctionner en différents modes :

► Fonctionnement manuel : l'appareil fonctionne en continu avec les valeurs paramétrées

dans le ControlCOCKPIT. L'utilisation de ce mode de fonctionnement est décrite dans le
chapitre 5.5.4.

► Fonctionnement avec horloge numérique avec définition du temps d'attente, réglable de

1 min à 99 jours (timer) : l'appareil fonctionne avec les valeurs paramétrées uniquement
jusqu'à la fin du cycle qui a été programmé. L'utilisation de ce mode de fonctionnement
est décrite dans le chapitre 5.5.5.

► Mode programme : l'appareil exécute automatiquement des cycles d'un programme pré-

alablement programmé à l'aide du logiciel AtmoCONTROL sur un PC/portable et transféré
vers l'appareil via un support de données USB ou Ethernet. L'utilisation de ce mode de
fonctionnement est décrite dans le chapitre 5.5.6.

► Par télécommande (AtmoREMOTE)

30 D33452 | Mise à jour 01/2022

Fonctionnement et utilisation

L'affichage des états indique le mode ou l'état de fonctionnement actuel de l'appareil.
L'état de fonctionnement se reconnaît au marquage de couleur et au texte affiché :

 L'appareil se trouve en mode programmation

■ Le programme est arrêté

L'appareil se trouve en mode de fonctionnement
manuel
Dans l'exemple de droite, l'appareil se trouve en mode

manuel, reconnaissable au symbole de la main de
couleur.

12.Sept.2012

Mode manuel

► Lorsque l'appareil est en mode Programmation,

cela est signalé par l'affichage
l'écran :

Minuterie active à

12.Sept.2012

Minuterie active

13:44

13:44

► Lorsque l'appareil est en mode Télécommande,

cela est signalé par le symbole
température.

5.5.4 Fonctionnement manuel

L'appareil fonctionne de cette façon en continu avec les
valeurs paramétrées dans le ControlCOCKPIT.

Options de réglage

Procéder au réglage comme indiqué dans le chapitre 5.5.2 après avoir appuyé sur les touches
d'activation correspondantes (ordre au choix) :

Température
Plage de réglage : de +18 °C à +50 °C

La fonction de chauffage est indiquée par le symbole
Choix d'affichage de l'unité pour la température entre °C et °F

(voir page 55).

Humidité (uniquement pour les appareils avec régulation hygromé­trique active)

Plage de réglage : 40 à 97 % rh et OFF

La fonction d'humidification est indiquée par le symbole
La fonction de déshumidification est indiquée par le symbole

.

Pendant le chauffage de l’appareil, la vitesse d’approche d’hygro­métrie est réglée de façon dynamique sur la valeur de consigne
d’hygrométrie, et ce en fonction du point de rosée de la tempéra­ture intérieure.

dans l'indicateur de

.

.

TEMP

23.2 °C

Set 38

.0 °C

TEMP

22.4

37.0

Set

HYGROMÉTRIE

34%

70 %rhSet

°C

rh

°C

D33452 | Mise à jour 01/2022 31

Fonctionnement et utilisation

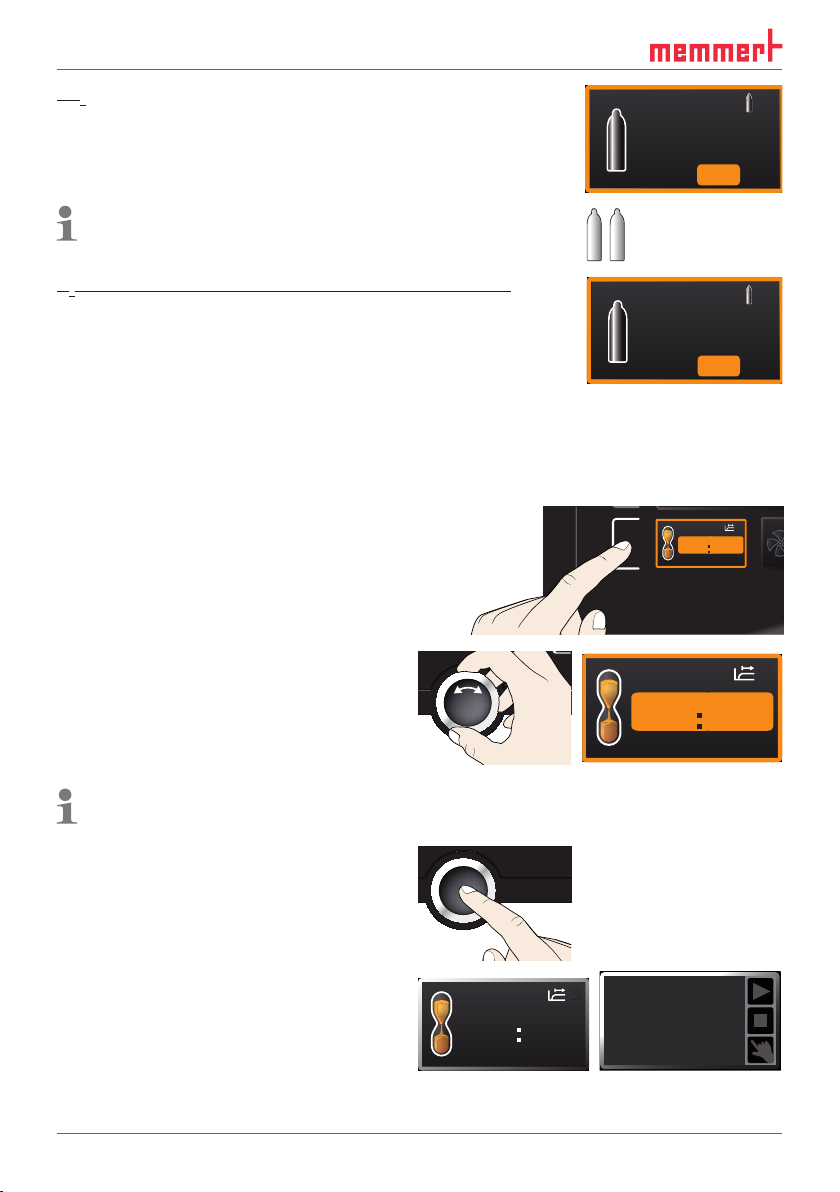

CO

2

Plage de réglage : 0 % à 20 % par incrément de 0,1 %

Les chiffres 1 ou 2 dans le symbole de la bouteille de gaz
indiquent quelle bouteille de gaz est actuellement active.

1 2

CO2

1.0 %

15.0

Set

%

O2 (uniquement pour les appareils équipés de cette option)
Plage de réglage : 1 % à 20 % par incréments de 0,1 %

O2

1.0 %

10.

0

TIMER

--h- m

9:00 23.11.

%

0

Set

5.5.5 Fonctionnement avec horloge numérique avec défi nition du temps
d'attente, réglable de 1 min à 99 jours (timer)

Le mode programmation permet de régler la durée pendant laquelle l'appareil doit fonction­ner avec les valeurs paramétrées. L'appareil doit se trouver pour cela en mode manuel.

1. Appuyer sur la touche d'activation à

gauche de l'affichage du timer. L'affichage
du programmateur est activé.

2. Tourner le bouton rotateur jusqu'à ce que

la durée de cycle souhaitée s'affiche, dans
cet exemple, 4 heures et 30 minutes.
L'heure de fin prévue figure en dessous
en petits caractères.

L'heure est indiquée au format hh:mm (heures:minutes) jusqu'à 23 heures et 59 minutes ;
au-delà de 24 heures, le format dd:hh (jours:heures) est adopté. La durée maximale d'un
cycle est de 99 jours et 00 heure.

3. Appuyer sur la touche de validation pour

confirmer.

-

Fin

TIMER

04 mh 3

13:30 23.11.

Fin

Dans la fenêtre d'affichage, la durée du cycle
restante est indiquée en gros caractères et
l'heure de fin prévue apparaît en dessous en
petits caractères. L'indicateur d'état affiche
« Programmateur actif ».

32 D33452 | Mise à jour 01/2022

TIMER

Fin

30m04h

13:30 23.11.

12.Sept.2012

Minuterie active

13:44

Fonctionnement et utilisation

0

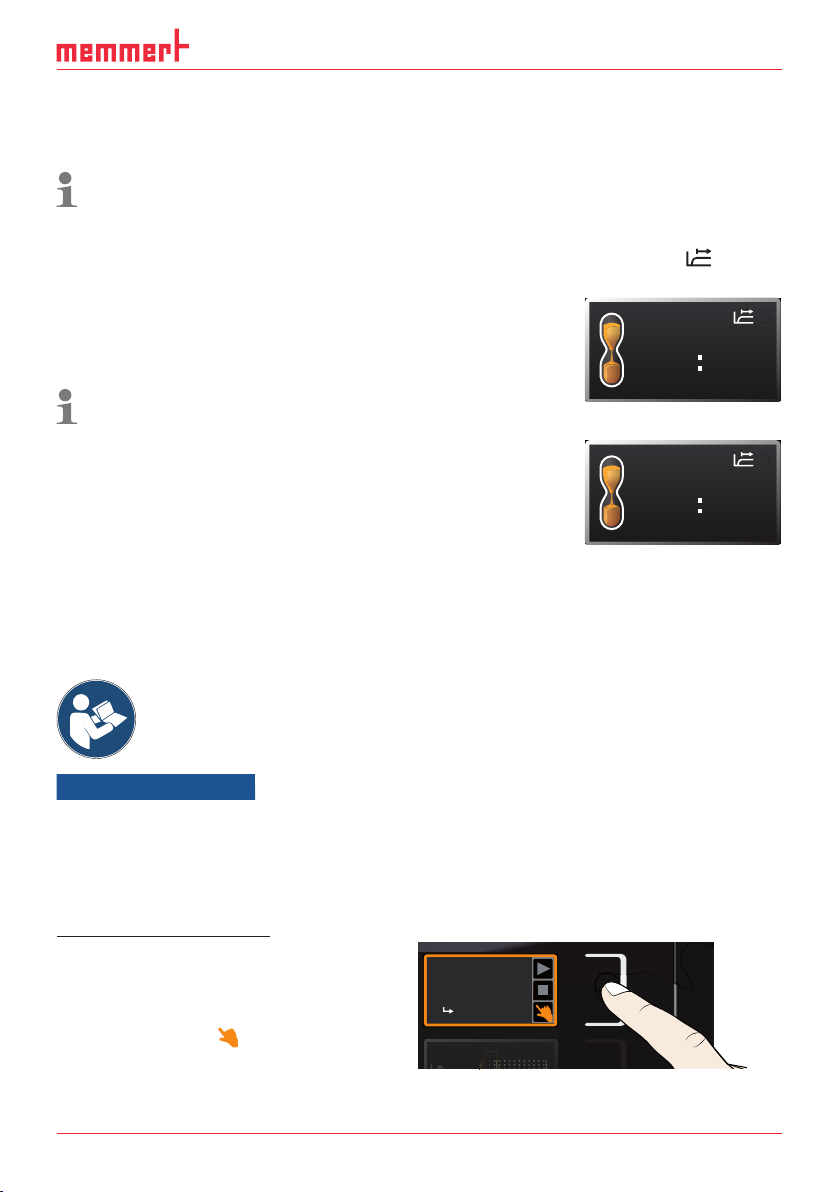

4. Comme indiqué dans le chapitre 5.5.2, paramétrer individuellement chaque valeur que

l'appareil doit maintenir pendant le cycle programmé. Les valeurs programmées peuvent
être modifiées à tout moment pendant le cycle de programmation. La modification est
immédiatement prise en compte.

Il est possible de définir dans

Configuration si le timer doit fonctionner avec la valeur de

consigne ou indépendamment de cette dernière, c'est-à-dire, si le cycle de programmation
doit démarrer uniquement lorsqu'une zone de tolérance pour la température de consigne
est atteinte, ou immédiatement après l'activation du timer (voir page 56). Si le timer est
paramétré par rapport à la valeur de consigne, cela est indiqué par le symbole
s'affichant sur l'écran du timer.

Lorsque le programmateur a terminé son cycle, la fenêtre affiche
00h:00m. Toutes les fonctions sont désactivées (chauffage, etc.).

TIMER

Vous entendrez de plus un signal sonore qui peut être désactivé
en pressant la touche de validation.

Assurez-vous que de la condensation se forme dans l'espace

Fin

00m00h

13:30 23.11.

intérieur après l'arrêt du chauffage.

Pour désactiver le timer, appuyer sur la touche de validation
pour appeler de nouveau l'affichage du timer, ramener la durée du

TIMER

cycle à l'aide du bouton rotateur jusqu'à l'affichage --:-- et
confirmer avec la touche de validation.

5.5.6 Mode programme

Fin

--m--h

9:00 23.11.

Ce mode de fonctionnement permet de lancer des programmes enregistrés dans l'appareil
avec différentes combinaisons échelonnées de chaque paramètre (température, humidité,
etc.), que l'appareil exécute ensuite automatiquement de manière consécutive. Les pro­grammes ne sont pas créés directement dans l'appareil, mais en externe sur un PC/portable à
l'aide du logiciel AtmoCONTROL ; ils sont ensuite transférés dans l'appareil avec un support de
données USB fourni ou via Ethernet.

La création et l'enregistrement des programmes sont décrits dans le mode
d'emploi propre au logiciel AtmoCONTROL.

AVIS

Un ou plusieurs programmes de stérilisation sont mémorisés dans l'appareil (voir page 64).
Ils servent seulement à stériliser l'appareil lui-même, et ne doivent pas être utilisés pour stérili­ser des appareils médicaux. Le temps de maintien du programme de stérilisation stocké dans
l’appareil à 180°C est d’une heure. La durée totale de chauffage et de refroidissement par une
température de 50°C est de 6 h 30 min.

Démarrer un programme

1. Appuyer sur la touche d'activation à

droite de l'affichage des états. Celui-ci
indique automatiquement le mode de
fonctionnement actuel, dans cet exemple

Mode manuel ( ).

D33452 | Mise à jour 01/2022 33

Fr 20.10.2010 20:31

Mode manuel

manueller Betrieb

Activer

GRAPH

8

80

17:4413.Sept.2012

Fonctionnement et utilisation

0

2. Tourner le bouton rotateur jusqu'à

l'affichage du symbole de démarrage
Le programme actuellement disponible
s'affiche, dans cet exemple

Steri 180.



.

Steri 180
prêt

L'appareil ne peut exécuter à la fois que le programme sélectionné dans le mode menu et
apparaissant dans la fenêtre d'affichage. Si un autre programme est prêt à être exécuté, il
conviendra tout d'abord de l'activer dans le mode menu (voir la description à partir de la
page 64).

3. Appuyer sur la touche de validation pour

lancer le programme. Le programme est
exécuté. L'affichage indique :

► le nom du programme (ici Steri 180)
► le nom du premier segment du pro-

gramme, ici

Heat up

Steri 180

Heat up

10:4412.Sept.2012

► le cycle actuel en boucle

Pendant l'exécution d'un programme, il est impossible de procéder à une quelconque
modification de paramètre (par ex., de température) de l'appareil. Les affichages

ALARME et GRAPHIQUE restent toutefois accessibles.

Interrompre le programme

L'interruption d'un programme en cours est
possible à tout moment :

1. Appuyer sur la touche d'activation à

droite de l'affichage des états. Ceux-ci
s'affichent automatiquement.

2. Tourner le bouton rotateur jusqu'à l'affi-

chage du symbole d'arrêt

■

.

%

%

°

Fr 20.10.2010 20:31

manueller Betrieb

Steri 180

Heat up

GRAPH

80

8

10:4412.Sept.2012

10:4812.Sept.2012

Fin

Steri 180

10:4412.Sept.2012

3. Appuyer sur la touche de validation pour

confirmer. Le programme est interrompu.

Fin

Steri 180

Un programme interrompu ne peut pas reprendre au point d'interruption du cycle. Il
devra redémarrer à partir du début.

34 D33452 | Mise à jour 01/2022

10:4912.Sept.2012

Fonctionnement et utilisation

Fin de programme

L'affichage Fin indique le moment où le pro­gramme s'est normalement terminé.

Vous pouvez maintenant

Fin

Steri 180

10:4912.Sept.2012

► Redémarrer le programme comme indiqué
► Préparer l'exécution d'un autre programme dans le mode menu (voir page 64) et l'exé-

cuter comme indiqué.

► Revenir au mode manuel. Pour cela, appuyer sur la touche

d'activation à côté de l'affichage des états pour réactiver ce
dernier, tourner le bouton rotateur jusqu'à l'apparition du
symbole de la main
validation.

en couleur, et appuyer sur la touche de

12.Sept.2012

Mode manuel

13:44

5.6 Dispositif de sécurité

5.6.1 Dispositif de sécurité thermique

L'appareil possède plusieurs dispositifs de sécurité contre la surtempérature conformément
à la norme DIN 12 880. Ceux-ci doivent éviter que l'élément de chargement et/ou l'appareil
soient endommagés en cas de dysfonctionnement :

► Dispositif électronique de sécurité thermique (TWW/TWB)
► Thermostat automatique (ASF)
► Limiteur thermique mécanique (TB)

La température d'intervention du dispositif de sécurité thermique
électronique est mesurée à l'aide d'une thermosonde Pt100
indépendante à l'intérieur du caisson. Les réglages du dispositif de
sécurité thermique sont effectués dans l'affichage
réglages effectués sont pris en compte dans tous les modes de
fonctionnement.

Dès que le dispositif de sécurité thermique est déclenché, cet
évènement est signalé dans l'affichage de la température par la
température effective indiquée en rouge et par un symbole
d'alarme
sable du déclenchement apparaît en dessous (dans cet exemple :
TWW).

Si, dans le mode menu, le signal sonore est activé en cas d'alarme
(

Signaux sonores, voir page 66, identifiable par le symbole

du haut-parleur
également signalée par un son intermittent qu'il est possible de désactiver en appuyant sur la
touche de validation. Les informations relatives aux consignes applicables dans ce cas figurent
au chapitre Dysfonctionnements, avertissements et messages d’anomalies à partir de la page

46.

Avant de procéder à l'explication du procédé de réglage du dispositif de sécurité thermique (à
partir de la page 37), il convient d'examiner ci-après les différentes fonctions du dispositif de
sécurité.

(Ill. 18). Le dispositif de sécurité thermique respon-

dans l'affichage de l'alarme), l'alarme est

ALARME. Les

ALARM

min

35.5 °C

auto

TEMP

max

38.5 °C

+

1.0 K

-

42.4 °C

TWW Set 38.5 °C

Ill. 18
Déclenchement du dispo­sitif de sécurité thermique

D33452 | Mise à jour 01/2022 35

Fonctionnement et utilisation

Dispositif électronique de sécurité thermique ( TWW)

La température d'intervention min et max du dispositif de sécurité électronique pour surtem­pérature, réglée manuellement, est contrôlée par un dispositif de sécurité thermique (TWW),
classe de protection 3.3 conforme à la norme DIN 12 880. En cas de dépassement de la tem­pérature d'intervention
la régulation thermique sur la base de la température de sécurité programmée (Ill. 19).

max, programmée manuellement, le dispositif TWW prend en charge

°C

Mode d'urgence

Paramètre MAX

Température
de consigne

Dysfonctionnement
du régulateur

t

Ill. 19 Schéma du fonctionnement du dispositif de sécurité TWW

Limiteur de température ( TWB) classe de protection 2 conforme à la norme
DIN 12 880

En cas de dépassement de la température d’intervention max réglée manuellement, le dis­positif TWB coupe le chauffage de manière permanente (Ill. 20) ; il conviendra d’appuyer sur
latouche de validation pour le réinitialiser.

En mode programme, le programme en cours se poursuit 15 minutes après le déclenche­ment de l’alarme TWB. Si l’alarme se prolonge au-delà de 15 minutes, le programme est
interrompu.

Coupure du chauffage
par le dispositif TWB

°C

Alarme max.

Température
de consigne

Dysfonctionnement
du régulateur

t

Ill. 20 Schéma du fonctionnement du dispositif de sécurité thermique TWB

36 D33452 | Mise à jour 01/2022

Fonctionnement et utilisation

Thermostat automatique (ASF)

L'ASF est un dispositif de contrôle qui surveille automatiquement la température de consigne
paramétrée dans une zone de tolérance réglable (Ill. 21).

L'ASF se déclenche – s'il est activé – automatiquement quand la température effective atteint
pour la première fois 50 % de la zone de tolérance définie pour la valeur de consigne (dans
notre exemple, 50 °C ± 1 K) (partie A).

En cas de sortie de la zone de tolérance configurée pour la valeur de consigne (dans l'exemple
Ill. 21:
50 °C ± 2 K) – par exemple, lors de l'ouverture de la porte de l'appareil pendant le fonctionne­ment (partie B de l'illustration) - l'alarme se déclenche. L'alarme ASF s'éteint automatiquement
dès que 50 % de la zone de tolérance paramétrée pour la valeur de consigne sont de nouveau
atteints (dans notre exemple : 50 °C ± 1 K) (partie C).

Si la température de consigne est modifiée, l'alarme ASF se désactive automatiquement de
façon temporaire (exemple : la valeur de consigne est ramenée de 50 °C à 25 °C, partie D),
jusqu'à ce que la température rejoigne la zone de tolérance de la nouvelle température de
consigne (partie E).

°C

52°C

ABCDE

52°C

50°C

25°C

48°C

ASF activé

AUTO AUTO AUTO

Ill. 21 Schéma du fonctionnement du dispositif de sécurité ASF

48°C

ASF activé ASF activé

Alarme ASF

Dispositif de sécurité mécanique : limiteur thermique (TB)

L'appareil est équipé d'un limiteur thermique mécanique (TB),
classe de protection 1 selon la norme DIN 12 880. Si le dispositif
de sécurité électronique tombe en panne en cours de fonctionne­ment et si le seuil maximal de température déterminé en usine est
dépassé d'au moins 20 °C, le limiteur thermique coupe le chauf­fage de manière permanente en tant qu'ultime mesure de
protection.

Réglage du dispositif de sécurité

1. Appuyer sur la touche d'activation à

gauche de l'affichage
glage du dispositif de sécurité thermique
est automatiquement activé (

ALARME. Le ré-

).

27°C

23°C

TEMP

72.4 °C

TB Set 38.5 °C

ALARM

ALARME

min

40

15.0 °C .0°C

min

auto

000°C

t

max

max

000°C

auto off
+

+

-

-

0.0K

99K

D33452 | Mise à jour 01/2022 37

Fonctionnement et utilisation

2. Accepter la sélection avec la touche de

validation. Le réglage

min. (protection en

cas de sous-température) est automati­quement activé.

1. À l'aide du bouton rotateur, régler la

valeur limite inférieure de l'alarme souhai­tée, dans l'exemple à droite 35,5 °C.

La valeur limite inférieure de l'alarme ne
peut pas dépasser la valeur supérieure. Si
aucune valeur de sous-température n'est
nécessaire, régler la température la plus
basse.

2. Appuyer sur la touche de validation pour

confirmer. L'affichage

max (protection en

cas de surtempérature) est activé.

3. À l'aide du bouton rotateur, régler la

valeur limite supérieure de l'alarme sou­haitée, dans l'exemple à droite 38,5 °C.

La température d'intervention doit être
réglée suffisamment haut, notamment
au-dessus de la température de consigne
maximale. Nous recommandons 0,5 à
1 K.

4. Appuyer sur la touche de validation pour

enregistrer la valeur limite supérieure
de l'alarme. Le réglage du thermostat
automatique (ASF) est automatiquement
activé (

auto).

5. À l'aide du bouton rotateur, sélectionner

activé () ou désactivé ().

min

34.0 °C .0°C

auto

min

°C

auto

min

°C

auto

min

°C

auto

min

35.5°C

auto

min

35.5°C

auto

ALARME

40

ALARME

ALARME

ALARME

ALARME

ALARME

max

+

-

max

+

-

max

+

-

max

+

-

max

38.5 °C

+

-

max

38.5 °C

+

-

0.0 K

0.0

0.0

0.0

0.0 K

0.0 K

°C35 5. 40 0.

K

°C35 5. 40 0.

K

°C35.5 38 5.

K

38 D33452 | Mise à jour 01/2022

Fonctionnement et utilisation

°

m

FEUCHTE

30.0%rh

Set 30.0%rh

°CSet 37.0

6. Appuyer sur la touche de validation pour

confirmer. Le réglage de la zone de tolé­rance ASF est activé.

7. À l'aide du bouton rotateur, régler la zone

de tolérance souhaitée. Nous recomman­dons 0,5 à 1 K.

8. Appuyer sur la touche de validation pour

confirmer. Le dispositif de sécurité ther­mique est maintenant activé.

min

35 5.

auto

min

auto

min

35.5 °C

auto

ALARME

°C

ALARME

°C

ALARME

max

38.5°C

+

0.0

-

max

38.5°C35 5.

+

1.0

-

max

38.5 °C

+

1.0 K

-

K

K

5.6.2 Dispositif de sécurité hygrométrique

(uniquement pour les appareils dotés de l'équipement correspondant)
Dès que le dispositif de sécurité hygromé-

trique est déclenché, cet évènement est
signalé dans l'affichage de l'humidité par
l'humidité effective indiquée en rouge et par
un symbole d'alarme

(Ill. 22). Si, dans le
mode menu, le signal sonore est activé en
cas d'alarme (

Signaux sonores, voir page

66, identifiable par le symbole du haut­parleur

), l'alarme est également signalée
par un son intermittent. Les informations
relatives aux consignes applicables dans
ce cas figurent au chapitre Dysfonctionne-

MP

°C22.4

°CSet 37.0

0C°C

FEUCHTE

HYGROMÉTRIE

30.0%rh

m

m

:30

Set 30.0%rh

Set 70

%rh75.4

.0%rh

Ill. 22
Déclenchement du dispositif de sécurité hygro­métrique

HYGROMÉTRIE

75.4

Set 70

%rh

.0%rh

ments, avertissements et messages d’ano­malies à partir de la page 52.

Réglage du dispositif de sécurité hygrométrique (uniquement pour les appareils dotés
de l'équipement correspondant)

1. Appuyer sur la touche d'activation à

gauche de l'affichage

ALARME. Le ré-

glage du dispositif de sécurité thermique
est automatiquement activé.

ALARM

ALARME

min

15.0 °C .0°C

min

auto

000°C

max

max

40

000°C

auto off
+

+

0.0K

99K

-

-

LIGOLIG

O

min

a

000

2. Tourner le bouton rotateur jusqu'à l'affi-

chage du réglage de l'humidité

.

ALARME

max

60.0%rh

min

40.0%rh

D33452 | Mise à jour 01/2022 39

Fonctionnement et utilisation

n

h

e

FEUCHTE

30.0%rh

Set 30.0%rh

°C

3. Accepter la sélection avec la touche de

validation. La valeur limite inférieure de
l'alarme pour l'humidité est automatique­ment indiquée.

4. À l'aide du bouton rotateur, régler la

valeur limite inférieure de l'alarme souhai­tée, dans l'exemple à droite, 50 % rh

5. Accepter la sélection avec la touche de

validation. La valeur limite supérieure de
l'alarme pour l'humidité est automatique­ment indiquée.

6. À l'aide du bouton rotateur, régler la

valeur limite supérieure de l'alarme sou­haitée, dans l'exemple à droite, 70 % rh.

7. Pour confirmer, appuyer sur la touche

de validation et pour quitter l'affichage

ALARME, appuyer sur la touche d'activa-

tion sur le côté. Le dispositif de sécurité
hygrométrique est maintenant activé.

5.6.3 Dispositif de sécurité CO

Dès que le dispositif de sécurité CO2 est
déclenché, cet évènement est signalé dans
l'affichage du CO
indiquée en rouge et par un symbole
d'alarme
le signal sonore est activé en cas d'alarme
(

Signaux sonores, voir page 66,

identifiable par le symbole du haut-parleur

), l'alarme est également signalée par un
son intermittent. Les informations relatives
aux consignes applicables dans ce cas
figurent au chapitre Dysfonctionnements,
avertissements et messages d’anomalies à
partir de la page 46.

par la valeur effective

2

(Ill. 23). Si, dans le mode menu,

ALARME

max

60.0 %rh

min

40.0 %rh

ALARME

max

60.0 %rh

min

50.0 %rh

ALARME

max

60.0 %rh

min

50.0 %rh

ALARME

max

70.0 %rh

min

50.0 %rh

ALARME

max

70.0 %rh

min

50.0%rh

2

FEUCHTE

75.4

Set 70

%rh

.0%rh

LIGHTONLIGHT

ON

min

min

35.5°C

LICHT

ALARM

ALARM

100

Ill. 23
Déclenchement du dispositif de sécurité CO

of °C

max

38.5°C

max

000°C

Fr 20.10.2010

12.Sept.2012

Manueller B

Holz trock
aufheizen

%

09:12h

GRAPH

%r

°C

2

40 D33452 | Mise à jour 01/2022

Fonctionnement et utilisation

Réglage du dispositif de sécurité CO

2

1. Appuyer sur la touche d'activation à

gauche de l'affichage

ALARME. Le ré-

glage du dispositif de sécurité thermique
est automatiquement activé.

2. Tourner le bouton rotateur jusqu'à l'affi-

chage du réglage du CO
bouteille de gaz

du haut).

(symbole de la

2

3. Accepter la sélection avec la touche de

validation. La valeur limite inférieure de
l'alarme est automatiquement indiquée.

4. À l'aide du bouton rotateur, régler la

valeur limite inférieure de l'alarme souhai­tée, dans l'exemple à droite, 7 %.

5. Accepter la sélection avec la touche de

validation. La valeur limite supérieure de
l'alarme est automatiquement indiquée.

6. À l'aide du bouton rotateur, régler la

valeur limite supérieure de l'alarme sou­haitée, dans l'exemple à droite, 15 %.

min

10 4.

10.0

min

10 4.

7.0

min

7.0 %

min

7.0 %

min

min

auto

000°C

ALARME

min

10.0 %

ALARME

%

ALARME

%

ALARME

ALARME

ALARM

ALARME

max

max

40

15.0 °C .0°C

000°C

auto off
+

+

0.0K

-

-

max

10.0 %

max

10.0 %

max

10.0 %

max

10.0 %

max

15.0 %

99K

7. Pour confirmer, appuyer sur la touche

de validation et pour quitter l'affichage

ALARME, appuyer sur la touche d'activa-

tion sur le côté. Le dispositif de sécurité
du CO

est maintenant activé.

2

D33452 | Mise à jour 01/2022 41

ALARME

max

15.0 %

min

7.0%

Fonctionnement et utilisation

0

FEUCHTE

30.0%rh

Set 30.0%rh

°CSet 37.0

5.6.4 Dispositif de sécurité O

2

(uniquement pour les appareils dotés de l'équipement correspondant)
Dès que le dispositif de sécurité O

déclenché, cet évènement est signalé dans
l'affichage de l'O
indiquée en rouge et par un symbole
d'alarme

par la valeur effective

2

(Ill. 24). Si, dans le mode menu,
le signal sonore est activé en cas d'alarme
(

Signaux sonores, voir page 66,

est

2

EMP

22.4

Set

IMER

IMER

30m

4h

4h:44m

de

23.Nov 13:30

nd14 :45

TEMP

°C22.4

°C

°CSet 37.0

37.0

°C

FEUCHTE

FEUCHTE

30.0%rh

%rh75.4

Set 30.0%rh

Set 70

.0%rh

FEUCHTE

75.4

Set 70

%rh

.0%rh

identifiable par le symbole du haut-parleur

), l'alarme est également signalée par un
son intermittent. Les informations relatives
aux consignes applicables dans ce cas
figurent au chapitre Dysfonctionnements,

Ill. 24
Déclenchement du dispositif de sécurité de
l'oxygène

avertissements et messages d’anomalies à
partir de la page 46.

Réglage du dispositif de sécurité O

Le dispositif de sécurité O2 se règle de la
même manière que le dispositif de sécu­rité CO

(voir page 40). Pour cela, après

2

l'activation de l'affichage de l'alarme, tourner
le bouton rotateur jusqu'à l'affichage du
réglage de l'O
gaz

du bas), et régler les valeurs minimale

(symbole de la bouteille de

2

2

ALARME

max

10.0 %

min

10.0 %

et maximale comme décrit ci-dessus.

5.7 Graphique

L'affichage GRAPHIQUE donne un aperçu de l'évolution temporelle des valeurs de consigne
et des valeurs effectives de la température, de l'humidité et des teneurs en CO
forme d'une courbe.

Appuyer sur la touche d'activation
à droite de l'affichage

GRA-

PHIQUE. L'affichage s'agrandit

et la courbe de l'évolution de la
température est représentée.

► Pour afficher les valeurs de

consigne et effectives pour
l'humidité, le CO
appuyer sur la touche d'acti­vation à côté de la sélection
des paramètres.

ou l'O2 :

2

°C
100

40

80

39

60

40

38

20

0 4 8 12162024

14.00 16.00 18.00

12.09.2012

Fr 20.10.2010 20:34

°C
100

40

80

39

60

40

38

20

14.00 16.00 18.00

12.09.2012

Fr 20.10.2010 2

0 4 8 12162024

et en O2 sous

2

42 D33452 | Mise à jour 01/2022

Fonctionnement et utilisation

:

À l'aide du bouton rotateur, sélec­tionner le symbole de l'humidité
ou l'un des symboles de la bou­teille de gaz. Accepter la sélection
avec la touche de validation.

40

39

38

12.09.2012

12.09.2012

► Pour modifier la plage tempo-

relle de l'affichage : Appuyer
sur la touche d'activation
à côté du symbole avec les
flèches . La plage tempo­relle de l'affichage se déplace
uniquement avec le bouton

°C
100

40

80

39

60

40

38

20

0 4 8 12162024

14.00 16.00 18.00

Fr 20.10.2010 20

rotateur.

► Pour agrandir ou réduire les

2

graphiques : appuyer sur la

.2010 20:34

touche d'activation située
près du symbole de la loupe,
indiquer avec le bouton
rotateur si vous souhaitez
un agrandissement ou une
réduction (+/–), puis enregis­trer votre choix avec la touche
de validation.

Pour fermer l'affichage graphique, appuyer de nouveau sur la touche d'activation que vous
aviez utilisée pour l'activer.

5.8 Stériliser l’appareil

Un ou plusieurs programmes de stérilisation sont paramétrés dans l’appareil. Ils servent à stéri­liser l’appareil et ne doivent pas être utilisés pour stériliser des appareils médicaux.

Le temps de maintien du programme de stérilisation paramétré dans l’appareil à 180 °C est
de 1 h. La durée totale du processus, préchauffage et refroidissement à 50 °C inclus, est d’env.
6 h 30 min. À la fin du programme de stérilisation, l’appareil conserve durablement une tem­pérature de 37 °C et indique

Steri End au niveau de l’affichage des états.

D33452 | Mise à jour 01/2022 43

Fonctionnement et utilisation

0

Procédure de stérilisation de l’appareil

1. Si un filtre HEPA est monté dans la conduite du ventilateur du

châssis (accessoire supplémentaire, Ill. 25) : démonter le filtre
HEPA. Il peut être endommagé lors de la stérilisation.

2. Vider les bacs d’eau et ouvrir brièvement la porte pour les appa-

reils avec régulation active de l’humidité, afin de laisser l’humi­dité s’évaporer.

3. Positionner les plaques coulissantes et les bacs d’eau avec le joint

en caoutchouc et fermer la porte.

4. Vérifier les positions des bouchons en silicone :

AVIS

Ill. 25 Filtre HEPA

Les bouchons en silicone ont des propriétés différentes de résistance à la température.Vérifier
la position des bouchons en silicone avant de démarrer le processus de stérilisation pour
s‘assurer qu‘ils sont correctement
insérés :

► Intérieur : blanc
► Dos de l‘appareil : vert

5. Préparer l’exécution du programme de stérilisation dans le mode menu (voir page 64).

6. Passer au mode fonctionnement et démarrer le programme de stérilisation comme indi-

qué à partir de la page 33. Tant que le programme est en cours, aucune valeur ne peut
être réglée ou modifiée.

7. Une fois la stérilisation terminée et

l’appareil refroidi à 37 °C, terminer le
programme de stérilisation. Pour cela,
appuyer sur la touche d’activation à
droite de l’affichage des états. Ceux-ci
s’affichent automatiquement.

8. Tourner le bouton rotateur jusqu’à l’affi-

chage du symbole de la main

.

%

%

°

Fr 20.10.2010 20:31

manueller Betrieb

Steri 180

Steri End

GRAPH

80

8

10:4412.Sept.2012

17:4413.Sept.2012

Mode manuel

Activer

44 D33452 | Mise à jour 01/2022

Fonctionnement et utilisation

ONN

9. Appuyer sur la touche de validation pour

confirmer.

10. Fixer à nouveau le filtre HEPA (facultatif).
L’appareil peut à nouveau être rempli et

fonctionner normalement. Pour cela, il faut
paramétrer à nouveau toutes les valeurs de
consigne (température, CO
voir chapitre 5.5.4.

, O2, humidité),

2

5.9 Mise à l'arrêt

1. Désactiver les fonctions actives de l'appa-

reil (revenir aux valeurs de consigne).

2. Fermer les valves des bouteilles de gaz.

3. Retirer l'élément de chargement.

4. Vérifier les réservoirs d'eau et les remplir

au besoin (voir page 23) ou, pour les
appareils avec régulation hygrométrique
passive, sortir le bac d'eau.

5. Mettre l'appareil hors tension avec l'inter-

rupteur principal (Ill. 26).

12.Sept.2012

Mode manuel

13:44

ON

Ill. 26 Mettre l'appareil hors tension

D33452 | Mise à jour 01/2022 45

Dysfonctionnements, avertissements et messages d'anomalies

6. Dysfonctionnements, avertissements et messages

d'anomalies

AVERTISSEMENT

Une fois les capots retirés, il est possible d'accéder à des éléments
conducteurs de tension. Vous risquez donc de vous électrocuter
à leur contact. N'essayez pas de réparer vous-même l'appareil en
ouvrant ce dernier. Adressez-vous plutôt au service après-vente de
MEMMERT (voir page 2) ou à un service après-vente agréé pour les
appareils MEMMERT.

6.1 Messages d'avertissement du dispositif de sécurité

Si, dans le mode menu, le signal sonore est activé en cas d'alarme
(

Signaux sonores, voir page 66, identifiable par le symbole

du haut-parleur
intermittent. Le signal sonore peut être provisoirement coupé en
appuyant sur la touche de validation, et ce, jusqu'à la manifestation
d'un nouvel événement susceptible de déclencher l'alarme.

6.1.1 Dispositif de sécurité thermique

Description Cause Mesure Consulter

Affichage de l'alarme
thermique et de l'ASF

TEMP

40.4 °C

ASF Set 38.5 °C

), l'alarme est également signalée par un son

Le thermos­tat automa­tique (ASF)
s'est déclen­ché.

Vérifier si la porte est bien fermée.
Fermer la porte.

Agrandir la zone de tolérance de
l'alarme pour suivi automatique de la
consigne

Si l'alarme se déclenche à nouveau :
Contacter le service après-vente

page 37

page 2

Affichage de l'alarme
thermique et du TWW

TEMP

42.4 °C

TWW Set 38.5 °C

Affichage de l'alarme
thermique et du TB

TEMP

72.4 °C

TB Set 38.5 °C

46 D33452 | Mise à jour 01/2022

Le dispositif
de sécurité
thermique
(TWW) a pris
en charge la
régulation
thermique.

Le limiteur de
température
mécanique
(TB) a coupé
le chauffage
de manière
définitive.

Accroître la différence entre la
température de sécurité thermique
et la température de consigne, soit
en augmentant la valeur maximale
du dispositif de sécurité thermique,
soit en réduisant la température de
consigne.

Si l'alarme se déclenche à nouveau :
Contacter le service après-vente

mettre l'appareil hors tension et le
laisser refroidir.

Si le dysfonctionnement se renou­velle, contacter le service après-vente. page 2

page 37

page 2

Dysfonctionnements, avertissements et messages d'anomalies

Description Cause Mesure Consulter

Affichage de l’alarme
thermique et du TWB

TEMP

42.4 °C

TWB Set 38.5 °C

Le limitateur
de tempéra­ture (TWB)
a éteint le
chauffage
de manière
défintive.

Appuyer sur la touche de validation
pour désactiver l’alarme.

Accroître la différence entre la
température de sécurité thermique
et la température de consigne – soit
en augmentant la valeur maximale
du dispositif de sécurité thermique,
soit en réduisant la température de
consigne.

Si l’alarme se déclenche à nouveau:
contacter le service aprèsvente.

page 37

page 2

6.1.2 Dispositif de sécurité hygrométrique (uniquement pour les appareils dotés

de l'équipement correspondant)

Description Cause Mesure Consulter

Symbole d'anomalie

HYGROMÉTRIE

Le bidon d'eau
est vide

Remplir le bidon d'eau déminé­ralisée/distillée et appuyer sur la
touche de validation

page 23

55.4

Set 55

Indicateur d'alarme
(

MaxAl)

HYGROMÉTRIE

75.4

MaxAl Set 70

Indicateur d'alarme
(

MinAl)

HYGROMÉTRIE

55.4

MinAl Set 60

D33452 | Mise à jour 01/2022 47

%rh

.0%rh

%rh

.0%rh

%rh

.0%rh

Excès d'humidité
par rapport à
la valeur limite
supérieure

Insuffisance
d'humidité par
rapport à la
valeur limite
inférieure

Ouvrir la porte pendant 30 s et
attendre jusqu'à ce que le régula­teur assure la stabilité de la valeur
de consigne.

Si le dysfonctionnement se
renouvelle, contacter le service
après-vente.

Vérifier si la porte est bien fermée.
Vérifier que le branchement de

l'alimentation en eau et le rem­plissage du bidon d'eau, ainsi que
du bac d'eau sont corrects. Au
besoin, compléter le niveau d'eau.

Si le dysfonctionnement se
renouvelle, contacter le service
après-vente.

page 2

page 23

page 2

Dysfonctionnements, avertissements et messages d'anomalies

6.1.3 Dispositif de sécurité CO

2

Description Cause Mesure Consulter

Affichage de l'alarme en
cas de dépassement de
la limite supérieure du
taux de CO

Affichage de l'alarme
en cas d'insuffisance
du taux de CO
rapport à la valeur limite
inférieure.

2

CO2

13.0

Set 10

par

2

FEUCHTE

75.4

Set 70

%

.0%

%rh

.0%rh

6.1.4 Dispositif de sécurité O

2

Ouvrir la porte pendant 30 s et
attendre jusqu'à ce que le régula­teur de l'appareil assure la stabilité
de la valeur de consigne.

Si le dysfonctionnement se
renouvelle, contacter le service
après-vente.

Vérifier si la porte est bien fermée.
S'assurer que le raccord, la valve

et le niveau de remplissage de
la bouteille de gaz sont corrects.
Raccorder au besoin une nouvelle
bouteille de gaz.

Si le dysfonctionnement se
renouvelle, contacter le service
après-vente.

page 2

page 23

page 2

Description Cause Mesure Consulter

Affichage de l'alarme en
cas de dépassement de
la limite supérieure du
taux d'O

2

O2

Vérifier l'alimentation en N2 et le
remplissage de la bouteille de gaz.

Si le dysfonctionnement se
renouvelle, contacter le service
après-vente.

page 2

13.0

Affichage de l'alarme
en cas d'insuffisance du
taux d'O
la valeur limite infé­rieure.

par rapport à

2

12.0

48 D33452 | Mise à jour 01/2022

O2

Set 10

Set 15

%

%

.0%

.0%

Ouvrir la porte pendant 30 s et
attendre jusqu'à ce que le régula­teur de l'appareil assure la stabilité
de la valeur de consigne.

Si le dysfonctionnement se
renouvelle, contacter le service
après-vente.

page 2

Dysfonctionnements, avertissements et messages d'anomalies

6.2 Dysfonctionnements, problèmes d'utilisation et défaillances de

l'appareil

Description Cause Mesure Consul-

Assombrissement de
l'affichage

Impossible d'activer
l'affichage

L'affichage apparaît
soudain différemment.

Message d'anomalie

T:E-3 dans l'indicateur

de température

TEMP

Coupure de courant externe. Vérifier l'alimentation

Fusible pour courant faible,
fusible de protection de l'appa­reil ou bloc d'alimentation
défectueux

Verrouillage de l'appareil par
USER-ID.

L'appareil se trouve en mode
Programme, Timer ou Télé­commande (mode « Saisie » ou
« Saisie + alarme »)

L'appareil n'est pas dans le
mode qui convient.

Sonde de travail de tempéra­ture défectueuse. La sonde de
sécurité thermique prend en
charge la fonction de mesure.

de courant.
Contacter le service

après-vente

Déverrouiller l'appareil
au moyen de l'USER­ID.

Attendre la fin du
programme ou de la
programmation et
désactiver la télécom­mande

Appuyer sur la touche

MENU pour procéder

à la modification du
mode de fonctionne­ment ou menu.

► L'appareil peut

continuer à fonc­tionner brièvement

► Contacter le service

après-vente dès
que possible

ter

page 22

page 2

page 68

page 2

37.4 °C

T:E-3 Set 37.0 °C

Message d'anomalie

AI

E-3 dans l'indicateur de

température

TEMP

Sonde de surveillance de tem­pérature défectueuse. La sonde
de travail prend en charge la
fonction de mesure.

► L'appareil peut

continuer à fonc­tionner brièvement

► Contacter le service

après-vente dès
que possible

page 2

37.4 °C

AI E-3 Set 37.0 °C

D33452 | Mise à jour 01/2022 49

Dysfonctionnements, avertissements et messages d'anomalies

Description Cause Mesure Consul-

Message d'anomalie

E-3 dans l'indica-

teur de température

TEMP

E-3 °C

Set 45.0 °C

Message d'ano­malie

E-6 dans

l'indicateur d'humidité

HYGROMÉTRIE

E-6

Message d'anomalie

E-5 dans l'indicateur

de CO

2

E-5

%rh

Set 50

CO2

%

Set 15

Sonde de sécurité et de travail
défectueuse

► Mettre l'appareil

hors tension

► Retirer l'élément de

chargement

► Contacter le service

après-vente

Sonde hygrométrique défec­tueuse

► Régulation hygro-

métrique inopé­rante

► Contacter le service

après-vente

.0%rh

Capteur de CO2 défectueux ► Régulation du CO

impossible

► Contacter le service

après-vente

Température de travail après le
cycle Programme de stérilisa­tion dépassé

.0%

► Laisser refroidir

l’appareil

ter

page 2

page 2

2

page 2

page33

L'animation de démar­rage après l'activation
apparaît dans une cou­leur autre que le blanc

► Cyan :

espace de stockage insuffi­sant sur la carte SD

► Rouge :

impossible de charger les
données système

► Orange : impos-

sible de charger les polices
et les images

50 D33452 | Mise à jour 01/2022

Contacter le service
après-vente

Contacter le service
après-vente

Contacter le service
après-vente

page 2

page 2

page 2

Dysfonctionnements, avertissements et messages d'anomalies

6.3 Coupure du secteur

Lors d'une coupure de courant, l'appareil se comporte de la manière suivante :

En fonctionnement manuel

Après le rétablissement de l'alimentation électrique, le fonctionnement reprend avec les para­mètres configurés. Les coordonnées de l'instant où est survenue la panne de secteur, ainsi que
sa durée, sont enregistrées dans la mémoire d'états.

En mode programmation ou programme

Dans le cas d'une coupure de courant d'une durée maximale de 60 minutes, le programme en
cours reprend au point où il a été interrompu. Si la coupure de courant a duré plus longtemps,
toutes les fonctions de l'appareil (chauffage, ventilateur, etc.) sont éteintes.

Lorsqu'un programme de stérilisation est en cours d'exécution, le temps de stérilisation est
redémarré lorsque la température chute.

En mode Télécommande

Les dernières valeurs définies sont rétablies. Si un programme a été lancé via Remote (télécom­mande), il se poursuit.

D33452 | Mise à jour 01/2022 51

Mode menu

ONN

7. Mode menu

C'est dans le mode menu que sont effectués tous les réglages de base de l'appareil, le charge­ment des programmes et l'exportation des protocoles ; c'est également ici que l'appareil est
étalonné.

Attention :

Lisez la description de chaque fonction dans les pages suivantes avant de procéder à un
quelconque réglage de menu, ceci afin d'éviter que l'appareil et/ou l'élément de charge­ment ne subissent une éventuelle détérioration.

Pour accéder au mode menu, appuyer sur la touche MENU.

Vous pouvez quitter le mode menu à tout moment ; pour
cela, appuyez de nouveau sur la touche MENU. L'appareil
revient alors en mode de fonctionnement. Toute modifica­tion n'est enregistrée qu'une fois que vous avez appuyé sur la
touche de validation.

7.1 Présentation

Le fait d'appuyer sur la touche MENU modifie les affichages dans le mode menu :

12 34 512141513

HEURE

LANGUE

CONFIG

SIGNALTÖNE

CALIB

PROG

SIGNAL

ZEIT UND DATUM

PROTOCOLE

ID utilisateur

ON

67 18 1989 1011 16 17

Ill. 27 ControlCOCKPIT en mode menu
1 Touche d'activation du réglage de la

langue
2 Affichage du réglage de la langue
3 Affichage de la date et de l'heure
4 Touche d'activation du réglage de la date

et de l'heure
5 Fermer le mode menu et revenir en mode

de fonctionnement
6 Touche d'activation Setup (configuration

de base de l'appareil)
7 Affichage Setup (configuration de base de

l'appareil)
8 Affichage de l'ajustement
9 Touche d'activation de l'ajustement

52 D33452 | Mise à jour 01/2022

10 Bouton rotateur de réglage
11 Touche de validation (enregistre le réglage

sélectionné avec le bouton rotateur)

12 Touche d'activation du choix de pro-

gramme
13 Affichage du choix de programme
14 Affichage du protocole
15 Touche d'activation du protocole
16 Touche d'activation des réglages du signal

sonore
17 Affichage des réglages du signal sonore
18 Affichage User-ID
19 Touche d'activation de l'affichage USER-ID

Mode menu

FINF

F

ONN

F

NF

N

E

R

7.2 Utilisation de base du mode menu, avec l'exemple du réglage
de la langue

En mode menu, tous les réglages sont généralement effectués comme en mode de fonction­nement : activation de l'affichage, réglage avec le bouton rotateur et enregistrement avec la
touche de validation. La manière exacte de procéder est décrite ci-après avec l'exemple du
réglage de la langue.

1. Activation du réglage souhaité (dans cet

exemple, réglage de la langue). Appuyer
pour cela sur la touche d'activation à
gauche ou à droite de l'affichage corres­pondant. L'affichage activé s'agrandit.

ENGLISH

DEUTSCH

FRANCAIS

ESPANOL

POLSKI

CESTINA

Pour interrompre ou pour abandonner
une procédure de réglage, appuyer de
nouveau sur la touche d'activation utilisée
pour activer l'affichage. L'appareil revient
à l'aperçu du menu. Seuls les réglages
enregistrés auparavant en appuyant
sur la touche de validation sont pris en
charge.

2. Sélectionner le nouveau réglage souhaité

en tournant le bouton rotateur, par ex.,
espagnol (Español).

3. Appuyer sur la touche de validation pour

enregistrer le réglage.

ON

ENGLISH

DEUTSCH

FRANCAIS

ESPANOL

POLSKI
CESTINA

ENGLISH

DEUTSCH

FRANCAIS

ESPANOL

POLSKI
CESTINA

4. Appuyer de nouveau sur la touche de

validation pour revenir à l'aperçu du
menu.

Vous pouvez maintenant

Adresse IP

► activer une autre fonction du menu en

appuyant sur la touche de validation
correspondante ou

Balance

Subnet mask

IP Adresse

Unité

Einheit

Alarm Temp

Alarm Temp

Mode timer

Timer Mode

► revenir en mode de fonctionnement en

appuyant sur la touche MENU.

D33452 | Mise à jour 01/2022 53

LANGUE

CONFIGURATION

MAGYAR

ITALIANO

CONFIGURATION

MAGYAR

ITALIANO

LANGUE

DATE ET HEURE

SIGNALTÖNE

AJUSTER

DATE ET HEU

SIGNALTÖ

AJUST

Mode menu

.16

8.1

0

F

Tous les autres réglages peuvent être effectués de la même façon. Ceux-ci sont décrits ci-après.

Après environ 30 s sans indication et sans validation d'une nouvelle valeur, l'appareil
reprend automatiquement les valeurs précédentes.

7.3 Confi guration

7.3.1 Présentation

Dans l'affichage CONFIGURATION, les paramétrages suivants sont possibles :

► l'adresse IP et le masque de sous-réseau de l'interface Ethernet de l'appareil (via une

connexion à un réseau) ;

► l'unité d'affichage de la température (°C ou °F, voir page 55) ;
► le fonctionnement de l'horloge numérique avec définition du temps d'attente (mode timer,

voir page 56) ;

► la télécommande (voir page 56) ;
► Gateway (voir page 57).

Si le menu de configuration comprend plus d'entrées
que l'affichage peut en représenter, l'indication « 1/2 »
s'affiche. Cela signifie qu'il existe une deuxième « page »
avec des entrées.

Pour afficher les entrées masquées, il suffit de naviguer avec
le bouton rotateur sous la dernière entrée affichée. L'indica-

1/2

Adresse IP 192.168.1 0

Subnet mask 255.255. 0 . 0
Unité

teur de page affiche alors « 2/2 ».

7.3.2 Adresse IP et masque de sous-réseau

Dès qu'un ou plusieurs appareils sont mis en œuvre en réseau, il faut que chaque appareil soit
doté d'une adresse IP unique par souci d'identification. Chaque appareil est livré en standard
avec l'adresse IP 192.168.100.100.

Programm negnulletsniEllokotorPtäreG efliHnekcurD

AtmoCONTROL

INP 250 Test 01

180

.0°C

i

HPP 250 Labor

37

.0°C

i

44

.4%rh

Programmname

Editor

SimulationProtokoll

STAND BY

15

Configurati

°C

-

+-+

192.168.1.216

LAN 1: 192.168.1.233

LAN 2: 192.168.1.215

Ill. 28 Utilisation de plusieurs appareils dans un réseau (exemple schématique)

54 D33452 | Mise à jour 01/2022

LAN 3: 192.168.1.241

Mode menu

SETUP

SETUP

SETUP

SETUP

SETUP

1. Activer l'affichage
L'

adresse IP s'affiche automatiquement.

CONFIGURATION.

2. Accepter la sélection avec la touche de
validation. Ceci sélectionne automati­quement le premier bloc de chiffres de
l'adresse IP.

3. À l'aide du bouton rotateur, entrer un
nouveau nombre, par ex. 255.

4. Accepter la sélection avec la touche de
validation. Ceci sélectionne automatique­ment le bloc de chiffres de l'adresse IP
suivant. Régler également ce bloc comme
indiqué ci-dessus, et ainsi de suite.

5. Après le paramétrage du dernier bloc de
chiffres de la nouvelle adresse IP, confir­mer à l'aide de la touche de validation.
Le marquage apparaît de nouveau dans
l'aperçu.

Procéder de la même façon pour le réglage du masque de sous-réseau.

Configuration

SETUP

Adresse IP 192.168.1 00 .100

Balance

Subnet mask 255.255.0 .0

IP Adresse

Unité

Einheit

Temp. Alarme

Alarm Temp

Mode timer

Timer Mode

Insertion

Adresse IP 192.168.100.100

Subnet mask 255.255. 0. 0

Unité
Temp. Alarme
Mode timer

Adresse IP 255.168.100.100

Subnet mask 255.255. 0. 0

Unité
Temp. Alarme
Mode timer

Adresse IP 255.168.100.100

Subnet mask 255.255. 0. 0

Unité
Temp. Alarme
Mode timer

Adresse IP 255.168.136.225

Subnet mask 255.255. 0. 0

Unité
Temp. Alarme
Mode timer

+30%

192.168. 10 0. 100

°C F

°C F

TWW TWB

TWW TWB

Grid Tole

°C F
TWW TWB

°C F
TWW TWB

°C F
TWW TWB

°C F
TWW TWB

7.3.3 Unité

C'est ici que l'on effectue le paramétrage de l'affichage des
températures en °C ou en °F.

D33452 | Mise à jour 01/2022 55

Adresse IP 255.145.136.225

Subnet mask 255.255. 0. 0

Unité

Temp Alarme
Mode timer

°C °F

TWW TWB

Mode menu

7.3.4 Mode timer

Il est possible de définir ici si l'horloge numérique avec définition du
temps d'attente (timer, voir page 32) doit fonctionner par
rapport à la valeur de consigne ou indépendamment, c'est-à-dire
si le cycle de programmation doit démarrer uniquement
lorsqu'une zone de tolérance de ±3 K par rapport à la valeur de
consigne est atteinte (Ill. 29, B) ou immédiatement après l'activa­tion du timer (A).

Adresse IP 255.145.136.225

Subnet mask 255.255. 0. 0

Unité

Temp. Alarme

Mode timer

°C F

TWW TWB

A

°C/°F

6 K

Ill. 29 Mode timer
A Indépendamment de la valeur de consigne : le cycle commence directement
après l'activation
B En tenant compte de la valeur de consigne : le cycle démarre uniquement lorsque
la zone de tolérance est atteinte

B

t

Timer

t

Timer

7.3.5 Télécommande (AtmoREMOTE)

La commande Télécommande du menu de configuration
vous permet de définir si l'appareil doit être activé par
télécommande et, dans ce cas, dans quel mode. Les options
de réglage sont :

Télécommande Off

Gateway 192.168.5 .1

► Off
► Lire
► Lettre + Lire
► Lettre + Alarme

Lorsque l'appareil est en mode Télécommande, cela est
signalé par le symbole
Avec les réglages
plus possible de piloter l'appareil au ControlCOCKPIT jusqu'à
la désactivation de la télécommande (position de réglage

Lettre + Lire et Lettre + Alarme, il n'est

Off) ou jusqu'au passage en mode Lire.

Pour pouvoir exploiter la fonction de télécommande, il
est indispensable d'avoir des connaissances de program­mation et de disposer de bibliothèques spéciales.

dans l'indicateur de température.

TEMP

23.2 °C

Set 38

t

.0 °C

56 D33452 | Mise à jour 01/2022

Mode menu

7.3.6 Gateway

La commande Gateway du menu de configuration sert à
relier deux réseaux avec des protocoles différents.

Le Gateway est paramétré de la même manière que
l'adresse IP (voir page 54).

Télécommande Off

Gateway 192.168.5 .1

7.4 Date et heure

Dans l'affichage HEURE, vous pouvez définir la date et l'heure, le fuseau horaire et l'heure
d'été. Les modifications ne sont possibles qu’en mode manuel.

AVIS

Toujours régler en premier le fuseau horaire et activer ou désactiver l'heure d'été, avant la date
et l'heure. Évitez ensuite de modifier à nouveau le réglage de l'heure, sinon il risque d'y avoir
des manques ou des chevauchements dans l'enregistrement des valeurs mesurées. Si l'heure
doit toutefois être modifiée, il ne faut pas lancer de programme immédiatement avant ou
après.

1. Activer le réglage de l'heure. Pour cela,
appuyer sur la touche d'activation à
droite de l'affichage

HEURE. L'affichage

s'agrandit et la première possibilité de
réglage (

Date) est automatiquement

sélectionnée.

Date

Heure
Fuseau horaire
Heure d'été

Date et heure

12. 05. 2012

12:00
GMT 01:00

2. Tourner le bouton rotateur jusqu'à l'affi­chage

Fuseau horaire.

Date
Heure

Fuseau horaire

Heure d‘eté

12 . 05 . 2012
12 : 00
GMT

00:00

3. Accepter la sélection avec la touche de
validation.

Date
Heure

Fuseau horaire

Heure d‘eté

12 . 05 . 2012
12:00
GMT

01:00

4. Avec le bouton rotateur, régler le fuseau
horaire en fonction de la localisation
de l'appareil, par ex., 00:00 pour le
Royaume-Uni, 01:00 pour la France,
l'Espagne ou l'Allemagne. Confirmer le
réglage avec la touche de validation.

Date
Heure

Fuseau horaire

Heure d‘eté

12 . 05 . 2012
12:00
GMT

00:00

5. Avec le bouton rotateur, sélectionner
l'entrée

Heure d'été.

Date
Heure
Fuseau horaire

Heure d‘eté

12 . 05 . 2012
12:00
GMT 00:00

D33452 | Mise à jour 01/2022 57

Mode menu

6. Accepter la sélection avec la touche de
validation. Les options de réglage sont
affichées.

Date
Heure
Fuseau horaire

Heure d‘eté

12 . 05 . 2012
12:00
GMT 00:00

7. Avec le bouton rotateur, régler l'heure
d'été sur désactivée () ou activée (
Dans ce cas, l'heure d'été est activée (
Appuyer sur la touche de validation pour
enregistrer le réglage.





).

).

Date
Heure
Fuseau horaire

Heure d‘eté

12 . 05 . 2012
12:00
GMT 00:00

Le changement de l'heure d'été à l'heure d'hiver n'intervient pas automatiquement. Vous
devez par conséquent penser à modifier le réglage en conséquence au début et à la fin
de l'heure d'été.

8. Procéder maintenant de la même façon
pour régler la date (jour, mois, année)
et l'heure (heures, minutes). Confirmer à
chaque fois le réglage avec la touche de
validation.

Date 27 05

Heure
Fuseau horaire
Heure d‘eté

..2012
12 : 00
GMT 00:00

7.5 Étalonnage

AVIS

Nous vous recommandons d'étalonner l'appareil une fois par an afin d'assurer une régulation
correcte. Les possibilités d'étalonnage dépendent de l'équipement particulier.

7.5.1 Étalonnage de la température

Les appareils font l'objet d'un étalonnage thermique et d'un ajustement en usine. Si un ajuste­ment ultérieur s'avère nécessaire, par exemple, en fonction de l'élément de chargement, celui­ci peut être réalisé pour les besoins du client avec trois températures d'étalonnage personnali­sées :

► Cal1 Étalonnage de la température sur une valeur basse
► Cal2 Étalonnage de la température sur une valeur moyenne
► Cal3 Étalonnage de la température sur une valeur élevée

L'étalonnage de la température est impérativement effectué à l'aide d'un instrument éta­lon.

58 D33452 | Mise à jour 01/2022

Calibrage en usine

CAL 1

+0,5°C

Mode menu

CAL 3

+0,4°C

CAL 2

-0,4°C

0°C

10°C

20°C 30°C 40°C 50°C

Ill. 30 Schéma illustrant l'étalonnage de la température

Exemple : On souhaite corriger un écart de température existant à 42 °C.

1. Appuyer sur la touche d'activation à
droite de l'affichage

CALIB. L'affichage

s'agrandit et la commande Ajustement
de la température est automatiquement
sélectionnée.

Temperatur

Température

Hygrométrie
CO2
O2

letzte Justierung 12.10.2012 12:00

JUSTIEREN

Calibrage

Cal1 °C -0,2K

40.0

30.0

CK0,2-

Cal1

Cal2 100.0 °C +0,1K

CK0,1+

40.0

Cal2

Cal3 180.0 °C -0,2 K

50.0

CK0,2-

Cal3

2. Appuyer sur la touche de validation
jusqu'à ce que la température d'étalon­nage Cal2 soit sélectionnée.

Cal1

Cal2

Cal3

30.0

40.0

60.0

CK0,2-

CK0,1+

CK0,2-

3. À l'aide du bouton rotateur, régler la tem­pérature d'étalonnage Cal2 sur 42 °C.

Cal1

Cal2

Cal3

30.0

42.0

60.0

CK0,2-

CK0,1+

CK0,2-

4. Appuyer sur la touche de validation pour
enregistrer le réglage. La valeur corrective
d'étalonnage correspondante est indi­quée automatiquement.

Cal1

Cal2

Cal3

CK0,2-

30.0

CK

42.0 0,1+

CK

60.0

0,2-

5. Régler le correctif sur 0,0 K et enregistrer
ce réglage en appuyant sur la touche de
validation.

Cal1

Cal2

Cal3

CK0,2-

30.0

CK

42.0 0,0

CK

60.0

0,2-

D33452 | Mise à jour 01/2022 59

Mode menu

6. Mettre la sonde d'un instrument étalon
au milieu du caisson intérieur de l'appa­reil. Utilisez à cet effet une douille dans la
porte vitrée intérieure.

7. Fermer la porte et régler la température
de consigne en mode manuel sur 42 °C.

TEMP

21.4 °C

42.0 °CSet

8. Attendre que l'appareil atteigne la tem­pérature de consigne et affiche 42 °C.
L'instrument étalon relève une tempéra­ture de 43,6 °C.

9. Régler le correctif Cal2 dans CONFIG sur
+1,6 K (valeur de référence moins la
valeur affichée) et enregistrer ce réglage
en appuyant sur la touche de validation.

10. La température relevée par l'instrument
étalon devra désormais indiquer 42 °C
après correction.

Ainsi, la valeur Cal1 permet d'ajuster de la même façon une autre température d'étalonnage
inférieure à Cal2 et la valeur Cal3, une température d'étalonnage supérieure. L'écart minimum
entre les valeurs Cal s'élève à 10 K.

En remettant l'ensemble des correctifs sur 0,0 K, on rétablit les étalonnages d'usine.

TEMP

42.0°C

Set 42

TEMP

42.0°C

Set 42

.0 °C

.0 °C

Cal1

Cal2

Cal3

43.6 °C

CK0,2-

30.0

CK

42.0 1,6+

CK

60.0

0,2-

42,0 °C

7.5.2 Étalonnage de l'hygrométrie

(uniquement pour les appareils avec régulation hygrométrique active)
La régulation hygrométrique peut être ajustée pour les besoins du client avec deux points

d'étalonnage personnalisés. Sur chaque point d'étalonnage choisi, on pourra appliquer un
correctif, soit positif, soit négatif, entre –10 % et +10 % (Ill. 31).

L'étalonnage de l'humidité est impérativement effectué à l'aide d'un instrument étalon.

60 D33452 | Mise à jour 01/2022

rh 50

JUSTIEREN

+3,0 %

Calibrage en usine

Mode menu

rh 95

+1,5 %

rh 85

-1,5 %

40%

60%

80%

Ill. 31 Étalonnage de l'hygrométrie (exemple)

Exemple : on souhaite corriger un écart d'étalonnage de l'hygrométrie à 60 % rh :

1. Appuyer sur la touche d'activation à
droite de l'affichage

CALIB. L'affichage

s'agrandit et la commande Ajustement
de la température est automatiquement
sélectionnée.

Temperatur

Température

Hygrométrie
CO2
O2

letzte Justierung 12.10.2012 12:00

JUSTIEREN

Calibrage

Cal1

°C -0,2

40.0

CK0,2-

30.0

Cal1

Cal2 100.0 °C +0,1K

CK0,1+

40.0

Cal2

Cal3 180.0 °C -0,2 K

50.0

CK0,2-

Cal3

K

2. Tourner le bouton rotateur jusqu'à l'affi­chage

Hygrométrie.

Température

Hygrométrie

CO2
O2

3. Appuyer sur la touche de validation
jusqu'à ce que le point d'étalonnage CAL2
soit sélectionné.

Température

Hygrométrie

CO2
O2

4. À l'aide du bouton rotateur, régler le
point d'étalonnage Cal2 sur 60 % rh.

Température

Hygrométrie

CO2
O2

5. Appuyer sur la touche de validation pour
enregistrer le réglage. La valeur corrective
d'étalonnage correspondante est indi­quée automatiquement.

Température

Hygrométrie

CO2
O2

100%

40.0

Cal1

50.0

Cal2

Cal3 80.0

40.0

Cal1

50.0

Cal2

Cal3 80.0

40.0

Cal1

60.0

Cal2

40.0

Cal1

60.0 1,0+

Cal2

%rh

%0,5-

%rh

%1,0+

%rh

1,0+

%

%rh

%0,5-

%rh

%1,0+

%rh

1,0+

%

%rh

%0,5-

%rh

%1,0+

%rh

1,0+Cal3 80.0

%

%rh

%0,5-

%rh

%

%rh

1,0+Cal3 80.0

%

D33452 | Mise à jour 01/2022 61

Mode menu

6. Régler le correctif d'étalonnage sur 0,0 %
et enregistrer ce réglage en appuyant sur
la touche de validation.

Température

Hygrométrie

CO2
O2

40.0

Cal1

60.0 0,0

Cal2

Cal3

80.0

%rh

%rh

%rh

1,0+

7. Mettre la sonde d'un instrument étalon
au milieu du caisson intérieur de l'appa­reil. Utilisez à cet effet une douille dans la
porte vitrée intérieure.

8. Fermer la porte et régler l'humidité de

HYGROMÉTRIE

29.5%rh

Set 60.0%rh

consigne en mode manuel sur 60 % rh.

9. Attendre que l'appareil atteigne l'humi­dité de consigne et affiche 60 % rh. L'ins-

HYGROMÉTRIE

trument étalon relève une hygrométrie de
58,5 % rh.

60.0%rh

Set 60.0%rh

58.5 %rh

10. Régler le correctif Cal2 dans CONFIG
sur -1,5 % (valeur de référence moins la
valeur affichée) et enregistrer ce réglage
en appuyant sur la touche de validation.

Température

Hygrométrie

CO2
O2

40.0

Cal1

60.0 -1.5

Cal2

%rh

%rh

%rh

1,0+Cal3 80.0

11. L'hygrométrie relevée par l'instrument
étalon devra désormais indiquer 60 % rh

HYGROMÉTRIE

après correction.

7.5.3 Étalonnage du taux de CO2 et d'O

60.0%rh

Set 60.0%rh

2

60.0 %rh

La régulation du taux de CO 2 et d'O2 (O2 uniquement pour les appareils équipés de cette
fonction) peut être étalonnée pour les besoins du client avec trois points d'étalonnage person­nalisables. Sur chaque point d'étalonnage choisi, on pourra appliquer une valeur corrective
d'étalonnage, soit positive, soit négative (Ill. 32).

L'étalonnage du taux de CO
du CO

étalonné, tandis que l'étalonnage du taux d'O2 est impérativement effectué avec un

2

instrument de mesure de l'O

L'étalonnage du taux de CO
ci-dessous avec l'exemple du CO

est impérativement effectué avec un instrument de mesure

2

étalonné.

2

et d'O2 est effectué de manière similaire. La procédure est décrite

2

.

2

%0,5-

%

%

%0,5-

%

%

62 D33452 | Mise à jour 01/2022

Mode menu

JUSTIEREN

Cal2

+1,5 %

Cal1

-0,4 %

0%

Calibrage en usine

10%

Ill. 32 Étalonnage du taux de CO2 (exemple)

Exemple : on souhaite corriger un écart de CO2 à 10 %.

1. Appuyer sur la touche d'activation à
droite de l'affichage
s'agrandit et la commande Ajustement
de la température est automatiquement
sélectionnée.

CALIB. L'affichage

Temperatur

Température

Hygrométrie
CO2
O2

letzte Justierung 12.10.2012 12:00

2. Tourner le bouton rotateur jusqu'à l'affi­chage

CO2 ou O2.

3. Appuyer sur la touche de validation
jusqu'à ce que le point d'étalonnage CAL2
soit sélectionné.

4. À l'aide du bouton rotateur, régler le
point d'étalonnage CAL2 sur 10 %.

5. Appuyer sur la touche de validation pour
enregistrer le réglage. La valeur corrective
d'étalonnage correspondante est indi­quée automatiquement.

Cal3

-0,7 %

JUSTIEREN

Calibrage

Cal1

°C -0,2

40.0

CK0,2-

30.0

Cal1

Cal2 100.0 °C +0,1K

CK0,1+

40.0

Cal2

Cal3 180.0 °C -0,2 K

50.0

CK0,2-

Cal3

20%

K

Température Cal1
Hygrométrie

CO2

O2

Température
Hygrométrie

CO2

O2

Température
Hygrométrie

CO2

O2

Température
Hygrométrie

CO2

O2

Cal2

12.0

Cal3 15.0

Cal1

Cal2

12.0

Cal1

Cal2

10.0

Cal1

Cal2

10.0 1,0+

5.0

5.0

5.0

5.0

%CO2

%CO2

%CO2

%CO2

%CO2

%CO2

%CO2

%CO2

%CO2

%CO2

%CO2

%CO2

%0,5-
%1,0+

1,0+

%

%0,5-
%1,0+

1,0+Cal3 15.0

%

%0,5-
%1,0+

1,0+Cal3 15.0

%

%0,5-

%

1,0+Cal3 15.0

%

D33452 | Mise à jour 01/2022 63

Mode menu

6. Régler le correctif d'étalonnage sur 0,0 %
et enregistrer ce réglage en appuyant sur
la touche de validation.

7. Mettre la sonde d'un instrument étalon
au milieu du caisson intérieur de l'appa­reil. Utilisez à cet effet une douille dans la
porte vitrée intérieure.

8. Fermer la porte et régler le taux de CO
consigne en mode manuel sur 10 %.

de

2

9. Attendre que l'appareil atteigne la valeur
de consigne et affiche 10 %. L'instrument
étalon relève un taux de 8,5 %.

10. Régler le correctif Cal2 dans CONFIG
sur -1,5 % (valeur de référence moins la
valeur affichée) et enregistrer ce réglage
en appuyant sur la touche de validation.

11. Le taux de CO2 relevé par l'instrument
étalon devra désormais indiquer 10 %
après correction.

CO2

10.0 %

10.

Set

0

CO2

10.0 %

10.

Set

0

Température
Hygrométrie

CO2

O2

%

Température
Hygrométrie

CO2

O2

%

Cal1

Cal2

Cal3

8.5 %CO2

Cal1

Cal2

10.0 %CO2

%CO2

5.0

%CO2

10.0 0,0

%CO2

15.0

CO2

1.0 %

10.

Set

%CO2

5.0

%CO2

10.0 1,5-

%CO2

%0,5-

%

1,0+

%

0

%

%0,5-

%

1,0+Cal3 15.0

%

7.6 Programme

Dans l'affichage Programme, vous pouvez transférer dans l'appareil des programmes qui
ont été créés avec le logiciel AtmoCONTROL et enregistrés sur un support de données USB. Ici
également, vous pouvez sélectionner le programme à exécuter (voir page33) et supprimer
de nouveau des programmes.

AVIS

Un ou plusieurs programmes de stérilisation sont mémorisés dans l'appareil. Ils servent seule­ment à stériliser l'appareil lui-même, et ne doivent pas être utilisés pour stériliser des appareils
médicaux.

64 D33452 | Mise à jour 01/2022

Pour charger un programme à partir d'un

OG

support de données USB : Insérer le sup­port de données USB contenant le ou les
programmes enregistrés dans le connec­teur à droite du ControlCOCKPIT.

Mode menu

1. Activer l'affichage du programme. Pour
cela, appuyer sur la touche d'activation
à gauche de l'affichage
s'agrandit et la commande

Prog. L'affichage

Sélectionner

est automatiquement sélectionnée. Les
programmes à activer s'affichent sur la

Sélectionner

Supprimer

Programme

Test 012

Test 013
Test 014
Test 015
Test 016

droite. Le programme alors sélectionné
pour l'exécution, dans cet exemple

Test

012, apparaît en orange.

2. Pour appeler la fonction Sélectionner,
appuyer sur la touche de validation. Tous
les programmes disponibles s'affichent, y
compris les programmes stockés dans le
support de données USB (identifiés par le
symbole USB

). Le programme alors
sélectionné pour l'exécution apparaît en
orange.

3. Utiliser le bouton rotateur pour sélection­ner le programme à exécuter, dans cet
exemple le programme de stérilisation

Steri 180.

4. Accepter la sélection avec la touche de
validation. Le programme est chargé et
prêt à être exécuté.

5. Si le programme est prêt, le marquage
se déplace sur

Sélectionner. Pour lancer

le programme : Appuyer sur la touche
MENU pour passer de nouveau en mode
de fonctionnement, et démarrer le pro­gramme conformément aux indications
de la page 33.

Il est maintenant possible de retirer le support de données USB, s'il est connecté.
Pour supprimer un programme, sélectionner

pour l'activation, sélectionner le programme qu'il convient de supprimer. Les programmes de
stérilisation ne peuvent pas être supprimés.

Sélectionner

Supprimer

Test 012
Test 022
Test 013

Supprimer avec le bouton rotateur et, comme

Sélectionner

Supprimer

Sélectionner

Supprimer

Sélectionner

Supprimer

Test 012

Test 022
Test 013
Test 014
Test 022

Test 012

Test 022
Test 013
Test 014

Steri 180

Test 012

Test 022
Test 013
Test 014

Steri 180

D33452 | Mise à jour 01/2022 65

Mode menu

7.7 Signal

Dans l'affichage Signal, définir si l'appareil doit émettre un signal sonore et, dans ce cas, pour
quels évènements :

► à chaque clic de touche
► à la fin d'un programme
► à l'alarme
► à l'ouverture de la porte

1. Activer le réglage du signal sonore. Pour
cela, appuyer sur la touche d'activation à
gauche de l'affichage

SIGNAL. L'affichage

s'agrandit. La première rubrique (dans
ce cas

Clic de touche) est automati-

quement sélectionnée. Les données de
réglage en cours sont visibles à côté à
droite.

Si vous souhaitez modifier un autre
élément de la liste : tourner le bouton
rotateur jusqu'à ce que l'élément souhai­té, par ex.,

porte ouverte (équipement

spécifique), soit sélectionné en orange.

2. Accepter la sélection avec la touche de
validation. Les possibilités de réglage sont
automatiquement indiquées en orange.

3. À l'aide du bouton rotateur, sélectionner
le réglage souhaité, dans cet exemple
Activé ().

4. Appuyer sur la touche de validation pour
enregistrer le réglage.

Lorsqu'un signal sonore retentit, il peut
être désactivé en appuyant sur la touche
de validation.

Clic de touche

à la fin
à l'alarme
porte ouverte

Clic de touche
à la fin
à l'alarme

porte ouverte

Clic de touche
à la fin
à l'alarme

porte ouverte

Clic de touche
à la fin
à l'alarme

porte ouverte

Signaux sonore

Signal sonore

Signal sonore

Signal sonore

Signal sonore

Clic de touche
à la fin
à l'alarme

porte ouverte

66 D33452 | Mise à jour 01/2022

Mode menu

e

e

7.8 Protocole

L'appareil effectue en continu une saisie de données à une minute d'intervalle pour enregis­trer les principales valeurs : lectures de températures, paramètres et messages d'anomalie. La
mémoire d'états interne est exécutée comme une mémoire en boucle. La fonction de saisie des
états reste active en permanence et ne peut pas être désactivée. Les mesures sont conservées
dans la mémoire de l'appareil sans possibilité de manipulation par des tiers. Les coupures
secteur intervenues en cours de fonctionnement sont également enregistrées avec la date et
l'heure, de même que les rétablissements de courant.

Les données de protocole des différentes périodes sont lues via l'interface USB sur le support
de données USB ou via Ethernet, et ensuite importées dans le programme AtmoCONTROL qui
permet de les afficher sous forme de graphique, de les imprimer et de les sauvegarder.

La lecture de la mémoire d'états de l'appareil n'a aucun effet sur le contenu de la mémoire
qui n'est ni altéré ni supprimé.

1. Insérer le support de données USB dans le
connecteur à droite du ControlCOCKPIT.

2. Activer le protocole. Pour cela, appuyer
sur la touche d'activation à droite de l'affi­chage

PROTOCOLE. L'affichage s'agran-

dit et la durée

Ce mois-ci est automati-

quement sélectionnée. À l'aide du bouton
rotateur, sélectionner une autre durée de
protocole.

3. Accepter la sélection avec la touche de
validation. Le transfert commence, un
affichage de l'état vous informe de la
progression.

4. À la fin du transfert, une coche apparaît
devant la durée sélectionnée. Il est main­tenant possible de retirer le support de
données USB.

Pour savoir comment importer et traiter les données de protocole exportées dans
AtmoCONTROL, et comment les lire via Ethernet, se reporter au manuel AtmoCON­TROL fourni.

Protocole

e la zone de contrôle

argement 12.10.2012 12:00

Protocole

1 semaine

1 mois
Ensemble de la zone de contrôl

Protocole

1 semaine

1 mois
Ensemble de la zone de contrôl

D33452 | Mise à jour 01/2022 67

Mode menu

7.9 ID utilisateur

7.9.1 Description

La fonction ID utilisateur permet de verrouiller le réglage d'un seul paramètre (par ex., la tem­pérature) ou de tous les paramètres, afin d'empêcher toute modification de l'appareil, involon­tairement ou sans autorisation. Cette action peut en outre verrouiller les options de réglage
dans le mode menu (par ex., le réglage ou le changement de la date et de l'heure).

Les options de réglage verrouillées sont identifiées
par le symbole du cadenas dans chaque affichage
(Ill. 33).

Les données ID utilisateur sont définies dans le logiciel
AtmoCONTROL et enregistrées sur le support de
données USB. Le support de données USB fait ainsi
fonction de clé : il suffit de l'insérer dans l'appareil pour
pouvoir verrouiller ou déverrouiller les paramètres.

Pour savoir comment créer un ID utilisateur dans AtmoCONTROL, consulter le
manuel AtmoCONTROL fourni.

7.9.2 Activation et désactivation de l'ID utilisateur

1. Insérer le support de données USB conte­nant les données ID utilisateur dans le
connecteur à droite du ControlCOCKPIT.

Ill. 33 Le changement de la tem­pérature de l'appareil est verrouillé
(exemple).

TEMP

22.4

°C

2. Activation de l'ID utilisateur. Pour cela,
appuyer sur la touche d'activation à
droite de l'affichage
chage s'agrandit et la commande
est automatiquement sélectionnée.

3. Appuyer sur la touche de validation pour
confirmer l'activation. Les nouvelles don­nées ID utilisateur sont transférées dans le
support de données USB et sont activées.
À la fin du processus d'activation, une
coche apparaît devant la commande.

4. Retirer le support de données USB. Les paramètres verrouillés sont identifiés par le symbole
du cadenas dans chaque affichage (Ill. 33).

Pour déverrouiller l'appareil, insérer le support de données USB, activer l'affichage

ID utilisateur. L'affi-

Activer

Activer

Désactiver

Verrouillage

Verrouillage

Activer

Désactiver

ID utilisa-

teur et sélectionner la commande Désactiver.

68 D33452 | Mise à jour 01/2022

Entretien et réparation

8. Entretien et réparation

AVERTISSEMENT

Risque d'électrocution. Débranchez l'appareil de l'alimentation
réseau avant toute opération de nettoyage et d'entretien.

8.1 Entretien régulier

Tous les ans :

► Vérifier et remplacer le filtre stérile et la pompe à eau du filtre dans le châssis de com-

mande en cas de saleté.

► Nous vous recommandons d'étalonner l'appareil une fois par an (voir page 58) afin

d'assurer une régulation correcte.

Tous les deux ans :

► Remplacer tous les filtres stériles et la pompe à eau du filtre dans le châssis de commande.

8.2 Nettoyage

8.2.1 Caisson intérieur et surfaces métalliques

Le nettoyage régulier du caisson intérieur, d'entretien facile, contribue à éviter d'éventuels
dépôts qui, à la longue, peuvent ternir l'aspect général de l'acier inoxydable du caisson et
entraver le bon fonctionnement de ce dernier.

Les surfaces métalliques de l'appareil se nettoient à l'aide de produits habituellement utilisés
pour l'entretien de l'inox. Il convient d'éviter le contact de tout objet corrosif avec le caisson
intérieur ou le boîtier en inox. Les dépôts de rouille entraînent la contamination de l'inox. Si
des souillures créent des points de rouille sur les surfaces du caisson intérieur, il faut les net­toyer et les poncer immédiatement.

8.2.2 Composants en matière plastique

Éviter impérativement de nettoyer le ControlCOCKPIT et tout autre composant en matière
plastique de l'appareil avec un produit d'entretien abrasif ou contenant un solvant.

8.2.3 Surfaces en verre

Nettoyer les surfaces en verre avec un nettoyant pour vitres habituellement disponible dans le
commerce.

8.3 Remise en état et réparation

Les travaux de réparation doivent être effectués uniquement par des services après-vente
agréés.

D33452 | Mise à jour 01/2022 69

Stockage et mise au rebut

9. Stockage et mise au rebut

9.1 Stockage

L'appareil doit être stocké uniquement dans les conditions suivantes :

► dans une pièce close, au sec et à l'abri de la poussière
► à l'abri du gel
► à l'écart du réseau électrique et de l'arrivée de gaz et d'eau

Fermer la valve et débrancher le raccord des bouteilles de gaz. Il est possible de stocker les
bouteilles de gaz dans des pièces fermées dans la mesure où celles-ci sont suffisamment
ventilées.

Débrancher le tuyau du réservoir d'approvisionnement d'eau et vider le réservoir.

9.2 Mise au rebut

Ce produit est soumis à la directive 2002/96/CE du Parlement européen
et du Conseil des ministres de l'UE relative aux déchets d'équipements
électriques et électroniques (DEEE). Pour les pays ayant déjà traduit
cette directive en droit national, cet appareil est considéré comme étant
mis en service après le 13 août 2005. Par conséquent, il ne doit pas
être mis au rebut avec les ordures ménagères. Pour la mise au rebut, il
convient de s'adresser au vendeur ou au fabricant. Les appareils conta­minés par des matériaux infectieux ou d'autres produits comportant un
risque sanitaire sont exclus d'une telle reprise. Il convient par ailleurs de
se conformer à toute autre prescription en vigueur dans ce contexte.

En cas de mise au rebut de l'appareil, veillez à rendre le système de
verrouillage de porte inutilisable afin que des enfants ne puissent pas
s'enfermer dans l'appareil en jouant.

Le ControlCOCKPIT de l'appareil contient une batterie lithium. Retirez-la
et mettez-la au rebut conformément aux réglementations nationales respectives (Ill. 34).

Ill. 34 Retrait de la batterie lithium

Information importante pour l'Allemagne :
Cet appareil ne doit pas être déposé dans les déchetteries publiques ou communales.

70 D33452 | Mise à jour 01/2022

Index

Index

A

Accessoires 16
Accidents 9
Adresse IP 51
Ajustement hygrométrique

57

Alarme 34, 35, 38, 39, 40, 44
Alarme pour suivi automa-

tique de la consigne 34,
35

Alimentation en eau 21
Alimentation en électricité

21, 64

Arrêt 43
AtmoCONTROL 3, 13, 16, 29,

32, 61, 64, 65

Avaries de transport 18

B

Bac d’eau 22
Bouteilles de gaz 6, 7, 8, 9
Bouton rotateur 29
Branchement de gaz 22
Branchement électrique 12
Branchements 12
Brûlures par le froid 8

C

Chargement de l’appareil 27
Chariot élévateur à fourche

18

Clic de touche 63
CO 31
Conditions d’environnement

16

Conduite à tenir en cas

d’accident 10

Configuration 51
Configuration de base 49
Configuration de la langue

50

Configuration des para-

mètres 29, 50

Conteneur d’eau douce 22
ControlCOCKPIT 27, 28
Correctifs 57
Coupure du secteur 48

D

Danger d’asphyxie 8, 23, 25

Dangers 7
Date 54
Déballage 18
Déclaration de conformité

15
Démarrer un programme 32
Dimensions 15
Directives 15
Dispositif antibasculement

20
Dispositif de sécurité 34
Dispositif de sécurité de l’O

40
Dispositif de sécurité du CO

39
Dispositif de sécurité hygro-

métrique 38, 39, 40, 41,

46
Dispositif de sécurité méca-

nique 36
Dispositif de sécurité ther-

mique 34
Dispositif de sécurité ther-

mique TWW 35
Dispositif électronique de

sécurité thermique 35
Dysfonctionnements 9, 44,

46
Dysfonctionnements de

l’appareil 46

E

Écart de température 56
Écarts minimaux 19
Élément de chargement 27
Entretien 66
Entretien régulier 66
Équipement électrique 12
Étalonnage 55
Étalonnage de la tempéra-

ture 55
Étalonnage du taux de CO et

d’O 59
Ethernet 13
Évolution de l’hygrométrie

42

F

Fabricant 2
Filtre stérile 66

Fin de programme 34
Fonctionnement 25
Fuite de gaz 10

G

Gateway 54
Générateur de vapeur

chaude 11

Graphique 39, 41

H

Heure 54
Horloge numérique avec

définition du temps
d’attente 31

Humidité 30

I

ID utilisateur 65
Installation 17, 19
Interfaces 12
Interfaces de communication

12
Interface USB 12, 64
Interrompre le programme

33

L

Lieu d’installation 19
Limiteur de température 36
Livraison 17, 18, 21

M

Manuel de 66
Matériau 12
Matériau d’emballage 18
Mémoire d’états 48, 64
Menu 49
Message d’anomalie 47, 48
Messages d’anomalies 44
Messages d’avertissement

12, 44
Mise à l’arrêt 43
Mise au rebut 67
Mise en marche 24
Mise en service 21
Mise hors service 67
Mode menu 49
Mode programmation 53
Mode programme 29, 32

D33452 | Mise à jour 01/2022 71

Index

Modes de fonctionnement

29

Modifications 9

N

Nettoyage 66
Normes 15

O

Opérateur 8

P

Plaque signalétique 13
Poids 14
Portage 17
Porte 26
Problèmes de fonctionne-

ment 46
Programmation 31
Programme 61
Programme de stérilisation

42
Programmes de stérilisation

9, 61, 62
Protection antidéflagration 9
Protocole 64

R

Raccordement CO 22
Régime du ventilateur 31
Réglages de base 49
Règles de sécurité 6, 11
Réparation 66
Réseau 13, 51
Réservoir d’eau 22

S

Sécurité des produits 7
Service après-vente 2
Signal sonore 55
Spécification concernant

l’eau 21
Spécifications techniques 14
Stérilisation 42
Stériliser l’appareil 42
Stockage après livraison 18
Suppression du programme

62
Symbole de haut-parleur 34,

38, 39, 40, 44

T

TB 36
Télécommande 53
Température 30
Température ambiante 16
Température d’intervention

34
Thermosonde 34
Thermosonde Pt100 34
Thermostat 34, 35
Touche d’activation 29
Transport 17, 18

U

Unité 52
Urgence 10
Utilisation 25
Utilisation conforme 9

72 D33452 | Mise à jour 01/2022

Incubateur CO2ICO

D33452 | Mise à jour 01/2022

französisch

Memmert GmbH + Co. KG
Postfach 1720 | D-91107 Schwabach
Tel. [phone] | Fax [phone]
E-Mail: [e-mail]
facebook.com/memmert.family
