Nous vous remercions pour la conance que vous nous avez accordée en
choisissant une télécommande MELICONI.
Cette télécommande a été conçue pour commander les fonctions d’un
TELEVISEUR. Grâce à la capacité de sa mémoire et à ses fonctionnalités, elle
est donc idéale pour remplacer une télécommande perdue, hors d’usage ou
cassée.
Sa forme ergonomique associée à la matière agréable du boîtier favorisent la
prise en main, de plus elle est équipée de touches souples, surdimensionnées et
bien dégagées qui procurent un plus grand confort d’utilisation.
Son boîtier en matière antichoc amorti les chutes et la protège.
Nous vous recommandons de lire attentivement les instructions de cette notice et de
la conserver avec le livret des codes. Ils peuvent vous être utiles ultérieurement.
Voyant indicateur.
Fonctions TELETEXTE
Menu
Conrmation d’un choix
de fonction.
- Volume +/-
- Direction droite ou gauche.
- Programme +/-
- Direction haut ou bas.
Arrêt son (mute).
Source externe vidéo.
- Programmation
- Fonctions complémentaires.
Mise en veille ou mise en marche.
- FASTEXT
- Fonctions diverses.
Mise en place des piles :
Soulevez la trappe située à l’arrière
de la télécommande.
Insérez 2 piles 1,5 V neuves de type
R03/AAA. Attention, respectez la
polarité qui gure en relief au fond
du boîtier, le détrompeur correspond
au pôle +.
Refermez la trappe.
F A C I L E
Figure 2
Touches, symboles des fonctions :
Diode d’émission.
Programmation de la télécommande voir chapitre A, B ou C.
1
Figure 1
R
800061-v1
Piles non fournies alcalines recommandées.
Figure 3
Boîtier antichoc
Détrompeur
Clavier numérique :
- Accès direct aux programmes
- Saisie des codes.
Page 2
Recherchez dans le livret des codes la marque
du TELEVISEUR, elle gure dans un cadre noir.
Dans certains cas une èche renvoie à une autre
marque, notez le code qui se trouve sur la même
ligne.
Si la marque ne figure pas dans le livret des codes, passez
directement à la programmation du chapitre C.
ETAPE 1
Allumez le TELEVISEUR.
Exemple TELEVISEUR :
2
ETAPE 2 :
Recherche du code marque
800061-v1
Saisissez dans les 15 secondes le code à 3 chiffres.
Observez le voyant, s’il clignote rapidement,
passez à l’ETAPE 5.
Si le voyant ne clignote pas cela signifie que le code est erroné
ou que vous avez dépassé le temps de saisie.
Vérifiez le code et recommencez la procédure à partir de
l’ETAPE 3.
Dirigez la télécommande vers le téléviseur.
Appuyez et relâchez la touche de manière
lente et répétitive, jusqu’à ce que le téléviseur
s’éteigne. Chaque appui sur la touche vous
permet de tester les codes un par un.
Dès que le téléviseur s’éteint, appuyez et relâchez
la touche SHIFT an de valider le code.
3 clignotements du voyant indiquent que le
code est mémorisé.
Vériez les autres fonctions, si elles correspondent
la télécommande est opérationnelle.
Si elles ne correspondent pas ou ne commandent pas le
TELEVISEUR, recommencez la procédure à partir de l’ETAPE 3,
pour tester les autres codes présents dans la mémoire.
Lorsque le voyant ne clignote plus, cela indique que le cycle
de recherche est terminé.
Si vous n’obtenez pas de résultats, passez à la programmation
du chapitre C.
ETAPE 4 :
Saisie du code marque
ETAPE 5 :
Lancement de la recherche
du code de l’appareil
Validation du code
Vérication des fonctions
+
Appuyez simultanément sur les touches
SHIFT puis et maintenez-les appuyées.
Quand le voyant clignote, relâchez-les touches.
ETAPE 3 :
Ouverture de la mémoire
Pour connaître le code mémorisé par la
recherche, suivez les instructions du chapitre D.
Facultatif : Pour utiliser les fonctions complémentaires, suivez
les instructions du chapitre E.
A
RECHERCHE PAR CODE MARQUE
THOMSON 011
Page 3
+
Si le TELEVISEUR ne réagit pas aux programmations précédentes, essayez cette
procédure qui va rechercher un code correspondant à celui-ci, même si la marque
ne gure pas dans le livret des codes.
ETAPE 1
Allumez le TELEVISEUR.
Appuyez simultanément sur les touches
SHIFT puis et maintenez-les appuyées.
Quand le voyant clignote, relâchez-les touches.
+ +
Saisissez dans les 15 secondes le code 0 0 0.
Observez le voyant, s’il clignote rapidement,
passez à l’ETAPE 4.
Si le voyant ne clignote pas cela signifie que le code est erroné
ou que vous avez dépassé le temps de saisie.
Recommencez la procédure à partir de l’ETAPE 2.
3
ETAPE 2 :
Ouverture de la mémoire
ETAPE 3 :
Saisie du code global
C
RECHERCHE GLOBALE
800061-v1
Saisissez dans les 15 secondes le code à 3 chiffres.
Observez le voyant, 3 clignotements indiquent
que le code est mémorisé.
Si le voyant ne clignote pas cela signifie que le code est erroné
ou que vous avez dépassé le temps de saisie.
Vérifiez le code et recommencez la procédure à partir de
l’ETAPE 3.
Dirigez la télécommande vers le téléviseur.
Vériez les fonctions, si elles correspondent,
la télécommande est opérationnelle.
Si les fonctions ne correspondent pas ou ne commandent
pas le téléviseur, après vérification du code essayez un à un
les autres codes de la liste afin de trouver le bon code, reprenez
pour chaque code la procédure à partir de l’ETAPE 3.
Si vous n’obtenez pas de résultats, passez à la programmation
du chapitre C.
+
Notez le code mémorisé sur l’étiquette qui se
trouve à l’arrière de la trappe à piles.
Facultatif : Pour utiliser les fonctions complémentaires, suivez
les instructions du chapitre E.
Appuyez simultanément sur les touches
SHIFT puis et maintenez-les appuyées.
Quand le voyant clignote, relâchez-les touches.
ETAPE 3 :
Ouverture de la mémoire
ETAPE 4 :
Saisie du code de l’appareil
Vérication des fonctions
Recherchez dans le livret des codes la marque
du TELEVISEUR, elle gure dans un cadre noir.
Dans certains cas une èche renvoie à une autre
marque, notez le premier code de la liste qui se
trouve sous la marque.
Si la marque ne figure pas dans le livret des codes, passez
directement à la programmation du chapitre C.
ETAPE 2 :
Recherche du code de l’appareil
Exemple TELEVISEUR :
B
SAISIE DIRECTE DU CODE
ETAPE 1
Allumez le TELEVISEUR.
TV 126 304 307 309...
Premier code de la liste :
PHILIPS 001
Page 4
Cette procédure permet de connaître le code mémorisé.
Chaque code comporte 3 chiffres.
Le nombre de clignotements du voyant correspond à 1 chiffre.
Entre une série de clignotements et la suivante, le voyant reste éteint un court
instant.
Lire 6
+
Appuyez simultanément sur les touches
SHIFT puis et maintenez-les appuyées.
Quand le voyant clignote, relâchez-les touches.
Appuyez dans les 15 secondes sur la touche 1-/--
et relâchez-la.
Observez le voyant, il indique le code mémorisé
par une série de clignotements.
Exemple : code 306
Lire 0
Lire 3
Notez le code identié sur l’étiquette qui se trouve à l’arrière de la trappe à piles.
3 clignotements
10 clignotements
6 clignotements
4
Dès que le téléviseur s’éteint, appuyez et relâchez
la touche SHIFT an de valider le code.
3 clignotements du voyant indiquent que le
code est mémorisé.
Vériez les autres fonctions, si elles correspondent
la télécommande est opérationnelle.
Si elles ne correspondent pas ou ne commandent pas le
TELEVISEUR, recommencez la procédure à partir de l’ETAPE 2,
pour tester les autres codes.
Lorsque le voyant ne clignote plus, cela indique que le cycle de
recherche est terminé. Recommencez une deuxième fois la procédure
à partir de l’ETAPE 2, pour être certain d’avoir testé tous les codes
présents dans la mémoire.
Si vous n’obtenez pas de résultats, suivez les conseils du
chapitre F.
Validation du code
Vérication des fonctions
ETAPE 1 :
Ouverture de la mémoire
ETAPE 2 :
Lancement de l’identication
et de l’afchage du code
D
IDENTIFICATION D’UN CODE
800061-v1
Dirigez la télécommande vers le téléviseur.
Appuyez et relâchez la touche de manière
lente et répétitive, jusqu’à ce que le téléviseur
s’éteigne. Chaque appui sur la touche vous
permet de tester les codes un par un.
ETAPE 4 :
Lancement de la recherche
du code de l’appareil
Pour connaître le code mémorisé par la
recherche, suivez les instructions du chapitre D.
Facultatif : Pour utiliser les fonctions complémentaires, suivez
les instructions du chapitre E.
Page 5

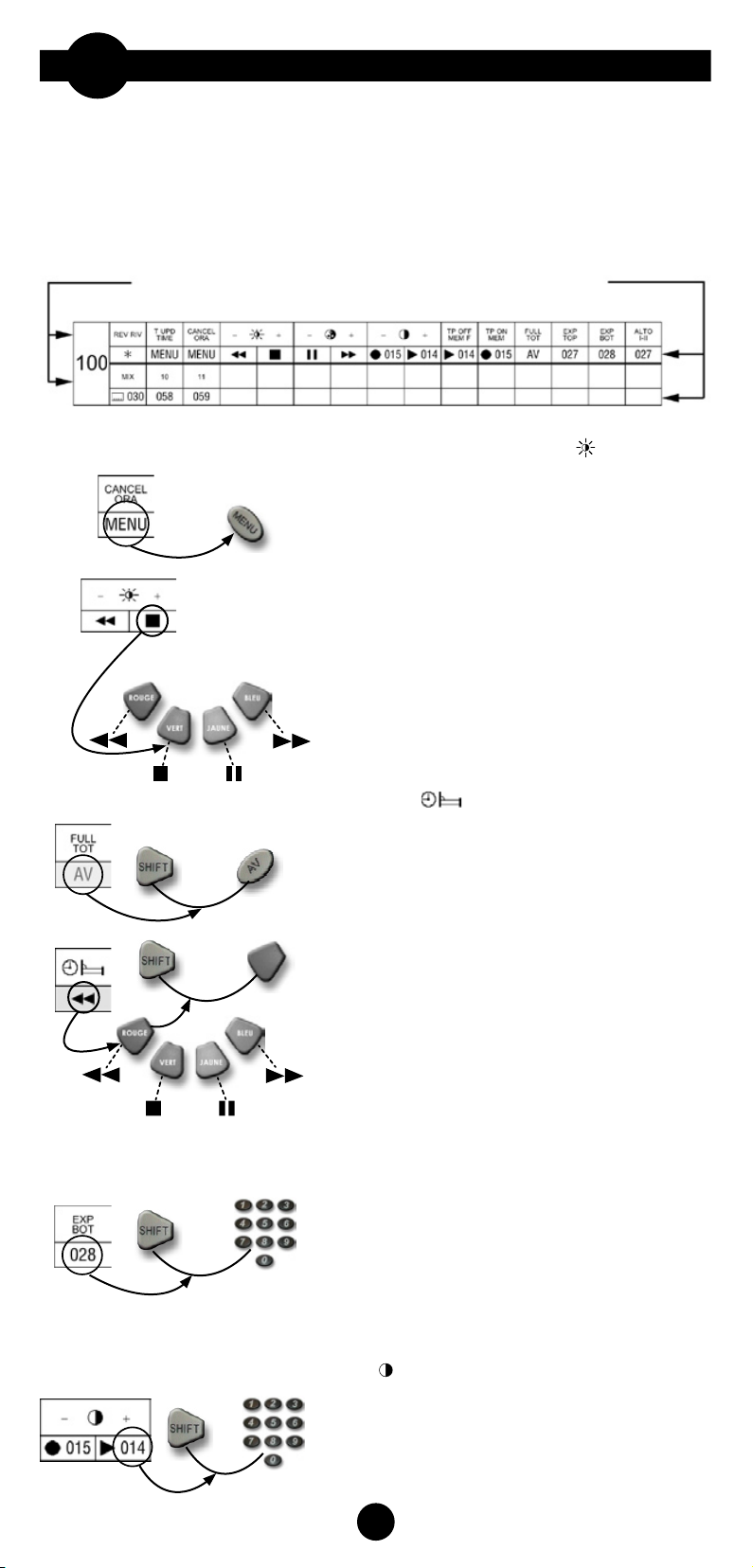

Vous trouvez un symbole sous la fonction.
a - Repérez ce symbole sur les touches de la
télécommande.
b - Dans le cas où vous ne le trouvez pas, sur
les touches de la télécommande. Identiez-le à
partir du dessin ci-contre.
A chaque touche de couleur est attribuée un
symbole.
Appuyez directement sur la touche repérée
pour transmettre la fonction au TELEVISEUR elle
s’arrête dés que vous la relachez.
1 - Exemples de fonctions : [ a - CANCEL ORA ] [ b - Lumière plus (
+)]
+
2 - Exemples de fonctions : [ a - FULL TOT ] [ b - (sleep)]
Il existe 4 possibilités d’accés aux fonctions complémentaires :
+
+
Vous trouvez un numéro sous la fonction.
Notez ce numéro.
Appuyez sur la touche SHIFT et maintenez-la
appuyée.
Saisissez le numéro et maintenez appuyé la
touche du dernier chiffre saisi.
La fonction est alors transmise au TELEVISEUR
et s’arrête dès que vous relâchez les deux
touches.
Vous trouvez la combinaison d’un symbole et
d’un numéro sous la fonction. Comme la
télécommande ne comporte pas de touche
avec ce symbole. Utilisez le numéro.
Suivez l’exemple 3.
3 - Exemple de fonction : EXP BOT
4 - Exemple de fonction : Contraste plus (
+)
5
Vous trouvez un symbole grisé sous la fonction.
a - Repérez ce symbole sur les touches de la
télécommande.
b - Dans le cas où vous ne le trouvez pas, sur
les touches de la télécommande. Identiez-le à
partir du dessin ci-contre.
Appuyez simultanément sur les touches SHIFT et
la touche repérée.
La fonction est transmise au TELEVISEUR et s’arrête
dès que vous relâchez les deux touches.
Touches de couleurs
+
800061-v1
Exemple : tableau du code 100.
Fonctions Complémentaires
Symboles ou numéros
/
Il s’agit de fonctions peu utilisées dont les symboles ne gurent pas sur la face
avant de la télécommande. Vous ne pouvez les obtenir que dans le cas où ces
fonctions sont présentes sur la télécommande d’origine.
Recherchez dans les différents tableaux du livret des codes, le code que vous
avez mémorisé. Repérez la fonction souhaitée et relevez le symbole ou le numéro
qui se trouve au dessous.
E
FONCTIONS COMPLEMENTAIRES
Page 6
• Vous appuyez sur une touche mais vous n’obtenez pas la bonne fonction ?
Le code que vous avez mémorisé n’est pas le bon essayez les autres codes pour cela suivez
les conseils de programmations des chapitres A, B ou C).
• Après avoir mis les piles en place, vous appuyez sur une touche et le voyant ne clignote pas ?
Vériez que les piles sont neuves et bien positionnées, le détrompeur évite l’inversion de
polarité, gures 2 et 3.
Indicateur d’usure des piles / Remplacement des piles
• Quand vous appuyez sur une touche, le voyant clignote rapidement ?
Cela indique que les piles sont usées, veuillez les remplacer au plus tôt.
• Quand vous appuyez sur une touche, le voyant ne clignote pas ?
En effet, lorsque la tension des piles descend au dessous d’un certain seuil, le micro
processeur de la télécommande bloque son fonctionnement an de sauvegarder le code
mémorisé. Cet état de fait prévient l’utilisateur de la nécessité de remplacer les piles.
• La sauvegarde du code mémorisé est assurée durant 5 minutes sans piles.
• Remplacez les piles une fois par an environ, sachant que leur durée de vie est
variable selon l’utilisation de la télécommande.
• Ne pas mélanger des piles usagées avec des piles neuves ou différents type de piles
(salines, alcalines ou rechargeables Nickel Cadmium).
• Ne pas laisser de piles usagées dans la télécommande ; Retirez les piles si vous
n’utilisez pas la télécommande pendant une longue période. Toute fuite ou corrosion
pourrait l’endommager.
• En cas de besoin, pour faire valoir vos droits à notre garantie contractuelle de 2 ans, la
télécommande doit nous être retournée accompagnée de la facture d’achat ou du ticket
de caisse mentionnant la date et le lieu d’achat. Les frais d’expédition du produit sont à
la charge du client, le retour est pris en charge par MELICONI France. La garantie légale
s’applique dans tous les cas et sans conditions.
MARQUE
TYPE
MODELE
REF. TLC D’ORIGINE
CODE
THOMSON TV
28WF64EL
RCT4130 ?
6
Exemple :
800061-v1
• An que nous puissions vous renseigner au mieux vous devez connaître les éléments suivants :
Marque et Modèle du TELEVISEUR ainsi que la référence de sa télécommande d’origine.
F
QUESTIONS - CONSEILS
• Si après avoir suivi les conseils de programmations vous n’obtenez pas de résultats,
contactez le SERVICE ASSISTANCE CONSOMMATEURS de MELICONI France.
• Utilisation de la télécommande ?
Consultez préalablement la notice du TELEVISEUR pour connaître l’existence et la fonction de
chaque touche. Chaque appui sur une touche est signalé par un clignotement du voyant,
pour celles qui ne comportent pas de fonctions, le voyant ne clignote pas. Les principaux
symboles des fonctions sont indiqués sur la gure 1.
• Vous souhaitez commander un autre TELEVISEUR ?
Faites une programmation des chapitres A, B ou C, le nouveau code ainsi mémorisé
remplace le précédent.
Internet : www.meliconi.fr
E-mail : [email protected]
Téléphone :
0 825 099 085
0,15 € T.T.C. / mn
Du lundi au samedi de 8h30 à 19h30
Page 7
Compatible avec 1 TELEVISEUR
Alimentation : 3V
2 piles 1,5V de type R03/AAA
Alcalines recommandées.
Autonomie 1 an environ.
Sauvegarde du code mémorisé, sans
piles : 5 min.
Transmission par diode infrarouge
Grand angle et forte puissance.
Portée 10 m sans obstacle, selon la
sensibilité du récepteur.
Voyant indicateur.
Les informations et caractéristiques qui gurent dans cette notice sont données à titre
indicatif. Soucieux de la qualité de ces produits la Société MELICONI S.p.A se réserve le
droit d’effectuer des modications sans préavis.
Technologie CMS (Composants de surface)
Micro processeur (OTP)
30 touches de fonctions souples
Façade en ABS
Boîtier polyuréthane antichoc d’une
épaisseur de 6 mm
Dimensions en mm : 215 x 65 x 30
Poids net (sans les piles) : 150 gr
Conforme à la norme CE
7
G
CARACTERISTIQUES
800061-v1
Loading...
