Page 1
D100
USB Optical Disc Drive for Audio
Page 2
Page 3
The D100 is an optical disc drive that was developed to be compatible with the Digital Music Library. You can play a
CD or import music files from a CD, DVD-ROM, or BD-ROM by connecting the D100 to the Digital Music Library.
Bei der Konzeption des optischen CD-Laufwerks D100 wurde auf die Kompatibilität mit der Bibliothek für digitale
Musik geachtet. Sie können eine CD wiedergeben oder Musikdateien aus einer CD, DVD-ROM oder BD-ROM
importieren, indem Sie das D100 mit der Bibliothek für digitale Musik verbinden.
Le D100 est un lecteur de disque optique conçu pour être compatible avec la Bibliothèque audio numérique. Vous
pouvez lire un CD ou importer des fichiers audio à partir d’un CD, d’un DVD-ROM ou d’un BD-ROM en connectant le
D100 à la Bibliothèque audio numérique.
Diagrams..................................................................................................... 1
Contents
Available Devices and Ports.................................................. 2
Specifications........................................................................................ 3
Inhalt
Table des matières
Vorder- und Rückseite ................................................................. 4
Verfügbare Geräte und Anschlüsse.............................. 5
Technische Daten............................................................................. 6
Schémas ..................................................................................................... 7
Ports et périphériques disponibles................................. 8
Caractéristiques ................................................................................. 9
Page 4
Diagrams
Buttons and Ports
D100-B
1 3 4 52
Power Button ( )
1
Power LED
2
Drive Tray
3
Eject Button ( )
4
1
Access LED
5
Steady blue: waiting
Steady green: reading
Steady red: writing
USB 3.0 Type-A Port for Connecting Another USB Device
6
(available even when this device is off)
USB 3.0 Type-B Port for Connecting Digital Music Library and
7
Computer
Power Connector
8
6
7 8
Page 5

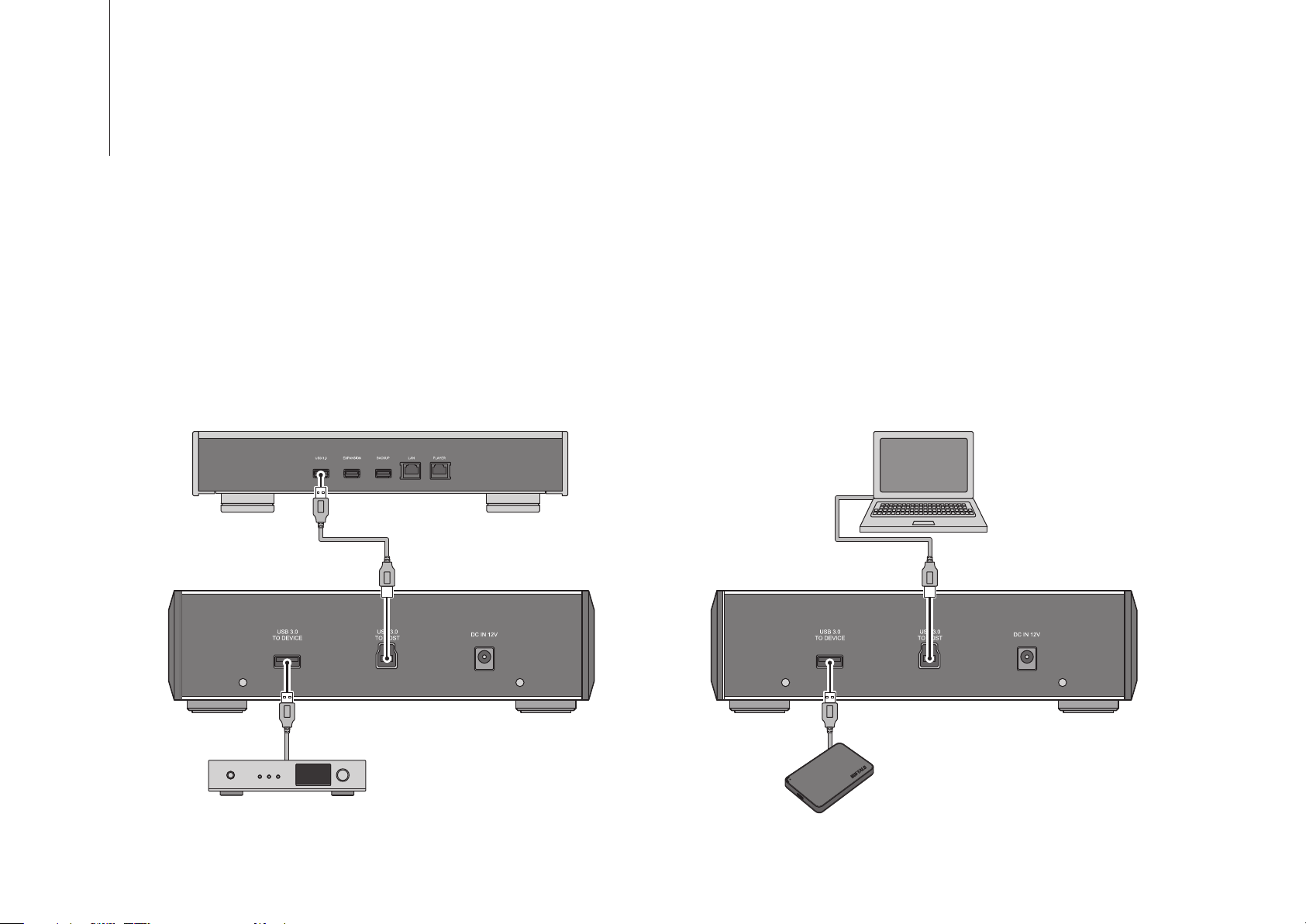

Available Devices and Ports
The D100 allows you to import music files from media such as a music CD and playing a CD. Refer to the user manual
of your Digital Music Library for importing music files or playing a CD.
Turn on the D100 after connecting the D100 using the included USB cable to the Digital Music Library or a computer.
The D100 will be powered on automatically when the device the D100 is connected to via USB is powered on. Do not
turn off the D100 if its access LED glows green or red. If you do, media in the D100 may malfunction.
Connecting to the Digital Music Library
Connect to the available USB ports
for importing music files or playing a
CD.
USB-DAC
Available on the Digital Music Library via
the D100.
Connecting to the Computer
Computer
Available for importing
music files from a music CD
or playing a CD that is
inserted into the D100.
USB Device
Available to serve as a direct connection
to the computer.
2
Page 6
Specifications
USB Interface USB 3.0/2.0
Medium Music CD, DVD-ROM, BD-ROM
Dimensions
Power Supply
*The “x” at the end of the AC adapter’s model name represents a variable alphabetic character between D and Z.
215×61×271 mm; 8.5×2.4×10.7 in
(W×H×D, excluding protruding parts)
AC 100–240 V, 50/60 Hz
Asian Power Devices Inc.
DA-48T12-Z067x
*
Weight 3.5 kg; 7.7 lb
Power
Consumption
Operating
Environment
Max. 36 W
Temperature: 5–35°C; 41–95°F
Humidity: 20–80% (non-condensing)
Additional Support and Service
If you need help or repair services, please send us an email by referring to our website below or call the vendor from
whom you purchased the product.
http://www.melco-audio.com/support/
3
Page 7
Vorder- und Rückseite
Tasten und Anschlüsse
D100-B
1 3 4 52
Netzschalter ( )
1
Strom-LED
2
Laufwerkfach
3
Auswurftaste ( )
4
6
Zugriffs-LED
5
Leuchtet konstant blau: Wartemodus
Leuchtet konstant grün: Lesevorgang
Leuchtet konstant rot: Schreibvorgang
USB 3.0-Port (Typ A) zum Anschließen eines weiteren USB-Geräts
6
(auch verfügbar, wenn dieses Gerät ausgeschaltet ist)
USB 3.0-Port (Typ B) zum Anschließen der Bibliothek für
7
digitale Musik und des Computers
Netzanschluss
8
7 8
4
Page 8
Verfügbare Geräte und Anschlüsse
Das Laufwerk D100 ermöglicht Ihnen das Importieren von Musikdateien von Medien wie Musik-CDs sowie die
CD-Wiedergabe. Weitere Informationen zum Importieren von Musikdateien oder Abspielen einer CD finden Sie im
Benutzerhandbuch der Bibliothek für digitale Musik.
Schalten Sie das D100 ein, nachdem Sie es mit dem mitgelieferten USB-Kabel an die Bibliothek für digitale Musik
oder einen Computer angeschlossen haben. Das D100 wird automatisch eingeschaltet, wenn das Gerät, mit dem das
D100 per USB-Anschluss verbunden ist, eingeschaltet wird. Schalten Sie das D100 nicht aus, wenn die Zugriffs-LED
grün oder rot leuchtet. Andernfalls kann für das Wiedergabemedium im D100 ein Fehler auftreten.
Anschließen an die Bibliothek für digitale Musik
Stellen Sie eine Verbindung über die
verfügbaren USB-Anschlüsse her,
um Musikdateien zu importieren
oder eine CD abzuspielen.
USB-DAC
Verfügbar in der Bibliothek für digitale
Musik über D100.
Anschließen an den Computer
Computer
Verfügbar zum Importieren
von Musikdateien von einer
Musik-CD oder Wiedergabe
einer in D100 eingelegten
CD.
USB-Gerät
Verfügbar als direkte Verbindung zum
Computer.
5
Page 9
Technische Daten
USB-Schnittstelle
Mittel Musik-CD, DVD-ROM, BD-ROM
Maße
Stromversorgung
*Das „x“ am Ende des Modellnamens steht für einen variablen Buchstaben zwischen D und Z.
USB 3.0/2.0
215 x 61 x 271 mm; 8,5 x 2,4 x 10,7 Zoll
(B x H x T, ohne hervorstehende Teile)
AC 100–240 V, 50/60 Hz
Asian Power Devices Inc.
DA-48T12-Z067x
*
Gewicht 3,5 kg
Stromverbrauch
Betriebsumgebung
Max. 36 W
Temperatur: 5–35°C
Luftfeuchtigkeit: 20–80 %, nicht kondensierend
Weiterführender Support und Service
Wenn Sie Hilfe benötigen oder den Reparaturservice in Anspruch nehmen möchten, wenden Sie sich an die unten
genannte Webseite um eine E-Mail zu senden, oder telefonisch an den Händler, von dem Sie das Produkt erworben
haben.
http://www.melco-audio.com/support/
6
Page 10
Schémas
Boutons et ports
D100-B
1 3 4 52
Bouton d’alimentation ( )
1
Voyant LED d’alimentation
2
Tiroir du lecteur
3
Bouton Éjecter ( )
4
7
Voyant LED d’accès
5
Bleu fixe : en attente
Vert fixe : en cours de lecture
Rouge fixe : en cours d’écriture
Port USB 3.0 type-A pour la connexion d’un autre périphérique
6
USB (disponible même lorsque ce périphérique est éteint)
Port USB 3.0 type-B pour la connexion de la Bibliothèque
7
audio numérique et d’un ordinateur
Connecteur d’alimentation
8
6
7 8
Page 11
Ports et périphériques disponibles
Le D100 vous permet d’importer des fichiers audio à partir d’un support tel qu’un CD audio et de lire un CD. Pour
savoir comment importer des fichiers audio ou lire un CD, reportez-vous au manuel d’utilisation de votre Bibliothèque
audio numérique.
Allumez le D100 après l’avoir connecté à l’aide du câble USB fourni à la Bibliothèque audio numérique ou à un
ordinateur. Le D100 s’allume automatiquement lorsque l’appareil auquel il est connecté via USB est mis sous tension.
N’éteignez pas le D100 si le voyant LED d’accès est vert ou rouge. Sinon, le média se trouvant dans le D100 risque de
ne pas fonctionner correctement.
Connexion à la Bibliothèque audio numérique
Connectez-vous aux ports USB
disponibles pour importer des
fichiers audio ou lire un CD.
CNA USB
Disponible sur la Bibliothèque audio
numérique via le D100.
Connexion à un ordinateur
Ordinateur
Permet l’importation de
fichiers audio à partir d’un
CD audio ou la lecture d’un
CD inséré dans le D100.
Périphérique USB
Peut servir pour la connexion directe à
l’ordinateur.
8
Page 12
Caractéristiques
Interface USB USB 3.0/2.0
Moyen CD audio, DVD-ROM, BD-ROM
Dimensions
Alimentation
*Le « x » en bout de nom de modèle représente une variable alphabétique, en l’occurrence un caractère compris entre D et Z.
215 – 61 – 271 mm ; 8,5 – 2,4 – 10,7 in
(W – H – D, excepté les parties saillantes)
CA 100 – 240 V, 50/60 Hz
Asian Power Devices Inc.
DA-48T12-Z067x
*
Poids 3,5 kg
Consommatio
n électrique
Environnemen
t d’exploitation
Max. 36 W
Température : 5 – 35 °C
Humidité : 20 – 80 % (sans condensation)
Assistance et services
complémentaires
Si vous avez besoin d’aide ou de faire appel à un service
de réparation, veuillez nous envoyer un e-mail à
l’adresse figurant sur notre site Internet ou appeler le
fournisseur auprès duquel vous avez acheté le produit.
http://www.melco-audio.com/support/
Melco Syncrets Inc.
3-6-8, Yushima, Bunkyo-ku, Tokyo, 113-0034, Japan
https://www.melco-audio.com
https://www.facebook.com/melcoaudio/
March 2020
