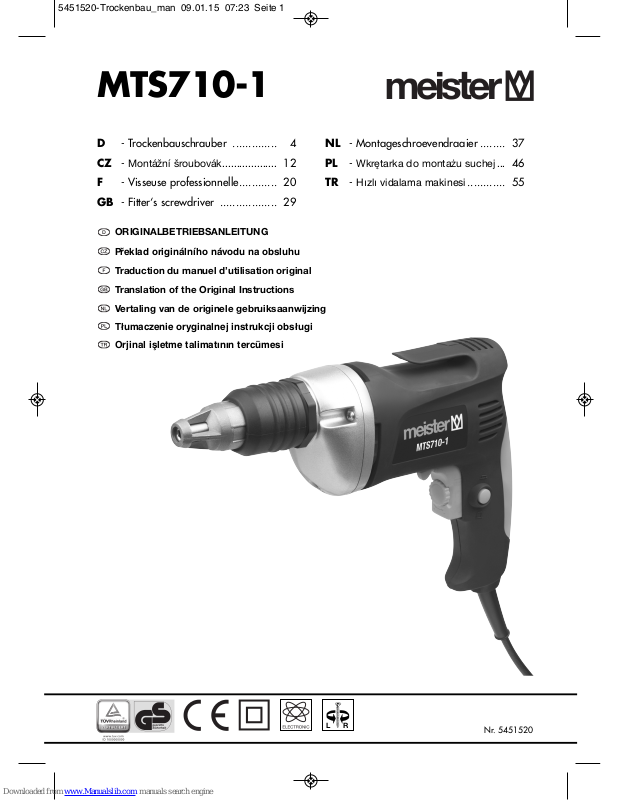

Meister MTS710-1 Operating Instructions

RL

Nr. 5451520

MTS710-1

D - Trockenbauschrauber .............. 4

CZ - Montážní šroubovák................... 12

F - Visseuse professionnelle............ 20

GB - Fitter‘s screwdriver .................. 29

NL - Montageschroevendraaier ........ 37

PL - Wkrętarka do montażu suchej ... 46

TR - Hızlı vidalama makinesi............ 55

ORIGINALBETRIEBSANLEITUNG

Překlad originálního návodu na obsluhu

Traduction du manuel d’utilisation original

Translation of the Original Instructions

Vertaling van de originele gebruiksaanwijzing

Orjinal iμletme talimat∂n∂n tercümesi

Tłumaczenie oryginalnej instrukcji obsługi

5451520-Trockenbau_man 09.01.15 07:23 Seite 1

Service

Meister Werkzeuge GmbH
Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1
D-42349 Wuppertal

Tel.: +49 (0) 202 / 24 75 04 30

+49 (0) 202 / 24 75 04 31
+49 (0) 202 / 24 75 04 32

Fax: +49 (0) 202 / 6 98 05 88
E-Mail: [email protected]

Diese Betriebsanleitung kann im PDF-Format von unserer Internet seite
www.meister-werkzeuge.de heruntergeladen werden.

2

5451520-Trockenbau_man 09.01.15 07:23 Seite 2

3

8

1

7

5

4

3

2

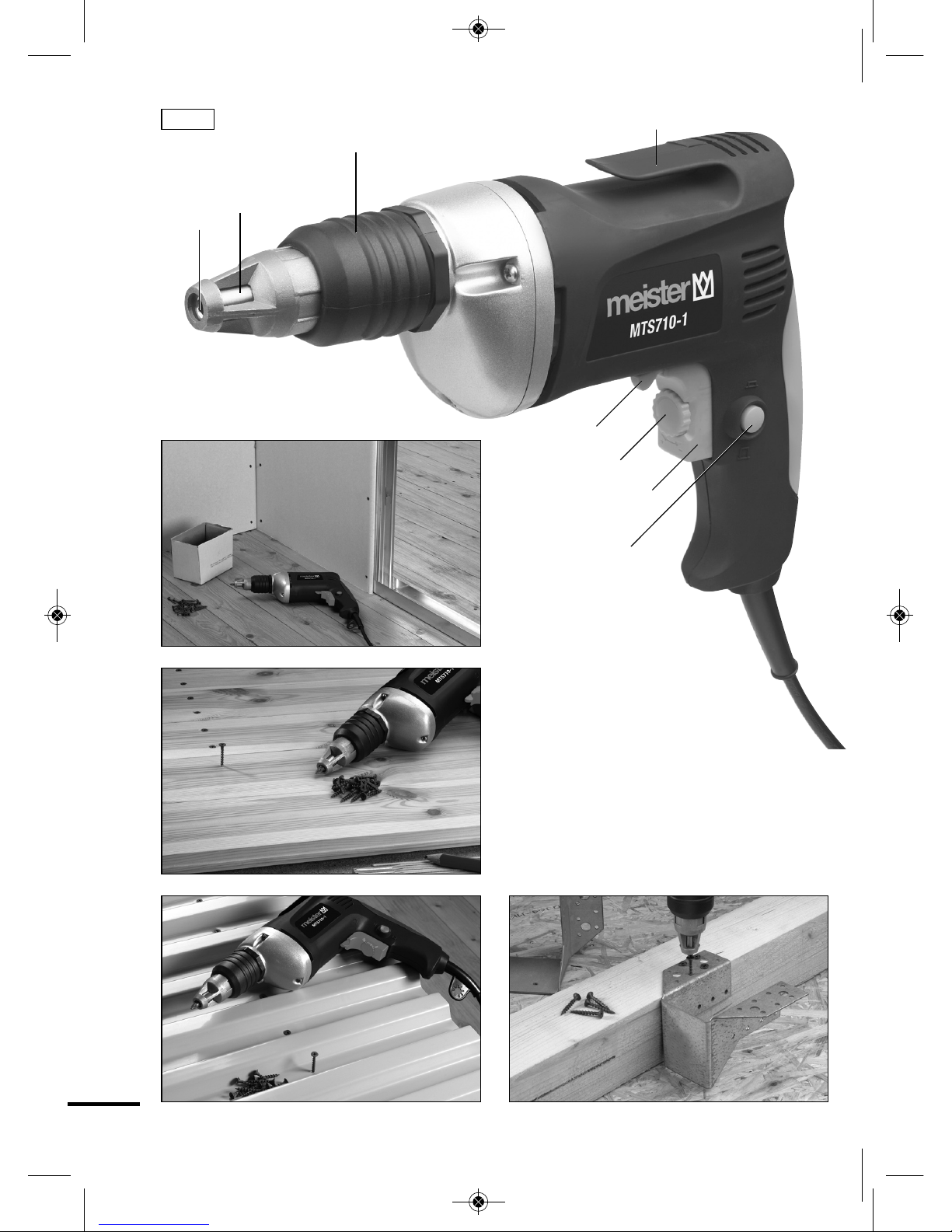

Abb. 1

6

5451520-Trockenbau_man 09.01.15 07:23 Seite 3

Betriebsanleitung & Sicher heits hinweise

WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung
bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit
der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut ­zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

D

Seite

1 – Lieferumfang 4
2 – Technische

Informationen 4
3 – Bauteile 5
4 – Bestimmungsgemäßer

Gebrauch 5
5 – Allgemeine

Sicherheitshinweise 6

Seite

6 – Gerätespezifische

Sicherheitshinweise 9

7 – Montage und

Einstellarbeiten 9
8 – Betrieb 9
9 – Arbeitsweise 10

10 – Wartung und

Umweltschutz 10

11 – Service-Hinweise 11

Inhalt

4

1 – Lieferumfang

• 1 Trockenbauschrauber

•1 Bit

• Betriebsanleitung

• Garantieurkunde

2 – Technische

Informationen

Technische Daten

Stromversorgung 230 V~/50 Hz
Nennaufnahme 710 W
Drehzahl n0: 0–2500 min

-1

Zuleitung 300 cm
Schrauben-ø max. 6,35 mm
Werkzeugaufnahme 6,35 mm 1/4"
Gewicht 1,8 kg

Technische Änderungen vorbehalten.

Lärmemission/Vibration

Schalldruckpegel: L

pA

: 78,63 dB(A),

Schallleistungspegel: L

WA

: 89,63 dB(A),

K

pA

: 3 dB(A), KWA: 3 dB(A).

Hand-/Arm schwingungen
Schrauben: a

h

: 1,621 m/s2, K: 1,5 m/s2.

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend
EN 60745-1.

Der angegebene Schwingungsemis ­sions wert ist nach einem genormten
Prüfverfahren gemessen worden und
kann zum Vergleich eines Elektro werk­ zeugs mit einem anderen verwendet
werden;

Der angegebene Schwingungsemis ­sions wert kann auch zu einer einlei ­tenden Einschätzung der Aussetzung
verwendet werden.

ACHTUNG! Der Schwingungs -

emissionswert kann während der
tatsächlichen Benutzung des
Elektrowerkzeugs sich von dem
Angabewert unterscheiden, abhängig
von der Art und Weise, in der das
Elektrowerkzeug verwendet wird;

5451520-Trockenbau_man 09.01.15 07:23 Seite 4

Es müssen Sicherheitsmaßnahmen
zum Schutz des Bedieners fest gelegt
werden. Hierbei erfolgt die Einschät ­zung der Beeinträchtigung unter Be ­rücksichtigung der tatsächlichen Nut ­zungsbedingungen. (Dabei sind alle
Anteile des Betriebszyklus zu berück ­sichtigen, d. h. auch Zeiten, in wel ­chen das Elektrowerkzeug abgeschal ­tet ist und solche, in welchen es zwar
einge schaltet ist, aber ohne Belastung
läuft.)

ACHTUNG! Eine gewisse

Lärmbelästigung durch dieses
Gerät ist nicht vermeidbar. Verlegen
Sie daher lärmintensive Arbeiten auf
zugelassene und dafür bestimmte
Zeiten. Halten Sie sich ggf. an Ruhe ­ zeiten und beschränken Sie die
Arbeitsdauer auf das Notwen digste.

ACHTUNG! Die Einwirkung von

Lärm kann zu Schädigungen des
Gehörs führen. Daher nur mit einem
geeigneten Gehörschutz arbeiten. In
der Nähe befindliche Per sonen sollten
daher ebenfalls einen geeigneten
Gehörschutz tragen.

3 – Bauteile

1 Gürtelhalter
2 Arretierung für Dauerbetrieb
3 Ein-/Ausschalter
4 Drehzahlregler
5 Umschalter Rechts-Linkslauf
6 Bit-/Werkzeugaufnahme
7 Tiefenbegrenzer
8 Einstellring

4 – Bestimmungsgemäßer

Gebrauch

Verarbeitung von selbstbohrenden und
gewindeformenden Schrauben bei
Serien verschraubungen im Fassaden-,
Wand- und Dachbau. Verwenden Sie
Maschine und Zubehör nur für ihren
bestimmungsmäßen Einsatzbereich. Alle
anderen Anwendungen werden aus ­drück lich ausgeschlossen.

Dieses Gerät ist nur zum Einsatz im
häuslichen Bereich bestimmt.

Nicht bestimmungsgemäßer Gebrauch

Alle Anwendungen mit dem Gerät die nicht
im Kapitel „bestimmungsgemäße Ver ­wendung“ genannt sind, gelten als eine
nicht bestimmungsgemäße Verwendung.

Verwendungen, für die das Elektro werk ­zeug nicht vorgesehen ist, können Ge ­fähr dungen und Verletzungen ver ursa ­chen. Verwenden Sie kein Zubehör, das
nicht speziell für dieses Elektrowerkzeug
vorgesehen ist.

Es besteht Verletzungsgefahr. Für alle
daraus entstandenen Sachschäden
sowie Personenschäden, die auf Grund
einer Fehlanwendung entstanden sind,
haftet der Benutzer des Gerätes.

Bei Verwendung anderer bzw. nicht
Original Bauteile an der Maschine erlischt
herstellerseitig die Garantieleistung.

Restrisiken:

Die Betriebsanleitung zu diesem Elektro ­werkzeug enthält ausführliche Hin weise
zum sicheren Arbeiten mit Elektro werk ­zeugen. Dennoch birgt jedes Elektro ­werkzeug gewisse Rest risiken, die auch
durch die vorhandenen Schutz vorrich -

5

5451520-Trockenbau_man 09.01.15 07:23 Seite 5

tungen nicht völlig auszuschließen sind.
Bedienen Sie deshalb Elektro werk zeuge
immer mit der notwendigen Vorsicht.

Restrisiken können zum Beispiel sein:

• Berühren von rotierenden Teilen oder
Einsatzwerkzeugen.

• Verletzung durch umher fliegende
Werkstücke oder Werkstückteile.

• Brandgefahr bei unzureichender
Belüftung des Motors.

• Beeinträchtigung des Gehörs bei
Arbeiten ohne Gehörschutz.

Ein sicheres Arbeiten hängt auch von
der Vertrautheit des Bedienpersonals
im Um gang mit dem jeweiligen Elektro ­werkzeug ab! Entsprechende Maschi ­nenkenntnis so wie umsichtiges Verhal ­ten beim Arbei ten helfen bestehende
Restrisiken zu minimieren.

WARNUNG! Dieses Elektrowerk -

zeug erzeugt während des Be ­triebs ein elektromagnetisches Feld.
Dieses Feld kann unter bestimmten
Umständen aktive oder passive
medizi nische Im plantate beeinträch ­tigen. Um die Gefahr von ernsthaften

oder tödlichen Verletz un gen zu
verringern, empfehlen wir Perso nen mit
medizinischen Implantaten ihren Arzt
und den Hersteller vom medi zini schen
Implantat zu konsultieren, bevor das
Elektrowerkzeug bedient wird.

5 – Allgemeine Sicherheits -

hin weise für den Um gang
mit Elektrowerk zeugen

WARNUNG! Lesen Sie alle Si -

cher heitshinweise und Anwei ­sun gen. Versäumnisse bei der Einhal -

tung der Si cherheitshinweise und An ­weisungen kön nen elektrischen Schlag,
Brand und/oder schwere Verletzungen
verursachen.

Bewahren Sie alle Sicherheitshin wei se
und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wen ­ dete Begriff „Elektrowerkzeug“ be zieht
sich auf netzbetriebene Elektro werkzeu ge
(mit Netzkabel) und auf akku betrie be ne
Elektrowerkzeuge (ohne Netzkabel).

Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kin der)
mit eingeschränkten physischen,
sensorischen oder geistigen Fähig ­keiten oder mangels Erfahrung und/
oder mangels Wissen benutzt zu wer ­den, es sei denn, sie werden durch
eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten
von ihr Anweisungen, wie das Gerät zu
benutzen ist. Kinder sollten beauf ­sichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.

Arbeits platz si cherheit

• Halten Sie Ihren Arbeitsbereich
sau ber und gut beleuchtet. Un ord -

nung und unbeleuchtete Arbeits be ­reiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektro -

werkzeug nicht in explosions ge ­fährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder
Staub befinden. Elektro werk zeuge

erzeugen Funken, die den Staub oder
die Dämpfe entzünden können.

• Halten Sie Kinder und andere Per -

sonen während der Benut zung des
Elektrowerkzeugs fern. Bei Ablen -

kung können Sie die Kon trolle über
das Gerät verlieren.

6

5451520-Trockenbau_man 09.01.15 07:23 Seite 6

Elektri sche Sicherheit

• Der Anschlussstecker des Elek tro ­werkzeuges muss in die Steck dose
passen. Der Stecker darf in keiner
Weise verändert werden. Verwen den
Sie keine Adapterste cker gemein ­sam mit schutzge erd e ten Elektro ­werk zeug. Unver änderte Stecker und

passende Steckdosen verringern das
Risiko eines elektri schen Schlages.

• Vermeiden Sie Körperkontakt mit

geerdeten Oberflächen, wie von
Rohren, Heizungen, Herden und
Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen
Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie das Gerät von Regen
oder Nässe fern. Das Eindringen von
Wasser in ein Elektrogerät er höht das
Risiko eines elektri schen Schlages.

• Zweckentfremden Sie das Kabel

nicht, um das Elektrowerkzeug zu
tragen, aufzuhängen oder um den
Netzstecker aus der Steck dose zu
ziehen. Halten Sie das Kabel fern von
Hitze, Öl, schar fen Kanten oder sich
bewegen den Geräteteilen. Beschä -

digte oder verwickelte Kabel erhöhen
das Risiko eines elektrischen Schla ges.

• Wenn Sie mit einem Elektrowerk -

zeug im Freien arbeiten, verwen den
Sie nur Verlängerungskabel, die
auch für den Außenbereich zuge ­lassen sind. Die Anwendung eines für

den Außenbereich geeig neten Verlän ­gerungskabels ver rin gert das Risiko
eines elektrischen Schlages.

• Wenn der Betrieb des Elektro -

werkzeugs in feuchter Umgebung
nicht vermeidbar ist, verwenden Sie
einen Fehlerstromschutz schal ter.

Der Einsatz eines Fehler strom schutz -

schalters vermindert das Risiko eines
elektrischen Schla ges.

Sicher heit von Personen

• Seien Sie aufmerksam, achten Sie
darauf, was Sie tun, und gehen Sie
mit Vernunft an die Arbeit mit ei nem
Elektrowerkzeug. Benutzen Sie kein
Elektro werk zeug, wenn Sie müde
sind oder unter dem Einfluss von
Drogen, Alkohol oder Medika men ­ten stehen. Ein Moment der Unacht -

samkeit beim Gebrauch des Elektro ­werkzeugs kann zu ernsthaften Ver ­letzungen führen.

• Tragen Sie persönliche Schutz

aus ­rüstung und immer eine Schutz bril ­le. Das Tragen persön li cher Schut z -

aus rüstung, wie Staub maske, rutsch ­feste Sicherheits schu he, Schutzhelm
oder Gehör schutz, je nach Art und
Einsatz des Elektrowerkzeuges, ver ­ringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsich tigte

lnbetriebnahme. Vergewis sern Sie
sich, dass das Elektro werkzeug
ausgeschaltet ist, be vor Sie es an
die Stromversor gung und/oder den
Akku an schlie ßen, es aufnehmen
oder tragen. Wenn Sie beim Tragen

des Geräts den Finger am Schalter
haben oder das Gerät eingeschaltet
an die Stromversorgung anschlie ßen,
kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge

oder Schraubenschlüssel, bevor Sie
das Elektrowerkzeug ein schalten.

Ein Werkzeug oder Schlüs sel, der sich
in einem dre henden Geräteteil befin ­det, kann zu Verletzungen führen.

• Vermeiden Sie abnormale Kör per -

haltung. Sorgen Sie für einen siche ­ren Stand und halten Sie jederzeit

7

5451520-Trockenbau_man 09.01.15 07:23 Seite 7

das Gleichgewicht. Dadurch können
Sie das Elektro werkzeug in unerwar ­te ten Situ ationen besser kontrollieren.

• Tragen Sie geeignete Kleidung.

Tra gen Sie keine weite Kleidung
oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von
sich bewe gen den Teilen. Lockere

Kleidung, Schmuck oder lange Haare
können von sich be wegenden Teilen
erfasst werden.

• Wenn Staubabsaug- und -auf fang -

einrichtungen montiert wer den kön ­nen, vergewissern Sie sich, dass
diese angeschlossen sind und rich ­tig verwendet wer den. Verwendung

einer Staubab saugung kann Gefähr ­dun gen durch Staub verringern.

Ver wen dung und Behandlung des
Elektro werkzeuges

• Überlasten Sie das Gerät nicht.
Verwenden Sie für Ihre Arbeit das
dafür bestimmte Elektrowerk zeug.

Mit dem passenden Elektro werkzeug
arbeiten Sie besser und sicherer im
angegebenen Leis tungs bereich.

• Benutzen Sie kein Elektrowerk zeug,
dessen Schalter defekt ist. Ein
Elektrowerkzeug, das sich nicht mehr
ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der

Steckdose und/oder entfernen Sie
den Akku, bevor Sie Geräte ein stel ­lungen vornehmen, Zube hörteile
wechseln oder das Gerät weglegen.

Diese Vorsichtsmaß nahme verhindert
den unbeabsich tig ten Start des Elek ­tro werkzeuges.

• Bewahren Sie unbenutzte Elek tro -

werkzeuge außerhalb der Reich ­weite von Kindern auf. Lassen Sie
Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind
oder diese Anweisungen nicht gele ­sen haben. Elektrowerkzeuge sind

ge fährlich, wenn Sie von unerfah renen
Personen benutzt werden.

• Pflegen Sie das Gerät mit Sorg falt.

Kontrollieren Sie, ob beweg liche Teile
einwandfrei funktio nieren und nicht
klemmen, ob Teile gebrochen oder so
beschä digt sind, dass die Funktion
des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in
schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge
scharf und sauber. Sorgfältig ge ­pfleg te Schneidwerkzeuge mit schar ­fen Schneidkanten verklem men sich
weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisun gen.
Berücksichtigen Sie dabei die Ar ­beitsbedingungen und die auszu ­führende Tätigkeit. Der Gebrauch

von Elektrowerkzeugen für andere als
die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.

Service

• Lassen Sie Ihr Elektrowerkzeug nur
von qualifiziertem Fachperso nal und
nur mit Originalersatztei len reparie ­ren. Dadurch wird sichergestellt, dass

die Sicherheit des Elektrowerkzeuges
erhalten bleibt.

8

5451520-Trockenbau_man 09.01.15 07:23 Seite 8

6 – Gerätespezifische

Sicherheitshinweise

• Halten Sie das Gerät an den iso ­lierten Griffflächen, wenn Sie
Arbeiten ausführen, bei denen die
Schraube verborgene Stromleitun ­gen oder das eigene Netzkabel
treffen kann. Der Kontakt der Schrau -

be mit einer spannungsführen den
Leitung kann auch metallene Geräte ­teile unter Spannung setzen und zu
einem elektrischen Schlag führen.

• Augen- und Gehörschutz anlegen.

• Bevor Sie in eine Wand schrauben,
prüfen Sie ggf. mit einem Leitungs ­sucher, dass Sie nicht auf Strom, Gas
oder Wasser stoßen.

• Vermeiden Sie, dass der Motor beim
Schrauben unter Belastung zum Still ­stand kommt.

• Eine Drehzahl wählen, die eine starke
Erwärmung der Schraubenspitzen
vermeidet.

• Wenn die Anschlussleitung beschädigt
wird, muss sie – um Ge fährdungen zu
ver mei den – vom Hersteller oder
seinem Kun den dienst vertreter ersetzt
werden.

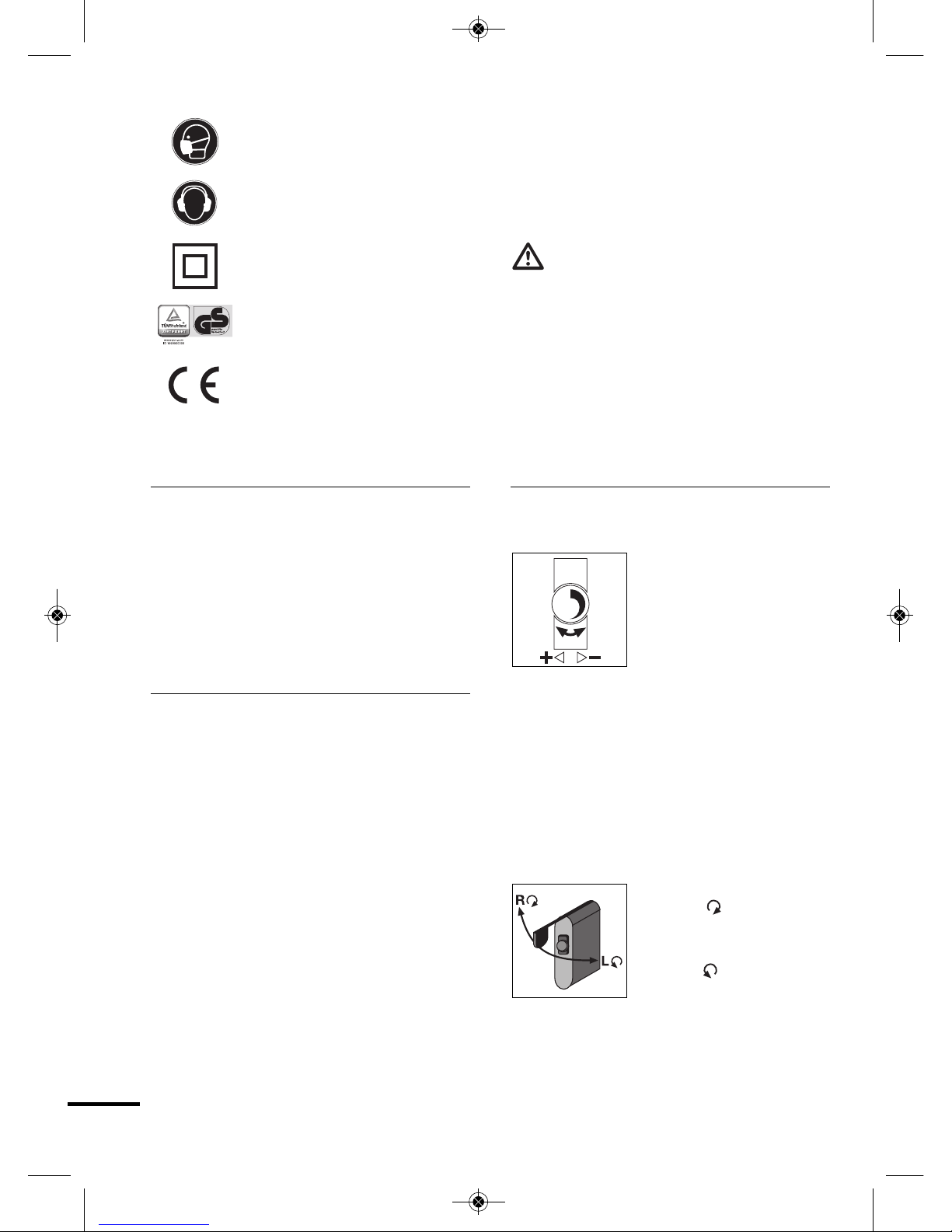

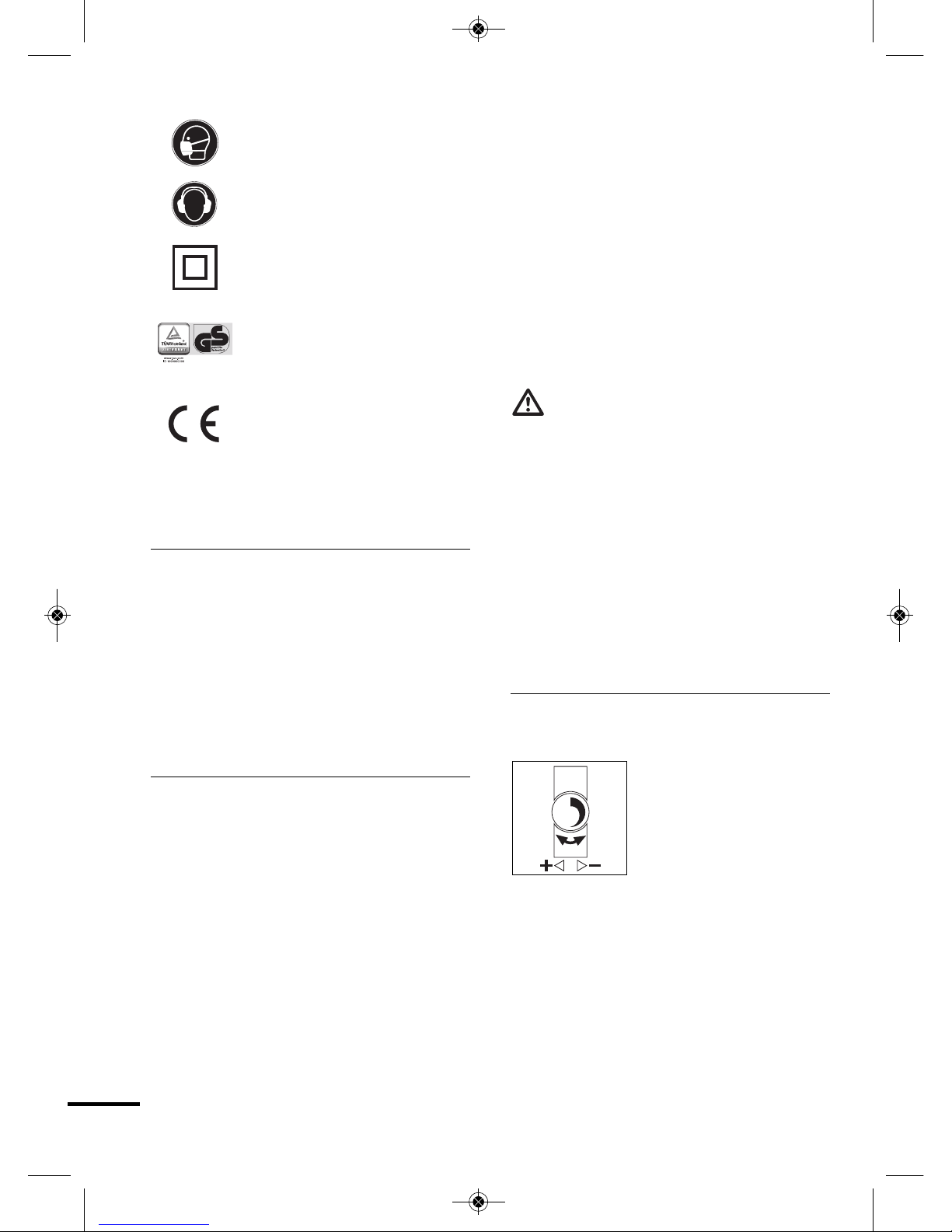

Sicherheitskennzeichnung

Die Symbole auf dem Gehäuse haben
folgende Bedeutung:

Nicht in den Hausmüll

entsor gen!

Wichtig! Gebrauchsan -

weisung beachten!

Tragen Sie eine Schutz brille.

Tragen Sie eine Staub ­schutz maske

Tragen Sie Gehör schutz.

Gehäuse ist doppelt
schutziso liert

Freiwilliges Gütesiegel
„geprüfte Sicherheit“

CE-Zeichen (Konformität mit
eu ropäischen Sicherheits ­normen)

7 – Montage und

Einstellarbeiten

Werkzeugwechsel

Netzstecker ziehen. Zum Wechseln der
Schraubklinge den Tiefenbegrenzer (7)
zu rückdrehen und nach dem Werkzeug ­wechsel wieder neu einstellen.

8 – Betrieb

Einschalten

Schalter (3) drücken. Der Motor läuft in
einer niedrigen Drehzahl an. Die Dreh ­zahl erhöht sich bei zunehmendem Druck
auf den Schalter bis zur voreingestellten
Maximal-Drehzahl.

Ausschalten

Schalter loslassen.

Dauerbetrieb einschalten

Schalter (3) drücken, Arretierschalter (2)
drücken und alle Schalter loslassen.

9

5451520-Trockenbau_man 09.01.15 07:23 Seite 9

Dauerbetrieb ausschalten

Schalter (3) drücken, Arretierschalter (2)
entriegelt automatisch. Schalter (3) los ­lassen, die Maschine schaltet aus.

ACHTUNG! Die Schrauberspindel

bzw. die eingespannte Schraub ­vorrichtung setzt sich erst bei Druck
auf das zu bearbeitende Werkstück in
Bewegung und kommt bei Beendi gung
des Schraubvorgangs sofort wieder
zum Stillstand. Ein Stillstand der
Schraubvorrichtung, trotz laufendem
Motor ist daher normal solange kein
Werkstoffkontakt besteht.

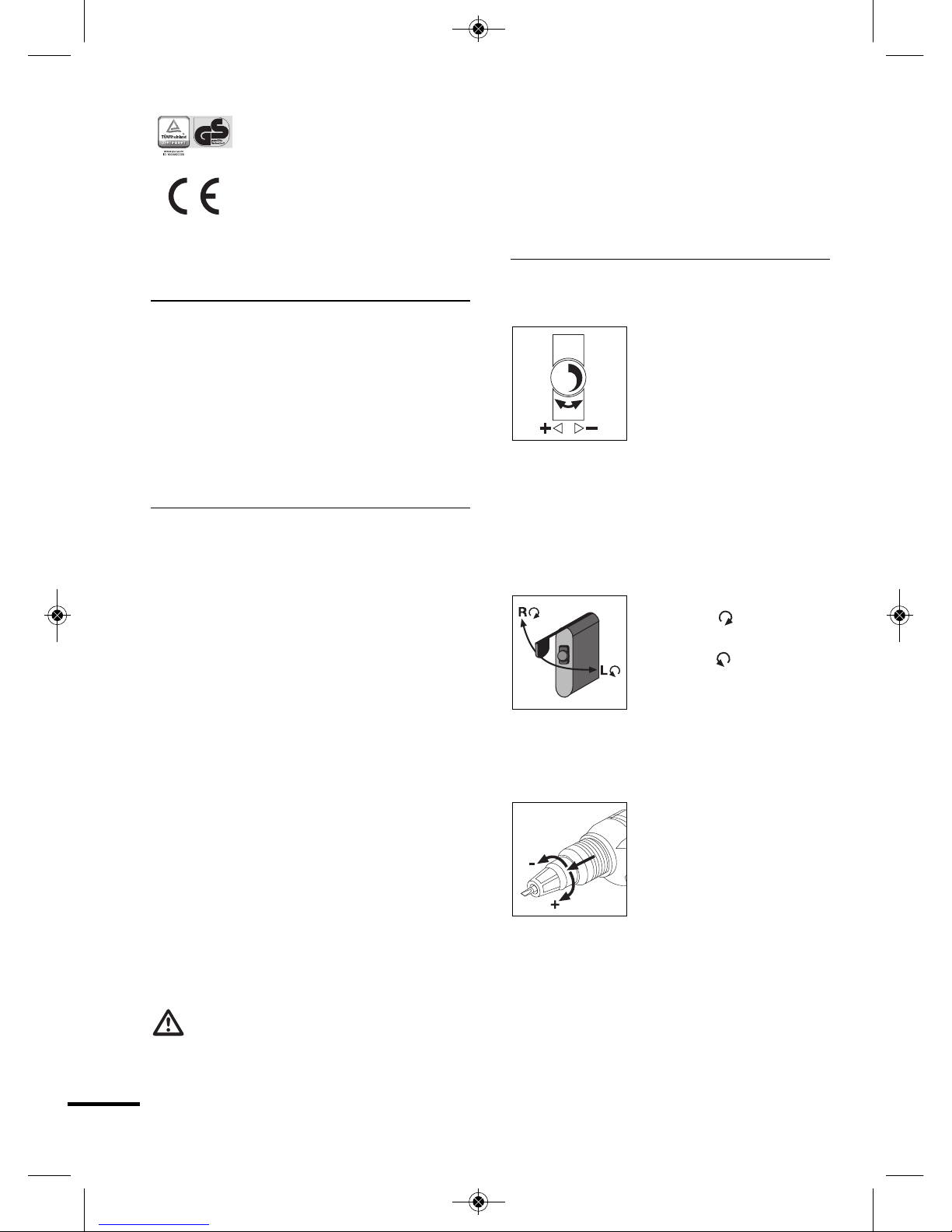

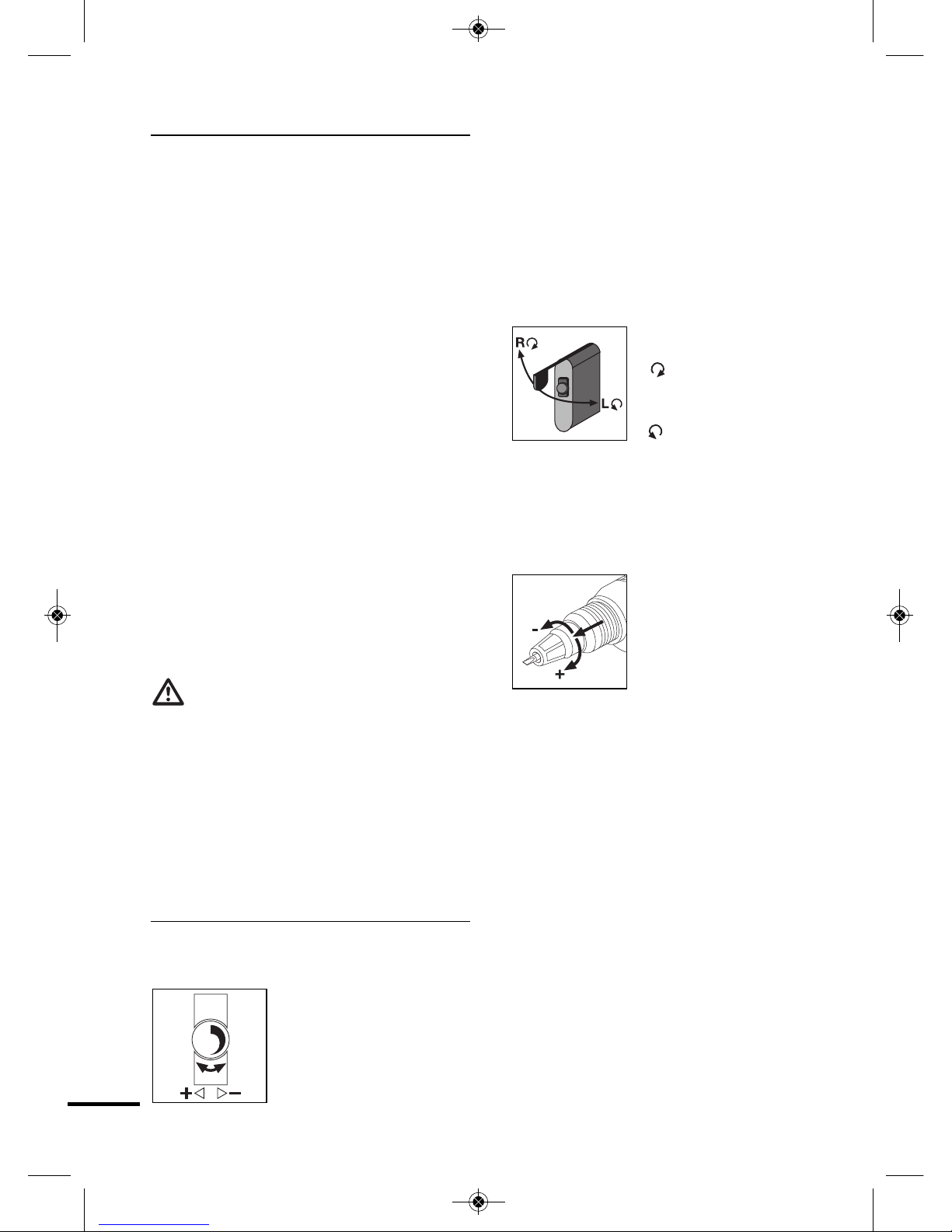

9 – Arbeitsweise

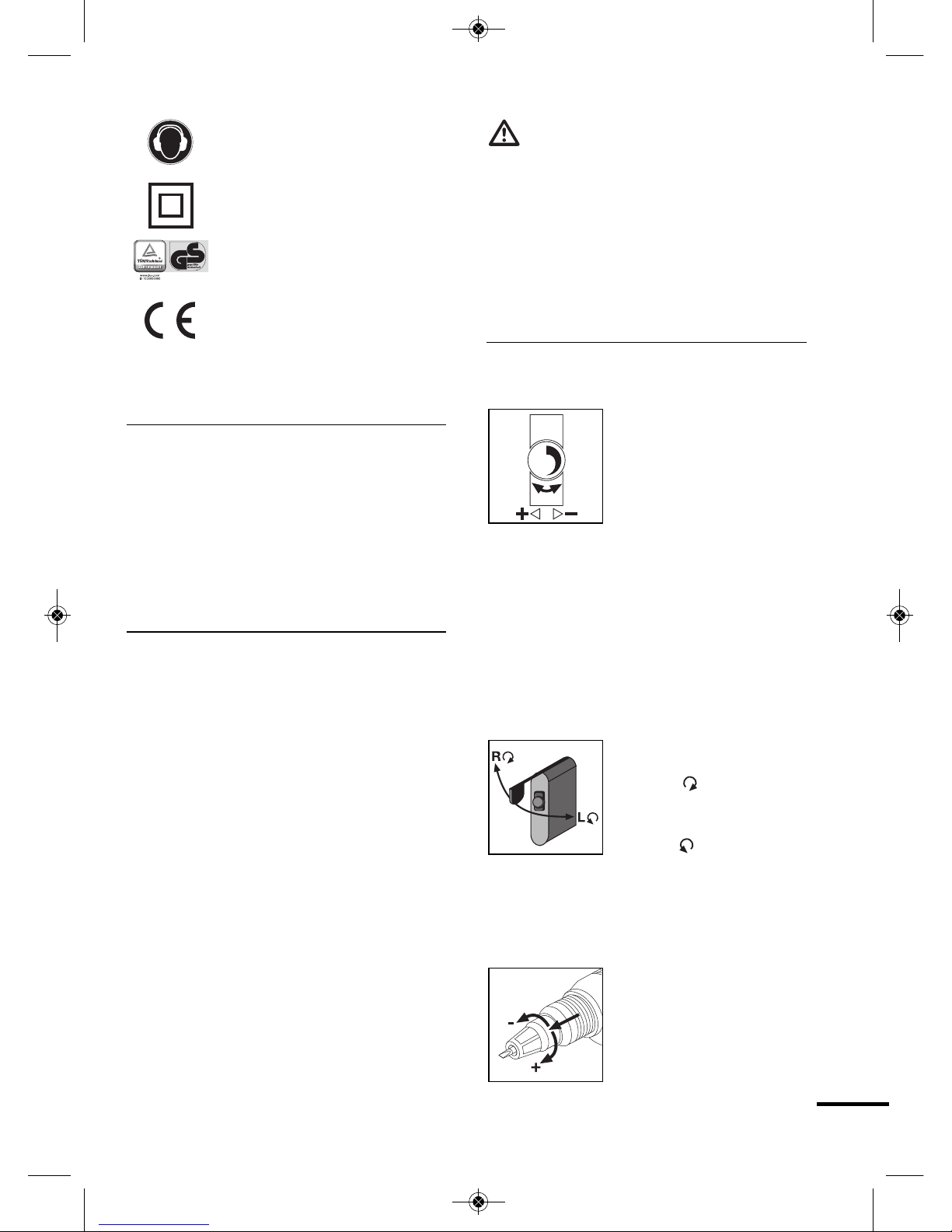

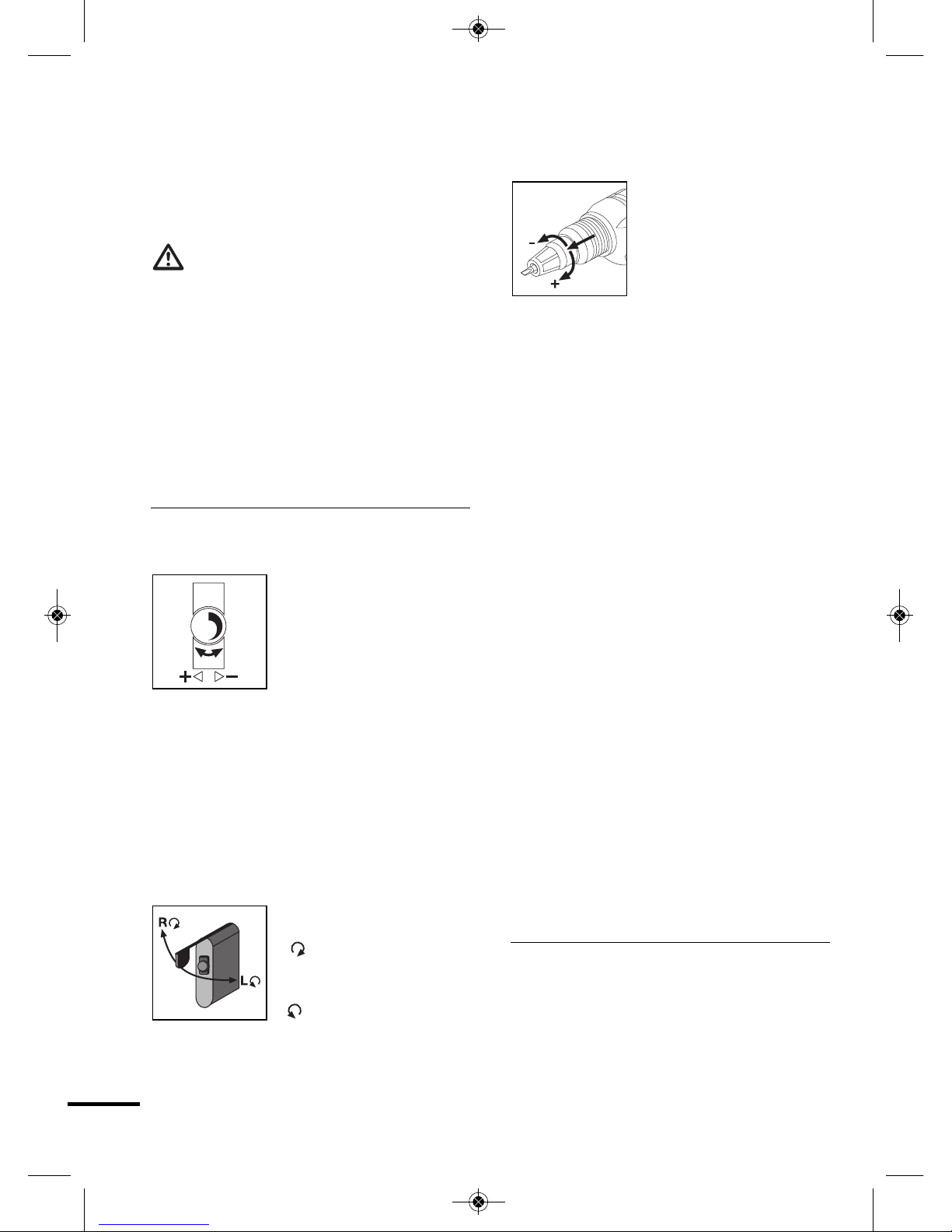

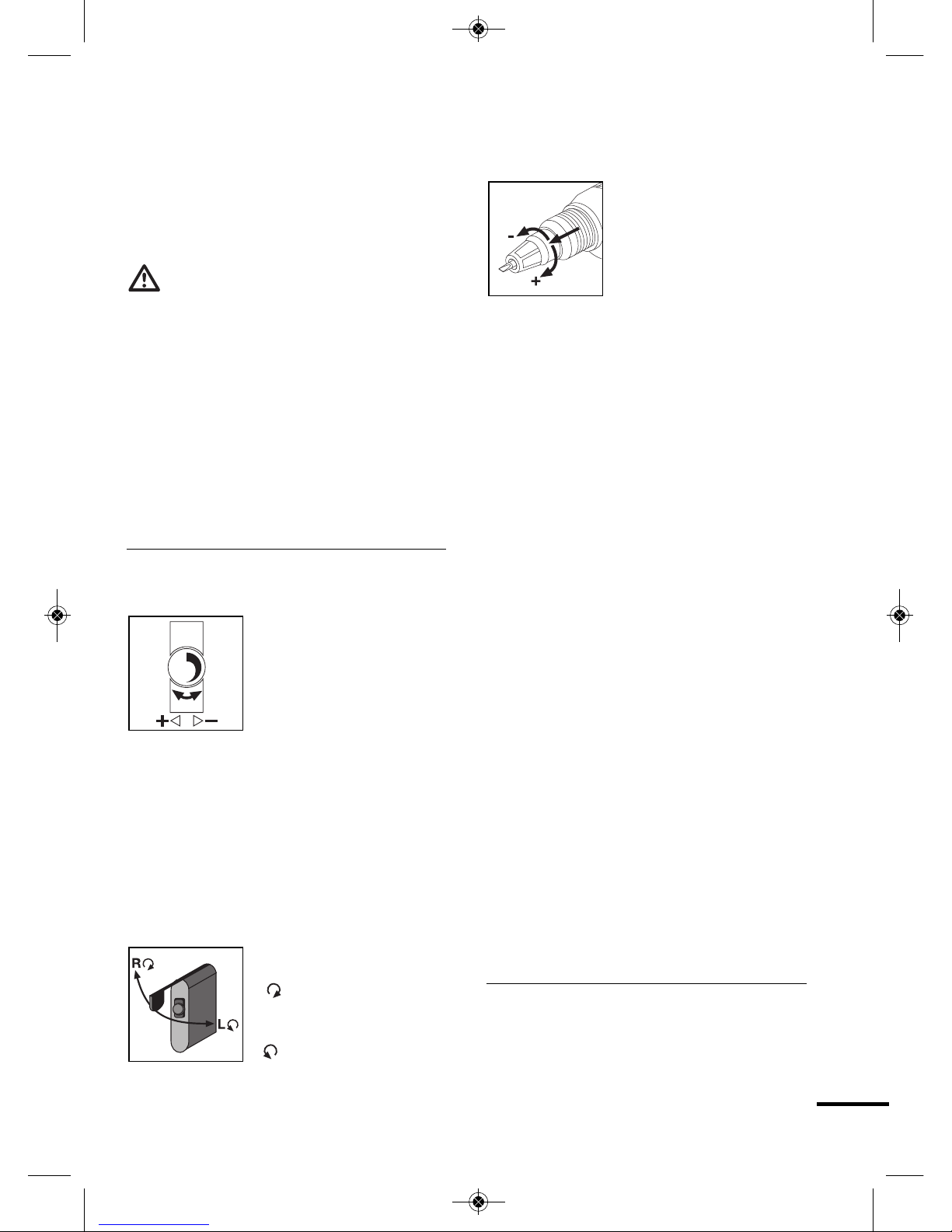

Drehzahlvorwahl

Drehschalter (4) bei
Motorstillstand in Rich ­tung (+) höhere Dreh zahl
oder (–) niedrigere Dreh ­zahl drehen. Es können

so jeweils an Werkstoff
und Schrauben größe angepasste Dreh ­zahlen voreinge stellt werden. Die richtige
Drehzahl sollte durch Probeschrauben
ermittelt werden. Sie ist erreicht, wenn
sich die Schraube in das Werkstück ein ­drehen lässt ohne sich dabei übermäßig
zu erwärmen.

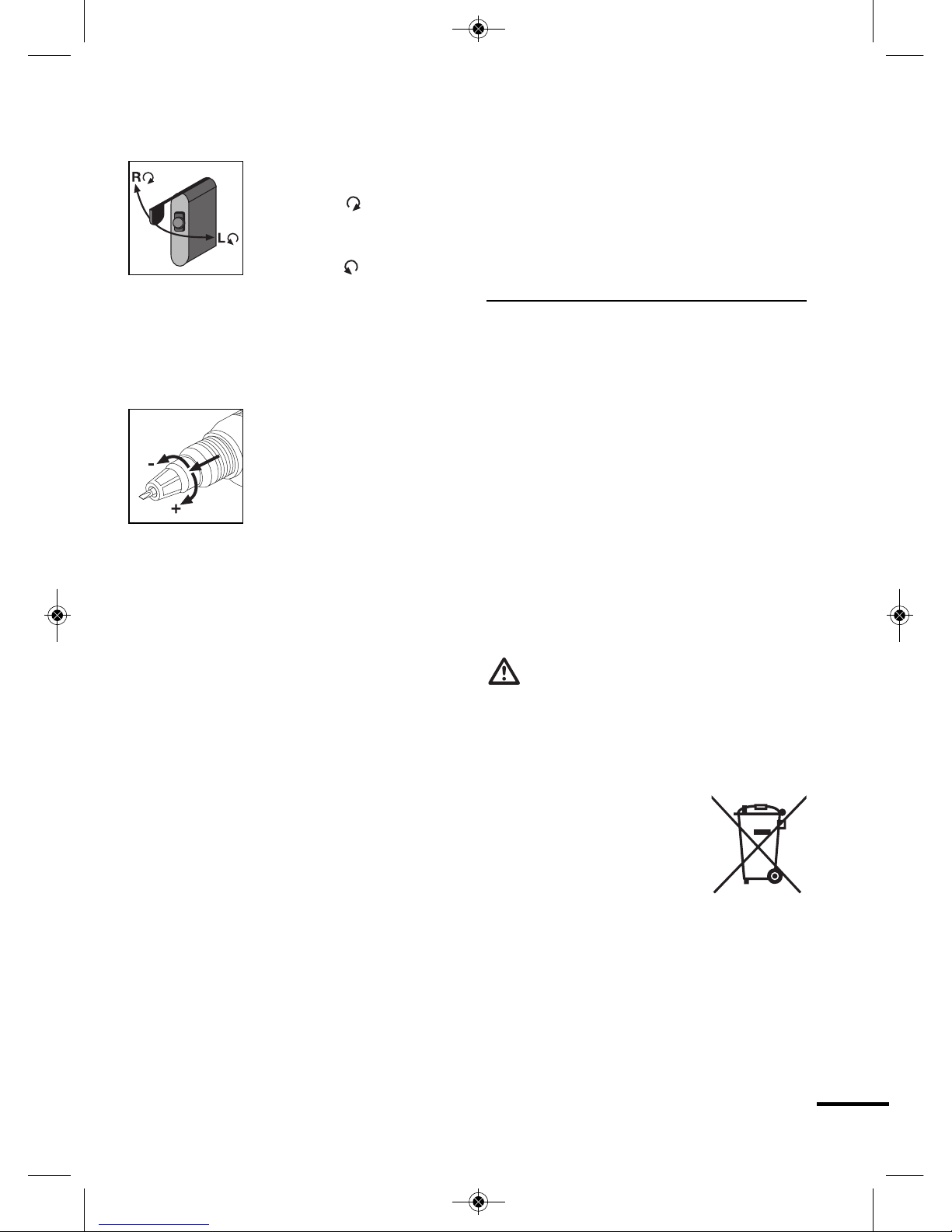

Rechts-/Linkslauf

Schrauben eindrehen:

Schalter auf Position

R legen.

Schrauben ausdrehen:

Schalter auf Position

L legen. Umschalter
nur bei Motorstillstand betätigen.

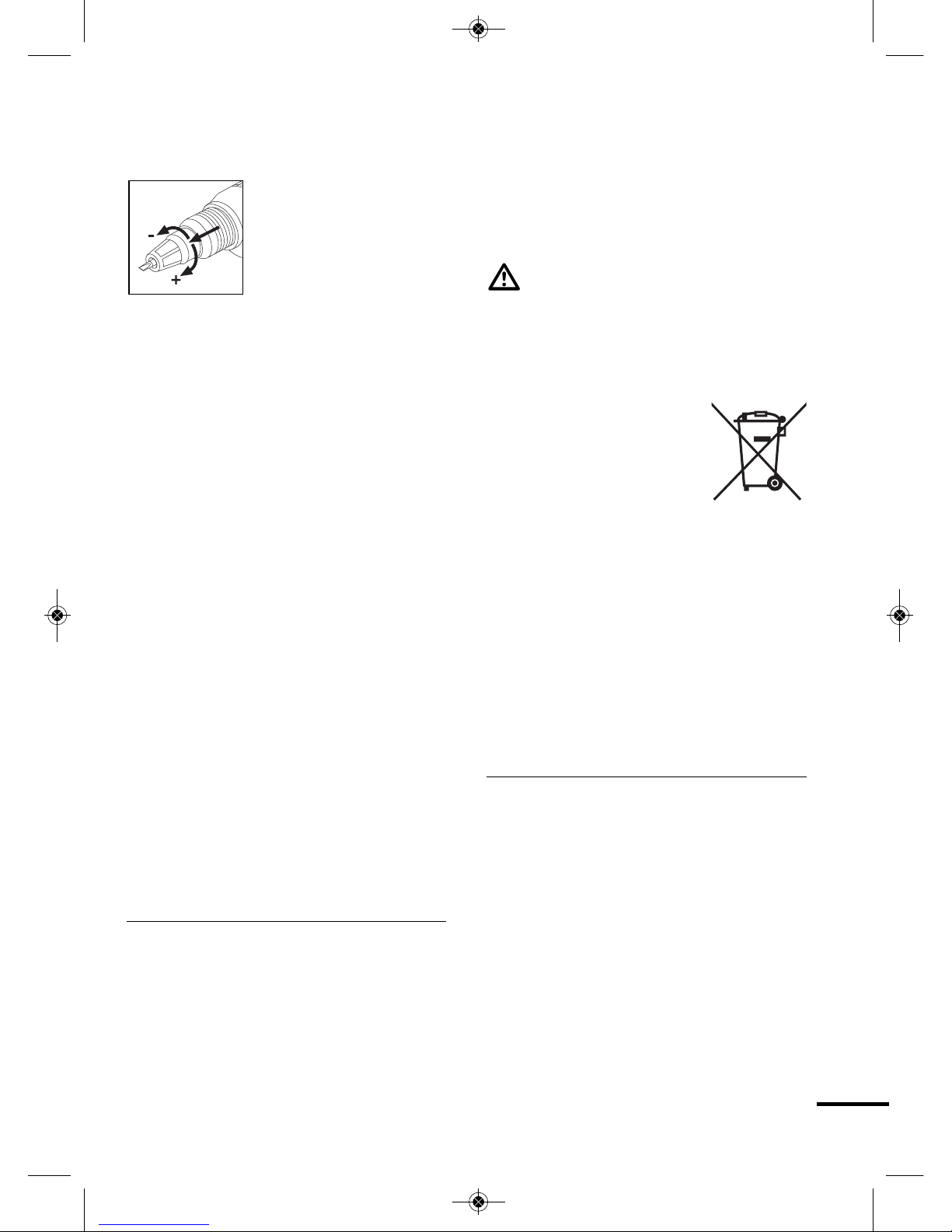

Einstellen des Tiefenbegrenzers/
Arbeiten

Zur genauen Einstellung

der Schraubtiefe, zur
Ver mei dung von Beschä ­di gun gen der zu ver ­schrau ben den Material -

ober flächen. Einstell­ring (8) bis zum Anschlag nach vorn
ziehen. Schraub tie fe durch Drehen des
Ein stellrings wählen:

• Drehen zu (+): Schraubtiefe vergrößern

• Drehen zu (–): Schraubtiefe verringern
Bei jeder vollen Umdrehung ändert sich
die Schraubtiefe um 2 mm. Einstellring
bis zum Rastpunkt zurückziehen. Die
gewünschte Einstellung kann durch Pro ­beverschraubungen kontrolliert werden.
Die Schraube wird über den Magnet bit ­halter gehalten. Schrauben spitze fest
gegen das zu verschrau ben de Matrial
drücken. Den Schraub vor gang starten
bis der Tiefenbegrenzer (7) die Material ­ober fläche berührt und die Schrau ­berspindel automatisch aus kuppelt.
Zum Schrauben ausdrehen Umschal­ter (5) auf Linkslauf stellen und den
Tiefenbegrenzer (7) von der Material ­oberfläche zurückdrehen.

Gürtelhalter

Bei Arbeitsunterbrechungen lässt sich
die Maschine mit dem Gürtelhalter (1) im
Hosengürtel einhängen.

10 – Wartung und

Umweltschutz

Pflege, Wartung, Entsorgung

Vor allen Pflege- und Wartungsarbeiten
Netzstecker ziehen. Maschine mit einem

10

5451520-Trockenbau_man 09.01.15 07:23 Seite 10

feuchten Tuch reinigen, keine Lösungs ­mit tel verwenden, gut abtrocknen.
Lüftungs schlitze staubfrei halten. Vor
jeder Verwen dung Maschine, Kabel und
Zubehör auf Unversehrtheit überprüfen.
Reparaturen ggf. von einem Fachmann
ausführen las sen. Nicht mehr funktions ­tüchtige Maschi nen gemäß den örtlichen
Bestimmungen einer fachgerechten Ent ­sorgung zuführen.

ACHTUNG! Nicht mehr brauch bare

Elektro- und Akkugeräte gehören
nicht in den Hausmüll! Sie sind ent ­sprechend der Richt linie 2012/19/EU für
Elektro- und Elektronik­Altgeräte getrennt zu
sammeln und einer um ­welt- und fach gerech ten
Wieder verwer tung zu zu ­führen.

Bitte führen Sie nicht mehr brauchba ­re Elektrogeräte einer örtlichen Sam ­mel stelle zu. Verpackungsmaterialien
nach Sorten getrennt sammeln und
gemäß den örtlichen Bestimmungen
entsorgen. Einzelheiten erfragen Sie
bitte bei Ihrer Gemeindeverwaltung.

11 – Service-Hinweise

• Bewahren Sie die Maschine, Betriebs -

an leitung und ggf. Zubehör in der
Original verpackung auf. So haben Sie
alle Infor ma tionen und Teile stets
griffbereit.

• Meister-Geräte sind weitgehend war -

tung s frei, zum Reinigen der Ge häuse
ge nügt ein feuchtes Tuch. Zusät zliche
Hin wei se ent nehmen Sie bitte der
Betriebs an leitung.

• Meister-Geräte unterliegen einer
stren gen Qualitätskontrolle. Sollte
dennoch ein mal eine Funktions ­störung auftreten, so sen den Sie das
Gerät bitte an unsere Service-An schrift.
Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts
ver kürzt die Fehlersuche und Repa ­raturzeit. Während der Garantiezeit
legen Sie dem Gerät bitte Garantie­Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantie ­reparatur handelt, werden wir Ihnen die
Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Gerätes führt
zum Erlöschen des Garantiean -

spruchs!

WICHTIG! Wir weisen ausdrück -

lich darauf hin, dass wir nach dem
Produkthaftungsgesetz nicht für durch
unsere Geräte hervorgerufene Schäden
einzustehen haben, sofern diese durch
unsachgemäße Reparatur verursacht
oder bei einem Teileaus tausch nicht
unsere Originalteile bzw. von uns
freigegebene Teile verwendet wurden
und die Reparatur nicht vom Meister
Werkzeuge GmbH - Kunden service
oder einem autorisierten Fachmann
durch geführt wurde! Entsprechendes
gilt für die ver wen deten Zubehörteile.

• Zur Vermeidung von Transport schä -

den das Gerät sicher verpacken oder
die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit

sind wir für Sie da und werden even ­tuelle Repa ra turen an Meister-Geräten
kosten günstig ausführen.

11

5451520-Trockenbau_man 09.01.15 07:23 Seite 11

1 – Rozsah dodávky

• 1 Montážní šroubovák

•1 Bit

• Návod k obsluze

• Záruční list

2 – Technické informace

Technické údaje

Napájení proudem 230 V~/50 Hz
Jmenovitý příkon 710 W
Otáčky n0: 0–2500 min

-1

Přívodní šňůra 300 cm
Průměr šroubů max. 6,35 mm
Uchycení nástrojů 6,35 mm 1/4"
Hmotnost 1,8 kg

Technické změny vyhrazeny.

Emise hluku/vibrace

Hladina akustického tlaku

L

pA

: 78,63 dB(A),

Hladina akustického výkonu

L

WA

: 89,63 dB(A),

K

pA

: 3 dB(A), KWA: 3 dB(A).

Vibrace ruky/paže
Šroubování: a

h

: 1,621 m/s2, K: 1,5 m/s2.

Informace o hluku/vibracích

Naměřené hodnoty stanovené podle

EN 60745-1.

Uvedená emisní hodnota vibrací
byla naměřena zkušební metodou
odpovídající normě a může se použít k
porovnání jednoho elektrického nástroje
s druhým.

Uvedenou emisní hodnotu kmitání lze
použít i pro počáteční odhad negativního
působení.

POZOR! Emisní hodnota vibrací

se může během skutečného
používání elektrického nástroje
odlišovat od informační hodnoty v
závislosti na způsobu, jakým se
elektrický nástroj používá;

Musejí se stanovit bezpečnostní
opatření na ochranu uživatele. Za tím
účelem se provede posouzení
negativního ovlivnění při zohlednění

Návod k obsluze a bezpečnostní pokyny

Aby se zabránilo nebezpečí poranění, je třeba si před každým uvedením do
provozu přečíst návod k obsluze a předat jej společně se strojem při pře­dávání jiným osobám. Uchovávejte společně se strojem.

CZ

Strana

1 – Rozsah dodávky 12
2 – Technické informace 12
3 – Součásti 13
4 – Použití k danému účelu 13
5 – Všeobecné bezpečnostní

pokyny 14

6 – Speciální bezpečnostní

pokyny pro zařízení 16

Strana

7 – Montáž a nastavení 17
8 – Provoz 17
9 – Způsob práce 17

10 – Údržba a ochrana

životního prostředí 18

11 – Pokyny pro servis 18

Obsah

12

5451520-Trockenbau_man 09.01.15 07:23 Seite 12

13

skutečných podmínek použití. (Přitom
se musejí zohlednit všechny části
provozního cyklu, tj. např. doby,
během nichž je elektrický nástroj
vypnutý, a takové doby, během nichž
je elektrický nástroj sice zapnutý,
avšak běží bez zatížení).

POZOR! Určitému zatížení hlukem

se u tohoto nástroje nelze vyhnout.
Práce s vysokou intenzitou hluku
přeložte na povolené a vyhrazené denní
doby. Dodržujte příp. doby odpočinku a
trvání práce omezte na nejnutnější.

POZOR! Působení hluku může

způsobit poškození sluchu. Proto
pracujte pouze s vhodnou ochranou
sluchu. Osoby nacházející se v
blízkosti by rovněž měly nosit
vhodnou ochranu sluchu.

3 – Součásti

1 Držák na opasek
2 Aretace pro nepřetržitý provoz
3 Zapínač/vypínač
4 Regulátor otáček
5 Přepínač pravotočivého/levotočivého

chodu
6 Upínač bitů/nástrojů
7 Omezovač hloubky
8 Nastavovací kroužek

4 – Použití k danému účelu

Zpracování samovrtacích šroubů a
šroubů tvarujících závit u sériových
šroubových spojů používaných při
stavbě fasád, zdí a střech. Používejte
přístroj a jeho příslušenství pouze na
účel použití, na který je určen. Všechna
ostatní použití se výslovně vylučují.

Tento nástroj je určen jen k domácímu
použití.

Použití v rozporu s účelem

Veškerá použití přístroje, která nejsou
uvedena v kapitole „Použití v souladu s
účelem“, jsou považována za použití v
rozporu s účelem.

Použití, pro které není elektrický nástroj
určen, může mít za následek ohrožení a
úrazy. Nepoužívejte žádné příslušenství,
které není zvlášť určeno pro tento
elektrický nástroj.

Brusné nástroje, příruby, brusné talíře či
jiné příslušenství musejí přesně padnout
na brusné vřeteno vašeho elektrického
nářadí.

Vložné nástroje, které na brusné vřeteno
elektrického nářadí přesně nepadnou,
se otáčejí nerovnoměrně, velmi silně
vibrují a mohou vést ke ztrátě kontroly.

Hrozí nebezpečí úrazu.

Za všechny takto vzniklé hmotné škody
a úrazy osob, vzniklé následkem
nesprávného používání, ručí uživatel
přístroje. Při použití jiných nebo
neoriginálních součástí na stroji pozbývá
záruka výrobce platnost.

Zbytková rizika:

Návod k obsluze k tomuto elektrickému
nástroji obsahuje podrobné pokyny k
bezpečné práci s elektrickými nástroji.
Každý elektrický nástroj ale zahrnuje
určitá zbytková rizika, která nelze zcela
vyloučit ani použitím provedených
bezpečnostních a ochranných zařízení.
Z tohoto důvodu vždy obsluhujte elektrické
nástroje s potřebnou opatrností.

Zbytková rizika mohou být například:

• Dotyk rotujících dílů nebo vložných
nástrojů.

5451520-Trockenbau_man 09.01.15 07:23 Seite 13

• úraz způsobený odlétnutím obrobku
nebo součástí obrobku.

• nebezpečí požáru při nedostatečném
odvětrání motoru.

• poškození sluchu při práci bez
ochrany sluchu.

Bezpečná práce závisí také na
znalostech obsluhujícího personálu v
oblasti manipulace s příslušným
elektrickým nástrojem! Příslušné znalosti
stroje a opatrná manipulace při práci
pomáhají minimalizovat zbytková rizika.

VAROVÁNÍ! Tento elektrický

nástroj vytváří během provozu
elektromagnetické pole.
Elektromagnetické pole může za
určitých okolností aktivně nebo
pasivně ovlivnit medicínské
implantáty. Aby se snížilo nebezpečí

vážných nebo smrtelných zranění,
doporučujeme osobám smedicínskými
implantáty, aby před zacházením
selektrickým nástrojem konzultovali
lékaře nebo výrobce medicínských
implantátů.

5 – Všeobecné bezpečnostní

pokyny pro zacházením
s elektrickým nářadím

VAROVÁNÍ! Přečtěte si všechny

bezpečnostní pokyny a
instrukce. Opomenutí při dodržování

bezpečnostních pokynů a instrukcí
může zapříčinit zásah elektrickým
proudem, požár a/nebo těžká zranění.

Uschovejte veškeré podklady, v nichž
jsou uvedeny bezpečnostní pokyny a
instrukce, pro použití v budoucnu.

Výraz „elektrický nástroj“, uvedený v
bezpečnostních pokynech, platí pro

elektrické nástroje, které jsou napájené
ze sítě (se síťovým kabelem), a
elektrické nástroje napájené z
akumulátorů (bez síťového kabelu).

Tento přístroj není určený k používání
osobami (včetně dětí) s omezenými
fyzickými, smyslovými nebo duševními
schopnostmi či s nedostatkem zkušeností
a/nebo poznatků, kromě případů, pokud
jsou pod dozorem osoby zodpovědné za
jejich bezpečnost, nebo pokud obdrží
pokyny týkající se používání přístroje. Děti
musejí být pod dozorem, aby se zajistilo,
že si s přístrojem nebudou hrát.

Pracoviště

• Udržujte své pracoviště v čistotě a
uklizené. Nepořádek a neosvětlené

pracoviště může vést k úrazům.

• Nepracujte se zařízením ve

výbušném prostředí, ve kterém se
nacházejí hořlavé kapaliny, plyny
nebo prachy. Elektrické nářadí vytváří

jiskry, které mohou zapálit prach nebo
páry.

• Během používání elektrického

nářadí zamezte přístupu dětí a
jiných osob. Při odvedení pozornosti

můžete ztratit kontrolu nad zařízením.

Elektrická bezpečnost

• Připojovací zástrčka přístroje musí
odpovídat zásuvce. Zástrčka se v
žádném případě nesmí upravovat.
Nepoužívejte společně s přístroji s
ochranou uzemněním žádné
adaptéry na zástrčky. Zástrčky, na

kterých nebyly provedeny žádné
změny a vhodné zásuvky snižují riziko
úrazu elektrickým proudem.

• Vyhýbejte se tělesnému kontaktu s

uzemněnými povrchy, jako jakou

14

5451520-Trockenbau_man 09.01.15 07:23 Seite 14

trubky, topná tělesa, sporáky nebo
chladničky. Když je Vaše tělo

uzemněné, hrozí zvýšené riziko úrazu
elektrickým proudem.

• Nevystavujte přístroj dešti nebo
vlhku. Vniknutí vody do elektrického
spotřebiče zvyšuje riziko úrazu
elektrickým proudem.

• Nepoužívejte kabel k jiným účelům

než pro které byl určen, pro
přenášení přístroje, jeho zavěšování
nebo pro vytahování zástrčky ze
zásuvky. Udržujte kabel v bezpečné
vzdálenosti od působení tepla, oleje,
ostrých hran nebo pohybujících se
částí přístroje. Poškozené nebo

zamotané kabely zvyšují riziko úrazu
elektrickým proudem.

• Když pracujete s elektrickým nářadím

venku, používejte jen prodlužovací
kabely, které jsou schválené i pro
používání ve venkovním prostředí.

Používání kabelu vhodného pro
venkovní prostředí snižuje riziko úrazu
elektrickým proudem.

Bezpečnost osob

• Buďte opatrní, dbejte na to, co
děláte a k práci s elektrickým
nářadím přistupujte rozumně.
Zařízení nepoužívejte, když jste
unavení a nebo jste pod vlivem
drog, alkoholu nebo léků. Chvilková

nepozornost při používání přístroje
může vést k vážným poraněním.

• Noste osobní ochrannou výstroj a
vždy ochranné brýle. Nošení osobní
ochranné výstroje jako je
protiprachová maska, neklouzavá
bezpečnostní obuv, ochranná přílba
nebo chrániče sluchu, podle způsobu
a použití elektrického nářadí, snižuje
riziko poranění.

• Zabraňte neúmyslnému uvedení do

provozu. Dříve než zastrčíte
zástrčku do zásuvky se ujistěte, že
je spínač v poloze „OFF“ (VYP).

Když máte při přenášení přístroje prst na
spínači nebo když připojujete zapnutý
přístroj do sítě, může to způsobit úrazy.

• Dříve než přístroj zapnete,

odstraňte nastavovací nástroje
nebo klíče na šrouby. Nástroj nebo

klíč, který se nachází v otáčející se
části přístroje, může způsobit zranění.

• Nepřeceňujte se. Dbejte na

bezpečné stání a udržujte neustále
rovnováhu. Tím můžete přístroj v

neočekávaných situacích lépe
kontrolovat.

• Noste vhodný oděv. Nenose volný

oděv nebo šperky. Vlasy, oděv a
rukavice udržujte v bezpečné
vzdálenosti od pohybujících se částí.

Pohybující se části by mohly volný oděv,
šperky nebo dlouhé vlasy zachytit.

• Pokud je možné namontovat

zařízení na odsávání a zachycování
prachu, ubezpečte se, že jsou
připojená a že se správně používají.

Používání těchto zařízení snižuje
ohrožení prachem.

Pečlivé zacházení a používání
elektrického nářadí

• Přístroj nepřetěžujte. Používejte pro
práci elektrické nářadí, které je pro
ni určeno. Vhodným elektrickým

nářadím pracujete lépe a bezpečněji v
uvedeném rozsahu výkonu.

• Nepoužívejte žádné elektrické

nářadí, jehož spínač je poškozený.

Elektrické nářadí, které se již nedá
zapnout nebo vypnout, je nebezpečné
a musí se opravit.

15

5451520-Trockenbau_man 09.01.15 07:23 Seite 15

• Před tím, než začněte provádět
nastavení na přístroji, vyměňovat
příslušenství nebo přístroj odložíte,
vytáhněte zástrčku ze zásuvky. To t o

bezpečností opatření zabraňuje
neúmyslnému spuštění přístroje.

• Uchovávejte nepoužívané

elektrické nářadí mimo dosah
dětí. Nenechávejte s přístrojem
pracovat osoby, které s ním nejsou
obeznámeny nebo které nečetly tento
návod. Elektrické nářadí je nebezpečné,

když ho používají nezkušené osoby.

• Přístroj pečlivě ošetřujte. Kontrolujte,

jestli pohybující se části zařízení
fungují bezchybně a neváznou, jestli
části nejsou zlomené nebo natolik
poškozené, že by byla ohrožena
funkce přístroje. Poškozené části
dejte před použitím přístroje opravit.

Mnoho úrazů je způsobeno nesprávně
udržovaným elektrickým nářadím.

• Udržujte řezací nástroje ostré a
čisté. Pečlivě ošetřované řezací
nástroje s ostrými řeznými hranami se
méně zasekávají a dají se snáze vodit.

• Používejte elektrické nářadí,

příslušenství, násady atd. podle
tohoto návodu a tak, jak je to pro
tento speciální typ přístroje
předepsáno. Dbejte přitom na
pracovní podmínky a na prováděnou
činnost. Použití elektrických nástrojů

pro jiné než určené účely může přivodit
nebezpečné situace.

Servis

• Nářadí svěřte do opravy jen
kvalifikovanému odbornému
personálu a jen s originálními
náhradními díly.Tím je zaručeno, že

zůstane bezpečnost přístroje
zachována.

6 – Speciální bezpečnostní

pokyny pro zařízení

• Provádíte-li práce, při nichž může
šroub zasáhnout skrytá elektrická
vedení nebo vlastní síťový kabel,
držte přístroj pouze za izolované
plochy rukojeti. Kontakt šroubu s

vedením pod napětím může přivést
napětí do kovových částí přístroje a
vést k úrazu elektrickým proudem.

• Noste ochranu očí a sluchu.

• Předtím, než začněte šroubovat do
stěny, zkontrolujte nejlépe
vyhledávačem vedení, zda nenarazíte
na elektrické, plynové nebo vodovodní
vedení.

• Zabraňte tomu, aby se motor při
šroubování pod zátěží zastavil.

• Zvolte počet otáček tak, aby se
zabránilo silnému zahřátí hrotů
šroubů.

• Když je přípojné vedení poškozené,
musí ho výrobce nebo jeho servisní
zástupce vyměnit, aby se předešlo
ohrožení.

Bezpečnostní označení

Symboly na krytu mají následující význam:

V žádném případě nedávat
do domácího odpadu

Důležité upozornění!
Dodržujte návod k použití!

Noste ochranné brýle.

Noste ochrannou masku
proti prachu.

16

5451520-Trockenbau_man 09.01.15 07:23 Seite 16

Noste ochranu sluchu.

Těleso má dvojitou

ochrannou izolaci.

Dobrovolná pečeť kvality

„ověřená bezpečnost““

Označení CE (shoda s
evropskými bezpečnostními
normami)

7 – Montáž a nastavení

Výměna nástroje

Vytáhněte zástrčku ze sítě. Při výměně
šroubovací čepele otočte nazpět
omezovač hloubky (7) a po výměně
nástroje znovu nastavte

8 – Provoz

Zapnutí

Stiskněte spínač (3). Motor se rozběhne
s nízkými otáčkami. Otáčky se zvyšují s
přibývajícím tlakem na spínač až do
nastavených maximálních otáček.

Vypnutí

Pusťte spínač.

Zapnutí nepřetržitého provozu

Stiskněte spínač (3) a aretační spínač (2)
a všechny spínače pusťte.

Vypnutí nepřetržitého provozu

Stiskněte spínač (3), aretační spínač (2)
se odblokuje automaticky. Pusťte
spínač (3), stroj se vypne.

POZOR! Vřeteno šroubováku

popř. upnuté šroubovací zařízení
se uvede do pohybu až při tlaku na
obráběný díl, a po ukončení šroubování
se opět ihned zastaví. Zastavení
šroubovacího zařízení i přesto, že
motor běží, je proto normální, dokud
se zařízení nedotýká materiálu.

9 – Způsob práce

Nastavení otáček

Otočte otočným
spínačem (4) při
zastaveném motoru
směrem (+) pro vyšší
otáčky nebo směrem (–)
pro nižší otáčky. Je tak

možné nastavit otáčky vhodné pro daný
materiál a velikost šroubu. Správné
otáčky by se měly určit zkušebním
šroubováním. Správného počtu otáček
je dosaženo, když se dá šroub do
obrobku zašroubovat bez nadměrného
zahřátí.

Pravotočivý a levotočivý chod

Zašroubování šroubů:
nastavte spínač do
pozice R .
Vyšroubování šroubů:
nastavte spínač do
pozice L .

Manipulujte se spínačem jen tehdy, když
motor stojí.

Nastavení omezovače hloubky/práce

Pro přesné nastavení
hloubky šroubování,
zamezení poškození
povrchu materiálu
určeného k přišroubování.
Nastavovací kroužek (8)

zatáhněte dopředu až na doraz.

17

5451520-Trockenbau_man 09.01.15 07:23 Seite 17

Otočením nastavovacího kroužku zvolte
hloubku šroubování:

• otočením k (+): zvětšit hloubku
šroubování

• otočením k (–): zmenšit hloubku
šroubování

Při každém plném otočení se změní
hloubka šroubování o 2 mm.
Nastavovací kroužek zatáhněte nazpět k
aretačnímu bodu. Požadované nastavení
lze zkontrolovat pomocí zkušebního
přišroubování. Šroub je přidržován
magnetickým držákem bitů. Hrot šroubu
zatlačte pevně proti materiálu určenému
k přišroubování. Šroubujte, až se
omezovač hloubky (7) dotkne povrchu
materiálu a vřeteno šroubováku se
automaticky odpojí. K vyšroubování
šroubu nastavte přepínač (5) na
levotočivý chod a omezovač hloubky (7)
vyšroubujte z povrchu materiálu.

Držák na pásek

Při přestávkách v práci se dá nářadí
zavěsit s držákem na pásek (1) na pásek
kalhot.

10 – Údržba a ochrana

životního prostředí

Ošetřování, údržba, likvidace

Před veškerými pracemi spojenými s
ošetřováním a údržbou vytáhněte
zástrčku ze zásuvky. Čistěte nářadí
vlhkým hadříkem, nepoužívejte
rozpouštědla, dobře osušte. Udržujte
větrací otvory čisté. Před každým
použitím zkontrolujte, jestli je nářadí,
kabel a příslušenství neporušené.
Potřebné opravy svěřte odborníkovi.
Nářadí, které již není funkční, odevzdejte
podle místních předpisů k odborné
likvidaci.

POZOR! Nepoužitelné elektrické a

akumulátorové přístoje nepatří do
domácího odpadul! Je třeba je
shromažďovat odděleně podle
směrnice 2012/19/EU pro
elektrické a elektronické
staré přístroje a odevzdat
sekci ekologické a
odborné recyklace.

Odevzdávejte prosím nepoužitelné
elektrické nářadí v místní sběrně.
Obalový materiál shromažďujte
odděleně podle druhu a likvidujte
podle místních předpisů. Podrobnosti
získáte od Vaší místní správy.

11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a

případně i příslušenství v originálním
balení. Takto budete mít veškeré
informace i součásti neustále po ruce.

•Přístroje Meister téměř nevyžadují

údržbu, k čištění krytu postačí vlhký
hadřík. Elektrické stroje nikdy
neponořujte do vody. Další pokyny
jsou uvedeny v návodu k obsluze.

•Přístroje Meister podléhají přísné

kontrole jakosti. Pokud se by přesto
vyskytla porucha funkce, zašlete
přístroj na adresu naší servisní
služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu

hledání místa závady i opravy.
Během záruční lhůty prosím přiložte
k přístroji záruční list a doklad o
nákupu.

• Pokud se nejedná o záruční opravu,

budeme vám náklady na opravu
účtovat.

18

5451520-Trockenbau_man 09.01.15 07:23 Seite 18

DŮLEŽITÉ UPOZORNĚNÍ! Po
otevření přístroje zaniká nárok

na záruku.

DŮLEŽITÉ! Výslovně

upozorňujeme na to, že podle
zákona o ručení za produkty
neručíme za škody vzniklé našimi
přístroji, pokud byly způsobeny
nesprávnou opravou nebo pokud při
výměně některé části nebyly použity
naše originální díly popř! námi
schválené díly a oprava nebyla

provedena firmou Meister Werkzeuge
GmbH v zákaznickém servisu nebo
autorizovaným odborníkem! Totéž
platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo
použijte originálního obalu, aby se při
přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám
rádi k dispozici a případné opravy
přístrojů Meister provedeme za
výhodné ceny.

19

5451520-Trockenbau_man 09.01.15 07:23 Seite 19

1 – Étendue des fournitures

• 1 Visseuse professionnelle

•1 Bit

• Mode d’emploi

• Certificat de garantie

2 – Informations techniques

Caractéristiques techniques

Alimentation
électrique 230 V~/50 Hz
Puissance absorbée
nominale 710 W
Vitesse de rotation n0: 0–2500 min

-1

Câble d’alimentation 300 cm
Diamètre des vis max. 6,35 mm
Mandrin 6,35 mm 1/4"
Poids 1,8 kg

Sous réserve de modifications
techniques.

Emissions sonores/Vibrations

Niveau de pression acoustique
L

pA

: 78,63 dB(A),
Niveau de puissance acoustique
L

WA

: 89,63 dB(A),

K

pA

: 3 dB(A), KWA: 3 dB(A).

Vibrations de la main/du bras
Vissage: a

h

: 1,621 m/s2, K: 1,5 m/s2.

Information sur le bruit/les vibrations

Valeurs de mesure déterminées selon
EN 60745-1.

La valeur d'émission de vibrations
indiquée a été mesurée selon un
procédé d'essai normé et peut être
utilisée pour une comparaison d'un outil
électrique avec un autre;

La valeur d'émission de vibrations
indiquée peut également être utilisée
pour une première estimation de l'arrêt.

Mode d’emploi & consignes de sécurité

Pour éviter tout risque de blessure, lire le mode d’emploi avant chaque
mise en service et le remettre à toute personne à qui vous confiez
l’appareil. À conserver avec l’appareil.

F

Page

1 – Étendue des fournitures 20
2 – Informations techniques 20
3 – Composants 21
4 – Usage conforme aux

fins prévues 21

5 – Consignes générales

de sécurité 22

6 – Consignes de sécurité

spécifiques à l’appareil 25

Page

7 – Montage et ajustages 25
8 – Fonctionnement 26
9 – Mode de travail 26

10 – Maintenance et

protection de
l’environnement 27

11 – Conseils de service 27

Sommaire

20

5451520-Trockenbau_man 09.01.15 07:23 Seite 20

ATTENTION! La valeur

d'émission de vibrations peut
diverger de la valeur indiquée
pendant l'utilisation réelle de l'outil
électrique, selon la manière dont
l'outil électrique est utilisé;

Des mesures de sécurité doivent être
prises pour la protection de l'utilisateur.
Ici, l'estimation de la nuisance se fait
sous prise en considération des
conditions d'utilisation réelles. (Toutes
les parts du cycle de fonctionnement
doivent être prises en considération,
c'est-à-dire également les temps durant
lesquels l'outil est hors service et ceux
durant lesquels il est certes en service
mais sans être sollicité).

ATTENTION! Une certaine

nuisance sonore causée par
l'appareil est inévitable. Effectuez
donc les travaux bruyants aux heures
autorisées et fixées à cette fin.
Respectez le cas échéant les
périodes de repos et limitez la durée
de travail au strict nécessaire.

ATTENTION! Le bruit peut être

responsable de lésions de l'ouïe.
Une protection de l'ouïe est donc
indispensable pour travailler. Les
personnes se trouvant à proximité
devraient également porter une
protection de l'ouïe adéquate.

3 – Composants

1 Support de ceinture
2 Bouton d’arrêt pour marche continue
3 Interrupteur Marche/Arrêt
4 Régulateur de vitesse
5 Commutateur de marche à droite/à

gauche
6 Logement de bit/d’outil
7 Limitateur de profondeur
8 Bague de réglage

4 – Usage conforme aux fins

prévues

Traitement de vis autoforeuses et
taraudantes pour vissages de série dans
la construction de façades, murs et
toitures. Utilisez la machine et les
accessoires uniquement pour le
domaine d’utilisation prévu. Toutes les
autres utilisations sont expressément
exclues.

Cet appareil est uniquement destiné à
un usage dans le domaine domestique.

Utilisation non conforme aux fins
prévues

Toutes les utilisations de l'appareil qui
ne sont pas indiquées dans le chapitre «
Utilisation conforme aux fins prévues »
sont considérées comme des
utilisations non conformes.

Les applications pour lesquelles l'outil
électrique n'est pas prévu peuvent être
sources de dangers et occasionner des
blessures. N'utilisez aucun accessoire
qui n'est pas spécialement prévu pour
cet outil électrique.

Il y a risque de blessures. L'utilisateur
de l'appareil est responsable de tous les
dommages matériels et corporels
résultant d'une fausse utilisation.

La garantie du fabricant expire en cas
d'utilisation d'autres composants ou de
composants autres que ceux d'origine
sur la machine.

Risques restants:

Le mode d'emploi qui accompagne cet
outil électrique contient des remarques
détaillées sur le fonctionnement sûr des
appareils électriques. Néanmoins,
chaque outil électrique cache certains

21

5451520-Trockenbau_man 09.01.15 07:23 Seite 21

risques restants, qui ne peuvent pas
être complètement exclus par les
dispositifs de protection en place.
N'utilisez donc des outils électriques
qu'avec le soin qui s'impose.

Les risques restants peuvent par
exemple émaner de ce qui suit:

• Contact avec des pièces ou des
outils en rotation.

• Blessures provoquées par des pièces
ou morceaux de pièces éjectés.

• Risque d'incendie lors d'une aération
insuffisante du moteur.

• Nuisance pour l'ouïe en cas de
travaux effectués sans se protéger les
oreilles.

Un travail en toute sécurité dépend
aussi de la manière dont le personnel de
commande s'est initié à l'utilisation de
l'outil électrique respectif! Une
connaissance suffisante de la machine
et un comportement précautionneux
lors des travaux contribuent à minimiser
les risques restants.

AVERTISSEMENT! Cet outil

électrique produit un champ
électromagnétique pendant son
fonctionnement. Ce champ peut, dans
certaines circonstances, perturber
activement ou passivement les
implants médicaux. Pour diminuer le

risque de blessures graves ou mortelles,
nous recommandons aux personnes qui
portent des implants médicaux de
consulter leur médecin et le fabricant
avant de se servir de l'outil électrique.

5 – Consignes générales de

sécurité pour l’utilisation
d’outils électriques

ATTENTION! Lire toutes les

instructions de sécurité et

toutes les indications. Le non-respect

des instructions indiquées ci-après peut
entraîner un choc électrique, un
incendie et/ou de graves blessures.

Conserver les instructions de sécurité
et indications pour une utilisation
ultérieure.

La notion d’« outil électroportatif »
mentionnée dans les avertissements se
rapporte à des outils électriques
raccordés au secteur (avec câble de
raccordement) et à des outils électriques
à accu (sans câble de raccordement).

Cet appareil n’est pas prévu pour être
utilisé par des personnes (enfants
compris) présentant des capacités
physiques, sensorielles ou mentales
limitées ou manquant d’expérience et/ou
de connaissances à moins que ces
personnes ne soient surveillées par une
personne responsable de leur sécurité ou
qu’elles n’aient obtenu de sa part des
instructions d’utilisation. Nous vous
conseillons de surveiller les enfants afin
de veiller à ce qu'ils ne jouent pas avec
l'appareil.

Endroit de travail

• Maintenez l’endroit de travail
propre et bien rangé. Un lieu de

travail en désordre ou mal éclairé
augmente le risque d’accidents.

• N’utilisez pas l’appareil dans un

environnement présentant des
risques d’explosion et où se
trouvent des liquides, des gaz ou
poussières inflammables. Les outils

22

5451520-Trockenbau_man 09.01.15 07:23 Seite 22

électroportatifs génèrent des
étincelles risquant d’enflammer les
poussières ou les vapeurs.

• Tenez les enfants et autres

personnes éloignés durant
l’utilisation de l’outil électroportatif.

En cas d’inattention vous risquez de
perdre le contrôle sur l’appareil.

Sécurité relative au système électrique

• La fiche de secteur de l’outil
électroportatif doit être appropriée
à la prise de courant. Ne pas
modifier en aucun cas la fiche. Ne
pas utiliser de fiches d’adaptateur
avec des appareils avec mise à la
terre. Les fiches non modifiées et les

prises de courant appropriées
réduisent le risque de choc
électrique.

• Eviter le contact physique avec des

surfaces mises à la terre tels que
tuyaux, radiateurs, fours et
réfrigérateurs. Il y a un risque élevé

de choc électrique au cas où votre
corps serait relié à la terre.

• Ne pas exposer l’outil électroportatif
à la pluie ou à l’humidité. La
pénétration d’eau dans un outil
électroportatif augmente le risque d’un
choc électrique.

• Ne pas utiliser le câble à d’autres

fins que celles prévues, ne pas
utiliser le câble pour porter
l’appareil ou pour l’accrocher ou
encore pour le débrancher de la
prise de courant. Maintenir le câble
éloigné des sources de chaleur, des
parties grasses, des bords
tranchants ou des parties de
l’appareil en rotation. Un câble

endommagé ou torsadé augmente le
risque d’un choc électrique.

• Au cas où l’outil électroportatif

serait utilisé à l’extérieur, utiliser
une rallonge autorisée homologuée
pour les applications extérieures.

L’utilisation d’une rallonge électrique
homologuée pour les applications
extérieures réduit le risque d’un choc
électrique.

Sécurité des personnes

• Rester vigilant, surveiller ce que
vous faites. Faire preuve de bon
sens en utilisant l’outil
électroportatif. Ne pas utiliser
l’appareil lorsqu’on est fatigué ou
après avoir consommé de l’alcool,
des drogues ou avoir pris des
médicaments. Un moment

d’inattention lors de l’utilisation de
l’appareil peut entraîner de graves
blessures sur les personnes.

• Portez des équipements de

protection personnels. Portez
toujours des lunettes de protection.

L’utilisation d’équipements de
protection tels que masque
antipoussière, chaussures anti­dérapantes, casque ou protection
acoustique suivant l’endroit de travail,
réduit le risque de blessures.

• Eviter toute mise en service

accidentelle. S’assurer que l’outil
électroportatif est effectivement
éteint avant d’être raccordé à
l’alimentation en courant/à l’accu,
avant d’être soulevé ou d’être
porté. Le fait de porter l’appareil avec

le doigt sur l’interrupteur ou de
brancher l’appareil sur la source de
courant lorsque l’interrupteur est en
position de fonctionnement, peut être
source d’accidents.

• Enlever tout outil de réglage ou

toute clé avant de mettre l’appareil

23

5451520-Trockenbau_man 09.01.15 07:23 Seite 23

en fonctionnement. Une clé ou un
outil se trouvant sur une partie en
rotation peut causer des blessures.

• Ne pas se surestimer. Veiller à

garder toujours une position stable
et équilibrée. Ceci vous permet de

mieux contrôler l’appareil dans des
situations inattendues.

• Porter des vêtements appropriés. Ne

pas porter de vêtements amples ni
de bijoux. Maintenir cheveux,
vêtements et gants éloignés des
parties de l’appareil en rotation. Des

vêtements amples, des bijoux ou des
cheveux longs peuvent être happés par
des pièces en mouvement.

• Maintenir les poignées sèches,

propres et exemptes de graisse et
d’huile. Les poignées couvertes de

graisse et d’huile sont glissantes et
entraînent une perte de contrôle.

• Si des dispositifs servant à aspirer

ou à recueillir les poussières doivent
être utilisés, vérifier que ceux-ci
soient effectivement raccordés et
qu’ils sont correctement utilisés.

L’utilisation de tels dispositifs réduit les
dangers dus aux poussières.

Utilisation et emploi soigneux d’outils
électroportatifs

• Ne pas surcharger l’appareil.
Utiliser l’outil électroportatif
approprié au travail à effectuer.

Avec l’outil électroportatif approprié,
vous travaillerez mieux et avec plus
de sécurité à la vitesse pour laquelle
il est prévu.

• Ne pas utiliser un outil

électroportatif dont l’interrupteur
est défectueux. Un outil

électroportatif qui ne peut plus être

mis en ou hors fonctionnement est
dangereux et doit être réparé.

• Retirer la fiche de la prise de

courant avant d’effectuer des
réglages sur l’appareil, de changer
les accessoires, ou de ranger
l’appareil. Cette mesure de précaution

empêche une mise en fonctionnement
de l’appareil par mégarde.

• Garder les outils électroportatifs

non utilisés hors de la portée des
enfants. Ne pas permettre
l’utilisation de l’appareil à des
personnes qui ne se sont pas
familiarisées avec celui-ci ou qui
n’ont pas lu ces instructions. Les

outils électroportatifs sont dangereux
lorsqu’ils sont utilisés par des
personnes non initiées.

• Prendre soin des outils

électroportatifs. Vérifier que les
parties en mouvement fonctionnent
correctement et qu’elles ne soient
pas coincées, et contrôler si des
parties sont cassées ou
endommagées de telle sorte que le
bon fonctionnement de l’appareil
s’en trouve entravé. Faire réparer
ces parties endommagées avant
d’utiliser l’appareil. De nombreux

accidents sont dus à des outils
électroportatifs mal entretenus.

• Maintenir les outils de coupe
aiguisés et propres. Des outils
soigneusement entretenus avec des
bords tranchants bien aiguisés se
coincent moins souvent et peuvent
être guidés plus facilement.

• Utiliser les outils électroportatifs,

les accessoires, les outils à
monter etc. conformément à ces
instructions et aux prescriptions en
vigueur pour ce type d’appareil.

24

5451520-Trockenbau_man 09.01.15 07:23 Seite 24

Tenir compte également des
conditions de travail et du travail à
effectuer. L’utilisation des outils

électroportatifs à d’autres fins que
celles prévues peut entraîner des
situations dangereuses.

Service

• Ne faire réparer l’outil électroportatif
que par un personnel qualifié et
seulement avec des pièces de
rechange d’origine. Ceci permet

d’assurer la sécurité de l’appareil.

6 – Consignes de sécurité

spécifiques à l’appareil

• Tenez l’appareil par ses poignées
isolées pendant les travaux durant
lesquels la vis risque de toucher
des conduites de courant
dissimulées ou le propre câble de
l’appareil. Le contact avec une

conduite sous tension peut aussi
mettre sous tension des composants
métalliques de l’appareil et provoquer
une décharge électrique.

• Protégez vos yeux et vos oreilles.

• Avant de visser dans une cloison,
vérifiez avec un chercheur de lignes
de préférence que vous n’allez pas
toucher une conduite électrique, de
gaz ou d’eau.

• Evitez que le moteur ne s’arrête
quand vous vissez avec des
contraintes mécaniques.

• Choisissez la vitesse de rotation de
manière à éviter un échauffement
important de la pointe des vis.

• Si la conduite de branchement est
endommagée, elle doit être

remplacée par le fabricant ou son
représentant du service après-vente
pour éviter tout danger.

Marquage de sécurité

Les symboles gravés sur le carter ont la
signification suivante :

Ne pas mettre aux ordures
ménagères!

Important! Respecter les
instructions d’utilisation!

Portez des lunettes de
protection.

Portez un masque de
protection contre la
poussière.

Portez des protège-oreilles.

Le carter est doublement
isolé

Label de qualité volontaire «
Sécurité contrôlée »

Marquage CE (conformité
avec les normes de sécurité
européennes)

7 – Montage et ajustages

Changement d’outil

Débrancher la fiche secteur. Pour
remplacer la lame de tournevis, tourner
en arrière le limitateur de profondeur (7)
et le régler à nouveau après le
changement d’outil.

25

5451520-Trockenbau_man 09.01.15 07:23 Seite 25

8 – Fonctionnement

Mise en marche

Appuyez sur l’interrupteur (3). Le moteur
commence à tourner à faible vitesse.
Augmentez la vitesse en continuant à
appuyer sur l’interrupteur jusqu’à ce que
la vitesse maxi préréglée soit atteinte.

Arrêt

Lâchez l’interrupteur.

Mise en service de la marche continue

Actionner l’interrupteur (3), appuyer sur
le commutateur d’arrêt (2) et relâcher
tous les interrupteurs.

Mise hors service de la marche continue

Actionner l’interrupteur (3), le
commutateur d’arrêt (2) se déverrouille
automatiquement. Relâcher
l’interrupteur (3), la machine s’arrête.

ATTENTION! L’embout ou le

dispositif de vissage dans le
mandrin ne se met en mouvement que
lorsqu’on l’appuie contre la pièce à
visser, il s’arrête instantanément dès
que le vissage est achevé. Il est donc
normal que, quand le moteur tourne, le
dispositif de vissage soit arrêté tant qu’il
n’est pas en contact avec le matériau.

9 – Mode de travail

Sélecteur de vitesse

Le moteur étant arrêté,
tournez le sélecteur (4)
dans le sens (+) pour
augmenter la vitesse ou
dans le sens (–) pour la
réduire. La vitesse de

rotation peut ainsi être préréglée en
fonction du matériau et de la taille de la
vis. Pour trouver la bonne vitesse de
rotation, faites un test. Vous avez trouvé
la bonne vitesse quand vous pouvez
visser la vis dans le matériau sans
qu’elle ne s’échauffe de trop.

Marche à droite/marche à gauche

Visser: placez le

commutateur en position
R .
Dévisser: placez le
commutateur en position

L .
Manœuvrez le commutateur seulement
quand le moteur est arrêté.

Réglage du limitateur de profondeur/
travail

Pour le réglage précis de

la profondeur de vis,

pour éviter les

dommages des surfaces

de matériel à visser. Tirer

la bague de réglage (8)
vers l’avant jusqu’à la butée.
Sélectionner la profondeur de vis en
tournant la bague de réglage :

• Rotation vers (+) : augmenter la

profondeur de vis

• Rotation vers (–) : réduire la

profondeur de vis
A chaque rotation complète, la
profondeur de vis évolue de 2 mm. Tirer
la bague de réglage vers l’arrière
jusqu’à l’enclenchement. Le réglage
souhaité peut être contrôlé par des
essais de vissage. La vis est maintenue
par le support à bit magnétique.
Appuyer fermement la pointe de vis
contre le matériau à visser. Démarrer le
processus de vissage jusqu’à ce que le
limitateur de profondeur (7) touche la
surface du matériau et que la broche de
vissage débraye automatiquement. Pour

26

5451520-Trockenbau_man 09.01.15 07:23 Seite 26

dévisser, mettre le commutateur (5) en
marche à gauche et tourner le limitateur
de profondeur (7) de la surface du
matériau vers l’arrière.

Fixation ceinture

La fixation ceinture (1) permet
d’accrocher la machine au ceinturon
pendant les interruptions de travail.

10 – Maintenance et

protection de
l’environnement

Entretien, maintenance, élimination

Avant toute intervention d’entretien ou
de maintenance, débranchez en sortant
la prise. Nettoyez la machine avec un
chiffon humide, n’utilisez pas de solvant,
séchez bien. Gardez les orifices
d’aération exempts de poussière.
Contrôlez avant toute utilisation que la
machine, son câble électrique et ses
accessoires sont en parfait état.
Demandez à un spécialiste compétent
d’exécuter les réparations nécessaires.
Les machines qui ne sont plus en état
de fonctionner seront supprimées
conformément à la réglementation
locale sur l’élimination des déchets.

ATTENTION! Les appareils et

accumulateurs inutilisables ne
doivent pas se retrouver dans des
déchets domestiques ! Ils doivent être
rassemblés séparément conformément
à la directive 2012/19/UE concernant
les vieux appareils
électroniques et doivent
être réutilisés selon les
règles de l’art dans
l’intérêt de
l’environnement.

Veuillez acheminer les appareils
électriques inutilisables à une
déchetterie locale. Collecter les
matériaux d’emballage triés selon
leur nature et les éliminer
conformément aux dispositions
locales en vigueur. Renseignez-vous
auprès de votre administration
municipale pour plus de détails.

11 – Conseils de service

• Conservez la machine, la mode
d’emploi et les accessoires éventuels
dans l’emballage original. Ainsi, vous
aurez toutes les pièces et toutes les
informations constamment à portée
de main.

• Les appareils Meister ne nécessitent
pratiquement aucune maintenance;
un chiffon humide suffit pour le
nettoyage des boîtiers. Ne jamais
plonger dans l’eau les appareils
électriques. Se reporter aux
instructions de service pour de plus
amples détails.

• Les appareils Meister sont soumis à
des contrôles qualité sévères.
Cependant, dans le cas où une
anomalie de production se produirait,
renvoyer l’appareil à notre service
après-vente.

• Une brève description de la panne
peut faciliter la recherche de son
origine et réduit le délai de réparation.
Pendant la validité de la garantie,
conservez ensemble le certificat de
garantie et le bon de caisse.

• Dans le cas où il ne s’agit pas d’une
réparation sous garantie, les travaux
de réparation effectués par nos soins
vous seront facturés.

27

5451520-Trockenbau_man 09.01.15 07:24 Seite 27

IMPORTANT! L’ouverture de
l’appareil entraîne l’annulation de

la garantie.

IMPORTANT: Nous attirons

expressément l’attention sur le fait
que nous n’avons pas, suivant la loi
allemande sur la responsabilité du
producteur pour vice de la
marchandise, à nous porter
responsable des dommages provoqués
par nos appareils si ces dommages ont
été occasionnés par une réparation
incorrecte ou si, lors d’un changement
de pièce, des pièces d’origine ou des
pièces autorisées par nous n’ont pas

été utilisées et que la réparation n’a pas
été effectuée par Meister Werkzeuge
GmbH le service après-vente ou un
spécialiste agréé! Il en va de même
pour les pièces d’accessoires utilisées.

• Afin d’éviter un endommagement de
l’appareil pendant son transport,
l’acheteur est prié d’effectuer son
envoi dans un emballage adapté ou
dans l’emballage d’origine.

• Après expiration de la garantie, toutes
les réparations d’appareils Meister
seront assurées par notre service
aprés-vente aux prix intéressants.

28

5451520-Trockenbau_man 09.01.15 07:24 Seite 28

1 – Scope of delivery

• 1 Fitter‘s screwdriver

•1 Bit

• Operating Instructions

• Guarantee

2 – Technical information

Technical data

Power supply 230 V~/50 Hz
Rated requirement 710 W
Speed n0: 0–2500 min

-1

Supply cable 300 cm
Screw diam. max. 6,35 mm
Tool fixture 6,35 mm 1/4"
Weight 1,8 kg

Technical changes reserved.

Noise emission/vibration

Sound level L

pA

: 78,63 dB(A),

Sound power level L

WA

: 89,63 dB(A),

K

pA

: 3 dB(A), KWA: 3 dB(A).

Hand/arm vibrations
Screw-driving: a

h

: 1,621 m/s2, K: 1,5 m/s2.

Noise/vibration information

Measured values determined in
accordance with EN 60745-1.

The specified vibration emission value
was measured in accordance with a
normed test procedure and can be used
to compare one power tool with another.

The specified vibration emission value
can also be used for an introductory
estimation of exposure.

CAUTION! The vibration

emission value may fluctuate
from the specified value during actual
use of the power tool. These
fluctuations will depend on the way in
which the power tool is used.

Safety measures must be taken in
order to protect the operator. As a
result, the evaluation of the influence
must be made whilst taking account

Operating instructions & safety hints

To prevent injury, always read the operating instructions before use and
pass them on to any future owners of the tool. Keep with the tool.

GB

Page

1 – Scope of delivery 29
2 – Technical information 29
3 – Components 30
4 – Correct use 30
5 – General safety

instructions 31

6 – Safety instructions

relating specifically to
the equipment 33

Page

7 – Installation and setting 34
8 – Operation 34
9 – Mode of operation 34

10 – Maintenance and

environmental
protection 35

11 – Service instructions 35

Contents

29

5451520-Trockenbau_man 09.01.15 07:24 Seite 29

of the actual conditions of use. (All
parts of the operating cycle must be
taken into account for this purpose.
This also includes times in which the
power tool is switched off and times
in which it is switched on, but is
running without load.)

CAUTION! A certain amount of

noise is unavoidable when using
this device. Ensure you carry out
noise-intensive work during permitted
times. Maintain the quiet periods and
limit your work to the absolute
minimum.

CAUTION! The effects of noise

may cause damage to the
hearing. Only ever work with suitable
ear defenders. Anybody else in the
vicinity should thus also wear ear
defenders.

3 – Components

1 Belt holder
2 Lock for continuous operation
3 On/Off switch
4 Revolution regulator
5 Right/Left directional switch
6 Bit/tool holder
7 Depth stop
8 Setting ring

4 – Correct use

Processing of self-tapping and thread­forming screws in serial screw
connections in façade, wall and roof
construction. Only use the machines
and accessories for the intended
purposes. All other uses are expressly
excluded.

The machine is intended only for use in
the household.

Improper use of the product

All applications carried out with the
device that are not listed in the "Proper
use" chapter will be considered
improper use.

Uses for which the tool is not designed
may cause risks and injury. Do not use
accessories that are not intended
specifically for this electrical tool.

Tool inserts that do not fit precisely to
the sanding spindle of the electrical tool
will rotate unevenly, vibrate very heavily
and may lead to a loss of control.

There is a risk of injury. The user of the
device is liable for all property and
personal damages occurring as the
result of incorrect use.

If other components or non-original
components are used with the machine,
the manufacturer guarantee is voided.

Remaining risks:

The operating instructions for this
electrical tool contains comprehensive
tips for the safe handling of electrical
tools. However, every electrical tool has
a certain level of remaining risks which
cannot be excluded by the protective
mechanisms on the device. Only
operate electrical tools always with
necessary care.

Remaining risks may be, for example:

• Touching rotating parts or tools.

• Injury caused by flying tools or tool
parts.

• Risk of fire with insufficient ventilation
of the motor.

30

5451520-Trockenbau_man 09.01.15 07:24 Seite 30

• Adverse effects on the hearing
caused by working without ear
defenders.

The ability to work safely is dependant
on the familiarity of the operator when it
comes to handling the given electrical
tool. Appropriate knowledge of the
machinery and careful behaviour when
working help to minimise the remaining
risks.

WARNING! During operation, this

power tool generates an
electro magnetic field. This field may,
under certain circumstances,
influence active or passive medical
implants. In order to reduce the risk of

serious or deadly injuries, we
recommend persons with such a
medical implant to consult their doctor
and the manufacturer of the medical
implant before using the power tool.

5 – General safety

instructions for handling
power tools

WARNING! Read all safety

warnings and all instructions.

Failure to follow the warnings and
instructions may result in electric shock,
fire and/or serious injury.

Save all warnings and instructions for
future reference.

The term “power tool” in the warnings
refers to your mains operated (corded)
power tool or battery-operated
(cordless) power tool.

This unit may not be used by people
(including children) with reduced
physical, sensory or mental capacities,
with a lack of experience and without

the appropriate knowledge, unless they
are supervised by someone who is
responsible for their safety or have been
instructed by such a person with regard
to how the unit is to be operated.
Children should be supervised to ensure
that they do not play with the device.

Work area

• Keep work area clean and well lit.

Cluttered and dark areas invite
accidents.

• Do not operate power tools in

explosive atmospheres, such as in
the presence of flammable liquids,
gases or dust. Power tools create

sparks which may ignite the dust or
fumes.

• Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose
control.

Electrical Safety

• Power tool plugs must match the
outlet. Never modify the plug in any
way. Do not use any adapter plugs
with earthed (grounded) power
tools. Unmodified plugs and

matching outlets will reduce risk of
electric shock.

• Avoid body contact with earthed or

grounded surfaces, such as pipes,
radiators, ranges and refrigerators.

There is an increased risk of electric
shock if your body is earthed or
grounded.

• Do not expose power tools to rain
or wet conditions. Water entering a
power tool will increase the risk of
electric shock.

31

5451520-Trockenbau_man 09.01.15 07:24 Seite 31

• Do not abuse the cord. Never use
the cord for carrying, pulling or
unplugging the power tool. Keep
cord away from heat, oil, sharp
edges or moving parts. Damaged or

entangled cords increase the risk of
electric shock.

• When operating a power tool

outdoors, use an extension cord
suitable for outdoor use. Use of a

cord suitable for outdoor use reduces
the risk of electric shock.

Personal safety

• Stay alert, watch what you are doing
and use common sense when
operating a power tool. Do not use a
power tool while you are tired or
under the influence of drugs, alcohol
or medication. A moment of

inattention while operating power tools
may result in serious personal injury.

• Use personal protective equipment.

Always wear eye protection.

Protective equipment such as dust
masks, non-skid safety shoes, hard
hat, or hearing protection used for
appropriate conditions will reduce
personal injuries.

• Prevent unintentional starting.

Ensure the switch is in the off­position before connecting to
power source and/or battery pack,
picking up or carrying the tool.

Carrying power tools with your finger
on the switch or energising power
tools that have the switch on invites
accidents.

• Remove any adjusting key or wrench
before turning the power tool on. A
wrench or a key left attached to a
rotating part of the power tool may
result in personal injury.

• Do not overreach. Keep proper

footing and balance at all times.

This enables better control of the
power tool in unexpected situations.

• Dress properly. Do not wear loose

clothing or jewellery. Keep your
hair, clothing and gloves away from
moving parts. Loose clothes,

jewellery or long hair can be caught in
moving parts.

• Keep handles dry, clean and free from
oil and grease. Slippery handles do not
allow for safe handling and control of the
tool in unexpected situations.

• If devices are provided for the

connection of dust extraction and
collection facilities, ensure these
are connected and properly used.

Use of these devices can reduce dust
related hazards.

Power tool use and care

• Do not force the power tool. Use
the correct power tool for your
application. The correct power tool

will do the job better and safer at the
rate for which it was designed.

• Do not use the power tool if the

switch does not turn it on and off.

Any power tool that cannot be
controlled with the switch is
dangerous and must be repaired.

• Disconnect the plug from the

power source before making any
adjustments, changing accessories,
or storing power tools. Such

preventive safety measures reduce
the risk of starting the power tool
accidentally.

• Store idle power tools out of the

reach of children and do not allow

32

5451520-Trockenbau_man 09.01.15 07:24 Seite 32

persons unfamiliar with the power
tool or these instructions to
operate the power tool. Power tools

are dangerous in the hands of
untrained users.

• Maintain power tools. Check for

misalignment or binding of moving
parts, breakage of parts and any
other condition that may affect the
power tool’s operation. If damaged,
have the power tool repaired before
use. Many accidents are caused by

poorly maintained power tools.

• Keep cutting tools sharp and clean.

Properly maintained cutting tools with
sharp cutting edges are less likely to
bind and are easier to control.

• Use the power tool, accessories

and tool bits etc. in accordance
with these instructions, taking into
account the working conditions and
the work to be performed. Use of

the power tool for operations different
from those intended could result in a
hazardous situation.

Service

• Have your power tool serviced by a
qualified repair person using only
identical replacement parts. This

will ensure that the safety of the
power tool is maintained.

6 – Safety instructions

relating specifically to
the equipment

• Hold the tool by the insulated handle
surfaces when carrying out tasks
during which is it possible that the
screw will come across hidden
power cables or its own cable. If the

screw comes into contact with a live

cable, this will connect the metal parts
of the machine to voltage and result in
electrical shock.

• Wear eye and ear protectors.

• Before driving screws into a wall
check – if possible, using a mains
detector – that you are not driving
screws into an electricity cable or a
gas or water pipe.

• When operating the machine, avoid
allowing the motor to stop under
load.

• Select a speed that will not cause the
screw tips to overheat.

• To avoid hazards, damaged power
leads must be replaced by the
manufacturer or his customer service
representative.

Safety symbols

The symbols on the housing have the
following meanings:

Do not dispose of with the
household waste!

Important! Observe the
operating instructions!

Wear goggles.

Wear a dust protection
mask.

Wear ear defenders.

The housing is double
insulated

33

5451520-Trockenbau_man 09.01.15 07:24 Seite 33

Voluntary “geprüfte Sicherheit”

seal of quality (tested safety)

CE mark (conformity with

European safety standards)

7 – Installation and setting

Changing tools

Unplug from the power source. To
change the screw bit, turn the depth
stop (7) back and reset after the tool
has been changed.

8 – Operation

Starting

Press switch (3). The motor will start at
a low speed. The speed will increase as
the pressure on the switch is increased,
until maximum preset speed is reached.

Stopping

Release switch.

Switching on continuous operation

Press the switch (3) down, press the
locking switch (2) and release all
switches.

Switching off continuous operation

Press the switch (3), the locking switch (2)
releases automatically. Release the
switch (3), the machine switches off.

CAUTION! The screwdriver shaft

or inserted screwdriving tool will
not start running until it is pressed
against the work and will stop running
as soon as the screwing operation is

finished. As long the screwdriving
tool is not in contact with the material,
it is normal for it to stop running,
even if the motor is still running.

9 – Mode of operation

Preselecting speed

Stop motor. For higher

speed, turn switch (4)
towards (+); for lower
speed, turn it towards (–
). In this way speeds can

be preset to suit material
and screw size. The right speed can be
found by trial and error. It is reached if
the screw can be driven into the work
without overheating.

Forward/reverse rotation

To screw in: set switch to

position R

To unscrew: set switch to

position L

Do not operate forward/

reverse switch while the
motor is running.

Setting the depth stop/working

In order to precisely set

the screw depth, to

prevent damaging

material surfaces to be

screw-connected, pull

the setting ring (8)
forwards as far as it will go. Set the
screw depth by turning the setting ring.

• Turn towards (+): Increases the screw

depth

• Turn towards (–): Decreases the screw

depth
The screw depth is modified by 2 mm for
every complete turn. Pull the setting ring
back to the latching position. The desired

34

5451520-Trockenbau_man 09.01.15 07:24 Seite 34

setting can be checked by testing with a
screw. The screw is held by the magnetic
bit holder. Press the screw tip firmly up
against the material to be screwed into.
Start the screwing process until the depth
stop (7) touches the material surface and
the screw spindle automatically
decouples. To remove screws, set the
switch (5) to left (anti-clockwise) rotation
and turn the depth stop (7) back, away
from the material.

Belt holder

During breaks in work the machine can
be slung from the trouser belt by the
belt holder (1).

10 – Maintenance and

environmental
protection

Maintenance, storage, disposal

Before maintaining or servicing the
machine, always unplug it from the
power supply. Clean the machine with a
damp cloth (do not use solvents) and
dry thoroughly. Keep air vents free from
dust. Before using check the machine,
cable and accessories for damage.
Repairs must be carried out by a
specialist. Unusable machines should
be properly disposed of in accordance
with local waste-disposal regulations.

CAUTION! Electrical and battery

operated units that no longer work
should not be disposed of in the house ­hold waste! They are to be collected
separately, in accordance with the
2012/19/EU directive for
the disposal of electrical
and electronic waste, and
sent for proper and
environmentally-friendly
recycling.

Please discard power tools no longer
usable at a local collection point.
Collection and disposal of packaging
materials separately by types complying
with local rules and regulations. For
details, please contact your municipal
authority concerned.

11 – Service instructions

• Store the machine, operating
instructions and where necessary the
accessories in the original packaging.
In this way you will always have all the
information and parts ready to hand.

• Meister devices are to a large extent
maintenancefree, a damp cloth being
sufficient to clean the casing. Do not
drop electrical machines in water.
Please note additional hints given in
the operating instructions.

• Meister devices are subject to stringent
quality control. If however a functional
fault shoult occur, send the device to
our servicing address. The repairs will
be carried out in a short time.

• A brief description of the defect
speeds up the faulttracing and repair
time. If within the guarantee period,
please enclose the guarantee
document and the proof of purchase.

• In so far as a repair under guarantee
is not concerned, we will charge the
repair costs to your account.

PLEASE NOTE! Opening of the
device invalidates the guarantee

claim.

IMPORTANT! We point out

expressly that in accordance
with the Product Liability Act we do
not take responsibility for any

35

5451520-Trockenbau_man 09.01.15 07:24 Seite 35

damage caused by our appliances, in
so much that said damage is caused
by improper repair, or original parts
or parts released by us not being
used when parts are changed, or
repairs not being conducted by
Meister Werkzeuge GmbH, Customer
Service or an authorised specialist!
The same applies analogously to the
accessories used.

• Pack the device well or use the
original packaging in order to avoid
transit damage.

• Even after the expiry of the guarantee
period, we would like to help you and
carry out any repairs at a favourable
price.

36

5451520-Trockenbau_man 09.01.15 07:24 Seite 36

1 – Omvang van de levering

• 1 Montageschroevendraaier

•1 Bit

• Gebruiksaanwijzing

• Garantiebewijs

2 – Technische informatie

Technische gegevens

Elektrische voeding 230 V~/50 Hz
Nominaal ingangs­vermogen 710 W
Toerental n0: 0–2500 min

-1

Aansluitsnoer 300 cm
Bout-ø max. 6,35 mm
Gereedschapopname 6,35 mm 1/4"
Gewicht 1,8 kg

Technische wijzigingen voorbehouden.

Geluidsemissie/trilling

Geluidsdrukniveau L

pA

: 78,63 dB(A),

Geluidsvermogensniveau L

WA

: 89,63 dB(A),

K

pA

: 3 dB(A), KWA: 3 dB(A).

Hand-/armtrillingen
Schroeven: a

h

: 1,621 m/s2, K: 1,5 m/s2.

Lawaai-/trillingsinformatie

Meetwaardes bepaald overeenkomstig
EN 60745-1.

De aangegeven trillingsemissie­waarde werd aan de hand van een
gestandaardiseerde keuringsmethode
gemeten en kan ter vergelijking van
elektrisch gereedschap met ander
elektrisch gereedschap gebruikt worden.

De aangegeven trillingsemissiewaarde
kan ook voor een inleidende inschatting
van de trillingsbelasting gebruikt worden.

LET OP! Afhankelijk van de

manier waarop het elektrische
gereedschap gebruikt wordt, kan de
trillingsemissiewaarde tijdens het
effectieve gebruik van de aangegeven
waarde verschillen.

Er moeten veiligheidsmaatregelen ter
bescherming van de bedieningspersoon
genomen worden. Hierbij wordt
de potentiële schade ingeschat

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing
vóór het in gebruik nemen door en geef deze mee als u de machine aan
iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de
machine.

NL

Pagina

1 – Omvang van de levering 37
2 – Technische informatie 37
3 – Onderdelen 38
4 – Bedoeld gebruik 38
5 – Algemene

veiligheidstips 39

6 – Speciale veiligheidstips

voor dit apparaat 42

Pagina

7 – Montage en

instelwerkzaamheden 42
8 – Gebruik 42
9 – Werkwijze 43

10 – Onderhoud en

milieubescherming 43

11 – Servicetips 44

Inhoud

37

5451520-Trockenbau_man 09.01.15 07:24 Seite 37

rekening houdend met de effectieve
gebruiksomstandigheden. (Daarbij dient
met alle fasen van de bedrijfscyclus
rekening gehouden te worden, d.w.z.
ook tijdspannen, tijdens welke het
elektrische gereedschap uitgeschakeld
is en tijdspannen, tijdens welke het
weliswaar ingeschakeld is, maar zonder
belasting in werking is.)

LET OP! Een zekere

geluidshinder door dit apparaat
is onvermijdbaar. Stel lawaai
producerende werkzaamheden dan
ook uit tot toelaatbare en daarvoor
bepaalde tijdstippen. Houd u
eventueel aan rusttijden en beperk de
arbeidsduur tot het noodzakelijkste.

LET OP! Lawaai kan gehoorschade

veroorzaken. Daarom uitsluitend
met een geschikte gehoorbescherming
werken. Personen die zich in de
omgeving bevinden, dienen daarom
eveneens een geschikte gehoor ­bescherming te dragen.

3 – Onderdelen

1 Riemhouder
2 Grendelinrichting voor continue

werking
3 Schakelaar “Aan/uit”
4 Toerentalregelaar
5 Schakelaar “Draaiing naar rechts/

draaiing naar links”
6 Bit-/gereedschapsopname
7 Dieptebegrenzer
8 Instelring

4 – Bedoeld gebruik

Verwerking van zelfborende en
schroefdraadvormende schroeven bij
serieschroefverbindingen bij de bouw
van gevels, wanden en daken. Gebruik

machine en toebehoren uitsluitend voor
hun doelmatig toepassingsgebied. Alle
andere toepassingen worden
uitdrukkelijk uitgesloten.

Dit apparaat is alleen voor gebruik in
huishoudelijke toepassingen bestemd.

Niet-reglementair gebruik

Alle toepassingen met het apparaat die
niet in het hoofdstuk 'Reglementair
gebruik' vermeld worden, gelden als
niet-reglementair gebruik.

Toepassingen waarvoor het elektro ­gereedschap niet voorzien is, kunnen
gevaarlijke situaties en letsels veroorzaken.
Gebruik geen toebehoren die niet speciaal
voor dit elektrogereedschap voorzien zijn.

Er bestaat verwondingsgevaar. Voor alle
daaruit voortvloeiende zaakschade zoals
persoonlijke schade die het gevolg is van
verkeerd gebruik is alleen de gebruiker
van het apparaat aansprakelijk.

Bij gebruik van andere resp. niet­originele onderdelen aan de machine
vervalt de garantie van de fabrikant.

Restrisico's:

De gebruiksaanwijzing bij dit
elektrogereedschap bevat uitgebreide
instructies om veilig te werken. Toch
draagt ieder elektrogereedschap
bepaalde restrisico's in zich, die ook
door de aanwezige veiligheids ­voorzieningen niet volledig uitgesloten
kunnen worden. Bedien elektro ­gereedschap daarom altijd met de
nodige voorzichtigheid.

Restrisico's kunnen bijvoorbeeld zijn:

• Aanraken van roterende delen of
inzetgereedschap.

38

5451520-Trockenbau_man 09.01.15 07:24 Seite 38

• Verwonding door in het rond
vliegende werkstukken of delen van
werkstukken.

• Brandgevaar bij onvoldoende
ventilatie van de motor.

• Gehoorschade bij werken zonder
gehoorbescherming.

Veilig werken hangt ook af van de mate
waarin het bedieningspersoneel
vertrouwd is met het respectievelijke
elektrogereedschap! Overeenkomstige
machinekennis en omzichtig handelen
tijdens het werk helpen bestaande
restrisico's te verminderen.

WAARSCHUWING! Dit

elektrogereedschap wekt tijdens
het gebruik een elektromagnetisch
veld op. Dit veld kan in bepaalde
omstandigheden de werking van
actieve of passieve medische
implantaten nadelig beïnvloeden. Om

het risico van ernstige of dodelijke
verwondingen te beperken, raden wij
personen met medische implantaten
aan hun arts en de fabrikant van het
medische implantaat advies te vragen,
voor het elektrogereedschap gebruikt
wordt.

5 – Algemene veiligheidstips

voor de omgang met
elektrisch gereedschap

LET OP! Lees alle veiligheids -

voorschriften en aanwijzingen.

Wanneer de volgende voorschriften niet
in acht worden genomen, kan dit een
elektrische schok, brand of ernstig letsel
tot gevolg hebben.

Bewaar deze veiligheidsvoorschriften
en aanwijzingen goed voor later
gebruik.

Het in de waarschuwingen gebruikte
begrip „elektrisch gereedschap” heeft
betrekking op elektrische gereed ­schappen voor gebruik op het stroomnet
(met netsnoer) en op elektrische
gereedschappen voor gebruik met een
accu (zonder netsnoer).

Dit apparaat is niet geschikt om door
personen (inclusief kinderen) met
beperkte fysieke, motorische of mentale
vaardigheden of met een gebrek aan
ervaring en/of kennis gebruikt te
worden, tenzij onder toezicht van een
voor hun veiligheid verantwoordelijk
persoon of tenzij ze instructies kregen
over hoe het apparaat gebruikt moet
worden. Kinderen mogen in geen geval
met het apparaat spelen.

Werkomgeving

• Houd uw werkomgeving schoon en
opgeruimd. Een rommelige of

onverlichte werkomgeving kan tot
ongevallen leiden.

• Werk met het gereedschap niet in

een omgeving met explosiegevaar
waarin zich brandbare vloeistoffen,
brandbare gassen of brandbaar
stof bevinden. Elektrische gereed -

schappen veroorzaken vonken die het
stof of de dampen tot ontsteking
kunnen brengen.

• Houd kinderen en andere personen

tijdens het gebruik van het
elektrische gereedschap uit de buurt.

Wanneer u wordt afgeleid, kunt u de
controle over het gereedschap verliezen.

Elektrische veiligheid

• De aansluitstekker van het
gereedschap moet in het
stopcontact passen. De stekker
mag in geen geval worden

39

5451520-Trockenbau_man 09.01.15 07:24 Seite 39

veranderd. Gebruik geen
adapterstekkers in combinatie met
geaarde gereedschappen.

Onveranderde stekkers en passende
stopcontacten beperken het risico
van een elektrische schok.

• Voorkom aanraking van het lichaam

met geaarde oppervlakken,
bijvoorbeeld van buizen,
verwarmingen, fornuizen en
koelkasten. Er bestaat een verhoogd

risico door een elektrische schok
wanneer uw lichaam geaard is.

• Houd het gereedschap uit de buurt
van regen en vocht. Het
binnendringen van water in het
elektrische gereedschap vergroot het
risico van een elektrische schok.

• Gebruik de kabel niet voor een

verkeerd doel, om het gereedschap
te dragen of op te hangen of om de
stekker uit het stopcontact te
trekken. Houd de kabel uit de buurt
van hitte, olie, scherpe randen en
bewegende gereedschapdelen.

Beschadigde of in de war geraakte
kabels vergroten het risico van een
elektrische schok.

• Wanneer u buitenshuis met

elektrisch gereedschap werkt, dient
u alleen verlengkabels te gebruiken
die voor gebruik buitenshuis zijn
goedgekeurd. Het gebruik van een

voor gebruik buitenshuis geschikte
verlengkabel beperkt het risico van
een elektrische schok.

Veiligheid van personen

• Wees alert, let goed op wat u doet
en ga met verstand te werk bij het
gebruik van het elektrische
gereedschap. Gebruik het
gereedschap niet wanneer u moe

bent of onder invloed staat van
drugs, alcohol of medicijnen. Een

moment van onoplettendheid bij het
gebruik van het gereedschap kan tot
ernstige verwondingen leiden.

• Draag persoonlijke beschermende

uitrusting en altijd een veiligheids ­bril. Het gebruik van beschermende

uitrusting, zoals een stofmasker,
slipvaste schoenen, een veiligheids ­helm of gehoorbescherming,
afhankelijk van de werkomgeving,
vermindert het verwondingsgevaar.

• Voorkom per ongeluk inschakelen.

Controleer dat het elektrische
gereedschap uitgeschakeld is
voordat u het op de stroom ­voorziening of de accu aansluit en
voordat u het oppakt of draagt. Als u

bij het dragen van het gereedschap uw
vinger aan de schakelaar hebt of als u
het gereedschap ingeschakeld op de
stroomvoorziening aansluit, kan dit tot
ongevallen leiden.

• Verwijder instelgereedschappen

of schroefsleutels voordat u het
gereedschap inschakelt. Een

instelgereedschap of sleutel in een
draaiend deel van het gereedschap
kan tot verwondingen leiden.

• Overschat uzelf niet. Zorg ervoor

dat u stevig staat en steeds in
evenwicht blijft. Daardoor kunt u het

gereedschap in onverwachte situaties
beter onder controle houden.

• Draag geschikte kleding. Draag

geen loshangende kleding of
sieraden. Houd haren, kleding en
handschoenen uit de buurt van
bewegende delen. Loshangende

kleding, lange haren en sieraden
kunnen door bewegende delen
worden meegenomen.

40

5451520-Trockenbau_man 09.01.15 07:24 Seite 40

• Houd handgrepen droog, schoon en
vrij van olie en vet. Vettige grepen

met olie zijn glad en leiden tot het
verlies van de controle over de
kettingzaag.

• Wanneer stofafzuigings- of

stofopvangvoorzieningen kunnen
worden gemonteerd, dient u zich
ervan te verzekeren dat deze zijn
aangesloten en juist worden
gebruikt. Het gebruik van deze

voorzieningen beperkt het gevaar
door stof.

Zorgvuldige omgang met en
zorgvuldig gebruik van elektrische
gereedschappen

• Overbelast het gereedschap niet.
Gebruik voor uw werkzaamheden
het daarvoor bestemde elektrische
gereedschap. Met het passende

elektrische gereedschap werkt u beter
en veiliger binnen het aangegeven
capaciteitsbereik.

• Gebruik geen elektrisch

gereedschap waarvan de
schakelaar defect is. Elektrisch

gereedschap dat niet meer kan
worden in- of uitgeschakeld, is
gevaarlijk en moet worden
gerepareerd.

• Trek de stekker uit het stopcontact

voordat u het gereedschap instelt,
toebehoren wisselt of het
gereedschap weglegt. Deze

voorzorgsmaatregel voorkomt
onbedoeld starten van het gereedschap.

• Bewaar niet-gebruikte elektrische

gereedschappen buiten bereik van
kinderen. Laat het gereedschap
niet gebruiken door personen die er
niet mee vertrouwd zijn en deze
aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn
gevaarlijk wanneer deze door
onervaren personen worden gebruikt.

• Verzorg het gereedschap zorgvuldig.

Controleer of bewegende delen van
het gereedschap correct
functioneren en niet vastklemmen en
of onderdelen zodanig gebroken of
beschadigd zijn dat de werking van
het gereedschap nadelig wordt
beïnvloed. Laat deze beschadigde
onderdelen voor het gebruik
repareren. Veel ongevallen hebben

hun oorzaak in slecht onderhouden
elektrische gereedschappen.

• Houd snijdende inzetgereedschappen
scherp en schoon. Zorgvuldig
onderhouden snijdende
inzetgereedschappen met scherpe
snijkanten klemmen minder snel vast
en zijn gemakkelijker te geleiden.

• Gebruik elektrisch gereedschap,

toebehoren, inzetgereedschappen en
dergelijke volgens deze aanwijzingen
en zoals voor dit speciale gereed ­schaps type voorgeschreven. Let
daarbij op de arbeidsomstandigheden
en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereed ­schappen voor andere dan de voorziene
toepassingen kan tot gevaarlijke
situaties leiden.

Service

• Laat het gereedschap alleen
repareren door gekwalificeerd en
vakkundig personeel en alleen met
originele vervangingsonderdelen.

Daarmee wordt gewaarborgd dat de
veiligheid van het gereedschap in
stand blijft.

41

5451520-Trockenbau_man 09.01.15 07:24 Seite 41

6 – Speciale veiligheidstips

voor dit apparaat

• Houd het apparaat aan de
geïsoleerde grijpvlakken vast
wanneer u werkzaamheden uitvoert,
waarbij de schroef verborgen
stroomleidingen of het eigen
netsnoer kan raken. Het contact van

de schroef met een spanningvoerende
leiding kan ook metalen apparaat ­onderdelen onder spanning zetten en
tot een elektrische schok leiden.

• Draag een oogbescherming en
oorbeschermers.

• Voordat u in een wand schroeft,
controleert u bij voorkeur met een
leidingzoeker, dat u niet op een
stroom-, gas- of waterleiding stoot.

• Voorkom, dat de motor tijdens het
schroeven onder belasting tot stilstand
komt.

• Kies het toerental zo, dat een sterke
verwarming van de punten van de
schroeven wordt vermeden.

• Als het aansluitsnoer wordt beschadigd,
moet het door de fabrikant of zijn klan ­ten servicevertegenwoordiger worden
vervangen, om gevaren te voorkomen.

Veiligheidsidentificatie

De symbolen op de behuizing hebben
de volgende betekenis:

Niet samen met het huisvuil

weggooien!

Belangrijk! Gebruiks -

aanwijzing in acht nemen!

Draag een veiligheidsbril.

Draag een stofmasker.

Draag gehoorbescherming.

Behuizing is dubbel
geïsoleerd

Vrijwillig kwaliteitslabel
„Geteste veiligheid

EG-conformiteitsmerkteken
(conformiteit met Europese
veiligheidsnormen)

7 – Montage en

instelwerkzaamheden

Gereedschapswissel

Aan netstekker trekken. Om de schroef ­kling te wisselen de dieptebegrenzer (7)
terugdraaien en na de gereedschaps ­wissel weer opnieuw instellen.

8 – Gebruik

Inschakelen

Druk schakelaar (3) in. De motor begint
met een laag toerental te draaien. Het
toerental wordt met toenemende druk
op de schakelaar hoger tot aan het
vooraf ingestelde maximumtoerental.

Uitschakelen

Laat de schakelaar los.

Continue werking inschakelen

Schakelaar (3) indrukken,
vergrendelschakelaar (2) indrukken en
alle schakelaars loslaten.

42

5451520-Trockenbau_man 09.01.15 07:24 Seite 42

Continue werking uitschakelen

Schakelaar (3) indrukken,
vergrendelschakelaar (2) ontgrendelt
automatisch. Schakelaar (3) los laten, de
machine schakelt uit.

LET OP! De as van de

schroevendraaier of de
ingespannen schroefinrichting begint
pas bij druk op het te bewerken
werkstuk te bewegen en komt na
afloop van het schroeven meteen
weer tot stilstand. Een stilstand van de
schroefinrichting, ondanks draaiende
motor is daarom normaal, zolang er
geen contact met het materiaal
bestaat.

9 – Werkwijze

Voorkeuze van het toerental

Draai de draaischakelaar
(4) met stilstaande motor
in de richting van (+) voor
een hoger toerental of (–)
voor een lager toerental.

Zodoende kunnen op het
materiaal en schroefgrootte aangepaste
toerentallen vooraf ingesteld worden.
Het juiste toerental moet door
proefschroeven worden bepaald. Dit is
bereikt, als de schroef in het werkstuk
kan worden gedraaid zonder daarbij
overmatig warm te worden.

Rechts-/linksdraaiend

Schroeven indraaien:

schakelaar op positie

R zetten.

Schroeven uitdraaien:

schakelaar op positie

L zetten.
Druk de omschakelaar alleen met
stilstaande motor in.

Instellen van de dieptebegrenzer/
werkzaamheden

Voor een nauwkeurige
instelling van de schroef ­diepte, ter preventie van
beschadigingen van de
vast te schroeven

materiaaloppervlakken.
Instelring (8) tot aan de aanslag naar voren
trekken. Schroefdiepte kiezen door de
instelring te draaien:

• Draaien naar (+): schroefdiepte

vergroten

• Draaien naar (–): schroefdiepte

verkleinen
Bij elke volledige omwenteling verandert
de schroefdiepte 2 mm. Instelring tot op
het vergrendelpunt terugtrekken. De
gewenste instelling kan door
testschroefverbindingen gecontroleerd
worden. De schroef wordt door middel van
de magneetbithouder vastgehouden.
Schroefpunt vast tegen het vast te
schroeven materiaal drukken. Het
schroefproces starten totdat de
dieptebegrenzer (7) het materiaaloppervlak
raakt en de schroefspil automatisch
ontkoppelt. Om de schroef uit te draaien
schakelaar (5) op “Draaiing naar links”
zetten en de dieptebegrenzer (7) van het
materiaaloppervlak terugdraaien.

Riemhouder

Tijdens werkonderbrekingen kan de
machine met de riemhouder (1) aan de
broekriem worden gehangen.

10 – Onderhoud en

milieubescherming

Verzorging, onderhoud,
afvalverwijdering

Trek vóór alle onderhoudswerk ­zaamheden de stekker uit het

43

5451520-Trockenbau_man 09.01.15 07:24 Seite 43

stopcontact. Reinig de machine met een
vochtige doek, gebruik geen
oplosmiddelen, droog de machine goed
af. Houd de ventilatiesleuven stofvrij.
Controleer vóór elk gebruik of machine,
snoer en accessoires zich in goede
toestand bevinden. Laat noodzakelijke
reparaties door een vakman uitvoeren.
Breng niet meer goed functionerende
machines overeenkomstig de
plaatselijke bepalingen naar een
inzamelpunt dat voor de juiste
afvalverwijdering zorgt.

OPGELET! Niet meer bruikbare

elektro- en accuapparaten horen
niet thuis bij het huishoudelijk afval! Ze
moeten overeenkomstig richtlijn
2012/19/EU voor afgedankte elektro- en
elektronische apparatuur
afzonderlijk verzameld en
naar een milieuvriendelijk
en vakkundig recycling ­centrum gebracht worden.

Breng niet meer bruikbare elektrische
apparatuur naar een plaatselijk
inzamelpunt. Verpakkingsmaterialen
naar soort gescheiden inzamelen en
conform de plaatselijke bepalingen
afvoeren. Vraag voor details bij uw
gemeente na.

11 – Servicetips

• Bewaar de machine, de handleiding

en eventuele hulpstukken in de
originele verpakking. Op die manier
heeft u zowel alle informatie als alle
onderdelen steeds bij de hand.

• Meister-gereedschappen behoeven

nauwelijks enig onderhoud. Voor het
schoonmaken van het machinehuis is
een vochtige doek voldoende.

Elektromachines nooit in het water
houden. Verdere aan wijzingen treft u
in de handleiding aan.

• Meister-artikelen worden aan strenge
kwaliteitscontroles onderworpen.
Mocht er desondanks toch nog een
defect m.b.t. het functioneren
optreden, dan verzoeken wij u de
machine aan ons service-adres toe te
zenden. De reparatietijd zal maximaal
ca. 2 weken duren.

• Een korte beschrijving van het defect
verkort zowel de tijd die nodig is om
de fout op te sporen, als de
reparatietijd zelf. Zolang de garantie
geldig is, gelieve u de te repareren
machine met het garantie-certificaat
en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de
garantie valt, dan zullen wij de
reparatiekosten helaas in rekening
moeten brengen.

ATTENTIE! indien het apparaat

door u wordt opengemaakt, dan
vervallen al uw aanspraken op
garantie.

BELANGRIJK! Wij wijzen er

uitdrukkelijk op, dat wij volgens de
wet op de productaansprakelijk heid niet
voor door onze apparaten veroorzaakte
schade op hoeven te komen, voor zover
deze door ondeskundige reparatie
veroorzaakt of bij een vervangen van
onderdelen niet onze originele
onderdelen of door ons goedgekeurde
onderdelen gebruikt werden en de
reparatie niet door de klantenservice
van Meister Werkzeuge GmbH of een
geautoriseerde vakman uitgevoerd
werd! Dit geldt ook voor de gebruikte
accessoires.

44

5451520-Trockenbau_man 09.01.15 07:24 Seite 44

• Ter voorkoming van transportschade
verzoeken wij u de machine deugdelijk
te verpakken, respectievelijk de
originele verpakking te gebruiken.

• Ook na het verstrijken van de
garantietermijn kunt u op ons blijven
rekenen, omdat eventuele reparaties
aan Meister-artikelen dan tegen lage
kosten door ons worden uitgevoerd.

45

5451520-Trockenbau_man 09.01.15 07:24 Seite 45

Instrukcja obsługi i wskazówki dot.
bezpieczeństwa

Prosimy dokładnie przeczytać przed pierwszym uruchomieniem i
starannie przechować wraz z elektronarzędziem!

PL

Strona

1 – Ogólne wskazówki

bezpieczeństwa 46

2 – Wskazówki bezpieczeństwa

związane z urządzeniem 46
3 – Elementy urządzenia 47
4 – Zastosowanie zgodne

z przeznaczeniem 47
5 – Informacje techniczne 48

6 – Zakres dostawy 51

Strona

7 – Montaż i czynności

regulacyjne 52
8 – Użytkowanie urządzenia 52
9 – Sposób pracy 52

10 – Konserwacja i ochrona

środowiska 53

11 – Wskazówki dotyczące

serwisu 54

Spis treści

1 – Zakres dostawy

• 1 wkrętarka do montażu suchej
zabudowy

• 1 grot

• instrukcja obsługi

• karta gwarancyjna

2 – Informacje techniczne

Dane techniczne

Zasilanie elektryczne 230 V~/50 Hz
Znamionowy pobór
mocy 710 W
Prędkość obrotowa n0: 0–2500 min

-1

Kabel zasilający 300 cm
Wkręty Ø maks. 6,35 mm
Uchwyt narzędziowy 6,35 mm 1/4"
Masa 1,8 kg

Zastrzega się możliwość dokonywania
zmian technicznych.

Emisja hałasu/wibracje

Emisja hałasu

Poziom ciśnienia akustycznego
L

pA

: 78,63 dB(A),
Poziom mocy akustycznej
L

WA

: 89,63 dB(A).

K

pA

: 3,0 dB(A), KWA: 3,0 dB(A).

Wibracje przenoszone na ręce/ramiona
Wkręty: a

h

: 1,621 m/s2, K: 1,5 m/s

2

Emisja hałasu i drga

Wartości pomiarowe określono zgodnie
z

EN 60745-1

.

Podaną wartość emisji drgań okre ślo no
podczas szlifo wa nia powierzchniowego.
W przypadku innych zastosowań wartość
emisji drgań może się różnić od po danej.
Podaną war tość emis ji drgań zmierzono
zgodnie ze znor malizowaną pro cedurą
pomiarową i można ją stosować do po ­równania tego elektro narzę dzia z in nymi.

Podaną war tość emi sji można również
stosować do wstę pnej oceny ob ciążenia .

46

5451520-Trockenbau_man 09.01.15 07:24 Seite 46

UWAGA! Wartość emi sji drgań

pod czas eksploatacji elektro ­narzę dzia może odbie gać od wartości
podanej, za leżnie od sposobu je go
eksploatacji.

Obowiązkowo należy określić
środki bezpieczeństwa mające na
celu ochronę osób pracujących
z narzędziami. Oceny obcią żenia do ­konu je się przy tym z uwzględ nieniem
rzeczywistych wa runków
eksploatacji. (Należy przy tym
uwzględnić wszystkie skład niki
cyklu robo czego, tzn. również cza sy,
w których elektro narzędzie jest wyłą ­czone oraz czasy, w których jest
wprawdzie włą czone, ale pra cuje bez
obcią żenia).

UWAGA! Podczas pracy z

urządzeniem nie sposób uniknąć
pewnego hałasu. Dlatego prace,
powodujące duży hałas, należy
wykonywać w dozwolonym czasie.
Przestrzegać godzin, w których
obowiązuje cisza, i ograniczyć czas
pracy do niezbędnego minimum.

UWAGA! Hałas może powodować

uszkodzenie słuchu. Dlatego
podczas pracy należy używać
odpowiednich ochraniaczy słuchu.
Znajdujące się wpobliżu osoby także
powinny używać odpowiednich
ochraniaczy słuchu.

3 – Elementy urządzenia

1 Zaczep na pasek
2 Przycisk blokady do pracy ciągłej
3 Włącznik/wyłącznik
4 Regulator prędkości obrotowej
5 Przełącznik obrotów w prawo/lewo
6 Uchwyt na narzędzie/grot
7 Ogranicznik głębokości
8 Pierścień regulacyjny

4 – Zastosowanie zgodne z

przeznaczeniem

Seryjne osadzanie samowiercących i
samogwintujących wkrętów w zakresie
zabudowy fasad, ścian i dachów.
Urządzenie i akcesoria należy stosować
tylko zgodnie z przeznaczeniem. Wszelkie
inne zastosowania są niedozwolone.

Urządzenie jest przeznaczone wyłącznie
do stosowania w gospodarstwie
domowym.

Użytkowanie niezgodne
zprzeznaczeniem

Wszystkie zastosowania urządzenia,
których nie wymieniono wrozdziale
„Użytkowanie zgodne zprzeznaczeniem”,
uważa się zaużycie niezgodne
zprzeznaczeniem.

Stosowanie elektronarzędzia do prac, do
których nie jest przeznaczone, może
powodować niebezpieczeństwo ibyć
przyczyną obrażeń. Nie należy stosować
akcesoriów, które nie są przewidziane do
tego elektronarzędzia.

Sama możliwość zamocowania
wyposażenia do elektronarzędzia nie
stanowi gwarancji bezpiecznej pracy.

Dopuszczalna prędkość obrotowa
narzędzia roboczego musi być co
najmniej tak wysoka, jak podana na
elektronarzędziu prędkość maksymalna.
Wyposażenie, obracające się
zprędkością większą od dopuszczalnej,
może pęknąć irozpaść się pod wpływem
siły odśrodkowej.

Średnica zewnętrzna igrubość narzędzia
roboczego muszą odpowiadać wymiarom
elektronarzędzia. Nieprawidłowo
dobranych narzędzi roboczych nie można
prawidłowo osłonić ani kontrolować.

47

5451520-Trockenbau_man 09.01.15 07:24 Seite 47

Tarcze tnące lub inne elementy
wyposażenia muszą dokładnie pasować
do wrzeciona szlifierskiego posiadanego
elektronarzędzia. Niedokładnie
dopasowane do wrzeciona narzędzia
robocze wirują nieregularnie, bardzo
mocno wibrują imogą spowodować
utratę kontroli nad narzędziem.

Istnieje niebezpieczeństwo odniesienia
obrażeń. Za wynikłe stąd szkody, jak
również za szkody osobowe, powstałe
zpowodu nieprawidłowego użytkowania,
odpowiada użytkownik urządzenia.
Wprzypadku stosowania wmaszynie
części innych lub nieoryginalnych, wygasa
prawo do roszczeń gwarancyjnych wobec
producenta.

Pozostałe ryzyka:

Instrukcja obsługi niniejszego
elektronarzędzia zawiera wyczerpujące
wskazówki dotyczące bezpiecznej pracy
zelektronarzędziami. Pomimo tego każde
elektronarzędzie jest źródłem pewnych
zagrożeń, których nie mogą całkowicie
wykluczyć zastosowane mechanizmy
ochronne. Dlatego też elektronarzędzia
należy użytkować zawsze zzachowaniem
należytej ostrożności.

Przykłady ryzyka szczątkowego to:

• Dotknięcie wirujących części lub
narzędzi.

• Możliwość zranienia przez wyrzucane
detale lub ich części.

• Zagrożenie pożarem wprzypadku
niedostatecznej wentylacji silnika.

• Uszkodzenie słuchu wprzypadku
pracy bez ochrony słuchu.

Bezpieczna praca zależy również od
zapoznania personelu obsługującego

zzasadami obchodzenia się zdanym
elektronarzędziem! Odpowiednia
znajomość maszyny oraz rozsądne
zachowanie podczas pracy pomagają
zminimalizować istniejące ryzyko
szczątkowe.

Ostrzeżenie! Opisane tu narzędzie

wytwarza podczas eksploatacji
pole elektromagnetyczne. Pole to
w określonych okolicznościach
może wywierać negatywny wpływ na
działanie aktywnych i biernych
implantów medycznych. Aby uniknąć

niebezpieczeństwa poważnych lub
śmiertelnych obrażeń, przed rozpoczęciem
pracy zelektronarzędziem radzimy osobom
z wszczepionymi medycznymi implantami
skonsultowanie się zlekarzem lub
producentem implantu.

5 – Ogólne wskazówki

bezpieczeństwa
dotyczące obchodzenia
się z elektronarzędziami

OSTRZEŻENIE! Należy

przeczytać wszystkie wskazówki
bezpieczeństwa i instrukcje.

Nieprzestrzeganie wskazówek
bezpieczeństwa i zaleceń może być
przyczyną porażenia prądem elektrycznym,
pożaru i/lub ciężkich obrażeń ciała.

Wszystkie wskazówki bezpieczeństwa
i instrukcje należy zachować na
przyszłość.

Używane we wskazówkach
bezpieczeństwa pojęcie „elektronarzędzie”
dotyczy elektrycznych narzędzi zasilanych
z sieci elektrycznej (z kablem sieciowym)
lub akumulatorów (bez kabla sieciowego).

Urządzenie nie może być używane
przez osoby o ograniczonej sprawności
fizycznej, sensorycznej lub umysłowej,

48

5451520-Trockenbau_man 09.01.15 07:24 Seite 48

albo przez osoby nieposiadające
wystarczającego doświadczenia lub
wiedzy, chyba że są one nadzorowane i
instruowane przez osobę odpowiedzialną
za ich bezpieczeństwo. Należy
dopilnować, aby urządzeniem nie bawiły
się dzieci. Urządzenie nie może być
używane przez dzieci.

Bezpieczeństwo w miejscu pracy

• Należy utrzymywać czystość na
stanowisku pracy i zapewnić jego
odpowiednie oświetlenie. Nieporządek

i brak właściwego oświetlenia miejsca
pracy grozi wypadkiem.

• Nie wolno używać elektronarzędzi

w środowisku zagrożonym
wybuchem, w którym znajdują się
ciecze, gazy lub pyły o
właściwościach palnych.

Elektronarzędzia wytwarzają iskry, które
mogą zapalić pyły lub opary.

• Podczas pracy z elektronarzędziem

należy upewnić się, że dzieci i inne
osoby postronne zachowują
odpowiednią odległość. Odwrócenie

uwagi może spowodować utratę
kontroli nad urządzeniem.

Bezpieczeństwo elektryczne

• Wtyczka elektronarzędzia powinna
pasować do gniazda wtykowego.
Zabrania się wprowadzania
jakichkolwiek modyfikacji
w konstrukcji wtyczki. W przypadku
elektronarzędzia z uziemieniem
ochronnym nie wolno stosować
adapterów do wtyczek. Oryginalne

wtyczki i dopasowane gniazda
wtykowe zmniejszają ryzyko porażenia
prądem elektrycznym.

• Nie wolno dotykać uziemionych

powierzchni, np. rur, urządzeń

grzewczych, pieców i chłodziarek.

Ryzyko porażenia prądem zwiększa
się, jeśli ciało człowieka jest uziemione.

• Urządzenie należy chronić przed
deszczem i wilgocią. Wniknięcie wody
do wnętrza elektronarzędzia zwiększa
ryzyko porażenia prądem.

• Nie wolno używać kabla w sposób

niezgodny z przeznaczeniem, tzn. do
przenoszenia lub zawieszania
urządzenia. Nie należy wyciągać
wtyczki z gniazda przez pociąganie
za kabel. Kabel należy chronić przed
wysoką temperaturą, olejem,
ostrymi krawędziami i ruchomymi
elementami urządzenia. Uszkodzenie

lub splątanie kabla zwiększa ryzyko
porażenia prądem elektrycznym.

• Podczas użytkowania

elektronarzędzia na świeżym
powietrzu należy korzystać wyłącznie
z przedłużaczy dopuszczonych do
stosowania na zewnątrz. Stosowanie

przedłużaczy przeznaczonych do pracy
na zewnątrz zmniejsza ryzyko porażenia
prądem elektrycznym.

• Jeśli nie da się uniknąć eksploatacji

elektronarzędzia w wilgotnym
środowisku, należy zastosować
wyłącznik różnicowoprądowy.

Wyłączniki różnicowoprądowe
zmniejszają ryzyko porażenia prądem
elektrycznym.

Bezpieczeństwo ludzi

• Podczas pracy z elektronarzędziem
należy zachować szczególną
ostrożność i postępować w
przemyślany i rozważny sposób. Nie
wolno używać elektronarzędzi pod
wpływem środków odurzających,
alkoholu lub leków ani pod wpływem
zmęczenia. Chwilowa nieuwaga

49

5451520-Trockenbau_man 09.01.15 07:24 Seite 49

podczas pracy z elektronarzędziem
może przyczynić się do poważnych
obrażeń.

• Zawsze należy stosować środki

ochrony indywidualnej i nosić
okulary ochronne. Korzystanie

ze środków ochrony indywidualnej,
np. maski przeciwpyłowej,
antypoślizgowego obuwia ochronnego
kasku ochronnego lub środków
ochrony słuchu, pozwala, w
zależności od rodzaju oraz sposobu
zastosowania elektronarzędzia,
ograniczyć ryzyko odniesienia
obrażeń.

• Należy unikać niezamierzonego

uruchomienia urządzenia. Przed
podłączeniem elektronarzędzia do
zasilania sieciowego i/lub
akumulatora oraz przed jego
podniesieniem bądź przeniesieniem
należy się upewnić, że jest ono
wyłączone. Jeżeli w trakcie

przenoszenia urządzenia palec
użytkownika znajdzie się na włączniku
lub włączone urządzenie zostanie
podłączone do źródła zasilania, może
dojść do wypadku.

• Przed włączeniem urządzenia należy

usunąć narzędzia użyte do regulacji
lub klucze do śrub. Narzędzia lub

klucze znajdujące się w wirującym
elemencie urządzenia mogą
spowodować obrażenia.

• Należy unikać pracy w nienaturalnej

pozycji. Należy przyjąć stabilną
postawę i przez cały czas
utrzymywać równowagę. Pozwala to

na lepsze zapanowanie nad
elektronarzędziem w przypadku
nieoczekiwanych sytuacji.

• Należy nosić odpowiednią odzież.

Nie wolno zakładać luźnej odzieży

ani biżuterii. Nie wolno zbliżać
włosów, odzieży ani rękawic do
ruchomych elementów urządzenia.

Luźne ubranie, biżuteria i długie włosy
mogą zostać wciągnięte przez
poruszające się podzespoły.

• W przypadku możliwości montażu

urządzeń do odsysania
i wychwytywania pyłów należy
upewnić się, że są one podłączone
i funkcjonują prawidłowo.

Zastosowanie urządzenia do odsysania
pozwala ograniczyć zagrożenia
powodowane przez pył.

Eksploatacja i obchodzenie się z
elektronarzędziem

• Nie należy przeciążać urządzenia.
Należy używać elektronarzędzia
wyłącznie do prac, do których jest
przeznaczone. Dobór właściwego

elektronarzędzia zapewnia wydajniejszą
i bezpieczniejszą pracę w podanym
zakresie mocy.

• Nie wolno korzystać z

elektronarzędzi, których włączniki
są uszkodzone. Elektronarzędzie,

którego nie można włączyć/wyłączyć,
jest niebezpieczne i należy je oddać
do naprawy.

• Przed zmianą ustawień, wymianą

osprzętu lub odłożeniem urządzenia
należy wyciągnąć wtyczkę z gniazda
i/lub wyjąć akumulator. Ta czynność

zapobiegawcza zapobiega
przypadkowemu uruchomieniu
urządzenia.

• Chwilowo nieużywane

elektronarzędzia należy
przechowywać poza zasięgiem
dzieci. Nie wolno zezwalać na
używanie urządzenia osobom, które
go nie znają lub nie zapoznały się

50

5451520-Trockenbau_man 09.01.15 07:24 Seite 50

z niniejszą instrukcją. Elektronarzędzia
używane przez niedoświadczone osoby
mogą stanowić zagrożenie.

• Należy dbać o urządzenie. Należy

sprawdzać, czy części ruchome
działają prawidłowo i nie zakleszczają
się oraz czy nie są pęknięte lub
uszkodzone w stopniu zakłócającym
działanie elektronarzędzia. Przed
przystąpieniem do użytkowania
urządzenia należy oddać uszkodzone
części do naprawy. Niewłaściwa

konserwacja elektronarzędzia jest
częstą przyczyną wypadków.

• Narzędzia skrawające powinny być
ostre i czyste. Prawidłowo
konserwowane narzędzia tnące
o ostrych krawędziach rzadziej się
zacinają i dają się łatwiej prowadzić.

• Elektronarzędzie, osprzęt, narzędzia

obróbkowe itp. należy użytkować
zgodnie z niniejszą instrukcją
obsługi. Należy przy tym uwzględnić
warunki pracy i rodzaj wykonywanej
czynności. Używanie elektronarzędzia

do celów niezgodnych z ich
przeznaczeniem może spowodować
zagrożenie.

Serwis

• Naprawę urządzenia powierzać
wyłącznie wykwalifikowanym
specjalistom, używającym tylko
oryginalnych części zamiennych.

Stanowi to gwarancję zachowania
bezpieczeństwa urządzenia.

6 – Wskazówki

bezpieczeństwa
związane z urządzeniem

• Podczas wykonywania prac, w
trakcie których wkręt może natrafić

na ukryte przewody elektryczne lub
własny kabel sieciowy, należy
trzymać urządzenie tylko za
izolowane powierzchnie chwytne.

Kontakt wkrętu z przewodem
elektrycznym znajdującym się pod
napięciem może wywołać powstanie
napięcia w innych metalowych
częściach narzędzia, a w konsekwencji
spowodować porażenie prądem.

• Należy stosować środki ochrony oczu
i słuchu.

• Przed rozpoczęciem osadzania
wkrętów w ścianę należy sprawdzić
przy pomocy detektora przewodów,
czy nie dojdzie do uszkodzenia
przebiegających w niej przewodów
elektrycznych, gazowych lub
wodnych.

• Należy unikać zatrzymywania silnika
pod obciążeniem podczas wkręcania.

• Należy wybrać taką prędkość
obrotową, która nie dopuści do
ogrzania się końcówek wkrętów.

• Aby uniknąć zagrożenia, uszkodzony
kabel sieciowy – w celu uniknięcia
zagrożenia – powinien zostać
wymieniony przez producenta albo
przedstawiciela serwisu.

Znaki bezpieczeństwa

Symbole na obudowie mają następujące
znaczenie:

Nie usuwać z odpadami
domowymi!

Ważne! Przestrzegać
instrukcji obsługi!

Nosić okulary ochronne.

51

5451520-Trockenbau_man 09.01.15 07:24 Seite 51

Zakładać maskę

przeciwpyłową.

Stosować środki ochrony

słuchu.

Obudowa jest wyposażona

w podwójną izolację
ochronną

Dobrowolny certyfikat jakości

„Geprüfte Sicherheit”

(sprawdzone bezpieczeństwo)

Oznakowanie CE (zgodność

z europejskimi normami
bezpieczeństwa)

7 – Montaż i czynności

regulacyjne

Wymiana narzędzi

Wyciągnąć wtyk sieciowy. W celu
wymiany końcówki wkręcającej odkręcić
ogranicznik głębokości (7), a po
wymianie narzędzia wyregulować go
ponownie.

8 – Użytkowanie urządzenia

Włączanie

Wcisnąć przełącznik (3). Silnik zaczyna
pracować na niskich obrotach. Prędkość
obrotowa zwiększa się wraz ze
wzrastającym naciskiem na przełącznik
aż do osiągnięcia wstępnie ustawionej
maksymalnej prędkości obrotowej.

Wyłączanie

Zwolnić przełącznik.

Włączanie pracy ciągłej

Wcisnąć przełącznik (3), wcisnąć
przycisk blokady (2) i zwolnić
przełącznik.

Wyłączanie pracy ciągłej

Wcisnąć przełącznik (3). Przycisk
blokady (2) odblokuje się
automatycznie. Zwolnić przełącznik (3).
Urządzenie wyłączy się.

UWAGA! Wrzeciono wkrętarki lub

zamocowane narzędzie do
wkręcania zaczyna pracować dopiero
w momencie przyciśnięcia go do
obrabianego elementu i przestaje
natychmiast po zakończeniu procesu
wkręcania. Zatrzymanie się narzędzia
do wkręcania mimo pracującego
silnika jest więc normalnym
zjawiskiem pod warunkiem, że
urządzenie nie styka się z obrabianym
elementem.

9 – Sposób pracy

Regulacja prędkości obrotowej

Przełącznik obrotowy (4)

przy nieruchomym silniku
obracać w kierunku (+) w
celu zwiększenia
obrotów lub w kierunku

(–) w celu zmniejszenia
obrotów. W ten sposób można wstępnie
ustawić prędkość obrotową
dopasowaną do obrabianego elementu
lub wielkości wkrętów. Prawidłową
prędkość obrotową można uzyskać,
przeprowadzając próbę. Jeżeli uda się
osadzić wkręt bez nadmiernego
nagrzania jego końcówki, oznacza to, że
prędkość ustawiona jest prawidłowo.

52

5451520-Trockenbau_man 09.01.15 07:24 Seite 52

Obroty w prawo/lewo

Wkręcanie wkrętów:
Przełącznik ustawić w
położeniu R .
Wykręcanie wkrętów:
Przełącznik ustawić w

położeniu L .
Przełącznik obrotów należy uruchamiać
wyłącznie przy zatrzymanym silniku.

Regulacja ogranicznika głębokości/
praca

Jest niezbędna w celu

dokonania dokładnego

ustawienia głębokości

osadzania wkrętów oraz

uniknięcia uszkodzenia

powierzchni materiału, w
której są umieszczane wkręty. Pierścień
regulacyjny (8) przesunąć do przodu aż do
oporu. Obracając pierścień regulacyjny,
wybrać dowolną głębokość wkręcania:

• Obrót w kierunku (+): zwiększanie

głębokości wkręcania

• Obrót w kierunku (–): zmniejszanie

głębokości wkręcania
Przy każdym pełnym obrocie głębokość
wkręcania zmienia się o 2 mm. Pierścień
regulacyjny odciągnąć do tyłu aż do
momentu zatrzaśnięcia. Wybrane
ustawienie można skontrolować,
przeprowadzając próbę. Wkręt
umieszczany jest na magnetycznym
uchwycie do grotów. Końcówkę wkrętu
przycisnąć mocno do materiału, w
którym ma być osadzony. Rozpocząć
wkręcanie i kontynuować, aż
ogranicznik głębokości (7) zetknie się z
powierzchnią materiału, a wrzeciono
wkrętarki automatycznie zatrzyma się.
Aby wykręcić wkręty, należy ustawić
przełącznik (5) w pozycji obrotów w lewo
i odkręcić ogranicznik głębokości (7) od
powierzchni materiału.

Zaczep na pasek

W przypadku przerw w pracy z
urządzeniem można je zawiesić przy
pasku za pomocą zaczepu (1).

10 – Konserwacja i ochrona

środowiska

Czyszczenie, konserwacja i utylizacja

Przed wszelkimi pracami związanymi z
czyszczeniem i konserwacją należy
wyciągnąć wtyk sieciowy z gniazda!
Maszynę czyścic wilgotną szmatką, nie
używając rozpuszczalników, i dobrze
wysuszyć. Usunąć pył ze szczelin
wentylacyjnych. Przed każdym użyciem
sprawdzić maszynę, kabel i akcesoria
pod kątem ewentualnych uszkodzeń.
Wykonanie koniecznych napraw zlecać
fachowemu personelowi. Niesprawną
maszynę należy prawidłowo zutylizować
zgodnie z lokalnymi przepisami.

UWAGA! Zużytych urządzeń

elektrycznych i akumulatorowych
nie można usuwać razem z odpadami
z gospodarstwa domowego! Zgodnie
z Dyrektywą 2012/19/UE w sprawie
zużytego sprzętu elektrycznego
i elektronicznego należy gromadzić je
osobno i przekazywać
do ponownego
przetworzenia w przyjazny
dla środowiska i fachowy
sposób.

Nienadające się już do użytku
urządzenia elektryczne należy
przekazać do lokalnego punktu zbiórki.
Materiały opakowaniowe należy
segregować według rodzaju i utylizować
zgodnie z lokalnymi przepisami.
Szczegółowe informacje można uzyskać
w urzędzie lokalnej administracji.

53

5451520-Trockenbau_man 09.01.15 07:24 Seite 53

54

11 – Wskazówki dotyczące

serwisu

• Urządzenie, instrukcję obsługi i
ewentualny osprzęt należy
przechowywać w oryginalnym
opakowaniu. Dzięki temu wszystkie
informacje i części będą zawsze pod
ręką.

• Zasadniczo urządzenia Meister nie
wymagają konserwacji, a do czyszczenia
obudowy wystarcza wilgotna ściereczka.
Dodatkowe wskazówki podano w
instrukcji eksploatacji.

• Urządzenia Meister są poddawane
ścisłej kontroli jakości. Jeżeli pomimo
tego wystąpią usterki, należy przesłać
urządzenie na adres naszego serwisu.
Niezwłocznie wykonamy naprawę.

• Krótki opis uszkodzenia pozwoli skrócić
lokalizację usterki i czas naprawy.
W okresie obowiązywania gwarancji
należy dołączyć do urządzenia kartę
gwarancyjną i dowód zakupu.

• Jeżeli naprawa nie będzie podlegać
gwarancji, jej koszty ponosi użytkownik.

WAŻNE! Otwarcie urządzenia

powoduje utratę uprawnień

gwarancyjnych!

WAŻNE! Pragniemy

podkreślić, że w myśl ustawy
o odpowiedzialności cywilnej za szkody
powstałe w związku z wadliwością
produktu nie odpowiadamy za szkody
spowodowane na skutek używania
naszych urządzeń, o ile powstały one
w wyniku niefachowej naprawy lub
wymiany części na nieoryginalne części
zamienne lub na części, których nie
dopuściliśmy do stosowania, lub też
gdy naprawy nie przeprowadził serwis
klienta firmy Meister Werkzeuge GmbH
ani inny autoryzowany serwis! Ta sama
regulacja obowiązuje dla używanych
elementów osprzętu.

• Aby uniknąć szkód transportowych,

należy odpowiednio zapakować
urządzenie lub skorzystać
z oryginalnego opakowania.

• Także po upływie okresu gwarancyjnego

jesteśmy do Państwa dyspozycji
i oferujemy naprawę urządzeń Meister w
atrakcyjnych cenach.

5451520-Trockenbau_man 09.01.15 07:24 Seite 54

55

1 – Teslimat kapsam∂

• 1 Hızlı vidalama makinesi

•1 Bit

• Kullan∂m talimat∂

• Garanti belgesi

2 – Teknik bilgiler

Teknik veriler

Elektrik akım
beslemesi 230 V~/50 Hz
Nominal güç 710 W
Devir sayısı n0: 0–2500 min

-1

Besleme kablosu 300 cm
Vida-ø (Vida çapı) max. 6,35 mm
Takım kavrama 6,35 mm 1/4"
Aπırlık 1,8 kg

Teknik deπiμiklikler yap∂lmas∂ durumu
sakl∂ tutulmaktad∂r.

Gürültü emisyonu/Titreμim

Ses bas∂nç seviyesi L

pA

: 78,63 dB(A),

Ses gücü seviyesi L

WA

: 89,63 dB(A),

K

pA

: 3 dB(A), KWA: 3 dB(A).

El/kol titreμimleri
Vidalamada: a

h

: 1,621 m/s2, K: 1,5 m/s2.

Ses/Titreμim bilgisi

Ölçüm deπerleri EN 60745-1 uyar∂nca
tespit edilmiμtir.

Belirtilen salınım emisyon değeri
normlandırılmış bir test yöntemine göre
ölçülmüş olup, elektrikli bir aletin bir
başka aletle kıyaslanmasında
kullanılabilir.

Belirtilen salınım emisyon değeri,
muhtemel bir olumsuz etki için ilk tahmin
olarak da kullanılabilir.

D∑KKAT! Sal∂n∂m emisyon deπeri,

elektrikli aletin bilfiil kullan∂lmas∂
s∂ras∂nda, ne tür kullan∂ld∂π∂na baπl∂
olarak, belirtilen deπerden farkl∂l∂k
gösterebilir.

Kullan∂c∂n∂n korunmas∂ aç∂s∂ndan
güvenlik önlemleri belirlenmesi

Kullanım talimat∂ ve güvenlik uyarıları

UYARI! Yaralanma riskinin azalt∂lmas∂ bak∂m∂ndan, ilk kullan∂mdan önce
lütfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi
diπer bir kullan∂c∂ya vermeniz durumunda, bu kullanma talimatlar∂n∂ da
yan∂nda teslim ediniz.

TR

sayfa

1 – Teslimat kapsam∂ 55
2 – Teknik bilgiler 55
3 – Yap∂ parçalar∂ 56
4 – Öngörülen amac∂na

uygun kullan∂m biçimi 56
5 – Genel güvenlik uyar∂lar∂ 57
6 – Cihaza özgü güvenlik

uyar∂lar∂ 59

sayfa

7 – Montaj ve ayar iμlemleri 60
8 – ∑μletim 60
9 – Çal∂μma tarz∂ 60

10 – Bak∂m ve çevrenin

korunmas∂ 61

11 – Servis aç∂klamalar∂ 61

∑çindekiler

5451520-Trockenbau_man 09.01.15 07:24 Seite 55

zorunludur. Burada, muhtemel
olumsuz etki hakk∂nda reel uygulama
koμullar∂ göz önüne al∂narak tahmin
yap∂l∂r. (Bunda iμletim döngüsünün
pay∂ da, yani elektrikli aletin kapal∂
olduπu süreler ve de aletin gerçi aç∂k
olduπu ama herhangi bir zorlanma
olmadan çal∂μt∂π∂ süreler de dikkate
al∂nmal∂d∂r.)

D∑KKAT! Bu cihaz, kaç∂n∂lmaz

olarak, belirli bir gürültü ç∂kar∂r.
O nedenle, fazla gürültü yapacak
iμleri sadece buna izin verilen
saatlerde gerçekleμtirin. Varsa,
gürültü yapman∂n yasak olduπu
saatlere riayet edin ve çal∂μma
süresini gerektiπince s∂n∂rlay∂n.

D∑KKAT! Gürültü, iμitme

hasarlar∂na yol açabilir. O nedenle
iμe uygun bir kulakl∂k takarak çal∂μ∂n.
Etraf∂n∂zdakilerin de ayn∂ μekilde uygun
bir kulakl∂k takmas∂ gerekir.

3 – Yap∂ parçalar∂

1 Kemer tutucusu
2 Sürekli iμletim için sabitleme düπmesi
3 Açma/kapatma μalteri
4 Devir say∂s∂ regülatörü
5 Saπa/sola hareket düπmesi
6 Uç/tak∂m yuvas∂
7 Derinlik s∂n∂rlay∂c∂
8 Ayar halkas∂

4 – Öngörülen amaçlara

uygun kullan∂m

Cephe, duvar ve çat∂ yap∂lar∂nda seri
vidalamalarda matkap uçlu vidalar∂n ve
diμ açan vidalar∂n kullan∂m∂. Makineyi ve
aksesuarlar∂ sadece öngörülen kullan∂m
alan∂nda kullan∂n. Diπer tüm kullan∂mlar
kesinlikle yasakt∂r.

Bu alet sadece evde yapılacak olan
iμlerde kullanılmak için belirlenmiμtir.

Amac∂na uygun olmayan kullan∂m

Cihaz∂n "Amac∂na uygun kullan∂m"
bölümünde belirtilmeyen her tür
kullan∂m∂ amac∂na uygun olmayan
kullan∂md∂r.

Bu elektrikli aletle öngörülmeyen
uygulamalarda bulunulmas∂, tehlike ve
yaralanmalara yol açabilir. Özel olarak
bu elektrikli alet için öngörülmemiμ olan
aksam∂ kullanmay∂n∂z. Bu takdirde
yaralanma tehlikesi vard∂r. Hatal∂
kullan∂mdan dolay∂ meydana gelebilecek
tüm maddi hasarlardan veya
yaralanmalardan, cihaz∂ kullanan∂n
kendisi sorumluluk taμ∂r.

Makinede baμka veya orijinal olmayan
parçalar∂n kullan∂lmas∂, üretici taraf∂ndan
verilen garantinin yanmas∂na yol açar.

Muhtemel riskler:

∑μbu elektrikli aletin iμletme talimat∂,
elektrikli aletlerin emniyetli
kullan∂labilmesine iliμkin önemli uyar∂lar
içerir. Yine de her elektrikli alet, mevcut
koruyucu tertibatlara raπmen tamamen
ihtimal d∂μ∂ b∂rak∂lamayacak muhtemel
riskler içerir. O nedenle elektrikli aletleri
her zaman gereken itinayla kullan∂n∂z.

Muhtemel riskler örneπin μunlar
olabilir:

• Dönen parça veya aletlere temas.

• Etrafa f∂rlayan malzeme veya
malzeme parçalar∂ndan yaralanma.

• Motorun yeteri derecede
havalanamamas∂ndan kaynaklanacak
yang∂n tehlikesi.

56

5451520-Trockenbau_man 09.01.15 07:24 Seite 56

• Kulakl∂k kullanmadan yap∂lan iμlerde
iμitme kayb∂.

Emniyetli çal∂μma, ayn∂ zamanda, kullan∂c∂
personelin ilgili elektrikli aletin nas∂l
kullan∂lacaπ∂n∂ iyi bilip bilmemesine baπl∂d∂r!
Buna iliμkin makine bilgisi ve çal∂μ∂rken
dikkatli davranma, mevcut risklerin asgariye
indirilmesine yard∂mc∂ olur.

Uyar∂! ∑μbu elektrikli alet, çal∂μma

esnas∂nda elektromanyetik alan
oluμturur. Bu alan, baz∂ durumlarda
aktif veya pasif t∂bbi implantlar∂
olumsuz etkileyebilir. Ciddi ve hatta

ölümcül yaralanma riskini azaltabilmek
için, t∂bbi impant taμ∂yanlara, iμbu aleti
kullanmadan önce, doktorlar∂na ve t∂bbi
implant üreticisine dan∂μmanlar∂n∂
tavsiye ederiz.

5 – Elektrikli aletlerin

kullan∂m∂na iliμkin genel

güvenlik uyar∂lar∂

Dikkat! Bütün güvenlik

talimatlar∂ ve hükümleri
okunmal∂d∂r. Aμaπ∂daki talimat

hükümlerine uyulmad∂π∂ takdirde elektrik
çarpmas∂, yang∂n ve/veya aπ∂r
yaralanma tehlikeleri meydana
gelebilmektedir.

Bir sonraki kullan∂m için bu güvenlik
talimatlar∂n∂ ve hükümlerini güvenli
bir yerde saklay∂n∂z.

Uyar∂ ve talimat hükümlerinde kullan∂lan
"Elektrikli EI Aleti" kavram∂, ak∂m
μebekesine baπl∂ (μebeke baπlant∂
kablosu ile) aletlerle akü ile çal∂μan
aletleri (ak∂m μebekesine baπlant∂s∂
olmayan aletler) kapsamaktad∂r.

Bu cihaz, güvenliklerinden sorumlu bir
kiμinin denetimi olmaks∂z∂n ya da bu kiμi
taraf∂ndan cihaz∂n nas∂l kullan∂lacaπ∂

tarif edilmeden s∂n∂rl∂ fiziki, duyusal veya
zihinsel yetilere sahip kiμiler (çocuklar
dahil) taraf∂ndan ya da tecrübesizce
ve/veya bilgisizce kullan∂lamaz.
Çocuklar∂n cihazla oynamamalar∂n∂n
saπlanmas∂ aç∂s∂ndan kontrol alt∂nda
tutulmas∂ gerekmektedir.

Çal∂μma yeri

• Çal∂μt∂π∂n∂z yeri temiz ve düzenli
tutunuz. Çal∂μt∂π∂n∂z yer düzensiz ise

ve iyi ayd∂nlat∂lmam∂μsa kazalar
meydana gelebilmektedir.

• Yak∂n∂nda yan∂c∂ s∂v∂lar, gazlar veya

tozlar bulunan patlama tehlikesi olan
yerlerde aletinizle çal∂μmay∂n∂z.

Elektrikli el aletleri, toz veya buharlar∂n
tutuμmas∂na neden olabilecek
k∂v∂lc∂mlar ç∂kartmaktad∂rlar.

• Elektrikli el aleti ile çal∂μ∂rken

çocuklar∂ ve baμkalar∂n∂ uzakta
tutunuz. Dikkatiniz daπ∂lacak olursa

aletin kontrolünü kaybedebilirsiniz.

Elektrik emniyeti

• Aletin fiμi prize uymal∂d∂r. Fiμi
hiçbir zaman deπiμtirmeyiniz.
Koruyucu donan∂m∂ bulunan
topraklanm∂μ aletlerle birlikte
adaptör fiμi kullanmay∂n∂z.

Deπiμtirilmemiμ fiμ ve uygun priz
elektrik çarpma tehlikesini azalt∂r.

• Borular, kalorifer petekleri, ∂s∂t∂c∂lar

ve buzdolaplar∂ gibi topraklanm∂μ
yüzeylerle bedensel temasa
gelmekten kaç∂n∂n∂z. Bedeniniz

toprakland∂π∂ anda büyük bir elektrik
çarpma tehlikesi ortaya ç∂kar.

• Aleti yaπmur alt∂nda veya nemli
yerlerde b∂rakmay∂n∂z. Suyun
elektrikli el aleti içine s∂zmas∂ elektrik
çarpma tehlikesini yükseltir.

57

5451520-Trockenbau_man 09.01.15 07:24 Seite 57

• Aleti kablosundan tutarak
taμ∂may∂n∂z, kabloyu kullanarak
asmay∂n∂z veya kablodan çekerek fiμi
ç∂kartmay∂n∂z. Kabloyu ∂s∂dan,
yaπdan, keskin kenarl∂ cisimlerden
veya aletin hareketli parçalar∂ndan
uzak tutunuz. Hasarl∂ veya dolanm∂μ

kablo elektrik çarpma tehlikesini
yükseltir.

• Bir elektrikli el aleti ile aç∂k havada

çal∂μ∂rken, mutlaka aç∂k havada
kullan∂lmaya onayl∂ olan bir uzatma
kablosu kullan∂n∂z. Aç∂k havada

kullan∂lmaya uygun uzatma
kablosunun kullan∂lmas∂ elektrik
çarpma tehlikesini azalt∂r.

Kiμilerin Güvenliπi

• Dikkatli olunuz, ne yapt∂π∂n∂za
dikkat ediniz, elektrikli el aleti ile
iμinizi makul bir tempo ve yöntemle
yürütünüz. Yorgunsan∂z, ald∂π∂n∂z
haplar∂n, ilaçlar∂n veya alkolün
etkisinde iseniz aletinizi
kullanmay∂n∂z. Aleti kullan∂rken bir

anl∂k dikkatsizlik önemli yaralanmalara
neden olabilir.

• Daima kiμisel koruyucu donan∂m ve
koruyucu gözlük kullan∂n∂z. Yapt∂π∂n∂z
iμe göre kullanacaπ∂n∂z∂ toz maskesi,
kaymayan iμ ayakkab∂lar∂, kask ve
kulakl∂k yaralanma tehlikesini azalt∂r.

• Aletin kontrol d∂μ∂ çal∂μmamas∂ için

gerekli önlemleri al∂n∂z. Aleti ak∂m
μebekesine veya aküye baπlamadan
önce, kald∂rmadan veya taμ∂maya
baμlamadan önce kapal∂ olduπundan
emin olunuz. Aleti taμ∂rken parmaπ∂n∂z

μalter üzerinde olursa veya aleti aç∂k
durumda ak∂m μebekesine baπlarsan∂z
kazalara neden olabilirsiniz.

• Aleti çal∂μt∂rmadan önce ayar

aletlerini veya anahtarlar∂ aletten

ç∂kart∂n∂z. Aletin dönen parçalar∂n∂n

içinde bulunabilecek bir yard∂mc∂ alet
yaralanmalara neden olabilir.

• Kendinize çok fazla güvenmeyiniz.

Çal∂μ∂rken duruμunuz güvenli olsun
ve dengenizi her zaman saπlay∂n∂z.

Bu sayede aleti beklenmedik
durumlarda daha iyi kontrol edebilirsiniz.

• Uygun iμ elbiseleri giyiniz. Geniμ

giysiler giymeyiniz ve tak∂
takmay∂n∂z. Saçlar∂n∂z∂, giysilerinizi
ve eldivenlerinizi aletin hareketli
parçalar∂ndan uzak tutunuz. Bol

giysiler, uzun saçlar veya tak∂lar,
aletin hareketli parçalar∂ taraf∂ndan
tutulabilir.

• Tutamaklar∂ kuru, temiz ve yaπs∂z
tutunuz. Yaπl∂ tutamaklar kayabilir ve
aletin kontrolünü kaybedebilirsiniz.

• Toz emme donan∂m∂ veya toz

tutma tertibat∂ kullan∂rken, bunlar∂n
baπl∂ olduπundan ve doπru
kullan∂ld∂π∂ndan emin olunuz. Bu

donan∂mlar∂n kullan∂lmas∂ tozdan
kaynaklanacak tehlikeleri azalt∂r.

Elektrikli el aletlerinin özenle
kullan∂m∂ ve bak∂m∂

• Aleti aμr∂ ölçüde zorlamay∂n∂z.
Yapt∂π∂n∂z iμe uygun elektrikli el
aletleri kullan∂n∂z. Uygun

performansl∂ elektrikli el aleti ile
belirlenen çal∂μma alan∂nda daha iyi
ve güvenli çal∂μ∂rs∂n∂z.

• Ωalteri bozuk olan elektrikli el
aletini kullanmay∂n∂z. Aç∂l∂p
kapanamayan bir elektrikli el aleti
tehlikelidir ve onar∂lmal∂d∂r.

• Alette bir ayarlama iμlemine

baμlamadan önce, herhangi bir
aksesuar∂ deπiμtirirken veya aleti

58

5451520-Trockenbau_man 09.01.15 07:24 Seite 58

elinizden b∂rak∂rken fiμi prizden
çekiniz. Bu önlem, aletin yanl∂μl∂kla

çal∂μmas∂n∂ önler.

• Kullan∂m d∂μ∂ duran elektrikli el

aletlerini çocuklar∂n ulaμamayacaπ∂
bir yerde saklay∂n∂z. Aleti
kullanmay∂ bilmeyen veya bu
kullan∂m k∂lavuzunu okumayan
kiμilerin aletle çal∂μmalar∂na izin
vermeyiniz. Deneyimsiz kiμiler

taraf∂ndan kullan∂ld∂π∂nda, elektrikli el
aletleri tehlikelidir.

• Aletinizin bak∂m∂n∂ özenle yap∂n∂z.

Aletinizin kusursuz olarak iμlev
görmesini engelleyebilecek bir
durumun olup olmad∂π∂n∂, hareketli
parçalar∂n kusursuz olarak iμlev
görüp görmediklerini ve s∂k∂μ∂p
s∂k∂μmad∂klar∂n∂, parçalar∂n hasarl∂
olup olmad∂klar∂n∂ kontrol ediniz.
Aleti kullanmaya baμlamadan önce
hasarl∂ parçalar∂ onart∂n∂z. Birçok iμ

kazas∂ aletin kötü bak∂m∂ndan
kaynaklanmaktad∂r.

• Kesici uçlar∂ daima keskin ve temiz
tutunuz. Özenle bak∂m∂ yap∂lm∂μ keskin
kenarl∂ kesme uçlar∂n∂n malzeme içinde
s∂k∂μma tehlikesi daha azd∂r ve daha
rahat kullan∂m olanaπ∂ saπlarlar.

• Elektrikli el aletini, aksesuar∂, uçlar∂

ve benzerlerini, bu özel tip alet için
öngörülen talimata göre kullan∂n∂z.
Bu s∂ralamada olmak üzere, çal∂μma
koμullar∂n∂ ve yapt∂π∂n∂z iμi dikkate
al∂n∂z. Elektrikli el aletlerinin

kullan∂mlar∂ için öngörülen alan∂n
d∂μ∂nda kullan∂lmalar∂ tehlikeli
durumlara neden olabilir.

Servis

• Aletinizi sadece yetkili personele ve
orijinal yedek parça kullanma

koμulu ile onart∂n∂z. Bu sayede aletin

güvenliπini sürekli hale getirirsiniz.

6 – Cihaza özgü güvenlik

uyar∂lar∂

• Vidan∂n görülmeyen elektrik
hatlar∂na veya kendi kablosuna
temas edebileceπi iμler
yap∂yorsan∂z, cihaz∂ sadece izole
tutma yerlerinden tutun. Vidan∂n

gerilim ileten hatla temas∂, cihaz∂n
metal parçalar∂na da gerilim
yükleyebilir ve bu da elektrik
çarpmas∂na neden olabilir.

• Göz ve iμitme koruyucusu kullanın.

• Bir duvara delik delmeden önce ilk
önce akım, gaz veya su hattını bir hat
arayıcı ile kontrol ediniz.

• Zorlamadan dolayı vidalama esnasında
motorun durmasından kaçınınız.

• Vida uçlarının aμırı ısınmasını
önleyecek bir devir sayısı seçiniz.

• Baπlant∂ kablosu bir hasara uπradπ∂
zaman, oluμabilecek tehlikeleri önlemek
için, üretici veya müμteri hizmetleri
servisi taraf∂ndan deπiμtirilmesi gerekir.

Emniyet iμaretleri

Alet kasas∂ üzerindeki iμaretler μu
anlamlara gelmektedir:

Normal ev çöpüyle beraber
imha etmeyin!

Önemli! Kullanma tâlimat∂n∂
dikkate al∂n!

Koruyucu gözlük tak∂n..

59

5451520-Trockenbau_man 09.01.15 07:24 Seite 59

Toz maskesi tak∂n.

Kulakl∂k tak∂n.

Kasa çift yal∂t∂ml∂d∂r

“Test edilmiμ güvenlik”

gönüllü kalite mührü

CE iμareti (Avrupa emniyet

normlar∂na uygunluk)

7 – Montaj ve ayar iμlemleri

Tak∂m deπiμtirme

Elektrik fiμini çekin. Tornavida ucunu
deπiμtirmek için derinlik s∂n∂rlay∂c∂y∂ (7)
geri döndürün ve tak∂m deπiμiminden
sonra yeniden ayarlay∂n.

8 – Çal∂μt∂rma iμlemi

Çalıμtırmak

Ωaltere (3) basınız. Motor düμük bir
devir sayısında çalıμmaya baμlar.
Ωaltere basma basıncı arttıkça devir
sayısı da önceden ayarlanan maksimum
devir sayısına kadar artmaya baμlar.

Kapatmak

Ωalteri bırakınız.

Sürekli iμletime geçilmesi

Ωaltere (3) bas∂n, kilitleme μalterine (2)
bas∂n ve tüm μalterleri b∂rak∂n.

Sürekli iμletimin kapat∂lmas∂

Ωaltere (3) bas∂n, kilitleme μalteri (2)
kilidi otomatik olarak aç∂l∂r. Ωalteri (3)
b∂rak∂n, makine kapan∂r.

D∑KKAT! Vidalı mil veya gerilmiμ

olan vidalama tertibatı ancak
iμlenecek parçaya bastırılınca hareket
etmeye baμlar ve vidalama iμlemi
sona erdikten sonra tekrar hemen
durur. Bu nedenle motor çalıμmasına
raπmen, malzeme ile temas olmadıπı
sürece vidalama tertibatının durması
normaldir.

9 – Çal∂μma tarz∂

Devir sayısı ön seçimi

Motor çalıμmadıπı

pozisyonda döner μalteri
(4) yüksek devir sayısı
(+) istikametinde veya
düμük devir sayısı (-)

istikametinde çeviriniz.
Böylece her defasında malzemeye ve
vida büyüklüπüne göre ayarlanmıμ devir
sayısı ön ayarı yapılabilir. Doπru devir
sayısı deneme vidalama iμlemi yapılarak
belirlenmelidir. Eπer vida malzemenin
içine vidalanırken fazla ısınmıyorsa, o
zaman doπru devir sayısına ulaμılmıμtır.

Saπa/Sola döndürme

Vidayı içine vidalamak:

Ωalteri R pozisyonuna

getiriniz.

Vidayı içinden çıkartmak:

Ωalteri L pozisyonuna

getiriniz. Deπiμtirme
μalterine sadece motor çalıμmadıπı
pozisyonda basınız.

60

5451520-Trockenbau_man 09.01.15 07:24 Seite 60

Derinlik s∂n∂rlay∂c∂n∂n ayarlanmas∂ /
Çal∂μma

Vidalama derinliπinin tam
olarak ayarlanmas∂,
vidalanacak malzeme
yüzeylerinde hasarlar∂n
önlenmesi için. Ayar

halkas∂n∂ (8) dayanak
noktas∂na kadar öne doπru ç∂kart∂n. Ayar
halkas∂n∂ döndürerek vidalama derinliπini
ayarlay∂n:

• (+) yönünde döndürme:

Vidalama derinliπi artar

• (–) yönünde döndürme:

Vidalama derinliπi azal∂r
Her turda vidalama derinliπi 2 mm
deπiμir. Ayar halkalar∂n∂ kilit noktas∂na
kadar geri çekin. ∑stenen ayar vidalama
deneyleri ile kontrol edilebilir. Vida bir
m∂knat∂sl∂ uç taraf∂ndan tutulur. Vida
ucunu vidalanacak malzemeye s∂k∂ca
bast∂r∂n. Vidalama iμlemini, derinlik
s∂n∂rlay∂c∂ (7) malzeme yüzeyine temas
edene ve vidalama mili otomatik olarak
ayr∂lana kadar çal∂μt∂r∂n. Vidalar∂ sökmek
için hareket düπmesini (5) sola ayarlay∂n
ve derinlik s∂n∂rlay∂c∂y∂ malzeme
yüzeyinden geri döndürün.

Kemer tutucusu

Çalıμmaya ara verilmesi durumunda,
makineyi kemer tutucusu (1) ile pantolon
kemerine takabilirsiniz.

10 – Bak∂m ve çevrenin

korunmas∂

Temizlik, bak∂m, imha

Her türlü bakım ve onarım
çalıμmalarından önce elektrik fiμini
çekiniz. Makineyi nemli bir bez ile
temizleyiniz ve solvan kullanmayınız, iyice
kurulayınız. Havalandırma deliklerinin
tozsuz olmasını saπlayınız. Makineyi her

defasında kullanmadan önce kablo ve
aksesuarların arızasız olduπunu kontrol
ediniz. Gerektiπinde tamir çalıμmalarını bir
uzman tarafından yaptırınız. Artık
çalıμmayan makineleri yerel kaidelere
göre uygun bir μekilde imha ediniz.

D∑KKAT! Kullanılamayacak

duruma gelen elektrikli ve akülü
aletler ev çöpüne atılamazlar!
Bunların elektrikli ve eski elektrikli
aletlere iliμkin 2012/19/AB
yönetmeliπi uyarınca ayrı bir yerde
toplanmaları, çevreye
zarar vermeyecek ve
usulüne uygun μekilde
yeniden deπerlendirme
yerine verilmeleri
gerekmektedir.

Lütfen art∂k kullan∂lamayan durumda
olan elektrikli cihazlar∂n∂z∂ yerel toplama
noktalar∂na intikal ettiriniz. Ambalaj
malzemelerini türlerine göre ayr∂ olarak
toplay∂n∂z ve yerel yönetmelik hükümleri
doπrultusunda at∂k giderme iμlemine
tabi tutunuz. Lütfen ayr∂nt∂l∂ bilgiler için
yerel yönetim makamlar∂n∂za müracaat
ediniz.

11 – Servis aç∂klamalar∂

• Kullanım kılavuzu, bulunması halinde

aksesuar parçaları ve makineyi orijinal
ambalajında saklayın. Böylece tüm bilgi
ve parçalar daima elinizin altında olur.

• Meister aletleri büyük çaplı bakım

gerektirmez, gövdenin temizlenmesi
için nemli bir bez yeterlidir. Elektrikli
aletleri kesinlikle suyun içine sokmayın.
Daha geniμ bilgiler kullanım
kılavuzundan alınabilir.

• Meister aletleri sıkı kalite kontrolünden

geçirilir. Buna raπmen fonksiyon arızası
meydana geldiπinde aleti servis

61

5451520-Trockenbau_man 09.01.15 07:24 Seite 61

adresimize postalayın. Aletiniz kısa süre
içinde tamir edilecektir.

• Arıza hakkında yapılacak kısa
açıklama arıza arama ve tamir
süresini azaltacaktır. Arızanın garanti
süresi içinde meydana gelmesi halinde
aletin içine garanti sertifikası ve kasa
fiμini de koyun.

• Arızanın garanti süresinin dıμında
meydana gelmesi halinde firmamız
tamir ücretini sizden talep edecektir.

ÖNEML∑! Aletin açılması halinde
garanti hakkınız kaybolur.

D∑KKAT! Ürün Sorumluluk
Yasas∂na göre, uygunsuz yap∂lan

tamiratlarda veya orjinal olmayan ya
da taraf∂m∂zca onaylanmayan
parçalar∂n deiμtirilmesi nedeniyle ve
tamirat∂n makinelerimizin yol açaca∂
hasarlar için sorumluluk almad∂∂m∂z∂
ehemmiyle belirtiriz! Ayn∂ μey
kullan∂lan aksesuvarlar için de ­geçerlidir.

• Transport hasarlarını önlemek için
aleti güvenli bir μekilde paketleyin
veya orijinal ambalajını kullanın.

• Garanti süresinin dolmasından
sonrada sizlere hizmet veririz ve
muhtemelen Meister aletlerinde
meydana gelecek arızaları uygun
fiyatlarla tamir ederiz.

62

5451520-Trockenbau_man 09.01.15 07:24 Seite 62

63

5451520-Trockenbau_man 09.01.15 07:24 Seite 63

… wird die Übereinstimmung mit folgenden

Richtlinien erklärt:
… je v souladu s tûmito smûrnicemi:
… est conforme aux directives suivantes:
… is herewith declared to conform with the

following guidelines:
… wordt verklaard dat het in overeenstemming is

met de volgende richtlijnen:

... potwierdzamy zgodność z następującymi

wytycznymi:

… alttaki yönetmeliπe uygun olduπu açıklam∂r:

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

Angewandte harmonisierte Normen:
Aplikované súvisiace normy:
Normes harmonisées utilisées:
Applied, harmonized standarts:
Toegepaste, geharmoniseerde normen:

Wykorzystane normy sharmonizowane:

Uygulanan normlar:

EN 60745-1:2009+A11
EN 60745-2-2:2010
EN 55014-1:2006+A1+A2
EN 55014-2:1997+A1+A2
EN 61000-3-2:2006+A1+A2
EN 61000-3-3:2013

Für das nachstehende Erzeugnis ...

Potvrzujeme tímto, že níže uvedený výrobek ...

Nous déclarons que le produit d signé ci-après ...
The following product ...
Voor het hieronder vermelde produkt ...

Dla poniżej wskazanego urządzenia ...

Aμa©ida belirtilen ürünün ...

Trockenbauschrauber

Montážní šroubovák

Visseuse professionnelle
Fitter‘s screwdriver
Montageschroeven draaier

Wkrętarka do montażu suchej

Hızlı vidalama makinesi

2006/42/EC
2004/108/EC

EG-Konformitätserklärung

Prohlášení o konformitě s ES

Déclaration de conformité CE
EC-Declaration of Conformity

EG-Verklaring van overeenstemming

Oświadczenie zgodności Unii Europejskiej

AB Uygunluk Açıklaması

MTS710-1 Nr. 5451520 BJ:2015 · SN:01001

64

5451520-Trockenbau_man 09.01.15 07:24 Seite 64

D - Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des

Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung

bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

CZ - Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady

z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických

přístrojích.

F - L’objet de la déclaration décrit ci-dessus remplit les prescriptions de la directive 2011/65/UE du

Parlement Européen et du Conseil du 8 juin 2011 relatives à la restriction d’utilisation de certaines

substances dangereuses dans les appareils électriques et électroniques.

GB - The object of the declaration described above is in conformity with Directive 2011/65/EU of the

European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain

hazardous substances in electrical and electronic equipment.

NL - Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de richtlijn

2011/65/EU van het Europees Parlement en van de Raad d.d. 8 juni 2011 ter beperking van het gebruik

van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

PL - Opisany powyżej przedmiot, którego dotyczy niniejsza deklaracja, spełnia wymagania przepisów dyrek-

tywy 2011/65/EU Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011 w sprawie ograniczenia stoso-

wania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.

TR - Beyan∂n yukar∂da tan∂mlanan konusu, Avrupa Parlamentosu’nun ve Konsey’in elektrikli ve elektronik

cihazlarda belirli tehlikeli maddelerin kullan∂m∂n∂n s∂n∂rlanmas∂na yönelik 8 Haziran 2011 tarihli

2011/65/EU nolu yönetmeliπinin hükümlerini yerine getirmektedir.

CZ - Uschování technické dokumentace

F - Conservation de la documentation technique
GB - Authorized person for storing the technical documentation
NL - Bewaring van de technische documenten

PL - Przechowywanie dokumentacji technicznej

TR - Teknik evraklar∂n muhafazas∂

Wuppertal, . . . . . . . . . . . . . . . . . . .

07.01.2015

Ingo Heimann (M.Sc.)
Technische Leitung/Produktentwicklung
Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal
D - Autorisierte Person zur Aufbewahrung der technischen Unterlagen.

65

5451520-Trockenbau_man 09.01.15 07:24 Seite 65

© Copyright
Nachdruck oder Vervielfältigung – auch aus -

zugs weise – nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37– 39
D-42349 Wuppertal
Germany

2015/2016
Diese Druckschrift einschließlich aller ihrer

Teile ist urheberrechtlich geschützt.
Jede Verwertung außerhalb der engen

Grenzen des Urheberrechtsgesetzes ist ohne
Zustim mung der Meister Werkzeuge GmbH
unzu lässig und strafbar.

Das gilt insbesondere für Vervielfältigungen,
Übersetzungen, Mikroverfilmungen und die
Ein speisung und Verarbeitung in elektronischen
Systemen.

5451520-Trockenbau_man 09.01.15 07:24 Seite 66
