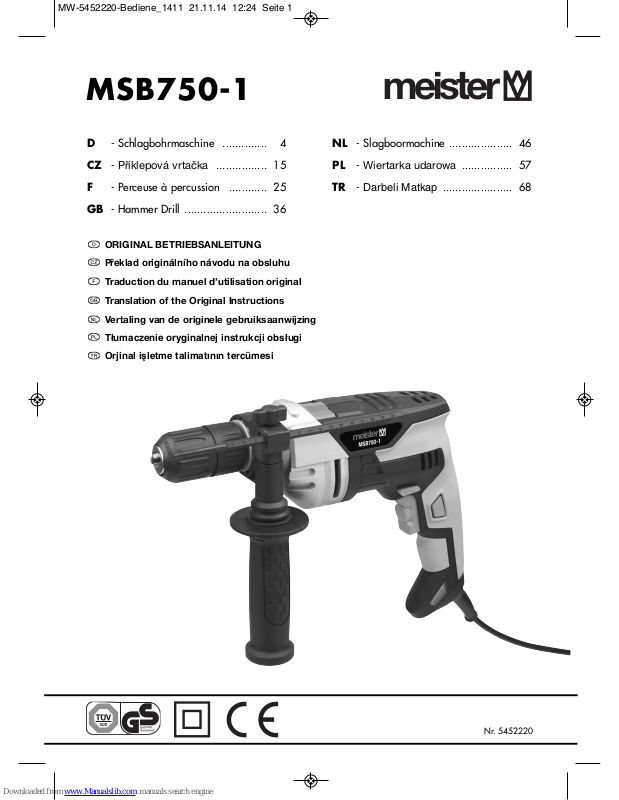

Meister MSB750-1 Operating Instructions

Download

Page 1

MSB750-1

Nr. 5452220

D - Schlagbohrmaschine .............. 4

CZ - Příklepová vrtačka ................ 15

F - Perceuse à percussion ............ 25

GB - Hammer Drill .......................... 36

NL - Slagboormachine .................... 46

PL - Wiertarka udarowa ................ 57

TR - Darbeli Matkap ...................... 68

ORIGINAL BETRIEBSANLEITUNG

Překlad originálního návodu na obsluhu

Traduction du manuel d’utilisation original

Translation of the Original Instructions

Vertaling van de originele gebruiksaanwijzing

Orjinal iμletme talimat∂n∂n tercümesi

Tłumaczenie oryginalnej instrukcji obsługi

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 1

Page 2

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 2

Page 3

4 5

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 3

Page 4

1 – Lieferumfang

• 1 Schlagbohrmaschine

• 1 Zusatzhandgriff

• 1 Bohrtiefenanschlag

• Betriebsanleitung

• Garantieurkunde

2 – Technische Informationen

Technische Daten

Stromversorgung 220–240 V~/50 Hz Nennaufnahme 750 W Drehzahl n0: 0–2800 min

-1

Schlagzahl (ohne Last) 0–47600 min

-1

Spindelhals-ø 43 mm

Ø max. 13 mm Max. Bohr-ø – in Beton 13 mm – in Stahl 10 mm – in Holz 32 mm Zuleitung 300 cm Gewicht 2,45 kg

Technische Änderungen vorbehalten.

Lärmemission/Vibration

Lärmemission

: 93 dB(A), LWA: 104 dB(A).

Messunsicherheit: K

: 3,0 dB(A), KWA: 3,0 dB(A).

Hand-/Arm schwingungen:

Bohren in Metall a

h, D

Handgriff (6) 6,9 m/s

Zusatzhandgriff (9) 5,0 m/s

Messunsicherheit K: 1,5 m/s

Schlagbohren in Beton a

h, ID

Handgriff (6) 19,8 m/s

Zusatzhandgriff (9) 16,8 m/s

Messunsicherheit K: 1,5 m/s

Betriebsanleitung & Sicher heits hinweise

WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

Seite

1 – Lieferumfang 4 2 – Technische

Informationen 4 3 – Bauteile 5 4 – Bestimmungsgemäßer

Gebrauch 6 5 – Allgemeine

Sicherheitshinweise 7 6 – Gerätespezifische

Sicherheitshinweise 10

Seite

7 – Montage und

Einstellarbeiten 10 8 – Betrieb 12 9 – Arbeitsweise 12

10 – Aufbewahrung und

Transport 12

11 – Wartung und

Umweltschutz 13

12 – Service-Hinweise 13

Inhalt

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 4

Page 5

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745-1; EN 60745-2-1.

WARNUNG! Der angegebene

Schwingungs emissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungs emis sions wert kann auch zu einer einleitenden Ein schätzung der Aussetzung verwendet werden.

Der tatsächliche vorhandene Vibrations emissionswert während der Benutzung des Elektrowerkzeugs kann von dem in der Betriebs anleitung bzw. vom Her steller angege ben en abweichen. Dies kann von folgenden Einfluss faktoren ver ursacht werden, die vor jedem bzw. wäh rend des Gebrauches be achtet werden sollen:

• Wird das Elektrowerkzeug richtig

verwendet.

• Ist die Art des zu bearbeitenden

Materials korrekt.

• Ist der Gebrauchszustand des

Elektrowerkzeuges in Ordnung.

• Sind die Haltegriffe ggf. optionale

Vibra tionsgriffe montiert und sind diese fest am Körper des Elektrowerkzeuges.

Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benut zung des Elektrowerkzeuges an Ihren Händen fest stellen unterbrechen Sie sofort die Arbeit. Legen Sie aus rei chende Arbeitspausen ein. Bei Nicht beachten von ausreichen den Arbeits pausen, kann es zu einem Hand-ArmVibrationssyndrom kommen.

Es sollte eine Abschätzung des Be las tungsgrades in Abhängigkeit der Arbeit bzw. Verwendung des Elektrowerk zeuges erfolgen und entsprechende Arbeits pau sen ein gelegt werden. Auf diese Weise kann der Belastungsgrad wäh rend der gesamten Arbeitszeit wesentlich ge min dert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflegen Sie dieses Elektrowerk zeug entsprechend der An weisungen in der Betriebsanleitung.

Falls das Elektrowerkzeug öfters einge setzt bzw. verwendet wird, sollten Sie sich mit Ihrem Fachhändler in Verbindung setzten und ggf. Antivibrationszubehör (Griffe) besorgen.

Vermeiden Sie den Einsatz des Elektro werkzeuges bei Temperaturen von t = 10 °C oder weniger. Machen Sie einen Arbeitsplan, durch den die Vibrations belastung begrenzt werden kann.

Informationen zur Lärmverminderung

Eine gewisse Lärmbelastung durch die ses Elektrowerkzeug ist nicht vermeid bar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhe zeiten und beschränken Sie die Arbeits dauer auf das Notwendigste. Zu Ihrem persönlichen Schutz und Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

3 – Bauteile

1 Umschalter Bohren/Schlagbohren 2 Handgriff 3 Arretiertaste für Dauerbetrieb 4 Zuleitung 5 LED-Betriebsanzeige 6 Ein-/Ausschalter mit Drehzahl -

regelung

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 5

Page 6

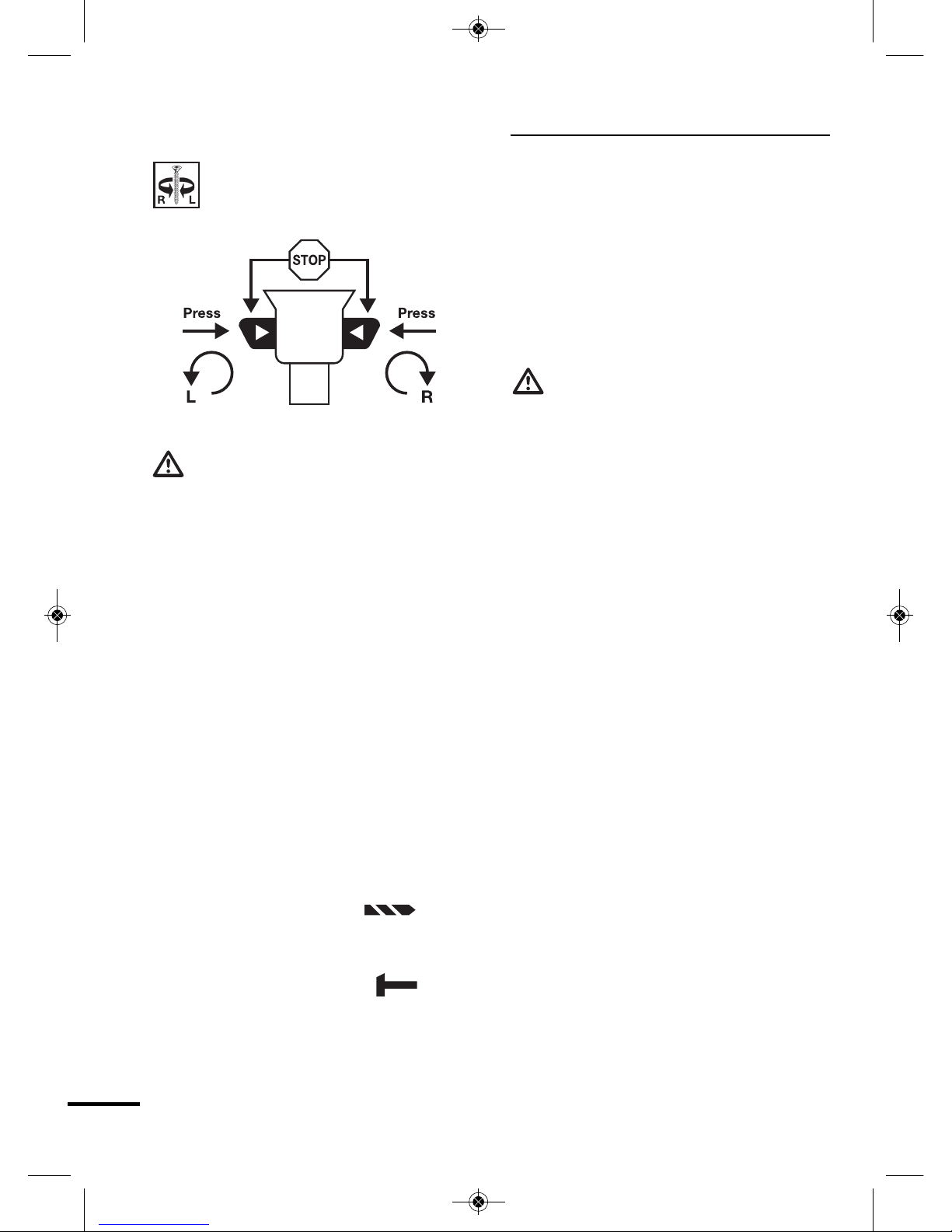

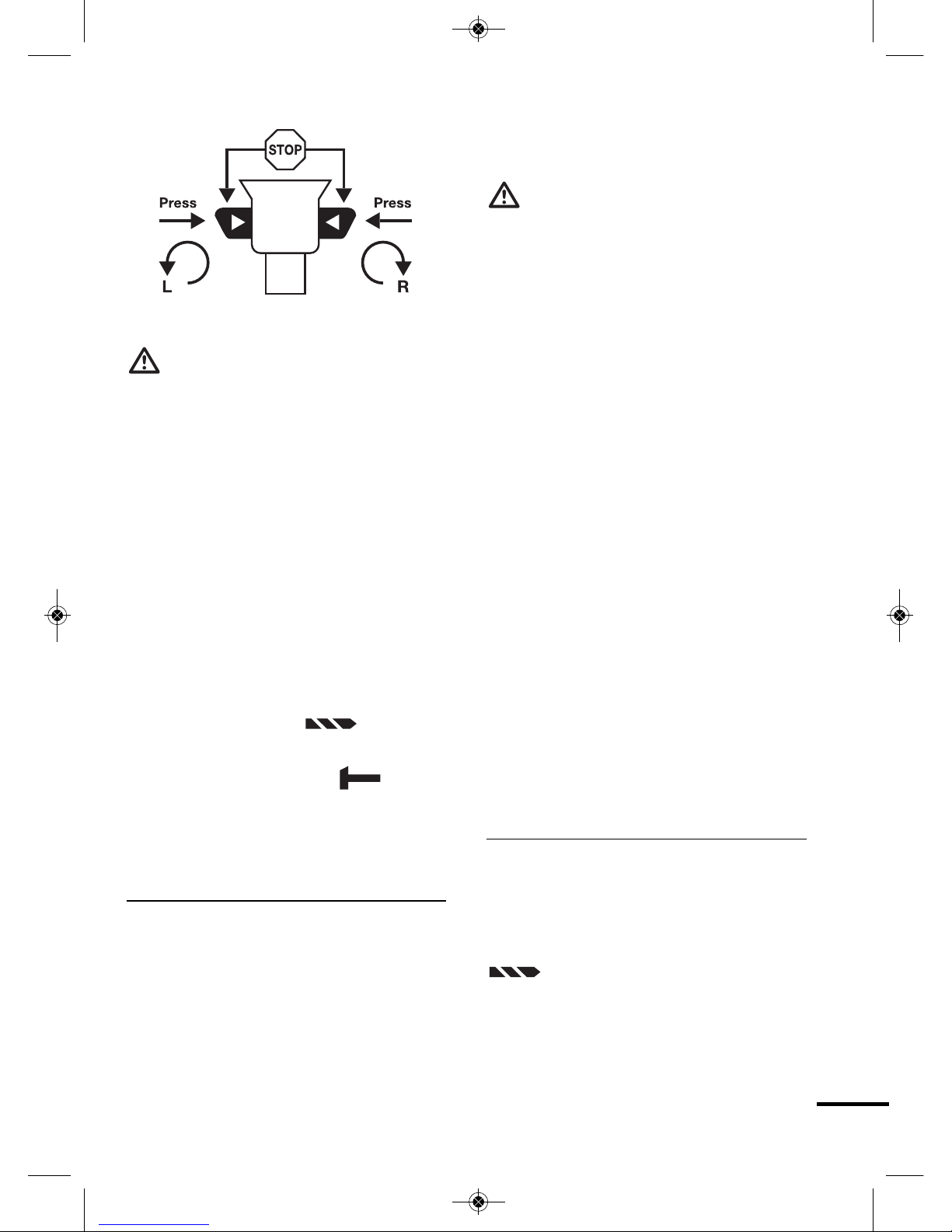

7 Rechts-/Linkslauf-Umschalter 8 Zusatzhandgriff

9 Tiefenanschlag 10 Bohrfutter 11 Flügelschraube

4 – Bestimmungsgemäßer

Gebrauch

MSB750-1 bezeichnet eine Schlag bohr ma schine mit einer Leistung von 750 Watt. Der bestimmungsmäßige Gebrauch dieses Elektrowerkzeuges umfasst das Bohren in Holz und Metall, Schlagbohren in Beton und Mauerwerk. Verwenden Sie das Elektrowerkzeug, Werk zeuge und Zubehör für weitere Tätigkei ten (Herstel lerangaben beachten) nur für ihren jeweils bestim mungsgemäßen Ein satzbereich. Alle an deren Anwendungen werden ausdrücklich ausgeschlossen.

Dieses Elektrowerkzeug ist nur zum Einsatz im häuslichen Bereich bestimmt.

Kinder sollten beauf sichtigt werden, um sicher zustellen, dass sie nicht mit dem Elektro werkzeug spielen.

ACHTUNG! Eingriffe an dem

Elektrowerkzeug außerhalb der bestim mungs gemäßen Verwendung füh ren zum Verlust des Garantie anspruchs.

Nicht bestimmungsgemäßer Gebrauch

Dieses Elektrowerkzeug darf nicht für Schraubarbeiten benutzt werden.

Alle Anwendungen mit dem Elektro werkzeug die nicht im Kapitel „bestim mungsgemäße Verwendung“ genannt sind, gelten als eine nicht bestimmungs gemäße Verwendung.

Verwendungen, für die das Elektro werk zeug nicht vorgesehen ist, können Ge fährdungen und Verletzungen ver ur sachen.

Verwenden Sie kein Zubehör, das nicht speziell für dieses Elektro werkzeug vorgesehen ist.

Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

Die zulässige Drehzahl des Einsatz werkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Außendurchmesser und Dicke des Ein satz werkzeugs müssen den Maß angaben Ihres Elektrowerkzeuges entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

Bohrer oder anderes Zubehör müssen genau in die Werkzeugauf nah me Ihres Elektrowerkzeuges passen. Einsatzwerk zeuge, die nicht genau in die Werkzeug aufnahme des Elektro werk zeuges passen, drehen sich un gleich mäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

Es besteht Verletzungsgefahr.

Für alle daraus entstandenen Sach schäden sowie Personenschäden, die auf Grund einer Fehlanwendung ent standen sind, haftet der Benutzer des Elektrowerkzeugs. Bei Verwendung anderer bzw. nicht Original-Bauteile an dem Elektro werkzeug erlischt hersteller seitig die Garantieleistung.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 6

Page 7

Restrisiken:

Die Betriebsanleitung zu diesem Elektro werkzeug enthält ausführliche Hinweise zum sicheren Arbeiten mit Elektrowerk zeugen. Dennoch birgt jedes Elektro werkzeug gewisse Restrisiken, die auch durch die vorhandenen Schutzvorrich tungen nicht völlig auszuschließen sind. Bedienen Sie deshalb Elektrowerkzeuge immer mit der notwendigen Vorsicht.

Restrisiken können zum Beispiel sein:

• Berühren von rotierenden Teilen oder Werkzeugen.

• Verletzung durch umherfliegende Werkstücke oder Werkstückteile.

• Brandgefahr bei unzureichender Belüftung des Motors.

• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehörschutz.

Ein sicheres Arbeiten hängt auch von der Vertrautheit des Bedienpersonals im Umgang mit dem jeweiligen Elektro werk zeug ab! Entsprechende Maschinen kenntnis sowie umsichtiges Verhalten beim Arbeiten helfen bestehende Rest risiken zu minimieren.

WARNUNG! Dieses Elektro werk -

zeug erzeugt während des Be triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträch tigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu ver ringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizini schen Implantat zu konsultieren, bevor die Maschine bedient wird.

5 – Allgemeine Sicherheits -

hin weise für Elektrowerk zeuge

WARNUNG! Lesen Sie alle Si che r heitshinweise und Anwei sun gen.

Versäumnisse bei der Einhal tung der Si cher heitshinweise und An weisungen kön nen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wen dete Begriff „Elektrowerkzeug“ be zieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).

1 Arbeits platz si cherheit

a Halten Sie Ihren Arbeitsbereich

sau ber und gut beleuchtet. Un ord -

nung und unbeleuchtete Arbeits be reiche können zu Unfällen führen.

b Arbeiten Sie mit dem Elektro -

werkzeug nicht in explosions ge fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c Halten Sie Kinder und andere Per -

sonen während der Benut zung des Elektrowerkzeuges fern. Bei Ablen -

kung können Sie die Kon trolle über das Gerät verlieren.

2 Elektri sche Sicherheit

a Der Anschlussstecker des Elek tro -

werkzeuges muss in die Steck dose passen. Der Stecker darf in keiner Weise verändert werden. Verwen den

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 7

Page 8

Sie keine Adapterste cker gemein sam mit schutzge erd e ten Elektro werk zeug. Unver änderte Stecker

und passende Steckdosen verringern das Risiko eines elektri schen Schlages.

b Vermeiden Sie Körperkontakt mit

geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c Halten Sie das Gerät von Regen

oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät er höht das Risiko eines elektri schen Schla ges.

d Zweckentfremden Sie das Kabel

nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen. Be -

schä digte oder verwickelte Kabel er höhen das Risiko eines elektrischen Schla ges.

e Wenn Sie mit einem Elektrowerk -

zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zuge lassen sind. Die Anwendung eines für

den Außenbereich geeig neten Verlän gerungskabels ver rin gert das Risiko eines elektrischen Schlages.

f Wenn der Betrieb des Elektro -

werkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter.

Der Einsatz eines Fehler strom schutz schalters vermindert das Risiko eines elektrischen Schla ges.

3 Sicher heit von Personen

a Seien Sie aufmerksam, achten Sie

darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nem Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men ten stehen.

Ein Moment der Unacht samkeit beim Gebrauch des Elektro werkzeuges kann zu ernsthaften Ver letzungen führen.

b Tragen Sie persönliche Schutz aus -

rüstung und immer eine Schutz bril le. Das Tragen persön li

cher Schut z aus rüstung, wie Staub maske, rutsch feste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver ringert das Risiko von Verletzungen.

c Vermeiden Sie eine unbeabsich tigte

lnbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug aus geschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie ßen, es aufnehmen oder tra gen. Wenn Sie beim Tragen des Elek -

trowerkzeuges den Finger am Schalter haben oder das Elektrowerk zeug ein ge schaltet an die Strom ver sorgung an schlie ßen, kann dies zu Unfällen führen.

d Entfernen Sie Einstellwerkzeuge

oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten.

Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Geräteteil befin det, kann zu Verletzungen führen.

e Vermeiden Sie abnormale Kör per -

haltung. Sorgen Sie für einen siche ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können

Sie das Elektro werkzeug in unerwar te ten Situ ationen besser kontrollieren.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 8

Page 9

f Tragen Sie geeignete Kleidung.

Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe gen den Teilen. Lockere

Kleidung, Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden.

g Wenn Staubabsaug- und -auf fang -

einrichtungen montiert wer den kön nen, vergewissern Sie sich, dass diese angeschlossen sind und rich tig verwendet wer den. Verwendung

einer Staubab saugung kann Gefähr dun gen durch Staub verringern.

4 Ver wen dung und Behandlung des

Elektro werkzeuges

a Überlasten Sie das Elektrowerk -

zeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro werk zeug. Mit dem passenden Elek -

tro werk zeug arbeiten Sie besser und sicherer im angegebenen Leis tungs bereich.

b Benutzen Sie kein Elektrowerk zeug,

dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c Ziehen Sie den Stecker aus der

Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel lungen vornehmen, Zube hörteile wechseln oder das Elektrowerk zeug weglegen. Diese Vorsichtsmaß -

nahme verhindert den unbeabsich tig ten Start des Elek tro werkzeuges.

d Bewahren Sie unbenutzte Elek tro -

werkzeuge außerhalb der Reich weite von Kindern auf. Lassen Sie Personen das Elektrowerk zeug

nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele sen haben.

Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.

e Pflegen Sie das Elektrowerk zeug

mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funktio nieren und nicht klemmen, ob Teile gebrochen oder so beschä digt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerk zeug reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge

scharf und sauber. Sorgfältig ge pfleg te Schneidwerkzeuge mit schar fen Schneidkanten verklem men sich weniger und sind leichter zu führen.

g Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigen Sie dabei die Ar beitsbedingungen und die auszu führende Tätigkeit. Der Gebrauch

von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Service

a Lassen Sie Ihr Elektrowerkzeug

nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparie ren. Dadurch wird

sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 9

Page 10

6 Sicherheitshinweise für

Bohrmaschinen

a Tragen Sie Gehörschutz beim

Schlagbohren. Die Einwirkung von

Lärm kann Gehörverlust bewirken.

b Benutzen Sie mit dem Elektrowerk -

zeug gelieferte Zusatzhandgriffe.

Der Verlust der Kontrolle kann zu Ver letzungen führen.

c Halten Sie das Elektrowerkzeug an

den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Strom leitungen oder das eigene Netzkabel treffen kann. Der Kontakt

mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

6 – Gerätespezifische

Sicherheitshinweise

Verwenden Sie immer Augen- und Gehörschutz

Tragen Sie eine Staubschutz maske

• Bevor Sie Löcher in eine Wand bohren, prüfen Sie ggf. mit einem Leitungssucher, dass Sie nicht auf verborgene Strom-, Gas- oder Wasserleitungen stoßen.

• Bohrer-/Bohrfutterwechsel nur bei ge zo gen em Netzstecker vornehmen!

• Zur Vermeidung von Verletzungen sollte das zu bearbeitende Werkstück gesichert (z. B. durch Einspannen im Schraubstock) sein.

• Vermeiden Sie, dass der Motor während des Betriebs zum Still stand kommt.

Sicherheitskennzeichnung

Die Symbole auf dem Elektrowerkzeug haben folgende Bedeutung:

Nicht in den Hausmüll entsor gen!

Wichtig! Betriebsan leitung beachten!

Freiwilliges Gütesiegel „geprüfte Sicherheit“

CE-Zeichen (Konformität mit eu ropäischen Sicherheits normen)

Gehäuse ist doppelt schutz iso liert

7 – Montage und

Einstellarbeiten

Zusatzhandgriff montieren (Abb. 2)

Der Zusatzhandgriff (8) kann wahl weise rechts oder links vom Bohrfutter mon tiert werden. Griffstück (a) vom Zu satz handgriff (8) durch Linksdrehen soweit lösen, dass er über das Bohrfutter (10) auf den Spann hals (b) geschoben werden kann. Der Rastnocken (c) rastet in eine der Nuten (d) ein und verhindert vibrations bedingtes Verschieben des Handgriffes. Auf diese Weise lässt sich eine günstige Arbeits po sition wählen. Griff stück durch Rechts drehen anzie hen, bis der Zusatz handgriff fest mit dem Elektrowerkzeug verbun den ist.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 10

Page 11

Bohrer einsetzen

Die Maschine verfügt über ein Schnell spann-Bohrfutter zum schlüssellosen Werkzeugwechsel mit der Hand.

Maschine am hinteren Bohrfutterring halten.

Das Bohrfutter durch Linksdrehen am vorderen Ring öffnen. Bohrer einsetzen und durch Rechtsdrehen am vorderen Ring fixieren.

Einstellen des Tiefenanschlags (Abb. 3)

• Führung des Tiefenanschlags (e) durch Linksdrehen der Flügel schraube (11) öffnen.

• Tiefenanschlag (9) in die Führung (e) einsetzen. Tiefenanschlag auf die Länge des eingespannten Bohrers verschieben, hierzu den Bohrer gegen eine ebene Wand drücken.

• An der Skala (f) des Tiefenanschlags (9) den jeweiligen Wert ablesen und von diesem Wert die gewünschte Bohr tiefe abziehen.

• Den neuen Wert durch Verschieben des Tiefenanschlags einstellen und an Punkt (e) ablesen.

• Tiefenanschlag anschließend durch Rechtsdrehen der Flügelschraube (11) sichern.

Drehzahl-Vorwahl

ACHTUNG! Netzstecker ziehen!

Mit der Drehzahl-Vorwahl lässt sich die Motordrehzahl an das jeweilige Einsatzwerkzeug sowie

den Werkstoff anpassen (Abb. 4).

• Drehzahlregler (a) am Ein-/Ausschalter (6) in Richtung (–) drehen: Die max. Drehzahl des Elektrowerkzeuges wird reduziert.

• Drehzahlregler in Richtung (+) drehen: Die Motordrehzahl wird erhöht.

Mit dem Ein-/Ausschalter lässt sich die Drehzahl des Elektrowerkzeuges stufen los inner halb der gewählten Maximal drehzahl variieren.

Je nach Druck auf den Ein-/Ausschalter wird die Drehzahl erhöht (stärkerer Druck) oder verringert (geringerer Druck).

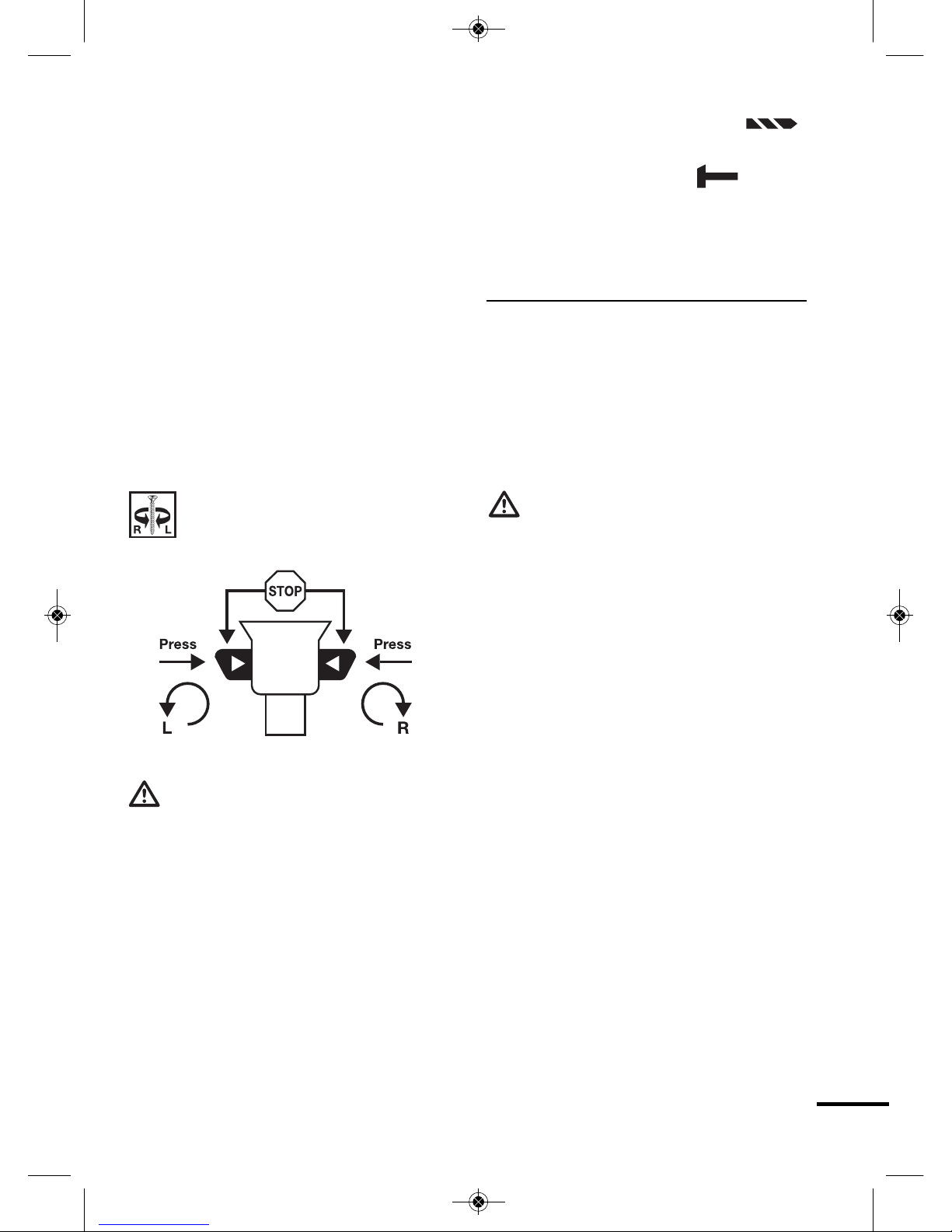

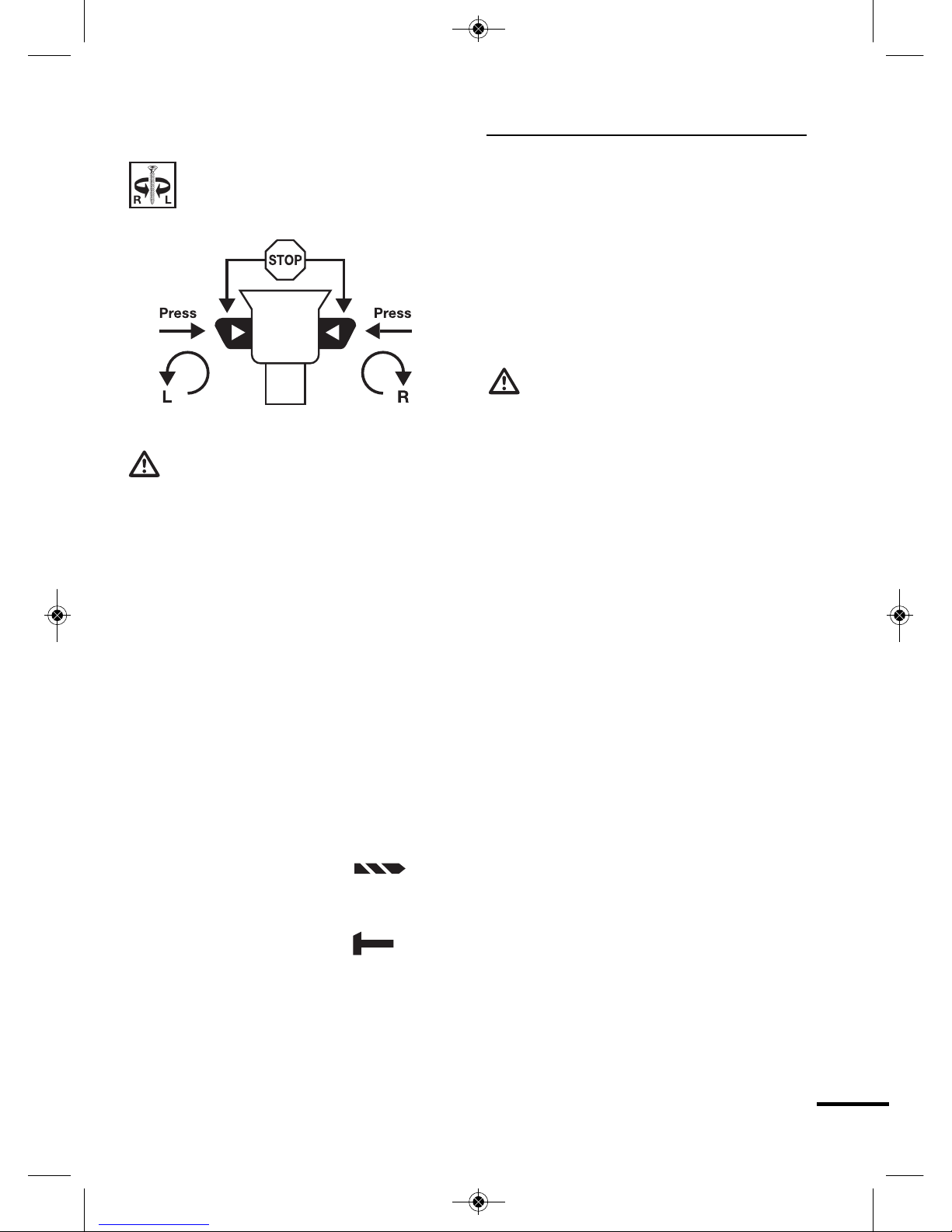

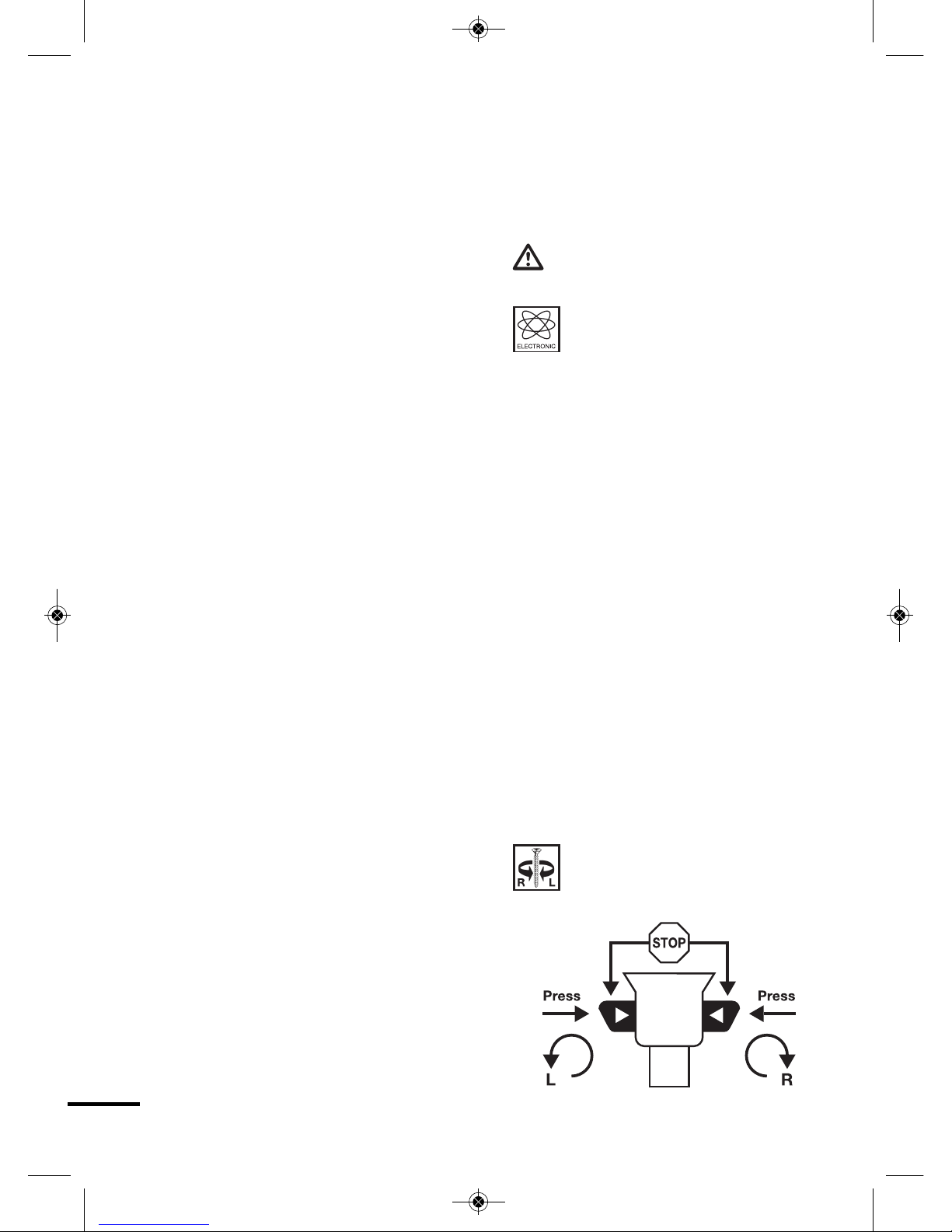

Rechts-Linkslauf

Einstellung gemäß Abbildung bei still stehen der Maschine (Abb. 4).

WICHTIG! Während des Betriebs

des Elektrowerkzeuges darf der Rechts-/Linkslauf-Umschalter (7) nicht betätigt werden, daher vollständigen Stillstand ab war ten.

Verwenden Sie den Rechtslauf zum Bohren von Löchern.

Verwenden Sie den Linkslauf zum Lösen von verklemmten Bohrern.

Umschalter Bohren/Schlagbohren

Die jeweilige Betriebsart wird durch Verschieben des Umschalters (1) bei

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 11

Page 12

Stillstand des Elektrowerkzeuges eingestellt (Abb. 5).

• Bohrersymbol sichtbar: Betriebsart „Bohren“ in Holz und Metall.

• Hammersymbol sichtbar: Betriebsart „Schlagbohren“ in Beton und Mauerwerk.

8 – Betrieb

Ein-/Ausschalten

Netzstecker in eine geeignete Steck dose stecken.

Die LED-Betriebsanzeige (5) leuchtet (Abb. 6) und zeigt den Kontakt mit dem Stromnetz an. Sie erlischt nach Ziehen des Steckers.

ACHTUNG! Maschine grund sätz lich vor Material-Kontakt

einschal ten.

Einschalten

Ein-/Ausschalter (6) vorsichtig drücken, die Maschine startet, die Drehzahl variiert je nach Schalterdruck.

Ausschalten

Ein-/Ausschalter loslassen und Still stand der Maschine abwarten.

Dauerbetrieb einschalten

Ein-/Ausschalter drücken und halten. Arretiertaste (3) (Abb. 4) drücken. Ein-/ Aus schalter loslassen – die Maschine läuft in der jeweils eingestellten Drehzahl.

Dauerbetrieb ausschalten

Ein-/Ausschalter betätigen, der Arretier knopf entriegelt. Ein-/Ausschalter los lassen und Still stand der Maschine ab warten.

9 – Arbeitsweise

Bohren in Holz und Metall

Zum Bohren in Holz und Metall muss das Schlagwerk grundsätzlich ausge schaltet sein. Den Schlagwerkschalter auf Betriebsart „Bohren“ stellen. Rechts-/Linkslauf-Umschalter auf „Rechtslauf“ stellen. Elektronische Drehzahlregelung durch Betätigung des Ein-/Ausschalters. Drehzahlvorwahl mit Stellrad am Ein-/Ausschalter.

Schlagbohren in Beton und Mauerwerk

Den Schlagwerkschalter auf Betriebsart „Schlagbohren“ stellen. Rechts-/Linkslauf-Umschalter auf “Rechtslauf“ stellen. Mit niedriger Drehzahl starten.

10 – Aufbewahrung und

Transport

• Bewahren Sie die das Elektro werk zeug, Betriebsanleitung und ggf. Zubehör nach Möglichkeit zusammen in der Originalverpackung auf. So haben Sie alle Informationen und Teile stets griffbereit.

• Lagern Sie das Elektrowerkzeug an einem trockenen, gut belüfteten Ort außerhalb der Reichweite von Kin dern.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 12

Page 13

• Tragen Sie das Elektrowerkzeug stets an den Griffflächen.

• Zur Vermeidung von Transportschä den das Elektrowerkzeug sicher verpacken oder die Originalverpa ckung ver wenden.

• Sichern Sie das Elektrowerkzeug gegen Verrutschen und Kippen.

• Schützen Sie das Elektrowerkzeug vor Vibrationen und Erschütterungen, insbe sondere beim Transport in Fahrzeugen.

11 – Wartung und

Umweltschutz

• Meister-Elektrowerkzeuge sind weit gehend wartungsfrei, zum Reinigen der Gehäuse genügt ein feuchtes Tuch .

• Das Gehäuse nur mit einem feuchten Tuch reinigen – keine Lösungsmittel verwenden! Anschließend gut ab trocknen. Elektrowerkzeuge nie in Wasser tauchen.

• Stets die Lüftungsöffnungen des Elektrowerkzeuges sauber halten.

ACHTUNG! Nicht mehr brauch -

bare Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind entsprechend der Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte getrennt zu sammeln und einer um welt- und fachgerechten Wiederverwertung zu zuführen.

Bitte führen Sie nicht mehr brauch bare Elektrogeräte einer örtlichen Sammel stelle zu. Verpackungs ma terialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzel heiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung.

12 – Service-Hinweise

• Meister-Elektrowerkzeuge unter lie gen einer strengen Qualitätskontrolle. Sollte dennoch ein mal eine Funk tions störung auftreten, so senden Sie das Gerät bitte an unsere ServiceAnschrift.

• Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts verkürzt die Fehlersuche und Repa raturzeit. Während der Garantiezeit legen Sie dem Elektrowerkzeug bitte Garantie-Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantie re paratur handelt, werden wir Ihnen die Reparaturkosten in Rechnung stellen.

WICHTIG! Öffnen des Gehäuses führt zum Erlöschen des Garan -

tieanspruchs!

WICHTIG! Wir weisen

ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei ge gebene Teile verwendet wurden

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 13

Page 14

und die Reparatur nicht vom Meister Werk zeuge GmbH, Kundenservice, oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden eventuelle Reparaturen an MeisterElektrowerkzeugen kostengünstig ausführen.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 14

Page 15

1 – Rozsah dodávky

• 1 příklepová vrtačka

• 1 přídavná rukojeť

• 1 hloubkový doraz vrtání

• Návod na obsluhu

• Záruční list

2 – Technické informace

Technické údaje

Napájení proudem 220–240 V~/50 Hz Jmenovitý příkon 750 W Otáčky n0: 0–2800 min-1 Počet příklepů (bez zatížení) 0–47600 min-1 Krček vřetena ø 43 mm

Ø max. 13 mm Max. ø vrtání – do betonu 13 mm – do oceli 10 mm – do dřeva 32 mm Přívodní kabel 300 cm Hmotnost 2,45 kg

Technické změny vyhrazeny.

Emise hluku/vibrace

Emise hluku

: 93 dB(A), LWA: 104 dB(A).

Nejistota měření: K

: 3,0 dB(A), KWA: 3,0 dB(A).

Vibrace ruky/paže

Vrtání do kovu a

h, D

Rukojeť (6) 6,9 m/s

Přídavná rukojeť (9) 5,0 m/s

Nejistota měření K: 1,5 m/s

Příklepové vrtání do betonu a

h, ID

Rukojeť (6) 19,8 m/s

Přídavná rukojeť (9) 16,8 m/s

Nejistota měření K: 1,5 m/s

Informace o hluku/vibracích

Naměřené hodnoty stanovené podle

EN 60745-1; EN 60745-2-1

VA R O VÁ N Í ! Uvedená emisní hodnota vibrací byla naměřena

Návod k obsluze a bezpečnostní pokyny

VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod na obsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji! Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu.

Strana

1 – Rozsah dodávky 15 2 – Technické informace 15 3 – Součásti 16 4 – Použití k danému účelu 16 5 – Všeobecné bezpečnostní

pokyny 18

6 – Speciální bezpečnostní

pokyny pro zařízení 20

Strana

7 – Montáž a nastavení 21 8 – Provoz 22

9 – Způsob práce 22 10 – Uložení a přeprava 23 11 – Údržba a ochrana

životního prostředí 23

12 – Pokyny pro servis 23

Obsah

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 15

Page 16

zkušební metodou odpovídající normě a může se použít k porovnání jednoho elektrického nástroje s druhým.

Uvedenou emisní hodnotu vibrací lze použít i k počátečnímu posouzení vystavení vibracím.

Skutečná emisní hodnota vibrací se během použití elektrického nástroje může odlišovat od údajů uvedených v návodu na obsluhu, příp. od výrobce. To může být způsobeno následujícími ovlivňujícími faktory, na které by se mělo dbát před každým použitím příp. během použití:

• Používá se elektrický nástroj správně.

• Je druh zpracovávaného materiálu správný.

• Je v pořádku provozní stav elektrického nástroje.

• Jsou namontované rukojeti příp. volitelné vibrační rukojeti a jsou pevně osazeny na krytu elektrického nástroje.

Pokud byste měli během použití elektrického nástroje nepříjemný pocit nebo došlo ke zbarvení pokožky na vašich rukách, okamžitě práci přerušte. Dodržujte dostatečné pracovní přestávky. Nedodržují-li se dostatečné pracovní přestávky, může dojít k vibračnímu syndromu horní končetiny.

Měl by se provést odhad stupně zatížení v závislosti na práci příp. použití elektrického nástroje a podle toho dodržovat odpovídající pracovní přestávky. Tím lze podstatně snížit stupeň zatížení během celé pracovní doby. Minimalizujte riziko, kterému jste při vibracích vystaveni. Elektrický nástroj ošetřujte podle pokynů uvedených v návodu na obsluhu.

Používá-li se elektrický nástroj častěji, měli byste se spojit se svým specializovaným prodejcem a příp. si obstarat antivibrační příslušenství (rukojeti).

Vyhýbejte se použití elektrického nástroje při teplotách t = 10 °C nebo méně. Připravte pracovní plán, na základě něhož by se dalo snížit zatížení vibracemi.

Informace o snížení hluku

Určitému zatížení hlukem se u tohoto elektrického nástroje nelze vyhnout. Práce s vysokou intenzitou hluku přeložte na povolené a vyhrazené denní doby. Dodržujte doby klidu a trvání prací omezte na nevyhnutelnou dobu. Pro vaši osobní ochranu a ochranu osob, které se nacházejí poblíž, je nutné nosit vhodnou ochranu sluchu.

3 – Součásti

1 Přepínač vrtání/příklepové vrtání 2Rukojeť 3 Aretační tlačítko pro nepřetržitý

provoz 4 Přívodní kabel 5 LED provozní indikátor 6 Zapínač/vypínač s regulací otáček 7 Přepínač pro chod doprava/chod

doleva 8 Přídavná rukojeť 9 Hloubkový doraz

10 Sklíčidlo 11 Křídlatý šroub

4 – Použití k danému účelu

MSB750-1 označuje příklepovou vrtačku s výkonem 750 W. Použití tohoto elektrického nástroje v souladu s jeho určením zahrnuje vrtání do dřeva a kovu,

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 16

Page 17

příklepové vrtání do betonu a zdiva. Používejte elektrický nástroj, nářadí a příslušenství na další činnosti (dodržujte údaje od výrobce) pouze pro oblast použití v souladu s určením. Všechna ostatní použití se výslovně vylučují.

Tento elektrický nástroj je ur ený pouze k použití v domácnosti.

POZOR! Zásahy na elektrickém

nástroji mimo rámec stanoveného použití mají za následek ztrátu nároku na záruku.

Nesprávné použití

Tento elektrický nástroj se nesmí používat na šroubování.

Jakékoliv použití přístroje, které není uvedeno v kapitole „Použití dle určení", se považuje za použití v rozporu s určením.

Použití, pro které není elektrický nástroj určen, může mít za následek ohrožení a úrazy. Nepoužívejte žádné příslušenství, které není zvlášť určeno pro tento elektrický nástroj.

Samotná skutečnost, že je možné příslušenství upevnit k vašemu elektrickému přístroji, nezaručuje bezpečné použití.

Dovolené otáčky vložného nástroje musejí být minimálně tak vysoké, jak vysoké jsou maximální otáčky uvedené na elektrickém nástroji. Příslušenství, které se otáčí rychleji než je dovoleno, může prasknout a rozlétnout se všemi směry.

Vnější průměr a tloušťka vložného nástroje musejí odpovídat rozměrovým údajům vašeho elektrického nástroje. Nesprávně dimenzované vložné nástroje nelze dostatečně krýt nebo kontrolovat.

Vložné nástroje, které přesně nesedí na brusném vřetenu elektrického nástroje, se otáčejí nerovnoměrně, silně vibrují a mohou způsobit ztrátu kontroly.

Vrtáky nebo jiné příslušenství musejí být přesně vhodné pro úchyt nástroje vašeho elektrického nástroje. Vložné nástroje, které nejsou přesně vhodné pro úchyt elektrického nástroje, se otáčejí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly.

Hrozí nebezpečí úrazu.

Za všechny takto vzniklé hmotné škody a úrazy osob, vzniklé následkem nesprávného používání, ručí uživatel přístroje. Při použití jiných nebo neoriginálních součástí na stroji pozbývá záruka výrobce platnost.

Zbytková rizika:

Návod k obsluze k tomuto elektrickému nástroji obsahuje podrobné pokyny k bezpečné práci s elektrickými nástroji. Každý elektrický nástroj ale zahrnuje určitá zbytková rizika, která nelze zcela vyloučit ani použitím provedených bezpečnostních a ochranných zařízení. Z tohoto důvodu vždy obsluhujte elektrické nástroje s potřebnou opatrností.

Zbytková rizika mohou být například:

• dotyk rotujících součástí nebo nástrojů.

• úraz způsobený odlétnutím obrobku nebo součástí obrobku.

• nebezpečí požáru při nedostatečném odvětrání motoru.

• poškození sluchu při práci bez ochrany sluchu.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 17

Page 18

Bezpečná práce závisí také na znalostech obsluhujícího personálu v oblasti manipulace s příslušným elektrickým nástrojem! Příslušné znalosti stroje a opatrná manipulace při práci pomáhají minimalizovat zbytková rizika.

Varování! Tento elektrický

nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní a pasivní zdravotnické implantáty. Pro zmírnění nebezpečí vážných nebo smrtelných zranění doporučujeme, aby osoby se zdravotnickými implantáty prokonzultovali používání elektrického nástroje se svým lékařem nebo výrobcem zdravotnického implantátu.

5 – Všeobecné bezpečnostní

pokyny pro zacházením s elektrickým nářadím

VAROVÁNÍ! Přečtěte si všechny

bezpečnostní pokyny a instrukce. Opomenutí při dodržování

bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu.

Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu).

1 Pracoviště

a Udržujte své pracoviště v čistotě a

uklizené. Nepořádek a neosvětlené

pracoviště může vést k úrazům.

b Nepracujte se zařízením ve

výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí

vytváří jiskry, které mohou zapálit prach nebo páry.

c Během používání elektrického

nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti

můžete ztratit kontrolu nad zařízením.

2 Elektrická bezpečnost

a Připojovací zástrčka přístroje musí

odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na

kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem.

b Vyhýbejte se tělesnému kontaktu s

uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo

uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

c Nevystavujte přístroj dešti nebo

vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem.

d Nepoužívejte kabel k jiným účelům

než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje.

Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 18

Page 19

e Když pracujete s elektrickým nářadím

venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí.

Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.

f Pokud nelze zamezit provoz

elektrického přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybnému proudu.

Použitím ochranného vypínače proti chybnému proudu se sníží riziko zásahu elektrickým proudem.

3 Bezpečnost osob

a Buďte opatrní, dbejte na to, co

děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková

nepozornost při používání přístroje může vést k vážným poraněním.

b Noste osobní ochrannou výstroj a

vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění.

c Zabraňte neúmyslnému uvedení

do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP).

Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy.

d Dříve než přístroj zapnete,

odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo

klíč, který se nachází v otáčející se části přístroje, může způsobit zranění.

e Nepřeceňujte se. Dbejte na

bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v

neočekávaných situacích lépe kontrolovat.

f Noste vhodný oděv. Nenose volný

oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí.

Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit.

g Pokud je možné namontovat

zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají.

Používání těchto zařízení snižuje ohrožení prachem.

4 Pečlivé zacházení a používání

elektrického nářadí

a Přístroj nepřetěžujte. Používejte pro

práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým

nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.

b Nepoužívejte žádné elektrické

nářadí, jehož spínač je poškozený.

Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.

c Před tím, než začněte provádět

nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o

bezpečností opatření zabraňuje neúmyslnému spuštění přístroje.

d Uchovávejte nepoužívané

elektrické nářadí mimo dosah

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 19

Page 20

dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je

nebezpečné, když ho používají nezkušené osoby.

e Přístroj pečlivě ošetřujte.

Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit.

Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím.

f Udržujte řezací nástroje ostré a

čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.

g Používejte elektrické nářadí,

příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů

pro jiné než určené účely může přivodit nebezpečné situace.

5 Servis

a Nářadí svěřte do opravy jen

kvalifikovanému odbornému personálu a jen s originálními náhradními díly.Tím je zaručeno, že

zůstane bezpečnost přístroje zachována.

6 Bezpečnostní upozornění pro

vrtačky

a Při příklepovém vrtání noste

ochranu sluchu. Hlučnost může mít

za následek ztrátu sluchu.

b Používejte přídavné rukojeti, které

byly dodány s elektrickým nástrojem. Ztráta kontroly může mít

za následek zranění.

c Při vykonávání prací, při nichž se

vložný elektrický nástroj může dotknout skrytých elektrických vedení nebo samotného síťového kabelu, držte elektrický nástroj pouze za izolované plochy rukojeti.

Kontakt s vedením pod napětím může přivést napětí i do kovových částí přístroje a zapříčinit úraz elektrickým proudem.

6 – Speciální bezpečnostní

pokyny pro zařízení

Používejte ochranu očí a sluchu

Noste ochrannou masku proti

prachu

• Než začnete vrtat díry do stěny, zkontrolujte pomocí hledače elektrického vedení, zda nemůžete narazit na proud, plyn nebo vodu.

• Výměnu vrtáku/sklíčidla provádějte pouze při vytažené zástrčce z napájecí sítě!

• K zabránění zranění by se měl zpracovávaný kus zajistit (např. napnutím do svěráku).

• Vyhněte se tomu, aby se motor během provozu zastavil.

Bezpečnostní označení

Symboly na elektrickém nástroji mají následující význam:

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 20

Page 21

Neodhazujte do domovního odpadu!

Důležité upozornění! Dodržujte návod k obsluze!

Dobrovolná značka kvality „odzkoušená bezpečnost“

Označení CE (shoda s evropskými bezpečnostními normami)

Kryt má dvojitou ochrannou izolaci

7 – Montáž a nastavení

Montáž přídavné rukojeti (obr. 2)

Přídavná rukojeť (8) se může montovat volitelně napravo nebo nalevo od sklíčidla. Otáčením doleva uvolněte rukojeť (a) od přídavné rukojeti (8) tak, aby se sklíčidlo (10) dalo posunout až na upínací hrdlo (b). Zarážka (c) zapadne do jedné z drážek (d) a zabrání přesunutí rukojeti v důsledku vibrací. Tímto způsobem lze zvolit výhodnou pracovní polohu. Rukojeť otáčením doprava utáhněte tak, dokud nebude přídavná rukojeť pevně spojená s elektrickým nástrojem.

Nasazení vrtáku

Stroj je vybaven rychloupínacím sklíčidlem pro výměnu nástrojů rukou bez použití klíče.

Stroj uchopte za zadní prstenec sklíčidla.

Sklíčidlo otevřete otáčením předního prstence doleva. Vložte vrták a upevněte jej otáčením předního prstence doprava.

Nastavení hloubkového dorazu (obr. 3)

• Vedení hloubkového dorazu (e) otevřete otáčením křídlatého šroubu (11) doleva.

• Hloubkový doraz (9) osaďte do vedení (e). Hloubkový doraz přesuňte na délku upnutého vrtáku, přitom tlačte vrták do rovné stěny.

• Na stupnici (f) hloubkového dorazu se odečte příslušná hodnota a z této hodnoty se odpočítá požadovaná hloubka vrtání.

• Nastavte novou hodnotu posunutím hloubkového dorazu a v bodě (e) odečtěte.

• Hloubkový doraz následně zajistěte otáčením křídlatého šroubu (11) doprava.

Předvolba otáček

POZOR! Vytáhněte zástrčku ze sítě!

Pomocí předvolby otáček lze otáčky motoru přizpůsobit příslušnému elektrickému nástroji

a danému materiálu (obr. 4).

• Regulátor otáček (a) otočte na zapínači/vypínači (6) ve směru (–): Max. otáčky elektrického nástroje se zredukují.

• Regulátor otáček otočte směrem ke znaménku (+): Otáčky motoru se zvýší.

Pomocí zapínače/vypínače lze otáčky elektrického nástroje plynule obměňovat v rámci zvolených maximálních otáček.

V závislosti na tlaku na zapínač/vypínač se otáčky zvýší (silnější tlak) nebo sníží (slabší tlak).

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 21

Page 22

Chod doprava/doleva

Nastavení podle obrázku po

zastavení stroje (obr. 4).

DŮLEŽITÉ UPOZORNĚNÍ! Během

chodu elektrického nástroje se nesmí aktivovat přepínač na pravý chod/levý chod (7), proto je třeba počkat, dokud se elektrický nástroj zcela nezastaví.

Pravý chod používejte na vrtání otvorů.

Levý chod používejte k uvolnění zaseknutých vrtáků.

Přepínač vrtání/příklepové vrtání

Daný provozní režim se nastaví přesunutím přepínače (1) po zastavení elektrického nástroje (obr. 5).

• Viditelný symbol vrtáku:

Provozní režim „Vrtání“ do dřeva a kovu.

• Viditelný symbol kladiva:

Provozní režim „Příklepové vrtání“ do betonu a zdiva.

8 – Provoz

Zapnutí/vypnutí

Síťovou zástrčku zasuňte do vhodné zásuvky.

LED provozní indikátor (5) svítí (obr. 6) a indikuje kontakt s elektrickou sítí. Zhasne se po vytažení zástrčky.

POZOR! Stroj zapínejte zásadně

před kontaktem s materiálem.

Zapnutí

Zapínač/vypínač (6) opatrně stiskněte, stroj se uvede do chodu, otáčky se mění v závislosti na tlaku na spínač.

Vypnutí

Zapínač/vypínač pusťte a vyčkejte zastavení stroje.

Zapnutí nepřetržitého provozu

Zapínač/vypínač stiskněte a podržte. Stiskněte aretační tlačítko (3) (obr. 4). Pusťte zapínač/vypínač - stroj běží na příslušné nastavené otáčky.

Vypnutí nepřetržitého provozu

Stiskněte zapínač/vypínač, aretační tlačítko se odblokuje. Pusťte zapínač/vypínač a počkejte, dokud se stroj nezastaví.

9 – Způsob práce

Vrtání do dřeva a kovu

K vrtání do dřeva a kovu musí být jednotka příklepu zásadně vypnutá. Spínač příklepu nastavte na provozní režim „Vrtání“ . Přepínač na pravý chod/levý chod nastavte na „pravý chod“. Elektronická regulace otáček zaktivováním zapínače/vypínače. Předvolba otáček pomocí nastavovacího kolečka na zapínači/vypínači.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 22

Page 23

Příklepové vrtání do betonu a zdiva

Spínač příklepu nastavtena provozní režim „Příklepové vrtání“ . Přepínač na pravý chod/ levý chod nastavte na „pravý chod“. Začněte s nízkými otáčkami.

10 – Uložení a přeprava

• Elektrický nástroj, návod na obsluhu a případné příslušenství uschovejte pokud možno spolu v originálním balení. Tak budete mít vždy informace a díly po ruce.

• Elektrický nástroj uschovávejte na suchém, dobře větraném místě mimo dosah dětí.

• Elektrický nástroj noste vždy za plochy rukojeti.

• Aby se zabránilo škodám při přepravě, elektrický nástroj bezpečně zabalte nebo použijte originální obal. Elektrický nástroj zajistěte proti posunu a převrácení.

• Elektrický nástroj chraňte před vibracemi a otřesy, obzvláště při přepravě ve vozidlech.

11 – Údržba a ochrana

životního prostředí

• Elektrické nástroje Meister si nevyžadují téměř žádnou údržbu, na čištění krytu stačí vlhká utěrka.

• Kryt čistěte pouze vlhkou utěrkou – nepoužívejte rozpouštědla! Poté dobře osušte. Nikdy neponořujte elektrické nástroje do vody.

• Větrací otvory elektrického nástroje udržujte stále čisté.

POZOR! Nepoužitelné elektrické a

akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19/EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace.

Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy.

12 – Pokyny pro servis

•Přístroje Meister podléhají přísné

kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby.

• Opravu provedeme obratem.

• Stručný popis poruchy zkracuje

dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu,

budeme vám náklady na opravu účtovat.

DŮLEŽITÉ UPOZORNĚNÍ! Po

otevření přístroje zaniká nárok na záruku.

DŮLEŽITÉ! Výslovně upozorňujeme

na to, že podle zákona o ručení za

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 23

Page 24

produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř. námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo

autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů Meister provedeme za výhodné ceny.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 24

Page 25

1 – Étendue des fournitures

• 1 perceuse électrique à percussion

• 1 poignée supplémentaire

• 1 butée de profondeur de perçage

• Mode d'emploi

• Document de garantie

2 – Informations techniques

Caractéristiques techniques

Alimentation électrique 220–240 V~/50 Hz Puissance nominale absorbée 750 W Vitesse n0: 0–2800 min

-1

Nombre de percussions (sans charge) 0–47600 min

-1

ø collet de broche 43 mm

max. Ø 13 mm Ø de perçage max. – dans le béton 13 mm – dans l'acier 10 mm – dans le bois 32 mm Câble d’alimentation 300 cm Poids 2,45 kg

Sous réserve de modifications techniques.

Émissions sonores/Vibrations

Émissions sonores

: 93 dB(A), LWA: 104 dB(A).

Erreur d’oscillation: K

: 3,0 dB(A), KWA: 3,0 dB(A).

Vibrations de la main/du bras

Perçage de métal a

h, D

Poignée (6) 6,9 m/s

Poignée supplémentaire (9) 5,0 m/s

Incertitude de mesure K: 1,5 m/s

Perçage à percussion dans le béton a

h, ID

Poignée (6) 19,8 m/s

Poignée supplémentaire (9) 16,8 m/s

Incertitude de mesure K: 1,5 m/s

Mode d’emploi & consignes de sécurité

Pour éviter tout risque de blessure, lire le mode d’emploi avant chaque mise en service et le remettre à toute personne à qui vous confiez l’appareil. À conserver avec l’appareil.

Page

1 – Étendue des fournitures 25 2 – Informations techniques 25 3 – Composants 26 4 – Usage conforme aux

fins prévues 27

5 – Consignes générales

de sécurité 28

6 – Consignes de sécurité

spécifiques à l’appareil 31

Page

7 – Montage et ajustages 31 8 – Fonctionnement 33 9 – Mode de travail 33

10 – Stockage et transport 34 11 – Maintenance et

protection de l’environnement 34

12 – Conseils de service 34

Sommaire

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 25

Page 26

Information sur les bruits/les vibrations

Valeurs mesurées déterminées selon EN 60745-1; EN 60745-2-1

AVERTISSEMENT! La valeur

d'émission d'oscillations indiquée a été mesurée selon un procédé de mesure normé et peut être utilisée pour la comparaison d'un outil électrique avec un autre.

La valeur d'émission d'oscillations indiquée peut aussi être utilisée pour l'estimation initiale de l'intermittence.

La valeur réelle d'émissions de vibrations rencontrée pendant l'utilisation de l'outil électrique peut diverger des indications trouvées dans le mode d'emploi ou fournies par le fabricant. Ceci peut être dû aux facteurs d’influence suivants qu’il faut prendre en considération avant ou pendant chaque utilisation :

• L'outil électrique est utilisé

correctement.

• Le type du matériau à traiter est correct.

• L’outil électrique est en bon état.

• Les poignées, et éventuellement les

poignées antivibratoires optionnelles, sont montées et fermement fixées au corps de l'outil électrique.

Si vous constatez une mauvaise sensation ou une coloration de la peau des mains pendant l’utilisation de l'outil électrique, interrompez immédiatement votre travail. Faites suffisamment de pauses de travail. Si vous ne respectez pas des pauses de travail suffisantes, un syndrome vibratoire main-bras peut apparaître.

Il faudrait estimer le facteur de contrainte en fonction du travail ou de l’utilisation de l'outil électrique et faire des pauses en conséquence. De cette manière, le facteur de contrainte pendant le temps de travail complet peut être considérablement réduit. Minimisez les risques que vous encourez au cours des vibrations. Entretenez cet outil électrique conformément aux instructions contenues dans le mode d'emploi.

Si l'outil électrique est souvent utilisé, vous devriez prendre contact avec votre revendeur spécialisé et vous procurer éventuellement des accessoires antivibratoires (poignées).

Evitez d’utiliser l'outil électrique en cas de températures de t = 10 °C ou inférieures. Établissez un plan de travail vous permettant de limiter les contraintes vibratoires.

Information sur la réduction du bruit

Il est impossible d’empêcher une certaine exposition aux bruits par cet outil électrique. Planifiez les travaux à grande intensité de bruit aux horaires admissibles et prévus à cet effet. Respectez les heures de repos et limitez la durée des travaux à ce qui est strictement nécessaire. Pour votre propre sécurité et protection, les personnes se trouvant à proximité doivent porter une protection appropriée de l’audition.

3 – Composants

1 Commutateur perçage/perçage à

percussion 2 Poignée 3 Bouton d'arrêt pour marche

continue 4 Câble d’alimentation

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 26

Page 27

5 DEL de travail 6 Interrupteur marche/arrêt avec

régulation de vitesse

7 Commutateur marche à droite/

marche à gauche 8 Poignée supplémentaire 9 Butée de profondeur

10 Mandrin porte-foret 11 Vis à oreilles

4 – Usage conforme aux fins

prévues

MSB750-1 désigne une perceuse électrique à percussion avec une puissance de 750 Watt. L'utilisation conforme aux prescriptions de cet outil électrique englobe le perçage dans le bois et le métal, le perçage à percussion dans le béton et la maçonnerie. N’utilisez l'outil électrique, les outils et les accessoires pour d’autres activités (en respectant les indications du fabricant) que pour leur domaine d’utilisation respectivement conforme aux fins prévues. Toutes les autres utilisations sont expressément exclues.

Cet outil électrique est uniquement destiné à une utilisation domestique.

ATTENTION! Toute intervention sur

l'outil électrique en dehors de son utilisation conforme aux fins prévue entraîne l’expiration du droit à garantie.

Utilisation non conforme aux fins prévues

Cet outil électrique ne doit pas être utilisé pour des travaux de vissage.

Toutes les applications de l’appareil qui ne sont pas décrites dans le chapitre « Utilisation conforme aux fins prévues » sont considérées comme des utilisations non conformes.

Cet outil électrique n’est pas destiné à Les applications pour lesquelles l’outil électrique n’est pas prévu peuvent être sources de dangers et occasionner des blessures. N’utilisez aucun accessoire qui n’est pas spécialement prévu pour cet outil électrique.

Le fait que vous puissiez fixer l’accessoire à votre outil électrique ne garantit pas son utilisation sûre.

La vitesse autorisée de l’outil utilisé doit être au moins aussi élevée que la vitesse maximale indiquée sur l’outil électrique. Les accessoires dont la vitesse de rotation est plus élevée que celle autorisée peuvent se casser et être projetés.

Le diamètre extérieur et l’épaisseur de l’outil utilisé doivent correspondre aux indications de votre outil électrique. Les outils utilisés mal dimensionnés ne peuvent pas être suffisamment blindés ou contrôlés.

Le foret et les autres accessoires doivent convenir précisément au logement d’outil de votre appareil électrique. Les outils utilisés qui ne conviennent pas précisément au logement d’outil de l’appareil électrique tournent de manière irrégulière, vibrent fortement et peuvent causer une perte de contrôle.

Il y a risque de blessures.

L’utilisateur de l’appareil est responsable de tous les dommages matériels et corporels résultant d’une fausse utilisation.

La garantie du fabricant expire en cas d’utilisation d’autres composants ou de composants autres que ceux d’origine sur la machine.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 27

Page 28

Risques restants:

Le mode d’emploi qui accompagne cet outil électrique contient des remarques détaillées sur le fonctionnement sûr des appareils électriques. Néanmoins, chaque outil électrique cache certains risques restants, qui ne peuvent pas être complètement exclus par les dispositifs de protection en place. N’utilisez donc des outils électriques qu’avec le soin qui s’impose.

Les risques restants peuvent par exemple émaner de ce qui suit :

• Contact avec des pièces ou des outils en rotation.

• Blessures provoquées par des pièces ou morceaux de pièces éjectés.

• Incendie lors d’une aération insuffisante du moteur.

• Nuisance pour l’ouïe en cas de travaux effectués sans se protéger les oreilles.

Un travail en toute sécurité dépend aussi de la manière dont le personnel de commande s’est initié à l’utilisation de l’outil électrique respectif! Une connaissance suffisante de la machine et un comportement précautionneux lors des travaux contribuent à minimiser les risques restants.

Avertissement! Pendant son

fonctionnement, cet outil électrique génère un champ électromagnétique. Sous certaines circonstances, ce champ peut perturber les implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin

et le fabricant de ces implants avant de se servir de l'outil électrique.

5 – Consignes générales de

sécurité pour l’utilisation d’outils électriques

ATTENTION! Lire toutes les

instructions de sécurité et

toutes les indications. Le non-respect

des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.

Conserver les instructions de

sécurité et indications pour une

utilisation ultérieure.

La notion d’« outil électroportatif » mentionnée dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à accu (sans câble de raccordement).

1 Endroit de travail

a Maintenez l’endroit de travail propre

et bien éclairé. Un lieu de travail en

désordre ou mal éclairé augmente le risque d’accidents.

b N’utilisez pas l’appareil dans un

environnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils

électroportatifs génèrent des étincelles risquant d’enflammer les poussières ou les vapeurs.

c Tenez les enfants et autres

personnes éloignés durant l’utilisation de l’outil électroportatif.

En cas d’inattention vous risquez de perdre le contrôle sur l’appareil.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 28

Page 29

2 Sécurité relative au système

électrique

a La fiche de secteur de l’outil

électroportatif doit être appropriée à la prise de courant. Ne pas modifier en aucun cas la fiche. Ne pas utiliser de fiches d’adaptateur avec des appareils avec mise à la terre.

Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

b Eviter le contact physique avec des

surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé

de choc électrique au cas où votre corps serait relié à la terre.

c Ne pas exposer l’outil

électroportatif à la pluie ou à l’humidité. La pénétration d’eau dans

un outil électroportatif augmente le risque d’un choc électrique.

d Ne pas utiliser le câble à d’autres

fins que celles prévues, ne pas utiliser le câble pour porter l’appareil ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenir le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Un câble

endommagé ou torsadé augmente le risque d’un choc électrique.

e Au cas où l’outil électroportatif

serait utilisé à l’extérieur, utiliser une rallonge autorisée homologuée pour les applications extérieures.

L’utilisation d’une rallonge électrique homologuée pour les applications

extérieures réduit le risque d’un choc électrique.

f S’il s’avère impossible d’éviter de

faire fonctionner un appareil électrique dans un environnement humide, utilisez un dispositif à courant différentil résiduel (RCD).

L’utilisateur d’un disjoncteur à courant de défaut réduit le risque de choc électrique.

3 Sécurité des personnes

a Rester vigilant, surveiller ce que

vous faites. Faire preuve de bon sens en utilisant l’outil électroportatif. Ne pas utiliser l’appareil lorsqu’on est fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment

d’inattention lors de l’utilisation de l’appareil peut entraîner de graves blessures sur les personnes.

b Portez des équipements de

protection personnels. Portez toujours des lunettes de protection.

L’utilisation d’équipements de protection tels que masque antipoussière, chaussures antidérapantes, casque ou protection acoustique suivant l’endroit de travail, réduit le risque de blessures.

c Eviter toute mise en service

accidentelle. S’assurer que l’outil électroportatif est effectivement éteint avant d’être raccordé à l’alimentation en courant/à l’accu, avant d’être soulevé ou d’être porté.

Le fait de porter l’appareil avec le doigt sur l’interrupteur ou de brancher l’appareil sur la source de courant lorsque l’interrupteur est en position de fonctionnement, peut être source d’accidents.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 29

Page 30

d Enlever tout outil de réglage ou

toute clé avant de mettre l’appareil en fonctionnement. Une clé ou un

outil se trouvant sur une partie en rotation peut causer des blessures.

e Ne pas se précipiter. Veiller à garder

toujours une position stable et équilibrée. Ceci vous permet de

mieux contrôler l’appareil dans des situations inattendues.

f Porter des vêtements appropriés.

Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l’appareil en rotation.

Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.

g Si des dispositifs servant à

aspirer ou à recueillir les poussières doivent être utilisés, vérifier que ceux-ci soient effectivement raccordés et qu’ils sont correctement utilisés.

L’utilisation de tels dispositifs réduit les dangers dus aux poussières.

4 Utilisation et entretien de l’outil

a Ne pas forcer l’outil. Utiliser l’outil

électroportatif approprié au travail à effectuer. Avec l’outil électroportatif

approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu.

b Ne pas utiliser un outil électroportatif

dont l’interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

c Retirer la fiche de la prise de

courant avant d’effectuer des

réglages sur l’appareil, de changer les accessoires, ou de ranger l’appareil. Cette mesure de précaution

empêche une mise en fonctionnement de l’appareil par mégarde.

d Garder les outils électroportatifs

non utilisés hors de la portée des enfants. Ne pas permettre l’utilisation de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les

outils électroportatifs sont dangereux lorsqu’ils sont utilisés par des personnes non initiées.

e Observer la maintenance de l’outil.

Vérifier que les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’appareil s’en trouve entravé. Faire réparer ces parties endommagées avant d’utiliser l’appareil. De nombreux accidents sont

dus à des outils électroportatifs mal entretenus.

f Maintenir les outils de coupe

aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g Utiliser les outils électroportatifs, les

accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d’appareil. Tenir compte également des conditions de travail et du travail à effectuer. L’utilisation

des outils électroportatifs à d’autres fins que celles prévues peut entraîner des situations dangereuses.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 30

Page 31

5 Service

a Ne faire réparer l’outil électroportatif

que par un personnel qualifié et seulement avec des pièces de rechange d’origine. Ceci permet

d’assurer la sécurité de l’appareil.

6 Consignes de sécurité pour

perceuses

a Portez une protection auditive lors

du perçage à percussion. Le bruit

provoqué peut entraîner une perte de l’ouïe.

b Utilisez les poignées supplémentaires

fournies avec l’outil électrique. La perte de contrôle peut provoquer des blessures.

c Tenez l’outil électrique sur les

poignées isolées lorsque vous réalisez des travaux pour lesquels l’outil utilisé risque d’entrer en contact avec des conduites électriques cachées ou avec son propre câble d’alimentation. Le

contact avec une conduite sous tension peut aussi mettre sous tension des composants métalliques de l’appareil et provoquer une décharge électrique.

6 – Consignes de sécurité

spécifiques à l’appareil

Utilisez toujours des lunettes de protection et une protection auditive

Portez un masque de protection

contre la poussière

• Avant de percer des trous dans un mur, contrôlez l’absence de conduites électriques, de gaz ou d'eau cachées, le cas échéant avec un détecteur de conduites.

• Ne remplacer le foret/le mandrin que lorsque la fiche secteur est débranchée !

• Pour éviter des blessures, la pièce à usiner devrait être sécurisée (p. ex. serrée dans l’étau).

• Evitez que le moteur s’immobilise lors du perçage sous charge.

Marquage de sécurité

Les symboles gravés sur l'outil électrique ont la signification suivante :

Ne pas mettre aux ordures ménagères !

Important! Respecter le mode d'emploi!

Label de qualité volontaire « Sécurité contrôlée »

Marquage CE (conformité avec les normes de sécurité européennes)

Le carter est doublement isolé

7 – Montage et ajustages

Monter la poignée supplémentaire (Fig. 2)

La poignée supplémentaire (8) peut être montée, au choix, à droite ou à gauche du mandrin porte-foret. Desserrer l'élément de poignée (a) de la poignée supplémentaire (8) en tournant à gauche jusqu'à ce qu'il puisse être glissé audessus du mandrin porte-foret (10) sur le col de serrage (b). La came d'encliquetage (c) s'enclenche dans l'une des rainures (d) et empêche le

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 31

Page 32

décalage de la poignée lié aux vibrations. Vous pouvez ainsi choisir une position de travail favorable. Serrer l'élément de poignée en tournant à droite jusqu'à ce que la poignée supplémentaire soit reliée fermement à l'outil électrique.

Mettre en place le foret

La machine dispose d’un mandrin de perçage à serrage rapide pour le remplacement des outils sans clé, à la main.

Tenir la machine sur la bague de foret arrière.

Ouvrir le mandrin porte-foret en tournant à gauche sur la bague avant. Mettre en place le foret en tournant à droite sur la bague avant.

Réglage de la butée de profondeur (Fig. 3)

• Ouvrir le guidage de la butée de profondeur (e) en tournant à gauche la vis à oreilles (11).

• Placer la butée de profondeur (9) dans le guidage (e). Déplacer la butée de profondeur sur la longueur du foret mis en place, appuyer pour cela le foret contre une paroi plane.

• Sur l'échelle (f) de la butée de profondeur (9), relever la valeur correspondante et soustraire de cette valeur la profondeur de perçage souhaitée.

• Régler la nouvelle valeur en déplaçant la butée de profondeur et la relever sur le point (e).

• Sécuriser ensuite la butée de profondeur en tournant à droite les vis à oreilles (11).

Présélection de la vitesse

ATTENTION! Débrancher la fiche

secteur!

La présélection de la vitesse permet d'adapter la vitesse du moteur à l'outil respectivement

utilisé ainsi qu'au matériau (Fig. 4).

• Tourner le sélecteur de vitesse (a) sur l'interrupteur marche/arrêt (6) dans le sens (–): la vitesse max. de l'outil électrique est alors réduite.

• Tourner le sélecteur de vitesse dans le sens (+): la vitesse du moteur augmente.

L'interrupteur de marche/arrêt permet de varier la vitesse de l'outil électrique en continu sur la plage de la vitesse maximale sélectionnée.

En fonction de la pression sur l'interrupteur de marche / arrêt, la vitesse augmente (pression plus forte) ou baisse (pression plus faible).

Rotation à droite/à gauche

Réglage conformément à l'illustration avec la machine à l'arrêt (Fig. 4).

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 32

Page 33

IMPORTANT! Pendant le

fonctionnement de l'outil électrique, le sélecteur de marche à droite/à gauche (7) ne doit pas être actionné; il convient donc d'attendre l'immobilisation totale.

Utilisez la marche à droite pour percer des trous.

Utilisez la marche à gauche pour desserrer un foret coincé.

Commutateur de perçage/perçage à percussion

Le mode de fonctionnement respectif est réglé en décalant le commutateur (1) lorsque l'outil électrique est à l'arrêt (Fig. 5).

• Symbole de foret visible:

Mode de fonctionnement "Perçage" du bois et du métal.

• Symbole de marteau visible: .

Mode de fonctionnement "Perçage à percussion" dans le béton et la maçonnerie.

8 – Fonctionnement

Marche/Arrêt

Brancher la fiche secteur dans une prise appropriée.

L'affichage de fonctionnement de la LED (5) s'allume (Fig. 6) et indique le contact avec le réseau électrique. Elle s'éteint après le débranchement de la prise.

ATTENTION! De manière

générale, allumer la machine avant le contact avec le matériel.

Mise en service

Appuyer prudemment sur l'interrupteur de marche/arrêt (6), la machine démarre, la vitesse varie en fonction de la pression sur l'interrupteur.

Mise hors service

Relâcher l'interrupteur marche/arrêt et attendre l'arrêt de la machine.

Allumer la marche continue

Appuyer et maintenir appuyé l’interrupteur marche/arrêt. Appuyer sur la touche d'arrêt (3) (Fig. 4). Relâcher l'interrupteur de marche/arrêt – la machine marche à la vitesse respectivement réglée.

Coupure de la marche continue

Actionner l’interrupteur de marche/ arrêt, le bouton d'arrêt se déverrouille. Relâcher l'interrupteur de marche/arrêt et attendre l'arrêt de la machine.

9 – Mode de travail

Perçage du bois et des métaux

Pour percer du bois et des métaux, le mécanisme de percussion doit systématiquement être hors service. Mettre l'interrupteur du mécanisme de percussion en mode « Perçage »

. Mettre le sélecteur de marche à droite / à gauche sur « Marche à droite ». Régulation électronique de la vitesse par actionnement de l’interrupteur de marche/arrêt. Présélection de la vitesse avec la molette sur l’interrupteur de marche/arrêt.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 33

Page 34

Perçage à percussion dans le béton et la maçonnerie

Mettre le mécanisme de percussion en mode « Perçage à percussion » . Mettre le sélecteur de marche à droite/à gauche sur « Marche à droite ». Démarrer à une vitesse lente.

10 – Stockage et transport

• Conservez l'outil électrique, le mode d'emploi et, le cas échéant, les accessoires si possible ensemble dans l'emballage d'origine. Toutes les informations et tous les composants seront ainsi toujours à portée de main.

• Entreposez l'outil électrique dans un endroit sec, bien aéré et hors de portée des enfants.

• Portez toujours l'outil électrique au niveau des surfaces des poignées.

• Pour éviter des dommages de transport, emballez l'outil électrique en toute sécurité ou utilisez l'emballage d'origine.

• Sécurisez l'outil électrique pour éviter qu'il ne glisse ou ne bascule.

• Protégez l'outil électrique contre les vibrations et les secousses, notamment lors d'un transport dans un véhicule.

11 – Maintenance et

protection de l’environnement

• Les outils électriques Meister sont largement sans entretien, un chiffon humide suffit pour le nettoyage du carter.

• N’essuyez le carter de l'appareil qu’avec un chiffon humide – n’utilisez pas de solvants! Puis, veillez à bien sécher. Ne plongez jamais les outils électriques dans de l’eau.

• Tenir toujours les fentes d'aération de l'outil électrique propres.

ATTENTION! Les appareils et

accumulateurs inutilisables ne doivent pas se retrouver dans des déchets domestiques! Ils doivent être rassemblés séparément conformément à la directive 2012/19/UE concernant les vieux appareils électroniques et doivent être réutilisés selon les règles de l’art dans l’intérêt de l’environnement.

Veuillez acheminer les appareils électriques inutilisables à une déchetterie locale. Collecter les matériaux d’emballage triés selon leur nature et les éliminer conformément aux dispositions locales en vigueur. Renseignez-vous auprès de votre administration municipale pour plus de détails.

12 – Conseils de service

• Les appareils Meister sont soumis à des

contrôles qualité sévères. Cependant, dans le cas où une anomalie de production se produirait, renvoyer l’appareil à notre service après-vente.

• Une brève description de la panne

peut faciliter la recherche de son origine et réduit le délai de réparation. Pendant la validité de la garantie, conservez ensemble le certificat de garantie et le bon de caisse.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 34

Page 35

• Dans le cas où il ne s’agit pas d’une réparation sous garantie, les travaux de réparation effectués par nos soins vous seront facturés.

IMPORTANT! L’ouverture de l’appareil entraîne l’annulation de

la garantie.

IMPORTANT: Nous attirons

expressément l’attention sur le fait que nous n’avons pas, suivant la loi allemande sur la responsabilité du producteur pour vice de la marchandise, à nous porter responsable des dommages provoqués par nos appareils

si ces dommages ont été occasionnés par une réparation incorrecte ou si, lors d’un changement de pièce, des pièces d’origine ou des pièces autorisées par nous n’ont pas été utilisées et que la réparation n’a pas été effectuée par Meister Werkzeuge GmbH le service après-vente ou un spécialiste agréé! Il en va de même pour les pièces d’accessoires utilisées.

• Après expiration de la garantie, toutes les réparations d’appareils Meister seront assurées par notre service aprés-vente aux prix intéressants.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 35

Page 36

1 – Scope of delivery

• 1 hammer drill

• 1 auxiliary handle

• 1 drilling depth stop

• operating instructions

• guarantee certificate

2 – Technical information

Technical data

Power supply 220–240 V~/50 Hz Nominal consumption 750 W Rotational speed n0: 0-2,800 min

-1

Impact rate (without load) 0–47600 min

-1

Spindle collar diameter 43 mm

Maximum diameter 13 mm Maximum drill diameter – in concrete 13 mm – in steel 10 mm – in wood 32 mm Feed cable 300 cm Weight 2.45 kg

Technical changes reserved.

Noise emission/vibration

Noise emission

: 93 dB(A), LWA: 104 dB(A).

Measuring inaccuracy: K

: 3.0 dB(A), KWA: 3.0 dB(A).

Hand/arm vibrations

Drilling in metal a

h, D

Handle (6) 6,9 m/s

Auxiliary handle (9) 5,0 m/s

Measuring inaccuracy K: 1.5 m/s

Hammer drilling in concrete a

h, ID

Handle (6) 19,8 m/s

Auxiliary handle (9) 16,8 m/s

Measuring inaccuracy K: 1.5 m/s

Noise/vibration information

Measured values determined in accordance with

EN 60745-1;

EN 60745-2-1

Operating instructions & safety hints

WARNING! To reduce the risk of injury, please read the operating instructions through carefully before using the device, and then store with the machine! When passing the device on to another user, these operating instructions must also be included!

Page

1 – Scope of delivery 36 2 – Technical information 36 3 – Components 37 4 – Correct use 37 5 – General safety

instructions 39

6 – Safety instructions

relating specifically to the equipment 41

Page

7 – Installation and setting 42 8 – Operation 43 9 – Mode of operation 43

10 – Storage and

transportation 44

11 – Maintenance and

environmental protection 44

12 – Service instructions 44

Contents

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 36

Page 37

WARNING! The specified vibration

emission value was measured in accordance with a normed test procedure and can be used to compare one power tool with another.

The specified vibration emission value can also be used for an introductory estimation of exposure.

The actual vibration emission value at disposal during operation of the power tool may deviate from the specification in the operating instructions or by the manufacturer. This may be caused by the following influencing factors that should be taken into account prior to and during each use:

• Is the power tool used correctly?

• Is the correct type of material

processed?

• Is the power tool in proper working

order?

• Are the handles or optional vibration

handles mounted and fixed securely against the body of the power tool?

If you sense an unpleasant feeling or your skin changes colour when you are using the power tool, stop working immediately and take a break. Take sufficient breaks. If you do not take sufficient breaks, this may cause a hand-arm vibration syndrome.

The loading level experienced in conjunction with the work or use of the power tool should be estimated and appropriate breaks taken. This method can be used to considerably minimise the level of load during the entire working time. Minimise risks in which you are exposed to vibrations. Service

this power tool in accordance with the information in the operating instructions.

If the power tool is to be used frequently, contact your dealer and procure anti-vibration equipment (handles) if necessary.

Avoid using the power tool at ambient temperatures of t = 10 °C or lower. Draw up a work schedule that can be used to minimise vibration load.

Information about minimising noise

A certain amount of noise is unavoidable when using this power tool. Ensure you carry out noise-intensive work during permitted times. Maintain the quiet periods and limit your work to the absolute minimum. For the sake of your personal protection and that of the persons around, suitable ear protection should be worn.

3 – Components

1 Selector switch for drilling/hammer

drilling 2Handle 3 Stop button for continuous

operation 4 Feed cable 5 LED operating display 6 On/Off switch with rotation speed

regulation 7 Clockwise/anti-clockwise switch 8 Additional handle 9 Depth stop

10 Chuck 11 Wing screw

4 – Correct use

MSB750-1 designates a hammer drill with 750 Watt power output. The proper

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 37

Page 38

use of this power tool comprises drilling of wood and metal as well as hammer drilling of concrete and masonry. Only use the power tool, tools and accessories for additional tasks (observe the manufacturer specifications) when they are within the scope of proper use. All other uses are expressly forbidden.

This power tool is intended for use in domestic household only.

CAUTION! Intervention on the

power tool outside the scope of proper use will invalidate the warranty claim.

Improper use of the product

This power tool may not be used as a screwdriver.

All applications carried out with the device that are not listed in the “Proper use” chapter will be considered improper use.

Uses for which the tool is not designed may cause risks and injury. Do not use accessories that are not intended specifically for this electrical tool.

Just because you can affix an accessory to your electrical tool, there is no guarantee it is safe to use.

The permitted revolutions of the tool insert must be at least as high as the highest value specified on the electrical tool. Accessories that turn faster than is permitted may break and fly away.

The external diameter and thickness of the tool insert must match the dimensions of your electrical tool. Incorrectly measured tool inserts cannot be properly protected or checked.

Drill bits or other accessories must fit precisely into the tool holder of your power tool. Tools that do not fit precisely into the tool holder of the power tool will rotate unevenly, vibrate heavily and may cause loss of control over the device.

There is a risk of injury.

The user of the device is liable for all property and personal damages occurring as the result of incorrect use.

If other components or non-original components are used with the machine, the manufacturer guarantee is voided.

Remaining risks:

The operating instructions for this electrical tool contain comprehensive tips for the safe handling of electrical tools. However, every electrical tool has a certain level of remaining risks which cannot be excluded by the protective mechanisms on the device. Always operate electrical tools with the necessary care.

Remaining risks may be, for example:

• Touching rotating parts or tools.

• Injury caused by flying tools or tool parts.

• Risk of fire with insufficient ventilation of the motor.

• Adverse effects on the hearing caused by working without ear defenders.

The ability to work safely is dependant on the familiarity of the operator when it comes to handling the given electrical tool. Appropriate knowledge of the

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 38

Page 39

machinery and careful behaviour when working help to minimise the remaining risks.

Warning! During operation,

this power tool generates an electromagnetic field. This field may, under certain circumstances, influence active or passive medical implants. In order to reduce the risk of serious or deadly injuries, we recommend persons with such a medical implant to consult their doctor and the manufacturer of the medical implant before using the electrical tool.

5 – General safety instructions

for handling power tools

WARNING! Read all safety

warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains operated (corded) power tool or battery-operated (cordless) power tool.

1 Work area

a Keep work area clean and well lit.

Cluttered and dark areas invite accidents.

b Do not operate power tools in

explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust or fumes.

c Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose control.

2 Electrical Safety

a Power tool plugs must match the

outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

b Avoid body contact with earthed or

grounded surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c Do not expose power tools to rain

or wet conditions. Water entering a power tool will increase the risk of electric shock.

d Do not abuse the cord. Never use

the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

e When operating a power tool

outdoors, use an extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of electric shock.

f If it is not possible to avoid using

the electrical tool in a damp environment, use a residual current circuit-breaker. The use of a residual

current circuit-breaker reduces the risk of an electrical shock.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 39

Page 40

3 Personal safety

a Stay alert, watch what you are doing

and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious personal injury.

b Use personal protective equipment.

Always wear eye protection. Protective equipment such as dust masks, nonskid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c Prevent unintentional starting.

Ensure the switch is in the offposition before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d Remove any adjusting key or wrench

before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e Do not overreach. Keep proper

footing and balance at all times.

This enables better control of the power tool in unexpected situations.

f Dress properly. Do not wear loose

clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery

or long hair can be caught in moving parts.

g Keep handles dry, clean and free from

oil and grease. Slippery handles do not

allow for safe handling and control of the tool in unexpected situations.

h If devices are provided for the

connection of dust extraction and collection facilities, ensure these are connected and properly used.

Use of these devices can reduce dust related hazards.

4 Power tool use and care

a Do not force the power tool. Use

the correct power tool for your application. The correct power tool

will do the job better and safer at the rate for which it was designed.

b Do not use the power tool if the

switch does not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

Disconnect the plug from the power source before making any adjustments, changing accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power tool accidentally.

d Store idle power tools out of the

reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are

dangerous in the hands of untrained users.

e Maintain power tools. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 40

Page 41

f Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g Use the power tool, accessories

and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of

the power tool for operations different from those intended could result in a hazardous situation.

5 Service

a Have your power tool serviced by a

qualified repair person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

6 Safety notes for power drills

a Wear ear protection when hammer

drilling. The effects of noise may lead

to loss of hearing.

b Use auxiliary handles supplied with

the power tool. Loss of control may lead to injuries.

c Hold the power tool by the

insulated handle when doing work in which it is possible that the tool may get in contact with concealed mains lines or its own cable.

Contact of a power tool with a mains cable may also put its metal parts under power and cause an electric shock.

6 – Safety instructions

relating specifically to the equipment

Always use goggles and hearing protectors.

Wear a dust protection mask

• Before drilling holes in a wall, check, if necessary using a cable detector, whether you are at risk of contacting concealed power, gas or water lines.

• Only change a drill/chuck when the power tool is disconnected from power supply (unplugged)!

• In order to prevent injuries, ensure that the work piece to be drilled is secured (e.g. by clamping in a vice).

• Prevent motor standstill during operation.

Safety marks

Symbols on the power tool have the following meaning:

Do not dispose of with the household waste!

Important! Observe the operating instructions!

Voluntary "geprüfte Sicher heit" seal of quality (tested safety)

CE mark (conformity with European safety standards)

The housing is double insulated

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 41

Page 42

7 – Installation and setting

Mounting of auxiliary handle (Fig. 2)

The auxiliary handle (8) may be mounted either on the right or left side of the chuck. Detach the handle element (a) on the auxiliary handle (8) by rotating it anti-clockwise until it can be pushed over the chuck (10) and onto the collar (b). The catch cam (c) lock in one of the grooves (d) and prevents the vibrationcaused movement of the handle. This allows you to select a comfortable working position. Tighten the handle by rotating clockwise until the auxiliary handle is securely attached to the power tool.

Inserting the drill

The machine has a quick-action chuck that enables tools to be changed by hand without using a tool.

Hold the machine by the rear chuck ring.

Open the chuck by rotating the front ring anti-clockwise. Insert the drill and rotate clockwise on the front ring to secure.

Setting the depth stop (Fig. 3)

• Open the depth stop (e) guide by rotating the wing screw (11) anticlockwise.

• Insert the depth stop (9) inside the guide (e). Meaning of the symbols

• Using the scale (f) of the depth stop (9), read off the respective value and deduct the desired drilling depth from this value.

• Set the new value by adjusting the depth stop and read off at point (e).

• Then secure the depth stop by rotating the wing screw (11) clockwise.

Revolution pre-selection

CAUTION! Unplug from the

power source!

The rotation speed pre-selection function enables the motor

rotation speed to be adapted to the respective insert tool and material (Fig. 4).

• Rotate the rotation speed regulator (a)

on the On/Off switch (6) in the (–) direction: The maximum rotation speed of the power tool is reduced.

• Rotate the rotation speed regulator in

the (+) direction: The motor rotation speed is increased.

The On/Off switch can be used to infinitely vary the rotation speed of the power tool within the selected maximum rotation speed.

Depending on the pressure on the On/Off switch, the rotation speed is increased (more pressure) or decreased (less pressure).

Right or left (clockwise or anticlockwise) rotation

Setting according to the figure,

with the machine at standstill

(Fig. 4).

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 42

Page 43

IMPORTANT! During operation

of the power tool, the clockwise/ anti-clockwise direction switch may not be pressed (7), therefore await a complete standstill.

Use clockwise rotation to drill holes.

Use anti-clockwise rotation to release jammed drills.

Selector switch for drilling/hammer drilling

The respective mode is selected by sliding the switch (1) at standstill of power tool (Fig. 5).

• Drill symbol visible:

Mode for "drilling" wood and metal

• Hammer symbol visible:

Mode for "hammer drilling" concrete and masonry.

8 – Operation

Switching on and off

Insert the power plug into a suitable socket.

The LED operating display (5) lights up (Fig. 6) and indicates contact with the

power supply. It goes off when the plug is detached.

CAUTION! Always switch the machine on before making

contact with material.

Switching on

Press the On/Off switch (6) carefully, the machine starts, the rotation speed varies according to the pressure exerted on the switch.

Switching off

Release the On/Off switch and wait for the machine to come to a stop.

Switching on continuous operation

Press and hold the on/off switch. Press the locking button (3) (Fig. 4). Release the On/Off switch; the machine runs at selected rotation speed.

Switching off continuous operation

Press the On/Off switch, the locking button is disengaged. Release the On/Off switch and wait for the machine to come to a stop.

9 – Mode of operation

Drilling in wood and metal

To drill in wood and metal, the hammer drill function must be activated. Set the hammer drill switch to the "Drilling"

mode. Set the clockwise/anticlockwise switch to "clockwise" rotation. Activate the electronic revolution regulation by pressing the on/off switch. Set the revolution

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 43

Page 44

selection using the adjusting wheel on the on/off switch.

Hammer drilling in concrete and masonry

Set the hammer drill switch to the "Hammer drilling" mode . Set the clockwise/anti-clockwise switch to "clockwise" rotation. Screwing and removing screws (Figure 21)

10 – Storage and

transportation

• Keep the power tool, operating instructions and accessories together, if possible, in the original packaging. This ensures you have all information and parts on hand at all times.

• Store the power tool in a dry and well ventilated place out of reach by children.

• Always carry the power tool by the handle surfaces.

• To prevent the power tool from being damaged in transit, pack it well or use the original packaging.

• Secure the power tool to prevent it from slipping off or tipping over.

• Protect the power tool from vibrations and shaking, in particular during transport in vehicles.

11 – Maintenance and

environmental protection

• Meister power tools are mostly maintenance free. Use a damp cloth to clean the housing.

• Only clean the housing with a damp cloth – do not use solvents! Then dry well. Never submerge the power tool in water.

• Always ensure that the venting slots in the power tool are kept clean.

CAUTION! Electrical and battery

operated units that no longer work should not be disposed of in the household waste! They are to be collected separately, in accordance with the 2012/19/EU directive for the disposal of electrical and electronic waste, and sent for proper and environ mentally-friendly recycling.

Please discard power tools no longer usable at a local collection point. Collection and disposal of packaging materials separately by types complying with local rules and regulations. For details, please contact your municipal authority concerned.

12 – Service instructions

• Meister devices are subject to

stringent quality control. If however a functional fault shoult occur, send the device to our servicing address.

• The repairs will be carried out in a

short time.

• A brief description of the defect

speeds up the faulttracing and repair time. If within the guarantee period, please enclose the guarantee document and the proof of purchase.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 44

Page 45

• In so far as a repair under guarantee is not concerned, we will charge the repair costs to your account.

PLEASE NOTE! Opening of the device invalidates the guarantee

claim.

IMPORTANT! We point out

expressly that in accordance with the Product Liability Act we do not take responsibility for any damage caused by our appliances, in so much that said damage is caused

by improper repair, or original parts or parts released by us not being used when parts are changed, or repairs not being conducted by Meister Werkzeuge GmbH, Customer Service or an authorised specialist! The same applies analogously to the accessories used.

• Even after the expiry of the guarantee period, we would like to help you and carry out any repairs at a favourable price.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 45

Page 46

1 – Omvang van de levering

• 1 slagboormachine

• 1 extra handgreep

• 1 diepteaanslag van de boor

• Gebruiksaanwijzing

• Garantiebewijs

2 – Technische informatie

Technische gegevens

Stroomvoorziening 220–240 V~/50 Hz Nominaal ingangsvermogen 750 W Toerental n0: 0–2800 min

-1

Aantal slagen (zonder last) 0–47600 min

-1

Spilhals-ø 43 mm

Ø max. 13 mm Max. boor-ø – in beton 13 mm – in staal 10 mm – in hout 32 mm Snoer 300 cm Gewicht 2,45 kg

Technische wijzigingen voorbehouden.

Geluidsemissie/trilling

Geluidsemissie

: 93 dB(A), LWA: 104 dB(A).

Meetonzekerheid: K

: 3,0 dB(A), KWA: 3,0 dB(A).

Hand-/armtrillingen

Boren in metaal a

h, D

Handgreep (6) 6,9 m/s

Extra handgreep (9) 5,0 m/s

Meetonzekerheid K: 1,5 m/s

Slagboren in beton a

h, ID

Handgreep (6) 19,8 m/s

Extra handgreep (9) 16,8 m/s

Meetonzekerheid K: 1,5 m/s

Lawaai-/trillingsinformatie

Meetwaarden berekend conform EN 60745-1; EN 60745-2-1

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vóór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Pagina

1 – Omvang van de levering 46 2 – Technische informatie 46 3 – Onderdelen 47 4 – Bedoeld gebruik 48 5 – Algemene

veiligheidstips 49

6 – Speciale veiligheidstips

voor dit apparaat 52

Pagina

7 – Montage en

instelwerkzaamheden 53 8 – Gebruik 54 9 – Werkwijze 55

10 – Bewaring en transport 55 11 – Onderhoud en

milieubescherming 55

12 – Servicetips 56

Inhoud

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 46

Page 47

WAARSCHUWING! De

aangegeven trillingsemissiewaarde werd aan de hand van een gestandaardiseerde keuringsmethode gemeten en kan voor een vergelijking van elektrisch gereedschap met ander elektrisch gereedschap gebruikt worden.

De aangegeven trillingsemissiewaarde kan ook voor een inleidende inschatting van de blootstelling gebruikt worden.

De effectieve bestaande trillingsemissiewaarde tijdens het gebruik van het elektrische gereedschap kan van die in de gebruiksaanwijzing dan wel van de door de fabrikant aangegeven waarde afwijken. Dit kan veroorzaakt worden door volgende invloedsfactoren die telkens vóór resp. tijdens het gebruik in acht genomen dienen te worden:

• Wordt het elektrische gereedschap

correct gebruikt?

• Is de aard van het te behandelen

materiaal correct?.

• Is de gebruikstoestand van het

elektrische gereedschap in orde?

• Zijn de handgrepen, eventueel

optionele antitrilgrepen, gemonteerd en zijn deze vast aan het lichaam van het elektrische gereedschap bevestigd?

Indien u tijdens het gebruik van het elektrische gereedschap een onaangenaam gevoel of een huidverkleuring aan uw handen vaststelt, onderbreekt u onmiddellijk het werk. Las voldoende werkpauzes in. Bij veronachtzaming van voldoende werkpauzes kan het tot een hand-/armtrillingssyndroom komen.

Er dient een raming van de belastings graad afhankelijk van het werk dan wel van het gebruik van het elektrische gereedschap plaats te vinden en passende werkpauzes dienen ingelast te worden. Op deze manier kan de belastingsgraad tijdens de gehele arbeidstijd in ruime mate verminderd worden. Herleid het risico, waaraan u bij trillingen blootgesteld wordt, tot een minimum. Onderhoud dit elektrische gereedschap in overeen stemming met de in de gebruiksaanwijzing vermelde aanwijzingen.

Indien het elektrische gereedschap vaker gebruikt wordt, dient u met uw dealer contact op te nemen en eventueel antitrillingstoebehoren (handgrepen) te voorzien.

Vermijd het gebruik van het elektrische gereedschap bij temperaturen van t = 10 °C of minder. Stel een werkrooster op, waarmee de belasting door trillingen beperkt kan worden.

Informatie ter vermindering van lawaai

Een zekere geluidshinder door dit elektrische gereedschap is onvermijdbaar. Stel lawaai producerende werkzaamheden uit tot toelaatbare en daarvoor bepaalde tijdstippen. Houd u eventueel aan rusttijden en beperk de arbeidsduur tot het noodzakelijkste. Omwille van uw persoonlijke bescherming en de bescherming van omstanders dient er een geschikte gehoorbescherming gedragen te worden.

3 – Onderdelen

1 Omschakelaar ‘Boren/slagboren’ 2 Handgreep 3 Vergrendeltoets voor continue

werking

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 47

Page 48

4 Snoer 5 LED-bedrijfsdisplay 6 Schakelaar ‘Aan/uit’ met

toerentalregeling

7 Omschakelaar ‘Draaiing naar

rechts/draaiing naar links’ 8 Extra handgreep 9 Diepteaanslag

10 Boorhouder 11 Vleugelschroef

4 – Bedoeld gebruik

Het model MSB750-1 is een slagboormachine met een vermogen van 750 watt. Het reglementair voorgeschreven gebruik van dit elektrische gereedschap omvat het boren in hout en metaal, slagboren in beton en metselwerk. Gebruik het elektrische gereedschap, gereedschap en toebehoren voor nog andere werkzaamheden (door de fabrikant verstrekte gegevens in acht nemen) uitsluitend voor de reglementair voorgeschreven toepassingen. Alle andere toepassingen worden uitdrukkelijk uitgesloten.

Dit elektrische gereedschap is uitsluitend bestemd voor huishoudelijk gebruik.

LET OP! Ingrepen aan het

elektrische gereedschap buiten het reglementair voorgeschreven gebruik leiden tot het verlies van de garantieclaim.

Niet-reglementair voorgeschreven gebruik

Dit elektrische gereedschap mag niet voor schroefwerkzaamheden gebruikt worden.

Alle toepassingen met het apparaat, die niet in het hoofdstuk „Reglementair voorgeschreven gebruik" vermeld zijn, gelden als een niet-reglementair voorgeschreven gebruik.

Toepassingen, waarvoor het elektrische gereedschap niet voorzien is, kunnen gevaren en verwondingen veroorzaken. Gebruik geen toebehoren, die niet speciaal voor dit elektrische gereedschap voorzien zijn.

Alleen maar omdat u de toebehoren aan uw elektrisch gereedschap kunt bevestigen, garandeert dat geen veilig gebruik.

Het toegestane toerental van het inzetgereedschap moet minstens zo hoog zijn als het op het elektrische gereedschap aangegeven, hoogste getal. Toebehoren, die sneller dan toegelaten draaien, kunnen stukbreken en rondvliegen.

Buitendiameter en dikte van het inzet gereedschap moeten met de opgegeven maten van uw elektrisch gereedschap overeenstemmen. Verkeerd opgemeten inzetgereedschap kan niet voldoende afgeschermd of gecontroleerd worden.

Boren of andere toebehoren moeten precies in de gereedschapsopname van uw elektrisch gereedschap passen. Inzetgereedschap dat niet precies in de gereedschapsopname van het elektrische gereedschap past, draait ongelijkmatig, trilt zeer hevig en kan tot het verlies van de controle leiden.

Er bestaat gevaar voor verwondingen.

Voor alle daaruit voortvloeiende materiële beschadigingen evenals lichamelijke letsels, die omwille van

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 48

Page 49

een verkeerde toepassing ontstaan zijn, is de gebruiker van het apparaat aansprakelijk.

Bij gebruikmaking van andere c.q. nietoriginele componenten aan de machine valt vanuit het oogpunt van de fabrikant de garantie weg.

Restrisico’s:

De gebruiksaanwijzing bij dit elektrische gereedschap omvat uitvoerige aanwijzingen voor een veilige werkwijze met elektrisch gereedschap. Toch impliceert al het elektrische gereedschap bepaalde restrisico’s, die ook door de aanwezige beschermingsinrichtingen niet volledig uit te sluiten zijn. Bedien elektrisch gereedschap daarom altijd met de nodige voorzichtigheid.

Restrisico’s kunnen bijvoorbeeld zijn:

• Aanraken van roterende onderdelen of roterend gereedschap

• Verwonding door rondvliegende werkstukken of werkstukonderdelen

• Brandgevaar bij onvoldoende ventilatie van de motor

• Nadelige beïnvloeding van het gehoor bij werkzaamheden zonder gehoorbescherming

Een veilige werkwijze hangt ook af van het feit, of het bedieningspersoneel met de omgang met het gegeven elektrische gereedschap vertrouwd is! Gepaste machinekennis alsook een omzichtig gedrag bij de werkzaamheden helpen om bestaande restrisico’s tot een minimum te herleiden.

Waarschuwing! Het elektrische

gereedschap produceert tijdens gebruik een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actief of passief van invloed zijn op medische implantaten. Om het risico van ernstig of dodelijk letsel te verminderen, raden wij personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen alvorens het elektrische gereedschap te gebruiken.

5 – Algemene veiligheidstips

voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids -

voorschriften en aanwijzingen.

Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheids voorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zondernetsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en

opgeruimd. Een rommelige of

onverlichte werkomgeving kan tot ongevallen leiden.

b Werk met het gereedschap niet in

een omgeving met explosiegevaar

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 49

Page 50

waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed -

schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c Houd kinderen en andere personen

tijdens het gebruik van het elektrische gereedschap uit de buurt.

Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2 Elektrische veiligheid

a De aansluitstekker van het

gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b Voorkom aanraking van het

lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd

risico door een elektrische schok wanneer uw lichaam geaard is.

c Houd het gereedschap uit de buurt

van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik de kabel niet voor een

verkeerd doel, om het gereedschap te dragen of op te hangen of om de

stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen.

Beschadigde of in de war geraakte

kabels vergroten het risico van een elektrische schok.

e Wanneer u buitenshuis met

elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een

voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

f Als het gebruik van het elektrisch

gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar. Dit beperkt

het risico van een elektrische schok.

3 Veiligheid van personen

a Wees alert, let goed op wat u

doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een

moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschermende

uitrusting en altijd een veiligheids bril. Het gebruik van beschermende

uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.

c Voorkom per ongeluk inschakelen.

Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom voorziening of de accu aansluit en voordat u het oppakt of draagt. Als

u bij het dragen van het gereedschap

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 50

Page 51

uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen

of schroefsleutels voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e Overschat uzelf niet. Zorg ervoor

dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het

gereedschap in onverwachte situaties beter onder controle houden.

f Draag geschikte kleding. Draag geen

loshangende kleding of sieraden. Houd haren, kleding en hand schoenen uit de buurt van bewegende delen. Loshangende kleding, lange

haren en sieraden kunnen door bewegende delen worden meegenomen.

g Houd handgrepen droog, schoon en

vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle.

h Wanneer stofafzuigings- of

stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.

Het gebruik van deze voorzieningen beperkt het gevaar door stof.

4 Zorgvuldige omgang met en

zorgvuldig gebruik van elektrische gereedschappen

a Overbelast het gereedschap niet.

Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende

elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b Gebruik geen elektrisch gereedschap

waarvan de schakelaar defect is.

Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c Trek de stekker uit het stopcontact

voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze

voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

d Bewaar niet-gebruikte elektrische

gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

e Verzorg het gereedschap zorgvuldig.

Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben

hun oorzaak in slecht onderhouden elektrische gereedschappen.

f Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 51

Page 52

g Gebruik elektrisch gereedschap,

toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik

van elektrische gereed -schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5 Service

a Laat het gereedschap alleen

repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

6 Veiligheidsinstructies voor

boormachines

a Draag gehoorbescherming bij het

slagboren. De invloed van lawaai kan

tot gehoorverlies leiden.

b Gebruik de extra handgrepen die

met het elektrische gereedschap geleverd worden. Controleverlies kan

letsels veroorzaken.

c Houd het elektrische gereedschap

vast aan de geïsoleerde grijpvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen elektriciteitsleidingen of het eigen netsnoer kan raken. Het

contact met een spanningvoerende leiding kan ook metalen onderdelen van het apparaat onder spanning zetten en tot een elektrische schok leiden.

6 – Speciale veiligheidstips

voor dit apparaat

Gebruik altijd oog- en gehoorbescherming

Draag een stofwerend masker

• Voordat u gaten in een wand boort, vergewist u er zich eventueel met een leidingzoeker van dat u geen verborgen elektriciteits-, gas- of waterleidingen raakt.

• Wissel van de boor/boorhouder uitsluitend bij een uitgetrokken netstekker uitvoeren!

• Om verwondingen te vermijden, dient het te behandelen werkstuk beveiligd te zijn (bv. door inspannen in de bankschroef).

• Vermijd dat de motor tijdens de werking tot stilstand komt.

Veiligheidsmarkering

De symbolen op het elektrische gereedschap hebben volgende betekenis:

Niet samen met het huisvuil afvoeren!

Belangrijk! Gebruiks aan wijzing in acht nemen!

Vrijwillig kwaliteitslabel ‘Geteste veiligheid’

CE-markering (conformiteit met Europese veiligheids normen)

Behuizing is dubbel randgeaard.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 52

Page 53

7 – Montage en

instelwerkzaamheden

Extra handgreep monteren (afb. 2)

De extra handgreep (8) kan naar keuze rechts of links van de boorhouder gemonteerd worden. Grijpstuk (a) van de extra handgreep (8) door een draaiing naar links zodanig lossen, dat het via de boorhouder (10) op de spanhals (b) geschoven kan worden. De vergrendelbare nok (c) klikt in één van de gleuven (d) vast en verhindert een door trilling veroorzaakte verschuiving van de handgreep. Op deze manier kan er een gunstige werkstand gekozen worden. Grijpstuk door een draaiing naar rechts aantrekken totdat de extra handgreep vast met het elektrische gereedschap verbonden is.

Boor aanbrengen

De machine beschikt over een snelspanboorhouder voor een manuele wissel van het gereedschap, dus zonder sleutel.

Machine aan de achterste boorhouderring vasthouden.

De boorhouder door een draaiing naar links aan de voorste ring openen. Boor aanbrengen en door een draaiing naar rechts aan de voorste ring fixeren.

Instellen van de diepteaanslag (afb. 3)

• Geleider van de diepteaanslag (e) openen door naar links draaien van de vleugelschroef (11).

• Diepteaanslag (9) in de geleider (e) aanbrengen. Diepteaanslag tot op de lengte van de ingespannen boor

verschuiven, hiervoor de boor tegen een vlakke wand drukken.

• Aan de schaal (f) van de diepteaanslag (9) de betreffende waarde aflezen en van deze waarde de gewenste boordiepte aftrekken.

• De nieuwe waarde door een verschuiving van de diepteaanslag instellen en aan punt (e) aflezen.

• Diepteaanslag vervolgens door een draaiing naar rechts van de vleugelschroef (11) beveiligen.

Voorafgaande instelling van het toerental

LET OP! Netstekker uittrekken!

Met de voorafgaande instelling van het toerental kan het

motortoerental aan het betreffende inzetgereedschap en aan het materiaal aangepast worden (afb. 4).

• Toerentalregelaar (a) aan de schakelaar

‘Aan/uit’ (6) in de richting (–) draaien: het max. toerental van het elektrische gereedschap wordt verlaagd.

• Toerentalregelaar in de richting (+)

draaien: het motortoerental wordt verhoogd.

Met de schakelaar ‘Aan/uit’ kan het toerental van het elektrische gereedschap traploos binnen het gekozen maximale toerental variëren.

Naargelang de schakelaar ‘Aan/uit’ ingedrukt wordt, wordt het toerental verhoogd (sterkere druk) of verlaagd (geringere druk).

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 53

Page 54

Draaiing naar rechts/links

Instelling in overeenstemming

met afbeelding bij stilstaande machine (afb. 4).

BELANGRIJK! Tijdens de

werking van het elektrische gereedschap mag de omschakelaar ‘Draaiing naar rechts/draaiing naar links’ (7) niet ingedrukt worden, wacht dus tot de machine volledig tot stilstand gekomen is.

Gebruik de draaiing naar rechts om gaten te boren.

Gebruik de draaiing naar links om gekneld geraakte boren te lossen.

Omschakelaar ‘Boren/slagboren’

De betreffende bedrijfsmodus wordt door een verschuiving van de omschakelaar (1) bij stilstand van het elektrische gereedschap ingesteld (afb. 5).

• Boorsymbool zichtbaar:

Bedrijfsmodus ‘Boren’ in hout en metaal.

• Hamersymbool zichtbaar:

Bedrijfsmodus ‘Slagboren’ in beton en metselwerk.

8 – Gebruik

In-/uitschakelen

Netstekker in een geschikt stopcontact steken.

Het LED-bedrijfsdisplay (5) is verlicht (afb. 6) en geeft het contact met het stroomnet aan. Het dooft nadat de stekker uitgetrokken werd.

LET OP! Machine in principe

vóór materiaalcontact

inschakelen.

Inschakelen

Schakelaar ‘Aan/uit’ (6) voorzichtig indrukken, de machine start, het toerental varieert afhankelijk van de schakelaardruk.

Uitschakelen

Schakelaar ‘Aan/uit’ loslaten en stilstand van de machine afwachten.

Continue werking inschakelen

Schakelaar ‘Aan/uit’ indrukken en ingedrukt houden. Vergrendeltoets (3) (afb. 4) indrukken. Schakelaar ‘Aan/uit’ loslaten – de machine draait met het ingestelde toerental.

Continue werking uitschakelen

Schakelaar ‘Aan/uit’ indrukken, de vergrendelknop ontgrendelt. Schakelaar ‘Aan/uit’ loslaten en stilstand van de machine afwachten.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 54

Page 55

9 – Werkwijze

Boren in hout en metaal

Voor het boren in hout en metaal moet de slagfunctie in principe uitgeschakeld zijn. De slagfunctieschakelaar in bedrijfsmodus ‘Boren’ zetten. Omschakelaar ’Draaiing naar rechts/draaiing naar links’ op ‘Draaiing naar rechts’ zetten. Elektronische toerentalregeling door het indrukken van de schakelaar ‘Aan/uit’. Voorafgaande instelling van het toerental met stelwiel aan de schakelaar ‘Aan/uit’.

Slagboren in beton en metselwerk

De slagfunctieschakelaar in bedrijfs modus ‘Slagboren’ zetten. Omschakelaar ‘Draaiing naar rechts/draaiing naar links’ op ‘Draaiing naar rechts’ zetten. Met laag toerental starten.

10 – Bewaring en transport

• Bewaar het elektrische gereedschap, de gebruiksaanwijzing en de eventuele toebehoren zoveel mogelijk samen in de originele verpakking. Zo hebt u alle informatie en onderdelen steeds bij de hand.

• Bewaar het elektrische gereedschap op een droge, goed geventileerde plaats buiten het bereik van kinderen.

• Draag het elektrische gereedschap steeds aan de grijpvlakken.

• Om transportbeschadigingen te vermijden het elektrische gereedschap veilig verpakken of de originele verpakking gebruiken.

• Beveilig het elektrische gereedschap tegen wegglijden en kantelen.

• Bescherm het elektrische gereedschap tegen trillingen en schokken, in het bijzonder bij het transport in voertuigen.

11 – Onderhoud en

milieubescherming

• Elektrisch gereedschap van Meister is grotendeels onderhoudsvrij. Om de behuizing te reinigen, volstaat een vochtige doek.

• De behuizing uitsluitend met een vochtige doek reinigen – geen oplosmiddelen gebruiken! Daarna goed afdrogen. Elektrisch gereedschap nooit in water dompelen.

• Steeds de ventilatieopeningen van het elektrische gereedschap schoon houden.

OPGELET! Niet meer bruikbare

elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19 EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recyclingcentrum gebracht worden.

Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 55

Page 56

12 – Servicetips

• Meister-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden.

• De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatie kosten helaas in rekening moeten brengen.

ATTENTIE! indien het apparaat

door u wordt opengemaakt, dan

vervallen al uw aanspraken op garantie.

BELANGRIJK! Wij wijzen er

uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Werkzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

• Ook na het verstrijken van de

garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan Meister-artikelen dan tegen lage kosten door ons worden uitgevoerd.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 56

Page 57

1 – Zakres dostawy

• 1 wiertarka udarowa

• 1 dodatkowa rękojeść

• 1 ogranicznik głębokości wiercenia

• instrukcja eksploatacji

• karta gwarancyjna

2 – Informacje techniczne

Dane techniczne

Zasilanie elektryczne 220–240 V~/50 Hz Znamionowy pobór mocy 750 W Prędkość obrotowa n0: 0-2800 min

-1

Liczba uderzeń (bez obciążenia) 0–47600 min

-1

Średnica szyjki wrzeciona ø 43 mm

Ø maks. 13 mm Maks. średnica wiercenia – w betonie 13 mm – w stali 10 mm – w drewnie 32 mm Przewód zasilający 300 cm Ciężar 2,45 kg

Zmiany techniczne zastrzeżone.

Emisja hałasu/wibracje

: 93 dB(A), LWA: 104 dB(A).

Niepewność pomiaru: K

: 3,0 dB(A), KWA: 3,0 dB(A).

Drgania rąk/ramion:

Wiercenie w metalu a

h, D

uchwyt (6) 6,9 m/s

dodatkowy uchwyt (9) 5,0 m/s

Niepewność pomiaru K: 1,5 m/s

Wiercenie udarowe w betonu a

h, ID

uchwyt (6) 19,8 m/s

dodatkowy uchwyt (9) 16,8 m/s

Niepewność pomiaru K: 1,5 m/s

Emisja hałasu i drga

Wartości pomiarowe określono zgodnie z

EN 60745-1; EN 60745-2-1

OSTRZEŻENIE! Podana wartość emisji drgań została zmierzona w

oparciu o znormalizowaną procedurę

Instrukcja obsługi i wskazówki dot. bezpieczeństwa

Prosimy dokładnie przeczytać przed pierwszym uruchomieniem i starannie przechować wraz z elektronarzędziem!

Strona

1 – Zakres dostawy 57 2 – Informacje techniczne 57 3 – Elementy urządzenia 58 4 – Zastosowanie zgodne z

przeznaczeniem 59

5 – Ogólne wskazówki

bezpieczeństwa 60

6 –

Wskazówki bezpieczeństwa specyficzne dla urządzenia

Strona

7 – Montaż i czynności 64 8 – Użytkowanie urządzenia 65 9 – Sposób pracy 66

10 – Przechowywanie i

transport 66

11 – Konserwacja i ochrona

środowiska 66

12 – Wskazówki dotyczące

serwisu 67

Spis treści

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 57

Page 58

badawczą i może być wykorzystywana do wzajemnego porównywania elektronarzędzi.

Podana wartość emisji drgań może zostać także użyta do wstępnego oszacowania szkodliwości pracy z narzędziem.

Faktyczna wartość emisji drgań w trakcie użytkowania elektronarzędzia może odbiegać od wartości podanych w instrukcji eksploatacji lub podanych przez producenta. Może to być spowodowane przez wiele czynników, które należy uwzględnić przed pracą lub w jej trakcie:

• Czy elektronarzędzie jest właściwie używane?

• Czy obrabiany materiał jest właściwy?

• Czy stan użytkowy elektronarzędzia jest właściwy?

• Czy zamontowano uchwyty standardowe lub opcjonalne uchwyty odporne na wibracje, czy przylegają one ciasno do korpusu elektronarzędzia?

Jeżeli podczas pracy z elektronarzędziem poczujesz się dziwnie lub zauważysz przebarwienia na rękach, natychmiast przerwij pracę. Rób dostateczne przerwy w pracy. W przypadku nie zachowania dostatecznych przerw, może wystąpić zespół wibracyjny układu ręka-ramię (HAVS).

Należy przeprowadzić analizę stopnia obciążenia w zależności od pracy lub zastosowania elektronarzędzia i korzystać z odpowiednich przerw w pracy. W ten sposób podczas całego czasu pracy można znacznie zmniejszyć stopień obciążenia. Sprowadzić do

minimum ryzyko, którego przyczyną są wibracje. Pielęgnować właściwie elektronarzędzie, stosując się do wskazówek i zaleceń podanych w instrukcji eksploatacji.

Jeżeli używasz elektronarzędzia częściej, możesz skontaktować się z fachowym punktem handlowym i nabyć specjalne wyposażenie - uchwyty przeciwwibracyjne.

Unikać stosowania elektronarzędzia w temperaturze t = 10 °C lub niższej. Przygotować plan pracy w celu ograniczenia obciążenia wibracjami.

Informacje o redukcji hałasu

Podczas pracy z elektronarzędziem nie można uniknąć określonego obciążenia hałasem. Prace związane z intensywnym hałasem należy przełożyć na czas, gdy ich wykonywanie jest dozwolone. Przestrzegać ewentualnie obowiązującej ciszy, a podczas pracy ograniczać się do koniecznych czynności i operacji. Dla ochrony własnej i osób znajdujących się w pobliżu należy stosować odpowiednie ochraniacze słuchu.

3 – Elementy urządzenia

1 przełącznik wiercenie/wiercenie

udarowe 2 rękojeść 3 przycisk blokady do pracy ciągłej 4 przewód zasilający 5 wskaźnik pracy LED 6 włącznik/wyłącznik z regulacją

prędkości obrotowej 7 przełącznik obrotów w prawo/lewo 8 dodatkowy uchwyt 9 ogranicznik głębokości wiercenia

10 oprawa wiertarska 11 śruba skrzydełkowa

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 58

Page 59

4 – Zastosowanie zgodne z

przeznaczeniem

MSB750-1 to symbol udarowej wiertarki o mocy 750 W. Zgodne z przeznaczeniem użytkowanie tego elektronarzędzia obejmuje wiercenie w drewnie i w metalu oraz wiercenie udarowe w betonie i w murach. Elektronarzędzie, narzędzia robocze i osprzęt do innych prac (przestrzegać danych producenta) stosować tylko zgodnie z ich przeznaczeniem. Wszelkie inne zastosowania są niniejszym jednoznacznie wykluczone.

To elektronarzędzie jest przeznaczone do prywatnego stosowania w gospodarstwie domowym.

UWAGA! Ingerencje w elektronarz

dzie, które wykraczaj poza zgodne z przeznaczeniem u ytkowanie, powoduj utrat gwarancji.

Użytkowanie niezgodne zprzeznaczeniem

To elektronarzędzie nie może być wykorzystywane w charakterze wkrętarki.

Wszystkie zastosowania urządzenia, których nie wymieniono wrozdziale „Użytkowanie zgodne zprzeznaczeniem”, uważa się zaużycie niezgodne zprzeznaczeniem.

Stosowanie elektronarzędzia do prac, do których nie jest przeznaczone, może powodować niebezpieczeństwo ibyć przyczyną obrażeń. Nie należy stosować akcesoriów, które nie są przewidziane do tego elektronarzędzia.

Sama możliwość zamocowania wyposażenia do elektronarzędzia nie stanowi gwarancji bezpiecznej pracy.

Dopuszczalna prędkość obrotowa narzędzia roboczego musi być co najmniej tak wysoka, jak podana na elektronarzędziu prędkość maksymalna. Wyposażenie, obracające się zprędkością większą od dopuszczalnej, może pęknąć irozpaść się pod wpływem siły odśrodkowej.

Średnica zewnętrzna igrubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Nieprawidłowo dobranych narzędzi roboczych nie można prawidłowo osłonić ani kontrolować.

Wiertła lub inne wyposażenie musi dokładnie pasować do uchwytu wiertarskiego posiadanego elektronarzędzia. Narzędzia robocze, które nie pasują dokładnie do uchwytu wiertarskiego, obracają się nieregularnie, powodują silne wibracje i mogą doprowadzić do utraty kontroli.

Istnieje niebezpieczeństwo odniesienia obrażeń.

Za wynikłe stąd szkody, jak również za szkody osobowe, powstałe zpowodu nieprawidłowego użytkowania, odpowiada użytkownik urządzenia. Wprzypadku stosowania wmaszynie części innych lub nieoryginalnych, wygasa prawo do roszczeń gwarancyjnych wobec producenta.

Pozostałe ryzyka:

Instrukcja obsługi niniejszego elektronarzędzia zawiera wyczerpujące wskazówki dotyczące bezpiecznej pracy zelektronarzędziami. Pomimo tego każde elektronarzędzie jest źródłem pewnych zagrożeń, których nie mogą całkowicie wykluczyć zastosowane mechanizmy ochronne. Dlatego też

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 59

Page 60

elektronarzędzia należy użytkować zawsze zzachowaniem należytej ostrożności.

Przykłady ryzyka szczątkowego to:

• Dotknięcie wirujących części lub narzędzi.

• Możliwość zranienia przez wyrzucane detale lub ich części.

• Zagrożenie pożarem w przypadku niedostatecznej wentylacji silnika.

• Uszkodzenie słuchu w przypadku pracy bez ochrony słuchu.

Bezpieczna praca zależy również od zapoznania personelu obsługującego zzasadami obchodzenia się zdanym elektronarzędziem! Odpowiednia znajomość maszyny oraz rozsądne zachowanie podczas pracy pomagają zminimalizować istniejące ryzyko szczątkowe.

Ostrzeżenie! Opisane tu narzędzie

wytwarza podczas eksploatacji pole elektromagnetyczne. Pole to w określonych okolicznościach może wywierać negatywny wpływ na działanie aktywnych i biernych implantów medycznych. Aby uniknąć niebezpieczeństwa poważnych lub śmiertelnych obrażeń, przed rozpoczęciem pracy z elektronarzędziem zaleca się, aby osoby z wszczepionymi medycznymi implantami skonsultowały się z lekarzem lub producentem implantu.

5 – Ogólne wskazówki

bezpieczeństwa dotyczące obchodzenia się z elektronarzędziami

OSTRZEŻENIE! Należy

przeczytać wszystkie wskazówki

bezpieczeństwa i instrukcje.

Nieprzestrzeganie wskazówek bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała.

Wszystkie wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.

Używane we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie” dotyczy elektrycznych narzędzi zasilanych z sieci elektrycznej (z kablem sieciowym) lub akumulatorów (bez kabla sieciowego).

1 Bezpieczeństwo w miejscu pracy

a Należy utrzymywać czystość na

stanowisku pracy i zapewnić jego odpowiednie oświetlenie.

Nieporządek i brak właściwego oświetlenia miejsca pracy grozi wypadkiem.

b Nie wolno używać elektronarzędzi

w środowisku zagrożonym wybuchem, w którym znajdują się ciecze, gazy lub pyły o właściwościach palnych.

Elektronarzędzia wytwarzają iskry, które mogą zapalić pyły lub opary.

c Podczas pracy z elektronarzędziem

należy upewnić się, że dzieci i inne osoby postronne zachowują odpowiednią odległość. Odwrócenie

uwagi może spowodować utratę kontroli nad urządzeniem.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 60

Page 61

2 Bezpieczeństwo elektryczne

a Wtyczka elektronarzędzia powinna

pasować do gniazda wtykowego. Zabrania się wprowadzania jakichkolwiek modyfikacji w konstrukcji wtyczki. W przypadku elektronarzędzia z uziemieniem ochronnym nie wolno stosować adapterów do wtyczek. Oryginalne

wtyczki i dopasowane gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym.

b Nie wolno dotykać uziemionych

powierzchni, np. rur, urządzeń grzewczych, pieców i chłodziarek.

Ryzyko porażenia prądem zwiększa się, jeśli ciało człowieka jest uziemione.

c Urządzenie należy chronić przed

deszczem i wilgocią. Wniknięcie wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem.

d Nie wolno używać kabla w sposób

niezgodny z przeznaczeniem, tzn. do przenoszenia lub zawieszania urządzenia. Nie należy wyciągać wtyczki z gniazda przez pociąganie za kabel. Kabel należy chronić przed wysoką temperaturą, olejem, ostrymi krawędziami i ruchomymi elementami urządzenia. Uszkodzenie

lub splątanie kabla zwiększa ryzyko porażenia prądem elektrycznym.

e Podczas użytkowania

elektronarzędzia na świeżym powietrzu należy korzystać wyłącznie z przedłużaczy dopuszczonych do stosowania na zewnątrz. Stosowanie

przedłużaczy przeznaczonych do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.

f Jeśli nie da się uniknąć eksploatacji

elektronarzędzia w wilgotnym

środowisku, należy zastosować wyłącznik różnicowoprądowy.

Wyłączniki różnicowoprądowe zmniejszają ryzyko porażenia prądem elektrycznym.

3 Bezpieczeństwo ludzi

a Podczas pracy z elektronarzędziem

należy zachować szczególną ostrożność i postępować w przemyślany i rozważny sposób. Nie wolno używać elektronarzędzi pod wpływem środków odurzających, alkoholu lub leków ani pod wpływem zmęczenia. Chwilowa

nieuwaga podczas pracy z elektronarzędziem może przyczynić się do poważnych obrażeń.

b Zawsze należy stosować środki

ochrony indywidualnej i nosić okulary ochronne. Korzystanie

ze środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia ochronnego kasku ochronnego lub środków ochrony słuchu, pozwala, w zależności od rodzaju oraz sposobu zastosowania elektronarzędzia, ograniczyć ryzyko odniesienia obrażeń.

c Należy unikać niezamierzonego

uruchomienia urządzenia. Przed podłączeniem elektronarzędzia do zasilania sieciowego i/lub akumulatora oraz przed jego podniesieniem bądź przeniesieniem należy się upewnić, że jest ono wyłączone. Jeżeli w trakcie

przenoszenia urządzenia palec użytkownika znajdzie się na włączniku lub włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku.

d Przed włączeniem urządzenia należy

usunąć narzędzia użyte do regulacji

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 61

Page 62

lub klucze do śrub. Narzędzia lub klucze znajdujące się w wirującym elemencie urządzenia mogą spowodować obrażenia.

e Należy unikać pracy w nienaturalnej

pozycji. Należy przyjąć stabilną postawę i przez cały czas utrzymywać równowagę. Pozwala to

na lepsze zapanowanie nad elektronarzędziem w przypadku nieoczekiwanych sytuacji.

f Należy nosić odpowiednią odzież.

Nie wolno zakładać luźnej odzieży ani biżuterii. Nie wolno zbliżać włosów, odzieży ani rękawic do ruchomych elementów urządzenia.

Luźne ubranie, biżuteria i długie włosy mogą zostać wciągnięte przez poruszające się podzespoły.

g W przypadku możliwości montażu

urządzeń do odsysania i wychwytywania pyłów należy upewnić się, że są one podłączone i funkcjonują prawidłowo.

Zastosowanie urządzenia do odsysania pozwala ograniczyć zagrożenia powodowane przez pył.

4 Eksploatacja i obchodzenie się z

elektronarzędziem

a Nie należy przeciążać urządzenia.

Należy używać elektronarzędzia wyłącznie do prac, do których jest przeznaczone. Dobór właściwego

elektronarzędzia zapewnia wydajniejszą i bezpieczniejszą pracę w podanym zakresie mocy.

b Nie wolno korzystać z

elektronarzędzi, których włączniki są uszkodzone. Elektronarzędzie, którego

nie można włączyć/wyłączyć, jest

niebezpieczne i należy je oddać do naprawy.

c Przed zmianą ustawień, wymianą

osprzętu lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazda i/lub wyjąć akumulator. Ta czynność

zapobiegawcza zapobiega przypadkowemu uruchomieniu urządzenia.

d Chwilowo nieużywane

elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie wolno zezwalać na używanie urządzenia osobom, które go nie znają lub nie zapoznały się z niniejszą instrukcją.

Elektronarzędzia używane przez niedoświadczone osoby mogą stanowić zagrożenie.

e Należy dbać o urządzenie. Należy

sprawdzać, czy części ruchome działają prawidłowo i nie zakleszczają się oraz czy nie są pęknięte lub uszkodzone w stopniu zakłócającym działanie elektronarzędzia. Przed przystąpieniem do użytkowania urządzenia należy oddać uszkodzone części do naprawy.

Niewłaściwa konserwacja elektronarzędzia jest częstą przyczyną wypadków.

f Narzędzia skrawające powinny być

ostre i czyste. Prawidłowo konserwowane narzędzia tnące o ostrych krawędziach rzadziej się zacinają i dają się łatwiej prowadzić.

g Elektronarzędzie, osprzęt, narzędzia

obróbkowe itp. należy użytkować zgodnie z niniejszą instrukcją obsługi. Należy przy tym uwzględnić

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 62

Page 63

warunki pracy i rodzaj wykonywanej czynności. Używanie elektronarzędzia

do celów niezgodnych z ich przeznaczeniem może spowodować zagrożenie.

5 Serwis

a Naprawę urządzenia powierzać

wyłącznie wykwalifikowanym specjalistom, używającym tylko oryginalnych części zamiennych.

Stanowi to gwarancję zachowania bezpieczeństwa urządzenia.

6 Wskazówki bezpieczeństwa dla

wiertarek

a Podczas udarowego wiercenia

stosować ochraniacze słuchu.

Powstający hałas może spowodować utratę słuchu.

b Z urządzeniem stosować

wchodzące w skład dostawy dodatkowe uchwyty. Utrata kontroli

nad urządzeniem może spowodować obrażenia.

c Podczas wykonywania prac, w

trakcie których narzędzie wymienne może natrafić na ukryte przewody elektryczne lub na własny kabel sieciowy, urządzenie należy trzymać tylko za izolowane powierzchnie chwytne. Kontakt z będącym pod

napięciem przewodem elektrycznym może spowodować powstanie napięcia w innych metalowych częściach narzędzia i w konsekwencji porażenie elektryczne.

6 – Wskazówki

bezpieczeństwa związane z urządzeniem

Zawsze należy stosować ochronę oczu i słuchu

Stosować maskę przeciwpyłową

• Przed rozpoczęciem wiercenia w ścianie sprawdzić przy pomocy detektora przewodów, czy nie biegną w niej przewody elektryczne, gazowe lub wodne.

• Wymiana wiertła/uchwytu wiertarskiego tylko po wyciągnięciu wtyczki sieciowej!

• Aby uniknąć obrażeń, obrabiany detal należy zabezpieczyć (np. mocując w imadle).

• Unikać zatrzymywania silnika w trakcie pracy.

Znaki bezpieczeństwa

Symbole na elektronarzędziu mają następujące znaczenie:

Nie usuwać z odpadami domowymi!

Ważne! Przestrzegać instrukcji eksploatacji!

Dobrowolny certyfikat jakości „Geprüfte Sicherheit” (sprawdzone bezpieczeństwo)

Znak CE (zgodność z europejskimi normami bezpieczeństwa)

Obudowa posiada podwójną izolację ochronną

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 63

Page 64

7 – Montaż i czynności

regulacyjne

Montaż dodatkowego uchwytu (rys. 2)

Dodatkowy uchwyt (8) można montować według wyboru z prawej lub z lewej strony uchwytu wiertarskiego. Rękojeść (a) dodatkowego uchwytu (8) na tyle odkręcić obracając w lewo, aby można go przesunąć przez uchwyt wiertarski (10) na szyjkę zaciskową (b). Zatrzaskowa krzywka (c) zatrzaskuje w jednym z rowków (d) i zapobiega przesuwaniu uchwytu pod wpływem wibracji. W ten sposób można jednocześnie wybrać wygodną pozycję pracy. Rękojeść dokręcić obracając w prawo, aż dodatkowy uchwyt zostanie mocno połączony z elektronarzędziem.

Wsunąć wiertło

Maszyna jest wyposażona w szybkozaciskowy uchwyt wiertarski, który umożliwia wymianę narzędzia bez konieczności korzystania z klucza.

Maszynę trzymać za dolny pierścień uchwytu wiertarskiego.

Uchwyt wiertarski otworzyć pokręcając w lewo przedni pierścień. Włożyć wiertło i zamocować je obracając w prawo przedni pierścień.

Ustawianie ogranicznika głębokości wiercenia (rys. 3)

• Otworzyć prowadnicę ogranicznika głębokości wiercenia (e) pokręcając w lewo śrubę motylkową (11).

• Ogranicznik głębokości wiercenia (9) umieścić w prowadnicy (e). Ogranicznik głębokości wiercenia

przesunąć odpowiednio do długości zamocowanego wiertła, w tym celu wiertło docisnąć do płaskiej ściany.

• Na skali (f) zderzaka głębokości wiercenia (9) odczytać wartość i odjąć od niej żądaną głębokość wiercenia.

• Nową wartość ustawić przez przesuwanie ogranicznika głębokości wiercenia i odczytać w punkcie (e).

• Następnie ogranicznik głębokości wiercenia zabezpieczyć przez obracanie w prawo śruby motylkowej (11).

Wybór prędkości obrotowej

UWAGA! Wyciągnij wtyczkę

sieciową!

Wybór prędkości obrotowej pozwala na dopasowanie

prędkości obrotowej silnika do narzędzia obróbkowego i obrabianego tworzywa (rys. 4).

• Regulator prędkości obrotowej (a)

przy włączniku/wyłączniku (6) obrócić w kierunku (–): Maksymalna prędkość obrotowa elektronarzędzia zmniejsza się.

• Regulator prędkości obrotowej

obrócić w kierunku (+): Prędkość obrotów silnika zwiększa się.

Prędkość obrotową elektronarzędzia można zmieniać bezstopniowo w obrębie wybranego zakresu obrotów maksymalnych.

W zależności od siły nacisku na włącznik/wyłącznik prędkość obrotowa zwiększa (silniejszy nacisk) lub zmniejsza się (słabszy nacisk).

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 64

Page 65

Bieg prawy/lewy

Ustawienie zgodnie z rysunkiem przy zatrzymanej maszynie (rys. 4).

WAŻNE! Podczas biegu

elektronarzędzia nie wolno uruchamiać przełącznika zmiany kierunku biegu (w lewo / w prawo); poczekać do całkowitego zatrzymania wrzeciona.

Prawy bieg wykorzystywać do wiercenia otworów.

Lewy bieg wykorzystywać do luzowania zakleszczonych wierteł.

Przełącznik wiercenie / wiercenie udarowe

Wybrany tryb pracy uzyskuje się przez przesunięcie przełącznika (1) przy zatrzymanym elektronarzędziu (rys. 5).

• Widoczny symbol wiertła:

Rodzaj pracy - Wiercenie w drewnie i metalu.

• Widoczny symbol młotka:

Rodzaj pracy - Wiercenie udarowe w betonie i murze.

8 – Użytkowanie urządzenia

Włączanie i wyłączanie

Wtyczkę sieciową podłączyć do odpowiedniego gniazda sieciowego.

Lampka kontrolna LED (5) świeci (rys. 6) i sygnalizuje zasilanie sieciowe. Lampka gaśnie po wyciągnięciu wtyczki z gniazda.

UWAGA! Maszynę zawsze włączyć przed zetknięciem z

obrabianym materiałem.

Włączanie

Włącznik/wyłącznik (6) ostrożnie wcisnąć, maszyna włącza się, prędkość obrotowa zmienia się w zależności od siły wywieranego nacisku.

Wyłączanie

Włącznik/wyłącznik zwolnić i poczekać, aż maszyna zatrzyma się.

Włączenie pracy ciągłej

Włącznik/wyłącznik wcisnąć i przytrzymać. Wcisnąć przycisk ryglowania (3) (rys. 4). Włącznik/ wyłącznik zwolnić – maszyna obraca się z ustawioną prędkością obrotową.

Wyłączenie pracy ciągłej

Uruchomić włącznik/wyłącznik, odblokować przycisk rygla. Zwolnić włącznik/wyłącznik, poczekać na zatrzymanie się maszyny.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 65

Page 66

9 – Sposób pracy

Wiercenie w drewnie i metalu

Do wiercenia w drewnie i metalu mechanizm udarowy musi być wyłączony. Włącznik udaru ustawić na rodzaj pracy „wiercenie” .

Przełącznik kierunku obrotówprawolewo ustawić na „bieg w prawo” . Elektroniczna regulacja prędkości obrotowej przez uruchomienie włącznika/wyłącznika. Wybór prędkości obrotowej pokrętłem regulacyjnym przy włączniku/wyłączniku.

Wiercenie udarowe w betonie i murze

Włącznik udaru ustawić na rodzaj pracy „wiercenie z udarem”. Przełącznik kierunku obrotów prawo-lewo ustawić na ”bieg w prawo”. Wiercenie rozpocząć z małą prędkością obrotową.

10 – Przechowywanie i

transport

• W razie możliwości elektronarzędzie, instrukcję eksploatacji i ewentualne oprzyrządowanie przechowywać razem w oryginalnym opakowaniu. Dzięki temu wszystkie informacje i części będą zawsze pod ręką.

• Elektronarzędzie przechowywać w miejscu suchym, dobrze wietrzonym i poza zasięgiem dzieci.

• Do przenoszenia elektronarzędzia zawsze wykorzystywać uchwyty.

• Aby uniknąć szkód transportowych, urządzenie odpowiednio zapakować

lub zastosować oryginalne opakowanie.

• Elektronarzędzie zabezpieczyć przed zsunięciem się i upadkiem.

• Elektronarzędzie chronić przed drganiami i wstrząsami, szczególnie podczas transportu pojazdami.

11 – Konserwacja i ochrona

środowiska

• Zasadniczo elektronarzędzia Meister nie wymagają konserwacji, a do czyszczenia obudowy wystarcza wilgotna ścierka.

• Obudowę czyścić tylko wilgotną ściereczką – nie stosować żadnych rozpuszczalników! Na zakończenie dokładnie wysuszyć. Elektronarzędzi nigdy nie zanurzać w wodzie!

• Regularnie czyścić szczeliny wentylacyjne elektronarzędzia.

UWAGA! Zużytych urządzeń

elektrycznych i akumulatorowych nie można usuwać razem z odpadami z gospodarstwa domowego! Zgodnie z Dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego należy gromadzić je osobno i przekazywać do ponownego przetworzenia w przyjazny dla środowiska i fachowy sposób.

Nienadające się już do użytku urządzenia elektryczne należy przekazać do lokalnego punktu zbiórki.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 66

Page 67

Materiały opakowaniowe należy segregować według rodzaju i utylizować zgodnie z lokalnymi przepisami. Szczegółowe informacje można uzyskać w urzędzie lokalnej administracji.

12 – Wskazówki dotyczące

serwisu

• Urządzenia Meister są poddawane ścisłej kontroli jakości. Jeżeli pomimo tego wystąpią usterki, należy przesłać urządzenie na adres naszego serwisu.

• Niezwłocznie wykonamy naprawę.

• Krótki opis uszkodzenia pozwoli skrócić lokalizację usterki i czas naprawy. W okresie obowiązywania gwarancji należy dołączyć do urządzenia kartę gwarancyjną i dowód zakupu.

• Jeżeli naprawa nie będzie podlegać gwarancji, jej koszty ponosi użytkownik.

WAŻNE! Otwarcie urządzenia powoduje utratę uprawnień

gwarancyjnych!

WAŻNE! Pragniemy

podkreślić, że w myśl ustawy o odpowiedzialności cywilnej za szkody powstałe w związku z wadliwością produktu nie odpowiadamy za szkody spowodowane na skutek używania naszych urządzeń, o ile powstały one w wyniku niefachowej naprawy lub wymiany części na nieoryginalne części zamienne lub na części, których nie dopuściliśmy do stosowania, lub też gdy naprawy nie przeprowadził serwis klienta firmy Meister Werkzeuge GmbH ani inny autoryzowany serwis! Ta sama regulacja obowiązuje dla używanych elementów osprzętu.

• Także po upływie okresu

gwarancyjnego jesteśmy do Państwa dyspozycji i oferujemy naprawę urządzeń Meister w atrakcyjnych cenach.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 67

Page 68

1 – Teslimat kapsam∂

• 1 Darbeli matkap

• 1 ∑lave sap

• 1 Derinlik mesnedi

• Kullan∂m k∂lavuzu

• Garanti belgesi

2 – Teknik bilgiler

Teknik veriler

Ak∂m beslemesi 220–240 V~/50 Hz Nominal sarfiyat 750 W Devir say∂s∂ n0: 0–2800 min-1 Darbe say∂s∂(yüksüz) 0–47600 min-1 Mil boynu Ø 43 mm

Ø maks. 13 mm

Maks. Del-Ø – betonda 13 mm – çelikte 10 mm – ahμapta 32 mm Besleme hatt∂ 300 cm Aπ∂rl∂k 2,45 kg

Teknik deπiμiklikler yap∂lmas∂ durumu sakl∂ tutulmaktad∂r.

Gürültü emisyonu/Titreμim

Gürültü emisyonu

: 93 dB(A), LWA: 104 dB(A).

Ölçüm belirsizliπi: K

: 3,0 dB(A), KWA: 3,0 dB(A).

El/kol titreμimleri

Metalde delme a

h, D

Sap (6) 6,9 m/s

∑lave sap (9) 5,0 m/s

Ölçüm belirsizliπi K: 1,5 m/s

Betonda darbeli delme a

h, ID

Sap (6) 19,8 m/s

∑lave sap (9) 16,8 m/s

Ölçüm belirsizliπi K: 1,5 m/s

Ses/Titreμim bilgisi

Ölçüm deπerleri

EN 60745-1;

EN 60745-2-1

uyar∂nca tespit edilmiμtir.

UYARI! Belirtilen sal∂n∂m emisyon

deπeri standarda uygun bir test

Kullanım talimat∂ ve güvenlik uyarıları

UYARI! Yaralanma riskinin azalt∂lmas∂ bak∂m∂ndan, ilk kullan∂mdan önce lütfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diπer bir kullan∂c∂ya vermeniz durumunda, bu kullanma talimatlar∂n∂ da yan∂nda teslim ediniz.

sayfa

1 – Teslimat kapsam∂ 68 2 – Teknik bilgiler 68 3 – Yap∂ parçalar∂ 69 4 – Öngörülen amac∂na

uygun kullan∂m biçimi 69 5 – Genel güvenlik uyar∂lar∂ 71 6 – Cihaza özgü güvenlik

uyar∂lar∂ 73

sayfa

7 – Montaj ve ayar iμlemleri 74 8 – ∑μletim 75

9 – Çal∂μma tarz∂ 76 10 – Muhafaza ve taμ∂ma 76 11 – Bak∂m ve çevrenin

korunmas∂ 76

12 – Servis aç∂klamalar∂ 77

∑çindekiler

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 68

Page 69

yöntemi ile ölçülmüμtür ve elektrikli bir cihaz∂n bir diπer cihaz ile karμ∂laμt∂r∂lmas∂ için de kullan∂labilir.

Belirtilen sal∂n∂m emisyon deπeri ayr∂ca çal∂μ∂rken durma hali için haz∂rlay∂c∂ bir deπerlendirme amac∂yla da kullan∂labilir.

Elektrikli aletin kullan∂ld∂π∂ s∂radaki reel olarak mevcut titreμim emisyon deπeri, iμletme talimat∂ndaki veya üretici taraf∂ndan verilen deπerlerden sapma gösterebilir. Bu, her kullan∂mdan önce veya kullan∂m esnas∂nda dikkate al∂nmas∂ gereken aμaπ∂daki faktörlerden kaynaklanabilir:

• Cihaz doπru kullan∂l∂yor mu.

• Üzerinde iμlem yap∂lan malzeme doπru malzeme mi.

• Elektrikli alet kullan∂ma uygun durumda m∂.

• Saplar ve varsa titreμim saplar∂ monteli ve makine gövdesine sabitlenmiμ durumda m∂.

Elektrikli aleti kullan∂rken ellerinizde nahoμ bir his veya renk deπiμimi fark etmeniz halinde, hemen iμlemi kesin. Yeterli derecede mola verin. Yeterli derecede mola verme hususuna riayet edilmemesi halinde, el-kol vibrasyon sendromu meydana gelebilir.

∑μe ve elektrikli alet kullan∂m∂na baπl∂ olarak zorlanma derecesinin tahmin edilmesi ve buna uygun molalar verilmesi gereklidir. Bu sayede komple çal∂μma süresince zorlanma derecesi önemli oranda azalt∂labilir. Titreμimlerde maruz kalabileceπiniz riskleri asgariye indirin. ∑μbu elektrikli alet iμletme talimat∂nda belirtilen μekilde bak∂m yap∂n.

Elektrikli aletin s∂kça kullan∂lacak olmas∂ halinde, sat∂c∂n∂zla temasa geçmeniz ve gerekiyorsa anti-titreμim aksam∂ (saplar) temin etmeniz gereklidir.

Elektrikli aleti t=10 °C veya daha düμük ∂s∂larda kullanmaktan kaç∂n∂n. Titreμimden zorlanman∂n s∂n∂rlanabileceπi μekilde iμ plan∂ yap∂n.

Sesin azalt∂lmas∂na iliμkin bilgiler

Bu elektrikli alet, kaç∂n∂lmaz olarak, belirli bir ses ç∂kar∂r. Fazla ses yapacak iμleri sadece buna izin verilen saatlere b∂rak∂n. Varsa gürültü yapman∂n yasak olduπu saatlere riayet edin ve çal∂μma süresini gerektiπince s∂n∂rlay∂n. Kendi güvenliπiniz ve civardaki kiμilerin güvenlikleri aç∂s∂ndan uygun bir kulakl∂k tak∂lmal∂d∂r.

3 – Yap∂ parçalar∂

1 Delme/Darbeli delmeye geçiμ 2Sap 3 Sürekli iμletim için sabitleme

düπmesi 4 Besleme kablosu 5 LED iμletim göstergesi 6 Devir say∂s∂ ayarl∂ açma/kapama

μalteri 7 Saπa/Sola hareket düπmesi 8 ∑lave sap 9 Derinlik durdurma düzeneπi

10 Mandren 11 Kelebek vida

4 – Öngörülen amaçlara

uygun kullan∂m

MSB750-1, 750 Watt gücünde bir darbeli matkab∂ tan∂mlar. Bu elektrikli aletin amaca uygun olarak kullan∂m∂, ahμap ve metalde delme, beton ve duvarlarda

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 69

Page 70

darbeli delme iμlerini kapsar. Elektrikli alet, alet ve aksesuarlar∂ baμka iμler için sadece amac∂na uygun biçimde kullan∂n (üretici bilgilerini dikkate al∂n). Amac∂ d∂μ∂nda diπer tüm kullan∂mlar yasakt∂r.

Bu elektrikli alet, sadece evde kullanmak üzere tasarlanm∂μt∂r.

D∑KKAT! Elektrikli alette amac∂na

uygun kullan∂m d∂μ∂ndaki müdahaleler, garanti hakk∂n∂n yanmas∂na neden olur.

Amac∂na uygun olmayan kullan∂m

Bu elektrikli alet vidalama iμleri için kullan∂lmamal∂d∂r.

Cihaz∂n "Amac∂na uygun kullan∂m" bölümünde belirtilmeyen her tür kullan∂m∂ amac∂na uygun olmayan kullan∂md∂r.

Bu elektrikli aletle öngörülmeyen uygulamalarda bulunulmas∂, tehlike ve yaralanmalara yol açabilir. Özel olarak bu elektrikli alet için öngörülmemiμ olan aksam∂ kullanmay∂n∂z.

Söz konusu aksam∂ elektrikli alete takabiliyor olman∂z, güvenli bir kullan∂m garantisi vermez.

Tak∂lacak aletin izin verilen devir say∂s∂, en az∂ndan elektrikli alet üzerinde belirtilen azami devir say∂s∂ kadar olmal∂d∂r. ∑zin verilenden daha h∂zl∂ dönen aksam, k∂r∂labilir ve f∂rlayabilir.

Tak∂lacak aletin d∂μ çap∂ ve kal∂nl∂π∂, elektrikli aletinizin ebatlar∂na uygun olmal∂d∂r. Yanl∂μ saptanan aletler, yeteri derece korunamaz ve kontrol edilemez.

Matkap uçlar∂ veya baμka aksesuarlar, elektrikli aletinizin tak∂m yuvas∂na tam

uymal∂d∂r. Elektrikli aletin tak∂m yuvas∂na tam uymayan çal∂μma aletleri düzensiz biçimde dönerler, çok fazla titreμim yaparlar ve kontrolün kaybedilmesine neden olabilirler.

Bu takdirde yaralanma tehlikesi vard∂r.

Hatal∂ kullan∂mdan dolay∂ meydana gelebilecek tüm maddi hasarlardan veya yaralanmalardan, cihaz∂ kullanan∂n kendisi sorumluluk taμ∂r.

Makinede baμka veya orijinal olmayan parçalar∂n kullan∂lmas∂, üretici taraf∂ndan verilen garantinin yanmas∂na yol açar.

Muhtemel riskler:

∑μbu elektrikli aletin iμletme talimat∂, elektrikli aletlerin emniyetli kullan∂labilmesine iliμkin önemli uyar∂lar içerir. Yine de her elektrikli alet, mevcut koruyucu tertibatlara raπmen tamamen ihtimal d∂μ∂ b∂rak∂lamayacak muhtemel riskler içerir. O nedenle elektrikli aletleri her zaman gereken itinayla kullan∂n∂z.

Muhtemel riskler örneπin μunlar olabilir:

• Dönen parça veya aletlere temas.

• Etrafa f∂rlayan malzeme veya malzeme parçalar∂ndan yaralanma.

• Motorun yeteri derecede havalanamamas∂ndan kaynaklanacak yang∂n tehlikesi.

• Kulakl∂k kullanmadan yap∂lan iμlerde iμitme kayb∂.

Emniyetli çal∂μma, ayn∂ zamanda, kullan∂c∂ personelin ilgili elektrikli aletin nas∂l kullan∂lacaπ∂n∂ iyi bilip bilmemesine baπl∂d∂r! Buna iliμkin makine bilgisi

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 70

Page 71

ve çal∂μ∂rken dikkatli davranma, mevcut risklerin asgariye indirilmesine yard∂mc∂ olur.

Uyarı! İşbu elektrikli alet, çalışma esnasında

elektromanyetik alan oluşturur. Bu alan, bazı durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve hatta ölümcül yaralanma riskini azaltabilmek için, tıbbi implant taşıyanlara, işbu aleti kullanmadan önce, doktorlarına ve tıbbi implant üreticisine danışmalarını tavsiye ederiz.

5 – Elektrikli aletlerin

kullan∂m∂na iliμkin genel güvenlik uyar∂lar∂

Dikkat! Bütün güvenlik talimatlar∂ ve hükümleri

okunmal∂d∂r. Aμaπ∂daki talimat

hükümlerine uyulmad∂π∂ takdirde elektrik çarpmas∂, yang∂n ve/veya aπ∂r yaralanma tehlikeleri meydana gelebilmektedir.

Bir sonraki kullan∂m için bu güvenlik talimatlar∂n∂ ve hükümlerini güvenli bir yerde saklay∂n∂z.

Uyar∂ ve talimat hükümlerinde kullan∂lan "Elektrikli EI Aleti" kavram∂, ak∂m μebekesine baπl∂ (μebeke baπlant∂ kablosu ile) aletlerle akü ile çal∂μan aletleri (ak∂m μebekesine baπlant∂s∂ olmayan aletler) kapsamaktad∂r.

1 Çal∂μma yeri

a Çal∂μt∂π∂n∂z yeri temiz ve düzenli

tutunuz. Çal∂μt∂π∂n∂z yer düzensiz ise

ve iyi ayd∂nlat∂lmam∂μsa kazalar meydana gelebilmektedir.

b Yak∂n∂nda yan∂c∂ s∂v∂lar, gazlar veya

tozlar bulunan patlama tehlikesi olan yerlerde aletinizle çal∂μmay∂n∂z. Elektrikli el aletleri, toz

veya buharlar∂n tutuμmas∂na neden olabilecek k∂v∂lc∂mlar ç∂kartmaktad∂rlar.

c Elektrikli el aleti ile çal∂μ∂rken

çocuklar∂ ve baμkalar∂n∂ uzakta tutunuz. Dikkatiniz daπ∂lacak olursa

aletin kontrolünü kaybedebilirsiniz.

2 Elektrik emniyeti

a Aletin fiμi prize uymal∂d∂r. Fiμi

hiçbir zaman deπiμtirmeyiniz. Koruyucu donan∂m∂ bulunan topraklanm∂μ aletlerle birlikte adaptör fiμi kullanmay∂n∂z.

Deπiμtirilmemiμ fiμ ve uygun priz elektrik çarpma tehlikesini azalt∂r.

b Borular, kalorifer petekleri, ∂s∂t∂c∂lar

ve buzdolaplar∂ gibi topraklanm∂μ yüzeylerle bedensel temasa gelmekten kaç∂n∂n∂z. Bedeniniz

toprakland∂π∂ anda büyük bir elektrik çarpma tehlikesi ortaya ç∂kar.

c Aleti yaπmur alt∂nda veya nemli

yerlerde b∂rakmay∂n∂z. Suyun elektrikli el aleti içine s∂zmas∂ elektrik çarpma tehlikesini yükseltir.

d Aleti kablosundan tutarak taμ∂may∂n∂z,

kabloyu kullanarak asmay∂n∂z veya kablodan çekerek fiμi ç∂kartmay∂n∂z. Kabloyu ∂s∂dan, yaπdan, keskin kenarl∂ cisimlerden veya aletin hareketli parçalar∂ndan uzak tutunuz.

Hasarl∂ veya dolanm∂μ kablo elektrik çarpma tehlikesini yükseltir.

e Bir elektrikli el aleti ile aç∂k havada

çal∂μ∂rken, mutlaka aç∂k havada

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 71

Page 72

kullan∂lmaya onayl∂ olan bir uzatma kablosu kullan∂n∂z. Aç∂k havada

kullan∂lmaya uygun uzatma kablosunun kullan∂lmas∂ elektrik çarpma tehlikesini azalt∂r.

f Elektrikli aletin nemli ortamda

kullan∂lmas∂n∂n mutlaka gerekli olmas∂ halinde, kaçak ak∂mdan koruma tertibatl∂ μalter kullan∂n∂z.

Kaçak ak∂mdan koruma tertibatl∂ μalter kullan∂lmas∂ elektrik çarpma riskini azalt∂r.

3 Kiμilerin Güvenliπi

a Dikkatli olunuz, ne yapt∂π∂n∂za dikkat

ediniz, elektrikli el aleti ile iμinizi makul bir tempo ve yöntemle yürütünüz. Yorgunsan∂z, ald∂π∂n∂z haplar∂n, ilaçlar∂n veya alkolün etkisinde iseniz aletinizi kullanmay∂n∂z. Aleti kullan∂rken bir

anl∂k dikkatsizlik önemli yaralanmalara neden olabilir.

b Daima kiμisel koruyucu donan∂m

ve koruyucu gözlük kullan∂n∂z.

Yapt∂π∂n∂z iμe göre kullanacaπ∂n∂z∂ toz maskesi, kaymayan iμ ayakkab∂lar∂, kask ve kulakl∂k yaralanma tehlikesini azalt∂r.

c Aletin kontrol d∂μ∂ çal∂μmamas∂ için

gerekli önlemleri al∂n∂z. Aleti ak∂m μebekesine veya aküye baπlamadan önce, kald∂rmadan veya taμ∂maya baμlamadan önce kapal∂ olduπundan emin olunuz. Aleti

taμ∂rken parmaπ∂n∂z μalter üzerinde olursa veya aleti aç∂k durumda ak∂m μebekesine baπlarsan∂z kazalara neden olabilirsiniz.

d Aleti çal∂μt∂rmadan önce ayar

aletlerini veya anahtarlar∂ aletten

ç∂kart∂n∂z. Aletin dönen parçalar∂n∂n

içinde bulunabilecek bir yard∂mc∂ alet yaralanmalara neden olabilir.

e Kendinize çok fazla güvenmeyiniz.

Çal∂μ∂rken duruμunuz güvenli olsun ve dengenizi her zaman saπlay∂n∂z.

Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

f Uygun iμ elbiseleri giyiniz.

Geniμ giysiler giymeyiniz ve tak∂ takmay∂n∂z. Saçlar∂n∂z∂, giysilerinizi ve eldivenlerinizi aletin hareketli parçalar∂ndan uzak tutunuz. Bol

giysiler, uzun saçlar veya tak∂lar, aletin hareketli parçalar∂ taraf∂ndan tutulabilir.

g Tutamaklar∂ kuru, temiz ve yaπs∂z

tutunuz. Yaπl∂ tutamaklar kayabilir ve aletin kontrolünü kaybedebilirsiniz.

h Toz emme donan∂m∂ veya toz

tutma tertibat∂ kullan∂rken, bunlar∂n baπl∂ olduπundan ve doπru kullan∂ld∂π∂ndan emin olunuz. Bu

donan∂mlar∂n kullan∂lmas∂ tozdan kaynaklanacak tehlikeleri azalt∂r.

4 Elektrikli el aletlerinin özenle

kullan∂m∂ ve bak∂m∂

a Aleti aμr∂ ölçüde zorlamay∂n∂z.

Yapt∂π∂n∂z iμe uygun elektrikli el aletleri kullan∂n∂z. Uygun

performansl∂ elektrikli el aleti ile belirlenen çal∂μma alan∂nda daha iyi ve güvenli çal∂μ∂rs∂n∂z.

b Ωalteri bozuk olan elektrikli el

aletini kullanmay∂n∂z. Aç∂l∂p kapanamayan bir elektrikli el aleti tehlikelidir ve onar∂lmal∂d∂r.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 72

Page 73

c Alette bir ayarlama iμlemine

baμlamadan önce, herhangi bir aksesuar∂ deπiμtirirken veya aleti elinizden b∂rak∂rken fiμi prizden çekiniz. Bu önlem, aletin yanl∂μl∂kla

çal∂μmas∂n∂ önler.

d Kullan∂m d∂μ∂ duran elektrikli el

aletlerini çocuklar∂n ulaμamayacaπ∂ bir yerde saklay∂n∂z. Aleti kullanmay∂ bilmeyen veya bu kullan∂m k∂lavuzunu okumayan kiμilerin aletle çal∂μmalar∂na izin vermeyiniz.

Deneyimsiz kiμiler taraf∂ndan kullan∂ld∂π∂nda, elektrikli el aletleri tehlikelidir.

e Aletinizin bak∂m∂n∂ özenle yap∂n∂z.

Aletinizin kusursuz olarak iμlev görmesini engelleyebilecek bir durumun olup olmad∂π∂n∂, hareketli parçalar∂n kusursuz olarak iμlev görüp görmediklerini ve s∂k∂μ∂p s∂k∂μmad∂klar∂n∂, parçalar∂n hasarl∂ olup olmad∂klar∂n∂ kontrol ediniz. Aleti kullanmaya baμlamadan önce hasarl∂ parçalar∂ onart∂n∂z. Birçok iμ

kazas∂ aletin kötü bak∂m∂ndan kaynaklanmaktad∂r.

f Kesici uçlar∂ daima keskin ve temiz

tutunuz. Özenle bak∂m∂ yap∂lm∂μ keskin kenarl∂ kesme uçlar∂n∂n malzeme içinde s∂k∂μma tehlikesi daha azd∂r ve daha rahat kullan∂m olanaπ∂ saπlarlar.

g Elektrikli el aletini, aksesuar∂, uçlar∂

ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullan∂n∂z. Bu s∂ralamada olmak üzere, çal∂μma koμullar∂n∂ ve yapt∂π∂n∂z iμi dikkate al∂n∂z. Elektrikli el aletlerinin

kullan∂mlar∂ için öngörülen alan∂n d∂μ∂nda kullan∂lmalar∂ tehlikeli durumlara neden olabilir.

5 Servis

a Aletinizi sadece yetkili personele ve

orijinal yedek parça kullanma koμulu ile onart∂n∂z. Bu sayede aletin

güvenliπini sürekli hale getirirsiniz.

6 Matkaplar için güvenlik uyar∂lar∂

a Darbeli delmede kulakl∂k tak∂n.

Gürültü etkisi iμitme kayb∂na yol açabilir.

b Elektrikli alet ile birlikte verilen ek

tutamaklar∂ kullan∂n. Kontrolün kaybedilmesi yaralanmalara neden olabilir.

c Çal∂μma aletinin görülmeyen

elektrik hatlar∂na veya kendi kablosuna temas edebileceπi iμler yap∂yorsan∂z, cihaz∂ sadece izole tutma yerlerinden tutun. Elektrik

gerilimi yüklü bir hat ile temas, cihaz∂n metal parçalar∂n∂n da gerilim yüklenmesine neden olabilir ve bu da elektrik çarpmas∂na neden olabilir.

6 – Cihaza özgü güvenlik

uyar∂lar∂

Daima koruyucu gözlük ve kulakl∂k tak∂n

Toz maskesi tak∂n

• Duvara delik açmadan önce gerekirse bir kablo ve hat arama detektörü ile elektrik, gaz veya su hatlar∂na deπip deπmeyeceπinizi kontrol edin.

• Burgu/Matkap aynas∂n∂ sadece fiμ çekiliyken deπiμtirin!

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 73

Page 74

• Yaralanmalardan kaç∂nmak için iμlenecek malzemenin tutturulmas∂ (örn. mengeneyle s∂k∂μt∂rarak) gereklidir.

• Delerken motorun fazla yüklenmeden dolay∂ durmas∂ndan kaç∂n∂n.

Emniyet iμareti

Elektrikli alet üzerindeki iμaretler, μu anlamlara gelmektedir:

Normal ev çöpüyle beraber imha etmeyin!

Önemli! ∑μletme talimat∂n∂ dikkate al∂n!

"Test edilmiμ güvenlik" gönüllü kalite mührü

CE iμareti (Avrupa emniyet normlar∂na uygunluk)

Kasa çift yal∂t∂ml∂d∂r

7 – Montaj ve ayar iμlemleri

∑lave sap∂n monte edilmesi (Ωekil 2)

∑lave sap (8) seçime baπl∂ olarak mandrenin saπ∂na veya soluna monte edilebilir. ∑lave sap∂n (8) tutma parças∂n∂ (a), mandren (10) üzerinden s∂kma boynuna (b) kayd∂r∂labilecek μekilde sola çevirerek çözün. Kilitleme kam∂ (c) yuvalardan (d) birinde kilitlenir ve sap∂n titreμime baπl∂ olarak kaymas∂n∂ engeller. Bu μekilde ayn∂ zamanda uygun çal∂μma pozisyonu da seçilebilir. Tutma parças∂n∂ ilave sap elektrikli aletle birleμene kadar saπa döndürerek s∂k∂n.

Matkap ucunu takma

Makine, anahtars∂z elle tak∂m deπiμtirme için bir h∂zl∂ deπiμtirme mandrenine sahiptir.

Makineyi arka mandren halkas∂ndan tutun.

Mandreni sola çevirerek ön halkay∂ aç∂n. Matkap ucunu tak∂n ve sola çevirerek ön halkada sabitleyin.

Derinlik durdurma düzeneπi ayar∂ (Ωek. 3)

• Derinlik durdurma düzeneπinin (e) k∂lavuzunu, kelebek viday∂ (11) sola çevirerek aç∂n.

• Derinlik durdurma düzeneπini (9) k∂lavuza (e) yerleμtirin. Derinlik durdurma düzeneπini tak∂l∂ matkap ucunun uzunluπuna kadar itin, bunu yaparken matkap ucunu düz bir duvara bast∂r∂n.

• Derinlik durdurma düzeneπinin (9) skalas∂ndaki (f) deπeri okuyun ve bu deπerden istenen delme derinliπini düμün.

• Yeni deπeri derinlik durdurma düzeneπini kayd∂rarak ayarlay∂n venoktada (e) okuyun.

• Ard∂ndan derinlik durdurma düzeneπini, kelebek viday∂ (11) saπa çevirerek sabitleyin.

Devir say∂s∂ ön seçimi

D∑KKAT! Elektrik fiμini çekin!

Devir say∂s∂ ön seçimiyle motor devir say∂s∂ kullan∂lan alete ve malzemeye göre ayarlanabilir

(Ωek. 4).

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 74

Page 75

• Devir say∂s∂ regülatörünü (a) açma/ kapatma μalterinde (6) (–) yönünde çevirin: Elektrikli aletin maks. devir say∂s∂ azalt∂l∂r.

• Devir say∂s∂ regülatörünü (+) yönde çevirin: Motor devir say∂s∂ artt∂r∂l∂r.

Açma/kapama μalteriyle elektrikli aletin devir say∂s∂ seçilen maksimum devir say∂s∂ aral∂π∂nda kademesiz olarak ayarlanabilir.

Açma/kapatma μalterine basmaya göre devir say∂s∂ artt∂r∂l∂r (daha güçlü bas∂nç) veya azalt∂l∂r (daha düμük bas∂nç).

Saπa-sola dönüμ

Ayar, μekle göre makine dururken yap∂l∂r (Ωek. 4).

ÖNEML∑! Elektrikli alet çal∂μ∂rken

saπa/sola hareket düπmesine (7) bas∂lamaz, bu nedenle makinenin tamamen durmas∂n∂ bekleyin.

Saπa dönüμü delik delme için kullan∂n.

Sola dönüμü s∂k∂μm∂μ matkap uçlar∂n∂ çözmek için kullan∂n.

Delme/Darbeli delme çevirme μalteri

∑lgili iμletim türü elektrikli alet çal∂μm∂yorken çevirme μalterini (1) kayd∂rarak ayarlan∂r (Ωek. 5).

• Matkap ucu sembolü görünür: Tahta ve metalde "delme" iμletim türü.

• Çekiç sembolü görünür: Beton ve duvarlarda "darbeli delme" iμletim türü.

8 – Çal∂μt∂rma iμlemi

Açma/kapama

Elektrik fiμini uygun bir prize tak∂n.

LED iμletim göstergesi (5) yanar (Ωek. 6) ve ak∂m μebekesi ile olan temas∂ gösterir. Fiμ çekildiπinde söner.

D∑KKAT! Makineyi prensip olarak malzemeye temas etmeden önce

aç∂n.

Açma

Açma/kapatma μalterine (6) dikkatli bir μekilde bas∂n, makine çal∂μ∂r, devir say∂s∂ μalter bas∂nc∂na göre deπiμir.

Kapatma

Açma/kapatma μalterini b∂rak∂n vemakinenin durmas∂n∂ bekleyin.

Sürekli iμletime geçilmesi

Açma/kapatma μalterini bas∂l∂ tutun. Kilitleme düπmesine (3) (Ωek. 4) bas∂n. Açma/kapatma μalterini b∂rak∂n, makine ayarlanm∂μ olan devir say∂s∂nda çal∂μ∂r.

Sürekli iμletimin kapat∂lmas∂

Açma/kapatma μalterine bas∂n, kilitleme düπmesinin kilidi aç∂l∂r. Açma/kapatma μalterini b∂rak∂n ve makinenin durmas∂n∂ bekleyin.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 75

Page 76

9 – Çal∂μma tarz∂

Tahta ve metalde delme iμlemi

Tahta ve metalde delme iμleminde darbe mekanizmas∂n∂n kapat∂lm∂μ olmas∂ gereklidir. Darbe mekanizmas∂n∂ "delme"

iμletim türüne getirin. Saπa/sola hareket düπmesini "saπa dönüμ“ konumuna getirin. Açma/kapatma μalterine basmak suretiyle elektronik devir say∂s∂ ayar∂. Açma/kapatma μalterindeki ayar düπmesinden devir say∂s∂ ön seçimi.

Beton ve duvarlarda darbeli delme

Darbe mekanizmas∂n∂ "darbeli delme"

iμletim türüne getirin. Saπa/sola

hareket düπmesini "saπa dönüμ“ konumuna getirin. Düμük devir say∂s∂ ile baμlat∂n.

10 – Muhafaza ve taμ∂ma

• Elektrikli aleti, kullan∂m k∂lavuzunu ve

gerektiπinde aksesuarlar∂n∂ hep birlikte orijinal ambalaj∂nda muhafaza edin. Bu sayede tüm bilgilere ve parçalara an∂nda ulaμabileceksiniz.

• Elektrikli aleti kuru, iyi havaland∂r∂lan

bir yerde ve çocuklar∂n eriμemeyeceπi μekilde muhafaza edin.

• Elektrikli aleti her zaman saplar∂ndan

tutarak taμ∂y∂n.

• Taμ∂ma esnas∂nda olas∂ hasarlar∂

engellemek amac∂yla elektrikli aleti emniyetli bir μekilde paketleyin veya orijinal ambalaj∂n∂ kullan∂n.

• Elektrikli aleti kaymaya ve devrilmeye

karμ∂ emniyete al∂n.

• Elektrikli aleti, özellikle de arabada taμ∂rken titreμim ve sars∂nt∂lardan koruyun.

11 – Bak∂m ve çevrenin

korunmas∂

• Meister elektrikli aletleri genel olarak bak∂m gerektirmez, gövdelerinin temizliπi için nemli bir bez yeterli olur.

• Alet kasas∂n∂ sadece nemli bir bezle temizleyin, çözücü kullanmay∂n! Ard∂ndan iyice kurulay∂n. Elektrikli aletleri asla suya dald∂rmay∂n.

• Elektrikli aletin havaland∂rma deliklerini daima temiz tutun.

D∑KKAT! Kullanılamayacak

duruma gelen elektrikli ve akülü aletler ev çöpüne atılamazlar! Bunların elektrikli ve eski elektrikli aletlere iliμkin 2012/19/AB yönetmeliπi uyarınca ayrı bir yerde toplanmaları, çevreye zarar vermeyecek ve usulüne uygun μekilde yeniden deπerlendirme yerine verilmeleri gerekmektedir.

Lütfen art∂k kullan∂lamayan durumda olan elektrikli cihazlar∂n∂z∂ yerel toplama noktalar∂na intikal ettiriniz. Ambalaj malzemelerini türlerine göre ayr∂ olarak toplay∂n∂z ve yerel yönetmelik hükümleri doπrultusunda at∂k giderme iμlemine tabi tutunuz. Lütfen ayr∂nt∂l∂ bilgiler için yerel yönetim makamlar∂n∂za müracaat ediniz.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 76

Page 77

12 – Servis aç∂klamalar∂

• Meister aletleri sıkı kalite kontrolünden

geçirilir. Buna raπmen fonksiyon arızası meydana geldiπinde aleti servis adresimize postalayın.

• Aletiniz kısa süre içinde tamir edilecektir.

• Arıza hakkında yapılacak kısa açıklama arıza arama ve tamir süresini azaltacaktır. Arızanın garanti süresi içinde meydana gelmesi halinde aletin içine garanti sertifikası ve kasa fiμini de koyun.

• Arızanın garanti süresinin dıμında meydana gelmesi halinde firmamız tamir ücretini sizden talep edecektir.

ÖNEML∑! Aletin açılması halinde garanti hakkınız kaybolur.

D∑KKAT! Ürün Sorumluluk

Yasas∂na göre, uygunsuz yap∂lan tamiratlarda veya orjinal olmayan ya da taraf∂m∂zca onaylanmayan parçalar∂n deiμtirilmesi nedeniyle ve tamirat∂n makinelerimizin yol açaca∂ hasarlar için sorumluluk almad∂∂m∂z∂ ehemmiyle belirtiriz! Ayn∂ μey kullan∂lan aksesuvarlar için de geçerlidir.

• Garanti süresinin dolmasından

sonrada sizlere hizmet veririz ve muhtemelen Meister aletlerinde meydana gelecek arızaları uygun fiyatlarla tamir ederiz.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 77

Page 78

Service

Meister Werkzeuge GmbH Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1 D-42349 Wuppertal

Tel.: +49 (0)202 / 24 75 04 30

+49 (0)202 / 24 75 04 31 +49 (0)202 / 24 75 04 32

Fax: +49 (0) 202 / 6 98 05 88 E-Mail: [email protected]

Diese Betriebsanleitung kann im PDF-Format von unserer Internetseite www.meister-werkzeuge.de heruntergeladen werden.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 78

Page 79

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 79

Page 80

… wird die Übereinstimmung mit folgenden

Richtlinien erklärt: … je v souladu s tûmito smûrnicemi: … est conforme aux directives suivantes: … is herewith declared to conform with the

following guidelines: … wordt verklaard dat het in overeenstemming is

met de volgende richtlijnen:

... potwierdzamy zgodność z następującymi

wytycznymi:

… alttaki yönetmeliπe uygun olduπu açıklam∂r:

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

Angewandte harmonisierte Normen: Aplikované súvisiace normy: Normes harmonisées utilisées: Applied, harmonized standarts: Toegepaste, geharmoniseerde normen:

Wykorzystane normy sharmonizowane:

Uygulanan normlar:

EN 60745-1/A11:2010 EN 60745-2-1:2010 EN 55014-1/A2:2011 EN 55014-2/A2:2008 EN 61000-3-2/A2:2009 EN 61000-3-3:2013

Für das nachstehende Erzeugnis ...

Potvrzujeme tímto, že níže uvedený výrobek ...

Nous déclarons que le produit d signé ci-après ... The following product ... Voor het hieronder vermelde produkt ...

Dla poniżej wskazanego urządzenia ...

Schlagbohrmaschine

Příklepová vrtačka

Perceuse à percussion Hammer Drill Slagboormachine

Wiertarka udarowa

Darbeli Matkap

2006/42 EC 2006/95 EC 2004/108 EC

EG-Konformitätserklärung

Prohlášení o konformitě s ES

Déclaration de conformité CE EC-Declaration of Conformity

EG-Verklaring van overeenstemming

Oświadczenie zgodności Unii Europejskiej

AB Uygunluk Açıklaması

MSB750-1 Nr. 5452220 Bj. 2014 · SN:12001

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 80

Page 81

D - Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des

Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung

bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

CZ - Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady

z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických přístrojích.

F - L’objet de la déclaration décrit ci-dessus remplit les prescriptions de la directive 2011/65/UE du

Parlement Européen et du Conseil du 8 juin 2011 relatives à la restriction d’utilisation de certaines

substances dangereuses dans les appareils électriques et électroniques.

GB - The object of the declaration described above is in conformity with Directive 2011/65/EU of the

European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain

hazardous substances in electrical and electronic equipment.

NL - Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de richtlijn

2011/65/EU van het Europees Parlement en van de Raad d.d. 8 juni 2011 ter beperking van het gebruik

van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

PL - Opisany powyżej przedmiot, którego dotyczy niniejsza deklaracja, spełnia wymagania przepisów dyrek-

tywy 2011/65/EU Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011 w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.

TR - Beyan∂n yukar∂da tan∂mlanan konusu, Avrupa Parlamentosu’nun ve Konsey’in elektrikli ve elektronik

cihazlarda belirli tehlikeli maddelerin kullan∂m∂n∂n s∂n∂rlanmas∂na yönelik 8 Haziran 2011 tarihli 2011/65/EU nolu yönetmeliπinin hükümlerini yerine getirmektedir.

CZ - Uschování technické dokumentace

F - Conservation de la documentation technique GB - Authorized person for storing the technical documentation NL - Bewaring van de technische documenten

PL - Przechowywanie dokumentacji technicznej

TR - Teknik evraklar∂n muhafazas∂

Wuppertal, . . . . . . . . . . . . . . . . . . .

22.10.2014

Ingo Heimann (M.Sc.) Technische Leitung/Produktentwicklung Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal D - Autorisierte Person zur Aufbewahrung der technischen Unterlagen.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 81

Page 82

zugs weise – nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37– 39 D-42349 Wuppertal Germany

2014/2015 Diese Druckschrift einschließlich aller ihrer

Teile ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen

Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu lässig und strafbar.

Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Ein speisung und Verarbeitung in elektronischen Systemen.

MW-5452220-Bediene_1411 21.11.14 12:24 Seite 82
