MSB 710 E

D - Schlagbohrmaschine ................ 4

CZ - Příklepová vrtačka

................... 13

F - Perceuse à percussion .............. 21

GB - Hammer Drill .......................... 30

NL - Slagboormachine .................... 38

TR -

Darbeli Matkap ........................ 47

ORIGINAL BETRIEBSANLEITUNG

Překlad originálního návodu na obsluhu

Traduction du manuel d’utilisation original

Translation of the Original Instructions

Vertaling van de originele gebruiksaanwijzing

Orjinal iμletme talimat∂n∂n tercümesi

5452160-Schlagbohr-man 15.01.14 09:25 Seite 1

Page 2

Service

Meister Werkzeuge GmbH Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1 D-42349 Wuppertal

Tel.: +49 (0)1805 / 99 21 21

(14 Cent/min aus dem deutschen Festnetz. Mobilfunk max. 42 Cent/min)

Fax: +49 (0) 202 / 6 98 05 88 E-Mail: [email protected]

5452160-Schlagbohr-man 15.01.14 09:25 Seite 2

Page 3

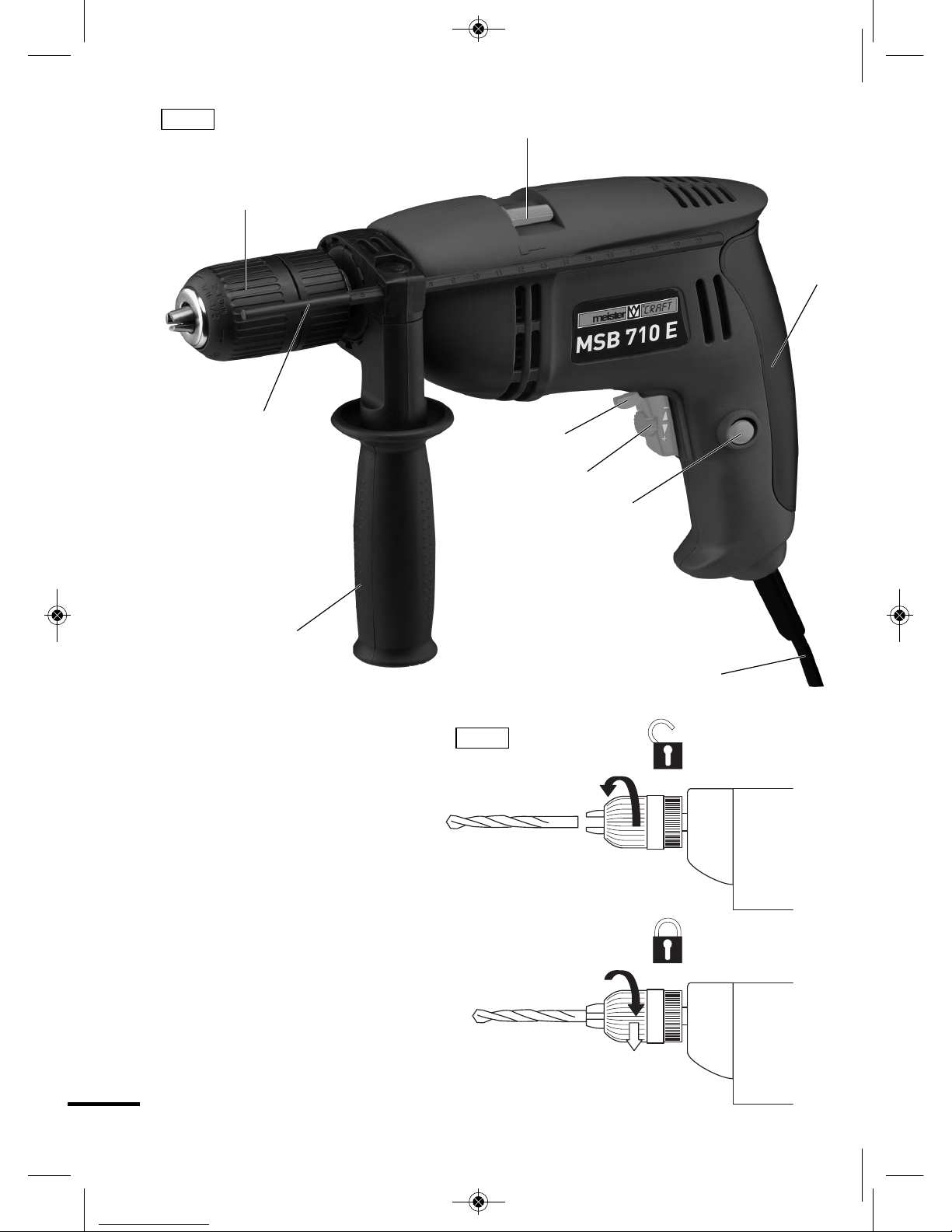

Abb. 1

Abb. 2

5452160-Schlagbohr-man 15.01.14 09:25 Seite 3

Page 4

1 – Lieferumfang

• 1 Schlagbohrmaschine

• 1 Zusatzhandgriff

• 1 Bohrtiefenanschlag

• Betriebsanleitung

• Garantieurkunde

2 – Technische Informationen

Technische Daten

Stromversorgung 230–240 V~/50 Hz Nennaufnahme 710 W Drehzahl n0: 0–2600 min

-1

Spindelhals-ø 43 mm Anschlussgewinde1⁄2" x 20 UNF

Ø max. 13 mm Max. Bohr-ø – in Beton 13 mm – in Stahl 13 mm – in Holz 32 mm Zuleitung 250 cm Gewicht 2,3 kg

Technische Änderungen vorbehalten.

Lärmemission/Vibration

Lärmemission

: 93,5 dB(A),

: 104,5 dB(A).

Messunsicherheit: K

: 3,0 dB(A).

Hand-/Arm schwingungen a

in Beton: Handgriff (6) 19,632 m/s

Zusatzhandgriff (9) 14,766 m/s

;

in Metall: Handgriff (6) 5,582 m/s

Zusatzhandgriff (9) 4,099 m/s

Messunsicherheit K: 1,5 m/s

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745-1/A11:2010; EN 60745-2-1:2010.

Betriebsanleitung & Sicher heits hinweise

WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

Seite

1 – Lieferumfang 4 2 – Technische

Informationen 4 3 – Bauteile 5 4 – Bestimmungsgemäßer

Gebrauch 5 5 – Allgemeine

Sicherheitshinweise 6

Seite

6 – Gerätespezifische

Sicherheitshinweise 9

7 – Montage und

Einstellarbeiten 10 8 – Betrieb 10 9 – Arbeitsweise 11

10 – Wartung und

Umweltschutz 11

11 – Service-Hinweise 11

Inhalt

5452160-Schlagbohr-man 15.01.14 09:25 Seite 4

Page 5

Der angegebene Schwingungs emis sions wert wurde nach einem genormten Prüf verfahren gemessen und kann zum Ver gleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungs emissions wert kann auch zu einer einleitenden Ein schätzung der Beeinträchtigung ver wen det werden.

ACHTUNG! Der Schwingungs -

emissionswert kann sich wäh rend der Benutzung des Elektro werk zeugs vom Angabewert unterschei den, abhängig von der Art und Weise wie das Werkzeug verwendet wird.

Versuchen Sie, die Belastung durch Vi bra tionen so gering wie möglich zu hal ten. Beispielhafte Maßnahmen zur Ver ringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Ge brauch des Werkzeugs und die Be gren zung der Arbeitszeit. Dabei sind alle An teile des Betriebszyklus sind zu berück sichtigen (beispielsweise Zeiten, in de nen das Elektrowerkzeug abge schaltet ist, und solche, in denen es zwar einge schaltet ist, aber ohne Belastung läuft).

3 – Bauteile

1 Umschalten Bohren/Schlagbohren 2 Rechts-/Linkslauf-Umschalter 3 Arretierknopf für Dauerbetrieb 4 Zuleitung 5 Ein-/Ausschalter mit Drehzahlregelung 6 Handgriff 7 Bohrfutter 8 Tiefenanschlag 9 Zusatzhandgriff

4 – Bestimmungsgemäßer

Gebrauch

Einsatzbereich

Bohren in Holz und Metall, Schlagbohren in Beton. Verwenden Sie Maschine, Werk zeuge und Zubehör für weitere Tätigkei ten (Herstellerangaben beachten) nur für ihren jeweils bestimmungsgemäßen Ein satzbereich. Alle anderen Anwendungen werden ausdrücklich ausgeschlossen.

Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensorischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beauf sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

ACHTUNG! Eingriffe an der

Maschine außerhalb der bestim mungs gemäßen Verwendung füh ren zum Verlust des Garantie anspruchs.

Nicht bestimmungsgemäßer Gebrauch

Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße Ver wendung“ genannt sind, gelten als eine nicht bestimmungsgemäße Verwen dung.

Verwendungen, für die das Elektro werkzeug nicht vorgesehen ist, können Ge fähr dungen und Verletzungen ver ursa chen. Verwenden Sie kein Zubehör, nicht speziell für dieses Elektrowerkzeug vorgesehen ist.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 5

Page 6

Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwen dung.

Die zulässige Drehzahl des Einsatz werk zeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug an gegebene Höchstzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Es besteht Verletzungsgefahr. Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes.

Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantiel eistung.

Restrisiken:

Die Betriebsanleitung zu diesem Elektro werkzeug enthält ausführliche Hin weise zum sicheren Arbeiten mit Elektro werk zeugen. Dennoch birgt jedes Elektro werkzeug gewisse Rest risiken, die auch durch die vorhandenen Schutz vorrich tungen nicht völlig auszuschließen sind. Bedienen Sie deshalb Elektro werk zeuge immer mit der notwendigen Vorsicht.

Restrisiken können zum Beispiel sein:

• Berühren von rotierenden Teilen oder Einsatzwerkzeugen.

• Verletzung durch umher fliegende Werkstücke oder Werkstückteile.

• Brandgefahr bei unzureichender Belüftung des Motors.

• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehörschutz.

Ein sicheres Arbeiten hängt auch von der Vertrautheit des Bedienpersonals im Um gang mit dem jeweiligen Elektro werkzeug ab! Entsprechende Maschi nenkenntnis so wie umsichtiges Verhal ten beim Arbei ten helfen bestehende Restrisiken zu minimieren.

WARNUNG! Dieses Elektrowerk -

zeug erzeugt während des Be triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizi nische Im plantate beein trächtigen. Um die Gefahr von ernst -

haften oder tödlichen Verletz un gen zu verringern, empfehlen wir Perso nen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medi zini schen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

5 – Allgemeine Sicherheits -

hin weise für den Um gang mit Elektrowerk zeugen

WARNUNG! Lesen Sie alle Si -

cherheitshinweise und Anwei sun gen. Versäumnisse bei der Einhal -

tung der Sicherheitshinweise und An weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wen dete Begriff „Elektrowerkzeug“ be zieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).

1 Arbeits platz si cherheit

a Halten Sie Ihren Arbeitsbereich

sau ber und gut beleuchtet. Un ord -

5452160-Schlagbohr-man 15.01.14 09:25 Seite 6

Page 7

nung und unbeleuchtete Arbeits be reiche können zu Unfällen führen.

b Arbeiten Sie mit dem Elektro -

werkzeug nicht in explosions ge fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c Halten Sie Kinder und andere Per -

sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen -

kung können Sie die Kon trolle über das Gerät verlieren.

2 Elektri sche Sicherheit

a Der Anschlussstecker des Elek tro -

werkzeuges muss in die Steck dose passen. Der Stecker darf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemein sam mit schutzge erd e ten Elektro werk zeug. Unver änderte Stecker und

passende Steckdosen verringern das Risiko eines elektri schen Schlages.

b Vermeiden Sie Körperkontakt mit

geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c Halten Sie das Gerät von Regen

oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät er höht das Risiko eines elektri schen Schlages.

d Zweckentfremden Sie das Kabel

nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen. Beschä -

digte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.

e Wenn Sie mit einem Elektrowerk -

zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zuge lassen sind. Die Anwendung eines für

den Außenbereich geeig neten Verlän gerungskabels ver rin gert das Risiko eines elektrischen Schlages.

f Wenn der Betrieb des Elektro werk -

zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Ein -

satz eines Fehler strom schutz schalters vermindert das Risiko eines elektrischen Schla ges.

3 Sicher heit von Personen

a Seien Sie aufmerksam, achten Sie

darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nem Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men ten stehen.

Ein Moment der Unacht samkeit beim Gebrauch des Elektro werkzeugs kann zu ernsthaften Ver letzungen führen.

b Tragen Sie persönliche Schutz aus -

rüstung und immer eine Schutz bril le. Das Tragen persön li cher Schut z -

aus rüstung, wie Staub maske, rutsch feste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver ringert das Risiko von Verletzungen.

c Vermeiden Sie eine unbeabsich tigte

lnbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie ßen, es aufnehmen

5452160-Schlagbohr-man 15.01.14 09:25 Seite 7

Page 8

oder tragen. Wenn Sie beim Tragen

des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie ßen, kann dies zu Unfällen führen.

d Entfernen Sie Einstellwerkzeuge

oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten.

Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Geräteteil befin det, kann zu Verletzungen führen.

e Vermeiden Sie abnormale Kör per -

haltung. Sorgen Sie für einen siche ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können

Sie das Elektro werkzeug in unerwar te ten Situ ationen besser kontrollieren.

f Tragen Sie geeignete Kleidung. Tra -

gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe gen den Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden.

g Wenn Staubabsaug- und -auf fang -

einrichtungen montiert wer den kön nen, vergewissern Sie sich, dass diese angeschlossen sind und rich tig verwendet wer den. Verwendung

einer Staubab saugung kann Gefähr dun gen durch Staub verringern.

4 Ver wen dung und Behandlung des

Elektro werkzeuges

a Überlasten Sie das Gerät nicht.

Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk zeug.

Mit dem passenden Elektro werkzeug arbeiten Sie besser und sicherer im angegebenen Leis tungs bereich.

b Benutzen Sie kein Elektrowerk zeug,

dessen Schalter defekt ist. Ein

Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c Ziehen Sie den Stecker aus der

Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel lungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen.

Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elek tro werkzeuges.

d Bewahren Sie unbenutzte Elek tro -

werkzeuge außerhalb der Reich weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele sen haben.

Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.

e Pflegen Sie das Gerät mit Sorg falt.

Kontrollieren Sie, ob beweg liche Teile einwandfrei funktio nieren und nicht klemmen, ob Teile gebrochen oder so beschä digt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge

scharf und sauber. Sorgfältig ge pfleg te Schneidwerkzeuge mit schar fen Schneidkanten verklem men sich weniger und sind leichter zu führen.

g Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigen Sie dabei die Ar beitsbedingungen und die auszu führende Tätigkeit. Der Gebrauch

von Elektrowerkzeugen für andere als

5452160-Schlagbohr-man 15.01.14 09:25 Seite 8

Page 9

die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Service

a Lassen Sie Ihr Elektrowerkzeug nur

von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparie ren. Dadurch wird sichergestellt, dass

die Sicherheit des Elektrowerkzeuges erhalten bleibt.

b Wenn die Anschlussleitung beschädigt

wird, muss sie – um Ge fährdungen zu ver mei den – vom Hersteller oder seinem Kun den dienst vertreter ersetzt werden.

6 – Gerätespezifische

Sicherheitshinweise

Verwenden Sie immer Augen- und Gehörschutz

• Bevor Sie Löcher in eine Wand bohren, prüfen Sie ggf. mit einem Leitungssucher, dass Sie nicht auf Strom, Gas oder Wasser stoßen.

• Bohrer-/Bohrfutterwechsel nur bei ge zo gen em Netzstecker vornehmen!

• Zur Befestigung des Bohrfutter schlüs sels am Gerät nur das beigefügte Schlüssel depot verwenden.

• Zur Vermeidung von Verletzungen sollte das zu bearbeitende Werkstück gesichert (z. B. durch Einspannen im Schraubstock) sein.

• Vermeiden Sie, dass der Motor beim Bohren und Schrauben unter Belastung zum Still stand kommt.

• Tragen Sie Gehörschutz bei der Benutzung von Schlagbohrmaschi -

nen. Die Einwirkung von Lärm kann Gehörverlust bewirken.

• Benutzen Sie die mit dem Gerät gelie ferten Zusatzhandgriffe. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen.

• Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten aus füh ren, bei denen das Einsatzwerk zeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsfüh renden Leitung kann auch metallene Geräte teile unter Spannung setzen und zu einem elektrischen Schlag führen.

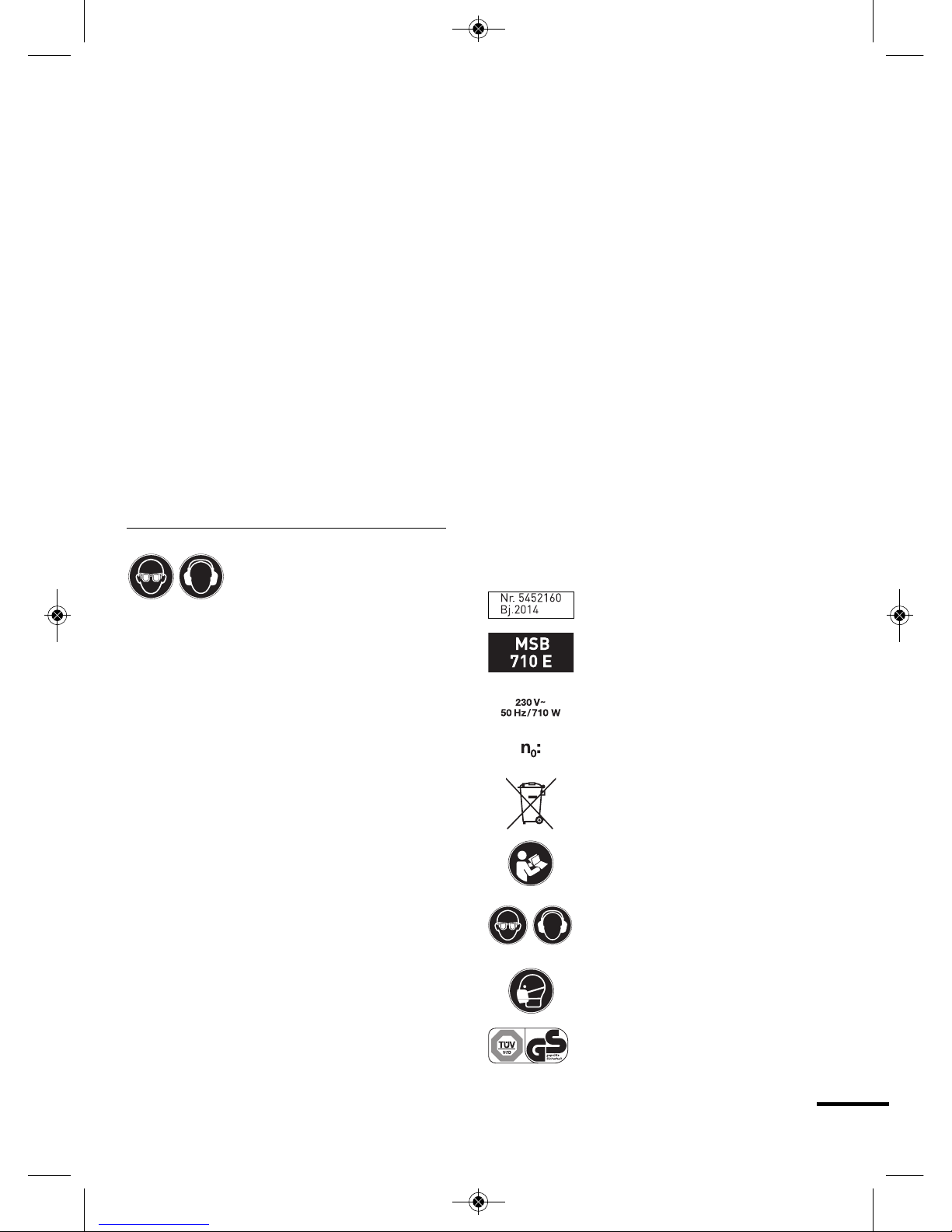

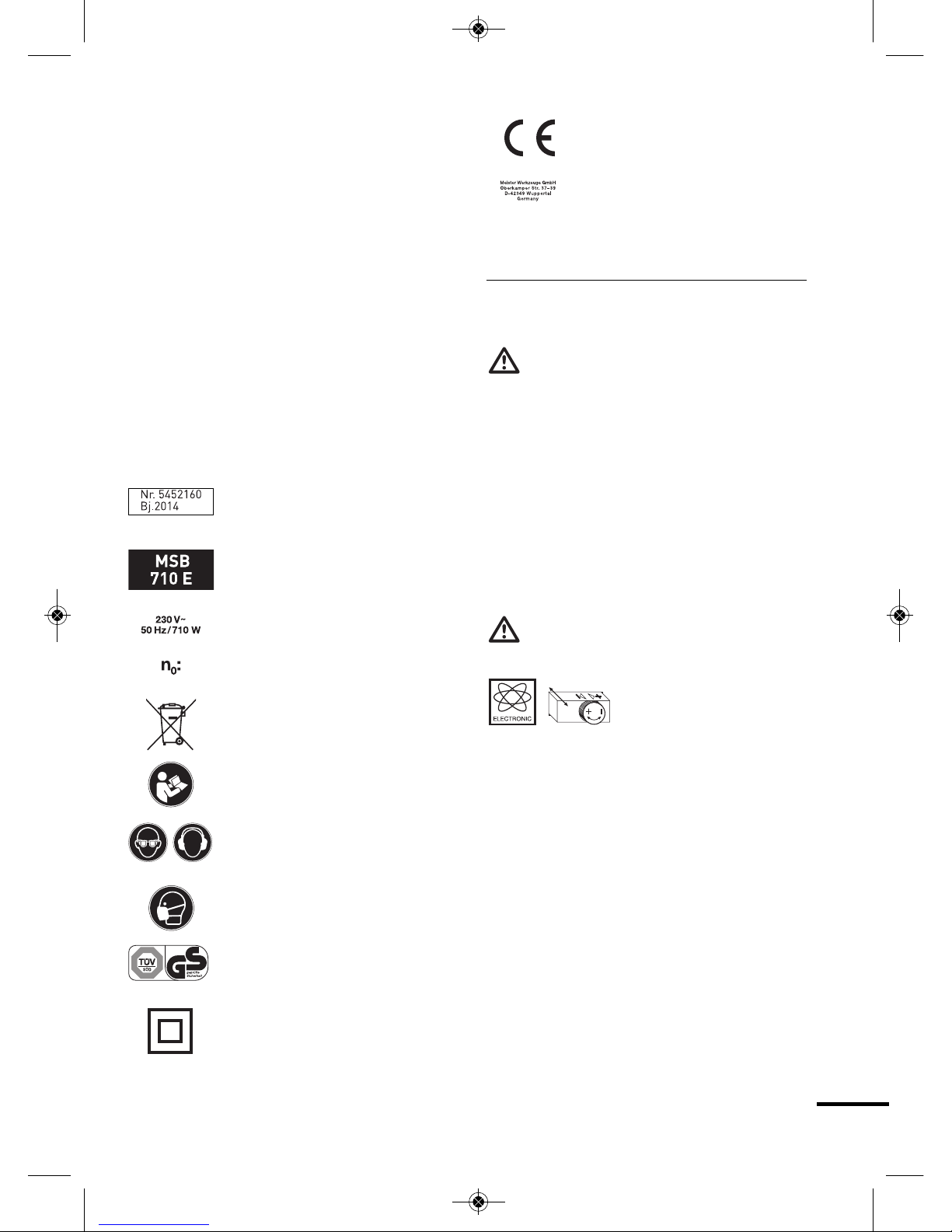

Sicherheitskennzeichnung

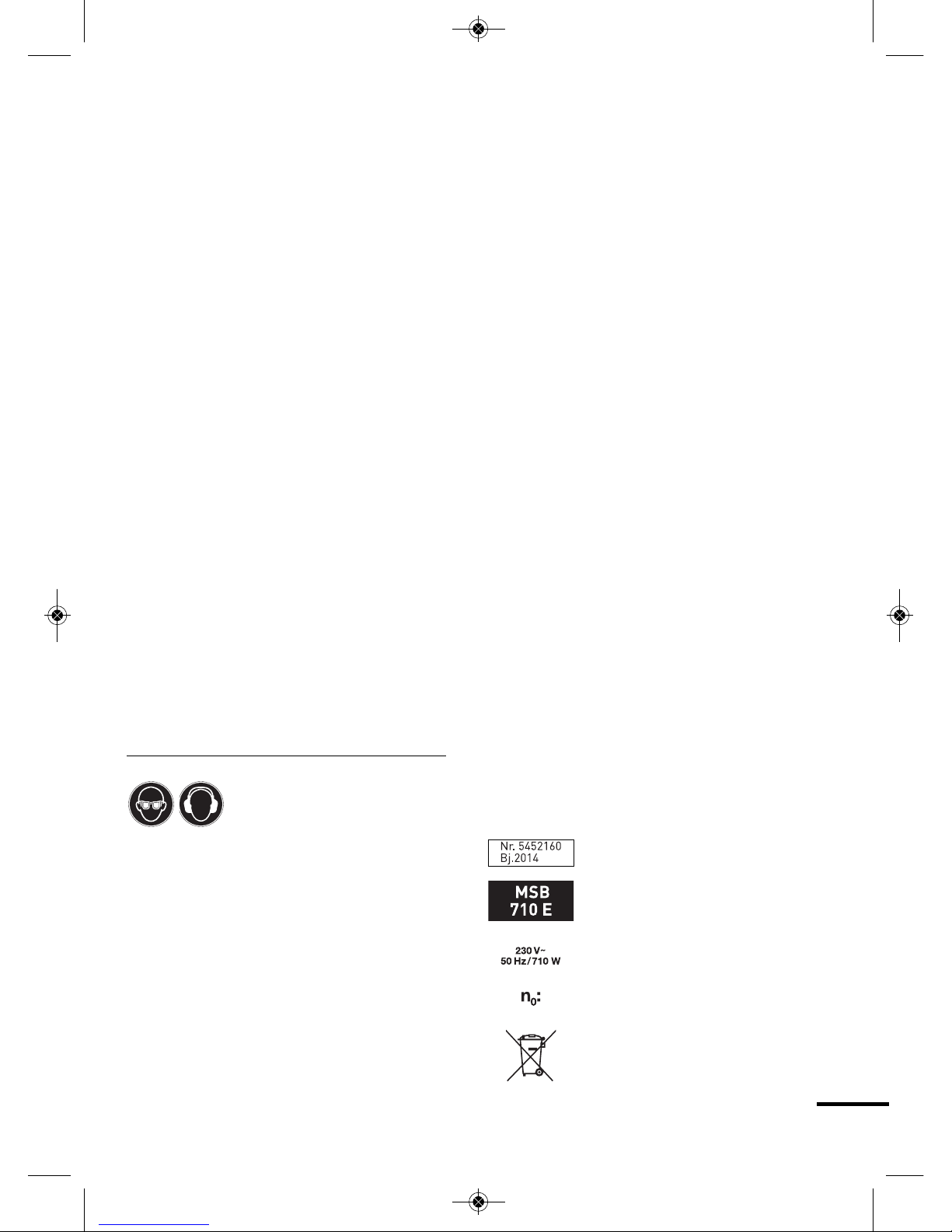

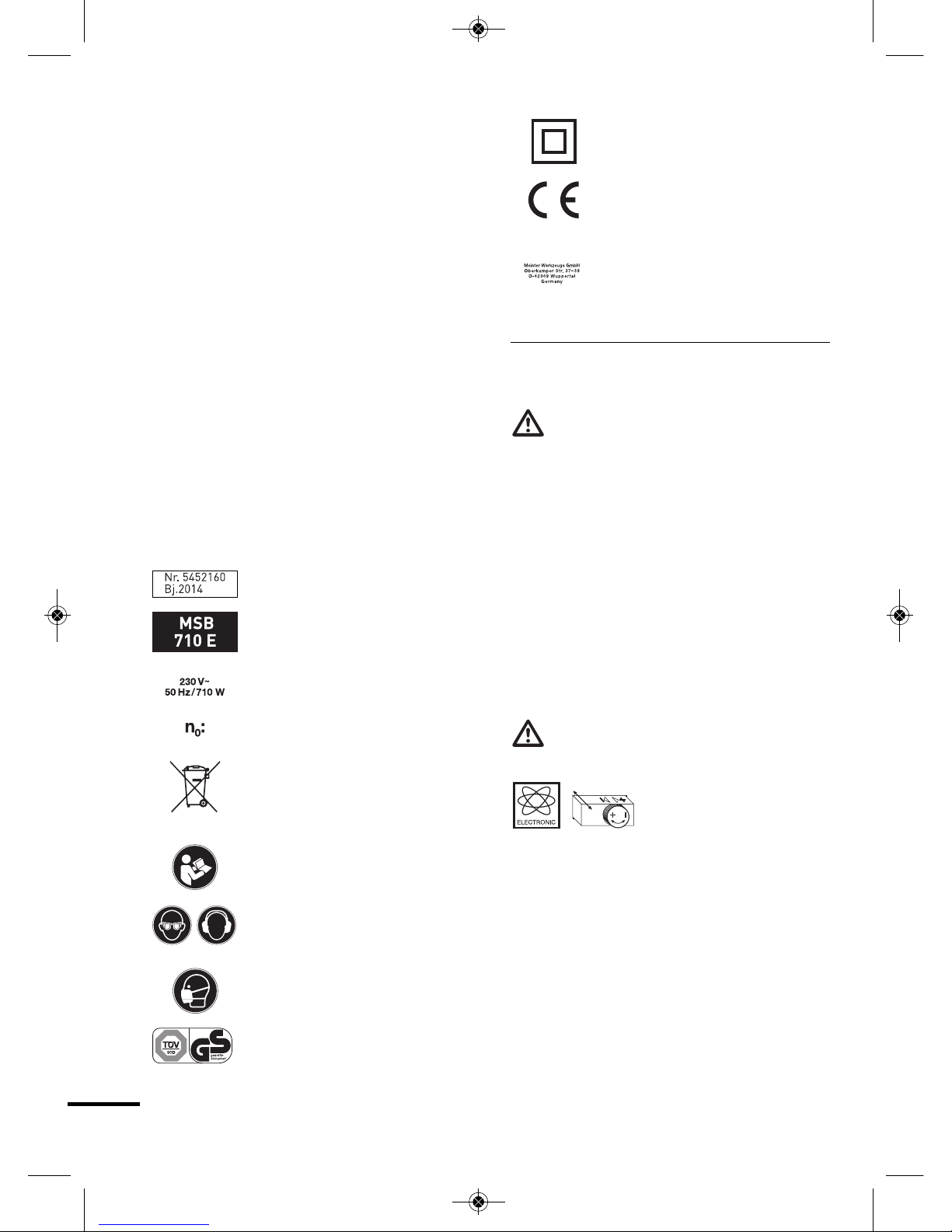

Die Symbole auf dem Gehäuse haben folgende Bedeutung:

Modell-Nr. und Baujahr

Modellbezeichnung

Motor

Leerlaufdrehzahl

Nicht in den Hausmüll entsor gen!

Wichtig! Betriebsan leitung beachten!

Verwenden Sie immer Augen- und Gehörschutz

Leichten Atemschutz tragen

Freiwilliges Gütesiegel „geprüfte Sicherheit“

5452160-Schlagbohr-man 15.01.14 09:25 Seite 9

Page 10

Gehäuse ist doppelt schutziso liert

CE-Zeichen (Konformität mit eu ropäischen Sicherheits normen)

Hersteller-Anschrift

7 – Montage und

Einstellarbeiten

Bohrer/Werkzeug einsetzen

ACHTUNG! Netzstecker ziehen!

Die Maschine verfügt über ein Schnell spann-Bohrfutter zum schlüssellosen Werkzeug wechsel mit der Hand.

Maschine am hinteren Bohrfutterring halten. Das Bohrfutter durch Links drehen am vor der en Ring öffnen. Bohrer ein setzen und durch Rechtsdrehen am vorderen Ring fixieren (Abb. 2).

Drehzahl-Vorwahl

ACHTUNG! Netzstecker ziehen!

Mit der Drehzahl-

Vorwahl läßt sich die

Motor dreh zahl an das jeweilige Ein satz werkzeug sowie den Werkstoff anpassen.

• Drehzahlregler am Ein-/Ausschalter (5)

in Richtung (–) drehen: Die max. Dreh zahl der Maschine wird reduziert.

•Dreh zahlregler in Richtung (+) drehen: Die Motordrehzahl wird erhöht bis zur Maximal drehzahl.

Mit dem Ein-/Ausschiebeschalter lässt sich die Drehzahl der Maschine stufen los inner halb der gewählten Maximal drehzahl variieren.

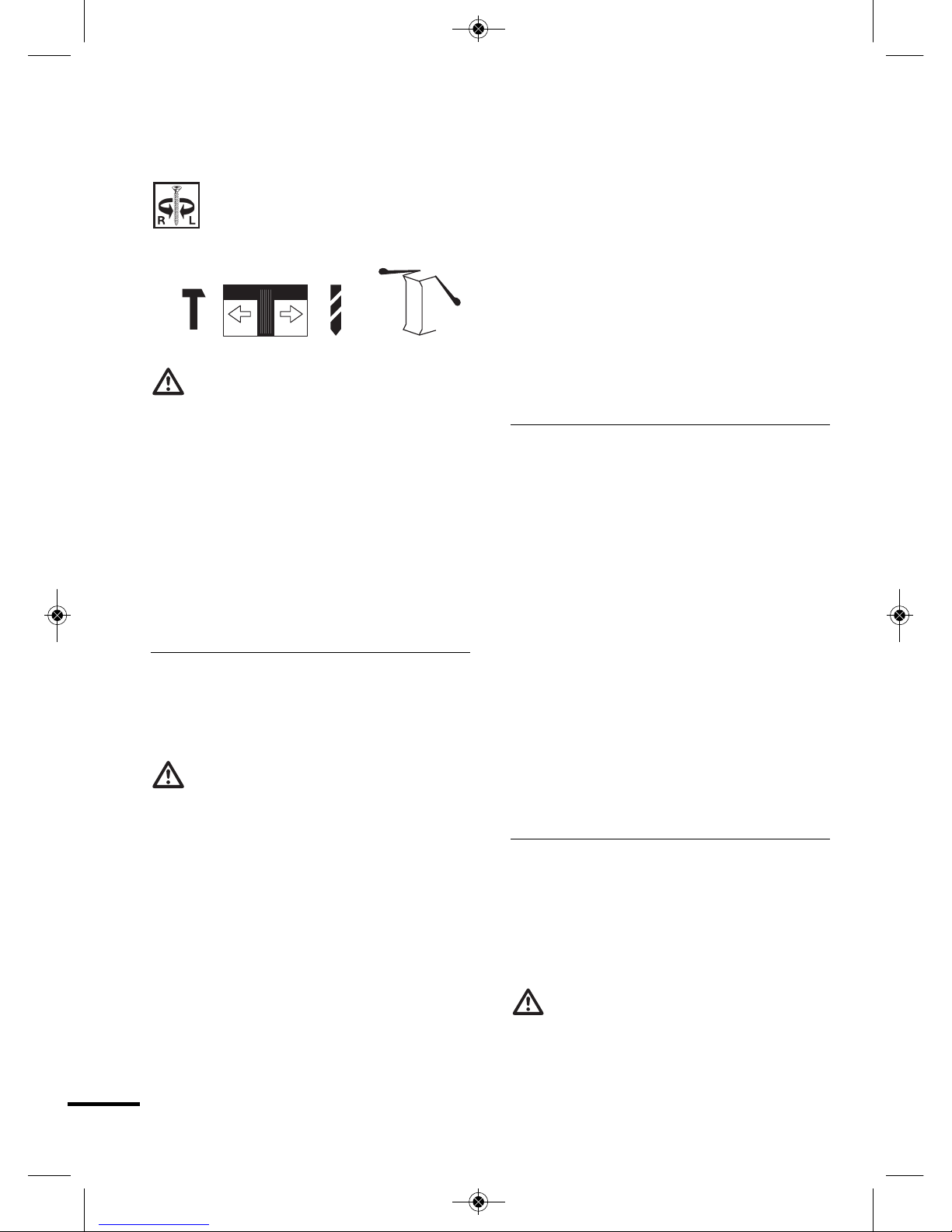

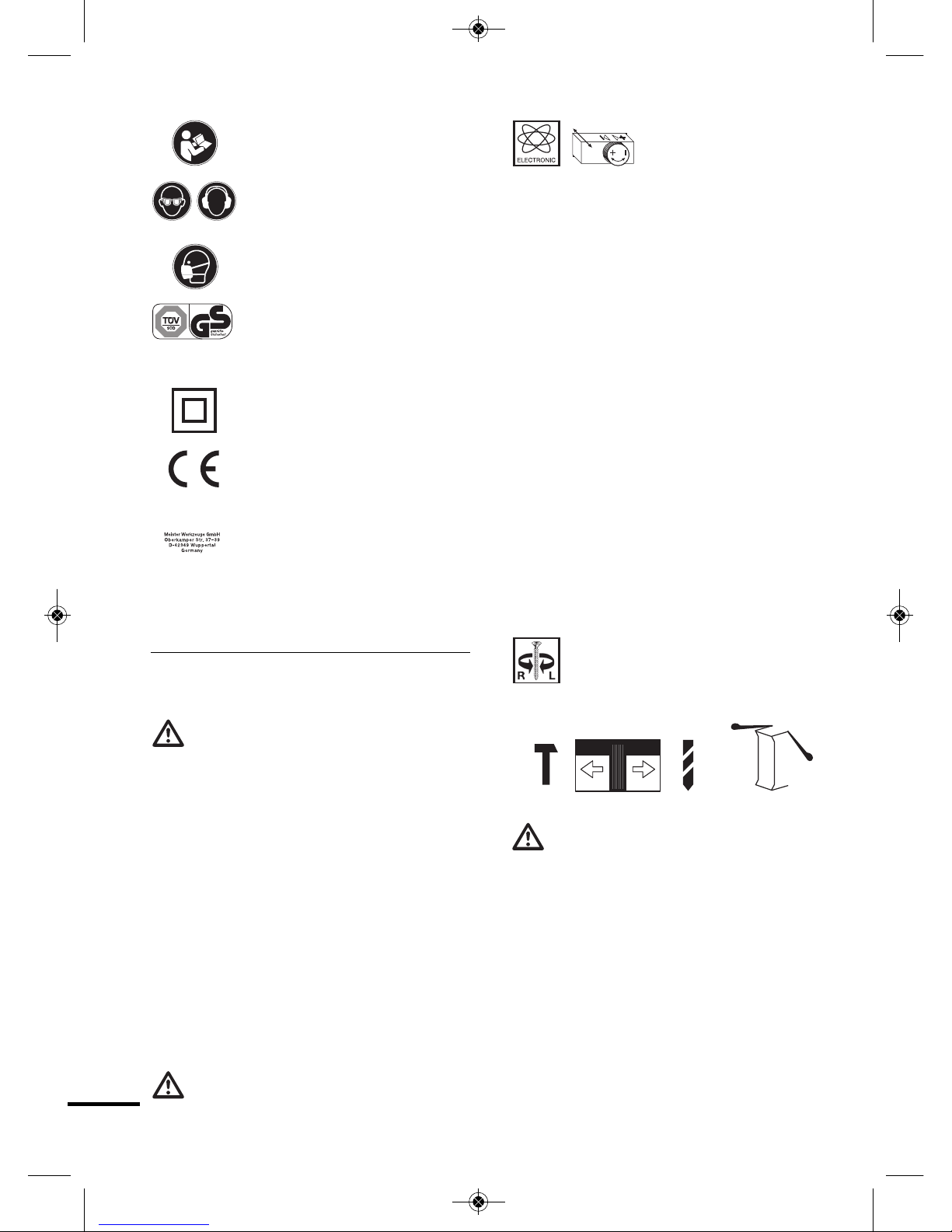

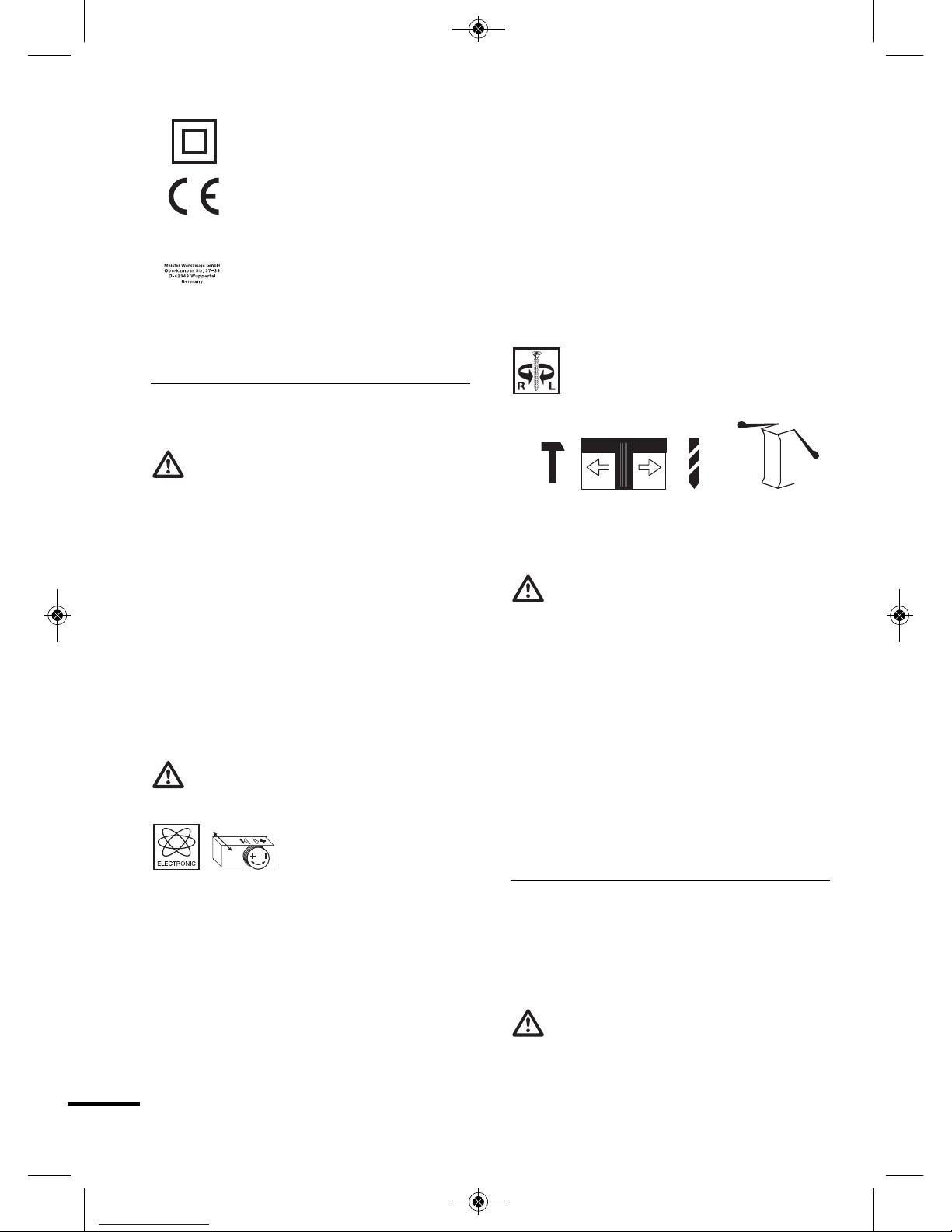

Schlagwerkschalter/Rechts-Linkslauf

Einstellung gemäß Abbildung bei still stehen der Maschine.

WICHTIG! Während des Laufs

der Ma schine darf der Rechts-/ Linkslauf-Umschalter nicht betätigt werden, daher vollständigen Stillstand ab war ten. Das Bohr futter von Rechts-/Linkslauf-Ma schi nen ist stets mit einer LinksgewindeSchraube fix iert. Diese ist vor einem Bohrfutter wech sel vorn durch das Bohrfutter hin durch zu lösen. Linksgewinde-Schrauben lassen sich nur durch Rechtsdrehung lösen.

8 – Betrieb

Ein-/Ausschalten

Netzstecker in eine 230–240 V~-Steck dose stecken.

ACHTUNG! Maschine grundsätz -

lich vor Material-Kontakt einschal ten.

Schlagwerkschalter

„AUS“

Schlagwerkschalter

„EIN“

„Linkslauf“

„Rechtslauf“

5452160-Schlagbohr-man 15.01.14 09:25 Seite 10

Page 11

Einschalten

Ein-/Ausschalter (5) vorsichtig drücken, die Maschine startet, die Drehzahl variiert je nach Schalterdruck.

Ausschalten

Ein-/Ausschalter loslassen und Still stand der Maschine abwarten.

Dauerbetrieb einschalten

Ein-/Ausschalter drücken und halten. Arretier knopf (3) drücken. Ein-/Aus schalter loslassen – die Maschine läuft in der jeweiligen Drehzahl.

Dauerbetrieb ausschalten

Ein-/Ausschalter betätigen, der Arretier knopf entriegelt. Ein-/Ausschalter los lassen und Still stand der Maschine ab warten.

9 – Arbeitsweise

Bohren in Holz und Metall

Zum Bohren in Holz und Metall muß das Schlag werk grund sätzlich ausgeschaltet sein. Den Schlagwerkschalter auf Stel lung „Aus“ stellen. Rechts-/LinkslaufUm schalter auf „Rechts lauf“ stellen. Elektronische Dreh zahl regelung durch Betätigung des Ein-/Ausschal ters. Dreh zahl vorwahl mit Stellrad am Ein-/Aus schal ter.

Bohren in Beton

Schlagwerk einschalten, Rechts-/Links lauf-Umschalter auf “Rechtslauf“ stellen. Mit niedriger Drehzahl starten.

10 – Wartung und

Umweltschutz

Das Gehäuse nur mit einem feuchten Tuch reinigen – keine Lösungsmittel verwenden! Anschließend gut abtrock -nen. Elektro maschinen nie in Wasser tauchen.

ACHTUNG! Nicht mehr brauch bare

Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind ent sprechend der Richt linie 2012/19 EU für Elektro- und ElektronikAltgeräte getrennt zu sammeln und einer um welt- und fach gerech ten Wieder verwer tung zu zu führen.

Bitte führen Sie nicht mehr brauchba re Elektrogeräte einer örtlichen Sam mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung.

11 – Service-Hinweise

• Bewahren Sie die Maschine, Betriebs -

an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.

• MeisterCRAFT-Geräte sind weitgehend

war tung s frei, zum Reinigen der Ge häu se ge nügt ein feuchtes Tuch. Zusät z liche Hin wei se ent nehmen Sie bitte der Betriebs an leitung.

• MeisterCRAFT-Geräte unterliegen

einer stren gen Qualitätskontrolle.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 11

Page 12

Sollte dennoch ein mal eine Funk tions störung auftreten, so sen den Sie das Gerät bitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Repa raturzeit. Während der Garantiezeit legen Sie dem Gerät bitte GarantieUrkunde und Kauf beleg bei.

• Sofern es sich um keine Garantiere paratur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantiean -

spruchs!

WICHTIG! Wir weisen ausdrücklich darauf hin, dass wir nach dem

Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei gegebene Teile verwendet wurden und die Reparatur nicht vom Meister Werk zeuge GmbH - Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.

• Zur Vermeidung von Transport schä den das Gerät sicher verpacken oder die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even tuelle Repa ra turen an MeisterCRAFTGeräten kosten günstig ausführen.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 12

Page 13

1 – Rozsah dodávky

• 1 Příklepová vrtačka

•1 Rukojeť

• 1 Hloubkový doraz

• Návod k obsluze

• Záruční list

2 – Technické informace

Technické údaje

Napájení proudem 230–240 V~/50 Hz Jmenovitý příkon 710 W Otáčky n0: 0–2600 min

-1

Krk vřetena - ø 43 mm Připojovací závit1⁄2" x 20 UNF

Ø max. 13 mm

Max. Ø vrtání

- do betonu 13 mm

- do oceli 13 mm

- do dřeva 32 mm Přívodní vedení 250 cm Hmotnost 2,3 kg

Technické změny vyhrazeny.

Emise hluku/vibrace

Emise hluku

: 93,5 dB(A)

: 104,5 dB(A)

Nejistota měření: K

: 3,0 dB(A)

Vibrace ruky/paže a

do betonu:

Rukojeť (6) 19,632 m/s2, Přídavná rukojeť (9)14,766 m/s

;

do oceli: Rukojeť (6) 5,582 m/s

Přídavná rukojeť (9) 4,099 m/s

Nejistota měření K: 1,5 m/s

Informace o hluku/vibracích

Naměřené hodnoty stanovené podle

EN 60745-1/A11:2010; EN 60745-2-1:2010.

Uvedená emisní hodnota vibrací byla naměřena podle normovaného zkušebního postupu a může se používat k porovnání jednoho elektrického nářadí s druhým. Uvedená emisní hodnota vibrací

Strana

1 – Rozsah dodávky 13 2 – Technické informace 13 3 – Součásti 14 4 – Použití k danému účelu 14 5 – Všeobecné bezpečnostní

pokyny 15

6 – Speciální bezpečnostní

pokyny pro zařízení 17

Strana

7 – Montáž a nastavení 18 8 – Provoz 19 9 – Způsob práce 19

10 – Údržba a ochrana

životního prostředí 19

11 – Pokyny pro servis 20

Obsah

Návod k obsluze a bezpečnostní pokyny

VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod na obsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji! Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 13

Page 14

se může používat i na počáteční posouzení omezení.

POZOR! Emisní hodnota vibrací se může během používání elektrického nářadí odlišovat od uvedené hodnoty v závislosti na druhu a způsobu, jakým se nářadí používá.

Pokuste se zatížení v důsledku vibrací udržet na minimu. Opatřením ke snížení zatížení vibracemi je například nošení rukavic při používání nástroje a omezení pracovní doby. Přitom je třeba zohlednit všechny prvky provozního cyklu (například doby, během nichž je elektrický nástroj vypnutý, a takové doby, během nichž je elektrický nástroj sice zapnutý, avšak běží bez zatížení).

3 – Součásti

1 Přepínání vrtání/nárazové vrtání 2 Přepínač pravého/levého chodu 3 Aretační tlačítko pro trvalý provoz 4 Přívodní vedení 5 Pínač ZAP/VYP s regulací otáček 6Rukojeť 7 Sklíčidlo pro vrták 8 Hloubkový doraz 9 Přídavná rukojeť

4 – Použití k danému účelu

Oblast použití

Vrtání do dřeva a kovu, nárazové vrtání do betonu. Používejte nástroj, nářadí a příslušenství pro různé činnosti (dodržujte pokyny výrobce) jen pro tu oblast použití, pro kterou jsou určeny. Použití k jakémukoli jinému účelu je výslovně vyloučeno.

Tento nástroj je určen jen k domácímu použití.

Tento přístroj není určený k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát.

UPOZORNĚNÍ! Provádění zásahů na stroji mimo použití k danému účelu vede ke ztrátě nároku na záruku.

Použití v rozporu s účelem

Veškerá použití přístroje, která nejsou uvedena v kapitole „Použití v souladu s účelem“, jsou považována za použití v rozporu s účelem.

Použití, pro které není elektrický nástroj určen, může mít za následek ohrožení a úrazy. Nepoužívejte žádné příslušenství, které není zvlášť určeno pro tento elektrický nástroj.

Samotná skutečnost, že je možné příslušenství upevnit k vašemu elektrickému přístroji, nezaručuje bezpečné použití.

Dovolené otáčky vložného nástroje musejí být minimálně tak vysoké, jak vysoké jsou maximální otáčky uvedené na elektrickém nástroji. Příslušenství, které se otáčí rychleji než je dovoleno, může prasknout a rozlétnout se všemi směry.

Hrozí nebezpečí úrazu.

Za všechny takto vzniklé hmotné škody a úrazy osob, vzniklé následkem nesprávného používání, ručí uživatel přístroje. Při použití jiných nebo neoriginálních součástí na stroji pozbývá

5452160-Schlagbohr-man 15.01.14 09:25 Seite 14

Page 15

záruka výrobce platnost.

Zbytková rizika:

Návod k obsluze k tomuto elektrickému nástroji obsahuje podrobné pokyny k bezpečné práci s elektrickými nástroji. Každý elektrický nástroj ale zahrnuje určitá zbytková rizika, která nelze zcela vyloučit ani použitím provedených bezpečnostních a ochranných zařízení. Z tohoto důvodu vždy obsluhujte elektrické nástroje s potřebnou opatrností.

Zbytková rizika mohou být například:

• Dotyk rotujících dílů nebo vložných nástrojů.

• úraz způsobený odlétnutím obrobku nebo součástí obrobku.

• nebezpečí požáru při nedostatečném odvětrání motoru.

• poškození sluchu při práci bez ochrany sluchu.

Bezpečná práce závisí také na znalostech obsluhujícího personálu v oblasti manipulace s příslušným elektrickým nástrojem! Příslušné znalosti stroje a opatrná manipulace při práci pomáhají minimalizovat zbytková rizika.

VAROVÁNÍ!Tento elektrický

nástroj vytváří během provozu elektromagnetické pole. Elektromagnetické pole může za určitých okolností aktivně nebo pasivně ovlivnit medicínské implantáty. Aby se snížilo

nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s medicínskými implantáty, aby před zacházením s elektrickým nástrojem konzultovali lékaře nebo výrobce medicínských implantátů.

5 – Všeobecné bezpečnostní

pokyny pro zacházením s elektrickým nářadím

VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a

instrukce. Opomenutí při dodržování

bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu.

Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu).

1 Pracoviště

a Udržujte své pracoviště v čistotě a

uklizené. Nepořádek a neosvětlené

pracoviště může vést k úrazům.

b Nepracujte se zařízením ve výbušném

prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy.

Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry.

c Během používání elektrického

nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti

můžete ztratit kontrolu nad zařízením.

2 Elektrická bezpečnost

a Připojovací zástrčka přístroje musí

odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na

kterých nebyly provedeny žádné

5452160-Schlagbohr-man 15.01.14 09:25 Seite 15

Page 16

změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem.

b Vyhýbejte se tělesnému kontaktu s

uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo

uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

c Nevystavujte přístroj dešti nebo

vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem.

d Nepoužívejte kabel k jiným účelům

než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo

zamotané kabely zvyšují riziko úrazu elektrickým proudem.

e Když pracujete s elektrickým nářadím

venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí.

Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.

f) Pokud nelze zamezit provoz

elektrického přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybnému proudu.

Použitím ochranného vypínače proti chybnému proudu se sníží riziko zásahu elektrickým proudem.

3 Bezpečnost osob

a Buďte opatrní, dbejte na to, co

děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste

unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková

nepozornost při používání přístroje může vést k vážným poraněním.

b Noste osobní ochrannou výstroj

a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění.

c Zabraňte neúmyslnému uvedení

do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP).

Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy.

d Dříve než přístroj zapnete,

odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo

klíč, který se nachází v otáčející se části přístroje, může způsobit zranění.

e Nepřeceňujte se. Dbejte na bezpečné

stání a udržujte neustále rovnováhu.

Tím můžete přístroj v neočekávaných situacích lépe kontrolovat.

f Noste vhodný oděv. Nenose volný

oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly

volný oděv, šperky nebo dlouhé vlasy zachytit.

g Pokud je možné namontovat

zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají.

Používání těchto zařízení snižuje ohrožení prachem.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 16

Page 17

4 Pečlivé zacházení a používání

elektrického nářadí

a Přístroj nepřetěžujte. Používejte pro

práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým

nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.

b Nepoužívejte žádné elektrické

nářadí, jehož spínač je poškozený.

Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.

c Před tím, než začněte provádět

nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o

bezpečností opatření zabraňuje neúmyslnému spuštění přístroje.

d Uchovávejte nepoužívané

elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné,

když ho používají nezkušené osoby.

e Přístroj pečlivě ošetřujte.

Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit.

Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím.

f Udržujte řezací nástroje ostré a

čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.

g Používejte elektrické nářadí,

příslušenství, násady atd. podle

tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů

pro jiné než určené účely může přivodit nebezpečné situace.

5 Servis

a Nářadí svěřte do opravy jen

kvalifikovanému odbornému personálu a jen s originálními náhradními díly.Tím je zaručeno, že

zůstane bezpečnost přístroje zachována.

b Když je přípojné vedení poškozené, musí

ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení.

6 – Speciální bezpečnostní

pokyny pro zařízení

Noste ochranné brýle a ochranu sluchu.

• Než začnete vrtat do stěny, zkontrolujte např. hledačem vedení, zda tudy nevede vedení elektrického proudu, plynové nebo vodovodní potrubí.

• Vyměňujte vrták nebo sklíčidlo vrtáku jen tehdy, když je přívodní kabel odpojen od sítě!

• Pro upevňování klíče pro sklíčidlo vrtáku na nástroji používejte jen přiloženou schránku na klíč.

• Opracovávaný obrobek by měl být zajištěn (např. upnutím ve svěráku), aby nemohlo dojít ke zranění.

• Dbejte na to, aby se motor při vrtání nebo šroubování pod zatížením nezastavil.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 17

Page 18

• Při používání příklepových vrtaček používejte ochranu sluchu. Hlučnost může mít za následek ztrátu sluchu.

• Používejte přídavné rukojeti, dodané spolu s přístrojem. Ztráta kontroly nad strojem může mít za následek úrazy.

• Během práce, při které může používaný nástroj narazit na skryté elektrické vodiče nebo zasáhnout vlastní přívodní kabel, držte přístroj za izolovaná držadla a rukojeti. Kontakt s vodičem pod napětím může způsobit přenos napětí i do kovových součástí přístroje. Následkem může být zásah elektrickým proudem.

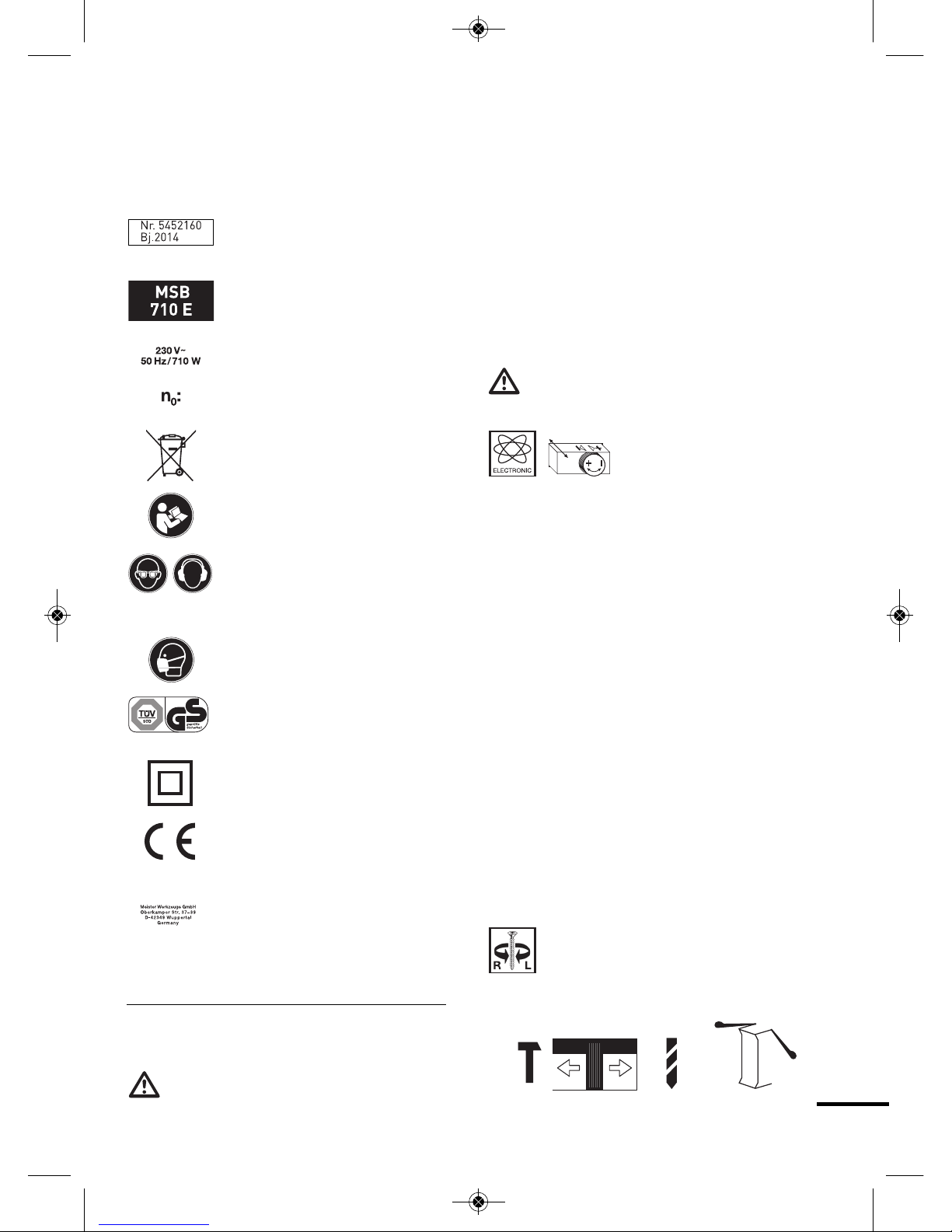

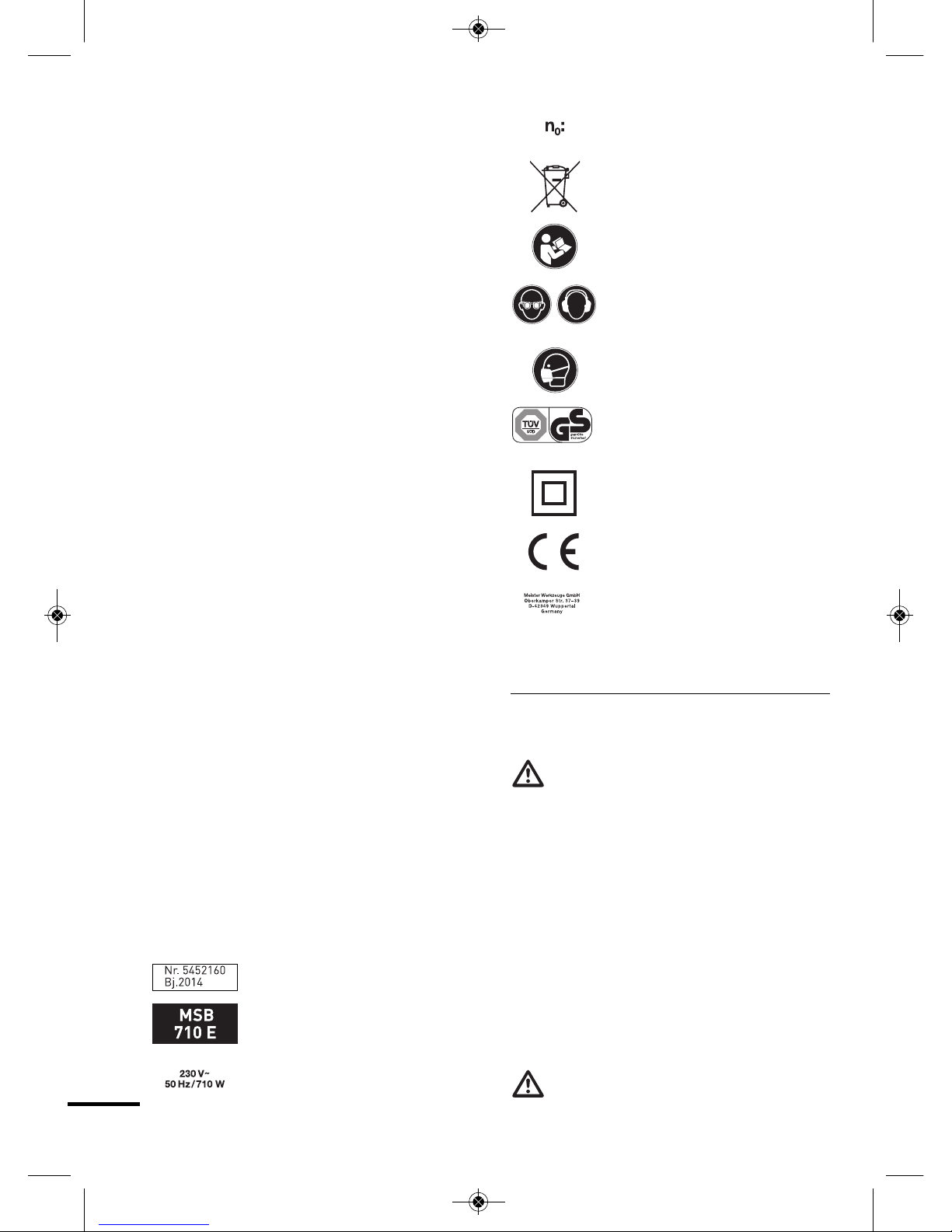

Značka bezpečnosti

Symboly na krytu mají tento význam:

Čís. modelu a rok výroby

Označení modelu

Motor

Otáčky naprázdno

Nesmí se likvidovat vyhozením do domácího odpadu!

Důležité! Dodržujte Návod na používání!

Noste ochranné brýle a ochranu sluchu.

Noste lehkou ochranu dýchacích cest

Dobrovolná značka kvality „ověřená bezpečnost“

Kryt je vybaven dvojitou ochrannou izolací se značkou

Značka CE (shoda s evropskými bezpečnostními normami)

Adresa výrobce

7 – Montáž a nastavení

Nasazení vrtáku/nástroje

UPOZORNĚNÍ! Vytáhněte síťovou

zástrčku ze zásuvky!

Vrtačka má rychloupínací sklíčidlo pro vrták pro výměnu nástroje rukou bez použití klíče.

Podržte vrtačku za zadní prstenec sklíčidla pro vrták. Sklíčidlo pro vrták otevřete otáčením předního prstence doleva. Nasaďte vrták a zajistěte otáčením předního kroužku doprava (obr. 2).

Předvolba otáček

UPOZORNĚNÍ! Vytáhněte síťovou

zástrčku ze zásuvky!

Předvolbou otáček se dají přizpůsobit otáčky motoru podle

nasazeného nástroje a materiálu.

• Otáčejte regulátorem otáček na přepínači (5) ve směru (–): Maximální otáčky vrtačky se sníží.

• Otáčejte regulátorem otáček ve směru (+): Otáčky motoru se zvýší až na maximum.

Posuvným přepínačem se dají otáčky vrtačky plynule měnit v rámci zvoleného maximálního počtu otáček.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 18

Page 19

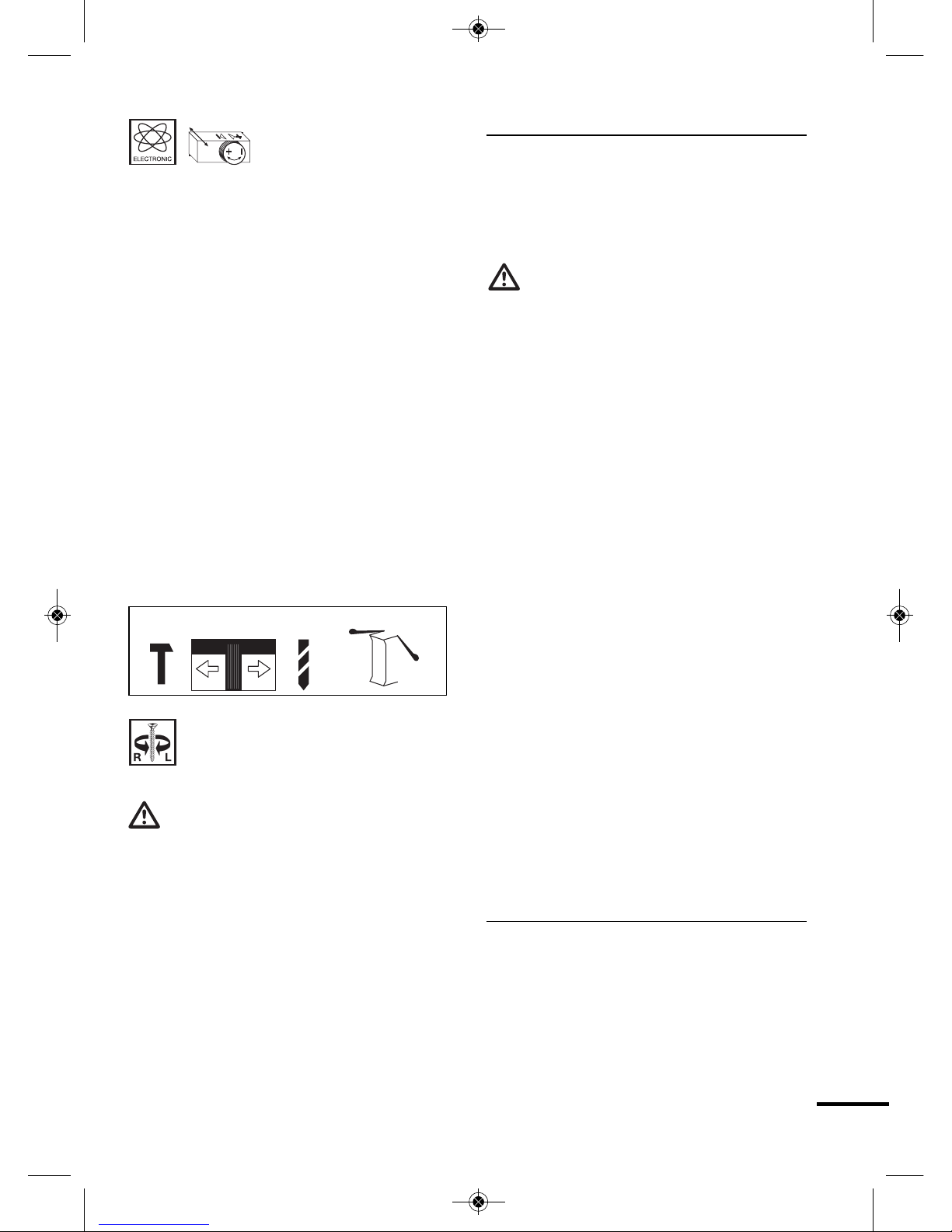

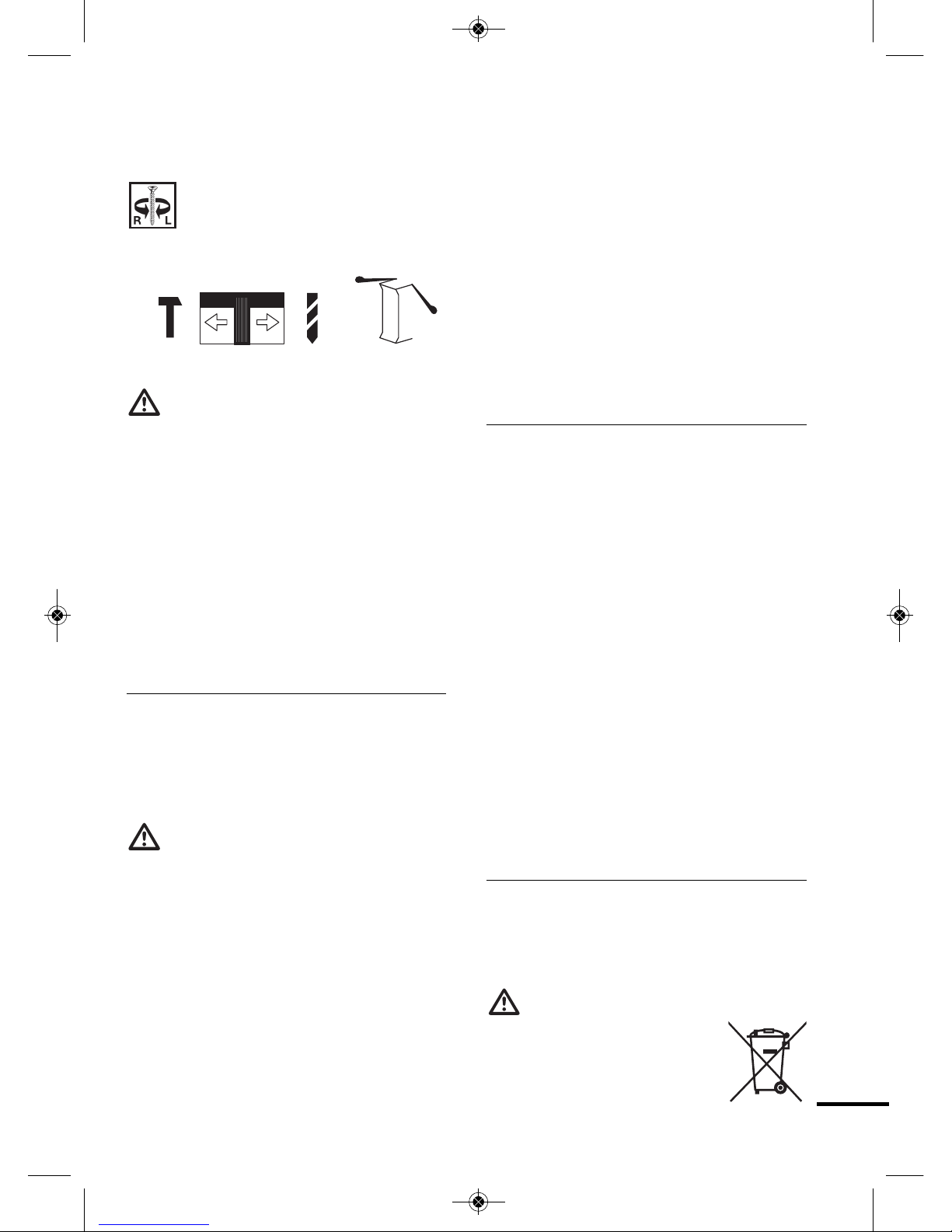

Spínač příklepového mechanismu/ pravotočivý a levotočivý chod

Nastavení se provádí podle vyobrazení. Vrtačka musí být v klidu.

DŮLEŽITÉ UPOZORNĚNÍ!

Během chodu stroje se nesmí s přepínačem pravého/levého chodu manipulovat, proto počkejte, až se stroj zcela zastaví. Sklíčidlo pro vrták strojů s pravým a levým chodem je vždy upevněno šroubem s levým závitem. Před výměnou sklíčidla vrtáku se tento šroub zpředu skrze sklíčidlo uvolní. Šrouby s levým závitem je možno povolovat jen otáčením vpravo.

8 – Provoz

Zapnutí/vypnutí

Zasuňte síťovou zástrčku do zásuvky s napětím 230–240 V~.

POZOR! Zapínejte vrtačku

zásadně před kontaktem s materiálem.

Zapnutí

Opatrně stiskněte přepínač (5), vrtačka se spustí, otáčky se mění podle tlaku na spínač.

Vypnutí

Pusťte přepínač a počkejte, dokud se vrtačka nezastaví.

Zapnutí trvalého provozu

Stiskněte přepínač a držte ho stisknutý. Stiskněte aretační knoflík (3). Pusťte přepínač – vrtačka běží s příslušnými otáčkami.

Vypnutí trvalého provozu

Stiskněte přepínač, aretační knoflík se odblokuje. Pusťte přepínač a počkejte, dokud se vrtačka nezastaví.

9 – Způsob práce

Vrtání do dřeva a kovu

K vrtání do dřeva a kovu musí být příklepová část zásadně vypnuta. Spínač příklepové části nastavit do polohy „AUS“ (VYP). Nastavit přepínač pravého a levého chodu na „pravý chod“. Elektronická regulace otáček se provádí stisknutím spínače VYP/ZAP. Předvolba otáček se provádí stavěcím kolečkem u spínače VYP/ZAP.

Vrtání do betonu

Zapnout kladivo, nastavit přepínač pravého a levého chodu na „pravý chod“. Spouštět s nízkými otáčkami.

10 – Údržba a ochrana

životního prostředí

Čistěte plášť jen vlhkým hadříkem nepoužívejte ředidla! Nakonec důkladně osušte.

POZOR! Nepoužitelné

elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice

Spínač kladiva

„VYP“

Spínač kladiva

„ZAP“

Levý chod

Pavý chod

5452160-Schlagbohr-man 15.01.14 09:25 Seite 19

Page 20

2012/19 EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace.

Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy.

11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

•Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje MeisterCRAFT podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během

záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat.

DŮLEŽITÉ UPOZORNĚNÍ! Po

otevření přístroje zaniká nárok

na záruku!

DŮLEŽITÉ! Výslovně

upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Wekzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte

originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám

rádi k dispozici a případné opravy přístrojů MeisterCRAFT provedeme za výhodné ceny.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 20

Page 21

1 – Étendue des fournitures

• 1 Perceuse à percussion

• 1 Poignée

• 1 Butée de profondeur graduée

• Mode d’emploi

• Certificat de garantie

2 – Informations techniques

Caractéristiques techniques

Alimentation 230–240 V~/50 Hz Puissance absorbée 710 W Vitesse à vide n0: 0–2600 min

-1

Col de serrage 43 mm Raccord fileté

⁄2" x 20 UNF

Ø 13 mm Capacite ø max. béton 13 mm acier 13 mm bois 32 mm Câble de alimentation 250 cm Poids 2,3 kg

Sous réserve de modifications techniques.

Émissions sonores/Vibrations

Émissions sonores

: 93,5 dB(A)

: 104,5 dB(A)

Erreur d’oscillation: K

: 3,0 dB(A)

Vibrations de la main/du bras a

dans du béton: poignée (6) 19,632 m/s

poignée supplémentaire (9) 14,766 m/s

; dans du métal: poignée (6) 5,582 m/s

, poignée supplémentaire (9) 4,099 m/s

. Erreur d’oscillation K: 1,5 m/s

Information sur les bruits/les vibrations

Valeurs mesurées déterminées selon EN 60745-1/A11:2010; EN 60745-2-1:2010.

Mode d’emploi & consignes de sécurité

Pour éviter tout risque de blessure, lire le mode d’emploi avant chaque mise en service et le remettre à toute personne à qui vous confiez l’appareil. À conserver avec l’appareil.

Page

1 – Étendue des fournitures 21 2 – Informations techniques 21 3 – Composants 22 4 – Usage conforme aux

fins prévues 22

5 – Consignes générales

de sécurité 23

6 – Consignes de sécurité

spécifiques à l’appareil 26

Page

7 – Montage et ajustages 27 8 – Fonctionnement 28 9 – Mode de travail 28

10 – Maintenance et

protection de l’environnement 28

11 – Conseils de service 29

Sommaire

5452160-Schlagbohr-man 15.01.14 09:25 Seite 21

Page 22

La valeur d’émission d’oscillations indiquée a été mesurée d’après un procédé de contrôle normé et peut être utilisée pour la comparaison d'un outil électrique avec un autre.

La valeur d’émission d’oscillations indiquée peut aussi être utilisée pour une première estimation de la nuisance.

ATTENTION! La valeur

d’émission d’oscillations peut varier de la valeur indiquée pendant l’utilisation de l’outil électrique, selon la façon dont l'outil est utilisé.

Tentez de minimiser les nuisances causées par les vibrations. À titre d'exemple, le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail sont des mesures adéquates pour réduire les vibrations. Toutes les étapes du cycle de fonctionnement doivent être prises en considération (c'est-à-dire également les temps durant lesquels l'outil est hors service et ceux durant lesquels il est certes en service mais sans être sollicité).

3 – Composants

1 Inverseur perceuse-perceuse à

percussion 2 Inverseur droite/gauche 3 Bouton marche continue 4 Câble de alimentation 5 Gâchette marche/arrêt avec réglage du

coupe de rotation 6 Poignée 7 Mandrin 8 Butée de profondeur graduée 9 Poignée supplémentaire

4 – Usage conforme aux fins

prévues

Domaine d’application

Perçage dans le bois et l’acier, perçage à percussion dans le béton. Ne pas utiliser la perceuse, les outils ou les éléments adaptables (respecter les instructions des constructeurs) dans le cadre de fonctions autres que celles pour lesquelles ils ont été conçu. Tout les autres utilisations sont explicitement exclues.

Cet appareil est uniquement destiné à un usage dans le domaine domestique.

Cet appareil n’est pas prévu pour être utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales limitées ou manquant d’expérience et/ou de connaissances à moins que ces personnes ne soient surveillées par une personne responsable de leur sécurité ou qu’elles n’aient obtenu de sa part des instructions d’utilisation. Nous vous conseillons de surveiller les enfants afin de veiller à ce qu'ils ne jouent pas avec l'appareil.

ATTENTION! Toute intervention sur

l’appareil en dehors des opérations prévues dans le cadre de ses différents modes de fonctionnement entraîne l’annulation de la garantie. Les travaux de maintenance éventuellement nécessaires doivent être réalisés exclusivement par des spécialistes.

Utilisation non conforme aux fins prévues

Toutes les utilisations de l'appareil qui ne sont pas indiquées dans le chapitre « Utilisation conforme aux fins prévues » sont considérées comme des utilisations non conformes.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 22

Page 23

Les applications pour lesquelles l'outil électrique n'est pas prévu peuvent être sources de dangers et occasionner des blessures. N'utilisez aucun accessoire qui n'est pas spécialement prévu pour cet outil électrique.

Le fait que vous puissiez fixer l'accessoire à votre outil électrique ne garantit pas son utilisation sûre.

La vitesse autorisée de l'outil emmanché utilisé doit être au moins aussi élevée que la vitesse maximale indiquée sur l'outil électrique. Les accessoires dont la vitesse de rotation est plus élevée que celle autorisée peuvent se casser et être projetés.

Il y a risque de blessures. L'utilisateur de l'appareil est responsable de tous les dommages matériels et corporels résultant d'une fausse utilisation.

La garantie du fabricant expire en cas d'utilisation d'autres composants ou de composants autres que ceux d'origine sur la machine.

Risques restants:

Le mode d'emploi qui accompagne cet outil électrique contient des remarques détaillées sur le fonctionnement sûr des appareils électriques. Néanmoins, chaque outil électrique cache certains risques restants, qui ne peuvent pas être complètement exclus par les dispositifs de protection en place. N'utilisez donc des outils électriques qu'avec le soin qui s'impose.

Les risques restants peuvent par exemple émaner de ce qui suit:

• Contact avec des pièces ou des outils en rotation.

• Blessures provoquées par des pièces ou morceaux de pièces éjectés.

• Risque d'incendie lors d'une aération insuffisante du moteur.

• Nuisance pour l'ouïe en cas de travaux effectués sans se protéger les oreilles.

Un travail en toute sécurité dépend aussi de la manière dont le personnel de commande s'est initié à l'utilisation de l'outil électrique respectif! Une connaissance suffisante de la machine et un comportement précautionneux lors des travaux contribuent à minimiser les risques restants.

AVERTISSEMENT! Cet outil

électrique produit un champ électromagnétique pendant son fonctionnement. Ce champ peut, dans certaines circonstances, perturber activement ou passivement les implants médicaux. Pour diminuer le

risque de blessures graves ou mortelles, nous recommandons aux personnes qui portent des implants médicaux de consulter leur médecin et le fabricant avant de se servir de l'outil électrique.

5 – Consignes générales de

sécurité pour l’utilisation d’outils électriques

ATTENTION! Lire toutes les

instructions de sécurité et toutes les indications. Le non-respect des

instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.

Conserver les instructions de sécurité et indications pour une utilisation ultérieure.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 23

Page 24

La notion d’« outil électroportatif » mentionnée dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à accu (sans câble de raccordement).

1 Endroit de travail

a Maintenez l’endroit de travail propre

et bien rangé. Un lieu de travail en

désordre ou mal éclairé augmente le risque d’accidents.

b N’utilisez pas l’appareil dans un

environnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils

électroportatifs génèrent des étincelles risquant d’enflammer les poussières ou les vapeurs.

c Tenez les enfants et autres

personnes éloignés durant l’utilisation de l’outil électroportatif.

En cas d’inattention vous risquez de perdre le contrôle sur l’appareil.

2 Sécurité relative au système électrique

a La fiche de secteur de l’outil

électroportatif doit être appropriée à la prise de courant. Ne pas modifier en aucun cas la fiche. Ne pas utiliser de fiches d’adaptateur avec des appareils avec mise à la terre.

Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

b Eviter le contact physique avec des

surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé

de choc électrique au cas où votre corps serait relié à la terre.

c Ne pas exposer l’outil électroportatif à

la pluie ou à l’humidité. La pénétration d’eau dans un outil électroportatif augmente le risque d’un choc électrique.

d Ne pas utiliser le câble à d’autres

fins que celles prévues, ne pas utiliser le câble pour porter l’appareil ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenir le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation. Un câble

endommagé ou torsadé augmente le risque d’un choc électrique.

e Au cas où l’outil électroportatif

serait utilisé à l’extérieur, utiliser une rallonge autorisée homologuée pour les applications extérieures.

L’utilisation d’une rallonge électrique homologuée pour les applications extérieures réduit le risque d’un choc électrique.

f S’il s’avère impossible d’éviter de

faire fonctionner un appareil électrique dans un environnement humide, utilisez un disjoncteur à courant de défaut. L’utilisateur d’un

disjoncteur à courant de défaut réduit le risque de choc électrique.

3 Sécurité des personnes

a Rester vigilant, surveiller ce que vous

faites. Faire preuve de bon sens en utilisant l’outil électroportatif. Ne pas utiliser l’appareil lorsqu’on est fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment

d’inattention lors de l’utilisation de l’appareil peut entraîner de graves blessures sur les personnes.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 24

Page 25

b Portez des équipements de protection

personnels. Portez toujours des lunettes de protection. L’utilisation

d’équipements de protection tels que masque antipoussière, chaussures antidérapantes, casque ou protection acoustique suivant l’endroit de travail, réduit le risque de blessures.

c Eviter toute mise en service

accidentelle. S’assurer que l’outil électroportatif est effectivement éteint avant d’être raccordé à l’alimentation en courant/à l’accu, avant d’être soulevé ou d’être porté.

Le fait de porter l’appareil avec le doigt sur l’interrupteur ou de brancher l’appareil sur la source de courant lorsque l’interrupteur est en position de fonctionnement, peut être source d’accidents.

d Enlever tout outil de réglage ou

toute clé avant de mettre l’appareil en fonctionnement. Une clé ou un

outil se trouvant sur une partie en rotation peut causer des blessures.

e Ne pas se précipiter. Veiller à garder

toujours une position stable et équilibrée. Ceci vous permet de

mieux contrôler l’appareil dans des situations inattendues.

f Porter des vêtements appropriés.

Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l’appareil en rotation.

Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.

g Maintenir les poignées sèches,

propres et exemptes de graisse et d’huile. Les poignées couvertes de

graisse et d’huile sont glissantes et entraînent une perte de contrôle.

h Si des dispositifs servant à

aspirer ou à recueillir les poussières doivent être utilisés, vérifier que ceux-ci soient effectivement raccordés et qu’ils sont correctement utilisés.

L’utilisation de tels dispositifs réduit les dangers dus aux poussières.

4 Utilisation et emploi soigneux

d’outils électroportatifs

a Ne pas surcharger l’appareil.

Utiliser l’outil électroportatif approprié au travail à effectuer.

Avec l’outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu.

b Ne pas utiliser un outil électroportatif

dont l’interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

c Retirer la fiche de la prise de

courant avant d’effectuer des réglages sur l’appareil, de changer les accessoires, ou de ranger l’appareil. Cette mesure de précaution

empêche une mise en fonctionnement de l’appareil par mégarde.

d Garder les outils électroportatifs

non utilisés hors de la portée des enfants. Ne pas permettre l’utilisation de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les

outils électroportatifs sont dangereux lorsqu’ils sont utilisés par des personnes non initiées.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 25

Page 26

e Prendre soin des outils

électroportatifs. Vérifier que les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’appareil s’en trouve entravé. Faire réparer ces parties endommagées avant d’utiliser l’appareil. De nombreux

accidents sont dus à des outils électroportatifs mal entretenus.

f Maintenir les outils de coupe

aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g Utiliser les outils électroportatifs, les

accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d’appareil. Tenir compte également des conditions de travail et du travail à effectuer. L’utilisation

des outils électroportatifs à d’autres fins que celles prévues peut entraîner des situations dangereuses.

5 Service

a Ne faire réparer l’outil électroportatif

que par un personnel qualifié et seulement avec des pièces de rechange d’origine. Ceci permet

d’assurer la sécurité de l’appareil.

b Si le câble d’alimentation est

endommagé, il doit être remplacée par le fabricant ou son représentant du service après-vente pour éviter tout danger.

6 – Consignes de sécurité

spécifiques à l’appareil

Portez des lunettes enveloppantes et un casque antibruit.

• Avant de serrer des vis ou de percer des trous dans un mur, assurez-vous avec un chercheur de lignes que vous ne risquez pas de toucher une conduite eléctrique ou une conduite de gas ou d’eau.

• S’assurer que la perceuse est débranchée avant d’effectuer tout changement de foret ou de mandrin.

• Pour procéder à la fixation de la clé de mandrin sur la perSous réserve de modifications techniques. ceuse, utiliser exclusivement le porte clé fourni avec l’appareil.

• Afin d’éviter les risques d’accident, s’assurer que la pièce d’oeuvre est bien fixée (par ex. sur un étau).

• Portez une protection de l'ouïe lors de l'utilisation de perceuses à percussion. Le bruit développé peut entraîner une perte de l'audition.

• Utilisez les poignées supplémentaires livrées avec l'appareil. La perte du contrôle de la machine peut provoquer des blessures.

• Tenez l'appareil au niveau des surfaces poignées isolées lorsque vous effectuez des travaux durant lesquels l'outil peut toucher des conduites de courant dissimulées ou son propre cordon d'alimentation secteur. Le contact avec une conduite conductrice de tension peut mettre sous tension des composants de l'appareil à base de métaux et provoquer une décharge électrique.

5452160-Schlagbohr-man 15.01.14 09:25 Seite 26

Page 27

Labels de sécurité

Les symboles figurant sur le carter ont la signification suivante:

N° du modèle et année de construction

Désignation du modèle

Moteur

Vitesse de rotation à vide

Ne pas évacuer avec les déchets ménagers!

Important! Respecter le mode d’emploi!

Portez des lunettes enveloppantes et un casque antibruit.

Porter une protection légère des voies respiratoires

Label de qualité optionnel „Sécurité contrôlée“

Le carter est doublement isolé

Label CE (conformité avec les normes de sécurité européennes)

Adresse du fabricant

7 – Montage et ajustages

Mise en place de la mèche/de l’outil

ATTENTION! Débrancher la prise de courant!

La perceuse est équipée d’un mandrin de serrage rapide pour le changement manuel d’outil sans clé.

Tenir la perceuse par la bague arrière du mandrin. Ouvrir le mandrin par rotation sur la gauche de la bague avant. Insérer la mèche et la fixer par rotation à droite de la bague avant (fig. 2).

Présélection de la vitesse de rotation

ATTENTION! Débrancher la prise de courant!

La présélection de la vitesse de rotation

permet d’adapter le régime du moteur à l’outil utilisé ainsi qu’au matériau.

• Tourner le régulateur de vitesse sur

l’interrupteur Marche-Arrêt (5) dans le sens (–): le régime max. de la perceuse est diminué.

• Tourner le régulateur de vitesse dans

le sens (+) : le régime du moteur est augmenté jusqu’à la vitesse maximale.

L’interrupteur à coulisse de Marche-Arrêt permet de régler la vitesse de rotation de la perceuse en continu dans la plage limitée par le régime maximal sélectionné.

Commutateur de percussion/Rotation à droite/à gauche

Réglage suivant la Figure lorsque la perceuse est à l’arrêt.

Perceuse

Perceuse à percussion

Gauche

Droite

5452160-Schlagbohr-man 15.01.14 09:25 Seite 27

Page 28

IMPORTANTE! Ne pas actionner

l’inverseur de sens de rotation pendant la marche de la perceuse; attendre son arrêt. Les mandrins des perceuses à fonctionnement alternatif droite/gauche sont fixés par vis avec filet à gauche. Celle-ci doit être desserrée avant chaque changement de mandrin. Il n’est possible de desserrer des vis avec filet à gauche autrement que par une rotation vers la droite.

8 – Fonctionnement

Mise en marche/Arrêt

Brancher la fiche de courant dans une prise de 230–240 V~.

ATTENTION! Toujours mettre la

perceuse en marche avant d’entrer en contact avec le matériau.

Mise en marche

Appuyer avec précaution sur l’interrupteur Marche-Arrêt (5), la perceuse se met en marche; la vitesse de rotation varie en fonction de la pression sur l’interrupteur.

Arrêt

Relâcher l’interrupteur Marche-Arrêt et attendre que la perceuse s’arrête.

Activation du fonctionnement continu

Presser et maintenir pressé l’interrupteur Marche-Arrêt. Appuyer sur le bouton d’arrêt (3). Relâcher l’interrupteur MarcheArrêt – la perceuse fonctionne avec la vitesse de rotation correspondante.

Arrêt du fonctionnement continu

Actionner l’interrupteur Marche-Arrêt, le bouton d’arrêt se déverrouille. Relâcher

l’interrupteur Marche-Arrêt et attendre que la perceuse s’arrête.

9 – Mode de travail

Travaux de perçage dans le bois et le métal

Pour effectuer des travaux de perçage dans le bois et le métal, déconnecter impérativement le dispositiv de percussion; placer l’inverseur en position “Percuse“. Placer l’inverseur de sens de rotation en position “Droite“. Modulation életronique de la vitesse de rotation par intermédiaire de la gâchette MARCHE/ARRET. Sélection de vitesse par la gâchette MARCHE/ARRET.

Travaux de perçage dans le béton

Connecter le dispositif de percussion. Placer l’inverseur en position “Perceuse à percusion“. Placer l’inverseur de sens de rotation en position “Droite“. Commercer les opérations la plus basse possible en appuyant légèrement sur la gachette MARCHE/ARRET.

10 – Maintenance et

protection de l’environnement

Ne nettoyer la boitier avec un chiffon humide – ne pas utiliser de solvants! Aprés le nettoyage, bien sécher.

ATTENTION! Les appareils et

accumulateurs inutilisables ne doivent pas se retrouver dans des déchets domestiques ! Ils doivent être rassemblés séparément conformément à la directive 2012/19 UE concernant les vieux appareils électroniques et

5452160-Schlagbohr-man 15.01.14 09:26 Seite 28

Page 29

doivent être réutilisés selon les règles de l’art dans l’intérêt de l’environnement.

Veuillez acheminer les appareils électriques inutilisables à une déchetterie locale. Collecter les matériaux d’emballage triés selon leur nature et les éliminer conformément aux dispositions locales en vigueur. Renseignez-vous auprès de votre administration municipale pour plus de détails.

11 – Conseils de service

• Conservez la machine, la mode d’emploi et les accessoires éventuels dans l’emballage original. Ainsi, vous aurez toutes les pièces et toutes les informations constamment à portée de main.

• Les appareils MeisterCRAFT ne nécessitent pratiquement aucune maintenance; un chiffon humide suffit pour le nettoyage des boîtiers. Ne jamais plonger dans l’eau les appareils électriques. Se reporter aux instructions de service pour de plus amples détails.

• Les appareils MeisterCRAFT sont soumis à des contrôles qualité sévères. Cependant, dans le cas où une anomalie de production se produirait, renvoyer l’appareil à notre service après-vente.

• Une brève description de la panne peut faciliter la recherche de son origine et réduit le délai de réparation.

Pendant la validité de la garantie, conservez ensemble le certificat de garantie et le bon de caisse.

• Dans le cas où il ne s’agit pas d’une réparation sous garantie, les travaux de réparation effectués par nos soins vous seront facturés.

IMPORTANT! L’ouverture de l’appareil entraîne l’annulation de

la garantie.

IMPORTANT: Nous attirons

expressément l’attention sur le fait que nous n’avons pas, suivant la loi allemande sur la responsabilité du producteur pour vice de la marchandise, à nous porter responsable des dommages provoqués par nos appareils si ces dommages ont été occasionnés par une réparation incorrecte ou si, lors d’un changement de pièce, des pièces d’origine ou des pièces autorisées par nous n’ont pas été utilisées et que la réparation n’a pas été effectuée par Meister Wekzeuge GmbH le service après-vente ou un spécialiste agréé! Il en va de même pour les pièces d’accessoires utilisées.

• Afin d’éviter un endommagement de

l’appareil pendant son transport, l’acheteur est prié d’effectuer son envoi dans un emballage adapté ou dans l’emballage d’origine.

• Après expiration de la garantie, toutes

les réparations d’appareils MeisterCRAFT seront assurées par notre service aprés-vente aux prix intéressants.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 29

Page 30

1 – Scope of delivery

• 1 Impact Drill

• 1 Front Handle

• 1 Depth Gauge

• Operating Instructions

• Guarantee

2 – Technical information

Technical data

Power supply 230–240 V~/50 Hz Power input 710 W Speed n0: 0–2600 min

-1

Retaining collar 43 mm Spindle threated

⁄2" x 20 UNF

Ø 13 mm Drilling capacity – in concrete 13 mm – in steel 13 mm – in wood 32 mm Cable 250 cm Weight 2,3 kg

Technical changes reserved.

Noise emission/vibration

Noise emission

: 93,5 dB(A)

: 104,5 dB(A)

Measuring inaccuracy: K

: 3,0 dB(A)

Hand/arm vibrations a

in cement: handle (6) 19.632 m/s

additional handle (9) 14.766 m/s

, in metal: handle (6) 5.582 m/s

, additional handle (9) 4.099 m/s

. Measuring inaccuracy K: 1,5 m/s

Noise/vibration information

Measured values determined in accordance with

EN 60745-1/A11:2010;

EN 60745-2-1:2010

Page

1 – Scope of delivery 30 2 – Technical information 30 3 – Components 31 4 – Correct use 31 5 – General safety

instructions 32

6 – Safety instructions

relating specifically to the equipment 34

Page

7 – Installation and setting 35 8 – Operation 36 9 – Mode of operation 36

10 – Maintenance and

environmental protection 36

11 – Service instructions 37

Contents

Operating instructions & safety hints

WARNING! To reduce the risk of injury, please read the operating instructions through carefully before using the device, and then store with the machine! When passing the device on to another user, these operating instructions must also be included!

5452160-Schlagbohr-man 15.01.14 09:26 Seite 30

Page 31

The specified vibration emission value was measured in accordance with a standardised test procedure and can be used in order to compare one electrical tool with another.

The specified vibration emission value can also be used for preliminary evaluation of the disturbance.

CAUTION! The vibration

emission value may fluctuate from the specified value during use of the electrical tool. These fluctuations will depend on the way in which the tool is used.

Try to keep the vibration loads as low as possible. Examples of measures that may be taken to reduce the vibration load include wearing gloves when using the tool and limiting the length of the working period. All parts of the operating cycle must be taken into account for this purpose (for example, also including times in which the power tool is switched off and times in which it is switched on, but is running without load).

3 – Components

1 Impact Drilling Switch 2 Reversing Switch 3 Lock-On Switch For Extented Use 4Cable 5 Trigger with Electronic Speed Control

and Preselection of Speed 6 Front Handle 7 Drill Chuck 8 Depth Gauge 9 Additional Handle

4 – Correct use

Drilling in wood and metal, impact drilling in concrete. Do not use machines, tools and accessories for additional applications (see manufaturer’s instructions) for works other than those for which they are designed for. All other applications are expressly ruled out.

The machine is intended only for use in the household.

This unit may not be used by people (including children) with reduced physical, sensory or mental capacities, with a lack of experience and without the appropriate knowledge, unless they are supervised by someone who is responsible for their safety or have been instructed by such a person with regard to how the unit is to be operated. Children should be supervised to ensure that they do not play with the device.

WARNING! The warranty is voided

by any improper use or use not in accordance with manufacturer‘s instructions. Any necessary repair must be performed by qualified personal.

Improper use of the product

All applications carried out with the device that are not listed in the "Proper use" chapter will be considered improper use.

Uses for which the tool is not designed may cause risks and injury. Do not use accessories that are not intended specifically for this electrical tool.

Just because you can affix an accessory to your electrical tool, there is no guarantee it is safe to use.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 31

Page 32

The permitted revolutions of the tool insert must be at least as high as the highest value specified on the electrical tool. Accessories that turn faster than is permitted may break and fly off.

There is a risk of injury. The user of the device is liable for all property and personal damages occurring as the result of incorrect use.

If other components or non-original components are used with the machine, the manufacturer guarantee is voided.

Remaining risks:

The operating instructions for this electrical tool contains comprehensive tips for the safe handling of electrical tools. However, every electrical tool has a certain level of remaining risks which cannot be excluded by the protective mechanisms on the device. Only operate electrical tools always with necessary care.

Remaining risks may be, for example:

• Touching rotating parts or tools.

• Injury caused by flying tools or tool parts.

• Risk of fire with insufficient ventilation of the motor.

• Adverse effects on the hearing caused by working without ear defenders.

The ability to work safely is dependant on the familiarity of the operator when it comes to handling the given electrical tool. Appropriate knowledge of the machinery and careful behaviour when working help to minimise the remaining risks.

WARNING! During operation, this

power tool generates an electro magnetic field. This field may, under certain circumstances, influence active or passive medical implants. In order to

reduce the risk of serious or deadly injuries, we recommend persons with such a medical implant to consult their doctor and the manufacturer of the medical implant before using the power tool.

5 – General safety instructions

for handling power tools

WARNING! Read all safety

warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains operated (corded) power tool or battery-operated (cordless) power tool.

1 Work area

a Keep work area clean and well lit.

Cluttered and dark areas invite accidents.

b Do not operate power tools in

explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust or fumes.

c Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose control.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 32

Page 33

2 Electrical Safety

a Power tool plugs must match the

outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b Avoid body contact with earthed or

grounded surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c Do not expose power tools to rain

or wet conditions. Water entering a power tool will increase the risk of electric shock.

d Do not abuse the cord. Never use

the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

e When operating a power tool

outdoors, use an extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of electric shock.

f If it is not possible to avoid using

the electrical tool in a damp environment, use a residual current circuit-breaker. The use of a residual

current circuit-breaker reduces the risk of an electrical shock.

3 Personal safety

a Stay alert, watch what you are doing

and use common sense when operating a power tool. Do not use a power tool while you are tired or

under the influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious personal injury.

b Use personal protective equipment.

Always wear eye protection. Protective equipment such as dust masks, nonskid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c Prevent unintentional starting.

Ensure the switch is in the offposition before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d Remove any adjusting key or wrench

before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e Do not overreach. Keep proper

footing and balance at all times.

This enables better control of the power tool in unexpected situations.

f Dress properly. Do not wear loose

clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery

or long hair can be caught in moving parts.

g Keep handles dry, clean and free from

oil and grease. Slippery handles do not allow for safe handling and control of the tool in unexpected situations.

h If devices are provided for the

connection of dust extraction and collection facilities, ensure these are connected and properly used.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 33

Page 34

Use of these devices can reduce dust related hazards.

4 Power tool use and care

a Do not force the power tool. Use

the correct power tool for your application. The correct power tool

will do the job better and safer at the rate for which it was designed.

b Do not use the power tool if the

switch does not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

Disconnect the plug from the power source before making any adjustments, changing accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power tool accidentally.

d Store idle power tools out of the

reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are

dangerous in the hands of untrained users.

e Maintain power tools. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

f Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g Use the power tool, accessories

and tool bits etc. in accordance

with these instructions, taking into account the working conditions and the work to be performed. Use of

the power tool for operations different from those intended could result in a hazardous situation.

5 Service

a Have your power tool serviced by a

qualified repair person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

b To avoid hazards, damaged power leads

must be replaced by the manufacturer or his customer service representative.

6 – Safety instructions

relating specifically to the equipment

Always protect eyes and ears.

• Before drilling into walls make sure

that you are not breaking into an electricity, gas or water supply line. Use a detector.

• Always unplug drill before changing

drill or bit.

• The chuck key should always be

stored in the key holder.

• To avoid injuries, securely attach the

workpiece (e.g. with vice or clamp).

• When drilling or driving screws: Do not

allow the motor to stall under the load.

• Wear ear defenders when using an

impact drill. The effects of noise may lead to loss of hearing.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 34

Page 35

• Only use the additional handles supplied with the unit. Loss of control of the unit may lead to injuries.

• Hold the tool by the insulated handle surfaces when carrying out tasks during which it is possible that the tool will come across hidden power cables or its own cable. Contact with a power-carrying cable can also put metal parts of the unit under power and cause an electric shock.

Safety marking

The symbols on the housing mean the following:

Type No. and year of manufacture

Type designation

Motor

Idling speed

Do not dispose of with domestic waste!

Important! Observe operating instructions!

Always protect eyes and ears.

Wear a light breathing protection mask

„Tested Safety“ voluntary quality mark

Housing is double insulated

CE Mark (conformity to European safety standards)

Manufacturer’s address

7 – Installation and setting

Inserting bit/tool

WARNING! Pull out power plug!

The drill has a quick-action chuck for changing tool manually without a key.

Grasp the drill by the rear chuck ring. Turn the front ring to the left to open the chuck. Insert the bit and fix in position by turning the front ring to the right (Fig. 2).

Selecting speed

WARNING! Pull out power plug.

The speed selector allows you to adjust

the number of revolutions of the tool to the type of material being drilled.

• Turn the speed selector on the On-Off

switch (5) in the (–) direction. The maximum number of r.p.m. is reduced.

• Turn the speed selector in the (+)

direction: The number of r.p.m. is increased up to the maximum speed.

With the On-Off sliding switch the number of r.p.m. can be varied continuously within the selected maximum speed.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 35

Page 36

Percussion device/right or left-hand rotation

Setting as illustrated with motor off.

IMPORTANT! Do not change

drilling direction when the drill is in rotation; wait until the drill has come to stop. The chucks of reversible drills are always fixed by a screw with a left hand thread. This screw must be loosend before the drill chuck can be removed and is accessible through the front of the chuck. To loosen a screw with a left hand thread, turn in a clockwise direction.

8 – Operation

Switching on/off

Insert the plug in a 230–240 V~ socket.

IMPORTANT! Always switch the

motor on before contacting the material.

Switching on

Press the On-Off switch (5) carefully. The machine starts. The number of revs per minute varies according to the pressure on the switch.

Switching off

Release the On-Off switch and wait until the machine stops.

Switching on continuous mode

Press the On-Off switch and hold. Press the locking button (3). Release the OnOff switch. The machine runs at the speed selected.

Switching off continuous mode

Press the On-Off switch. The locking button unlocks. Release the On-Off switch and wait until the machine stops.

9 – Mode of operation

Drilling in wood and metal

Never use the impact feature when drilling in wood or metal. The impact drilling switch must be positioned on “Drilling“. The reversing switch must be set to “Forward“. The speed is controlled by pressing the trigger. Preselection of speed (5).

Drilling in concrete

Turn impact drilling switch on the position “Impact Drilling“. Set reversing switch to “Forward“. Start with a slow speed.

10 – Maintenance and

environmental protection

Care

Clean the housing only with a damp cloth – do not use any solvents! Dry thoroughly afterwards.

CAUTION! Electrical and battery

operated units that no longer work should not be disposed of in the household waste! They are to be

Impact Drilling

Drilling

Reverse

Forward

5452160-Schlagbohr-man 15.01.14 09:26 Seite 36

Page 37

collected separately, in accordance with the 2012/19 EU directive for the disposal of electrical and electronic waste, and sent for proper and environ mentallyfriendly recycling.

Please discard power tools no longer usable at a local collection point. Collection and disposal of packaging materials separately by types complying with local rules and regulations. For details, please contact your municipal authority concerned.

11 – Service instructions

• Store the machine, operating instructions and where necessary the accessories in the original packaging. In this way you will always have all the information and parts ready to hand.

• MeisterCRAFT devices are to a large extent maintenancefree, a damp cloth being sufficient to clean the casing. Do not drop electrical machines in water. Please note additional hints given in the operating instructions.

• MeisterCRAFT devices are subject to stringent quality control. If however a functional fault shoult occur, send the device to our servicing address. The repairs will be carried out in a short time.

• A brief description of the defect speeds up the faulttracing and repair time. If within the guarantee period, please enclose the guarantee document and the proof of purchase.

• In so far as a repair under guarantee is not concerned, we will charge the repair costs to your account.

PLEASE NOTE! Opening of the device invalidates the guarantee

claim.

IMPORTANT! We point out

expressly that in accordance with the Product Liability Act we do not take responsibility for any damage caused by our appliances, in so much that said damage is caused by improper repair, or original parts or parts released by us not being used when parts are changed, or repairs not being conducted by Meister Wekzeuge GmbH, Customer Service or an authorised specialist! The same applies analogously to the accessories used.

• Pack the device well or use the

original packaging in order to avoid transit damage.

• Even after the expiry of the guarantee

period, we would like to help you and carry out any repairs at a favourable price.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 37

Page 38

1 – Omvang van de levering

• 1 Klopboormachine

• 1 Extra handgreep

• 1 Boordiepteaanslag

• Gebruiksaanwijzing

• Garantiebewijs

2 – Technische informatie

Technische gegevens

Elektrische voeding 230–240 V~/50 Hz Nominaal ingangsvermogen 710 W Toerental n0: 0–2600 min

-1

Spilhals-ø 43 mm Aansluitschroefraad1⁄2" x 20 UNF

Ø 13 mm Max. boor-ø in beton 13 mm in staal 13 mm in hout 32 mm Netsnoer 250 cm Gewicht 2,3 kg

Technische wijzigingen voorbehouden.

Geluidsemissie/trilling

Geluidsemissie

: 93,5 dB(A)

: 104,5 dB(A)

Meetonzekerheid: K

: 3,0 dB(A)

Hand-/armtrillingen a

in beton: handvat (6) 19,632 m/s

extra handvat (9) 14,766 m/s

;

in metaal: handvat (6) 5,582 m/s

extra handvat (9) 4,099 m/s

Meetonzekerheid K: 1,5 m/s

Lawaai-/trillingsinformatie

Meetwaardes bepaald overeenkomstig

EN 60745-1/A11:2010;

EN 60745-2-1:2010.

De opgegeven trilemissiewaarde werd volgens een genormaliseerd testprocédé gemeten en kan als vergelijking van een

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vóór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Pagina

1 – Omvang van de levering 38 2 – Technische informatie 38 3 – Onderdelen 39 4 – Bedoeld gebruik 39 5 – Algemene

veiligheidstips 40

6 – Speciale veiligheidstips

voor dit apparaat 43

Pagina

7 – Montage en

instelwerkzaamheden 44 8 – Gebruik 45 9 – Werkwijze 45

10 – Onderhoud en

milieubescherming 45

11 – Servicetips 45

Inhoud

5452160-Schlagbohr-man 15.01.14 09:26 Seite 38

Page 39

elektrisch werktuig met een ander gebruikt worden.

De opgegeven trilemissiewaarde kan ook voor een inleidende inschatting van de schade gebruikt worden.

LET OP! De trilemissiewaarde

kan tijdens het gebruik van het elektrisch gereedschap van de opgegeven waarde verschillen, in functie van de manier waarop het gereedschap gebruikt wordt.

Tracht de belasting door trillingen zo gering mogelijk te houden. Maatregelen ter vermindering van de belasting door trillingen zijn bijvoorbeeld het dragen van handschoenen bij het gebruik van het gereedschap en het beperken van de werktijd. Daarbij dient er met alle onder delen van de bedrijfscyclus reke ning gehouden te worden (bijvoor beeld perioden waarin het elektrische gereed schap uitgeschakeld is en perioden waarin het weliswaar inge schakeld is maar zonder belasting draait).

3 – Onderdelen

1 Omschakelaar boren/klopboren 2 Omschakelaar rechts-/linksdraaiend 3 Vergrendelknop voor continu gebruik 4 Netsnoer 5 Aan-/Uitschakelaar met regeling van

het toerental 6 Handgreep 7 Boorhouder 8 Diepteaanslag 9 Extra handgreep

4 – Bedoeld gebruik

Boren in hout en metaal, klopboren in beton. Gebruik machine, gereedschap en accessoires voor andere

werkzaamheden (gegevens van de fabrikant in acht nemen) alleen voor het toepassingsgebied waarvoor ze bedoeld zijn. Alle andere toepassingen zijn uitdrukkelijk verboden.

Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd.

Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veiligheid verantwoordelijk persoon of tenzij ze instructies kregen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen.

LET OP! Ingrepen in de machine

buiten het bedoeld gebruik leiden tot het verlies van de aanspraak op garantie.

Niet-reglementair gebruik

Alle toepassingen met het apparaat die niet in het hoofdstuk 'Reglementair gebruik' vermeld worden, gelden als niet-reglementair gebruik.

Toepassingen waarvoor het elektrogereedschap niet voorzien is, kunnen gevaarlijke situaties en letsels veroorzaken. Gebruik geen toebehoren die niet speciaal voor dit elektro gereedschap voorzien zijn.

De mogelijkheid om het accessoire op het elektrogereedschap te bevestigen, garandeert geen veilig gebruik.

Het toegestane toerental van het inzetgereedschap moet ten minste zo hoog zijn als het op het elektro gereedschap vermelde maximale

5452160-Schlagbohr-man 15.01.14 09:26 Seite 39

Page 40

toerental. Toebehoren die sneller draaien dan toegelaten, kunnen breken en in het rond vliegen.

Er bestaat verwondingsgevaar. Voor alle daaruit voortvloeiende zaakschade zoals persoonlijke schade die het gevolg is van verkeerd gebruik is alleen de gebruiker van het apparaat aansprakelijk.

Bij gebruik van andere resp. nietoriginele onderdelen aan de machine vervalt de garantie van de fabrikant.

Restrisico's:

De gebruiksaanwijzing bij dit elektrogereedschap bevat uitgebreide instructies om veilig te werken. Toch draagt ieder elektrogereedschap bepaalde restrisico's in zich, die ook door de aanwezige veiligheids voorzieningen niet volledig uitgesloten kunnen worden. Bedien elektro gereedschap daarom altijd met de nodige voorzichtigheid.

Restrisico's kunnen bijvoorbeeld zijn:

• Aanraken van roterende delen of inzetgereedschap.

• Verwonding door in het rond vliegende werkstukken of delen van werkstukken.

• Brandgevaar bij onvoldoende ventilatie van de motor.

• Gehoorschade bij werken zonder gehoorbescherming.

Veilig werken hangt ook af van de mate waarin het bedieningspersoneel vertrouwd is met het respectievelijke elektrogereedschap! Overeenkomstige machinekennis en omzichtig handelen

tijdens het werk helpen bestaande restrisico's te verminderen.

WAARSCHUWING! Dit elektro -

gereedschap wekt tijdens het gebruik een elektromagnetisch veld op. Dit veld kan in bepaalde omstandig heden de werking van actieve of passieve medische implantaten nadelig beïnvloeden.

Om het risico van ernstige of dodelijke verwondingen te beperken, raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat advies te vragen, voor het elektrogereedschap gebruikt wordt.

5 – Algemene veiligheidstips

voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids -

voorschriften en aanwijzingen.

Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheids voorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en

opgeruimd. Een rommelige of

onverlichte werkomgeving kan tot ongevallen leiden.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 40

Page 41

b Werk met het gereedschap niet in

een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed -

schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c Houd kinderen en andere personen

tijdens het gebruik van het elektrische gereedschap uit de buurt.

Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2 Elektrische veiligheid

a De aansluitstekker van het

gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b Voorkom aanraking van het lichaam

met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd

risico door een elektrische schok wanneer uw lichaam geaard is.

c Houd het gereedschap uit de buurt

van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik de kabel niet voor een

verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in

de war geraakte kabels vergroten het risico van een elektrische schok.

e Wanneer u buitenshuis met

elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een

voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

f Als het gebruik van het elektrisch

gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar.

Dit beperkt het risico van een elektrische schok.

3 Veiligheid van personen

a Wees alert, let goed op wat u doet

en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een

moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschermende

uitrusting en altijd een veiligheids bril. Het gebruik van beschermende

uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.

c Voorkom per ongeluk inschakelen.

Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom voorziening of de accu aansluit en voordat u het oppakt of draagt. Als

u bij het dragen van het gereedschap

5452160-Schlagbohr-man 15.01.14 09:26 Seite 41

Page 42

uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen

of schroefsleutels voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e Overschat uzelf niet. Zorg ervoor

dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het

gereedschap in onverwachte situaties beter onder controle houden.

f Draag geschikte kleding. Draag

geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

g Houd handgrepen droog, schoon en

vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle.

h Wanneer stofafzuigings- of

stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.

Het gebruik van deze voorzieningen beperkt het gevaar door stof.

4 Zorgvuldige omgang met en

zorgvuldig gebruik van elektrische gereedschappen

a Overbelast het gereedschap niet.

Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende

elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b Gebruik geen elektrisch

gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap

dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c Trek de stekker uit het stopcontact

voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze

voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

d Bewaar niet-gebruikte elektrische

gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

e Verzorg het gereedschap zorgvuldig.

Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben

hun oorzaak in slecht onderhouden elektrische gereedschappen.

f Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 42

Page 43

g Gebruik elektrisch gereedschap,

toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik

van elektrische gereed -schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5 Service

a Laat het gereedschap alleen

repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

b Als het aansluitsnoer wordt beschadigd,

moet het door de fabrikant of zijn klantenservice vertegenwoordiger worden vervangen, om gevaren te voorkomen.

6 – Speciale veiligheidstips

voor dit apparaat

Oog- en gehoor bescherming gebruiken.

• Alvorens gaten in een muur te boren dient eventueel met een leidingzoeker te worden onderzocht, dat u niet op stroom, gas of water stoot.

• Voor ieder boor-/boorkopwisselen altijd eerst de stekker uit het stopcontact trekken!

• Voor het bevestigen van de boorkop sleutel op het apparaat uitsluitend het meegeleverd sleuteldepot gebruiken.

• Ter vermijding van letsel dient het te bewerken werkstuk (bijv. door het in een bankschroef te klemmen) te worden vastgezet.

• Voorkom, dat de motor bij het boren en schroeven onder belasting tot stilstand komt.

• Draag gehoorbescherming bij het gebruik van klopboormachines. De inwerking van lawaai kan tot gehoorverlies leiden.

• Gebruik de handgrepen die bij het apparaat geleverd worden. Het verlies van de controle over de machine kan letsels veroorzaken.

• Houd de machine vast aan de geïsoleerde greepoppervlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen voedingskabel kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en een elektrische schok veroorzaken.

Veiligheidsmarkering

De symbolen op de behuizing hebben de volgende betekenis:

Modelnr. en bouwjaar

Modelaanduiding

Motor

Onbelast toerental

Niet bij het huisvuil gooien!

5452160-Schlagbohr-man 15.01.14 09:26 Seite 43

Page 44

Belangrijk! Gebruiks aanwijzing in acht nemen!

Oog- en gehoor bescherming gebruiken.

Lichte adembescherming dragen

Vrijwillig kwaliteitskenmerk „geprüfte Sicherheit“ (gecontroleerde veiligheid)

Behuizing heeft een dubbele randaarding.

CE-markering (overeenstemming met Europese veiligheidsnormen)

Adres van de fabrikant

7 – Montage en

instelwerkzaamheden

Boren/gereedschap plaatsen

LET OP! Trek de stekker uit het stopcontact!

De machine is voorzien van een snel span boorkop, zodat inzetgereed schappen met de hand en zonder sleutel kunnen worden verwisseld.

Machine aan de achterste boorkopring vasthouden. De boorkop openen door aan de voorste ring naar links te draaien. Boor erin zetten en fixeren door aan de voorste ring naar rechts te draaien (afb. 2).

Voorinstelling van het toerental

LET OP! Trek de stekker uit het stopcontact!

Met de voorinstelling van het toerental kan

het toerental van de motor aan het betreffend ingezet gereedschap en het materiaal worden aangepast.

• Toerentaalregelaar op de aan-/

uitschakelaar (5) in richting (-) draaien: Het max. toerental van de machine wordt gereduceerd.

• Toerentaalregelaar in richting (+)

draaien: Het toerental van de motor wordt tot het maximaal toerental verhoogd.

Met de aan-/uit-schuifschakelaar kan het toerental van de machine traploos binnen het gewenste maximaal toerental worden gevarieerd.

Schakelen klopmechanisme/ rechts-/linksdraaiend

Instelling conform afbeelding bij stilstaande machine.

BELANGRIJK! Zolang de machine

draait mag de omschakelaar Rechts-/Linksdraaien niet bediend worden, daarom altijd de vollediege stilstand afwachten. De boorkop van machines met rechts-/linksdraaien is altijd met een schroef met links schroefdraad bevestigd. Deze dient vóór het verwisselen van de boorkop voor door de boorkop heen te worden losgedraaid. Schroeven met links schroefdraad kunnen alleen door rechtsom te draaien worden losgedraaid.

Schakelaar

klopmechanisme

„UIT“

Schakelaar

klopmechanisme

„AAN“

Linksom

Rechtsom

5452160-Schlagbohr-man 15.01.14 09:26 Seite 44

Page 45

8 – Gebruik

In-Uitschakelen

Netstekker in een stopcontact 230–240 V~ steken.

LET OP! Machine altijd vóór contact met het te bewerken

materiaal aanzetten.

Inschakelen

Aan-/uitschakelaar (5) voorzichtig drukken, de machine start, het toerental varieert naargelang de schakelaar gedrukt wordt.

Uitschakelen

Aan-/Uitschakelaar loslaten en wachten, tot de machine stilstaat.

Continu gebruik aanzetten

Aan-/Uitschakelaar drukken en gedrukt houden. Vastzetknop (3) drukken. Aan-/ Uitschakelaar loslaten – de machine draait met het betreffende toerental.

Continu gebruik afzetten

Aan-/uitschakelaar drukken, de vastzetknop word ontgrendeld. Aan-/ Uitschakelaar loslaten en wachten, tot de machine stilstaat.

9 – Werkwijze

Boren in hout en metaal

Voor het bopren in hout en metaal moet het klopboormechanisme altijd uitgeschakeld zijn. De schakelaar voor het klopboormechanisme op de stand „Aus“ zetten. Omschakelaar rechts/linksdraaiend op „rechtsdraaien“

zetten. Electronische toerentalregeling door drukken op de aan-/uitschakelaar. Voorinstelling van het toerental met het stelwiel op de Aan-/Uitschakelaar.

Boren in beton

Klopboormechanisme inschakelen, omschakelaar rechts-/linksdraaiend op „rechtsdraaien“ zetten. Met een laag toerental starten.

10 – Onderhoud en

milieubescherming

Huis uitsluitend met een vochtige doek reinigen – geen oplosmiddel gebruiken! Droog het apparaat vervolgens goed af.

OPGELET! Niet meer bruikbare

elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19 EU voor afgedankte elektroen elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recycling centrum gebracht worden.

Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na.

11 – Servicetips

• Bewaar de machine, de handleiding

en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 45

Page 46

• MeisterCRAFT-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan wijzingen treft u in de handleiding aan.

• MeisterCRAFT-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons serviceadres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen.

ATTENTIE! indien het apparaat door u wordt opengemaakt, dan

vervallen al uw aanspraken op garantie.

BELANGRIJK! Wij wijzen er

uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Wekzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

• Ter voorkoming van transportschade

verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de

garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan MeisterCRAFT-artikelen dan tegen lage kosten door ons worden uitgevoerd.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 46

Page 47

1 – Teslimat kapsam∂

• 1 Vurmalı matkap

• 1 ∑lave tutma kolu

• 1 Delme derinliπi dayanaπı

• Kullan∂m talimat∂

• Garanti belgesi

2 – Teknik bilgiler

Teknik veriler

Elektrik akım beslemesi 230–240 V~/50 Hz Nominal güç 710 W Devir sayısı n0: 0–2600 min

-1

Mil halkası-Ø 43 mm Baπlantı diμi

⁄2" x 20 UNF

Ø maks. 13 mm

Maks. delme çapı Ø

- betonda 13 mm

- çelikte 13 mm

- tahtada 32 mm Besleme kablosu 250 cm Aπırlık 2,3 kg

Teknik deπiμiklikler yap∂lmas∂ durumu sakl∂ tutulmaktad∂r.

Gürültü emisyonu/Titreμim

Gürültü emisyonu

: 93,5 dB(A)

: 104,5 dB(A)

Ölçüm belirsizliπi: K

: 3,0 dB(A)

El/kol titreμimleri a

Betonda: Tutma kolu (6) 19,632 m/s

∑lave tutma kolu (9) 14,766 m/s

;

Metalde: Tutma kolu (6) 5,582 m/s

∑lave tutma kolu (9) 4,099 m/s

Ölçüm belirsizliπi K: 1,5 m/s

Ses/Titreμim bilgisi

Ölçüm deπerleri

EN 60745-1/A11:2010;

EN 60745-2-1:2010

uyar∂nca tespit

edilmiμtir.

Belirtilen sal∂n∂m emisyon deπeri normland∂r∂lm∂μ bir test yöntemine göre ölçülmüμ olup, elektrikli bir aletin bir baμka aletle k∂yaslanmas∂nda kullan∂labilir.

Kullanım talimat∂ ve güvenlik uyarıları

UYARI! Yaralanma riskinin azalt∂lmas∂ bak∂m∂ndan, ilk kullan∂mdan önce lütfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diπer bir kullan∂c∂ya vermeniz durumunda, bu kullanma talimatlar∂n∂ da yan∂nda teslim ediniz.

sayfa

1 – Teslimat kapsam∂ 47 2 – Teknik bilgiler 47 3 – Yap∂ parçalar∂ 48 4 – Öngörülen amac∂na

uygun kullan∂m biçimi 48 5 – Genel güvenlik uyar∂lar∂ 49 6 – Cihaza özgü güvenlik

uyar∂lar∂ 51

sayfa

7 – Montaj ve ayar iμlemleri 52 8 – ∑μletim 53 9 – Çal∂μma tarz∂ 53

10 – Bak∂m ve çevrenin

korunmas∂ 54

11 – Servis aç∂klamalar∂ 54

∑çindekiler

5452160-Schlagbohr-man 15.01.14 09:26 Seite 47

Page 48

Belirtilen sal∂n∂m emisyon deπeri, muhtemel bir olumsuz etki için ilk tahmin olarak da kullan∂labilir.

D∑KKAT! Sal∂n∂m emisyon deπeri,

elektrikli aletin kullan∂lmas∂ s∂ras∂nda, aletin ne tür kullan∂ld∂π∂na baπl∂ olarak belirtilen deπerden farkl∂l∂k gösterebilir.

Titreμimden etkilenme oran∂n∂ mümkün olduπunca asgaride tutmay∂ deneyiniz. Titreμim yükünün azalt∂lmas∂ ile ilgili tedbirlere örnek olarak, aletin kullan∂m∂nda eldiven kullan∂lmas∂ ve çal∂μma saatlerinin k∂s∂tlanmas∂ gösterilebilir. Bunda iμletim döngüsünün pay∂ da (mesela elektrikli aletin kapal∂ olduπu süreler ve aletin gerçi aç∂k olduπu ama herhangi bir zorlanma olmadan çal∂μt∂π∂ süreler) dikkate al∂nmal∂d∂r.

3 – Yap∂ parçalar∂

1 Delme/Vurmalı delme’ye deπiμtirme 2 Saπa/Sola döndürme anahtarı 3 Sürekli çalıμtırmak için kilitleme/

durdurma düπmesi 4 Besleme kablosu 5 Devir sayısı ayarı ile Açma/Kapatma

μalteri 6 Tutma kolu 7 Matkap kovanı 8 Derinlik dayanaπı 9 ∑lave tutma kolu

4 – Öngörülen amaçlara

uygun kullan∂m

Kullanma alanı

Tahta ve metali delmek, betonda ise vurmalı delmek. Baμka çalıμmalar için makineyi, aletleri ve aksesuarları (∑malatçının verdiπi bilgilere dikkat

ediniz) her defasında sadece amacına uygun kullanma alanı için kullanınız. Diπer baμka uygulamalar kesin olarak yasaktır.

Bu cihaz evde kullan∂lmak içindir.

Bu cihaz, güvenliklerinden sorumlu bir kiμinin denetimi olmaks∂z∂n ya da bu kiμi taraf∂ndan cihaz∂n nas∂l kullan∂lacaπ∂ tarif edilmeden s∂n∂rl∂ fiziki, duyusal veya zihinsel yetilere sahip kiμiler (çocuklar dahil) taraf∂ndan ya da tecrübesizce ve/veya bilgisizce kullan∂lamaz. Çocuklar∂n cihazla oynamamalar∂n∂n saπlanmas∂ aç∂s∂ndan kontrol alt∂nda tutulmas∂ gerekmektedir.

D∑KKAT! Amacına uygun

kullanma dıμında makinede iμlem yapılması garanti haklarının kaybolmasına yol açmaktadır.

Amac∂na uygun olmayan kullan∂m

Cihaz∂n "Amac∂na uygun kullan∂m" bölümünde belirtilmeyen her tür kullan∂m∂ amac∂na uygun olmayan kullan∂md∂r.

Bu elektrikli alet, kal∂n boya veya cila tabakalar∂n∂ kaz∂maya uygun deπildir.

Bu elektrikli aletle öngörülmeyen uygulamalarda bulunulmas∂, tehlike ve yaralanmalara yol açabilir. Özel olarak bu elektrikli alet için öngörülmemiμ olan aksam∂ kullanmay∂n∂z.

Söz konusu aksam∂ elektrikli alete takabiliyor olman∂z, güvenli bir kullan∂m garantisi vermez.

Tak∂lacak aletin izin verilen devir say∂s∂, en az∂ndan elektrikli alet üzerinde belirtilen azami devir say∂s∂ kadar olmal∂d∂r. ∑zin verilenden daha h∂zl∂ dönen aksam, k∂r∂labilir ve f∂rlayabilir.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 48

Page 49

Bu takdirde yaralanma tehlikesi vard∂r. Hatal∂ kullan∂mdan dolay∂ meydana gelebilecek tüm maddi hasarlardan veya yaralanmalardan, cihaz∂ kullanan∂n kendisi sorumluluk taμ∂r.

Makinede baμka veya orijinal olmayan parçalar∂n kullan∂lmas∂, üretici taraf∂ndan verilen garantinin yanmas∂na yol açar.

Muhtemel riskler:

∑μbu elektrikli aletin iμletme talimat∂, elektrikli aletlerin emniyetli kullan∂labilmesine iliμkin önemli uyar∂lar içerir. Yine de her elektrikli alet, mevcut koruyucu tertibatlara raπmen tamamen ihtimal d∂μ∂ b∂rak∂lamayacak muhtemel riskler içerir. O nedenle elektrikli aletleri her zaman gereken itinayla kullan∂n∂z.

Muhtemel riskler örneπin μunlar olabilir:

• Dönen parça veya aletlere temas.

• Etrafa f∂rlayan malzeme veya malzeme parçalar∂ndan yaralanma.

• Motorun yeteri derecede havalanamamas∂ndan kaynaklanacak yang∂n tehlikesi.

• Kulakl∂k kullanmadan yap∂lan iμlerde iμitme kayb∂.

Emniyetli çal∂μma, ayn∂ zamanda, kullan∂c∂ personelin ilgili elektrikli aletin nas∂l kullan∂lacaπ∂n∂ iyi bilip bilmemesine baπl∂d∂r! Buna iliμkin makine bilgisi ve çal∂μ∂rken dikkatli davranma, mevcut risklerin asgariye indirilmesine yard∂mc∂ olur.

Uyar∂! ∑μbu elektrikli alet, çal∂μma esnas∂nda elektromanyetik alan

oluμturur. Bu alan, baz∂ durumlarda aktif

veya pasif t∂bbi implantlar∂ olumsuz etkileyebilir. Ciddi ve hatta ölümcül

yaralanma riskini azaltabilmek için, t∂bbi impant taμ∂yanlara, iμbu aleti kullanmadan önce, doktorlar∂na ve t∂bbi implant üreticisine dan∂μmanlar∂n∂ tavsiye ederiz.

5 – Elektrikli aletlerin

kullan∂m∂na iliμkin genel güvenlik uyar∂lar∂

Dikkat! Bütün güvenlik talimatlar∂ ve hükümleri okunmal∂d∂r.

Aμaπ∂daki talimat hükümlerine uyulmad∂π∂ takdirde elektrik çarpmas∂, yang∂n ve/veya aπ∂r yaralanma tehlikeleri meydana gelebilmektedir.

Bir sonraki kullan∂m için bu güvenlik talimatlar∂n∂ ve hükümlerini güvenli bir yerde saklay∂n∂z.

Uyar∂ ve talimat hükümlerinde kullan∂lan "Elektrikli EI Aleti" kavram∂, ak∂m μebekesine baπl∂ (μebeke baπlant∂ kablosu ile) aletlerle akü ile çal∂μan aletleri (ak∂m μebekesine baπlant∂s∂ olmayan aletler) kapsamaktad∂r.

1 Çal∂μma yeri

a Çal∂μt∂π∂n∂z yeri temiz ve düzenli

tutunuz. Çal∂μt∂π∂n∂z yer düzensiz ise

ve iyi ayd∂nlat∂lmam∂μsa kazalar meydana gelebilmektedir.

b Yak∂n∂nda yan∂c∂ s∂v∂lar, gazlar veya

tozlar bulunan patlama tehlikesi olan yerlerde aletinizle çal∂μmay∂n∂z.

Elektrikli el aletleri, toz veya buharlar∂n tutuμmas∂na neden olabilecek k∂v∂lc∂mlar ç∂kartmaktad∂rlar.

c Elektrikli el aleti ile çal∂μ∂rken

çocuklar∂ ve baμkalar∂n∂ uzakta tutunuz. Dikkatiniz daπ∂lacak olursa

aletin kontrolünü kaybedebilirsiniz.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 49

Page 50

2 Elektrik emniyeti

a Aletin fiμi prize uymal∂d∂r. Fiμi

hiçbir zaman deπiμtirmeyiniz. Koruyucu donan∂m∂ bulunan topraklanm∂μ aletlerle birlikte adaptör fiμi kullanmay∂n∂z.

Deπiμtirilmemiμ fiμ ve uygun priz elektrik çarpma tehlikesini azalt∂r.

b Borular, kalorifer petekleri, ∂s∂t∂c∂lar

ve buzdolaplar∂ gibi topraklanm∂μ yüzeylerle bedensel temasa gelmekten kaç∂n∂n∂z. Bedeniniz

toprakland∂π∂ anda büyük bir elektrik çarpma tehlikesi ortaya ç∂kar.

c Aleti yaπmur alt∂nda veya nemli

yerlerde b∂rakmay∂n∂z. Suyun elektrikli el aleti içine s∂zmas∂ elektrik çarpma tehlikesini yükseltir.

d Aleti kablosundan tutarak

taμ∂may∂n∂z, kabloyu kullanarak asmay∂n∂z veya kablodan çekerek fiμi ç∂kartmay∂n∂z. Kabloyu ∂s∂dan, yaπdan, keskin kenarl∂ cisimlerden veya aletin hareketli parçalar∂ndan uzak tutunuz. Hasarl∂ veya dolanm∂μ

kablo elektrik çarpma tehlikesini yükseltir.

e Bir elektrikli el aleti ile aç∂k havada

çal∂μ∂rken, mutlaka aç∂k havada kullan∂lmaya onayl∂ olan bir uzatma kablosu kullan∂n∂z. Aç∂k havada

kullan∂lmaya uygun uzatma kablosunun kullan∂lmas∂ elektrik çarpma tehlikesini azalt∂r.

f Elektrikli aletin nemli ortamda

kullan∂lmas∂n∂n mutlaka gerekli olmas∂ halinde, kaçak ak∂mdan koruma tertibatl∂ μalter kullan∂n∂z.

Kaçak ak∂mdan koruma tertibatl∂ μalter kullan∂lmas∂ elektrik çarpma riskini azalt∂r.

3 Kiμilerin Güvenliπi

a Dikkatli olunuz, ne yapt∂π∂n∂za dikkat

ediniz, elektrikli el aleti ile iμinizi makul bir tempo ve yöntemle yürütünüz. Yorgunsan∂z, ald∂π∂n∂z haplar∂n, ilaçlar∂n veya alkolün etkisinde iseniz aletinizi kullanmay∂n∂z. Aleti kullan∂rken bir

anl∂k dikkatsizlik önemli yaralanmalara neden olabilir.

b Daima kiμisel koruyucu donan∂m

ve koruyucu gözlük kullan∂n∂z.

Yapt∂π∂n∂z iμe göre kullanacaπ∂n∂z∂ toz maskesi, kaymayan iμ ayakkab∂lar∂, kask ve kulakl∂k yaralanma tehlikesini azalt∂r.

c Aletin kontrol d∂μ∂ çal∂μmamas∂ için

gerekli önlemleri al∂n∂z. Aleti ak∂m μebekesine veya aküye baπlamadan önce, kald∂rmadan veya taμ∂maya baμlamadan önce kapal∂ olduπundan emin olunuz. Aleti taμ∂rken parmaπ∂n∂z

μalter üzerinde olursa veya aleti aç∂k durumda ak∂m μebekesine baπlarsan∂z kazalara neden olabilirsiniz.

d Aleti çal∂μt∂rmadan önce ayar

aletlerini veya anahtarlar∂ aletten ç∂kart∂n∂z. Aletin dönen parçalar∂n∂n

içinde bulunabilecek bir yard∂mc∂ alet yaralanmalara neden olabilir.

e Kendinize çok fazla güvenmeyiniz.

Çal∂μ∂rken duruμunuz güvenli olsun ve dengenizi her zaman saπlay∂n∂z.

Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

f Uygun iμ elbiseleri giyiniz. Geniμ

giysiler giymeyiniz ve tak∂ takmay∂n∂z. Saçlar∂n∂z∂, giysilerinizi ve eldivenlerinizi aletin hareketli parçalar∂ndan uzak tutunuz. Bol

giysiler, uzun saçlar veya tak∂lar, aletin hareketli parçalar∂ taraf∂ndan tutulabilir.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 50

Page 51

g Tutamaklar∂ kuru, temiz ve yaπs∂z

tutunuz. Yaπl∂ tutamaklar kayabilir ve

aletin kontrolünü kaybedebilirsiniz.

h Toz emme donan∂m∂ veya toz

tutma tertibat∂ kullan∂rken, bunlar∂n baπl∂ olduπundan ve doπru kullan∂ld∂π∂ndan emin olunuz. Bu

donan∂mlar∂n kullan∂lmas∂ tozdan kaynaklanacak tehlikeleri azalt∂r.

4 Elektrikli el aletlerinin özenle

kullan∂m∂ ve bak∂m∂

a Aleti aμr∂ ölçüde zorlamay∂n∂z.

Yapt∂π∂n∂z iμe uygun elektrikli el aletleri kullan∂n∂z. Uygun performansl∂

elektrikli el aleti ile belirlenen çal∂μma alan∂nda daha iyi ve güvenli çal∂μ∂rs∂n∂z.

b Ωalteri bozuk olan elektrikli el

aletini kullanmay∂n∂z. Aç∂l∂p kapanamayan bir elektrikli el aleti tehlikelidir ve onar∂lmal∂d∂r.

c Alette bir ayarlama iμlemine

baμlamadan önce, herhangi bir aksesuar∂ deπiμtirirken veya aleti elinizden b∂rak∂rken fiμi prizden çekiniz. Bu önlem, aletin yanl∂μl∂kla

çal∂μmas∂n∂ önler.

d Kullan∂m d∂μ∂ duran elektrikli el

aletlerini çocuklar∂n ulaμamayacaπ∂ bir yerde saklay∂n∂z. Aleti kullanmay∂ bilmeyen veya bu kullan∂m k∂lavuzunu okumayan kiμilerin aletle çal∂μmalar∂na izin vermeyiniz. Deneyimsiz kiμiler

taraf∂ndan kullan∂ld∂π∂nda, elektrikli el aletleri tehlikelidir.

e Aletinizin bak∂m∂n∂ özenle yap∂n∂z.

Aletinizin kusursuz olarak iμlev görmesini engelleyebilecek bir durumun olup olmad∂π∂n∂, hareketli parçalar∂n kusursuz olarak iμlev görüp görmediklerini ve s∂k∂μ∂p

s∂k∂μmad∂klar∂n∂, parçalar∂n hasarl∂ olup olmad∂klar∂n∂ kontrol ediniz. Aleti kullanmaya baμlamadan önce hasarl∂ parçalar∂ onart∂n∂z. Birçok iμ

kazas∂ aletin kötü bak∂m∂ndan kaynaklanmaktad∂r.

f Kesici uçlar∂ daima keskin ve temiz

tutunuz. Özenle bak∂m∂ yap∂lm∂μ keskin kenarl∂ kesme uçlar∂n∂n malzeme içinde s∂k∂μma tehlikesi daha azd∂r ve daha rahat kullan∂m olanaπ∂ saπlarlar.

g Elektrikli el aletini, aksesuar∂, uçlar∂

ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullan∂n∂z. Bu s∂ralamada olmak üzere, çal∂μma koμullar∂n∂ ve yapt∂π∂n∂z iμi dikkate al∂n∂z. Elektrikli el aletlerinin

kullan∂mlar∂ için öngörülen alan∂n d∂μ∂nda kullan∂lmalar∂ tehlikeli durumlara neden olabilir.

5 Servis

a Aletinizi sadece yetkili personele ve

orijinal yedek parça kullanma koμulu ile onart∂n∂z. Bu sayede aletin

güvenliπini sürekli hale getirirsiniz.

b Baπlant∂ kablosu bir hasara uπradπ∂

zaman, oluμabilecek tehlikeleri önlemek için, üretici veya müμteri hizmetleri servisi taraf∂ndan deπiμtirilmesi gerekir.

6 – Cihaza özgü güvenlik

uyar∂lar∂

Göz ve iμitme koruyucusu kullanmak.

• Bir duvara delik delmeden önce ilk önce akım, gaz veya su hatlarına zarar vermemek için bir hat arayıcı ile kontrol ediniz.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 51

Page 52

• Matkap ucunu/Matkap kovanını sadece elektrik fiμi çekilmiμ durumdayken deπiμtiriniz!

• Matkap kovanı anahtarını alete sabitleμtirmek için sadece ekte bulunan anahtar deposunu kullanınız.

• Yaralanmalardan kaçınmak için iμlenecek olan iμleme parçasının emniyet altına alınmıμ olması gerekmektedir (Örn. mengene kıskacında sıkıμtırarak).

• Zorlamadan dolayı delme ve vidalama esnasında motorun durmasından kaçınınız.

• Darbeli matkap kullan∂rken kulakl∂k tak∂n∂z. Gürültü iμitme kayb∂na yol açabilir.

• Alet beraberinde verilen ilave saplar∂ kullan∂n∂z. Makine hakimiyetinin yitirilmesi yaralanmalara neden olabilir.

• Tak∂l∂ aletin görülmeyen elektrik hatlar∂na veya kendi kablosuna temas edebileceπi iμler yap∂yorsan∂z, cihaz∂ izole tutma yerlerinden tutunuz. Gerilim ileten hatlarla temas, cihaz∂n metal parçalar∂n∂ da gerilimli hale getirir ve elektrik çarpmas∂na yol açabilir.

Emniyet iμaretleri

Alet kasas∂ üzerindeki iμaretler μu anlamlara gelmektedir:

Model-No. ve imal y∂l∂

Model tan∂m∂

Motor

Rölanti devir say∂s∂

Normal ev çöpüyle beraber imha etmeyiniz!

Önemli! Kullanma talimat∂n∂ dikkate al∂n∂z!

Göz ve iμitme koruyucusu kullanmak.

Hafif nefes maskesi kullan∂n∂z

“Kontrollü emniyet” gönüllü kalite mühürü

Alet kasas∂ çifte izolasyon korumal∂d∂r

CE iμareti (Avrupa emniyet normlar∂na uygunluk)

Üretici adresi

7 – Montaj ve ayar iμlemleri

Matkap ucunu/takımı yerleμtirmek

D∑KKAT! Elektrik fiμini çekiniz!

Makinenin, anahtarsız elle alet deπiμtirmek için çabuk kavramalı matkap kovanı bulunmaktadır.

Makineyi arka matkap kovanı halkasından tutunuz. Matkap kovanını sol tarafa çevirerek ön halkadan açınız. Matkap ucunu yerleμtiriniz ve ön halkayı saπ tarafa çevirerek sabitleμtiriniz (Ωekil 2).

Devir sayısı-ön seçimi

D∑KKAT! Elektrik fiμini çekiniz!

5452160-Schlagbohr-man 15.01.14 09:26 Seite 52

Page 53

Devir sayısı-ön seçimi ile makinenin devir

sayısı ilgili kullanılacak takım ve malzemeye uygun ayarlanmaktadır.

• Devir sayısı ayarını Açma/Kapatma

μalterinde (5) (–) istikametinde çeviriniz.: Makinenin maksimum devir sayısı azaltılmaktadır.

• Devir sayısı ayarını (+) istikametinde

çeviriniz: Motor devir sayısı maksimum devir sayısına kadar yükseltilmektedir.

Açma/Kapatma sürgülü μalter ile makinenin devir sayısı seçilen maksimum devir sayısı içerisinde kademesiz olarak deπiμtirilebilir.

Vurma fonksiyonu μalteri/saπa/sola döndürme

Ayarlama iμlemi makine çalıμmazken μekilde gösterildiπi gibi.

ÖNEML∑! Makine çalıμırken

saπa/sola çevirme anahtarına basılması yasaktır, bu nedenle makinenin tamamen durmasını bekleyiniz. Saπa/sola dönen makinelerin matkap kovanı her zaman sol diμli vidası ile sabitleμtirilmiμtir. Bu, matkap kovanı deπiμtirilmeden önce ön tarafta matkap kovanı içinden sökülmelidir. Sol diμli vidalar sadece saπa çevrilerek sökülebilir.

8 – Çal∂μt∂rma iμlemi

Açmak/Kapatmak

Elektrik fiμini bir 230–240 V~-prizine takınız.

D∑KKAT! Genel olarak makineyi malzeme ile temas etmeden önce

çalıμtırınız.

Açmak/Çalıμtırmak

Açma/Kapatma μalterine (5) dikkatlice basınız, makine çalıμır, devir sayısı μalter basıncına göre deπiμmektedir.

Kapatmak

Açma/Kapatma μalterini bırakınız ve makinenin durmasını bekleyiniz.

Sürekli çalıμtırma iμlemini açmak

Açma/Kapatma μalterine basınız ve basılı tutunuz. Kilitleme/durdurma düπmesine (3) basınız. Açma/Kapatma μalterini bırakınız – makine ilgili devir sayısında çalıμır.

Sürekli çalıμtırma iμlemini kapatmak

Açma/Kapatma μalterine basınız. Kilitleme/durdurma düπmesi kilidi açar. Açma/Kapatma μalterini bırakınız ve makinenin durmasını bekleyiniz.

9 – Çal∂μma tarz∂

Tahta ve metali delmek

Tahta ve metali delerken vurma fonksiyonu genel olarak kapalı olmalıdır. Vurma fonksiyon μalterini ‚Kapalı’ (Aus) pozisyonuna getiriniz. Saπa/Sola döndürme anahtarını ‚Saπa döndürme’ (Rechtslauf) pozisyonuna getiriniz.

Darbeli delme fonksiyonu "KAPALI"

Darbeli delme fonksiyonu "AÇIK"

"Sola dönme"

"Saπa dönme"

5452160-Schlagbohr-man 15.01.14 09:26 Seite 53

Page 54

Elektronik devir sayısı ayarı Açma/Kapatma μalterine basılarak yapılmaktadır. Devir sayısı ön seçimi Açma/Kapatma μalterindeki ayar volanı ile yapılmaktadır.

Betonu delmek

Vurma fonksiyonunu çalıμtırınız, saπa/sola çevirme anahtarını ‚Saπa döndürme’ (Rechtslauf) pozisyonuna getiriniz. Düμük devir sayısı ile baμlayınız.

10 – Bak∂m ve çevrenin

korunmas∂

Makine gövdesini yalnızca nemli bezle temizleyin ve arkasından iyice kurulayın. Solvent (çözeltici madde) kullanmayın!

D∑KKAT! Kullanılamayacak duruma

gelen elektrikli ve akülü aletler ev çöpüne atılamazlar! Bunların elektrikli ve eski elektrikli aletlere iliμkin 2012/19 AB yönetmeliπi uyarınca ayrı bir yerde toplanmaları, çevreye zarar vermeyecek ve usulüne uygun μekilde yeniden deπerlendirme yerine verilmeleri gerekmektedir.

Lütfen art∂k kullan∂lamayan durumda olan elektrikli cihazlar∂n∂z∂ yerel toplama noktalar∂na intikal ettiriniz. Ambalaj malzemelerini türlerine göre ayr∂ olarak toplay∂n∂z ve yerel yönetmelik hükümleri doπrultusunda at∂k giderme iμlemine tabi tutunuz. Lütfen ayr∂nt∂l∂ bilgiler için yerel yönetim makamlar∂n∂za müracaat ediniz.

11 – Servis aç∂klamalar∂

• Kullanım kılavuzu, bulunması halinde

aksesuar parçaları ve makineyi orijinal

ambalajında saklayın. Böylece tüm bilgi ve parçalar daima elinizin altında olur.

• MeisterCRAFT aletleri büyük çaplı

bakım gerektirmez, gövdenin temizlenmesi için nemli bir bez yeterlidir. Elektrikli aletleri kesinlikle suyun içine sokmayın. Daha geniμ bilgiler kullanım kılavuzundan alınabilir.

• MeisterCRAFT aletleri sıkı kalite

kontrolünden geçirilir. Buna raπmen fonksiyon arızası meydana geldiπinde aleti servis adresimize postalayın. Aletiniz kısa süre içinde tamir edilecektir.

• Arıza hakkında yapılacak kısa açıklama arıza arama ve tamir süresini azaltacaktır. Arızanın garanti süresi içinde meydana gelmesi halinde aletin içine garanti sertifikası ve kasa fiμini de koyun.

• Arızanın garanti süresinin dıμında meydana gelmesi halinde firmamız tamir ücretini sizden talep edecektir.

ÖNEML∑! Aletin açılması halinde

garanti hakkınız kaybolur.

D∑KKAT! Ürün Sorumluluk

Yasas∂na göre, uygunsuz yap∂lan tamiratlarda veya orjinal olmayan ya da taraf∂m∂zca onaylanmayan parçalar∂n deiμtirilmesi nedeniyle ve tamirat∂n makinelerimizin yol açaca∂ hasarlar için sorumluluk almad∂∂m∂z∂ ehemmiyle belirtiriz! Ayn∂ μey kullan∂lan aksesuvarlar için de geçerlidir.

• Transport hasarlarını önlemek için

aleti güvenli bir μekilde paketleyin veya orijinal ambalajını kullanın.

• Garanti süresinin dolmasından

sonrada sizlere hizmet veririz ve

5452160-Schlagbohr-man 15.01.14 09:26 Seite 54

Page 55

muhtemelen MeisterCRAFT aletlerinde meydana gelecek arızaları uygun fiyatlarla tamir ederiz.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 55

Page 56

… wird die Übereinstimmung mit folgenden

Richtlinien erklärt: … je v souladu s tûmito smûrnicemi: … est conforme aux directives suivantes: … is herewith declared to conform with the

following guidelines: … wordt verklaard dat het in overeenstemming is

met de volgende richtlijnen: … alttaki yönetmeliπe uygun olduπu açıklam∂r:

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

Angewandte harmonisierte Normen: Aplikované súvisiace normy: Normes harmonisées utilisées: Applied, harmonized standarts: Toegepaste, geharmoniseerde normen:

Uygulanan normlar:

EN 60745-1/A11:2010 EN 60745-2-1:2010 EN 55014-1/A2:2011 EN 55014-2:A2:2008 EN 61000-3-2:2009 EN 61000-3-3:2008

Für das nachstehende Erzeugnis ...

Potvrzujeme tímto, že níže uvedený výrobek ...

Nous déclarons que le produit d signé ci-après ... The following product ... Voor het hieronder vermelde produkt ...

Schlagbohrmaschine

Příklepová vrtačka

Perceuse à percussion Hammer Drill Slagboormachine Darbeli Matkap

2006/42 EC 2004/108 EC 2011/65 EC

EG-Konformitätserklärung

Prohlášení o konformitě s ES

Déclaration de conformité CE

EC-Declaration of Conformity EG-Verklaring van overeenstemming AB Uygunluk Açıklaması

MSB 710 E Nr. 5452160 Bj. 2014 · SN04001

5452160-Schlagbohr-man 15.01.14 09:26 Seite 56

Page 57

D - Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des

Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung

bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

CZ - Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady

z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických

přístrojích.

F - L’objet de la déclaration décrit ci-dessus remplit les prescriptions de la directive 2011/65/UE du

Parlement Européen et du Conseil du 8 juin 2011 relatives à la restriction d’utilisation de certaines

substances dangereuses dans les appareils électriques et électroniques.

GB - The object of the declaration described above is in conformity with Directive 2011/65/EU of the

European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain

hazardous substances in electrical and electronic equipment.

NL - Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de richtlijn

2011/65/EU van het Europees Parlement en van de Raad d.d. 8 juni 2011 ter beperking van het gebruik

van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

TR - Beyan∂n yukar∂da tan∂mlanan konusu, Avrupa Parlamentosu’nun ve Konsey’in elektrikli ve elektronik

cihazlarda belirli tehlikeli maddelerin kullan∂m∂n∂n s∂n∂rlanmas∂na yönelik 8 Haziran 2011 tarihli

2011/65/EU nolu yönetmeliπinin hükümlerini yerine getirmektedir.

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal D- Autorisierte Person zur Aufbewahrung der technischen Dokumente

CZ - Uschování technické dokumentace

F - Conservation de la documentation technique GB - Storage of the technical documentation NL - Bewaring van de technische documenten

TR - Teknik evraklar∂n muhafazas∂

Wuppertal, . . . . . . . . . . . . . . .

Manfred Benning

Dipl.-Ing. Technische Leitung/Produktentwicklung,

01.04.2014

5452160-Schlagbohr-man 15.01.14 09:26 Seite 57

Page 58

zugs weise – nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37– 39 D-42349 Wuppertal Germany

2014/2015 Diese Druckschrift einschließlich aller ihrer

Teile ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen

Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu lässig und strafbar.

Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Ein speisung und Verarbeitung in elektronischen Systemen.

5452160-Schlagbohr-man 15.01.14 09:26 Seite 58
