Page 1

Nr. 5452360

MSB 1050 E

D - Schlagbohrmaschine .................. 4

CZ - Příklepová vrtačka........................ 13

F - Perceuse à percussion.................. 22

GB - Impact Drill ................................ 32

NL - Klopboormachine........................ 40

TR - Darbeli matkap .......................... 50

ORIGINAL BETRIEBSANLEITUNG

Překlad originálního návodu na obsluhu

Traduction du manuel d’utilisation original

Translation of the Original Instructions

Vertaling van de originele gebruiksaanwijzing

Orjinal iμletme talimat∂n∂n tercümesi

5452360-Schlagbohr-man 07.05.14 14:24 Seite 1

Page 2

Service

Meister Werkzeuge GmbH Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1 D-42349 Wuppertal

Tel.: +49 (0)1805 / 99 21 21

(14 Cent/min aus dem deutschen Festnetz. Mobilfunk max. 42 Cent/min)

Fax: +49 (0)202 / 6 98 05 88 E-Mail: [email protected]

5452360-Schlagbohr-man 07.05.14 14:24 Seite 2

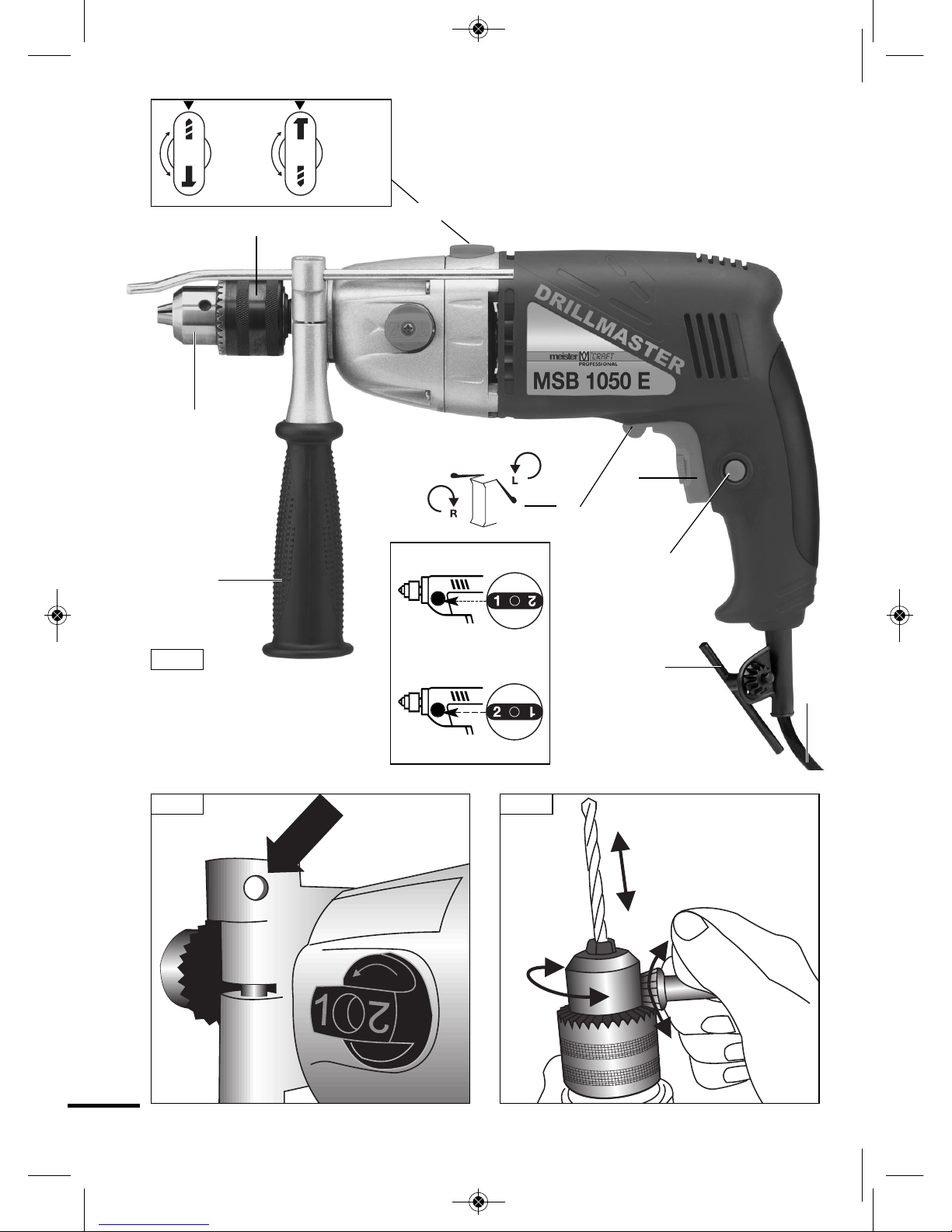

Page 3

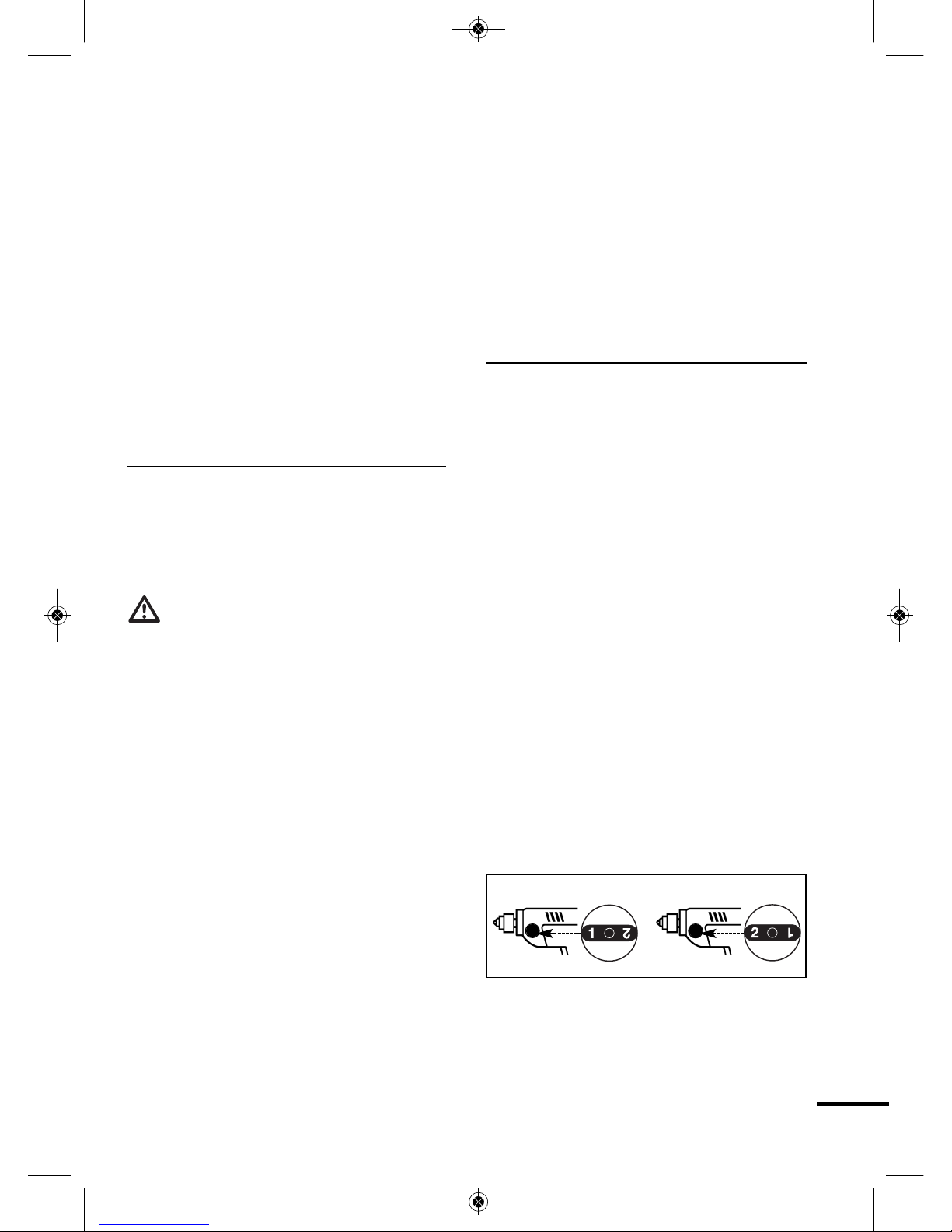

Schlagwerkschalter „AUS“

Schlagwerkschalter „EIN“

0 -1200 min

-1

0 -2880 min

-1

Abb. 2

Abb. 1

Abb. 3

5452360-Schlagbohr-man 07.05.14 14:24 Seite 3

Page 4

1 – Lieferumfang

• 1 Schlagbohrmaschine

• 1 Zusatzhandgriff

• 1 Bohrtiefenanschlag

• 1 Bohrfutterschlüssel/-Depot

• Werkzeugkoffer

• Bedienungsanleitung

• Garantieurkunde

2 – Technische Informationen

Technische Daten

Stromversorgung 230V~/50Hz Nennaufnahme 1050 W Drehzahl n

1)0–1200 min

-1

2) 0–2880 min

-1

Schlagzahl 1) 0–19200 min

-1

2) 0– 46080 min

-1

Spindelhals-ø 43 mm Anschlussgewinde 1⁄2" x 20 UNF

Ø 1,5–13 mm

Max. Bohr-ø in

- Beton 13 mm

- Stahl 16 mm

- Holz 25 mm Zuleitung 250 cm

Technische Änderungen vorbehalten.

Lärmemission/Vibration

: 95 dB(A), LWA: 106 dB(A). Hand-/

Arm schwingungen a

: 8,3 m/s2. Schlagbohren in Beton: a

= 19,129 m/s2(Handgriff (10))

= 19,656 m/s2(Zusatzhandgriff (6)) Bohren in Metall: a

= 2,483 m/s2(Handgriff (10)) a

= 2,529 m/s2(Zusatzhandgriff (6))

3 – Bauteile

1 Umschalter Bohren/Schlagbohren 2 Rechts-/Linkslauf-Umschalter 3 Arretierknopf für Dauerbetrieb 4 Zuleitung 5 Ein-/Ausschalter mit Drehzahlregelung

Betriebsanleitung & Sicher heits hinweise

WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

Seite

1 – Lieferumfang 4 2 – Technische

Informationen 4 3 – Bauteile 4 4 – Bestimmungsgemäßer

Gebrauch 5 5 – Allgemeine

Sicherheitshinweise 5

Seite

6 – Gerätespezifische

Sicherheitshinweise 8

7 – Montage und

Einstellarbeiten 9 8 – Betrieb 10 9 – Arbeitsweise 11

10 – Wartung und

Umweltschutz 11

11 – Service-Hinweise 11

Inhalt

5452360-Schlagbohr-man 07.05.14 14:24 Seite 4

Page 5

6 Zusatzhandgriff 7 Bohrfutter 8 Tiefenanschlag 9 Bohrfutterschlüssel/-Depot

10 Handgriff

4 – Bestimmungsgemäßer

Gebrauch

Bohren in Holz und Metall, Schlag boh ren in Beton, Schrauben. Verwenden Sie Maschine, Werkzeuge und Zubehör für weitere Tätigkeiten (Herstellerangaben beachten) nur für ihren jeweils be stim mungsgemäßen Einsatzbereich. Alle an deren Anwendungen werden ausdrück lich ausgeschlossen.

Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt.

5 – Allgemeine Sicherheits -

hin weise für den Um gang mit Elektrowerk zeugen

WARNUNG! Lesen Sie alle Si cherheitshinweise und Anwei -

sun gen. Versäumnisse bei der Einhal -

tung der Sicherheitshinweise und An weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wen dete Begriff „Elektrowerkzeug“ be zieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensorischen oder geistigen Fähig keiten oder mangels

Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beauf sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

1 Arbeits platz si cherheit

a Halten Sie Ihren Arbeitsbereich

sau ber und gut beleuchtet. Un ord -

nung und unbeleuchtete Arbeits be reiche können zu Unfällen führen.

b Arbeiten Sie mit dem Elektro -

werkzeug nicht in explosions ge fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c Halten Sie Kinder und andere Per -

sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen -

kung können Sie die Kon trolle über das Gerät verlieren.

2 Elektri sche Sicherheit

a Der Anschlussstecker des Elek tro -

werkzeuges muss in die Steck dose passen. Der Stecker darf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemein sam mit schutzge erd e ten Elektro werk zeug. Unver änderte Stecker und

passende Steckdosen verringern das Risiko eines elektri schen Schlages.

b Vermeiden Sie Körperkontakt mit

geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

5452360-Schlagbohr-man 07.05.14 14:24 Seite 5

Page 6

c Halten Sie das Gerät von Regen

oder Nässe fern. Das Eindringen von

Wasser in ein Elektrogerät er höht das Risiko eines elektri schen Schlages.

d Zweckentfremden Sie das Kabel

nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen. Beschä -

digte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.

e Wenn Sie mit einem Elektrowerk -

zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zuge lassen sind. Die Anwendung eines für

den Außenbereich geeig neten Verlän gerungskabels ver rin gert das Risiko eines elektrischen Schlages.

f Wenn der Betrieb des Elektro -

werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter.

Der Einsatz eines Fehler strom schutz schalters vermindert das Risiko eines elektrischen Schla ges.

3 Sicher heit von Personen

a Seien Sie aufmerksam, achten Sie

darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nem Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men ten stehen. Ein Moment der Unacht -

samkeit beim Gebrauch des Elektro werkzeugs kann zu ernsthaften Ver letzungen führen.

b Tragen Sie persönliche Schutz aus -

rüstung und immer eine Schutz bril -

le. Das Tragen persön li cher Schut z -

aus rüstung, wie Staub maske, rutsch feste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver ringert das Risiko von Verletzungen.

c Vermeiden Sie eine unbeabsich tigte

lnbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie ßen, es aufnehmen oder tragen. Wenn Sie beim Tragen

des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie ßen, kann dies zu Unfällen führen.

d Entfernen Sie Einstellwerkzeuge

oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten.

Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Geräteteil befin det, kann zu Verletzungen führen.

e Vermeiden Sie abnormale Kör per -

haltung. Sorgen Sie für einen siche ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können

Sie das Elektro werkzeug in unerwar te ten Situ ationen besser kontrollieren.

f Tragen Sie geeignete Kleidung. Tra -

gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe gen den Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden.

g Wenn Staubabsaug- und -auf fang -

einrichtungen montiert wer den kön nen, vergewissern Sie sich, dass diese angeschlossen sind und rich tig verwendet wer den. Verwendung

einer Staubab saugung kann Gefähr dun gen durch Staub verringern.

5452360-Schlagbohr-man 07.05.14 14:24 Seite 6

Page 7

4 Ver wen dung und Behandlung des

Elektro werkzeuges

a Überlasten Sie das Gerät nicht.

Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk zeug.

Mit dem passenden Elektro werkzeug arbeiten Sie besser und sicherer im angegebenen Leis tungs bereich.

b Benutzen Sie kein Elektrowerk zeug,

dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c Ziehen Sie den Stecker aus der

Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel lungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen.

Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elek tro werkzeuges.

d Bewahren Sie unbenutzte Elek tro -

werkzeuge außerhalb der Reich weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele sen haben. Elektrowerkzeuge sind

ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.

e Pflegen Sie das Gerät mit Sorg falt.

Kontrollieren Sie, ob beweg liche Teile einwandfrei funktio nieren und nicht klemmen, ob Teile gebrochen oder so beschä digt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge

scharf und sauber. Sorgfältig ge pfleg te Schneidwerkzeuge mit schar fen Schneidkanten verklem men sich weniger und sind leichter zu führen.

g Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigen Sie dabei die Ar beitsbedingungen und die auszu führende Tätigkeit. Der Gebrauch

von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Besondere Sicherheitshinweise:

· Sicherheitshinweise für Schlagbohrmaschinen

- Tragen Sie Gehörschutz bei der Be nutzung von Schlagbohrma schinen. Die Einwirkung von Lärm kann Gehör verlust bewirken.

- Benutzen Sie die mit dem Gerät ge lieferten Zusatzhandgriffe. Der Ver lust der Kontrolle über die Maschine kann zu Verletzungen führen.

· Weitere Sicherheitshinweise für Schlagbohrmaschinen

- Betätigen Sie den Getriebeum schal

ter nur bei stillstehendem Motor. Ein Um schalten bei laufender Maschine kann einen Getriebeschaden verursachen

- Benutzen Sie die Schlagbohrma schi ne niemals als Schraubendreher. Das Festziehen und Lösen von Schrau ben, Muttern und dergleichen mit der Schlagbohrmaschine ist untersagt.

- Wasser von Teilen des Elektrowerk zeugs und von Personen im Arbeits bereich fern zu halten

5452360-Schlagbohr-man 07.05.14 14:24 Seite 7

Page 8

- Vor jeder Einstellung, Service oder Wartung muß das Netzkabel des Werkzeug aus der Steckdose gezo gen werden.

- Die elektrische Leistungsstärke Ihres Verlängerungskabels muss min destens genauso stark wie die des Gerätes sein.

- Überprüfen Sie, daß die Netz span nung mit der Angabe des Typen schil des auf dem Gerät überein stimmt.

- Überprüfen Sie die Wände und Decken, um die Beschädigung der versteckten Leitungen zu vermeiden.

- Berühren Sie das Außengehäuse niemals direkt nach dem Bohren. Er wird beim Bohren sehr heiß.

6 Service

a Lassen Sie Ihr Elektrowerkzeug nur

von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparieren. Dadurch wird

sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

6 – Gerätespezifische

Sicherheitshinweise

• Augen-und Gehörschutz anlegen.

• Bevor Sie Löcher in eine Wand bohren, prüfen Sie ggf. mit einem Leitungssucher, dass Sie nicht auf Strom, Gas oder Wasser stoßen.

• Bohrer-/Bohrfutterwechsel nur bei gezogenem Netzstecker vornehmen!

• Zur Vermeidung von Verletzungen sollte das zu bearbeitende Werkstück

gesichert (z.B. durch Einspannen im Schraubstock) sein.

• Vermeiden Sie, dass der Motor beim Bohren unter Belas tung zum Still stand kommt.

• Die Maschine nur für deren bestim mungsgemäßen Einsatzbereich ver wenden.

• Während des Betriebes die Maschine immer mit beiden Händen halten und einen sicheren Stand einnehmen.

• Steckdosen im Außenbereich müssen mit Fehlerstrom-Schutzschaltern ausgerüstet sein.

• Späne oder Splitter dürfen niemals bei laufender Maschine entfernt werden.

• Kleine Werkstücke müssen so ge sichert werden, dass sie beim Bohren nicht vom Bohrer mitgenommen werden können.

• Vor allen Arbeiten an der Maschine, in Arbeitspausen und bei Nichtgebrauch Stecker aus der Steckdose ziehen.

• Anschlusskabel immer vom Wirkungs bereich fernhalten.

• Maschine nur ausgeschaltet an die Steckdose anschließen.

• Die Maschine immer mit Zusatz hand griff verwenden.

• Personen unter 16 Jahren dürfen die Maschine nicht bedienen.

• Wenn die Anschlussleitung beschädigt wird, muss sie – um Ge fährdungen zu ver mei den – vom Hersteller oder seinem Kun den dienst vertreter ersetzt werden.

5452360-Schlagbohr-man 07.05.14 14:24 Seite 8

Page 9

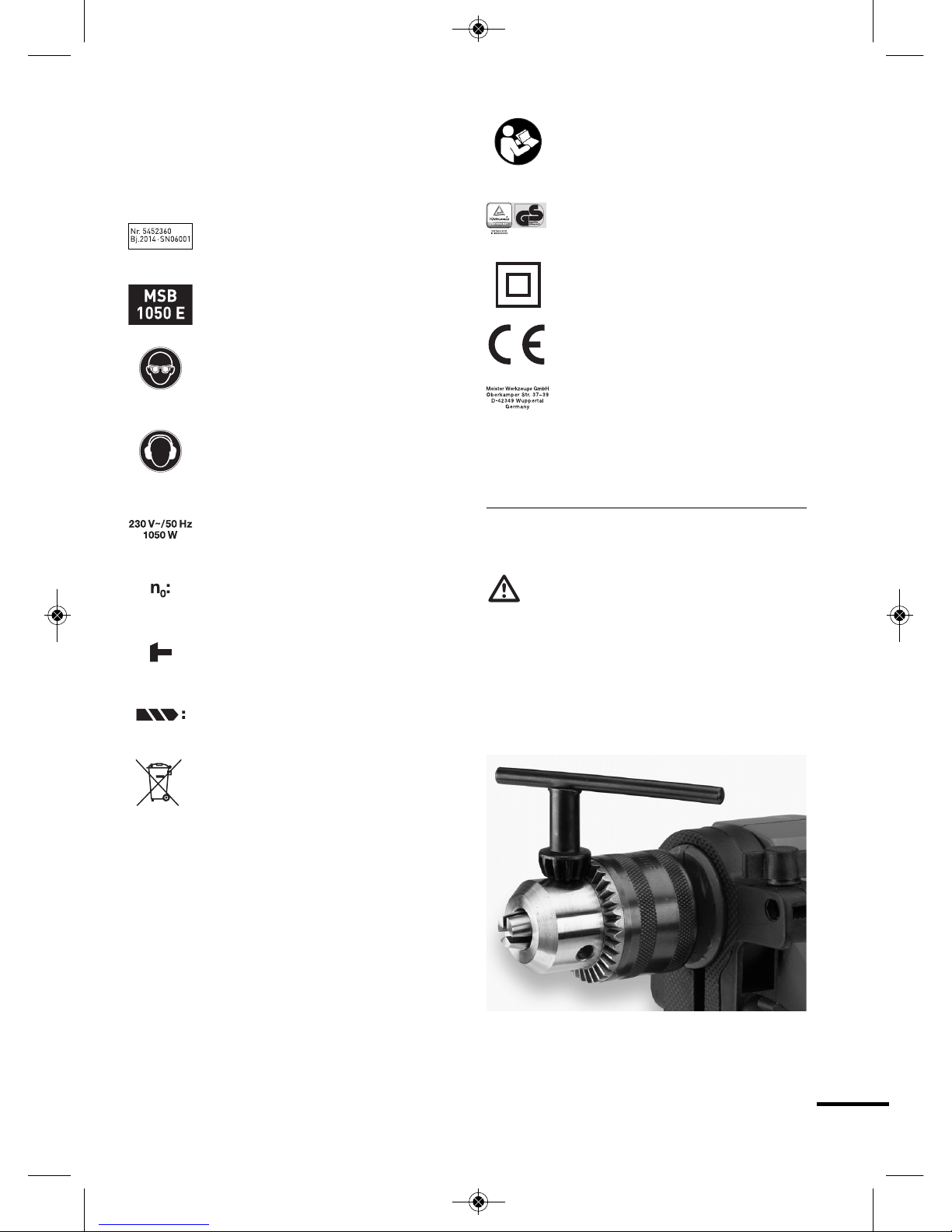

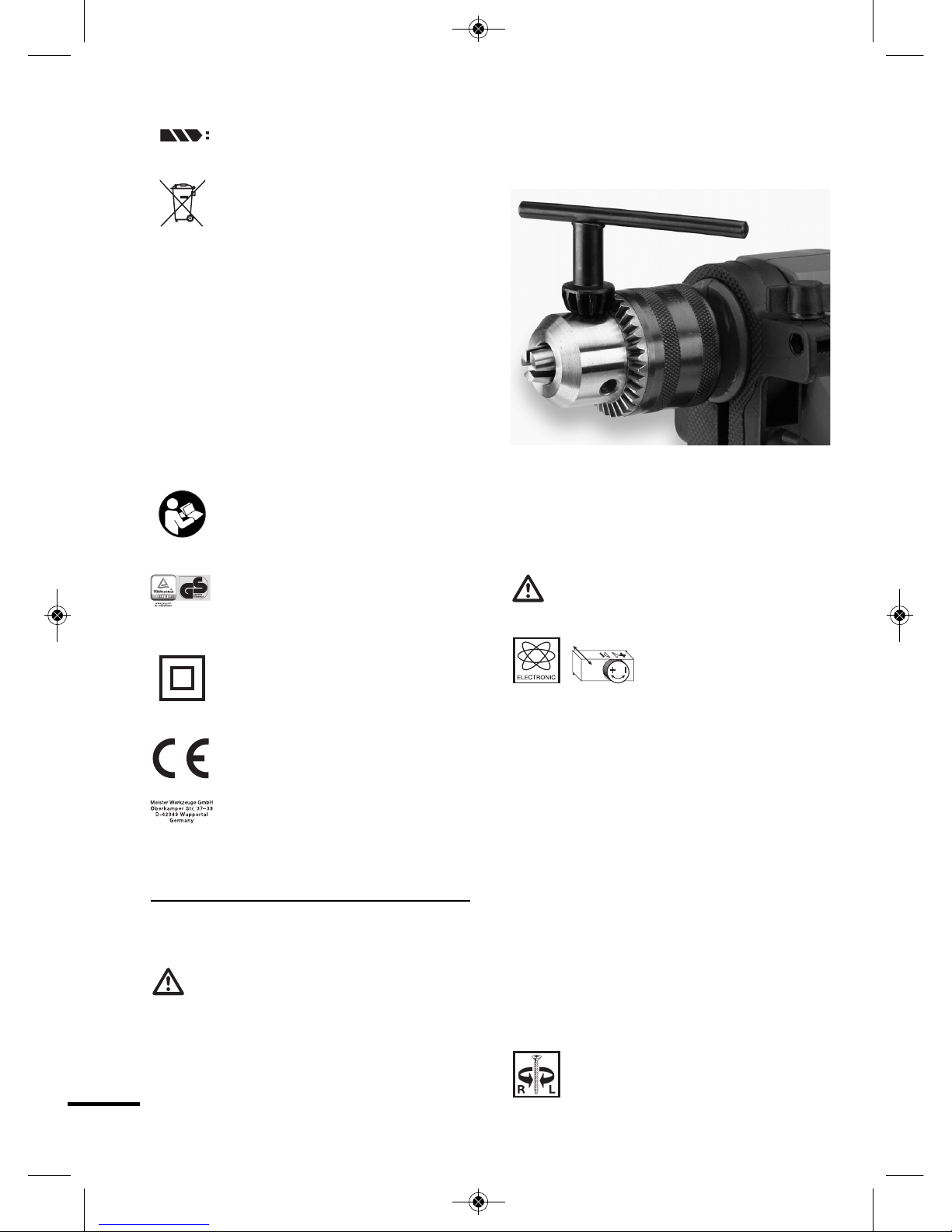

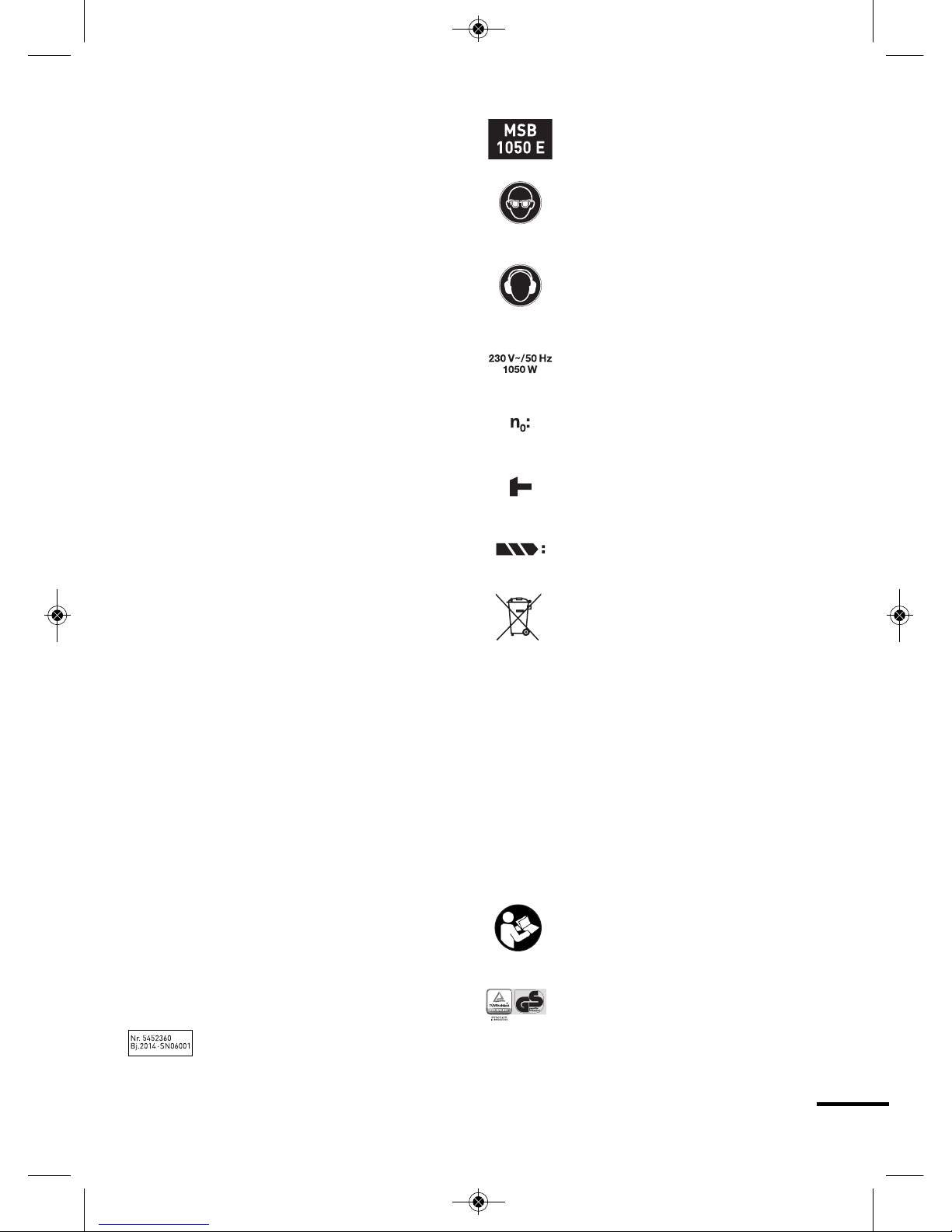

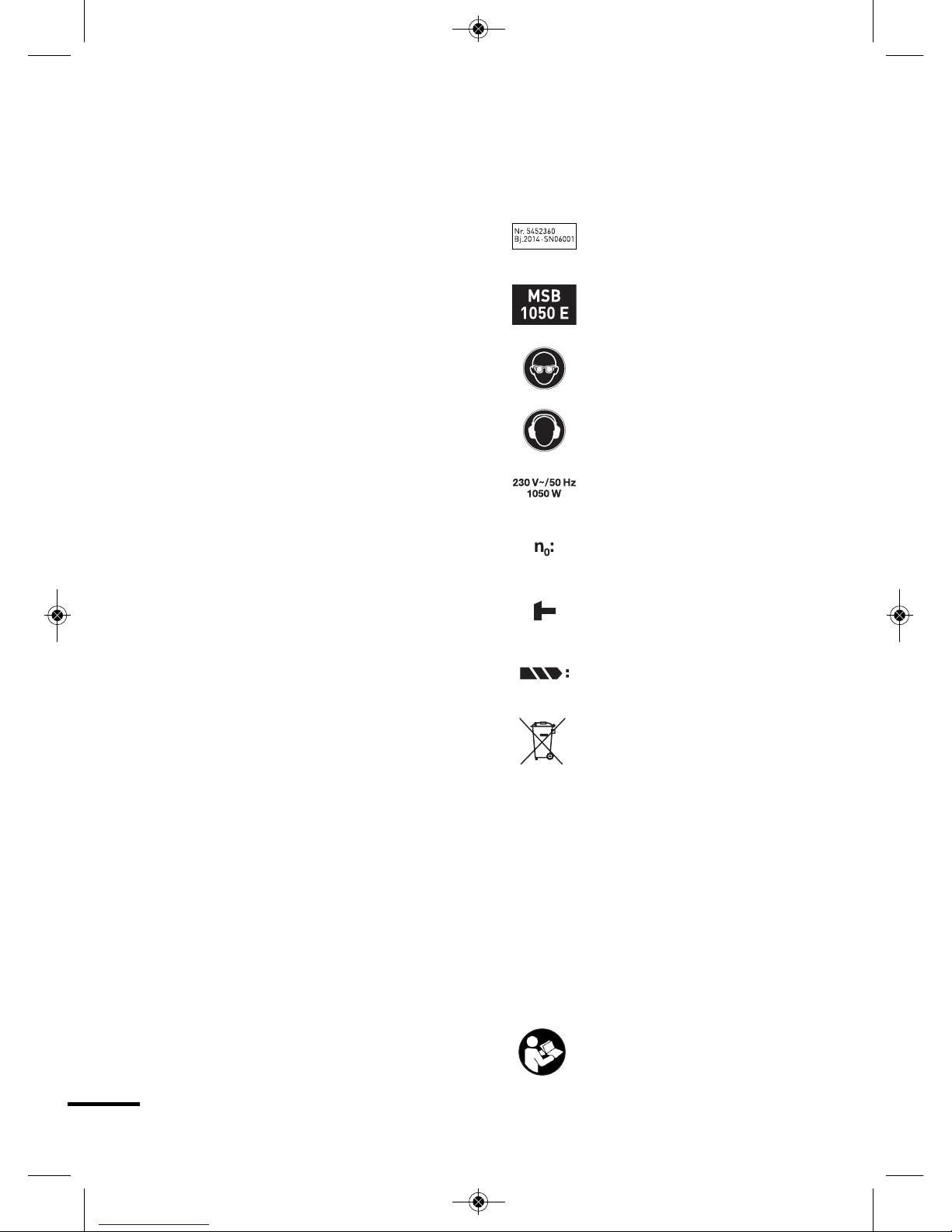

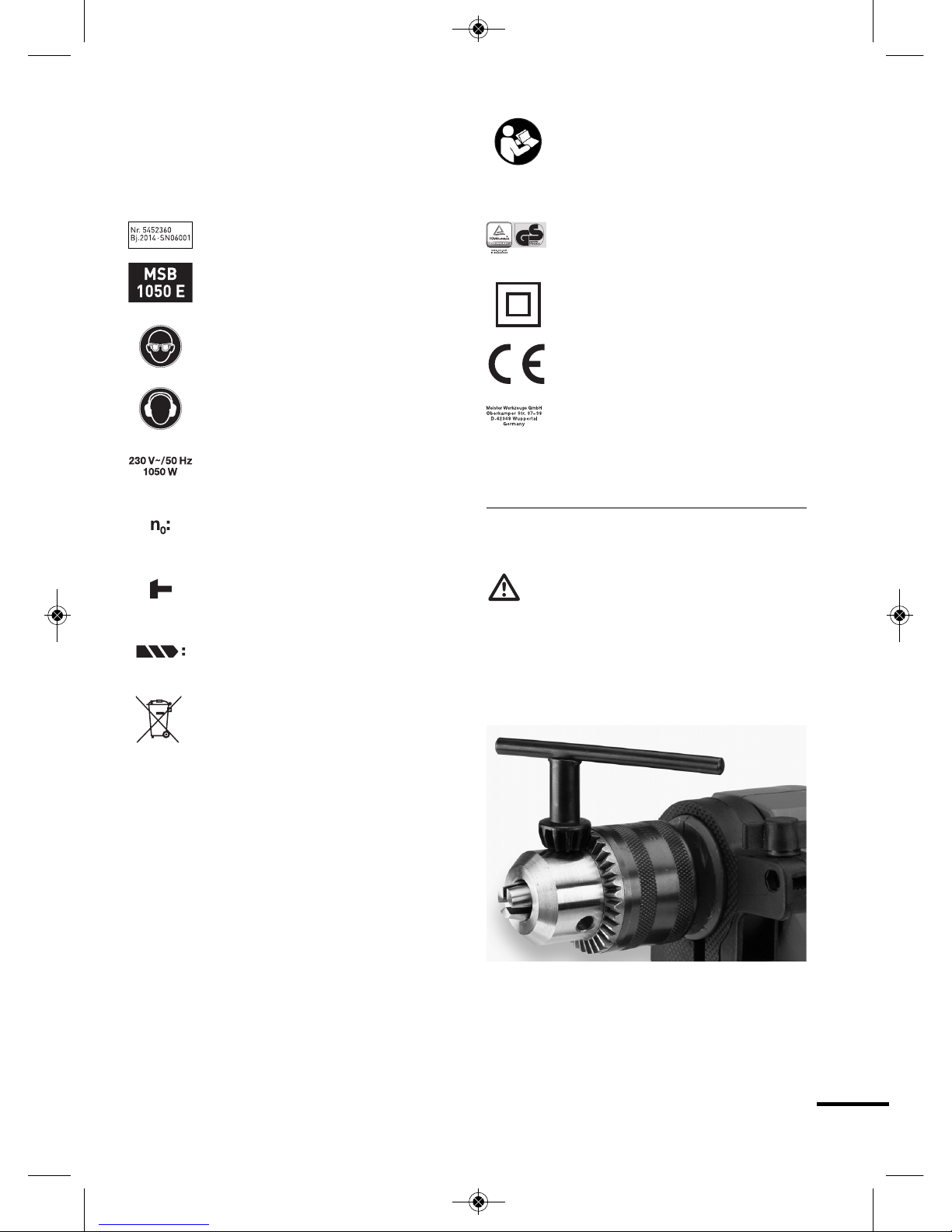

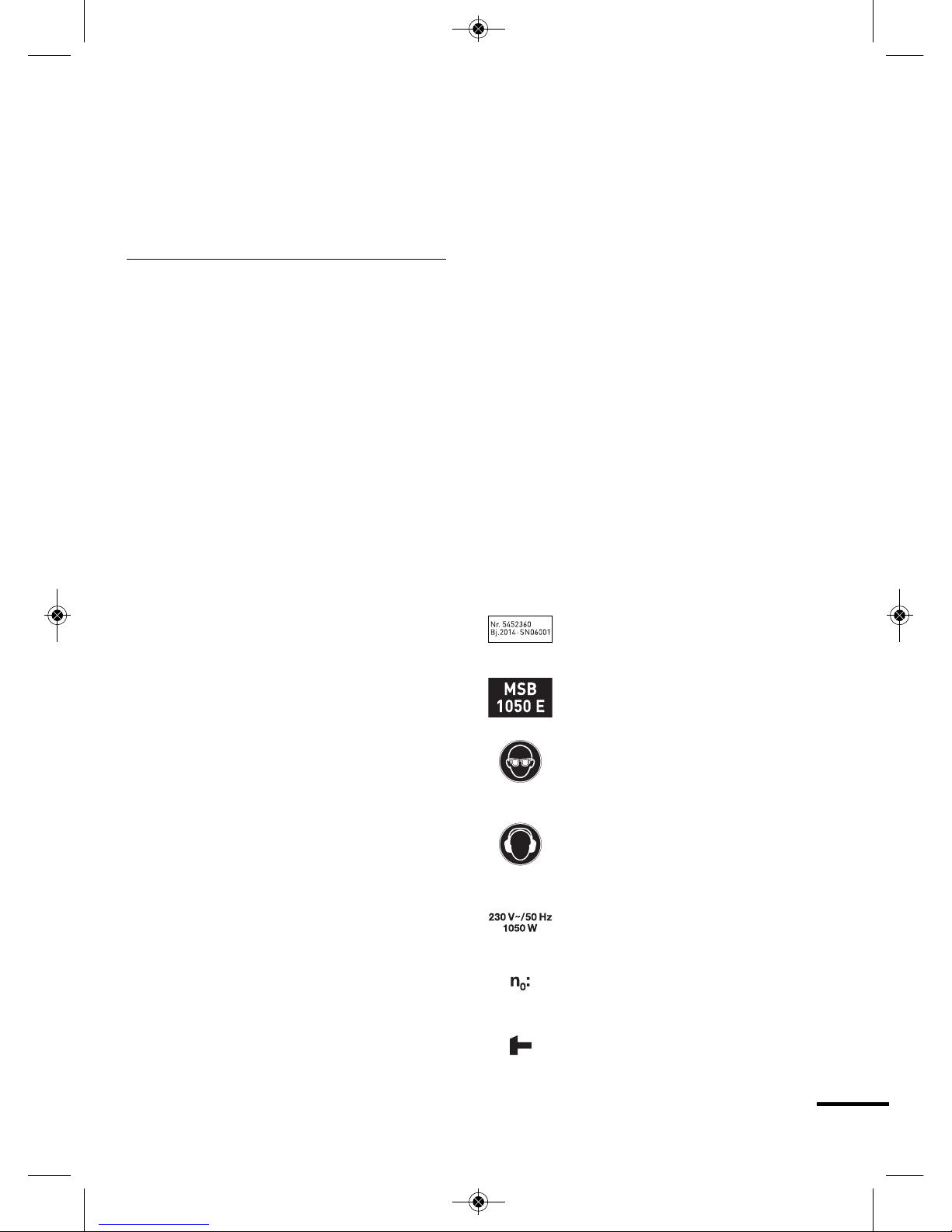

Sicherheitskennzeichnung

Die Symbole auf dem Gehäuse haben folgende Bedeutung:

Modell-Nr. und Baujahr

Modellbezeichnung

Beim Arbeiten mit der Schlagbohrmaschine, tragen Sie eine Schutzbrille.

Tragen Sie Gehörschutz, wenn Sie die Schlagbohrmaschine benutzen.

Netzspannung, -frequenz und Leistungsaufnahme

Leerlaufdrehzahl

Schlagzahl

maximaler Bohrerdurchmesser

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll

entsorgt werden darf. Altgeräte ent halten wertvolle recyclingfähige Materiali en, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu scha den. Bitte entsorgen Sie Altgeräte des halb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Lesen Sie diese Bedienungsan -

leitung gut durch, bevor Sie die Schlagbohrmaschine benutzen.

Freiwilliges Gütesiegel

„geprüfte Sicherheit“

Gehäuse ist doppelt

schutziso liert

CE-Zeichen (Konformität mit eu -

ropäischen Sicherheits normen)

Hersteller-Anschrift

7 – Montage und

Einstellarbeiten

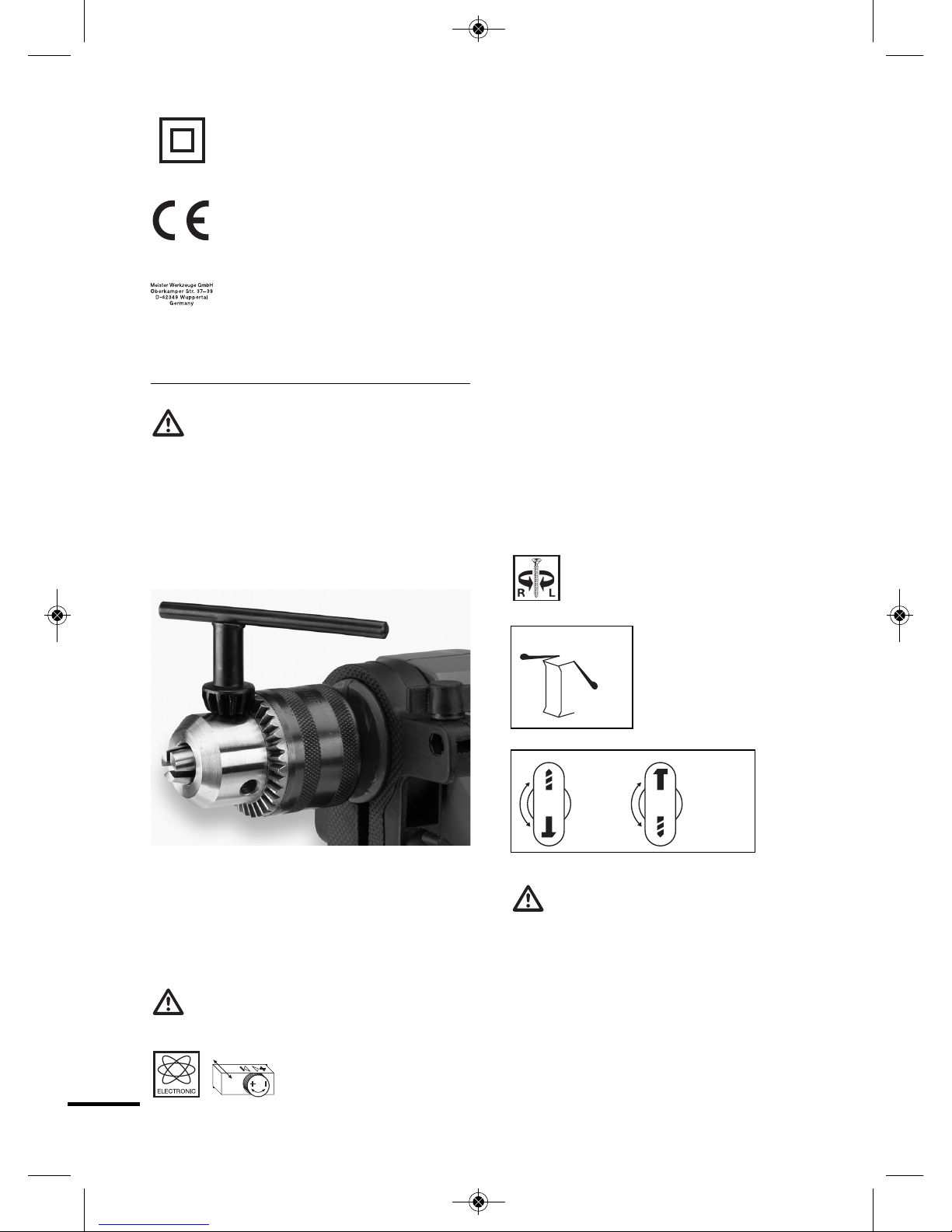

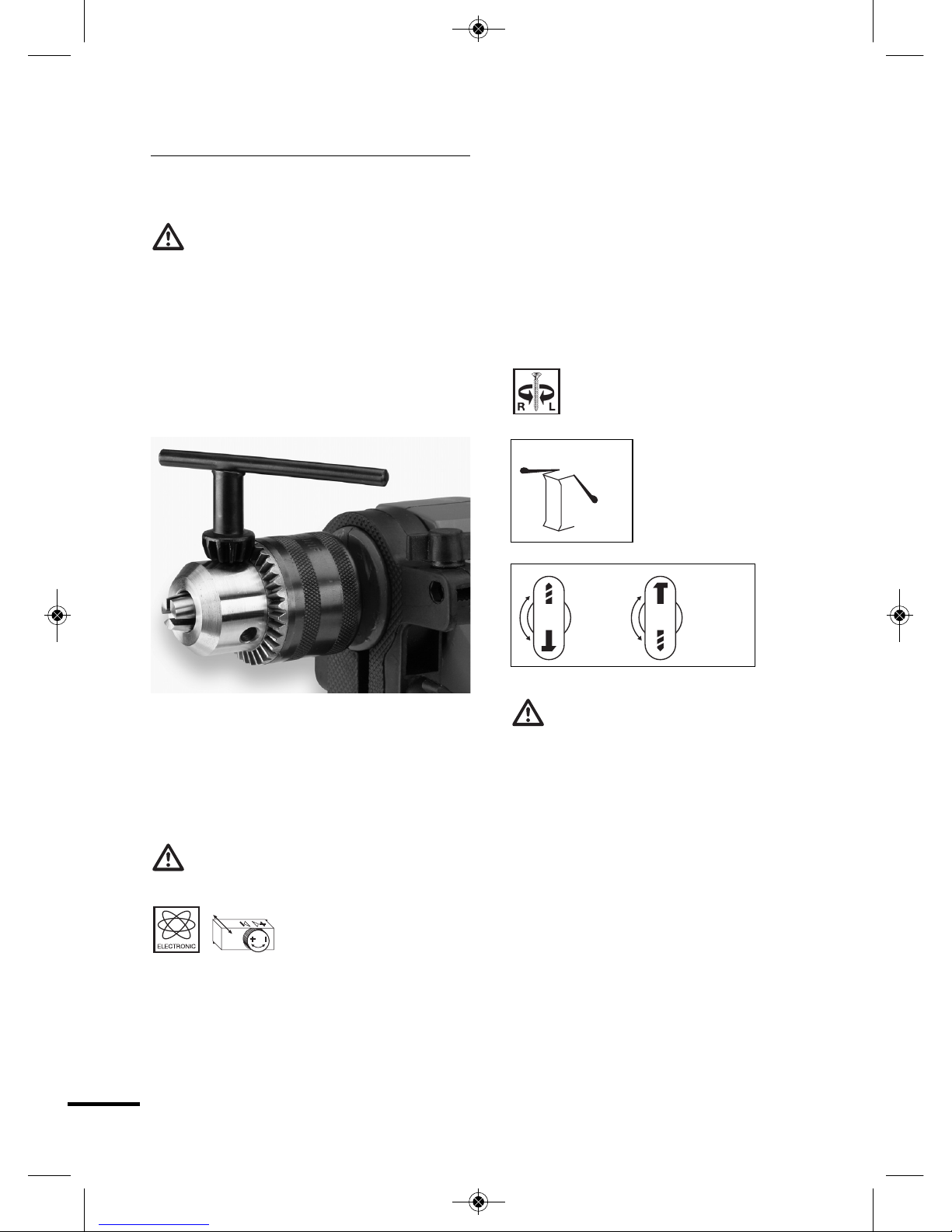

Bohrer/Werkzeug einsetzen

ACHTUNG! Vor jedem Werkzeug wechsel Netzstecker ziehen.

Öffnen Sie das Bohrfutter durch Links drehen des Zahnkranzes, bis Sie das Werkzeug ein setzen können. Bei fest sitzenden Werk zeugen den Bohfutter schlüssel verwenden.

Spannen Sie nun an allen Bohrungen gleich mäßig das Bohrfutter mithilfe des Bohrfutter schlüssels.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 9

Page 10

Drehzahl-Vorwahl

ACHTUNG! Netzstecker ziehen!

Mit der Drehzahl-

Vorwahl lässt sich die

Motor dreh zahl an das jeweilige Ein satz werkzeug sowie den Werkstoff anpassen.

• Drehzahlregler am Ein-/Ausschalter (5)

in Richtung (–) drehen: Die max. Dreh zahl der Maschine wird reduziert.

•Dreh zahlregler in Richtung (+) drehen:

Die Motordrehzahl wird erhöht bis zur Maxi mal drehzahl.

Mit dem Ein-Aus-Schiebeschalter lässt sich die Drehzahl der Maschine stufen los inner halb der gewählten Maximal drehzahl variieren.

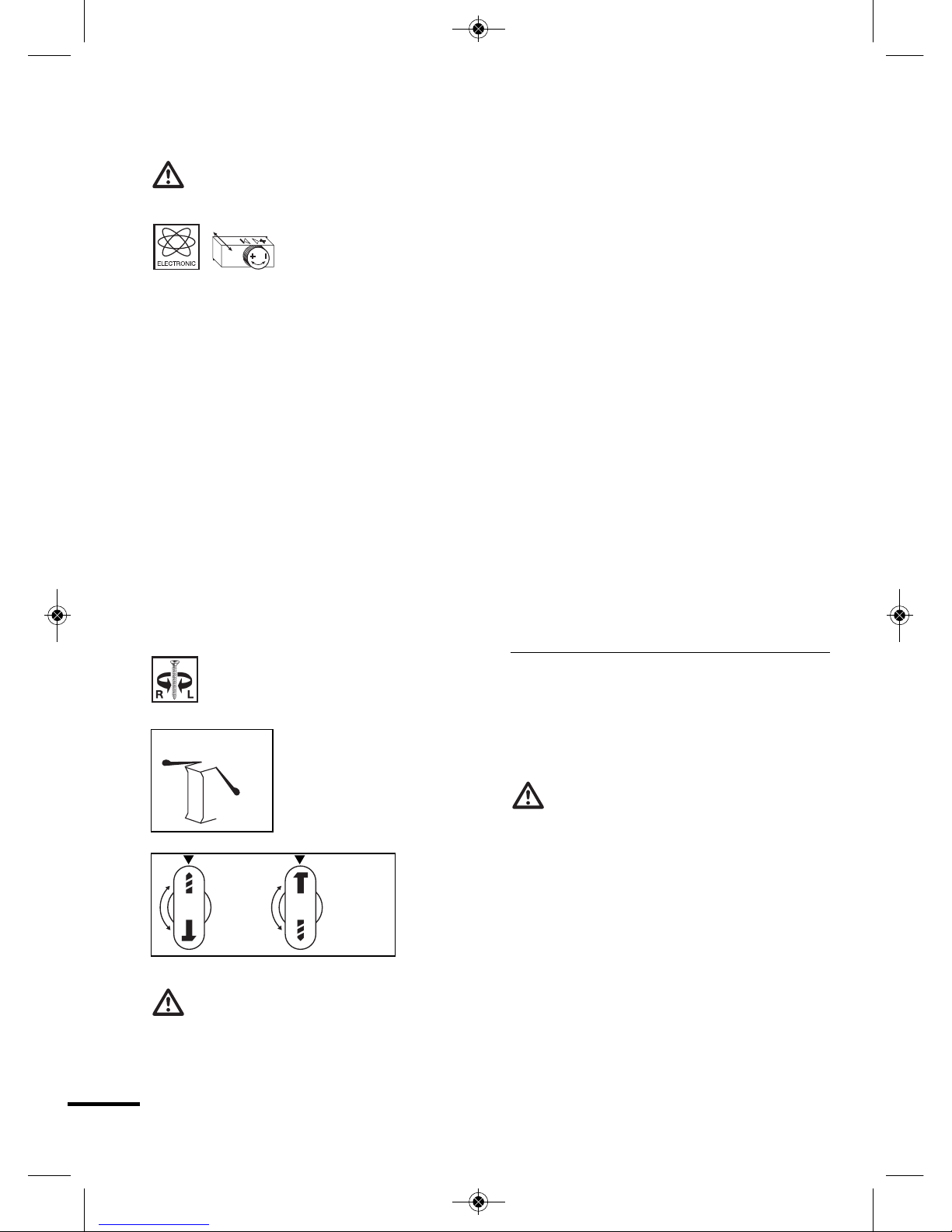

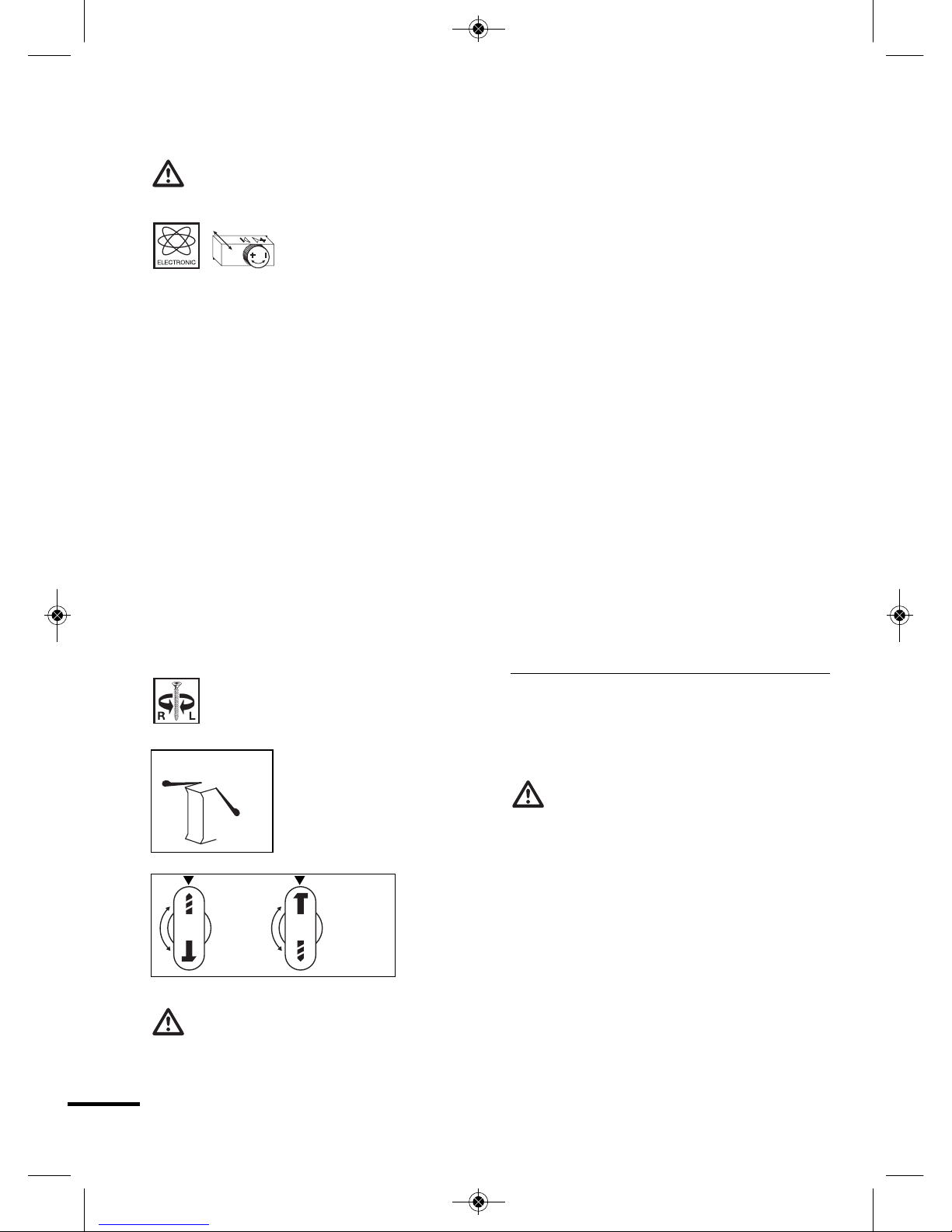

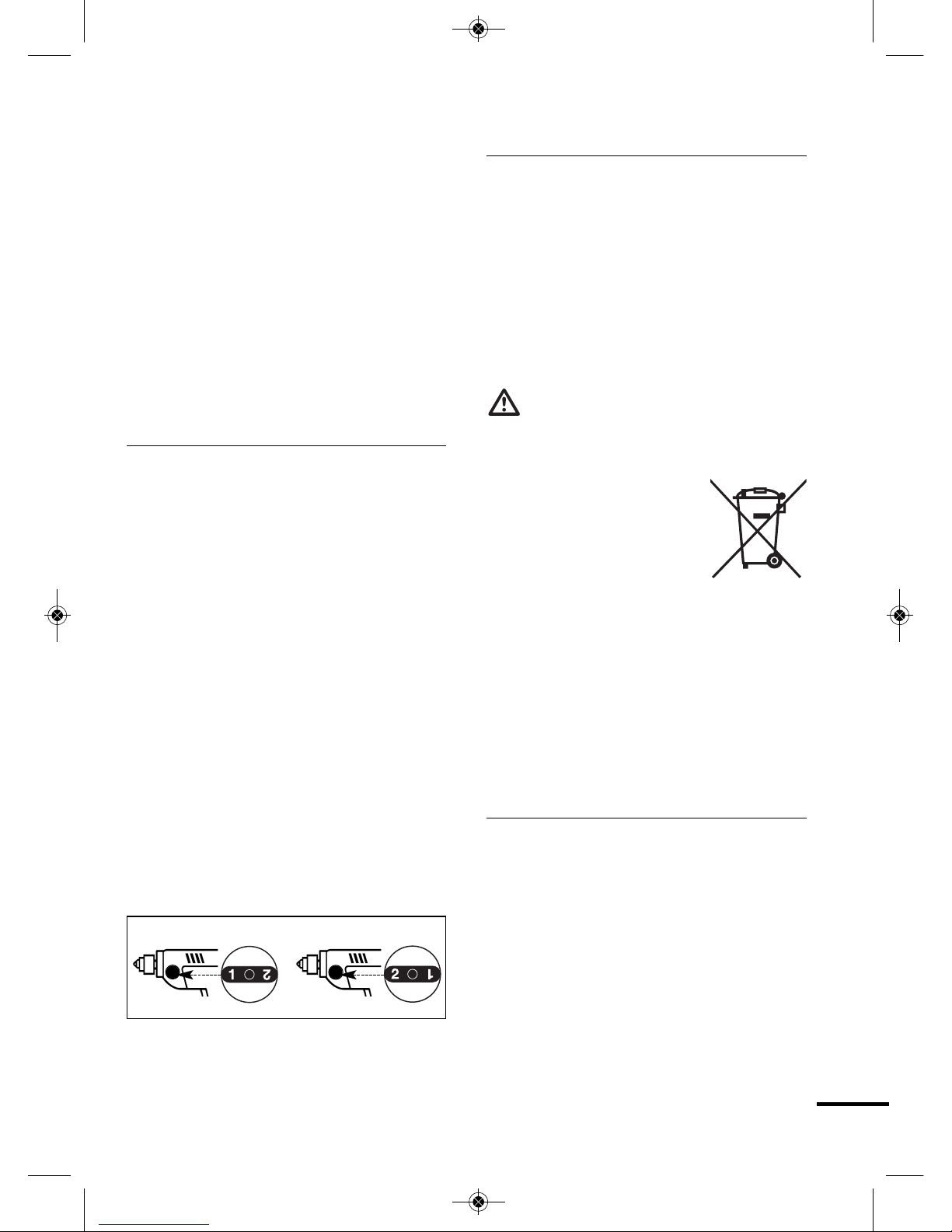

Schlagwerkschalter/Rechts-Linkslauf

Einstellung gemäß Abbildung bei stillstehen der Maschine.

WICHTIG! Während des Laufs der

Ma schine darf der Rechts-/Links lauf-Umschalter nicht betätigt werden, daher vollständigen Stillstand ab war ten. Das Bohr futter von Rechts-/Linkslauf-

Ma schi nen ist stets mit einer Links ge winde-Schraube fix iert. Diese ist vor einem Bohrfutter wechsel vorn durch das Bohrfutter hin durch zu lösen. Links gewinde-Schrauben lassen sich nur durch Rechtsdrehung lösen.

Zusatzhandgriff (6) einstellen

Handgriff durch Linksdrehen lockern und auf eine günstige seitliche Arbeits position durch Verschieben um die Bohrachse einstellen. Handgriff durch Rechtsdrehen fixieren.

Tiefenanschlag (8) montieren und einstellen

Zusatzhandgriff lockern und das gerade Stück des Tiefenanschlags in die Boh rung einführen und anhand des einge setzten Boh rers auf die gewünschte Bohrtiefe ein stellen. Handgriff wieder fixieren.

8 – Betrieb

Ein-Ausschalten

Netzstecker in eine 230 V~-Steckdose stecken.

ACHTUNG! Maschine

grundsätzlich vor Material-

Kontakt einschalten.

Einschalten

Ein-/Ausschalter (5) vorsichtig drücken, die Maschine startet, die Drehzahl vari iert je nach Schalterdruck.

Ausschalten

Ein-/Ausschalter loslassen und Stillstand der Maschine abwarten.

Schlagwerkschalter „AUS“

Schlagwerkschalter „EIN“

„Linkslauf“

„Rechtslauf“

5452360-Schlagbohr-man 07.05.14 14:25 Seite 10

Page 11

Dauerbetrieb einschalten

Ein-/Ausschalter drücken und halten. Arretier knopf (3) drücken. Ein-/Aus schalter loslassen – die Maschine läuft in der jeweiligen Drehzahl.

Dauerbetrieb ausschalten

Ein-/Ausschalter betätigen, der Arretier knopf entriegelt. Ein-/Ausschalter los lassen und Still stand der Maschine abwarten.

9 – Arbeitsweise

Bohren in Holz und Metall

Zum Bohren in Holz und Metall muss das Schlagwerk grundsätzlich ausge schaltet sein. Den Schlagwerkschalter auf Stellung „Aus“ stellen. Rechts-/Links lauf-Umschalter auf „Rechts lauf“ stellen. Elektronische Dreh zahl regelung durch Betätigung des Ein-/Ausschalters. Dreh zahl vorwahl mit Stellrad am Ein-/Aus schalter.

Bohren in Beton

Schlagwerk einschalten, Rechts-/ Linkslauf-Umschalter auf “Rechtslauf“ stellen. Mit niedriger Drehzahl starten. Je nach Materialeigenschaften und Durchmesser des Bohrers den 1. und

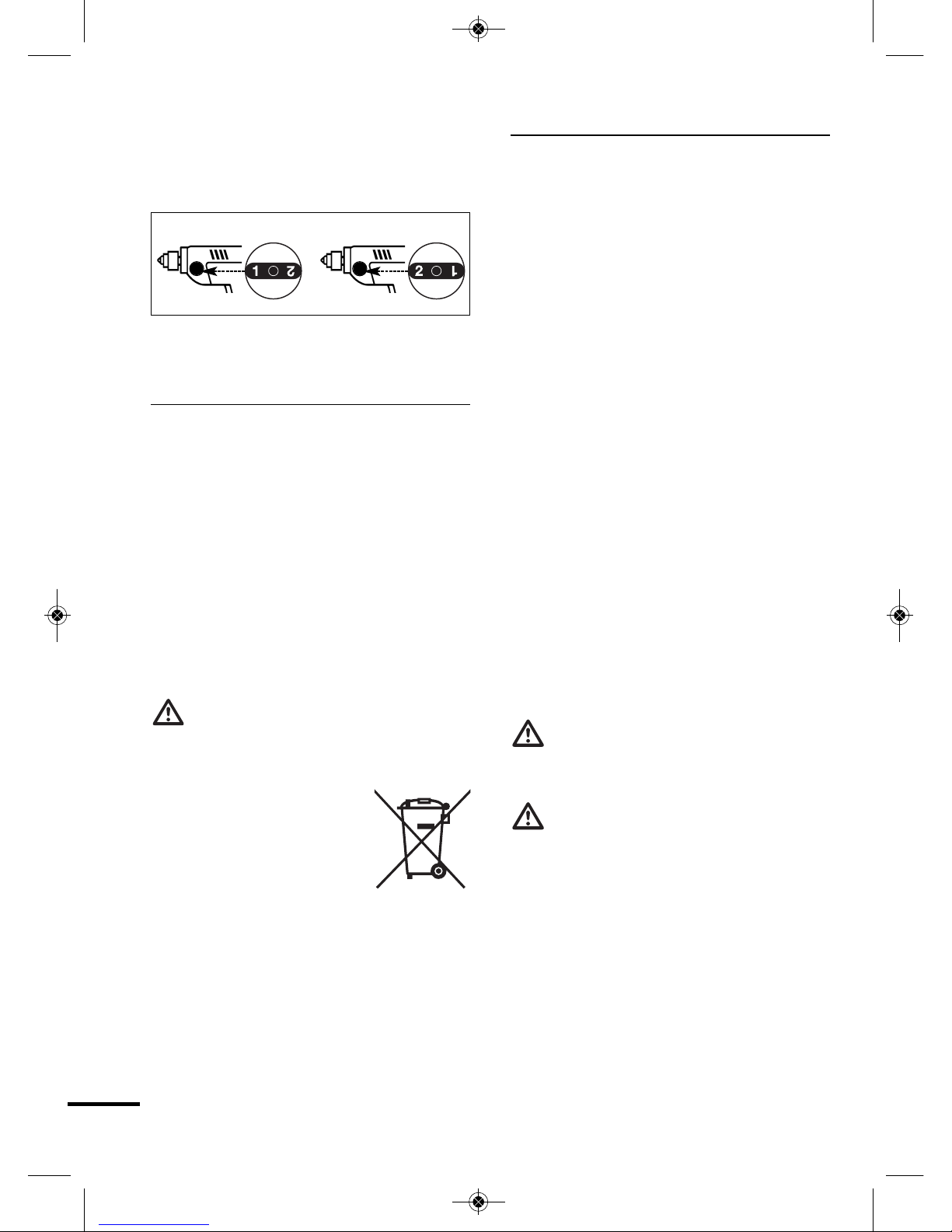

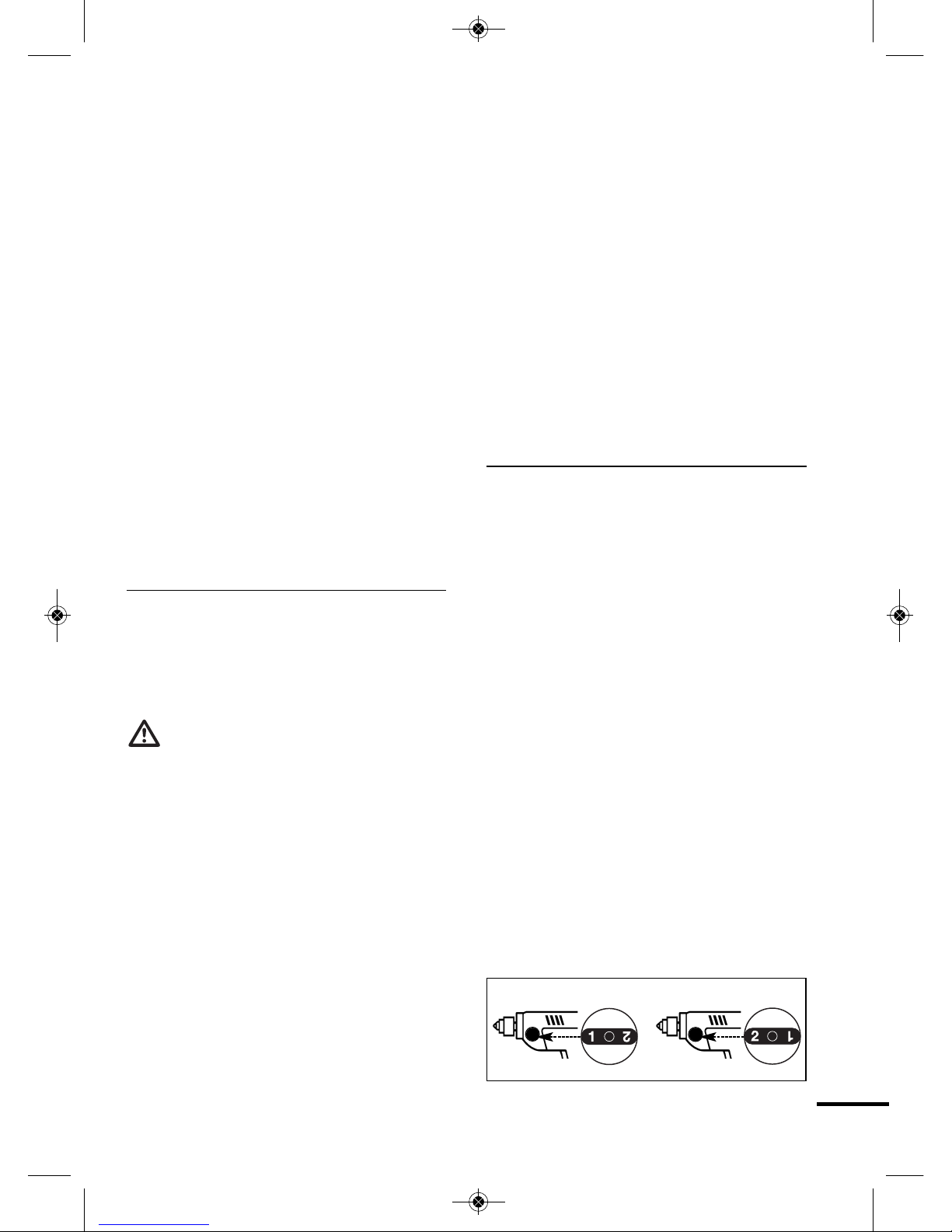

2. Gang bei Stillstand einschalten. Dadurch ändert sich die Schlagzahl.

10 – Wartung und

Umweltschutz

Vor allen Pflege- und Wartungsarbeiten Netzstecker ziehen. Maschine mit einem feuchten Tuch reinigen, keine Lösungs mittel verwenden, gut abtrocknen. Lüftungsschlitze staubfrei halten. Vor jeder Verwendung Maschine, Kabel und Zubehör auf Unversehrtheit überprüfen. Reparaturen ggf. von einem Fachmann ausführen lassen.

ACHTUNG! Nicht mehr brauch bare

Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind ent sprechend der Richtlinie 2012/19 EU für Elektround Elektronik-Altgeräte getrennt zu sammeln und einer um welt- und fach gerech ten Wieder verwer tung zu zu führen.

Bitte führen Sie nicht mehr brauchba re Elektrogeräte einer örtlichen Sam mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung.

11 – Service-Hinweise

• Bewahren Sie die Maschine, Bedie -

nungs an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.

• MeisterCRAFT-Geräte sind weitgehend

wartungsfrei, zum Reinigen der Ge häuse genügt ein feuchtes Tuch. Zusät zliche Hin wei se ent nehmen Sie bitte der Bedie nungs an leitung.

0 -1200 min

-1

0 -2880 min

-1

5452360-Schlagbohr-man 07.05.14 14:25 Seite 11

Page 12

• MeisterCRAFT-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funktions störung auftreten, so sen den Sie das Gerät bitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Repa raturzeit. Während der Garantiezeit legen Sie dem Gerät bitte GarantieUrkunde und Kauf beleg bei.

• Sofern es sich um keine Garantie reparatur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Gerätes führt

zum Erlöschen des Garantiean -

spruchs!

WICHTIG! Wir weisen ausdrück -

lich darauf hin, dass wir nach

dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaus tausch nicht unsere Originalteile bzw. von uns freige gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge – Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.

• Zur Vermeidung von Transport schä den das Gerät sicher verpacken oder die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even tuelle Repa ra turen an MeisterCRAFTGeräten kosten günstig ausführen.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 12

Page 13

1 – Rozsah dodávky

• 1 Příklepová vrtačka

•1 Rukojeť

• 1 Hloubkový doraz

• 1 Schránka na klíč sklíčidla pro vrták

• Kufřík na nářadí

• Návod k obsluze

• Záruční list

2 – Technické informace

Technické údaje

Napájení proudem 230V~/50Hz Jmenovitý příkon 1050 W Otáčky n

: 1) 0–1200 min

-1

2) 0–2880 min

-1

Počet příklepů 1) 0–19200 min

-1

(bez zátěže) 2) 0– 46080 min

-1

Krk vřetena - ø 43 mm Připojovací závit 1⁄2" x 20 UNF

Ø 1,5–13 mm

Max. ø vrtání

- do betonu 13 mm

- do oceli 16 mm

- do dřeva 25 mm Přívodní vedení 250 cm

Technické změny vyhrazeny.

Emise hluku/vibrace

: 95 dB(A), LWA: 106 dB(A). Vibrace

ruky/paže a

: 8,3 m/s2.

betonu:

= 19,129 m/s2(Rukojeť (10))

= 19,656 m/s2(Přídavná rukojeť (6)) oceli: a

= 2,483 m/s2(Rukojeť (10)) a

= 2,529 m/s2(Přídavná rukojeť (6))

3 – Součásti

1 Přepínání vrtání/nárazové vrtání 2 Přepínač pravého/levého chodu 3 Aretační tlačítko pro trvalý provoz 4 Přívodní vedení 5 Pínač ZAP/VYP s regulací otáček 6 Přídavná rukojeť 7 Sklíčidlo pro vrták 8 Hloubkový doraz 9 Schránka na klíč sklíčidla pro vrták

10 Rukojeť

Návod k obsluze a bezpečnostní pokyny

VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod na obsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji! Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu.

Strana

1 – Rozsah dodávky 13 2 – Technické informace 13 3 – Součásti 13 4 – Použití k danému účelu 14 5 – Všeobecné bezpečnostní

pokyny 14

6 – Speciální bezpečnostní

pokyny pro zařízení 17

Strana

7 – Montáž a nastavení 18 8 – Provoz 19 9 – Způsob práce 19

10 – Údržba a ochrana

životního prostředí 20

11 – Pokyny pro servis 20

Obsah

5452360-Schlagbohr-man 07.05.14 14:25 Seite 13

Page 14

4 – Použití k danému účelu

Taladrar en madera y metal, taladrado de percusión en hormigón, tornillos. Utilice la máquina, las herramientas y los accesorios para otras actividades (tenga en cuenta las indicaciones del fabricante) sólo para su campo de aplicación respectivamente previsto. Se excluyen expresamente todas las otras aplicaciones.

Este aparato está destinado sólo para el uso en el ámbito doméstico.

5 – Všeobecné bezpečnostní

pokyny pro zacházením s elektrickým nářadím

VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a

instrukce. Opomenutí při dodržování

bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu.

Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu).

Tento přístroj není určený k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod

dozorem, aby se zajistilo, že si s přístrojem nebudou hrát.

1 Pracoviště

a Udržujte své pracoviště v čistotě a

uklizené. Nepořádek a neosvětlené

pracoviště může vést k úrazům.

b Nepracujte se zařízením ve

výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří

jiskry, které mohou zapálit prach nebo páry.

c Během používání elektrického

nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti

můžete ztratit kontrolu nad zařízením.

2 Elektrická bezpečnost

a Připojovací zástrčka přístroje musí

odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na

kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem.

b Vyhýbejte se tělesnému kontaktu s

uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo

uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

c Nevystavujte přístroj dešti nebo

vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem.

d Nepoužívejte kabel k jiným účelům

než pro které byl určen, pro přenášení přístroje, jeho zavěšování

5452360-Schlagbohr-man 07.05.14 14:25 Seite 14

Page 15

nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo

zamotané kabely zvyšují riziko úrazu elektrickým proudem.

e Když pracujete s elektrickým

nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání

kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.

f) Pokud nelze zamezit provoz

elektrického přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybnému proudu.

Použitím ochranného vypínače proti chybnému proudu se sníží riziko zásahu elektrickým proudem.

3 Bezpečnost osob

a Buďte opatrní, dbejte na to, co

děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková

nepozornost při používání přístroje může vést k vážným poraněním.

b Noste osobní ochrannou výstroj a

vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění.

c Zabraňte neúmyslnému uvedení do

provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že

je spínač v poloze „OFF“ (VYP).

Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy.

d Dříve než přístroj zapnete,

odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo

klíč, který se nachází v otáčející se části přístroje, může způsobit zranění.

e Nepřeceňujte se. Dbejte na

bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v

neočekávaných situacích lépe kontrolovat.

f Noste vhodný oděv. Nenose volný

oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí.

Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit.

g Pokud je možné namontovat

zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají.

Používání těchto zařízení snižuje ohrožení prachem.

4 Pečlivé zacházení a používání

elektrického nářadí

a Přístroj nepřetěžujte. Používejte pro

práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým

nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.

b Nepoužívejte žádné elektrické

nářadí, jehož spínač je poškozený.

Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.

c Před tím, než začněte provádět

nastavení na přístroji, vyměňovat

5452360-Schlagbohr-man 07.05.14 14:25 Seite 15

Page 16

příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o

bezpečností opatření zabraňuje neúmyslnému spuštění přístroje.

d Uchovávejte nepoužívané elektrické

nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné,

když ho používají nezkušené osoby.

e Přístroj pečlivě ošetřujte.

Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit.

Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím.

f Udržujte řezací nástroje ostré a

čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.

g Používejte elektrické nářadí,

příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití

elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace.

5 Zvláštní bezpečnostní pokyny:

• Bezpečnostní pokyny pro příklepové vrtačky

- Při používání příklepových vrtaček

noste ochranu sluchu. Účinek hluku může způsobit ztrátu sluchu.

- Používejte přídavné rukojeti, dodané s přístrojem. Ztráta kontroly nad přístrojem může způsobit zranění.

• Další bezpečnostní pokyny k

příklepovým vrtačkám

- Přepínač převodovky zaktivujte pouze při vypnutém motoru. Přepnutí při chodu přístroje může způsobit poškození převodovky.

- Nikdy nepoužívejte příklepovou vrtačku jako šroubovák. Utahování a povolování šroubů, matic a podobně pomocí příklepové vrtačky je zakázáno.

- Součásti elektrického přístroje a osoby musí být v pracovní oblasti mimo dosah vody

- Před každým nastavením, servisem nebo údržbou se musí ze zásuvky vytáhnout síťový kabel nástroje.

- Intenzita elektrického výkonu vašeho prodlužovacího kabelu musí být

minimálně stejná jako intenzita elektrického výkonu přístroje.

- Zkontrolujte, zda odpovídá napětí sítě údajům typového štítku na přístroji.

- Zkontrolujte stěny a stropy, abyste zabránili poškození skrytých vedení.

- Po vrtání se nikdy přímo nedotýkejte vnějšího krytu. Po skončení vrtání je velmi horký.

6 Servis

a Váš elektrický nástroj nechte

opravit pouze kvalifikovaným odborným personálem a pouze s

5452360-Schlagbohr-man 07.05.14 14:25 Seite 16

Page 17

originálními náhradními součástmi.

Tím se zajistí, že zůstane zachována bezpečnost elektrického nástroje.

6 – Speciální bezpečnostní

pokyny pro zařízení

• Nasaďte ochranu očí a sluchu.

• Než začnete vrtat díry do stěny, zkontrolujte pomocí hledače vedení, zda nemůžete narazit na proud, plyn nebo vodu.

• Výměnu vrtáku/sklíčidla provádějte pouze, pokud je zástrčka vytažená ze sítě!

• K zabránění zranění by se měl obráběný obrobek zajistit (např. napnutím do svěráku.

• Nedovolte, aby se motor pod zatížením zastavil.

• Přístroj používejte pouze pro oblast použití v souladu se stanoveným účelem použití.

• Během provozu držte stroj vždy oběma rukama a zaujměte bezpečný stabilní postoj.

• Zásuvky ve vnější oblasti musí být vybaveny proudovými chrániči.

• Třísky nebo špony se nesmějí nikdy odstraňovat, pokud je přístroj v chodu.

• Malé obrobky se musí zajistit tak, aby při vrtání nemohly být strhnuty vrtákem.

• Před vykonáváním jakýchkoliv prací na přístroji, během pracovních přestávek a pokud se přístroj

nepoužívá, vytáhněte zástrčku ze zásuvky.

• Připojovací kabel má být vždy mimo dosah oblasti účinku přístroje.

• Přístroj připojte do zásuvky pouze, pokud je vypnutý.

• Přístroj používejte vždy s přídavnou rukojetí.

• Osoby mladší 16 let nesmějí přístroj používat.

• Pokud je přípojné vedení poškozeno, musí se, aby se zabránilo ohrožení, nechat vyměnit výrobcem nebo jeho zástupcem zákaznického servisu.

Bezpečnostní označení

Symboly na krytu mají následující význam:

Model č. a rok výroby

Název modelu

Při práci s příklepovou vrtačkou noste ochranné brýle.

Noste ochranu sluchu, pokud používáte příklepovou vrtačku.

Jmenovité napětí, jmenovitý kmitočet a odebíraný výkon

Otáčky chodu naprázdno

Počet úderů

5452360-Schlagbohr-man 07.05.14 14:25 Seite 17

Page 18

Maximální průměr vrtáku

V oblasti EU poukazuje tento symbol na to, že tento výrobek se

nesmí likvidovat s domácím odpadem. Staré přístroje obsahují cenné recyklační materiály, které by se měly odvést procesu opětovného použití. Zároveň se tím zabrání, aby se nekontrolovanou likvidací ohrozilo životní prostředí příp. lidské zdraví. Proto likvidujte staré přístroje prostřednictvím sběrných systémů nebo odevzdejte přístroj k likvidaci prodejně, ve které jste ho zakoupili. Ta se postará o odvedení přístroje k recyklaci.

Než příklepovou vrtačku

začnete používat, důkladně si

přečtěte návod k použití.

Dobrovolná pečeť kvality

„přezkoušená bezpečnost“

Kryt je vybaven dvojitou

ochrannou izolací se značkou

CE (shoda s evropskými

bezpečnostními normami)

Adresa výrobce

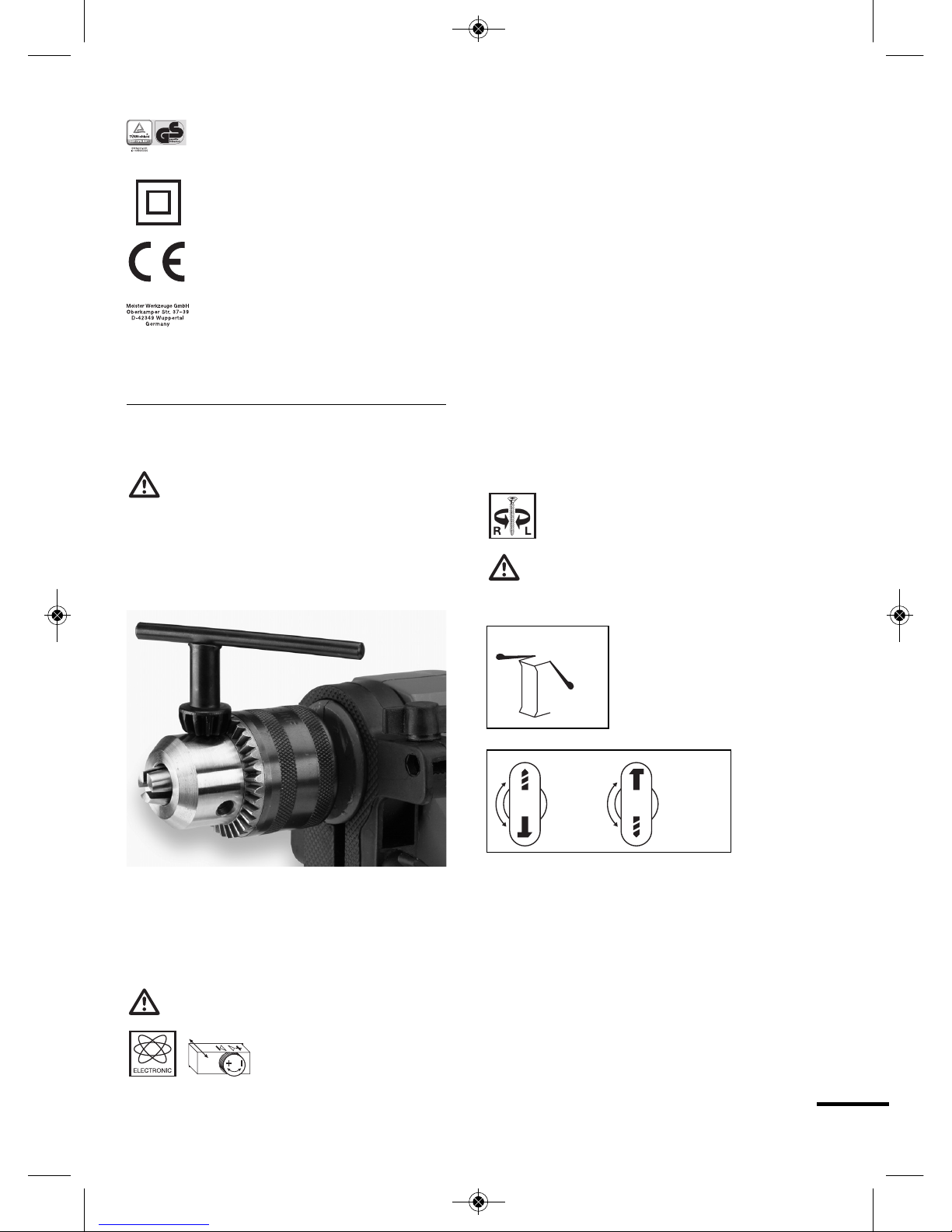

7 – Montáž a nastavení

Nasazení vrtáku/nástroje

POZOR! Před každou výměnou nástrojů vytáhněte zástrčku ze

zásuvky.

Otevřete sklíčidlo pro vrták otáčením ozubeného věnce doleva, dokud nebudete moci nasadit nástroj.

U pevně usazených nástrojů použijte klíč na sklíčidlo pro vrták.

Upněte nyní u všech otvorů pomocí klíče rovnoměrně sklíčidlo pro vrták.

Předvolba otáček

UPOZORNĚNÍ! Vytáhněte síťovou

zástrčku ze zásuvky!

Předvolbou otáček se dají přizpůsobit otáčky motoru podle

nasazeného nástroje a materiálu.

• Otáčejte regulátorem otáček na přepínači (5) ve směru (–): Maximální otáčky vrtačky se sníží.

• Otáčejte regulátorem otáček ve směru (+): Otáčky motoru se zvýší až na maximum.

Posuvným přepínačem se dají otáčky vrtačky plynule měnit v rámci zvoleného maximálního počtu otáček.

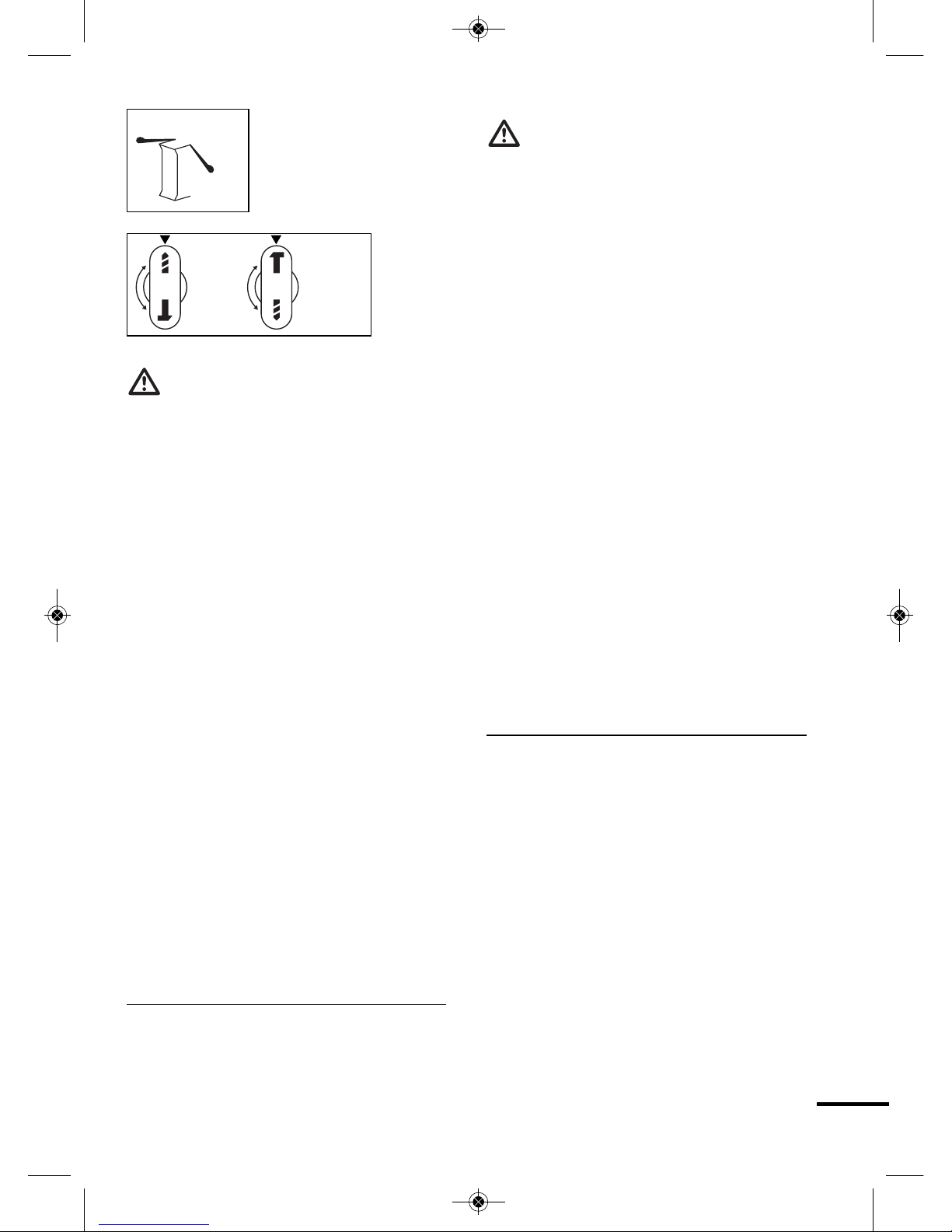

Spínač příklepového mechanismu/ pravotočivý a levotočivý chod

Nastavení se provádí podle vyobrazení. Vrtačka musí být v klidu.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 18

Page 19

DŮLEŽITÉ UPOZORNĚNÍ! Během

chodu stroje se nesmí s přepínačem pravého/levého chodu manipulovat, proto počkejte, až se stroj zcela zastaví. Sklíčidlo pro vrták strojů s pravým a levým chodem je vždy upevněno šroubem s levým závitem. Před výměnou sklíčidla vrtáku se tento šroub zpředu skrze sklíčidlo uvolní. Šrouby s levým závitem je možno povolovat jen otáčením vpravo.

Nastavení přídavné rukojeti (6)

Uvolněte přídavnou rukojeť otáčením vlevo a nastavte do vhodné boční pracovní pozice posunutím kolem osy vrtání. Zafixujte rukojeť otáčením vpravo.

Montáž a nastavení hloubkového dorazu (8)

Uvolněte přídavnou rukojeť a rovný kus hloubkového dorazu vložte do otvoru a podle nasazeného vrtáku nastavte požadovanou hloubku vrtání. Opět zafixujte.

8 – Provoz

Zapnutí/vypnutí

Zasuňte síťovou zástrčku do zásuvky s napětím 230 V~.

POZOR! Zapínejte vrtačku zásadně před kontaktem s

materiálem.

Zapnutí

Opatrně stiskněte přepínač (5), vrtačka se spustí, otáčky se mění podle tlaku na spínač.

Vypnutí

Pusťte přepínač a počkejte, dokud se vrtačka nezastaví.

Zapnutí trvalého provozu

Stiskněte přepínač a držte ho stisknutý. Stiskněte aretační knoflík (3). Pusťte přepínač – vrtačka běží s příslušnými otáčkami.

Vypnutí trvalého provozu

Stiskněte přepínač, aretační knoflík se odblokuje. Pusťte přepínač a počkejte, dokud se vrtačka nezastaví.

9 – Způsob práce

Vrtání do dřeva a kovu

K vrtání do dřeva a kovu musí být příklepová část zásadně vypnuta. Spínač příklepové části nastavit do polohy „AUS“ (VYP). Nastavit přepínač pravého a levého chodu na „pravý chod“. Elektronická regulace otáček se provádí stisknutím spínače VYP/ZAP. Předvolba otáček se provádí stavěcím kolečkem u spínače VYP/ZAP.

Vrtání do betonu

Zapnout příklepovou část, nastavit přepínač pravého a levého chodu na „Rechtslauf“ (pravý chod). Spouštět s

Spínač kladiva „VYP“

Spínač kladiva „ZAP“

„Levý chod“

„Pavý chod“

5452360-Schlagbohr-man 07.05.14 14:25 Seite 19

Page 20

nízkými otáčkami. Podle vlastností materiálu a průměru vrtáku zapnout v klidovém stavu 1. nebo 2. rychlostní stupeň. Tím se mění počet příklepů.

10 – Údržba a ochrana

životního prostředí

Před vykonáváním jakýchkoliv ošetřovacích a údržbových prací se musí vytáhnout zástrčka z elektrické sítě. Přístroj vyčistěte vlhkou utěrkou, nepoužívejte rozpouštědla. Přístroj důkladně osušte. Dbejte na to, aby byly vzduchové štěrbiny vždy zbaveny bez prachu. Před každým použitím zkontrolujte přístroj, kabel a příslušenství, zda nedošlo k výskytu poškození. Provedením oprav pověřte vždy odborníka.

POZOR! Nepoužitelné elektrické

a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19 EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace.

Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy.

11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

•Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

•Přístroje MeisterCRAFT podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat.

DŮLEŽITÉ UPOZORNĚNÍ! Po

otevření přístroje zaniká nárok

na záruku.

DŮLEŽITÉ! Výslovně

upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř. námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

0 -1200 min

-1

0 -2880 min

-1

5452360-Schlagbohr-man 07.05.14 14:25 Seite 20

Page 21

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů MeisterCRAFT provedeme za výhodné ceny.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 21

Page 22

Mode d’emploi & consignes de sécurité

Pour éviter tout risque de blessure, lire le mode d’emploi avant chaque mise en service et le remettre à toute personne à qui vous confiez l’appareil. À conserver avec l’appareil.

Page

1 – Étendue des fournitures 22 2 – Informations techniques 22 3 – Composants 23 4 – Usage conforme aux

fins prévues 23

5 – Consignes générales

de sécurité 23

6 – Consignes de sécurité

spécifiques à l’appareil 26

Page

7 – Montage et ajustages 28 8 – Fonctionnement 29 9 – Mode de travail 29

10 – Maintenance et

protection de l’environnement 30

11 – Conseils de service 30

Sommaire

1 – Étendue des fournitures

• 1 Perceuse à percussion

• 1 Poignée

• 1 Butée de profondeur graduée

• 1 Clé de mandrin et depôt de clé

• Mallette à outils

• Mode d’emploi

• Certificat de garantie

2 – Informations techniques

Caractéristiques techniques

Alimentation en courant 230V~/50Hz Puissance nominale 1050 W Vitesse n

1) 0–1200 min

-1

2) 0–2880 min

-1

Nombre de percussions 1) 0–19200 min

-1

2) 0–46080 min

-1

Ø collet de broche 43 mm

Filetage de raccordement 1⁄2" x 20 UNF Logement foret 1,5–13 mm Ø de perçage max. – dans le béton 13 mm – dans l’acier 16 mm – dans le bois 25 mm Câble d’alimentation 250 cm

Sous réserve de modifications techniques.

Émissions sonores/Vibrations

: 95 dB(A), LWA: 106 dB(A). Vibrations

de la main/du bras a

: 8,3 m/s2. béton: a

= 19,129 m/s2(Poignée (10))

= 19,656 m/s2(Poignée

supplémentaire (6)) acier: a

= 2,483 m/s2(Poignée (10))

= 2,529 m/s2(Poignée

supplémentaire (6))

5452360-Schlagbohr-man 07.05.14 14:25 Seite 22

Page 23

3 – Composants

1 Inverseur perceuse-perceuse à

percussion 2 Inverseur droite/gauche 3 Bouton marche continue 4 Câble de alimentation 5 Gâchette marche/arrêt avec réglage

du coupe de rotation 6 Poignée supplémentaire 7 Mandrin 8 Butée de profondeur graduée 9 Clé de mandrin et depôt de clé

10 Poignée

4 – Usage conforme aux fins

prévues

Perçage dans le bois et le métal, perçage à percussion dans le béton, vis. N’utilisez la machine, les outils et les accessoires pour d’autres activités (en respectant les indications du fabricant) que pour leur domaine d’utilisation respectivement conforme aux fins prévues. Toutes autres utilisations sont expressément exclues.

Cet appareil est uniquement destiné à un usage dans le domaine domestique.

5 – Consignes générales de

sécurité pour l’utilisation d’outils électriques

ATTENTION! Lire toutes les instructions de sécurité et toutes

les indications. Le non-respect des

instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.

Conserver les instructions de sécurité et indications pour une utilisation ultérieure.

La notion d’« outil électroportatif » mentionnée dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à accu (sans câble de raccordement).

Cet appareil n’est pas prévu pour être utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales limitées ou manquant d’expérience et/ou de connaissances à moins que ces personnes ne soient surveillées par une personne responsable de leur sécurité ou qu’elles n’aient obtenu de sa part des instructions d’utilisation. Nous vous conseillons de surveiller les enfants afin de veiller à ce qu'ils ne jouent pas avec l'appareil.

1 Endroit de travail

a Maintenez l’endroit de travail propre

et bien rangé. Un lieu de travail en

désordre ou mal éclairé augmente le risque d’accidents.

b N’utilisez pas l’appareil dans un

environnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils

électroportatifs génèrent des étincelles risquant d’enflammer les poussières ou les vapeurs.

c Tenez les enfants et autres

personnes éloignés durant l’utilisation de l’outil électroportatif.

En cas d’inattention vous risquez de perdre le contrôle sur l’appareil.

2 Sécurité relative au système électrique

a La fiche de secteur de l’outil

électroportatif doit être appropriée à

5452360-Schlagbohr-man 07.05.14 14:25 Seite 23

Page 24

la prise de courant. Ne pas modifier en aucun cas la fiche. Ne pas utiliser de fiches d’adaptateur avec des appareils avec mise à la terre.

Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

b Eviter le contact physique avec des

surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé

de choc électrique au cas où votre corps serait relié à la terre.

c Ne pas exposer l’outil électroportatif

à la pluie ou à l’humidité. La pénétration d’eau dans un outil électroportatif augmente le risque d’un choc électrique.

d Ne pas utiliser le câble à d’autres

fins que celles prévues, ne pas utiliser le câble pour porter l’appareil ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenir le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation. Un câble

endommagé ou torsadé augmente le risque d’un choc électrique.

e Au cas où l’outil électroportatif

serait utilisé à l’extérieur, utiliser une rallonge autorisée homologuée pour les applications extérieures.

L’utilisation d’une rallonge électrique homologuée pour les applications extérieures réduit le risque d’un choc électrique.

f S’il s’avère impossible d’éviter de

faire fonctionner un appareil électrique dans un environnement humide, utilisez un disjoncteur à courant de défaut. L’utilisateur d’un

disjoncteur à courant de défaut réduit le risque de choc électrique.

3 Sécurité des personnes

a Rester vigilant, surveiller ce que

vous faites. Faire preuve de bon sens en utilisant l’outil électroportatif. Ne pas utiliser l’appareil lorsqu’on est fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment

d’inattention lors de l’utilisation de l’appareil peut entraîner de graves blessures sur les personnes.

b Portez des équipements de

protection personnels. Portez toujours des lunettes de protection.

L’utilisation d’équipements de protection tels que masque antipoussière, chaussures antidérapantes, casque ou protection acoustique suivant l’endroit de travail, réduit le risque de blessures.

c Eviter toute mise en service

accidentelle. S’assurer que l’outil électroportatif est effectivement éteint avant d’être raccordé à l’alimentation en courant/à l’accu, avant d’être soulevé ou d’être porté.

Le fait de porter l’appareil avec le doigt sur l’interrupteur ou de brancher l’appareil sur la source de courant lorsque l’interrupteur est en position de fonctionnement, peut être source d’accidents.

d Enlever tout outil de réglage ou

toute clé avant de mettre l’appareil en fonctionnement. Une clé ou un

outil se trouvant sur une partie en rotation peut causer des blessures.

e Ne pas se surestimer. Veiller à

garder toujours une position stable

5452360-Schlagbohr-man 07.05.14 14:25 Seite 24

Page 25

et équilibrée. Ceci vous permet de

mieux contrôler l’appareil dans des situations inattendues.

f Porter des vêtements appropriés.

Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l’appareil en rotation. Des

vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.

g Maintenir les poignées sèches,

propres et exemptes de graisse et d’huile. Les poignées couvertes de

graisse et d’huile sont glissantes et entraînent une perte de contrôle.

h Si des dispositifs servant à aspirer

ou à recueillir les poussières doivent être utilisés, vérifier que ceux-ci soient effectivement raccordés et qu’ils sont correctement utilisés.

L’utilisation de tels dispositifs réduit les dangers dus aux poussières.

4 Utilisation et emploi soigneux

d’outils électroportatifs

a Ne pas surcharger l’appareil.

Utiliser l’outil électroportatif approprié au travail à effectuer.

Avec l’outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu.

b Ne pas utiliser un outil

électroportatif dont l’interrupteur est défectueux. Un outil

électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

c Retirer la fiche de la prise de

courant avant d’effectuer des réglages sur l’appareil, de changer

les accessoires, ou de ranger l’appareil. Cette mesure de précaution

empêche une mise en fonctionnement de l’appareil par mégarde.

d Garder les outils électroportatifs

non utilisés hors de la portée des enfants. Ne pas permettre l’utilisation de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les

outils électroportatifs sont dangereux lorsqu’ils sont utilisés par des personnes non initiées.

e Prendre soin des outils

électroportatifs. Vérifier que les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’appareil s’en trouve entravé. Faire réparer ces parties endommagées avant d’utiliser l’appareil. De nombreux

accidents sont dus à des outils électroportatifs mal entretenus.

f Maintenir les outils de coupe

aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g Utiliser les outils électroportatifs,

les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d’appareil. Tenir compte également des conditions de travail et du travail à effectuer. L’utilisation des outils

électroportatifs à d’autres fins que celles prévues peut entraîner des situations dangereuses.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 25

Page 26

5 Consignes de sécurité particulières:

• Consignes de sécurité pour les perceuses à percussion

- Portez des protège-oreilles lorsque

vous vous servez de perceuses à percussion. Le bruit provoqué par une perceuse à percussion peut entraîner une perte de l’ouïe.

- Utilisez la poignée supplémentaire

fournie avec l'appareil. La perte du contrôle de la machine peut s’accompagner de blessures.

• Autres consignes de sécurité pour

les perceuses à percussion

- N’actionnez le sélecteur de vitesse de

rotation uniquement lorsque le moteur est à l’arrêt. Un actionnement alors que la perceuse marche peut endommager l’engrenage.

- N’utilisez jamais la perceuse à

percussion comme tournevis. Il est interdit de visser et de dévisser des vis, des écrous, etc. avec la perceuse à percussion.

- Tenez l’eau à l’écart de composants

d’outils électriques et de personnes dans la zone de travail.

- Le câble d’alimentation de l’outil

doit être débranché de la prise avant d’effectuer des travaux de réglage, de service ou d'entretien.

- La puissance électrique de votre

rallonge doit être au moins aussi élevée que celle de l’appareil.

- Contrôlez si la tension secteur

correspond bien à celle indiquée sur la plaque signalétique de la perceuse.

- Contrôlez les murs et les plafonds pour éviter d'endommager des conduites dissimulées.

- Ne touchez jamais directement au carter extérieur après le perçage. Il devient très chaud lors du perçage.

6 Service

a Ne faites réparer votre appareil

électrique que par du personnel qualifié et uniquement avec des pièces détachées d'origine. Cette

mesure contribue à préserver la sécurité de l’appareil électrique.

6 – Consignes de sécurité

spécifiques à l’appareil

• Portez une protection des yeux et des oreilles.

• Avant de percer des trous dans un mur, contrôlez l’absence de conduites électriques, de gaz ou d'eau, le cas échéant avec un détecteur de conduites.

• Ne remplacer le foret/le mandrin que lorsque la fiche secteur est débranchée.

• Pour éviter des blessures, la pièce à usiner devrait être sécurisé (p. ex. serrée dans l’étau).

• Evitez que le moteur s’immobilise lors du perçage sous charge.

• La machine doit uniquement être utilisée pour son domaine d'utilisation conforme aux fins prévues.

• Pendant le fonctionnement, la machine doit toujours être tenue des deux mains et un écartement de sécurité doit être respecté.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 26

Page 27

• Les prises électriques se trouvant à l’extérieur doivent être équipées d'interrupteurs de protection contre les courants de défaut.

• Les copeaux ou éclats ne doivent jamais être retirés de la machine lorsque celle-ci est en marche.

• Les petites pièces doivent être sécurisées de manière qu’elles ne puissent pas être entraînées par le foret lors du perçage.

• Débranchez la fiche de la prise électrique avant d’effectuer des travaux sur la machine, de faire des pauses et si la machine n'a plus besoin d'être utilisée.

•

Tenez toujours le câble de raccordement à l’écart de la zone d’action.

• Ne branchez la machine à la prise électrique que si elle est éteinte.

• Utilisez toujours la machine avec la poignée supplémentaire.

• Les personnes âgées de moins de 16 ans n’ont pas le droit d’utiliser la machine.

• Si le câble de raccordement est endommagé, il doit être remplacé par le fabricant ou par son représentant du service après-vente pour éviter tout risque.

Marquage de sécurité

Les symboles gravés sur le carter ont la signification suivante :

N° de modèle et année de construction

Désignation du modèle

Portez des lunettes de protection si vous utilisez la perceuse à percussion.

Portez des protège-oreilles si vous utilisez la perceuse à percussion.

Tension secteur, fréquence et puissance absorbée

Vitesse en marche à vide

Nombre de percussions

Diamètre maximal du foret

Dans les pays de l'UE, ce

symbole signale que cet article

ne peut être jeté à la poubelle. Les appareils usagés contiennent des matériaux précieux pouvant être recyclés; ils doivent donc être dirigés vers une décharge pour ne pas nuire à l'environnement et à la santé par une élimination incontrôlée. Les appareils usagés doivent donc être remis à une collecte appropriée ou être envoyés au magasin où vous les avez achetés. Celui-ci remettra l’appareil à un centre de recyclage.

Veuillez lire attentivement ce

mode d’emploi avant d’utiliser

la perceuse à percussion.

Label de qualité volontaire

„sécurité contrôlée“

5452360-Schlagbohr-man 07.05.14 14:25 Seite 27

Page 28

Le carter est doublement isolé

Label CE (conformité avec les normes de sécurité européennes)

Adresse du fabricant

7 – Montage et ajustages

ATTENTION! Retirez la prise avant tout changement d’outil.

Ouvrez le mandrin porte-foret en tournant la couronne dentée vers la gauche jusqu’à ce que vous puissiez insérer l’outil. Lorsque les outils coincent, servezvous de la clé à mandrin.

À l’aide de la clé à mandrin, serrez maintenant le mandrin de façon homogène au niveau de toutes les perforations.

Présélection de la vitesse de rotation

ATTENTION! Débrancher la prise de courant!

La présélection de la

vitesse de rotation permet d’adapter le

régime du moteur à l’outil utilisé ainsi qu’au matériau.

• Tourner le régulateur de vitesse sur l’interrupteur Marche-Arrêt (5) dans le sens (–): le régime max. de la perceuse est diminué.

• Tourner le régulateur de vitesse dans le sens (+): le régime du moteur est augmenté jusqu’à la vitesse maximale.

L’interrupteur à coulisse de MarcheArrêt permet de régler la vitesse de rotation de la perceuse en continu dans la plage limitée par le régime maximal sélectionné.

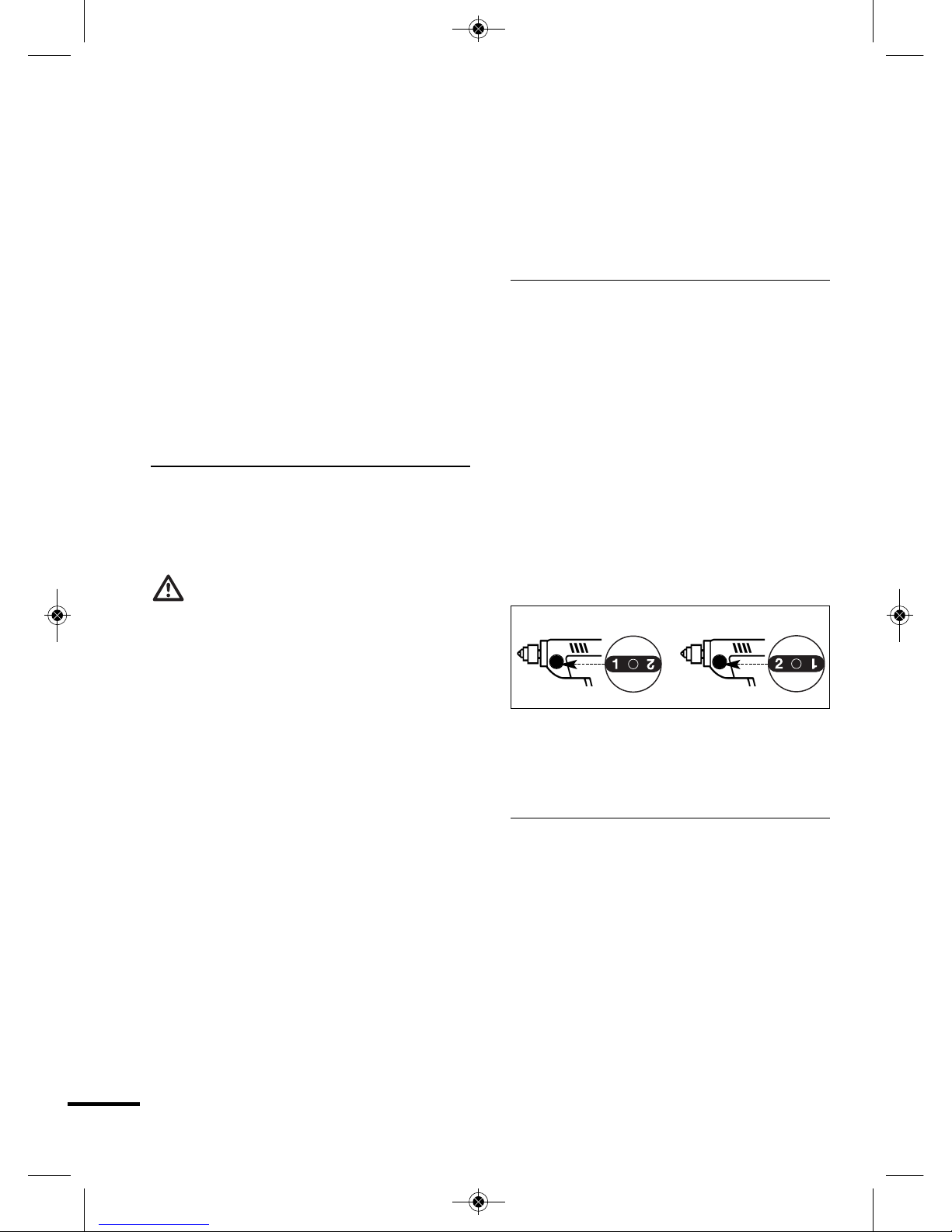

Commutateur de percussion/Rotation à droite/à gauche

Réglage suivant la Figure lorsque la perceuse est à l’arrêt.

IMPORTANTE! Ne pas actionner

l’inverseur de sens de rotation pendant la marche de la perceuse; attendre son arrêt. Les mandrins des perceuses à fonctionnement alternatif droite/gauche sont fixés par vis avec filet à gauche. Celle-ci doit être desserrée avant chaque changement de mandrin. Il n’est possible de desserrer des vis avec filet à gauche autrement que par une rotation vers la droite.

“Perceuse“ “Perceuse

à percussion“

“Gauche“

“Droite“

5452360-Schlagbohr-man 07.05.14 14:25 Seite 28

Page 29

Réglez la poignée supplémentaire (6)

Tournez la poignée à gauche perpendiculairement à l’axe de perçage pour la desserrer, puis amenez-la sur une postion latérale adaptée au travail: faites-la glisser autour de l’axe de perçage. Ensuite, tournez la poignée à droite perpendiculairement à l’axe de perçage pour la resserrer.

Montez et réglez la butée de profondeur (8)

Desserrez la poignée supplémentaire, introduisez la partie droite de la butée de profondeur dans l’alésage puis réglez-la sur une profondeur adaptée à la mèche en place. Resserrez ensuite la poignée.

8 – Fonctionnement

Mise en marche/Arrêt

Brancher la fiche de courant dans une prise de 230 V~.

ATTENTION ! Toujours mettre la perceuse en marche avant

d’entrer en contact avec le matériau.

Mise en marche

Appuyer avec précaution sur l’interrupteur Marche-Arrêt (5), la perceuse se met en marche ; la vitesse de rotation varie en fonction de la pression sur l’interrupteur.

Arrêt

Relâcher l’interrupteur Marche-Arrêt et attendre que la perceuse s’arrête.

Activation du fonctionnement continu

Presser et maintenir pressé l’interrupteur Marche-Arrêt. Appuyer sur le bouton d’arrêt (3). Relâcher l’interrupteur MarcheArrêt – la perceuse fonctionne avec la vitesse de rotation correspondante.

Arrêt du fonctionnement continu

Actionner l’interrupteur Marche-Arrêt, le bouton d’arrêt se déverrouille. Relâcher l’interrupteur Marche-Arrêt et attendre que la perceuse s’arrête.

9 – Mode de travail

Travaux de perçage dans le bois et le métal

Pour effectuer des travaux de perçage dans le bois et le métal, déconnecter impérativement le dispositiv de percussion; placer l’inverseur en position “Percuse“. Placer l’inverseur de sens de rotation en position “Droite“. Modulation életronique de la vitesse de rotation par intermédiaire de la gâchette MARCHE/ ARRET. Sélection de vitesse par la gâchette MARCHE/ARRET.

Travaux de perçage dans le béton

Connecter le dispositif de percussion. Placer l’inverseur en position “Perceuse à percusion“. Placer l’inverseur de sens de rotation en position “Droite“. Commercer les opérations la plus basse possible en appuyant légèrement sur la gachette MARCHE/ARRET.

0 -1200 min

-1

0 -2880 min

-1

5452360-Schlagbohr-man 07.05.14 14:25 Seite 29

Page 30

10 – Maintenance et

protection de l’environnement

Débrancher la fiche secteur avant d’effectuer des travaux d’entretien et de maintenance quelconques. Nettoyer la machine avec un chiffon humide, ne pas se servir de solvant, laisser la machine sécher complètement. Tenir les fentes d'aération sans poussière. Avant chaque utilisation, contrôler si la machine, le câble et les accessoires sont intacts. Confier les réparations le cas échéant à un spécialiste.

ATTENTION! Les appareils et

accumulateurs inutilisables ne doivent pas se retrouver dans des déchets domestiques ! Ils doivent être rassemblés séparément conformément à la directive 2012/19 UE concernant les vieux appareils électroniques et doivent être réutilisés selon les règles de l’art dans l’intérêt de l’environnement.

Veuillez acheminer les appareils électriques inutilisables à une déchetterie locale. Collecter les matériaux d’emballage triés selon leur nature et les éliminer conformément aux dispositions locales en vigueur. Renseignez-vous auprès de votre administration municipale pour plus de détails.

11 – Conseils de service

• Conservez la machine, la mode

d’emploi et les accessoires éventuels dans l’emballage original. Ainsi, vous aurez toutes les pièces et toutes les informations constamment à portée de main.

• Les appareils MeisterCRAFT ne nécessitent pratiquement aucune maintenance; un chiffon humide suffit pour le nettoyage des boîtiers. Ne jamais plonger dans l’eau les appareils électriques. Se reporter aux instructions de service pour de plus amples détails.

• Les appareils MeisterCRAFT sont soumis à des contrôles qualité sévères. Cependant, dans le cas où une anomalie de production se produirait, renvoyer l’appareil à notre service après-vente.

• Une brève description de la panne peut faciliter la recherche de son origine et réduit le délai de réparation. Pendant la validité de la garantie, conservez ensemble le certificat de garantie et le bon de caisse.

• Dans le cas où il ne s’agit pas d’une réparation sous garantie, les travaux de réparation effectués par nos soins vous seront facturés.

IMPORTANT! L’ouverture de

l’appareil entraîne l’annulation

de la garantie.

IMPORTANT: Nous attirons

expressément l’attention sur le fait que nous n’avons pas, suivant la loi allemande sur la responsabilité du producteur pour vice de la marchandise, à nous porter responsable des dommages provoqués par nos appareils si ces dommages ont été occasionnés par une réparation incorrecte ou si, lors d’un changement de pièce, des pièces d’origine ou des pièces autorisées par nous n’ont pas été utilisées et que la réparation n’a pas été effectuée par Meister Werkzeuge GmbH le service après-vente ou un spécialiste agréé!

5452360-Schlagbohr-man 07.05.14 14:25 Seite 30

Page 31

Il en va de même pour les pièces d’accessoires utilisées.

• Afin d’éviter un endommagement de l’appareil pendant son transport, l’acheteur est prié d’effectuer son envoi dans un emballage adapté ou dans l’emballage d’origine.

• Après expiration de la garantie, toutes les réparations d’appareils MeisterCRAFT seront assurées par notre service aprés-vente aux prix intéressants.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 31

Page 32

1 – Scope of delivery

• 1 Impact Drill

• 1 Front Handle

• Depth Gauge

• Chuck Key

• Tool box

• Operating Instructions

• Guarantee

2 – Technical information

Technical data

Power supply 230V~/50Hz Nominal consumption 1050 W Revolutions n

1) 0–1200 min

-1

2) 0–2880 min

-1

Impact rate 1) 0–19200 min

-1

2) 0–46080 min

-1

Spindle collar diameter 43 mm Connection thread 1⁄2" x 20 UNF Drill adapter 1,5–13 mm Maximum drill diameter – in cement 13 mm – in steel 16 mm – in wood 25 mm Feed cable 250 cm

Technical changes reserved.

Noise emission/vibration

: 95 dB(A), LWA: 106 dB(A).

Hand/arm vibrations a

: 8,3 m/s2. „impact drilling into concrete“ mode: a

= 19,129 m/s2(Front Handle (10))

= 19,656 m/s2(Additional Handle (6)) „drilling into steel“ mode: a

= 2,483 m/s2(Front Handle (10)) a

= 2,529 m/s2(Additional Handle (6))

3 – Components

1 Impact Drilling Switch 2 Reversing Switch 3 Lock-On Switch For Extented Use 4Cable 5 Trigger with Electronic Speed

Control and Preselection of Speed 6 Additional Handle 7 Drill Chuck 8 Depth Gauge 9 Chuck Key

10 Front Handle

Operating instructions & safety hints

WARNING! To reduce the risk of injury, please read the operating instructions through carefully before using the device, and then store with the machine! When passing the device on to another user, these operating instructions must also be included!

Page

1 – Scope of delivery 32 2 – Technical information 32 3 – Components 32 4 – Correct use 33 5 – General safety

instructions 33

6 – Safety instructions

relating specifically to the equipment 35

Page

7 – Installation and setting 37 8 – Operation 38 9 – Mode of operation 38

10 – Maintenance and

environmental protection 38

11 – Service instructions 39

Contents

5452360-Schlagbohr-man 07.05.14 14:25 Seite 32

Page 33

4 – Correct use

Drilling in wood and metal, hammer drilling in cement, screwdriver operation. Only use the machine, tools and accessories for additional tasks (observe the manufacturer specifications) when these fall under the specified scope of use. All other uses are expressly excluded.

The machine is intended only for use in the household.

5 – General safety instructions

for handling power tools

WARNING! Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains operated (corded) power tool or battery-operated (cordless) power tool.

This unit may not be used by people (including children) with reduced physical, sensory or mental capacities, with a lack of experience and without the appropriate knowledge, unless they are supervised by someone who is responsible for their safety or have been instructed by such a person with regard to how the unit is to be operated. Children should be supervised to ensure that they do not play with the device.

1 Work area

a Keep work area clean and well lit.

Cluttered and dark areas invite accidents.

b Do not operate power tools in

explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust or fumes.

c Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose control.

2 Electrical Safety

a Power tool plugs must match the

outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

b Avoid body contact with earthed or

grounded surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c Do not expose power tools to rain

or wet conditions. Water entering a power tool will increase the risk of electric shock.

d Do not abuse the cord. Never use

the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

e When operating a power tool

outdoors, use an extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of electric shock.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 33

Page 34

f If it is not possible to avoid using

the electrical tool in a damp environment, use a residual current circuit-breaker. The use of a residual

current circuit-breaker reduces the risk of an electrical shock.

3 Personal safety

a Stay alert, watch what you are doing

and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious personal injury.

b Use personal protective equipment.

Always wear eye protection.

Protective equipment such as dust masks, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c Prevent unintentional starting.

Ensure the switch is in the offposition before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d Remove any adjusting key or

wrench before turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result in personal injury.

e Do not overreach. Keep proper

footing and balance at all times.

This enables better control of the power tool in unexpected situations.

f Dress properly. Do not wear loose

clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes,

jewellery or long hair can be caught in moving parts.

g Keep handles dry, clean and free from

oil and grease. Slippery handles do not allow for safe handling and control of the tool in unexpected situations.

h If devices are provided for the

connection of dust extraction and collection facilities, ensure these are connected and properly used.

Use of these devices can reduce dust related hazards.

4 Power tool use and care

a Do not force the power tool. Use

the correct power tool for your application. The correct power tool

will do the job better and safer at the rate for which it was designed.

b Do not use the power tool if the

switch does not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c Disconnect the plug from the

power source before making any adjustments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentally.

d Store idle power tools out of the

reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools

are dangerous in the hands of untrained users.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 34

Page 35

e Maintain power tools. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

f Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g Use the power tool, accessories

and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of

the power tool for operations different from those intended could result in a hazardous situation.

5 Special safety notes:

• Safety notes for hammer drills

- Wear ear defenders when using hammer drills. The effects of noise can lead to loss of hearing.

- Use the additional handle supplied with the device. If you lose control of the machine, it may cause injuries.

• Additional safety notes for hammer

drills

- Only activate the drive switch when the engine is at a standstill. Switching with the machine running may cause damage to the gears.

- Never use the hammer drill as a screwdriver. The tightening and loosening of screws, nuts and similar objects using the hammer drill is not permitted.

- Water must be kept away from parts of the electrical tool and from people in the work place.

- Before you make a setting, service or do maintenance on the device, ensure that the power cable is unplugged (not connected to the power source).

- The electrical capacity of your extension cable should be at least as powerful as the device.

- Check to make sure that the mains power supply matches the specifications on the type plate of the device.

- Check walls and ceilings in order to avoid damaging hidden cables.

- Never touch the external housing directly after drilling. This becomes very hot during drilling operation.

6 Servicing

a Only have electric tools repaired by

qualified specialists and only allow original replacement parts to be used. This ensures that the safety of

the electrical tool is maintained.

6 – Safety instructions

relating specifically to the equipment

• Wear goggles and ear defenders.

• Before you start to drill holes in a wall, use a cable/metal detector to make sure you are not going to hit power lines, gas or water pipes.

• Only change a drill/chuck with the device unplugged (not connected to the power supply)!

5452360-Schlagbohr-man 07.05.14 14:25 Seite 35

Page 36

• In order to prevent injuries, ensure that the item to be processed is secured (e.g. by clamping in a vice).

• Avoid the engine coming to a standstill when drilling under pressure.

• The machine may only be used for the purpose it was designed for.

• Whilst operating, always hold the machine with both hands and ensure that you are standing firmly.

• Outdoor power sockets must be fitted with a residual current circuit breaker.

• Shavings or shards should never be removed when the engine is running.

• Small items should be secured in such a way that they cannot be moved by the drill when drilling.

• Unplug the machine from the power source before carrying out any work on the machine, when taking a break and when not in use.

• Always make sure that the connecting cable is kept away from the area you are working in.

• Only plug the machine in when it is switched off.

• Always use the machine with the additional handle.

• Persons under 16 years of age may not operate the machine.

• Should the connecting cable be damaged, it must be replaced by the manufacturer or their customer representative in order to prevent risks.

Safety symbols

The symbols on the housing have the following meanings:

Model number and year of

construction

Model name

When using the hammer drill,

wear goggles.

Wear ear defenders when

using the hammer drill.

Power supply, frequency and

power consumption

Idle revolutions

Impact rate

Maximum drill diameter

Within the EU, this symbol indicates that this product may

not be disposed of with the ordinary household waste. Old devices contain valuable recyclable materials which should be recycled in order to ensure that they do not affect the environment or the health of humans as a result of uncontrolled waste disposal. Please dispose of old devices via a suitable collection system or return it to the place it was purchased for disposal. They will then send the device for recycling.

Read this instruction manual

thoroughly before using the

hammer drill.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 36

Page 37

"GS" voluntary quality mark

Housing is double insulated

CE marked (conforms to European safety standards)

Manufacturer address

7 – Installation and setting

Inserting bit/tool

CAUTION! Always unplug before changing bits.

To open the chuck, turn the gear ring anticlockwise until the bit can be inserted. If bits stick, use the chuck key.

Now at each drill hole tighten the chuck evenly with the chuck key.

Selecting speed

WARNING! Pull out power plug.

The speed selector allows you to adjust the number of revolutions

of the tool to the type of material being drilled.

• Turn the speed selector on the On-Off switch (5) in the (–) direction. The maximum number of r.p.m. is reduced.

• Turn the speed selector in the (+) direction: The number of r.p.m. is increased up to the maximum speed.

With the On-Off sliding switch the number of r.p.m. can be varied continuously within the selected maximum speed.

Percussion device/right or left-hand rotation

Setting as illustrated with motor off.

IMPORTANT! Do not change drilling direction when the drill is

in rotation; wait until the drill has come

to stop. The chucks of reversible drills are always fixed by a screw with a left hand thread. This screw must be loosend before the drill chuck can be removed and is accessible through the front of the chuck. To loosen a screw with a left hand thread, turn in a clockwise direction.

Drilling Impact Drilling

Reverse

Forward

5452360-Schlagbohr-man 07.05.14 14:25 Seite 37

Page 38

Adjusting additional handle (6)

Twist handle anticlockwise and set it to a suitable side working position by turning it about the drilling axis. Twist handle clockwise to lock.

Fitting and setting depth stop (8)

Release additional handle. Insert the straight portion of the depth stop into the hole and, using the inserted drill bit as a guide, set to the desired drilling depth. Lock handle.

8 – Operation

Switching on/off

Insert the plug in a 230 V~ socket.

IMPORTANT! Always switch the motor on before contacting the

material.

Switching on

Press the On-Off switch (5) carefully. The machine starts. The number of revs per minute varies according to the pressure on the switch.

Switching off

Release the On-Off switch and wait until the machine stops.

Switching on continuous mode

Press the On-Off switch and hold. Press the locking button (3). Release the OnOff switch. The machine runs at the speed selected.

Switching off continuous mode

Press the On-Off switch. The locking button unlocks. Release the On-Off switch and wait until the machine stops.

9 – Mode of operation

Drilling in wood and metal

Never use the impact feature when drilling in wood or metal. The impact drilling switch must be positioned on “Drilling“. The reversing switch must be set to “Forward“. The speed is controlled by pressing the trigger. Preselection of speed (5).

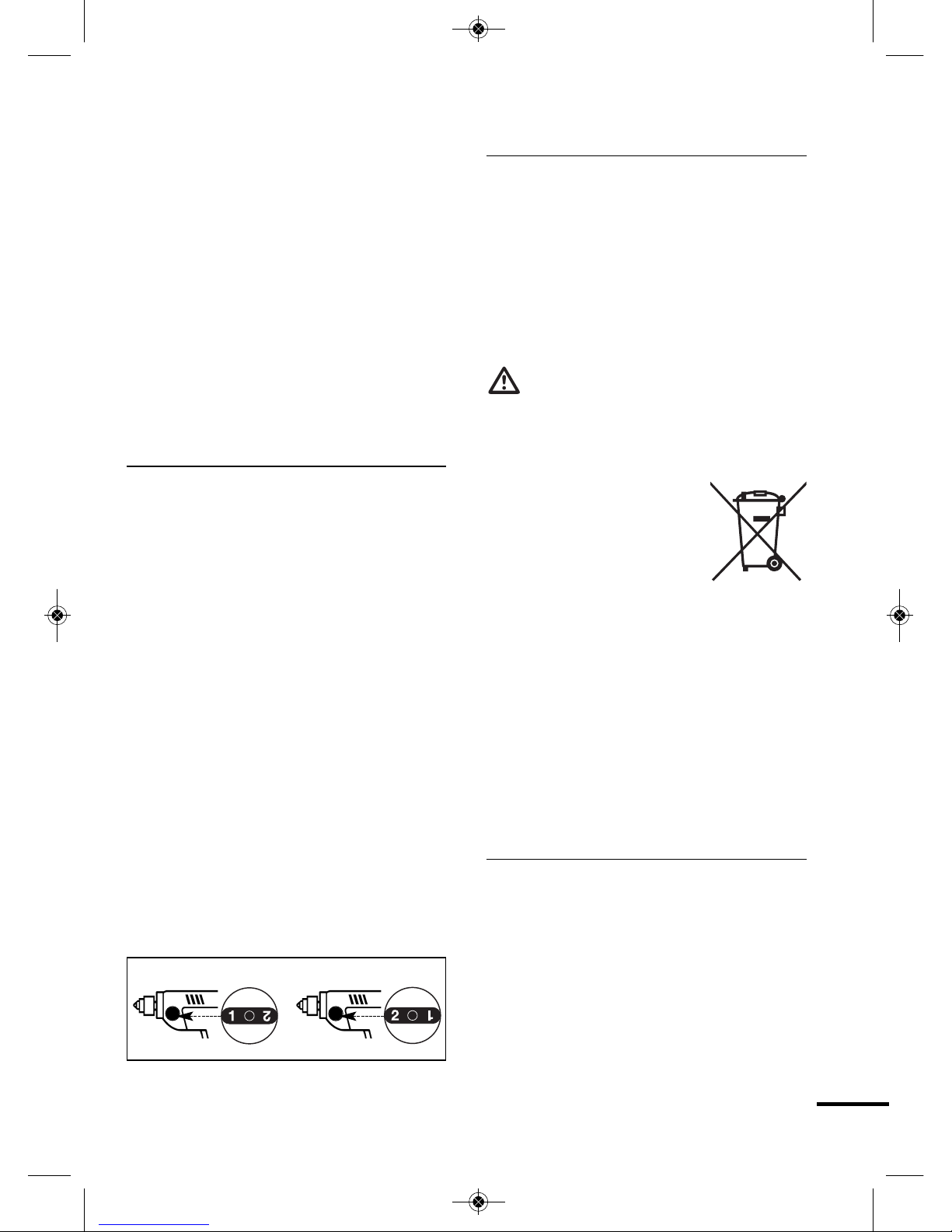

Drilling in concrete

Turn impact drilling switch on the position “Impact Drilling“. Set reversing switch to “Forward“. Start with a slow speed.

10 – Maintenance and

environmental protection

Before performing any care or maintenance work, disconnect from the power. Clean the machine with a damp cloth. Do not use solvents. Dry well. Ensure that the ventilation slots are kept free of dust. Before each use, check the machine, the cable and accessories to ensure that they are not damaged. Have any repairs necessary completed by a specialist.

0 -1200 min

-1

0 -2880 min

-1

5452360-Schlagbohr-man 07.05.14 14:25 Seite 38

Page 39

CAUTION! Electrical and battery

operated units that no longer work should not be disposed of in the household waste! They are to be collected separately, in accordance with the 2012/19 EU directive for the disposal of electrical and electronic waste, and sent for proper and environmentallyfriendly recycling.

Please discard power tools no longer usable at a local collection point. Collection and disposal of packaging materials separately by types complying with local rules and regulations. For details, please contact your municipal authority concerned.

11 – Service instructions

• Store the machine, operating

instructions and where necessary the accessories in the original packaging. In this way you will always have all the information and parts ready to hand.

• MeisterCRAFT devices are to a large

extent maintenancefree, a damp cloth being sufficient to clean the casing. Do not drop electrical machines in water. Please note additional hints given in the operating instructions.

• MeisterCRAFT devices are subject to

stringent quality control. If however a functional fault shoult occur, send the device to our servicing address. The repairs will be carried out in a short time.

• A brief description of the defect speeds up the faulttracing and repair time. If within the guarantee period, please enclose the guarantee document and the proof of purchase.

• In so far as a repair under guarantee is not concerned, we will charge the repair costs to your account.

PLEASE NOTE! Opening of the device invalidates the guarantee

claim.

IMPORTANT! We point out

expressly that in accordance with the Product Liability Act we do not take responsibility for any damage caused by our appliances, in so much that said damage is caused by improper repair, or original parts or parts released by us not being used when parts are changed, or repairs not being conducted by Meister Werkzeug GmbH-Customer Service or an authorised specialist! The same applies analogously to the accessories used.

• Pack the device well or use the

original packaging in order to avoid transit damage.

• Even after the expiry of the guarantee

period, we would like to help you and carry out any repairs at a favourable price.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 39

Page 40

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vóór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Pagina

1 – Omvang van de

levering 40 2 – Technische informatie 40 3 – Onderdelen 40 4 – Bedoeld gebruik 41 5 – Algemene

veiligheidstips 41 6 – Speciale veiligheidstips

voor dit apparaat 44

Pagina

7 – Montage en

instelwerkzaamheden 46 8 – Gebruik 47 9 – Werkwijze 47

10 – Onderhoud en

milieubescherming 48

11 – Servicetips 48

Inhoud

1 – Omvang van de levering

• 1 Klopboormachine

• 1 Handgreep

• 1 Boordiepte-aanslag

• 1 Boorhoudersleutel en sleutelhouder

• Gereedschapkoffer

• Gebruiksaanwijzing

• Garantiebewijs

2 – Technische informatie

Technische gegevens

Voeding 230V~/50Hz Nominale vermogensopname 1050 W Toerental n

1) 0–1200 min

-1

2) 0–2880 min

-1

Aantal slagen 1) 0–19200 min

-1

2) 0–46080 min

-1

Spilhals-ø 43 mm Aansluitschroefdraad 1⁄2" x 20 UNF Boorhouder 1,5–13 mm

Max. boor-ø – in beton 13 mm – in staal 16 mm – in hout 25 mm Toevoerkabel 250 cm

Technische wijzigingen voorbehouden.

Geluidsemissie/trilling

: 95 dB(A), LWA: 106 dB(A).

Hand-/armtrillingen a

: 8,3 m/s2. beton: a

= 19,129 m/s2(Handgreep (10))

= 19,656 m/s2(Extra handgreep (6)) staal: a

= 2,483 m/s2(Handgreep (10)) a

= 2,529 m/s2(Extra handgreep (6))

3 – Onderdelen

1 Omschakelaar van boren naar

klopboren v.v. 2 Omschakelaar-draairichting 3 Vergrendelknop voor continuloop

5452360-Schlagbohr-man 07.05.14 14:25 Seite 40

Page 41

4 Kabel 5 Aan-en-uit schakelaar met

snellheidsregelaar 6 Extra handgreep 7 Boorhouder 8 Boordiepte-aanslag 9 Boorhoudersleutel en sleutelhouder

10 Handgreep

4 – Bedoeld gebruik

Boren in hout en metaal, slagboren in beton, schroeven. Gebruik de machine, het gereedschap en de toebehoren voor verdere activiteiten (op de gegevens van de fabrikant letten) enkel voor uw reglementair voorgeschreven toepassingsgebied. Alle andere toepassingen worden uitdrukkelijk uitgesloten.

Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd.

5 – Algemene veiligheidstips

voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids voorschriften en aanwijzingen.

Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheids voorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veiligheid verantwoordelijk persoon of tenzij ze instructies kregen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen.

1 Werkomgeving

a Houd uw werkomgeving schoon en

opgeruimd. Een rommelige of

onverlichte werkomgeving kan tot ongevallen leiden.

b Werk met het gereedschap niet in

een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed -

schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c Houd kinderen en andere personen

tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt

u de controle over het gereedschap verliezen.

2 Elektrische veiligheid

a De aansluitstekker van het

gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 41

Page 42

b Voorkom aanraking van het lichaam

met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd

risico door een elektrische schok wanneer uw lichaam geaard is.

c Houd het gereedschap uit de buurt

van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik de kabel niet voor een

verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen.

Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e Wanneer u buitenshuis met

elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een

voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

f Als het gebruik van het elektrisch

gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar.

Dit beperkt het risico van een elektrische schok.

3 Veiligheid van personen

a Wees alert, let goed op wat u doet

en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe

bent of onder invloed staat van drugs, alcohol of medicijnen. Een

moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschermende

uitrusting en altijd een veiligheids bril. Het gebruik van beschermende

uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.

c Voorkom per ongeluk inschakelen.

Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom voorziening of de accu aansluit en voordat u het oppakt of draagt. Als

u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen

of schroefsleutels voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e Overschat uzelf niet. Zorg ervoor

dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het

gereedschap in onverwachte situaties beter onder controle houden.

f Draag geschikte kleding. Draag

geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 42

Page 43

g Houd handgrepen droog, schoon en

vrij van olie en vet. Vettige grepen

met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag.

h Wanneer stofafzuigings- of

stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze

voorzieningen beperkt het gevaar door stof.

4 Zorgvuldige omgang met en

zorgvuldig gebruik van elektrische gereedschappen

a Overbelast het gereedschap niet.

Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende

elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b Gebruik geen elektrisch

gereedschap waarvan de schakelaar defect is. Elektrisch

gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c Trek de stekker uit het stopcontact

voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze

voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

d Bewaar niet-gebruikte elektrische

gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er

niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

e Verzorg het gereedschap zorgvuldig.

Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben

hun oorzaak in slecht onderhouden elektrische gereedschappen.

f Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g Gebruik elektrisch gereedschap,

toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereed schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5 Bijzondere veiligheidsinstructies:

• Veiligheidsinstructies voor slagboormachines

- Draag gehoorbescherming bij het

gebruik van slagboormachines. De invloed van lawaai kan tot gehoorverlies leiden.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 43

Page 44

- Gebruik de extra handgrepen, die met het toestel bijgeleverd worden. Het verlies van de controle over de machine kan tot verwondingen leiden.

• Bijkomende veiligheidsinstructies

voor slagboormachines

- Bedien de transmissieschakelaar enkel bij stilstaande motor. Het omschakelen bij draaiende machine kan transmissieschade veroorzaken.

- Gebruik de slagboormachine nooit als schroevendraaier. Het is verboden schroeven, moeren en dergelijke met de slagboormachine vast en los te draaien.

- Op het werkterrein moet water uit de buurt gehouden worden van onderdelen van het elektrische gereedschap alsook van personen.

- Vóór elke instelling, service- of onderhoudsbeurt moet de voedingskabel van het gereedschap uit het stopcontact getrokken worden.

- Het elektrische vermogen van uw verlengkabel moet minstens zo sterk zijn als dat van het toestel.

- Controleer of de netspanning overeenkomt met de gegevens op het typeaanduidingplaatje.

- Controleer de wanden en plafonds om beschadiging van de verborgen leidingen te vermijden.

- Raak de externe behuizing nooit onmiddellijk na het boren aan. Deze wordt tijdens het boren zeer heet.

6 Service

a Laat uw elektrisch gereedschap

enkel door gekwalificeerd geschoold personeel en enkel met originele reserveonderdelen herstellen.

Daardoor wordt gegarandeerd dat de veiligheid van het elektrische gereedschap behouden blijft.

6 – Speciale veiligheidstips

voor dit apparaat

• Oog- en gehoorbescherming gebruiken.

• Vooraleer u gaten in een wand boort, moet u eventueel met een leidingzoeker nagaan, of u niet in een stroom-, gas- of waterleiding boort.

• De boor/boorhouder enkel bij uitgetrokken netstekker wisselen!

• Ter preventie van verwondingen moet het te bewerken werkstuk beveiligd zijn (bijvoorbeeld door het in een inspaninrichting te spannen).

• Vermijd dat de motor tijdens het boren onder belasting tot stilstand komt.

• De machine enkel voor haar reglementair voorgeschreven toepassingsgebied gebruiken.

• Tijdens de werking de machine steeds met beide handen vasthouden en een veilige positie innemen.

• Stopcontacten buiten moeten met een aardlekschakelaar uitgerust zijn.

• Spaanders of splinters mogen nooit bij draaiende machine verwijderd worden.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 44

Page 45

• Kleine werkstukken moeten zodanig beveiligd worden, dat ze tijdens het boren niet door de boor kunnen meegenomen worden.

• Vóór alle werkzaamheden aan de machine, tijdens werkpauzen en nietgebruik de stekker uit het stopcontact trekken.

• De aansluitkabel steeds uit de buurt houden van het werkterrein.

• De machine enkel uitgeschakeld op het stopcontact aansluiten.

• De machine steeds met de extra handgreep gebruiken.

• Personen onder 16 jaar mogen de machine niet bedienen.

• Als de aansluitleiding beschadigd wordt, moet zij - om gevaar te vermijden - vervangen worden door de fabrikant of zijn vertegenwoordiger op de klantenserviceafdeling.

Veiligheidsidentificatie

De symbolen op de behuizing hebben de volgende betekenis:

Modelnr. en bouwjaar

Modelnaam

Bij het werken met de slagboormachine moet u een veiligheidsbril dragen.

Draag een gehoorbescherming als u gebruik maakt van de slagboormachine.

Netspanning, -frequentie en vermogensopname

Nullasttoerental

Aantal slagen

Maximale boordiameter

Binnen de EU wijst dit symbool

erop dat dit product niet bij het

huisvuil gegooid mag worden. Oude toestellen bevatten waardevolle recycleerbare materialen, die hergebruikt dienen te worden om het milieu resp. de gezondheid van de mensen niet door ongecontroleerde afvalverwijdering te benadelen. Verwijder daarom oude toestellen via geschikte verzamel systemen of zend het toestel ter vernietiging naar de plaats, waar u het gekocht heeft. Het toestel wordt vandaar naar de recyclage gebracht.

Lees deze gebruiksaanwijzing

goed vooraleer u de

slagboormachine gebruikt.

Vrijwillige keuringszegel

„gecontroleerde veiligheid“

Behuizing heeft een dubbele

randaarding.

CE-teken (conformiteit met

Europese veiligheidsnormen)

Adres van de fabrikant

5452360-Schlagbohr-man 07.05.14 14:25 Seite 45

Page 46

7 – Montage en

instelwerkzaamheden

Boor/gereedschap plaatsen

LET OP! Trek vóór elk wisselen van het gereedschap de stekker

uit het stopcontact.

Open de boorhouder door de tandkrans naar links te draaien tot u het gereedschap kunt plaatsen. Als het gereedschap vastzit, gebruik dan de boorhoudersleutel.

Span nu op alle boringen de boorhouder gelijkmatig met behulp van de boorhoudersleutel.

Voorkeuze van het toerental

OPGELET! Trek de stekker uit het stopcontact!

Met de voorkeuze van

het toerental kan het

motortoerental aan het desbetreffende gereedschap en het materiaal worden aangepast.

• Draai de toerentalregelaar op de

Aan/Uit-schakelaar (5) in de richting van de (–): Het max. toerental van de machine wordt verlaagd.

• Draai het toerentalregelaar in de richting van de (+): Het motortoerental wordt verhoogd tot aan het maximumtoerental.

Met de Aan/Uit-schuifschakelaar kan het toerental van de machine traploos binnen het gekozen maximumtoerental worden veranderd.

Schakelaar voor klopboren/rechtslinksdraaiend

Instelling zoals in de afbeelding met stilstaande machine.

BELANGRIJK! Tijdens het

draaien van de machine mag de schakelaar voor het linksom of rechtsom laten lopen niet bediend worden. Dus altijd wachten tot de machine tot stilstand gekomen is. De boorhouder van rechtsom/linksom lopende machines is steeds d.m.v. en schroef met linkse schroefdraad vastgezet. Deze schroef moet bij verwisseling van de boorhouder eerst door de goepende boorhouder heen losgeschroefd worden. Schroeven met een linkse draad moeten altijd naar rechts losgedraaid worden.

Extra handgreep (6) instelen

Maak de handgreep door naar links draaien los en stel hem op een gunstige

“Boren“

“Klopboren“

“Linksom“

“Rechtsom“

5452360-Schlagbohr-man 07.05.14 14:25 Seite 46

Page 47

zijdelingse werkstand in door hem om de booras te verschuiven. Zet de handgreep door naar rechts draaien vast.

Diepteaanslag (8) monteren en instellen

Maak de extra handgreep los en steek het rechte stuk van de diepteaanslag in de boring en stel het aan de hand van de gebruikte boor op de gewenste boordiepte in. Zet de handgreep weer vast.

8 – Gebruik

Aan-/uitschakelen

Steek de stekker in een stopcontact met 230 V~.

LET OP! Schakel de machine altijd in voordat deze contact

met het materiaal maakt.

Inschakelen

Druk de Aan/Uit-schakelaar (5) voorzichtig in, de machine start; het toerental varieert al naar gelang de druk op de schakelaar.

Uitschakelen

Laat de Aan/Uit-schakelaar los en wacht tot de machine stilstaat.

Continubedrijf inschakelen

Druk de Aan/Uit-schakelaar in en houd deze ingedrukt. Druk op de vastzetknop (3). Laat de Aan/Uit-

schakelaar los - de machine draait met het desbetreffende toerental.

Continubedrijf uitschakelen

Druk op de Aan/Uit-schakelaar, de vastzetknop wordt ontgrendeld. Laat de Aan/Uit-schakelaar los en wacht tot de machine stilstaat.

9 – Werkwijze

Boren in hout en metaal

Bij het boren in hout of metaal moet het klopmechanisme uitgeschakeld zijn. De omschakelaar op “boren“ zetten. De omschakelaar voor rechtsom linksom draaien moet op de stand “Rechtsom“ gezet worden. Het elektronisch inregelen van het toerental geschiedt d.m.v. de AAN/UIT-schakelaar.Het tevoren instellen van een bepaald toerental geschiedt d.m.v. het instelwieltje dat zich aan de AAN/UITschakelaar bevindt.

Boren in beton

Het klopmechanisme inschakelen. De schakelaar van het klopmechanisme op “Klopboren“ zetten. De schakelaar voor rechtsom-linksomdraaien op “Rechtsom“ zetten. Met een geringe toerental opstarten.

0 -1200 min

-1

0 -2880 min

-1

5452360-Schlagbohr-man 07.05.14 14:25 Seite 47

Page 48

10 – Onderhoud en

milieubescherming

Vóór alle verzorgings- en onderhoudswerkzaamheden netstekker uittrekken. De machine met een vochtige doek reinigen, geen oplosmiddelen gebruiken, goed afdrogen. De ventilatiesleuven stofvrij houden. Telkens vóór gebruik controleren of de machine, de kabels en de toebehoren ongeschonden zijn. Reparaties eventueel door een vakman laten uitvoeren.

OPGELET! Niet meer bruikbare

elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19 EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recyclingcentrum gebracht worden.

Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na.

11 – Servicetips

• Bewaar de machine, de handleiding

en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

• MeisterCRAFT-gereedschappen

behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek

voldoende. Elektromachines nooit in het water houden. Verdere aan wijzingen treft u in de handleiding aan.

• MeisterCRAFT-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons serviceadres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen.

ATTENTIE! indien het apparaat

door u wordt opengemaakt, dan

vervallen al uw aanspraken op garantie.

BELANGRIJK! Wij wijzen er

uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van MEISTERWERKZEUGE of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 48

Page 49

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan MeisterCRAFT-artikelen dan tegen lage kosten door ons worden uitgevoerd.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 49

Page 50

Kullanım talimat∂ ve güvenlik uyarıları

UYARI! Yaralanma riskinin azalt∂lmas∂ bak∂m∂ndan, ilk kullan∂mdan önce lütfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diπer bir kullan∂c∂ya vermeniz durumunda, bu kullanma talimatlar∂n∂ da yan∂nda teslim ediniz.

sayfa

1 – Teslimat kapsam∂ 50 2 – Teknik bilgiler 50 3 – Yap∂ parçalar∂ 51 4 – Öngörülen amac∂na

uygun kullan∂m biçimi 51 5 – Genel güvenlik uyar∂lar∂ 51 6 – Cihaza özgü güvenlik

uyar∂lar∂ 54

sayfa

7 – Montaj ve ayar iμlemleri 55 8 – ∑μletim 56 9 – Çal∂μma tarz∂ 57

10 – Bak∂m ve çevrenin

korunmas∂ 57

11 – Servis aç∂klamalar∂ 57

∑çindekiler

1 – Teslimat kapsam∂

• 1 Darbeli matkap

• 1 ∑lave sap

• 1 Delme derinliπi durdurma düzeneπi

• 1 Matkap aynas∂ anahtar∂/deposu

• Alet çantas∂

• Kullan∂m talimat∂

• Garanti belgesi

2 – Teknik bilgiler

Teknik veriler

Ak∂m beslemesi 230V~/50Hz Nominal sarfiyat 1050 W Devir say∂s∂ n

1) 0–1200 min

-1

2) 0–2880 min

-1

Darbe say∂s∂ 1) 0–19200 min

-1

2) 0–46080 min

-1

Mil göbeπi ø 43 mm

Baπlant∂ diμi 1/2" x 20 UNF Burgu yuvas∂ 1,5–13 mm Max. Del-ø –Betonda 13 mm –Çelikte 16 mm –Tahtada 25 mm Besleme hatt∂ 250 cm

Teknik deπiμiklikler yap∂lmas∂ durumu sakl∂ tutulmaktad∂r.

Gürültü emisyonu/Titreμim

: 95 dB(A), LWA: 106 dB(A). El/kol

titreμimleri a

:8,3 m/s2.

Betona:

= 19,129 m/s2(Sap (10))

= 19,656 m/s2(∑lave sap (6)) Çeliπe: a

= 2,483 m/s2(Sap (10)) a

= 2,529 m/s2(∑lave sap (6))

5452360-Schlagbohr-man 07.05.14 14:25 Seite 50

Page 51

3 – Yap∂ parçalar∂

1 Delme/Darbeli delmeye geçiμ

düπmesi 2 Saπa/Sola hareket düπmesi 3 Sürekli iμletim için sabitleme düπmesi 4 Besleme 5 Devir say∂s∂ ayarl∂ açma/kapama

μalteri 6 ∑lave sap 7 Matkap aynas∂ 8 Derinlik durdurma düzeneπi 9 Matkap aynas∂ anahtar∂/deposu

10 Sap

4 – Öngörülen amaçlara

uygun kullan∂m

Tahta ve metale delme, beton ve vidaya darbeli delme. Makine, alet ve aksesuarlar∂ baμka iμler için sadece amac∂na uygun biçimde kullan∂n∂z (üretici bilgilerini dikkate al∂n∂z). Amac∂ d∂μ∂nda tüm kullan∂mlar yasakt∂r.

Bu cihaz sadece evde kullanım için belirlenmiμtir.

5 – Elektrikli aletlerin

kullan∂m∂na iliμkin genel güvenlik uyar∂lar∂

Dikkat! Bütün güvenlik talimatlar∂ ve hükümleri

okunmal∂d∂r. Aμaπ∂daki talimat

hükümlerine uyulmad∂π∂ takdirde elektrik çarpmas∂, yang∂n ve/veya aπ∂r yaralanma tehlikeleri meydana gelebilmektedir.

Bir sonraki kullan∂m için bu güvenlik talimatlar∂n∂ ve hükümlerini güvenli bir yerde saklay∂n∂z.

Uyar∂ ve talimat hükümlerinde kullan∂lan "Elektrikli EI Aleti" kavram∂, ak∂m

μebekesine baπl∂ (μebeke baπlant∂ kablosu ile) aletlerle akü ile çal∂μan aletleri (ak∂m μebekesine baπlant∂s∂ olmayan aletler) kapsamaktad∂r.

Bu cihaz, güvenliklerinden sorumlu bir kiμinin denetimi olmaks∂z∂n ya da bu kiμi taraf∂ndan cihaz∂n nas∂l kullan∂lacaπ∂ tarif edilmeden s∂n∂rl∂ fiziki, duyusal veya zihinsel yetilere sahip kiμiler (çocuklar dahil) taraf∂ndan ya da tecrübesizce ve/veya bilgisizce kullan∂lamaz. Çocuklar∂n cihazla oynamamalar∂n∂n saπlanmas∂ aç∂s∂ndan kontrol alt∂nda tutulmas∂ gerekmektedir.

1 Çal∂μma yeri

a Çal∂μt∂π∂n∂z yeri temiz ve düzenli

tutunuz. Çal∂μt∂π∂n∂z yer düzensiz ise

ve iyi ayd∂nlat∂lmam∂μsa kazalar meydana gelebilmektedir.

b Yak∂n∂nda yan∂c∂ s∂v∂lar, gazlar veya

tozlar bulunan patlama tehlikesi olan yerlerde aletinizle çal∂μmay∂n∂z.

Elektrikli el aletleri, toz veya buharlar∂n tutuμmas∂na neden olabilecek k∂v∂lc∂mlar ç∂kartmaktad∂rlar.

c Elektrikli el aleti ile çal∂μ∂rken

çocuklar∂ ve baμkalar∂n∂ uzakta tutunuz. Dikkatiniz daπ∂lacak olursa

aletin kontrolünü kaybedebilirsiniz.

2 Elektrik emniyeti

a Aletin fiμi prize uymal∂d∂r. Fiμi

hiçbir zaman deπiμtirmeyiniz. Koruyucu donan∂m∂ bulunan topraklanm∂μ aletlerle birlikte adaptör fiμi kullanmay∂n∂z.

Deπiμtirilmemiμ fiμ ve uygun priz elektrik çarpma tehlikesini azalt∂r.

b Borular, kalorifer petekleri, ∂s∂t∂c∂lar

ve buzdolaplar∂ gibi topraklanm∂μ yüzeylerle bedensel temasa

5452360-Schlagbohr-man 07.05.14 14:25 Seite 51

Page 52

gelmekten kaç∂n∂n∂z. Bedeniniz toprakland∂π∂ anda büyük bir elektrik çarpma tehlikesi ortaya ç∂kar.

c Aleti yaπmur alt∂nda veya nemli

yerlerde b∂rakmay∂n∂z. Suyun elektrikli el aleti içine s∂zmas∂ elektrik çarpma tehlikesini yükseltir.

d Aleti kablosundan tutarak

taμ∂may∂n∂z, kabloyu kullanarak asmay∂n∂z veya kablodan çekerek fiμi ç∂kartmay∂n∂z. Kabloyu ∂s∂dan, yaπdan, keskin kenarl∂ cisimlerden veya aletin hareketli parçalar∂ndan uzak tutunuz. Hasarl∂ veya dolanm∂μ

kablo elektrik çarpma tehlikesini yükseltir.

e Bir elektrikli el aleti ile aç∂k havada

çal∂μ∂rken, mutlaka aç∂k havada kullan∂lmaya onayl∂ olan bir uzatma kablosu kullan∂n∂z. Aç∂k havada

kullan∂lmaya uygun uzatma kablosunun kullan∂lmas∂ elektrik çarpma tehlikesini azalt∂r.

f Elektrikli aletin nemli ortamda

kullan∂lmas∂n∂n mutlaka gerekli olmas∂ halinde, kaçak ak∂mdan koruma tertibatl∂ μalter kullan∂n∂z.

Kaçak ak∂mdan koruma tertibatl∂ μalter kullan∂lmas∂ elektrik çarpma riskini azalt∂r.

3 Kiμilerin Güvenliπi

a Dikkatli olunuz, ne yapt∂π∂n∂za

dikkat ediniz, elektrikli el aleti ile iμinizi makul bir tempo ve yöntemle yürütünüz. Yorgunsan∂z, ald∂π∂n∂z haplar∂n, ilaçlar∂n veya alkolün etkisinde iseniz aletinizi kullanmay∂n∂z. Aleti kullan∂rken bir

anl∂k dikkatsizlik önemli yaralanmalara neden olabilir.

b Daima kiμisel koruyucu donan∂m

ve koruyucu gözlük kullan∂n∂z.

Yapt∂π∂n∂z iμe göre kullanacaπ∂n∂z∂ toz maskesi, kaymayan iμ ayakkab∂lar∂, kask ve kulakl∂k yaralanma tehlikesini azalt∂r.

c Aletin kontrol d∂μ∂ çal∂μmamas∂ için

gerekli önlemleri al∂n∂z. Aleti ak∂m μebekesine veya aküye baπlamadan önce, kald∂rmadan veya taμ∂maya baμlamadan önce kapal∂ olduπundan emin olunuz. Aleti

taμ∂rken parmaπ∂n∂z μalter üzerinde olursa veya aleti aç∂k durumda ak∂m μebekesine baπlarsan∂z kazalara neden olabilirsiniz.

d Aleti çal∂μt∂rmadan önce ayar

aletlerini veya anahtarlar∂ aletten ç∂kart∂n∂z. Aletin dönen parçalar∂n∂n

içinde bulunabilecek bir yard∂mc∂ alet yaralanmalara neden olabilir.

e Kendinize çok fazla güvenmeyiniz.

Çal∂μ∂rken duruμunuz güvenli olsun ve dengenizi her zaman saπlay∂n∂z.

Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

f Uygun iμ elbiseleri giyiniz. Geniμ

giysiler giymeyiniz ve tak∂ takmay∂n∂z. Saçlar∂n∂z∂, giysilerinizi ve eldivenlerinizi aletin hareketli parçalar∂ndan uzak tutunuz. Bol

giysiler, uzun saçlar veya tak∂lar, aletin hareketli parçalar∂ taraf∂ndan tutulabilir.

g Tutamaklar∂ kuru, temiz ve yaπs∂z

tutunuz. Yaπl∂ tutamaklar kayabilir ve aletin kontrolünü kaybedebilirsiniz.

h Toz emme donan∂m∂ veya toz

tutma tertibat∂ kullan∂rken, bunlar∂n baπl∂ olduπundan ve doπru

5452360-Schlagbohr-man 07.05.14 14:25 Seite 52

Page 53

kullan∂ld∂π∂ndan emin olunuz. Bu donan∂mlar∂n kullan∂lmas∂ tozdan kaynaklanacak tehlikeleri azalt∂r.

4 Elektrikli el aletlerinin özenle

kullan∂m∂ ve bak∂m∂

a Aleti aμr∂ ölçüde zorlamay∂n∂z.

Yapt∂π∂n∂z iμe uygun elektrikli el aletleri kullan∂n∂z. Uygun

performansl∂ elektrikli el aleti ile belirlenen çal∂μma alan∂nda daha iyi ve güvenli çal∂μ∂rs∂n∂z.

b Ωalteri bozuk olan elektrikli el

aletini kullanmay∂n∂z. Aç∂l∂p kapanamayan bir elektrikli el aleti tehlikelidir ve onar∂lmal∂d∂r.

c Alette bir ayarlama iμlemine

baμlamadan önce, herhangi bir aksesuar∂ deπiμtirirken veya aleti elinizden b∂rak∂rken fiμi prizden çekiniz. Bu önlem, aletin yanl∂μl∂kla

çal∂μmas∂n∂ önler.

d Kullan∂m d∂μ∂ duran elektrikli el

aletlerini çocuklar∂n ulaμamayacaπ∂ bir yerde saklay∂n∂z. Aleti kullanmay∂ bilmeyen veya bu kullan∂m k∂lavuzunu okumayan kiμilerin aletle çal∂μmalar∂na izin vermeyiniz. Deneyimsiz kiμiler

taraf∂ndan kullan∂ld∂π∂nda, elektrikli el aletleri tehlikelidir.

e Aletinizin bak∂m∂n∂ özenle yap∂n∂z.

Aletinizin kusursuz olarak iμlev görmesini engelleyebilecek bir durumun olup olmad∂π∂n∂, hareketli parçalar∂n kusursuz olarak iμlev görüp görmediklerini ve s∂k∂μ∂p s∂k∂μmad∂klar∂n∂, parçalar∂n hasarl∂ olup olmad∂klar∂n∂ kontrol ediniz. Aleti kullanmaya baμlamadan önce hasarl∂ parçalar∂ onart∂n∂z. Birçok iμ

kazas∂ aletin kötü bak∂m∂ndan kaynaklanmaktad∂r.

f Kesici uçlar∂ daima keskin ve temiz

tutunuz. Özenle bak∂m∂ yap∂lm∂μ keskin kenarl∂ kesme uçlar∂n∂n malzeme içinde s∂k∂μma tehlikesi daha azd∂r ve daha rahat kullan∂m olanaπ∂ saπlarlar.

g Elektrikli el aletini, aksesuar∂, uçlar∂

ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullan∂n∂z. Bu s∂ralamada olmak üzere, çal∂μma koμullar∂n∂ ve yapt∂π∂n∂z iμi dikkate al∂n∂z. Elektrikli el aletlerinin

kullan∂mlar∂ için öngörülen alan∂n d∂μ∂nda kullan∂lmalar∂ tehlikeli durumlara neden olabilir.

5 Özel emniyet uyar∂lar∂:

• Darbeli matkaplar için emniyet uyar∂lar∂

- Darbeli matkaplar∂ kullan∂rken

kulakl∂k kullan∂n∂z. Gürültü nedeniyle iμitme kayb∂ meydana gelebilir.

- Alet beraberinde verilen ilave saplar∂

kullan∂n∂z. Makine hakimiyetinin yitirilmesi yaralanmalara neden olabilir.

• Darbeli matkaplar için diπer

emniyet uyar∂lar∂

- Diμli deπiμtirme düπmesini sadece

motor durur durumdayken kullan∂n∂z. Motor çal∂μ∂rken diμli deπiμtirilmesi halinde hasar meydana gelebilir.

- Darbeli matkab∂ asla tornavida

olarak kullanmay∂n∂z. Vidalar∂n, somunlar∂n ve benzerlerinin darbeli matkap ile s∂k∂μt∂r∂lmalar∂ ve aç∂lmalar∂ kesinlikle yasakt∂r.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 53

Page 54

- Elektro aletin parçalar∂ndan ve iμlem yap∂lan yerde insanlardan suyu uzak tutunuz.

- Her ayar, servis ve bak∂mdan önce aletin elektrik kablosu prizden çekilmelidir.

- Uzatma kablonuzun elektrik gücü en az cihaz∂nki kadar güçlü olmal∂d∂r.

- Ωebeke geriliminin aletin model levhas∂nda yazanla uyumlu olmas∂na dikkat ediniz.

- Görünmeyen kablo ve hatlar∂n hasar görmesinden kaç∂nmak için duvar ve tavanlar∂ kontrol ediniz.

- Delme iμleminden hemen sonra asla d∂μ kasaya dokunmay∂n∂z. Delme s∂ras∂nda çok ∂s∂n∂r.

6 Servis

a Elektro aletinizi sadece kalifiye

teknisyenlere ve sadece orijinal yedek parçalarla tamir ettiriniz.

Ancak bu sayede aletin emniyetli kullan∂m∂ saπlanabilir.

6 – Cihaza özgü güvenlik

uyar∂lar∂

• Gözlük ve kulakl∂k tak∂n∂z.

• Duvara delik açmadan önce gerekirse bir kablo ve hat arama detektörü ile elektrik, gaz veya su hatlar∂na deπip deπmeyeceπinizi kontrol ediniz.

• Burgu/Matkap aynas∂n∂ sadece fiμ çekiliyken deπiμtiriniz!

• Yaralanmalardan kaç∂nmak için iμlenecek malzemenin tutturulmas∂

(örn. mengeneyle s∂k∂μt∂rarak) gereklidir.

• Delerken motorun fazla yüklenmeden dolay∂

durmas∂ndan kaç∂n∂n∂z.

• Makineyi sadece öngörülen kullan∂m alan∂nda kullan∂n∂z.

• Makine çal∂μ∂rken her iki elinizle birden s∂k∂ca tutunuz ve saπlam pozisyon al∂n∂z.

• D∂μar∂daki prizlerin kaçak ak∂m koruma tertibatl∂ μalterle donat∂lm∂μ olmas∂ gereklidir.

• Yonga veya k∂ym∂klar asla makine çal∂μ∂rken ç∂kar∂lmamal∂d∂r.

• Küçük malzemelerin delme iμlemi s∂ras∂nda matkaba tak∂lmayacak μekilde tutturulmalar∂ gereklidir.

• Makinede iμlem yapmadan önce, çal∂μmaya ara verildiπinde ve alet kullan∂lmad∂π∂nda fiμini prizden çekiniz.

• Baπlant∂ kablosunu her zaman matkab∂n çal∂μma bölgesinden uzak tutunuz.

• Makine kapal∂yken fiμini prize tak∂n∂z.

• Makineyi her zaman ilave sapla beraber kullan∂n∂z.

• 16 yaμ∂ndan küçük olanlar bu makineyi kullanamazlar.

• Baπlant∂ kablosunun hasar görmesi halinde - muhtemel tehlikelerden kaç∂nmak üzere - üretici ya da onun müμteri servisi taraf∂ndan yenilenmesi gereklidir.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 54

Page 55

Emniyet iμaretleri

Alet kasas∂ üzerindeki iμaretler μu anlamlara gelmektedir:

Model-No. ve imal y∂l∂

Model tan∂m∂

Darbeli matkapla çal∂μ∂rken koruyucu gözlük kullan∂n∂z.

Darbeli matkapla çal∂μ∂rken kulakl∂k kullan∂n∂z.

Ωebeke gerilimi, μebeke frekans∂ ve güç sarfiyat∂

Rölanti devir say∂s∂

Darbe say∂s∂

Azami burgu çap∂

AB içerisinde bu iμaret bu ürünün normal ev çöpü üzerinden imha

edilemeyeceπine dikkat çeker. Kullan∂lm∂μ aletler geri dönüμüme uygun deπerli malzemeler içermekte olup, bunlar∂n yeniden deπerlendirmeye verilmeleri gerekmektedir. Bu sayede çevreye ve insan saπl∂π∂na kontrolsüz çöp imhas∂ yüzünden zarar verilmemiμ olur. O nedenle kullan∂lm∂μ aletleri uygun bir toplama sistemi üzerinden imha ediniz veya imha edilmek üzere alm∂μ olduπunuz yere geri gönderiniz. Alet buradan yeniden deπerlendirme sistemine verilecektir.

Darbeli matkab∂ kullanmaya

baμlamadan önce iμbu kullanma talimat∂n∂ dikkatlice

okuyunuz.

“Kontrollü emniyet” gönüllü

kalite mühürü

Alet kasas∂ çifte izolasyon

korumal∂d∂r

CE iμareti (Avrupa emniyet

normlar∂na uygunluk)

Üretici adresi

7 – Montaj ve ayar iμlemleri

Matkap ucunun/Aletin tak∂lmas∂

D∑KKAT! Her alet deπiμtirmeden önce fiμi çekiniz.

Cer diμlisini sola çevirerek matkap aynas∂n∂ alet tak∂labilecek büyüklüπe kadar aç∂n∂z. S∂k∂μm∂μ aletlerde matkap aynas∂ anahtar∂n∂ kullan∂n∂z.

Ωimdi tüm deliklerden eμit μekilde matkap aynas∂ anahtar∂yla matkap aynas∂n∂ s∂k∂μt∂r∂n∂z.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 55

Page 56

Devir say∂s∂ ön seçimi

D∑KKAT! Fiμi çekiniz!

Devir say∂s∂ ön seçimi

sayesinde motor devir say∂s∂, kullan∂lan alete

ve malzemeye uyarlanabilmektedir.

• Açma/kapama μalterindeki (5) devir say∂s∂ düπmesini (–) yönünde çeviriniz: Makinenin azami devir say∂s∂ azalt∂l∂r.

• Devir say∂s∂ düπmesini (+) yönünde çeviriniz: Motor devir say∂s∂, azami devir say∂s∂na yükseltilir.

Açma/kapama sürgülü μalteriyle makinenin devir say∂s∂, kademesiz olarak seçili azami devir say∂s∂ aral∂π∂nda deπiμtirilebilir.

Darbe mekanizmas∂ μalteri/Saπa-Sola hareket

Ayar, makine çal∂μmaz haldeyken μekil uyar∂nca yap∂l∂r.

Önemli! Makine çal∂μ∂rken

saπa/sola hareket düπmesine bas∂lamaz, bu nedenle makinenin tamamen durmas∂n∂ bekleyiniz.

Saπa/Sola döner makinelerde matkap aynas∂ her zaman sol diμli vidayla sabitlenir. Matkap aynas∂ deπiμtirilmeden önce bu vidan∂n önde matkap aynas∂ndan aç∂lmas∂ gereklidir. Sol diμli vidalar sadece saπa çevrilerek aç∂l∂rlar.

∑lave sap∂n (6) ayarlanmas∂

Sap∂ sola doπru çevirerek gevμetiniz ve matkap aks∂n∂n etraf∂nda kayd∂rarak yandan uygun bir çal∂μma pozisyonuna getiriniz. Sap∂ saπa doπru çevirerek sabitleyiniz.

Derinlik durdurma düzeneπinin (8) montesi ve ayar∂

∑lave sap∂ gevμetiniz, derinlik durdurma düzeneπinin düz parças∂n∂ deliπe sokunuz ve tak∂lm∂μ olan matkap ucuyla istenen delme derinliπine ayarlay∂n∂z. Sap∂ tekrar sabitleyiniz.

8 – Çal∂μt∂rma iμlemi

Açma/Kapama

Fiμi 230 V~ prize tak∂n∂z.

D∑KKAT! Makineyi her zaman

malzeme ile temas etmeden önce

aç∂n∂z.

Açma

Açma/kapama μalterine (5) dikkatlice bas∂n∂z, makine aç∂l∂r, devir say∂s∂ μaltere yap∂lan bas∂nca göre deπiμir.

Kapama

Açma/kapama μalterinden elinizi çekiniz ve makinenin durmas∂n∂ bekleyiniz.

Darbeli delme fonksiyonu "AÇIK"

Darbeli delme fonksiyonu "KAPALI"

"Sola dönme"

"Saπa dönme"

5452360-Schlagbohr-man 07.05.14 14:25 Seite 56

Page 57

Sürekli iμletimin aç∂lmas∂

Açma/Kapama μalterine bas∂n∂z ve bas∂l∂ tutunuz. Sabitleme düπmesine (3) bas∂n∂z. Açma/Kapama μalterinden elinizi çekiniz - Makine ayarlanm∂μ devir say∂s∂nda çal∂μ∂r.

Sürekli iμletimin kapat∂lmas∂

Açma/Kapama μalterine bas∂n∂z, sabitleme düπmesinin kilidi aç∂l∂r. Açma/kapama μalterinden elinizi çekiniz ve makinenin durmas∂n∂ bekleyiniz.

9 – Çal∂μma tarz∂

Tahta ve metalde delme iμlemi

Tahta ve metalde delme iμleminde darbe mekanizmas∂n∂n her zaman kapal∂ olmas∂ gereklidir. Darbe mekanizmas∂ μalterini “kapal∂” pozisyonuna getiriniz. Saπa/Sola hareket düπmesini „saπa harekete“ getiriniz. Açma/Kapama μalterine basmak suretiyle elektronik devir say∂s∂ ayar∂. Açma/Kapama μalterindeki ayar düπmesinden devir say∂s∂ ön seçimi.

Betonda delme iμlemi

Darbe mekanizmas∂n∂ aç∂n∂z, saπa/sola hareket düπmesini „saπa harekete“ getiriniz. Düμük devir say∂s∂ ile baμlat∂n∂z. Malzemenin özelliπine ve matkap ucu çap∂na uygun olarak makine durur durumdayken 1. ve 2. devire getiriniz. Böylelike darbe say∂s∂ deπiμir.

10 – Bak∂m ve çevrenin

korunmas∂

Her bak∂m iμleminden önce fiμi çekiniz. Makineyi nemli bir bezle temizleyiniz, çözücü kullanmay∂n∂z, iyice kurulay∂n∂z. Havaland∂rma deliklerini tozdan ar∂nd∂r∂n∂z. Her kullan∂mdan önce makinede, kablosunda ve aksesuar∂nda hasar kontrolü yap∂n∂z. Tamir gerekiyorsa, teknisyene yapt∂r∂n∂z.

D∑KKAT! Kullanılamayacak duruma

gelen elektrikli ve akülü aletler ev çöpüne atılamazlar! Bunların elektrikli ve eski elektrikli aletlere iliμkin 2012/19 AB yönetmeliπi uyarınca ayrı bir yerde toplanmaları, çevreye zarar vermeyecek ve usulüne uygun μekilde yeniden deπerlendirme yerine verilmeleri gerekmektedir.

Lütfen art∂k kullan∂lamayan durumda olan elektrikli cihazlar∂n∂z∂ yerel toplama noktalar∂na intikal ettiriniz. Ambalaj malzemelerini türlerine göre ayr∂ olarak toplay∂n∂z ve yerel yönetmelik hükümleri doπrultusunda at∂k giderme iμlemine tabi tutunuz. Lütfen ayr∂nt∂l∂ bilgiler için yerel yönetim makamlar∂n∂za müracaat ediniz.

11 – Servis aç∂klamalar∂

• Kullanım kılavuzu, bulunması halinde

aksesuar parçaları ve makineyi orijinal ambalajında saklayın. Böylece tüm bilgi ve parçalar daima elinizin altında olur.

• MeisterCRAFT aletleri büyük çaplı

bakım gerektirmez, gövdenin temizlenmesi için nemli bir bez

0 -1200 min

-1

0 -2880 min

-1

5452360-Schlagbohr-man 07.05.14 14:25 Seite 57

Page 58

yeterlidir. Elektrikli aletleri kesinlikle suyun içine sokmayın. Daha geniμ bilgiler kullanım kılavuzundan alınabilir.

• MeisterCRAFT aletleri sıkı kalite

kontrolünden geçirilir. Buna raπmen fonksiyon arızası meydana geldiπinde aleti servis adresimize postalayın. Aletiniz kısa süre içinde tamir edilecektir.

• Arıza hakkında yapılacak kısa açıklama arıza arama ve tamir süresini azaltacaktır. Arızanın garanti süresi içinde meydana gelmesi halinde aletin içine garanti sertifikası ve kasa fiμini de koyun.

• Arızanın garanti süresinin dıμında meydana gelmesi halinde firmamız tamir ücretini sizden talep edecektir.

ÖNEML∑! Aletin açılması halinde garanti hakkınız kaybolur.

D∑KKAT! Ürün Sorumluluk

Yasas∂na göre, uygunsuz yap∂lan tamiratlarda veya orjinal olmayan ya da taraf∂m∂zca onaylanmayan parçalar∂n deiμtirilmesi nedeniyle ve tamirat∂n makinelerimizin yol açaca∂ hasarlar için sorumluluk almad∂∂m∂z∂ ehemmiyle belirtiriz! Ayn∂ μey kullan∂lan aksesuvarlar için de geçerlidir.

• Transport hasarlarını önlemek için

aleti güvenli bir μekilde paketleyin veya orijinal ambalajını kullanın.

• Garanti süresinin dolmasından

sonrada sizlere hizmet veririz ve muhtemelen MeisterCRAFT aletlerinde meydana gelecek arızaları uygun fiyatlarla tamir ederiz.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 58

Page 59

5452360-Schlagbohr-man 07.05.14 14:25 Seite 59

Page 60

… wird die Übereinstimmung mit folgenden

Richtlinien erklärt: … je v souladu s tûmito smûrnicemi: … est conforme aux directives suivantes: … is herewith declared to conform with the

following guidelines: … wordt verklaard dat het in overeenstemming is

met de volgende richtlijnen: … alttaki yönetmeliπe uygun olduπu açıklam∂r:

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

Angewandte harmonisierte Normen: Aplikované súvisiace normy: Normes harmonisées utilisées: Applied, harmonized standarts: Toegepaste, geharmoniseerde normen:

Uygulanan normlar:

EN 60745-1:2006 EN 60745-2-1:2003+A11 EN 55014-1:2006 EN 55014-2:1997+A1 EN 61000-3-2:2006 EN 61000-3-3:1995+A1+A2

Für das nachstehende Erzeugnis ...

Potvrzujeme tímto, že níže uvedený výrobek ...

Nous déclarons que le produit d signé ci-après ... The following product ... Voor het hieronder vermelde produkt ...

Schlagbohrmaschine Příklepová vrtačka Perceuse à percussion Hammer Drill Slagboormachine Darbeli Matkap

2006/42 EC 2004/108 EC 2006/95 EC

EG-Konformitätserklärung

Prohlášení o konformitě s ES

Déclaration de conformité CE

EC-Declaration of Conformity EG-Verklaring van overeenstemming AB Uygunluk Açıklaması

MSB 1050 E Nr. 5452360 Bj. 2014 · SN06001

5452360-Schlagbohr-man 07.05.14 14:25 Seite 60

Page 61

D - Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des

Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung

bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

CZ - Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady

z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických přístrojích.

F - L’objet de la déclaration décrit ci-dessus remplit les prescriptions de la directive 2011/65/UE du

Parlement Européen et du Conseil du 8 juin 2011 relatives à la restriction d’utilisation de certaines

substances dangereuses dans les appareils électriques et électroniques.

GB - The object of the declaration described above is in conformity with Directive 2011/65/EU of the

European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain

hazardous substances in electrical and electronic equipment.

NL - Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de richtlijn

2011/65/EU van het Europees Parlement en van de Raad d.d. 8 juni 2011 ter beperking van het gebruik

van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

TR - Beyan∂n yukar∂da tan∂mlanan konusu, Avrupa Parlamentosu’nun ve Konsey’in elektrikli ve elektronik

cihazlarda belirli tehlikeli maddelerin kullan∂m∂n∂n s∂n∂rlanmas∂na yönelik 8 Haziran 2011 tarihli 2011/65/EU nolu yönetmeliπinin hükümlerini yerine getirmektedir.

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal D- Autorisierte Person zur Aufbewahrung der technischen Dokumente

CZ - Uschování technické dokumentace

F - Conservation de la documentation technique GB - Storage of the technical documentation NL - Bewaring van de technische documenten

TR - Teknik evraklar∂n muhafazas∂

Wuppertal, . . . . . . . . . . . . . . .

Ingo Heimann (M.Sc.) Technische Leitung/Produktentwicklung,

04.06.2014

5452360-Schlagbohr-man 07.05.14 14:25 Seite 61

Page 62

zugs weise – nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37–39 D-42349 Wuppertal Germany

2014/2015 Diese Druckschrift einschließlich aller ihrer

Teile ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen

Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu lässig und strafbar.

Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Ein speisung und Verarbeitung in elektronischen Systemen.

5452360-Schlagbohr-man 07.05.14 14:25 Seite 62
