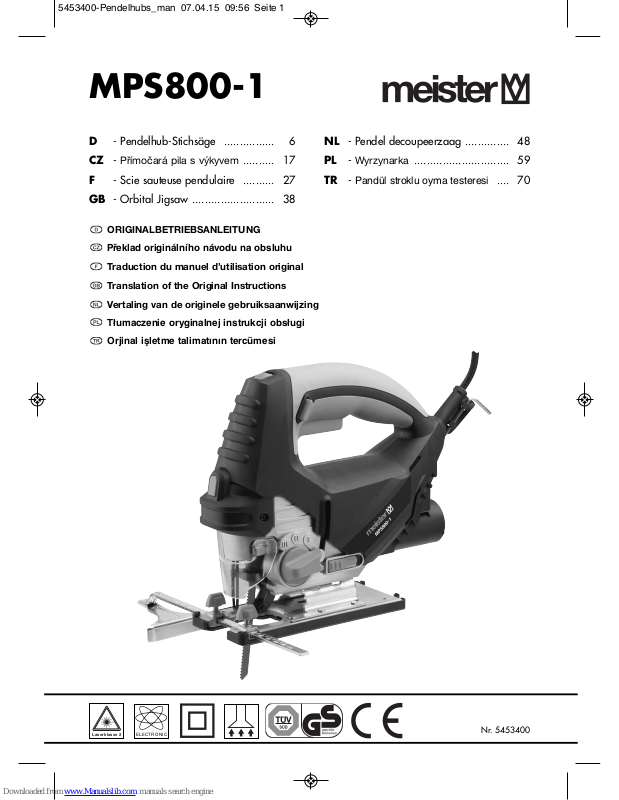

Meister MPS800-1 Operating Instructions [en, fr, pl, de, nl +2]

Download

Page 1

Nr. 5453400

D - Pendelhub-Stichsäge ................ 6

CZ -

Přímočará pila s výkyvem .......... 17

F - Scie sauteuse pendulaire .......... 27

GB - Orbital Jigsaw .......................... 38

NL - Pendel decoupeerzaag .............. 48

PL -

Wyrzynarka .............................. 59

TR -

Pandül stroklu oyma testeresi .... 70

ORIGINALBETRIEBSANLEITUNG

Překlad originálního návodu na obsluhu

Traduction du manuel d’utilisation original

Translation of the Original Instructions

Vertaling van de originele gebruiksaanwijzing

Orjinal iμletme talimat∂n∂n tercümesi

Tłumaczenie oryginalnej instrukcji obsługi

MPS800-1

ELECTRONIC

Laserklasse 2

5453400-Pendelhubs_man 07.04.15 09:56 Seite 1

Page 2

Service

Meister Werkzeuge GmbH Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1 D-42349 Wuppertal

Tel.: +49 (0)202 / 24 75 04 30

+49 (0) 202 / 24 75 04 31 +49 (0) 202 / 24 75 04 32

Fax: +49 (0)202 / 6 98 05 88 E-Mail: [email protected]

Diese Betriebsanleitung kann im PDF-Format von unserer Internetseite www.meister-werkzeuge.de heruntergeladen werden.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 2

Page 3

Abb. 1

max.

100 mm

max.

8 mm

max.

10 mm

Abb. 1a

Abb. 1b Abb. 1c

5453400-Pendelhubs_man 07.04.15 09:56 Seite 3

Page 4

Abb. 2a Abb. 2cAbb. 2b

Abb. 3

Abb. 5

4–6 0– III

5–6 0–II

2–3 0

3–4 0–I

1–2 0–II

1–6 0

H P

CU NI MS ALU

CERAMIC

Abb. 4

5453400-Pendelhubs_man 07.04.15 09:56 Seite 4

Page 5

Abb. 6

1 x Laser-Markierhilfe

2 x LED-Arbeitsleuchte

3 x Laser-Markierhilfe & LED-Arbeitsleuchte

4 x AUS

Abb. 7

ACHTUNG! Laseraustrittsöffnung

Abb. 8

5453400-Pendelhubs_man 07.04.15 09:56 Seite 5

Page 6

1 – Lieferumfang

• 1 Stichsäge

• Parallelanschlag

• 1 Sägeblatt

• 1 Sechskantschlüssel

• 1 Adapter für externe Staubabsaugung

• Betriebsanleitung

• Garantieurkunde

2 – Technische Informationen

Technische Daten

Stromversorgung 220-240 V~/50 Hz Nennaufnahme 800 W Hubzahl im Leerlauf n0= 0– 3000 min

-1

Hub 19 mm Schrägschnitte 2 x 0 – 45° Anschlusskabel 300 cm

Laser-Markierhilfe

Laserklasse 2 Wellenlänge 650 nm Ausgangsleistung < 1 mW

Technische Änderungen vorbehalten.

ist ein eingetragenes Waren zei chen der Meister Werkzeuge GmbH · Wuppertal/Germany

Lärmemission/Vibration

Lärmemission

: 86,0 dB(A), LWA: 97,0 dB(A)

Messunsicherheit: K

: 3,0 dB(A), KWA: 3,0 dB(A)

Hand-/Armschwingungen

Sägen von Holz: a

h,B

: 8,7 m/s2;

Messunsicherheit K

h,B

: 1,5 m/s

Sägen von Metallblech: a

h,M

: 9,6 m/s2;

Messunsicherheit K

h,M

: 1,5 m/s

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Betriebsanleitung & Sicher heits hinweise

WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

Seite

1 – Lieferumfang 6 2 – Technische

Informationen 6 3 – Bauteile 7 4 – Bestimmungsgemäßer

Gebrauch 8 5 – Allgemeine

Sicherheitshinweise 9

Seite

6 – Gerätespezifische

Sicherheitshinweise 11

7 – Montage und

Einstellarbeiten 13 8 – Betrieb 14 9 – Arbeitsweise 14

10 – Wartung und

Umweltschutz 15

11 – Service-Hinweise 15

Inhalt

5453400-Pendelhubs_man 07.04.15 09:56 Seite 6

Page 7

Der angegebene Schwingungsemissions wert ist nach einem genormten Prüfver fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden;

Der angegebene Schwingungsemissions wert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

ACHTUNG! Der Schwingungs -

emissionswert kann sich wäh rend der Benutzung des Elektro werk zeugs vom Angabewert unterschei den, abhängig von der Art und Weise wie das Werkzeug verwendet wird.

Informationen zur Vibrations verminderung

Warnung: Der tatsächliche vorhan de ne Vibrationsemissionswert während der Benutzung der Maschine kann von dem in der Bedienungsanleitung bzw. vom Hersteller angegebenen abweichen.

Dies kann von folgenden Einfluss faktoren verursacht werden, die vor jedem bzw. während des Gebrau ches beachtet werden sollen:

• Wird das Gerät richtig verwendet

• Ist die Art des zu bearbeitenden

Materials korrekt.

• Ist der Gebrauchszustand des

Gerätes in Ordnung

• Sind die Haltegriffe ggf. optionale

Vibrationsgriffe montiert und sind diese fest am Maschinenkörper.

Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Be nutzung der Maschine an Ihren Händen feststellen unterbre chen Sie sofort die

Arbeit. Legen Sie ausreichende Arbeits pausen ein. Bei nicht beachten von ausreichen den Arbeitspausen, kann es zu einem Hand-Arm-Vibrationssyndrom kommen.

Es sollte eine Abschätzung des Be las tungsgrades in Abhängigkeit der Arbeit bzw. Verwendung der Ma schine erfolgen und entsprechende Arbeitspau sen ein ge legt werden. Auf diese Weise kann der Belas tungs grad während der gesamten Arbeitszeit wesentlich gemin dert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflegen Sie diese Maschine entsprechend der Anweisungen in der Betriebsanleitung.

Falls die Maschine öfters eingesetzt bzw. verwendet wird sollten Sie sich mit Ihrem Fachhändler in Verbin dung setzten und ggf. Antivibra tions zubehör (Griffe) besorgen.

Vermeiden Sie den Einsatz von der Ma schine bei Temperaturen von t = 10 °C oder weniger. Machen Sie einen Arbeits plan wodurch die Vi bra tions belastung begrenzt werden kann.

Warnung: Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zei ten. Halten Sie sich ggf. an Ruhezeiten und beschränken sie die Arbeitsdauer auf das Notwendigste. Zu ihrem persön lichen Schutz und Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

3 – Bauteile

1 Hubzahlvorwahl (Stellrad) 2 Feststellknopf 3 Ein-/Ausschalter 4 Anschlusskabel

5453400-Pendelhubs_man 07.04.15 09:56 Seite 7

Page 8

5 Anschluss für Staubabsaugung 6 Wahlschalter für Staubblasfunktion 7 Sägeschuh mit Kunststoff-

Gleitplatte 8 Schnittwinkeleinstellung 9 Pendelung

10 Führungsrolle 11 Sägeblattaufnahme mit Schnell -

wechsel-System

12 Schnittschutz 13 Schutzbügel 14 Laser-Markierhilfe/Laseroptik/

LED-Arbeitsleuchte/

Laseraustritt (Abb. 6)

15 Ein-/Ausschalter für Laser-Mar -

kierhilfe und LED-Arbeitsleuchte

16 Adapter für externe Staubab saugung 17 Sägeblatt 18 Sechskantschlüssel 19 Parallelanschlag

4 – Bestimmungsgemäßer

Gebrauch

Diese Stichsäge ist innerhalb der ange gebenen Schnittleistungen und mit ent sprechend geeignetem Zu be hör (Her stellerangaben beachten!) zum Sägen von Holz, Metallen so wie mit speziellen Sägeblättern (nicht im Lieferumfang) Keramik, Kunststoff- und Mineralfaser platten geeignet. Alle anderen Anwen dun gen werden ausdrücklich ausge schlossen.

Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physi schen, sen so rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Nicht bestimmungsgemäßer Gebrauch

Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsge mä ße Verwen dung“ genannt sind, gelten als eine nicht bestimmungsgemäße Verwendung.

Das Gerät darf nicht zu folgenden Zwe cken eingesetzt werden:

• Sägen von Brennholz

• Bearbeitung von asbesthaltigem oder anderen gesundheitsgefähr den den Materialien

• Verwendung als transportables oder stationäres Gerät

Es besteht Verletzungsgefahr.

Für alle daraus entstandenen Sach schäden sowie Personenschäden, die auf Grund einer Fehlanwendung ent standen sind, haftet der Benutzer des Gerätes.

Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantie leistung.

Restrisiken

Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewis ses Rest risiko, das nicht ausge schlos sen werden kann. Aus der Art und Kon struktion des Gerätes kön nen die folgenden potentiel len Gefährdungen abgeleitet werden:

• Kontakt mit dem ungeschütztem Teil des Sägeblattes (Schnittverlet zung)

• Kontakt mit herausschleudernden Teilen des Sägeblatts bei einem Bruch (Schnittverletzung)

5453400-Pendelhubs_man 07.04.15 09:56 Seite 8

Page 9

• Rückschlag und Herausschleudern von Werkstückteile (Stoßen)

• Verlust der Hörfähigkeit, wenn kein erforderlicher Ohrschutz verwendet während der Arbeit (Gehörverlust)

• Kontakt mit elektrischen Strom durch defektes oder angesägtes Zuleitungs kabel, Motorgehäuse (elektrischer Schlag)

• Gesundheitsschädliche Emissionen von Holzstäuben

Werden die in Ihrer Gebrauchsanwei sung enthaltenen Anweisungen nicht beachtet, können aufgrund unsach gemäßer Benutzung andere Restrisi ken auftreten.

5 – Allgemeine Sicherheits -

hinweise für den Umgang mit Elektrowerkzeugen

WARNUNG! Lesen Sie alle

Si cherheitshin wei se und Anwei -

sungen. Versäumnisse bei der Einhal -

tung der Sicher heitshinweise und An weisungen können elektrischen Schlag, Brand und/oder schwere Verletzun gen verursachen.

Bewahren Sie alle Sicher heitshinweise und Anwei sun gen für die Zukunft auf.

Der in den Sicherheitshinweisen verwen dete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel).

1 Arbeitsplatzsicherheit

a Halten Sie Ihren Arbeitsbereich

sauber und gut beleuchtet. Un ord -

nung und unbeleuchtete Ar beits be reiche können zu Unfällen führen.

b Arbeiten Sie mit dem Elektro -

werkzeug nicht in explosions ge fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge

erzeugen Funken, die den Staub oder die Dämpfe ent zünden können.

c Halten Sie Kinder und andere Per -

sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen -

kung können Sie die Kon trolle über das Gerät verlieren.

2 Elektri sche Sicherheit

a Der Anschlussstecker des Elek tro -

werkzeuges muss in die Steck dose passen. Der Stecker darf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemein sam mit schutzgeerdeten Elektro werk zeug. Unveränderte Stecker und

passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b Vermeiden Sie Körperkontakt mit

geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektri schen Schlag, wenn Ihr Körper geerdet ist.

c Halten Sie das Gerät von Regen

oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät er höht das Risiko eines elektri schen Schlages.

d Zweckentfremden Sie das Kabel

nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen. Beschä -

digte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 9

Page 10

e Wenn Sie mit einem Elektro werk -

zeug im Freien arbeiten, verwen den Sie nur Verlänge rungs kabel, die auch für den Außenbereich zuge lassen sind. Die Anwendung eines für

den Außenbereich geeig neten Verlän gerungskabels ver rin gert das Risiko eines elektrischen Schla ges.

f Wenn der Betrieb des Elektro -

werkzeugs in feuchter Umge bung nicht vermeidbar ist, ver wenden Sie einen Fehlerstrom schutz schal ter.

Der Einsatz eines Fehler strom schutz schalters ver min dert das Risiko eines elektri schen Schla ges.

3 Sicher heit von Personen

a Seien Sie aufmerksam, achten Sie

darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nem Elektrowerk zeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men ten stehen. Ein Moment der

Unacht samkeit beim Gebrauch des Elektro werkzeugs kann zu ernst haften Ver letzungen führen.

b Tragen Sie persönliche Schutz aus -

rüstung und immer eine Schutz bril le. Das Tragen persön li cher Schut z -

aus rüstung, wie Staub maske, rutsch feste Sicher heits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver ringert das Risiko von Verlet zungen.

c Vermeiden Sie eine unbeabsich tigte

lnbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be

vor Sie es an die Stromversor gung und/oder den Akku an schlie ßen, es aufnehmen oder tragen. Wenn Sie beim Tragen

des Geräts den Finger am Schal ter

haben oder das Gerät einge schaltet an die Stromversorgung anschlie ßen, kann dies zu Un fällen führen.

d Entfernen Sie Einstellwerkzeuge

oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten.

Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Geräteteil befin det, kann zu Verletzungen führen.

e Vermeiden Sie abnormale Kör per -

haltung. Sorgen Sie für einen siche ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können

Sie das Elektro werkzeug in unerwar te ten Situ ationen besser kontrollieren.

f Tragen Sie geeignete Kleidung.

Tra gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe gen den Teilen. Lockere

Kleidung, Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden.

g Wenn Staubabsaug- und -auf fang -

einrichtungen montiert wer den kön nen, vergewissern Sie sich, dass diese angeschlossen sind und rich tig verwendet wer den. Verwendung

einer Staubab saugung kann Gefähr dun gen durch Staub verringern.

4 Ver wen dung und Behandlung des

Elektro werkzeuges

a Überlasten Sie das Gerät nicht.

Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro werk zeug.

Mit dem passenden Elektro werkzeug arbeiten Sie besser und sicherer im angegebe nen Leis tungs bereich.

b Benutzen Sie kein Elektrowerk -

zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich

5453400-Pendelhubs_man 07.04.15 09:56 Seite 10

Page 11

nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c Ziehen Sie den Stecker aus der

Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel lungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen.

Diese Vorsichts maß nahme verhindert den unbe ab sich tig ten Start des Elek tro werkzeuges.

d Bewahren Sie unbenutzte Elek tro -

werkzeuge außerhalb der Reich weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele sen haben. Elektrowerkzeuge sind

ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.

e Pflegen Sie das Gerät mit Sorg falt.

Kontrollieren Sie, ob be weg liche Teile einwandfrei funk tio nieren und nicht klemmen, ob Teile gebrochen oder so be schä digt sind, dass die Funktion des Elektrowerkzeuges beein trächtigt ist. Lassen Sie beschä digte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge

scharf und sauber. Sorgfältig ge pfleg te Schneidwerkzeuge mit schar fen Schneidkanten verklem men sich weniger und sind leichter zu führen.

g Verwenden Sie Elektrowerk zeug,

Zubehör, Einsatzwerkzeu ge usw. entsprechend diesen Anweisun gen. Berücksichtigen Sie dabei die Ar beitsbedingun gen und die auszu führende Tätigkeit. Der Gebrauch

von Elektrowerkzeugen für andere als

die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Service

a Lassen Sie Ihr Elektrowerkzeug nur

von qualifiziertem Fachper so nal und nur mit Originaler satz tei len reparie ren. Dadurch wird sichergestellt, dass

die Si cherheit des Elektrowerkzeuges erhalten bleibt.

b Wenn ein Ersatz der Netzan schluss -

leitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefähr dungen zu vermeiden.

6 – Gerätespezifische

Sicherheitshinweise für Stichsägen

• Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborge ne Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt

mit einer spannungs führen den Lei tung kann auch metallenen Geräte teile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Sägeblattwechsel und Einstellung des Sägeschuhs nur bei gezoge nem Netz stecker.

• Zur Befestigung des Einstell schlüs sels an der Maschine nur die in tegrierte Halterung verwenden.

• Das Sägeblatt muss absolut fest in der Halterung arretiert sein. Zwi schen durch festen Sitz überprü fen.

• Der Sägeschuh muss sicher auf der ganzen Fläche aufliegen.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 11

Page 12

• Asbesthaltiges Material darf nicht bearbeitet werden.

• Holzstäube und faserhaltige Mate ria lien können gesundheitsschäd lich sein. Daher stets mit Staub schutz maske und angeschlosse ner und eingeschalteter Staubab sau gung arbeiten.

• In der Nähe befindliche Personen sollten ebenfalls eine Staub schutzmaske tragen.

• Bei beschä digter Netzanschluss leitung darf die Maschine nicht weiter benutzt werden.

Sicherheitshinweise für die LaserMarkierhilfe

ACHTUNG! Nicht in den LaserLichtstrahl blicken!

• Laser-Lichtstrahl nicht auf Mensch oder Tier richten.

• Laser-Lichtstrahl nicht auf stark re flektierenden Materialien ver wen den. Gefahr durch reflektie ren des Licht.

• Reparaturen an der Laser-Markierhilfe nur von Fachleuten ausfüh ren lassen.

• Keine harten Gegenstände in die Laser-Optik (14) einführen.

• Laser-Optik mit einem weichen, trockenen Pinsel reinigen.

• Das Betrachten des Laseraustrittes (14) mit optischen Instrumen ten, wie z.B. Vergrößerungsgläsern innerhalb von 100 mm Abstand kann mit einer Augengefährdung verbunden sein.

• Vorsicht – wenn andere als die be schriebenen Bedienungs ein rich tungen benutzt werden oder andere Ver fah rens weisen ausge führt werden, kann dies zu gefähr licher Strahlenexposition führen.

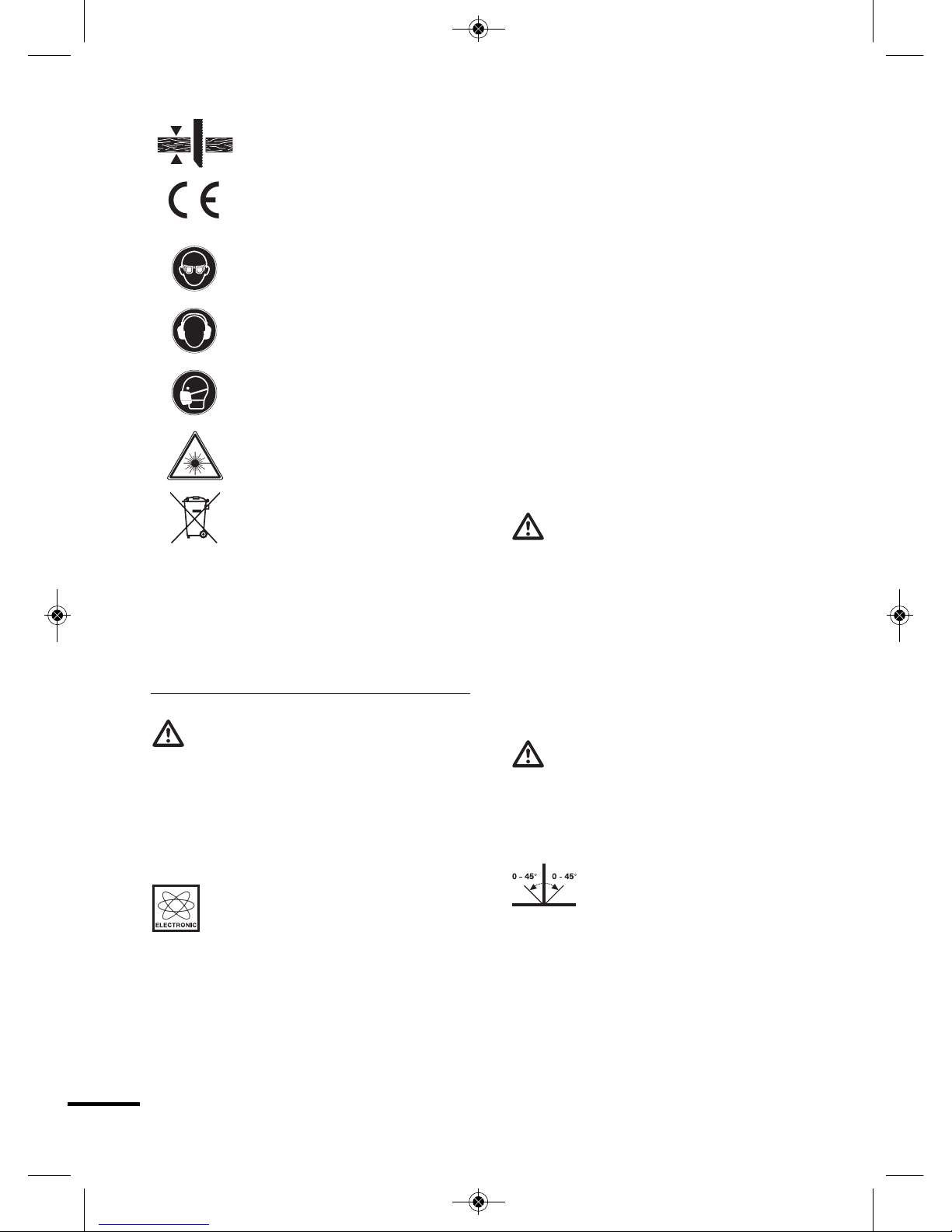

Bedeutung der Sicherheits symbole

Betriebsanleitung lesen!

Freiwilliges Gütesiegel „geprüfte Sicherheit“

Gehäuse ist doppelt schutz iso liert

Anschluss für Staubab saugung

Maximal Schnitt-Tiefe in Holz

Gerät entspricht geltenden EU-Richtlinien)

Wichtig! Schutzbrille tragen!

Wichtig! Gehörschutz tragen!

Wichtig! Atemschutz maske tragen!

Achtung Laserstahlung. Nicht in den Strahl blicken

Nicht in den Hausmüll entsor gen!

Weitere Symbole und deren Erklärung im Text dieser Anleitung.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 12

Page 13

7 – Montage und

Einstellarbeiten

ACHTUNG! Montage- und Ein -

stell arbeiten dürfen nur bei still stehen dem Werk zeug und gezoge nem Netz stecker durchge führt wer den!

Elektronische Hubzahlsteuerung/ Hubzahlvorwahl (Abb. 1a)

Zum materialgerechten Sägen kann mit dem Stellrad (1) eine ge eig ne te Hubzahl 1–6

(0– 3 000 min

-1

) eingestellt und mit dem Ein-/Ausschalter angesteuert wer den. Das Stellrad dient zugleich zur stufen losen Veränderung der Hub zahl während des Betriebes.

Sägeblattwechsel

Die Maschine verfügt über ein Schnell wechsel-System (11) zum werkzeug losen Sägeblattwechsel.

• Sägeblatt einsetzen (Abb. 2a)

Schnittschutz (12) hochklappen, Hebel in Pfeilrichtung schwenken und halten. Sägeblatt in die Aufnah me einsetzen und bis zum An schlag schieben. Der Rücken des Sägeblatts muss dabei gut in der Nut der Führungsrolle (10) liegen. Hebel los lassen, er muss seine Aus gangs stellung einnehmen, um das Säge blatt zu arretieren. Schnittschutz herunterklappen.

ACHTUNG! Nur Säge blätter mit

Schaft gem. Abb. 2b verwenden!

• Sägeblatt entfernen (Abb. 2c)

Schnittschutz (12) hochklappen, Hebel in Pfeilrichtung schwenken. Das Sägeblatt aus der Aufnahme nehmen. Hebel los lassen.

ACHTUNG! Verlet zungs gefahr beim Entnehmen des Sägeblatt!

Gehrungs-/Schrägschnitte (Abb. 3)

Der Sägeschuh (7) ist werk seitig auf Mittelpo si tion (0°)

eingestellt. Zur Einstellung von Gehrungs- und Schräg schnitten die Halteschrauben des Sägeschuhs mit dem Sechs kantschlüssel (18) lösen (Abb. 3) und den Sägeschuh nach vorn aus seiner Rastposition herausschieben. Schnittwinkel durch Abkanten nach rechts oder links einstellen (8). Die Winkel 0°, 15°, 30° und 45° sind mar kiert, auch Zwischenwerte sind wählbar. Halteschraube fest anzie hen. Bei Win -

kelschnitten den Schnittschutz (12) bis zum An schlag hochklappen.

Pendelung (Abb 1+4)

Die einstellbare Pendelung (P) (9) des Sägeblattes (I für harte Materi alien bis III für weiche Materialien) verbessert in Kombination mit der ma terialge rech ten Hubzahl (H) die Abstim mung der Maschine auf den jeweiligen Werkstoff (Abb. 1). Gleich zeitig wird das Sägeblatt ge schont, der Spanauswurf verbessert und die Bildung von Reibungswär me stark redu ziert.

Die Umschaltung der Pendelung ist auch bei laufender Maschine mög lich.

Empfeh lungen zur Geräteein stellung siehe Abb. 4.

Parallel-Anschlag (Abb. 1+5)

Der mitgelieferte Parallel-Anschlag (19) (Abb. 1) wird durch die Aufnahme am Säge schuh (7) geschoben und mit zwei Schrauben (a) fixiert (Abb. 5). Der ParallelAnschlag ermöglicht parallele Schnitte entlang einer Anschlag-Kante.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 13

Page 14

Staubabsaugung (Abb. 1)

Saugschlauch des Haushalts staubsaugers an dem Anschluss

für Staubabsaugung (5) der Stich säge an schlie ßen, ggf. den beigefügten Adapter (16) verwenden. Diesen fest in die Führungs nut der Absaugöff nung drücken und mit einer leichten Links drehung fixieren (Abb. 1c). Der herunter geklappte Schnitt schutz verbessert den Wirkungsgrad der Staubabsaugung.

8 – Betrieb

Netzstecker an einer Steckdose an schlie ßen. Staubabsaugung ein schal ten.

• Ein: Schalter (3) drücken und

festhalten.

• Aus: Schalter (3) loslassen.

• Dauerbetrieb Ein: Schalter (3)

drücken und den Feststell knopf (2) betätigen und arretieren.

•

Dauerbetrieb Aus: Schalter (3) drücken

– Feststellknopf springt aus der Arre tie rung heraus – und wieder loslassen.

Laser-Markierhilfe (Abb. 6)

Der Lichtstrahl der Laser-Markierhilfe (14) erleichtert das Ausführen gerader Schnitte gem. Abb. 8.

a) entlang einer vorgezeichneten

Schnittlinie auf dem Werkstück

b) durch Anpeilen eines markierten

Fixpunktes auf dem Werkstück.

Die Reichweite des Laserstrahls beträgt je nach Umgebungslicht ca. 18 cm.

LED-Arbeitsleuchte (Abb. 7)

Der Lichtstrahl der LED-Arbeits leuchte (14) ermöglicht eine bessere Sicht und sicheres Arbeiten in dunkleren Arbeitsbereichen.

Bei Bedarf können diese Funktionen durch drücken des Ein-/Aus schal ters für Laser-Markierhilfe und LED-Arbeits leuchte (15) eingeschaltet werden.

• 1 x drücken: Laser-Markierhilfe

• 2 x drücken: LED-Arbeitsleuchte

• 3 x drücken: Laser-Markierhilfe & LEDArbeitsleuchte

Ein weiteres drücken schaltet beide Funktionen wieder aus.

Staubblasfunktion

Schieben Sie den Wahlschalter für die Staubblasfunktion (6) in Richtung Absaugöffnung, um die Funktion zu aktivieren.

In eingeschaltetem Zustand werden die Sägespäne aus dem Schnittbereich geblasen.

Um die Staubblasfunktion abzuschalten, Wahlschalter nach vorne schieben.

9 – Arbeitsweise

Sägen

Keinen übermäßigen Druck auf das Schnitt gut ausüben, um Er hit zung und Zerstö rung des Sägeblattes zu vermei den. Dünnes Schnittgut auf eine zu sätz liche Platte auflegen um Schwin gungen zu dämpfen sowie zur Verbes serung des Schnitt er gebnisses.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 14

Page 15

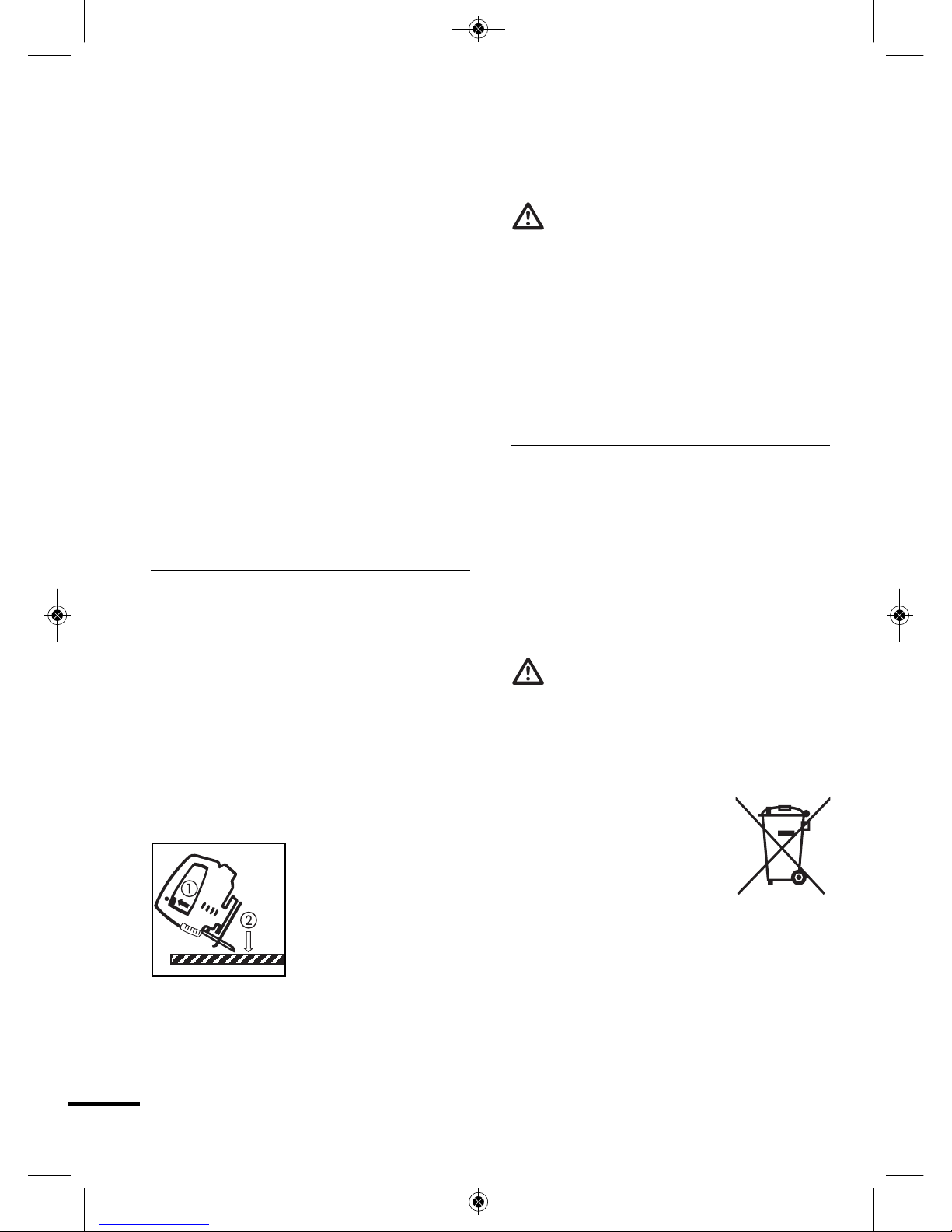

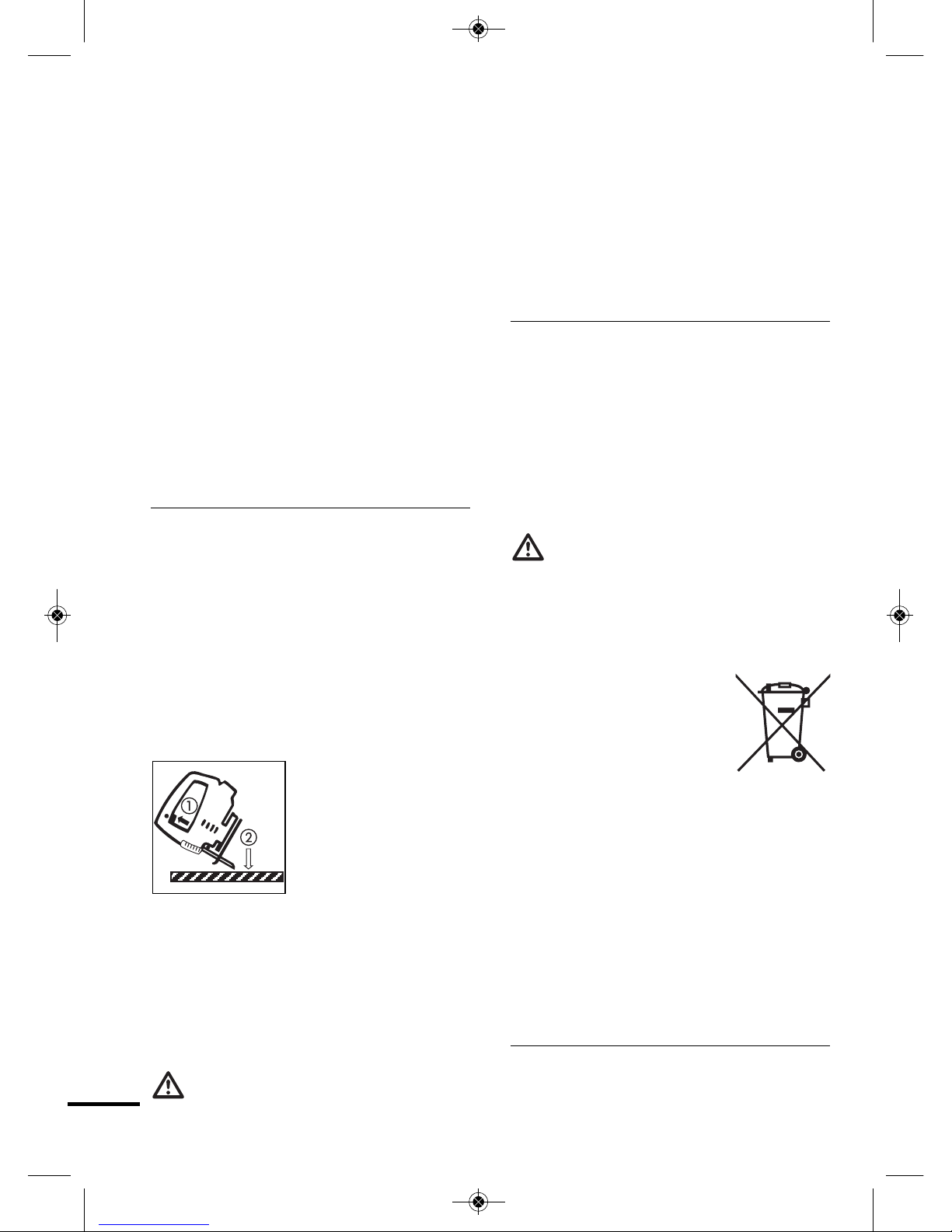

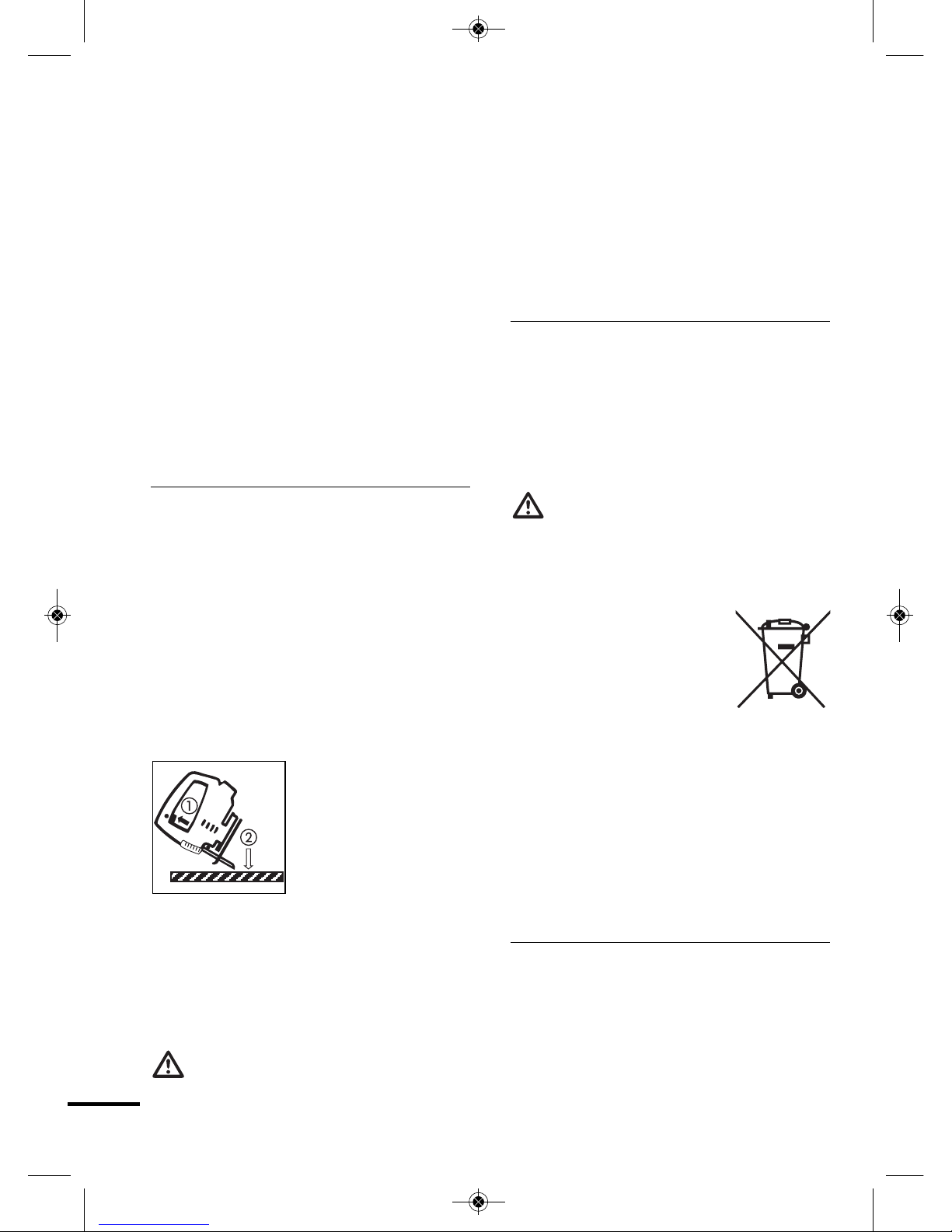

Einfallsägen (Tauchsägen)

Wenn mitten in das Werkstück hinein ge sägt werden muss und eine Lochbohrung nicht möglich ist. Pen delung (9) auf 0 stellen,

Sägeschuh (7) lösen, ganz zurückschieben und arretie ren. Sägeblatt in gekippter Maschinen position und bei eingeschalteter Maschine vor sichtig auf das Werk stück gleiten lassen. Sobald das Werkstück durch sägt ist, in nor maler Maschinen position weiter arbeiten.

WICHTIGE HINWEISE

BEACHTEN!

• Es dürfen nur weiche Werkstoffe im

Tauchsägeverfahren bearbeitet wer den.

• Gehrungswinkel-Einstellung immer

auf 0° stellen.

10 – Wartung und

Umweltschutz

Gehäuse, Belüftungsöffnungen sowie bewegliche Teile regelmäßig vom Säge staub befreien, ggf. bei gezogenem Netzstecker mit einem feuchten Tuch abwischen. Die Führungsrolle für das Sägeblatt von Zeit zu Zeit leicht ölen.

ACHTUNG! Nicht mehr brauch -

bare Elektro- und Akkugeräte gehö ren nicht in den Hausmüll! Sie sind entsprechend der Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte getrennt zu sammeln und einer um welt- und fach gerech ten Wieder verwer tung zu zu führen.

Bitte führen Sie nicht mehr brauchba re Elektrogeräte einer örtlichen Sam mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung.

11 – Service-Hinweise

• Bewahren Sie Maschine, Betriebs an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor mationen und Teile stets griffbereit.

• Meister-Geräte sind weitgehend war tungsfrei, zum Reinigen der Gehäuse genügt ein feuchtes Tuch. Zusätzliche Hinweise entnehmen Sie bitte der Betriebsanleitung.

• Meister-Geräte unterliegen einer strengen Qualitätskontrolle. Sollte dennoch ein mal eine Funktions störung auftreten, so senden Sie das Gerät bitte an unsere Service-Anschrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehler suche und dadurch die Repa raturzeit. Während der Garan tiezeit legen Sie dem Gerät bitte Garantie-Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantie re paratur handelt, wer den wir Ihnen die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Ge rä tes führt zum Erlöschen des Garantiean -

spruchs!

WICHTIG! Wir weisen aus drück lich

darauf hin, dass wir nach dem Produkt haftungsgesetz nicht für durch unsere Geräte her vorgerufene Schäden einzu stehen haben, sofern diese durch

5453400-Pendelhubs_man 07.04.15 09:56 Seite 15

Page 16

un sach gemäße Repa ratur verursacht oder bei einem Teileaus tausch nicht unsere Originalteile bzw. von uns freige gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH Kunden service oder einem autori sierten Fach mann durch geführt wurde! Entspre chen des gilt für die ver wen deten Zube hörteile.

• Zur Vermeidung von Transport schä den das Gerät sicher verpa cken oder die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even tuelle Repa ra turen an Meister-Geräten kosten günstig ausführen.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 16

Page 17

1 – Rozsah dodávky

• 1 přímočará pila

• Paralelní doraz

• 1 pilový list

• 1 šestihranný klíč

• Adaptér pro externí odsávání prachu

• Návod k obsluze

• Záruční listina

2 – Technické informace

Technické údaje

Napájení proudem 220-240 V~/50 Hz Jmenovitý příkon 800 W Počet zdvihů v chodu naprázdno n0= 0–3000 min

-1

Zdvih 19 mm Šikmé řezy 2 x 0–45° Připojovací kabel 300 cm

Laserový značkovač

Třída laseru 2 Vlnová délka 650 nm Výstupní výkon < 1 mW

Technické změny vyhrazeny.

je zaregistrovaná zbožní značka společnosti Meister Werkzeuge GmbH · Wuppertal/Germany

Emise hluku/vibrace

Emise hluku

: 86,0 dB(A), LWA: 97,0 dB(A)

Nejistota měření: K

: 3,0 dB(A), KWA: 3,0 dB(A)

Vibrace ruka/paže

Řezání dřeva a

h,B

: 8,7 m/s2;

Nejistota měření K

h,B

: 1,5 m/s

Řezání kovových plechů: a

h,M

: 9,6 m/s2;

Nejistota měření K

h,M

: 1,5 m/s

Informace o snížení vibrací

Naměřené hodnoty zjištěné podle EN 60745-1.

Návod k obsluze a bezpečnostní pokyny

VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod na obsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji! Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu.

Strana

1 – Rozsah dodávky 17 2 – Technické informace 17 3 – Součásti 18 4 – Použití k danému účelu 19 5 – Všeobecné bezpečnostní

pokyny 20

6 – Speciální bezpečnostní

pokyny pro zařízení 22

Strana

7 – Montáž a nastavení 23 8 – Provoz 24 9 – Způsob práce 25

10 – Údržba a ochrana

životního prostředí 25

11 – Pokyny pro servis 25

Obsah

5453400-Pendelhubs_man 07.04.15 09:56 Seite 17

Page 18

Uvedená emisní hodnota vibrací byla naměřena zkušební metodou odpovídající normě a může se použít k porovnání jednoho elektrického nářadí s druhým.

Uvedenou emisní hodnotu kmitání lze použít i pro počáteční odhad působení.

POZOR! Emisní hodnota kmitání

se může během používání elektrického nástroje lišit od uvedené hodnoty, a sice v závislosti na způsobu používání nástroje.

Informace o snížení vibrací

Varování: Skutečná existující hodnota vibračních emisí během používání nástroje se může lišit od hodnoty uvedené v návodu k obsluze, příp. hodnoty uvedené výrobcem.

To může být zapříčiněno následujícími ovlivňujícími faktory, které je třeba zohlednit před každým používáním, příp. během používání:

• Používá se nástroj správně?

• Je druh obráběného materiálu

správný?

• Je provozní stav nástroje v pořádku?

• Jsou rukojeti, příp. doplňkové vibrační

rukojeti k tělesu nástroje pevně připevněny?

Pokud během používání nástroje zpozorujete na rukách nepříjemný pocit nebo zabarvení pokožky, okamžitě práci přerušte. Dělejte dostatečné pracovní přestávky. V případě nedodržování dostatečných pracovních přestávek může dojít k vibračnímu syndromu soustavy ruka – paže.

Měl by se provést odhad stupně zatížení v závislosti na práci, příp. použití nástroje a je třeba dodržovat odpovídající pracovní přestávky. Tímto způsobem lze podstatně snížit stupeň zatížení během celé pracovní doby.

Minimalizujte riziko, jemuž jste vystaveni při vibracích. Nástroj udržujte v souladu s pokyny uvedenými v návodu k použití.

Pokud se nástroj používá častěji, měli byste se obrátit na svého specializovaného prodejce a případně si obstarat antivibrační příslušenství (rukojeti).

Vyhýbejte se používání nástroje při teplotách t = 10 °C nebo méně. Připravte pracovní plán, pomocí něhož lze omezit zatížení vibracemi.

Varování: Určitému zatížení hlukem se u tohoto nástroje nelze vyhnout. Práce s vysokou intenzitou hluku přeložte na povolené a vyhrazené denní doby. Dodržujte doby klidu a trvání prací omezte na nevyhnutelnou dobu. Kvůli osobní ochraně a ochraně osob nacházejících se v blízkosti je nutné nosit vhodnou ochranu sluchu.

3 – Součásti

1 Předvolba zdvihů (nastavovací

kolečko) 2 Aretační knoflík 3 Zapínač/vypínač 4 Připojovací kabel 5 Přípojka pro odsávání prachu 6 Přepínač pro funkci odfukování

prachu 7 Patka pily s plastovou kluznou

deskou 8 Nastavení úhlu řezu 9 Výkyv

5453400-Pendelhubs_man 07.04.15 09:56 Seite 18

Page 19

10 Vodící váleček 11 Úchyt pilového listu se systémem

rychlé výměny 12 Ochrana před pořezáním 13 Ochranný třmen 14 Laserová značkovací pomůcka/

laserová optika/pracovní LED

lampa/výstup laseru (obr. 6) 15 Zapínač/vypínač laserové značkovací

pomůcky a pracovní LED lampa 16 Adaptér pro externí odsávání

vzduchu 17 Pilový list 18 Klíč na šestihran 19 Paralelní doraz

4 – Použití k danému účelu

Tato přímočará pila je určena v rámci uvedených řezných výkonů a s použitím vhodného příslušenství (dodržujte příslušné údaje výrobce!) k řezání dřeva, kovů a se speciálními pilovými listy (nejsou součástí dodávky) k řezání keramiky, desek z plastu a minerálních vláken. Všechna ostatní použití se výslovně vylučují.

Tento nástroj je určen pouze k domácímu použití.

Tento přístroj není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a/nebo znalostí. Děti by měly být pod dozorem, aby se zajistilo, že si nebudou s přístrojem hrát.

Použití v rozporu s určením

Jakékoliv použití nástroje, které není uvedeno v kapitole „Použití podle určení", se považuje za použití v rozporu s určením.

Nástroj se nesmí používat na následující účely:

• Řezání palivového dříví

• Zpracování materiálů obsahujících azbest nebo jiných zdraví ohrožujících materiálů

• Použití jako mobilní nebo stacionární nástroj

Hrozí nebezpečí zranění.

Uživatel nástroje nese zodpovědnost za všechny z toho vyplývající věcné škody a újmy na zdraví osob, k nimž došlo v důsledku nesprávného používání nástroje.

V případě použití jiných, resp. nikoliv originálních konstrukčních dílů nástroje zaniká nárok na záruční plnění ze strany výrobce.

Zbývající rizika

I při náležitém používání nástroje zůstává vždy určité zbývající riziko, které se nedá vyloučit. Z typu a konstrukce nástroje lze odvodit následující potenciální ohrožení:

• Kontakt s nechráněným dílem pilového listu (zranění pořezáním)

• Kontakt s vymrštěnými částmi pilového listu při zlomení (zranění pořezáním)

• Zpětný ráz a vymrštění dílů obrobku (úder)

• Ztráta sluchu, pokud se během prací nepoužívá potřebná ochrana sluchu

• Zásah elektrickým proudem v důsledku vadného nebo naříznutého

5453400-Pendelhubs_man 07.04.15 09:56 Seite 19

Page 20

přívodního kabelu, krytu motoru (úder elektrickým proudem)

• Zdraví škodlivé emise dřevěného prachu

Nedodržují-li se pokyny uvedené ve vašem návodu k použití, mohou se na základě nenáležitého používání vyskytnout jiná zbývající rizika.

5 – Všeobecné bezpečnostní

pokyny pro zacházením s elektrickým nářadím

VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a

instrukce. Opomenutí při dodržování

bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu.

Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu).

1 Pracoviště

a Udržujte své pracoviště v čistotě a

uklizené. Nepořádek a neosvětlené

pracoviště může vést k úrazům.

b Nepracujte se zařízením ve výbušném

prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy.

Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry.

c Během používání elektrického

nářadí zamezte přístupu dětí a

jiných osob. Při odvedení pozornosti

můžete ztratit kontrolu nad zařízením.

2 Elektrická bezpečnost

a Připojovací zástrčka přístroje musí

odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na

kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem.

b Vyhýbejte se tělesnému kontaktu s

uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo

uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

c Nevystavujte přístroj dešti nebo

vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem.

d Nepoužívejte kabel k jiným účelům

než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo

zamotané kabely zvyšují riziko úrazu elektrickým proudem.

e Když pracujete s elektrickým nářadím

venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí.

Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.

f Pokud nelze zabránit používání

elektrického nářadí ve vlhkém

5453400-Pendelhubs_man 07.04.15 09:56 Seite 20

Page 21

prostředí, je třeba použít proudový chránič. Použití proudového chrániče

zamezuje nebezpečí úrazu elektrickým proudem.

3 Bezpečnost osob

a Buďte opatrní, dbejte na to, co

děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková

nepozornost při používání přístroje může vést k vážným poraněním.

b Noste osobní ochrannou výstroj a

vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění.

c Zabraňte neúmyslnému uvedení do

provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP).

Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy.

d Dříve než přístroj zapnete,

odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo

klíč, který se nachází v otáčející se části přístroje, může způsobit zranění.

e Nepřeceňujte se. Dbejte na bezpečné

stání a udržujte neustále rovnováhu.

Tím můžete přístroj v neočekávaných situacích lépe kontrolovat.

f Noste vhodný oděv. Nenose volný

oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí.

Pohybující se části by mohly volný oděv,

šperky nebo dlouhé vlasy zachytit.

g Pokud je možné namontovat

zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají.

Používání těchto zařízení snižuje ohrožení prachem.

4 Pečlivé zacházení a používání

elektrického nářadí

a Přístroj nepřetěžujte. Používejte pro

práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým

nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.

b Nepoužívejte žádné elektrické

nářadí, jehož spínač je poškozený.

Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.

c Před tím, než začněte provádět

nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. Toto

bezpečností opatření zabraňuje neúmyslnému spuštění přístroje.

d Uchovávejte nepoužívané

elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné,

když ho používají nezkušené osoby.

e Přístroj pečlivě ošetřujte.

Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit.

Mnoho úrazů je způsobeno nesprávně

5453400-Pendelhubs_man 07.04.15 09:56 Seite 21

Page 22

udržovaným elektrickým nářadím.

f Udržujte řezací nástroje ostré a

čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.

g Používejte elektrické nářadí,

příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů

pro jiné než určené účely může přivodit nebezpečné situace.

5 Servis

a Nářadí svěřte do opravy jen

kvalifikovanému odbornému personálu a jen s originálními náhradními díly.Tím je zaručeno, že

zůstane bezpečnost přístroje zachována.

b Když je přípojné vedení poškozené, musí

ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení.

6 – Bezpečnostní pokyny

specifické pro zařízení pro přímočarou pilu

• Provádíte-li práce, při nichž mohou vložné nástroje zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, držte přístroj pouze za izolované plochy. Kontakt s vedením

pod napětím může přivést napětí i do kovových částí přístroje a vést k úrazu elektrickým proudem.

• Výměnu pilového listu a nastavení základové desky pily provádějte pouze až po vytažení zástrčky z elektrické sítě.

• K upevnění nastavovacího klíče na nástroji používejte pouze integrovaný držák.

• Pilový list musí být v držáku aretován zcela pevně. Občas zkontrolujte pevné osazení.

• Základová deska pily musí bezpečně dosedat na celou plochu.

• Materiál s obsahem azbestu se nesmí opracovávat.

• Dřevěný prach a materiály s obsahem vláken mohou být zdraví škodlivé. Proto vždy pracujte s ochrannou protiprachovou maskou a připojeným a zapnutým odsáváním prachu.

• Osoby, které se nacházejí poblíž, by měly také nosit ochrannou protiprachovou masku.

• V případě poškozeného síťového přívodu se nástroj už nesmí používat.

Bezpečnostní upozornění pro laserový značkovač

POZOR! Nedívejte se do laserového paprsku!

• Laserový paprsek nemiřte na lidi ani zvířata.

• Laserový paprsek nepoužívejte na velmi reflexní materiály. Nebezpečí působením odrážejícího světla.

• Opravami laserového značkovače pověřte pouze odborníky.

• Do laserové optiky (14) nezavádějte žádné tvrdé předměty (14).

• Laserovou optiku vyčistěte měkkým, suchým štětcem.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 22

Page 23

• Pozorování výstupu laseru (14) optickými přístroji, jako např. zvětšovacími skly, ze vzdálenosti v rácmi 100 mm může být spojené s ohrožením zraku.

• Pozor – pokud se používají jiná než předepsaná obslužná zařízení nebo jiné postupy, může to vést k nebezpečné expozici záření.

Význam bezpečnostních symbolů

Přečtěte si návod k obsluze!

Dobrovolná pečeť kvality „ověřená bezpečnost“

Těleso má dvojitou ochrannou izolaci

Přípojka pro odsávání prachu

Maximální hloubka řezu do dřeva

Přístroj odpovídá platným EU směrnicím)

Důležité upozornění! Noste ochranné brýle!

Důležité upozornění! Noste ochranu sluchu!

Důležité upozornění! Noste ochrannou dýchací masku!

Pozor - laserové záření. Nedívejte se do paprsku!

Neodhazujte do domovního odpadu!

Další symboly a jejich vysvětlení jsou uvedeny v textu tohoto návodu.

7 – Montáž a nastavení

POZOR! Montážní a nastavovací

práce se smějí provádět pouze při zastaveném nástroji, přičemž zástrčka musí být odpojena od sítě!

Elektronické řízení počtu zdvihů/ předvolba počtu zdvihů (obr. 1a)

Pro řezání vhodné pro daný materiál lze pomocí

nastavovacího kolečka (1) nastavit vhodný počet zdvihů 1–6 (0– 3000 min

-1

) a ovládat zapínačem/ vypínačem. Nastavovací kolečko slouží současně i k plynulé změně počtu zdvihů během provozu.

Výměna pilového listu

Stroj je vybaven rychlovýměnným systémem (11) k provedení výměny pilového listu bez použití nářadí.

• Vložení pilového listu (obr. 2a)

Odklopte ochranu řezu (12), páku vychylte ve směru šipky a podržte. Pilový list vložte do úchytu a posuňte až na doraz. Zadní strana pilového listu musí přitom řádně dosedat v drážce vodícího válečku (10). Pusťte páku, která musí zaujmout svoji výchozí polohu, aby mohla zaaretovat pilový list. Ochranu řezu sklopte dolů.

POZOR! Používejte pouze pilové listy s dříkem podle obr. 2b!

• Vyjmutí pilového listu (obr. 2c)

Odklopte ochranu před pořezáním (12), páku vychylte ve směru šipky. Pilový list vyjměte z úchytu. Páku pusťte.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 23

Page 24

POZOR! Nebezpečí zranění při vyjmutí pilového listu!

Pokosové/šikmé řezy (obr. 3)

Základová deska pily (7) je z výroby nastavena na střední

polohu (0°). K nastavení pokosových a šikmých řezů povolte přídržné šrouby základové desky pily pomocí šestihranného klíče (18) (obr. 3) a základovou desku pily vysuňte směrem dopředu z její aretační polohy. Úhel řezu nastavte ohnutím hrany směrem doprava nebo doleva (8). Úhly 0°, 15°, 30° a 45° jsou označené, dají se zvolit i mezihodnoty. Přídržný šroub pevně dotáhněte. Při úhlových řezech vyklopte

ochranu řezu (12) nahoru až na doraz.

Výkyv (obr. 1 + 4)

Nastavitelný výkyv (P) (9) pilového listu (I pro tvrdé materiály až do III pro měkké materiály) v kombinaci s počtem zdvihů (H) vhodným pro materiál zlepšuje přizpůsobení stroje na příslušný materiál (obr. 1). Zároveň se šetří pilový list, zlepšuje vyhazování třísek a výrazně se redukuje tvorba tepla za tření.

Přepnutí výkyvu je možné, i pokud je nástroj v chodu. Doporučení k

nastavení nástroje viz obr. 4.

Paralelní doraz (obr. 1 + 5)

Dodaný paralelní doraz (19) (obr. 1) se zasune skrz úchyt na základové desce pily (7) a zafixuje dvěma šrouby (a) (obr. 5). Paralelní doraz umožňuje paralelní řezy podél dorazové hrany.

Odsávání prachu (obr. 1)

Sací hadici domácího vysavače připojte k přípojce pro odsávání prachu (5) nožové pilky , příp.

použijte přiložený adaptér (16). Zatlačte ji do vodicí drážky odsávacího otvoru a upevněte mírným otočením doleva (obr. 1c). Sklopená ochrana proti pořezání zlepšuje stupeň účinnosti odsávání prachu.

8 – Provoz

Připojte síťovou zástrčku do zásuvky. Zapněte odsávání prachu.

• Zapínání Stiskněte spínač (3) a

podržte.

• Vypínání: Pusťte spínač (3).

• Zapnutí trvalého provozu: Stiskněte

spínač (3) a stiskněte zajišťovací tlačítko (2) a zaaretujte.

• Vypnutí trvalého provozu: Stiskněte

spínač (3) – zajišťovací tlačítko vyskočí z aretace – a opět pusťte.

Laserový značkovač (obr. 6)

Světelný paprsek laserového značkovače (14) usnadňuje provádění rovných řezů podle obr. 8.

a) podél narýsované linie řezu na

obráběném předmětu,

b) zaměřením označeného fixního bodu

na obráběném předmětu.

Dosah laserového paprsku je v závislosti na okolním světle cca 18 cm.

Pracovní LED lampa (obr. 7)

Světelný paprsek pracovní LED lampy (14) umožňuje lepší viditelnost a bezpečnou práci v tmavších pracovních oblastech.

V případě potřeby lze tyto funkce zapnout stisknutím zapínače/vypínače

5453400-Pendelhubs_man 07.04.15 09:56 Seite 24

Page 25

pro laserový značkovač a pracovní LED lampu (15).

• 1 x stisknout: laserový značkovač

• 2 x stisknout: pracovní LED lampa

• 3 x stisknout: laserový značkovač a pracovní LED lampa

Dalším stisknutím se obě funkce opět vypnou.

Funkce vyfukování prachu

Přepněte přepínač funkce vyfukování prachu (6) směrem k odsávacímu otvoru za účelem zaktivování této funkce.

V zapnutém stavu se piliny odfukují z oblasti řezu.

K vypnutí funkce vyfukování prachu posuňte přepínač dopředu.

9 – Způsob práce

Řezání

Na řezaný materiál příliš netlačte, aby se pilový list příliš nezahříval a neničil. Na dodatečnou desku položte tenký řezaný materiál, aby se ztlumilo chvění a zlepšil výsledek řezání.

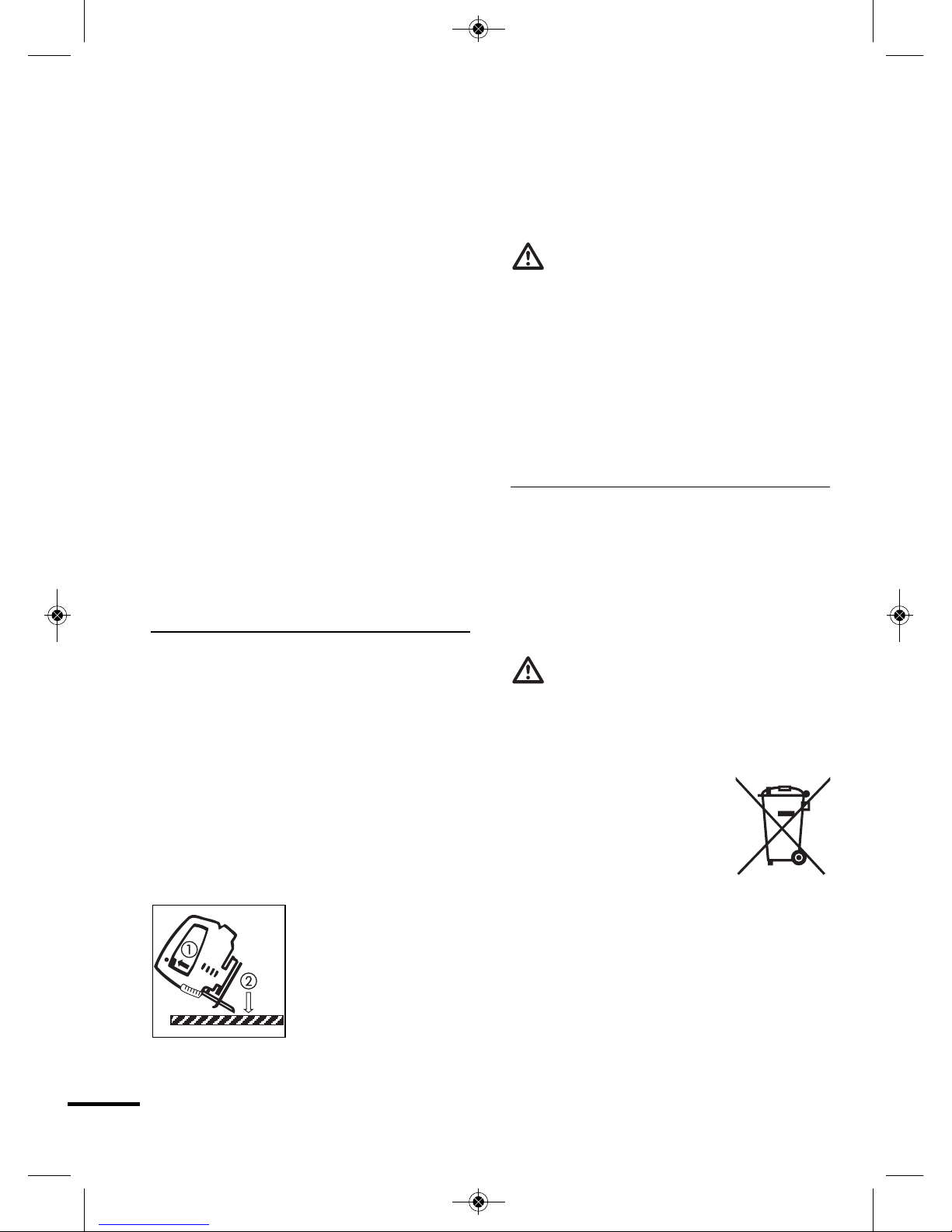

Řezání pod sklonem (ponorné pilování)

Pokud je nutno řezat doprostřed obráběného předmětu a nelze vyvrtat otvor. Výkyv (9) nastavte na 0, uvolněte základovou

desku (7), posuňte zcela dozadu a zajistěte. Pilový list nechte při nakloněné poloze nástroje a při zapnutém nástroji opatrně posouvejte na obráběný předmět.

Po přepilování obrobku pokračujte v práci v běžné poloze nástroje.

DODRŽUJTE DŮLEŽITÁ UPOZORNĚNÍ!

• Metodou ponorného řezání se smějí obrábět pouze měkké materiály.

• Nastavení úhlu pokosu dejte vždy na 0°.

10 – Údržba a ochrana

životního prostředí

Kryt, větrací otvory a pohyblivé díly je nutno pravidelně zbavovat prachu vzniklého při řezání, příp. utírat vlhkou utěrkou, přičemž zástrčka musí být odpojena od sítě. Vodící váleček pilového listu občas lehce namažte olejem.

POZOR! Nepoužitelné elektrické a

akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19/EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace.

Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy.

11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a

případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 25

Page 26

• Přístroje Meister téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje Meister podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat.

DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok

na záruku!

DŮLEŽITÉ! Výslovně

upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister-Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte

originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám

rádi k dispozici a případné opravy přístrojů Meister provedeme za výhodné ceny.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 26

Page 27

1 – Étendue des fournitures

• 1 scie sauteuse

• Butée parallèle

• 1 lame de scie

• 1 clé à fourche

• 1 adaptateur pour aspirateur à poussière externe

• Mode d’emploi

• Document de garantie

2 – Informations techniques

Caractéristiques techniques

Alimentation électrique 220-240 V~/50 Hz Puissance nominale absorbée 800 W Nombre de courses en marche à vide n0= 0-3000 min

-1

Course 19 mm Coupes en biais 2 x 0–45° Câble de raccordement 300 cm

Aide au marquage au laser

Classe de laser 2 Longueur des ondes 650 nm Puissance de sortie < 1 mW

Sous réserve de modifications techniques.

est une marque déposée de Meister Werkzeuge GmbH Wuppertal/Allemagne

Émission de bruit/vibration

Émissions de bruit

: 86,0 dB(A), LWA: 97,0 dB(A)

Incertitude de mesure: K

: 3,0 dB(A), KWA: 3,0 dB(A)

Oscillations mains/bras

Sciage de bois: a

h, B

: 8,7 m/s2;

Incertitude de mesure K

h, B

: 1,5 m/s

Mode d’emploi & consignes de sécurité

Pour éviter tout risque de blessure, lire le mode d’emploi avant chaque mise en service et le remettre à toute personne à qui vous confiez l’appareil. À conserver avec l’appareil.

Page

1 – Étendue des fournitures 27 2 – Informations techniques 27 3 – Composants 29 4 – Usage conforme aux

fins prévues 29

5 – Consignes générales

de sécurité 30

6 – Consignes de sécurité

spécifiques à l’appareil 32

Page

7 – Montage et ajustages 34 8 – Fonctionnement 35 9 – Mode de travail 36

10 – Maintenance et

protection de l’environnement 36

11 – Conseils de service 36

Sommaire

5453400-Pendelhubs_man 07.04.15 09:56 Seite 27

Page 28

Sciage de feuilles métalliques: a

h, M

: 9,6 m/s2;

Incertitude de mesure K

h, M

: 1,5 m/s

Informations concernant la réduction des vibrations

Valeurs de mesure déterminées selon EN 60745.

La valeur d’émission vibratoire indiquée a été mesurée selon un procédé de mesure normalisé et peut être utilisée pour la comparaison d’un outil électrique avec un autre.

La valeur d’émission vibratoire indiquée peut aussi être utilisée pour l’estimation initiale de l’exposition.

ATTENTION! La valeur

d’émission de vibrations peut être différente de la valeur indiquée lors de l’utilisation de l’outil électrique en fonction du type d’utilisation de l’outil.

Informations concernant la réduction des vibrations

Avertissement: La valeur d’émission vibratoire effectivement présente pendant l’utilisation de la machine peut varier de celle indiquée dans les instructions d’utilisation ou par le fabricant.

Ceci peut être dû aux facteurs d’influence suivants qu’il faut prendre en considération avant ou pendant chaque utilisation :

• L’appareil est-il correctement utilisé?

• La nature du matériau à usiner est-

elle correcte?

• L’état d’utilisation de l’appareil est-il

correct?

• Les poignées de maintien, le cas échéant les poignées de vibration optionnelles, sont-elles montées et solidement installées sur le corps de la machine?

Si vous constatez une sensation désagréable ou une coloration de la peau des mains pendant l’utilisation de la machine, interrompez immédiatement votre travail. Faites suffisamment de pauses de travail. Si vous ne respectez pas des pauses de travail suffisantes, un syndrome vibratoire main-bras peut apparaître.

Il faudrait estimer le facteur de contrainte en fonction du travail ou de l’utilisation de la machine et faire des pauses en conséquence. De cette manière, le facteur de contrainte pendant le temps de travail complet peut être considérablement réduit. Minimisez les risques que vous encourez au cours des vibrations. Entretenez cette machine conformément aux instructions contenues dans le mode d’emploi.

Si la machine est utilisée assez souvent, vous devriez prendre contact avec votre revendeur spécialisé et vous procurer éventuellement des accessoires antivibratoires (poignées).

Évitez l’utilisation de la machine à des températures inférieures ou égales à t = 10 °C. Établissez un plan de travail vous permettant de limiter les contraintes vibratoires.

Avertissement: Il est impossible d’empêcher une certaine exposition aux bruits par cet appareil. Planifiez les travaux à grande intensité de bruit aux horaires admissibles et prévus à cet effet. Respectez éventuellement les horaires de pause et limitez la durée de travail à la durée nécessaire. Pour votre propre sécurité et protection, les

5453400-Pendelhubs_man 07.04.15 09:56 Seite 28

Page 29

personnes se trouvant à proximité doivent porter une protection appropriée de l’audition.

3 – Composants

1 Présélection de la vitesse (molette) 2 Bouton de blocage 3 Interrupteur Marche/Arrêt 4 Câble de raccordement 5 Raccordement pour aspirateur à

poussière

6 Sélecteur pour fonction de soufflage

de poussière

7 Semelle avec plaque de glissement

en plastique 8 Réglage de l'angle de coupe 9 Oscillation

10 Rouleau de guidage 11 Logement de lame d'outil avec

système de changement rapide

12 Protection contre la coupe 13 Etrier de protection 14 Aide au marquage laser / optique

laser / lampe de travail à LED /

Sortie laser (Ill. 6)

15 Interrupteur Marche/Arrêt pour aide

au marquage laser et lampe de

travail à LED

16 Adaptateur pour aspirateur à

poussière externe

17 Lame de scie 18 Clé à fourche 19 Butée parallèle

4 – Usage conforme aux fins

prévues

Cette scie sauteuse doit être utilisée, dans le respect des performances de coupe indiquées, pour le sciage de bois et de métal, et avec des accessoires appropriés (respectez les indications du fabricant !), ou, avec des lames de scie spéciales (ne font pas partie du matériel fourni) pour le sciage de céramique, de

plaques en plastique et de plaques en fibres minérales. Toutes les autres utilisations sont expressément exclues.

Cet appareil est uniquement destiné à une utilisation domestique.

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) à mobilité réduite, souffrant de défaillances sensorielles ou intellectuelles ou qui ne sont pas familières du produit. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Utilisation non conforme

Toute utilisation de l’appareil n’étant pas indiquée dans le chapitre « Utilisation conforme aux prescriptions » est considérée comme une utilisation non conforme aux prescriptions.

L’appareil ne doit pas être utilisé aux fins suivantes:

• sciage de bois de chauffage

• traitement de matières contenant de l’amiante ou autres matières nocives pour la santé

• utilisation comme appareil transportable ou fixe

Il existe un risque de blessures.

L’utilisateur de l’appareil est responsable de tous les dommages matériels ou corporels résultant d’une utilisation erronée.

La garantie du fabricant expire en cas d’utilisation d’autres composants ou de pièces qui ne sont pas d’origine sur la machine.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 29

Page 30

Autres risques

Il n'est pas possible d’exclure la présence d’un certain risque même en cas d’utilisation correcte de l’appareil. Les risques potentiels suivants peuvent résulter du type et de la construction de l’appareil :

• contact avec la partie non protégée de la lame de la scie (risque de se couper)

• contact avec des parties éjectées de la lame de la scie en cas de rupture (risque de se couper)

• risque de rebond et d’éjection de parties de la pièce à usiner (chocs)

• perte de la capacité auditive en cas de non utilisation d'une protection auditive nécessaire pendant le travail (perte de l’ouïe)

• contact avec du courant électrique en raison de câble, de carter de moteur défectueux ou coupé (décharge électrique)

• émissions nuisibles à la santé des poussières de bois

Si les instructions indiquées dans le mode d'emploi ne sont pas observées, d'autres risques peuvent apparaître en raison d'une utilisation non correcte.

5 – Consignes générales de

sécurité pour l’utilisation d’outils électriques

ATTENTION! Lire toutes les instructions de sécurité et toutes

les indications. Le non-respect des

instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.

Conserver les instructions de sécurité et indications pour une utilisation ultérieure.

La notion d’« outil électroportatif » mentionnée dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à accu (sans câble de raccordement).

1 Endroit de travail

a Maintenez l’endroit de travail propre

et bien rangé. Un lieu de travail en

désordre ou mal éclairé augmente le risque d’accidents.

b N’utilisez pas l’appareil dans un

environnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils

électroportatifs génèrent des étincelles risquant d’enflammer les poussières ou les vapeurs.

c Tenez les enfants et autres

personnes éloignés durant l’utilisation de l’outil électroportatif.

En cas d’inattention vous risquez de perdre le contrôle sur l’appareil.

2 Sécurité relative au système

électrique

a La fiche de secteur de l’outil

électroportatif doit être appropriée à la prise de courant. Ne pas modifier en aucun cas la fiche. Ne pas utiliser de fiches d’adaptateur avec des appareils avec mise à la terre.

Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

b Eviter le contact physique avec des

surfaces mises à la terre tels que

5453400-Pendelhubs_man 07.04.15 09:56 Seite 30

Page 31

tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé

de choc électrique au cas où votre corps serait relié à la terre.

c Ne pas exposer l’outil électroportatif

à la pluie ou à l’humidité. La pénétration d’eau dans un outil électroportatif augmente le risque d’un choc électrique.

d Ne pas utiliser le câble à d’autres fins

que celles prévues, ne pas utiliser le câble pour porter l’appareil ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenir le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation. Un

câble endommagé ou torsadé augmente le risque d’un choc électrique.

e Au cas où l’outil électroportatif

serait utilisé à l’extérieur, utiliser une rallonge autorisée homologuée pour les applications extérieures.

L’utilisation d’une rallonge électrique homologuée pour les applications extérieures réduit le risque d’un choc électrique.

3 Sécurité des personnes

a Rester vigilant, surveiller ce que vous

faites. Faire preuve de bon sens en utilisant l’outil électroportatif. Ne pas utiliser l’appareil lorsqu’on est fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment d’inattention

lors de l’utilisation de l’appareil peut entraîner de graves blessures sur les personnes.

b Portez des équipements de

protection personnels. Portez toujours des lunettes de protection.

L’utilisation d’équipements de protection tels que masque antipoussière, chaussures antidérapantes, casque ou protection acoustique suivant l’endroit de travail, réduit le risque de blessures.

c Eviter toute mise en service

accidentelle. S’assurer que l’outil électroportatif est effectivement éteint avant d’être raccordé à l’alimentation en courant/à l’accu, avant d’être soulevé ou d’être porté.

Le fait de porter l’appareil avec le doigt sur l’interrupteur ou de brancher l’appareil sur la source de courant lorsque l’interrupteur est en position de fonctionnement, peut être source d’accidents.

d Enlever tout outil de réglage ou

toute clé avant de mettre l’appareil en fonctionnement. Une clé ou un

outil se trouvant sur une partie en rotation peut causer des blessures.

e Ne pas se surestimer. Veiller à

garder toujours une position stable et équilibrée. Ceci vous permet de

mieux contrôler l’appareil dans des situations inattendues.

f Porter des vêtements appropriés.

Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l’appareil en rotation. Des

vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.

g Si des dispositifs servant à aspirer

ou à recueillir les poussières doivent être utilisés, vérifier que ceux-ci soient effectivement raccordés et qu’ils sont correctement utilisés.

L’utilisation de tels dispositifs réduit les dangers dus aux poussières.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 31

Page 32

4 Utilisation et emploi soigneux

d’outils électroportatifs

a Ne pas surcharger l’appareil.

Utiliser l’outil électroportatif approprié au travail à effectuer.

Avec l’outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu.

b Ne pas utiliser un outil

électroportatif dont l’interrupteur est défectueux. Un outil

électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

c Retirer la fiche de la prise de courant

avant d’effectuer des réglages sur l’appareil, de changer les accessoires, ou de ranger l’appareil.

Cette mesure de précaution empêche une mise en fonctionnement de l’appareil par mégarde.

d Garder les outils électroportatifs

non utilisés hors de la portée des enfants. Ne pas permettre l’utilisation de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les

outils électroportatifs sont dangereux lorsqu’ils sont utilisés par des personnes non initiées.

e Prendre soin des outils

électroportatifs. Vérifier que les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’appareil s’en trouve entravé. Faire réparer ces parties endommagées avant d’utiliser l’appareil. De nombreux

accidents sont dus à des outils électroportatifs mal entretenus.

f Maintenir les outils de coupe

aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g Utiliser les outils électroportatifs,

les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d’appareil. Tenir compte également des conditions de travail et du travail à effectuer. L’utilisation des outils

électroportatifs à d’autres fins que celles prévues peut entraîner des situations dangereuses.

5 Service

a Ne faire réparer l’outil électroportatif

que par un personnel qualifié et seulement avec des pièces de rechange d’origine. Ceci permet

d’assurer la sécurité de l’appareil.

b Si la conduite de branchement est

endommagée, elle doit être remplacée par le fabricant ou son représentant du service après-vente pour éviter tout danger.

6 – Consignes de sécurité

spécifiques aux scies sauteuses

• Ne tenez l’appareil que par ses poignées isolées lorsque vous effectuez des travaux durant lesquels l’outil risque de toucher des conduites électriques dissimulées ou son propre câble. Le contact avec

une conduite sous tension peut aussi

5453400-Pendelhubs_man 07.04.15 09:56 Seite 32

Page 33

mettre sous tension des composants métalliques de l’appareil et provoquer une décharge électrique.

• Ne changez la lame de scie et ne réglez la semelle que lorsque la fiche secteur est débranchée.

• Utilisez exclusivement le support intégré pour fixer la clé de réglage sur la machine.

• Le blocage de la lame de scie dans le support doit être absolument fiable. Contrôlez de temps en temps la bonne fixation.

• Veillez à ce que la semelle de la scie soit déposée sur toute sa surface.

• Des matières à teneur en amiante ne doivent pas être traitées.

• Les poussières et sciures de bois ainsi que les matières fibreuses peuvent être nocives pour la santé. Pour travailler, il est donc impératif de toujours porter un masque de protection contre la poussière et de brancher et de mettre en marche le dispositif d’aspiration des poussières.

• Les personnes se trouvant à proximité doivent également porter un masque de protection contre la poussière.

• La machine ne doit pas être utilisée lorsque le câble de raccordement secteur est endommagé.

Consignes de sécurité relatives à l’aide au marquage au laser

ATTENTION ! Ne dirigez jamais le regard dans le rayon laser !

• Ne pointez jamais le rayon laser sur une personne ou sur un animal.

• Ne pointez jamais le rayon laser sur des matériaux très réfléchissants. Risque dû à la lumière réfléchissante.

• Confiez toute réparation de l’aide au marquage au laser à des experts.

• N’introduisez jamais des objets durs dans l’optique du laser (14).

• Nettoyez l’optique du laser avec un pinceau souple et sec.

• Le fait de regarder la sortie laser (14) avec des instruments optiques, tels que des verres grossissants par ex., à une distance de 100 mm peut constituer un risque pour les yeux.

• Attention - lorsque des équipements de commande autres que ceux décrits sont utilisés ou lorsque d’autres méthodes sont exécutées, ceci peut provoquer une exposition à des rayons dangereux.

Signification des symboles de sécurité

Obligation de lire les instructions d’utilisation !

Label de qualité volontaire « Sécurité contrôlée »

Le carter est doublement isolé

Raccordement pour aspirateur à poussière

Profondeur de coupe maximale dans le bois

L’appareil répond aux directives de l’UE en vigueur

5453400-Pendelhubs_man 07.04.15 09:56 Seite 33

Page 34

Important ! Portez des lunettes de protection !

Important ! Portez une protection auditive !

Important ! Portez un masque respiratoire !

Attention - rayon laser ! Ne dirigez jamais le regard dans le rayon laser ! Ne jetez pas l’appareil dans les déchets ménagers !

Autres symboles et leur explication dans le texte des présentes instructions.

7 – Montage et ajustages

ATTENTION ! Les travaux de

montage et de réglage doivent être réalisés exclusivement lorsque l’appareil est hors circuit et lorsque la fiche secteur est débranchée !

Commande électronique / préréglage du nombre de courses (ill. 1a)

Afin d’adapter la scie au matériau à traiter, vous pouvez

régler à l’aide de la molette de réglage (1) 1 à 6 courses différentes selon le cas Régler (0–3000 min

-1

) et les commander à l’aide de l’interrupteur Marche/Arrêt. La molette sert également à la modification continue de la vitesse pendant le fonctionnement.

Changement de la lame de scie

La machine est équipée d’un système de changement rapide (11) permettant le remplacement de la lame de scie sans aucun outil.

• Montage de la lame de scie (ill. 2a)

Relevez la protection anti-coupure (12), basculez le levier dans le sens de la flèche et maintenez-le dans cette position. Montez la lame de scie dans la réception et poussez-la jusqu’à la butée. Le dos de la lame de scie doit s’engrener correctement dans la rainure du galet de guidage (10). Relâchez le levier, qui doit revenir dans sa position de départ, pour bloquer la lame de scie. Rabattez la protection anti-coupure.

ATTENTION ! Utilisez exclusivement des lames de scie

avec tige selon ill. 2b !

• Retirer la lame de scie (ill. 2c)

Relever la protection contre la coupe (12), basculer le levier dans le sens de la flèche. Retirer la lame de scie du logement. Relâcher le levier.

ATTENTION ! Risque de blessure lors du retrait de la lame de

scie !

Coupes obliques et en biais (ill. 3)

La semelle de la scie (7) est réglée d’origine sur la position

médiane (0°). Pour la réalisation de coupes obliques et en biais, il convient de desserrer les vis de fixation de la semelle, en utilisant la clé à six pans (18) (ill. 3), et de pousser la semelle de scie vers l’avant, hors de sa position d’enclenchement. Réglez l’angle de coupe en pliant vers la droite ou vers la gauche (8). Les angles 0°, 15°, 30° et 45° sont marqués ; des valeurs intermédiaires sont toutefois également possibles. Serrez la vis de fixation à fond. Pour les coupes

d’angle, relevez la protection anticoupures (12) jusqu’à la butée.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 34

Page 35

Oscillation (ill. 1 + 4)

La régulation de l’oscillation (P) (9) de la lame de scie (I pour matériaux durs à III pour matériaux souples), en combinaison avec un nombre de courses adapté au matériau (H), permet un meilleur ajustage de la machine au matériau traité (ill. 1). Cela ménage à la fois la lame de scie, améliore la sortie des copeaux et réduit nettement la formation de chaleur de frottement.

Une adaptation de l’oscillation est possible également lorsque la machine est en marche. Pour des

recommandations relatives au réglage de l’appareil, voir ill. 4.

Butée parallèle (ill. 1 + 5)

La butée parallèle livrée (19) (ill. 1) doit être poussée dans la réception de la semelle de la scie (7) et fixée avec deux vis (a) (ill. 5). La butée parallèle permet des coupes parallèles le long d’un bord de butée.

Aspiration de poussière (ill. 1)

Raccorder le tuyau d'aspiration de l'aspirateur domestique au

raccord pour l'aspiration de poussière (5) de la scie sauteuse et utiliser éventuellement l'adaptateur fourni (16). L'appuyer fermement dans la rainure de guidage de l'ouverture d'aspiration et le fixer par une légère rotation à gauche (ill. 1c). La protection contre la coupe rabattue améliore l'efficacité de l'aspiration de poussière.

8 – Fonctionnement

Branchez la fiche secteur sur une prise réseau. Mettez l’aspiration de poussières sous tension.

• Marche: appuyez sur l’interrupteur (3)

et maintenez-le enfoncé.

• Arrêt: relâchez l’interrupteur (3).

• Fonctionnement en continu Marche:

appuyez sur l’interrupteur (3), actionnez le bouton de blocage (2) et bloquez-le.

• Fonctionnement en continu Arrêt:

appuyez sur l’interrupteur (3) – le bouton de blocage se dégage du blocage – et relâchez-le.

Aide au marquage au laser (ill. 6)

Le rayon laser de l’aide au marquage au laser (14) facilite la réalisation de coupes droites selon ill. 8.

a) le long d’une ligne de coupe dessinée

sur la pièce à usiner

b) en ciblant un point fixe sur la pièce à

usiner.

La portée du rayon laser est de 18 cm environ, en fonction de la lumière ambiante.

Lampe de travail à LED (ill. 7)

Le rayon lumineux de la lampe de travail à LED (14) permet une meilleure visibilité et un travail plus sûr dans des zones de travail sombres.

Au besoin, ces fonctions peuvent être activées en appuyant sur l’interrupteur Marche/Arrêt pour l’aide au marquage au laser et pour la lampe de travail à LED (15).

• Appuyez 1 x: aide au marquage au laser

• Appuyez 2 x: lampe de travail à LED

• Appuyez 3 x: aide au marquage au laser et lampe de travail à LED

5453400-Pendelhubs_man 07.04.15 09:56 Seite 35

Page 36

Un appui renouvelé arrête les deux fonctions.

Fonction de soufflage de poussière

Glissez le sélecteur pour la fonction de soufflage de poussière (6) dans le sens de l'ouverture d'aspiration pour activer la fonction.

A l'état activé, les copeaux sont soufflés hors de la zone de coupe.

Pour couper la fonction de soufflage de poussière, glisser le sélecteur vers l'avant.

9 – Mode de travail

Sciage

Ne pressez pas trop sur l’objet à scier afin d’éviter l’échauffement et la destruction de la lame de scie. Placez des objets minces à scier sur une plaque supplémentaire afin d’amortir les vibrations et d’améliorer le résultat de coupe.

Méthode de sciage plongeant

Si vous devez scier au milieu de la pièce d’usinage et qu’il est impossible de percer un trou, ajustez l’oscillation (9) sur 0, desserrez la

semelle de la scie (7), poussez-la entièrement vers l’arrière et bloquez-la. Faites glisser prudemment sur la pièce d’usinage la lame de scie en position basculée de la machine et avec la machine allumée. Dès que la pièce d’usinage est sciée, continuez le travail avec la machine en position normale.

RESPECTEZ LES REMARQUES IMPORTANTES !

• Seuls des matériaux souples doivent être sciés selon la méthode de sciage plongeant.

• Réglez l’angle d’onglet toujours sur 0°.

10 – Maintenance et

protection de l’environnement

Nettoyez régulièrement le boîtier, les ouvertures d’aération ainsi que les pièces mobiles pour éliminer les sciures ou, lorsque la fiche secteur est débranchée, essuyez avec un chiffon humide. Huilez légèrement de temps en temps le rouleau de guidage pour la lame de scie.

ATTENTION! Les appareils

et accumulateurs inutilisables ne doivent pas se retrouver dans des déchets domestiques! Ils doivent être rassemblés séparément conformément à la directive 2012/19/UE concernant les vieux appareils électroniques et doivent être réutilisés selon les règles de l’art dans l’intérêt de l’environnement.

Veuillez acheminer les appareils électriques inutilisables à une déchetterie locale. Collecter les matériaux d’emballage triés selon leur nature et les éliminer conformément aux dispositions locales en vigueur. Renseignez-vous auprès de votre administration municipale pour plus de détails.

11 – Conseils de service

• Conservez la machine, la mode

d’emploi et les accessoires éventuels

5453400-Pendelhubs_man 07.04.15 09:56 Seite 36

Page 37

dans l’emballage original. Ainsi, vous aurez toutes les pièces et toutes les informations constamment à portée de main.

• Les appareils Meister ne nécessitent pratiquement aucune maintenance; un chiffon humide suffit pour le nettoyage des boîtiers. Ne jamais plonger dans l’eau les appareils électriques. Se reporter aux instructions de service pour de plus amples détails.

• Les appareils Meister sont soumis à des contrôles qualité sévères. Cependant, dans le cas où une anomalie de production se produirait, renvoyer l’appareil à notre service après-vente.

• Une brève description de la panne peut faciliter la recherche de son origine et réduit le délai de réparation. Pendant la validité de la garantie, conservez ensemble le certificat de garantie et le bon de caisse.

• Dans le cas où il ne s’agit pas d’une réparation sous garantie, les travaux de réparation effectués par nos soins vous seront facturés.

IMPORTANT! L’ouverture de l’appareil entraîne l’annulation de

la garantie.

IMPORTANT: Nous attirons

expressément l’attention sur le fait que nous n’avons pas, suivant la loi allemande sur la responsabilité du producteur pour vice de la marchandise, à nous porter responsable des dommages provoqués par nos appareils si ces dommages ont été occasionnés par une réparation incorrecte ou si, lors d’un changement de pièce, des pièces d’origine ou des pièces autorisées par nous n’ont pas été utilisées et que la réparation n’a pas été effectuée par Meister-Werkzeuge GmbH le service après-vente ou un spécialiste agréé! Il en va de même pour les pièces d’accessoires utilisées.

• Afin d’éviter un endommagement de

l’appareil pendant son transport, l’acheteur est prié d’effectuer son envoi dans un emballage adapté ou dans l’emballage d’origine.

• Après expiration de la garantie, toutes

les réparations d’appareils Meister seront assurées par notre service aprés-vente aux prix intéressants.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 37

Page 38

1 – Scope of delivery

• 1 jigsaw

• Parallel stopper

• 1 saw blade

• 1 hexagonal spanner

• 1 adapter for external dust extractor

• Operating instructions

• Guarantee certificate

2 – Technical information

Technical data

Power supply 220-240 V~/50 Hz Nominal consumption 800 W Stroke rate in Idle n0= 0–3000 min

-1

Hub 19 mm Bevelled cuts 2 x 0–45° Connection cable 300 cm

Laser marking aid

Laser class 2 Wave length 650 nm Output performance < 1 mW

We reserve the right to make technical changes.

is a registered trade mark of Meister Werkzeuge GmbH · Wup pertal/Germany

Noise emissions/Vibration

Noise emissions

: 86.0 dB(A), LWA: 97.0 dB (A)

Measuring inaccuracy: K

: 3.0 dB(A), KWA: 3.0 dB (A)

Hand/arm vibrations

Sawing wood: a

h,B

: 8.7 m/s2;

Measuring inaccuracy K

h,B

: 1.5 m/s

Sawing metal sheet: a

h,M

: 9.6 m/s2;

Measuring inaccuracy K

h,M

: 1.5 m/s

Information about minimising vibrations

Measured values determined in accord ance with EN 60745.

Operating instructions & safety hints

WARNING! To reduce the risk of injury, please read the operating instructions through carefully before using the device, and then store with the machine! When passing the device on to another user, these operating instructions must also be included!

Page

1 – Scope of delivery 38 2 – Technical information 38 3 – Components 39 4 – Correct use 40 5 – General safety

instructions 41

6 – Safety instructions

relating specifically to the equipment 43

Page

7 – Installation and setting 44 8 – Operation 45 9 – Mode of operation 46

10 – Maintenance and

environmental protection 46

11 – Service instructions 46

Contents

5453400-Pendelhubs_man 07.04.15 09:56 Seite 38

Page 39

The specified vibration emission value was measured in accordance with a normed test procedure and can be used in order to compare one electrical tool with another.

The specified vibration emission value can also be used for an introductory evaluation of the exposure.

NOTICE! The vibration emission

value may fluctuate from the specified value during use of the electrical tool. These fluctuations will depend on the way in which the tool is used.

Information about minimising vibrations

Warning: The actual vibration emission value present during the use of the machine may deviate from the specification given in the operating instructions or made by the manufacturer.

This may be caused by the following influencing factors that should be taken into account prior to and during each use:

• Is the device being used correctly?

• Is the correct type of material being

processed?

• Is the device in proper working order?

• Are the handles or optional vibration

handles mounted and fixed securely up against the body of the machine?

If you experience an unpleasant sensation in your hands or the skin changes colour while you are using the machine, immediately interrupt your work. Take sufficient breaks. If you do not take sufficient breaks, this may cause a hand-arm vibration syndrome.

You should estimate the level of load caused in conjunction with the work or use of the machine and take the appropriate breaks. This method can be used to considerably minimise the level of load during the entire working time. Minimise risks in which you are exposed to vibrations. Take care of your machinery in accordance with the directions in the operating instructions.

If the machine is to be used frequently, contact your dealer and arrange antivibration equipment (handles) if necessary.

Avoid using the tool in temperatures of t = 10 °C or lower. Draw up a working schedule which can be used to minimise vibration loads.

Warning: A certain amount of noise is unavoidable when using this device. Ensure you carry out noise-intensive work during permitted times. Maintain the quiet periods and limit your work to the absolute minimum. For the sake of your personal protection and the protection of persons in the vicinity, suitable ear defenders should be worn.

3 – Components

1 Stroke rate pre-selection

(adjustment wheel) 2 Locking button 3 On/Off switch 4 Connection cable 5 Connection for dust extractor 6 Selection switch for dust blower

function 7 Saw shoe with plastic sliding plate 8 Cutting angle setting 9 Pendulum

10 Guide roller 11 Saw blade holder with quick change

system

12 Cut protection guard

5453400-Pendelhubs_man 07.04.15 09:56 Seite 39

Page 40

13 Protective bar 14 Laser marking aid/laser optic/LED

working light/Laser outlet (Figure 6)

15 On/Off switch for laser marking aid

and LED working light 16 Adapter for external dust extractor 17 Saw blade 18 Hexagonal wrench 19 Parallel stopper

4 – Correct use

This jigsaw is suitable for sawing wood, metals with special saw blades (not included in the scope of delivery), ceramics, plastics and fibre-boards within the specified cutting performances and with the appropriate accessories (see the manufacturer specification!). All other uses are expressly excluded.

This unit is designed for private use only.

This device is not designed to be used by people (including children) with limited physical, sensory or mental capacities or those without experience and/or knowledge. Children should be supervised to ensure that they do not play with the device.

Improper use of the product

All applications carried out with the device that are not listed in the "Proper use" chapter will be considered improper use.

The unit may not be used for the following purposes:

• Sawing firewood

• Processing materials containing

asbestos or other hazardous substances

• Use as a transportable or stationary unit

There is a risk of injury.

The user of the device is liable for all property and personal damages occurring as the result of incorrect use.

If other components or non-original components are used with the machine, the manufacturer guarantee is voided.

Remaining risks

Even when the device is used properly, there is a residual risk that cannot be excluded. The following potential dangers are inherent in the type and construction of the device:

• Contact with the unprotected part of the saw blade (cuts)

• Contact with flying parts of a saw blade in the event that it breaks (cuts)

• Kickback from flying workpiece parts (bumps)

• Loss of hearing if the required ear defenders are not used during work (loss of hearing)

• Contact with electrical current due to defect or sawn feed cable, motor housing (electrical shock)

• Hazardous emissions caused by sawdust

If the instructions in your operating instructions are not observed, incorrect use may result in other residual risks.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 40

Page 41

5 – General safety

instructions for handling power tools

WARNING! Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains operated (corded) power tool or battery-operated (cordless) power tool.

1 Work area

a Keep work area clean and well lit.

Cluttered and dark areas invite accidents.

b Do not operate power tools in

explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust or fumes.

c Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose control.

2 Electrical Safety

a Power tool plugs must match the

outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

b Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c Do not expose power tools to rain

or wet conditions. Water entering a power tool will increase the risk of electric shock.

d Do not abuse the cord. Never use

the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

e When operating a power tool

outdoors, use an extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of electric shock.

3 Personal safety

a Stay alert, watch what you are

doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious personal injury.

b Use personal protective equipment.

Always wear eye protection.

Protective equipment such as dust masks, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c Prevent unintentional starting.

Ensure the switch is in the offposition before connecting to power source and/or battery pack, picking

5453400-Pendelhubs_man 07.04.15 09:56 Seite 41

Page 42

up or carrying the tool. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d Remove any adjusting key or wrench

before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e Do not overreach. Keep proper

footing and balance at all times.

This enables better control of the power tool in unexpected situations.

f Dress properly. Do not wear loose

clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes,

jewellery or long hair can be caught in moving parts.

g Keep handles dry, clean and free from

oil and grease. Slippery handles do not allow for safe handling and control of the tool in unexpected situations.

h If devices are provided for the

connection of dust extraction and collection facilities, ensure these are connected and properly used.

Use of these devices can reduce dust related hazards.

4 Power tool use and care

a Do not force the power tool. Use

the correct power tool for your application. The correct power tool

will do the job better and safer at the rate for which it was designed.

b Do not use the power tool if the

switch does not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c Disconnect the plug from the

power source before making any adjustments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentally.

d Store idle power tools out of the

reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools

are dangerous in the hands of untrained users.

e Maintain power tools. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

f Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g Use the power tool, accessories

and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of

the power tool for operations different from those intended could result in a hazardous situation.

5 Service

a Have your power tool serviced by a

qualified repair person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 42

Page 43

b To avoid hazards, damaged power

leads must be replaced by the manufacturer or his customer service representative.

6 – Device-specific safety

information for jigsaws

• Hold the device by the insulated handle surfaces only when carrying out tasks during which it is possible that the tool will come across hidden power cables or its own cable. Touching a live electrical

line may also energize metallic device parts and cause an electric shock.

• Changing the saw blade and making settings to the saw shoe may only be carried out when the unit is unplugged.

• To fix the adjustment wrench to the unit, only use the integrated holder.

• The saw blade must be locked tight into the holder. Check, at regular intervals, that it is seated firmly.

• The saw shoe must lie firmly across the entire surface.

• Do not process materials that contain asbestos.

• Wood dust and materials containing fibres may be hazardous to health. For this reason, always work with a dust protection mask and with the dust extractor switched on.

• Anybody else in the vicinity should thus also wear a dust mask.

• If the power cable is damaged, do not continue to the use the machine.

Safety notes for the laser marking aid

CAUTION! Do not look at the laser beam!

• Never point the laser beam towards people or animals.

• Never use the laser beam on very reflective materials. There is a risk posed by the reflected light.

• Have repairs to the laser marking aid carried out by specialists only.

• Do not introduce hard objects into the laser optic (14).

• Clean the laser optic with a soft, dry brush.

• Looking into the laser outlet (14) with optical instruments, e.g., a magnifying glass, from a distance within 100 mm may lead to damage to the eyes.

• Caution – if equipment is used that does not match the described operating equipment or any another procedures are executed, this may lead to hazardous radiation exposure.

Meanings of the safety symbols

Read the operating instructions!

Voluntary "geprüfte Sicherheit" seal of quality (tested safety)

Housing is double insulated

Connection for dust extractor

5453400-Pendelhubs_man 07.04.15 09:56 Seite 43

Page 44

Maximum cutting depth in wood

Device meets the valid EU regulations

Important! Wear safety goggles!

Important! Wear ear protection!

Important! Wear a breathing mask!

Caution laser radiation. Do not look into the beam

Do not dispose of with household waste!

Additional symbols and the associated explanations as used in the text of these instructions.

7 – Installation and setting

CAUTION! Assembly and

adjustment tasks may only be carried out with the tool at a standstill and unplugged!

Electronic stroke rate control/stroke rate selection (Figure 1a)

In order to saw in accordance with the requirements of the

material, use the adjustment wheel (1) to select a suitable stroke rate 1–6 (0–3000 min

-1

) and achieve this using the On/Off switch. The adjustment wheel also serves to implement stepless adjustments of the stroke rate during operation.

Saw blade change

The machine has a quick change system (11) that can be used to change the saw blade without tools.

• Inserting the saw blade (Figure 2a)

Fold up the cut protection guard (12), swivel the lever in the direction of the arrow and hold. Insert the saw blade into the holder and push as far as it will go. The rear of the saw blade must lie well in the groove of the guide roller (10). Release the trigger, it should return to the starting position in order to lock the saw blade. Fold down the cut protection guard.

CAUTION! Only use saw blades with a shaft in accordance with

Figure 2b!

• Removing the saw blade (Figure 2c)

Fold up the cut protection guard (12) and swivel the lever in the direction of the arrow. Remove the saw blade from the holder. Release the lever.

CAUTION! There is a risk of injury when removing the saw

blade!

Mitre/bevelled cuts (Figure 3)

The saw shoe (7) is set to the middle position (0°) when the

machine leaves the factory. To set mitre and bevelled cuts, loosen the holding screw of the saw shoe with the hexagonal wrench (18) (Figure 3), and push the saw shoe forwards out of its locked position. Set the cutting angle by turning to the right or left (8). The angles 0°, 15°, 30° and 45° are marked but

5453400-Pendelhubs_man 07.04.15 09:56 Seite 44

Page 45

intermediate values may also be selected. Tighten the holding screw up again. When carrying out cuts at an

angle, push the cutting protection guard (12) up as far as it will go.

Oscillation (Figure 1 + 4)

The adjustable oscillation (P) (9) of the saw blade (I for hard materials to III for soft materials), in combination with the stroke rate suitable for the material (H), improves the compatibility of the machine with the relevant material (Figure 1). At the same time it reduces wear on the saw blade, improves the ejection of shavings and considerably reduces the formation of heat caused by friction.

The activation of the oscillation function may also be carried out when the machine is already running.

Recommendations regarding the machine settings can be found on Figure 4.

Parallel stopper (Figures 1 + 5)

The supplied parallel stopper (19) (Figure 1) is pushed through the holder on the saw shoe (7) and secured using two screws (a) (Figure 5). The parallel stopper enables parallel cuts along a stopper edge.

Dust extraction (Figure 1)

The extraction hose of the

household vacuum should be

fitted to the connection for extraction (5) on the jigsaw or to the supplied adapter (16). Push firmly into the guide groove of the extraction opening and use a slight left turn to secure (Figure 1c). The folded down cut protection guard will improve the efficiency of the dust removal process.

8 – Operation

Connect the plug to a power supply. Switch on the dust extractor.

• On: Press the switch (3) and hold.

• Off: Release the switch (3).

• Continuous operation: On: Press

the switch (3) and then the locking switch (2) to lock.

• Continuous operation: Off: Press

the switch (3) - the locking switch unlocks - then release.

Laser marking aid (Figure 6)

The beam of light from the laser marking aid (14) makes it easier to execute straight cuts in accordance with Figure 8.

a) Along a pre-drawn cutting line on the

work piece

b) By pointing it at a marked fixed point

on the work piece.

The range of the beam is approximately 18 cm, depending on the ambient lighting.

LED working light (Figure 7)

The beam of light from the LED working light (14) enables better visibility and safer operation in darker working areas.

If necessary these functions may be activated by pressing the On/Off switch for the laser marking aid and LED working light (15).

• Press once: Laser marking aid

• Press twice: LED working light

• Press three times: Laser marking aid and LED working light

5453400-Pendelhubs_man 07.04.15 09:56 Seite 45

Page 46

Press again to switch both functions back off again.

Dust blower function

Slide the selection switch for the dust blower function (6) in the direction of the extraction opening to activate the function.

When switched on, the shavings are blown from the cutting area.

To deactivate the blower function, push the selection switch forwards.

9 – Mode of operation

Sawing

Do not put excess pressure on the materials being cut in order to prevent overheating and destruction of the saw blade. Put thin materials onto an additional board in order to absorb vibrations and to improve the results of the cut.

Sawing without pilot hole (plunge cuts)

If you need to cut into the centre of the work piece and it is not possible to drill a hole: Set oscillation (9) to 0, loosen the saw shoe (7),

push back all the way, and lock in place. With the saw blade in a tipped machine position and the machine running, carefully guide it across the work piece. As soon as you have sawn through the work piece, continue with the machine in the normal position.

OBSERVE IMPORTANT NOTES!

• Only soft materials may be processed using the plunge cut procedure.

• Always set the mitre angle setting to 0°.

10 – Maintenance and

environmental protection

Regularly clean the dust from the housing, ventilation slots and moving parts and, if need be, wipe with a damp cloth when unplugged. Lightly oil the guide roller for the saw blade from time to time.

CAUTION! Electrical and battery

operated units that no longer work should not be disposed of in the household waste! They are to be collected separately, in accordance with the 2012/19/EU directive for the disposal of electrical and electronic waste, and sent for proper and environ mentallyfriendly recycling.

Please discard power tools no longer usable at a local collection point. Collection and disposal of packaging materials separately by types complying with local rules and regulations. For details, please contact your municipal authority concerned.

11 – Service instructions

• Store the machine, operating

instructions and where necessary the accessories in the original packaging. In this way you will always have all the information and parts ready to hand.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 46

Page 47

• Meister devices are to a large extent maintenancefree, a damp cloth being sufficient to clean the casing. Do not drop electrical machines in water. Please note additional hints given in the operating instructions.

• Meister devices are subject to stringent quality control. If however a functional fault shoult occur, send the device to our servicing address. The repairs will be carried out in a short time.

• A brief description of the defect speeds up the faulttracing and repair time. If within the guarantee period, please enclose the guarantee document and the proof of purchase.

• In so far as a repair under guarantee is not concerned, we will charge the repair costs to your account.

PLEASE NOTE! Opening of the device invalidates the guarantee

claim.

IMPORTANT! We point out

expressly that in accordance with the Product Liability Act we do not take responsibility for any damage caused by our appliances, in so much that said damage is caused by improper repair, or original parts or parts released by us not being used when parts are changed, or repairs not being conducted by Meister-Werkzeuge GmbH, Customer Service or an authorised specialist! The same applies analogously to the accessories used.

• Pack the device well or use the

original packaging in order to avoid transit damage.

• Even after the expiry of the guarantee

period, we would like to help you and carry out any repairs at a favourable price.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 47

Page 48

1 – Omvang van de levering

• 1 decoupeerzaag

• Parallelle aanslag

• 1 zaagblad

• 1 inbussleutel

• 1 adapter voor externe stofafzuiging

• Gebruiksaanwijzing

• Garantiecertificaat

2 – Technische informatie

Technische gegevens

Stroomvoorziening 220-240 V~/50 Hz Nominaal ingangsvermogen 800 W Slagfrequentie bij onbelaste werking n0= 0–3000 min

-1

Slag 19 mm Schuine sneden 2 x 0–45° Aansluitsnoer 300 cm

Laser-markeerhulp

Laserklasse 2 Golflengte 650 nm Uitgangsvermogen < 1 mW

Technische wijzigingen voorbehouden.

is een geregistreerd handelsmerk van de firma Meister Werkzeuge GmbH · Wuppertal/Germany

Geluidsemissie/trilling

Geluidsemissie

: 86,0 dB(A), LWA: 97,0 dB(A)

Meetonzekerheid: K

: 3,0 dB(A), KWA: 3,0 dB(A)

Hand-/armtrillingen

Zagen van hout: a

h, B

: 8,7 m/s2;

Meetonzekerheid K

h, B

: 1,5 m/s

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vóór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Pagina

1 – Omvang van de

levering 48 2 – Technische informatie 48 3 – Onderdelen 50 4 – Bedoeld gebruik 50 5 – Algemene

veiligheidstips 51 6 – Speciale veiligheidstips

voor dit apparaat 53

Pagina

7 – Montage en

instelwerkzaamheden 55 8 – Gebruik 56 9 – Werkwijze 57

10 – Onderhoud en

milieubescherming 57

11 – Servicetips 57

Inhoud

5453400-Pendelhubs_man 07.04.15 09:56 Seite 48

Page 49

Zagen van metalen plaat: a

h, M

: 9,6 m/s2;

Meetonzekerheid K

h, M

: 1,5 m/s

Informatie over de vermindering van trillingen

Meetwaarden berekend in overeen stemming met EN 60745.

De aangegeven trillingsemissiewaarde werd aan de hand van een gestandaardiseerde keuringsmethode gemeten en kan ter vergelijking van elektrisch gereedschap met ander elektrisch gereedschap gebruikt worden.

De aangegeven trillingsemissiewaarde kan ook voor een inleidende inschatting van de blootstelling gebruikt worden.

LET OP! Afhankelijk van de manier

waarop het gereedschap gebruikt wordt, kan de trillingsemissiewaarde tijdens het gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

Informatie over de vermindering van trillingen

Waarschuwing: de effectief geldende trillingsemissiewaarde tijdens het gebruik van de machine kan van de in de gebruiks aanwijzing resp. door de fabrikant aange geven trillingsemissie waarde afwijken.

Dit kan door volgende invloedsfactoren veroorzaakt worden die telkens vóór resp. tijdens het gebruik in acht genomen dienen te worden:

• Wordt het apparaat correct gebruikt?

• Is de aard van het te bewerken

materiaal correct?

• Is de gebruikstoestand van het

apparaat in orde?

• Zijn de handgrepen, eventueel optionele trillingshandgrepen gemonteerd en bevinden deze zich vast aan het machineframe?

Indien u een onaangenaam gevoel of een huidverkleuring tijdens het gebruik van de machine aan uw handen vaststelt, onderbreekt u het werk onmiddellijk. Las voldoende werkonderbrekingen in. Bij veronachtzaming van voldoende werkonderbrekingen kan het tot een hand-arm-trillingssyndroom komen.

Er dient een raming van de belastings graad afhankelijk van het werk of van het gebruik van de machine plaats te vinden en er dienen passende werk onderbrekingen ingelast te worden. Op deze manier kan de belastingsgraad tijdens de gehele werktijd beduidend verminderd worden. Herleid het risico, dat u aan trillingen blootgesteld wordt, tot een minimum. Onderhoud uw machine in overeenstemming met de in de gebruiks aanwijzing vermelde aanwijzingen.

Indien de machine vaker toegepast resp. gebruikt wordt, dient u met uw dealer contact op te nemen en eventueel antitrillingstoebehoren (handgrepen) aan te kopen.

Vermijd het gebruik van de machine bij temperaturen van t = 10°C of minder. Stel een werkrooster op, waardoor de belasting door trillingen beperkt kan worden.

Waarschuwing: een bepaalde mate aan geluidshinder door dit apparaat is onvermijdbaar. Stel veel lawaai producerende werkzaamheden tot toegestane en daarvoor bestemde tijdstippen uit. Houd u eventueel aan rusttijden en beperk de werkduur tot het noodzakelijkste. Voor uw persoonlijke

5453400-Pendelhubs_man 07.04.15 09:56 Seite 49

Page 50

bescherming en ter bescherming van in de nabijheid aanwezige personen dient geschikte gehoorbescherming gedragen te worden.

3 – Onderdelen

1 Voorinstelling van het aantal slagen

(stelwiel) 2 Vastzetkop 3 Schakelaar "Aan/uit" 4 Aansluitkabel 5 Aansluiting voor stofafzuiging 6 Keuzeschakelaar voor

stofblaasfunctie 7 Zaagschoen met glijplaat van

kunststof 8 Instelling van de snijhoek 9 Slingering

10 Geleiderol 11 Zaagbladopname met snelwissel -

systeem

12 Bescherming tegen snijwonden 13 Beschermende beugel 14 Laser-markeerhulp/laseroptiek/LED-

werklamp/Laseruittreding (afb. 6)

15 Aan-/uit-schakelaar voor laser-

markeerhulp en LED-werklamp

16 Adapter voor externe stofafzuiging 17 Zaagblad 18 Inbussleutel 19 Parallellaanslag

4 – Bedoeld gebruik

Deze decoupeerzaag is binnen de aangegeven snijcapaciteiten en met passende toebehoren (door de fabrikant verstrekte gegevens in acht nemen!) geschikt voor het zagen van hout, metalen en - met speciale (niet in het leveringspakket inbegrepen) zaagbladen- keramiek, kunststof- en mineraalvezelplaten. Alle andere toepassingen worden uitdrukkelijk uitgesloten.

Dit apparaat is uitsluitend bestemd voor het gebruik thuis.

Dit apparaat is er niet voor bestemd om gebruikt te worden door personen (met inbegrip van kinderen) die beperkte fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en/of kennis vertonen. Kinderen dienen onder toezicht te staan om te vrijwaren dat ze niet met het apparaat spelen.

Ondoelmatig gebruik

Alle toepassingen met het apparaat die niet in het hoofdstuk „Doelmatig gebruik“ vermeld worden, gelden als ondoelmatig gebruik.

Het apparaat mag niet voor de volgende doeleinden gebruikt worden:

• Zagen van brandhout

• Bewerking van asbesthoudende of andere voor de gezondheid gevaarlijke materialen

• Gebruik als transporteerbaar of stationair apparaat

Er bestaat gevaar voor verwondingen.

Voor alle daaruit voortvloeiende materiële schade en lichamelijke letsels die omwille van een verkeerde toepassing ontstaan is/zijn, is de gebruiker van het apparaat aansprakelijk.

Bij gebruik van andere resp. niet-originele componenten bij de machine vervalt de garantievergoeding van de fabrikant.

Restrisico’s

Ook bij oordeelkundig gebruik van het apparaat blijft er altijd een bepaald

5453400-Pendelhubs_man 07.04.15 09:56 Seite 50

Page 51

restrisico dat niet uitgesloten kan worden. Uit de aard en constructie van het apparaat kunnen de volgende potentiële gevaren afgeleid worden:

• Contact met het onbeschermde gedeelte van het zaagblad (snijwonde)

• Contact met naar buiten slingerende onderdelen van het zaagblad bij een breuk (snijwonde)

• Terugslag en naar buiten slingeren van werkstukonderdelen (stoten)

• Verlies van het gehoorvermogen indien er bij het werk geen noodzakelijke gehoorbescherming gebruikt wordt (gehoorverlies)

• Contact met elektrische stroom door defecte of aangezaagde voedings kabel, motorhuis (elektrische schok)

• Voor de gezondheid schadelijke emissies van houtstof

Indien de in de gebruiksaanwijzing vermelde aanwijzingen niet in acht genomen worden, kunnen er zich omwille van onoordeelkundig gebruik andere restrisico’s voordoen.

5 – Algemene veiligheidstips

voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids voorschriften en aanwijzingen.

Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en

opgeruimd. Een rommelige of

onverlichte werkomgeving kan tot ongevallen leiden.

b Werk met het gereedschap niet in

een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed -

schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c Houd kinderen en andere personen

tijdens het gebruik van het elektrische gereedschap uit de buurt.

Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2 Elektrische veiligheid

a De aansluitstekker van het

gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b Voorkom aanraking van het

lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd

5453400-Pendelhubs_man 07.04.15 09:56 Seite 51

Page 52

risico door een elektrische schok wanneer uw lichaam geaard is.

c Houd het gereedschap uit de buurt

van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik de kabel niet voor een

verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen.

Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e Wanneer u buitenshuis met elektrisch

gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een

voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

3 Veiligheid van personen

a Wees alert, let goed op wat u doet

en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een

moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschermende

uitrusting en altijd een veiligheids bril. Het gebruik van beschermende

uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids helm of gehoorbescherming,

afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.

c Voorkom per ongeluk inschakelen.

Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom voorziening of de accu aansluit en voordat u het oppakt of draagt. Als

u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen

of schroefsleutels voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e Overschat uzelf niet. Zorg ervoor

dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het

gereedschap in onverwachte situaties beter onder controle houden.

f Draag geschikte kleding. Draag

geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

g Houd handgrepen droog, schoon en

vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag.

h Wanneer stofafzuigings- of stofop -

vangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik

5453400-Pendelhubs_man 07.04.15 09:56 Seite 52

Page 53

van deze voorzieningen beperkt het gevaar door stof.

4 Zorgvuldige omgang met en

zorgvuldig gebruik van elektrische gereedschappen

a Overbelast het gereedschap niet.

Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende

elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b Gebruik geen elektrisch

gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat

niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c Trek de stekker uit het stopcontact

voordat u het gereedschap instelt, toebehoren wisselt of het gereed schap weglegt. Deze voorzorgs -

maatregel voorkomt onbedoeld starten van het gereedschap.

d Bewaar niet-gebruikte elektrische

gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

e Verzorg het gereedschap zorgvuldig.

Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik

repareren. Veel ongevallen hebben

hun oorzaak in slecht onderhouden elektrische gereedschappen.

f Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g Gebruik elektrisch gereedschap,

toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereed schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5 Service

a Laat het gereedschap alleen

repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

b Als het aansluitsnoer wordt beschadigd,

moet het door de fabrikant of zijn klantenservice vertegenwoordiger worden vervangen, om gevaren te voorkomen.

6 – Specifiek voor het

apparaat geldende veiligheidsinstructies voor decoupeerzagen

• Houd het apparaat uitsluitend aan de geïsoleerde grijpvlakken vast wanneer u werkzaamheden uit -

5453400-Pendelhubs_man 07.04.15 09:56 Seite 53

Page 54

voert, waarbij het inzetgereed schap verborgen stroomleidingen of het eigen netsnoer kan raken. Het

contact met een spanningvoerende leiding kan ook metalen apparaat onderdelen onder spanning zetten en tot een elektrische schok leiden.

• Zaagbladwissel en instelling van de zaagschoen uitsluitend bij een uitgetrokken netstekker.

• Ter bevestiging van de instelsleutel aan de machine alleen de geïntegreerde houder gebruiken.

• Het zaagblad moet absoluut vast in de houder vergrendeld zijn. Tussendoor vaste zitting controleren.

• De zaagschoen moet veilig op het volledige oppervlak liggen.

• Asbesthoudend materiaal mag niet bewerkt worden.

• Houtstof en vezelhoudende materialen kunnen schadelijk voor de gezondheid zijn. Daarom steeds met stofwerend masker en aangesloten en ingeschakelde stofafzuiging werken.

• Personen in de nabijheid dienen eveneens een stofwerend masker te dragen.

• Bij een beschadigd netaansluitings snoer mag de machine niet verder gebruikt worden.

Veiligheidsinstructies voor de lasermarkeerhulp

LET OP! Niet in de laserlichtstraal kijken!

• Laserlichtstraal niet op mens of dier richten.

• Laserlichtstraal niet op sterk reflecterende materialen gebruiken. Gevaar door reflecterend licht.

• Reparaties aan de laser-markeerhulp uitsluitend door vaklui laten uitvoeren.

• Geen harde voorwerpen in de laseroptiek (14) introduceren.

• Laseroptiek met een zachte, droge kwast reinigen.

• Het observeren van de laseruittreding (14) met optische instrumenten, zoals bv. vergrootglazen, binnen een afstand van 100 mm kan met gevaar voor de ogen gepaard gaan.

• Opgepast – als er andere dan de beschreven bedieningsinrichtingen gebruikt worden of andere procedures uitgevoerd worden, kan dit tot gevaarlijke blootstelling aan stralen leiden.

Betekenis van de veiligheidssymbolen

Gebruiksaanwijzing lezen!

Vrijwillig kwaliteitslabel „Geteste veiligheid“

Behuizing is voorzien van een dubbele isolatie

Aansluiting voor stofafzuiging

Maximale snijdiepte in hout

Apparaat voldoet aan geldende EU-richtlijnen

5453400-Pendelhubs_man 07.04.15 09:56 Seite 54

Page 55

Belangrijk! Veiligheidsbril dragen!

Belangrijk! Gehoor bescherming dragen!

Belangrijk! Ademhalings beschermingsmasker dragen!

Let op! Laserstralen. Niet in de straal kijken

Niet samen met het huisvuil afvoeren!

Bijkomende symbolen en toelichting daarbij in de tekst van deze handleiding.

7 – Montage en

instelwerk zaamheden

LET OP! Montage- en instel werk -

zaam heden mogen uitsluitend bij stilstaand gereedschap en uitgetrokken net stekker uitgevoerd worden!

Elektronische sturing van de slagfrequentie/voorinstelling van de slagfrequentie (afb. 1a)

Om in functie van het specifieke materiaal te zagen, kan met het stelwiel (1) een geschikte slag -

frequentie 1–6 (0–3000 min

-1

) ingesteld en met de schakelaar “Aan/uit” aan gestuurd worden. Het stelwiel dient tegelijk voor een traploze wijziging van de slagfrequentie tijdens de werking.

Zaagbladwissel

De machine beschikt over een snelwisselsysteem (11) voor een zaagbladwissel zonder gereedschap.

• Zaagblad aanbrengen (afb. 2a)

Snijbescherming (12) omhoog klappen, hefboom in pijlrichting zwenken en houden. Zaagblad in de opname plaatsen en tot aan de aanslag schuiven. De rug van het zaagblad moet daarbij goed in de gleuf van de geleiderol (10) liggen. Hefboom loslaten, hij moet een uitgangspositie innemen om het zaagblad te vergrendelen. Snijbescherming omlaag klappen.

LET OP! Alleen zaagbladen met schacht in overeenstemming met

afb. 2b gebruiken!

• Zaagblad verwijderen (afb. 2c)

Bescherming tegen snijwonden (12) omhoog klappen, hendel in de richting van de pijl zwenken. Het zaagblad uit de opname nemen. Hendel loslaten.

LET OP! Gevaar voor verwondingen bij het wegnemen

van het zaagblad!

Verstek-/schuine sneden (afb. 3)

De zaagschoen (7) werd in de fabriek in de middelste positie

(0°) ingesteld. Voor de instelling van verstek- en schuine sneden de borgschroeven van de zaagschoen met de inbussleutel (18) losdraaien (afb. 3) en de zaagschoen langs voren uit zijn vergrendelende positie schuiven. Snijhoek door afschuining naar rechts of links instellen (8). De hoeken 0°, 15°, 30° en 45° zijn gemarkeerd, ook tussentijdse waarden kunnen gekozen worden. Borgschroef vast aandraaien. Bij hoeksneden de

snijbescherming (12) tot aan de aanslag omhoog klappen.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 55

Page 56

Slingerinrichting (afb. 1 + 4)

De instelbare slingerinrichting (P) (9) van het zaagblad (I voor harde materialen tot III voor zachte materialen) verbetert in combinatie met de op het specifieke materiaal afgestemde slagfrequentie (H) de afstemming van de machine op het betreffende materiaal (afb. 1). Gelijktijdig wordt het materiaal ontzien, de spaan uitwerping verbeterd en de vorming van wrijvingswarmte aanzienlijk gereduceerd.

De omschakeling van de slinger inrichting is ook mogelijk wanneer de machine in werking is. Aanbevelingen voor de

instelling van het apparaat: zie afb. 4.

Parallelle aanslag (afb. 1 + 5)

De bijgeleverde parallelle aanslag (19) (afb. 1) wordt door de opname aan de zaagschoen (7) geschoven en met twee schroeven (a) bevestigd (afb. 5). De parallelle aanslag maakt parallelle sneden langs een aanslagkant mogelijk.

Stofafzuiging (afb. 1)

Zuigslang van de huishoud stof zuiger op de aansluiting voor

stofafzuiging (5) van de decoupeer zaag aansluiten, eventueel de bijgevoegde adapter (16) gebruiken. Deze vast in de geleidegleuf van de afzuigopening duwen en met een lichte draaiing naar links vastzetten (afb. 1c). De omlaag getrokken bescherming tegen snijwonden verbetert het rendement van de stofafzuiging.

8 – Gebruik

Netstekker op een stopcontact aansluiten. Stofafzuiging inschakelen.

• Aan: Schakelaar (3) indrukken en

ingedrukt houden.

• Uit: Schakelaar (3) loslaten.

• Continue werking “Aan”:

schakelaar (3) indrukken en de vastzetknop (2) indrukken en vergrendelen.

• Continue werking “Uit”:

schakelaar (3) indrukken – vastzet knop springt uit de grendelinrichting – en weer loslaten.

Laser-markeerhulp (afb. 6)

De lichtstraal van de laser-markeerhulp (14) vergemakkelijkt het uitvoeren van rechte sneden in overeenstemming met afb. 8.

a) langs een voorgetekende snijlijn op

het werkstuk

b) door het peilen van een gemarkeerd

vast punt op het werkstuk.

De reikwijdte van de laserstraal bedraagt afhankelijk van het omgevingslicht ca. 18 cm.

LED-werklamp (afb. 7)

De lichtstraal van de LED-werklamp (14) maakt een beter zicht een veilige werk wijze in donkere werkruimtes mogelijk.

Desgewenst kunnen deze functies door het indrukken van de schakelaar “Aan/uit” voor laser-markeerhulp en LED-werklamp (15) ingeschakeld worden.

• 1 x indrukken: laser-markeerhulp

• 2 x indrukken: LED-werklamp

• 3 x indrukken: laser-markeerhulp & LED-werklamp

Door nogmaals in te drukken, worden beide functies weer uitgeschakeld.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 56

Page 57

Stofblaasfunctie

Schuif de keuzeschakelaar voor de stofblaasfunctie (6) in de richting van de afzuigopening om de functie te activeren.

In de ingeschakelde toestand worden de houtsnippers uit het snijbereik geblazen.

Om de stofblaasfunctie uit te schakelen keuzeschakelaar voorwaarts schuiven.

9 – Werkwijze

Zagen

Geen overdreven druk op het te snijden materiaal uitoefenen om verhitting en vernieling van het zaagblad te vermijden.

Dun te snijden materiaal op een extra plaat leggen om trillingen te dempen en om het snijresultaat te verbeteren.

Invalzagen (dompelzagen)

Indien er midden in het werkstuk gezaagd moet worden en een boorgat niet mogelijk is. Slingerinrichting (9) op 0 zetten, zaagschoen (7) lossen, helemaal achteruit schuiven en vergrendelen. Zaagblad in gekantelde machinepositie en bij ingeschakelde machine voorzichtig op het werkstuk laten glijden. Zodra het werkstuk doorgezaagd is in normale machinepositie voortwerken.

BELANGRIJKE AANWIJZINGEN IN ACHT NEMEN!

• Er mogen uitsluitend zachte materialen aan de hand van de dompelzaagmethode bewerkt worden.

• Instelling van de verstekhoek altijd op 0° zetten.

10 – Onderhoud en milieu -

bescherming

Behuizing, ventilatieopeningen en beweeglijke onderdelen regelmatig van zaagstof ontdoen, eventueel bij een uitgetrokken netstekker met een vochtige doek afvegen. De geleiderol voor het zaagblad van tijd tot tijd lichtjes oliën.

OPGELET! Niet meer bruikbare

elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19/EU voor afgedankte elektroenelektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recyclingcentrum gebracht worden.

Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na.

11 – Servicetips

• Bewaar de machine, de handleiding

en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

• Meister-gereedschappen behoeven

nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 57

Page 58

Elektromachines nooit in het water houden. Verdere aan wijzingen treft u in de handleiding aan.

• Meister-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen.

ATTENTIE! indien het apparaat door u wordt opengemaakt,

dan vervallen al uw aanspraken op garantie.

BELANGRIJK! Wij wijzen er

uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister-Werkzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

• Ter voorkoming van transportschade

verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de

garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan Meister-artikelen dan tegen lage kosten door ons worden uitgevoerd.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 58

Page 59

1 – Zakres dostawy

• 1 wyrzynarka

• ogranicznik równoległy

• 1 brzeszczot

• 1 klucz imbusowy

• 1 adapter do odsysania pyłu przez urządzenie zewn.

• instrukcja eksploatacji

• karta gwarancyjna

2 – Informacje techniczne

Dane techniczne

Zasilanie elektryczne 220-240 V~/50 Hz Znamionowy pobór mocy 800 W Prędkość skokowa na biegu jałowym n0= 0-3000 min

-1

Skok 19 mm Cięcia ukośne 2 x 0-45° Kabel zasilający 300 cm

Laserowe urz dzenie pomocnicze

Klasa lasera 2 Długość fali 650 nm Moc wyjściowa < 1 mW

Zastrzega się możliwość dokonywania zmian technicznych.

to zarejestrowany znak towarowy firmy Meister Werkzeuge GmbH · Wuppertal/Niemcy

Emisja hałasu/wibracje

Emisja hałasu

: 86,0 dB(A), LWA: 97,0 dB(A)

Niepewność pomiarowa: K

: 3,0 dB(A), KWA: 3,0 dB(A)

Drgania rąk/ramion:

Piłowanie drewna: a

h, B

: 8,7 m/s2;

Niepewność pomiarowa K

h, B

: 1,5 m/s

Cięcie blachy metalowej: a

h, M

: 9,6 m/s2;

Niepewność pomiarowa K

h, M

: 1,5 m/s

Instrukcja obsługi i wskazówki dot. bezpieczeństwa

Prosimy dokładnie przeczytać przed pierwszym uruchomieniem i starannie przechować wraz z elektronarzędziem!

Strona

1 – Zakres dostawy 59 2 – Informacje techniczne 59 3 – Elementy urządzenia 60 4 – Zastosowanie zgodne z

przeznaczeniem 61

5 – Ogólne wskazówki

bezpieczeństwa 62

6 –

Wskazówki bezpieczeństwa specyficzne dla urządzenia

Strona

7 – Montaż i czynności 66 8 – Użytkowanie urządzenia 67 9 – Sposób pracy 68

10 – Konserwacja i ochrona

środowiska 68

11 – Wskazówki dotyczące

serwisu 69

Spis treści

5453400-Pendelhubs_man 07.04.15 09:56 Seite 59

Page 60

Informacje o redukcji drgań

Wartości pomiarowe określono zgodnie z EN 60745.

Podana wartość emisji drgań została zmierzona w oparciu o znormalizowaną procedurę badawczą i może być wykorzystywana do wzajemnego porównywania elektronarzędzi.

Podana wartość emisji drgań może zostać także użyta do wstępnego oszacowania szkodliwości pracy z narzędziem.

UWAGA! W zależności od

sposobu użytkowania elektronarzędzia rzeczywisty poziom emisji drgań w trakcie pracy może się różnić od podanej wartości.

Informacje o redukcji drgań

Ostrzeżenie: Faktyczna wielkość emisji wibracji w trakcie użytkowania urządzenia może odbiegać od wartości podanych w instrukcji obsługi lub przez producenta.

Może to być spowodowane przez wiele czynników, które należy uwzględnić przed pracą lub w jej trakcie:

• Czy urządzenie jest właściwie używane?

• Czy obrabiany materiał jest właściwy?

• Czy stan użytkowy urządzenia jest

właściwy?

• Czy zamontowano uchwyty

standardowe lub opcjonalne uchwyty odporne na wibracje i czy przylegają one ciasno do korpusu urządzenia?

Jeżeli podczas pracy z urządzeniem operator poczuje się dziwnie lub zauważy przebarwienia na rękach,

powinien natychmiast przerwać pracę. Należy robić dostateczne przerwy w pracy. W przypadku niezachowania dostatecznych przerw, może wystąpić zespół wibracyjny (HAVS).

Należy przeprowadzić analizę stopnia obciążenia w zależności od pracy lub zastosowania maszyny i zaplanować odpowiednie przerwy w pracy. W ten sposób podczas całego czasu pracy można znacznie zmniejszyć stopień obciążenia. Należy zminimalizować ryzyko, którego przyczyną są wibracje. Pielęgnować właściwie urządzenie, stosując się do wskazówek i zaleceń podanych w instrukcji eksploatacji.

Jeżeli urządzenie jest używane częściej, można skontaktować się z fachowym punktem handlowym i nabyć specjalny osprzęt antywibracyjny (uchwyty).

Unikać pracy urządzenia w temperaturze t = 10 °C lub niższej. Przygotować plan pracy w celu ograniczenia obciążenia wibracjami.

OSTRZEŻENIE! Podczas pracy z urządzeniem nie można uniknąć określonego obciążenia hałasem. Prace związane z intensywnym hałasem należy przełożyć na czas, gdy ich wykonywanie jest dozwolone. Przestrzegać godzin, w których obowiązuje cisza, i ograniczyć czas pracy do niezbędnego minimum. Dla ochrony własnej i osób znajdujących się w pobliżu należy stosować odpowiednie ochraniacze słuchu.

3 – Elementy urządzenia

1 wybór wstępny prędkości skokowej

(pokrętło) 2 przycisk blokujący do pracy ciągłej 3 włącznik/wyłącznik 4 kabel zasilający

5453400-Pendelhubs_man 07.04.15 09:56 Seite 60

Page 61

5 przyłącze do odsysania pyłu 6 przełącznik funkcji zdmuchiwania pyłu 7 stopa wyrzynarki z płytą ślizgową z

tworzywa sztucznego 8 regulacja kąta cięcia 9 oscylacja

10 rolka prowadząca 11 uchwyt brzeszczotu piły z systemem

szybkiej wymiany

12 osłona 13 pałąk ochronny 14 aserowe urządzenie pomocnicze/

optyka laserowa/lampka robocza

LED/wylot promienia lasera (rys. 6)

15 włącznik/wyłącznik laserowego

urządzenia pomocniczego i lampki

roboczej LED

16 adapter do odsysania pyłu przez

urządzenie zewn.

17 brzeszczot 18 klucz imbusowy 19 ogranicznik równoległy

4 – Zastosowanie zgodne

z przeznaczeniem

Wyrzynarka przeznaczona jest do cięcia drewna, metalu, a także – przy zastosowaniu specjalnych brzeszczotów (nie wchodzą w zakres dostawy) – do ceramiki, płyt z tworzywa sztucznego i włókna mineralnego w ramach podanych mocy skrawania oraz przy zastosowaniu odpowiedniego wyposażenia (należy przestrzegać informacji od producenta!). Wszelkie inne zastosowania są niedozwolone.

Urządzenie jest przeznaczone wyłącznie do stosowania w gospodarstwie domowym.

Urządzenia nie mogą używać osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej ani osoby niemające wystarczającego doświadczenia lub

wiedzy. Należy dopilnować, aby dzieci nie bawiły się urządzeniem.

Zastosowanie niezgodne z przeznaczeniem

Wszystkie przypadki użycia urządzenia, jakich nie wymieniono w rozdziale „Zastosowanie zgodne z przeznaczeniem”, uważa się za użycie niezgodne z przeznaczeniem.

Urządzenia nie wolno używać:

• do cięcia drewna opałowego

• do obróbki materiałów zawierających azbest lub innych materiałów szkodliwych dla zdrowia

• w charakterze urządzenia przenośnego lub stacjonarnego

Istnieje niebezpieczeństwo odniesienia obrażeń.

Za wynikłe w związku z tym szkody, jak również za szkody osobowe powstałe z powodu nieprawidłowego zastosowania, odpowiada użytkownik urządzenia.

W przypadku stosowania w maszynie części innych lub nieoryginalnych wygasa prawo do roszczeń gwarancyjnych wobec producenta.

Ryzyko resztkowe

Nawet, jeżeli urządzenie jest użytkowane zgodnie z jego przeznaczeniem, to pozostaje pewne ryzyko resztkowe, którego nie można wykluczyć. Ze względu na konstrukcję urządzenia powstać mogą następujące potencjalne zagrożenia:

• kontakt z niezabezpieczoną częścią brzeszczotu (rany cięte)

5453400-Pendelhubs_man 07.04.15 09:56 Seite 61

Page 62

• kontakt z wyrzucanymi odłamkami brzeszczotu w przypadku pęknięcia (rany cięte)

• odrzut i wyrzucanie fragmentów przedmiotu obrabianego (uderzenie)

• utrata słuchu, jeśli podczas pracy nie zastosowano wymaganej ochrony (utrata słuchu)

• kontakt z prądem elektrycznym w wyniku uszkodzenia lub przecięcia przewodu zasilającego, obudowy silnika (porażenie prądem elektrycznym)

• szkodliwa dla zdrowia emisja pyłu drewnianego

W przypadku nieprzestrzegania zawartych w instrukcji eksploatacji zaleceń, możliwe jest wystąpienie innych rodzajów ryzyka resztkowego z powodu niewłaściwego użytkowania.

5 – Ogólne wskazówki

bezpieczeństwa dotyczące obchodzenia się z elektronarzędziami

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki

bezpieczeństwa i instrukcje.

Nieprzestrzeganie wskazówek bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała.

Wszystkie wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.

Używane we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie” dotyczy elektrycznych narzędzi zasilanych z sieci elektrycznej (z kablem sieciowym) lub akumulatorów (bez kabla sieciowego).

1 Bezpieczeństwo w miejscu pracy

a Należy utrzymywać czystość na

stanowisku pracy i zapewnić jego odpowiednie oświetlenie. Nieporządek

i brak właściwego oświetlenia miejsca pracy grozi wypadkiem.

b Nie wolno używać elektronarzędzi

w środowisku zagrożonym wybuchem, w którym znajdują się ciecze, gazy lub pyły o właściwościach palnych.

Elektronarzędzia wytwarzają iskry, które mogą zapalić pyły lub opary.

c Podczas pracy z elektronarzędziem

należy upewnić się, że dzieci i inne osoby postronne zachowują odpowiednią odległość. Odwrócenie

uwagi może spowodować utratę kontroli nad urządzeniem.

2 Bezpieczeństwo elektryczne

a Wtyczka elektronarzędzia powinna

pasować do gniazda wtykowego. Zabrania się wprowadzania jakichkolwiek modyfikacji w konstrukcji wtyczki. W przypadku elektronarzędzia z uziemieniem ochronnym nie wolno stosować adapterów do wtyczek. Oryginalne

wtyczki i dopasowane gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym.

b Nie wolno dotykać uziemionych

powierzchni, np. rur, urządzeń grzewczych, pieców i chłodziarek.

Ryzyko porażenia prądem zwiększa się, jeśli ciało człowieka jest uziemione.

c Urządzenie należy chronić przed

deszczem i wilgocią. Wniknięcie wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 62

Page 63

d Nie wolno używać kabla w sposób

niezgodny z przeznaczeniem, tzn. do przenoszenia lub zawieszania urządzenia. Nie należy wyciągać wtyczki z gniazda przez pociąganie za kabel. Kabel należy chronić przed wysoką temperaturą, olejem, ostrymi krawędziami i ruchomymi elementami urządzenia. Uszkodzenie

lub splątanie kabla zwiększa ryzyko porażenia prądem elektrycznym.

e Podczas użytkowania

elektronarzędzia na świeżym powietrzu należy korzystać wyłącznie z przedłużaczy dopuszczonych do stosowania na zewnątrz. Stosowanie

przedłużaczy przeznaczonych do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.

f Jeśli nie da się uniknąć eksploatacji

elektronarzędzia w wilgotnym środowisku, należy zastosować wyłącznik różnicowoprądowy.

Wyłączniki różnicowoprądowe zmniejszają ryzyko porażenia prądem elektrycznym.

3 Bezpieczeństwo ludzi

a Podczas pracy z elektronarzędziem

należy zachować szczególną ostrożność i postępować w przemyślany i rozważny sposób. Nie wolno używać elektronarzędzi pod wpływem środków odurzających, alkoholu lub leków ani pod wpływem zmęczenia. Chwilowa

nieuwaga podczas pracy z elektronarzędziem może przyczynić się do poważnych obrażeń.

b Zawsze należy stosować środki

ochrony indywidualnej i nosić okulary ochronne. Korzystanie

ze środków ochrony indywidualnej, np. maski przeciwpyłowej,

antypoślizgowego obuwia ochronnego kasku ochronnego lub środków ochrony słuchu, pozwala, w zależności od rodzaju oraz sposobu zastosowania elektronarzędzia, ograniczyć ryzyko odniesienia obrażeń.

c Należy unikać niezamierzonego

uruchomienia urządzenia. Przed podłączeniem elektronarzędzia do zasilania sieciowego i/lub akumulatora oraz przed jego podniesieniem bądź przeniesieniem należy się upewnić, że jest ono wyłączone. Jeżeli w trakcie

przenoszenia urządzenia palec użytkownika znajdzie się na włączniku lub włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku.

d Przed włączeniem urządzenia należy

usunąć narzędzia użyte do regulacji lub klucze do śrub. Narzędzia lub

klucze znajdujące się w wirującym elemencie urządzenia mogą spowodować obrażenia.

e Należy unikać pracy w nienaturalnej

pozycji. Należy przyjąć stabilną postawę i przez cały czas utrzymywać równowagę. Pozwala to

na lepsze zapanowanie nad elektronarzędziem w przypadku nieoczekiwanych sytuacji.

f Należy nosić odpowiednią odzież.

Nie wolno zakładać luźnej odzieży ani biżuterii. Nie wolno zbliżać włosów, odzieży ani rękawic do ruchomych elementów urządzenia.

Luźne ubranie, biżuteria i długie włosy mogą zostać wciągnięte przez poruszające się podzespoły.

g W przypadku możliwości montażu

urządzeń do odsysania i wychwytywania pyłów należy

5453400-Pendelhubs_man 07.04.15 09:56 Seite 63

Page 64

upewnić się, że są one podłączone i funkcjonują prawidłowo.

Zastosowanie urządzenia do odsysania pozwala ograniczyć zagrożenia powodowane przez pył.

4 Eksploatacja i obchodzenie się z

elektronarzędziem

a Nie należy przeciążać urządzenia.

Należy używać elektronarzędzia wyłącznie do prac, do których jest przeznaczone. Dobór właściwego

elektronarzędzia zapewnia wydajniejszą i bezpieczniejszą pracę w podanym zakresie mocy.

b Nie wolno korzystać z

elektronarzędzi, których włączniki są uszkodzone. Elektronarzędzie, którego

nie można włączyć/wyłączyć, jest niebezpieczne i należy je oddać do naprawy.

c Przed zmianą ustawień, wymianą

osprzętu lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazda i/lub wyjąć akumulator. Ta czynność

zapobiegawcza zapobiega przypadkowemu uruchomieniu urządzenia.

d Chwilowo nieużywane

elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie wolno zezwalać na używanie urządzenia osobom, które go nie znają lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia

używane przez niedoświadczone osoby mogą stanowić zagrożenie.

e Należy dbać o urządzenie. Należy

sprawdzać, czy części ruchome działają prawidłowo i nie zakleszczają się oraz czy nie są pęknięte lub uszkodzone w stopniu zakłócającym działanie elektronarzędzia. Przed

przystąpieniem do użytkowania urządzenia należy oddać uszkodzone części do naprawy. Niewłaściwa

konserwacja elektronarzędzia jest częstą przyczyną wypadków.

f Narzędzia skrawające powinny być

ostre i czyste. Prawidłowo konserwowane narzędzia tnące o ostrych krawędziach rzadziej się zacinają i dają się łatwiej prowadzić.

g Elektronarzędzie, osprzęt, narzędzia

obróbkowe itp. należy użytkować zgodnie z niniejszą instrukcją obsługi. Należy przy tym uwzględnić warunki pracy i rodzaj wykonywanej czynności. Używanie elektronarzędzia

do celów niezgodnych z ich przeznaczeniem może spowodować zagrożenie.

5 Serwis

a Naprawę urządzenia powierzać

wyłącznie wykwalifikowanym specjalistom, używającym tylko oryginalnych części zamiennych.

Stanowi to gwarancję zachowania bezpieczeństwa urządzenia.

b Uszkodzony kabel sieciowy powinien

zostać wymieniony przez producenta lub przedstawiciela serwisu, aby uniknąć zagrożenia.

6 – Wskazówki

bezpieczeństwa związane z urządzeniem dotyczące wyrzynarek

• W przypadku prac, podczas których narzędzie może trafić na ukryte przewody elektryczne lub własny kabel sieciowy, urządzenie należy trzymać wyłącznie za izolowane powierzchnie uchwytów. Kontakt z

5453400-Pendelhubs_man 07.04.15 09:56 Seite 64

Page 65

przewodem pod napięciem może doprowadzić napięcie również do metalowych części urządzenia i spowodować porażenie prądem.

• Wymiana brzeszczotu oraz regulacja stopy wyrzynarki wyłącznie po odłączeniu wtyczki od gniazda sieciowego!

• Do mocowania klucza regulacyjnego do maszyny należy stosować wyłącznie zintegrowany uchwyt.

• Brzeszczot musi być mocno zablokowany w uchwycie. Od czasu do czasu należy kontrolować zamocowanie.

• Stopa wyrzynarki musi bezpiecznie przylegać na całej powierzchni.

• Nie stosować do obróbki materiałów zawierających azbest.

• Pyły drewniane i materiały zawierające włókna mogą być szkodliwe dla zdrowia. Dlatego zawsze należy pracować z maską przeciwpyłową oraz z podłączonym i włączonym odsysaniem pyłu.

• Również osoby przebywające w pobliżu powinny nosić maskę przeciwpyłową.

• W przypadku uszkodzonego kabla sieciowego urządzenie nie może być dalej użytkowane.

Wskazówki bezpieczeństwa dotyczące laserowego urządzenia pomocniczego

UWAGA! Nie spoglądać w promień lasera!

• Nie kierować promienia lasera na ludzi ani na zwierzęta.

• Nie kierować promienia lasera na materiały silnie odbijające światło. Zagrożenie przez światło odbite.

• Naprawę laserowego urządzenia pomocniczego zlecać tylko fachowcom.

• Nie wprowadzać twardych przedmiotów do układu optycznego lasera (14).

• Układ optyczny lasera czyścić miękkim, suchym pędzelkiem.

• Oglądanie wylotu promienia lasera (14) za pomocą instrumentów optycznych, jak np. lupa, z odległości mniejszej niż 100 mm może być niebezpieczne dla oczu.

• Ostrożnie – w przypadku stosowania innych urządzeń obsługowych, niż opisane, lub innych sposobów pracy, może wystąpić zagrożenie spowodowane przez promieniowanie.

Znaczenie symboli bezpieczeństwa

Przeczytać instrukcję eksploatacji!

Dobrowolny certyfikat jakości „Geprüfte Sicherheit” (sprawdzone bezpieczeństwo)

Obudowa jest wyposażona w podwójną izolację ochronną

Przyłącze odsysania pyłu

Maksymalna głębokość cięcia w drewnie

Urządzenie spełnia obowiązujące dyrektywy UE

5453400-Pendelhubs_man 07.04.15 09:56 Seite 65

Page 66

Ważne! Stosować okulary ochronne!

Ważne! Stosować środki ochrony słuchu!

Ważne! Stosować maskę przeciwpyłową!

Uwaga promieniowanie lasera. Nie spoglądać w promień lasera

Nie usuwać z odpadami domowymi!

Dalsze symbole i ich objaśnienie w tekście niniejszej instrukcji.

7 – Montaż i czynności

regulacyjne

UWAGA! Prace montażowe i

regulacyjne mogą być wykonywane wyłącznie wtedy, kiedy urządzenie jest wyłączone, a wtyczka jest odłączona od gniazda sieciowego.

Elektroniczna regulacja prędkości skokowej/wybór wstępny prędkości skokowej (rys. 1a)

Aby dostosować parametry cięcia do piłowanego materiału,

można – obracając pokrętło (1) – wybrać odpowiednią prędkość skokową 1–6 (0–3000 min

-1

) i zastosować ją, naciskając włącznik/wyłącznik. Pokrętło służy jednocześnie do bezstopniowej regulacji prędkości skokowej podczas pracy.

Wymiana brzeszczotu

Urządzenie wyposażone jest w system szybkiej wymiany (11) przeznaczony do

wymiany brzeszczotu bez konieczności stosowania narzędzi.

• Wkładanie brzeszczotu (rys. 2a)

Odchylić osłonę (12), przechylić dźwignię w kierunku wskazanym strzałką i przytrzymać. Umieścić brzeszczot w uchwycie i wsunąć do oporu. Tylna część brzeszczotu musi przy tym dobrze przylegać do rowka rolki prowadzącej (10). Zwolnić dźwignię, która musi powrócić do położenia wyjściowego, aby zablokować brzeszczot. Opuścić osłonę.

UWAGA! Stosować wyłącznie brzeszczoty z trzonem zgodnie z

rys. 2b!

• Wyjmowanie brzeszczotu (rys. 2c)

Odchylić osłonę (12), przechylić dźwignię w kierunku wskazanym strzałką. Wyjąć brzeszczot z uchwytu. Zwolnić dźwignię.

UWAGA! Niebezpieczeństwo obrażeń przy wyjmowaniu

brzeszczotu!

Cięcia kątowe/ukośne (rys. 3)

Stopa wyrzynarki (7) jest fabrycznie ustawiona w

pozycji środkowej (0°). W celu ustawienia cięć kątowych i ukośnych należy odkręcić śruby mocujące stopy wyrzynarki za pomocą klucza imbusowego (18) (rys. 3) i wysunąć stopę wyrzynarki z pozycji ustalonej do przodu. Ustawić kąt cięcia przez zaginanie w prawo lub w lewo (8). Kąty 0°, 15°, 30° i 45° są zaznaczone, można też wybrać wartości pośrednie. Dokręcić śrubę mocującą. Przy wykonywaniu

cięć pod kątem należy odchylić osłonę (12) do oporu.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 66

Page 67

Oscylacja (rys. 1 + 4)

Regulowana oscylacja (P) (9) brzeszczotu (od I do twardych materiałów do III do miękkich materiałów) w połączeniu z dopasowaną do materiału prędkością skokową (H) poprawia dopasowanie maszyny do danego materiału obrabianego (rys. 1). Powoduje to jednocześnie ochronę brzeszczotu, poprawę wyrzutu trocin oraz znaczną redukcję ciepła wytwarzanego przez tarcie.

Regulacja oscylacji brzeszczotu możliwa jest także przy włączonej maszynie.

Zalecenia dotyczące ustawień urządzenia, patrz rys. 4.

Ogranicznik równoległy (rys. 1 + 5)

Dostarczony ogranicznik równoległy (19) (rys. 1) należy wsunąć przez uchwyt przy stopie (7) i przymocować za pomocą dwóch śrub (a) (rys. 5). Ogranicznik równoległy umożliwia równoległe cięcia wzdłuż jednej krawędzi.

Odsysanie pyłu (rys. 1)

Podłączyć wąż ssący odkurzacza

domowego do przyłącza do

odsysania pyłów (5) wyrzynarki, ewentualnie zastosować dołączony adapter (16). Adapter należy mocno wcisnąć w rowek prowadzący otworu odsysania i zamocować lekko, obracając w lewo (rys. 1c). Opuszczona na dół osłona zwiększa skuteczność odsysania pyłu.

8 – Użytkowanie urządzenia

Podłączyć wtyczkę do gniazda sieciowego. Włączyć odsysanie pyłu.

• włączanie: wcisnąć i przytrzymać włącznik/wyłącznik (3).

• wyłączanie: zwolnić włącznik/ wyłącznik (3).

• włączanie pracy ciągłej: wcisnąć włącznik/wyłącznik (3) oraz włączyć i zablokować przycisk blokujący (2).

• wyłączanie pracy ciągłej: wcisnąć włącznik/wyłącznik (3) – przycisk blokujący wyskakuje z blokady – i ponownie zwolnić.

Laserowe urządzenie pomocnicze (rys. 6)

Promień światła laserowego urządzenia pomocniczego (14) ułatwia wykonywanie cięć po linii prostej, zgodnie z rys. 8

a) wzdłuż linii cięcia narysowanej na

obrabianym detalu,

b) przez kierowanie się na stały punkt

zaznaczony na obrabianym detalu.

W zależności od warunków świetlnych otoczenia zasięg promienia laserowego wynosi ok. 18 cm.

Lampka robocza LED (rys. 7)

Promień światła lampki roboczej LED (14) umożliwia lepszą widoczność i zapewnia bezpieczną pracę w ciemniejszych miejscach.

W razie potrzeby funkcje te można włączyć, wciskając włącznik/wyłącznik laserowego urządzenia pomocniczego oraz lampki roboczej LED (15).

• wcisnąć 1 x: laserowe urządzenie pomocnicze

• wcisnąć 2 x: lampka robocza LED

5453400-Pendelhubs_man 07.04.15 09:56 Seite 67

Page 68

• wcisnąć 3 x: laserowe urządzenie pomocnicze i lampka robocza LED

Ponowne wciśnięcie spowoduje wyłączenie obu funkcji.

Funkcja zdmuchiwania pyłu

Przesunąć przełącznik funkcji zdmuchiwania pyłu (6) w kierunku otworu odsysania, aby aktywować funkcję.

Kiedy funkcja jest włączona, wióry będą zdmuchiwane z obszaru cięcia.

Aby wyłączyć funkcję zdmuchiwania pyłu, należy przesunąć przełącznik do przodu.

9 – Sposób pracy

Cięcie

Nie wywierać nadmiernego nacisku na obrabiany przedmiot, aby uniknąć przegrzewania i zniszczenia brzeszczotu. Cienki przedmiot obrabiany należy ułożyć na dodatkowej płycie, aby zamortyzować drgania i poprawić efekty cięcia.

Cięcie wgłębne

W przypadku konieczności rozpoczęcia piłowania w środku materiału, gdy nie ma możliwości wywiercenia otworu.

Ustawić oscylację (9) na 0, zwolnić stopę wyrzynarki (7), przesunąć całkowicie do tyłu i zablokować. Przesuwać ostrożnie brzeszczot nachylonego, włączonego urządzenia po obrabianym detalu. Gdy

tylko obrabiany detal zostanie przepiłowany, należy pracować dalej w normalnej pozycji urządzenia.

NALEŻY RZESTRZEGAĆ WAŻNYCH WSKAZÓWEK!

• W trybie cięcia wgłębnego należy obrabiać wyłącznie miękkie materiały.

• Kąt cięcia należy zawsze ustawiać na 0°.

10 – Konserwacja i ochrona

środowiska

Należy regularnie czyścić obudowę, otwory wentylacyjne oraz części ruchome z pyłu, w razie potrzeby przecierać wilgotną ściereczką po odłączeniu wtyczki od gniazda sieciowego. Od czasu do czasu lekko naoliwić rolkę prowadzącą brzeszczotu.

UWAGA! Zużytych urządzeń

elektrycznych i akumulatorowych nie można usuwać razem z odpadami z gospodarstwa domowego! Zgodnie z Dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego należy gromadzić je osobno i przekazywać do ponownego przetworzenia w przyjazny dla środowiska i fachowy sposób.

Nienadające się już do użytku urządzenia elektryczne należy przekazać do lokalnego punktu zbiórki. Materiały opakowaniowe należy segregować według rodzaju i utylizować zgodnie z lokalnymi przepisami. Szczegółowe informacje można uzyskać w urzędzie lokalnej administracji.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 68

Page 69

11 – Wskazówki dotyczące

serwisu

• Urządzenie, instrukcję obsługi i ewentualny osprzęt należy przechowywać w oryginalnym opakowaniu. Dzięki temu wszystkie informacje i części będą zawsze pod ręką.

• Zasadniczo urządzenia Meister nie wymagają konserwacji, a do czyszczenia obudowy wystarcza wilgotna ściereczka. Dodatkowe wskazówki podano w instrukcji eksploatacji.

• Urządzenia Meister są poddawane ścisłej kontroli jakości. Jeżeli pomimo tego wystąpią usterki, należy przesłać urządzenie na adres naszego serwisu. Niezwłocznie wykonamy naprawę.

• Krótki opis uszkodzenia pozwoli skrócić lokalizację usterki i czas naprawy. W okresie obowiązywania gwarancji należy dołączyć do urządzenia kartę gwarancyjną i dowód zakupu.

• Jeżeli naprawa nie będzie podlegać gwarancji, jej koszty ponosi użytkownik.

WAŻNE! Otwarcie urządzenia powoduje utratę uprawnień

gwarancyjnych!

WAŻNE! Pragniemy

podkreślić, że w myśl ustawy o odpowiedzialności cywilnej za szkody powstałe w związku z wadliwością produktu nie odpowiadamy za szkody spowodowane na skutek używania naszych urządzeń, o ile powstały one w wyniku niefachowej naprawy lub wymiany części na nieoryginalne części zamienne lub na części, których nie dopuściliśmy do stosowania, lub też gdy naprawy nie przeprowadził serwis klienta firmy Meister Werkzeuge GmbH ani inny autoryzowany serwis! Ta sama regulacja obowiązuje dla używanych elementów osprzętu.

• Aby uniknąć szkód transportowych,

należy odpowiednio zapakować urządzenie lub skorzystać z oryginalnego opakowania.

• Także po upływie okresu

gwarancyjnego jesteśmy do Państwa dyspozycji i oferujemy naprawę urządzeń Meister w atrakcyjnych cenach.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 69

Page 70

1 – Teslimat kapsam∂

• 1 Dekupaj testeresi

• Paralel dayanak

• 1 Testere b∂çaπ∂

• 1 Allen anahtar∂

• 1 Harici toz emme tertibat∂ için adaptör

• ∑μletim k∂lavuzu

• Garanti belgesi

2 – Teknik bilgiler

Teknik veriler

Ak∂m beslemesi 220-240 V~/50 Hz Nominal sarfiyat 800 W Strok say∂s∂ Rölantide n0= 0–3000 min

-1

Strok 19 mm Eπik kesimler 2 x 0–45° Baπlant∂ kablosu 300 cm

Lazer iμaret yard∂m∂

Lazer s∂n∂f∂ 2 Dalga uzunluπu 650 nm Ç∂k∂μ gücü < 1 mW

Teknik deπiμiklik yapma hakk∂ sakl∂d∂r.

Meister Werkzeuge GmbH μirketinin tescilli markas∂d∂r · Wuppertal/Germany

Ses emisyonu/Vibrasyon

Ses emisyonu

: 86,0 dB(A), LWA: 97,0 dB(A)

Ölçüm belirsizliπi: K

: 3,0 dB(A), KWA: 3,0 dB(A)

El/Kol sal∂n∂mlar∂

Tahta kesme: a

h,B

: 8,7 m/s2;

Ölçüm belirsizliπi K

h,B

: 1,5 m/s

Metal sac kesme: a

h,M

: 9,6 m/s2;

Ölçüm belirsizliπi K

h,M

: 1,5 m/s

Titreμimin azalt∂lmas∂na iliμkin bilgiler

Ölçüm deπerleri EN 60745 uyar∂nca tespit edilmiμtir.

Kullanım talimat∂ ve güvenlik uyarıları

UYARI! Yaralanma riskinin azalt∂lmas∂ bak∂m∂ndan, ilk kullan∂mdan önce lütfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diπer bir kullan∂c∂ya vermeniz durumunda, bu kullanma talimatlar∂n∂ da yan∂nda teslim ediniz.

sayfa

1 – Teslimat kapsam∂ 70 2 – Teknik bilgiler 70 3 – Yap∂ parçalar∂ 71 4 – Öngörülen amac∂na

uygun kullan∂m biçimi 72 5 – Genel güvenlik uyar∂lar∂ 72 6 – Cihaza özgü güvenlik

uyar∂lar∂ 75

sayfa

7 – Montaj ve ayar iμlemleri 76 8 – ∑μletim 77 9 – Çal∂μma tarz∂ 78

10 – Bak∂m ve çevrenin

korunmas∂ 78

11 – Servis aç∂klamalar∂ 79

∑çindekiler

5453400-Pendelhubs_man 07.04.15 09:56 Seite 70

Page 71

Belirtilen titreμim emisyon deπeri standart bir test yöntemine göre ölçülmüμ olup, elektrikli bir aletin bir baμka aletle k∂yaslanmas∂nda kullan∂labilir;

Belirtilen sal∂n∂m emisyon deπeri ayr∂ca çal∂μ∂rken durma hali için haz∂rlay∂c∂ bir deπerlendirme amac∂yla da kullan∂labilir.

D∑KKAT! Sal∂n∂m emisyon deπeri,

elektrikli aletin kullan∂lmas∂ s∂ras∂nda, aletin ne tür kullan∂ld∂π∂na baπl∂ olarak belirtilen deπerden farkl∂l∂k gösterebilir.

Titreμimin azalt∂lmas∂na iliμkin bilgiler

∑kaz: Makinenin kullan∂ld∂π∂ s∂radaki reel titreμim emisyon deπeri, iμletim k∂lavuzundaki veya üretici taraf∂ndan verilen deπerlerden sapma gösterebilir.

Bu, her kullan∂mdan önce veya kullan∂m esnas∂nda dikkate al∂nmas∂ gereken aμaπ∂daki faktörlerden kaynaklanabilir:

• Cihaz doπru kullan∂l∂yor mu?

• Üzerinde iμlem yap∂lan malzeme

doπru malzeme mi?

• Cihaz kullan∂ma uygun durumda m∂?

• Saplar ve varsa titreμim saplar∂

monteli ve makine gövdesine sabitlenmiμ durumda m∂?

Makineyi kullan∂rken ellerinizde nahoμ bir his veya renk deπiμimi fark etmeniz halinde, hemen iμlemi kesin. Yeterli derecede mola verin. Yeterli derecede mola verme hususuna riayet edilmemesi halinde, el-kol vibrasyon sendromu meydana gelebilir.

∑μe ve makine kullan∂m∂na baπl∂ olarak zorlanma derecesinin tahmin edilmesi ve

buna uygun molalar verilmesi gereklidir. Bu sayede komple çal∂μma süresince zorlanma derecesi önemli oranda azalt∂labilir. Titreμimlerde maruz kalabileceπiniz riskleri asgariye indirin. ∑μbu makineye iμletim k∂lavuzunda belirtilen μekilde bak∂m yap∂n.

Makinenin s∂kça kullan∂lacak olmas∂ halinde, sat∂c∂n∂zla temasa geçmeniz ve gerekiyorsa anti-titreμim aksam∂ (saplar) temin etmeniz gereklidir.

Makineyi t = 10 °C veya daha düμük ∂s∂larda kullanmaktan kaç∂n∂n. Titreμimden zorlanman∂n s∂n∂rlanabileceπi μekilde iμ plan∂ yap∂n.

Uyar∂: Bu cihaz, kaç∂n∂lmaz olarak, belirli bir ses ç∂kar∂r. Fazla ses yapacak iμleri sadece buna izin verilen saatlere b∂rak∂n∂z. Varsa gürültü yapman∂n yasak olduπu saatlere riayet ediniz ve çal∂μma süresini gerektiπince s∂n∂rlay∂n∂z. Kendi güvenliπiniz ve civardaki kiμilerin güvenlikleri aç∂s∂ndan uygun bir kulakl∂k tak∂lmal∂d∂r.

3 – Yap∂ parçalar∂

1 Strok say∂s∂ ön seçimi (ayar çark∂) 2 Sabitleme düπmesi 3 Açma/kapatma μalteri 4 Baπlant∂ kablosu 5 Toz emme tertibat∂ baπlant∂s∂ 6 Toz tahliye fonksiyonu seçim μalteri 7 Plastik kayar plakal∂ testere ayaπ∂ 8 Kesim aç∂s∂ ayar tertibat∂

9 Sal∂n∂m μalteri 10 K∂lavuz makara 11 H∂zl∂ deπiμtirme sistemli testere

b∂çaπ∂ yuvas∂ 12 Kesik korumas∂ 13 Koruma ask∂s∂ 14 Lazer iμaret yard∂m∂/lazer optiπi/LED

çal∂μma lambas∂/Lazer ç∂k∂μ∂ (μek. 6) 15 Lazer iμaret yard∂m∂ ve LED çal∂μma

lambas∂ için açma/kapatma μalteri

5453400-Pendelhubs_man 07.04.15 09:56 Seite 71

Page 72

16 Harici toz emme tertibat∂ için adaptör 17 Testere b∂çaπ∂ 18 Allen anahtar∂ 19 Paralel dayanak

4 – Öngörülen amaçlara

uygun kullan∂m

∑μbu dekupaj testeresi, belirtilen kesim gücünde ve uygun aksesuarla (üretici bilgilerine dikkat edin!) tahta, metal ve özel testere b∂çaklar∂yla (teslimat kapsam∂nda deπildir) seramik, plastik ve mineral elyafl∂ levha kesimine uygundur. Amac∂ d∂μ∂nda diπer tüm kullan∂mlar yasakt∂r.

Bu cihaz, sadece evde kullanmak üzere tasarlanm∂μt∂r.

Bu alet, s∂n∂rl∂ fiziksel, duyusal veya zihinsel yetilere sahip kiμiler (çocuklar dâhil) taraf∂ndan ya da tecrübesizce ve/veya bilgisizce kullan∂lamaz. Aletle oynamamalar∂n∂ saπlamak için çocuklar gözetim alt∂nda tutulmal∂d∂r.

Amac∂na uygun olmayan kullan∂m

Aletin "amac∂na uygun kullan∂m" bölümünde belirtilmeyen her tür kullan∂m∂, amac∂na uygun olmayan kullan∂md∂r.

Alet μu amaçlarla kullan∂lamaz:

• Yakacak odun kesme

• Asbest veya diπer saπl∂πa zararl∂ maddeleri içeren malzemelerde iμlem

• Seyyar veya sabit alet olarak kullan∂m

Bu takdirde yaralanma tehlikesi vard∂r.

Hatal∂ kullan∂mdan dolay∂ meydana gelebilecek tüm maddi hasarlardan veya yaralanmalardan, aleti kullanan∂n kendisi sorumluluk taμ∂r.

Makinede baμka veya orijinal olmayan parçalar∂n kullan∂lmas∂, üretici taraf∂ndan verilen garantinin geçersiz olmas∂na yol açar.

Art∂k riskler

Aletin usulüne uygun kullan∂lmas∂ halinde de bir tak∂m risklerin kalmas∂ tamamen ihtimal d∂μ∂ b∂rak∂lamamaktad∂r. Aletin cinsi ve yap∂s∂ dolay∂s∂yla aμaπ∂daki potansiyel tehlikeler meydana gelebilir:

• Testere b∂çaπ∂n∂n koruma tertibat∂ olmayan bölümüyle temas (kesik yaras∂)

• Testere b∂çaπ∂n∂n aπz∂n∂n k∂r∂larak f∂rlayan parçalar∂yla temas (kesik yaras∂)

• Geri tepme ve iμ parças∂ parçalar∂n∂n f∂rlamas∂ (darbe)

• Çal∂μ∂rken kulakl∂k tak∂lmamas∂ halinde iμitme yeteneπinin kaybolmas∂ (iμitme kayb∂)

• Bozuk ya da testereyle hafifçe kesilmiμ besleme kablolar∂ndan, motor gövdesi ile gelen elektrikle temas (elektrik çarpmas∂)

• Tahta tozlar∂n∂n saπl∂πa zararl∂ emisyonlar∂

Kullanma k∂lavuzundaki talimatlara riayet edilmemesi halinde, usulüne uygun olmayan kullan∂m yüzünden daha baμka riskler de meydana gelebilir.

5 – Elektrikli aletlerin

kullan∂m∂na iliμkin genel güvenlik uyar∂lar∂

Dikkat! Bütün güvenlik talimatlar∂ ve hükümleri okunmal∂d∂r.

Aμaπ∂daki talimat hükümlerine

5453400-Pendelhubs_man 07.04.15 09:56 Seite 72

Page 73

uyulmad∂π∂ takdirde elektrik çarpmas∂, yang∂n ve/veya aπ∂r yaralanma tehlikeleri meydana gelebilmektedir.

Bir sonraki kullan∂m için bu güvenlik talimatlar∂n∂ ve hükümlerini güvenli bir yerde saklay∂n∂z.

Uyar∂ ve talimat hükümlerinde kullan∂lan "Elektrikli EI Aleti" kavram∂, ak∂m μebekesine baπl∂ (μebeke baπlant∂ kablosu ile) aletlerle akü ile çal∂μan aletleri (ak∂m μebekesine baπlant∂s∂ olmayan aletler) kapsamaktad∂r.

1 Çal∂μma yeri

a Çal∂μt∂π∂n∂z yeri temiz ve düzenli

tutunuz. Çal∂μt∂π∂n∂z yer düzensiz ise

ve iyi ayd∂nlat∂lmam∂μsa kazalar meydana gelebilmektedir.

b Yak∂n∂nda yan∂c∂ s∂v∂lar, gazlar veya

tozlar bulunan patlama tehlikesi olan yerlerde aletinizle çal∂μmay∂n∂z.

Elektrikli el aletleri, toz veya buharlar∂n tutuμmas∂na neden olabilecek k∂v∂lc∂mlar ç∂kartmaktad∂rlar.

c Elektrikli el aleti ile çal∂μ∂rken

çocuklar∂ ve baμkalar∂n∂ uzakta tutunuz. Dikkatiniz daπ∂lacak olursa

aletin kontrolünü kaybedebilirsiniz.

2 Elektrik emniyeti

a Aletin fiμi prize uymal∂d∂r. Fiμi

hiçbir zaman deπiμtirmeyiniz. Koruyucu donan∂m∂ bulunan topraklanm∂μ aletlerle birlikte adaptör fiμi kullanmay∂n∂z.

Deπiμtirilmemiμ fiμ ve uygun priz elektrik çarpma tehlikesini azalt∂r.

b Borular, kalorifer petekleri, ∂s∂t∂c∂lar

ve buzdolaplar∂ gibi topraklanm∂μ yüzeylerle bedensel temasa gelmekten kaç∂n∂n∂z. Bedeniniz

toprakland∂π∂ anda büyük bir elektrik çarpma tehlikesi ortaya ç∂kar.

c Aleti yaπmur alt∂nda veya nemli

yerlerde b∂rakmay∂n∂z. Suyun elektrikli el aleti içine s∂zmas∂ elektrik çarpma tehlikesini yükseltir.

d Aleti kablosundan tutarak

taμ∂may∂n∂z, kabloyu kullanarak asmay∂n∂z veya kablodan çekerek fiμi ç∂kartmay∂n∂z. Kabloyu ∂s∂dan, yaπdan, keskin kenarl∂ cisimlerden veya aletin hareketli parçalar∂ndan uzak tutunuz. Hasarl∂ veya dolanm∂μ

kablo elektrik çarpma tehlikesini yükseltir.

e Bir elektrikli el aleti ile aç∂k havada

çal∂μ∂rken, mutlaka aç∂k havada kullan∂lmaya onayl∂ olan bir uzatma kablosu kullan∂n∂z. Aç∂k havada

kullan∂lmaya uygun uzatma kablosunun kullan∂lmas∂ elektrik çarpma tehlikesini azalt∂r.

3 Kiμilerin Güvenliπi

a Dikkatli olunuz, ne yapt∂π∂n∂za

dikkat ediniz, elektrikli el aleti ile iμinizi makul bir tempo ve yöntemle yürütünüz. Yorgunsan∂z, ald∂π∂n∂z haplar∂n, ilaçlar∂n veya alkolün etkisinde iseniz aletinizi kullanmay∂n∂z. Aleti kullan∂rken bir

anl∂k dikkatsizlik önemli yaralanmalara neden olabilir.

b Daima kiμisel koruyucu donan∂m

ve koruyucu gözlük kullan∂n∂z.

Yapt∂π∂n∂z iμe göre kullanacaπ∂n∂z∂ toz maskesi, kaymayan iμ ayakkab∂lar∂, kask ve kulakl∂k yaralanma tehlikesini azalt∂r.

c Aletin kontrol d∂μ∂ çal∂μmamas∂ için

gerekli önlemleri al∂n∂z. Aleti ak∂m μebekesine veya aküye baπlamadan

5453400-Pendelhubs_man 07.04.15 09:56 Seite 73

Page 74

önce, kald∂rmadan veya taμ∂maya baμlamadan önce kapal∂ olduπundan emin olunuz. Aleti

taμ∂rken parmaπ∂n∂z μalter üzerinde olursa veya aleti aç∂k durumda ak∂m μebekesine baπlarsan∂z kazalara neden olabilirsiniz.

d Aleti çal∂μt∂rmadan önce ayar

aletlerini veya anahtarlar∂ aletten ç∂kart∂n∂z. Aletin dönen parçalar∂n∂n

içinde bulunabilecek bir yard∂mc∂ alet yaralanmalara neden olabilir.

e Kendinize çok fazla güvenmeyiniz.

Çal∂μ∂rken duruμunuz güvenli olsun ve dengenizi her zaman saπlay∂n∂z.

Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

f Uygun iμ elbiseleri giyiniz. Geniμ

giysiler giymeyiniz ve tak∂ takmay∂n∂z. Saçlar∂n∂z∂, giysilerinizi ve eldivenlerinizi aletin hareketli parçalar∂ndan uzak tutunuz. Bol

giysiler, uzun saçlar veya tak∂lar, aletin hareketli parçalar∂ taraf∂ndan tutulabilir.

g Tutamaklar∂ kuru, temiz ve yaπs∂z

tutunuz. Yaπl∂ tutamaklar kayabilir ve aletin kontrolünü kaybedebilirsiniz.

h Toz emme donan∂m∂ veya toz

tutma tertibat∂ kullan∂rken, bunlar∂n baπl∂ olduπundan ve doπru kullan∂ld∂π∂ndan emin olunuz. Bu

donan∂mlar∂n kullan∂lmas∂ tozdan kaynaklanacak tehlikeleri azalt∂r.

4 Elektrikli el aletlerinin özenle

kullan∂m∂ ve bak∂m∂

a Aleti aμr∂ ölçüde zorlamay∂n∂z.

Yapt∂π∂n∂z iμe uygun elektrikli el aletleri kullan∂n∂z. Uygun

performansl∂ elektrikli el aleti ile

belirlenen çal∂μma alan∂nda daha iyi ve güvenli çal∂μ∂rs∂n∂z.

b Ωalteri bozuk olan elektrikli el

aletini kullanmay∂n∂z. Aç∂l∂p kapanamayan bir elektrikli el aleti tehlikelidir ve onar∂lmal∂d∂r.

c Alette bir ayarlama iμlemine

baμlamadan önce, herhangi bir aksesuar∂ deπiμtirirken veya aleti elinizden b∂rak∂rken fiμi prizden çekiniz. Bu önlem, aletin yanl∂μl∂kla

çal∂μmas∂n∂ önler.

d Kullan∂m d∂μ∂ duran elektrikli el

aletlerini çocuklar∂n ulaμamayacaπ∂ bir yerde saklay∂n∂z. Aleti kullanmay∂ bilmeyen veya bu kullan∂m k∂lavuzunu okumayan kiμilerin aletle çal∂μmalar∂na izin vermeyiniz. Deneyimsiz kiμiler

taraf∂ndan kullan∂ld∂π∂nda, elektrikli el aletleri tehlikelidir.

e Aletinizin bak∂m∂n∂ özenle yap∂n∂z.

Aletinizin kusursuz olarak iμlev görmesini engelleyebilecek bir durumun olup olmad∂π∂n∂, hareketli parçalar∂n kusursuz olarak iμlev görüp görmediklerini ve s∂k∂μ∂p s∂k∂μmad∂klar∂n∂, parçalar∂n hasarl∂ olup olmad∂klar∂n∂ kontrol ediniz. Aleti kullanmaya baμlamadan önce hasarl∂ parçalar∂ onart∂n∂z. Birçok iμ

kazas∂ aletin kötü bak∂m∂ndan kaynaklanmaktad∂r.

f Kesici uçlar∂ daima keskin ve temiz

tutunuz. Özenle bak∂m∂ yap∂lm∂μ keskin kenarl∂ kesme uçlar∂n∂n malzeme içinde s∂k∂μma tehlikesi daha azd∂r ve daha rahat kullan∂m olanaπ∂ saπlarlar.

g Elektrikli el aletini, aksesuar∂, uçlar∂

ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullan∂n∂z. Bu s∂ralamada olmak üzere, çal∂μma

5453400-Pendelhubs_man 07.04.15 09:56 Seite 74

Page 75

koμullar∂n∂ ve yapt∂π∂n∂z iμi dikkate al∂n∂z. Elektrikli el aletlerinin

kullan∂mlar∂ için öngörülen alan∂n d∂μ∂nda kullan∂lmalar∂ tehlikeli durumlara neden olabilir.

5 Servis

a Aletinizi sadece yetkili personele ve

orijinal yedek parça kullanma koμulu ile onart∂n∂z. Bu sayede aletin

güvenliπini sürekli hale getirirsiniz.

b Baπlant∂ kablosu bir hasara uπradπ∂

zaman, oluμabilecek tehlikeleri önlemek için, üretici veya müμteri hizmetleri servisi taraf∂ndan deπiμtirilmesi gerekir.

6 – Cihaza özgü güvenlik

uyar∂lar∂ dekupaj testereleri için

• Çal∂μma aletinin görünmeyen elektrik hatlar∂na veya kendi güç kablosuna temas etme ihtimali söz konusu olan çal∂μmalarda, aleti sadece izolasyonlu tutma alanlar∂ üzerinden tutun. Elektrik gerilimi yüklü bir hat ile temas, aletin metal parçalar∂na da gerilim yükleyebilir ve bu da elektrik çarpmas∂na neden olabilir.

• Testere b∂çaπ∂ deπiμimi ve testere ayaπ∂ ayar∂ sadece aletin fiμi çekiliyken yap∂l∂r.

• Ayar anahtar∂n∂n makineye tutturulmas∂nda sadece alete entegre tutucuyu kullan∂n.

• Testere b∂çaπ∂n∂n tutucuda tam olarak sabitlenmiμ olmas∂ gerekmektedir. Arada s∂rada tam sabit durup durmad∂π∂n∂ kontrol edin.

• Testere ayaπ∂ saπlam olarak tüm yüzeye oturmal∂d∂r.

• Asbest içeren malzemeler iμlenemez.

• Ahμap tozlar∂ ve lif içeren malzemeler saπl∂πa zararl∂ olabilir. Bu nedenle daima toz maskesi ile ve toz emme tertibat∂ baπl∂ ve aç∂kken çal∂μ∂n.

• Etraf∂n∂zdakilerin de ayn∂ μekilde uygun bir toz maskesi kullanmas∂ gerekir.

• Ωebeke baπlant∂ hatt∂n∂n hasarl∂ olmas∂ durumunda makinenin kullan∂m∂na devam edilemez.

Lazer iμaret yard∂m∂ için güvenlik uyar∂lar∂

D∑KKAT! Lazer ∂μ∂π∂na bakmay∂n!

• Lazer ∂μ∂π∂n∂ insanlar∂n ya da hayvanlar∂n üzerine tutmay∂n.

• Lazer ∂μ∂π∂n∂ aμ∂r∂ yans∂t∂c∂ malzemelerde kullanmay∂n. Yans∂yan ∂μ∂k tehlike yarat∂r.

• Lazer iμaret yard∂m∂ndaki tamirleri sadece uzman kiμilere yapt∂r∂n.

• Lazer optiπine (14) sert cisimler sokmay∂n.

• Lazer optiπini yumuμak, kuru bir f∂rçayla temizleyin.

• Lazer ç∂k∂μ∂na (14) örneπin büyüteç gibi optik enstrümanlarla bak∂lmas∂, 100 mm mesafede gözleri tehlikeye sokabilir.

• Dikkat, aç∂klananlardan farkl∂ kullan∂m tertibatlar∂n∂n veya diπer iμlem μekillerinin uygulanmas∂, tehlikeli ∂μ∂n maruziyetine yol açabilir.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 75

Page 76

Güvenlik sembollerinin anlam∂

∑μletim k∂lavuzunu okuyun!

Gönüllü "Test edilmiμ güvenlik" kalite mührü

Gövde çift yal∂t∂ml∂d∂r

Toz emme baπlant∂s∂

Tahtada maksimum kesim derinliπi

Cihaz geçerli AB direktiflerine uygundur)

Önemli! Koruyucu gözlük kullan∂n!

Önemli! Kulakl∂k kullan∂n!

Önemli! Solunum maskesi kullan∂n!

Dikkat, lazer ∂μ∂n∂m∂. Asla ∂μ∂na bakmay∂n

Normal evsel at∂kla birlikte imha etmeyin!

Bu k∂lavuzun metninde diπer semboller ve bunlar∂n aç∂klamalar∂.

7 – Montaj ve ayar iμlemleri

D∑KKAT! Montaj ve ayar iμlemleri sadece alet dururken ve elektrik

fiμi çekilmiμken yap∂labilir!

Elektronik strok say∂s∂ ayar∂ / strok say∂s∂ ön seçimi (μek. 1a)

Malzemeye uygun kesim için ayar çark∂yla (1) uygun bir strok say∂s∂ 1–6 (0–3000 min

-1

) ayarlanabilir ve açma/kapatma μalteriyle kumanda edilebilir. Ayar çark∂ ayn∂ zamanda strok say∂s∂n∂n çal∂μt∂rma esnas∂nda kademesiz deπiμtirilmesine yarar.

Testere b∂çaπ∂ deπiμimi

Makine, aletsiz testere b∂çaπ∂ deπiμimi için bir h∂zl∂ deπiμtirme sistemine (11) sahiptir.

• Testere b∂çaπ∂n∂ yerleμtirin (μek. 2a)

Kesik korumas∂n∂ (12) yukar∂ kald∂r∂n, kolu ok yönünde döndürün ve tutun. Testere b∂çaπ∂n∂ yuvaya yerleμtirin ve dayanma noktas∂na kadar itin. Testere b∂çaπ∂n∂n s∂rt∂ bu s∂rada k∂lavuz makaran∂n kanal∂nda (10) iyi derecede oturmal∂d∂r. Kolu b∂rak∂n, testere b∂çaπ∂n∂ kilitlemek için ç∂k∂μ konumuna gitmelidir. Kesik korumas∂n∂ aμaπ∂ katlay∂n.

D∑KKAT! Sadece μek. 2b uyar∂nca μaftl∂ testere b∂çaklar∂ kullan∂n!

• Testere b∂çaπ∂n∂ ç∂kar∂n (μek. 2c)

Kesik korumas∂n∂ (12) yukar∂ kald∂r∂n, kolu ok yönünde döndürün. Testere b∂çaπ∂n∂ yuvadan ç∂kar∂n. Kolu b∂rak∂n.

D∑KKAT! Testere b∂çaπ∂n∂ ç∂kar∂rken yaralanma tehlikesi

bulunur!

5453400-Pendelhubs_man 07.04.15 09:56 Seite 76

Page 77

Gönye/eπik kesimler (μek. 3)

Testere ayaπ∂ (7) fabrikada orta pozisyona (0°) ayarlanm∂μt∂r. Gönye ve eπik

kesimlerin ayarlanmas∂ için testere ayaπ∂n∂n tespit vidas∂n∂ allen anahtar∂yla (18) aç∂n (μek. 3) ve testere ayaπ∂n∂ kilitleme konumundan d∂μar∂ doπru itin. Kesim aç∂s∂n∂ kenarlar∂ saπa veya sola bükerek ayarlay∂n (8). 0°, 15°, 30° ve 45° aç∂lar∂ iμaretlenmiμ durumdad∂r, ara deπerler de ayarlanabilir. Tespit vidas∂n∂

s∂k∂n. Aç∂l∂ kesimlerde kesik korumas∂n∂ (12) dayanak noktas∂na kadar yukar∂ kald∂r∂n.

Sal∂n∂m hareketi (μek. 1 + 4)

Testere b∂çaπ∂n∂n ayarlanabilen sal∂n∂m hareketi (P) (9) (sert malzemeler için I, yumuμak malzemeler için III), malzemeye uygun strok say∂s∂ (H) ile kombinasyon içerisinde makinenin iμlenecek malzemeye daha iyi ayarlanmas∂n∂ saπlamaktad∂r (μek. 1). Ayn∂ zamanda testere b∂çaπ∂ korunmakta, daha iyi bir yonga ç∂k∂μ∂ saπlanmakta ve sürtünmeden kaynaklanan ∂s∂, önemli oranda azalt∂lmaktad∂r.

Sal∂n∂m hareketinin deπiμtirilmesi, makine çal∂μ∂rken de mümkündür. Cihaz ayar∂na

iliμkin tavsiyeler için bkz. μek. 4.

Paralel dayanak (μek. 1 + 5)

Birlikte teslim edilen paralel dayanak (19) (μek. 1), testere ayaπ∂ (7) yuvas∂ndan geçirilir ve iki vidayla (a) sabitlenir (μek. 5). Paralel dayanak, dayanak kenar∂ boyunca paralel kesim yapmaya imkân saπlar.

Toz emme (μek. 1)

Evde kullan∂lan elektrik

süpürgesinin vakum hortumunu dekupaj testeresinin toz emme

deliπine (5) tak∂n, gerekirse birlikte

verilen adaptörü (16) kullan∂n. Bunu emme deliπinin k∂lavuz oyuπuna tam bast∂r∂n ve hafifçe sola çevirmek suretiyle sabitleyin (μek. 1c). Aμaπ∂ katlanm∂μ kesik korumas∂, toz emme tertibat∂n∂n etkisini artt∂r∂r.

8 – ∑μletim

Elektrik fiμini bir prize tak∂n. Toz emme tertibat∂n∂ aç∂n.

• Açma: Ωaltere (3) bas∂n ve s∂k∂

tutun.

• Kapatma: Ωalteri (3) b∂rak∂n.

• Sürekli iμletime alma: Ωaltere (3)

bas∂n ve sabitleme düπmesine (2) basarak sabitleyin.

• Sürekli iμletimi kapatma: Ωaltere (3)

bas∂n, sabitleme düπmesi sabitlemeden atar, μalteri tekrar b∂rak∂n.

Lazer iμaret yard∂m∂ (μek. 6)

Lazer iμaret yard∂m∂n∂n ∂μ∂π∂ (14), μek. 8 uyar∂nca düz kesimleri kolaylaμt∂r∂r.

a) Malzemede önceden çizilmiμ kesim

çizgisi boyunca

b) Malzeme üzerinde iμaretli bir sabit

noktan∂n hedeflenmesiyle.

Lazer ∂μ∂π∂n∂n menzili ortam ∂μ∂π∂na da baπl∂ olarak yakl. 18 cm'dir.

LED çal∂μma lambas∂ (μek. 7)

LED çal∂μa lambas∂n∂n (14) ∂μ∂π∂, karanl∂k çal∂μma alanlar∂nda daha iyi bir görüμ ve daha güvenli bir çal∂μma için olanak saπlar.

Bu fonksiyonlar gerektiπinde lazer iμaret yard∂m∂ ve LED çal∂μma lambas∂n∂n

5453400-Pendelhubs_man 07.04.15 09:56 Seite 77

Page 78

açma/kapatma μalteri (15) üzerinden aç∂labilir.

• 1 x bas∂n: Lazer iμaret yard∂m∂

• 2 x bas∂n: LED çal∂μma lambas∂

• 3 x bas∂n: Lazer iμaret yard∂m∂ ve LED çal∂μma lambas∂

Bir kez daha bas∂ld∂π∂nda her iki fonksiyon tekrar kapat∂l∂r.

Toz tahliye fonksiyonu

Toz tahliye fonksiyonunu (6) etkinleμtirmek için seçim μalterini emme deliπi yönüne kayd∂r∂n.

Aç∂k durumda talaμlar kesme alan∂ndan d∂μar∂ üflenir.

Toz tahliye fonksiyonunu kapatmak için seçim μalterini öne doπru kayd∂r∂n.

9 – Çal∂μma μekli

Kesme

Testere b∂çaπ∂n∂n aμ∂r∂ ∂s∂nmas∂n∂ ve hasar görmesini önlemek için kesilecek malzemeye aμ∂r∂ bas∂nç uygulamay∂n. Sallant∂y∂ azaltmak ve daha iyi bir kesim neticesi elde etmek için ince malzemeleri ilave bir levhan∂n üzerine koyun.

Dald∂rma testereleri (dalma testereleri)

Malzemenin ortas∂ndan içine kesim yapmak gerektiπinde ve delik aç∂lmas∂n∂n mümkün olmamas∂ halinde. Sal∂n∂m μalterini (9)

0’a getirin, testere ayaπ∂n∂ (7) tamamen geriye itin ve orada sabitleyin. Makineyi aç∂k vaziyette eπik

tutarak testere b∂çaπ∂n∂ iμlenecek malzeme üzerinde dikkatlice kayd∂r∂n. Malzeme kesilir kesilmez makineyi normal pozisyonuna getirerek çal∂μmaya devam edin.

ÖNEML∑ UYARILARI D∑KKATE ALIN!

• Dald∂rmal∂ kesim iμleminde sadece yumuμak malzemeler iμlenebilir.

• Gönye aç∂s∂ ayar∂n∂ daima 0° olarak ayarlay∂n.

10 – Bak∂m ve çevrenin

korunmas∂

Gövdeyi, hava deliklerini ve hareketli parçalar∂ düzenli olarak testere tozundan ar∂nd∂r∂n, gerekirse fiμi çekili durumda iken nemli bir bezle temizleyin. Testere b∂çaπ∂ k∂lavuz makaras∂n∂ ara s∂ra hafifçe yaπlay∂n.

D∑KKAT! Kullanılamayacak duruma

gelen elektrikli ve akülü aletler ev çöpüne atılamazlar! Bunların elektrikli ve eski elektrikli aletlere iliμkin 2012/19/AB yönetmeliπi uyarınca ayrı bir yerde toplanmaları, çevreye zarar vermeyecek ve usulüne uygun μekilde yeniden deπerlendirme yerine verilmeleri gerekmektedir.

Lütfen art∂k kullan∂lamayan durumda olan elektrikli cihazlar∂n∂z∂ yerel toplama noktalar∂na intikal ettiriniz. Ambalaj malzemelerini türlerine göre ayr∂ olarak toplay∂n∂z ve yerel yönetmelik hükümleri doπrultusunda at∂k giderme iμlemine tabi tutunuz. Lütfen ayr∂nt∂l∂ bilgiler için yerel yönetim makamlar∂n∂za müracaat ediniz.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 78

Page 79

11 – Servis aç∂klamalar∂

• Kullanım kılavuzu, bulunması halinde aksesuar parçaları ve makineyi orijinal ambalajında saklayın. Böylece tüm bilgi ve parçalar daima elinizin altında olur.

• Meister aletleri büyük çaplı bakım gerektirmez, gövdenin temizlenmesi için nemli bir bez yeterlidir. Elektrikli aletleri kesinlikle suyun içine sokmayın. Daha geniμ bilgiler kullanım kılavuzundan alınabilir.

• Meister aletleri sıkı kalite kontrolünden geçirilir. Buna raπmen fonksiyon arızası meydana geldiπinde aleti servis adresimize postalayın. Aletiniz kısa süre içinde tamir edilecektir.

• Arıza hakkında yapılacak kısa açıklama arıza arama ve tamir süresini azaltacaktır. Arızanın garanti süresi içinde meydana gelmesi halinde aletin içine garanti sertifikası ve kasa fiμini de koyun.

• Arızanın garanti süresinin dıμında meydana gelmesi halinde firmamız tamir ücretini sizden talep edecektir.

ÖNEML∑! Aletin açılması halinde garanti hakkınız kaybolur.

D∑KKAT! Ürün Sorumluluk

Yasas∂na göre, uygunsuz yap∂lan tamiratlarda veya orjinal olmayan ya da taraf∂m∂zca onaylanmayan parçalar∂n deiμtirilmesi nedeniyle ve tamirat∂n makinelerimizin yol açaca∂ hasarlar için sorumluluk almad∂∂m∂z∂ ehemmiyle belirtiriz! Ayn∂ μey kullan∂lan aksesuvarlar için de -geçerlidir.

• Transport hasarlarını önlemek için

aleti güvenli bir μekilde paketleyin veya orijinal ambalajını kullanın.

• Garanti süresinin dolmasından

sonrada sizlere hizmet veririz ve muhtemelen Meister aletlerinde meydana gelecek arızaları uygun fiyatlarla tamir ederiz.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 79

Page 80

… wird die Übereinstimmung mit folgenden

Richtlinien erklärt: … je v souladu s tûmito smûrnicemi: … est conforme aux directives suivantes: … is herewith declared to conform with the

following guidelines: … wordt verklaard dat het in overeenstemming

is met de volgende richtlijnen:

… potwierdzamy zgodność z następującymi

wytycznymi:

… alttaki yönetmeliπe uygun olduπu açıklam∂r:

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

Angewandte harmonisierte Normen: Aplikované súvisiace normy: Normes harmonisées utilisées: Applied, harmonized standarts: Toegepaste, geharmoniseerde normen:

Wykorzystane normy sharmonizowane:

Uygulanan normlar:

EN 60745-1:2009+A11 EN 60745-2-11:2010 EN 60825-1:2007 EN 55014-1:2006+A1+A2 EN 55014-2:1997+A1+A2 EN 61000-3-2:2006+A1+A2 EN 61000-3-3:2013

Für das nachstehende Erzeugnis ...

Potvrzujeme tímto, že níže uvedený výrobek ...

Nous déclarons que le produit d signé ci-après ... The following product ... Voor het hieronder vermelde produkt ...

Dla poniżej wskazanego urządzenia ...

Pendelhub-Stichsäge

Přímočará pila s výkyvem

Scie sauteuse pendulaire Orbital Jigsaw

Pendel decoupeerzaag Wyrzynarka

Pandül stroklu oyma testeresi

2006/42/EC 2004/108/EC

EG-Konformitätserklärung

Prohlášení o konformitě s ES

Déclaration de conformité CE EC-Declaration of Conformity

EG-Verklaring van overeenstemming

Oświadczenie zgodności Unii Europejskiej

AB Uygunluk Açıklaması

MPS800-1 Nr. 5453400 Bj. 2015 · SN01001

5453400-Pendelhubs_man 07.04.15 09:56 Seite 80

Page 81

D - Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des

Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung

bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

CZ - Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady

z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických přístrojích.

F - L’objet de la déclaration décrit ci-dessus remplit les prescriptions de la directive 2011/65/UE du

Parlement Européen et du Conseil du 8 juin 2011 relatives à la restriction d’utilisation de certaines

substances dangereuses dans les appareils électriques et électroniques.

GB - The object of the declaration described above is in conformity with Directive 2011/65/EU of the

European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain

hazardous substances in electrical and electronic equipment.

NL - Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de richtlijn

2011/65/EU van het Europees Parlement en van de Raad d.d. 8 juni 2011 ter beperking van het gebruik

van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

PL - Opisany powyżej przedmiot, którego dotyczy niniejsza deklaracja, spełnia wymagania przepisów

dyrektywy 2011/65/EU Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011 w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.

TR - Beyan∂n yukar∂da tan∂mlanan konusu, Avrupa Parlamentosu’nun ve Konsey’in elektrikli ve elektronik

cihazlarda belirli tehlikeli maddelerin kullan∂m∂n∂n s∂n∂rlanmas∂na yönelik 8 Haziran 2011 tarihli 2011/65/EU nolu yönetmeliπinin hükümlerini yerine getirmektedir.

CZ - Uschování technické dokumentace

F - Conservation de la documentation technique GB - Authorized person for storing the technical documentation NL - Bewaring van de technische documenten

PL - Przechowywanie dokumentacji technicznej

TR - Teknik evraklar∂n muhafazas∂

Wuppertal, . . . . . . . . . . . . . . . . . . .

07.04.2015

Ingo Heimann (M.Sc.)

Technische Leitung/Produktentwicklung Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal D - Autorisierte Person zur Aufbewahrung der technischen Unterlagen.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 81

Page 82

5453400-Pendelhubs_man 07.04.15 09:56 Seite 82

Page 83

5453400-Pendelhubs_man 07.04.15 09:56 Seite 83

Page 84

zugs weise – nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37– 39 D-42349 Wuppertal Germany

2015/2016 Diese Druckschrift einschließlich aller ihrer

Teile ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen

Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu lässig und strafbar.

Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Ein speisung und Verarbeitung in elektronischen Systemen.

5453400-Pendelhubs_man 07.04.15 09:56 Seite 84
