1 – Lieferumfang

• Bohrhammer

• Zusatzhandgriff

• Zahnkranzbohrfutter

• Bohrfutterschlüssel

• Tiefenanschlag

• Werkzeugkoffer

• Bedienungsanleitung

• Garantieurkunde

2 – Technische Informationen

Technische Daten

Stromversorgung 230V~/50Hz Nennaufnahme 950 W Leerlaufdrehzahl 0–920 min

-1

Schlagzahl 0–4850 min-1/ (ohne Last) 2,0J Spannhals-ø 43 mm Max. Bohr-ø – in Metall 13 mm – in Beton/Stein/Granit 26 mm – in Holz 30 mm Kabel 300 cm

Technische Änderungen vorbehalten.

Lärmemission/Vibration

: 89,0 dB(A), LWA: 102,0 dB(A).

Hand-/Arm schwingungen a

: 7,8 m/s

3 – Bauteile

1 Bohrfutter 2 Griffstück 3 Tiefenanschlag 4 Wahlhebel Rechts-/Linkslauf 5 Stellrad Drehzahl-Vorwahl 6 Ein-/Ausschalter 7 Arretierknopf 8 Spannhals

9 Wahlschalter Bohren/Meißeln 10 Zusatzhandgriff 11 Zahnkranzbohrfutter 12 Bohrfutterschlüssel 13 Flügelschraube

Betriebsanleitung & Sicher heits hinweise

WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

Seite

1 – Lieferumfang 6 2 – Technische

Informationen 6 3 – Bauteile 6 4 – Bestimmungsgemäßer

Gebrauch 7 5 – Allgemeine

Sicherheitshinweise 7

Seite

6 – Gerätespezifische

Sicherheitshinweise 9

7 – Montage und

Einstellarbeiten 10 8 – Betrieb 11 9 – Arbeitsweise 13

10 – Wartung und

Umweltschutz 14

11 – Service-Hinweise 14

Inhalt

5452770-Bohrhammer-man 10.04.14 13:25 Seite 6

Page 7

4 – Bestimmungsgemäßer

Gebrauch

Dieser Bohrhammer ist für Boh ren in Holz und Metall, Hammerbohren in Mauer werk und Schrauben in Holz und Metall im häuslichen Gebrauch ge eig net. Das Gerät ver fügt zusätzlich über eine Meißelfunktion zur Bearbei tung von Mauerwerk. Nur geeig netes Zubehör (Herstellerangaben beachten) verwen den. Alle anderen Anwendungen wer den aus drücklich ausgeschlossen.

Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt.

5 – Allgemeine Sicherheits -

hin weise für den Um gang mit Elektrowerk zeugen

WARNUNG! Lesen Sie alle Si cherheitshinweise und Anwei -

sun gen. Versäumnisse bei der Einhal -

tung der Sicherheitshinweise und An weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wen dete Begriff „Elektrowerkzeug“ be zieht sich auf netzbetriebene Elektro werkzeuge (mit Netzkabel) und auf akku betriebene Elektrowerkzeuge (ohne Netzkabel).

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensorischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei denn, sie

werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beauf sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Arbeits platz si cherheit

• Halten Sie Ihren Arbeitsbereich sau ber und gut beleuchtet. Un ord -

nung und unbeleuchtete Arbeits be reiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektro -

werkzeug nicht in explosions ge fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Per -

sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen -

kung können Sie die Kon trolle über das Gerät verlieren.

Elektri sche Sicherheit

• Der Anschlussstecker des Elek trowerkzeuges muss in die Steck dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste cker gemeinsam mit schutzge erd e ten Elektrowerkzeug. Unver änderte

Stecker und passende Steckdosen verringern das Risiko eines elektri schen Schlages.

• Vermeiden Sie Körperkontakt mit

geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 7

Page 8

• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von

Wasser in ein Elektrogerät er höht das Risiko eines elektri schen Schlages.

• Zweckentfremden Sie das Kabel

nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen. Beschä -

digte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.

• Wenn Sie mit einem Elektrowerk -

zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zuge lassen sind. Die Anwendung eines für

den Außenbereich geeig neten Verlängerungskabels ver rin gert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektro werk -

zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter.

Der Einsatz eines Fehler strom schutz schalters vermindert das Risiko eines elektrischen Schla ges.

Sicher heit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nem Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika menten stehen.

Ein Moment der Unacht samkeit beim Gebrauch des Elektro werkzeugs kann zu ernsthaften Verlet zungen führen.

• Tragen Sie persönliche Schutz aus -

rüstung und immer eine Schutz brille.

Das Tragen persön li cher Schutz aus rüs -

tung, wie Staub maske, rutschfeste Si cherheits schu he, Schutzhelm oder Ge hör schutz, je nach Art und Einsatz des Elektro werkzeuges, verringert das Risi ko von Verletzungen.

• Vermeiden Sie eine unbeabsich tigte

lnbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie ßen, es aufnehmen oder tragen. Wenn Sie beim Tragen

des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie ßen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge

oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten.

Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Geräteteil be findet, kann zu Verletzungen führen.

• Vermeiden Sie abnormale Kör -

perhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektro werkzeug in unerwarteten Situ ationen besser kontrollieren.

• Tragen Sie geeignete Kleidung.

Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auf fang -

einrichtungen montiert wer den können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet wer den. Verwen -

dung einer Staubab saugung kann Gefährdungen durch Staub verringern.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 8

Page 9

Ver wen dung und Behandlung des Elektro werkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk zeug.

Mit dem passenden Elektro werkzeug arbeiten Sie besser und sicherer im angegebenen Leis tungs bereich.

• Benutzen Sie kein Elektrowerk -

zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich

nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der

Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stellungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen.

Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elektrowerkzeuges.

• Bewahren Sie unbenutzte Elek tro -

werkzeuge außerhalb der Reich weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge

sind gefährlich, wenn Sie von un er fah renen Personen benutzt werden.

• Pflegen Sie das Gerät mit Sorg falt.

Kontrollieren Sie, ob beweg liche Teile einwandfrei funktio nieren und nicht klemmen, ob Teile gebrochen oder so beschä digt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklem men sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die aus zuführende Tätigkeit. Der Gebrauch

von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparieren. Dadurch wird sicher -

gestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

6 – Gerätespezifische

Sicherheitshinweise

• Tragen Sie Gehör schutz. Die Ein - wirkung von Lärm kann Gehörverlust bewirken.

• Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Ver letzungen führen.

• Tragen Sie eine Staubschutzmaske beim Gebrauch des Gerätes.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 9

Page 10

• Während des Betriebes die Maschine immer mit beiden Händen halten und einen sicheren Stand einnehmen.

• Steckdosen im Außenbereich müssen mit Fehlerstrom-Schutzschaltern aus gerüstet sein.

• Späne oder Splitter dürfen niemals bei laufender Maschine entfernt werden.

• Überzeugen Sie sich, bevor Sie in eine Wand bohren, dass sich an der Bohrstelle keine unter Putz verlegten Strom-, Wasser- oder Gasleitungen befinden.

• Kleine Werkstücke müssen so ge sichert werden, dass sie beim Bohren nicht vom Bohrer mitgenommen wer den können.

• Wenn die Machine mit eingesetztem Zahnkranzbohrfutter (Lieferumfang) als Bohrmaschine in einem Bohrstän der betrieben wird, ist auf eine stabile Lage des Aufbaus bzw. der Befesti gung zu achten.

• Vor allen Arbeiten an der Maschine, in Arbeitspausen und bei Nichtgebrauch Stecker aus der Steckdose ziehen.

• Anschlusskabel immer vom Wirkungs bereich fern halten.

• Maschine nur ausgeschaltet an die Steckdose anschließen.

• Die Maschine immer mit Zusatzhand griff verwenden.

• Personen unter 16 Jahren dürfen die Maschine nicht bedienen.

• Allgemeine Sicherheitshinweise für den Umgang mit Elektrowerkzeugen beachten!

• Wenn die Anschlussleitung beschädigt wird, muss sie – um Gefährdungen zu vermeiden – vom Hersteller oder seinem Kundendienstvertreter ersetzt werden.

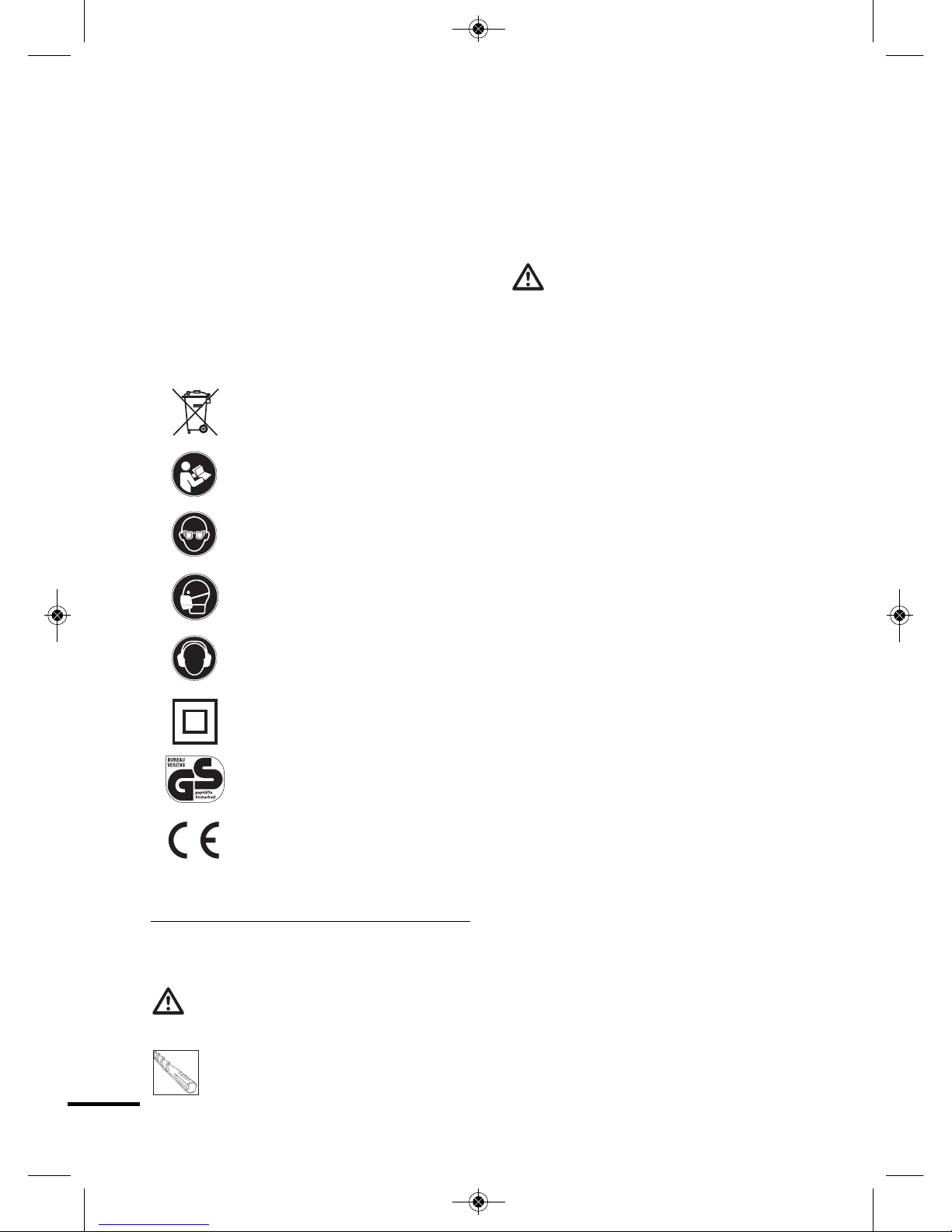

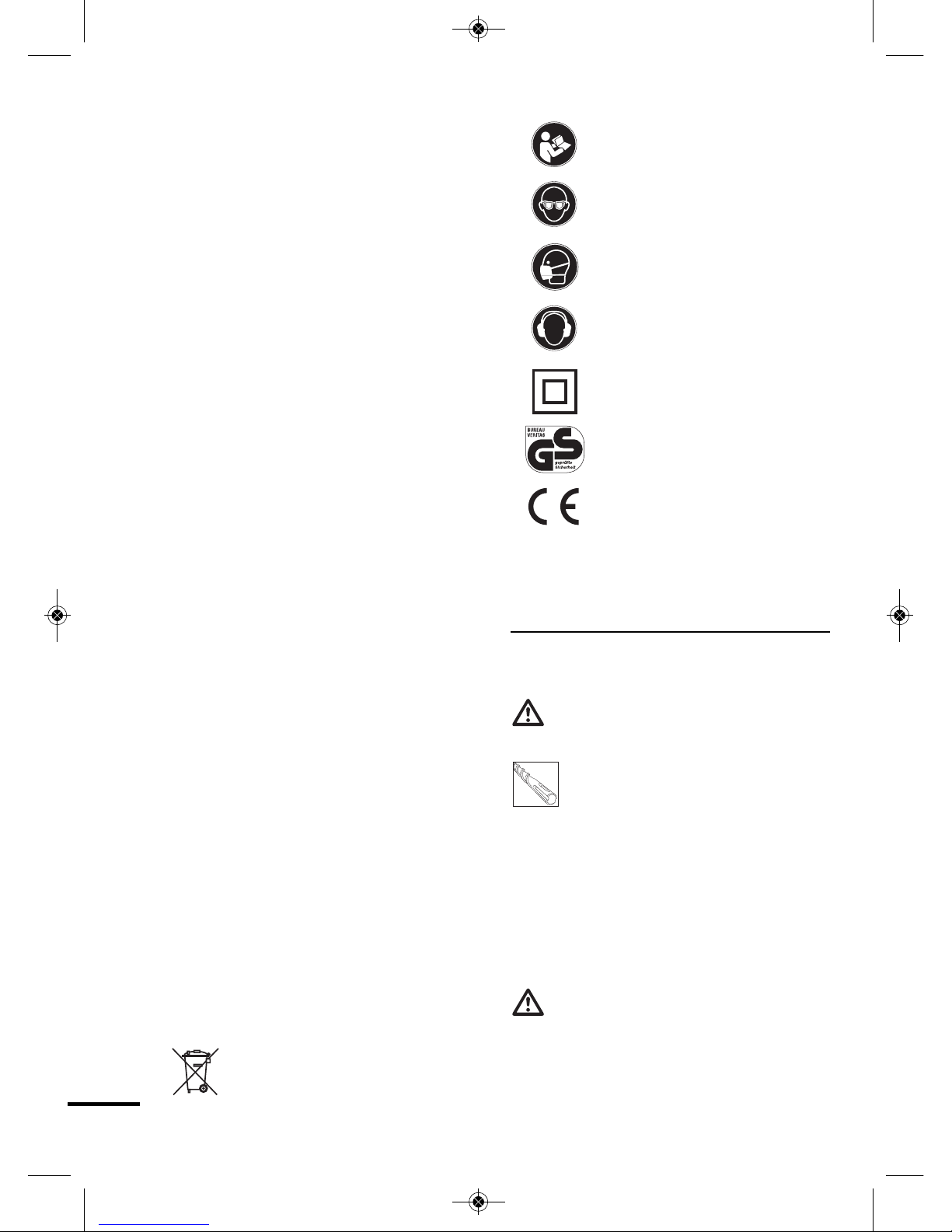

Nicht in den Hausmüll entsor gen!

Wichtig! Gebrauchsan weisung beachten!

Tragen Sie eine Schutz brille.

Tragen Sie eine Staub schutz maske

Tragen Sie Gehör schutz.

Gehäuse ist doppelt schutziso liert

Freiwilliges Gütesiegel „geprüfte Sicherheit“

CE-Zeichen (Konformität mit eu ropäischen Sicherheits normen)

7 – Montage und

Einstellarbeiten

Werkzeugwechsel (Abb. 4+5)

ACHTUNG! Netzstecker ziehen!

Bohrfutter nach oben richten.

Leicht ge fet tet en Werk zeugschaft

einsetzen und bis zum Rast punkt drehen. Haltebuchse bis zum An schlag herunterschieben: Das Werkzeug rutscht in den Auf nahme schacht. Halte buch se los lassen – sie muss in ihre Ausgangs stellung zurück kehren.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 10

Page 11

Werkzeug entnehmen (Abb. 6)

ACHTUNG! Netzstecker ziehen!

Haltebuchse zurück schieben, Werkzeug aus dem Bohrfutter herausziehen.

Zusatzhandgriff montieren (Abb. 7)

Der Zusatzhandgriff (10) kann wahl weise rechts oder links vom Bohrfutter montiert werden. Griffstück (2) vom Zu satz hand griff durch Linksdrehen so weit lösen, dass er über das Bohrfutter (1) auf den Spann hals (8) geschoben werden kann. Dabei muss der an der Unterseite des Spann halses befindliche Halte nocken (a) in eine der 14 Haltenuten des Spannrings (b) ein greifen. Auf diese Weise lässt sich eine günstige Arbeits po sition wählen und der Zusatzhandgriff zugleich gegen vibra tions bedingtes Ver rutschen sichern. Griffstück durch Rechts drehen anziehen, bis der Zu satzhandgriff fest mit der Maschine verbunden ist.

Einstellen des Tiefenanschlags (Abb. 8a+b)

• Bohrer einsetzen und verriegeln.

• Flügelschraube (15) am Zusatz hand griff (Abb. 7) durch Linksdrehen lockern.

• Tiefenanschlag (3) in die Führung (c) so einsetzen (Abb. 8a), dass wahl wei se die numerische oder die mm-Skala im Sicht fenster (d) ablesbar ist (Abb. 8b). Tiefen an schlag auf die Länge des einge span n ten Bohrers verschieben, hierzu den Boh rer gegen eine ebene Wand drü cken.

• Im Sichtfenster des Tiefenanschlags den jeweiligen Wert ablesen und von diesem Wert die gewünschte Bohr tiefe abziehen.

• Den neuen Wert durch Verschieben des Tiefen anschlags im Sichtfenster einstellen. Tiefen anschlag durch Rechts drehen der Flügelschraube fixieren.

8 – Betrieb

Drehzahlvorwahl (Abb. 9)

Zum Material schonenden Arbei ten die Dreh zahl em pfeh lungen der Zube hörhersteller be achten.

Drehzahl vor wahl mit Stellrad (5):

• Stellrad in Richtung „+“ bis zum Anschlag drehen = größte Drehzahl.

• Stellrad in Richtung „–“ bis zum Anschlag drehen = kleinste Drehzahl.

Die Drehzahl kann je nach Druck auf den Ein-/Ausschalter (6) stufenlos bis zur am Stellrad (5) vorgewählten Drehzahl ge steuert werden. Bei Dauerbetrieb mit arretiertem Ein-/ Aus schalter läuft die Ma schine mit der vor ge wählten Dreh zahl.

Betriebsarten einstellen (Abb. 10)

ACHTUNG! Alle Betriebsarten nur bei vollkommenem Motor -

stillstand einstellen!

Zum Einstellen der jeweili gen Betriebsarten den

Arretierknopf am Wahl schal ter (9) drücken und den Wahlschal ter durch Rechts- oder Linksdrehen mit dem Pfeilsymbol auf die gewünschte Betriebs art stellen. Arretierknopf los lassen, um den Wahlschalter in der gewählten Position zu fixieren.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 11

Page 12

Bedeutung der Symbole

1. – Bohren ohne Schlagfunktion in

Holz und Metall. Dazu wird ein konventionelles Bohrfutter (11) mit Adapter (Lieferumfang) in das Bohrfutter (1) eingesetzt.

2. – Schrauben ein- und ausdrehen in Verbindung

mit einem kon ventionellen Bohrfutter (11) und geeigneten Bits- und Bithaltern (nicht im Lieferumfang).

Hammerbohren in Beton und

Mauerwerk ohne Zusatz bohr -

futter. Dazu werden geeignete

Hammerbohrer (14) in das Bohr futter (1) eingespannt.

Meißeln in Fliesen und Mauer -

werk. Hierzu werden geeignete

Meißel (13) in das Bohrfutter (1)

eingespannt. Die Drehfunktion der Maschine ist in dieser Be triebsart ausgeschaltet.

Arbeitswinkel einstellen. In

dieser Stellung lässt sich ein im Bohrfutter eingespannter Meißel

manuell drehen, um einen güns tigen Arbeitswinkel des Meißels zur Maschine einzustellen. So bald der Wahlschalter auf die Meißel-Betriebs art ( ) gedreht wird, wird der einge stellte Ar beits winkel verriegelt und wäh rend des Betriebs beibehalten.

Ein-/Ausschalten

Die Spannung der Netzversorgung muss mit den Angaben auf dem Typenschild der Ma schine übereinstimmen.

Momentschaltung (Abb. 9)

• Einschalten: Ein-/Ausschalter (6) drücken.

• Ausschalten: Ein-/Ausschalter (6) loslassen.

Dauerbetrieb (Abb. 9)

• Einschalten: Ein-/Ausschalter (6) drü cken und dann Arretierknopf (7) drücken.

• Ausschalten: Ein-/Ausschalter (6) drücken und loslassen.

Umschalten Rechts-/Linkslauf (Abb. 11)

• Zum Hammerbohren, Bohren, Schrau ben eindrehen: Wahlhebel (4) auf Position „Rechtslauf“ schieben.

• Zum Schrauben ausdrehen: Wahl he bel auf Position „Linkslauf“ schie ben.

ACHTUNG! Die Umschaltung nur

bei vollkommenem Motor still -

stand vornehmen!

INFORMATION: Bauartbedingt

ist die Drehzahl für den Linkslauf re duziert. Dadurch kann es bei Links lauf mit steigender Drehzahl zu ver mehrter Funkenbildung am Kollektor des Motors kommen. Dies ist normal und stellt keinen Produkt mangel dar.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 12

Page 13

9 – Arbeitsweise

ACHTUNG! Alle abgebildeten Einsatzwerkzeuge zählen nicht

zum Lieferumfang!

ACHTUNG! Maschine beim Ar bei ten immer mit beiden Händen

festhalten!

Meißeln in Fliesen und Mauerwerk (Abb. 12/13/14)

Meißel wie oben beschrieben in das Bohrfutter (1) einsetzen. Bei Verwen dung eines Flachmeißels den Betriebs arten-Wahlschalter (9) auf Stellung drehen und durch Drehen des Meißels einen günstigen Arbeitswinkel einstellen. Durch Drehen auf Stellung ( ) die eingestellte Meißelstellung arretieren.

Meißel am Werkstoff ansetzen. Maschine einschalten und mit niedriger Schlagzahl beginnen, Schlagzahl nach Bedarf er höhen. Keinen übermäßigen Druck auf den Werkstoff ausüben, damit der Meißel seine volle Kraft entfalten kann.

Hammerbohren in Mauerwerk (Abb. 15)

Betriebsarten-Wahlschalter (9) auf Ham merbohren ( ) stellen. Wahlhebel (4) auf Rechtslauf stellen. Mit niedriger Drehzahl starten. Den erforder lichen Schlag zum Hammer bohren in Gestein erzeugt ein Pneumatik schlag werk. Dieses elektro pneumatische Prinzip bewirkt eine hohe Schlagelasti zi tät und ein rückstoßfreies Arbeiten. Im Gegen satz zur Schlagbohr maschine ist die Bohrleistung nicht vom Anpress druck abhängig. Ein höherer An press druck steigert die Arbeitsleis tung daher nicht!

Bei großen Bohrlöchern mit einem klei nen Bohrerdurchmesser vorbohren.

Bohren in Holz und Metall (Abb. 16/17/18)

Das mitgelieferte Zahnkranzbohrfutter (11) zur Aufnahme konventioneller Holz- und Metallbohrer, wie unter Werkzeugwechsel beschrie ben, in das Bohrfutter (1) einset zen. Bohr futter mit Hilfe des Bohrfutter schlüssels (12) öffnen und einen kon ven tionellen Holz- oder Metallbohrer einset zen. Bohrfutter mit dem Bohr futter schlüs sel fest anzie hen. Drehzahl vorwahl mit dem Stellrad (5). Wahlhebel (4) auf Rechts lauf stellen. Ein-/Ausschalter (6) durch drücken und mit der eingestellten Höchst drehzahl bohren.

Schrauben ein- und ausdrehen (Abb. 19)

In das Zahnkranzbohrfutter lassen sich, gegebenenfalls unter Verwendung eines Bithalters (nicht im Lieferumfang), alle Arten von Schrauber-Bits einspannen. Zum Schrauben eindrehen, Wahlhebel (4) auf Rechtslauf stellen.

ACHTUNG! Um die beste Kraft -

übertragung zu erreichen, immer einen zum jeweiligen Schraubkopf passenden Bit verwenden!

ACHTUNG! Um die Schrauben -

köpfe nicht zu beschädigen, immer mit einer niedrigen Drehzahl beginnen und diese bei Bedarf steigern!

Zum Ausdrehen von Schrauben den Wahl he bel (4) auf Linkslauf stellen. Mit niedriger Drehkraft starten, um ein Ab drehen fest sitzender Schraubköpfe zu vermeiden. Drehkraft bei Bedarf vorsich tig erhöhen.

Im Linkslauf ist die maximale

Dreh

zahl niedriger als im Rechts -

lauf!

5452770-Bohrhammer-man 10.04.14 13:25 Seite 13

Page 14

10 – Wartung und

Umweltschutz

• Maschinengehäuse nur mit einem feuchten Tuch reinigen – keine Lösungs mittel ver wen den! Anschließend gut abtrocknen.

• Stets die Lüftungsschlitze der Maschine sauber halten.

ACHTUNG! Nicht mehr brauch bare

Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind entsprechend der Richtlinie 2012/19 EU für Elektround Elektronik-Altgeräte getrennt zu sammeln und einer um welt- und fach gerech ten Wieder verwer tung zu zu führen.

Bitte führen Sie nicht mehr brauchba re Elektrogeräte einer örtlichen Sam mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung.

11 – Service-Hinweise

• Bewahren Sie die Maschine,

Betriebs an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.

• MeisterCRAFT-Geräte sind weitgehend

war tung s frei, zum Reinigen der Ge häuse ge nügt ein feuchtes Tuch. Zusät zliche Hin wei se ent nehmen Sie bitte der Betriebs an leitung.

• MeisterCRAFT-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funktions störung auftreten, so sen den Sie das Gerät bitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Repa raturzeit. Während der Garantiezeit legen Sie dem Gerät bitte GarantieUrkunde und Kauf beleg bei.

• Sofern es sich um keine Garantie re pa ratur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Gerätes führt

zum Erlöschen des Garantiean -

spruchs!

WICHTIG! Wir weisen ausdrücklich

darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei gegebene Teile verwendet wurden und die Reparatur nicht vom Meister Wekzeuge GmbH – Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.

• Zur Vermeidung von Transport schä -

den das Gerät sicher verpacken oder die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit

sind wir für Sie da und werden even tuelle Repa ra turen an MeisterCRAFTGeräten kosten günstig ausführen.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 14

Page 15

1 – Rozsah dodávky

• Vrtací kladivo

• Přídavná rukojeť

• Sklíčidlo pro vrták s ozubeným věncem

• Klíč na sklíčidlo vrtáku

• Hloubkový doraz

• Kufřík na nářadí

• Návod k obsluze

• Záruční list

2 – Technické informace

Technické údaje

Napájení 230V~/50Hz Jmenovitý příkon 950 W Otáčky naprázdno 0–920 min

-1

Počet úderů 0–4850 min-1/ (bez zátěže) 2,0 J Upínací krk ø 43 mm Max. ø vrtáku

-dokovu 13 mm

- do betonu/kamene/žuly 26 mm

-dodřeva 30 mm

Přívod 300 cm

Technické změny vyhrazeny.

Emise hluku/vibrace

: 89,0 dB(A), LWA: 102,0 dB(A). Vibrace

ruky/paže a

: 7,8 m/s2.

3 – Součásti

1 Sklíčidlo pro vrták 2 Část pro uchopení 3 Hloubkový doraz 4 Přepínač pravotočivého/levotočivého

chodu 5 Regulační kolečko předvolby otáček 6 Hlavní vypínač 7 Aretační knoflík 8 Upínací krk 9 Volicí přepínač vrtání/sekání

10 Přídavná rukojeť 11 Sklíčidlo pro vrták s ozubeným

věncem

12 Klíč na sklíčidlo vrtáku 13 Křídlový šroub

Návod k obsluze a bezpečnostní pokyny

VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod na obsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji! Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu.

Strana

1 – Rozsah dodávky 15 2 – Technické informace 15 3 – Součásti 15 4 – Použití k danému účelu 16 5 – Všeobecné bezpečnostní

pokyny 16

6 – Speciální bezpečnostní

pokyny pro zařízení 18

Strana

7 – Montáž a nastavení 19 8 – Provoz 20 9 – Způsob práce 21

10 – Údržba a ochrana

životního prostředí 22

11 – Pokyny pro servis 22

Obsah

5452770-Bohrhammer-man 10.04.14 13:25 Seite 15

Page 16

4 – Použití k danému účelu

Toto vrtací kladivo je určeno pro vrtání do dřeva a kovu, příklepové vrtání do zdiva a šroubování do dřeva a kovu při domácímu použití. Nářadí má navíc funkci dláta pro opracování zdiva. Používejte jen vhodné příslušenství (dbejte na pokyny výrobce). Všechny ostatní způsoby použití jsou výslovně vyloučeny.

Tento nástroj je určen jen k domácímu použití.

5 – Všeobecné bezpečnostní

pokyny pro zacházením s elektrickým nářadím

POZOR! Je třeba si přečíst

všechny pokyny. Chyby při dodržování níže uvedených pokynů mohou způsobit úraz elektrickým proudem, požár a/nebo těžká zranění. Níže uvedený pojem „Elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené z akumulátorů (bez síťového kabelu).

POZOR! Tyto bezpečnostní

pokyny dobře uschovejte.

Pracoviště

• Udržujte své pracoviště v čistotě a

uklizené. Nepořádek a neosvětlené

pracoviště může vést k úrazům.

• Nepracujte se zařízením ve výbušném

prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy.

Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry.

• Během používání elektrického

nářadí zamezte přístupu dětí a

jiných osob. Při odvedení pozornosti

můžete ztratit kontrolu nad zařízením.

Elektrická bezpečnost

• Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na

kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem.

• Vyhýbejte se tělesnému kontaktu s

uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo

uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

• Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem.

• Nepoužívejte kabel k jiným účelům

než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo

zamotané kabely zvyšují riziko úrazu elektrickým proudem.

• Když pracujete s elektrickým

nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání

kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 16

Page 17

Bezpečnost osob

• Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková

nepozornost při používání přístroje může vést k vážným poraněním.

• Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění.

• Zabraňte neúmyslnému uvedení do

provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP).

Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy.

• Dříve než přístroj zapnete,

odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo

klíč, který se nachází v otáčející se části přístroje, může způsobit zranění.

• Nepřeceňujte se. Dbejte na

bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v

neočekávaných situacích lépe kontrolovat.

• Noste vhodný oděv. Nenose volný

oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly

volný oděv, šperky nebo dlouhé vlasy zachytit.

• Pokud je možné namontovat

zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají.

Používání těchto zařízení snižuje ohrožení prachem.

Pečlivé zacházení a používání elektrického nářadí

• Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým

nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.

• Nepoužívejte žádné elektrické

nářadí, jehož spínač je poškozený.

Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.

• Před tím, než začněte provádět

nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o

bezpečností opatření zabraňuje neúmyslnému spuštění přístroje.

• Uchovávejte nepoužívané elektrické

nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je

nebezpečné, když ho používají nezkušené osoby.

• Přístroj pečlivě ošetřujte.

Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je

způsobeno nesprávně udržovaným elektrickým nářadím.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 17

Page 18

• Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací

nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.

• Používejte elektrické nářadí,

příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů

pro jiné než určené účely může přivodit nebezpečné situace.

Servis

• Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly.Tím je zaručeno, že

zůstane bezpečnost přístroje zachována.

6 – Speciální bezpečnostní

pokyny pro zařízení

• Noste vhodnou ochranu sluchu.

• Používejte přídavné rukojeti dodávané s přístrojem. Ztráta kontroly může vést ke zraněním.

• Při použití přístroje noste ochrannou masku proti prachu.

• Používejte nářadí jen k účelu, ke kterému bylo určeno.

• Během provozu držte nářadí vždy oběma rukama a zaujměte pevný postoj.

• Zásuvky ve venkovním prostředí musejí být vybaveny jističi před chybným proudem.

• Třísky nebo střepiny se nikdy nesmějí odstraňovat, dokud stroj běží.

• Předtím, než začnete vrtat do zdi, se přesvědčete, že se v místě vrtání nenacházejí pod omítkou žádná vedení elektrického proudu, vody nebo plynu.

• Malé obrobky se musejí zajistit tak, aby je při vrtání nemohl vrták unášet.

• Přede všemi pracemi na nářadí, v přestávkách v práci a když nářadí nepoužíváte, vytáhněte zástrčku ze zásuvky.

• Připojovací kabel mějte vždy z dosahu místa, na kterém pracujete.

• Připojujte nářadí do zásuvky jen tehdy, když je vypnuté.

• Používejte nářadí vždy s přídavnou rukojetí.

• Osoby mladší 16 let nesmějí stroj obsluhovat.

• Dbejte na všeobecné bezpečnostní pokyny pro zacházení s elektrickým nářadím!

• Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 18

Page 19

V žádném případě nedávat do domácího odpadu

Důležité upozornění! Dodržujte návod k použití!

Noste ochranné brýle.

Noste ochrannou masku proti prachu.

Noste ochranu sluchu.

Těleso má dvojitou ochrannou izolaci.

Dobrovolná pečeť kvality „ověřená bezpečnost““

Označení CE (shoda s evropskými bezpečnostními normami)

7 – Montáž a nastavení

Nasazení nástroje (Obr. 4 + 5)

POZOR! Vytáhněte zástrčku ze zásuvky!

Nastavte sklíčidlo pro vrták směrem nahoru. Vložte lehce

namazanou násadu nástroje a otočte až do místa, ve kterém se zaaretuje. Přidržovací pouzdro posuňte dolů až na doraz: Nástroj sklouzne do upínací díry. Přidržovací pouzdro pusťte – musí se vrátit do své výchozí polohy.

Vyjmutí nástroje (Obr. 6)

POZOR! Vytáhněte zástrčku ze zásuvky!

Posuňte přidržovací pouzdro zpět, vytáhněte nástroj ze sklíčidla pro vrták.

Montáž upevnění přídavné rukojeti (Obr. 7)

Přídavná rukojeť (10) se může upevňovat buď napravo nebo nalevo od sklíčidla pro vrták. Část pro uchopení (2) uvolněte od přídavné rukojeti otáčením vlevo tak daleko, aby se mohla posunout přes sklíčidlo pro vrták (1) na upínací krk (8). Přitom musí být přídržný výstupek na spodní straně upínacího krku (a) zabírat do jedné z přídržných drážek upínacího kroužku (b). Tímto způsobem se dá zvolit vhodná pracovní poloha a přídavná rukojeť se dá zároveň zajistit proti klouzání způsobenému vibracemi. Část pro uchopení přitáhněte otáčením tak, aby se přídavná rukojeť pevně spojila se strojem.

Nastavení hloubkového dorazu (Obr. 8a+b)

• Nasaďte a zablokujte vrták.

• Křídlový šroub (15) na přídavné rukojeti (Obr. 7) uvolněte otáčením vlevo.

• Hloubkový doraz (3) vsaďte do otvoru (c) tak (Obr. 8a), aby byla vidět číselná nebo milimetrová stupnice v průzoru (d) (Obr. 8b). Posuňte hloubkový doraz na délku upnutého vrtáku, k tomu přitiskněte vrták proti rovné zdi.

• V průzoru hloubkového dorazu odečtěte příslušnou hodnotu a od této hodnoty odečtěte požadovanou hloubku vrtání.

• Novou hodnotu nastavte posunutím hloubkového dorazu v průzoru. Zajistěte hloubkový doraz otáčením křídlového šroubu doprava.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 19

Page 20

8 – Provoz

Předvolba otáček (Obr. 9)

Pro šetrnou práci s materiálem dodržujte doporučené otáčky výrobce příslušenství. Předvolba

otáček regulačním kolečkem (5):

• Otáčejte regulačním kolečkem směrem na „+“ až na doraz = nejvyšší počet otáček.

• Otáčejte regulačním kolečkem směrem na „–“ až na doraz = nejnižší počet otáček.

Počet otáček se může podle tlaku na zapínač/vypínač (6) plynule nařídit až na předvolené otáčky na regulačním kolečku (5). Při trvalém provozu se zaaretovaným zapínačem/vypínačem běží nářadí s předvolenými otáčkami.

Nastavení provozních režimů (Obr. 10)

POZOR! Nastavujte všechny provozní režimy jen při úplném

zastavení motoru!

Pro nastavení příslušného druhu provozu stiskněte

aretační knoflík na volicím přepínači (9) nastavte volicí přepínač otáčením napravo nebo nalevo symbolem šipky na požadovaný provozní režim. Uvolněte stisk aretačního tlačítka, aby se volicí přepínač zajistil ve zvolené pozici.

Význam symbolů

1. – Vrtání bez příklepu do dřeva a kovu. K tomu se vloží běžné

sklíčidlo vrtáku (11) s adaptérem (je obsažen v balení) do sklíčidla vrtáku (1).

2. – Šrouby je třeba zašroubovat a vyšroubovat ve spojení s běžným sklíčidlem vrtáku (11) a vhodnými nástavci a držáky nástavců (není obsahem balení).

Příklepové vrtání do betonu a zdiva bez přídavného sklíčidla vrtáku. K tomu se vhodné

příklepové vrtáky (14) upnou do sklíčidla (1).

Sekání do dlaždic a zdiva.

K tomu se upínají vhodné sekáče (13) do sklíčidla (1). Otáčecí funkce stroje je v tomto provozním režimu vypnutá.

Nastavení pracovního úhlu.

V této poloze se dá sekáčem upnutým ve sklíčidle ručně otáčet, aby se dal nastavit vhodný pracovní úhel sekáče ke stroji. Jakmile se volicí přepínač otočí na provozní režim sekání (), nastavený pracovní úhel se zablokuje a zůstane během provozu takto nastavený.

Zapnutí a vypnutí

Napětí napájení sítě se musí shodovat s údaji na typovém štítku stroje.

Momentové spínání (Obr. 9)

• Zapnutí: Stiskněte zapínač/vypínač (6).

• Vypnutí: Uvolněte stisk zapínače/ vypínače (6).

Nepřetržitý provoz (Obr. 9)

• Zapnutí: Stiskněte zapínač/vypínač (6) a poté stiskněte aretační knoflík (7).

• Vypnutí: Stiskněte a opět pusťte spínač (6).

5452770-Bohrhammer-man 10.04.14 13:25 Seite 20

Page 21

Přepínač pravotočivého/levotočivého chodu (Obr. 11)

• K příklepovému vrtání, sekání, vrtání, zašroubování šroubů: Volicí páčku (4) posuňte do pozice "pravotočivý chod".

• K vyšroubování šroubů: Volicí páčku posuňte do pozice "levotočivý chod".

POZOR! Přepínání provádějte jen při úplném zastavení motoru!

Informace: V závislosti na typu

jsou otáčky pro chod vlevo snížené. Tím může při levotočivém chodu se stoupajícími otáčkami docházet ke zvýšenému jiskření na kolektoru motoru. To je normální a nejedná se o závadu výrobku.

9 – Způsob práce

POZOR! Všechny zobrazené

vsazovací nástroje nepatří k obsahu balení!

POZOR! Držte stroj při práci

vždy pevně oběma rukama!

Sekání do dlaždic a zdiva (Obr. 12/13/14)

Zasaďte sekáč do sklíčidla (1) tak, jak je výše popsáno. Při používání plochého sekáče otočte volicí přepínač provozních režimů (9) do polohy a otáčením sekáče nastavte vhodný pracovní úhel. Otočením do polohy ()nastavenou polohu sekáče zaaretujte.

Přiložte sekáč k materiálu. Zapněte stroj a začněte pracovat s nízkým počtem příklepů, příklepy zvyšujte podle potřeby. Nevyvíjejte na materiál žádný nadměrný

tlak, aby sekáč mohl rozvinout svou celou sílu.

Příklepové vrtání do zdiva (Obr. 15)

Nastavte volicí přepínač druhů provozu (9) na příklepové vrtání (). Volicí páčku (4) nastavte na pravotočivý chod. Začínejte s nízkým počtem otáček. Potřebné údery pro příklepové vrtání vytváří pneumatický úderový mechanismus. Tento elektro pneumatický princip způsobuje vysokou elastičnost úderu a práci bez zpětných nárazů. Na rozdíl od příklepové vrtačky není vrtací výkon závislý na přítlačné sile. Vyšší přítlačná síla proto pracovní výkon nezvyšuje!

Větší vrtané díry předvrtejte vrtákem s menším průměrem.

Vrtání do dřeva a kovu (Obr. 16/17/18)

Přiložené sklíčidlo pro vrták s ozubeným věncem (11) pro upnutí konvenčních vrtáků do dřeva a kovu, jak je popsáno v bodu "Výměna nástroje", vložte do sklíčidla pro vrták (1). Sklíčidlo pro vrták otevřete klíčem na sklíčidlo (12) a vložte běžný vrták do dřeva nebo kovu. Sklíčidlo pevně utáhněte klíčem. Předvolba otáček regulačním kolečkem (5). Volicí páčku (4) nastavte na pravotočivý chod. Stiskněte zapínač/vypínač (6) a vrtejte nastavenými maximálními otáčkami.

Zašroubování a vyšroubování šroubů (Obr. 19)

Do sklíčidla pro vrták s ozubeným věncem se dají upnout, případně s použitím držáku hrotů (není součástí dodávky), všechny druhy hrotů pro šroubování. Pro zašroubování šroubů nastavte volicí páčku (4) na pravotočivý chod.

POZOR! Pro dosažení přenosu síly používejte vždy takový

5452770-Bohrhammer-man 10.04.14 13:25 Seite 21

Page 22

nástavec (bit), který je vhodný pro danou hlavu šroubu!

POZOR! Aby se hlavy šroubů

nepoškodily, začínejte vždy pracovat s nižším počtem otáček a podle potřeby je zvyšujte!

Pro vyšroubování šroubů nastavte volicí páčku (4) na levotočivý chod. Začínejte s nízkou silou otáčení, aby se zabránilo odkroucení pevných hlav šroubů. Sílu otáčení podle potřeby opatrně zvyšujte.

Při levotočivém chodu jsou

maximální otáčky nižší než při pravotočivém chodu!

10 – Údržba a ochrana

životního prostředí

• Vlastní přístroj čistěte jen vlhkým

hadříkem. Nepoužívejte žádná rozpouštědla! Nakonec dobře osušte.

• Větrací otvory stroje udržujte stále

čisté.

POZOR! Nepoužitelné elektrické a

akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19 EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace.

Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy.

11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

•Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

•Přístroje MeisterCRAFT podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat.

DŮLEŽITÉ UPOZORNĚNÍ! Po

otevření přístroje zaniká nárok

na záruku!

DŮLEŽITÉ! Výslovně

upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Wekzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 22

Page 23

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů MeisterCRAFT provedeme za výhodné ceny.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 23

Page 24

1 – Étendue des fournitures

• Marteau perforateur

• Deuxième poignée

• Mandrin à couronne dentée

• Clé à mandrin

• Butée de profondeur

• Mallette à outils

• Notice d’utilisation

• Certificat de garantie

2 – Informations techniques

Caractéristiques techniques

Alimentation électrique 230V~/50Hz Puissance nominale absorbée 950 W Vitesse de rotation à vide 0–920 min

-1

Nombre d’impacts 0–4850 min-1/ (hors charge) 2,0 J Diamètre ø du col de serrage 43 mm

Diamètre ø de mèche max.

- dans le métal 13 mm

- dans le béton/la pierre/ le granit 26 mm

- dans le bois 30 mm

Câble 300 cm

Sous réserve de modifications techniques.

Émissions sonores/Vibrations

: 89,0 dB(A), LWA: 102,0 dB(A).

Vibrations de la main/du bras a

: 7,8 m/s2.

3 – Composants

1 Mandrin de perceuse 2 Pièce de préhension 3 Butée de profondeur 4 Sélecteur de rotation à droite/

à gauche 5 Molette de présélection de la vitesse 6 Interrupteur Marche/Arrêt 7 Bouton d’arrêt

Mode d’emploi & consignes de sécurité

Pour éviter tout risque de blessure, lire le mode d’emploi avant chaque mise en service et le remettre à toute personne à qui vous confiez l’appareil. À conserver avec l’appareil.

Page

1 – Étendue des fournitures 24 2 – Informations techniques 24 3 – Composants 24 4 – Usage conforme aux

fins prévues 25

5 – Consignes générales

de sécurité 25

6 – Consignes de sécurité

spécifiques à l’appareil 27

Page

7 – Montage et ajustages 28 8 – Fonctionnement 29 9 – Mode de travail 31

10 – Maintenance et

protection de l’environnement 32

11 – Conseils de service 32

Sommaire

5452770-Bohrhammer-man 10.04.14 13:25 Seite 24

Page 25

8 Collier de serrage

9 Sélecteur Percer/Buriner 10 Deuxième poignée 11 Mandrin à couronne dentée 12 Clé à mandrin 13 Vis papillon

4 – Usage conforme aux fins

prévues

Ce marteau perforateur destiné à une utilisation domestique sert à percer le bois et les métaux, à perforer les maçonneries et à visser les vis dans le bois et les métaux.L’appareil comporte en plus une fonction lui permettant de buriner les maçonneries. N’utilisez que des accessoires appropriés – Tenez compte des indications du fabricant. Toutes autres applications sont expressément exclues.

Cet appareil est uniquement destiné à un usage dans le domaine domestique.

5 – Consignes générales de

sécurité pour l’utilisation d’outils électriques

ATTENTION! Lire toutes les instructions de sécurité et toutes

les indications. Le non-respect des

instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.

Conserver les instructions de sécurité et indications pour une utilisation ultérieure.

La notion d’« outil électroportatif » mentionnée dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à accu (sans câble de raccordement).

Endroit de travail

• Maintenez l’endroit de travail propre et bien rangé. Un lieu de

travail en désordre ou mal éclairé augmente le risque d’accidents.

• N’utilisez pas l’appareil dans un

environnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils

électroportatifs génèrent des étincelles risquant d’enflammer les poussières ou les vapeurs.

• Tenez les enfants et autres

personnes éloignés durant l’utilisation de l’outil électroportatif.

En cas d’inattention vous risquez de perdre le contrôle sur l’appareil.

Sécurité relative au système électrique

• La fiche de secteur de l’outil électroportatif doit être appropriée à la prise de courant. Ne pas modifier en aucun cas la fiche. Ne pas utiliser de fiches d’adaptateur avec des appareils avec mise à la terre. Les

fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

• Eviter le contact physique avec des

surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé

de choc électrique au cas où votre corps serait relié à la terre.

• Ne pas exposer l’outil électroportatif à la pluie ou à l’humidité. La pénétration d’eau dans un outil électroportatif augmente le risque d’un choc électrique.

• Ne pas utiliser le câble à d’autres fins

que celles prévues, ne pas utiliser le

5452770-Bohrhammer-man 10.04.14 13:25 Seite 25

Page 26

câble pour porter l’appareil ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenir le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation. Un

câble endommagé ou torsadé augmente le risque d’un choc électrique.

• Au cas où l’outil électroportatif

serait utilisé à l’extérieur, utiliser une rallonge autorisée homologuée pour les applications extérieures.

L’utilisation d’une rallonge électrique homologuée pour les applications extérieures réduit le risque d’un choc électrique.

Sécurité des personnes

• Rester vigilant, surveiller ce que vous faites. Faire preuve de bon sens en utilisant l’outil électroportatif. Ne pas utiliser l’appareil lorsqu’on est fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment

d’inattention lors de l’utilisation de l’appareil peut entraîner de graves blessures sur les personnes.

• Portez des équipements de

protection personnels. Portez toujours des lunettes de protection.

L’utilisation d’équipements de protection tels que masque antipoussière, chaussures antidérapantes, casque ou protection acoustique suivant l’endroit de travail, réduit le risque de blessures.

• Eviter toute mise en service

accidentelle. S’assurer que l’outil électroportatif est effectivement éteint avant d’être raccordé à l’alimentation en courant/à l’accu,

avant d’être soulevé ou d’être porté. Le fait de porter l’appareil avec

le doigt sur l’interrupteur ou de brancher l’appareil sur la source de courant lorsque l’interrupteur est en position de fonctionnement, peut être source d’accidents.

• Enlever tout outil de réglage ou

toute clé avant de mettre l’appareil en fonctionnement. Une clé ou un

outil se trouvant sur une partie en rotation peut causer des blessures.

• Ne pas se surestimer. Veiller à

garder toujours une position stable et équilibrée. Ceci vous permet de

mieux contrôler l’appareil dans des situations inattendues.

• Porter des vêtements appropriés. Ne

pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l’appareil en rotation. Des

vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.

• Maintenir les poignées sèches,

propres et exemptes de graisse et d’huile. Les poignées couvertes de

graisse et d’huile sont glissantes et entraînent une perte de contrôle.

• Si des dispositifs servant à aspirer

ou à recueillir les poussières doivent être utilisés, vérifier que ceux-ci soient effectivement raccordés et qu’ils sont correctement utilisés.

L’utilisation de tels dispositifs réduit les dangers dus aux poussières.

Utilisation et emploi soigneux d’outils électroportatifs

• Ne pas surcharger l’appareil. Utiliser l’outil électroportatif

5452770-Bohrhammer-man 10.04.14 13:25 Seite 26

Page 27

approprié au travail à effectuer.

Avec l’outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu.

• Ne pas utiliser un outil

électroportatif dont l’interrupteur est défectueux. Un outil

électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

• Retirer la fiche de la prise de

courant avant d’effectuer des réglages sur l’appareil, de changer les accessoires, ou de ranger l’appareil. Cette mesure de précaution

empêche une mise en fonctionnement de l’appareil par mégarde.

• Garder les outils électroportatifs

non utilisés hors de la portée des enfants. Ne pas permettre l’utilisation de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les

outils électroportatifs sont dangereux lorsqu’ils sont utilisés par des personnes non initiées.

• Prendre soin des outils

électroportatifs. Vérifier que les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’appareil s’en trouve entravé. Faire réparer ces parties endommagées avant d’utiliser l’appareil. De nombreux

accidents sont dus à des outils électroportatifs mal entretenus.

• Maintenir les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des

bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

• Utiliser les outils électroportatifs, les

accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d’appareil. Tenir compte également des conditions de travail et du travail à effectuer. L’utilisation

des outils électroportatifs à d’autres fins que celles prévues peut entraîner des situations dangereuses.

Service

• Ne faire réparer l’outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d’origine. Ceci permet

d’assurer la sécurité de l’appareil.

6 – Consignes de sécurité

spécifiques à l’appareil

• Portez une protection acoustique appropriée.

• Utiliser les poignées additionnelles livrées avec l’appareil. La perte de

contrôle peut entraîner des blessures.

• Portez un masque de protection contre la poussière lorsque vous utilisez l’appareil.

• N’utilisez la machine que dans le domaine d’application conforme à sa destination.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 27

Page 28

• Pendant la marche, tenez toujours la machine des deux mains et campezvous bien en équilibre.

• Les prises installées en plein air doivent être équipées de disjoncteurs différentiels.

• N’enlevez jamais les copeaux ou éclats tant que la machine tourne.

• Avant de percer un trou dans un mur, vérifiez bien que vous ne risquez pas d’endommager à cet endroit une ligne électrique, une conduite d’eau ou de gaz.

• Il faut bloquer les petites pièces pour empêcher que, entraînées par la mèche pendant le perçage, elles ne se mettent à tourner de façon intempestive.

• Avant d’effectuer tous travaux sur la machine, pendant les pauses de travail et lorsque la machine ne sert pas, débranchez la fiche mâle de la prise de courant.

• Maintenez toujours le cordon de branchement loin de l’aire opérationnelle.

• Ne raccordez la machine que celle-ci en position éteinte.

• Utilisez toujours la machine avec sa poignée supplémentaire.

• L’utilisation de cette machine par des personnes de moins de 16 ans est interdit.

• Tenez compte des consignes générales de sécurité pour l’utilisation d’outils électriques!

• Si la conduite de branchement est endommagée, elle doit être remplacée

par le fabricant ou son représentant du service après-vente pour éviter tout danger.

Ne pas mettre aux ordures ménagères!

Important! Respecter les instructions d’utilisation!

Portez des lunettes de protection.

Portez un masque de protection contre la poussière.

Portez des protège-oreilles.

Le carter est doublement isolé

Label de qualité volontaire « Sécurité contrôlée »

Marquage CE (conformité avec les normes de sécurité européennes)

7 – Montage et ajustages

Mis en place de l’outil (Fig. 4+5)

ATTENTION! Débrancher la fiche

mâle de la prise de courant!

Braquez le mandrin vers le haut.

Mettez en place la queue de

l’outil légèrement graissée et tournez-la jusqu’à ce qu’elle encrante. Poussez la douille de retenue vers le bas jusqu’à la butée: L’outil glisse dans son logement. Relâchez la douille de retenue; elle doit revenir en position de départ.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 28

Page 29

Enlever l’outil (Fig. 6)

ATTENTION! Débrancher la fiche mâle de la prise de courant!

Reculez la douille de retenue, extrayez l’outil du mandrin.

Fixation de la deuxième poignée (Fig. 7)

La deuxième poignée (10) peut être fixée au choix à droite ou à gauche du mandrin. Desserrer la pièce de préhension (2) de la deuxième poignée par rotation à gauche jusqu’à ce qu’elle puisse être poussée pardessus le mandrin de serrage (1) sur le collier de serrage (8). Ce faisant, la came de maintien (a) située sur la face inférieure du collier de serrage doit s'engager dans l'une des 14 rainures de maintien de la bague de serrage (b). De cette manière, il est possible de sélectionner une bonne position de travail et de bloquer la deuxième poignée pour empêcher un éventuel glissement dû aux vibrations. Serrer la pièce de préhension par rotation à droite jusqu’à ce que la deuxième poignée soit fermement attachée à l’appareil.

Réglage de la butée de profondeur (Fig. 8a+b)

• Mettez la mèche en place et verrouillez-la.

• Desserrer la deuxième poignée (Fig. 7) en tournant la vis papillon (15) à gauche.

• Placer la butée de profondeur (3) dans le guidage (c) (Fig. 8a) de manière à ce que l’échelle numérique ou l’échelle en mm soit visible dans la fenêtre de regard (d) Fig. 8b). Déplacez la butée de profondeur sur la longueur de la mèche serrée; pour ce faire, appuyez la mèche sur un mur plat.

• Dans la fenêtre de regard de la butée de profondeur, lisez la valeur puis soustrayez-en la profondeur de forage voulue.

• Régler la nouvelle valeur en déplaçant la butée de profondeur dans la fenêtre de regard. Fixer la butée de profondeur par rotation à droite de la vis papillon.

8 – Fonctionnement

Sélection de la vitesse (Fig. 9)

Pour travailler en ménageant le matériel, respectez les vitesses

recommandées par les fabricants des accessoires. Présélection de la vitesse à l’aide de la molette (5):

• Tournez la molette dans le sens „+“

jusqu’à la butée = vitesse maximum.

• Tournez la molette dans le sens „–“

jusqu’à la butée = vitesse minimum.

Suivant la pression que vous exercez sur la gâchette de Marche/Arrêt (6), vous pouvez faire varier la vitesse en continu; la vitesse maximale atteinte est celle que vous avez réglé par la molette (5). En marche permanente avec la gâchette de Marche/Arrêt verrouillée, la machine tourne à la vitesse préréglée.

Sélectionner les modes de fonctionnement (Fig. 10)

ATTENTION! Ne sélectionner les

modes de fonctionnement que lorsque le moteur est absolument à l’arrêt!

Pour sélectionner un mode de fonctionnement, presser le bouton d’arrêt

sur le sélecteur (9) et placer la flèche du

5452770-Bohrhammer-man 10.04.14 13:25 Seite 29

Page 30

sélecteur sur le mode de fonctionnement voulu en tournant sur la droite ou sur la gauche. Relâcher le bouton d’arrêt pour bloquer le sélecteur dans la position choisie.

Signification des symboles

1. – Forage sans fonction de percussion dans le bois et le métal. On utilise pour cela un

mandrin de perceuse (11) conventionnel avec adaptateur (compris dans la livraison) dans le mandrin (1).

2. – Vissage et dévissage de vis en liaison avec un mandrin de perceuse (11) conventionnel et des embouts et porteembouts appropriés (non

compris dans la livraison).

Forage à percussion dans le béton et la maçonnerie sans mandrin de perceuse additionnel. On serre à cet

effet des forets à percussion (14) adéquats dans le mandrin de forage (1).

Burinage dans les carrelages et la maçonnerie. On serre à

cet effet des burins (13) adéquats dans le mandrin de forage (1). Dans ce mode de fonctionnement, la fonction rotative de l’appareil est désactivée.

Régler l'angle de travail. Dans cette position, un burin serré dans le mandrin de forage peut être tourné à la main pour le réglage d’un angle de travail favorable du burin par rapport à l’appareil. Dès que le sélecteur est tourné sur le mode de

fonctionnement burin ( ), l’angle de travail réglé est verrouillé et maintenu pendant le fonctionnement.

Enclenchement – Coupure

La tension du secteur doit concorder avec les indications figurant sur la plaque signalétique de la machine.

Marche de courte durée (Fig. 9)

• Enclenchement: Appuyez sur l’interrupteur Marche/Arrêt (6).

• Arrêt: Relâchez l’interrupteur Marche/ Arrêt (6).

Marche permanente (Fig. 9)

• Enclenchement: Appuyez sur l’interrupteur Marche/Arrêt (6) puis appuyez sur le cran d’arrêt (7).

• Arrêt: Appuyez sur l’interrupteur Marche/Arrêt (6), puis relâachez.

Commuter la rotation à droite/à gauche (Fig. 11)

• Pour percer à percussion, forer, visser des vis: Amenez le sélecteur (4) sur la position "Rotation à droite".

• Pour dévisser des vis: Amenez le sélecteur sur la position "Rotation à gauche".

ATTENTION! Ne procéder à la

commutation que lorsque le

moteur est absolument à l’arrêt!

Information: Du fait du type de

construction, la vitesse de rotation

5452770-Bohrhammer-man 10.04.14 13:25 Seite 30

Page 31

est réduite pour la marche à gauche. En rotation à gauche avec vitesse croissante, il peut en résulter une production accrue d’étincelles sur le collecteur du moteur. Ceci est normal et ne constitue pas un vice du produit.

9 – Mode de travail

ATTENTION! Aucun des outils représentés ne fait partie de la

livraison!

ATTENTION! Toujours tenir l’appareil à deux mains pour

travailler!

Burinage dans les carrelages et la maçonnerie (Fig. 12/13/14)

Insérer le burin dans le mandrin de perceuse (1) comme décrit plus haut. En cas d’utilisation d’un burin plat, tourner le sélecteur de modes de fonctionnement (9) sur la position et régler un angle de travail favorable par rotation du burin. Bloquer la position de burin réglée par rotation sur la position ( ).

Placer le burin contre le matériau. Mettre l’appareil en marche et commencer avec une faible vitesse de frappe, augmenter la vitesse de frappe selon les besoins. Ne pas exercer de pression excessive sur le matériau, pour que le burin puisse déployer sa pleine puissance.

Perçage à percussion dans la maçonnerie (Fig. 15)

Placer le sélecteur de modes de fonctionnement (9) sur la position forage à percussion ( ). Réglez le levier (4) sur la rotation à droite. Démarrez à vitesse réduite. Un mécanisme pneumatique génère la percussion

nécessaire au forage dans la pierre. Ce principe électropneumatique engendre une haute élasticité aux chocs et permet de travailler sans forces de recul. A la différence d'une perceuse à percussion, la puissance de forage ne dépend pas de la pression exercée. Pour cette raison, le fait d'exercer une pression accrue n'augmente pas le rendement du travail!

Pour les forages de grand diamètre, effectuer un forage préalable avec un plus petit diamètre de foret.

Forage dans le bois et le métal (Fig. 16/17/18)

Dans le mandrin (1), insérez le mandrin à couronne dentée (11) livré d'origine destiné à recevoir des mèches à bois et à métal conventionnelles, comme décrit à la rubrique "Changement d'outil". Ouvrir le mandrin de perceuse avec la clé à mandrin (12) et insérer une mèche à bois ou à métal conventionnelle. Bien serrer le mandrin avec la clé à mandrin.

Présélection de la vitesse à l'aide de la molette (5). Réglez le levier (4) sur la rotation à droite. Presser à fond l’interrupteur Marche/Arrêt (6) et forer avec la vitesse de rotation maximale réglée.

Visser et dévisser des vis (Fig. 19)

Le mandrin à couronne dentée permet de serrer tous les embouts pour visseuse, le cas échéant à l'aide d'un support d'embout (non compris dans les fournitures). Pour visser des vis, réglez le levier (4) sur la position rotation à droite.

ATTENTION! Pour obtenir la

meilleure transmission de forces, toujours utiliser un embout adapté à la tête de vis!

5452770-Bohrhammer-man 10.04.14 13:25 Seite 31

Page 32

ATTENTION! Pour ne pas

endommager les têtes de vis, toujours commencer par une faible vitesse de rotation et l’augmenter si nécessaire!

Pour dévisser des vis, réglez le levier (4) sur la position rotation à gauche. Commencer avec une faible force de rotation pour empêcher une torsion des têtes de vis coincées. Si nécessaire, augmenter la force de rotation avec précaution.

La vitesse de rotation maximale

est plus faible en rotation à gauche qu’à droite!

10 – Maintenance et

protection de l’environnement

• Ne nettoyez le capot de l’appareil

qu’avec un chiffon humide – n’utilisez pas de solvant. Séchez-le bien ensuite.

• Veillez à ce que les ouïes de ventilation

de la machine restent toujours bien propres.

ATTENTION! Les appareils et

accumulateurs inutilisables ne doivent pas se retrouver dans des déchets domestiques! Ils doivent être rassemblés séparément conformément à la directive 2012/19 UE concernant les vieux appareils électroniques et doivent être réutilisés selon les règles de l’art dans l’intérêt de l’environnement.

Veuillez acheminer les appareils électriques inutilisables à une déchetterie locale. Collecter les

matériaux d’emballage triés selon leur nature et les éliminer conformément aux dispositions locales en vigueur. Renseignez-vous auprès de votre administration municipale pour plus de détails.

11 – Conseils de service

• Conservez la machine, la mode d’emploi et les accessoires éventuels dans l’emballage original. Ainsi, vous aurez toutes les pièces et toutes les informations constamment à portée de main.

• Les appareils MeisterCRAFT ne nécessitent pratiquement aucune maintenance; un chiffon humide suffit pour le nettoyage des boîtiers. Ne jamais plonger dans l’eau les appareils électriques. Se reporter aux instructions de service pour de plus amples détails.

• Les appareils MeisterCRAFT sont soumis à des contrôles qualité sévères. Cependant, dans le cas où une anomalie de production se produirait, renvoyer l’appareil à notre service après-vente.

• Une brève description de la panne peut faciliter la recherche de son origine et réduit le délai de réparation. Pendant la validité de la garantie, conservez ensemble le certificat de garantie et le bon de caisse.

• Dans le cas où il ne s’agit pas d’une réparation sous garantie, les travaux de réparation effectués par nos soins vous seront facturés.

IMPORTANT! L’ouverture de

l’appareil entraîne l’annulation

de la garantie!

5452770-Bohrhammer-man 10.04.14 13:25 Seite 32

Page 33

IMPORTANT: Nous attirons

expressément l’attention sur le fait que nous n’avons pas, suivant la loi allemande sur la responsabilité du producteur pour vice de la marchandise, à nous porter responsable des dommages provoqués par nos appareils si ces dommages ont été occasionnés par une réparation incorrecte ou si, lors d’un changement de pièce, des pièces d’origine ou des pièces autorisées par nous n’ont pas été utilisées et que la réparation n’a pas été effectuée par Meister Wekzeuge GmbH le service

après-vente ou un spécialiste agréé! Il en va de même pour les pièces d’accessoires utilisées.

• Afin d’éviter un endommagement de l’appareil pendant son transport, l’acheteur est prié d’effectuer son envoi dans un emballage adapté ou dans l’emballage d’origine.

• Après expiration de la garantie, toutes les réparations d’appareils MeisterCRAFT seront assurées par notre service aprés-vente aux prix intéressants.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 33

Page 34

1 – Scope of delivery

• Hammer drill

• Additional grip

• Crown-gear chuck

• Drill-chuck key

• Bit depth stop

• Tool box

• Operating Instructions

• Guarantee

2 – Technical information

Technical data

Current supply 230V~/50Hz Rated power requirement 950 W Idling speed 0–920 min

-1

No. of impacts 0–4850 min-1/ (no load) 2.0 J Collar diameter ø 43 mm Max drill diameter ø

- in metal 13 mm

- in concrete/stone/granite 26 mm

- in wood 30 mm Power cord 300 cm Technical changes reserved.

Noise emission/vibration

: 89,0 dB(A), LWA: 102,0 dB(A).

Hand/arm vibrations a

: 7,8 m/s2.

3 – Components

1 Chuck 2Grip 3 Depth stop 4 Selector switch for clockwise or

counterclockwise rotation 5 Speed-selector knob 6 ON/OFF switch 7 Lock button 8 Clamping collar 9 Selector switch Drill/Chisel

10 Additional handle 11 Crown-gear chuck 12 Drill-chuck key 13 Thumb screw

4 – Correct use

This hammer drill is suitable for drilling in wood and metal, hammer-drilling in

Operating instructions & safety hints

WARNING! To reduce the risk of injury, please read the operating instructions through carefully before using the device, and then store with the machine! When passing the device on to another user, these operating instructions must also be included!

Page

1 – Scope of delivery 34 2 – Technical information 34 3 – Components 34 4 – Correct use 34 5 – General safety

instructions 35

6 – Safety instructions

relating specifically to the equipment 37

Page

7 – Installation and setting 38 8 – Operation 38 9 – Mode of operation 40

10 – Maintenance and

environmental protection 41

11 – Service instructions 41

Contents

5452770-Bohrhammer-man 10.04.14 13:25 Seite 34

Page 35

masonry and inserting screws into wood and metal in the household.The hammer drill also has a chiselling function for working in masonry. Use suitable accessories only (see manufacturer’s directions). All other applications are expressly excluded.

The machine is intended only for use in the household.

5 – General safety

instructions for handling power tools

WARNING! Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains operated (corded) power tool or battery-operated (cordless) power tool.

Work area

• Keep work area clean and well lit.

Cluttered and dark areas invite accidents.

• Do not operate power tools in

explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust or fumes.

• Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose control.

Electrical Safety

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

• Avoid body contact with earthed or

grounded surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.

• Do not abuse the cord. Never use

the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

• When operating a power tool

outdoors, use an extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of electric shock.

Personal safety

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious personal injury.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 35

Page 36

• Use personal protective equipment. Always wear eye protection.

Protective equipment such as dust masks, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

• Prevent unintentional starting. Ensure

the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your

finger on the switch or energising power tools that have the switch on invites accidents.

• Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

• Do not overreach. Keep proper

footing and balance at all times.

This enables better control of the power tool in unexpected situations.

• Dress properly. Do not wear loose

clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes,

jewellery or long hair can be caught in moving parts.

• Keep handles dry, clean and free from oil and grease. Slippery handles do not allow for safe handling and control of the tool in unexpected situations.

• If devices are provided for the

connection of dust extraction and collection facilities, ensure these are connected and properly used.

Use of these devices can reduce dust related hazards.

Power tool use and care

• Do not force the power tool. Use the correct power tool for your application. The correct power tool

will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the

switch does not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

• Disconnect the plug from the

power source before making any adjustments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentally.

• Store idle power tools out of the

reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools

are dangerous in the hands of untrained users.

• Maintain power tools. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

• Use the power tool, accessories

and tool bits etc. in accordance with these instructions, taking into

5452770-Bohrhammer-man 10.04.14 13:25 Seite 36

Page 37

account the working conditions and the work to be performed. Use of

the power tool for operations different from those intended could result in a hazardous situation.

Service

• Have your power tool serviced by a qualified repair person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

6 – Safety instructions

relating specifically to the equipment

• Wear suitable ear protectors.

• Always use the additional grips

which come with the appliance.

Losing control may result in injuries.

• Wear a dust protection mask when using the device.

• Use the machine for its intended purposes only.

• When the machine is in operation, grasp it with both hands and take a firm stance.

• Power sockets for use out of doors must be fitted with residual-current safety switches.

• Never remove chippings or debris when the machine is running.

• Before drilling in a wall, ensure that there are no electricity wires, water or gas pipes under the surface.

• Secure small workpieces to ensure that they are not entrained by the drill.

• Remove the power plug before working on the machine, during all intervals in work, and when the machine is not in use.

• Always keep the power cable well away from the drilling zone.

• Turn switch to OFF before plugging into power supply.

• Always use the machine with the additional grip.

• Do not allow persons under 16 years of age to use the machine.

• Observe general safety instructions for handling power tools!

• To avoid hazards, damaged power leads must be replaced by the manufacturer or his customer service representative.

Do not dispose of with the household waste!

Important! Observe the operating instructions!

Wear goggles.

Wear a dust protection mask.

Wear ear defenders.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 37

Page 38

The housing is double insulated

Voluntary “geprüfte Sicherheit” seal of quality (tested safety)

CE mark (conformity with European safety standards)

7 – Installation and setting

Inserting tool (Fig. 4+5)

CAUTION! Pull out mains plug!

Point the chuck upwards. Insert the slightly greased shaft of the

tool and turn it to the locking point. Push the retaining bush down to the stop: The tool slips into the retaining bore. Release the retaining bush. It must return to its initial position.

Remove tool (Fig. 6)

CAUTION! Pull out mains plug!

Push the retaining bush back. Pull the tool out of the drill chuck.

Mounting the additional handle (Fig. 7)

The additional handle (10) can be attached both to the right or left side of the chuck. Turn the additional handle grip (2) counterclockwise until it can be pushed over the chuck (1) onto the clamping collar (8). Here the holder cam (a) on the underside of the clamping collar must engage in one of the 14 holder slots of the clamping ring (b). A favourable working position can be selected in this manner, and the

additional handle can at the same time be secured against slipping caused by vibration. Tighten the grip by turning it clockwise until it is firmly attached to the tool.

Setting the drill-depth stop (Figs. 8a+b)

• Insert the drill bit and lock it in position.

• Undo the thumb screw (15) on the additional handle (Fig. 7) by turning it counterclockwise.

• Place the depth stop (3) into the guide (c) in such a way (Fig. 8a) that either the numbers or the millimeter scale can be read off in the inspection window (d) (Fig. 8b). Adjust the drilldepth stop to the length of the drill bit; to do this, press the drill bit against a level wall.

• Read the value in the inspection window of the depth stop and subtract the desired drilling depth from this figure.

• The new value is set by sliding the depth stop in the inspection window. Fix the depth stop by turning the thumb screw clockwise.

8 – Operation

Speed selection (Fig. 9)

To avoid damage or wear to material, observe the

manufacturer’s speed recommendations. Speed selection with knob (5):

• Turn knob in direction „+“ until it

stops = highest speed.

• Turn knob in direction „–“ until it

stops = lowest speed.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 38

Page 39

Depending on pressure, the speed can be controlled continuously on the On/Off switch (6) up to the speed set on knob (5). In continuous operation with the On/Off switch locked, the machine runs at the speed previously selected.

Setting type of operation (Fig. 10)

ATTENTION! Set any type of operation only when the motor

has come to a complete stop!

To set the type of operation required, press the lock

button on the selector switch (9) and set the selector switch by turning the arrow symbol clockwise or counterclockwise to the type of operation required. Release the lock button to fix the selector switch in the position selected.

Meaning of the symbols

1. – Drilling without hammer action in wood and metal. To do this,

insert a conventional chuck (11) with adapter (included in delivery) into the chuck (1).

2. – Tighten and loosen screws in conjunction with a conventional chuck (11) and suitable bits and bit holders (not supplied).

Hammer drilling in concrete and masonry without additional chuck. To do this, suitable

hammer drills (14) are inserted into the chuck (1).

Chiselling in tiles and masonry.

To this end, suitable chisels (13) are inserted into the chuck (1). The tool’s turning function is switched off in this type of operation.

Adjusting working angle. In this position, a chisel clamped in the chuck can be manually turned to set a favourable working angle of the chisel to the tool. As soon as the selector switch is turned to the chisel type of operation ( ), the working angle set is locked and retained during operation.

Starting and stopping

The voltage of the power supply must comply with the voltage stated on the machine plate.

Quick-action switch (Fig. 9)

• Switching on: Press ON/OFF switch (6)

• Switching off: Release ON/OFF switch (6)

Continuous mode (Fig. 9)

• Switching on: Press ON/OFF switch (6) and then press locking button (7).

• Switching off: Press ON/OFF switch (6) and release.

Switching clockwise or counter clock wise rotation (Fig. 11)

• For hammer-drilling, drilling, inserting screws: Set selector switch (4) to position "clockwise rotation".

• For loosening screws: Set selector switch (4) to position "Left rotation".

ATTENTION! Only switch over when the motor comes to a

complete stop!

5452770-Bohrhammer-man 10.04.14 13:25 Seite 39

Page 40

Information: The speed for

counterclock rotation is reduced by the tool design. With increased speed of counterclock rotation there may be therefore more sparking in the motor`s commutator. This is normal and is not indicative of any defects.

9 – Mode of operation

ATTENTION! All insertion tools

illustrated are not included in the delivery!

ATTENTION! When working,

always hold the tool firmly with both hands!

Chiselling in tiles and masonry (Figs. 12/13/14)

Insert the chisel into the chuck (1) as described above. When using a flat chisel, turn the selector switch for the type of operation (9) to the position and turn the chisel to set a favourable working angle. Lock the set chisel setting by turning to the position ( ).

Set the chisel on the material. Switch on the tool and start with a low impact count, raising it when required. Do not exert any excessive pressure on the material to enable the chisel to develop its full power.

Hammer-drilling in masonry (Fig. 15)

Set the selector switch for the type of operation (9) to hammer-drilling ( ). Set selector switch (4) to clockwise rotation. Start at a low speed. A pneumatic hammer generates the impact necessary for hammer drilling in stone. This electro pneumatic principle results in high elasticity and no back-kick during drilling.

Unlike the hammer drill, the drilling power does not depend on pressure. Higher pressure does not increase efficiency or performance!

With large boreholes, first pre-drill with a small drill bit diameter.

Drilling wood and metal (Figs. 16/17/18)

Insert the crown-gear chuck (11) íncluded in the delivery for conventional wood and metal bits into the chuck (1) as described under "Changing tools". Open the chuck with the chuck key (12) and insert a conventional wood or metal drill bit. Using the chuck key, lock up the drill chuck tightly. Speed selection with the knob (5). Set selector switch (4) to clockwise rotation. Press ON/OFF switch (6) and drill at the maximum speed set.

Tightening and loosening screws (Fig. 19)

Any type of screwdriver bit can be inserted into the crown-gear chuck, if necessary using a bit holder (not supplied). Set selector switch (4) to clockwise rotation for inserting screws.

ATTENTION! To obtain the best

power transmission, always use a bit that matches the particular screw head concerned!

ATTENTION! In order not to

damage the screw heads, always start at a low speed, increasing it when required!

Set selector switch (4) to counter clock wise rotation for loosening screws. Start at a low operating torque to avoid tightfitting screw heads from twisting off. Increase the operating torque carefully when required.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 40

Page 41

In counterclockwise rotation, the maximum speed is lower than in

clockwise rotation!

10 – Maintenance and

environmental protection

• Clean the machine case only with a damp cloth – Do not use solvents! Then dry well.

• Always keep the ventilation slits on the machine clean.

CAUTION! Electrical and battery

operated units that no longer work should not be disposed of in the household waste! They are to be collected separately, in accordance with the 2012/19 EU directive for the disposal of electrical and electronic waste, and sent for proper and environmentally-friendly recycling.

Please discard power tools no longer usable at a local collection point. Collection and disposal of packaging materials separately by types complying with local rules and regulations. For details, please contact your municipal authority concerned.

11 – Service instructions

• Store the machine, operating

instructions and where necessary the accessories in the original packaging. In this way you will always have all the information and parts ready to hand.

• MeisterCRAFT devices are to a large

extent maintenancefree, a damp cloth

being sufficient to clean the casing. Do not drop electrical machines in water. Please note additional hints given in the operating instructions.

• MeisterCRAFT devices are subject to stringent quality control. If however a functional fault shoult occur, send the device to our servicing address. The repairs will be carried out in a short time.

• A brief description of the defect speeds up the faulttracing and repair time. If within the guarantee period, please enclose the guarantee document and the proof of purchase.

• In so far as a repair under guarantee is not concerned, we will charge the repair costs to your account.

PLEASE NOTE! Opening of the device invalidates the guarantee

claim!

IMPORTANT! We point out

expressly that in accordance with the Product Liability Act we do not take responsibility for any damage caused by our appliances, in so much that said damage is caused by improper repair, or original parts or parts released by us not being used when parts are changed, or repairs not being conducted by Meister Wekzeuge GmbH, Customer Service or an authorised specialist! The same applies analogously to the accessories used.

• Pack the device well or use the original

packaging in order to avoid transit damage.

• Even after the expiry of the guarantee

period, we would like to help you and carry out any repairs at a favourable price.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 41

Page 42

1 – Omvang van de levering

• Boorhamer

• Extra handgreep

• Tandkransboorhouder

• Boorhoudersleutel

• Diepteaanslag

• Gereedschapkoffer

• Gebruiksaanwijzing

• Garantiebewijs

2 – Technische informatie

Technische gegevens

Elektrische voeding 230V~/50Hz Nominaal ingangsvermogen 950 W Onbelast toerental 0–920 min

-1

Aantal slagen 0–4850 min-1/ (zonder belasting) 2,0 J Spanhalsdiameter ø 43 mm Max. boordoordiameter ø

- in metaal 13 mm

- in beton/steen/graniet 26 mm

- in hout 30 mm Snoer 300 cm

Technische wijzigingen voorbehouden.

Geluidsemissie/trilling

: 89,0 dB(A), LWA: 102,0 dB(A).

Hand-/armtrillingen a

: 7,8 m/s2.

3 – Onderdelen

1 Boorhouder 2 Greepdeel 3 Diepteaanslag 4 Keuzehendel rechts-/linksdraaiend 5 Stelwiel voorinstelling van het

toerental 6 Aan-/Uitschakelaar 7 Vastzetknop 8 Spanhals 9 Keuzeschakelaar boren/beitelen

10 Extra handgreep 11 Tandkransboorhouder 12 Boorhoudersleutel 13 Vleugelschroef

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vóór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Pagina

1 – Omvang van de levering 42 2 – Technische informatie 42 3 – Onderdelen 42 4 – Bedoeld gebruik 43 5 – Algemene

veiligheidstips 43

6 – Speciale veiligheidstips

voor dit apparaat 45

Pagina

7 – Montage en

instelwerkzaamheden 46 8 – Gebruik 47 9 – Werkwijze 48

10 – Onderhoud en

milieubescherming 50

11 – Servicetips 50

Inhoud

5452770-Bohrhammer-man 10.04.14 13:25 Seite 42

Page 43

4 – Bedoeld gebruik

Deze boorhamer is voor het boren in hout en metaal, slagboren in metselwerk en schroeven in hout en metaal in huishoudelijk gebruik geschikt.Het apparaat beschikt over een beitelfunctie voor de bewerking van metselwerk. Gebruik alleen geschikte accessoires; neem de gegevens van de fabrikant in acht. Alle andere toepassingen zijn uitdrukkelijk verboden.

Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd.

5 – Algemene veiligheidstips

voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids voorschriften en aanwijzingen.

Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Werkomgeving

• Houd uw werkomgeving schoon en opgeruimd. Een rommelige of

onverlichte werkomgeving kan tot ongevallen leiden.

• Werk met het gereedschap niet in

een omgeving met explosiegevaar

waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed schappen

veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

• Houd kinderen en andere personen

tijdens het gebruik van het elektrische gereedschap uit de buurt.

Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

• De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

• Voorkom aanraking van het lichaam

met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd

risico door een elektrische schok wanneer uw lichaam geaard is.

• Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

• Gebruik de kabel niet voor een

verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen.

Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 43

Page 44

• Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een

voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

Veiligheid van personen

• Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een

moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

• Draag persoonlijke beschermende

uitrusting en altijd een veiligheids bril. Het gebruik van beschermende

uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.

• Voorkom per ongeluk inschakelen.

Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het

gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Verwijder instelgereedschappen

of schroefsleutels voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een

draaiend deel van het gereedschap kan tot verwondingen leiden.

• Overschat uzelf niet. Zorg ervoor

dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het

gereedschap in onverwachte situaties beter onder controle houden.

• Draag geschikte kleding. Draag

geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

• Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag.

• Wanneer stofafzuigings- of

stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.

Het gebruik van deze voorzieningen beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

• Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende

elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

• Gebruik geen elektrisch

gereedschap waarvan de schakelaar defect is. Elektrisch

5452770-Bohrhammer-man 10.04.14 13:25 Seite 44

Page 45

gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

• Trek de stekker uit het stopcontact

voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze

voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

• Bewaar niet-gebruikte elektrische

gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

• Verzorg het gereedschap zorgvuldig.

Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben

hun oorzaak in slecht onderhouden elektrische gereedschappen.

• Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

• Gebruik elektrisch gereedschap,

toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed -

schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereed schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

Service

• Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

6 – Speciale veiligheidstips

voor dit apparaat

• Draag oorbeschermers. De invloed van lawaai kan verlies van het gehoor veroorzaken.

• Gebruik de extra handgrepen,

die met het apparaat worden meegeleverd. Het verlies van de

controle kan tot letsel leiden.

• Draag een stofmasker bij het gebruik van het apparaat.

• De machine alleen voor het toepassingsgebied gebruiken waarvoor deze bestemd is.

• Tijdens het gebruik de machine altijd met beide handen vasthouden en stevig gaan staan.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 45

Page 46

• Stopcontacten buiten moeten met aardlekschakelaars uitgerust zijn.

• Spanen of splinters mogen nooit met een draaiende machine worden verwijderd.

• Controleer voordat u in een wand boort of er zich op het boorpunt geen verzonken aangelegde stroom-, water- of gasleidingen bevinden.

• Kleine werkstukken moeten zo vastgezet worden dat ze tijdens het boren niet door de boor meegenomen kunnen worden.

• Vóór alle werkzaamheden aan de machine, gedurende pauzes tijdens het werk en als het apparaat niet wordt gebruikt, stekker uit het stopcontact trekken.

• Netsnoer altijd buiten het werkbereik houden.

• Machine alleen uitgeschakeld op het stopcontact aansluiten.

• De machine altijd met extra handgreep gebruiken.

• Personen onder 16 jaar mogen de machine niet bedienen.

• Algemene veiligheidswenken voor de omgang met elektrisch gereedschap in acht nemen!

• Als het aansluitsnoer wordt beschadigd, moet het door de fabrikant of zijn klantenservicevertegenwoordiger worden vervangen, om gevaren te voorkomen.

Niet samen met het huisvuil weggooien!

Belangrijk! Gebruiks aanwijzing in acht nemen!

Draag een veiligheidsbril.

Draag een stofmasker.

Draag gehoorbescherming.

Behuizing is dubbel geïsoleerd

Vrijwillig kwaliteitslabel „Geteste veiligheid

EG-conformiteitsmerkteken (conformiteit met Europese veiligheidsnormen)

7 – Montage en

instelwerk zaamheden

Gereedschap plaatsen (Afb. 4+5)

LET OP! Trek de stekker uit het

stopcontact!

Boorhouder naar boven richten.

Licht ingevette gereedschap -

schacht plaatsen en tot aan het vergrendelpunt draaien. Houderbus tot aan de aanslag eruit schuiven: Het gereedschap glijdt in de opnameschacht. Houderbus loslaten – deze moet in zijn uitgangspositie terugkeren.

Gereedschap eruit halen (Afb. 6)

LET OP! Trek de stekker uit het

stopcontact!

Houderbus terugschuiven, gereedschap uit de boorhouder trekken.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 46

Page 47

Extra handgreep monteren (Afb. 7)

De extra handgreep (10) kan naar wens rechts of links van de boorhouder worden bevestigd. Griffstück (2) van de extra handgreep zover losdraaien door deze linksom te draaien dat hij over de boorhouder (1) heen op de spanhals (8) kan worden geschoven. Daarbij moet de zich op de onderkant van de spanhals bevindende borgnok (a) in een van de 14 borgsleuven van de spanring (b) grijpen. Op die manier kan een gunstige werkstand gekozen worden en kan de extra handgreep gelijktijdig tegen het door trillingen veroorzaakt verschuiven geborgd worden. Het greepdeel door naar rechts draaien vastzetten, tot de extra handgreep vast verbonden is met de machine.

Instellen van de diepteaanslag (Afb. 8b+b)

• Boor plaatsen en vergrendelen.

• Vleugelschroef (15) van de extra handgreep (Afb. 7) losdraaien door deze linksom te draaien.

• Diepteaanslag (3) zodanig in de geleiding (c) inzetten (Afb. 8a), dat naar keuze de schaal met de cijfers of de millimeterschaal in het zicht venster (d) zichtbaar is. Diepteaanslag op de lengte van de opgespannen boor verschuiven, hiervoor de boor tegen een vlakke wand drukken.

• In het zichtvenster van diepteaanslag de waarde aflezen en van deze waarde de gewenste boordiepte aftrekken.

• De nieuwe waarde instellen door de diepteaanslag in het zichtvenster te verschuiven. Diepteaanslag fixeren door de vleugelschroef rechtsom te draaien.

8 – Gebruik

Voorinstelling van het toerental (Afb. 9)

Om het materiaal tijdens werkzaamheden te ontzien, de

adviezen van de fabrikant van de accessoires over het toerental in acht nemen. Voorinstelling van het toerental met stelwiel (5):

• Stelwiel in de richting „+“ tot aan de

aanslag draaien = grootste toerental.

• Stelwiel in de richting „–“ tot aan de

aanslag draaien = kleinste toerental.

Het toerental kan al naar gelang druk op de Aan-/Uitschakelaar (6) traploos tot aan het op het stelwiel (5) vooraf ingestelde toerental geregeld worden. Bij continu gebruik met een vergrendelde Aan-/Uitschakelaar draait de machine met het vooraf ingestelde toerental.

Instellen van de modi (Afb. 10)

LET OP! Alle modi uitsluitend bij volledige stilstand van de motor

instellen!

Voor het instellen van de gewenste modus de

vastzetknop op de keuzeschakelaar (9) indrukken en de keuzeschakelaar door naar rechts of links draaien met het pijlsymbool op de gewenste modus zetten. Vastzetknop loslaten om de keuzeschakelaar in de gekozen positie vast te zetten.

Betekenis van de symbolen

1. – Boren zonder hamerfunctie in hout en metaal. Hiertoe

wordt een conventionele boorhouder (11) met adapter

5452770-Bohrhammer-man 10.04.14 13:25 Seite 47

Page 48

(in de omvang van de levering inbegrepen) in de boorhouder (1) ingezet.

2. – Schroeven in- en uitdraaien in combinatie met een conventionele boorhouder (11) en geschikte bits en bit houders (niet inbegrepen in de

omvang van de levering).

Slagboren in beton en metselwerk zonder extra boorhouder. Daartoe worden

geschikte betonboren (14) in de boorhouder (1) gespannen.

Beitelen in tegels en metselwerk. Hiertoe worden

geschickte beitels (13) in de boorhouder (1) opgespannen. De draaifunctie van de machine is in deze modus uitgeschakeld.

Werkhoek instellen. In deze stand kan een in de boorhouder ingespannen beitel met de hand gedraaid worden om een gunstige werkhoek van de beitel ten opzichte van de machine in te stellen. Zodra de keuzeschakelaar in de beitelmodus ( ) gedraaid wordt, wordt de ingestelde werkhoek vergrendeld en tijdens het gebruik in deze stand gehouden.

Aan-/Uitschakelen

De spanning van het stroomnet moet met de gegevens op het typeplaatje van de machine overeenstemmen.

Momentschakeling (Afb. 9)

• Aanzetten: Aan-/Uitschakelaar (6) indrukken.

• Uitschakelen: Aan-/Uitschakelaar (6) loslaten.

Continu gebruik (Afb. 9)

• Aanzetten: Aan-/uitschakelaar (6) indrukken en dan vergrendelingsknop (7) indrukken.

• Uitschakelen: Aan-/Uitschakelaar (6) drukken en loslaten.

Omschakelen rechts-/linksdraaiend (Afb. 11)

• Voor slagboren, boren, schroeven indraaien: Keuzehendel (4) op stand "rechtsdraaiend" schuiven.

• Voor het uitdraaien van schroeven: Keuzehendel op stand "linksdraaiend" schuiven.

LET OP! Het omschakelen amg

uitsluitend bij volledige stilstand

van de motor geschieden!

Informatie: Door de bouwwijze

is het toerental voor linksom draaien gereduceerd. Daardoor kan er tijdens het linksom draaien met een toenemend toerental een verhoogde vonkvorming op de collector van de motor optreden. Dit is normaal en geen fout aan het product.

9 – Werkwijze

LET OP! Alle afgebeelde

applicatiegereedschap behoort niet tot de omvang van de levering!

5452770-Bohrhammer-man 10.04.14 13:25 Seite 48

Page 49

LET OP! Machine tijdens het werken steeds met beide handen

vasthouden!

Beitelen in tegels en metselwerk (Afb. 12/13/14)

Beitel zoals boven beschreven in de boorhouder (1) zetten. Bij gebruik van een vlakke beitel de keuzeschakelaar voor de modus (9) in de stand draaien en door draaien van de beitel een gunstige werkhoek instellen. Door draaien in stand ( ) de ingestelde beitelstand vastzetten.

Beitel op het materiaal zetten. Machine inschakelen en met een laag aantal slagen beginnen, aantal slagen naar wens verhogen. Geen overmatige druk op het materiaal uitoefenen, zodat de beitel zijn volle kracht kan ontwikkelen.

Slagboren in metselwerk (Afb. 15)

Keuzeschakelaar voor de werkmodi (9) op slagboren ( ) zetten. Keuzehendel (4) op rechtsdraaiend zetten. Met een laag toerental starten. De vereiste slag voor het slagboren in steen wordt geproduceerd door een pneumatisch slagmechanisme. Dit elektropneumatische principe zorgt voor een hoge slag elasticiteit en voor werken zonder terugslag. In tegenstelling tot een slagboormachine is het boorvermogen niet van de aandrukkracht afhankelijk. Een grotere aandrukkracht verhoogt het vermogen dus niet.

Bij grote boordiameters met een boor met geringere doorsnede voorboren.

Boren in hout en metaal (Afb. 16/17/18)

De meegeleverde tandkransboorhouder (11) voor het opnemen van

conventionele hout- en metaalboren, zoals onder "Wisselen van het gereed schap" beschreven, in de boorhouder (1) plaatsen. Boorhouder met behulp van de boorhoudersleutel (12) openen en een conventionele hout- of metaalboor plaatsen. De boorhouder met de sleutel van de boorhouder goed vastdraaien. Toerental met het instelwiel (5) instellen. Keuzehendel (4) op rechtsdraaiend zetten. Aan-/Uitschakelaar (6) door drukken en met het ingestelde maximum toerental boren.

In- en uitdraaien van schroeven (Afb. 19)

In de tandkransboorhouder kunnen eventueel met gebruikmaking van een bithouder (wordt niet meegeleverd), alle soorten van schroevendraaierbits worden opgespannen. Voor het indraaien van schroeven de keuzehendel (4) op rechts draaiend zetten.

LET OP! Om de beste kracht -

overbrenging te bereiken, altijd een bit gebruiken, dat bij de desbetreffende schroefkop past!

LET OP! Om de schroefkoppen

niet te beschadigen, altijd met een laag toerental beginnen en dit naar wens verhogen!

Voor het uitdraaien van schroeven de keuzehendel (4) op linksdraaiend zetten. Met geringe draaikracht beginnen, om een eraf draaien van vastzittende schroefkoppen te voorkomen. Draaikracht bij behoefte voorzichtig opvoeren.

Bij linksom draaien is het

maximaal toerental lager dan bij rechtsom draaien!

5452770-Bohrhammer-man 10.04.14 13:25 Seite 49

Page 50

10 – Onderhoud en

milieu bescherming

• Machinehuis uitsluitend met een vochtige doek reinigen – geen oplosmiddel gebruiken! Droog het apparaat vervolgens goed af.

• Houd de ventilatiesleuven van de machine schoon.

OPGELET! Niet meer bruikbare

elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19 EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recycling centrum gebracht worden.

Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na.

11 – Servicetips

• Bewaar de machine, de handleiding

en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

• MeisterCRAFT-gereedschappen

behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in

het water houden. Verdere aan wij zingen treft u in de handleiding aan.

• MeisterCRAFT-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen.

ATTENTIE! indien het apparaat

door u wordt opengemaakt, dan vervallen al uw aanspraken op garantie!

BELANGRIJK! Wij wijzen er

uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Wekzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 50

Page 51

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de garantie termijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan Meister CRAFT-artikelen dan tegen lage kosten door ons worden uitgevoerd.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 51

Page 52

1 – Teslimat kapsam∂

• Darbeli matkap

• ∑lave sap

• Cer diμlili matkap aynas∂

• Matkap aynas∂ anahtar∂

• Derinlik durdurma düzeneπi

• Alet çantas∂

• Kullan∂m talimat∂

• Garanti belgesi

2 – Teknik bilgiler

Teknik veriler

Ak∂m beslemesi 230V~/50Hz Nominal sarfiyat 950 W Rölanti devir say∂s∂ 0–920 min

-1

Darbe say∂s∂ 0–4850 min-1/ (yüksüz) 2,0 J Gergi-ø 43 mm Maks. Del-ø

- Metale 13 mm

- Betona/Taμa/Granite 26 mm

- Tahtaya 30 mm Kablo 300 cm

Teknik deπiμiklikler yap∂lmas∂ durumu sakl∂ tutulmaktad∂r.

Gürültü emisyonu/Titreμim

: 89,0 dB(A), LWA: 102,0 dB(A).

El/kol titreμimleri a

: 7,8 m/s2.

3 – Yap∂ parçalar∂

1 Matkap aynas∂ 2Sap 3 Derinlik durdurma düzeneπi 4 Saπa/Sola hareket kolu 5 Devir say∂s∂ ön seçimi ayar düπmesi 6 Açma/Kapama μalteri 7 Sabitleme düπmesi 8 Gergi

9 Delme/Kesme seçmeli μalteri 10 ∑lave sap 11 Cer diμlili matkap aynas∂ 12 Matkap aynas∂ anahtar∂ 13 Kelebek vida

Kullanım talimat∂ ve güvenlik uyarıları

UYARI! Yaralanma riskinin azalt∂lmas∂ bak∂m∂ndan, ilk kullan∂mdan önce lütfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diπer bir kullan∂c∂ya vermeniz durumunda, bu kullanma talimatlar∂n∂ da yan∂nda teslim ediniz.

sayfa

1 – Teslimat kapsam∂ 52 2 – Teknik bilgiler 52 3 – Yap∂ parçalar∂ 52 4 – Öngörülen amac∂na

uygun kullan∂m biçimi 53 5 – Genel güvenlik uyar∂lar∂ 53 6 – Cihaza özgü güvenlik

uyar∂lar∂ 55

sayfa

7 – Montaj ve ayar iμlemleri 56 8 – ∑μletim 57 9 – Çal∂μma tarz∂ 58

10 – Bak∂m ve çevrenin

korunmas∂ 59

11 – Servis aç∂klamalar∂ 59

∑çindekiler

5452770-Bohrhammer-man 10.04.14 13:25 Seite 52

Page 53

4 – Öngörülen amaçlara

uygun kullan∂m

Bu darbeli matkap eviμlerindeki tahta ve metale delme iμlemi, duvara darbeli delme iμlemi ve tahta ve metale vidalama iμlemine uygundur. Cihaz∂n bir de duvarda iμlem yapmak üzere kesme fonksiyonu vard∂r. Sadece uygun aksesuar kullan∂n∂z (üretici bilgilerine dikkat ediniz). Amac∂ d∂μ∂nda tüm kullan∂mlar yasakt∂r.

Bu cihaz evde kullan∂lmak içindir.

5 – Elektrikli aletlerin

kullan∂m∂na iliμkin genel güvenlik uyar∂lar∂

Dikkat! Bütün güvenlik talimatlar∂ ve hükümleri

okunmal∂d∂r. Aμaπ∂daki talimat

hükümlerine uyulmad∂π∂ takdirde elektrik çarpmas∂, yang∂n ve/veya aπ∂r yaralanma tehlikeleri meydana gelebilmektedir.

Bir sonraki kullan∂m için bu güvenlik talimatlar∂n∂ ve hükümlerini güvenli bir yerde saklay∂n∂z.

Uyar∂ ve talimat hükümlerinde kullan∂lan "Elektrikli EI Aleti" kavram∂, ak∂m μebekesine baπl∂ (μebeke baπlant∂ kablosu ile) aletlerle akü ile çal∂μan aletleri (ak∂m μebekesine baπlant∂s∂ olmayan aletler) kapsamaktad∂r.

Çal∂μma yeri

• Çal∂μt∂π∂n∂z yeri temiz ve düzenli tutunuz. Çal∂μt∂π∂n∂z yer düzensiz ise

ve iyi ayd∂nlat∂lmam∂μsa kazalar meydana gelebilmektedir.

• Yak∂n∂nda yan∂c∂ s∂v∂lar, gazlar veya

tozlar bulunan patlama tehlikesi olan

yerlerde aletinizle çal∂μmay∂n∂z.

Elektrikli el aletleri, toz veya buharlar∂n tutuμmas∂na neden olabilecek k∂v∂lc∂mlar ç∂kartmaktad∂rlar.

• Elektrikli el aleti ile çal∂μ∂rken

çocuklar∂ ve baμkalar∂n∂ uzakta tutunuz. Dikkatiniz daπ∂lacak olursa

aletin kontrolünü kaybedebilirsiniz.

Elektrik emniyeti

• Aletin fiμi prize uymal∂d∂r. Fiμi hiçbir zaman deπiμtirmeyiniz. Koruyucu donan∂m∂ bulunan topraklanm∂μ aletlerle birlikte adaptör fiμi kullanmay∂n∂z.

Deπiμtirilmemiμ fiμ ve uygun priz elektrik çarpma tehlikesini azalt∂r.

• Borular, kalorifer petekleri, ∂s∂t∂c∂lar

ve buzdolaplar∂ gibi topraklanm∂μ yüzeylerle bedensel temasa gelmekten kaç∂n∂n∂z. Bedeniniz

toprakland∂π∂ anda büyük bir elektrik çarpma tehlikesi ortaya ç∂kar.

• Aleti yaπmur alt∂nda veya nemli yerlerde b∂rakmay∂n∂z. Suyun elektrikli el aleti içine s∂zmas∂ elektrik çarpma tehlikesini yükseltir.

• Aleti kablosundan tutarak taμ∂may∂n∂z,

kabloyu kullanarak asmay∂n∂z veya kablodan çekerek fiμi ç∂kartmay∂n∂z. Kabloyu ∂s∂dan, yaπdan, keskin kenarl∂ cisimlerden veya aletin hareketli parçalar∂ndan uzak tutunuz.

Hasarl∂ veya dolanm∂μ kablo elektrik çarpma tehlikesini yükseltir.

• Bir elektrikli el aleti ile aç∂k havada

çal∂μ∂rken, mutlaka aç∂k havada kullan∂lmaya onayl∂ olan bir uzatma kablosu kullan∂n∂z. Aç∂k havada

kullan∂lmaya uygun uzatma kablosunun kullan∂lmas∂ elektrik çarpma tehlikesini azalt∂r.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 53

Page 54

Kiμilerin Güvenliπi

• Dikkatli olunuz, ne yapt∂π∂n∂za dikkat ediniz, elektrikli el aleti ile iμinizi makul bir tempo ve yöntemle yürütünüz. Yorgunsan∂z, ald∂π∂n∂z haplar∂n, ilaçlar∂n veya alkolün etkisinde iseniz aletinizi kullanmay∂n∂z. Aleti kullan∂rken bir

anl∂k dikkatsizlik önemli yaralanmalara neden olabilir.

• Daima kiμisel koruyucu donan∂m

ve koruyucu gözlük kullan∂n∂z.

Yapt∂π∂n∂z iμe göre kullanacaπ∂n∂z∂ toz maskesi, kaymayan iμ ayakkab∂lar∂, kask ve kulakl∂k yaralanma tehlikesini azalt∂r.

• Aletin kontrol d∂μ∂ çal∂μmamas∂ için

gerekli önlemleri al∂n∂z. Aleti ak∂m μebekesine veya aküye baπlamadan önce, kald∂rmadan veya taμ∂maya baμlamadan önce kapal∂ olduπundan emin olunuz. Aleti taμ∂rken parmaπ∂n∂z

μalter üzerinde olursa veya aleti aç∂k durumda ak∂m μebekesine baπlarsan∂z kazalara neden olabilirsiniz.

• Aleti çal∂μt∂rmadan önce ayar

aletlerini veya anahtarlar∂ aletten ç∂kart∂n∂z. Aletin dönen parçalar∂n∂n

içinde bulunabilecek bir yard∂mc∂ alet yaralanmalara neden olabilir.

• Kendinize çok fazla güvenmeyiniz.

Çal∂μ∂rken duruμunuz güvenli olsun ve dengenizi her zaman saπlay∂n∂z.

Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

• Uygun iμ elbiseleri giyiniz. Geniμ

giysiler giymeyiniz ve tak∂ takmay∂n∂z. Saçlar∂n∂z∂, giysilerinizi ve eldivenlerinizi aletin hareketli parçalar∂ndan uzak tutunuz. Bol

giysiler, uzun saçlar veya tak∂lar, aletin hareketli parçalar∂ taraf∂ndan tutulabilir.

• Tutamaklar∂ kuru, temiz ve yaπs∂z tutunuz. Yaπl∂ tutamaklar kayabilir ve aletin kontrolünü kaybedebilirsiniz.

• Toz emme donan∂m∂ veya toz

tutma tertibat∂ kullan∂rken, bunlar∂n baπl∂ olduπundan ve doπru kullan∂ld∂π∂ndan emin olunuz. Bu

donan∂mlar∂n kullan∂lmas∂ tozdan kaynaklanacak tehlikeleri azalt∂r.

Elektrikli el aletlerinin özenle kullan∂m∂ ve bak∂m∂

• Aleti aμr∂ ölçüde zorlamay∂n∂z. Yapt∂π∂n∂z iμe uygun elektrikli el aletleri kullan∂n∂z. Uygun

performansl∂ elektrikli el aleti ile belirlenen çal∂μma alan∂nda daha iyi ve güvenli çal∂μ∂rs∂n∂z.

• Ωalteri bozuk olan elektrikli el aletini kullanmay∂n∂z. Aç∂l∂p kapanamayan bir elektrikli el aleti tehlikelidir ve onar∂lmal∂d∂r.

• Alette bir ayarlama iμlemine

baμlamadan önce, herhangi bir aksesuar∂ deπiμtirirken veya aleti elinizden b∂rak∂rken fiμi prizden çekiniz. Bu önlem, aletin yanl∂μl∂kla

çal∂μmas∂n∂ önler.

• Kullan∂m d∂μ∂ duran elektrikli el

aletlerini çocuklar∂n ulaμamayacaπ∂ bir yerde saklay∂n∂z. Aleti kullanmay∂ bilmeyen veya bu kullan∂m k∂lavuzunu okumayan kiμilerin aletle çal∂μmalar∂na izin vermeyiniz. Deneyimsiz kiμiler

taraf∂ndan kullan∂ld∂π∂nda, elektrikli el aletleri tehlikelidir.

• Aletinizin bak∂m∂n∂ özenle yap∂n∂z.

Aletinizin kusursuz olarak iμlev görmesini engelleyebilecek bir durumun olup olmad∂π∂n∂, hareketli parçalar∂n kusursuz olarak iμlev

5452770-Bohrhammer-man 10.04.14 13:25 Seite 54

Page 55

görüp görmediklerini ve s∂k∂μ∂p s∂k∂μmad∂klar∂n∂, parçalar∂n hasarl∂ olup olmad∂klar∂n∂ kontrol ediniz. Aleti kullanmaya baμlamadan önce hasarl∂ parçalar∂ onart∂n∂z. Birçok iμ

kazas∂ aletin kötü bak∂m∂ndan kaynaklanmaktad∂r.

• Kesici uçlar∂ daima keskin ve temiz tutunuz. Özenle bak∂m∂ yap∂lm∂μ keskin kenarl∂ kesme uçlar∂n∂n malzeme içinde s∂k∂μma tehlikesi daha azd∂r ve daha rahat kullan∂m olanaπ∂ saπlarlar.

• Elektrikli el aletini, aksesuar∂, uçlar∂

ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullan∂n∂z. Bu s∂ralamada olmak üzere, çal∂μma koμullar∂n∂ ve yapt∂π∂n∂z iμi dikkate al∂n∂z. Elektrikli el aletlerinin

kullan∂mlar∂ için öngörülen alan∂n d∂μ∂nda kullan∂lmalar∂ tehlikeli durumlara neden olabilir.

Servis

• Aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koμulu ile onart∂n∂z. Bu sayede aletin

güvenliπini sürekli hale getirirsiniz.

6 – Cihaza özgü güvenlik

uyar∂lar∂

• Koruma kulakl∂π∂ tak∂n∂z.

• Alet beraberinde verilen ilave saplar∂ kullan∂n∂z. Makine hakimiyetinin yitirilmesi yaralanmalara neden olabilir.

• Cihaz∂ kullan∂rken toz maskesi tak∂n.

• Delme iμleminde ç∂kan tozlardan korunmak üzere uygun bir toz maskesi kullan∂n∂z.

• Makineyi sadece öngürülen kullan∂m alan∂nda kullan∂n∂z.

• Makine çal∂μ∂rken her iki elinizle birden s∂k∂ca tutunuz ve saπlam pozisyon al∂n∂z.

• D∂μar∂daki prizlerin kaçak ak∂m koruma tertibatl∂ μalterle donat∂lm∂μ olmas∂ gereklidir.

• Yonga veya k∂ym∂klar asla makine çal∂μ∂rken temizlenmemelidir.

• Duvara delme yapmadan önce delinecek yerde s∂va alt∂na döμenmiμ elektrik, su ve gaz hatlar∂n∂n olmad∂π∂ndan emin olunuz.

• Küçük malzemelerin delme iμlemi s∂ras∂nda matkaba tak∂lmayacak μekilde tutturulmalar∂ gereklidir.

• Makinenin cer diμlili matkap aynas∂ (teslimat kapsam∂ndad∂r) ile matkap sehpas∂ üzerinde matkap olarak kullan∂lacak olmas∂ halinde, kurulumun veya sabitlemenin saπlam pozisyonda olmas∂na dikkat edilmelidir.

• Makinede iμlem yapmadan önce, çal∂μmaya ara verildiπinde ve alet kullan∂lmad∂π∂nda fiμini prizden çekiniz.

• Baπlant∂ kablosunu her zaman matkab∂n çal∂μma bölgesinden uzak tutunuz.

• Makine kapal∂yken fiμini prize tak∂n∂z.

• Makineyi her zaman ilave sapla beraber kullan∂n∂z.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 55

Page 56

• 16 yaμ∂ndan küçük olanlar bu makineyi kullanamazlar.

• Elektrikli aletlerle çal∂μmaya yönelik genel emniyet uyar∂lar∂n∂ dikkate al∂n∂z.

• Baπlant∂ kablosu bir hasara uπradπ∂ zaman, oluμabilecek tehlikeleri önlemek için, üretici veya müμteri hizmetleri servisi taraf∂ndan deπiμtirilmesi gerekir.

Normal ev çöpüyle beraber imha etmeyin!

Önemli! Kullanma tâlimat∂n∂ dikkate al∂n!

Koruyucu gözlük tak∂n..

Toz maskesi tak∂n.

Kulakl∂k tak∂n.

Kasa çift yal∂t∂ml∂d∂r

“Test edilmiμ güvenlik” gönüllü kalite mührü

CE iμareti (Avrupa emniyet normlar∂na uygunluk)

7 – Montaj ve ayar iμlemleri

Alet deπiμimi (Ωekil 4+5)

D∑KKAT! Fiμi çekiniz!

Matkap aynas∂n∂ yukar∂ hizalay∂n∂z. Hafif greslenmiμ alet ucunu tak∂n∂z ve sonuna kadar

çeviriniz. Tutma yuvas∂n∂ sonuna kadar bast∂r∂n∂z: Alet yuvaya kayar. Tutma yuvas∂n∂ b∂rak∂n∂z – Baμlang∂ç pozisyonuna geri dönmelidir.

Aletin ç∂kar∂lmas∂ (Ωekil 6)

D∑KKAT! Fiμi çekiniz!

Tutma yuvas∂n∂ geri itiniz, aleti matkap aynas∂ndan ç∂kar∂n∂z.

∑lave sap∂n monte edilmesi (Ωekil 7)

∑lave sap (10) isteπe baπl∂ olarak matkap aynas∂n∂n saπ∂na ya da soluna monte edilebilir. Sap∂ (2) sola çevirerek matkap aynas∂n∂n (1) üzerinden geçerek gergiye (8) oturacak μekilde ilave saptan gevμetiniz. Bunda gerginin alt taraf∂ndaki tutma t∂rnaπ∂ (a) tutma halkas∂n∂n (b) 14 yuvas∂ndan birine girmelidir. Bu μekilde en uygun çal∂μma pozisyonu bulunur ve ayr∂ca ilave sap titreμimden kaynaklanacak kaymaya karμ∂ emniyete al∂n∂r. ∑lave sap makineye tamamen baπlanana kadar sap∂ saπa çevirerek s∂k∂μt∂r∂n∂z.

Derinlik durdurma düzeneπi ayar∂ (Ωekil 8a+b)

• Burguyu tak∂n∂z ve kilitleyiniz.

• ∑lave saptaki kelebek viday∂ (15) (Ωekil 7) sola çevirerek gevμetiniz.

• Derinlik durdurma düzeneπini(3) deliπe (c) öyle tak∂n∂z ki, (Ωekil 8a), isteπe baπl∂ olarak bakma penceresinde (d) say∂sal veya mm skalas∂ okunabilsin (Ωekil 8b). Derinlik durdurma düzeneπini s∂k∂μt∂r∂lm∂μ burgunun uzunluπuna kadar itiniz, bunu yaparken burguyu düz bir duvara bast∂r∂n∂z.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 56

Page 57

• Derinlik durdurma düzeneπinin bakma penceresinden ilgili deπeri okuyunuz ve bu deπerden istenen delme derinliπini düμünüz.

• Derinlik durdurma düzeneπini iterek yeni deπeri bakma penceresinde ayarlay∂n∂z. Derinlik durdurma düzeneπini kelebek viday∂ saπa çevirerek sabitleyiniz.

8 – Çal∂μt∂rma iμlemi

Devir say∂s∂ ön seçimi (Ωekil 9)

Malzemenin korunmas∂ aç∂s∂ndan aksesuar üreticisinin devir say∂s∂ tavsiyelerini dikkate al∂n∂z. Ayar

düπmesiyle (5) devir say∂s∂ ön seçimi:

• Ayar düπmesini “+” yönünde sonuna kadar çeviriniz = En büyük devir say∂s∂.

• Ayar düπmesini “-“ yönünde sonuna kadar çeviriniz = En düμük devir say∂s∂.

Devir say∂s∂ açma/kapama μalterine (6) bas∂nca baπl∂ olarak kademesiz μekilde ayar düπmesinde (5) seçilmiμ olan devir say∂s∂na kadar yönlendirilebilmektedir. Sabitlenmiμ açma/kapama μalteriyle sürekli iμletimde makine, önceden seçilmiμ devir say∂s∂ ile çal∂μ∂r.

∑μletim türünün ayarlanmas∂ (Ωekil 10)

D∑KKAT! Tüm iμletme türlerini ancak motor tam durmuμ

haldeyken ayarlay∂n∂z!

∑stenen iμletim türünü ayarlamak için seçmeli

μalterdeki (9) sabitleme düπmesine bas∂n∂z ve seçmeli μalteri saπa veya sola döndürerek ok iμaretini istenen iμletim türüne getiriniz .

Seçmeli μalteri istenen iμletim türüne sabitlemek için sabitleme düπmesini serbest b∂rak∂n∂z.

∑μaretlerin anlam∂

1. – Darbe fonksiyonunu kullanmadan tahta ve metale delme. Bunun için normal bir

matkap aynas∂ (11) adaptörle (teslimat kapsam∂ndad∂r) matkap aynas∂na (1) tak∂l∂r.

2. – Normal bir matkap aynas∂ (11) ve uygun uç ve uç tutucular ile (teslimat kapsam∂nda deπildir) vidalar∂n tak∂lmas∂ç∂kar∂lmas∂

∑lave matkap aynas∂z betona ve duvara darbeli delme.

Bunun için uygun bir darbeli burgu (14) matkap aynas∂na (1) tutturulur.

Fayans ve duvar kesme.

Bunun için uygun bir keski (13) matkap aynas∂na (1) tutturulur. Makinenin dönme fonksiyonu bu iμletim türünde kapal∂d∂r.

Çal∂μma aç∂s∂n∂ ayarlay∂n∂z.

Keskinin makineye uygun çal∂μma aç∂s∂n∂ ayarlamak için bu pozisyonda matkap aynas∂ndaki keski elle çevrilebilir. Seçmeli μalter kesme iμletim türüne ( ) getirilir getirilmez, ayarlanm∂μ olan çal∂μma aç∂s∂ kilitlenir ve iμletim s∂ras∂nda bu aç∂ korunur.

Açma/Kapama

Ωebeke geriliminin makinenin model levhas∂nda yazanla uyumlu olmas∂ gereklidir.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 57

Page 58

Moment devresi (Ωekil 9)

• Açma: Açma/Kapama μalterine (6) bas∂n∂z.

• Kapama: Açma/Kapama μalterini (6) b∂rak∂n∂z.

Sürekli iμletim (Ωekil 9)

• Açma: Açma/Kapama μalterine (6) ve ard∂ndan sabitleme düπmesine (7) bas∂n∂z.

• Kapama: Açma/Kapama μalterine (6) bas∂n∂z ve b∂rak∂n∂z.

Saπa/Sola hareket ayarlamas∂ (Ωekil 11)

• Darbeli delme, delme, vidalama için: Seçme kolunu (4) „saπa hareket“ pozisyonuna getiriniz.

• Vida ç∂kar∂lmas∂: Seçme kolunu „sola hareket“ pozisyonuna getiriniz.

D∑KKAT! Deπiμtirme iμlemini

ancak motor tam durmuμ

haldeyken yap∂n∂z!

Bilgi: Modele baπl∂ olarak sola

harekette devir say∂s∂ düμük ayarlanm∂μt∂r. O nedenle sola harekette devir say∂s∂n∂n yükselmesiyle motor kolektöründe k∂v∂lc∂m oluμumu artabilir. Bu normaldir ve üründe ar∂za anlam∂na gelmez.

9 – Çal∂μma tarz∂

D∑KKAT! Ωekillerde gösterilen

kullan∂m aletleri teslimat kapsam∂nda deπildir!

D∑KKAT! Çal∂μ∂rken makineyi her

zaman her iki elinizle s∂k∂ca

kavray∂n∂z!

Fayans ve duvar kesme (Ωekil 12/13/14)

Keskiyi yukar∂daki tarif edildiπi gibi matkap aynas∂na (1) tak∂n∂z. Düz keski kullan∂lmas∂ halinde iμletim türü seçmeli μalterini (9) pozisyona getiriniz ve keskiyi döndürerek uygun çal∂μma aç∂s∂n∂ ayarlay∂n∂z. Pozisyona ( ) getirerek ayarlanan keski pozisyonunu sabitleyiniz.

Keskiyi iμlenecek malzemeye koyunuz. Makineyi aç∂n∂z ve düμük darbe say∂s∂yla baμlayarak gerekirse darbe say∂s∂n∂ yükseltiniz. Keskinin tam gücüyle çal∂μabilmesi için malzemeye fazla bas∂nç uygulamay∂n∂z.

Duvara darbeli delme (Resim 15)

∑μletim türü seçmeli μalterini (9) darbeli delmeye ( ) ayarlay∂n∂z. Seçme kolunu (4) saπa harekete getiriniz. Düμük devir say∂s∂ ile baμlat∂n∂z. Taμa darbeli delme iμleminde gerekli olan darbe, bir pnömatik darbe mekanizmas∂ taraf∂ndan yarat∂l∂r. Bu elektro-pnömatik çal∂μma prensibi, üstün darbe elastikiyeti verir ve geri tepmeye yol açmaz. Normal darbeli matkaplar∂n tersine bunda delme performans∂ bast∂rma bas∂nc∂na baπl∂ deπildir. O nedenle daha fazla bast∂rma bas∂nc∂ uygulanmas∂ aletin performans∂n∂ artt∂rmaz.

Büyük deliklerde küçük çapl∂ burguyla ön delme yap∂n∂z.

Tahta ve metalde delme iμlemi (Ωekil 16/17/18)

Normal tahta ve metal burgular∂ tutturmak için cihaz beraberinde verilen

5452770-Bohrhammer-man 10.04.14 13:25 Seite 58

Page 59

cer diμlili matkap aynas∂n∂ (11) alet deπiμimi bölümünde tarif edildiπi gibi matkap aynas∂na (1) tak∂n∂z. Matkap aynas∂n∂ matkap aynas∂ anahtar∂yla (12) aç∂n∂z ve normal tahta veya metal burgusunu tak∂n∂z. Matkap aynas∂n∂ matkap aynas∂ anahtar∂yla s∂k∂μt∂r∂n∂z.

Devir say∂s∂ ön seçimini ayar düπ esiyle (5) yap∂n∂z. Seçme kolunu (4) saπa harekete getiriniz. Açma/Kapama μalterine (6) tam bas∂n∂z ve ayarlanm∂μ olan azami devir say∂s∂yla delmeye baμlay∂n∂z.

Vidalar∂n tak∂lmas∂ ve ç∂kar∂lmas∂ (Ωekil 19)

Cer diμlili matkap aynas∂na gerektiπinde uç tutucu da (teslimat kapsam∂nda deπildir) kullan∂lmak suretiyle her tür vida ucu tak∂labilir. Vidalar∂ takmak için seçme kolunu (4) saπa harekete getiriniz.

D∑KKAT! En mükemmel güç

aktar∂m∂na ulaμmak için her zaman vidan∂n baμ∂na uygun uç kullan∂n∂z!

D∑KKAT! Vida baμ∂n∂

zedelememek için her zaman düμük devir say∂s∂yla baμlay∂p gerekirse yükseltiniz!

Vidalar∂ ç∂karmak için seçme kolunu (4) sola harekete getiriniz.

S∂k∂μm∂μ vida baμ∂n∂n kopmas∂n∂ önlemek için düμük devir gücüyle baμlay∂n∂z. Gerekirse devir gücünü dikkatlice artt∂r∂n∂z.

Sola harekette azami devir say∂s∂

saπa harekete k∂yasla daha düμüktür!

10 – Bak∂m ve çevrenin

korunmas∂

• Makine kasas∂n∂ sadece nemli bir bezle temizleyiniz - çözücü kullanmay∂n∂z! Ard∂ndan iyice kurulay∂n∂z.

• Havaland∂rma deliklerini daima temiz tutunuz.

D∑KKAT! Kullanılamayacak duruma

gelen elektrikli ve akülü aletler ev çöpüne atılamazlar! Bunların elektrikli ve eski elektrikli aletlere iliμkin 2012/19 AB yönetmeliπi uyarınca ayrı bir yerde toplanmaları, çevreye zarar vermeyecek ve usulüne uygun μekilde yeniden deπerlendirme yerine verilmeleri gerekmektedir.

Lütfen art∂k kullan∂lamayan durumda olan elektrikli cihazlar∂n∂z∂ yerel toplama noktalar∂na intikal ettiriniz. Ambalaj malzemelerini türlerine göre ayr∂ olarak toplay∂n∂z ve yerel yönetmelik hükümleri doπrultusunda at∂k giderme iμlemine tabi tutunuz. Lütfen ayr∂nt∂l∂ bilgiler için yerel yönetim makamlar∂n∂za müracaat ediniz.

11 – Servis aç∂klamalar∂

• Kullanım kılavuzu, bulunması halinde

aksesuar parçaları ve makineyi orijinal ambalajında saklayın. Böylece tüm bilgi ve parçalar daima elinizin altında olur.

• MeisterCRAFT aletleri büyük çaplı

bakım gerektirmez, gövdenin

5452770-Bohrhammer-man 10.04.14 13:25 Seite 59

Page 60

temizlenmesi için nemli bir bez yeterlidir. Elektrikli aletleri kesinlikle suyun içine sokmayın. Daha geniμ bilgiler kullanım kılavuzundan alınabilir.

• MeisterCRAFT aletleri sıkı kalite kontrolünden geçirilir. Buna raπmen fonksiyon arızası meydana geldiπinde aleti servis adresimize postalayın. Aletiniz kısa süre içinde tamir edilecektir.

• Arıza hakkında yapılacak kısa açıklama arıza arama ve tamir süresini azaltacaktır. Arızanın garanti süresi içinde meydana gelmesi halinde aletin içine garanti sertifikası ve kasa fiμini de koyun.

• Arızanın garanti süresinin dıμında meydana gelmesi halinde firmamız tamir ücretini sizden talep edecektir.

ÖNEML∑! Aletin açılması halinde

garanti hakkınız kaybolur.

D∑KKAT! Ürün Sorumluluk

Yasas∂na göre, uygunsuz yap∂lan tamiratlarda veya orjinal olmayan ya da taraf∂m∂zca onaylanmayan parçalar∂n deiμtirilmesi nedeniyle ve tamirat∂n makinelerimizin yol açaca∂ hasarlar için sorumluluk almad∂∂m∂z∂ ehemmiyle belirtiriz! Ayn∂ μey kullan∂lan aksesuvarlar için de -geçerlidir.

• Transport hasarlarını önlemek için

aleti güvenli bir μekilde paketleyin veya orijinal ambalajını kullanın.

• Garanti süresinin dolmasından

sonrada sizlere hizmet veririz ve muhtemelen MeisterCRAFT aletlerinde meydana gelecek arızaları uygun fiyatlarla tamir ederiz.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 60

Page 61

5452770-Bohrhammer-man 10.04.14 13:25 Seite 61

Page 62

… wird die Übereinstimmung mit folgenden

Richtlinien erklärt: … je v souladu s tûmito smûrnicemi: … est conforme aux directives suivantes: … is herewith declared to conform with the

following guidelines: … wordt verklaard dat het in overeenstemming is

met de volgende richtlijnen: … alttaki yönetmeliπe uygun olduπu açıklam∂r:

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

Angewandte harmonisierte Normen: Aplikované súvisiace normy: Normes harmonisées utilisées: Applied, harmonized standarts: Toegepaste, geharmoniseerde normen:

Uygulanan normlar:

EN 60745-1:2009+A11:2010 EN 60745-2-6:2010 EN55014-1:2006+A1:2009+A2:2011 EN55014-2:1997+A1:2001+A2:2008 EN61000-3-2:2006:+A1:2009+A2:2009 EN61000-3-3:2008

Für das nachstehende Erzeugnis ...

Potvrzujeme tímto, že níže uvedený výrobek ...

Nous déclarons que le produit d signé ci-après ... The following product ... Voor het hieronder vermelde produkt ...

Bohrhammer

Vrtací kladivo

Marteau perforateur Rotary Hammer Boorhamer

Darbeli matkap

2006/42 EC 2004/108 EC 2006/95 EC

EG-Konformitätserklärung

Prohlášení o konformitě s ES

Déclaration de conformité CE

EC-Declaration of Conformity EG-Verklaring van overeenstemming AB Uygunluk Açıklaması

MPMB 950 E Nr. 5452770 Bj. 2014 · SN06001

5452770-Bohrhammer-man 10.04.14 13:25 Seite 62

Page 63

D - Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des

Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung

bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

CZ - Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady

z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických

přístrojích.

F - L’objet de la déclaration décrit ci-dessus remplit les prescriptions de la directive 2011/65/UE du

Parlement Européen et du Conseil du 8 juin 2011 relatives à la restriction d’utilisation de certaines

substances dangereuses dans les appareils électriques et électroniques.

GB - The object of the declaration described above is in conformity with Directive 2011/65/EU of the

European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain

hazardous substances in electrical and electronic equipment.

NL - Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de richtlijn

2011/65/EU van het Europees Parlement en van de Raad d.d. 8 juni 2011 ter beperking van het gebruik

van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

TR - Beyan∂n yukar∂da tan∂mlanan konusu, Avrupa Parlamentosu’nun ve Konsey’in elektrikli ve elektronik

cihazlarda belirli tehlikeli maddelerin kullan∂m∂n∂n s∂n∂rlanmas∂na yönelik 8 Haziran 2011 tarihli

2011/65/EU nolu yönetmeliπinin hükümlerini yerine getirmektedir.

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal D- Autorisierte Person zur Aufbewahrung der technischen Dokumente

CZ - Uschování technické dokumentace

F - Conservation de la documentation technique GB - Storage of the technical documentation NL - Bewaring van de technische documenten

TR - Teknik evraklar∂n muhafazas∂

Wuppertal, . . . . . . . . . . . . . . .

Manfred Benning

Dipl.-Ing. Technische Leitung/Produktentwicklung,

04.06.2014

5452770-Bohrhammer-man 10.04.14 13:25 Seite 63

Page 64

zugs weise – nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37– 39 D-42349 Wuppertal Germany

2014/2015 Diese Druckschrift einschließlich aller ihrer

Teile ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen

Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu lässig und strafbar.

Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Ein speisung und Verarbeitung in elektronischen Systemen.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 64
