Termostat programowalny
Opis
- 2 -
AUTO
PROG
Zużycie
baterii
Bieżący tryb działania
(np. komfort)
Bieżący dzień
Ogrzewanie
załączone
Profil
programu
Godzina
Temperatura
(zadana lub
zmierzona)
Przyciski do
regulacji
Tryb automatyczny
Komfort
Ustawianie
godziny
Ustawianie
programu
Oszczędny
Ochrona przed
zamarzaniem
MONTAŻ
Lokalizacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Mocowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Podłączenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Wymiana termostatu 2 przewodowego
lub podłączenie kotła z wejściem dla termostatu ...... 6
Wymiana termostatu 3 przewodowego...................... 6
Podłączenie do kotła bez wejścia dla termostatu ...... 7
Sterowanie konwektorów elektrycznych..................... 7
Uruchamianie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Powrót do ustawień początkowych . . . . . . . . . 11
UŻYTKOWANIE
Ustawianie godziny . . . . . . . . . . . . . . . . . . . . . . 12
Regulacja temperatury . . . . . . . . . . . . . . . . . . . 12
Programowanie . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Tr yb a u tom a ty czn y . . . . . . . . . . . . . . . . . . . . . . . 14
Tr yb n i eob e cno ść . . . . . . . . . . . . . . . . . . . . . . . . 15
Tr yb ręczny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Wymiana baterii . . . . . . . . . . . . . . . . . . . . . . . . . 17
Parametry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
- 3 -
Spis treści
- 4 -
Sonda do pomiaru temperatury znajduje się w obudowie i w związku z tym należy umieścić obudowę ter-
mostatu:
- na łatwo dostępnej ścianie na wysokości 1,50 m,
- z dala od źródeł ciepła (komin, miejsce padania
promieni słonecznych) i z dala od przeciągów
(okno, drzwi),
UWAGA: Nie należy umieszczać termostatu na ścianie
zewnętrznej budynku lub na ścianie, do której przylega
pomieszczenie nieogrzewane (np.: garaż...).
Należy koniecznie uszczelnić (za pomocą szpachlówki)
wejście kabla do obudowy, by uniknąć niepotrzebnych
ruchów powietrza, które mogłyby zakłócać pomiary
sondy.
Lokalizacja
około 1,5 m
co najmniej 20 cm
- 5 -
Unieść pokrywę przy pomocy
śrubokrętu.
Wyciągnąć baterie znajdujące
się w urządzeniu (przy pomocy
śrubokrętu).
Podłączyć przewody sterowania (patrz następny rozdział)
i umieścić termostat na ścianie.
Zamocować go przy
pomocy śrub i kołków
lub w puszce
(➊, rozstaw 60 mm).
W miejscu na przewody (➋) służące do
podłączenia znajdują się zaślepki, które w
razie konieczności należy usunąć przy
pomocy cęgów.
Umieścić baterie pamiętając o odpowied-
nim położeniu biegunów (kierunek).
Mocowanie
AUTO
PROG
1
2
3
2
2
przewód do
usunięcia:
- opornik antycypacyjny,
- uziemienie (przewód
zielony/żółty).
przewody od
używanego wcześniej
termostatu
123
RC T
Podłączenie
Wymiana termostatu 2 przewodowego lub
podłączenie kotła z wejściem dla termostatu.
Odłączyć dopływ prądu.
Podłączyć końcówki 2 i 3 termostatu
do obydwóch końcówek wejścia
dla termostatu kotła.
Jeżeli to jest konieczne, należy
usunąć mostek (przewód
elektryczny) łączący obydwie
końcówki wejścia dla termostatu.
Jeżeli w kotle znajduje się wejście
na zegar, nie należy go pomylić z
wejściem dla termostatu.
Wymiana termostatu 3 przewodowego
Odłączyć dopływ prądu oraz używany
wcześniej termostat. Jeżeli termostat jest
wyposażony w opornik antycypacyjny, należy
usunąć odpowiedniprzewód. Jeżeli używany
termostat jest uziemiony (przewód zielony/żółty),
należy usunąć odpowiedni
przewód.
Podłączyć pozostałe 2
przewody do końcówek 2 i 3 w
termostacie.
123
RC T
usunąć
mostek
przewód, który
należy podłączyć
do termostatu
Nie należy pomylić
z wejściem dla zegara
( w niektórych modelach
kotła)
Przykładowa listwa
zaciskowa kotła
- 6 -
N
N
L
L
konwektor(y)
Zasilanie
cewki
stycznika
Strefa 1
123
RC T
N
L
pompa
123
RC T
Kocioł bez wejścia dla termostatu
Jeżeli kocioł nie posiada wejścia dla termostatu,
można od razu zamówić pompę do kotła.

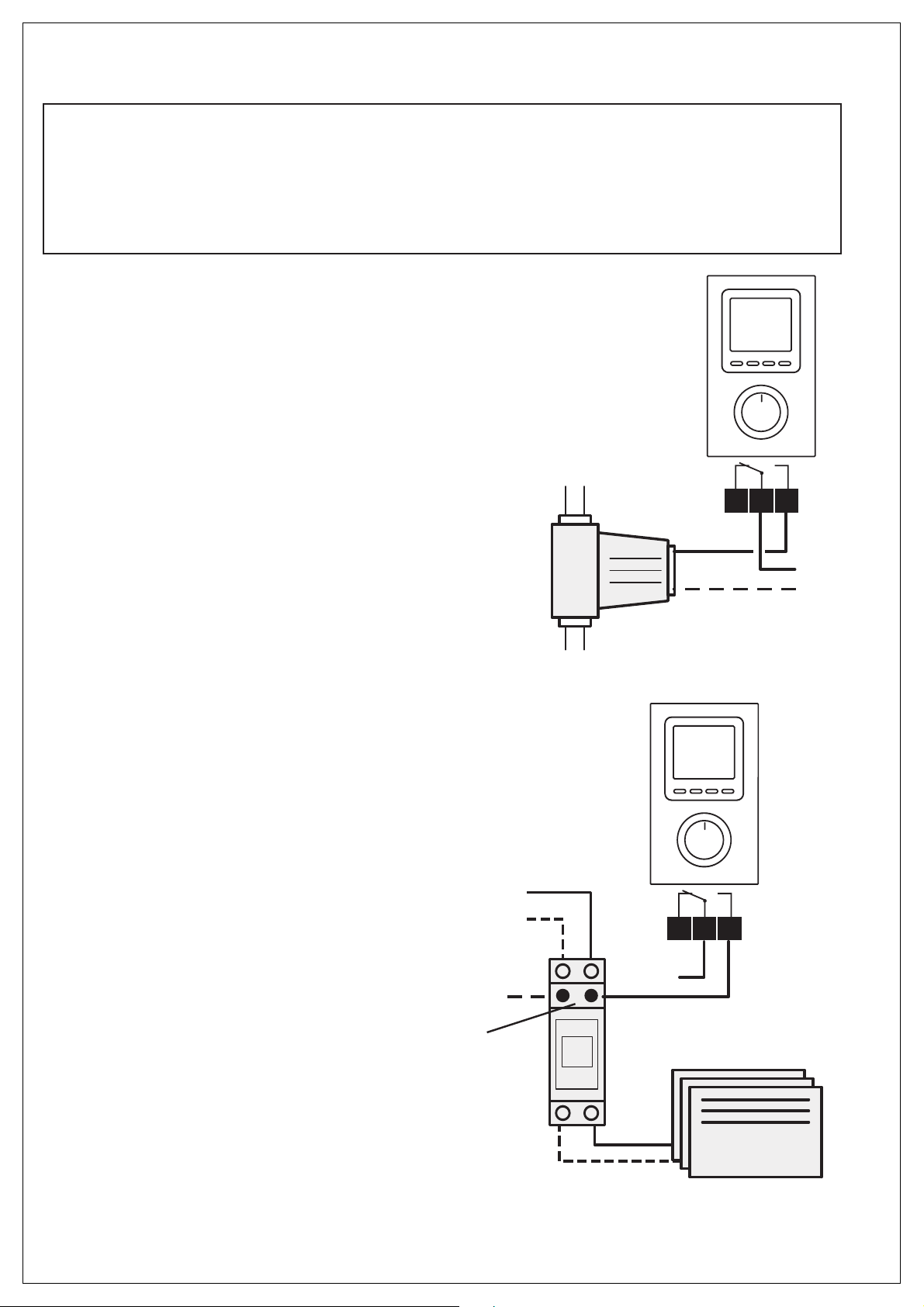

Sterowanie konwektorami
elektrycznymi
Aby było możliwe sterowanie konwektorami
elektrycznymi, należy KONIECZNIE
stosować stycznik mocy
dostosowany do maksymalnej
mocy, która będzie sterowana.
Ze względu na zamierzoną przejrzystość, zamieszczone schematy zawierają
tylko podstawowe informacje. Nie naniesiono zabezpieczeń i innych akcesoriów
wymaganych przez normy. Należy przestrzegać normy UTE C15-100 i zasad
sztuki.Konieczne jest, by połączone urządzenia lub te, które znajdują się w
pobliżu, nie powodowały znacznych zakłóceń (dyrektywa CEE 89/336).
- 7 -
- 8 -
Umieścić pokrętło w pozycji i
przez 5 sekund przytrzymać
przycisk znajdujący się po lewej
stronie, aż wyświetli się H101
vx:xx (menu serwis
przeznaczone dla instalatora).
Nacisnąć OK.
Na ekranie pojawia się CF01.
CF01 – Korekta
pomiaru temperatury
otoczenia
Jeżeli istnieje rozbieżność między
temperaturą zmierzoną
(termometr) a Temperaturą
wskazaną i wyświetloną przez
urządzenie, za pomocą tego
menu można ustawić pomiar
sondy tak, by zlikwidować tę roz-
bieżność
(od -4°C do +4°C przy skoku o 0,1°C).
Nacisnąć + lub - w celu dokonania wyboru, następnie
na OK, by zatwierdzić wybór i przejść do następnego
menu.
Uruchamianie
5 sek.
- 9 -

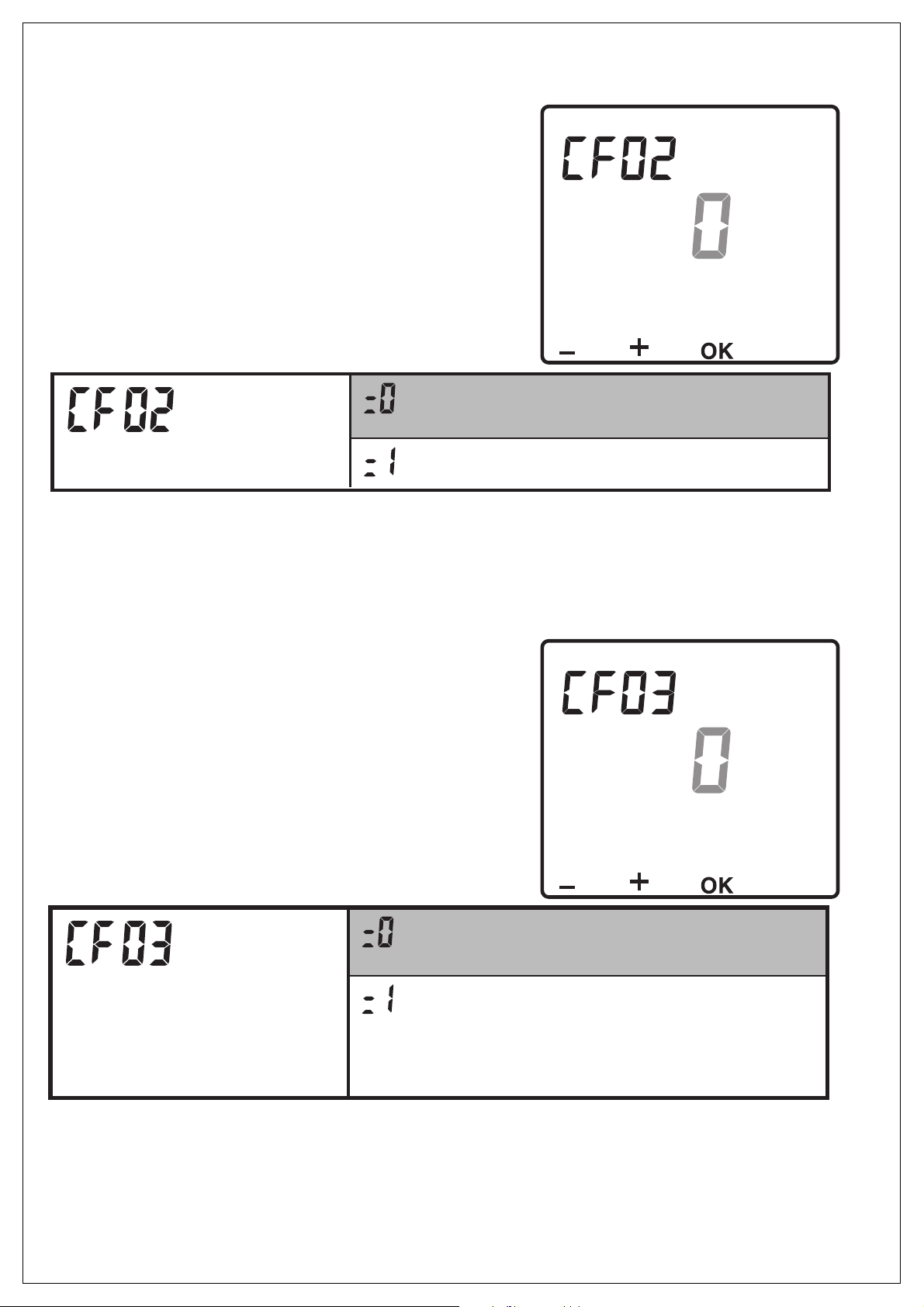

CF02 – Opcja wyświetlania
temperatury w trybie AUTO
Nacisnąć + lub - w celu dokonania wyboru, następnie
na OK, by zatwierdzić wybór i przejść do następnego
menu.
CF03 – Regulacja
temperatury Komfort
Nacisnąć + lub - w celu dokonania wyboru, następnie
na OK, by zatwierdzić wybór i przejść do następnego
menu.
Stałe wyświetlanie temperatury zadanej
Te m p e r a t u r a w y świetlona
Stałe wyświetlanie temperatury
otoczenia
Temperatura regulowana przez
termostat
Regulacja temperatury
w trybie komfort
Temperatura regulowana przez
element grzewczy. W takich
przypadkach, podczas działania w
trybie Komfort, wyświetlane jest ON.
- 10 -
CF04 – System
zapobiegający zacieraniu
się pompy
Nacisnąć + lub - w celu dokonania wyboru, następnie
na OK, by zatwierdzić wybór i
przejść do następnego menu.
CF05 – Stan przekaźnika
po 3 miesiącach od
momentu sygnalizacji
słabego zasilania baterii
Nacisnąć + lub - w celu dokonania wyboru, następnie na
OK, by zatwierdzić wybór i przejść do następnego menu.
Aby wyjść z trybu konfiguracja, należy obrócić pokrętło.
Brak systemu zapobiegającego
zacieraniu się pompy
System zapobiegający
zacieraniu się pompy
System zapobiegający zacieraniu
się pompy jest aktywny (uruchomienie
na 1 minutę po 24 godzinnej przerwie
w działaniu)
Otwarty (OFF)
Stan przekaźnika po 3
miesiącach przy słabym
zasilaniu baterii
Zamknięty (ON)
Działanie aż do wyczerpania się
baterii (stan przekaźnika zmienny).
- 11 -
Istnieje możliwość powrotu do parametrów ustawionych w fabryce:
- ustawienia dokonywane przez instalatora (szary
kolor w menu dotyczących uruchamiania)
- data i godzina,
- temperatury zadane,
- program domyślny.

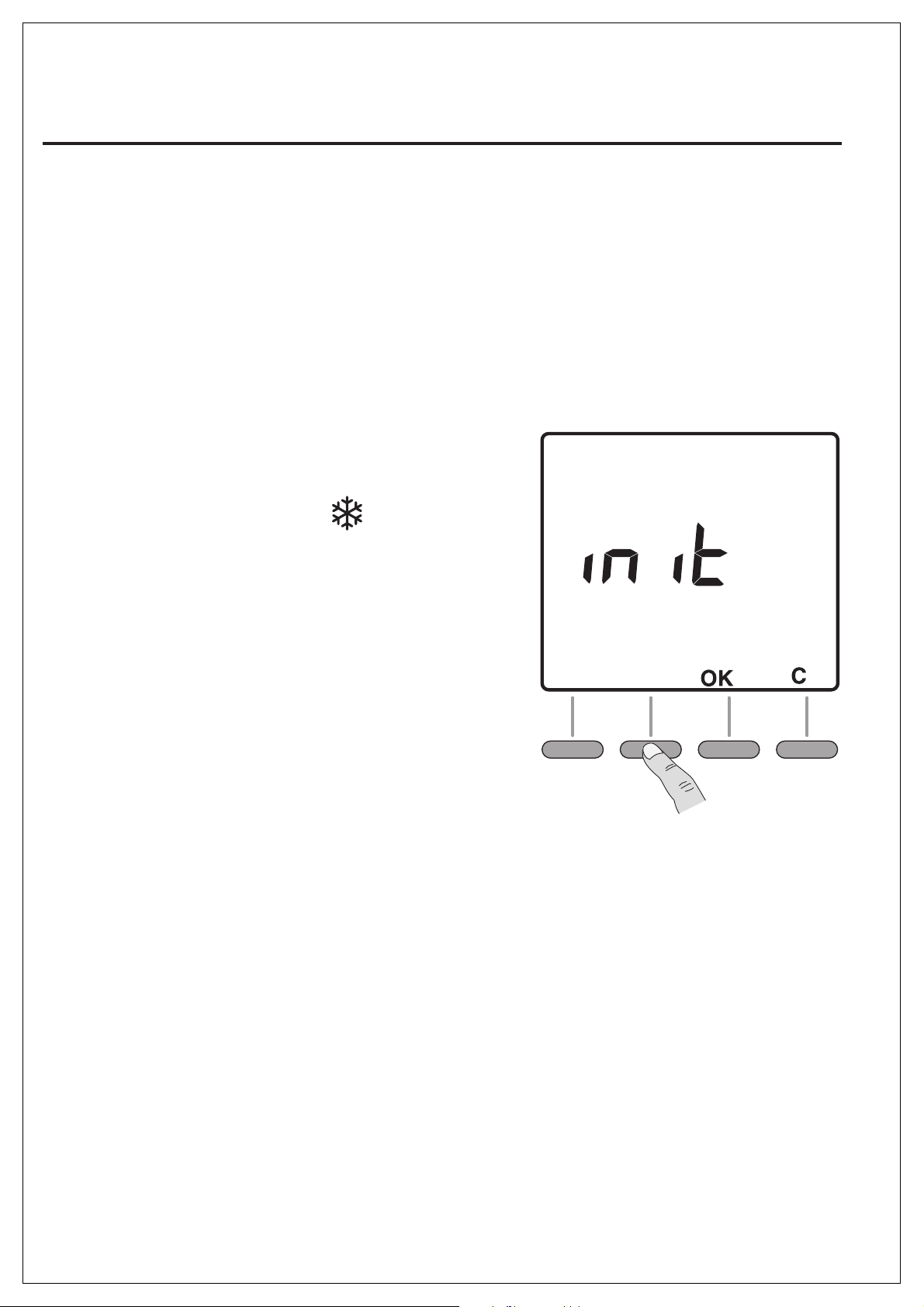

Ustawić pokrętło na i przez 10
sekund przytrzymać drugi przycisk
od lewej, aż wyświetli się init.
Nacisnąć OK, by zatwierdzić lub
C, by anulować.
Powrót do wyświetlania w trybie
stop.
10 sek.
Powrót do ustawień początkowych
- 12 -
Ustawić pokrętło na .
Dni migają.
Naciskać + lub - w celu
dokonania wyboru, OK w celu
zatwierdzenia i przejścia do
następnego ustawienia.
W celu ustawiania minut należy
wykonać takie same czynności.
Obrócić pokrętło, by wyjść z trybu ustawienia.
Ustawić pokrętło na:
- stała 16°C,
- celu ustawienia trybu
oszczędnego (od 16°C do
30°C, domyślnie 18°C),
- w celu ustawienia trybu
komfort (od 16°C do 30°C, domyślnie 20°C),
Nacisnąć + lub - w celu dokonania wyboru.
Obrócić pokrętło, by wyjść z trybu ustawienia.
Ustawianie godziny
Ustawianie temperatury (zadanej)
Dzień
Godziny
Minuty
- 13 -
Podczas uruchamiania stosowany jest program
“Komfort od godziny 5 do 8 oraz od 14 do 23” dla
wszystkich dni tygodnia.
Zmiana programowania,
ustawić pokrętło na PROG.
Miga 1-szy znacznik godziny.
Szybkie programowanie:
Aby zastosować ten sam program następnego dnia,
należy przytrzymać wciśnięty przycisk OK przez około
3 sekundy, aż wyświetli się program na następny dzień.
Obrócić pokrętło, by wyjść z trybu programowanie.
Programowanie
1 godz.
oszczędny
1 godz.
komfort
Przejście do
następnej zmiany
programu
Zatwierdzenie
i przejście
do następnego dnia
1-szy
znacznik
godziny
Godzina dla
danego znacznika
Dzień
Profil
programu
- 14 -
Tr yb au t omat yczny
Ustawić pokrętło na AUTO.
Podczas uruchamiania wyświetla się temperatura
zmierzona przez termostat (nad °C pojawia się
symbol ).
Nacisnąć przycisk,
i by wyświetlić zadaną temperaturę.
• Można odwrócić kolejność wyświetlania temperatury
(menu CF02 odnoszące się do uruchamiania):
- tryb automatyczny: zadana temperatura
- naciśnięcie przycisku
i: temperatura zmierzona
• Jeżeli użytkownik nie chce, by praca przebiegała
według jednego z programów, może przejść na stałe
do trybu Oszczędny (pokrętło ustawione na ), trybu
Komfort ( ) lub trybu Anty-zamarzanie ( ).
Tryb
nieobecność
Tryb ręczny komfort
lub oszczędny
(do zmiany programu)
Godzina
Wybrany tryb
(np. komfort)
Dzień
Ogrzewanie
za
łą
czone
Zmierzona
temperatura
- 15 -
Tr yb ni e obec n o ść
W tym trybie można utrzymać
temperature przeciw zamarzaniu
(16°C) przez ustalony czas od 1
do 365 dni.
Będąc w trybie automatycznym
(AUTO) należy nacisnąć
przycisk .
Miga liczba dni.
Nacisnąć + lub -, by ustawić
liczbę dni.
P
rzykład: wyjazd 10 stycznia,
powrót 19 stycznia, wprowadzić
9 dni.
Automatyczny tryb działania
zostanie wznowiony 19 stycznia o
godzinie 00.00.
Zatwierdzić za pomocą OK.
Aby anulować tryb nieobecność (na przykład: wcześ-
niejszy powrót), należy nacisnąć przycisk C lub obrócić
pokrętło.
() Do następnej zmiany
programu
Te n t r y b u m o żliwia przejście od
komfortu do oszczędzania (lub na
odwrót), aż do najbliższej zmiany
programu.
Przykład: jesteś w trybie
oszczędny, po naciśnięciu
przycisku możesz przejść
do trybu komfort.
Aby anulować tryb ręczny, należy ponownie nacisnąć
przycisk lub obrócić pokrętło.
- 16 -

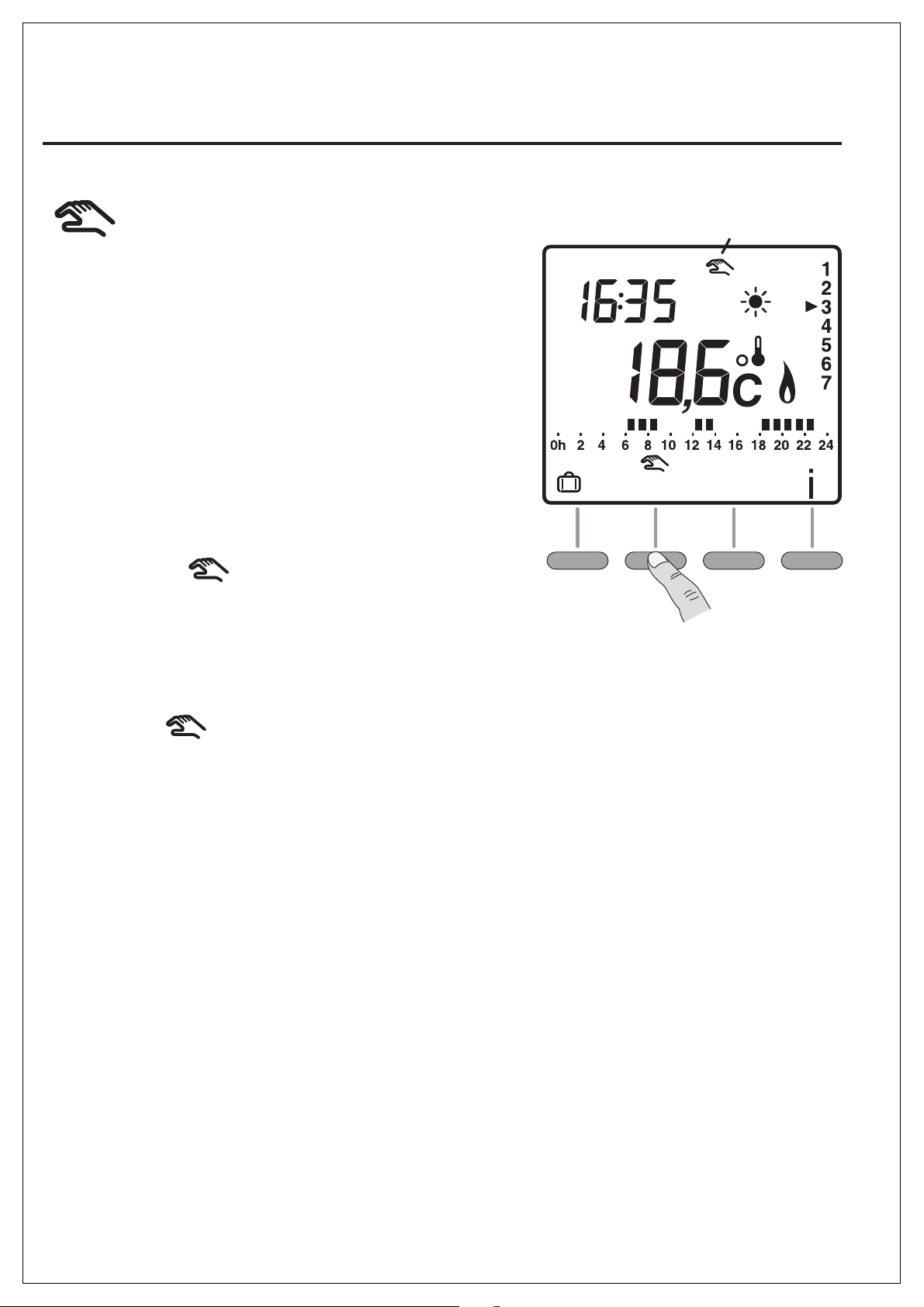

Tr yb ręczny
Wybrano
tryb ręczny
Uwaga
Te r m o s t a t p o s i a d a S y s t e m z a p o b i e g a j ący zacieraniu
się pompy. Jeżeli pompa nie działała przez 24 godziny,
powoduje on uruchomienie pompy na 1 minutę
(menu CF04 służące do uruchamiania).
- 17 -

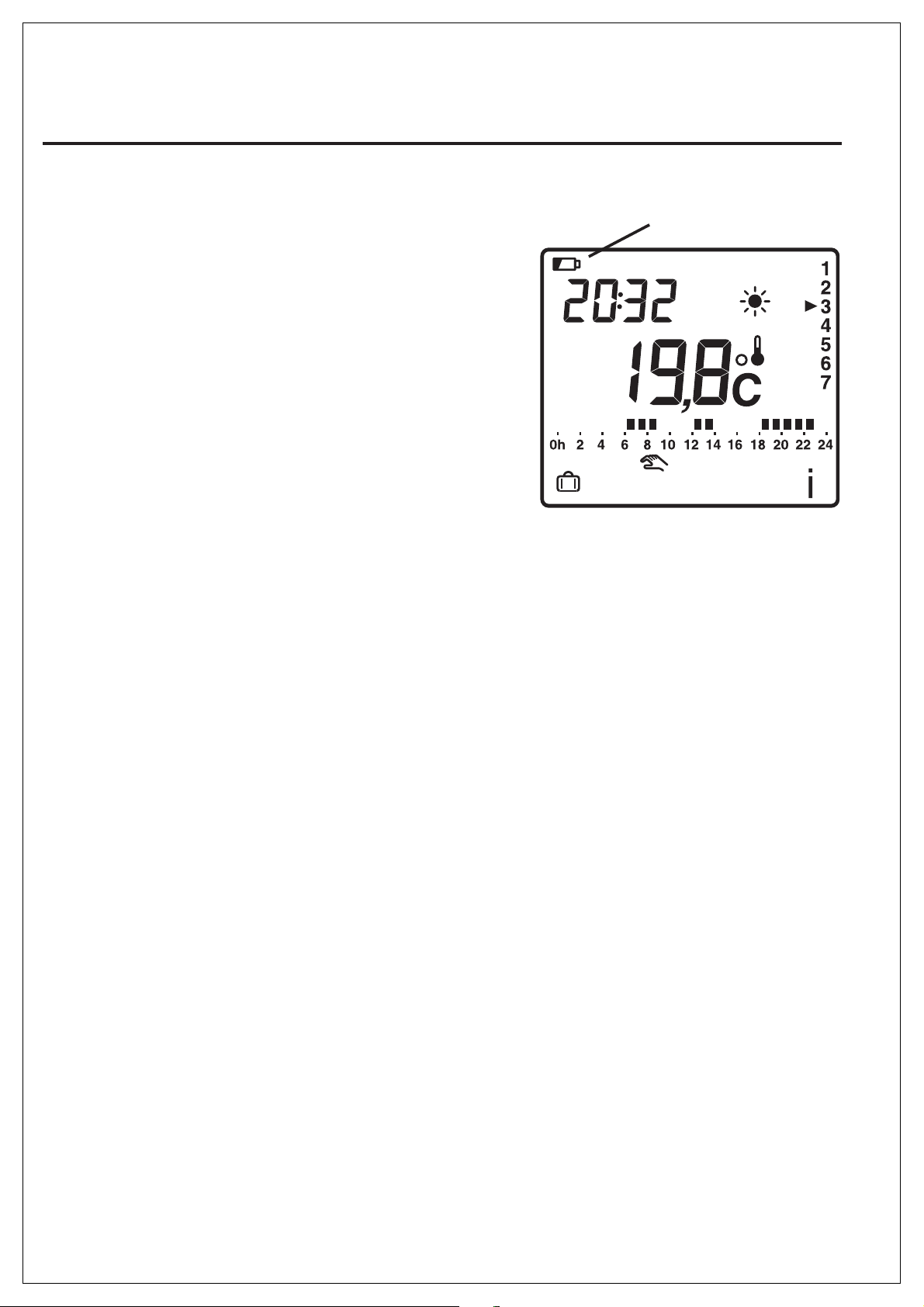

Począwszy od chwili, gdy pojawi
się znaczek symbolizujący zużycie
baterii, należy je wymienić w ciągu
3 miesięcy (2 baterie alkaliczne
1,5V typu LR03 lub AAA).
Należy zastosować następujące środki ostrożności:
-przy umieszczaniu baterii w urządzeniu pamiętać o
biegunach +/-,
-nie wyrzucać zużytych baterii w miejscu do tego
nie przeznaczonym (w poszanowaniu dla środowiska, należy odnieść zużyte baterie na miejsce ich
zbiórki),
-nie ładować,
- czas na wymianę baterii wynosi 45 sekund, po
upływie tego czasu ustawienia godziny są zero-
wane (wówczas należy powtórnie ustawić godzinę i
datę).
Wymiana baterii
Symbol zużycia
baterii
- 18 -
• Zasilanie za pomocą 2 baterii alkaicznych 1,5, typu
LR03 lub AAA (w komplecie), w normalnym trybie
użytkowania żywotność powyżej 2 lat,
• Izolacja klasa II
• Wyjście styku przełącznego 2A max., 230 V
• Działanie typu 1.C (mikroprzerwa)
• Regulacja proporcjonalna, całkująca,
podstawa czasowa 15 min,
• Wymiary: 135 x 81 x 22 mm
• Stopień ochrony: IP 30
• Mocowanie na ścianie lub w puszce
• Montaż w miejscu o przeciętnym stopniu
zanieczyszczenia
• Te m p e r a t u r a p r z e c h o w y w a n i a : o d - 1 0 ° C d o + 7 0 ° C
• Te m p e r a t u r a d z i a łania: od 0°C do +40°C
Parametry
- 19 -
2701813 Wer.1
Urządzenie zgodne z wymogami zawartymi w dyrektywach
CEE 89/336 (Kompatybilność elektromagnetyczna)
oraz CEE 73/23 zmodyfikowanej przez dyrektywę CEE 93/68
(Bezpieczeństwo – niskie napięcie)
Ze względu na zmiany norm i sprzętu, parametry podane w tekście oraz obrazy zawarte w tym
dokumencie będą dla nas wiążące dopiero po uzyskaniu potwierdzenia ze strony naszego oddziału.
ul Gronowska 8,
64-100 Leszno
Tel. + 48 065 529 49 89
Loading...
