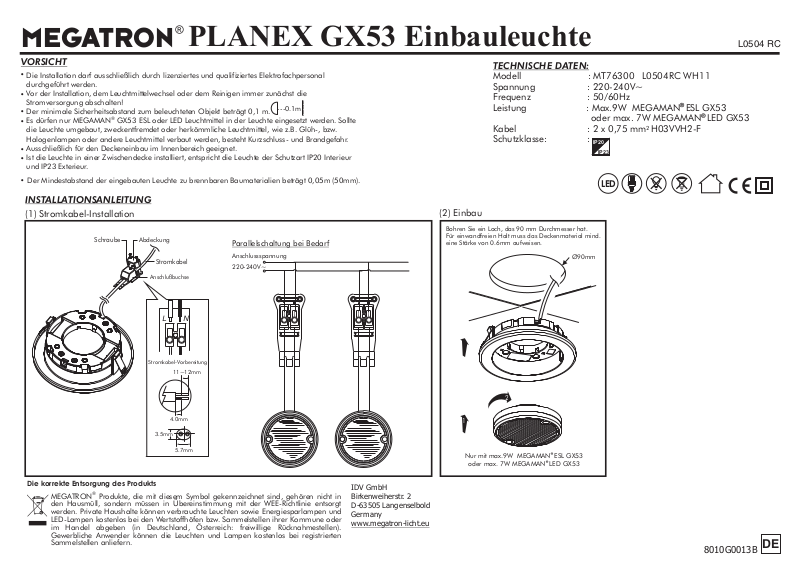

Megatron PLANEX GX53, MT76300, L0504RC User guide [de]

MEGATRON

PLANEX GX53 Einbauleuchte

L0504 RC

VORSICHT

•

Die Installation darf ausschließlich durch lizenziertes und qualifiziertes Elektrofachpersonal
durchgeführt werden.
Vor der Installation, dem Leuchtmittelwechsel oder dem Reinigen immer zunächst die

•

Stromversorgung abschalten!
Der minimale Sicherheitsabstand zum beleuchteten Objekt beträgt 0,1 m.

•

Es dürfen nur MEGAMAN GX53 ESL oder LED Leuchtmittel in der Leuchte eingesetzt werden. Sollte

•

die Leuchte umgebaut, zweckentfremdet oder herkömmliche Leuchtmittel, wie z.B. Glüh-, bzw.
Halogenlampen oder andere Leuchtmittel verbaut werden, besteht Kurzschluss- und Brandgefahr.
Ausschließlich für den Deckeneinbau im Innenbereich geeignet.

•

Ist die Leuchte in einer Zwischendecke installiert, entspricht die Leuchte der Schutzart IP20 Interieur

•

und IP23 Exterieur.

• Der Mindestabstand der eingebauten Leuchte zu brennbaren Baumaterialien beträgt 0,05m (50mm).

®

---

0.1m

INSTALLATIONSANLEITUNG

(1) Stromkabel-Installation

Schraube

Abdeckung

Stromkabel

Anschlu buchseß

L

Parallelschaltung bei Bedarf

Anschlussspannung
220-240V~

N

TECHNISCHE DATEN:

Modell : MT76300 L0504RC
Spannung : 220-240V~
Frequenz : 50/60Hz
Leistung GX53

: Max.9W MEGAMAN ESL
oder max. 7W MEGAMAN LED GX53
Kabel : 2 x 0,75 mm H03VVH2-F
Schutzklasse: :

(2) Einbau

Bohren Sie ein Loch, das 90 mm Durchmesser hat.
Für einwandfreien Halt muss das Deckenmaterial mind.
eine Stärke von 0.6mm aufweisen.

Ø90mm

WH11

2

IP20

IP23

LED

Stromkabel-Vorbereitung

11~12mm

4.0mm

3.5mm

5.7mm

Die korrekte Entsorgung des Produkts

MEGATRON Produkte, die mit diesem Symbol gekennzeichnet sind, gehören nicht in
den Hausmüll, sondern müssen in Übereinstimmung mit der WEE-Richtlinie entsorgt
werden. Private Haushalte können verbrauchte Leuchten sowie Energiesparlampen und
LED-Lampen kostenlos bei den Wertstoffhöfen bzw. Sammelstellen ihrer Kommune oder
im Handel abgeben (in Deutschland, Österreich: freiwillige Rücknahmestellen).
Gewerbliche Anwender können die Leuchten und Lampen kostenlos bei registrierten
Sammelstellen anliefern.

®

IDV GmbH
Birkenweiherstr. 2
D-63505 Langenselbold
Germany
www.megatron-licht.eu

2

1

Nur mit max.9W MEGAMAN ESL GX53

oder max. 7W MEGAMAN LED GX53

8010G0013B
