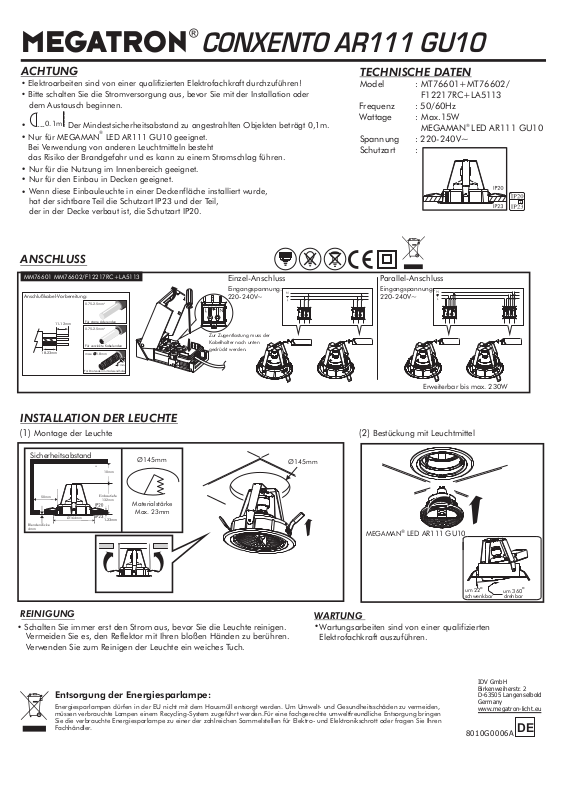

Megatron MT76601 User guide [de]

MEGATRON

CONXENTO AR111 GU10

ACHTUNG

• Elektroarbeiten sind von einer qualifizierten Elektrofachkraft durchzuführen!

• Bitte schalten Sie die Stromversorgung aus, bevor Sie mit der Installation oder
dem Austausch beginnen.

0.1m

---

•

Nur für MEGAMAN LED AR111 GU10 geeignet.

•

Der Mindestsicherheitsabstand zu angestrahlten Objekten beträgt 0,1m.

®

Bei Verwendung von anderen Leuchtmitteln besteht
das Risiko der Brandgefahr und es kann zu einem Stromschlag führen.

• Nur für die Nutzung im Innenbereich geeignet.

•

Nur für den Einbau in Decken geeignet.
Wenn diese Einbauleuchte in einer Deckenfläche installiert wurde,

•

hat der sichtbare Teil die Schutzart IP23 und der Teil,
der in der Decke verbaut ist, die Schutzart IP20.

ANSCHLUSS

MM76601 MM76602/F12217RC+LA5113

Anschlußkabel-Vorbereitung:

11-12mm

18-23mm

2

0.75-2.5mm

Für starre Aderenden

2

0.75-2.5mm

Für verzinkte Kabelenden

max. 1.8mm

Für Dratenden mit Aderendhülse

1mm

Einzel-Anschluss

Eingangspannung:
220-240V~

Zur Zugentlastung muss der
Kabelhalter nach unten
gedrückt werden.

TECHNISCHE DATEN

Model :

Frequenz
Wattage : Max.15W
MEGAMAN LED AR111 GU10
Spannung : 220-240V~
Schutzart :

Parallel-Anschluss

Eingangspannung:

220-240V~

MT76601+MT76602/
F12217RC+LA5113

: 50/60Hz

®

INSTALLATION DER LEUCHTE

Montage der Leuchte

Sicherheitsabstand

10mm

50mm

Blen dendi cke
4mm

Ø164mm

Einb autie fe

132mm

1-23mm

REINIGUNG

• Schalten Sie immer erst den Strom aus, bevor Sie die Leuchte reinigen.
Vermeiden Sie es, den Reflektor mit Ihren bloßen Händen zu berühren.
Verwenden Sie zum Reinigen der Leuchte ein weiches Tuch.

Ø145mm

Materialstärke

Max. 23mm

Ø145mm

Erweiterbar bis max. 230W

Bestückung mit Leuchtmittel

MEGAMAN LED AR111 GU10

®

um 22
schwenkbar

WARTUNG

•

Wartungsarbeiten sind von einer qualifizierten
Elektrofachkraft auszuführen.

o

um 360
drehbar

o

Entsorgung der Energiesparlampe:

Energiesparlampen dürfen in der EU nicht mit dem Hausmüll entsorgt werden. Um Umwelt- und Gesundheitsschäden zu vermeiden,
müssen verbrauchte Lampen einem Recycling-System zugeführt werden.Für eine fachgerechte umweltfreundliche Entsorgung bringen
Sie die verbrauchte Energiesparlampe zu einer der zahlreichen Sammelstellen für Elektro- und Elektronikschrott oder fragen Sie Ihren
Fachhändler.

IDV GmbH
Birkenweiherstr. 2
D-63505 Langenselbold
Germany

www.megatron-licht.eu

80 10 G0 00 6A

DE
