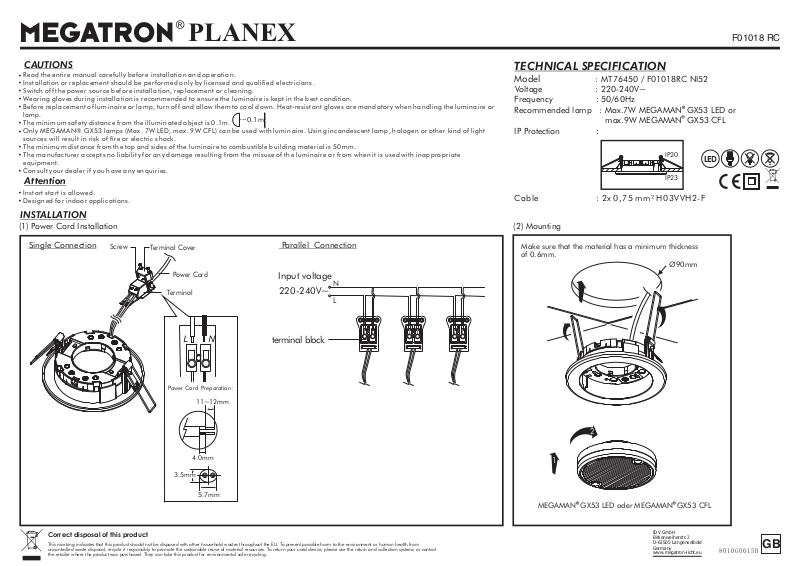

Megatron MT76450 User guide [ml]

MEGATRON

PLANEX

F01018 RC

CAUTIONS

Read the entire manual careful ly b ef or e in stallation and operation.

•

Installation or replacemen t sh ou ld b e pe rformed only by licensed and qualified electricia ns .

•

•

Switch off the power source befo re i ns ta ll ation, replacement or cleaning.

•

Wearing gloves during ins ta ll at io n is recommended to ensure the luminaire is kept in the bes t co nd it ion.

•

Before replacement of lumina ir e or l am p, t urn off and allow them to cool down. Heat-resistant gloves are mandatory when han dl in g th e lu minaire or
lamp.
The minimum safety distance fr om t he i ll uminated object is 0.1m.

•

Only MEGAMAN® GX53 lamps (Max. 7W LE D, ma x. 9 W CF L) can be used with luminaire. Using incandescent lam p, h al og en o r other kind of light

•

sources will result in risk of fir e or e le ct ric shock.
The minimum distance from the to p an d si de s of t he luminaire to combustible building material is 50 mm .

•

•

The manufacturer accepts no li ab il it y fo r any damage resulting from the misuse of the luminaire o r fr om w he n it i s used with inappropriate
equipment.
Consult your dealer if you have an y en qu ir ie s.

•

---

0.1m

Attention

•

Instart start is allowed.
Designed for indoor applicat io ns .

•

INSTALLATION

(1) Power Cord Installation

Single Connection

Screw

Terminal Cover

Power Cord

Terminal

L

N

Parallel Connection

Input voltage

N

220-240V~

L

terminal block

TECHNICAL SPECIFICATION

Model :

MT76450
Voltage : 220-240V~
Frequency : 50/60Hz
Recommended lamp

: Max.7W MEGAMAN or

max.9W MEGAMAN CFL
IP Protection :

Cable : 2x 0,75 mm² H03VVH2-F

(2) Mounting

Make sure that the material has a minimum thickness
of 0.6mm.

/ F01018RC NI52

GX53 LED
GX53

IP20

IP23

Ø90mm

LED

Power Cord Preparation:

11~12mm

4.0mm

3.5mm

5.7mm

Correct disposal of this product

This marking indicates that this product should not be disposed with other household wastes throughout the EU. To prevent possible harm to the environment or human health from
uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material resources. To return your used device, please use the return and collection systems or contact
the retailer where the product was purchased. They can take this product for environmental safe recycling.

2

1

MEGAM LAN GX53 LED oder MEGAMAN GX53 CF

IDV GmbH
Birkenweiherstr. 2
D-63505 Langenselbold
Germany
www.megatron-licht.eu

8 01 0 G 0 0 1 5B

GB

MEGATRON

PLANEX

F01018 RC

HINWEISE

•

Bitte lesen Sie die Bedienungs an le it ung vor der Installation und Inbetriebnahme sorgfäl ti g du rc h.

•

Die Installation darf aussch li eß li ch durch lizenziertes und qualifiziertes Elektr of ac hp er sonal durchgeführt werden.
Vor der Installation, dem Leuchtmittelwec hs el o de r de m Reinigen immer zunächst die Stromversorgung abs ch al te n!

•

Um die Leuchte nicht zu beschädigen, empfehlen w ir, während der Installation Handschuhe zu trag en .

•

•

Sollte die Leuchte oder das Leuchtmittel ausgetauscht werden müsse n, s ch al ten Sie die Stromversorgung ab und lassen Sie das Leuchtmittel
abkühlen. Beim Umgang mit dem Leuchtmittel empfe hl en w ir, hitzebeständige Handschuhe zu tra ge n.

•

Der minimale Sicherheits ab st an d zu m beleuchteten Objekt beträgt 0,1 m.

•

Es dürfen nur MEGAMAN® GX53 Leuchtmittel (Max. 7W LED, ma x. 9 W ES L) i n der Leuc ht e ei ng es etzt werden. Sollte die Leuchte umgebaut,
zweckentfremdet oder herkö mm li ch e Leucht mi tt el , wi e z.B. Glüh- bzw. Halogenlampen ode r an de re Leuchtmit te l ve rb au t werden, besteht
Kurzschluss- und Brandgefa hr.

•

Der seitliche Mindestabsta nd d er Leuchte zu entf la mm ba ren Material beträgt 50mm.

•

Der Hersteller übernimmt kei ne H af tu ng für Verletzungen oder Schäden, die auf eine unsac hg em äß e Verwendung des Pr odukts oder in
Verbindung mit unpassen de n Teil en z ur ückzuführen sind.

---

0.1m

Achtung

•

Sofortiger Neustart möglic h.
Nur für den Innenbereich geeig ne t

•

INSTALLATIONSANLEITUNG:

(1) Kabel-Installation

Einzel-Installation

Schraube

Abdeckung

Anschlusskabel

Anschlussbuchse

Parallelschaltung

Anschlussspannung

220-240V~

N

L

L

N

Anschlussbuchse

TECHNISCHE DATEN

Modell : M 6450 / F01018RC NI52

Netzanschluss : 220-240V~
Frequenz : 50/60Hz
Verwendbar mit
Max.9W MEGAMAN ESL

IP Schutzart :

Anschlusskabel : 2x 0,75 mm² H03VVH2-F

(2) Einbau

Der Bohrlochdurchmesser beträgt 90mm.
Für einwandfreien Halt stellen Sie bitte sicher,
dass das Deckenmaterial mindestens eine Stärke
von 0,6mm hat.

T7

:Max.7W MEGAMAN oder

GX53 LED

GX53

IP20

IP23

Ø90mm

LED

Anschlusskabel-Vorbereitung:

11~12mm

4.0mm

3.5mm

5.7mm

Die korrekte Entsorgung des Produkts:

®

MEG ATRON Prod ukt e, die mi t diese m Symbo l geken nzeic hnet si nd, geh ören ni cht in de n Hausm üll, so ndern m üssen i n Übere insti mmung m it der WE E-Richt lin ie ents orgt we rden. P riv ate Hau shalt e könne n verbr aucht e Leuch ten s owie
Ene rgies parla mpen un d LED- Lam pen k osten los bei d en Werts toffh öfen bz w. Samme lst ellen i hrer Ko mmu ne oder i m Hande l abgeb en (in De utsch land, Ö sterr eich: f reiwi llige R ückna hmest ellen ). Gewe rblic he Anwe nder kö nnen di e
Leu cht en und La mpe n koste nlos be i regis trier ten Sam melst ellen a nlief ern.

1

MEGAMAN GX53 LED oder MEGAMAN GX53 ESL

2

IDV GmbH
Birkenweiherstr. 2
D-63505 Langenselbold
Germany
www.megatron-licht.eu

8 01 0 G 0 0 1 5B

DE
