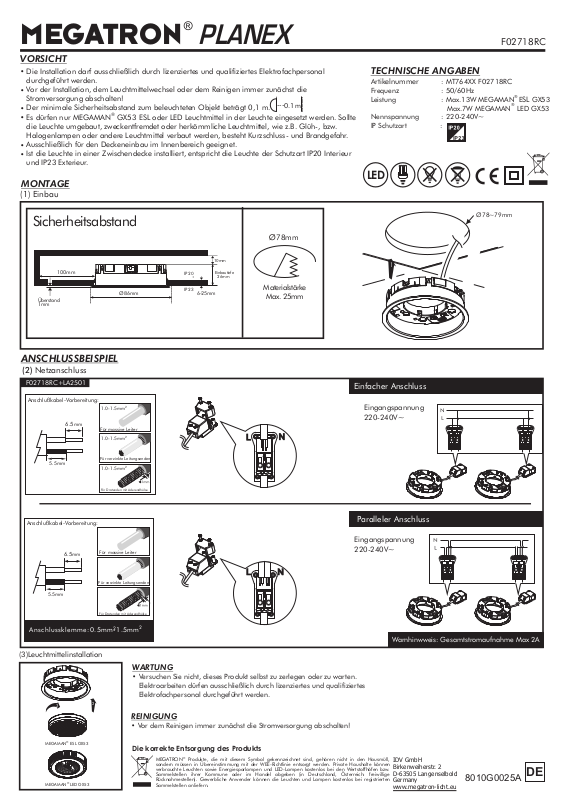

Megatron MT76400, MT76440 User guide [de]
MEGATRON
PLANEX
VORSICHT
•
Die Installation darf ausschließlich durch lizenziertes und qualifiziertes Elektrofachpersonal
durchgeführt werden.
Vor der Installation, dem Leuchtmittelwechsel oder dem Reinigen immer zunächst die
•
Stromversorgung abschalten!
Der minimale Sicherheitsabstand zum beleuchteten Objekt beträgt 0,1 m.
•
Es dürfen nur MEGAMAN GX53 ESL oder LED Leuchtmittel in der Leuchte eingesetzt werden. Sollte
•
®
---
0.1m
die Leuchte umgebaut, zweckentfremdet oder herkömmliche Leuchtmittel, wie z.B. Glüh-, bzw.
Halogenlampen oder andere Leuchtmittel verbaut werden, besteht Kurzschluss- und Brandgefahr.
Ausschließlich für den Deckeneinbau im Innenbereich geeignet.
•
Ist die Leuchte in einer Zwischendecke installiert, entspricht die Leuchte der Schutzart IP20 Interieur
•
und IP23 Exterieur.
MONTAGE
(1) Einbau
F02718RC
TECHNISCHE ANGABEN
rtikelnummer F02718RC
A : MT764XX
z
Frequen : 50/60Hz
Leistung :
Max.7W MEGAMAN LED GX53
Nennspannung : 220-240V~
Max.13W MEGAMAN ESL GX53
IP Schutzart :
®
®
LED
Sicherheitsabstand
100mm
Überstand
1mm
ANSCHLUSSBEISPIEL
(2) Netzanschluss
F02718RC+LA2501
Anschlußkabel-Vorbereitung:
6.5mm
5.5mm
1.0-1.5mm
Für massive Leiter
1.0-1.5mm
Für verzinkte Leitungsenden
1.0-1.5mm
Für Dratenden mit Aderendhülse
Ø86mm
2
2
2
IP2 0
IP2 3
6-25mm
10mm
Einbautiefe
26mm
Materialstärke
L
Ø78~79mm
78mm
1
Max. 25mm
Einfacher Anschluss
Eingangspannung
220-240V~
N
Anschlußkabel-Vorbereitung:
6.5mm
5.5mm
Anschl ussklemme :0.5mm-1. 5mm
Für massive Leiter
Für verzinkte Leitungsenden
Für Dratenden mit Aderendhülse
(3)Leuchtmittelinstallation
3
MEGAMAN ESL GX53
MEGAMAN LED GX53
2
®
®
NL
2
2
WARTUNG
•
Versuchen Sie nicht, dieses Produkt selbst zu zerlegen oder zu warten.
Elektroarbeiten dürfen ausschließlich durch lizenziertes und qualifiziertes
Elektrofachpersonal durchgeführt werden.
REINIGUNG
• Vor dem Reinigen immer zunächst die Stromversorgung abschalten!
Die korrekte Entsorgung des Produkts
®
MEGATRON Produkte, die mit diesem Symbol gekennzeichnet sind, gehören nicht in den Hausmüll,
sondern müssen in Übereinstimmung mit der WEE-Richtlinie entsorgt werden. Private Haushalte können
verbrauchte Leuchten sowie Energiesparlampen und LED-Lampen kostenlos bei den Wertstoffhöfen bzw.
Sammelstellen ihrer Kommune oder im Handel abgeben (in Deutschland, Österreich: freiwillige
Rücknahmestellen). Gewerbliche Anwender können die Leuchten und Lampen kostenlos bei registrierten
Sammelstellen anliefern.
Paralleler Anschluss
Eingangspannung
220-240V~
Warnhinwweis: Gesamtstromaufnahme Max 2A
IDV GmbH
Birkenweiherstr. 2
D-63505 Langenselbold
Germany
www.megatron-licht.eu
8010G0025A
DE
