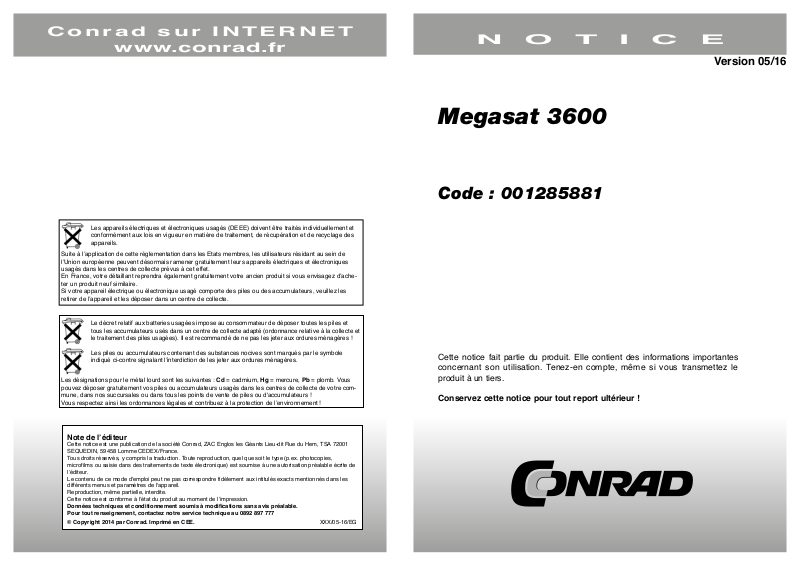

MegaSat 3600 User guide [fr]

Conrad sur INTERNET

www.conrad.fr

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.

Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques

usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d’ache­ter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les

retirer de l’appareil et les déposer dans un centre de collecte.

NOTICE

Version 05/16

Megasat 3600

Code : 001285881

Le décret relatif aux batteries usagées impose au consommateur de déposer toutes les piles et

tous les accumulateurs usés dans un centre de collecte adapté (ordonnance relative à la collecte et
le traitement des piles usagées). Il est recommandé de ne pas les jeter aux ordures ménagères !

Les piles ou accumulateurs contenant des substances nocives sont marqués par le symbole
indiqué ci-contre signalant l’interdiction de les jeter aux ordures ménagères.

Les désignations pour le métal lourd sont les suivantes : Cd = cadmium, Hg = mercure, Pb = plomb. Vous
pouvez déposer gratuitement vos piles ou accumulateurs usagés dans les centres de collecte de votre com­mune, dans nos succursales ou dans tous les points de vente de piles ou d'accumulateurs !

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement !

Note de l’éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001
SEQUEDIN, 59458 Lomme CEDEX/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies,
microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.

Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les
différents menus et paramètres de l'appareil.

Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.
Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/05-16/EG

Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.

Conservez cette notice pour tout report ultérieur !

2 15

Spécifications physiques

Dimensions 220 x 145 x 46mm (l/p/h)
Poids Env. 447 g
Température de fonctionnement 0 à 40 °C
Température de stockage -40 °C à +65 °C

Remarque : le poids et les dimensions sont des valeurs approximatives. Les détails techniques
peuvent être modifiés à tout moment (par le fabricant) sans préavis.

Déclaration de conformité

La conformité avec les directives/normes suivantes est attestée par la présente : directive sur la
compatibilité électromagnétique 2004/108/EG
EN 55013: 2001 + A1: 2003 + A2: 2006
EN 55020: 2007
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
Directive basse tension 2006/95/EG
EN 60065: 2002 + A1: 2006 + A11: 2008

Consignes de sécurité

Veuillez lire attentivement le mode d’emploi avant la mise en service de l’appareil. En cas
d’utilisation incorrecte ou inappropriée, le droit à la garantie expire.

Raccordement secteur : avant de mettre en service l’appareil, vérifiez la bonne tension de
fonctionnement de votre connexion d’alimentation. La tension de fonctionnement de l’appareil
s’élève à AC 100~240V, 50/60Hz.

Surcharge : ne surchargez pas la prise de courant, le câble de rallonge ou l’adaptateur. N’utilisez
pas de câble secteur endommagé. Ne manipulez pas le câble avec les mains mouillées. Risque
d’électrocution !

Liquide : l’appareil ne doit pas être exposé à des gouttes d’eau, des projections d’eau ou d’autres

liquides.

Ventilation : n’obstruez pas les fentes d’aération sur le dessus de l’appareil pour permettre une
circulation d’air suffisante dans l’appareil. Ne posez pas l’appareil sur des tapis ou des tissus
d’ameublement. N’exposez pas l’appareil directement aux rayons du soleil ou à d’autres sources
de chaleur, comme par ex. un radiateur. Ne posez pas d’autres appareils électriques sur le dessus
de l’appareil.

Risque d’étouffement : ne laissez pas les enfants jouer avec des films ou d’autres éléments
d’emballage. Risque d’étouffement !

Nettoyage : débranchez l’appareil de la prise de courant avant de le nettoyer. Nettoyez l’appareil
avec un chiffon humide ou un détergent doux (sans solvant).

Branchement : débranchez le récepteur du réseau électrique au moment de le raccorder à la tête
LNB afin d’éviter les dommages.

Emplacement : ne placez pas l’appareil en plein air pour éviter les dommages provoqués par la
foudre, la pluie ou l’exposition aux rayons du soleil.

Ouverture de l’appareil : ne retirez pas le boîtier pour éviter le risque d’électrocution. Contactez un
personnel qualifié et autorisé à réparer l’appareil ou contactez votre revendeur.

I. Référence

1. Fonctionnalités générales

- Conforme aux satellites DVB-S

- DiSEqC 1.0, 1.1, 1.2, USALS

- Ecran 4 lignes

- Télécommande 7 touches

- Prise en charge de la réception SCPC & MCPC à partir de LNB satellite bande C / Ku

- LNB large bande bande S & C simple, simple, universelle

- Conversion PAL / NTSC

- Format variable (4:3, 16:9) avec Pan Vector ou Letter Box

- Listes de favoris

- Sécurité enfant

- Menu à l’écran avec résolution couleur pleine

- Prise en charge du télétexte et des sous-titres (OSD)

- Guide électronique des programmes 7 jours (Electronic Program Guide) pour des informations

sur les programmes

14 3

- Menu multilingue

2. Contenu de livraison

- Megasat 3600

- Télécommande

- Piles

- Mode d’emploi

II. Désignation et affectation des touches

1. Face avant

Touche
Mise en veille

2. Face arrière

Touche
Menu

Touche
OK

Touches de réglage
du volume sonore

Ecran

Touches de
sélection de chaîne

A Touche Menu
B Ecran
C Touche Mise en veille
D Touche OK
E Touches de réglage du

volume sonore

F Touches de sélection de

chaîne

Problème Causes possibles Que faire ?

Image de mauvaise qualité,
saccadée.

La parabole n’est pas

orientée précisément vers
les satellites, le signal est

trop fort, la parabole est trop
petite ou le facteur de bruit

Orientez correctement la parabole.

Connectez un régulateur

d’atténuation le cas échéant.
Utilisez une plus grande parabole.
Remplacez la tête LNB.

de la LNB est trop élevé.

L’écran ne s’allume pas

automatiquement lors du
démarrage du récepteur.

Le récepteur est branché

sur la prise péritel, mais le

téléviseur n’est pas sur le

Basculez le téléviseur sur le bon
mode péritel (par ex. péritel 1 ou
AV 1).

bon mode péritel.

La télécommande ne
fonctionne pas.

Les piles sont à plat ou

la télécommande n’est
pas bien orientée vers le

récepteur.

Remplacez les piles. Assurez-vous
que rien ne fait obstacle entre la

télécommande et le récepteur.

Les obstacles peuvent gêner la

réception.

Vous avez oublié un mot de

passe ?
Image de mauvaise qualité

ou peu de chaînes trouvées.

Contactez le fabricant ou votre

revendeur.

Passez l’alimentation LNB à
14V/19V dans le menu de réglage
d’antenne. Remplacez le cas
échéant le câble coaxial par un
câble de meilleure qualité avec un
meilleur blindage (dB).

Entrée LNB RS232

Sortie vidéo Sortie audio

Sortie audio
S/PDIF

2. Caractéristiques techniques

Tuner et démodulateur

Gamme de fréquences 950 MHz à 2150 MHz
Fiche d’entrée Type F, IEC 169-24, femelle
Niveau de signal -25 à -65dBm
Impédance HF 75 Ω¸asymétrique
Bande passante ZF 55MHz / 8Hz (par 5 Msps)
LNB Power & Polarisation Vertical : +13V, 14V +/-5%

Péritel

A Sortie vidéo
B Sortie audio
C Entrée LNB
D RS232
E Sortie audio S/PDIF
F Péritel

LNB tone switch 22 KHz +/- 2 KHz, 0.6V +/- 0.2V
Contrôle DiSEqC Compatible avec version 1.0/1.2, tone

A/V et connecteur d’entrée/de sortie de données

Péritel TV, audio/vidéo RGB / CVBS, RCA
Entrée LNB IF Type F, IEC 169-24 femelle

Bloc d’alimentation

Tension d’entrée 100 - 240 V AC, 50/60 Hz

Consommation en fonctionnement 6 W, max. 12 W
Consommation en mode veille

4 13

Horizontal : +18V, 19V +/-5% : protection
contre la surcharge max. 500mA

burst A/B

3.7. Liste de favoris

Vous pouvez ici renommer les listes de favoris individuelles. Sélectionnez une liste à l’aide des
touches ▲▼ et appuyez sur OK pour renommer.

3.8. Avancé

Paramètres divers comme par ex. LNB Power on/off ou beep on/off.

3.9. Minuterie de mise en veille

Si le mode minuterie est activé, vous pouvez régler l’heure à laquelle le récepteur doit basculer

automatiquement en mode veille.

4. Outils

4.1 Informations

Contient des informations diverses sur le récepteur.

4.2 Réglage d’usine

Il vous est demandé de saisir un mot de passe. Le mot de passe par défaut est « 0000 ». Une
fenêtre d’avertissement apparaît alors, vous demandant si vous souhaitez réellement restaurer les
réglages d’usine. Confirmez avec OUI, ou annulez avec NON.

4.3 Mise à niveau via RS232

Les mises à jour futures du firmware peuvent être récupérées via l’interface RS232. Retrouvez
toujours le firmware le plus récent sur notre page d’accueil www.megasat.tv.

5. Jeux

Divers jeux classiques.

V. Informations supplémentaires

1. Dépannage

En cas de problèmes avec le récepteur, vérifiez les situations suivantes pour déterminer la cause
du problème.

3. Télécommande

Zone 1
STANDBY Mise sous/hors tension de l’appareil
MUTE Mise en sourdine
TOUCHES NUMERIQUES (0~9) Changement de chaîne / saisie

de chiffre

MENU Pour atteindre le menu principal

1

EXIT Quitter le menu principal

Zone 2
TV/R Basculement entre la télévision et la radio
INFO Affiche les informations du programme en cours
CH +/- Changer de chaîne TV/station de radio (haut/bas)
VOL +/- Règle le volume sonore (plus fort/moins fort)
OK Confirmation de la sélection / ouverture de la liste des chaînes
AUDIO Sélection ou changement de piste audio

2

FAV Affiche la liste des favoris (si des favoris sont disponibles)

Zone 3
SCAN Recherche de chaînes
RECALL Retour à la dernière chaîne regardée
9PIG Affiche 9 programmes à l’écran du téléviseur
SAT Affiche la liste des satellites mémorisés

3

RED Touche de fonction
GREEN Touche de fonction
YELLOW Touche de fonction
BLUE Touche de fonction
TXT Affiche le télétexte de la chaîne correspondante
SUB-T Affichage des sous-titres (si disponibles)
EPG Affiche le guide électronique des programmes
ZOOM Fonction zoom pour l’image actuelle

Problème Causes possibles Que faire ?

Le voyant LED en façade ne

s’allume pas.

Pas d’image ou de son. La parabole n’est pas

Le câble secteur n’est pas
branché ou l’interrupteur
d’alimentation est en

position Off.

orientée correctement
vers les satellites et ne
reçoit aucun signal ou un

signal faible. La tête LNB
ou le câble coaxial est
défectueux(se). Vous n’êtes
pas sur le bon canal (AV ou

péritel).

Vérifiez que le câble secteur est
correctement branché et que
l’interrupteur est en position On.

Vérifiez le réglage de la parabole

pour recevoir un meilleur

signal. Accédez au sous-menu

correspondant pour vérifier

l’intensité du signal. Vérifiez la
connexion entre la tête LNB et

le récepteur ou remplacez les

composants le cas échéant.

12 5

III. Branchement du récepteur

Câble péritel

1. Branchement du récepteur

1. Raccordez le câble coaxial à la tête LNB. (Vous pouvez raccorder une LNB directement à
l’entrée LNB ou plusieurs LNB via un commutateur DiSEqC ou commutateur multiple.

2. Raccordez le câble péritel au téléviseur.

3. Assurez-vous que le canal d’entrée correspondant sur votre téléviseur est sélectionné (par ex.
Scart 1.

Recherche
Lancez la recherche en appuyant sur OK.

2.5. Recherche multi-satellite

Par rapport à la recherche de satellite individuel, tous les satellites sélectionnés sont ici recherchés
en même temps. Les différentes fonctions de recherche peuvent également être définies ici.

2.6. Liste TP (transpondeurs)

Trouvez ici les données de fréquence des transpondeurs

mémorisés. Vous pouvez les modifier, ajouter de nouveaux
transpondeurs, en supprimer et recherche le satellite pour

des transpondeurs individuels. Sélectionnez le satellite

désiré à l’aide des touches ◀▶. Celui-ci s’affiche en haut de
l’écran.

IV. Menu principal

Après avoir effectué le raccordement à tous les autres composants nécessaires, allumez le

récepteur.
Appuyez sur la touche MENU pour accéder au menu.

Le menu contient les éléments suivants :

- Liste de chaînes

- Installation

- Système

- Outils

- Jeux

Touche ROUGE (éditer) : ici, il est possible d’éditer un transpondeur. Modifiez la fréquence, le taux
de symbole ou la polarité.
Touche VERTE (ajouter) : vous pouvez ajouter un transpondeur ici. Renseignez ensuite la
fréquence, le taux de symbole ou la polarité.
Touche JAUNE (supprimer) : supprimez un transpondeur de la liste. Après avoir appuyé sur la
touche OK, vous serez invite à confirmer la suppression.
Touche BLEUE (rechercher) : sélectionnez un transpondeur à l’aide des touches ▲▼ et appuyez
ensuite sur la touche BLEUE pour lancer la recherche. Une fenêtre d’avertissement apparaît alors,
dans laquelle vous pourrez définir différentes fonctions de recherche (voir Recherche de satellite

individuel).

3. Système

3.1. Langue

Sélectionnez ici la langue désirée dans les différentes zones.

3.2. Système TV

Sélectionnez ici le mode d’affichage (par ex. PAL ou NTSC), le format d’image 4:3 ou 16:9 et la
sortie vidéo RGB ou CVBS. Les réglages appropriés dépendent de votre téléviseur.

3.3. Réglage de l’heure locale

Réglez ici l’heure désirée. L’utilisation de l’heure moyenne de Greenwich sert au réglage
automatique de l’heure. L’heure d’été peut être activée ou désactivée.

3.4. Réglage de minuterie

Programmez une minuterie. Le récepteur démarre le programme préréglé à l’heure désirée. Vous
pouvez programmer jusqu’à 10 positions.

3.5. Sécurité enfant

Le mot de passe par défaut est « 0000 ». Activez ou désactivez le verrouillage de menu ou le
verrouillage de chaîne. Vous ne pouvez accéder au menu ou à la chaîne qu’en saisissant le mot
de passe que vous avez spécifié. De plus, vous pouvez définir une limite d’âge. De nombreuses
chaînes envoient une restriction d’âge avec le film en cours. Réglez par exemple la valeur sur « 12
ans ». Si un programme ne convient qu’à partir de l’âge de 16 ans, un mot de passe doit être saisi
pour déverrouiller la chaîne.

3.6. Réglage OSD

Sélectionnez ici les options désirées telles que l’affichage des sous-titres, la transparence ou la
durée d’affichage OSD.

6 11

Tout effacer (actif uniquement en sélectionnant DiSEqC 1.2)

Effacez la position actuelle du satellite.

Réglage de moteur
Lors de l’activation du type de moteur USALS, sélectionnez ici le satellite désiré. Avec le type de
moteur DiSEqC 1.2, vous pouvez mémoriser ici jusqu’à 63 positions de satellites. Sélectionnez le
satellite désiré et accédez à « Position No. and Save » (N° position et enregistrer) à l’aide de la
touche ▼. Sélectionnez la première position de satellite (par ex. 1). Accédez ensuite à « Save »
(enregistrer) à l’aide de la touche ▼. Appuyez maintenant sur les touches ◀▶ pour déplacer la
parabole à la position désirée. Si la position est atteinte, appuyez sur la touche OK pour arrêter la
rotation. Appuyez à nouveau sur la touche OK pour enregistrer les données. « Goto X » ramène
la parabole à la position initiale. Le recalcul efface la position actuelle du satellite et permet de
réorienter la parabole.

Réglage de limite
Activez la limite ouest/est (rotation max. de la parabole). Sélectionnez par exemple la limite oust
et accédez à « Save » à l’aide de la touche ▼. Appuyez maintenant sur les touches ◄► pour
déplacer la parabole à la position désirée. Si la position est atteinte, appuyez sur la touche OK
pour arrêter la rotation. Appuyez à nouveau sur la touche OK pour enregistrer les données.
« Référence » ramène la parabole à la position initiale.

2.4. Recherche de satellite individuel

Après avoir réglé toutes les positions pertinentes dans les
réglages d’antenne, vous pouvez maintenant rechercher
les chaînes de chaque satellite. Pour ce faire, vous pouvez
utiliser différentes fonctions de recherche.

Satellite

Sélectionnez le satellite sur lequel effectuer la recherche.

FTA uniquement
Sélectionnez ici si toutes les chaînes (y compris les chaînes cryptées) ou seulement les chaînes
gratuites doivent être recherchées.

Canal de recherche
Sélectionnez la fonction de recherche désirée. Chaînes TV + stations de radio, chaînes TV

uniquement ou stations de radio uniquement.

Recherche réseau
Activez cette option si de nouveaux transpondeurs ne figurent pas encore dans la liste de
transpondeurs le cas échéant. La recherche réseau peut déterminer la fréquence des nouveaux
transpondeurs en analysant les données des transpondeurs connus. Le processus de recherche
est plus rapide que la recherche à l’aveugle. Cependant, il peut encore y avoir des chaînes

manquantes.

Mode de recherche
Sélectionnez « Advanced search » (recherche avancée) et « Blind Scan » (recherche à l’aveugle).
En mode « Advanced search », tous les transpondeurs mémorisés dans le récepteur sont
recherchés. En mode « Blind Scan », le satellite (par ex. Astra 19.2 ° est) est recherché pour tous

les transpondeurs, même ceux qui ne sont pas mémorisés dans la liste. Ce processus prend un
certain temps.

Utilisez les touches ▲▼ pour sélectionner un élément de menu et confirmez la sélection en
appuyant sur OK. Vous accédez alors au sous-menu correspondant. Si vous souhaitez quitter le

menu ou un sous-menu, appuyez sur la touche MENU pour sortir des menus étape par étape.
Remarque : le mot de passe par défaut pour accéder au menu est : 0000.

1. Liste de chaînes

1.1. Liste de chaînes TV

Vous pouvez verrouiller, sauter, déplacer, trier, renommer, supprimer des chaînes et créer des

listes de favoris.

A. Créer des favoris
Appuyez sur la touche FAV sur la télécommande pour
activer les fonctions de favoris. Utilisez les touches ▲▼
pour sélectionner la chaîne correspondante et confirmez
la sélection en appuyant sur OK. Vous serez alors invité à
choisir la liste de favoris dans laquelle la chaîne sélectionnée

doit être mémorisée. Confirmez en appuyant sur OK et

quittez le menu en appuyant sur la touche EXIT. Les favoris
sélectionnés sont identifies par un symbole représentant un

coeur.

B. Verrouiller
Appuyez sur la touche ROUGE sur la télécommande pour

activer la fonction de verrouillage. Ici, vous pourrez verrouiller

une chaîne. Après avoir appuyé sur la touche OK, vous
serez invité à saisir un mot de passe. A partir de maintenant,
vous devrez saisir le mot de passe chaque fois que vous
souhaiterez accéder à cette chaîne.

C. Sauter

Appuyez sur la touche VERTE sur la télécommande pour activer la fonction de saut. Sélectionnez
une chaîne et confirmez la sélection en appuyant sur OK. A partir de maintenant, cette chaîne
sera ignorée lorsque vous parcourrez la liste de chaînes à l’aide des touches ▲▼. La chaîne peut
néanmoins être sélectionnée directement à l’aide des touches numériques.

D. Déplacer

Appuyez sur la touche BLEUE sur la télécommande pour activer la fonction de déplacement.
Sélectionnez une ou plusieurs chaînes à l’aide de la touche OK. Confirmez ensuite la sélection en
appuyant sur la touche INFO. Accédez à la position désirée à l’aide des touches ▲▼ et appuyez
sur la touche OK. Les chaînes sélectionnées se trouvent à présent à la position sélectionnée.

E. Editer

Appuyez sur la touche BLEUE pour effectuer d’autres modifications.

Touche ROUGE (trier) : triez les chaînes de A à Z, de Z à A, des chaînes gratuites aux chaînes
cryptées, par chaînes verrouillées.

Touche VERTE (éditer) : ici, vous pourrez renommer des chaînes. Saisissez un nom désiré à l’aide
des touches numériques. Appuyez plusieurs fois sur une touche pour faire apparaître d’autres
lettes ou symboles.
Touche ROUGE pour basculer entre les écritures majuscule et minuscule.

10 7

Touche VERTE pour effacer des caractères.
Touche JAUNE pour confirmer la modification. Touche BLEUE pour annuler.

Touche BLEUE (supprimer) : sélectionnez une chaîne à l’aide de la touche OK. La chaîne est
marquée par un symbole X. Répétez l’opération si vous souhaitez supprimer d’autres chaînes.
Après avoir appuyé sur la touche EXIT, vous êtes invité à confirmer la suppression des chaînes

sélectionnées.

1.2. Liste de stations de radio

L’édition de la liste des stations de radio s’effectue de la même manière que l’édition de la n liste
des chaînes TV.

1.3. Tout supprimer

Si vous sélectionnez cet élément de menu avec la touche OK, une fenêtre d’avertissement
apparaît et vous demande de confirmer la suppression. En confirmant avec OUI, toutes les
chaînes TV/stations de radio de la liste correspondante sont supprimées. Choisissez NON pour
annuler l’opération.

2. Installation

2.1. Connexion de l’antenne

Ici, vous pouvez choisir entre une antenne fixe et une antenne à commande motorisée. Pour
l’antenne à commande motorisée, un moteur DiSEqC supplémentaire doit être installé. Celui-ci est
disponible dans des magasins spécialisés.

2.2. Liste de satellites

Ici, vous pouvez sélectionner les satellites devant être pris en

compte dans le processus de recherche. Confirmez le
satellite respectif en appuyant sur la touche OK. Le satellite
est marqué d’une coche. Les options suivantes sont
également disponibles :

LNB Freq
Réglez ici le type de LNB en fonction de votre système satellite. Le réglage par défaut (universel)
est applicable dans la plupart des cas.

Transpondeur

Ici, tous les transpondeurs disponibles du satellite sont affichés.

DiSEqC 1.0 / 1.1
Si l’antenne est utilisée avec un commutateur DiSEqC, vous pouvez configurer ici l’entrée DiSEqC
du satellite sélectionné (par ex. port1 = Astra / port2 = Hobird).

22K
Ici, une commutation 22 KH/z supplémentaire peut s’effectuer (on/off). En cas d’utilisation d’une
tête LNB universelle, cette fonction n’est pas disponible.

Toneburst
Le signal tone-burst a été développé pour permettre une commutation simple entre deux LNB
et est adapté pour la commande de relais (deux entrées vers une sortie) ainsi que pour les LNB
monoblocs. Sélectionnez OFF, A ou B.

Polarité

Sélectionnez AUTO (automatique), H (horizontal) ou V (vertical). AUTO est applicable dans la

plupart des cas.

Touche ROUGE (éditer) : ici, le nom et la longitude peuvent être modifiés. Utilisez les touches de
couleur pour d’autres options :
Touche ROUGE pour basculer les écritures majuscule et minuscule.
Touche VERTE pour effacer des caractères.
Touche JAUNE pour confirmer la modification.
Touche BLEUE pour annuler.
Touche VERTE (éditer) :

Touche VERTE (ajouter) : ici, vous pouvez ajouter un satellite. Renseignez ensuite un nom et la

longitude.

Touche BLEUE (supprimer) : sélectionnez un satellite à l’aide des touches ▲▼ et appuyez ensuite
sur la touche BLEUE. Le satellite à supprimer est alors marqué d’un symbole X. Après avoir
appuyé sur la touche EXIT, vous êtes invité à confirmer la suppression du satellite sélectionné.

2.3. Réglage d’antenne (options pour une « antenne fixe » uniquement)

Ici, vous pouvez effectuer divers réglages sur chaque satellite.

Satellite

Sélectionnez un satellite désiré à l’aide des touches ◀▶.

8 9

Intensité de signal
Indique la puissance du satellite sélectionné.

Qualité de signal

Affiche la qualité du signal sélectionné.

2.3. Réglage d’antenne (options pour une « antenne motorisée » uniquement)

Ici, vous pouvez effectuer divers réglages pour la commande de moteur.

Type LNB
Réglez ici le type de LNB en fonction de votre système satellite. Le réglage par défaut (universel)
est applicable dans la plupart des cas.

Type de moteur

Choisissez DiSEqC 1.2 ou USALS.

Longitude locale

Renseignez ici la longitude du satellite.

Latitude locale

Renseignez ici le degré de latitude du satellite.
