Megakick SunSet 3200 Reference Manual

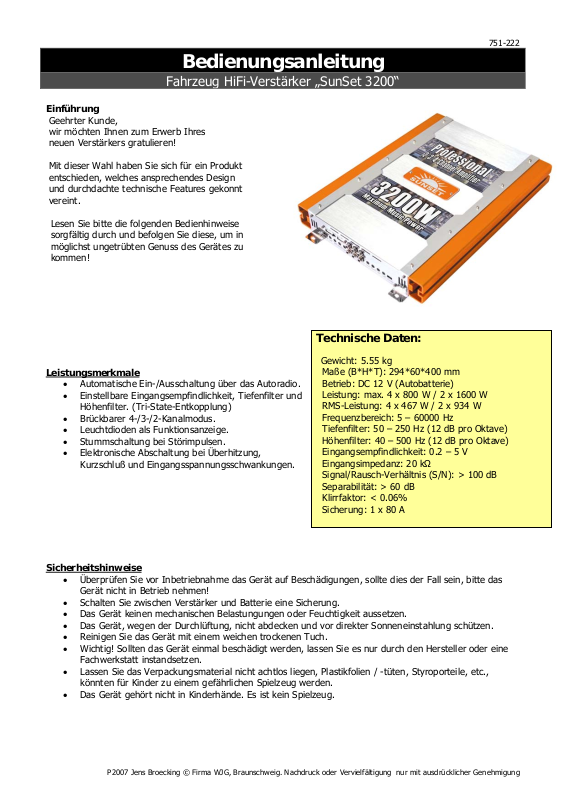

Bedienungsanleitung

Fahrzeug HiFi-Verstärker „SunSet 3200“

Einführung

Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen Verstärkers gratulieren!

Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint.

Lesen Sie bitte die folgenden Bedienhinweise sorgfältig durch und befolgen Sie diese, um in möglichst ungetrübten Genuss des Gerätes zu kommen!

Leistungsmerkmale

• Automatische Ein-/Ausschaltung über das Autoradio.

• Einstellbare Eingangsempfindlichkeit, Tiefenfilter und

Höhenfilter. (Tri-State-Entkopplung)

• Brückbarer 4-/3-/2-Kanalmodus.

• Leuchtdioden als Funktionsanzeige.

• Stummschaltung bei Störimpulsen.

• Elektronische Abschaltung bei Überhitzung,

Kurzschluß und Eingangsspannungsschwankungen.

Sicherheitshinweise

• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das

Gerät nicht in Betrieb nehmen!

• Schalten Sie zwischen Verstärker und Batterie eine Sicherung.

• Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.

• Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.

• Reinigen Sie das Gerät mit einem weichen trockenen Tuch.

• Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine

Fachwerkstatt instandsetzen.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,

könnten für Kinder zu einem gefährlichen Spielzeug werden.

• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.

Technische Daten:

Gewicht: 5.55 kg Maße (B*H*T): 294*60*400 mm Betrieb: DC 12 V (Autobatterie) Leistung: max. 4 x 800 W / 2 x 1600 W RMS-Leistung: 4 x 467 W / 2 x 934 W Frequenzbereich: 5 – 60000 Hz Tiefenfilter: 50 – 250 Hz (12 dB pro Oktave) Höhenfilter: 40 – 500 Hz (12 dB pro Oktave) Eingangsempfindlichkeit: 0.2 – 5 V Eingangsimpedanz: 20 kΩ Signal/Rausch-Verhältnis (S/N): > 100 dB Separabilität: > 60 dB Klirrfaktor: < 0.06% Sicherung: 1 x 80 A

751-222

P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

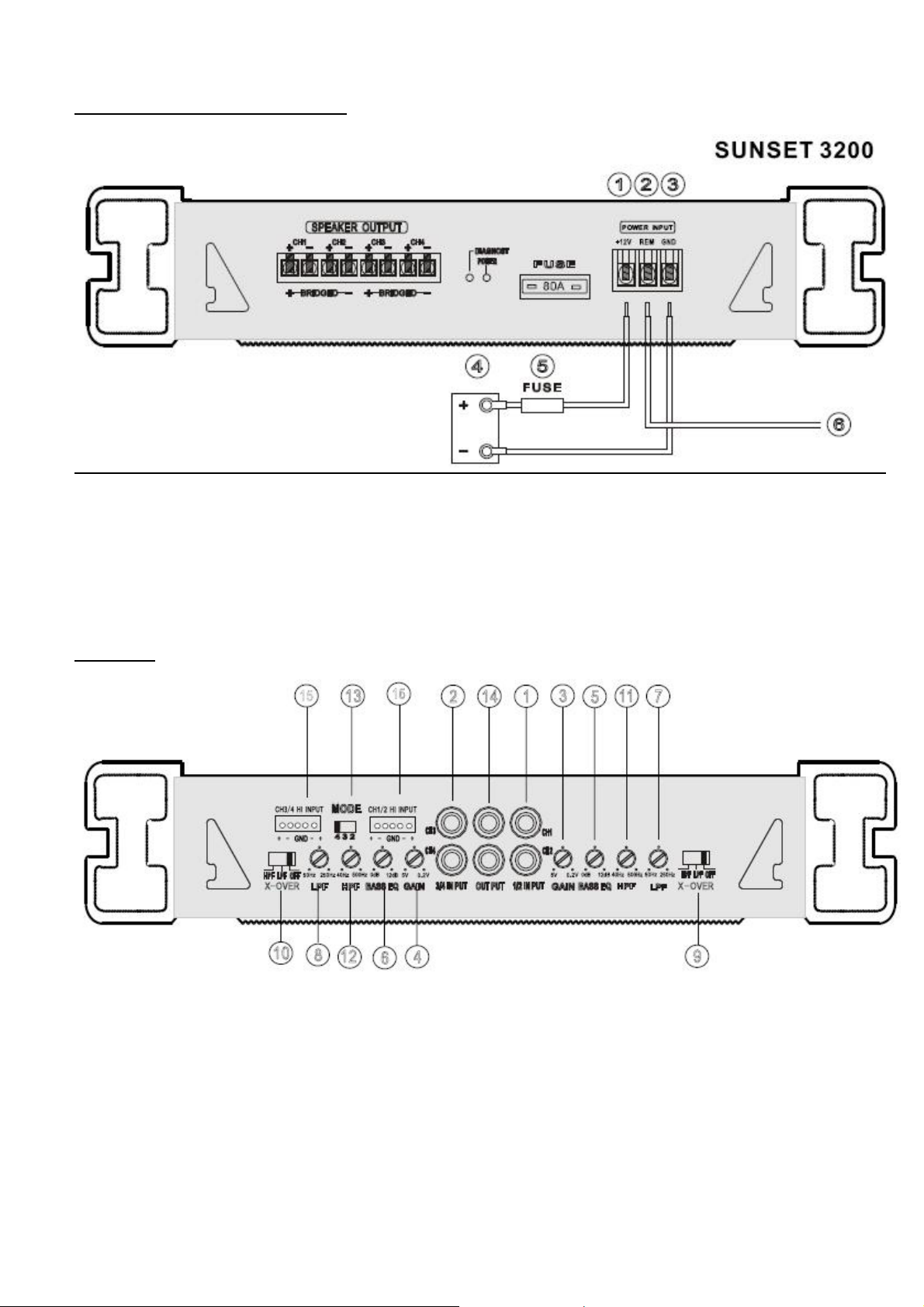

Bedienungselemente und Anschlüsse vorn:

1. +12 A: Anschluss für das Stromkabel zur Autobatterie.

2. REM: Anschluss für das Kabel zum Autoradio (Ein-/Aus-Schalter).

3. GND: Erdung. Das Kabel wird an den Minuspol der Autobatterie angeschlossen.

4. Autobatterie.

5. FUSE: Zwischengeschaltete Sicherung.

6. Das Kabel sollte an den Anschluss der automatischen Antenne des Radios angeschlossen werden.

Rückseite:

751-222

1. 1/2 INPUT: Anschluss Eingangsspannung für Zustand LOW vorn (Kanäle 1 und 2).

2. 3/4 INPUT: Anschluss Eingangsspannung für Zustand LOW hinten (Kanäle 3 und 4).

3. GAIN: Einstellung Eingangsempfindlichkeit für Kanäle 1 und 2.

4. GAIN: Einstellung Eingangsempfindlichkeit für Kanäle 3 und 4.

5. BASS: Einstellung Bassverstärkung für Kanäle 1 und 2.

6. BASS: Einstellung Bassverstärkung für Kanäle 3 und 4.

7. LPF: Frequenzeinstellung Tiefenfilter für Kanäle 1 und 2.

8. LPF: Frequenzeinstellung Tiefenfilter für Kanäle 3 und 4.

9. X-OVER: Frequenzweiche für Kanäle 1 und 2 (HPF/LPF/OFF).

X-OVER: Frequenzweiche für Kanäle 3 und 4 (HPF/LPF/OFF).

10.

P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

11. HPF: Frequenzeinstellung Höhenfilter für Kanäle 1 und 2.

12. HPF: Frequenzeinstellung Höhenfilter für Kanäle 3 und 4.

13. MODE: Einstellung Kanalmodus (4/3/2).

14. OUTPUT: Anschluss Ausgangsspannung für Zustand LOW.

15. CH3/4 HI INPUT: Anschluss Eingangsspannung für Zustand HIGH hinten (Kanäle 3 und 4).

16. CH1/2 HI ONPUT: Anschluss Eingangsspannung für Zustand HIGH vorn (Kanäle 1 und 2).

• Es wird empfohlen, die Stromkabel und die Audiokabel nicht auf der selben Seite des Fahrzeugs zu

verlegen.

• Im Normalanschlussmodus, d.h. ein Lautsprecher an jedem Ausgang, darf die Mindestimpedanz 2 Ω

nicht unterschreiten.

• Im gebrückten Modus, d.h. die zwei Lautsprecherausgänge sind gebrückt, darf die Mindestimpedanz 4 Ω

nicht unterschreiten.

• Im Subwoofermodus, d.h. die Endstufe wird nur für den Basslautsprecher genutzt, darf die

Mindestimpedanz 2 Ω nicht unterschreiten.

• Schließen Sie niemals die Lautsprechermasse an die Karosserie an.

• Schließen Sie niemals die 12 V Versorgungsspannung an eine der Lautsprecherausgänge an.

Betriebsarten des Verstärkers:

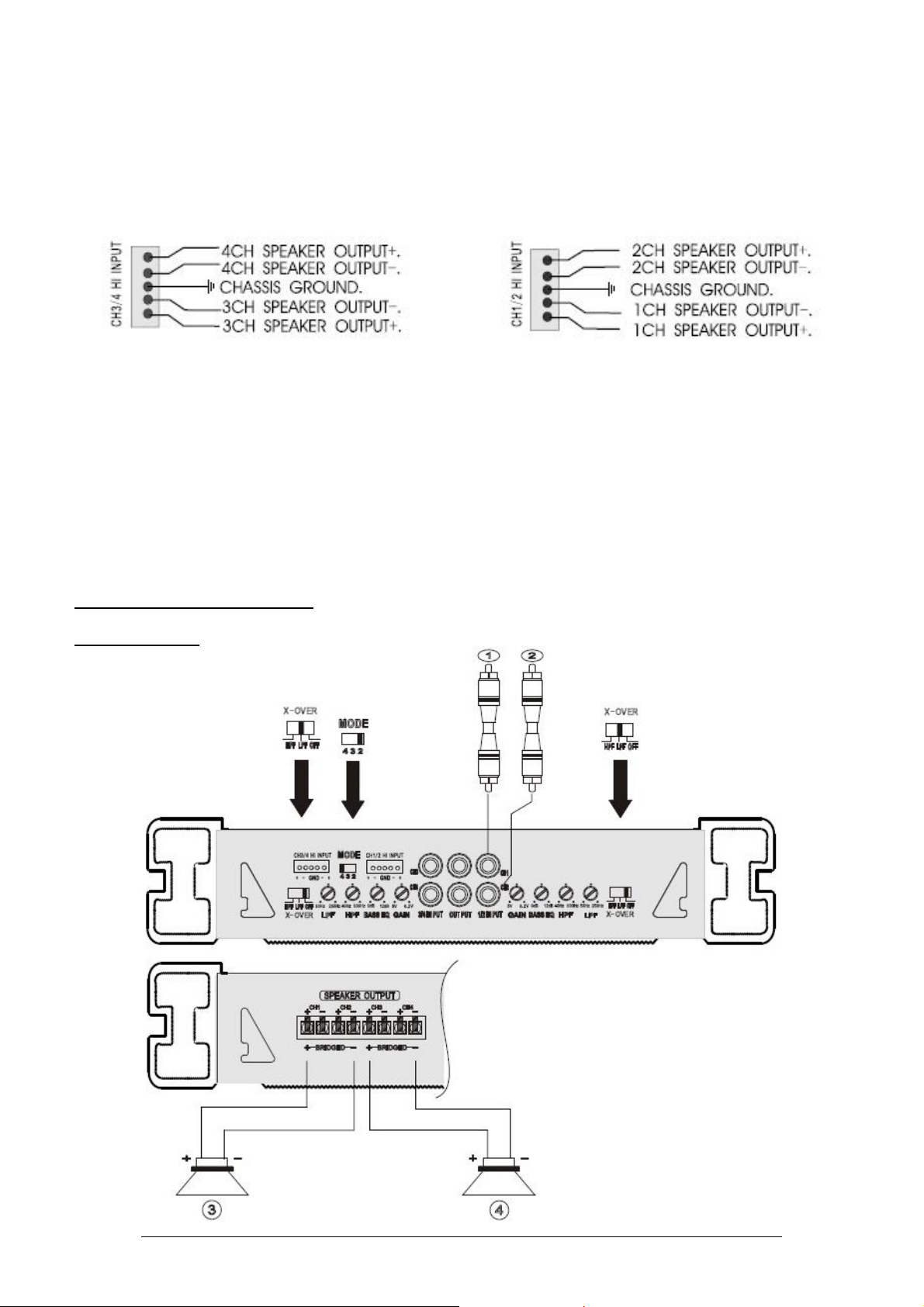

1. 2-Kanal Modus:

751-222

P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

751-222

1. Ausgang: Radio linker Kanal.

2. Ausgang: Radio rechter Kanal.

3. Ausgang: Zusätzlicher Subwoofer 1.

4. Ausgang: Zusätzlicher Subwoofer 2.

2. 3-Kanal Modus:

In diesem Modus empfielt es sich, die Kanäle 1/2 mit dem Höhenfilter und die Kanäle 3/4 mit dem Tiefenfilter zu betreiben, d.h. den Subwoofer am gebrückten Lautsprecheranschluss 3/4 anschließen.

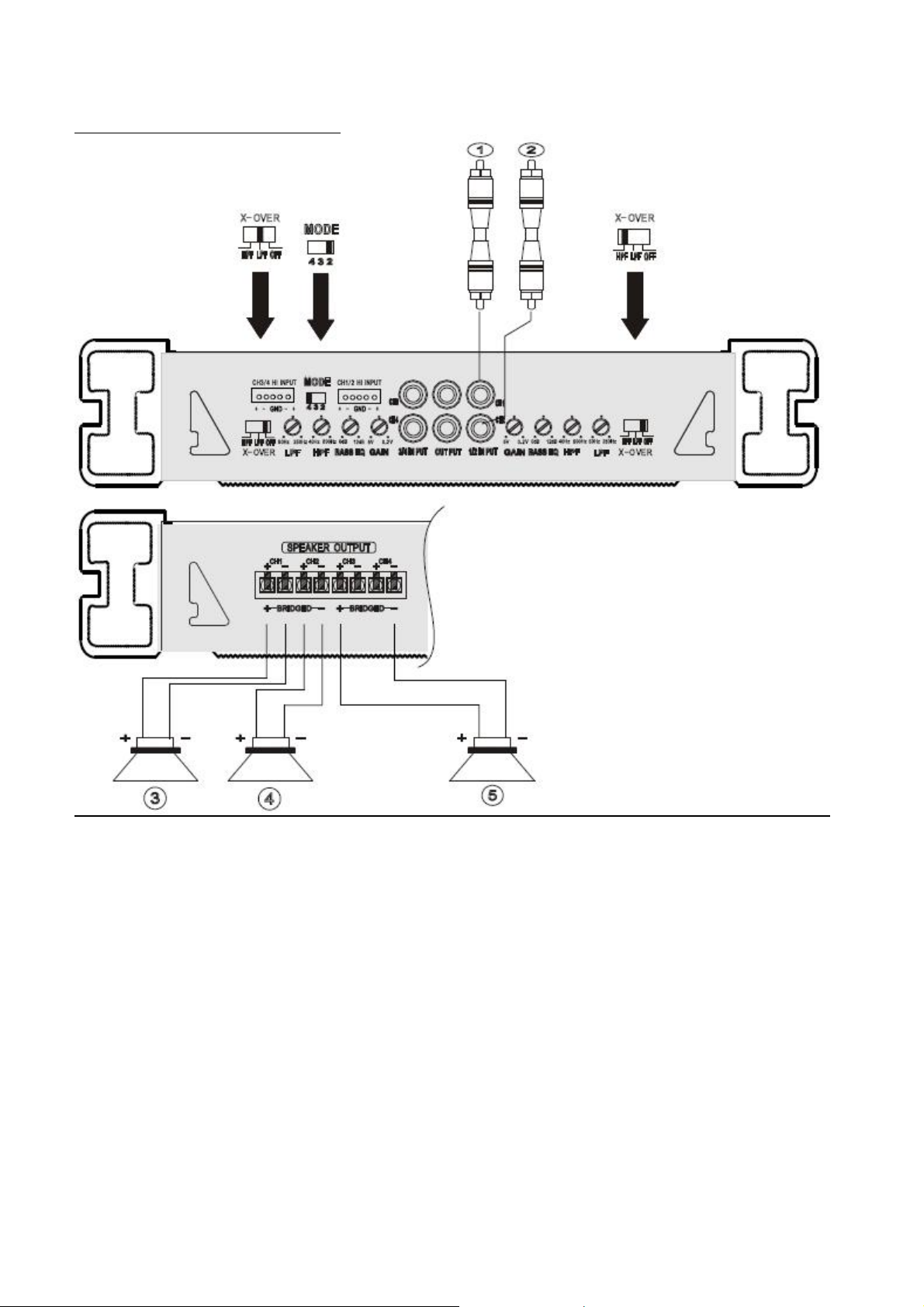

2a. Radio und drei Außenlautsprecher:

1. Ausgang: Radio linker Kanal.

2. Ausgang: Radio rechter Kanal.

3. Ausgang: Außenlautsprecher links.

4. Ausgang: Außenlautsprecher rechts.

5. Ausgang: Außen-Subwoofer.

P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

2b. Radio mit Subwoofer und drei Außenlautsprecher:

751-222

1. Ausgang: Radio linker Kanal.

2. Ausgang: Radio rechter Kanal.

3. Ausgang: Radiointerner Subwoofer

4. Ausgang: Außenlautsprecher links.

5. Ausgang: Außenlautsprecher rechts.

6. Ausgang: Außen-Subwoofer.

P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

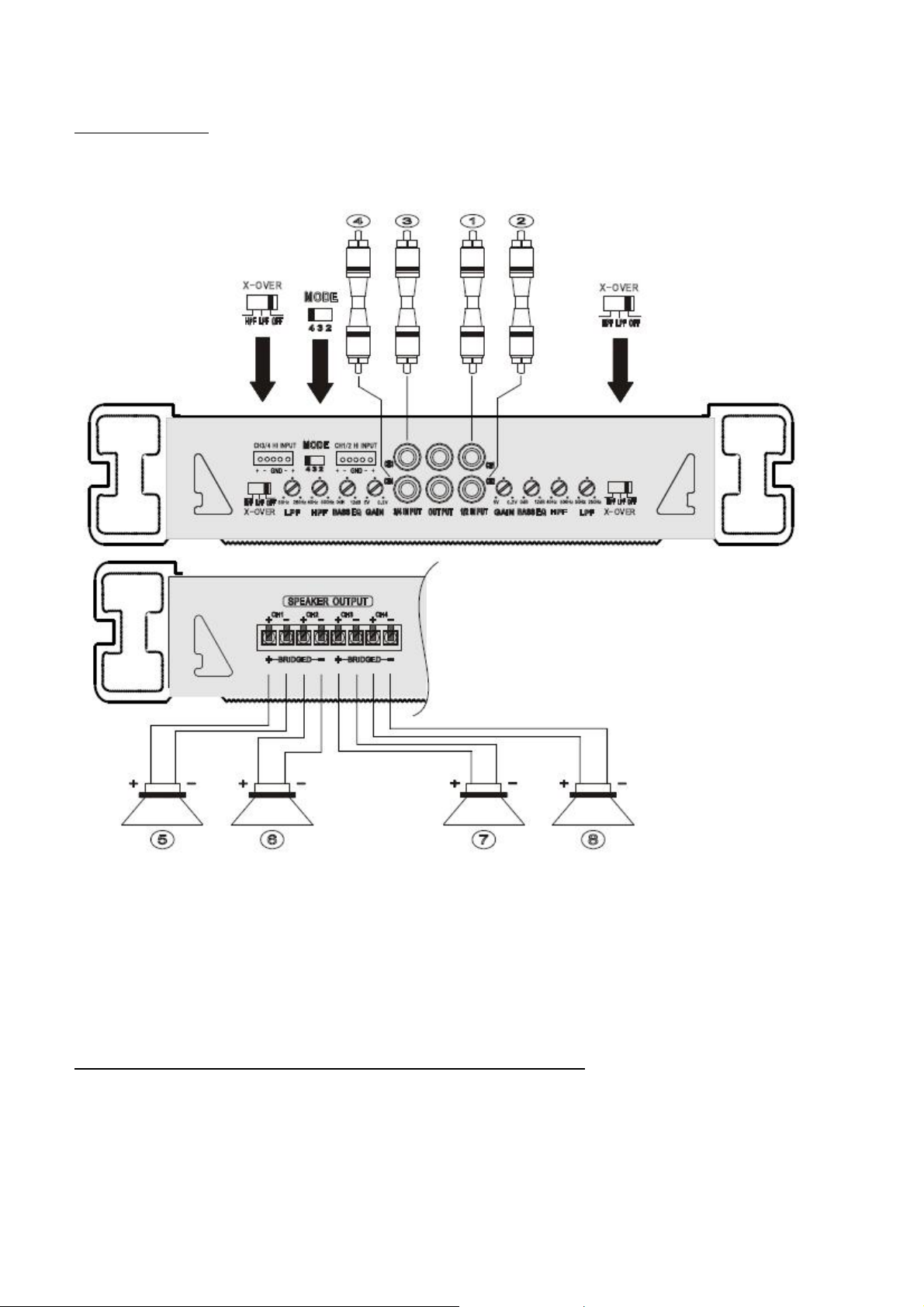

3. 4-Kanal Modus:

Hier sind alle vier Anschlüsse der Außenlautsprecher und die zum Radio belegt. Dieser wird auch als Normalanschlussmodus bezeichnet.

751-222

1. Ausgang: Radio vorderer linker Kanal.

2. Ausgang: Radio vorderer rechter Kanal.

3. Ausgang: Radio hinterer linker Kanal.

4. Ausgang: Radio hinterer rechter Kanal.

5. Ausgang: Außenlautsprecher vorn links.

6. Ausgang: Außenlautsprecher vorn rechts.

7. Ausgang: Außenlautsprecher hinten links.

8. Ausgang: Außenlautsprecher hinten rechts.

4. 4-Kanal Modus und zusätzlicher Verstärker zum Betrieb eines Außen-Subwoofers:

Die Eingangsignale des Terminals 1/2 IN PUT [1] werden auch direkt zum Ausgangsterminal OUTPUT [14] geleitet.

P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

751-222

P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

751-222

1. Ausgang: Radio vorderer linker Kanal.

2. Ausgang: Radio vorderer rechter Kanal.

3. Ausgang: Radio hinterer linker Kanal.

4. Ausgang: Radio hinterer rechter Kanal.

5. Ausgang: Außenlautsprecher vorn links.

6. Ausgang: Außenlautsprecher vorn rechts.

7. Ausgang: Außenlautsprecher hinten links.

8. Ausgang: Außenlautsprecher hinten rechts.

9. Ausgang des zweiten Verstärkers: Außen-Subwoofer. A. Verbindung: SunSet 3200 zum zweiten Verstärker Kanal links. B. Verbindung: SunSet 3200 zum zweiten Verstärker Kanal rechts.

Einstellungen:

Eingangsempfindlichkeit [3] und [4]: Um den Verstärker an das Autoradio anzupassen, stellen Sie den Lautstärkeregler des Radios mittig und regeln die Eingangsempfindlichkeitseinstellung des Verstärkers so, dass eine angenehme Lautstärke herrscht. Diese Einstellung erlaubt best mögliche Leistung und ein optimales Signal/Rausch-Verhältnis.

Tiefenfilter [9]/[10] und die LPF-Frequenzeinstellung [7]/[8]: Wenn der Verstärker für den Betrieb von Subwoofern benutzt werden soll, stellen Sie die Frequenzweichen auf LPF und regulieren die Frequenzeinstellungen so, dass sie der Klangfarbe der installierten Subwoofer entsprechen.

Höhenfilter [9]/[10] und die HPF-Frequenzeinstellung [11]/[12]: Wenn der Verstärker für den Betrieb von Mittel- und Hochtönern benutzt werden soll, stellen Sie die Frequenzweichen auf HPF und regulieren die Frequenzeinstellungen so, dass nur mittlere und höhere Töne verstärkt werden. Dies schont die Membranen der Lautsprecher.

Bassverstärkung [5] und [6]: Benutzen sie diese Funktion, um den Klirrfaktor bei tiefen Tönen zu minimieren.

P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

Reference Manual

Car Hifi-Amplifier „SunSet 3200“

Preface

Dear Customer, we like to congratulate you on the purchase of your new car amplifier!

You have chosen a product which combines deliberate technical features with an appealing design.

Please read this manual conscientiously and carry out the given instructions before and while you are using your new device.

Capability Characteristics

• The on-/off mode is controlled over the radio.

• Adjustable input sensitivity, low-pass filter and high-

pass filter. (Tri-state-buffer)

• Bridgeable 4-/3-/2- channel mode.

• Functions shown by LEDs .

• Automatic muting in case of disturbing pulses.

• Electronic protection against excessive heat, short

circuit and input voltage fluctuation.

Security Advices

• Before using the device, please check it for any possible damages. In case of damage do not operate it.

• Interconnect a fuse between the amplifier and the battery.

• The device may not become subject of mechanical stress and should not be exposed to humidity.

• To be considerate of the ventilation do not cover the device and protect it from direct solar radiation.

• Clean the device with a dry and soft cloth only.

• Caution! Should the device itself get damaged, please let the repair to the manufacturer or to a qualified

service agent.

• Please dispose packaging materials properly and do not let play children with it.

• The device itself is no toy either. Do not let children play with it too.

Technical Specifications:

Weight: 5.55 kg Measurement (W*H*D): 294*60*400 mm Operation: DC 12 V (car battery) Power: max. 4 x 800 W / 2 x 1600 W RMS-Power: 4 x 467 W / 2 x 934 W Frequency Response: 5 – 60000 Hz Low-pass Filter: 50 – 250 Hz (12 dB per octave) High-pass Filter: 40 – 500 Hz (12 dB per octave) Input Sensitivity: 0.2 – 5 V Input Impedance: 20 kΩ Signal/Noise-Ratio (S/N): > 100 dB Stereo Separation: > 60 dB Total Harmonic Distortion (THD): < 0.06% Fuse Rating: 1 x 80 A

751-222

P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

Actuators and Connectors in Front:

1. +12 A: Connector for the power cable to the car battery.

2. REM: Connector for the cable to the radio (On-/Off-Switch).

3. GND: Grounding. The cable must be connected to the negative pole of the car battery.

5. FUSE: Interconnected fuse.

6. This cable should be connected to automatic antenna terminal of the radio.

Rear Side:

751-222

1. 1/2 INPUT: Terminal low-level input front (Channels 1 and 2).

2. 3/4 INPUT: Terminal low-level input rear (Channels 3 and 4).

3. GAIN: Adjuster input sensitivity for channels 1 and 2.

4. GAIN: Adjuster input sensitivity for channels 3 and 4.

5. BASS: Adjuster bass-booster for channels 1 and 2.

6. BASS: Adjuster bass-booster for channels 3 and 4.

7. LPF: Frequency adjustment low pass filter for channels 1 and 2.

8. LPF: Frequency adjustment low pass filter for channels 3 and 4.

9. X-OVER: Switch frequency separating filter for channels 1 and 2 (HPF/LPF/OFF).

10. X-OVER: Switch frequency separating filter for channels 3 and 4 (HPF/LPF/OFF).

11. HPF: Frequency adjustment high pass filter for channels 1 and 2.

12. HPF: Frequency adjustment high pass filter for channels 3 and 4.

13. MODE: Switch channel mode (4/3/2).

14. OUTPUT: Connector low-level output.

15. CH3/4 HI INPUT: Terminal high-level input rear (Channels 3 and 4).

16. CH1/2 HI ONPUT: Terminal high-level input front (Channels 1 and 2).

Modes of Operation:

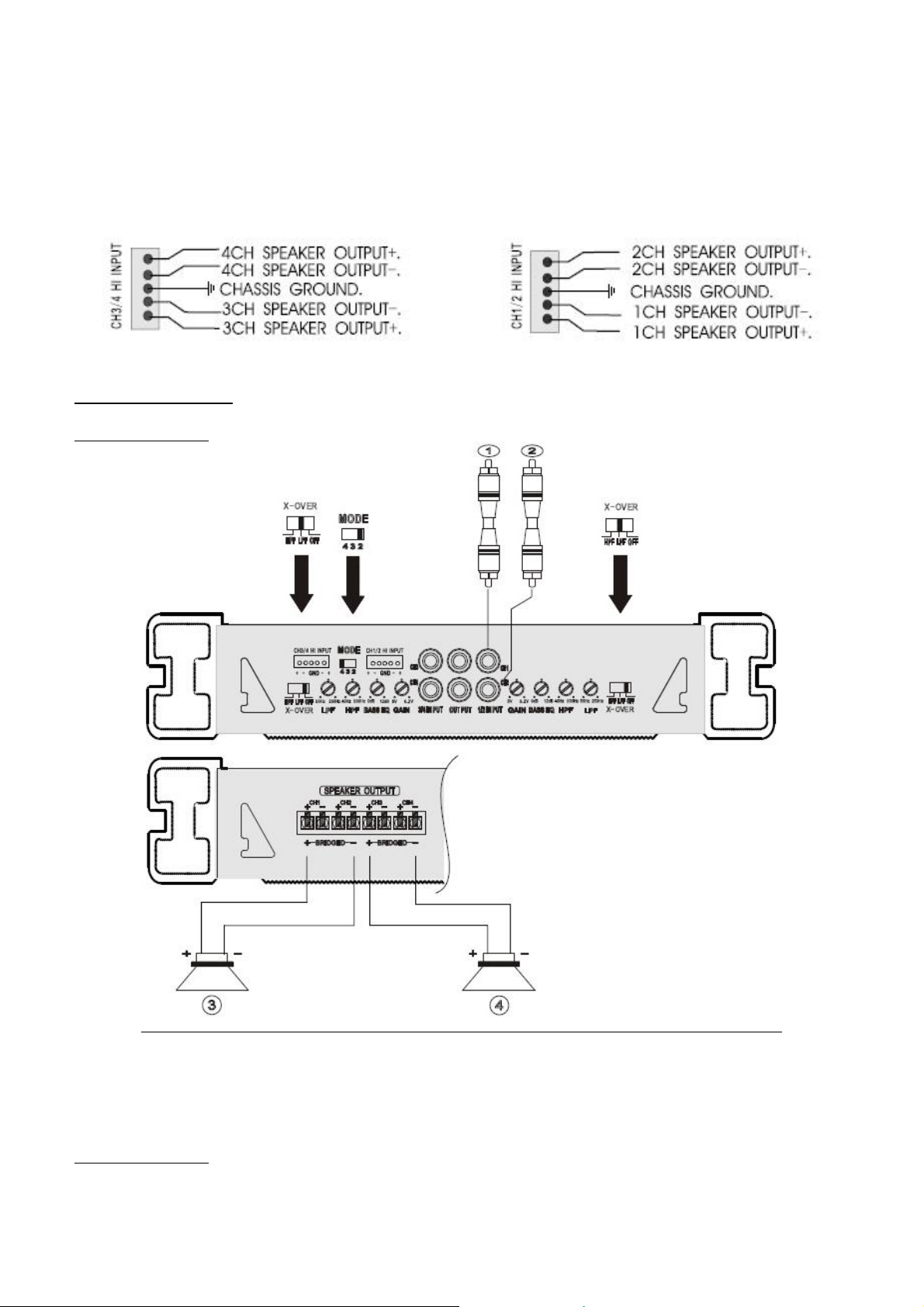

1. 2-channel mode:

751-222

1. Output: Radio left channel.

2. Output: Radio right channel.

3. Output: Additional subwoofer 1.

4. Output: Additional subwoofer 2.

2. 3-channel mode:

In this mode it is recommended to use high pass filter for channels 1/2 and low pass filter for the channels 3/4 which means to connect a subwoofer to the bridged speaker terminal 3/4.

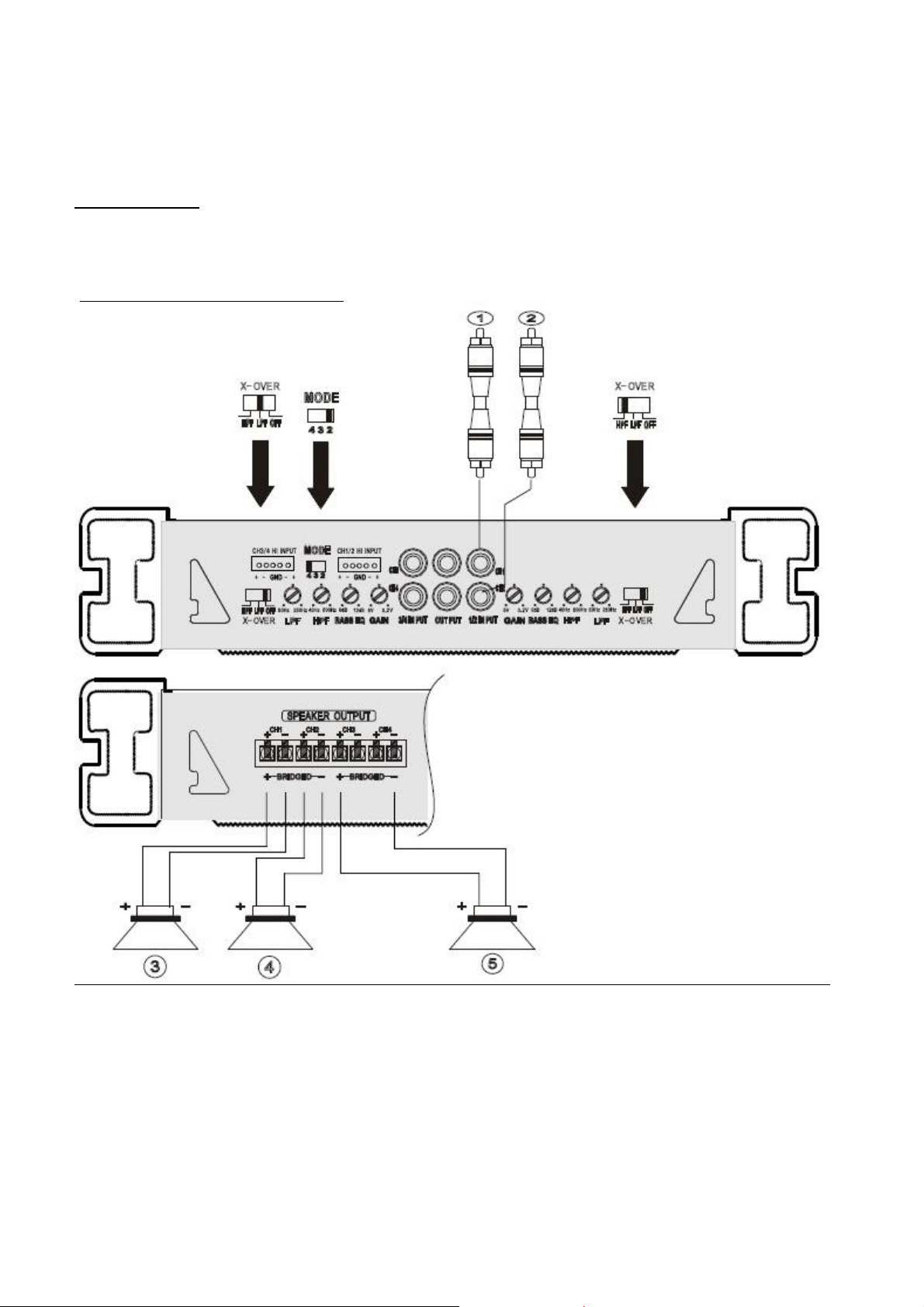

2a. Radio and three external speakers:

751-222

1. Output: Radio left channel.

2. Output: Radio right channel.

3. Output: External speaker left.

4. Output: External speaker right.

5. Output: External subwoofer.

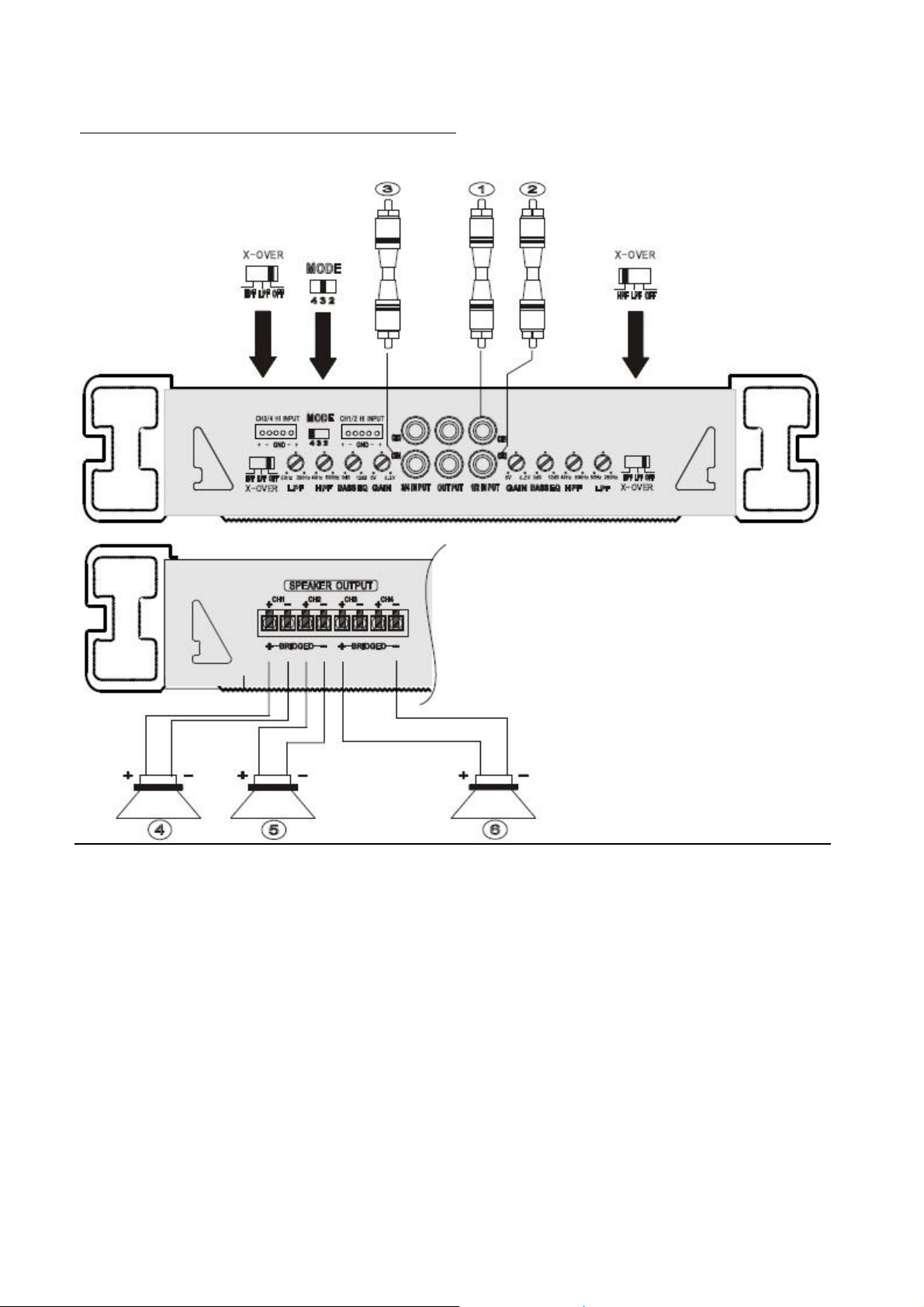

2b. Radio with subwoofer and three external speakers:

751-222

1. Output: Radio left channel.

2. Output: Radio right channel.

3. Output: Internal subwoofer of the radio.

4. Output: External speaker left.

5. Output: External speaker right.

6. Output: External subwoofer.

751-222

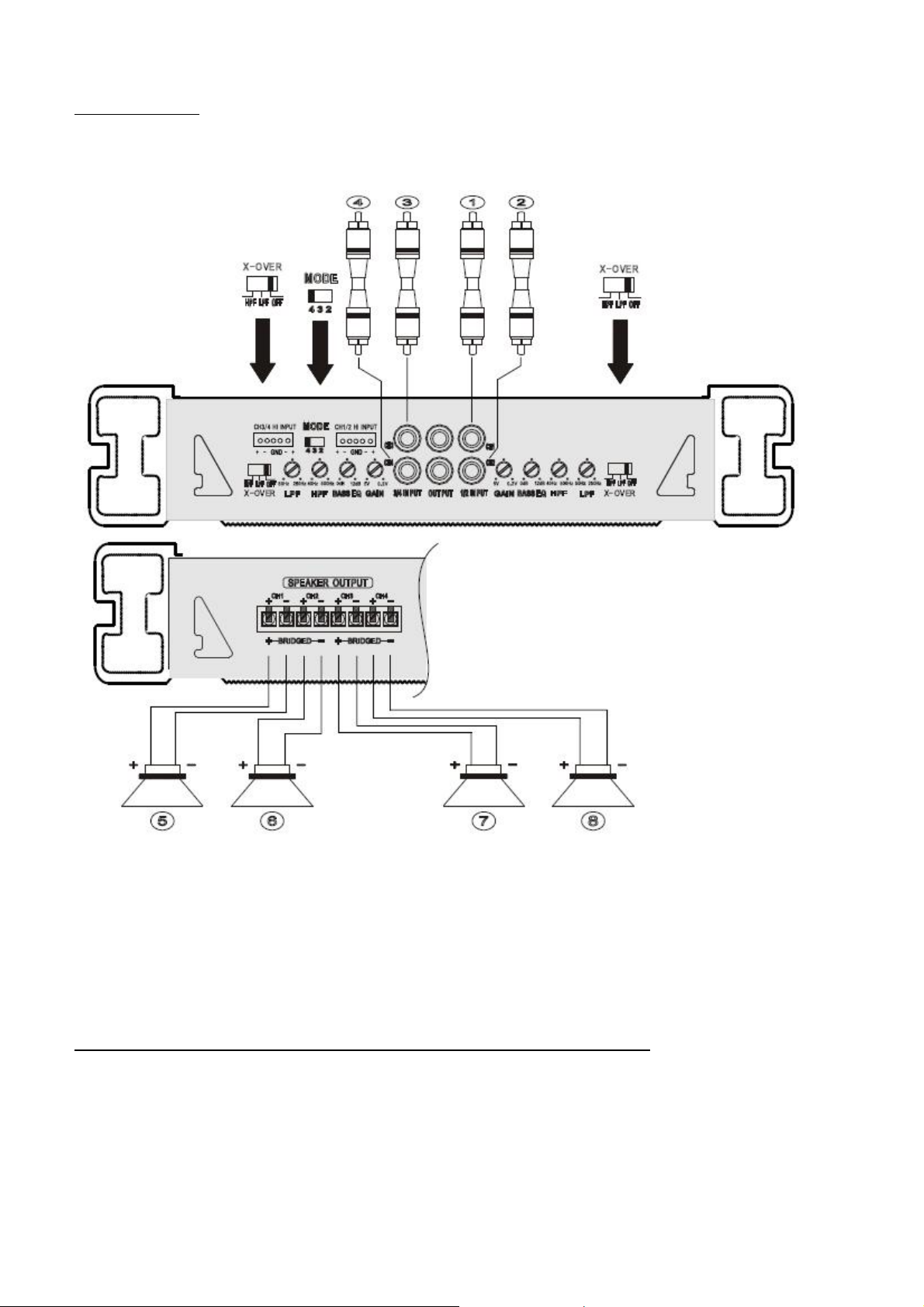

3. 4-channal mode:

Here all four connectors for the external speakers and the one to the radio are allocated. This state is also called normal connection mode.

1. Output: Radio front left channel.

2. Output: Radio front right channel.

3. Output: Radio rear left channel.

4. Output: Radio rear right channel.

5. Output: External speaker front left.

6. Output: External speaker front right.

7. Output: External speaker rear left.

8. Output: External speaker rear right.

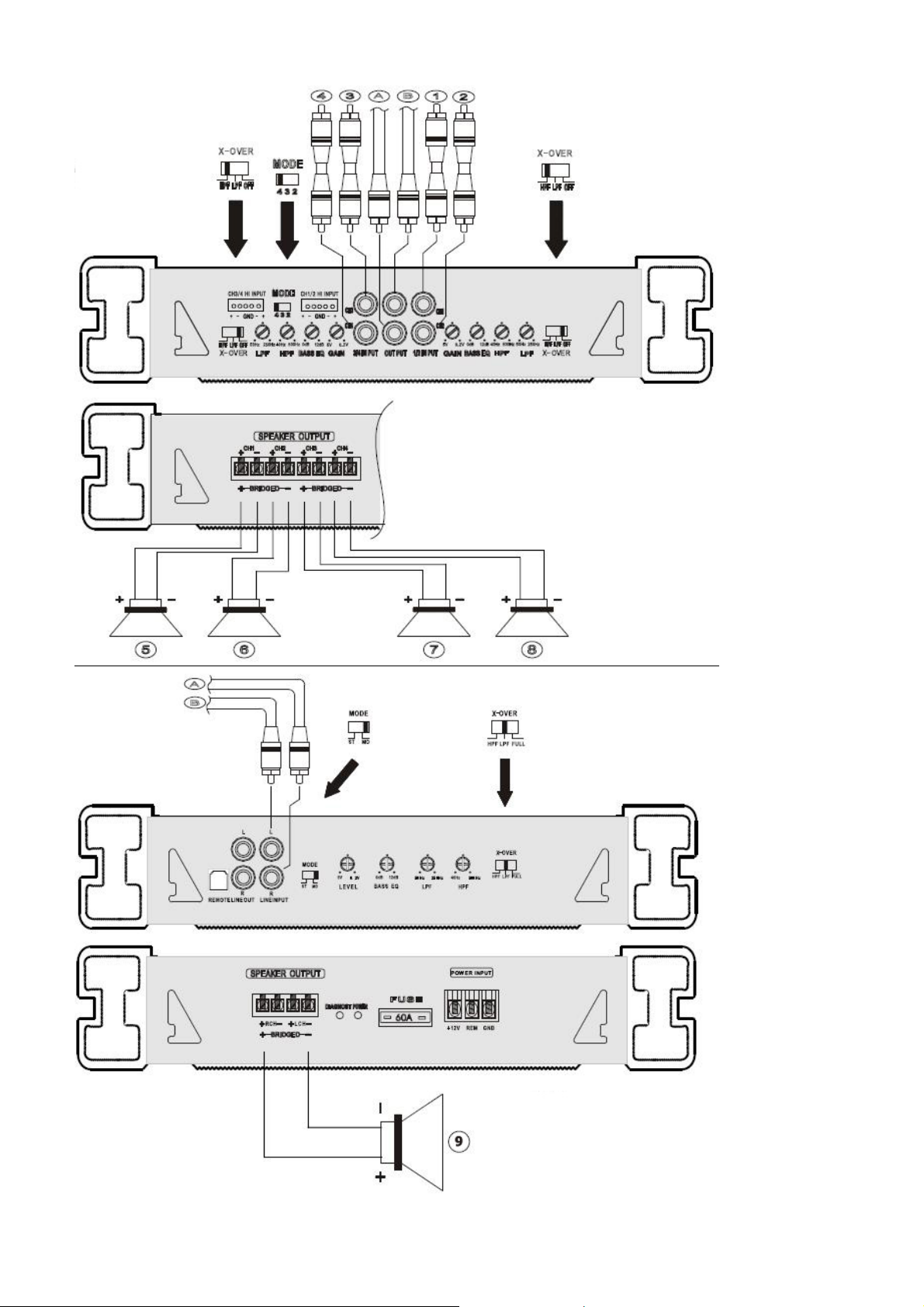

4. 4-channel mode and additional amplifier to rub an external subwoofers:

The input signal of terminal 1/2 IN PUT [1] goes directly to the output terminal OUTPUT [14] too.

751-222

1. Output: Radio front left channel.

2. Output: Radio front right channel.

3. Output: Radio rear left channel.

4. Output: Radio rear right channel.

5. Output: External speaker front left.

6. Output: External speaker front right.

7. Output: External speaker rear left.

8. Output: External speaker rear right.

9. Output pf the second amplifier: External subwoofer. A. Connection: From SunSet 3200 to the second amplifier left channel. B. Connection: From SunSet 3200 to the second amplifier right channel.

Adjustments:

Input Sensitivity [3] and [4]: To adapt the amplifier to the car radio turn the volume control of the radio into the central position and adjust the input sensitivities of the amplifier that the radio has a convenient volume. These adjustments provide a sufficient power and an optimal Signal/Noise-Ratio.

Low-pass Filter [9]/[10] and the LPF-Frequency Adjustment [7]/[8]: If the amplifier is used for the operation of subwoofers put the frequency-separating filters to LPF and adjust the frequency adjusters that their timbre matches the installed subwoofers.

High-pass Filter [9]/[10] and the HPF-Frequency Adjustment [11]/[12]: If the amplifier is used for the operation of tweeters and mid range speakers put the frequency-separating filters to HPF and adjust the frequency adjusters that only the medium and high frequencies are amplified. This will also protect the membrane of the speakers.

Bass Booster [5] and [6]: Use these functions to minimize the harmonic distortion of low bass frequencies.
