Page 1
731-124
Bruksanvisning för trädgårdspump
Bruksanvisning for hagepumpe
Instrukcja obsługi pompy ogrodowej
Operating instructions for garden pump
Page 2
SE - Bruksanvisning i original
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
www.jula.se
NO - Bruksanvisning (Oversettelse av original bruksanvisning)
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på
telefon
67 90 01 34.
www.jula.no
PL - Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem: 22 338 88 88.
www.jula.pl
EN - Operating instructions (Translation of the original instructions)
Jula reserves the right to make changes. In the event of problems, please contact our service
department.
www.jula.com
Tillverkare/ Produsent / Producenci/ Manufacturer
Jula AB, Box 363, 532 24 SKARA
Importör/ Importør/ Importer/ Importer
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
Distributör/ Distributør/ Dystrybutor/ Distributor
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
Date of production: 2016-02-04
© Jula AB
Page 3
Värna om miljön!
Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska
komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till
exempel kommunens återvinningsstation.
Verne om miljøet!
Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder
elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till
gjenvinning på anvist sted, f.eks. kommunens miljøstation.
Dbaj o środowisko!
Nie wyrzucaj zuytego produktu wraz z odpadami komunalnymi! Produkt zawiera
elektryczne komponenty mogące być zagroeniem dla środowiska i dla zdrowia. Produkt
naley oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze
sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego
rodzaju i w tej samej ilości.
Care for the environment!
Must not be discarded with household waste! This product contains electrical or
electronic components that should be recycled. Leave the product for recycling at the
designated station e.g. the local authority's recycling station.
Page 4
SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
SÄKERHETSANVISNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
TEKNISKA DATA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
HANDHAVANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
UNDERHÅLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
FELSÖKNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
SIKKERHETSANVISNINGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
BESKRIVELSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
BRUK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
VEDLIKEHOLD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
FEILSØKING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
POLSKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
ZASADY BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
OPIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
MONTAŻ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
OBSŁUGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
KONSERWACJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
WYKRYWANIE USTEREK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
ASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Page 5
SVENSKA
Bruksanvisning för
trädgårdspump
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
• Om inte alla anvisningar och säkerhetsanvisningar följs nns risk för dödsfall,
personskada och/eller egendomsskada.
• Pumpen får endast anslutas till korrekt jordat nätuttag och ska vara försedd
med läckageskydd. Utsätt inte sladden eller stickproppen för vatten eller annan
vätska. Nätuttaget ska vara skyddat från fukt.
• Rör inte vid pumpen medan den är igång. Undvik att tvätta eller bada nära
vattenintaget och låt inte djur gå i vattnet.
• Spola inte vatten på pumpen och dränk den inte i vatten eller annan vätska.
• Säkerställ god ventilation.
• Om pumpen inte ska användas på en längre tid, eller om omgivningens
temperatur är lägre än 4 °C, ska rörledningen och pumpen tömmas för att
undvika sönderfrysning.
• Undvik långvarig torrkörning.
• Den pumpade vätskan kan vara varm och stå under högt tryck. Innan pumpen
demonteras ska avstängningsventilerna före och efter pumpen stängas och
pumpen och rörledningarna tömmas, för att undvika risk för personskada.
• Pumpa inte antändlig eller explosiv vätska eller gas.
• Kontrollera att nätspänningen motsvarar märkspänningen på typskylten.
• Om pumpen inte ska användas på en längre tid ska den förvaras torrt och svalt
i väl ventilerat utrymme.
• Pumpa inte antändlig eller explosiv vätska eller gas.
• Pumpa inte vätska som innehåller fasta partiklar eller brer.
SE
5
Page 6
SE
TEKNISKA DATA
Märkspänning 230 V ~ 50 Hz
Eekt 800 W
Varvtal 2 850/min
Max öde 60 l/min
Max uppfordringshöjd 40 m
Max sughöjd 8 m
Kapslingsklass IPX4
Isolationsklass motor F
Max. omgivningstemperatur +40 °C
Max. vätsketemperatur +35 °C
Min. vätsketemperatur +4 °C

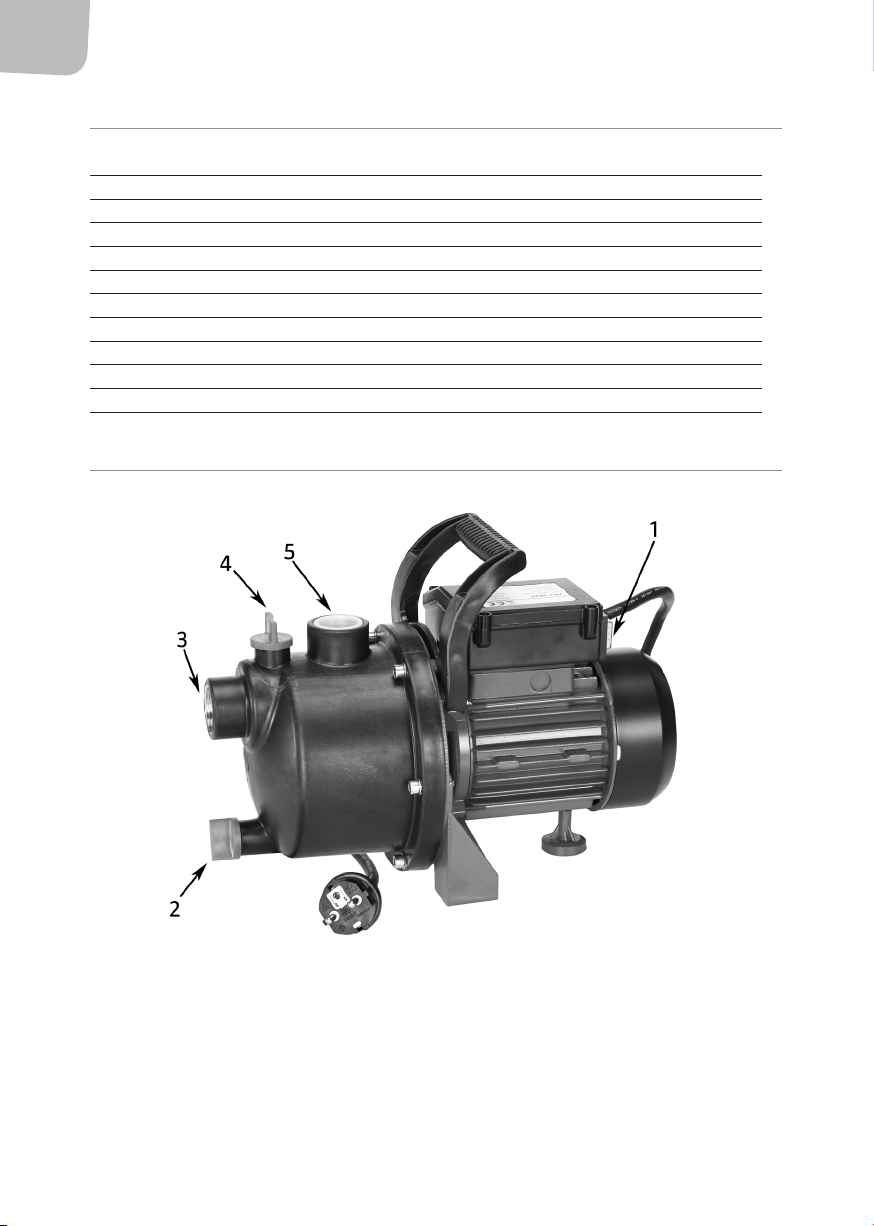

BESKRIVNING
1. Strömbrytare
2. Dräneringsplugg
3. Inlopp
6
4. Påfyllning
5. Utlopp
Page 7
Pumphusmaterial: I (gjutjärn), P (plast) eller S (rostfritt stål)
Märkeekt (W)
Trädgårdspump
MONTERING
Rördragning
OBS!
• Pumpen ska installeras och underhållas av kvalicerad personal och enligt dessa anvisningar.
• Installation och drift ska uppfylla gällande regler och tillämpliga standarder.
• Rördragning ska utföras enligt dessa anvisningar. Frostskydda rören på lämpligt sätt.
1. Pumpens inloppsledning bör vara så kort och rak som möjligt. Pumpen ska installeras i torrt
och väl ventilerat utrymme. Den kan installeras utomhus om den förses med lämpligt skydd
mot vind och nederbörd.
2. Vid montering i ledningssystem ska både inlopps- och utloppsledning förses med
avstängningsventil.
SE
Att tänka på vid installation av inloppsledning
• Använd inte mjuk slang som inloppsledning, eftersom undertrycket kan få slangen att sugas
platt.
• Bottenventilen ska placeras vertikalt minst 30 cm över botten, för att undvika insugning av sand
eller sten.
• Skarvar i inloppsledningen ska vara så raka som möjligt och fogar ska tätas för att undvika
luftinsugning.
• Inloppsledningen ska ha minst lika stor diameter som sugporten, för att säkerställa tillräckligt
vattenöde.
• Var uppmärksam på vattennivån vid användning. Bottenventilen får inte hamna ovanför
vattenytan.
• Om inloppsledningen är längre än 10 m, eller om lyfthöjden är större än 4 m, ska
inloppsledningen ha större diameter än pumpens sugport.
• Rörledningarna får inte belasta pumpen mekaniskt.
• Montera lter i inloppsledningen för att förhindra att fasta partiklar kommer in i pumpen.
7
Page 8
SE
Att tänka på vid installation
Utloppsledningen ska ha minst lika stor diameter som utloppsporten, för att minska tryckfall och
strömningsljud.

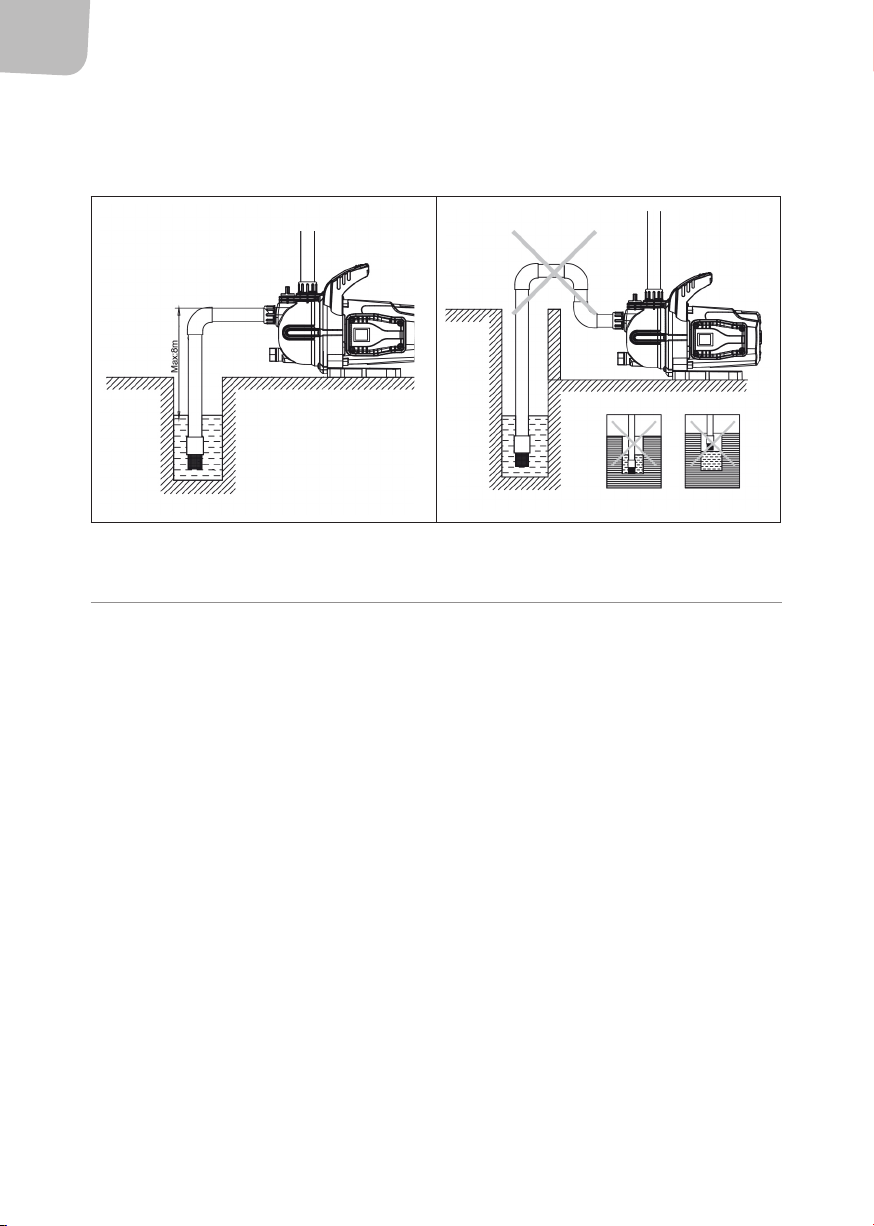

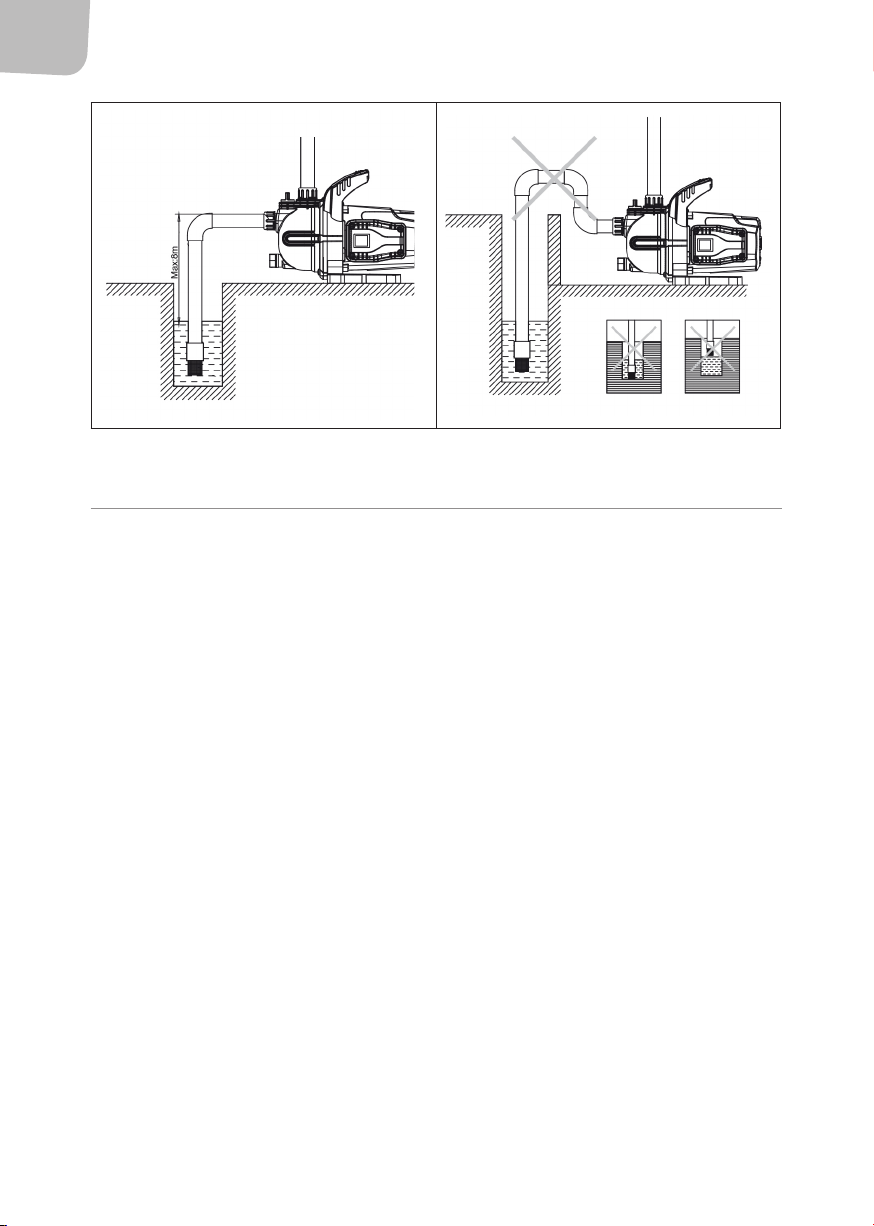

Korrekt installation Felaktig installation
HANDHAVANDE
Avsedd användning
Pumpen är avsedd för vattenförsörjning för hushåll eller maskiner, tryckstegring, bevattning etc.
Pumpen får endast användas för transport av vatten och annan icke korrosiv vätska med låg
viskositet. Vätskans pH-värde ska vara mellan 6,5 och 8,5.
OBS!
Pumpen kan användas i automatiserade system, tillsammans med tryckbrytare, tryckkärl etc. I ett
automatiserat system startar pumpen när ett tappställe öppnas och stängs automatiskt av när
tappstället stängs. Om pumpen används med vattentorn används vattentornets övre nivåbrytare för
att starta och stoppa pumpen.
8
Page 9
Användning
VARNING! Starta inte pumpen förrän pumpkammaren har fyllts med vatten.

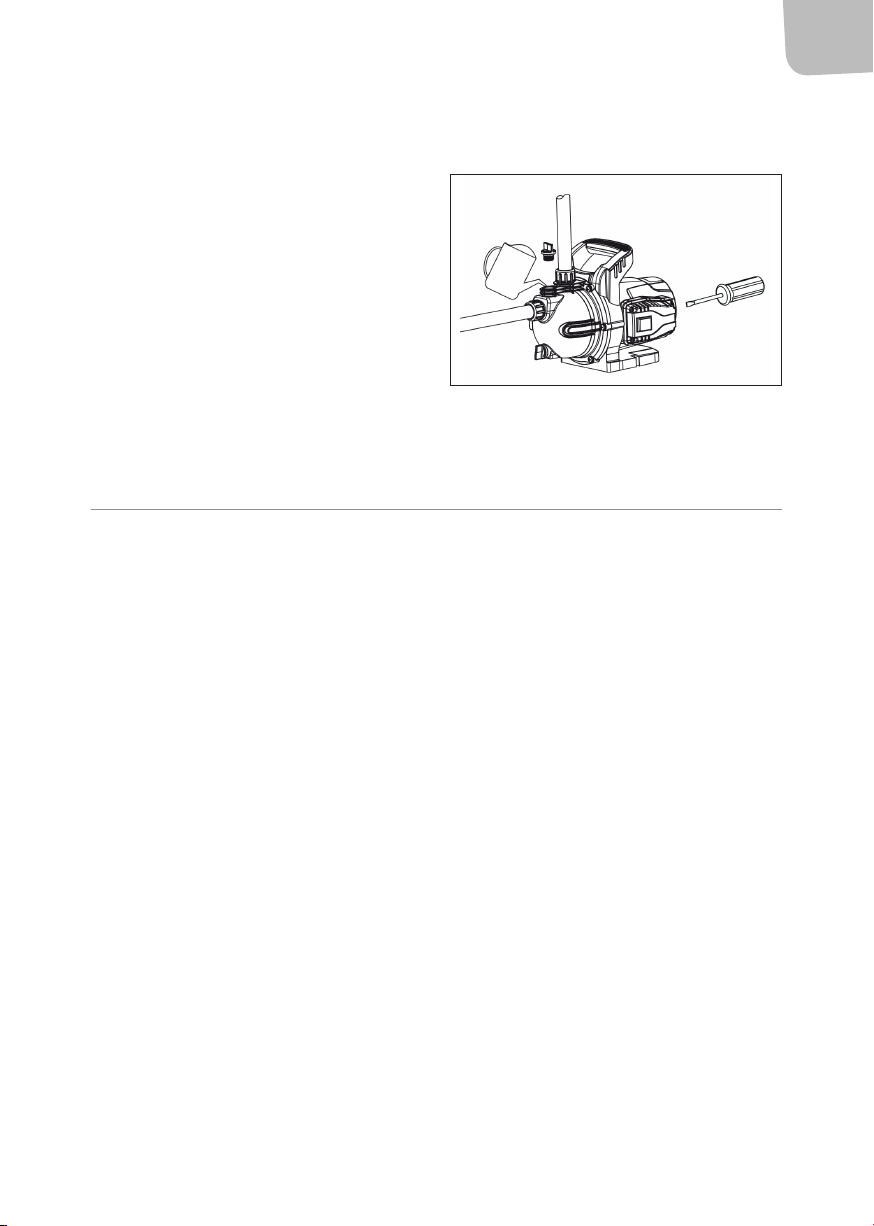

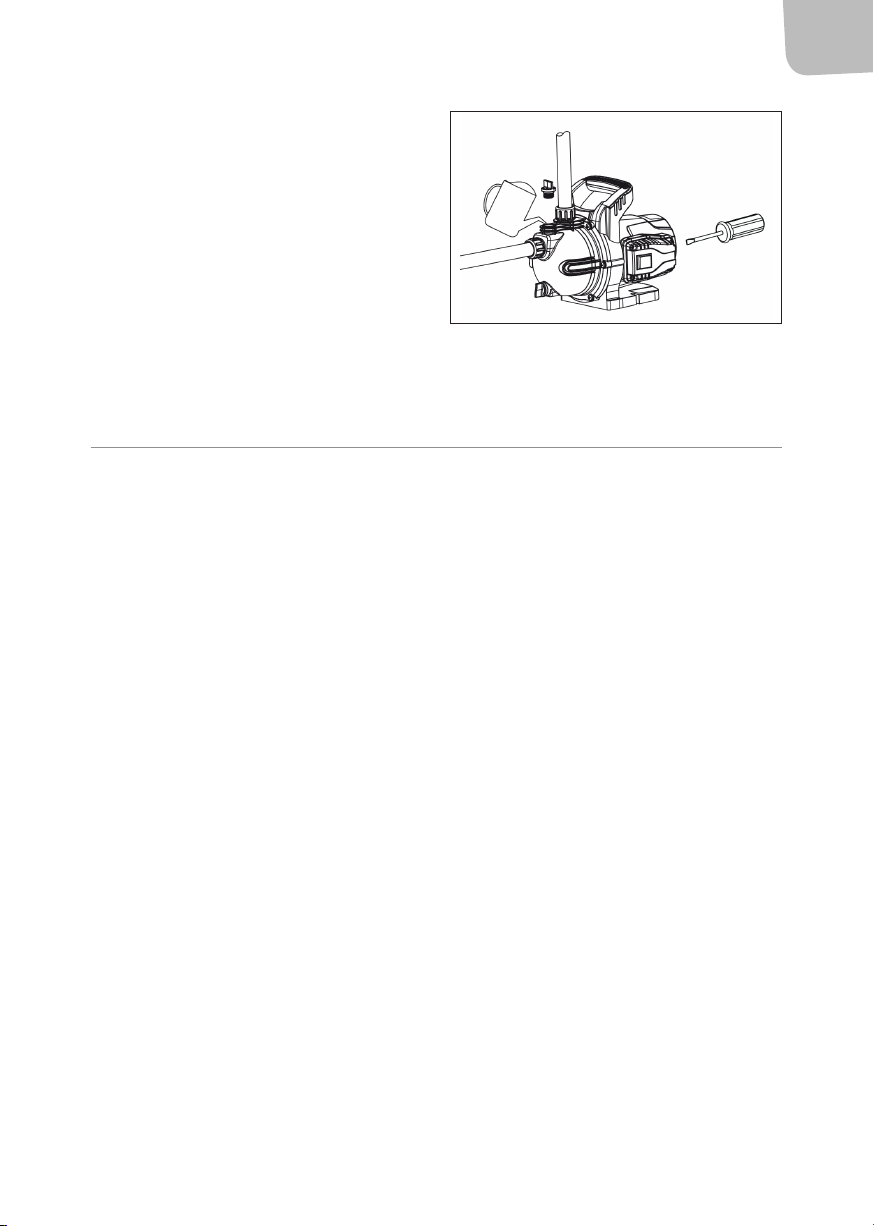

1. Rotera pumphjulet före start och
kontrollera att det kan rotera fritt.
2. Skruva loss påfyllningspluggen, fyll
pumpkammaren med rent vatten och
skruva fast påfyllningspluggen när
kammaren är helt fylld och fri från
kvarvarande luft.
3. Ställ in ventilen på lågt öde till en början, och justera ödet till önskad nivå när väl vattnet
börjat öda (godkända intervall framgår av typskylten).
UNDERHÅLL
OBS!
• Koppla bort pumpen från nätspänning innan någon form av underhåll utförs.
• Rör inte vid den elektriska trädgårdspumpen förrän den har varit avstängd och skild från
strömförsörjningen i minst fem minuter.
SE
Förvaring och underhåll
• Om frostrisk föreligger, öppna avtappningspluggen och tappa ut allt vatten ur pumpen.
Vattenfyll pumpen innan den startas igen.
• Tappa ut vattnet ur pumpen om den inte ska användas på en längre tid.
• Rengör pumphus, pumphjul och stativ, stryk på korrosionsskyddande olja och förvara i torrt
utrymme med god ventilation.
• Om pumpen inte har använts på en längre tid ska den vattenfyllas före start.
• Var uppmärksam på ventilationen vid hög omgivningstemperatur och/eller hög luftfuktighet.
Undvik kondens på elkomponenter – risk för elfel.
• Om motorn blir mycket varm eller motorn låter onormalt, stäng omedelbart av pumpen och
kontrollera enligt felsökningsschemat.
9
Page 10
SE
FELSÖKNING
OBS! Stäng av pumpen och koppla bort den från nätspänning före kontroll.
Problem Orsak Åtgärd
Motorn startar inte. A. Glappkontakt i strömbrytare.
B. Säkring har löst ut.
C. Ledare inte ansluten.
D. Fasbortfall.
Defekt kondensator. Byts ut mot en ny av samma typ.
Trasigt lager. Byt ut lagret.
Blockerat pumphjul. Vrid pumphjulet med en skruvmej-
Skadad statorlindning. Linda om statorn.
Pumpen går men levererar inget
vatten.
För lågt tryck. Olämplig pumptyp för uppgiften. Använd en lämplig pump.
Motorn arbetar intermittent eller
statorlindningen är bränd.
Fel rotationsriktning. Kasta om två ledare i anslutningen
Pumpen är inte korrekt vattenfylld. Vattenfyll pumpen igen.
Skadat pumphjul. Byt ut pumphjulet.
Läckage i inloppsledningen. Täta eller byt ut inloppsledningen.
För låg vattennivå. Justera pumpens installationshöjd.
Vattnet har frusit i pumpkammare
eller ledningar.
Plastkomponenter skadade till följd
av för hög vattentemperatur.
Inloppsledningen för lång, med för
många krökar och/eller för liten
diameter.
Inloppsledning, lter eller pumpkammare igensatt.
Pumphjulet har varit blockerat eller
pumpen har överbelastats under
lång tid.
Bristfällig jordning, anslutningsfel
eller pump skadad av blixtnedslag.
A. Reparera eller byt ut.
B. Återställ eller byt säkringen.
C. Anslut ledaren.
D. Reparera eller byt ut ledare.
sel för att lossa föroreningarna, eller töm och demontera pumphuset
för rengöring.
(3-fasmotor).
Vänta tills pump och ledningar töat
och starta sedan.
Byt ut skadade delar.
Använd inloppsledning med
angiven diameter, så kort och rak
som möjligt.
Rensa inloppsledning, bottenventil
och/eller pumpkammare.
Rensa pumpkammaren och kör
pumpen inom angivet märköde.
Jorda pumpen korrekt, återställ
korrekt anslutning och låt linda om
statorn.
10
Page 11
NORSK
Bruksanvisning for
hagepumpe
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Ta vare på den for fremtidig bruk.
• Hvis ikke alle anvisninger og sikkerhetsanvisninger følges, er det fare for
personskade, dødsfall og/eller skade på eiendom.
• Pumpen må kun kobles til korrekt jordet strømuttak, og skal være utstyrt med
lekkasjebeskyttelse. Ikke la ledningen eller støpselet komme i kontakt med
vann eller annen væske. Strømuttaket må være beskyttet mot fukt.
• Ikke ta på pumpen mens den er i gang. Ikke vask eller bad i nærheten av
vanninntaket, og ikke la dyr gå i vannet.
• Ikke spyl vann på pumpen, og ikke senk den ned i vann eller annen væske.
• Sørg for god ventilasjon.
• Hvis pumpen ikke skal brukes i en lang periode, eller dersom
omgivelsestemperaturen er lavere enn 4 °C, skal rørledningen og pumpen
tømmes for å unngå frostspreng.
• Unngå tørrkjøring over lang tid.
• Væsken som blir pumpet kan være varm og stå under høyt trykk. Før pumpen
demonteres skal avstengningsventilene før og etter pumpen stenges, og
pumpen og rørledningene skal tømmes, for å unngå fare for personskade.
• Ikke bruk pumpen til å pumpe antennelig eller eksplosiv væske eller gass.
• Kontroller at nettspenningen tilsvarer den nominelle spenningen på typeskiltet.
• Hvis pumpen ikke skal brukes på lang tid, skal det oppbevares tørt og svalt på
et godt ventilert sted.
• Ikke bruk pumpen til å pumpe antennelig eller eksplosiv væske eller gass.
• Ikke pump væske som inneholder faste partikler eller bre.
NO
11
Page 12
NO
TEKNISKE DATA
Nominell spenning 230V ~ 50Hz
Eekt 800 W
Turtall 2850/min
Maks. gjennomstrømming 60 l/min
Maks. pumpehøyde 40 m
Maks. sugehøyde 8 m
Kapslingsklasse IPX4
Isolasjonsklasse motor F
Maks. omgivelsestemperatur +40 °C
Maks. væsketemperatur +35 °C
Min. væsketemperatur +4 °C
BESKRIVELSE
1. Strømbryter
2. Dreneringsplugg
3. Innløp
12
4. Påfylling
5. Utløp
Page 13
Pumpehusmateriale: I (støpejern), P (plast) eller S (rustfritt stål)
Merkeeekt (W)
Hagepumpe
MONTERING
Rørlegging
OBS!
• Pumpen skal installeres og vedlikeholdes av kvalisert personale i henhold til disse anvisningene.
• Installasjon og drift skal utføres i henhold til gjeldende regler og standarder.
• Rørleggingen skal utføres i henhold til disse anvisningene. Frostbeskytt rørene på en egnet måte.
1. Pumpens innløpsledning bør være så kort og rett som mulig. Pumpen skal installeres på et
tørt og godt ventilert sted. Den kan installeres utendørs dersom den utstyres med tilstrekkelig
beskyttelse mot vind og nedbør.
2. Ved montering i et rørsystem skal både innløps- og utløpsledningen utstyres med avstengningsventil.
NO
Huskeliste for installasjon av innløpsledning
• Ikke bruk en myk slange som innløpsledning, ettersom undertrykket kan gjøre at slangen suges at.
• Bunnventilen skal plasseres vertikalt minst 30 cm over bunnen for å unngå innsuging av sand og
stein (g. B2).
• Skjøter i innløpsledninger skal være så rette som mulig, og fuger må tettes for å unngå luftinnsuging.
• Innløpsledningen skal ha minst like stor diameter som sugeporten for å sikre tilstrekkelig vannstrøm.
• Vær oppmerksom på vannivået ved bruk. Bunnventilen skal ikke ligge over vannoveraten (g. B1).
• Dersom innløpsledningen er lengre enn 10 m, eller løftehøyden er større enn 4 m, skal
innløpsledningen ha større diameter enn pumpens sugeport.
• Rørledningene må ikke påføre pumpen mekanisk belastning.
• Monter et lter i innløpsledningen for å forhindre at faste partikler kommer inn i pumpen.
Huskeliste for installasjon
Utløpsledningen skal ha minst like stor diameter som utløpsporten for å redusere trykkfall og strømningsstøy.
13
Page 14
NO
Riktig installasjon Feil installasjon
BRUK
Bruksområde
Pumpen er beregnet for vannforsyning for husholdning eller maskiner, trykkforsterkning, vanning etc.
Pumpen skal kun brukes til å transportere vann og andre ikke-korrosive væsker med lav viskositet.
Væskens pH-verdi skal ligge mellom 6,5 og 8,5.
OBS!
Pumpen kan brukes i automatiserte systemer sammen med trykkbrytere, trykkbeholdere etc.
I et automatisert system starter pumpen når en tappekran åpnes, og stopper automatisk når
tappekranen lukkes. Dersom pumpen brukes med vanntårn, brukes vanntårnets øvre nivåbryter
for å starte og stoppe pumpen.
Bruk
ADVARSEL! Ikke start pumpen før pumpekammeret er fylt med vann.
14
Page 15
1. Roter pumphjulet før start og kontroller
at det kan rotere fritt.
2. Skru løs påfyllingspluggen, fyll
pumpekammeret med rent vann og
skru påfyllingspluggen på plass igjen
når kameret er helt fylt og fritt for luft.
3. Still inn ventilen på lav gjennomstrømning til å begynne med, og juster til ønsket nivå når
vannet har begynt å strømme (godkjente intervaller står oppført på typeskiltet).
VEDLIKEHOLD
OBS!
• Pumpen må koble fra nettspenning før det utføres noen form for vedlikehold.
• Ikke rør den elektriske hagepumpen før den har vært avslått og koblet fra strømforsyningen i
minst fem minutter.
Oppbevaring og vedlikehold
• Dersom det er fare for frost, åpner du tappepluggen og tapper alt vannet ut av pumpen. Fyll
pumpen med vann før den slås på igjen.
• Tapp vannet ut av pumpen dersom den ikke skal brukes på lengre tid.
• Rengjør pumpehuset, pumpehjulet og stativet, påfør rustbeskyttende olje og oppbevar på et tørt
og godt ventilert sted.
• Hvis pumpen ikke har blitt brukt på lenge, skal den fylles med vann før start.
• Vær oppmerksom på ventilasjonen ved høy omgivelsestemperatur og/eller høy luftfuktighet.
Unngå kondens på elektriske komponenter – fare for elektrisk feil.
• Dersom motoren blir svært varm eller lager unormale lyder, slår du av pumpen umiddelbart og
kontrollerer den i henhold til feilsøkingsskjemaet.
NO
15
Page 16
NO
FEILSØKING
OBS! Slå av pumpen og koble den fra strømforsyningen før kontroll.
Problem Årsak Tiltak
Motoren starter ikke. A. Dårlig kontakt i
strømbryteren.
B. En sikring har løst seg ut.
C. Leder ikke tilkoblet.
D. Fasebortfall.
Defekt kondensator. Skift ut med en ny av samme type.
Ødelagt lager. Bytt ut lageret.
Blokkert pumpehjul. Vri pumpehjulet med et skrujern for
Skadet statorvikling. Vikle statoren på nytt.
Pumpen går, men forsyner ikke vann. Feil rotasjonsretning. Bytt om på to ledere i tilkoblingen
Pumpen er ikke fylt med vann på
riktig måte.
Skadet pumpehjul. Bytt ut pumpehjulet.
Lekkasje i inntaksledningen. Tett eller skift ut ledningen.
For lavt vannivå. Juster pumpens installasjonshøyde.
Vannet har frosset i pumpekammere eller ledninger.
Plastkomponenter har blitt skadet
som følge av for høy vanntemperatur.
For lavt trykk. Pumpetypen er ikke egnet til
oppgaven.
Innløpsledningen er for lang, med
for mange hjørner og/eller for liten
diameter.
Innløpsledning, lter eller pumpekammer er tett.
Motoren jobber bare sporadisk
eller statorviklingen er brent.
Pumpehjulet har vært blokkert
eller pumpen har vært overbelastet
over lang tid.
Jordingsfeil, tilkoblingsfeil eller
pumpe skadet av lynnedslag.
A. Reparer eller skift ut.
B. Nullstill eller bytt sikringen.
C. Koble til lederen.
D. Reparer eller skift ut lederen.
å erne forurensingene, eller tøm og
demonter pumpehuset før rengjøring.
(3-fasemotor).
Fyll pumpen med vann på nytt.
Vent til pumpen og ledningene har
tint, og start deretter pumpen.
Bytt ut skadede deler.
Bruk en egnet pumpe.
Bruk en innløpsledning med angitt
diameter. Den bør være så kort og
rett som mulig.
Rengjør innløpsledning, bunnventil
og/eller pumpekammeret.
Rengjør pumpekammeret og kjør
pumpen innen angitt nominell strøm.
Fiks pumpens jording, gjenopprett
riktig tilkobling og vikle om statoren.
16
Page 17
POLSKI
Instrukcja obsługi
pompy ogrodowej
ZASADY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
Zachowaj ją naprzyszłość.
• Nieprzestrzeganie zaleceń izasad bezpieczeństwa grozi śmiercią, obrażeniami
ciała i/lub szkodami materialnymi.
• Pompę można podłączać wyłącznie do prawidłowo uziemionego gniazda.
Należy ją wyposażyć wzabezpieczenie przed wyciekami. Nie narażaj przewodu
ani wtyku na działanie wody ani innej cieczy. Gniazdo sieciowe należy chronić
przed wilgocią.
• Nie dotykaj uruchomionej pompy. Unikaj mycia się ikąpania wpobliżu dopływu
wody inie pozwalaj zwierzętom wchodzić do wody.
• Nie polewaj pompy wodą inie zanurzaj jej wwodzie ani innej cieczy.
• Zadbaj odobrą wentylację.
• Jeżeli pompa nie będzie używana przez dłuższy czas lub temperatura otoczenia
spadnie poniżej 4°C, przewody rurowe ipompę należy opróżnić, aby uniknąć
uszkodzenia pompy na skutek zamarznięcia.
• Unikaj długotrwałej pracy na biegu jałowym.
• Pompowana ciecz może być gorąca iznajdować się pod wysokim ciśnieniem.
Przed zdemontowaniem pompy należy zamknąć zawory odcinające znajdujące
się przed iza pompą, apompę iprzewody rurowe opróżnić, aby uniknąć ryzyka
obrażeń ciała.
• Nie należy pompować łatwopalnych ani wybuchowych cieczy ani gazów.
• Sprawdź, czy napięcie sieciowe odpowiada napięciu na tabliczce znamionowej.
• Jeżeli pompa nie będzie używana przez dłuższy czas, należy ją przechowywać
wsuchym, chłodnym idobrze wentylowanym miejscu.
• Nie należy pompować łatwopalnych ani wybuchowych cieczy ani gazów.
• Nie należy pompować cieczy zawierających cząsteczki stałe lub włókna.
PL
17
Page 18
PL
DANE TECHNICZNE
Napięcie znamionowe 230V ~ 50Hz
Moc 800W
Prędkość obrotowa 2850obr./min
Maksymalny przepływ 60l/min
Maksymalna wysokość tłoczenia 40m
Maksymalna wysokość ssania 8m
Stopień ochrony IPX4
Klasa izolacji silnika F
Maksymalna temperatura otoczenia +40°C
Maksymalna temperatura cieczy +35°C
Minimalna temperatura cieczy +4°C
OPIS
1. Przełącznik
2. Korek spustowy
3. Wlot
18
4. Korek spustowy
5. Wylot
Page 19
Materiał obudowy pompy: I (żeliwo), P (tworzywo) lub S
(stal nierdzewna)
Moc znamionowa (W)
Pompa ogrodowa
MONTAŻ
Prowadzenie rur
UWAGA!
• Montaż ikonserwację pompy powinien przeprowadzić wykwalikowany personel, zgodnie
zniniejszą instrukcją.
• Montaż idziałanie powinny spełniać wymagania obowiązujących przepisów iodnośnych norm.
• Rury należy poprowadzić zgodnie zniniejszymi zaleceniami. Odpowiednio zabezpiecz rury
przed mrozem.
1. Przewód dopływowy pompy powinien być możliwie krótki iprosty. Pompę należy zamontować
wsuchym idobrze wentylowanym miejscu. Pompę można zamontować na zewnątrz budynku,
należy jednak wyposażyć ją wodpowiednie zabezpieczenie przed wiatrem iopadami.
2. Podczas montażu instalacji przewodów zarówno przewód dopływowy, jak iodpływowy
powinny być wyposażone wzawór odcinający.
PL
Oczym należy pamiętać podczas instalacji przewodu dopływowego
• Jako przewodu dopływowego nie używaj elastycznego węża, ponieważ podciśnienie może
doprowadzić do jego zassania.
• Aby uniknąć zasysania piasku ikamieni, zawór spustowy należy umieścić pionowo co najmniej
30cm nad dnem (rys. B2).
• Aby można było uniknąć zasysania powietrza, połączenia na przewodzie dopływowym powinny
być możliwie proste, aspoiny uszczelnione.
• Przewód dopływowy powinien mieć co najmniej taką samą średnicę jak otwór zasysający, aby
zapewnić wystarczający przepływ wody.
• Podczas użytkowania zwracaj uwagę na poziom wody. Zawór spustowy nie powinien znajdować
się nad powierzchnią wody (rys. B1).
• Jeżeli przewód dopływowy jest dłuższy niż 10m lub jeżeli wysokość zasysania przekracza 4m, zaleca się
korzystanie zprzewodu dopływowego ośrednicy większej niż średnica otworu zasysającego pompy.
• Przewody rurowe nie powinny obciążać pompy mechanicznie.
• Aby zapobiec przedostawaniu się cząstek stałych do wnętrza pompy, zamontuj ltr
wprzewodzie dopływowym.
19
Page 20
PL
Oczym należy pamiętać podczas instalacji
Aby zmniejszyć spadek ciśnienia igłośność strumienia wody, przewód odpływowy powinien mieć co
najmniej taką samą średnicę jak otwór odpływowy.
Prawidłowy montaż Nieprawidłowy montaż
OBSŁUGA
Zastosowanie zgodne zprzeznaczeniem
Pompa jest przeznaczona do zasilania wodą gospodarstw domowych lub urządzeń, zwiększania
ciśnienia, nawadniania itd.
Pompę można także wykorzystywać do transportu wody iinnych niekorozyjnych cieczy omałej
lepkości. Wartość pH cieczy powinna wynosić od6,5 do8,5.
UWAGA!
Pompa nadaje się do stosowania winstalacjach zautomatyzowanych, razem zwyłącznikiem
ciśnieniowym, zbiornikiem ciśnieniowym itd. Winstalacji zautomatyzowanej pompa uruchamia się
wmomencie otwarcia kranu iwyłącza automatycznie po jego zamknięciu. Jeżeli pompa jest używana
zwieżą ciśnień, do uruchamiania iwyłączania pompy służy górny przełącznik poziomowy wieży.
20
Page 21
Sposób użycia
OSTRZEŻENIE! Nie uruchamiaj pompy, zanim komora nie napełni się wodą.
1. Przed uruchomieniem urządzenia
wpraw wirnik wruch isprawdź, czy
swobodnie się obraca.
2. Odkręć korek spustowy, napełnij komorę
pompy czystą wodą iprzykręć korek, gdy
komora będzie całkowicie napełniona
ipozbawiona resztek powietrza.
3. Na początku ustaw zawór na mały przepływ, agdy strumień wody będzie już duży, wyreguluj przepływ
do wybranego poziomu (zatwierdzone przedziały umieszczono na tabliczce znamionowej).
KONSERWACJA
UWAGA!
• Przed rozpoczęciem jakiejkolwiek konserwacji odłącz pompę od zasilania.
• Nie dotykaj elektrycznej pompy ogrodowej przez co najmniej pięć minut po jej wyłączeniu
iodłączeniu od zasilania.
PL
Przechowywanie ikonserwacja
• Jeżeli istnieje prawdopodobieństwo mrozu, otwórz korek spustowy icałkowicie opróżnij pompę
zwody. Zanim ponownie uruchomisz pompę, napełnij ją wodą.
• Opróżnij pompę zwody, jeżeli nie będzie używana przez dłuższy czas.
• Wyczyść obudowę pompy, wirnik istojak, nałóż warstwę oleju antykorozyjnego iprzechowuj
pompę wsuchym miejscu odobrej wentylacji.
• Jeżeli pompa nie była używana przez dłuższy czas, należy ją napełnić wodą przed uruchomieniem.
• Wrazie wysokiej temperatury otoczenia i/lub dużej wilgotności powietrza zwracaj uwagę na
wentylację. Nie dopuszczaj do skraplania się pary wodnej na częściach elektrycznych –
stwarza to ryzyko porażenia prądem.
• Jeżeli silnik zbyt mocno się nagrzewa lub wydaje nienormalne dźwięki, natychmiast wyłącz
pompę isprawdź ją zgodnie ze schematem wykrywania usterek.
21
Page 22
PL
WYKRYWANIE USTEREK
UWAGA! Przed kontrolą wyłącz pompę iodłącz ją od zasilania.
Problem Przyczyna Rozwiązanie
Silnik się nie uruchamia. A. Zakłócenia wprzełączniku.
B. Włączył się bezpiecznik.
C. Niepodłączony przewód.
D. Zanik fazy.
Uszkodzony kondensator. Wymień na nowy tego samego typu.
Uszkodzone łożysko. Wymień łożysko.
Zablokowany wirnik pompy. Przekręć wirnik pompy wkrętakiem, aby
Uszkodzone uzwojenie stojana. Wykonaj przezwojenie stojana.
Pompa pracuje, ale nie
dostarcza wody.
Zbyt niskie ciśnienie. Niewłaściwy rodzaj pompy do
Silnik pracuje zprzerwami
lub uzwojenie stojana jest
spalone.
Niewłaściwy kierunek obrotów. Odwróć dwa przewody przyłącza (silnik
Pompa nie jest prawidłowo napełniona wodą.
Uszkodzony wirnik pompy. Wymień wirnik pompy.
Przeciekający przewód dopływowy. Uszczelnij lub wymień przewód dopły-
Zbyt niski poziom wody. Wyreguluj wysokość montażową pompy.
Zamarznięta woda wkomorze
pompy lub przewodach.
Uszkodzenie części ztworzywa na skutek zbyt wysokiej temperatury wody.
danego zadania.
Przewód dopływowy za długi, ze
zbyt dużą liczbą zagięć i/lub ozbyt
małej średnicy.
Zatkany przewód dopływowy lub
ltr albo zatkana komora pompy.
Wirnik pompy jest zablokowany
lub pompa jest przeciążona od
dłuższego czasu.
Brak uziemienia, nieprawidłowe
przyłącze lub uszkodzenie na skutek
uderzenia pioruna.
A. Napraw lub wymień przełącznik.
B. Przywróć lub wymień bezpiecznik.
C. Podłącz przewód.
D. Napraw lub wymień przewód.
usunąć zanieczyszczenia, lub opróżnij
izdejmij obudowę pompy wcelu jej
wyczyszczenia.
trójfazowy).
Ponownie napełnij pompę wodą.
wowy.
Odczekaj, aż komora iprzewody odtają,
anastępnie uruchom pompę.
Wymień uszkodzone części.
Użyj odpowiedniej pompy.
Użyj możliwie krótkiego iprostego przewodu dopływowego opodanej średnicy.
Wyczyść przewód dopływowy, zawór
spustowy i/lub komorę pompy.
Wyczyść komorę pompy iuruchom
pompę, ustawiając podany przepływ
znamionowy.
Zadbaj oprawidłowe uziemienie pompy, przyłącze oraz przezwojenie stojana.
22
Page 23
ENGLISH
Operating instructions for
garden pump
SAFETY INSTRUCTIONS
Read the operating instructions carefully before use.
Save these instructions for future reference.
• Failure to follow all the instructions and safety instructions can result in a risk of
death, personal injury and/or material damage.
• The pump must only be connected to a correctly earthed mains outlet and be
equipped with leakage protection. Do not expose the power cord or plug to
water or other liquids. The power outlet must be protected from moisture.
• Do not touch the pump when running. Avoid washing or swimming near the
water intake and do not let animals enter the water.
• Do not rinse the pump with water or immerse it in water or any other liquid.
• Ensure good ventilation.
• If the pump is not used for an extended period or if the ambient temperature is
lower than 4 °C, the pipes and pump must be drained to prevent freezing.
• Avoid prolonged dry running.
• The pumped liquid can be hot and be under high pressure. Before dismantling
the pump, the shut-o valves before and after the pump must be switched o
and the pump and pipes must be drained, to avoid the risk of personal injury.
• Do not pump ammable or explosive liquids or gases.
• Check that the mains voltage corresponds to the rated voltage on the type plate.
• If the pump is not used for a long time, it should be kept dry and cool in a well
ventilated area.
• Do not pump ammable or explosive liquids or gases.
• Do not pump liquids containing solid particles or bres.
EN
23
Page 24
EN
TECHNICAL DATA
Rated voltage 230 V ~ 50 Hz
Output 800 W
Speed 2850/min
Max. ow 60 l/min
Max. lifting height 40 m
Max. suction height 8 m
Protection rating IPX4
Insulation class motor F
Max. ambient temperature +40 °C
Max. liquid temperature +35 °C
Min. liquid temperature +4 °C
DESCRIPTION
1. Power switch
2. Drain plug
3. Inlet
24
4. Filling
5. Outlet
Page 25
Pump housing material: I (cast iron), P (plastic)
or S (stainless steel)
Rated output (W)
Garden pump
ASSEMBLY
Pipe routing
NOTE:
• This pump must be installed and maintained by qualied personnel and in accordance with
these instructions.
• Installation and operation must comply with current regulations and applicable standards.
• Pipes must be installed according to these instructions. Protect the pipes against frost in an
appropriate manner.
1. The pump’s inlet pipe should be as short and straight as possible. The pump should be
installed in a dry and well-ventilated area. It can be installed outdoors if tted with suitable
protection against wind and precipitation.
2. When installing the pipe system, both the inlet and outlet pipes must be equipped with shuto valves.
EN
To think about when installing the inlet pipe
• Do not use soft tubing on the inlet pipe, since the under-pressure can cause the tube to be
sucked at.
• The bottom valve must be installed vertically, at least 30 cm above the bottom, to avoid the
suction of sand or stone (g. B2).
• Joints on the inlet pipe must be as straight as possible and joints must be sealed to prevent air intake.
• The inlet pipe must have a diameter at least as large as the suction port, to ensure sucient
water ow.
• Pay attention to the water level during use. The bottom valve must not be above the water
surface (g. B1).
• If the inlet pipe is longer then 10 m, or if the lifting height is greater than 4 m, the inlet pipe
must have a diameter greater than the pump’s suction port.
• Pipes must not load the pump mechanically.
• Install a lter on the inlet pipe, to prevent solid particles from entering the pump.
25
Page 26
EN
To think about during installation
The outlet pipe must have a diameter at least as large as the outlet port, to reduce the pressure drop
and uid noise.
Correct installation Incorrect installation
USE
Intended use
The pump is designed for water supply for households or machines, pressure boosting, irrigation, etc.
The pump may only be used for the transport of water and other non-corrosive liquids with a low
viscosity. The uid’s pH value must be between 6.5 and 8.5.
NOTE:
The pump can be used in automated systems, together with pressure switches, pressure vessels, etc.
In an automated system, the pump starts when a tap is opened and automatically stops when the tap
is closed. If the pump is used with a water tower, the water tower's upper level switch is used to start
and stop the pump.
26
Page 27
Use
WARNING: Do not start the pump until the pump chamber is lled with water.
1. Rotate the impeller before starting and
check that it can rotate freely.
2. Unscrew the ller plug, ll the pump
chamber with clean water and ret
the ller plug when the chamber is
completely lled and free of residual air.
3. Initially set the valve at a low ow and adjust the ow to the desired level once the water has
started to ow (approved intervals are shown on the type plate).
MAINTENANCE
NOTE:
• Disconnect the pump from the mains supply, before any maintenance is performed on it.
• Do not touch the electric garden pump until it has been switched o and disconnected from the
power supply for at least ve minutes.
EN
Storage and maintenance
• If there is a risk of frost, open the drain plug and drain all water from the pump. Fill the pump
with water before starting it again.
• Drain the water from the pump, if it is not going to be used for a prolonged period.
• Clean the pump housing, impeller and stand, apply anti-corrosion oil and store in a dry place
with good ventilation.
• If the pump has not been used for a long time, it should be lled with water before starting.
• Pay attention to ventilation at high ambient temperatures and/or high humidity. Avoid
condensation on electrical components - risk of electrical fault.
• If the motor becomes very hot or the motor sounds abnormal, immediately shut-o the pump
and check according to the troubleshooting chart.
27
Page 28
EN
TROUBLESHOOTING
NOTE: Shut-o the pump and disconnect it from the mains supply before checking.
Problem Cause Action
The motor will not start. A. Loose contact in the power
switch.
B. The fuse has tripped.
C. Cable not connected.
D. Phase dropped.
Defective capacitor Replace with a new one of the same type.
Faulty bearing. Replace the bearing.
Blocked impeller. Turn the impeller with a screwdriver to
Damaged stator winding. Rewind the stator.
The pump runs, but fails to
deliver water.
Too low pressure. Pump not suited for the type of task. Use a suitable pump.
The motor works intermittently
or the stator winding is burned.
Incorrect direction of rotation. Reverse the two wires in the connector
The pump is not lled with
water correctly.
Damaged impeller. Replace the impeller.
Leak on the inlet pipe. Seal or replace the inlet pipe.
Too low water level. Adjust the pump’s installation height.
The water has frozen in the pump
chamber or pipes.
Plastic components damaged because
of too high water temperature.
The inlet pipe is too long, has
too many bends and/or too
small diameter.
Inlet pipe, lter or pump chamber
clogged.
The impeller has been blocked or
the pump has been overloaded for
a long time.
Defective earth, connection fault or
pump damaged by lightning.
A. Repair or replace.
B. Reset or replace the fuse.
C. Connect the cable.
D. Repair or replace the cable.
remove the contaminants, or drain and
dismantle the pump housing for cleaning.
(3-phase motor).
Rell the pump with water.
Wait until the pump and pipes have
thawed and then start.
Replace damaged parts.
Use an inlet pipe with the stated diameter and which is as short and straight
as possible.
Clear inlet line, bottom valve and/or
pump chamber.
Clear the pump chamber and run the
pump within the specied rated ow.
Earth the pump correctly, reset the correct connection and rewind the stator.
28
Loading...
