Meec tools 726-727 Operating Instructions Manual

14.08.2012

726-727

Operating Instructions for Electric Chain Saw 1600 W

cuchowej 1600 W

Bruksanvisning for elkjedesag 1600 W

Bruksanvisning för elkedjesåg 1600 W

Instrukcja obsługi elektrycznej pilarki łań

SV

Bruksanvisning i original

NO Bruksanvisning i original
PL Instrukcja obsługi w oryginale
EN Oper

ating instructions in original

© Jula AB

S

VENSKA

5



SÄKERHETSANVISNINGAR ....................................................................................................................... 5



Arbetsområde ...................................................................................................................................... 5



Elsäkerhet

............................................................................................................................................ 5



Personlig säkerhet ............................................................................................................................... 5



Användning och skötsel av elverktyg ................................................................................................... 5



Service ................................................................................................................................................. 6



Viktiga säkerhetsanvisningar ............................................................................................................... 6



Anvisningar för att undvika kast ........................................................................................................... 6



Symboler .............................................................................................................................................. 7



TEKNISKA DATA ......................................................................................................................................... 7



BESKRIVNING ............................................................................................................................................. 8



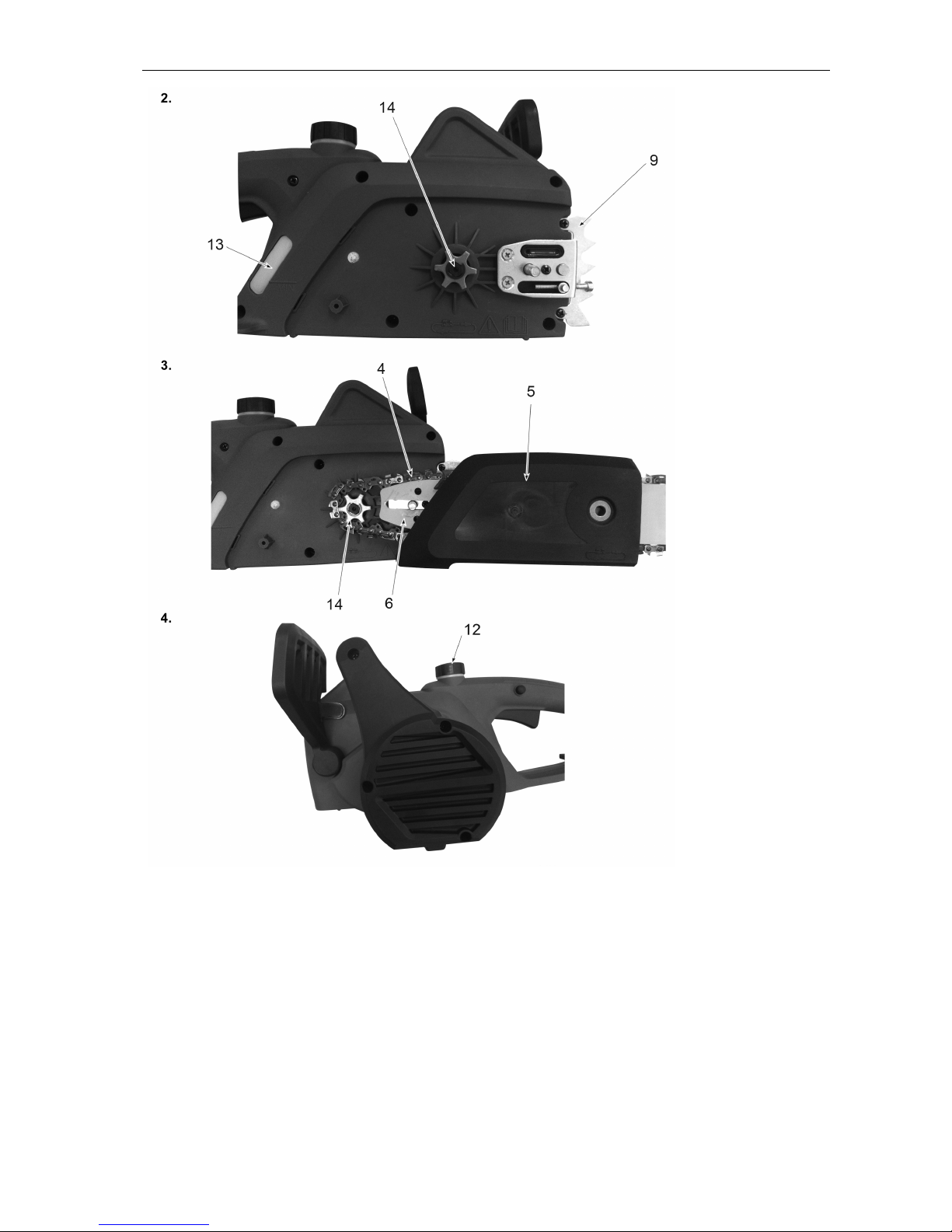

Figur 1, 2, 3, 4 ...................................................................................................................................... 8



ILLUSTRATIONER ....................................................................................................................................... 8

MONTERING .............................................................................................................................................. 11



HANDHAVANDE ........................................................................................................................................ 12



Oljesynglas ........................................................................................................................................ 12



Kedjesmörjning .................................................................................................................................. 12



Kedjebroms ........................................................................................................................................ 12



Användning ........................................................................................................................................ 12



Start ................................................................................................................................................... 12

Stopp .................................................................................................................................................. 13



Fällning .............................................................................................................................................. 13



Fällning av träd .................................................................................................................................. 13



Allmänna riktlinjer vid trädfällning ...................................................................................................... 13



Fällskär .............................................................................................................................................. 14



Kvistning ............................................................................................................................................ 14



Kapning .............................................................................................................................................. 14

Kapning på sågbock .......................................................................................................................... 15



RENGÖRING OCH UNDERHÅLL ............................................................................................................. 15



Rengöring .......................................................................................................................................... 15



Svärd .................................................................................................................................................. 16



Kedjefilning ........................................................................................................................................ 16



Förvaring ............................................................................................................................................ 16



FELSÖKNING ............................................................................................................................................ 16



N

ORSK

17



SIKKERHETSANVISNINGER .................................................................................................................... 17



Arbeidsområde ................................................................................................................................... 17



Elektrisk sikkerhet .............................................................................................................................. 17



Personlig sikkerhet ............................................................................................................................. 17



Bruk

og vedlik

ehold av bat

teridrevet verk

tøy

..................................................................................... 17



Service ............................................................................................................................................... 18



Ekstra sikkerhetsinstruksj

oner ........................................................................................................... 18



Sikkerhetsanvisning for å hindre tilbakeslag ..................................................................................... 18



Symboler ............................................................................................................................................ 19

TEKNISKE DATA ....................................................................................................................................... 19

BESKRIVELSE ........................................................................................................................................... 20



Figur 1, 2, 3, 4 .................................................................................................................................... 20



ILLUSTRASJONER .................................................................................................................................... 20



MONTERING .............................................................................................................................................. 23



BRUK

.......................................................................................................................................................... 24



Oljestandsviser .................................................................................................................................. 24



Smøring av kjedet .............................................................................................................................. 24



Kjedebrems ........................................................................................................................................ 24



Betjening ............................................................................................................................................ 25



Oppstart ............................................................................................................................................. 25



Slå av ................................................................................................................................................. 25

Felling ................................................................................................................................................ 25

Felle et tre .......................................................................................................................................... 25

Generelle retningslinjer for trefelling .................................................................................................. 25

Hovedskår .......................................................................................................................................... 26

Kvisting .............................................................................................................................................. 26

Oppkapping ........................................................................................................................................ 27

Kapping med sagbukk ....................................................................................................................... 28

RENGJØRING OG VEDLIKEHOLD ........................................................................................................... 28

Rengjøring ......................................................................................................................................... 28

Sverd .................................................................................................................................................. 28

Slipe kjedet ........................................................................................................................................ 28

Oppbevaring ...................................................................................................................................... 28

FEILSØKING .............................................................................................................................................. 28

POLSKI 30

PRZEPISY BEZPIECZEŃSTWA ................................................................................................................ 30

Miejsce pracy ..................................................................................................................................... 30

Bezpieczeństwo elektryczne .............................................................................................................. 30

Bezpieczeństwo osobiste .................................................................................................................. 30

Obsługa i pielęgnacja elektronarzędzia ............................................................................................. 31

Serwis ................................................................................................................................................ 31

Ważne instrukcje bezpieczeństwa ..................................................................................................... 31

Aby uniknąć odbicia ........................................................................................................................... 31

Symbole ............................................................................................................................................. 32

DANE TECHNICZNE ................................................................................................................................. 32

OPIS ........................................................................................................................................................... 33

Rysunek 1, 2, 3, 4 .............................................................................................................................. 33

RYSUNKI .................................................................................................................................................... 33

MONTAŻ ..................................................................................................................................................... 36

OBSŁUGA .................................................................................................................................................. 37

Przeziernik poziomu oleju .................................................................................................................. 37

Smarowanie łańcucha ....................................................................................................................... 37

Hamulec łańcucha ............................................................................................................................. 37

Sposób użycia .................................................................................................................................... 38

Uruchamianie ..................................................................................................................................... 38

Wyłączanie ......................................................................................................................................... 38

Obalanie ............................................................................................................................................. 38

Obalenie drzewa ................................................................................................................................ 38

Ogólne wytyczne dotyczące obalania drzew ..................................................................................... 38

Rzaz ścinający ................................................................................................................................... 39

Obcinanie gałęzi ................................................................................................................................ 40

Cięcie poprzeczne ............................................................................................................................. 40

Cięcie poprzeczne przy użyciu kozła do cięcia ................................................................................. 41

CZYSZCZENIE I KONSERWACJA ............................................................................................................ 41

Czyszczenie ....................................................................................................................................... 41

Ostrze ................................................................................................................................................ 41

Ostrzenie łańcucha ............................................................................................................................ 41

Przechowywanie ................................................................................................................................ 41

WYKRYWANIE USTEREK ......................................................................................................................... 42

ENGLISH 43

SAFETY INSTRUCTIONS .......................................................................................................................... 43

Work area .......................................................................................................................................... 43

Electrical safety .................................................................................................................................. 43

Personal safety .................................................................................................................................. 43

Power tool use and care .................................................................................................................... 43

Service ............................................................................................................................................... 44

Important safety instructions .............................................................................................................. 44

Instructions to prevent kickback ......................................................................................................... 44

Symbols ............................................................................................................................................. 45

TECHNICAL DATA ..................................................................................................................................... 45

DESCRIPTION ........................................................................................................................................... 46

Figures 1, 2, 3, 4 ................................................................................................................................ 46

ILLUSTRATIONS ....................................................................................................................................... 46

ASSEMBLY ................................................................................................................................................ 49

Assembly of the bar and saw chain ................................................................................................... 49

OPERATION .............................................................................................................................................. 50

Oil sight glass ..................................................................................................................................... 50

Chain lubrication ................................................................................................................................ 50

Chain brake ........................................................................................................................................ 50

Use ..................................................................................................................................................... 51

Starting up .......................................................................................................................................... 51

Stopping ............................................................................................................................................. 51

Felling ................................................................................................................................................ 51

Felling trees ....................................................................................................................................... 51

General guidelines for tree felling ...................................................................................................... 51

Felling cut ........................................................................................................................................... 52

Limbing .............................................................................................................................................. 53

Cross-cutting ...................................................................................................................................... 53

Cross-cutting on a sawhorse ............................................................................................................. 54

CLEANING AND MAINTENANCE ............................................................................................................. 54

Cleaning ............................................................................................................................................. 54

Bar...................................................................................................................................................... 54

Sharpening ......................................................................................................................................... 54

Storage .............................................................................................................................................. 54

TROUBLESHOOTING ............................................................................................................................... 55

SVENSKA

5

SVENSKA

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

Läs alla varningar, säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att beakta varningar och
anvisningar kan medföra elolycksfall, brand och/eller allvarlig personskada. Spara varningar och
säkerhetsanvisningar för framtida användning. Termen elverktyg i varningarna nedan avser ditt
nätanslutna (sladdförsedda) eller batteridrivna (sladdlösa) elverktyg.

Arbetsområde

• Arbetsområdet ska hållas rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för

skador.

• Använd inte elverktyg i explosiv miljö, exempelvis i närheten av brandfarliga vätskor och gaser eller

brandfarligt damm. Elverktyg genererar gnistor, som kan antända damm eller ångor.

• Håll barn och kringstående personer på behörigt avstånd när elverktyget används.

• Om du blir distraherad kan du tappa kontrollen över elverktyget.

Elsäkerhet

• Kontrollera alltid att nätspänningen på arbetsplatsen överensstämmer med data på maskinens

typskylt.

• Elverktygets nätstickpropp måste passa till uttaget. Ändra aldrig stickproppen på något sätt.

Använd aldrig adapter tillsammans med jordade elverktyg. Icke modifierade stickproppar och
passande uttag minskar risken för elolycksfall.

• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för

elolycksfall ökar om din kropp jordas.

• Utsätt inte elverktyg för regn eller fukt. Om vatten kommer in i ett elverktyg ökar risken för

elolycksfall.

• Akta sladden. Använd aldrig sladden för att bära eller dra elverktyget och dra inte i sladden för att

dra ut stickproppen.. Skydda sladden från värme, olja, skarpa kanter och rörliga delar. Skadade
eller trassliga sladdar ökar risken för elolycksfall.

• Om verktyget används utomhus ska du endast använda förlängningssladd som är godkänd för

utomhusbruk. Sladd avsedd för utomhusbruk minskar risken för elolycksfall.

• Om det inte går att undvika att använda elverktyg i fuktig miljö, ska du använda

jordfelsbrytarskyddad nätanslutning. Jordfelsbrytare minskar risken för elolycksfall.

Personlig säkerhet

• Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med elverktyg.

Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett
ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.

• Använd säkerhetsutrustning. Använd alltid skyddsglasögon och hörselskydd. Säkerhetsutrustning

som dammask, halkfria skyddsskor och skyddshjälm, alltefter elverktygets typ och användning,
minskar risken för personskador.

• Sträck dig inte för långt. Se till att alltid ha säkert fotfäste, så att du har bättre kontroll över

elverktyget i oväntade situationer.

• Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och

handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga
delar.

Användning och skötsel av elverktyg

• Tvinga inte elverktyget. Använd rätt elverktyg för det planerade arbetet. Verktyget fungerar bättre

och säkrare med den belastning det är avsett för.

• Använd inte elverktyget om det inte går att slå av och på det med strömbrytaren. Elverktyg som

inte kan styras med strömbrytaren är farliga och måste repareras.

• Dra ur sladden innan justeringar görs, tillbehör byts ut eller elverktyget ställs undan. Sådana

förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.

• Förvara elverktyg som inte används utom räckhåll för barn, och låt inte personer som inte känner

till elverktyget och tagit del av dessa anvisningar använda elverktyget. Elverktyg är farliga om de
används av oerfarna personer.

SVENSKA

6

• Underhåll. Kontrollera om rörliga delar är feljusterade eller kärvar, om delar gått sönder eller andra

faktorer föreligger som kan påverka elverktygets funktion. Om elverktyget är skadat måste det
repareras innan det används igen. Många olyckor orsakas av bristfälligt underhållna elverktyg.

• Håll skärande verktyg skarpa och rena. Skärande verktyg som underhålls korrekt och har vassa

eggar kärvar mindre ofta och är lättare att kontrollera.

• Använd elverktyg, tillbehör, skärande verktyg etc. i enlighet med dessa anvisningar, med

beaktande av rådande arbetsförhållanden och den uppgift som ska utföras. Det är farligt att
använda elverktyg på sätt de inte är avsedda för.

Service

Elverktyget får servas endast av kvalificerad servicepersonal som använder standardreservdelar. Därmed
säkerställs att elverktyget uppfyller relevanta säkerhetsstandarder.

Viktiga säkerhetsanvisningar

• Sätt i sladden endast när kedjebromsen är ansatt.

• Säkerställ att svärdet inte vidrör något när apparaten startas.

• Ansätt alltid gripklon innan du inleder skäret(9).

• Stoppa inte sågen innan du dragit ut den ur virket.

• Nätsladden måste alltid löpa bakom personen som sågar. Sladden ska dras bort från apparatens

bakände (fig. 5).

• Använd kraftigt stöd vid sågning av grenknippen och smala grenar. Stapla inte virket, låt inte någon

annan person hålla det och håll det inte med foten.

• Stockar måste fixeras i läge.

• Arbeta alltid uppåt i sluttningar.

• Om du gör flera skär ska du stänga av sågen mellan skären.

• Riktskär och fällskär får endast utföras av yrkesfolk, på grund av den stora risken för kast.

• Såga alltid med svärdets undersida, eftersom apparaten då dras bort från kroppen, mot virket (fig.

7, 8).

• Var särskilt försiktig vid sågning av flisigt trä. Avsågade träbitar kan slungas iväg åt vilket håll som

helst.

• Stå aldrig på stammen vid kvistning.

• Stå alltid vid sidan om fallande träd.

Anvisningar för att undvika kast

• Inled aldrig ett skär genom att ansätta svärdets spets (fig. 6).

• Kedjesågen ska alltid vara igång när den ansätts.

• Håll alltid sågkedjan korrekt filad.

• Såga aldrig mer än en gren i taget.

• Om sågkedjan fastnar längs svärdets undersida kan sågen dras framåt, bort från användaren.

SVENSKA

Symboler

Nedanstående symbo

ler används i handboken och/eller på apparaten.

Anger risk för personskada eller
skada på verktyget.

Läs handboken före användning.

Dra omedelbart ut sladden ur
nätuttaget om sladden skadas.

Använd hörselskydd.

Använd skyddsglasögon.

Använd skyddshandskar.

Skyddsskor rekommenderas.

Använd aldrig apparaten i regn eller
där det är fuktigt eller vått. Fukt medför
risk för elolycksfall.

Håll kringstående personer på
behörigt avstånd.

Slå från strö

mbrytare

n och dra ut

slad

den ur nä

tuttaget före justeri

ng

och reng

öring eller om sl

adden trasslar

sig eller skadas.

TEKNISKA DATA

Märkspänning 230 V ~ 50 Hz
Effekt 1600 W
Svärdlängd 14"(355mm)
Kedjehastighet 13,1 m/s
Skyddsk

lass II
Garanterad ljudeffektsnivå, LwA 112 dB(A)
Ljudtrycksnivå, LpA 85.9 dB(A), K = 3 dB(A)
Vibration 8.393 m/s2

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan
användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna
totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att
skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn
till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver
igångsättningstiden).

7

SVENSKA

BESKRIVNING

Figur 1, 2, 3, 4

1. Bakre handtag

2. Främre handtag

3. Kedjebrom

s

4. Sågkedja

5. Svärdskydd

6. Sågsvärd

7. Sladdhållare

8. Nätsladd

9. Gripklor

10. Låsknapp

11. Strömbrytare

12. Oljetanklock

13. Oljesynglas

14. Kedjehjul

ILLUSTRATIONER

1.

8

SVENSKA

9

SVENSKA

10

SVENSKA

14.

MONTERING

VIKTIGT! Risk för personskada. Använd alltid skyddshandskar vid hantering av kedja.

1.

Placera kedjesågen på stabilt underlag.

2. Avlägsna låsmuttern.

3. Ta bort kåpan över kugghjulet.

4. Lägg kedjan på svärdet i rätt riktning. Tändernas skäregg ska peka framåt på svärdets ovansida.

5. Placera det avlånga hålet i svärdet över styrningen och
skruven för kedjespänning.

6. Placera kedjan runt drivhjulet.

7. Tryck svärdet med kedjan framåt. Kontrollera att samtliga
kedjelänkar löper korrekt i spåret i svärdet.

8. Vrid kedjespänningsmuttern så att kedjespänningsskruven
syns mitt för det lilla hålet i svärdet.

9. Spänn kedjan genom att vrida kedjespänningsmuttern medurs.
Det ska gå att lyfta kedjan cirka 3 mm mitt på svärdet.

11

SVENSKA

10. Sätt tillbaka kåpan över kugghjulet.

11. Dra åt låsmuttern som håller kåpan på p

lats.

Kontrollera och justera kedjespänningen regelbundet för bästa funktion och livslängd. Kedjan expanderar
och måste spännas när den blir varm.

En ny sågkedja behöver spännas oftare, tills den har nått sin fulla längd.

HANDHAVANDE

Använd miljövänligt kedjesmörjmedel!
Kontrollera alltid säkerhetsanordningarna och säkerställ att rö

rliga delar fungerar korrekt innan du
använder apparaten. Alla delar måste vara korrekt monterade och uppfylla tillämpliga krav för att
säkerställa att apparaten fungerar korrekt.

Oljesynglas

Kontrollera alltid oljesynglaset innan du börjar så

ga (13). Fyll på olja när oljenivån är cirka 5 mm

från den nedre markeringen. Kedjan smörjs korrekt så länge oljenivån är ovanför denna markering.

Kedjesmörjning

Apparaten har automatisk kedjesmörjning.
Såga aldrig utan smörjme

del – hela skärsystemet skadas snabbt allvarligt om kedjan går torr. Därför är
det viktigt att kontrollera att kedjesmörjningen fungerar.
Följ anvisningarna nedan för att kontrollera att kedjesmörjningen fungerar korrekt.

• Starta kedjesågen och håll den ovanför marken. Håll 20 cm säkerhetsavstånd.

• Kontrollera att du ser ökande oljespår. I så fall fungerar smörjningen korrekt.

Om det inte syns några oljespår alls rengör du oljeutloppet och oljekanalen eller kontaktar närmaste
serviceställe.

Kedjebroms

Kontrollera alltid att kedjebromsen fungerar korrekt.
När kedjebromsen (3) skjuts framåt

med handens baksida, stannar kedjesågen inom 0,15 sekunder.

Frigör kedjebromsen genom att dra den bakåt mot höljet.

Användning

När både oljesynglaset och oljeslangen är tomma låter du kedje

sågens motor gå i två minuter innan du

börjar såga!

Start

Kontrollera att kedjebromsen är ansatt innan du sätter i sladden, för att undvika olyckor! Ke

djesågen har

tvåhandsmanövrerad säkerhetsbrytare.

1. Sätt i sladden.

2. Lägg en hand på det främre handtaget och den andra på det bakre handtaget. Håll inte på

kedjebromsen!

3. Frigör kedjebromsen.

4. Tryck med tummen på låsknappen (10) och tryck samtidigt på strömbrytaren (11).

12

SVENSKA

5. Kedjesågen startar.

Stopp

Stoppa kedjesågen genom att trycka på strömbrytaren eller låsknappen.

Fällning

Fällning är den term som används för att såga ned träd. Små träd, upp till 15–18 cm i diameter, sågas
ofta med ett enda skär. I större träd måste man först såga ett riktskär. Riktskäret bestämmer åt vilket håll
trädet ska falla.

Fällning av träd

Planera och röj en flyktväg (A) innan du börjar såga. Flyktvägen ska gå snett bakåt/utåt från trädets
förväntade fallriktning, som bilden visar.
Om du fäller träd i sluttning ska du stå ovanför trädet, eftersom trädet sannolikt kommer att rulla eller glida
nedför backen när det fallit.

Fallriktningen (B) styrs av riktskäret. Innan du börjar såga
måste du beakta de stora grenarnas placering och trädets
naturliga lutning för att avgöra hur trädet kommer att falla.

OBS!

Såga inte ned träd om det finns risk att det faller mot kraftledningar. Kontakta först kraftbolaget.
Konsultera professionell trädfällare.

VARNING! Såga aldrig ned träd i stark eller växlande vind.

Allmänna riktlinjer vid trädfällning

Normalt görs trädfällning med två skär, riktskär (C) och fällskär (D). Börja med riktskärets (C) övre skär på
den sida trädet ska falla åt (E). Såga inte riktskärets undre skär för djupt in i stammen. Riktskäret (C) ska
vara djupt nog att skapa ett tillräckligt brett och starkt ”gångjärn” (F). Riktskäret ska vara brett nog att
styra trädets fall så långt som möjligt.

VARNING! Gå aldrig framför ett träd som sågats med
riktskär.
Såga fällskäret (D) från trädets andra sida, 3–5 cm
ovanför riktskärets (C) botten.

Såga aldrig igenom stammen helt. Lämna alltid en brytmån, som fungerar som gångjärn. Gångjärnet styr
trädet. Om du sågar genom stammen helt förlorar du kontrollen över fallriktningen. Sätt i en fällkil i skäret
i god tid innan trädet blir ostadigt och börjar röra på sig. Detta förhindrar att svärdet fastnar i fällskäret om
du har missbedömt fallriktningen. Se till att ingen befinner sig i trädets fallriktning innan du fäller det.
Kontrollera alltid att det inte finns några människor, djur eller hinder i vägen innan du avslutar skäret.
Gå aldrig framför ett träd som sågats med riktskär.

13

SVENSKA

Fällskär

1. Använd trä- eller plastkilar (A) för att förhindra att

svärdet eller kedjan (B) fastnar i skäret. Kilar styr
också fallriktningen.

2. När trädets diameter är större än svärdlängden gör

du två skär, som bilden visar.

VARNING! När fällskäret närmar sig gångjärnet ska trädet börja falla. När trädet börjar falla drar du ut
sågen ur skäret, stoppar motorn, lägger ned kedjesågen och lämnar området längs flyktvägen.

Kvistning

Kvistning är att ta bort grenarna från ett fällt träd. Ta inte
bort bärande grenar (A) förrän trädet har kapats i
längder.
Grenar som är i spänn ska sågas underifrån, så att inte
kedjesågen fastnar.

Stå aldrig på stammen vid sågning av grenar!

Kapning

Kapning är att såga ett fällt träd i längder. Se till att du står stadigt och ovanför trädet om du arbetar i
sluttning. Om möjligt ska stammen stöttas så att änden som ska kapas inte vilar mot marken. Om stocken
är pallad i båda ändarna och du måste såga i mitten gör du ett nedåtriktat skär halvvägs genom stammen
och därefter ett underskär. Detta förhindrar att svärdet och kedjan kläms fast. Var försiktig så att
svärdspetsen inte går i marken vid kapning, eftersom kedjan då snabbt blir slö. Stå alltid ovanför trädet
vid kapning i sluttning.

Stock som är pallad i hela sin längd: Såga uppifrån
(överskär). Var noga med att inte såga i marken.

14

SVENSKA

Stock som är pallad i ena änden: Skär först underifrån
(underskär) en tredjedel av stockens diameter för att
undvika fläkning. Såga sedan ovanifrån (överskär) för att
möta det första skäret och undvika att svärdet kläms fast.

Stock som är pallad i båda ändarna: Överskär först en
tredjedel av stockens diameter för att undvika fläkning.
Underskär sedan för att möta det första skäret och
förhindra att svärdet kläms fast.

Det bästa sättet att hålla en stock vid kapning är att använda sågbock. När detta inte är möjligt ska
stocken lyftas och stöttas på grenstumparna eller pallas. Se till att stocken är säkert pallad när den kapas.

Kapning på sågbock

Av säkerhetsskäl och för att underlätta arbetet är det
viktigt att stocken har rätt läge vid vertikal kapning.

Vertikal sågning
Håll sågen stadigt med båda händerna, till höger om
kroppen, när du sågar.
Håll vänster arm så rak som möjligt.
Stå på båda fötterna.

VIKTIGT! Kontrollera att kedjan och svärdet smörjs korrekt vid sågning.

RENGÖRING OCH UNDERHÅLL

Innan du påbörjar något som helst arbete på apparaten ska strömförsörjningen brytas.
Apparaten är konstruerad för att fungera länge med minimalt underhåll. Korrekt skötsel och regelbunden
rengöring är en förutsättning för att apparaten ska fungera tillfredsställande.

Rengöring

Håll apparatens ventilationsöppningar rena för att förhindra överhettning av motorn.
Rengör apparaten regelbundet med mjuk trasa, helst efter varje användning.
Håll ventilationsöppningarna fria från damm och smuts.
Om smutsen inte går bort använder du en mjuk trasa fuktad med tvålvatten.
Använd aldrig lösningsmedel som bensin, alkohol, ammoniaklösning etc. Dessa lösningsmedel kan skada
sågens plastdelar.

15

SVENSKA

Svärd

För att förhindra ensidigt slitage ska du vända svärdet varje gång du filar eller låter fila kedjan.

Kedjefilning

Kedjan filas med specialverktyg.
Vi rekommenderar att du lämnar kedjan till kvalificerad tekniker eller närmaste serviceställe för filning.

Förvaring

• Rengör noggrant hela apparaten och dess tillbehör.

• Sätt alltid på kedjeskyddet på svärdet.

• Förvara apparaten oåtkomlig för barn, i stadig och säker position, sval och torrt. Undvik för hög och

för låg temperatur.

• Skydda apparaten mot direkt solljus. Förvara om möjligt apparaten mörkt.

• Förvara den inte i plastpåse, det kan medföra fuktansamling.

FELSÖKNING

Fel Orsak Åtgärd

Motorn går inte. Ingen strömförsörjning. Kontrollera uttag, sladd och

stickpropp.
Skadad sladd: Låt
serviceverkstad byta sladden.
Skadad strömbrytare ska bytas
ut hos närmaste serviceställe.

Ansatt kedjebroms. Se avsnitt om kedjebroms och

frigöring av kedjebroms.

Sliten kolborste. Byt kolborsten. Konsultera

närmaste serviceställe.

Kedjan rör sig inte. Aktiverad kedjebroms. Kontrollera kedjebromsen.

Frigör den vid behov.

Dåliga sågprestanda. Slö kedja. Fila kedjan.

Fel kedjespänning. Kontrollera kedjespänningen.
Felmonterad kedja. Kontrollera att kedjan är korrekt

monterad.
Sågen är trög / Kedjan hoppar
av svärdet.

Kedjespäning. Kontroller kedjespänningen.

Kedjan blir varm. Kedjesmörjning. Kontrollera oljenivån.

Kontrollera kedjesmörjningen.

Med reservation för tryckfel och konstruktionsändringar som vi inte kan råda över. Vid eventuella
problem, kontakta vår serviceavdelning på telefon: [phone].
Jula AB, Box 363, 532 24 SKARA
www.jula.se

16

NORSK

17

NORSK

SIKKERHETSANVISNINGER

Les bruksanvisningen nøye før bruk!

Les alle advarslene og instruksjonene. Manglende overholdelse av advarsler og anvisninger kan medføre
elektrisk støt, brann og/eller alvorlige skader. Ta vare på alle advarsler og anvisninger til senere bruk.
Begrepet ”strømdrevet verktøy" i advarslene henviser til strømdrevet verktøy med ledning eller
batteridrevet verktøy uten ledning.

Arbeidsområde

• Hold arbeidsområdet rent og godt opplyst. Uryddige og mørke arbeidsområder kan føre til ulykker.

• Ikke bruk elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel på steder med brennbare

væsker, gasser eller støv. Elektroverktøy lager gnister, som kan antenne støvet eller gassene.

• Hold barn og uvedkommende unna mens du bruker verktøyet.

• Distraksjoner kan føre til at du mister kontrollen.

Elektrisk sikkerhet

• Kontroller alltid at strømkildens spenning samsvarer med spenningen på typeskiltet.

• Støpselet på elektroverktøyet må passe til stikkontakten. Støpselet må ikke på noen som helst

måte endres. Ikke bruk adapterstøpsler til jordede elektroverktøy. Umodifiserte støpsler og
tilsvarende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Hvis

kroppen din er jordet, øker faren for elektrisk støt.

• Ikke utsett elektroverktøy for nedbør eller fuktighet. Hvis det kommer vann eller fuktighet inn i et

elektroverktøy, øker faren for elektrisk støt.

• Ikke belast ledningen. Bruk aldri ledningen til å bære, henge opp eller dra verktøyet, eller til å

trekke støpselet ut av stikkontakten. Hold ledningen på god avstand fra varmekilder, olje, skarpe
kanter og bevegelige deler. Skadde eller sammenfiltrede ledninger øker risikoen for elektrisk støt.

• Hvis du bruker elektroverktøy utendørs, må du bruke en skjøteledning beregnet på utendørs bruk.

Bruk av ledninger beregnet på utendørsbruk reduserer risikoen for elektrisk støt.

• Hvis du er nødt til å bruke elektroverktøy i fuktige omgivelser, må du bruke utstyr med

sikkerhetsbryter. Bruk av utstyr med sikkerhetsbryter reduserer risikoen for elektrisk støt.

Personlig sikkerhet

• Vær årvåken, følg med på hva du gjør og bruk sunn fornuft når du bruker elektroverktøy. Ikke bruk

elektroverktøy når du er trøtt eller påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks
uoppmerksomhet under bruk av elektroverktøy kan medføre alvorlig personskade.

• Bruk sikkerhetsutstyr. Bruk alltid øyevern og hørselsvern. Bruk av sikkerhetsutstyr som støvmaske,

sklisikre vernesko og hjelm når det trengs, reduserer faren for personskader.

• Ikke strekk deg for langt. Hold alltid føttene godt plassert på bakken. Det gir bedre kontroll over

elektroverktøyet hvis det skulle oppstå en uventet situasjon.

• Kle deg hensiktsmessig. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna

elektroverktøyet. Løstsittende klær, smykker eller langt hår kan hekte seg fast i de bevegelige
delene.

Bruk og vedlikehold av batteridrevet verktøy

• Ikke forvent at verktøyet kan gjøre mer enn det faktisk kan. Bruk riktig verktøy til oppgaven. Et

elektroverktøy gir bedre resultater og er sikrere hvis det brukes til det er laget for.

• Ikke bruk elektroverktøyet hvis det ikke kan slås på og av med bryteren. Et elektroverktøy med

ødelagt bryter er farlig og må repareres.

• Koble verktøyet fra strømkilden før du utfører justeringer, bytter tilbehørsdeler eller legger

elektroverktøyet bort etter bruk. Disse forebyggende tiltakene reduserer faren for at
elektroverktøyet startes ved en feiltakelse.

• Når elektroverktøy ikke brukes, skal de oppbevares utilgjengelig for barn. Ikke la noen som ikke er

kjent med motorsagen og disse anvisningene, få bruke den. Elektroverktøy er farlig i hendene på
ukyndige brukere.

• Vedlikehold. Se etter feiljusterte og bevegelige deler som har satt seg fast, brudd eller andre ting

som kan påvirke driften av verktøyet. Hvis det er ødelagt, må det repareres. Dårlig vedlikeholdte
elektroverktøy fører til mange ulykker.

NORSK

18

• Hold skjæreverktøy skarpe og rene. Skjæreverktøy som vedlikeholdes og har skarpe egger, har

mindre sjanse for å kjøre seg fast og er enklere å håndtere.

• Bruk elektroverktøy, tilbehør, skjæreverktøy o.l. i henhold til disse instruksjonene og bare til de

formålene den enkelte verktøytypen er beregnet for. Ta hensyn til arbeidsforholdene og arbeidet
som skal utføres. Det er farlig å bruke et elektroverktøy til noe annet enn det tiltenkte formålet.

Service

Elektroverktøyet skal repareres bare av en kvalifisert spesialist og bare med standard reservedeler. Det
sørger for at verktøyet oppfyller de påkrevde sikkerhetsstandardene.

Ekstra sikkerhetsinstruksjoner

• Koble til bare når kjedebremsen er på.

• Sagen må ikke være i berøring med noe når den startes opp.

• Før du kapper må du alltid stille inn klostopperen(9).

• Fjern motorsagen fra treet bare mens sagen fortsatt går.

• Strømledningen må alltid være bak brukeren. Den må alltid ledes bort fra bakenden av motorsagen

(fig. 5).

• Bruk en kraftig støtteanordning når du sager i tømmer og tynne greiner. Ikke legg flere stokker

oppå hverandre, og ikke la en annen holde dem fast. Du må heller ikke holde dem fast med foten.

• Stokkene må holdes godt fast i stilling.

• I skråninger må du alltid jobbe mens du er vendt oppover.

• Hvis skal kappe flere ganger, slår du av motorsagen imellom.

• Innstikksaging og horisontalkapping må utføres av profesjonelle. Det er stor fare for tilbakeslag.

• Så langt det er mulig skal du alltid sage med undersiden siden motorsagen da vil kastes bort fra

kroppen og mot treet (fig. 7 og 8).

• Vær ekstra oppmerksom når du kapper flisete tre. Avkappede trebiter kan kastes i alle retninger.

• Du må aldri stå på trestammen mens du kvister.

• Stå alltid på siden av et tre som er felt.

Sikkerhetsanvisning for å hindre tilbakeslag

• Begynn aldri å kappe med tuppen av motorsagen (fig. 6).

• Kappingen må alltid påbegynnes mens sagen allerede går.

• Sørg for at motorsagen alltid er godt slipt.

• Du må aldri kappe av mer enn én grein om gangen.

• Ved å klemme sagkjedet langs bunnen av sverdet kan sagen dras forover og bort fra brukeren.

NORSK

Symboler

Disse symbolene brukes i brukerhåndboken

og/eller på motorsagen.

Fare for personskade eller skade
på verktøyet.

Les håndboken før bruk.

Trekk støpselet ut av
stikkontak

ten snarest hvis

kabelen er skadet eller kuttet.

Bruk hørselsvern.

Bruk vernebriller.

Bruk hansker.

Bruk av vernesko anbefales.

Motorsagen må aldri brukes i regn eller
under fuktige

eller våte forhold.

Fuktighet øker faren for elektrisk støt.

Hold tilskuere unna.

Slå av og fjern kontakten fra støpselet
før justering og rengjøring, eller hvis
ledningen vikles inn i no

e eller er

skadet.

TEKNISKE DATA

Merkespenning 230 V ~ 50 Hz
Effekt 1600 W
Bladlengde 14"(355mm)
Kjedehastighe

t 13,1 m/s
Beskyttelsesklasse II
Garantert lydeffektsnivå, LwA: 112 dB(A)
Lydtrykksnivå, LpA 85.9 dB(A) ), K = 3 dB(A)
Vibrasjon 8,393 m/s2

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å
sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte
totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er
nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold
(som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres
på tomgang, utover igangsettingstiden).

19

NORSK

BESKRIVELSE

Figur 1, 2, 3, 4

1. Bakre håndtak

2. Fremre håndtak

3. Kjedebrems

4. Sagkjede

5. Deksel for sverdet

6. Sverd

7. Kabelkrok

8. Strømledning

9. Klostopper

10. Sikkerhetslås – av-knapp

11. AV/PÅ-bryter

12. Oljetanklokk

13. Oljestandsviser

14. Kjedehjul

ILLUSTRASJONER

1.

20

NORSK

21

NORSK

22

NORSK

14.

MONTERING

Montering av sverd og kedje

VIKTIG! Fare for personskade. Bruk alltid vernehansker ved håndtering av kje

den.

1. Plasser kjedesagen på et stabilt underlag.

2. Løsne låsemutteren.

3. Fjern dekselet over tannhjulet.

4. Legg kjeden på sverdet i riktig retning. Tennenes skjæreegg skal peke fremover på oversiden av
sverdet.

5. Plasser det avlange hullet i sverdet over styringen og skruen
for kjedespenning.

6. Plasser kjeden rundt drivhjulet.

7. Trykk sverdet med kjeden fremover. Kontroller at alle
kjedeleddene løper korrekt i sporet i sverdet.

23

NORSK

8. Drei på kjedespenningsmutteren slik at kjedespenni

ngsskruen

synes midt i det lille hullet i sverdet.

9. Spenn kjeden ved å dreie kjedespenningsmutteren medurs.
Det skal være mulig å løfte kjeden cirka 3 mm midt på sverdet.

10. Sett tilbake dekselet over tannhjulet.

11. Skru til låsemutteren som holder dekselet på plass.

Kontroller og juster kjedespenningen regelmessig for best mulig funksjon og levetid. Kjeden ekspanderer
og må strammes når den blir varm.

En ny sagkjede må spennes oftere til den har nådd sin fulle lengde.

BRUK

Bruk miljøvennlig kjedesmørefett!
Før du bruker sagen må

du kontrollere sikkerhetsinnretningene og sørge for at de bevegelige delene
fungerer som de skal. Alle delene må være riktig montert og oppfylle alle forholdene som skal til for at
sagen skal fungere som den skal.

Oljestandsviser

Du må alltid kontrollere oljestandsviseren før du starter arbeidet (13). Når oljepilen er

ca. 5 mm fra
det nederste merket, må du etterfylle med olje. Når oljenivået er over dette merket, trenger du ikke å
tenke på dette.

Smøring av kjedet

Denne motorsagen smører kjedet selv.
Du kan aldri arbeide uten smø

ring siden hele sagen fort ødelegges hvis kjedet er helt tørt. Det er derfor
viktig å kontroller at kjedesmøringen fungerer.
Følg disse trinnene for å kontrollere om smøringen fungerer:

• Slå på motorsagen, og hold den over bakken. Av sikkerhetsårsaker er det best med en klaring på

20 cm.

• Se etter spor av olje. I så fall fungerer smøringen.
Hvis det ikke er noen oljespor i det hele tatt, kan du prøve å rengjøre oljeutgangen og oljekanalen eller ta
kontakt med kundeservice.

Kjedebrems

For din egen sikkerhets skyld bør du sørge for at kjedebremsen fungerer.
Når kjedebremsen (3) skyves fremover med hån

dbaken, stanser motorsagen i løpet av 0,15 sekunder.

Når du skyver kjedebremsen bakover mot huset, fungerer motorsagen normalt igjen.

24

NORSK

Betjening

Når oljestandsviseren og oljeslangen er tomme, lar du motorsagens motor kjøre i to minutter før du
begynner arbeidet.

Oppstart

Når du kobler motorsagen til strømforsyningen, må du sørge for at kjedebremsen er slått på slik at du
unngår ulykker.

1. Koble til sagen med strømforsyningen

2. Plassere den ene hånden på det fremre håndtaket og den andre på det bakre håndtaket; ikke hold

inne kjedebremsen!

3. Slippe kjedebremsen

4. Skyve lås av-knappen (10) med tommelen mens du samtidig skyver på AV/PÅ-bryteren (11)

5. Motorsagen starter nå opp.

Slå av

Hvis du vil slå av motorsagen, må du løsne AV/PÅ-bryteren eller lås av-knappen.

Felling

Felling er uttrykket som brukes til å beskrive det å sage ned et tre. Små trær som er opptil 15–18 cm i
diameter kappes vanligvis med én bevegelse. Større trær krever styreskår. Styreskåret avgjør retningen
som treet kommer til å falle i.

Felle et tre

En rute for tilbaketrekning (A) bør planlegges og ryddes før kappingen påbegynnes.
Tilbaketrekningsruten bør gå bakover og diagonalt bak den forventede fallinjen slik bildet viser.
Hvis du feller et tre i en skråning, bør du holde deg på oversiden av terrenget siden treet sannsynligvis
kommer til å rulle eller ski nedover bakken etter felling.

Fallretningen (B) styres av styreskåret. Før du kapper må
du vurdere plasseringen av de større greinene og treets
naturlige helling for å avgjøre i hvilken retning treet kommer
til å falle.

ADVARSEL!

Ikke fell trær hvis det er kraftig eller skiftende vind eller hvis det er fare for å ødelegge eiendom. Ta
kontakt med en skogsarbeider. Ikke fell treet hvis det er fare for å treffe strømledninger. Ta kontakt med
strømleverandøren før du begynner fellingen.

Generelle retningslinjer for trefelling

Vanligvis består trefelling av to operasjoner: lage et styreskår (C) og et hovedskår (D). Begynn med å
lage styreskåret (C) på den siden av treet som vender mot felleretningen (E). Sørg for at du ikke snitter
for langt inn i stammen. Styreskåret (C) bør være dypt nok til å lage et hengsle (F) som er bredt og sterkt
nok. Skåret må være bredt nok til å styre trefallet så lenge som mulig.

25

NORSK

ADVARSEL! Du må aldri gå foran et tre med styreskår.
Hovedskåret (D) gjøres fra den andre siden av treet og
3–5 cm over kanten av styreskåret (C).

Du må aldri sage helt igjennom stammen. La det være igjen et hengsle. Hengslet leder treet. Hvis du
kapper helt igjennom stammen, mister du kontrollen over felleretningen. Sett inn en fellekile eller et
brytejern i skåret før treet blir ustabilt og begynner å bevege seg. Det hindrer sverdet i å sette seg fast i
hovedskåret hvis du har feilbedømt felleretningen. Sørg for at det ikke er uvedkommende i nærheten av
det fallende treet før du dytter det overende.
Før du lager hovedskåret må du alltid kontrollere området for tilskuere, dyr og hindringer. Du må aldri gå
foran et tre med styreskår.

Hovedskår

1. Bruk tre- eller plastkiler for å hindre at sverdet eller

kjedet setter seg fast i skåret. Kilene styrer også
fellingen.

2. Når trediameteren som det sages i er større enn

lengden av stangen, lager du to skår som vist.

ADVARSEL! Når hovedskåret nærmer seg hengselet, skal treet begynne å falle. Når treet begynner å
falle, fjerner du sagen fra skåret, stanser motoren, setter ned motorsagen og forlater området via
tilbaketrekningsruten.

Kvisting

Det å kviste et tre vil si at du fjerner kvistene fra et tre
som er felt. Ikke fjern kvister som treet støtter seg på før
etter at stokken er delt opp i kubber.
De belastede greinene skal kappes nedenfra og opp for
å unngå at motorsagen setter seg fast.

26

NORSK

Du må aldri kviste treet mens du står på stokken!

Oppkapping

Oppkapping vil si at du kapper stokken i kubber. Sørg for at du har godt fotfeste og står ovenfor stokken
når du kapper i skråning. Hvis det er mulig, bør stokken ligge støtt slik at enden som skal kappes av, ikke
ligger på bakken. Hvis stokken har støtte i begge ender og du må kappe i midten, må du kappe halvveis
igjennom treet og nedover og så skjære fra undersiden. Sverdet og kjedet ikke setter seg fast i stokken.
Vær forsiktig slik at kjedet ikke skjærer seg ned i bakken ved oppkappingen. Det gjør at kjedet raskt blir
sløvt. Når du kapper i en skråning, må du alltid stå på oversiden av treet.

Stokk som er støttet opp langs hele lengden: Kapp fra
oversiden, og vær forsiktig så du ikke kapper ned i
bakken.

Stokk med støtte i den ene enden: Først kapper du fra
bunnen 1/3 diameter av stokken for å hindre flising.
Deretter kapper du ovenfra for å møte det første snittet
og unngå at bladet setter seg fast.

Stokk med støtte i begge ender: Først kapper du
ovenfra 1/3 diameter av stokken for å unngå flising.
Deretter nedenfra for å møte det første snittet og
unngå at bladet setter seg fast.

Den beste måten å holde fast en trestokk på, er å bruke en sagbukk. Når det ikke er mulig, bør stokken
heves og støttes av greinene eller av andre stokker. Sørg for at stokken som kappes, sitter godt fast.

27

NORSK

Kapping med sagbukk

Riktig posisjon for vertikal kapping er svært viktig for
egen sikkerhet og for å forenkle kappingen.

Vertikal kapping

• Hold sagen godt fast med begge hender, og til

høyre for kroppen under kapping.

• Hold venstre arm så rett som mulig.

• Vekten skal ligge på begge føtter.

OBS! Du må sørge for at kjedet og sverdet er riktig smurt mens sagen kapper.

RENGJØRING OG VEDLIKEHOLD

Koble fra strømmen før du utfører arbeid på sagen.
Maskinene er laget for å brukes over lange perioder med minimalt vedlikehold. Kontinuerlig fullgod drift
avhenger av korrekt vedlikehold og rengjøring.

Rengjøring

Ventilasjonsåpningene i sagen skal holdes rene for å hindre at motoren overopphetes.
Maskinhuset må rengjøres regelmessig med en myk klut, helst hver gang etter bruk.
Hold ventilasjonsåpningene fri for støv og skitt.
Hvis skitten ikke forsvinner, kan du bruke en myk klut som er dyppet i såpevann.
Ikke bruk løsemidler som bensin, alkohol, ammoniakkvann osv. Disse midlene kan ødelegge plastdelene.

Sverd

For å hindre slitasje på den ene siden kan du snu sverdet hver gang du sliper kjedet.

Slipe kjedet

Du trenger spesialverktøy for å slipe kjedet.
Vi anbefaler at du overlater slipingen av kjedet til profesjonelle ved serviceavdelingen vår.

Oppbevaring

• Rengjør hele maskinen og tilbehøret nøye.

• Plasser alltid kjedevernet over sverdet.

• Oppbevar sagen utilgjengelig for barn i en stabil og sikker posisjon, og på et kjølig og tørt sted.

Unngå svært høye eller lave temperaturer.

• Beskytt sagen mot direkte sollys. La den stå mørkt om mulig.

• Ikke legg den i plastposer for å unngå at det dannes fuktighet.

FEILSØKING

Feil Årsak Løsning

Motoren går ikke. Ingen strøm. Sjekk stikkontakt, ledning og

støpsel.
Ødelagt ledning: Repareres av
kundeservice.
Ødelagte brytere skiftes ved et
serviceverksted.

Kjedebrems. Se avsnittene "Kjedebrems" og

"Løsne kjedebremsen".

Kullbørsten er slitt. Bytt kullbørsten, kontakt et

serviceverksted.

28

NORSK

Kjeden beveger seg ikke. Kjedebrems. Sjekk kjedebremsen, løsnes om

nødvendig.

Dårlige kutteegenskaper. Sløv kjede. Slip kjeden.

Kjedestramming. Kjeden er ikke riktig tilpasset.
Sjekk at kjeden er riktig
tilpasset.

Kontrollera att kedjan är korrekt

monterad.
Sågen är trög / Kedjan hoppar
av svärdet.

Kedjespäning. Sjekk kjedestrammingen.

Kjeden blir varm. Kjedesmøring. Kontroller oljenivået.

Kjedesmøring.

Med forbehold om trykkfeil og konstruksjonsendringer utenfor vår kontroll. Ved eventuelle problemer,
kontakt vår serviceavdeling på telefon: [phone].
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

29

POLSKI

30

POLSKI

PRZEPISY BEZPIECZEŃSTWA

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zapoznaj się ze wszystkim ostrzeżeniami, instrukcjami bezpieczeństwa i innymi wskazówkami.
Nieprzestrzeganie wszystkich poniżej opisanych zaleceń grozi porażeniem prądem, pożarem i/lub
poważnymi obrażeniami ciała. Zachowaj wszystkie ostrzeżenia i wskazówki bezpieczeństwa do
przyszłego użytku. Pojęcie „elektronarzędzie” określa w niniejszych ostrzeżeniach stacjonarne
elektronarzędzia zasilane zmiennym sieciowym prądem elektrycznym (wyposażone w kabel zasilający)
lub akumulatorowe (bezprzewodowe).

Miejsce pracy

• Zapewnij czystość i dobre oświetlenie w miejscu pracy. Przeładowane miejsce pracy

i niedostateczne oświetlenie zwiększają ryzyko wystąpienia obrażeń i uszkodzeń.

• Nie używaj elektronarzędzi w otoczeniu zagrożonym wybuchem, np. w pobliżu łatwopalnych

płynów, gazów lub pyłów. Elektronarzędzia mogą wytworzyć iskry powodujące zapłon pyłów lub
oparów.

• Dzieci i osoby przyglądające się pracy narzędzia powinny przebywać w bezpiecznej odległości.

• Brak koncentracji może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

• Zawsze upewniaj się, czy napięcie sieciowe w miejscu pracy jest zgodne z napięciem podanym na

tabliczce znamionowej narzędzia.

• Wtyczka elektronarzędzia musi pasować do gniazdka sieciowego. Nigdy nie dokonuj żadnych

zmian we wtyczce. Nigdy nie używaj przejściówek razem z uziemionymi elektronarzędziami.
Niemodyfikowane wtyczki i dopasowane gniazdka zmniejszają ryzyko wypadków z udziałem prądu.

• Unikaj bezpośredniego kontaktu z uziemionymi powierzchniami, takimi jak: rury, grzejniki, kuchenki

i lodówki. Ryzyko wypadku zwiększa się, jeśli twoje ciało zostało uziemione.

• Nie narażaj elektronarzędzia na działanie deszczu i wilgoci. Kontakt elektronarzędzia z wodą

zwiększa ryzyko porażenia prądem.

• Uważaj na kabel. Nigdy nie używaj kabla do przenoszenia lub przeciągania elektronarzędzia ani do

wyjmowania wtyczki z gniazda. Chroń kabel przed wysokimi temperaturami, olejami, ostrymi
krawędziami i ruchomymi częściami urządzenia. Uszkodzone lub wadliwe kable zwiększają ryzyko
porażenia prądem.

• Jeżeli korzystasz z narzędzia na wolnym powietrzu, używaj przedłużaczy, które są przeznaczone

do użytku zewnętrznego. Kabel przeznaczony do użytku zewnętrznego zmniejsza ryzyko
porażenia prądem.

• Jeżeli konieczne jest użycie elektronarzędzia tam, gdzie jest wilgotno, należy korzystać

z połączenia sieciowego chronionego bezpiecznikiem różnicowoprądowym. Bezpiecznik
różnicowoprądowy zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osobiste

• Zachowuj czujność. Podczas pracy z elektronarzędziem zachowuj przez cały czas ostrożność

i kieruj się zdrowym rozsądkiem. Nigdy nie używaj elektronarzędzia w przypadku zmęczenia ani
pod wpływem narkotyków, alkoholu i leków. Chwila nieuwagi podczas pracy z elektronarzędziem
może stać się przyczyną poważnych obrażeń ciała.

• Używaj środków ochrony indywidualnej. Noś zawsze okulary ochronne i środki ochrony słuchu.

Takie środki ochrony indywidualnej jak: maski przeciwpyłowe, obuwie antypoślizgowe, kaski
ochronne stosowane w zależności od rodzaju elektronarzędzia oraz sposobu posługiwania się nim,
zmniejszają ryzyko odniesienia obrażeń ciała.

• Nie pochylaj się zbytnio do przodu. Utrzymuj przez cały czas stabilną postawę, tak by lepiej

kontrolować urządzenie w nieprzewidzianych sytuacjach.

• Noś odpowiednią odzież. Nie noś luźnych ubrań ani biżuterii. Trzymaj włosy, ubranie i rękawice

z daleka od ruchomych części urządzenia. Luźne ubrania, ozdoby i długie włosy mogą zostać
wciągnięte przez ruchome części.

POLSKI

31

Obsługa i pielęgnacja elektronarzędzia

• Nie przeciążaj elektronarzędzia. Używaj odpowiednich elektronarzędzi do zaplanowanych prac.

Narzędzie działa lepiej i bezpieczniej przy obciążeniu, które jest dla niego przewidziane.

• Nie używaj elektronarzędzia z uszkodzonym przełącznikiem. Elektronarzędzia, których nie można

włączyć lub wyłączyć, są niebezpieczne i wymagają naprawy.

• Przed wyregulowaniem urządzenia, wymianą akcesoriów lub odłożeniem elektronarzędzia

wyciągnij kabel z gniazda. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko
niezamierzonego uruchomienia urządzenia.

• Elektronarzędzie, z którego nie korzystasz, przechowuj poza zasięgiem dzieci i nie pozwól używać

go osobom, które nie znają danego narzędzia lub też nie zapoznały się z niniejszymi zaleceniami
bezpiecznego posługiwania się nim. Elektronarzędzia w rękach osób niedoświadczonych mogą
być niebezpieczne.

• Konserwacja. Sprawdzaj, czy elementy ruchome nie są źle ustawione, zakleszczone, pęknięte ani

uszkodzone w sposób utrudniający prawidłowe funkcjonowanie elektronarzędzia. W razie
uszkodzenia elektronarzędzie należy przed ponownym użyciem naprawić. Wiele wypadków jest
spowodowanych niedostateczną konserwacją elektronarzędzia.

• Utrzymuj ostrza urządzenia w czystości i dbaj, aby były ostre. Narzędzia tnące, o które dbasz

w prawidłowy sposób, i które są wystarczająco ostre, rzadziej się zakleszczają i są łatwiejsze
w obsłudze.

• Korzystaj z elektronarzędzi, akcesoriów, narzędzi tnących itp. w sposób zgodny z niniejszymi

instrukcjami, przy uwzględnieniu panujących warunków pracy oraz planowanego zadania.
Korzystanie z elektronarzędzia w sposób niezgodny z przeznaczeniem jest niebezpieczne.

Serwis

Elektronarzędzie może być serwisowane wyłącznie przez wykwalifikowany personel serwisowy, stosujący
standardowe części zamienne. Jeśli wskazówka ta jest przestrzegana, elektronarzędzie spełnia
odpowiednie normy bezpieczeństwa.

Ważne instrukcje bezpieczeństwa

• Pilarkę podłączaj do prądu wyłącznie przy zamontowanym hamulcu łańcucha.

• Przed uruchomieniem urządzenia sprawdź, czy ostrze nie dotyka żadnych przedmiotów.

• Przed rozpoczęciem piłowania załóż przyporę szponową(9).

• Nigdy nie zatrzymuj pilarki, zanim ostrze nie zostanie wyciągnięte z przecinanego drewna.

• Kabel zasilający musi zawsze znajdować się za użytkownikiem. Kabel zasilający musi być

wyprowadzony z tyłu urządzenia (rys. 5).

• Podczas cięcia wiązek gałęzi oraz cienkich gałęzi zapewnij sobie dobre podparcie. Nie ustawiaj

drewna w stosy, nie pozwalaj, aby inna osoba przytrzymywała je ani nie przytrzymuj go stopą.

• Pnie należy zamocować w odpowiedniej pozycji.

• Podczas pracy na zboczach zawsze kieruj się pod górę.

• Jeżeli wykonujesz wiele cięć, pomiędzy poszczególnymi cięciami należy wyłączać pilarkę.

• Rzazy podcinające i ścinające mogą wykonywać wyłącznie zawodowi drwale, ponieważ w trakcie

ich wykonywania istnieje duże ryzyko odbicia.

• Jeżeli to tylko możliwe, tnij przy pomocy dolnej krawędzi ostrza, ponieważ wówczas narzędzie jest

odciągane od ciała (rys. 7, 8).

• Zachowaj szczególną ostrożność podczas cięcia drewna, z którego powstają duże ilości wiórów.

Odcięte kawałki drewna są wyrzucane w różne strony.

• Podczas okrzesywania gałęzi nie stój na pniu.

• Zawsze stój z boku spadającego drzewa.

Aby uniknąć odbicia

• Nigdy nie wykonuj rzazu poprzez dosunięcie wierzchołka ostrza (rys. 6).

• Podczas dosuwania narzędzia łańcuch zawsze musi być w ruchu.

• Łańcuch zawsze musi być dobrze naostrzony.

• Nigdy nie przecinaj więcej niż jednej gałęzi na raz.

• Jeśli łańcuch pilarki zakleszczy się po dolnej stronie prowadnicy, piłę można wyjąć w kierunku do

przodu, od użytkownika.

POLSKI

Symbole

W instrukcji / na urządzeniu używane są następujące symbole.

Sygnalizują one ryzyko
wypadku lub uszkodzenia
narzędzia.

Przed użyciem przeczytaj instru

kcję.

W razie uszkodzenia kabla
natychmiast wyciągnij go z
gnia

zdka.

Używaj środków ochrony słuchu.

Używaj okularów ochr

onnych.

Używaj rękawic ochronnych.

Zalecane użycie obuwia
ochronneg

o.

Nie korzystaj z urządzenia pod

czas

deszczu oraz w mokrych lub
wilgotnych warunkach. Wilgoć
zwiększa ryzyko wypadku porażenia
prądem.

Osoby postronne powinny
przebywać w bezpiecznej
odległości.

P

rze

d ro

zpoczęciem

regul

acji

i c

z

yszczeniem urządzenia oraz
w razie zaplątania lub uszkodzenia
przewodu należy wyłączyć przełącznik
i odłączyć przewód.

DANE TECHNICZNE

Napięcie 230 V ~ 50 Hz
Moc 1600 W
Długość ostrza 14"(355mm)
Prędkość

łańcucha 13,1 m/s

Klasa ochrony II
Gwarantowany poziom mocy
akustycznej, LwA

112 dB(A)

Poziom ciśnienia akustycznego, LpA 85.9 dB(A), K = 3 dB(A)
Drgania

Deklarowana wartość drgań, zmierzona zgodnie ze standardową metodą testową, może zostać
wykorzystana do porównania różnych narzędzi oraz w celu dokonania wstępnej oceny narażenia na
działanie drgań.

OSTRZEŻENIE! Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od
sposobu posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy
zidentyfikować środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie szkodliwych
czynników w warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu roboczego, jak
również czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem
rozruchowym) wymagane są, aby chronić użytkownika.

32

8,393 m/s2

POLSKI

OPIS

Rysunek 1, 2, 3, 4

1. Uchwyt tylny

2. Uchwyt przedni

3. Hamulec łańcucha

4. Łańcuch pilar

ki

5. Osłona ostrza

6. Ostrze

7. Uchwyt do zawieszania kabli

8. Kabel sieciowy

9. Przypora szponowa

10. Przycisk blokady

11. Przełącznik

12. Pokrywka zbiornika oleju

13. Przeziernik poziomu oleju

14. Koło łańcuchowe

RYSUNKI

1.

33

POLSKI

34

POLSKI

35

POLSKI

14.

MONTAŻ

Montaż prowadnicy i łańcucha

WAŻNE! Ryzyko obrażeń ciała. Do obsługi łańcucha zaws

ze używaj rękawic ochronnych.

1. Umieść pilarkę łańcuchową na stabilnym podłożu.

2. Zdejmij nakrętkę blokującą.

3. Zdejmij osłonę znad koła napędowego.

4. Umieść łańcuch na prowadnicy, kierując go w odpowiednią stronę. Ostrza zębów w górnej części
prowadnicy powinny być skierowane do przodu.

5. Umieść podłużny otwór prowadnicy nad częścią sterującą i
śrubą napinacza łańcucha.

6. Ułóż łańcuch wokół koła napędowe.

7. Dociśnij do przodu prowadnicę za pomocą łańcucha. Sprawdź,
czy wszystkie ogniwa łańcucha poprawnie osiadają w rowkach
prowadnicy.

36

POLSKI

8. Przekręć nakrętkę napinacza łańcucha tak, aby

śruba

napinacza widoczna była w małym otworze prowadnicy.

9. Napnij łańcuch, przekręcając nakrętkę napinacza łańcucha w
prawo. Powinno dać się unieść łańcuch na wysokość 3 mm na
środku prowadnicy.

10. Zamontuj osłonę nad kołem napędowym.

11. Dokręć nakrętkę blokującą, utrzymującą osłonę na miejscu.

W celu zapewnienia najlepszego działania i żywotności regularnie sprawdzaj i reguluj napięcie łańcucha.
Łańcuch rozszerza się i musi być napinany, gdy się rozgrzeje.

Nowy łańcuch należy napinać częściej, aż osiągnie swoją całkowitą długość.

OBSŁUGA

Stosuj przyjazne dla środowiska naturalnego środki do smarowani

a łańcuchów tnących!
Przed użyciem urządzenia zawsze sprawdzaj zabezpieczenia i upewniaj się, że elementy ruchome
działają prawidłowo. Aby zagwarantować prawidłowe funkcjonowanie urządzenia, wszystkie jego
elementy muszą być odpowiednio zamontowane i muszą spełniać stosowne wymogi.

Przeziernik poziomu oleju

Przed rozpoczęciem piłowania zawsze kontroluj przezie

rnik poziomu oleju (13). Jeżeli poziom

oleju sięga ok. 5 mm od dolnej kreski, uz

upełnij go. Łańcuch będ

zie smarowany prawidłowo tak długo, jak

długo poziom oleju będzie powyżej dolnej kreski.

Smarowanie łańcucha

Urządzenie posiada funkc

ję automatycznego smarowania łańcucha.
Nigdy nie piłuj bez smarowania – jeśli łańcuch będzie suchy, dojdzie do szybkiego i poważnego
uszkodzenia całego systemu cięcia. Dlatego ważna jest kontrola działania funkcji smarowania łańcucha.
Aby poprawnie skontrolować działanie funkcji smarowania łańcucha, stosuj się do poniższych
wskazówek.

• Uruchom pilarkę i przytrzymaj ją nad ziemią. Utrzymuj ok. 20 cm odstęp bezpieczeństwa.

• Sprawdź, czy widać powiększające się ślady oleju. Jeśli tak, to znaczy, że smarowanie działa

prawidłowo.

Jeśli nie widać śladów oleju, oczyść wylot i kanał oleju lub skontaktuj się z najbliższym punktem
serwisowym.

Hamulec łańcucha

Sprawdź działanie hamulca łańcucha.

37

POLSKI

Po przesunięciu tylną stroną dłoni hamulca łańcucha (3) do przodu pilarka łańcuchowa powinna
zatrzymać się w przeciągu 0,15 sekundy.
Hamulec zwalnia się poprzez przesunięcie go z powrotem w kierunku obudowy.

Sposób użycia

Jeśli przeziernik poziomu oleju i wąż oleju są puste, przed rozpoczęciem piłowania należy odczekać dwie
minuty przy włączonym silniku pilarki!

Uruchamianie

Aby uniknąć wypadku, przed podłączeniem pilarki do prądu sprawdź, czy założony jest hamulec
łańcucha! Pilarka łańcuchowa wyposażona jest w dwuręcznie sterowany wyłącznik bezpieczeństwa.

1. Podłącz kabel.

2. Połóż jedną rękę na uchwycie przednim, a drugą na tylnym. Nie przytrzymuj hamulca łańcucha!

3. Zwolnij hamulec łańcucha.

4. Wciśnij kciukiem przycisk blokady (10), wciskając jednocześnie przełącznik (11).

5. Pilarka łańcuchowa uruchamia się.

Wyłączanie

Wyłącz pilarkę łańcuchową poprzez wciśnięcie przełącznika lub przycisku blokady.

Obalanie

„Obalanie” to termin oznaczający ścinkę drzewa. Małe drzewa o średnicy do 15–18 cm ścinane są często
jednym cięciem. W przypadku większych drzew należy najpierw wykonać rzaz podcinający. Rzaz
podcinający określa kierunek obalania drzewa.

Obalenie drzewa

Przed rozpoczęciem piłowania zaplanuj drogę ewakuacyjną (A) i zadbaj o jej drożność. Droga
ewakuacyjna powinna przebiegać ukośnie w tył / od planowanego kierunku obalania drzewa – zobacz
rysunek.
Obalając drzewo na zboczu, należy stać wyżej niż drzewo, ponieważ prawdopodobnie stoczy się lub
zsunie w dół zbocza.

O kierunku obalania (B) decyduje rzaz podcinający. Przed
rozpoczęciem piłowania, w celu określenia kierunku
padania drzewa, należy uwzględnić rozmieszczenie dużych
gałęzi oraz naturalne pochylenie drzewa.

UWAGA!

Nie ścinaj drzewa, jeśli istnieje ryzyko, że spadnie na linie energetyczne. Najpierw skontaktuj się
z zakładem energetycznym. Skonsultuj się z profesjonalnym drwalem.

OSTRZEŻENIE! Nigdy nie ścinaj drzew przy silnym lub zmiennym wietrze.

Ogólne wytyczne dotyczące obalania drzew

Zwykle drzewo obala się za pomocą dwóch rzazów, rzazu podcinającego (C) i ścinającego (D).
Rozpocznij od wykonania górnego cięcia rzazu podcinającego (C) po stronie, w którą drzewo ma padać
(E). Dolne cięcie rzazu podcinającego nie powinno być zbyt głębokie. Rzaz podcinający (C) powinien być
odpowiednio głęboki, tak by stworzyć wystarczająco szeroki i mocny „zawias” (F). Rzaz podcinający
powinien mieć wystarczającą szerokość, która pozwoli jak najdłużej kontrolować padanie drzewa.

38

POLSKI

OSTRZEŻENIE! Nigdy nie stawaj przed drzewem, na
którym został wykonany rzaz podcinający.
Rzaz ścinający (D) wykonaj z drugiej strony drzewa, 3–5
cm ponad dolną krawędzią rzazu podcinającego (C).

Nie należy całkowicie przepiłowywać pnia. Zawsze należy zostawić niedopił, który działa jak zawias.
Niedopił pozwala kontrolować drzewo. Całkowite przecięcie pnia sprawia, że tracisz kontrolę nad
kierunkiem padania drzewa. Włóż w rzaz klin do obalania drzewa odpowiednio wcześniej, zanim drzewo
straci stabilność i zacznie się chwiać. Wyklucza to zakleszczenie ostrza w rzazie podcinającym w razie
pomyłki w ocenie kierunku padania drzewa. Przed rozpoczęciem obalania upewnij się, że w obszarze
wyznaczonym kierunkiem padania drzewa nie przebywają ludzie.
Przed zakończeniem rzazu upewnij się, że w obszarze ścinki nie przebywają ludzie, zwierzęta i nie
znajdują się tam żadne przeszkody.
Nigdy nie stawaj przed drzewem, na którym został wykonany rzaz podcinający.

Rzaz ścinający

1. Aby wykluczyć zakleszczenie ostrza lub łańcucha

(B) w rzazie, skorzystaj z drewnianych lub
plastikowych klinów (A). Kliny określają również
kierunek padania drzewa.

2. Jeśli średnica drzewa przekracza długość ostrza,

należy wykonać dwa cięcia, zobacz rysunek.

OSTRZEŻENIE! Kiedy rzaz ścinający zbliża się do zawiasu, drzewo zacznie padać. Kiedy drzewo
zaczyna padać, wyjmij pilarkę, zatrzymaj silnik, odłóż pilarkę i opuść miejsce cięcia, korzystając z drogi
ewakuacyjnej.

39

POLSKI

Obcinanie gałęzi

Obcinanie gałęzi z obalonego drzewa. Przed pocięciem
drzewa na odcinki nie usuwaj gałęzi nośnych (A).
Naprężone gałęzie należy ciąć od dołu, tak by nie doszło
do zablokowania się pilarki.

Podczas cięcia gałęzi nigdy nie stój na pniu!

Cięcie poprzeczne

Cięcie poprzeczne polega na cięciu ściętego drzewa na kawałki określonej długości. Podczas cięcia na
zboczu stań w stabilnej pozycji nad drzewem. W razie potrzeby podeprzyj pień, tak by przecinany koniec
nie leżał na ziemi. Jeśli pień jest podparty po obu stronach i planujesz przeciąć go na środku, wykonaj
cięcie do połowy pnia w dół, a następnie cięcie od dołu. Wyklucza to zablokowanie ostrza i łańcucha.
Uważaj, by podczas cięcia czubek ostrza nie wsunął się w ziemię, ponieważ doprowadzi to do szybkiego
stępienia łańcucha. Podczas cięcia poprzecznego na zboczu zawsze stój nad drzewem.

Pień podparty na całej długości: Piłuj pień od góry (rzaz
górny). Zachowuj ostrożność, by nie wciąć się w ziemię.

Pień podparty z jednej strony: Rozpocznij cięcie od
spodu (rzaz dolny), przetnij pień do jednej trzeciej
średnicy, tak by uniknąć rozszczepienia. Następnie
wykonaj cięcie z góry (rzaz górny) na równi z dolnym
cięciem, tak by nie doszło do zakleszczenia ostrza.

Pień podparty z obu stron: Przetnij pień od góry do jednej
trzeciej średnicy, tak by uniknąć rozszczepienia.
Następnie wykonaj cięcie z dołu na równi z pierwszym
cięciem, tak by nie doszło do zakleszczenia ostrza.

40

POLSKI

Najlepszym sposobem przytrzymania pnia podczas cięcia jest skorzystanie z kozła do cięcia. Jeśli nie
jest to możliwe, podnieś pień i podeprzyj go na końcach gałęzi lub podporach. Podczas cięcia pień musi
być podparty w bezpiecznej pozycji.

Cięcie poprzeczne przy użyciu kozła do cięcia

Ze względów bezpieczeństwa oraz w celu ułatwienia
pracy podczas cięcia pionowego ważne jest
prawidłowe ustawienie pnia.

Cięcie pionowe
Podczas cięcia mocno trzymaj pilarkę obiema rękami
po prawej stronie ciała.
Lewa ręka powinna być możliwie najbardziej
wyprostowana.
Stój na obu nogach.

WAŻNE! Sprawdź, czy podczas piłowania łańcuch i ostrze są odpowiednio smarowane.

CZYSZCZENIE I KONSERWACJA

Przed rozpoczęciem pracy w obrębie urządzenia należy odłączyć dopływ prądu.
Narzędzie jest skonstruowane w sposób zapewniający długie działanie przy minimalnej konserwacji.
Właściwa pielęgnacja i regularne czyszczenie są warunkiem prawidłowego funkcjonowania narzędzia.

Czyszczenie

Dopilnuj, aby otwory wentylacyjne urządzenia były drożne. Pozwala to uniknąć przegrzania silnika.
Czyść narzędzie regularnie, a najlepiej po każdym użyciu i przy pomocy miękkiej szmatki.
Dopilnuj, aby otwory wentylacyjne nie zawierały kurzu ani zanieczyszczeń.
Jeżeli zanieczyszczenia nie można usunąć, użyj miękkiej szmatki nawilżonej wodą z mydłem.
Nie używaj rozpuszczalników takich jak: benzyna, alkohol, amoniak itd. Rozpuszczalniki mogą uszkodzić
plastikowe elementy pilarki.

Ostrze

Aby przeciwdziałać jednostronnemu zużyciu, należy obracać ostrze po każdym ostrzeniu łańcucha.

Ostrzenie łańcucha

Łańcuch ostrzy się za pomocą specjalnych narzędzi.
Zalecamy zlecenie naostrzenia łańcucha wykwalifikowanemu technikowi lub przekazanie go do
najbliższego punktu serwisowego.

Przechowywanie

• Dokładnie oczyść całe urządzenie i akcesoria.

• Na ostrze zawsze nakładaj osłonę łańcucha.

• Urządzenie należy przechowywać w miejscu chłodnym i suchym miejscu, niedostępnym dla dzieci,

w stabilnej i bezpiecznej pozycji. Nie przechowuj urządzenia w zbyt wysokiej i zbyt niskiej
temperaturze.

• Chroń urządzenie przed bezpośrednim działaniem promieni słonecznych. W miarę możliwości

przechowuj urządzenie w ciemnym miejscu.

• Nie przechowuj urządzenia w plastikowej torbie, ponieważ może to sprzyjać zbieraniu się wilgoci.

41

POLSKI

WYKRYWANIE USTEREK

Usterka Przyczyna Sposób usunięcia

Silnik nie działa. Brak zasilania. Sprawdź gniazdo sieciowe,

kabel zasilający i wtyczkę.
Uszkodzony kabel: Zleć
warsztatowi serwisowemu
wymianę kabla.
Zleć wymianę uszkodzonego
przełącznika w najbliższym
punkcie serwisowym.

Włączony hamulec łańcucha. Zobacz część o hamulcu

łańcucha i jego zwalnianiu.

Zużyta szczotka węglowa. Wymień szczotkę węglową.

Skonsultuj się z najbliższym
punktem serwisowym.

Łańcuch nie przesuwa się. Włączony hamulec łańcucha. Skontroluj hamulec łańcucha.

W razie potrzeby zwolnij go.

Słaba wydajność piłowania. Stępiony łańcuch tnący. Naostrz łańcuch.

Nieprawidłowe napięcie
łańcucha.

Skontroluj napięcie łańcucha.

Nieprawidłowo zamontowany
łańcuch.

Sprawdź, czy łańcuch jest
zamontowany w sposób

prawidłowy.
Pilarka piłuje z oporem /
Łańcuch zeskakuje z ostrza.

Napięcie łańcucha. Kontrola napięcie łańcucha.

Łańcuch się nagrzewa. Smarowanie łańcucha. Sprawdź poziom oleju.

Skontroluj smarowanie

łańcucha.

Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które są od nas niezależne. W razie
ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem:
801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

42

ENGLISH

43

ENGLISH

SAFETY INSTRUCTIONS

Read the Operating Instructions carefully before use!

Read all warnings, safety instructions and other directives. Failure to observe warnings and instructions
may result in electric shock, fire and/or serious personal injury. Save all warnings and safety instructions
for future reference. The term "power tool" in all warnings below refers to your mains-powered (corded) or
battery-powered (cordless) power tool.

Work area

• Keep the work area clean and well lit. Dark and cluttered work areas increase the risk of accidents

and injuries.

• Do not use power tools in explosive environments, such as in the vicinity of flammable liquids,

gases or dust. Power tools produce sparks that can ignite dust and fumes.

• Keep children and onlookers at a safe distance when using the power tool.

• You can easily lose control of the power tool if you are distracted.

Electrical safety

• Always check that the mains voltage at the workplace corresponds with the data specified on the

machine's type plate.

• The mains plug on the power tool must match the mains socket. Never modify the plug in any way.

Never use an adapter with earthed (grounded) power tools. Unmodified plugs and matching outlets
reduce the risk of electric shock.

• Avoid body contact with earthed surfaces such as pipes, radiators, cookers and refrigerators. There

is an increased risk of electric shock if your body is earthed.

• Do not expose power tools to rain or damp conditions. There is an increased risk of electric shock if

water enters a power tool.

• Be careful with the power cord. Never use the cord to carry or pull the power tool or to pull out the

plug from the mains socket. Keep the power cord away from heat, oil, sharp edges and moving
parts. Damaged or tangled cords increase the risk of electric shock.

• If using the tool outdoors, only use an extension cord approved for outdoor use. Cords intended for

outdoor use reduce the risk of electric shock.

• If it is absolutely necessary to use power tools in damp conditions, use a mains connection

protected by a residual current device. Use of an RCD reduces the risk of electric shock.

Personal safety

• Pay attention to what you are doing. Remember to use all necessary safety precautions and

common sense when working with power tools. Never use power tools if you are tired or under the
influence of drugs, alcohol or medication. A moment of inattention when using a power tool can
result in serious personal injury.

• Use safety equipment. Always wear eye and ear protection. Depending on the type of power tool

and how it is used, safety equipment such as dust masks, non-slip safety shoes and protective
helmets reduce the risk of personal injury.

• Do not overreach. Always maintain a firm footing, this will ensure you have better control over the

power tool in unexpected situations.

• Wear appropriate clothing. Do not wear loose-fitting clothing or jewellery. Keep hair, clothing and

gloves away from moving parts. Loose-fitting clothing, jewellery and long hair can get caught in
moving parts.

Power tool use and care

• Do not force the power tool. Use the correct electric tool for the planned work. The tool does the job

better and safer when used at the rate for which it was designed.

• Do not use the tool if it cannot be switched on and off using the power switch. Power tools that

cannot be controlled with the power switch are dangerous and must be repaired.

• Always disconnect the power cord from the mains power before making any adjustments, changing

accessories or putting the power tool away. These safety precautions reduce the risk of accidently
starting the power tool.

ENGLISH

44

• Keep power tools out of the reach of children when not in use. Never allow children, or anyone who

is unfamiliar with the power tool and these instructions, to use the tool. Power tools are dangerous
if used by inexperienced people.

• Maintenance Make sure that moving parts are properly adjusted and do not jam and that no parts

are damaged. Check for other factors that could affect the operation of the power tool. If the power
tool is damaged, it must be repaired before being used again. Many accidents are caused by
poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are

less likely to jam and are easier to control.

• Use power tools, accessories, cutting tools, etc. in accordance with these instructions, taking into

account actual working conditions and the work that is to be done. It is dangerous to use power
tools for purposes for which they are not intended.

Service

The power tool must only be serviced by qualified service personnel using the standard spare parts. This
ensures that the power tool meets the relevant safety standards.

Important safety instructions

• Only plug in the power cord when the chain brake is on.

• The saw bar must not be touching anything when it is started up.

• Before making a cut, always set the claw stop(9).

• Do not stop the saw until you have removed it from the timber.

• The power cord must always be behind you. The power cord must lead away from the rear of the

machine (fig. 5).

• Use a strong support when cutting bundles of branches and thin branches. Do not stack the timber,

do not let anyone hold it and do not hold it with your foot.

• Logs must be secured in position.

• Always work upwards on slopes.

• If you make several cuts, switch off the saw between cuts.

• Notch cuts and felling cuts may only be performed by professionals, due to the high risk of

kickback.

• Always saw, wherever possible, with the underside of the bar, as the machine is then drawn away

from the body, towards the timber (fig. 7, 8).

• Be especially careful when cutting splintered wood. Offcuts can be thrown in any direction.

• Never stand on the trunk when sawing off branches.

• Always stand to the side of a falling tree.

Instructions to prevent kickback

• Never start cutting with the tip of the saw bar (fig. 6).

• The chain saw should always be running when it is applied.

• Always keep the chain correctly sharpened.

• Never cut more than one branch at a time.

• If the chain gets caught along the bottom of the bar, the saw can be pulled forwards, away from the

user.

ENGLISH

Symbols

The following symbols are used in the handbook and/or on the ma

chine.

States the risk of personal
injury or damage to the tool.

Read this handbook before use.

Disconnect the plug from the
mains immediately if the power
cord be

comes damaged.

Wear ear protection.

Wear eye protection.

Wear protective gloves.

Protective shoes are
recommended.

Never use the machine in the rain or in
damp or wet con

ditions. Risk of electric

shock.

Keep onlookers at a safe
distance.

Turn off the switch a

nd un

plug the

power cord before ma

king adjustments

and cl

eanin

g or if the power cord has

become tangled or damaged.

TECHNICAL DATA

Voltage 230 V ~ 50 Hz
Output power 1600 W
Bar length 14"(355mm)
Chain speed 13.1 m/s
Safety class II
Guaranteed sound power level, LwA 112 dB(A)
Sound pressure level, LpA 85.9 dB(A), K = 3 dB(A)
Vibration 8.393 m/s2

The declared vibration value, which has been measured by a standardised test method, can be used to
compare different tools with each other and for a preliminary assessment of exposure.

WARNING! The actual vibration level when using power tools may differ from the specified maximum
value, depending on how the tool is used. It is therefore necessary to determine which safety precautions
are required to protect the user, based on an estimate of exposure in actual operating conditions (taking
into account all stages of the work cycle, e.g. the time when the tool is switched off and when it is idling,
in addition to the start-up time).

45

ENGLISH

DESCRIPTION

Figures 1, 2, 3, 4

1. Rear handle

2. Front handle

3. Chain bra

ke

4. Saw chain

5. Bar cover

6. Saw bar

7. Cord holder

8. Power cord

9. Claw stop

10. Lock button

11. Power switch

12. Oil tank cap

13. Oil sight glass

14. Chain wheel

ILLUSTRATIONS

1.

46

ENGLISH

47

ENGLISH

48

ENGLISH

14.

ASSEMBLY

Assembly of the bar and saw chain

IMPORTANT: Risk of personal injury. Always wear safety gloves when handling the chai

n.

1. Place the chain saw on a firm surface.

2. Remove the lock nut.

3. Remove the cover over the sprocket.

4. Place the chain on the bar in the right direction. The cutting edge on the teeth should point

forwards on the top the of the bar.

5. Place the oblong hole in the bar over the guide and screw for

chain tensioning.

6. Place the chain around the drive sprocket.

7. Push the bar with the chain forwards. Check that all the chain

links run correctly in the slot in the bar.

49

ENGLISH

8. Turn the chain tension nut so that the chai

n tension screw is

visible in the centre of the small hole in the bar.

9. Tension the chain by turning the chain tensioning nut

clockwise. It should be possible to lift the chain about 3 mm in
the middle of the bar.

10. Replace the cover over the sprocket.

11. Tighten the lock nut that holds the cover in place.

Check and adjust the chain tension regularly for best performance and long service life. The chain
expands and needs to be tensioned when it gets warm.

A new chain needs to be tensioned frequently, until it reaches its full length.

OPERATION

Use environmentally friendly chain lubricant!
Always check the safety equipme

nt and make sure that moving parts are working correctly before using
the machine. All parts must be fitted correctly and satisfy applicable requirements to ensure that the
machine works correctly.

Oil sight glass

Always check the oil sight glass before cutting(13) . Top up the oil when the oil level is about 5 mm
from the lower mark. The chain is correctly lubricated as long as the oil level is above this mark.

Chain lubrication

The machine has automatic chain lubrication.
Never saw without lubricat

ion. The entire cutting system will be damaged severely very quickly if the
chain runs dry. It is therefore important to check that chain lubrication is working.
Follow the instructions below to check that the chain lubrication is working correctly.

• Start the chain saw and hold it off the ground. Keep a safety distance of 20 cm.

• Make sure that you see growing traces of oil. If so, the lubrication is working correctly.

If you do not see any traces of oil at all, clean the oil outlet and the oil duct or contact your nearest service
centre.

Chain brake

Always check that the chain brake is working properly.
When the chain brak

e (3) is pushed forward with the back of your hand, the chain saw stops within 0.15
seconds.
Release the chain brake by pulling it backwards towards the housing.

50

ENGLISH

Use

When the oil sight glass and oil hose are both empty, allow the chain saw motor to run for two minutes
before starting to saw!

Starting up

Make sure the chain brake is on before plugging in the cord, in order to avoid accidents! The chain saw
has a two-hand-operated safety switch.

1. Plug in the power cord.

2. Place one hand on the front handle and the other on the rear handle. Do not hold the chain brake!

3. Release the chain brake.

4. Press your thumb on the lock button (10) and at the same time press the power button (11).

5. The chain saw starts.

Stopping

Stop the chain saw by pressing the switch or the lock button.

Felling

Felling is the term used for cutting down trees. Small trees, up to 15-18 cm in diameter, are usually felled
with a single cut. Larger trees require notch cuts. The notch cut determines in which direction the tree will
fall.

Felling trees

Plan and clear a retreat route (A) before you start to cut. The retreat route should run diagonally
backwards/outwards from the tree's expected direction of fall, as illustrated.
If you are felling trees on a slope, you should stand above the tree, as the tree is likely to roll or slide
down the hill when felled.

The notch cut controls the direction of fall (B). Before you
begin cutting, you must take into account the position of
large branches and the tree's natural incline to determine
how the tree will fall.

NOTE:

Do not cut down a tree if there is risk of it falling on power lines. First, contact the power company.
Consult a professional tree feller.

WARNING: Never cut down trees in strong or shifting wind.

General guidelines for tree felling

Normally felling is performed using two cuts; the notch cut (C) and the felling cut (D). Start with the notch
cut’s (C) upper cut on the side the tree should fall (E). Do not make the lower cut too deep in the trunk.
The notch cut (C) should be deep enough to create a sufficiently wide and strong "hinge" (F). The notch
cut must be wide enough to guide the tree's fall as far as possible.

51

ENGLISH

WARNING: Never walk in front of a tree that has been
notched.
Make the felling cut (D) from the other side of the tree, 3­5 cm above the notch cut’s (C) bottom.

Never saw all the way through the trunk. Always leave holding wood, which acts as a hinge. The hinge
guides the tree. If you saw all the way through the trunk, you will lose control over the direction of fall.
Insert a felling wedge in the cut well before the tree becomes unstable and starts to move. This prevents
the bar from getting caught in the felling cut, if you have misjudged the direction of fall. Make sure that
nobody is in the tree’s felling direction before you fell it.
Before making the final cut, always check that there are no people, animals or obstacles in the way.
Never walk in front of a tree that has been notched.

Felling cut

1. Use wooden or plastic wedges (A) to prevent the

bar or chain (B) getting caught in the cut. Wedges
also guide the direction of fall.

2. When the diameter of the tree is greater than the

bar length, make two cuts, as illustrated.

WARNING: The tree should begin to fall when the felling cut approaches the hinge. When the tree starts
to fall, remove the saw from the cut, stop the engine, put down the chain saw and leave the area along
the retreat route.

52

ENGLISH

Limbing

Limbing is the process of removing branches from a
felled tree. Do not remove bearing branches (A) until the
tree is cut into lengths.
Tensioned branches must be cut from below, so that the
chain saw does not get caught.

Never stand on the trunk when cutting off branches!

Cross-cutting

Cross-cutting is sawing a felled tree into lengths. Make sure you have a firm footing and stand uphill of
the tree when working on slopes. If possible, the trunk should be supported so that the end to be cut is
not resting against the ground. If the log is supported at both ends and you need to cut in the middle,
make a downward cut halfway through the stem and then a bottom cut. This prevents the bar and chain
from getting caught. Be careful so that the tip of the bar does not enter the ground when cutting, as the
chain will become dull quickly. Always stand uphill of the tree when cutting on slopes.

Log supported along entire length: Cut from the top (top
cut). Be careful not to cut into the ground.

Log supported at one end: First cut one third of the
diameter from below (bottom cut) to prevent splitting.
Then saw from above (top cut) to meet the first cut and
avoid the bar being clamped.

Log supported at both ends: First top cut one third of the
diameter to prevent splitting. Then bottom cut to meet the
first cut and avoid the bar being clamped.

53

ENGLISH

The best way to hold a log when cutting is to use a sawhorse. When this is not possible, the log must be
supported on the branch stumps or be raised on supporting logs. Make sure that the log is securely
supported when it is cut.

Cross-cutting on a sawhorse

For reasons of safety and ease of cutting, it is
important that the log is in the right position for vertical
cutting.

Vertical cutting
Always hold the saw firmly with both hands, to the right
of the body, when cutting.
Keep your left arm as straight as possible.
Stand steadily on both feet.

IMPORTANT: Make sure the chain and bar are properly lubricated when cutting.

CLEANING AND MAINTENANCE

Before you start any work on the machine, disconnect the power supply.
The machine is designed to operate for long periods with a minimum of maintenance. Good care and
regular cleaning are essential for the machine to operate satisfactorily.

Cleaning

Keep the machine’s ventilation openings clean to prevent the motor from overheating.
Clean the machine regularly with a soft cloth, preferably after each use.
Keep the ventilation openings free from dust and dirt.
If the dirt cannot be removed, use a soft cloth moistened with soapy water.
Never use solvents such as petrol, alcohol, ammonia solution, etc. These solvents may damage the
plastic parts on the chain saw.

Bar

In order to prevent one-sided wear, turn the bar every time you sharpen or have the blade sharpened..

Sharpening

The chain is sharpened using special tools.
We recommend that you take the chain to a qualified technician or the nearest service centre for
sharpening.

Storage

• Clean the whole machine and its accessories thoroughly.

• Always slide the chain guard over the bar.

• Store the machine out of the reach of children, in a firm and safe position, cool and dry. Avoid

extreme temperatures.

• Keep out of direct sunlight. If possible, store the machine in the dark.

• Do not store it in a plastic bag, as this can result in moisture forming.

54

ENGLISH

TROUBLESHOOTING

Fault Cause Action

The motor will not start. No power supply. Check the outlet sockets, power

cord and plug
Damaged power cord: Let the
service centre replace the
power cord.
A damaged power switch must
be replaced at the nearest
service centre.

Chain brake applied. See the section about the chain

brake and release the chain
brake.

Worn carbon brushes. Replace the carbon brushes.

Consult the nearest service
centre.

The chain does not move. Chain brake activated. Check the chain brake. Release

it if necessary.

Poor cutting performance. Blunt chain. Sharpen the chain.

Wrong chain tension. Check the chain tension.
Chain fitted incorrectly. Check that the chain is fitted

properly.
The saw is sluggish / The chain
jumps off.

Chain tension Check the chain tension.

The chain becomes hot. Chain lubrication. Check the oil level.

Check the chain lubrication.

Subject to printing errors and design changes over which we have no control. In the event of problems,
please contact our service department.
www.jula.com

55
