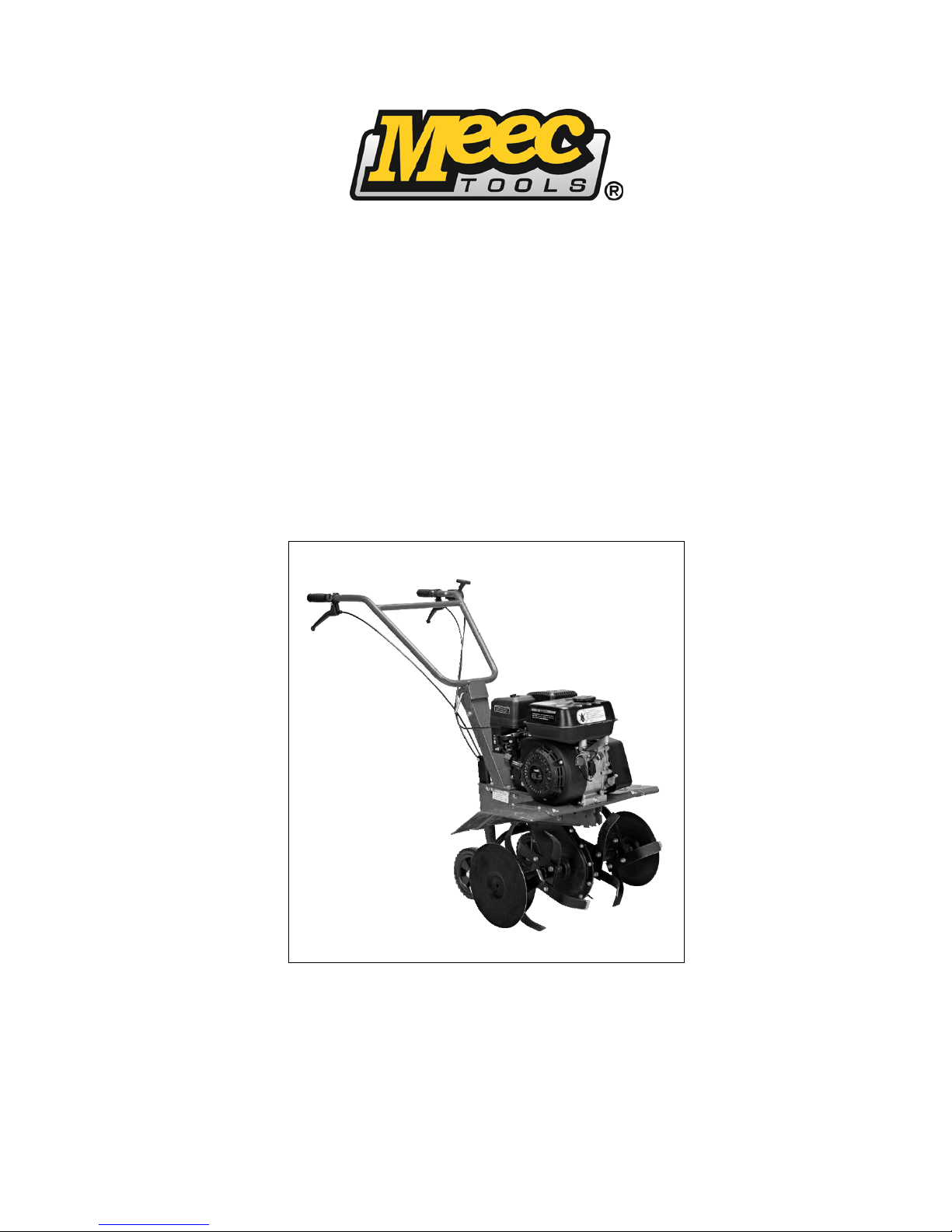

Operating Instructions for Rotavator

725-022

SV Bruksanvisning i original NO Bruksanvisning i original PL Instrukcja obsługi w oryginale EN Operating instructions in original

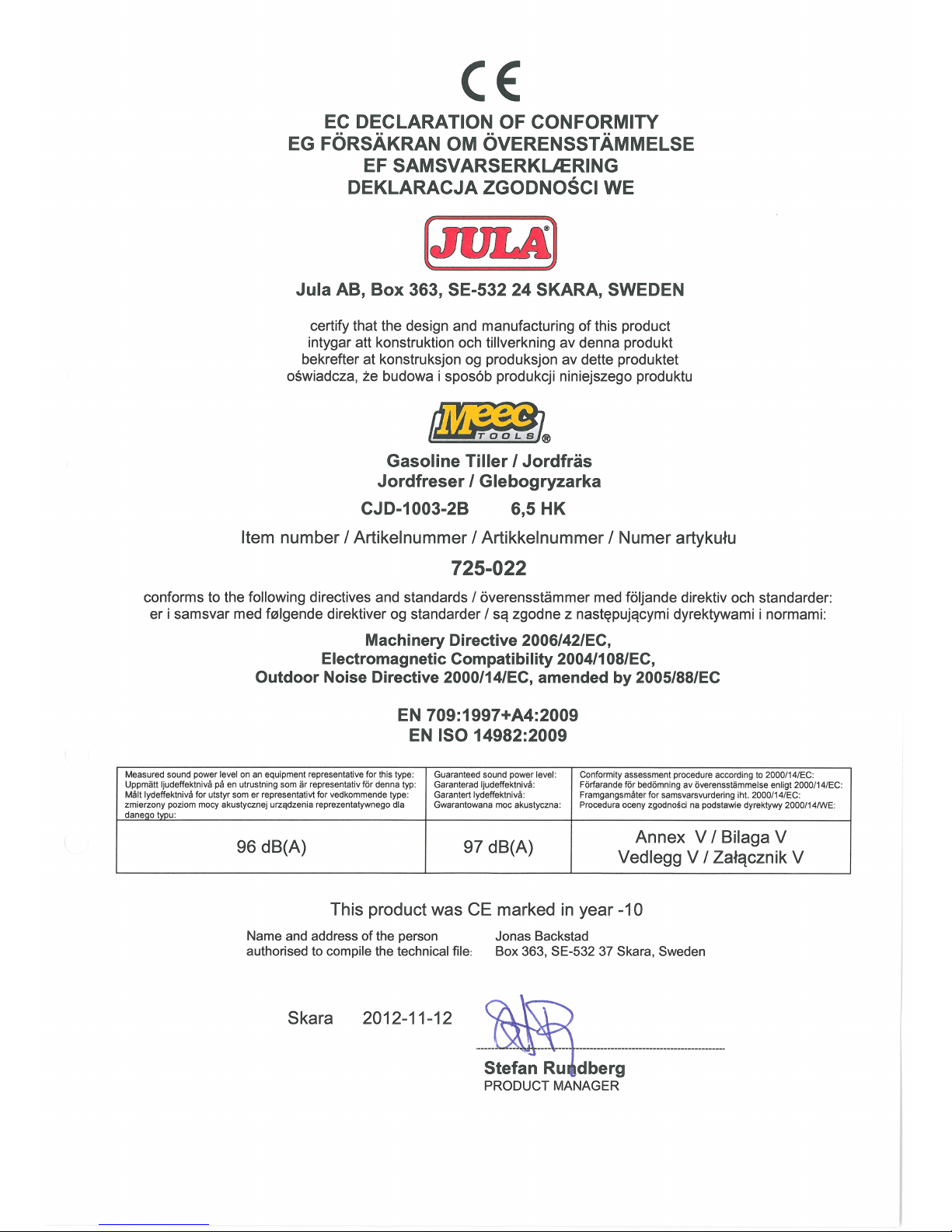

18.12.2012 © Jula AB

Page 2

VENSKA 3

SÄKERHETSANVISNINGAR ....................................................................................................................... 3

TEKNISKA DATA ......................................................................................................................................... 3

MONTERING ................................................................................................................................................ 3

HANDHAVANDE .......................................................................................................................................... 4

Djupinställning ...................................................................................................................................... 5

Inställning av hjul ................................................................................................................................. 5

UNDERHÅLL ................................................................................................................................................ 6

FELSÖKNING .............................................................................................................................................. 6

NORSK 7

SIKKERHETSANVISNINGER ...................................................................................................................... 7

TEKNISKE DATA ......................................................................................................................................... 7

MONTERING ................................................................................................................................................ 7

BRUK ............................................................................................................................................................ 8

Dybdeinnstilling .................................................................................................................................... 9

Innstilling av hjul ................................................................................................................................... 9

VEDLIKEHOLD .......................................................................................................................................... 10

FEILSØKING .............................................................................................................................................. 10

POLSKI 11

ZASADY BEZPIECZEŃSTWA ................................................................................................................... 11

DANE TECHNICZNE ................................................................................................................................. 11

MONTAŻ ..................................................................................................................................................... 11

OBSŁUGA .................................................................................................................................................. 12

Regulacja głębokości ......................................................................................................................... 13

Regulacja kół ..................................................................................................................................... 14

KONSERWACJA ........................................................................................................................................ 14

WYKRYWANIE USTEREK ......................................................................................................................... 14

ENGLISH 15

SAFETY INSTRUCTIONS .......................................................................................................................... 15

TECHNICAL DATA ..................................................................................................................................... 15

ASSEMBLY ................................................................................................................................................ 15

USE ............................................................................................................................................................ 16

Depth adjustment ............................................................................................................................... 17

Wheel adjustment .............................................................................................................................. 18

MAINTENANCE ......................................................................................................................................... 18

TROUBLESHOOTING ............................................................................................................................... 18

Page 3

SVENSKA

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

 Skydda dig själv och andra genom att följa alla säkerhetsföreskrifter och varningar. Om inte alla

anvisningar följs finns risk för person- eller egendomsskada.

 Läs dessa anvisningar noga före användning. Bekanta dig med jordfräsens reglage och

användning och försäkra dig om att du snabbt kan stoppa jordfräsen och stänga av motorn i en nödsituation.

 Använd jordfräsen endast i enlighet med dessa anvisningar.  Använd endast tillbehör och reservdelar som rekommenderas av tillverkaren. Tillverkaren påtar sig

inget ansvar för skada som uppkommer till följd av användning andra tillbehör eller reservdelar än dem som rekommenderas av tillverkaren.

 Be återförsäljaren eller någon kunnig person instruera dig innan du använder jordfräsen.  Användaren är ansvarig för säkerheten för egendom och för tredje part. Använd inte jordfräsen när

andra personer, speciellt barn, eller husdjur finns i närheten.

 Låt inte barn använda jordfräsen.  Låt ingen använda jordfräsen som inte känner till hur den ska användas.  Personer som inte tagit del av dessa anvisningar ska inte använda jordfräsen.  Använd aldrig jordfräsen när du är trött eller påverkad av droger, alkohol eller läkemedel.  Demontera aldrig kåpor eller reglage.  Kontrollera och dra åt alla skruvförband före varje användning.  Dra aldrig i spaken för framåtrörelse och spaken för bakåtrörelse samtidigt, det skadar

transmissionen. Släpp alltid den ena spaken innan du drar i den andra.

 Använd åtsittande kläder, skyddshandskar, hörselskydd och halksäkra stövlar med stålhätta.

FARA! Roterande knivar. Var försiktig när du arbetar i sluttningar. Använd inte jordfräsen där det finns risk att du tappar kontrollen över den, såsom i sluttningar etc.

TEKNISKA DATA

Effekt 6,5 hk Bränsle 95 oktan Längd (mm) 1210 Bredd (mm) 810 Höjd (mm) 1020 Vikt torr (kg) 56.5 Max. varvtal (varv/min) 3600 Arbetsslagets bredd (mm) 800 Styre Ställbart Antal växlar framåt 1 Antal växlar bakåt 1 Arbetsdjup (mm) 330 Ljudtrycksnivå, LpA 82dB(A), K= 1 dB Uppmätt ljudeffektsnivå, LwA 96dB(A), K= 1 dB Garanterad ljudeffektsnivå, LwA 97dB(A), K= 1 dB Vibrationsnivå 10m/s2, K= 1,5 m/s2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn

Page 4

SVENSKA

till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

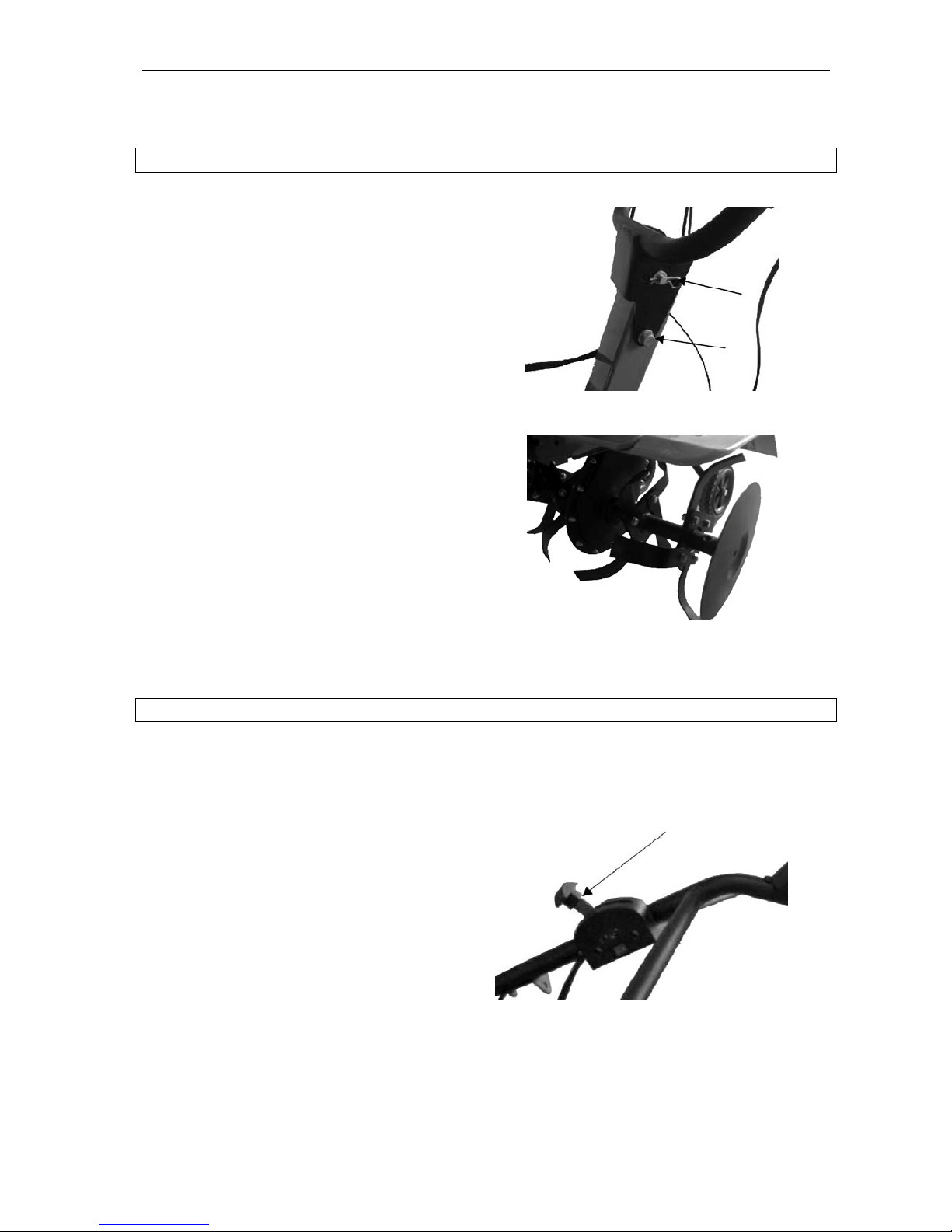

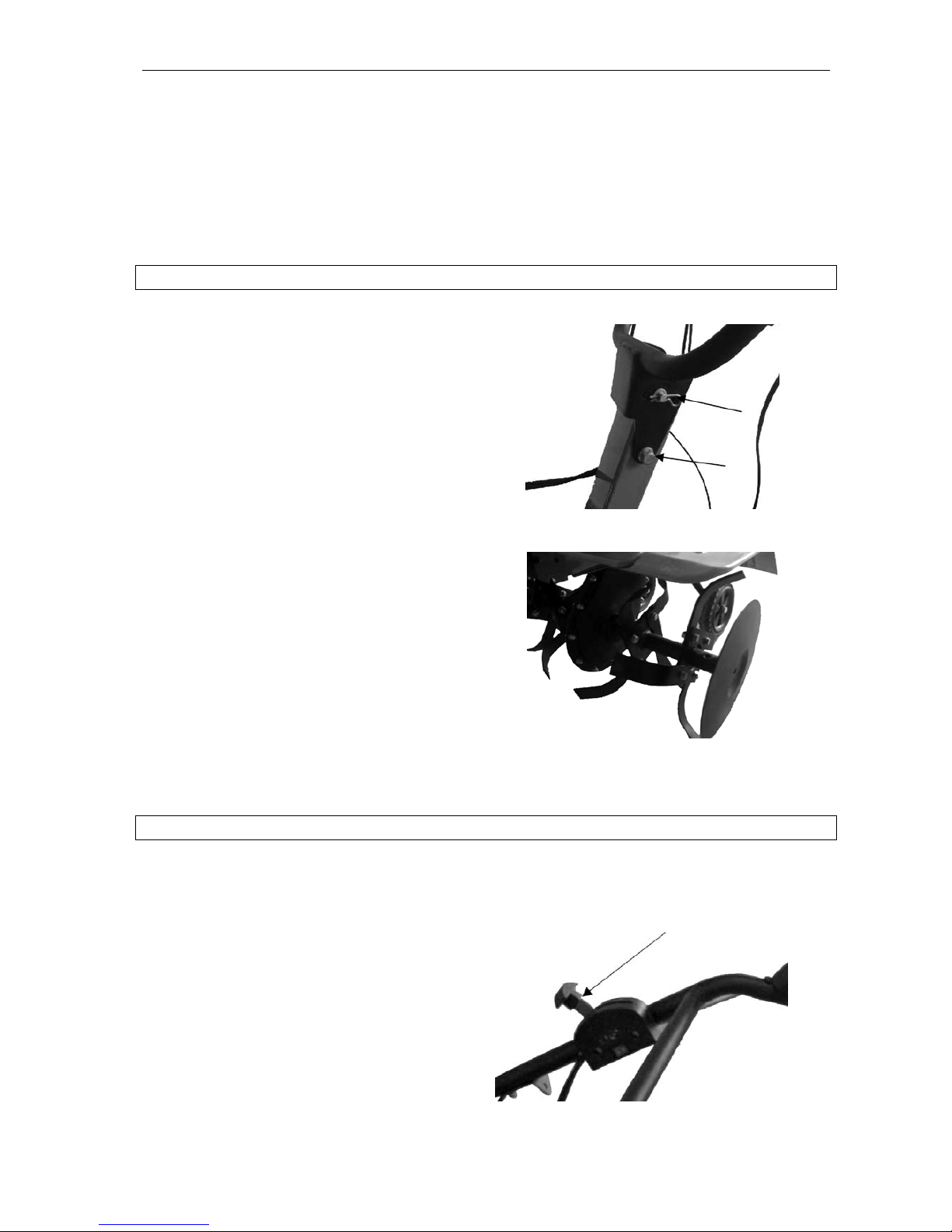

MONTERING

1. Montera styre och vajrar med medföljande

monteringsdetaljer.

2. Montera knivarna.

3. Fyll på motorolja och bränsle.

OBS! Jordfräsen levereras utan olja.

HANDHAVANDE

OBS! Motorn levereras utan olja och bränsle. Fyll alltid på motorolja före första användning.

Rensa arbetsområdet från sten, glas, grenar och liknande, som kan skada jordfräsen. Kontrollera och dra åt alla skruvförband före varje användning.

För reglaget i riktning ↑ för att öka varvtalet. För reglaget i riktning ↓ för att minska varvtalet.

Knivarna driver jordfräsen framåt. Knivarnas rotation styrs med gasreglaget. Om du håller fast jordfräsen gräver sig knivarna ned i marken. Du kan vidta olika åtgärder om knivarna gräver sig ned för djupt. Byt plats på höger och vänster kniv för att motverka tendensen att gräva sig ned. Dessutom kan stödhjul monteras, som hindrar knivarna från att gräva sig ned för djupt. Om sådana används måste sporren placeras i högsta läget. Se avsnittet om inställning av fräsdjup.

 Jordfräsens hastighet bestäms dels av motorvarvtalet och dels av sporren bakom jordfräsen.  Fräs inte i mycket våt och lerig jord som är svår att bearbeta.  Torr, hård jord kan behöva fräsas två gånger.  De yttre knivarna kan demonteras för smalare bearbetningsbredd.

Page 5

SVENSKA

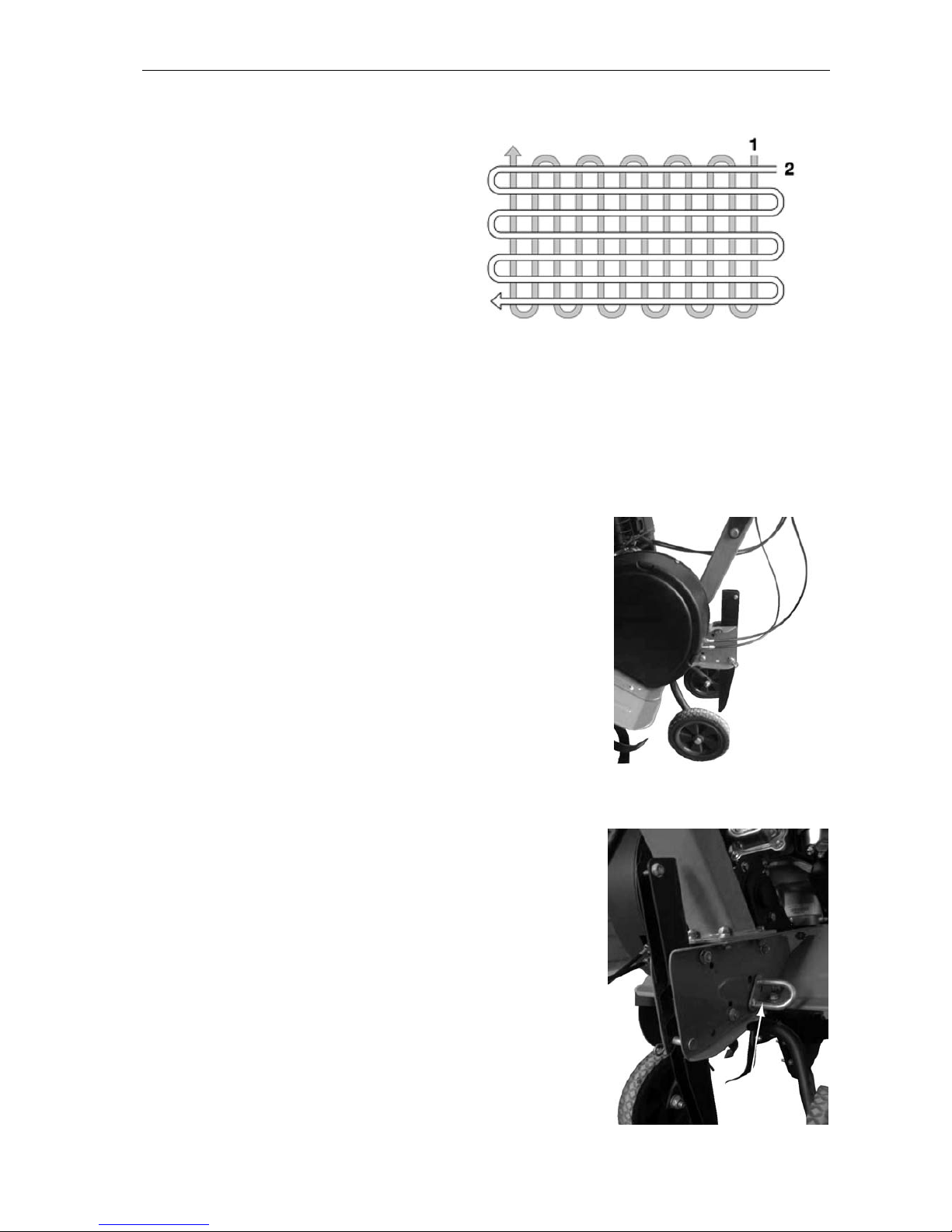

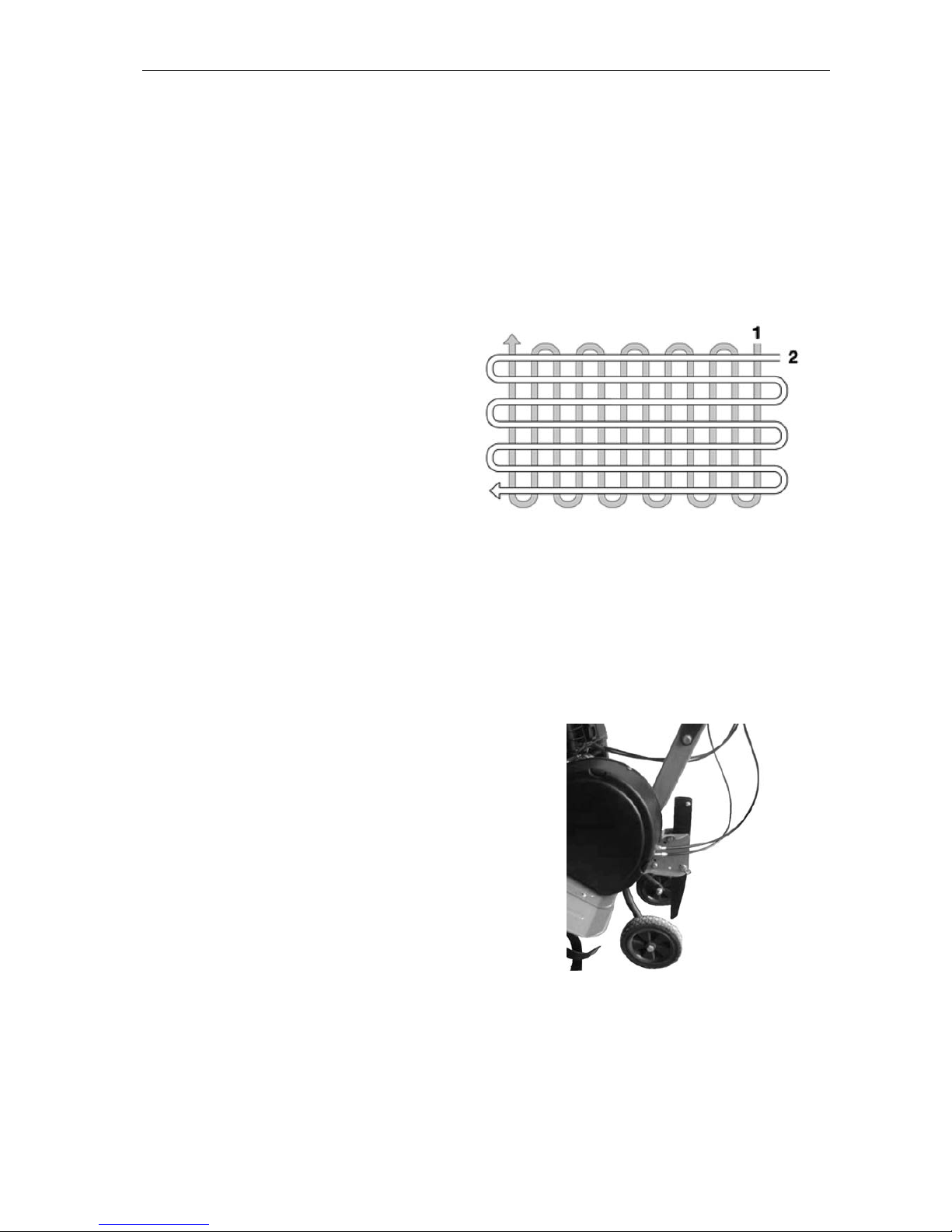

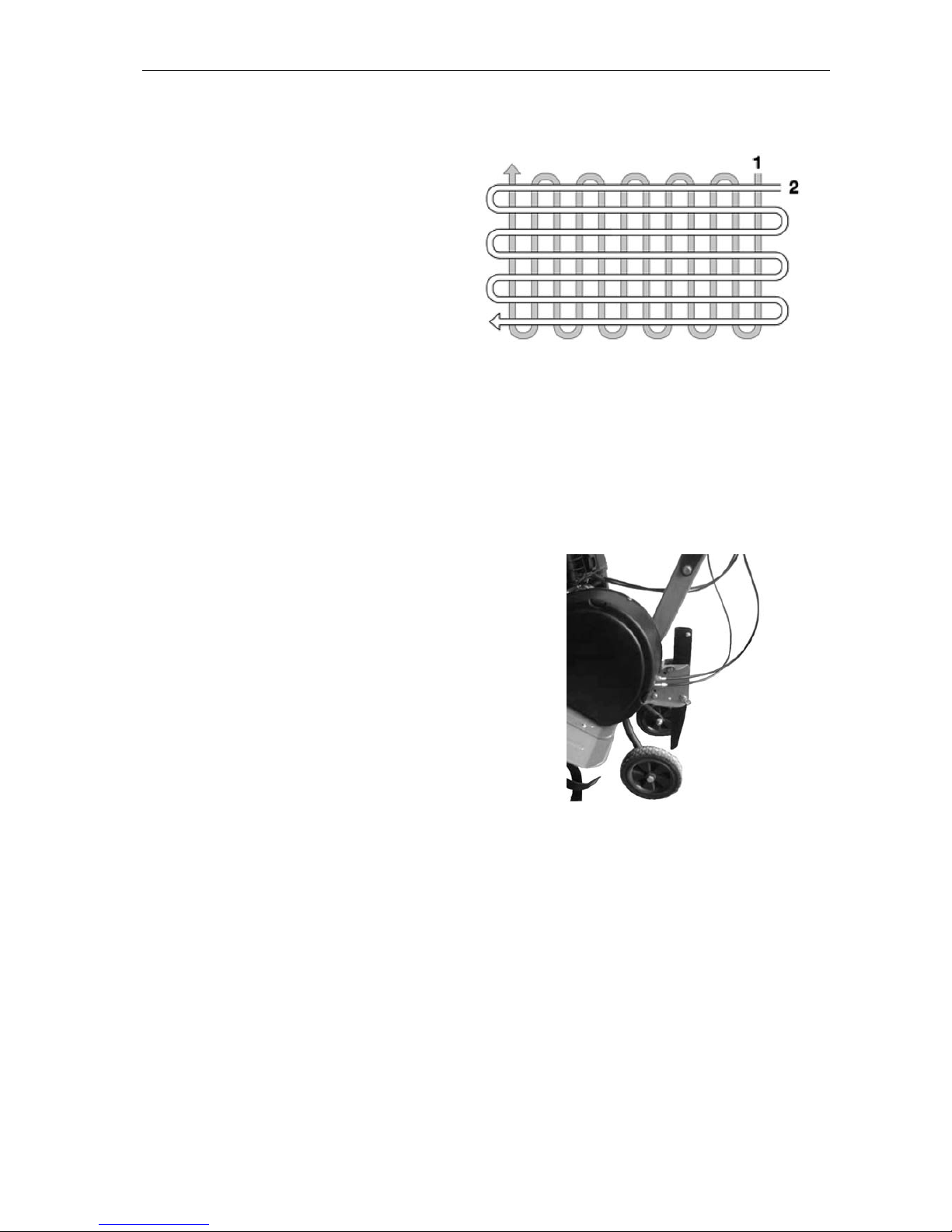

För optimal bearbetning kan du fräsa två gånger, vinkelrätt mot varandra.

Ändra aldrig riktning mellan framåt-/bakåtrörelse då maskinen är i rörelse, det skadar transmissionen. Släpp alltid den ena spaken och vänta tills knivarna har upphört att röra sig innan du drar i den andra spaken. OBS! Var försiktig vid körning bakåt om det finns hinder bakom dig.

OBS!

Försök inte bromsa jordfräsen genom att hålla den tillbaka. Arbeta avspänt med jordfräsen. Överbelasta inte jordfräsen. Kör alltid försiktigt.

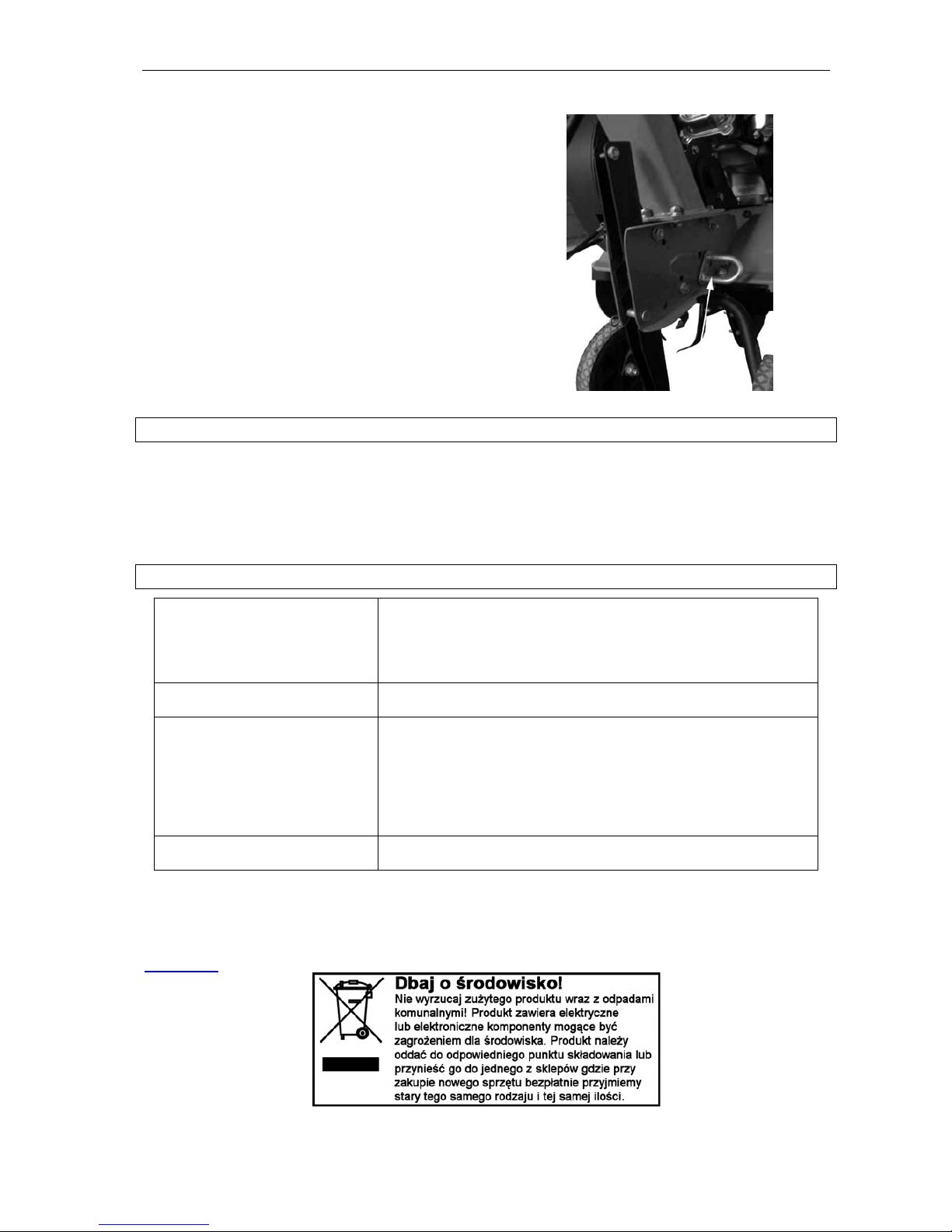

Djupinställning

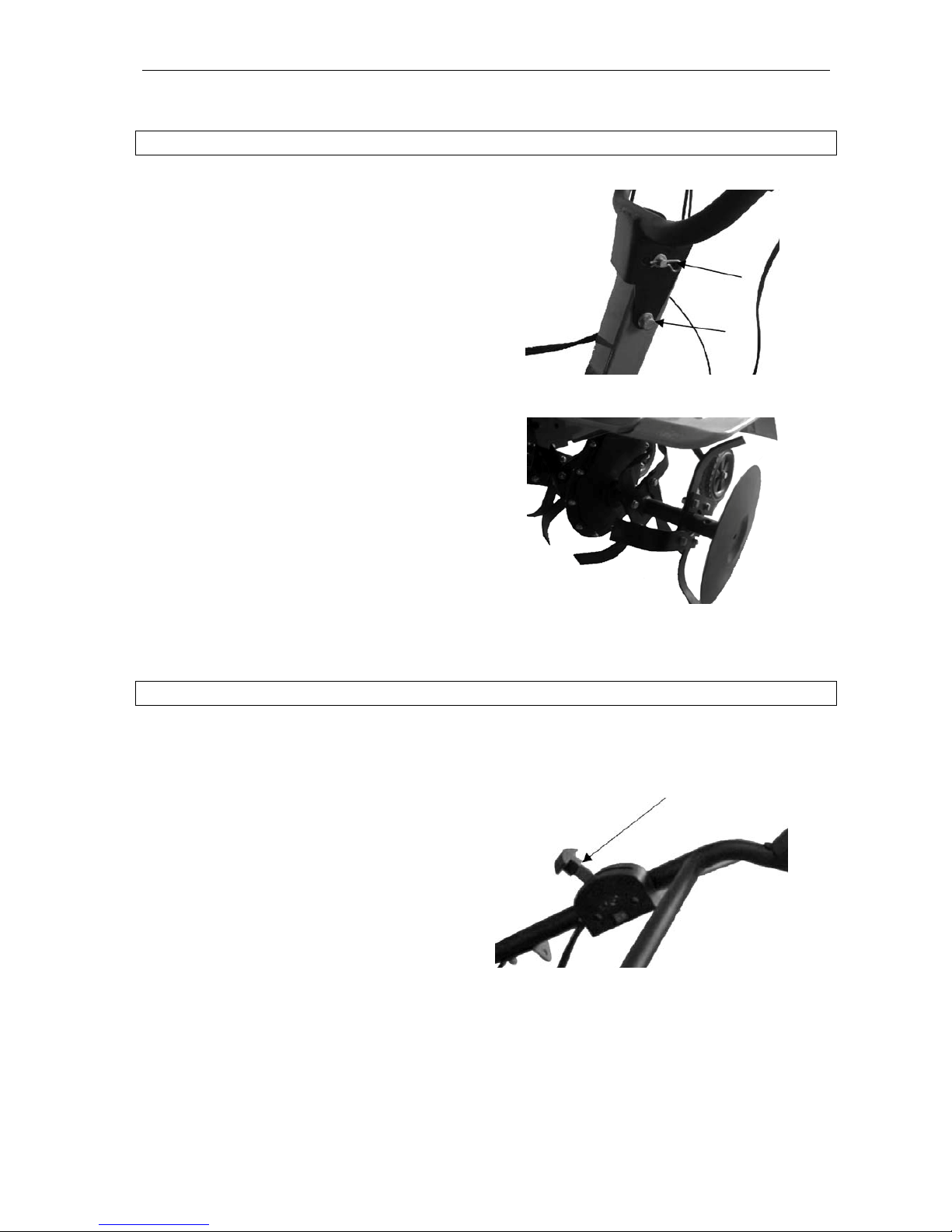

Fräsdjupet kan ställas in i tre lägen. Ju djupare ned i jorden sporren går, desto djupare gräver sig knivarna ned och desto långsammare rör sig jordfräsen. Arbetet blir lättare vid lämpligt fräsdjup. Korrekt fräsdjup beror på typen av jord. Prova olika inställningar för att hitta optimalt fräsdjup. Ställ in fräsdjupet genom att dra sporren bakåt och föra till önskat läge. Fäll ned sporren så att den går i ingrepp i lämpligt spår.

Inställning av hjul

Ställ in hjulens höjd genom att dra i spärren och föra ringen uppåt eller nedåt. Hjulen stabiliserar jordfräsen under körning och förhindrar att den gräver ned sig i mjuk jord.

Page 6

SVENSKA

UNDERHÅLL

OBS! Se till att jordfräsen är avstängd då underhåll utförs.

 Spola bort jord och smuts med vattenslang. Avlägsna gräs etc. från knivarna.  Torka rent chassit med en fuktad trasa. Använd inte högtryckstvätt.  Gnid alla obehandlade metallytor med en oljad trasa för att förhindra korrosion.  Förvara jordfräsen rent och torrt.

FELSÖKNING

Motorn startar inte. Kontrollera att start/stopp-knappen är i rätt läge.

Kontrollera att tändstiftet inte är skadat. Kontrollera att tändstiftet är korrekt isatt. Kontrollera att bränslekranen är öppen. Kontrollera att choken är stängd.

Motorn går ojämnt. Kontrollera att choken är öppen.

Kontrollera att bränslet är rent.

Knivarna roterar inte. Kontrollera att knivarna inte blockeras av sten eller

liknande. Kontrollera att inte gasvajern lossnat. Kontrollera att gasvajern påverkar motorns gaspådrag korrekt. Kontrollera att drivremmarna inte är skadade.

Kontrollera att remmarna är korrekt spända. Knivarna fortsätter att snurra efter frikoppling.

Stoppa motorn och kontakta återförsäljaren.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon 0200-88 55 88. Jula AB, Box 363, 532 24 SKARA www.jula.se

Page 7

NORSK

SIKKERHETSANVISNINGER

Les bruksanvisningen nøye før bruk!

 Beskytt deg selv og andre ved å følge alle sikkerhetsanvisninger og advarsler. Det er fare for

skader på personer og eiendom hvis ikke alle anvisningene følges.

 Les disse anvisningene nøye før bruk. Gjør deg kjent med jordfreserens betjeningsenheter og bruk

og forsikre deg om at du raskt kan stanse jordfreseren og slå av motoren i en nødsituasjon.

 Jordfreseren må kun brukes i henhold til disse anvisningene.  Bruk kun tilbehør og reservedeler som anbefales av produsenten. Produsenten påtar seg intet

ansvar for skader som skyldes at det har blitt brukt andre typer tilbehør eller reservedeler enn det som anbefales av produsenten.

 Be forhandleren eller en annen person som kjenner jordfreseren, gi deg opplæring før du tar

jordfreseren i bruk.

 Brukeren er ansvarlig for sikkerheten for eiendom og tredjepart. Ikke bruk jordfreseren når det

befinner seg andre personer, særlig barn, eller husdyr i nærheten.

 Ikke la barn bruke jordfreseren.  Ikke la personer som ikke vet hvordan de skal bruke jordfreseren, bruke den.  Personer som ikke har lest disse anvisningene, skal ikke bruke jordfreseren.  Ikke bruk jordfreseren hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol.  Deksler og betjeningsenheter må aldri demonteres.  Kontroller og skru til alle skrueforbindelser før hver gangs bruk.  Trekk aldri i spaken for foroverbevegelse og spaken for bakoverbevegelse samtidig, da dette

skader transmisjonen. Slipp alltid den ene spaken før du trekker i den andre.

 Bruk tettsittende klær, vernehansker, hørselvern og sklisikre støvler med stålhette.

FARE! Roterende kniver. Vær forsiktig når du jobber i skråninger. Ikke bruk jordfreseren hvis det er fare for at du mister kontrollen over den, som i skråninger

TEKNISKE DATA

Effekt 6,5 hk Drivstoff 95 oktan Lengde (mm) 1210 Bredde (mm) 810 Høyde (mm) 1020 Vekt tørr (kg) 56,5 Maks. turtall (o/min) 3600 Arbeidsslagets bredde (mm) 800 Styre Regulerbart Antall gir fremover 1 Antall gir bakover 1 Arbeidsdybde (mm) 330 Lydtrykksnivå, LpA 82dB(A), K= 1 dB Målt lydeffektsnivå, LwA 96dB(A), K= 1 dB Garantert lydeffektsnivå, LwA 97dB(A), K= 1 dB Vibrasjonsnivå 10m/s2, K= 1,5 m/s2

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold

Page 8

NORSK

(som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover igangsettingstiden).

MONTERING

1. Monter styre og vaiere med medfølgende

monteringsdeler.

2. Monter knivene.

3. Fyll på motorolje og drivstoff.

Merk: Jordfreseren leveres uten olje.

BRUK

Merk: Motoren leveres uten olje og drivstoff. Fyll alltid på motorolje før første gangs bruk.

Rens arbeidsområdet for stein, glass, greiner og andre ting som kan skade jordfreseren. Kontroller og skru til alle skrueforbindelser før hver gangs bruk.

Før spaken mot ↑ for å øke turtallet. Før spaken mot ↓ for å redusere turtallet.

Knivene driver jordfreseren forover. Knivenes rotasjon styres med gasspaken. Hvis du holder fast jordfreseren, graver knivene seg ned i bakken. Du kan sette i verk ulike tiltak hvis knivene graver seg for dypt ned. Bytt plass på høyre og venstre kniv for å motvirke tendensen til å grave seg ned. Det kan også monteres støttehjul som forhindrer at knivene graver seg ned for dypt. Ved bruk av støttehjul må sporen plasseres i øverste posisjon. Se avsnittet om innstilling av fresedybde.  Jordfreserens hastighet bestemmes delvis av motorturtallet og delvis av sporen bak på

jordfreseren.

 Ikke bruk freseren på våt og leiraktig jord som er vanskelig å bearbeide.  Tørr, hard jord kan måtte freses to ganger.

Page 9

NORSK

 De ytre knivene kan demonteres for å oppnå smalere bearbeidingsbredde.

For optimal bearbeiding kan du frese to ganger, vinkelrett mot hverandre.

Man må aldri endre retning mellom for-/bakoverbevegelse når maskinen er i bevegelse, da dette kan skade transmisjonen. Slipp alltid den ene spaken og vent til knivene står stille, før du trekker i den andre spaken. Merk: Vær forsiktig ved kjøring bakover hvis det er hindre bak deg.

Merk:

Ikke forsøk å bremse jordfreseren ved å holde den tilbake. Arbeid avslappet med jordfreseren. Jordfreseren må ikke overbelastes. Kjør alltid forsiktig.

Dybdeinnstilling

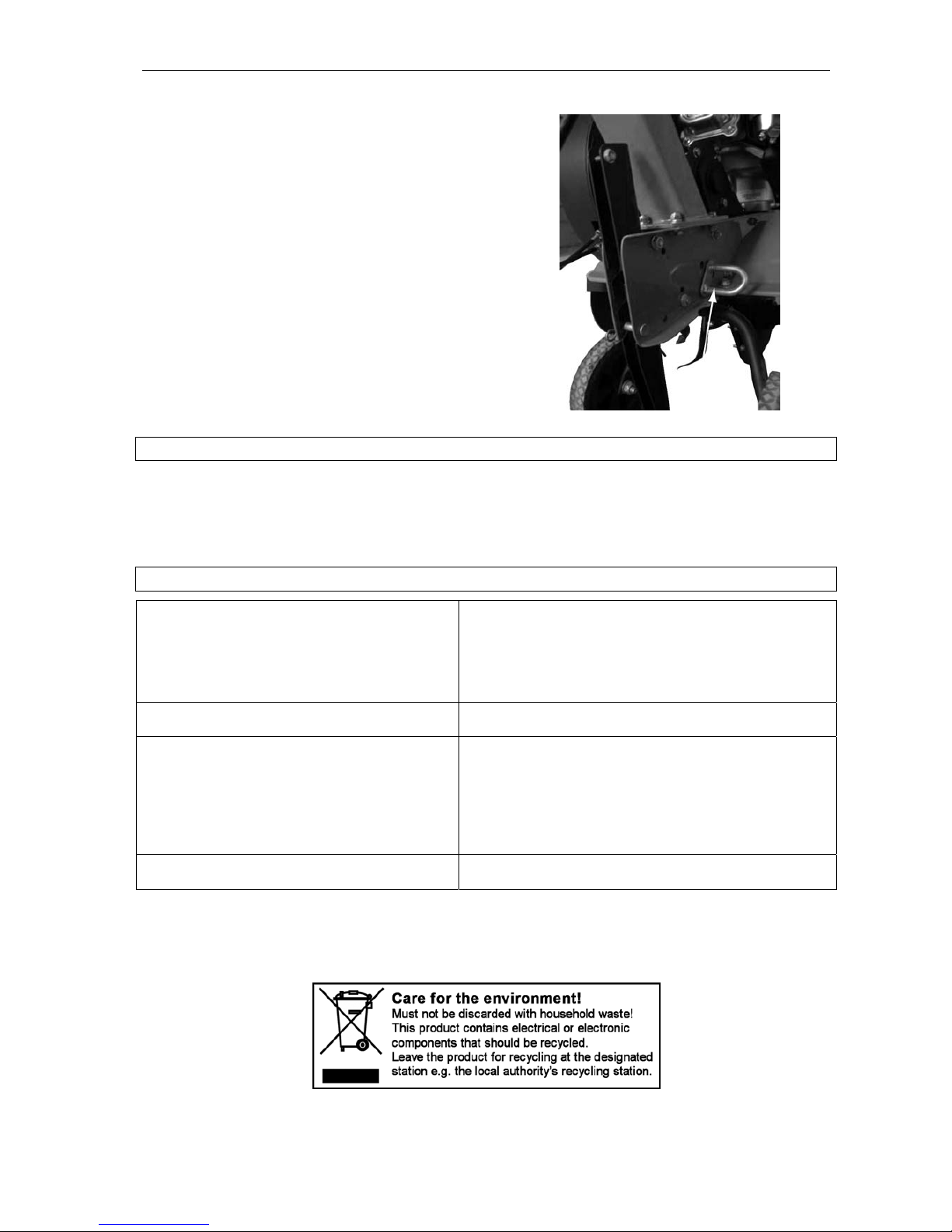

Fresedybden kan stilles inn i tre posisjoner. Jo dypere ned i jorden sporen går, desto dypere graver knivene seg ned, og desto langsommere beveger jordfreseren seg. Arbeidet blir lettere ved riktig fresedybde. Riktig fresedybde avhenger av typen jord. Test ut ulike innstillinger for å finne optimal fresedybde. Still inn fresedybden ved å trekke sporen bakover og føre den til ønsket posisjon. Fell ned sporen slik at den festes i riktig spor.

Innstilling av hjul

Still inn høyden på hjulene ved å trekke i sperren og føre ringen oppover eller nedover. Hjulene stabiliserer jordfreseren under kjøring og forhindrer at den graver seg ned i myk jord.

Page 10

NORSK

VEDLIKEHOLD

Merk: Slå av jordfreseren før du utfører vedlikehold på den.

 Spyl bort jord og smuss med en vannslange. Fjern gress etc. fra knivene.  Tørk av chassiset med en fuktig klut. Ikke bruk høytrykksspyler.  Gni alle ubehandlede metallflater med en fille som er innsatt med olje, for å forhindre korrosjon.  Jordfreseren skal oppbevares på et rent og tørt sted.

FEILSØKING

Motoren starter ikke. Kontroller at start/stopp-knappen står i riktig posisjon.

Kontroller at tennpluggen ikke er skadet. Kontroller at tennpluggen er riktig plassert. Kontroller at drivstoffkranen er åpen. Kontroller at choken er lukket.

Motoren går ujevnt. Kontroller at choken er åpen.

Kontroller at drivstoffet er rent.

Knivene roterer ikke. Kontroller at knivene ikke blokkeres av stein eller liknende.

Kontroller at ikke gassvaieren har løsnet. Kontroller at gassvaieren påvirker motorens gasspådrag korrekt. Kontroller at drivremmene ikke er skadet.

Kontroller at remmene er riktig spent. Knivene fortsetter å snurre etter frikobling.

Stopp motoren og kontakt forhandleren.

Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon 67 90 01 34. Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG www.jula.no

Page 11

POLSKI

ZASADY BEZPIECZEŃSTWA

Przed użyciem uważnie przeczytaj instrukcję obsługi!

 Stosując się do zaleceń oraz ostrzeżeń instrukcji, chronisz siebie i innych. Nieprzestrzeganie

wszystkich zaleceń może oznaczać ryzyko obrażeń cielesnych oraz uszkodzeń mienia.

 Przed użyciem dokładnie przeczytaj niniejsze wskazówki. Zapoznaj się z ustawieniami i sposobem

użycia glebogryzarki, upewniając się, czy w sytuacji awaryjnej potrafisz szybko wyłączyć urządzenie i zatrzymać silnik.

 Używaj glebogryzarki zgodnie z niniejszą instrukcją obsługi.  Korzystaj wyłącznie z akcesoriów i części zamiennych zalecanych przez producenta. Producent

nie ponosi odpowiedzialności za szkody powstałe na skutek stosowania akcesoriów i części zamiennych innych niż zalecane.

 Przed użyciem glebogryzarki poproś sprzedawcę lub kogoś doświadczonego o udzielenie

niezbędnych instrukcji.

 Użytkownik odpowiada za bezpieczeństwo mienia i osób trzecich. Nie używaj glebogryzarki, jeśli w

pobliżu znajdują się inne osoby, a zwłaszcza dzieci i zwierzęta.

 Nie pozwalaj dzieciom używać glebogryzarki.  Nie pozwalaj posługiwać się glebogryzarką osobie, która nie zna zasad jej obsługi.  Osoby, które nie zapoznały się z niniejszą instrukcją, nie powinny obsługiwać glebogryzarki.  Nigdy nie używaj glebogryzarki w przypadku zmęczenia lub pod wpływem narkotyków, alkoholu

czy leków.

 Nigdy nie zdejmuj osłon ani regulatorów.  Przed każdym użyciem sprawdź i dokręć wszystkie śruby.  Nigdy nie pociągaj jednocześnie za dźwignię jazdy w przód i dźwignię jazdy w tył, gdyż może to

uszkodzić przekładnię. Puść jedną dźwigni

ę przed pociągnięciem drugiej.

 Podczas pracy noś dopasowane ubrania, rękawice ochronne, środki ochrony słuchu

i antypoślizgowe obuwie ze stalowym podnoskiem.

NIEBEZPIECZEŃSTWO! Obracające się noże. Zachowuj ostrożność podczas pracy na zboczach. Nie używaj glebogryzarki w miejscach, gdzie możesz stracić nad nią kontrolę, np. na stromych zboczach itp.

DANE TECHNICZNE

Moc 6,5 KM Paliwo 95 oktanów Długość (mm) 1210 Szerokość (mm) 810 Wysokość (mm) 1020 Masa bez płynów eksploatacyjnych (kg) 56,5 Maks. prędkość obrotowa (obr./min) 3600 Szerokość robocza (mm) 800 Kierownica Regulowana Liczba biegów do jazdy w przód 1 Liczba biegów do jazdy w tył 1 Głębokość robocza (mm) 330 Poziom ciśnienia akustycznego, LpA 82dB(A), K= 1 dB Poziom mocy akustycznej, LwA 96dB(A), K= 1 dB Gwarantowany poziom mocy akustycznej, LwA

97dB(A), K= 1 dB

Poziom drgań 10m/s2, K= 1,5 m/s2

Zawsze używaj środków ochrony słuchu!

Page 12

POLSKI

Deklarowana wartość drgań, która została zmierzona zgodnie ze standardową metodą testową, może zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny narażenia się na działanie drgań.

OSTRZEŻENIE! Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od sposobu posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy zidentyfikować te środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu roboczego, jak również czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchowym) wymagane są, aby chronić

użytkownika.

MONTAŻ

1. Zamontuj kierownicę i linki za pomocą

dołączonych elementów montażowych.

2. Zamontuj noże.

3. Wlej olej silnikowy i paliwo.

UWAGA! Glebogryzarka dostarczana jest bez oleju.

OBSŁUGA

UWAGA! Silnik dostarczany jest bez oleju i paliwa. Pamiętaj o nalaniu oleju przed pierwszym użyciem.

Oczyść teren roboczy z kamieni, szkła, gałęzi i innych przedmiotów, które mogą uszkodzić glebogryzarkę. Przed każdym użyciem sprawdź i dokręć wszystkie śruby.

Przesuń dźwignię w kierunku ↑, aby zwiększyć prędkość obrotową. Przesuń dźwignię w kierunku ↓, aby zmniejszyć prędkość obrotową.

Page 13

POLSKI

Noże prowadzą glebogryzarkę do przodu. Obroty noży sterowane są dźwignią gazu. Jeśli mocniej przytrzymasz glebogryzarkę, noże zagłębią się w ziemi. Jeśli noże zakopią się zbyt głęboko, możesz zaradzić temu na kilka sposobów. Zmień ustawienie prawego i lewego noża, aby powstrzymać zagłębianie się urządzenia. Ponadto możesz zamocować koła podporowe, które zapobiegają zbyt głębokiemu zakopywaniu się noży. Jeżeli stosowane są koła podporowe, ostrogę należy umieścić w najwyższej pozycji. Zobacz rozdział o regulacji głębokości spulchniania.

 Prędkość glebogryzarki zale

ży z jednej strony od prędkości obrotowej silnika, a z drugiej strony od

ostrogi za urządzeniem.

 Nie używaj glebogryzarki tam, gdzie ziemia jest bardzo mokra i błotnista, ponieważ ciężko jest ją

spulchnić.

 Sucha i twarda ziemia może potrzebować dwukrotnego spulchniania.  Aby zmniejszyć szerokość roboczą urządzenia, można zdjąć zewnętrzne noże.

Dla uzyskania optymalnego efektu możesz wykonać dwa cykle spulchniania, tak by linie przekopywania krzyżowały się pod kątem prostym.

Nigdy nie zmieniaj kierunku jazdy, jeśli urządzenie jest w ruchu, gdyż może to uszkodzić przekładnię. Zawsze opuszczaj jedną dźwignię i czekaj, aż noże się zatrzymają. Dopiero potem pociągaj za drugą dźwignię. UWAGA! Zachowuj ostrożność i uważaj na przeszkody znajdujące się za tobą podczas prowadzenia urządzenia w tył.

UWAGA!

Nie próbuj hamować glebogryzarki, przechylając ją w tył. Zachowuj się spokojnie podczas pracy z glebogryzarką. Nie przeciążaj glebogryzarki. Zawsze pracuj ostrożnie.

Regulacja głębokości

Głębokość spulchniania można ustawić na trzech poziomach. Im niżej zagłębia się ostroga, tym głębiej zakopują się noże i tym wolniejsza jest praca glebogryzarki. Praca będzie lżejsza, jeśli ustawisz odpowiednią głębokość spulchniania. Odpowiednia głębokość spulchniania zależy od rodzaju gleby. Przetestuj różne ustawienia, by znaleźć optymalną głębokość spulchniania. Ustaw głębokość spulchniania, pociągając ostrogę w tył i umieszczając ją na wybranej wysokości. Opuść ostrogę w dół, aby zaczepiła się w odpowiednim otworze.

Page 14

POLSKI

Regulacja kół

Ustaw wysokość kół, pociągając blokadę i przemieszczając pierścień w górę lub w dół. Koła stabilizują glebogryzarkę podczas jazdy i zapobiegają zakopywaniu się urządzenia w miękkiej ziemi.

KONSERWACJA

UWAGA! Upewnij się, że glebogryzarka jest wyłączona, zanim przystąpisz do konserwacji.

 Spłucz z niej ziemię i brud za pomocą węża ogrodowego. Usuń z noży trawę i inne

zanieczyszczenia.

 Przemyj obudowę wilgotną szmatką. Nie używaj myjki wysokociśnieniowej.  Natrzyj wszystkie niemalowane metalowe powierzchnie szmatką z olejem, aby zapobiec korozji.  Przechowuj glebogryzarkę czystą i suchą.

WYKRYWANIE USTEREK

Silnik się nie uruchamia. Sprawdź, czy przycisk wł/wył znajduje się w prawidłowej pozycji.

Upewnij się, czy świeca zapłonowa nie jest uszkodzona. Sprawdź, czy świeca jest poprawnie włożona. Sprawdź, czy zawór paliwa jest otwarty. Sprawdź, czy ssanie jest włączone.

Silnik pracuje nierówno. Sprawdź, czy ssanie jest włączone.

Upewnij się, czy paliwo jest czyste.

Noże się nie obracają. Sprawdź, czy kamienie lub inne przedmioty nie zablokowały

noży. Upewnij się, czy linka gazu nie jest poluzowana. Sprawdź, czy silnik we właściwy sposób reaguje na dodawanie gazu za pomocą linki. Upewnij się, czy paski napędowe nie są uszkodzone.

Sprawdź, czy paski są właściwie napięte. Noże po odłączeniu wciąż się obracają.

Zatrzymaj silnik i skontaktuj się ze sprzedawcą.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem 801 600 500. Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

www.jula.pl

Page 15

ENGLISH

SAFETY INSTRUCTIONS

Read these instructions carefully before use

 Protect yourself and others by observing all safety regulations and warnings. Failure to observe all

the instructions could result in personal injury or damage to property.

 Please read these instructions carefully before use. Familiarize yourself with the controls and how

to use the rotavator. Make sure you know how to turn off the rotavator quickly and stop it in an emergency.

 Only use the rotavator in accordance with these instructions.  Only use accessories and spare parts recommended by the manufacturer. The manufacturer

accepts no responsibility for damage incurred as a result of using accessories or spare parts other than those recommended by the manufacturer.

 Ask your dealer or someone with experience to show you how to use the rotavator.  The user is responsible for the safety of property and third parties. Do not use the rotavator when

other persons, especially children, or pets are in the vicinity.

 Do not allow children to use the rotavator.  Do not allow anyone to use the rotavator if they do not know how to use it.  Persons who are not familiar with these instructions must not use the rotavator.  Never use the rotavator if you are tired or under the influence of drugs, alcohol or medication.  Never remove covers or controls.  Inspect all screw connections and tighten before use.  Never pull the forward lever and the reverse lever at the same time. This will damage the

transmission. Always release one lever before pulling the other.

 Wear close-fitting clothes, protective gloves, ear protection and non-slip boots with steel top-cap.

DANGER Rotating blades. Always be careful when working on slopes. Do not use the rotavator where there is a risk that you might lose control of the machine, e.g. on slopes.

TECHNICAL DATA

Power 6.5 hp Fuel 95 octane Length (mm) 1210 Width (mm) 810 Height (mm) 1020 Dry weight (kg) 56.5 Max. rpm 3600 Working width (mm) 800 Handlebar Adjustable Forward gears 1 Reverse gears 1 Working depth (mm) 330 Sound pressure level, LpA 82dB(A), K= 1 dB Measured Sound power level, LwA 96dB(A), K= 1 dB Guaranteed Sound power level, LwA 97dB(A), K= 1 dB Vibration level 10m/s2, K= 1,5 m/s2

Always use hearing protection!

The declared vibration value, which has been measured by a standardised test method, can be used to compare different tools with each other and for a preliminary assessment of exposure.

WARNING: The actual vibration level when using power tools may differ from the specified maximum value, depending on how the tool is used. It is therefore necessary to determine which safety precautions

Page 16

ENGLISH

are required to protect the user, based on an estimate of exposure in actual operating conditions (taking into account all stages of the work cycle, e.g. the time when the tool is switched off and when it is idling, in addition to the start-up time).

ASSEMBLY

1. Fit the handlebar and wires using the assembly parts supplied.

2. Attach the blades.

3. Fill with engine oil and fuel.

NOTE: The rotavator is delivered without oil.

USE

NOTE: The engine is delivered without oil and fuel. Always fill with engine oil before using for the first

time. Move stones, glass, branches and other objects that might damage the rotavator from the area where you will be working. Inspect all screw connections and tighten before use.

Push the lever in the direction of the arrow ↑ to increase speed. Push the lever in the direction of the arrow ↓ to decrease speed.

The blades move the rotavator forwards. Blade rotation is controlled using the throttle lever. If you hold the rotavator still, the blades will dig down into the ground. There are several things you can do if the blades dig too deep. Swap the right and left blades to counter the machine’s tendency to dig down. Support wheels can be fitted to prevent the blades from digging down too deep. The skid must be set at its highest position if support wheels are used. See the section on adjusting the tilling depth.

 The speed of the rotavator depends on the engine speed and the rear skid.  Do not work in very wet, heavy, muddy soil.

Page 17

ENGLISH

 It may be necessary to rotavate dry, hard soil twice.  The outer blades can be removed for narrower strips.

For best results, rotavate the ground twice in directions at right angles to each other.

Never change direction from forward to reverse or vice versa when moving. This will damage the transmission. Always release one lever and wait until the blades have stopped moving before pulling the other lever. NOTE: Always be careful when moving backwards in case there are any obstacles behind you.

NOTE:

Do not attempt to slow the rotavator by holding it back. Keep yourself relaxed when working with the rotavator. Do not overload it. Always operate it carefully.

Depth adjustment

The rotavator can be set to three depths. The deeper the skid goes into the soil, the deeper the blades will dig down and the slower the rotavator moves. It is always easier to work at the right depth and that depends on the type of soil. Try different settings to find the right depth. Set the depth by pulling the skid back and moving it to the required position. Push the skid down until it engages in a suitable notch.

Page 18

ENGLISH

Wheel adjustment

Set the wheel height by pulling the catch and pushing the ring up or down. The wheels stabilise the rotavator during operation and prevent it from digging down into soft soil.

MAINTENANCE

NOTE: Make sure that the rotavator is turned off when carrying out maintenance.

 Hose off any soil and dirt. Remove grass and debris from the blades.  Wipe the rotavator with a damp cloth. Do not use a high-pressure hose.  Wipe an oily cloth over all bare metal surfaces to prevent corrosion.  Store in a clean, dry place.

TROUBLESHOOTING

The motor will not start. Check that the start/stop button is in the correct

position. Check that the spark plug is not damaged. Check that the spark plug is correctly fitted. Check that the fuel cock is open. Check that the choke is closed.

The engine does not run smoothly. Check that the choke is open.

Check that the fuel is clean.

The blades are not turning. Check that the blades are not blocked by a stone or

other object. Check that the throttle wire has not come loose. Check that the throttle wire controls the engine speed correctly. Check that the drive belts are not damaged.

Check that the belts are correctly tensioned. The blades continue to turn after they are disengaged.

Turn off the engine and contact your dealer.

Jula reserves the right to make changes. In the event of problems, please contact our service department.www.jula.com

Page 19
