Meec Tools 725-013 User Manual [se]

Bruksanvisning för jordborr

Bruksanvisning for jordbor

Instrukcja obsługi świdra do gruntu

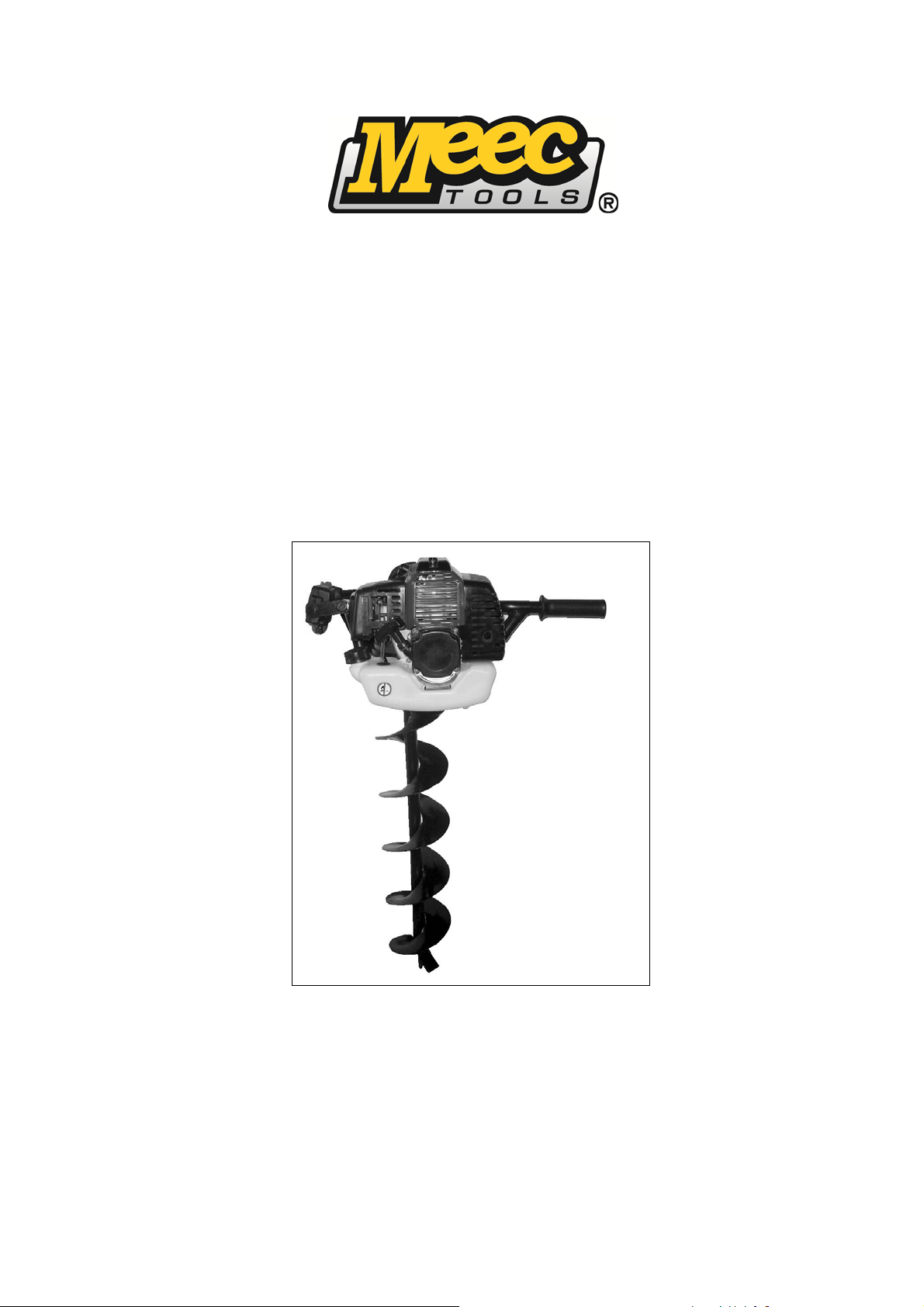

Operating Instructions for Earth Auger

725-013

,

SV

Bruksanvisning i original

NO Bruksanvisning i original
PL Instrukcja obsługi w oryginale
EN Operating instructions in original

25.04.2013 © Jula AB

SVENSKA

SVENSKA

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

 Jordborren ska förvaras oåtkomligt för barn.
 Apparaten får endast användas av vuxna personer.
 Apparaten får ej doppas ner i vätska.
 Apparaten får ej användas i utrymmen där brandfarliga vätskor förvaras eller där brandfarliga

ångor/gaser kan förekomma.

 Apparaten ska förvaras torrt då den inte används
 Läs igenom instruktionerna noga. Lär Er alla reglage samt rätt användning av maskinen.
 Denna maskin är endast avsedd för att borra hål i marken. Annan användning är förbjuden på

grund av risken för kroppsskada.

 Låt aldrig barn, eller personer som ej känner till dessa föreskrifter, använda jordborren.
 Använd aldrig maskinen det finns människor eller djur inom 5 meters avstånd från maskinen.
 Kom ihåg att användaren är ansvarig för olyckor som händer andra människor eller deras

egendom.

 Använd inte maskinen om du är påverkad av alkohol, droger eller medicin. Inte heller när du är trött

eller sjuk.

 Använd inte löst sittande eller nedhängande kläder när du använder maskinen. Du kan fastna i

rörliga delar.

 Använd skyddsskor och skyddskläder vid användning av maskinen.
 Använd alltid hörselskydd och skyddsglasögon, .
 Byt ut slitna eller trasiga delar innan maskinen används.

VARNING - Bensin är mycket brandfarligt:

- Förvara bränslet i behållare speciellt gjorda för detta ändamål.

- Fyll endast på bensin utomhus och rök inte under påfyllningen.

- Fyll på bränsle innan motorn startas. Ta aldrig av tanklocket eller fyll på bensin när motorn är
igång eller fortfarande är varm.

- Om du spiller bensin får inte motorn startas utan att maskinen flyttas bort från
bränsleångorna.

- Glöm inte att skruva på locket till bensintanken och förvaringskärlet efter påfyllning.

 Kör inte motorn i trånga utrymmen där farliga koloxidgaser kan samlas.
 Kör aldrig maskinen med bristfälliga skydd eller utan att säkerhetsanordningar är på plats.
 Iakttag försiktighet om du använder maskinen i sluttningar.
 Maskinen får inte användas om marken är våt – halkrisk.
 Håll händer och fötter borta från roterande delar.
 Minska gaspådraget då motorn ska stoppas. Om motorn är utrustad med bränslekran ska den

stängas när maskinen inte ska användas.

 Stanna motorn och lossa tändstiftskabeln:

- När du lämnar maskinen.

- För kontroll, rengöring eller service av maskinen.

- Vid kontroll av maskinen om den börjar vibrera onormalt mycket. (Kontrollera omedelbart)

- Innan du fyller på mer bensin.

 Kontrollera att alla muttrar och skruvar är åtdragna så att maskinen är i säkert arbetsskick.
 Förvara aldrig maskinen med bensin i tanken i byggnad där ångorna kan komma i kontakt med

öppen eld eller gnistor.

 Låt motorn kallna innan maskinen ställs in i något förråd.
 För att minska brandfaran, håll motor, ljuddämpare och bensintank rena från smuts och överflödig

olja.

 Om bensintanken ska tömmas måste detta göras utomhus.
 Låt alltid en fackman justera förgasaren vid behov.
 Rengör luftfiltret enligt givna instruktioner.
 Lämna maskinen för återvinning när den har tjänat ut.
 Borret kan rotera en stund efter att apparaten har stoppats. Varning för personskada. Inga

kroppsdelar får komma i kontakt med det roterande bladet.

 Reparationer ska utföras av auktoriserad servicetekniker.

2

SVENSKA

TEKNISKA DATA

Motorvolym 49 cc
Effekt 1,65 kW / 8500 v/min
Kylning Luftkylning
Tändsystem CDI
Tändstift L8RTF/CD
Tvåtaktsbränsle Blandningsförhållande: Bensin 40 –

tvåtaktsolja 1
Volym, bränsletank 1,2 l
Kraftöverföring Automatisk centrifugalkoppling
Utväxling 34:1
Transmissionsolja SAE80-90
Varvtal, borr 0-250 v/min
Borriktning Medurs
Borrdiameter 150 mm
Vikt 13,1 kg
Mått 590 x 345 x 265 mm (utan borr)
Garanterad ljudeffektnivå, LwA 107,5 dB(A), K=3 dB
Uppmätt ljudeffektsnivå, LwA 108 dB(A), K= 3 dB
Ljudtrycksnivå, LpA 94 dB (A) , K=3 dB
Vibrationsnivå 10,1 m/s², K=1,5 m/s²

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan
användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna
totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att
skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn
till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver
igångsättningstiden).

HANDHAVANDE

Borra

1. Håll jordborren upprätt med en hand på ramen. Dra i startsnöret för att starta jordborren. Placera
båda händerna på ramen, öka gasen och tryck jordborren mot marken.

2. När du har borrat 10 cm kan du trycka borren hårt mot marken.

3. När du ska borra djupa hål ska detta ske gradvis. Dra upp jordborret så att jorden lättare
transporteras ur hålet. För sedan ner jordborren i hålet igen.

4. När hålet är tillräckligt djup ska du släppa på gasen och dra upp jordborren ur marken.

Byta borr

3

SVENSKA

UNDERHÅLL

 Låt motorn svalna och ta loss tändkabeln innan du utför service eller underhåll.
 Maskinen ska tömmas på bränsle och rengöras innan den ställs undan för förvaring. Jordborren får

inte förvaras i närheten av eld eller brandfarliga ämnen.

 Efter 50 timmars användning ska transmissionsoljan bytas. Därefter ska den bytas var 100:e

timme. Transmissionsoljan ska vara av typen SAE80-90.

 När du tankar jordborren får inte bränslenivån stiga över avgasutblåsets höjd.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon: 0200­88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se

4

NORSK

NORSK

SIKKERHETSANVISNINGER

Les bruksanvisningen nøye før bruk!

 Jordboret skal forvares utilgjengelig for barn.
 Apparatet får kun benyttes av voksne personer.
 Apparatet får ikke dyppes ned i væske.
 Apparatet får ikke benyttes i rom hvor brannfarlige væsker forvares eller hvor brannfarlige

ånger/gasser kan forekomme.

 Apparatet skal forvares tørt da den ikke brukes
 Les igjennom instruksene nøye. Lær Dere alle spake og rett bruk av maskinen.
 Denne maskinen er kun beregnet for å bore hull i bakken. Andre bruk er forboden på grunn av

risikoen for kroppsskade.

 La aldri barn, eller personer som ikke kjenner til disse forskrifter, bruke jordboret.
 Bruk aldri maskinen det finnes mennesker eller dyr innen 5 meters avstand fra maskinen.
 Husk at brukeren er ansvarlig for ulykker som hender andre mennesker eller deres eiendom.
 Bruk ikke maskinen om du er affisert av alkohol, narkotika eller medisin. Heller ikke da du er lei

eller syk.

 Bruk ikke løst sittende eller nedhengende klær da du bruker maskinen. Du kan feste i bevegelige

deler.

 Bruk beskyttelsessko og beskyttelsesklær ved bruk av maskinen.
 Bruk alltid hørselvern og vernebrille, .
 Skifte slitte eller trasige deler før maskinen brukes.

ADVARSEL - Bensin er meget brannfarlige:

- Oppbevare brennstoffet i beholder spesielt lagede for dette formålet.

- Fyll kun på bensin utendørs og røk ikke under påfyllingen.

- Fyll på brennstoff før motoren startes. Ta aldri av tankdekselet eller fyll på bensin da

motoren er i gang eller fremdeles er varm.

- Om du søler bensin får ikke motoren startes uten at maskinen flyttes bort fra

brennstoffdampene.

- Ikke glem at skru på dekselet til bensintanken og oppbevaringkjørelet etter påfylling.

 Kjører ikke motoren i trange rom hvor farlige kullosgasser kan samles.
 Kjører aldri maskinen med mangelfulle beskyttelse eller uten at sikkerhetsanordninger er på plass.
 Iakttag forsiktighet om du bruker maskinen i helninger.
 Maskinen får ikke benyttes om bakken er våt - sklirisiko.
 Hold hender og føtter borte fra roterende deler.
 Minske gassen da motoren skal stanses. Om motoren er utstyrt med brennstoffkran skal den

stenges da maskinen ikke skal benyttes.

 Stanse motoren og losse tennpluggskabelen:

- Da du forlater maskinen.

- For kontroll, rengjøring eller service av maskinen.

- Ved kontroll av maskinen om den begynner vibrere unormalt meget. (Kontrollere

umiddelbart)

- Før du fyller på mer bensin.

- Kontrollere at alle muttere og skruer er tiltrukne slik at maskinen er i sikkert arbeidsskikk.

- Kontrollere at alle muttere og skruer er tiltrukne slik at maskinen er i sikkert arbeidsskikk.

 Oppbevare aldri maskinen med bensin i tanken i bygning hvor dampene kan komme i kontakt med

åpen ild eller gnister.

 La motoren kjølne før maskinen stilles inn i noe forråd.
 For å minske brannfaren, hold motor, lydpotte og bensintank rene fra smuss og overflødig olje.
 Om bensintanken skal tømmes må dette gjøres utendørs.
 La alltid en fagman justere forgasseren ved behov.
 Rengjør luftfilteret etter gitte instruksjoner.
 Forlat maskinen for gjenvinning da den har uttjent.
 Boret kan rotere en stund etter at apparatet har stansets. Advarsel for personskade. Ingen

kroppsdeler får komme i kontakt med det roterende bladet.

 Reparasjoner skal utføres av autorisert serviceteknikere.

5

NORSK

TEKNISKE DATA

Motorvolum 49 cc
Effekt 1,65 kW/8500 o/min
Kjøling Luftkjøling
Tentsystem CDI
Tennplugg L8RTF/LD
Totaktsbrennstoff Blandingsforhold: Bensin 40 - totaktsolje 1
Volum, brennstofftank 1,2 l
Kraftoverføring Automatisk sentrifugalkobling
Utveksling 34:1
Transmisjonsolje SAE80-90
Omdreiningstall, bor 0-250 o/min
Borretning Høyre
Bordiameter 150 mm
Vekt 13,1 kg
Mål 590 x 345 x 265 mm (uten bor)
Garantert lydeffektnivå, LwA 107,5 dB(A), K=3 dB
Målt lydeffektsnivå, LwA 108 dB(A), K= 3 dB
Lydtrykksnivå, LpA 94 dB (A), K=3 dB
Vibrasjonsnivå 10,1 m/s², K=1,5 m/s²

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å
sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL!
Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig
av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte
brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle
delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover
igangsettingstiden).

BRUK

Bore

1. Hold jordboret oppreist med en hånd på rammen. Dra i startsnoret for å starte jordboret. Plassere
både hendene på rammen, øke gassen og trykk jordboret mot bakken.

2. Da du har drillet 10 cm kan du trykke drillen hardt mot bakken.

3. Da du skal bore dype hull skal dette skje gradvis. Dra opp jordboret slik at jorden lettere
transporteres fra hullet. For siden ned jordboret i hullet igjen.

4. Da hullet er tilstrekkeligt dybde skal du slippe på gassen og dra opp jordboret fra bakken.

Bytte bor

6

NORSK

VEDLIKEHOLD

 La motoren kjøle seg ned og ta loss tentkabelen før du utfor service eller vedlikehold.
 Maskinen skal tømmes på brennstoff og rengjøres før den stilles unna for oppbevaring. Jordboret

får ikke forvares i nærheten av ild eller brannfarlige emner.

 Etter 50 timers bruk skal transmisjonsoljen skiftes. Deretter skal den skiftes hvor 100:e time.

Transmisjonsoljen skal være av typen SAE80-90.

 Da du tanker får ikke brennstoffnivået stige over eksosrørets høyde.

Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon:
67 90 01 34.
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

7

POLSKI

POLSKI

PRZEPISY BEZPIECZEŃSTWA

Przed użyciem uważnie przeczytaj instrukcję obsługi!

 Świder należy przechowywać w miejscu niedostępnym dla dzieci.
 Urządzenie może być używane wyłącznie przez osoby dorosłe.
 Urządzenia nie należy zanurzać w cieczach.
 Urządzenia nie należy używać w pomieszczeniach, gdzie przechowywane są łatwopalne ciecze

i gdzie mogą pojawić się łatwopalne opary/gazy.

 Urządzenie należy przechowywać w suchym miejscu
 Dokładnie zapoznaj się z całą instrukcją. Naucz się prawidłowego sposobu regulacji i obsługi

urządzenia.

 Niniejsze urządzenie jest przeznaczone wyłącznie do wiercenia otworów w ziemi. Ze względu na

ryzyko powstania obrażeń ciała zabronione jest używanie urządzenia do innych celów.

 Nie pozwalaj używać świdra dzieciom lub osobom, które nie zapoznały się z niniejszą instrukcją.
 Nigdy nie używaj urządzenia, jeśli w odległości 5 metrów od niego znajdują się ludzie lub

zwierzęta.

 Pamiętaj, ze użytkownik odpowiada za wypadki zagrażające osobom trzecim lub ich mieniu.
 Nie używaj urządzenia, będąc pod wpływem alkoholu, narkotyków lub leków. Nie używaj

urządzenia także w przypadku zmęczenia lub choroby.

 Podczas pracy z urządzeniem nie noś luźnych ani zwisających ubrań. Możesz utknąć

w ruchomych częściach narzędzia.

 Podczas użytkowania urządzenia noś obuwie i ubrania ochronne.
 Zawsze używaj środków ochrony s
 Wymieniaj zużyte lub uszkodzone części przed użyciem urządzenia.

OSTRZEŻENIE – Benzyna jest wysoce łatwopalna:

- Przechowuj paliwo w specjalnie do tego celu przeznaczonych pojemnikach.

- Benzynę uzupełniaj wyłącznie na wolnym powietrzu i nie pal w trakcie wykonywania tej

czynności.

- Przed uruchomieniem silnika zatankuj paliwo. Nigdy nie odkręcaj korka wlewu paliwa i nie

dolewaj benzyny, jeśli silnik pracuje lub wciąż jest rozgrzany.

- Jeżeli rozlejesz benzynę, nie uruchamiaj silnika. Urządzenie musi zostać przeniesione z dala

od oparów paliwa.

- Po zatankowaniu nie zapomnij zakręcić korka wlewu paliwa oraz kanistra.

 Nie uruchamiaj silnika w ciasnych pomieszczeniach, w których może się gromadzić szkodliwy

tlenek węgla.

 Nigdy nie używaj urządzenia z niekompletnymi osłonami lub bez zamontowanych zabezpieczeń.
 Zachowaj ostrożność podczas pracy z urządzeniem na zboczach.
 Nie należy używać urządzenia, jeśli grunt jest śliski – ryzyko poślizgnięcia się
 Ręce oraz nogi utrzymuj zawsze z dala obrotowych części.
 Zmniejsz otwarcie przepustnicy przed zatrzymaniem silnika. Jeżeli silnik wyposażony jest w zawór

paliwa, należy go zamknąć, kończąc używanie urządzenia.

 Zatrzymaj silnik i odłącz przewód świecy zapłonowej:

- Gdy zostawiasz urządzenie.

- Podczas przeglądu, czyszczenia lub serwisowania urządzenia.

- Podczas przeglądu urządzenia, które zaczęło nieprawidłowo drgać. (Sprawdź niezwłocznie)

- Przed uzupełnieniem benzyny.

 Sprawdź, czy wszystkie nakrętki i śruby są dokręcone, co zapewni bezpieczną pracę urządzenia.
 Nigdy nie przechowuj urządzenia ze zbiornikiem wypełnionym benzyną w budynkach, gdzie jej

opary mogą zetknąć się z otwartym ogniem lub iskrami.

 Przed umieszczeniem urządzenia w schowku zaczekaj, aż silnik ostygnie.

Aby zmniejszyć zagrożenie pożarowe, czyść silnik, tłumik i zbiornik benzyny z zanieczyszczeń



i nadmiaru oleju.

 Opróżniania zbiornika benzyny należy dokonywać na zewnątrz pomieszczeń.
 W razie potrzeby regulacji gaźnika zawsze zlecaj ją specjaliście.
 Czyść filtr powietrza zgodnie z podanymi wskazówkami.

łuchu oraz okularów ochronnych.

.

8

POLSKI

 Wysłużone urządzenie oddaj do utylizacji.
 Wiertło może obracać się jeszcze przez chwilę po zatrzymaniu urządzenia. Ostrzeżenie przed

obrażeniami ciała. Żadne części ciała nie powinny zbliżać się do obracającego się ostrza.

 Urządzenie może być naprawiane wyłącznie przez autoryzowanego serwisanta.

DANE TECHNICZNE

Pojemność silnika 49 cm3
Moc 1,65 kW / 8500 obr./min
Chłodzenie Chłodzenie powietrzem
System zapłonowy CDI
Świeca zapłonowa L8RTF/LD
Mieszanka do silników
dwusuwowych
Pojemność zbiornika paliwa 1,2 l
Przenoszenie mocy Automatyczne sprzęgło odśrodkowe
Przełożenie 34:1
Olej transmisyjny SAE80-90
Prędkość obrotowa, wiertło 0-250 obr./min
Kierunek wiertła Zgodnie z ruchem wskazówek zegara
Średnica wiertła 150 mm
Masa 13 kg
Wymiary 590 x 345 x 265 mm (bez wiertła)
Gwarantowany poziom mocy
akustycznej, LwA 107,5 dB(A), K=3 dB
Poziom mocy akustycznej, LwA 108 dB(A), K= 3 dB
Poziom ciśnienia akustycznego, LpA 94 dB(A), K=3 dB
Poziom drgań 10,1 m/s², K=1,5 m/s²

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å
sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL!
Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig
av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte
brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle
delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover
igangsettingstiden).

Stosunek mieszanki: Benzyna 40 – olej do
silników dwusuwowych 1

OBSŁUGA

Wiercenie

1. Trzymaj świder prosto, jedną rękę połóż na ramie. Pociągnij za linkę rozrusznika, aby uruchomić
świder. Umieść obie ręce na ramie, dodaj gazu i przyciśnij świder do ziemi.

2. Po wywierceniu 10 cm możesz mocno docisnąć świder do ziemi.

3. Jeżeli będziesz wiercić głębokie otwory, rób to stopniowo. Wyjmij świder, aby łatwo usunąć ziemię
z otworu. Następnie znowu włóż świder w ziemię.

4. Po wywierceniu wystarczająco głębokiego otworu zmniejsz gaz i wyciągnij świder z ziemi.

9

Wymiana wiertła

POLSKI

KONSERWACJA

 Zanim przystąpisz do prac serwisowych lub konserwacyjnych, poczekaj aż silnik ostygnie i odłącz

przewód zapłonowy.

 Urządzenie należy opróżnić z paliwa i wyczyścić przed odłożeniem do przechowywania. Świdra nie

należy przechowywać w pobliżu ognia lub substancji łatwopalnych.

 Po 50 godzinach użytkowania należy wymienić olej transmisyjny. Później olej powinien być

wymieniany co 100 godzin pracy. Olej transmisyjny powinien być typu SAE80-90.

 Gdy tankujesz zbiornik świdra, poziom paliwa nie powinien być wyższy niż wysokość wydechu

spalin.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem: 801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

10

ENGLISH

ENGLISH

SAFETY INSTRUCTIONS

Read the Operating Instructions carefully before use!

 Store the earth auger out of the reach of children.
 The tool may only be used by adults.
 Do not immerse the tool in liquid.
 The tool must not be used in areas where flammable liquids are stored or where flammable

fumes/gases can occur.

 Store the tool in a dry place when not in use
 Read through the instructions carefully. Familiarise yourself with all the controls and the right way

to use the tool.

 This tool is designed to drill holes in the ground. All other use is prohibited in view of the risk of

personal injury.

 Never allow children or persons not familiar with these instructions to use the earth auger.
 Never use the tool if there are other people or animals within 5 metres.
 Remember that the operator is responsible for accidents that happen to other people or their

property.

 Never use the tool if you are under the influence of drugs, alcohol or medication. Nor when you are

tired or ill.

 Do not wear loose-fitting or loose-hanging clothes when using the tool. They can get caught in

moving parts.

 Wear protective shoes and protective clothing when using the tool.
 Always wear ear and eye protection.
 Replace worn or damaged parts before use.

WARNING - Petrol is highly flammable:

- Store the fuel in special containers intended for this purpose.

- Only refill with petrol outdoors. Do not smoke while filling.

- Fill up with fuel before starting the engine. Never remove the filler cap or fill up with petrol

while the engine is running or hot.

- If you spill any petrol, do not start the engine before moving the tool away from the petrol

fumes.

- Remember to screw on the cap for the petrol tank and the storage container after refilling.

 Do not run the engine in confined spaces where harmful carbon dioxide gas can accumulate.
 Never use if guards are defective or if safety devices are not in place.
 Always be very careful when using the tool on slopes.
 Do not use the tool if the ground is wet – risk of slipping.
 Keep your hands and feet away from rotating parts.
 Reduce the throttle before stopping the engine. If the engine is equipped with a fuel cock, turn it off

when the tool is no longer being used.

 Stop the engine and release the spark plug lead:

- When leaving the tool.

- When checking, cleaning or servicing the tool.

- When checking the tool after it has started to vibrate abnormally. (Check immediately).

- Before filling up with more petrol.

 Check that all nuts and screws are tight so that the tool is in safe working condition.
 Never store the tool with petrol in the tank in a building where the fumes can come into contact with

naked flames or sparks.

 Allow the engine to cool before putting the tool in a storeroom.
 To reduce the risk of fire: clean dirt and excess oil off the engine, muffler and petrol tank.
 If the petrol tank needs emptying, this must be done outdoors.
 Always have the carburettor adjusted by a skilled technician when necessary.
 Clean the air filter according to the instructions.
 The tool should be taken to a recycling facility at the end of its useful life.
 The drill can continue to rotate for a while after the tool has been stopped. Warning: Risk of

personal injury. Keep all parts of the body away from the rotating blade.

 Repair work must only be performed by an authorised service centre.

11

ENGLISH

TECHNICAL DATA

Displacement 49 cc
Output power 1.65 kW/8500 rpm
Cooling Air cooled
Ignition system CDI
Spark plug L8RTF/LD
2-stroke fuel Mixing ratio: Petrol 40 – 2-stroke oil 1
Volume, fuel tank 1.2 l
Power transmission Automatic centrifugal clutch
Ratio 34:1
Transmission oil SAE80-90
Drill speed 0-250 rpm
Drilling direction Clockwise
Drill diameter 150 mm
Weight 13 kg
Dimensions 590 x 345 x 265 mm (without drill)
Guaranteed sound power level, LwA 107.5 dB(A), K=3 dB
Measured Sound power level, LwA 108 dB(A), K= 3 dB
Sound pressure level, LpA 94 dB(A), K=3 dB
Vibrations 10.1 m/s², K=1,5 m/s²

Wear hearing protection!

The declared vibration value, which has been measured by a standardised test method, can be used to
compare different tools with each other and for a preliminary assessment of exposure.

WARNING!
The actual vibration level when using power tools may differ from the specified maximum value,
depending on how the tool is used. It is therefore necessary to determine which safety precautions are
required to protect the user, based on an estimate of exposure in actual operating conditions (taking into
account all stages of the work cycle, e.g. the time when the tool is switched off and when it is idling, in
addition to the start-up time).

OPERATION

Drilling

1. Hold the earth auger upright with one hand on the frame. Pull the starter cord to start the earth
auger. Place both hands on the frame, increase the throttle and press the earth auger against the
ground.

2. When you have drilled 10 cm you can press the auger hard against the ground.

3. Deep holes should be drilled in stages. Pull up the earth auger so the soil is moved out of the hole
more easily. Insert the earth auger in the hole again.

4. When the hole is deep enough, release the throttle and pull up the earth auger from the ground.

Replacing the drill

12

ENGLISH

MAINTENANCE

 Allow the engine to cool and remove the spark plug lead before carrying out service or

maintenance.

 Drain the fuel from the tool and clean it before putting into storage. Do not store the earth auger

near naked flames or flammable substances.

 The transmission oil must be changed after 50 working hours. It must then be changed every 100

working hours. Use SAE 80-90 type transmission oil.

 When filling the earth auger with petrol, the fuel level must not go over the height of the exhaust

outlet.

Jula reserves the right to make changes. In the event of problems, please contact our service
department.
www.jula.com

13
