Page 1

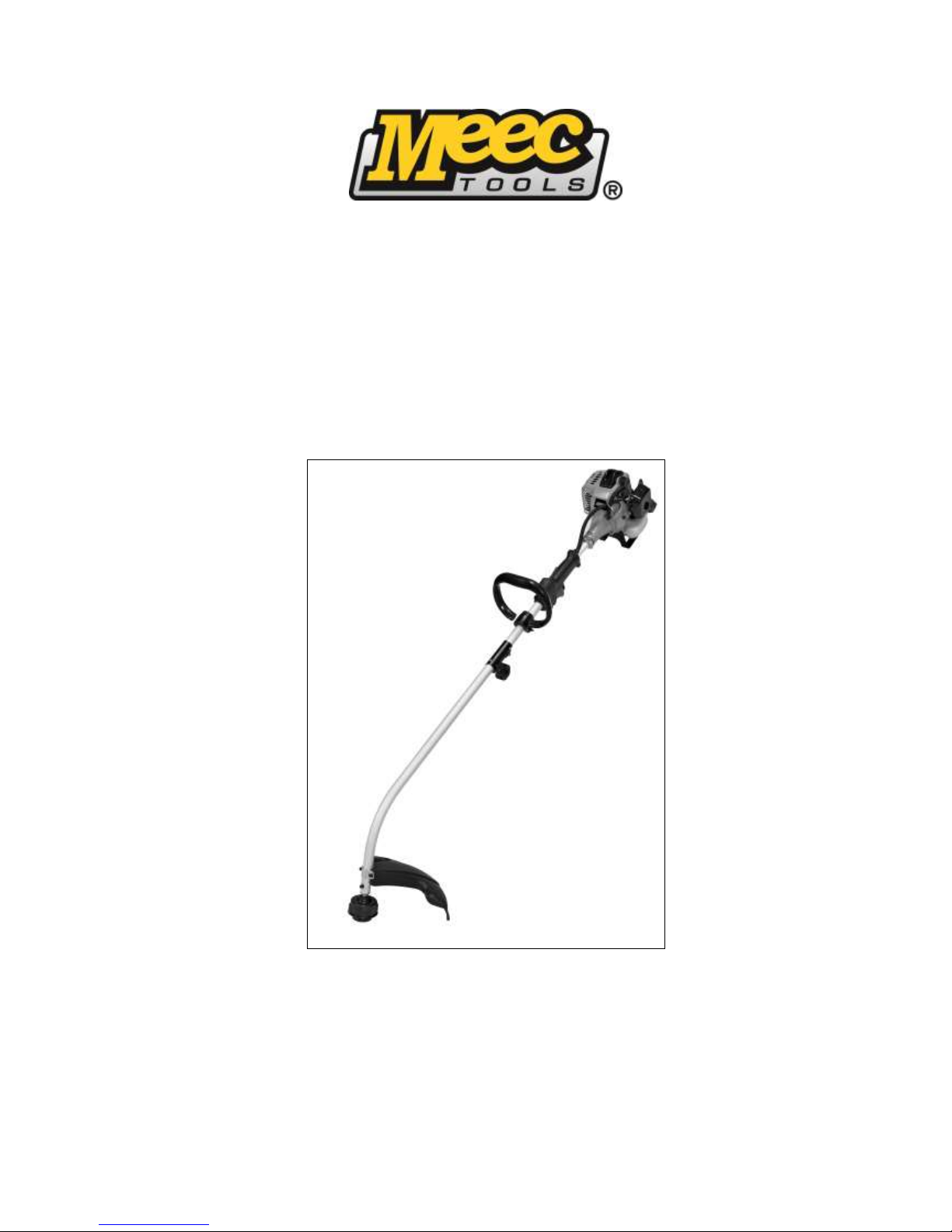

Bruksanvisning för grästrimmer 25,4 cm3

Bruksanvisning för gresstrimmer 25,4 cm3

Instrukcja obsługi kosiarki podkaszarki 25,4 cm3

Operating Instructions for Lawn Trimmer 25.4 cm3

723-092

Bruksanvisning i original

Instrukcja obsługi w oryginale

Operating instructions in original

28.01.2014 © Jula AB

Page 2

SVENSKA 4

Arbetsplatsen ....................................................................................................................................... 4

Personlig säkerhet ............................................................................................................................... 4

Säkerhetsvarningar rörande bensin ..................................................................................................... 4

Extra säkerhetsföreskrifter ................................................................................................................... 5

Montering av styre ............................................................................................................................... 6

Montering av utkastningsskyddets kjol ................................................................................................ 6

Montering av trimmerhuvud ................................................................................................................. 7

Bränsle ................................................................................................................................................. 7

Blandning av bränsle ........................................................................................................................... 7

Rekommenderat bränsle ..................................................................................................................... 7

Start med kall motor ............................................................................................................................. 7

Start med varm motor .......................................................................................................................... 7

Stoppa motorn ..................................................................................................................................... 8

Trimning ............................................................................................................................................... 8

Trimning/klippning ................................................................................................................................ 8

Kort trimning ......................................................................................................................................... 8

Trimning av staket och grunder ........................................................................................................... 8

Trimning runt träd ................................................................................................................................. 8

Luftfilter ................................................................................................................................................ 8

Tanklock/bränslefilter ........................................................................................................................... 8

Justering av förgasare ......................................................................................................................... 9

Övrigt.................................................................................................................................................... 9

Använda trimmern efter förvaring ........................................................................................................ 9

ORSK 11

Arbeidsplassen .................................................................................................................................. 11

Personsikkerhet ................................................................................................................................. 11

Sikkerhet ved håndtering av bensin ................................................................................................... 11

Ytterligere sikkerhetsinstruksjoner ..................................................................................................... 12

Montering av håndtak ........................................................................................................................ 13

Montering av vern .............................................................................................................................. 13

Montering av spole ............................................................................................................................. 14

Drivstoff .............................................................................................................................................. 14

Blanding av drivstoff ........................................................................................................................... 14

Anbefalt bensin .................................................................................................................................. 14

Å starte en kald motor ........................................................................................................................ 14

Å starte på varm motor ...................................................................................................................... 14

Å stanse motoren ............................................................................................................................... 15

Beskjæringsinstruksjoner ................................................................................................................... 15

Trimme / klippe .................................................................................................................................. 15

Tettere trimming ................................................................................................................................. 15

Trimming langs gjerde/grunnmur ....................................................................................................... 15

Trimming rundt trær ........................................................................................................................... 15

Luftfilter .............................................................................................................................................. 15

Tanklokk/bensinfilter .......................................................................................................................... 15

Justering av forgasseren ................................................................................................................... 16

Generell ............................................................................................................................................. 16

Ta maskinen ut fra lagring ................................................................................................................. 16

POLSKI 18

Miejsce pracy ..................................................................................................................................... 18

Bezpieczeństwo osobiste .................................................................................................................. 18

Instrukcje bezpieczeństwa dotyczące benzyny ................................................................................. 18

Dodatkowe przepisy bezpieczeństwa ................................................................................................ 19

Montaż kierownicy ............................................................................................................................. 20

Montaż osłony wyrzutu ...................................................................................................................... 20

Montaż głowicy żyłkowej .................................................................................................................... 21

Page 3

Paliwo ................................................................................................................................................ 21

Mieszanie paliwa ................................................................................................................................ 21

Zalecane paliwo ................................................................................................................................. 21

Rozruch zimnego silnika .................................................................................................................... 21

Rozruch gorącego silnika .................................................................................................................. 21

Zatrzymywanie silnika ........................................................................................................................ 22

Podkaszanie ...................................................................................................................................... 22

Podkaszanie/przycinanie ................................................................................................................... 22

Krótkie strzyżenie ............................................................................................................................... 22

Podkaszanie przy ogrodzeniach i podmurówkach ............................................................................ 22

Podkaszanie wokół drzew ................................................................................................................. 22

Filtr powietrza ..................................................................................................................................... 22

Korek wlewu paliwa / filtr paliwa ........................................................................................................ 22

Regulacja gaźnika .............................................................................................................................. 23

Pozostałe ........................................................................................................................................... 23

Użytkowanie podkaszarki po przechowywaniu ................................................................................. 23

ENGLISH 25

Work area .......................................................................................................................................... 25

Personal safety .................................................................................................................................. 25

Safety warnings concerning petrol ..................................................................................................... 25

Extra safety instructions ..................................................................................................................... 26

Fitting the handlebar .......................................................................................................................... 27

Fitting the ejector guard ..................................................................................................................... 27

Fitting the trimmer head ..................................................................................................................... 28

Fuel .................................................................................................................................................... 28

Mixing the fuel .................................................................................................................................... 28

Recommended fuel ............................................................................................................................ 28

Starting a cold engine ........................................................................................................................ 28

Starting a hot engine .......................................................................................................................... 28

Stopping the engine ........................................................................................................................... 29

Trimming ............................................................................................................................................ 29

Trimming/cutting ................................................................................................................................ 29

Short trimming .................................................................................................................................... 29

Trimming around fences and foundations ......................................................................................... 29

Trimming around trees ....................................................................................................................... 29

Air filter ............................................................................................................................................... 29

Filler cap/fuel filter .............................................................................................................................. 29

Adjusting the carburettor .................................................................................................................... 30

Other information ............................................................................................................................... 30

Using the trimmer after it has been stored away ............................................................................... 30

Page 4

SVENSKA

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

Studera noga samtliga säkerhetsvarningar och alla anvisningar

Arbetsplatsen

 Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser

inbjuder till olyckor.

 Arbeta inte med verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga

vätskor, gaser eller damm. Verktyg alstrar gnistor som kan antända damm och ångor.

 Håll barn och kringstående personer på avstånd vid arbete med det verktyget. Ett ögonblicks

ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

Personlig säkerhet

 Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar

med ett verktyg. Använd inte ett verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

 Använd säkerhetsutrustning och bär alltid skyddsglasögon och hörselskydd. Säkerhetsutrustning

som andningsmask, halkfria säkerhetsskodon och skyddshjälm, beroende på vad verktyget ska användas till, minskar risken för personskador.

 Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i

anslutning till någon rörlig del av verktyget kan resultera i personskador.

 Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta

medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

 Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar

borta från rörliga delar. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

Säkerhetsvarningar rörande bensin

VARNING! Var extra försiktig vid hanteringen av bränslen. De är brandfarliga och ångorna

är explosiva. Följande punkter måste iakttas:

 Använd uteslutande godkända förvaringskärl.  Avlägsna aldrig bränsletankslocket eller fyll på bränsle med motorn igång. Låt motorns

avgassystem svalna innan du fyller på bränsle.

 Rök inte.  Fyll aldrig på bränsle inomhus.  Förvara aldrig maskinen eller bränsletank inomhus där det finns en öppen låga i närheten, t.ex. en

varmvattenberedare.

 Om du skulle spilla ut bränsle, försök inte starta maskinen utan flytta först bort den från platsen för

det utspillda bränslet innan du startar den.

 Sätt alltid tillbaka tanklocket efter påfyllning av bränsle och dra åt det säkert.  Om bränsletanken behöver tappas ur ska detta ske utomhus.

Page 5

SVENSKA

Extra säkerhetsföreskrifter

VARNING! Använd inget annat bränsle än det som rekommenderas i användarmanualen. Följ noga

anvisningarna i avsnittet Bränsle och Smörjning i manualen.  Bensinen måste alltid vara riktigt blandad med 2-takts motorsmörjolja. I annat fall kan motorn få

bestående skador, och göra tillverkarens garanti ogiltig.

 Använd inga andra skärverktyg som tillbehör. Använd uteslutande originalreservdelar och tillbehör,

som är speciellt framtagna för bästa prestanda och högsta säkerhet vid användningen av våra produkter. I annat fall finns risk för dåliga prestanda och i värsta fall personskador. Använd uteslutande det trimmerhuvud som levereras med produkten. Använd inga andra tillbehör som skärverktyg. Användningen av andra tillbehör kan göra tillverkningsgarantin ogiltig och kan leda till allvarliga kroppsskador.

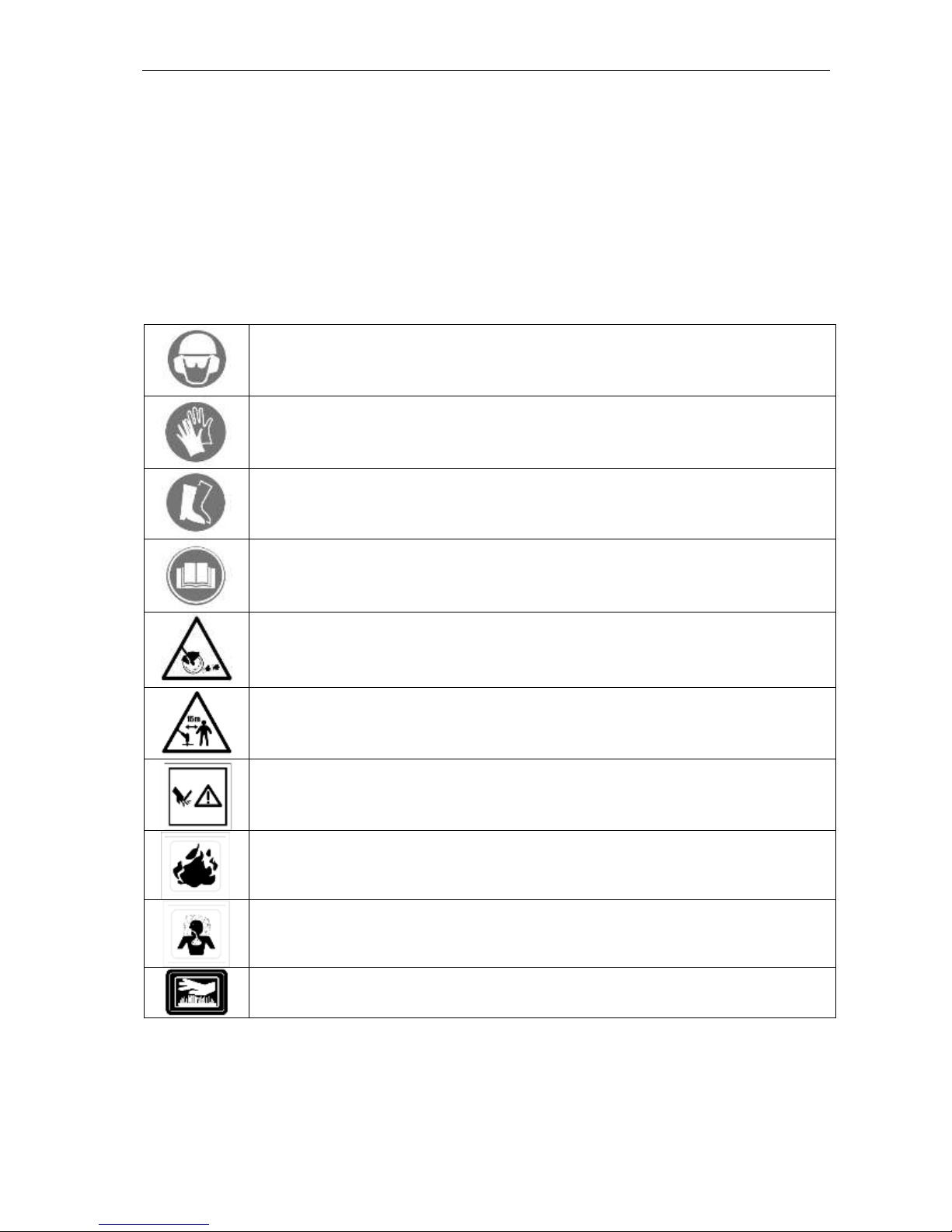

Symboler

Använd hjälm, skyddsglasögon och hörselskydd.

Använd arbetshandskar.

Använd arbetsskor.

För att säkerställa säker drift är det viktigt att du läser, förstår och följer alla säkerhetsanvisningar och instruktioner innan du använder produkten.

Varning! Fara för hårda projektiler.

Varning! Andra människor än användaren får inte befinna sig i närheten av grästrimmern då den är igång.

Varning! Rör ej.

Avlägsna alla antändningskällor (dvs. rökning, öppen låga eller verktyg som kan orsaka gnistbildning) i de utrymmen där bränsle hanteras och förvaras.

Avgaserna är giftiga och kan orsaka kvävning. Vidrör aldrig heta ytor.

Page 6

SVENSKA

TEKNISKA DATA

Motortyp

Luftkyld 2-taktsmotor

Motorvolym

25,4 cm3

Max varvtal

7500 v/min

Klippdiameter

380 mm

Bränslevolym

0,6 l

Ljudeffektsnivå, LwA

110 dB(A)

Ljudtrycksnivå, LpA

99 dB (A), K= 3 dB

Max vibrationsnivå

8,3 m/s², K= 1,5 m/s²

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

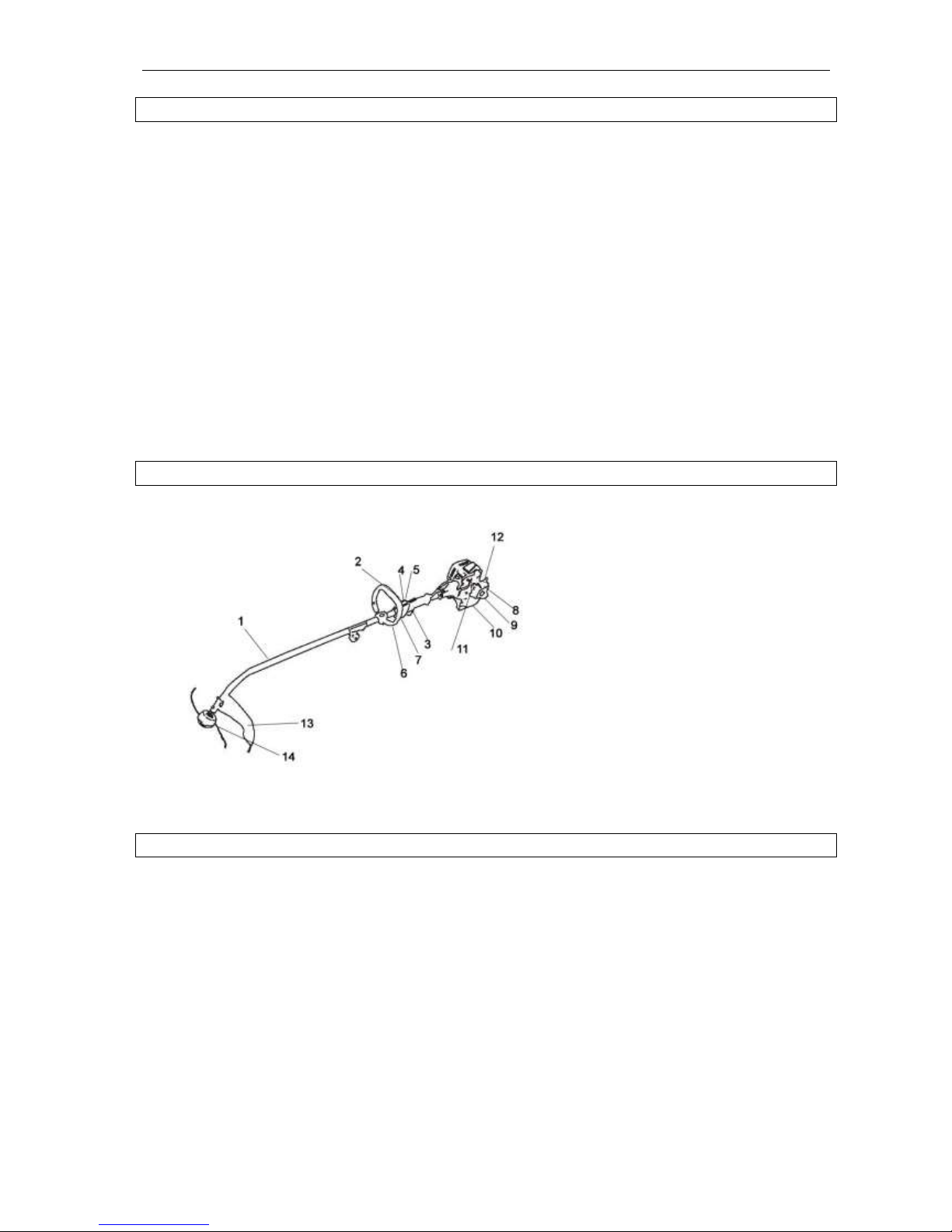

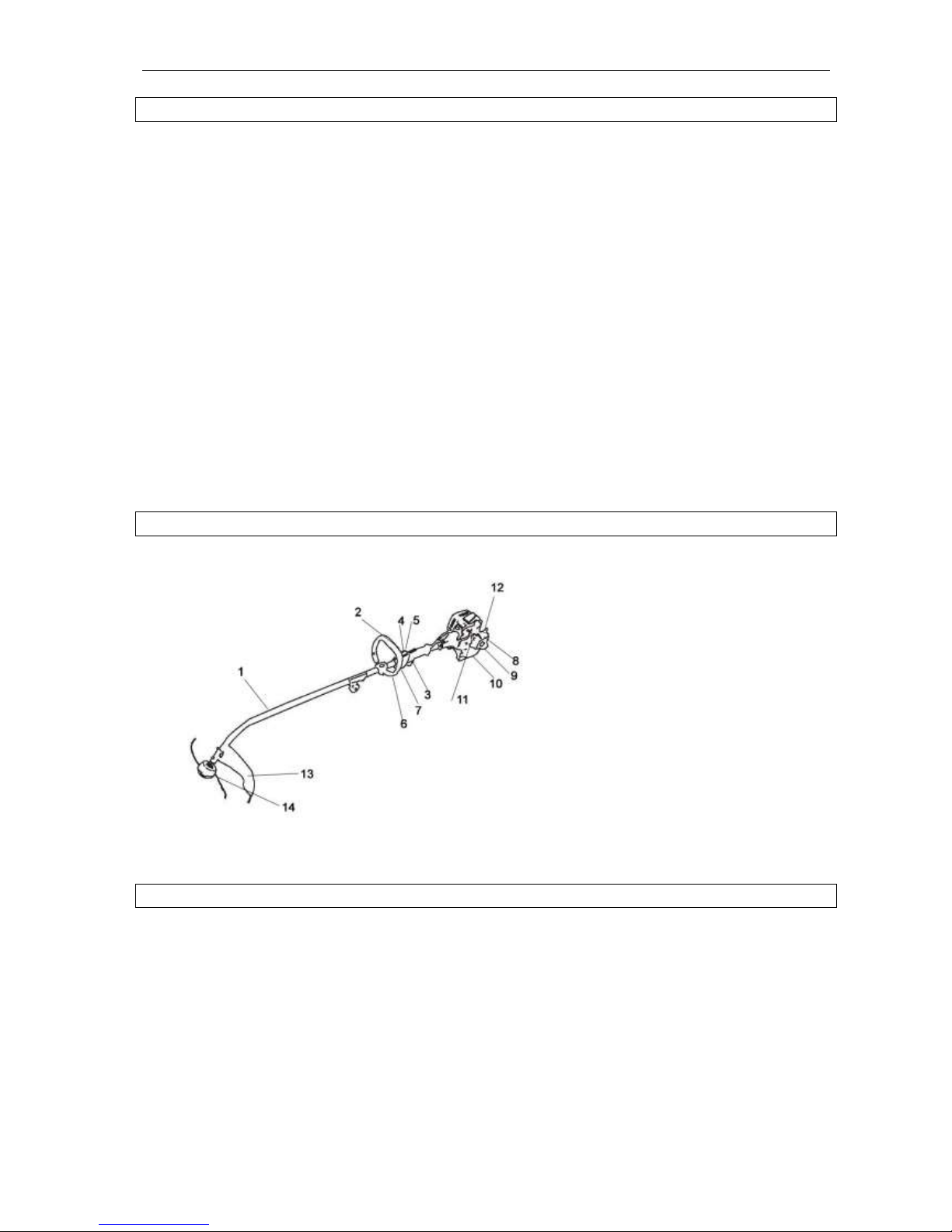

BESKRIVNING

1. Drivaxelenhet

2. Spärrkontakt

3. Gasreglage

4. Tändlås

5. Säkerhetskontakt

6. Styre

7. Selfäste

8. Luftfilterkåpa

9. Tanklock

10. Bränsletank

11. Primer

12. Choke

13. Skyddskåpa

14. Trimmerhuvud

MONTERING

Montering av styre

Placera styret på drivaxelenheten. Dra åt monteringsskruvarna.

Montering av utkastningsskyddets kjol

Vänd trimmern upp och ned och montera skyddskåpan.

Page 7

SVENSKA

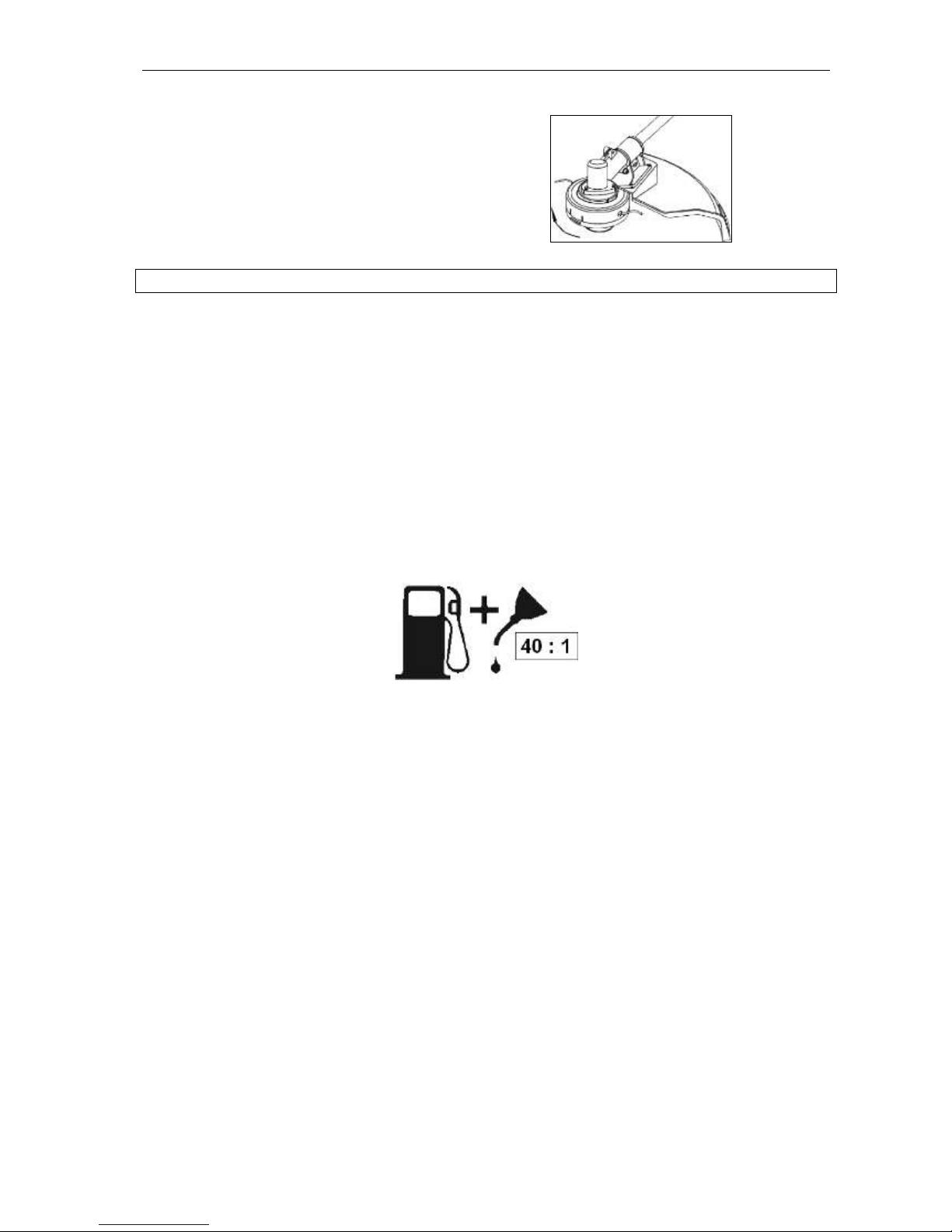

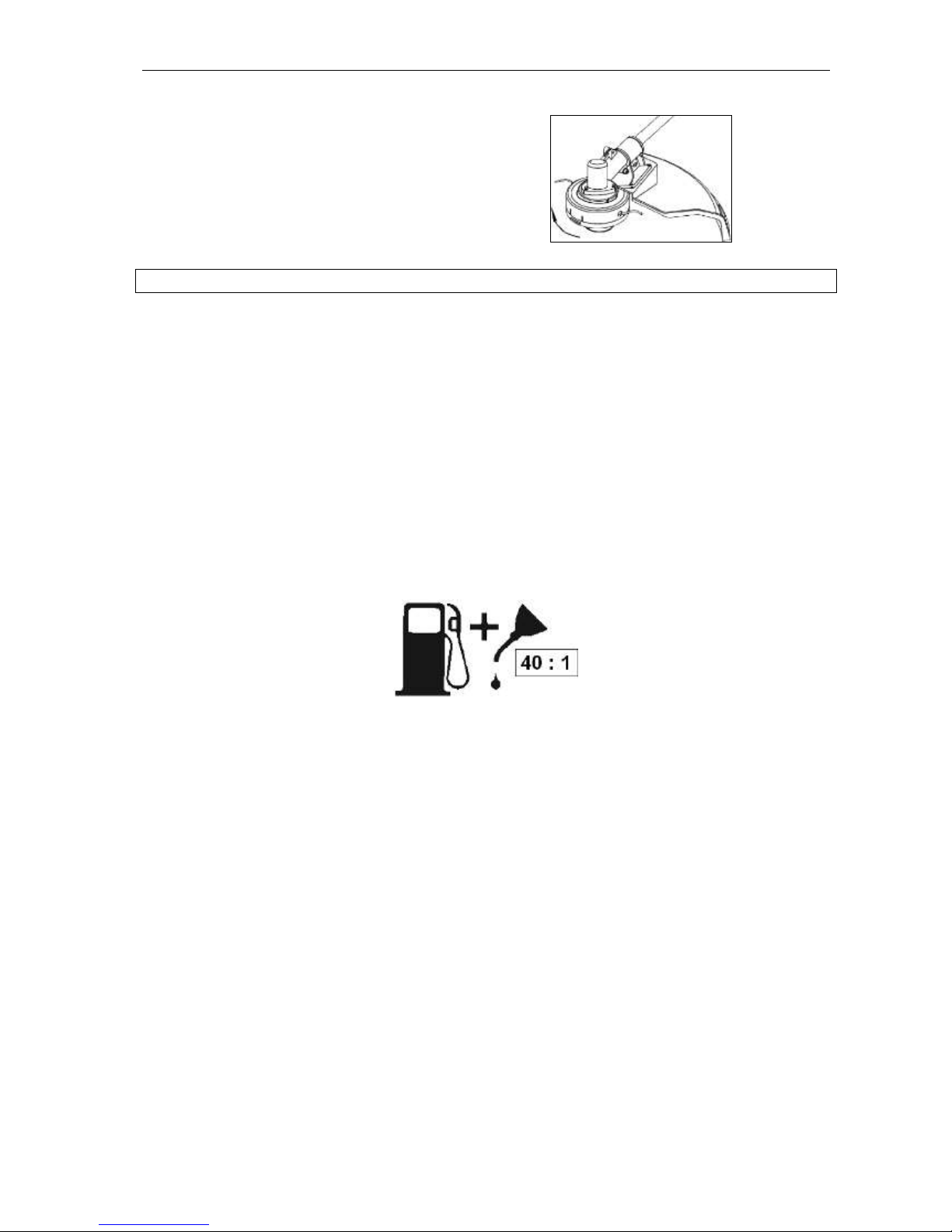

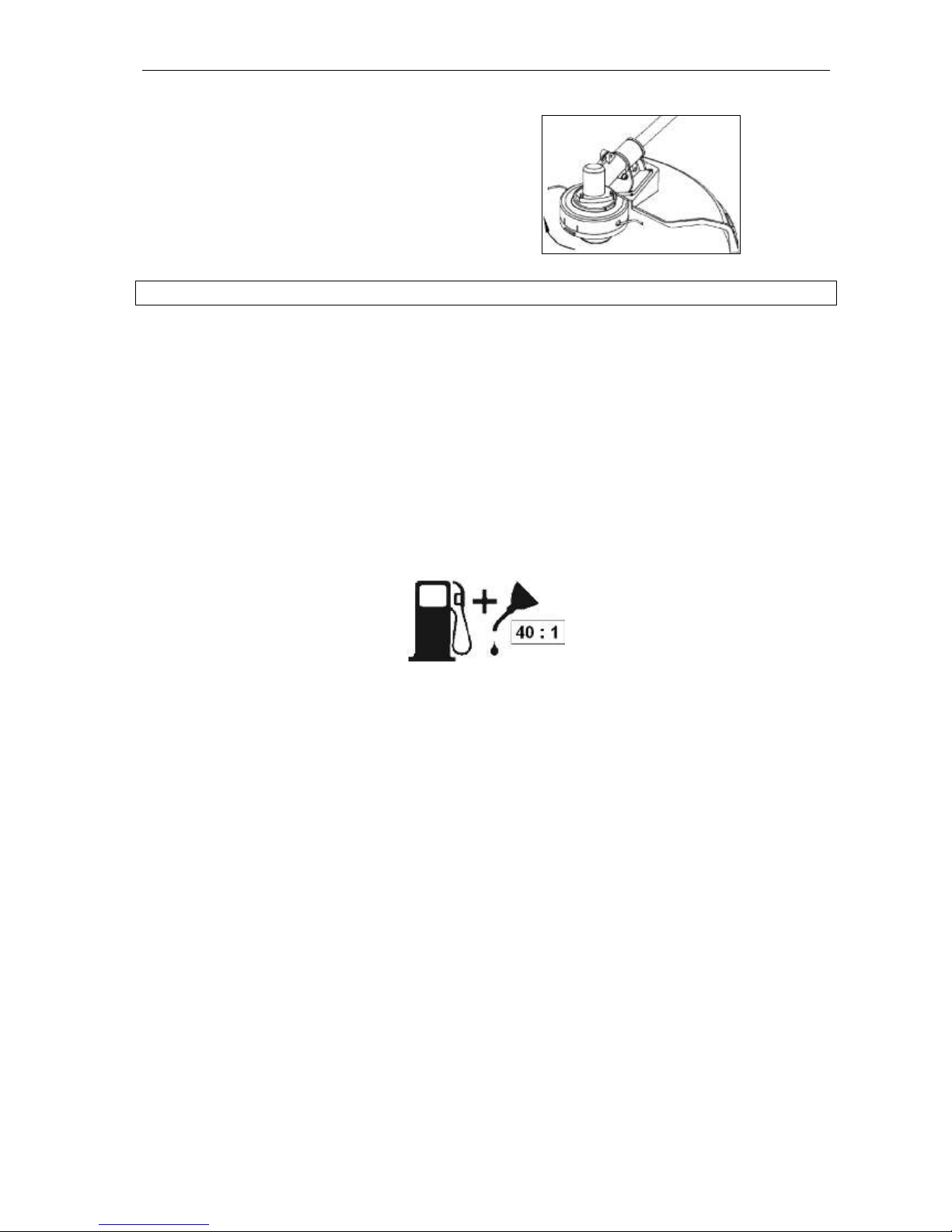

Montering av trimmerhuvud

1. Skjut den bakre flänsen på spindelhuvudet och gör säkert fast trimmerhuvudet.

2. Blockera spindelhuvudet så som beskrevs ovan.

3. Dra åt trimmerhuvudet ordentligt.

HANDHAVANDE

Bränsle

Använd oblyad standardbensin blandad med anpassad 2-takts motorolja i för hållandet 40:1 för bästa resultat. Använd de blandningsförhållanden som visas i BRÄNSLEBLANDNINGSTABELLEN nedan.

VARNING!

 Använd aldrig oblandad bensin i apparaten. Det orsakar bestående skador på motorn och

tillverkarens garanti för produkten upphör att gälla. Använd aldrig en bränsleblandning som förvarats under längre tid än 90 dagar.

 2-taktsoljan ska vara olja av högsta klass anpassad för 2-takts luftkylda motorer och blandas i

förhållandet 40:1.

Blandning av bränsle

Tillsätt olja i godkänd bränslebehållare och häll därefter i bensin för att bensin och olja ska blandas väl. Skaka behållaren så att olja och bensin blandas.

VARNING! Vid bristfällig smörjning upphör tillverkarens garanti att gälla. Bensin och olja ska blandas i förhållandet 40:1.

Rekommenderat bränsle

Motorn är konstruerad för att fungera väl med vilken typ av bensin som helst som är avsedd för bilar, inklusive bensin med tillsatser.

Start med kall motor

1. Ställ tändlåset i “KÖR”- läge (I).

2. Tryck ca 10 gånger på flödaren.

3. Låsning av gasreglaget. Tryck in gasreglagets låsknapp, ställ in gasreglaget på fullgas, tryck in och håll inne låsknappen. Släpp upp gasreglaget. Gasreglaget står nu kvar i helt intryckt läge (fullgas).

4. Ställ choken i choke-läge.

5. Dra ca 10 gånger i startsnöret.

6. Ställ choken i mellanläge.

7. Dra i startsnöret tills motorn startar.

8. Låt motorn få tid att värmas upp och ställ därefter choken i ”FRÅN‟-läge.

Start med varm motor

Om motorn inte har varit avstängd i mer än 15–20 minuter.

1. Ställ tändlåset i “KÖR”-läge (I).

2. Lås gasreglaget.

3. Dra i startsnöret tills motorn startar.

Page 8

SVENSKA

Stoppa motorn

För att stoppa motorn och stänga av trimmern, ställ tändlåset i STOPP-läge.

Trimning

När apparaten är utrustad med skyddskåpa och trimmerhuvud trimmar den oönskat ogräs och högt gräs på ställen som är svåra att komma åt – längs staket, väggar, grunder och runt träd. Den kan även användas för att röja och ta bort växtlighet ända ned till marken, så att det blir lättare att anlägga en trädgård eller att rengöra ett visst område.

OBS! Även då man är försiktig gör trimning runt grunder, väggar av tegel eller sten, trottoarkanter osv. att trimtråden slits mer än normalt. För att mata fram ny trimtråd, tryck knappen nedtill på trimmerhuvudet mot marken medan trimmerhuvudet roterar.

Trimning/klippning

Sväng trimmern som en lie från ena sidan till den andra. Luta inte trimmerhuvudet när du gör det. Pröva på ett ställe för att fastställa lämplig klipphöjd. Håll trimmerhuvudet på samma höjd för att klippningen ska bli jämn

Kort trimning

Håll trimmern rakt fram med lite lutning så att trimmerhuvudets underdel är ovanför marken och tråden får kontakt vid önskad klipphöjd. Klipp alltid bort från användaren. Dra inte trimmern mot dig själv.

Trimning av staket och grunder

För trimmern runt tråd- och stolpstaket, stenmurar och grunder så att den klipper nära utan att tråden slår i hindret. Kommer tråden i kontakt med sten, tegelmurar eller grunder kommer den att gå av eller trasas sönder. Slår tråden runt staket går den av.

Trimning runt träd

Trimma försiktigt runt trädstammar så att tråden inte kommer i kontakt med barken. Gå runt trädet och trimma från vänster till höger. Närma dig gräs och ogräs med spetsen av tråden och luta trimmerhuvudet något framåt.

OBS! Svep inte med trimmern Att svepa betyder att man lutar trimmerhuvudet för att svepa bort skräp från gångar m.m. Trimmern är ett kraftfullt verktyg och småsten och annat skräp kan kastas 15 meter eller mer och orsaka personskada eller skada på egendom i närheten, som bilar, hus och fönster.

UNDERHÅLL

Luftfilter

Rengöring av luftfiltret:

1. Avlägsna luftfilterkåpan.

2. Ta ut luftfiltret ur sin hållare. Byt filter om det är slitet, trasigt eller inte kan göras rent.

3. Tvätta filtret med tvållösning och vatten.

4. Låt filtret lufttorka.

5. Sätt tillbaka allt på plats.

VARNING! Använd ALDRIG trimmern utan luftfiltret, annars kommer damm och smuts att sugas in i motorn och skada den. Luftfiltret måste hållas rent. Montera ett nytt filter om det skadas.

Tanklock/bränslefilter

Håll luftningshålet på tanklocket rent från skräp

1. Lyft ut bränsleslang och filter ur tanken. En ståltråd med en krok eller ett gem fungerar bra.

2. Dra av bränslefiltret med en vridrörelse.

3. Byt bränslefilter.

VIKTIGT! Töm apparaten på bränsle och förvara den i godkänd behållare innan du börjar med detta förfarande. Öppna tanklocket långsamt för att släppa ut eventuellt övertryck som kan ha byggts upp i bränsletanken.

Page 9

SVENSKA

Justering av förgasare

Förgasaren kommer inställd från fabrik för att fungera optimalt. Ta med din trimmer till auktoriserad serviceverkstad om ytterligare inställning behövs.

Övrigt

 Rengör apparatens utsida.  Töm ut bränslet ur tanken.  Starta motorn efter att bränslet tömts ut.  Kör motorn på tomgång tills den stannar. Då töms förgasaren på bränsle.  Låt motorn svalna (omkr. fem minuter).  Ta bort tändstiftet med hjälp av en tändstiftsnyckel.  Häll i en tesked ren 2-taktsolja i förbränningsrummet. Dra sakta i startsnöret flera gånger så att de

inre komponenterna smörjs. Sätt tillbaka tändstiftet.

 Förvara apparaten svalt och torrt på behörigt avstånd från gnistkälla som oljebrännare,

varmvattenberedare el. dyl.

Använda trimmern efter förvaring

 Ta bort tändstiftet.  Dra kraftigt i startsnöret för att få ut överflödig olja ur förbränningsrummet.  Rengör och kontrollera elektrodavstånd på tändstiftet eller byt det mot ett nytt med rätt avstånd.  Gör apparaten klar att använda.  Fyll bränsletanken med rätt oljeblandad bensin. Se avsnittet om bränsle och smörjning.

Page 10

SVENSKA

FELSÖKNING

Med reservation för tryckfel och konstruktionsändringar som vi inte kan råda över. Vid eventuella problem, kontakta vår serviceavdelning på telefon: 0200-88 55 88. Jula AB, Box 363, 532 24 SKARA www.jula.se

Problem

Orsak

Åtgärd

Apparaten startar inte eller startar men vill inte gå.

 Fel startförfarande.  Förgasaren inställd för fel

blandning.

 Smutsigt tändstift.  Slut på bränslet.  Startbränslepumpen har inte

tryckts tillräckligt många gånger.

 Följ anvisningarna i

bruksanvisningen.

 Låt ett auktoriserat servicecenter

justera förgasaren.

 Rengör/kontrollera

elektrodavstånd eller byt tändstift.

 Fyll bränsletanken med bränsle

av rätt blandning.

 Tryck på startbränsleblåsan

ordentligt och långsamt 10 gånger.

Apparaten startar men motorn har dålig effekt.

 Bränslefiltret är igentäppt.  Felaktigt reglageläge.  Gnistskyddsskärmen är smutsig.  Smutsigt luftfilter.  Förgasaren inställd för fel

blandning.

 Byt bränslefilter.  Ställ i läget RUN (KÖR).  Byt gnistskyddsskärm.  Ta bort, rengör och sätt tillbaka

filtret.

 Låt ett auktoriserat servicecenter

justera förgasaren.

Motorn hackar.

 Förgasaren inställd för fel

blandning.

 Luftfiltret är igentäppt.  Gammalt bränsle eller

felaktig blandning.

 Låt ett auktoriserat servicecenter

justera förgasaren.

 Byt eller rengör luftfiltret.  Töm bränsletanken/fyll på ny

bränsleblandning.

Ingen effekt vid belastning.

 Förgasaren inställd för fel

blandning.

 Gammalt bränsle eller

felaktig blandning.

 Luftfiltret är igentäppt.  Smutsigt tändstift.

 Låt ett auktoriserat servicecenter

justera förgasaren.

 Töm bränsletanken (se

förvaring)/fyll på ny bränsleblandning.

 Byt eller rengör luftfiltret.  Byt eller rengör tändstiftet.

Går ojämnt.

 Fel elektrodavstånd på

tändstiftet.

 Gnistskyddet igentäppt.  Smutsigt luftfilter.

 Rengör/kontrollera

elektrodavstånd eller byt tändstift.

 Rengör eller byt gnistskyddet.  Rengör eller byt luftfiltret.

För mycket rök i avgaserna.

 Förgasaren inställd för fel

blandning.

 Fel bränsleblandning.

 Låt ett auktoriserat servicecenter

justera förgasaren.

 Använd rätt bränsleblandning

(blandning 40:1).

Page 11

NORSK

ORSK

SIKKERHETSANVISNINGER

Les bruksanvisningen nøye før bruk!

Samtlige sikkerhetsregler og instruksjoner må leses.

Arbeidsplassen

 Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.  Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare

væsker, gasser eller støv.

 Hold barn og andre personer unna når du bruker verktøyet. Forstyrrelser kan føre til at du mister

kontrollen over apparatet.

Personsikkerhet

 Verktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av

narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

 Bruk personlig verneutstyr og bruk alltid vernebriller og hørselsvern. Bruk av personlig verneutstyr

som støvmaske, sklisikre vernesko og hjelm når forholdene krever det, reduserer faren for personskader.

 Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir

sittende i elektroverktøyets bevegelige deler kan føre til personskade.

 Alltid stå trygt og med god balanse i alle situasjoner.  På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.  Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige

deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

Sikkerhet ved håndtering av bensin

ADVARSEL! Vær ekstra forsiktig ved håndtering av drivstoff. De er antennelige og dampene

er eksplosive. Følgende punkter må følges:

 Bruk kun en godkjent tank.  Ta aldri av drivstofflokket eller etterfyll bensin mens verktøyet er i gang. La motorens

eksoskomponenter kjøles ned før etterfylling.

 Ikke røyk.  Etterfyll aldri verktøyet innendørs.  Oppbevar aldri verktøyet eller drivstoffbeholdere i nærheten av åpen ild, som f.eks. en

varmtvannsbereder.

 Hvis det søles bensin må du ikke forsøke å slå på strømkilden, men få maskinen bort fra området

der det er sølt før oppstart.

 Sett alltid bensinlokket godt på igjen etter fylling.  Hvis tanken må tappes, må dette skje utendørs.

Page 12

NORSK

Ytterligere sikkerhetsinstruksjoner

ADVARSEL! Bruk ikke andre typer bensinblanding enn den som er anbefalt i denne håndboken. Bruk

aldri bensin med mindre den er godt blandet med totaktsolje. Det kan forårsake varig skade, og dette vil gjøre produsentens garanti ugyldig.  Ikke bruk sammen med andre skjæreanordninger. Bruk bare våre reservedeler og vårt tilbehør,

som er spesielt utformet for å forbedre ytelsen og for å maksimalisere sikker drift for produktene våre. Unnlatelse av dette kan føre til dårlig ytelse og mulige skader.

 Bruk bare trådhodet som leveres med dette produktet. Ikke bruk sammen med andre

skjæreanordninger. Bruk av slike anordninger gjør produsentens garanti ugyldig og kan føre til alvorlige kroppsskader.

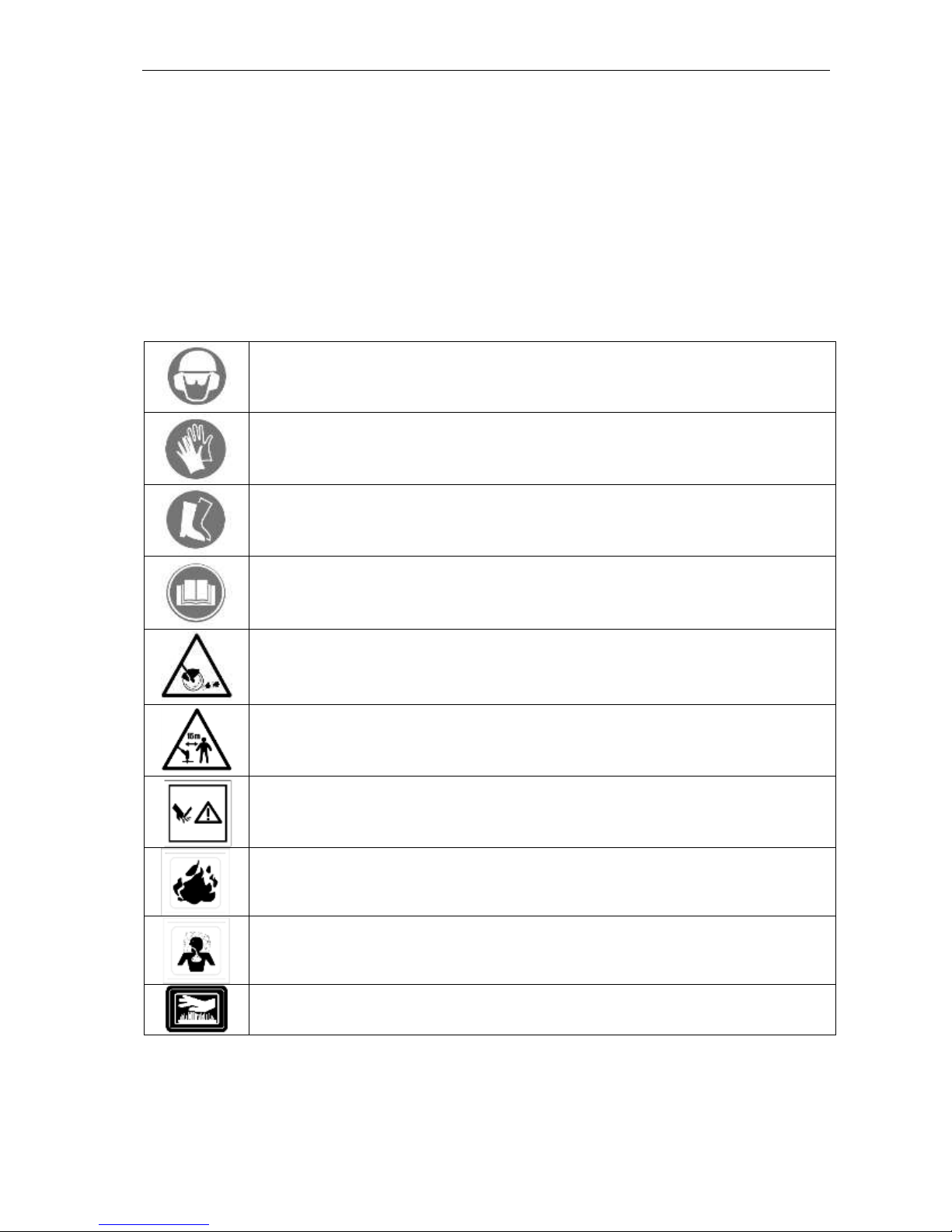

Symboler

Bruk hjelm, samt øye- og hørselsvern.

Bruk arbeidshansker.

Bruk vernesko.

Les alle sikkerhetsinstruksjoner og bruksanvisninger nøye og vær inneforstått med alle anbefalingene og instruksjonene for sikker bruk.

Advarsel! Fare for harde gjenstander.

Advarsel! Ikke la andre personer være i nærheten av grenkutteren ved start eller kutting.

Advarsel! Ikke rør.

Fjern alt som kan forårsake gnister eller flammer (dvs. røyking, åpne flammer eller verktøy som kan forårsake gnister) i områder der drivstoff blandes, helles eller oppbevares.

Avgassen er giftig og kan forårsake kvelning. Aldri ta på an varm overflate.

Page 13

NORSK

TEKNISKE DATA

Motortype

Luftkjølt, 2-takt

Motorstørrelse

25,4 cm3

Max turtall

7500 o/min

Kuttediameter

380 mm

Drivstoff, volum

0,6 l

Garantert lydeffektsnivå, LwA

110 dB(A)

Målt lydtrykksnivå, LpA

99 dB (A), K= 3 dB

Maks vibrasjonsnivå

8,3 m/s², K= 1,5 m/s²

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover igangsettingstiden).

BESKRIVELSE

1. Drivaksel

2. Sperrebryter

3. Gassavtrekker

4. Tenningsbryter

5. Sikkerhetsbryter

6. Håndtak

7. Selefeste

8. Luftfilterdeksel

9. Lokk til drivstofftank

10. Drivstofftank

11. Primer

12. Choke

13. Vern

14. Kuttetråd

MONTERING

Montering av håndtak

Montér håndtaket på holderen, og stram til skruene.

Montering av vern

Snu maskinen og montér gressvernet.

Page 14

NORSK

Montering av spole

1. Skyv den bakre flensen inn på verktøyhodet og stram til spolen.

2. Blokker verktøyhodet på samme måte som beskrevet ovenfor.

3. Vikle spolen stramt.

BRUK

Drivstoff

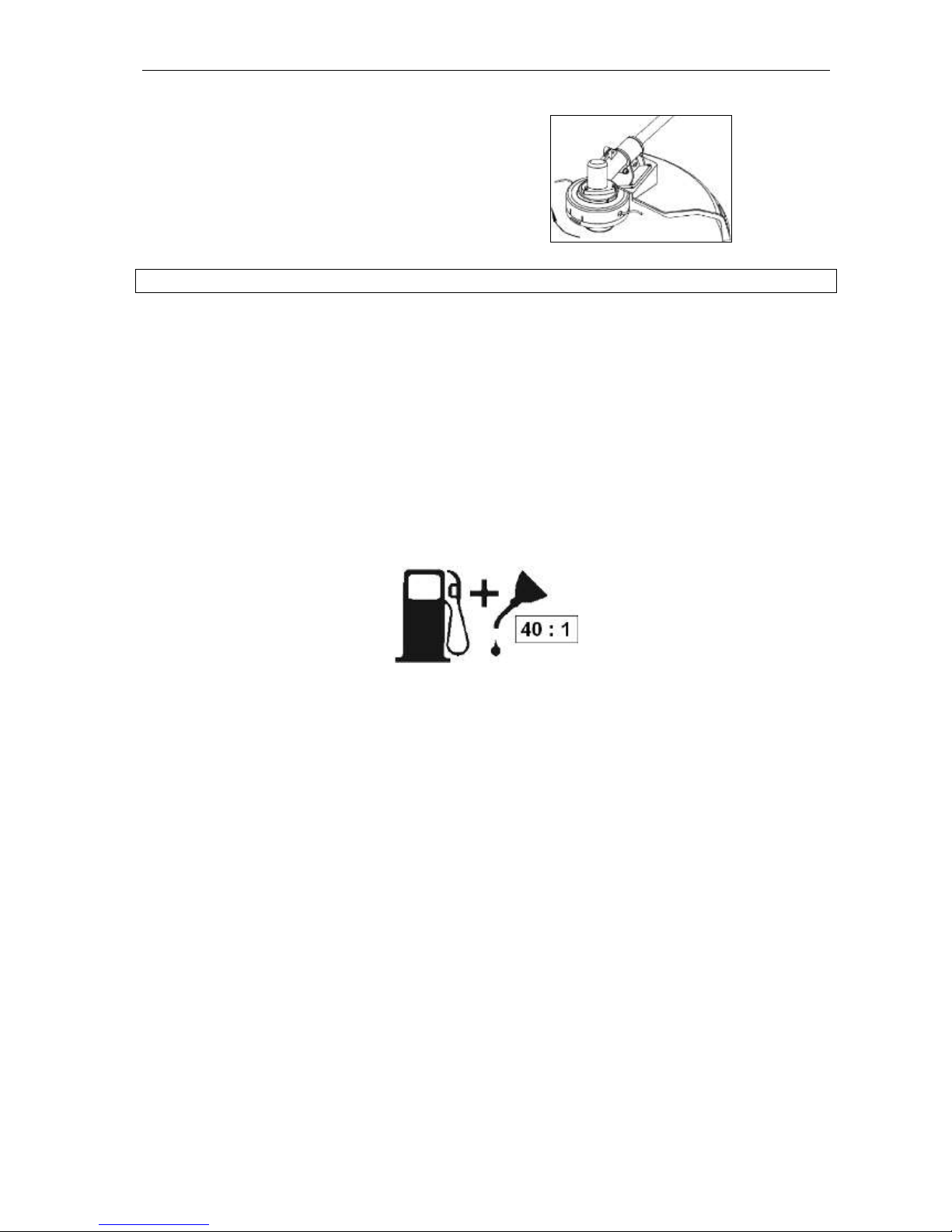

Bruk vanlig blyfri bensin blandet med 40:1 spesialberegnet totakts-motorolje for beste resultat. Bruk blandingsforhold i Seksjon BLANDINGSOVERSIKT nedenfor.

ADVARSEL!

 Bruk aldri ren bensin i maskinen. Det vil forårsake varig maskinskade og gjøre garantien på dette

produktet ugyldig. Bruk aldri en bensinblanding som har vært lagret i mer enn 90 dager.

 Totakts olje må være av høyeste kvalitet for totakts, luftventilerte motorer med blandingsforhold på

40:1.

Blanding av drivstoff

Fyll olje på en godkjent bensinkanne etterfulgt av bensin for å la bensinen få blande seg med oljen. Rist kannen for å være sikker på at den blandes godt.

ADVARSEL! Mangel på smøring gjør garantien ugyldig. Bensin og olje må blandes med et blandingsforhold på 40:1.

Anbefalt bensin

Noen vanlige bensintyper er blandet med kjemikalier slik som alkohol eller en esterblanding for å oppfylle luftrenhetsstandarder. Motoren en laget slik at den kan benytte enhver type bilbensin, inkludert de med tilsatte kjemikalier.

Å starte en kald motor

1. Sett tenningsbryteren i stillingen 'RUN (I)' (på).

2. Klem på fylleballongen ca. 10 ganger.

3. Sett gasslåsen. Trykk sperrebryteren ned, hold gassavtrekkeren i vidåpen stilling og trykk og hold gasslåsen. Slipp gassavtrekkeren. Avtrekkeren vil forbli trykket inn.

4. Åpne choken fullstendig.

5. Trekk i startsnoren ca. 10 ganger.

6. Skyv choken til midtstilling.

7. Trekk i startsnoren til motoren starter.

8. Gi trimmeren tid til å varmes opp, steng deretter choken.

Å starte på varm motor

Motoren har ikke vært avslått i mer enn 15-20 minutter.

1. Skyv tenningsbryteren til stillingen 'RUN (I)' (på).

2. Sett gasslåsen.

3. Trekk i startsnoren til motoren starter.

Page 15

NORSK

Å stanse motoren

Trimmeren stoppes ved å vri tenningsbryteren til stillingen 'STOP' (stopp).

Beskjæringsinstruksjoner

Når den er utstyrt med gressvern og trådhode vil maskinen kunne få bort alt stygt ugress og gresstufser fra steder som er vanskelig å komme til - langs gjerder, murer, grunnmurer og rundt trær. Den kan også brukes til å 'skalpere', for å fjerne plantevekst helt ned til bakken. På denne måten kan en hage lettere bli klargjort eller et området bli rensket opp. OBS! Arbeid rundt grunnmurer, steinmurer og kantstein vil, selv med forsiktig bruk, føre til at tråden slites. For å føre frem mer tråd, trykker du spoleknappen mot bakken mens trimmeren roterer.

Trimme / klippe

Sving trimmeren fra side til side som om det var en ljå. Ikke still trådhodet på skrå ved denne fremgangsmåten. Forsøk først et lite stykke for å få til riktig kuttehøyde. Hold trådhodet på samme nivå for å få til et jevnt resultat.

Tettere trimming

Hold trimmeren rett foran deg med en liten skråstilling, slik at undersiden av trådhodet er over bakken og tråden berører bakken på riktig sted. Skjær alltid bort fra brukeren. Ikke trekk trimmeren mot brukeren.

Trimming langs gjerde/grunnmur

Gjør trimm ingen langs gjerder, steinmurer og grunnmurer langsomt for å skjære uten å piske tråden mot hindringen.Hvis tråden kommer i kontakt med stein, murer eller grunnmurer, rives den av eller slites den opp. Hvis tråden slås over et stålgjerde ryker den.

Trimming rundt trær

Trimming rundt trær må gjøres forsiktig slik at tråden ikke kommer i kontakt med barken. Gå rundt treet mens du trimmer fra venstre til høyre. Gå nærmere gress eller ugress med tuppen av tråden og still trådhodet litt forover på skrå.

OBS! Ikke 'fei' med trimmeren Feiing sikter til å stille trådhodet på skrå for å feie rusk bort fra gangstier osv. Trimmeren er et kraftig verktøy og små stein og annet rusk kan slenges over 15 meter bort, noe som kan føre til skader på biler, hus og vinduer.

VEDLIKEHOLD

Luftfilter

Rengjøring av luftfilteret:

1. Ta av luftfilterdekslet.

2. Løft luftfilteret ut av holderen. Sett inn et nytt filter dersom det er slitt, revet, ødelagt eller umulig å gjøre rent.

3. Vask filteret i såpevann.

4. La filteret lufttørke.

5. Sett alt på plass igjen.

ADVARSEL! Aldri benytt trimmeren uten luftfilteret. Det vil medføre at støv og rusk kan suges inn i motoren og skade den. Luftfilteret må holdes rent. Hvis det blir skadet, installér et nytt filter.

Tanklokk/bensinfilter

Hold lufteåpningen på bensinlokket rent.

1. Løft bensinledning og -filter ut av tanken. Det enkleste er å bruke et ståltråd med en hake eller en binders.

2. Dra av bensinfilteret med en dreiende bevegelse.

3. Sett på et nytt bensinfilter.

VIKTIG! Fjern bensin fra enheten og lagre i en godkjent beholder før du starter denne prosedyren. Åpne bensinlokket sakte for å slippe ut trykk som kan ha bygget seg opp i tanken.

Page 16

NORSK

Justering av forgasseren

Forgasseren er forhåndsinnstilt på fabrikken for optimal ytelse. Hvis ytterligere justeringer er nødvendige, ta med blåseren til et godkjent verksted.

Generell

 Vask utsiden av enheten.  Start motoren etter at tanken er tom.  Tøm tanken for bensin. La motoren gå inntil den stopper. Dette vil tømme forgasseren for bensin. -

La motoren kjøle seg ned (omtrent 5 minutter).

 Fjern tennpluggen ved hjelp av en ten npluggsnøkkel.  Hell en teskje med ren totaktsolje i forbrenningskammeret. Dra sakte i startsnoren flere ganger for

å dekke innsiden. Sett tennpluggen inn igjen.

 Lagre maskinen på et kaldt, tørt sted. Må ikke lagres i nærheten av antenningskilder slik som

oljebrennere, vannkokere osv.

Ta maskinen ut fra lagring

 Fjern tennpluggen.  Rykk hardt i startsnoren for å renske ut overflødig olje fra forbrenningskammeret.  Rens/justér tennpluggen eller sett inn en ny tennplugg med den korrekte avstanden.  Fyll bensintanken med den korrekte bensinblandingen. Se avsnittet 'Bensin og olje'.

Page 17

NORSK

FEILSØKING

Problem

Årsak

Løsning

Maskinen vil ikke starte eller starter men stopper igjen.

 Mangelfull startprosedyre.  Gal blandingsinnstilling til

forgasseren.

 Skitten tennplugg.  Tom bensintank.  Fyllingsputen ikke presset

nok ganger.

 Følg instruksjonene i

Instruksjonshåndboken.

 Få forgasseren justert ved et

godkjent verksted.

 Rens/justér tennpluggen eller

bytt den.

 Fyll tanken med korrekt

bensinblanding.

 Press fyllingsputen sakte helt inn

10 ganger.

Enheten starter, men motoren går på lav styrke.

 Bensinfilteret er tett.  Gal chokeposisjon.  Skitten gnistfangerskjerm.  Skittent luftfilter.  Gal innstilling av

forgasserblandingen.

 Bytt bensinfilteret.  Sett innstillingen til posisjonen

KJØR.

 Bytt gnistfangerskjerm.  Fjern, rens og gjeninstaller

filteret.

 Juster forgasseren på et

godkjent verksted.

Motoren hakker.

 Gal innstilling av

forgasserblandingen.

 Luftfilteret er tett.  Gammel eller feilaktig

blandet bensinblanding.

 Få forgasseren justert ved et

godkjent verksted.

 Gjeninstaller eller rens luftfilteret.  Tøm bensintanken / fyll på ny

bensinblanding.

Motoren stopper ved belastning.

 Gal innstilling av

forgasserblandingen.

 Gammel eller feilaktig

bensinblanding.

 Luftfilteret er tett.  Skitten tennplugg.

 Få forgasseren justert ved et

godkjent verksted.

 Tøm bensintanken (se Lagring) /

fyll på ny bensinblanding.

 Gjeninstaller eller rens luftfilteret.  Gjeninstaller eller rens

tennpluggen.

Motoren går ujevnt.

 Gal avstand på

tennpluggen.

 Tett gnistfanger.  Skittent luftfilter.

 Rens/justér tennpluggen eller

bytt den.

 Rens eller bytt gnistfangeren.  Rens eller bytt luftfilteret.

Røkdannelse.

 Gal innstilling av

forgasserblandingen.

 Gal bensinblanding.

 Få forgasseren justert ved et

godkjent verksted.

 Bruk korrekt

bensinblandingsforhold (40:1).

Med forbehold om trykkfeil og konstruksjonsendringer utenfor vår kontroll. Ved eventuelle problemer, kontakt vår serviceavdeling på telefon: 67 90 01 34. Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG www.jula.no

Page 18

POLSKI

ZASADY BEZPIECZEŃSTWA

Przed użyciem uważnie przeczytaj instrukcję obsługi

Dokładnie zapoznaj się ze wszystkimi przepisami bezpieczeństwa i innymi wskazówkami

Miejsce pracy

 Zapewnij czystość i dobre oświetlenie w miejscu pracy. Nieporządek i złe oświetlenie w miejscu

pracy zwiększają ryzyko wypadków.

 Nie używaj narzędzia w otoczeniu zagrożonym wybuchem, np. w pobliżu łatwopalnych płynów,

gazów lub pyłów. Narzędzie wytwarza iskry powodujące zapłon pyłów lub oparów.

 Podczas pracy z narzędziem dzieci i osoby postronne powinny przebywać w bezpiecznej

odległości. Chwila nieuwagi może spowodować utratę kontroli nad urządzeniem.

Bezpieczeństwo osobiste

 Zachowuj czujność. Skoncentruj się na tym, co robisz i kieruj się zdrowym rozsądkiem podczas

pracy z narzędziem. Nie używaj narzędzia w przypadku zmęczenia lub pod wpływem narkotyków, alkoholu czy leków. Chwila nieuwagi podczas pracy z narzędziem może spowodować poważne obrażenia ciała.

 Używaj wyposażenia ochronnego i zawsze noś okulary ochronne i środki ochrony słuchu. Takie

środki ochrony indywidualnej jak: maska, antypoślizgowe obuwie oraz kask ochronny, stosowane w zależności od przeznaczenia narzędzia, zmniejszają ryzyko odniesienia obrażeń ciała.

 Przed uruchomieniem urządzenia usuń narzędzia regulujące i klucze. Klucze pozostawione na

obracającej się części urządzenia mogą spowodować obrażenia ciała.

 Nie pochylaj się zbytnio do przodu. We wszystkich sytuacjach stój pewnie i zachowuj równowagę.

Zapewnia to lepszą kontrolę elektronarzędzia w nieprzewidzianych sytuacjach.

 Noś odpowiednią odzież. Nie noś luźnych ubrań ani biżuterii. Trzymaj włosy, ubranie i rękawice

z daleka od ruchomych części urządzenia. Luźne ubrania, ozdoby i długie włosy mogą zostać wciągnięte przez ruchome części.

Instrukcje bezpieczeństwa dotyczące benzyny

OSTRZEŻENIE! Zachowaj szczególną ostrożność, wykonując czynności związane

z paliwami. Są one łatwopalne, a ich opary wybuchowe. Należy wziąć pod uwagę następujące punkty:

 Do przechowywania paliwa używaj wyłącznie atestowanych pojemników.  Nigdy nie odkręcaj korka wlewu paliwa i nie dolewaj paliwa, jeśli silnik pracuje. Odczekaj, aż układ

wydechowy silnika ostygnie, zanim zatankujesz paliwo.

 Nie pal.  Nigdy nie tankuj wewnątrz pomieszczeń.  Nigdy nie przechowuj urządzenia ani zbiornika paliwa w pomieszczeniach, w których znajduje się

otwarty płomień, np. podgrzewacz wody.

 W przypadku rozlania paliwa nie próbuj uruchamiać urządzenia, lecz najpierw odsuń je od miejsca,

gdzie paliwo zostało rozlane.

 Zawsze po zatankowaniu nałóż korek wlewu paliwa z powrotem i porządnie go dokręć.  Opróżniania zbiornika paliwa należy dokonywać na zewnątrz pomieszczeń.

Page 19

POLSKI

Dodatkowe przepisy bezpieczeństwa

OSTRZEŻENIE! Nie używaj innego paliwa niż zalecane w tej instrukcji. Stosuj się do wskazówek

podanych w akapicie „Paliwo i smarowanie” w niniejszej instrukcji.

 Benzynę należy zawsze odpowiednio wymieszać z olejem do silników dwusuwowych.

W przeciwnym razie mogą nastąpić trwałe uszkodzenia silnika i utrata gwarancji producenta.

 Nie używaj innych narzędzi tnących jako akcesoriów. Używaj wyłącznie oryginalnych części

zamiennych i akcesoriów, które zostały specjalnie opracowane, aby naszym produktom zapewnić najlepsze osiągi i najwyższy poziom bezpieczeństwa. W przeciwnym razie istnieje ryzyko słabych osiągów, a w najgorszym przypadku powstania obrażeń ciała. Używaj wyłącznie głowicy żyłkowej dostarczanej z produktem. Nie używaj innych akcesoriów jako narzędzi tnących. Używanie innych akcesoriów może doprowadzić do utraty ważności gwarancji producenta oraz poważnych obrażeń ciała.

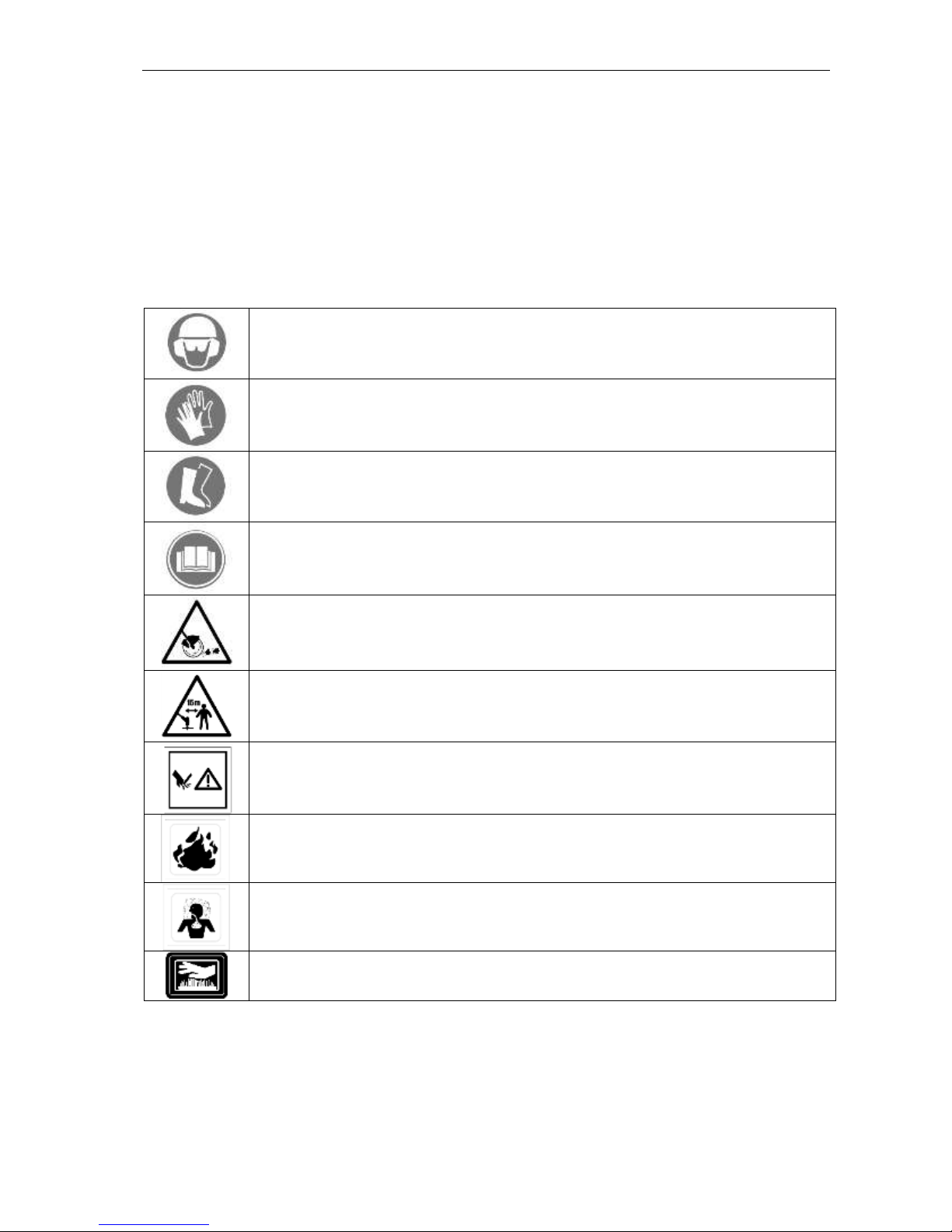

Symbole

Stosować ochronę głowy, oczu i uszu.

Nosić rękawice ochronne.

Nosić obuwie ochronne.

Przed rozpoczęciem korzystania z produktu należy dokładnie zapoznać się z wszystkimi zaleceniami i instrukcjami dotyczącymi bezpieczeństwa pracy.

Ostrzeżenie! Ryzyko zranienia przez twarde przedmioty.

Ostrzeżenie! Podczas uruchamiania i cięcia należy zapobiegać zbliżaniu się osób

postronnych do wykaszarki do krzewów.

Ostrzeżenie! Nie dotykać.

Wyeliminować wszystkie źródła iskier lub zapłonu (np. papierosy, otwarty ogień lub narzędzia powodujące powstawanie iskier) w miejscach, w których miesza się, nalewa

lub przechowuje paliwo.

Spaliny są toksyczne; ich wdychanie może doprowadzić do uduszenia. Nie dotykać gorących powierzchni.

Page 20

POLSKI

DANE TECHNICZNE

Typ silnika

Chłodzony powietrzem, dwusuwowy

Pojemność silnika

25,4 cm3

Maksymalna prędkość obrotowa

7500 obr./min

Średnica koszenia

380 mm

Pojemność zbiornika paliwa

0,6 l

Gwarantowany poziom mocy akustycznej, LwA

110 dB(A) Poziom ciśnienia akustycznego, LpA

99 dB(A), K = 3 dB

Maksymalny poziom drgań

8,3 m/s2, K = 1,5 m/s2

Zawsze używaj środków ochrony słuchu!

Deklarowana wartość drgań, która została zmierzona zgodnie ze standardową metodą testową, może zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny narażenia się na działanie drgań.

OSTRZEŻENIE! Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od sposobu posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy zidentyfikować te środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu roboczego, jak również czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchowym) wymagane są, aby chronić użytkownika.

OPIS

1. Jednostka wału napędowego

2. Wyłącznik blokujący

3. Dźwignia przepustnicy

4. Blokada zapłonu

5. Wyłącznik bezpieczeństwa

6. Kierownica

7. Zaczep na szelki

8. Pokrywa filtra powietrza

9. Korek wlewu paliwa

10. Zbiornik na paliwo

11. Pompka paliwowa

12. Ssanie

13. Obudowa ochronna

14. Głowica żyłkowa

MONTAŻ

Montaż kierownicy

Umieść kierownicę na jednostce wału napędowego. Dokręć śruby montażowe.

Montaż osłony wyrzutu

Obróć podkaszarkę spodem do góry i zamontuj obudowę ochronną.

Page 21

POLSKI

Montaż głowicy żyłkowej

1. Przesuń tylny kołnierz na głowicy

wrzecionowej i pewnie przymocuj głowicę żyłkową.

2. Zablokuj głowicę wrzecionową, jak opisano powyżej.

3. Porządnie dokręć głowicę żyłkową.

OBSŁUGA

Paliwo

Aby uzyskać najlepsze efekty, stosuj bezołowiową benzynę standardową, zmieszaną z olejem do silników dwusuwowych w stosunku 40:1. Mieszanki sporządzaj w stosunku pokazanym w poniższej

TABELI MIESZANEK PALIWA.

OSTRZEŻENIE!

 Nigdy nie stosuj niezmieszanej benzyny. Doprowadzi to do trwałego uszkodzenia silnika i utraty

gwarancji producenta. Nigdy nie używaj mieszanki paliwa przechowywanej przez czas dłuższy niż

90 dni.

 Olej do silników dwusuwowych powinien być olejem najwyższej klasy, przeznaczonym do silników

dwusuwowych chłodzonych powietrzem. Mieszankę należy sporządzić w stosunku 40:1.

Mieszanie paliwa

Wlej olej do atestowanego pojemnika, a następnie dolej benzyny, tak by te dwa składniki dobrze się wymieszały. Potrząśnij pojemnikiem, aby wymieszać olej z benzyną.

OSTRZEŻENIE! W przypadku zaniedbania smarowania silnika gwarancja przestaje obowiązywać. Benzynę i olej należy zmieszać w stosunku 40:1.

Zalecane paliwo

Silnik został stworzony do pracy z każdym rodzajem benzyny przeznaczonym do samochodów, także

benzyny z dodatkami.

Rozruch zimnego silnika

1. Ustaw blokadę zapłonu w pozycji „URUCHOM” (I).

2. Naciśnij pompkę ok. 10 razy.

3. Blokada dźwigni przepustnicy. Wciśnij przycisk blokady dźwigni przepustnicy, ustaw ją na pełny

gaz, wciśnij i trzymaj wciśnięty przycisk blokady. Zwolnij dźwignię przepustnicy. Blokada przepustnicy pozostanie teraz w całkowicie wciśniętej pozycji (pełny gaz).

4. Ustaw dźwignię ssania w pozycji ssania.

5. Ok. 10 razy pociągnij za linkę rozrusznika.

6. Ustaw ssanie w pozycji środkowej.

7. Pociągnij za linkę rozrusznika, aby uruchomić silnik.

8. Odczekaj chwilę, aż silnik się rozgrzeje, a następnie przestaw ssanie w pozycję „WYŁ”.

Rozruch gorącego silnika

Jeśli silnik nie był wyłączony przez dłużej niż 15–20 minut.

1. Ustaw blokadę zapłonu w pozycji „URUCHOM” (I).

2. Zablokuj dźwignię przepustnicy.

3. Pociągnij za linkę rozrusznika, aby uruchomić silnik.

Page 22

POLSKI

Zatrzymywanie silnika

Aby zatrzymać silnik i wyłączyć podkaszarkę, ustaw blokadę zapłonu w pozycji STOP.

Podkaszanie

Gdy urządzenie zostanie wyposażone w obudowę ochronną i głowicę żyłkową, będzie nadawać się do przycinania niepożądanej i wysokiej trawy w trudno dostępnych miejscach – wzdłuż ogrodzeń, ścian, podmurówek i wokół drzew. Można go także używać do wycinania i usuwania roślinności aż do poziomu ziemi, co ułatwi założenie ogrodu lub oczyszczenie konkretnego terenu.

UWAGA! Nawet jeśli podkaszanie wokół podmurówek, ceglanych lub kamiennych ścian, krawędzi chodnika itp. wykonuje się w sposób ostrożny, żyłka zużywa się szybciej niż normalnie. Aby wysunąć nową żyłkę, uderz przyciskiem pod głowicą żyłkową o podłoże, podczas gdy głowica wciąż się obraca.

Podkaszanie/przycinanie

Wykonuj zamaszyste ruchy od jednej do drugiej strony, jak przy koszeniu kosą. Nie pochylaj głowicy żyłkowej. Przeprowadź próbę w konkretnym miejscu, aby ustalić wysokość koszenia. Trzymaj głowicę na tej samej wysokości, aby podkaszanie było równe

Krótkie strzyżenie

Trzymaj podkaszarkę prosto z niewielkim nachyleniem, tak by głowica żyłkowa znajdowała się nad ziemią, a żyłka miała kontakt z trawą na żądanej wysokości koszenia. Nigdy nie kieruj głowicy w swoją stronę. Nie przyciągaj do siebie podkaszarki.

Podkaszanie przy ogrodzeniach i podmurówkach

Prowadź podkaszarkę wzdłuż ogrodzeń z siatki, płotów, murów kamiennych i podmurówek, tak by przycinała roślinność w ich pobliżu bez uderzania w przeszkody. Jeżeli żyłka zetknie się z kamieniem, murem ceglanym lub podmurówką, może się urwać lub zostać zniszczona. Jeżeli żyłka uderzy o ogrodzenie, może się urwać.

Podkaszanie wokół drzew

Ostrożnie przycinaj roślinność wokół pni drzew, tak by żyłka nie zetknęła się z korą. Obejdź drzewo wokół i przycinaj od lewej do prawej strony. Trawę i chwasty dotykaj końcówką żyłki, przechylając głowicę nieco

do przodu. UWAGA! Nie zamiataj podkaszarką

Przez zamiatanie rozumie się przechylanie głowicy żyłkowej, aby usunąć śmieci ze ścieżek itd.

Podkaszarka jest narzędziem o dużej mocy, w związku z czym małe kamyki i inne śmieci mogą zostać wyrzucone na 15 metrów lub dalej i spowodować obrażenia ciała lub uszkodzenia pobliskiego mienia, np.

samochodów, domów, okien.

KONSERWACJA

Filtr powietrza

Czyszczenie filtra powietrza:

1. Zdejmij pokrywę filtra powietrza.

2. Wyjmij filtr z uchwytu. Wymień filtr, jeżeli jest zużyty, zepsuty, uszkodzony lub gdy jego wyczyszczenie jest niemożliwe.

3. Wyczyść filtr roztworem mydła i wodą.

4. Wysusz filtr na powietrzu.

5. Zamontuj z powrotem wszystkie części.

OSTRZEŻENIE! NIGDY nie używaj podkaszarki bez filtra powietrza, w przeciwnym razie do silnika dostaną się pył i brud, które go uszkodzą. Filtr powietrza musi być utrzymywany w czystości.

W przypadku uszkodzenia filtra zamontuj nowy.

Korek wlewu paliwa / filtr paliwa

Nie pozwól, by śmieci zatkały otwór wentylacyjny korka wlewu paliwa

1. Wyjmij przewód paliwa i filtr ze zbiornika. Przyda się do tego stalowy drut z hakiem lub spinacz.

2. Zdejmij filtr paliwa, wykręcając go.

Page 23

POLSKI

3. Wymień filtr paliwa.

WAŻNE! Zanim rozpoczniesz wykonywanie tej czynności, opróżnij urządzenie z paliwa i przechowuj je w atestowanym pojemniku. Otwieraj korek wlewu paliwa powoli, aby odprowadzić ewentualne nadciśnienie, które mogło się wytworzyć w zbiorniku paliwa.

Regulacja gaźnika

Gaźnik jest fabrycznie ustawiony na optymalną pracę. Zabierz podkaszarkę do autoryzowanego warsztatu serwisowego, jeśli konieczna jest dodatkowa regulacja.

Pozostałe

 Wyczyść urządzenie od zewnątrz.  Opróżnij zbiornik z paliwa.  Uruchom silnik, aby zużyć paliwo.  Ustaw silnik na biegu jałowym i zaczekaj, aż się zatrzyma. W ten sposób gaźnik zostanie

opróżniony z paliwa.

 Odczekaj ok. pięć minut, aż silnik ostygnie.  Wykręć świecę przy pomocy klucza do świec zapłonowych.  Wlej do komory spalania łyżeczkę czystego oleju do silników dwusuwowych. Kilka razy powoli

pociągnij za linkę rozrusznika, aby nasmarować części wewnętrzne. Wkręć z powrotem świecę zapłonową.

 Urządzenie przechowuj w chłodnym i suchym miejscu w bezpiecznej odległości od przedmiotów,

które mogą wytwarzać iskry, takich jak: palniki olejowe, podgrzewacze wody itp.

Użytkowanie podkaszarki po przechowywaniu

 Wyjmij świecę zapłonową.  Energicznie pociągnij za linkę rozrusznika, aby pozbyć się nadmiaru oleju z komory spalania.  Wyczyść i sprawdź szczelinę między elektrodami świecy zapłonowej lub wymień na nową

o odpowiedniej szczelinie.

 Przygotuj urządzenie do użytku.  Wypełnij zbiornik paliwa odpowiednią benzyną zmieszaną z olejem. Zobacz akapit o paliwie

i smarowaniu.

Page 24

POLSKI

WYKRYWANIE USTEREK

Problem

Przyczyna

Sposób usunięcia

Urządzenie nie uruchamia się lub

po uruchomieniu się zatrzymuje.

 Nieprawidłowy sposób

rozruchu.

 Gaźnik ustawiony na

nieodpowiednią mieszankę.

 Zabrudzona świeca

zapłonowa.

 Brak paliwa.  Pompka gaźnika nie została

naciśnięta wystarczającą ilość razy.

 Stosuj się do wskazówek zawartych

w niniejszej instrukcji.

 Zleć autoryzowanemu serwisowi regulację

gaźnika.

 Wyczyść/sprawdź szczelinę między

elektrodami lub wymień świecę zapłonową.

 Napełnij zbiornik paliwa odpowiednią

mieszanką paliwa.

 Porządnie i powoli 10 razy naciśnij

pompkę gaźnika.

Urządzenie uruchamia się, ale silnik ma słabą

moc.

 Filtr paliwa jest niedrożny.  Regulator

w nieprawidłowym położeniu.

 Zabrudzony ekran

odiskiernika.

 Zabrudzony filtr powietrza.  Gaźnik ustawiony na

nieodpowiednią mieszankę.

 Wymień filtr paliwa.  Ustaw w położeniu RUN (URUCHOM).  Wymień ekran odiskiernika.  Zdejmij, wyczyść i ponownie zamontuj filtr.  Zleć autoryzowanemu serwisowi regulację

gaźnika.

Silnik zacina się.

 Gaźnik ustawiony na

nieodpowiednią mieszankę.

 Filtr powietrza jest

niedrożny.

 Stare paliwo lub

nieprawidłowa mieszanka.

 Zleć autoryzowanemu serwisowi regulację

gaźnika.

 Wymień lub wyczyść filtr powietrza.  Opróżnij zbiornik paliwa / uzupełnij nową

mieszanką paliwa.

Brak mocy przy obciążeniu.

 Gaźnik ustawiony na

nieodpowiednią mieszankę.

 Stare paliwo lub

nieprawidłowa mieszanka.

 Filtr powietrza jest

niedrożny.

 Zabrudzona świeca

zapłonowa.

 Zleć autoryzowanemu serwisowi regulację

gaźnika.

 Opróżnij zbiornik paliwa (zobacz akapit

o przechowywaniu) / uzupełnij nową mieszanką paliwa.

 Wymień lub wyczyść filtr powietrza.  Wymień lub wyczyść świecę zapłonową.

Silnik pracuje nierówno.

 Nieprawidłowa szczelina

między elektrodami świecy zapłonowej.

 Niedrożny odiskiernik.  Zabrudzony filtr powietrza.

 Wyczyść/sprawdź szczelinę między

elektrodami lub wymień świecę zapłonową.

 Wyczyść lub wymień odiskiernik.  Wyczyść lub wymień filtr powietrza.

Zbyt dużo dymu

w spalinach.

 Gaźnik ustawiony na

nieodpowiednią mieszankę.

 Nieodpowiednia mieszanka

paliwa.

 Zleć autoryzowanemu serwisowi regulację

gaźnika.

 Stosuj właściwą mieszankę paliwa

(stosunek 40:1).

Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które są od nas niezależne. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem:

801 600 500. Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl

Page 25

ENGLISH

SAFETY INSTRUCTIONS

Read the Operating Instructions carefully before use!

Study all the safety warnings and instructions carefully

Work area

 Keep the work area tidy and well lit. Dark and cluttered work areas increase the risk of accidents

and injuries.

 Do not work with tools in an area where there is risk of explosion, where there are flammable

liquids, gases or dust. Tools produce sparks that can ignite dust and fumes.

 Keep children and onlookers at a safe distance when working with the machine. A moment of

inattention can cause you to lose control of the machine.

Personal safety

 Pay attention to what you are doing. Concentrate on what you are doing and use your common

sense when working with the machine. Never use the machine if you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while you are working with the machine can result in serious personal injury.

 Use safety equipment and always wear eye and ear protection. Depending on what the machine is

to be used for, safety equipment such as breathing masks, non-slip safety shoes and protective helmets will reduce the risk of personal injury.

 Remove any adjusting tools or spanners before starting the machine. Spanners left in place and

connected to a moving part of the machine can result in personal injury.

 Do not overreach. Always keep a good footing and balance in all situations. This

will ensure better control of the power tool in unexpected situations.

 Wear appropriate clothing. Do not wear loose-fitting clothing or jewellery. Keep hair, clothing and

gloves away from moving parts. Loose-fitting clothing, jewellery and long hair can get caught in moving parts.

Safety warnings concerning petrol

WARNING: Observe extra care when handling the fuel. It is flammable and the fumes are

explosive. Pay attention to the following:

 Always use approved storage containers.  Never remove the fuel tank cap or fill up with petrol when the engine is running. Allow the exhaust

system on the engine to cool before filling up with fuel.

 Do not smoke.  Never fill up with fuel indoors.  Never store the machine or fuel tank indoors where there is a naked flame nearby, e.g. a hot water

heater.

 If you spill any fuel, do not try to start the machine until you have moved it away from the place

where you spilled the fuel.

 Always replace the filler cap and tighten it properly after filling up with fuel.  If you need to empty the fuel tank, do this outside.

Page 26

ENGLISH

Extra safety instructions

WARNING! Only use the fuel recommended in this manual. Carefully follow the instructions in the section

Fuel and Lubrication in the manual.  The petrol must always be correctly mixed with 2-stroke engine oil. Otherwise the engine can

become permanently damaged and the manufacturer's warranty will no longer be valid.

 Do not use any other cutting tools as accessories. Always use original spare parts and

accessories. These are specially designed to ensure the best performance and maximum safety when using our products. Otherwise there is a risk of inferior performance and, at worst, personal injury. Always use the trimmer head supplied with the product. Do not use any other cutting tools as accessories. The use of other accessories can void the manufacturer's warranty and can lead to serious personal injury.

Symbols

Wear head, eye and ear protection.

Wear working gloves.

Wear working shoes.

Before using this product, carefully read and understand all the safety recommendations and instructions for safe operation.

Warning! Danger for hard objects.

Warning! Do not allow other persons to be near the brush cutter when starting or cutting.

Warning! Do not touch.

Eliminate all sources of sparks or flame (i.e. smoking, open flames, or tools that can cause sparks) in the areas where fuel is mixed, poured, or stored.

The exhaust fumes are toxic and can cause suffocation. Never touch hot surface.

Page 27

ENGLISH

TECHNICAL DATA

Motor type

Air-cooled, 2-stroke engine

Displacement

25.4 cm3

Max. speed

7500 rpm

Trimming diameter

380 mm

Fuel volume

0.6 l

Guaranteed sound power level, LwA

110 dB(A)

Sound pressure level, LpA

99 dB(A), K= 3 dB

Max. vibration level

8,3 m/s², K = 1.5 m/s²

Always wear ear protection!

The declared vibration value, which has been measured by a standardised test method, can be used to compare different tools with each other and for a preliminary assessment of exposure.

WARNING! The actual vibration level when using power tools may differ from the specified maximum value, depending on how the tool is used. It is therefore necessary to determine which safety precautions are required to protect the user, based on an estimate of exposure in actual operating conditions (taking into account all stages of the work cycle, e.g. the time when the tool is switched off and when it is idling, in addition to the start-up time).

DESCRIPTION

1. Drive shaft unit

2. Catch

3. Throttle control lever

4. Ignition lock

5. Safety switch

6. Handlebar

7. Harness attachment

8. Air filter cover

9. Filler cap

10. Fuel tank

11. Primer

12. Choke

13. Safety guard

14. Trimmer head

ASSEMBLY

Fitting the handlebar

Place the handlebar on the drive shaft unit. Tighten the retaining screws.

Fitting the ejector guard

Turn the trimmer upside down and fit the safety guard.

Page 28

ENGLISH

Fitting the trimmer head

1. Push the rear flange on the spindle head and secure the trimmer head.

2. Block the spindle head as described above.

3. Tighten the trimmer head securely.

OPERATION

Fuel

Use standard unleaded petrol mixed with 2-stroke engine oil in the ratio of 40:1 for best results. Use the mixing ratio shown in the FUEL MIXTURE below.

WARNING!

 Never use unmixed petrol in the machine. This can cause permanent damage to the engine and

void the manufacturer's warranty. Never use fuel mixtures that have been stored for more than 90 days.

 The 2-stroke oil must be top-quality oil for 2-stroke air-cooled engines and mixed in a ratio of 40:1.

Mixing the fuel

Add the oil in an approved fuel container and then pour in the petrol to ensure that the petrol and oil mix well. Shake the container to mix the oil and petrol.

WARNING! The manufacturer's warranty will become void if there is inadequate lubrication. The petrol and oil must be mixed in a ratio of 40:1.

Recommended fuel

The engine is designed to function well with any type of petrol intended for cars, including petrol with additives.

Starting a cold engine

1. Set the ignition lock to RUN (I).

2. Press the primer about 10 times.

3. Locking the throttle control lever. Press in the throttle control lock button, set the throttle control to full throttle, press in and hold in the lock button. Release the throttle control lever. The throttle control now stays in fully pressed position (full throttle).

4. Set the choke in the choke position.

5. Pull the starter cord about 10 times.

6. Set the choke in the middle position.

7. Pull the starter cord until the engine starts.

8. Give the engine time to warm up and then set the choke to "OFF".

Starting a hot engine

If the engine has not been turned off for more than 15–20 minutes.

1. Set the ignition lock to RUN (I).

2. Lock the throttle control lever.

3. Pull the starter cord until the engine starts.

Page 29

ENGLISH

Stopping the engine

Set the ignition lock to STOP to stop the engine and turn off the trimmer.

Trimming

With a safety guard and trimmer head fitted, the machine can be used to trim grass in awkward places, such as along fences, walls, foundations and around trees. It can also be used to cut vegetation down to the ground to make it easier to plan a garden or clear a specific area.

Note: No matter how carefully you trim along foundations, walls and paths, the trimmer line will be exposed to more wear than normal. Feed out new trimming line by pressing the button underneath the trimmer head against the ground while the trimmer head is rotating.

Trimming/cutting

Move the trimmer like a scythe from one side to the other. Do not angle the trimmer head while doing this. Practise in a suitable place to determine the best cutting height. Hold the trimmer head at the same height to ensure the cutting is even.

Short trimming

Hold the trimmer straight forward at a slight angle so the base of the trimmer head is above the ground and the line is in contact at the required trimming height. Always trim away from yourself. Do not pull the trimmer towards yourself.

Trimming around fences and foundations

Move the trimmer around trees and fence poles, stone walls and foundations so that it trims close without the line touching. The line will break off or become torn if it comes into contact with stones, brick walls or foundations. If the line winds around the fence it will break off.

Trimming around trees

Trim carefully around the trunks of trees so that the line does not come into contact with the bark. Walk around the tree trimming from left to right. Approach grass and weeds with the tip of the line and angle the trimmer head slightly forward.

NOTE! Do not sweep with the trimmer Sweeping means angling the trimmer head to sweep away debris from paths etc. The trimmer is a powerful machine and can throw small stones and other debris 15 metres or more and cause personal injury or damage to nearby property, cars, houses and windows.

MAINTENANCE

Air filter

Cleaning the air filter:

1. Remove the air filter cover.

2. Take the air filter out of its holder. Replace the filter if it is worn, damaged or cannot be cleaned.

3. Wash the filter with soap solution and water.

4. Allow the filter to dry in the air.

5. Replace.

WARNING! NEVER use the trimmer without the air filter, otherwise dust and dirt will be sucked into the engine and damage it. The air filter must be kept clean. Fit a new filter if it gets damaged.

Filler cap/fuel filter

Keep the air vent on the filler cap free from debris.

1. Lift out the fuel hose and filter from the tank. Use a piece of steel wire with a hook or a paper clip.

2. Twist off the fuel filter.

3. Replace the fuel filter.

IMPORTANT! Empty the fuel from the machine and store it in an approved container before starting this procedure. Open the filler cap slowly to release any overpressure that may have built up in the fuel tank.

Page 30

ENGLISH

Adjusting the carburettor

The carburettor is set at the factory for optimum performance. Take your trimmer to an authorised service centre if any further adjustment is necessary.

Other information

 Clean the outside of the machine.  Drain the fuel from the fuel tank.  Start the engine after draining the fuel.  Allow the engine to idle until it stops. This will drain the fuel out of the carburettor.  Allow the engine to cool for about five minutes.  Remove the spark plug with a spark plug spanner.  Pour a teaspoon of pure 2-stroke oil into the combustion chamber. Pull the starter cord slowly a few

times to lubricate the inner components. Replace the spark plug.

 Store the machine in a cool, dry place at a safe distance from sources of sparks such as oil burners

and hot water heaters etc.

Using the trimmer after it has been stored away

 Remove the spark plug.  Pull the starter cord briskly to remove excess oil from the combustion chamber.  Clean and check the electrode gap on the spark plug, or replace with a new one with the correct

gap.

 Get the machine ready for use.  Fill the petrol tank with the correct mixture of oil and petrol. See section on fuel and lubrication.

Page 31

ENGLISH

TROUBLESHOOTING

Problem

Cause

Action

The machine will not start, or starts but will not run.

 Incorrect starting procedure.  Carburettor set for incorrect

mixture.

 Dirty spark plug.  Run out of fuel.  The primer pump has not

been pressed enough times.

 Follow the instructions in the

Operating Instructions.

 Have the carburettor adjusted by

an authorised service centre.

 Clean/check electrode gap, or

replace spark plug.

 Fill fuel tank with correct mixture

of fuel.

 Press the primer properly and

slowly 10 times.

The machine starts, but the engine has no power.

 The fuel filter is blocked.  Incorrect throttle position.  Spark arrestor guard is dirty.  Dirty air filter.  Carburettor set for incorrect

mixture.

 Replace the fuel filter.  Set in position RUN.  Replace spark arrestor guard.  Remove, clean and replace filter.  Have the carburettor adjusted by

an authorised service centre.

The engine falters.

 Carburettor set for incorrect

mixture.

 The air filter is blocked.  Old fuel or

incorrect mixture.

 Have the carburettor adjusted by

an authorised service centre.

 Replace or clean air filter.  Empty fuel tank, fill with new fuel

mixture.

No power under load.

 Carburettor set for incorrect

mixture.

 Old fuel or

incorrect mixture.

 The air filter is blocked.  Dirty spark plug.

 Have the carburettor adjusted by

an authorised service centre.

 Empty fuel tank (see storage)/fill

with new fuel mixture.

 Replace or clean air filter.  Replace or clean spark plug.

Runs unevenly.

 Incorrect electrode gap on

spark plug.

 Spark arrestor blocked.  Dirty air filter.

 Clean/check electrode gap, or

replace spark plug.

 Clean or replace spark arrestor.  Clean or replace air filter.

Too much smoke in exhaust fumes.

 Carburettor set for incorrect

mixture.

 Incorrect fuel mixture.

 Have the carburettor adjusted by

an authorised service centre.

 Use correct fuel mixture (ratio

40:1).

Subject to printing errors and design changes over which we have no control. In the event of problems, please contact our service department. www.jula.com

Page 32
