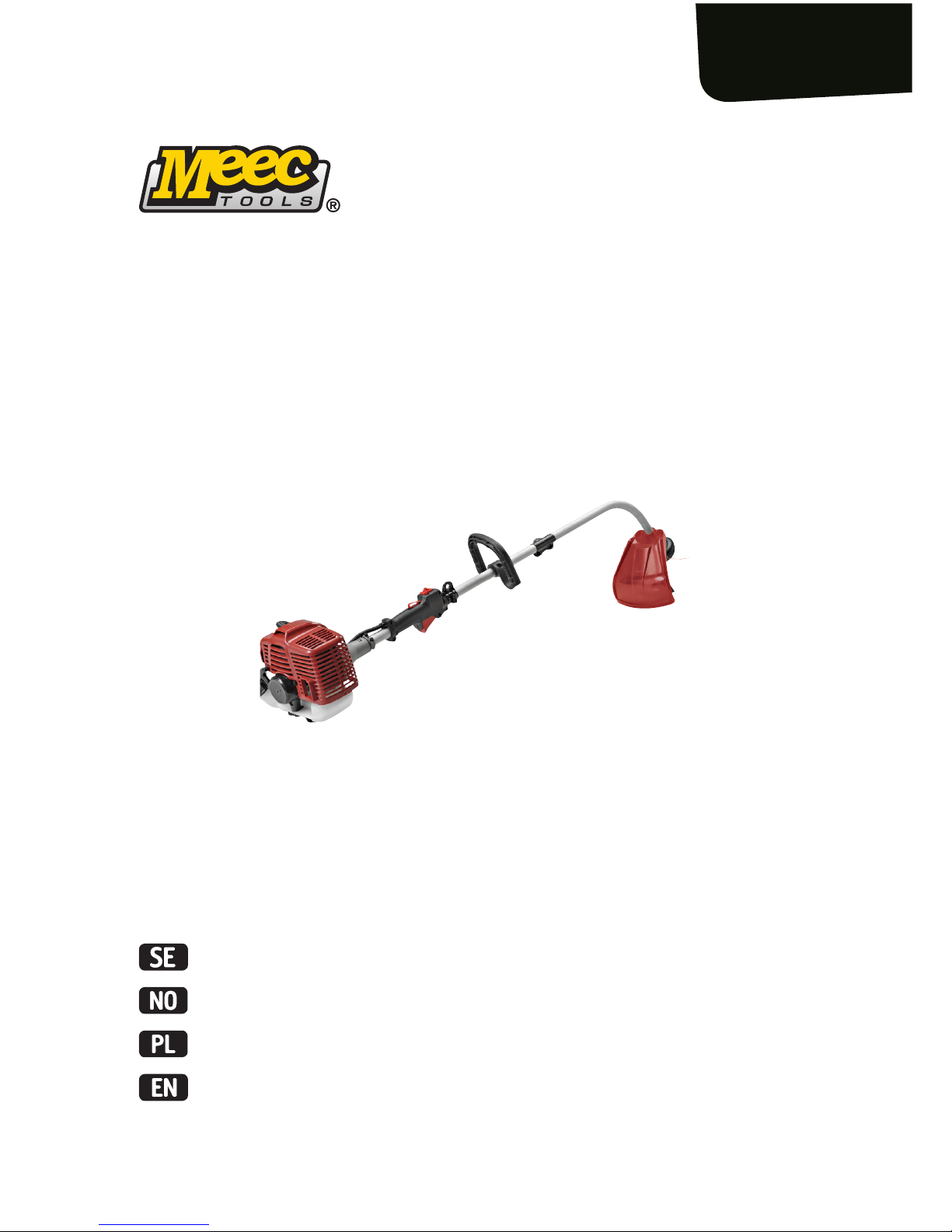

Meec tools 721-344 Instructions Manual

Bruksanvisning för grästrimmer Bruksanvisning for gresstrimmer Instrukcja obsługi podkaszarki User instructions for grass trimmer

721-344

SE - Bruksanvisning i original NO - Bruksanvisning i original PL - Instrukcja obsługi w oryginale EN - Operating instructions in original

Date of production: 2015-01-29

SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

SÄKERHETSANVISNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

PERSONLIG SKYDDSUTRUSTNING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Grundläggande säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

MASKINENS SÄKERHETSUTRUSTNING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Bränslehantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Symboler på maskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

TEKNISKA DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

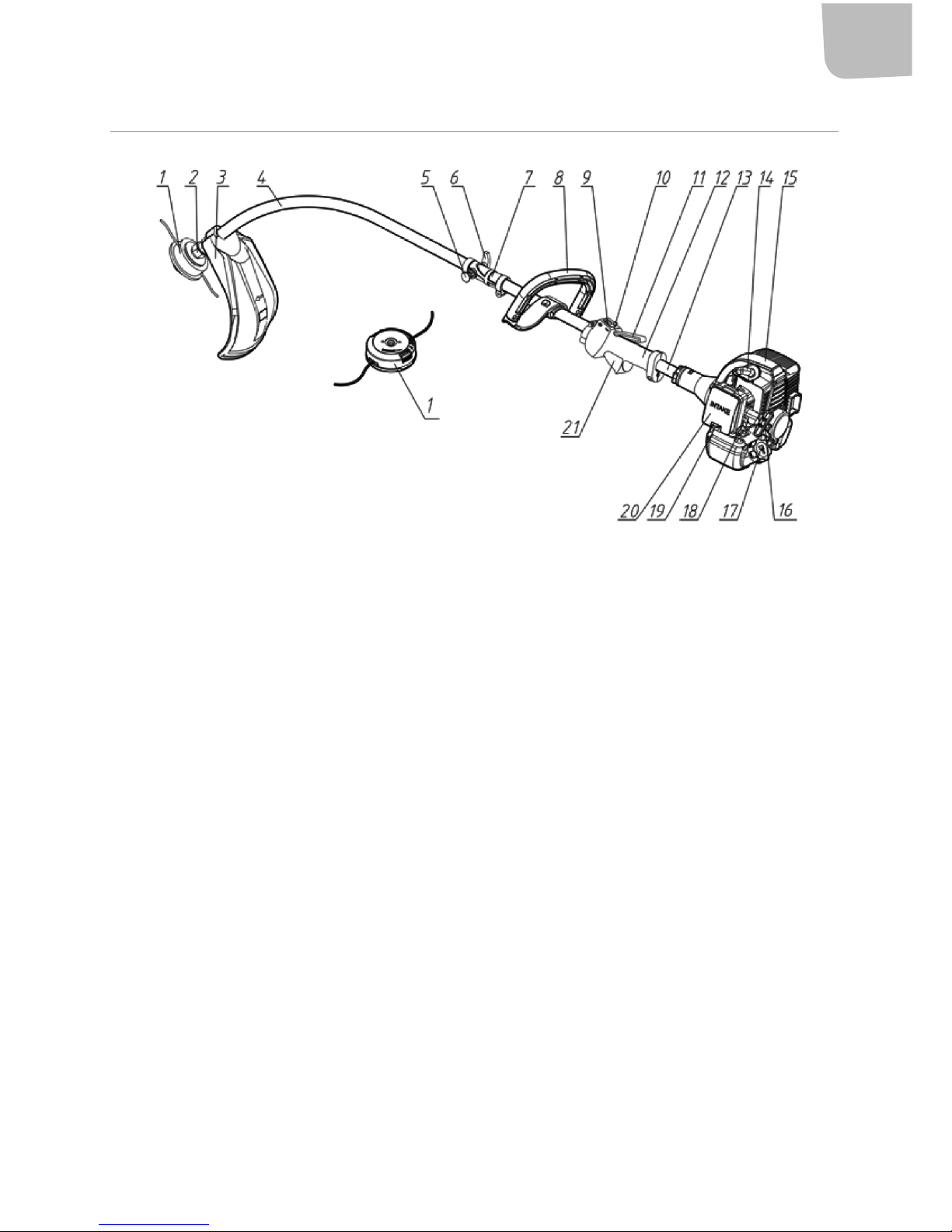

BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

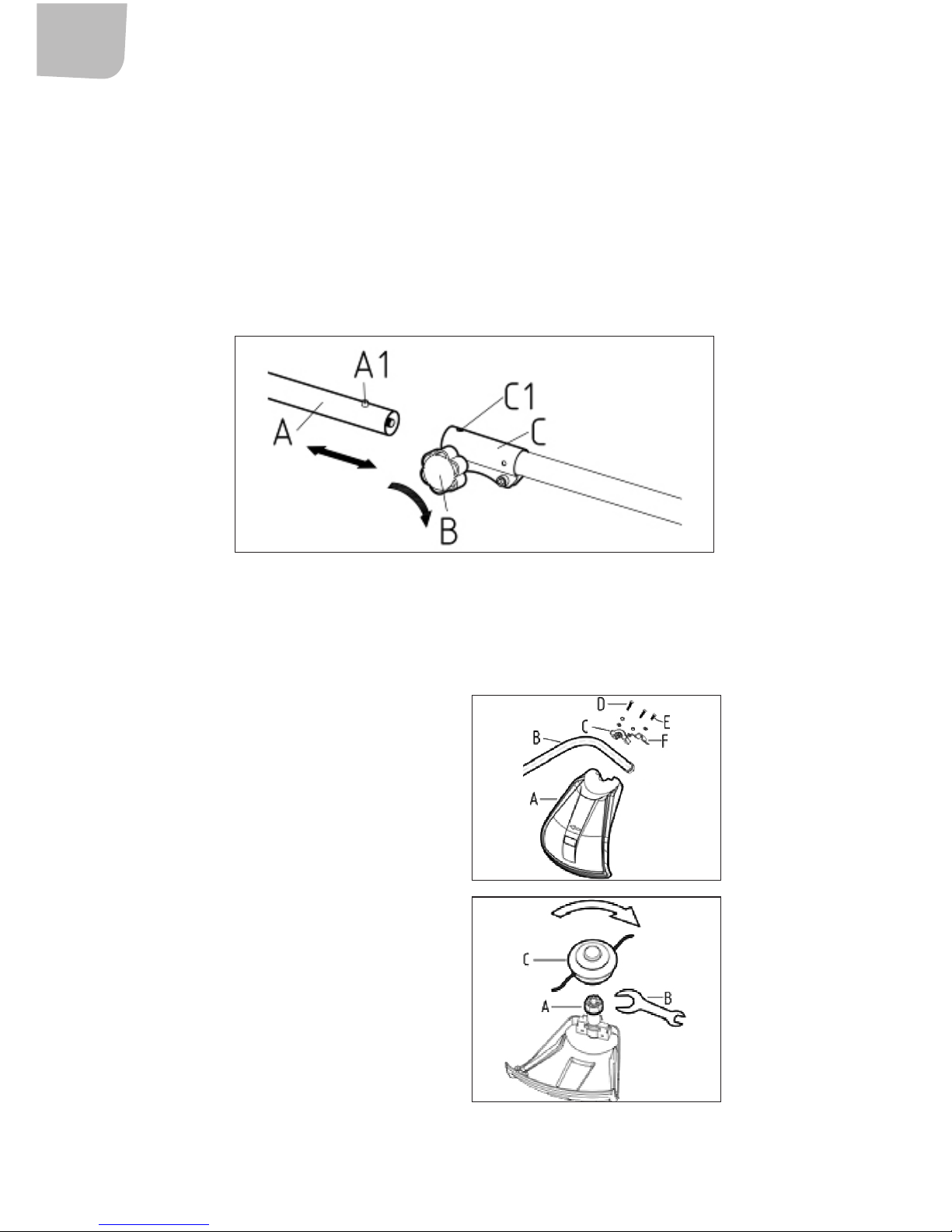

MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

HANDHAVANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

ANVÄNDNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ALLMÄNNA ARBETSINSTRUKTIONER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Grästrimning med trimmerhuvud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

UNDERHÅLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Underhållsschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

FELSÖKNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

SIKKERHETSANVISNINGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

PERSONLIG VERNEUTSTYR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Grunnleggende sikkerhetsanvisninger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

MASKINENS SIKKERHETSUTSTYR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Håndtering av drivsto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Symboler på maskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

BESKRIVELSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

HÅNDTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

BRUK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

GENERELLE ARBEIDSINSTRUKSJONER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Gresstrimming med trimmerhode. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

VEDLIKEHOLD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Vedlikeholdsskjema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

FEILSØKING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

POLSKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

ZASADY BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

ŚRODKI OCHRONY INDYWIDUALNEJ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Podstawowe zasady bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

ZABEZPIECZENIA URZĄDZENIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Obchodzenie się z paliwem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Symbole na urządzeniu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

OPIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

MONTAŻ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

OBSŁUGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Sposób użycia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

OGÓLNE METODY PRACY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

Podkaszanie trawy głowicą żyłkową. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

KONSERWACJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Schemat konserwacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

WYKRYWANIE USTEREK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

PERSONAL PROTECTIVE EQUIPMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Basic safety rules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

THE MACHINE’S SAFETY EQUIPMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Handling fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Symbols on the machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

OPERATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

GENERAL WORKING INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Grass trimming with a trimmer head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

Maintenance schedule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

VIKTIGT!

• Maskinen är endast avsedd för grästrimning och buskröjning.

• De enda tillbehör som kan användas med den här maskinen är de trimmerhuvuden som rekommenderas av återförsäljaren.

• Maskinen får aldrig användas av en person som är trött, sjuk, alkoholpåverkad eller har tagit mediciner som kan påverka syn, omdöme eller koordination.

• Bär personlig skyddsutrustning.

• Använd aldrig en maskin som på något sätt har modierats i förhållande till originalspecikationerna.

• Använd aldrig en maskin som inte fungerar korrekt. Alla kontroller, allt underhåll och alla serviceinstruktioner som beskrivs i den här bruksanvisningen måste utföras. En del underhållsoch serviceåtgärder måste utföras av auktoriserad servicepersonal.

• Alla skydd, kåpor och handtag måste monteras före start av maskinen. Kontrollera att tändstiftshatten och tändkabeln är i oskadat skick för att undvika risken för elstötar.

• Användaren av maskinen måste se till att hålla ett säkerhetsavstånd på minst 15 meter till människor och djur under arbete med maskinen.

• Låt aldrig barn eller personer som inte har läst bruksanvisningen använda maskinen. Det kan nnas en lokalt lagstadgad minimiålder för användaren.

• Gör fast maskinen ordentligt under transport för att förhindra bränsleläckage, skador eller personskador.

• Utför rengöring och underhåll före förvaring.

• Använd skydd för metallklingor under transport och förvaring.

• Det kan nnas nationella bestämmelser (arbetsmiljölagstiftning, miljölagstiftning) som begränsar användandet av maskinen.

• Undersök maskinen dagligen, före användning och efter att den har tappats eller utsatts för andra stötar, för att identiera eventuella allvarliga skador.

• Se till att ha bra fotfäste och balans vid användning och använd den medföljande selen.

• Ta regelbundna och tillräckliga pauser under arbetsdagen för att förhindra vibrationsskador och hörselskador.

Den här maskinen genererar ett elektromagnetiskt fält under drift. Det här fältet kan under vissa omständigheter påverka aktiva eller icke aktiva medicinska implantat. För att minska risken för allvarliga personskador eller dödsfall bör personer med medicinska implantat konsultera läkare och tillverkaren av det medicinska implantatet innan maskinen används.

Bruksanvisning för grästrimmer

SVENSKA

Avgaserna från motorn innehåller giftig kolmonoxid. Om motorn körs i ett slutet eller dåligt ventilerat område kan detta leda till dödsfall genom kvävning eller kolmonoxidförgiftning.

Långvarig exponering för vibrationer kan orsaka personskador och neurovaskulära problem (kallas även ”Raynauds sjukdom” eller ”vita ngrar”), särskilt hos personer med cirkulationsproblem. Symptomen påverkar händer, handleder och ngrar och yttrar sig som förlorad känsel, rörelsehämning, klåda, smärta och missfärgningar eller förändringar av huden. De här eekterna kan förvärras av låg omgivande temperatur och/eller ett för hårt grepp kring handtagen. Om de här symptomen uppträder måste tiden som maskinen används begränsas och läkare kontaktas.

PERSONLIG SKYDDSUTRUSTNING

VIKTIGT!

• Godkänd skyddsutrustning måste bäras varje gång maskinen används. Skyddsutrustning undanröjer inte risken för personskador, men kan lindra skadorna om olyckan skulle vara framme. Be försäljaren om hjälp med att välja rätt utrustning.

• Var uppmärksam på varningssignaler eller varningsrop när hörselskydd används. Ta alltid av hörselskydden så snart motorn har stannat.

• Bär hörselskydd som ger tillräcklig bullerreducering. Bär alltid godkända skyddsglasögon.

• Handskar ska bäras när detta krävs.

• Bär skyddsskor med stålhätta och halksäker sula.

• Bär kläder av kraftigt tyg och undvik löst sittande kläder som kan fastna i grenar och kvistar. Bär alltid kraftiga långbyxor. Bär inte smycken, kortbyxor eller sandaler och var inte barfota. Sätt upp håret så att det inte hänger nedanför axelhöjd.

GRUNDLÄGGANDE SÄKERHETSANVISNINGAR

Kontrollera omgivningen:

– Se till att människor, djur eller andra saker inte kan påverka kontrollen över maskinen. – Se till att människor, djur osv. inte kan komma i kontakt med kaptillbehöret eller träas

av lösa föremål som slungas iväg av kaptillbehöret. – Använd inte maskinen om det inte är möjligt att tillkalla hjälp i händelse av en olycka. – Undersök arbetsområdet. Avlägsna alla lösa föremål, som stenar, glasskärvor, spikar,

ståltråd, snören osv. som kan slungas iväg eller trasslas in i kaptillbehöret.

• Använd inte maskinen i dåliga väderförhållanden, som tät dimma, kraftigt regn, stark vind, kraftig kyla osv. Att arbeta i dåligt väder är tröttande och innebär ofta större risker.

• Se till att stå stadigt och ha tillräcklig rörelsefrihet. Kontrollera eventuella hinder i omgivningen (rötter, stenar, kvistar, diken osv.) om det skulle krävas hastiga föryttningar. Var extra försiktig vid arbete på sluttande mark.

• Se till att ha god balans och bra fotfäste.

• Håll alltid maskinen med båda händerna. Håll maskinen på högersidan om kroppen.

• Håll trimmerhuvudet nedanför midjehöjd.

• Stäng av motorn före föryttning till ett annat område.

• Ställ aldrig ned maskinen med motorn igång utan att ha den under uppsikt.

• Varken användaren av maskinen eller någon annan får försöka avlägsna kapat material medan motorn är igång eller trimmerhuvudet roterar, eftersom detta kan leda till allvarliga personskador.

• Stäng av motorn och se till att trimmerhuvudet stannar innan material som har fastnat runt maskinens axel avlägsnas, annars nns det risk för personskador.

• Kuggväxeln kan bli varm under användning och fortsätta att vara det ett tag. Att vidröra den kan orsaka brännskador.

• Se upp för föremål som slungas iväg. Bär alltid godkända skyddsglasögon. Stick aldrig fram huvudet över trimmerskyddet. Stenar, skräp osv. kan slungas upp i ögonen och orsaka blindhet eller allvarliga personskador.

• Håll obehöriga personer på avstånd. Barn, djur, åskådare och medhjälpare ska hålla ett säkerhetsavstånd på 15 m. Stäng av maskinen omedelbart om någon kommer närmare än så. Sväng aldrig runt med maskinen utan att först kontrollera bakåt att ingen benner sig inom säkerhetsavståndet.

MASKINENS SÄKERHETSUTRUSTNING

VARNING! Använd aldrig en maskin med säkerhetsutrustning som inte fungerar. Maskinens

säkerhetsutrustning måste kontrolleras och underhållas enligt anvisningarna i det här avsnittet. Om maskinen inte klarar någon av kontrollerna måste en servicerepresentant kontaktas och maskinen repareras.

Vibrationsdämpningssystem

• Maskinen är utrustad med ett vibrationsdämpningssystem som minimerar vibrationerna och underlättar användningen.

• Vibrationerna ökar vid användning av en felaktigt lindad tråd eller en slö eller felaktig klinga (fel typ eller felaktigt slipad).

• Maskinens vibrationsdämpningssystem minskar de överförda vibrationerna mellan motorenheten och maskinens handtag.

• Kontrollera regelbundet att vibrationsdämpningsanordningarna inte har spruckit eller skadats.

• Kontrollera att vibrationsdämpningselementet sitter ordentligt och inte är skadat.

Selens snabbutlösning

Invid upphängningsringen sitter en lättåtkomlig snabbutlösning. Detta är säkerhetsanordning om motorn skulle börja brinna eller i andra situationer där användaren behöver frigöra sig från maskinen.

Trimmerskydd

• Trimmerskyddet ska förhindra att lösa föremål slungas mot användaren. Det skyddar även användaren mot att komma i kontakt med trimmerhuvudet av misstag.

• Kontrollera att skyddet inte är skadat eller sprucket. Byt ut skyddet om det har skadats.

• Använd alltid det skydd som rekommenderas för det aktuella trimmerhuvudet.

• Använd aldrig ett trimmerhuvud utan godkänt skydd. Om ett felaktigt eller icke-fungerande skydd monteras kan detta leda till allvarliga personskador.

Ljuddämpare

• Ljuddämparen är avsedd att minimera bullernivåerna och leda avgaserna bort från användaren.

• Använd aldrig en maskin med en defekt ljuddämpare.

• Kontrollera regelbundet att ljuddämparen sitter fast.

• Ljuddämparen innehåller kemikalier som kan vara cancerframkallande. Undvik kontakt med ljuddämparens insida om den skulle skadas.

• Tänk på att ljuddämparen och avgaserna från motorn är varma och kan innehålla gnistor som kan orsaka brand. Starta aldrig maskinen inomhus eller i närheten av brännbart material!

Trimmerhuvud VIKTIGT!

• Se alltid till att trimmertråden är hårt och jämnt lindad kring trumman, annars genererar maskinen skadliga vibrationer.

• Använd endast rekommenderade trimmerhuvuden och trimmertrådar. Dessa har provats ut av tillverkaren för att passa en viss motorstorlek. Detta är särskilt viktigt när ett helautomatiskt trimmerhuvud används. Använd endast rekommenderade linor.

• Mindre maskiner kräver i allmänhet mindre trimmerhuvuden och vice versa. Detta beror på att vid röjning måste motorn slunga ut tråden radiellt från trimmerhuvudet och kunna klara av motståndet från gräset som röjs.

• Längden på tråden är också viktig. En längre tråd kräver större motoreekt än en kortare tråd med samma diameter.

• Kontrollera att kniven på trimmerskyddet är intakt. Denna används för att kapa tråden till korrekt längd.

VIKTIGT!

• Använd endast trimmerspole med de skydd som rekommenderas! Läs instruktionerna för att ta reda på hur tråden monteras och vilken tråddiameter som ska användas.

• Stoppa alltid motorn innan något arbete utförs på maskinen. Trimmerhuvudet fortsätter att rotera även efter att gasreglaget har släppts. Kontrollera att trimmerhuvudet har stannat helt och att tändkabeln har kopplats från tändstiftet innan något arbete utförs på maskinen. Risken för kast ökar om ett felaktigt tillbehör eller felaktigt trimmerhuvud används.

BRÄNSLEHANTERING

Bränslesäkerhet

Starta aldrig maskinen i nedanstående fall:

– Om bränsle har spillts på maskinen. Torka av och vänta tills återstående bränslespill har

dunstat bort.

– Om bränsle har spillts på kroppen eller kläderna. Byt kläder och tvätta de kroppsdelar

som har kommit i kontakt med bränslet med tvål och vatten.

– Om maskinen läcker bränsle. Kontrollera regelbundet om bränslelocket eller

bränsleslangarna läcker.

Transport och förvaring

– Förvara och transportera maskinen och bränslet på ett sådant sätt att inte läckage eller

ångor riskerar att komma i kontakt med gnistor eller öppen eld, exempelvis från elektriska maskiner, elmotorer, elektriska reläer/omkopplare eller värmepannor.

– Vid förvaring och transport av bränsle måste alltid godkända behållare avsedda för detta

syfte användas.

– När maskinen ska placeras i förvaring under längre tid måste bränsletanken tömmas.

Kontakta en lokal bensinstation för att ta reda på hur överskottsbränsle ska avfallshanteras.

– Se till att maskinen har rengjorts och att fullständig service har utförts innan maskinen

ska förvaras under längre tid. – Gör fast maskinen under transport. – För att förhindra att motorn startas av misstag ska tändstiftshatten alltid avlägsnas vid

långtidsförvaring, om inte maskinen står under ständig uppsikt. Detta gäller även vid alla

serviceåtgärder. – Var försiktig vid hantering av bränslet. Tänk på risken för brand, explosion och inandning

av ångor. – Gör fast maskinen under transport. – För att förhindra att motorn startas av misstag måste tändstiftshatten alltid avlägsnas vid

långtidsförvaring, om inte maskinen står under ständig uppsikt. Detta gäller även vid alla

serviceåtgärder. – Var försiktig vid hanteringen av bränslet. Tänk på risken för brand, explosion och

inandning av ångor.

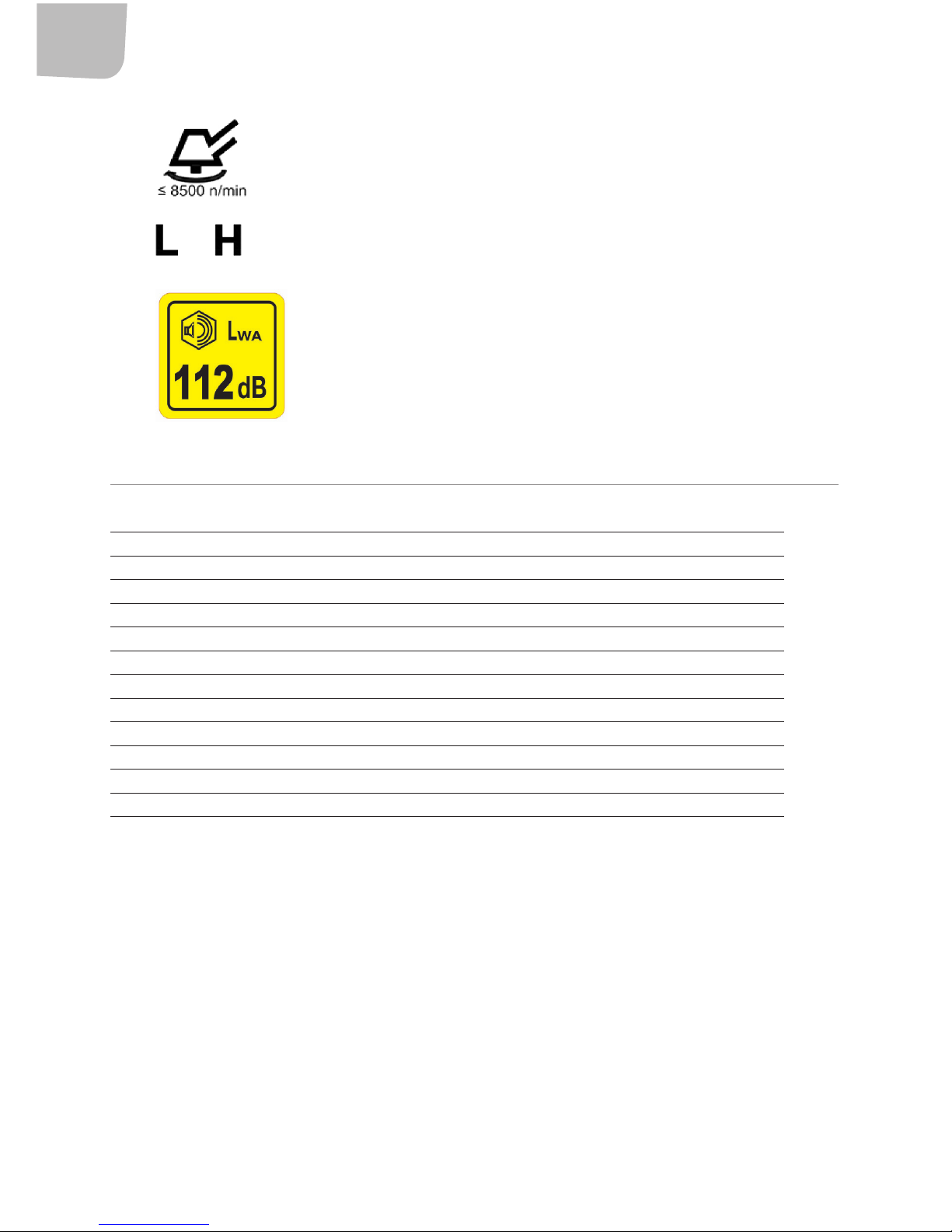

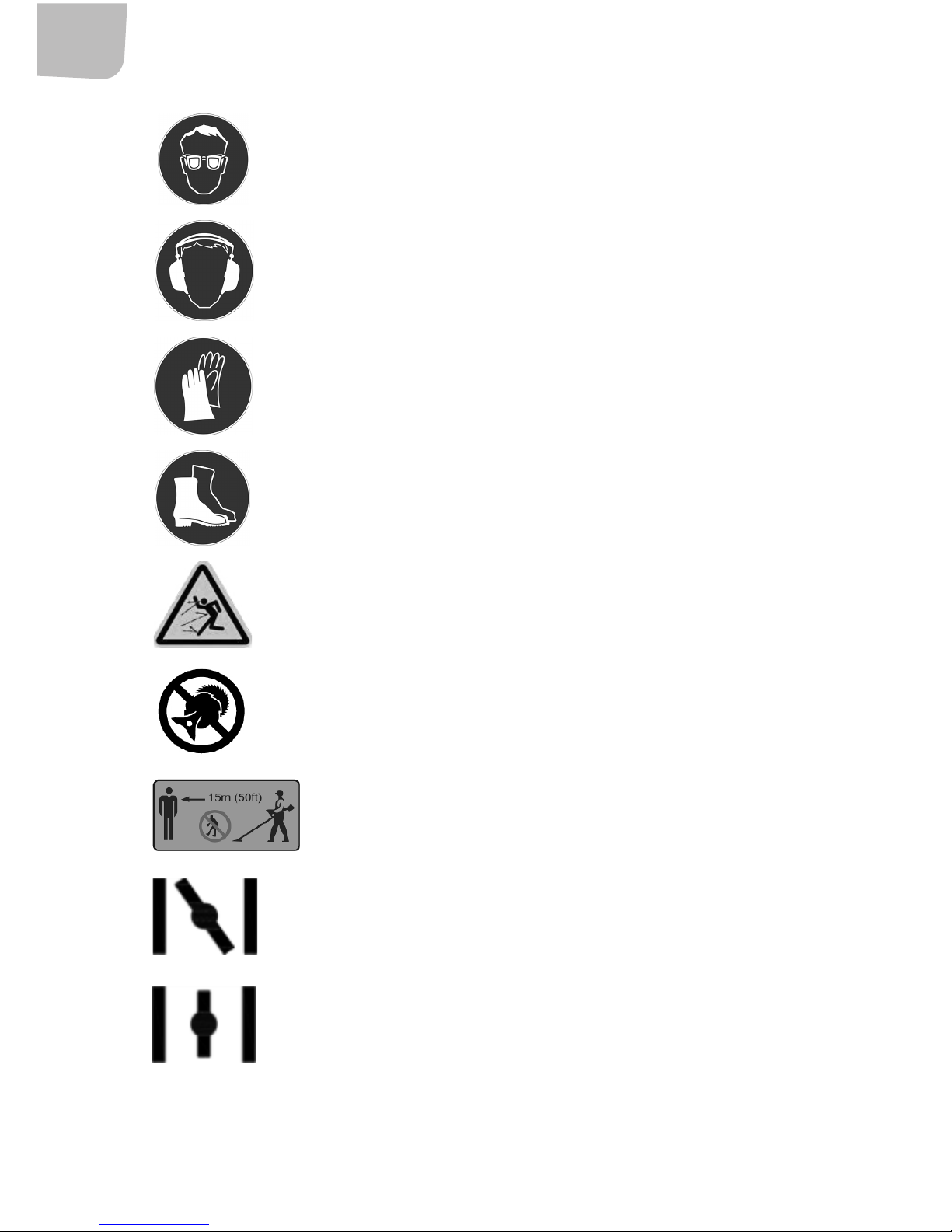

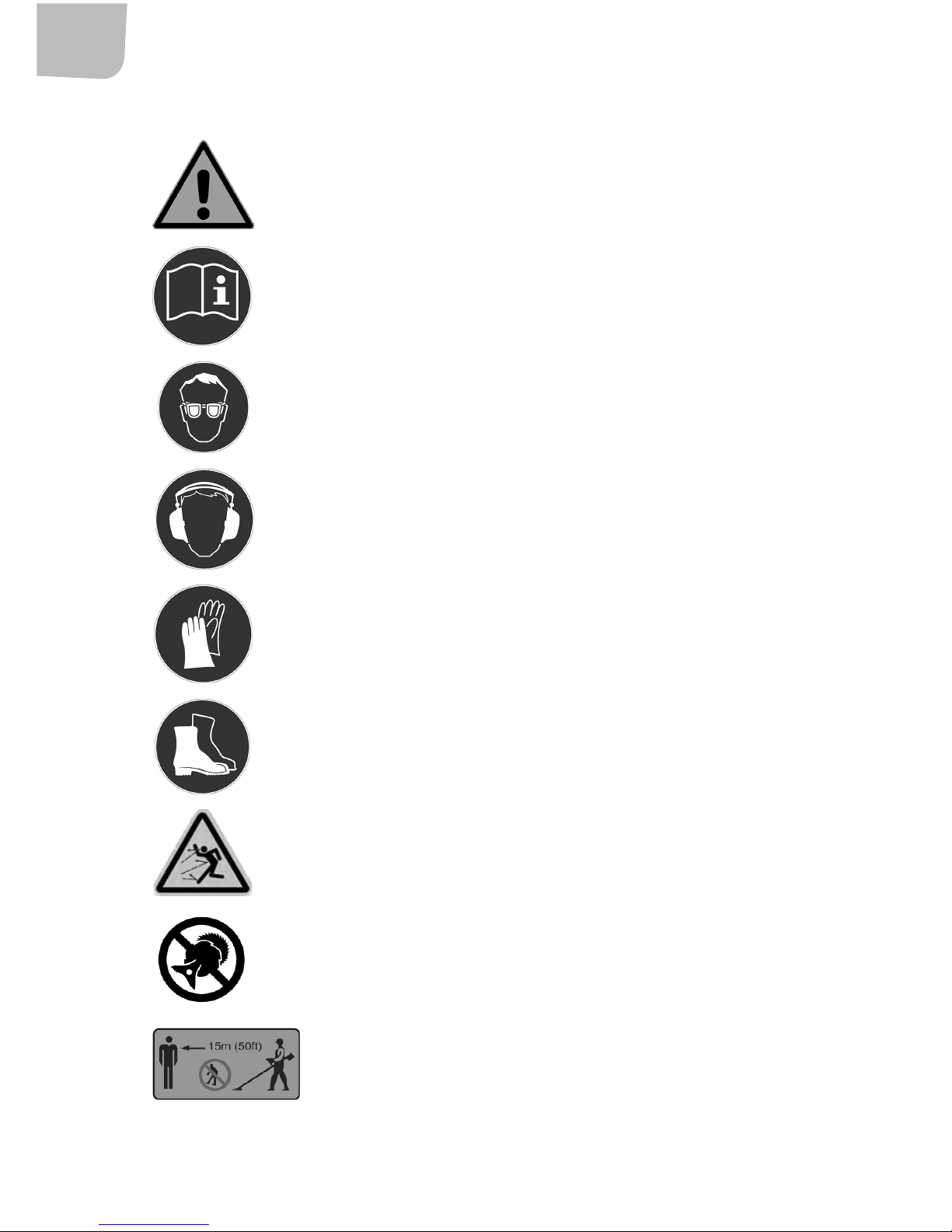

SYMBOLER PÅ MASKINEN

VARNING! En röjsåg eller trimmer kan vara farlig om den används felaktigt eller

oförsiktigt och kan orsaka allvarliga personskador eller dödsfall. Det är extremt viktigt att användaren läser och förstår innehållet i den här bruksanvisningen.

Användaren måste läsa bruksanvisningen noggrant och ha förstått alla instruktioner innan maskinen används.

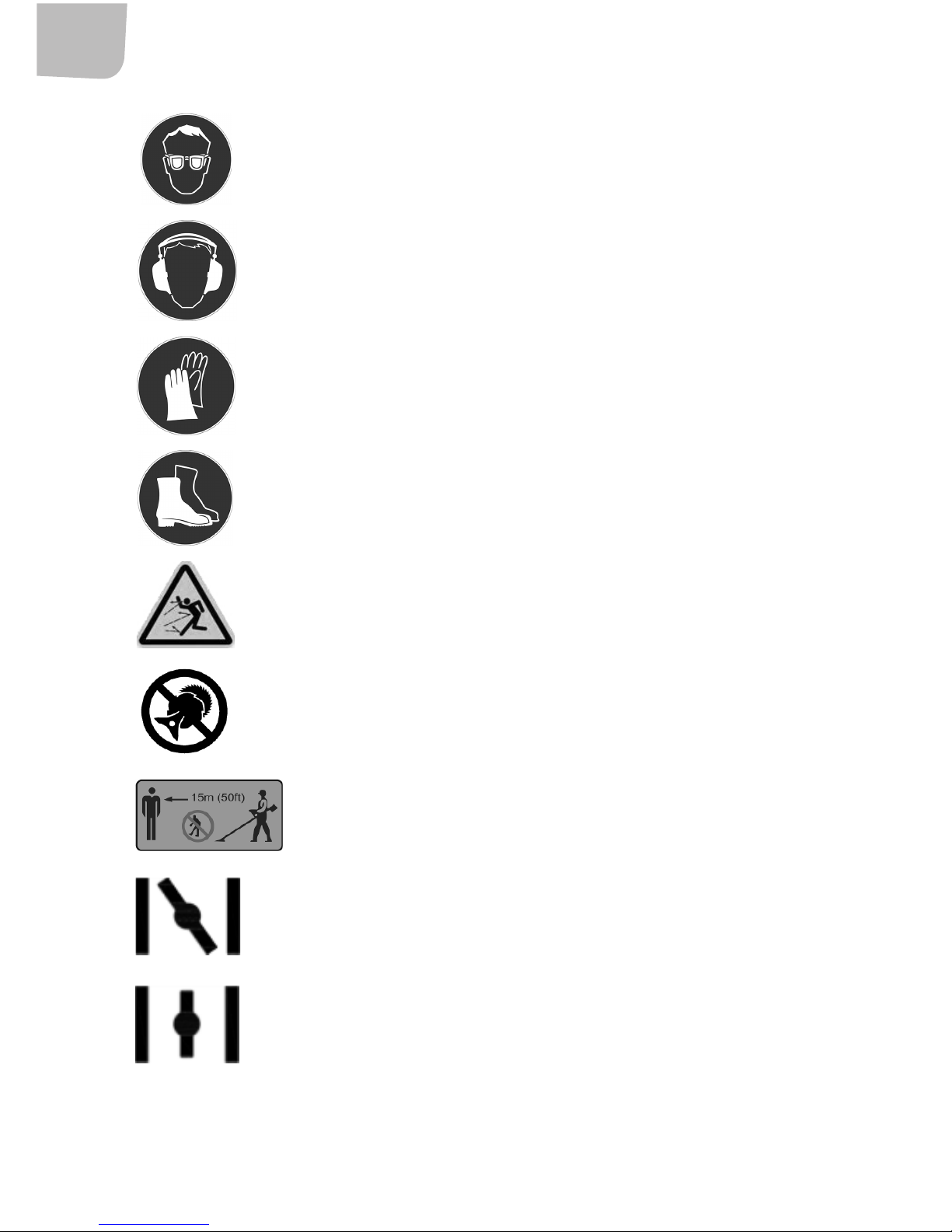

Bär alltid skyddsglasögon.

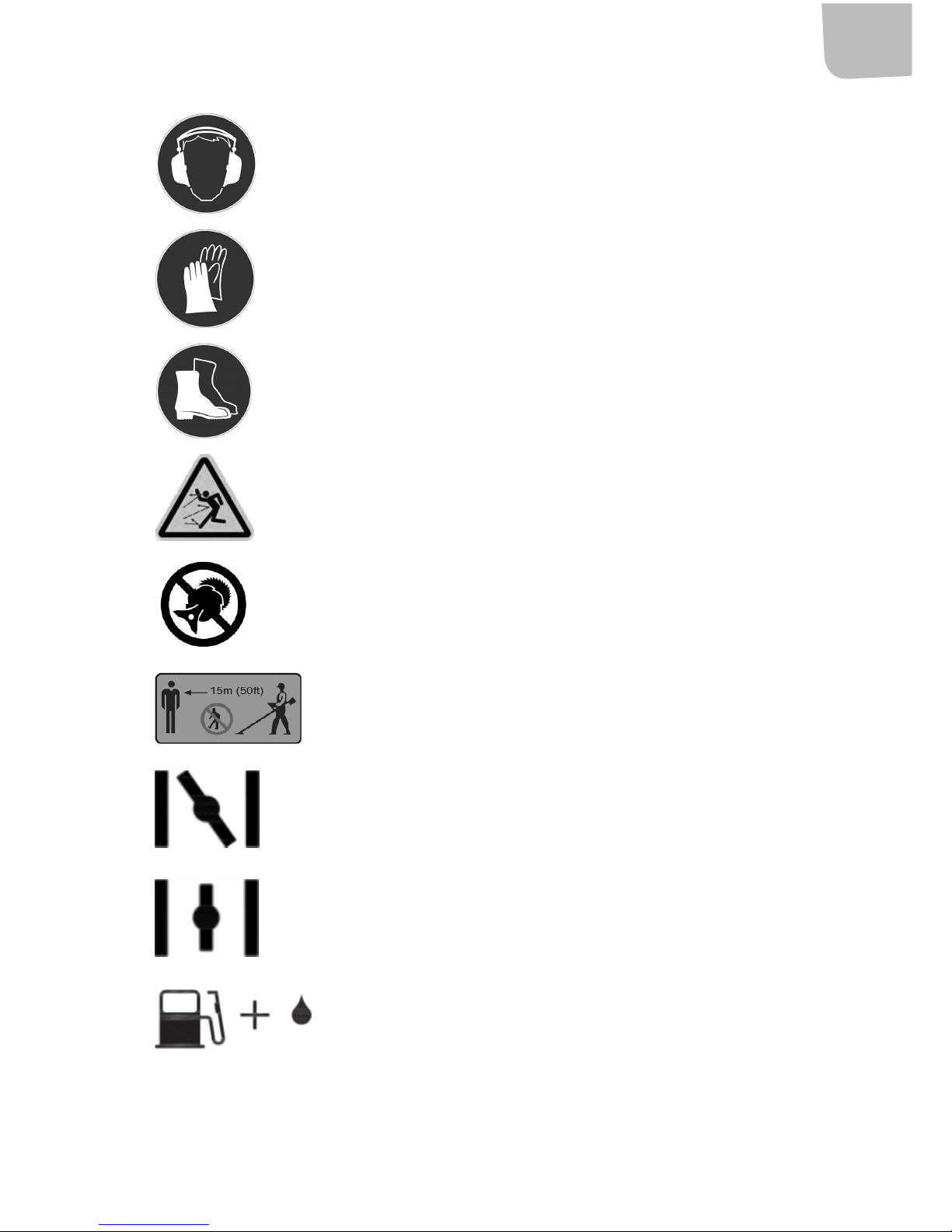

Bär alltid hörselskydd.

Bär alltid skyddshandskar.

Bär alltid skyddsskor.

Se upp för ivägslungade föremål och rikoschetter.

Använd inte metallklingor. Använd endast syntetisk trimmertråd.

Användaren måste se till att hålla ett säkerhetsavstånd på minst 15 meter till människor och djur när maskinen används.

Stängd choke.

Öppen choke.

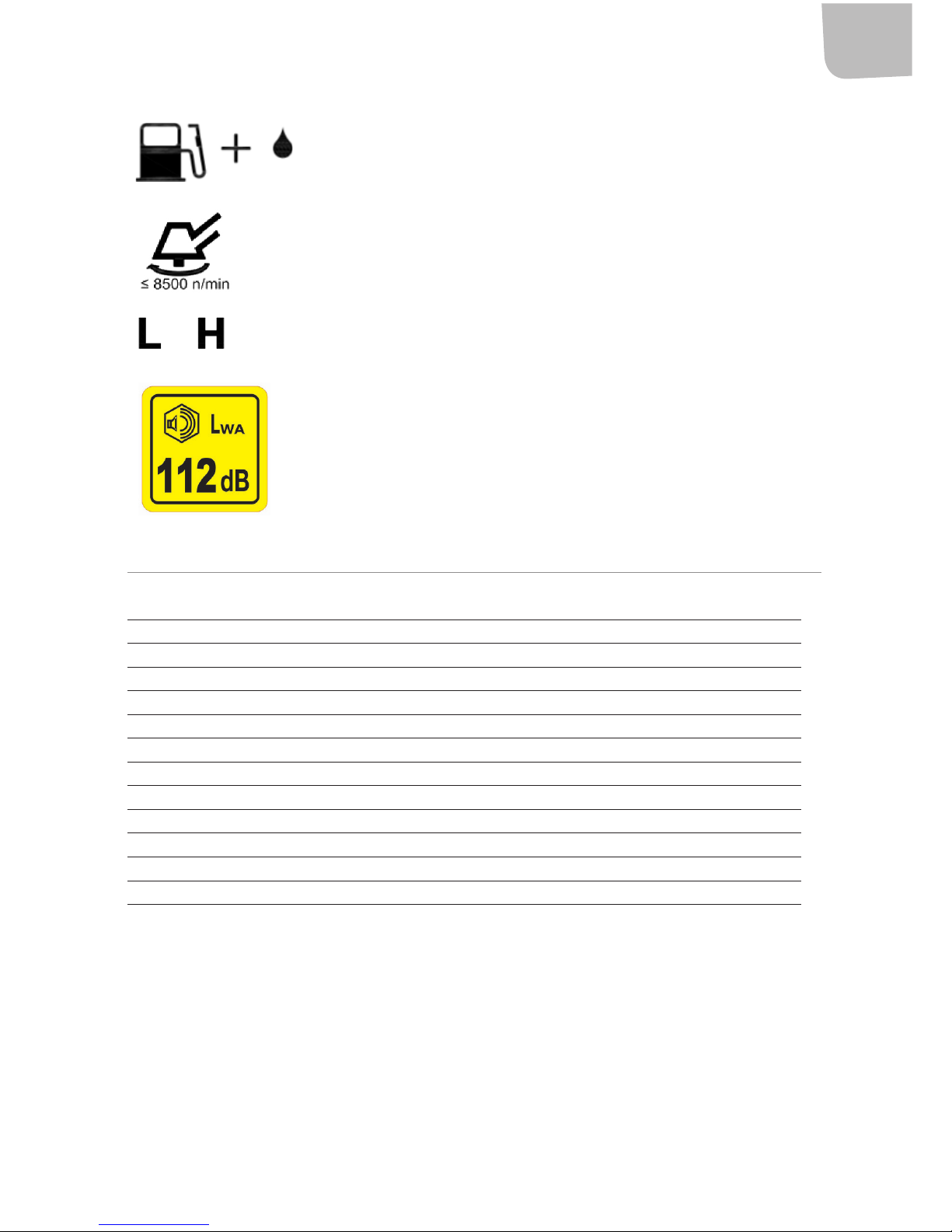

Bränsletank.

Max. varvtal utgående axel, v/min.

Förgasarjustering. H = högre tomgångsvarvtal. L = lägre tomgångsvarvtal.

Garanterad A-viktad ljudeektnivå.

TEKNISKA DATA

Motorvolym 25,4 cm³ Eekt 0,75 kW Max. varvtal (obelastad) 9 000 v/min Varvtal utgående axel 9 000 v/min Tomgångsvarvtal 3 100±400 v/min Bränsleblandning 40:1 (bensin:tvåtaktsolja) Bränsletankens kapacitet 0,65 l Tändstift L8RTF Ljudtrycksnivå, LpA 89,5 dB(A), K=3 dB(A) Uppmätt ljudeektnivå, LwA 107,4 dB(A), K=3 dB(A) Garanterad ljudeektnivå, LwA 112 dB(A) Vibrationsnivå 3,72 m/s², K=1,5 m/s² Vikt 5,0 kg

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

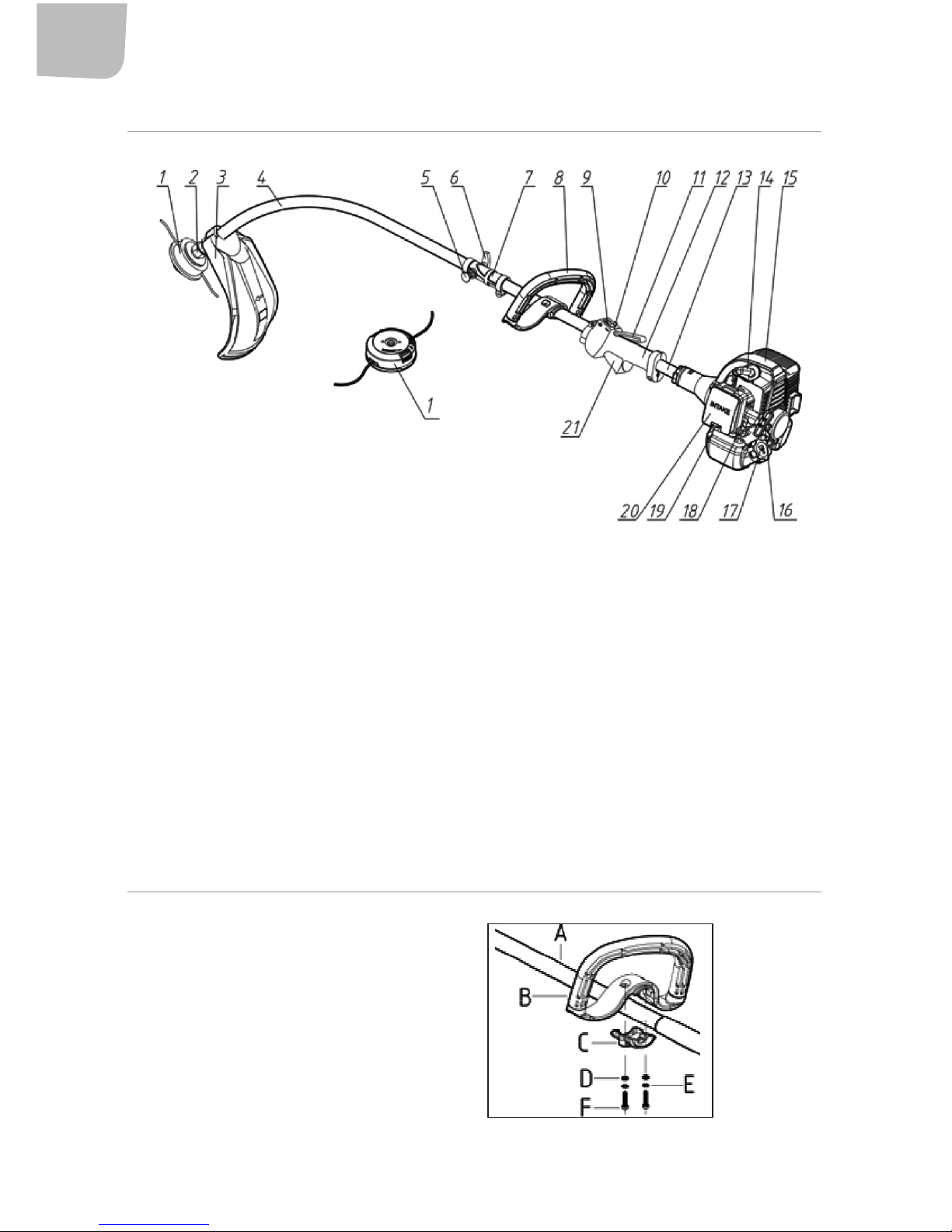

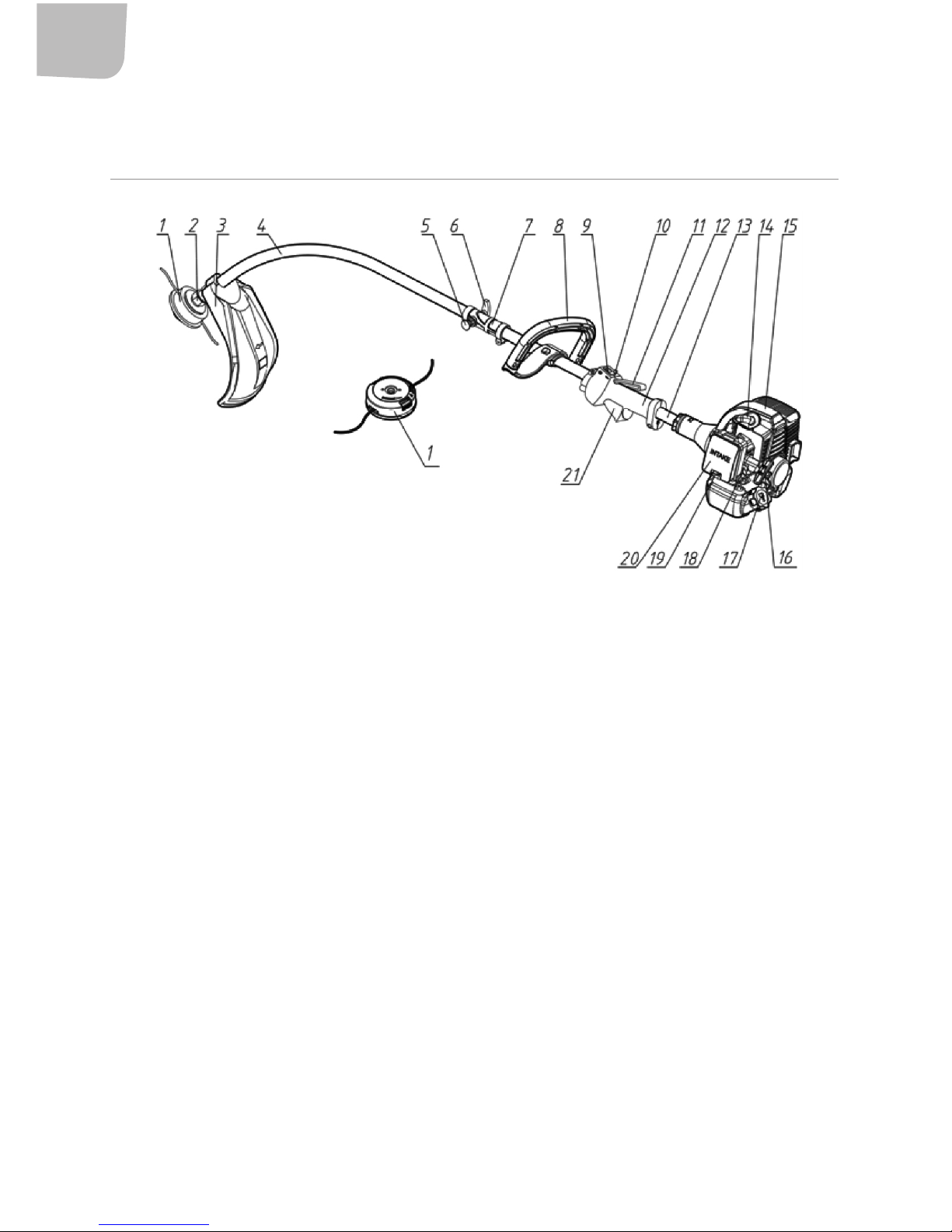

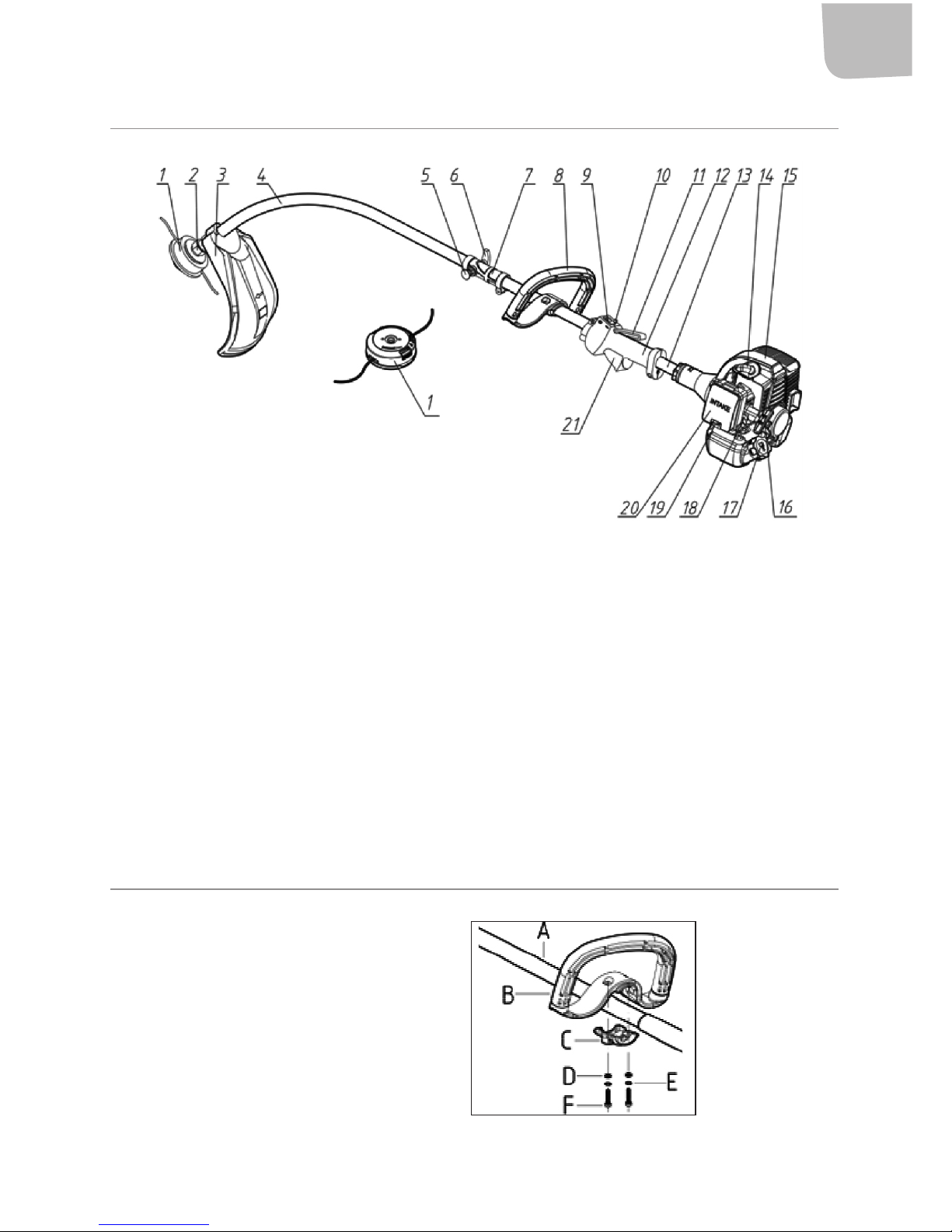

BESKRIVNING

1. Trimmerhuvud

2. Låsmutter

3. Klingskydd

4. Främre stång

5. Låsstift

6. Låsvred

7. Koppling

8. Främre handtag

9. Strömbrytare

10. Gasreglagespärr

11. Låsknapp för gasreglage

12. Bakre handtag

13. Bakre stång

14. Tändstift

15. Motor

16. Starthandtag

17. Bränsletank

18. Chokereglage

19. Primerknapp

20. Filterkåpa

21. Gasreglage

MONTERING

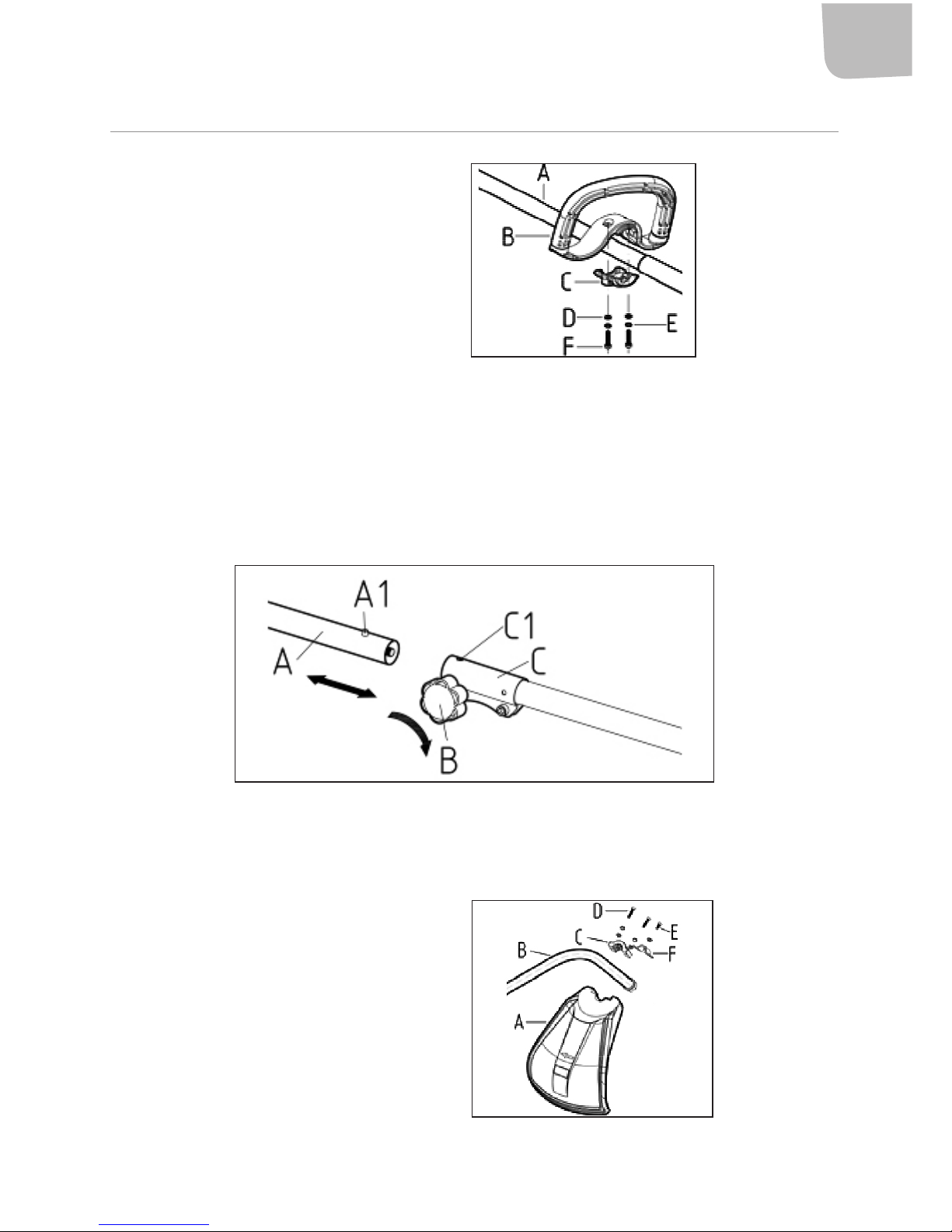

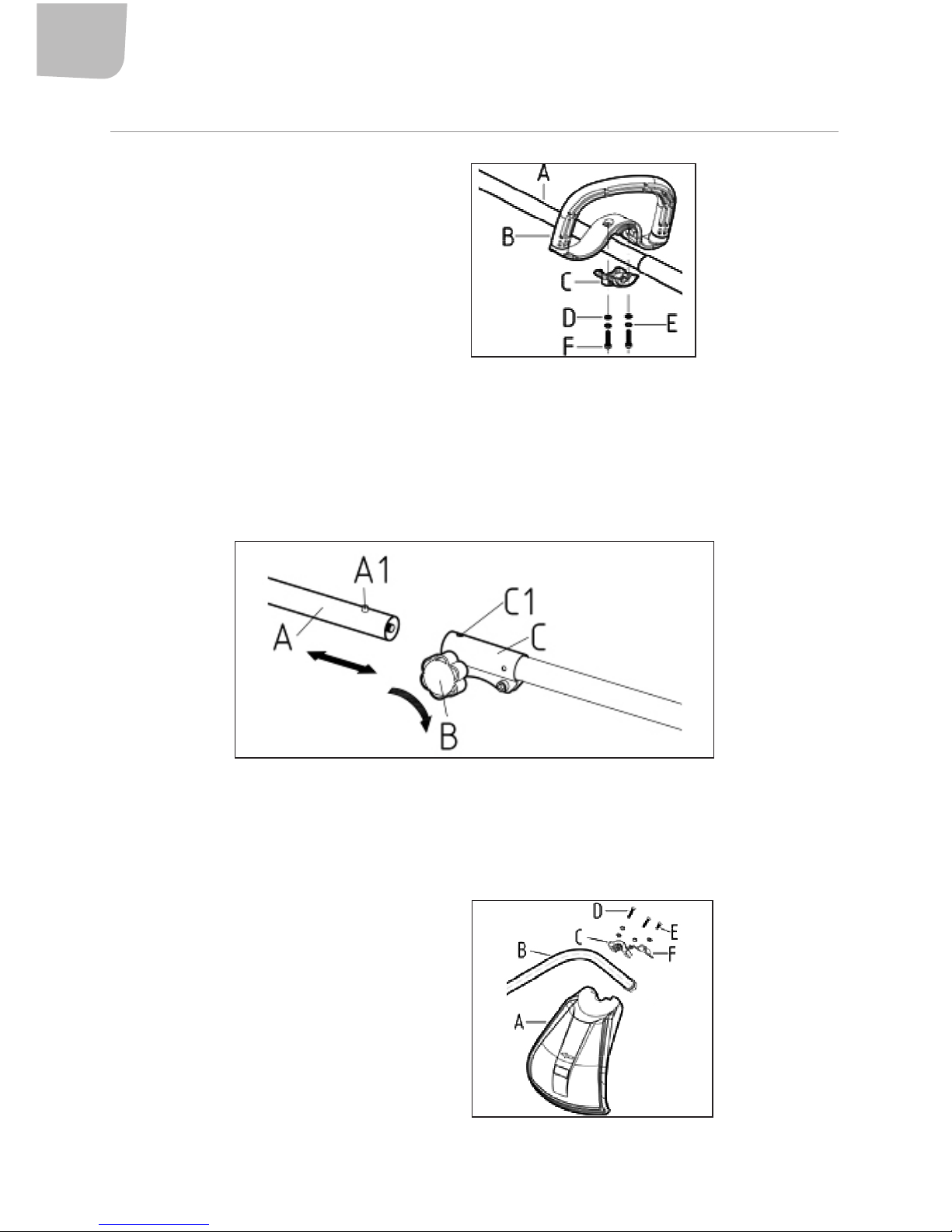

Montera det främre handtaget

Sätt fast det främre handtaget (B) och klämman (C) på stången (A) med två uppsättningar brickor (D), äderbrickor (E) och skruvar (F).

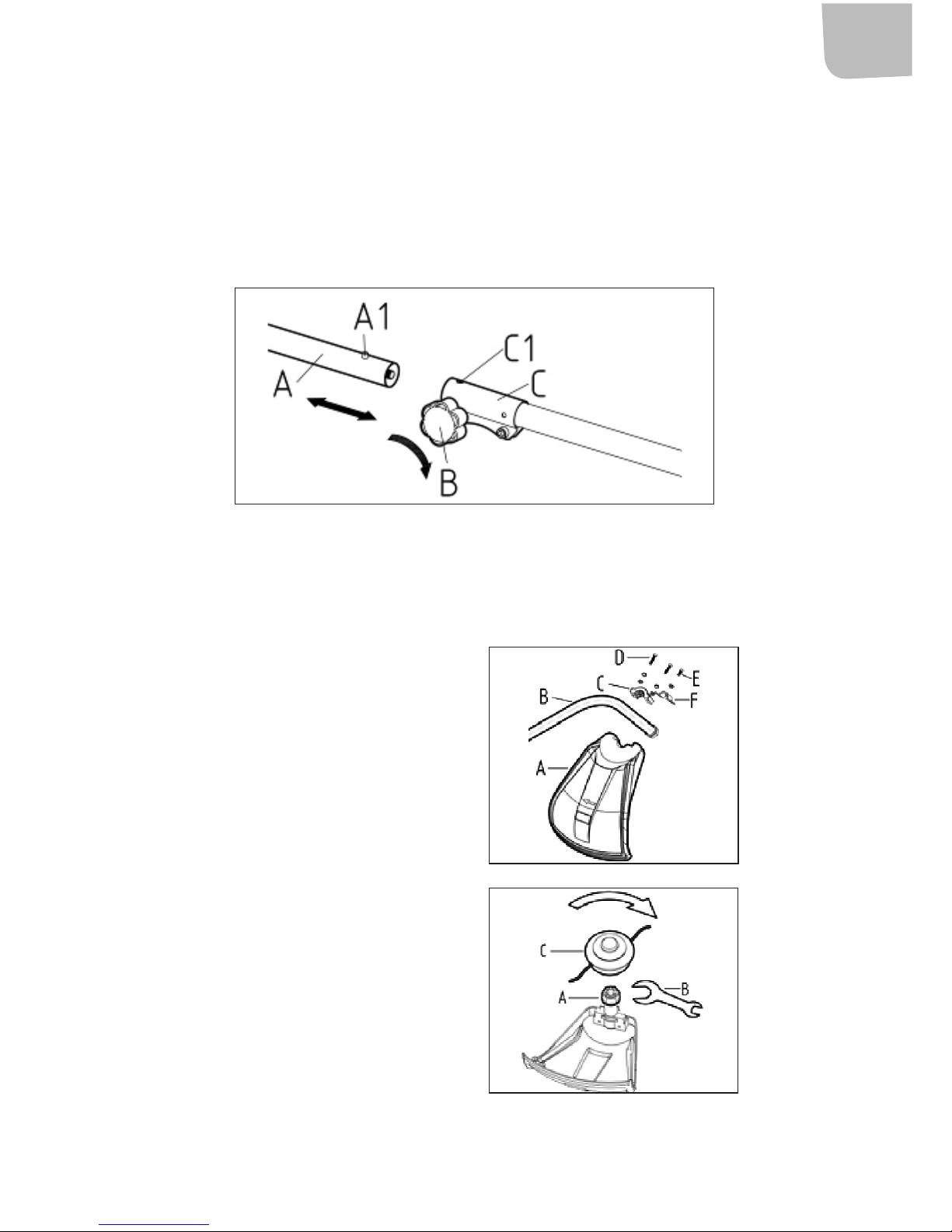

Montera stången

1. Rikta in hålet (A1) på den främre stången (A) mot låsstiftet (B).

2. Dra sedan ut låsstiftet samtidigt som den främre stången sticks in hela vägen i kopplingen (D).

3. Släpp låsstiftet. Det ädrar tillbaka och kommer ut genom hålet i den främre stången.

4. Kontrollera att det inte går att vrida den främre stången med låsstiftet på rätt plats.

5. Dra åt låsvredet (C) för att säkra den främre stången.

Montera trimmerhuvud

Om trimmerhuvudet passas in felaktigt kan detta leda till allvarliga personskador och/eller dödsfall. Använd aldrig ett trimmerhuvud utan godkänt skydd. Om felaktigt eller icke fungerande skydd monteras kan detta leda till allvarliga personskador.

Montera trimmerskyddet

1. Sätt fast fästet (F) på drivaxelstången (B) med skruven (E).

2. Haka fast skyddet (A) på skaftfästet och sätt fast det med klämman (C) och två skruvar (D).

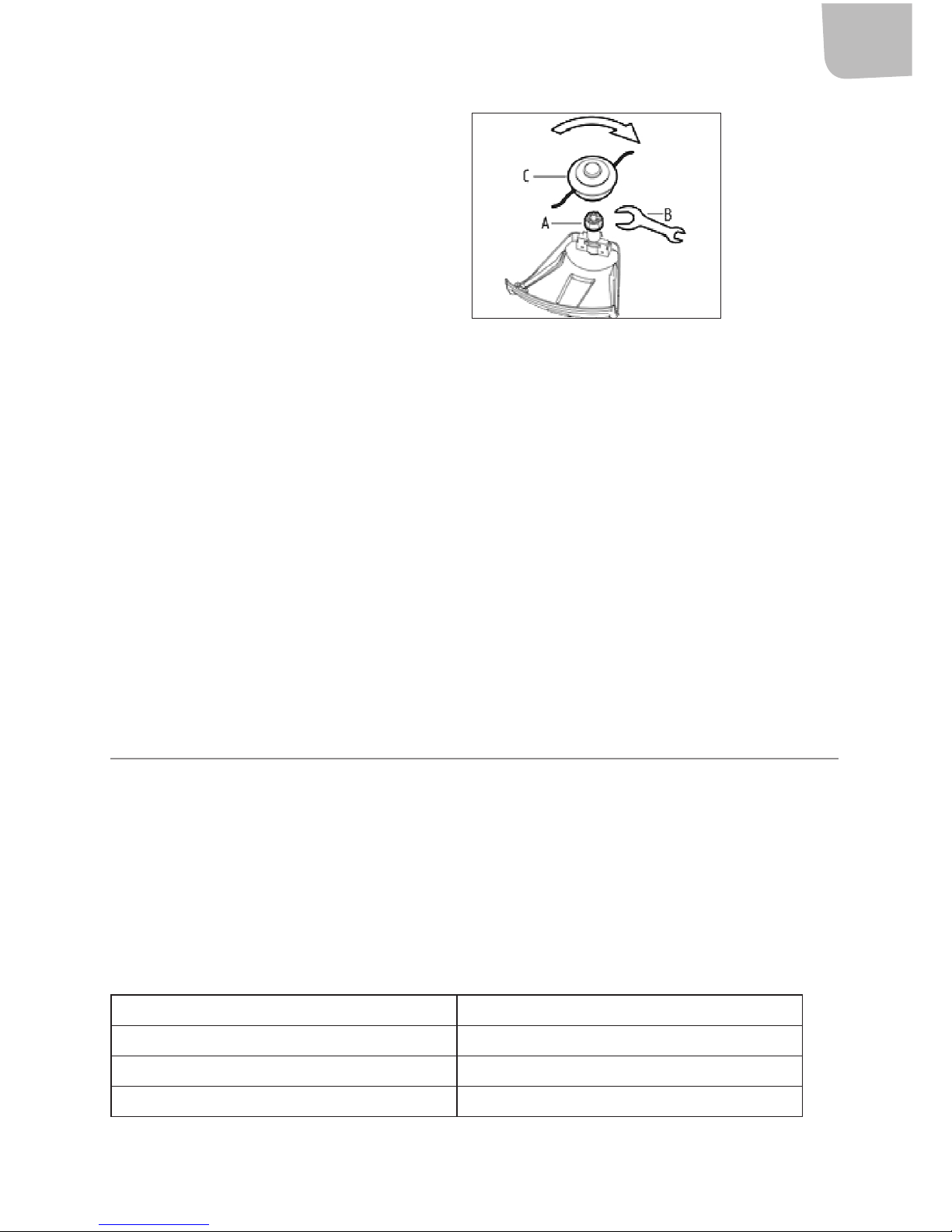

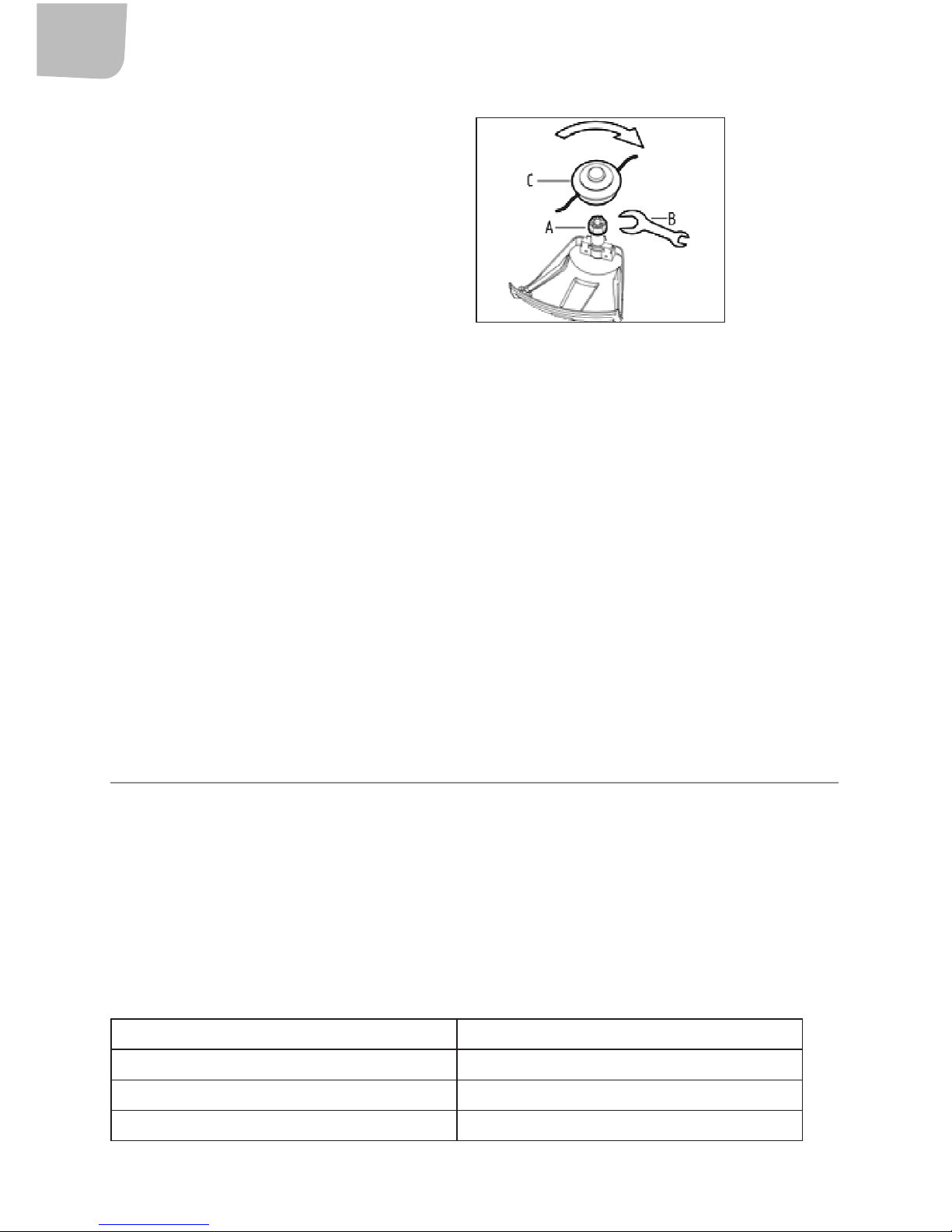

Montera trimmerhuvud

1. Använd en skruvnyckel (B) för låsmuttern (A).

2. Skruva fast trimmerhuvudet (C) i motsatt riktning mot rotationsriktningen.

3. Följ anvisningarna i omvänd ordning för att demontera.

Justera röjsågens arbetshöjd

1. Justera axelremmen så att klingan hålls parallellt med marken.

2. Låt klingan vila lätt mot marken.

3. Justera upphängningsringens läge så att röjsågen balanseras korrekt. Dra åt sidoremmarna så att vikten fördelas jämnt över båda axlarna.

OBS!

• När röjsågen används måste den alltid vara ordentligt fäst i selen. Annars kommer röjsågen inte att kunna kontrolleras på ett säkert sätt, vilket kan leda till att användaren eller andra personer skadas.

• Använd aldrig en sele med en defekt snabbutlösning.

• Använd snabbutlösningen om motorn t.ex. börjar brinna eller i andra nödsituationer som kräver att användaren frigör sig från maskinen och selen.

• En korrekt justerad sele och maskin gör arbetet mycket enklare. Justera selen för bästa möjliga arbetsställning.

HANDHAVANDE

Bränsle

Maskinen är utrustad med en tvåtaktsmotor och måste alltid drivas med en blandning av bensin och tvåtaktsolja. För bästa resultat och prestanda ska tvåtaktsolja speciellt framtagen för luftkylda tvåtaktsmotorer användas. Använd aldrig tvåtaktsolja avsedd för vattenkylda motorer eller olja avsedd för fyrtaktsmotorer. En olja av låg kvalitet och/eller en för hög andel olja i förhållande till bensinen kan äventyra funktionen och minska motorns livslängd. Det är viktigt att den mängd olja som ska

blandas i mäts upp noggrant så att blandningen blir korrekt.

Blandningsförhållande: 1:40 (2,5 %).

Bensin Tvåtaktsolja 1:40 (2,5 %)

1 liter 25 ml 5 liter 125 ml 10 liter 250 ml

OBS!

Bränslet och bränsleångorna är mycket brandfarliga och kan orsaka allvarliga personskador vid inandning eller hudkontakt. Bränslet måste därför hanteras med försiktighet och ventilationen måste

vara tillräcklig.

Blanda bränslet

1. Börja alltid med att fylla på halva den mängd bensin som ska användas.

2. Tillsätt sedan hela mängden olja. Blanda (skaka) bränsleblandningen.

3. Tillsätt resten av bensinen.

4. Blanda (skaka) bränsleblandningen ordentligt före påfyllning i maskinens bränsletank. Blanda alltid bensinen och oljan i en ren behållare avsedd för bränsle. Blanda inte mer än en månads

förbrukning av bränsle åt gången. Om maskinen inte ska användas under en längre period måste bränsletanken tömmas och rengöras.

Bränslepåfyllning

Följande säkerhetsåtgärder minskar risken för brand:

– Rök inte och placera aldrig heta föremål i närheten av bränslet. – Stäng alltid av motorn före bränslepåfyllning. – Stäng alltid av motorn och låt den svalna under några minuter före bränslepåfyllning. – Öppna tanklocket långsamt vid bränslepåfyllning, så att eventuellt övertryck släpps ut

försiktigt. – Dra åt tanklocket ordentligt efter bränslepåfyllning. – Avlägsna alltid maskinen från området för bränslepåfyllning innan den startas. – Använd alltid en bränslebehållare med spillskyddsventil. – Rengör området runt tanklocket. Föroreningar i tanken kan orsaka driftproblem. – Se till att bränslet är välblandat genom att skaka behållaren före påfyllning av tanken.

ANVÄNDNING

Kontroll innan start

• Använd aldrig maskinen utan skydd eller med ett defekt skydd.

• Alla skydd och kåpor måste vara oskadade och korrekt monterade innan maskinen startas.

• Kontrollera klingan för att se till att inga sprickor har bildats i knivändarna eller vid centrumhålet. Den vanligaste orsaken till sprickbildning är att skarpa kanter har uppstått mellan eggarna vid slipning eller att klingan har använts med slöa eggar. Kassera klingan om den har några sprickor.

• Kontrollera att fästänsen inte har spruckit på grund av utmattning eller på grund av att den har dragits åt för hårt. Kassera fästänsen om den har spruckit.

• Kontrollera att låsmuttern inte har förlorat sin låskraft. Mutterlåsningen ska ha ett låsmoment på minst 1,5 Nm. Låsmutterns åtdragningsmoment ska vara 35–50 Nm.

• Kontrollera att klingskyddet inte har skadats eller spruckit. Byt ut klingskyddet om det har stötskadats eller spruckit.

• Kontrollera att trimmerhuvudet och trimmerskyddet inte har skadats eller spruckit. Byt ut trimmerhuvudet eller trimmerskyddet om de har stötskadats eller spruckit.

• Kopplingskåpan och axeln måste vara helt monterade innan maskinen startas, annars kan kopplingen lossna och orsaka personskador.

• Avlägsna alltid maskinen från området för bränslepåfyllning innan den startas.

• Placera maskinen på ett jämnt underlag. Kontrollera att klingan inte kan komma i kontakt med något föremål.

• Se till att inga obehöriga personer benner sig i arbetsområdet, annars nns det risk för allvarliga personskador. Säkerhetsavståndet är 15 meter.

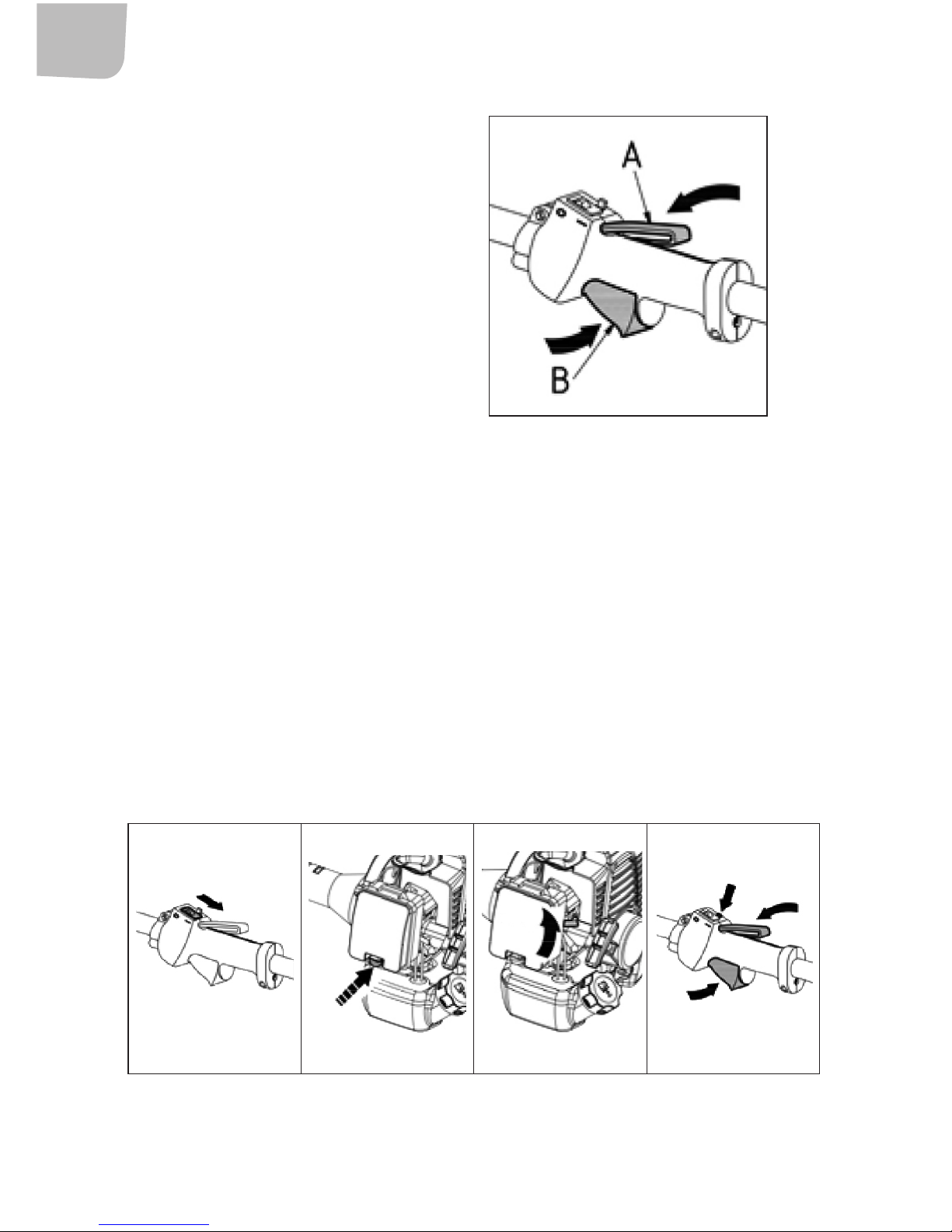

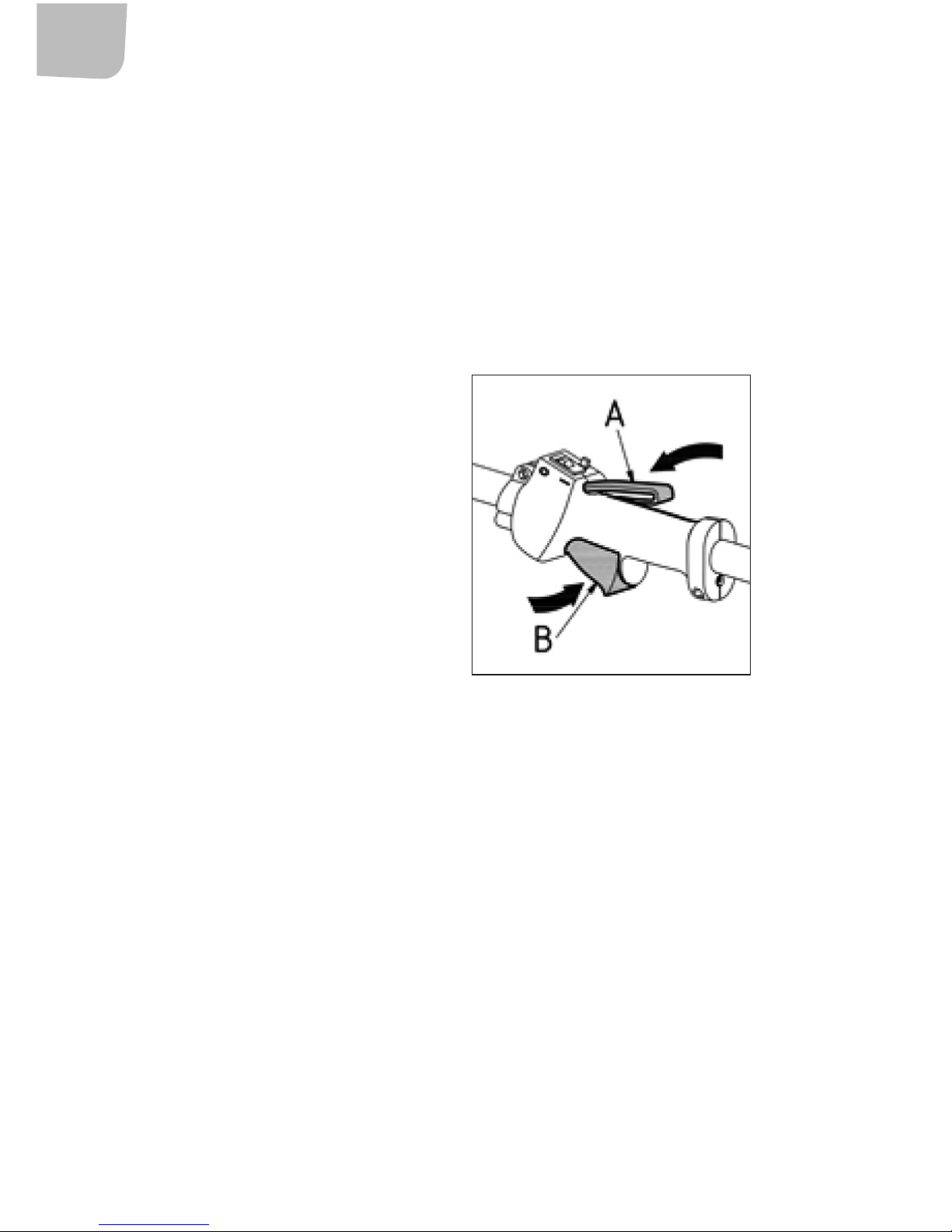

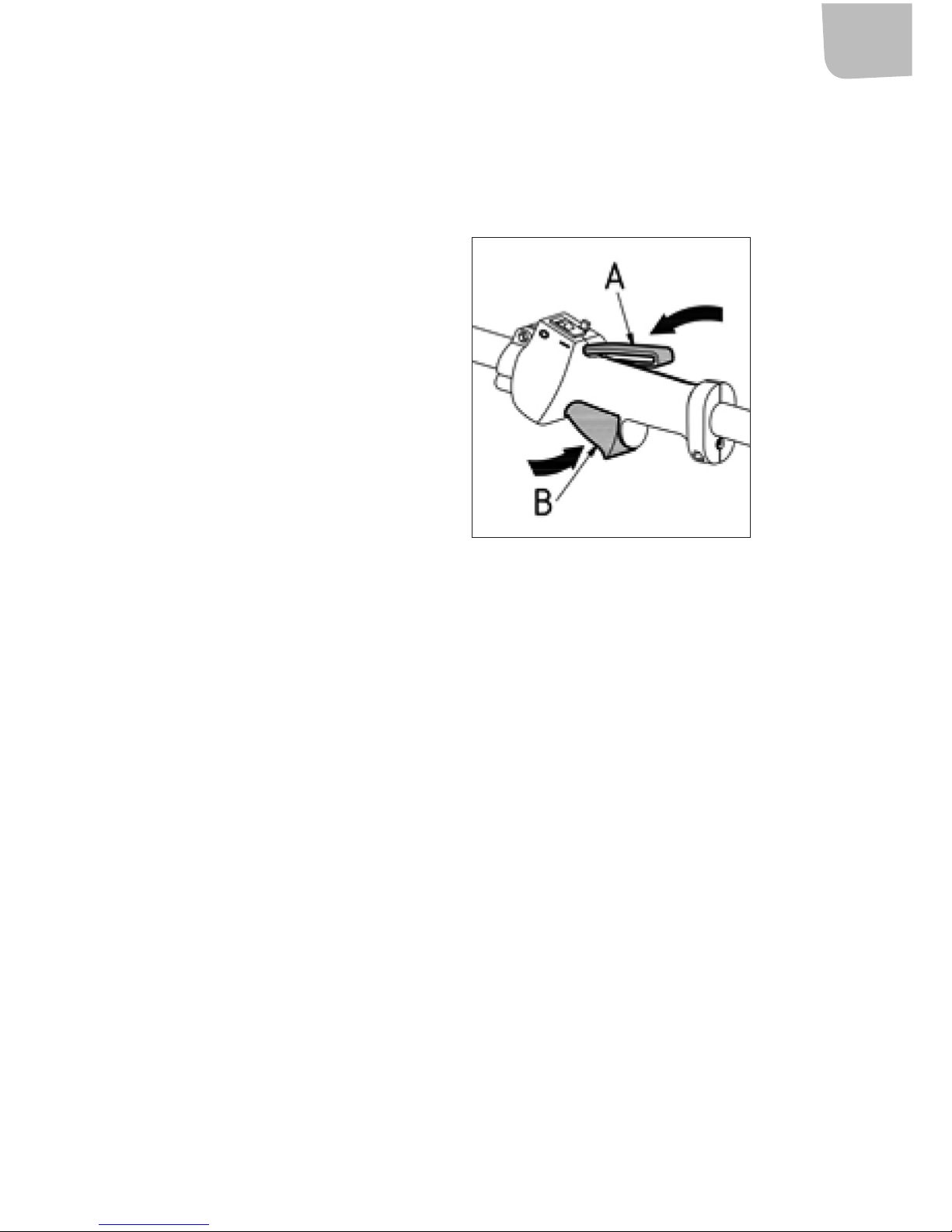

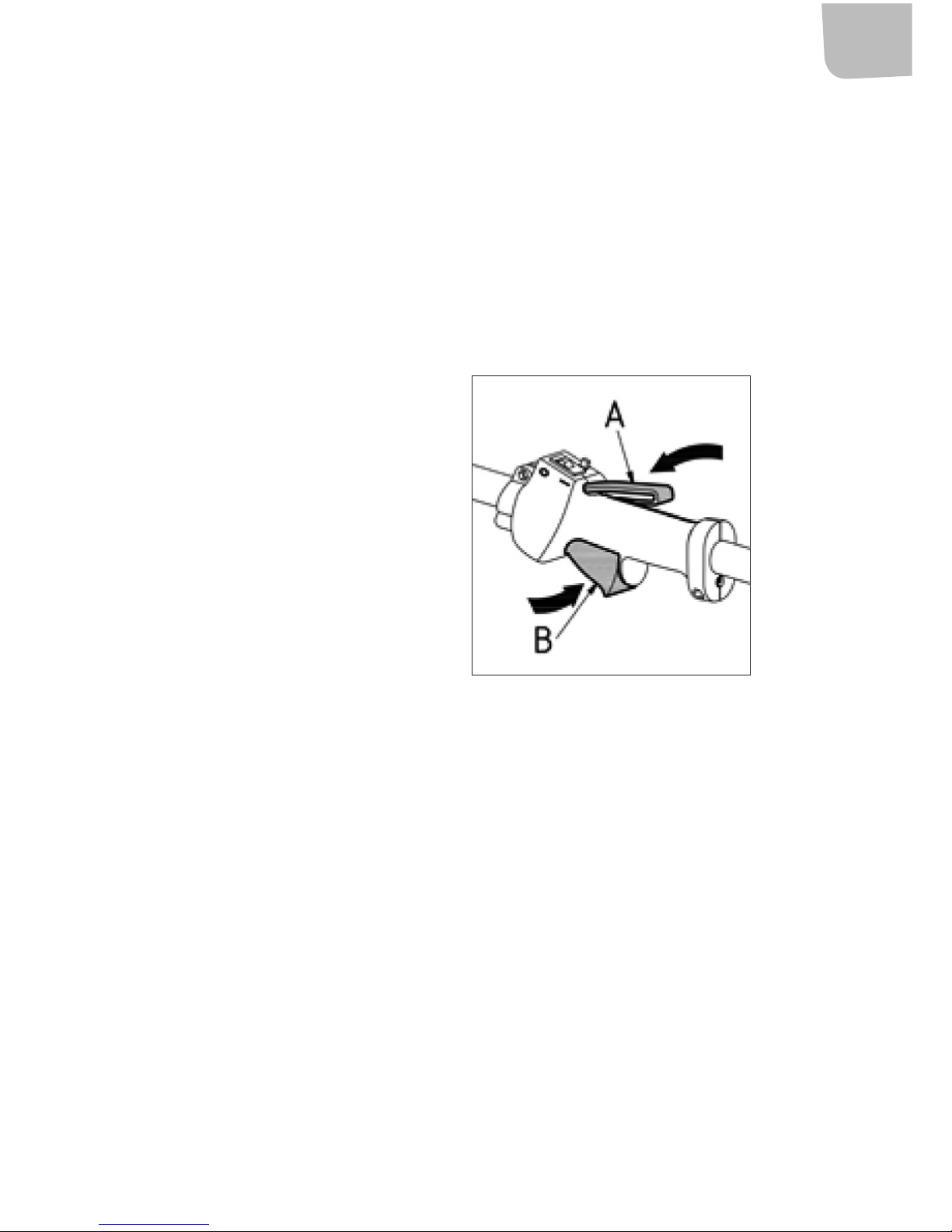

Gasreglagespärr

Gasreglagespärren är avsedd att förhindra oavsiktlig användning av gasreglaget. När spärren trycks in (A) (dvs. när användaren griper tag i handtaget) släpps gasreglaget ut (B). När handtaget släpps går både gasreglaget och gasreglagespärren tillbaka till ursprungsläget. Rörelsen styrs av två oberoende returädrar. Detta innebär att gasreglaget låses automatiskt i tomgångsläge. Kontrollera att gasreglaget är låst i tomgångsläge när gasreglagespärren har släppts ut. Tryck in gasreglagespärren och kontrollera att den återgår till ursprungsläget när den släpps ut.

Kontrollera att gasreglaget och gasreglagespärren kan röra sig fritt och att returädrarna fungerar som de ska. Starta maskinen och ge full gas. Släpp ut gasreglaget och kontrollera att klingan stannar och förblir still. Om klingan roterar med gasreglaget i tomgångsläge måste förgasarens tomgångsinställning kontrolleras.

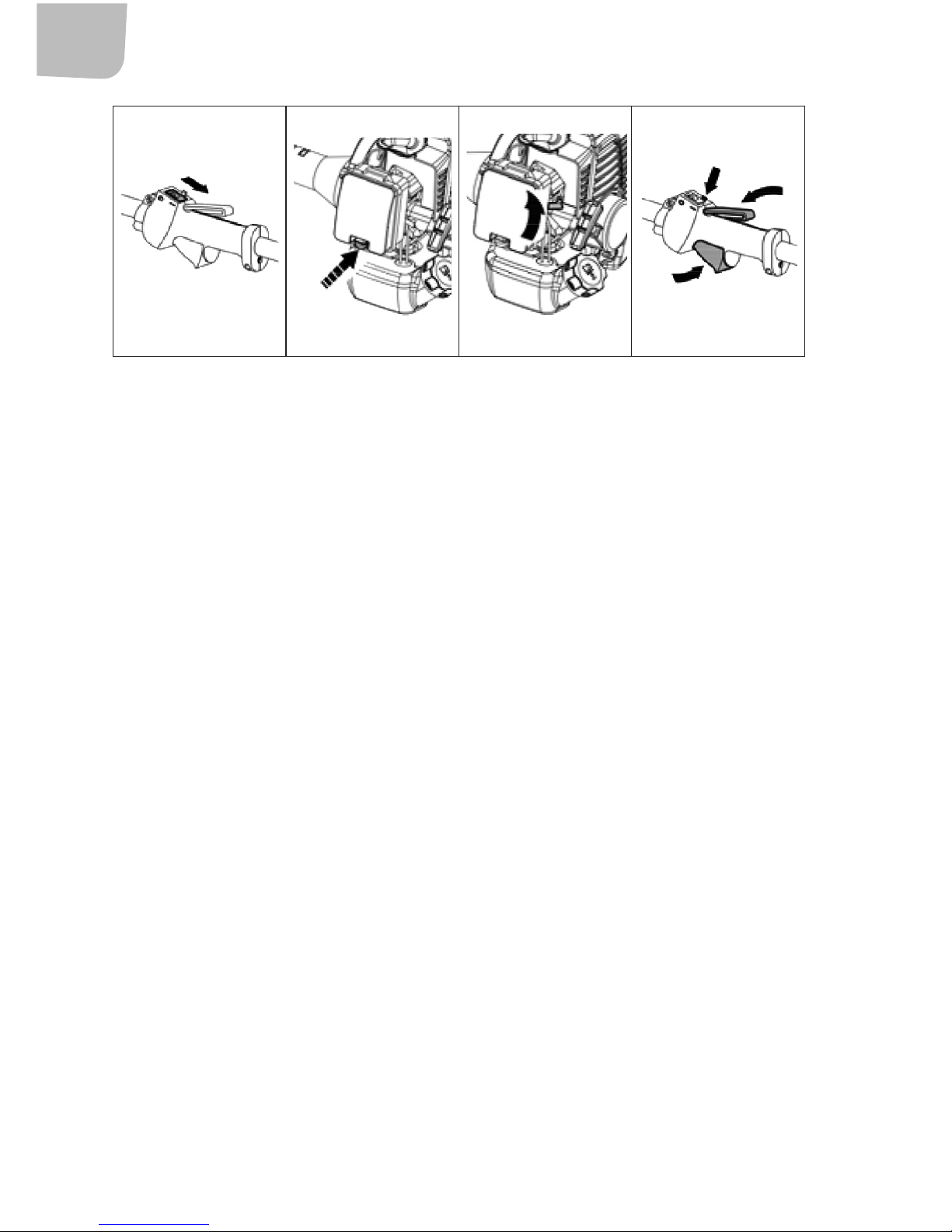

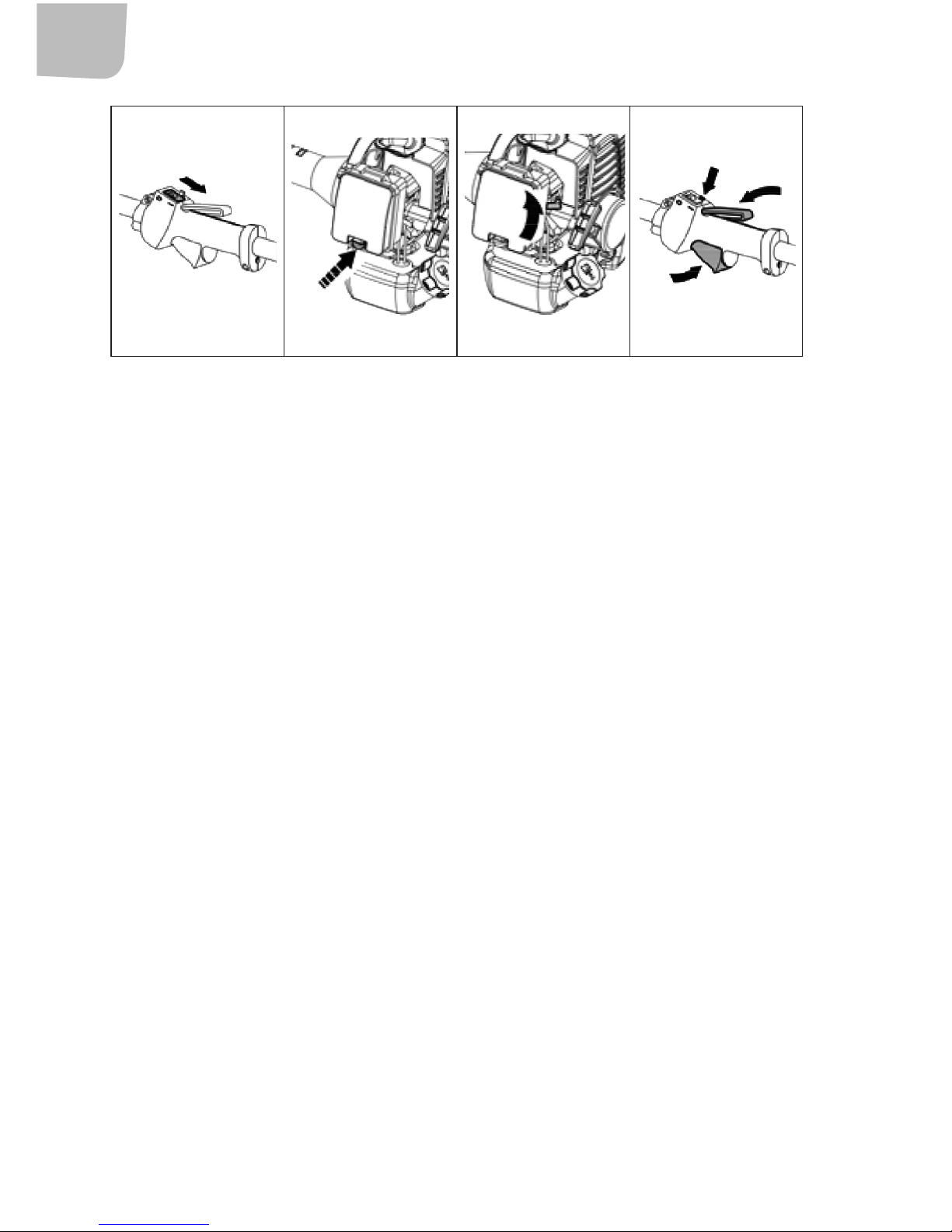

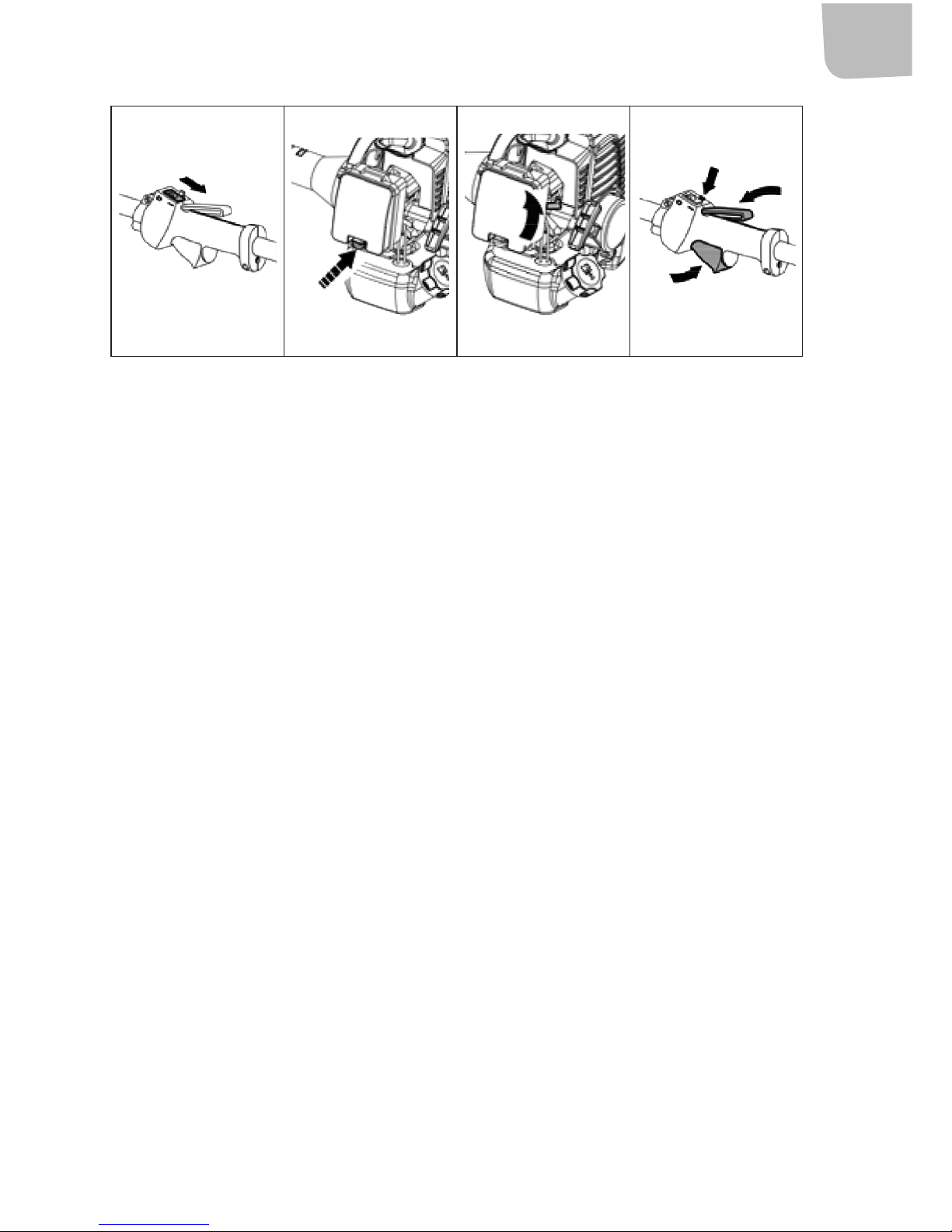

Kallstart

En kallstart av motorn innebär att den startas minst 5 minuter efter att den har stängts av eller efter bränslepåfyllning.

1. Sätt strömbrytaren i läge ”I”.

2. Tryck upprepade gånger på primerknappen tills den börjar fyllas med bränsle. Den behöver inte vara helt full.

3. Sätt chokereglaget i stängt läge.

4. När gasreglagespärren och gasreglaget trycks in ska låsknappen för gasreglaget tryckas in samtidigt och därefter ska gasreglagespärren och gasreglaget släppas ut.

5. Håll ned maskinen mot marken med vänster hand. OBS! Använd inte foten. Grip tag i starthandtaget, dra ut startsnöret långsamt med höger hand tills det börjar ta emot och ryck sedan kraftigt i linan. Linda aldrig startlinan runt handen. Fortsätt att dra i startsnöret tills

motorn startar.

6. Ställ chokereglaget i öppet läge

7. Fortsätt att dra i startlinan tills motorn startar. När motorn har startat ska den värmas upp med gasreglagespärren aktiverad. Tryck sedan in gasreglaget för att inaktivera gasreglagespärren.

OBS! Gasreglagespärren inaktiveras automatiskt om gasreglaget trycks in på nytt. Om chokereglaget vrids manuellt från chokeläge till driftläge innan låsknappen för gasreglaget har släppts ut, börjar klingan rotera omedelbart när motorn startas.

VIKTIGT!

• Dra inte startlinan hela vägen ut och släpp inte starthandtaget när linan är helt utdragen. Detta kan skada maskinen.

• Undvik att placera någon del av kroppen innanför det markerade området. Kroppskontakt med detta område kan ge brännskador, eller elstötar om tändstiftshatten har skadats. Använd alltid handskar. En maskin med skadad tändstiftshatt ska inte användas.

• Om startlinan dras ut upprepade gånger med choken på kan motorn ödas över så att det blir svårt att starta.

• Om motorn råkar ödas över ska varmstartsproceduren upprepas några gånger tills överskottsbränslet har försvunnit.

Varmstart

Varmstarta motorn omedelbart efter att den har stannat genom att följa steg 1, 2, 4 och 7 enligt ovanstående procedur och tänk på att inte trycka mer än 2–3 gånger på primerknappen.

Avstängning

Stäng av motorn genom att sätta motorströmbrytaren i läge 0.

ALLMÄNNA ARBETSINSTRUKTIONER

VIKTIGT! I det här avsnittet beskrivs de grundläggande säkerhetsåtgärderna för att arbeta med

röjsågar och trimrar. Rådfråga alltid en expert vid eventuella oklarheter. Kontakta återförsäljaren eller serviceverkstaden om redskapet inte fungerar som avsett. Det är viktigt att förstå skillnaden mellan gräsröjning och grästrimning före användning.

Grundläggande arbetsmetod

Låt alltid motorn sakta ned till tomgångshastighet efter varje ingrepp. Långa perioder med full gas utan någon belastning på motorn kan leda till allvarliga skador på motorn. Ibland kan grenar eller gräs fastna mellan skyddet och kaptillbehöret. Stäng alltid av motorn innan detta avlägsnas.

GRÄSTRIMNING MED TRIMMERHUVUD

Trimning

Håll trimmerhuvudet vinklat precis ovanför marken. Det är änden på tråden som arbetar. Låt tråden arbeta i sin egen takt. Tvinga aldrig in tråden i det område som ska klippas. Tråden kan enkelt avlägsna gräs och ogräs längs med väggar, staket, träd och kanter, men den kan också skada

staketstolpar och känslig bark på träd och buskar. Minska risken för att skada växter genom att korta ned tråden till 10–12 cm och sänka motorns varvtal.

Röjning

Håll trimmerhuvudet vinklat precis ovanför marken. Låt änden på tråden slå i marken kring träd, stolpar, prydnadsföremål och liknande. OBS! Den här tekniken ökar slitaget på tråden. Tråden slits snabbare och måste matas ut oftare när den arbetar mot stenar, tegel, betong, metallstaket osv., jämfört med när den kommer i kontakt med träd och trästaket. Undvik att använda full gas vid trimning och röjning, så räcker tråden längre och slitaget på trimmerhuvudet minskar.

Klippning

Trimmern är idealisk för att klippa gräs som är svårt att komma åt med en vanlig gräsklippare. Håll tråden parallellt mot marken vid klippning. Undvik att trycka ned trimmerhuvudet mot marken eftersom detta kan förstöra gräsmattan och skada maskinen. Låt inte trimmerhuvudet vara i konstant kontakt med marken under normal klippning. Konstant kontakt av den här typen kan orsaka skador och slitage på trimmerhuvudet.

Städning

Den roterande trådens äkteekt kan utnyttjas för snabb och enkel städning. Håll tråden parallellt med och ovanför det område som ska städas och för maskinen fram och tillbaka. Vid klippning och städning ska full gas användas för bästa resultat.

UNDERHÅLL

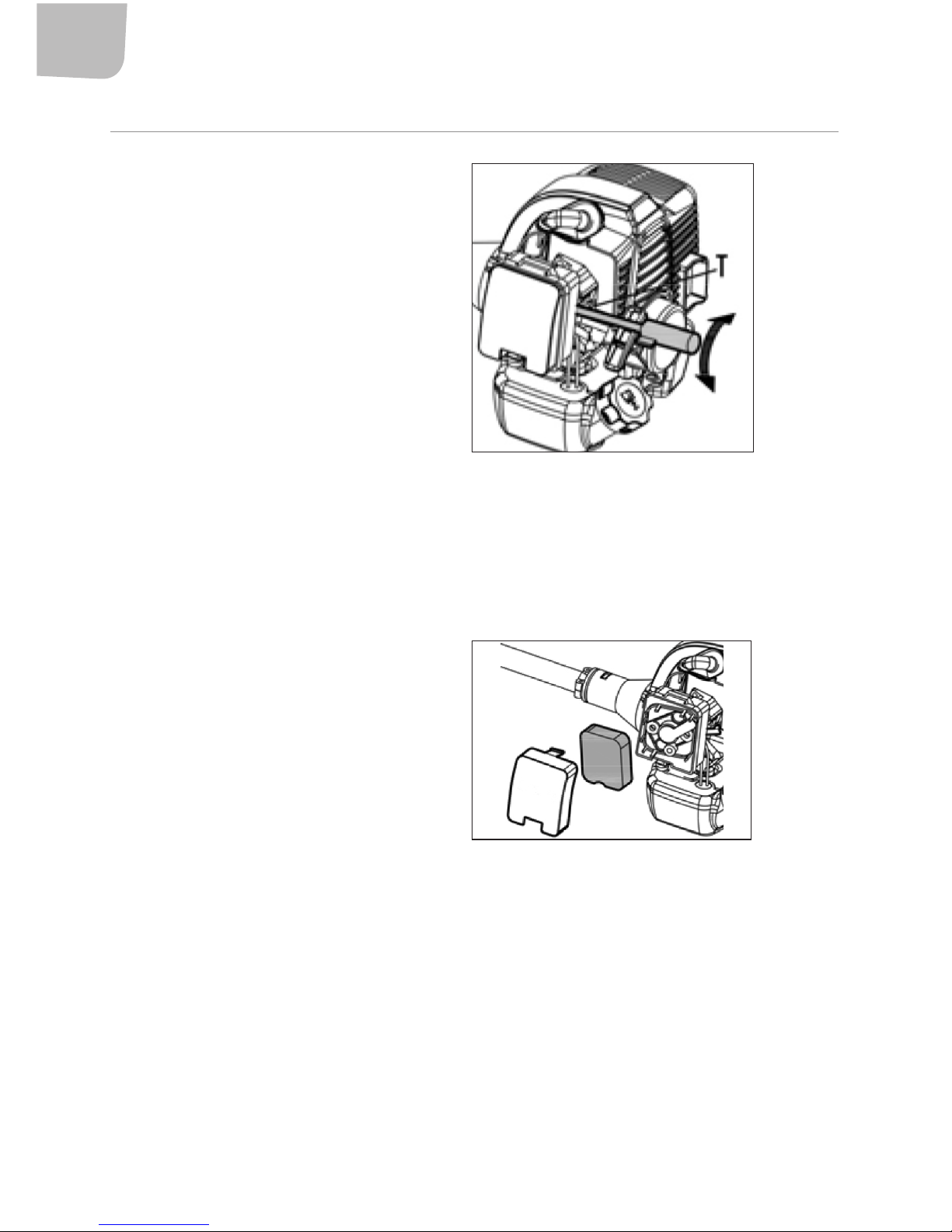

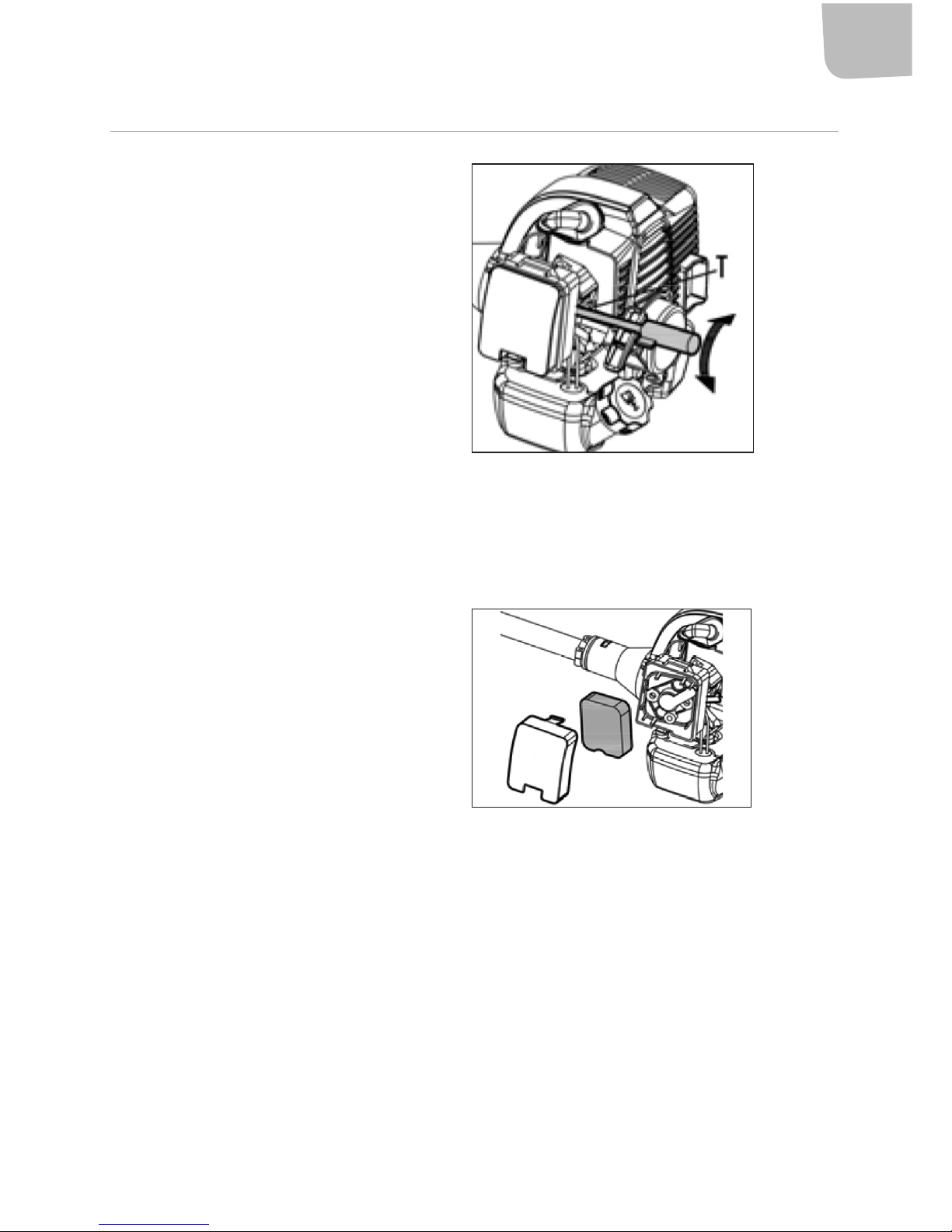

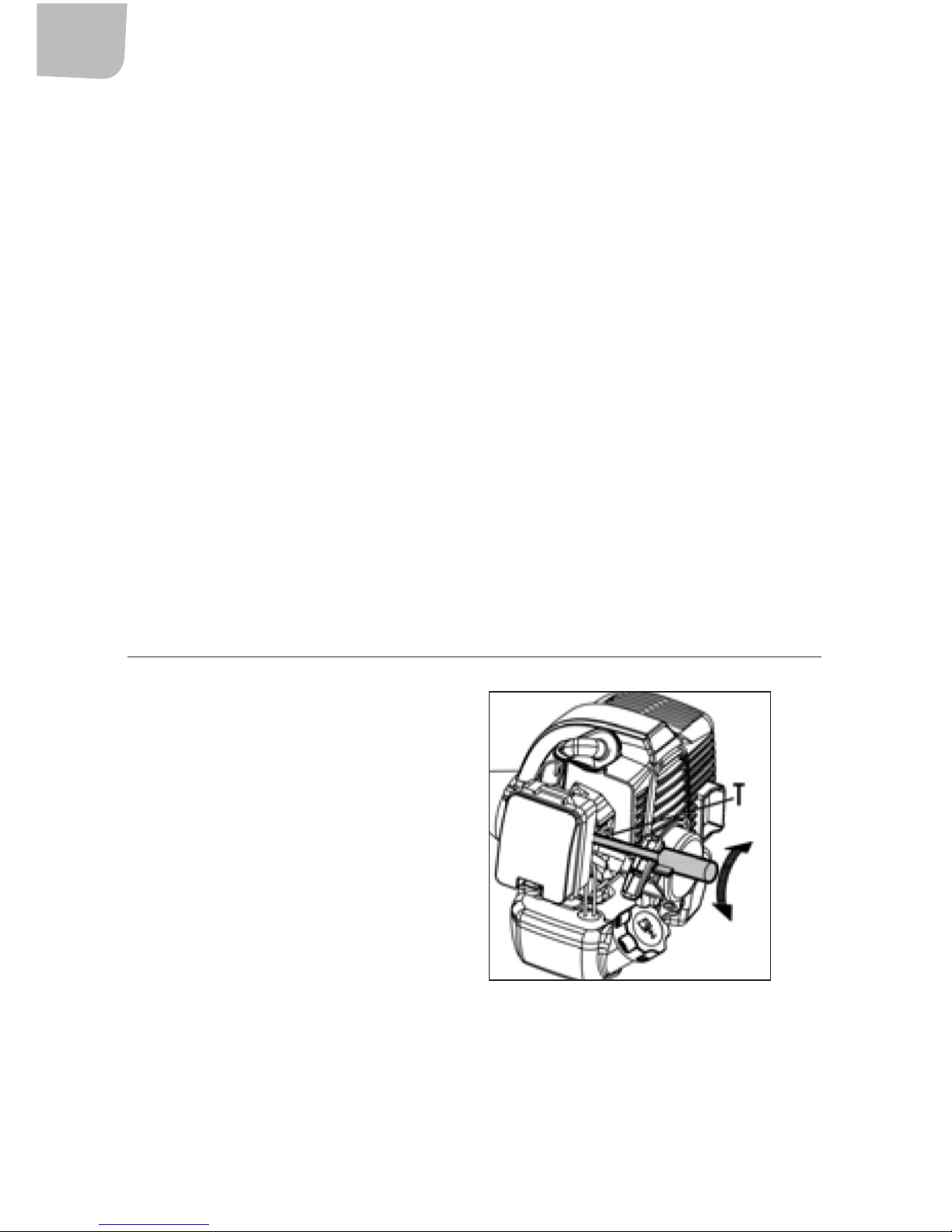

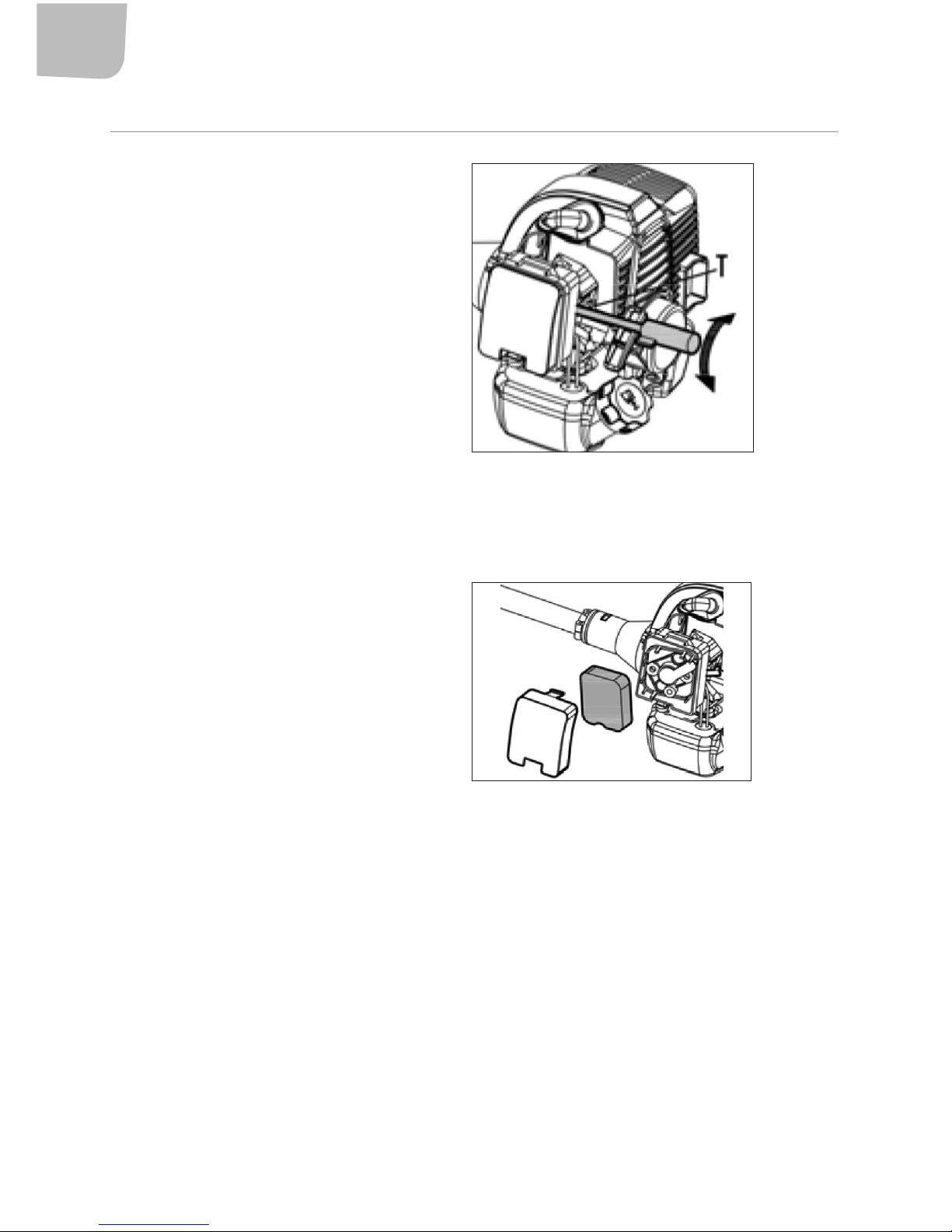

Justera tomgångshastigheten

Kontrollera att luftltret är rent. När tomgångshastigheten är korrekt ska klingan inte rotera. Om justering krävs ska skruven T för tomgångsjustering vridas medurs tills klingan börjar rotera. Vrid sedan skruven moturs tills klingan stannar. Tomgångshastigheten är korrekt inställd när motorn går jämnt i alla lägen och det nns en klar marginal till den hastighet där trimmerhuvudet börjar rotera. Kontakta serviceverkstad om det inte går att justera tomgångshastigheten så att trimmerhuvudet stannar. Använd inte maskinen förrän den har justerats korrekt. Kontakta serviceverkstad om blandningsskruven ”L” och/ eller blandningsskruven ”H” behöver justeras.

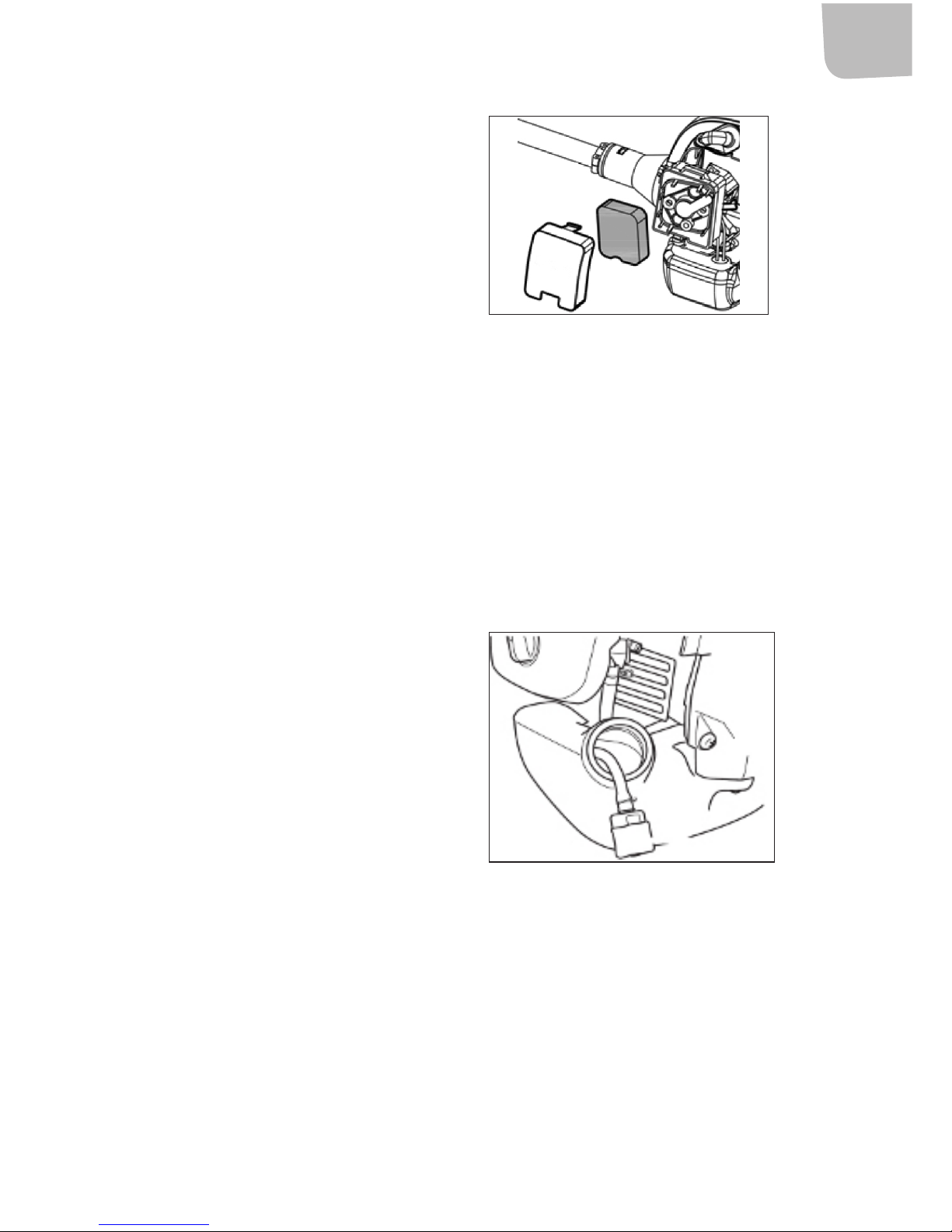

Rengör luftltret

1. Avlägsna luftlterskyddet och ta ur ltret.

2. Tvätta det i varmt vatten och diskmedel.

3. Kontrollera att ltret har torkat innan det monteras tillbaka.

Luftltret måste rengöras regelbundet så att smuts och damm avlägsnas för att undvika:

– Funktionsfel i förgasaren – Startproblem – Förlust av motoreekt – Onödigt slitage på motordelarna – För hög bränsleförbrukning.

Rengör ltret var 25:e timme, eller oftare i extra dammiga förhållanden. Ett luftlter som har använts länge kan inte tvättas helt rent. Filtret måste därför bytas ut med jämna mellanrum. Ett skadat luftlter måste alltid bytas ut.

Bränslelter

När bränsletillförseln till motorn upphör ska tanklocket och bränsleltret kontrolleras så att de inte är blockerade.

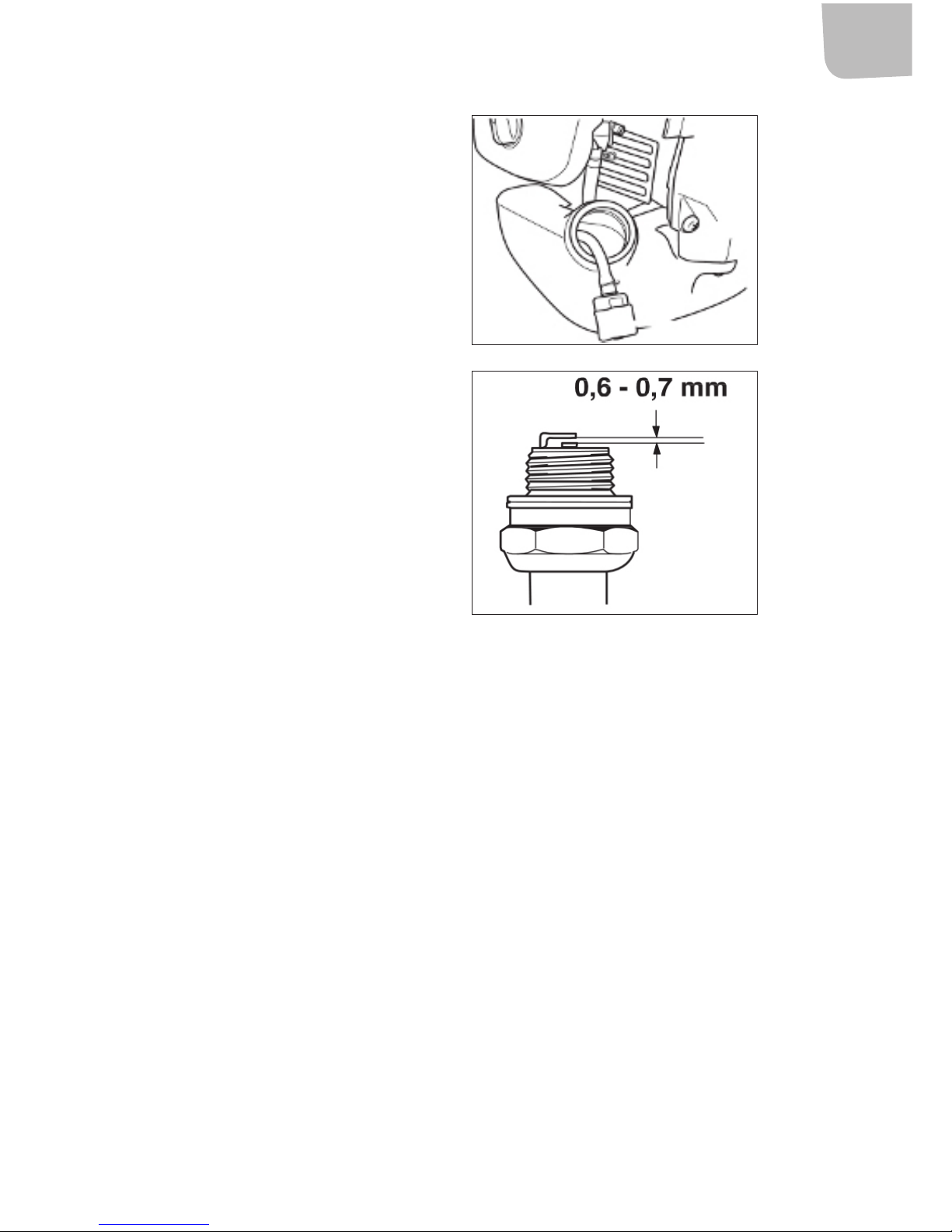

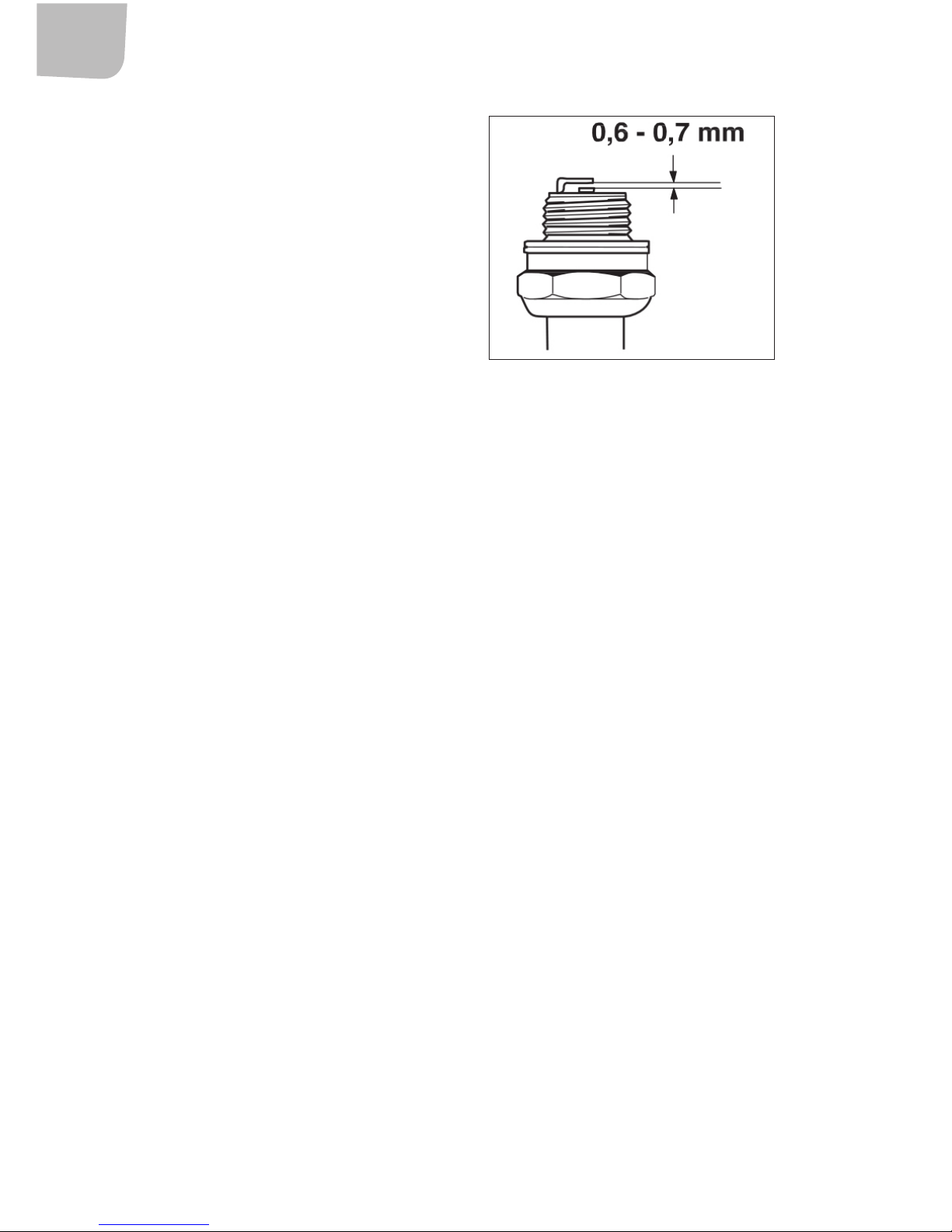

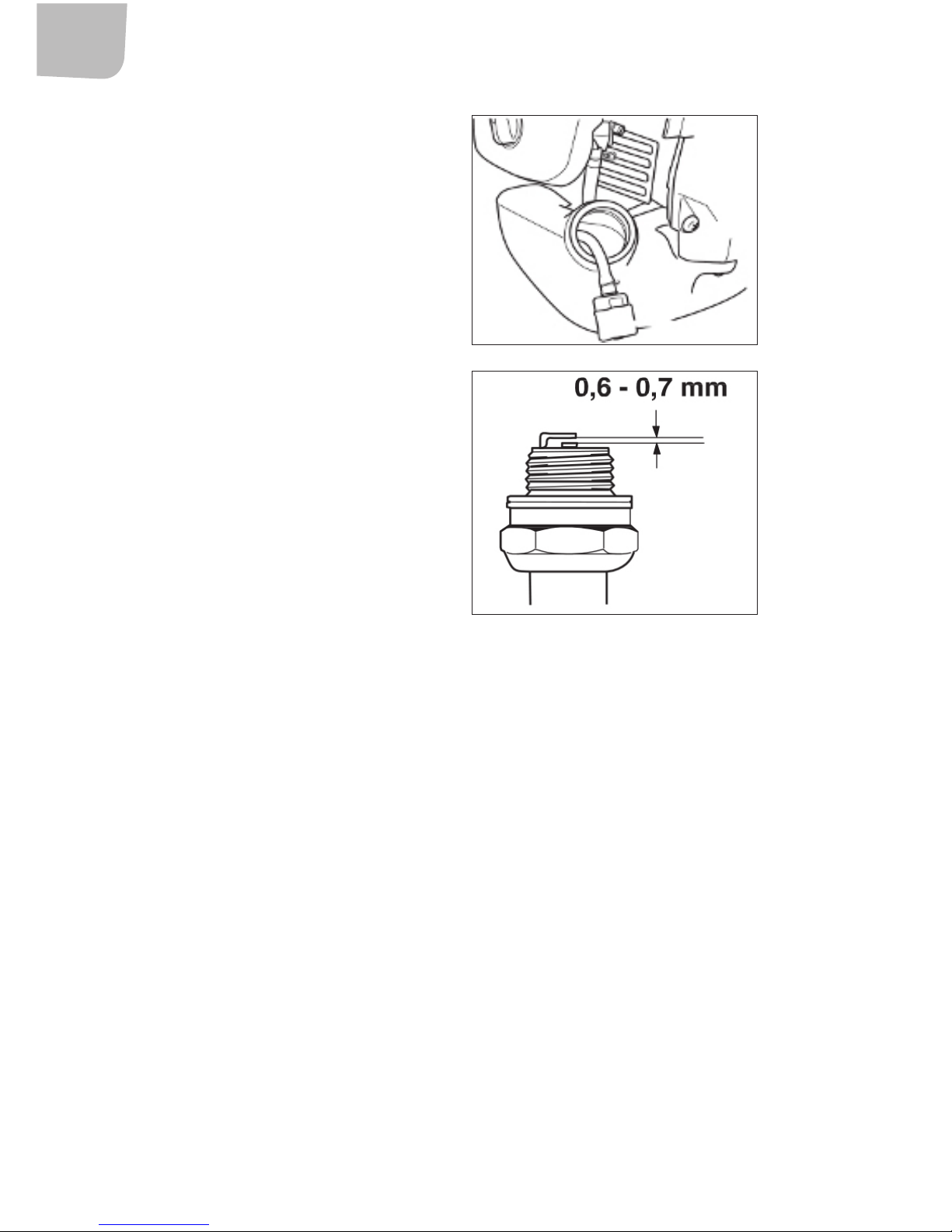

Tändstift

Om maskinen har låg eekt, är svår att starta eller går dåligt på tomgång: kontrollera alltid tändstiftet först, innan några andra åtgärder vidtas. Rengör tändstiftet om det är smutsigt och kontrollera att gnistgapet är 0,6–0,7 mm. Tändstiftet ska bytas ut efter ungefär en månads användning eller tidigare om det behövs. Använd alltid rekommenderad tändstiftstyp. Om felaktig tändstiftstyp används kan kolven/ cylindern skadas. Kontrollera att tändstiftet är försett med störningsskydd.

Tändstiftets skick påverkas av följande faktorer:

– felaktigt justerad förgasare – felaktig bränsleblandning (för mycket eller fel typ av olja) – smutsigt luftlter.

UNDERHÅLLSSCHEMA

Följande intervaller gäller endast normala driftförhållanden. Om den dagliga arbetstiden är längre eller driftförhållandena svåra (väldigt dammiga omgivningar osv.), ska de angivna intervallerna förkortas för att motsvara detta.

Innan arbetet påbörjas

Varje dag efter avslutat

arbete

Efter bränslepåfyllning

Varje vecka

Varje månad

Var 12:e månad

Vid problem

Vid skada

Vid behov

Hela maskinen Visuell undersök-

ning (skick, slitage, läckage)

* *

Rengöring * Styrhandtag Kontroll av funktion * * Luftlter Rengöring * * *

Byte * * Filter i bränsletank Kontroll *

Byte av lter * * * Förgasare Kontroll av tom-

gångsinställning

* *

Justering av tom-

gångsinställning

Tändstift Justering av gnistgap *

Byte efter 100 drift-

timmar Kylluftsintag Rengöring * Alla åtkomliga

skruvar

Kontroll *

Åtdragning * Vibrationsdämp-

ningselement

Kontroll * * *

Byte * Säkerhetsdekaler Byte

Ljuddämpare Rengöring

Vi rekommenderar att detta utförs av auktoriserad serviceverkstad.

FELSÖKNING

Problem Orsak Åtgärd

Motorn startar inte eller vägrar fortsätta gå.

Felaktig startprocedur. Följ anvisningarna. Smutsigt tändstift eller felaktigt

avstånd mellan elektroderna.

Kontrollera tändstiftet.

Igensatt luftlter. Rengör eller byt ut ltret . Problem med förgasaren. Kontakta serviceverkstad.

Motorn startar men saknar kraft. Igensatt luftlter. Rengör eller byt ut ltret.

Problem med förgasaren. Kontakta serviceverkstad.

Motorn går oregelbundet och saknar kraft vid uppvarvning.

Smutsigt tändstift eller felaktigt avstånd mellan elektroderna.

Kontrollera tändstiftet.

Problem med förgasaren. Kontakta serviceverkstad.

Motorn avger för mycket rök. Felaktig bränsleblandning. Följ anvisningarna för bränsle-

blandningen.

Problem med förgasaren. Kontakta serviceverkstad.

Maskinen vibrerar på ett onormalt sätt.

Skadade eller lösa delar. Stäng av maskinen och koppla ur

tändkabeln. Leta efter skador. Leta efter och dra åt eventuella lösa delar. Kontakta en auktoriserad serviceverkstad.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon 0511-34 20 00 Jula AB, Box 363, 532 24 SKARA www.jula.se

SIKKERHETSANVISNINGER

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

VIKTIG!

• Maskinen er kun ment for gresstrimming og buskrydding.

• Det eneste tilbehøret som kan brukes med denne maskinen, er trimmerhodene som anbefales av forhandleren.

• Maskinen skal aldri brukes av en person som er trett, syk, påvirket av alkohol eller som har tatt medisiner som kan påvirke syn, dømmekraft eller koordinasjon.

• Bruk personlig verneutstyr.

• Bruk aldri en maskin som er endret på noen måte i forhold til de originale spesikasjonene.

• Bruk aldri en maskin som ikke fungerer som den skal. Alle kontroller, alt vedlikehold og alle serviceinstruksjoner som er beskrevet i denne bruksanvisningen må utføres. En del vedlikeholds- og servicetiltak må utføres av autorisert servicepersonell.

• Alle skjermer, deksler og håndtak må monteres før maskinen startes. Kontroller at tennplugghetten og tenningskabelen er uskadet for å unngå fare for elektrisk støt.

• Brukeren av maskinen må sørge for å holde en sikkerhetsavstand på minst 15 meter til mennesker og dyr ved arbeid med maskinen.

• La aldri barn eller personer som ikke har lest bruksanvisningen, bruke maskinen. Det kan nnes en lokal lovmessig fastsatt minstealder for brukeren.

• Fest maskinen godt under transport for å hindre drivstoekkasje, skader og personskader.

• Foreta rengjøring og vedlikehold før oppbevaring.

• Bruk skjerm for metallklinger under transport og oppbevaring.

• Det kan nnes nasjonale bestemmelser (arbeidsmiljølov, miljølov) som begrenser bruken av maskinen.

• Undersøk maskinen daglig, før bruk og etter at den har falt ned eller blitt utsatt for andre støt, for å identisere eventuelle alvorlige skader.

• Sørg for å ha godt fotfeste og balanse ved bruk, og bruk den medfølgende selen.

• Ta regelmessige og tilstrekkelige pauser i løpet av arbeidsdagen for å hindre vibrasjonsskader og hørselsskader.

Denne maskinen genererer et elektromagnetisk felt under drift. Dette feltet kan under visse omstendigheter påvirke aktive eller ikke-aktive medisinske implantater. For å redusere faren for alvorlig personskade eller dødsfall, bør personer med medisinske implantater rådføre seg med lege og produsenten av det medisinske implantatet før maskinen brukes.

Avgassene fra motoren inneholder giftig karbonmonoksid. Hvis motoren kjøres i et lukket eller dårlig ventilert område, kan det føre til dødsfall gjennom kvelning eller karbonmonoksidforgiftning.

Bruksanvisning for gresstrimmer

NORSK

Langvarig eksponering for vibrasjoner kan forårsake personskader og nevrovaskulære problemer (også kalt ”Raynauds sykdom” eller ”hvite ngre”), spesielt hos personer med sirkulasjonsproblemer. Symptomene påvirker hender, håndledd og ngre, og ytrer seg som tap av følelse, bevegelseshemming, kløe, smerte og misfarging eller endringer i huden. Disse virkningene kan forverres i lave temperaturer og/eller for hardt grep rundt håndtaket. Hvis disse symptomene forekommer, må brukstiden for maskinen begrenses og lege kontaktes.

PERSONLIG VERNEUTSTYR

VIKTIG!

• Godkjent verneutstyr skal brukes hver gang maskinen brukes. Verneutstyr eliminerer ikke risikoen for personskade, men kan føre til at skadene blir mindre hvis en ulykke skulle inntree. Be forhandleren om hjelp til å velge riktig utstyr.

• Vær oppmerksom på advarselssignaler eller advarselsrop ved bruk av hørselvern. Ta alltid av hørselvernet så snart motoren har stoppet.

• Bruk hørselvern som gir tilstrekkelig støyreduksjon. Bruk alltid godkjente vernebriller.

• Hansker skal brukes når det er nødvendig.

• Bruk vernesko med stålhette og sklisikker såle.

• Bruk klær i kraftig sto, og unngå løstsittende klær som kan sette seg fast i grener og kvister. Bruk alltid kraftige langbukser. Bruk ikke smykker, kortbukser eller sandaler, og gå ikke barføtt. Sett opp håret slik at det ikke henger nedenfor skulderhøyde.

GRUNNLEGGENDE SIKKERHETSANVISNINGER

Kontroller omgivelsene:

– Sørg for at mennesker, dyr eller annet ikke kan påvirke kontrollen over maskinen. – Sørg for at mennesker, dyr osv. ikke kan komme i kontakt med kappetilbehøret eller bli truet

av løse gjenstander som slynges ut av kappetilbehøret. – Bruk ikke maskinen hvis det ikke er mulig å tilkalle hjelp i tilfelle en ulykke. – Undersøk arbeidsområdet. Fjern alle løse gjenstander som steiner, glassbiter, spiker, ståltråd,

snorer osv. som kan bli slynget ut eller vikle seg inn i kappetilbehøret.

• Bruk ikke maskinen i dårlig vær, for eksempel tett tåke, kraftig regn, sterk vind, sterk kulde osv. Arbeid i dårlig vær er trettende og innebærer ofte større risiko.

• Sørg for å stå stødig og ha tilstrekkelig bevegelsesfrihet. Kontroller eventuelle hindringer i omgivelsene (røtter, steiner, kvister, grøfter osv.) i tilfelle rask forytning kreves. Vær ekstra forsiktig ved arbeid i skråninger.

• Sørg for at du alltid har god balanse og godt fotfeste.

• Hold alltid maskinen med begge hendene. Hold maskinen på høyre side av kroppen.

• Hold trimmerhodet under midjehøyde.

• Slå av motoren før forytning til et annet område.

• Sett aldri ned maskinen med motoren i gang uten å holde den under oppsyn.

• Verken brukeren av maskinen eller andre skal prøve å løsne kappet materiale mens motoren er i gang eller trimmerhodet roterer. Det kan føre til alvorlig personskade.

• Slå av motoren og pass på at trimmerhodet stopper før materiale som har satt seg fast i trimmerhodet løsnes. Ellers er det fare for personskade.

• Utvekslingen kan bli varm under bruk, og fortsetter å være det en stund. Hvis den berøres, kan det føre til brannskader.

• Se opp for gjenstander som slynges ut. Bruk alltid godkjente vernebriller. Stikk aldri hodet frem over trimmerskjermen. Steiner, rusk osv. kan slynges opp i øynene og forårsake blindhet eller alvorlige personskader.

• Hold uvedkommende på avstand. Barn, dyr, tilskuere og medhjelpere skal holde en sikkerhetsavstand på 15 meter. Slå av maskinen umiddelbart hvis noen kommer nærmere enn dette. Sving aldri maskinen rundt uten først å ha kontrollert bak deg at ingen benner seg innenfor sikkerhetsavstanden.

MASKINENS SIKKERHETSUTSTYR

ADVARSEL! Bruk aldri en maskin med sikkerhetsutstyr som ikke fungerer. Sikkerhetsutstyret på maskinen

må kontrolleres og vedlikeholdes i henhold til anvisningene i dette avsnittet. Hvis noen av kontrollene ikke gir godkjent resultat, må en servicerepresentant kontaktes og maskinen repareres.

Vibrasjonsdempingssystem

• Maskinen er utstyrt med et vibrasjonsdempende system som reduserer vibrasjonene og letter bruken.

• Vibrasjonene øker ved bruk av feil viklet tråd eller sløv eller feil klinge (feil type eller feil slipt).

• Maskinens vibrasjonsdempingssystem reduserer de overførte vibrasjonene mellom motorenheten og håndtaket på maskinen.

• Kontroller regelmessig at de vibrasjonsdempende innretningene ikke er sprukket eller skadet.

• Kontroller at det vibrasjonsdempende elementet sitter som det skal og ikke er skadet.

Hurtigkoblingen på selen

Ved opphengsringen sitter en lett tilgjengelig hurtigkobling. Dette er en sikkerhetsinnretning i tilfelle motoren skulle begynne å brenne eller i andre situasjoner der brukeren har behov for å frigjøre seg fra maskinen.

Trimmerskjerm

• Trimmerskjermen skal hindre at løse gjenstander slynges mot brukeren. Den beskytter brukeren mot å komme i kontakt med trimmerhodet ved en feil.

• Kontroller at skjermen ikke er skadet eller sprukket. Skift skjermen hvis den er skadet.

• Bruk alltid den skjermen som anbefales for det aktuelle trimmerhodet.

• Bruk aldri et trimmerhode uten godkjent skjerm. Hvis feil skjerm eller en defekt skjerm monteres, kan det føre til alvorlige personskader.

Lyddemper

• Lyddemperen har til formål å redusere støynivået til et minimum og lede avgasser bort fra brukeren.

• Bruk aldri en maskin med defekt lyddemper.

• Kontroller regelmessig at lyddemperen sitter som den skal.

• Lyddemperen inneholder kjemikalier som kan være kreftfremkallende. Unngå å berøre innsiden av lyddemperen hvis den blir skadet.

• Vær oppmerksom på at lyddemperen og avgassene fra motoren er varme, og kan inneholde gnister som kan forårsake brann. Start aldri maskinen innendørs eller i nærheten av brennbart materiale!

Trimmerhode VIKTIG!

• Sørg alltid for at trimmertråden er fast og jevnt viklet rundt trommelen, ellers generer maskinen skadelige vibrasjoner.

• Bruk bare anbefalte trimmerhoder og trimmertråder. Disse er testet av produsenten, og passer til en bestemt motorstørrelse. Dette er spesielt viktig ved bruk av helautomatisk trimmerhode. Bruk bare anbefalte tråder.

• Mindre maskiner krever generelt mindre trimmerhoder og omvendt. Dette skyldes at motoren under rydding må slynge tråden rett ut fra trimmerhodet, og tåle motstanden fra gresset som klippes.

• Trådens lengde er også viktig. En lengre tråd krever større motoreekt enn en kortere tråd med samme diameter.

• Kontroller at kniven på trimmerskjermen er intakt. Den brukes til å kappe tråden til riktig lengde.

VIKTIG!

• Bruk trimmerspolen bare med den anbefalte skjermen! Les instruksjonene for å nne ut hvordan tråden monteres og hvilken tråddiameter som skal brukes.

• Stopp alltid motoren før det utføres arbeid på maskinen. Trimmerhodet fortsetter å rotere også etter at gassregulatoren er sluppet. Kontroller at trimmerhodet har stoppet helt og at tenningskabelen er koblet fra tennpluggen før det foretas arbeid på maskinen. Risikoen for kast øker hvis det brukes feil tilbehør eller feil trimmerhode.

HÅNDTERING AV DRIVSTOFF

Drivstosikkerhet

Start aldri maskinen i følgende tilfeller:

– Hvis det er sølt drivsto på maskinen. Tørk av og vent til drivstorester har fordampet. – Hvis du har sølt drivsto på kroppen eller på klærne. Bytt klær og vask kroppsdeler som har

kommet i kontakt med drivstoet med såpe og vann.

– Hvis maskinen lekker drivsto. Kontroller regelmessig om tanklokket eller drivstoslangene

lekker.

Transport og oppbevaring

– Oppbevar og transporter maskinen og drivstoet på en slik måte at lekkasje eller damp ikke

kan komme i kontakt med gnister eller åpen ild, for eksempel fra elektriske maskiner, el-motorer, elektriske releer/omformere eller fyrkjeler.

– Ved oppbevaring og transport av drivsto må det alltid brukes en godkjent beholder som

er beregnet for formålet.

– Når maskinen skal lagres i lengre tid, må drivstotanken tømmes. Kontakt en lokal

bensinstasjon for å nne ut hvordan overødig drivsto skal kasseres.

– Sørg for at maskinen er rengjort og at fullstendig service er utført før maskinen lagres i

lengre tid. – Maskinen må sikres under transport. – For å unngå at motoren startes ved en feil, skal tennplugghetten alltid tas av ved

langtidslagring, hvis maskinen ikke står under kontinuerlig oppsyn. Dette gjelder også ved

alt servicearbeid. – Vær forsiktig når du håndterer drivsto. Vær oppmerksom på risikoen for brann, eksplosjon

og innånding av damp. – Maskinen må sikres under transport. – For å hindre at motoren startes ved en feil, må tennplugghetten alltid tas av ved

langtidslagring, hvis ikke maskinen er under kontinuerlig oppsyn. Dette gjelder også

ved alt servicearbeid. – Vær forsiktig når du håndterer drivsto. Vær oppmerksom på risikoen for brann, eksplosjon

og innånding av damp.

SYMBOLER PÅ MASKINEN

ADVARSEL! En ryddesag eller trimmer kan være farlig hvis den brukes feil eller

uforsiktig, og kan forårsake alvorlig personskade eller dødsfall. Det er ekstremt viktig at brukeren leser og forstår innholdet i denne bruksanvisningen.

Brukeren må lese bruksanvisningen nøye, og ha forstått alle instruksjoner før maskinen brukes.

Bruk alltid vernebriller.

Bruk alltid hørselvern.

Bruk alltid vernehansker.

Bruk alltid vernesko.

Se opp for gjenstander som slynges ut og rikosjetter.

Bruk ikke metallklinger. Bruk kun syntetisk trimmertråd.

Brukeren må sørge for å holde en sikkerhetsavstand på minst 15 meter til mennesker og dyr når maskinen brukes.

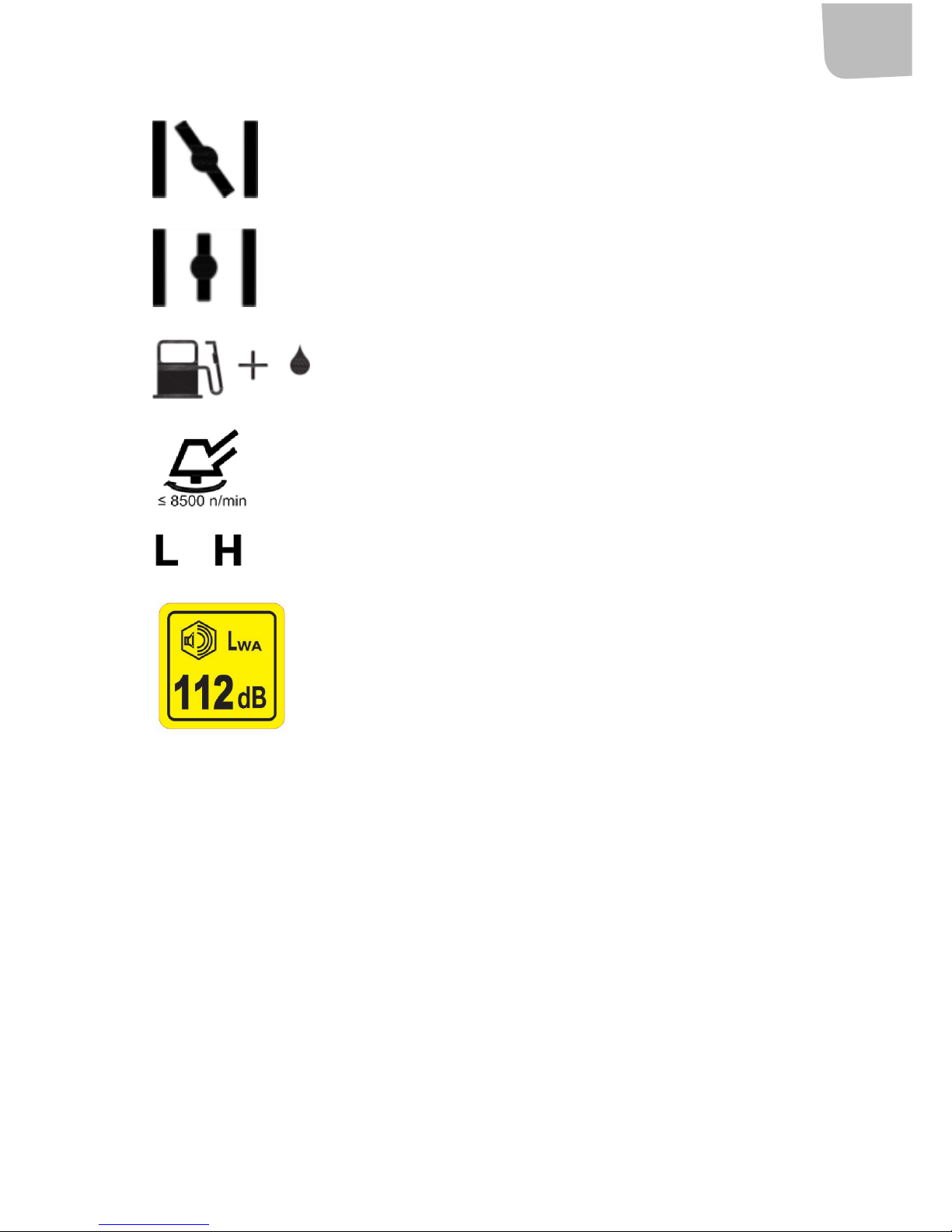

Stengt choke.

Åpne choken.

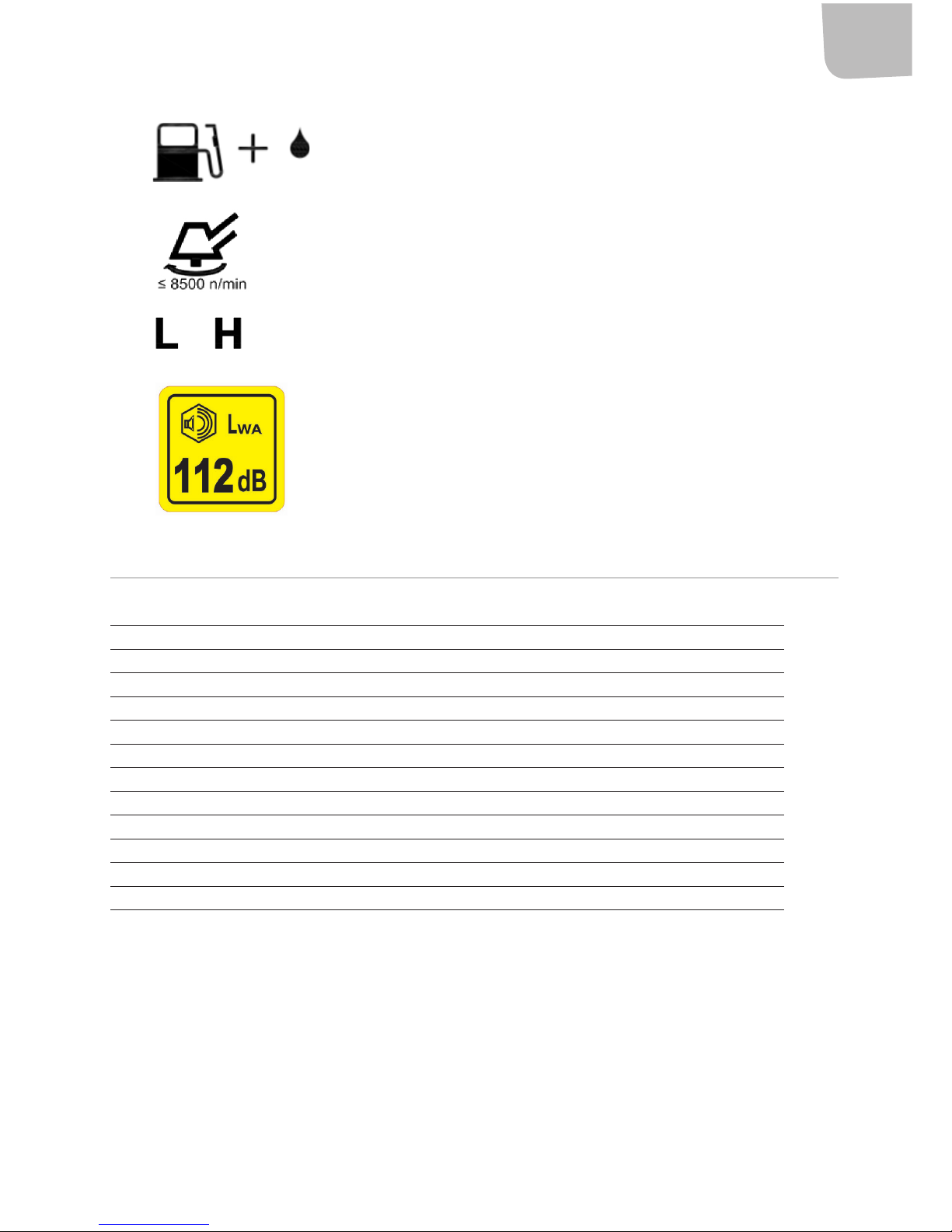

Drivstotank

Maks. turtall utgående aksel, o/min.

Forgasserjustering. H = høyere tomgangsturtall. L = lavere tomgangsturtall.

Garantert A-veid lydeektnivå.

TEKNISKE DATA

Motorvolum 25,4 cm³ Eekt 0,75 kW Maks. turtall (belastet) 9 000 o/min Turtall utgående aksel 9 000 o/min Tomgangsturtall 3100±400 o/min Drivstolanding 40:1 (bensin:totaktsolje) Drivstotankens kapasitet 0,65 l Tennplugg L8RTF Lydtrykknivå, LpA 89,5 dB(A), K=3 dB(A) Lydeektnivå, LwA 107,4 dB(A), K=3 dB(A) Garantert lydeektnivå 112 dB(A) Vibrasjonsnivå 3,72 m/s², K=1,5 m/s² Vekt 5,0 kg

Bruk alltid hørselvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardisert testmetode, kan brukes til å sammenlikne ulike verktøy med hverandre, og til å gi en foreløpig vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået ved bruk av elektrisk verktøy kan avvike fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som kreves for å beskytte brukeren, på grunnlag av en vurdering av eksponeringen under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått og når det kjøres på tomgang, utover igangsettingstiden).

BESKRIVELSE

1. Trimmerhode

2. Låsemutter

3. Klingeskjerm

4. Fremre stang

5. Låsestift

6. Låseknott

7. Kobling

8. Fremre håndtak

9. Strømbryter

10. Gassregulatorsperre

11. Låseknapp for gassregulator

12. Bakre håndtak

13. Bakre stang

14. Tennplugg

15. Motor

16. Starthåndtak

17. Drivstotank

18. Chokeregulator

19. Drivstopumpe

20. Filterdeksel

21. Gassregulering

MONTERING

Monter det fremre håndtaket

Fest det fremre håndtaket (B) og klemmen (C) på stangen (A) med to sett skiver (D), sprengskiver (E) og skruer (F).

Montere stangen

1. Rett inn hullet (A1) på den fremre stangen (A) mot låsestiften (B).

2. Dra deretter ut låsestiften samtidig som den fremre stangen stikkes helt inn i koblingen (D).

3. Slipp låsestiften. Den spretter tilbake og kommer ut gjennom hullet i den fremre stangen.

4. Kontroller at den fremre stangen ikke kan vris når låsestiften står på riktig plass.

5. Vri låsehendelen (C) for å feste den fremre stangen.

Montere trimmerhode

Hvis trimmerhodet ikke monteres riktig, kan det føre til alvorlige personskader og/eller dødsfall. Bruk aldri et trimmerhode uten godkjent skjerm. Hvis feil skjerm eller en defekt skjerm monteres, kan det føre til alvorlige personskader.

Monter trimmerskjermen

1. Monter festet (F) på drivakselstangen (B) med skruen (E).

2. Hekt skjermen (A) på festet på skaftet, og fest den med klemmen (C) og to skruer (D).

Montere trimmerhode

1. Bruk en skrunøkkel (B) til låsemutteren (A).

2. Skru fast trimmerhodet (C) i motsatt retning mot rotasjonsretningen.

3. Følg anvisningene i omvendt rekkefølge for å demontere.

Justere ryddesagens arbeidshøyde

1. Juster skulderremmen slik at klingen holdes parallelt med bakken.

2. La klingen hvile lett mot bakken.

3. Juster opphengsringen slik at ryddesagen har riktig balanse. Trekk til sideremmene slik at vekten fordeles jevnt over begge skuldrene.

OBS!

• Når ryddesagen brukes, må den alltid sitte ordentlig fast i selen. Ellers vil det ikke være mulig å kontrollere ryddesagen på en sikker måte, noe som kan føre til at brukeren eller andre personer blir skadet.

• Bruk aldri en sele med en defekt hurtigutløser.

• Bruk hurtigutløseren hvis motoren f.eks. begynner å brenne eller i andre nødssituasjoner som krever at brukeren frigjør seg fra maskinen og selen.

• En riktig justert sele og maskin gjør arbeidet mye lettere. Juster selen for best mulig arbeidsstilling.

HÅNDTERING

Drivsto

Maskinen er utstyrt med en totaktsmotor, og skal alltid kjøres på en blanding av olje og bensin. For best mulig resultat og ytelse skal det brukes totaktsolje som er spesielt utviklet for luftkjølte totaktsmotorer. Bruk aldri totaktsolje som er beregnet for vannavkjølte motorer eller olje beregnet for retaktsmotorer. Olje av dårlig kvalitet og/eller for høy oljeandel i forhold til bensinen kan gå ut over funksjonen og redusere motorens levetid. Det er viktig at oljemengden som skal blandes blir nøye oppmålt, slik at blandingen blir riktig.

Blandingsforhold: 1:40 (2,5 %).

Bensin Totaktsolje 1:40 (2,5 %)

1 liter 25 ml 5 liter 125 ml 10 liter 250 ml

OBS!

Drivstoet og drivstodampen er svært brannfarlige, og kan forårsake alvorlig personskade ved innånding eller hudkontakt. Drivstoet må derfor håndteres med forsiktighet, og det må være tilstrekkelig ventilasjon.

Blande drivstoet

1. Begynn alltid med å fylle på halvparten av bensinen som skal brukes.

2. Tilsett deretter hele mengden olje. Bland (rist) drivstolandingen.

3. Tilsett resten av bensinen.

4. Bland (rist) drivstolandingen godt før påfylling på maskinens drivstotank. Bland alltid bensin og olje i en ren beholder beregnet for drivsto. Bland ikke mer enn én måneds forbruk

av drivsto om gangen. Hvis maskinen ikke skal brukes på lang tid, må drivstotanken tømmes og rengjøres.

Påfylling av drivsto

Følgende sikkerhetstiltak reduserer risikoen for brann:

– Unngå å røyke, og plasser aldri varme gjenstander i nærheten av drivstoet. – Slå alltid av motoren før du fyller på drivsto. – Slå alltid av motoren og la den kjøles ned noen minutter før du fyller på drivsto. – Åpne tanklokket langsomt ved påfylling av drivsto, slik at eventuelt overtrykk slippes forsiktig

ut. – Trekk til tanklokket ordentlig etter påfylling av drivsto. – Fjern alltid maskinen fra området der det fylles drivsto før den startes. – Bruk alltid en drivstoeholder med ventil som hindrer søl. – Rengjør området rundt tanklokket. Forurensning i tanken kan forårsake driftsproblemer. – Sørg for at drivstoet er godt blandet ved å riste beholderen før påfylling av tanken.

BRUK

Kontroller før start

• Bruk aldri maskinen uten skjerm eller med en defekt skjerm.

• Alle skjermer og deksler må være uskadet og riktig montert før maskinen startes.

• Kontroller klingen for å sjekke at det ikke har dannet seg sprekker i knivendene eller i senterhullet. Den vanligste årsaken til sprekkdannelser er at det har oppstått skarpe kanter mellom eggene ved sliping, eller at klingen er brukt med sløve egger. Kasser klingen hvis den har sprekker.

• Kontroller at festeensen ikke er sprukket på grunn av materialtretthet eller på grunn av at den er trukket til for hardt. Kasser festeensen hvis den er sprukket.

• Kontroller at låsemutteren ikke har mistet låseevnen. Mutterlåsingen skal ha et låsemoment på minst 1,5 Nm. Låsemutterens tiltrekkingsmoment skal være 35–50 Nm.

• Kontroller at klingeskjermen ikke er skadet eller sprukket. Bytt ut klingeskjermen hvis det er sprukket eller har støtskader.

• Kontroller at trimmerhodet og trimmerskjermen ikke er skadet eller sprukket. Bytt ut trimmerhodet eller trimmerskjermen hvis de har støtskader eller sprekker.

• Koblingsdekselet og akselen må være helt montert før maskinen startes, ellers kan koblingen løsne og forårsake personskader.

• Fjern alltid maskinen fra området der det fylles drivsto før den startes.

• Sett maskinen på et att underlag. Kontroller at klingen ikke kan komme i kontakt med andre gjenstander.

• Sørg for at det ikke benner seg uvedkommende personer i arbeidsområdet. Ellers er det fare for alvorlige personskader. Sikkerhetsavstanden er 15 meter.

Gassregulatorsperre

Gassregulatorsperren skal hindre utilsiktet betjening av gassregulatoren. Når sperren trykkes inn (A) (dvs. når brukeren griper håndtaket), slippes gassregulatoren ut (B). Når håndtaket slippes, går både gassregulatoren og gassregulatorsperren tilbake til utgangsstilling. Bevegelsen styres av to uavhengige returærer. Det innebærer at gassregulatoren låses automatisk i tomgangsstilling. Kontroller at gassregulatoren er låst i tomgangsstilling når gassregulatorsperren er sluppet ut. Trykk inn gassregulatorsperren og kontroller at den går tilbake til utgangsstilling når den slippes ut.

Kontroller at gassregulatoren og gassregulatorsperren kan beveges fritt og at returærene fungerer som de skal. Start maskinen og gi full gass. Slipp ut gassregulatoren og kontroller at klingen stopper og blir stående stille. Hvis klingen roterer med gassregulatoren i tomgangsstilling, må forgasserens tomgangsinnstilling kontrolleres.

Kaldstart

Kaldstart av motoren innebærer at den startes 5 minutter eller mer etter at den ble slått av eller etter påfylling av drivsto.

1. Sett strømbryteren på ”I”.

2. Trykk ere ganger på drivstopumpen til den begynner å fylles med drivsto. Den trenger ikke å være helt full.

3. Sett choken i stengt stilling.

4. Når gassregulatorsperren og gassregulatoren trykkes inn, skal låseknappen for gassregulatoren trykkes inn samtidig, og deretter skal gassregulatorsperren og gassregulatoren slippes ut.

5. Hold maskinen ned mot bakken med venstre hånd. OBS! Bruk ikke foten. Grip starthåndtaket, dra startsnoren langsomt ut med høyre hånd til du merker motstand, og rykk deretter kraftig i snoren. Snoren må aldri vikles rundt hånden. Fortsett å dra i startsnoren til motoren starter.

6. Sett chokehendelen i åpen stilling

7. Fortsett å dra i startsnoren til motoren starter. Når motoren har startet, skal den varmes opp med gassregulatorsperren aktivert. Trykk deretter inn gassregulatoren for å deaktivere gassregulatorsperren.

OBS! Gassregulatorsperren deaktiveres automatisk hvis gassregulatoren trykkes inn på nytt. Hvis chokehendelen vris manuelt fra chokestilling til driftsstilling før låseknappen for gassregulatoren er sluppet ut, begynner klingen å rotere umiddelbart når motoren startes.

VIKTIG!

• Unngå å dra startsnoren helt ut, og unngå å slippe starthåndtaket når snoren er trukket helt ut. Det kan skade maskinen.

• Unngå å plassere noen del av kroppen innenfor det markerte området. Kroppskontakt med dette området kan gi brannskader, eller elektrisk støt hvis tennplugghetten er skadet. Bruk alltid hansker. En maskin med skadet tennplugghette skal ikke brukes.

• Hvis startsnoren dras ut ere ganger med choken på, kan motoren oversvømmes slik at den blir vanskelig å starte.

• Hvis motoren blir oversvømt, skal varmstartprosedyren gjentas noen ganger til det overødige drivstoet har forsvunnet.

Varmstart

Varmstart motoren umiddelbart etter at den har stoppet ved å følge trinn 1, 2, 4 og 7 ifølge prosedyren over, og pass på at du ikke trykker mer enn 2–3 ganger på drivstopumpen.

Slå av

Slå av motoren ved å sette motorstrømbryteren i stillingen 0.

GENERELLE ARBEIDSINSTRUKSJONER

VIKTIG! I dette avsnittet beskrives grunnleggende sikkerhetstiltak for å jobbe med ryddesager og

trimmere. Rådfør deg alltid med en ekspert hvis noe er uklart. Kontakt forhandleren eller serviceverkstedet hvis redskapet ikke fungerer som det skal. Det er viktig å forstå forskjellen mellom gressrydding og gresstrimming før bruk.

Grunnleggende arbeidsmetode

La alltid turtallet reduseres til tomgangshastighet etter hvert arbeidsmoment. Lange perioder med full gass uten belastning av motoren kan føre til alvorlig skade på motoren. Av og til kan kvister eller gress sette seg fast mellom skjermen og kappetilbehøret. Slå alltid av motoren før det demonteres.

GRESSTRIMMING MED TRIMMERHODE

Trimming

Hold trimmerhodet vinklet rett over bakken. Det er enden på tråden som gjør jobben. La tråden arbeide i sitt eget tempo. Tving aldri tråden inn i området som skal klippes. Tråden erner lett gress og ugress langs vegger, gjerder, trær og kanter, men den kan også skade gjerdestolper og følsom bark på trær og busker. Reduser risikoen for å skade vekster ved å korte inn tråden til 10–12 cm og redusere motorens turtall.

Rydding

Hold trimmerhodet vinklet rett over bakken. La enden på tråden slå i bakken rundt trær, stolper, pyntegjenstander og lignende. OBS! Denne teknikken øker slitasjen på tråden. Tråden slites raskere og må mates ut oftere når den brukes mot steiner, teglstein, betong, metallgjerder osv. sammenlignet med når den kommer i kontakt med trær og tregjerder. Unngå å bruke full gass ved trimming og rydding. Da varer tråden lenger og slitasjen på trimmerhodet reduseres.

Klipping

Trimmeren er ideell for å klippe gress som er vanskelig å komme til med en vanlig gressklipper. Hold tråden parallelt med bakken ved klipping. Unngå å trykke trimmerhodet ned mot bakken. Det kan ødelegge gressmatten og skade maskinen. La ikke trimmerhodet berøre bakken hele tiden under normal klipping. Kontinuerlig kontakt av denne typen kan forårsake skader og slitasje på trimmerhodet.

Rydding

Den roterende tråden har en vifteeekt som kan utnyttes til rask og enkel rydding. Hold tråden parallelt med og over området som skal ryddes, og før maskinen frem og tilbake. Ved klipping og rydding skal full gass brukes for beste resultat.

VEDLIKEHOLD

Juster tomgangsturtallet

Kontroller at luftlteret er rent. Når tomgangshastigheten er riktig, skal klingen ikke rotere. Hvis det kreves justering, skal skruen T for tomgangsjustering vris medurs til klingen begynner å rotere. Vri deretter skruen moturs til klingen stopper. Tomgangsturtallet er riktig innstilt når motoren går jevnt i alle stillinger og det er en klar margin til turtallet der trimmerhodet begynner å rotere. Kontakt serviceverksted hvis det ikke er mulig å justere tomgangsturtallet slik at trimmerhodet stopper. Maskinen må ikke brukes før den er riktig justert. Kontakt serviceverksted hvis blandeskruen ”L” og/eller blandeskruen ”H” trenger justering.

Rengjør luftlteret

1. Løsne luftlterdekselet og ta ut lteret.

2. Vask det i varmt vann og oppvaskmiddel.

3. Kontroller at lteret er tørt før det monteres igjen.

Luftlteret må rengjøres regelmessig for å erne smuss og støv, slik at følgende unngås:

– Funksjonsfeil i forgasseren – Startproblemer – Tap av motoreekt – Unødig slitasje på motordelene – For høyt drivstoorbruk.

Rengjør lteret hver 25. time, eller oftere under ekstra støvete forhold. Et luftlter som har vært i bruk lenge, kan ikke vaskes helt rent. Filteret må derfor byttes ut med jevne mellomrom. Et skadet luftlter må alltid byttes ut.

Drivstolter

Hvis drivstotilførselen til motoren opphører, må det kontrolleres om tanklokket eller drivstolteret er blokkert.

Tennplugg

Hvis maskinen har lav eekt, er vanskelig å starte eller går dårlig på tomgang: Kontroller alltid tennpluggen først, før andre tiltak utføres. Rengjør tennpluggen hvis den er skitten, og kontroller at gniståpningen er 0,6–0,7 mm. Tennpluggen skal skiftes etter om lag en måneds bruk, eller tidligere om nødvendig. Bruk alltid tennplugg av anbefalt type. Hvis feil type tennplugg brukes, kan stempelet/sylinderen bli skadet. Kontroller at tennpluggen er utstyrt med skjerming.

Tennpluggens tilstand påvirkes av følgende faktorer:

– Feiljustert forgasser – Feil drivstolanding (for mye eller feil type olje) – Skittent luftlter

VEDLIKEHOLDSSKJEMA

Følgende intervaller gjelder kun normale driftsforhold. Hvis den daglige arbeidstiden er lenger eller driftsforholdene er krevende (svært støvete omgivelser osv.), skal de angitte intervallene forkortes tilsvarende.

Før arbeidet påbegynnes

Hver dag etter avsluttet

arbeid

Etter påfylling av

drivsto

Hver uke

Hver måned

Hver 12. måned

Ved problemer

Ved skade

Ved behov

Hele maskinen Visuell kontroll

(tilstand, slitasje, lekkasje)

* *

Rengjøring * Styrehåndtak Kontroll av funksjon * * Luftlter Rengjøring * * *

Bytte * * Filter i drivstotank Kontroll *

Bytte av lter * * * Forgasser Kontroll av tom-

gangsstilling

* *

Justering av tom-

gangsstilling

Tennplugg Justering av gniståp-

ning

Bytte etter 100

driftstimer Kjøleluftinntak Rengjøring * Alle tilgjengelige

skruer

Kontroll *

Tiltrekking * Vibrasjonsdemper Kontroll * * *

Bytte * Sikkerhetsmerker Bytte

Lyddemper Rengjøring

Vi anbefaler at dette utføres av et autorisert serviceverksted.

FEILSØKING

Problem Årsak Tiltak

Motoren starter ikke, eller stopper igjen.

Feil startprosedyre. Følg anvisningene. Skitten tennplugg eller feil avstand

mellom elektrodene.

Kontroller tennpluggen.

Tett luftlter. Rengjør eller bytt lteret. Problem med forgasseren. Kontakt et serviceverksted.

Motoren starter, men mangler kraft. Tett luftlter. Rengjør eller skift lteret.

Problem med forgasseren. Kontakt et serviceverksted.

Motoren går uregelmessig og mangler kraft ved økning av turtallet.

Skitten tennplugg eller feil avstand mellom elektrodene.

Kontroller tennpluggen.

Problem med forgasseren. Kontakt et serviceverksted.

Motoren avgir for mye røyk. Feil drivstolanding. Følg anvisningene for

drivstolandingen.

Problem med forgasseren. Kontakt et serviceverksted.

Maskinen vibrerer på en unormal måte.

Skadede eller løse deler. Steng av maskinen og koble fra

tenningskabelen. Se etter skader. Se etter og trekk til eventuelle løse deler. Kontakt et autorisert serviceverksted.

Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon 67 90 01 34. Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG www.jula.no

ZASADY BEZPIECZEŃSTWA

Przed użyciem uważnie przeczytaj niniejszą instrukcję obsługi!

Zachowaj ją w celu wykorzystania w przyszłości.

WAŻNE!

• Urządzenie jest przeznaczone wyłącznie do podkaszania trawy i wykaszania zarośli.

• Jedyne akcesoria, które można stosować wraz z tym urządzeniem, to głowice żyłkowe zalecane przez dystrybutora.

• Urządzenia nie może być używane przez osobę zmęczoną, chorą, pod wpływem alkoholu lub przyjmującą leki mogące oddziaływać na wzrok, zdolność oceny lub koordynację.

• Stosuj środki ochrony indywidualnej.

• Nigdy nie używaj urządzenia, które zostało w jakikolwiek sposób zmodykowane w stosunku do oryginalnych specykacji.

• Nigdy nie używaj urządzenia, które nie działa prawidłowo. Należy wykonywać wszelkie przeglądy, prace konserwacje oraz instrukcje serwisowania opisane w niniejszej instrukcji. Niektóre czynności konserwacyjne i serwisowe muszą być wykonywane przez uprawnionego pracownika serwisu.

• Przed uruchomieniem urządzenia należy zamontować wszystkie osłony, pokrywy i uchwyty. Upewnij się, że nasadka świecy i kabel zapłonowy są w stanie nieuszkodzonym, aby uniknąć ryzyka porażenia prądem.

• Użytkownik urządzenia musi dopilnować, aby podczas pracy urządzenia utrzymywać bezpieczną odległość co najmniej 15 metrów od osób postronnych i zwierząt.

• Nie pozwól używać urządzenia dzieciom ani osobom, które nie zapoznały się z instrukcją obsługi. Może obowiązywać lokalnie ustanowiony minimalny wiek użytkownika.

• Na czas transportu porządnie przymocuj urządzenie, aby zapobiec wyciekom paliwa, zniszczeniom lub obrażeniom ciała.

• Przed odstawieniem na przechowanie oczyść urządzenie i wykonaj czynności konserwacyjne.

• Na czas transportu i przechowywania zakładaj osłony na metalowe tarcze.

• Mogą występować krajowe regulacje prawne (przepisy dotyczące środowiska pracy, przepisy dotyczące ochrony środowiska), które ograniczają możliwość korzystanie z urządzenia.

• Sprawdzaj urządzenie codziennie, przed użyciem i po upuszczeniu lub kiedy zostało narażone na inne uderzenia, aby zidentykować ewentualne poważne uszkodzenia.

• Dopilnuj, aby podczas pracy mieć dobre oparcie stóp oraz stabilną postawę i używaj dołączonych szelek.

• Rób regularne i odpowiednio długie przerwy, aby zapobiec obrażeniom na skutek drgań oraz uszkodzeniom słuchu.

Podczas pracy urządzenie wytwarza pole elektromagnetyczne. Pole to w pewnych okolicznościach może wpływać na aktywne lub pasywne implanty medyczne. Aby zmniejszyć ryzyko poważnych uszkodzeń

Instrukcja obsługi podkaszarki

POLSKI

ciała lub śmierci, zaleca się, aby przed użyciem produktu osoby mające wszczepione implanty medyczne skonsultowały się z ich producentem oraz lekarzem prowadzącym.

Spaliny silnika zawierają trujący tlenek węgla. Jeżeli silnik pracuje w zamkniętym lub niedostatecznie wentylowanym pomieszczeniu może to doprowadzić do śmierci na skutek uduszenia lub zatrucia tlenkiem węgla.

Długotrwałe narażenie na drgania może spowodować obrażenia ciała i problemy nerwowo-naczyniowe (nazywane również „chorobą Raynauda” lub „chorobą białych palców”), zwłaszcza u osób z problemami krążeniowymi. Objawy te wpływają na dłonie, nadgarstki i palce i manifestują się brakiem czucia, hipokinezją, świądem, bólem oraz przebarwieniami lub zmianami wyglądu skóry. Skutki mogą się nasilać pod wpływem niskiej temperatury otoczenia i/lub zbyt mocnego trzymania uchwytów. W razie wystąpienia tych objawów należy ograniczyć czas używania urządzenia i zasięgnąć porady lekarza.

ŚRODKI OCHRONY INDYWIDUALNEJ

WAŻNE!

• Każdorazowo podczas używania urządzenia należy stosować atestowane środki ochrony indywidualnej. Środki ochrony indywidualnej nie eliminują ryzyka obrażeń ciała, ale mogą złagodzić ich skutki w razie wypadku. Poproś sprzedawcę o pomoc w doborze właściwego wyposażenia ochronnego.

• Stosując środki ochrony słuchu zwracaj uwagę na sygnały ostrzegawcze lub zawołania ostrzegawcze. Zawsze zdejmuj środki ochrony słuchu, gdy tylko silnik się zatrzyma.

• Noś środki ochrony słuchu, które zapewniają dostateczną redukcję hałasu. Noś zawsze atestowane okulary ochronne.

• W razie konieczności należy stosować rękawice.

• Noś obuwie ochronne ze stalowymi osłonami palców i podeszwą antypoślizgową.

• Noś ubranie z mocnej tkaniny i unikaj luźnych ubrań, które mogą zaczepić się o gałęzie i zarośla. Zawsze noś solidne długie spodnie. Nie noś biżuterii, szortów lub sandałów i nie pracuj boso. Upnij włosy, aby nie zwisały poniżej linii ramion.

PODSTAWOWE ZASADY BEZPIECZEŃSTWA

Sprawdź otoczenie:

– Dopilnuj, aby osoby postronne, zwierzęta lub inne rzeczy nie wpływały na kontrolę nad

urządzeniem.

– Dopilnuj, aby osoby postronne, zwierzęta itp. nie mogły zetknąć się z głowicą tnącą lub zostać

traone przez luźne przedmioty wyrzucane przez głowicę tnącą. – Nie używaj urządzenia, jeżeli w razie wypadku nie ma możliwości wezwania pomocy. – Sprawdź miejsce pracy. Usuń wszystkie luźne przedmioty, takie jak kamienie, odłamki szkła,

gwoździe, drut stalowy, sznurki itp., które mogą zostać wyrzucone lub zaplątać się w głowicy

tnącej.

• Nie używaj urządzenia podczas złych warunków pogodowych, takich jak gęsta mgła, silny deszcz, mocny wiatr, intensywny mróz itp. Praca w złych warunkach pogodowych jest męcząca i często wiąże się też z większym ryzykiem.

• Upewnij się zawsze, że masz stabilną postawę i wystarczającą swobodę ruchów. Sprawdź, czy w otoczeniu nie ma ewentualnych przeszkód (korzeni, kamieni, gałęzi, rowów itp.), na wypadek, gdyby konieczne było szybkie przemieszczanie się. Zachowaj szczególną ostrożność podczas pracy na zboczach.

• Dopilnuj, aby zachować równowagę i pewne oparcie dla stóp.

• Zawsze trzymaj urządzenie oburącz. Trzymaj urządzenie po prawej stronie ciała.

• Trzymaj głowicę żyłkową poniżej wysokości bioder.

• Wyłącz silnik przed przejściem w inne miejsce.

• Nigdy nie odstawiaj urządzenia z pracującym silnikiem, jeżeli nie masz nad nim nadzoru.

• Użytkownik urządzenia ani ktokolwiek inny nie może usuwać ściętego materiału, gdy silnik jest włączony lub głowica się obraca, ponieważ może to doprowadzić do poważnych obrażeń ciała.

• Przed przystąpieniem do usuwania materiału, który utkwił w głowicy, wyłącz silnik i upewnij się, że głowica zatrzymała się. W przeciwnym razie istnieje ryzyko uszkodzenia ciała.

• Przekładnia zębata może się nagrzewać podczas pracy i pozostaje gorąca przez pewien czas. Dotknięcie jej może spowodować oparzenia.

• Uważaj na wyrzucane przedmioty. Noś zawsze atestowane okulary ochronne. Nigdy nie wysuwaj głowy nad osłoną głowicy żyłkowej. Kamienie, śmieci itp. mogą zostać wyrzucone do oczu i spowodować utratę wzroku lub poważne obrażenia ciała.

• Osoby postronne powinny trzymać się na odległość. Dzieci, zwierzęta, osoby postronne i osoby pomagające powinny zachować bezpieczną odległość wynoszącą 15 m. Natychmiast wyłącz urządzenie, jeżeli ktokolwiek zbliży się na bliższą odległość. Nigdy nie skręcaj urządzenia bez uprzedniego sprawdzenia z tyłu, czy nikt nie przekroczył bezpiecznej odległości.

ZABEZPIECZENIA URZĄDZENIA

OSTRZEŻENIE! Nigdy nie używaj urządzenia, w którym nie działają zabezpieczenia. Zabezpieczenia

urządzenia należy sprawdzać i konserwować zgodnie z zaleceniami w niniejszej rozdziale. Jeśli urządzenie nie zaliczy jakiejkolwiek kontroli, należy skontaktować się z przedstawicielem serwisu i naprawić urządzenie.

System tłumienia drgań

• Urządzenie wyposażone jest w system tłumienia drgań, który minimalizuje drgania i ułatwia użytkowanie.

• Poziom drgań wzrasta podczas używania niewłaściwie nawiniętej żyłki albo tępej lub nieprawidłowej tarczy tnącej (niewłaściwy rodzaj lub źle naostrzona).

• System tłumienia drgań urządzenia zmniejsza drgania przenoszone pomiędzy silnikiem i uchwytami urządzenia.

• Regularnie sprawdzaj, czy urządzenia tłumiące drgania nie są popękane lub uszkodzone.

• Upewnij się, czy element tłumienia drgań jest poprawnie zamontowany i nieuszkodzony.

Szybkie odpinanie szelek

Obok pierścienia do zawieszania znajduje się łatwo dostępny zatrzask z szybkim odpinaniem szelek. Jest

to zabezpieczenie na wypadek zapalenia się silnika lub jakiejkolwiek innej sytuacji, w której użytkownik potrzebuje uwolnić się z urządzenia.

Osłona głowicy

• Osłona głowicy ma za zadanie zapobiec wyrzucaniu luźnych przedmiotów w kierunku użytkownika. Chroni też użytkownika przed przypadkowym kontaktem z głowicą.

• Sprawdź, czy osłona nie jest uszkodzona lub pęknięta. Wymień osłonę, jeżeli została uszkodzona.

• Używaj wyłącznie osłony zalecanej do konkretnej głowicy żyłkowej.

• Nigdy nie używaj głowicy żyłkowej bez atestowanej osłony. Zamontowanie niewłaściwej lub niedziałającej osłony może spowodować poważne obrażenia ciała.

Tłumik

• Tłumik ma za zadanie zminimalizować poziom hałasu i odprowadzić spaliny z dala od użytkownika.

• Nigdy nie używaj urządzenia z uszkodzonym tłumikiem.

• Regularnie sprawdzaj, czy tłumik jest dokładnie przymocowany.

• Tłumik zawiera substancje chemiczne, które mogą być rakotwórcze. Unikaj bezpośredniego kontaktu z tłumikiem, jeżeli zostanie on uszkodzony.

• Pamiętaj, że tłumik i spaliny silnika są gorące i mogą zawierać iskry, które mogą wzniecić pożar. Nigdy nie włączaj urządzenia w pomieszczeniu zamkniętym lub w pobliżu materiałów łatwopalnych!

Głowica żyłkowa WAŻNE!

• Upewnij się, że żyłka tnąca jest mocno i równo nawinięta na bębnie, w przeciwnym razie urządzenie wytwarzać będzie szkodliwe drgania.

• Używaj wyłącznie zalecanych głowic żyłkowych oraz żyłek. Zostały one sprawdzone przez producenta, aby pasowały do silnika określonej wielkości. Jest to szczególnie ważne podczas używania w pełni automatycznych głowic żyłkowych. Używaj wyłącznie zalecanych żyłek.

• Mniejsze urządzenia z reguły wymagają mniejszych głowic żyłkowych i vice versa. Jest to spowodowane tym, że podczas wykaszania silnik musi wyrzucać żyłkę promieniście od głowicy i być w stanie pokonać opór wykaszanej trawy.

• Równie ważna jest też długość żyłki. Dłuższa żyłka wymaga większej mocy silnika niż krótsza o tej samej średnicy.

• Sprawdź, czy noże na osłonie żyłki są w stanie nienaruszonym. Są one używane do przycinania żyłki na odpowiednią długość.

WAŻNE!

• Używaj głowicy żyłkowej wyłącznie z zalecanymi osłonami! Przeczytaj instrukcje, aby dowiedzieć się jak montować żyłkę i jaką średnicę żyłki należy zastosować.

• Zawsze wyłączaj silnik, zanim przystąpisz do wykonywania jakiejkolwiek czynności przy urządzeniu. Głowica żyłkowa obraca się nawet po zwolnieniu dźwigni gazu. Przed przystąpieniem do wykonywania jakiejkolwiek czynności przy urządzeniu sprawdź, czy głowica żyłkowa całkowicie się zatrzymała, a kabel

zapłonowy został odłączony od świecy. Ryzyko odbicia wzrasta w przypadku użycia niewłaściwych akcesoriów lub nieprawidłowej głowicy żyłkowej.

OBCHODZENIE SIĘ Z PALIWEM

Bezpieczeństwo paliwowe

Nigdy nie uruchamiaj urządzenia w poniższych przypadkach:

– Jeżeli paliwo rozlało się na urządzenie. Wytrzyj i odczekaj, aż resztki rozlanego paliwa odparują. – Jeżeli paliwo rozlało się na ciało lub ubranie. Zmień ubranie i umyj mydłem i wodą te części

ciała, które miały kontakt z paliwem.

– Jeżeli z urządzenia wycieka paliwo. Regularnie sprawdzaj, czy korek wlewu paliwa lub przewody

paliwowe nie przeciekają.

Transport i przechowywanie

– Urządzenie oraz paliwo należy przechowywać i transportować w taki sposób, aby nie dopuścić

do zetknięcia się wycieku lub oparów z iskrami lub otwartym ogniem, np. z urządzeń elektrycznych, przekaźników elektrycznych/przełączników lub kotłów grzewczych.

– Do przechowywania i transportu paliwa należy zawsze używać zatwierdzonych do tego celu

zbiorników.

– Jeżeli urządzenie ma być przechowywane przez dłuższy czas zbiornik paliwa należy opróżnić.

Skontaktuj się z miejscową stacją benzynową, aby dowiedzieć się, w jaki sposób należy utylizować resztki paliwa.

– Przed odstawieniem urządzenia na dłuższej należy je wyczyścić i wykonać pełny przegląd

serwisowy. – Przymocuj urządzenie na czas transportu. – Aby zapobiec przypadkowemu uruchomieniu silnika należy zawsze zdjąć nasadkę świecy

zapłonowej przy dłuższym przechowywaniu, jeżeli urządzenie nie znajduje się pod stałym

nadzorem. Dotyczy to również wszystkich czynności serwisowych. – Zachowaj ostrożność przy obchodzeniu się z paliwem. Pamiętaj o ryzyku pożaru, wybuchu lub

skutkach wdychania oparów. – Przymocuj urządzenie na czas transportu. – Aby zapobiec przypadkowemu uruchomieniu silnika należy zawsze zdjąć nasadkę świecy

zapłonowej przy dłuższym przechowywaniu, jeżeli urządzenie nie znajduje się pod stałym

nadzorem. Dotyczy to również wszystkich czynności serwisowych. – Zachowaj ostrożność przy obchodzeniu się z paliwem. Pamiętaj o ryzyku pożaru, wybuchu lub

skutkach wdychania oparów.

SYMBOLE NA URZĄDZENIU

OSTRZEŻENIE! Wykaszarka lub podkaszarka może być niebezpieczna, jeżeli będzie

używana nieprawidłowo lub nieostrożnie i może spowodować poważne lub śmiertelne obrażenia ciała. Niezmiernie ważne jest, aby użytkownik przeczytał i zrozumiał zawartość niniejszej instrukcji obsługi.

Przed użyciem urządzenia użytkownik musi dokładnie przeczytać instrukcję obsługi i rozumieć wszystkie zalecenia.

Zawsze używaj okularów ochronnych.

Zawsze używaj środków ochrony słuchu.

Zawsze używaj rękawic ochronnych.

Zawsze noś obuwie ochronne.

Uważaj na wyrzucane przedmioty i rykoszety.

Nie używaj metalowych tarczy. Używaj wyłącznie syntetycznej żyłki tnącej.

Użytkownik musi dopilnować, aby podczas pracy urządzenia osoby postronne i zwierzęta utrzymywały bezpieczną odległość co najmniej 15 metrów.

Zamknięte ssanie.

Otwarte ssanie.

Zbiornik paliwa.

Maks. obroty wałka zdawczego, obr./min

Regulacja gaźnika. H = wyższa prędkość na biegu jałowym. L = niższa prędkość na biegu jałowym.

Gwarantowany poziom mocy akustycznej.

DANE TECHNICZNE

Pojemność silnika 25,4 cm³ Moc 0,75 kW Maksymalna prędkość obrotowa (bez obciążenia) 9 000 obr./min Obroty wałka zdawczego 9 000 obr./min Prędkość obrotowa biegu jałowego 3100±400 obr./min Mieszanka paliwowa 40:1 (benzyna:olej do silników dwusuwowych) Pojemność zbiornika paliwa 0,65 l Świeca zapłonowa L8RTF Poziom ciśnienia akustycznego, LpA 89,5 dB(A), K = 3 dB(A) Poziom mocy akustycznej, LwA 107,4 dB(A), K = 3 dB(A) Gwarantowany poziom mocy akustycznej 112 dB(A) Poziom drgań 3,72 m/s², K = 1,5 m/s² Masa 5,0 kg

Zawsze używaj środków ochrony słuchu!

Deklarowana wartość drgań zmierzonych zgodnie ze standardową metodą testową, może być wykorzystana do porównań z innymi narzędziami oraz do wstępnej oceny narażenia.

OSTRZEŻENIE! Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od sposobu posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy w oparciu o ocenę narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (przy uwzględnieniu wszystkich części cyklu roboczego, jak również czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, za wyjątkiem czasu rozruchu) określić środki zabezpieczające, niezbędne do ochrony użytkownika.

OPIS

1. Głowica żyłkowa

2. Nakrętka blokująca

3. Osłona tarczy tnącej

4. Przedni wysięgnik

5. Trzpień blokujący

6. Pokrętło blokujące

7. Złączka

8. Uchwyt przedni

9. Przełącznik

10. Blokada dźwigni gazu

11. Przycisk blokady dźwigni gazu

12. Uchwyt tylny

13. Tylny wysięgnik

14. Świeca zapłonowa

15. Silnik

16. Rączka rozrusznika

17. Zbiornik paliwa

18. Dźwignia ssania

19. Przycisk pompy paliwowej

20. Pokrywa ltra

21. Dźwignia gazu

MONTAŻ

Montaż przedniego uchwytu

Przymocuj przedni uchwyt (B) i zacisk (C) do wysięgnika (A) za pomocą dwóch zestawów podkładek (D), podkładek sprężynowych (E) i śrub (F).

Montaż wysięgnika

1. Skieruj otwór (A1) na przednim wysięgniku (A) na trzpień blokujący (B).

2. Następnie wyciągnij trzpień blokujący, jednocześnie wciskając przedni wysięgnik do końca złączki (D).

3. Puść trzpień blokujący. Wróci on do swojego pierwotnego położenia i przejdzie przez otwór w przednim wysięgniku.

4. Po powrocie trzpienia blokującego na właściwe miejsce sprawdź, czy nie można obracać przednim wysięgnikiem.

5. Odkręć pokrętło blokujące (C), aby zabezpieczyć przedni wysięgnik.

Montaż głowicy żyłkowej

Jeżeli głowica żyłkowa zostanie wpasowana niewłaściwie, może to spowodować poważne obrażenia ciała lub śmierć. Nigdy nie używaj głowicy żyłkowej bez atestowanej osłony. Zamontowanie nieprawidłowej lub niedziałającej osłony może doprowadzić do poważnych obrażeń ciała.

Montaż osłony głowicy

1. Przymocuj uchwyt (F) do drążka wałka napędowego (B) za pomocą śruby (E).

2. Zaczep osłonę (A) na uchwycie wysięgnika i przymocuj ją za pomocą zacisku (C) i dwóch śrub (D).

Montaż głowicy żyłkowej

1. Do nakrętki blokującej (A) użyj klucza nastawnego (B).

2. Przykręć głowicę żyłkową (C) w kierunku przeciwnym do kierunku obrotu.

3. Postępuj w odwrotnej kolejności, aby zdemontować.

Regulacja wysokości roboczej wykaszarki

1. Wyreguluj paski naramienne, tak aby tarcza tnąca utrzymywała się równolegle do ziemi.

2. Pozwól, aby tarcza tnąca lekko opierała się na ziemi.

3. Wyreguluj położenie pierścienia do zawieszania, tak aby wykaszarka była prawidłowo wyważona. Ściągnij paski boczne, tak aby ciężar był równomiernie rozłożony na obu ramionach.

UWAGA!

• W czasie użytkowania wykaszarka zawsze musi być dokładnie zamocowana na szelkach. W przeciwnym razie nie będzie można kontrolować wykaszarki w sposób bezpieczny, co może doprowadzić do uszkodzenia ciała użytkownika lub osób postronnych.

• Nigdy nie używaj szelek z uszkodzonym zatrzaskiem szybkiego odpinania.

• Użyj szybkiego odpinania jeżeli silnik np. zaczyna się palić lub w innych sytuacjach awaryjnych, które wymagają, żeby użytkownik uwolnił się z urządzenia i szelek.

• Prawidłowa regulacja szelek i urządzenia sprawia, że praca jest znacznie łatwiejsza. Wyreguluj szelki, aby zapewnić możliwie najlepszą postawę przy pracy.

OBSŁUGA

Paliwo

Urządzenie jest wyposażone w silnik dwusuwowy, który należy zasilać wyłącznie mieszanką benzyny i oleju do silników dwusuwowych. Dla uzyskania jak najlepszych wyników i osiągów należy stosować olej silnikowy przeznaczony specjalnie do silników dwusuwowych chłodzonych powietrzem. Nigdy nie stosuj oleju przeznaczonego do silników dwusuwowych chłodzonych wodą ani olejów do silników czterosuwowych. Olej niskiej jakości i/lub zbyt wysoki udział oleju w stosunku do benzyny mogą wpłynąć na działanie silnika i skrócić jego żywotność. Ważne jest, aby ilość oleju do wymieszania była dokładnie odmierzona, tak aby uzyskać prawidłową mieszankę.

Proporcje mieszanki: 1:40 (2,5 %).

Benzyna Olej do silników dwusuwowych 1:40 (2,5%)

1 litr 25 ml 5 litrów 125 ml 10 litrów 250 ml

UWAGA!

Paliwo i opary paliwa są silnie łatwopalne i mogą spowodować poważne obrażenia przy wdychaniu i kontakcie ze skórą. Dlatego z paliwem należy obchodzić się ostrożnie i przy zapewnieniu odpowiedniej wentylacji.

Mieszanie paliwa

1. Zawsze zacznij od napełnienia połowy ilości benzyny, która będzie użyta.

2. Dodaj następnie całą ilość oleju. Wymieszaj (potrząśnij) mieszanką paliwa.

3. Dodaj resztę benzyny.

4. Dokładnie wymieszaj (wstrząśnij) mieszanką paliwa przed wlaniem jej do zbiornika paliwa urządzenia.

Do mieszania benzyny z olejem użyj zawsze używaj czystego kanistra przeznaczonego do paliwa. Nie przygotowuj jednorazowo więcej mieszanki niż miesięczne zużycie paliwa. Jeżeli urządzenie nie będzie używane przez dłuższy czas zbiornik paliwa należy opróżnić i oczyścić.

Uzupełnianie paliwa

Następujące środki ostrożności pozwalają ograniczyć ryzyko pożaru:

– Nie pal i nie umieszczaj żadnych gorących przedmiotów w pobliżu paliwa. – Przed przystąpieniem do uzupełniania paliwa zawsze wyłączaj silnik. – Przed przystąpieniem do uzupełniania paliwa zawsze wyłącz silnik i odczekaj, aż ostygnie. – Korek wlewu paliwa otwieraj powoli, aby ostrożnie odprowadzić ewentualne nadciśnienie. – Po uzupełnieniu paliwa starannie dokręć korek wlewu paliwa. – Przed uruchomieniem urządzenia zawsze odsuń je z miejsca tankowania. – Zawsze używaj kanistra z zaworem zabezpieczającym przed rozlaniem. – Wyczyść obszar wokół korka wlewu paliwa. Zabrudzenia w zbiorniku mogą spowodować

problemy eksploatacyjne.

– Upewnij się, że paliwo jest dobrze wymieszane, potrząsając kanistrem przed napełnieniem

zbiornika.

SPOSÓB UŻYCIA

Kontrola przed uruchomieniem

• Nigdy nie używaj urządzenia bez osłony lub z uszkodzoną osłoną.

• Wszystkie osłony i pokrywy muszą być nieuszkodzone i prawidłowo zamontowane przed uruchomieniem urządzenia.

• Sprawdź tarczę tnącą, aby upewnić się, czy na końcach noży lub przy otworze centralnym nie powstały pęknięcia. Najczęstszą przyczyną powstawania pęknięć jest tworzenie się ostrych brzegów między krawędziami podczas ostrzenia lub stosowanie tarczy z tępymi krawędziami. Jeżeli tarcza ma pęknięcia należy ją poddać kasacji.

• Sprawdź, czy kołnierz mocujący nie popękał na skutek zmęczenia materiału lub zbyt mocnego dokręcenia. Pęknięty kołnierz mocujący należy poddać kasacji.

• Sprawdź, czy nakrętka blokująca nie utraciła swojej siły blokowania. Siła mocująca nakrętki powinna mieć moment mocowania co najmniej 1,5 Nm. Moment dokręcania nakrętki blokującej powinien wynosić 35–50 Nm.

• Sprawdź, czy osłona tarczy tnącej nie jest uszkodzona lub pęknięta. Wymień osłonę tarczy, jeżeli została uszkodzona na skutek uderzenia lub jest pęknięta.

• Sprawdź, czy głowica żyłkowa i osłona głowicy żyłkowej nie są uszkodzone lub pęknięte. Wymień głowicę żyłkową lub osłonę głowicy żyłkowej, jeżeli zostały uszkodzone na skutek uderzenia lub są pęknięte.

• Pokrywa sprzęgła i wał muszą być w pełni zamontowane przed uruchomieniem urządzenia, w przeciwnym razie sprzęgło może się poluzować i spowodować obrażenia ciała.

• Przed uruchomieniem urządzenia zawsze odsuń je z miejsca tankowania.

• Ustaw urządzenie na równym podłożu. Sprawdź, czy tarcza tnąca nie styka się z żadnymi przedmiotami.

• Dopilnuj, aby w miejscu pracy nie znajdowały się żadne osoby postronne, w przeciwnym razie istnieje ryzyko poważnych obrażeń ciała. Bezpieczna odległość wynosi 15 metrów.

Blokada dźwigni gazu

Blokada dźwigni gazu ma za zadanie zapobiec przypadkowemu użyciu dźwigni gazu. Po wciśnięciu blokady (A) (tzn. kiedy użytkownik chwyci za uchwyt) następuje zwolnienie dźwigni gazu (B). Po zwolnieniu uchwytu zarówno dźwignia gazu jak i blokada powracają do położenia wyjściowego. Ruch sterowany jest przez dwie niezależne sprężyny zwrotne. Oznacza to, że dźwignia gazu automatycznie blokuje się w pozycji biegu jałowego. Sprawdź, czy dźwignia gazu jest zablokowana w pozycji biegu jałowego po zwolnieniu blokady dźwigni gazu. Wciśnij blokadę gazu i sprawdź, czy powraca do położenia wyjściowego po zwolnieniu.

Sprawdź, czy dźwignia gazu i blokada dźwigni gazu poruszają się swobodnie, a sprężyna zwrotna działa jak należy. Włącz urządzenie i dodaj pełny gaz. Zwolnij dźwignię gazu i sprawdź, czy tarcza zatrzymuje się i pozostaje nieruchoma. Jeżeli tarcza tnąca obraca się, gdy dźwignia gazu znajduje się w pozycji biegu jałowego, należy wyregulować ustawienie biegu jałowego gaźnika.

Uruchamianie zimnego silnika

Uruchamianie zimnego silnika oznacza włączanie silnika co najmniej 5 minut po jego wyłączeniu lub po uzupełnieniu paliwa.

1. Ustaw przełącznik w pozycji „I”.

2. Kilkakrotnie naciśnij przycisk pompy paliwowej, aż pompa zacznie się wypełniać paliwem. Nie musi być całkowicie wypełniona.

3. Przesuń dźwignię ssania do zamkniętego położenia.

4. Przy wciskaniu blokady dźwigni gazu oraz dźwigni gazu, należy jednocześnie wcisnąć przycisk blokady dźwigni gazu, a następnie należy zwolnić blokadę oraz dźwignię gazu.

5. Przytrzymaj urządzenie na ziemią lewą ręką. UWAGA! Nie dociskaj stopą. Chwyć za uchwyt rozrusznika, prawą ręką wyciągnij powoli linkę rozrusznika, aż poczujesz niewielki opór, a następnie mocno szarpnij za linkę. Nigdy nie owijaj linki rozruchowej wokół dłoni. Ciągnij za linkę rozruchową, aż silnik uruchomi się.

6. Ustaw dźwignię ssania w pozycji włączonej

7. Pociągaj za linkę rozruchową, aż silnik się uruchomi. Po uruchomieniu silnika należy go rozgrzać przy włączonej blokadzie dźwigni gazu. Wciśnij następnie dźwignię gazu, aby wyłączyć blokadę dźwigni gazu.

UWAGA! Blokada dźwigni gazu jest wyłączana automatycznie po ponownym wciśnięciu dźwigni gazu. Jeżeli dźwignia gazu zostanie obrócona ręcznie z trybu ssania do trybu pracy, zanim przycisk blokady dźwigni gazu zostanie zwolniony, tarcza tnąca zacznie się obracać natychmiast po uruchomieniu silnika.

WAŻNE!

• Nie wyciągaj linki rozruchowej na całą długość i nie puszczaj rączki rozrusznika, kiedy linka jest całkowicie wyciągnięta. Może to doprowadzić do uszkodzenia urządzenia.

• Unikaj umieszczania jakiejkolwiek części ciała wewnątrz zaznaczonego obszaru. Kontakt ciała z tym obszarem może spowodować oparzenia lub porażenie prądem w przypadku uszkodzenia nasadki świecy zapłonowej. Zawsze używaj rękawic. Nie należy używać urządzenia z uszkodzoną nasadką świecy zapłonowej.

• Kilkakrotne pociąganie za linkę rozrusznika przy włączonym ssaniu może spowodować zalanie silnika i utrudnić jego uruchomienie.

• Jeżeli silnik zostanie zalany należy kilkakrotnie powtórzyć procedurę uruchamiania ciepłego silnika, do momentu aż nadmiar paliwa zniknie.

Uruchamianie rozgrzanego silnika

Uruchom rozgrzany silnik natychmiast po jego wyłączeniu, postępując zgodnie z punktami 1, 2, 4 i 7 powyższej procedury, pamiętając, żeby nie wciskać przycisku pompy paliwowej więcej niż 2–3 razy.

Wyłączanie

Wyłącz silnik, ustawiając przełącznik silnika w pozycji 0,

OGÓLNE METODY PRACY

WAŻNE! W tym rozdziale opisano podstawowe zasady bezpieczeństwa podczas pracy wykaszarkami i

podkaszarkami. W razie ewentualnych niejasności zawsze skonsultuj się z ekspertem. Skontaktuj się z dystrybutorem lub punktem serwisowym, jeżeli urządzenie nie działa zgodnie z przeznaczeniem. Przed rozpoczęciem użytkowania ważne jest zrozumienie różnicy pomiędzy wykaszaniem, koszeniem trawy i podkaszaniem trawy.

Podstawowe metody pracy

Zawsze odczekaj, aż silnik zwolni do prędkości obrotowej biegu jałowego po każdej ingerencji. Długie okresy pracy na pełnym gazie bez obciążenia mogą doprowadzić do poważnego uszkodzenia silnika. Czasami gałęzie lub trawa mogą utkwić pomiędzy osłoną a głowicą tnącą. Wyłącz zawsze silnik zanim przystąpisz do ich usuwania.

PODKASZANIE TRAWY GŁOWICĄ ŻYŁKOWĄ

Podkaszanie

Trzymaj głowicę żyłkową pod kątem tuż nad ziemią. Pracę wykonuje końcówka żyłki. Pozwól, aby żyłka pracowała swoim rytmem. Nigdy nie dociskaj żyłki do przycinanego materiału. Żyłka pozwala na wygodne usuwanie trawy i chwastów przy ścianach, płotach, drzewach i obrzeżach, ale może również uszkodzić słupki płotów i delikatną korę drzew i krzewów. Ryzyko uszkodzenia roślin można ograniczyć skracając żyłkę do 10–12 cm oraz pracując z mniejszą prędkością obrotową silnika.

Wykaszanie

Trzymaj głowicę żyłkową pod kątem tuż nad ziemią. Pozwól, aby koniec żyłki uderzał o ziemię wokół drzew, słupków, przedmiotów ozdobnych itp. UWAGA! Ta metoda zwiększa zużycie żyłki. Żyłka zużywa się szybciej i trzeba ją częściej wysuwać przy pracach, gdzie styka się z kamieniami, cegłą, betonem, metalowym ogrodzeniem itp., niż w przypadku prac wokół drzew i ogrodzeń drewnianych. Unikaj używania pełnych obrotów podczas podkaszania i wykaszania, wtedy żyłka wystarczy na dłużej, a zużycie głowicy żyłkowej będzie mniejsze.

Koszenie

Podkaszarka jest idealna do przycinania trawy w miejscach, do których trudno dotrzeć zwykłą kosiarką. Podczas podkaszania trzymaj żyłkę równolegle z ziemią. Staraj się nie dociskać głowicy żyłkowej do ziemi, ponieważ może to zniszczyć trawnik i uszkodzić narzędzie. Podczas normalnego przycinania nie pozwól, aby głowica żyłkowa była w stałym kontakcie z ziemią. Stały kontakt tego rodzaju może spowodować uszkodzenia i zużycie głowicy żyłkowej.

Zamiatanie

Efekt wentylatora wytwarzany przez obracającą się żyłkę można wykorzystać do szybkiego i prostego sprzątania. Trzymaj żyłkę równolegle nad obszarem, który zamierzasz wysprzątać i przesuwaj urządzenie w przód i w tył. Podczas koszenia i zamiatania należy użyć pełnego gazu, aby uzyskać jak najlepszy rezultat.

KONSERWACJA

Regulacja prędkości obrotowej biegu jałowego

Sprawdź, czy ltr powietrza jest czysty. Przy prawidłowej prędkości obrotowej biegu jałowego tarcza nie powinna się obracać. Jeżeli niezbędna jest regulacja należy śrubę regulacji biegu jałowego T przekręcić w prawo, aż tarcza tnąca zacznie się obracać. Przekręć następnie śrubę w lewo, aż tarcza tnąca zatrzyma się. Prędkość obrotowa biegu jałowego jest prawidłowo ustawiona, jeżeli silnik pracuje równomiernie we wszystkich trybach i jest wyraźny margines do prędkości, w której głowica zaczyna się obracać. Skontaktuj się z punktem serwisowym, jeżeli nie można wyregulować prędkości obrotowej biegu jałowego, aby głowica się zatrzymywała. Nie używaj urządzenia dopóki nie zostanie prawidłowo wyregulowane. Skontaktuj się z punktem serwisowym, jeżeli śrubę mieszanki „L” i/lub śrubę mieszanki „H” trzeba wyregulować.

Czyszczenie ltra powietrza

1. Zdejmij osłonę ltra powietrza i wyjmij ltr.

2. Umyj ltr w ciepłej wodzie z płynem do mycia naczyń.

3. Przed ponownym zamontowaniem sprawdź, czy ltr jest suchy.

Filtr powietrza należy regularnie czyścić, aby usunąć zabrudzenia i kurz i nie dopuścić do:

– Zakłóceń pracy gaźnika – Problemów z uruchomieniem silnika – Utraty mocy silnika – Niepotrzebnego zużycia elementów silnika – Nadmiernego zużycie paliwa.

Oczyść ltr po każdych 25 godzinach pracy lub częściej, w warunkach silnego zapylenia. Filtr powietrza, który był używany przez dłuższy okres nie daje się całkowicie oczyścić. Dlatego ltr należy regularnie wymieniać. Uszkodzony ltr powietrza należy zawsze wymienić.

Filtr paliwa

Jeżeli dopływ paliwa do silnik zostanie przerwany należy sprawdzić, czy korek wlewu paliwa i ltr paliwa nie są zablokowane.

Świeca zapłonowa

Jeżeli urządzenie ma małą moc, trudno się uruchamia lub chodzi słabo na biegu jałowym: zawsze najpierw sprawdź świecę zapłonową przed podjęciem jakichkolwiek innych czynności. Oczyść świecę, jeżeli jest zabrudzona i sprawdź, czy szczelina między elektrodami wynosi 0,6–0,7 mm. Świecę należy wymienić po około miesiącu użytkowania lub wcześniej, jeżeli to konieczne. Używaj wyłącznie zalecanego rodzaju świec. W przypadku użycia niewłaściwego rodzaju świec tłok/cylinder mogą ulec uszkodzeniu. Sprawdź, czy świeca zapłonowa ma zabezpieczenie przeciwzakłóceniowe.

Na stan świecy zapłonowej mają wpływ następujące czynniki:

– nieprawidłowe ustawienie gaźnika, – niewłaściwa mieszanka paliwowa (zbyt dużo oleju lub niewłaściwy rodzaj oleju), – zanieczyszczony ltr powietrza.

SCHEMAT KONSERWACJI

Schemat konserwacji obowiązuje wyłącznie dla normalnych warunków eksploatacji. Jeżeli dzienny czas pracy jest dłuższy lub warunki eksploatacji są trudne (bardzo zakurzone otoczenie itp.), podane przedziały czasowe należy odpowiednio skrócić.

Przed rozpoczęciem

pracy

Codziennie po zakoń-

czeniu pracy

Po uzupełnianiu paliwa

Co tydzień

Co miesiąc

Co 12 miesięcy

W razie problemu

W razie uszkodzenia

W razie potrzeby

Całe urządzenie Wizualne sprawdze-

nie (stan, zużycie, wycieki)

* *

Czyszczenie *

Uchwyt sterujący Sprawdzenie dzia-

łania

* *

Filtr powietrza Czyszczenie * * *

Wymiana * *

Filtr w zbiorniku paliwa

Sprawdzenie * Wymiana ltra * * *

Gaźnik Sprawdzenie

ustawienia biegu jałowego

* *

Regulacja ustawienia biegu jałowego

Świeca zapłonowa Regulacja szczeliny

świecy zapłonowej

Wymiana po 100 godzinach pracy

Wlot powietrza chłodzącego

Czyszczenie *

Wszystkie dostępne śruby

Sprawdzenie * Dokręcenie *

Elementy tłumienia drgań

Sprawdzenie * * * Wymiana *

Etykiety bezpieczeństwa

Wymiana

Tłumik Czyszczenie

Zalecamy wykonanie tej czynności przez autoryzowany punkt serwisowy.

WYKRYWANIE USTEREK

Usterka Przyczyna Sposób usunięcia

Silnik nie uruchamia się albo wyłącza się po chwili.

Zła procedura uruchamiania. Postępuj zgodnie ze wskazówkami. Zabrudzona świeca lub niewłaściwa

odległość między elektrodami.

Sprawdź świecę zapłonową.

Niedrożny ltr powietrza. Wyczyść lub wymień ltr. Problem z gaźnikiem. Skontaktuj się z punktem serwi-

sowym.

Silnik uruchamia się, ale nie ma mocy.

Niedrożny ltr powietrza. Wyczyść lub wymień ltr. Problem z gaźnikiem. Skontaktuj się z punktem serwi-

sowym.

Silnik pracuje nieregularnie i nie ma mocy przy zwiększaniu obrotów.

Zabrudzona świeca lub niewłaściwa odległość między elektrodami.

Sprawdź świecę zapłonową.

Problem z gaźnikiem. Skontaktuj się z punktem serwi-

sowym.

Silnik emituje za dużo dymu. Niewłaściwa mieszanka paliwa. Przestrzegaj zaleceń dotyczących

mieszanki paliwa.

Problem z gaźnikiem. Skontaktuj się z punktem serwi-

sowym.

Urządzenie nienaturalnie drży. Uszkodzone lub poluzowane części. Wyłącz urządzenie i odłącz kabel

zapłonowy. Poszukaj uszkodzeń. Poszukaj i dokręć ewentualne obluzowane części. Skontaktuj się z autoryzowanym serwisem.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie znaszym działem obsługi klienta pod numerem: 22 338 88 88. Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl

SAFETY INSTRUCTIONS

Read the operating instructions carefully before use!

Please retain for future reference.

IMPORTANT!

• The machine is only intended for trimming grass and clearing bushes.

• The only accessories which may be used with this power tool are the trimmer heads recommended by the retailer.

• Never use the machine if you are tired, if you are ill, if you have drunk alcohol, or if you are taking medication that could aect your vision, your judgement or your coordination.

• Wear personal protective equipment.

• Never use a machine that has been modied in any way from its original specication.

• Never use a machine that is faulty. Carry out the checks, maintenance and service instructions described in this manual. Some maintenance and service measures must be carried out by qualied service personnel.

• All guards, covers and handles must be tted before starting the machine. Check that the spark plug cap and ignition lead are undamaged in order to avoid any risk of electric shock.

• Machine operators must ensure they keep both people and animals at a safe distance of at least 15 metres while working with the machine.

• Never allow children or people unfamiliar with these instructions to use the machine. Local laws can restrict the minimum age of the operator.

• Properly secure the machine during transportation to avoid fuel leakage, damage or personal injury.

• Clean and maintain the machine before placing into storage.

• Use of a transport cover for metal blades during transport and storage;

• Alert! national regulations (Occupational Safety and Health, environment) may be present, which can restrict the use of the machine;

• Daily inspect the machine before use and after dropping or other impacts to identify any signicant defects;

• Keep a rm footing and balance during operation, and use the harness provided.

• Take frequent and adequate breaks during the working day to prevent damage from vibration and damage to the ears.

This machine produces an electromagnetic eld during operation. This eld may, under certain circumstances, aect active or non-active medical implants. To reduce the risk of serious injury or death, persons with medical implants should consult their doctor and the manufacturer of the medical implant before using the machine.

Operating instructions for grass trimmer

ENGLISH

The exhaust gases emitted from engine contain dangerous carbon monoxide. Running an engine in an enclosed or badly ventilated area can result in death due to suocation or carbon monoxide poisoning.

Prolonged exposure to vibrations can cause injuries and neurovascular disorders (also called “Raynaud’s syndrome” or “white hand”), especially to people suering from circulation disorders. The symptoms can regard the hands, wrists and ngers and are shown through loss of sensitivity, torpor, itching, pain and discolouring of or structural changes to the skin. These eects can be worsened by low ambient temperatures and/or by gripping the handgrips excessively tightly. If the symptoms occur, the length of time the machine is used must be reduced and a doctor consulted.

PERSONAL PROTECTIVE EQUIPMENT

IMPORTANT!

• Approved protective equipment must be worn every time the machine is used. Personal protective equipment cannot eliminate the risk of injury but it will reduce the degree of injury if an accident does happen. Ask the retailer for help in choosing the right equipment.

• Pay attention to warning signals or warning calls when ear protection is being used. Always remove your hearing protection as soon as the engine stops.

• Wear hearing protection which provides sucient noise reduction. Always wear approved eye protection.

• Gloves should be worn when required.

• Wear safety shoes with steel toes and non-slip soles.

• Wear clothes made of a strong fabric and avoid loose clothing that can catch on twigs and branches. Always wear heavy, long pants. Do not wear jewellery, shorts sandals or go barefoot. Tie up hair so it is above shoulder level.

BASIC SAFETY RULES

Look around you:

– To ensure that people, animals or other things cannot aect your control of the machine. – To ensure that people, animals, etc., do not come into contact with the cutting attachment or

loose objects that are thrown out by the cutting attachment. – Do not use the machine unless you are able to call for help in the event of an accident. – Inspect the working area. Remove all loose objects, such as stones, broken glass, nails, steel

wire, string, etc. that could be thrown out or become wrapped around the cutting attachment.

• Do not use the machine in bad weather, such as dense fog, heavy rain, strong wind, intense cold, etc. Working in bad weather is tiring and often means increased risk.

• Make sure you can move and stand safely. Check the area around you for possible obstacles (roots, rocks, branches, ditches, etc.) in case you have to move suddenly. Take great care when working on sloping ground.

• Keep a good balance and a rm foothold.

• Always hold the machine with both hands. Hold the machine on the right side of your body.

• Keep the trimmer head below waist level.

• Switch o the engine before moving to another area.

• Never put the machine down with the engine running unless you have it in clear sight.

• It is not permitted for the operator of the machine or anyone else to attempt to remove the cut material while the engine is running or the trimmer head is rotating, as this can result in serious injury.

• Stop the engine and trimmer head before you remove material that has wound around the machine’s shaft as otherwise there is a risk of injury.

• The gear drive can become hot during use and remain so for a while. You could get burnt if you touch it.

• Watch out for objects being ejected. Always wear approved eye protection. Never lean over the trimmer guard. Stones, rubbish, etc. can be thrown up towards the eyes and cause blindness or serious injury.

• Keep unauthorised persons at a distance. Children, animals, onlookers and helpers should be kept outside the safety zone of 15 m. Stop the machine immediately if anyone approaches. Never swing the machine around without rst checking behind you to make sure no one is within the safety zone.

THE MACHINE’S SAFETY EQUIPMENT

WARNING! Never use a machine with safety equipment that is not working. The machine’s safety

equipment must be checked and maintained according to the instructions in this section. If your machine fails any of these checks contact your service agent to get it repaired.

Vibration damping system

• Your machine is equipped with a vibration damping system that is designed to minimize vibration and make operation easier.

• Vibrations increase when using an incorrectly wound cord or a blunt or faulty blade (wrong type or incorrectly sharpened).

• The machine’s vibration damping system reduces the transfer of vibration between the engine unit and the machine’s handle.

• Check regularly that the vibration damping devices have not become cracked or damaged.

• Check that the vibration damping element is undamaged and securely attached.

The harness quick-release

There is an easily accessible quick-release alongside the suspension ring. This is a safety device to be used if the engine should begin to catch re or in other situations where the operator needs to free themselves from the machine.

Trimmer guard

• The trimmer guard is intended to prevent loose objects being thrown towards the operator. The guard also protects the operator from accidental contact with the trimmer head.

• Check that the guard is undamaged and not cracked. Replace the guard if it is damaged.

• Always use the recommended guard for the trimmer head you are using.

• Never use a trimmer head without an approved guard. If an incorrect or faulty guard is tted this can cause serious personal injury.

Muer

• The muer is designed to keep noise levels to a minimum and to direct exhaust fumes away from the operator.

• Never use a machine that has a faulty muer.

• Regularly check that the muer is securely attached.

• The inside of the muer contain chemicals that may be carcinogenic. Avoid contact with these elements in the event of a damaged muer.

• Remember that the muer and exhaust fumes from the engine are hot and may contain sparks which can cause a re. Never start the machine indoors or near combustible material!

Trimmer head IMPORTANT!

• Always ensure the trimmer cord is wound tightly and evenly around the drum, otherwise the machine will generate harmful vibration.

• Only use the recommended trimmer heads and trimmer cords. These have been tested by the manufacturer to suit a particular engine size. This is especially important when a fully automatic trimmer head is used. Only use recommended cords.

• Smaller machines generally require small trimmer heads and vice versa. This is due to the fact that when clearing, the engine has to eject the line radially from the trimmer head, and must be able to handle the resistance from the grass being cleared.

• The length of the cord is also important. A longer cord requires greater engine power than a shorter cord of the same diameter.

• Make sure that the cutter on the trimmer guard is intact. This is used to cut the line to the correct length.

IMPORTANT!

• Only use a trimmer reel with the recommended guard! Refer to the instructions for the cutting attachment to check the correct way to load the cord and the correct cord diameter.

• Always stop the engine before carrying out any work on the machine. The trimmer head continues to rotate even after the throttle has been released. Check that the trimmer head has completely stopped and the spark plug lead has been disconnected from the spark plug before carrying out any work on the machine. Using a faulty accessory or faulty trimmer head increases the risk of blade thrust.

HANDLING FUEL

Fuel safety

Never start the machine in the following situations:

– If fuel has spilt onto the machine. Wipe o the spillage and allow remaining fuel to evaporate. – If fuel has spilt onto your body or clothes. Change clothes and wash the body parts

which came into contact with the fuel using soap and water.

– If the machine is leaking fuel. Check regularly for leaks from the fuel cap and fuel lines.

Transport and storage

– Store and transport the machine and fuel so that there is no risk of any leakage or fumes

coming into contact with sparks or naked ames, for example from electrical machinery,

electric motors, electrical relays/switches or boilers. – When storing and transporting fuel always use approved containers intended for this purpose. – When storing the machine for long periods the fuel tank must be emptied. Contact a local

petrol station to nd out how excess fuel should be disposed of. – Ensure the machine has been cleaned and that a full service has been carried out before the

machine is stored for a long period. – Secure the machine during transport. – To prevent the engine accidentally starting, the spark plug cap must always be removed

during long-term storage if the machine is not under constant supervision. This also applies to

all service measures. – Take care when handling fuel. Bear in mind the risk of re, explosion and inhaling fumes. – Secure the machine during transport. – To prevent the engine accidentally starting, the spark plug cap must always be removed

during long-term storage if the machine is not under constant supervision. This also applies to

all service measures. – Take care when handling fuel. Bear in mind the risk of re, explosion and inhaling fumes.

SYMBOLS ON THE MACHINE

WARNING! A brush cutter or trimmer can be dangerous if used incorrectly or

carelessly, and can cause serious or fatal injury to the operator or others. It is extremely important that the operator reads and understands the contents of these operating instructions.

Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Always wear safety goggles.

Always wear hearing protection.

Always wear protective gloves.

Always wear safety shoes.

Watch out for thrown objects and ricochets.

Do not use metal blades. Only use synthetic trimmer line.

The operator of the machine must ensure, while working, that no persons or animals come closer than 15 metres.

Closed choke.

Open the choke.

Fuel tank.

Max. speed of output shaft, rpm.

Carburettor adjustment. H = high idle speed. L = low idle speed.

Guaranteed A-weighted emission noise power lever.

TECHNICAL DATA

Engine volume 25.4 cm³ Power 0.75 kW Max. rpm (unloaded) 9,000 rpm Speed of output shaft 9,000 rpm Idling speed 3,100±400 rpm Fuel mixture 40:1 (petrol:two-stroke oil) Fuel tank capacity 0.65 L Spark plug L8RTF Sound pressure level, LpA 89.5 dB(A), K=3 dB(A) Sound power level, LwA 107.4 dB(A), K=3 dB(A) Guaranteed sound power level 112 dB(A) Vibration level 3.72 m/s², K=1.5 m/s² Weight 5.0 kg

Always use hearing protection!

The declared vibration value, which has been measured in line with a standardised testing method, can be used to compare dierent tools with each other and for a preliminary assessment of exposure.

WARNING! The actual vibration level during the power tool’s use can vary from the specied total value depending on how the tool is used. You must therefore identify the safety measures required to protect the user, based on an estimate of exposure during actual operating conditions (taking into account all parts of the work cycle as well as the time the tool is switched o and when running idle, in addition to

the start-up time).

DESCRIPTION

1. Trimmer head

2. Locking nut

3. Cutting attachment guard

4. Front pole

5. Locking pin

6. Locking knob

7. Coupling

8. Front handle

9. On-O switch

10. Throttle trigger lockout

11. Locking button for throttle

12. Rear handle

13. Rear pole

14. Spark plug

15. Engine

16. Starter handle

17. Fuel mixture tank

18. Choke

19. Primer bulb

20. Filter cover

21. Throttle

INSTALLATION

Assembling the front handle

Fit the front handle (B) and clamp (C) onto the tube (A) using two sets of washers (D), spring washers (E) and screws (F).

Fitting the pole

1. Align the hole (A1) on the front tube (A) and the locking pin (B).

2. Then pull out the locking pin while inserting the front tube all the way into the connector (D).

3. Release the locking pin. It will spring back to its original position and come out through the hole on the front tube.

4. Check that the front tube cannot be rotated once the locking pin is in the correct position.

5. Turn the locking knob (C) to tighten the front tube securely.

Fitting trimmer heads

If the trimmer head is incorrectly tted this could lead to serious injury and/or death. Never use a trimmer head without an approved guard. If a faulty or broken guard is tted, this could lead to serious injury.

Fitting the trimmer guard

1. Use a screw (E) to secure the bracket (F) on the drive shaft tube (B).

2. Hook the guard (A) onto the shaft bracket, and then secure with the clamp (C) and two screws (D).

Fitting trimmer heads

1. Use a wrench (B) for the locking nut (A).

2. Screw on the trimmer head (C) in the opposite direction to the direction of rotation.

3. Follow the instructions in reverse order to dismantle.

Adjusting the brush cutter’s working height

1. Adjust the shoulder strap so that the cutting attachment is parallel to the ground.

2. Let the cutting attachment rest lightly on the ground.

3. Adjust the position of the suspension ring to balance the brush cutter correctly. Tighten the side straps so the weight is evenly distributed across both shoulders.

• When the brush cutter is in use it must always be fastened securely to the harness. If it is not, the brush cutter cannot be controlled in a safe manner which could lead to the operator or other people being injured.

• Never use a harness with a defective quick release.

• Use the quick release if the engine for instance catches re or in other emergency situations where the operator needs to free themselves from the machine or harness.

• A well-adjusted harness and machine makes work much easier. Adjust the harness for the best working position.

OPERATION

Fuel

The machine is equipped with a 2-stroke engine and must always be operated with a mixture of petrol and 2-stroke oil. For best results and performance use 2-stroke engine oil which is specially formulated for air-cooled 2-stroke engines. Never use 2-stroke oil intended for water-cooled engines or oil intended for 4-stroke engines. A low quality oil and/or too much oil in relation to petrol can jeopardise function and reduce the engine’s lifespan. It is important to accurately measure the amount of oil to be mixed to ensure that the correct mixture is obtained.

Mixing ratio: 1:40 (2.5%).

Petrol 2-stroke oil 1:40 (2.5%)

1 litre 25 ml 5 litres 125 ml 10 litres 250 ml

Fuel and fuel fumes are highly inammable and can cause serious injury when inhaled or allowed to come in contact with the skin. For this reason observe caution when handling fuel and make sure there is adequate ventilation.

Mixing

1. Always start by lling half the amount of the petrol to be used.

2. Then add the entire amount of oil. Mix (shake) the fuel mixture.

3. Add the remaining amount of petrol.

4. Mix (shake) the fuel mixture thoroughly before lling the machine’s fuel tank. Always mix the petrol and oil in a clean container intended for fuel. Do not mix more than one month’s

supply of fuel at a time. If the machine will not be used for some time, the fuel tank should be emptied and cleaned.

Fuelling

Taking the following precautions, will lessen the risk of re:

– Do not smoke or place hot objects near the fuel. – Always shut o the engine before refuelling. – Always stop the engine and let it cool for a few minutes before refuelling. – When refuelling, open the fuel cap slowly so that any excess pressure is released gently. – Tighten the fuel cap carefully after refuelling. – Always move the machine away from the refuelling area before starting. – Always use a fuel container with an anti-spill valve. – Clean the area around the fuel cap. Contamination in the tank can cause

operating problems.

– Ensure that the fuel is well mixed by shaking the container before lling the tank.

USE

Check before starting

• Never use the machine without a guard nor with a defective guard.

• All guards and covers must be correctly tted and undamaged before you start the machine.

• Check the blade to ensure that no cracks have formed at the bottom of the teeth or by the centre hole. The most common reason why cracks are formed is that sharp corners have been formed at the bottom of the teeth while sharpening or that the blade has been used with dull teeth. Discard a blade if cracks are found.

• Check that the mounting ange is not cracked due to fatigue or due to being tightened too much. Discard the support ange if it is cracked.

• Ensure the locking nut has not lost its captive force. The nut lock should have a locking force of at least 1.5 Nm. The tightening torque of the locking nut should be 35-50 Nm.

• Check that the blade guard has not become damaged or cracked. Replace the blade guard if it is exposed to impact or is cracked.

• Check that the trimmer head and trimmer guard have not become damaged or cracked. Replace the trimmer head or trimmer guard if they have been exposed to impact or are cracked.

• The complete clutch cover and shaft must be tted before the machine is started, otherwise the clutch can come loose and cause personal injury.

• Always move the machine away from the refuelling area before starting.

• Place the machine on a at surface. Ensure the cutting attachment cannot come into contact with any object.

• Make sure no unauthorised persons are in the working area, otherwise there is a risk of serious personal injury. The safety distance is 15 metres.

Throttle trigger lockout

The throttle lockout is designed to prevent accidental operation of the throttle control. When you press the lock-out (A) (i.e. when you grasp the handle) it releases the throttle trigger (B). When you release the handle the throttle control and the throttle lockout both move back to their original positions. The movement is controlled by two independent return springs. This arrangement means that the throttle control is automatically locked at the idle setting. Make sure the throttle control is locked at the idle setting when the throttle lockout is released. Press the throttle lockout and make sure it returns to its original position when released.

Check that the throttle control and throttle lockout move freely and that the return springs work properly. Start the machine and apply full throttle. Release the throttle and check that the blade stops and remains still. If the cutting attachment rotates with the throttle in the idle position then the carburettor idle setting must be checked.

Cold start

A “cold” start of the engine means starting it after at least 5 minutes from when it was switched o or after refuelling.

1. Press down the “I” side of the engine switch.

2. Press the primer bulb repeatedly until fuel begins to ll the bulb. It does not have to be completely lled.

3. Close the choke.

4. When pressing throttle trigger lock-out and throttle trigger, press the throttle lock button simultaneously, and then release throttle trigger and throttle trigger lock-out.

5. Hold the machine against the ground using your left hand. NB Do not use your foot. Grip the starter handle, pull out the starter cord slowly with your right hand until it begins to tighten and then pull the cord strongly. Never twist the starter cord around your hand. Continue pulling the starter cord until the engine starts.

6. Set the choke to the open position

7. Repeat pulling the cord until engine ring occur. When the engine starts, allow the engine to warm up with the throttle pulled slightly. Then, pressing throttle trigger to release the throttle lock.

NB The throttle lock will automatically release by pressing the throttle trigger again. If you manually turn the choke knob from choke position to run position before releasing the throttle lock, the cutting attachment will start to rotate immediately when the engine is started.

IMPORTANT!

• Do not pull the starter cord all the way out and do not let go of the starter handle when the cord is fully extended. This can damage the machine

• Avoid letting any part of your body enter the marked area. Body contact with this area could result in burns or electrical shock if the spark plug cap is damaged. Always use gloves. A machine which has a damaged spark plug cap must not be used.

• If the starter cord is pulled repeatedly when the choke is on, the engine could be ooded making it dicult to start.

• If the engine does ood, the warm start procedure should be repeated several times until the excess fuel has been removed.

Warm start

Warm start the engine immediately after it has stopped by following steps 1, 2, 4 and 7 according to the procedure above and remember to not press the primer button more than 2 to 3 times.

Switching o

Switch the engine o by setting the engine switch to the ”0” position.

GENERAL WORKING INSTRUCTIONS

IMPORTANT! In this section the basic safety measures for working with brush cutters and trimmers are

described. If you encounter a situation where you are uncertain how to proceed you should ask an expert. Contact the retailer or service centre if the equipment is not working as intended. You must understand the dierence between grass clearing and grass trimming before use.

Basic working techniques

Always allow the engine to slow down to idle speed when not cutting or trimming. Long periods at full throttle without any load on the engine can lead to serious engine damage. Sometimes branches or grass get caught between the guard and cutting attachment. Always stop the engine before cleaning.

GRASS TRIMMING WITH A TRIMMER HEAD

Trimming

Hold the trimmer head just above the ground at an angle. It is the end of the cord that does the work. Let the cord work at its own pace. Never press the cord into the area to be cut. The cord can easily remove grass and weeds up against walls, fences, trees and borders, however it can also damage sensitive bark on trees and bushes, and damage fence posts. Reduce the risk of damaging plants by shortening the cord to 10-12 cm and reducing the engine speed.

Clearing

Hold the trimmer head just above the ground at an angle. Let the end of the cord strike the ground around trees, posts, statues and the like. NB This technique increases the wear on the cord. The cord wears quicker and must be fed forward more often when working against stones, brick, concrete, metal fences, etc., than when coming into contact with trees and wooden fences. When trimming and clearing you should use less than full throttle so that the cord lasts longer and to reduce the wear on the trimmer head.

Cutting

The trimmer is ideal for cutting grass that is dicult to reach using a normal lawn mower. Keep the line parallel to the ground when cutting. Avoid pressing the trimmer head against the ground as this can ruin the lawn and damage the tool. Do not allow the trimmer head to constantly come into contact with the ground during normal cutting. Constant contact of this type can cause damage and wear to the trimmer head.

Clearing up

The rotating fan eect of the line can be used for quick and easy clearing up. Hold the cord parallel to and above the area to be swept and move the tool to and fro. When cutting and sweeping you should use full throttle to obtain the best results.

MAINTENANCE

Adjusting idle speed

Check that the air lter is clean. When the idle speed is correct, the cutting attachment should not rotate. If adjustment is required, the idle adjustment screw T must be turned clockwise until the blade begins to rotate. Open (turn anticlockwise) the screw until the cutting attachment stops. The idle speed is correctly set when the engine runs smoothly in all positions, and there is a clear margin to the speed at which the trimmer head starts to rotate. If the idle speed cannot be adjusted so that the trimmer head stops, contact your dealer/service workshop. Do not use the machine until it has been correctly adjusted. If you need to adjust the “L” and/or “H” mixture screw contact your service centre for assistance.

Cleaning the air lter

1. Remove the air lter guard and then the lter.

2. Wash it with warm water and washingup liquid.

3. Check that the lter has dried out fully before retting.

The air lter must be regularly cleaned to remove dust and dirt in order to avoid:

– Carburettor malfunction – Starting problems – Loss of engine power – Unnecessary wear to engine parts – Excessive fuel consumption.

Clean the lter every 25 hours, or more regularly if conditions are exceptionally dusty. An air lter that has been in use for a long time cannot be cleaned completely. The lter must therefore be replaced with a new one at regular intervals. A damaged air lter must always be replaced.

Fuel Filter

When the fuel supply to the engine is interrupted, the fuel cap and fuel lter must be checked to ensure they are not blocked.

Spark plug

If the machine is low on power, dicult to start or runs poorly at idle speed: always check the spark plug rst before taking any further action. If the spark plug is dirty, clean it and check that the electrode gap is 0.6–0.7 mm. The spark plug should be replaced after about a month in operation or earlier if necessary. Always use the recommended spark plug type! Using the wrong type of spark plug could damage the piston/ cylinder. Check that the spark plug is tted with a suppressor.

The condition of the spark plug is aected by the following factors:

– Incorrect carburettor adjustment. – An incorrect fuel mixture (too much or incorrect type of oil). – A dirty air lter.

MAINTENANCE SCHEDULE

The following intervals only apply under normal operating conditions. If your daily working hours are longer or operating conditions are more dicult (extremely dusty environments, etc.), the indicated intervals should be shortened to correspond to this.

Before starting working

After nishing work

daily

After each refueling

stop

Weekly

Monthly

Every 12 months

If problem

If damaged

If required

Complete machine Visual inspection

(condition, wear, leaks)

* *

Cleaning * Control handle Check operation * * Air Filter Cleaning * * *

Replace * * Filter in fuel tank Check *

Replace lter * * * Carburettor Check idle setting * *

Readjust idle * Spark plug Readjust electrode

gap

Replace after 100

hours of operation Cooling inlets Cleaning * All accessible

screws

Check *

Retighten * Anti‐vibration

elements

Check * * *

Replace * Safety labels Replacement

Muer Cleaning

We recommend that this is carried out by an authorised service centre.

TROUBLESHOOTING

Problem Cause Action

The engine will not start or will not keep running.

Incorrect starting procedure. Follow the instructions. Dirty spark plug or incorrect dis-

tance between electrodes.

Check the spark plug.

Clogged air ﬁlter. Clean or replace the lter. Problem with the carburettor. Contact service centre.

Engine starts but lacks power. Clogged air ﬁlter. Clean or replace the lter.

Problem with the carburettor. Contact service centre.

The engine runs erratically and lacks power when revving.

Dirty spark plug or incorrect distance between electrodes.

Check the spark plug.

Problem with the carburettor. Contact service centre.

The engine gives o excessive smoke.

Incorrect fuel mixture. Follow the instructions for mixing

fuel.

Problem with the carburettor. Contact service centre.

The machine vibrates abnormally. Damaged or loose parts. Stop the machine and disconnect

the spark plug cable. Inspect for damage. Check for and tighten any loose parts. Contact an authorised service centre.

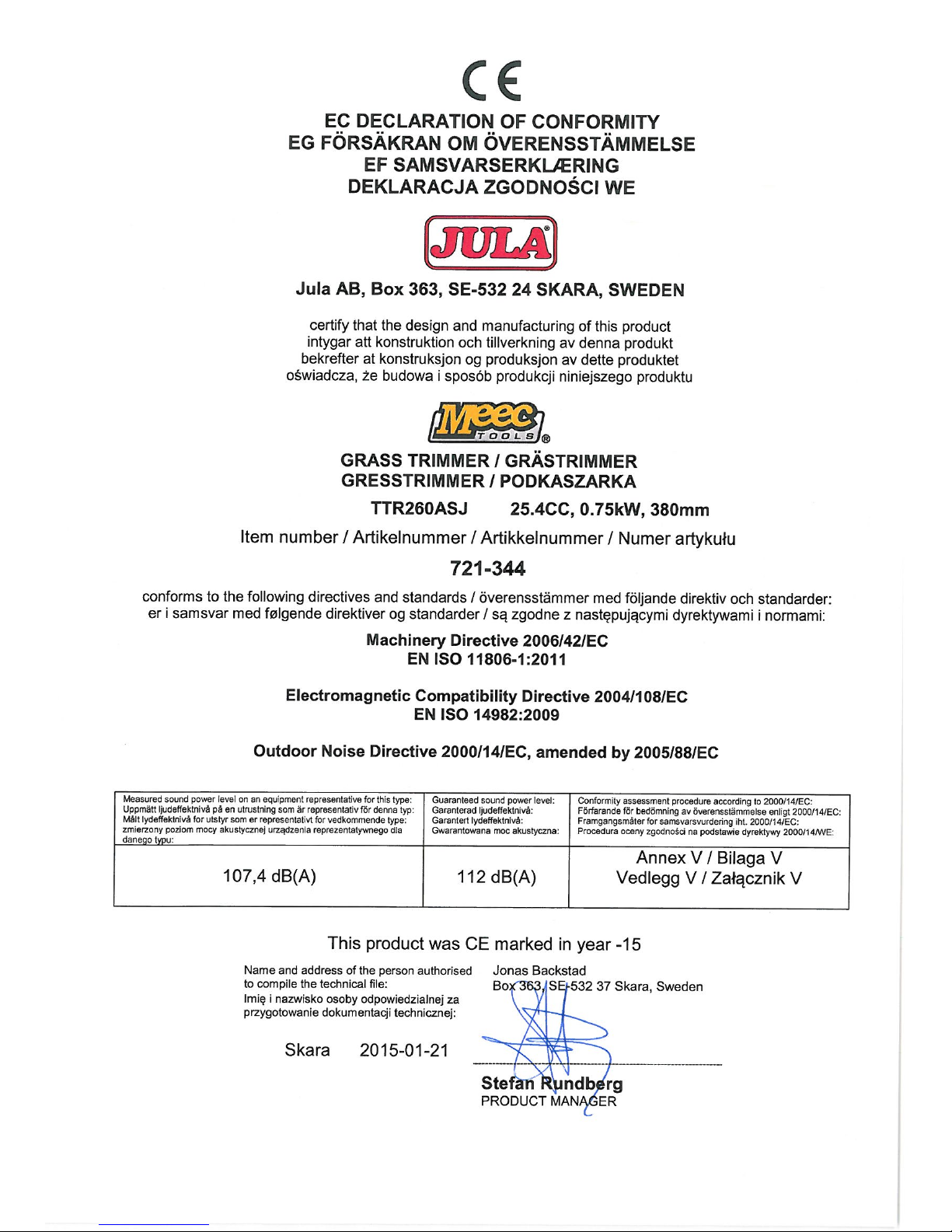

Jula reserves the right to make changes. In the event of problems, please contact our service department. www.jula.com

Meec tools 721-344 Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
