Bruksanvisning för robotgräsklippare
Bruksanvisning for robotgressklipper
SE - Bruksanvisning i original
NO - Bruksanvisning i original
Date of production: 2014-04-01
© Jula AB
SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
SÄKERHETSANVISNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Säkerhetssymboler � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �5
BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Komponentlista � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �9
Grundläggande funktioner � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 10
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
HANDHAVANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Programmering � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �29
Skärmmeddelanden � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �39
UNDERHÅLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

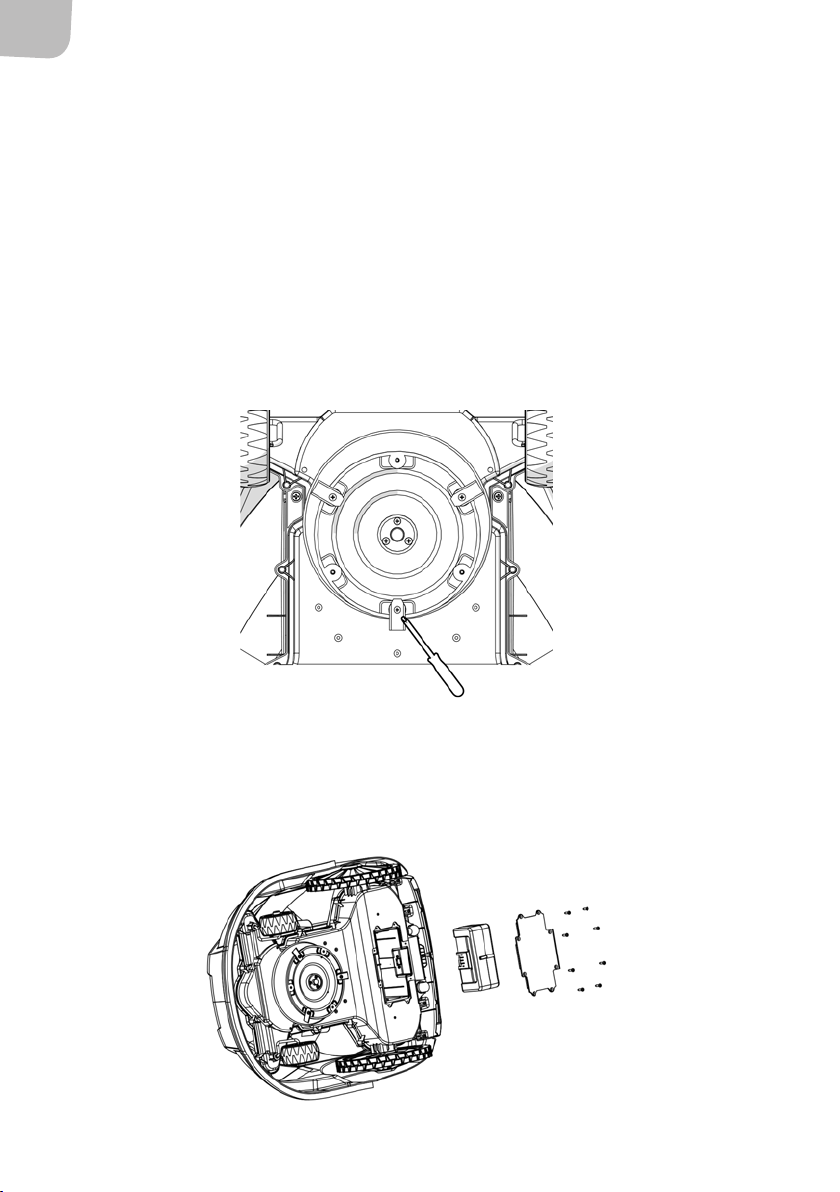

Byte av knivar� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 41
Felsökning � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �44
NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
SIKKERHETSANVISNINGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
Sikkerhetssymboler � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �52
BESKRIVELSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Komponentliste � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �56
Grunnleggende funksjoner � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �57
INSTALLASJON. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
BRUK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76
Programmering � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �76
Skjermmeldinger � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �86
VEDLIKEHOLD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87
Bytte av kniver � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �88
Feilsøking � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 91
SE
SVENSKA
Bruksanvisning för
robotgräsklippare
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov�
VARNING! Underlåtenhet att följa varningar och instruktioner kan resultera i elektriska stötar, brand
och/eller allvarlig kroppsskada�
• Låt aldrig barn eller någon som inte är bekant med dessa instruktioner använda
robotgräsklipparen�
• Lokala bestämmelser kan begränsa åldern för operatören�
• Operatören är ansvarig för olyckor eller faror som kan uppstå på andra människor eller deras
egendom�
• Säkerställ korrekt installation av systemet för avgränsning av området enligt instruktionerna�
• Inspektera periodvis området där maskinen ska användas och avlägsna alla stenar, pinnar,
trådar och annat skräp som kan orsaka skada på maskinen�
• Inspektera periodvis för att tillse att knivar, knivbultar och knivtallriken inte är slitna eller
skadade� Ersätt slitna eller trasiga knivar och bultar samtidigt för att bevara balansen och
använd alltid original komponenter�
• Var försiktig eftersom rotering av en kniv kan orsaka att de andra knivarna roterar�
• Använd aldrig maskinen med defekta skydd eller utan säkerhetsanordningar på plats�
• Håll inte händer eller fötter nära eller under roterande delar�
• Lyft aldrig upp eller bär en maskin när motorn är igång�
• Lyft aldrig upp robotgräsklipparen eller bär omkring den när huvudströmbrytaren är i positionen
PÅ (intryckt)�
• Slå AV / Stäng AV maskinen (huvudströmbrytaren utsläppt):
– innan kontroll av blockering etc�
– innan kontroll, rengöring eller underhåll av maskinen�
• Starta robotgräsklipparen i enlighet med instruktionerna� När huvudströmbrytaren är i
positionen PÅ (intryckt), säkerställ att du håller dina händer och fötter borta från de roterande
bladen�
• Låt inte personer som inte vet hur robotgräsklipparen fungerar använda gräsklipparen�
• Placera inte någonting ovanpå robotgräsklipparen eller dess laddningsstation
• Använd inte robotgräsklipparen med defekt knivskiva, kaross, defekta knivar, skruvar, muttrar etc�
4
SÄKERHETSSYMBOLER
Varningssymboler på robotgräsklipparen
VARNING! Den levererade robotgräsklipparen kan vara farlig om den används
på oriktigt sätt� Läs igenom bruksanvisningen noggrant och förstå innehållet
innan användning�
VARNING! Håll ett säkert avstånd till maskinen vid användning�
VARNING! Håll dina händer och fötter borta från de roterande knivarna�
Placera aldrig dina händer eller fötter nära eller under karossen när
robotgräsklipparen används� Robotgräsklipparen kan bara startas när knappen
för huvudströmbrytare är i position "PÅ" intryckt och rätt PIN har angivits�
VARNING! Åk inte på maskinen�
SE
VARNING! Säkerställ att huvudströmbrytaren är i positionen "AV" utsläppt
innan inspektion /eller underhåll utförs, eller innan den lyfts�
Återlämna alla förbrukade batterier till din lokala återförsäljare, insamlare eller
returstation�
Det är inte tillåtet att kassera denna produkt som vanligt hushållsavfall när den
har nått slutet av sin livslängd� Vänligen återvinn när det är möjligt� Kontrollera
med din lokala myndighet eller Julavaruhus för råd om återvinning�
Värde för garanterad bullernivå 67 dB�
5
SE
Varningssymboler på laddaren
VARNING!
Innan all användning, se motsvarande avsnitt i den bentliga manualen�
Dubbelisolering
Polriktning
CE-märkning
Varningssymboler på batteriet
Batterierna innehåller Li-ion� Kasserade batterier ska sorteras miljövänligt�
Kassera inte använda batterier som osorterade hushållssopor�
Undvik att Roboten hamnar under vatten�
Utsätt inte batteriet för eld eller överhettning�
Utsätt inte batteriet för starkt solsken under längre perioder och lämna det inte
på ett element (max�45°C)�
Lämna uttjänta batterier till en återvinningsstation för bästa miljövänliga
hantering�
Uttjänta elektriska produkter ska inte kasseras i hushållssoporna� Vänligen
återvinn när det är möjligt� Kontrollera med din lokala myndighet eller
återförsäljare för råd om återvinning�
6
BESKRIVNING
Tekniska data
Klippområde
Max yta 1200 m²
Signalavstånd 22�5 m
Strömförsörjningssystem
Batteri Lithium-Ion Batteri 25�2V d�c�/3Ah
Strömförsörjning Inmatning AC 100-240V ,50/60Hz Utmatning 34V d�c
Max gräsklippningstid på en laddning 100 min
Klippningssystem
Nominell spänning 24V d�c�
In eekt 50 W
Obelastad klipphastighet 3000/min
Klippbredd 220 mm
Utbytesknivar Reservdelsnummer 846210
Klipphöjd, Min-Max 20 mm - 60 mm
Antal klipphöjder 9 Inställningar
Antal knivar Tre (ledade)
Rörelsehastighet 0�50 m/s
SE
Laddningssystem
Laddningsström 3 A
Laddningstid 80 min
Rekommenderad tid per dag
300 m² 2 - 3 timmar
600 m² 3 - 4 timmar
900 m² 5 - 6 timmar
1200 m² 7 - 8 timmar
7
SE
Allmänna data
Skyddsklass - gräsklippare IP X4
Skyddsklass - laddningsstation IP 67
Vikt - gräsklippare 13 Kg
Vikt - laddningsstation 7 kg
Gräsklipparens mått (L x B x H) 736 X 595 X 295 mm
Förpackningens mått (L x B x H) 920 X720 X 375 mm
Bruttovikt 30 kg
Ljud
Ljudnivå 46�6 dB
Ljudeekt LWA= 67 dB (k=0�35 dB)
OBS!
Ljudvärden har bestämts i enlighet med bullertest som anges i IEC 60335-2-107, genom att använda
de grundläggande normerna EN ISO 11201 och EN ISO 3744�
Den rekommenderade klipptiden per dag som anges i denna specikation är endast för referens�
Den beror på knivarnas skick, typen av gräs som klipps, växtförhållanden, fuktighet och huruvida
gräsmatteområdet är plant eller inte� Denna robotgräsklippare kan arbeta färre timmar per dag än
vad som uppges om trädgården är mer komplex med träd, rabatter, stigar och sluttningar�
8
KOMPONENTLISTA
1� Robotgräsklippare 11� Huvudströmbrytare
2� Stoppknapp 12� Bildskärm
3� Skärm och tangentbord 13� Strömförsörjning
4� Laddningskontakter 14� Laddningsstationskabel
5� Laddningsstation 15� Fixeringspeg
6� Knivar (3 st�) 16� Laddningsstationsanslutning
7� Knivdisk 17� Mätlinjal
8� Framhjul 18� Skarvkontakt för avgränsnings tråd
9� Bakhjul 19� Avgränsningstråd
10� Bärhandtag
SE
3
8
6
11
2
4
1
5
7
9
10
9
SE
GRUNDLÄGGANDE FUNKTIONER
MEEC robotgräsklippare väljer riktning automatiskt, vilket betyder att den kommer att klippa
din trädgård i sin helhet, utan att lämna någon del oklippt inom det område som avgränsats med
avgränsningstråden�
Kortare än 8 m
Bredare än 2 m
Det är viktigt att säkerställa att avgränsningen är helt sluten och att alla föremål du vill skydda
begränsas av slingan, som exempelvis mindre träd, buskar, möbler och rabatter�
Om trädgården ser ut som bild A kommer klipparen att kunna klippa ytorna mellan gångarna� Men
om trädgården ser ut som bild B måste du ordna en passage över gången för att komma åt att klippa
dessa ytor� Gången måste då vara i jämnhöjd med gräsmattan vid passagen så att roboten kan ta sig
över och tillbaka från dessa ytor�
Om roboten vid klippning stöter på ett hinder inom avgränsningen, såsom en person, ett träd, eller
annat hårt föremål högre än 10 cm, kommer den att stanna, röra sig baklänges och vända för att
klippa i en annan riktning�
Längre än 8 m
Smalare än 2 m
OBS! Om din MEEC robotgräsklippare lyfter när den träar ett hinder eller lyfts upp av dig
stannar kniven genast för att undvika all ev� skada�
10
Klippytan anger du genom att installera den medföljande avgränsningstråden� När MEEC
robotklippare hittar avgränsningstråden kommer den att stanna, röra sig baklänges och vända för att
klippa i en annan riktning�
Svagt batteri återgång till laddningsstationen
Efter ungefär 100 min klippning kommer batteriet i din gräsklippare att ha låg kapacitet (beroende
på vilken sorts gräs som klipps och ytans/avgränsningens komplexitet)� MEEC robotgräsklippare
kommer automatiskt att återgå till sin laddningsstation genom att lokalisera avgränsningskabeln och
följa den moturs (utan att klippa) tillbaka till laddningsstation för att laddas� Därefter startar den igen
med nästa klippsekvens�
SE
11
SE
Igenkänning av avgränsningskabel
När MEEC robotgräsklippare närmar sig en avgränsningskabel, kommer två sensorer
installerade i mitten och på vänster sida av fronten att känna av detta� Men innan gräsklipparen
stannar och vänder kommer den att passera gränsen med 20 till 50 cm, beroende på vilken
inställning du valt� Tänk på detta när du skapar layouten för gränsen�
20-50 cm
Start och stopp vid klippning
Tryck på STOPP-knappen för att öppna fönstret som täcker tangentbordet� När du är klar med
inställningarna trycker du ned fönstret för att stänga det�
12
Begränsning av klippning för MEEC robotgräsklippare
Om din granne också använder en MEEC robotgräsklippare måste det vara 7 m mellan din och
grannens avgränsningskabel för att eliminera störning� Om din grannes robotgräsklippare är av annat
fabrikat räcker det med 2 m� Om det nns ett staket mellan din gräsmatta och din granne kan du
ignorera denna avståndsbegränsning när du lägger ut din avgränsningskabel�
MEEC
7m
MEEC robotklippare har 9 klipphöjdsinställningar mellan 20 mm och 60 mm� Om gräsets höjd är
högre än 60 cm måste du klippa ned detta gräs till <60 mm, annars kommer belastningen på
maskinen bli för hög och klippeektiviteten bli lidande� Använd en vanlig gräsklippare eller en
grästrimmer till detta� När väl installationen är avslutad kan klipphöjden justeras, börja på den högsta
klipphöjden och arbeta dig neråt till önskad klipphöjd efter ett par dagar� Detta utförs genom att lyfta
locket som visas och vrid den stora runda skivan till önksad klipphöjd� Justera aldrig klipphöjden när
Roboten arbetar� Tillse att huvudströmbrytaren innan dess är inställd på Av�
SE
13
SE
Klippning i regn och åska
MEEC robotgräsklippare kan klippa vått gräs, men vått gräs kommer att samlas på bladskivan
och hjulen vilket betyder en mer frekvent rengöring� Ett bra klippresultat kräver skarpa knivar, så håll
alltid dessa i gott skick� Använd inte MEEC robotgräsklippare vid blixt- eller åska eftersom det kan
orsaka skada på elektroniken, utan koppla ur både laddningsstation och avgränsningstråd�
INSTALLATION
Introduktion
Det rekommenderas att du skissar upp din gräsmatta, inklusive alla hinder och hur dessa ska
skyddas� Det gör det lättare att hitta en bra plats för laddningsstationen och hur avgränsningstråden
skall placeras runt buskar, rabatter etc� Du kommer också att behöva hammare trådavbitare och tång�
Klippbegränsningar
För fasta och xerade hinder högre än 100 mm, såsom väggar, staket, trädgårdsmöbler etc� reagerar
krocksensorn genast när den träar föremålet och MEEC stannar, backar och vänder för att klippa
i en annan riktning
< 400 mm
> 100 mm
14
Träd
MEEC robotgräsklippare behandlar träd som vanliga hinder, men om några av rötterna hos trädet
är synliga i din trädgård och lägre än 100 mm skall detta område skyddas för att förindra skador på
trädets rot eller skadade skärblad�
SE
Stenar
Om det nns klippor eller stenar inom klippgränsen är detta också ett hinder och behöver skyddas
eftersom gräsklipparen kan klättra upp på denna�
15
SE
Sluttningar
MEEC robotgräsklippare kan klättra uppför och nedför en sluttning på maximalt 30% inom
klippområdet�
Sluttningen ska inte vara brantare än 30°
Om klipparen rör sig nedför mot en korsande avgränsningstråd skall denna sluttning vara mindre än
10 grader för att förhindra att roboten kör över avgränsningstrådn beroende på gräsklipparens fart i
nedförsbacken, speciellt vid regn eller klippning i våta och hala förhållanden�
Avgränsningstråd
Sluttningen ska inte vara brantare än 10°
16
Stigar, uppfarter och vägar
Om stigen, uppfarten eller vägen är ovanför gräsmattans nivå eller täckt med grus, rekommenderas
det att du inte låter din MEEC robotgräsklippare köra över den och för säkerheten behövs ett
40 cm utrymme mellan stig och gräns�
>40 cm
Gräns
Om två gräsmatteområden delas upp av en stenlagd- eller annan jämn yta, kan gräsklipparen
passera denna förutsatt att det inte förekommer några nivåskillnader vid överfarten� Du behöver då
bara inkludera denna korridor i ditt klippområde�
SE
17
SE
Ojämna gräsmatteområden
Ojämna delar av gräsmattan jämnas ut eller utesluts helt och hållet med hjälp av
avgränsningstråden�
Rabatter
Om gräsmattans område innehåller rabatter kan dessa också skyddas med avgränsningstråden
genom att utesluta dem från arbetsområdet�
Roboten följer slingan tillbaka till laddningsstationen� Om avståndet mellan de två parallella
trådarna är 10 cm� kommer roboten att följa tråden runt hindret och tillbaka till huvud tråden, men
inte passera över dubbeltråden�
>10 cm
Om avståndet är 5 mm kommer roboten att passera över dubbel tråden men kan ev� fortsätta följa
tråden runt hindret och inte komma loss på sin väg tillbaka till laddningsstationen� Detta är lätt att
åtgärda genom att placera ett hinder på tråden(A)� T�ex� en gatsten ett stålrör eller liknande�
18
<5 mm
Dammar och pooler
Om MEEC robotgräsklippare åker ned i en damm skulle det skada gräsklipparen� Undvik dammar
genom att utesluta dem från arbetsområdet med hjälp av avgränsningskabel, eller genom att lägga
till ytterligare säkerhet såsom ett litet staket�
Pool
> 10 cm
Obs! Avgränsningskablar får inte korsas� Säkerställ att avgränsningskablar aldrig korsar varandra�
Om du har en korridor inom din gräsmattas gräns ska korridoren vara minst 2 m bred och ha en max
längd om 8 m� Om korridoren är smalare än 2 m eller längre än 8 m kan inte roboten passera, du
måste då eliminera denna korridor med avgränsningskabel�
SE
19
SE
Utökat klippområde
Du kan installera en omkopplare för att skapa ytterligare ett klippområde med samma laddstation,
se bilden här nedanför� När du sätter omkopplaren till gräsmatta A kommer roboten att klippa
gräsmatta A och gå tillbaka till laddningsstationen av sig själv� När du behöver klippa gräsmatta B
behöver du bara vrida omkopplaren till gräsmatta B� Ett annat alternativ är att installera en andra
laddningsstation och sedan kan du automatiskt klippa båda gräsmattorna samtidigt� Ett tredje
alternativ är att bära roboten mellan de två gräsmattorna� Den ska då vid föryttnignen vara
avstängd�
Obs! Din gräsklippare måste stå i laddaren vid omkoppling�
Gräsmatta B
Laddningsstation
Tryckvippströmställare
Gräsmatta A
Exemplet här nedanför visar hur du arrangerar gränserna runt rabatter eller andra platser du inte vill
klippa� Beakta att dina buskar och rabatter kommer att ändras under de olika säsongerna mellan vår
och höst, så du tänker på detta redan när du drar slingan första gången�
20
Markera robotgräsklipparens arbetsområde
Nu när du har förstått de grundläggande principerna för hur MEEC fungerar är nästa steg att
markera ut arbetsområdet med avgränsningstråden enligt den trädgårdsritning du skapat tidigare�
Det är en viktig del av installationen och måste därför göras med omsorg� Underlåtenhet
att dra tråden korrekt kommer senare resultera i många problem� Denna avgränsningstråd måste
vara en enda kontinuerlig slinga utan avbrott� Kretsen kommer att slutas när den ansluts till
laddningsstation�
SE
Installera laddningsstation
Laddningsstationen (komponent 5) måste placeras på en helt plan yta (använd vattenpass), där
den kan anslutas med en avgränsningstråd både från fram- och baksidan� Avgränsningstråden
måste vara helt rak 3 m framför laddstationen för att säkerställa att gräsklipparen kan docka till
laddningsstationen� Det måste också nnas 1 m plant utrymme runt laddstationen� Detta gör att
gräsklipparen alltid kan vända och backa in i laddningsstationen för en riktig dockning� Placera din
laddningsstation i skuggan eftersom batteriet mår bäst av att laddas på en sval plats�
Hitta bästa platsen för din laddningsstation� Överväg närmsta utomhus eluttag eftersom den alltid
måste vara nätansluten� Kabellängden som medföljer är 20 m�
21
SE
Varning! Laddningsstationern får inte placeras enligt nedan�
5
> 1 m
> 3 m
22
Lutningen till vänster och höger om laddaren får inte vara större än 5 grader� Om marken är mjuk och
ojämn kan ett plastnät (0�5 x 1 m) med läggas ut framför laddningsstationen för att skydda gräset�
Slutför allt layoutarbete innan du ansluter till elnätet 230V�
Lägg ut och pegga fast avgränsningstråden.
Nästa steg är att lägga ut avgränsningstråden (komponent 19)� Se till att gräset där du skall lägga
tråden är kortklippt� Tråden behöver inte grävas ner eftersom den integreras i mattan och blir osynlig
redan efter någon vecka� Och eftersom spänningen i tråden endast är 42V utgör den inte någon fara
för varken barn eller husdjur� Börja vid laddningsstationen och lämna ett par meter extra tråd bakom
stationen för senare justering� Lägg först tråden löst ovan på enligt den skiss du tidigare gjort� Tänk
på att den skall ligga 40 cm från gräsmattans kant och alla hinder så att roboten kan passera fritt
tillbaka till laddnings stationen� Använd den medföljande linjalen (komponent 17)� Fäst tråden
med några peggar (komponent 15) här och där på strategiska ställen, speciellt vid hörnen� Tänk på
att undvika skarvar så långt som möjligt då dessa annars kan orsaka krypströmmar, särskilt under
höst och vår då marken är fuktig� Vid skarvning, använd endast de medskickade skarvkontakterna
(komponent 18) som är fyllda med silikon, så slipper du alla framtida problem med krypströmmar�
Observera! Om hårda ytor påträas där dessa peggar inte kan slås ner, såsom trallgolv etc� kan det
krävas märlor eller skruv och plugg� Tänk på att använda isoleringsbricka för att undvika eventuella
krypströmmar�
SE
23
SE
När du lagt ut hela tråden och tänkt på att det inte förekommer några veck och att tråden inte är
för hårt spänd, börjar du fästa peggarna på ca 80 cm avstånd och lite tätare i hörnen� Men slå inte
ner dem helt innan du har testat att roboten kommer åt överallt, utan att fastna� Om detta händer,
justera då tråden tills det fungerar felfritt�
När hela arbetsområdet är komplett, lämna ytterligare 1 m i reserv innan kabeln klipps med en
avbitare� Notera var anslutningarna till laddningsstationen nns; innan kabeln klipps av� Det måste
också vara en 3 m rät längd av tråd från framkanten av stationen i trådslingans riktning för att tillåta
att gräsklipparen kan docka med lyckat resultat, såsom tidigare beskrivits�
Möjlig placering av en
laddningsstation
Startpunkten för
begränsningsslingan
Slutpunkten för
begränsningsslingan
1 m extra kabel för
eventuell justering
24
Installera inga 90 gradersböjar där Roboten kan fastna� 45 grader rekommenderas� Roboten
kommer ändå att klippa i hörnet då den passerar tråden med 20 - 50 cm beroende på vad du valt�
Sammanfoga avgränsningskabeln för laddningsstationen
När väl avgränsningskabeln har fästs runt peggarna kan du ansluta kabeln till laddningsstationen
genom kontaktdon för laddningsstation (komponent 16) - se bilden nedan� Inspektera alla
anslutningar för att se till att allting verkar vara i sin ordning�
Dessa snäppkontakter är genomskärande, vilket betyder att när de snäpps ihop kommer det övre
skyddande plastlagret av avgränsningstråden automatiskt att bli genomskuren så att kontakt uppnås�
Man skall inte skala tråden innan montage, då detta kan ge upphov till spänningsläckage beroende
på väder, föroreningar etcetera� Kontrollera därför alltid att det yttre höljet på tråden är helt� 10
mm av tråden skall sticka ut genom anslutningen innan montering� När snäppkontakterna väl är
monterade är de inte lätta att öppna� Använd polygrip för att klämma ihop dessa anslutningar� När
de är riktigt monterade hörs ett lite klick när ikarna är på plats och anslutningen gjord på ett riktigt
sätt�
SE
Anslut laddningsstationen till avgränsningstråden
När anslutningarna har monterats till bägge ändarna på respektive avgränsnings tråd ( från
framsidan och baksidan) kan dessa anslutas till laddnings stationen såsom visas nedan� Det är viktigt
att avgränsningstråden från den främre delen av laddningsstationen ligger rakt under denna och
att den ansluts på det vänstra stiftet markerat L och att avgränsnings tråden som ansluter bakom
laddning stationen ansluts på det högra stiftet markerat R
25
SE
Viktigt!
Kontrollera så att alla anslutningar är gjorda enligt bilden, annars fungerar inte roboten�
Anslut sedan förlängningskabeln (komponent 14) till laddningsstationen� Det är nu dags att ansluta
till 230 V-uttaget� Det nns en LED-lampa på laddningstationen (se nedan) som skall lysa med
konstant blått sken om allt är OK� Om inte lampan lyser, kontrollera alla anslutningar� Om lampan
blinkar, se nedanstående felsökningstabell�
26
LED Beskrivning
1 Blått fast sken Normalt
2 Blinkar blått Internt kabelbrott i laddningsstationen, Avgränsnings slingan är OK
3 Blinkar rött Avgränsnings slingan av eller dåligt ansluten, laddningsstation är OK
4 Blinkar rött och blått Kabelbrott eller kortslutning för både gränsslinga och
laddningsstation
LED
Starta och testa installationen
När väl LED-indikatorn lyser med fast blått sken betyder det att allt är ok och att peggarna för
avgränsningskabeln kan slås ned helt med en hammare� När detta väl är gjort, kontrollera så att det
fortfarande lyser blått� Om det gör det så fungerar gränsen och laddningsstationen normalt� Placera
sedan MEEC robotgräsklippare inom arbetsområdet, några meter från laddningsstationen�
Tryck ned gräsklipparens huvudströmbrytare� (Tryck igen om du vill stänga av den)� Se
bilden nedan�
SE
Status för
huvudströmbrytare:
AV (Uppsläppt)
Status för
huvudströmbrytare:
PÅ (Intryckt)
Tryck nu på den stora STOPP-knappen överst på gräsklipparen och fönstret för tangentbordet
öppnas� Tryck på tangenten Hem (nns till vänster på skärmen) och skjut sedan fönstret manuellt
tillbaka till stängd position� När den är stängd bör gräsklipparen starta och automatiskt återvända till
laddningsstationen genom att lokalisera en avgränsningskabel och följa den� Gräsklipparen ska följa
kabeln i en moturs riktning och stanna när den kommer nära laddningsstationen, vända 180 grader
och backa in i laddningsposition� Gräsklipparen kommer att börja fulladdning� Om gräsklipparen inte
kan angöra laddningsstationen kommer den att repetera manövern tills dess den lyckas docka och
kan påbörja sin ladding�
27
SE
När väl gräsklipparen fungerar normalt och laddningsstationen är rätt installerad , använd
en hammare och slå ner peggarna fullständigt för att säkra basen� Kom ihåg att ingen undanstoppad
kabel får vara böjd eller skadad� Detta är mycket viktigt!
28
1 m utanför gränsområdet
behöver vara plan
3 m avgränsningskabel
behöver vara rät
HANDHAVANDE
PROGRAMMERING
Kontrollpanel
När väl laddningen är avslutat kan programmering av gräsklipparen utföras�
För att inleda programmering måste knappen STOPP tryckas in igen, vilket gör att skärmfönstret
öppnas� Därefter kan programmeringsprocessen börja�
Gräsklipparen har redan programmerats på fabriken i en uppsättning standardinställningar men
dessa kan ändras om så önskas� Du måste emellertid ställa dagens datum och tid det första du gör�
Även om fabriksinställningarna passar för de esta användare är det värdefullt att du bekantar dig
med de alternativ som nns tillgängliga�
Knappar och funktioner
SE
Startknapp: Att trycka på startknappen gör att
MEEC robotgräsklippare startar en klippcykel�
Hemknapp: MEEC robotgräsklippare kommer att gå
direkt till laddning när du trycker på knappen Hem�
Valknapp: För varje tryck på skärmen
kommer pekaren att röra sig uppåt eller
t�v� och visa de olika alternativen för
inställningar
Valknapp: För varje tryck på skärmen
kommer pekaren att röra sig uppåt eller
till höger och visa de olika alternativen
för inställningar�
Bekräfta val: För att ange en inställning,
tryck på OK knappen för att bekräfta
valet�
Bakåtknapp: Tryck på detta alternativ för
att återgå till föregående meny�
29
SE
Menyer och funktioner
Körlägen
Gräns-
trimning
Nej
Normal-
cykel
Inställningar
Gränsens
kantbredd
Ja
Ändra PIN
Ange aktuell
PIN-kod
Ange ny
PIN-kod
Ange på nytt
ny PIN-kod
Testcykel
Tid och
datum
Datum
Tid
Återställ alla
inställningar
Ja
Nej
30
Loading...
