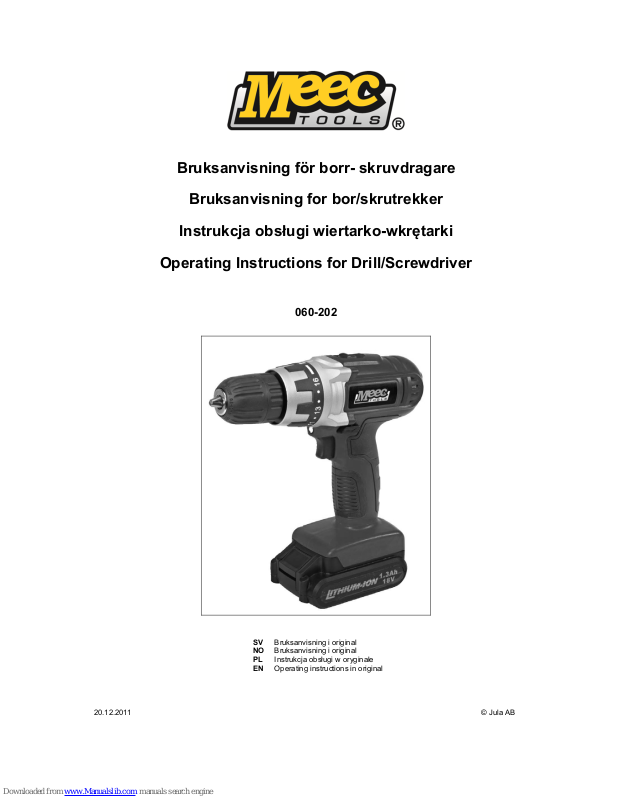

Meec tools 060-202 Operating Instructions Manual

Bruksanvisning för borr- skruvdragare

Bruksanvisning for bor/skrutrekker

Instrukcja obsługi wiertarko-wkrętarki

Operating Instructions for Drill/Screwdriver

060-202

SV Bruksanvisning i original
NO Bruksanvisning i original
PL Instrukcja obsługi w oryginale
EN Operating instructions in original

20.12.2011 © Jula AB

SVENSKA 4

SÄKERHETSANVISNINGAR ....................................................................................................................... 4

Arbetsområde ...................................................................................................................................... 4

Elsäkerhet ............................................................................................................................................ 4

Personlig säkerhet ............................................................................................................................... 4

Användning och skötsel av elverktyg ................................................................................................... 5

Användning och skötsel av batteridrivna verktyg ................................................................................ 5

Service ................................................................................................................................................. 5

Särskilda säkerhetsanvisningar för borrning ....................................................................................... 5

Särskilda säkerhetsanvisningar för skruvdragning .............................................................................. 5

Särskilda säkerhetsanvisningar för batteri och laddare ....................................................................... 6

TEKNISKA DATA ......................................................................................................................................... 6

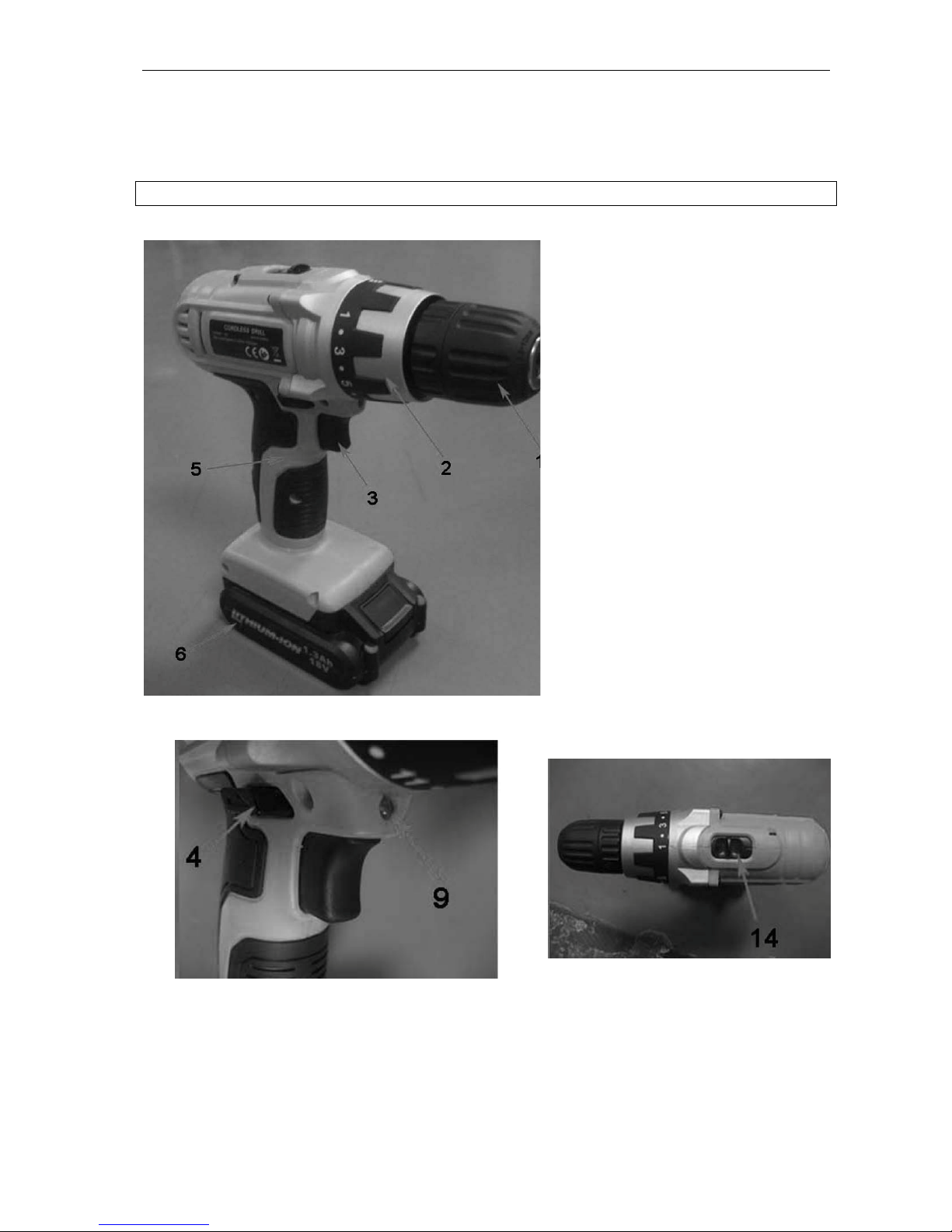

BESKRIVNING ............................................................................................................................................. 6

HANDHAVANDE .......................................................................................................................................... 8

Före första användning ........................................................................................................................ 8

Laddning .............................................................................................................................................. 8

Isättning av borr/skruvbits .................................................................................................................... 8

Strömbrytare ........................................................................................................................................ 9

Väljare framåt-/bakåtgång ................................................................................................................... 9

Varvtalsreglering .................................................................................................................................. 9

Momentinställning ................................................................................................................................ 9

UNDERHÅLL ................................................................................................................................................ 9

NORSK 10

SIKKERHETSANVISNINGER .................................................................................................................... 10

Arbeidsområde ................................................................................................................................... 10

El-sikkerhet ........................................................................................................................................ 10

Personlig sikkerhet ............................................................................................................................. 10

Bruk og vedlikehold av el-verktøy ...................................................................................................... 11

Bruk og vedlikehold av batteridrevet verktøy ..................................................................................... 11

Service ............................................................................................................................................... 11

Spesielle sikkerhetsanvisninger for boring ........................................................................................ 11

Spesielle sikkerhetsanvisninger for skrutrekking ............................................................................... 11

Spesielle sikkerhetsanvisninger for batteri og lader .......................................................................... 12

TEKNISKE DATA ....................................................................................................................................... 12

BESKRIVELSE ........................................................................................................................................... 12

BRUK .......................................................................................................................................................... 14

Før første gangs bruk ........................................................................................................................ 14

Lading ................................................................................................................................................ 14

Innsetting av bor/skruebits ................................................................................................................. 14

Strømbryter ........................................................................................................................................ 15

Velger forover-/bakoverdrift ............................................................................................................... 15

Turtallsregulering ............................................................................................................................... 15

Momentinnstilling ............................................................................................................................... 15

VEDLIKEHOLD .......................................................................................................................................... 15

POLSKI 16

ZASADY BEZPIECZEŃSTWA ................................................................................................................... 16

Miejsce pracy ..................................................................................................................................... 16

Bezpieczeństwo elektryczne .............................................................................................................. 16

Bezpieczeństwo osobiste .................................................................................................................. 16

Obsługa i pielęgnacja elektronarzędzia ............................................................................................. 17

Obsługa i pielęgnacja narzędzia zasilanego akumulatorem ............................................................. 17

Serwis ................................................................................................................................................ 18

Dodatkowe wskazówki dotyczące bezpiecznego wiercenia .............................................................. 18

Szczególne wskazówki bezpieczeństwa dotyczące wkręcania śrub ................................................. 18

Szczególne wskazówki bezpieczeństwa dotyczące akumulatora i ładowarki ................................... 18

DANE TECHNICZNE ................................................................................................................................. 19

OPIS ........................................................................................................................................................... 19

OBSŁUGA .................................................................................................................................................. 21

Przed pierwszym użyciem ................................................................................................................. 21

Ładowanie .......................................................................................................................................... 21

Montaż wierteł / końcówek wkręcających .......................................................................................... 21

Przełącznik ......................................................................................................................................... 21

Pokrętło kierunku obrotu .................................................................................................................... 21

Regulacja prędkości obrotów ............................................................................................................. 21

Ustawianie momentu obrotowego ..................................................................................................... 21

KONSERWACJA ........................................................................................................................................ 22

ENGLISH 23

SAFETY INSTRUCTIONS .......................................................................................................................... 23

Work area .......................................................................................................................................... 23

Electrical safety .................................................................................................................................. 23

Personal safety .................................................................................................................................. 23

Power tool use and care .................................................................................................................... 24

Battery-powered tool use and care .................................................................................................... 24

Service ............................................................................................................................................... 24

Special safety instructions for drilling ................................................................................................. 24

Special safety instructions for screw driving ...................................................................................... 24

Special safety instructions for the battery and charger ...................................................................... 25

TECHNICAL DATA ..................................................................................................................................... 25

DESCRIPTION ........................................................................................................................................... 25

OPERATION .............................................................................................................................................. 27

Before first use ................................................................................................................................... 27

Charging ............................................................................................................................................ 27

Inserting the drill/screw bit ................................................................................................................. 27

Power switch ...................................................................................................................................... 28

Forwards/reverse selector ................................................................................................................. 28

Speed control ..................................................................................................................................... 28

Torque setting .................................................................................................................................... 28

MAINTENANCE ......................................................................................................................................... 28

SVENSKA

4

SVENSKA

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

 Detta elverktyg är avsett för borrning samt för åtdragning och lossning av skruvar.
 Använd inte elverktyget för något annat ändamål än det avsedda.
 VARNING! Läs alla anvisningar före användning, för att minimera risken för personskada.

VARNING! Läs alla varningar, säkerhetsanvisningar och andra anvisningar. Om inte alla anvisningar och
säkerhetsanvisningar följs, finns risk för elolycksfall, brand och/eller allvarlig personskada.

 Spara dessa anvisningar och säkerhetsanvisningar för framtida behov.
 Termen elverktyg i varningarna nedan avser ditt nätanslutna (sladdförsedda) eller batteridrivna

(sladdlösa) elverktyg.

Arbetsområde

 Arbetsområdet ska hållas rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för

skador.

 Använd inte elverktyg i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller

damm. Elverktyg genererar gnistor, som kan antända damm eller ångor.

 Håll barn och kringstående personer på säkert avstånd när elverktyg används. Om du blir

distraherad kan du tappa kontrollen över utrustningen.

Elsäkerhet

 Elverktygets stickpropp måste passa till nätuttaget. Ändra aldrig stickproppen på något sätt.

Använd aldrig adapter tillsammans med jordade elverktyg.

 Icke modifierade stickproppar och passande nätuttag minskar risken för elolycksfall.
 Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp.
 Risken för elolycksfall ökar om din kropp jordas.
 Utsätt inte elverktyg för regn eller fukt. Om vatten kommer in i ett elverktyg ökar risken för

elolycksfall.

 Akta sladden. Använd aldrig sladden för att bära eller dra elverktyget och dra inte i sladden för att

dra ut stickproppen. Skydda sladden från värme, olja, skarpa kanter och rörliga delar.

 Skadade eller trassliga sladdar ökar risken för elolycksfall.
 Om verktyget används utomhus ska du endast använda förlängningssladd som är godkänd för

utomhusbruk. Sladd avsedd för utomhusbruk minskar risken för elolycksfall.

 Om det inte går att undvika att använda elverktyg i fuktig miljö ska du använda

jordfelsbrytarskyddad nätanslutning. Jordfelsbrytare minskar risken för elolycksfall.

Personlig säkerhet

 Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med elverktyg.
 Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel.
 Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig

personskada.

 Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som

dammfiltermask, halkfria skyddsskor, skyddshjälm och hörselskydd, alltefter elverktygets typ och
användning, minskar risken för personskada.

 Undvik oavsiktlig start.
 Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i sladden och/eller batteriet eller

lyfter/bär verktyget.

 Olycksrisken är stor om du bär elverktyget med fingret på strömbrytaren eller ansluter ström till

verktyg vars strömbrytare är i tillslaget läge.

 Avlägsna ställnycklar och liknande innan du startar elverktyget. Nyckel eller liknande som sitter

kvar på en roterande del på elverktyg kan orsaka personskada.

 Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans.
 På så sätt har du bättre kontroll över elverktyget i oväntade situationer.
 Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken.

SVENSKA

5

 Håll hår, kläder och handskar borta från rörliga delar.
 Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.
 Om det finns utrustning för dammutsugning och -uppsamling ska denna anslutas och användas

korrekt. Sådana anordningar kan minska risken för problem som orsakas av damm.

 Använd hörselskydd.

Användning och skötsel av elverktyg

 Tvinga inte elverktyget. Använd rätt elverktyg för det planerade arbetet.
 Verktyget fungerar bättre och säkrare med den belastning det är avsett för.
 Använd inte verktyget om det inte går att slå av och på det med strömbrytaren. Elverktyg som inte

kan styras med strömbrytaren är farliga och måste repareras.

 Dra ut sladden och/eller ta ut batteriet innan justeringar görs, tillbehör byts ut eller elverktyg ställs

undan.

 Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.
 Elverktyg som inte används ska förvaras utom räckhåll för barn. Låt aldrig barn eller personer som

inte känner till elverktyget eller har tagit del av dessa anvisningar använda det.

 Elverktyg är farliga om de används av oerfarna personer.
 Underhåll elverktygen. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar

är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen.
Om elverktyget är skadat måste det repareras innan det används igen. Många olyckor orsakas av
bristfälligt underhållna elverktyg.

 Håll skärande verktyg skarpa och rena. Skärande verktyg som underhålls korrekt och har vassa

eggar kärvar mindre ofta och är lättare att kontrollera.

 Använd elverktyget, tillbehör, bits etc. i enlighet med dessa anvisningar, med beaktande av

rådande arbetsförhållanden och den uppgift som ska utföras.

 Det kan vara farligt att använda elverktyg för andra ändamål än de är avsedda för.

Användning och skötsel av batteridrivna verktyg

 Batteriet får endast laddas med den laddare som tillverkaren angett. En laddare som är avsedd för

ett batteri kan innebära brandrisk om den används med ett annat batteri.

 Använd elverktyg endast med angivna batterier. Om andra batterier används finns risk för skador

eller brand.

 När batteriet inte används ska det hållas åtskilt från gem, mynt, nycklar, spikar, skruvar och andra

metallföremål som kan kortsluta polerna.

 Om batteripolerna kortsluts kan frätskador eller brand uppstå.
 Om batteriet hanteras ovarsamt kan vätska läcka ut från batteriet. Undvik kontakt med

batterivätskan.

 Skölj noga med vatten om du får batterivätska på dig. Uppsök läkare om du får batterivätska i

ögonen. Vätskan som läcker ut från batteriet kan orsaka irritation eller frätskador.

Service

 Elverktyget får endast servas av kvalificerad servicepersonal som använder identiska reservdelar.

Detta säkerställer att elverktyget förblir säkert.

 Endast Li-ion batteries får användas.

Särskilda säkerhetsanvisningar för borrning

 Använd hörselskydd. Bullerexponering kan orsaka hörselskada.
 Använd stödhandtag, om sådant medföljer verktyget. I annat fall kan du förlora kontrollen över

verktyget och skadas.

 Håll verktyget i den isolerade greppytan när du arbetar på platser där bits kan komma i kontakt

med dolda ledningar. Vid kontakt med spänningsförande ledare blir verktygets metalldelar
spänningsförande och användaren får en stöt.

Särskilda säkerhetsanvisningar för skruvdragning

 Håll verktyget i den isolerade greppytan när du arbetar på platser där bits eller fästdon kan komma

i kontakt med dolda ledningar. Vid kontakt med spänningsförande ledare blir verktygets metalldelar
spänningsförande och användaren får en stöt.

SVENSKA

6

Särskilda säkerhetsanvisningar för batteri och laddare

Under extrema förhållanden kan vätska läcka ut från batteriet. Undvik kontakt med batterivätskan. Skölj
noga med vatten om du får batterivätska på dig. Uppsök läkare om du får batterivätska i ögonen.

 Kontrollera att nätspänningen motsvarar märkspänningen på typskylten.
 Ladda inte batteriet i regn eller i fuktiga eller våta utrymmen.
 Omgivningstemperaturen får inte överskrida 40 oC. Utsätt inte enheten för direkt solljus.
 Batterier som är defekta eller skadade eller inte kan laddas ska avfallshanteras i enlighet med

gällande regler. Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller
annan kvalificerad person, för att undvika fara.

 Reparationer får endast utföras av kvalificerad personal.
 Använd endast batterier som tillverkaren rekommenderar.
 Håll laddarens yta fri från damm och smuts.
 Sätt i batteriet i laddaren med batteripolerna åt rätt håll.
 Ta alltid ut batteriet innan du utför något arbete på verktyget.
 Täck över batterikontakterna när batteriet inte sitter i verktyget, för att undvika kortslutning.
 Kasta inte batterier i hushållssoporna, i eld eller i vatten.
 Utsätt inte batteriet för slag och öppna inte batteriet.
 Låt aldrig batteriet laddas ur helt. Ladda batteriet regelbundet om det inte används på en längre tid.

Även om verktyget används enligt anvisningarna är det omöjligt att utesluta alla riskfaktorer.
Nedanstående risker kan förekomma till följd av verktygets konstruktion och utformning.

1. Lungskador (om inte effektiv ansiktsmask används).

2. Hörselskada (om inte effektiva hörselskydd används).

3. Vibrationsskador (om verktyget används under långa perioder eller inte hanteras och underhålls

korrekt).

VARNING! Verktyget genererar ett elektromagnetiskt fält under drift. Detta fält kan under vissa
omständigheter påverka aktiva eller passiva medicinska implantat. Om du har ett medicinskt implantat
bör du rådfråga din läkare och/eller tillverkaren av det medicinska implantatet innan du använder
verktyget, för att minska risken för allvarlig personskada eller dödsfall.

Använd hörselskydd

 Deklarerade sammanlagda vibrationsvärden har fastställts enligt standardmetod och kan användas

för jämförelse mellan verktyg.

 Värdet kan också utgöra underlag för preliminär exponeringsbedömning.

VARNING!

 Vibration vid faktisk användning kan avvika från det deklarerade värdet, beroende på hur verktyget

används.

 Lämpliga skyddsåtgärder för användare måste fastställas utifrån faktiska användningsförhållanden,

med hänsyn tagen till alla delar av driftcykeln, som avstängd tid och tomgångstid, utöver den tid
strömbrytaren är intryckt.

TEKNISKA DATA

Spänning 18 VDC
Slagfrekvens obelastad 0–350/0-1250 varv/min
Max. borrdiameter 10 mm
Ljudeffekt L

WA

79.1dB K=3dB

Ljudtrycksnivå L

pA

68.1dB

Vibration (borr läge)

2,28m/s2, k=1.5m/s2

Vibration (dragare)

1,492m/s2, k=1.5m/s2

Laddningstid 3–5 timmar
Batterikapacitet 1300 mAh

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan
användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

SVENSKA

7

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna
totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att
skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn
till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver
igångsättningstiden).

BESKRIVNING

1. Snabbchuck

2. Momentinställningsring

3. Strömbrytare med varvtalsreglering

4. Riktningsväljare

5. Handtag

6. Batteri

7. Nätadapter, laddare

8. Laddare

9. Indikeringslampa

10. Borrskruvdragare

11. Spärrknapp

12. Chuckens främre del

13. Chuckens bakre del

14. Varvtalsväljare

SVENSKA

8

HANDHAVANDE

Före första användning

 Skjut in batteriet i handtagets undersida tills det klickar på plats.
 Ta ut batteriet genom att trycka in de två spärrknapparna på batteriet och dra ut batteriet.

Laddning

 Sätt batteriet i laddaren med rätt polaritet.
 Sätt i nätadaptern i ett nätuttag.
 Indikeringslampan lyser under laddning. Normalt tar det 3–5 timmar för batteriet att laddas helt.
 När den röda indikeringslampan slocknar och den gröna indikeringslampan tänds är batteriet

fulladdat.

 Dra ut sladden efter laddning.

VIKTIGT!

 Låt batteriet laddas helt före första användning. För att batteriet ska få full kapacitet måste det

laddas och laddas ur flera gånger.

 Undvik att ladda batteriet korta stunder. Ladda batteriet endast när det är helt urladdat.
 Adapter, laddare och batteri blir varma under laddning. Detta är helt normalt.

SVENSKA

9

Isättning av borr/skruvbits

 Håll i chuckens bakre del och vrid den främre delen.
 För in bitset i chucken tills det tar emot.
 Använd adapter för skruvbits.
 Välj lämpligt skruvbits för den aktuella skruven.
 Dra åt chucken med handkraft och kontrollera att bitset sitter fast ordentligt.

Strömbrytare

 Starta verktyget genom att trycka in strömbrytaren.
 Stäng av verktyget genom att släppa strömbrytaren

Väljare framåt-/bakåtgång

/ finns på riktningsväljaren

 Sätt riktningsväljaren till

eller .

 Rör inte riktningsväljaren när verktyget rör sig.

VIKTIGT!

 Långvarig körning med lågt varvtal ökar risken för att motorn överhettas. Förhindra överhettning

genom att regelbundet låta verktyget vara avstängt i 15 minuter, så att motorn svalnar.

Varvtalsreglering

 Tryck hårdare på strömbrytaren för att öka varvtalet.
 Tryck mindre hårt på strömbrytaren för att minska varvtalet.

Val av låg/hög hastighet

 Låg hastighet: sätt hastighetsväljaren (14) i läge 1 eller LOW (låg).
 Hög hastighet: sätt hastighetsväljaren (14) i läge 2 eller HIGH (hög).

Momentinställning

 Använd lämplig momentinställningen vid skruvdragning. Det minskar risken att arbetsstycket

och/eller skruven skadas.

 Vid borrning används momentinställningen som markeras med en borrsymbol.
 Tips: Börja alltid med den lägsta vridmomentinställningen (2) och öka vid behov.

UNDERHÅLL

OBS! Ta alltid ut batteriet innan du utför något arbete på verktyget.

 Rengör verktyget med en fuktig trasa.
 Använd inte bensin, lösningsmedel eller rengöringsmedel som kan skada plastdelar.
 Håll verktygets ventilationsöppningar rena.

Med reservation för tryckfel och konstruktionsändringar som vi inte kan råda över. Vid eventuella
problem, kontakta vår serviceavdelning på telefon: [phone].
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NORSK

10

NORSK

SIKKERHETSANVISNINGER

Les bruksanvisningen nøye før bruk!

 Dette el-verktøyet er beregnet for boring samt for innskruing og uttrekking av skruer.
 Ikke bruk el-verktøyet til noe annet enn det det er beregnet til.
 Les alle anvisninger før bruk for å redusere faren for personskade.

ADVARSEL! Les alle advarsler, sikkerhetsanvisninger og andre anvisninger. Manglende overholdelse av
alle anvisninger og sikkerhetsanvisninger kan medføre el-ulykker, brann og/eller alvorlig personskade.

 Ta vare på disse anvisningene og sikkerhetsanvisningene for fremtidig bruk.
 Begrepet el-verktøy i advarslene nedenfor gjelder for ditt strømtilkoblede (ledningsutstyrte) eller

batteridrevne (ledningsløse) el-verktøy.

Arbeidsområde

 Arbeidsområdet skal holdes rent og godt opplyst. Uoversiktlige og mørke rom øker faren for

skader.

 Ikke bruk apparatet i eksplosive miljøer, for eksempel i nærheten av brannfarlig væske, gass eller

støv. El-verktøy skaper gnister som kan antenne støv eller damp.

 Hold barn og andre personer på trygg avstand når el-verktøy er i bruk. Hvis du blir distrahert, kan

du miste kontrollen over utstyret.

El-sikkerhet

 El-verktøyets støpsel må passe til stikkontakten. Ikke foreta endringer av noe slag på støpselet.

Ikke bruk adapter sammen med jordet el-verktøy.

 Ikke-modifiserte støpsler og egnede stikkontakter reduserer risikoen for el-ulykker.
 Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap.
 Risikoen for el-ulykker øker hvis kroppen din jordes.
 Ikke utsett el-verktøy for regn eller fukt. Hvis det kommer vann inn i et el-verktøy, øker faren for el-

ulykker.

 Vær forsiktig med ledningen. Ikke bruk ledningen til å bære eller dra el-verktøyet, og unngå å

trekke i ledningen for å dra ut støpselet. Beskytt ledningen mot varme, olje, skarpe kanter og
bevegelige deler.

 Skadde eller ødelagte ledninger øker faren for el-ulykker.
 Hvis verktøyet brukes utendørs, skal du bare bruke skjøteledninger som er godkjent for utendørs

bruk. Ledning beregnet for utendørs bruk reduserer faren for el-ulykker.

 Hvis el-verktøyet må brukes i et fuktig miljø, skal du bruke jordfeilbeskyttet nettilkobling.

Jordfeilbryter reduserer faren for el-ulykker.

Personlig sikkerhet

 Vær oppmerksom. Vær alltid forsiktig, og bruk sunn fornuft når du arbeider med el-verktøy.
 Ikke bruk el-verktøy hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol.
 Ett øyeblikks manglende oppmerksomhet når du bruker el-verktøy, kan føre til alvorlig

personskade.

 Bruk personlig verneutstyr. Bruk alltid vernebriller. Sikkerhetsutstyr som støvfiltermaske, sklisikre

vernesko, hjelm og hørselvern, avhengig av el-verktøyets type og bruksområde, reduserer faren for
personskade.

 Unngå utilsiktet start.
 Kontroller at strømbryteren står i avslått posisjon, før du setter i støpselet og/eller batteriet eller

løfter/bærer verktøyet.

 Ulykkesfaren er stor hvis du bærer el-verktøyet med fingeren på strømbryteren eller kobler

verktøyet til strøm når strømbryteren er slått på.

 Fjern skrunøkler og lignende før du starter el-verktøyet. Slike nøkler, eller annet utstyr/verktøy som

sitter igjen på en roterende del på et el-verktøy, kan forårsake personskade.

 Ikke strekk deg for langt. Ha alltid godt fotfeste og god balanse.
 På den måten har du bedre kontroll over el-verktøyet hvis en uventet situasjon skulle oppstå.
 Bruk passende klær. Ikke bruk løstsittende klær eller smykker.

NORSK

11

 Hold hår, klær og hansker unna bevegelige deler.
 Løstsittende klær og smykker og langt hår kan sette seg fast i bevegelige deler.
 Hvis det finnes utstyr for støvavsug og støvoppsamling, skal dette tilkobles og benyttes på korrekt

måte. Slikt utstyr kan redusere faren for problemer forårsaket av støv.

 Bruk hørselsvern

Bruk og vedlikehold av el-verktøy

 Ikke overbelast el-verktøyet. Bruk riktig el-verktøy til det planlagte arbeidet.
 Verktøyet fungerer bedre og sikrere med den belastningen det er beregnet for.
 Ikke bruk verktøyet hvis det ikke går an å slå det av og på med strømbryteren. El-verktøy som ikke

kan styres med strømbryteren, er farlige og må repareres.

 Trekk ut ledningen og/eller ta ut batteriet før du gjør justeringer, bytter tilbehør eller rydder vekk el-

verktøyet.

 Slike forebyggende sikkerhetstiltak reduserer risikoen for at el-verktøyet startes utilsiktet.
 El-verktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la barn eller personer

som er ukjent med el-verktøyet, eller som ikke har lest disse anvisningene, bruke det.

 El-verktøyet er farlig hvis det brukes av uerfarne personer.
 Vedlikehold el-verktøyet. Kontroller at bevegelige deler er riktig justert og beveger seg fritt, at ingen

deler er feil montert eller ødelagt, samt at det ikke foreligger andre forhold som kan påvirke
funksjonen. Hvis el-verktøyet er skadet, må det repareres før det tas i bruk igjen. Mange ulykker
forårsakes av dårlig vedlikeholdt el-verktøy.

 Hold skjæreverktøy skarpe og rene. Skjæreverktøy som vedlikeholdes riktig og har skarpe egger,

låser seg sjeldnere og er lettere å kontrollere.

 Bruk el-verktøy, tilbehør, bits osv. i henhold til anvisningene, og ta hensyn til gjeldende

arbeidsforhold og det arbeidet som skal utføres.

 Det kan være farlig å bruke el-verktøy til andre formål enn det det er beregnet for.

Bruk og vedlikehold av batteridrevet verktøy

 Batteriet skal bare lades med den laderen som produsenten angir. En lader som passer til én type

batterier, kan medføre brannfare hvis den brukes til en annen type batteri.

 El-verktøy må bare brukes med angitt type batterier. Hvis andre batterier brukes, er det fare for

skader eller brann.

 Når batteriet ikke brukes, skal det holdes unna metallgjenstander som binders, mynter, nøkler,

spiker, skruer og andre små metallgjenstander som kan kortslutte polene.

 Hvis batteripolene kortsluttes, kan det oppstå etseskader eller brann.
 Hvis batteriet behandles uforsiktig, kan det lekke væske ut av det. Unngå kontakt med

batterivæsken.

 Skyll grundig med vann hvis du får batterivæske på deg. Oppsøk lege hvis du får batterivæske i

øynene. Væsken som lekker ut fra batteriet, kan forårsake irritasjon eller etseskader.

Service

 Service på el-verktøy må bare utføres av kvalifisert servicepersonell som bruker originale

reservedeler. Det sikrer at el-verktøyet alltid er i forsvarlig stand.

 Bruk bare Li-ion -batterier.

Spesielle sikkerhetsanvisninger for boring

 Bruk hørselsvern Støyeksponering kan føre til hørselsskade.
 Bruk støttehåndtak, hvis et slikt følger med verktøyet. Ellers kan du miste kontrollen over verktøyet

og skade deg.

 Hold verktøyet i den isolerte gripeflaten når du arbeider på steder hvor bits kan komme i kontakt

med skjulte ledninger. Ved kontakt med en strømførende leder blir verktøyets metalldeler
strømførende, og brukeren får støt.

Spesielle sikkerhetsanvisninger for skrutrekking

 Hold verktøyet i den isolerte gripeflaten når du arbeider på steder hvor bits eller fester kan komme i

kontakt med skjulte ledninger. Ved kontakt med en strømførende leder blir verktøyets metalldeler
strømførende, og brukeren får støt.

NORSK

12

Spesielle sikkerhetsanvisninger for batteri og lader

Under ekstreme forhold kan det lekke væske fra batteriet. Unngå kontakt med batterivæsken. Skyll
grundig med vann hvis du får batterivæske på deg. Oppsøk lege hvis du får batterivæske i øynene.

 Kontroller at nettspenningen tilsvarer merkespenningen på typeskiltet.
 Ikke lad batteriet i regn eller på fuktige eller våte steder.
 Omgivelsestemperaturen skal ikke overskride 40 oC. Enheten må ikke utsettes for direkte sollys.
 Batterier som er defekte eller skadet, eller som ikke kan lades, skal avfallshåndteres i henhold til

gjeldende regler. Hvis ledningen er skadet, må den byttes ut av en godkjent servicerepresentant
eller en annen godkjent fagperson for å unngå fare.

 Reparasjoner skal kun utføres av kvalifisert personale.
 Bruk bare batterier som produsenten anbefaler.
 Hold laderens overflate fri for støv og smuss.
 Sett batteriet i laderen med batteripolene i riktig retning.
 Ta alltid ut batteriet før du utfører arbeid på verktøyet.
 Dekk over batterikontaktene når batteriet ikke ligger i verktøyet, slik at du unngår kortslutning.
 Ikke kast batterier i husholdningsavfallet, i ild eller i vann.
 Ikke utsett batteriet for slag, og la være å åpne batteriet.
 La aldri batteriet lade seg helt ut. Lad batteriet regelmessig hvis det ikke brukes over lengre tid.

Selv om verktøyet brukes i henhold til anvisningene, er det umulig å utelukke alle risikofaktorer.
Nedenstående risikoer kan forekomme som følge av verktøyets konstruksjon og utforming.

1. Lungeskader (hvis det brukes en effektiv ansiktsmaske).

2. Hørselskader (hvis ikke effektivt hørselvern brukes).

3. Vibrasjonsskader (hvis verktøyet brukes i lange perioder av gangen, eller ikke brukes og

vedlikeholdes korrekt).

ADVARSEL! Verktøyet skaper et elektromagnetisk felt under drift. Dette feltet kan under noen
omstendigheter påvirke aktive eller passive medisinske implantat. Hvis du har et medisinsk implantat bør
du, for å redusere faren for alvorlig personskade eller dødsfall, rådføre deg med din lege og/eller
produsent av det medisinske implantatet før du tar i bruk verktøyet.

Bruk hørselvern

 Deklarerte sammenlagte vibrasjonsverdier er fastsatt i henhold til standardmetode og kan brukes

for sammenligning av verktøy.

 Verdiene kan også utgjøre grunnlag for preliminær eksponeringsbedømming.

ADVARSEL!

 Vibrasjon ved faktisk bruk kan avvike fra deklarert verdi, avhengig av hvordan verktøyet brukes.
 Passende sikkerhetstiltak for brukeren må fastsettes ut i fra faktiske bruksforhold, hvor det er tatt

hensyn til alle deler av driftssyklusen, som avstengt tid og tomgangstid, utover den tid
strømbryteren er trykket inn.

TEKNISKE DATA

Spenning 18 V DC
Slagfrekvens ubelastet 0-350/0-1250 omdr./min.
Maks. bordiameter 10 mm
Lydeffekt LWA

79.1dB K=3dB

Lydtrykksnivå LpA

68.1dB

Vibrasjon (bor)

2,28m/s2, k=1.5m/s2

Vibrasjon (skrutrekker)

1,492m/s2, k=1.5m/s2

Ladetid 3–5 timmar
Batterikapasitet 1300 mAh

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å
sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

NORSK

13

ADVARSEL! Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte
totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er
nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold
(som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres
på tomgang, utover igangsettingstiden).

BESKRIVELSE

1. Hurtigchuck

2. Momentinnstillingsring

3. Strømbryter med turtallsregulering

4. Retningsvelger

5. Håndtak

6. Batteri

7. Nettadapter, lader

8. Lader

9. Indikatorlampe

10. Borskrutrekker

11. Sperreknapp

12. Chuckens fremre del

13. Chuckens bakre del

14. Speed velgeren

NORSK

14

BRUK

Før første gangs bruk

 Skyv batteriet inn i undersiden av håndtaket til det klikker på plass.
 Ta ut batteriet ved å trykke inn de to sperreknappene på batteriet, og dra ut batteriet.

Lading

 Sett batteriet i laderen med riktig polaritet.
 Koble nettadapteren til en stikkontakt.
 Indikatorlampen lyser under oppladingen. Normalt tar det 3-5 timer før batteriet er helt ladet.
 Når den røde indikatorlampen slokker og den grønne indikatorlampen tennes, er batteriet helt

ladet.

 Trekk ut ledningen etter lading.

VIKTIG!

 La batteriet lades helt før første gangs bruk. For at batteriet skal oppnå full kapasitet, må det lades

og lades ut flere ganger.

 Unngå å lade batteriet bare en kort stund. Lad batteriet bare når det er helt utladet.
 Adapter, lader og batteri blir varme under lading. Dette er helt normalt.

Innsetting av bor/skruebits

 Hold i bakre del av chucken og vri den fremre delen.
 Før bitsen inn i chucken til du kjenner motstand.

NORSK

15

 Bruk adapter for skruebits.
 Velg egnet skruebits til den aktuelle skruen.
 Trekk til chucken med håndkraft og kontroller at bitsen sitter skikkelig fast.

Strømbryter

 Start verktøyet ved å trykke inn strømbryteren.
 Slå av verktøyet ved å slippe strømbryteren.

Velger forover-/bakoverdrift

/ finnes på retningsvelgeren

 Sett retningsvelgeren til

eller .

 Ikke rør retningsvelgeren når verktøyet beveger seg.

VIKTIG!

 Langvarig kjøring med lavt turtall øker faren for at motoren overopphetes. Hindre overoppheting

ved jevnlig å la verktøyet være avslått i 15 minutter, slik at motoren får kjølt seg ned.

Turtallsregulering

 Trykk hardere på strømbryteren for å øke turtallet.
 Trykk mindre hardt på strømbryteren for å redusere turtallet.

Velge lavere/høyere hastighet

 Lavere hastighet: Sett hastighetsknappen (14) til posisjonen "1" eller "LOW"
 Høyere hastighet: Sett hastighetsknappen (14) til posisjonen "2" eller "HIGH"

Momentinnstilling

 Bruk egnet momentinnstilling ved skrutrekking. Det reduserer faren for at arbeidsemnet og/eller

skruen skades.

 Ved boring benyttes momentinnstillingen som markeres med et boresymbol.
 Tips: Begynn med den laveste dreiemomentinnstillingen (2) og øk ved behov.

VEDLIKEHOLD

OBS! Ta alltid ut batteriet før du utfører arbeid på verktøyet.

 Rengjør verktøyet med en fuktig klut.
 Ikke bruk bensin, løsemidler eller rengjøringsmidler som kan skade plastdeler.
 Hold verktøyets ventilasjonsåpninger rene.

Med forbehold om trykkfeil og konstruksjonsendringer utenfor vår kontroll. Ved eventuelle problemer,
kontakt vår serviceavdeling på telefon: [phone].
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

POLSKI

16

POLSKI

ZASADY BEZPIECZEŃSTWA

Przed użyciem uważnie przeczytaj instrukcję obsługi!

 Niniejsze elektronarzędzie przeznaczone jest to wiercenia oraz wkręcania i wykręcania śrub.
 Nie używaj elektronarzędzia do innych celów niż zgodne z przeznaczeniem.
 Zapoznaj się z instrukcją przed użyciem narzędzia, aby zminimalizować ryzyko wypadku.

OSTRZEŻENIE! Zapoznaj się ze wszystkim ostrzeżeniami, instrukcjami bezpieczeństwa i innymi
wskazówkami. Nieprzestrzeganie wszystkich zaleceń i instrukcji bezpieczeństwa grozi porażeniem
prądem, pożarem i/lub poważnymi obrażeniami ciała.

 Zachowaj niniejszą instrukcję do przyszłego użytku.
 Pojęcie „elektronarzędzie” określa w niniejszych ostrzeżeniach stacjonarne elektronarzędzia

zasilane zmiennym sieciowym prądem elektrycznym (wyposażone w kabel zasilający) lub
akumulatorowe (bezprzewodowe).

Miejsce pracy

 Zapewnij czystość i dobre oświetlenie w miejscu pracy. Przeładowane miejsce pracy

i niedostateczne oświetlenie zwiększają ryzyko wystąpienia obrażeń ciała.

 Nie używaj elektronarzędzi w otoczeniu zagrożonym wybuchem, np. w pobliżu łatwopalnych

płynów, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon
pyłów lub oparów.

 Dzieci i osoby przyglądające się pracy elektronarzędzia powinny przebywać w bezpiecznej

odległości. Brak koncentracji może spowodować utratę kontroli nad urządzeniem.

Bezpieczeństwo elektryczne

 Wtyczka elektronarzędzia musi pasować do gniazdka sieciowego. Nigdy nie dokonuj żadnych

zmian we wtyczce. Nigdy nie używaj przejściówek razem z uziemionymi elektronarzędziami.

 Niemodyfikowane wtyczki i dopasowane gniazdka zmniejszają ryzyko wypadków z udziałem prądu.
 Unikaj bezpośredniego kontaktu z uziemionymi powierzchniami, takimi jak: rury, grzejniki, kuchenki

i lodówki.

 Ryzyko porażenia prądem zwiększa się, jeśli twoje ciało jest uziemione.
 Nie narażaj elektronarzędzia na działanie deszczu i wilgoci. Kontakt elektronarzędzia z wodą

zwiększa ryzyko porażenia prądem.

 Uważaj na kabel. Nigdy nie używaj kabla do przenoszenia, wyciągania elektronarzędzia ani do

wyjmowania wtyczki z gniazdka. Chroń kabel przed wysokimi temperaturami, olejami, ostrymi
krawędziami i ruchomymi częściami urządzenia.

 Uszkodzone lub wadliwe kable zwiększają ryzyko porażenia prądem.
 Jeżeli korzystasz z narzędzia na zewnątrz pomieszczeń, musisz pos

ługiwać się przedłużaczami,
które są przeznaczone do użytku zewnętrznego. Kabel przeznaczony do użytku zewnętrznego
zmniejsza ryzyko porażenia prądem.

 Jeżeli konieczne jest używanie elektronarzędzia w wilgotnym środowisku, należy używać

połączenia sieciowego chronionego bezpiecznikiem różnicowoprądowym. Bezpiecznik
różnicowoprądowy zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osobiste

 Zachowuj czujność. Podczas pracy z elektronarzędziem zachowuj przez cały czas ostrożność

i kieruj się zdrowym rozsądkiem.

 Nigdy nie używaj elektronarzędzia w przypadku zmęczenia ani pod wpływem narkotyków, alkoholu

lub leków.

 Chwila nieuwagi podczas pracy z elektronarzędziem może stać się przyczyną poważnych obrażeń

ciała.

 Używaj środków ochrony indywidualnej. Zawsze używaj okularów ochronnych. Takie środki

ochrony indywidualnej, jak: maski przeciwpyłowe, obuwie antypoślizgowe, kask ochronny oraz
środki ochrony słuchu, stosowane w zależności od rodzaju elektronarzędzia oraz sposobu
posługiwania się nim, zmniejszają ryzyko odniesienia obrażeń ciała.

 Unikaj niezamierzonego uruchomienia narzędzia.
 Przed podłączeniem kabla i/lub akumulatorów, a także przed podnoszeniem/przenoszeniem

narzędzia zawsze sprawdź

, czy jego przełącznik znajduje się w pozycji wyłączonej.

POLSKI

17

 Ryzyko wypadku jest duże przy przenoszeniu elektronarzędzia z palcem na przełączniku oraz

podczas podłączania narzędzia do prądu, jeśli przełącznik znajduje się w pozycji włączonej.

 Usuń klucze nastawne i pozostałe narzędzia przed włączeniem elektronarzędzia. Klucz lub inne

narzędzia pozostawione na obracającej się części mogą spowodować obrażenia ciała.

 Nie pochylaj się zbytnio do przodu. Utrzymuj przez cały czas stabilną postawę, aby nie stracić

równowagi.

 Dzięki temu możesz w nieoczekiwanych sytuacjach lepiej kontrolować elektronarzędzie.
 Noś odpowiednią odzież. Nie noś luźnych ubrań ani biżuterii.
 Trzymaj włosy, ubrania i rękawice z daleka od ruchomych części urz

ądzenia.

 Luźne ubrania, biżuteria i długie włosy mogą zostać wciągnięte przez ruchome części urządzenia.
 Jeżeli na wyposażeniu jest sprzęt do odsysania i zbierania pyłu, należy sprzęt ten podłączyć

i w należyty sposób z niego korzystać. Sprzęt taki minimalizuje ryzyko powstawania problemów
spowodowanych zapyleniem..

 Używaj środków ochrony słuchu.

Obsługa i pielęgnacja elektronarzędzia

 Nie przeciążaj elektronarzędzia. Używaj elektronarzędzi odpowiednich do zaplanowanych prac.
 Narzędzie działa lepiej i bezpieczniej przy obciążeniu, które jest dla niego przewidziane.
 Nie używaj narzędzia z uszkodzonym przełącznikiem. Elektronarzędzia, które nie dają się włączyć

lub wyłączyć, są niebezpieczne i wymagają naprawy.

 Przed wyregulowaniem urządzenia, wymianą akcesoriów lub odłożeniem elektronarzędzia

wyciągnij akumulator i/lub kabel z gniazda.

 Takie zapobiegawcze środki ostrożności zmniejszają ryzyko niezamierzonego uruchomienia

urządzenia.

 Przechowuj elektronarzędzia, z których nie korzystasz, w miejscu niedostępnym dla dzieci i osób

nieupoważnionych. Elektronarzędzie przechowuj poza zasięgiem dzieci i nie pozwól używać go
osobom, które nie znają danego narzędzia lub też nie zapoznały się z niniejszymi zaleceniami
bezpiecznego posługiwania się nim.

 Elektronarzędzia w rękach osób niedoświadczonych mogą być niebezpieczne.
 Konserwuj elektronarzędzia. Sprawdź, czy ruchome części są prawidłowo ustawione i poruszają

się bez przeszkód, czy wszystkie części są zamontowane we właściwy sposób i czy nie są
uszkodzone. Zwróć również uwagę, czy nie istnieją inne czynniki, które mogłyby wpłynąć na
działanie narzędzia. W razie uszkodzenia elektronarzędzie musi być naprawione przed ponownym
użyciem. Wiele wypadków jest spowodowanych niedostatecznym poziomem konserwacji
elektronarzędzia.

 Utrzymuj narzędzia tnące w czystości i dbaj, aby były ostre. Narzędzia tnące, o które dbasz

w prawidłowy sposób, i które są wystarczająco ostre, rzadziej się zakleszczają i są

łatwiejsze

w obsłudze.

 Stosuj elektronarzędzia, akcesoria, końcówki itp. w sposób zgodny z niniejszymi zaleceniami, przy

uwzględnieniu panujących warunków pracy oraz zadania przewidzianego do wykonania.

 Zastosowanie elektronarzędzi do innych celów niż te, do których są przeznaczone, może być

niebezpieczne.

Obsługa i pielęgnacja narzędzia zasilanego akumulatorem

 Akumulator może być ładowany wyłącznie za pomocą ładowarki rekomendowanej przez

producenta. Ładowarka przeznaczona dla jednego rodzaju akumulatora może spowodować pożar,
jeśli zostanie użyta z akumulatorem innego rodzaju.

 Używaj elektronarzędzia wyłącznie z dołączonymi akumulatorami. W przypadku użycia innych

akumulatorów istnieje ryzyko uszkodzenia lub pożaru.

 Jeśli akumulatory nie są używane, powinny być przechowywane oddzielnie od spinaczy, śrub,

kluczy i innych metalowych przedmiotów, które mogą spowodować zwarcie.

 Zwarcie biegunów akumulatora może spowodować oparzenia lub pożar.
 Jeżeli akumulator eksploatowany jest niezgodnie z instrukcją, może dojść do wycieku płynu

z akumulatora. Unikaj kontaktu z płynem z akumulatora.

 Dokładnie przemyj wodą miejsce, w którym nastąpiło zetknięcie z ciałem. Kontakt płynu z okiem

wymaga konsultacji z lekarzem. P

łyn wypływający z akumulatora może powodować podrażnienia i

poparzenia.

POLSKI

18

Serwis

 Elektronarzędzie może być serwisowane wyłącznie przez wykwalifikowany personel, stosujący

identyczne części zamienne. Gwarantuje to bezpieczną pracę elektronarzędzia.

 Zaleca się używanie wyłącznie akumulatorów Li-ion.

Dodatkowe wskazówki dotyczące bezpiecznego wiercenia

 Używaj środków ochrony słuchu. Narażanie się na hałas może spowodować uszkodzenie słuchu.
 Używaj uchwytu pomocniczego, jeśli został dołączony do narzędzia. W przeciwnym razie możesz

utracić kontrolę nad narzędziem i odnieść obrażenia.

 W czasie pracy z urządzeniem w miejscach, w których może dojść do zetknięcia z ukrytymi

przewodami, trzymaj urządzenie za izolowane uchwyty. Zetknięcie z przewodem pod napięciem
spowoduje pojawienie się napięcia na metalowych częściach obudowy i porażenie operatora.

Szczególne wskazówki bezpieczeństwa dotyczące wkręcania śrub

 Pracując z urządzeniem w miejscach, w których może dojść do zetknięcia z ukrytymi przewodami,

trzymaj urządzenie za izolowane uchwyty. Zetknięcie z przewodem pod napięciem spowoduje
pojawienie się napięcia na metalowych częściach obudowy i porażenie operatora.

Szczególne wskazówki bezpieczeństwa dotyczące akumulatora i ładowarki

W trudnych warunkach z akumulatora może wyciec płyn. Unikaj kontaktu z płynem z akumulatora.
Dokładnie przemyj wodą miejsce, w którym nastąpiło zetknięcie z ciałem. Kontakt płynu z okiem wymaga
konsultacji z lekarzem.

 Sprawdź, czy napięcie sieciowe odpowiada napięciu na tabliczce znamionowej.
 Nie ładuj akumulatorów w deszczu ani wilgotnych pomieszczeniach.
 Temperatura otoczenia nie powinna przekraczać 40oC. Nie narażaj narzędzia na działanie

promieni słonecznych.

 Wadliwe, uszkodzone lub nienadające się do ładowania akumulatory należy utylizować zgodnie

z obowiązującymi przepisami. Jeśli kabel jest uszkodzony, należy zlecić wymianę
w autoryzowanym serwisie lub uprawnionej osobie. Pozwala to uniknąć zagrożenia.

 Napraw może dokonywać tylko wykwalifikowany personel.
 Używaj wyłącznie akumulatorów zalecanych przez producenta.
 Dopilnuj, aby na ładowarce nie zbierał się kurz ani zanieczyszczenia.


Wkładaj akumulator do ładowarki, pamiętając o zgodności z biegunami.

 Zanim rozpoczniesz konserwację narzędzia, wyciągnij z niego akumulator.
 Zakryj styki, kiedy akumulator nie jest podłączony do narzędzia. Pozwoli to uniknąć zwarcia.
 Nie wrzucaj akumulatorów do domowych koszy na śmieci, ognia ani wody.
 Nie narażaj akumulatora na uderzenia i nie otwieraj go.
 Nigdy nie dopuszczaj do całkowitego rozładowania akumulatora. Ładuj akumulator regularnie, jeśli

nie jest używany przez dłuższy czas.

Nawet gdy narzędzie jest wykorzystywane zgodnie z zaleceniami, nigdy nie można wykluczyć wszystkich
czynników ryzyka. Poniżej wymienione sytuacje mogą powstać na skutek konstrukcji i kształtu narzędzia.

1. Uszkodzenie płuc (jeśli nie jest używana odpowiednia maska ochronna).

2. Uszkodzenie słuchu (jeśli nie są używane środki ochrony słuchu).

3. Uszkodzenia powstałe na skutek drgań (w przypadku korzystania z narzędzia przez dłuż

szy czas

lub nieprawidłowego użycia lub konserwacji).

OSTRZEŻENIE! Podczas pracy narzędzie wytwarza pole elektromagnetyczne. Pole to w niektórych
okolicznościach może wpłynąć na aktywne lub pasywne implanty medyczne. Osoby z implantem muszą
przed rozpoczęciem pracy z narzędziem poradzić się lekarza lub producenta implantu w celu
zmniejszenia ryzyka poważnych obrażeń ciała, a nawet śmierci.

Używaj środków ochrony słuchu

 Zadeklarowane łączne wartości poziomu drgań zostały zmierzone zgodnie ze standardową metodą

i mogą być wykorzystywane do porównania różnych narzędzi.

 Wartości te mogą również stanowić podstawę do wstępnej oceny poziomu narażenia na działanie

drgań.

POLSKI

19

OSTRZEŻENIE!

 Poziom drgań podczas faktycznego użytkowania może odbiegać od wartości zadeklarowanych, w

zależności od sposobu użytkowania narzędzia.

 W zależności od rzeczywistych warunków użytkowania należy ustalić odpowiednie środki ochrony

dla wszystkich etapów eksploatacji, nie tylko wtedy, kiedy przełącznik zasilania jest wciśnięty, ale
także podczas okresu wyłączenia czy przebiegu jałowego.

DANE TECHNICZNE

Napięcie 18 VDC
Częstotliwość skoku, bez obciążenia 0–350/0-1250 skoków/min
Maks. średnica wiercenia 10 mm
Poziom mocy akustycznej LWA

79.1dB K=3dB

Poziom ciśnienia akustycznego LpA

68.1dB

Drgania (wiertarka)

2,28m/s2, k=1.5m/s2

Drgania (wkrętarka)

1,492m/s2, k=1.5m/s2

Czas ładowania 3–5 timmar
Pojemność akumulatora 1300 mAh

Zawsze używaj środków ochrony słuchu!

Deklarowana wartość drgań, która została zmierzona zgodnie ze standardową metodą testową, może
zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny
narażenia się na działanie drgań.

OSTRZEŻENIE! Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od
sposobu posługiwania się nim, może różnić się od podanej warto

ści całkowitej. Dlatego należy
zidentyfikować te środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie
szkodliwych czynników w warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu
roboczego, jak również czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza
czasem rozruchowym) wymagane są, aby chronić użytkownika.

OPIS

1. Szybkozaciskowy uchwyt szczękowy

2. Pierścień ustawienia momentu

obrotowego

3. Przełącznik z możliwością regulacji
prędkości obrotowej

4. Pokrętło kierunku obrotu

5. Uchwyt

6. Akumulator

7. Zasilacz, ładowarka

8. Ładowarka

9. Lampka kontrolna

10. Wiertarko-wkrętarka

11. Przycisk blokady

12. Przednia część uchwytu
szczękowego

13. Tylna część uchwytu szczękowego

14. Selektor prędkości

POLSKI

20

POLSKI

21

OBSŁUGA

Przed pierwszym użyciem

 Wsuwaj akumulator w podstawę uchwytu, aż usłyszysz kliknięcie.
 Wyjmij akumulator poprzez naciśnięcie znajdujących się na nim dwóch przycisków blokady

i wysunięcie go z podstawy.

Ładowanie

 Włóż akumulator do ładowarki, pamiętając o zachowaniu zgodności z biegunami.
 Włóż zasilacz do gniazdka.
 Podczas ładowania świeci się lampka kontrolna. Naładowanie akumulatora do pełna zajmuje

zazwyczaj 3–5 godzin.

 Akumulator jest naładowany, gdy w miejsce czerwonej kontrolki zapali się zielona.
 Po zakończeniu ładowania wyciągnij kabel z gniazdka.

WAŻNE!

 Naładuj akumulator do pełna przed pierwszym użyciem. Aby akumulator osiągnął maksymalną

pojemność, należy go kilka razy całkowicie naładować i rozładować.

 Staraj się nie doładowywać akumulatora w krótkich cyklach. Ładuj akumulator tylko wtedy, gdy jest

całkowicie rozładowany.

 Zasilacz, ładowarka i akumulator nagrzewają się

podczas ładowania. Jest to zupełnie normalne

zjawisko.

Montaż wierteł / końcówek wkręcających

 Przytrzymaj tylną część uchwytu szczękowego i przekręć część przednią.
 Wsuń końcówkę w uchwyt, aż poczujesz opór.
 Używaj przejściówki do końcówek.
 Wybierz końcówkę odpowiednią do konkretnej śruby.
 Dokręć uchwyt szczękowy ręcznie i upewnij się, czy końcówka jest stabilnie zamocowana.

Przełącznik

 Uruchom narzędzie poprzez wciśnięcie przełącznika.
 Zwolnij przełącznik, aby je wyłączyć.

Pokrętło kierunku obrotu

Na pokrętle kierunku obrotu znajdują się symbole / .

 Ustaw pokrętło na

lub .

 Nie zmieniaj pozycji pokrętła kierunku obrotu, jeśli narzędzie się obraca.

WAŻNE!

 Długotrwała praca narzędzia z niską prędkością obrotową stwarza ryzyko przegrzania silnika.

Unikniesz przegrzania, regularnie wyłączając narzędzie na 15 minut i pozwalając silnikowi
ostygnąć.

Regulacja prędkości obrotów

 Naciśnij przełącznik mocniej, aby zwiększyć prędkość obrotową.
 Naciśnij przełącznik słabiej, aby obniżyć prędkość obrotową.

Wybór mniejszej/większej prędkości

 Mniejsza prędkość: ustaw przycisk przełączania prędkości (14) w położeniu „1” lub „LOW” (NISKA)
 Większa prędkość: ustaw przycisk przełączania prędkości (14) w położeniu „2” lub „HIGH”

(WYSOKA)

Ustawianie momentu obrotowego

 Stosuj odpowiedni moment obrotowy do wkręcania śrub. Zmniejszy to ryzyko uszkodzenia

obrabianego przedmiotu i/lub śruby.

POLSKI

22

 Do wiercenia należy używać momentu obrotowego oznaczonego symbolem wiertła.
 Wskazówka: Zawsze zaczynaj pracę od najniższego momentu obrotowego (2), zwiększając go

w razie potrzeby.

KONSERWACJA

UWAGA! Zanim rozpoczniesz konserwację narzędzia, wyciągnij z niego akumulator.

 Czyść narzędzie zwilżoną szmatką.
 Nie używaj benzyny, rozpuszczalników lub środków czystości, które mogą uszkodzić części

plastikowe.

 Utrzymuj w czystości otwory wentylacyjne narzędzia.

Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które są od nas niezależne. W razie
ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem:
801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

ENGLISH

23

ENGLISH

SAFETY INSTRUCTIONS

Read the Operating Instructions carefully before use!

 This power tool is intended for drilling as well as for tightening and undoing screws.
 Use the power tool only for its intended purpose.
 Read all the instructions before use, to minimise the risk of personal injury.

WARNING! Read all warnings, safety instructions and other directives. Failure to follow all the
instructions and safety instructions can result in electric shock, fire and/or serious personal injury.

 Save these instructions and safety instructions for future reference.
 The term "power tool" in all warnings below refers to your mains-powered (corded) or battery-

powered (cordless) power tool.

Work area

 Keep the work area clean and well lit. Dark and cluttered work areas increase the risk of accidents

and injuries.

 Do not use power tools in explosive environments, such as in the vicinity of flammable liquids,

gases or dust. Power tools produce sparks that can ignite dust and fumes.

 Keep children and onlookers at a safe distance when using power tools. You can easily lose

control of the equipment if you are distracted.

Electrical safety

 The mains plug on the power tool must match the mains outlet. Never modify the plug in any way.

Never use an adapter with earthed power tools.

 Unmodified plugs and matching outlets reduce the risk of electric shock.
 Avoid body contact with earthed surfaces such as pipes, radiators, cookers and refrigerators.
 There is an increased risk of electric shock if your body is earthed.
 Do not expose power tools to rain or damp conditions. There is an increased risk of electric shock if

water enters a power tool.

 Be careful with the power cord. Never use the cord to carry or pull the power tool, or to pull out the

plug from the mains socket. Keep the power cord away from heat, oil, sharp edges and moving
parts.

 Damaged or tangled cords increase the risk of electric shock.
 If using the machine outdoors, only use an extension cord approved for outdoor use. Cords

intended for outdoor use reduce the risk of electric shock.

 If it is absolutely necessary to use power tools in damp conditions, use a mains connection

protected by a residual current device. Use of an RCD reduces the risk of electric shock.

Personal safety

 Pay attention to what you are doing. Remember to use all necessary safety precautions and

common sense when working with power tools.

 Never use power tools if you are tired or under the influence of drugs, alcohol or medication.
 A moment of inattention when using a power tool can result in serious personal injury.
 Use personal safety equipment. Always wear safety glasses. Depending on the type of power tool

and how it is used, safety equipment such as dust masks, non-slip safety shoes, safety helmets
and ear protection reduce the risk of personal injury.

 Avoid accidental starting.
 Make sure the power switch is in the OFF position before plugging in the cord and/or the battery or

lifting/carrying the tool.

 Carrying a power tool with your finger on the switch or connecting a tool to the mains supply when

the switch is in the ON position increases the risk of accidents and injuries.

 Remove adjuster keys/spanners and other assembling tools before starting the power tool.

Spanners, keys or similar that are left in a rotating part of the power tool can cause personal injury.

 Do not overreach. Always maintain a firm footing and good balance.
 This will ensure you have better control over the tool in unexpected situations.

ENGLISH

24

 Wear appropriate clothing. Do not wear loose-fitting clothing or jewellery.
 Keep hair, clothing and gloves away from moving parts.
 Loose-fitting clothing, jewellery and long hair can get caught in moving parts.
 If dust extraction and dust collection equipment is provided, this should be connected and used

correctly. The use of such devices can reduce the risk of dust-related hazards.

 Wear ear protection.

Power tool use and care

 Do not force the power tool. Use the correct power tool for the planned work.
 The tool does the job better and safer when used at the rate for which it was designed.
 Do not use the tool if it cannot be switched on and off using the power switch. Power tools that

cannot be controlled with the power switch are dangerous and must be repaired.

 Unplug the power cord and/or disconnect the battery before making any adjustments, changing

accessories or putting the power tool away.

 These safety precautions reduce the risk of accidently starting the power tool.
 Store power tools out of the reach of children when not in use. Never allow children, or anyone who

is unfamiliar with the power tool and these instructions, to use the tool.

 Power tools are dangerous if used by inexperienced people.
 Keep the power tool properly maintained. Make sure that moving parts are properly adjusted and

do not jam and that no parts are incorrectly fitted or damaged. Check for other factors that could
affect the operation of the power tool. If the power tool is damaged, it must be repaired before
being used again. Many accidents are caused by poorly maintained power tools.

 Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are

less likely to jam and are easier to control.

 Use the power tool, accessories, bits, etc., in accordance with these instructions, taking into

account actual working conditions and the work that is to be done.

 It can be dangerous to use power tools for purposes other than those intended.

Battery-powered tool use and care

 The battery must only be charged with the charger specified by the manufacturer. A charger

intended for one type of battery can pose a fire risk if used with another type of battery.

 Only use power tools with the specified batteries. The use of other batteries may pose a fire risk or

cause personal injury.

 When the battery is not being used it must be kept away from other metal objects such as paper

clips, coins, keys, nails, screws and other metal objects that can short circuit the terminals.

 If the battery terminals are short-circuited, burns or fire can occur.
 Failure to handle the battery carefully can cause acid to leak from the battery. Avoid contact with

the battery acid.

 Rinse well with plenty of water if you come into contact with battery acid. Seek medical attention if

you get battery acid in your eyes. Acid leaking from the battery can cause irritation or burns.

Service

 The power tool may only be serviced by qualified service personnel using identical spare parts.

This ensures that the power tool remains safe.

 Only use Li-ion batteries.

Special safety instructions for drilling

 Wear ear protection. Exposure to loud noise can cause hearing impairment.
 Use the support handle, if the tool is supplied with one. Otherwise, you could lose control of the tool

and sustain an injury.

 Hold the tool by the insulated grip when working in areas where the bit can come into contact with

concealed cables. In the event of contact with a live cable, the metal parts of the tool will also
become conductive and the user will receive an electric shock.

Special safety instructions for screw driving

 Hold the power tool by the insulated grip when working in areas where bits or attachments may

come into contact with concealed cables. In the event of contact with a live cable, the metal parts of
the tool will also become conductive and the user will receive an electric shock.

ENGLISH

25

Special safety instructions for the battery and charger

Under extreme conditions, acid can leak from the battery. Avoid contact with the battery acid. Rinse well
with plenty of water if you come into contact with battery acid. Seek medical attention if you get battery
acid in your eyes.

 Check that the voltage indicated on the type plate corresponds to the mains supply voltage.
 Do not charge the battery in the rain or in damp or wet areas.
 The ambient temperature must not exceed 40°C. Do not expose the unit to direct sunlight.
 Batteries that are defective or damaged, or that cannot be charged, must be disposed of in

accordance with the applicable regulations. A damaged cord must be replaced by an authorised
service centre or qualified person to ensure safe use.

 Repairs must only be carried out by qualified personnel.
 Only use batteries recommended by the manufacturer.
 Keep the surface of the charger free from dust and dirt.
 Insert the battery in the charger with the battery terminals facing in the right direction.
 Always remove the battery before doing any work on the tool.
 Cover the battery terminals when the battery is not in the tool, in order to avoid a short-circuit.
 Do not discard batteries with household waste, into a fire or into water.
 Do not knock or open the battery.
 Never allow the battery to become completely discharged. Charge the battery regularly if it is not

being used for a long time.

Even if the tool is used in accordance with the instructions it is impossible to rule out all risk factors. The
following are potential risks that may be incurred as a result of the type and design of the tool.

1. Damage to lungs (if effective face mask is not worn).

2. Damage to ears (if effective ear protection is not worn).

3. Vibration injuries (if the tool is used for long periods, or is not handled and maintained correctly).

WARNING The tool produces an electromagnetic field during operation. This field can in some
circumstances affect active or passive medical implants. If you have a medical implant you should consult
your doctor and/or the manufacturer of the medical implant before using the tool to reduce the risk of
serious personal injury or death.

Wear ear protection

 The declared vibration total value has been measured in accordance with a standard test method

and may be used for comparing one tool with another.

 The declared vibration value may also be used in a preliminary assessment of exposure.

WARNING!

 Vibration levels can deviate from the declared value during the actual use of the tool, depending on

how the tool is used.

 It is necessary to identify suitable safety measures to protect the operator that are based on an

estimation of exposure in the actual conditions of use (taking account of all parts of the operating
cycle such as the times when the tool is switched off, when it is running idle and also the trigger
time).

TECHNICAL DATA

Voltage 18 VDC
Stroke rate (no load) 0–350/0-1250 rpm
Max. drill diameter 10 mm
Sound power, L

WA

79.1dB K=3dB

Sound pressure level, L

pA

68.1dB

Vibration (Drill mode)

2,28m/s2, k=1.5m/s2

Vibration (sc

r

ewdriver)

1,492m/s2, k=1.5m/s2

Charging time 3–5 timmar
Battery capacity 1300 mAh

Always use hearing protection!

ENGLISH

26

The declared vibration value, which has been measured by a standardised test method, can be used to
compare different tools with each other and for a preliminary assessment of exposure.

WARNING! The actual vibration level when using power tools may differ from the specified maximum
value, depending on how the tool is used. It is therefore necessary to determine which safety precautions
are required to protect the user, based on an estimate of exposure in actual operating conditions (taking
into account all stages of the work cycle, e.g. the time when the tool is switched off and when it is idling,
in addition to the start-up time).

DESCRIPTION

1. Quick-change chuck

2. Torque setting ring

3. Switch with speed control

4. Direction selector

5. Handle

6. Battery

7. Mains adapter, charger

8. Charger

9. Status lamp

10. Drill/screwdriver

11. Lock button

12. Chuck, front part

13. Chuck, rear part

14. Speed selector

ENGLISH

27

OPERATION

Before first use

 Slide the battery into the underside of the handle until it clicks into place.
 Remove the battery by pressing the two release buttons on the battery and pulling it out.

Charging

 Insert the battery in the charger with the correct polarity.
 Insert the mains adapter in a mains outlet.
 The status lamp lights up during charging. It normally takes 3–5 hours to charge the battery

completely.

 When the red status lamp goes out and the green status lamp comes on, the battery is fully

charged.

 Unplug the power cord after charging.

IMPORTANT!

 Charge the battery fully before using it for the first time. In order for the battery to attain full

capacity, it must be charged and discharged several times.

 Do not charge the battery for short periods. Only charge the battery when it is fully discharged.
 The adapter, charger and battery become hot when charging. This is completely normal.

Inserting the drill/screw bit

 Hold the rear part of the chuck and twist the front part.

ENGLISH

28

 Insert the bit into the chuck until you feel resistance.
 Use the adapter for screw bits.
 Select an appropriate screw bit for the screw in question.
 Tighten the chuck by hand and check that the bit is properly secured.

Power switch

 Start the tool by pressing the power switch.
 Turn off the tool by releasing the power switch.

Forwards/reverse selector

/ can be seen on the direction selector

 Set the direction selector to

or .

 Do not touch the direction selector when the tool is moving.

IMPORTANT!
 Extended operation at a low speed increases the risk of the motor overheating. Avoid overheating

by regularly leaving the tool turned off for 15 minutes, allowing the motor to cool.

Speed control

 Press the power switch harder to increase the speed.
 Press the power switch less hard to decrease the speed.

Lower/higher Speed selecting

 Lower speed: switch Speed convert button(14) to position “1”or “LOW”
 Higher speed: switch Speed convert button to(14) position “2” or “HIGH”

Torque setting

 Use an appropriate torque setting when screw driving. This reduces the risk of the workpiece

and/or the screw being damaged.

 When drilling, use the torque setting that is marked with a drill symbol.
 Tip: Always start with the lowest torque setting (2) and increase if necessary.

MAINTENANCE

NOTE! Always remove the battery before doing any work on the tool.

 Clean the tool with a damp cloth.
 Do not use petrol, solvents or detergents that can damage the plastic parts.
 Keep the tool vents clean.

Subject to printing errors and design changes over which we have no control. In the event of problems,
please contact our service department.
www.jula.com
