Medtronic VLFX8GEN Instructions for Use

Guía del usuario

TM

Valleylab

Plataforma de energía serie FX

FX8

Guía del usuario

ValleylabTM FX8

Plataforma de energía serie FX

Para usar con la versión de software 1.1x

Número de catálogo: PT00129310

Prefacio

Prefacio

Esta guía y el equipo aquí descrito están diseñados para ser utilizados por profesionales
médicos, formados en la técnica y el procedimiento quirúrgico concretos que deben
desarrollarse. Se ha diseñado como guía únicamente para el uso de la plataforma de energía
serie FX Valleylab™ FX8 de Covidien.

Existe información técnica adicional, como diagramas de circuitos, listas de componentes,
descripciones, instrucciones de calibración, instrucciones sobre sustitución de componentes e
instrucciones de actualización de software, en el

serie FX Valleylab™ FX8

.

Manual de servicio de la plataforma de energía

Equipo cubierto en este manual

Plataforma de energía serie FX Valleylab™ FX8 (VLFX8GEN) con versión de software 1.1x

Las versiones más recientes de la guía del usuario y del manual de servicio están disponibles en:
www.medtronic.com/covidien/support/biomed-connect/electrosurgery

Llame a estos números para solicitar una copia impresa del manual de servicio:

• EE. UU. y Canadá: 1 800 255 8522, opción 2

• Internacional: 1 303 476 7996

Encontrará una lista completa de los centros de servicio a su disposición en todo el mundo en:
www.medtronic.com/covidien/support/service-centers

ii Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Garantía limitada

Covidien garantiza que los productos mencionados abajo no presentarán defectos en los
materiales ni en la mano de obra con un uso y un servicio normales durante el tiempo indicado
a continuación. La obligación de Covidien en virtud de esta garantía se limita a la reparación o
la sustitución, según decida Covidien, de cualquier producto (o pieza del mismo) que se haya
enviado a Covidien (o a su distribuidor autorizado) dentro del plazo aplicable que se muestra a
continuación desde la entrega del producto al comprador original, siempre que un examen
desvele, de acuerdo con Covidien, que dicho producto es defectuoso. Esta garantía limitada no
es válida para ningún producto o componente que haya sido reparado o alterado de forma que,
según el criterio de Covidien, afecte a su estabilidad o fiabilidad. Asimismo, la garantía tampoco
será válida para los productos sometidos a uso indebido, negligente o a accidentes.

El periodo de garantía para este producto de Covidien es el siguiente:

Plataforma de energía serie FX Valleylab™ FX8 Un año desde la fecha de envío

Garantía limitada

Sin perjuicio de cualquier disposición contenida en este o en cualquier otro documento o
comunicado, la responsabilidad de Covidien respecto a esta garantía limitada y a los productos
vendidos bajo la misma se limitará al precio de venta total de los productos vendidos al cliente.
Esta garantía limitada no es transferible y únicamente se aplica al comprador original del
producto o productos cubiertos. No existe garantía alguna más allá de los términos aquí
expresados. Covidien queda eximida de cualquier responsabilidad expresada en este o
cualquier otro documento en relación con la venta de productos, con respecto a daños
indirectos o consecuentes o daños de cualquier tipo.

Esta garantía limitada y los derechos y obligaciones aquí expresados deben interpretarse y
regirse según las leyes del Estado de Colorado, EE. UU. El único foro válido para resolver
disputas que puedan surgir derivadas de esta garantía limitada (o relacionadas de cualquier
modo con ella) es el juzgado del Condado de Boulder, Estado de Colorado, EE. UU.

Covidien reserva el derecho de realizar cambios en los productos cubiertos fabricados o
vendidos en cualquier momento sin que exista obligación alguna de su parte de realizar tales
cambios o modificaciones similares en los equipos fabricados o vendidos anteriormente por
éste.

LA OBLIGACIÓN DE REPARAR O SUSTITUIR UN PRODUCTO DEFECTUOSO O QUE NO FUNCIONE
ES EL ÚNICO RECURSO DEL CLIENTE EN VIRTUD DE ESTA GARANTÍA LIMITADA.

DE LO ANTERIORMENTE EXPUESTO, COVIDIEN RECHAZA CUALQUIER OTRA GARANTÍA,
EXPRESA O IMPLÍCITA, ORAL O ESCRITA, CON RESPECTO A PRODUCTOS, INCLUYENDO,
SIN LIMITACIÓN, TODA GARANTÍA IMPLÍCITA, GARANTÍA DE COMERCIALIZACIÓN O
ADECUACIÓN PARA UN FIN ESPECÍFICO.

A EXCEPCIÓN

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 iii

Licencia de software

Licencia de software

El cliente reconoce por el presente documento que Covidien LP y sus filiales (en conjunto
denominadas "COVIDIEN" en este documento) es la propietaria de todos los derechos, títulos e
intereses relacionados con el Software, que puede estar instalado en Productos o Equipos que
figuran en este documento, o ser suministrado por separado (en lo sucesivo, el "Software") (que
incluye todo el código informático, fuente y objeto, que comprende el Software y todos los
componentes y elementos del mismo) y cualquier manual, dibujo, información técnica y
Documentación asociados (en conjunto, la "Documentación"), lo que incluye, sin limitación,
cualquier patente, derecho de autor, marca comercial, secreto comercial u otra propiedad
intelectual o derechos de propiedad ("Derechos de propiedad intelectual") en el Software o en
relación con él y todos los componentes o elementos del mismo, siendo todos ellos propiedad
única y exclusiva de Covidien. La cantidad abonada por el cliente por los Productos o equipos
que incorporan el Software incluye como parte de dicha cantidad una licencia que otorga al
Cliente los derechos estipulados en esta Licencia de software. Esta Licencia de software será
reemplazada por cualquier Acuerdo expreso de Software entre Covidien y el Cliente. El uso del
término“Producto” en este documento incluye los Productos o Equipo correspondientes.

1. Licencia para un solo usuario: COVIDIEN concede al cliente una licencia limitada, no exclusiva,
no sublicenciable, intransferible y revocable para utilizar el Software, exclusivamente en el lugar
indicado por el Cliente en el formulario de pedido como destino de envío de los Productos,
únicamente en forma de código objeto legible por máquina, y solo en una unidad central de
procesamiento integrada en los Productos conforme a lo dispuesto por Covidien en el presente
Acuerdo, y únicamente con la finalidad de uso interno para el negocio del Cliente para el
funcionamiento de los Productos suministrados por COVIDIEN previsto en este Acuerdo. Con
independencia de que se exprese lo contrario en este Acuerdo, la licencia permite el uso del
Software en un único dispositivo electrónico o Producto, y debe obtenerse una licencia válida
con arreglo a este acuerdo para cada dispositivo electrónico o Producto en que se utilice el
Software o en que se integre el Software.

2. Restricciones de uso: Salvo en la medida autorizada expresamente en estos Términos de
licencia de software o en la ley, el Cliente no podrá personalmente o través de un tercero: (i)
descompilar, desmontar, o realizar ingeniería inversa al Software; (ii) modificar o crear ningún
trabajo derivativo (incluyendo, sin limitaciones, traducciones, transformaciones, adaptaciones
u otras versiones alteradas) basadas en el Software, o alterar el Software de ningún modo; (iii)
fusionar el Software con otros programas o productos no suministrados por Covidien; (iv) usar,
copiar, vender, otorgar licencias, arrendar, alquilar, prestar, asignar, transmitir o transferir el
Software excepto hasta el punto autorizado por este Acuerdo; (v) distribuir, informar de o
permitir el uso del Software, en ningún formato, a través de ningún servicio compartido, oficina
de servicios, red o ningún otro modo, a o por terceras partes; (vi) eliminar o modificar ningún
derecho de autor, marcas, leyendas o restricciones confidenciales o de propiedad que estén en
el Software original suministrado al Cliente; o (vii) vulnerar ninguna obligación con respecto a
la información confidencial de COVIDIEN. En la medida en que la ley de aplicación obligatoria
permita al Cliente realizar cualquiera de las actividades citadas en la frase anterior, el Cliente no
po ndr á en p rácti ca es os de rec hos h asta que h aya dado a CO VIDI EN tr ein ta (3 0) dí as de avis o por
escrito para ejecutar dichos derechos, salvo que medie una orden de un organismo
gubernamental de jurisdicción competente que lo impida. Esta Licencia será anulada
automáticamente con aviso previo por parte de Covidien si el Cliente incumple alguna de las
disposiciones citadas en esta Licencia o en cualquier acuerdo.

iv Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

3. Reserva de derechos: Con independencia de cualquier disposición contraria a lo dispuesto en
el presente Acuerdo o en cualquier formulario de pedido, pedido de compra o acuerdo entre
las partes, Covidien se reserva y retiene todos los derechos no concedidos expresamente al
Cliente y Covidien no vende, asigna ni cede de ningún modo al Cliente y el Cliente no compra,
adquiere ni obtiene ninguno de los Derechos de propiedad intelectual de Covidien ni otros
derechos del Software o Documentación.

4. Confidencialidad: El cliente acepta que el Software y la Documentación, y todos los
componentes y elementos del Software y la Documentación, incluyendo, sin limitación, el
diseño y la estructura específicos de los programas individuales, constituye información
confidencial y secretos comerciales de Covidien (en lo sucesivo, la “Información confidencial”).
El Cliente acepta no proporcionar, hacer disponible tal información confidencial, ni informar de
ella, lo que incluye, entre otros, secretos industriales o material con derecho de autor, de
ninguna forma a un tercero. El Cliente acepta que solo pondrá el Software a disposición de los
empleados, contratistas o asesores del Cliente que necesiten usarlo, que estén obligados a
cumplir las restricciones de licencia contenidas en estas Condiciones del acuerdo de licencia de
software y que mantengan el secreto del Software y de toda la información confidencial, y que
están adecuadamente formados para su uso. El Cliente será responsable del cumplimiento de
dichas obligaciones por parte de todos los usuarios del Software y los Productos, y procurará
que todos los usuarios del Software y los Productos cumplan dichas obligaciones. El Cliente
reconoce que el Software contiene secretos comerciales propiedad de Covidien, lo que incluye,
entre otros, información técnica y no técnica con respecto al Software y el desarrollo y la
fabricación del mismo. Por el presente el cliente se compromete a mantener la confidencialidad
de estos secretos comerciales tratándolos con la misma diligencia que la mostrada para
mantener la confidencialidad de su información más confidencial. El cliente deberá comunicar
estas obligaciones a aquellos empleados y agentes del Cliente que estén en contacto con el
Software, y deben realizar los máximos esfuerzos para garantizar su conformidad con todas las
obligaciones de confidencialidad aplicables al Cliente.

Licencia de software

5. Solicitudes para cambios: Covidien tendrá el derecho, durante todo el periodo de validez de la
licencia, mediante petición escrita dirigida al Cliente (en lo sucesivo, una “Notificación de
actualización”), a exigir al Cliente que devuelva los Productos y el Software de Covidien durante
el periodo de tiempo que establezca Covidien (en adelante, los “Periodos de actualización”) o
pe rmiti r a Cov idien acced er al So ftw are en la ubicación del Cliente con el objeto de que Covidien
pueda incorporar periódicamente las revisiones, actualizaciones o modificaciones del Software.
Tras la recepción de una Notificación de actualización, el Cliente deberá devolver los Productos
y Software solicitados a Covidien, a cargo de Covidien, o convenir con Coviden el momento
adecuado para que Covidien pueda acceder al Software en la ubicación del Cliente. El Cliente
reconoce y acepta que durante los Periodos de actualización, si debe devolverse el Software a
Covidien, los Productos y Software no estarán disponibles para el Cliente y estarán en posesión
de Covidien. Covidien hará todos los esfuerzos comerciales razonables para llevar a cabo las
revisiones, actualizaciones o modificaciones y devolver los Productos y Software revisados,
actualizados o modificados a los clientes tan pronto como sea razonablemente posible.

6. Duración de la Licencia de software: La duración establecida de la Licencia de software será
el ciclo de vida comercial del Equipo o Producto asociado.

7. Garantía limitada: Covidien representa y garantiza al Cliente que el Software funcionará
según lo especificado en la documentación descrita por Covidien para ese Software en ese
momento y la garantía restante, o garantía ampliada, aplicable al Producto o Equipo con el cual
dicho Software fue entregado. Si el Cliente notifica a Covidien defectos detectados durante el
periodo correspondiente de garantía y Covidien verifica dichos defectos, como única y

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 v

Licencia de software

exclusiva compensación del Cliente, Covidien reemplazará el Software defectuoso o, a su
elección, rescindirá la presente Licencia de software y reembolsará al Cliente la cantidad
pagada a Covidien por el Software (si se suministró por separado de un Producto) o por el
Producto en el que está instalado el Software defectuoso (si va integrado dentro del Producto).
La compensación del Cliente por el incumplimiento de esta garantía limitada se limitará al
anterior cambio o devolución y no conllevará ningún otro daño. Ningún comercial, distribuidor,
agente o empleado de Covidien está autorizado a realizar modificaciones o adiciones a la
garantía y las compensaciones citadas en la misma.

Independientemente de estas provisiones bajo garantía, las obligaciones de Covidien con
respecto a dichas garantías estarán supeditadas al uso del Software por parte del Cliente según
este Acuerdo y según las instrucciones de Covidien proporcionadas por Covidien en la
documentación, ya que dichas instrucciones pueden ser cambiadas, mejoradas o modificadas
periódicamente por Covidien, según su propio criterio. Covidien no tendrá ninguna obligación
de garantía en relación con el fallo del Software como resultado de un accidente, abuso, uso
indebido, subida de tensión eléctrica extrema o campo electromagnético extremo u otras
causas fuera del control de Covidien.

Esta garantía limitada no cubre los daños, los fallos de funcionamiento o los incumplimientos
causados por: (i) el uso por parte del Cliente del Software que infrinja los Términos de licencia
de software o de manera incompatible con la Documentación o instrucciones proporcionadas
por Covidien; (ii) el uso de equipos, software o instalaciones no proporcionados por Covidien
con su Equipo o Productos; (iii) el incumplimiento por parte del Cliente de las instrucciones de
instalación, funcionamiento, reparación o mantenimiento de Covidien; (iv) la falta de
autorización por parte del Cliente al acceso oportuno, a distancia o de otro modo de Covidien
a los Productos; (v) la falta de aplicación de las características, revisiones, modificaciones,
actualizaciones, parches, “corrección de errores” o nuevas versiones del Software
proporcionado por Covidien según los términos de este Acuerdo o de otro modo; (vi) los
Productos con los números de serie del fabricante original alterados, dañados o eliminados; (vii)
los productos alterados, reparados o modificados por un proveedor que no sea Covidien; o (viii)
el Software que haya sido sometido a un estrés físico o eléctrico anómalo, uso indebido,
negligencia o accidente por parte del Cliente o por un tercero.

8. Leyes de exportación: ESTOS TÉRMINOS DE SOFTWARE ESTÁN EXPRESAMENTE SUJETOS A
TODAS LAS LEYES, REGLAMENTOS, ÓRDENES U OTRAS RESTRICCIONES SOBRE LA
EXPORTACIÓN DE LOS ESTADOS UNIDOS DEL SOFTWARE. EL COMPRADOR NO DEBERÁ
EXPORTAR NI REEXPORTAR EL SOFTWARE (I) SI NO CUMPLE DICHAS LEYES, REGLAMENTOS,
ÓRDENES Y OTRAS RESTRICCIONES, INCLUYENDO, SIN LIMITACIÓN, LA OBTENCIÓN DE TODAS
LAS APROBACIONES NECESARIAS DE TODAS LAS AGENCIAS GUBERNAMENTALES Y (II) SIN EL
CONSENTIMIENTO PREVIO POR ESCRITO DE COVIDIEN.

9. Derechos del Gobierno de EE. UU. El Software es un “producto comercial” desarrollado
exclusivamente con capital privado, que consiste en “software informático comercial” y
“documentación de software informático comercial”, del modo en que dichos términos se
definen o se utilizan en las normativas de adquisición aplicables de los EE. UU. La licencia del
software se concede (i) solo como un producto comercial y (ii) únicamente con los derechos
que se otorgan a todos los otros clientes de conformidad con los términos y condiciones de esta
Licencia. Los clientes no deben utilizar, duplicar o revelar el Software de ninguna manera que
no esté específicamente permitido por esta Licencia. Ningún aspecto de esta Licencia obliga a
Covidien a producir o suministrar información técnica a favor del Cliente o para el mismo.

10. Validez. Las secciones 2, 3, 4, 8, 9 y esta sección 10 seguirán teniendo validez aún después
de la resolución o extinción de los Términos de licencia del software.

vi Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Índice

Prefacio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii

Equipo cubierto en este manual. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii

Garantía limitada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .iii

Licencia de software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .iv

Capítulo 1. Descripción general y funciones

La plataforma de energía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Panel frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Panel posterior. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Modos y ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Convenciones del sistema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-15

La pantalla táctil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15

Botones del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

Convenciones de la interfaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

Capítulo 2. Advertencias y precauciones para
seguridad de paciente y quirófano

Convenciones utilizadas en esta guía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Advertencias y precauciones generales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Riesgos de incendio/explosión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Advertencias y precauciones sobre la configuración

del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Advertencias y precauciones para la plataforma de energía. . . . . . 2-7

Advertencias y precauciones para instrumentos activos . . . . . . . . . 2-8

Advertencias para dispositivos electrónicos

implantados (DEI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Cuestiones relacionadas con la seguridad postquirúrgica . . . . . . . 2-9

Advertencias y precauciones para intervenciones monopolares . . . . . . 2-10

Advertencias y precauciones para electrodos de retorno

del paciente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Quemaduras accidentales por radiofrecuencia (RF). . . . . . . . . . . . . 2-12

Advertencias y precauciones para procedimientos laparoscópicos . . .2-13

Advertencias y precauciones para intervenciones bipolares . . . . . . . . . . 2-14

Reparaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

Cables de derivación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

Líquido conductor en el sitio quirúrgico . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-15

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 1

Capítulo 3. Configuración del sistema

Configuración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Desembalaje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Antes de empezar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Encender la plataforma de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Apagar la plataforma de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Funciones de la plataforma de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

On/Off (Encendido/apagado) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Restore Settings (Restaurar configuración) . . . . . . . . . . . . . . . . . . . . . . 3-4

Audio Volume (Volumen de sonido) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

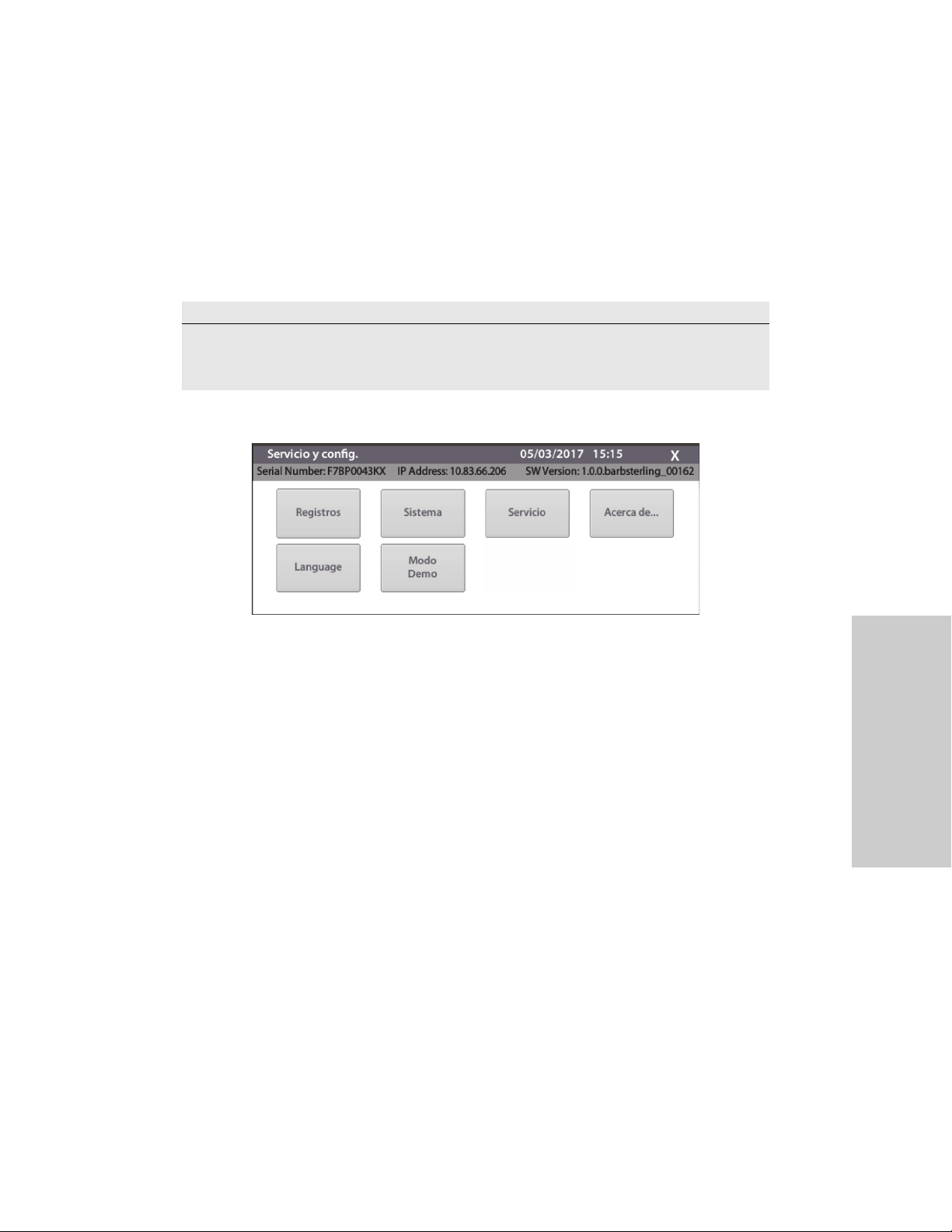

Service and Settings (Servicio y configuración) . . . . . . . . . . . . . . . . . . 3-6

Capítulo 4. Monopolar

Funciones monopolares en el panel frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Funciones monopolares en el panel posterior . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Instrucciones para configuración monopolar rápida . . . . . . . . . . . . . . . . . . 4-4

Descripción general de la función monopolar. . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Salida de potencia monopolar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Activación del pedal monopolar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Electrodos de retorno – Sistema de monitorización de calidad

del contacto REM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

Consideraciones acerca del electrodo de retorno de paciente . . . 4-7

Cómo funciona el sistema REM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

Configuración del electrodo de retorno del paciente . . . . . . . . . . . . 4-8

Electrodos monopolares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

Ajustes del modo monopolar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

Funcionalidad del modo VALLEYLAB . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

Uso del instrumento en modo VALLEYLAB . . . . . . . . . . . . . . . . . . . . . 4-14

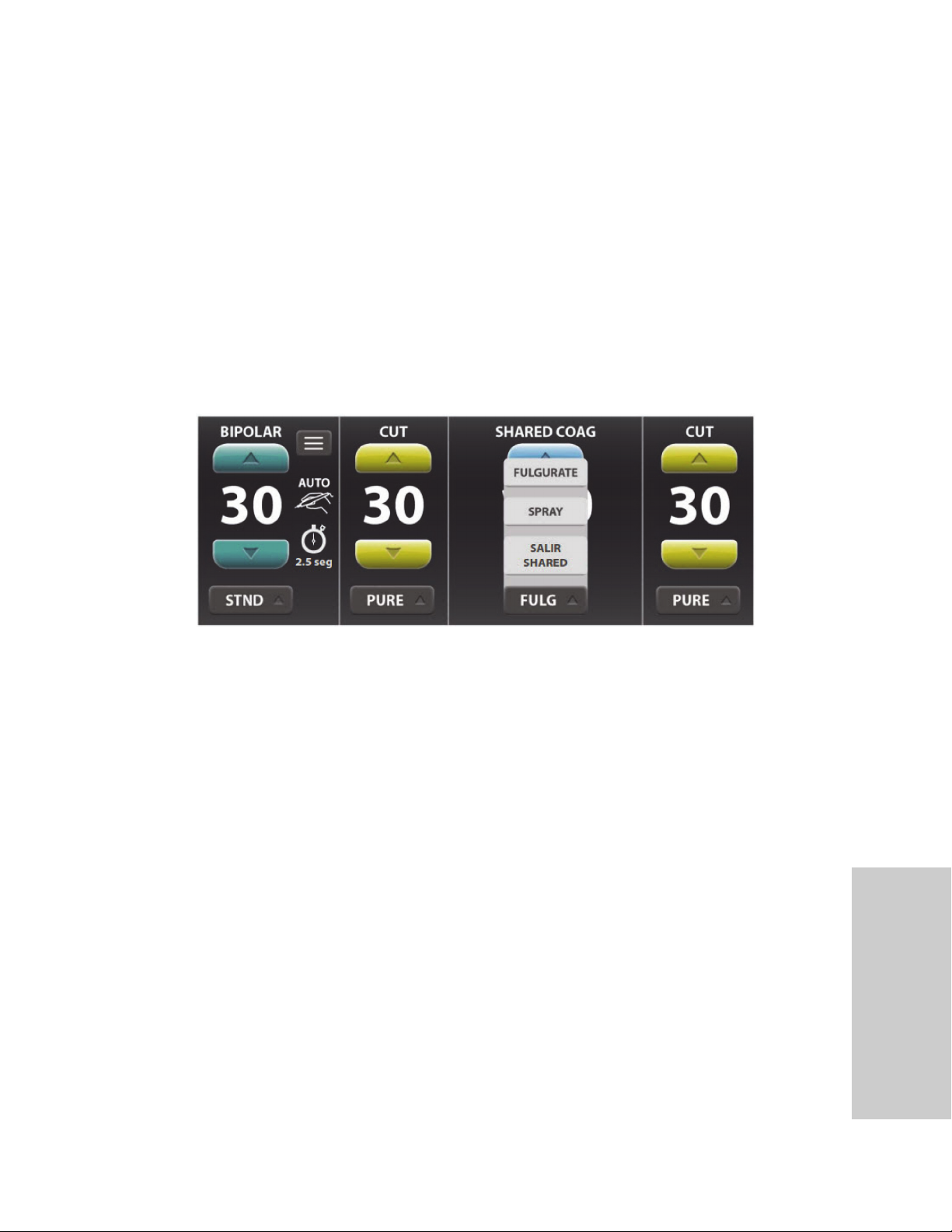

Función SHARED COAG (COAG COMPARTIDA) . . . . . . . . . . . . . . . . . 4-15

Después de la intervención quirúrgica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-17

Desconexión de los instrumentos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-17

Capítulo 5. Bipolar

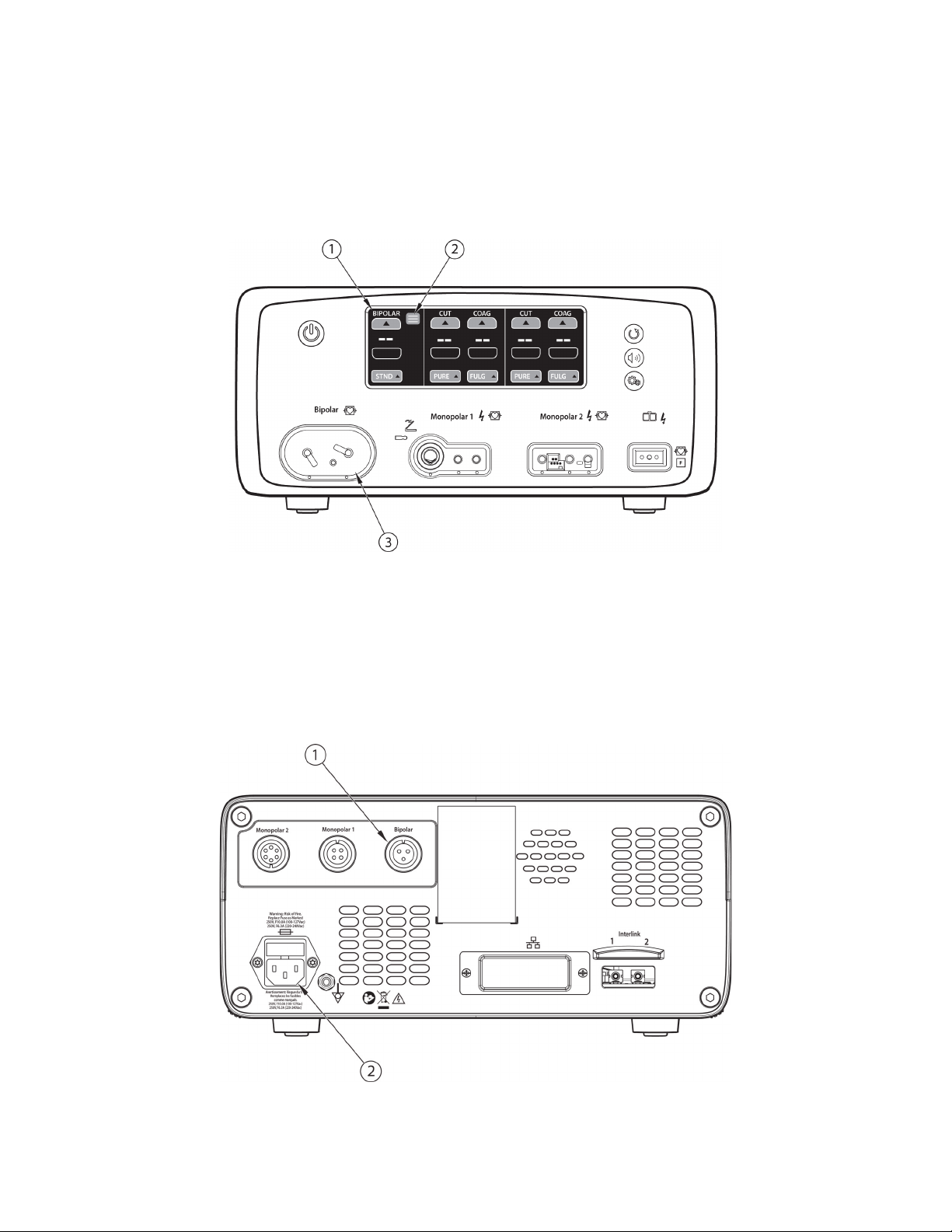

Funciones bipolares en el panel frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Funciones bipolares en el panel posterior. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Instrucciones para configuración bipolar rápida . . . . . . . . . . . . . . . . . . . . . . 5-3

Descripción general de la función bipolar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Salida de potencia bipolar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Ajustes bipolares predeterminados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

Pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

2 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Amperímetro virtual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Configuración del amperímetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Función Auto Bipolar (Bipolar auto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

Activación y desactivación de Auto Bipolar (Bipolar auto). . . . . . . . 5-6

Impedancia de activación de Auto Bipolar (Bipolar auto) . . . . . . . . 5-7

Configuración de demora de la activación de Auto Bipolar

(Bipolar auto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8

Cerrar la ventana Bipolar Settings (Ajustes bipolares) . . . . . . . . . . . . 5-9

Después de la intervención quirúrgica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Desconexión de los instrumentos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Capítulo 6. Resolución de problemas

Directrices generales para la resolución de problemas . . . . . . . . . . . . . . . . 6-2

Alarmas REM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Corrección de las situaciones de alarma REM. . . . . . . . . . . . . . . . . . . . 6-2

Corrección de fallos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Errores del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8

Capítulo 7. Mantenimiento y reparaciones

Responsabilidad del fabricante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

Mantenimiento sistemático y comprobaciones periódicas

de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3

Servicio técnico del producto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3

Devolución de la plataforma de energía al servicio técnico . . . . . . 7-3

Actualizaciones de software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4

Actualización del software de la plataforma de energía . . . . . . . . . . 7-4

Actualizaciones y copias del manual de servicio. . . . . . . . . . . . . . . . . . . . . . . 7-6

Servicio técnico de Covidien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6

Formación y educación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6

Capítulo 8. Especificaciones técnicas

Especificaciones de la plataforma de energía . . . . . . . . . . . . . . . . . . . . . . . . . 8-2

Información. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2

Dimensiones y peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2

Parámetros ambientales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3

Potencia de entrada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3

Especificaciones del cable de alimentación . . . . . . . . . . . . . . . . . . . . . 8-4

Alimentación de reserva. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4

Conexión a tierra equipotencial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4

Eliminación de artefactos en los ECG y extracción de humos . . . . . 8-4

Memoria interna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 3

Ciclo de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5

Fugas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5

Ethernet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6

Bus universal en serie (USB). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6

Símbolos utilizados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6

Estándares y clasificaciones IEC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8

Equipo de clase I (CEI 60601-1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8

Equipo de tipo CF/A prueba de desfibriladores (IEC 60601-1,

IEC 60601-2-2 y ANSI/AAMI HF18) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8

Entrada/derrame de líquidos IP21 (IEC 60601-1

e IEC 60601-2-2). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9

Oscilaciones de tensión transitorias – Transferencia eléctrica

de la plataforma de energía (IEC 60601-1, IEC 60601-2-2

y ANSI/AAMI HF18). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9

CISPR 11 Clase A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9

Compatibilidad electromagnética (IEC 60601-1-2

e IEC 60601-2-2). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9

Monitorización de electrodos de retorno (REM) . . . . . . . . . . . . . . . . 8-10

Auto Bipolar (Bipolar auto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10

Tonos acústicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-11

Características de salida de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-13

Formas de onda de salida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-14

Gráficos de potencia de salida frente a resistencia. . . . . . . . . . . . . . . . . . . . 8-16

Gráficos monopolares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-16

Gráficos bipolares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-31

Curvas de potencia discontinua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-41

4 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Capítulo 1

Descripción general y funciones

Este capítulo ofrece una descripción general de las características y funciones de la plataforma
de energía serie FX Valleylab™ FX8.

Precaución

Lea todas las advertencias, precauciones e instrucciones que se incluyen en esta plataforma de energía y
accesorios relacionados antes de utilizarlos. En este manual no se incluyen instrucciones específicas para
instrumentos electroquirúrgicos.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 1-1

La plataforma de energía

La plataforma de energía

Introducción

La plataforma de energía serie FX Valleylab™ FX8 (número de modelo VLFX8GEN, en lo sucesivo
denominada "la plataforma de energía" o "el generador" o "el sistema") proporciona energía RF
para aplicaciones quirúrgicas monopolares y bipolares. Incorpora una pantalla táctil que se
divide en tres secciones para visualización y entrada de ajustes por parte del usuario, además
de opciones para cualquier aplicación. La plataforma de energía detecta automáticamente
instrumentos manuales codificados y configura la plataforma de energía en consecuencia.
Entre las funcionalidades de seguridad y diagnóstico, se incluyen funciones automáticas a
prueba de fallos.

La plataforma de energía y las piezas aplicadas (electrodos de retorno de paciente e
instrumentos activos) se han diseñado para funcionar como un sistema. Covidien ofrece una
selección de electrodos de retorno del paciente e instrumentos activos completamente
compatibles con esta plataforma de energía.

• Consulte en las instrucciones de uso de cada instrumento las indicaciones, advertencias y
contraindicaciones específicas.

• Si se plantea utilizar electrodos de retorno del paciente o instrumentos activos de otro
fabricante, consulte las instrucciones detalladas del usuario y la información sobre las
advertencias de su uso proporcionadas por el fabricante.

El generador está diseñado para su uso en cirugía general y en especialidades quirúrgicas
urológicas, vasculares, torácicas, ginecológicas, de cirugía plástica, reparadora y colorrectal.

Indicaciones de uso

La plataforma de energía serie FX Valleylab™ FX8 es un generador electroquirúrgico de alta
frecuencia diseñado para utilizarse con accesorios monopolares y bipolares con el fin de cortar
y coagular tejidos.

Contraindicaciones

Ninguna conocida.

1-2 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

La plataforma de energía

Descripción general y

Panel frontal

①

Botón de encendido/apagado

②

Interfaz de usuario de pantalla táctil

③

Botón de restaurar configuración

funciones

④

Botón de volumen de sonido

⑤

Botón de servicio y configuración

⑥

Indicador REM (monitorización de electrodos de retorno)

⑦

Toma para el electrodo de retorno del paciente REM

⑧

Toma de instrumento monopolar 2

⑨

Toma del puerto para pedal universal (UFP) monopolar 1

⑩

Toma de instrumento bipolar

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 1-3

La plataforma de energía

Panel posterior

①

Toma de pedal Monopolar 2 (se requiere el adaptador incluido para conectar el pedal
monopolar estándar de cuatro patillas)

②

Toma de pedal Monopolar 1

③

Toma de pedal Bipolar

④

Tomas para cables Interlink para eliminación de artefactos en los ECG y control de
extracción de humos

⑤

Puerto USB y puerto Ethernet (cubierto; solo para servicio)

⑥

Conexión a tierra equipotencial

⑦

Toma del cable de alimentación

⑧

Portafusibles

1-4 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

La plataforma de energía

Descripción general y

Modos y ajustes

La plataforma de energía ofrece los modos y ajustes siguientes para una serie de
procedimientos quirúrgicos:

Modos monopolares Rangos de ajuste de

potencia

· CUT (CORTE)

- PURE (PURO) Desactivado, 1-300 W 1287 V

- BLEND (MIXTO) Desactivado, 1-200 W 2178 V

· VALLEYLAB 5-60 W 2783 V

· COAG

- SOFT (SUAVE) Desactivado, 1-120 W 264 V

- FULGURATE
(FULGURACIÓN)

- SHARED FULGURATE
(FULGURACIÓN
COMPARTIDA)

Desactivado, 1-120 W 3448 V

Desactivado, 1-120 W 3448 V

Tensión máxima

funciones

- SPRAY Desactivado, 1-120 W 3932 V

-SHARED SPRAY

Modos bipolares FX

· PRECISE (PRECISO) Desactivado, 1-70 W 284 V

· STANDARD (ESTÁNDAR) Desactivado, 1-70 W 415 V

· MACRO Desactivado, 1-70 W 530 V

Efectos bipolares FT

· LOW (BAJO) Desactivado, 1-15 W 133 V

· MEDIUM (MEDIO) 16-40 W 214 V

· HIGH (ALTO) 45-95 W 462 V

Desactivado, 1-120 W 3932 V

(SPRAY COMPARTIDO)

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 1-5

La plataforma de energía

Modos monopolares

El sistema ofrece varios modos de salida de potencia monopolar.

Precaución

Para proporcionar la funcionalidad esperada de una pieza manual es necesaria una inserción adecuada.
Remítase a los puntos de alineación que hay debajo de las tomas para una orientación adecuada de la
inserción.

Modos CUT (CORTE)

El CORTE
ninguna hemostasia.

El CORTE
más lento con hemostasia simultánea.

Modo VALLEYLAB

El modo
usuario ralentizar para conseguir más hemostasia y acelerar para una disección más rápida.

Modos COAG

SOFT

térmica más profunda. Normalmente se realiza con un electrodo de bola.

FULGURATE

través del aire, al tejido del paciente.

SPRAY

tejido afectada es mayor que con el modo FULGURATE (FULGURACIÓN).

SHARED

monopolares en los modos FULGURATE (FULGURACIÓN) o SPRAY. Se proporciona un único ajuste
de potencia y esta se comparte entre los dos instrumentos.

Nota:

están disponibles para su uso clínico una vez que se hayan activado en la ventana
(Configuración clínica). Véase

PURE

(PURO) proporciona un corte limpio y preciso en cualquier tejido con poca o

BLEND

(MIXTO) es una forma de onda combinada convencional que ofrece un corte

VALLEYLAB

(BLANDO) deseca el tejido a una velocidad relativamente inferior con una penetración

(FULGURACIÓN) coagula el tejido descargando chispas desde el electrodo activo, a

proporciona una fulguración más extensa; la penetración es más superficial y la zona de

(COMPARTIDO) permite que se activen simultáneamente dos instrumentos

Los modos SOFT y SHARED COAG (COAG SUAVE y COMPARTIDA) son características que

es una combinación exclusiva de hemostasia y disección que permite al

Clinical Settings

Ventana Clinical Settings (Ajustes clínicos)

en la página 3-6.

Dispositivos e instrumentos monopolares compatibles

Los números de catálogo de los instrumentos quirúrgicos monopolares de Covidien, electrodos
de retorno, pedales y adaptadores que son totalmente compatibles con la plataforma de
energía serie FX Valleylab™ FX8 se enumeran en las siguientes secciones.

1-6 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

La plataforma de energía

Descripción general y

Instrumentos con UFP Monopolar (solo conexión a la toma Monopolar 1)

Adaptador de E05021 monopolar

Adaptador de E050212 monopolar

La toma del UFP Monopolar 1, que se identifica por un anillo azul, acepta conectores UFP con
un diámetro de 4 mm a 8 mm, y longitudes de 15,2 mm a 41,7 mm. Los conectores del UFP con
diámetros inferiores a 4 mm requieren un adaptador para conectarse a la toma del UFP
Monopolar 1.

Instrumentos Monopolar (solo conexión a la toma Monopolar 2)

Dispositivo electroquirúrgico FT3000DB Force TriVerse™

Dispositivo electroquirúrgico FT3000 Force TriVerse™

Instrumentos Monopolar (conexión a cualquier toma monopolar)

Este generador se ha diseñado para su uso con instrumentos monopolares de Covidien. Sin embargo,
otros instrumentos monopolares serán compatibles con la plataforma de energía si disponen de un
conector que coincida con la ilustración siguiente y son aptos para tensiones máximas de al menos 3932 V.

funciones

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 1-7

La plataforma de energía

Electrodos de retorno (monitorización)

Cable del electrodo de retorno de paciente REM™ E0560

Electrodo de retorno de paciente adulto Polyhesive™ REM E7507

Electrodo de retorno de paciente adulto Polyhesive™ REM E7507DB

Electrodo de retorno de paciente adulto inalámbrico Polyhesive™ REM E7508

Electrodo de retorno de paciente adulto inalámbrico Polyhesive™ REM E7509

Electrodo de retorno de paciente adulto inalámbrico Polyhesive™ REM E7509B

Electrodo de retorno de paciente lactante Polyhesive™ REM E7510-25

Electrodo de retorno de paciente lactante Polyhesive™ REM E7510-25DB

Electrodo de retorno de paciente neonato Polyhesive™ REM E7512

Electrodos de retorno (sin monitorización, solo para uso en modo DEMO; no para uso clínico)

Electrodo de retorno de paciente Polyhesive™ no REM E7506

Conector REM

Adaptador de retorno múltiple/cable de derivación E0507B Valleylab™

1-8 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

La plataforma de energía

funciones

Descripción general y

Pedales

Pedal de tres palancas FT6003 ForceTriad™ (solo Monopolar 2)

Pedal monopolar E6008 Valleylab™ (Monopolar 1, Monopolar 2 con adaptador)

Pedal monopolar E6008B Valleylab™ (Monopolar 1, Monopolar 2 con adaptador)

Adaptador de pedal monopolar de 6 a 4 patillas 1017577 (solo Monopolar 2)

Advertencia

Los pedales de otros fabricantes que no sean Covidien, pueden activar el modo COAG cuando se pisa el
pedal CUT (CORTE), y activar el modo CUT (CORTE) cuando se pisa el pedal COAG. No utilice estos pedales
con la plataforma de energía, ya que puede producir lesiones al paciente.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 1-9

La plataforma de energía

Los modos y efectos bipolares

La selección de modos y efectos bipolares, así como de ajustes de potencia, depende de las
preferencias del cirujano, las características del tejido, la selección de accesorios y la aplicación
clínica prevista.

Modos predeterminados

Los modos bipolares predeterminados de la plataforma de energía bipolar son los modos FX.
Entre estos se incluyen los siguientes:

•El
grado de precisión y un control preciso sobre la cantidad de desecación. La tensión se
mantiene baja para evitar chispazos. La potencia permanece constante en un amplio rango
de resistencias del tejido permitiendo un efecto tisular constante.

•El
bipolares. La tensión se mantiene baja para evitar chispazos. La potencia permanece
constante en un amplio rango de resistencias del tejido permitiendo un efecto tisular
constante.

modo PRECISE (PRECISO)

puede utilizarse cuando es esencial para mantener un alto

modo STANDARD (ESTÁNDAR)

se puede utilizar para la mayoría de las aplicaciones

•El

modo MACRO

se puede utilizar para corte bipolar o coagulaciones rápidas. La tensión es

superior y con más potencia que en el resto de modos bipolares.

Modo opcional y efectos

La plataforma de energía tiene un modo bipolar opcional denominado modo FT. Entre los
efectos de este modo se incluyen los siguientes:

•El

efecto LOW (BAJO)

es para selecciones de potencia entre 1 y 15 vatios. Proporciona salida
de baja tensión para la precisión y el control exacto de la cantidad de desecación usada
normalmente con instrumentos de área de pequeña superficie.

•El

efecto MEDIUM (MEDIO)

es para selecciones de potencia entre 16 y 40 vatios. Se trata de
una salida bipolar convencional usada normalmente con electrodos de área de superficie
intermedia.

•El

efecto HIGH (ALTO)

es para selecciones de potencia entre 45 y 95 vatios. La potencia
permanece constante en un amplio rango de tipos de tejido y se puede utilizar para
electrodos grandes.

Importante

Los modos PRECISE (PRECISO), STANDARD (ESTÁNDAR) y MACRO (modos bipolares heredados de
Valleylab™ Force FX™) están activados por defecto.

Los efectos bipolares opcionales de la plataforma de energía (LOW [BAJO], MEDIUM [MEDIO] y HIGH
[ALTO]) están disponibles para su uso clínico si el modo FX está desactivado en la ventana Clinical Settings
(Configuración clínica). Véase

Ventana Clinical Settings (Ajustes clínicos)

en la página 3-6.

1-10 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

La plataforma de energía

Importante

Los modos PRECISE (PRECISO), STANDARD (ESTÁNDAR) y MACRO no se corresponden con los efectos LOW
(BAJO), MEDIUM (MEDIO) y HIGH (ALTO) respectivamente. Cada modo bipolar y efecto tienen sus propios
valores de salida.

Descripción general y

funciones

Para obtener más información, consulte

onda de salida

página 8-41.

Ajuste de
modo o
efecto

PRECISE
(PRECISO)

STANDARD
(ESTÁNDAR)

MACRO

LOW (BAJO)

en la página 8-14,

Rango de ajuste de
potencia

1-70 vatios • Instrumentos de área de pequeña superficie

1-70 vatios

1-70 vatios • Instrumentos de área de gran superficie

1-15 vatios • Instrumentos de área de pequeña superficie

Gráficos bipolares

Características de salida de energía

en la página 8-31, y

Instrumental optimizado

• Pinzas con micropunta (0,4-2,2 mm)

• Instrumentos de área de superficie intermedia

• Pinzas con micropunta (1,0 - 2,2 mm)

• Pinzas laparoscópicas pequeñas con extremos planos

• Tijeras bipolares

• Pinzas laparoscópicas grandes con extremos planos

• Pinzas con micropunta (0,4-2,2 mm)

en la página 8-13,

Curvas de potencia discontinua

Formas de

en la

MEDIUM
(MEDIO)

HIGH (ALTO)

16-40 vatios • Instrumentos de área de superficie intermedia

• Pinzas con micropunta (1,0-2,2 mm)

• Pinzas laparoscópicas pequeñas con extremos planos

• Tijeras bipolares

45-95 vatios

(incrementos de 5
vatios)

• Instrumentos de área de gran superficie

• Pinzas laparoscópicas grandes con extremos planos

Auto Bipolar (Bipolar auto)

La función Auto Bipolar (Bipolar auto) permite la activación y el suministro de energía sin utilizar
el pedal. Cuando se utiliza esta función, la plataforma de energía detecta impedancia de tejido
entre los dos electrodos bipolares y, a continuación, utiliza la información sobre la impedancia
para iniciar o detener automáticamente la transmisión de energía RF bipolar. El usuario también
puede seleccionar una demora de activación programada para el inicio automático de la
activación de RF.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 1-11

La plataforma de energía

Nota:

debe tener una impedancia comprendida inferior a los 2200 . La función de seguridad de
impedancia de activación no suministrará potencia de RF al tejido si no está dentro del rango
especificado. Se trata de un valor preconfigurado de fábrica que el usuario no puede restablecer.

El uso de un pedal desactiva la función Auto Bipolar (Bipolar auto).

Precaución

No utilice instrumentos con conductores volantes con la plataforma de energía.

No utilice el adaptador bipolar FT0501 ForceTriad™ con la plataforma de energía serie FX Valleylab™ FX8.

Importante

La función Auto Bipolar (Bipolar auto) no está disponible para el uso clínico hasta que se activa a través de
la ventana
página 3-6).

Cuando utilice el modo Auto Bipolar (Bipolar auto), el tejido sujeto en el dispositivo bipolar

Clinical Settings

(Configuración clínica) (consulte

Ventana Clinical Settings (Ajustes clínicos)

en la

Dispositivos e instrumentos bipolares compatibles

La plataforma de energía se ha diseñado para su uso con instrumentos bipolares de Covidien. Sin
embargo, otros instrumentos bipolares son compatibles si sus conectores coinciden con la
ilustración siguiente y son aptos para tensiones máximas de al menos 530 V.

1-12 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

La plataforma de energía

Los números de catálogo de los pedales bipolares Covidien que son totalmente compatibles
con la plataforma de energía serie FX Valleylab™ FX8 se enumeran en la tabla a continuación.

Descripción general y

funciones

Pedales

Pedal bipolar estándar E6009 Valleylab™

Pedal bipolar estándar E6009B Valleylab™

Pedal convexo bipolar E6019 Valleylab™

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 1-13

La plataforma de energía

Conexión a sistemas externos

La plataforma de energía se puede conectar a un sistema externo. Por ejemplo, se pueden
realizar conexiones para activar la extracción de humos o la eliminación de artefactos en los
ECG durante la activación monopolar, o bien para suministrar coagulación mejorada con argón.
Consulte la guía del usuario del sistema externo para obtener instrucciones detalladas sobre
cómo conectarla al generador.

Hay dos tomas externas del sistema en la parte trasera del generador, con la etiqueta
Interlink 1 e Interlink 2, que pueden indicar la activación de RF de cualquiera de las maneras
siguientes:

• Ambas tomas externas indican cualquier activación RF.

• Ambas tomas externas indican cualquier activación RF monopolar.

El mecanismo que indica la activación RF está diseñado conforme a las normativas de
extracción de humos del país en que se utilice la plataforma, que se determina según el código
de país que se seleccione durante la configuración de esta.

Sistemas externos compatibles

Cable Interlink del extractor de humos SEA3730 RapidVac™

Extractor de humos SE3690 RapidVac™

™

Unidad de administración de gas argón Valleylab

Unidad de administración de gas argón II Valleylab™ Force Argon II-20

Advertencia

Solo pueden conectarse al sistema externo dispositivos médicos compatibles con IEC 60601-1. El uso de
cualquier sistema externo conectado a la plataforma de energía debe ser evaluado por personal
cualificado.

Force Argon II-8

1-14 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Convenciones del sistema

Descripción general y

Convenciones del sistema

La pantalla táctil

La plataforma de energía integra una interfaz de pantalla táctil fácil de usar para controlar las
funciones del sistema. La pantalla táctil se divide en tres secciones, y cada una de ellas se asocia
a una toma de instrumento adyacente.

•

Sección 1:

instrumento conectado a la toma Bipolar.

•

Sección 2:

instrumento conectado a la toma Monopolar 1.

•

Sección 3:

instrumento conectado a la toma Monopolar 2.

los ajustes especificados en esta sección de la pantalla táctil controlan un

los ajustes especificados en esta sección de la pantalla táctil controlan un

los ajustes especificados en esta sección de la pantalla táctil controlan un

funciones

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 1-15

Convenciones del sistema

Estados del generador

El aspecto de los componentes de la pantalla táctil indica el estado actual del sistema.

Edición

Cuando se enciende el sistema y no hay ningún instrumento conectado, se pueden
preestablecer los controles del instrumento de todas las secciones de la pantalla de color gris
mate. La siguiente ilustración muestra los controles monopolares editados antes de conectar
un instrumento.

Conexión

Los controles pasan del color gris mate a color intenso cuando se conecta un instrumento en la
toma asociada. La siguiente ilustración muestra los controles monopolares cuando se conecta
un electrobisturí de dos botones.

1-16 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Convenciones del sistema

Descripción general y

Activación

El fondo negro se ilumina con intensidad al activar el instrumento y se muestra la energía que
el instrumento está suministrando. Los controles del modo se bloquean durante la activación
para evitar cualquier modificación en el modo. Sin embargo, los ajustes de potencia pueden
cambiarse durante la activación. La siguiente ilustración muestra un electrobisturí de dos
botones suministrando energía para PURE CUT (CORTE PURO).

Botones del sistema

Hay cuatro botones en el panel frontal de la plataforma de energía:

funciones

On/Off (Encendido/
apagado)

Restore Settings
(Restaurar
configuración)

Audio Volume
(Volumen de sonido)

Service and Settings
(Servicio y
configuración)

Enciende y apaga el sistema. Para encenderlo, mantenga
pulsado el botón durante al menos 1 segundo. Para apagarlo,
mantenga pulsado el botón durante al menos 1 segundo. Para
restablecer un sistema que no responde, manténgalo pulsado
durante 10 segundos.

Restaura los ajustes desde la última vez en que se apagó el
sistema con el botón de encendido/apagado.

Abre la ventana de volumen para cambiar los niveles de sonido.

Abre la ventana Additional Features (Características
adicionales), que permite acceder a las características clínicas y
a los ajustes de la plataforma de energía.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 1-17

Convenciones del sistema

Convenciones de la interfaz

Elemento de la interfaz Nombre Descripción

Ventana o menú
emergente

Flechas arriba/abajo

Botones del software

Las ventanas y menús emergentes aparecen
en pantalla cuando se solicita o es necesaria
la introducción de datos por parte del
usuario. Los elementos emergentes se
cierran si el usuario toca en cualquier parte
fuera de la ventana emergente.

Las flechas arriba o abajo indican que hay
disponibles valores o selecciones adicionales
para el ajuste actual.

Para valores numéricos, pulse la flecha arriba
o abajo para aumentar o disminuir el valor
que aparezca. Cuando el valor está en su
ajuste máximo o mínimo disponible, el botón
de flecha correspondiente queda inactivo.

Las opciones y las confirmaciones se
representan con botones virtuales en la
pantalla táctil. Toque los botones de la
pantalla para seleccionar su preferencia.

Conmutadores

Toque los conmutadores virtuales para
activar (ON) o desactivar (OFF) las opciones o
funciones.

1-18 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Capítulo 2

Advertencias y precauciones para seguridad de paciente y quirófano

Este capítulo ofrece advertencias, precauciones, avisos e información importante aplicable a la
plataforma de energía serie FX Valleylab™ FX8.

El uso seguro y eficaz de la electrocirugía depende en gran medida de factores que solo
controla el cirujano que maneja el equipo. No hay nada que pueda sustituir al personal
quirúrgico adecuadamente formado y atento. Es importante leer, comprender y seguir las
instrucciones de funcionamiento suministradas con este o cualquier otro equipo
electroquirúrgico.

La electrocirugía se ha usado de manera segura en millones de intervenciones. Antes de iniciar
cualquier intervención quirúrgica, el cirujano debe estar formado en la técnica y la intervención
quirúrgica particular que va a realizar, debe estar familiarizado con la literatura médica relativa
a la intervención y las eventuales complicaciones, y también con los riesgos frente a las ventajas
de utilizar la electrocirugía en la intervención.

Convenciones utilizadas en esta guía

Advertencia

Indica una situación de peligro que, de no evitarse, podría desembocar en lesiones graves o la muerte.

Precaución

Indica una situación de peligro que, de no evitarse, podría desembocar en lesiones leves o moderadas.

Aviso

Indica un riesgo que puede ocasionar daños al producto.

Importante

Indica un consejo para el manejo, o una sugerencia de mantenimiento.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 2-1

Advertencias y precauciones generales

Advertencias y precauciones generales

Riesgos de incendio/explosión

Advertencia

Peligro - Riesgo de explosión

gases oxidantes (como el óxido nitroso [N
alcohol).

Riesgo de incendio

No ponga instrumentos activos en contacto con material inflamable (como gasas o mantos quirúrgicos).
Los instrumentos electroquirúrgicos que estén activos o calientes por el uso pueden provocar incendios.
Cuando no estén en uso, introduzca los instrumentos electroquirúrgicos en una funda de seguridad o
alejados de forma segura de los pacientes, el equipo quirúrgico y los materiales inflamables.

La formación de chispas y el calor asociados a la electrocirugía pueden ser fuente de ignición. Mantenga la
gasa y las esponjas húmedas. Mantenga los electrodos electroquirúrgicos alejados de materiales
inflamables y entornos ricos en oxígeno (O

El uso de electrocirugía en entornos ricos en O
para reducir la concentración de O

Si es posible, detenga el oxígeno suplementario como mínimo un minuto antes de utilizar la electrocirugía
y durante su uso.

No emplee electrocirugía en presencia de anestésicos inflamables ni de

O] y oxígeno) o cerca de disolventes volátiles (como el éter o el

2

).

2

aumenta el riesgo de ignición. Por tanto, tome medidas

en el sitio quirúrgico.

2

2

Se recomienda el uso de agentes no inflamables para limpieza y desinfección, siempre que sea posible. Si
se usan agentes inflamables, no active la plataforma de energía hasta que se hayan disipado los vapores
inflamables de las disoluciones y tintes de preparaciones dérmicas.

Existe el riesgo de que se acumulen soluciones inflamables por debajo del paciente o de las depresiones
corporales, como el ombligo, y en las cavidades corporales, como la vagina. Cualquier líquido que se
acumule en estas zonas debe retirarse antes de activar la plataforma de energía.

Evite la acumulación de gases inflamables naturales en cavidades corporales como los intestinos.

Evite la acumulación de gases o vapores inflamables u oxidantes bajo paños o sábanas quirúrgicas o cerca
del sitio quirúrgico.

La acumulación de tejido (escarificación) en la punta de un electrodo activo puede crear brasas que
suponen un riesgo de incendio, especialmente en entornos enriquecidos con oxígeno. Mantenga el
electrodo limpio y libre de residuos.

El vello facial y del resto del cuerpo es inflamable. Puede utilizarse un gel lubricante quirúrgico hid rosoluble
para cubrir el vello cercano al sitio quirúrgico y, así, reducir la inflamabilidad.

Verifique que ninguna de las conexiones del circuito de anestesia tenga fugas antes y durante el uso de
electrocirugía.

2-2 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Advertencias y precauciones generales

Advertencia

Peligro de incendio durante intervenciones quirúrgicas orofaríngeas

Verifique que no haya pérdidas en los tubos endotraqueales y que el manguito se selle correctamente para
evitar fugas de oxígeno.

Si se utiliza un tubo sin manguito, recubra la garganta con compresas húmedas alrededor del tubo sin
manguito y mantenga húmedas las compresas durante la intervención.

Considere si es necesario utilizar O
cabeza y el cuello.

Si es necesario, recupere el exceso de O

No intente recargar la batería de litio del generador, ya que puede provocar la explosión de la batería.

al 100 % durante intervenciones quirúrgicas orofaríngeas o de la

2

mediante una aspiración diferente.

2

Advertencias y precauciones sobre la configuración del sistema

para seguridad de paciente y

Advertencias y precauciones

quirófano

Advertencia

Riesgo de electrocución

Conecte el cable de alimentación del sistema a una toma debidamente conectada a tierra. No use
adaptadores de enchufes eléctricos.

Al realizar mediciones o solucionar problemas del sistema, adopte las precauciones adecuadas como, por
ejemplo, utilizar herramientas y equipos con aislamiento, aplicando la “regla de una sola mano”, etc.

No toque ningún cable que esté expuesto ni superficies conductoras mientras se desmonta el sistema o se
mantiene con corriente. No use nunca una banda de descarga a tierra cuando trabaje en un sistema con
corriente eléctrica.

Para que se disipe la energía almacenada tras desconectar la alimentación, espere al menos 5 minutos
antes de cambiar cualquier pieza.

No conecte instrumentos húmedos a la plataforma de energía. Asegúrese de que todos los instrumentos y
adaptadores están conectados correctamente y de que no hay metales expuestos en ningún punto de
conexión.

Salida eléctrica peligrosa

cualificados y autorizados. No emplee el equipo electroquirúrgico si no está correctamente preparado para
utilizarlo en el procedimiento quirúrgico concreto que va a realizar. El uso de este equipo sin tal
preparación puede ocasionar lesiones no deseadas graves al paciente, entre las que se incluyen
perforación intestinal y necrosis irreversible y no deseada de los tejidos.

Riesgo de incendio

Seguridad del paciente

encendido se ha realizado de la manera descrita en este manual, de lo contrario es posible que se generen
lecturas de potencia inexactas.

Este equipo está previsto para ser utilizado únicamente por médicos

No enchufe el cable de alimentación del sistema a un ladrón ni a un cable alargador.

Utilice la plataforma de energía únicamente si la prueba automática de

Coloque el generador donde se pueda desenchufar fácilmente en caso de emergencia.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 2-3

Advertencias y precauciones generales

Advertencia

No toque al paciente mientras toca un conector o contacto de fusible al mismo tiempo. Un contacto
simultáneo puede causar quemaduras o electrocución.

No enrosque los cables del instrumento ni del electrodo de retorno del paciente alrededor de objetos
metálicos. Esto podría inducir corrientes (acoplamiento capacitativo) que pueden provocar descargas,
fuego o lesiones al paciente o al equipo quirúrgico.

Confirme los ajustes de potencia adecuados antes de proceder a la intervención quirúrgica. Si se
desconocen los ajustes de potencia adecuados, establezca la potencia a un valor bajo y vaya
incrementándola con cuidado hasta conseguir el efecto deseado. Si se necesitan unos ajustes de potencia
mayores, compruebe el electrodo de retorno de paciente y todas las conexiones de los instrumentos antes
de aumentar los valores de potencia.

El contacto entre el electrodo activo y cualquier metal aumentará en gran medida el flujo de corriente y
puede ocasionar un efecto quirúrgico no deseado.

Al utilizar electrocirugía, no debe permitirse que ni el paciente ni el usuario entren en contacto directo con
objetos metálicos conectados a tierra (p. ej., estructura de la mesa quirúrgica, mesa de instrumental, etc.).
Si no es posible durante determinadas intervenciones (por ejemplo, en aquellas en las que se utilizan
cabeceras no aisladas), tenga mucho cuidado para lograr la máxima seguridad del paciente:

• Utilice los ajustes de potencia más bajos para lograr el efecto deseado.

• Coloque el electrodo de retorno del paciente lo más cerca posible del sitio quirúrgico.

• Coloque una gasa seca entre el paciente y el objeto conectado a tierra, si es posible.

• Supervise continuamente los puntos de contacto.

• No utilice electrodos de monitorización con aguja metálica.

Advertencia

El conector del UFP debe estar bien insertado en el generador antes de utilizarlo. La inserción parcial del
conector puede provocar daños al equipo quirúrgico en caso de que entren en contacto con el conector
expuesto.

Precaución

Lea todas las advertencias, precauciones e instrucciones que se incluyen en esta plataforma de energía y
accesorios relacionados antes de utilizarlos. En este manual no se incluyen instrucciones específicas para
instrumentos electroquirúrgicos.

Lea todas las advertencias, precauciones e instrucciones que se incluyen con estos instrumentos
electroquirúrgicos antes de utilizarlos. En este manual no se incluyen instrucciones específicas para
instrumentos electroquirúrgicos.

2-4 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Advertencias y precauciones generales

Precaución

Utilice los ajustes de potencia más bajos para lograr el efecto quirúrgico deseado. Con el fin de disminuir la
posibilidad de que se produzcan quemaduras accidentales, el electrodo activo solo deberá utilizarse
durante el mínimo periodo de tiempo necesario. Se han producido heridas accidentales por quemaduras
durante las intervenciones en pequeños campos quirúrgicos y en apéndices pequeños. Las aplicaciones o
intervenciones pediátricas realizadas en estructuras anatómicas de pequeño tamaño pueden requerir
ajustes de potencia menores. Cuanto mayor sea la intensidad de corriente y el periodo de aplicación, más
probable será que aparezcan lesiones térmicas accidentales en los tejidos, especialmente durante el uso de
este dispositivo en estructuras pequeñas.

Determinados dispositivos o accesorios pueden presentar un riesgo inaceptable cuando los ajustes de
potencia son bajos. Por ejemplo, con coagulación con haz de argón, el riesgo de embolia gaseosa aumenta
si no hay potencia de alta frecuencia suficiente para producir una escarificación impermeable y rápida en
el tejido que se va a tratar.

Para intervenciones quirúrgicas donde la corriente pueda fluir por partes delicadas del cuerpo, es deseable
el uso de técnicas bipolares para evitar una coagulación no deseada.

para seguridad de paciente y

Advertencias y precauciones

quirófano

Conecte solo dispositivos aprobados por Covidien. El uso de dispositivos de otros fabricantes puede hacer
que el equipo no funcione correctamente o provocar lesiones al paciente.

Compruebe todos los instrumentos y conexiones al sistema antes de utilizarlos. Una conexión incorrecta
puede generar arcos voltaicos o chispas, producir un mal funcionamiento de los instrumentos o bien
efectos quirúrgicos no deseados.

No emplee el generador para uso clínico con los cables conectados al puerto USB o al puerto Ethernet,
situados en la parte posterior del generador. Esto podría dar lugar a un error del sistema que detendría la
intervención y requeriría reiniciar el generador.

No baje el tono de activación hasta un nivel inaudible. El tono de activación alerta al personal quirúrgico
cuando la plataforma de energía está transmitiendo energía RF.

Al utilizar un extractor de humos junto con la plataforma de energía, ajuste el control de volumen del
sistema a un nivel que permita oír los tonos de activación.

Si la plataforma de energía no funciona puede causar la interrupción de la cirugía. Debe haber un sistema
auxiliar disponible para utilizarlo en caso de necesidad, o el cirujano debe estar preparado para utilizar
métodos no electroquirúrgicos.

Puede producirse una activación involuntaria al instalar, retirar o doblar los electrodos. Asegúrese de que
el cable del instrumento no esté conectado a la plataforma de energía y de que el sistema esté apagado.

Los electrodos conectados al paciente deben colocarse de forma que se evite el contacto con el paciente
o con otros electrodos porque la capacitancia entre el cable del electrodo y el paciente puede dar lugar a
ciertas densidades de alta corriente locales. Cuando no estén en uso, introduzca los instrumentos
electroquirúrgicos en una funda de seguridad o alejados de forma segura de los pacientes, el equipo
quirúrgico y los materiales inflamables.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 2-5

Advertencias y precauciones generales

Precaución

Se pueden usar simultáneamente dos generadores (y dos electrodos de retorno del paciente) en el mismo
paciente, siempre que los generadores sean del mismo tipo (ambos aislados). Sin embargo, los dos
generadores no están sincronizados. Un electrodo de retorno con frecuencia adquiere un voltaje positivo
alto mient ras e l otr o adquiere una carga negativa opuesta. Cuando esto se prod uce, la diferen cia d e voltaje
entre ellos puede hacer que la corriente fluya de un electrodo de retorno del paciente al otro. Ponga los
electrodos de retorno del paciente tan cerca como sea posible del lugar en el que se va realizar la cirugía
mediante el generador al que están conectados. Asegúrese de que los electrodos de retorno del paciente
no se tocan.

Los estudios han probado que el humo generado durante los procedimientos electroquirúrgicos puede ser
eventualmente nocivo para los pacientes y el equipo quirúrgico. Estos estudios recomiendan que se ventile
el humo adecuadamente mediante el uso de un extractor de humo quirúrgico u otros medios.

1. U.S. Department of Health and Human Services. National Institute for Occupational Safety and Health (NIOSH). Control
of Smoke from Laser/Electric Surgical Procedures. HAZARD CONTROLS, Publication No. 96-128, September, 1996

1

Aviso

Conecte el cable de alimentación a una toma de electricidad adecuadamente conectada a tierra que tenga
la tensión correcta. De lo contrario, puede estropearse el producto.

La plataforma de energía requiere unas precauciones especiales en lo referente a la EMC, siendo necesario
que se instale y ponga en servicio de acuerdo con la información sobre EMC incluida en el manual de
servicio.

Los equipos de comunicación de RF portátiles y móviles pueden afectar a la plataforma de energía.
Consulte la información sobre EMC proporcionada en el manual de servicio.

El sistema no debe utilizarse junto a o sobre otros equipos diferentes de los especificados en este manual.
No obstante, si fuera necesario usarlo de este modo, se debe observar el inyector para verificar que
funciona normalmente en esa posición.

El sistema aplica intencionadamente energía RF para el diagnóstico o tratamiento durante la activación.
Observe otros dispositivos médicos electrónicos en las cercanías durante la activación del sistema, para
detectar posibles efectos electromagnéticos negativos. Asegure una separación adecuada del equipo
médico electrónico según las reacciones observadas.

El uso de accesorios no especificados en este manual puede dar lugar a un mayor nivel de emisiones o una
menor inmunidad del sistema.

Antes de conectar el generador a una toma de corriente, verifique que los fusibles instalados son los
adecuados para la tensión de línea de entrada local. Véase

Potencia de entrada

en la página 8-3.

Importante

La plataforma de energía serie FX Valleylab™ FX8 se ha diseñado para su uso en hospitales o centros
médicos.

Si los reglamentos locales lo requieren, conecte la plataforma de energía al sistema de ecualización de
potencial del hospital con un cable equipotencial.

2-6 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Advertencias y precauciones generales

Importante

El operador del generador puede estar situado a una distancia de 60 cm (2 pies) (interacción directa con el
producto), de 1,5 m (5 pies) (dentro del campo estéril) y de 4 m (13 pies) (en la sala trabajando con otro
equipo).

Los archivos de registro se mantienen cuando se apaga el sistema. También se registra la hora a la que se
apagó el sistema o cuando sufre una pérdida total de alimentación.

Cuando los archivos de registro alcanzan la capacidad máxima, se elimina el registro más antiguo para
dejar sitio al registro más reciente.

para seguridad de paciente y

Advertencias y precauciones

Advertencias y precauciones para la plataforma de energía

Advertencia

Cada toma de energía de los instrumentos en esta plataforma está diseñada para aceptar únicamente un
instrumento cada vez. Siga las instrucciones que se proporcionan con los instrumentos electroquirúrgicos
para su correcta conexión y uso.

Un fallo en el generador podría llevar a un aumento accidental de la activación o la potencia de salida.

Solo pueden conectarse al sistema externo dispositivos médicos compatibles con IEC 60601-1. El uso de
cualquier sistema externo conectado a la plataforma de energía debe ser evaluado por personal
cualificado.

Precaución

No apile equipos encima de la plataforma de energía ni la coloque encima de equipos eléctricos, ya que
esta configuración es inestable y no permite una refrigeración adecuada.

Deje al menos un espacio sin obstáculos de 10 a 15 cm (4" a 6") alrededor de los laterales y la parte superior
del generador para su enfriamiento.

Deje la máxima distancia posible entre la plataforma de energía y otros dispositivos electrónicos (como, por
ejemplo, los monitores). No entrecruce ni enrolle cables de los dispositivos electrónicos. Esta plataforma de
energía puede causar interferencias con otros equipos electrónicos.

Se recomienda utilizar sistemas de monitorización que incorporan dispositivos limitadores de corriente de
alta frecuencia para reducir las interferencias con el dispositivo de monitorización.

quirófano

Aviso

No realice modificaciones en el generador electroquirúrgico. Cualquier cambio en el sistema dejará sin
efecto la garantía.

Al realizar pruebas en equipos de RF, siga estos procedimientos. Use cables de prueba que tengan la
mínima longitud útil; la inductancia del conductor y la capacidad parásita pueden afectar negativamente
a las lecturas. Seleccione con cuidado los puntos de masa adecuados para evitar errores de bucle en las
mediciones.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 2-7

Advertencias y precauciones generales

Aviso

La exactitud de la mayoría de equipos de medición de RF es aproximadamente del 1 % al 5 % de la escala
completa. Si se utilizan sondas de prueba descompensadas se producen errores considerables en la
medición de formas de onda de RF de alta tensión.

Advertencias y precauciones para instrumentos activos

Advertencia

La energía aplicada en un instrumento electroquirúrgico puede convertir los líquidos en vapor. La energía
térmica del vapor puede provocar una lesión accidental cerca de la punta del instrumento. Para evitarlo,
hay que tener cuidado durante los procedimientos quirúrgicos en espacios pequeños.

Durante el tratamiento, los fluidos de las cavidades corporales deben reducirse al mínimo. Los líquidos
conductores (como la sangre o el suero fisiológico) o que se encuentren muy cerca con el instrumento, o
estén en contacto directo, pueden conducir el calor o la corriente eléctrica, lo que puede provocar
quemaduras accidentales en el paciente. Antes de activar el instrumento, aspire los fluidos alrededor de las
mandíbulas del instrumento.

No active la plataforma de energía en un circuito abierto. Para reducir las posibilidades de quemaduras
accidentales, active la plataforma de energía solo cuando el electrodo activo esté cerca o esté tocando el
tejido que se va a tratar.

Utilice el ajuste más bajo de potencia que alcance el efecto quirúrgico deseado y emplee una forma de
onda de bajo voltaje (modos PURE CUT [CORTE PURO], BLEND [MIXTO] o VALLEYLAB) para minimizar el
potencial de creación de corrientes capacitativas.

Si no se puede detener la energía suministrada desde el generador, separe el control manual del paciente
y desconéctelo junto con el cable de alimentación.

No active el instrumento cuando no esté en contacto con el tejido a tratar, ya que podría causar lesiones
por el acoplamiento capacitativo.

La superficie del electrodo activo puede continuar lo suficientemente caliente como para causar
quemaduras aun con la corriente de RF desactivada.

Mantenga los electrodos activos alejados. La acumulación de escarificación puede reducir la efectividad
del instrumento. No active el instrumento mientras se limpia. El personal del quirófano podría sufrir
lesiones.

Precaución

Lea todas las advertencias, precauciones e instrucciones que se incluyen con estos instrumentos
electroquirúrgicos antes de utilizarlos. En este manual no se incluyen instrucciones específicas para
instrumentos electroquirúrgicos.

Inspeccione los instrumentos y cables —especialmente los instrumentos de laparoscopia/endoscopia—
para descartar roturas, fisuras, muescas y cualquier otro signo de deterioro antes de utilizarlos. Si está
dañado, no lo utilice. Los cables o instrumentos dañados pueden ocasionar lesiones o descargas eléctricas
al paciente y al equipo quirúrgico.

2-8 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Advertencias y precauciones generales

Precaución

Use únicamente instrumentos que puedan resistir la máxima potencia (pico) de salida para cada modo de
salida, como los que se enumeran en el Capítulo 8
una tensión nominal inferior a la tensión de salida máxima puede ocasionar lesiones al paciente o al
operador, así como daños al instrumento.

El fabricante de su instrumento puede ofrecerle información sobre los límites de tensión de los
instrumentos que no sean de Covidien.

Aviso

Todos los instrumentos de Covidien tienen tensiones nominales superiores a las tensiones de salida
máximas de la plataforma de energía.

Examine si los enchufes del instrumento están desgastados antes de cada uso. Unos enchufes desgastados
pueden dar lugar a una conexión suelta o a la imposibilidad de desconectar el enchufe del generador.

Especificaciones técnicas

. El uso de un instrumento con

para seguridad de paciente y

Advertencias y precauciones

quirófano

Advertencias para dispositivos electrónicos implantados (DEI)

Los DEI incluyen, entre otros, los marcapasos, neuroestimuladores, cardiodesfibriladores
implantables (CDI), dispositivos de asistencia ventricular (DAV), estimuladores de la médula
espinal, implantes cocleares, bombas de perfusión y estimuladores del crecimiento óseo.

Advertencia

Use el sistema con precaución ante la presencia de marcapasos internos o externos u otros dispositivos
implantados. La interferencia del equipo electroquirúrgico puede hacer que un marcapasos u otro
dispositivo entren en un modo poco seguro o dañen permanentemente el dispositivo. Consulte al
fabricante del dispositivo o al departamento del hospital responsable para obtener más información
cuando desee utilizarlo en pacientes con dispositivos médicos implantados.

Cuestiones relacionadas con la seguridad postquirúrgica

Advertencia

Peligro de descarga

la salida de potencia para aislar completamente el generador de la fuente principal.

Aviso

Desconecte el adaptador de enchufe de la toma de la pared tirando del enchufe, no del cable. Si no lo hace,
puede dañar el cable de alimentación.

Antes de limpiar o realizar el mantenimiento de la unidad, desconecte el enchufe de

No limpie la plataforma de energía con productos agresivos, desinfectantes, disolventes ni ningún otro
material capaz de rayar los paneles o dañar la plataforma de energía.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 2-9

Advertencias y precauciones para intervenciones monopolares

Advertencias y precauciones para intervenciones monopolares

Advertencia

La activación simultánea de aspiración/irrigación y corriente electroquirúrgica puede dar como resultado
una formación de arco voltaico mayor en la punta del electrodo, quemaduras en tejidos no deseados o
descargas y quemaduras al personal quirúrgico.

La salida de potencia de un electrobisturí de dos o tres botones (selección de COAG) puede cambiar
durante su uso cuando se activa el instrumento monopolar.

Algunos cirujanos pueden "aplicar corriente a la pinza hemostática" durante las intervenciones quirúrgicas.
No se recomienda, y los peligros de dicha práctica probablemente no puedan eliminarse. Podría quemar
las manos del cirujano. Para minimizar el riesgo, siga estas precauciones:

• No aplique corriente a la pinza hemostática con un electrodo de aguja.

• No se incline sobre el paciente, la mesa o los retractores mientras pasa corriente a la pinza hemostática.

• Active CUT (CORTE) en lugar de COAG. CUT (CORTE) tiene menor tensión que COAG.

• Sujete con firmeza la mayor parte posible de la pinza hemostática antes de activar la plataforma de
energía. Así dispersará la corriente en una zona amplia y minimizará la concentración de corriente en
las puntas de los dedos.

• Aplique corriente a la pinza hemostática por debajo del nivel de las manos (lo más cerca posible del
paciente) para reducir las posibilidades de que la corriente siga trayectorias alternativas a través de las
manos del cirujano.

• Use el ajuste de potencia mínimo durante el mínimo tiempo necesario para conseguir la hemostasia.

• Active la plataforma de energía una vez que el instrumento haga contacto con la pinza hemostática.
No provoque arcos en la pinza hemostática.

• Al utilizar un electrodo de cuchillo revestido o antiadherente, sitúe el borde del electrodo contra la
pinza hemostática u otro instrumento metálico.

El modo DEMO suministra energía monopolar sin el uso de un electrodo de retorno del paciente, y solo se
utiliza a efectos de demostración. Las probabilidades de que el paciente sufra quemaduras aumentan
sensiblemente si se usa el modo DEMO en las intervenciones clínicas.

Precaución

Para proporcionar la funcionalidad esperada de una pieza manual es necesaria una inserción adecuada.
Remítase a los puntos de alineación que hay debajo de las tomas para una orientación adecuada de la
inserción.

El uso de modos que producen arcos eléctricos entre el electrodo activo y el tejido puede generar
estimulación neuromuscular.

2-10 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Advertencias y precauciones para intervenciones monopolares

Advertencias y precauciones para electrodos de retorno del paciente

Advertencia

No es posible prever qué combinación de corriente y ciclo de trabajo podrá usarse sin riesgo en toda
situación; por ejemplo, cuando se usan corrientes más altas o ciclos de trabajo más largos en
intervenciones como lesión de tejidos, ablación de tejidos, vaporización de tejidos o aquellas en las que se
introduce un líquido conductor en el sitio quirúrgico. En esas condiciones se puede correr más riesgo de
que el calor producido debajo de un electrodo de retorno completamente aplicado pueda ser lo
suficientemente elevado como para dañar al paciente.

Cuando use una plataforma de energía Valleylab™ o un electrodo de retorno de paciente durante esta
clase de intervenciones quirúrgicas, el usuario deberá pedirle al fabricante del accesorio activo materiales
de consulta acerca de las corrientes y ciclos de trabajo que se pueden esperar. En algunos casos la
aplicación de electrodos de retorno adicionales puede ayudar a mitigar el aumento de riesgo.

No intente utilizar electrodos de retorno de paciente que desactiven el sistema de monitorización de
electrodos de retorno (REM). El sistema REM solo funciona correctamente con los electrodos de retorno de
paciente de modo separado para la monitorización de calidad del contacto (CQM). Es posible que otros
productos de electrodos de retorno del paciente no identifiquen la pérdida de contacto seguro entre el
electrodo de retorno y el paciente, de modo que no se emite una alarma acústica y se producen lesiones
al paciente o daños en el producto.

para seguridad de paciente y

Advertencias y precauciones

quirófano

Para que la electrocirugía monopolar sea segura, es necesario colocar correctamente el electrodo de
retorno del paciente. Para evitar quemaduras electroquirúrgicas por debajo del electrodo de retorno del
paciente, siga todas las indicaciones suministradas con el producto.

No corte un electrodo de retorno del paciente para reducir el tamaño. Pueden producirse quemaduras en
el paciente debido a la alta densidad de corriente.

Para evitar quemaduras en el paciente, asegúrese de que el electrodo de retorno del paciente hace un
contacto firme y completo con la piel. Compruebe siempre el electrodo de retorno del paciente de forma
periódica, tras recolocar al paciente y durante las intervenciones que impliquen largos periodos de
activación.

Si se utilizan ciclos de trabajo superiores al 25 % (10 segundos de actividad seguidos de 30 segundos de
inactividad), aumentará el riesgo de que la acumulación de calor bajo un electrodo de retorno pueda ser
lo bastante elevada como para provocar lesiones al paciente. No realice la activación de forma continuada
durante más de un minuto.

Una salida de potencia aparentemente baja en los ajustes de funcionamiento normales puede indicar la
aplicación defectuosa del electrodo de retorno. Compruebe que el electrodo de retorno está
correctamente situado y conectado al paciente, como se explica en las instrucciones de uso del electrodo.
Verifique la conexión entre el electrodo y el generador antes de seleccionar una potencia de salida mayor.

El modo DEMO no monitoriza la calidad del contacto de los electrodos con el paciente. Por tanto, no se
generará ninguna advertencia en el generador si se degrada el contacto del electrodo con el paciente.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 2-11

Advertencias y precauciones para intervenciones monopolares

Precaución

Se recomienda el uso de los electrodos de retorno de paciente Polyhesive™ REM de Valleylab™ con la
plataforma de energía. Es posible que los electrodos de retorno de otros fabricantes no proporcionen la
impedancia adecuada para un funcionamiento correcto con la plataforma de energía.

Importante

Debe obtenerse una declaración de compatibilidad del fabricante del electrodo de retorno del paciente
CQM antes de utilizar un electrodo de retorno del paciente CQM que no sea de Covidien.

No se necesita un electrodo de retorno del paciente en intervenciones bipolares.

Quemaduras accidentales por radiofrecuencia (RF)

Advertencia

Los electrodos y las sondas utilizados con dispositivos de monitorización, estimulación e imagen (o equipo
similar) pueden proporcionar una vía para la corriente de alta frecuencia, incluso si los electrodos o sondas
están aislados a 50-60 Hz y funcionan con batería.

Durante estos procedimientos electroquirúrgicos no utilice agujas como electrodos de monitorización. Se
pueden ocasionar quemaduras electroquirúrgicas accidentales.

Para reducir el riesgo de quemaduras electroquirúrgicas accidentales en el electrodo de monitorización o
con la aplicación de la sonda, sitúe el electrodo o la sonda lo más lejos posible del sitio electroquirúrgico y
del electrodo de retorno del paciente. Unas impedancias protectoras (resistencias o inductores de RF)
instaladas en los electrodos de monitorización pueden reducir el riesgo de este tipo de quemaduras.
Consulte con el ingeniero biomédico del hospital para obtener más información.

En algunas circunstancias existen posibilidades de quemaduras en sitios alternativos en puntos de
contacto con la piel (p. ej., entre el brazo y el lateral del cuerpo). Esto ocurre cuando la corriente
electroquirúrgica busca una vía hacia el electrodo de retorno del paciente que abarque el punto de
contacto piel con piel. La corriente que circula entre los puntos de contacto piel con piel se concentra y
puede provocar una quemadura. Esto es así para sistemas de energía electroquirúrgicos de salida con
referencia a tierra y aislada.

Para reducir las posibilidades de quemaduras en otros sitios, siga uno o más puntos de los siguientes:

• Evite los puntos de contacto piel con piel, por ejemplo el contacto de los dedos de la mano con la
pierna o entre las dos rodillas, cuando coloque al paciente.

• Coloque algún aislante, como una toalla o paño seco, entre los puntos de contacto para asegurarse de
que no se produce el contacto directo.

• Coloque el electrodo de retorno del paciente de tal manera que se cree una vía directa para la corriente
entre el sitio quirúrgico y el electrodo de retorno para evitar las áreas de contacto con la piel.

• Además, coloque los electrodos de retorno del paciente conforme a las instrucciones del fabricante.

2-12 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Advertencias y precauciones para procedimientos laparoscópicos

Advertencias y precauciones para procedimientos laparoscópicos

Advertencia

Para procedimientos laparoscópicos, preste atención a estos posibles peligros:

• Las intervenciones laparoscópicas pueden ocasionar embolias gaseosas debidas a la insuflación de
gas en el abdomen.

• Incluso tras la desactivación de la corriente electroquirúrgica, la punta del electrodo puede
permanecer caliente y causar quemaduras.

• El desplazamiento o la activación accidentales del electrodo o las mordazas del instrumento activo
fuera del campo de visión pueden provocar lesiones en el paciente.

• Pueden producirse quemaduras localizadas en el paciente o en el médico como resultado de la
transmisión de corriente eléctrica a través de objetos conductores (como otros instrumentos, cánulas
o endoscopios). Se puede generar corriente eléctrica en objetos conductores a través del contacto
directo con las mordazas o el electrodo activo, el acoplamiento capacitativo o del instrumento activo
(electrodo o cable) al estar muy cerca del objeto conductor.

para seguridad de paciente y

Advertencias y precauciones

quirófano

• No utilice trocares híbridos que tengan un anclaje de cierre no conductor situado sobre un manguito
conductor. Para el canal quirúrgico, utilice sistemas íntegramente de metal o de plástico. La energía
eléctrica no debería atravesar en ningún momento sistemas híbridos. El acoplamiento de capacitancia
de la corriente RF podría producir quemaduras accidentales.

• Al utilizar instrumental laparoscópico con cánulas metálicas, existe la posibilidad de que se produzcan
quemaduras en la pared abdominal debido al contacto directo del electrodo o al acoplamiento
capacitivo de la corriente de RF. Esto es más probable que ocurra en casos en los que la plataforma de
energía se active durante periodos prolongados con niveles altos de potencia que induzcan niveles
altos de corriente en la cánula.

• Introduzca y retire cuidadosamente los instrumentos activos de las cánulas para evitar posibles
lesiones del paciente o daño de los dispositivos.

• Asegúrese de que el aislamiento del instrumental laparoscópico reutilizable y de un solo uso está
intacto y fuera de peligro. Los problemas de aislamiento pueden ocasionar estimulación
neuromuscular y formación de chispas entre metal y metal accidentales o chispas accidentales junto
al tejido adyacente.

• No active el instrumento en un circuito abierto. Active la plataforma de energía solo cuando el
instrumento esté cerca o en contacto directo con el tejido a tratar para reducir la posibilidad de
quemaduras accidentales.

Covidien recomienda no utilizar la cirugía laparoscópica en pacientes embarazadas.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 2-13

Advertencias y precauciones para intervenciones bipolares

Advertencias y precauciones para intervenciones bipolares

Advertencia

Si usa otros modelos de cable Covidien o de otros fabricantes, quizá no consiga la salida eléctrica adecuada
para este dispositivo y no produzca el efecto clínico deseado. Por ejemplo, la configuración de la
activación/desactivación de Auto Bipolar (Bipolar auto) quizá no funcione correctamente si utiliza cables
distintos de los que especifica Covidien.

En el ajuste Auto Bipolar (Bipolar auto), la activación se puede producir con el contacto de cualquier
material. Cuando no estén en uso, introduzca los instrumentos electroquirúrgicos en una funda de
seguridad o alejados de forma segura de los pacientes, el equipo quirúrgico y los materiales inflamables.

Precaución

Los instrumentos bipolares deberán conectarse solamente a la toma del instrumento bipolar. Si se conecta
incorrectamente, el sistema se puede activar de forma accidental.

No utilice instrumentos con conductores volantes con la plataforma de energía.

No utilice el adaptador bipolar FT0501 ForceTriad™ con la plataforma de energía serie FX Valleylab™ FX8.

No se deben soltar las pinzas bipolares si la función Auto Bipolar (Bipolar auto) está activa. El contacto con
cualquier material puede producir la activación. Desactive la función Auto Bipolar (Bipolar auto) antes de
dejar el instrumento.

Reparaciones

Advertencia

Peligro de descarga eléctrica

personal cualificado para solicitar servicio.

No deseche aparatos eléctricos sin cumplir la normativa local sobre residuos. Utilice las
instalaciones específicas de recogida de residuos.

Con los aparatos eléctricos que se desechan de manera incorrecta en basureros o vertederos
se pueden filtrar sustancias peligrosas capaces de provocar la contaminación del suelo y de
aguas subterráneas, con el consiguiente perjuicio al medio ambiente.

Póngase con contacto con las autoridades locales o con el punto de información
correspondiente sobre la recogida de aparatos eléctricos.

No retire la tapa de la plataforma de energía. Póngase en contacto con

Aviso

Consulte el manual de servicio para obtener recomendaciones de mantenimiento y funciones, así como
procedimientos de verificación de la potencia de salida.

No aplique líquidos de limpieza con un pulverizador directamente al generador ya que puede dañarlo.

2-14 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Aviso

La versión más reciente del manual de servicio está disponible en:
www.medtronic.com/covidien/support/biomed-connect/electrosurgery
Póngase en contacto con estos números para solicitar una copia impresa:

• EE. UU. y Canadá: 1 800 255 8522, opción 2

• Internacional: 1 303 476 7996

Cables de derivación

Cables de derivación

para seguridad de paciente y

Advertencias y precauciones

Advertencia

Algunos instrumentos quirúrgicos (por ejemplo, colonoscopios) pueden permitir una corriente de fuga
considerable que podría quemar al cirujano. Si el fabricante del instrumento recomienda el uso de un cable
de derivación para redirigir la corriente de vuelta hacia la plataforma de energía, debe utilizar también un
adaptador E0507-B. Para evitar una alarma REM, debe utilizarse un electrodo de retorno de paciente
Polyhesive™ REM con el adaptador E0507-B.

Líquido conductor en el sitio quirúrgico

Advertencia

Cuando se utiliza esta plataforma de energía en intervenciones monopolares donde se introduce un
líquido conductor (por ejemplo, solución salina o solución de lactato de Ringer) en el sitio quirúrgico para
distensión o para conducir corriente de RF, pueden producirse corrientes más altas de lo habitual
(superiores a 1 amperio). Ante esta situación, utilice uno o más electrodos de retorno para adulto. No utilice
electrodos de retorno que estén diseñados para uso con niños, lactantes, bebés, neonatos o uso pediátrico.

Si se utilizan ciclos de trabajo superiores al 25 % (10 segundos de actividad seguidos de 30 segundos de
inactividad), aumentará el riesgo de que la acumulación de calor bajo un electrodo de retorno pueda ser
lo bastante elevada como para provocar lesiones al paciente. No realice la activación de forma continuada
durante más de un minuto.

quirófano

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 2-15

Capítulo 3

Configuración del sistema

En este capítulo se explica cómo configurar la plataforma de energía serie FX Valleylab™ FX8,
cómo se enciende y cómo configurar los ajustes del sistema.

Precaución

Lea todas las advertencias, precauciones e instrucciones que se incluyen en esta plataforma de energía y
accesorios relacionados antes de utilizarlos. En este manual no se incluyen instrucciones específicas para
instrumentos electroquirúrgicos.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 3-1

Configuración

Configuración

Desembalaje

Saque con cuidado el contenido del embalaje de transporte. El contenedor debe incluir lo
siguiente:

• Plataforma de energía serie FX Valleylab™ FX8

• Cable de alimentación

• Guía de primera configuración (o guías)

• Tarjeta de referencia rápida

• Guía del usuario

• DVD con traducciones de la guía del usuario y el manual de servicio

• Adaptador del pedal monopolar

• Fusibles para 220-240 V CA

Antes de empezar

Importante

La plataforma de energía serie FX Valleylab™ FX8 se ha diseñado para su uso en hospitales o centros
médicos.

El operador del generador puede estar situado a una distancia de 60 cm (2 pies) (interacción directa con el
producto), de 1,5 m (5 pies) (dentro del campo estéril) y de 4 m (13 pies) (en la sala trabajando con otro
equipo).

Aviso

Antes de conectar el generador a una toma de corriente, verifique que los fusibles instalados son los
adecuados para la tensión de línea de entrada local. Véase

1. Compruebe que el sistema esté apagado y que el cable de alimentación esté desconectado.

2. Sitúe la plataforma de energía fuera del campo estéril sobre una superficie plana y estable,
como una mesa, plataforma, un sistema suspendido o un carro de generador universal
Valleylab™ (VLFTCRT). Consulte los códigos locales o los procedimientos del centro local.

Potencia de entrada

en la página 8-3.

3. Si es necesario, conecte la conexión a tierra equipotencial a una fuente de toma de tierra.

4. Enchufe el cable de alimentación del sistema en la toma de energía del panel trasero.

5. Enchufe el cable de alimentación del sistema en una toma eléctrica con conexión a tierra. El
botón de encendido/apagado se ilumina en color amarillo.

3-2 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Advertencia

Riesgo de incendio

No enchufe el cable de alimentación del sistema a un ladrón ni a un cable alargador.

Encender la plataforma de energía

1. Encienda la plataforma de energía pulsando el botón On/Off (Encendido/apagado) del
panel frontal. Fíjese en lo siguiente durante la prueba automática de encendido (POST):

• Aparece la pantalla de inicio.

• Una barra de estado indica la actividad de la autenticación.

• Aparece el código de revisión del sistema.

• Se emite un tono al finalizar la prueba automática de encendido (POST).

• Aparece el indicador REM (monitorización de electrodos de retorno) debajo de la

pantalla táctil: rojo si existe una condición de alarma REM; verde si no existe condición
de alarma REM.

Configuración

• Si existe una condición de alarma REM, consulte

REM

en la página 6-2.

2. Si la prueba automática no se realiza correctamente, se escucha una señal acústica de alerta.
Aparece una pantalla de error en la pantalla táctil. Fíjese en la información de la pantalla y
consulte el Capítulo 6

Advertencia

Seguridad del paciente

encendido se ha realizado de la manera descrita en este manual, de lo contrario es posible que se generen
lecturas de potencia inexactas.

3.

Requisito para el arranque inicial:

software remoto Valleylab™ Exchange. Para ver las instrucciones, consulte el documento

Guía de primera configuración y la Guía del usuario del sistema de software remoto Valleylab™
Exchange

Estos documentos se encuentran en línea en:
www.medtronic.com/covidien/support/valleylab-exchange

.

Resolución de problemas

Utilice la plataforma de energía únicamente si la prueba automática de

el generador puede configurarse con el sistema de

Corrección de las situaciones de alarma

.

Apagar la plataforma de energía

1. Desconexión normal: Apague la plataforma de energía pulsando el botón On/Off
(Encendido/apagado) (se ilumina en color verde) en el panel frontal durante al menos
1 segundo. Fíjese en lo siguiente durante la desconexión:

Configuración del sistema

• El sistema sale de la pantalla clínica.

• En la pantalla se muestra la secuencia de desconexión.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 3-3

Funciones de la plataforma de energía

• Una vez que la secuencia de alimentación ha finalizado, la pantalla se apaga y el botón

de encendido/apagado se ilumina en amarillo.

• El ciclo de apagado ha finalizado.

2. Opción de apagado forzoso: Si ha encendido la plataforma de energía pero esta no
responde, mantenga pulsado el botón de encendido/apagado durante al menos
10 segundos y observe lo siguiente:

• Se apaga la pantalla y el botón de encendido/apagado se ilumina en amarillo.

• El ciclo de apagado ha finalizado.

Funciones de la plataforma de energía

Acceda a las funciones de la plataforma de energía mediante los botones del panel frontal: On/
Off (Encendido/apagado), Restore Settings (Restaurar configuración), Audio Volume (Volumen
de sonido) and Service and Settings (Servicio y configuración). También pueden requerirse
entradas adicionales en la pantalla táctil dependiendo de la función.

On/Off (Encendido/apagado)

Cuando el sistema se conecta a una fuente de alimentación, el botón de encendido/apagado
se ilumina en amarillo. Mantenga pulsado el botón durante al menos 1 segundo para encender
la plataforma de energía. Una vez superada la prueba automática de encendido, el botón de
encendido/apagado se ilumina en verde. Suena un tono para indicar que se ha encendido el
sistema satisfactoriamente.

Mantenga pulsado el botón durante al menos 1 segundo para apagarlo. El botón se ilumina en
amarillo cuando se apaga el sistema. Si el sistema no responde, mantenga pulsado el botón
durante aproximadamente 10 segundos para apagar el sistema.

Restore Settings (Restaurar configuración)

Pulse el botón Restore Settings (Restaurar configuración) del panel frontal para abrir un cuadro
de diálogo en la pantalla táctil que permite restablecer los ajustes activos en el sistema al
apagarlo por última vez con el botón de encendido/apagado.

Si se acepta el mensaje del cuadro de diálogo se restaurarán los ajustes de todas las secciones.
Todos los modos y valores se restablecen, con la excepción de Audio Volume (Volumen de
sonido) y el ajuste Auto Bipolar (Bipolar auto).

3-4 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Funciones de la plataforma de energía

Al pulsar OK (ACEPTAR), la pantalla táctil mostrará los últimos ajustes introducidos en cada
sección antes de cerrar el sistema.

Importante

En el caso de que la plataforma de energía sufra una pérdida inesperada de corriente, el botón Restore
Settings (Restaurar configuración) no restablecerá la configuración en uso en el momento de la pérdida de
corriente. La unidad debe apagarse con normalidad para conservar la configuración.

Audio Volume (Volumen de sonido)

Pulse el botón de volumen de sonido del panel frontal para ver el nivel de volumen y los
controles.

La plataforma de energía tiene cinco niveles de volumen de sonido. El ajuste de fábrica es el que
aparece en la ilustración, con el volumen a su nivel máximo. Ajuste el volumen con los botones
+ o -. Descarte el cuadro de diálogo tocando la pantalla fuera del menú de volumen.

El ajuste de volumen no varía al reiniciar la plataforma de energía.

Configuración del sistema

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 3-5

Funciones de la plataforma de energía

Service and Settings (Servicio y configuración)

Pulse el botón Service and Settings (Servicio y configuración) en el panel frontal para acceder a
las ventanas
Aparecerá un cuadro de diálogo en la pantalla táctil para seleccionar la ventana.

Service and Settings

(Servicio y configuración) y

Clinical Settings

(Ajustes clínicos).

Pulse el botón de la ventana deseada para acceder a dicha ventana.

Ventana Clinical Settings (Ajustes clínicos)

La ventana
funciones monopolares y bipolares disponibles. Los botones son de color azul si las
características están actualmente activadas y de color gris si están actualmente desactivadas.

Las funciones monopolares aparecen al acceder por primera vez a esta ventana. Para mostrar
las funciones bipolares, pulse la pestaña BIPOLAR en la parte superior derecha. Para volver a
mostrar las funciones monopolares, pulse la pestaña MONOPOLAR en la parte superior
izquierda.

Para activar cualquier función desactivada actualmente, pulse el botón de la función deseada.
El botón cambiará de color gris a azul. Cuando utilice posteriormente el generador, la función
estará disponible para su uso clínico.

Clinical Settings

(Ajustes clínicos) muestra los botones de selección para todas las

Para desactivar cualquier función activada actualmente, pulse el botón de la función deseada.
El botón cambiará de color azul a gris. Cuando utilice posteriormente el generador, la función
no estará disponible para su uso clínico.

3-6 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Funciones de la plataforma de energía

Cuando haya terminado de realizar cambios, pulse DONE (HECHO) para guardar los cambios y
volver a la pantalla clínica. Si activa cualquier instrumento conectado o pulsa cualquier botón
del panel frontal también se guardará la configuración actual y volverá a la pantalla clínica. Si el
usuario no efectúa ninguna entrada en el plazo de 10 segundos, la ventana se cerrará
automáticamente y guardará la configuración actual.

Importante

Determinadas características clínicas están desactivadas de forma predeterminada. Sin embargo, las
selecciones realizadas se mantienen después de salir de la ventana, incluso si el generador está apagado o
si la alimentación de CA no está disponible.

Ventana Service and Settings (Servicio y configuración)

La ventana
generador, la dirección IP (si está conectado a la red) y número de versión del software.

Los botones de esta ventana permiten acceder a las siguientes funciones:

1) Registros

• Registro de eventos

• Registro de errores

• Histograma de errores

2) Ajustes del sistema

• Configuración del sistema

• Diagnóstico

• Red

• Zona horaria

• Información de calibración

3) Funciones de servicio del sistema

4) Información de contacto del centro de servicio

5) Selección de idioma

6) Modo de demostración (DEMO)

Service and Settings

(Servicio y configuración)muestra el número de serie del

Configuración del sistema

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 3-7

Funciones de la plataforma de energía

Importante

El personal de servicio cualificado podrá acceder a las funciones de servicio desde un menú protegido con
contraseña. Consulte el manual de servicio para obtener instrucciones.

Registros

El botón LOGS (REGISTROS) muestra el menú LOGS (REGISTROS) con tres opciones.

1. Toque el botón

LOGS

(REGISTROS) para ver el menú Logs (Registros):

• EVENTS (EVENTOS): muestra con detalle todas las acciones del usuario y los eventos del

generador.

• ERROR: muestra todos los errores registrados del sistema con detalles.

• ERROR HISTOGRAM (ERROR HISTOGRAMA): muestra un resumen de la frecuencia con la

que se ha producido un error.

2. Toque las entradas para ver los detalles disponibles:

• EVENTS (EVENTOS): toque una entrada de evento para ver los detalles. Pulse

BACK

(ATRÁS) para volver a la pantalla Event Log (Registro de errores).

• ERROR LOG (REGISTRO DE ERRORES): pulse en un error para ver los detalles en el cuadro

de diálogo

Error Details

(Información de error). Toque el botón

SHOW EVENTS

(MOSTRAR EVENTOS) para ver los eventos relacionados en las entradas del registro de
eventos. Pulse

BACK

(ATRÁS) para volver a la pantalla Error Log (Registro de errores).

• ERROR HISTOGRAM (HISTOGRAMA DE ERRORES): las entradas del cuadro de diálogo

Error Histogram

Importante

Los archivos de registro se mantienen cuando se apaga el sistema. También se registra la hora a la que se
apagó el sistema o cuando sufre una pérdida total de alimentación.

Cuando los archivos de registro alcanzan la capacidad máxima, se elimina el registro más antiguo para
dejar sitio al registro más reciente.

(Histograma de errores) no están vinculadas a otros registros.

Los archivos de registro del generador se pueden descargar para su consulta en un ordenador con el
sistema de software remoto Valleylab™ Exchange. Consulte la

remoto Valleylab™ Exchange

disponible en: www.medtronic.com/covidien/support/valleylab-exchange

Guía del usuario del sistema de software

Menú System (Sistema)

Pulse el botón System (Sistema) para acceder a los siguientes ajustes:

• System Configuration (Configuración del sistema)

• Diagnostics (Diagnóstico)

• Network (Red)

• Calibration Info (Información de calibración)

• Time Zone (Zona horaria)

3-8 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Funciones de la plataforma de energía

System Configuration (Configuración del sistema)

Pulse el botón System Configuration (Configuración del sistema) para mostrar los componentes
de hardware, software y firmware del generador.

Esta información se ofrece únicamente a modo de referencia. No se pueden realizar
modificaciones de la configuración en esta ventana.

Diagnostics (Diagnóstico)

Pulse el botón Diagnostics (Diagnóstico) para ejecutar la misma prueba del sistema que ejecuta
el generador cuando se enciende.

Se perderán los ajustes de modo y potencia actuales en cada sección de la pantalla clínica, ya
que el sistema se restablece para ejecutar la prueba automática de encendido. Estos ajustes se
pueden recuperar pulsando el botón Restore Settings (Restaurar configuración) en el panel
frontal. Si la autoprueba se realiza correctamente, se escucha una señal acústica de activación.

Network (Red)

Pulse el botón Network (Red) para seleccionar una conexión de red al servidor de Valleylab™
Exchange para las operaciones de servicio. Hay tres formas de conectarse a la red informática:

•

Wired Point-to-Point

comunicarse directamente con otro ordenador a través de un cable Ethernet que se
conecta desde el generador al ordenador.

•

Wired Automatic

comunicarse en la red a través de un cable Ethernet que se conecta desde el generador a un
enrutador o al servidor DHCP del centro. El servidor DHCP del centro asigna
automáticamente al generador una dirección IP.

•

Manual alámbrica

en la red a través de un cable Ethernet que se conecta desde el generador a un enrutador o
al servidor DHCP del centro. El técnico debe establecer manualmente una dirección IP
estática, la máscara de red y la dirección de puerta de enlace predeterminada.

Calibration Info (Información de calibración)

Pulse el botón Calibration Info (Información de calibración) para mostrar todos los valores de
calibración de energía almacenados en el generador.

Esta información se ofrece únicamente a modo de referencia. No se pueden realizar
modificaciones de los valores de calibración en esta ventana.

Time Zone (Zona horaria)

Pulse el botón Time Zone (Zona horaria) y seleccione una región en el menú desplegable para
establecer la zona horaria que usa el reloj del sistema. La fecha y hora se establecen
originalmente durante la conexión inicial con el servidor de Valleylab™ Exchange (consulte la
página 3-3

).

(Alámbrica de punto a punto): Esta selección permite al generador

(Automática alámbrica): Esta selección permite al generador

(Manual alámbrica): Esta selección permite al generador comunicarse

Configuración del sistema

Menú Service (Servicio)

Pulse el botón Service (Servicio) para acceder al menú Servicio.

Las funciones de este menú deben ser utilizadas específicamente por personal de servicio
cualificado y están protegidas con contraseña.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 3-9

Funciones de la plataforma de energía

Información del centro de servicio

Pulse el botón About (Acerca de) para mostrar la información de contacto del centro de servicio
de Covidien.

Menú Language Selection (Selección del idioma)

Pulse el botón Language (Idioma) para acceder al menú de selección del idioma que permite a
los usuarios cambiar el idioma que aparece en la interfaz de usuario de la plataforma de energía.
La plataforma de energía permite seleccionar 31 idiomas diferentes.

Para cambiar el idioma mostrado en la interfaz de usuario, seleccione el idioma deseado en el
menú. Las ventanas que no son de servicio cambian al idioma seleccionado cuando se sale de
esta pantalla. (Algunas pantallas de servicio no están traducidas).

Modo de demostración

El modo de demostración (denominado modo DEMO) se utiliza como demostración del
generador y los accesorios.

El modo DEMO permite la activación monopolar mediante un instrumento conectado sin el uso
de un electrodo de retorno de paciente REM. (Normalmente, al realizar la cirugía monopolar, el
electrodo ofrece una vía segura para la corriente introducida en el cuerpo del paciente).

Advertencia

El modo DEMO suministra energía monopolar sin el uso de un electrodo de retorno del paciente, y solo se
utiliza a efectos de demostración. Las probabilidades de que el paciente sufra quemaduras aumentan
sensiblemente si se usa el modo DEMO en las intervenciones clínicas.

3-10 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Activar modo DEMO

Funciones de la plataforma de energía

1. Si aún no está en la ventana

Service and Settings

(Servicio y configuración), acceda a ella
pulsando el botón con dibujo de engranaje y seleccionando SERVICE (SERVICIO) en el
cuadro de diálogo Additional Functions (Funciones adicionales).

2. Pulse el botón

3. Pulse el botón

DEMO MODE

(MODO DEMO).

Enable DEMO MODE

(Activar MODO DEMO) para poner la plataforma de
energía en modo DEMO. A continuación, aparecerá un mensaje que indica que este modo
no es para uso clínico.

4. Toque en cualquier sitio de la pantalla fuera del botón EXIT DEMO MODE (SALIR MODO
DEMO) para quitar temporalmente el mensaje y poder acceder totalmente a los controles.

5. Continúe con las situaciones de prácticas o de demostración. Mientras se está en el modo
DEMO, se desactiva la alarma REM pero aún se suministra potencia de RF.

Configuración del sistema

Advertencia

El modo DEMO no monitoriza la calidad del contacto de los electrodos con el paciente. Por tanto, no se
generará ninguna advertencia en el generador si se degrada el contacto del electrodo con el paciente.

6. Toque

EXIT DEMO MODE

(SALIR DEL MODO DEMO) para cerrar el modo DEMO y volver a

la pantalla clínica. Esto activará el electrodo de retorno de REM.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 3-11

Capítulo 4

Monopolar

En este capítulo se describe la función monopolar de la plataforma de energía serie
FX Valleylab™ FX8.

Precaución

Lea todas las advertencias, precauciones e instrucciones que se incluyen en esta plataforma de energía y
accesorios relacionados antes de utilizarlos. En este manual no se incluyen instrucciones específicas para
instrumentos electroquirúrgicos.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 4-1

Funciones monopolares en el panel frontal

Funciones monopolares en el panel frontal

①

Sección de la pantalla táctil Monopolar 1

②

Sección de la pantalla táctil Monopolar 2

③

Indicador de monitorización de electrodos de retorno (REM)

④

Toma para el electrodo de retorno del paciente REM

⑤

Toma de instrumento monopolar 2

⑥

Toma del puerto para pedal universal (UFP) monopolar 1

4-2 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Funciones monopolares en el panel posterior

Funciones monopolares en el panel posterior

①

Toma de pedal Monopolar 2 (se requiere un adaptador para conectar el pedal monopolar
estándar de cuatro patillas)

②

Toma de pedal Monopolar 1

③

Toma para el cable Interlink para dispositivos de control de extracción de humos o de ECG

④

Toma del cable de alimentación

Monopolar

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 4-3

Instrucciones para configuración monopolar rápida

Instrucciones para configuración monopolar rápida

Si está familiarizado con la plataforma de energía serie FX Valleylab™ FX8, siga este
procedimiento abreviado para configurar el sistema para la cirugía monopolar.

Si requiere más información, consulte las siguientes secciones de este capítulo para obtener
instrucciones detalladas.

1. Enchufe el cable de alimentación del sistema en la toma de energía del panel trasero.

2. Conecte el otro extremo del cable de alimentación del sistema a un enchufe con toma de
tierra.

Advertencia

Riesgo de incendio

3. Encienda la plataforma de energía y verifique que se ha completado correctamente la
prueba automática de encendido.

No enchufe el cable de alimentación del sistema a un ladrón ni a un cable alargador.

4. Si utiliza un pedal, conéctelo a una toma de pedal monopolar en el panel posterior y
colóquelo en el suelo cerca del cirujano. La toma Monopolar 2 requiere un adaptador para
conectar un pedal monopolar estándar de 4 patillas.

Advertencia

Conecte únicamente pedales que sean compatibles con la plataforma de energía (consulte la lista de la
página 1-9
paciente.

). Si se utilizan otros pedales, puede producirse una salida inesperada y ocasionar lesiones al

5. Aplique el electrodo de retorno al paciente y conéctelo a la toma para electrodos de retorno
del paciente en el panel frontal del generador.

6. Conecte el instrumento a la toma adecuada en el panel frontal. Alinee las patillas del
conector con los puntos debajo de cada toma monopolar para asegurar que el instrumento
tenga una funcionalidad completa. Si se conecta un instrumento en la toma Monopolar 1,
será necesario aplicar más fuerza.

7. Verifique o cambie el modo y los ajustes de potencia en la sección correspondiente de la
pantalla táctil.

4-4 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Descripción general de la función monopolar

Descripción general de la función monopolar

Salida de potencia monopolar

Los canales de energía monopolar pueden configurarse para los modos siguientes: PURE CUT
(CORTE PURO), BLEND (MIXTO), VALLEYLAB, SOFT (SUAVE) (si está activado), FULGURATE
(FULGURACIÓN), SPRAY y SHARED (COMPARTIDO) (si está activado).

Advertencia

Riesgo de electrocución

• No conecte instrumentos húmedos al sistema.

• Asegúrese de que todos los instrumentos y adaptadores están conectados correctamente y de que no
hay metales expuestos en ningún punto de conexión.

Conecte los instrumentos en las tomas de energía adecuadas. Una conexión incorrecta puede generar la
activación involuntaria del instrumento u otras situaciones potencialmente peligrosas. Siga las
instrucciones que se proporcionan con los instrumentos electroquirúrgicos para su correcta conexión y
uso.

Cada toma de energía de los instrumentos en esta plataforma está diseñada para aceptar únicamente un
instrumento cada vez. Siga las instrucciones que se proporcionan con los instrumentos electroquirúrgicos
para su correcta conexión y uso.

Precaución

Lea todas las advertencias, precauciones e instrucciones que se incluyen con estos instrumentos
electroquirúrgicos antes de utilizarlos. En este manual no se incluyen instrucciones específicas.

Inspeccione los instrumentos y cables —especialmente los instrumentos de laparoscopia o endoscopia—
para descartar roturas, fisuras, muescas y cualquier otro signo de deterioro antes de utilizarlos. Si está
dañado, no lo utilice. Los cables o instrumentos dañados pueden ocasionar lesiones o descargas eléctricas
al paciente y al equipo quirúrgico.

Importante

Cada modo monopolar tiene su propio valor de salida.

Pedal

Los pedales monopolares se conectan en el panel posterior y se corresponden con las tomas
Monopolar 1 y Monopolar 2 del panel frontal.

Los dispositivos de pedal estándar conectados a la toma del puerto para pedal universal
Monopolar 1 en el panel frontal pueden controlarse con un pedal Covidien conectado a la toma
de pedal Monopolar 1 en el panel posterior.

Monopolar

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 4-5

Pedal

Advertencia

Conecte únicamente pedales que sean compatibles con la plataforma de energía (consulte la lista de la
página 1-9
paciente.

). Si se utilizan otros pedales, puede producirse una salida inesperada y ocasionar lesiones al

Activación del pedal monopolar

La mayoría de dispositivos conectados a las tomas Monopolar 1 o Monopolar 2, ya sean
accesorios que se activan mediante un interruptor manual o un pedal, pueden controlarse por
medio de un pedal.

Se puede establecer la activación del pedal monopolar mediante accesorios compatibles:

• Electrobisturí de dos o tres botones o instrumento que se activa mediante pedal

• Pedal de dos o tres palancas

• Adaptador de pedal 1017577 para Monopolar 2 (véase a continuación)

Configuración:

1. Enchufe el conector de pedal de dos palancas en la toma de pedal Monopolar 1 del panel
posterior.

2. Conecte un electrobisturí de dos botones a la toma Monopolar 1 o enchufe un cable del
instrumento que se activa mediante pedal en la parte del puerto para pedal universal (UFP)
de la toma Monopolar 1 (que se identifica por un anillo azul). Se requiere un adaptador de UFP
para conectores de instrumentos UFP con un diámetro de clavija inferior a 4 mm.

3. Conecte un pedal de tres palancas FT6003 o un pedal de dos palancas con un adaptador de
6 a 4 patillas 1017577 a la toma de pedal Monopolar 2 en el panel posterior.

4. Enchufe el electrobisturí de dos botones o un instrumento Force TriVerse™ en la toma
Monopolar 2.

5. Seleccione los ajustes para el procedimiento.

6. Pise el pedal apropiado para transmitir potencia monopolar.

Importante

La activación de los modos CUT (CORTE) y COAG también está disponible en este punto para los
instrumentos Force TriVerse™ que se controlan mediante un pedal de dos palancas.

4-6 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Electrodos de retorno – Sistema de monitorización de calidad del contacto REM

Electrodos de retorno – Sistema de monitorización de calidad del contacto REM

Aviso

Con la plataforma de energía solo se pueden utilizar electrodos de retorno del paciente para el sistema de
monitorización de la calidad del contacto.

Consideraciones acerca del electrodo de retorno de paciente

Advertencia

No es posible prever qué combinación de corriente y ciclo de trabajo podrá usarse sin riesgo en toda
situación; por ejemplo, cuando se usan corrientes más altas o ciclos de trabajo más largos en
intervenciones como lesión de tejidos, ablación de tejidos, vaporización de tejidos o aquellas en las que se
introduce un líquido conductor en el sitio quirúrgico. En esas condiciones se puede correr más riesgo de
que el calor producido debajo de un electrodo de retorno completamente aplicado pueda ser lo
suficientemente elevado como para dañar al paciente.

™

Cuando use una plataforma de energía Valleylab
clase de intervenciones quirúrgicas, el usuario deberá pedirle al fabricante del accesorio activo materiales
de consulta acerca de las corrientes y ciclos de trabajo que se pueden esperar. En algunos casos la
aplicación de electrodos de retorno adicionales puede ayudar a mitigar el aumento de riesgo.

o un electrodo de retorno de paciente durante esta

En una electrocirugía monopolar, siempre se requiere un electrodo de retorno del paciente
para recuperar con seguridad la corriente que fluye por el cuerpo del paciente y devolverla a la
plataforma de energía. Si el contacto del área de la superficie se reduce o si la conductividad es
deficiente entre el paciente y el electrodo de retorno, la corriente puede concentrarse y
provocar quemaduras en el sitio del electrodo de retorno.

En una intervención quirúrgica, la cantidad de corriente transmitida durante un periodo dado
determina la cantidad de calor que se produce debajo del electrodo de retorno. Los electrodos
de retorno del paciente Polyhesive™ REM han sido diseñados para uso en intervenciones
electroquirúrgicas y ciclos de trabajo convencionales (tiempo total encendido frente a tiempo
total encendido/apagado). Los usuarios deben consultar en Capítulo 8
las especificaciones del ciclo de trabajo máximo recomendado.

Especificaciones técnicas

Cómo funciona el sistema REM

La plataforma de energía utiliza el sistema de control de calidad del contacto REM para
controlar la calidad del contacto eléctrico entre el electrodo de retorno del paciente y el propio
paciente. El sistema REM reduce el riesgo de quemadura en la zona correspondiente al
electrodo de retorno. Con la plataforma de energía no deben utilizarse electrodos de retorno
que no sean REM.

El sistema REM mide constantemente la resistencia en el sitio del electrodo de retorno y la
compara con un margen estándar de resistencia de seguridad (entre 5 y 135 ), con lo que
elimina las falsas alarmas intermitentes que podrían producirse por pequeños cambios de
resistencia.

Monopolar

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 4-7

Electrodos de retorno – Sistema de monitorización de calidad del contacto REM

El sistema REM también se adapta a pacientes individuales midiendo la resistencia de contacto
inicial entre el paciente y el electrodo de retorno del paciente, así como reduciendo la
resistencia basal cuando la resistencia de contacto cae.

Se emite una alarma REM sonora y el sistema detiene la producción de potencia de salida
cuando tiene lugar

• La resistencia medida es inferior a 5 Ω o superior a 135 Ω, los límites del margen estándar de
resistencia de seguridad.

• Un incremento en la resistencia de contacto superior al 40 % respecto a la medición basal.

una

de las siguientes situaciones:

Configuración del electrodo de retorno del paciente

Cuando la prueba automática de encendido termina, el icono REM aparece en la
pantalla principal si hay un electrodo de retorno REM que no está conectado a la
plataforma de energía o que se ha conectado de forma incorrecta al paciente.
El icono REM desaparece cuando el electrodo de retorno se conecta
correctamente al sistema y al paciente.

①

Icono REM

②

Indicador LED de REM

Un indicador REM, ubicado en la parte inferior derecha de la pantalla táctil, también muestra el
estado del electrodo de retorno iluminándose en rojo cuando no está conectado o cuando se
ha aplicado incorrectamente al paciente.

El indicador REM se ilumina en verde cuando el sistema detecta que el electrodo de retorno del
paciente está conectado correctamente tanto a la plataforma de energía como al paciente.

4-8 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Electrodos de retorno – Sistema de monitorización de calidad del contacto REM

Advertencia

Para que la electrocirugía monopolar sea segura, es necesario colocar correctamente el electrodo de
retorno del paciente. A fin de evitar que se produzcan quemaduras electroquirúrgicas debajo del elec trodo
de retorno del paciente, siga todas las directrices indicadas en el envase del producto, así como las
instrucciones de uso para colocar y utilizar de forma adecuada el electrodo de retorno.

No corte un electrodo de retorno del paciente para reducir el tamaño. Pueden producirse quemaduras en
el paciente debido a la alta densidad de corriente.

1. Seleccione una zona convexa, con buena irrigación sanguínea, en proximidad cercana al
sitio quirúrgico para la aplicación del electrodo. Evite las cicatrices, las prominencias óseas,
el tejido excesivamente adiposo y las zonas donde se podría acumular líquido.

2. El sitio del electrodo de retorno del paciente no debe tener vello excesivo. Elimine el vello
del sitio de aplicación seleccionado siguiendo las políticas y procedimientos de su centro.

3. Limpie y seque el sitio de aplicación según corresponda. El sitio de la aplicación no debe
tener aceites, lociones ni otros productos aplicados tópicamente para asegurar un buen
contacto entre la piel del paciente y el electrodo de retorno.

4. Saque el electrodo de retorno de la envoltura.

5. Retire el revestimiento del electrodo y aplíquelo al paciente.

6. Encienda el generador y deje que complete la prueba automática.

7. Inserte el conector del electrodo de retorno en la toma para el electrodo de retorno del
paciente REM en el panel frontal. Consulte la

página 4-2

para conocer la ubicación de la

toma.

Alarma REM (visual y sonora)

Si el sistema REM detecta una situación de alarma durante la activación de un instrumento, se
detiene la transmisión de la potencia de RF. Se muestra un mensaje de error en la pantalla táctil
y se emiten dos advertencias sonoras. El indicador situado en la parte inferior derecha de la
pantalla táctil se ilumina en rojo.

Al corregir una situación de alarma, el mensaje de error o el símbolo REM (el que aparezca en
pantalla) se cierra y el LED REM se ilumina en verde.

Monopolar

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 4-9

Electrodos monopolares

Para obtener instrucciones sobre la corrección de alarmas REM, consulte el Capítulo 6

Resolución de problemas

instrucciones de uso del electrodo de retorno del paciente REM Polyhesive™.

Electrodos monopolares

y el diagrama de flujo de resolución de problemas incluido en las

Conecte un instrumento monopolar a la toma del instrumento Monopolar 1 o Monopolar 2 en
la parte frontal de la plataforma de energía. Consulte las Instrucciones de uso del instrumento
Covidien para ver las recomendaciones sobre qué toma utilizar.

La toma del UFP Monopolar 1, que se identifica por un anillo azul, acepta conectores UFP con
un diámetro de 4 mm a 8 mm, y longitudes de 15,2 mm a 41,7 mm. Los conectores del UFP con
diámetros inferiores a 4 mm requieren un adaptador para conectarse a la toma del UFP
Monopolar 1.

Advertencia

El conector del UFP debe estar bien insertado en el generador antes de utilizarlo. La inserción parcial del
conector puede provocar daños al equipo quirúrgico en caso de que entren en contacto con el conector
expuesto.

Ajustes del modo monopolar

Existen tres métodos para configurar los ajustes monopolares de un instrumento:

•

User Input

pueden seleccionarse antes o después de conectar el instrumento.

4-10 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

(Ajustes introducidos por el usuario): los modos y los niveles de potencia

Electrodos monopolares

•

Automatic

(Automático): el sistema selecciona los ajustes cuando identifica un
instrumento conectado. La mayor parte de los ajustes automáticos anulan los ajustes
preestablecidos.

•

Restore Settings

(Restaurar configuración): con el botón para restaurar la configuración, se
puede restablecer el sistema a los ajustes que había configurados cuando se apagó por
última vez.

Ajustes del instrumento introducidos por el usuario

Los ajustes monopolares se pueden establecer en la pantalla táctil de la plataforma de energía
antes o después de insertar un instrumento monopolar que no es reconocido por la plataforma
de energía, como un electrobisturí de dos botones e instrumentos que se activan mediante
pedal. Si los ajustes se realizan antes de insertar el instrumento, los ajustes se aplican cuando el
instrumento se conecta a la toma monopolar, a menos que la plataforma de energía detecte un
tipo de instrumento en la toma monopolar 2 con ajustes automáticos.

1. Coloque la plataforma de energía en el estado de edición (encendido, sin ningún
instrumento conectado).

2. De forma manual, seleccione un modo y un nivel de salida de potencia para un instrumento
monopolar en la pantalla táctil.

3. Conecte un instrumento a la toma monopolar que se corresponda con la sección editada
(central para Monopolar 1 y derecha para Monopolar 2). Si se conecta un instrumento en la
toma Monopolar 1, será necesario aplicar más fuerza.

4. Puede continuar editando la configuración monopolar si lo desea o si omitió el paso 2.

Los ajustes preestablecidos se activan para el instrumento conectado solo si el instrumento
no incluye ajustes automáticos.

Ajustes automáticos para un instrumento reconocido

Algunos instrumentos Covidien compatibles con la plataforma de energía cuentan con una
identificación que el sistema reconoce cuando se conecta a la toma Monopolar 2. De forma
automática, la plataforma de energía establece el modo predeterminado y el nivel de potencial
asignado al instrumento. Estos ajustes se muestran en la pantalla. Los ajustes pueden
cambiarse antes de la activación.

Nota:

Cuando se inserta un instrumento monopolar que el sistema no reconoce, no se
modificarán los ajustes monopolares existentes. Si los ajustes se han cambiado de forma
manual antes de insertar el instrumento o se ha utilizado el botón Restaurar configuración,
estos permanecerán vigentes.

Ajustes monopolares predeterminados

Monopolar

Instrumento monopolar Predeterminado

Electrobisturí de dos botones
e instrumento que se activa
mediante pedal

PURE CUT (CORTE PURO) (modo CUT [CORTE]) y FULGURATE
(FULGURACIÓN) (modo COAG)

Ajustes de potencia deshabilitados de forma predeterminada (--)

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 4-11

Electrodos monopolares

Instrumento monopolar Predeterminado

PURE CUT (CORTE PURO), VALLEYLAB, COAG

Force TriVerse™

El ajuste de potencia es de 1 barra de potencia

El modo CUT (CORTE) está activado

Restauración de los últimos ajustes utilizados

Utilice el botón Restore (Restaurar) para usar los ajustes que había configurados cuando el
sistema se apagó por última vez. Este botón puede utilizarse antes o después de insertar el
instrumento.

1. Pulse el botón

el que se indica que los ajustes actuales se sustituirán por los que había configurados la
última vez que se apagó la plataforma de energía.

Todas las secciones de la pantalla táctil se rellenan con los correspondientes ajustes
anteriores.

2. Pulse

OK

Cuando se inserta un instrumento, el control de la sección correspondiente cambia de color
gris mate a un color intenso.

Restore Settings

(ACEPTAR) para confirmar que desea utilizar los últimos ajustes.

(Restaurar configuración). Se abre un cuadro de diálogo en

Funcionalidad del modo VALLEYLAB

Los instrumentos Covidien que incorporan el modo VALLEYLAB —una combinación exclusiva
de hemostasia y disección— son dispositivos de especialidad que proporcionan control de
salida desde el campo estéril. Los instrumentos que disponen de un control de potencia
deslizante permiten realizar ajustes directos en la potencia de salida durante la cirugía.

Pueden seleccionarse estos modos de salida, si los incluye el instrumento, en la pieza de mano
con los siguientes botones:

• El botón amarillo CUT (CORTE) habilita una función de corte.

• El botón transparente VALLEYLAB habilita una función de hemostasia al tiempo que

proporciona disección.

• El botón azul COAG habilita una función de coagulación.

Un control deslizante dual (si lo incluye el instrumento) ajusta la salida de potencia en todos los
modos disponibles.

Nota:

Monopolar 1 no es compatible con el modo VALLEYLAB y Force TriVerse™.

Nota:

Cuando se inserta un instrumento Force TriVerse™, la pantalla cambia de la pantalla
predeterminada de un instrumento de dos botones al estado de inserción de Force TriVerse en
el que los controles cambian de color gris mate a un color intenso.

Cuando se conecta un instrumento que dispone del modo VALLEYLAB a la toma Monopolar 2, la
plataforma de energía detecta el tipo de instrumento y cambia los controles de la pantalla de
manera acorde.

4-12 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Pantalla Force TriVerse™

Electrodos monopolares

①

Interruptor ON/OFF (Encendido/apagado) del modo CUT (CORTE)

②

Indicador de la potencia del modo CUT (CORTE) (vatios)

③

Indicador de la potencia del modo VALLEYLAB (vatios)

④

Indicador de la barra de potencia

⑤

Indicador de la posición del control deslizante

⑥

Indicador de la potencia del modo COAG (vatios)

Barras de potencia:

instrumento conectado a la toma de la plataforma de energía. El sistema identifica de forma
automática el instrumento y selecciona el ajuste de potencia predeterminado (que indican las
barras de color). Las barras de potencia representan la potencia
y pueden establecerse con independencia de las barras del indicador del control deslizante. Los
ajustes de potencia solo pueden cambiarse en la interfaz de la pantalla táctil de la plataforma
de energía.

Nota:

Diríjase a las instrucciones del instrumento concreto para conocer la potencia de salida
de la barra en ohmios.

Interruptor ON/OFF (Encendido/apagado) de CUT (CORTE):

CUT (CORTE). El modo CUT (CORTE) no podrá activarse con el botón amarillo del instrumento
cuando esté deshabilitado en la pantalla táctil.

Posición del control deslizante (si lo incluye el instrumento):

detecta la posición del interruptor del control deslizante del instrumento y el indicador de
posición del control deslizante muestra la posición con barras de color. La posición del control
deslizante solo puede cambiarla el usuario del instrumento en el campo estéril.

las barras de potencia representan el rango de potencia disponible del

disponible

habilita o deshabilita el modo

la plataforma de energía

para el instrumento

Monopolar

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 4-13

Electrodos monopolares

Uso del instrumento en modo VALLEYLAB

1. Seleccione el nivel de potencia que desee tocando las flechas "arriba" y "abajo" en el

Advertencia

El control deslizante que permite seleccionar la potencia, si lo incluye el instrumento, aumenta y reduce la
salida de potencia. Verifique la posición del control deslizante antes de la activación.

2. Active la salida de potencia pulsando el botón deseado del instrumento.

indicador de barra de potencia. Se emite una señal acústica breve. La salida de potencia se
muestra en vatios. El nivel de potencia no puede cambiarse durante la activación de un
instrumento.

• Active el modo CUT (CORTE) pulsando el botón amarillo del instrumento
electroquirúrgico. La sección Monopolar 2 de la pantalla táctil se ilumina en amarillo y
se emite una señal acústica durante la activación.

Nota:

El modo CUT (CORTE) no está disponible cuando se ha deshabilitado en la

pantalla táctil con el interruptor de encendido/apagado.

• Active el modo VALLEYLAB pulsando el botón transparente del instrumento
electroquirúrgico. La sección Monopolar 2 se ilumina en blanco y se emite una señal
acústica durante la activación. El modo VALLEYLAB también se puede activar con la
palanca central (blanca) del pedal de tres palancas FT6003.

• Active el modo COAG pulsando el botón azul del instrumento electroquirúrgico. La
sección Monopolar 2 se ilumina en azul y se emite una señal acústica durante la
activación.

3. Si el instrumento tiene un control deslizante, puede cambiar la potencia de salida en el
campo estéril ajustando la posición del control deslizante en el instrumento
electroquirúrgico. Sonará un tono doble cuando se cambie la posición del control
deslizante. No puede cambiarse la posición del control deslizante mientras que se transmite
la energía de RF.

Desactivación del modo CUT (CORTE)

Cuando utilice un instrumento Force TriVerse™, la salida de potencia puede deshabilitarse en el
modo CUT (CORTE) con el interruptor de encendido/apagado.

1. Deshabilite el modo CUT (CORTE) tocando el selector de encendido/apagado ubicado
debajo de CUT (CORTE). El indicador de potencia se atenúa cuando se deshabilita.

2. Deshabilite el modo CUT (CORTE) tocando el interruptor de encendido/apagado ubicado
debajo de CUT (CORTE) en la pantalla. Se habilitará el indicador de potencia atenuado en el
cuadro CUT (CORTE). El modo CUT (CORTE) también se vuelve a habilitar cuando la
plataforma de energía se reinicia.

4-14 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Electrodos monopolares

Función SHARED COAG (COAG COMPARTIDA)

La plataforma de energía permite compartir la potencia de COAG simultáneamente entre
dos instrumentos monopolares activados. Se define un nivel de potencia y el generador
controla la potencia total compartida por los dos instrumentos activados.

La plataforma de energía trata los dos instrumentos monopolares como circuitos paralelos,
de forma que la cantidad de potencia que recibe el instrumento se basa en la impedancia en
ambos instrumentos; si se comparte más potencia, se reducirá la impedancia.

Configuración de SHARED COAG (COAG COMPARTIDA)

Puede acceder a SHARED COAG (COAG COMPARTIDA) si toca el ajuste del modo COAG de
Monopolar 1 o Monopolar 2 (si se muestra la pantalla predeterminada de electrobisturí con dos
botones) y selecciona SHARED (COMPARTIDA).

Importante

Si no aparece la opción SHARED (COMPARTIDA), deberá activarla antes del uso clínico. Véase

Clinical Settings (Ajustes clínicos)

Una vez activada, seleccione el modo y la potencia que se utilizarán para ambos instrumentos.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 4-15

en la página 3-6.

Ventana

Monopolar

Electrodos monopolares

①

Indicador de activación de COAG del dispositivo monopolar

②

Ajuste de potencia de SHARED COAG (COAG COMPARTIDA)

③

Indicador de modo COAG

Indicador de activación de COAG

Aparece una flecha en la pantalla que indica el dispositivo monopolar que se está activando. La
flecha aparece a la izquierda y señala a la izquierda para la activación de Monopolar 1, y aparece
a la derecha y señala a la derecha para la activación de Monopolar 2. Aparecerán flechas a
ambos lados cuando los dos dispositivos monopolares se activen de forma simultánea.

Potencia de SHARED COAG (COAG COMPARTIDA)

La potencia de SHARED COAG (COAG COMPARTIDA) se puede desactivar o configurar de 1 a
120 vatios del mismo modo que se selecciona normalmente la potencia. La potencia que se
muestra es la potencia de salida COAG monopolar total disponible para los dos instrumentos
monopolares conectados. La potencia se reparte entre los dos dispositivos monopolares
cuando los dispositivos están activados al mismo tiempo, de forma que un instrumento recibe
una parte de la potencia seleccionada y el otro recibe el resto. La cantidad de potencia que
recibe el instrumento se basa en la impedancia en ambos instrumentos; si se comparte más
potencia, se reducirá la impedancia.

Importante

Si ambos instrumentos están activados y, a continuación, se desactiva un instrumento, podrá producirse
un pico de tensión en la salida de potencia del instrumento que aún está activado. Sin embargo, este
aumento no superará el ajuste de potencia de SHARED COAG (COAG COMPARTIDA).

4-16 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Después de la intervención quirúrgica

Modo COAG

SHARED COAG (COAG COMPARTIDA) se puede configurar en el modo FULGURATE
(FULGURACIÓN) o SPRAY del mismo modo en que se selecciona normalmente el modo. El
ajuste seleccionado aparece en la pantalla. Los dos instrumentos monopolares utilizan el
mismo modo COAG.

Salida de SHARED COAG (COAG COMPARTIDA)

Para salir completamente de SHARED COAG (COAG COMPARTIDA), toque el menú del modo
COAG en la pantalla táctil y seleccione SALIR SHARED.

De esta manera, las secciones monopolares de la pantalla táctil vuelven a su formato estándar.
Además, también se restablecen los valores de los ajustes de COAG.

Nota:

Los ajustes de SHARED COAG (COAG COMPARTIDA) se conservan siempre que el
generador siga encendido. Si vuelve a acceder a SHARED COAG (COAG COMPARTIDA), se
restablecerán los ajustes anteriores.

Después de la intervención quirúrgica

Desconexión de los instrumentos

1. Apague la plataforma de energía.

2. Desconecte todos los instrumentos del panel frontal.

3. Deseche el instrumento de acuerdo con los procedimientos propios de su centro.

4. Desconecte y almacene todos los pedales utilizados. Para conocer las instrucciones de

limpieza, consulte

5. Desconecte el adaptador de enchufe de la toma de la pared tirando del enchufe, no del

cable.

Limpieza

en la página 7-3.

Monopolar

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 4-17

Capítulo 5

Bipolar

En este capítulo se describe la función bipolar de la plataforma de energía serie FX Valleylab™
FX8.

Precaución

Lea todas las advertencias, precauciones e instrucciones que se incluyen en esta plataforma de energía y
accesorios relacionados antes de utilizarlos. En este manual no se incluyen instrucciones específicas para
instrumentos electroquirúrgicos.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 5-1

Funciones bipolares en el panel frontal

Funciones bipolares en el panel frontal

①

Sección bipolar de la pantalla táctil

②

Botón de ajustes bipolares

③

Toma Bipolar

Funciones bipolares en el panel posterior

①

Toma de pedal Bipolar

②

Toma del cable de alimentación

5-2 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Instrucciones para configuración bipolar rápida

Instrucciones para configuración bipolar rápida

Si está familiarizado con la plataforma de energía serie FX Valleylab™ FX8, siga este
procedimiento abreviado para configurar el sistema para la cirugía bipolar.

Si no está familiarizado con la plataforma de energía, consulte las siguientes secciones de este
capítulo para obtener instrucciones detalladas.

1. Enchufe el cable de alimentación del sistema en la toma de energía del panel trasero.

2. Conecte el otro extremo del cable de alimentación del sistema a un una toma mural con

conexión a tierra.

Advertencia

Riesgo de incendio

3. Encienda el sistema y verifique que se ha completado correctamente la prueba automática

de encendido.

4. Si utiliza un pedal, conéctelo a una toma de pedal bipolar en el panel posterior y colóquelo

en el suelo cerca del cirujano.

Advertencia

Conecte únicamente pedales que sean compatibles con la plataforma de energía (consulte la lista de la
página 1-9
paciente.

). Si se utilizan otros pedales, puede producirse una salida inesperada y ocasionar lesiones al

No enchufe el cable de alimentación del sistema a un ladrón ni a un cable alargador.

Bipolar

5. Conecte el instrumento a la toma bipolar en el panel frontal.

6. Verifique o cambie el modo y los ajustes de potencia.

Descripción general de la función bipolar

El tejido delicado requiere menos energía para secarse. La plataforma de energía proporciona
una corriente de onda continua y a baja tensión para conseguir una desecación más rápida con
un mínimo de chispas.

La posibilidad de formación de chispas aumenta a medida que el tejido desecado se hace más
resistente al flujo de energía. El sistema reduce la posibilidad de formación de chispas porque
limita o reduce la tensión bipolar a niveles relativamente altos de impedancia tisular.

Salida de potencia bipolar

La plataforma de energía tiene dos opciones para seleccionar el modo bipolar.

Los modos FX (habilitados de forma predeterminada) son PRECISE (PRECISO) (1-70 vatios),
STANDARD (ESTÁNDAR) (de 1 a 70 vatios), y MACRO (1-70 vatios).

El modo de FT tiene tres efectos: LOW (BAJO) (1 - 15 vatios), MEDIUM (MEDIO) (16 - 40 vatios)
y HIGH (ALTO) (45 - 95 vatios).

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 5-3

Descripción general de la función bipolar

Advertencia

Riesgo de electrocución

• No conecte instrumentos húmedos a la plataforma de energía.

• Asegúrese de que todos los instrumentos y adaptadores están conectados correctamente y de que no
hay metales expuestos en ningún punto de conexión.

Conecte los instrumentos en las tomas de energía adecuadas. Una conexión incorrecta puede generar la
activación involuntaria del instrumento u otras situaciones potencialmente peligrosas. Siga las
instrucciones que se proporcionan con los instrumentos electroquirúrgicos para su correcta conexión y
uso.

Las tomas de energía de los instrumentos en este sistema están diseñadas para aceptar únicamente un
instrumento cada vez.

Precaución

Lea todas las advertencias, precauciones e instrucciones que se incluyen con estos instrumentos
electroquirúrgicos antes de utilizarlos. En este manual no se incluyen instrucciones específicas.

Inspeccione los instrumentos y cables —especialmente los instrumentos de laparoscopia o endoscopia—
para descartar roturas, fisuras, muescas y cualquier otro signo de deterioro antes de utilizarlos. Si está
dañado, no lo utilice. Los cables o instrumentos dañados pueden ocasionar lesiones o descargas eléctricas
al paciente y al equipo quirúrgico.

No utilice instrumentos con conductores volantes con la plataforma de energía.

No utilice el adaptador bipolar FT0501 ForceTriad™ con la plataforma de energía serie FX Valleylab™ FX8.

Importante

Los modos PRECISE (PRECISO), STANDARD (ESTÁNDAR) y MACRO no se corresponden con los efectos LOW
(BAJO), MEDIUM (MEDIO) y HIGH (ALTO) respectivamente. Cada modo bipolar y efecto tiene sus propios
valores de salida.

Ajustes bipolares predeterminados

Salida Predeterminado

Bipolar • Efecto STANDARD (ESTÁNDAR)

• Potencia: deshabilitada (--)

5-4 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Pedal

Pedal

En el modo bipolar, la plataforma de energía se puede utilizar con un pedal bipolar de palanca
única y tres patillas.

Si el instrumento bipolar se va a activar mediante un pedal, acople el conector del pedal bipolar
a la toma de pedal bipolar en el panel posterior.

Advertencia

Conecte únicamente pedales que sean compatibles con la plataforma de energía (consulte la lista de la
página 1-9
paciente.

). Si se utilizan otros pedales, puede producirse una salida inesperada y ocasionar lesiones al

Amperímetro virtual

El amperímetro virtual de la sección Bipolar muestra la corriente que se transmite durante la
activación del instrumento bipolar. El amperímetro registra corrientes de entre 1 y 1000
miliamperios. Los incrementos y las disminuciones en la transmisión de la corriente se indican
mediante la emisión de una señal acústica.

Nota:

El amperímetro virtual es una función que no está disponible en la pantalla clínica hasta
que se activa. Esta función se puede activar a través de la ventana
(Configuración clínica). Véase

Ventana Clinical Settings (Ajustes clínicos)

Clinical Settings

en la página 3-6.

Bipolar

Configuración del amperímetro

Para configurar el amperímetro que se va a mostrar durante los procedimientos bipolares, haga
lo siguiente:

1. Acceda a los ajustes bipolares tocando el botón Settings (Ajustes) en la esquina superior

derecha de la sección Bipolar de la pantalla.

La ventana Bipolar Settings (Ajustes bipolares) aparece con el amperímetro desactivado.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 5-5

Función Auto Bipolar (Bipolar auto)

2. Toque el interruptor

amperímetro visual y las señales sonoras de este para los procedimientos bipolares.

Nota:

No podrá configurar el amperímetro en esta ventana si la función Auto Bipolar

(Bipolar auto) está activada.

3. Toque

OK

(ACEPTAR) para cerrar la ventana y guardar los cambios. El amperímetro visual se
añade a la pantalla Bipolar y la información sonora y visual está disponible durante la
activación bipolar.

ON/OFF

(Encendido/apagado) del amperímetro para habilitar el

Los ajustes del amperímetro se conservan en la sección Bipolar hasta que el sistema se
apaga.

Función Auto Bipolar (Bipolar auto)

La plataforma de energía está equipada con una función Auto Bipolar (Bipolar auto) que
configura el sistema para la activación automática y el cese de energía bipolar.

La función Auto Bipolar (Bipolar auto) debe habilitarse en la ventana Bipolar Settings (Ajustes
bipolares) antes de poderse utilizar, ya que está desactivada de forma predeterminada.

El uso de un pedal desactiva la función Auto Bipolar (Bipolar auto).

Nota:

La función Bipolar auto estará disponible en la pantalla clínica cuando se active en la
ventana
en la página 3-6.

Activación y desactivación de Auto Bipolar (Bipolar auto)

1. Acceda a los ajustes bipolares tocando el botón de ajustes bipolares de la sección Bipolar.

2. Toque el interruptor

Clinical Settings

Los ajustes bipolares aparecen con el valor predeterminado de Auto Bipolar (Bipolar auto)
desactivado.

(Configuración clínica). Véase

ON/OFF

(Encendido/apagado) AUTO.

Ventana Clinical Settings (Ajustes clínicos)

5-6 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Función Auto Bipolar (Bipolar auto)

Importante

Cuando se activa Auto Bipolar (Bipolar auto), desaparece la opción de configuración del amperímetro. Si el
amperímetro estaba anteriormente activado, se desactivará de forma automática.

3. Establezca la demora de la activación de Bipolar auto y toque OK (ACEPTAR). La sección

Bipolar muestra el símbolo Auto Bipolar (Bipolar auto) y el tiempo de demora (si es superior
a 0 segundos) para indicar que Auto Bipolar (Bipolar auto) está activado.

Importante

Si Auto Bip olar (Bi polar auto) está act iva da y no se ha introducido ningún instrumento bipolar, aparece una
ventana de confirmación de Auto Bipolar (Bipolar auto) después de introducir el instrumento.

Bipolar

Impedancia de activación de Auto Bipolar (Bipolar auto)

La impedancia del tejido sujetado por el dispositivo bipolar debe encontrarse dentro del rango
configurado de fábrica, de hasta 2200 , para activarse. Si, durante la activación, la impedancia
aumenta más de 4000 , la energía RF se desactivará. El rango de impedancia de activación
constituye una característica de seguridad que previene la administración de potencias si el
tejido sujeto no se encuentra dentro del rango previsto.

Es probable que los tejidos tales como cicatrices, lunares y otros con riego sanguíneo reducido
presenten una impedancia mayor de 2200 . Al sujetar un tejido de alta impedancia, la
plataforma de energía no se activará, independientemente de las preferencias establecidas por
el usuario.

Advertencia

Si usa otros modelos de cable Covidien o de otros fabricantes, quizá no consiga la salida eléctrica adecuada
para este dispositivo y no produzca el efecto clínico deseado. Por ejemplo, la configuración de la
activación/desactivación de Auto Bipolar (Bipolar auto) quizá no funcione correctamente si utiliza cables
distintos de los que especifica Covidien.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 5-7

Función Auto Bipolar (Bipolar auto)

Precaución

No se deben soltar las pinzas bipolares si la función Auto Bipolar (Bipolar auto) está activa. El contacto con
cualquier material puede producir la activación. Desactive la función Auto Bipolar (Bipolar auto) antes de
dejar el instrumento.

Configuración de demora de la activación de Auto Bipolar (Bipolar auto)

Especifique un tiempo de demora entre el contacto inicial del instrumento con el tejido y la
transmisión de la energía bipolar.

1. Cuando Auto Bipolar (Bipolar auto) esté activado, acceda a los ajustes de demora de la

activación tocando el botón de configuración en la sección Bipolar.

2. Utilice las flechas "arriba" y "abajo" para establecer el tiempo de la demora de activación

(en segundos). Las opciones de demora son 0,0 segundos (predeterminado), 0,5 segundos,
1,0 segundos, 1,5 segundos, 2,0 segundos y 2,5 segundos.

3. Toque

Importante

Los dientes del instrumento bipolar deben retirarse del tejido entre las activaciones de la función Auto
Bipolar (Bipolar auto).

5-8 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

OK

(ACEPTAR) para cerrar la ventana y guardar el ajuste de la demora. Si la demora
seleccionada es superior a 0,0 segundos, aparecerá el tiempo de demora en la sección
Bipolar.

Después de la intervención quirúrgica

Cerrar la ventana Bipolar Settings (Ajustes bipolares)

Se puede salir rápidamente de la ventana Bipolar Settings (Ajustes bipolares) para cambiar
los ajustes de potencia y de efecto según lo requiera el cirujano. Con las siguientes acciones
se cierra la ventana Bipolar Settings (Ajustes bipolares) sin guardar los cambios
seleccionados.

• Toque la pantalla fuera de la ventana de ajustes (si no los ha modificado)

• Seleccione la opción

• Pulse cualquier botón del panel frontal

• Espere 10 segundos para que se active el tiempo de inactividad de la ventana

• Activar el instrumento bipolar

• Conectar un instrumento bipolar

• Retirar un instrumento bipolar

• Pisar el pedal bipolar

Cancel

(Cancelar)

Después de la intervención quirúrgica

Bipolar

Desconexión de los instrumentos

1. Apague la plataforma de energía.

2. Desconecte todos los instrumentos del panel frontal.

3. Deseche el instrumento de acuerdo con los procedimientos propios de su centro.

4. Desconecte y almacene todos los pedales utilizados. Para conocer las instrucciones de
limpieza, consulte

5. Desconecte el adaptador de enchufe de la toma de la pared tirando del enchufe, no del
cable.

Limpieza

en la página 7-3.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 5-9

Capítulo 6

Resolución de problemas

Este capítulo incluye procedimientos para la solución de problemas de la plataforma de energía
serie FX Valleylab™ FX8.

Precaución

Lea todas las advertencias, precauciones e instrucciones que se incluyen en esta plataforma de energía y
accesorios relacionados antes de utilizarlos. En este manual no se incluyen instrucciones específicas para
instrumentos electroquirúrgicos.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 6-1

Directrices generales para la resolución de problemas

Directrices generales para la resolución de problemas

Si se producen problemas de funcionamiento con la plataforma de energía, compruebe si
existen condiciones obvias que puedan haber causado el problema:

• Compruebe si el sistema presenta signos visibles de daños físicos.

• Asegúrese de que el portafusibles esté cerrado de forma adecuada.

• Verifique que todos los cables están conectados y enchufados correctamente.

• Si se muestra un código de error en la pantalla táctil, anote el código junto con toda la
información del registro de errores y use la información de este capítulo para continuar.
Véase Registros en la página 3-8.

• Si el problema no se resuelve, apague la plataforma de energía y espere 10 segundos
antes de volver a encenderla.

Si persiste el fallo, el sistema podría precisar una revisión por parte del servicio técnico.
Póngase en contacto con el departamento de ingeniería biomédica de su centro. La
información de contacto del servicio técnico de Covidien se recoge en la página 7-6.

Alarmas REM

Si la plataforma de energía no detecta la impedancia correcta para el electrodo de retorno de
paciente conectado, la energía monopolar se deshabilita, el indicador REM del panel frontal se
ilumina en rojo, aparece el mensaje REM en la pantalla táctil y se emite dos veces un tono de
alarma. Después de cierto tiempo, el mensaje REM desaparece, el símbolo REM aparece y
permanece en rojo, y la energía RF permanece deshabilitada hasta que se corrige la alarma
REM.

Al corregir una situación de alarma REM, se activa el sistema y el indicador de alarma REM se
ilumina en verde en el panel frontal.

Precaución

Se recomienda el uso de los electrodos de retorno de paciente Polyhesive™ REM de Valleylab™ con la
plataforma de energía. Es posible que los electrodos de retorno de otros fabricantes no proporcionen la
impedancia adecuada para un funcionamiento correcto con la plataforma de energía.

Aviso

Las características de la alarma y la alerta no se pueden cambiar.

Corrección de las situaciones de alarma REM

Para corregir una situación de alarma REM, siga estos pasos:

1. Examine el enchufe y el cable del electrodo de retorno. Si se encuentran indicios de fisuras,
roturas o algún otro signo visible de deterioro, reemplace el electrodo de retorno o el cable.

6-2 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

2. Verifique que el cable del electrodo de retorno del paciente esté conectado correctamente a
la plataforma de energía.

3. Verifique que el contacto entre el paciente y el electrodo de retorno sea completo. Siga las
instrucciones de uso proporcionadas con el electrodo de retorno de paciente para asegurarse
de que lo conecta correctamente.

4. Si la alarma REM persiste, es posible que se requiera más de un electrodo de retorno del
paciente. Consulte el diagrama de flujo de resolución de problemas incluido en las
instrucciones de uso del electrodo de retorno de paciente.

Corrección de fallos

Si no hay soluciones aparentes, utilice la tabla que se muestra a continuación para identificar y
corregir problemas de funcionamiento específicos. Una vez corregido el problema de
funcionamiento, compruebe que el sistema completa la prueba automática tal como se
describe en el Capítulo 3

Configuración del sistema

.

Corrección de fallos

Resolución de problemas

Situación Causa posible Solución

Estimulación
neuromuscular anómala

(detener la intervención
quirúrgica
inmediatamente).

Formación de chispas entre metal
y metal.

Ajustes altos para los modos
FULGURATE (FULGURACIÓN) y
SPRAY.

Corrientes de fuga anómalas de
entre 50 y 60 Hz.

Compruebe todas las conexiones
con la plataforma de energía, el
electrodo de retorno del paciente y
los electrodos activos.

Utilice un ajuste de potencia inferior
para los modos FULGURATE
(FULGURACIÓN) y SPRAY.

Póngase en contacto con su
departamento de ingeniería
biomédica o con un representante
del servicio técnico de Covidien para
obtener asistencia.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 6-3

Corrección de fallos

Situación Causa posible Solución

La plataforma de energía
no responde al encenderla.

El sistema está encendido
pero no ha completado la
prueba automática.

Cable de alimentación
desconectado o toma de pared
defectuosa.

Cable de alimentación
defectuoso.

El portafusibles está abierto o los
fusibles se han quemado.

Funcionamiento incorrecto de un
componente interno.

Funcionamiento incorrecto del
software.

Funcionamiento incorrecto de un
componente interno.

Compruebe las conexiones del cable
de alimentación (plataforma de
energía y toma de corriente).
Conecte el cable de alimentación a
una toma que funcione
correctamente.

Sustituya el cable de alimentación.

Sustituya los fusibles quemados.
Cierre el portafusibles. Véase
Capítulo 8

Utilice una plataforma de energía de
respaldo. Póngase en contacto con
su departamento de ingeniería
biomédica o con un representante
del servicio técnico de Covidien para
obtener asistencia.

Apague la plataforma de energía y, a
continuación, enciéndala.

Anote el código junto con toda la
información de la pantalla de error.
Consulte
página 6-8.

Utilice una plataforma de energía de
respaldo. Póngase en contacto con
su departamento de ingeniería
biomédica o con un representante
del servicio técnico de Covidien para
obtener asistencia.

Especificaciones técnicas

Errores del sistema

en la

.

6-4 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Situación Causa posible Solución

Corrección de fallos

La plataforma de energía
está encendida y el
instrumento está activado,
pero el sistema no
transmite salida.

Funcionamiento incorrecto del
pedal o del interruptor manual
del instrumento.

La potencia se ha establecido en
un valor demasiado bajo o se ha
apagado.

Existe un error. Anote el código junto con toda la

Funcionamiento incorrecto de un
componente interno.

El sistema no detecta el
instrumento monopolar.

Apague la plataforma de energía.
Compruebe y corrija todas las
conexiones del instrumento.

Encienda la plataforma de energía.
Sustituya el instrumento si sigue sin
funcionar correctamente.

Aumente el ajuste de potencia.

información de la pantalla de error.
Consulte
página 6-8.

En caso de alarma REM, consulte

Corrección de las situaciones de
alarma REM

Póngase en contacto con su
departamento de ingeniería
biomédica o con un representante
del servicio técnico de Covidien para
obtener asistencia.

Inserte con firmeza el conector en la
toma adecuada del panel frontal.
Asegúrese de que la sección
asociada de la pantalla táctil indica
que se ha detectado el instrumento.

Errores del sistema

en la página 6-2.

en la

Resolución de problemas

El sistema no detecta el
instrumento bipolar.

Inserte con firmeza el conector en la
toma adecuada del panel frontal.
Asegúrese de que la sección
asociada de la pantalla táctil indica
que se ha detectado el instrumento.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 6-5

Corrección de fallos

Situación Causa posible Solución

Interferencias continuas
en el monitor.

Interferencias con otros
dispositivos únicamente
cuando se activa la
plataforma de energía.

Funcionamiento incorrecto del
monitor.

Conexiones defectuosas de la
toma de tierra de la carcasa.

El equipo eléctrico está
conectado a tierra a distintos
objetos en lugar de a una toma
de tierra común. La plataforma de
energía puede responder a las
diferencias de tensión resultantes
entre los objetos conectados a
tierra.

Formación de chispas entre metal
y metal.

Ajustes altos para los modos
FULGURATE (FULGURACIÓN) y
SPRAY.

Sustituya el monitor.

Compruebe y corrija las conexiones
de la toma de tierra de la carcasa del
monitor y de la plataforma de
energía.

Compruebe si el resto del equipo
eléctrico de la sala tiene tomas de
tierra defectuosas.

Enchufe todo el equipo eléctrico a la
línea eléctrica en la misma ubicación.
Póngase en contacto con su
departamento de ingeniería
biomédica o con un representante
del servicio técnico de Covidien para
obtener asistencia.

Compruebe todas las conexiones
con la plataforma de energía, el
electrodo de retorno del paciente y
los instrumentos.

Utilice ajustes de potencia inferiores
para los modos FULGURATE
(FULGURACIÓN) y SPRAY.

Cables de tierra eléctricamente
inconsistentes en el quirófano.

Si se siguen produciendo
interferencias al activar la
plataforma de energía, el monitor
está respondiendo a
radiofrecuencias.

Verifique que todos los cables de
tierra sean lo más cortos posible y
que se dirijan al mismo metal en
tierra.

Solicite a su departamento de
electromedicina que lo revise con el
fabricante del monitor.

Algunos fabricantes ofrecen filtros
de supresión de RF para su uso en
terminales de monitores. Estos filtros
reducen las interferencias cuando la
plataforma de energía está activada
y minimizan las posibilidades de
quemaduras electroquirúrgica s en el
sitio del electrodo de control.

6-6 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Situación Causa posible Solución

Corrección de fallos

Interferencias con un
marcapasos.

Conexiones intermitentes o
formación de chispas entre metal
y metal.

El paso de la corriente entre el
electrodo activo y el electrodo de
retorno durante la electrocirugía
monopolar tiene lugar
demasiado cerca del marcapasos.

Compruebe las conexiones del cable
del electrodo de retorno del
paciente y del electrodo activo.

Es posible que sea preciso
reprogramar el marcapasos.

Consulte al fabricante del
marcapasos o al departamento de
cardiología del hospital para obtener
más información cuando esté
previsto el uso de instrumentos
electroquirúrgicos en pacientes con
marcapasos.

Si es posible, utilice instrumentos
bipolares.

Si debe utilizar un instrumento
monopolar, coloque el electrodo de
retorno del paciente lo más cerca
posible del sitio quirúrgico.
Asegúrese de que la vía de la
corriente desde el sitio quirúrgico
hasta el electrodo de retorno de
paciente no pasa a través de la zona
próxima al corazón, ni por el sitio en
el que está implantado el
marcapasos.

Resolución de problemas

Monitorice siempre los pacientes
con marcapasos durante la
intervención quirúrgica y tenga un
desfibrilador disponible.

Activación del
desfibrilador cardíaco
interno (CDI).

El botón de la pantalla
táctil no responde al
tocarlo.

La plataforma de energía activa el
CDI.

La pantalla táctil no está
calibrada.

La pantalla táctil está rota. Pida al departamento biomédico

Interrumpa el procedimiento y
solicite instrucciones al fabricante
del CDI.

Pida al departamento biomédico
que realice la calibración de la
pa ntall a táct il com o se de scrib e en el
manual de servicio.

que sustituya la pantalla táctil como
se describe en el manual de servicio.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 6-7

Corrección de fallos

Errores del sistema

La mayor parte de los errores del sistema requieren alguna acción por parte del usuario para
corregir la situación; sin embargo, algunas de estas situaciones se corrigen de forma
automática. Utilice la siguiente lista para corregir una situación de error.

Una vez corregida la causa del error, verifique que el sistema finaliza la prueba automática tal y
como se describe en el Capítulo 3

Todos los errores se clasifican como mensajes informativos en IEC 60601-1-8, con la excepción
de E419, E422 y E426 (clasificados como Otras condiciones de alarma).

Importante

Determinados errores (marcados con * en la tabla) tienen diferentes prioridades, en función de cuándo se
produzcan.

Si alguno de estos errores se produce durante la prueba automática de encendido (POST ), la prioridad del
mensaje de error es alta. Si alguno de estos errores se produce en cualquier otro momento, su prioridad es
media.

Configuración del sistema

.

Código de error

Código
de error

E101 Alta Error del

E102 Alta Error del

E103 Alta Error del

E104 Alta Error del

E105 Alta Error del

E106 Alta Error del

E107 Alta Error del

Prioridad
del mensaje
de error

Título Descripción Resolución de problemas

sistema

sistema

sistema

sistema

sistema

sistema

sistema

Fallo del FPGA Contactar con el departamento

biomédico (técnico en
biomedicina)

Fallo del CPLD Contactar con el departamento

biomédico

Fallo del FPGA Contactar con el departamento

biomédico

Fallo del sector de
arranque

Fallo de la prueba de
RAM

Excepción del
procesador

Interrupción
inesperada

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

E201 Alta Error del

sistema

E202 Alta Error del

sistema

Fallo de
almacenamiento

Fallo de RTOS Contactar con el departamento

Contactar con el departamento
biomédico

biomédico

6-8 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Corrección de fallos

Código
de error

E203 Alta Error del

E204 Alta Error del

E205 Alta Error del

E206 Alta Error del

E207 Alta Error del

E208 Alta Error del

E209 Alta Error del

E210 Alta Error del

Prioridad
del mensaje
de error

Título Descripción Resolución de problemas

sistema

sistema

sistema

sistema

sistema

sistema

sistema

sistema

Fallo del sistema
operativo

Error de aserción Contactar con el departamento

Error de puntero
nulo

Error de la base de
datos

Error de asignación
de memoria

Error de pila Contactar con el departamento

Fallo de DMA Contactar con el departamento

Error de límite de
hilos

Contactar con el departamento
biomédico

biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

biomédico

biomédico

Contactar con el departamento
biomédico

Resolución de problemas

E211 Alta Error del

sistema

E212 Alta Error del

sistema

E214 Alta Error del

sistema

E215 Alta Error del

sistema

E216 Alta Error del

sistema

E217 Alta Error del

sistema

E218 Alta Error del

sistema

E219 Alta Error del

sistema

E220 Alta Error del

sistema

Error de mensaje
interno

Fallo de PCBA Contactar con el departamento

Fallo de PCBA RF Contactar con el departamento

Error de estado de
software

Fallo del raíl de baja
tensión

Fallo del raíl de alta
tensión

Error del controlador
de la pantalla

Fallo del circuito de
sonido

Error de multitarea Contactar con el departamento

Contactar con el departamento
biomédico

biomédico

biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

biomédico

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 6-9

Corrección de fallos

Código
de error

E221 Alta Error del

E222 Alta Error del

E223 Alta Error del

E224 Alta Error del

E225 Alta Error del

E226 Alta Error del

E227 Alta Error del

Prioridad
del mensaje
de error

Título Descripción Resolución de problemas

sistema

sistema

sistema

sistema

sistema

sistema

sistema

Error de la base de
tiempo del
procesador

Error de la base de
tiempo del
procesador

Error de la base de
tiempo del FPGA

Error de la base de
tiempo del sistema

Error de vigilancia
del procesador

Error de
comunicación de
FPGA

Fallo del circuito
REM

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

E228 Alta Error del

sistema

E229 Alta Error del

sistema

E230 Alta Error del

sistema

E231 Alta Error del

sistema

E232 Alta Discrepancia

de
configuración

E233 Alta Discrepancia

de
configuración

E234 Alta Error del

sistema

Fallo de feedback de
la transmisión

Fallo diagnóstico del
conector

Fallo de datos
críticos

Error de acceso de
seguridad

Configuración del
sistema no válida

Unidad
reemplazable de
campo actualizada

Fallo de
comunicación del
procesador

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Contactar con el departamento
biomédico

Acoplar al sistema de software
remoto Valleylab™ Exchange

Acoplar al sistema de software

™

remoto Valleylab

Contactar con el departamento
biomédico

Exchange

6-10 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Corrección de fallos

Código
de error

E235 Medio Calidad del

E236 Alta Error del

E238 Alta Error del

E239 Alta Error del

E240 Alta Error del

E241 Alta Error del

E242 Alta Error del

Prioridad
del mensaje
de error

Título Descripción Resolución de problemas

contacto del
electrodo REM

sistema

sistema

sistema

sistema

sistema

sistema

Ninguno • Conectar a electrodo REM

• Comprobar la conexión en
el sitio del paciente

• Sustituir electrodo REM

Error de vigilancia
del procesador

Fallo de software Contactar con el departamento

Fallo de software Contactar con el departamento

Fallo de la
comprobación de
hilos

Error de datos RF Contactar con el departamento

Error de tiempo de
datos RF

Contactar con el departamento
biomédico

biomédico

biomédico

Contactar con el departamento
biomédico

biomédico

Contactar con el departamento
biomédico

Resolución de problemas

E243 Alta Error del

sistema

E244 Alta Error del

sistema

E246 Alta Error del

sistema

E247 Alta Error del

sistema

E248 Alta Error del

sistema

E301

Alta o media *

Comprobación
interna

Error de transmisión
de datos RF

Error de interrupción RFContactar con el departamento

Error de selección de
control del HWC

Fallo de PCBA PS Contactar con el departamento

Fallo de PCBA PS Contactar con el departamento

Problema
diagnóstico de la red

Contactar con el departamento
biomédico

biomédico

Contactar con el departamento
biomédico

biomédico

biomédico

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 6-11

Corrección de fallos

Código
de error

E302

E303

E304

Prioridad
del mensaje
de error

Alta o media *

Alta o media *

Alta o media *

Título Descripción Resolución de problemas

Comprobación
interna

Comprobación
interna

Comprobación
interna

Problema de
comunicación del
puerto Mono 1

Problema de
comunicación del
puerto Mono 2

Problema de
comunicación del
puerto Bipolar

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

E307 Medio

E308 Medio Comprobación

E309 Medio Comprobación

Comprobación
interna

interna

interna

Comando no
admitido

Problema de espera
de software

Problema de tiempo
de activación

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

Pulse el mensaje para
descartar

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

6-12 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8

Corrección de fallos

Código
de error

E310 Medio Error de la

E312

E313

Prioridad
del mensaje
de error

Alta o media *

Alta o media *

Título Descripción Resolución de problemas

pantalla táctil

Comprobación
interna

Comprobación
interna

Entrada en la
pantalla accidental

Error integrado
absoluto

Error de
comparación del
sensor de tensión

• Examinar pantalla táctil.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

Resolución de problemas

E314

E315

E316

Alta o media *

Alta o media *

Alta o media *

Comprobación
interna

Comprobación
interna

Comprobación
interna

Error de
comparación del
sensor de corriente

Error de
comparación del
sensor de potencia

Error de
comparación de
potencia

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8 6-13

Corrección de fallos

Código
de error

E317

E318

E319

Prioridad
del mensaje
de error

Alta o media *

Alta o media *

Alta o media *

Título Descripción Resolución de problemas

Comprobación
interna

Comprobación
interna

Comprobación
interna

Error de
comparación de
curva PVI

Error de clip del
sensor de tensión

Error de clip del
sensor de corriente

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

• Espere a que finalice la
comprobación interna y, a
continuación, toque el
mensaje para omitirlo.

E320 Medio Compruebe el

instrumento

E321 Medio Compruebe el

pedal

E322 Medio Compruebe el

instrumento

• Si el mensaje aparece de
nuevo, contacte con el
departamento biomédico.

N/D • Interruptor Mono

1 pulsado.

• Liberar interruptor.

• Sustituir instrumento.

N/D • Pedal Mono 1 activado.

• Soltar pedal.

• Si el problema persiste,
sustituya el pedal.

N/D • Interruptor Mono 2

pulsado.

• Liberar interruptor.

• Si el problema persiste,
sustituya el instrumento.

6-14 Guía del usuario de la plataforma de energía serie FX Valleylab™ FX8
