Medtronic 66000 Addendum

PRESSURE DISPLAY BOX

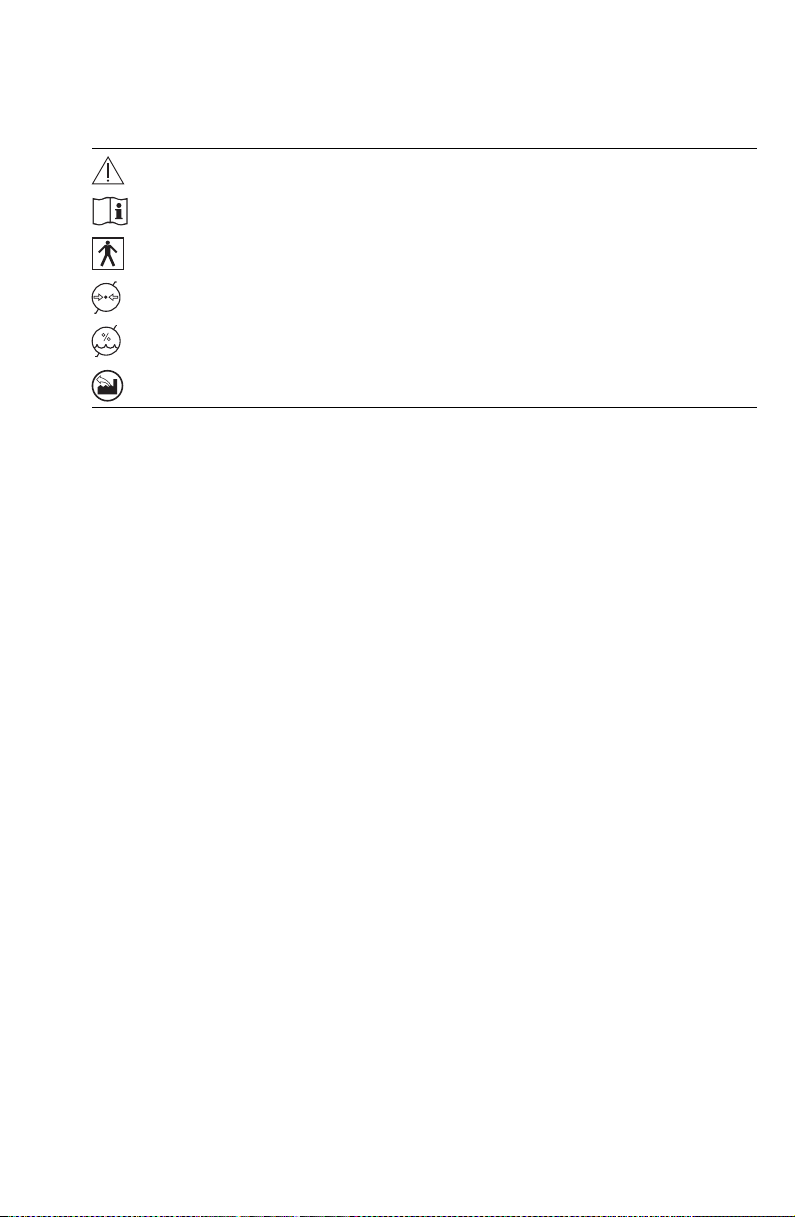

66000 Explanation of symbols on package labeling
Caution
Consult Instructions for Use
Type BF Applied Part
Atmospheric Pressure Limitation
Humidity Limitation
Manufacturing Site

Warnings

Do not modify this equipment.
To avoid the risk of electric shock, do not touch the patient and the device simultaneously.
Pole mounting requires a pole diameter of 1.27 cm to 5.08 cm (0.5 in to 2.0 in) to ensure secure mounting.
Note: There is a risk that the pole may tip if the center of gravity is too high.
A safely mounted device should allow the pole to be tilted at least 10° without tipping. Note: Use caution when mounting the PRESSURE DISPLAY BOX to mobile poles or carts to avoid
tipping or falling.
Caution: Batteries present a risk of fire or chemical burn. Do not expose batteries to excessive heat or fire.

Precautions

This device must be operated and monitored continuously by a trained and qualified medical professional.
If the device will not be used for an extended period of time, remove the batteries to minimize the risk of chemical exposure due to leakage.

Specifications (Operation, Storage, and Transport)

Humidity Range: 10% to 95%
Pressure Range: 70 kPa to 106 kPa

Maintenance

Clean annually or as required.
Replace battery and inspect compartment annually or as required.

Shipping/Transport

The device should be placed in original packaging for shipping or transport.
The device is not intended to be used during transport.
English 1
Guidance and manufacturer's declaration — electromagnetic emissions
The Pressure Display Box is intended for use in the electromagnetic environment specified below. The customer or the user of the Pressure Display Box should ensure that it is used in such an environment.
Emissions test Compliance Electromagnetic environment — guidance
RF Emissions CISPR 11
RF Emissions CISPR 11
Note: The Pressure Display Box is not connected to public low-voltage power supply.
Group 1 The Pressure Display Box uses RF energy only for its internal
Class A The Pressure Display Box is suitable for use in all establishments
IEC 60601-1-2 Table 1
function. Therefore, its RF emissions are very low and are not likely to cause any interference in nearby electronic equipment.
other than domestic and those directly connected to the public low-voltage power supply network that supplies buildings used for domestic purposes.
Guidance and manufacturer's declaration — electromagnetic immunity
The Pressure Display Box is intended for use in the electromagnetic environment specified below. The customer or the user of this device should ensure that it is used in such an environment.
Immunity test IEC 60601 test level Compliance level Electromagnetic environment
Electrostatic discharge (ESD)
IEC 61000-4-2
Power frequency (50/ 60 Hz) magnetic field
IEC 61000-4-8
Note: Pressure Display Box is not connected to mains power. Electrostatic discharge (ESD) and power frequency magnetic field immunity tests apply.
±6 kV contact
±8 kV air
3 A/m 3 A/m Power frequency magnetic
IEC 60601-1-2 Table 2
±6 kV contact
±8 kV air
— guidance
Floors should be wood, concrete or ceramic tile. If floors are covered with synthetic material, the relative humidity should be at least 30%.
fields should be at levels characteristic of a typical location in a typical commercial or hospital environment.
2 English
Guidance and manufacturer's declaration — electromagnetic immunity
IEC 60601-1-2 Table 4
The Pressure Display Box is intended for use in the electromagnetic environment specified below. The customer or the user of this device should ensure that it is used in such an environment.
Immunity test IEC 60601 test
level
Compliance level Electromagnetic environment —
guidance
Portable and mobile RF communications equipment should be used no closer to any part of the Pressure Display Box, including cables, than the recommended separation distance calculated from the equation applicable to the frequency of the transmitter.
Recommended separation distance
Radiated RF
IEC 61000-4-3
3V/m
80 MHz to 2.5 GHz
3V/m d=1.2√P 80 MHz to 800 MHz
d=2.3√P 800 MHz to 2.5 GHz
where P is the maximum output power rating of the transmitter in watts (W) according to the transmitter manufacturer and d is the recommended separation distance in meters (m).
Field strengths from fixed RF transmitters, as determined by an electromagnetic site
a
survey,
should be less than the compliance
level in each frequency range.
Interference may occur in the vicinity of equipment marked with the following symbol:
b
Note: At 80 MHz and 800 MHz, the higher frequency range applies. Note: These guidelines may not apply in all situations. Electromagnetic propagation is affected by
absorption and reflection from structures, objects and people. Note: The ISM (industrial, scientific and medical) bands between 150 kHz and 80 MHz are: 6.765 MHz to
6.795 MHz; 13.553 MHz to 13.567 MHz; 26.957 MHz to 27.283 MHz; and 40.66 MHz to 40.70 MHz. Note: The compliance levels in the ISM frequency bands between 150 kHz and 80 MHz and in the frequency range 80 MHz to 2.5 GHz are intended to decrease the likelihood that mobile/portable communications equipment could cause interference if it is inadvertently brought into patient areas. For this reason, an additional factor of 10/3 is used in calculating the recommended separation distance for transmitters in these frequency ranges. Note: Interference may occur with adjacent equipment under unusual conditions. Increasing the separation distance between equipment will minimize the interference.
a
Field strengths from fixed transmitters, such as base stations for radio (cellular/cordless) telephones and land mobile radios, amateur radio, AM and FM radio broadcast and TV broadcast cannot be predicted theoretically with accuracy. To assess the electromagnetic environment due to fixed RF transmitters, an electromagnetic site survey should be considered. If the measured field strength in the location in which the device is used exceeds the applicable RF compliance level above, the device should be observed to verify normal operation. If abnormal performance is observed, additional measures may be necessary, such as re-orienting or relocating these devices.
b
Over the frequency range 150 kHz to 80 MHz, field strengths should be less than 3 V/m.
English 3
Recommended separation distances between
IEC 60601-1-2 Table 6
portable and mobile RF communications equipment and the device
The Pressure Display Box is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled. The customer or the user of this device can help prevent electromagnetic interference by maintaining a minimum distance between portable and mobile RF communications equipment (transmitters) and this device as recommended below, according to the maximum output power of the communications equipment.
Rated maximum output
power of transmitter
Separation distance according to frequency of transmitter
m
150 kHz to 80 MHz 80 MHz to 800 MHz 800 MHz to 2.5 GHz
Wd=1.2√Pd=1.2√Pd=2.3√P
0.01 0.12 0.12 0.23
0.1 0.38 0.38 0.73
1 1.2 1.2 2.3
10 3.8 3.8 7.3
100 12 12 23
For transmitters rated at a maximum output power not listed above, the recommended separation distance d in meters (m) can be estimated using the equation applicable to the frequency of the transmitter, where P is the maximum output power rating of the transmitter in watts (W) according to the transmitter manufacturer.
Note: At 80 MHz and 800 MHz, the separation distance for the higher frequency range applies. Note: These guidelines may not apply in all situations. Electromagnetic propagation is affected by
absorption and reflection from structures, objects and people. Note: The ISM (industrial, scientific and medical) bands between 150 kHz and 80 MHz are: 6.765 MHz to
6.795 MHz;13.553 MHz to 13.567 MHz; 26.957 MHz to 27.283 MHz; and 40.66 MHz to 40.70 MHz Note: An additional factor of 10/3 is used in calculating the recommended separation distance for
transmitters in the ISM frequency bands between 150 kHz and 80 MHz and in the frequency range 80 MHz to 2.5 GHz to decrease the likelihood that mobile/portable communications equipment could cause interference if it is inadvertently brought into patient areas.
Cautions:
Do not use non-Medtronic components with Medtronic in-line-powered external devices. The use of non-Medtronic components may result in damage to Medtronic components, increased emissions, or decreased electromagnetic immunity of the Medtronic devices or systems.
Do not use Medtronic in-line-powered external devices adjacent to, or stacked with, other electronic devices. Using Medtronic devices in these configurations may result in decreased electromagnetic immunity of the Medtronic devices or systems.
4 English
BOÎTE D'AFFICHAGE DE PRESSION
66000 Explication des symboles des étiquettes sur l'emballage
Attention
Consulter le mode d'emploi
Partie appliquée de type BF
Limite de la pression atmosphérique
Limite d'humidité
Site de fabrication

Avertissements

Ne pas modifier cet équipement.
Pour éviter le risque de choc électrique, ne pas toucher le patient et l'appareil en même temps.
La fixation au pied nécessite un pied de 1,27 cm à 5,08 cm (0,5 pouce à 2,0 pouces) de diamètre afin de garantir la sécurité de l'installation.
Remarque : Le pied risque de pencher si le centre de gravité est trop haut.
Si le dispositif est fixé de façon adéquate, le pied peut s'incliner d'au moins 10° sans basculer. Remarque : Faire preuve de prudence lorsque la BOÎTE D'AFFICHAGE DE PRESSION est fixée sur
des pieds mobiles ou des chariots pour éviter que l'installation ne bascule ou ne tombe.
Attention : Les piles présentent un risque d'incendie ou de brûlure chimique. Ne pas exposer les piles à une chaleur extrême ou au feu.

Précautions

Cet appareil doit être utilisé et surveillé continuellement par un professionnel soignant dûment formé et qualifié.
S'il est prévu que l'appareil ne soit pas utilisé durant une période prolongée, retirer les piles afin d'atténuer le risque d'exposition chimique due à des fuites.

Caractéristiques techniques (fonctionnement, stockage et transport)

Plage d’humidité : 10% à 95%
Plage de pression : 70 kPa à 106 kPa

Entretien

Procéder à un nettoyage annuel ou lorsque nécessaire.
Remplacer les piles et inspecter le compartiment tous les ans ou lorsque nécessaire.

Expédition/transport

L'appareil doit être placé dans son emballage d'origine pour l'expédition ou le transport.
L'appareil n'est pas destiné à être utilisé au cours de son transport.
Français 5
Recommandations et déclaration du fabricant — Émissions électromagnétiques
La boîte d'affichage de pression est conçue pour une utilisation dans l'environnement électromagnétique indiqué ci-dessous. Le client ou l'utilisateur de la boîte d'affichage de pression doit s'assurer que l'environnement d'utilisation est approprié.
Test sur les émissions Conformité Informations sur l'environnement électromagnétique
Émissions RF CISPR 11
Émissions RF CISPR 11
Remarque : La boîte d'affichage de pression n'est pas raccordée au réseau public de distribution à basse tension.
Groupe 1 La boîte d'affichage de pression utilise de l'énergie RF
Classe A La boîte d'affichage de pression convient à une utilisation dans
Tableau 1 CEI 60601-1-2
uniquement pour assurer son fonctionnement. Ses émissions RF sont donc très faibles et il est peu probable qu'elles causeront des interférences avec les équipements électroniques se trouvant à proximité.
tous les établissements, sauf dans un environnement privé et dans les établissements directement reliés au réseau public de distribution à basse tension qui alimente les bâtiments utilisés à des fins privées.
Recommandations et déclaration du fabricant — Immunité électromagnétique
La boîte d'affichage de pression est conçue pour une utilisation dans l'environnement électromagnétique indiqué ci-dessous. Le client ou l'utilisateur de cet appareil doit s'assurer que l'environnement d'utilisation est approprié.
Test d'immunité Niveau de test
Décharge électrostatique (DES)
CEI 61000-4-2
Champ magnétique de fréquence électrique (50/60 Hz)
CEI 61000-4-8
Remarque : La boîte d'affichage de pression n'est pas raccordée au secteur. Les essais de décharge électrostatique (DES) et d'immunité aux champs électromagnétiques de la fréquence d'alimentation s'appliquent.
conforme à la norme
Contact ±6 kV
Air ±8 kV
3 A/m 3 A/m Les champs magnétiques de
Tableau 2 CEI 60601-1-2
CEI 60601
Niveau de conformité Informations sur
Contact ±6 kV
Air ±8 kV
l'environnement
électromagnétique
Les sols doivent être en bois, en béton ou en carrelage céramique. Si les sols sont recouverts d'un matériau synthétique, l'humidité relative doit être supérieure ou égale à 30%.
fréquence électrique doivent être identiques à ceux d'un emplacement type, dans un local commercial ou hospitalier type.
6 Français
Recommandations et déclaration du fabricant — Immunité électromagnétique
Tableau 4 CEI 60601-1-2
La boîte d'affichage de pression est conçue pour une utilisation dans l'environnement électromagnétique indiqué ci-dessous. Le client ou l'utilisateur de cet appareil doit s'assurer que l'environnement d'utilisation est approprié.
Test d'immunité Niveau de test
conforme à la
Niveau de
conformité
Informations sur l'environnement
électromagnétique
norme CEI 60601
Il est impératif de respecter la distance de sécurité recommandée calculée par l'équation s'appliquant à la fréquence de l'émetteur si des équipements de communication RF portables ou mobiles doivent être utilisés à proximité de la boîte d'affichage de pression, y compris des câbles.
Distance de sécurité recommandée
RF rayonnées
CEI 61000-4-3
3V/m
80 MHz à 2,5 GHz
3V/m d=1,2√P 80 MHz à 800 MHz
d=2,3√P 800 MHz à 2,5 GHz
où P est l'évaluation de la sortie maximale de l'émetteur en watts (W), selon le fabricant, et d la distance de sécurité conseillée en mètres (m).
La puissance des champs générés par les émetteurs RF fixes, déterminée par une étude électromagnétique sur site, inférieure au niveau de conformité de chaque plage de fréquence.
Risque d'interférences à proximité des appareils portant le symbole :
b
a
doit être
Remarque : À 80 MHz et 800 MHz, appliquer la plage de fréquences la plus élevée. Remarque : Ces consignes ne s'appliquent pas obligatoirement à tous les cas. La propagation
électromagnétique est affectée par l'absorption et la réflexion des structures, des objets et des personnes. Remarque : Les bandes ISM (industrielles, scientifiques et médicales) comprises entre 150 kHz et 80 MHz sont : 6,765 MHz à 6,795 MHz ; 13,553 MHz à 13,567 MHz ; 26,957 MHz à 27,283 MHz et 40,66 MHz à 40,70 MHz. Remarque : Les niveaux de conformité dans les bandes de fréquence ISM comprises entre 150 kHz et 80 MHz et dans la plage de fréquence allant de 80 MHz à 2,5 GHz doivent réduire la probabilité d'interférences provoquées par un équipement de télécommunication mobile ou portable placé par inadvertance à proximité du patient. Pour cette raison, un facteur supplémentaire de 10/3 est appliqué dans le calcul de la distance de sécurité recommandée pour les émetteurs fonctionnant dans ces plages de fréquence. Remarque : Des interférences peuvent se produire avec l'équipement adjacent dans des conditions inhabituelles. L'augmentation de la distance de séparation entre les équipements atténue les interférences.
a
La puissance des champs générés par les émetteurs fixes, les relais pour téléphones cellulaires, les radios mobiles, les bases de téléphones sans fil, les relais pour radio amateur, les stations de radio AM et FM et de télévision ne peut être estimée précisément. Une étude électromagnétique sur site est nécessaire pour évaluer l'environnement électromagnétique des émetteurs RF fixes. Si la puissance des champs mesurée à l'endroit où l'appareil est utilisé dépasse le niveau de conformité RF indiqué ci-dessus, le fonctionnement de l'appareil doit être vérifié. En cas de fonctionnement anormal, des mesures supplémentaires peuvent être prises telles que le changement d'orientation ou d'emplacement de ces appareils.
b
Dans la plage de fréquence comprise entre 150 kHz et 80 MHz, la puissance des champs doit être inférieure à 3 V/m.
Français 7
Distances de sécurité recommandées entre
Tableau 6 CEI 60601-1-2
les appareils de communication RF portables ou mobiles et l'appareil
La boîte d'affichage de pression doit être utilisée dans un environnement électromagnétique dont les perturbations RF rayonnées sont contrôlées. Pour éviter les interférences électromagnétiques, le client ou l'utilisateur de cet appareil doit respecter la distance minimale recommandée ci-dessous entre l'équipement de communication RF (émetteur), portable ou mobile, et cet appareil, en fonction de la puissance de sortie maximale de l'équipement de communication.
Évaluation de la puissance
de sortie maximale de
l'émetteur
Distance de sécurité en fonction de la fréquence de l'émetteur
m
150 kHz à 80 MHz 80 MHz à 800 MHz 800 MHz à 2,5 GHz
Wd=1,2√Pd=1,2√Pd=2,3√P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
Si la puissance de l'émetteur ne figure pas dans la liste ci-dessus, calculer la distance de sécurité d, en mètres (m), avec l'équation s'appliquant à la fréquence de l'émetteur, où P correspond à l'évaluation de la puissance de sortie maximale de l'émetteur en watts (W), selon le fabricant.
Remarque : À 80 MHz et 800 MHz, appliquer la plage de fréquences la plus élevée. Remarque : Ces consignes ne s'appliquent pas obligatoirement à tous les cas. La propagation
électromagnétique est affectée par l'absorption et la réflexion des structures, des objets et des personnes. Remarque : Les bandes ISM (industrielles, scientifiques et médicales) comprises entre 150 kHz et 80 MHz
sont : 6,765 MHz à 6,795 MHz ; 13,553 MHz à 13,567 MHz ; 26,957 MHz à 27,283 MHz et 40,66 MHz à 40,70 MHz.
Remarque : Un facteur supplémentaire de 10/3 est appliqué dans le calcul de la distance de sécurité pour les émetteurs dans les bandes de fréquence ISM comprises entre 150 kHz et 80 MHz et dans la plage de fréquences 80 MHz à 2,5 GHz pour réduire la probabilité d'interférences provoquées par un équipement de télécommunication mobile ou portable placé par inadvertance à proximité du patient.
Attention :
Ne pas utiliser des composants d'autres marques que Medtronic avec des appareils électriques externes de Medtronic. L'utilisation de composants d'autres marques que Medtronic peut être préjudiciable aux composants de Medtronic et notamment augmenter les émissions ou diminuer l'immunité électromagnétique des appareils ou des systèmes de Medtronic.
Ne pas utiliser des appareils électriques externes de Medtronic à proximité de ou posé sur d'autres appareils électroniques. L'utilisation d'appareils de Medtronic dans ce genre de configuration risquerait de réduire l'immunité électromagnétique des appareils ou des systèmes de Medtronic.
8 Français
DRUCKANZEIGEMODUL
66000 Erläuterung der Symbole auf der Verpackung
Vorsic ht
Gebrauchsanweisung beachten
Anwendungsteil vom Typ BF
Luftdruckbereich
Grenzwerte für Luftfeuchtigkeit
Produktionsstätte

Warnhinweise

Keine Veränderungen an diesem Gerät vornehmen.
Um das Risiko eines Stromschlags zu vermeiden, dürfen der Patient und das Gerät nicht gleichzeitig berührt werden.
Bei Montage an einem Ständer muss der Ständer einen Durchmesser von 1,27 cm bis 5,08 cm (0,5 Zoll bis 2,0 Zoll) aufweisen, um eine sichere Befestigung zu gewährleisten.
Hinweis: Es besteht das Risiko, dass der Ständer umkippt, wenn der Schwerpunkt zu hoch liegt.
Ein sicher montiertes Gerät sollte eine Neigung des Ständers von mindestens 10° erlauben, ohne dass er umkippt.
Hinweis: Gehen Sie vorsichtig vor, wenn Sie das DRUCKANZEIGEMODUL an mobilen Ständern oder Wagen befestigen, um ein Kippen oder Fallen zu vermeiden.
Vor si ch t: Batterien stellen ein Brand- und Verätzungsrisiko dar. Batterien dürfen keiner großen Hitze oder Feuer ausgesetzt werden.

Vorsichtsmaßnahmen

Dieses Gerät muss von geschultem und qualifiziertem medizinischem Personal bedient und kontinuierlich überwacht werden.
Sollte das Gerät für einen längeren Zeitraum nicht verwendet werden, sind die Batterien zu entnehmen, um das Risiko einer Einwirkung der Chemikalien infolge eines Auslaufens der Batterien zu verringern.

Technische Daten (Betrieb, Lagerung und Transport)

Luftfeuchtigkeitsbereich: 10 % bis 95 %
Druckbereich: 70 kPa bis 106 kPa

Wartung

Reinigung jährlich oder nach Bedarf.
Austausch der Batterie und Inspektion des Batteriefachs jährlich oder nach Bedarf.

Versand/Transport

Der Versand oder Transport des Geräts sollte in der Originalverpackung erfolgen.
Das Gerät ist nicht für die Verwendung während des Transports vorgesehen.
Deutsch 9
Richtlinien und Erklärung des Herstellers – Elektromagnetische Emissionen
Das Druckanzeigemodul ist für die Nutzung in dem nachfolgend spezifizierten elektromagnetischen Umfeld vorgesehen. Der Kunde oder der Benutzer des Druckanzeigemoduls hat sicherzustellen, dass dieses in einem solchen Umfeld verwendet wird.
Emissionstest Einstufung Elektromagnetisches Umfeld – Richtlinien
HF-Emissionen CISPR 11
HF-Emissionen CISPR 11
Hinweis: Das Druckanzeigemodul wird nicht an die öffentliche Niederspannungsversorgung angeschlossen.
Gruppe 1 HF-Energie wird nur für interne Funktionen des Druckanzeige-
Klasse A Das Druckanzeigemodul ist für die Verwendung in allen
IEC 60601-1-2 Tabelle 1
moduls genutzt. Es treten daher nur sehr geringe HF-Emissionen auf, die keinerlei Störung benachbarter elektronischer Geräte verursachen dürften.
Einrichtungen geeignet, außer häuslichen Einrichtungen und Einrichtungen, die direkt an das öffentliche Niederspannungsnetz angeschlossen sind, das Wohngebäude versorgt.
Richtlinien und Erklärung des Herstellers – Elektromagnetische Störfestigkeit
Das Druckanzeigemodul ist für die Nutzung in dem nachfolgend spezifizierten elektromagnetischen Umfeld vorgesehen. Der Kunde oder der Benutzer dieses Geräts hat sicherzustellen, das es in einem solchen Umfeld verwendet wird.
Störfestigkeitstest Prüfkriterium nach
Elektrostatische Entladung
IEC 61000-4-2
Magnetfelder mit energietechnischen Frequenzen (50/60 Hz)
IEC 61000-4-8
Hinweis: Das Druckanzeigemodul wird nicht an die Netzstromversorgung angeschlossen. Es gelten die Störfestigkeitstests zur elektrostatischen Entladung und zu Magnetfeldern mit energietechnischen Frequenzen.
±6 kV (Kontakt)
±8 kV (Luft)
3 A/m 3 A/m Die Störfestigkeit gegen
IEC 60601-1-2 Tabelle 2
IEC 60601
Einstufung Elektromagnetisches
±6 kV (Kontakt)
±8 kV (Luft)
Umfeld – Richtlinien
Böden müssen aus Holz, Beton oder Keramikfliesen bestehen. Bei Böden mit synthetischem Bodenbelag muss die relative Luftfeuchtigkeit mindestens 30 % betragen.
Magnetfelder gilt für Feld­stärken, wie sie in einer typischen gewerblichen oder klinischen Umgebung auftreten können.
10 Deutsch
Richtlinien und Erklärung des Herstellers – Elektromagnetische Störfestigkeit
IEC 60601-1-2 Tabelle 4
Das Druckanzeigemodul ist für die Nutzung in dem nachfolgend spezifizierten elektromagnetischen Umfeld vorgesehen. Der Kunde oder der Benutzer dieses Geräts hat sicherzustellen, das es in einem solchen Umfeld verwendet wird.
Störfestigkeits-
test
Prüfkriterium
nach IEC 60601
Einstufung Elektromagnetisches Umfeld –
Richtlinien
Der Abstand zwischen portablen und mobilen HF-Kommunikationseinrichtungen und dem Druckanzeigemodul (sämtliche Komponenten des Geräts einschließlich der Kabel) darf den mittels der Formel für die jeweilige Sendefrequenz errechneten empfohlenen Mindestabstand nicht unterschreiten.
Empfohlene Mindestabstände
Gestrahlte HF
IEC 61000-4-3
3V/m
80 MHz bis
2,5 GHz
3V/m d=1,2P 80 MHz bis 800 MHz
d=2,3P 800 MHz bis 2,5 GHz
Hierbei ist P die maximale Ausgangsleistung des Senders in Watt (W, Herstellerangabe) und d der empfohlene Mindestabstand in Meter (m).
Die von ortsfesten HF-Sendern hervor­gerufenen Feldstärken (bestimmt durch eine elektromagnetische Standortaufnahme) müssen in allen Frequenzbereichen unter den Einstufungswerten liegen
In der näheren Umgebung von Geräten, die mit dem folgenden Zeichen gekennzeichnet sind, können Beeinträchtigungen auftreten:
a
b
.
Hinweis: Bei 80 MHz und 800 MHz gilt der jeweils höhere Frequenzbereich. Hinweis: Diese Richtlinien gelten nicht zwangsläufig in allen Situationen. Die Ausbreitung elektromagne-
tischer Felder wird durch Absorption und Reflexion durch Bauten, Objekte und Personen beeinflusst. Hinweis: Die ISM-Bänder (industrielle, wissenschaftliche und medizinische Anwendungen) zwischen 150 kHz und 80 MHz sind: 6,765 MHz bis 6,795 MHz; 13,553 MHz bis 13,567 MHz; 26,957 MHz bis 27,283 MHz und 40,66 MHz bis 40,70 MHz. Hinweis: Die Einstufungswerte in den ISM-Frequenzbändern zwischen 150 kHz und 80 MHz sowie im Frequenzbereich von 80 MHz bis 2,5 GHz sind dazu ausgelegt, die Wahrscheinlichkeit einer Störung durch versehentlich in Patientenbereiche gebrachte mobile/portable Kommunikationseinrichtungen zu reduzieren. Aus diesem Grund wird bei der Berechnung des empfohlenen Mindestabstands für Sender in diesen Frequenzbereichen ein zusätzlicher Faktor von 10/3 angewandt. Hinweis: Unter ungewöhnlichen Bedingungen kann es zur Störung benachbarter Einrichtungen kommen. Durch die Vergrößerung des Abstands zwischen den Einrichtungen wird die Störung auf ein Minimum reduziert.
a
Die Feldstärken von ortsfesten Sendern (z. B. Basisstationen für Handys, schnurlose Telefone oder Geräte des mobilen Landfunks, Amateurfunk-, Mittelwellen-, UKW- und Fernsehsender) können auf theoretischem Wege nicht mit der erforderlichen Genauigkeit bestimmt werden. Für die Beurteilung der elektromagnetischen Umgebung von ortsfesten HF­Sendern sollte eine elektromagnetische Standortaufnahme in Betracht gezogen werden. Überschreitet die gemessene Feld­stärke am Einsatzort des Geräts den o. a. zutreffenden HF-Einstufungswert, muss das Gerät auf normale Funktion überwacht werden. Wird dabei festgestellt, dass das Gerät nicht ordnungsgemäß funktioniert, müssen ggf. zusätzliche Maßnahmen (z. B. Änderung der Ausrichtung oder Position der Geräte) ergriffen werden.
b
Im Frequenzbereich von 150 kHz bis 80 MHz müssen die Feldstärken unter 3 V/m liegen.
Deutsch 11
IEC 60601-1-2 Tabelle 6
Empfohlene Mindestabstände zwischen
portablen und mobilen HF-Kommunikationseinrichtungen und dem Gerät
Das Druckanzeigemodul ist für die Nutzung in einem elektromagnetischen Umfeld vorgesehen, in dem ausgestrahlte HF-Störgrößen kontrolliert werden können. Durch Einhaltung eines Mindestabstands zwischen diesem Gerät und portablen und mobilen HF-Kommunikationseinrichtungen (Sendern) durch den Kunden oder Benutzer des Geräts können elektromagnetische Beeinflussungen verhindert werden. Dieser Mindestabstand richtet sich wie im Folgenden empfohlen nach der maximalen Ausgangsleistung der Kommunikationseinrichtung.
Maximale
Mindestabstand in Abhängigkeit von der Frequenz des Senders
Nennausgangsleistung
des Senders
m
150 kHz bis 80 MHz 80 MHz bis 800 MHz 800 MHz bis 2,5 GHz
Wd=1,2√Pd=1,2√Pd=2,3√P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
Für Sender, deren maximale Nennausgangsleistung in dieser Tabelle nicht aufgeführt ist, kann der emp­fohlene Mindestabstand d (in Meter, m) mit Hilfe der Gleichung in der entsprechenden Spalte abgeschätzt werden. Hierbei ist P die maximale Nennausgangsleistung des Senders in Watt (W, Herstellerangabe).
Hinweis: Bei 80 MHz und 800 MHz gilt der Mindestabstand für den jeweils höheren Frequenzbereich. Hinweis: Diese Richtlinien gelten nicht zwangsläufig in allen Situationen. Die Ausbreitung elektromagne-
tischer Felder wird durch Absorption und Reflexion durch Bauten, Objekte und Personen beeinflusst. Hinweis: Die ISM-Bänder (industrielle, wissenschaftliche und medizinische Anwendungen) zwischen
150 kHz und 80 MHz sind: 6,765 MHz bis 6,795 MHz; 13,553 MHz bis 13,567 MHz; 26,957 MHz bis 27,283 MHz und 40,66 MHz bis 40,70 MHz. Hinweis: Bei der Berechnung des empfohlenen Mindestabstands für Sender in den ISM-Frequenzbändern zwischen 150 kHz und 80 MHz und im Frequenzbereich von 80 MHz bis 2,5 GHz wird ein zusätzlicher Faktor von 10/3 angewandt, um die Wahrscheinlichkeit einer Störung durch versehentlich in Patienten­bereiche gebrachte mobile/portable Kommunikationseinrichtungen zu reduzieren.
Vorsichtsmaßnahmen:
Verwenden Sie keine nicht von Medtronic hergestellten Komponenten in Verbindung mit netz­betriebenen externen Geräten von Medtronic. Die Verwendung von nicht von Medtronic hergestellten Komponenten kann Schäden an Medtronic Komponenten, erhöhte Emission oder verringerte elektro­magnetische Störfestigkeit von Medtronic Geräten oder Systemen zur Folge haben.
Benutzen Sie keine netzbetriebenen externen Geräte von Medtronic, die neben oder auf anderen elektronischen Geräten angeordnet sind. Die Benutzung von Medtronic Geräten in einer derartigen Konfiguration kann zu einer verringerten elektromagnetischen Störfestigkeit des Medtronic Geräts oder Systems führen.
12 Deutsch
MONITOR DE PRESIÓN
66000 Explicación de los símbolos que aparecen en el etiquetado del envase
Precaución
Consultar las instrucciones de uso
Parte aplicable de tipo BF
Limitación de la presión atmosférica
Limitación de la humedad
Lugar de fabricación

Advertencias

No se debe modificar este equipo.
Para evitar el riesgo de descarga eléctrica, no toque al paciente y el dispositivo al mismo tiempo.
El montaje en una barra requiere que esta tenga un diámetro de 1,27 cm a 5,08 cm (0,5 pulg. a 2,0 pulg.) para garantizar un montaje seguro.
Nota: Existe un riesgo de que la barra pueda volcarse si el centro de gravedad es demasiado alto.
Si el dispositivo está montado de forma segura, la barra debería poder inclinarse al menos 10° sin volcarse.
Nota: Tenga cuidado al montar el MONITOR DE PRESIÓN en carros o barras móviles para evitar que se vuelque o se caiga.
Precaución: Las pilas presentan un riesgo de incendio o quemaduras químicas. No exponga las pilas a un calor excesivo ni al fuego.

Medidas preventivas

Este dispositivo debe ser utilizado y vigilado continuamente por un profesional médico con la formación y la cualificación apropiadas.
Si no se va a utilizar el dispositivo durante un período largo de tiempo, extraiga las pilas para reducir al mínimo el riesgo de exposición química por fugas.

Especificaciones (funcionamiento, almacenamiento y transporte)

Intervalo de humedad: 10% al 95%
Intervalo de presión: 70 kPa a 106 kPa

Mantenimiento

Limpie el dispositivo una vez al año o cuando sea necesario.
Sustituya las pilas y examine el compartimento de las pilas una vez al año o cuando sea necesario.

Envío/transporte

El dispositivo debe colocarse en su embalaje original para su envío o transporte.
El dispositivo no está destinado a utilizarse durante su transporte.
Español 13
Directrices y declaración del fabricante: emisiones electromagnéticas
El monitor de presión está destinado a utilizarse en el entorno electromagnético especificado a continuación. El cliente o el usuario del monitor de presión deben asegurarse de que se utilice en un entorno de esas características.
Prueba de emisiones Conformidad Entorno electromagnético: directrices
Emisiones de RF CISPR 11
Emisiones de RF CISPR 11
Nota: El monitor de presión no se conecta a la red pública de suministro eléctrico de baja tensión.
Grupo 1 El monitor de presión utiliza energía de radiofrecuencia (RF)
Clase A El monitor de presión está indicado para utilizarse en todo
IEC 60601-1-2, Tabla 1
únicamente para su funcionamiento interno. Por consiguiente, sus emisiones de RF son muy bajas y no es probable que causen interferencias en equipos electrónicos próximos.
establecimiento fuera del entorno doméstico y en establecimientos conectados directamente a la red pública de suministro eléctrico de baja tensión que suministra energía eléctrica a los edificios utilizados para fines domésticos.
Directrices y declaración del fabricante: inmunidad electromagnética
El monitor de presión está destinado a utilizarse en el entorno electromagnético especificado a continuación. El cliente o el usuario de este dispositivo deben asegurarse de que se utilice en un entorno de esas características.
Ensayo de inmunidad Nivel de ensayo
Descargas electrostáticas
IEC 61000-4-2
Campos magnéticos a frecuencia industrial (50/60 Hz)
IEC 61000-4-8
Nota: El monitor de presión no se conecta a la red eléctrica. Son aplicables ensayos de inmunidad frente a descargas electrostáticas y a campos magnéticos a frecuencia industrial.
conforme a la norma
±6 kV, por contacto
±8 kV, por aire
3 A/m 3 A/m Los campos magnéticos a
IEC 60601-1-2, Tabla 2
IEC 60601
Nivel de conformidad Entorno electromagnético:
±6 kV, por contacto
±8 kV, por aire
Los suelos deben ser de madera, hormigón o baldosas de cerámica. Si los suelos están cubiertos con material sintético, la humedad relativa debe ser como mínimo del 30%.
frecuencia industrial deben tener niveles característicos de una ubicación típica en un entorno comercial u hospitalario típico.
directrices
14 Español
Directrices y declaración del fabricante: inmunidad electromagnética
IEC 60601-1-2, Tabla 4
El monitor de presión está destinado a utilizarse en el entorno electromagnético especificado a continuación. El cliente o el usuario de este dispositivo deben asegurarse de que se utilice en un entorno de esas características.
Ensayo de inmunidad
Nivel de ensayo
conforme a la
Nivel de
conformidad
Entorno electromagnético: directrices
norma IEC 60601
Los equipos portátiles y móviles de comunicación por radiofrecuencia no deben utilizarse a una distancia de cualquier componente del monitor de presión, incluidos los cables, inferior a la distancia de separación recomendada calculada a partir de la ecuación aplicable a la frecuencia del transmisor.
Distancia de separación recomendada
RF radiada
IEC 61000-4-3
3V/m
80 MHz a 2,5 GHz
3V/m d=1,2√P entre 80 MHz y 800 MHz
d=2,3√P entre 800 MHz y 2,5 GHz
donde P es la potencia máxima de salida nominal del transmisor en vatios (W) según el fabricante del transmisor y d es la distancia de separación recomendada en metros (m).
La intensidad de los campos generados por transmisores de RF fijos, determinada por un estudio electromagnético del lugar ser inferior al nivel de conformidad en cada intervalo de frecuencias
Pueden producirse interferencias en la proximidad de los equipos marcados con el siguiente símbolo:
b
.
a
, debe
Nota: A 80 MHz y 800 MHz, se aplica el intervalo de frecuencia más alto. Nota: Estas directrices podrían no ser aplicables en todas las situaciones. La propagación
electromagnética se ve afectada por la absorción y la reflexión causadas por estructuras, objetos y personas. Nota: Las bandas ISM (industrial, científica y médica, por su nombre en inglés) entre 150 kHz y 80 MHz son: 6,765 MHz a 6,795 MHz, 13,553 MHz a 13,567 MHz, 26,957 MHz a 27,283 MHz, y 40,66 MHz a 40,70 MHz. Nota: Los niveles de conformidad en las bandas de frecuencia ISM entre 150 kHz y 80 MHz y en el intervalo de frecuencias de 80 MHz a 2,5 GHz tienen por finalidad reducir la probabilidad de que los equipos de comunicaciones móviles y portátiles puedan causar interferencias si se introducen por error en la zona donde se encuentra el paciente. Por este motivo se utiliza un factor adicional de 10/3 al calcular la distancia de separación recomendada para transmisores en estos intervalos de frecuencia. Nota: Pueden producirse interferencias con equipos adyacentes en condiciones inusuales. Aumentar la distancia de separación entre los equipos reducirá al mínimo la interferencia.
a
La intensidad del campo generado por los transmisores fijos, como las estaciones base para radioteléfonos (móviles o inalámbricos) y los equipos de radio móviles terrestres, los equipos de radioaficionado, las emisoras de radio AM y FM y las emisoras de TV, no pueden predecirse teóricamente con exactitud. Para evaluar el entorno electromagnético debido a transmisores de radiofrecuencia fijos, se recomienda realizar un estudio electromagnético del lugar. Si la intensidad medida del campo en el lugar en el que se utiliza el dispositivo supera el nivel de conformidad de radiofrecuencia aplicable anteriormente indicado, debe observarse el dispositivo para verificar que funciona correctamente. Si se observa un funcionamiento anormal, podría ser necesario tomar otras medidas, como cambiar la orientación o la ubicación de estos dispositivos.
b
En el intervalo de frecuencias de 150 kHz a 80 MHz, las intensidades del campo deben ser inferiores a 3 V/m.
Español 15
Distancias de separación recomendadas entre
IEC 60601-1-2, Tabla 6
equipos de comunicación por radiofrecuencia portátiles y móviles y el dispositivo
El monitor de presión está destinado a utilizarse en un entorno electromagnético en el que las perturbaciones radiadas inducidas por campos de radiofrecuencia estén controladas. El cliente o el usuario de este dispositivo pueden ayudar a prevenir las interferencias electromagnéticas manteniendo una distancia mínima entre los equipos de comunicación por radiofrecuencia (transmisores) portátiles y móviles y este dispositivo, tal como se recomienda a continuación, en función de la potencia máxima de salida del equipo de comunicaciones.
Potencia máxima de salida
Distancia de separación en función de la frecuencia del transmisor
nominal del transmisor
m
150 kHz a 80 MHz 80 MHz a 800 MHz 800 MHz a 2,5 GHz
Wd=1,2√Pd=1,2√Pd=2,3√P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
Para los transmisores cuya potencia máxima de salida nominal no esté indicada arriba, la distancia de separación recomendada d en metros (m) puede calcularse por medio de la ecuación aplicable a la frecuencia del transmisor, donde P es la potencia máxima de salida nominal del transmisor en vatios (W) según el fabricante del transmisor.
Nota: A 80 MHz y 800 MHz, se aplica la distancia de separación para el intervalo de frecuencia más alto. Nota: Estas directrices podrían no ser aplicables en todas las situaciones. La propagación
electromagnética se ve afectada por la absorción y la reflexión causadas por estructuras, objetos y personas.
Nota: Las bandas ISM (industrial, científica y médica, por su nombre en inglés) entre 150 kHz y 80 MHz son: 6,765 MHz a 6,795 MHz, 13,553 MHz a 13,567 MHz, 26,957 MHz a 27,283 MHz, y 40,66 MHz a 40,70 MHz.
Nota: Se utiliza un factor adicional de 10/3 para calcular la distancia de separación recomendada para transmisores en las bandas de frecuencia ISM entre 150 kHz y 80 MHz y en el intervalo de frecuencias de 80 MHz a 2,5 GHz a fin de reducir la probabilidad de que los equipos de comunicación móviles y portátiles puedan causar interferencias si se introducen por error en la zona donde se encuentra el paciente.
Precauciones:
No utilice componentes de marcas distintas a Medtronic con dispositivos externos alimentados por la red eléctrica de Medtronic. El uso de componentes de marcas distintas a Medtronic puede producir daños en los componentes de Medtronic, aumento de las emisiones o disminución de la inmunidad electromagnética de los dispositivos o sistemas de Medtronic.
No utilice dispositivos externos alimentados por la red eléctrica de Medtronic juntos o apilados con otros dispositivos electrónicos. El uso de dispositivos de Medtronic en estas configuraciones puede producir una disminución de la inmunidad electromagnética de los dispositivos o sistemas de Medtronic.
16 Español
DRUKWEERGAVE-BOX
66000 Verklaring van de symbolen op de verpakkingslabels
Let op
Raadpleeg gebruiksaanwijzing
Toegepast onderdeel voldoet aan veiligheidsnorm type BF
Atmosferisch drukbereik
Vochtigheidsbereik
Productieplaats

Waarschuwingen

Breng geen modificaties aan het apparaat aan.
Om het risico van elektrische schokken te vermijden, mag u de patiënt en het apparaat niet tegelijk aanraken.
Voor een stevige bevestiging bij montage op een standaard is een paaldiameter van 1,27 cm tot 5,08 cm (0,5 inch tot 2,0 inch) vereist.
Opmerking: De paal kan mogelijk omvallen als het zwaartepunt te hoog ligt.
Bij een veilige montage moet de paal tot ten minste 10° kunnen overhellen zonder om te vallen. Opmerking: Wees voorzichtig als u de DRUKWEERGAVE-BOX bevestigt aan een mobiele standaard
of karretje in verband met overhellen en omvallen.
Let op: Bij de batterijen bestaat een risico op brand of chemische brandwonden. Stel de batterijen niet bloot aan excessieve warmte of aan vuur.

Voorzorgsmaatregelen

Het apparaat moet voortdurend worden bediend en bewaakt door daartoe opgeleid en gekwalificeerd medisch personeel.
Als het apparaat gedurende langere tijd niet wordt gebruikt, kunt u de batterijen verwijderen om het risico aan chemische blootstelling ten gevolge van lekkage te beperken.

Specificaties (gebruik, opslag en transport)

Vochtigheidsbereik: 10% tot 95%
Drukbereik: 70 kPa tot 106 kPa

Onderhoud

Jaarlijks reinigen, of wanneer noodzakelijk.
Vervang de batterij en inspecteer het batterijvak jaarlijks, of wanneer noodzakelijk.

Transport

Het apparaat moet in de oorspronkelijke verpakking worden getransporteerd.
Het apparaat is niet bedoeld voor gebruik tijdens het transport.
Nederlands 17
Leidraad en verklaring van de fabrikant – elektromagnetische emissie
De Drukweergave-box is bedoeld voor gebruik in de elektromagnetische omgeving die hieronder wordt beschreven. De klant of de gebruiker van de Drukweergave-box dient ervoor te zorgen dat het apparaat in een dergelijke omgeving wordt gebruikt.
Emissietest Compatibili-
RF-emissie CISPR 11
RF-emissie CISPR 11
Opmerking: De Drukweergave-box wordt niet aangesloten op het openbare laagspanningsnetwerk.
teit
Groep 1 De Drukweergave-box maakt uitsluitend voor de interne functie
Klasse A De Drukweergave-box is geschikt voor gebruik in alle
IEC 60601-1-2 Tabel 1
Elektromagnetische omgeving — richtlijnen
gebruik van RF-energie. Daardoor is de RF-emissie erg laag en is het niet waarschijnlijk dat deze storingen zal veroorzaken in elektronische apparatuur in de buurt.
omgevingen met uitzondering van woonomgevingen en omgevingen die rechtstreeks zijn aangesloten op het openbare laagspanningsnetwerk dat gebouwen met een woonbestemming van stroom voorziet.
Leidraad en verklaring van de fabrikant — elektromagnetische immuniteit
De Drukweergave-box is bedoeld voor gebruik in de elektromagnetische omgeving die hieronder wordt beschreven. De klant of de gebruiker van dit apparaat dient ervoor te zorgen dat het apparaat in een dergelijke omgeving wordt gebruikt.
Immuniteitstest IEC 60601 testniveau Compatibiliteits-
Elektrostatische ontlading (ESD)
IEC 61000-4-2
Magnetisch veld bij netfrequentie (50/60 Hz)
IEC 61000-4-8
Opmerking: De Drukweergave-box wordt niet aangesloten op de netspanning. Immuniteitstests voor elektrostatische ontlading en magnetische velden bij de netfrequentie zijn van toepassing.
±6 kV contact
±8 kV lucht
3 A/m 3 A/m Het magnetisch veld ten
IEC 60601-1-2 Tabel 2
niveau
±6 kV contact
±8 kV lucht
Elektromagnetische
omgeving — richtlijnen
Vloeren moeten van hout, beton of keramische tegels zijn. Als de vloer met synthetisch materiaal bedekt is, moet de relatieve luchtvochtigheid te n minste 30% zijn.
gevolge van de netfrequentie moet voldoen aan de gebruikelijke niveaus in een bedrijf of ziekenhuis.
18 Nederlands
Leidraad en verklaring van de fabrikant — elektromagnetische immuniteit
IEC 60601-1-2 Tabel 4
De Drukweergave-box is bedoeld voor gebruik in de elektromagnetische omgeving die hieronder wordt beschreven. De klant of de gebruiker van dit apparaat dient ervoor te zorgen dat het apparaat in een dergelijke omgeving wordt gebruikt.
Immuniteitstest IEC 60601
testniveau
Compatibiliteits-
niveau
Elektromagnetische omgeving —
richtlijnen
Bij gebruik van draagbare en mobiele RF­communicatieapparatuur in de buurt van enig onderdeel van de Drukweergave-box, met inbegrip van de kabels, dient minimaal de aanbevolen afstand te worden aangehouden die is berekend op basis van de desbetreffende zenderfrequentie.
Aanbevolen afstand
Uitgestraalde RF
IEC 61000-4-3
3V/m
80 MHz tot 2,5 GHz
3V/m d=1,2√P 80 MHz tot 800 MHz
d=2,3√P 800 MHz tot 2,5 GHz
Hierin is P het maximale uitgangsvermogen van de zender in watt (W) volgens opgave van de fabrikant van de zender, en d de aanbevolen afstand in meter (m).
De veldsterkte van vaste RF-zenders, vast te stellen via elektromagnetisch onderzoek ter plaatse compatibiliteitsniveau voor elk frequentiebereik.
Er kan interferentie optreden in de nabijheid van apparatuur die is gemarkeerd met het volgende symbool:
a
, moet lager zijn dan het
b
Opmerking: Bij 80 MHz en 800 MHz is het naasthogere frequentiebereik van toepassing. Opmerking: Deze richtlijnen behoeven niet in alle situaties van toepassing te zijn. Elektromagnetische
propagatie wordt beïnvloed door absorptie en reflectie door structuren, objecten en personen. Opmerking: De ISM-bandbreedten (Industrial, Scientific and Medical) tussen 150 kHz en 80 MHz zijn:
6,765 MHz tot 6,795 MHz; 13,553 MHz tot 13,567 MHz; 26,957 MHz tot 27,283 MHz en 40,66 MHz tot 40,70 MHz.
Opmerking: Het compatibiliteitsniveau in de ISM-frequentiebanden tussen 150 kHz en 80 MHz, en het frequentiebereik van 80 MHz tot 2,5 GHz is gericht op verkleining van het risico dat interferentie optreedt tengevolge van draagbare en mobiele communicatieapparatuur die onverhoeds binnen het patiëntgebied wordt gebracht. Om die reden wordt een factor 10/3 gebruikt voor het berekenen van de aanbevolen afstand voor zenders die binnen deze frequentiebereiken opereren.
Opmerking: Onder ongewone omstandigheden kan interferentie met nabijgelegen apparatuur optreden. Deze interferentie kan worden beperkt door de afstand tussen de apparatuur te vergroten.
a
De veldsterkte van vaste zenders, zoals basisstations voor mobiele/draadloze telefoons en mobiele radiozenders, amateurzenders, AM- en FM-radiozenders, tv-zenders, enz. kan niet nauwkeurig theoretisch worden bepaald. Om de invloed van vaste RF-zenders op de elektromagnetische omgeving vast te stellen, kan een elektromagnetisch onderzoek ter plaatse noodzakelijk zijn. Als de gemeten veldsterkte op de plaats waar het apparaat wordt gebruikt, hoger is dan het desbetreffende RF-conformiteitsniveau, moet middels observatie worden vastgesteld of het apparaat normaal functioneert. Als abnormaal gedrag wordt waargenomen, kunnen aanvullende maatregelen noodzakelijk zijn, zoals draaien of verplaatsen van de deze apparaten.
b
In het frequentiebereik van 150 kHz tot 80 MHz moet de veldsterkte lager zijn dan 3 V/m.
Nederlands 19
IEC 60601-1-2 Tabel 6
Aanbevolen afstand tussen
draagbare of mobiele RF-communicatieapparatuur en het apparaat
De Drukweergave-box is bedoeld voor gebruik in een elektromagnetische omgeving met gecontroleerde RF-storing. De klant of de gebruiker van het apparaat kan het risico van elektromagnetische interferentie verkleinen door de onderstaande aanbevolen minimumafstand tussen draagbare en mobiele RF­communicatieapparatuur (zenders) en het apparaat aan te houden. Deze minimumafstand is afhankelijk van het maximale uitgangsvermogen van de communicatieapparatuur.
Nominaal maximaal
uitgangsvermogen zender
Afstand in relatie tot zenderfrequentie
m
150 kHz tot 80 MHz 80 MHz tot 800 MHz 800 MHz tot 2,5 GHz
Wd=1,2√Pd=1,2√Pd=2,3√P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
Voor zenders met een hierboven niet vermeld nominaal maximaal uitgangsvermogen kan de aanbevolen afstand d in meter (m) worden geschat op basis van de vergelijking voor de desbetreffende zenderfrequentie. Hierin is P het maximale uitgangsvermogen in watt (W) van de zender volgens opgave van de fabrikant.
Opmerking: Bij 80 MHz en 800 MHz geldt de afstand voor het naasthogere frequentiebereik. Opmerking: Deze richtlijnen behoeven niet in alle situaties van toepassing te zijn. Elektromagnetische
propagatie wordt beïnvloed door absorptie en reflectie door structuren, objecten en personen. Opmerking: De ISM-bandbreedten (Industrial, Scientific and Medical) tussen 150 kHz en 80 MHz zijn:
6,765 MHz tot 6,795 MHz; 13,553 MHz tot 13,567 MHz; 26,957 MHz tot 27,283 MHz en 40,66 MHz tot 40,70 MHz. Opmerking: Voor het berekenen van de aanbevolen afstand voor zenders die opereren binnen het ISM­frequentiebereik van 150 kHz tot 80 MHz en in het frequentiebereik van 80 MHz tot 2,5 GHz wordt een extra factor 10/3 aangehouden, om het risico te verkleinen dat interferentie optreedt tengevolge van draagbare en mobiele communicatieapparatuur die onverhoeds binnen het patiëntgebied wordt gebracht.
Let op:
Gebruik geen onderdelen die niet door Medtronic zijn gemaakt, in combinatie met de netstroomgevoede externe apparaten van Medtronic. Het gebruik van onderdelen die niet door Medtronic zijn gemaakt, kan leiden tot schade aan de Medtronic-onderdelen, en een hoger emissieniveau of een lager elektromagnetisch immuniteitsniveau van de apparaten of systemen van Medtronic.
Gebruik de netstroomgevoede externe apparaten van Medtronic niet naast of op andere elektronische apparatuur. Het gebruik van Medtronic-onderdelen in dergelijke configuraties kan leiden tot een lager elektromagnetisch immuniteitsniveau van de apparaten of systemen van Medtronic.
20 Nederlands
SCATOLA DI VISUALIZZAZIONE DELLA PRESSIONE
66000 Spiegazione dei simboli sulle etichette della confezione
Attenzione
Vedere le istruzioni per l'uso
Parte applicata di tipo BF
Limite della pressione atmosferica
Limiti di umidità
Luogo di fabbricazione

Avvertenze

Non apportare modifiche a questa apparecchiatura.
Per evitare il rischio di scosse elettriche, non toccare il paziente e il dispositivo contemporaneamente.
Per montare l'asta in modo sicuro, è necessario utilizzare un'asta dal diametro compreso tra 1,27 cm e 5,08 cm (tra 0,5" e 2,0").
Nota: se il baricentro è situato troppo in alto, l'asta può rovesciarsi.
Se il dispositivo è montato correttamente, è possibile inclinare l'asta di almeno 10° senza il rischio che si rovesci.
Nota: prestare attenzione durante il montaggio della SCATOLA DI VISUALIZZAZIONE DELLA PRESSIONE su aste o carrelli mobili per evitare il rischio di rovesciamento o caduta.
Attenzione: le batterie rappresentano un rischio di incendio o di ustioni chimiche. Non esporre le batterie a fiamme o a calore eccessivo.

Precauzioni

Questo dispositivo deve essere utilizzato e controllato continuamente da parte di personale medico qualificato ed addestrato.
Se il dispositivo non viene utilizzato per un periodo prolungato, rimuovere le batterie per ridurre al minimo il rischio di esposizione chimica dovuta a perdite di liquido dalle batterie.

Specifiche (funzionamento, conservazione e trasporto)

Intervallo di umidità: da 10% a 95%
Intervallo di pressione: da 70 kPa a 106 kPa

Manutenzione

Pulire il dispositivo annualmente o in base alle necessità.
Sostituire la batteria e ispezionarne il vano annualmente o in base alle necessità.

Spedizione/Trasporto

Il dispositivo deve essere collocato nella confezione originale per la spedizione o il trasporto.
Il dispositivo non deve essere utilizzato durante il trasporto.
Italiano 21
Indicazioni e dichiarazione del produttore – emissioni elettromagnetiche
La scatola di visualizzazione della pressione deve essere utilizzata negli ambienti elettromagnetici indicati di seguito. Il cliente o l'utente della scatola di visualizzazione della pressione deve pertanto garantire che il dispositivo venga utilizzato in tali ambienti.
Prova di emissione Conformità Ambiente elettromagnetico – indicazioni
Emissioni RF CISPR 11
Emissioni RF CISPR 11
Nota: la scatola di visualizzazione della pressione non è collegata all'alimentazione elettrica pubblica a bassa tensione.
Gruppo 1 La scatola di visualizzazione della pressione utilizza energia a RF
Classe A La scatola di visualizzazione della pressione può essere
IEC 60601-1-2 Tabella 1
soltanto per il proprio funzionamento interno. Pertanto, le emissioni RF sono molto basse e non causano interferenze nei dispositivi elettronici presenti nelle vicinanze.
utilizzata in tutti gli ambienti diversi da quello domestico e da quelli direttamente collegati alla rete di alimentazione elettrica pubblica a bassa tensione che fornisce energia elettrica agli edifici di tipo residenziale.
Indicazioni e dichiarazione del produttore — immunità elettromagnetica
La scatola di visualizzazione della pressione deve essere utilizzata negli ambienti elettromagnetici indicati di seguito. Il cliente o l'utente deve pertanto garantire che il dispositivo venga utilizzato in tali ambienti.
Prova di immunità Livello di prova
Scariche elettrostatiche (ESD)
IEC 61000-4-2
Campo magnetico a frequenza di rete (50/60 Hz)
IEC 61000-4-8
Nota: la scatola di visualizzazione della pressione non è collegata all'alimentazione di rete. Andranno pertanto effettuati i test di immunità per le scariche elettrostatiche (ESD) e i campi magnetici a frequenza di rete.
±6 kV di contatto
±8 kV aria
3 A/m 3 A/m I campi magnetici a frequenza di
IEC 60601-1-2 Tabella 2
IEC 60601
Livello di conformità Ambiente elettromagnetico —
±6 kV di contatto
±8 kV aria
Il pavimento deve essere di legno, di calcestruzzo o rivestito di piastrelle in ceramica. Nel caso in cui i pavimenti siano rivestiti con materiale sintetico, l'umidità relativa deve essere almeno del 30%.
rete devono presentare livelli tipici di una normale installazione in un normale ambiente commerciale od ospedaliero.
indicazioni
22 Italiano
Indicazioni e dichiarazione del produttore — immunità elettromagnetica
IEC 60601-1-2 Tabella 4
La scatola di visualizzazione della pressione deve essere utilizzata negli ambienti elettromagnetici indicati di seguito. Il cliente o l'utente deve pertanto garantire che il dispositivo venga utilizzato in tali ambienti.
Prova di
immunità
Livello test
IEC 60601
Livello di
conformità
Ambiente elettromagnetico — indicazioni
Gli apparati di comunicazione RF portatili e mobili devono essere utilizzati ad una distanza dalla scatola di visualizzazione della pressione e dai cavi non inferiore a quella raccomandata, calcolata in base all'equazione relativa alla frequenza del trasmettitore.
Distanza di separazione consigliata
RF irradiata
IEC 61000-4-3
3V/m
80 MHz – 2,5 GHz
3V/m d=1,2√P 80 MHz – 800 MHz
d=2,3√P 800 MHz – 2,5 GHz
dove “P” rappresenta la potenza di uscita massima nominale del trasmettitore espressa in watt (W) stabilita dal produttore del trasmettitore, mentre “d” rappresenta la distanza di separazione consigliata espressa in metri (m).
L'intensità di campo dei trasmettitori RF fissi, determinata mediante una verifica dell'ambiente elettromagnetico, essere inferiore al livello di conformità di ciascun intervallo di frequenza.
In prossimità di apparati contrassegnati dal seguente simbolo, possono verificarsi interferenze:
a
deve
b
Nota: alle frequenze di 80 MHz e 800 MHz si applica l'intervallo di frequenza più alto. Nota: queste linee guida potrebbero non essere valide in tutte le situazioni. La propagazione
elettromagnetica varia in base alle caratteristiche di assorbimento e riflessione delle strutture, degli oggetti e delle persone circostanti. Nota: le bande ISM (per uso industriale, scientifico e medico) comprese tra 150 kHz e 80 MHz sono:
6.765 MHz – 6,795 MHz, 13,553 MHz – 13,567 MHz, 26,957 MHz – 27,283 MHz e 40,66 MHz – 40,70 MHz.
Nota: i livelli di conformità delle bande di frequenza ISM comprese tra 150 kHz e 80 MHz e dell'intervallo di frequenza compreso tra 80 MHz e 2,5 GHz hanno lo scopo di ridurre le probabilità che gli apparati di comunicazione mobili/portatili possano causare interferenze se introdotti inavvertitamente in aree in cui sono presenti dei pazienti. Per questo motivo, nel calcolo della distanza di separazione consigliata per i trasmettitori in questi intervalli di frequenza si utilizza un fattore aggiuntivo di 10/3.
Nota: in condizioni insolite, potrebbero verificarsi interferenze con apparecchiature adiacenti. È possibile ridurre al minimo l'interferenza aumentando la distanza di separazione tra le apparecchiature.
a
L'intensità di campo dei trasmettitori fissi, quali stazioni base per apparecchi telefonici ad onde radio (cellulari/cordless) e sistemi radiomobili terrestri, ricetrasmittenti radioamatoriali, emittenti radio AM e FM ed emittenti TV, non può essere calcolata a priori con precisione. Per esaminare l'ambiente elettromagnetico generato da trasmettitori RF fissi, può essere opportuno eseguire una verifica delle emissioni elettromagnetiche. Se l'intensità di campo rilevata nell'ambiente di utilizzo del dispositivo supera il livello di conformità RF applicabile sopraindicato, è necessario un monitoraggio del dispositivo per verificarne il normale funzionamento. Se si notano anomalie nel funzionamento, può essere necessario adottare ulteriori misure, quali il riorientamento o il riposizionamento di questi dispositivi.
b
Oltre l'intervallo di frequenza compreso tra 150 kHz e 80 MHz, l'intensità di campo deve essere inferiore a 3 V/m.
Italiano 23
IEC 60601-1-2 Tabella 6
Distanze di separazione consigliate tra
sistemi di comunicazione RF portatili e mobili e il dispositivo
La scatola di visualizzazione della pressione deve essere utilizzata in un ambiente elettromagnetico in cui i disturbi RF radiati vengono controllati. Il cliente o l'utente della scatola di visualizzazione della pressione può contribuire a prevenire l'insorgere di eventuali interferenze elettromagnetiche mantenendo la distanza minima tra l'apparato portatile e mobile di comunicazione RF (trasmettitori) e la scatola di visualizzazione della pressione, come raccomandato di seguito, in base alla potenza di uscita massima dell'apparato di comunicazione.
Potenza di uscita massima
Distanza di separazione a seconda della frequenza del trasmettitore
nominale del trasmettitore
m
150 kHz – 80 MHz 80 MHz – 800 MHz 800 MHz – 2,5 GHz
Wd=1,2√Pd=1,2√Pd=2,3√P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
Per i trasmettitori con una potenza di uscita massima nominale non compresa nel prospetto sopra riportato, la distanza di separazione raccomandata (d) in metri (m) può essere calcolata con l'equazione applicabile alla frequenza del trasmettitore, in cui "P" rappresenta la potenza di uscita massima nominale del trasmettitore espressa in watt (W) secondo quanto stabilito dal produttore del trasmettitore.
Nota: alle frequenze di 80 MHz e 800 MHz, si applica la distanza di separazione per l'intervallo di frequenza più alto.
Nota: queste linee guida potrebbero non essere valide in tutte le situazioni. La propagazione elettromagnetica varia in base alle caratteristiche di assorbimento e riflessione delle strutture, degli oggetti e delle persone circostanti.
Nota: le bande ISM (per uso industriale, scientifico e medico) comprese tra 150 kHz e 80 MHz sono:
6.765 MHz – 6,795 MHz, 13,553 MHz – 13,567 MHz, 26,957 MHz – 27,283 MHz e 40,66 MHz – 40,70 MHz. Nota: nel calcolo della distanza di separazione consigliata per i trasmettitori nelle bande di frequenza ISM comprese tra 150 kHz e 80 MHz e nell'intervallo di frequenza compreso tra 80 MHz e 2,5 GHz si utilizza un fattore aggiuntivo di 10/3 per ridurre le probabilità che le apparecchiature di comunicazione mobili/portatili possano causare interferenze se introdotte inavvertitamente in aree in cui sono presenti dei pazienti.
Attenzione:
Non utilizzare componenti di produttori diversi dalla Medtronic con i dispositivi esterni alimentati in rete della Medtronic. L'utilizzo di componenti di produttori diversi dalla Medtronic può danneggiare i componenti della Medtronic, aumentare le emissioni o ridurre l'immunità elettromagnetica dei dispositivi o dei sistemi della Medtronic.
Non utilizzare dispositivi esterni alimentati in rete della Medtronic posti in prossimità di altri dispositivi elettronici o sopra questi ultimi. L'utilizzo di dispositivi della Medtronic in queste collocazioni può ridurre l'immunità elettromagnetica dei dispositivi o dei sistemi della Medtronic.
24 Italiano
TRYCKMÄTARE
66000 Förklaring av symboler på förpackningsetiketten
OBS!
Läs bruksanvisningen
Applicerad del av typ BF
Gränsvärde för atmosfäriskt tryck
Luftfuktighetsgräns
Tillverkningsanläggning

Varning ar

Ändringar får inte göras på utrustningen.
För att undvika risken för elektriska stötar ska inte patienten och enheten vidröras samtidigt.
För stångmontering krävs en stångdiameter på 1,27 cm till 5,08 cm (0,5 in till 2,0 in) för att säkerställa en stadig montering.
Observera: Det finns en risk för att stången kan tippa över om tyngdpunkten är för hög.
Om enheten är säkert monterad kan stången luta minst 10° utan att välta. Observera: Iaktta försiktighet om TRYCKMÄTAREN monteras på mobila stänger eller vagnar för att
undvika att den tippar över eller faller.
Obs! Batterier utgör en risk för brand eller kemiska brännskador. Batterierna får inte utsättas för stark värme eller öppen eld.

Försiktighetsåtgärder

Denna enhet måste användas och övervakas kontinuerligt av utbildad och behörig vårdpersonal.
Om enheten inte ska användas under längre tid ska bat terierna tas ut för att minimera risken för kemisk exponering på grund av läckage.

Specifikationer (användning, förvaring och transport)

Relativ luftfuktighet: 10 % till 95 %
Tryckområde: 70 kPa till 106 kPa

Underhåll

Rengörs årligen eller efter behov.
Byt ut batteriet och kontrollera batterifacket årligen eller efter behov.

Leverans/transport

Enheten ska placeras i originalförpackningen för leverans eller transport.
Enheten är inte avsedd att användas under transport.
Svenska 25
Riktlinjer och tillverkarens deklaration – elektromagnetiska emissioner
Tryckmätaren är avsedd för användning i den elektromagnetiska miljö som anges nedan. Kunden eller användaren av tryckmätaren ska försäkra sig om att den används i en sådan miljö.
Emissionstest Överens-
RF-emissioner CISPR 11
RF-emissioner CISPR 11
Observera: Tryckmätaren ansluts inte till det allmänna lågspänningsnätet.
stämmelse
Grupp 1 Tryckmätaren använder RF-energi endast för den interna
Klass A Tryckmätaren är lämplig att använda i alla anläggningar utom i
IEC 60601-1-2 tabell 1
Elektromagnetisk miljö – riktlinjer
funktionen. Enhetens RF-emissioner är därför mycket låga, och det är inte sannolikt att den stör elektronisk utrustning i närheten.
bostäder och anläggningar som är anslutna till det allmänna lågspänningsnätet för byggnader som används som bostäder.
Riktlinjer och tillverkarens deklaration – elektromagnetisk immunitet
Tryckmätaren är avsedd för användning i den elektromagnetiska miljö som anges nedan. Kunden eller användaren av denna enhet ska försäkra sig om att den används i en sådan miljö.
Immunitetstest IEC 60601-testnivå Överensstämmelse-
Elektrostatisk urladdning (ESD)
IEC 61000-4-2
Kraftfrekventa (50/60 Hz) magnetiska fält
IEC 61000-4-8
Observera: Tryckmätaren ansluts inte till elnätet. Tester avseende elektrostatisk urladdning (ESD) och kraftfrekventa magnetiska fält gäller.
±6 kV kontakt
±8 kV luft
3 A/m 3 A/m Kraftfrekventa magnetiska fält
IEC 60601-1-2 tabell 2
nivå
±6 kV kontakt
±8 kV luft
Elektromagnetisk miljö –
riktlinjer
Golv ska vara av trä, betong eller keramikplattor. Om golven är täckta med syntetmaterial måste den relativa luftfuktigheten vara minst 30 %.
ska ligga på nivåer som kännetecknar en typisk plats i en typisk kontors- eller sjukhusmiljö.
26 Svenska
Riktlinjer och tillverkarens deklaration – elektromagnetisk immunitet
IEC 60601-1-2 tabell 4
Tryckmätaren är avsedd för användning i den elektromagnetiska miljö som anges nedan. Kunden eller användaren av denna enhet ska försäkra sig om att den används i en sådan miljö.
Immunitetstest IEC 60601-
testnivå
Överensstäm-
melsenivå
Elektromagnetisk miljö – riktlinjer
Bärbar och mobil RF-kommunikations­utrustning får inte användas närmare någon del av tryckmätaren, inklusive kablar, än det rekommenderade separationsavstånd som beräknats med den ekvation som är tillämplig för sändarens frekvens.
Rekommenderat separationsavstånd
Utstrålad RF
IEC 61000-4-3
3V/m
80 MHz till 2,5 GHz
3V/m d=1,2√P 80 MHz till 800 MHz
d=2,3√P 800 MHz till 2,5 GHz
där P är sändarens angivna högsta utgående effekt i watt (W) enligt sändarens tillverkare och d är det rekommenderade separationsavståndet i meter (m).
Fältstyrkan hos fasta RF-sändare, fastställd genom en elektromagnetisk undersökning
a
på plats,
ska understiga överensstäm-
melsenivån i varje frekvensområde.
Störningar kan uppstå i närheten av utrustning som märkts med följande symbol:
b
Observera: Vid 80 MHz och 800 MHz gäller det högre frekvensområdet. Observera: Dessa riktlinjer gäller inte i alla situationer. Elektromagnetisk spridning påverkas av absorption
och reflektion från byggnader, föremål och människor. Observera: ISM-banden (industri, forskning och medicin) mellan 150 kHz och 80 MHz är: 6,765 MHz till 6,795 MHz; 13,553 MHz till 13,567 MHz; 26,957 MHz till 27,283 MHz; 40,66 MHz till 40,70 MHz. Observera: Överensstämmelsenivåerna i ISM-frekvensbanden mellan 150 kHz och 80 MHz samt i frekvensområdet 80 MHz till 2,5 GHz är avsedda att minska sannolikheten för att mobil/bärbar kommunikationsutrustning ger upphov till störningar om den oavsiktligt förs in i patientområden. Av detta skäl används en ytterligare faktor på 10/3 vid beräkning av det rekommenderade separationsavståndet till sändare i dessa frekvensområden. Observera: Interferens med närliggande utrustning kan inträffa i ovanliga fall. Interferensen minskar med ökat separationsavstånd mellan utrustningarna.
a
Fältstyrkan hos fasta sändare, som basstationer för radiotelefoner (mobiltelefoner, trådlösa telefoner), privatradiosändare, amatörradiosändare, AM- och FM-sändare samt TV-sändare kan inte förutsägas teoretiskt med exakthet. En bedömning av den elektromagnetiska miljö som skapas av fasta RF-sändare bör bygga på en elektromagnetisk undersökning på plats. Om den uppmätta fältstyrkan på den plats där enheten används överstiger den tillämpliga RF-överensstämmelsenivån ovan, bör en kontroll göras av att enheten fungerar normalt. Vid iakttagelser av onormal funktion kan ytterligare åtgärder vara nödvändiga, till exempel att vrida eller flytta på dessa enheter.
b
I frekvensområdet 150 kHz till 80 MHz ska fältstyrkan understiga 3 V/m.
Svenska 27
Rekommenderat separationsavstånd mellan
IEC 60601-1-2 tabell 6
bärbar och mobil RF-kommunikationsutrustning och enheten
Tryckmätare är avsedd för användning i en elektromagnetisk miljö där utstrålade RF-störningar är kontrollerade. Kunden eller användaren av den här enheten kan bidra till att förhindra elektromagnetiska störningar genom att upprätthålla ett minsta avstånd mellan bärbar och mobil RF­kommunikationsutrustning (sändare) och denna enhet i enlighet med nedanstående rekommendationer, baserat på kommunikationsutrustningens högsta uteffekt.
Sändarens angivna högsta
uteffekt
Separationsavstånd beroende på sändarens frekvens
m
150 kHz till 80 MHz 80 MHz till 800 MHz 800 MHz till 2,5 GHz
Wd=1,2√Pd=1,2√Pd=2,3√P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
För sändare vars högsta uteffekt inte anges i ovanstående lista kan det rekommenderade separationsavståndet d i meter (m) uppskattas med hjälp av den ekvation som är tillämplig för sändarens frekvens, där P är sändarens angivna högsta uteffekt i watt (W) enligt sändarens tillverkare.
Observera: Vid 80 MHz och 800 MHz gäller separationsavståndet för det högre frekvensområdet. Observera: Dessa riktlinjer gäller inte i alla situationer. Elektromagnetisk spridning påverkas av absorption
och reflektion från byggnader, föremål och människor. Observera: ISM-banden (industri, forskning och medicin) mellan 150 kHz och 80 MHz är: 6,765 MHz till
6,795 MHz, 13,553 MHz till 13,567 MHz, 26,957 MHz till 27,283 MHz samt 40,66 MHz till 40,70 MHz. Observera: En ytterligare faktor på 10/3 används vid beräkning av det rekommenderade
separationsavståndet för sändare på ISM-frekvensbanden mellan 150 kHz och 80 MHz samt i frekvensområdet 80 MHz till 2,5 GHz för att minska sannolikheten för att mobil/bärbar kommunikationsutrustning ger upphov till störningar om den oavsiktligt förs in i patientområden.
OBS!
Använd inte komponenter från andra tillverkare än Medtronic tillsammans med nätdrivna externa enheter från Medtronic. Användning av komponenter från andra tillverkare än Medtronic kan medföra skador på komponenter från Medtronic, ökade emissioner eller minskad elektromagnetisk immunitet för enheter eller system från Medtronic.
Använd inte externa nätdrivna enheter från Medtronic vid sidan av eller staplade på andra elektroniska enheter. Om enheter från Medtronic används på detta sätt kan det medföra minskad elektromagnetisk immunitet för enheterna eller systemen från Medtronic.
28 Svenska
TRYKDISPLAYBOKS
66000 Forklaring på symbolerne på emballagens mærkater
Forsigtig
Se brugsanvisningen
Type BF anvendt del
Grænse for atmosfærisk tryk
Grænse for luftfugtighed
Fabrikationssted

Advarsler

Dette udstyr må ikke ændres.
For at undgå risiko for elektrisk stød må patienten og enheden ikke berøres samtidigt.
Montering af stangen kræver en stangdiameter på 1,27 cm til 5,08 cm (0,5" til 2,0"), for at monteringen skal være sikker.
Bemærk: Der er risiko for at stangen vælter, hvis tyngdepuktet er for højt oppe.
På en enhed, der er sikkert monteret, bør stangen kunne hælde mindst 10° uden at vælte. Bemærk: Udvis forsigtighed ved monte ring af TRYKDISPLAYBOKSEN på mobile stænger eller vog ne
for at undgå, at de vælter eller tilter.
Forsigtig: Batterier udgør en brandfare eller risiko for ætsning. Udsæt ikke batterierne for høj varme eller ild.

Forholdsregler

Denne enhed skal anvendes og løbende monitoreres af en uddannet og kvalificeret læge.
Hvis enheden ikke skal bruges i en længere periode, skal batterierne fjernes for at minimere risikoen for eksponering for kemiske agenser som følge af lækage.

Specifikationer (drift, opbevaring og transport)

Luftfugtighedsområde: 10% til 95%
Trykområde: 70 kPa til 106 kPa

Vedligeholdelse

Rengøres årligt eller efter behov.
Udskift batteriet, og efterse batterirummet årligt eller efter behov.

Forsendelse/transport

Enheden bør være placeret i originalemballagen under forsendelse og transport.
Enheden er ikke beregnet til brug under transport.
Dansk 29
Vejledning og producentens erklæring – elektromagnetiske emissioner
Trykdisplayboksen er beregnet til brug i det elektromagnetiske miljø, der er specificeret nedenfor. Kunden eller brugeren af trykdisplayboksen skal sikre sig, at enheden anvendes i et sådant miljø.
Emissionstest Overholdelse
RF-emissioner CISPR 11
RF-emissioner CISPR 11
Bemærk: Trykdisplayboksen er ikke forbundet til det offentlige lavspændingsnet.
af krav
Gruppe 1 Trykdisplayboksen bruger kun RF-energi til sin interne drift.
Klasse A Trykdisplayboksen er velegnet til anvendelse i alle klinikker med
IEC 60601-1-2 Tabel 1
Elektromagnetisk miljø – vejledning
Enhedens RF-emissioner er derfor meget lave, og det er ikke sandsynligt, at disse vil forårsage interferens i elektronisk udstyr, der befinder sig i nærheden af enheden.
undtagelse af klinikker inde i boliger samt klinikker, der er direkte forbundet med det offentlige lavspændingsnet, som forsyner bygninger til boligformål.
Vejledning og producentens erklæring – elektromagnetisk immunitet
Trykdisplayboksen er beregnet til brug i det elektromagnetiske miljø, der er specificeret nedenfor. Kunden eller brugeren af enheden skal sikre sig, at enheden anvendes i et sådant miljø.
Immunitetstest IEC 60601 testniveau Overholdelsesniveau Elektromagnetisk miljø –
Elektrostatisk afladning (ESD)
IEC 61000-4-2
Lysnetfrekvens (50/60 Hz) magnetfelt
IEC 61000-4-8
Bemærk: Trykdisplayboksen er ikke forbundet til netspændingsforsyningen. Test for elektrostatisk udladning (ESD) og immunitet for netfrekvensmagnetfelter er gældende.
±6 kV kontakt
±8 kV luft
3 A/m 3 A/m Driftsfrekvensens magnetfelter
IEC 60601-1-2 Tabel 2
±6 kV kontakt
±8 kV luft
vejledning
Gulvet bør være af træ, beton eller keramiske fliser. Hvis gulvet er belagt med syntetisk materiale, bør den relative luftfugtighed være mindst 30%.
bør være på niveauer, der svarer til en typisk placering i et typisk erhvervs- eller hospitals­miljø.
30 Dansk
Vejledning og producentens erklæring – elektromagnetisk immunitet
IEC 60601-1-2 Tabel 4
Trykdisplayboksen er beregnet til brug i det elektromagnetiske miljø, der er specificeret nedenfor. Kunden eller brugeren af enheden skal sikre sig, at enheden anvendes i et sådant miljø.
Immunitetstest IEC 60601
testniveau
Overholdelsesniv
eau
Elektromagnetisk miljø – vejledning
Bærbart og mobilt kommunikationsudstyr, der benytter radiosignaler, bør ikke anvendes tættere på nogen del af tryk­displayboksen, herunder kablerne, end den anbefalede sikkerhedsafstand, som beregnes med den formel, der gælder for senderens frekvensområde.
Anbefalet sikkerhedsafstand
Udstrålet RF
IEC 61000-4-3
3V/m
80 MHz til 2,5 GHz
3V/m d=1,2√P 80 MHz til 800 MHz
d=2,3√P 800 MHz til 2,5 GHz
hvor P er senderens maksimale nominelle udgangseffekt målt i watt (W) ifølge senderens producent, mens d er den anbefalede sikkerhedsafstand angivet i meter (m).
Feltstyrker fra faste radiosendere (RF­sendere), som de er fastlagt ved en elektro­magnetisk opmåling af lokaliteten lavere end det niveau, der skal overholdes, i det enkelte frekvensområdeb.
Interferens kan forekomme i nærheden af udstyr, der er mærket med følgende symbol:
a
, bør være
Bemærk: Ved 80 MHz og 800 MHz gælder det høje frekvensområde. Bemærk: Disse retningslinjer gælder måske ikke i alle situationer. Elektromagnetisk udbredelse påvirkes
af absorption i og refleksion fra bygninger, genstande og mennesker. Bemærk: ISM-båndene (ISM står for Industrial, Scientific, and Medical (industriel, videnskabelig og medicinsk)) mellem 150 kHz og 80 MHz er: 6,765 MHz til 6,795 MHz, 13,553 MHz til 13,567 MHz, 26,957 MHz til 27,283 MHz og 40,66 MHz til 40,70 MHz. Bemærk: Overholdelsesniveauer i ISM-båndene mellem 150 kHz og 80 MHz og i frekvensområderne 80 MHz til 2,5 GHz er beregnede til at nedsætte sandsynligheden for, at mobilt/bærbart kommunikations­udstyr kan forårsage interferens, hvis det uforsætligt bringes ind i patientområder. Af denne årsag anvendes en yderligere faktor på 10/3 ved beregning af den anbefalede sikkerhedsafstand for sendere i disse frekvensområder. Bemærk: Der kan under udsædvalige forhold forekomme interferens med udstyr i nærheden. Hvis afstanden mellem udstyret øges, minimeres interferensen.
a
Feltstyrker fra faste sendere såsom basestationer til trådløse telefoner samt landmobile radioer, amatørradioer, AM- og FM­radiomodtagere samt TV-modtagere kan ikke teoretisk forudsiges med nogen acceptabel nøjagtighed. For at vurdere det elektromagnetiske miljø med hensyn til faste radiosendere skal der udføres en elektromagnetisk opmåling af lokaliteten. Hvis den opmålte feltstyrke på den lokalitet, hvor enheden bruges, overskrider de relevante niveauer for overholdelse af oven­stående standarder, bør man holde øje med enheden for at se, om den fungerer normalt. Hvis der observeres unormal funktion, kan det være nødvendigt med yderligere tiltag såsom at dreje eller flytte på enhederne.
b
I frekvensområdet 150 kHz til 80 MHz bør feltstyrkerne være lavere end 3 V/m.
Dansk 31
IEC 60601-1-2 Tabel 6
bærbart og mobilt RF-kommunikationsudstyr og enheden
Trykdisplayboksen er beregnet til brug i et elektromagnetisk miljø, hvor forstyrrelser fra udstrålet RF er kontrolleret. Kunden eller brugeren af denne enhed kan bidrage til at forhindre elektromagnetisk interferens ved at opretholde en minimumafstand mellem bærbart og mobilt kommunikationsudstyr, der benytter radio­bølger (sendere), og enheden som anbefalet nedenfor og i overensstemmelse med kommunikations­udstyrets maksimale udgangseffekt.
Nominel maksimal
udgangseffekt for
senderen
Wd=1,2√Pd=1,2√Pd=2,3√P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
For sendere, der har en maksimal udgangseffekt, som ikke er anført ovenfor, kan sikkerhedsafstanden d i meter (m) anslås ved brug af den for senderens frekvens relevante formel, hvor P er senderens maksimale nominelle udgangseffekt i watt (W) ifølge senderens fabrikant.
Bemærk: Ved 80 MHz og 800 MHz gælder sikkerhedsafstanden for det øvre frekvensområde. Bemærk: Disse retningslinjer gælder måske ikke i alle situationer. Elektromagnetisk udbredelse påvirkes
af absorption i og refleksion fra bygninger, genstande og mennesker. Bemærk: ISM-båndene (ISM står for Industrial, Scientific, and Medical (industriel, videnskabelig og
medicinsk)) mellem 150 kHz og 80 MHz er: 6,765 MHz til 6,795 MHz, 13,553 MHz til 13,567 MHz, 26,957 MHz til 27,283 MHz og 40,66 MHz til 40,70 MHz
Bemærk: Der anvendes yderligere en faktor på 10/3 ved beregning af den anbefalede sikkerhedsafstand for sendere i ISM-frekvensbåndene mellem 150 kHz og 80 MHz og i frekvensområderne 80 MHz til 2,5 GHz for at nedsætte sandsynligheden for, at mobilt/bærbart kommunikationsudstyr kan forårsage inter­ferens, hvis det uforsætligt bringes ind i patientområder.
Forholdsregler:
Undlad at benytte komponenter, der ikke er fra Medtronic, sammen med in-line-strømforsynede eksterne enheder fra Medtronic. Brug af komponenter, der ikke er fra Medtronic, kan medføre skade på Medtronic-komponenter, forøgede emissioner eller nedsat elektromagnetisk immunitet over for Medtronic-enheder eller -systemer.
Undlad at bruge in-line-strømforsynede eksterne enheder fra Medtronic tæt på eller stablet sammen med andre elektroniske enheder. Brug af Medtronic-enheder i sådanne konfigurationer kan medføre nedsat elektromagnetisk immunitet over for Medtronic-enheder eller -systemer.
Anbefalet sikkerhedsafstande mellem
Sikkerhedsafstand i overensstemmelse med senderens frekvens
m
150 kHz til 80 MHz 80 MHz til 800 MHz 800 MHz til 2,5 GHz
Medtronic Perfusion Systems 7611 Northland Drive Minneapolis, MN 55428 USA
*M953140A001*
32 Dansk
© 2012 Medtronic, Inc. M953140A001 Rev. 1A
Loading...
