ООО «Медтехника МОСКВА»
125222 г. Москва, ул. Генерала Белобородова, д.35/2, помещение 10
ОГРН 5087746166954 ИНН 77333670400 КПП 773301001,
р/с: 40702810400000012277 в ПАО "Промсвязьбанк"
г. Москва, к/с: 30101810400000000555 БИК 044525555
тел: +7(495)504-26-51(52) факс: +7(495)504-26-53
http://www .med-mos.ru e-mail:info@med-mos.ru
ГОСТы
Соответствие требованиям национальных
стандартов
ГОСТ Р 50444-92 (Разд. 3, 4).
ГОСТ Р 50267.0-92, ГОСТ Р 50267.0.2-2005,
ГОСТ Р 50267.38-99.
Обозначение знака соответствия при
сертификации
ГОСТ Р 50460-92
Транспортная маркировка грузовых мест
ГОСТ 14192-96.
Транспортировка
Условия хранения 5 по ГОСТ 15150-69
Упаковка
ГОСТ Р 50444-92
Условия хранения
Группа условий хранения 2 по ГОСТ 15150-69
Класс в зависимости от степени потенциального
риска применения в медицинских целях
2А по ГОСТ Р 51609-2000

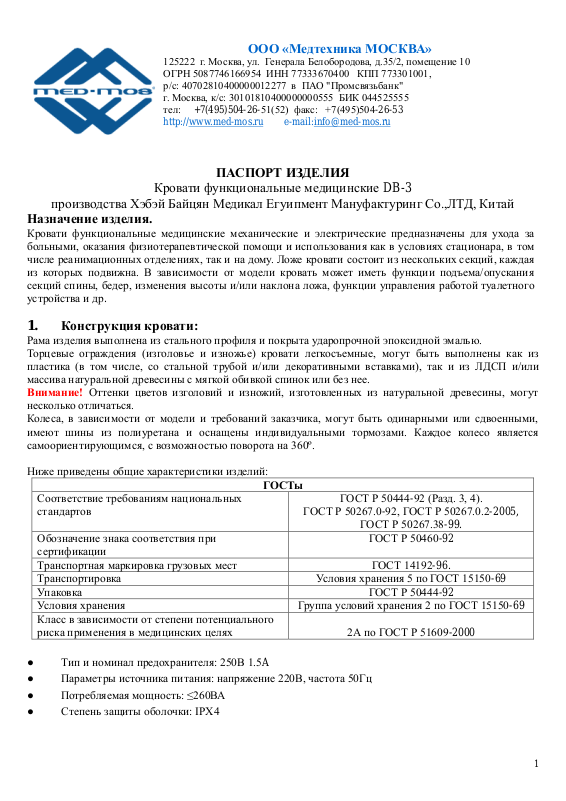

ПАСПОРТ ИЗДЕЛИЯ
Кровати функциональные медицинские DB-3
производства Хэбэй Байцян Медикал Егуипмент Мануфактуринг Со.,ЛТД, Китай
Назначение изделия.
Кровати функциональные медицинские механические и электрические предназначены для ухода за
больными, оказания физиотерапевтической помощи и использования как в условиях стационара, в том
числе реанимационных отделениях, так и на дому. Ложе кровати состоит из нескольких секций, каждая
из которых подвижна. В зависимости от модели кровать может иметь функции подъема/опускания
секций спины, бедер, изменения высоты и/или наклона ложа, функции управления работой туалетного
устройства и др.
1. Конструкция кровати:
Рама изделия выполнена из стального профиля и покрыта ударопрочной эпоксидной эмалью.
Торцевые ограждения (изголовье и изножье) кровати легкосъемные, могут быть выполнены как из
пластика (в том числе, со стальной трубой и/или декоративными вставками), так и из ЛДСП и/или
массива натуральной древесины с мягкой обивкой спинок или без нее.
Внимание! Оттенки цветов изголовий и изножий, изготовленных из натуральной древесины, могут
несколько отличаться.
Колеса, в зависимости от модели и требований заказчика, могут быть одинарными или сдвоенными,
имеют шины из полиуретана и оснащены индивидуальными тормозами. Каждое колесо является
самоориентирующимся, с возможностью поворота на 360º.
Ниже приведены общие характеристики изделий:
● Тип и номинал предохранителя: 250В 1.5A
● Параметры источника питания: напряжение 220В, частота 50Гц
● Потребляемая мощность: ≤260ВА
● Степень защиты оболочки: IPX4
1
2. Сборка и подготовка к эксплуатации
Для удобства хранения и транспортировки кровать поставляется в разобранном виде, перед началом
эксплуатации кровать требуется собрать.
Следуя данной инструкции, пользователи могут осуществлять сборку самостоятельно, но изготовитель
настоятельно рекомендует доверить эту работу квалифицированным специалистам.
Внимание! Инструменты для сборки в комплект поставки не входят.
2.1. Сборка рамы кровати
(для моделей DB-3)

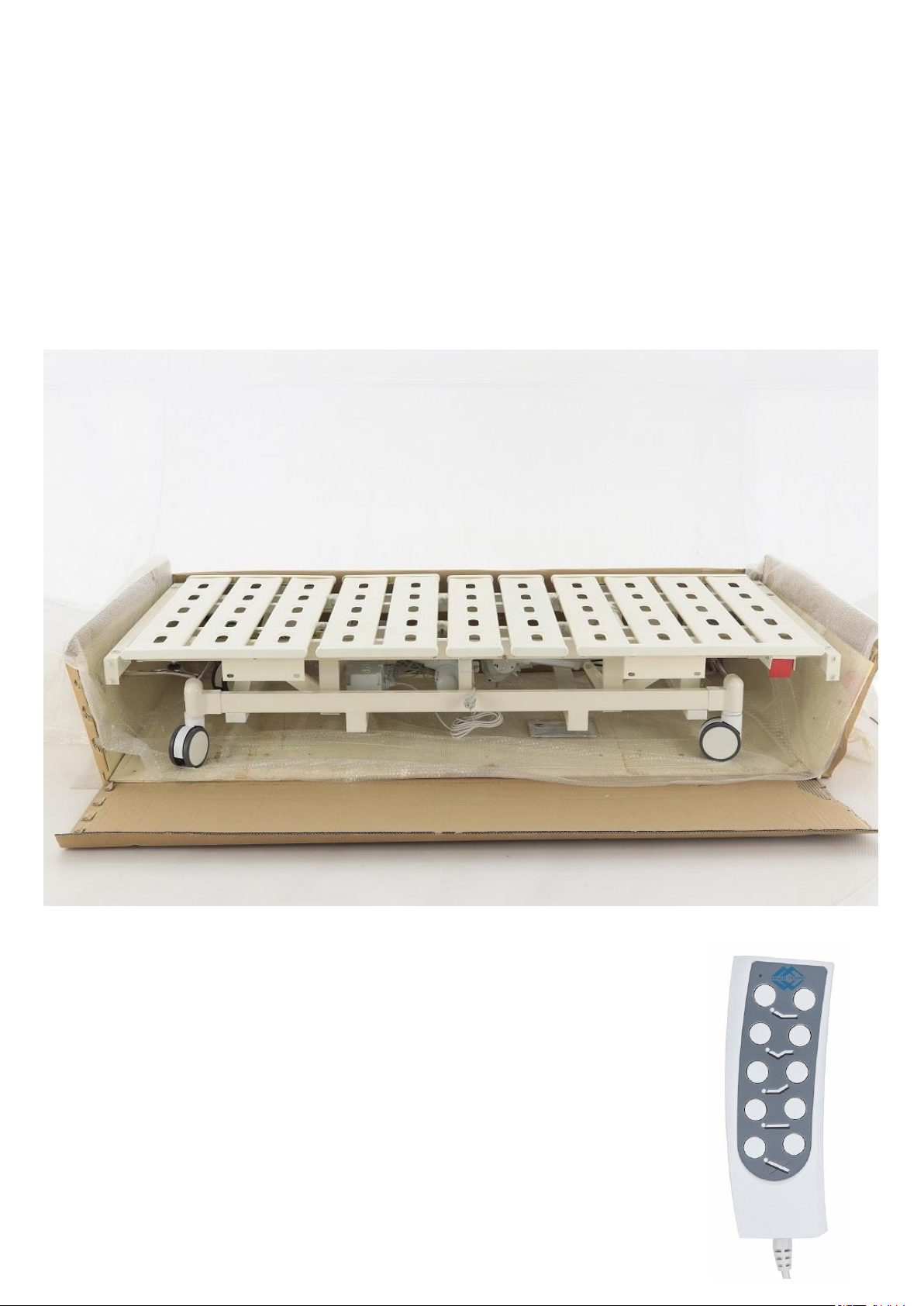

2.1.1 Откройте коробку, снимите упаковку. Для последующих операций вскрывать упаковку в месте,
где производится сборка, удобнее таким образом, чтобы кровать находилась ложем вверх.
Внимание! Не используйте для вскрытия упаковки острые предметы во избежание получения травм и
причинения вреда деталям изделия.
2.1.2 Подключите кровать к электросети и проверьте правильность
подключения коннектора пульта управления и приводов к блоку
управления, нажимая на пульте кнопки поднятия и опускания
икроножной секций и секции спины (Пульт оснащён интуитивно
понятными пиктограммами).
2.1.3 Проверьте правильность соединения деталей привода и корректность
работы подвижных секций ложемента.
2

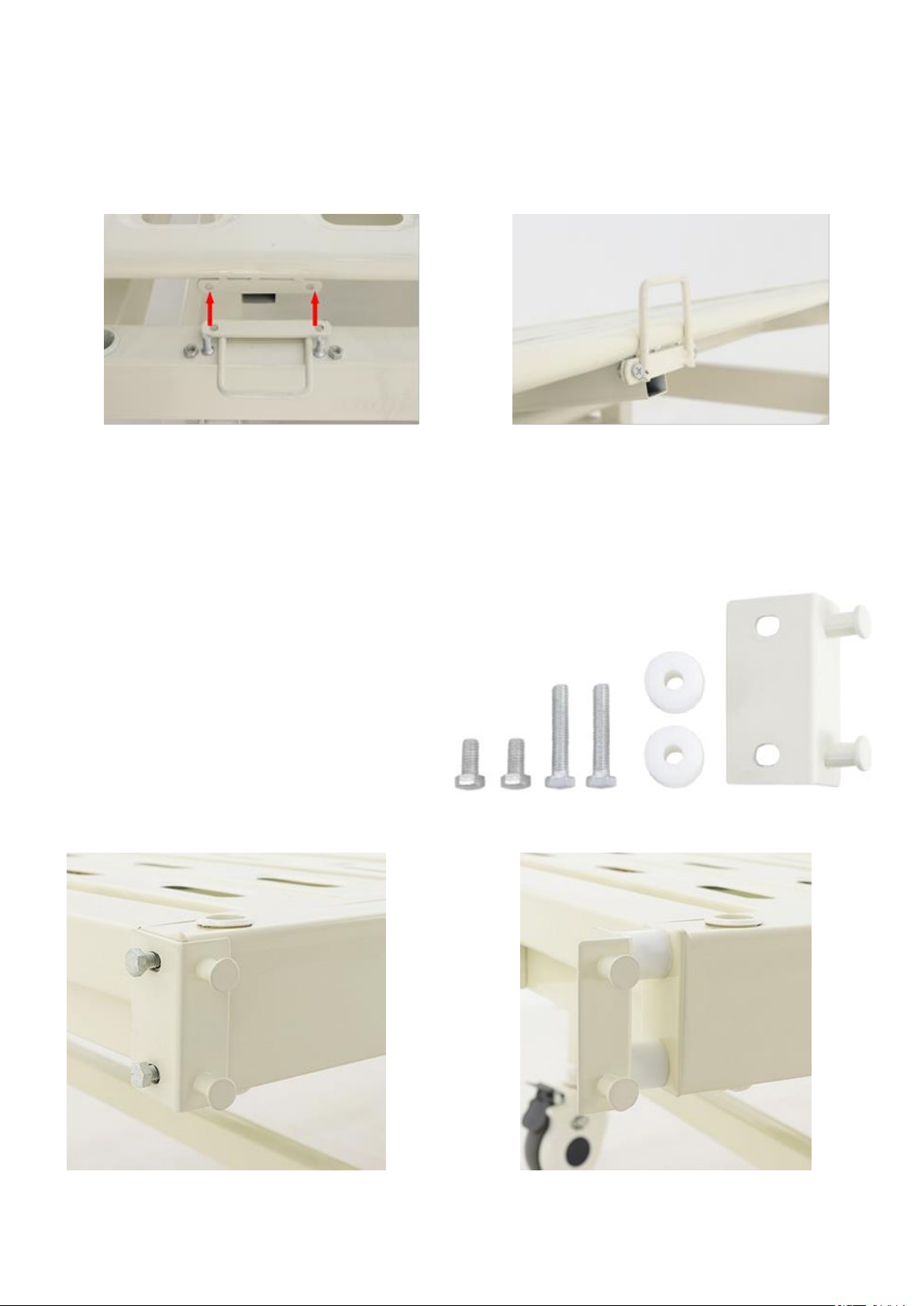

2.1.4 Установка ограничителей матраса
(для моделей DB-3)
2.2 Установка изголовья и изножья
(для моделей DB-2)

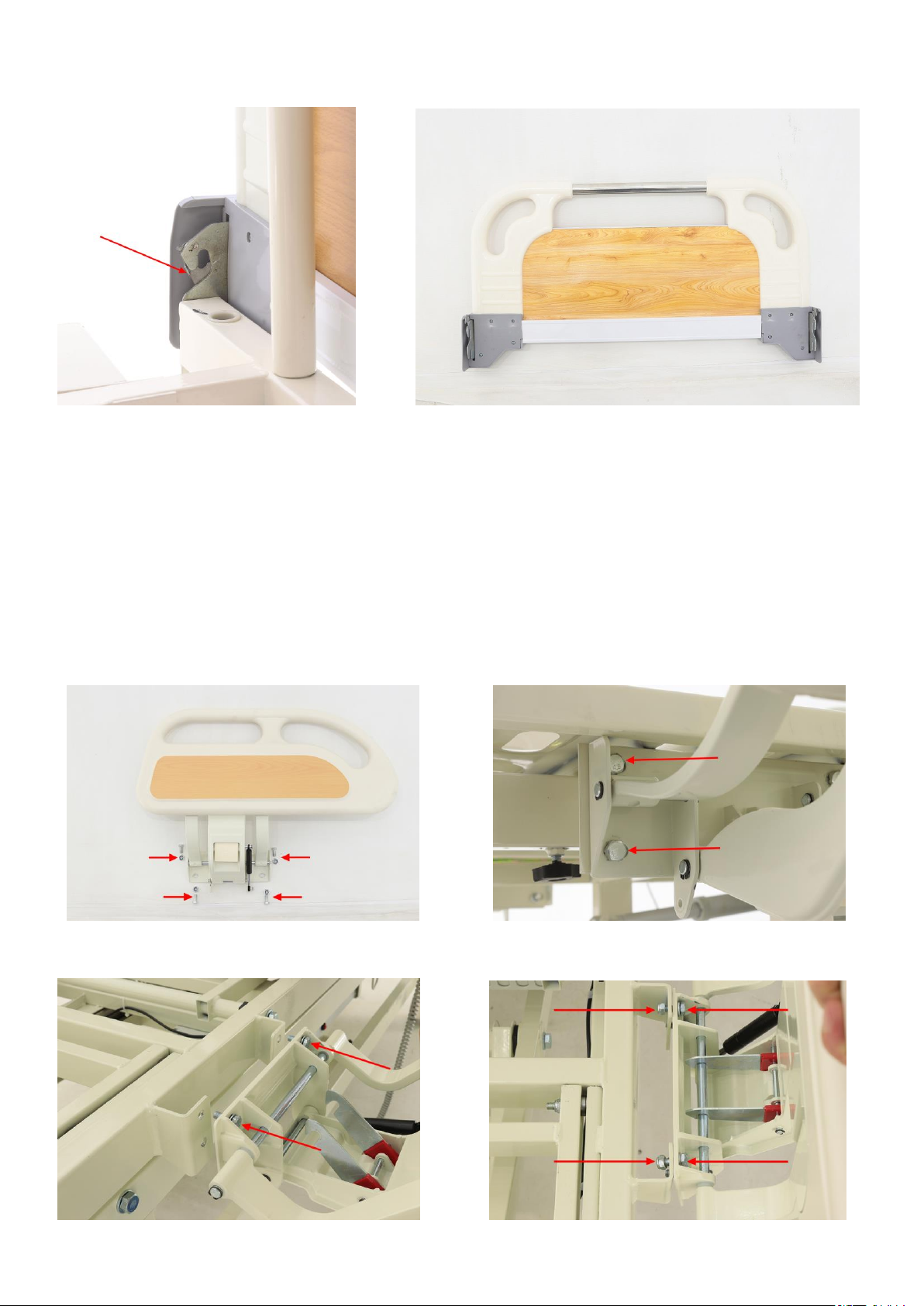

Для установки быстросъёмных изголовья и
изножья служат зацепные штыри,
установленные на углах рамы кровати. В
зависимости от требований заказчика они могут
быть как съёмные, так и несъёмные. Если
кровать укомплектована съёмными опорными
штырями (опция), то перед установкой
изголовья и изножья прикрутите их болтами,
входящими в комплект поставки, к торцам рамы
кровати в имеющиеся отверстия, в соответствии
с типом изголовья или изножья.
3
Опуская фиксаторы, вы блокируете изголовье и изножье кровати, предотвращая их случайное снятие.
2.3 Установка дополнительного оборудования
(для моделей DB-3)
В зависимости от требований заказчика кровать может быть укомплектована боковыми ограждениями,
дугой для подтягивания, трансфузионной стойкой, прикроватным и/или накроватным столиком и
прочими аксессуарами.
2.3.1 Закрепите боковые ограждения для кровати к раме кровати имеющимися болтами крепления в
отверстия предусмотренные на раме кровати. Боковы ограждения состоят из двух частей. Вставьте
болты в отверстия как показано на рисунке и зафиксируйте гайками, входящими в комплект.
4

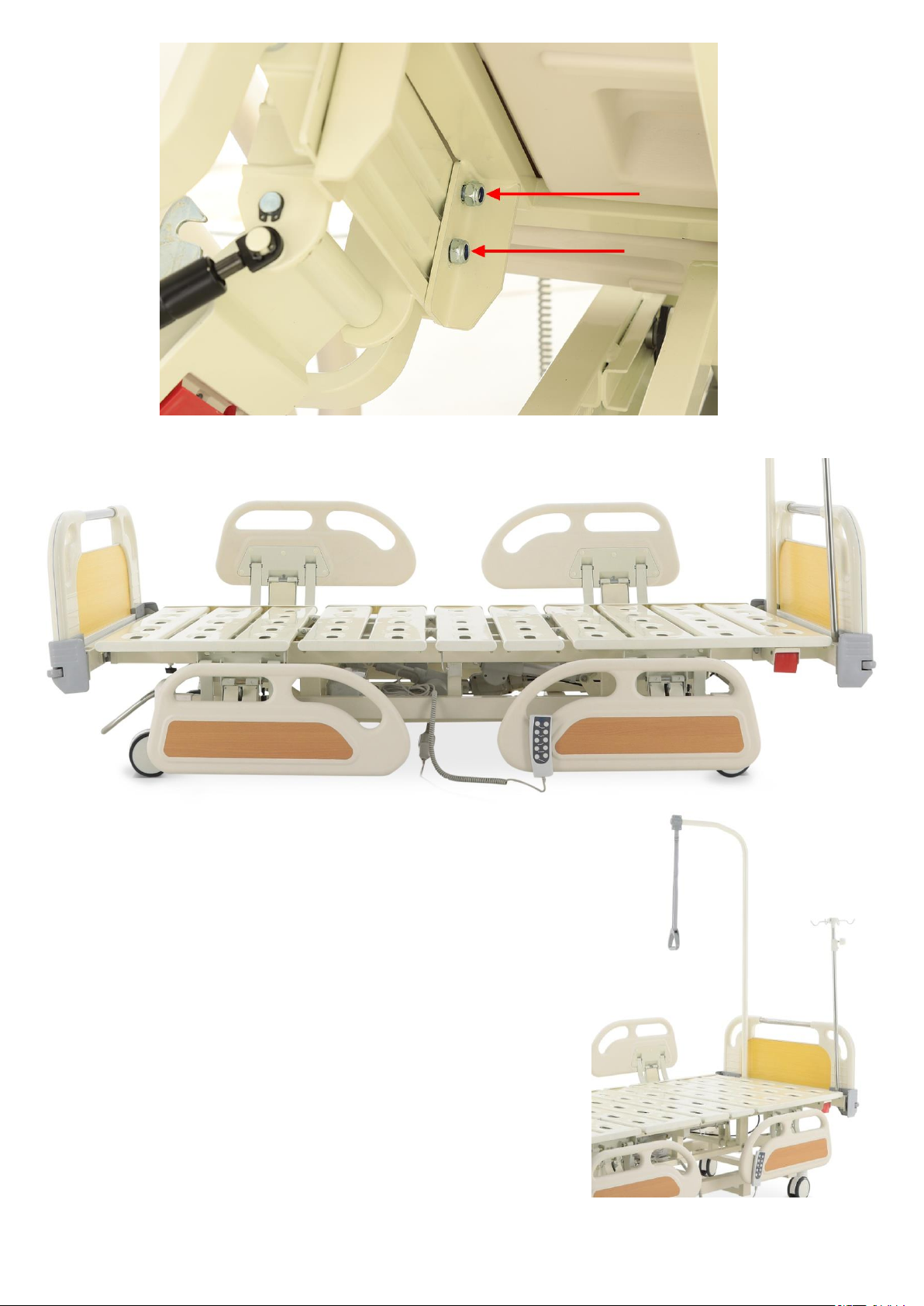

Боковые ограждения устанавливаются в положении, как показано ниже на фото:

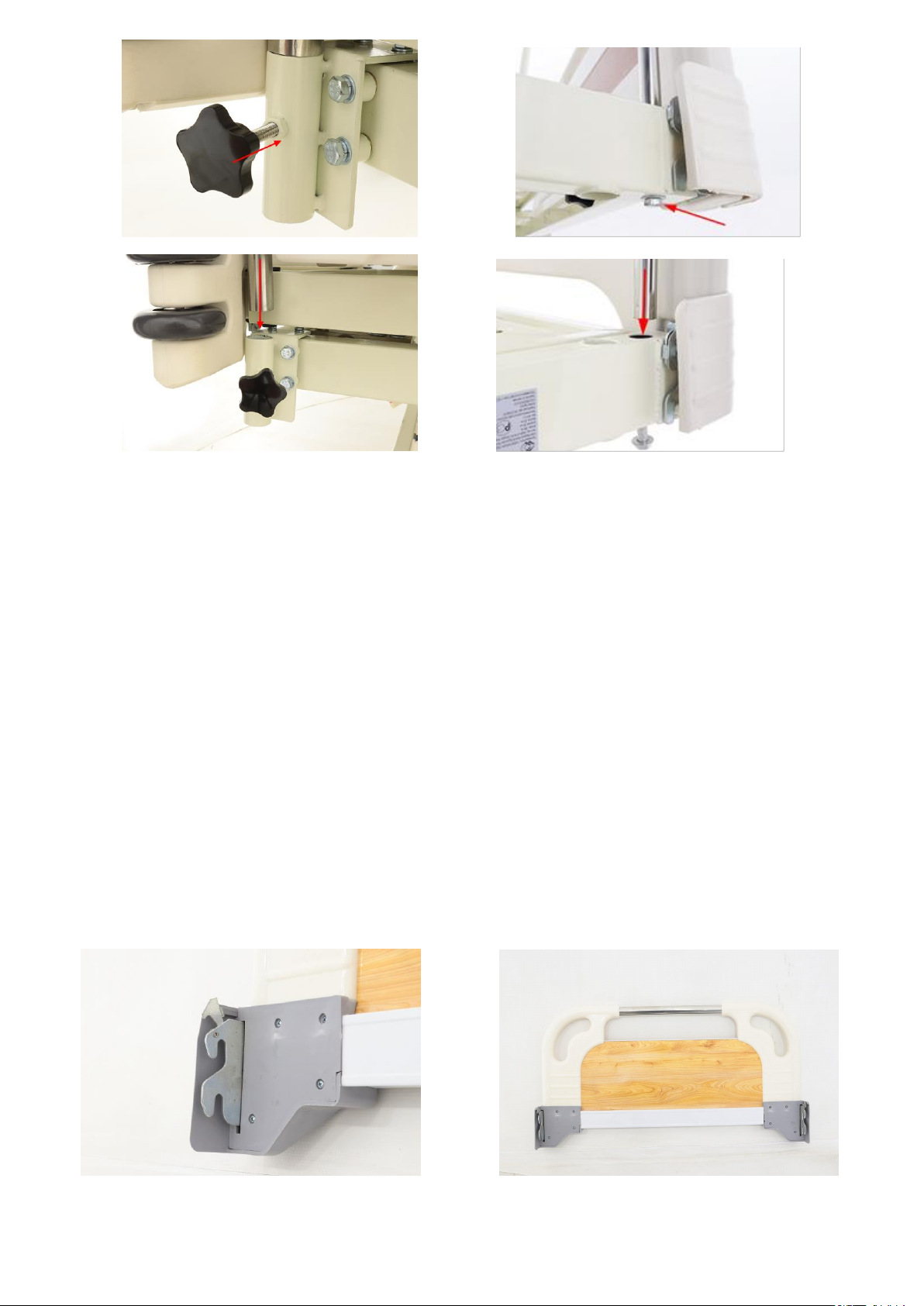

3.4 Вставьте дугу для подтягивания (опция) и трансфузионную
стойку (опция) в соответствующие отверстия, расположенные в
торцевых участках рамы кровати. Отверстия для трансфузионной
стойки могут иметь пластиковые вставки-стаканы (опция). Дуга
для подтягивания фиксируется винтом барашкового типа с
внутренней стороны рамы кровати или винтом снизу (в
зависимости от модели). Трансфузионная стойка фиксируется в
металлическом или пластиковом стакане за счёт плотной посадки
либо винтом снизу (в зависимости от модели).
5
2.3.5 Подготовка к эксплуатации
(для моделей DB-3)
Перед началом эксплуатации обработайте поверхность изделия дезинфицирующим раствором или
протрите влажной тканью. Убедитесь, что все соединительные элементы надежно закреплены. Кровать
готова к эксплуатации.
3 Эксплуатация
(для моделей DB-3)
3.1. Кровати предназначены для размещения пациента в положении лёжа, сидя, полусидя. Для выбора
необходимого положения ложа кровать оснащена электрическими приводами.
Внимание! Выбор необходимого положения пациента должен определять квалифицированный
медицинский персонал.
3.2. Изголовье и изножье легкосъёмные, для удобства проведения необходимых пациенту процедур.
Для снятия изголовья и/или изножья поднимите флажки фиксаторов кронштейнов быстросъемного
соединения и снимите изголовье или изножье с опорных штырей.
