MEDION BDAMIM2080 User Manual

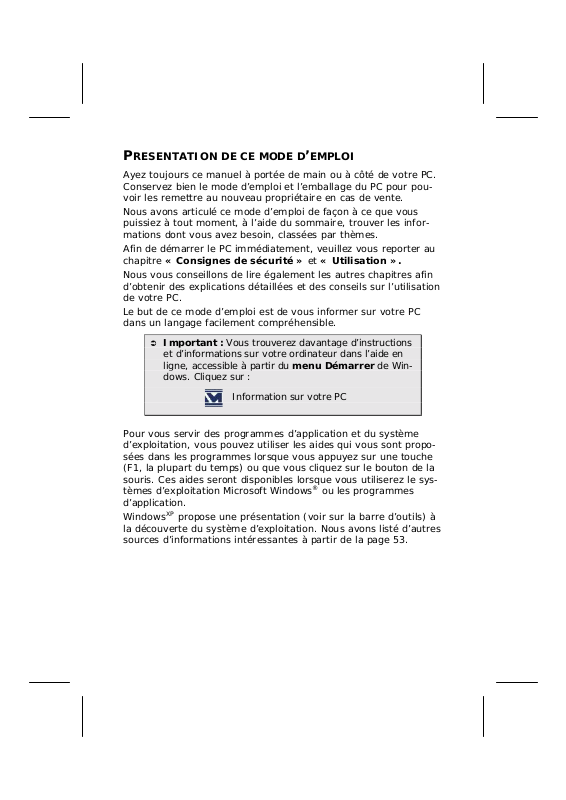

PRESENTATION DE CE MODE D’EMPLOI

Ayez toujours ce manuel à portée de main ou à côté de votre PC. Conservez bien le mode d’emploi et l’emballage du PC pour pouvoir les remettre au nouveau propriétaire en cas de vente.

Nous avons articulé ce mode d’emploi de façon à ce que vous puissiez à tout moment, à l’aide du sommaire, trouver les informations dont vous avez besoin, classées par thèmes.

Afin de démarrer le PC immédiatement, veuillez vous reporter au chapitre « Consignes de sécurité » et « Utilisation ».

Nous vous conseillons de lire également les autres chapitres afin d’obtenir des explications détaillées et des conseils sur l’utilisat ion de votre PC.

Le but de ce mode d’emploi est de vous informer sur votre PC dans un langage facilement compréhensible.

! Important : Vous trouverez davantage d’instructions

et d’informations sur votre ordinateur dans l’aide en ligne, accessible à partir du menu Démarrer de Windows. Cliquez sur :

Information sur votre PC

Pour vous servir des programmes d’application et du système d’exploitation, vous pouvez utiliser les aides qui vous sont proposées dans les programmes lorsque vous appuyez sur une touche (F1, la plupart du temps) ou que vous cliquez sur le bouton de la souris. Ces aides seront disponibles lorsque vous utiliserez le systèmes d’exploitation Microsoft Windows

ou les programmes

d’application.

Windows

propose une présentation (voir sur la barre d’outils) à la découverte du système d’exploitation. Nous avons listé d’autres sources d’informations intéressantes à partir de la page 53.

A QUI S’ADRESSE CE GUIDE ?

Il s’adresse aussi bien aux débutants qu’aux utilisateurs confirmés. Mis à part l’utilisation professionnelle que l’on peut en faire, le PC est conçu pour une utilisation domestique. Les nombreuses possibilités d’utilisation conviennent à toute la famille.

IDENTIFICATION

Pour conserver la preuve de l’origine de votre PC, notez ici les informations suivantes :

Numéro de série ......................................

Date d’achat ......................................

Lieu d’achat ......................................

Vous trouverez le numéro de série au dos de votre ordinateur. Notez également le numéro sur votre carte de garantie.

LA QUALITE

Nous avons, par le choix des composants de l’ordinateur, fait particulièrement attention à la fonctionnalité, la simplicité d’utilisation, la sécurité et la fiabilité. Grâce à un concept matériel et logiciel équilibré, nous pouvons vous présenter maintenant un PC évolutif, qui vous procurera du plaisir aussi bien au travail que dans vos loisirs. Nous vous remercions de la confiance que vous accordez à notre produit et nous sommes heureux de vous accueillir comme nouveau client.

Ce manuel est protégé par le code de la propriété intellectuelle.

MS-DOS Pentium

Les autres noms de produit mentionnés dans ce document sont des marques de leurs propriétaires respectifs.

Sous réserve de toutes modifications.

et Windows® sont des marques déposées Microsoft®.

est une marque déposée Intel®.

Sommaire:

Sécurité de fonctionnement................................................................1

Sécurité de fonctionnement................................................... 3

Sauvegarde des données.................................................... 4

Lieu d’installation .............................................................. 5

Conditions environnementales............................................. 5

Raccordement................................................................... 6

Ind i c a tions de fo n c tionnement pour le m o dem ......................... 7

Informations de co nformit é du r é seau sa n s f i l.......................... 7

Remarque concernant le Touchpad ...................................... 7

Fonctionnement de la batterie............................................. 8

Illustrations & Mettre en service........................................................ 9

Illustrations .......................................................................11

Inventaire de la livraison...................................................11

Ordinateur ouvert.............................................................12

Vue de devant .................................................................12

Côté gauche....................................................................13

Côté droit........................................................................13

Partie arrière...................................................................13

Voyants d’état et voyants d’accès.......................................14

Mise en service...................................................................15

Démarrage :.................................................................... 15

L’ergonomie du poste de travail..........................................18

Components principaux....................................................................21

Alimentation ......................................................................23

Bouton marche/arrêt ........................................................23

Fonctionnement réseau.....................................................24

Batterie ..........................................................................25

Gestion de l’alimentation...................................................28

Écran................................................................................29

Ouverture et fermeture de l’écran.......................................29

Résolution de l’écran.........................................................30

Connexion d’un moniteur externe.......................................31

Entrée des données.............................................................33

Le clavier........................................................................33

La souris (Touchpad) ........................................................34

Disque dur.........................................................................35

Répertoire important ........................................................36

iii

Le lecteur optique...............................................................37

Raccordement..................................................................37

Chargement d’un disque....................................................38

Qu’est-ce que le DVD ? .....................................................40

Au sujet du graveur..........................................................43

La carte son.......................................................................44

Périphériques audio..........................................................44

Modem..............................................................................45

Qu'est-ce qu'un modem ?..................................................45

Branchement du modem ...................................................46

Fonctionnement du réseau...................................................47

Qu’est-ce qu’un réseau ?...................................................47

Le port série universel (USB)................................................52

Logiciels............................................................................53

Découvrez Windows xp......................................................53

Programme BIOS Setup ....................................................58

Exécution du BIOS Setup ..................................................58

Travail personnel...............................................................................59

Trucs et astuces .................................................................61

Options de presentation ....................................................61

Aides à l’utilisation ...........................................................64

Programmation du systeme et information...........................66

Questions fréquentes...........................................................68

Sauvegarde de Données et de Système .................................70

Sauvegarde de données....................................................70

Programmes de maintenance.............................................70

Disquette de réinstallation du mot de passe .........................70

Windows

Réinstallation du système ....................................................73

Elimination d’erreurs.........................................................73

Réinstallation de la configuration d’origine ...........................74

Première aide sur les dysfonctionnements..............................76

Localisation de la cause.....................................................76

Avez-vous encore besoin d’aide ? .......................................78

Assistance pour les pilotes.................................................78

Entretien ...........................................................................79

Entretien de l’écran ..........................................................80

Transport........................................................................80

Protéger le portable des accès non autorisés........................82

Recyclage et élimination....................................................83

Update ............................................................71

Appendice..........................................................................................87

L'ordinateur (Portable).........................................................89

Comment fonctionne un ordinateur ?...................................89

Applications avec le Portable..............................................90

Réglementation ..................................................................93

Résistivité électromagnétique.............................................93

ISO 13406-2 Classe II ......................................................93

Conditions de Garantie ........................................................95

Limite de responsabilité.....................................................96

Reproduction de ce manuel................................................ 96

Index................................................................................97

CChhaappiittrree 11

Sécurité

Sécurité de fonctionnement

Sujet Page

Sauvegarde de données ....................................4

Lieu d’installation ............................................ 4

Conditions environnementales ........................... 5

Raccordement ................................................. 6

Indications pour le modem ............................... 7

Indications pour le touchpad ..............................7

Indications pour le réseau sans fil ...................... 7

Fonctionnement de la batterie ........................... 8

Utilisation Components Aide Appendice

ÉÉCCUURRIITTÉÉ DDEE FFOONNCCTTIIOONNNNEEMMEENNT

EECCUURRIITTEE DDEE FFOONNCCTTIIOONNNNEEMMEENNT

Veuillez lire ce chapitre attentivement et respecter toutes les consignes énoncées. Vous garantirez ainsi à votre ordinateur un bon fonctionnement et une longue durée de vie.

Ne laissez pas les enfants jouer sans surveillance avec

des appareils électriques. Les enfants ne sont pas toujours conscients des éventuels dangers.

N’ouvrez jamais les boîtiers de l’ordinateur, de la batterie

ou de l’adaptateur secteur ! Vous pourriez déclencher un court-circuit ou même un feu, ce qui endommagerait votre ordinateur. N’utilisez jamais votre ordinateur lorsque le boîti er est ouvert.

Les lecteurs CD-ROM/CDRW/DVD sont des dispositifs laser

de classe 1 lorsqu’ils sont utilisés à l’intérieur d’un boîtier fermé d’ordinateur. N’enlevez pas le couvercle de ces dispositifs, des rayons la- ser invisibles pourraient être émis. Ne regardez pas les rayons laser, même avec des instruments d’optique.

N’introduisez aucun objet à l’intérieur de l’ordinateur par

les fentes et ouvertures de l’appareil. Des corps étrangers pourraient déclencher un court-circuit ou même un feu, ce qui endommagerait votre ordinateur.

Les fentes et ouvertures de l’ordinateur servent à son aéra-

tion. Ne les recouvrez pas, sinon il pourrait y avoir surchauffe.

L’ordinateur ne peut pas être utilisé dans une usine.

N’utilisez pas l’ordinateur en cas d’orage afin d’éviter les

dommages que peut causer la foudre.

Ne posez aucun objet sur l’ordinateur et n’exercez aucune

pression sur l’écran. Ces actions pourraient avoir pour conséquence de briser l’écran.

Sécurité Utilisation Components Aide Appendice

ÉÉCCUURRIITTÉÉ DDEE FFOONNCCTTIIOONNNNEEMMEENNT

Vous risquez de vous blesser si l’écran TFT se brise. Ra-

massez les morceaux cassés avec des gants de protection et envoyez-les au service après vente qui les détruira. Lavez-vous ensuite les mains avec du savon car il est possible qu’il y ait eu émanation de produits chimiques.

L’écran ne doit jamais être ouvert complètement à 120°.

N’essayez pas de l’ouvrir de force.

Ne touchez pas l’écran avec les doigts ou avec des objets

pointus, vous éviterez ainsi de l’abîmer.

Ne soulevez jamais l’ordinateur en le tenant par l’écran,

les charnières pourraient se casser.

Éteignez tout de suite l’ordinateur ou ne l’allumez surtout pas, débranchez-le et adressez-vous au service client si...

• ... l’adaptateur secteur, le câble électrique ou la prise a fondu ou est endommagée. Faites remplacer le câble ou le

bloc d’alimentation défectueux par une pièce neuve. Ces pièces ne doivent en aucun cas être réparées.

• ... le boîtier de l’ordinateur est endommagé ou si du li- quide a coulé à l’intérieur. Faites examiner l’ordinateur par

le service client. Autrement, l’ordinateur pourrait ne pas fonctionner dans les conditions de sécurité indispensables. Il y a en effet danger de mort par électrocution et/ou risque de rayonnement laser nocif !

SAUVEGARDE DES DONNEES

Après chaque mise à jour de vos données, effectuez une sauvegarde sur un support externe (CD-

R : # p. 43). Le fabricant ne peut être tenu pour

responsable d’une perte de données et de ses

éventuelles conséquences.

ÉÉCCUURRIITTÉÉ DDEE FFOONNCCTTIIOONNNNEEMMEENNT

LIEU D’INSTALLATION

Maintenez votre ordinateur et tous les éléments qui lui sont

connectés à l’abri de l’humidité, et protégez-le de la poussière et des rayons de soleil. En cas de non-respect de ces

consignes, vous exposez votre ordinateur à des risques de défaillances ou de détérioration.

N’utilisez pas votre ordinateur à l’extérieur.

Placez et utilisez tous les éléments sur un support stable,

bien horizontal et non soumis à des vibrations, l’ordinateur ne risquera pas ainsi de tomber.

N'utilisez pas le portable de manière prolongée sur vos ge-

noux ou une autre partie de votre corps : la dissipation de chaleur sous l'appareil peut engendrer un échauffement désagréable.

CONDITIONS ENVIRONNEMENTALES

L’ordinateur peut fonctionner à une température ambiante

comprise entre 5° C et 35° C et par un taux d’humidité relative compris entre 20 % et 80 % (sans condensation).

Lorsque l’ordinateur est débranché, il peut être stocké à une

température comprise entre 0° C et 60° C.

Après avoir transporté le portable, attendez que l'appareil ait

atteint la température ambiante avant de le mettre en marche. En cas de grosses variations de température ou d'humidité, la condensation peut engendrer la formation d'humidité à l'intérieur du portable, susceptible de provoquer un court-circuit.

Conservez l'emballage d'origine, au cas où vous auriez be-

soin de transporter l'appareil.

Sécurité Utilisation Components Aide Appendice

ÉÉCCUURRIITTÉÉ DDEE FFOONNCCTTIIOONNNNEEMMEENNT

RACCORDEMENT

Veuillez respecter les consignes suivantes pour raccorder correctement votre ordinateur :

ALIMENTATION

N’ouvrez pas le boîtier réseau. Il y a danger de mort par dé-

charge électrique lorsque le boîtier est ouvert. Il ne contient aucun élément à entretenir.

La prise doit se trouver près de l’ordinateur et être facile-

ment accessible.

Pour mettre votre ordinateur hors tension, retirez la fiche de

la prise.

Ne branchez le boîtier que sur des prises mise à la terre et

sur du courant secteur 100-240V~/ 50-60 Hz. Si vous n’êtes pas sûr du voltage de votre installation dans cette pièce, renseignez-vous auprès de votre centre EDF.

N’utilisez que le matériel de raccordement livré en accom-

pagnement.

Si vous rajoutez une rallonge, veillez à ce qu’elle corres-

ponde aux exigences VDE. Renseignez-vous auprès de l’électricien qui a effectué votre installation.

Pour plus de sécurité, nous recommandons l’utilisation d’un dis-

positif de protection électrique, afin de protéger votre or dinateur portable contre le s domm ages ca usés par les surten- sions ou la foudre qui peuvent toucher le ré seau électriq ue.

Si vous souhaitez séparer l'adaptateur secteur du réseau élec-

trique, débranchez d'abord la fiche de la prise de courant, puis la fiche du portable. En procédant dans l'ordre inverse, vous risquez d'endommager l 'adapta teur secte ur ou l e por table. Tenez toujours fermement la fi che lors du dé brancheme nt. Ne

tirez jamais au niveau du câbl e.

CABLES

Faites cheminer les câbles de façon que personne ne puisse

marcher ou trébucher dessus.

Ne posez aucun objet sur les câbles, ils pourraient être en-

dommagés.

ÉÉCCUURRIITTÉÉ DDEE FFOONNCCTTIIOONNNNEEMMEENNT

INDICATIONS DE FONCTIONNEMENT POUR LE MODEM

Si votre système est équipé d’un modem, veillez à ce que ce-

lui-ci soit branché uniquement sur une ligne de téléphone analogique. Tout raccordement à une installation parallèle digitale, à un branchement collectif ou à un taxiphone n’est pas autorisé et peut endommager le modem ou les appareils raccordés.

S’il est équipé d’un modem, cet ordinateur a été testé pour être utilisé en France, Suisse et Belgique et répond aux directives eu ropéennes concernant les équipements hertziens et les équipements terminaux de télécommunications (R&TTE 1999/5/EG).

INFORMATIONS DE CONFORMITE DU RESEAU SANS FIL

D'après les directives R&TTE (1999/5/EC) des émetteurs radio vérifiés et homologués, les appareils suivants livrés séparément avec ce PC peuvent être de puissance plus faible :

-Réseau sans fil Ces émetteurs radio sans fil sont pourvus d’un marquage CE sé-

paré. Vous pourrez obtenir les déclarations de conformité à l’adresse www.medion.com/conformity

Sécurité Utilisation Components Aide Appendice

REMARQUE CONCERNANT LE TOUCHPAD

L'utilisation du Touchpad se fait par l'intermédiaire du pouce

ou d'un autre doigt et réagit à l'énergie émise par la peau. N'utilisez pas de stylo ou tout autre objet : cela pourrait endommager votre Touchpad.

ÉÉCCUURRIITTÉÉ DDEE FFOONNCCTTIIOONNNNEEMMEENNT

FONCTIONNEMENT DE LA BATTERIE

Les batteries stockent de l’énergie électrique dans leurs cellules pour la restituer en cas de besoin. Pour augmenter la durée de vie et les capacités de vos batteries, et afin qu’elles fonctionnent correctement, respectez les indications suivantes :

Faites en sorte de ne jamais exposer longuement la batte-

rie aux rayons directs du soleil ou à la chaleur.

Ne jetez pas la batterie au feu.

Si vous ne respectez pas ces indications, la batterie sera

endommagée et pourra même exploser dans certaines conditions.

N’ouvrez jamais la batterie, elle ne contient pas d’éléments

à entretenir.

Évitez toute salissure et tout contact avec des matières

conductrices telles les substances chimiques ou les pro- duits d’entretien.

Pour recharger la batterie, il faut utiliser exclusivement le

chargeur d’origine livré en accompagnement.

Assurez-vous (au moyen du voyant ou du signal sonore de

l’ordinateur) que la batterie est complètement déchargée avant de la recharger.

Remplacez la batterie par une autre batterie de même type

ou par une batterie équivalente qui aurait été conseillée par le fabricant.

Charger la batterie jusqu’à ce que le voyant de la batterie

s’éteigne. Observez également les indications de la page 26 concernant le «chargement de la batterie» pour évaluer l’état de chargement de votre batterie.

N’oubliez pas de mettre la batterie hors tension avant la rem-

placer.

Les batteries ne sont pas biodégradables. Apportez les

batteries devenues inutilisables à un centre d’élimination des déchets. Votre service clientèle peut vous renseigner à ce sujet.

ÉÉCCUURRIITTÉÉ DDEE FFOONNCCTTIIOONNNNEEMMEENNT

CChhaappiittrree 22

Sécurité Utilisation Components Aide Appendice

Illustrations & Mettre en service

Sujet Page

Inventaire de la livraison ................................ 11

Ordinateur ouvert .......................................... 12

Vue de devant .............................................. 12

Côté gauche ................................................. 13

Côté droit ..................................................... 13

Face arrière .................................................. 13

Voyant d’état et voyant d’accès ....................... 14

Démarrage.....................................................15

L’ergonomie du poste de travail ........................ 18

LLLLUUSSTTRRAATTIIOONNS

INVENTAIRE DE LA LIVRAISON

Veuillez vérifier si tous les éléments vous ont été livrés et, en cas de livraison incomplète, avertissez-nous dans un délai de 14 jours suivant l'achat. Le produit que vous venez d'acheter est accompagné des composants suivants :

Notebook Batterie Li-Ion Adaptateur secteur avec câble de raccordement

(FSP065-AAC)

Câble modem Lecteur optique externe avec un câble USB en Y distinct Logiciel d’aide sur Disc Disque de sécurité avec pilotes et manuel Microsoft

Windows® Manuel de l’utilisateur

Sécurité Utilisation Components Aide Appendice

Carte de garantie

LLLLUUSSTTRRAATTIIOONNS

ORDINATEUR OUVERT

2 3

4 5 6

1 - Ecran (# p. 29) 2 - Voyant de batterie

(# p. 14)

3 - Voyant marche/arrêt (# p. 14) 4 - Voyant Wireless LAN (# p. 14) 5 - Interrupteur marche/arrêt (# p. 23) 6 - Haut-parleur 7 - Clavier (# p. 33) 8 - Touchpad (# p. 34) 9 - Panneau indicateur (# p. 14)

VUE DE DEVANT

10 - Verrouillage écran (# p. 29)

LLLLUUSSTTRRAATTIIOONNS

COTE GAUCHE

Sécurité Utilisation Components Aide Appendice

11 12 13 14 15 12

11 - Alimentation électrique (# p. 23) 12 - Port USB 13 - Sortie audio (# p. 44)

14 - Entrée Microphone 15 - Port réseau (RJ-45)

(# p. 52)

(# p. 44)

(# p. 47)

COTE DROIT

16 - Port modem (RJ-11) (# p. 45)

PARTIE ARRIERE

17 18

17 - Verrouillage Kensington 18 - Moniteur externe VGA

(# p. 82)

(# p. 31)

LLLLUUSSTTRRAATTIIOONNS

VOYANTS D’ETAT ET VOYANTS D’ACCES

Le système indique par l’intermédiaire de voyants l’état de l’alimentation et du système d’exploitation. Les messages qui s’affichent concernant le système d’exploitation donnent des informations sur l’activité de l’ordinateur :

VOYANT DE BATTERIE

Ci-dessous le comportement du voyant en fonction des situations :

Allumé Le pack batterie est chargé. Clignotant Le pack est en cours de chargement. Eteint Signal de batterie faible.

VOYANT MARCHE/ARRET

Ci-dessous le comportement du voyant en fonction des situations :

Eteint Le système est en plein fonctionnement. Allumé Le système est en mode Veille.

VOYANT WIRELESS LAN

Lorsque la fonction wireless est activée, ce voyant est allumé.

VOYANT D’ACCES

Lorsque cette DEL est allumée ou clignote, c’est que l’ordinateur accède au disque dur.

NUM LOCK – VERROUILLAGE NUMERIQUE

S’allume lorsque les touches numériques

Fn+Num Lock] sont activées.

[

CAPITAL LOCK – MAJUSCULES

Cette DEL s’allume lorsque les majuscules [Caps Lock] sont activées à l’aide de la touche de verrouillage des majuscules. Les lettres du clavier sont alors automatiquement écrites en majuscules.

SCROLL LOCK - DEFILEMENT

La touche de défilement [Fn+Scroll Lock] est activée lorsque le voyant est allumé.

LLLLUUSSTTRRAATTIIOONNS

IISSEE EENN SSEERRVVIICCE

Pour manipuler correctement votre ordinateur et pour le garder longtemps en bon état, il faut que vous ayez lu auparav ant le chapitre « Sécurité de fonctionnement » situé au début de ce manuel.

L’ordinateur est déjà complètement pré-installé, vous n’aurez donc pas à régler les pilotes, vous pourrez démarrer immédiatement.

DEMARRAGE :

Étape 1

• Mettez la batterie en place avant la mise en marche de l’ordinateur en la faisant glisser dans son compartiment.

! Si la batterie n’est pas assez chargée, branchez

l’adaptateur secteur.

• Ouvrez l’écran en poussant la sécurité (10) vers la droite avec le pouce, puis en amenant l’écran à la position souhaitée entre le pouce et l’index.

Sécurité Utilisation Components Aide Appendice

IISSEE EENN SSEERRVVIICCE

• Allumez l’ordinateur à l’aide de l’interrupteur marche/arrêt

(5).

L’ordinateur démarre et passe maintenant par différentes phases.

! Aucune disquette de démarrage (par ex. la disquette

de récupération) ne doit se trouver dans le lec teur optique, car le système d’exploitation ne serait p as al ors chargé à partir du disque dur.

Le chargement dure un peu plus longtemps à la première installation. Une fois que toutes les données nécessaires ont été enregistrées, le système d’exploitation est complètement installé.

IISSEE EENN SSEERRVVIICCE

Étape 2

Suivez les instructions sur l’écran. Chaque fenêtre explique les étapes à effectuer. La procédure d’accueil vous amène entre autre aux écrans et fenêtres suivants.

Si vous avez des questions, cliquez simplement sur

Contrat de licence

Explication :

Lisez attentivement le contrat de licence. Vous obtiendrez des informations juridiques importantes sur l’utilisation de votre logiciel.

Pour voir l’ensemble du texte, vous devez déplacer la barre de défilement à l’aide de la souris, jusqu’à ce que vous arriviez à la fin du document. Donnez votre accord au contrat en cliquant sur l’option «J’accepte le contrat de licence».

Cela vous donne le droit d’utiliser le produit suivant les conditions définies et d’ouvrir le pack Windows

«Premiers pas».

Étape 3

Une fois la session ouverte, l’écran de Windows® s’affiche.

Sécurité Utilisation Components Aide Appendice

IISSEE EENN SSEERRVVIICCE

L’ERGONOMIE DU POSTE DE TRAVAIL

Un aspect à ne pas négliger est le lieu d’installation de votre PC. Nous allons donc nous attacher d’abord à cet aspect :

Tenez compte du fait que le moniteur doit être installé de façon à éviter les reflets, les lumières aveuglantes et les contrastes trop forts (malgré la vue admirable par la fenêtre !). L’écran ne doit jamais se trouver à proximité d’une fenêtre car c’est à cet endroit que la pièce est la plus claire à cause de la lumière du jour. Cette clarté rend plus difficile l’adaptation de l’œil à l’écran plus sombre. L’écran doit toujours être disposé de façon à ce que le regard soit parallèle à la fenêtre.

La position avec le regard dos à la fenêtre n’est pas bonne étant donné que le reflet du jour à travers la fenêtre est directement en contact avec l’écran. De même, le regard directement en face de la fenêtre n’est pas bon en raison du contraste entre l’écran sombre et la clarté de la lumière du jour peut provoquer des difficultés d’adaptation et des douleurs. L’orientation en parallèle devrait également valoir pour la lumière artificielle. Ceci signifie que les mêmes critères et raisons sont valables pour l’éclairage des bureaux et des lieux de travail avec une lumière artificielle. Au cas où la pièce ne permette pas de positionner l’écran comme indiqué, il existe beaucoup d’autres solutions afin d’éviter les lumières aveuglantes, les reflets les contrastes trop importants entre clair et sombre …. Par exemple : tourner, rabaisser ou rehausser l’écran. On peut également améliorer cette installation en installant des stores à lamelles ou verticaux aux fenêtres, des murs de séparation ou en modifiant les installations d’éclairage.

IISSEE EENN SSEERRVVIICCE

Le fait de rester assis dans la même position pendant une période prolongée peut à la longue devenir inconfortable. Pour augmenter votre confort et réduire les risques de lésion, vous devez adopter une position d'assise correcte.

• Dos - Lorsque vous êtes assis à votre poste de travail, veillez à ce que votre dos soit soutenu par le dossier de la chaise, en position droite ou légèrement inclinée vers l'arrière.

• Bras - Vos bras doivent être souples et détendus, coudes près du corps, avant-bras et mains parallèles au sol.

• Poignets - Vos poignets doivent être aussi droits que pos- sibles lorsque vous utilisez le clavier, la souris ou la boule de commande. Ils ne doivent pas être pliés vers le haut ou vers le bas ou latéralement de plus de 10 degrés.

• Jambes - Vos cuisses doivent être horizontales ou légère- ment inclinées vers le bas. Vos jambes doivent pratiquement former un angle droit avec vos cuisses. Vos pieds doivent reposer à plat sur le sol. Au besoin, utilisez un repose-pied mais avant d'en acquérir un, assurez-vous que la hauteur de votre chaise est correctement réglée.

• Tête - Votre tête doit être droite ou légèrement inclinée vers l'avant. Evitez de travailler avec la tête ou le tronc tordu dans une position non naturelle.

• Général - Changez fréquemment de position et faites souvent des pauses pour éviter la fatigue.

Sécurité Utilisation Components Aide Appendice

IISSEE EENN SSEERRVVIICCE

CChhaappiittrree 33

Sécurité Utilisation Components Aide Appendice

Components principaux

Sujet Page

Alimentation ...................................................... 23

Ecran ................................................................ 29

Entrée des données ............................................ 33

Disque dur ........................................................ 35

Le lecteur optique .............................................. 37

Au sujet du graveur ........................................... 43

La carte son ....................................................... 44

Modem ............................................................. 45

Fonctionnement du réseau ...................................47

Le port série universel (USB) ............................... 52

Logiciels ............................................................ 53

IISSEE EENN SSEERRVVIICCE

LLIIMMEENNTTAATTIIOON

BOUTON MARCHE/ARRET

Vous pouvez allumer ou éteindre l’ordinateur en appuyant sur le bouton marche/arrêt

L’affichage L’ordinateur s’éteint indépendamment du système d’exploitation lorsque le bouton reste appuyé pendant plus de 4 secondes.

! ATTENTION ! N’éteignez pas votre ordinate ur si le

vous informe sur l’état du système (# p. 14).

disque dur fonctionn e et si le voyant d’accès est allumé. Sinon vous risquez de perdre de s données. Afin de protéger le disque dur, il vous faut attendre au moins 5 secondes après avoir éteint l’ordinateur pour le rallumer.

(5).

Sécurité Utilisation Components Aide Appendice

LLIIMMEENNTTAATTIIOON

FONCTIONNEMENT RESEAU

Votre ordinateur est livré avec un adaptateur secteur universel pour courant alternatif qui s’adapte automatiquement à la source de courant du lieu concerné. Il peut prendre en charge les voltages suivants: AC 100-240V~/ 50-60 Hz. Veuillez respecter les consignes de sécurité des pages 6 et suivantes concernant l’alimentation.

L’adaptateur est branché à une prise de courant alternatif à l’aide d’un câble secteur. Le câble d’alimentation à courant continu est branché de la côté gauche de l’ordinateur ( fournit du courant électrique à l’ordinateur et recharge en même temps la batterie. Les voyants d’alimentation, situés sur l’ordinateur, renseignent sur l’état de fonctionnement. Votre batterie se recharge aussi lorsque vous travaillez avec l’ordinateur en laissant l’adaptateur branché. L’adaptateur secteur consomme de l’électricité même lorsque l’ordinateur n’y est pas branché. Débranchez donc l’adaptateur si l’ordinateur n’est pas branché.

! Attention ! N'utilisez que le bloc et le cordon

d’alimentation fournis.

11). L’adaptateur

LLIIMMEENNTTAATTIIOON

BATTERIE

Les batteries emmagasinent de l’énergie électrique dans leurs cellules et la redistribuent lorsqu’on en a besoin. Afin d’augmenter la durée de vie et la capacité de votre batterie et de garantir son bon fonctionnement, vous devez absolument tenir compte des consignes de sécurité données en page 4 et suivantes.

MISE EN PLACE DE LA BATTERIE

Introduisez la batterie dans le compartiment prévu à cet effet. Les contacts doivent être tournés vers l’ordinateur. Poussez jusqu’à entendre distinctement le déclic indiquant que la batterie est en place.

RETRAIT DE LA BATTERIE

Poussez vers la droite le loquet de sécurité $ qui se trouve sur le dessous de votre ordinateur. Poussez le loquet d’éjection % vers la gauche et tirez en même temps la batterie du compartiment. Tenez compte des consignes de sécurité données à partir de la page 7 pour le rangement et la manipulation de la batterie.

Sécurité Utilisation Components Aide Appendice

! ATTENTION ! N’enlevez pas la batterie si le voyant

de batterie est allumé, vous pourrie z perdre des données.

! ATTENTION ! Faites attention, lors du rangement

des batteries et lors de l’utilisation de l’ordinateur sur batterie, à ne pas salir ou endommager les contacts de la batterie et de l’ordinateur . Cela pourrait e ntraîner des dysfonctionnements.

LLIIMMEENNTTAATTIIOON

CHARGEMENT DE LA BATTERIE

La batterie est chargée sur le bloc d’alimentation. Si le bloc d’alimentation est branché, la batterie se recharge automatiquement, indépendamment du fait que l’ordinateur soit allumé ou éteint. Un chargement complet nécessite quelques heures si l’ordinateur est éteint. S’il est allumé, le chargement dure nettement plus longtemps. Vous trouverez la signification du voyant de

charge

à la page 14.

! REMARQUE : le chargement est interrompu si la

température ou la tension de la batterie sont trop élevées.

DECHARGE DE LA BATTERIE

Utilisez l’ordinateur sur batterie jusqu’à ce qu’il s’éteigne pour cause de batterie faible.

N’éteignez pas l’ordinateur vous-même, même si vous avez un message indiquant que la batterie est très faible, laissez l’ordinateur utiliser toute l’énergie de la batterie et s’éteindre automatiquement. Désactivez les fonctions de la Gestion de l’alimentation dans le Panneau de configuration, en particulier les Alertes et les Actions. Lorsque la batterie approche la fin de sa vie, sauvegardez et fermez tous les fichiers importants.

AUTONOMIE DE LA BATTERIE

Une batterie aux ions de lithium complètement chargée fournit de l’énergie pendant plusieurs heures d’utilisation. La durée d’utilisation dépend cependant de la configuration des fonctions d’économie d’énergie, de votre manière de travailler, du processeur de votre ordinateur, de la capacité de mémoire vive et du type d’écran.

Sous Windows, des alarmes sonnent dès que la charge de la batterie tombe en dessous de la valeur minimale définie. Les performances du processeur sont alors diminuées pour économiser le courant.

! REMARQUE : les alarmes de batterie et le mo de

«Low-Battery» (batterie faible ) cessent lorsque le bloc d’alimentation est branché.

LLIIMMEENNTTAATTIIOON

CONTROLE DE LA CAPACITE DE LA BATTERIE

Pour contrôler le niveau de charge de la batterie, déplacez le curseur de la souris sur le symbole d’énergie qui apparaît dans la barre des tâches.

Vous pouvez obtenir des informations supplémentaires en doublecliquant sur le symbole.

! REMARQUE : si vous ignorez l’alarme de batterie fai-

ble, votre ordinateur passe en mode de veille prolongée.

! ATTENTION ! Si la batterie est vide, vos données ne

seront pas conservées longtemps en mémoire vive.

! ATTENTION ! N’enlevez jamais la batterie lorsque

l’ordinateur est allumé ou lorsqu’il n’est pas encore passé en mode de veille prolongée, car vous pourriez perdre des données.

Sécurité Utilisation Components Aide Appendice

LLIIMMEENNTTAATTIIOON

GESTION DE L’ALIMENTATION

Votre ordinateur offre des fonctions d’économie d’énergie automatiques et configurables, que vous pouvez utiliser pour optimiser la durée d’utilisation de la batterie et réduire les coûts de fonctionnement en général. Les modes d’économie d’énergie sont appelés mode de veille et mode de veille prolongée.

METTRE EN VEILLE

Avec cette configuration, le contenu de la mémoire vive de votre ordinateur est conservé, tandis que presque tous les autres composants de votre ordinateur sont complètement éteints ou que la consommation de courant est réduite à un minimum.

En mode de veille, l’ordinateur reste actif avec une consommation de courant minimale. Une brève pression sur l’interrupteur marche/arrêt remet l’appareil en route.

LA VEILLE PROLONGEE

La veille prolongée est une alternative astucieuse à la mise hors tension totale de l’ordinateur. Dans cet état, toutes les données de la mémoire vive (systèmes et graphiques) sont copiées dans un fichier sur le disque dur.

Dès que toutes les données ont été sauvegardées, l’ordinateur est éteint. Au démarrage suivant de l’ordinateur, ces données sont réécrites par le BIOS dans la mémoire vive. En quelques instants, l’ordinateur se trouve exactement dans l’état dans lequel vous l’aviez laissé à la dernière utilisation.

Si vous fermez l’ordinateur alors que vous êtes en train de travailler sur un document (et sous réserve que la configuration ACPI ait été définie correctement), l’ordinateur fait automatiquement le reste pour vous. Au redémarrage, vous vous trouvez exactement à la ligne à laquelle vous travailliez au moment de l’interruption.

LLIIMMEENNTTAATTIIOON

Contrairement à un moniteur traditionnel, l’écr a n à cristaux liquides ne présente ni rayonnements ni scintillements.

CCRRAAN

OUVERTURE ET FERMETURE DE L’ECRAN

Un loquet (10) garde l’écran ferm é lorsque l’ ordinateur n’est pas utilisé. Pour l’ouvrir, poussez le loquet avec le pouce vers droit, soulevez

ensuite l’écran à l’aide du pouce et de l’index et mettez -le dans la position souhaitée.

Sécurité Utilisation Components Aide Appendice

L’écran ne doit pas être ouvert à 120°. N’essayez pas de l’ouvrir de force.

Les combinaisons de touches suivantes vous permettent de contrôler des fonctions d’écran.

CCRRAAN

RESOLUTION DE L’ECRAN

L’écran incorporé présente, selon sa taille, une résolution de 1024 x 768 pixels. Si vous passez, dans le programme auxiliaire de Windows «Propriétés de l’affichage», à une configurat ion différente, il se peut que l’affichage n’apparaisse pas sur toute la surface de l’écran. Un grossissement provoque des déformations à l’affichage, en particulier pour l’écriture. Vous pouvez cependant travailler avec une résolution plus élevée si vous branchez un moniteur externe à plus haute résolution.

Vous devez pourtant réduire l’intensité de couleur pour augmenter la résolution de l’écran, car la mémoire vidéo n’accepte qu’une certaine capacité. Avec le programme auxiliaire de Windows « Propriétés de l’affichage », ajustez la présentation aux modes utilisés.

CCRRAAN

CONNEXION D’UN MONITEUR EXTERNE

L’ordinateur dispose d’un port de moniteur externe.

1. Posez l’ordinateur correctement.

2. Branchez le câble du moniteur externe au port VGA de l’ordinateur

3. Branchez le moniteur externe sur le secteur et mettez-le sous tension.

4. Mettez maintenant votre ordinateur en marche.

Lors du branchement d’un moniteur externe, deux possibilités de configuration vous sont données :

(18).

Sécurité Utilisation Components Aide Appendice

1. Mode clone

(même affichage sur les deux écrans)

Appuyez sur les touches Fn + F5 pour désactiver le moniteur externe et allumer l’écran de l’ordinateur.

Si vous appuyez à nouveau sur les touches Fn + F5 l’affichage sera activé sur les deux appareils.

Appuyez de nouveau sur les touches Fn

+ F5 pour activer

le moniteur externe. L’écran de l’ordinateur s’éteint. Pour régler l’affichage, suivez les indications du fabricant du moniteur.

CCRRAAN

2. Bureau étendu

(Dans ce mode, le deuxième moniteur [externe] affiche un bureau plus grand. Les fenêtres du premier écran peuvent être décalées sur le deuxième.)

Cette option n’est pas prise en charge par la combinaison de touches Fn

+ F5.

Cliquez n’importe où sur votre bureau à l’aide du bouton droit de la souris et choisissez Propriétés pour ouvrir le programme Propriétés de l’affichage.

• Dans l’onglet Paramètres, cliquez avec le bouton gauche de la souris sur le deuxième écran $.

• Choisissez l’option Étendre mon bureau Windows sur ce moniteur %, puis cliquez sur OK.

• Pour désactiver cette fonction, décochez la case « Étendre mon bureau Windows sur ce moniteur ».

Vous pouvez aussi régler dans cet onglet la résolution d’écran et la qualité de couleurs du moniteur en cours d’utilisation.

CCRRAAN

NNTTRREEEE DDEESS DDOONNNNEEEES

LE CLAVIER

Grâce à la double fonction de certaines touches, vous disposez des mêmes fonctions que sur un clavier Windows normal. Certaines fonctions sont obtenues à l’aide des touches Fn propres à l’ordinateur.

COMBINAISONS DE TOUCHES SPECIFIQUES A L’ORDINATEUR

Combinaison Description

LAN sans fil

Cette combinaison de touches vous permet d'activer ou de désactiver la fonction WLAN. Avant toute utilisation, tenez compte des indications figurant à la page 51.

Diminue le volume.

Augment le volume.

Permet de choisir le type d’affichage entre affichage à cristaux liquides, monitor externe et affichage simultané.

Diminue la luminosité de l’écran.

Augmente la luminosité de l’écran.

Sécurité Utilisation Components Aide Appendice

Active ou désactive les haut-parleurs. Eteints la lumière d’arrière-plan.

Fonction de gestion de l’alimentation. Cette combinaison de touches est réglée par défaut sur Mettre en veille. Pour adapter cette touche à vos besoins, utilisez la Gestion de l’alimentation, accessible à partir du programme Propriétés de l’affichage.

NNTTRRÉÉEE DDEESS DDOONNNNÉÉEES

LA SOURIS (TOUCHPAD)

La souris « Touchpad » se trouve devant le clavier (8). Le pointeur de la souris suit la direction que vous lui indiquez par

le mouvement de votre doigt ou de votre pouce sur le Touchpad. N’utilisez pas de crayon à bille ni aucun autre objet, car cela

pourrait endommager votre Touchpad. Sous le Touchpad se trouvent les boutons droit et gauche de la

souris, qui s’utilisent comme sur une souris normale. Le panneau de commande (facultatif) vous permet de faire défiler

l'écran. Cependant, vous pouvez aussi effectuer un clic ou un double-clic

directement sur le Touchpad, en touchant brièvement une ou deux fois la surface du Touchpad.

Dans le Panneau de configuration de Windows sous l’icône « Souris » bon nombre de configurations utiles qui vous faciliteront son utilisation quotidi e nne.

, vous trouverez

NNTTRRÉÉEE DDEESS DDOONNNNÉÉEES

IISSQQUUEE DDUURR

Le disque dur est la mémoire principale, qui offre une grande capacité et un accès rapide aux données. Avec votre ordinateur, vous avez acquis une version OEM du système d’exploitation Microsoft Windows formances de votre PC. Nous avons déjà configuré le disque dur de votre PC de telle manière que en général vous puissiez travailler de façon optimale sans avoir besoin de l’installer vous-même. Le système d’exploitation Windows capacité du disque dur ; il existe à cet égard des différences entre l’affichage BIOS et l’affichage du système d’exploitation. Sur le disque dur se trouve le système d’exploitation du PC, d’autres programmes d’utilisation et des données de sécurité de telle sorte que toute la capacité soit déjà utilisée. Le disque dur est désigné par les lettres C, D et E. Lorsque l’ordinateur accède au disque

dur, le voyant correspondant

! N’essayez jamais d’éteindre l’ordinateur lorsque le

voyant d’accès est allumé, vous pour riez perdre des données.

Habituellement, votre disque dur est partagé en plusieurs partitions (si configuration est différente, veuillez vou s reporter au chapitre « administration du porteur de données dans l’aide Win-

dows

, qui admet toutes les caractéristiques de per-

ne peut pas utiliser toute la

s’allume.

Sécurité Utilisation Components Aide Appendice

Dans la première partition (Boot) se trouve le système d’exploitation, les programmes d’utilisation et les documents et réglages des utilisateurs mis en place.

La deuxième partition (Backup) sert de sauvegarde des données et contient en plus des drivers (D:\Driver), des programmes d’utilisation (D:\Tools) pour votre ordinateur.

La troisième partition (Recover) sert à la re-installation de la configuration d’origine de votre ordinateur portable.

IISSQQUUEE DDUUR

REPERTOIRE IMPORTANT

Vous trouverez à suivre les répertoires les plus importants et la description du contenu.

! Attention ! N’effacez et ne modifiez pas ces listes ou

leur contenu, car vous pourriez perdre des données ou mettre en danger la fo nctio nnalit é du s ystèm e.

! Remarque supplémentaire : si vous modifiez la

partition de récupération dans un système de fichiers NT (NTFS), vous ne pourrez plus restaurer l’état initial

(# p. 73) à partir de la disquette de s upport.

C:\ Dans le répertoire de base du lecteur C : se trouvent des

données importantes pour le démarrage de Windows. Dans la configuration à la livraison, ces données sont masquées pour des raisons de sécurité.

C:\ Program Files Comme le nom le laisse déjà supposer, les

programmes de ce répertoire installent les données appar-

tenant à l’utilisation. C:\ Windows Le menu principal de Windows. C’est ici que le système d’exploitation enregistre ses don-

nées. C:\ Documents and Settings Dans ce classeur se trouvent

les réglages et les documents de tous les utilisateurs du PC. D:\ Driver Dans ce classeur, vous trouverez les drivers néces-

saires à votre PC (déjà installé). D:\ Tools Ici vous trouverez des programmes supplémentaires

et d’autres documentations pour votre PC. E:\ Recover C’est ici que se trouvent les données de sauve-

garde avec lesquelles vous pouvez reproduire la configura-

tion d’origine

(# p. 74).

IISSQQUUEE DDUUR

EE LLEECCTTEEUURR OOPPTTIIQQUUEE

Votre ordinateur portable est livré avec un lecteur optique externe en option. Il peut s'agir d'un lecteur CD/DVD/CD-RW, d'un lecteur double (prise en charge des DVD-RW et des CD-RW) ou d'un graveur DVD réinscriptible. Pour plus d'informations concernant l'appareil, référez-vous aux données figurant sur l'emballage.

Le tableau ci-dessous vous indique les supports auxquels correspondent les lecteurs :

Support Graveur CD DVD Graveur DVD

CD DVD CD R/ RW DVD R/ RW

Vous pouvez lire un disque au moyen du lecteur approprié pour autant que le format du disque soit supporté par le lecteur et par le système d’exploitation. En d’autres termes, v o us risquez de ne pas pouvoir lire un CD conçu pour un autre système d’exploitation.

* Les supports DVD (DVD R/ RW) doivent être compatibles avec votre type de lecteur. Il existe différents format (DVD-R, DVD+R, etc.) qui ne sont pas compatibles entre eux. La vitesse d’écriture propre à votre lecteur doit elle aussi être supportée. Votre DVD-ReWriter est un lecteur multi-f or mat s suppor ta nt le s DV D- R, le s DVD+R et les DVD9.

Dans la mesure où cette technologie est encore relativement récente, il se peut que vous rencontriez des incompatibilités même en utilisant les médias appropriés. C’est pourquoi nous recommandons d’utiliser exclusivement des disques de marque et de vérifier leur compatibilité avec vos appareils. En revanche, les disques CD ne posent aucun problème et peuvent normalement être gravés sans aucune difficulté à l’aide de votre lecteur CD ou DVD (selon ce que vous possédez). Néanmoins, nous vous recommandons de vérifier quel média convient le mieux à votre appareil.

& & &

' & &

& & &

&* &*

Sécurité Utilisation Components Aide Appendice

RACCORDEMENT

1. Raccordez l'extrémité droite du câble USB au port USB situé à

l'arrière du lecteur optique.

2. Connectez à présent les deux prises USB du câble à l'ordina-

teur portable afin d'alimenter le lecteur en électricité.

3. Votre lecteur optique est reconnu par votre système d'exploi-

tation et prêt à être utilisé.

EE LLEECCTTEEUURR OOPPTTIIQQUUE

CHARGEMENT D’UN DISQUE

! Remarque : Ne collez pas de feuilles de protection ou

d’autres autocollants sur les CD. N’utilisez pas de CD déformés ou endommagés pour éviter d’abîmer votre lecteur. Attention : N’utilisez pas de disques rayés, ébréchés, sales ou de mauvaise qualité. En raison de la vitesse de rotation élevée dans le lecteur, ils pourraient se casser, détruire vos données et endommager votre appareil. Examinez bien les disques avant de les insérer dans le lecteur. Si vous détectez des défauts ou des salissures, ne les utilisez pas. Les dommages provoqués par des supports défectueux sont exclus de la garantie et devront être réparés à vos frais.

Votre Notebook est livré avec un lecteur de disque optique et CD (Slot in).

1. Pour installer un disc, glissez le support jusqu’à la moitié dans le lecteur CD. Le CD/DVD est automatiquement reconnu et chargé.

La lettre « F » est affectée par défaut à votre lecteur optique. Avec l’Explorateur Windows (Poste de travail), vous pouvez facilement accéder aux données de vos disques. Lancez l’Explorateur à partir du menu Démarrer ou en appuyant en même temps sur la touche Windows ( et la touche « E ».

Lors de l’accès aux DVD vidéo (ou aux fichiers audio et vidéo de CD de données normaux), ce sont les programmes multimédias préinstallés qui sont automatiquement utilisés.

2. Si vous voulez retirer le CD, appuyez sur le bouton d’éjection.

! ATTENTION ! Lorsque l’ordinateur accède au le cteur

de CD-ROM, le voyant d’accès est all umé. N’essaye z pas alors de retirer le CD du lecteur.

EE LLEECCTTEEUURR OOPPTTIIQQUUE

ÉCOUTER DES CD / ÉTABLIR UNE SELECTION

Votre ordinateur portable est en mesure de lire des CD audio, des DVD ou des CD/DVD de données de tous les lecteurs.

Lorsqu’un disque est inséré, une fenêtre s’ouvre et présente différentes options pour la reproduction. Les programmes suivants sont généralement à votre disposition :

• Windows® Media Player

• Power DVD

• Power Cinema

Si la fenêtre ne s’ouvre pas, vous avez toujours la possibilité d’accéder au lecteur optique par l’ex plorateur o u le poste de travail.

Sécurité Utilisation Components Aide Appendice

EE LLEECCTTEEUURR OOPPTTIIQQUUE

QU’EST-CE QUE LE DVD ?

Le Compact Disc (CD) a été introduit en 1982. Le CD est aujourd’hui un moyen de stockage de données incontournable, pour le multimédia, les jeux ordinateurs, et aussi en partie pour la vidéo.

Un CD peut stocker jusqu'à 700 Mo de données, ce qui est trop peu pour mémoriser un film entier de bonne qualité.

Le DVD (Digital Versatile Disc) a le même format qu’un CD, mais peut enregistrer davantage de données, parce qu’elles sont stockées de façon plus dense et parfois sur les deux faces.

Chaque face peut ainsi contenir deux couches d’informations (dual layer). Grâce à la densité de données plus élevée, la vitesse de transfert est également beaucoup plus élevée que celle du CD, de telle sorte qu’un lecteur DVD 6 x transmet beaucoup plus de données qu’un lecteur de CD-ROM 6 x.

Le lecteur DVD est capable de lire aussi bien les DVD-ROM que les CD-ROM, et vous permet ainsi d’avoir accès à vos anciens supports de données.

LES DIFFERENTS FORMATS DU DVD

Format Face A Face B Capacité maxi

DVD-5 SL - 4,7 Go

DVD-9 DL - 8,5 Go DVD-10 SL SL 9,4 Go DVD-14 DL SL 13,2 Go DVD-18 DL DL 17,0 Go

SL=Single Layer, DL=Dual Layer

EE LLEECCTTEEUURR OOPPTTIIQQUUE

LE DVD-VIDEO

Propriétés particulières du DVD-Vidéo :

• jusqu'à 8 heures de film sur un DVD

• jusqu'à 8 pistes audio et 32 plages

• meilleure qualité d’image que le VHS ou le SVHS

• navigation rapide, arrêt sur image, etc.

• choix de plusieurs perspectives de caméra

• Commandes de protection de la jeunesse - L’option

«Contrôle parental» permet de rendre certaines scènes ou des films entiers accessibles uniquement à une tranche d’âge définie. Les lecteurs DVD peuvent par exemple être configurés de telle sorte que les scènes accessibles uniquement aux plus de 18 ans ne soient pas montrées.

Malgré la grande capacité de mémoire du DVD, les do nnées doive nt être extrêmement compressées pour parvenir à stocker un film entier. Cette compression extrême pour une qualité d’image excellente, nécessite un système de codificatio n d’images en MPEG2 du DVD. Ce système mobilise beaucoup de ressources du processeur, ce qui fait que l’ordinateur ne peut pas e xécuter d’a utres applications l orsqu’il lit un DVD-Vidéo. Si vous le souhaitez ou que votre processeur est trop lent, nous vous conseillons d’utiliser ce que l’on appelle une carte MPEG2, qui possède un proce sseur p ropre pour la dé compression.

Sécurité Utilisation Components Aide Appendice

EE LLEECCTTEEUURR OOPPTTIIQQUUE

INFORMATIONS SUR LE CODE REGIONAL DU DVD

La lecture de films DVD inclut le décodage Video MPEG2, des données audio numériques AC3 et du déchiffrage des contenus protégés par le CSS. CSS (parfois connu sous le nom Copy Guard) désigne un programme de protection des données mis en place par l'industrie du film afin de contrer les copies illégales.

Compte tenu des nombreuses réglementations des concessionnaires, les contenus spécifiques aux pays représentent les plus importantes restrictions de lecture.

Afin de faciliter la délimitation géographique des autorisations des films, les titres DVD sont autorisés pour une région particulière. Les lois sur le Copyright exigent que chaque film DVD se limite à une région particulière (généralement la région dans laquelle il est commercialisé).

Les versions des films DVD peuvent certes être publiées dans différentes régions, mais les règles CSS exigent que chaque système de déchiffrage CSS puisse être employé pour une seule région à la fois.

! Les films en version DVD sont distribués dans plu-

sieurs régions, mais les règles CSS stipulent que chaque système de déchiffrage du CSS ne peut être installé que pour une seule région. La configuration de la région peut être modifiée jusqu’à cinq fois sur le logiciel de contrôle, la dernière configura tion é tan t do nc définitive. Si vous so uhai tez modi fier encore une foi s la configuration de la région, vous devez faire appel au fabricant. Les frais d’envoi et de configuration sont à la charge de l’utilisateur.

EE LLEECCTTEEUURR OOPPTTIIQQUUE

AU SUJET DU GRAVEUR

Cette section ne s’applique qu’aux appareils équipés d’un graveur de CD, d’un combo ou d’un graveur de DVD.

Tout d’abord, nous vous donnons quelques informations sur les CD Bruts. Les medias qui ont besoin d’un CD-ReWriter (Graveur) afin de créer des CD s’appellent des CD-Recordable (CD-R, copie possible) ou CD-Rewritable (CDRW, écrasement possible).

CD ET DVD BRUTS

Les CD et DVD bruts sont pressés par un Glass Master (Stamper) et ensuite scellés. Dans le cas des CD bruts, les "zéros" et les "chiffres un" sont brûlés par le laser du CD-ReWriter. Ils sont par conséquent plus sensibles que les CD traditionnels. Evitez pour cette raison

- un rayonnement du soleil (UVA/UVB)

- des éraflures et des endommagements

- des températures extrêmes

Sécurité Utilisation Components Aide Appendice

EE LLEECCTTEEUURR OOPPTTIIQQUUE

AA CCAARRTTEE SSOONN

Votre ordinateur possède une carte son stéréo intégrée de 16 bits avec effet 3D («Surround ). La carte son est compatible avec les standards Sound Blaster et Microsoft Sound System Version 2.0. Cela garantit un fonctionnement optimal pour tous les programmes et les jeux courants. Si vous souhaitez modifier le volume global, cliquez sur le symbole représentant un haut-parleur dans votre barre des tâches. En double-cliquant, vous ouvrez la Commande de volume.

Vous avez en outre la possibilité de régler le volume à l’aide des combinaisons de touches

et .

PERIPHERIQUES AUDIO

Votre ordinateur est équipé de haut-parleurs, si bien que vous pouvez toujours obtenir du son sans appareils supplémentaires. Cependant, la connexion avec hi-fi améliore considérablement la qualité du son. L’utilisation des ports externes vous permet de connecter facilement votre ordinateur à des appareils exter nes.

Sortie Audio

(13)

Entrée Microphone

(14)

! Pour la restitution du son sur des

appareils stéréo externes, tels que haut-parleurs ou casques.

! Pour l’enregistrement de données

à partir d’un microphone externe.

AA CCAARRTTEE SSOON

Le modem / réseau est équipé d’une prise RJ11, à laquelle on peut brancher un fil de téléphone standard.

OODDEEM

QU'EST-CE QU'UN MODEM ?

Le terme "modem" est l'abréviation de MOdulateur/DEModu- lateur. Un modem transforme le flux de « bits » de l'ordinateur en signaux analogiques qui peuvent ensuite être transmis également par le réseau téléphonique (modulation). Le modem du poste récepteur annule la transformation (démodulation).

De manière simplifiée, on peut dire que le modem transforme les données sortantes en sons et qu'il retransforme les sons arrivant par la ligne téléphonique en données.

Le modem incorporé peut recevoir des données conformément à la norme ITU pour les transferts V.90 avec 56 Kbits/s au maximum. Etant donné que, selon les règlements de certain providers de télécommunication, l'émission de puissance des modems est limitée, la vitesse de download maximale possible peut être restreinte.

La vitesse effective peut dépendre des conditions online et d'autres facteurs. Les données envoyées par l'utilisateur au serveur sont transmises avec une vitesse de 31,2 Kbits/s.

La condition de cette réception haute vitesse sont une ligne téléphonique analogique compatible avec la norme V.90 et un fournisseur d’accès Internet compatible correspondant ou un ordinateur hôte propre à l'entreprise.

Sécurité Utilisation Components Aide Appendice

! ATTENTION! N’utilisez que des prises téléphoniques

analogiques. Le modem i ntégré ne fo nctio nne pa s avec les valeurs de tension des systèmes téléphoniques numériques.

OODDEEM

BRANCHEMENT DU MODEM

Connectez l’extrémité avec la prise RJ11 (16) (prise occidentale) à l’interface modem et l’autre extrémité à une prise téléph onique analogique qui soient facilement accessible.

! REMARQUE: ne mettez pa s l’or dinateur en mo de de

veille prolongée lorsque vous êtes connecté à votre fournisseur d’accès à Interne t, car dans ce ca s la liaison au modem sera coupée.

OODDEEM

OONNCCTTIIOONNNNEEMMEENNTT DDUU RREESSEEAAU

QU’EST-CE QU’UN RESEAU ?

On parle d’un réseau lorsque plusieurs PC sont reliés entre eux. Ainsi, les utilisateurs peuvent transférer des information s et des données de PC en PC et se partager leurs ressources (Imprimante, Modem et lecteurs optiques).

Voici quelques exemples en pratique :

• Dans un bureau, les informations sont échangées par Email et les rendez-vous sont centralisés.

• Les utilisateurs se partagent une imprimante dans le réseau et sauvegardent leurs données sur un serveur.

• Dans un foyer privé, le PC se partagent les accès au modem afin de se connecter à Internet.

• Il est possible de relier deux ou plusieurs PC afin de jouer à des jeux en réseau ou d’échanger des données.

CONNEXION RESEAU FAST ETHERNET

Si votre ordinateur portable est relié une connexion réseau Fast Ethernet, vous pouvez vous connecter au réseau. Les explications qui suivent s’appliquent aux ordinateurs qui disposent d’une connexion réseau.

Raccordez une extrémité au connecteur RJ45 (fiche Western) de la carte réseau de votre ordinateur portable ( mité à un autre PC ou hub/commutateur.

15), et l'autre extré-

Sécurité Utilisation Components Aide Appendice

OONNCCTTIIOONNNNEEMMEENNTT DDUU RRÉÉSSEEAAU

DE QUOI A-T-ON BESOIN POUR UN RESEAU ?

Afin de permettre la communication entre PC, il faut remplir plusieurs conditions :

1. Les PC doivent être munis d’une carte réseau qui supportent une technologie de réseau identique. Si votre PC est muni d’une connexion réseau, celui ci est compatible avec le Fast Ethernet Standard (10/100 Mbit), sauf contre-indication.

2. Les cartes réseau doivent être reliées entre elles. Pour cela, il faut utiliser un câble de type Shielded Twisted Pair (CAT5) qui est muni d’une fiche RJ-45.

Si deux pc sont reliés, il faut la variante type Cross-Link de ce

•

câble.

•

Si plusieurs pc sont reliés, il faut un dispatcher supplémentaire (Hub ou Switch) et la variante Patch du câble.

3. Les PC reliés doivent avoir un système d’exploitation compatible avec une connexion réseau. C’est le cas avec Windows

4. Les PC concernés doivent parler la même langue pour se comprendre. La langue du réseau est un protocole :

Le protocole réseau est établi par l’intervention du service

•

client. Si tous les PC ont chargé le même client (par ex. « Client pour Réseau-Microsoft

Votre PC, à condition qu’il soit muni de ce système, est pré configuré en usine avec ce système.

•

Afin que les données puissent être transportées par le réseau, un protocole de transport est nécessaire. Sur votre PC réseau, TCP/IP est pré configuré. C’est le protocole le plus courant et absolument nécessaire pour l’accès à Internet. En général, vous n’avez besoin de IPX/SPX que s’il est nécessaire de contacter les réseaux Novell

»), la première condition est remplie.

5. La configuration des protocoles doit être correcte. Dans votre PC réseau, le TCP/IP est configuré de telle manière que les réglages nécessaires sont automatiquement effectués par le serveur DHCP. Etant donné que ce n’est disponible que dans des gros réseaux, Windows

ME et Windows® XP proposent un mécanisme qui automatise cette fonction et s’occupe de manière autonome des réglages. Vous pouvez aller chercher ces réglages dans la demande d’informations avec ipconfig/all.

OONNCCTTIIOONNNNEEMMEENNTT DDUU RRÉÉSSEEAAU

6. Afin de rendre possible l’accès général aux ressources, celles ci doivent être autorisées. L’autorisation est donnée sur le PC sur lequel les ressources se trouvent (classeur ou imprimante). C’est là que peut être attribuée l’autorisation et éventuellement le mot de passe si nécessaire. Si l’autorisation a fonctionné, elle sera indiquée par une main tendue en dessous de l’icône :

7. Les ressources autorisées peuvent être affichées et reliées dans l’environnement réseau.

Sécurité Utilisation Components Aide Appendice

OONNCCTTIIOONNNNEEMMEENNTT DDUU RRÉÉSSEEAAU

REGLER LES PROBLEMES DUS AU RESEAU

Pourquoi les autorisations n’apparaissent-elles pas dans l’environnement du réseau?

L’environnement du réseau est en décalage horaire. Vérifier l’autorisation en cherchant le nom du PC concerné.

Pourquoi reçoit-on un message d’erreur lorsqu’on clique dans l’environnement réseau?

Le nom de l’ordinateur doit être unique dans le réseau ne doit pas porter le même nom que le groupe de tra- vail.

On a l’impression que les cartes réseau n’arrivent pas à communiquer entre elles. A quoi cela peut-il être du ?

Il se peut qu’une des cartes réseau en action travaille avec une vitesse différente des autres (par ex. 10 au lieu de 100 Mbit) et votre PC réseau n’est pas en mesure de la reconnaître. Dans ce cas, veuillez programmer la vitesse compatible dans le driver réseau.

Si vous voulez relier deux PC, vous aurez besoin d’un

câble Cross-Link, sinon, utilisez un câble Patch.

Veuillez également contrôler les protocoles et les confi-

gurations.

Le transfert de données est inexact ou très lent. A quoi cela peut-il être dû ?

Peut être avez vous utilisé le mauvais câble (UTP / CAT3 ou inférieur) ou il est situé à côté d’un câble électrique ou d’une autre source d’électricité.

OONNCCTTIIOONNNNEEMMEENNTT DDUU RRÉÉSSEEAAU

WIRELESS LAN (RESEAU RADIO)

Wireless LAN est un équipement optionnel. Cette fonction vous permet d'établir une connexion réseau par radio vers le récepteur correspondant. Avant de procéder à l'activation, lisez les conditions nécessaires figurant sur la page suivante. La fonction Wireless LAN (réseau sans fil) est activée ou désactivée via la combi-

naison de touches spécifiques

. Le voyant s’allume dès

que la fonction est activée.

! ATTENTION ! N’utilisez pas la fonction WLAN dans

des endroits (par ex. : hôpitaux, avion, etc.) dans lesquels se trouvent des appa reils sensibles aux ondes radio. Activez l’appareil uniquement lorsque vous êtes certain que ne subsiste aucun risque de détérioration.

CONDITIONS

Il est possible d'utiliser comme récepteur un Point d’accès LAN. Un point d’accès est un appareil de transmission radio qui communique avec votre Notebook et pilote l’accès au réseau auquel vous êtes raccordé. Les points d’accès LAN sont fréquents dans les grandes entreprises, les aéroports, les gares, les universités ou les cafés internet. Ils permettent l’accès à leurs services propres et à des réseaux ou à Internet. Dans la plupart des cas, des droits d'accès seront nécessaires, qui peuvent éventuellement être payants. On trouve souvent des points d’accès avec modem DSL intégré. Ces routeurs établissent la liaison avec un connexion internet DSL existante et le Wireless LAN. Il est également possible de créer une liaison à un autre terminal disposant d'une fonctionnalité Wireless LAN même sans point d‘accès. Cependant, un réseau sans router est limité aux appareils qui lui sont directement connectés. La liaison réseau sans fil fonctionne selon la norme IEEE 802.11g (compatible au standard 802.11b). La norme 802.11a n’est pas supportée. Si vous employez le cryptage lors du transfert de données, celui-ci doit fonctionner selon le même procédé sur tous les appareils. Le cryptage est un procédé qui permet d’éviter les accès non autorisés au réseau.

La vitesse de transfert, qui est au maximum de 54 Mbps, peut cependant varier en fonction de la distance et de la charge du récepteur.

Sécurité Utilisation Components Aide Appendice

OONNCCTTIIOONNNNEEMMEENNTT DDUU RRÉÉSSEEAAU

EE PPOORRTT SSEERRIIEE UUNNIIVVEERRSSEELL

Le port série universel (USB) (12) est la toute nouvelle norme pour la connexion de périphériques d’entrée (scanners et autres). On peut connecter au port USB jusqu'à 127 périphériques sur un seul câble.

À l’avenir, la connexion d’un grand nombre de périphériques à l’ordinateur sera de cette manière considérablement simplifiée. Votre ordinateur dispose de 4 prise USB 2.0. On ne peut pas exiger plus de 500 mA d’un appareil connecté directement au bus USB. Si les appareils ont besoin d’une puissance plus élevée, l’installation d’un distributeur / amplificateur est nécessaire.

Le taux de transfert de données est compris entre 1,5 Mbit et 12 Mbit, selon l’appareil connecté. L’USB 2.0 peut atteindre 480 Mbits.

((UUSSBB))

EE PPOORRTT SSÉÉRRIIEE UUNNIIVVEERRSSEELL

((UUSSBB))

OOGGIICCIIEELLS

Cette section traite du Logiciel. Nous différencions entre le BIOS, les programmes d’utilisation et le système d’exploitation que nous traitons en premier.

DECOUVREZ WINDOWS

Le système d’exploitation WW

IINNDDOOWWSS

XXPP

propose de nombreuses possibilités de comprendre son utilisation et d’utiliser les nombreuses options :

WINDOWS

EDITION FAMILIAL – PREMIERS PAS

Ce mode d’emploi vous apporte une courte vue d’ensemble sur l’utilisation de votre système d’exploitation.

Nous conseillons cette lecture aux débutants ou aux possesseurs d’autres versions Windows.

AIDE ET SUPPORT WINDOWS

Vous trouverez un ensemble complet de modes d’emploi, d’aides et de propositions pour la résolution de problèmes.

Cette aide recouvre le spectre tout entier des systèmes d’exploitation Windows.

Il est conseillé pour les débutants tout comme pour les professionnels. Les informations réparties en thèmes peuvent être imprimées ou repérées par des index de lecture. Comment dém arrer :

Sécurité Utilisation Components Aide Appendice

1. Cliquez sur

2. Choisissez maintenant

OOGGIICCIIEELLS

TRAINING INTERACTIF MICROSOFT

interactif pas à

Nous vous conseillons le programme « Windows pas » afin d’obtenir une vue d’ensemble du fonctionnement et de l’utilisation de Windows

XP.

Le but de ce programme est de faciliter aux débutants aussi bien qu’aux utilisateurs expérimentés de manière interactive l’apprentissage ou l’adaptation au monde de Windows

Le programme est divisé en beaucoup de domaines thématiques de manière à ce que l’utilisateur puisse ajuster facilement le contenu à ses connaissances. Des effets multimédia avec des séquences vidéo et vocaux présentent le contenu de chaque domaine thématique clairement et effectivement. Afin de compléter l’apprentissage, des exercices interactifs vous donnent la possibilité de tester les contenus fournis dans la pratique par simulation.

« Windows

• L’utilisation de Windows

interactif pas à pas » propose …

• Les nouvelles fonctions de Windows

• Le mode d’inscription et d’annulation et l’administration

de l’utilisateur pour construire une structure sécurisée.

• La configuration de l’accès à Internet

• L’utilisation du programme Email

• … et encore plus

Utilisez le programme afin de comprendre mieux votre PC et de l’utiliser le mieux possible. Il vous servira aussi de source d’information complémentaire afin de reconnaître et d’élim iner des problèmes probables.

Comment démarrer le programme :

1. Cliquez sur

2. Sélectionnez

3. Le programme se trouve dans le dossier « Accessoires », sous dossier « Formation Microsoft Interactive ».

OOGGIICCIIEELLS

INSTALLATION DE LOGICIELS

! Remarque : Si votre système d’exploitation est pro-

grammé de telle manière que l’installation de logiciels et de drivers n’est acceptée que lorsque ceux-ci sont signés (autorisés par Microsoft), le dialogue corre spondant apparaîtra.

Les logiciels livrés avec le PC sont déjà pré-installés.

Lors de l’installation de programmes ou de drivers, des données importantes peuvent être écrasées ou modifiées. Pour pouvoir accéder aux données d’origine lors de problèmes éventuels après l’installation, vous devez sauvegarder le contenu du disque dur avant l’installation. Veuillez vous reporter aux indications plus précises sur la sauvegarde de données dans le paragraphe en traitant.

COMMENT INSTALLER VOS LOGICIELS :

Suivez les indications livrées par le fournisseur avec le logiciel. Nous décrivons une installation « typique » comme suit. Lorsque vous insérez le CD le menu d’installation démarre automatiquement.

Sécurité Utilisation Components Aide Appendice

Si vous n’êtes pas sûr de la compatibilité des programmes à installer, démarrez l’assistant de compatibilité de programmes

sous le menu Programme, Accessoires. REMARQUE : Si le démarrage automatique ne fonctionne pas,

cela signifie que la fonction « Autorun » ne fonctionne pas. Veuillez vous reporter à l’aide de WindowsXP pour y remédier.

OOGGIICCIIEELLS

Exemple d’une installation manuelle sans Autorun :

1. Cliquez sur effacer l’inscription

2. Saisissez les initiales du lecteur de CDR dans la fenêtre « ouvrir », suivi d’un double point et du nom du programme setup.

3. Confirmez votre saisie en cliquant sur « OK »

4. Suivez les instructions du programme.

DESINSTALLATION DES LOGICIELS

Pour retirer les logiciels installés sur votre PC, veuillez suivre les instructions suivantes :

1. Cliquez sur

2. Cliquez sur

3. Puis choisissez le programme suivant :

Choisissez le programme adapté, démarrez la désinstallation et suivez les instructions sur l’écran. Si le système devient instable par l’installation ou la désinstallation de logiciels ou de drivers, vous pouvez récupérer la stabilité du système selon différentes méthodes. Vous n’avez ensuite pas besoin de désinstaller le driver.

OOGGIICCIIEELLS

ACTIVATION DE WINDOWS

Microsoft a inséré l’activation du produit pour se protéger contre la piraterie de logiciels. logiciels installés sur votre PC ni la version Windows

Vous n’avez pas besoin d’activer les

livrée avec votre PC étant donné qu’ils sont activés pour votre PC. Une activation est seulement nécessaire si vous échangez plusieurs composants importants du PC ou si vous utilisez un BIOS non autorisé. Vous pouvez activer Windows

autant de fois que vous le souhaitez si cela devait être nécessaire. Vous trouverez des informations détaillées dans le système d’aide.

http://www.microsoft.com/FRANCE/windows/Info/info.asp?mar=/

FRANCE/windows/Info/mpa.html

ACTIVATION DU PRODUIT AVEC VOTRE PORTABLE

Dans de rares cas, l'activation de Windows XP peut vous être demandée. Si l'activation par Internet se termine par un message d'erreur, veuillez suivre les étapes suivantes.

1. Veuillez sélectionner Activation par téléphone et cliquez sur Suivant jusqu'à obtenir l'écran suivant.

2. Cliquez ensuit e sur Changer de clé de produit. Une nouvelle fenêtre apparaît. Veuillez saisir ici la clé du produit. Elle se trouve sur le certificat d'authenticité (Certificate of Authenticity, COA), sous le portable.

3. Confirmez votre saisie et suivez les instructions apparaissant à l'écran. Le cas échéant, précisez au conseiller Microsoft que vous possédez une version OEM.

Sécurité Utilisation Components Aide Appendice

OOGGIICCIIEELLS

PROGRAMME BIOS SETUP

Dans le BIOS Setup (con figura tion matérielle de base de votre système) vous avez de nombreuses possibilités de configuration pour le fonctionnement de votre ordina teur . Vous po uvez par exem ple modi fier le fonctionnement d es inte rface s , les caracté ristiques de sécurité ou la gestion de l’alimentation. L’ordinateur est configuré à la sortie de l’usine de façon à vous garantir un fonctionnement optimal. Ne changez les configurations que si c’est absolument néces saire ou si vous êtes familiarisé avec ce type de manipulations.

EXECUTION DU BIOS SETUP

Vous ne pouvez exécuter le programme de configuration que tout de suite après le démarrage du système. Si l’ordinat eur est déjà sous tension, mettez-le hors tension et redémarrez-le. Appuyez sur la touche de fonction F2 pour démarrer le BIOS-SETUP.

UTILISATION DU BIOS-SETUP

Le menu du programme auxiliaire de configuration comprend plusieurs options principales. Chaque option du menu active une fonction ou appelle une page-écran propre avec de nouvelles options de configuration. Sélectionnez à l’aide des touches fléchées l’option souhaitée sur la page de démarrage. Si vo us v o us déplacez sur une option du menu, elle est automatiquement mise en valeur. Ch oisi ssez à l’aide de la touche Entrée l’option souhaitée . Dans la partie droite de l’écran (sous « Item Specific Help »), vous pouvez lire la descri ption en anglais de l’option choisie.

Sur les pages-écrans comprenant d’autres options, vous pouvez de la même manière faire votre choix à l’aide des touches fléchées. À côté de chaque case apparaît une ou plusieurs Valeurs. Si vous vous déplacez sur une case, la première (ou l’unique) valeur est soulignée. On peut modifier une valeur soulignée en appuyant sur la barre d’espacement. Certaines cases exigent que l’on entre une valeur à la place du choix de valeurs proposé.

D’autres cases sont remplies automatiquement par le système et ne peuvent pas être modifiées. Pour revenir au niveau précédent, appuyez sur la touche Échap.

! Si vous n’êtes pas sûr que votre configuration est

correcte, chargez les valeurs par défaut (« Setu pDefaults »).

OOGGIICCIIEELLS

CChhaappiittrree 44

Sécurité Utilisation Components Aide Appendice

Travail personnel

Sujet Page

Trucs et astuces ............................................ 61

Questions fréquentes ..................................... 68

Sauvegarde de données et de système ............. 70

Réinstallation du système ............................... 73

Première aide sur les dysfonctionnements ......... 76

Entretien ...................................................... 79

RRUUCCSS EETT AASSTTUUCCEES

OPTIONS DE PRESENTATION

Modifier la définition de l’écran

Les symboles (icônes) et fenêtres sont trop grands ou trop petits. Voici comment procéder:

1. Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Desktop).

2. Choisissez l’option « Propriétés ». Les « Particulari- tés de l’affichage » s’affichent.

3. Vous pouvez choisir le réglage souhaité sur le registre « Réglages » sous « Définition ».

Nous vous conseillons les valeurs suivantes:

Ecran 15“ 640 x 480 Pixel 800 x 600 Pixel Ecran 17“ 800 x 600 Pixel 1024 x 768 Pixel Ecran 19“ 1152 x 864 Pixel 1280 x 1024 Pixel

Programmer un économiseur d’écran

Grosse présentation Petite présentation

Sécurité Utilisation Components Aide Appendice

1. Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Desktop).

2. Choisissez l’option « Propriétés ». Les « Particulari-

tés de l’affichage » s’affichent.

3. Dans le registre « Ecran de veille », vous pouvez procéder à vos programmations. La plupart des écrans de veille peuvent être adaptés à vos souhaits. Vous pouvez également programmer un mot de passe qui vous sera demandé lorsque l’écran de veille doit être désactivé.

RRUUCCSS EETT AASSTTUUCCEES

Modifier la taille et la position des barres d’outils

Vous pouvez modifier la position et la taille de la barre d’outils:

1. Cliquez avec la touche droite de la souris sur une zone vide et faites glisser en laissant la touche de la souris enfoncée jusqu’au bord gauche, droit ou supérieur et lâchez la touche de la souris.

2. Vous pouvez modifier la taille de la barre d’outils comme celle de la fenêtre: faites glisser la flèche de la souris sur le bord jusqu’à ce que la flèche devienne double. Vous pouvez alors agrandir la barre d’outils à votre goût. Cela est surtout utile, lorsque vous procédez à beaucoup de modifications à la fois et que chaque icône n’a plus beaucoup de place.

Le menu démarrer sous WindowsXP

Le menu démarrer sous Windows

a été modifié et élargi

par rapport à l’ancienne version. Si vous souhaitez quand-même travailler avec le menu

démarrer que vous connaissez de l’ancienne version, vous pouvez la programmer comme suit.

1. Cliquez sur la barre d’outils avec la touche droite de la souris.

2. Cliquez sur « Propriétés » avec la touche droite de la souris.

3. Choisissez la fiche « Menu démarrer ».

4. Cliquez sur l’option « Menu démarrer classique »

Vous pouvez également programmer des adaptations personnelles sur cette fiche. Vous trouverez des informations à ce sujet dans la fenêtre Windows.

RRUUCCSS EETT AASSTTUUCCEES

Adapter le Desktop

Vous pouvez faire apparaître ou disparaître les symboles

Poste de travail, Mes documents, Voisinage réseau

et Internet Explorer sur le bureau. Pour cela, veuillez suivre les indications suivantes:

1. Cliquez sur le bureau avec la touche droite de la souris.

2. Choisissez « Propriétés » dans le menu.

3. Cliquez sur la fiche « Régler le bureau ». Vous pouvez alors choisir dans la partie supérieure de la fiche quels symboles vous souhaitez faire apparaître sur le bureau.

4. Sélectionnez les éléments à faire apparaître.

5. Cliquez sur « OK », pour pouvoir procéder aux modifications et fermer la fenêtre.

Vous trouverez des explications plus détaillées dans l’aide Windows.

Adapter la fenêtre « Panneau de configuration »

Avec Windows

, vous avez la possibilité de modifier

l’aspect du Panneau de configuration. Vous pouvez également choisir entre la nouvelle version

de Windows

et la version classique.

Voici comment procéder:

1. Cliquez sur la touche « Démarrer » avec la touche gauche de la souris.

2. Puis dirigez vous sur « Panneau de configuration ».

3. Cliquez sur le côté gauche sous le point du menu « Panneau de configuration » sur « Modifier en ver- sion classique ».

Sécurité Utilisation Components Aide Appendice

RRUUCCSS EETT AASSTTUUCCEES

AIDES A L’UTILISATION

Fonctions de recherche à partir du bureau

Vous pouvez enregistrer la fonction recherche de Windows comme symbole sur le bureau.

1. Démarrez la fonction de recherche par le menu « Démarrer ».

2. Modifier les options de recherche en fonction de vos souhaits et cliquez sur « rechercher mainte-

nant ». Puis cliquez immédiatement sur « Annuler la recherche ».

3. Sélectionnez dans le menu « Fichier » « Enregistrer la recherche » et enregistrez la sur le Bureau.

4. Une donnée s’appelant « Tous les fichiers.fnd » se trouve maintenant sur le bureau. Vous pouvez lancer la fonction de recherche par une double clique sur le symbole. Vous pouvez aussi renommer le symbole.

Réglage Windows du clavier

) Avec Alt + Tab vous pouvez modifier la fenêtre active. ) Avec la touche Tab, vous pouvez passer au texte ou au

champ de données suivant, avec Ctrl + Tab au précédent.

) Alt + F4 ferme le programme ou la fenêtre en cours. ) Ctrl + F4 la fenêtre d’un programme. ) Si vous n’avez pas de touche Windows (() sur votre cla-

vier, vous pouvez également initialiser le menu „Démarrer“ par Ctrl + Echap. On peut minimiser toutes les fenêtres par la touche Windows + M. La fenêtre en cours est minimisée avec Alt + Touche espace + N.

) Avec la touche Alt, vous passez au menu programme dans

lequel vous pouvez naviguer avec les flèches.

RRUUCCSS EETT AASSTTUUCCEES

Démarrage rapide d’Explorer

Appuyez sur la touche Windows (() + E.

Comment copier des données, un texte ou des images à un autre endroit?

Le mieux est d’utiliser les dos-

Fonction Raccourci

siers intermédiaires. Sélec-

tionnez le texte avec la souris (faites glisser la flèche de la souris sur le texte en appuyant sur la touche gauche) ou cliquez sur

Couper [Ctrl]+[X] Insérer [Ctrl]+[V] Copier [Ctrl]+[C]

l’image. Appuyez sur CTRL + C pour co-

Coller [Suppr]

pier la sélection dans le dossier intermédiaire. Puis allez à l’emplacement où vous souhaitez copier la sélection. Appuyez sur CTRL + V, pour y copier le contenu du dossier intermédiaire.

Modifier la programmation de la souris

Les possibilités de programmation de la souris se trouvent dans le panneau de configuration:

1. Cliquez sur « Démarrer », en bas à gauche sur l’écran puis sur « Panneau de configuration ».

2. Ouvrez « Imprimante et autres périphériques » et cliquez sur « Souris ».

3. Vous pouvez alors procéder au réglage de la souris en fonction de vos besoins (configuration de la surface de cliquage, vitesse du double clique, indicateur de la souris …).

Sécurité Utilisation Components Aide Appendice

RRUUCCSS EETT AASSTTUUCCEES

PROGRAMMATION DU SYSTEME ET INFORMATION

Droits d’administration sous WindowsXP Personnel

Les droits d’administration sont intégrés pour des rai-

sons de sécurité, pour protéger votre PC d’accès non autorisés et d’empêcher les utilisateurs de modifier de système involontairement.

Si le PC est utilisé par plusieurs personnes, le PC peut être programmé de manière à ce que les données personnelles ne soient pas accessibles par les autres utilisateurs. L’administrateur peut accéder à toutes les données.

Il existe des différences de sécurité de base entre les systèmes de données FAT32, qui ne proposent pas de sécurité d’accès active comme NTFS.

Vous avez oublié le mot de passe de l’administrateur?

• Vous pouvez utiliser le compte d’un autre ut ilisateur avec les droits de l’administrateur.

• Vous avez sauvegardé par sécurité une disquette de sécurité mot de passe afin d’éviter ce cas.

Si aucun de ces deux points ne vous concerne, vous avez un véritable problème.

S’il était possible de contourner ce problème, il y aurait un gros risque d’insécurité.

RRUUCCSS EETT AASSTTUUCCEES

Changement de l’organisation des programmes

Windows

enregistre l’organisation des données dans les programmes correspondants dans un registre. Si vous souhaitez ouvrir une donnée dans un autre programme, veuillez suivre les instructions suivantes :

1. Sélectionnez les données concernées.

2. Appuyez sur la touche Shift et ouvrez le menu avec un clique sur la touche droite de la souris. Celui-ci contient l’option « Ouvrir avec... », et le programme souhaité pour ouvrir le document peut être choisi confortablement

Fonction de démarrage automatique du lecteur de CD-ROM.

Lorsque vous introduisez un CD, celui ci sera lu selon son contenu (musique, vidéo etc.). Si cela n’est pas le cas, il peut y avoir plusieurs raisons:

Le CD n’a pas de fonction de démarrage automatique, la fonction est désactivée ou la fonction est désactivée pour ce type de CD.

Voici comment vous pouvez activer ou désactiver la fonc tion en général:

1. Ouvrez le « Poste de travail ».

2. Cliquez avec la touche droite de la souris sur le lecteur de CD concerné.

3. Sélectionnez « Propriétés » dans le menu.

4. Sélectionnez la fiche « Autoplay ».

5. Activez l’option « Demande de saisie pour choisir l’action » afin d’activer le démarrage automatique.

Gardez la touche Shift enfoncée pendant que vous insérez ou lisez le CD afin d’annuler momentanément la fonction de démarrage automatique.

Sécurité Utilisation Components Aide Appendice

RRUUCCSS EETT AASSTTUUCCEES

UUEESSTTIIOONNSS FFRREEQQUUEENNTTEES

Dois-je encore installer les disques fournis ?

Non. En principe, tous les programmes sont déjà préinstallés. Les disques servent uniquement de copie de sauvegarde.

Qu'est-ce que l'activation de Windows ?

Dans votre mode d'emploi, votre trouverez un chapitre relatif à ce sujet et comprenant des informations détaillées.

Quand dois-je activer Windows ?

Votre logiciel a été préactivé en usine. Une activation sera nécessaire uniquement si...

... plusieurs composants de base ont été remplacés par d'autres.

... une version de BIOS étrangère a été installée. ... vous installez le logiciel sur un autre PC.

Comment effectuer une sauvegarde de données ?

Vous pouvez pour cela utiliser le programme de sauvegarde. Veillez à bien suivre les instructions d'utilisation du programme.

Réalisez une sauvegarde et une restauration des données sélectionnées sur un média externe (CD-R) afin de vous assurer du bon fonctionnement de la méthode.

Une sauvegarde est inutilisable si vous n'êtes pas en mesure de restaurer les données, dans le cas où le média (CD-R) est défectueux ou indisponible.

UUEESSTTIIOONNSS FFRRÉÉQQUUEENNTTEES

Quand est-il recommandé de restaurer l'état initial du système ?

Cette méthode ne devrait être utilisée qu'en ultime recours. Lisez le chapitre "Restauration du sys-

Sécurité Utilisation Components Aide Appendice

tème" qui vous propose d'autres alternatives.

Pourquoi la partition n'est elle pas présente lors du démarrage avec le disque Support / Application ?

Les deux premières partitions sont formatées avec le système de fichiers NTFS.

En comparaison à FAT32, ce système de fichiers offre plus de sécurité et des accès plus performants.

Cependant, seuls les systèmes d'exploitation supportant les partitions NTFS peuvent les lire.

Ce qui n'est pas le cas du disque susnommé.

UUEESSTTIIOONNSS FFRRÉÉQQUUEENNTTEES

AAUUVVEEGGAARRDDEE DDEE

Les programmes décrits sont intégrés dans Windows. Vous trouverez des informations détaillées en rentrant les mots clés en gras dans la fenêtre Windows d’aide du menu « démarrer ». Veuillez également lire les indications page 4.

OONNNNEEEESS EETT DDEE

YYSSTTEEMMEE

SAUVEGARDE DE DONNEES

Procédez régulièrement à des sauvegardes sur des supports externes comme des CD-R ou des CD-RW. Windows propose pour cela le programme « Sauvegarde » et en plus le programme « Transfert de données et programmation ». Les deux programmes se trouvent sous « accessoires, programmes du sys- tème ». Procédez à la sauvegarde sur disquette de vos mots de passe et de la configuration de votre système.

PROGRAMMES DE MAINTENANCE

L’utilisation régulière des programmes « Défragmentation » et « Nettoyage des supports de données » peut éliminer les sources d’erreur et augmenter les performances du système.

Le programme d’aide « Informations du système » est également très pratique. Il vous donne des informations détaillées sur la configuration de votre système. Vous trouverez tous ces programmes dans le dossier de programmes sous « Accessoires,

Programmes de système ».

DISQUETTE DE REINSTALLATION DU MOT DE PASSE

Afin de pouvoir protéger le compte d’un utilisateur au cas où un utilisateur oublie son mot de passe, chaque utilisateur local devrait sauvegarder ses mots de passe et les conserver en un endroit sûr. Si l’utilisateur oublie son mot de passe, le mot de passe peut être réinstallé à l’aide de la disquette de sauvegarde afin que l’utilisateur puisse avoir à nouveau accès à son compte local.

Vous trouverez des informations sur la méthode de sauvegarde sur disquette dans le programme d’aide Windows.

AAUUVVEEGGAARRDDEE DDEE

YYSSTTÈÈMME

OONNNNÉÉEESS EETT DDEE

WINDOWS

UPDATE

Windows Update est l'extension en ligne de Windows. Ut ilisez

Windows Update pour charger à partir d'Internet des éléments tels que des mises à jour de sécurité, des mises à jour importantes, les derniers fichiers d'aide, des pilotes et des produits Internet.

Le site Web est régulièrement complété par de nouveaux contenus, ce qui vous permet de télécharger en permanence les toutes dernières mises à jour et corrections d'erreur ; votre portable est ainsi protégé et son bon fonctionnement assuré.

Windows Update explore le portable et dresse une liste de mises à jour individuelles spécialement adaptées à la configuration de votre portable.

Chaque mise à jour considérée par Microsoft comme étant importante pour le fonctionnement du système d'exploitation, de programmes ou de composants matériel, est classée sous l'appellation "mise à jour recommandée" et automatiquement sélectionnée pour installation.

Les mises à jour sont préparées afin de remédier aux problèmes connus et de protéger le portable des menaces connues pouvant porter atteinte à sa sécurité.

Pour télécharger les mises à jour nécessaires et réactualiser votre ordinateur, il vous suffit de suivre les quatre étapes suivantes :

Ouvrez Windows Update dans l'aide et le centre de Support. Cliquez sur Rechercher des mises à jour. Lorsque vous explorez les mises à jour disponibles dans chacune

des catégories, cliquez sur Ajouter afin de sélectionner la mise à jour souhaitée et l'ajouter aux mises à jour à installer. E n cliquant sur le raccourci Plus d'infos, vous pouvez également lire une description complète de chacun des éléments.

Une fois que vous avez sélectionné toutes les mises à jour souhaitées, cliquez sur Examiner les mises à jour et les installer, puis sur Installer maintenant.

Sécurité Utilisation Components Aide Appendice

AAUUVVEEGGAARRDDEE DDEE

YYSSTTÈÈMME

OONNNNÉÉEESS EETT DDEE

INFORMATIONS DE MISE A JOUR WINDOWS RELATIVES A LA

SECURITE DES DONNEES

Pour pouvoir dresser une liste adaptée des mises à jour, Windows Update a besoin de certaines informations relatives au portable concerné. Ces informations incluent les éléments suivants :

• Numéro de version du système d'exploitation

• Numéro de version d'Internet Explorer

• Numéros de version d'autres programmes logiciel

• Identificateurs Plug & Play du matériel

Windows Update re sp e c te la confidentialité de vos données privées et n'enregistre pas votre nom, votre adresse, votre adresse Email ou toute autre forme de données personnelles. Les informations rassemblées sont utilisées uniquement lorsque vous visitez le site Web. Elles non plus ne sont pas enregistrées.

! La mise à jour ne peut se faire que par Inter net.

Assurez-vous que votre ordinateur est connecté pour télécharger la mise à jour.

AAUUVVEEGGAARRDDEE DDEE

YYSSTTÈÈMME

OONNNNÉÉEESS EETT DDEE

EEIINNSSTTAALLLLAATTIIOONN DDUU SSYYSSTTEEMME

Windows des points de réinstallation.

Le système enregistre la configuration actuelle en tant qu’enregistrement momentané et en cas de besoin, il y revient. Ceci a l’avantage qu’une installation mal faite peut être annulée.

Les points de réinstallation sont crées automatiquement par le système mais ils peuvent également être établis manuellement. Vous pouvez prendre vous même les décisions et configurer en fonction de la place à prendre par l’enregistrement.

Vous trouverez ce programme dans le classeur de programmes sous « accessoires, programmes du système ».

Nous vous conseillons de programmer des points de réinstallation avant de procéder à l’installation d’un nouveau logiciel ou d’un nouveau driver. Si votre système ne fonctionne plus de manière stable, vous avez en général la possibilité de revenir à la configuration stable sans que le nouveau document ait besoin d’être effacé. Veuillez lire dans le paragraphe suivant quelles possibilités vous avez pour remédier à une mauvaise installation.

propose une fonction utile qui permet d’enregistrer

ELIMINATION D’ERREURS

Windows ainsi que les différentes applications et périphériques fonctionnent correctement. Ces fonctions vous aident pour la résolution de problèmes qui peuvent apparaître lors d’une insertion, de l’annulation ou du remplacement de données qui sont nécessaires au fonctionnement du système d’exploitation, des applications et des périphériques.

Le choix de la ou des fonctions de réinstallation est dépendant du type de problèmes ou d’erreurs qui apparaissent. Vous trouverez des informations détaillées dans la fenêtre d’aide Windows.

contient plusieurs fonctions qui assurent que le PC

Sécurité Utilisation Components Aide Appendice

ÉÉIINNSSTTAALLLLAATTIIOONN DDUU SSYYSSTTÈÈMME

Saisissez comme suit « Vue d’ensemble de la réparation » afin d’estimer quelle fonction parmi les suivantes résoudra le plus facilement votre problème.

• Sécurité

• Réinstallation des drivers de périphériques

• Désactivation des périphériques

• Réinstallation du système

• Dernière configuration connue en fonction

• Mode de sécurité et réinstallation du système

• Console de réinstallation

• CD d’installation Windows

REINSTALLATION DE LA CONFIGURATION D’ORIGINE

• Si votre système ne fonctionne plus correctement malgré les résolutions d’erreurs décrites ci-dessus, vous pouvez

réinstaller la configuration d’origine.

Utilisez pour cela le disque application/support fourni. Cette méthode de restauration vous propose plusieurs possibilités pour la restauration du système :

Restauration du système à partir du disque dur

•

1. Restaurer les fichiers de démarrage

2. Restauration des fichiers système s et d es pilotes

3. Restaurer l’état initial

ÉÉIINNSSTTAALLLLAATTIIOONN DDUU SSYYSSTTÈÈMME

LIMITES DE LA REINSTALLATION

- Les modifications de configuration entreprises sur la configu- ration d’origine et les installations de logiciels ne seront pas reproduites.

- Les actualisations de drivers et les compléments de Hardware ne seront pas pris en compte.

- Attention ! Toutes les données du disque C, ainsi que le dos- sier « Documents et réglages » seront effacés. Le cas échéant, faites une copie sur le disque D et sur des supports externes (suivez impérativement

les indications des pages 4

et 70).

La réinstallation sera toujours celle de la configuration d’origine. Les installations et les configurations auxquelles vous aurez procédé devront éventuellement être renouvelées.

MISE EN PLACE DE LA REINSTALLATION

1. Lisez avant tout impérativement le paragraphe « Réinstallation du système » et les conseils indiqués.

2. Introduisez le CD support/d’application et démarrez le PC.

Sécurité Utilisation Components Aide Appendice

3. Choisissez l’option « Boot from CD-Rom »

4. Dans le menu qui s’affiche maintenant, choisissez la langue répondant à vos besoins.

5. Lisez les conditions de licence et appuyez ensuite sur la touche Echap.

6. Approuvez les conditions de licence à l’aide du bouton Oui et suivez les instructions qui s’affichent à l’écran .

7. Choisissez une des options proposées pour effectuer la restauration du système.

Le PC redémarre et est à nouveau dans sa configuration d’origine.

ÉÉIINNSSTTAALLLLAATTIIOONN DDUU SSYYSSTTÈÈMME

RREEMMIIEERREE AAIIDDEE SSUURR LLEESS DDYYSSFFOONNCCTTIIOONNNNEEMMEENNTTS

LOCALISATION DE LA CAUSE

Les dysfonctionnements peuvent parfois avoir une cause banale, mais aussi provenir de composants défectueux. Nous vous donnons ici un guide de résolution des incidents. Si les mesures proposées ici ne suffisent pas, nous vous aiderons volontiers. Appelez-nous !

VERIFICATION DES CABLES ET CONNEXIONS

Commencez par bien vérifier tous les branchements. Si les voyants ne fonctionnent pas, assurez-vous que l’ordinateur et tous les périphériques sont correctement alimentés en courant électrique.

) Si l’ordinateur est sur batterie , b ranchez l’adaptateur secteur et

assurez-vous que la batterie soit chargée.

) Si l’ordinateur fonctionne sur secteur, vérifiez la prise, le cordon

d’alimentation et tous les contacteurs du circuit intégré de la prise.

) Mettez l’ordinateur hors tension et vérifiez tous les branchements.

Si l’ordinateur est connecté à des périphériques, vérifiez également les prises de tous les câbles. N’inver sez pas des câbles pour des appareils différents, même s’ils semblent tout à fait identiques. Les brochages des câbles sont peut-être différents. Lorsque vous êtes sûr que l’appareil est bien alimenté en courant électrique et que tous les branchements sont corrects, mette z l’ordinateur de nouveau sous tension.

LE TEST D’ALLUMAGE AUTOMATIQUE (POST)

Le test d’allumage automatique (POST = power on self test) est effectué lors de chaque démarrage du système afin de vérifier la mémoire, la platine principale, l’affichage, le clavier ainsi que les autres éléments. Un test réussi est toujours validé par un court signal sonore. Si votre imprimante n’exécute pas avec succès le POST, si l’écran est vide et si une série de signaux sonores retentissent ou bien si un message d’erreur apparaît, adressez-vous à votre centrale technique.

RREEMMIIÈÈRREE AAIIDDEE SSUURR LLEESS

DDYYSSFFOONNCCTTIIOONNNNEEMMEENNTTS

ERREURS ET CAUSES POSSIBLES

L’écran est noir :

- Assurez-vous que l’ordinateur ne se trouve pas en mode de veille.

L’ordinateur s’éteint en cours de fonctionnement.

- La batterie est peut-être vide. Branchez l’ordinateur sur le secteur et rechargez la batterie.

L’ordinateur ne s’allume pas.

- Si vous faites fonctionner l’ordinateur sur batterie, vérifiez qu’elle est bien en place et qu’elle est chargée.

Affichage erroné de l’heure et de la date

- Double-cliquez sur affichage heure dans la liste déroulante et entrez les valeurs correctes.

Aucune donnée ne peut être lue sur le lecteur optique

- Vérifiez si vous avez correctement inséré le CD.

- Est-ce que le lecteur s’affiche dans Explorer ? Si oui, testez un autre CD.

La souris ou le Touchpad ne fonctionne pas.

- Vérifiez si les câbles sont bien raccordés.

La combinaison de touches Fn+F5 ne répond pas.

- Le deuxième moniteur n’est pas activé dans les Propriétés de l’affichage. Choisissez-le en désactivant la case Étendre mon bureau Windows sur ce moniteur dans Paramètres.

La connexion WLAN ne fonctionne pas.

- Pour activer la connexion WLAN, vous devez appuyer sur la

Sécurité Utilisation Components Aide Appendice

combinaison de touches spécifiques

RREEMMIIÈÈRREE AAIIDDEE SSUURR LLEESS

DDYYSSFFOONNCCTTIIOONNNNEEMMEENNTTS

AVEZ-VOUS ENCORE BESOIN D’AIDE ?

Si vous avez encore des problèmes malgré toutes les solutions que nous vous avons proposées dans le paragraphe précédent, contactez votre Hotline. Nous vous aiderons par téléphone. Mais avant de vous tourner vers notre centrale technique, vous devez préparer les informations suivantes :

- Avez-vous rajouté des extensions à la configuration d’origine ou avez-vous effectué des transformations ?

- Quels périphériques utilisez-vous en supplément ?

- Quels messages, si vous en avez, apparaissent à l’écran ?

- Quel logiciel utilisiez-vous lorsque la défaillan ce est apparue ?

- Quelles actions avez-vous déjà tentées pour résoudre ce pro-

blème ?

ASSISTANCE POUR LES PILOTES

Nous avons longuement et avec succès testé dans nos laboratoires d'essai le système équipé des pilotes installés. En informatique il est cependant de coutume d'actualiser les pilotes de temps en temps. D'éventuels problèmes de compatibilité avec d'autres composants qui n'ont pas encore été testés peuvent surgir. Vous trouverez les pilotes actuels à l'adresse Internet suivante:

http://www.medion.fr

RREEMMIIÈÈRREE AAIIDDEE SSUURR LLEESS

DDYYSSFFOONNCCTTIIOONNNNEEMMEENNTTS

NNTTRREETTIIEEN

! Attention ! Il n’y a pas d’élément à entretenir ou

Vous pouvez prolonger la durée de vie de l’ordinateur en prenant les précautions suivantes :

Retirez toujours la fiche et tous les câbles branchés avant

de nettoyer et enlevez la batterie.

Nettoyez l’ordinateur à l’aide d’un chiffon humide qui ne

s’effiloche pas.

N’utilisez pas de solvants ni de produits d’entretien corro-

sifs ou gazeux.

Pour nettoyer votre lecteur CD-ROM/CDRW/DVD, n’utiliser

pas de CD-ROM de nettoyage ni aucun autre produit similaire servant à nettoyer les lentilles des lasers

La présence de poussière ou de graisse sur le Touchpad réduit

sa sensibilité. Utilisez du ruban adhésif pour retirer la poussière ou la graisse présente sur la surface du Touchpad.

à nettoyer à l’intérieur de l ’ordin ateur .

Sécurité Utilisation Components Aide Appendice

NNTTRREETTIIEEN

ENTRETIEN DE L’ECRAN

Fermez l’ordinateur quand vous ne travaillez pas. Évitez toute

rayure sur la surface de l’écran, elle est très sensible et peut facilement s’abîmer.

Veillez à ne pas laisser la moindre goutte d’eau sur

l’écran car l’eau peut altérer durablement la couleur de l’image.

Nettoyez l’écran à l’aide d’un chiffon doux qui ne s’effiloche

pas.

N’exposez pas l’écran à la lumière vive du soleil ni aux

rayons ultraviolets.

TRANSPORT

Si vous souhaitez transporter votre ordinateur, respectez les indications suivantes :

Éteignez l’ordinateur. Pour éviter toute détérioration,

transportez les têtes du disque dur à part dans un compartiment bien isolé. Retirez des lecteurs les CD.

Après tout déplacement, attendez que l’ordinateur soit à tem-

pérature ambiante avant de le rallumer. Un écart important de température ou d’humidité peut être à l’origine de la

présence d’humidité par condensation à l’intérieur de l’ordinateur, ce qui peut provoquer un court-circuit.

Fermez l’ordinateur et assurez-vous que le couvercle est bien

fermé.

Utilisez systématiquement un sac pour ordinateur portable

pour protéger l’ordinateur de la saleté, de l’humidité, des chocs et des rayures.

Utilisez toujours l'emballage d'origine pour l'expédition de

votre portable ; demandez conseil à votre transporteur.

Rechargez complètement votre batterie ainsi qu’une éven-

tuelle batterie de rechange avant d’entreprendre un long voyage.

Avant de partir en voyage, renseignez-vous sur le type de

courant et les réseaux de communication utilisés localement.

NNTTRREETTIIEEN

En cas de besoin, procurez-vous les adaptateurs électriques ou

de communication adaptés (modem, réseau, etc.) avant votre départ.

Si vous expédiez votre portable, sortez les accus et placez-les

à part dans l'emballage.

Lors du contrôle de vos bagages à main dans un aéroport, il

est recommandé de faire passer le portable et tous les médias de stockage magnétiques (disquettes, disques durs externes) par l'installation à rayons X (le dispositif sur lequel vous déposez vos sacs). Évitez le détecteur magnétique (le dispositif par lequel vous passez) ou le bâton magnétique (l'appareil portatif utilisé par le personnel de la sécurité) : ils peuvent éventuellement détruire vos données.

Sécurité Utilisation Components Aide Appendice

NNTTRREETTIIEEN

PROTEGER LE PORTABLE DES ACCES NON AUTORISES

MISE EN PLACE D'UN MOT DE PASSE

Vous pouvez protéger votre portable de toute utilisation non autorisée avec un mot de passe au démarrage. Lors de l'allumage du portable, vous serez invité à saisir le mot de passe.

Le mot de passe est mis en place via le BIOS.

! Attention : Conservez votre mot de passe dans un lieu

sûr. Si vous oubliez votr e mot de pa sse, vou s ne po urre z plus l'effacer. Dans ce cas de figure, contactez le servi ce clientèle.

Vous pouvez également utiliser l'option de sécurité de Windowsxp pour protéger vos données des accès non autorisés. Pour plus d'aide, voir la section à partir de la page 70.

UTILISER UNE SERRURE DE SURETE

Grâce à cette serrure, également appelée serrure Kensington, vous pouvez protéger votre portable contre le vol. Vous trouverez ces serrures de sûreté dans les commerces spécialisés avec un câble en accessoire.

Pour mettre en place la serrure, enroulez le câble autour d'un objet fixe, comme par exemple un pied de table. Fixez la serrure dans le dispositif Kensington et tournez la clé pour fermer. Conservez la clé en un lieu sûr.

NNTTRREETTIIEEN

RECYCLAGE ET ELIMINATION

Cet ordinateur ainsi que son emballage ont été réalisés autant que possible dans des matériaux qui, une fois éliminés, ne nuisent pas à l’environnement et qui permettent un recyclage approprié.

En fin d’utilisation, l’appareil est repris pour être réu tilisé et recyclé (pour certains composants) pour peu que son état puisse le permettre.

Les composants non recyclables sont éliminés de manière appropriée.

! Attention! Une batterie au lithium se trouve sur la

carte mère. Les batteries et les accumulateurs ne peuvent être jetés avec les déchets ménagers. Ils sont repris gratuitement pa r le fabricant, le vendeur ou un distributeur qui procédera à leur recyclage ou à leur élimination.

Si vous avez des questions concernant l’élim ination, veuillez contacter votre point de vente ou notre service après-vente.

CONSIGNES DE SECURITE RELATIVES A L'UTILISATION

DES PILES

Les piles peuvent contenir des matériaux inflammables. En cas de mauvaise manipulation, les piles peuvent couler, chauffer fortement, s'enflammer voire exploser, ce qui peut endommager votre appareil et porter atteinte à votre santé.

Il est impératif que vous respectiez les consignes suivantes :

• Conservez les piles hors de portée des enfants. En cas d'ingestion accidentelle d'une pile, consultez immédiatement votre médecin.

• Ne chargez jamais des piles (à moins que cela ne soit indiqué expressément).

• Ne déchargez jamais les piles en utilisant une puissance de sortie élevée.

• Ne court-circuitez jamais les piles.

• Évitez la chaleur et ne jetez pas les piles au feu.

Sécurité Utilisation Components Aide Appendice

NNTTRREETTIIEEN

• Ne démontez pas et ne déformez pas les piles. Vous risqueriez de vous blesser vos mains ou vos doigts, et vos yeux ou votre peau pourrait entrer en contact avec le liquide des piles. Si cela devait arriver, rincez abondamment les zones concernées à l'eau claire et consultez immédiatement votre médecin.

• Évitez les coups et les fortes secousses.

• N'intervertissez jamais la polarité.

Veillez à ce que les pôles Plus (+) et Moins (-) soient correctement positionnés afin d'éviter les courts-circuits.

• N'utilisez pas ensemble des piles neuves et usagées ou bien des piles de types différents.

Cela pourrait engendrer un dysfonctionnement de votre appareil. En outre, la pile la plus faible se déchargerait trop rapidement.

• Retirez immédiatement les piles usagées de l'appareil.

• Retirez les piles en cas d'inutilisation prolongée de

votre appareil.

• Remplacez simultanément toutes les piles usagées d'un appareil par de nouvelles piles de même type.

• Si vous souhaitez stocker ou éliminer des piles, isolez leurs contacts à l'aide de ruban adhésif.

• Les piles usagées ne sont pas des déchets domestiques ! Protégez notre environnement et éliminez les piles

usagées de façon appropriée. Le cas échéant, adressezvous à votre revendeur ou à notre service clientèle – Merci !

NNTTRREETTIIEEN

AJOUT/TRANSFORMATION ET REPARATION

• Pour faire ajouter un équipement ou transformer votre ordinateur, il faut le confier uniquement à des spécialistes qualifiés.

• Si vous ne possédez pas les qualifications requises, vous devez le confier à un technicien de service après vente. Si votre ordinateur présente des déficiences techniques, adressez-vous à notre service après vente.

• Si une réparation est nécessaire, adressez-vous uniquement à l’un de nos partenaires agréés pour le SAV.

INDICATIONS POUR LE TECHNICIEN SAV

• Seul un technicien SAV est autorisé à ouvrir le boîtier de l’ordinateur, à rajouter ou à changer des pièces.

• N’utilisez que des pièces d’origine.

• Débranchez tous les câbles d’alimentation avant d’ouvrir le boîtier et

enlevez la batterie. Si l’ordinateur n’est pas mis hors tension avant ouverture du boîtier, les composants risquent d’être endommagés.

• Les composants internes de l’ordinateur peuvent être endommagés par décharge électrostatique (DES). Toute extension de système, transformation ou réparation doit être effectuée sur un poste de travail à DES. Si vous n’avez pas un tel lieu à disposition, vous devez porter un brace- let antistatique ou toucher un corps métallique conducteur. Toute réparation de dommage occasionné par une manipulation incorrecte sera effectuée à vos frais.

Sécurité Utilisation Components Aide Appendice

INDICATIONS CONCERNANT LES RAYONS LASER :

• Dans cet ordinateur, vous pouvez utiliser des dispositifs laser de classe 1 à classe 3b. Lorsque le boîtier n’a pas été ouvert, le dispositif correspond aux exigences de la classe laser 1.

• En ouvrant le boîtier de l’ordinateur, vous aurez accès à des dispositifs pouvant aller jusqu’à la classe 3b.

Lorsque vous démontez ou ouvrez ces dispositifs, respectez les consignes suivantes :

• Les lecteurs CD-ROM/CDRW/DVD installés ne contiennent aucun élément à entretenir ou à réparer.

• La réparation des lecteurs CD-ROM/CDRW /DVD ne peut être effectuée

que par le fabricant.

• Ne regardez pas les rayons laser, même avec des instruments d’optique.

• Ne vous exposez pas aux rayons laser.

• Évitez d’exposer vos yeux aux rayons laser ou votre peau à des rayons

laser directs ou indirects.

NNTTRREETTIIEEN

CChhaappiittrree 55

Sécurité Utilisation Components Aide Appendice

Appendice

Sujet Page

L’ordinateur portable ...................................... 89

Réglementation ............................................. 93

Garantie ....................................................... 95

Index .......................................................... 97

NNTTRREETTIIEEN

OORRDDIINNAATTEEUURR

LL'

Nous souhaitons vous donner une vue d'ensemble sur la manière de fonctionner et les possibilités d'utilisation de votre portable. Dans cette section, nous utiliserons le concept d'ordinateur, car fonctionnellement, cela reste un ordinateur, même si substantiellement les appareils de portable diffèrent des PC.

OORRTTAABBLLE

((P

))

COMMENT FONCTIONNE UN ORDINATEUR ?

Les ordinateurs ont délaissé leur mission initiale, c'est-à-dire le calcul efficace de problèmes mathématiques complexes. Les nouvelles technologies ont façonné l'ordinateur en un outil multimédia multipotent qui s'ouvre à un nombre toujours croissant de nouveaux domaines. Mais que ce soit pour la vidéo, la musique, les traitements de texte ou les jeux vidéo – à la base, il s'agit toujours du fruit de calculs complexes. Dans les lignes qui suivent, nous allons expliquer de façon simplifiée et abstraite le principe de fonctionnement d'un ordinateur :

LES LOGICIELS

Les fonctions de l'ordinateur sont pilotées par des logiciels. Le logiciel système d'exploitation met à votre disposition une interface utilisateur via laquelle vous pouvez indiquer vos instructions. Elle a pour tâche de préparer la fonction que vous avez choisie afin que l'ordinateur puisse la "comprendre" et l'exécuter.

SAISIE

Une saisie via une souris ou un clavier est nécessaire pour fournir des données à l'ordinateur. Avec la confirmation de l'instruction, les données sont transférées dans la mémoire.

Sécurité Utilisation Components Aide Appendice

LA MEMOIRE

La mémoire de travail (RAM) de l'ordinateur est nécessaire afin que les données à traiter puissent disposer d'espace. Cet espace est systématiquement recréé et divisé en unités. La plus petite unité est le Bit et peut avoir deux états : zéro ou un (éteint ou allumé). Les données saisies sont transformées et réduites en une combinaison appropriée de zéros et de uns.

LE CPU (PROCESSEUR)

Le Processeur est responsable du calcul. Grâce aux instructions, il traite les données qu'il prélève de la mémoire. Le résultat est ensuite écrit dans la mémoire qui le dirige vers la sortie.

OORRDDIINNAATTEEUURR

LL'

((P

OORRTTAABBLLE

))

LA SORTIE

L'écran est généralement l'unité de sortie. C'est ici que le résultat du calcul est affiché. Une imprimante peut également être utilisée comme cible pour la sortie.

APPLICATIONS AVEC LE PORTABLE

La masse des différentes applications pour l'ordinateur dépasse l'entendement. Nous nous limitons donc aux principaux domaines d'application. Les programmes énumérés ici ne sont pas obligatoirement livrés avec votre portable.

CALCULER

L'avantage des tableurs modernes tels que Microsoft - Works, Excel ou Lotus - 123 réside dans l'actualisation permanente du résultat de vos calculs. Ce sont des calculatrices mûrement réfléchies. Si vous modifiez une seule valeur dans un calcul tel que celui de vos frais de déplacement, vos entrées/sorties financières ou dans un carnet de dépenses, vous constaterez immédiatement la répercussion sur le résultat final. En créant ainsi de nouveaux scénarios, vous pouvez rapidement discerner les économies potentielles. Les programmes mentionnés offrent d'origine de nombreux exemples et modèles de calculs de différents domaines.

TRAVAILLER DES TEXTES

L'application informatique par excellence. Le traitement et la création de lettres et de textes ont été révolutionnés par l'avènement de l'ordinateur. Les avantages des traitements de texte modernes tels que Microsoft Works, Word ou Lotus – AmiPro :

Diversité créative Vérification orthographique Échange de données Grande quantité de modèles et d'exemples

BANQUE DE DONNEES

Qu'il s'agisse d'un carnet d'adresses ou d'une collection de recettes, de pièces de monnaies ou de CD – les bases de données permettent aux informations d'être cataloguées, recherchées de manière très efficace en à peine une seconde et sorties dans le format souhaité.

Les programmes standard tels que Microsoft - Works, Access ou Lotus Approach offrent un grand nombre de solutions standard préfabriquées pouvant être adaptées en fonction de vos besoins.

OORRDDIINNAATTEEUURR

LL'

OORRTTAABBLLE

((P

))

APPRENDRE ET S'INFORMER

Une branche très appréciée des applications logicielles est le domaine "Apprendre et s'informer", souvent désigné par le terme Edutainment. Les encyclopédies, lexiques et programmes éducatifs sur CD regorgent de sons, d'images et de matériels vidéo multimédia. Ils transmettent un savoir de façon claire, interactive et facile à retenir. Encarta de Microsoft représente l'une des encyclopédies les plus appréciées ; elle existe en différentes versions. Les programmes modernes d'apprentissage des langues sont maintenant capables de restituer la bonne prononciation via la sortie son et de vérifier la prononciation de l'élève via l'entrée du microphone. Les programmes d'apprentissage d'accompagnement scolaire aident les enfants de tous âges à approfondir ou à rattraper les thèmes abordés à l'école, et à préparer leur avenir de façon optimale.

MULTIMEDIA

D'origine, l'ordinateur était uniquement utilisé comme "calculateur". Grâce aux équipements appropriés, il peut maintenant manipuler, entre autres, de la musique, de la vidéo et la télévision.

Réaliser des musiques, des photographies numériques, du découpage vidéo ou des films d'animation, tout cela est maintenant possible avec un ordinateur bon marché. De plus, il met en œuvre des techniques généralement supérieures aux techniques conventionnelles. Il existe de nombreuses applications, dans tous les domaines, avec lesquelles vous pouvez exercer vos passions de façon encore plus professionnelle.

Sécurité Utilisation Components Aide Appendice

DESSINER ET CREER

La puissance des palettes des logiciels qui vous permettent de dessiner et de créer va des logiciels de dessin simples aux applications CAD professionnelles.

Dans la sphère privée, l'élaboration de cartons d'invitation, de calendriers, d'affiches, etc., constitue le principal domaine d'application. Ces tâches s'effectuent rapidement et facilement avec des programmes tels que Microsoft - Works ou Paint. Les professionnels se délectent des programmes graphiques tels que Paint Shop Pro, Corel Draw ou des produits des sociétés Adobe et Macromedia, très populaires.

OORRDDIINNAATTEEUURR

LL'

((P

OORRTTAABBLLE

))

INTERNET

Quasiment aucune autre technique n'a révolutionné le monde autant qu'Internet. Le réseau de données mondial offre un déluge de possibilités.

Internet, souvent désigné par WWW (WorldWideWeb), est une place de marché globale pour le commerce international :

Actions, voyages, livres et même pizzas peuvent maintenant être commandés d'un clic de souris. L'E-Mail est l'une des applications les plus appréciées. La poste électronique a révolutionné la communication.

Les forums de discussion à thème (Newsgroups) et les salons virtuels de Chat (contact direct avec d'autres participants du réseau) sont très appréciés et encouragent les échanges d'expériences.

Les moteurs de recherche aident par la recherche d'articles et de publications. Actuellement, quasiment toutes les universités mettent en ligne leurs propres connaissances, auxquelles vous et le monde entier pouvez accéder.

Grâce à la possibilité de rechercher des données directement sur Internet, des programmes gratuits (Free- ou Shareware), des pilotes, des documents, de la musique et bien d'autres choses encore peuvent être transférées directement sur votre ordinateur.

Pour accéder à Internet, vous avez besoin d'un outil nommé navigateur. Windows comporte Internet-Explorer. Navigator de Netscape est souvent utilisé comme alternative.

OORRDDIINNAATTEEUURR

LL'

OORRTTAABBLLE

((P

))

EEGGLLEEMMEENNTTAATTIIOON

RESISTIVITE ELECTROMAGNETIQUE

• Lorsque vous souhaitez raccorder d’autres éléments ou des éléments supplémentaires, vous devez respecter la Réglemen- tation concernant la résistivité électromagnétique (REM). Veil- lez également à n’utiliser que des câbles blindés (3m max.) pour raccorder d’autres éléments à cet ordinateur.

• Placez-le à une distance minimale d’un mètre de toute source magnétique ou de haute tension (téléviseur, enceintes, té-

léphone mobile, etc.…) qui pourrait endommager l’appareil ou effacer des données..

ISO 13406-2 CLASSE II

Les écrans LCD à matrice active (TFT) d’une résolution de 1024 x 768 pixels (XGA), composés respectivement de trois sous-pixels (rouge, vert et bleu), font appel à un total d’environ 2,4 millions de transistors. En raison de ce nombre très élevé de transistors et du processus de finition extrêmement complexe qui l’accompagne, il se peut que sporadiquement un défaut ou une erreur d’affichage de pixels et de certains sous-pixels survienne.

Par le passé, il existait de nombreuses méthodes permettant de définir le nombre d’erreurs de pixels tolérées. Mais el les étaient généralement très co mpliquées et variaient fortement d’un fabricant à l’autre. C’est la raison pour laquelle MEDION, en matière de garantie, se conforme aux exigences strictes et transparentes de la norme ISO 13406-2, classe II pour tous les écrans TFT. Ces exigences se résument comme suit:

La norme ISO 13406-2 propose entre autres une définition des caractéristiques relatives aux erreurs de pixels.

Les erreurs de pixels sont répertoriées en quatre classes et trois types d’erreurs. Chaque pixel se décompose à son tour en trois sous-pix els correspondant aux couleurs de base (rouge, vert, bleu).

Sécurité Utilisation Components Aide Appendice

ÉÉGGLLEEMMEENNTTAATTIIOON

Composition des pixels:

Lignes

Bleu Vert

Rouge

Types d’erreur de pixels:

Type 1: pixel allumé en permanence (point clair, blanc) alors qu’il n’est pas

Un pixel devient blanc lorsque les trois sous-pixels sont allumés Type 2: pixel éteint (point sombre, noir) alors qu’il est activé Type 3: sous-pixel anormal ou défectueux pour les couleurs rouge, verte ou

Information supplémentaire: Cluster de type 3 (= défaut de deux sous-pixels ou plus dans un rayon de 5 x 5 pixels. Un cluster est un carré de 5 x 5 pixels (15 x 5 sous-pixels).

activé.

bleue (par exemple, allumé en permanence avec faible luminosité; une des couleurs n’est pas allumée, clignote ou vacille mais n’est pas de type 1 ou 2)

ISO 13406-2, Classe d’erreur II

Résolution Type 1 Type 2 Type 3 Cluster

Type1,

Type2

1024 x 768 2 2 4 0 2

1280 x 854 3 3 6 0 3 1280 x 1024 3 3 7 0 3 1400 x 1050 3 3 8 0 3

Cluster

Type 3

Exemple 2:

Un écran SXGA de 17” se compose de 1280 points d’image (pixels) horizontaux et de 1024 points verticaux, ce qui fait un total de 1.31 million de pixels. Sur un million de pixels, cela représente un facteur arrondi à 1,31.

La classe d’erreurs II tolère de cette façon respectivement trois erreurs du type 1 et du type 2 et sept erreurs du type 3 et 3 clusters du type 3.

Il ne s’agit cependant pas ici d’un cas couvert par la garantie. La garantie joue lorsque le nombre d’erreurs dépasse celui indiqué plus haut dans la catégorie appropriée.

ÉÉGGLLEEMMEENNTTAATTIIOON

MEDION BDAMIM2080 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
