Mediclinics M88PLUS, M99ACS, M99A, M88APLUS, M99AC User Manual [en, de, it, pt, ru +2]

M99A / M99AC / M99ACS /

M88PLUS / M88APLUS

www.mediclinics.com

SECADOR DE MANOS / HAND DRYERS / SÉCHE-MAINS /

HÄNDETROCKNER / SECADOR DE MÃOS / ASCIUGAMANI /

СУШИЛКА ДЛЯ РУК / ΣΤΕΓΝΩΤΗΡΑΣ ΧΕΡΙΩΝ / نﯾدﯾﻟا فﯾﻔﺟﺗ زﺎﮭﺟ

MANUAL DE INSTALACIÓN Y UTILIZACIÓN
INSTALLATION AND OPERATING MANUAL

MANUEL D’INSTALLATION ET D’UTILISATION

INSTALLATIONS - UND BENUTZERHANDBUCH

MANUAL DE INSTALAÇÃO E UTILIZAÇÃO

MANUALE DI INSTALLAZIONE E D’USO

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

لﯾﻐﺷﺗﻟاو بﯾﻛرﺗﻟا لﯾﻟد

INSTRUCCIONES DE SEGURIDAD

ESPAÑOL

Antes de realizar cualquier operación, por favor, lea atentamente y tenga en cuenta todas
y cada una de las siguientes instrucciones de seguridad:

- Solo un técnico cualificado puede instalar, ajustar y realizar el mantenimiento de este aparato.
Todas las operaciones que se realicen sobre él deben estar de acuerdo con la legislación y la
normativa de seguridad, tanto europea como local, que estén en vigor en ese momento.

- Tener mucho cuidado cuando se retire la carcasa ya que partes activas del aparato pueden
quedar al descubierto con el consecuente riesgo de electrocución.

- Antes de realizar cualquier manipulación eléctrica, se debe cortar la tensión eléctrica de
entrada con el objetivo de evitar el riesgo de electrocución.

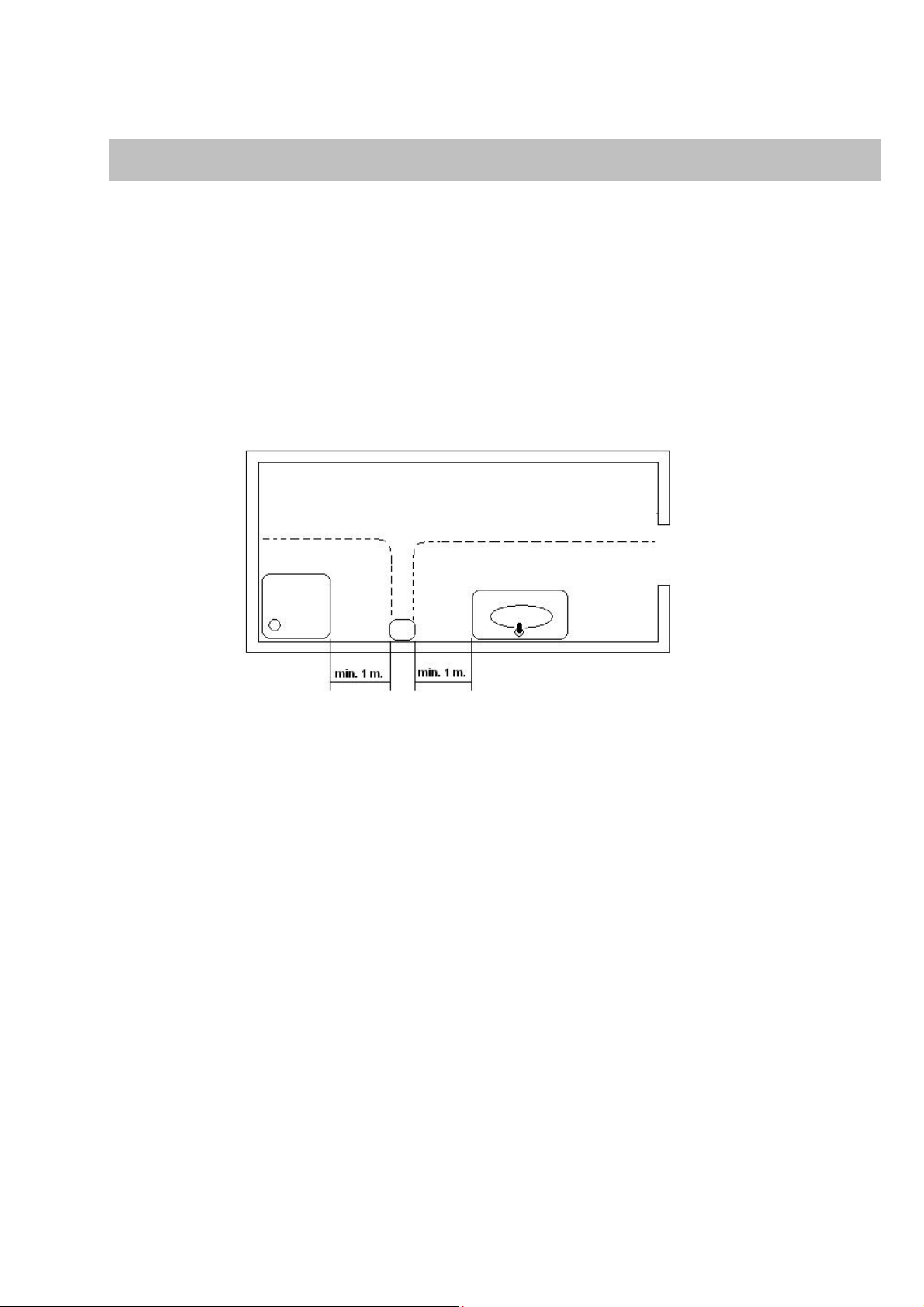

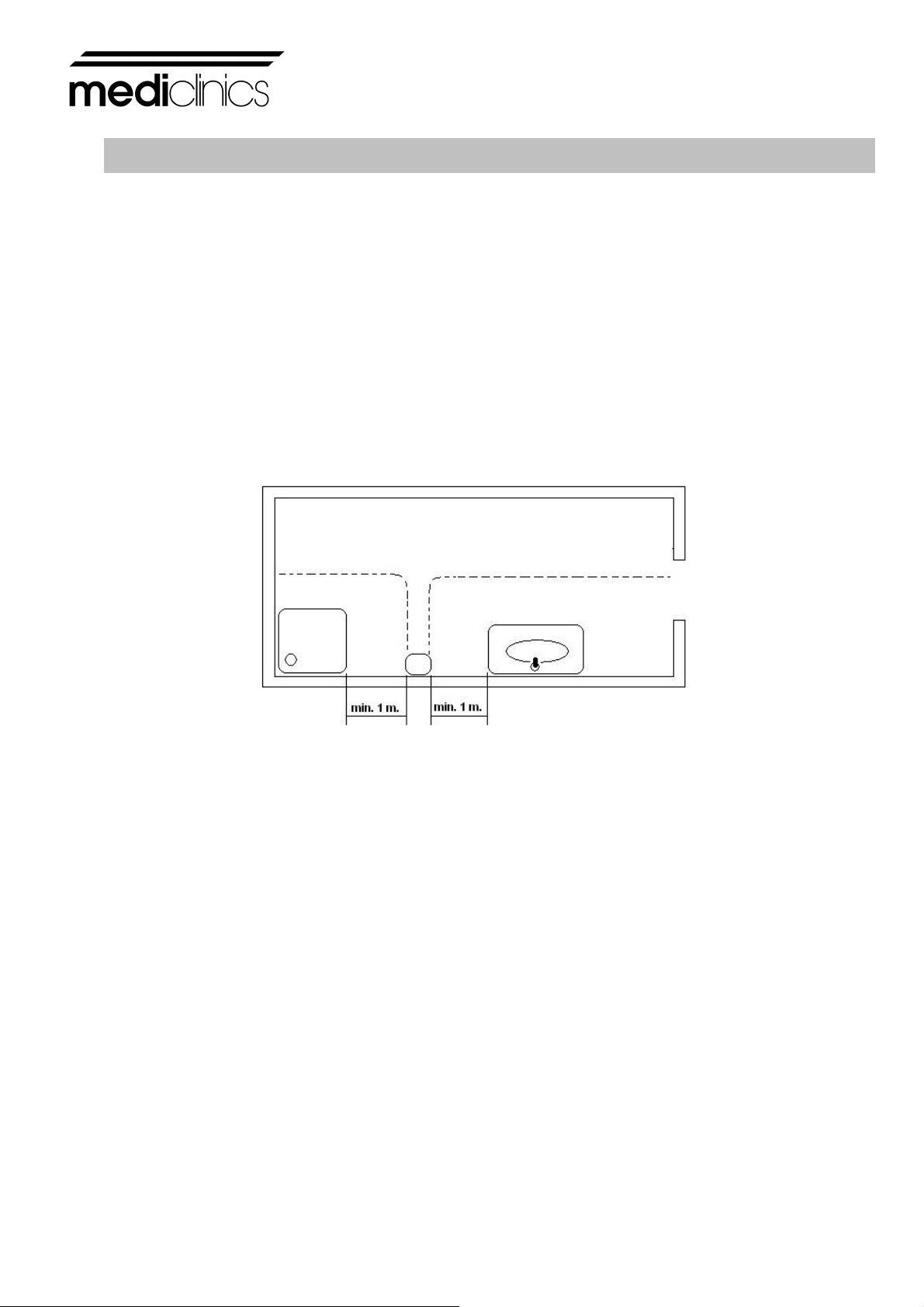

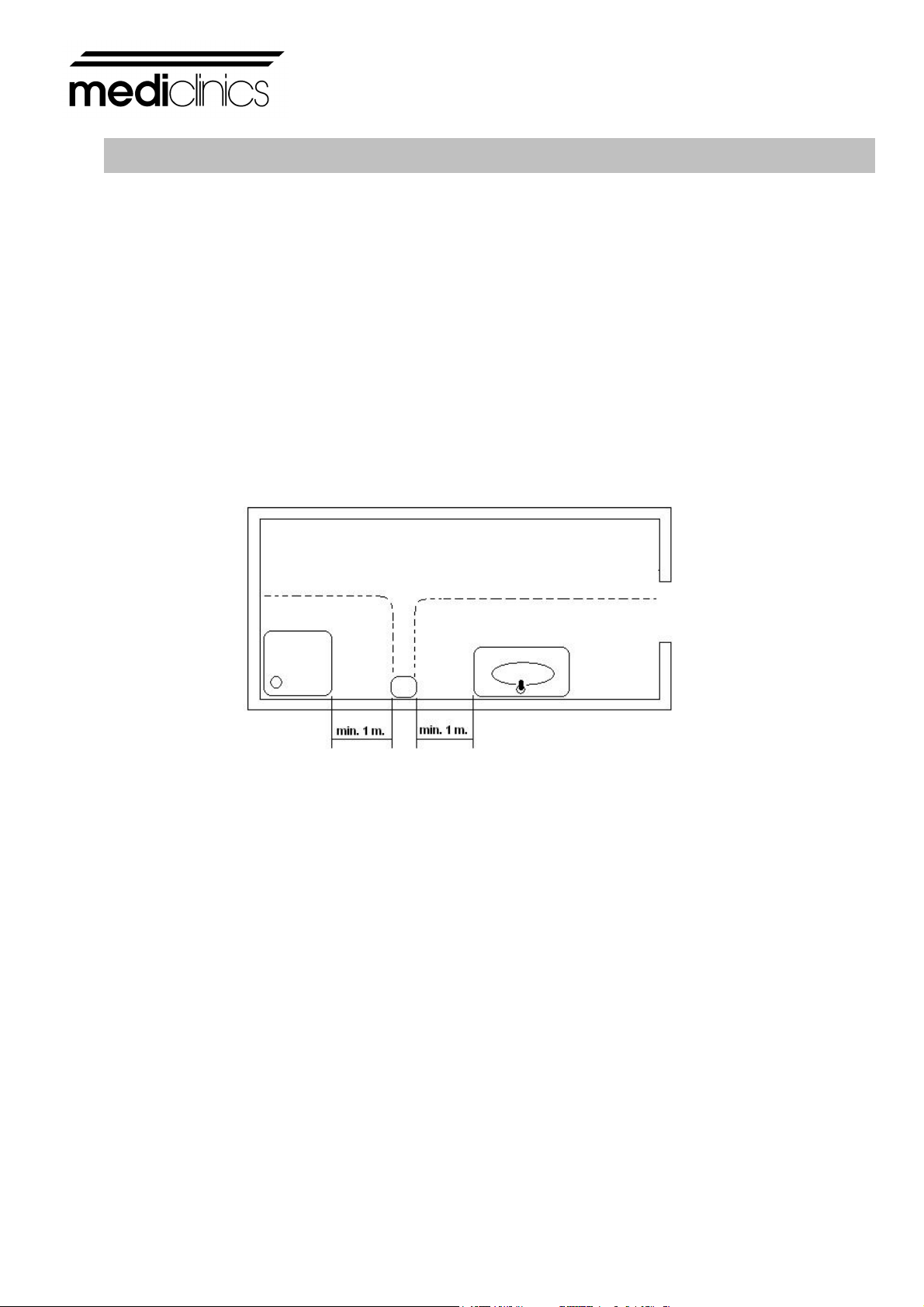

- El aparato debe ser fijado fuera del alcance de cualquier fuente de agua, cumpliendo en todo
momento las distancias de seguridad marcadas en la normativa IEC actual, tal y como se
muestra en la figura siguiente:

- Tener en cuenta también las normativas y especificaciones locales de instalación, ya que
puede darse el caso que requiera de una distancia de seguridad a una fuente de agua de más
de un metro de distancia.

- Se deben prever medios de desconexión de la red de alimentación, con una separación de
contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser
incorporados a la red fija, de acuerdo con la normativa legal europea vigente.

- Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con
capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si
se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una
manera segura y comprenden los peligros que implica. Los niños no deben jugar con el
aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños
sin supervisión.

- El aparato no debe ser instalado en una superficie inflamable.

- Para fijar el secador a la pared deben seguirse las instrucciones de este manual y usar la
plantilla de montaje que también se suministra con el aparato. Fijar la máquina a la pared con
adhesivos o métodos similares está totalmente prohibido por las normas de seguridad
europeas.

-2-

www.mediclinics.com

INST

ALACIÓN

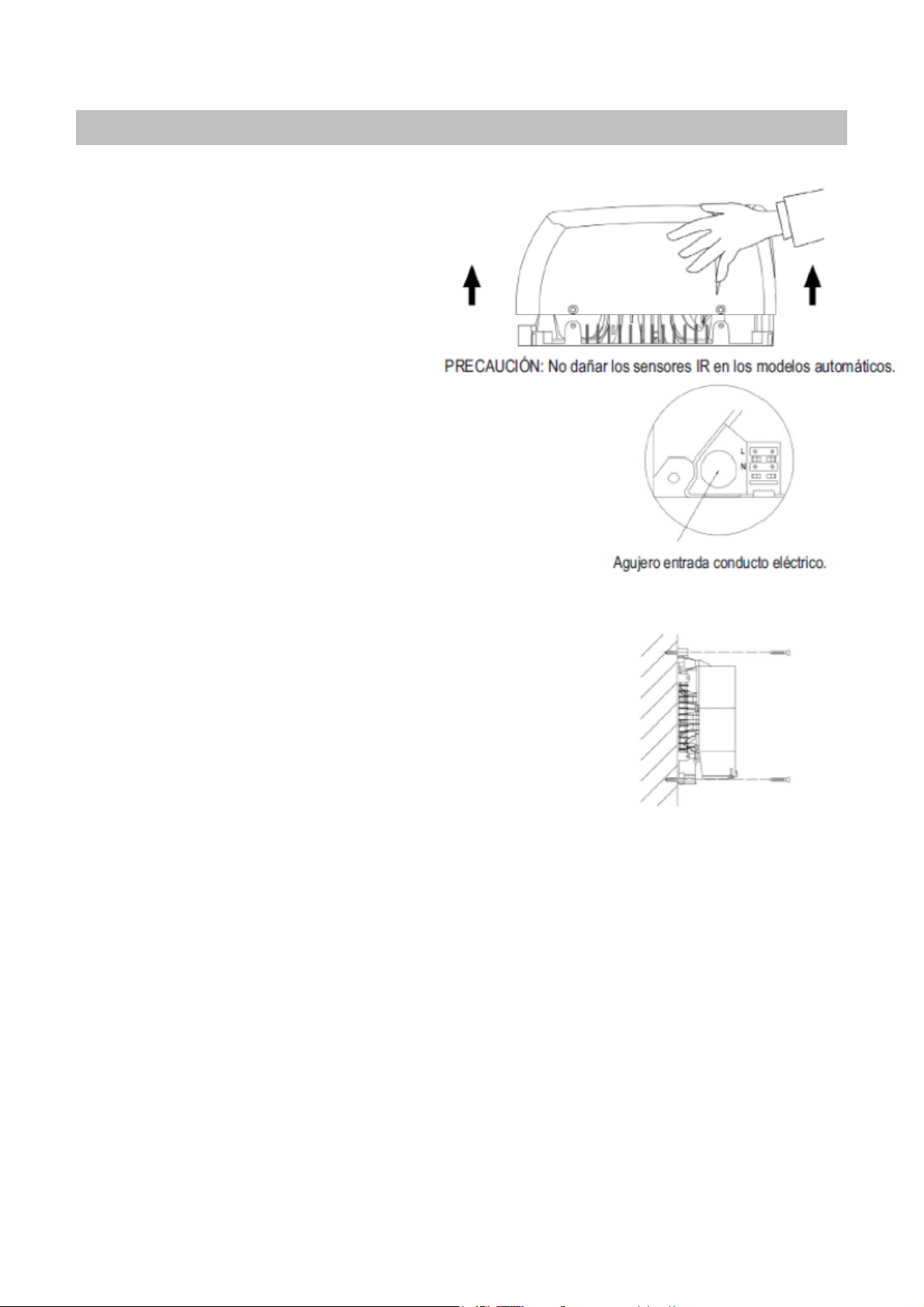

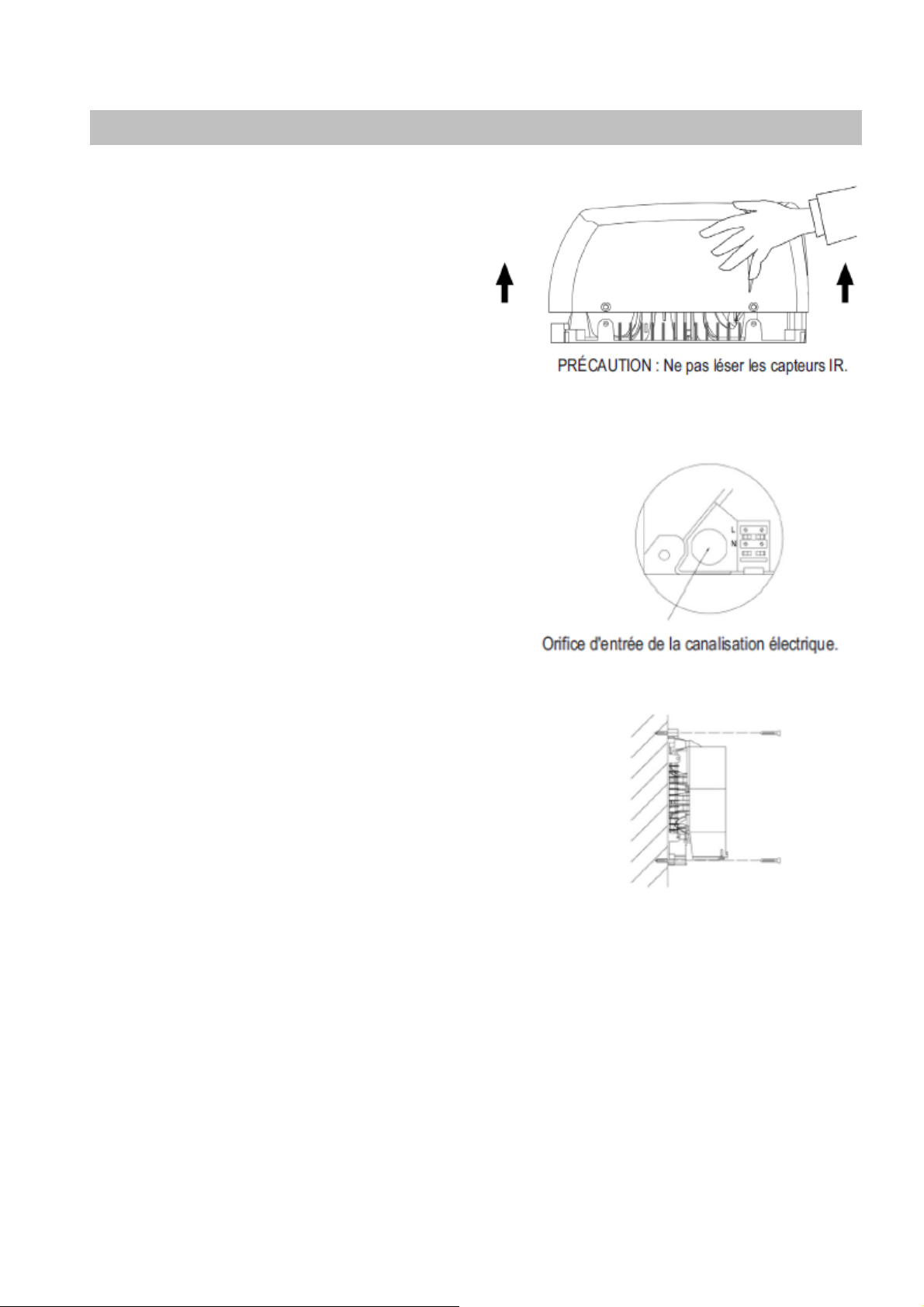

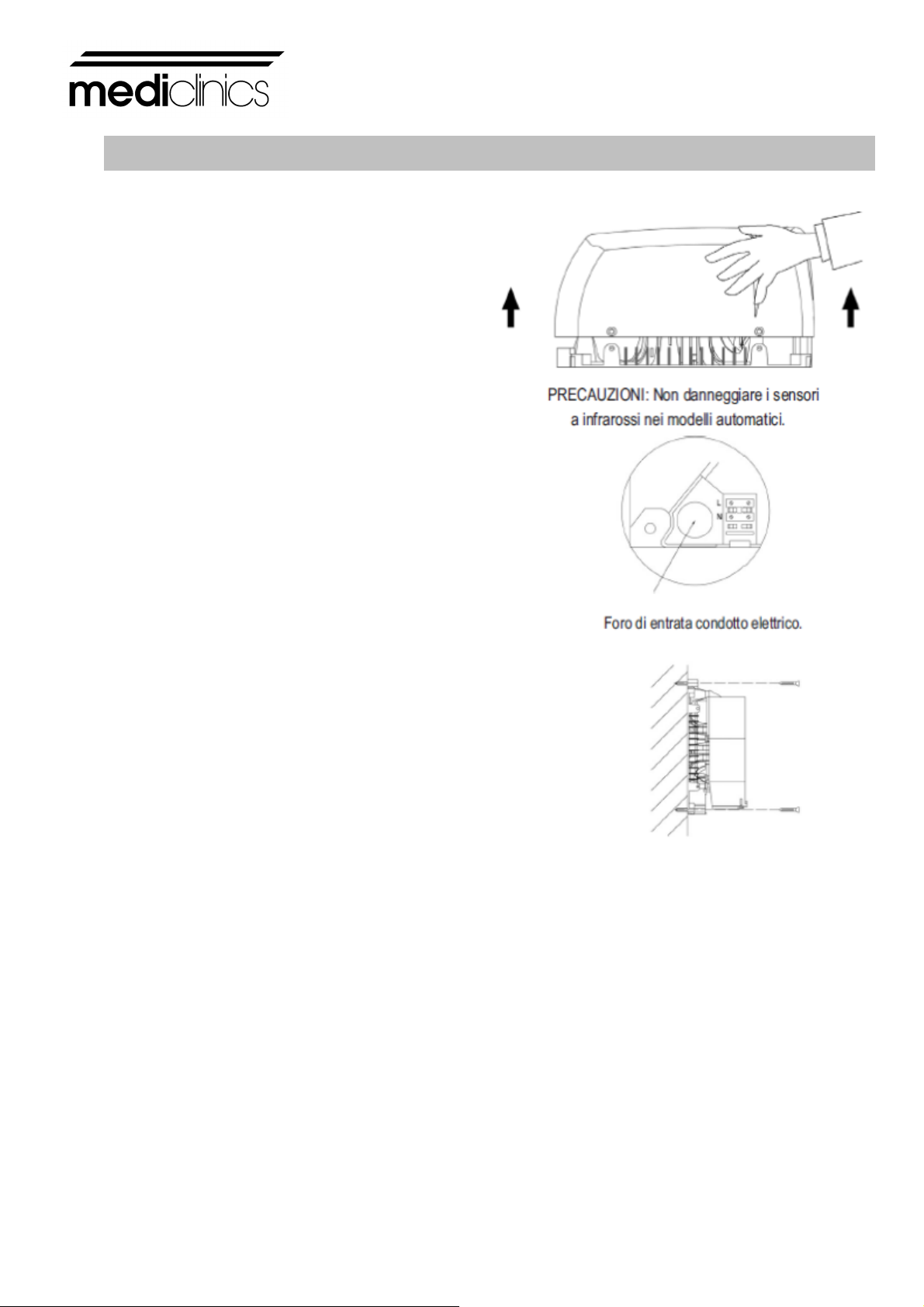

Desmontaje para instalación

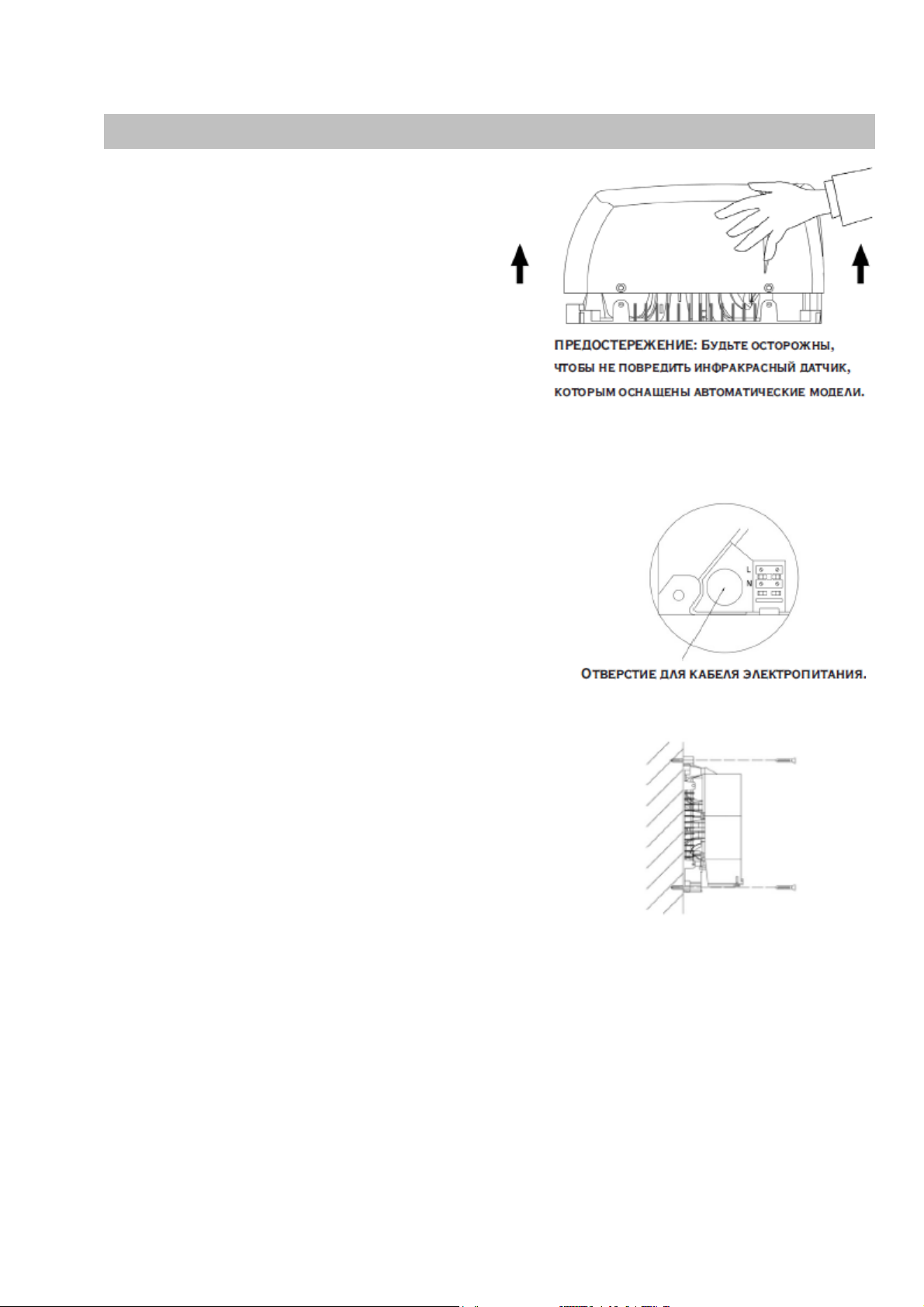

• El secador se suministra con la carcasa
montada a presión, sin atornillar.

• Los 4 tornillos de fijación se suministran
en la bolsa de plástico conjuntamente con
los tacos y tirafondos.

• Retirar la carcasa verticalmente de la base
de la máquina con la precaución de:

– No dañar componentes internos.

– No dañar la carcasa. Recomendamos
apoyarla en una superficie plana y con
la parte vista hacia arriba o encima de un paño.

Montaje

• Efectuar el montaje por canalización posterior.

• Pasar el conducto eléctrico a través del agujero
situado al lado de la regleta.

• Para la fijación del secador en la pared utilizar
la plantilla suministrada.

• Efectuar 4 taladros de Ø 8 mm, con la precaución
de limpiar los agujeros del polvo resultante.

• Atornillar firmemente la base en la pared, mediante
un destornillador de punta plana de 6 -7 mm.

• Conectar el cable eléctrico a la regleta y atornillar firmemente.

El aparato debe ser manipulado sólo por un técnico autorizado.
ATENCIÓN: Al desmontar la carcasa, partes activas del aparato quedan accesibles.

Se deben prever medios de desconexión de la red de alimentación, con una separación de
contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser
incorporados a la instalación fija.

Durante el proceso de instalación deben ser consideradas las áreas de protección según
Norma VD 0100.
El aparato secamanos debe ser instalado únicamente sobre una superficie cerrada (pared,
tabique o similar)

-3-

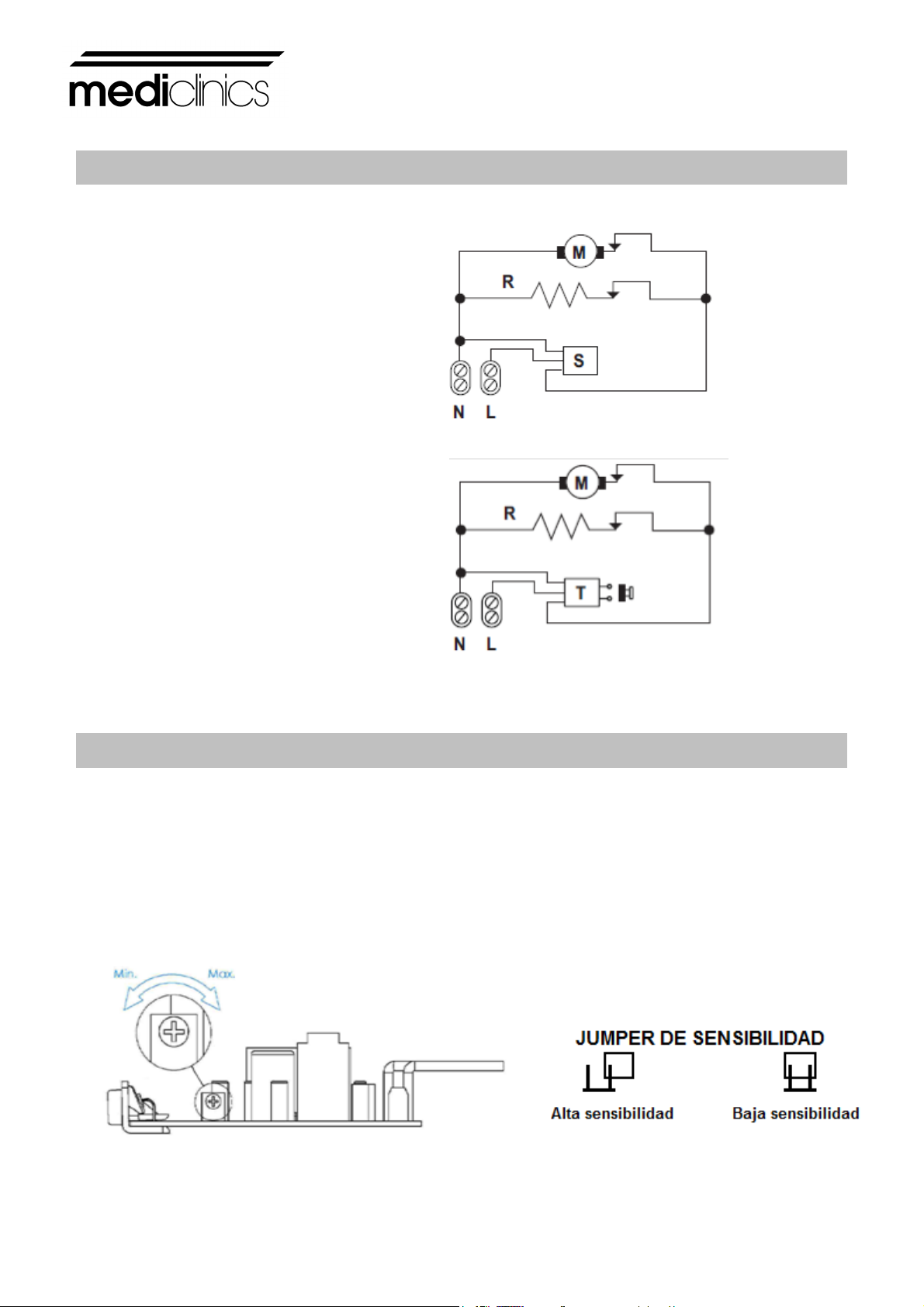

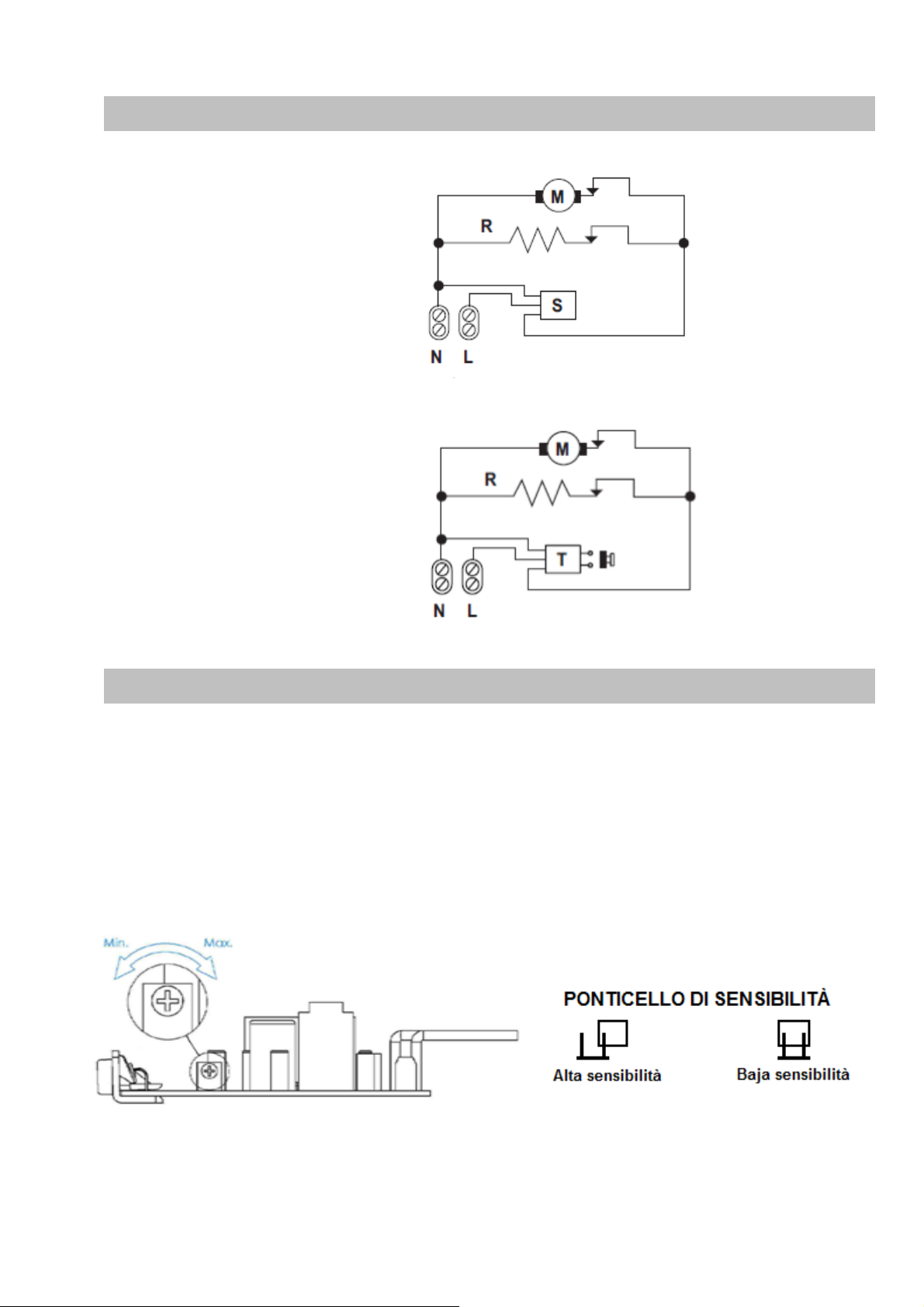

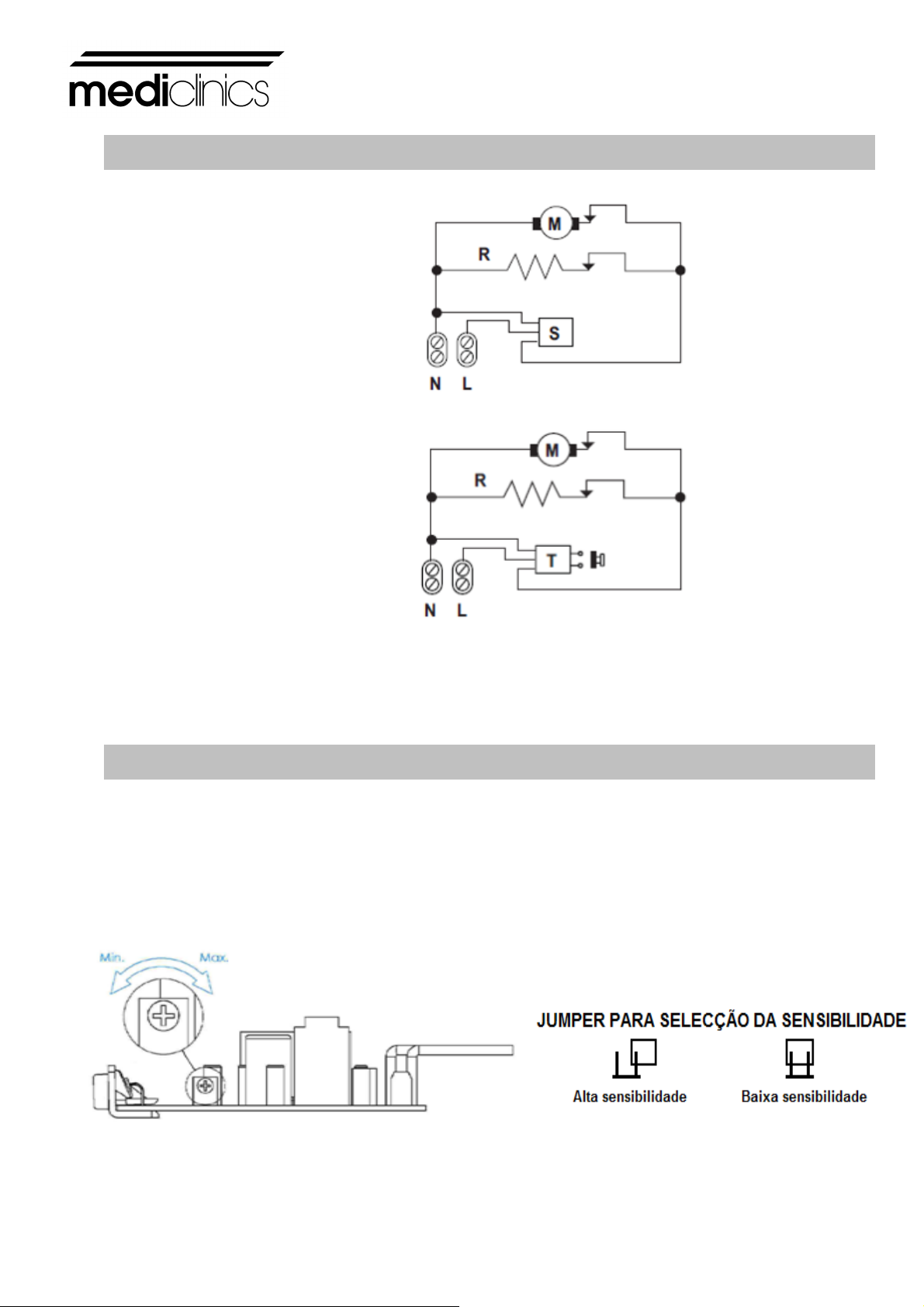

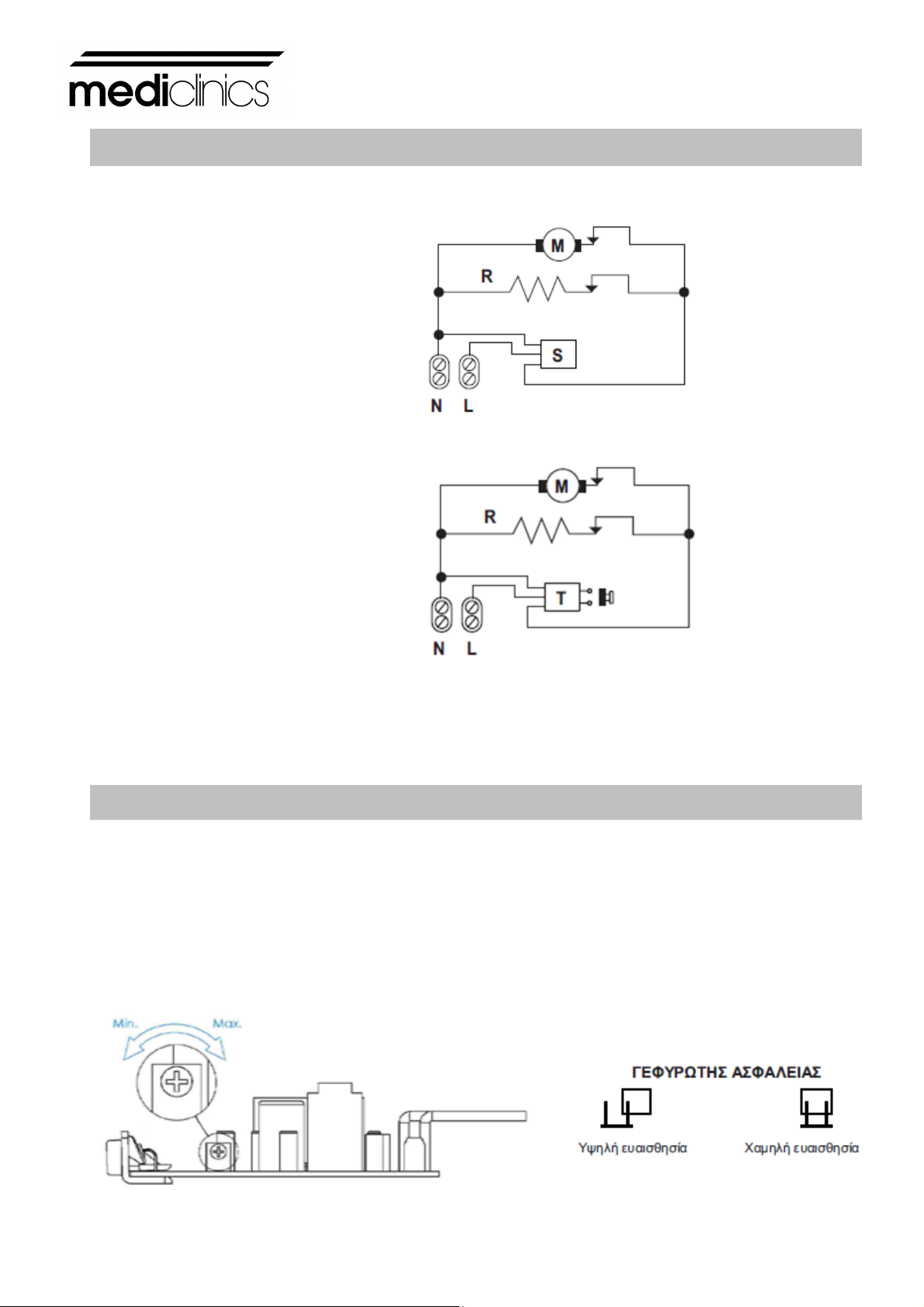

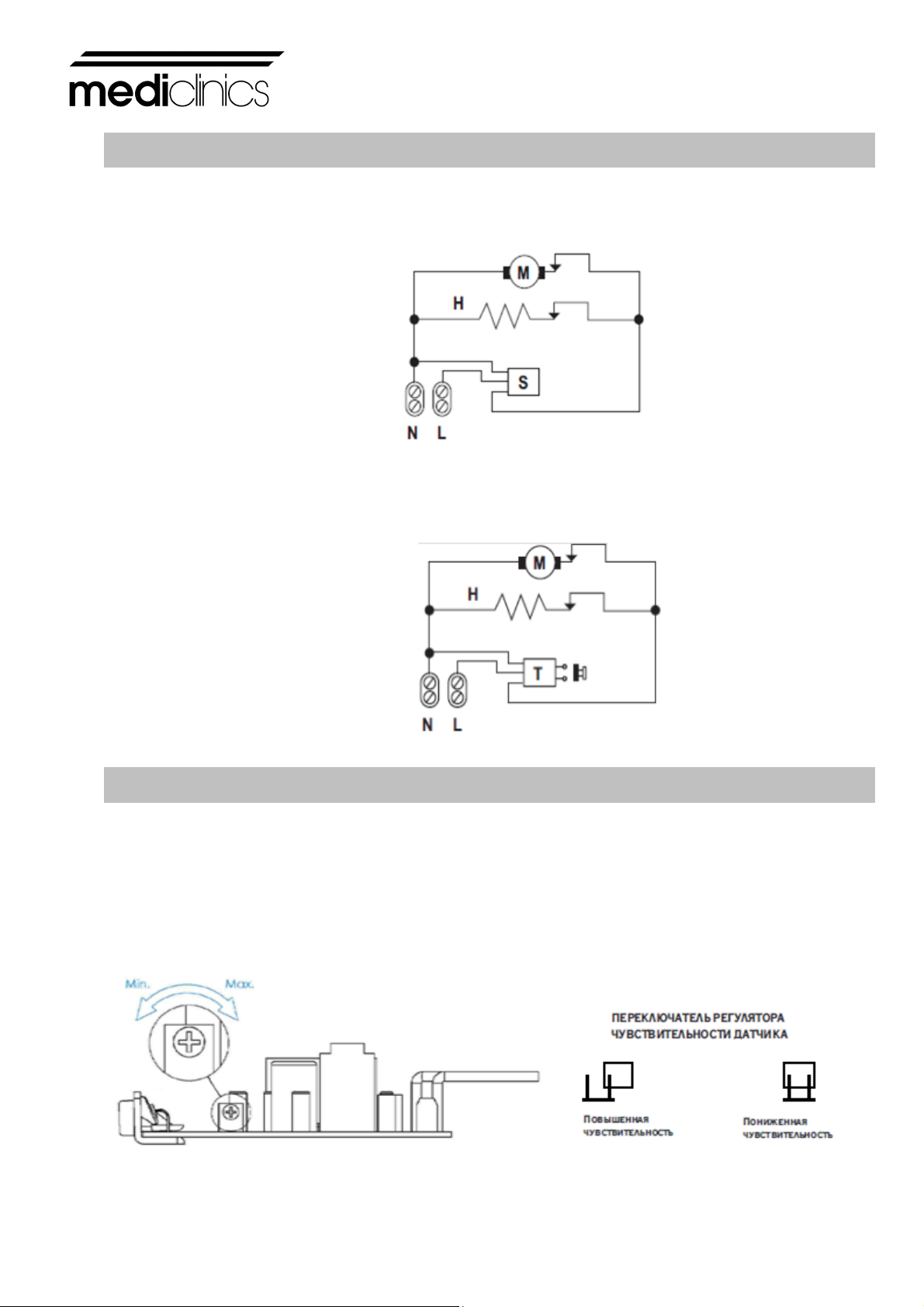

ESQUEMA ELÉCTRICO

AJUSTE DISTANCIA DE DETECCIÓN

Modelo automático

R - Resistencia
M - Motor
S - Sensor

Modelo con pulsador

R - Resistencia
M - Motor
T - Temporizador

El secador de manos incorpora medios de ajuste manual que permiten la regulación de la
distancia de detección de las manos.

Este ajuste de la distancia de detección debe ser realizado únicamente por un técnico
cualificado.

El ajuste se llevará a cabo moviendo el cursor del potenciómetro lineal.

-4-

www.mediclinics.com

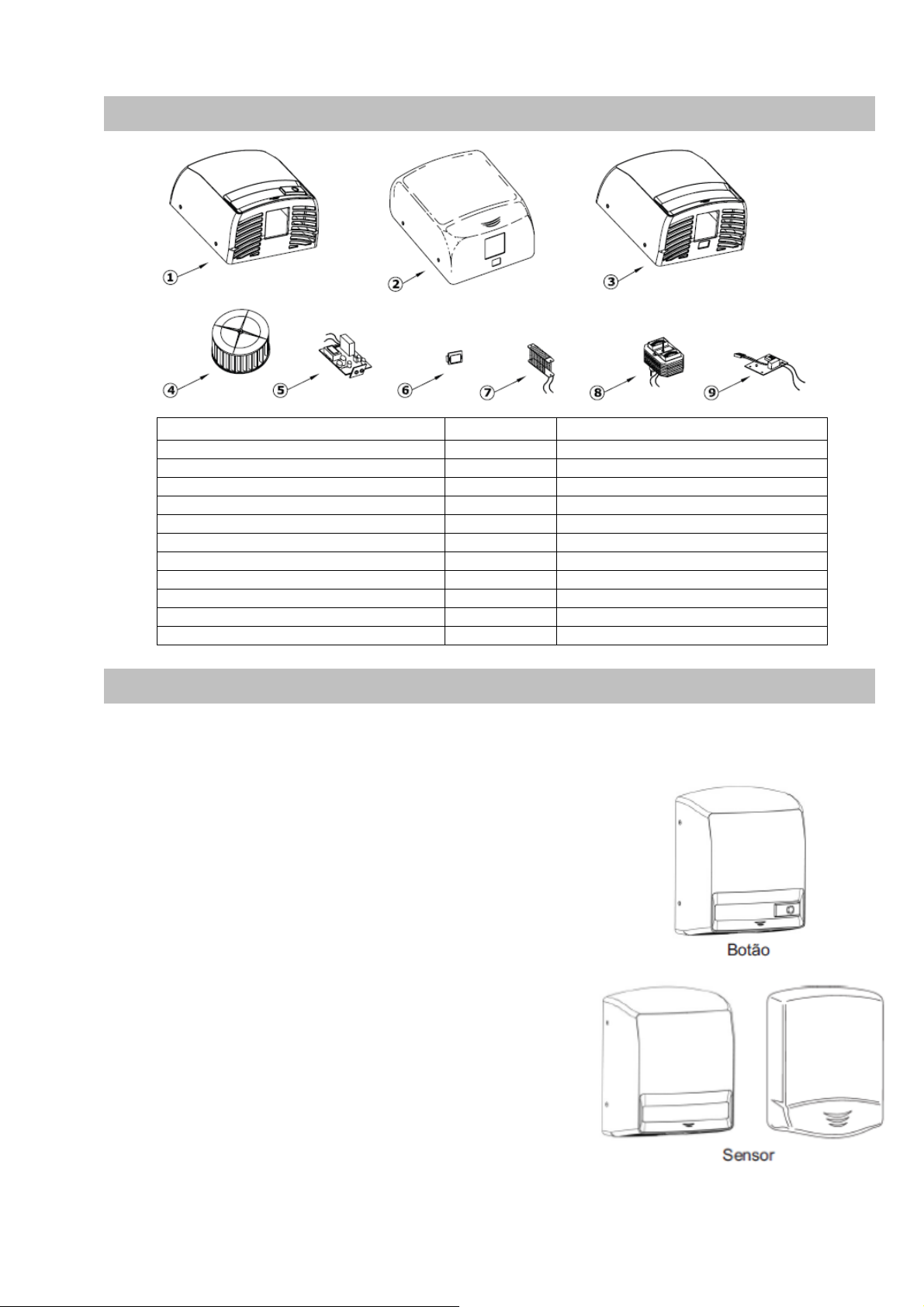

COMPONENTE

NÚMERO

CÓDIGO

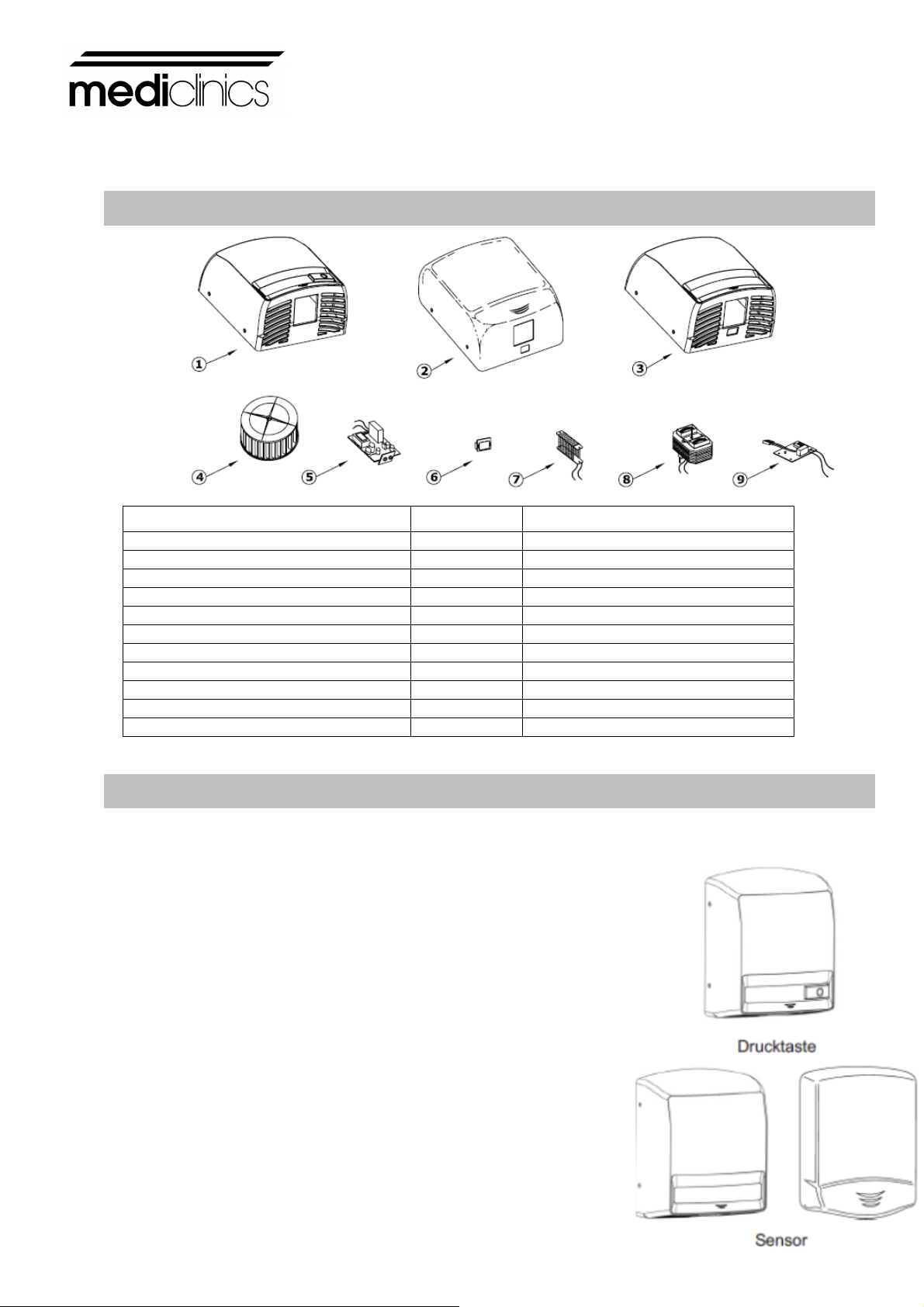

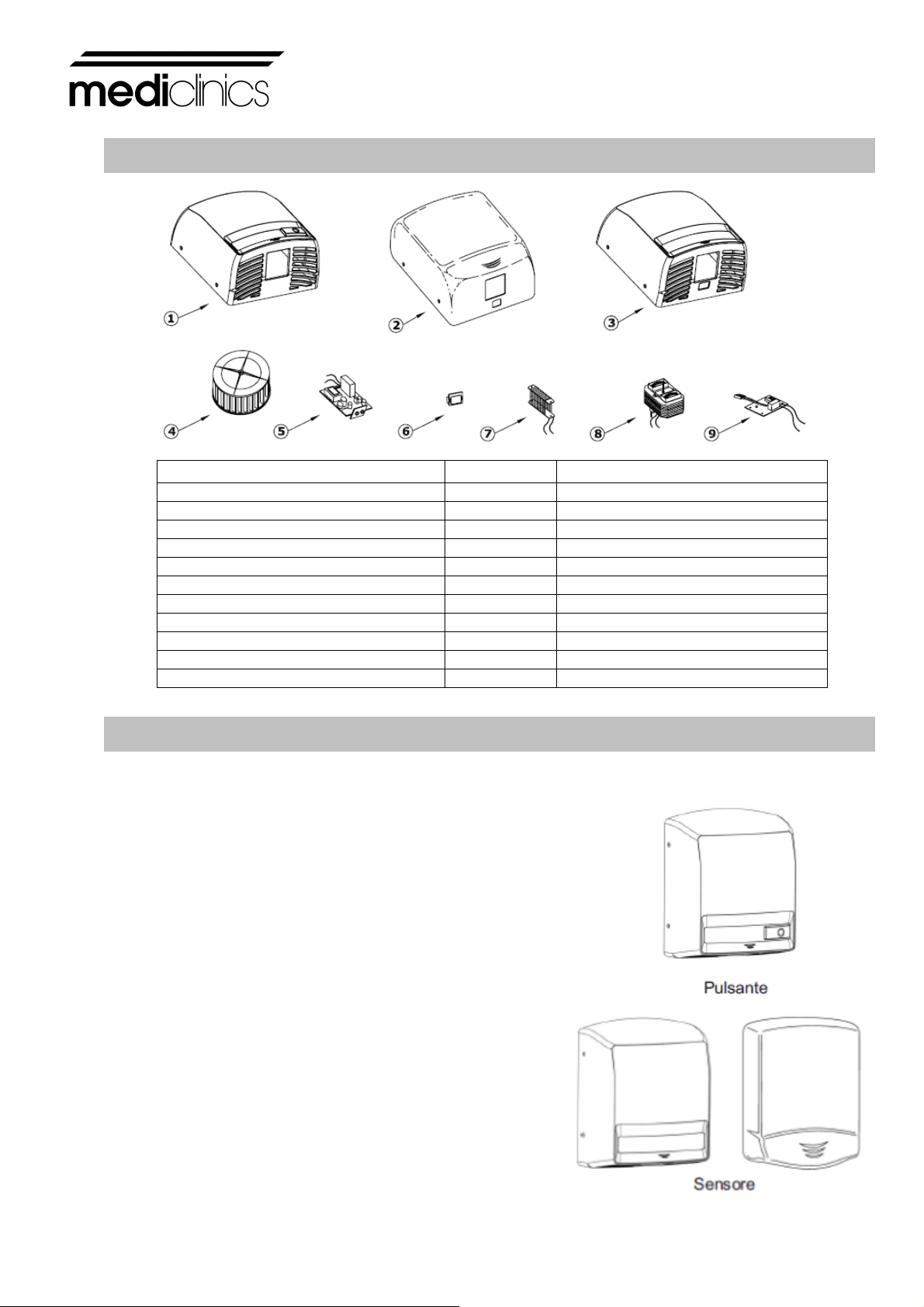

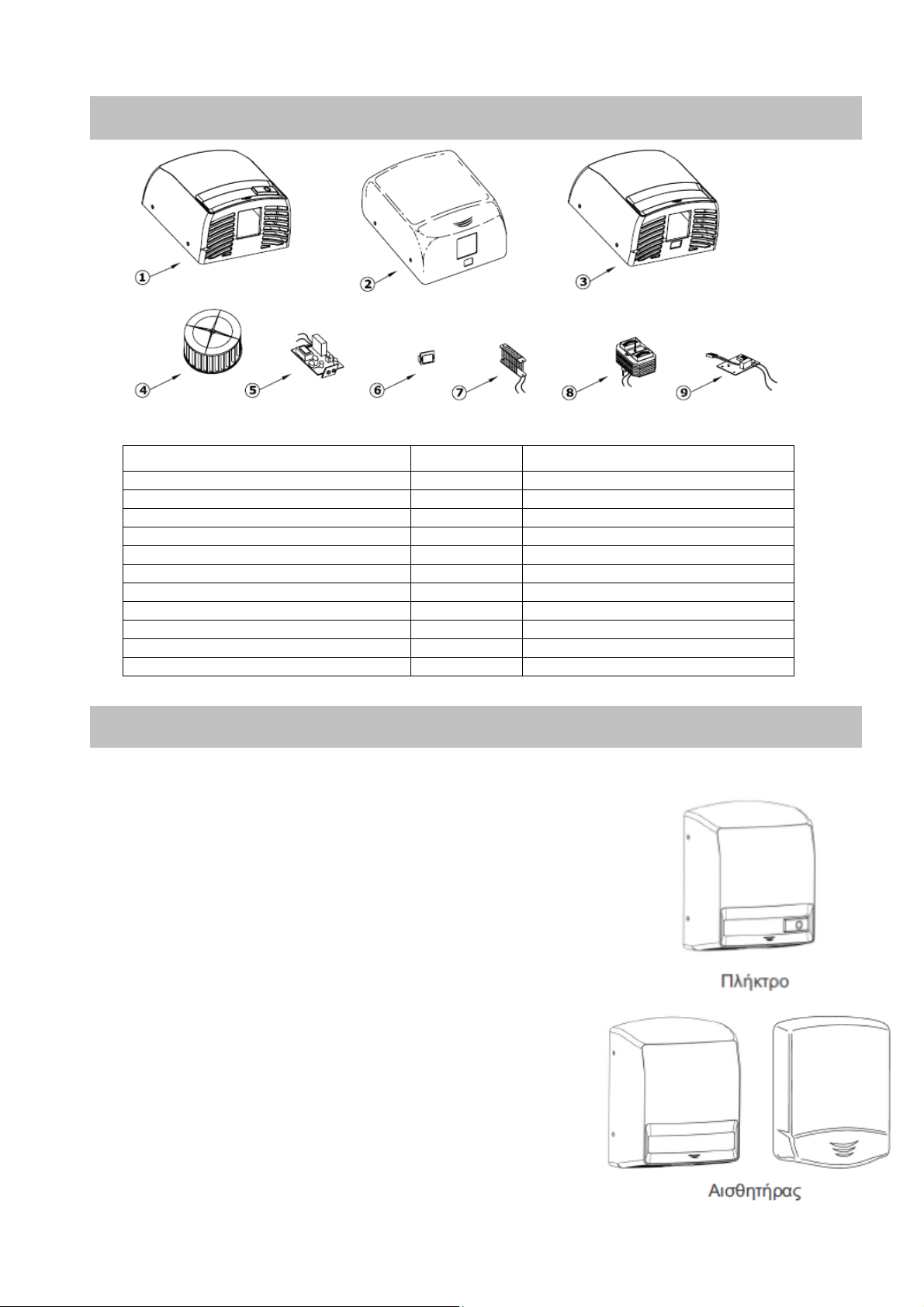

DESPIECE

BÁSICO

MODO DE EMPLEO

Carcasa pulsador plástico 1 RC92200 PLUS
Carcasa automática plástico 2 RC92830 SS
Carcasa automática blanca 2 RC92830 SS
Carcasa automática satinada 2 RC92832 SS
Carcasa automática cromada 3 RC92204 PLUS
Turbina 4 RC92777
Sensor electrónico 5 RC92610
Visor 6 RC92208
Resisténcia 7 RC92637
Motor 8 RC92639 PLUS
Temporizador electrónico 9 RC92725 PLUS

Para obtener un buen secado de las manos es aconsejable un buen aclarado de las mismas,
eliminando los restos de jabón.

Modelo pulsador

Pulsar el botón de accionamiento. A continuación aproximar
las manos a la salida de aire y frotarlas. Ir retirando
paulatinamente las manos hasta una distancia aproximada
de 10 - 15 cm. El secamanos actúa durante 40 segundos, tras
los cuales se detendrá y estará en disposición para actuar de nuevo.

Modelo automático

Actúan por detección de las manos. Al aproximarse
a unos 10-15 cm. de la salida de aire, el secamanos
se pondrá en funcionamiento. A continuación frotar
las manos, retirándolas paulatinamente hasta
una distancia máxima de 15-20 cm.El secamanos
se detendrá a los 2-3 segundos, una vez retiradas las manos.
En caso de bloqueo del sensor por vandalismo este
detendrá totalmente su funcionamiento. En modelos
automáticos dejar una separación mínima con respecto
a posibles repisas, mármoles o lavamanos de 40 cm.

-5-

MANTENIMIENTO PREVENTIVO Y LIMPIEZA

Este aparato no está preparado para que lo utilicen personas con alguna discapacidad
física, sensorial o mental o sin experiencia y/o conocimientos previos, ni niños, a no ser
que con antelación hayan recibido instrucciones sobre su uso o lo hagan bajo la
supervisión de un responsable de seguridad.

CUANDO UN NIÑO UTILICE ESTE SECADOR DE MANOS, UNA PERSONA
RESPONSABLE DEBE SUPERVISAR QUE REALIZA UN BUEN USO DEL MISMO Y
ASEGURARSE DE QUE NO ESTÁ JUGANDO CON EL.

1. Desconectar la entrada de corriente al secador.

2. Desenroscar los 4 tornillos de fijación laterales mediante llave Allen suministrada.

3. Extraer la carcasa. (Ver desmontaje para instalación).

4. Con un cepillo de cerdas suaves sacar el polvo acumulado en la turbina.

5. Con el mismo cepillo limpiar el polvo acumulado en la rejilla.

6. Pasar el cepillo por los laterales entre soporte y pared.

7. Es recomendable sacar la máquina de la pared, desatornillando los cuatro tirafondos para
evitar posibles taponamientos (papeles, colillas, etc.)

8. En caso de haber desmontado la rejilla de salida de aire volverla a colocar en su posición de
forma correcta.

9. Una vez finalizadas las operaciones de mantenimiento, atornillar la base en la pared (si es el
caso),volver a montar la carcasa, apretar los tornillos y conectar la corriente.

10. Poner en marcha la máquina sucesivamente, hasta que no salgan restos de polvo por la
salida de aire.

LIMPIEZA CARCASAS CROMADAS Y DORADAS

Para la limpieza usar solo una gamuza humedecida con agua. No usar detergentes de
ningún tipo, ni ácidos, lejias, abrasivos, salfumanes, etc.

Precaución de no dañar ni forzar ningún componente.

-6-

www.mediclinics.com

ENGLISH

SAFETY INSTRUCTIONS

Before to carry on any operation, please read carefully and take into account the
following safety instructions:

- Only a qualified technician can install, adjust and maintain this device. All this operations must

be always done according to the current legal European Standards of installation and
according the local installation regulations as well.

- Be careful when the casing of the appliance is dismantled because active parts of the device

become accessible and then there is a potential risk of an electric shock.

- Before any electrical manipulation, the electrical current must be cut in order to avoid any

electric shock risk

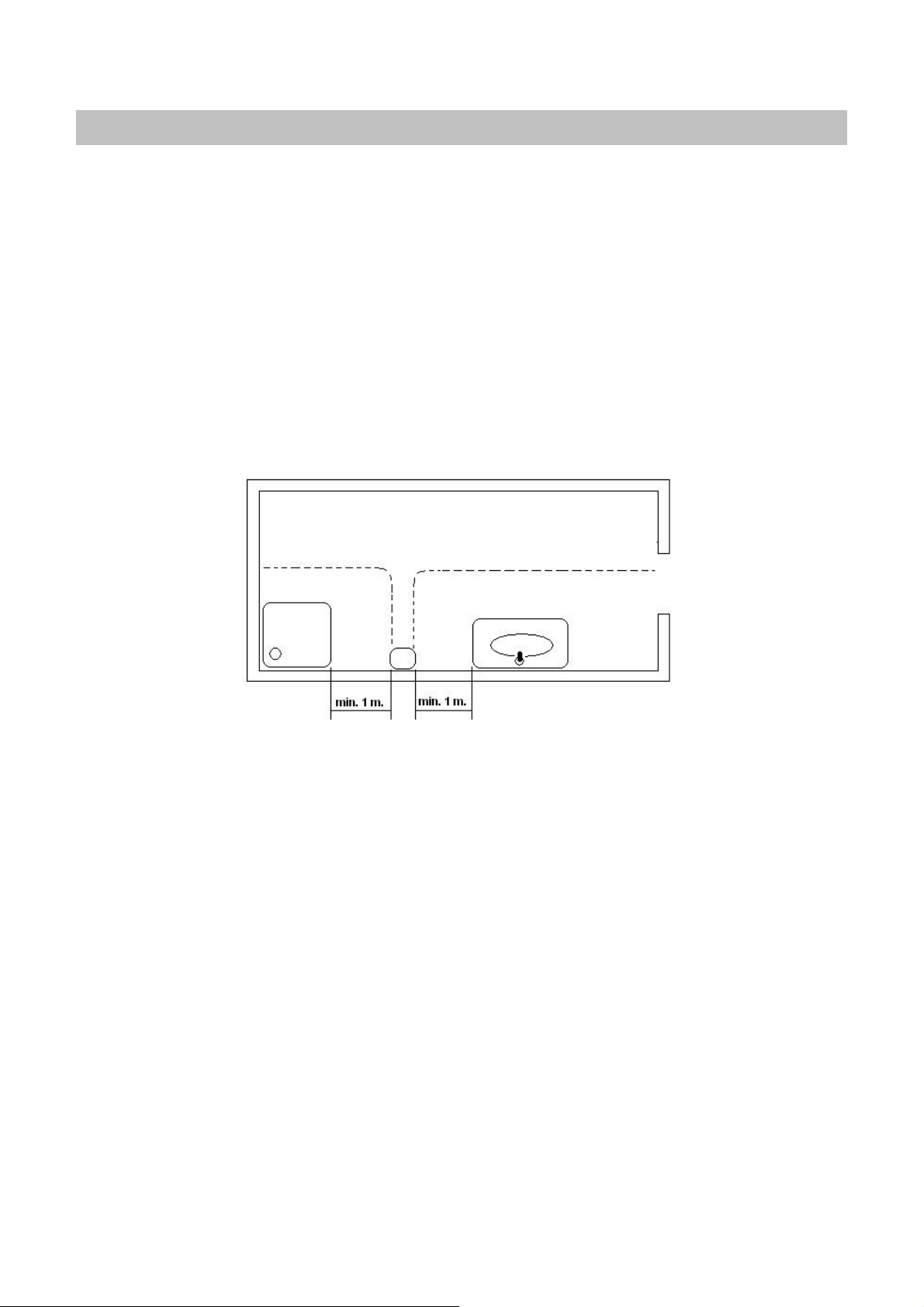

- The device must be fixed out of reach of a water source in order to fulfil the security distances

marked into the current IEC standards and as the following figure shows:

- Be careful because local installation requirements can ask more than 1 m of safety distance.

Take into account these local requirements as well.

- Hairdryers must be fixed out of reach of a person taking a bath or a shower.

- Means for disconnection, with contact separations at least 3 mm (0.12"), must be incorporated

in the fixing wiring involving all poles, accordingly to the current legal European Standards.

- The installer must make sure that the electric system is grounded in accordance with the law

in force.

- This appliance can be used by children aged from 8 years and above and persons with

reduced physical, sensory or mental capabilities or lack of experience and knowledge if they
have been given supervision or instruction concerning use of the appliance in a safe way and
understand the hazards involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.

- The device could not be installed on a normally inflammable surface.

- To fix the hand dryer to the wall follow the instructions of this manual and use the template

provided with the device as well. To fix the machine with adhesives or similar methods is
forbidden by the European safety standards.

-7-

INSTALLATION

Dismantling for installation

• The dryer is supplied with a pressure-mounted
cover, and is not screwed down.

• The 4 attachment screws are provided
in the plastic bag with the plugs and lag bolts.

• Remove the cover vertically from the machine
supporting base, taking care to avoid:

- Damaging the internal components.

- Damaging the cover. We recommend resting
it on a flat surface with the visible part upwards,
or on top of a cloth.

Mounting

• Mount the machine along the rear channels.

• Insert the electric ducting through the hole
next to the terminal strip.

• Use the drill template provided to fix the
dryer to the wall.

• Drill 4 holes with a diameter of 8 mm(5/16"),
and take care to clean all traces of dust from the holes.

• Screw down the base firmly to the wall using a flat
ended screwdriver of 6 -7mm (1/4").

• Connect the electric ducting to the terminal strip.
Screw down the 3 locking screws firmly.

Machine must be handled only by an autorized technician.
WARNING: When dismantle the cover, electrical live and basic insulated parts are accesible.

Means for disconnection of the mains should be predicted, with a contact separation at least 3 mm (0.12”) in all
poles. The mentioned means of disconnection must be incorporated in the fixing wiring.

During the installation process, the protection areas should be considered according to norm VDE 0100.
The hand dryer must only be installed on a closed surface (wall, partition or similar).

-8-

www.mediclinics.com

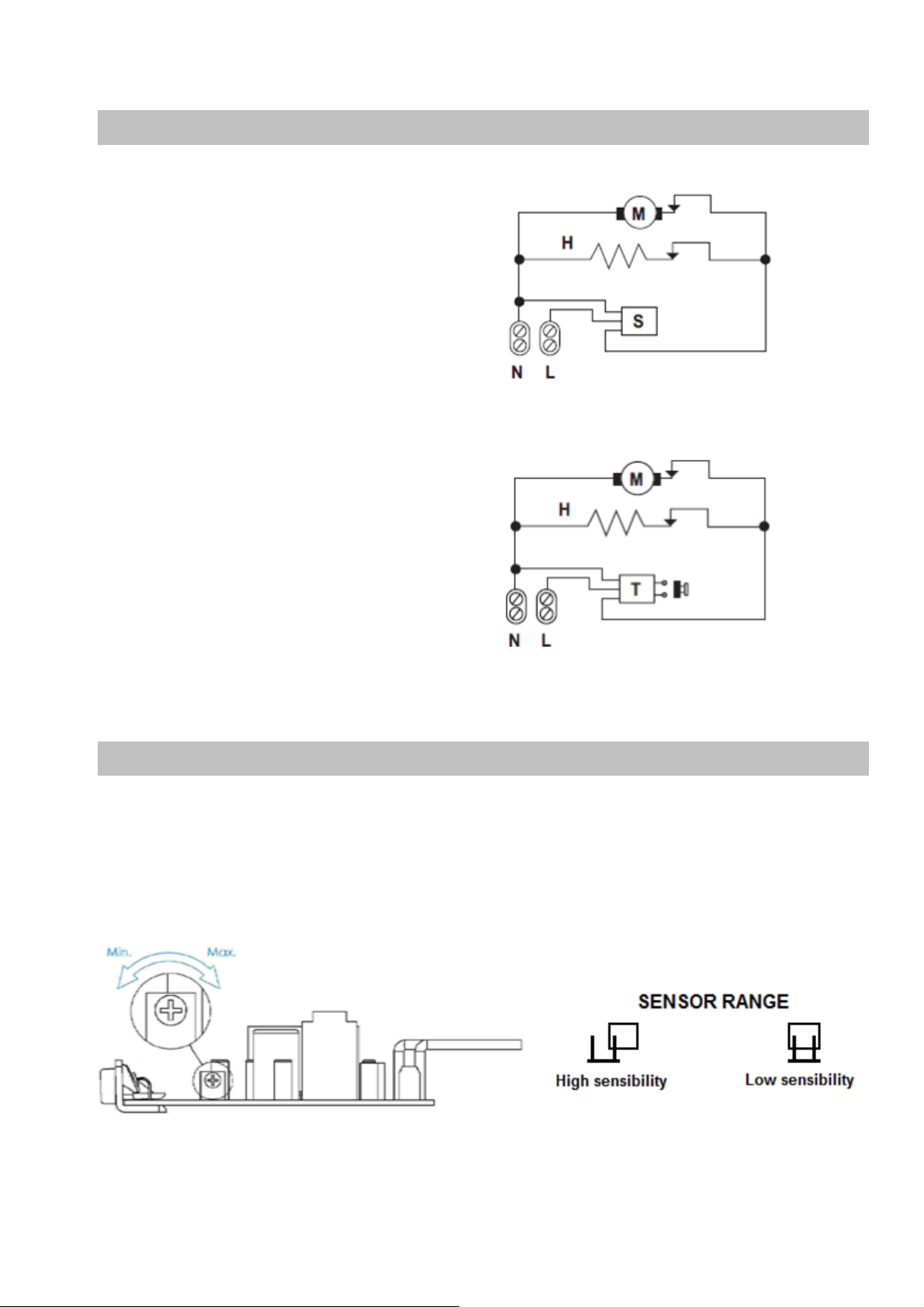

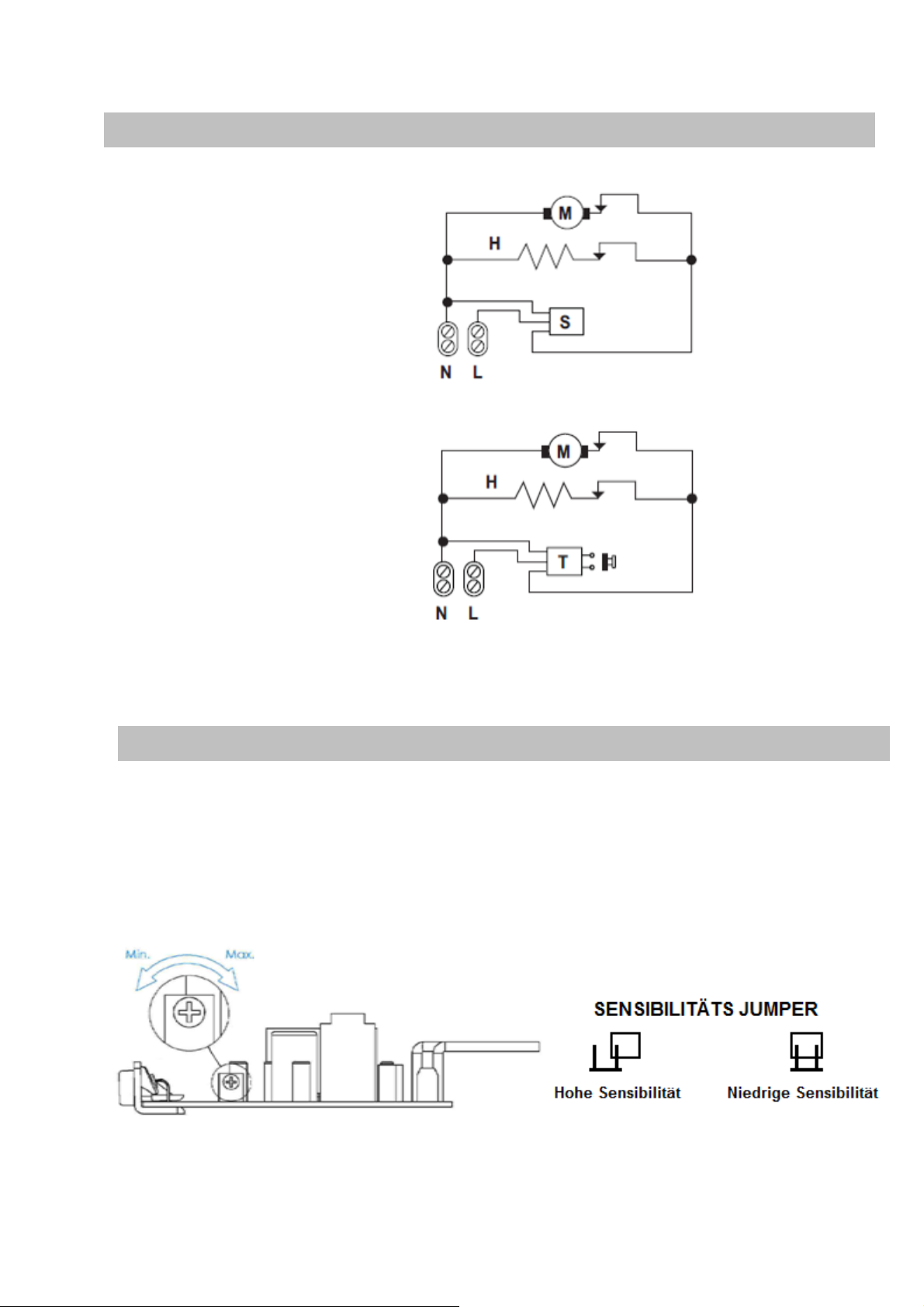

WIRING DIAGRAM

ADJUST DETECTING DISTANCE

Automatic models

H - Heating element
M - Motor
S - Sensor

Models with pushbutton

H - Heating element
M - Motor
T -Timer

The hand dryer has means to adjust manually the distance for detecting hands.

These adjustments of the motor speed must be made by a qualified technician only.

The adjustments can be made by moving the cursor of the linear potentiometer.

-9-

COMPONENT

NUMBER

CODE

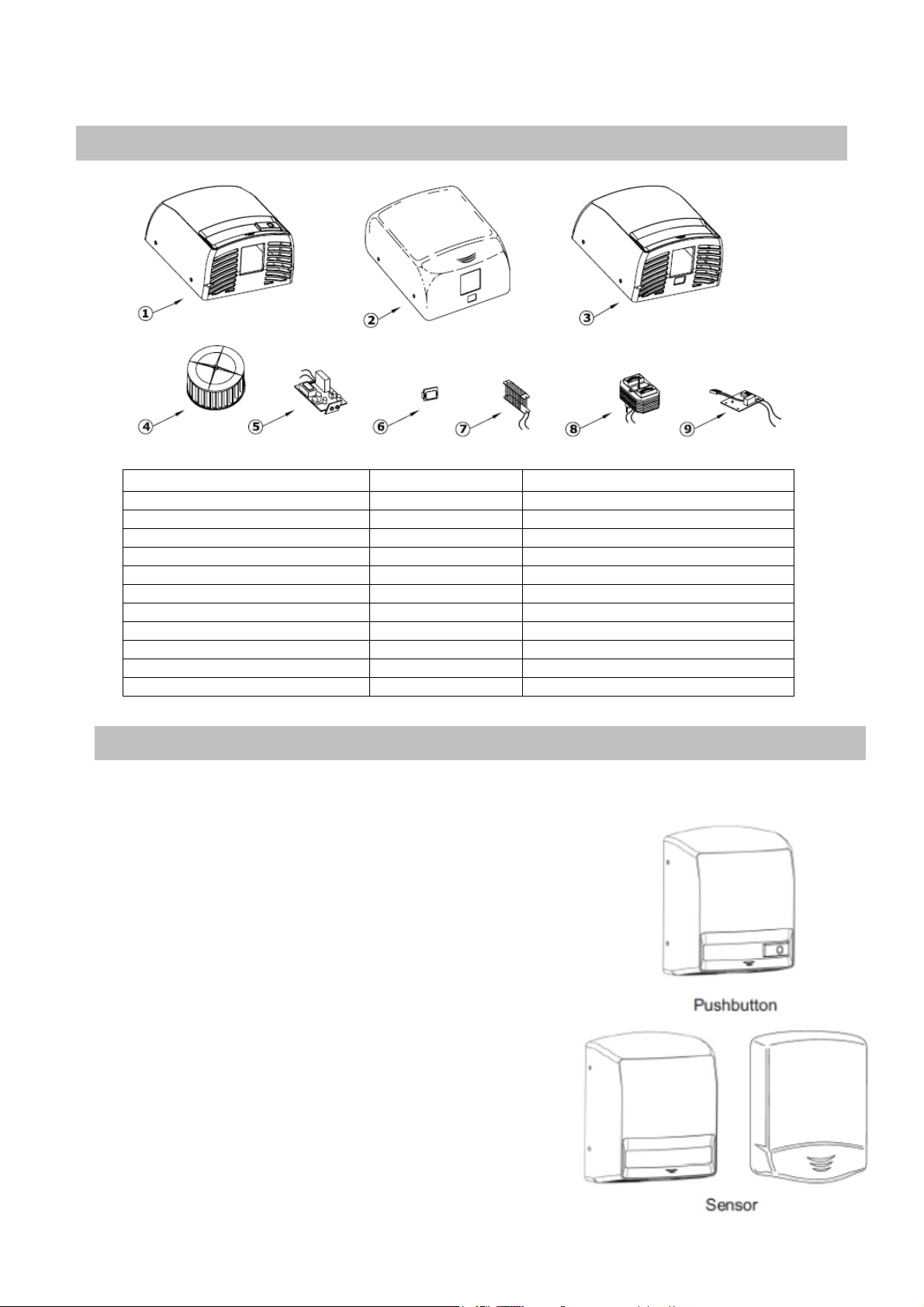

BREAKDOWN LIST OF BASIC PARTS

METHOD OF USE

White plastic pushbutton cover 1 RC92200 PLUS
White automatic cover 2 RC92830 SS
Chrome bright automatic cover 2 RC92830 SS
Chrome satin automatic cover 2 RC92832 SS
White plastic automatic cover 3 RC92204 PLUS
Scroll-fan 4 RC92777
IR sensor 5 RC92610
Visor 6 RC92208
Heating element 7 RC92637
Motor 8 RC92639 PLUS
Electronic timer 9 RC92725 PLUS

To dry hands correctly, we recommend rising well to remove all traces of soap.

Button models:

Press the start button. Immediately after approach
the hands to the air outlet and rub them together.
The hands can be gradually taken away from the dryer
and will continue drying up to a maximum distance
of 10-15 cm (3,9-5,9").The handryer worksduring 40
seconds. After that it stops and will be ready to work again.

Automatic models:

These models operate by hand detection. If hands
are held 10-15 cm (3,9-5,9") from the air outlet,
the dryer will start working. Immediately after the hands
can be gradually taken away from the dryer and will
continue drying up to a maximum distance of 15-20 cm
(5,9-7,9"). The machine stops will stop 2-3 seconds after use.
If the sensor isblocked due to vandalism, the dryer
will completely stop working.Please let a minimum
separation of 40 cm (15,75") between appliance
and any shelf, marble, worktop or washbasin.

-10-

www.mediclinics.com

PREVENTIVE MAINTENANCE AND CLEANING

This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning use of the appliance by a
person responsible for their safety.

CHILDREN SHOULD BE SUPERVISED TO ENSURE THAT THEY DO NOT PLAY WITH THE
HAND DRYER.

Correct cleaning of the machine will lenghten its working life considerably.
When in use, the machine will accumulate dust inside which should be cleaned out if used
regularly, at least once a year.

Cleaning method:

1. Disconnect the dryer lead-in wire.

2. Unscrew the 4 side attachment screws using the supplied Allen key.

3. Remove cover (See dismantling for installation).

4. Remove the accumulated dust in the fan wheel with a soft bristle brush.

5. Using the same brush, remove the dust accumulated in the out grill.

6. Brush the sides between the support and the wall.

7. We recommend removing the machine from the wall and unscrewing the four mounting bolts
to remove any obstructions (paper, cigarette ends, etc.).

8. In case of having dismantled the air outlet, install it again in its place and ensure that it is in
its proper position.

9. When maintenance is complete, screw the base to the wall (if applicable), re-mount the
cover, tighten up the screws and plug in.

10. Switch on the machine and leave running until all traces of dust from the cleaning proces
have been discharged from the air stream.

11. Clean the casing using a damp cloth moistened in a solution of neutral soap and water.

After cleaning the entire surface rinse the soap from the casing using another cloth moistened in
water and dry using a dry cloth.

CLEANING OF CHROMED AND GOLD PLATED COVERS

For cleaning purposes only a wet cloth is to be used. Do not use any kind of detergent,
acids, lye, abrasives, hydrochloric acid, etc.

Take care not to damage or force any component.

-11-

CONSIGNES DE SÉCURITÉ

FRANÇAIS

Avant toute opération, veuillez lire attentivement et respecter les consignes de sécurité
suivantes :

- Seul un technicien qualifié peut installer, régler et effectuer l’entretien de cet appareil. Toutes

ces opérations doivent être exécutées conformément aux normes d’installation établies par la
législation européenne en vigueur, ainsi que par la réglementation locale.

- Soyez prudent lorsque le boîtier de l’appareil est retiré : certaines parties actives deviennent

alors accessibles et peuvent transmettre des décharges électriques.

- Coupez le courant avant toute manipulation électrique, afin d’éviter tout risque de décharge.

- Afin de respecter les distances de sécurité établies par les normes CEI en vigueur, l’appareil

doit être fixé hors de portée de tout point d’eau, comme le montre le schéma ci-dessous :

- Attention : les normes d’installation en vigueur dans votre région peuvent exiger une distance

de sécurité supérieure à 1 mètre. Veillez à également respecter ces normes locales.

- Les sèche-cheveux doivent être fixés hors de portée des personnes qui prennent une douche

ou un bain.

- Un système de coupure du courant, avec une séparation des contacts d’au moins 3 mm

(0,12"), doit être intégré dans le raccordement électrique de chaque pôle, conformément aux
normes européennes en vigueur.

- L’installateur doit s’assurer que le système électrique est relié à la terre, conformément à la

législation en vigueur.

- Cet appareil peut être utilisé par les enfants dès 8 ans, les personnes à capacités physiques,

sensorielles ou mentales réduites, ou les personnes inexpérimentées, si elles sont
supervisées par une autre personne ou si elles ont reçu des explications pour apprendre à se
servir de l’appareil en toute sécurité, et qu’elles comprennent les risques encourus. Les
enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien habituel de celui-ci ne
doivent pas être effectués par un enfant sans surveillance.

- Cet appareil ne doit pas être installé sur une surface inflammable.

- Pour fixer le sèche-mains au mur, suivez les instructions de ce manuel et aidez-vous du

modèle fourni avec l’appareil. Fixer la machine au moyen d’adhésifs, ou par le biais de
méthodes similaires, est interdit par les normes de sécurité européennes.

-12-

www.mediclinics.com

INSTALLATION

Dé préalable avant installation

• Le séchoir est livré avec la capot
montée à force, sans vis.

• Les 4 vis de fixation se trouvent
dans la pochette avec les chevilles et
les tirefonds.

• Extraire verticalement la capot du support
de la machine en veillant à:

– Ne pas endommager les composants internes.

– Ne pas endommager la capot. Nous conseillons
de la poser sur une surface platte avec la partie
visible placée vers le haut, ou sur un chiffon.

Montage

• Procéder au montage par la canalisation arrière.

• Faire passer la canalisation électrique par le trou
placé à côte de la réglette.

• Utiliser le gabarit fourni pour fixer le séchoir sur le mur.

• Réaliser 4 trous de Ø 8 mm, en veillant à enlever
la poussière de ces trous.

• Visser fortement la base sur le mur avec un tournevis
à tête plane de 6÷7 mm.

• Connecter le câble électrique à la réglette. Visser
fortement les deux vis de raccordement.

L'appareil ne doit être manipulé que par un technicien agréé.
ATTENTION: Lors du démontage de la capot, certaines parties actives de l'appareil
restent accesibles.

L'installation fixe doit inclure les moyens de déconnexion de l'appareilÊdu réseau d'alimentation,

avec une séparation de contacte de 3 mm minimum pour tous les pôles. Lors de l'installation, il
faut respecter les zones de protection conformément à la norme VDE0100. Le sèche-mains doit
tojours être installé sur une surface fermée (mur, cloison ou similaire).

-13-

SCHEMA ÉLÉCTRIQUE

RÉGLEZ LA DISTANCE DE DÉTECTION

Modèles automatiques

R - Résistance
M - Moteur
S - Capteur

Modèles à poussoir

R -Résistance
M - Moteur
T - Minuterie

Le sèche-mains est muni de moyens de réglage manuel qui permettent d’ajuster la distance de
détection des mains.

Le réglage de la vitesse de détection des mains doit être obligatoirement effectué par un
technicien qualifié.

Le réglage doit se faire en ajustant le potentiomètre linéal.

-14-

www.mediclinics.com

COMPOSANT

NOMBRE

CODE

LISTE DES

PIECES PRINCIPALES

MODE D’EMPLOI

Carcasse poussoir ABS 1 RC92200 PLUS
Carcasse automatique blanché 2 RC92830 SS
Carcasse automatique chrome
brillante
Carcasse automatique chrome
satiné
Carcasse automatique ABS 3 RC92204 PLUS
Turbine 4 RC92777
Capteurs IR 5 RC92610
Viseur ders capteurs IR 6 RC92208
Resistance 7 RC92637
Motor 8 RC92639 PLUS
Minuterie électronique 9 RC92725 PLUS

2 RC92830 SS

2 RC92832 SS

Pour bien se sécher les mains, il est conseillé de bien les rincer d'abord en éliminant toute trace
de savon.

Modèles manuels:

Pulser le bouton d'actionnement. À continuation approcher
les mains à la sortie d'air et se les frotter. Il faut rétirer
les mains lentement jusqu'à une distance approximative
de 10-15 cm. Le seche-mains actionne pendant 40 seconds,
après les quels s'arrêtera et il seraen disposition
de s'actionner à nouveau.

Modèles automatiques:

Ils fonctionnent par détection de la présence des mains.
Le séchoir se mettra en marche dès que les mains se trouveront
à une distance de 10-15 cm de la tuyère de sortie d'air;
il s'arrêtera au bout de 2-3 secondes. En cas de blocage
du capteur par suite d'un acte de vandalisme, le séchoir
ne fonctionnera plus. En ce qui concerne les modèles
automatiques, caisser une séparation minimale de 40 cm.
des possibles lavabos ou autres accesories.

-15-

ENTRETEIN PREVENTIF ET NETTOYAGE

NETTOYAGE

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants)
ayant un handicap physique, sensoriel ou mental ou sans expérience et/ou
connaissances préalables, sauf si elles ont auparavant reçu des instructions sur son
utilisation ou si elles l'utilisent sous la supervision d'un responsable de sécurité.

QUAND UN ENFANT UTILISE CE SÈCHE-MAINS, UNE PERSONNE RESPONSABLE DOIT
LE SURVEILLER

Le maintain de la propreté de la macine permettra d’allonger sa vie utile.
Pendant son fonctionnement, le séchoir accumule de la poussière qui est réturnue à l’intérieur.
En utilisation normale, éliminer cette poussèrie au mínimum 1 FOIS PER AN.

1. Débrancher l'entrée du courant au séchoir.

2. Dévisser les 4 vis de fixation latérales au moyen d'un tournevis Phillips.

3. Extraire la capot (voir démontage pour installation).

4. Avec une brosse douce, enlever la poussière accumulée sur la turbine.

5. Avec cette même brosse, nettoyer la poussière qui s'est accumulée sur la grille.

6 .Passer la brosse sur les côtés entre le support et le mur.

7. Il est conseillé d'enlever la machine du mur en dévissant les quatre tirefonds afin d'éliminer
tout bouchon éventuel (papiers, mégots, etc.)

8. En cas d’avoir démonter la grille de sortie d’air, la replacer en son lieu. S’assurer qu’elle ne
sorte pas de sa position iniciale.

9. Lorsque les opérations d'entretien seront terminées, visser la base sur le mur (si tel est le
cas), remonter la capot, serrer les vis et faire passer le courant.

10.Faire ensuite fonctionner la machine jusqu'à ce qu'il ne sorte plus de poussière résultant du
nettoyage effectué par la bouche de sortie d'air.

NETTOYAGE DES CAPOTS CHROMÉS ET DORÉS

Pour le nettoyage employer seulement un chiffon humide. Ne pas utiliser des détergents
d'aucune sorte, ni des acides, lessives, abrasifs, acide chlorhydrique, etc.

Ne pas endommager ou forcer aucune pièce.

-16-

www.mediclinics.com

SHICHERHEITSHINWEISE

DEUTSCH

Bitte lesen und beachten Sie sorgfältig folgende Sicherheitshinweise, bevor Sie irgendwelche
Vorgänge durchführen:

- Die Vorrichtung darf ausschließlich durch einen qualifizierten Techniker installiert, eingestellt oder
gewartet werden. All diese Vorgänge sind stets in Übereinstimmung mit den gegenwärtigen
gesetzlichen europäischen Installationsstandards und den örtlichen Installationsvorschriften
vorzunehmen.

- Vorsicht ist geboten, wenn das Gehäuse des Gerätes demontiert wird, weil aktive Teile des Gerätes
zugänglich werden und dann das potenzielle Risiko eines elektrischen Schlages besteht.

- Die Vorrichtung ist vor jedem elektrischen Eingriff zunächst außer Spannung zu setzen, um jegliche
Stromschlaggefahr zu vermeiden.

- Die Vorrichtung muss außerhalb der Reichweite einer Wasserquelle und wie in der folgenden Abbildung
gezeigt befestigt werden, um die in den geltenden IEC-Normen gekennzeichneten Sicherheitsabstände
zu erfüllen:

- Seien Sie vorsichtig, denn örtliche Installationsanforderungen erfordern möglicherweise mehr als 1 m
Sicherheitsabstand. Berücksichtigen Sie auch diese örtlichen Anforderungen.

- Haartrockner müssen außerhalb der Reichweite einer badenden oder sich duschenden Person
befestigt werden.

- Mittel zum Abschalten mit Kontaktabständen von mindestens 3 mm (0,12 ") müssen entsprechend den
aktuellen gesetzlichen europäischen Standards in der Befestigungsverdrahtung unter Einbeziehung aller
Pole integriert sein.

- Der Installateur muss sicherstellen, dass das elektrische System gemäß den geltenden gesetzlichen
Vorschriften geerdet ist.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten
physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen
wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer- Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.“

- Die Vorrichtung darf nicht auf einer normal entflammbaren Oberfläche installiert werden.

Zur Befestigung des Händetrockners an der Wand folgen Sie bitte den Anweisungen in diesem
Handbuch und verwenden Sie die mitgelieferte Schablone. Die Befestigung des Geräts mit
Klebstoffen oder ähnlichen Methoden verstößt gegen die europäischen Sicherheitsstandards.

-17-

MONTAGE

Herausnehmen des gehäuses

• Der Händetrockner wird mit unangeschraubtem
Gehäuse geliefert.

• Die -4- Befestigungsschrauben werden
zusammen mit -4- Dübeln mitgeliefert.

• Das Gehäuse senkrecht von der Gerätebasis
heben und darauf achten, dass:

– Keine inneren Geräteteile beschädigt
werden.

– Das Gehäuse keinen Schaden erleidet. Deshalb empfehlen
wir, das Gehäuse mit der Vorderfläche auf eine saubere
Oberfläche oder auf ein Tuch zu legen.

Montage

• Montage mit eingebautem rückseitigen Anschluss.

• Stromleitung durch die neben der Anschlussleiste
befindlichen Bohrung einführen.

• Zur Befestigung des Händetrockners an der Wand
die mitgelieferte Schablone benutzen.

• Vier 8 mm.Ø Löcher bohren und den Bohrstaub
sorgfältig entfernen.

• Trocknergrundplatte mit Schrauben mittels einem 6mm.
Schlitzschraubendrehers an der Wand befestigen.

• Stromkabel an der Klemmleiste anschließen,
und fest anziehen.

Reparaturen am Gerät dürfen nur von autorisierten Fachleuten
vorgenommen werden.
ACHTUNG: Nach öffnung des Gerätes sind stromführende Teile zugänglich.

In die festverlegte Installation ist eine Trennvorrichtung mit einer Kontaktöffnungsweite mit
mindestens 3 mm an jedem Pol nach den Errichtungsbestimmungen einzubauen.

Bei der Installation sind die Schutzzonen gemäß VDE 0100 zu berücksichtigen.
Der Händetrockner darf ausschließlich auf einer geschlossenen Oberfläche installiert werden
(Mauer, Leichtbauwand oder ähnliches).

-18-

www.mediclinics.com

ELEKTROSCHEMA

EITSEINSTELLUNG DES DETEKTIONSABSTANDS

Modelle mit Annäherungsschalter

H - Heizspirale
M - Motor
S - Sensor

Modelle mit Drucktaste

H - Heizspirale
M - Motor
T - Zeitschalter

Der Handtrockner ist mit manuellen Einstellungsvorrichtungen ausgestattet, mit denen eine
Regulierung des Detektionsabstands der Hände ermöglicht wird.

Diese Einstellungen des Detektionsabstands dürfen nur von einem qualifizierten
Techniker vorgenommen werden.

Die Einstellungen werden durchgeführt, indem die entsprechenden Zeiger des zwei linearen
Potentiometer bewegt werden.

-19-

NUMMER

CODE

EINZELTEILZEICHNUNG

GEBRAUCHSANWEISUNGEN

BESTANDTEIL

ABS Gehaüse Duckshlater 1 RC92200 PLUS
Automatik Gehäuser Weiß epoxy 2 RC92830 SS
Automatik Gehäuser Weiß glänzed 2 RC92830 SS
Druckstaste Gehäuser matt 2 RC92832 SS
ABS Gehäuse IR Annäherungsschalter 3 RC92204 PLUS
Turbine 4 RC92777
Schalplatte 5 RC92610
Sensor Schrim 6 RC92208
Heizpirale 7 RC92637
Motor 8 RC92639 PLUS
Elektronische Druckschalter 9 RC92725 PLUS

Um ein optimales Trocknen zu erreichen, sollten vor Benutzung des Geräts eventuelle
Seifenreste gut mit Wasser abgewaschen werden.

Modelle mit Drucktastwe

Taste auf der Vorderseite drücken. Nach Inbetriebnahme
des Trockners, Hände im abstand von 6-7 cm. reiben.
Nach einer Betriebszeit von 40 Sekunden schaltet der Trockner
automatisch ab und steht sofort für eine erneute
Benutzung zur Verfügung.

Automatische Modelle

Der Händetrockner wird automatisch durch Annähern der Hände
an die Düse in Betrieb gesetzt. Der Erkennungsabstand beträgt ca.
10-15 cm. Nach Einschalten des Geräts empfiehlt es sich, die Hände
unter der Düse gegeneinander zu reiben. As Gerät schaltet sich ca.
2-3 Sekunden nach Entfernen der Hände selbstständig aus.
Sollte durch unsachgemäße Handhabung oder Vandalismus der Sensor
zerztört werden, so schaltet der Händetrockener ebenfalls automatisch aus.
Wenn der Händetrockner einer Konsole über einer Marmorauflage

-20-

www.mediclinics.com

WARTUNG UND REINIGUNG

GRUNDLAGE ZUR INNENREINIGUNG DES GERATES

angebracht werden soll, dan sollte der Abstand zwischen dieser
Oberfläche und der Unterseite des Gerätes mindestens 400 cm betragen.

Der Händetrockner ist nicht für Personen (einschließlich Kinder) geeignet, die eine
Körper- Sinnes- oder geistige Behinderung aufweisen bzw. keine Erfahrung und/oder
Kenntnisse mit derartigen Geräten haben, es sei denn, sie sind vorher über den
Gebrauch unterwiesen worden oder sie benutzen den Händetrockner unter Aufsicht einer
verantwortlichen Person!

SOLLTE EIN KIND DIESEN HÄNDETROCKNER BENUTZEN, SO HAT EINE
VERANTWORTLICHE PERSON DEN KORREKTEN GEBRAUCH ZU BEAUFSICHTIGEN
UND ZU GEWÄHRLEISTEN, DASS DAS KIND NICHT MIT DEM GERÄT SPIELT!

Eine relgelmäßige Reinigung verlängert die Lebensdauer des Gerätes. Daher ist bei normaler
Beanspruchung zu empfehlen, den angesammelten Staub im Inneren des Händetrockners
einmal jährlich zu entfernen.

1. Den Händetrockner vom Stromnetz nehmen.

2. Mit Hilfe eines Kreuzschlitzschraubendrehers die 4 seitlichen Befestigungsschrauben am
Gehäuse herausschrauben.

3. Das Gehäuse abnehmen (siehe Herausnehmen des Gehäuses).

4. Mit einer Bürste mit weichen Borsten den auf der Turbine gesammelten Staub entfernen.

5. Mit der Bürste den Staub von dem Gitter entfernen.

6. Bürste an den Seiten zwischen Stütze und Wand durchführen.

7. Es wird geraten, das Gerät von der Wand abzunehmen, um eventuell dort verstopftes Papier,
Zigarettenstummel, usw. entfernen zu können.

8. Im Falle einer Demontierung des Ausluftgitters, bitte wieder an gleichem Platz einsetzen.

9. Nach Beendigung der Wartungsarbeiten Gehäuse wieder komplett montieren und
Stromversorgung einschalten.

10.Gerät mehrmals in Betrieb setzen bis der Reststaub durch die Düse entfernt ist.

REINIGUNG VON VERCHROMTEN UN VERGOLDETEN GEHÄUSEN

Für die Reinigung nur ein mit Wasser befeuchtetes Putzleder verwenden. Keine
Reinigungsmittel irgendwelcher Art, noch Säuren, Laugen, Scheuermittel, Salzsäuren
oder ähnliches verwenden.

Beim Reinigen ist darauf zu achten, dass keine komponenten des Geräts beschädigt
werden!

-21-

PORTUGUÊS

INSTRUÇÕES DE SEGURANÇA

Antes de prosseguir com qualquer operação, leia atentamente e tenha em conta as
seguintes instruções de segurança:

- Só um técnico qualificado pode instalar, ajustar e fazer a manutenção deste dispositivo.

Todas estas operações têm de ser sempre feitas de acordo com as Normas Europeias legais
actuais de instalação, bem como com os regulamentos de instalação locais.

- Tenha atenção quando a caixa do aparelho for desmontada, pois as peças activas do mesmo

ficam acessíveis e podem causar risco de choque eléctrico.

- Antes de qualquer manuseamento eléctrico, a corrente eléctrica tem de ser cortada para

evitar algum risco de choque eléctrico.

- O dispositivo tem de ser instalado fora do alcance de alguma fonte de água, a fim de cumprir

com as distâncias de segurança indicadas nas normas actuais da CEI e de acordo com o
ilustrado na figura seguinte:

- Tenha em atenção que as exigências de instalação locais podem requerer mais que 1 m de

distância de segurança. Tenha em conta igualmente estas exigências de instalação locais.

- Os secadores de cabelo têm de ser instalados fora do alcance dos locais onde uma pessoa

tome banho ou duche.

- Os meios para desconexão, com uma distância de contacto de, pelo menos, 3 mm (0,12

polegadas), têm de ser integrados na cablagem fixa envolvendo todos os pólos, em
conformidade com as Normas Europeias legais actuais.

- O instalador tem de se certificar de que o sistema eléctrico está ligado à terra, de acordo com

a legislação em vigor.

- Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com

capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos,
na condição de serem supervisionadas ou instruídas sobre a utilização em segurança do
aparelho e compreenderem os perigos que podem estar envolvidos. As crianças não deverão
brincar com o aparelho. A limpeza e a manutenção do aparelho não deverão ser feitas por
crianças sem supervisão.

- O dispositivo não poderá ser instalado sobre uma superfície que normalmente seja

inflamável.

- Para fixar o suporte do secador de cabelo na parede, siga as instruções deste manual e

utilize igualmente o esquema fornecido com o aparelho. A fixação da máquina com adesivos
ou outros métodos semelhantes é proibida segundo as normas europeias de segurança.

-22-

www.mediclinics.com

INSTALAÇÃ

O

Desmontagem para instalação

• O secador é fornecido com a cobertura exterior montada
sob pressão, sem ser aparafusada.

• Os 4 parafusos de fixação são fornecidos num saco
de plástico, juntamente com as buchas e parafusos
de parede.

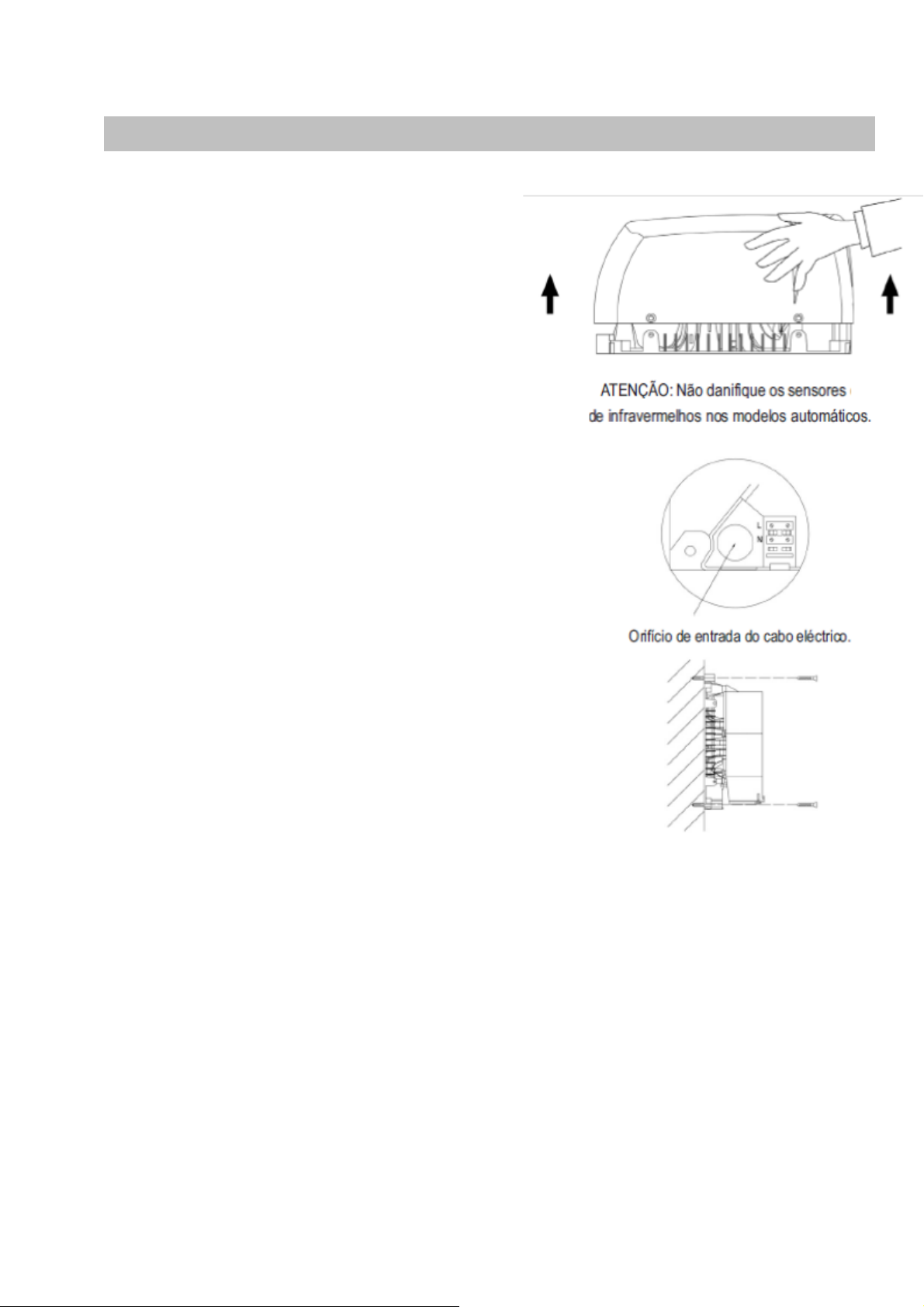

• Retire a cobertura exterior, verticalmente, da base do aparelho,
tendo o cuidado de:

- Não danificar componentes internos.

-Não danificar a cobertura. Recomenda-se que a apoie
numa superfície plana e com a parte da frente voltada para cima,
ou em cima de um pano.

Montagem

•

Efectue a montagem utilizando as ranhuras posteriores.

• Passe o cabo eléctrico através do orifício situado ao lado
do bloco da ligação.

• Para fixar o secador à parede, utilize o molde fornecido.

• Faça na parede 4 furos com 8 mm de diâmetro, tendo a precaução
de limpar bem os orifícios do pó resultante.

• Aparafuse firmemente a base à parede, utilizando uma
chave de fendas de ponta plana de 6-7 mm.

• Ligue o cabo eléctrico ao bloco da ligação e aparafuse-o firmemente.

O aparelho deve ser instalado apenas por um técnico autorizado.
ATENÇÃO: Ao desmontar a cobertura, ficam expostas partes activas do aparelho.

Devem ser previstos meios para desligar o aparelho da rede de alimentação, com uma
separação de contacto de pelo menos 3 mm em todos os pólos. Esses meios para interromper a
ligação devem ser incorporados na instalação fixa.

Durante o processo de instalação devem ser consideradas áreas de protecção, de acordo com a
Norma VDE 0100. O secador de mãos só deve ser instalado numa superfície fechada (parede,
tabique ou similar).

-23-

ESQUEMA ELÉCTRICO

AJUSTE DA

DISTÂNCIA DE DETECÇ

ÃO

Modelos automáticos

R - Resistência
M - Motor
S - Sensor

Modelos com botão

R - Resistência
M - Motor
T - Temporizado

O secador de mãos inclui meios de ajuste manual que permitem a regulação da distância de
detecção das mãos.

Estes ajustes da distância de detecção devem ser efectuados apenas por um técnico
qualificado.

Os ajustes deverão ser efectuados deslocando el cursor del potenciómetro linear.

-24-

www.mediclinics.com

COMPONENTE

NÚMERO

CÓDIGO

COMPONENTES BÁSICOS

MODO DE EMPREGO

Cobertura branca com botão 1 RC92200 PLUS
Cobertura automática branca 2 RC92830 SS
Cobertura automática cromada 2 RC92830 SS
Cobertura automática acetinada 2 RC92832 SS
Cobertura automática de plástico 3 RC92204 PLUS
Turbina 4 RC92777
Sensor electrónico 5 RC92610
Visor 6 RC92208
Resistência 7 RC92637
Motor 8 RC92639 PLUS
Temporizador electrónico 9 RC92725 PLUS

Para obter uma boa secagem das mãos é aconselhável enxaguá-las bem, eliminando os restos
de sabão.

Modelos com botão:

Premir o botão para ligar. Em seguida, aproximar as mãos da saída
de ar e esfregá-las uma na outra. Ir afastando lentamente as mãos
até uma distância aproximada de 10-15 cm. O secador de mãos
permanece ligado durante 40 segundos, após os quais se desliga,
ficando pronto a funcionar novamente.

Modelos automáticos:

Ligam-se quando detectam a proximidade das mãos. Se as
aproximar a cerca de 10-15 cm da saída de ar, o secador de mãos
liga-se automaticamente. Em seguida, esfregue as mãos uma
na outra e afaste-as lentamente até uma distância màxima
de 15-20 cm. O secador de mãos desliga-se passados
2-3 segundos, depois de ter afastado as mãos. Em caso de
bloqueio do sensor por vandalismo, este deixará de funcionar
completamente. Manter os modelos automáticos a uma distância
mínima de 40 cm de quaisquer bancadas,mármores ou lavatórios
que possam existir.

-25-

MANUTENÇ

ÃO

PREVENTIVA E LIMPIEZA

MODO DE LIMPIEZA

Este aparelho não está preparado para ser utilizado por pessoas (incluindo crianças) com
incapacidade física, sensorial ou mental, ou sem experiência e/ou conhecimentos prévios, a não
ser que tenham previamente recebido instruções sobre o seu uso, ou o façam sob supervisão
de um responsável pela segurança.

QUANDO UMA CRIANÇA UTILIZAR ESTE SECADOR DE MÃOS, DEVE SER VIGIADA POR
UMA PESSOA RESPONSÁVEL QUE SE CERTIFIQUE DE QUE ELA ESTÁ A USÁ-LO
ADEQUADAMENTE E SE ASSEGURE DE QUE A CRIANÇA NÃO ESTÁ A BRINCAR COM O
APARELHO.

Uma limpeza adequada do aparelho prolongará a sua vida útil.
Recomenda-se, como mínimo, limpar uma vez por ano o pó acumulado no interior do aparelho.

1. Desligar a entrada de corrente do secador.

2. Desapertar os 4 parafusos de fixação laterais com a chave Allen fornecida.

3. Retirar a cobertura (ver "Desmontagem para instalação").

4. Com um pincel de cerdas suaves, limpar o pó acumulado na turbina.

5. Com o mesmo pincel, limpar o pó acumulado na grelha de saída do ar.

6. Passar o pincel pelas partes laterais, entre o suporte e a parede.

7. É recomendável retirar o aparelho da parede, desapertando os 4 parafusos, a fim de remover
possíveis obstruções (papéis, pontas de cigarro, etc.).

8. No caso de ter desmontado a grelha de saída do ar, volte a instalá-la no local adequado.
Assegure-se de que fica na posição correcta.

9. Uma vez terminadas as operações de manutenção, aparafuse a base à parede (se for o
caso), volte a montar a cobertura, ajuste os parafusos de fixação laterais e ligue à corrente.

10. Ponha o aparelho a trabalhar durante algum tempo, até que deixem de sair restos de poeira
pela boca de saída do ar.

LIMPEZA DE COBERTURAS CROMADAS E DOURADAS

Para a limpeza, usar apenas uma camurça humedecida com gua. Não utilizar detergentes

de nenhum tipo, nem ácidos, lixívias, abrasivos, ácido clorídrico, etc.

Tenha cuidado para não danificar nem forçar nenhum componente.

-26-

www.mediclinics.com

ISTRUZIONI DI SICUREZZA

ITALIANO

Prima di effettuare qualsiasi operazione leggere accuratamente e tenere in
considerazione le seguenti istruzioni di sicurezza:

- Consentire di effettuare interventi di installazione, regolazione e manutenzione sul presente

dispositivo esclusivamente a personale tecnico qualificato. Tutte le suddette operazioni vanno
sempre svolte in conformità alle attuali normative europee in materia di installazione, nonché
ai corrispondenti regolamenti in vigore a livello locale.

- Nel caso in cui la custodia del dispositivo fosse smontata, prestare particolare attenzione

giacché i rispettivi componenti attivi diventano così accessibili ed esiste un possibile rischio di
scariche elettriche.

- Prima di effettuare qualsiasi operazione di natura elettrica scollegare la corrente per evitare

qualsiasi rischio di scariche elettriche.

- Installare il dispositivo lontano da sorgenti di acqua in conformità ai requisiti stabiliti dalle

attuali norme CEI in materia di distanze di sicurezza e come illustrato nella figura sottostante:

- Attenzione: le normative di installazione vigenti a livello locale potrebbero richiedere una

distanza di sicurezza superiore al metro. Tener sempre conto anche della legislazione locale.

- Installare gli asciugacapelli lontano da persone che stanno facendo bagni o docce.

- Integrare nei cavi di fissaggio di tutti i poli dei dispositivi di scollegamento, mantenendo tra i

contatti una distanza minima di 3 mm (0,12"), in conformità alle attuali normative europee.

- L’installatore avrà cura di controllare che l’impianto elettrico sia stato messo a terra in

conformità alla normativa vigente.

- È consentito l’utilizzo del presente dispositivo ai bambini a partire da 8 anni e a persone con

ridotte capacità fisiche, sensoriali e mentali, inesperte o prive delle conoscenze necessarie
solamente sotto supervisione o se istruite in merito all’uso sicuro del dispositivo in modo tale
da comprendere i rischi implicati. Questo dispositivo non è un giocattolo. I bambini non
potranno effettuare alcun intervento di pulizia né operazione di manutenzione consentita agli
utenti se non sotto la supervisione di un adulto.

- Non installare il dispositivo su una superficie normalmente infiammabile.

- Per fissare l’asciugamani elettrico alla parete seguire le istruzioni del presente manuale e

utilizzare la sagoma fornita in dotazione con il dispositivo. Ai sensi delle normative di sicurezza
europee, è proibito fissare il dispositivo servendosi di adesivi o metodi analoghi.

-27-

INSTALLAZIONE

Smontaggio per l'installazione

• L'asciugamani viene fornito con la carcassa montata
a pressione, non avvitata.

• Le 4 viti di fissaggio sono fornite nel sacchetto
insieme ai cunei e ai tirafondi.

• Rimuovere la carcassa verticalmente dalla base
della macchina avendo cura di:

- Non danneggiare i componenti interni.

- Non danneggiare la carcassa. Si raccomanda
di appoggiarla su una superficie liscia e con

la parte a vista verso l'alto, oppure su uno straccio.

Montaggio

• Effettuare il montaggio mediante canalizzazione posteriore.

• Far passare il condotto elettrico attraverso il foro situato a fianco
della morsettiera.

• Per fissare l'asciugamani al muro, usare la dima fornita.

• Trapanare 4 fori di Ø 8 mm, avendo cura di pulire dai fori
la polvere che si viene a creare.

• Avvitare saldamente la base sul muro mediante un cacciavite
a punta piatta da 6 -7 mm.

• Collegare il cavo elettrico alla morsettiera e avvitare saldamente.

L'apparecchio deve essere manovrato solo da un tecnico autorizzato.
ATTENZIONE:Quando si smonta la carcassa, sono accessibili delle parti attive
dell'apparecchio.

È necessario prevedere misure per lo scollegamento dalla rete di alimentazione, con una
separazione di contatto di almeno 3 mm. in tutti i poli. Tali misure di scollegamento devono
essere incorporate all’impianto fisso.

Durante la procedura di installazione, è necessario considerare le aree di protezione come da
Norma VDE 0100.

-28-

www.mediclinics.com

SCHEMA ELETTRICO

REGOLARE LA DISTANZA DI RIVELAZIONE

Modeli automatici

R - Resistenza
M - Motore
S - Sensore

Modeli con pulsante

R - Resistenza
M - Motore
T - Timer

L'asciugamani è provvisto di dispositivi di regolazione manuale che consentono di regolare la
distanza di rilevamento delle mani.

Tali regolazioni della distanza di rilevamento devono essere eseguite esclusivamente da
personale tecnico qualificato.

La regolazione può essere effettuata spostando il rispettivo cursore dei potenziometri lineari.

-29-

COMPONENTE

NUMERO

COD

ICE

VISTA ESPLOSA DI BASE

MODALITÀ D’USO

Carcasse pulsante plastica 1 RC92200 PLUS
Carcassa automatica bianca 2 RC92830 SS
Carcassa automatica cromata 2 RC92830 SS
Carcassa automatica satinata 2 RC92832 SS
Carcassa automatica plástica 3 RC92204 PLUS
Turbina 4 RC92777
Sensore elettronico 5 RC92610
Visore 6 RC92208
Resistenza 7 RC92637
Motore 8 RC92639 PLUS
Temporizzatore elettronico 9 RC92725 PLUS

Per ottenere che l'apparecchio asciughi bene le mani, si consiglia di sciacquarle bene,
eliminando i residui di sapone.

Modelli a pulsante:

Premere il tasto di avvio. Avvicinare poi le mani alla uscita
dell'aria e strofinarle. Ritirare poco a poco le mani fino a una
distanza approssimativa di 10 - 15 cm. L'asciugamani funziona
per 40 secondi, dopo di che si arresta ed è nuovamente disponibile
per essere azionato.

Modelli automatici:

Agiscono mediante rilevamento delle mani. Quando ci si
avvicina a circa 10-15 cm. dalla uscita dell'aria, l'asciugamani
si mette in funzione. Strofinare le mani, allontanandole
poco a poco fino a una distanza massima di 15-20 cm.
L'asciugamani si ferma dopo 2-3 secondi, da quando sono
state tolte le mani. In caso di blocco del sensore a causa
di atti vandalici, il funzionamento si arresterà del tutto.Nei
modelli automatici, lasciare una separazione minima
rispetto a eventuali mensole, marmi o lavandini di 40 cm.

-30-

www.mediclinics.com

MANUTENZIONE PREVENTIVA E PULIZIA

MODALITÀ DI PULIZIA

Il presente apparecchio non è stato concepito per essere utilizzato da persone (inclusi bambini)
portatori di qualche handicap fisico, sensoriale o mentale, o che non abbiano alcuna esperienza
e/o conoscenze previe, a meno che non abbiano ricevuto previamente istruzioni sul suo utilizzo
o non siano supervisate da una persona responsabile della sicurezza.

QUANDO UN BAMBINO UTILIZZA QUESTO ASCIUGAMANI ELETTRICO, VI DEVE
SEMPRE ESSERE LA SUPERVISIONE DI UNA PERSONA RESPONSABILE, CHE
GARANTISCA UN BUON USO DELL'APPARECCHIO ED IMPEDISCA IL SUO USO COME
GIOCATTOLO.

Una precisa pulizia della macchina condurrà a un aumento della sua vita utile.
Si raccomanda, almeno una volta all'anno, di estrarre la polvere accumulatasi all'interno della
macchina.

1. Scollegare l'entrata di corrente all'asciugamani.

2. Svitare le 4 viti di fissaggio laterali mediante un cacciavite a stella.

3. Estrarre la carcassa. (Si veda lo smontaggio per l'installazione).

4. Con una spazzola a setole morbide, eliminare la polvere accumulatasi sulla turbina.

5. Con la stessa spazzola, eliminare la polvere accumulatasi sulla griglia.

6. Far passare la spazzola sui lati fra il supporto e la parete.

7.Si raccomanda di staccare la macchina dalla parete, svitando i 4 tirafondi, onde evitare
eventuali otturazioni (carta, cicche, ecc.).

8. Nel caso in cui si sia smontata la griglia di uscita dell'aria, installarla di nuovo nella propria sede.
Accertarsi che non fuoriesca dal quadrato di posizione.

9. Dopo aver portato a termine le operazioni di manutenzione, avvitare la base al muro (se è
questo il caso), rimontare la carcassa, serrare le viti e ripristinare la corrente.

10. Avviare in seguito la macchina, fino a quando non escono più residui di polvere dal
bocchettone di uscita dell'aria, dopo la pulizia eseguita.

PULIZIA CARCASSE CROMATE E DORATE

Per la pulizia utilizzare solo una pelle di daino inumidita con
acqua; non usare nessun tipo di detersivo né acidi, candeggina, abrasivi, prodotti a base
di acido cloridrico, ecc.

Fare attenzione a non danneggiare né forzare alcun componente.

-31-

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед проведением каких-либо операций необходимо внимательно прочитать и
принять во внимание следующие инструкции по технике безопасности.

- К установке, настройке и обслуживанию данного устройства допускаются только

квалифицированные специалисты. Все операции должны выполняться в соответствии с
действующими правовыми европейскими стандартами по установке, а также согласно
применимым местным постановлениям.

- При демонтаже корпуса устройства необходимо соблюдать осторожность, так как в связи

с доступом к активным частям существует потенциальный риск поражения электрическим
током.

- Во избежание поражения электрическим током необходимо отключать питание перед

проведением любых работ с электрической системой.

- Устройство должно устанавливаться вдали от источника водоснабжения в соответствии с

требованиями действующих стандартов МЭК к безопасному расстоянию (см. рисунок
ниже).

РУССКИЙ

- Местные требования по установке могут предусматривать безопасное расстояние более
1 м. Такие требования также необходимо соблюдать.

- Фен должен располагаться вне досягаемости лица, принимающего ванну или душ.

- В соответствии с действующими правовыми европейскими стандартами на стационарной

электропроводке должны быть предусмотрены размыкатели с задействованием всех
полюсов, при этом зазор между контактами должен быть не менее 3 мм (0,12 дюйма).

- Специалист по установке должен обеспечить заземление электрической системы в
соответствии с действующим законодательством.

- К эксплуатации устройства допускаются дети старше 8 лет и лица с ограниченными
физическими, сенсорными и умственными возможностями, а также не обладающие
соответствующим опытом и знаниями, при условии использования под наблюдением
либо прохождения инструктажа по безопасному использованию устройства с
разъяснением всех сопутствующих рисков. Дети не должны играть с устройством. Детям
не разрешается самостоятельно проводить очистку или обслуживание устройства.

- Запрещается размещать устройство на воспламеняющейся поверхности.

- Крепление устройства на стену должно осуществляться в соответствии с инструкциями

настоящего руководства с использованием прилагаемой схемы. В соответствии с
европейскими стандартами по технике безопасности запрещается крепить устройство при
помощи клеящих материалов и других подобных способов.

-32-

www.mediclinics.com

УСТАНОВКА

Демонтаж перед установкой

• Сушилка поставляется с крышкой, закрепленной
на контактных зажимах, и со снятыми винтами.

• 4 винта поставляются в отдельном пакете в
комплекте с дюбелями и шурупами.

• Демонтировать крышку сушилки вертикально,
принимая все меры предосторожности:

- чтобы не повредить внутренние части сушилки.

- чтобы не повредить саму крышку. Рекомендуется установить
сушилку на ровную поверхность, положив ее лицевой стороной
на мягкую ткань или установить лицевой стороной кверху.

Монтаж

• Вставить питающий кабель в направляющую, которая находится
с тыльной стороны.

• Вставить питающий кабель в специальное отверстие,
расположенное рядом с разъемом.

• Для установки сушилки на стену использовать
крепежную планку, поставляемую в комплекте с сушилкой.

• Просверлить в стене 4 отверстия сверлом ? 8 мм. Очистить
отверстия от крошки и пыли.

• Крепко прикрутить крепежную планку к стене, используя
плоскую отвертку 6 -7 мм.

• Подсоединить питающий кабель к разъему и крепко закрутить
зажимы.

Обслуживание должно производиться только специалистом, имеющим разрешение на
этот вид деятельности.

ВНИМАНИЕ: При снятой крышке уязвимые части сушилки становятся доступными.

Должны быть предусмотрены средства отключения от сети питания при минимальном
расстоянии между контактами 3 мм на всех полюсах. Данные средства отключения
должны быть включены в стационарную установку.
В ходе установки должны быть предусмотрены участки безопасности в соответствии со
стандартом VDE 0100.
Сушилка для рук должна устанавливаться исключительно на закрытой поверхности
(стена, перегородка и ò.ï.)

-33-

ПРИНЦИПИАЛЬНАЯ

СХЕМА

отрегулируите

расстояие

обнаружения

Модель с пусковой кнопкой

H- Нагревательный элемент
M-Электродвигатель
S-Датчик

Модель с пусковой кнопкой

H- Нагревательный элемент
M - Электродвигатель
T- Таймер

Сушилка для рук оснащена средствами ручной регулировки, которые позволяют
регулировать дистанцию обнаружения рук.

Регулировка дистанцииобнаружения должна осуществляться исключительно
квалифицированным специалистом.

Регулировка осуществляется при помощи бегунка линейного потенциометра.

-34-

www.mediclinics.com

Корпус модели с кнопкой,

пластик

Корпус автом.

модели, белый

Корпус автом. модели, блестящий

Корпус автом. модели, Хромирован.

Корпус автом. модели,

пластик

Вентилятор

Электронный датчик

Группа окошек

Нагревательный элемент

Электродвигатель

Электронный таймер

ОСНОВНЫЕ

КОМПОНЕНТЫ

ПРАВИЛА

ЭКСПЛУАТАЦИИ

KOMïOHEHT YNCïO

1 RC92200 PLUS
2 RC92830 SS
2 RC92830 SS
2 RC92832 SS
3 RC92204 PLUS
4 RC92777
5 RC92610
6 RC92208
7 RC92637
8 RC92639 PLUS
9 RC92725 PLUS

KOÄ

Для удовлетворительной сушки рук необходимо тщательно промыть их
водой от остатков мыла.

Модель с пусковой кнопкой

Нажать на пуск. После этого приблизить руки к выходному
соплу / выходному отверстию воздуха, производя движения,
имитирующие мытье. Постепенно удалить руки от сушилки
на расстояние 10 - 15 см. Сушилка включается на 40 секунд.
По истечении этого времени она может быть использована повторно.

Автоматическая модель

Автоматически включается при приближении рук. Если
приблизить руки на 10-15 см к выходному соплу / отверстию
воздуха, сушилка автоматически включится. После этого
удалить руки от сушилки, производя при этом движения,
имитирующие мытье, на расстояние, не превышающее
15-20 см. Сушилка автоматически отключается через 2-3
секунды после удаления рук из зоны действия датчика.

При преднамеренном блокировании датчика сушилка полностью
отключается. Сушилки автоматического включения должны устанавливаться на
расстоянии от полок, мраморных предметов и раковин как минимум в 40 см.

-35-

ОБСЛУЖИВАНИЕ

È

ЧИСТКА

ПРАВИЛА

ОЧИСТКИ

ï

редварительных знаний, если ими не были получены предварительные
инструкции по эксплуатации или если аппарат используется без контроля
со стороны ответственного лица.

Ï

РИ ИСПОЛЬЗОВЗАНИИ СУШИЛКИ ДЛЯ РУК РЕБЕНКОМ ОТВЕТСТВЕННОЕ ЛИЦО ДОЛЖНО
НАБЛЮДАТЬ ЗА ПРАВИЛЬНЫМ ИСПОЛЬЗОВАНИЕМ АППАРАТА, ПРИ ЭТОМ СЛЕДУЕТ
УБЕДИТЬСЯ, ЧТО РЕБЕНОК НЕ ИГРАЕТ С НИМ.

Правильное обслуживание сушилки продлит срок ее эксплуатации.
Рекомендуется чистить сушилку от скопившейся в ней пыли как
минимум один раз в год.

1. Отключить питающий кабель.

2. Выкрутить 4 боковых винта с помощью крестообразной отвертки.

3. Снять крышку. (см. демонтаж перед установкой).

4. С помощью щетки с мягкой щетиной снять пыль, скопившуюся на вентиляторе.

5. Этой же щеткой снять пыль, скопившуюся на решетке.

6. Очистить щеткой пространство между крепежной планкой и стеной.

7. Рекомендуется снимать сушилку со стены, отвинчивая все четыре шурупа для того,
чтобы предотвратить ее возможное засорение (окурками, бумагой и т.д.)

8. После чистки сушилки прикрутить крепежную планку к стене (если она имеется в
Вашей модели) и установить крышку. Завинтить винты и подключить электропитание.

9. Если была снята решетка с выходного отверстия воздуха,установить ее на прежнее
место. Проверить ее центровку.

10. Несколько раз подряд включить сушилку, чтобы продуть остатки пыли, которые не
удалось удалить щеткой.

ЧИСТКА ХРОМИРОВАННЫХ И ПОЗОЛОЧЕННЫХ КОРПУСОВ

Для очистки корпуса использовать кусок замши, смоченный водой. Запрещается
применять моющие средства любого типа, кислоты, щелок, абразивные чистящие
средства, и т.д.

Чтобы не повредить сушилку, запрещается прилагать к ней чрезмерные физические
усилия.

-36-

www.mediclinics.com

EGKATASTASH

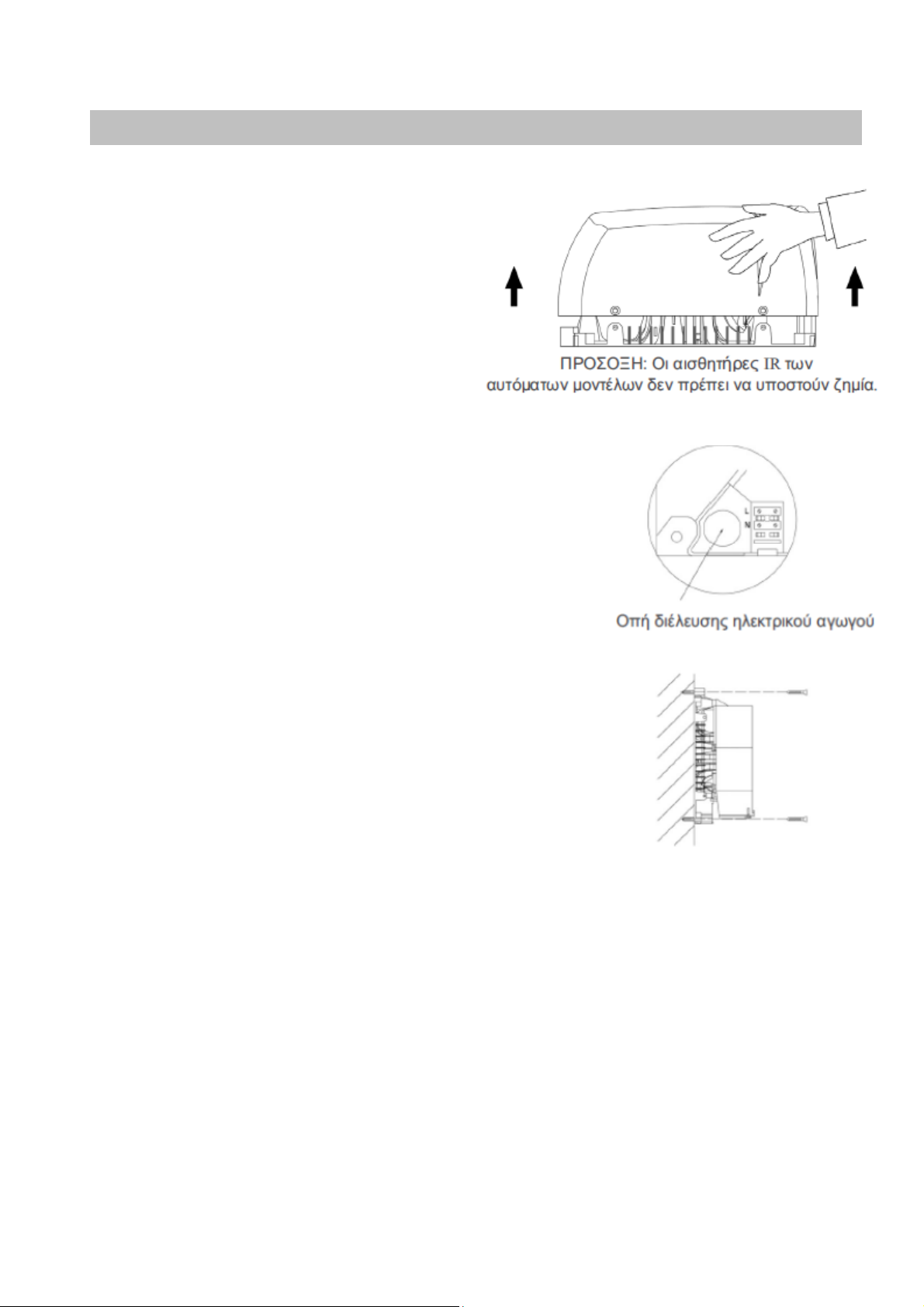

Afaíresh periblñmatov gia thn egkatástash

•

O stegwtÞraò parécetai me to períblhma prosarthméno

mésw píeshv, cwrív na eínai bidwméno.

•

Oi 4 bídev steréwshv parécontai se éna plastikó

sakouláki mazí me ta blÞtra kai xulóbidev.

•

Anashkýste to períblhma katakórufa apó th

básh tou mhcanÞmatov, prosécontav ta exÞv:

Na mhn upostoún zhmía ta eswteriká stoiceía.

Na mhn uposteí zhmía to períblhma. Sunistoúme

na to topoqetñsete se mía epípedh epifáneia
ñ pánw se mía petséta paní me th metwpikÞ pleura
prov ta pánw.

Sunarmológhsh

•

Diexágete th sunarmológhsh mésw súndesh apó thn

opísqia ódeush.

•

Peráste ton hlektrikó agwgó apó thn opñ pou brísketai
dípla ston akrodékth.

•

Gia th steréwsh tou stegnwtñra ston toíco crhsimopoiñste
ton parecómeno odhgó.

•

Dianoíxte 4 opév diamétrou 8 ciliostýn, frontizontav na tiv

kaqarísete apó th skónh pou qa prokúyei.

•

Bidýste th básh staqerá ston toíco me éna katsabídi me ísia
múth mñkouv 6 - 7 ciliostýn.

•

Sundéste to hlektrikó kalýdio ston akrodékth kai bidýste
to sfictá.

Opñ diéleushv hlektrikoú agwgoú
PROSOCH: Katá thn aposunarmológhsh tou periblñmatov
apokalúptontai exartñmata thv suskeuñv, ta opoía brískontai
upó hlektrikñ tásh.

Prépei na probleöqoún mésa aposúndeshv apó to díktuo trofodosíav me
ánoigma epafýn touláciston 3 ciliostýn se ólouv touv pólouv. Autá ta
mésa aposúndeshv prépei na enswmatwqoún sth mónimh egkatástash.

Katá th diadikasía thv egkatástashv prépei na lhfqoún upóyh oi periocév prostasíav
súmfwna me to prótupo VDE 0100. H suskeuñ stegnýmatov twn ceriýn prépei na
egkatastaqeí apokleistiká se mía kleistñ epifáneia (toíco, diacwristikó toícwma ñ parómoia
epifáneia).

ELLHNIKA

-37-

Autómata montéla

R - Antístash

Ì - KinhtÞrav

S - AisqhtÞrav

Montéla me plñktro

R - Antístash

Ì - KinhtÞrav

T - Cronodiakópthv

ruqmi ste thn anicneush apóstash

Ο στεγνωτήρας χεριών είναι εφοδιασμένος με μέσα χειροκίνητης ρύθμισης που επιτρέπουν τη
ρύθμιση της απόστασης εντοπισμού των χεριών.

Αυτή η ρύθμιση της απόστασης εντοπισμού πρέπει να γίνεται αποκλειστικά και μόνο
από εξειδικευμένο τεχνικό.

Η ρύθμιση ολοκληρώνεται μετακινώντας τον δρομέα του γραμμικού ποτενσιόμετρου.

-38-

www.mediclinics.com

TROPOS CRHSHS

BASIKA EXARTHMATA

sustatikó ariqmóa kwdikóa

Plastikó períblhma montélou me plñktro
Leukó períblhma autómatou montélou
Epicrwmiwméno períblhma autómatou montélou
Mat períblhma autómatou montélou
Plastikó períblhma autómatou montélou
Fushtñrav
Hlektronikóv aisqhtñrav
Dióptra aisqhtñra
Antístash
Kinhtñrav
Hlektronikóv cronodiakópthv

Ãéá na epitúcete éna kaló stégnwma twn ceriýn, sunistátai na ta xeplúnete kalá,
kaqaríæontáv ta apó upóloipa sapounioú.

Montéla me plÞktro

Piéste to plñktro energopoíhshv. Sth sunéceia plhsiáste ta céria
sav sthn éxodo tou aéra kai stegnýste ta. Apomakrúnete stadiaká
ta céria sav éwv mía apóstash 10 - 15 ekatostýn perípou.
O stegnwtñrav ceriýn leitourgeí gia 40 deuterólepta, metá apó ta
opoía apenergoieítai kai tíqetai se etomóthta gia néa energopoíhsh.

Autómata montéla

Energopoioúntai mésw proséggishv twn ceriýn. ¼tan plhsiásete
ta céria sav se mía apóstash 10-15 ekatostýn sthn éxodo tou
aéra, o stegnwtñrav ceriýn qa teqeí se leitourgía. Stegnýste sth
sunéceia ta céria sav, apomakrúnontáv ta stadiaká éwv mía
mégisth apóstash 15 - 20 ekatostýn. O stegnwtñrav ceriýn qa
apenergopoihqeí 2-3 deuterólepta metá apó thn apomákrunsh
twn ceriýn. Se períptwsh emplokñv tou aisqhtñra lógw
bandalismoú, autóv tíqetai plñrwv ektóò leitourgíav. Gia autómata
montéla afñste mía elácisth eleúqerh apóstash 40 ekatostýn
wv prov endecómena ráfia, mármara ñ niptñrev.

1 RC92200 PLUS
2 RC92830 SS
2 RC92830 SS
2 RC92832 SS
3 RC92204 PLUS
4 RC92777
5 RC92610
6 RC92208
7 RC92637
8 RC92639 PLUS
9 RC92725 PLUS

-39-

PROLHPTIKH SUNTHRHSH KAI KAQARISMOS

TROPOS KAQARISMOU

Autñ h suskeuñ den proorízetai gia crñsh apó paidiá, apó átoma me
kápoia swmatikñ, aisqhtñria ñ pneumatikñ anaphría ñ cwrív
prohgoúmenh empeiría kai / ñ gmþseiv, ektóv kai an écoun écoun lábei ek
twn protérwn adhgíev scetiká me th crñsh thv ñ an th crhsimopoioún
upó thn apibleyh enóv upeúqunou asfáleiav.

OTAN AUTOS O STEGNWTHRAS CRHSIMOPOIEITAI APO ENA PAIDI, ENAS UPEUQUNOS
PREPEI NA EPIBLEPEI THN ENDEDEIGMENH CRHSH TOU KAI NA DIASFALIZEI OTI
AUTO DEN PAIZEI

O katállhlov kaqarismóv tou mhcanñmatov parateínei th diárkeia zwñv tou.
Sunistátai na kaqarízete to mhcánhma touláciston mía forá ethsíwv apó th skónh pou
mazeúetai sto eswterikó tou.

1. Aposundéste to stegnwtñra apó to díktuo trofodosíav.

2. Xesfíxte tiv 4 pleurikév bídev steréwshv me to parecómeno kleidí Allen.

3. Afairéste to períblhma (bl. «Afaíresh periblñmatov gia thn egkatástash»).

4.

Kaqaríste th skónh pou écei sugkentrwqeí sto fushtñra me mía boúrtsa me malakév trícev.

5. Kaqaríste me thn ídia boúrtsa th skónh pou écei mazeuteí sto kigklídwma.

6.

Peráste th boúrtsa metaxú sthrígmatov kai toícou.

7. Sunistátai na afairésete to mhcánhma apó ton toíco xebidýnontav tiv tésseriv xulóbidev, gia
na apotréyete piqanév apofráxeiv (apó cartiá, tsigára, ktl.).

8. Sthn períptwsh pou afairésate to kigklídwma thv exódou aéra, topoqetñste to kai páli sth qésh
tou.

9. Metá apó thn oloklñrwsh twn ergasiýn suntñrhshv bidýste th básh ston toíco (efóson écei
egkatastaqeí ekeí), prosartñste kai páli to períblhma, sfíxte tiv bídev kai sundéste to mhcánhma
me to díktuo trofodosíav.

10. Qéste kat´ epanálhyh to mhcánhma se leitourgía, éwv ótou na mhn exércontai upóloipa skónhv
apó thn éxodo tou aéra.

KAQARISMOS EPICRWMIWMENWN KAI EPICRUSWN PERIBLHMATWN

Crhsimopoiñste apokleistiká éna nwpó paní. Mh crhsimopoiñsete aporrupantiká
opoioudñpote túpou, oxéa, alkaliká dialúmata, leiantiká mésa, ktl.

Prosécete katá ton kaqarismó na mhn askhqeí bía se kanéna stoiceío!

-40-

www.mediclinics.com

تﺎﻣﯾﻠﻌﺗ

ﻟا

ﺔﻣﻼﺳ

ﻲﺑرﻋ

و ﺔﯾﺎﻧﻌﺑ ةءارﻘﻟا ﻰﺟرﯾ ،ﺔﯾﻠﻣﻋ يﺄﺑ مﺎﯾﻘﻟا لﺑﻗ بﺟﯾﺔﯾﻟﺎﺗﻟا ﺔﻣﻼﺳﻟا تﺎﻣﯾﻠﻌﺗ رﺎﺑﺗﻋﻻا نﯾﻌﺑ ذﺧؤﺗ نأ :

- بﯾﻛرﺗﺑ موﻘﯾ نأ نﻛﻣﯾ ﻻ لھؤﻣ صﺧﺷ ﻻإ ﮫﺗﻧﺎﯾﺻو ﮫﺗطﺑﺿو زﺎﮭﺟﻟا . رﯾﯾﺎﻌﻣﻠﻟ ً ﺎﻌﺑﺗ ً ﺎﻣﺋاد تﺎﯾﻠﻣﻌﻟا هذﮭﺑ مﺎﯾﻘﻟا بﺟﯾ

ً ﺎﺿﯾأ ﺔﯾﻠﺣﻣﻟا بﯾﻛرﺗﻟا مظﻧﻟ ً ﺎﻌﺑﺗو ﻲﻟﺎﺣﻟا تﻗوﻟا ﻲﻓ ﺔﯾرﺎﺳﻟا بﯾﻛرﺗﻟﺎﺑ ﺔﺻﺎﺧﻟا ﺔﯾﻧوﻧﺎﻘﻟا ﺔﯾﺑوروﻷا ﺔﯾﺳﺎﯾﻘﻟا.

- ﺎﮭﺟﻟﺎﺑ ﺔطﺷﻧﻟا ءازﺟﻷا نأ ثﯾﺣ ،زﺎﮭﺟﻟا فﻼﻏ كﻔﺑ مﺎﯾﻘﻟا دﻧﻋ صرﺣﻟا ﻰﺧوﺗ كﺎﻧھ نوﻛﯾو ﺔﯾرﺎﻋ ﺢﺑﺻﺗ ز

ﺔﯾﺋﺎﺑرﮭﻛ ﺔﻣدﺻﻟ ضرﻌﺗﻟارطﺧ .

- ﺔﯾﺋﺎﺑرﮭﻛ ﺔﻣدﺻ يأ عوﻗو رطﺧ بﻧﺟﺗ لﺟأ نﻣ ﻲﺋﺎﺑرﮭﻛﻟا رﺎﯾﺗﻟا ﻊطﻗ بﺟﯾ ،ﺔﯾﺋﺎﺑرﮭﻛ ﺔﯾﻠﻣﻋ يﺄﺑ مﺎﯾﻘﻟا لﺑﻗ .

- دﺎﺣﺗﻻا تﺎﻣﯾﻠﻌﺗ ﻲﻓ ﺔﻧﯾﺑﻣﻟا ﺔﻣﻼﺳﻟا تﺎﻓﺎﺳﻣ مارﺗﺣا لﺟأ نﻣ هﺎﯾﻣﻟا ردﺎﺻﻣ نﻋ ً ادﯾﻌﺑ زﺎﮭﺟﻟا اذھ بﯾﻛرﺗ بﺟﯾ

هﺎﻧدأ مﺳرﻟا ﻲﻓ نﯾﺑﻣ وھ ﺎﻣ بﺳﺣﺑو ﺔﯾرﺎﺳﻟا ﺔﯾﺋﺎﺑرﮭﻛﻟا رﯾﯾﺎﻌﻣﻟﺎﺑ ﺔﻘﻠﻌﺗﻣﻟا ﻲﺑوروﻷا :

- رﺗﻣ نﻋ دﯾزﺗ ﺔﻣﻼﺳ ﺔﻓﺎﺳﻣ طرﺗﺷﺗ دﻗ ﺔﯾﻠﺣﻣﻟا بﯾﻛرﺗﻟا تﺎﺑﻠطﺗﻣ نﻷ رذﺣﻟا ﻰﺧوﺗدﺣاو . ﺔﯾﻠﺣﻣﻟا طورﺷﻟا هذھ ذﺧ

ً ﺎﺿﯾأ رﺎﺑﺗﻋﻻا نﯾﻌﺑ.

- ً ﺎﺷد وأ ً ﺎﻣﺎﻣﺣ ذﺧﺄﯾ صﺧﺷ لوﺎﻧﺗﻣ نﻋ ً ادﯾﻌﺑ فﯾﻔﺟﺗﻟا ةزﮭﺟأ بﯾﻛرﺗ بﺟﯾ .

- ﺔﻓﺎﺳﻣ ﻰﻠﻋ ﻲﺋﺎﺑرﮭﻛﻟا رﺎﯾﺗﻠﻟ لﺻﻓ لﺋﺎﺳو بﯾﻛرﺗ بﺟﯾ3 مﻠﻣ)0.12 ﺔﺻوﺑ ( مﺗﯾ نأ بﺟﯾو تﯾﺑﺛﺗﻟا كﻠﺳﻟ لﻗﻷا ﻰﻠﻋ

ﻧوﻧﺎﻘﻟا رﯾﯾﺎﻌﻣﻟا بﺳﺣﺑ بﺎطﻗﻷا ﺔﻓﺎﻛ بﯾﻛرﺗﻲﻟﺎﺣﻟا تﻗوﻟا ﻲﻓ ﺔﯾرﺎﺳﻟا ﺔﯾﺑوروﻷا ﺔﯾ .

- يرﺎﺳﻟا نوﻧﺎﻘﻟا بﺳﺣﺑ ضرﻷﺎﺑ ﮫﻠﺻوو ﻲﺋﺎﺑرﮭﻛﻟا رﺎﯾﺗﻟا طﺑﺿ نﻣ بﯾﻛرﺗﻟﺎﺑ موﻘﯾ نﻣ دﻛﺄﺗﯾ نأ بﺟﯾ .

- مھرﻣﻋ ىدﻌﺗﯾ نﯾذﻟا لﺎﻔطﻷا لﺑﻗ نﻣ زﺎﮭﺟﻟا لﺎﻣﻌﺗﺳا نﻛﻣﯾ8 ﺔﯾﻧﺎﻣﺳﺟ تاردﻗ مﮭﻟ نﯾذﻟا صﺎﺧﺷﻷا لﺑﻗ نﻣو تاوﻧﺳ

ةدودﺣﻣ ﺔﯾﻠﻘﻋ وأ ﺔﯾروﻌﺷ وأ لوﺣ تﺎﻣﯾﻠﻌﺗ مﮭﻟ تﯾطﻋأ اذإ وأ مﮭﯾﻠﻋ فارﺷﻹا مﺗ ﺎﻣ اذإ مﮭﻟ ﺔﻓرﻌﻣو ةرﺑﺧ ﻻ نﯾذﻟا وأ

ﮫﻧﻋ ﺔﺟﺗﺎﻧﻟا رطﺎﺧﻣﻟا مﮭﻓ لﺟأ نﻣو ﺔﻧﻣآ ةروﺻﺑ زﺎﮭﺟﻟا لﺎﻣﻌﺗﺳا .زﺎﮭﺟﻟﺎﺑ لﺎﻔطﻷا بﻌﻠﯾ نأ بﺟﯾ ﻻ . موﻘﯾ نأ بﺟﯾ ﻻ

فارﺷإ نودﺑ زﺎﮭﺟﻟا ﺔﻧﺎﯾﺻو فﯾظﻧﺗﺑ لﺎﻔطﻷا .

- طﺳ ﻰﻠﻋ زﺎﮭﺟﻟا بﯾﻛرﺗ نﻛﻣﯾ ﻻلﺎﻌﺗﺷﻼﻟ لﺑﺎﻗ ﺢ .

- زﺎﮭﺟﻟا ﻊﻣ ً ﺎﺿﯾأ مدﻘﻣﻟا ططﺧﻣﻟا لﻣﻌﺗﺳاو لﯾﻟدﻟا اذھ ﻲﻓ ةدراوﻟا تﺎﻣﯾﻠﻌﺗﻟا ﻊﺑﺗا ،طﺋﺎﺣﻟا ﻰﻠﻋ نﯾدﯾﻟا فﻔﺟﻣ بﯾﻛرﺗﻟ .

ﺔﯾﺑوروﻷا ﺔﻣﻼﺳﻟا رﯾﯾﺎﻌﻣ ﻲﻓ ﺔﮭﺑﺎﺷﻣ لﺋﺎﺳو وأ قﺻﻻ لﺎﻣﻌﺗﺳﺎﺑ ﺔﻧﯾﻛﺎﻣﻟا بﯾﻛرﺗ عوﻧﻣﻣ .

-41-

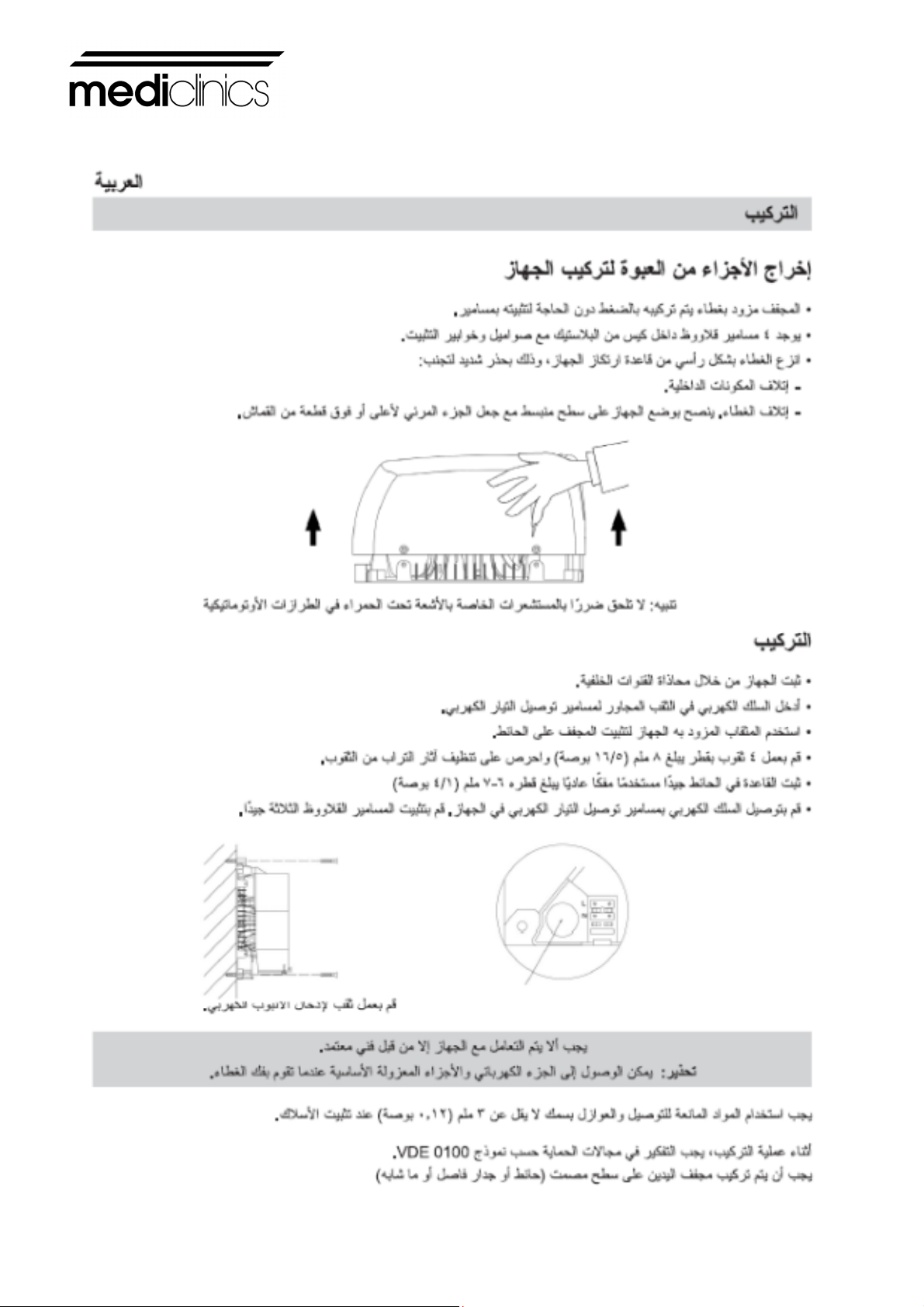

-42-

www.mediclinics.com

-43-

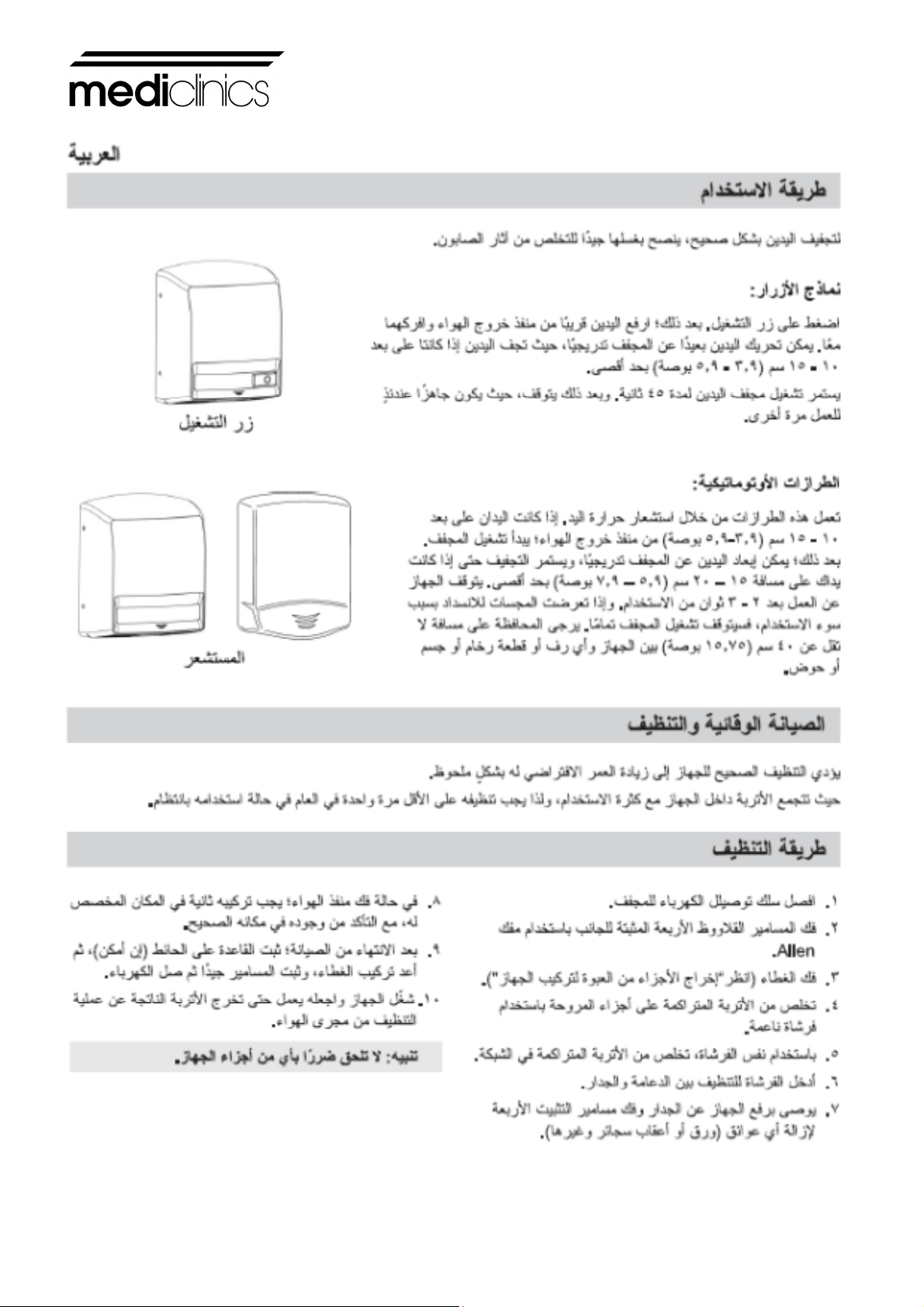

-44-

www.mediclinics.com

MODELO

MODEL

MODÈLE

MODELL

M99A M99AC

M99ACS

M88

M88A PLUS

GENERAL:

GENERAL:

GÉNÉRAL

:

ALLGEMEIN:

MOTOR:

MOTOR:

MOTEUR

:

MOTOR:

HEATING

TEMPORIZA

-

CARCASA:

CASING:

CAPOT :

GEHÄUSE:

HOMOLOGA

-

SORTIE

PLUS

Alimentación: Power supply: Alimentation :

Consumo:

Potencia
nominal:

Power
consumption:

Rated power:

Consommation
:
Puissance

nominale :
Peso: Weight: Poids : Gewicht: 4,45Kg 4,25 Kg 3,10 Kg
Clase de
aislamiento:

Type of
insulation:

Classe

d’isolement :

Potencia: Power: Puissance : Leistung: 140 W

Tipo: Type: Type : Typ:

TURBINA: TURBINE: TURBINE : TURBINE:

RESISTENCIA:

ELEMENT:

RÉSISTANCE: HEIZDRAHT:

Potencia: Power: Puissance : Leistung: 1300W / 1500W / 1800W / 2000W / 2200W

Stromversor­gung:

220 – 240 V 50-60Hz.

Verbrauch: 6,2A / 7,1A / 8,4A / 9,3A / 12,2A

Nennleistung: 1440W / 1640W / 1940W / 2149W / 2340W

Isolierungskla­sse:

Clase II/ Class II / Classe II / Schutzklasse II

Jaula de ardilla / Shaded pole Motor / Motor a poles Fendus /

Abgeschirmter Polmotor
Centrífuga de entrada simple / Single inlet centrifugal fan /
Centrifuge avec entrée semplie/ Ventilorrad mit einfachem

Eingang

DOR:

TIMER: MINUTEUR : TIMER:

Tipo: Type: Type : Typ: Electrónico / Electronic
Tiempo: Time: Temps : Zeit: 40“

DIMENSIONES: SIZE: DIMENSIONS:

Alto: Height: Hauteur : Höhe:

Ancho: Width: Largeur : Breite:

Profundidad: Depth: Profondeur : Bautiefe:

ABMESSUN­GEN:

302
mm
205
mm
140
mm

Espesor: Thickness: Épaisseur : Dicke: 1,9 mm 1,5 mm 3 mm

Cro-

mado

brillan

-te/

Acabado: Finish: Finition : Finish:

CIO NES:

APPROVALS:

HOMOLOGATI­ONS :

ZULASSUN­GEN:

Esmalte

vitrificado

blanco/ White

glazed enamel

/ Émail vitrifié

blanc/ Weißes

Glasemail

Glos-

chro-

platin
g/Chr
o-mé

llant/

Glan-

zver­chro

CE / VDE GS / VDE EMC / GOST

sy

me-

bri-

mt

Cro-mado
satina-do/

Satin

chro-me-

plating/

Chro-mé

satiné/

Matt-ver-

chromt

ABS

SALIDA AIRE: AIR OUTPUT:

D’AIR :

LUFTAUS­GANG:

Caudal de aire: Air flow: Débit d’air : Luftstrom: 240 m3/h (4000 l/min)
Velocidad del
aire:

Temperatura de
aire a la salida:

Air speed: Vitesse de l’air :

Output air
temperature:

Température
de l’air à la
sortie :

Luftgeschwindi
gkeit:

Lufttemperatur
an der Düse:

65 Km/h

52 º C

-45-

M99A M99AC

M99ACS

M88PLUS

M88APLUS

MODELO MODELLO МОДЕЛЬ

GERAL: GENERALE:

Alimentação: Alimentazione: Питание: Trofodosía 220 – 240 V 50-60Hz.
Consumo: Consumo: Потребление: Katanálwsh

Potência
nominal:

Peso: Peso: Вес: Bárov 4,45Kg 4,25 Kg 3,10 Kg

Classe de
isolamento:

MOTOR: MOTORE:

Potência: Potenza: Мощность: scúv 140 W

Tipo: Tipo: Тип: Túpov

TURBINA: TURBINA:

RESISTÊNCIA: RESISTENZA:

Potência: Potenza: Мощность: Iscúv 1300W / 1500W / 1800W / 2000W / 2200W

TEMPORIZA­DOR:

Tipo: Tipo: Тип: Túpov
Tempo: Tempo: Время: Crónov 40 s

DIMENSÕES: DIMENSIONI: ГАБАРИТЫ: DIASTASEIS:

Altura: Altezza: Высота: Uyov 255 mm
Largura: Larghezza: Ширина: Plátov 282 mm
Profundidade: Profondità: Глубина: Báqov

COBERTURA: COPERCHIO: КОРПУС: PERIBLHMA:

Espessura: Spessore: Толщина: Pácov 6 mm 1,5 mm 6 mm 1,5 mm

Potenza
nominale:

Classe di
isolamento:

TIMER: ТАЙМЕР:

ОБЩИЕ
ДАННЫЕ:

Номинальная
мощность:

Класс
электроизоля
ции:

ЭЛЕКТРОДВ
ИГАТЕЛЬ:

ВЕНТИЛЯ­ТОР:

НАГРЕВАТЕ­ЛЬНЫЙ
ЭЛЕМЕНТ:

MONTELO

genikóv

6,2A / 7,1A / 8,4A / 9,3A / 12,2A

Onomastikñ
iscúv

Kathgoría
prostasíav

KINHTHRAS:

FUSHTHRAS:

ANTISTASH:

CRONODIAKOP
THS

1440W / 1640W / 1940W / 2149W / 2340W

Classe II

/ Classe II / Класс II / iI ﺔﺋﻓ

Electronic

215 mm

Acabamento: Rifinitura: Обработка: Epifáneia

HOMOLOGAÇÕ

-ES:

SAÍDA DE AR:

Caudal de ar: Portata d'aria:

Velocidade do
ar:

Temperatura do
ar à saída:

OMOLOGAZIO­NI:

USCITA
DELL'ARIA:

Velocità
dell'aria:

Temperatura
dell'aria in
uscita:

СЕРТИФИЦИ
РОВАНО:

ВЫХОД
ВОЗДУХА:

Воздушный
поток
Скорость
потока

Температура
воздуха на
выходе

Sñmansh elégcou

katá:

exaeristñrav

Roñ aéra se: 240 m

Tacúthta aéra: 65 Km/h

Qermokrasía

aéra
katá thn éxodo:

CE / VDE GS / VDE EMC / GOST

3

/h (4000l/min)

52 º C

ABS

-46-

www.mediclinics.com

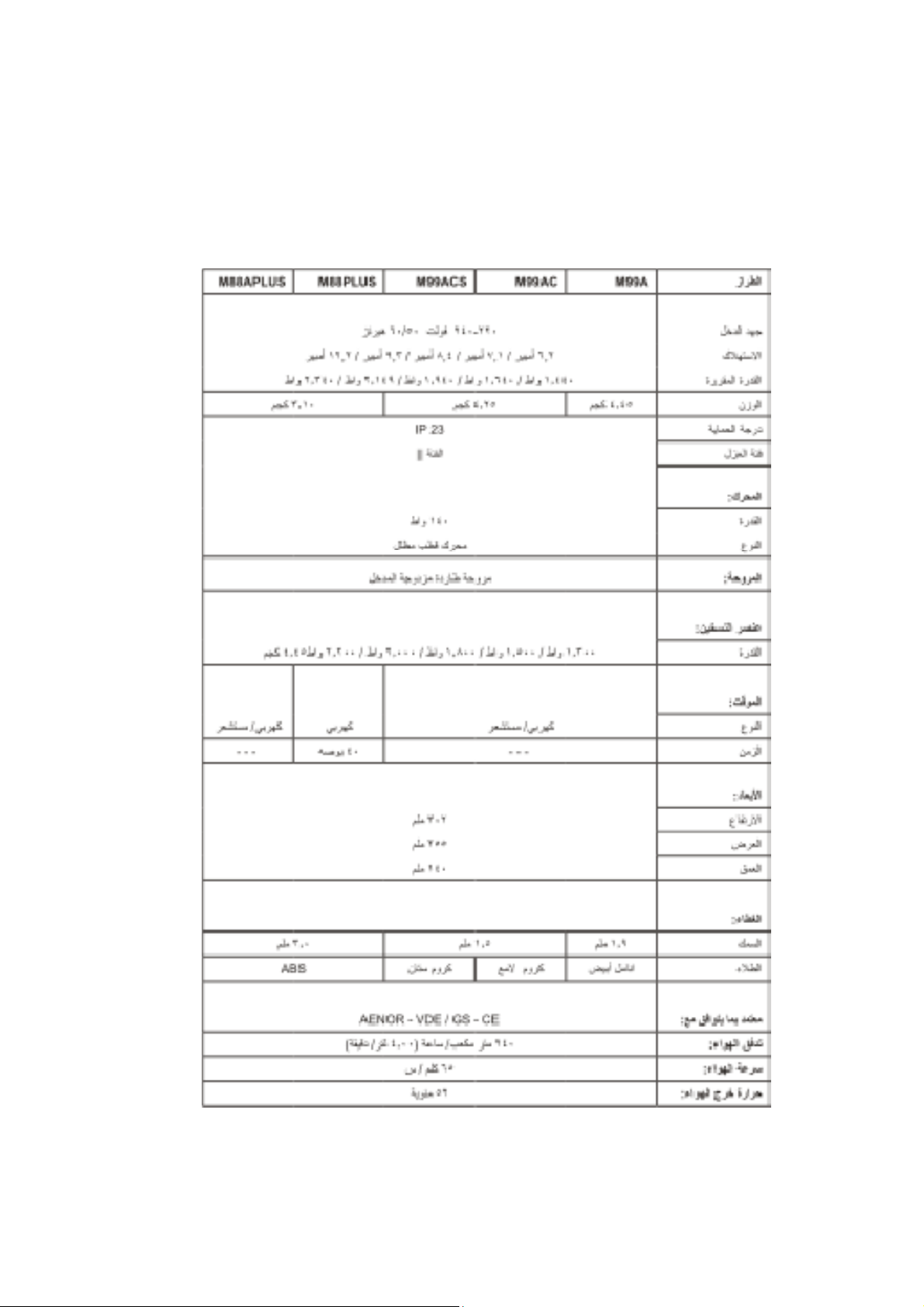

-47-

ELIMINACIÓN DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS POR PARTE DE USUARIOS DOMÉSTICOS EN

El producto que ha adquirido ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados.
Cuando vea un producto marcado con este símbolo de un contenedor de basura con ruedas tachado significa que
dicho producto está regulado por la Directiva Europea 2002/96/EC sobre residuos de aparatos eléctricos y
electrónicos. Este símbolo indica que el producto no se puede desechar junto con los residuos urbanos habituales.
Cuando un producto marcado con dicho símbolo deba ser eliminado es responsabilidad del usuario entregarlo en
un punto de recolección de aparatos eléctricos y electrónicos designado.

Para obtener más información sobre cómo desechar sus aparatos eléctricos o electrónicos una vez hayan concluido su vida útil, póngase en contacto
con las autoridades locales, el servicio de gestión de residuos urbanos o el establecimiento donde adquirió el producto.
La correcta recogida y tratamiento de los aparatos inservibles contribuye a preservar recursos naturales y también a evitar riesgos potenciales para la
salud pública.

LA UNIÓN EUROPEA.

DISPOSAL OF WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT BY DOMESTIC USERS IN THE EUROPEAN UNION.

The product you have purchased has been designed and manufactured using high-quality materials and components that can be recycled and reused.
If you see a product marked with this symbol, consisting of a crossed-out rubbish bin with wheels, it means that the
product is regulated by European Directive 2002/96/EC regarding the disposal of waste electrical and electronic
equipment. This symbol indicates that the product must not be disposed of together with habitual municipal waste.
Owners and users of all products marked with this symbol should take them to a specially designated collection point
for waste electrical and electronic equipment.
For further information on how to dispose of waste electrical or electronic equipment once its useful life has ended, please contact your local
authorities, the urban waste disposal service or the establishment in which the product was purchased.
The proper collection and disposal of old equipment contributes to preserving the natural environment and preventing potential hazards to public
health.

ENTSORGUNG VON ABFALLPRODUKTEN ELEKTRISCHER UND ELEKTRONISCHER GERÄTE VON PRIVATPERSONEN IN

Das von Ihnen erworbene Produkt ist unter Verwendung hochwertiger Materialien und Bauteilen entwickelt und hergestellt worden, die
wiederverwertet und –verwendet werden können.
Wenn ein Produkt mit dem nebenstehenden Symbol – ein durchgestrichener Müllcontainer auf Rädern –
gekennzeichnet ist, dann bedeutet dies, dass dieses Produkt der Europäischen Richtlinie 2002/96/EC über
elektrische und elektronische Abfallprodukte unterliegt. Dies bedeutet, dass das Produkt nicht mit dem
gewöhnlichen Haushaltsmüll entsorgt werden darf. Wenn ein derart gekennzeichnetes Produkts entsorgt werden
muss, dann ist es Verantwortung des Anwenders, das Produkt in einem speziell für elektrische und elektronische
Abfallprodukte ausgewiesenen Wertstoffhof zu entsorgen.
Wenn Sie mehr Information über die Entsorgung von elektrischen und elektronischen Abfallprodukten nach deren Nutzungsdauer wünschen, dann
setzen Sie sich bitte mit den örtlichen Behörden, mit dem für die Hausmüllentsorgung beauftragten Unternehmen oder mit dem Geschäft in
Verbindung, in dem Sie das Produkt erworben haben.
Die richtige Entsorgung und Behandlung von nicht mehr brauchbaren Geräten trägt zur Beibehaltung der natürlichen Ressourcen bei und verhindert
potenzielle Gefahren für die allgemeine Gesundheit.

DER EUROPÄISCHEN GEMEINSCHAFT

ÉLIMINATION DES DÉCHETS DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES PAR LES UTILISATEURS

Le produit dont vous venez de faire l’acquisition a été conçu et fabriqué à l’aide de matériaux et de composants de haute qualité qui peuvent être
recyclés et réutilisés.
Quand vous voyez un produit portant ce symbole de container poubelle suroues barré, cela signifie que ledit produit

Pour obtenir plus d’informations sur le moyen de jeter vos appareils électriques et électroniques une fois leur durée de vie épuisée, contactez les
autorités locales, le service de gestion des déchets urbains ou l’établissement où vous avez acheté le produit.
La collecte et le traitement corrects des appareils inutilisables contribue à préserver les ressources naturelles et également à éviter des risques potentiels
pour la santé publique.

est régulé par la Directive Européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques.
Ce symbole indique que le produit ne peut pas être jeté avec les déchets urbains habituels. Lorsqu’un produit
marqué par ce symbole doit être jeté, il en va de la responsabilité de l’utilisateur de le remettre à un point de
collecte appareils électriques et électroniques désigné.

DOMESTIQUES DANS L’UNION EUROPÉENNE.

SMALTIMENTO DEI RIFIUTI D’APPARECCHIATURE ELETTRICHE ED ELETTRONICHE DA PARTE DEGLI UTENTI

Il prodotto che avete acquistato è stato disegnato e fabbricato con materiali e componenti d’alta qualità che possono essere riciclati e riutilizzati.
Quando un prodotto è contrassegnato con questo simbolo, un bidone di spazzatura con ruote sbarrato, significa che
è regolato dalla direttiva europea 2002/96/EC sui rifiuti d’apparecchiature elettriche ed elettroniche. Questo simbolo
indica che il prodotto non deve essere smaltito insieme ai normali residui urbani. Qu ando si deve smaltire un
prodotto contrassegnato con questo simbolo è responsabilità dell’utente provvedere a depositarlo negli appositi punti
di raccolta destinati ad apparecchiature elettriche ed elettroniche.
Per ottenere maggiori informazioni circa lo smaltimento delle apparecchiature elettriche ed elettroniche ormai inutilizzabili, Vi invitiamo a contattare le
autorità locali di competenza, il servizio di smaltimento rifiuti urbani o il rivenditore presso il quale avete acquistato il prodotto.
La corretta raccolta ed il trattamento delle apparecchiature inutilizzabili aiuteranno a conservare le risorse naturali e a prevenire potenziali rischi per la
salute pubblica.

DOMESTICI ALL’INTERNO DELL’UNIONE EUROPEA.

-48-

www.mediclinics.com

ELIMINAÇÃO DE RESÍDUOS DE EQUIPAMENTOS ELÉCTRICOS E ELECTRÓNICOS POR PARTE DE UTILIZADORES

O produto que adquiriu foi concebido e fabricado com materiais e componentes de elevada qualidade que podem ser reciclados e reutilizados.
Quando vir um produto marcado com este símbolo de um contentor de rodas barrado com uma cruz significa que
esse produto está regulado pela Directiva Europeia 2002/96/EC sobre resíduos de equipamentos eléctricos e
electrónicos. Este símbolo indica que o produto não se pode deitar ao lixo juntamente com os resíduos urbanos
habituais. Quando um produto marcado com este símbolo tiver de ser eliminado, é da responsabilidade do utilizador
entregá-lo num ponto de recolha de aparelhos eléctricos e electrónicos designado.
Para obter mais informações sobre como eliminar os seus equipamentos eléctricos ou electrónicos, quando estes tiverem concluído a sua vida útil, entre
em contacto com as autoridades locais, o serviço de gestão de resíduos urbanos ou o estabelecimento onde adquiriu o produto.
A recolha e o tratamento correctos dos equipamentos fora de uso contribuem para preservação dos recursos naturais e também para evitar potenciais
riscos para a saúde pública.

УТИЛИЗАЦИЯ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ БЫТОВЫМИ ПОЛЬЗОВАТЕЛЯМИ В

Приобретенный Вами продукт был спроектирован и произведен из высококачественных материалов и компонентов, которые могут быть
подвергнуты вторичной обработке и повторно использованы.

Если Вы видите продукт с указанным символом в виде перечеркнутого контейнера для мусора на колесиках,
это означает, что использование д анного продукта регулируется Директивой ЕС № 2002/96/EC "Об
утилизации электрического и электронного оборудования". Данный символ означает, что продукт не может
быть утилизирован вместе с обычными городскими отходами. В том случае если продукт с указанным
символом подлежит утилизации, пользователь должен сдать его в специальном пункте сбора электрической
и электронной аппаратуры.

Для получения более подробной информации относительно утилизации Вашего электрического и электронного оборудования после
истечения срока их службы свяжитесь с местными органами власти, обратитесь в служб у, отвечающую за организацию сбора и удаления
городских отходов, либо в организацию, в которой данный продукт был приобретен.
Соблюдение норм при сборе и переработке непригодного оборудования способствует сохранению природных ресурсов и позволяет
избежать потенциального риска для здоровья людей.

DOMÉSTICOS NA UNIÃO EUROPEIA

ЕВРОПЕЙСКОМ СОЮЗЕ.

HUSHÅLLENS AVFALLSHANTERING AV ELEKTRISKA OCH ELEKTRONISKA INOM EUROPEISKA UNIONEN.

Denna produkt är utformad och tillverkad med material och komponenter av hög kvalitet som kan återvinnas eller återanvändas.
När en produkt visas med denna symbol med en överkryssad soptunna på hjul anger detta att produkten omfattas
av rådets direktiv 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter.
Symbolen innebär att produkten inte skall slängas tillsammans med vanligt hushållsavfall. När en produkt märkt
med denna symbol skall elimineras är det användarens ansvar att lämna den på en plats för insamling av
elektriska och elektroniska apparater.
För mer information om hur elektriska och elektroniska apparater skall hanteras när de inte längre är användbara, kontakta lokala myndigheter,
kommunal avfallshantering eller företaget där produkten förvärvades.
Korrekt insamling och behandling av gamla apparater bidrar till att bevara naturresurser och även till att undvika potentiella risker för allmän hälsa.

Proizvod koji ste kupili je dizajniran i proizveden od veoma kvalitetnih materijala i delova koji se mogu reciklirati i ponovo upotrebiti.
Ako na proizvodu vidite ovaj simbol precrtane kante za đubre na točkićima, to znači da taj proizvod podleže
Evropskoj regulativi broj 2002/96/EC o odlaganju električnog i elektronskog otpada. Ovaj simbol znači da proizvod
ne sme da se meša sa običnim otpadom. Vlasnici i korisnici svih proizvoda obeleženih ovim simbolom treba da ih
odnesu na posebno mesto gde se odlaže električni i elektronski otpad.

Za dalje informacije šta učiniti sa električnim i elektronskim aparatima koji više nisu u upotrebi, molimo da se obratite vašim lokalnim službama,
gradskoj službi za odlaganje otpada ili firmi kod koje je proizvod kupljen.
Propisno sakupljanje i odlaganje starih aparata doprinosi očuvanju prirodne sredine i sprečavanju mogućih opasnosti po zdravlje.

ODLAGANJE ELEKTRIČNOG I ELEKTRONSKOG OTPADA U EVROPSKOJ UNIJI

BORTSKAFFELSE AF AFFALD AF ELEKTRISK OG ELEKTRONISK UDSTYR FRA PRIVATE FORBRUGERE I EU

Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis

kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med en overkrydsede skraldespand. Den symboliserer, at elektrisk og
elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af
borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan
fås hos kommunens tekniske forvaltning.

-49-

ΔΙΑΘΕΣΗ ΑΠΟΒΛΗΤΩΝ ΕΙΔΩΝ ΗΛΕΚΤΡΙΚΟΥ ΚΑΙ ΗΛΕΚΤΡΟΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΑΠΟ ΟΙΚΙΑΚΟΥΣ ΧΡΗΣΤΕΣ ΣΤΗΝ

Το προϊόν που αγοράσατε σχεδιάστηκε και κατασκευάστηκε με υλικά και στοιχεία υψηλής ποιότητας, τα οποία μπορούν να ανακυκλωθούν και να
επαναχρησιμοποιηθούν.

Η επισήμανση προϊόντων με αυτό τ ο σύμβολο ενός διαγραμμένου κάδου απορριμμάτων με ρόδες σημαίνει ότι η
διάθεση του εκάστοτε προϊόντος διέπεται από την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ σχετικά με τα απόβλητα ειδών
ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Αυτό το σύμβολο υποδεικνύει ότι το προϊόν δεν μπορεί να αποκομιστεί
μαζί με τα συνηθισμένα αστικά απόβλητα. Όταν το επισημασμένο με αυτό το σύμβολο προϊόν πρέπει να
αποκομιστεί, υπόκειται στην ευθύνη του χρήστη η παράδοσή του σε ένα σημείο συλλογής ειδών ηλεκτρικού και
ηλεκτρονικού εξοπλισμού.

Για περισσότερες πληροφορίες σχετικά με τον τρόπο αποκομιδής των ειδών του ηλεκτρικού και ηλεκτρονικού εξοπλισμού σας, απευθυνθείτε στις
τοπικές αρχές, στην υπηρεσία διάθεσης αστικών αποβλήτων ή στο κατάστημα, από το οποίο αγοράσατε το προϊόν, όταν αυτό ολοκληρώσει την
ωφέλιμη διάρκεια ζωής του.
Η σωστή αποκομιδή και κατεργασία άχρηστων συσκευών συμβάλλει στη διατήρηση των φυσικών πόρων καθώς και στην αποφυγή δυνητικών
κινδύνων για τη δημόσια υγεία.

DE VERWIJDERING VAN AFVALSTOFFEN UIT ELEKTRISCHE EN ELEKTRONISCHE APPARATEN DOOR HUISHOUDELIJK

Het door u gekochte product is ontworpen en vervaardigd met materialen en onderdelen die aan hoge kwaliteitsnormen voldoen en die gerecycle d en
hergebruikt kunnen worden.
Wanneer u een product ziet voorzien van dit kenmerk van een doorgestreepte vuilniscontainer op wielen, betekent
dit dat de Europese Richtlijn 2002/96/EEG betreffende afgedankte elektrische en elektronische apparatuur hierop
van toepassing is. Dit kenmerk geeft aan dat het product niet bij het normale huisvuil kan worden gedeponeerd.
Producten voorzien van genoemd kenmerk dienen door de gebruiker aangeboden te worden bij een recyclepunt
voor elektrische en elektronische apparaten in zijn gemeente.
Voor meer informatie over het afdanken van van onbruikbare elektrische en elektronische apparaten, kunt u contact opnemen met uw gemeente, de
ophaaldienst voor stadsvuil of de winkel waar u het product heeft gekocht.
De correcte verwerking en behandeling van onbruikbare apparaten draagt bij tot het behoud van de natuurlijke rijkdommen en voorkomt eveneens het
risico van mogelijke schade aan de volksgezondheid.

GEBRUIKERS BINNEN DE EUROPESE GEMEENSCHAP.

ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ

-50-

www.mediclinics.com

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

-51-

12/11

/13

COD.:

92615

MEDICLINICS, S.A.
Industria, 54
E-08025 BARCELONA
SPAIN

Tel.: [phone]
Fax: [phone]
[email protected]
www.mediclinics.com
