Antes de realizar cualquier operación, por favor, lea atentamente y tenga
en cuenta todas y cada una de las siguientes instrucciones de seguridad:

- Sólo un técnico cualificado puede instalar, ajustar y realizar el mantenimiento
de este aparato. Todas las operaciones que se realicen sobre él deben estar
de acuerdo con la legislación y la normativa de seguridad, tanto europea como
local, que estén en vigor en ese momento.

- Tener mucho cuidado cuando se retire la carcasa ya que partes activas del
aparato pueden quedar al descubierto con el consecuente riesgo de
electrocución.

- Antes de realizar cualquier manipulación eléctrica, se debe cortar la tensión
eléctrica de entrada con el objetivo de evitar el riesgo de electrocución.

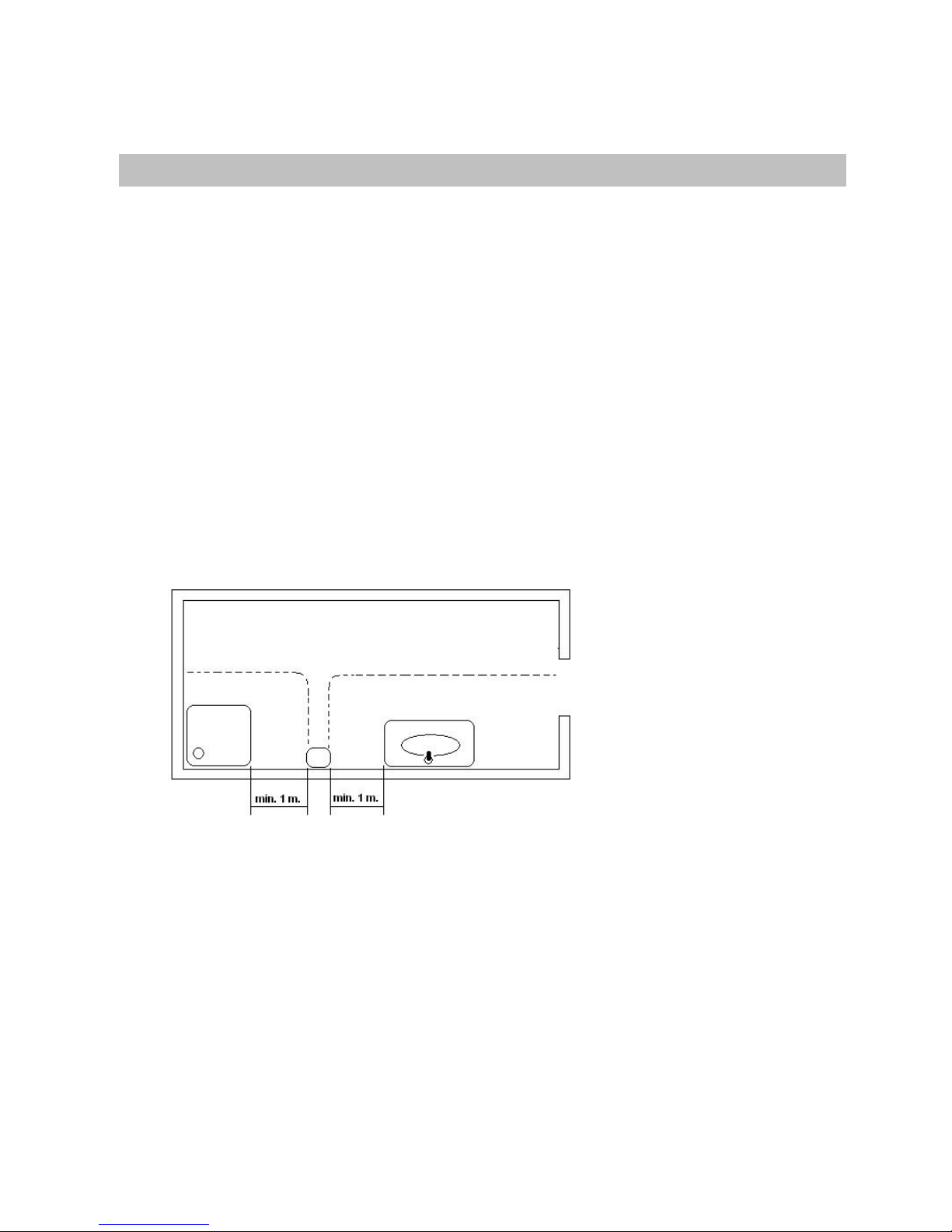

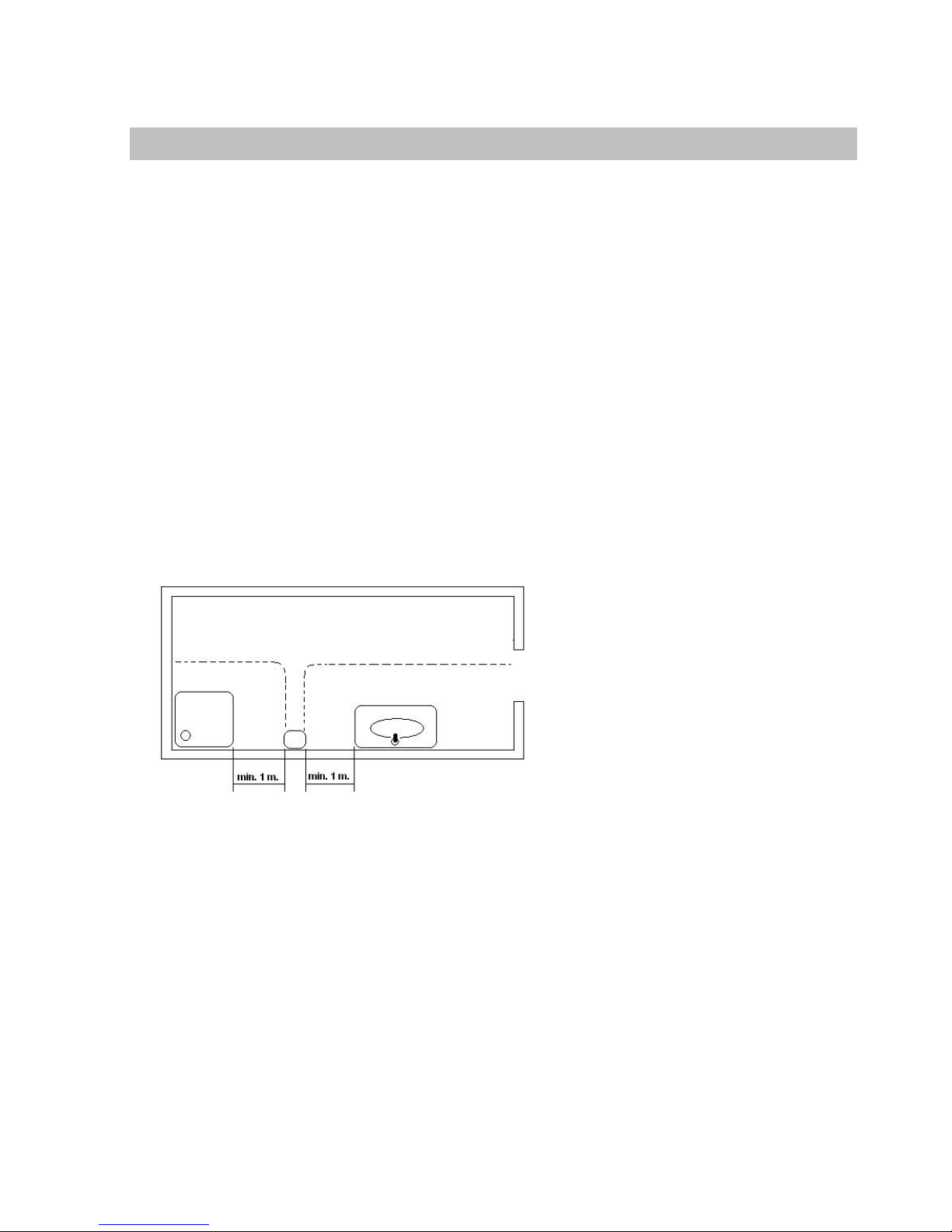

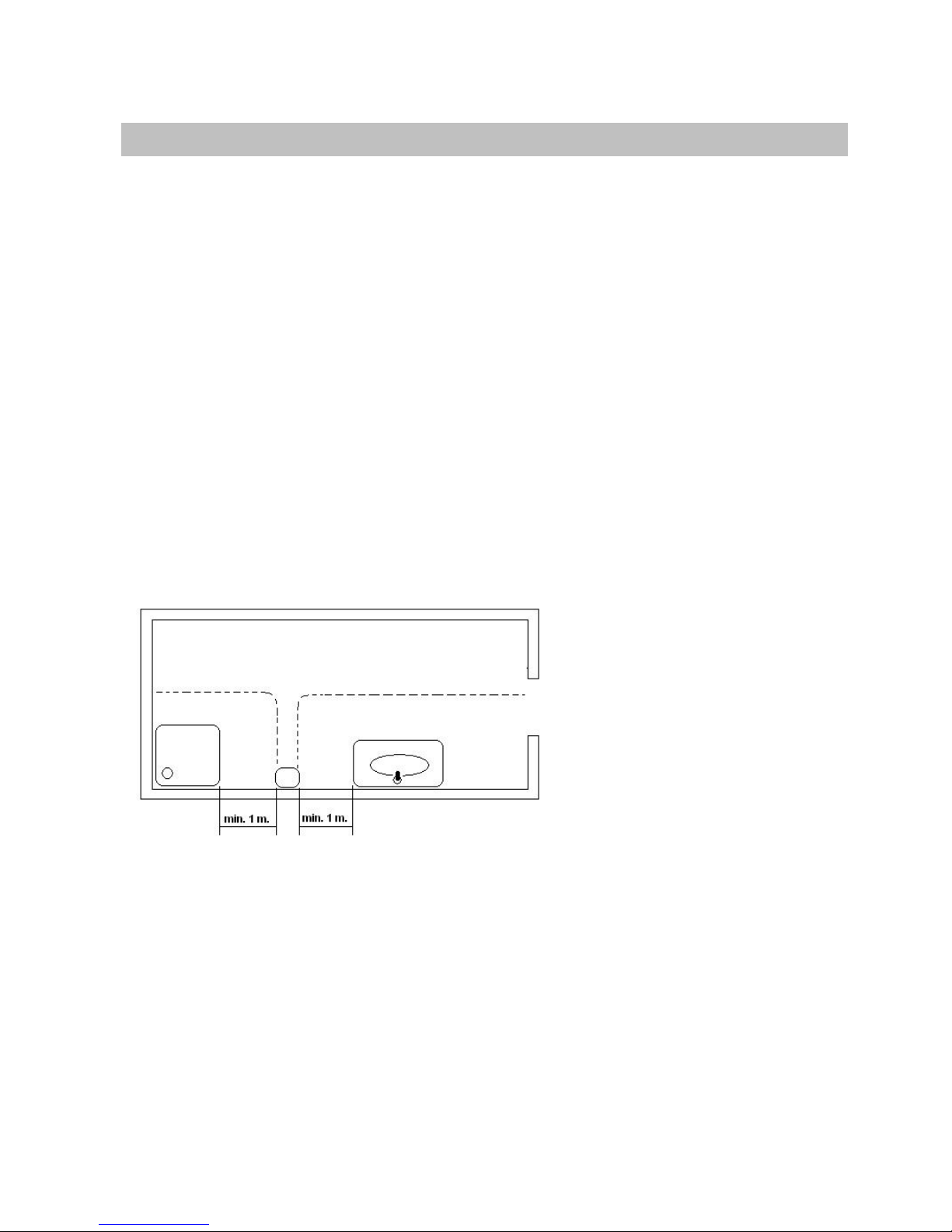

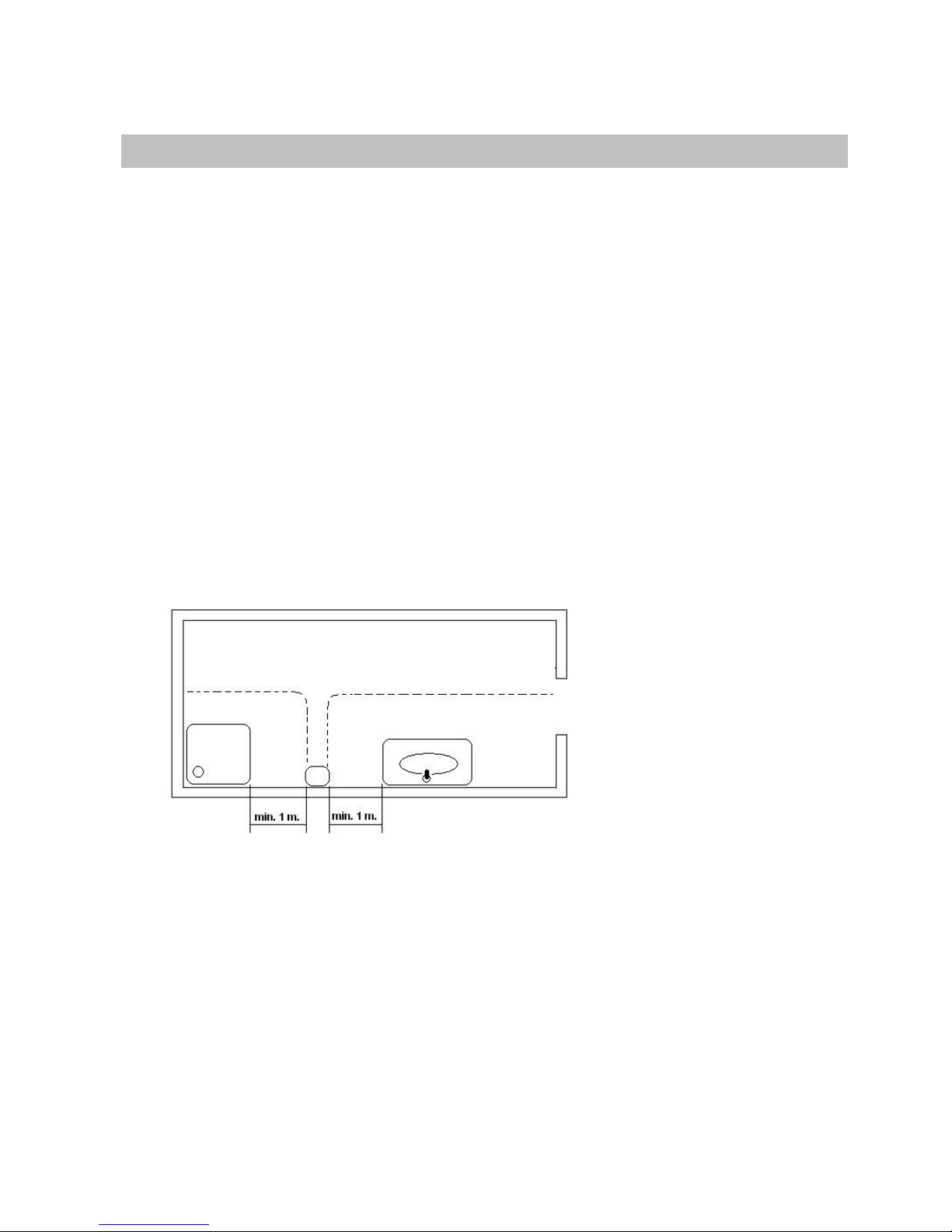

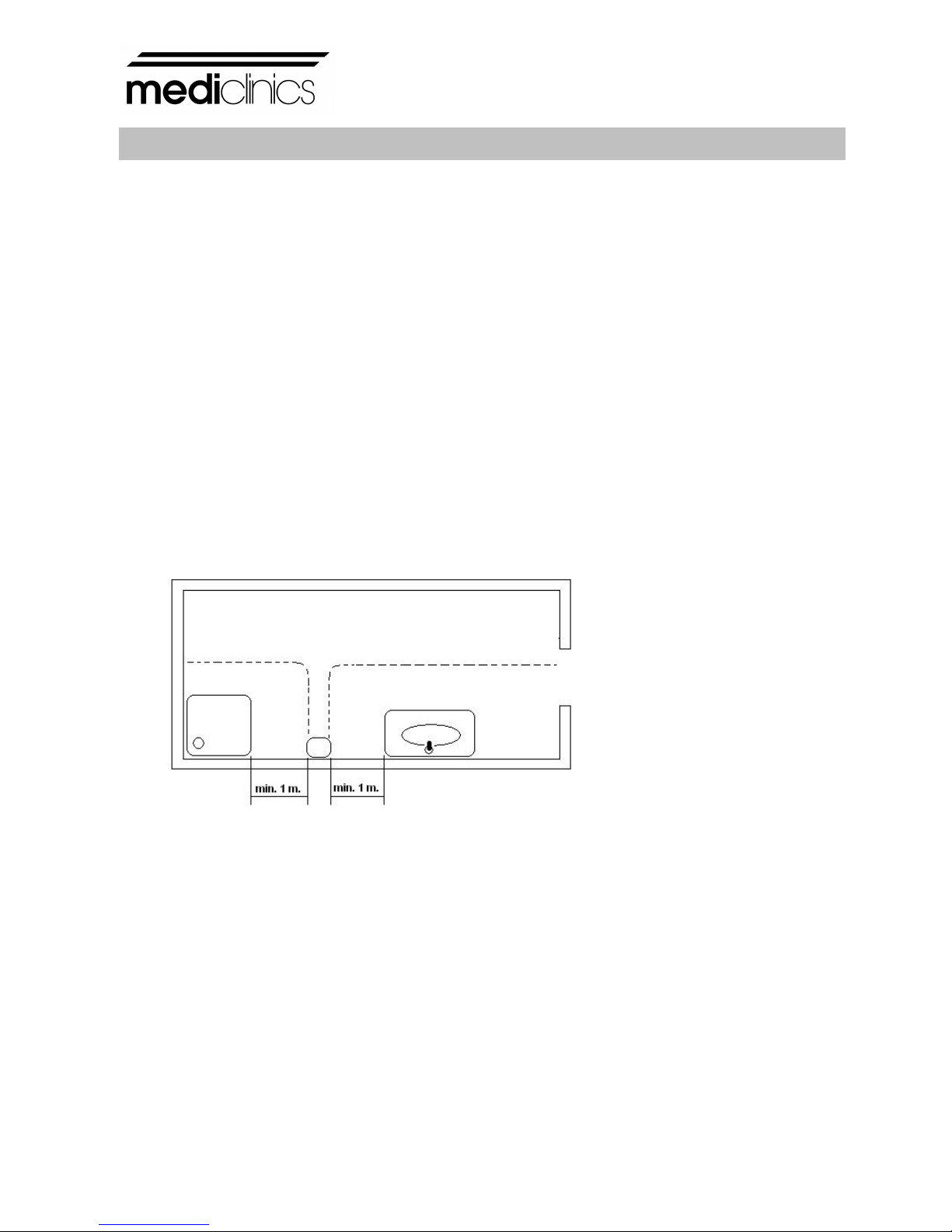

- El aparato debe ser fijado fuera del alcance de cualquier fuente de agua,

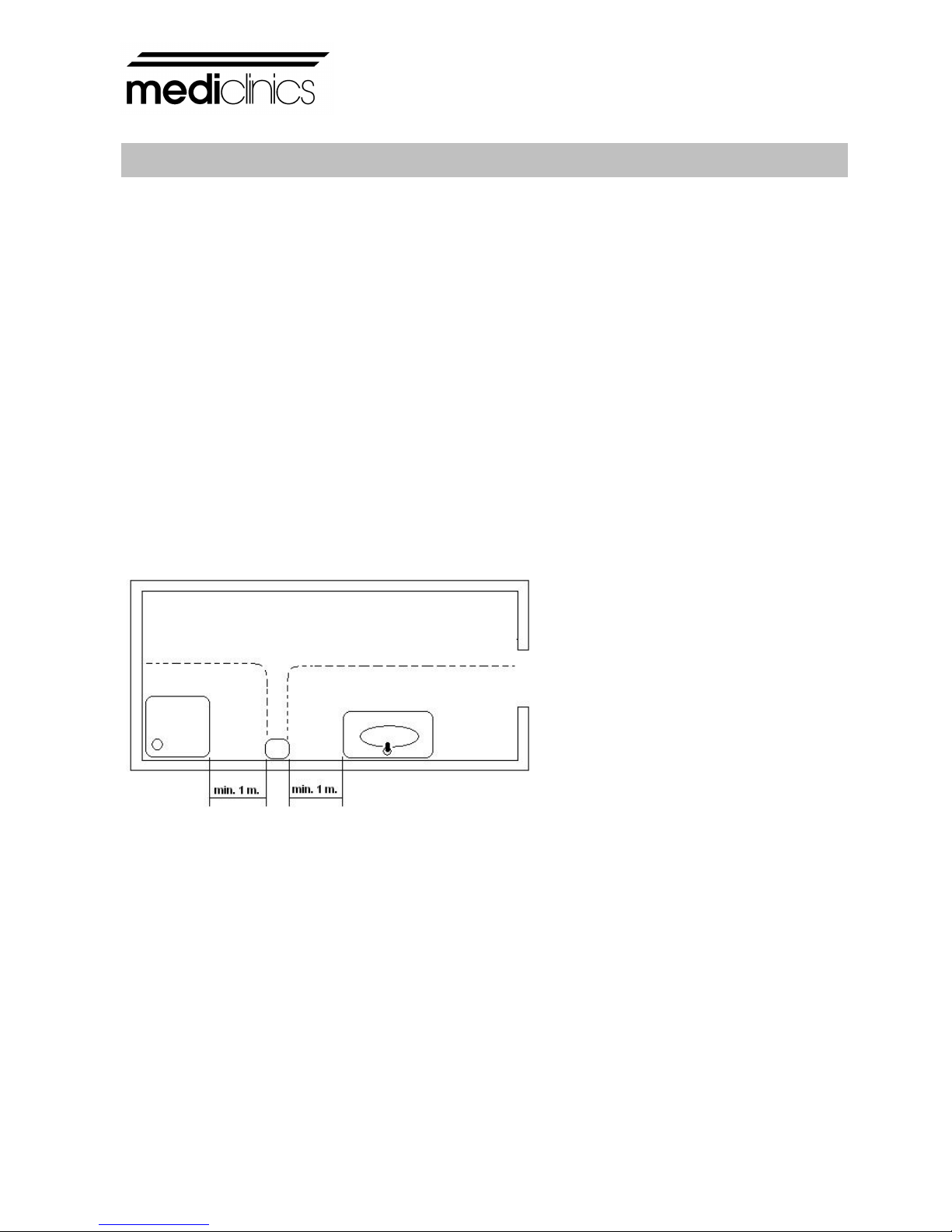

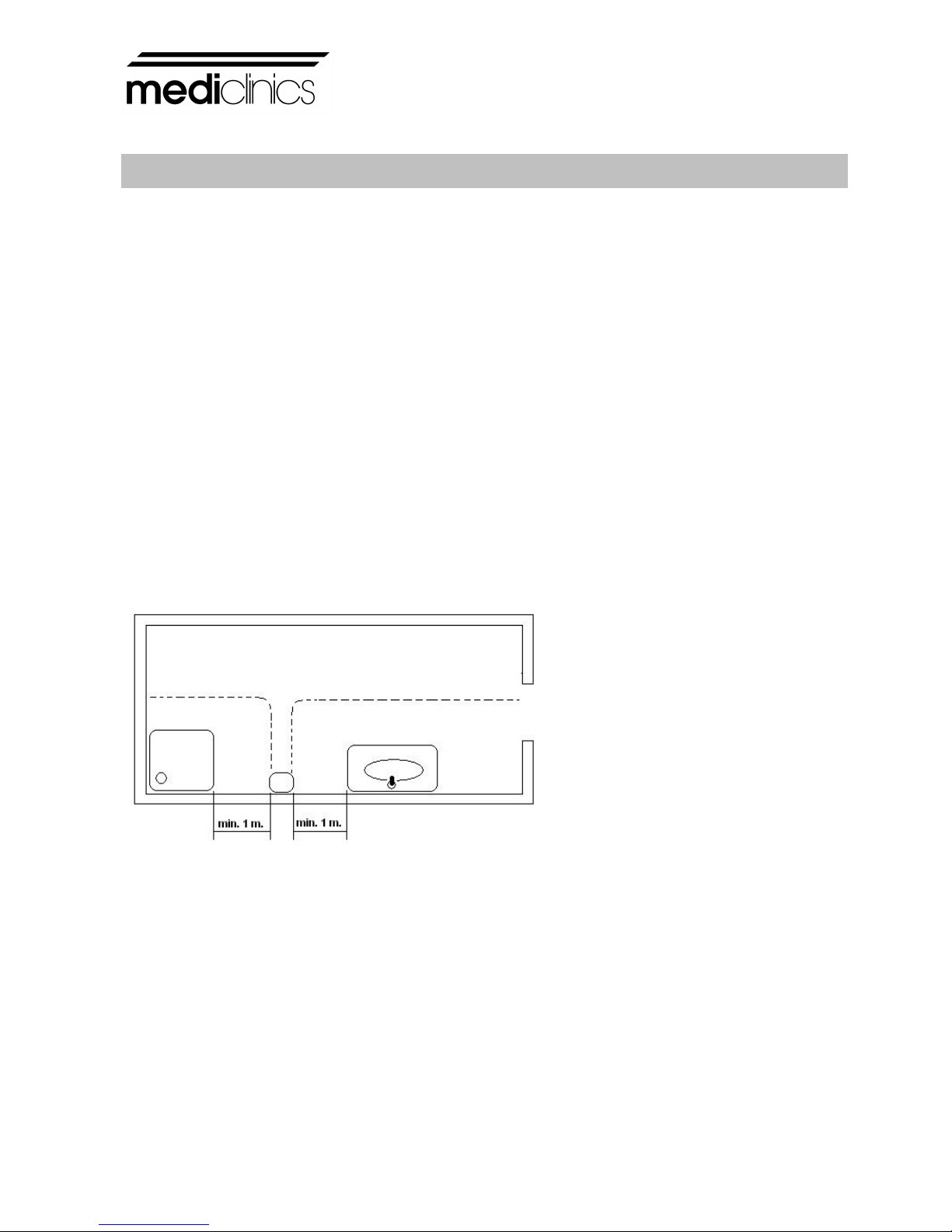

cumpliendo en todo momento las distancias de seguridad marcadas en la

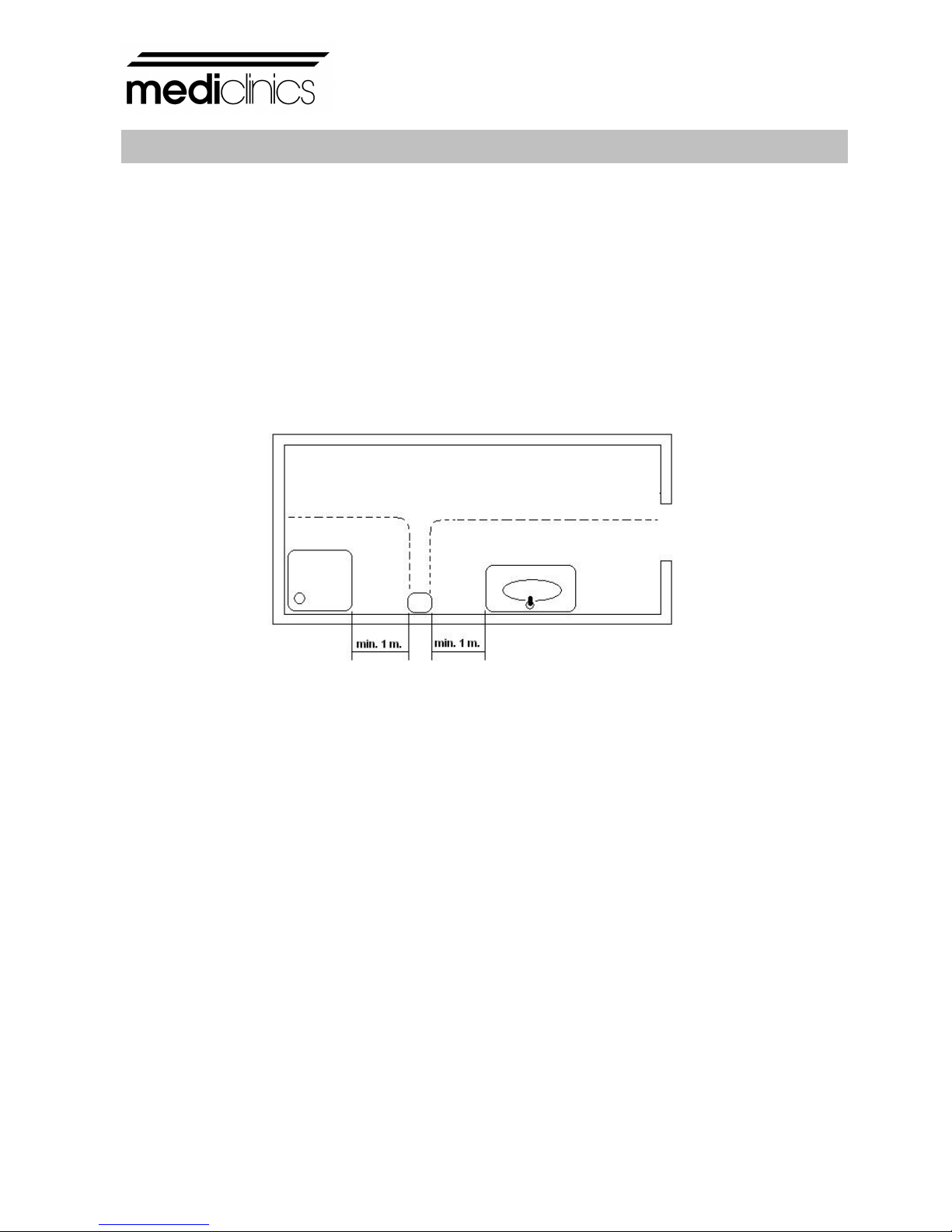

normativa IEC actual, tal y como se muestra en la figura siguiente:

- Tener en cuenta también las normativas y especificaciones locales de
instalación, ya que puede darse el caso que requiera de una distancia de
seguridad a una fuente de agua de más de un metro de distancia.

- Se deben prever medios de desconexión de la red de alimentación, con una
separación de contacto de al menos 3 mm en todos los polos. Dichos medios
de desconexión deben ser incorporados a la red fija, de acuerdo con la
normativa legal europea vigente.

INSTRUCCIONES DE SEGURIDAD

ESPAÑOL

www.mediclinics.com

-3-

- Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas
con capacidades físicas, sensoriales o mentales reducidas o falta de
experiencia y conocimiento, si se les ha dado la supervisión o formación
apropiadas respecto al uso del aparato de una manera segura y comprenden
los peligros que implica. Los niños no deben jugar con el aparato. La limpieza
y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin
supervisión.

- El aparato no debe ser instalado en una superficie inflamable.

- Para fijar el secador a la pared deben seguirse las instrucciones de este
manual y usar la plantilla de montaje que también se suministra con el aparato.
Fijar la máquina a la pared con adhesivos o métodos similares está totalmente
prohibido por las normas de seguridad europeas.

Desmontaje para instalación

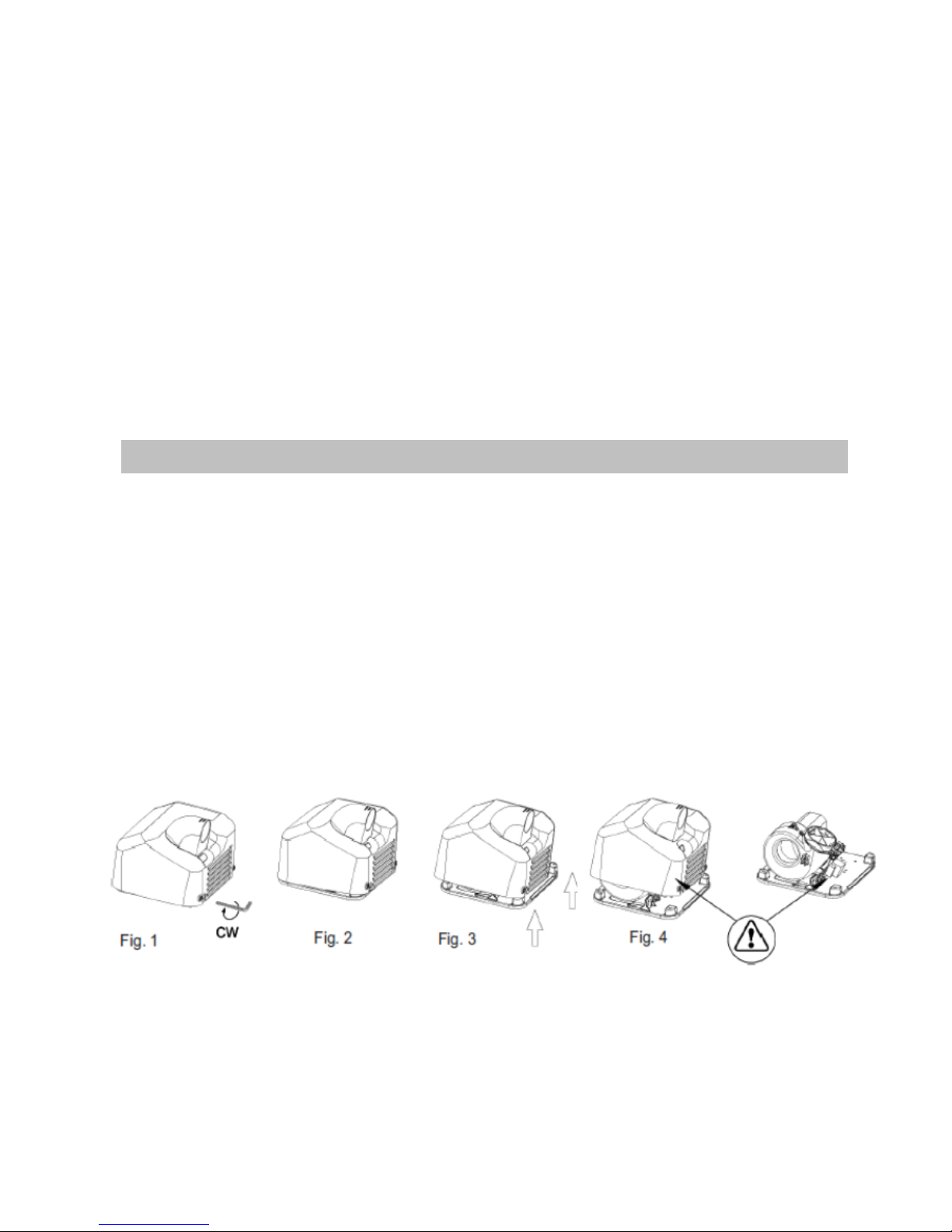

El aparato se suministra con los dos tornillos inferiores roscados a la base que
fijan la carcasa desde el interior.

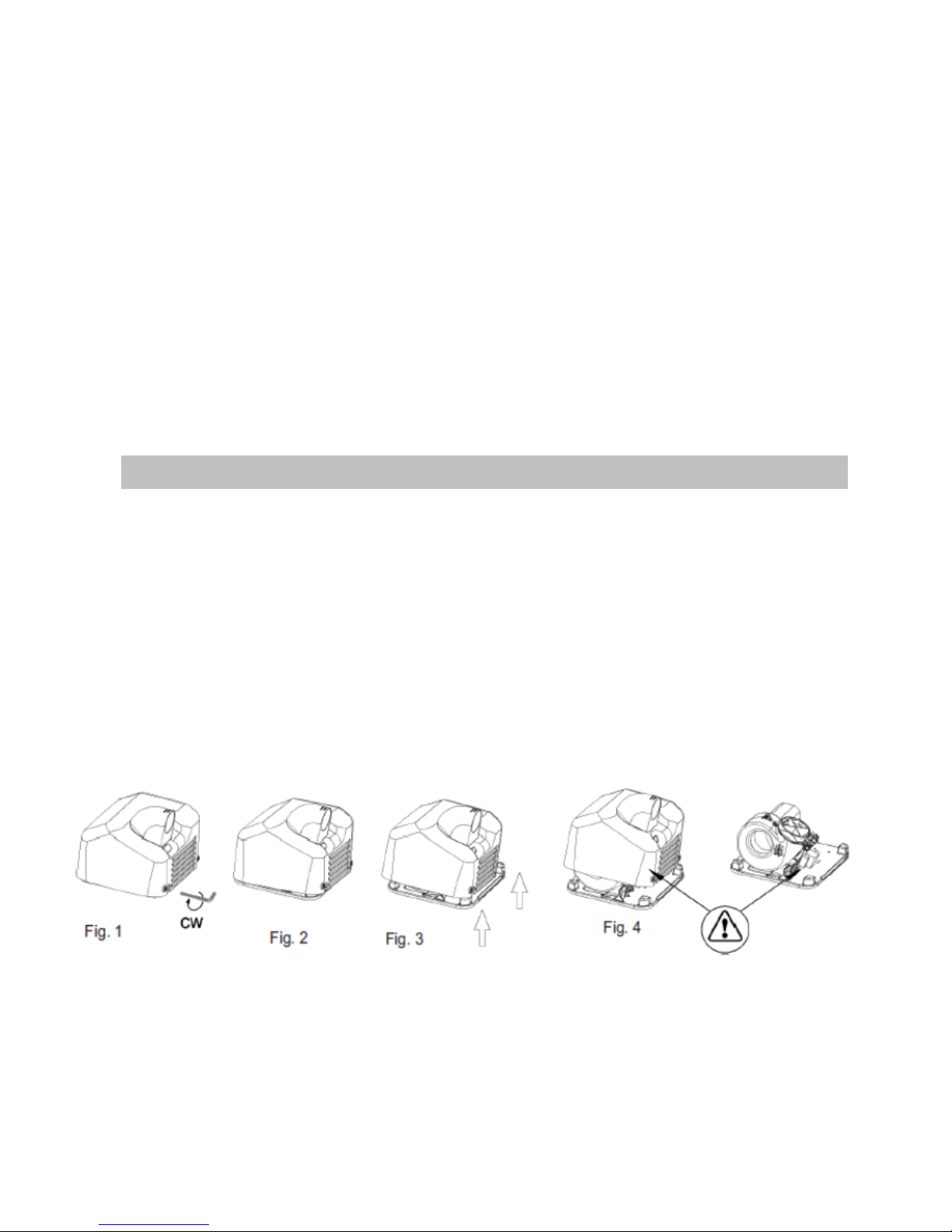

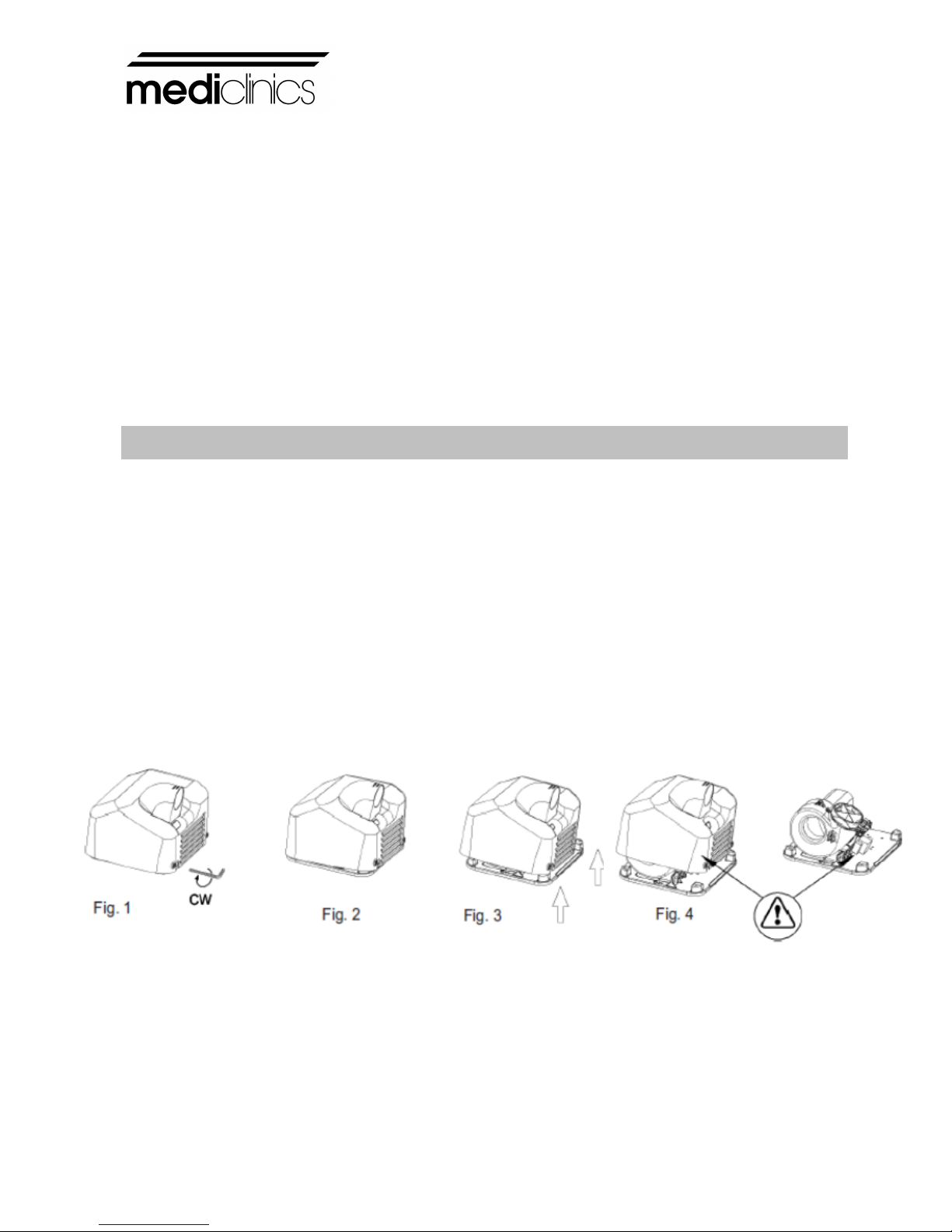

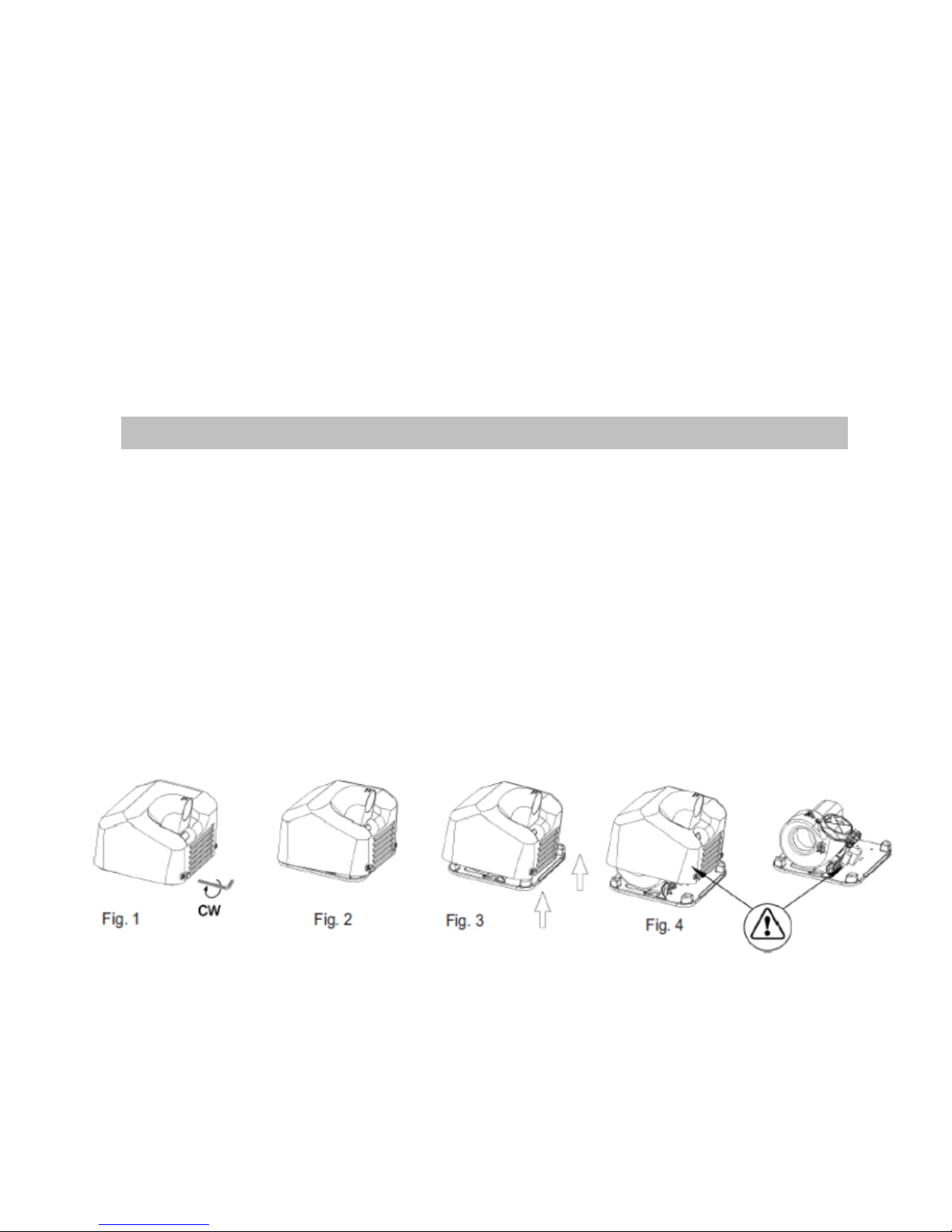

La extracción de la carcasa debe realizarse como sigue:

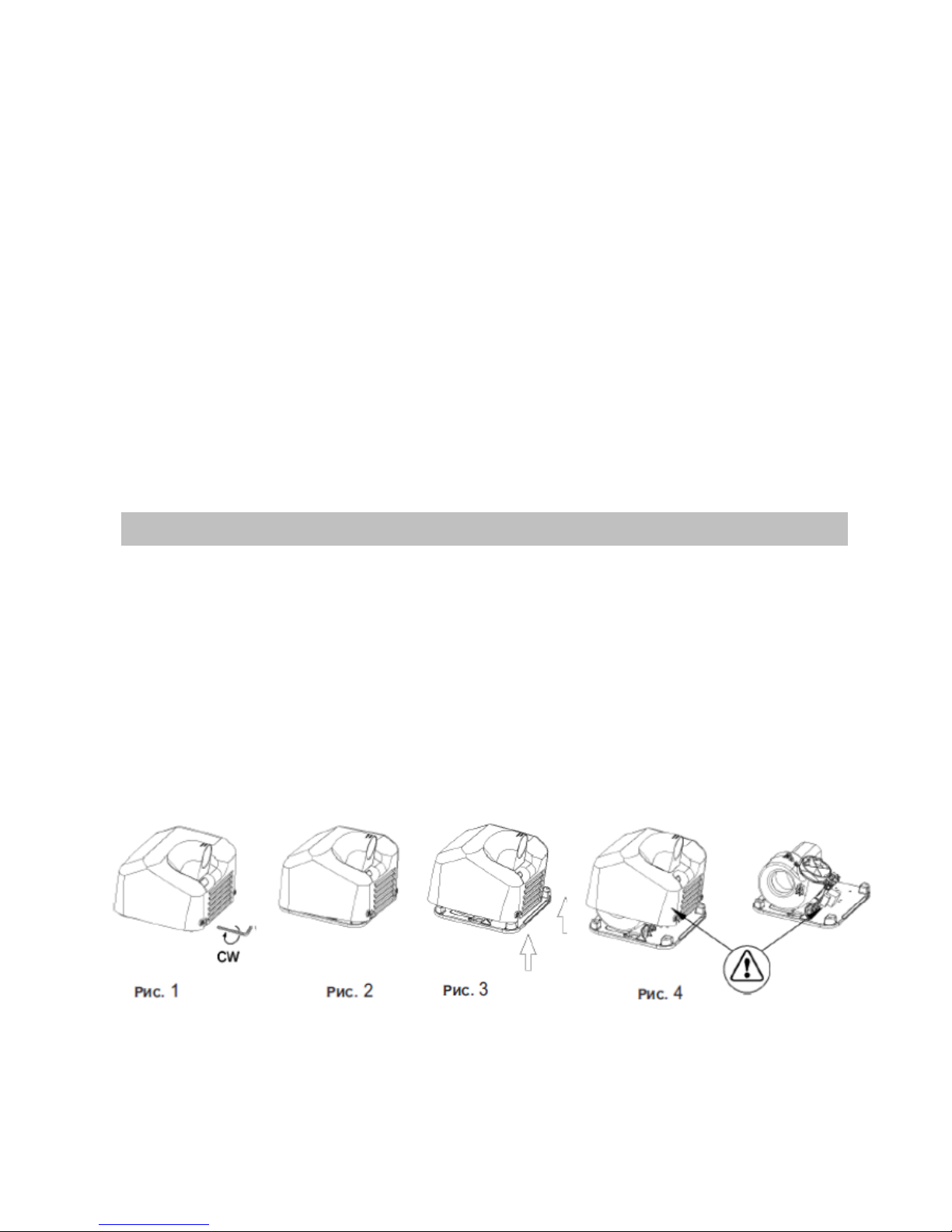

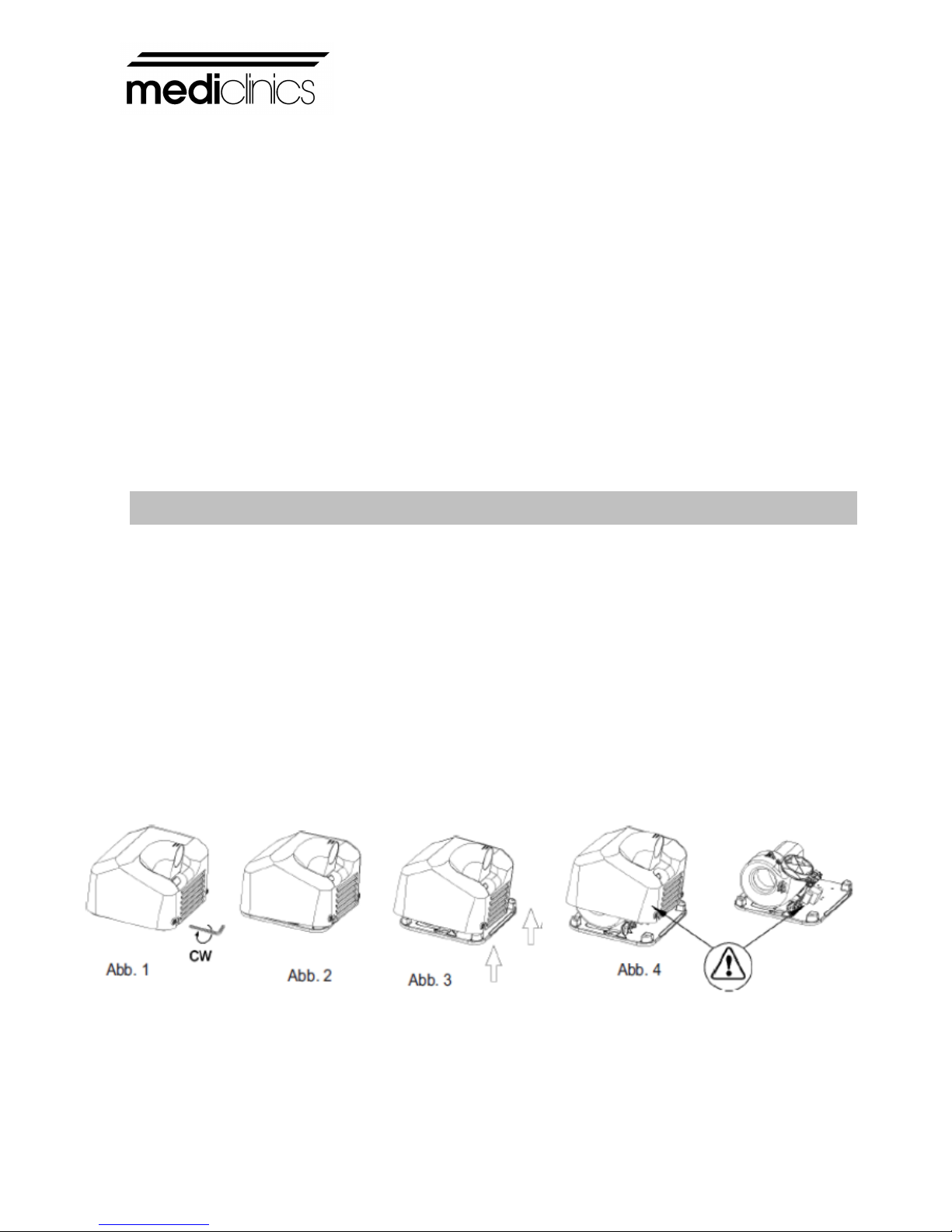

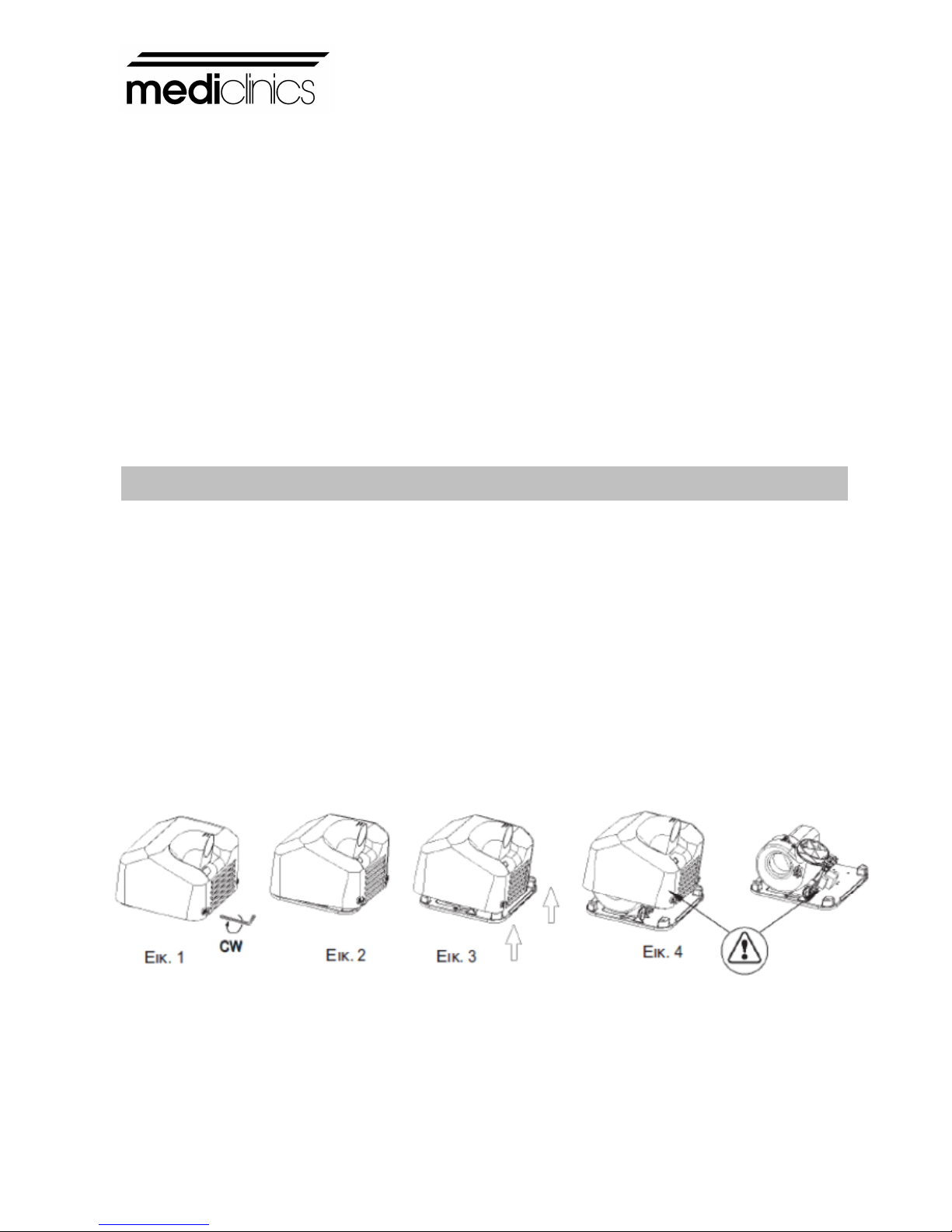

1.- Roscar los tornillos inferiores en sentido horario (CW) con la llave especial

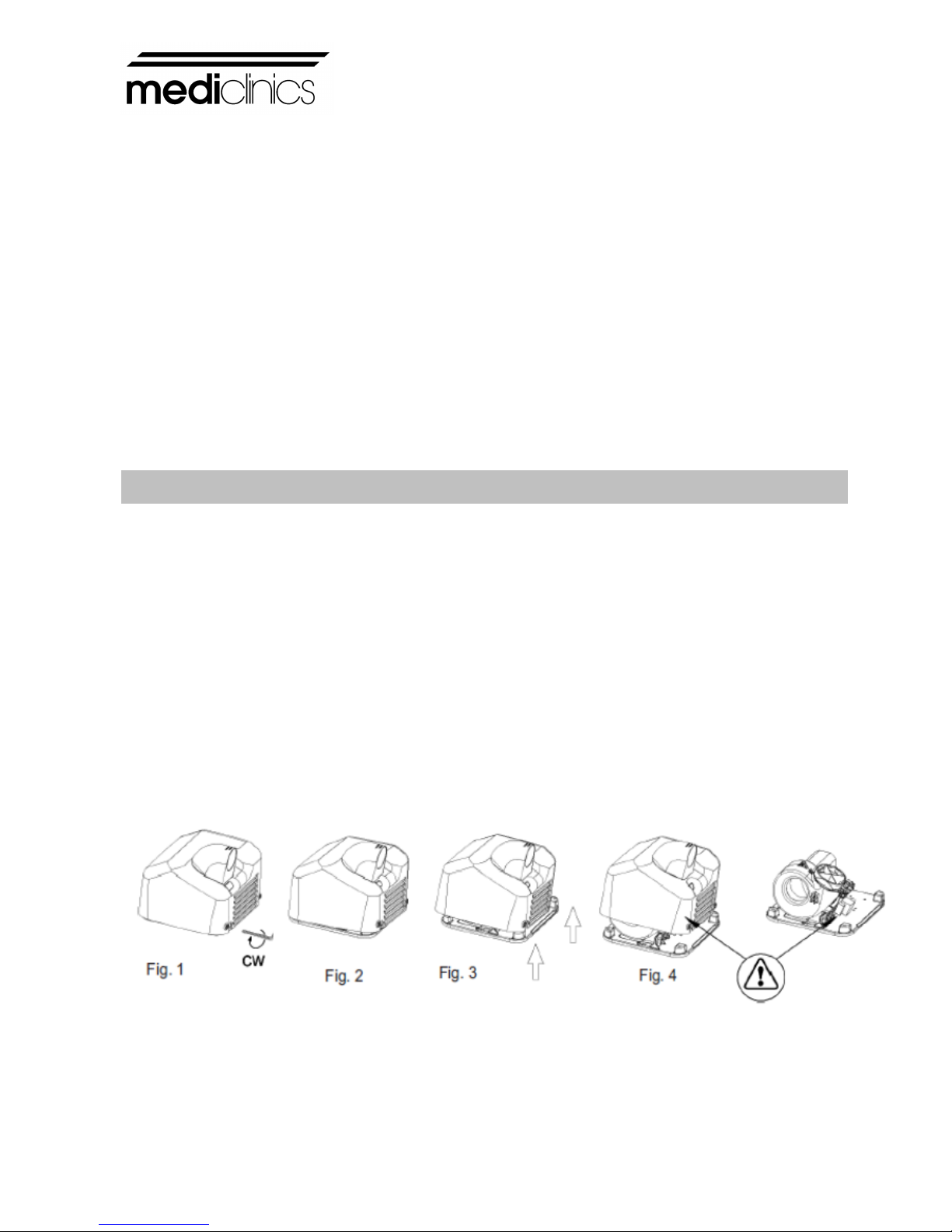

suministrada hasta que queden completamente roscados (ver figura nº1).

2.- Retirar la carcasa levantándola con una ligera inclinación, hasta liberar la
lengüeta superior de sujeción (ver figura nº2). Extraer verticalmente la carcasa,
evitando golpear el interior de la máquina (ver figura nº 3).

En dicho proceso evitar:

• Dañar los componentes internos, especialmente el circuito electrónico
alojado bajo la voluta (ver figura nº 4).

• Rayar la carcasa y el visor de los sensores IR (en el modelo automático).

INST

ALACIÓN

-4-

Montaje

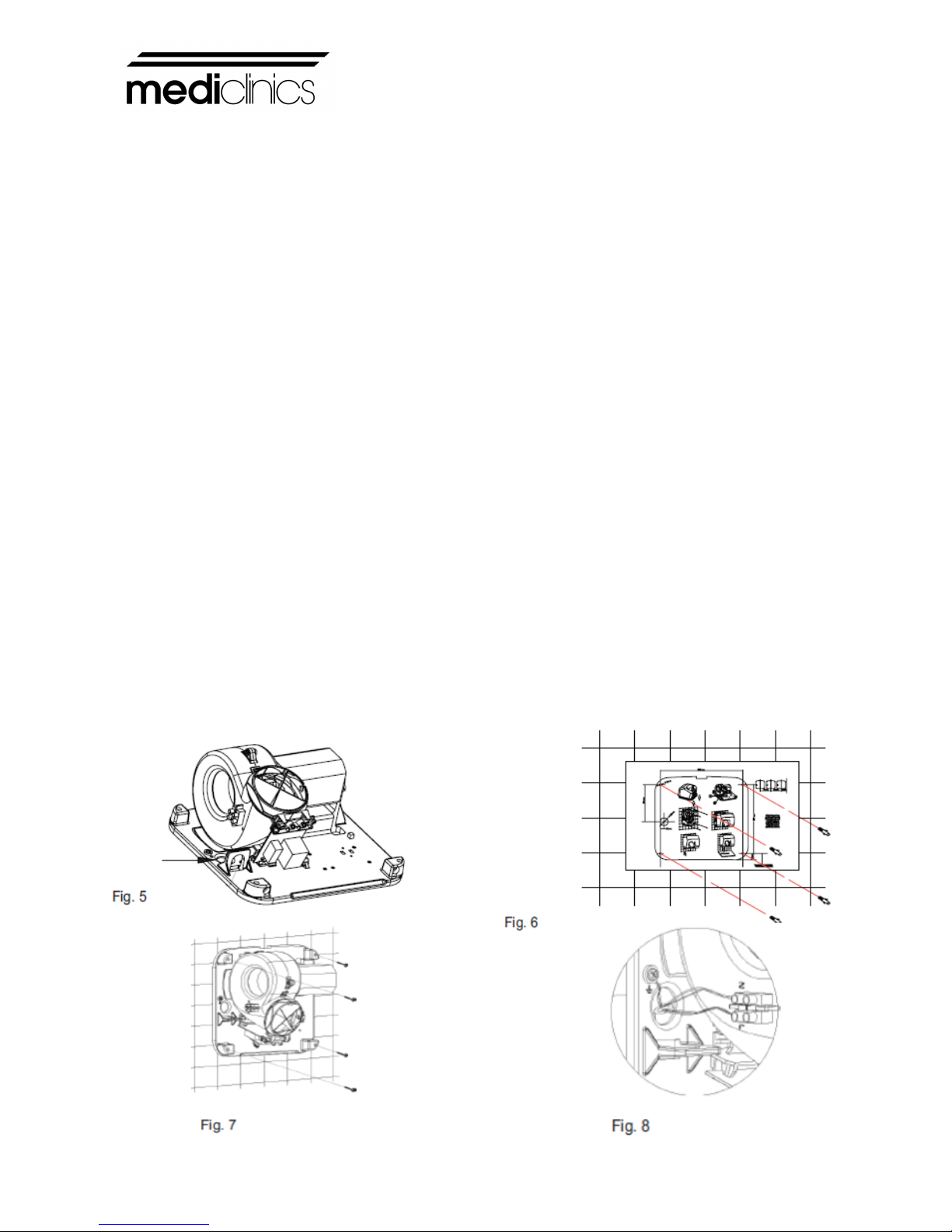

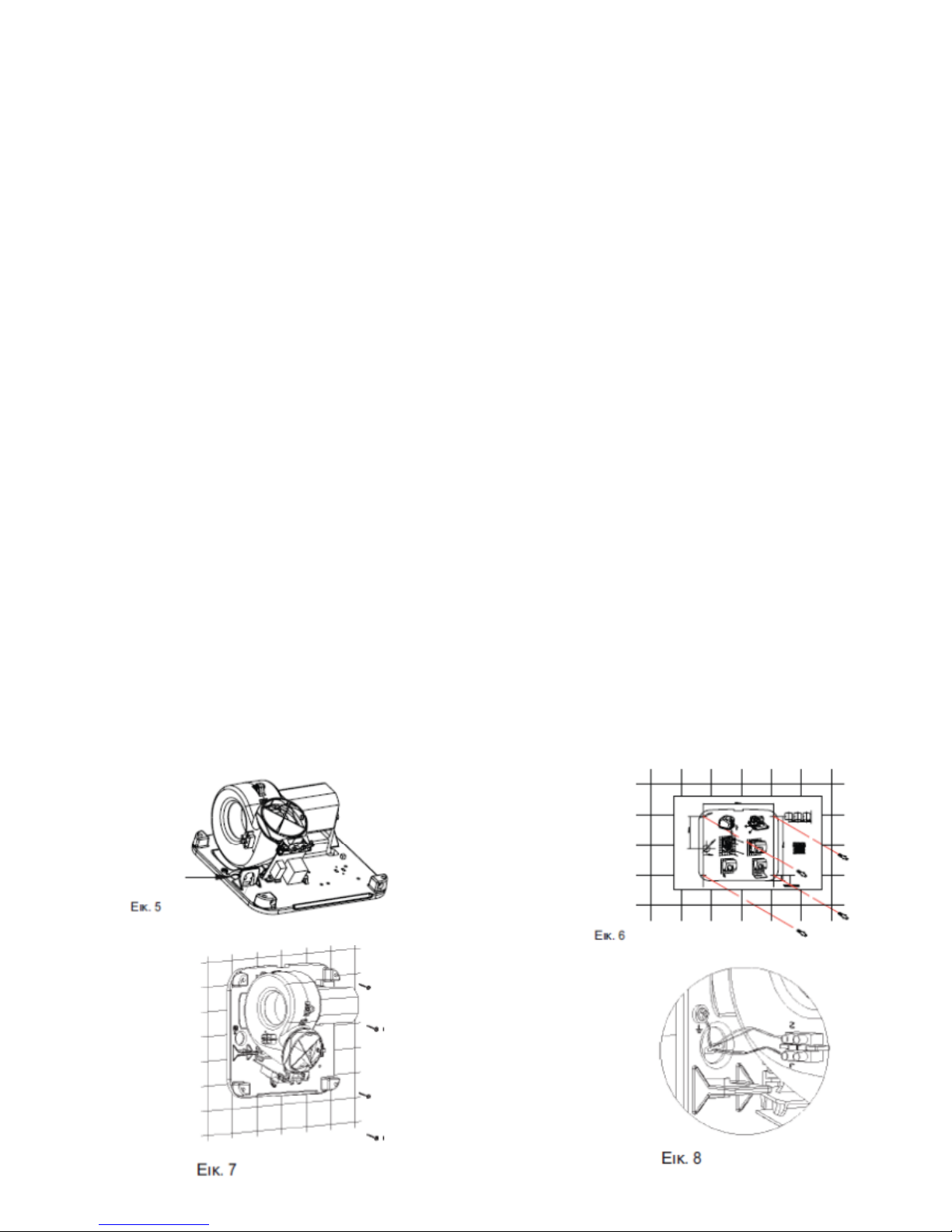

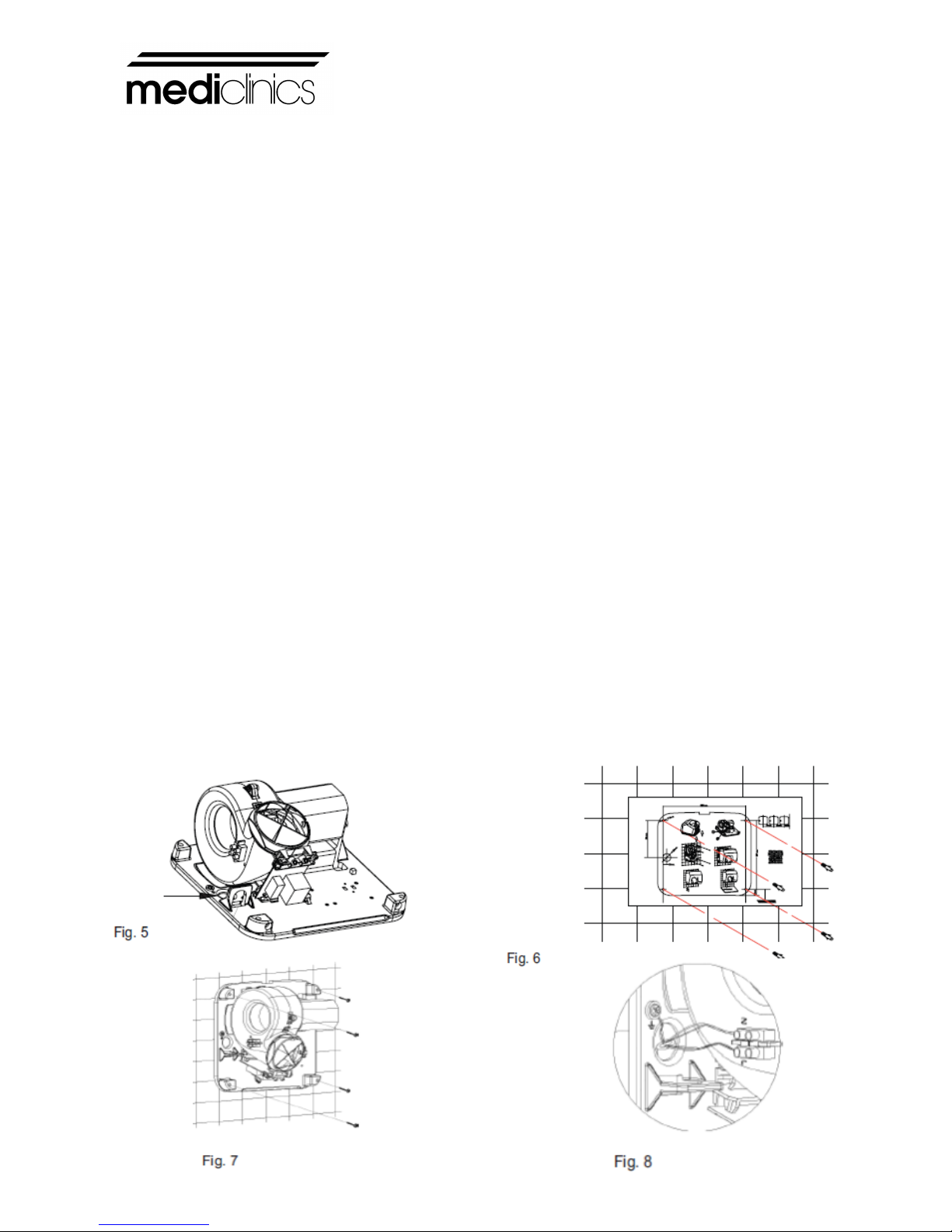

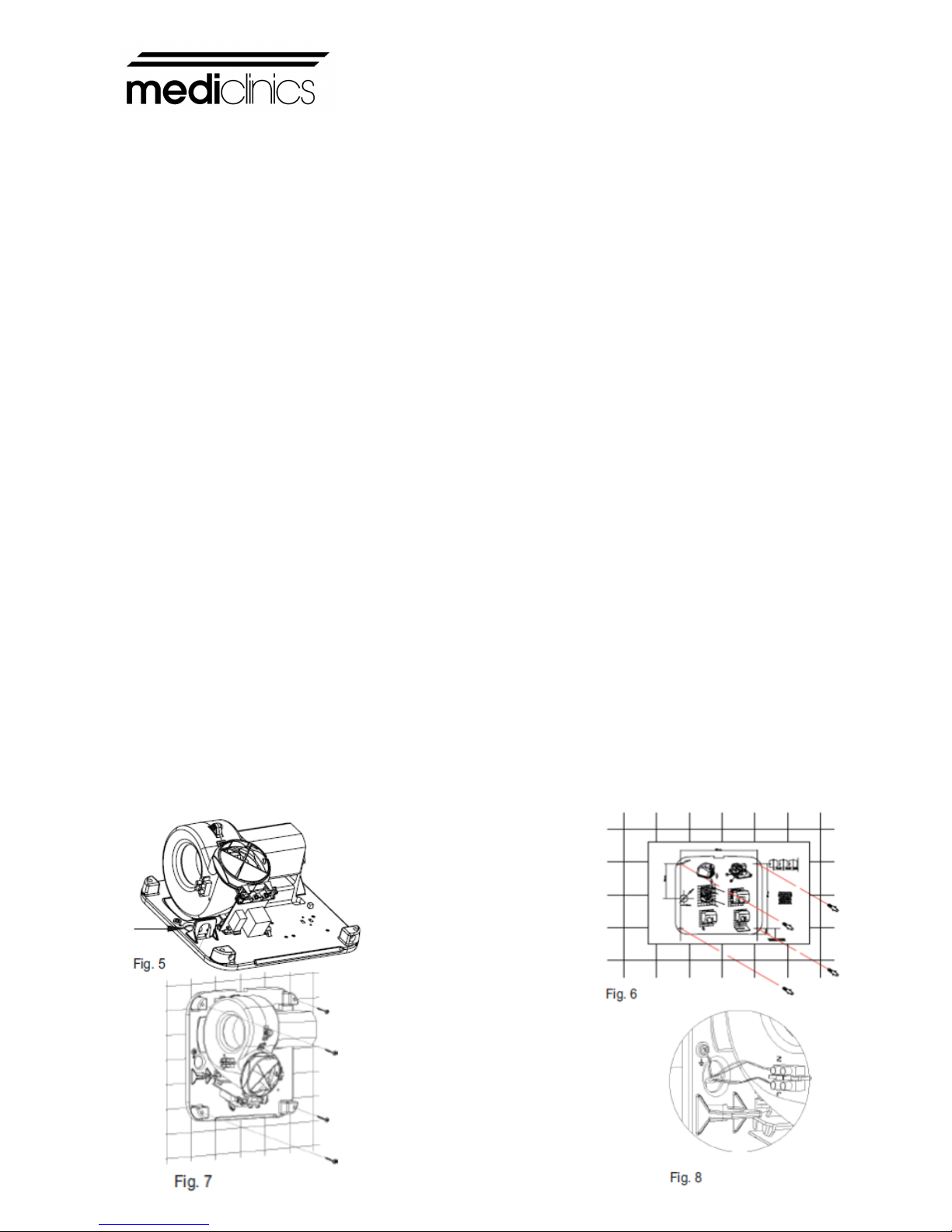

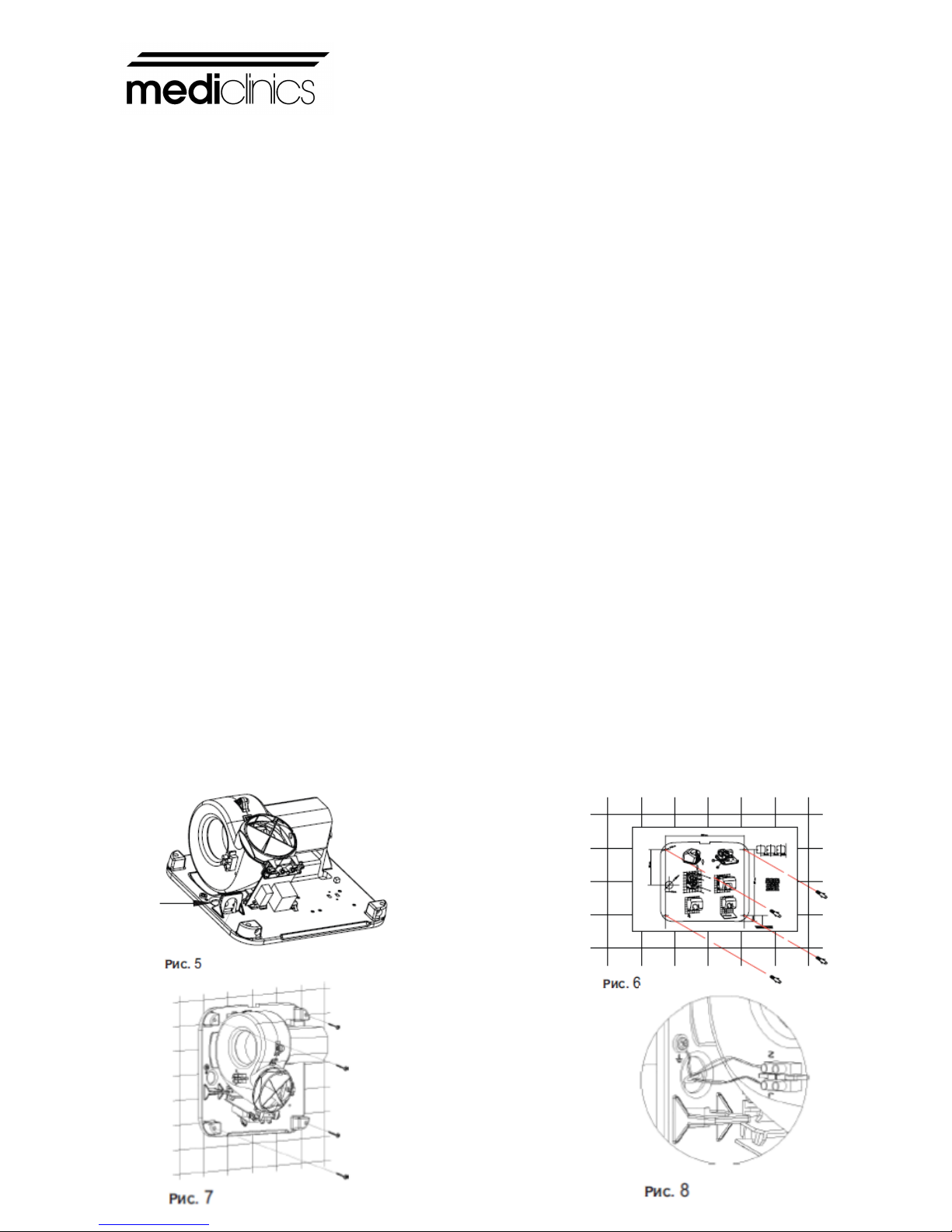

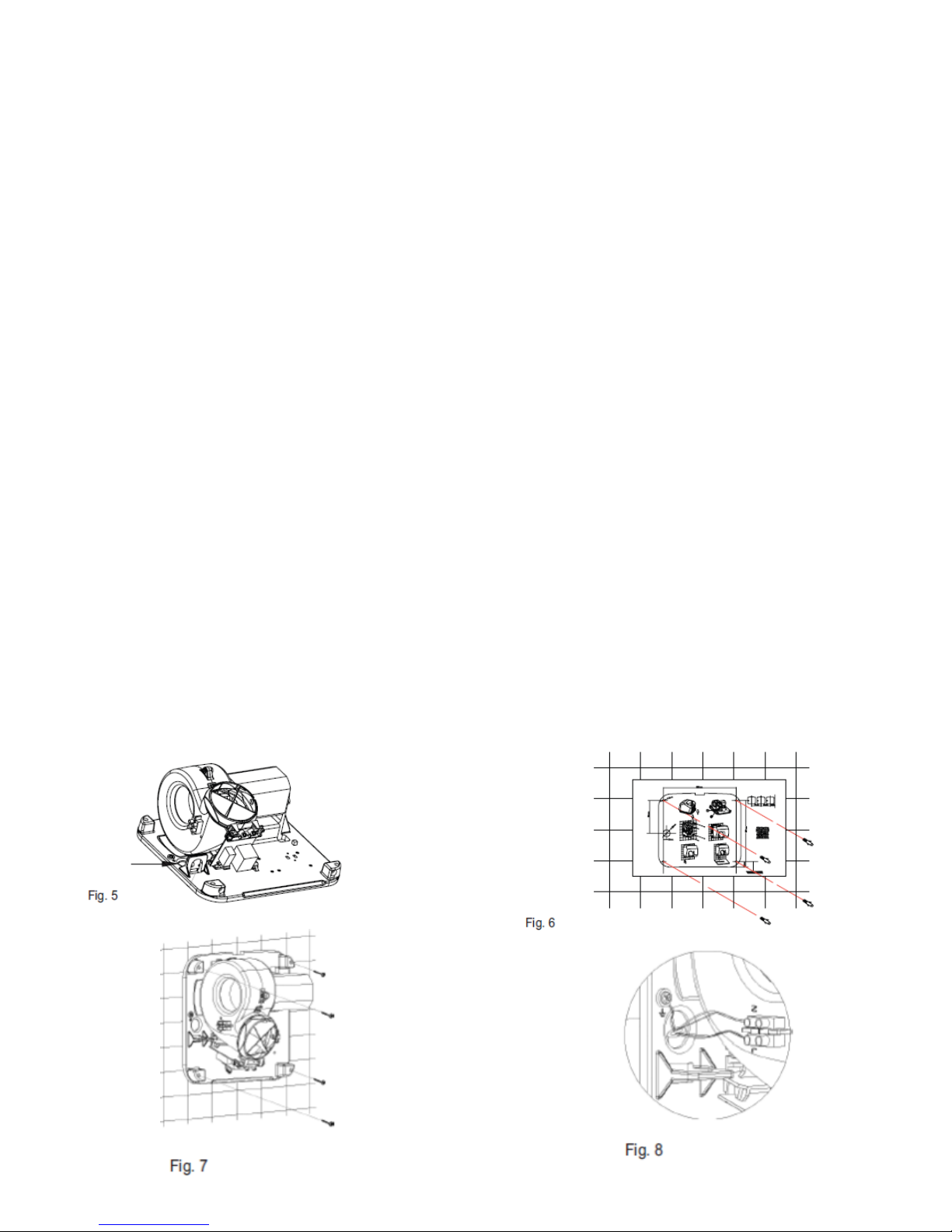

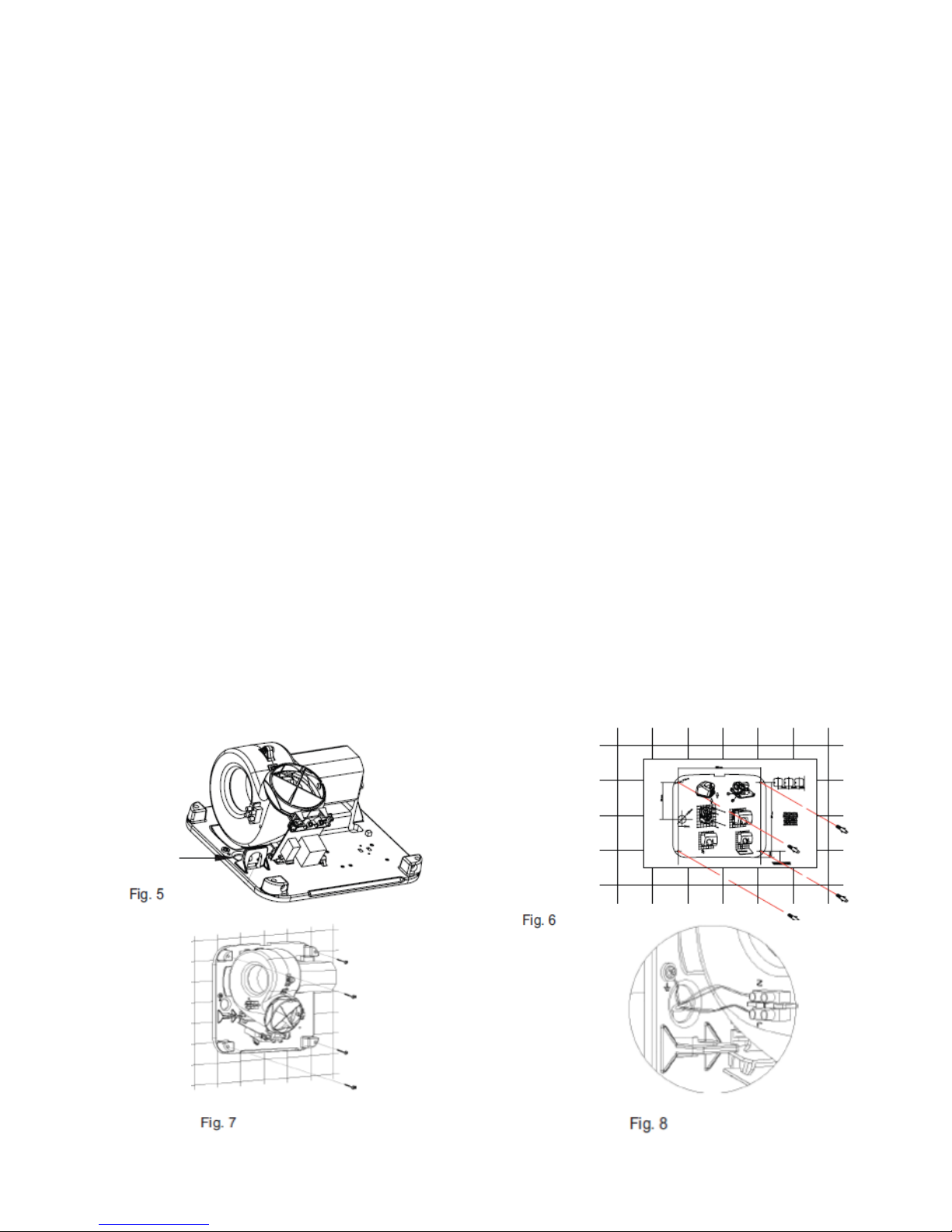

La instalación eléctrica del aparato se realizará por canalización posterior (ver
figura 5).

• La regleta donde irán colocados los cables de alimentación y el agujero
de entrada de los mismos (Ø 22 mm – Ø 0.87") están alojados en el lado
izquierdo del secador.

• Este secador es un aparato Clase I, incorporando toma de tierra.

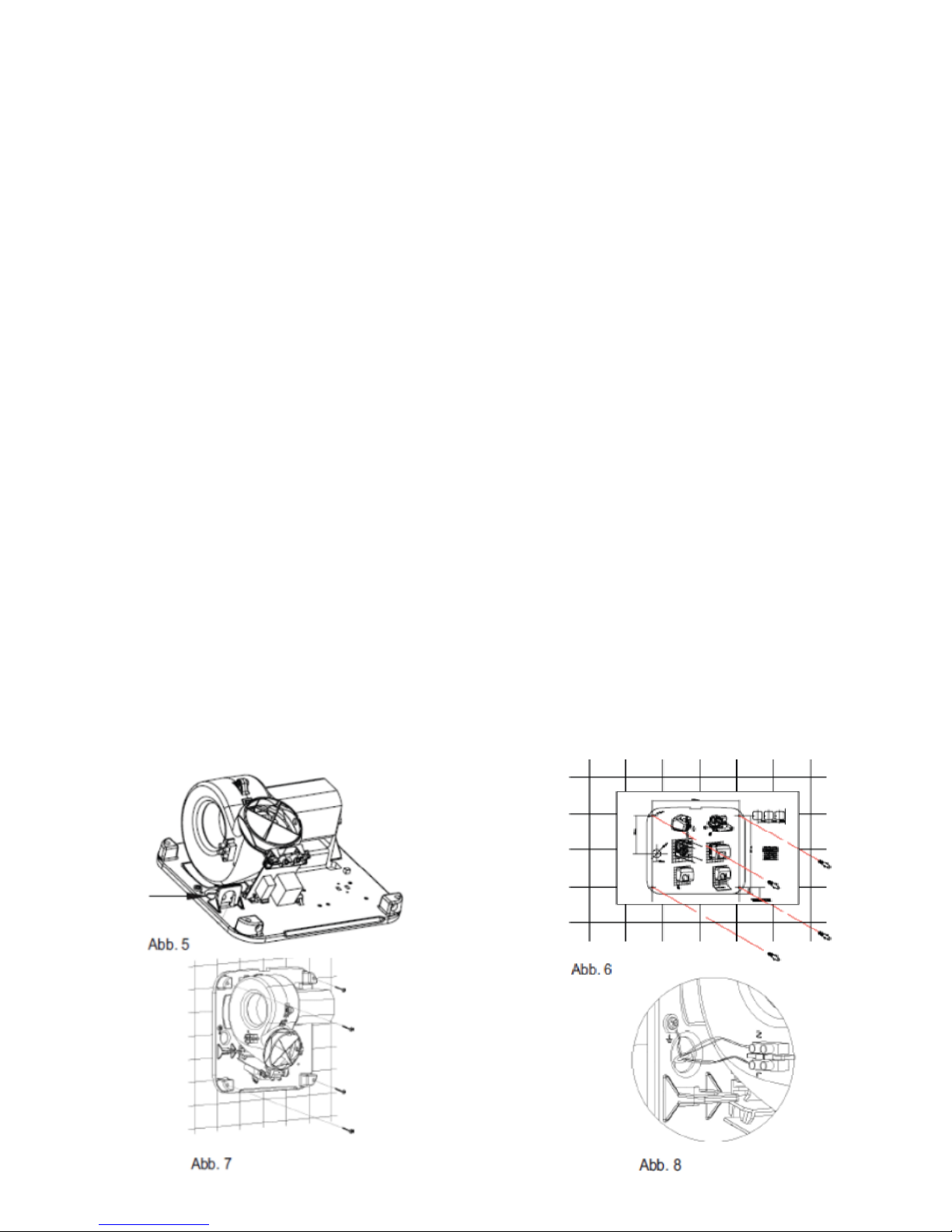

1.- Realizar los 4 taladros de Ø 8 mm (Ø 0.31") utilizando la plantilla
suministrada. Limpiar los agujeros de polvo resultante. Introducir los 4 tacos
suministrados hasta que queden enrasados (ver figura nº 6).

2.- Pasar los cables eléctricos procedentes de la pared a través del agujero de
entrada (Ø 22 mm - Ø 0.87").

3.- Atornillar los 4 tira-fondos suministrados fijando firmemente la base del
secador a la pared (ver figura nº 7).

4.- Conectar las dos fases de (N,L) a la regleta y el cable A/V al tornillo de toma
de tierra (Clase I) (ver figura nº 8).

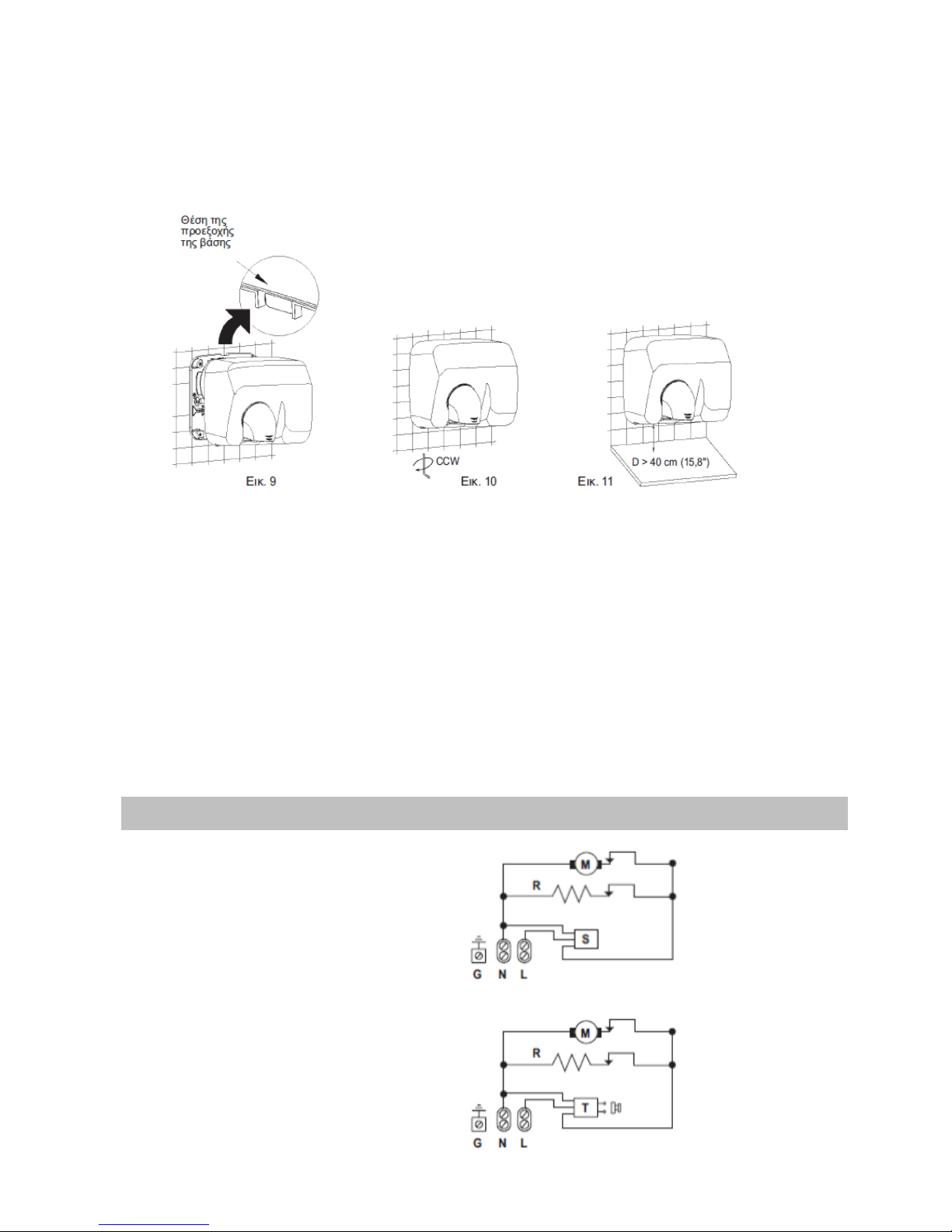

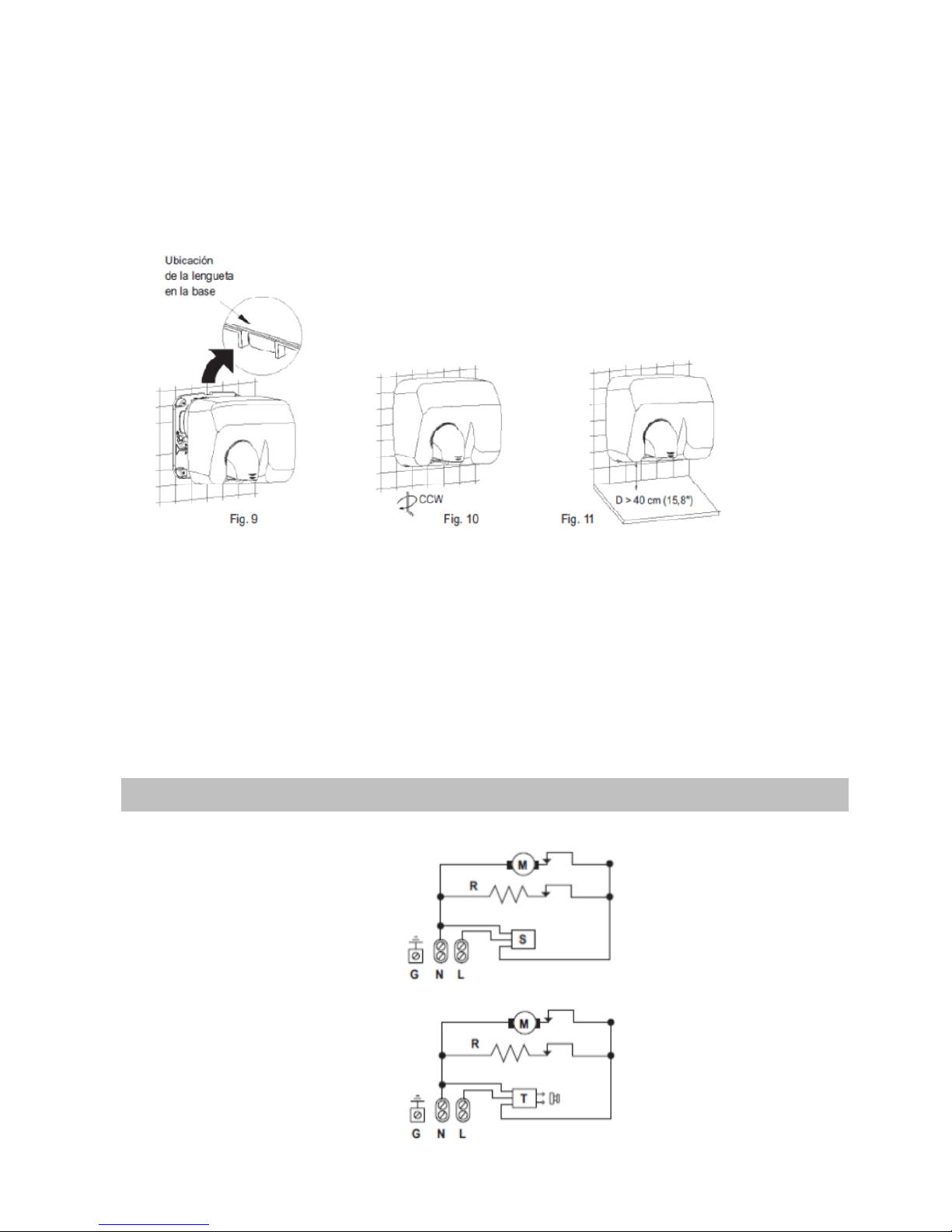

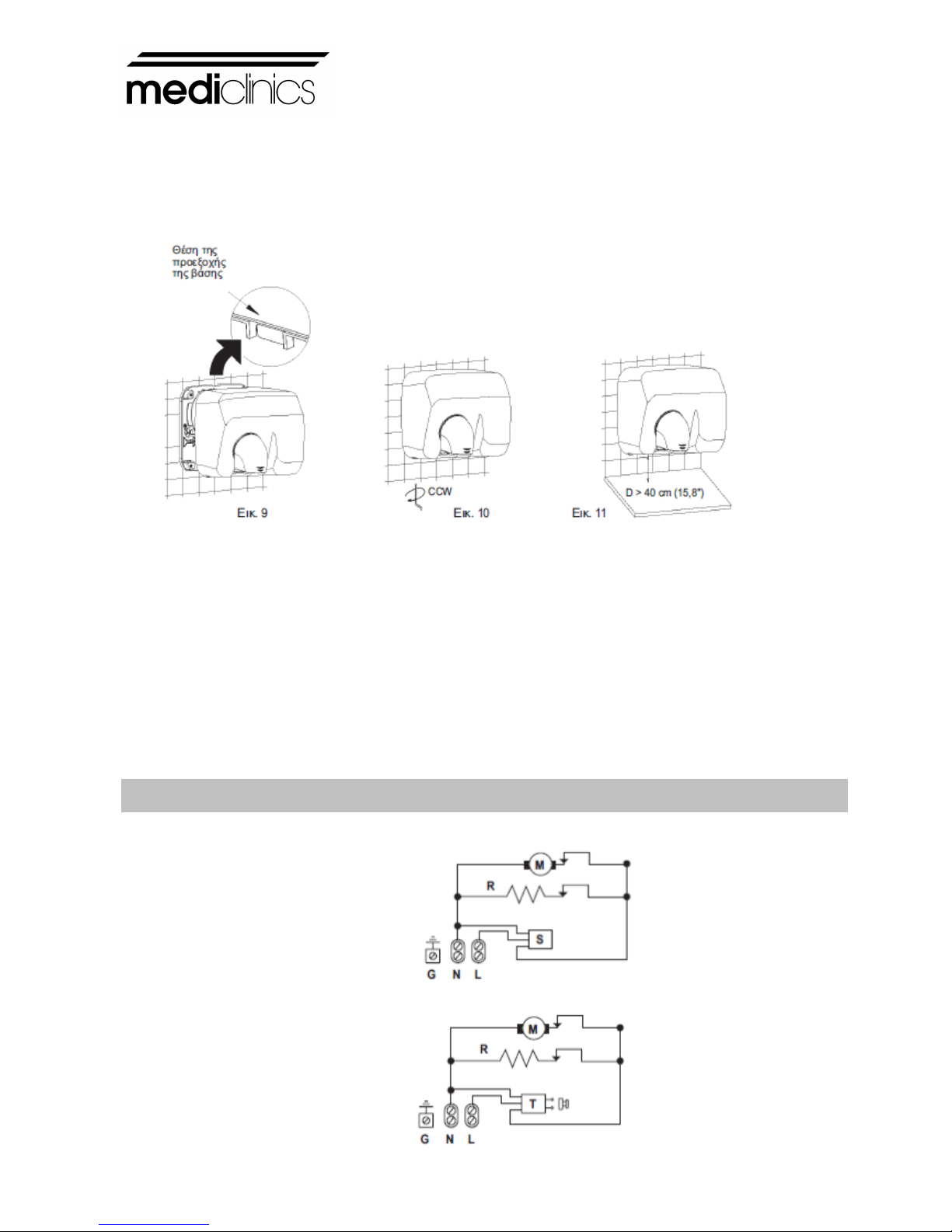

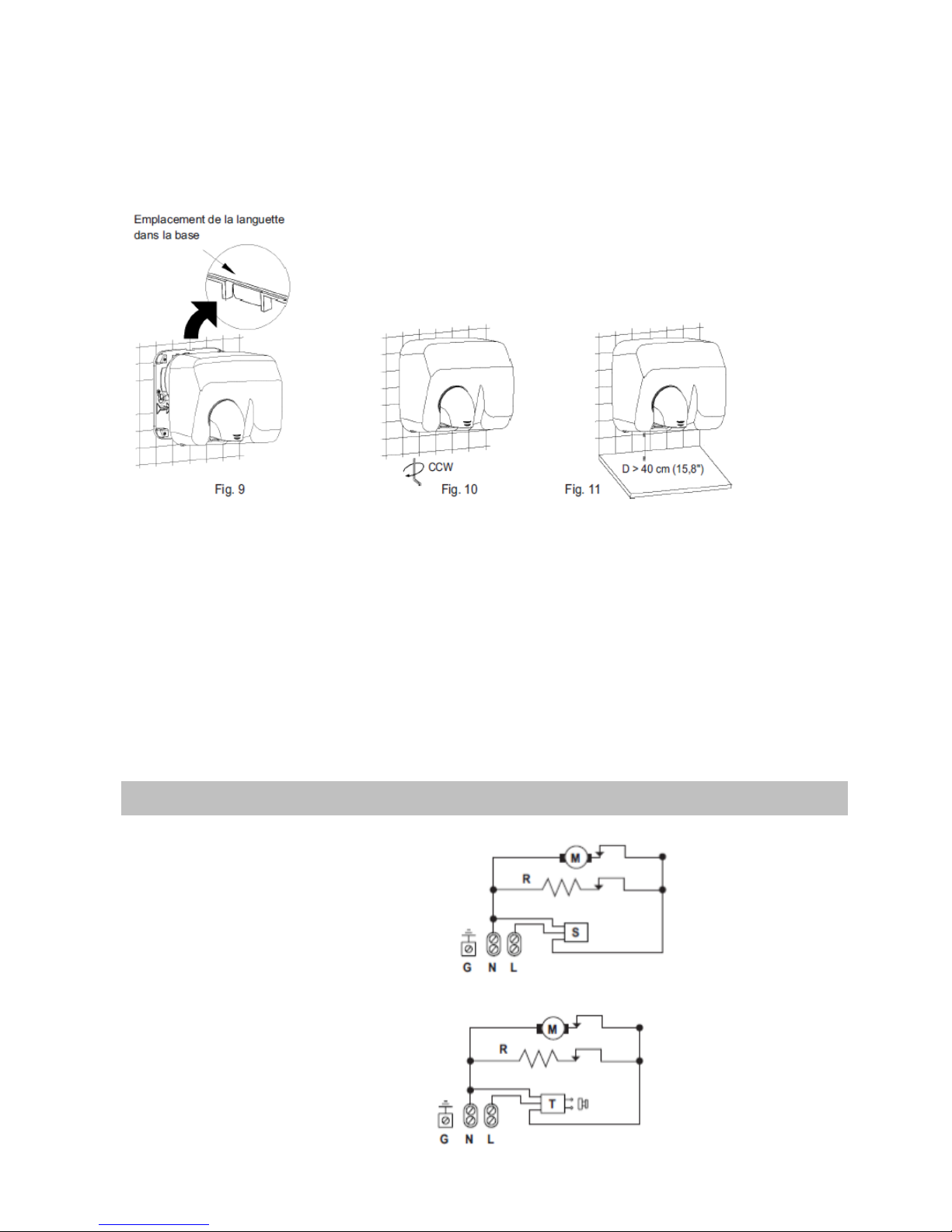

5.- Montar la carcasa del secador:

- Entrar la carcasa frontalmente.

- Introducir la lengüeta superior en su alojamiento de la base (figura nº 9)
inclinando ligeramente la carcasa.

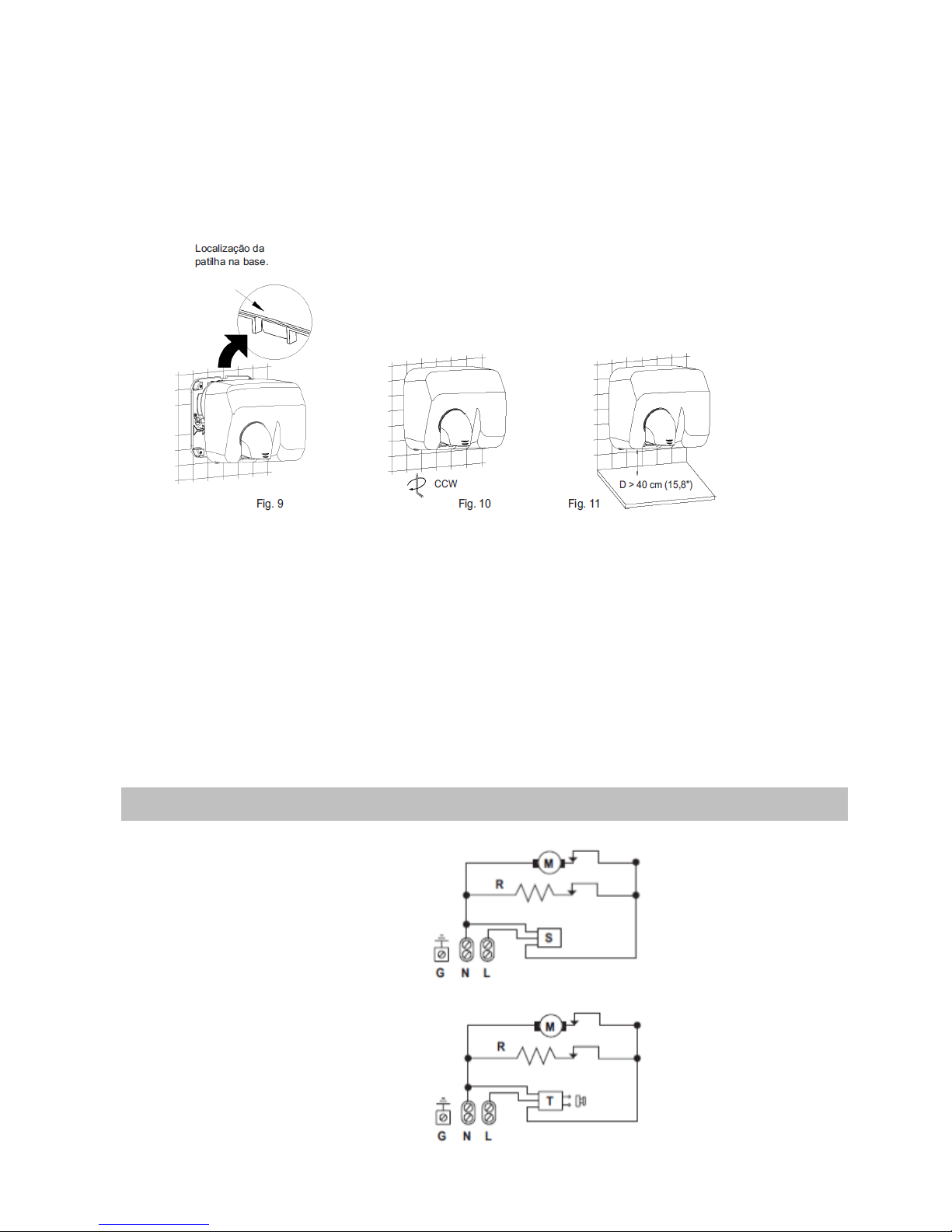

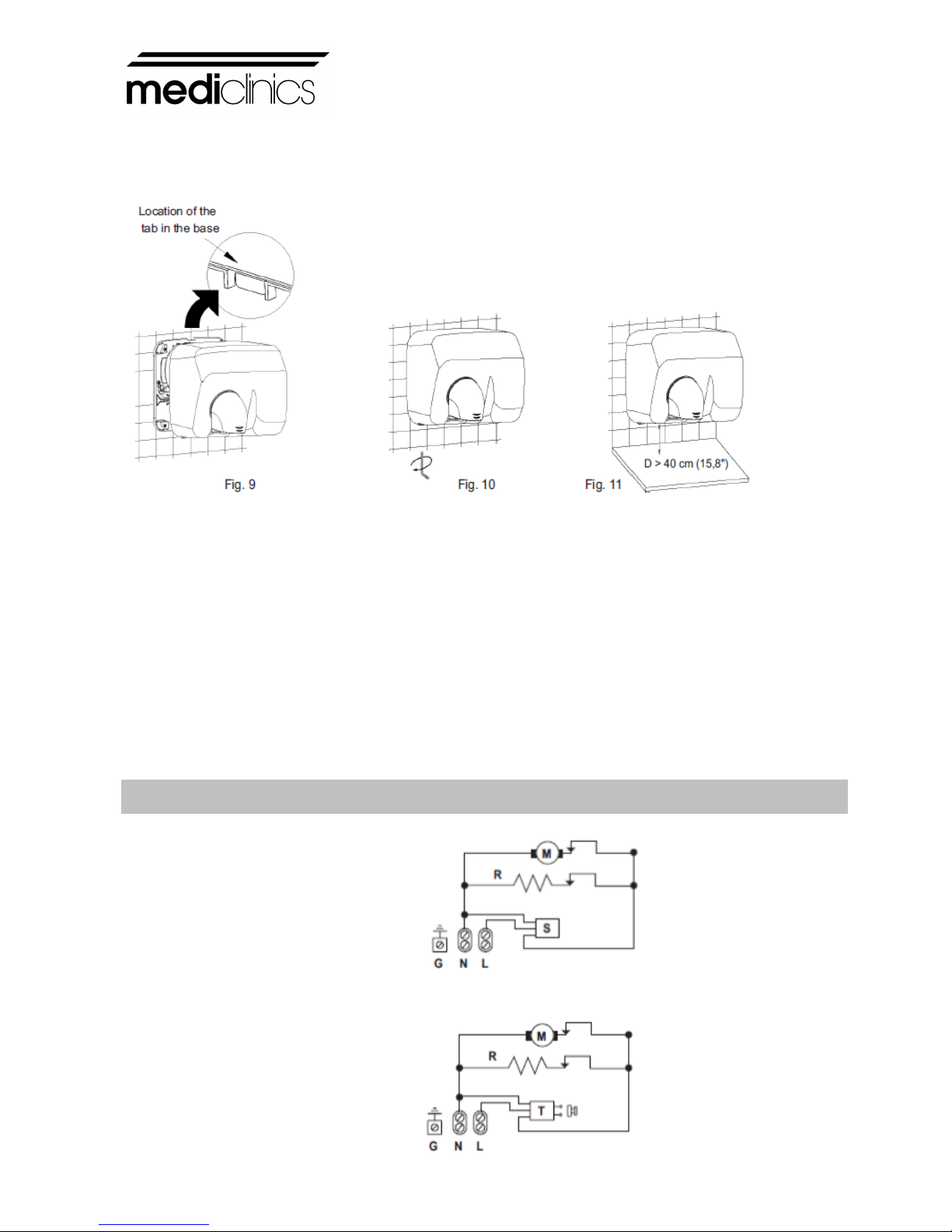

- Desenroscar los tornillos en sentido anti-horario (CCW) con la llave
especial suministrada (ver figura nº 10).

www.mediclinics.com

-5-

En todo este proceso evitar tocar con la carcasa el circuito electrónico que se
encuentra alojado bajo la voluta.

NOTA: en los modelos automáticos prever una distancia mínima de 40 cm. (15.75")
con respecto a posibles repisas, mármoles o lavamanos (ver figura nº 11).

Evitar en lo posible la presencia de superficies reflectantes en la zona de actuación
de los sensores IR del aparato.

El aparato debe ser manipulado sólo por un técnico autorizado.
ATENCIÓN: al desmontar la carcasa partes activas del aparato quedan
accesibles.

Se deben prever medios de desconexión de la red de alimentación, con una
separación de contacto de al menos 3 mm en todos los polos. Dichos medios
de desconexión deben ser incorporados a la instalación fija.

Durante el proceso de instalación deben ser consideradas las áreas de
protección según Norma VDE 0100.
El aparato secamanos debe ser instalado únicamente sobre una superficie
cerrada (pared, tabique o similar).

v

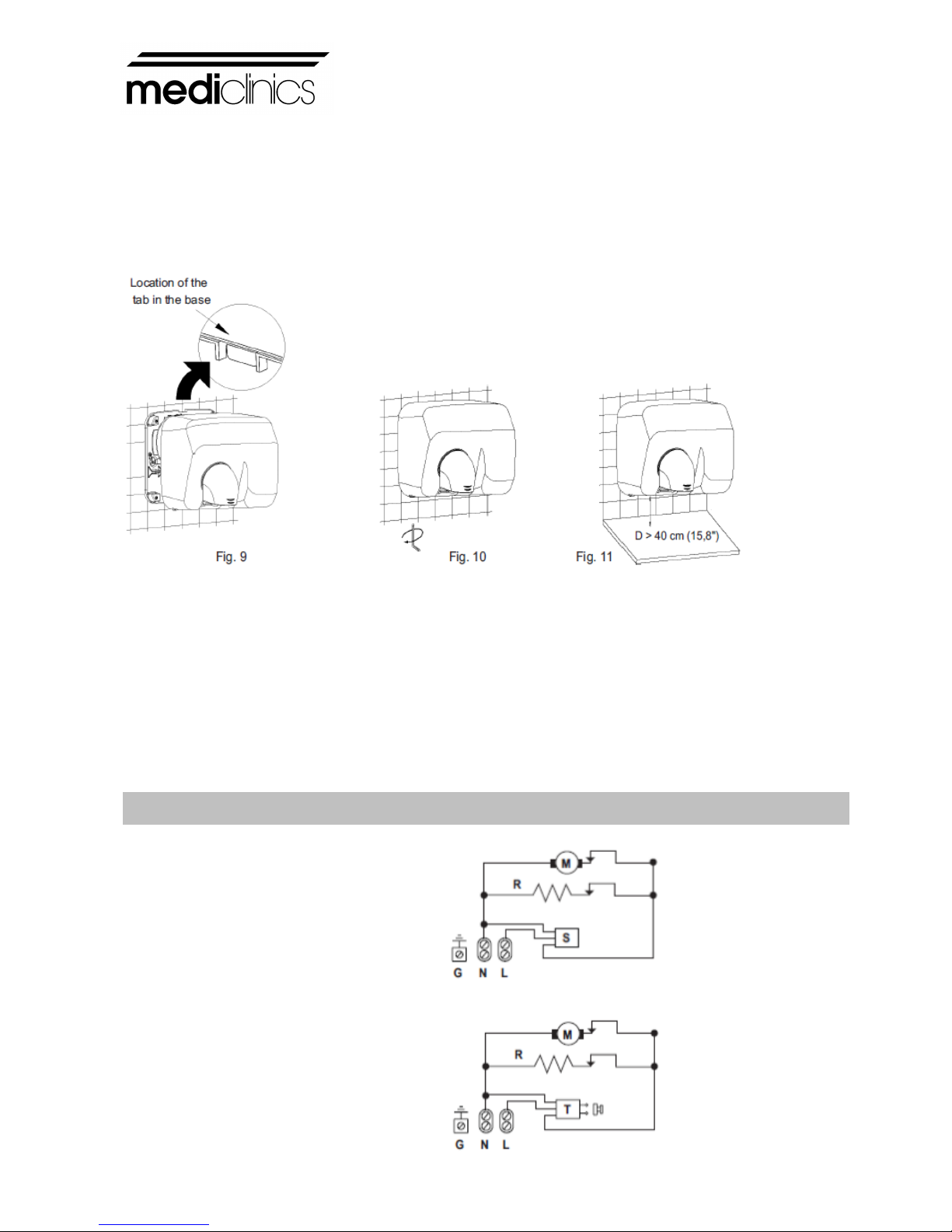

Modelos automáticos

R - Resistencia
M - Motor
S - Sensor
G - Tierra

Modelos con pulsador

R - Resistencia
M - Motor
T - Temporizador
G - Tierra

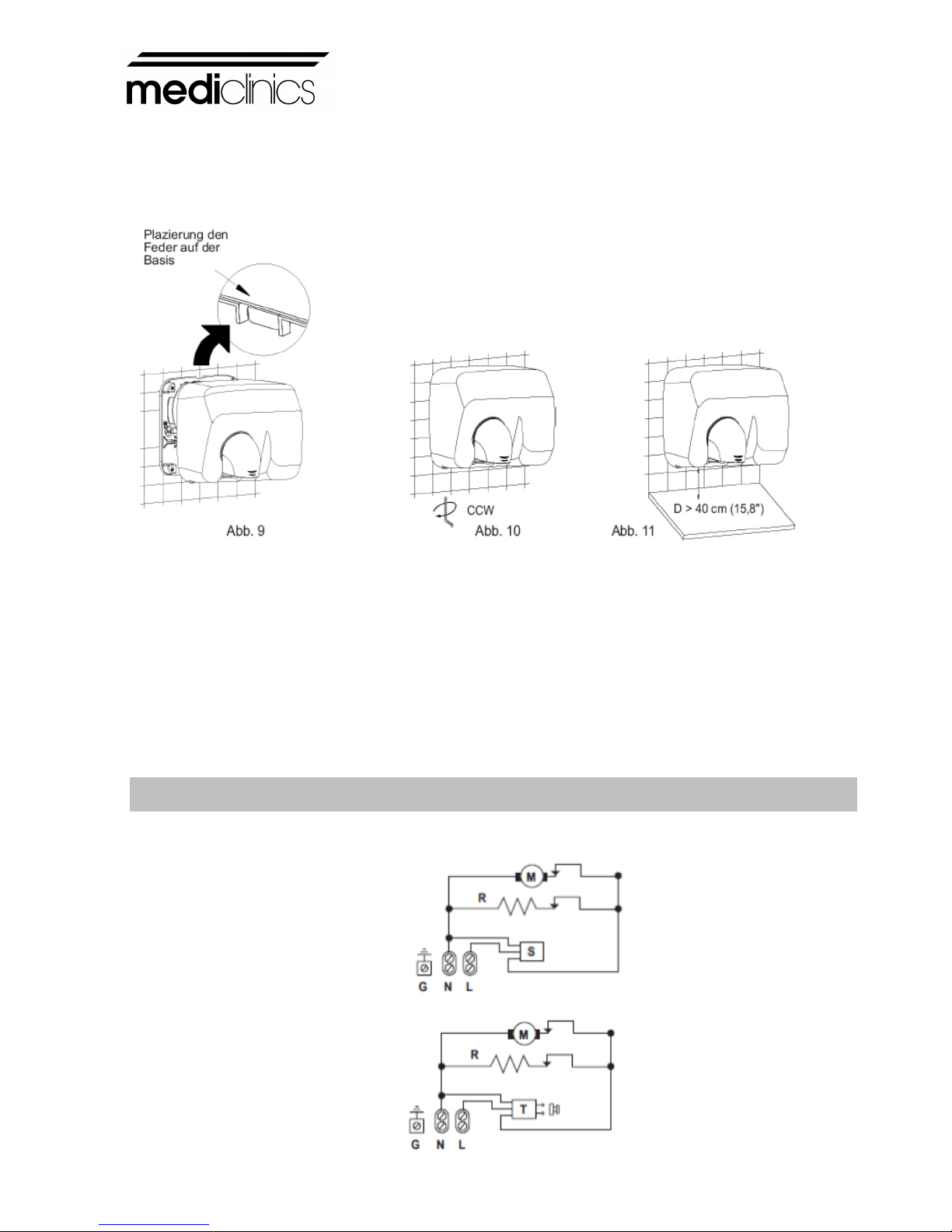

ESQUEMA ELÉCTRICO

-6-

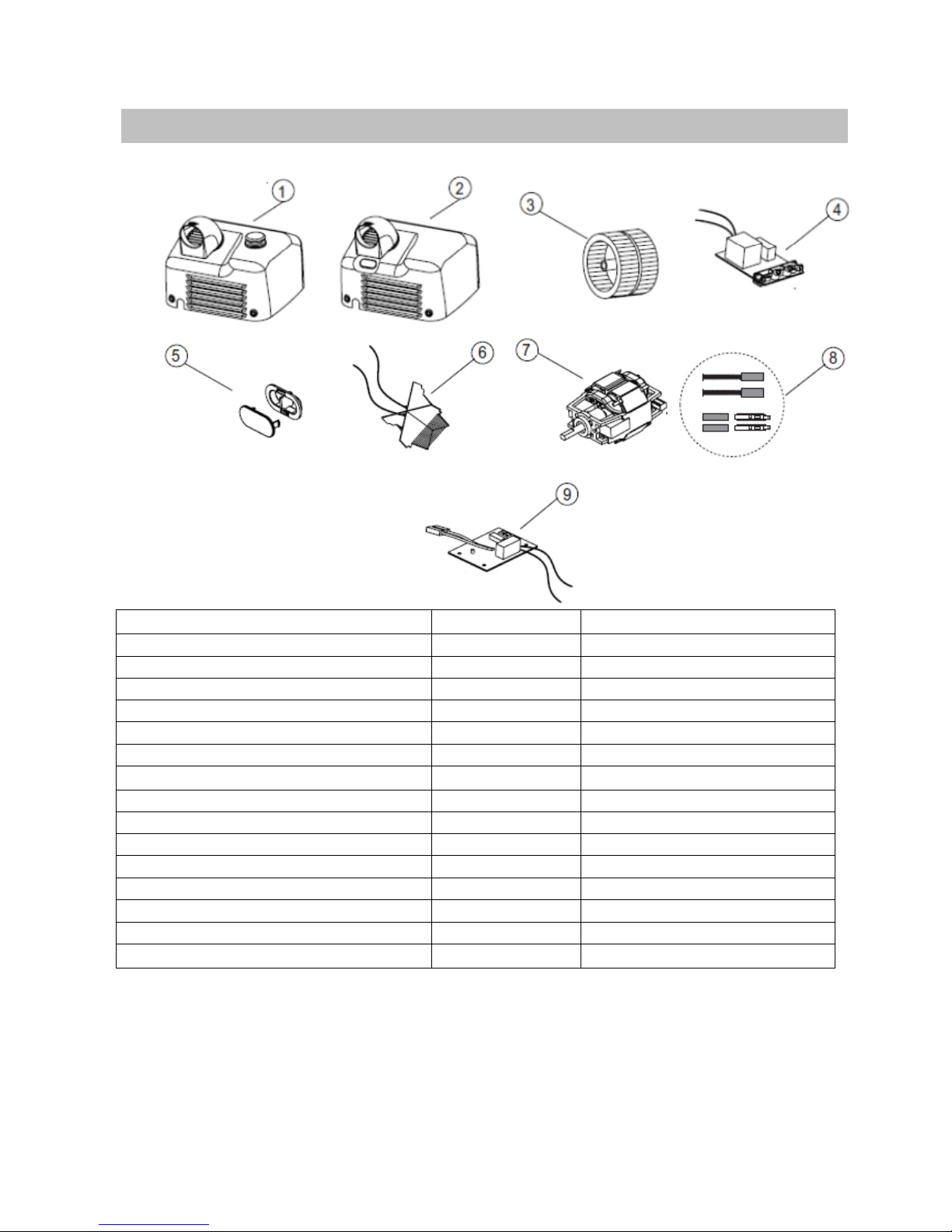

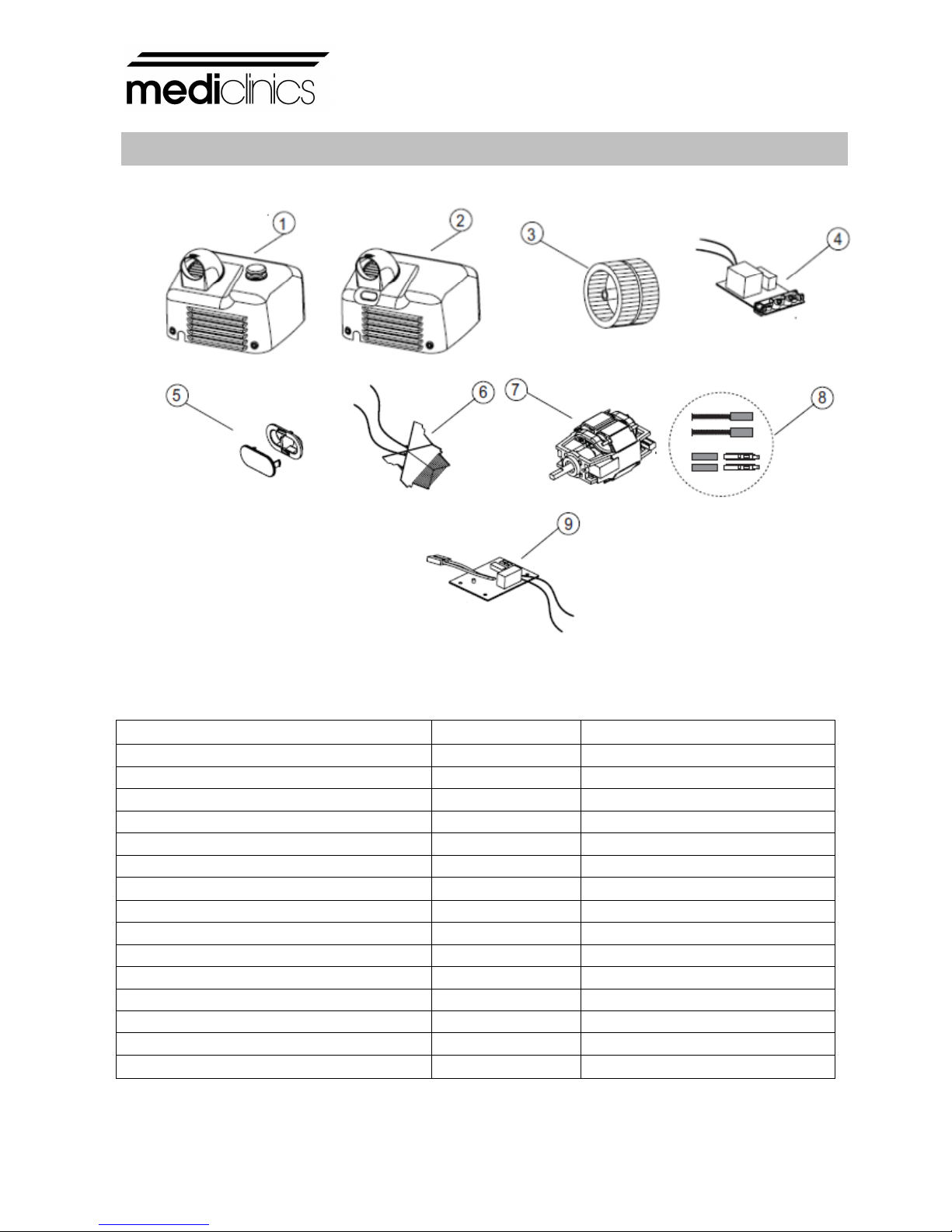

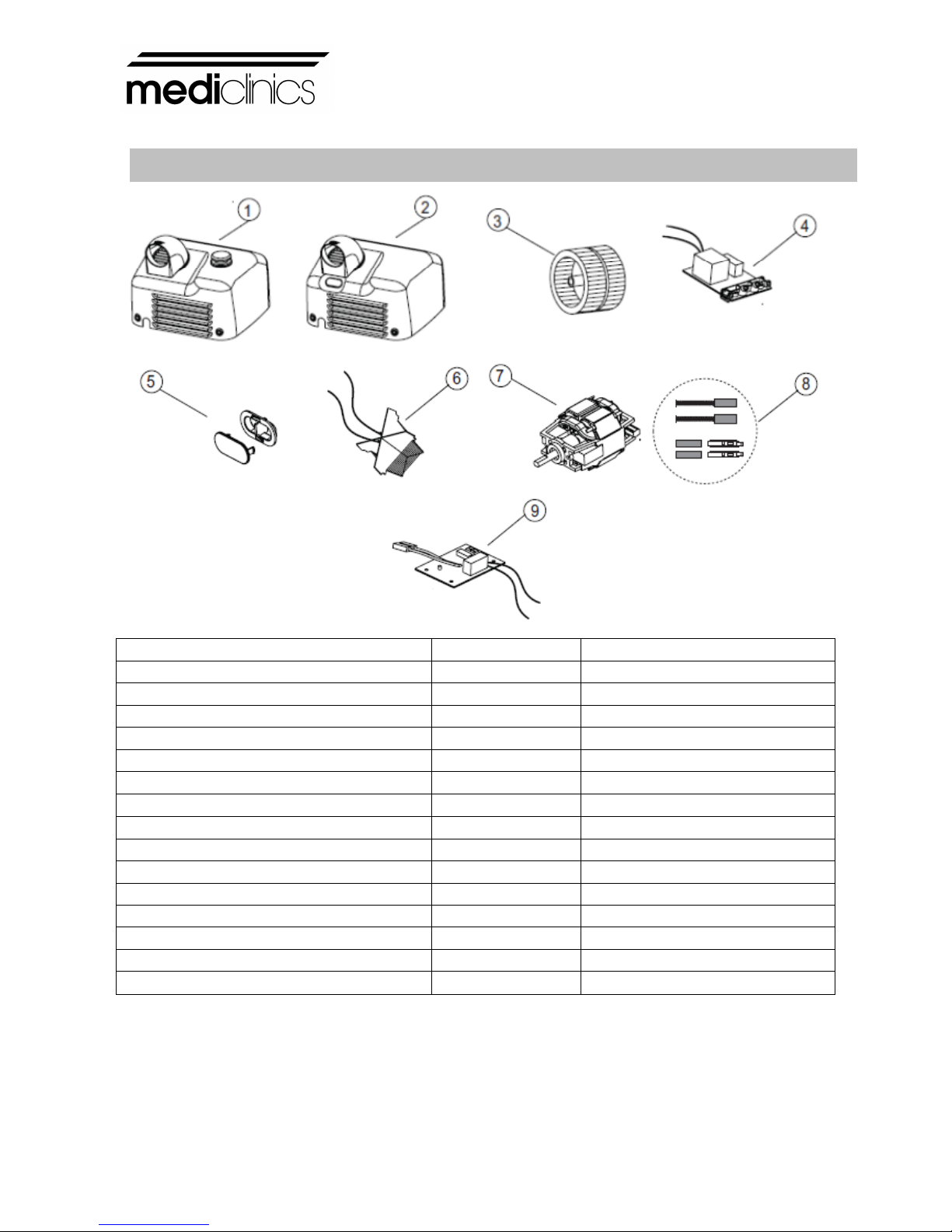

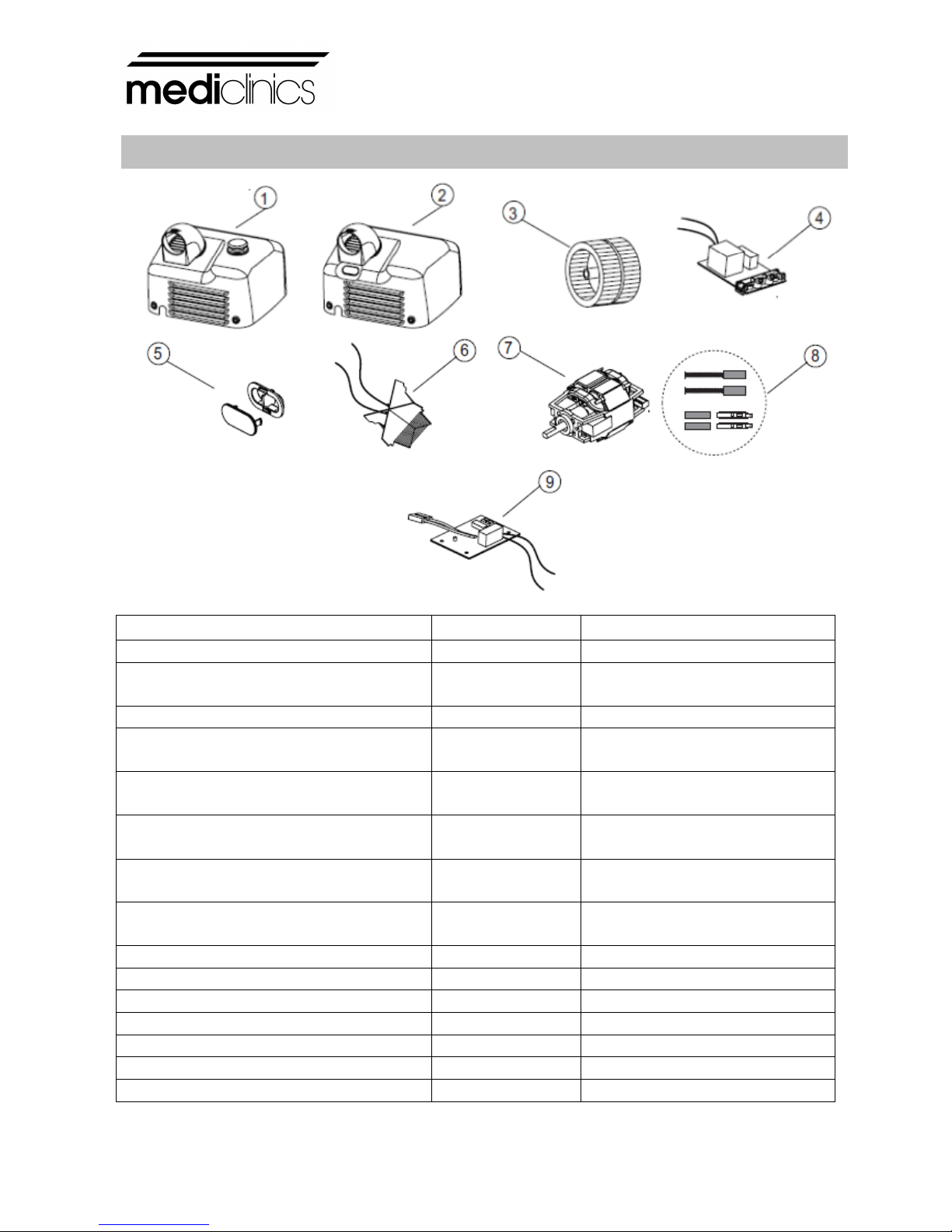

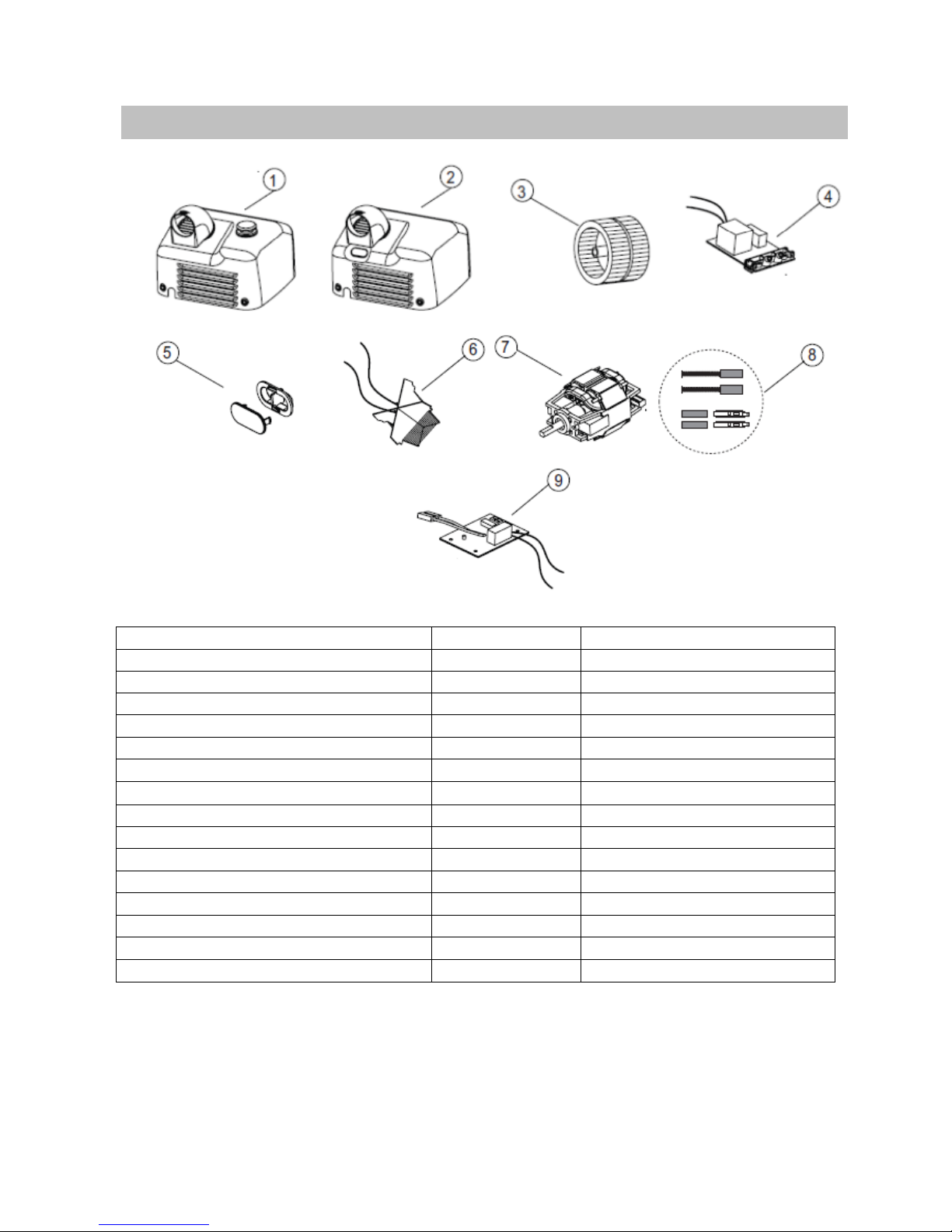

COMPONENTE

NÚMERO

CÓDIGO

Carcasa pulsador blanca

1 RC94810

Carcasa pulsador brillante

1 RC94830

Carcasa pulsador satinada

1 RC94820

Carcasa pulsador esmaltada

1 RC94813

Carcasa automática blanca

2 RC94850

Carcasa automática brillante

2 RC94870

Carcasa automática satinada

2 RC94860

Carcasa automática esmaltada

2 RC94815

Turbina

3 RC95777

Sensor electrónico

4 RC94600

Conjunto visor

5 RC94604

Resistencia

6 RC95760

Motor

7 RC94748

Escobillas

8 RC95750

Temporizador electrónico

9 RC94730

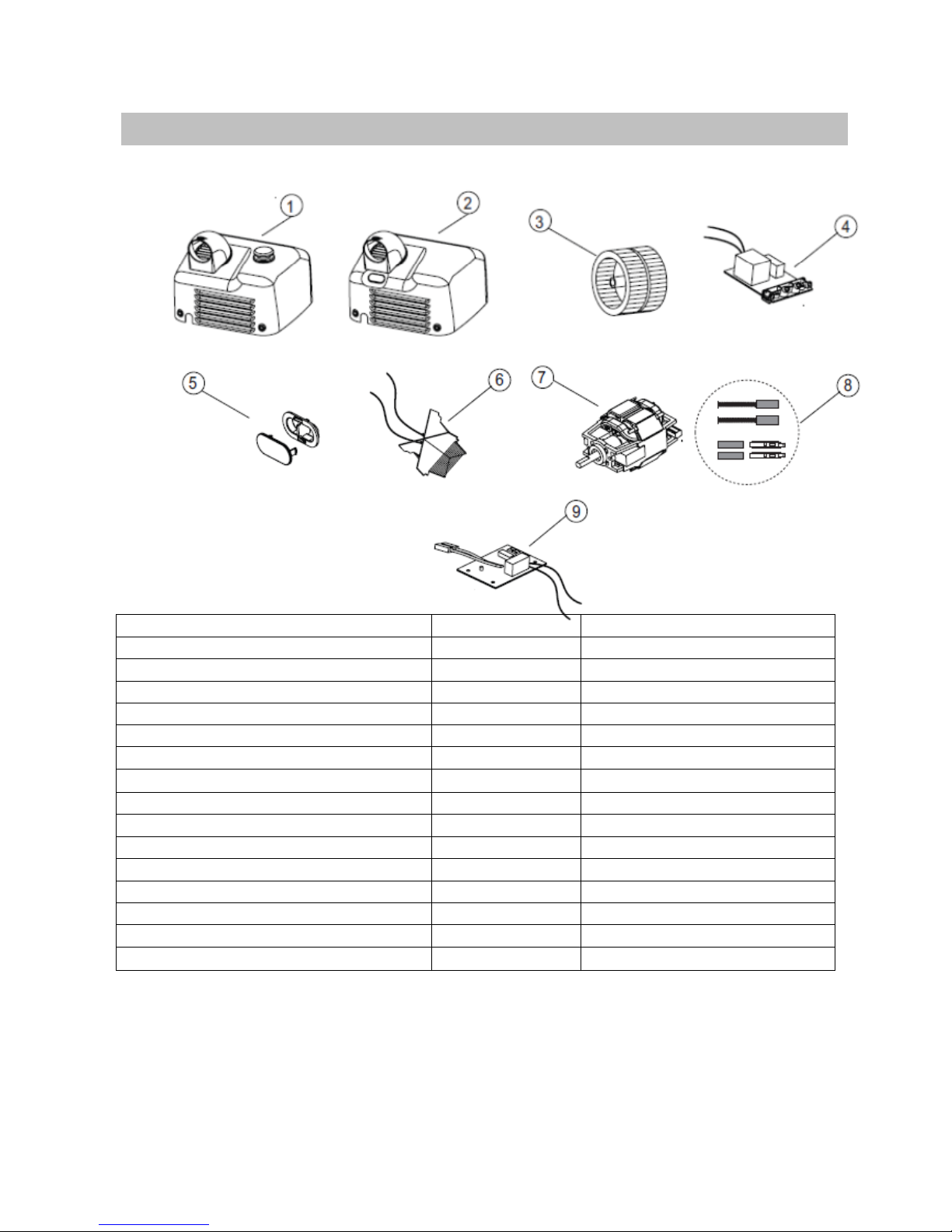

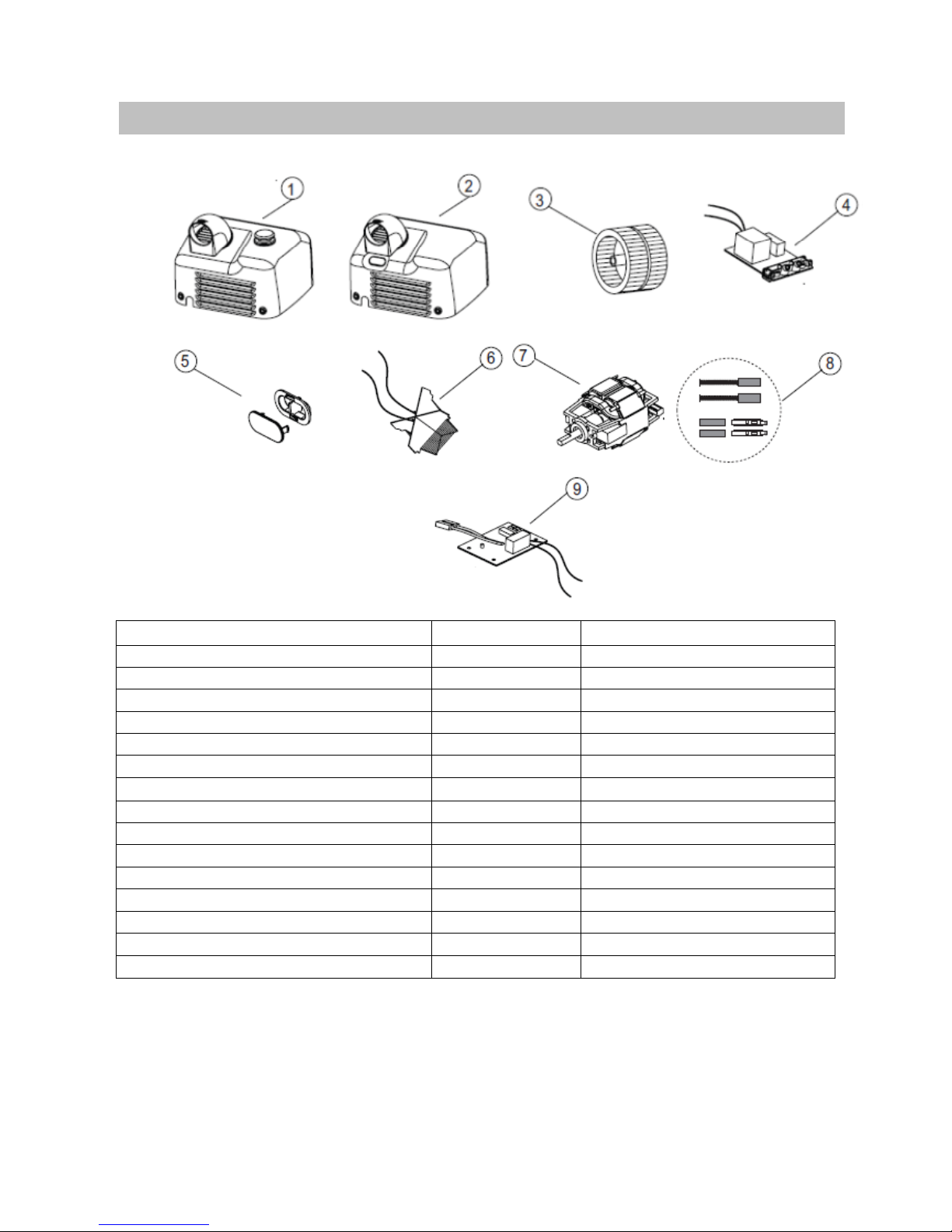

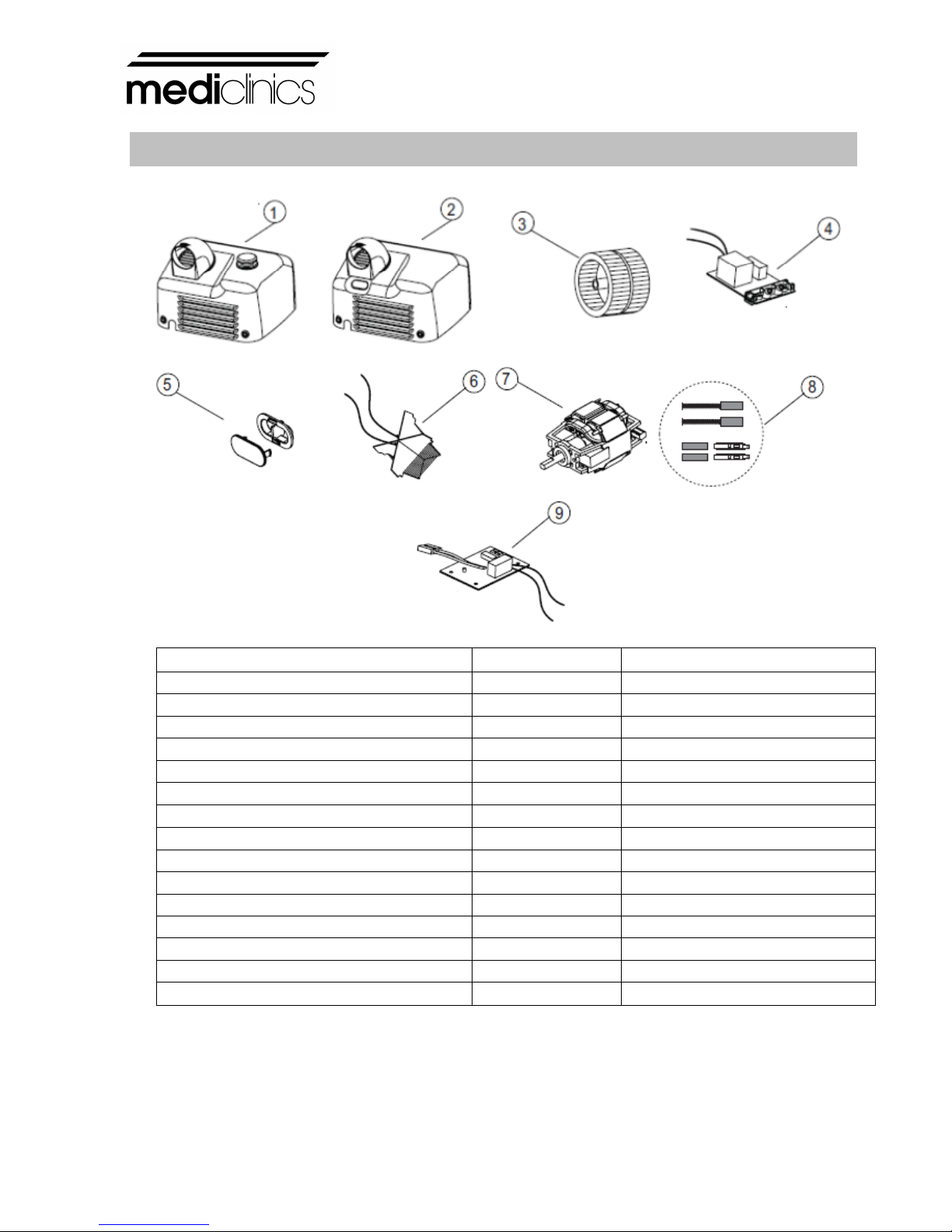

DESPIECE BÁSICO

www.mediclinics.com

-7-

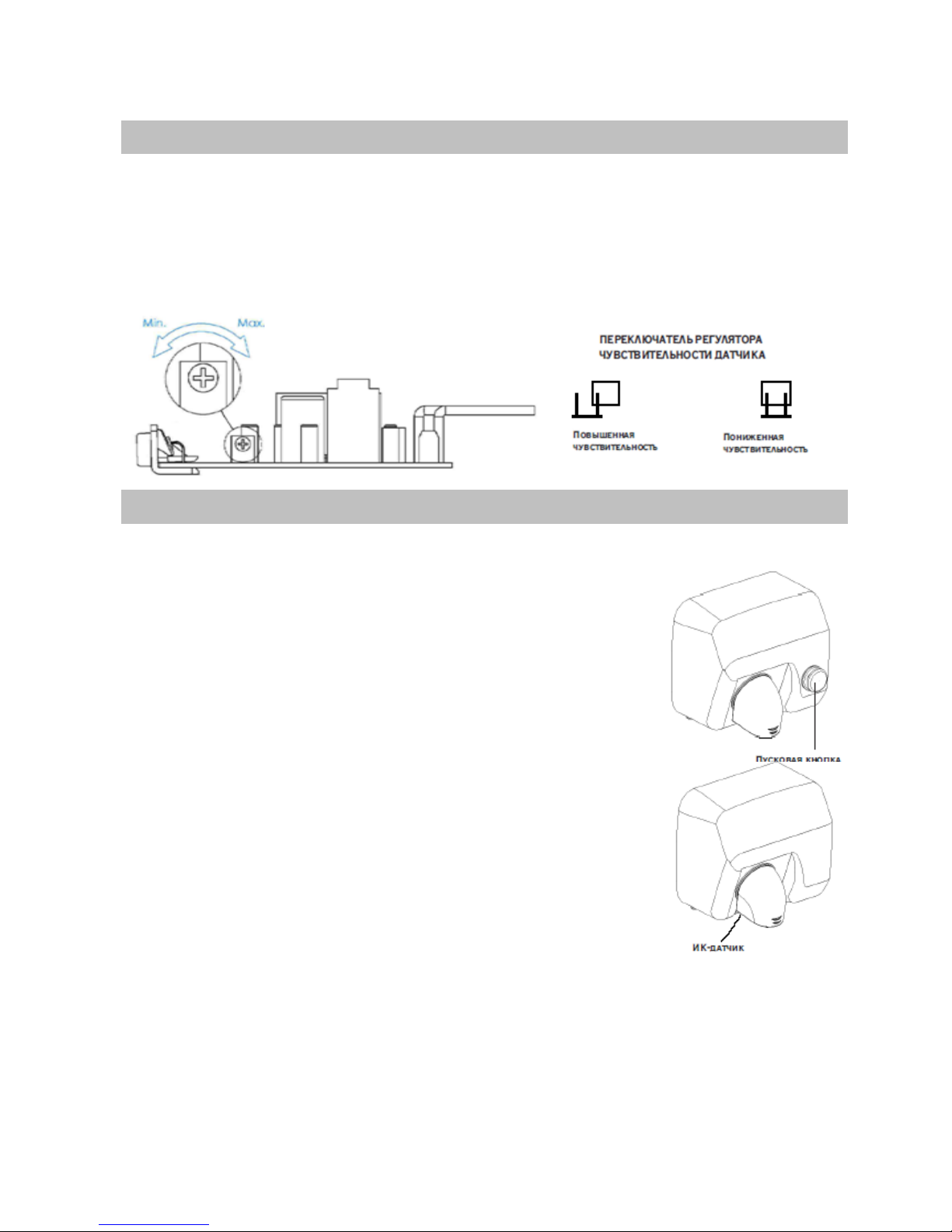

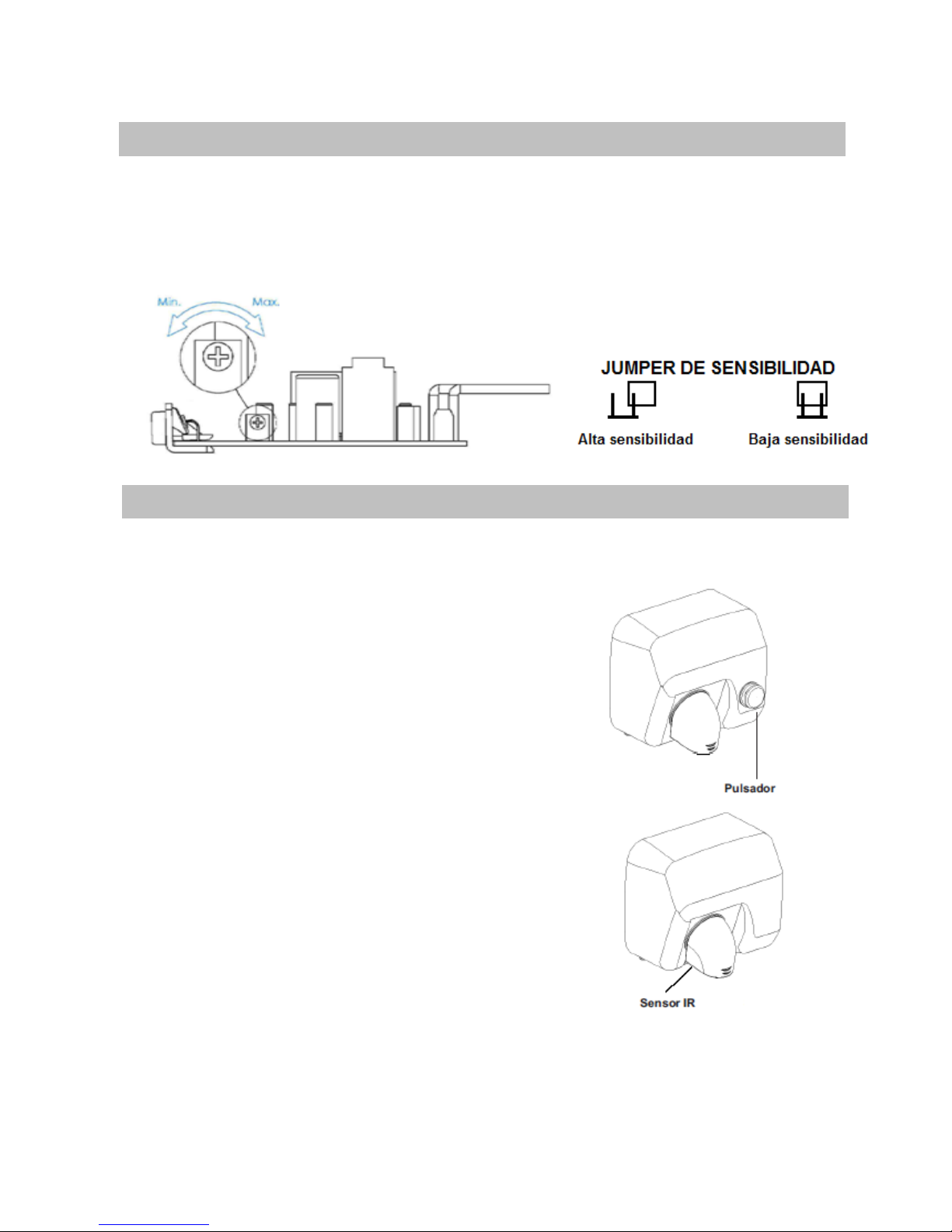

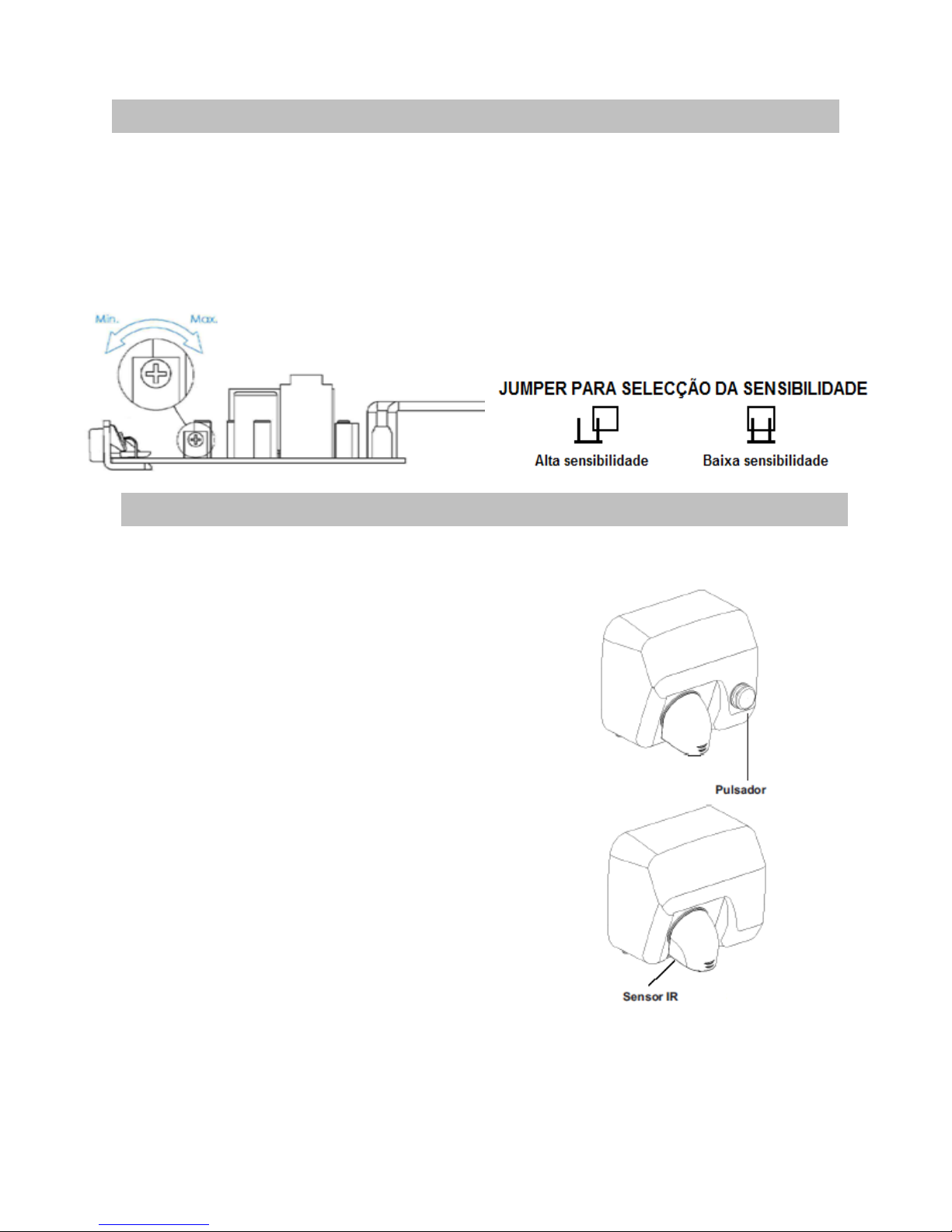

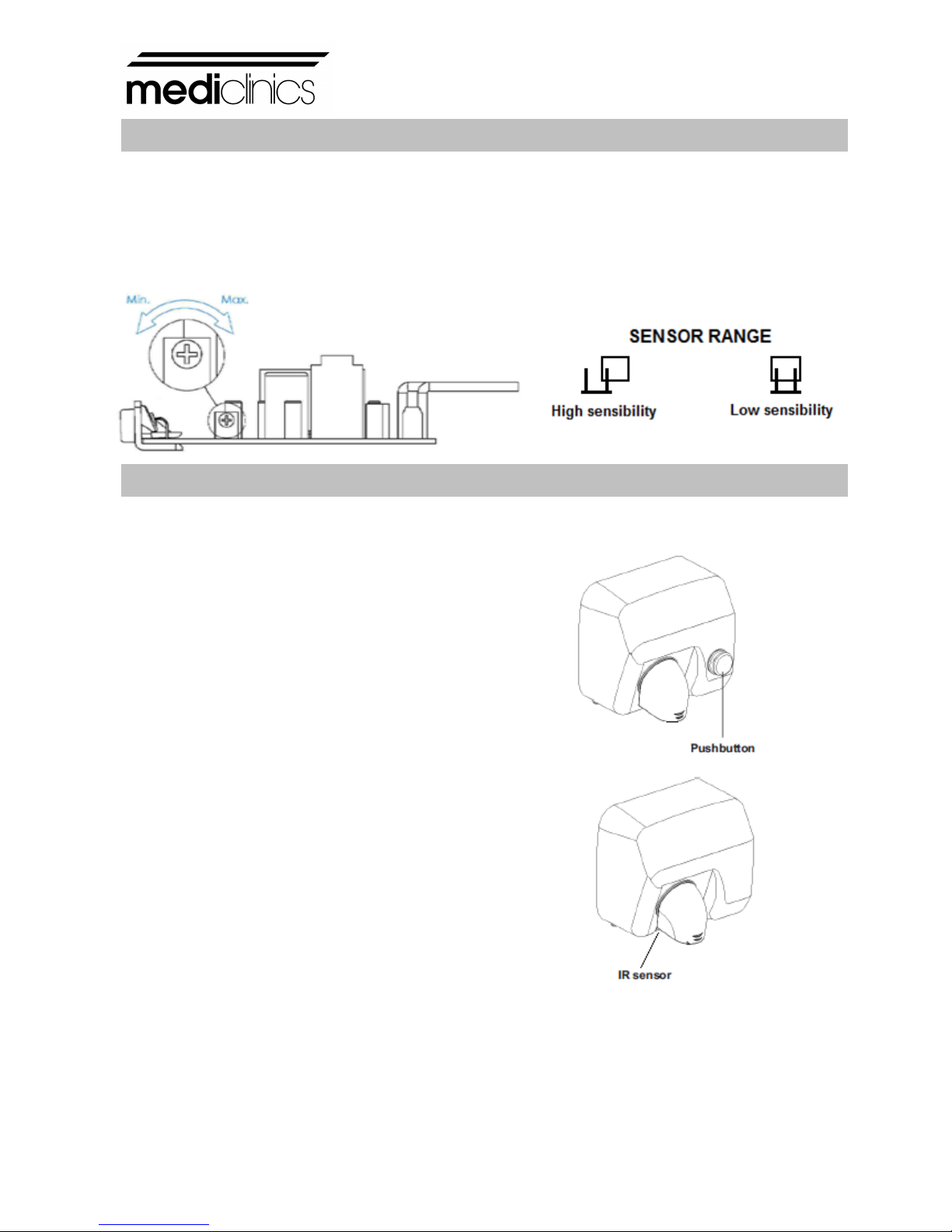

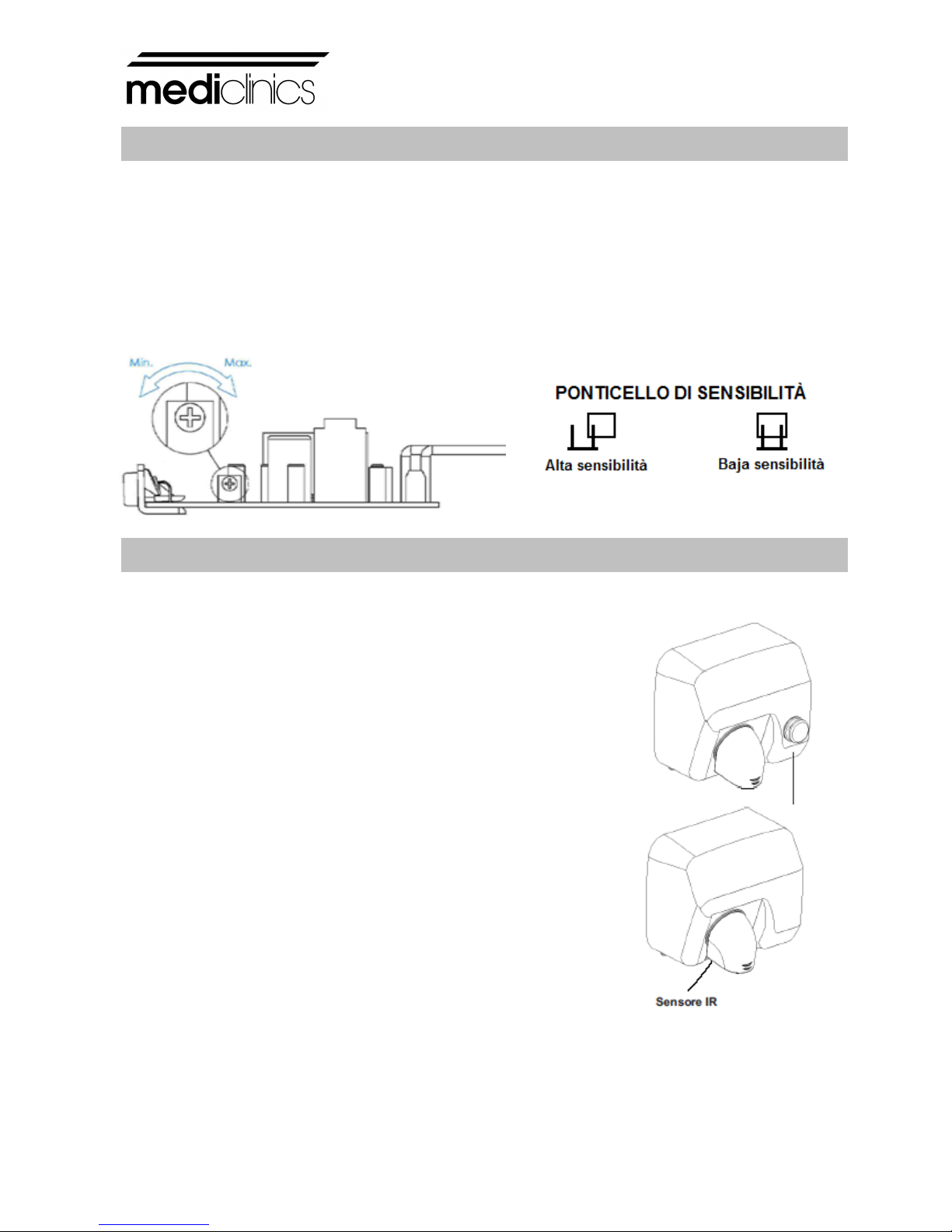

El secador de manos incorpora medios de ajuste manual que permiten la
regulación de la distancia de detección de las manos.

Este ajuste de la distancia de detección debe ser realizado únicamente por un
técnico cualificado.

El ajuste se llevará a cabo moviendo el cursor del potenciómetro lineal.

.

Para obtener un buen secado de las manos, es aconsejable un buen aclarado de
las mismas, eliminando los restos de jabón.

Modelos pulsador:

Pulsar el botón de accionamiento. A continuación
aproximar las manos a la tobera y frotarlas. Ir retirando
paulatinamente las manos hasta una distancia
aproximada de 10 - 15 cm. (3.9-5.9").

El secamanos actúa durante 35 segundos,
tras los cuales se detendrá y estará en disposición
para actuar de nuevo.

Modelos automáticos:

Actúan por detección de las manos. Al aproximarse a
unos 8-12 cm. (3.1-4.7") de la tobera, el secamanos se
pondrá en funcionamiento. A continuación frotar las
manos, retirándolas paulatinamente hasta una distancia
máxima de 15-20 cm. (5.9-7.9"). El secamanos se
detendrá a los 2-3 segundos, una vez retiradas las
manos.

Este aparato no está preparado para que lo utilicen personas con alguna
discapacidad física, sensorial o mental o sin experiencia y/o conocimientos
previos, ni niños, a no ser que con antelación hayan recibido instrucciones
sobre su uso o lo hagan bajo la supervisión de un responsable de seguridad.

MO

DO DE EMPLEO

AJUSTE DE LA DISTANCIA DE DETECCIÓN

-8-

CUANDO UN NIÑO UTILICE ESTE SECADOR DE MANOS, UNA PERSONA
RESPONSABLE DEBE SUPERVISAR QUE REALIZA UN BUEN USO DEL
MISMO Y ASEGURARSE DE QUE NO ESTÁ JUGANDO CON EL.

Una adecuada limpieza de la máquina alargará su vida útil.

Se recomienda como mínimo una vez al año extraer el polvo que se haya
acumulado en el interior de la máquina.

1- Desconectar la entrada de corriente al secador.

2- Extraer la carcasa. (Ver "Desmontaje para instalación").

3- Con un cepillo de cerdas suaves limpiar el polvo acumulado en la turbina,
efectuando manualmente un giro.

4- Con el mismo cepillo limpiar el polvo acumulado en el resto de componentes.

5- Con un cepillo mediano limpiar la rejilla de entrada de aire. Controlar el estado
de las escobillas. Éstas deben reemplazarse cuando su longitud sea menor de 5
mm. (0.2").

6- Retirar cudiadosamente el polvo depositado en el circuito electrónico con ayuda
de un cepillo fino. Asegurar que no haya polvo o suciedad residual en los sensores
de detección.

7- En los modelos automáticos procurar que el visor de los leds IR (ventana inferior
de la carcasa) esté limpio y asegurar la transparencia del mismo.

8- Una vez finalizadas las operaciones de mantenimiento volver a montar la
carcasa (ver el punto "Montaje" de este mismo manual) y conectar la corriente.

9- Poner en marcha la máquina sucesivamente, hasta que no salgan restos de
polvo por la tobera.

LIMPIEZA CARCASAS CROMADAS Y DORADAS

Para la limpieza usar solo una gamuza humedecida con agua. No usar
detergentes de ningún tipo, ni ácidos, lejias, abrasivos, salfumanes, etc.

Precaución de no dañar ni forzar ningún componente.

Nota: Todas las operaciones de mantenimiento y limpieza deben ser
efectuadas por personal cualificado.

MANTENIMIENTO PREVENTIVO Y LIMPIEZA

MANTENIMIENTO PREVENTIVO Y LIMPIEZA

www.mediclinics.com

-9-

Before to carry on any operation, please read carefully and take into
account the following safety instructions:

- Only a qualified technician can install, adjust and maintain this device. All this
operations must be always done according to the current legal European
Standards of installation and according the local installation regulations as well.

- Be careful when the casing of the appliance is dismantled because active parts
of the device become accessible and then there is a potential risk of an electric
shock.

- Before any electrical manipulation, the electrical current must be cut in order to
avoid any electric shock risk

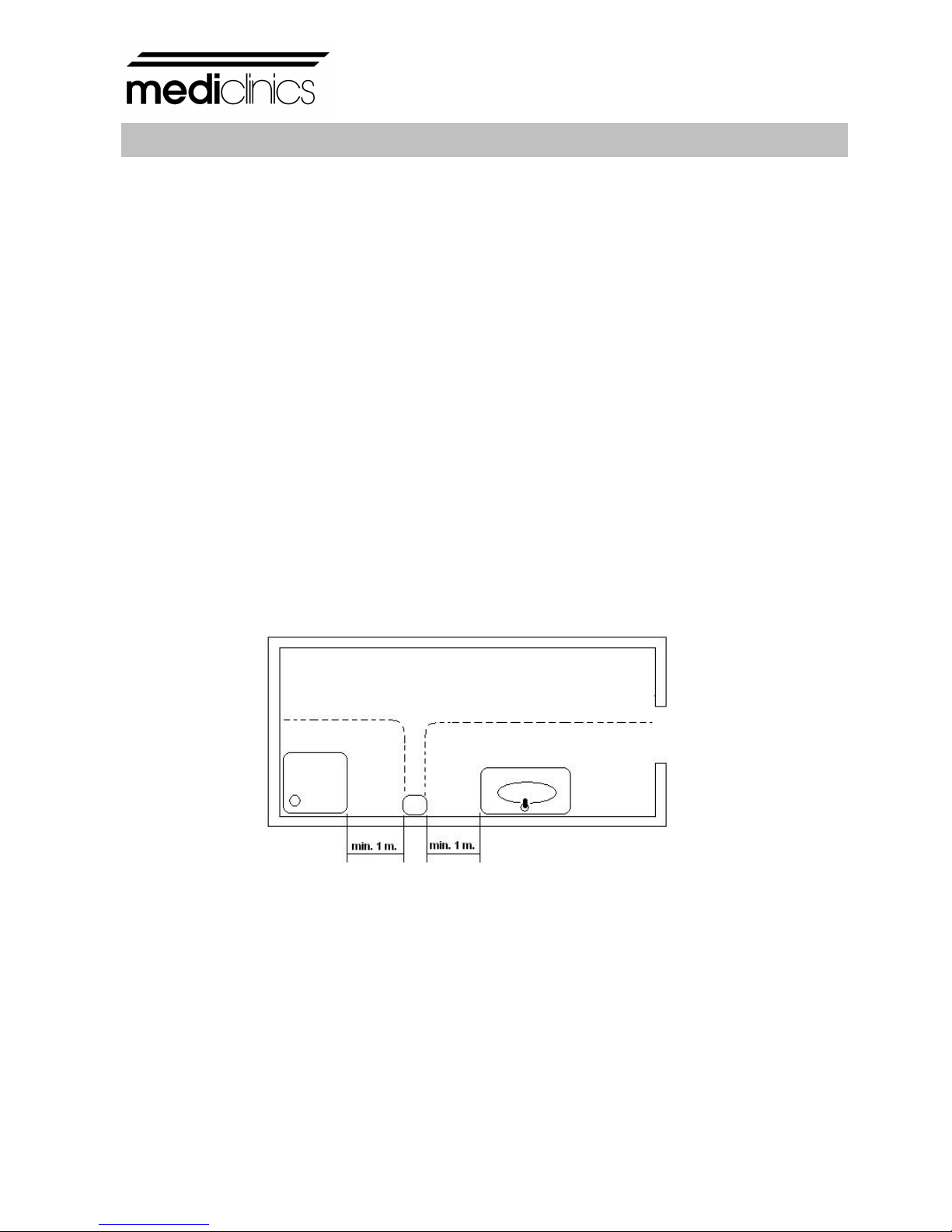

- The device must be fixed out of reach of a water source in order to fulfil the
security distances marked into the current IEC standards and as the following
figure shows:

- Be careful because local installation requirements can ask more than 1 m of
safety distance. Take into account these local requirements as well.

- Hairdryers must be fixed out of reach of a person taking a bath or a shower.

- Means for disconnection, with contact separations at least 3 mm (0.12"), must

be incorporated in the fixing wiring involving all poles, accordingly to the current
legal European Standards.

- The installer must make sure that the electric system is grounded in accordance
with the law in force.

SAFETY INSTRUCTIONS

ENGLISH

-10-

- This appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.

- The device could not be installed on a normally inflammable surface.

- To fix the hand dryer to the wall follow the instructions of this manual and use

the template provided with the device as well. To fix the machine with adhesives
or similar methods is forbidden by the European safety standards.

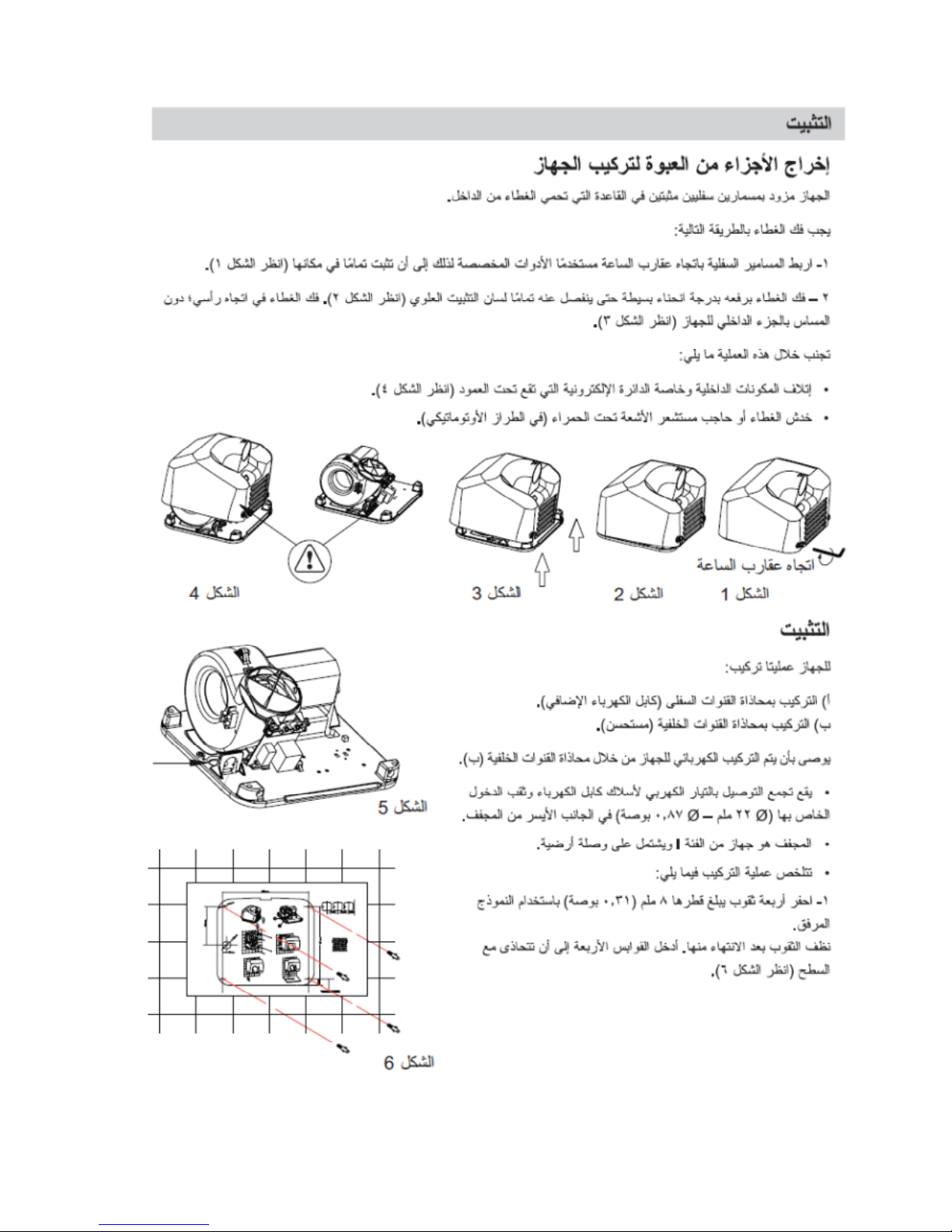

Dismantling for installation

The appliance is supplied with the two lower screws screwed to the base that
secures the cover from the inside.

The cover should be removed in the following manner:

1. Screw the lower screws in a clockwise - fashion (CW) with the supplied special

tool until they are fully screwed in place (see figure 1).

2. Remove the cover by raising it at a slight angle until the upper securing tab is
freed (see figure 2). Remove the cover in a vertical direction, without striking the
inside of the machine (see figure 3).

During this operation, do not:

• Damage any internal components, especially the electronic circuit housed under
the column (see figure 4).

• Scratch the cover or the IR sensor visor (in the automatic model).

INSTALLATION

www.mediclinics.com

-11-

Mounting

The appliance's electrical installation is made via rear channelling (see fig. 5).

• The terminal block for the power supply cable wires and their entrance hole
(Ø 22 mm - Ø 0.87" -) are located on the left-hand side of the dryer.

•

This dryer is a class I appliance and includes an earth connection.

The installation process can be summed up as follows:

1. Drill four Ø 8 mm (Ø 0.31") holes using the supplied template. Clean up the holes
once they have been made. Insert the fourplugs until they are flush with the
surface (see figure 6).

2. Pass the electric cable from the wall through the entrance hole (Ø 22 mm - Ø

0.87" ).

3. Screw in the four supplied screws to firmly secure the base of the dryer to the
wall (see figure 7).

4. Connect the Neutral and Line (N, L) wires to the terminal block and the A/V cable
to the earth connection screw (Class I) (see figure 8).

5.- Installing the cover on the dryer:

- Position the cover frontally.

- Insert the upper tab in its housing in the base (see figure 9) by slightly tilting
the cover.

- Unscrew the screws in a counter-clockwise (CCW) direction using the supplied

special tool (see figure 10).

-12-

Care must be taken during this operation not to touch the electronic
circuit that is housed under the column with the cover.

NOTE: a minimum distance of 40 cm (15.75") must be allowed between
any possible shelves,marble or washbasins (see figure 11).
As far as possible, reflecting surfaces should be avoided within the
operating range of the IR sensors.

The appliance should only be handled by qualified personnel.
WARNING: when the cover is removed, live parts of the appliance
are exposed.
Means for discconection with contact separations at least 3 mm
(0.12") must be incorporated in the fixing wiring.
During the installation process, the protection areas should be
considered according to Norm VDE 0100. The hand-dryer must
only be installed on a closed surface, such as a wall, partition or
similar.

Automatic models

H - Heating element
M - Motor
S - Sensor
G - Ground

Pushbotton models

H - Heating element
M - Motor
T - Timer
G - Ground

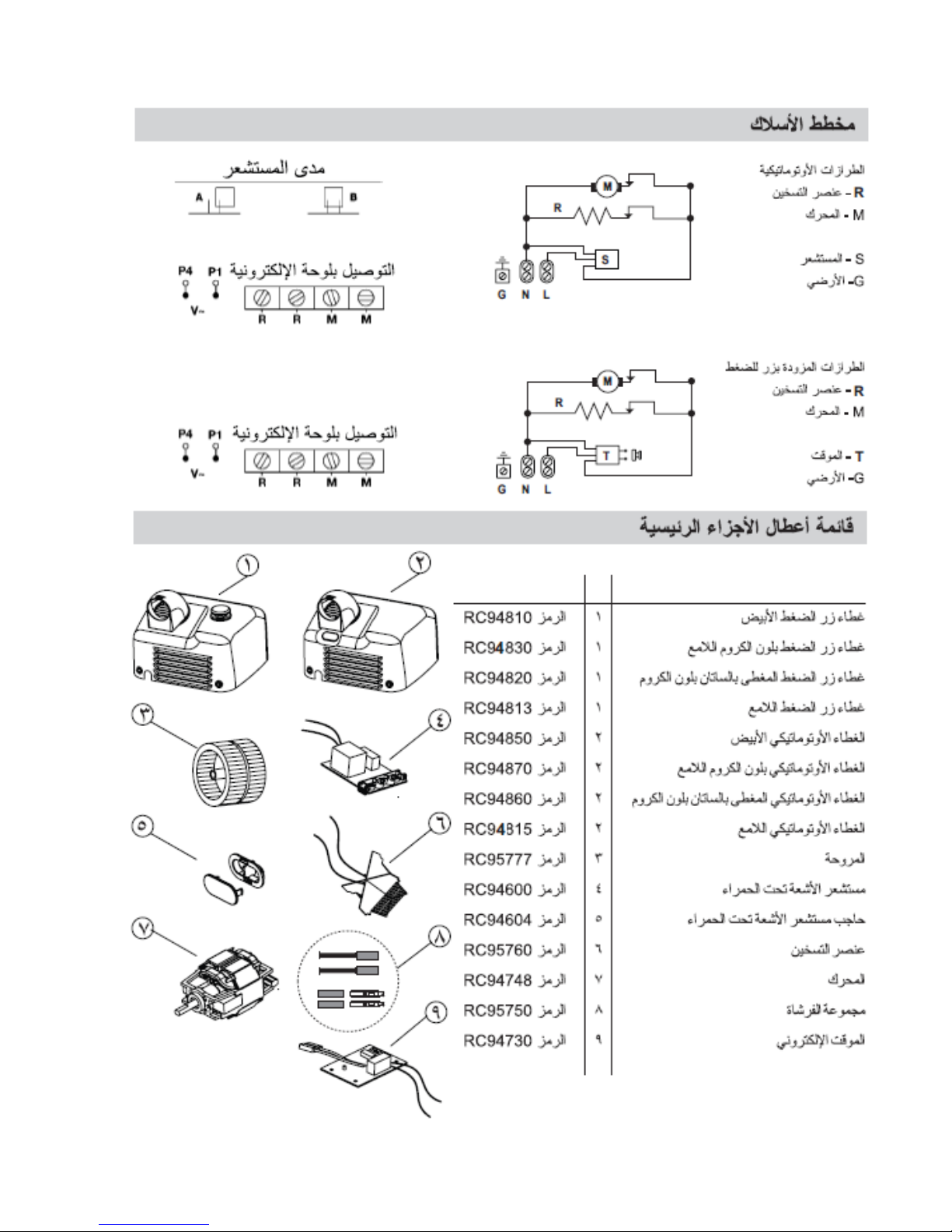

WIRING DIAGRAM

www.mediclinics.com

-13-

COMPONENT

NUMBER

CODE

White pushbutton cover 1 RC94810
Chrome bright pushbutton cover 1 RC94830
Chrome satin pushbutton cover 1 RC94820
Varnished pushbutton cover 1 RC94813
White automatic cover 2 RC94850
Chrome bright automatic cover 2 RC94870
Chrome satin automatic cover 2 RC94860
Varnished automatic cover 2 RC94815
Scroll-fan 3 RC95777
IR sensor 4 RC94600
IR sensor visor 5 RC94604
Heating element 6 RC95760
Motor 7 RC94748
Brushes set 8 RC95750
Electronic timer 9 RC94730

BREAKDOWN LIST OF BASIC PARTS

-14-

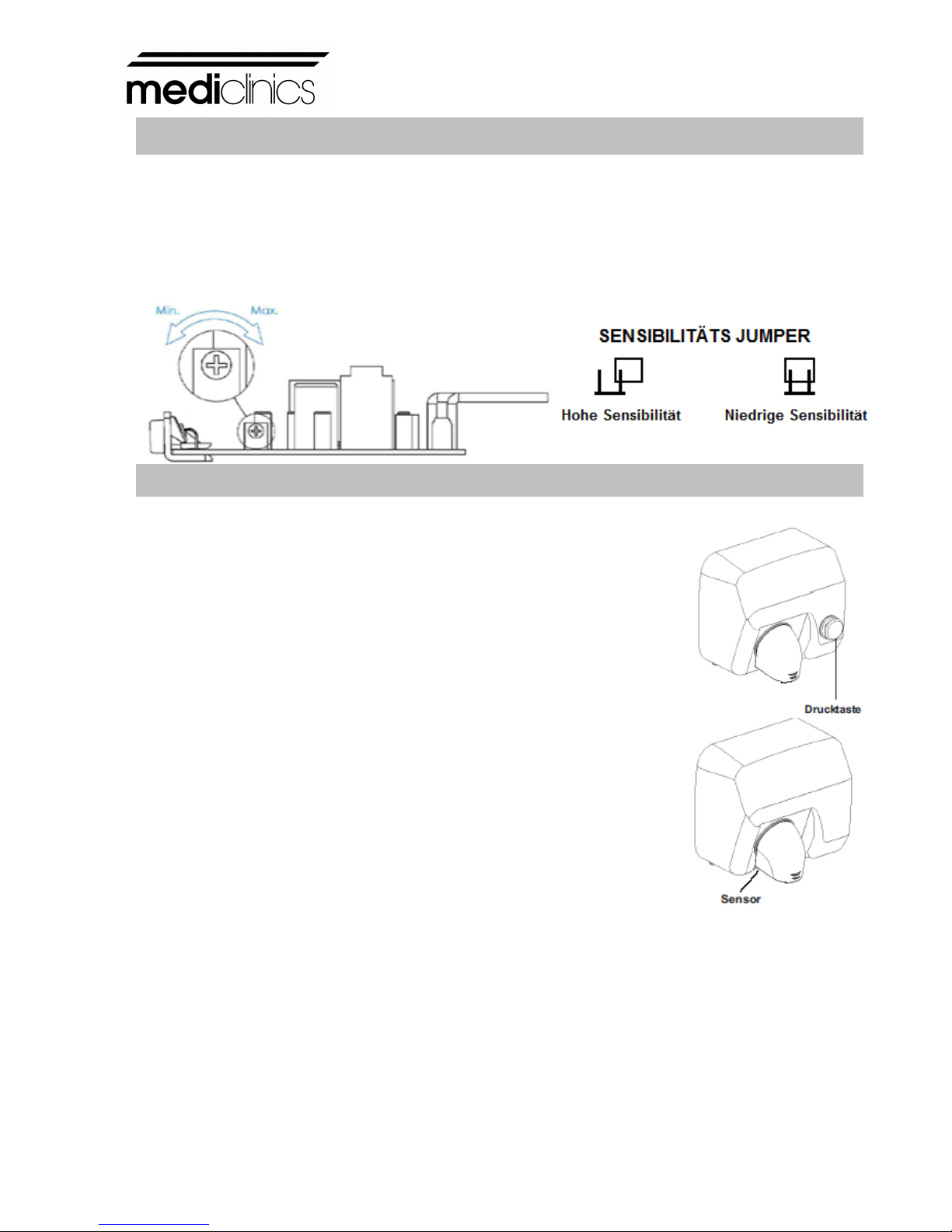

The hand dryer has means to adjust manually the distance for detecting hands.

These adjustments of the motor speed must be made by a qualified
technician only.

The adjustments can be made by moving the cursor of the linear potentiometer.

To dry hands correctly, we recommend rising well to remove all traces
of soap.

Pushbutton models:

Press the start button. Immediately after
approach the hands to the air outlet and
rub them together. The hands can be
gradually taken away from the dryer and
will continue drying up to a maximum
distance of 10 - 15 cm (3.9 - 5.9").

The handryer works during 35 seconds,
after that it stops and will be ready to work again.

Automatic models:

These models operate by hand detection.
If hands are held 8 - 12 cm (3.1 - 4.7") from
the air outlet the hand-dryer will automatically
start-up. Immediately after the hands can be
gradually taken away from the dryer and will
continue drying up to a maximum distance
of 15 - 20 cm (5.9 - 7.9"). The machine
will stop 2 - 3 seconds after use.

This appliance is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction
concerning use of the appliance by a person responsible for their safety.

METHOD OF USE

ADJUST DETECTING DISTANCE

www.mediclinics.com

-15-

CHILDREN SHOULD BE SUPERVISED TO ENSURE THAT THEY DO
NOT PLAY WITH THE HAND DRYER.

Correct cleaning of the machine will lenghten its working life
considerably.
When in use, the machine will accumulate dust inside wich should be
cleaned out if used regularly, at least once a year.

1.- Remove the mains supply to the hand-dryer.

2.- Remove the cover (see the section "Dismanttling for installation" in this manual).

3.- Clean away any accumulated dust on the scroll-fun with a soft-bristle brush while
rotating it manually.

4.- Use the same brush to clean away all accumulated dust from the other
components.

5.- Use a medium brush to clean the air inlet grill. Check the motor brushes
condition. These should be replaced when they are less than 5 mm (0.2").

6.- Carefully remove any dust from the electronic circuit using a fine brush. Check
that there is no dust or other dirt on the hand-detection sensors.

7.- In automatic models ensure that the IR LED visor is clean and check that it is
completely transparent.

8.- Once all maintenance operations have been completed, replace the cover (see
the section "Installation" in the manual) and then reconnect the mains supply.

9.- Start up the machine and leave until no further dust remaining from the cleaning
process, comes out from the nozzle.

CLEANING OF CHROMED AND PLATED COVERS

For cleaning purposes only a wet cloth is to be used. Do not use
any kind of detergent, acids, lye, abrasives, hydrochloric acid, etc.

Take care not to damage or force any component.

NOTE: All maintenance and cleaning processes must be carried
out by qualified personnel.

PREVENTIVE MAINTENANCE AND CLEANING

CLEANING METHOD

-16-

Avant toute opération, veuillez lire attentivement et respecter les
consignes de sécurité suivantes:

- Seul un technicien qualifié peut installer, régler et effectuer l’entretien de cet
appareil. Toutes ces opérations doivent être exécutées conformément aux
normes d’installation établies par la législation européenne en vigueur, ainsi
que par la réglementation locale.

- Soyez prudent lorsque le boîtier de l’appareil est retiré : certaines parties
actives deviennent alors accessibles et peuvent transmettre des décharges
électriques.

- Coupez le courant avant toute manipulation électrique, afin d’éviter tout risque
de décharge.

- Afin de respecter les distances de sécurité établies par les normes CEI en
vigueur, l’appareil doit être fixé hors de portée de tout point d’eau, comme le
montre le schéma ci-dessous :

- Attention : les normes d’installation en vigueur dans votre région peuvent exiger
une distance de sécurité supérieure à 1 mètre. Veillez à également respecter
ces normes locales.

- Les sèche-cheveux doivent être fixés hors de portée des personnes qui
prennent une douche ou un bain.

- Un système de coupure du courant, avec une séparation des contacts d’au
moins 3 mm (0,12"), doit être intégré dans le raccordement électrique de
chaque pôle, conformément aux normes européennes en vigueur.

- L’installateur doit s’assurer que le système électrique est relié à la terre,
conformément à la législation en vigueur.

CONSI

GNES DE SÉCURITÉ

FRANÇAIS

www.mediclinics.com

-17-

- Cet appareil peut être utilisé par les enfants dès 8 ans, les personnes à
capacités physiques, sensorielles ou mentales réduites, ou les personnes
inexpérimentées, si elles sont supervisées par une autre personne ou si elles
ont reçu des explications pour apprendre à se servir de l’appareil en toute
sécurité, et qu’elles comprennent les risques encourus. Les enfants ne doivent
pas jouer avec l’appareil. Le nettoyage et l’entretien habituel de celui-ci ne
doivent pas être effectués par un enfant sans surveillance.

- Cet appareil ne doit pas être installé sur une surface inflammable.

- Pour fixer le sèche-mains au mur, suivez les instructions de ce manuel et aidez-

vous du modèle fourni avec l’appareil. Fixer la machine au moyen d’adhésifs,
ou par le biais de méthodes similaires, est interdit par les normes de sécurité
européennes.

Démontage en vue de l'installation

L'appareil est livré avec les deux vis inférieures vissées dans la base de fixation de
la carcasse, par l'intérieur.

Procéder comme suit pour extraire la carcasse :

1.- Visser les vis inférieures dans le sens horaire (CW) à l'aide de la clé spéciale
fournie jusqu'à ce qu'elles soient complètement vissées (voir figure nº 1).

2.- Retirer la carcasse en soulevant cette dernière et en l'inclinant légèrement,
jusqu'à ce que la languette supérieure de fixation se libère (voir figure nº 2).
Extraire la carcasse verticalement, en évitant de donner des coups à l'intérieur de la
machine (voir figure nº 3).

Ce faisant, il est impératif d'éviter :

• D'endommager les composants internes, en particulier le circuit électronique
logé sous l'hélice (voir figure nº 4).

• De rayer la carcasse et le viseur des capteurs IR (sur les modèles
automatiques).

INSTALLATION

-18-

Montage

Réaliser l'installation électrique de l'appareil par la canalisation postérieure (voir
figure nº 5).

• Le bornier de raccordement des cables d'alimentation et l'orifice d'entrée de ces
derniers (Ø 22 mm - Ø 0,87") sont logés sur le côté gauche du sèche-mains.

• Ce sèche-mains est un appareil de Classe I, doté d'une mise à la terre.

La procédure de montage se résume de la manière suivante:

1.- Réaliser les 4 perçages de Ø 8 mm (Ø 0,31") en utilisant le patron fourni.
Nettoyer les orifices de la poussière produite. Introduire les 4 chevilles fournies de
manière à les disposer à ras (voir figure nº 6).

2.- Faire passer les câbles électriques provenant du mur à travers l'orifice d'entrée
(Ø 22 mm - Ø 0,87").

3.- Visser les 4 tire-fonds fournis en fixant fermement la base du sèche-mains au
mur (voir figure nº 7).

4.- Connecter les deux phases (N, L) au bornier et le câble jaune/vert à la vis de
mise à la terre (Classe I) (voir figure nº 8).

5.- Monter la carcasse du sèche-mains :

- Insérer la carcasse frontalement.

- Introduire la languette supérieure dans son logement de la base (figure nº 9)
en inclinant légèrement la carcasse.

- Dévisser les vis dans le sens anti-horaire (CCW) à l'aide de la clé spéciale
fournie(voir figure nº 10).

www.mediclinics.com

-19-

Tout au long de cette procédure, éviter de Toucher avec la carcasse
le circuit électronique qui est logé sous l'hélice.
REMARQUE : Dans le cas des modèles automatiques, prévoir une distance
minimale de 40 cm (15,75") par rapport aux éventuels plateaux d'étagères, marbres
ou lavabos (voir figure nº11).

Éviter dans la mesure du possible la présence de surfaces réfléchissantes dans la
zone d'action des capteurs IR de l'appareil.

L'appareil ne peut être manipulé que par un technicien autorisé.
ATTENTION : Pendant le démontage de la carcasse, certains éléments actifs
de l'appareil deviennent accessibles.
Il est nécessaire de prévoir des moyens de sectionnement du réseau
d'alimentation avec une séparation entre contacts d'au moins 3 mm sur tous
les pôles. Ces moyens de sectionnement doivent être incorporés sur
l'installation fixe.
Lors de la procédure d'installation, il est obligatoire de tenir compte des
zones de protection selon la Norme VDE 0100.
L'appareil sèche-mains doit uniquement être installé sur une surface fermée
(mur, cloison ou similaire).

Modèles à poussoir

R - Rèsistance
M - Moteur
C - Capteur
G - Terre

Modèles automatiques

R - Rèsistance
M - Moteur
T - Minuterie
G - Terre

SHÉMÁ ÉLECTRIQUE

-20-

COMPOSANT NOMBRE CODE

Carcasse poussoir blanché 1 RC94810
Carcasse poussoir brillante 1 RC94830
Carcasse poussoir satiné 1 RC94820
Carcasse poussoir vitrifiée 1 RC94813
Carcasse automatique blanché 2 RC94850
Carcasse automatique brillante 2 RC94870
Carcasse automatique satiné 2 RC94860
Carcasse automatique vitrifiée 2 RC94815
Turbine 3 RC95777
Capteurs IR 4 RC94600
Viseur des capteurs IR 5 RC94604
Résistance 6 RC95760
Motor 7 RC94748
Charbons 8 RC95750
Minuterie électronique 9 RC94730

NOMENCLATURE DE BASE

www.mediclinics.com

-21-

Le sèche-mains est muni de moyens de réglage manuel qui permettent d’ajuster la
distance de détection des mains.

Le réglage de la vitesse de détection des mains doit être obligatoirement
effectué par un technicien qualifié.

Le réglage doit se faire en ajustant le potentiomètre linéal.

Pour assurer un bon séchage des mains, il est souhaitable de bien se rincer ces
dernières afin d'éliminer tous restes de savon.

Modèles à poussoir:

Presser le bouton d'actionnement.
Approcher ensuite les mains de la trémie
et se les frotter. Éloigner progressivement
les mains jusqu'à une distance d'environ
10 - 15 cm. (3,9 - 5,9 ").
Le sèche-mains fonctionne pendant 35
secondes, après quoi il s'arrête et est prêt à
être utilisé de nouveau.

Modèles automatiques:

Ces modèles s'actionnent par détection
des mains. En approchant ces dernières à
environ 8 - 12 cm ( 3,1 - 4,7") de la trémie,
le sèche-mains se met en marche.
Se frotter ensuite les mains en les éloignant
progressivement jusqu'à une distance
maximale de 15 - 20 cm (5,9 - 7,9").
Le sèche-mains s'arrête au bout de 2-3
secondes après le retrait des mains.

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris
les enfants) ayant un handicap physique, sensoriel ou mental ou sans
expérience et/ou connaissances préalables, sauf si elles ont auparavant reçu
des instructions sur son utilisation ou si elles l'utilisent sous la supervision
d'un responsable de sécurité.

MODE D’EMPLOI

RÉGLEZ LA DISTANCE DE DÉTECTION

-22-

QUAND UN ENFANT UTILISE CE SÈCHE-MAINS, UNE PERSONNE
RESPONSABLE DOIT LE SURVEILLER.

Un nettoyage approprié de la machine contribue à prolonger sa vie utile.
Il est recommandé d'extraire au moins une fois par an la poussière qui se serait
accumulée à l'intérieur de la machine.

1.- Débrancher l'alimentation électrique du sèche-mains.

2.- Extraire la carcasse (voir le point " Démontage en vue de l'installation " de ce
même manuel).

3.- À l'aide d'une brosse souple, nettoyer la poussière accumulée dans la turbine en
imprimant un mouvement manuel circulaire.

4.- Utiliser cette même brosse pour nettoyer la poussière accumulée sur les autres
composants.

5.- Employer une brosse moyenne pour nettoyer la grille d'entrée de l'air. Contrôler
l'état des balais. Ces derniers doivent être remplacés dès que leur longueur n'atteint
plus 5 mm (0,2").

6.- Retirer soigneusement la poussière accumulée sur le circuit électronique à l'aide
d'une brosse souple. S'assurer qu'il n'y a pas de poussière ou de salissures
résiduelles sur les capteurs de détection.

7.- Dans le cas des modèles automatiques, veiller à ce que le viseur des leds IR
(fenêtre inférieure de la carcasse) soit propre, et garantir la transparence de ce
dernier.

8.- Au terme des opérations de maintenance, remonter la carcasse (voir le point "
Montage " de ce même manuel) et brancher l'alimentation électrique.

9.- Mettre la machine en marche à diverses reprises jusqu'à ce qu'elle n'expulse
plus de restes de poussière par la trémie.

NETTOYAGE DES CARCASSES CHROMÉES

Pour nettoyer les carcasses chromées, employer exclusivement une peau de
chamois humectée d'eau. Éviter d'employer des détergents de type
quelconque, ni des acides, de l'eau de javel, des agents de nettoyage
abrasifs, de l'alcool, etc.

Veiller à n'endommager et à ne forcer aucun composant.

REMARQUE : Toute procédure de maintenance et de nettoyage doit être
réalisée par un technicien qualifié.

MAINTENANCE PRÉVENTIVE ET NETTOYAGE

NETTOYAGE

www.mediclinics.com

-23-

Bitte lesen und beachten Sie sorgfältig folgende Sicherheitshinweise,
bevor Sie irgendwelche Vorgänge durchführen:

- Die Vorrichtung darf ausschließlich durch einen qualifizierten Techniker
installiert, eingestellt oder gewartet werden. All diese Vorgänge sind stets in
Übereinstimmung mit den gegenwärtigen gesetzlichen europäischen
Installationsstandards und den örtlichen Installationsvorschriften vorzunehmen.

- Vorsicht ist geboten, wenn das Gehäuse des Gerätes demontiert wird, weil
aktive Teile des Gerätes zugänglich werden und dann das potenzielle Risiko
eines elektrischen Schlages besteht.

- Die Vorrichtung ist vor jedem elektrischen Eingriff zunächst außer Spannung zu
setzen, um jegliche Stromschlaggefahr zu vermeiden.

- Die Vorrichtung muss außerhalb der Reichweite einer Wasserquelle und wie in
der folgenden Abbildung gezeigt befestigt werden, um die in den geltenden
IEC-Normen gekennzeichneten Sicherheitsabstände zu erfüllen:

- Seien Sie vorsichtig, denn örtliche Installationsanforderungen erfordern
möglicherweise mehr als 1 m Sicherheitsabstand. Berücksichtigen Sie auch
diese örtlichen Anforderungen.

- Haartrockner müssen außerhalb der Reichweite einer badenden oder sich
duschenden Person befestigt werden.

- Mittel zum Abschalten mit Kontaktabständen von mindestens 3 mm (0,12 ")
müssen entsprechend den aktuellen gesetzlichen europäischen Standards in
der Befestigungsverdrahtung unter Einbeziehung aller Pole integriert sein.

- Der Installateur muss sicherstellen, dass das elektrische System gemäß den
geltenden gesetzlichen Vorschriften geerdet ist.

SICHERHEITSHINWEISE

DEUTSCH

-24-

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer- Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.“

- Die Vorrichtung darf nicht auf einer normal entflammbaren Oberfläche installiert
werden.

- Zur Befestigung des Händetrockners an der Wand folgen Sie bitte den
Anweisungen in diesem Handbuch und verwenden Sie die mitgelieferte
Schablone. Die Befestigung des Geräts mit Klebstoffen oder ähnlichen
Methoden verstößt gegen die europäischen Sicherheitsstandards.

Demontage für die Installierung

Das Gerät wird mit den beiden unteren, an die Basis geschraubten Schrauben
geliefert, mit denen das Gehäuse von innen befestigt wird.

Das Gehäuse wird wie folgt entnommen:

1.- Ziehen Sie die unteren Schrauben mit dem mitgelieferten Spezialschlüssel
im Uhrzeigersinn (CW) bis zum Anschlag an (siehe Abb.1).

2.- Ziehen Sie das Gehäuse mit einer leichten Neigung ab, bis sich die obere
Befestigungszunge löst (siehe Abb. 2). Entfernen Sie das Gehäuse in vertikaler
Richtung und vermeiden Sie dabei, an das Innere der Maschine zu stoßen (siehe
Abb. 3).

Vermeiden Sie hierbei:

• Die inneren Komponenten zu beschädigen, vor allem den Elektronikkreislauf
unter dem Spiralgehäuse (siehe Abb. 4).

• Das Gehäuse oder den Sucher der Infrarot-Sensoren (beim Automatik-Modell)

zu verkratzen.

INSTALLIERUNG

www.mediclinics.com

-25-

Montage

Der Netzanschluss wird in erster Linie und am Besten durch eine hintere Leitung
vorgenommen. (Abb. 6).

• Die Klemmleiste, an der die Netzkabel befestigt werden, und die
Eingangsöffnung für dieselben (Ø 22 mm - Ø 0.87" -) befinden sich an der linken
Seite des Trockners.

• Dieser Trockner ist ein Gerät der Kategorie I, mit Erde.

Die Montage geht folgendermaßen vor sich:

1. Bohren Sie die 4 Löcher mit einem Ø von 8 mm (Ø 0.31") mit Hilfe der
mitgelieferten Schablone. Entfernen Sie den dabei entstehenden Staub von den
Löchern. Führen Sie die 4 mitgelieferten Dübel ein, bis sie mit der Wand
abschließen (siehe Abb. 6).

2. Führen Sie die von der Wand kommenden Elektrokabel durch die
Eingangsöffnung (Ø 22 mm - Ø 0.87").

3. Befestigen Sie die Basis des Trockner mit den 4 mitgelieferten
Schlossschrauben fest an der Wand (siehe Abb. 7).

4. Verbinden Sie die beiden Phasen (N, L) mit der Klemmleiste und das AV - Kabe
mit der Erdungsschraube (Kategorie I) (siehe Abb. 8).

5. Montage des Gehäuses des Trockners:

- Setzen Sie das Gehäuse frontal auf.

-- Führen Sie die obere Zunge an den dafür an der Basis vorgesehenen Ort ein

(siehe Abb. 9), indem Sie das Gehäuse leicht neigen.
Lösen Sie die Schrauben mit dem mitgelieferten Spezialschlüssel entgegen
dem Uhrzeigersinn (CCW) (siehe Abb. 10).

-26-

Achten Sie dabei darauf, den Elektronikkreislauf, der sich unter dem Spiralgehäuse
befindet, nicht zu berühren.
HINWEIS: Bei den Automatik-Modellen ist ein Mindestabstand von 40 cm (15.75")
zu eventuell vorhandenen Konsolen, Ablageflächen oder Waschbecken einzuhalten
(siehe Abb. 11).

Vermeiden Sie so weit wie möglich das Vorhandensein von reflektierenden
Oberflächen im Aktionsbereich der Infrarot-Sensoren des Geräts.

Das Gerät darf nur von einem qualifizierten Techniker geöffnet werden.
ACHTUNG: Beim Abnehmen des Gehäuses werden unter Strom stehende
Teile des Geräts zugänglich.
Die Möglichkeit zur Trennung vom Stromnetz mit einem Mindestabstand von
3 mm an allen Polen ist vorzusehen und in die Festinstallation zu integrieren.
Während der Installierung müssen die Schutzbereiche gemäß VDE 0100
beachtet werden.
Der Händetrockner darf nur auf einer geschlossenen Fläche (Wand,
Zwischenwand oder ähnlichem) installiert werden.

Modelle mit Annäherungsschalter

H - Heizspirale
M - Motor
S - Sensor
G - Erdung

Modelle mit Drucktaste

H - Heizspirale
M - Motor
T - Zeitschalter
G - Erdung

ELEKTROSCHEMA

www.mediclinics.com

-27-

BESTANDTEIL NUMMER CODE

Drucktaste Gehäuser weiß epoxy 1 RC94810
Drucktaste Gehäuser glänzend 1 RC94830
Drucktaste Gehäuser matt 1 RC94820
Drucktaste Gehäuser weiß emailliert 1 RC94813
Automatik Gehäuser wei epoxy 2 RC94850
Automatik Gehäuser wei glänzed 2 RC94870
Automatik Gehäuser matt 2 RC94860
Automatik Gehäuser wei emailliert 2 RC94815
Turbine 3 RC95777
Schalplatte 4 RC94600
Sensor Schrim 5 RC94604
Heizpirale 6 RC95760
Motor 7 RC94748
Kohlenbrüsten 8 RC95750
Elektronische Druckschalter 9 RC94730

EINZELTEILZEICHNUNG

-28-

Der Handtrockner ist mit manuellen Einstellungsvorrichtungen ausgestattet, mit
denen eine Regulierung des Detektionsabstands der Hände ermöglicht wird.

Diese Einstellungen des Detektionsabstands dürfen nur von einem
qualifizierten Techniker vorgenommen werden.

Die Einstellungen werden durchgeführt, indem die entsprechenden Zeiger des
zwei linearen Potentiometer bewegt werden.

Zum einwandfreien Trocknen der Hände sollten diese gut abgespült und von
Seifenresten befreit werden.

Modelle mit Druckknopf:

Drücken Sie auf den Startknopf. Dann halten Sie die Hände
vor die Düse und reiben sie. Entfernen Sie die Hände
langsam bis auf ca. 10 - 15 cm (3.9 - 5.9 "). Der
Händetrockner läuft ca. 35 Sekunden lang, dann hält er an
und kann erneut in Betrieb gesetzt werden.

Automatik-Modelle:

Sie reagieren auf die Annäherung der Hände.
Sobald diese 8 - 12 cm ( 3.1 - 4.7") von der Düse entfernt
sind, setzt sich der Händetrockner in Betrieb. Dann halten
Sie die Hände vor die Düse und reiben sie. Entfernen Sie
die Hände langsam bis auf ca. 15 - 20 cm (5.9 - 7.9").
Der Händetrockner schaltet sich 2-3 Sekunden,
nachdem Sie die Hände zurückgezogen haben, aus.

Der Händetrockner ist nicht für Personen (einschließlich Kinder) geeignet,
die eine Körper- Sinnes- oder geistige Behinderung aufweisen bzw. keine
Erfahrung und/oder Kenntnisse mit derartigen Geräten haben, es sei
denn, sie sind vorher über den Gebrauch unterwiesen worden oder sie
benutzen den Händetrockner unter Aufsicht einer verantwortlichen
Person!

GEBRAUCHSANWEISUNG

EN

EITSE

INSTELLUNG DES DETEKTIONSABSTANDS

www.mediclinics.com

-29-

SOLLTE EIN KIND DIESEN HÄNDETROCKNER BENUTZEN, SO HAT EINE
VERANTWORTLICHE PERSON DEN KORREKTEN GEBRAUCH ZU
BEAUFSICHTIGEN UND ZU GEWÄHRLEISTEN, DASS DAS KIND NICHT
MIT DEM GERÄT SPIELT!

Eine vernünftige Reinigung der Maschine verlängert deren Lebenszeit.
Wir empfehlen, mindestens 1 x pro Jahr den Staub zu entfernen, der sich im
Innern der Maschine angesammelt hat.

1.- Ziehen Sie den Netzstecker des Trockners aus der Steckdose.

2.- Entfernen Sie das Gehäuse (siehe "Demontage für die Installierung" in
dieser Anleitung).

3.- Entfernen Sie den Staub, der sich am Propeller angesammelt hat, mit einer
sanftborstigen Bürste, indem Sie per Hand eine Drehung ausführen.

4.- Reinigen Sie mit derselben Bürste die weiteren Komponenten von Staub.

5.- Reinigen Sie das Gitter am Lufteintritt mit einer mittelharten Bürste.
Überprüfen Sie den Zustand der Bürsten im Gerät. Sie sind auszuwechseln,
wenn sie kürzer als 5 mm. (0.2") sind.

6.- Entfernen Sie den Staub am Elektronikkreislauf vorsichtig mit einer feinen
Bürste. Achten Sie darauf, dass sich kein Staub oder Schmutzrest auf den
Sensoren befindet.

7.- Bei den Automatik-Modellen muss der Infrarot-Sucher (unteres Fenster am
Gehäuse) sauber und transparent sein.

8.- Nach Abschluss der Wartungsarbeiten montieren Sie das Gehäuse wieder
(siehe "Montage" in dieser Anleitung) und stellen die Verbindung zum
Stromnetz her.

9.- Setzen Sie die Maschine einige Male in Betrieb, damit die Staubreste durch
die Düse entfernt werden.

REINIGUNG DER CHROMGEHÄUSE.
Für die Reinigung der Chromgehäuse nur mit Wasser befeuchtete Putzleder
benutzen. Keinerlei Putzmittel, Säuren, Laugen, Scheuermittel, Entroster etc.
verwenden.

Achten Sie darauf, keine Komponente zu beschädigen oder Gewalt
anzuwenden.

HINWEIS: Alle Wartungs- und Reinigungsarbeiten sind von qualifiziertem
Personal durchzuführen.

WARTUNG UND REINIGUNG

GRUNDLAGE ZUR INNENREINIGUNG DES GEÄTES

-30-

Antes de prosseguir com qualquer operação, leia atentamente e tenha em
conta as seguintes instruções de segurança:

- Só um técnico qualificado pode instalar, ajustar e fazer a manutenção deste
dispositivo. Todas estas operações têm de ser sempre feitas de acordo com as
Normas Europeias legais actuais de instalação, bem como com os regulamentos
de instalação locais.

- Tenha atenção quando a caixa do aparelho for desmontada, pois as peças activas
do mesmo ficam acessíveis e podem causar risco de choque eléctrico.

- Antes de qualquer manuseamento eléctrico, a corrente eléctrica tem de ser cortada
para evitar algum risco de choque eléctrico.

- O dispositivo tem de ser instalado fora do alcance de alguma fonte de água, a fim
de cumprir com as distâncias de segurança indicadas nas normas actuais da CEI e
de acordo com o ilustrado na figura seguinte:

- Tenha em atenção que as exigências de instalação locais podem requerer mais
que 1 m de distância de segurança. Tenha em conta igualmente estas exigências
de instalação locais.

- Os secadores de cabelo têm de ser instalados fora do alcance dos locais onde
uma pessoa tome banho ou duche.

- Os meios para desconexão, com uma distância de contacto de, pelo menos, 3 mm
(0,12 polegadas), têm de ser integrados na cablagem fixa envolvendo todos os
pólos, em conformidade com as Normas Europeias legais actuais.

- O instalador tem de se certificar de que o sistema eléctrico está ligado à terra, de
acordo com a legislação em vigor.

INSTRUÇÕES DE SEGURANÇA

PORTUGUÊS

www.mediclinics.com

-31-

- Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por
pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem
experiência e conhecimentos, na condição de serem supervisionadas ou instruídas
sobre a utilização em segurança do aparelho e compreenderem os perigos que
podem estar envolvidos. As crianças não deverão brincar com o aparelho. A
limpeza e a manutenção do aparelho não deverão ser feitas por crianças sem
supervisão.

- O dispositivo não poderá ser instalado sobre uma superfície que normalmente seja
inflamável.

- Para fixar o suporte do secador de cabelo na parede, siga as instruções deste
manual e utilize igualmente o esquema fornecido com o aparelho. A fixação da
máquina com adesivos ou outros métodos semelhantes é proibida segundo as
normas europeias de segurança.

Desmontagem para instalação

O aparelho é fornecido com todos os parafusos inferiores, que fixam a cobertura a
partir de dentro, aparafusados à base.

Deve retirar a cobertura da seguinte forma:

1. Usando a chave especial que é fornecida, aperte os parafusos inferiores no
sentido dos ponteiros do relógio (CW), até que fiquem completamente roscados
(ver figura n.º 1).

2. Remova a cobertura, levantandoa com uma ligeira inclinação, até soltar a patilha
superior de fixação (ver figura n.º 2). Retire verticalmente a cobertura, evitando
tocar no interior do aparelho (ver figura n. 3).

Durante esse processo, evite:

• Danificar os componentes internos especialmente o circuito electrónico
situado por baixo da voluta (ver figura n.º 4).

• Riscar a cobertura e o visor dos sensores IV (no modelo automático).

INSTALAÇÃO

-32-

Montagem

A instalação instalação eléctrica do aparelho deve ser efectuada utilizando as
ranhuras posteriores (ver figura 5).

• O bloco de ligação onde serão colocados os cabos de alimentação e o orificio
de entrada dos mesmos ( Ø 22 mm - Ø 0.87'') situam-se no lado esquerdo do
secador.

• Este secador é um aparelho de Classe I, que inclui uma ligação à terra.

O processo de montagem resume-se ao seguinte:

1.- Faça os 4 furos de Ø 8 mm (Ø 0.31''), utilizando o molde fornecido. Limpe os
orifícios de todas as poeiras. Introduza neles as 4 buchas fornecidas, até que
fiquem ok (ver figura nº 6).

2.- Passe através do orifício de entrada (Ø 22 mm. - Ø 0,87") os cabos eléctricos
procedentes da parede.

3.- Aparafuse os 4 parafusos fornecidos, fixando firmemente a base do secador à
parede (ver figura nº 7).

4.- Faça a ligação das duas fases do (N, L) bloco de ligação e do cabo A/V ao
parafuso de ligação à terra (Classe I) (ver figura 8).

5.- Para montar a cobertura exterior do secador:

-Encaixe a cobertura de frente.

-Introduza a patilha superior na respectiva ranhura da base (figura nº 9),
inclinando ligeiramente a cobertura.

-Desaparafuse os parafusos no sentido anti-horário (CCW) com a chave
especial fornecida (ver figura n.º 10).

www.mediclinics.com

-33-

Durante todo o processo evite tocar com a cobertura no circuito electrónico
que se encontra por baixo da voluta.
NOTA: nos modelos automáticos, prever uma distância mínima de 40 cm (15.75'')
em relação a possíveis bancadas, mármores ou lavatórios (ver figura n.º 11).
Evitar, na medida do possível, a presença de superfícies reflectoras na zona de
funcionamento dos sensores IV do aparelho.

O aparelho só deve ser manipulado por um técnico autorizado.

ATENÇÃO: ao desmontar a cobertura, ficam expostas partes activas do
aparelho.
Devem ser previstos meios para desligar o aparelho da rede de alimentação,
com uma separação de contacto de pelo menos 3 mm em todos os pólos.
Esses meios para interromper a ligação devem ser incorporados na
instalação fixa.
Durante o processo de instalação devem ser consideradas áreas de
protecção, de acordo com a Norma VDE 0100.
O secador de mãos deve ser instalado apenas numa superfície fechada
(parede, tabique ou similar).

Modelos automomáticos

R - Resistência
M - Motor
S - Sensor
G - Terra

Modelos con botão

R - Resistência
M - Motor
T - Temporizador
G - Terra

ESQUEMA ELÉCTRICO

-34-

COMPONENTE NÚMERO CÓDIGO

Cobertura branca com botão 1 RC94810
Cobertura brilhante com botão 1 RC94830
Cobertura acetinada com botão 1 RC94820
Cobertura esmaltada com botão 1 RC94813
Cobertura automática branca 2 RC94850
Cobertura automática brilhante 2 RC94870
Cobertura automática acetinada 2 RC94860
Cobertura automática esmaltada 2 RC94815
Turbina 3 RC95777
Sensor electrónico 4 RC94600
Conjunto visor 5 RC94604
Resistência 6 RC95760
Motor 7 RC94748
Escovas de carvão 8 RC95750
Temporizador electrónico 9 RC94730

COMPONENTES BÁSICOS

www.mediclinics.com

-35-

O secador de mãos inclui meios de ajuste manual que permitem a regulação da
distância de detecção das mãos.

Estes ajustes da distância de detecção devem ser efectuados apenas por um
técnico qualificado.

Os ajustes deverão ser efectuados deslocando el cursor del potenciómetro linear.

Para obter uma boa secagem das mãos e aconselhável enxaguá-las bem,
eliminando os restos de sabão.

Modelos com botão:

Premir o botão para ligar. Em seguida,
aproximar as mãos da saída de ar e esfregá-las
uma na outra. Ir afastando lentamente as mãos
ate uma distancia aproximada de 10-15 cm (3.9-5.9”).
O secador de mãos permanece ligado durante
35 segundos, após os quais se desliga, ficando
pronto a funcionar novamente

Modelos automáticos:

Ligam-se quando detectam a proximidade das mãos.
Se as aproximar a cerca de 8-12 cm (3.1-4.7'')
da saída de ar, o secador de mãos liga-se automaticamente.
Em seguida, esfregue as mãos uma na outra
e afaste-as lentamente até uma distância máxima
de 15-20 cm (5.9-7.9''). O secador de mãos
desliga-se passados 2-3 segundos,
depois de ter retirado as mãos.

Este aparelho não está preparado para ser utilizado por pessoas
(incluindo crianças) com incapacidade física, sensorial ou mental, ou sem
experiência e/ou conhecimentos prévios, a não ser que tenham previamente
recebido instruções sobre o seu uso, ou o façam sob supervisão de um
responsável pela segurança.

MODO DE EMPREGO

AJUSTE DA DISTÂNCIA DE DETECÇÃO

-36-

QUANDO UMA CRIANÇA UTILIZAR ESTE SECADOR DE MÃOS, DEVE SER
VIGIADA POR UMA PESSOA RESPONSÁVEL QUE SE CERTIFIQUE DE QUE
ELA ESTÁ A USÁ-LO ADEQUADAMENTE E SE ASSEGURE DE QUE A
CRIANÇA NÃO ESTÁ A BRINCAR COM O APARELHO

Uma limpeza adequada do aparelho prolongará a sua vida útil.
Recomenda-se que, como mínimo, se limpe pelo menos uma vez por ano o pó
acumulado no interior do aparelho.

1 - Desligar a entrada de corrente do secador.

2 - Retirar a cobertura (ver "Desmontagem para instalação").

3 - Com um pincel de cerdas suaves, limpe o pó acumulado na turbina, fazendo-a
rodar manualmente.

4 - Com o mesmo pincel, limpe o pó acumulado no resto dos componentes.

5 - Com um pincel médio, limpe a grelha de entrada do ar.

6 - Verificar o estado das escovas de carvão. Estas devem ser substituídas quando
tiverem um comprimento inferior a 5 mm (0.2'').

7 - Retirar cuidadosamente o pó depositado no circuito electrónico, com ajuda de
um pincel fino. Certifique-se de que não fica pó ou sujidade residual nos sensores
de detecção.

8 - Nos modelos automáticos, certifique-se de que o visor dos leds IV (janela
inferior da cobertura) está limpo e verifique a transparência do mesmo.

9 - Uma vez finalizadas as operações de manutenção, volte a montar a cobertura (
ver pronto “Montagem” deste manual) e faça a ligação à corrente.

10 - Ligue o aparelho varias vezes seguidas, até que deixem de sair restos de
poeira pela saída de ar.

LIMPIEZA DE COBERTURAS CROMADAS E DOURADAS
Para a limpieza, use apenas uma camurça a transparência do mesmo. Não utilize
detergentes de nenhum tipo, nem ácidos, lixívas, abrasivos, ácido clorírico, etc.

Tenha o cuidado de não danificar nem forçar nenhum componente.
NOTA: Todos os procedimientos de manutenção e limpieza devem ser
realizados por pessoal técnico qualificado.

MANUTENÇÃO PREVENTIVA E LIMPIEZA

MODO DE LIMPIEZA

www.mediclinics.com

-37-

Prima di effettuare qualsiasi operazione leggere accuratamente e tenere in
considerazione le seguenti istruzioni di sicurezza:

- Consentire di effettuare interventi di installazione, regolazione e manutenzione sul
presente dispositivo esclusivamente a personale tecnico qualificato. Tutte le
suddette operazioni vanno sempre svolte in conformità alle attuali normative
europee in materia di installazione, nonché ai corrispondenti regolamenti in vigore a
livello locale.

- Nel caso in cui la custodia del dispositivo fosse smontata, prestare particolare
attenzione giacché i rispettivi componenti attivi diventano così accessibili ed esiste
un possibile rischio di scariche elettriche.

- Prima di effettuare qualsiasi operazione di natura elettrica scollegare la corrente per
evitare qualsiasi rischio di scariche elettriche.

- Installare il dispositivo lontano da sorgenti di acqua in conformità ai requisiti stabiliti
dalle attuali norme CEI in materia di distanze di sicurezza e come illustrato nella
figura sottostante:

- Attenzione: le normative di installazione vigenti a livello locale potrebbero richiedere
una distanza di sicurezza superiore al metro. Tener sempre conto anche della
legislazione locale.

- Installare gli asciugacapelli lontano da persone che stanno facendo bagni o docce.

- Integrare nei cavi di fissaggio di tutti i poli dei dispositivi di scollegamento,

mantenendo tra i contatti una distanza minima di 3 mm (0,12"), in conformità alle
attuali normative europee.

- L’installatore avrà cura di controllare che l’impianto elettrico sia stato messo a terra
in conformità alla normativa vigente.

INSTRUZIONI DI SICUREZZA

ITALIANO

-38-

- È consentito l’utilizzo del presente dispositivo ai bambini a partire da 8 anni e a
persone con ridotte capacità fisiche, sensoriali e mentali, inesperte o prive delle
conoscenze necessarie solamente sotto supervisione o se istruite in merito all’uso
sicuro del dispositivo in modo tale da comprendere i rischi implicati. Questo
dispositivo non è un giocattolo. I bambini non potranno effettuare alcun intervento di
pulizia né operazione di manutenzione consentita agli utenti se non sotto la
supervisione di un adulto.

- Non installare il dispositivo su una superficie normalmente infiammabile.

- Per fissare l’asciugamani elettrico alla parete seguire le istruzioni del presente

manuale e utilizzare la sagoma fornita in dotazione con il dispositivo. Ai sensi delle
normative di sicurezza europee, è proibito fissare il dispositivo servendosi di adesivi
o metodi analoghi.

-

Smontaggio per l’installazione

Il dispositivo viene fornito con le due viti inferiori filettate alla base, le quali servono
per fissare la carcassa dall'interno.

L'estrazione della carcassa deve essere eseguita come indicato di seguito:

1. Serrare le viti inferiori girándole in senso orario (CW) con la chiave speciale
fornita, fino ad avvitarle completamente (si veda la figura n. 1).

2. Togliere la carcassa, sollevandola con una leggera inclinazione, fino a liberare la
linguetta di fissaggio superiore (si veda la figura n. 2).
Estrarre la carcassa verticalmente, evitando di urtare la parte interna della
macchina (si veda la figura n. 3).

Nel realizzare questo proceso evitare:

• Danneggiare i componenti interni, in modo particolare il circuito elettronico,
situato sotto la spirale (si veda la figura n. 4).

• Graffiare la carcassa e il visore dei sensori IR (nel modello automatico).

INSTALLAZIONE

www.mediclinics.com

-39-

Montaggio

Realizzare l'installazione elettrica del dispositivo mediante canalizzazione
posteriore (figura n. 5).

• L'isolatore in cui verranno collocati i cavi di alimentazione e il foro di entrata
degli stessi (Ø 22 mm. - Ø 0,87") si trovano sul lato sinistro dell'asciugamani.

• Questo asciugamani è un dispositivo Classe I, che presenta una presa di
terra.

• La procedura di montaggio si riassume como indicato di seguito:

1. Realizzare i 4 fori da Ø 8 mm. (Ø 0, 31") utilizzando la mascherina fornita. Pulire
i fori dalla polvere che deriva dalla realizzazione degli stessi.
Introdurre i 4 tasselli forniti fino a livellarli (si veda la figura n. 6).

2. Passare i cavi elettrici che procedono dalla parete attraverso il foro d'entrata
(Ø 22 mm. - Ø 0,87").

3.- Serrare i 4 tirafondi forniti fissando in modo solido la base dell'asciugamani alla
parete (si veda la figura n. 7).

4.- Collegare le due fasi di (N, L) nella morsettiera e il cavo A/V alla vite della presa
di terra (Classe I)(si veda la figura n.8).

5.- Montare la carcassa dell'asciugamani:

- Introdurre la carcassa frontalmente.

- Introdurre la linguetta superiore nella sede corrispondente della base (si veda
la figura n. 9) inclinando leggermente la carcassa.

- Svitare le viti girandole in senso antiorario (CCW) utilizzando la chiave

speciale fornita (si veda la figura n. 10).

-40-

Nel corso di questa procedura evitare di toccare il circuito elettronico con la
carcassa, il quale si trova situato sotto la spirale.
NOTA: nei modelli automatici è necessario prevedere una distanza minima di 40
cm. (15,75") rispetto ad eventuali mensole, marmi o lavandini (figura n. 11).

Evitare, per quanto possibile, la presenza di superfici riflettenti nel raggio di azione
dei sensori IR del dispositivo.

Il dispositivo deve essere maneggiato solo da un tecnico autorizzato.
ATTENZIONE: quando la carcassa viene smontata le parti attive del
dispositivo rimangono accessibili.
Si devono prevedere mezzi di scollegamento dalla rete di alimentazione, con
una separazione di contatto di almeno 3 mm. in tutti i poli. Tali mezzi di
scollegamento devono essere incorporati all'installazione fissa.
Durante il processo di installazione si devono prendere in considerazione le
aree di protezione secondo la Norma VDE 0100.
Il dispositivo asciugamani deve essere installato solo su di una superficie
chiusa (parete, divisorio o simile).

Modelli automatici

R - Resistenza
M - Motore
S - Sensore
G - Terra

Modelli con pulsante

R - Resistenza
M - Motore
T - Temporizzatore
G - Terra

SCHEMA ELÉTTRICO

www.mediclinics.com

-41-

COMPONENTE

NUMERO

CODICE

Carcassa pulsante bianca 1 RC94810
Carcassa pulsante brillante 1 RC94830
Carcassa pulsante satinada 1 RC94820
Carcassa pulsante smaltata 1 RC94813
Carcassa automatica bianca 2 RC94850
Carcassa automatica brillante 2 RC94870
Carcassa automatica satinada 2 RC94860
Carcassa automatica smaltata 2 RC94815
Turbina 3 RC95777
Sensore elettronico 4 RC94600
Gruppo visore 5 RC94604
Resistenza 6 RC95760
Motore 7 RC94748
Spazzole 8 RC95750
Temporizzatore elettronico 9 RC94730

DISEGNO ESPLOSO DI BASE

-42-

L'asciugamani è provvisto di dispositivi di regolazione manuale che consentono
di regolare la distanza di rilevamento delle mani.

Tali regolazioni della distanza di rilevamento devono essere eseguite
esclusivamente da personale tecnico qualificato.

La regolazione può essere effettuata spostando il rispettivo cursore dei
potenziometri lineari.

Per aciugare bene le mani, si consiglia un buon risciacquo, per eliminare i resti di
sapone.

Modeli pulsante:

Premere il pulsante di azionamento. In seguito avvicinare
le mani alla bocchetta di ventilazione e strofinarle.
Ritirare a poco a poco le mani fino a una distanza di circa
10 - 15 cm. (3.9-5.9"). L’asciugamani agisce per un periodo
di 35 secondi, dopo questo periodo si spegne e sarà pronto
per mettersi nuovamente in funzione.

Modelli automatici:

Agiscono mediante il rilevamento delle mani.
Avvicinandosi circa 8-12 cm. (3.1-4.7") alla brocchetta
di ventilazione, l’asciugamani si mette in funzione.
In seguito, strofinare le mani e ritirarle a poco a poco
fino a una distanza di 15-20 cm. (5.9-7.9"). L’asciugamani
si fermerà dopo 2-3 secondi una volta ritirate le mani.

Il presente apparecchio non è stato concepito per essere utilizzato da
persone (inclusi bambini) portatori di qualche handicap fisico, sensoriale o
mentale, o che non abbiano alcuna esperienza e/o conoscenze previe, a meno
che non abbiano ricevuto previamente istruzioni sul suo utilizzo o non siano
supervisate da una persona responsabile della sicurezza.

MODALITÀ D‘USO

REGOLARE LA DISTENZA DI RILEVAZIONE

www.mediclinics.com

-43-

QUANDO UN BAMBINO UTILIZZA QUESTO ASCIUGAMANI ELETTRICO, VI
DEVE SEMPRE ESSERE LA SUPERVISIONE DI UNA PERSONA
RESPONSABILE, CHE GARANTISCA UN BUON USO DELL'APPARECCHIO ED
IMPEDISCA IL SUO USO COME GIOCATTOLO.

Una pulizia appropiata della macchina allungherà la vita utile della stessa.
Si consiglia, al meno una all’anno, di procederé all’eliminazione della polvere che si
è accumulata all’intenro della macchina.

1 - Scollegare l’affusso di corrente dell’asciugamani.

2 - Estrarre la carcassa. (Si vdea “Smontaggio per l’installazione”).

3 - Con uno spazzolino con setole morbide, puliré la polvere che si è accumulata
nella turbina, realizando un giro a mano.

4 - Con lo stesso spazzolino eliminare la polvere acumulata nel resto dei
componenti.

5 - Con un spazziolino di medie dimensioni puliré la griglia di entrata dell’aria.

6 - Controllare lo stato delle spazzole. Queste devono essere sostituite quando la
loro lughezza è inferiore ai 5 mm. (0,2”).

7 - Eliminare con attenzione la polvere depositata nel circuito elettronico con l’aiuto
di una spazziolina sottile. Accertarsi che non vi sia polvere o sporco residuo nei
sensori di rilevamento.

8 - Nei modelli automatici fare in modo che il visore dei led IR
(apertura inferiore della carcassa) sia pulito ed controllare la transparenza dello
stesso.

9 - Una volta terminate le operazioni di manutenzione montare nuevamente la
carcassa ( si veda il punto “Montaggio” di questo stesso manuale) e ristabilire la
corrente.

10 - In seguito avviare la macchina, fino a quando non fuoriescano i resti di polvere
dalla bocchetta di ventilazione.

PULIZIA DELLE CARCASSE CROMATE E DORATE
Per realizzare la pulizia utilizzare solo una pelle di danio inumidita in acqua.
Non utilizzare nessun tipo di detergente, acido, candeggina, prodotti abrasivi,
ecc.
Fare attenzione a non danneggiare né forzare nessun componente.

NOTA: Tutti le procedure di manutenzione e pulizia devono essere realizzate
da personale tecnico qualificato.

MANUTENZIONE PREVENTIVA E PULIZIA

MODALITÀ DI PULIZA

-44-

Перед проведением каких-либо операций необходимо внимательно
прочитать и принять во внимание следующие инструкции по технике
безопасности.

- К установке, настройке и обслуживанию данного устройства допускаются
только квалифицированные специалисты. Все операции должны
выполняться в соответствии с действующими правовыми европейскими
стандартами по установке, а также согласно применимым местным
постановлениям.

- При демонтаже корпуса устройства необходимо соблюдать осторожность,
так как в связи с доступом к активным частям существует потенциальный
риск поражения электрическим током.

- Во избежание поражения электрическим током необходимо отключать
питание перед проведением любых работ с электрической системой.

- Устройство должно устанавливаться вдали от источника водоснабжения в
соответствии с требованиями действующих стандартов МЭК к безопасному
расстоянию (см. рисунок ниже).

- Местные требования по установке могут предусматривать безопасное
расстояние более 1 м. Такие требования также необходимо соблюдать.

- Фен должен располагаться вне досягаемости лица, принимающего ванну

или душ.

- В соответствии с действующими правовыми европейскими стандартами на

стационарной электропроводке должны быть предусмотрены размыкатели с
задействованием всех полюсов, при этом зазор между контактами должен
быть не менее 3 мм (0,12 дюйма).

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

РУССКИЙ

www.mediclinics.com

-45-

- Специалист по установке должен обеспечить заземление электрической
системы в соответствии с действующим законодательством.

- К эксплуатации устройства допускаются дети старше 8 лет и лица с
ограниченными физическими, сенсорными и умственными возможностями,
а также не обладающие соответствующим опытом и знаниями, при условии
использования под наблюдением либо прохождения инструктажа по
безопасному использованию устройства с разъяснением всех
сопутствующих рисков. Дети не должны играть с устройством. Детям не
разрешается самостоятельно проводить очистку или обслуживание
устройства.

- Запрещается размещать устройство на воспламеняющейся поверхности.

- Крепление устройства на стену должно осуществляться в соответствии с

инструкциями настоящего руководства с использованием прилагаемой
схемы. В соответствии с европейскими стандартами по технике
безопасности запрещается крепить устройство при помощи клеящих
материалов и других подобных способов.

Демонтаж перед установкой

Сушилка поставляется с двумя расположенными внизу, прикрученными к
основанию винтами, которые крепят корпус изнутри. Для снятия крышки
необходимо произвести следующие действия:

1- Полностью открутить нижние винты с помощью прилагаемого
специального гаечного ключа, поворачивая их по часовой стрелке (CW) (см.
рис. 1).
2- Снять крышку, слегка наклонив ее и высвободив верхний крепежный
затвор (см. рис. 2). Потянув вверх, снять крышку, стараясь при этом не
ударить ею внутреннюю часть аппарата (см. рис. 3).

При снятии крышки избегать:

• Повреждения внутренних частей сушилки, в особенности, электронной

платы, расположенной под спиралью (см. рис. 4).

• Царапин крышки и окошка ИК-датчиков (в автоматической модели).

Монтаж

-46-

Монтаж

Рекомендуется провести питающий кабель через направляющую, которая
находится с тыльной стороны (рис. 5).

• Колодка, к которой подсоединяются питающие кабели, и отверстие для

подводки кабелей (диам. 22 мм = 0,87 дюйма) расположены в левой
части сушилки.

• Данная сушилка соответствует II классу электрической изоляции и

включает заземляющий провод.

• Установка сушилки производится в соответствии со следующими

пунктами:

1- Просверлить в стене 4 отверстия сверлом Ш 8 мм (Ш 0,31 дюйма),
используя прилагаемый в комплекте поставки шаблон. Очистить отверстия
от крошки и пыли. Вставить 4 дюбеля, поставляемые вместе с сушилкой, и
загнать их до упора (см. рис. 6).

2- Вставить выходящие из стены питающие кабели в специальное входное
отверстие (Ш 22 м = 0,87 дюйма).

3- Плотно закрепить крепежную планку сушилки на стене, закрутив 4
поставляемых в комплекте шурупа (см. рис. 7).

4- Подсоединить оба фазовых провода (N,L) к колодке, а кабель A/V – к
винту заземления (Класс I) (см. рис. 8).

5.- Установить крышку на корпус сушилки:

- Крышку устанавливать фронтально.

- Вставить верхний затвор в паз в корпусе сушилки (см. рис. 9),
слегка наклонив крышку.

- Повернуть винты против часовой стрелки (CCW) с помощью
прилагаемого специального гаечного ключа (см. рис. 10).

www.mediclinics.com

-47-

Выполняя указанные действия, не касайтесь крышкой электронной платы,
которая расположена под спиралью.
ПРИМЕЧАНИЕ: в автоматических моделях необходимо соблюдать
минимальное расстояние в 40 см. между сушилкой и возможными полками,
раковинами или мраморными предметами (см. рис. 11).

Избегать наличия отражающих поверхностей в зоне действия ИК-датчиков
сушилки. Обслуживание должно производиться только специалистом,
имеющим разрешение на данный вид деятельности.

ВНИМАНИЕ: при снятой крышке активные части сушилки становятся
доступными.
Необходимо предусмотреть средства отключения сушилки от питающей
электрической сети, при этом расстояние.

между контактами на всех полюсах должно быть не менее 3 мм. Данные
средства отключения должны входить в состав стационарного
оборудования. В ходе установки сушилки необходимо учитывать параметры
безопасностив соответствии со стандартом VDE 0100. Сушилка для рук
должна устанавливаться только на замкнутые поверхности (стены,
перегородки и т.д.).

Автоматические модели

R -

Нагревательный элемент
M - Электродвигатель
S - Датчик
G - Заземление

Модели с пусковой кнопкой

R -

Нагревательный элемент
M - Электродвигатель
T -

Таймер

G - Заземление

ЭЛЕКТРИЧЕСКАЯ СХЕМА

-48-

KOM

ïOHEHT

YNCïO

KOÄ

Корпус модели с кнопкой, белый

1 RC94810

Корпус модели с кнопкой,
блестящий

1 RC94830

Корпус модели с кнопкой, матовый

1 RC94820

Корпус модели с кнопкой,
эмалированный

1 RC94813

Корпус автоматической модели,
белый

2 RC94850

Корпус автоматической модели,
блестящий

2 RC94870

Корпус автоматической модели,
матовый

2 RC94860

Корпус автоматической модели,
эмалированный

2 RC94815

Вентилятор

3 RC95777

Электронный датчик

4 RC94600

Группа окошек

5 RC94604

Нагревательный элемент

6 RC95760

Электродвигатель

7 RC94748

Щетки

8 RC95750

Электронный таймер

9 RC94730

ОСНОВНЫЕ КОМПОНЕНТЫ

www.mediclinics.com

-49-

Сушилка для рук оснащена средствами ручной регулировки, которые
позволяют регулировать дистанцию обнаружения рук.

Регулировка дистанцииобнаружения должна осуществляться
исключительно квалифицированным специалистом.

Регулировка осуществляется при помощи бегунка линейного
потенциометра.

Для обеспечения удовлетворительной сушки рук рекомендуется тщательно
вымыть их от остатков мыла.

Модели с пусковой кнопкой:

Нажать на кнопку запуска. После этого приблизить руки к
выходному соплу, производя при этом движения,
имитирующие мытье. Постепенно удалить руки от
сушилки на расстояние около 10-15 см. (3.9-5.9 дюйма).
Сушилка работает в течение 35 секунд. По истечении
этого времени она может быть использована повторно.

Автоматические модели:

Автоматически включаются при приближении рук.
При приближении рук на 8-12 см (3,1-4,7 дюйма)
к выходному соплу сушилка включается автоматически.
После этого постепенно удалить руки от сушилки
на расстояние, не превышающее 15-20 см (5,9-7,9 дюйма),
производя при этом движения, имитирующие мытье.
Если убрать руки из зоны действия датчика,
сушилка автоматически выключится через 2-3 секунды.

ï

редварительных знаний, если ими не были получены предварительные

инструкции по эксплуатации или если аппарат используется без контроля со
стороны ответственного лица.

Ï

РИ ИСПОЛЬЗОВАНИИ СУШИЛКИ ДЛЯ РУК РЕБЕНКОМ ОТВЕТСТВЕННОЕ ЛИЦО
ДОЛЖНО НАБЛЮДАТЬ ЗА ПРАВИЛЬНЫМ ИСПОЛЬЗОВАНИЕМ АППАРАТА, ПРИ
ЭТОМ СЛЕДУЕТ УБЕДИТЬСЯ, ЧТО РЕБЕНОК НЕ ИГРАЕТ С НИМ.

ПРАВИЛА ЭКСПЛУАТАЦИИ

отрегулируите

расстояие

обнаружения

-50-

Правильное обслуживание сушилки продлит срок ее эксплуатации.
Рекомендуется чистить сушилку от собравшейся в ней пыли как минимум

îäèí ðàç â ãîä.

1- Отключить питающий кабель.

2- Снять крышку (см. «Демонтаж перед установкой»).

3- Щеткой с мягкой щетиной удалить скопившуюся на вентиляторе пыль,
вращая его рукой.

4- Этой же щеткой снять пыль, собравшуюся на остальных внутренних частях
сушилки.

5- Щеткой среднего размера удалить пыль, скопившуюся на решетке выходного
отверстия. Периодически проверять состояние щеток электродвигателя.

6- Щетки необходимо заменить, когда их длина станет менее 5 мм. (0.2").

7- Аккуратно счищать собравшуюся на электронной плате пыль с помощью
щетки с тонкой щетиной. Проверять отсутствие пыли и грязи на датчиках.

8- Содержать в чистоте окошко ИК-датчиков автоматических моделей (оно
находится в нижней части корпуса): окошко должно быть прозрачным.

9-После проведения чистки сушилки вновь установить крышку (см. раздел
«Монтаж» данного руководства) и подключить электропитание.

10- Несколько раз подряд включить сушилку, чтобы продуть остатки пыли
через выходное сопло. ЧИСТКА ХРОМИРОВАННЫХ И ПОЗОЛОЧЕННЫХ
КОРПУСОВ Для очистки корпуса использовать смоченную в водезамшу. Не
используйте моющие средства любого типа, кислоты, хлорку, абразивные,
антикоррозионные

- чистящие средства и т.д.

- Чтобы не повредить сушилку, запрещается прилагать к.

- ней чрезмерные физические усилия.

ЧИСТКА ХРОМИРОВАННЫХ И ПОЗОЛОЧЕННЫХ КОРПУСОВ

Для очистки корпуса использовать кусок замши, смоченный водой.
Запрещается применять моющие средства любого типа, кислоты, щелок,
абразивные чистящие средства, и т.д. Чтобы не повредить сушилку,
запрещается прилагать к ней чрезмерные физические усилия.

ОБСЛУЖИВАНИЕ И ЧИСТКА

ПРАВИЛА ОЧИСТКИ

www.mediclinics.com

-51-

Προτού προβείτε σε οποιαδήποτε λειτουργία, διαβάστε προσεκτικά και
λάβετε υπόψη σας τις παρακάτω οδηγίες ασφαλείας:

- Μόνο έμπειρος τεχνικός μπορεί να εγκαταστήσει, να ρυθμίσει και να συντηρήσει

αυτή τη συσκευή. Όλες οι λειτουργίες πρέπει πάντα να πραγματοποιούνται
σύμφωνα με τα ισχύοντα νομικά Ευρωπαϊκά Πρότυπα εγκατάστασης και
σύμφωνα με τους τοπικούς κανονισμούς.

- Να είστε προσεκτικοί όταν το πλαίσιο της συσκευής είναι

αποσυναρμολογημένο, διότι μπορείτε να ακουμπήσετε τα εξαρτήματα από τα
οποία περνά ρεύμα και υπάρχει πιθανός κίνδυνος ηλεκτροπληξίας.

- Πριν από οποιοδήποτε ηλεκτρικό χειρισμό, πρέπει να διακόψετε τη ροή του

ηλεκτρικού ρεύματος προκειμένου να αποφευχθεί όποιος κίνδυνος
ηλεκτροπληξίας.

- Η συσκευή πρέπει να τοποθετηθεί σε σημείο μακριά από πηγή νερού,

προκειμένου να πληρούνται οι αποστάσεις ασφαλείας που ορίζονται στα
τρέχοντα πρότυπα IEC και σύμφωνα με το ακόλουθο σχέδιο:

- Να είστε προσεκτικοί διότι οι τοπικές απαιτήσεις εγκατάστασης ενδέχεται να

ζητούν πάνω από 1μ. απόσταση ασφαλείας. Να λάβετε υπόψη σας και τις εν
λόγω τοπικές απαιτήσεις.

- Οι στεγνωτήρες μαλλιών πρέπει να τοποθετούνται μακριά από άτομα που
κάνουν μπάνιο ή ντους.

- Για τη σταθερή καλωδίωση πρέπει να υπάρχει χωριστή ηλεκτρική διάταξη
αποσύνδεσης όλων των πόλων με απόσταση 3 mm μεταξύ των επαφών,
σύμφωνα με τα ισχύοντα Ευρωπαϊκά Πρότυπα.

- Όποιος πραγματοποιεί την εγκατάσταση πρέπει να βεβαιώνεται ότι το ηλεκτρικό
σύστημα είναι γειωμένο σύμφωνα με την ισχύουσα νομοθεσία.

ELLHNIKA

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

-52-

- Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά 8 ετών και άνω και
άτομα με μειωμένη σωματική, αισθητηριακή ή νοητική ικανότητα ή έλλειψη
εμπειρίας και γνώσης μόνο εάν είναι υπό επίβλεψη ή τους έχουν δοθεί οδηγίες
σχετικά με την ασφαλή χρήση της συσκευής και αν έχουν κατανοήσει τους
ενδεχόμενους κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο
καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά
χωρίς επίβλεψη.

- Η συσκευή δεν πρέπει να εγκαθίσταται σε επιφάνεια που θα μπορούσε να είναι
εύφλεκτη.

- Για να στερεώσετε το στεγνωτήρα μαλλιών στον τοίχο, ακολουθήστε τις οδηγίες
του παρόντος εγχειριδίου και χρησιμοποιήστε το πρότυπο που παρέχεται με τη
συσκευή. Η τοποθέτηση της συσκευής με κολλητικές ουσίες ή παρόμοιες
μεθόδους απαγορεύεται από τα Ευρωπαϊκά Πρότυπα Ασφαλείας.

Afaíresh periblñmatov gia thn egkatástash

O stegnwtñrav parécetai me tiv dúo kátw bídev, oi opoíev stereýnoun
eswteriká th básh, bidwménev.

H afaíresh thv báohv prépei na pragmatopoihqeí wv exñv:

1.

Bidþste tiv kátw bídev

dexióstrofa

me to parecómeno eidikó, mécri na

bidwqoún puñpwv (bl. eik. 1).

2. Afairéste to períblhma, anasnkþnontáv to me elafrá klísh, mécri na
apodesmeuteíh ánw proexocñ súndeshv (bl. eik. 2). Exáyete to períblhma
katakórufa, prosécontav na emh ctupñsete to eswterikó tou mhcanñmatov
(bl. eik. 3).

Apofúgete katá th diadikasía autñ:

• Na zhmiþsete ta eswteriká stoiceía kai idíwv to hletronikó kúklwma pou

brísketai kátw apó to speiroeidév períblhma (bl. eik.4).

• Na gratsounísete to períblhma kai th disptra twn aisqhtñrwn

upéruqrnv aktinobolíav (sto autómato montélo).

ERKATASTASH

www.mediclinics.com

-53-

Sunarmológhsh

H hlektrikñ egkatástashthv suskeuñv pragmatopoieítai mésw opísqiav
diéleushv thv kalwdíwshv (bl. eik. 5).

• Oi akrodéktev, stouv opoíouv qa sundeqoún ta kalþdia trofodosías,

kai h opñ diéleushv autþn (diamétrou 22 ciliostþn) brískontai sthn
aristerñ pleurá tou stegnwtñra.

• O parþn stegnwtñrav eínai mía suskeuñ thv kathgoríav I me

enswmatwménh geíwsh.

H diadikasía thv sunarmológhshv sunoyízetai wv exñv:

1. Dianoíxte 4 opév diamétrou 8 xilostþn, crhsimopoiþntav ton parecsmeno
odhgó. Kaqaríste tiv opév apó th skónh pou qa prokúyei. Eiságete ta 4
parecómena búsmata, éwv ótou to ceílov touv érqei sto úyov thv epifáneiav
stñrixhv.

2. Peráste ta proercómena apó ton toíco hlektrikákalþdia mésa apó thn opñ
diéleushv (diamétrou 22 cilistþn).

3. Bidþste tiv 4 parecómenev xulóbidev, stereþnontav th básh tou

stegnwtñra sfictá ston toíco (bl. eik. 7).

4. Sundéste tiv dúo fáseiv (N,L) stouv akrobéktev kai to kalþdio A/ V sth

bída thv geíwshv (kathgoríav I) (bl. eik. 8).

5. Prosartñste to períblhma sto stegnþtñra :

- Eiságete to períblhma metwpiká.

- Eiságete thn ánw proexocñ sthn upodocñ thv báshv gia autó (bl. eik. 9),
kratþntav to períblhma me elafráklíoh.

- Eesfíxte tiv bídev aristeróstrofa me to parecómeno eidikó kleidí (bl.
eik. 10).

-54-

Se ólh autñ th diadikasía proséxte na mhn akoumpñsete me to períblhma to
hlektronkó kúklwma pou brísketai kátw apó to speiroeidév períblhma.
PARATHRHSH: Gia ta autómata montéla probléyte mía elácisth eleúqerh
apóstash 40 ekatostþn wv prov endecómena ráfia, mármara ñ niptñrev (bl.
eik. 11).

Apofúgete katá to dunatón thn parousía antanaklastkþn epifaneiþn sthn
periocñ energopoíhshv twn aisqhtñrwn upéruqrhv aktinobolíav thv
suskeuñv.

H diexagwgñ ergasiþn sth suskeuñ epitrépetai móno se
exousiodothmñenouv tecnítev.
PROSOCH: Katá thn aposunarmológhsh tou periblñmatov
apokalúptontai exartñmata thv suskeuñv, ta opoía brískontai upó
hlektrikñ tásh.
Prépei na problefqoún mésa aposúndeshv apó to díktuo trofodosíav
me ánoigma epafþn touláciston 3 ciliostþn se ólouv touv pólouv. Autá
ta mésa aposúndeshv prépei na enswmatwqoún sth mónimh
egkatástash.

Autómata montéla

R - Antístash
M - Kinhtñrav
S - Aisqhtñrav
G - Geíwsh

Montéla me plñktro

R - Antístash
M - Kinhtñrav
T - Cronodiakópthv
G - Geíwsh

DIAGRAMMA HLEKTRIKHS SUNDESMOLORIAS

www.mediclinics.com

-55-

sustatikó

ariqmóa kwdikóa

Leukó períblhma montélou me plñdtro

1 RC94810

Gualisteró períblhma µontélou µe plñktro

1 RC94830

Mat períblhma montélou me plñkpo

1 RC94820

Epismaltwméno peróblhma montélou me plñkpo

1 RC94813

Leukó períblhma autómatou montélou

2 RC94850

Gualisteró períblhma autómatou µontélou

2 RC94870

Mat períblhma autómatou montélou

2 RC94860

Epismaltwméno peróblhma autómatou montélou

2 RC94815

Fushtñrav

3 RC95777

Hlektronikóv aisqhtñrav

4 RC94600

Sugkróthma dióptrav aisqhtñra

5 RC94604

Antístash

6 RC95760

Kinhtñrav

7 RC94748

Yñktrev

8 RC95750

Hlektronikóv cronodiakópthv

9 RC94730

BASIKA EXARTHMATA

-56-

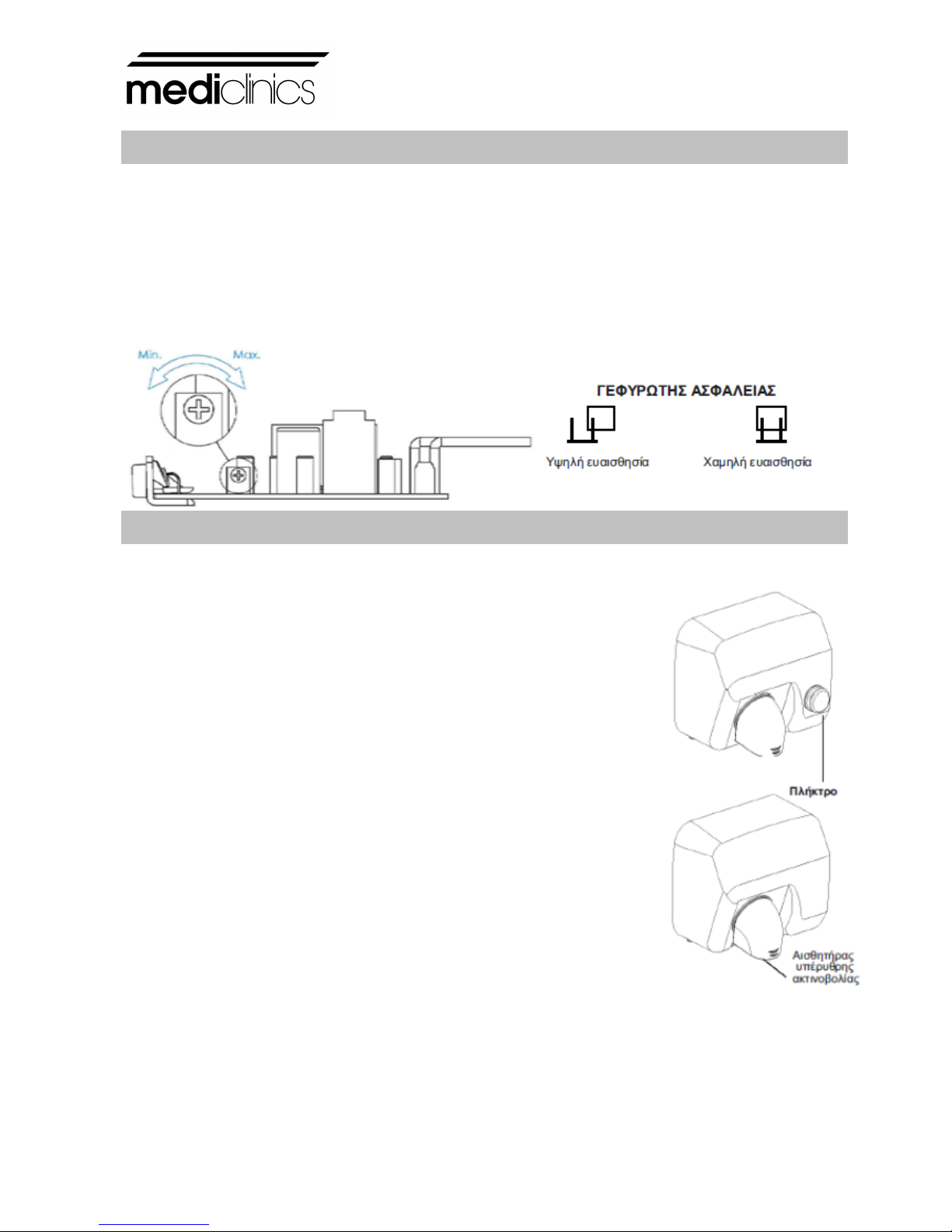

Ο στεγνωτήρας χεριών είναι εφοδιασμένος με μέσα χειροκίνητης ρύθμισης που
επιτρέπουν τη ρύθμιση της απόστασης εντοπισμού των χεριών.

Αυτή η ρύθμιση της απόστασης εντοπισμού πρέπει να γίνεται αποκλειστικά και
μόνο από εξειδικευμένο τεχνικό.

Η ρύθμιση ολοκληρώνεται μετακινώντας τον δρομέα του γραμμικού
ποτενσιόμετρου.

Gia na epitúcete éna kaló stégwma twn cepiþn, sunístatai na ta xeplúnete
kalá, kaqapízontáv ta apó upóloipa sapounioú.

Montéla me plñktro:

Piéste to plñktro energopoíhshv. Sth sunéceia plhsiáste
ta céria sav sthn éxodo tou aéra kai stegþnste ta.
Apomakrúnete stadiaká ta céria sav éwv mía apóstash
10-15 ekatostþn perípou. O stegnwtñrav xeriþn
leitourgeí gia 3 5 deuterólepta, metá apó ta opoía
apenergopoieítai kai tíqetai se etoimóthta gia néa energopoíhoh

Autómata montéla

:

Energopoioúntai mésw proséggishv twn ceriþn. Otan
plhsiásete ta céria sav se apóstash 8-12 ekatostþn sthn
éxodo toiu aéra, o stegnwtñrav ceriþn qa teqeí se leitourgía.
Stegnþste sth sunéceia ta céria sav, apomakrúnontáv ta
stadiaká éwv míamégisth apóstash 15-20 ekatostþn.
O stegnwtñrav ceriþn qa apenergopoihqeí 2-3
deuterólepta metá apó thn apomákrunsh twn ceriþn.

Autñ h suskeuñ den proorízetai gia crñsh apó paidiá, apó átoma me
kápoia swmatikñ, aisqhtñria ñ pneumatikñ anaphría ñ cwrív
prohgoúmenh empeiría kai / ñ gmþseiv, ektóv kai an écoun écoun lábei ek
twn protérwn adhgíev scetiká me th crñsh thv ñ an th crhsimopoioún
upó thn apibleyh enóv upeúqunou asfáleiav.

TROPOS CRHSHS

ruqmi ste thn anicneush apóstash

www.mediclinics.com

-57-

OTAN AUTOS O STEGNWTHRAS CRHSIMOPOIEITAI APO ENA PAIDI,
ENAS UPEUQUNOS PREPEI. NA EPIBLEPEI THN ENDEDEIGMENH CRHSH
TOU KAI NA DIASFALIZEI OTI AUTO DEN PAIZEI.

O katállhlov kaqarismóv tou mhcanñmatov parateínei th diákreia zwñv tou.
Sunistátai na kaqarízete to mhcánhma touláciston mía forá ethsíwv apó th skónh
pou mazéuetao sto eswterikó tou.

1. Aposundéste to stegnwtñra apó to díktuo trofodosíav.

2. Afairéste to períblhma (bl. "Afaíresh periblñmatov gia thn egkatástash").

3. Kaqapíste th skónh pou écei sugkentrwqeí sto fushtñra, peristréfontáv sto
eswterikó tou mía boúrtsa me malakév trícev.

4. Kaqariste me thn ídia boúrtsa th skónh pou écei mazeuteí sta upóloipa
stoiceía.

5. Kaqariste th skónh apó to plégma thv eisódou aéra me mía boúrtsa méonv
sklhróthtav.

6. Elégxte thn katástash twn yhktrþn. Autév prépei na antikatastaqoún, eán to
mñkov touv gínei mikrótero apó 5 ciliostá.

7. Kaqaríste prosektiká th skónh pou écei mazeuteí sto hlektronikó kúklwma me
th boñqeia míav boúrtsav me leptév trícev. Sigoureuteíte óti stouv aisqntñrev
anícneushv den paraménei skónh ñ upóloipa rúpwn.

8. Sta autómata montéla proséxte h dóptra twn aisqhtñrwn upéruqrhv
aktinobolíav (to kátw paráquro tou periblñmatov) na eínai kaqarñ kai
diasfalíste th diafáneiá thv.

9. Metá aps thn oloklñrwsh twn ergasiþn suntñrhshv prosartñste ek néou
to períblhma (bl. thn parágrafo "Sunarmológhsh" tou paróntov egceiridíou) kai
sundéste to mhcánhma me to díktuo trofodosíav.

10. Qéste kat´epanálhyh to mhcánhma se leitourgía, éwv ótou na mhn exércontai
upóloipa skónhv apó thn éxodo tou aéra.

KAQAPISMOS SPICRWMIWMENWN KAI EPICRUSWN PERIBLHMATWN

Crnsimopoiñste apokleistiká éna nwpó paní gia ton kaqarismó. Mh
crhsimopoiñsete aporrupantiká apoioiudñpote túpou, oxéa, alkaliká dialúmata,
leiantiká mésa, ktl.

Prosécete na mh zhmiþsete kai na mhn askñsete bía se kanéna stoiceío!
SHMEIWSH: ´Olev oi diadikasíev suntñrhshv kai kaqapismoú prépei na
progmatopoihqoún apó katartisméno tecnikó proswpikó.

PROLHPTIKH SUNTHRHSH KAI KAQARISMOS

TROPOS KAQARISMOU

-58-

و ﺔﯾﺎﻧﻌﺑ ةءارﻘﻟا ﻰﺟرﯾ ،ﺔﯾﻠﻣﻋ يﺄﺑ مﺎﯾﻘﻟا لﺑﻗ بﺟﯾﺔﯾﻟﺎﺗﻟا ﺔﻣﻼﺳﻟا تﺎﻣﯾﻠﻌﺗ رﺎﺑﺗﻋﻻا نﯾﻌﺑ ذﺧؤﺗ نأ :

- لھؤﻣ صﺧﺷ ﻻإ ﮫﺗﻧﺎﯾﺻو ﮫﺗطﺑﺿو زﺎﮭﺟﻟا بﯾﻛرﺗﺑ موﻘﯾ نأ نﻛﻣﯾ ﻻ .ﻌﻣﻠﻟ ً ﺎﻌﺑﺗ ً ﺎﻣﺋاد تﺎﯾﻠﻣﻌﻟا هذﮭﺑ مﺎﯾﻘﻟا بﺟﯾ رﯾﯾﺎ

ً ﺎﺿﯾأ ﺔﯾﻠﺣﻣﻟا بﯾﻛرﺗﻟا مظﻧﻟ ً ﺎﻌﺑﺗو ﻲﻟﺎﺣﻟا تﻗوﻟا ﻲﻓ ﺔﯾرﺎﺳﻟا بﯾﻛرﺗﻟﺎﺑ ﺔﺻﺎﺧﻟا ﺔﯾﻧوﻧﺎﻘﻟا ﺔﯾﺑوروﻷا ﺔﯾﺳﺎﯾﻘﻟا.

- كﺎﻧھ نوﻛﯾو ﺔﯾرﺎﻋ ﺢﺑﺻﺗ زﺎﮭﺟﻟﺎﺑ ﺔطﺷﻧﻟا ءازﺟﻷا نأ ثﯾﺣ ،زﺎﮭﺟﻟا فﻼﻏ كﻔﺑ مﺎﯾﻘﻟا دﻧﻋ صرﺣﻟا ﻰﺧوﺗ

ﺔﯾﺋﺎﺑرﮭﻛ ﺔﻣدﺻﻟ ضرﻌﺗﻟارطﺧ .

- ﺔﯾﺋﺎﺑرﮭﻛ ﺔﯾﻠﻣﻋ يﺄﺑ مﺎﯾﻘﻟا لﺑﻗﺔﯾﺋﺎﺑرﮭﻛ ﺔﻣدﺻ يأ عوﻗو رطﺧ بﻧﺟﺗ لﺟأ نﻣ ﻲﺋﺎﺑرﮭﻛﻟا رﺎﯾﺗﻟا ﻊطﻗ بﺟﯾ ، .

- دﺎﺣﺗﻻا تﺎﻣﯾﻠﻌﺗ ﻲﻓ ﺔﻧﯾﺑﻣﻟا ﺔﻣﻼﺳﻟا تﺎﻓﺎﺳﻣ مارﺗﺣا لﺟأ نﻣ هﺎﯾﻣﻟا ردﺎﺻﻣ نﻋ ً ادﯾﻌﺑ زﺎﮭﺟﻟا اذھ بﯾﻛرﺗ بﺟﯾ

هﺎﻧدأ مﺳرﻟا ﻲﻓ نﯾﺑﻣ وھ ﺎﻣ بﺳﺣﺑو ﺔﯾرﺎﺳﻟا ﺔﯾﺋﺎﺑرﮭﻛﻟا رﯾﯾﺎﻌﻣﻟﺎﺑ ﺔﻘﻠﻌﺗﻣﻟا ﻲﺑوروﻷا :

- ﻰﺧوﺗدﺣاو رﺗﻣ نﻋ دﯾزﺗ ﺔﻣﻼﺳ ﺔﻓﺎﺳﻣ طرﺗﺷﺗ دﻗ ﺔﯾﻠﺣﻣﻟا بﯾﻛرﺗﻟا تﺎﺑﻠطﺗﻣ نﻷ رذﺣﻟا . ﺔﯾﻠﺣﻣﻟا طورﺷﻟا هذھ ذﺧ

ً ﺎﺿﯾأ رﺎﺑﺗﻋﻻا نﯾﻌﺑ.

- ً ﺎﺷد وأ ً ﺎﻣﺎﻣﺣ ذﺧﺄﯾ صﺧﺷ لوﺎﻧﺗﻣ نﻋ ً ادﯾﻌﺑ فﯾﻔﺟﺗﻟا ةزﮭﺟأ بﯾﻛرﺗ بﺟﯾ .

- ﺔﻓﺎﺳﻣ ﻰﻠﻋ ﻲﺋﺎﺑرﮭﻛﻟا رﺎﯾﺗﻠﻟ لﺻﻓ لﺋﺎﺳو بﯾﻛرﺗ بﺟﯾ3 مﻠﻣ)0.12 ﺔﺻوﺑ (ﻗﻷا ﻰﻠﻋ مﺗﯾ نأ بﺟﯾو تﯾﺑﺛﺗﻟا كﻠﺳﻟ ل

ﻲﻟﺎﺣﻟا تﻗوﻟا ﻲﻓ ﺔﯾرﺎﺳﻟا ﺔﯾﺑوروﻷا ﺔﯾﻧوﻧﺎﻘﻟا رﯾﯾﺎﻌﻣﻟا بﺳﺣﺑ بﺎطﻗﻷا ﺔﻓﺎﻛ بﯾﻛرﺗ .

- يرﺎﺳﻟا نوﻧﺎﻘﻟا بﺳﺣﺑ ضرﻷﺎﺑ ﮫﻠﺻوو ﻲﺋﺎﺑرﮭﻛﻟا رﺎﯾﺗﻟا طﺑﺿ نﻣ بﯾﻛرﺗﻟﺎﺑ موﻘﯾ نﻣ دﻛﺄﺗﯾ نأ بﺟﯾ .

- مھرﻣﻋ ىدﻌﺗﯾ نﯾذﻟا لﺎﻔطﻷا لﺑﻗ نﻣ زﺎﮭﺟﻟا لﺎﻣﻌﺗﺳا نﻛﻣﯾ8 تاوﻧﺳ ﺔﯾﻧﺎﻣﺳﺟ تاردﻗ مﮭﻟ نﯾذﻟا صﺎﺧﺷﻷا لﺑﻗ نﻣو

لوﺣ تﺎﻣﯾﻠﻌﺗ مﮭﻟ تﯾطﻋأ اذإ وأ مﮭﯾﻠﻋ فارﺷﻹا مﺗ ﺎﻣ اذإ مﮭﻟ ﺔﻓرﻌﻣو ةرﺑﺧ ﻻ نﯾذﻟا وأ ةدودﺣﻣ ﺔﯾﻠﻘﻋ وأ ﺔﯾروﻌﺷ وأ

ﮫﻧﻋ ﺔﺟﺗﺎﻧﻟا رطﺎﺧﻣﻟا مﮭﻓ لﺟأ نﻣو ﺔﻧﻣآ ةروﺻﺑ زﺎﮭﺟﻟا لﺎﻣﻌﺗﺳا .زﺎﮭﺟﻟﺎﺑ لﺎﻔطﻷا بﻌﻠﯾ نأ بﺟﯾ ﻻ . موﻘﯾ نأ بﺟﯾ ﻻ

ﻷافارﺷإ نودﺑ زﺎﮭﺟﻟا ﺔﻧﺎﯾﺻو فﯾظﻧﺗﺑ لﺎﻔط .

- لﺎﻌﺗﺷﻼﻟ لﺑﺎﻗ ﺢطﺳ ﻰﻠﻋ زﺎﮭﺟﻟا بﯾﻛرﺗ نﻛﻣﯾ ﻻ .

- زﺎﮭﺟﻟا ﻊﻣ ً ﺎﺿﯾأ مدﻘﻣﻟا ططﺧﻣﻟا لﻣﻌﺗﺳاو لﯾﻟدﻟا اذھ ﻲﻓ ةدراوﻟا تﺎﻣﯾﻠﻌﺗﻟا ﻊﺑﺗا ،طﺋﺎﺣﻟا ﻰﻠﻋ نﯾدﯾﻟا فﻔﺟﻣ بﯾﻛرﺗﻟ .

ﺳﻟا رﯾﯾﺎﻌﻣ ﻲﻓ ﺔﮭﺑﺎﺷﻣ لﺋﺎﺳو وأ قﺻﻻ لﺎﻣﻌﺗﺳﺎﺑ ﺔﻧﯾﻛﺎﻣﻟا بﯾﻛرﺗ عوﻧﻣﻣﺔﯾﺑوروﻷا ﺔﻣﻼ .

تﺎﻣﯾﻠﻌﺗﻟاﺔﻣﻼﺳ

www.mediclinics.com

-59-

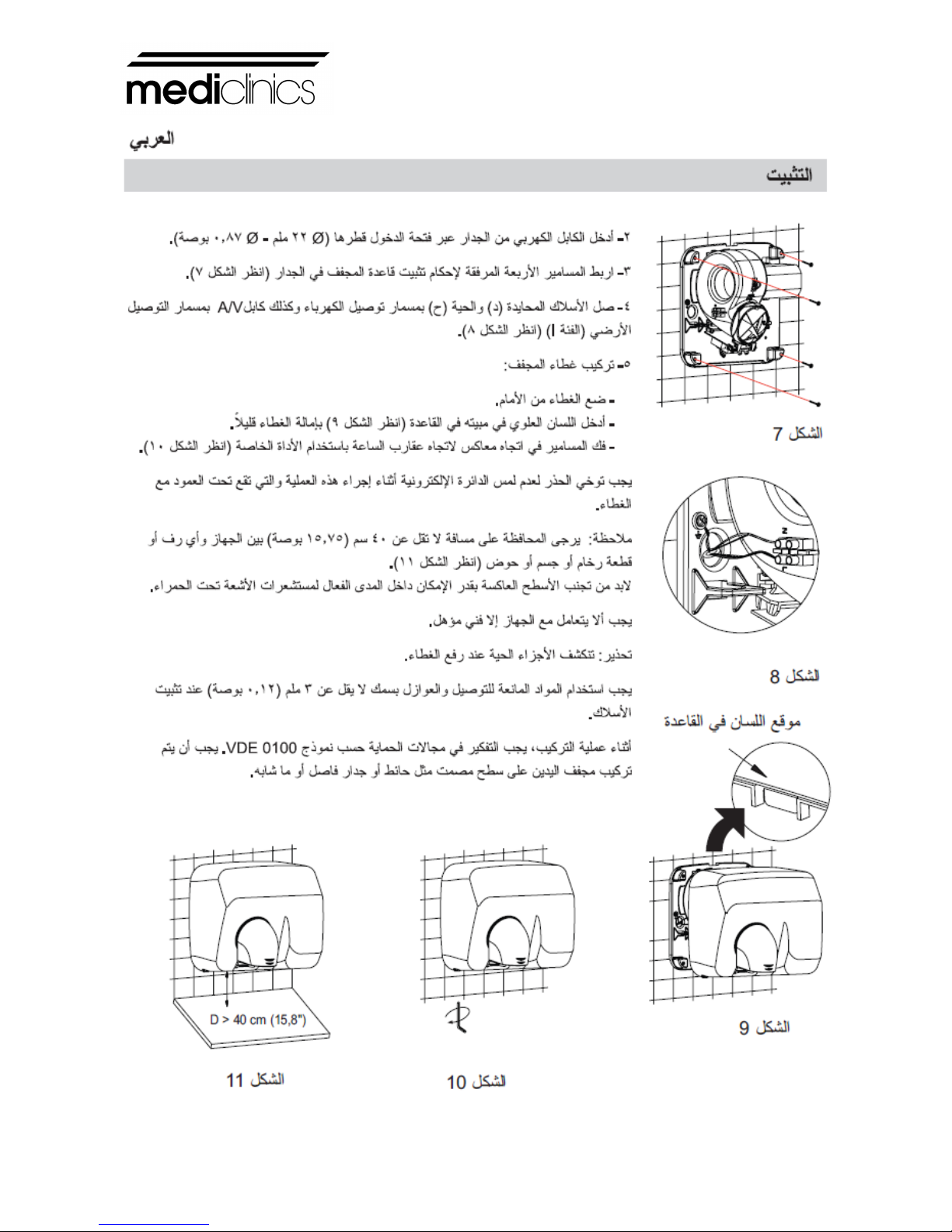

-60-

www.mediclinics.com

-61-

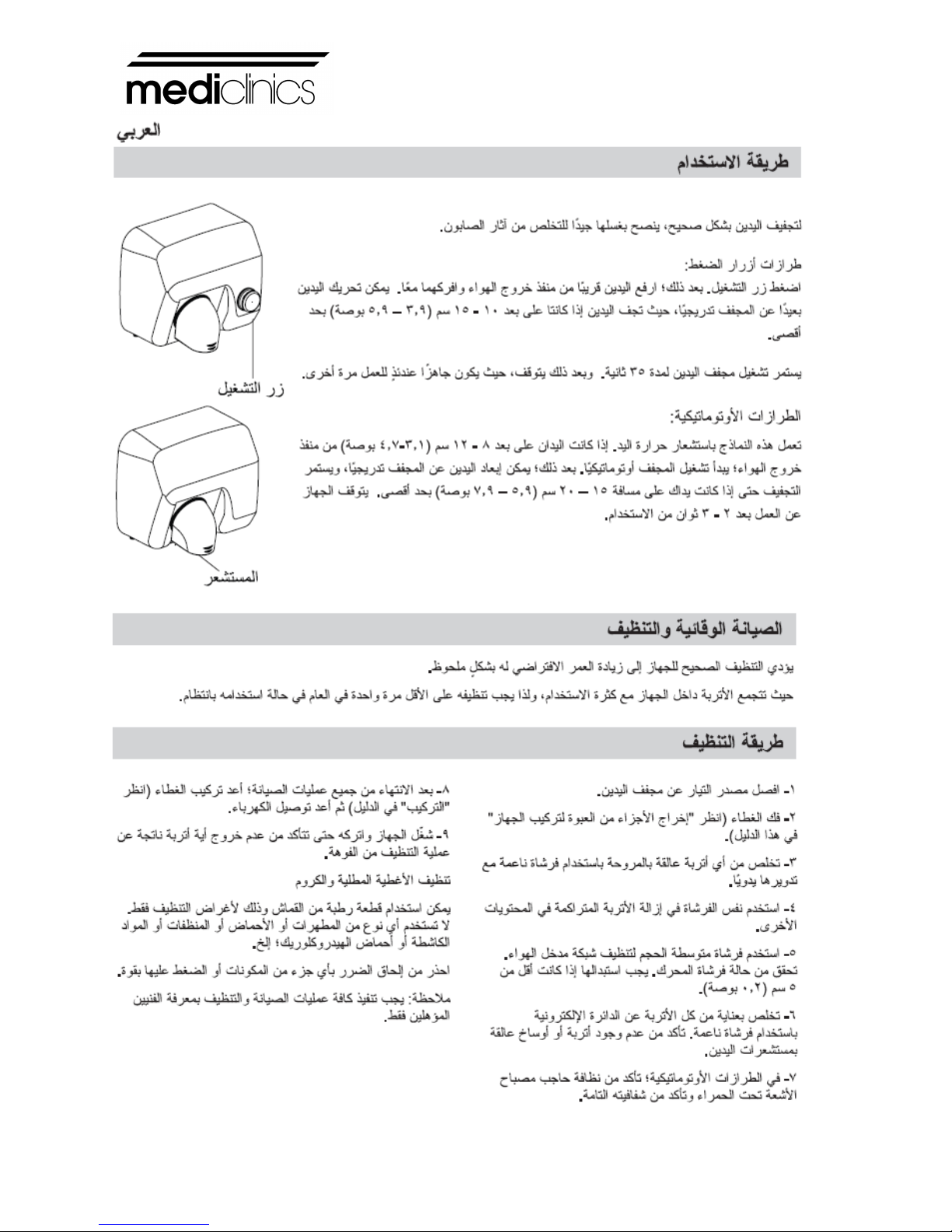

-62-

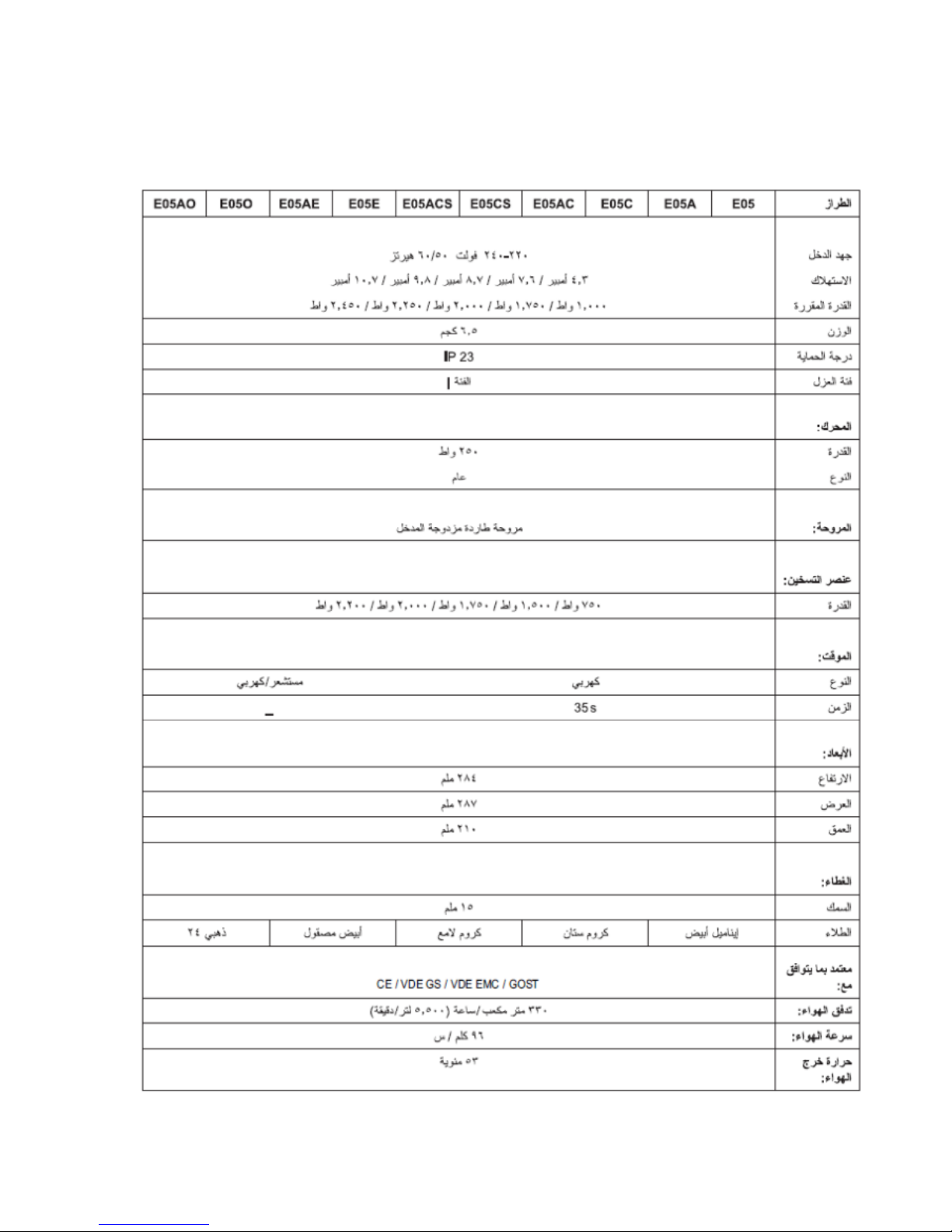

www.mediclinics.com

-63-

MODE

LO MODEL

MODÈ

LE MODELL

O

E05 E

05A E05B E05AB

E05C E05AC E05CS

E05

ACS

GENERAL:

GENERAL:

GÉNÉRAL

:

ALLGEMEIN:

Alimentación: Innput voltage: Alimentation :

Stromversor­gung:

220 – 240 V 50/60Hz

Consumo:

Power
consumption:

Consommation: Verbrauch: 4,3 A / 7,6 A / 8,7 A / 9,8 A / 10,7 A

Potencia
nominal:

Rated power:

Puissance
nominale :

Nennleistung: 1.000 W / 1.750 W / 2.000 W / 2.250 W / 2.450 W

Peso: Weight: Poids : Gewicht: 6,5 Kg
Clase de
aislamiento:

Type of
insulation:

Classe
d’isolement :

Isolierungskla­sse:

Clase I/ Class I / Classe I/ Schutzklasse I

IP: IP: IP: IP: IP23

MOTOR:

MOTOR:

MOTEUR

:

MOTOR:

Potencia: Power: Puissance : Leistung: 750 W / 1.500 W / 1.750 W / 2.000 W / 2.200 W
Tipo: Type: Type : Typ: Universal/ Universel/ Universell

TURBINA: SCROLL-FAN: TURBINE : TURBINE:

Centrífuga de doble entrada/ Double inlet centrifugal fan / Centrifuge

à double entrée/ Zentrifugalgebläse mit doppeltem Eingang

RESISTENCI

A:

HEATING

ELEMENT:

RÉSISTANCE: HEIZDRAHT:

Potencia: Power: Puissance : Leistung: 2.000 W

TEMPORIZA

-

DOR:

TIMER: MINUTEUR : TIMER:

Tipo: Type: Type : Typ:

Electro

IR

sensor

Electro

IR

sensor

Electro

IR

sensor

Electro

IR
se
ns
or

Tiempo: Time: Temps : Zeit:

35 s / c

---

35 s / c

---

35 s / c

---

35 s / c

--

-

DIMENSIONE

S:

SIZE: DIMENSIONS:

ABMESSUN­GEN:

Alto: Height: Hauteur : Höhe: 248 mm

Ancho: Width: Largeur : Breite: 278 mm

Profundidad: Depth: Profondeur : Bautiefe: 210 mm

CARCASA:

CASING:

CAPOT :

GEHÄUSE:

Espesor: Thickness: Épaisseur : Dicke: 1,5 mm

Acabado: Finish: Finition : Finish:

Epoxy blanco /

White Epoxy /

Epoxy blanché

blanc/ Weiss

Epoxyd-lackiert

Epoxy negro /
Black Epoxy /

Epoxy noir
blanc/ Schwarz
Epoxyd-lackiert

Cromado
brillante /

Chrome bright

/ Chrome
brillante /

Verchromt

gläzennd

Cromado

satinado /

Chrome

satin /

Chrome

satiné /

Verchromt

matt

HOMOLOGA

CIONES:

APPROVALS:

HOMOLOGATI­ONS :

ZULASSUN­GEN:

CE, GS, EMC & GOST

SALIDA
AIRE:

AIR OUTPUT:

SORTIE
D’AIR :

LUFTAUS­GANG:

Caudal de
aire:

Air flow: Débit d’air : Luftstrom: 330 m3/h (5.500 l/min)

Velocidad del
aire:

Air speed: Vitesse de l’air :

Luftgeschwindi
gkeit:

96 Km/h

Temperatura
de aire a la
salida:

Output air
temperature:

Température
de l’air à la
sortie :

Lufttemperatur
an der Düse:

53 º C

-64-

MODE

LO MODEL

МОДЕЛЬ

MONTELO

E05 E

05A E05B

E05AB

E05C E05AC E05CS

E05

ACS

GERAL: GENERALE:

ОБЩИЕ
ДАННЫЕ:

genikóv

AlimentaçAo :

Alimentazione
:

Питание

Trofodosía

220 – 240 V 50/60Hz - Ãö

Consumo: Consumo: Потребление

Katanálws
h

4,3 A / 7,6 A / 8,7 A / 9,8 A / 10,7 A

Potência
nominal:

Potenza
nominale:

Номинальная
мощность

Onomastikñ
iscúv

1.000 W / 1.750 W / 2.000 W / 2.250 W / 2.450 W

Peso: Peso:

Âåñ

Bárov

6,5 Kg

Grau de
protecçAo:

Categoria
d’isolamento:

Класс
электроизоляции

Kathgoría
prostasíav

Class I /

Класс I / Kathgorнa

Grau de
isolamiento:

Grado IP:

Класс защиты
IP:

Baqmóv
prostasíav

IP23

MOTOR: MOTORE:

ЭЛЕКТРОДВИГАТЕ

ËÜ :

KINHTHRAS

Potência: Potenza: Мощность

Iscúv:

750 W / 1.500 W / 1.750 W / 2.000 W / 2.200 W

Tipo: Tipo:

Òèï

Túpov:

Universal/ Универсальный

/

Genikñv crñshv

TURBINA: TURBINA:

ВЕНТИЛЯТОР: FUSHTHRAS

Turbina centrífuga de dupla entrada / Turbina centrifuga a doppia entrata /

Вентилятор типа «беличья клетка» с двумя входными отверстиями /

Fugokentrikóv fushtñpav dinlñv eisódou

RESISTENCIA: RESISTENZA

НАГРЕВАТЕЛЬН

ЫЙ ЭЛЕМЕНТ:

ANTISTASH

Potência: Potenza:

Мощность

Iscúv

2.000 W

TEMPORIZA­DOR:

TIMER:

ТАЙМЕР:

CRONODIAK
OPTHS

Tipo: Tipo: Òèï :

Túpov

Electro

Hlektr

Elec./S enso
r

Hlektr./aisqhtñ

rav

Electr o

Hlektr.

Elec./S en

sor

Hlektr./aisq

htñrav

Electro

Hlektr.

Elec./S en
sor

Hlektr./ai

sqhtñrav

Electr

o

Hle

ktr.

Elec./S
ensor

Hl

ektr./aisqh

tñrav

Tempo: Tempo: Время:

Crónov

35 s / c

---

35 s / c

---

35 s / c

---

35 s

/ c

---

DIMENSOES: DIMENSIONI:

ГАБАРИТЫ

:

DIASTASEIS

Altura: Altezza:

Высота

Uyov

248 mm

Largura: Larghezza:

Ширина

Plátov

278 mm

Profundidade: Profondità:

Длина

Báqov

210 mm

COBERTURA

EXTERIOR:

CARCASSA:

КОРПУС: PERIBLHMA

Espessura: Spessore: Толщина

Pácov

1,5 mm

Acabamento: Finiture: Обработка

Epifáneia

Epóxi branco/

Epossi bianco/

Белый пластик/

Epoxeidikñ

leukñ

Cromado
brilhante

/

Cromato brillante

/

Хромированный

блестящий

/

Epicrwmiwmé

nh mat

Cromado

acetinado

/

Cromato
satinato

/

Хромиро

матовый/

Epicrwmiwmé nh

gualisterñ

Esmaltado

branco

/

Smaltato

bianco

/

Эмалирован

ный белый

/

Epicrwmiw

mé nh leukñ

HOMOLOGAD
O SEGUNDO:

OMOLOGAZI­ONE COME
DA:

Сертифицирова
но:

Sñmansh
elégcou
katá

CE, GS, EMC & GOST

SAÍDA DE AR:

USCITA
DELL'ARIA:

ВЫХОД
ВОЗДУХА:

exaeristñra
v

Débito de ar
em:

Portata
dell’aira:

Воздушный

поток:

Roñ aéra se

330 m3/h (5.500 l/min) /

330 ì3/÷ (550 ë/ìèí)

Velocidade de
ar:

Velictà
dell’aria:

Скорость
потока:

Tacúthta
aéra

96 Km/h / 96 êì/÷

Temperatura do
ar à saída:

Temperatura
dell’aria in
uscita:

Температура
воздуха на
выходе:

Qermokrasí
a aéra katá
thn éxodo

53 º C

www.mediclinics.com

-65-

-66-

ELIMINACIÓN DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS POR PARTE DE USUARIOS

DOMÉSTICOS EN LA UNIÓN EUROPEA.

El producto que ha adquirido ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden ser reciclados y
reutilizados.
Cuando vea un producto marcado con este símbolo de un contenedor de basura con ruedas tachado significa que
dicho producto está regulado por la Directiva Europea 2002/96/EC sobre residuos de aparatos eléctricos y
electrónicos. Este símbolo indica que el producto no se puede desechar junto con los residuos urbanos habituales.
Cuando un producto marcado con dicho símbolo deba ser eliminado es responsabilidad del usuario entregarlo en
un punto de recolección de aparatos eléctricos y electrónicos designado.

Para obtener más información sobre cómo desechar sus aparatos eléctricos o electrónicos una vez hayan concluido su vida útil,
póngase en contacto con las autoridades locales, el servicio de gestión de residuos urbanos o el establecimiento donde adquirió el
producto.
La correcta recogida y tratamiento de los aparatos inservibles contribuye a preservar recursos naturales y también a evitar riesgos
potenciales para la salud pública.

DISPOSAL OF WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT BY DOMESTIC USERS IN THE

EUROPEAN UNION.

The product you have purchased has been designed and manufactured using high-quality materials and components that can be
recycled and reused.
If you see a product marked with this symbol, consisting of a crossed-out rubbish bin with wheels, it means that the
product is regulated by European Directive 2002/96/EC regarding the disposal of waste electrical and electronic
equipment. This symbol indicates that the product must not be disposed of together with habitual municipal waste.
Owners and users of all products marked with this symbol should take them to a specially designated collection point
for waste electrical and electronic equipment.
For further information on how to dispose of waste electrical or electronic equipment once its useful life has ended, please contact
your local authorities, the urban waste disposal service or the establishment in which the product was purchased.
The proper collection and disposal of old equipment contributes to preserving the natural environment and preventing potential
hazards to public health.

ENTSORGUNG VON ABFALLPRODUKTEN ELEKTRISCHER UND ELEKTRONISCHER GERÄTE VON

PRIVATPERSONEN IN DER EUROPÄISCHEN GEMEINSCHAFT

Das von Ihnen erworbene Produkt ist unter Verwendung hochwertiger Materialien und Bauteilen entwickelt und hergestellt worden,
die wiederverwertet und –verwendet werden können.
Wenn ein Produkt mit dem nebenstehenden Symbol – ein durchgestrichener Müllcontainer auf Rädern –
gekennzeichnet ist, dann bedeutet dies, dass dieses Produkt der Europäischen Richtlinie 2002/96/EC über
elektrische und elektronische Abfallprodukte unterliegt. Dies bedeutet, dass das Produkt nicht mit dem
gewöhnlichen Haushaltsmüll entsorgt werden darf. Wenn ein derart gekennzeichnetes Produkts entsorgt werden
muss, dann ist es Verantwortung des Anwenders, das Produkt in einem speziell für elektrische und elektronische
Abfallprodukte ausgewiesenen Wertstoffhof zu entsorgen.
Wenn Sie mehr Information über die Entsorgung von elektrischen und elektronischen Abfallprodukten nach deren Nutzungsdauer
wünschen, dann setzen Sie sich bitte mit den örtlichen Behörden, mit dem für die Hausmüllentsorgung beauftragten Unternehmen
oder mit dem Geschäft in Verbindung, in dem Sie das Produkt erworben haben.
Die richtige Entsorgung und Behandlung von nicht mehr brauchbaren Geräten trägt zur Beibehaltung der natürlichen Ressourcen bei
und verhindert potenzielle Gefahren für die allgemeine Gesundheit.

ÉLIMINATION DES DÉCHETS DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES PAR LES

UTILISATEURS DOMESTIQUES DANS L’UNION EUROPÉENNE.

Le produit dont vous venez de faire l’acquisition a été conçu et fabriqué à l’aide de matériaux et de composants de haute qualité qui
peuvent être recyclés et réutilisés.
Quand vous voyez un produit portant ce symbole de container poubelle suroues barré, cela signifie que ledit produit

est régulé par la Directive Européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques.
Ce symbole indique que le produit ne peut pas être jeté avec les déchets urbains habituels. Lor squ’un produit
marqué par ce symbole doit être jeté, il en va de la responsabilité de l’utilisateur de le remettre à un point de

collecte appareils électriques et électroniques désigné.
Pour obtenir plus d’informations sur le moyen de jeter vos appareils électriques et électroniques une fois leur durée de vie épuisée,
contactez les autorités locales, le service de gestion des déchets urbains ou l’établissement où vous avez acheté le produit.
La collecte et le traitement corrects des appareils inutilisables contribue à préserver les ressources naturelles et également à éviter
des risques potentiels pour la santé publique.

www.mediclinics.com

-67-

SMALTIMENTO DEI RIFIUTI D’APPARECCHIATURE ELETTRICHE ED ELETTRONICHE DA PARTE DEGLI

UTENTI DOMESTICI ALL’INTERNO DELL’UNIONE EUROPEA.

Il prodotto che avete acquistato è stato disegnato e fabbricato con materiali e componenti d’alta qualità che possono essere riciclati e
riutilizzati.
Quando un prodotto è contrassegnato con questo simbolo, un bidone di spazzatura con ruote sbarrato, significa che
è regolato dalla direttiva europea 2002/96/EC sui rifiuti d’apparecchiature elettriche ed elettroniche. Questo simbolo
indica che il prodotto non deve essere smaltito insieme ai normali residui urbani. Quando si deve smaltire un
prodotto contrassegnato con questo simbolo è responsabilità dell’utente provvedere a depositarlo negli appositi punti
di raccolta destinati ad apparecchiature elettriche ed elettroniche.
Per ottenere maggiori informazioni circa lo smaltimento delle apparecchiature elettriche ed elettroniche ormai inutilizzabili, Vi
invitiamo a contattare le autorità locali di competenza, il servizio di smaltimento rifiuti urbani o il rivenditore presso il quale avete
acquistato il prodotto.
La corretta raccolta ed il trattamento delle apparecchiature inutilizzabili aiuteranno a conservare le risorse naturali e a prevenire
potenziali rischi per la salute pubblica.

ELIMINAÇÃO DE RESÍDUOS DE EQUIPAMENTOS ELÉCTRICOS E ELECTRÓNICOS POR PARTE DE

UTILIZADORES DOMÉSTICOS NA UNIÃO EUROPEIA

O produto que adquiriu foi concebido e fabricado com materiais e componentes de elevada qualidade que podem ser reciclados e
reutilizados.
Quando vir um produto marcado com este símbolo de um contentor de rodas barrado com uma cruz significa que
esse produto está regulado pela Directiva Europeia 2002/96/EC sobre resíduos de equipamentos eléctricos e
electrónicos. Este símbolo indica que o produto não se pode deitar ao lixo juntamente com os resíduos urbanos
habituais. Quando um produto marcado com este símbolo tiver de ser eliminado, é da responsabilidade do utilizador
entregá-lo num ponto de recolha de aparelhos eléctricos e electrónicos designado.
Para obter mais informações sobre como eliminar os seus equipamentos eléctricos ou electrónicos, quando estes tiverem concluído a
sua vida útil, entre em contacto com as autoridades locais, o serviço de gestão de resíduos urbanos ou o estabelecimento onde
adquiriu o produto.
A recolha e o tratamento correctos dos equipamentos fora de uso contribuem para preservação dos recursos naturais e também para
evitar potenciais riscos para a saúde pública.

УТИЛИЗАЦИЯ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ БЫТОВЫМИ

ПОЛЬЗОВАТЕЛЯМИ В ЕВРОПЕЙСКОМ СОЮЗЕ.

Приобретенный Вами продукт был спроектирован и произведен из высококачественных материалов и компонентов,
которые могут быть подвергнуты вторичной обработке и повторно использованы.

Если Вы видите продукт с указанным символом в виде перечеркнутого контейнера для мусора на колесиках,
это означает, что использование данного продукта регулируется Директивой ЕС № 2002/96/EC "Об
утилизации электрического и электронного оборудования". Данный символ означает, что продукт не может
быть утилизирован вместе с обычными городскими отходами. В том случае если продукт с указанным
символом подлежит утилизации, пользователь должен сдать его в специальном пункте сбора электрической
и электронной аппаратуры.

Для получения более подробной информации относительно утилизации Вашего электрического и электронного
оборудования после истечения срока их службы свяжитесь с местными органами власти, обратитесь в службу,
отвечающую за организацию сбора и удаления городских отходов, либо в организацию, в которой данный продукт был
приобретен.
Соблюдение норм при сборе и переработке непригодного оборудования способствует сохранению природных ресурсов и
позволяет избежать потенциального риска для здоровья людей.

HUSHÅLLENS AVFALLSHANTERING AV ELEKTRISKA OCH ELEKTRONISKA INOM EUROPEISKA UNIONEN.

Denna produkt är utformad och tillverkad med material och komponenter av hög kvalitet som kan återvinnas eller återanvändas.
När en produkt visas med denna symbol med en överkryssad soptunna på hjul anger detta att produkten omfattas
av rådets direktiv 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter.
Symbolen innebär att produkten inte skall slängas tillsammans med vanligt hushållsavfall. När en produkt märkt
med denna symbol skall elimineras är det användarens ansvar att lämna den på en plats för insamling av
elektriska och elektroniska apparater.
För mer information om hur elektriska och elektroniska apparater skall hanteras när de inte längre är användbara, kontakta lokala
myndigheter, kommunal avfallshantering eller företaget där produkten förvärvades.
Korrekt insamling och behandling av gamla apparater bidrar till att bevara naturresurser och även till att undvika potentiella risker
för allmän hälsa.

ODLAGANJE ELEKTRIČNOG I ELEKTRONSKOG OTPADA U EVROPSKOJ UNIJI

Proizvod koji ste kupili je dizajniran i proizveden od veoma kvalitetnih materijala i delova koji se mogu reciklirati i ponovo
upotrebiti.
Ako na proizvodu vidite ovaj simbol precrtane kante za đubre na točkićima, to znači da taj proizvod podleže
Evropskoj regulativi broj 2002/96/EC o odlaganju električnog i elektronskog otpada. Ovaj simbol znači da proizvod
ne sme da se meša sa običnim otpadom. Vlasnici i korisnici svih proizvoda obeleženih ovim simbolom treba da ih
odnesu na posebno mesto gde se odlaže električni i elektronski otpad.

Za dalje informacije šta učiniti sa električnim i elektronskim aparatima koji više nisu u upotrebi, molimo da se obratite vašim
lokalnim službama, gradskoj službi za odlaganje otpada ili firmi kod koje je proizvod kupljen.
Propisno sakupljanje i odlaganje starih aparata doprinosi očuvanju prirodne sredine i sprečavanju mogućih opasnosti po zdravlje.

-68-

BORTSKAFFELSE AF AFFALD AF ELEKTRISK OG ELEKTRONISK UDSTYR FRA PRIVATE FORBRUGERE I EU

Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og
for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med en overkrydsede skraldespand. Den symboliserer, at elektrisk og
elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af
borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne.
Nærmere information kan fås hos kommunens tekniske forvaltning.

ΔΙΑΘΕΣΗ ΑΠΟΒΛΗΤΩΝ ΕΙΔΩΝ ΗΛΕΚΤΡΙΚΟΥ ΚΑΙ ΗΛΕΚΤΡΟΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΑΠΟ ΟΙΚΙΑΚΟΥΣ

ΧΡΗΣΤΕΣ ΣΤΗΝ ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ

Το προϊόν που αγοράσατε σχεδιάστηκε και κατασκε υάστηκε με υλικά και στοιχεία υψηλής ποιότητας, τα οποία μπορούν να
ανακυκλωθούν και να επαναχρησιμοποιηθούν.

Η επισήμανση προϊόντων με αυτό το σύμβολο ενός διαγραμμένου κάδου απορριμμάτων με ρόδες σημαίνει ότι η
διάθεση του εκάστοτε προϊόντος διέπεται από την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ σχετικά με τα απόβλητα ειδών
ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Αυτό το σύμβολο υποδεικνύει ότι το προϊόν δεν μπορεί να αποκομιστεί
μαζί με τα συνηθισμένα αστικά απόβλητα. Όταν το επισημασμένο με αυτό το σύμβολο προϊόν πρέπει να
αποκομιστεί, υπόκειται στην ευθύνη του χρήστη η παράδοσή του σε ένα σημείο συλλογής ειδών ηλεκτρικού και
ηλεκτρονικού εξοπλισμού.

Για περισσότερες πληροφορίες σχετικά με τον τρόπο αποκομιδής των ειδών του ηλεκτρικού και ηλεκτρονικού εξοπλισμού σας,
απευθυνθείτε στις τοπικές αρχές, στην υπηρεσία διάθεσης αστικών αποβλήτων ή στο κατάστημα, από το οποίο αγοράσατε το
προϊόν, όταν αυτό ολοκληρώσει την ωφέλιμη διάρκεια ζωής του.
Η σωστή αποκομιδή και κατεργασία άχρηστων συσκευών συμβάλλει στη διατήρηση των φυσικών πόρων καθώς και στην αποφυγή
δυνητικών κινδύνων για τη δημόσια υγεία.

DE VERWIJDERING VAN AFVALSTOFFEN UIT ELEKTRISCHE EN ELEKTRONISCHE APPARATEN DOOR

HUISHOUDELIJK GEBRUIKERS BINNEN DE EUROPESE GEMEENSCHAP.

Het door u gekochte product is ontworpen en vervaardigd met materialen en onderdelen die aan hoge kwaliteitsnormen voldoen en
die gerecycled en hergebruikt kunnen worden.
Wanneer u een product ziet voorzien van dit kenmerk van een doorgestreepte vuilniscontainer op wielen, betekent
dit dat de Europese Richtlijn 2002/96/EEG betreffende afgedankte elektrische en elektronische apparatuur hierop
van toepassing is. Dit kenmerk geeft aan dat het product niet bij het normale huisvuil kan worden gedeponeerd.
Producten voorzien van genoemd kenmerk dienen door de gebruiker aangeboden te worden bij een recyclepunt
voor elektrische en elektronische apparaten in zijn gemeente.
Voor meer informatie over het afdanken van van onbruikbare elektrische en elektronische apparaten, kunt u contact opnemen met
uw gemeente, de ophaaldienst voor stadsvuil of de winkel waar u het product heeft gekocht.
De correcte verwerking en behandeling van onbruikbare apparaten draagt bij tot het behoud van de natuurlijke rijkdommen en
voorkomt eveneens het risico van mogelijke schade aan de volksgezondheid.

www.mediclinics.com

-69-

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

-70-

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

www.mediclinics.com

-71-

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

______________________________________________________________________

MEDICLINICS, S.A.
Industria, 54
E-08025 BARCELONA
SPAIN

Tel.: [phone]
Fax: [phone]
[email protected]
www.mediclinics.com

20

/11/13

COD

.: 94

915
