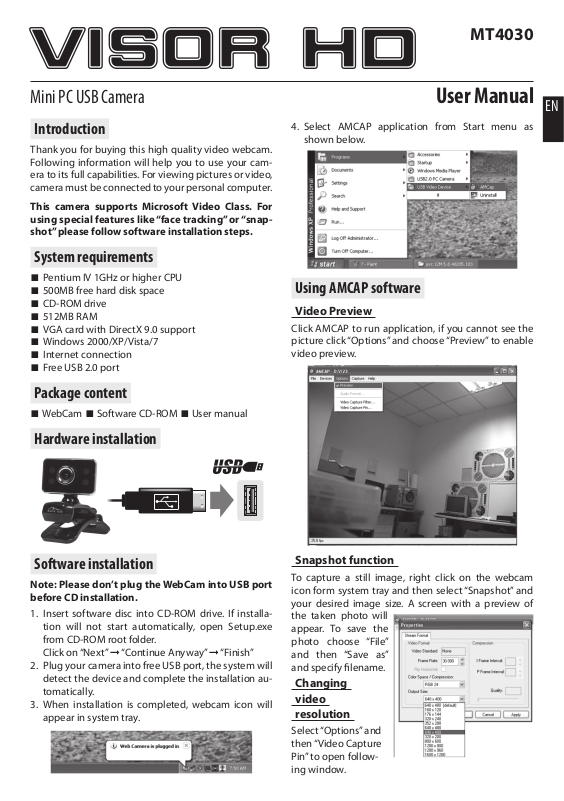

VISOR HD
MT4030
Mini PC USB Camera
Introduction
Thank you for buying this high quality video webcam.
Following information will help you to use your camera to its full capabilities. For viewing pictures or video,
camera must be connected to your personal computer.
This camera supports Microsoft Video Class. For
using special features like “face tracking” or “snapshot” please follow software installation steps.
System requirements
¯ Pentium IV 1GHz or higher CPU
¯ 500MB free hard disk space
¯ CD-ROM drive
¯ 512MB RAM
¯ VGA card with DirectX 9.0 support
¯ Windows 2000/XP/Vista/7
¯ Internet connection
¯ Free USB 2.0 port
Package content
¯ WebCam ¯ Software CD-ROM ¯ User manual
Hardware installation
User Manual
4. Select AMCAP application from Start menu as
shown below.
Using AMCAP software
Video Preview
Click AMCAP to run application, if you cannot see the
picture click “Options” and choose “Preview” to enable
video preview.
EN
Software installation
Note: Please don’t plug the WebCam into USB port
before CD installation.
1. Insert software disc into CD-ROM drive. If installation will not start automatically, open Setup.exe
from CD-ROM root folder.
Click on “Next”
2. Plug your camera into free USB port, the system will
detect the device and complete the installation automatically.
3. When installation is completed, webcam icon will
appear in system tray.
➞ “Continue Anyway” ➞ “Finish”
Snapshot function
To capture a still image, right click on the webcam
icon form system tray and then select “Snapshot” and
your desired image size. A screen with a preview of
the taken photo will
appear. To save the
photo choose “File”
and then “Save as”
and specify lename.
Changing
video
resolution
Select “Options” and
then “Video Capture
Pin” to open following window.
Note: any higher then VGA resolution will decrease
transmisson speed (fps) due to USB bandwitch.
Recording a video
Open AMCAP, click the “Capture“ then “Start Capture“,
specify lename and patch then click „OK“ to start capturing. Select “Stop Capture“ to nish recording.
EN
Advanced settings
Open AMCAP, select “Options” and then “Video capture
lter” – following window will appear.
„Settings“ tab
Here you can adjust basic image corrections. You can
also choose „low light“ when working in dark conditions or choose frequency to match your power grid
freqency rate (50Hz or 60Hz).
“E ect” tab
Here you can select image e ect and image frame for
captured video.
„Face tracking” tab
Here you can enable „Face tracking“ function.
Note: „Face tracking“ works only in VGA mode.
Setting focus
To adjust focus rotate lens ring to left/right to achieve
desired focus range.
Precautions
¯ Do not touch camera lens with hand, sharp or coarse
stu , always use clean and soft cloth for cleaning.
¯ Do not use it in extremely hot, cold, dusty or humid
circumstances.
¯ Avoid mechanical shocks not to damage the glass
lens.
Note: Heat emission is a normal e ect when webcam is working.
Camera Speci cation
¯ High Resolution CMOS Sensor
¯ Max transmission rate: up to 30fps@640x480
¯ Still image capture up to 8 Mega pixels
with software interpolation
¯ Image focus: 3cm to in nity
¯ Non-Compression Image Processor
¯ AWB (Automatic White Balance)
¯ Manual Focus Function
¯ Built-in Microphone
¯ Face tracking function (software enabled)
¯ Photo frame function (software enabled)
¯ Interface: USB2.0
VISOR HD
MT4030
Mini PC USB Camera
Wprowadzenie
Dziękujemy za zakup kamery internetowej o wysokiej
jakości obrazu. Prosimy o zapoznanie się poniższą instrukcją aby w pełni wykorzystać możliwości tej kamery. Aby oglądać obraz kamera musi być podłączona do
komputera klasy PC.
Kamera jest zgodna z Microsoft Video Class. Aby użyć
specjalnych funkcji jak “face tracking” czy “snapshot”
należy zainstalować dołączone oprogramowanie.
Wymagania systemowe
¯ Pentium IV 1GHz lub szybszy
¯ 500MB wolnej przestrzeni dyskowej
¯ napęd CD-ROM
¯ 512MB RAM
¯ karta gra czna zgodna z DirectX 9.0
¯ system Windows 2000/XP/Vista/7
¯ łącze internetowe
¯ wolny port USB 2.0
Zawartość opakowania
¯ kamera internetowa ¯ płyta CD-ROM z oprogramo-
waniem ¯ instrukcja użytkownika
Instalacja sprzętu
Instrukcja Użytkownika
4. Wybierz z menu Start pozycję AMCAP aby uruchomić
aplikację.
PL
Używanie aplikacji AMCAP
Podgląd obrazu
Uruchom aplikację AMCAP, jeżeli nie widzisz obrazu z
kamery kliknij “Options” i zaznacz opcję “Preview” aby
uruchomić podgląd obrazu.
Instalacja oprogramowania
Ważne: upewnij się, że kamera nie jest podłączona
do portu USB podczas instalacji.
1. Włóż płytę z oprogramowaniem do napędu CD-ROM.
Jeżeli instalator nie uruchomi się automatycznie,
otwórz plik Setup.exe z folderu głównego CD-ROM.
Kliknij na “Next” ➞ “Continue Anyway” ➞ “Finish”.
2. Podłącz kamerę do wolnego portu USB w komputerze, system rozpozna urządzenie i automatycznie dokończy instalację.
3. Gdy instalacja jest zakończona, w obszarze powiadomień systemowych pojawi się ikona kamery internetowej.
Funkcja “Snapshot”
Aby zapisać klatkę obrazu do pliku gra cznego kliknij
prawym klawiszem na ikonie kamery w obszarze powiadomień systemowych, następnie wybierz “Snapshot”
oraz rozmiar zapisywanego obrazu. Pojawi się okno z
podglądem zatrzymanej klatki. Aby zapisać obraz wybierz “File” a następnie “Save as” aby określić nazwę pliku.
Zmiana
rozdzielczości
obrazu
Wybierz “Options”,
następnie “Video
Capture Pin” aby
otworzyć poniższe
okno.
Ważne: każdy tryb wyższy od trybu VGA powoduje spadek odświeżania obrazu (fps) spowodowany
ograniczoną przepustowością magistrali USB.
Nagrywanie lmów
Uruchom AMCAP, kliknij “Capture“ a następnie “Start
Capture“, określ nazwę pliku oraz ścieżkę dostępu, kliknij
„OK“ aby rozpocząć nagrywanie. Wybierz “Stop Capture“
aby zakończyć nagrywanie.
Advanced settings (ustawienia zaawansowane)
PL
W aplikacji AMCAP wybierz “Options” a następnie “Video
capture lter” – na ekranie pojawi się poniższe okno.
Zakładka „Settings“
W tej zakładce można dokonać podstawowej korekcji
obrazu, uruchomić tryb „low light“ (gdy kamera pracuje
ciemnym pomieszczeniu). W sekcji „Flicker“ wybierz odpowiednią częstotliowść odpowiadającą częstotliwości
w sieci energetycznej (50Hz lub 60Hz).
Zakładka “E ect”
W tej zakładce możesz wybrać efekt mody kujący obraz
oraz dodać ramkę obrazu.
Zakładka „Face tracking“
W zakładce można uruchomić funkcję śledzenia twarzy „Face tracking“.
Ważne: funkcja „Face tracking“ wymaga uprzedniego przełączenia kamery w tryb VGA.
Ustawienie ostrości
Użyj pokrętła na obiektywie przekręcając w lewo/prawo
aby ustawić pożądany zakres głębi ostrości.
Zalecenia
¯ Nie dotykaj powierzchni obiektywu palcami, ostrymi
narzędziami, chropowatymi materiałami – do czyszczenia używaj tylko miękkiej szmatki.
¯ Nie używaj kamery w miejscach ekstremalnie cie-
płych, zimnych, zakurzonych lub wilgotnych.
¯ Chroń kamerę przed uszkodzeniami mechanicznymi,
uderzenie może uszkodzić szklany obiekyw.
Uwaga: kamera podłączona do portu USB wydziela
ciepło, jest to zjawisko normalne.
Dane techniczne
¯ VGA CMOS Sensor
¯ Interfejs: USB2.0
¯ Max szybkość obrazu: do 30fps@640x480
¯
Funkcja zdjęcia do 8 Mpix (rozdzielczość interpolowana)
¯ Zakres ostrości: od 3cm do nieskończoności
¯ Procesor obrazu bez sprzętowej kompresji
¯ AWB (automatyczny balans bieli)
¯ Ręcznie ustawiana ostrość
¯ Wbudowany mikrofon
¯ Funkcja śledzenia twarzy (dostępna w software)
¯ Funkcja ramek obrazu (dostępna w software)
VISOR HD
MT4030
Mini PC USB Camera
Úvod
Děkujeme vám za zakoupení naší webkamery MT4030.
Prosím přečtěte si následující pokyny pro bezproblémový chod zařízeníAby kamera mohla vysílat,je třeba ji
připojit k PC.
Webkamera je kompatibilní s Microsoft Video Class.
Pokud chcete využívat další funkce zařízení jako je
“face tracking”, nebo “snapshot” musíte nainstalovat
dodávaný software.
Systémové požadavky
¯ Pentium IV 1GHz nebo rachlejší
¯ 500MB volného místa na pevném disku
¯ jednotka CD-ROM
¯ 512MB RAM
¯ gra cká karta podporující DirectX 9.0
¯ system Windows 2000/XP/Vista/7
¯ připojení k internetu
¯ volný port USB 2.0
Obsah balení
¯ internetová kamera ¯ disk CD-ROM s programy
¯ návod k použití
Instalace kamery
UŽIVATELSKÝ MANUÁL
4.
Ve Start menu zvolte spuštění aplikace AMCAP.
Užívání aolikace AMCAP
Náhled obrázku
Spusťte aplikaci AMCAP, pokud nevidíte obraz klikněte
na “Options” (možnosti) a vyberte “Preview” pro spuštění
náhledu.
CZ
Instalace programů
Poznámka:než začnete dělat následující kroky, ujistětese, že je kamera ne připojena k portu USB.
1. Vložte dodaný disk do jednotky CD-ROM. Pokud se instalátor nespustí automaticky, otevřete soubor Setup.
exe z kořenového adresáře disku CD-ROM.
Klikněte na “Next” ➞ “Continue Any way” ➞ “Finish”.
2. Připojte webkameru do volného portu USB v počítači,
systém automaticky rozpozná zařízení a dokončí instalaci.
3. Po dokončení instalace se v oznamovací oblasti objeví
ikona webkamery.
Funkce “Snapshot”
Chcete-li uložit snímek obrazu do gra ckého souboru,
klikněte pravým tlačítkem na ikonu webkamery v oznamovací oblasti systému, potom zvolte “Snapshot” a vyberte velikost ukládaného snímku. Objeví se okno se zachyceným snímkem. Chcete-li uložit snímek , zvolte“File”
(soubor) a pak “Save as” (uložit jako) pro zadání názvu
souboru.
Změna velikosti
obrazu
Vyberte “Options”
(možnosti), pak “Video
Capture Pin” pro
otevření následujícího
okna.
