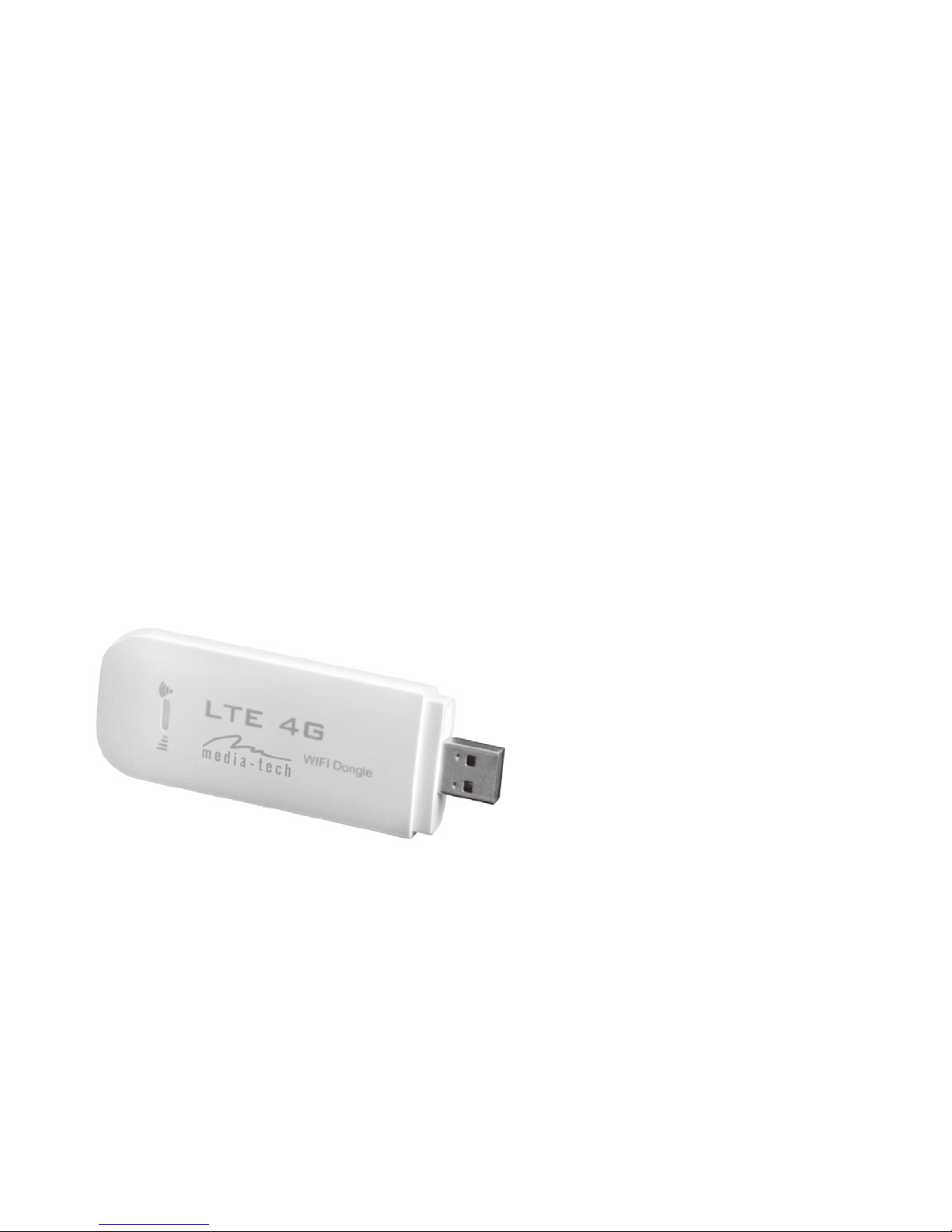

media-tech mt4222 User Manual

User Manual

MOBILE LTE

MODEM & WIFI

ROUTER

MT4222

2

EN

Overview

Name Status Description

1 Standard SIM card slot Insert SIM card.

2 TF card slot Insert microSD card.

3 Standard USB interface Connect power adaptor, car charger or computer.

4 Status indicator LED

Red Power.

Blue ashing Connected to 3G network.

Purple ashing Connected to 4G network.

3

EN

Operating modes

There are two working modes: “dongle”and
“WiFi”. Please note that device can work only
in one selected mode.

■ Device can work as standard 4G USB mo­dem with one PC computer – “dongle
mode”.

■ Device can work as 4G WiFi Access Point,
you only need to provide power supply DC

5V like USB power adaptor or USB car char­ger. Device will broadcast WiFi network
with internet access for multiple users.

“Dongle” mode conguration

1. Plug device into USB port of your PC com-

4

EN

2. Follow on screen messages to nish instal­lation.

puter. Allow to open “setup.exe” le. Instal­lation process will proceed automatically

5

EN

3. Now click “Settings” icon.

4. Select “Network” tab, click “New” and enter
parameters that you receive from your SIM
card provider and click “OK”.

Following picture is for reference only.

Now click big “Connect” button to connect to
internet network.

Device will search available networks in au­tomatic mode, you can also manually force
to use 3G or 4G network from dropdown list
“Priority Net”, please click “Set” to conrm
changes.

6

EN

5. If you want to switch device into “WiFi”
mode go to ”Settings/Mode” and select
“WiFi mode” and click “OK”.

“WiFi” mode conguration

Note! Before proceeding make sure that you
have switched device into “WiFi mode” as de­scribed above.

1. Plug device to USB power supply, use
PC computer and scan for new WiFi net­works, connect to “MT4222-XX” network
(enter default password when promp-

7

EN

ted “1234567890”). Now use your web
browser and enter following address
http://192.168.100.1

Enter default username “admin”
Enter default password ”admin”

2. Now go to “4G setting” tab

3. Now select “APN settings” and enter pa­rameters provided by your SIM card opera­tor.

Go to “Connection mode” – automatic is by
default.

8

EN

4. Now go to „HOME” tab and click “Connect”
button.

You can manually force
to use 3G or 4G network
(GSM option is not ac­tive), please select form
list “Network Select”.

You can monitor connection status using
„HOME” tab, other options can be viewed in
“STATUS” tab.

Note! When new setting are applied device will
reboot, remember to scan for WiFi networks
again and enter new password.

Due to continuous development specica­tion and appearance of product are subject to
change without prior notice. For technical sup­port please visit www.media-tech.eu.

If you want to change password and encryp­tion type of broadcasted WiFi network go to
“WiFi Settings/WiFi security”.

Instrukcja obsługi

MOBILE LTE

MODEM & WIFI

ROUTER

MT4222

10

PL

Ogólne

Nazwa Status Opis

1 Gniazdo standardowej karty SIM Zainstaluj kartę SIM operatora sieci komórkowej.

2 Gniazdo karty microSD Zainstaluj kartę microSD.

3 Złącze USB

Podłącz zasilacz USB, ładowarkę samochodową
USB lub włóż do portu USB komputera PC.

4 Wskaźnik stanu

Czerwony Zasilanie.

Miga niebieski Połączony z siecią 3G.

Miga oletowy Połączony z siecią 4G.

MT4222 do prawidłowego działania w trybie WIFI potrzebuje
stabilizowanego zasilacza z 5V i prądem min. 1A. Zasilacz nie
mający zalecanych parametrów może powodować niewłaści­we działanie urządzenia.

Prędkość transferu danych zależy od operatorów (np. FUP

- Fair Use Policy w sieci PLUS), którzy dostosowują prędkość

transferu danych do aktualnego obciążenia lokalnej sieci
(m.in. od ilości zalogowanych urządzeń do stacji bazowej).

11

PL

Tryby pracy

Są dostępne dwa tryby pracy “dongle” oraz
“WiFi”. Urządzenie może pracować jednocześ­nie tylko w jednym wybranym trybie.

■ W trybie “dongle” urządzenie pracuje jak
zwykły modem 4G na złączu USB. Po pod­łączeniu do komputera zainstaluje się au­tomatycznie.

■ W trybie “WiFi” urządzenie pracuje jako
punkt dostępowy z wbudowanym mo-

demem 4G. Wystarczy aby miał zasilanie
DC5V z zasilacza sieciowego, ładowarki
USB samochodowej. Urządzenie będzie
nadawało sieć WiFi z dostępem do inter­netu dla wielu użytkowników.

Konguracja w trybie “dongle”

1. Podłącz urządzenie do portu USB kom­putera PC. Zezwól na uruchomienie pliku

12

PL

2. Postępuj wg komunikatów na ekranie aby
dokończyć proces instalacji.

„setup.exe”. Instalacja przebiegnie auto­matycznie.

13

PL

3. Aplikacja do obsługi modemu uruchomi
się automatycznie, kliknij ikonę “Setting”.

4. Wybierz zakładkę “Network”, kliknij “New”,
wprowadź parametry podane przez Two­jego operatora karty SIM i kliknij “OK”.

Na obrazku przedstawiona jest konguracja do
sieci PLAY (APN:internet; Number:*99#)

Aby nawiązać połączenie kliknij duży przycisk
“Connect”.

Domyślnie modem wyszukuje sieci w trybie
auto, można wymusić korzystanie z sieci 3G
lub 4G wybierając odpowiednio z listy „Priori­ty Net”, zatwierdź klikając „Set”.

14

PL

5. Aby zmienić tryb pracy urządzenia na tryb
“WiFi” przejdź do ”Settings/Mode” i wy­bierz “WiFi mode” następnie kliknij “OK”.

Konguracja w trybie “WiFi”

Ważne! Przed przystąpieniem do konguracji
upewnij się, że urządzenie przełączono w tryb
„WiFi” jak opisano powyżej.

1. Podłącz urządzenie do źródła zasilania ta­kiego jak adapter sieciowy USB, ładowarka
samochodowa USB. Wyszukaj nowe sieci
WiFi, połącz się z siecią “MT4222-XX” (gdy

15

PL

pojawi się monit o wprowadzenie hasła
wpisz domyślne hasło “1234567890”). Użyj
przeglądarki WWW i otwórz następujący
adres http://192.168.100.1

Wprowadź domyślną nazwę użytkownika

(username) “admin”

Wprowadź domyślne hasło (password)

”admin”

2. Przejdź na zakładkę “4G settings”

3.

Wybierz teraz “APN settings” i wprowadź pa­rametry podane przez operatora karty SIM.

W zakładce “Connection mode” – zalecamy
pozostawienie domyślnej opcji „automatic
dial-up”.

16

PL

4. Przejdź teraz na zakładkę “HOME” i wciśnij
przycisk “Connect”.

Można wymusić łącze­nie się z wybranym ro­dzajem sieci (3G lub 4G,
opcja GSM nie jest ak­tywna).

Stan połączenia można sprawdzić na zakład­ce „HOME”, więcej parametrów jest podanych
w zakładce “STATUS”.

Ważne! Gdy nowe ustawienia zostaną zastoso­wane urządzenie uruchomi się ponownie, pa­miętaj aby przeszukać dostępne sieci ponownie
i wprowadzić nowe hasło do sieci WiFi.

Ze względu na ciągły rozwój specykacja oraz
wygląd urządzenia może ulec zmianie bez
wcześniejszego powiadomienia. Pomoc tech­niczna dostępna na www.media-tech.eu.

Jeżeli chcesz zmienić hasło oraz typ szyfrowa­nia rozsiewanej sieci WiFi przejdź do ustawień
„WiFi Settings/WiFi security”.
