media-tech MT4151 User Manual

User’s Manual

MT4151

USB TV BOX

Watch & record TV programs on Your PC!

Contents

Features..........................................................................................2

System Requirements ...............................................................2

Package Contents .......................................................................3

Installation Drivers And Application ...................................3

How to use TVR ...........................................................................5

TV settings ....................................................................................6

Video settings .............................................................................. 6

Record settings ...........................................................................7

Etc Dialog ......................................................................................8

Video Playback Control ............................................................ 8

Volume Control ...........................................................................9

Remote Controller ...................................................................... 9

2

Features

■ External USB TV BOX

■

Resolution up to 720X576 for PAL, 720X480 for NTSC

■ Supported TV systems: PAL-DK/BG or NTSC

■ Personal video recorder

■ Scheduled recording and time shift function

■ AV and S-Video input for connecting VCR, DVD, cam-

corder, etc.

■ IR remote controller

■

Full TV control and settings by intuitive user interface

■ Support encoding MPEG-1/2 and WMV

■ Saving still image snapshots to bitmap fi le

■ USB 2.0 interface

■ Windows ME/2000/XP compatible

■ Size: 95x55x27mm

■ Weight: 170g

System Requirements

■ OS: WindowsXP-SP2

■ Pentium 4 1700MHz or higher CPU

■ 256Mb or higher memory

■ 500Mb free hard disk space

■ Free USB2.0 port

■ Compliant with DirectX 8.1 or higher display card

3

Package Contents

■ USB2.0 TV BOX

■ Remote Controller

■ User’s Manual

■ USB Cable

■ Audio & Video Cable

■ S- Video Cable

■ Driver & Application CD

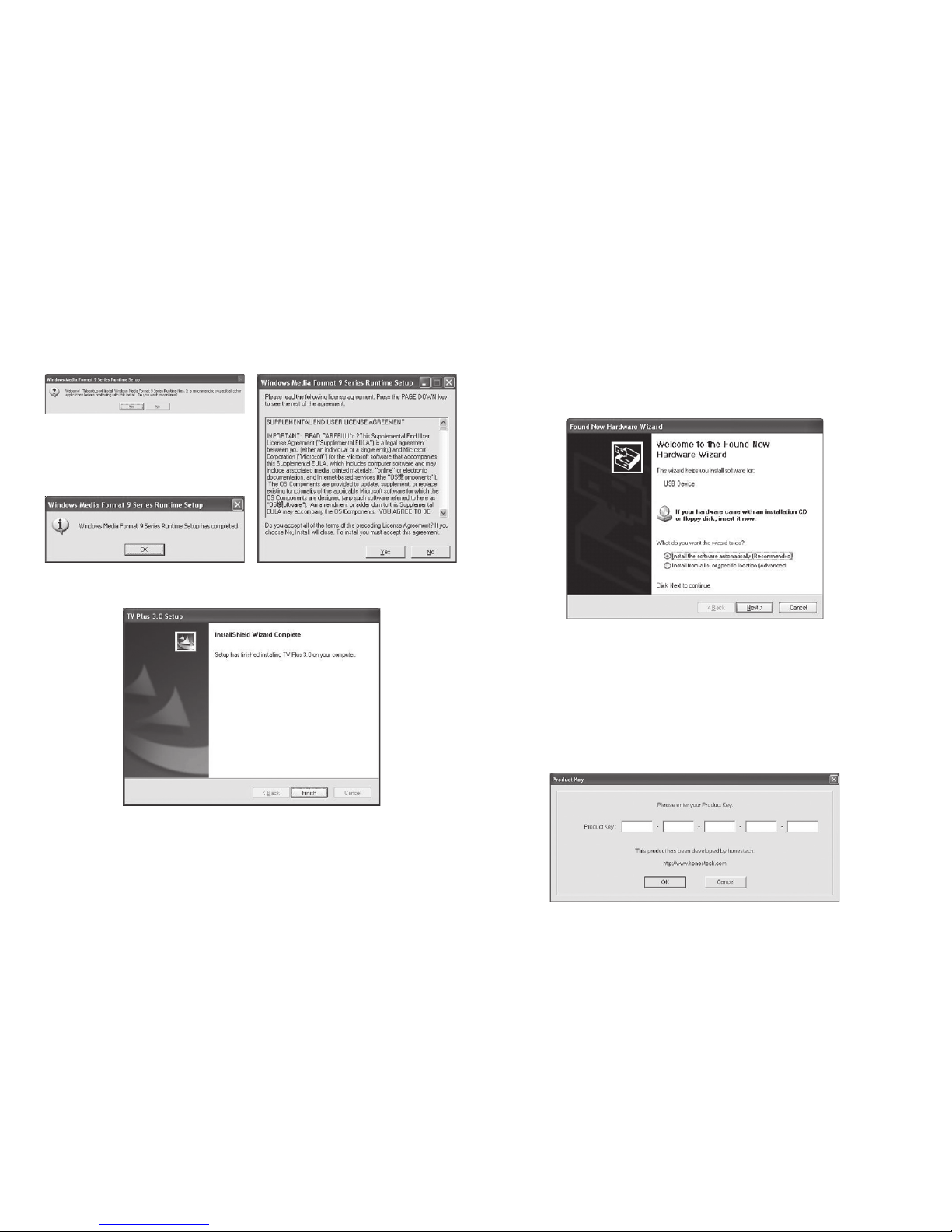

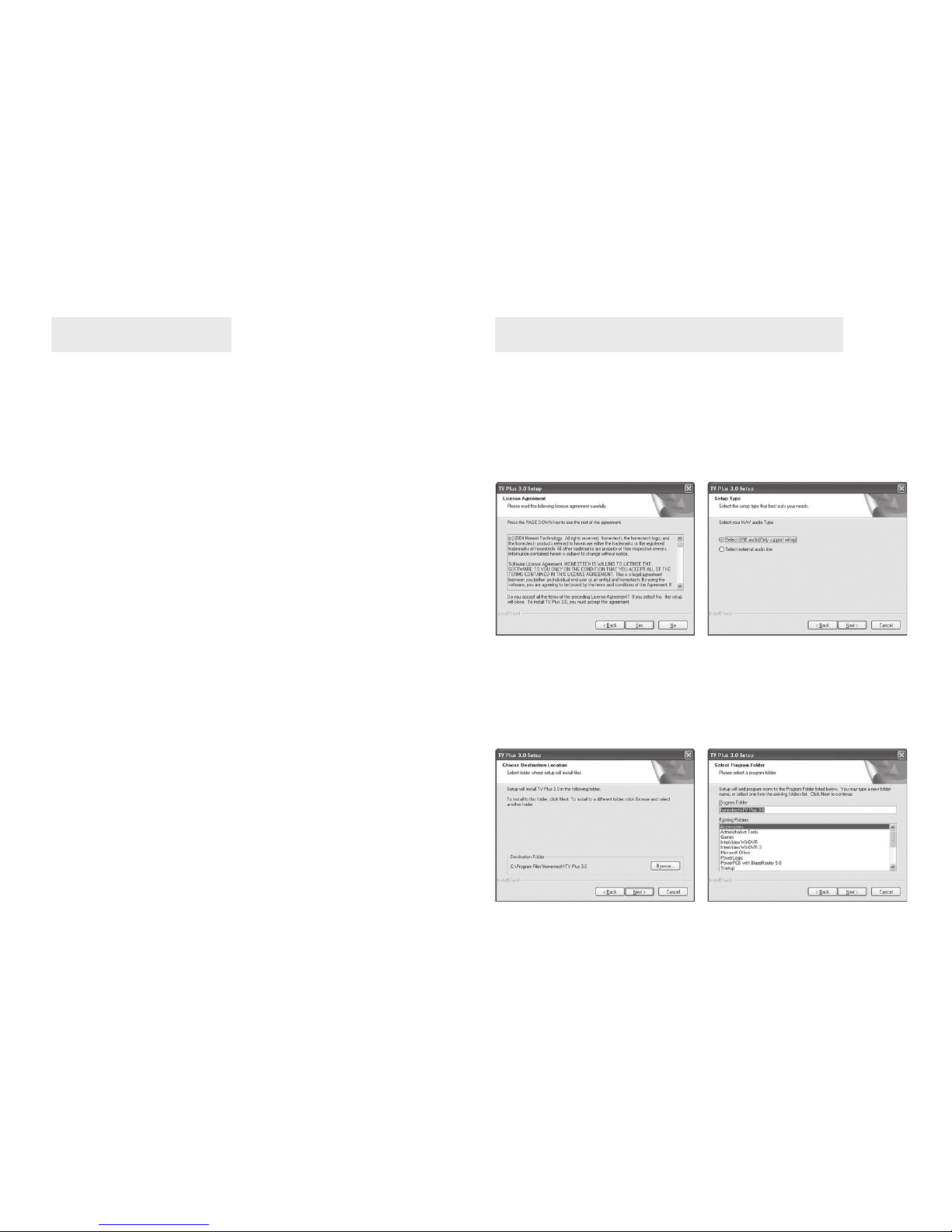

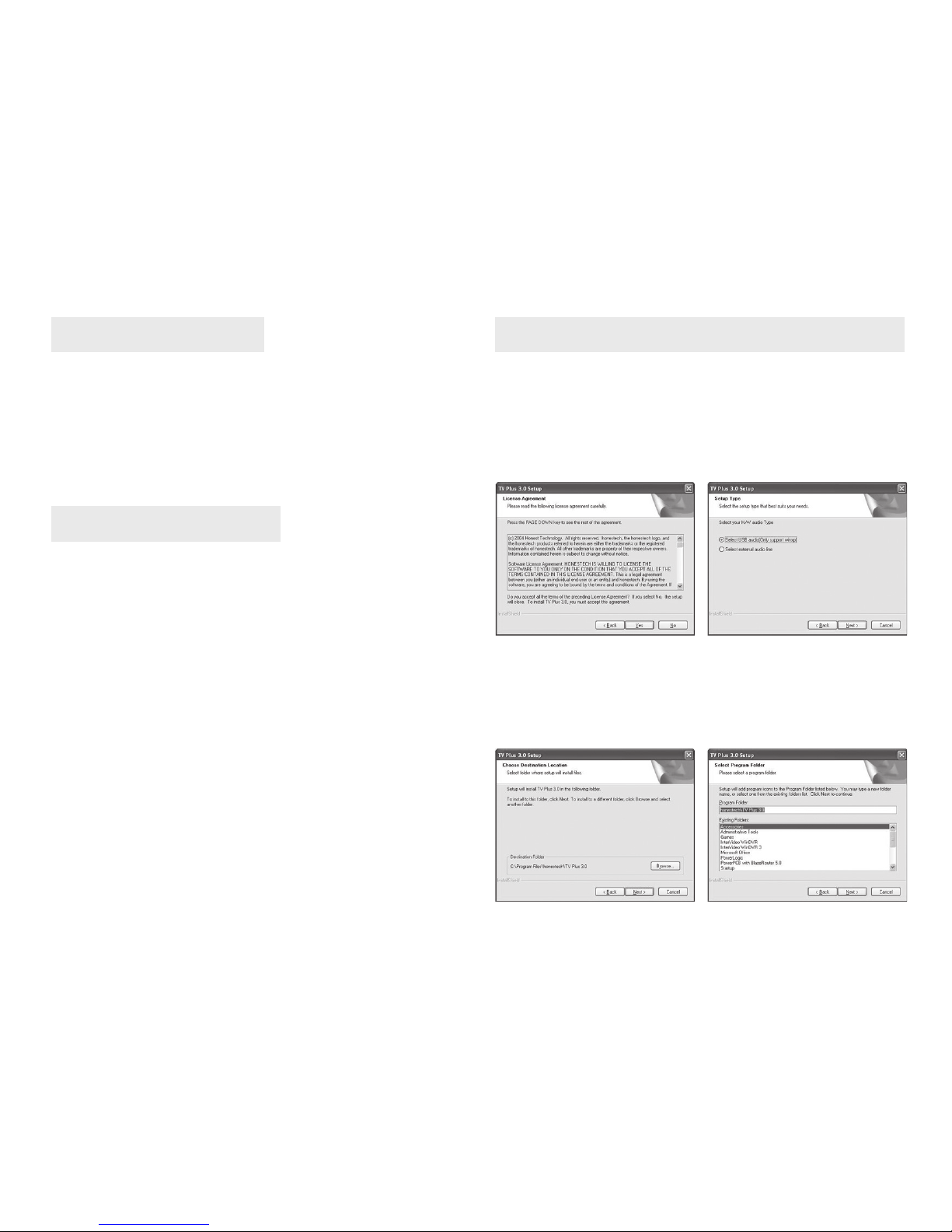

Installation Drivers And Application

Caution!!! Please don’t connect the USB TV BOX to
the PC before installing software.

Execute X:\SETUP.EXE under CD root list (X is the CD­ROM), choose “next” according to cue and then click
“yes”.

The system shows “SELECT YOUR H/W AUDIO TYPE”
cue, choose “SELECT USB AUDIO”and click “next”.

Choose the installation path of program and click
“next”.

4

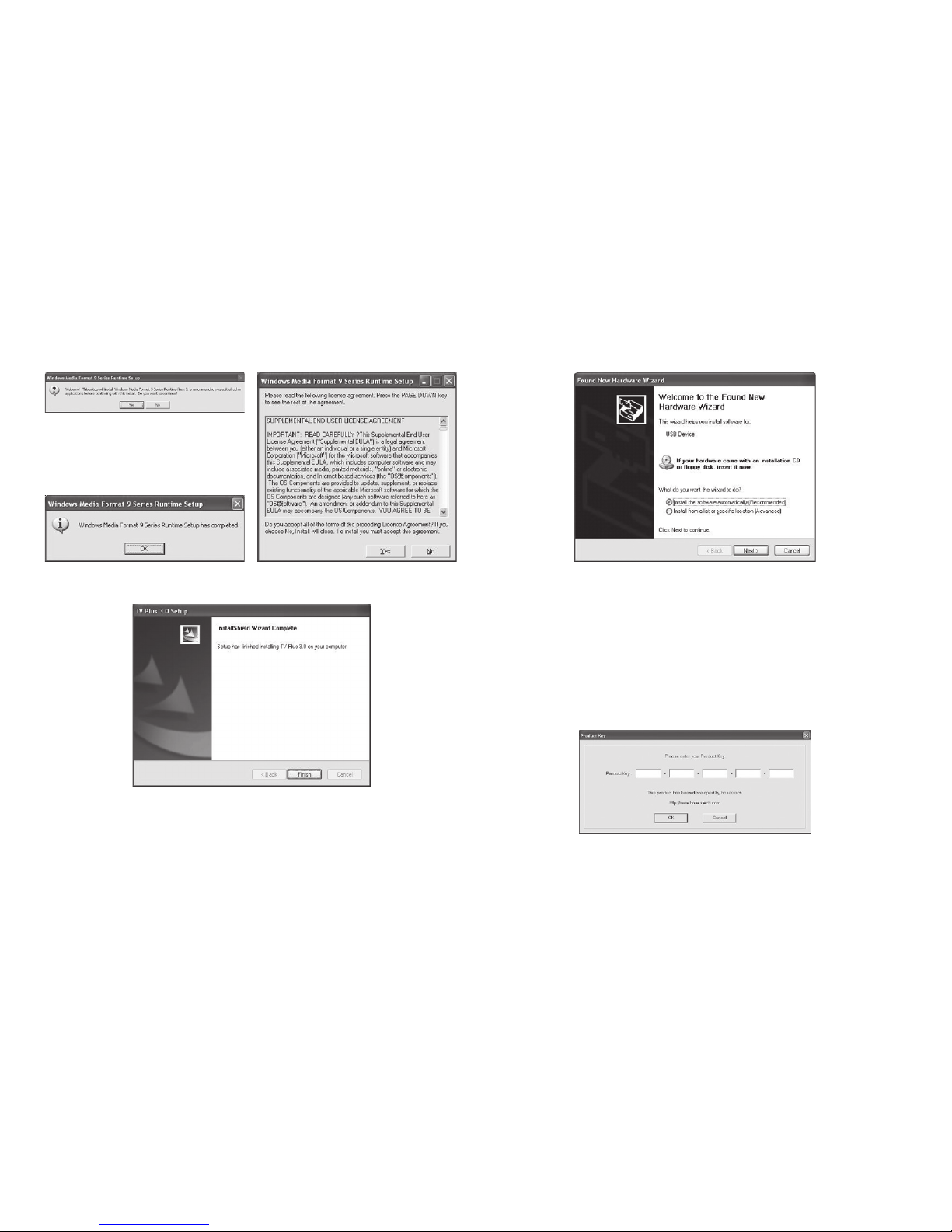

When the system display information about “Windows
Media Format9”, click “yes”.

The system shows that the driver installed soon had not
passed Microsoft’s authentication, click “still continue”,
the system will automatically go on with installing
drive software, then gives a cue of “new hardware may
be used”.
Double click the icon of “TV PLUS3.0” on the desktop
and can turn on TV play out software.

When you operate the fi rst time, you need input the
software sequence number. According to the sequence
number on the CD bag, please click “ok”.

Click“yes” again, accept the
authorizing agreement.
Click “ok”.

Click “fi nish” and fi nish installing.

system will clue to fi nd new hardware and automatically
install driver for new hardware, click “next”.

Then windows automatically execute driver software
installation, click “next”, “fi nish” according to cue and
then choose “yes, I will restart windows”.
After the system is restarted, use the USB cable and
connect USB TV BOX to the USB2.0 port of the PC, the

5

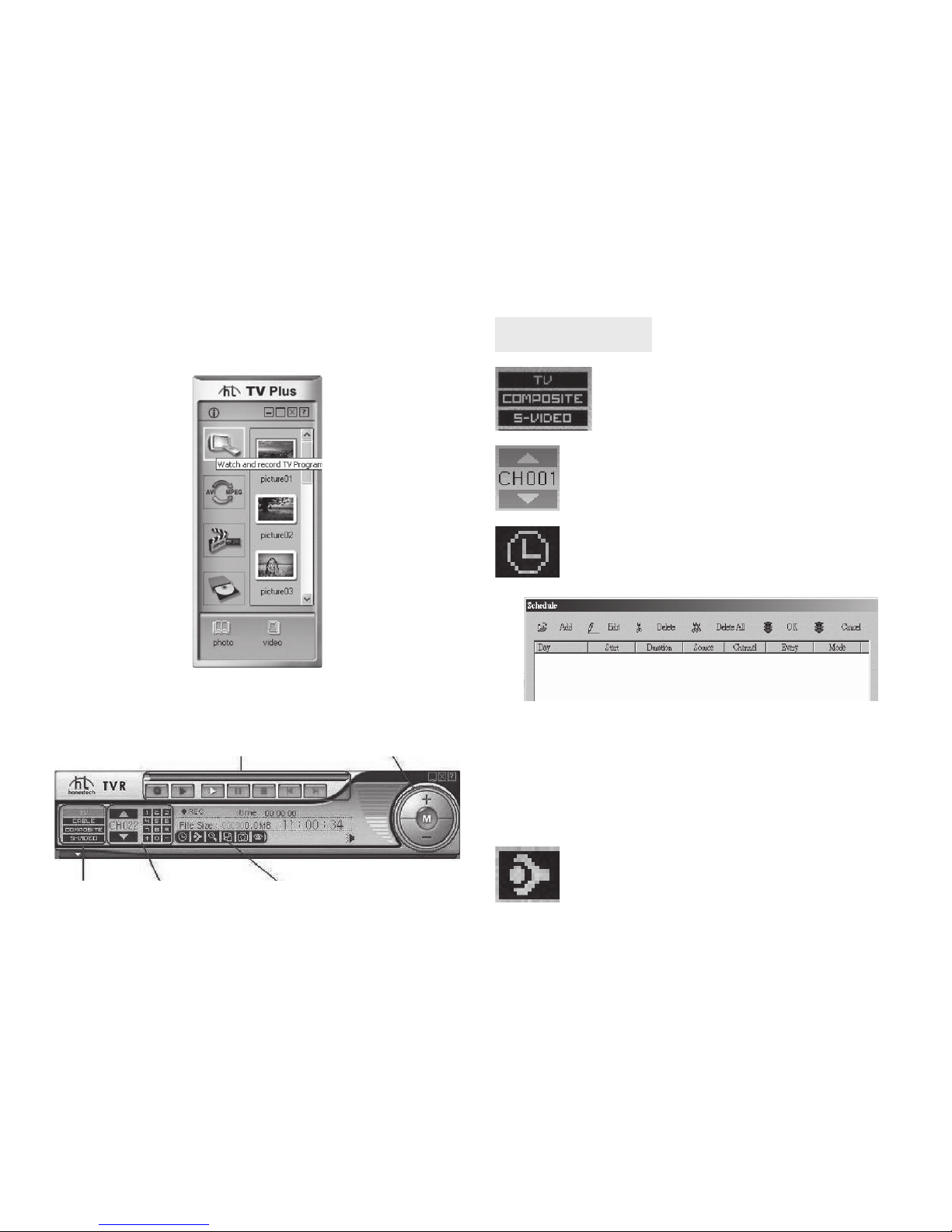

How to use TVR

Click here to switch TV =Antenna;
Cable = Cable TV
Choose input source for TV/Composite/
S-VHS/

Click the arrow up or down to select channel.
Channel No. will show between the arrows.

Click this icon, will show a dialog box for
setting schedule recording:

Add – Set a new schedule for recording
Edit – Rename a recorded video fi le.
Delete – Delete the selected video fi le.
Delete All – Delete all video fi les from the list
OK – Confi rm all setting and exit.
Cancel – Cancel all setting and exit

Properties Settings

The interface of playing and recording TV module is
operated as follows:

After TV PLUS3.0 software is started, the main interface
as the following drawing:

Input Source

Record, Time Shift, Player Volume adjust

Channel Adjust Basic Tools

6

TV settings

Add/Delete
Channels

Add > – add a channel
< Del – delete a channel
Auto Scan – channel scan

Change Name

Choose any channel and click to
rename

Fine Tune

Adjust single Channel

Sort by

Sort by Channel No. or by Channel
Name.

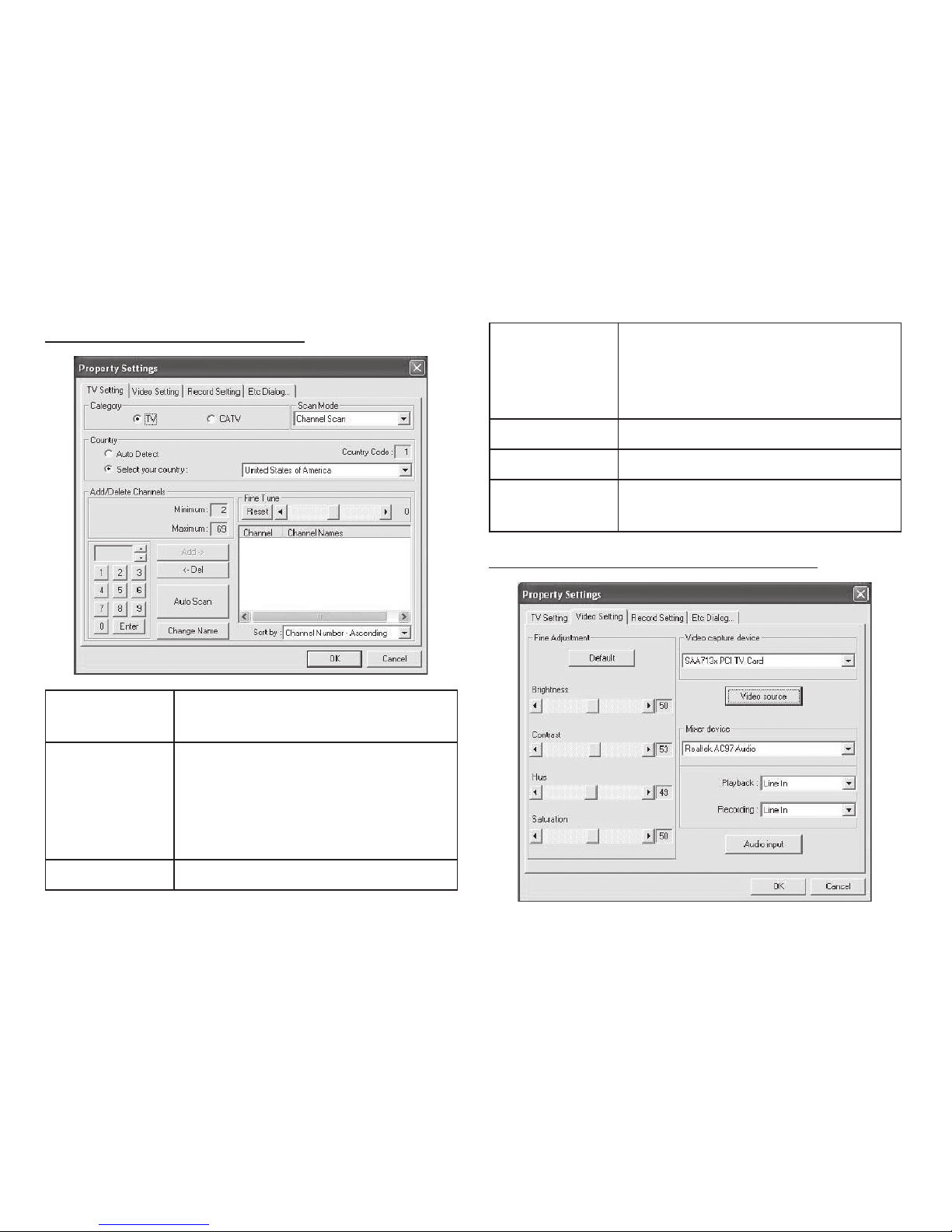

Video Settings

Category

Setting TV signal from Antenna or
Cable (TV=antenna; CATV=Cable)

Scan Mode

Use Scroll to select:
Chanel Scan > Scan by channel
Table
Frequency scan > Scan by each
Frequency

Country

Set your country

7

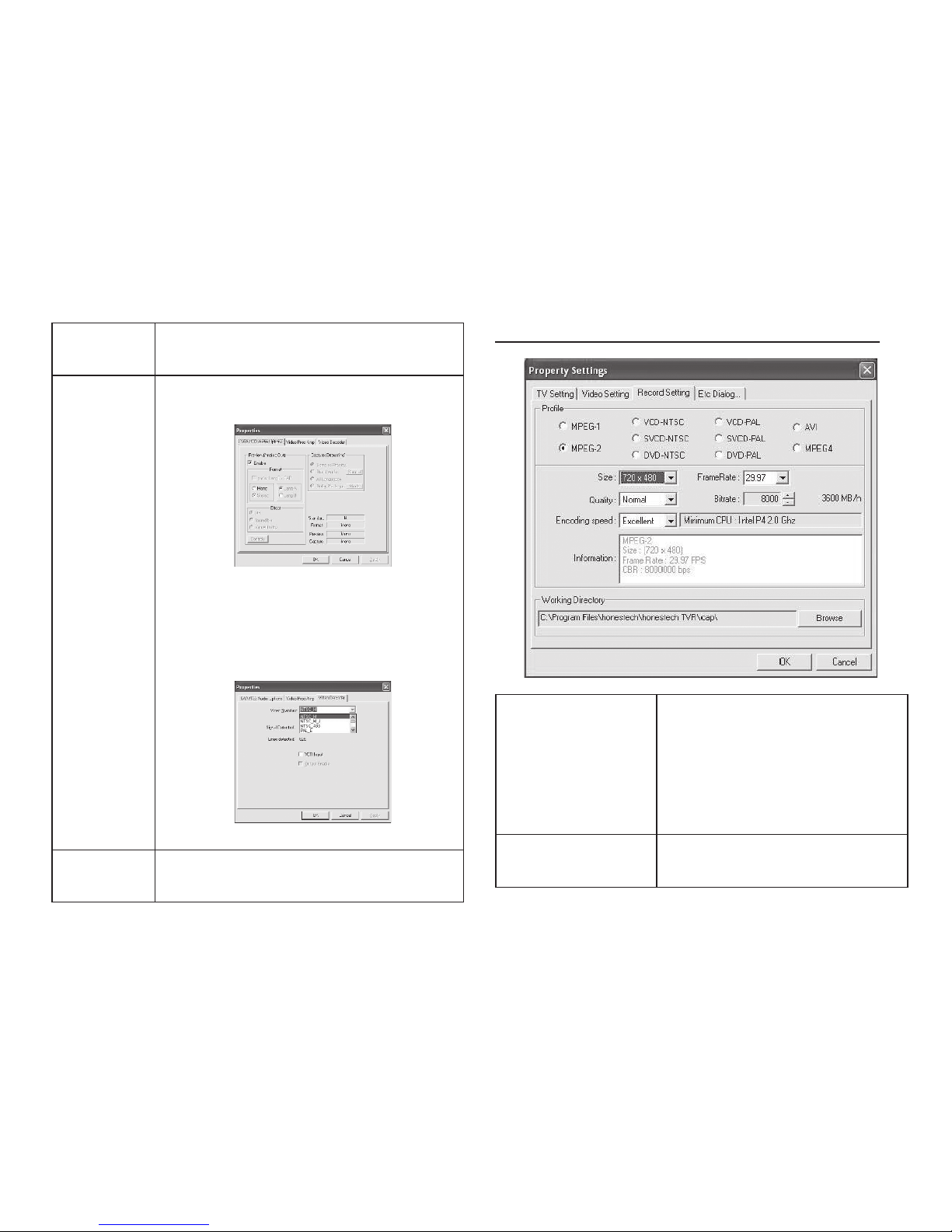

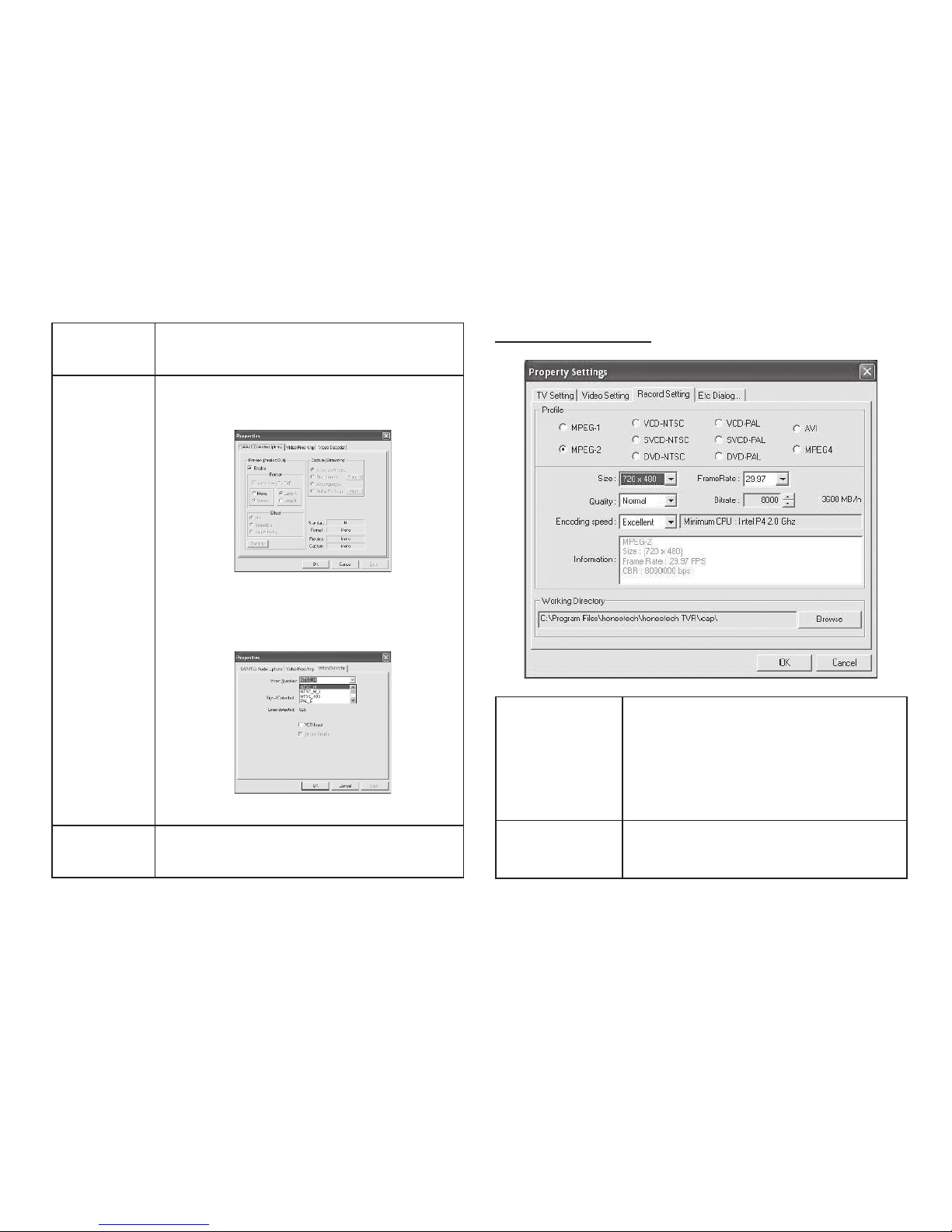

Record Settings

Fine
Adjustment

Setting Brightness, Contrast, Hue and
Saturation;

Video
Capture
Device

Select diff erent Video Capturing Device
Click Video source:

Source Setting

Preview: Disable for overlay mode.
Video Proc Amp: Video Settings

Video Decoder:

Set TV Format

Mixer
Device

Select your Sound Card

Profi le Select diff erent Recording Format

– Select MPEG1 and MPEG2 you
can set bit-rate for diff erent Video
Quality
– Select other format for fi x bit-rate

Working
Directory

Set saving path for recorded Video

8

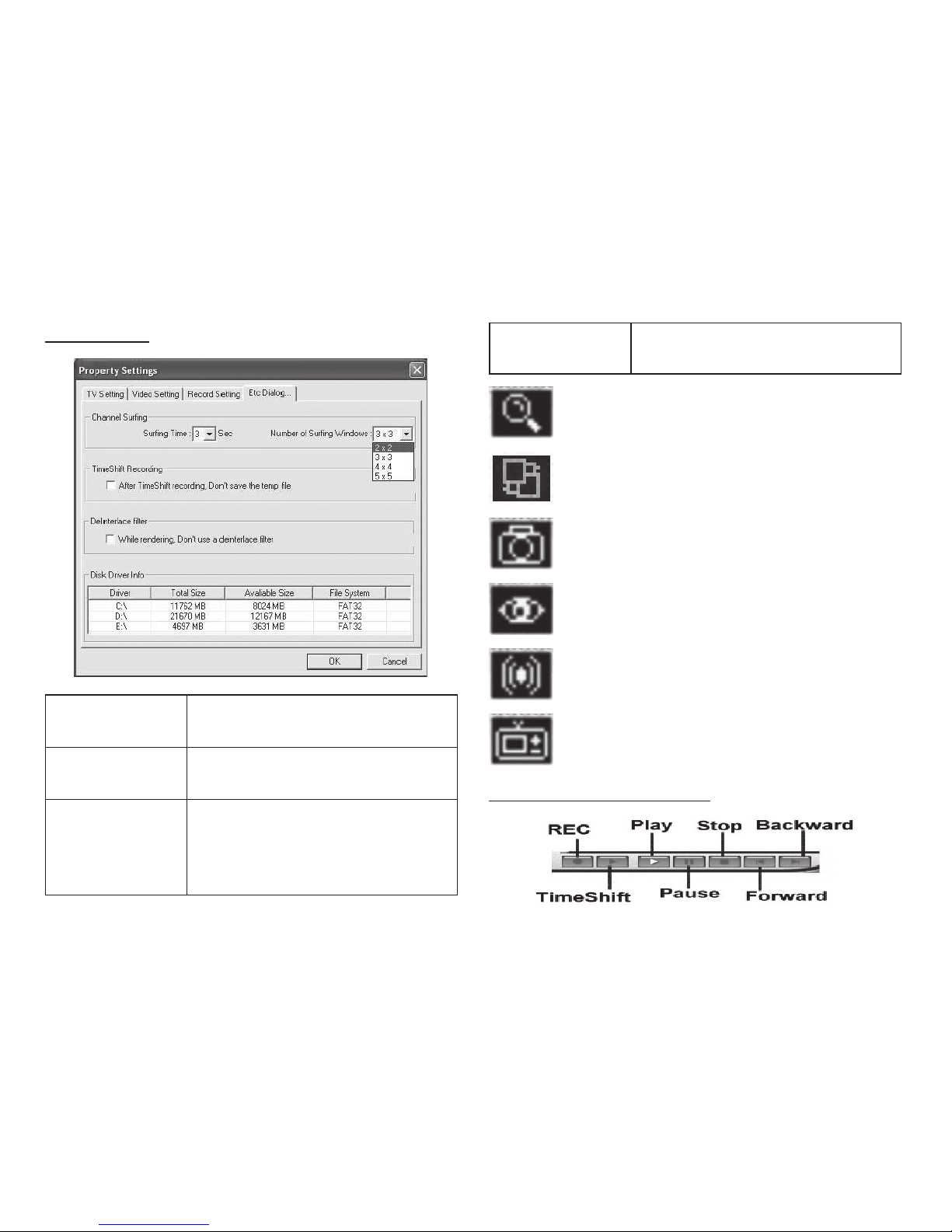

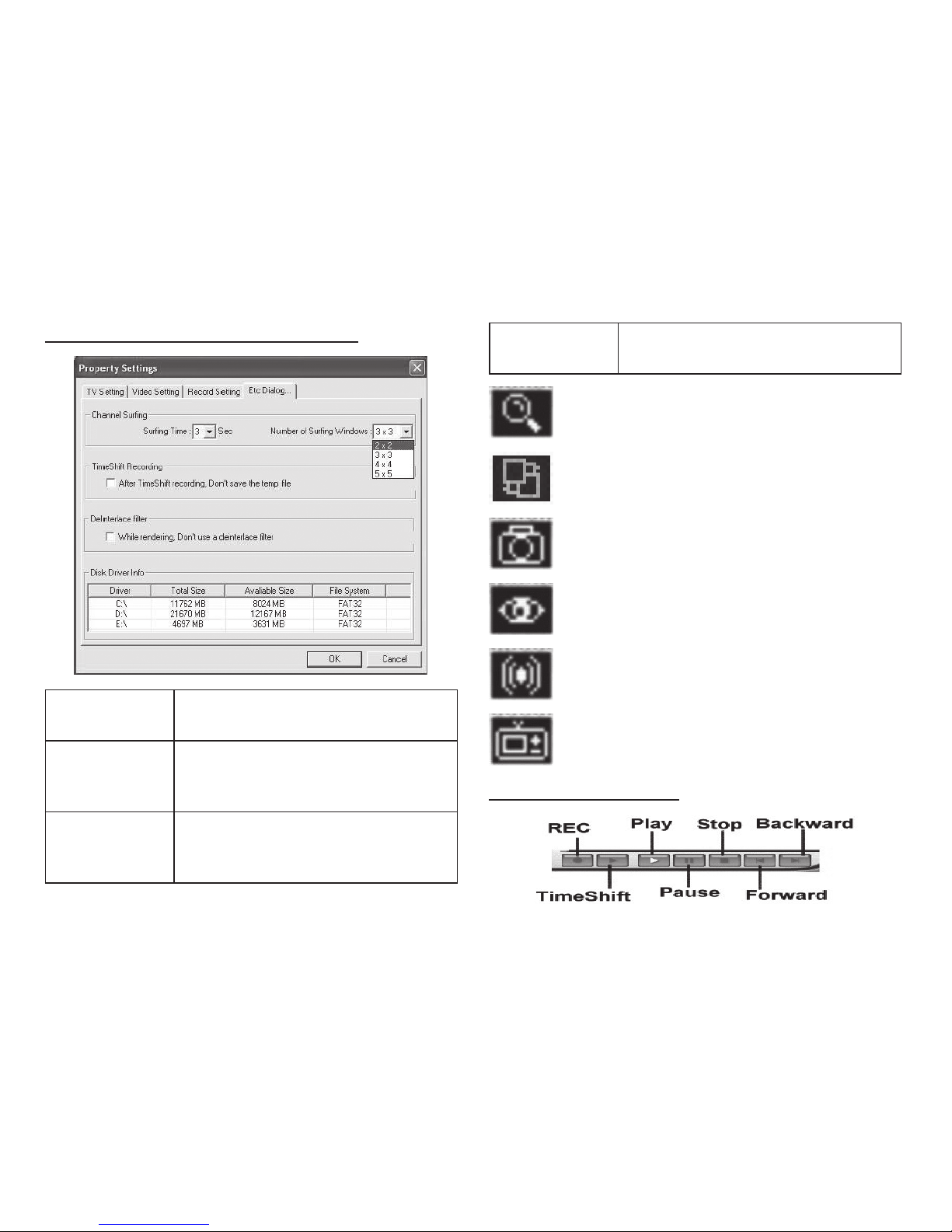

Etc Dialog

Channel
Surfi ng

Set Surfi ng Time
Number of surfi ng Windows

Time Shifting
Recording

Select to save Video in HDD while
activating Time-Shifting.

De-interlace
Filter

Select to disable De-interlace
Mode (Disable De-interlace will
reduce Video Quality but will also
reduce CPU Loading)

Disk Device Info Show your HDD total Size and

available Size.

Click to start scanning channel.

Change diff erent color of your control panel.

Make screen capture while playing back
video.

Multi-Channel Preview (Please see for
Setting Surfi ng time and channels)

Audio Setting

iEPG
Internet Electronic Program Guide

Video playback control

9

REC Click to record, click again to stop recording
Time Shift Activate Time-Shifting
Play Playback recorded video
Pause Pause while playing back
Stop Stop playing back
Forward Fast forward
Rewind Rewind

Volume control

Decrease
the volume

Increase
the volume

Display
Volume

Mute

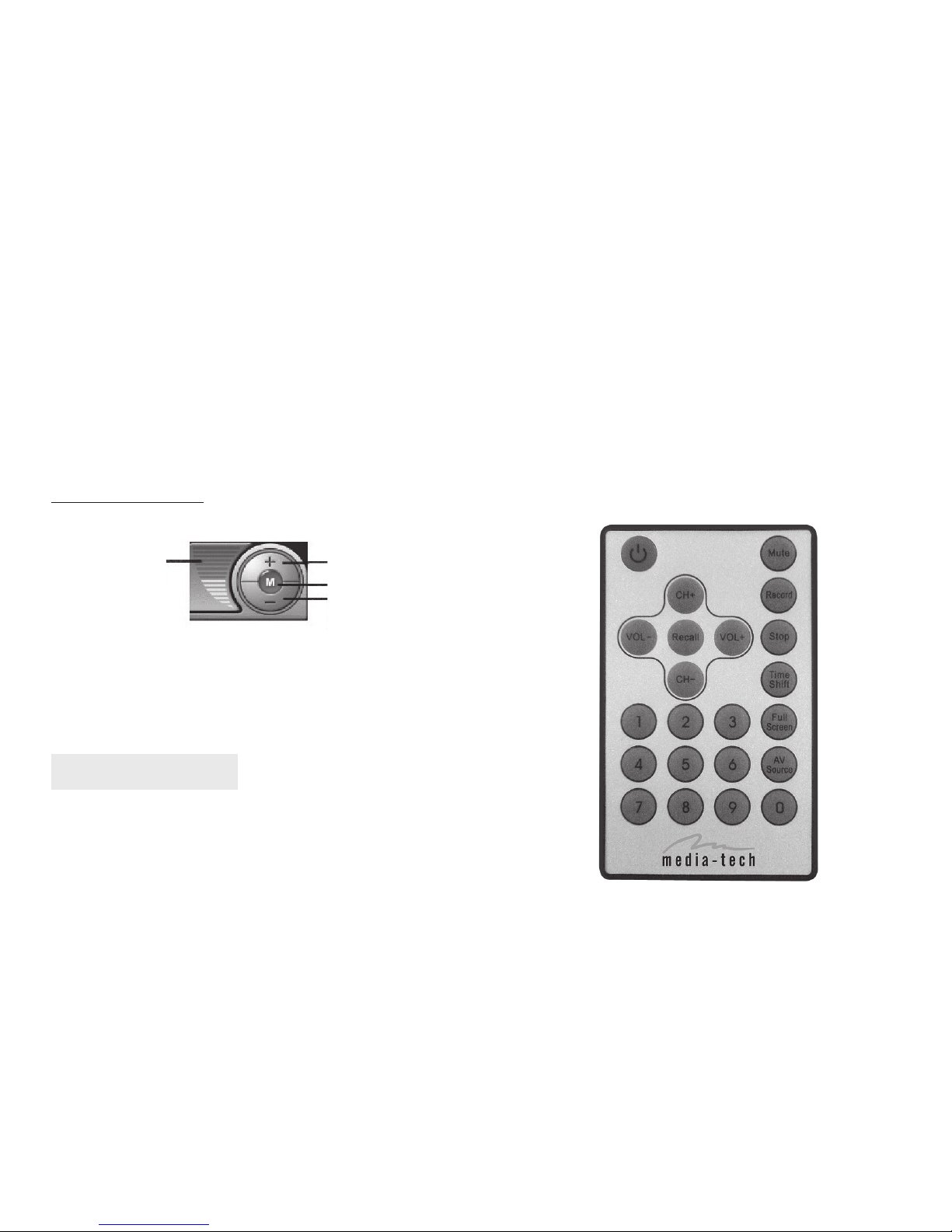

Remote Controller

Power: open/close Tv Plus3.0
AV Source: select Av Source
0~9: select Channel Number
Recall: return Last Time Channel
Mute: mute

Stop: stop
Record: rec Multimedia Files
CH+ : Channel Up
CH- : Channel Down
VOL+ : Volume Up
VOL- : Channel Down
Full Screen: Enlarge Picture
Time Shift: Timeshift

* About the detailed operation instruction of TV
PLUS3.0 play out software, please refer to the help
fi le of this software.

10

MT4151

USB TV BOX

Instrukcja obsługi

Watch & record TV programs on Your PC!

Spis treści

Właściwości ................................................................................12

Specyfi kacja ................................................................................12

Zalecenia systemowe ..............................................................13

Zawartość opakowania ..........................................................13

Instalacja sterowników i oprogramowania .....................13

Używanie TVR ............................................................................15

Ustawienia TV ............................................................................16

Ustawienia obrazu ...................................................................16

Ustawienia nagrywania .........................................................17

Pozostałe ustawienia ..............................................................18

Odtwarzanie wideo .................................................................18

Regulacja głośności .................................................................19

Pilot zdalnego sterowania .....................................................19

12

Właściwości

■ Zewnętrzny tuner TV USB

■ Rozdzielczość obrazu 720X576 ppi PAL lub720X480

ppi NTSC

■ Współpraca z systemami TV: PAL-DK/BG lub NTSC

■ Cyfrowy magnetowid

■ Planowane nagrywanie oraz funkcja time shift

■ Wejścia AV i S-Video do podłączenia magnetowidu,

DVD, kamery, itp.

■ Pilot zdalnego sterowania

■ Pełna kontrola tunera za pomocą intuicyjnego inter-

fejsu użytkownika

■ Kodowanie MPEG-1/2, WMV

■ Zapis klatek obrazu to plików grafi cznych

■ Interfejs USB 2.0

■ Zgodność z Windows ME/2000/XP

■ Wymiary: 95x55x27mm

■ Waga: 170g

Specyfi kacja

■ Standardowe gniazdo antenowe RF

■ Standardowe wejście S-Video

■ Standardowe wejście Video

■ Wejście Audio

■ Wyjście Audio

13

Instalacja sterowników i oprogramowania

Uwaga!!! Proszę nie podłączać urządzenia do kom­putera dopóki nie zostanie zainstalowane oprogra­mowanie.

Uruchom program SETUP.EXE z płyty CD, następnie wy­bierz “Next” a następnie “yes”.

Zalecenia systemowe

■ OS: WindowsXP-SP2

■ Pentium 4 1700MHz lub wyższy CPU

■ 256MB lub większa pamięć

■ 500MB wolnego miejsca na twardym dysku

■ Wolny port USB2.0

■ Zgodność z DirectX 8.1 i nowszym

Zawartość opakowania

■ USB2.0 Tuner TV

■ Pilot zdalnego sterowania

■ Instrukcja obsługi

■ Kabel USB

■ Kabel AV

■ Kabel S-Video

■ Płyta CD z oprogramowaniem

Program wyświetli “SELECT YOUR H/W AUDIO TYPE”,
wybierz “SELECT USB AUDIO”i kliknij “Next”.

Kliknik “Next” aby rozpocząć instalację we wskazanym
folderze.

W momencie, gdy system poinformuje o instalacji
“Windows Media Format 9”, kliknij “Yes”.

W przypadku instalacji po raz pierwszy niezbędne
może być wpisanie numeru seryjnego oprogramowa­nia, które znajduje się na opakowaniu płyty.

14

Kliknij “Yes”ponownie,
aby zaakceptować warun­ki autoryzacji. Kliknij “Ok”

Kliknij “Finish” i zakończ instalację.

Po ponownym uruchomieniu komputera, podłącz
kablem USB Tuner TV do portu USB2.0 w komputerze,
system poinformuje o wykryciu nowego sprzętu i auto­matycznie zainstaluje sterowniki, kliknij “Next”.

W tym momencie system automatycznie wyświetli
okno instalacji sterowników, kliknij “next”, a następnie
“fi nish” zgodnie ze wskazówkami I wybierz opcję “yes, I
will restart windows”.

Podwójne kliknięcie ikony“TV PLUS3.0”na Pulpicie po­zwala przejść do odbioru TV.

15

Moduł interfejsu odtwarzacza i nagrywarki TV jest ob­sługiwany wg schematu:

Używanie TVR

Kliknij tu aby wybrać nadawcę:
TV = antena; Cable = telewizja kablowa
Wybierz źródło sygnału TV, Composite
lub S-VHS

Klikając na strzałki wybierz kanał (musi być
wcześniej zdefi niowany).

Ta ikona otwiera okno dialogowe planowa­nego nagrywania

Add – ustawianie nowego planu nagrywania
Edit – zmiana nazwy nagranego pliku wideo
Delete – kasowanie wybranego pliku wideo
Delete all – kasowanie wszystkich plików wideo
OK – potwierdzenie wszystkich ustawień i wyjście z opcji
Cancel – anulowanie dokonanych ustawień

Ustawienia właściwości

Po zainstalowaniu i uruchomieniu programu TV PLUS

3.0, główne okno dialogowe powinno mieć następują­cy wygląd:

Wybór źródła AV

Nagrywanie, odtwarzanie, time-shift Głośność

Wybór kanału Ikony narzędziowe

16

TV settings (ustawienia TV)

Add/Delete
Channels

Add > – dodawanie kanału
< Del – kasowanie kanału
Auto Scan – automatyczne wyszu-

kiwanie kanałów

Change Name

Zmiana nazwy wybranego kanału

Fine Tune

Dostrajanie wybranego kanału

Sort by

Sortowanie listy kanałów według
nazwy lub numeracji

Video Settings (ustawienia obrazu)

Category

Wybór rodzaju sygnału: antena lub
telewizja kablowa

Scan Mode

Wybór:
Chanel Scan > wyszukiwanie we­dług listy kanałów
Frequency scan > wyszukiwanie
według częstotliwości

Country

Wybór kraju odbioru TV.

17

Record Settings (ustawienia nagrywania)

Fine
Adjustment

Ustawienie parametrów obrazu:
jasność, barwa, kontrast, nasycenie

Video
Capture
Device

Wybór urządzenia wizyjnego
Kliknij Video source:

Ustawienie źródła
Zaznacz „Preview” aby kontrolować
zmiany

Na karcie Video Proc Amp ustaw
parametry obrazu

Ustaw standard nadawanego sygnału TV

Mixer
Device

Wybierz główną i aktywną kartę
dźwiękową w Twoim komputerze

Profi le

Wybór profi lu MPEG1 lub 2
umożliwia ręczne ustawianie
parametrów ale i wiedzy na te­mat kompresji obrazu.
Pozostałe profi le mają predefi ­niowane parametry kompresji

Working Directory

Ustawienie ścieżki zapisu pliku
z nagraniem

18

Etc Dialog (pozostałe ustawienia)

Channel
Surfi ng

Ustawienie czasu i ilości podglądów
programów

Time
Shifting
Recording

Aktywacja i deaktywacja bufora
wideo (bufor korzysta z przestrzeni
dyskowej HDD)

De-interlace
Filter

Filtr zmniejszający obciążenie pro­cesora kosztem pogorszenia jakości
(istotne przy słabszych komputerach)

Disk Device
Info

Pokazuje pojemności dostępnych
dysków

Wyszukiwanie kanałów

Zmiana wyglądu panelu sterowania

Wykonanie zrzutu ekranu

Przegląd kanałów w postaci miniaturek
(ustawienia Chanel Surfi ng)

Zmiana rodzaju dźwięku

Internetowy przewodnik po programach
(o ile nadawany)

Odtwarzanie wideo

19

REC rozpoczyna i zatrzymuje nagrywanie
Time Shift aktywacja i deaktywacja bufora wideo
Play odtwarzanie nagrania
Pause zatrzymanie odtwarzania
Stop stop odtwarzania
Forward przewinięcie do przodu
Rewind przewinięcie do tyłu

Regulacja głośności

Ciszej

Głośniej

Wskazanie
regulacji

Wyciszenie

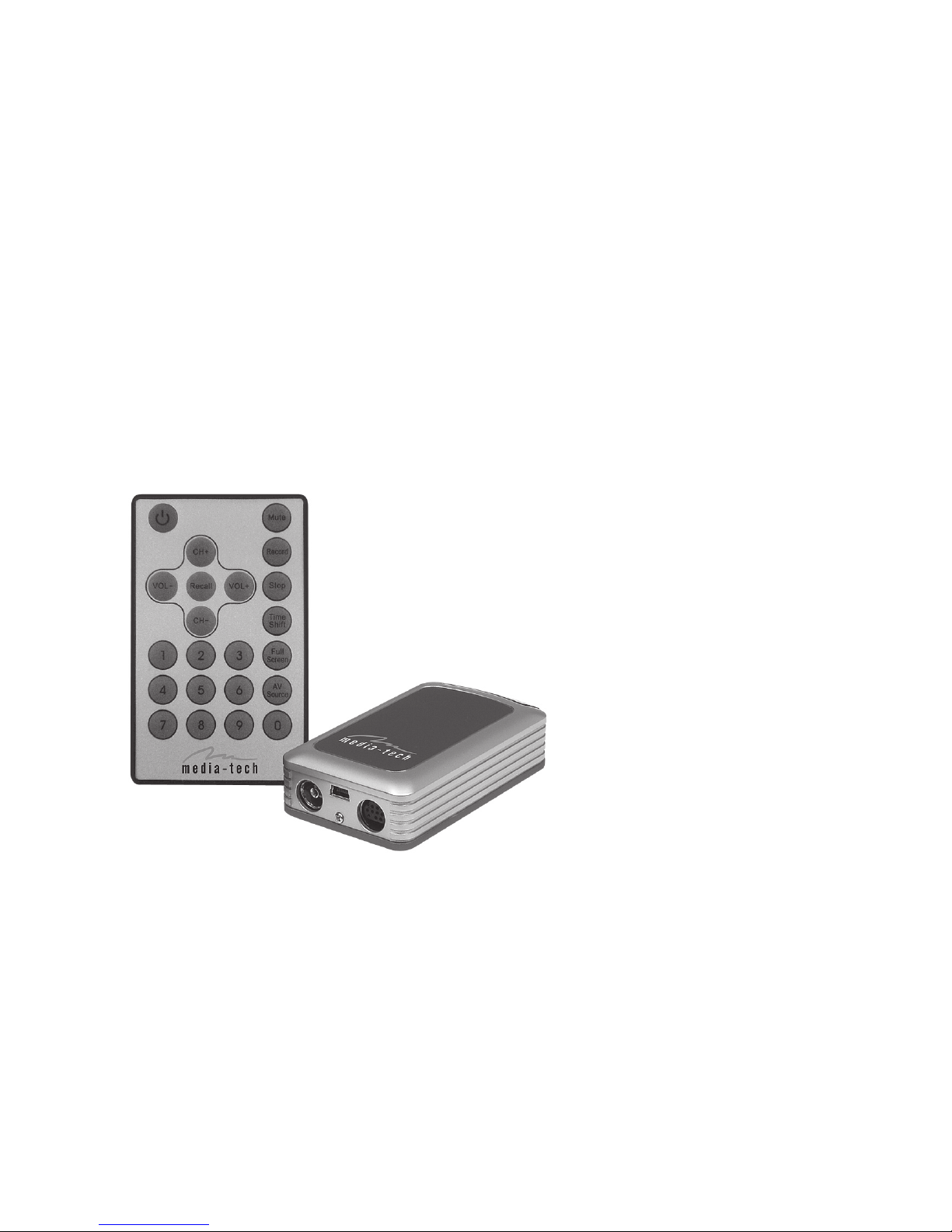

Pilot zdalnego sterowania

Power: otwórz/ zamknij TV PLUS3.0
AV Source: źródło AV
0~9: wybierz numer kanału
Recall: powróć do ostatnio oglądanego kanału
Mute: wyłączenie dźwięku
Stop: zatrzymanie odtwarzania
Record: nagrywanie plików multimedialnych

* Więcej informacji na temat obsługi TV PLUS3.0
znajdziesz w pliku pomocy programu.

CH+ : kanał do przodu
CH- : kanał do tyłu
VOL+ : zwiększenie głośności
VOL- : zmniejszenie głośności
Full Screen: wyświetlanie obrazu TV na całym

ekranie monitora
Time Shift: funkcja bufora TIMESHIFT

20
