Page 1
2,4 GHz Wireless
Audio/Video System
Italiano
Manuale d’istruzioni
Gebrauchsanleitung
Operating Instructions
Page 2
Italiano
0359
AVVISO: Il prodotto è destinato esclusivamente ad un’utilizzo in ambienti
interni! Non utilizzare all’esterno!
Si dichiara che l'apparecchio MediaFunk XT 700 é conforme alla direttiva CE 1999/5/EC.
La dichiarazione di conformitá CE puó essere richiesta a: Mediasat SpA, Via Copernico 20,
I-39100 Bolzano (BZ).
Inoltre é stata fatta regolare notifica di immissione sul mercato al Ministero delle Comunicazioni.
INFORMAZIONE AGLI UTENTI
ai sensi dell’art. 13 del decreto legislativo 25 luglio 2005, n. 15 "Attuazione delle Direttive
2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose
nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine
della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata
dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova
apparecchiatura di tipo equivalente, in ragione di uno a uno.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al
trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative
di cui al dlgs. n. 22/1997” (articolo 50 e seguenti del dlgs. n. 22/1997).
2
Page 3
Indice
Misure di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1. Contenuto della confezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2. Generalità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3. Collegamento del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.1 Trasmettitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.2 Ricevitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4. Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.1 Trasmettitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.2 Ricevitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.3 Selezione canale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.4 Deflettore infrarossi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.5 Trasmettitore infrarossi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
5. Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6. Difetti e rimedi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
7. Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Italiano

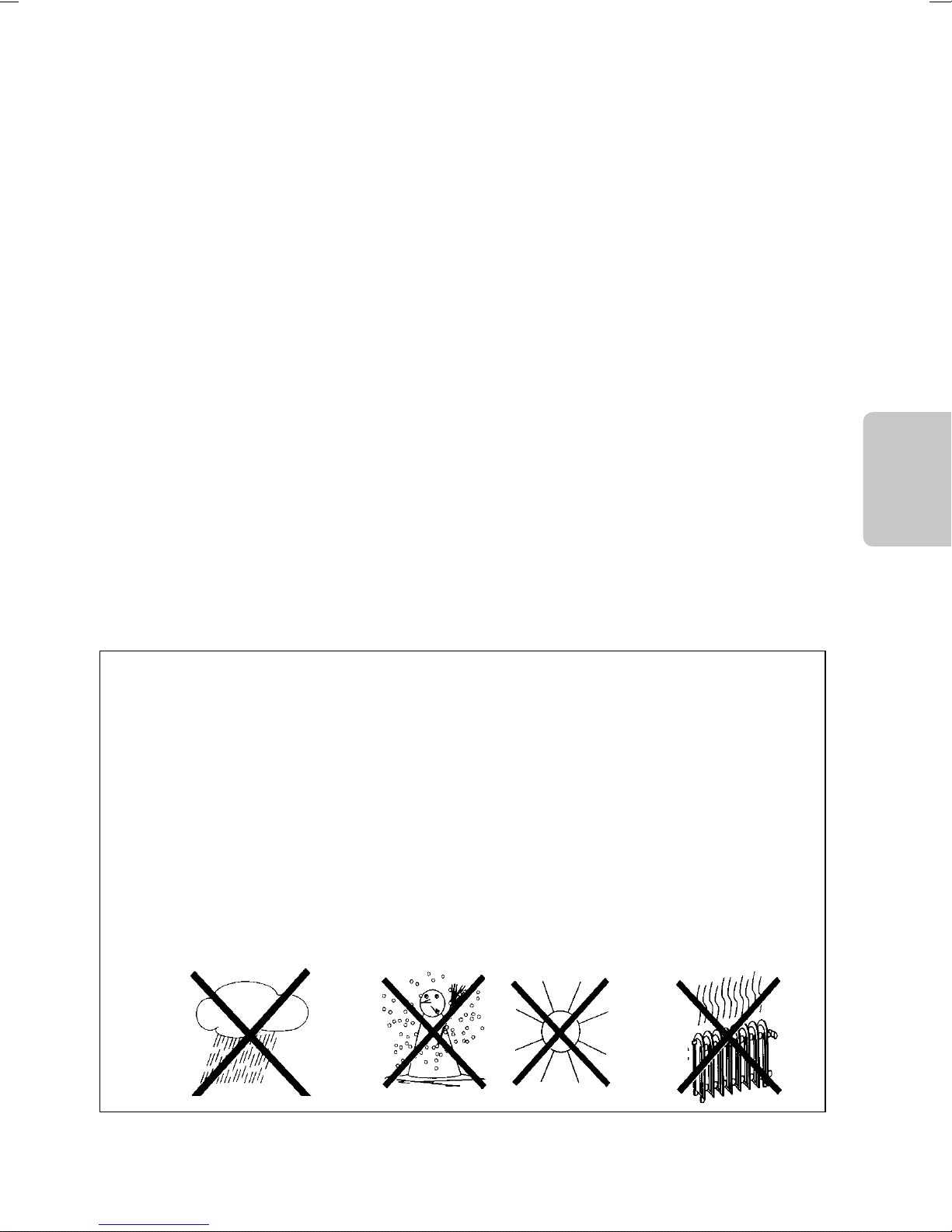

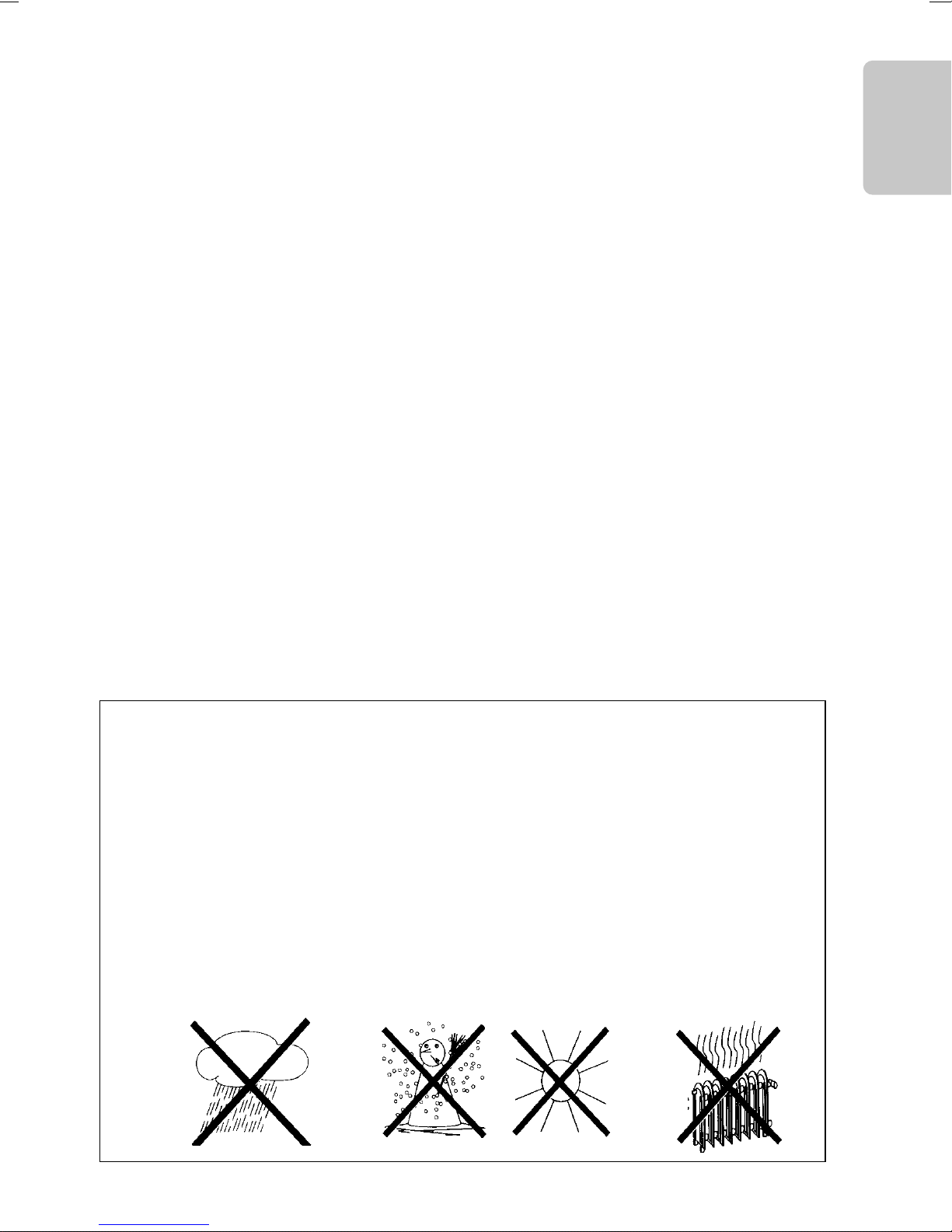

Misure di sicurezza
Si consiglia di leggere attentamente le seguenti misure di sicurezza prima di utilizzare l’apparecchio.
Il costruttore/distributore non assume nessuna responsabilità per i danni derivati da errato utilizzo
oppure nel caso di inadempienza delle misure di sicurezza.
- Non aprire in nessun caso gli apparecchi. Esiste pericolo di elettroshock!
- Una eventuale riparazione deve essere eseguita solo da personale qualificato.
- Non esporre gli apparecchi direttamente alla luce del sole oppure ad alte temperature!
- Non esporre gli apparecchi ad umidità oppure acqua!
- Utilizzare solo gli alimentatori allegati!
>80%
<+15°C
+35°C
3
Page 4

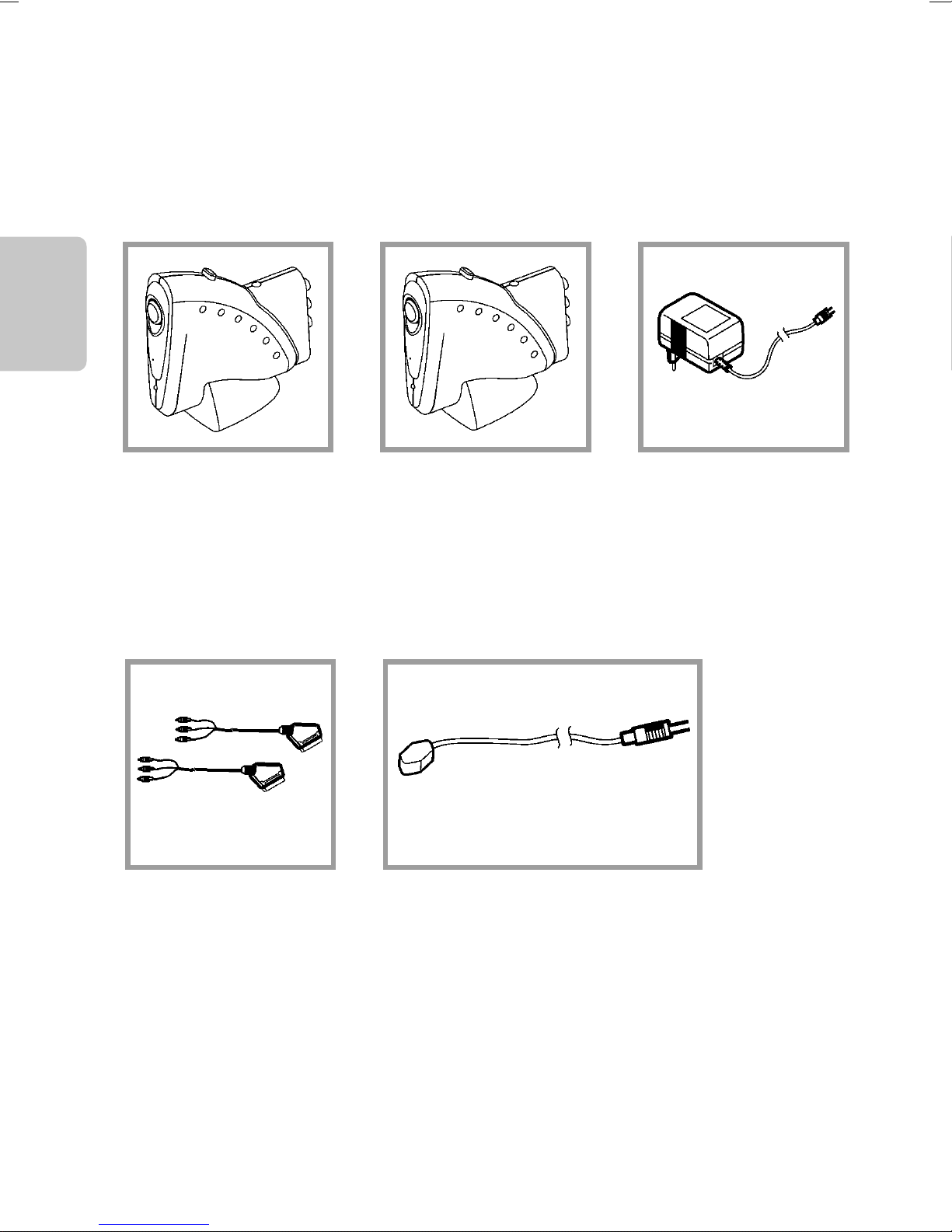

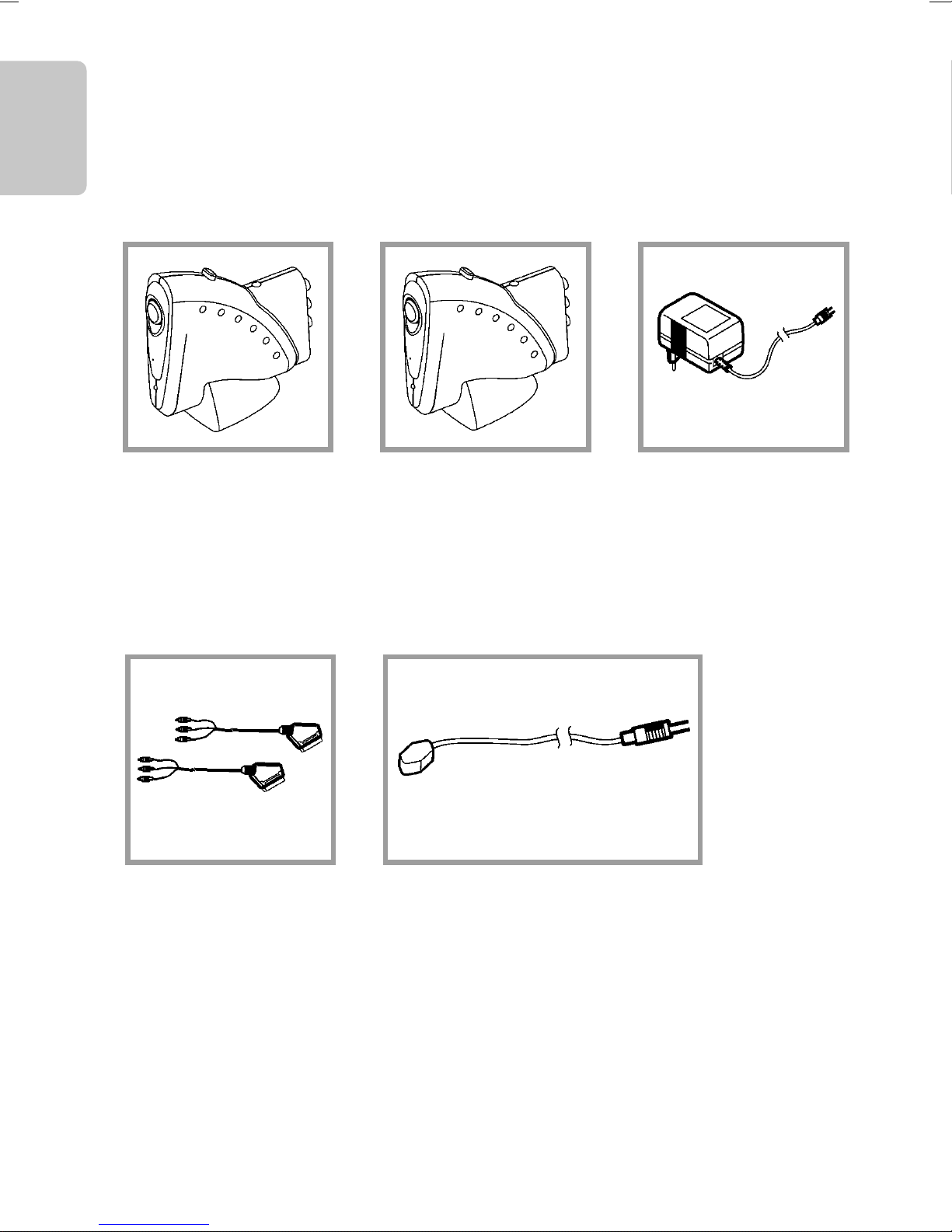

1. Contenuto della confezione
AssicurateVi che tutti i prodotti sottoelencati si trovino all’interno della confezione.
Italiano
(1)
Trasmettitore Audio/Video
Pezzi 1
(4)
Cavo di collegamento
audio /video
SCART > RCA
(2)
Ricevitore Audio/Video
Pezzi 1
(5)
Trasmettitore/estensore
segnali ad infrarossi da collegare alla presa
apposita del trasmettitore A/V
(3)
Alimentatore
230 VAC a 9 VDC,
200/300 mA
Pezzi 2
Pezzi 2
4
Pezzi 1
Page 5

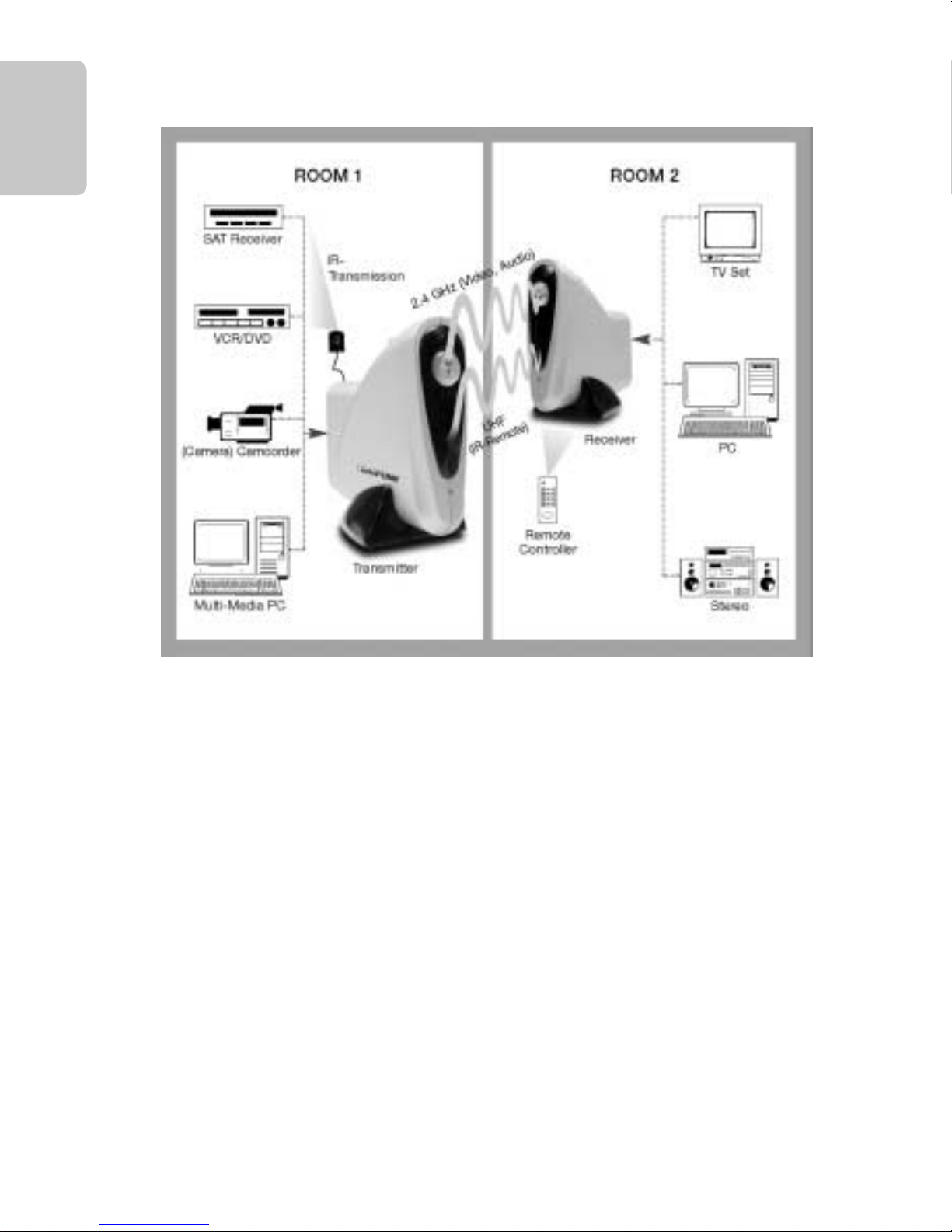

2. Generalità

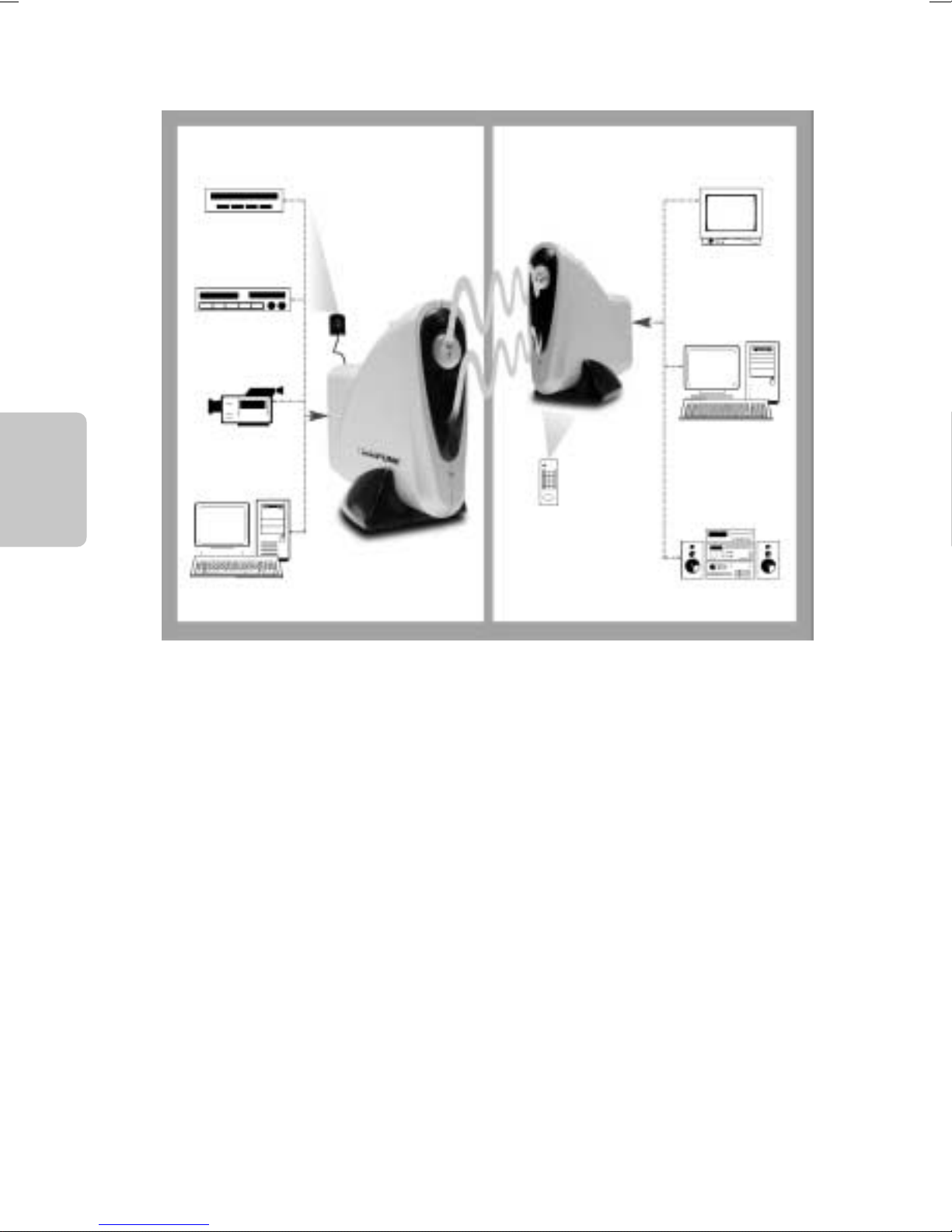

Il sistema mediaFunk®permette il trasferimento senza fili di segnali Video e Audio - Stereo
e segnali del telecomando ad infrarossi. Il trasferimento dei segnali audio e video avviene su una
frequenza di ca. 2.4 GHz, quello del segnale del telecomando a ca. 434 MHz.

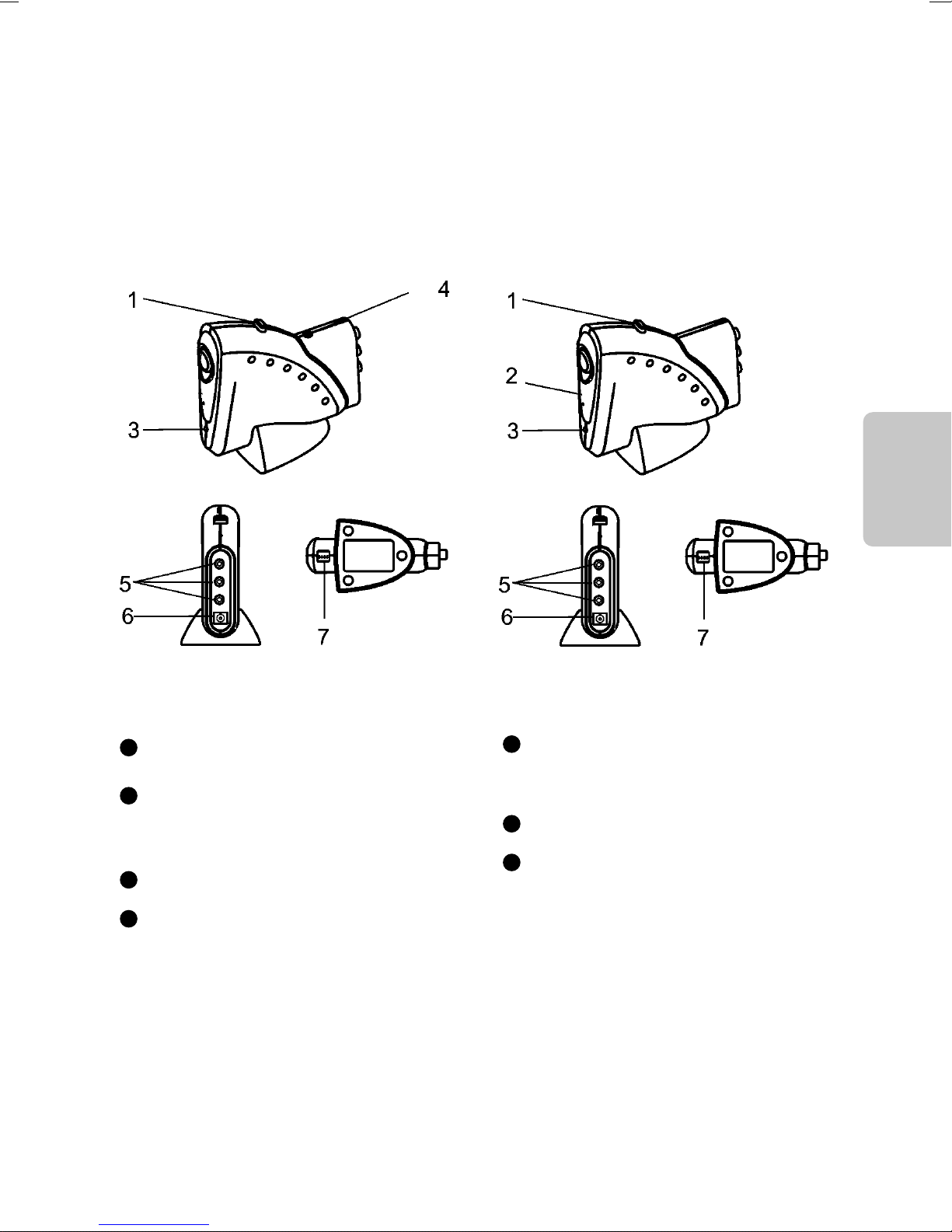

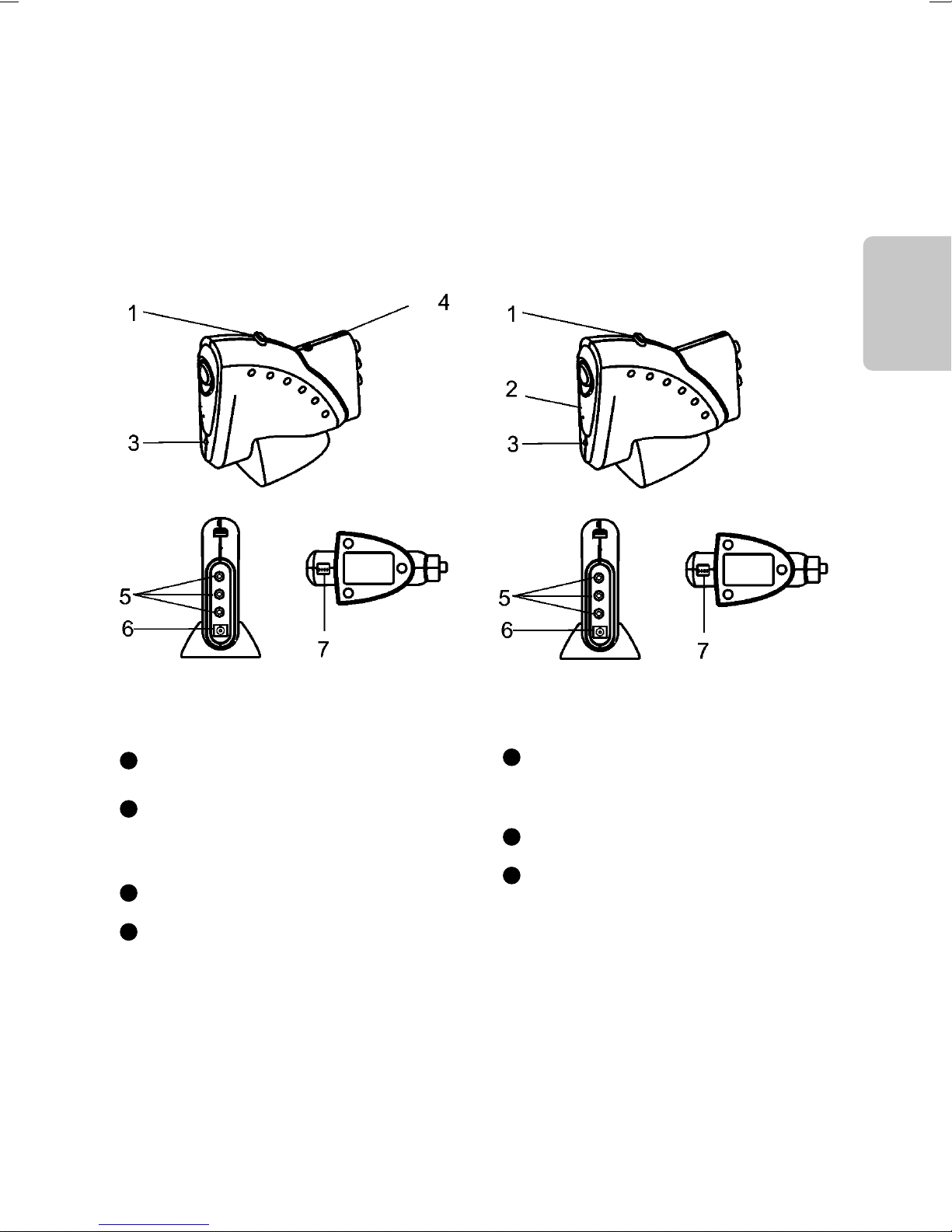

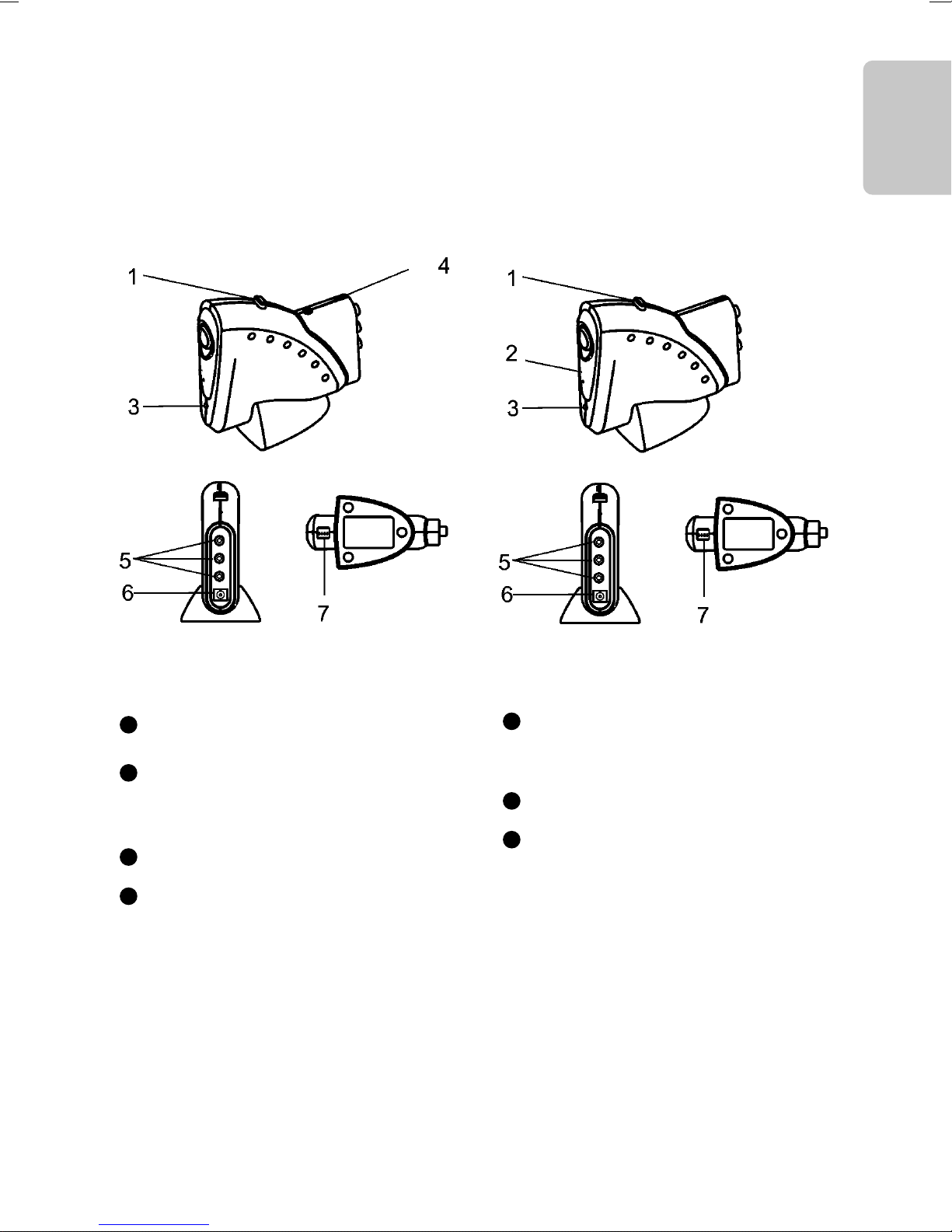

Trasmettitore Ricevitore
Italiano
Commutatore on/off
1
Finestra IR
2
Dietro questo finestrino si trova il ricevitore per i
segnali ad infrarossi del telecomando.
LED di indicazione on/off
3
Presa di collegamento per trasmettitore
4
infrarossi esterno
Presa Audio sinistra (bianca)
5
Presa Audio destra (rossa)
Presa Video (gialla)
Presa alimentatore
6
Switch selezione canali
7
5
Page 6
3. Collegamento del sistema mediaFunk
3.1 Trasmettitore
®
Italiano
Al trasmettitore del sistema mediaFunk®viene collegata una fonte di segnali audio/video come ad
esempio un ricevitore satellitare, un videoregistratore, un lettore DVD, un impianto HiFi*, ecc. Collegare
l’apparecchio al trasmettitore A/V tramite il cavo di collegamento Scart-RCA marcato “OUT”.
Collegare il trasmettitore/estensore segnali ad infrarossi (5) al trasmettitore A/V.
Questo é necessario per potere telecomandare a distanza l’apparecchio collegato, utilizzando il telecomando originale.
*Nota: In assenza di un segnale video, i segnali audio non possono essere trasmessi.

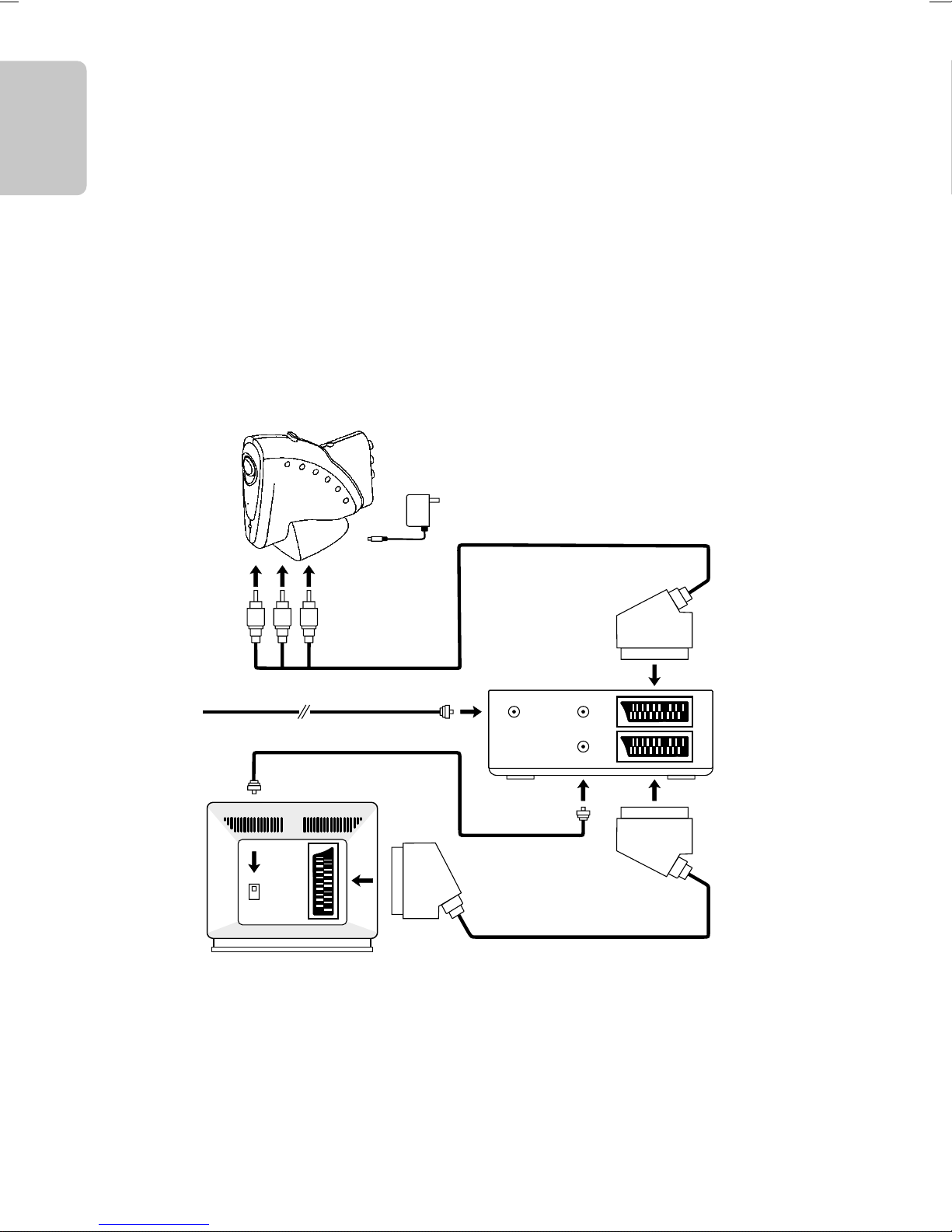

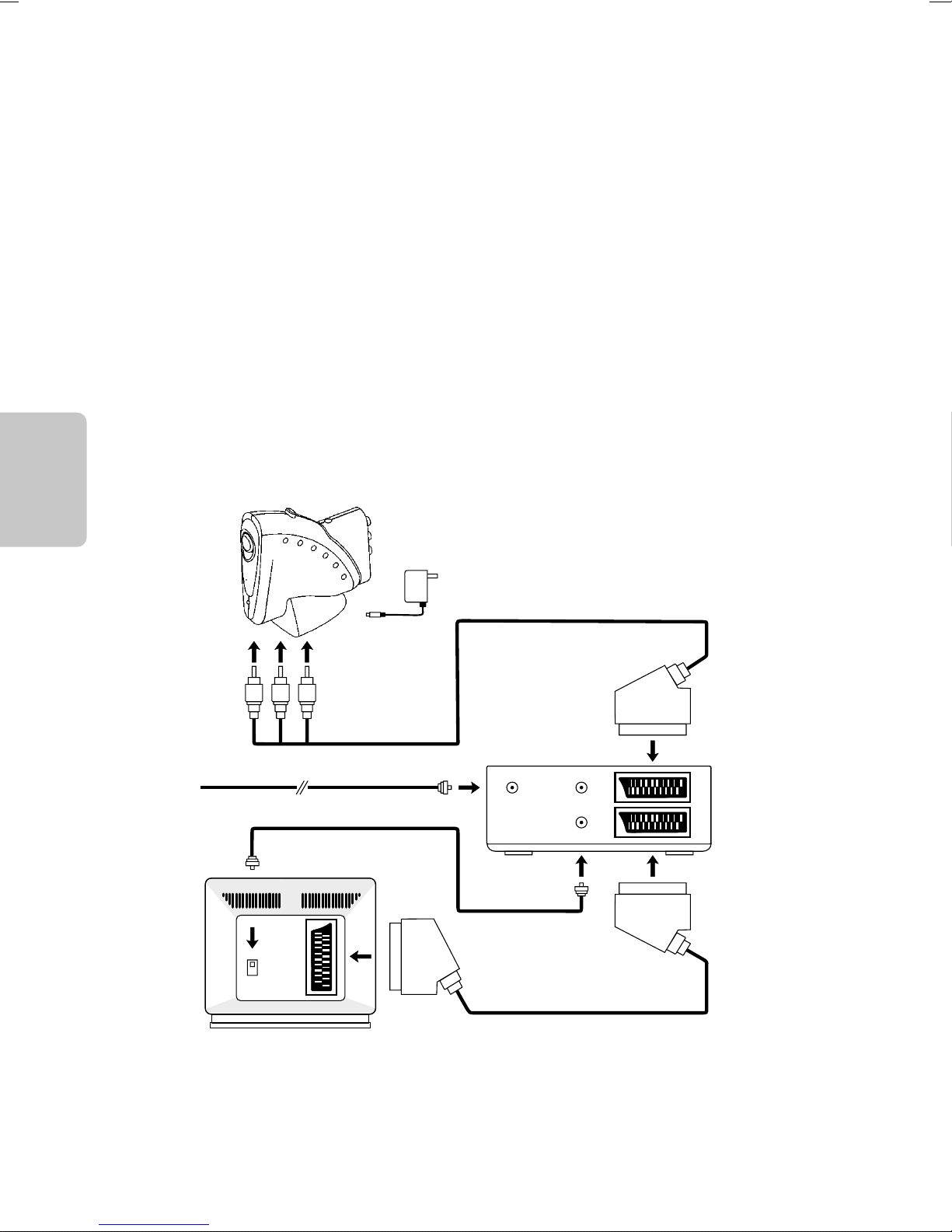

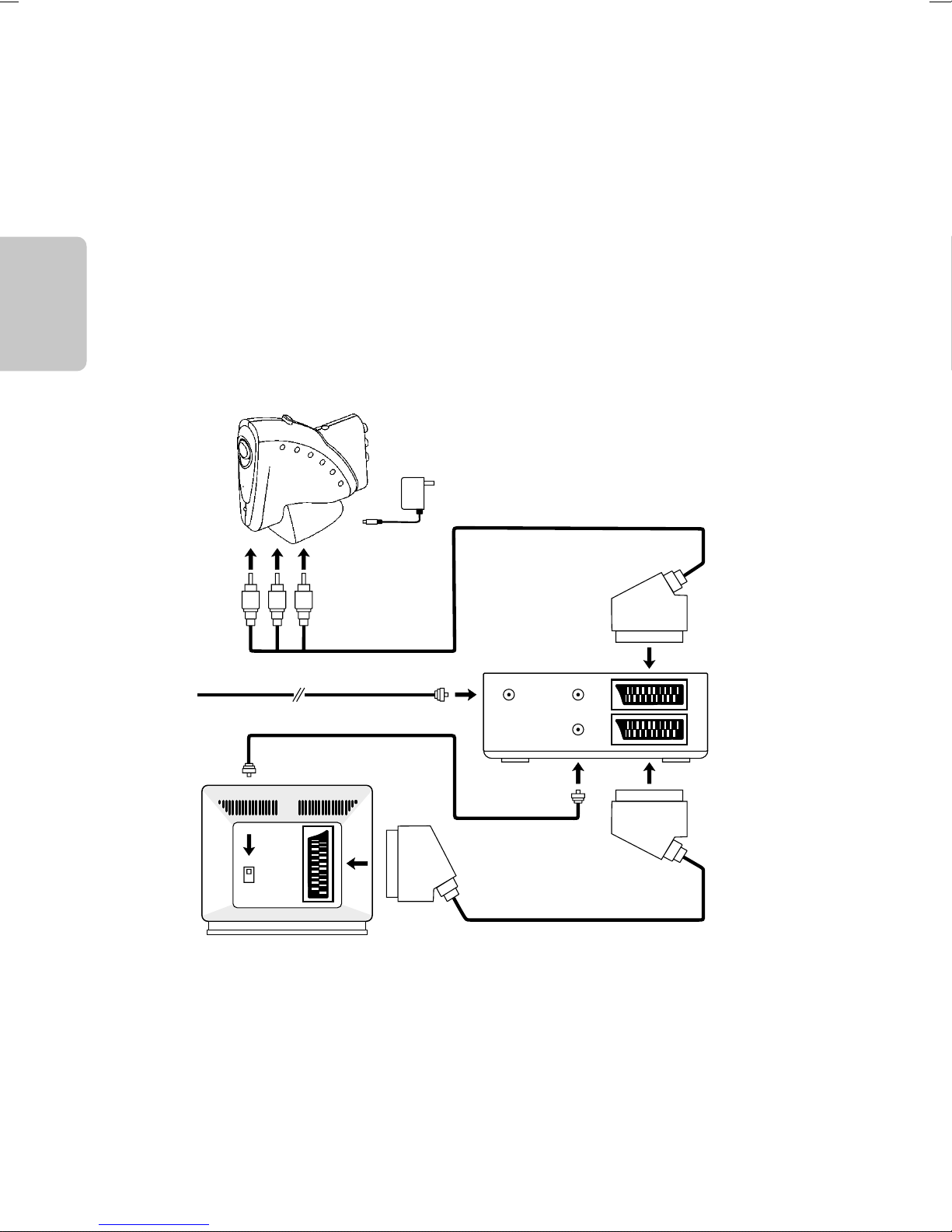

Esempio di collegamento del trasmettitore per trasmettere a distanza il segnale audio/video del ricevitore satellite
Trasmettitore
alla presa rete 220 VAC
Cavo di collegamento Scart-RCA “Sender”
ingresso segnale SAT
Cavo antenna coassiale (optional)
TV
OUT
Ricevitore SAT
SAT
RF
IN
OUT
Cavo di collegamento Scart-Scart
6
Page 7
3.2 Ricevitore
Al ricevitore del sistema mediaFunk®viene collegato l’apparecchio sul quale si desidera ricevere i
segnali audio/video.
Normalmente si tratta di un televisore, monitor o impianto HiFi. Ovviamente è anche possibile collegare
un Videoregistratore per la registrazione del segnale.
Utilizzare per il collegamento il cavo di collegamento Scart-RCA marcato “IN”.

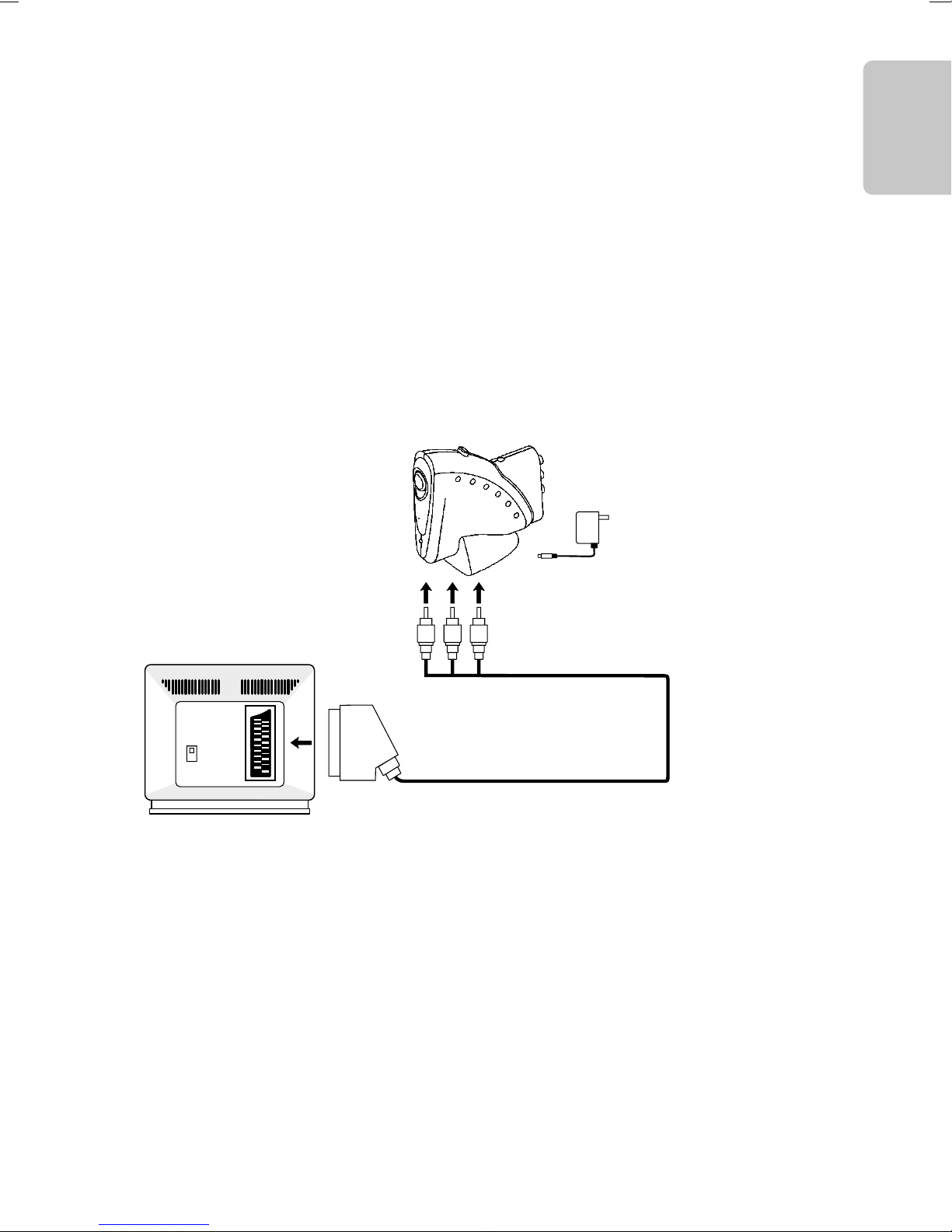

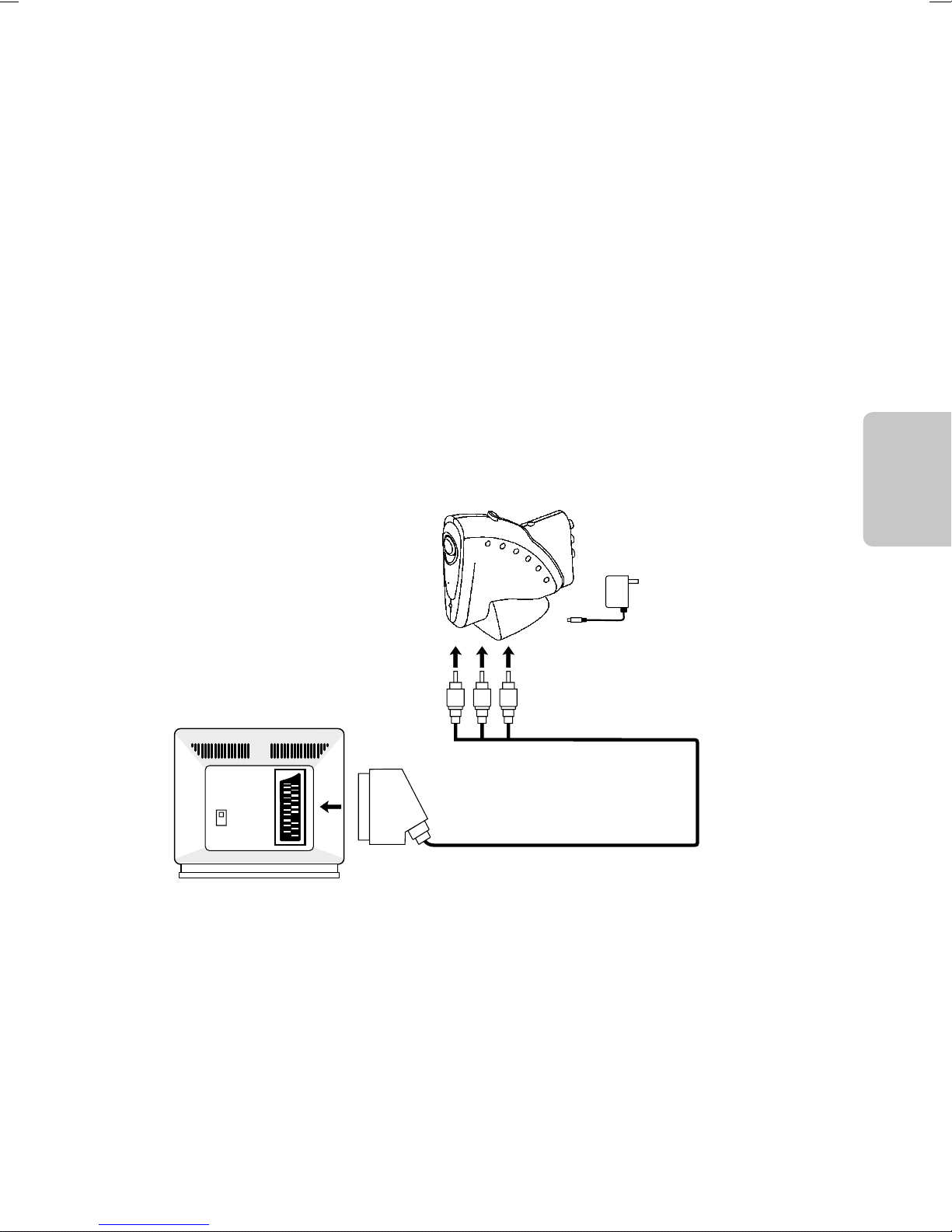

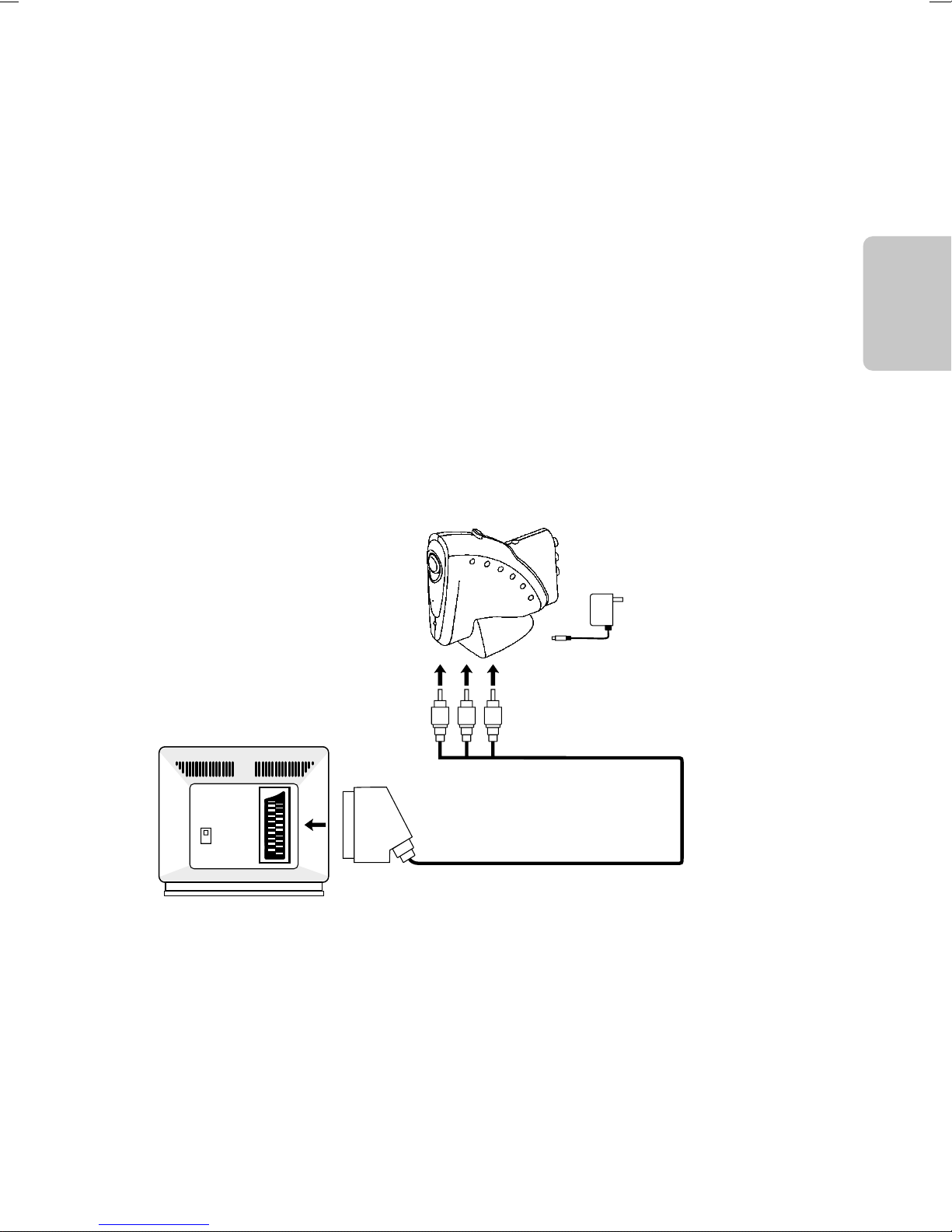

Esempio di collegamento del ricevitore ad un televisore
Ricevitore
alla presa rete 220 VAC
Italiano
A/V IN
RF IN
TV
IN
Cavo di collegamento A/V RCA-Scart
7
Page 8
4. Installazione degli apparecchi
Generalità:
Per l’installazione degli apparecchi seguire i seguenti consigli:
Italiano
4.1 Trasmettitore
Posizionare il trasmettitore,considerando i punti sopra descritti, nelle vicinanze della fonte dei segnali
(p.es. ricevitore satellite). Controllare che l’apparecchio venga collegato come descritto nel punto 3.1.
4.2 Ricevitore
Posizionare il ricevitore seguendo i punti sopra descritti nelle vicinanze dell’ apparecchio di riproduzione
(p.es. televisore). Fare attenzione a non coprire il sensore ad infrarossi del telecomando (finestrino nero del
ricevitore mediaFunk®).
- Per evitare danni agli apparecchi a causa di cadute si consiglia una base di
appoggio solida e piana.
- Tra trasmettitore e ricevitore del sistema mediaFunk®si dovrebbero trovare possibilmente
pochi oggetti di disturbo (p.es. elettrodomestici)
8
Page 9

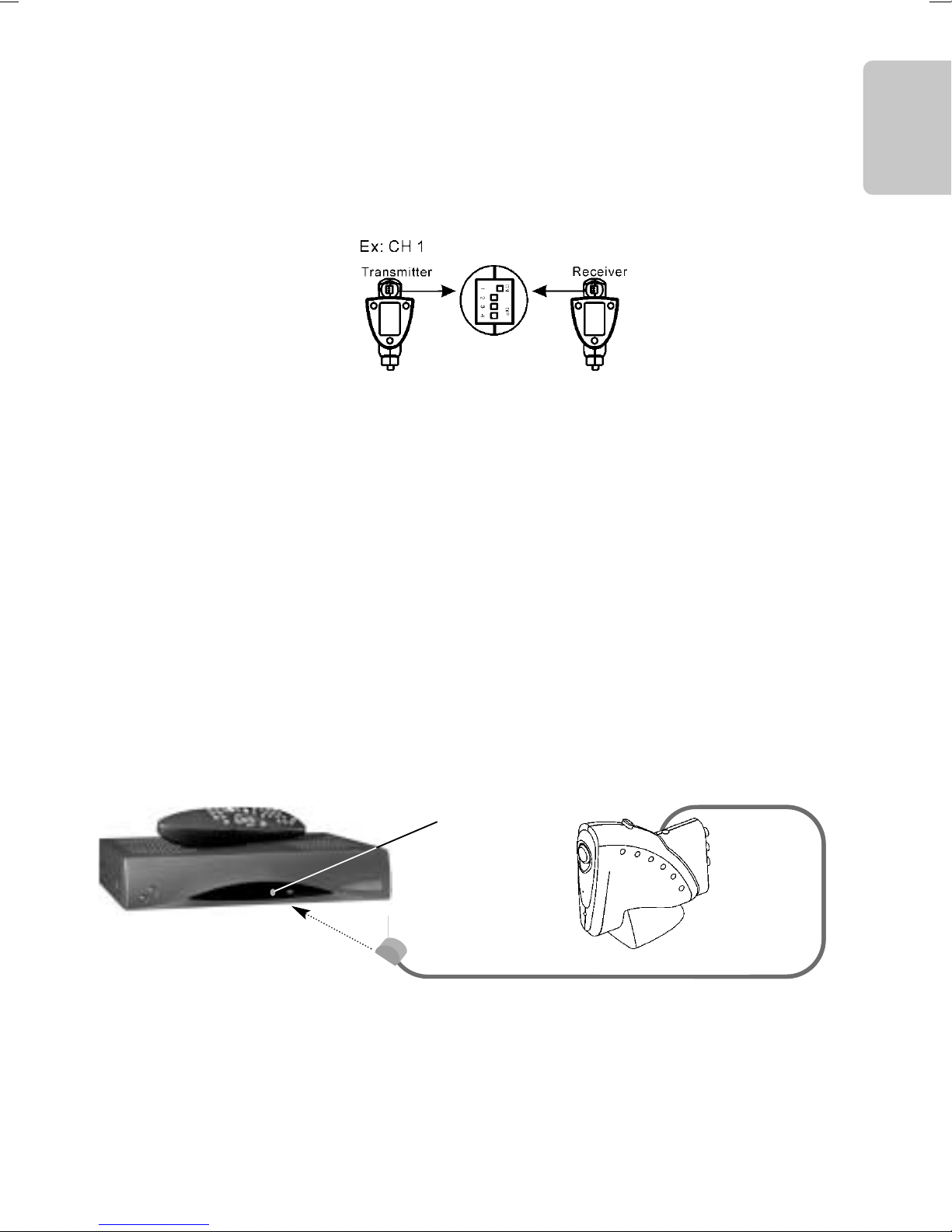

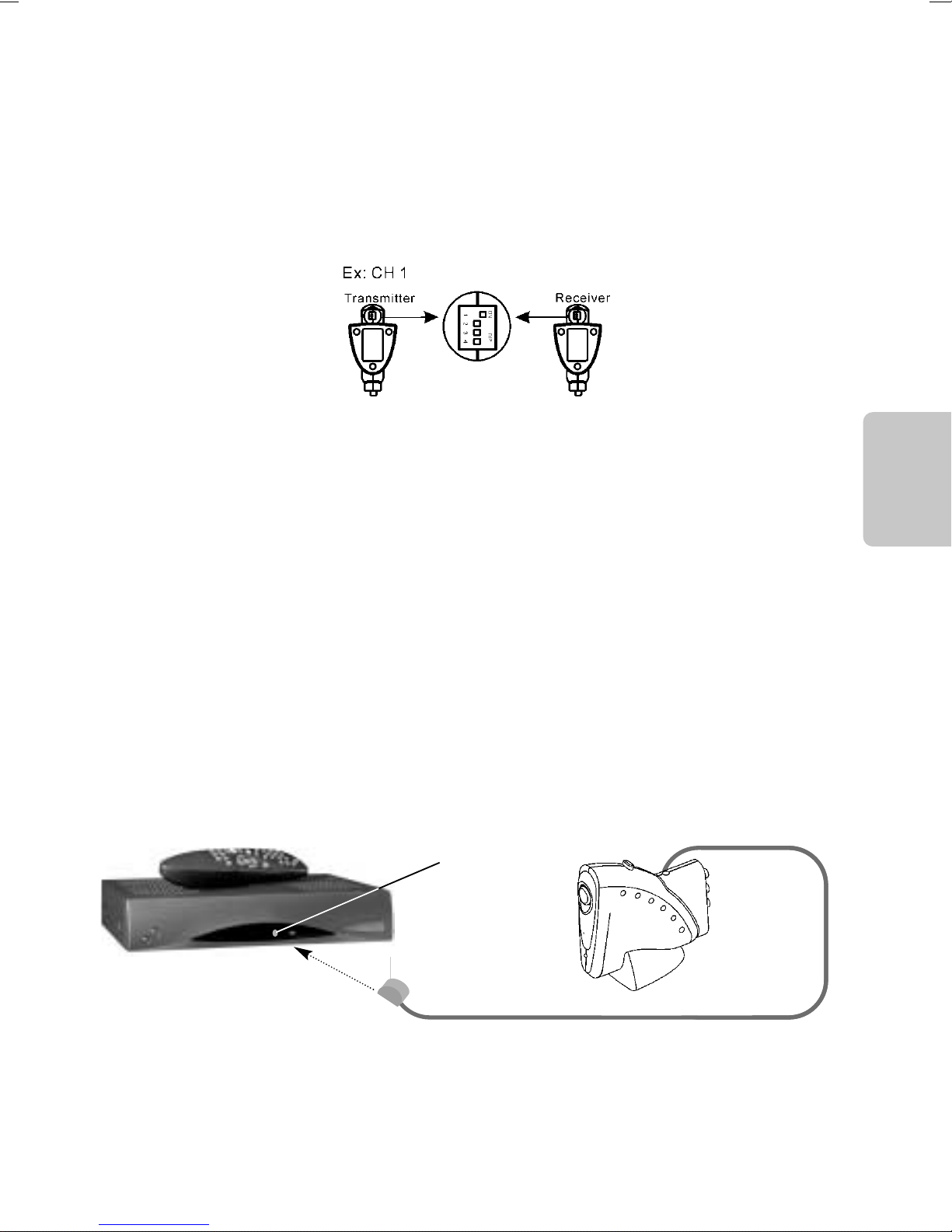

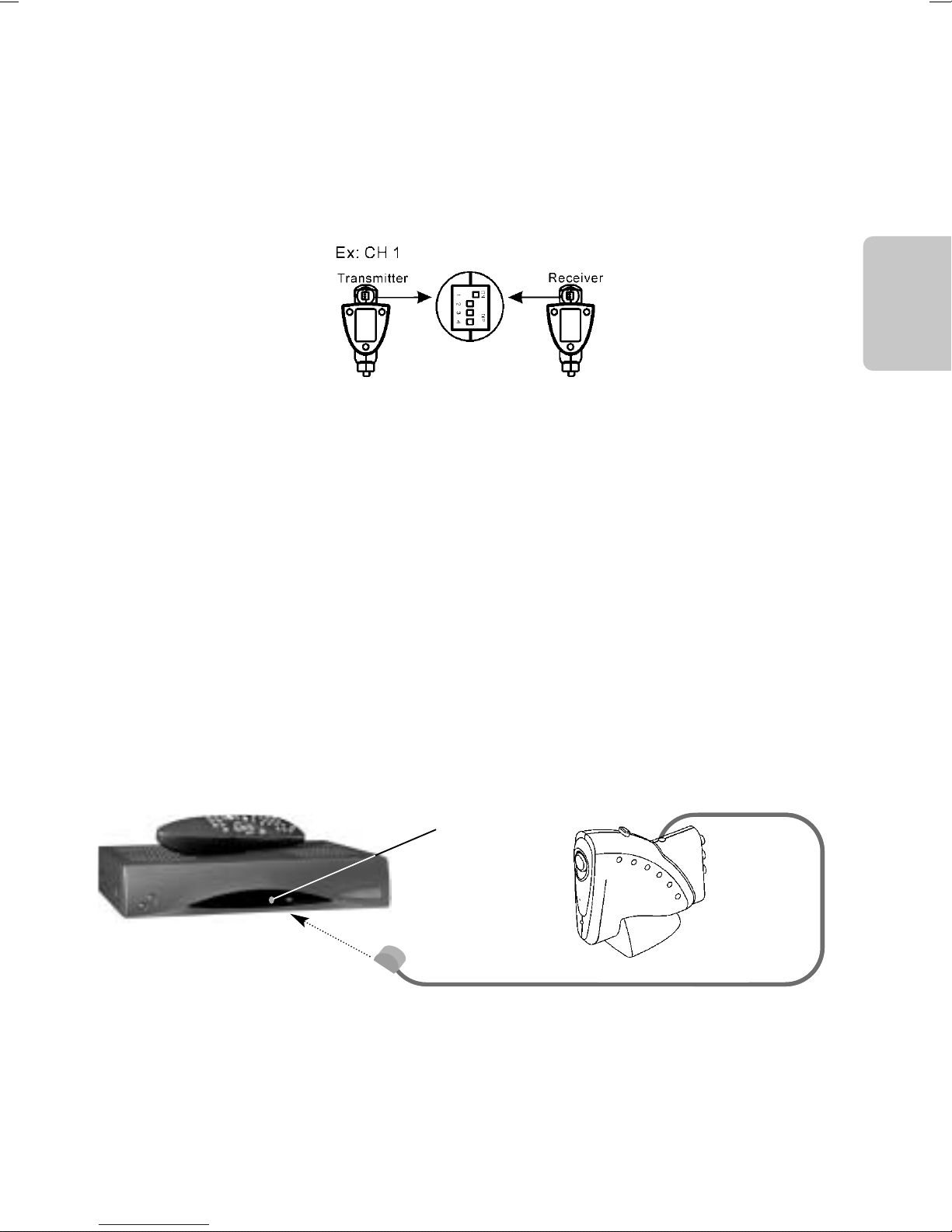

4.3 Selezione canale
Il sistema mediaFunk®possiede 4 canali diversi di trasmissione, che possono essere impostati agendo sui
relativi selettori presenti sul trasmettitore e ricevitore. Il canale selezionato viene indica to dal numero corrispondente. Con questa funzione possono essere installati diversi sistemi mediaFunk®all’interno di una
abitazione senza che si disturbino tra di loro.
Attenzione: Trasmettitore e ricevitore devono essere sintonizzati sempre sullo stesso canale!
L’impostazione del canale interessa unicamente la sezione di trasmissione/ricezione A/V!
4.4 Ricevitore per segnali telecomando ad infrarossi
Il ricevitore A/V mediaFunk®è dotato sulla parte frontale (finestra nera ) di un ricevitore ad infrarossi in
grado di ricevere i segnali del telecomando che vengono ritrasmessi al trasmettitore A/V. In questo modo é
possibile il controllo a distanza della fonte di segnali A/V collegata al trasmettitore.
Italiano
4.5 Trasmettitore per segnali telecomando ad infrarossi
Il trasmettitore A/V mediaFunk®“ripete” i segnali del telecomando attraverso il trasmettitore/estensore di
telecomando. Il trasmettitore infrarossi esterno ha la funzione di dirigere i segnali infrarossi al sensore infrarossi della fonte dei segnali A/V (ricevitore SAT,videoregistratore, lettore DVD, ecc.).
Per questo il trasmettitore infrarossi esterno deve essere collegato come indicato in figura 3.1. ed orientato
verso il sensore ad infrarossi dell’apparecchiatura da telecomandare.
Ricevitore SAT
Ricevitore infrarossi
Trasmettitore infrarossi
9
Page 10

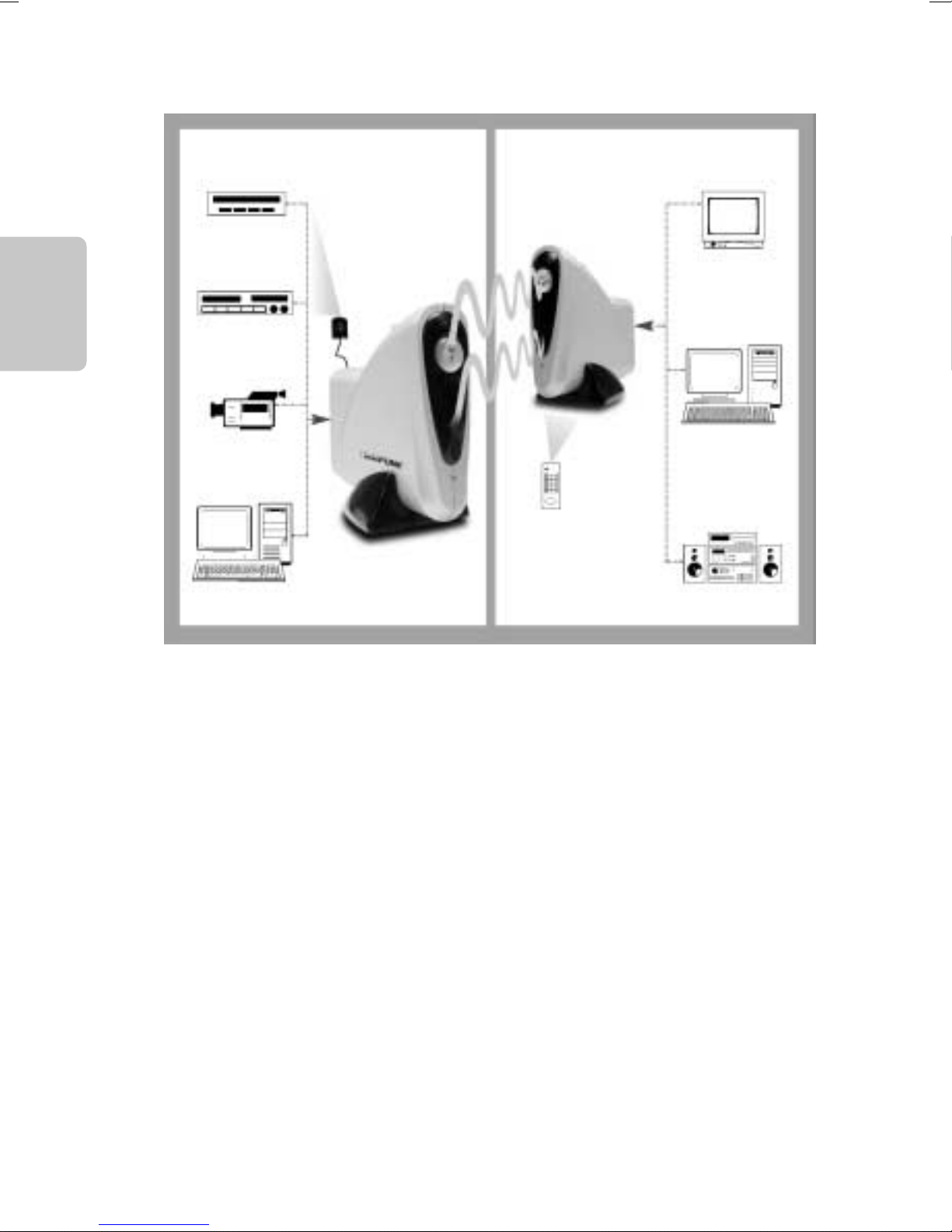

Impiego del sistema mediaFunk
Italiano
®
5. Utilizzo

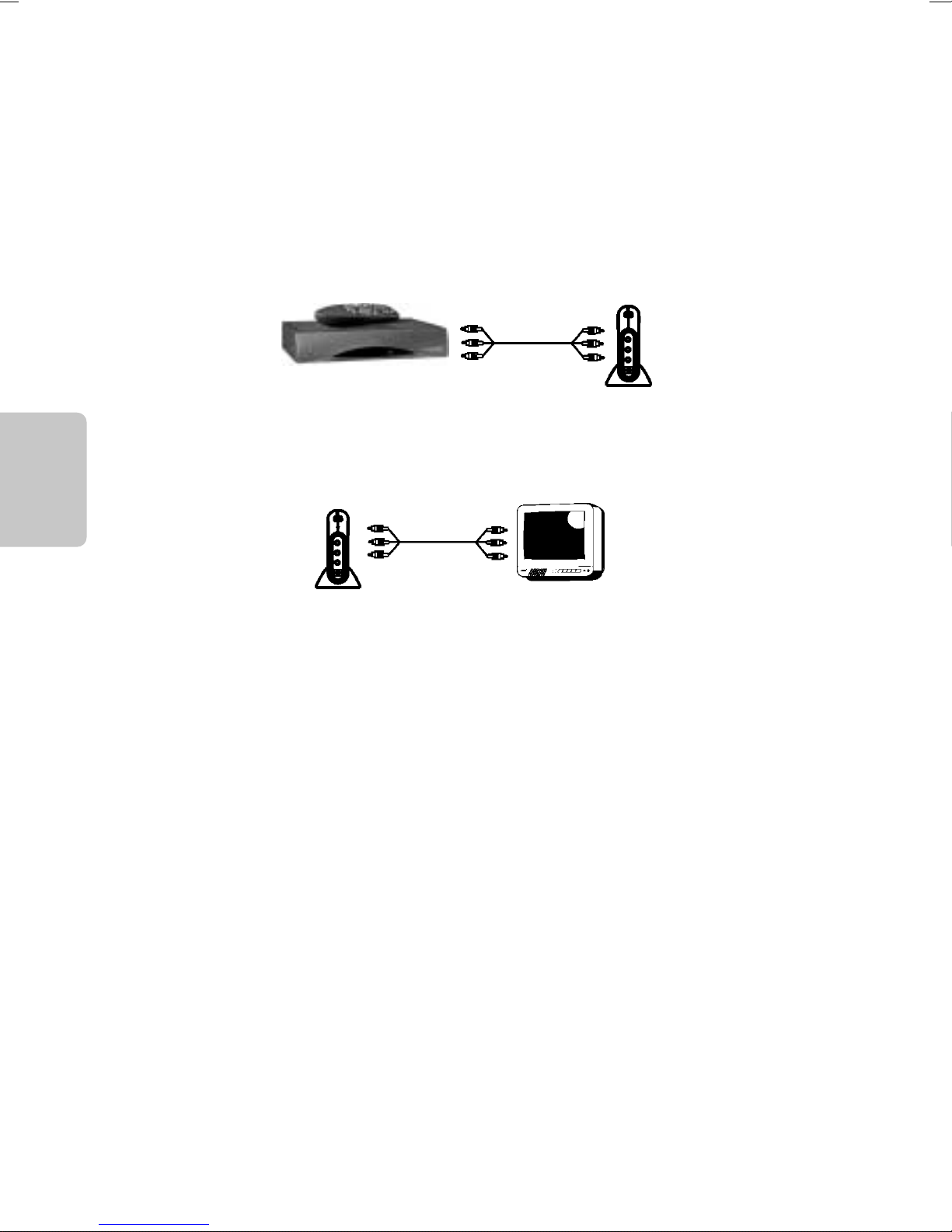

Dopo avere collegato il sistema mediaFunk®seguendo i sopraindicati punti, si può procedere all’accensione del trasmettitore/ricevitore tramite i relativi pulsanti disposti nella parte superiore.
I segnali Video e Audio dell’apparecchio collegato vengono trasmessi attraverso il trasmettitore A/V al
ricevitore A/V del sistema mediaFunk®. I segnali Video e Audio del ricevitore mediaFunk®vengono
portati attraverso il cavo Scart all’apparecchio di riproduzione (p.es. televisore).
Con il telecomando originale è inoltre possibile controllare a distanza l’apparecchio collegato al trasmettitore (vedi sopra)
.
10
Page 11
6. Guasti e rimedi
Problema possibile guasto
Video e/o audio
assenti
Disturbi nella trasmis-
sione video e audio una fonte di disturbi, tipo un forno a microonde, un telefono DECT, ecc. .
Il trasferimento dei
segnali del telecomando non funziona
●
Commutatore on/off del ricevitore e trasmettitore spento
●
Collegamenti errati
●
Ricevitore e trasmettitore lavorano su canali diversi
●
Segnali di disturbo sul canale di trasmissione; nelle vicinanze si trova
●
La distanza tra trasmettitore e ricevitore è troppo grande
●
É presente un ostacolo sul percorso dei segnali infrarossi
●
Sono presenti delle lampade al neon accese
7. Dati tecnici
Italiano
Trasmettitore
Livello di uscita: 90 dBµV/m in una
distanza di 3 m
Frequenza di trasmiss.: 2,4 a 2,4835 GHz
4 canali
Modulazione: FM
(Video e Audio)
Livello ingresso video: 1V
Livello ingresso audio: 1V
pp
pp
Impedenza ingr. video: 75 Ω
Impedenza ingr. audio: 600 Ω stereo
Alimentazione: 9 V DC, 300 mA
Dimensioni : 120 x 65 x 120 mm
Peso: 140 g
Ricevitore
Livello uscita video: 1Vpp
Livello uscita audio: 1Vpp
Cifra di rumore: 3,5 dB
Frequenza di trasmissione
dei segnali telecomando: 433,92 MHz
Alimentazione: 9 V DC, 200 mA
Dimensioni: 120 x 65 x 120 mm
Peso: 160 g
Distanza di funzionamento: 100 mt.
(a vista libera)
Distanza di funzionamento 50 mt.
segnali infrarossi TC: (a vista libera)
Con riserva di errori e modifiche tecniche.
11
Page 12
Italiano
Deutsch

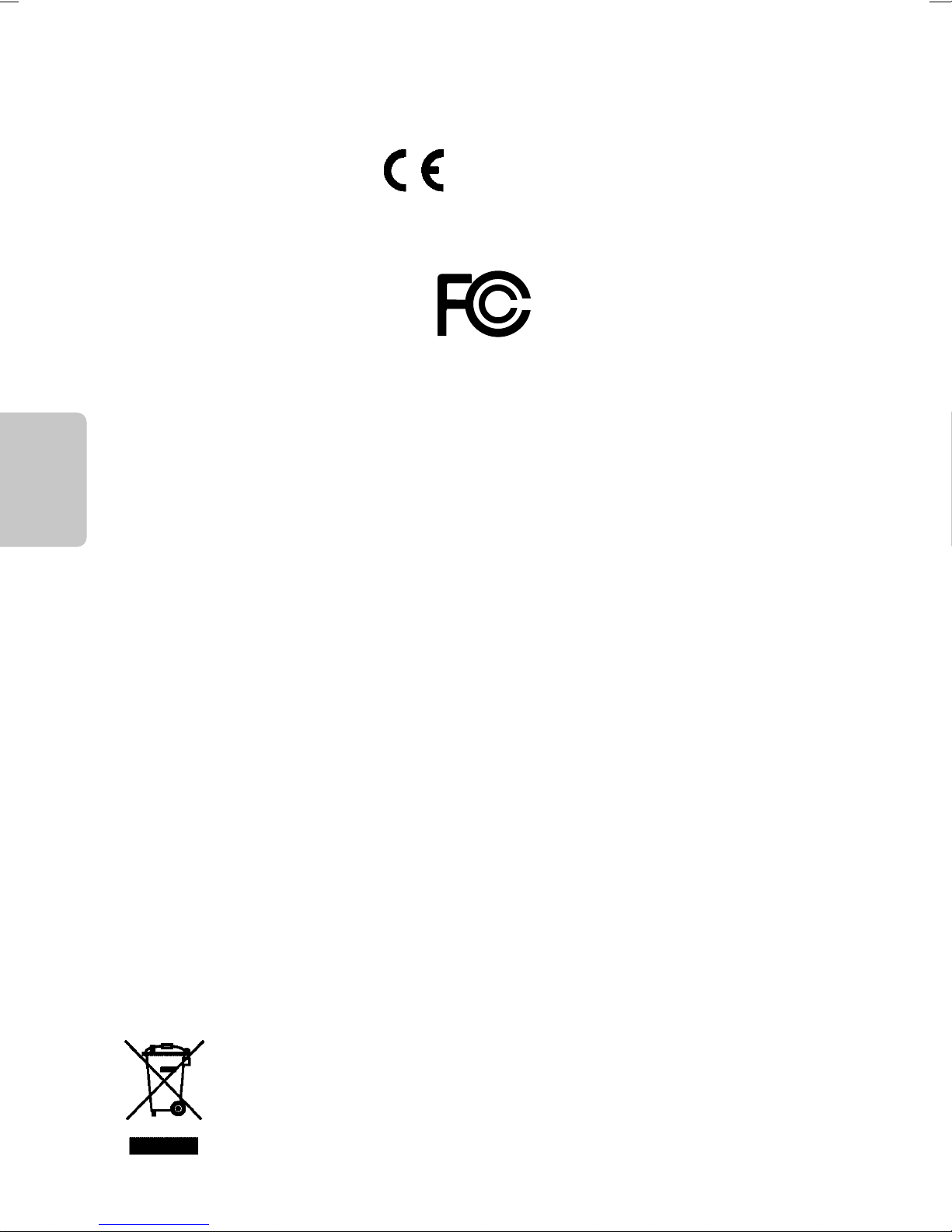

0359
ACHTUNG: Dieses Produkt ist ausschließlich für den internen Gebrauch
bestimmt!
Hiermit wird erklärt, dass das Produkt MediaFunk XT 700 mit der CE Direktive 1999/5/EC
konform ist. Die entsprechende Konformitätserklärung kann unter folgender Adresse angefordert
werden: Mediasat AG, Kopernikusstraße 20, I-39100 Bozen (BZ).
Zudem erging die entsprechende Mitteilung zur Markteinführung an das Ministerium für
Meldewesen.
Dieses Symbol weißt auf die getrennte Sammlung von Elektro- und Elektronikgeräte hin.
12
Page 13
Inhaltsverzeichnis
Sicherheitsvorkehrungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
1. Inhalt der Verpackung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2. Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3. Anschluß des mediaFunk® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3.1 Sender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3.2 Empfänger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4. Installation der Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4.1 Sender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4.2 Empfänger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4.3 Wahl des Sende- /Empfangskanal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4.4 Infrarot -Empfänger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4.5 Infrarot-Sender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5. Bedienung des Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
6. Fehlersuchhilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
7. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Sicherheitsvorkehrungen
Zu Ihrem eigenen Schutz bitten wir Sie die nachstehenden Sicherheitsvorkehrungen sorgfältig
durchzulesen, bevor Sie die Geräte in Betrieb nehmen.
Der Hersteller/Distributeur übernimmt keine Haftung für Schäden die durch die Nichteinhaltung der
Sicherheitsbestimmungen und durch unsachgemäße Handhabung entstanden sind.
Deutsch
- Öffnen Sie niemals die Geräte. Elektroschockgefahr!
- Eine eventuelle Reparatur der Geräte darf nur von geschulten Technikern vorgenommen werden.
- Die Geräte keiner direkten Sonneneinstrahlung oder anderen hohen Temperaturen aussetzen!
- Die Geräte dürfen keiner Feuchtigkeit ausgesetzt werden!
- Nur die beiliegenden Netzteile verwenden !
>80% <+15°C +35°C
13
13
Page 14
1. Inhalt der Verpackung
Vergewissern Sie sich daß in der Verpackung nachstehende Geräte und Zubehör enthalten sind.
Italiano
Deutsch
(1)
Audio/Video Sender
1 Stück
(4)
Audio/Video
Verbindungskabel
SCART > RCA
Stück 2
(2)
Audio/Video Empfänger
Stück 1
(5)
Sender für die Infrarot-Fernbedienung zum
Anschluß an der Oberseite des A/V-Senders
Stück 1
(3)
Netzteil
230 VAC auf 9 VDC,
200/300 mA
2 Stück
14
Page 15
2. Allgemeines
Das mediaFunk®System überträgt Bild- und Tonsignale drahtlos in hochwertiger Qualität im 2,4 GHzBereich.
Zusätzlich werden die Signale der vorhandenen Infrarot-Fernbedienung übertragen, sodaß die angeschlossenen Geräte (SAT-Receiver,DVD, Videorekorder, HiFi-Anlage, usw.) ferngesteuert werden können.
Vorderansicht Rückansicht
Deutsch
Ein / Aus-Schalter
1
Fernbedienungskontrollfenster
2
Dahinter befindet sich der Empfänger für die
Fernbediensignale
LED Anzeige on/off
3
Anschlußbuchse für externen Inrarotsender
4
(nur Sender)
Audio Links-Buchse (weiß)
5
Audio Rechts-Buchse (rot)
Video-Buchse (gelb)
Netzteilanschlußbuchse
6
Kanalwahlschalter
7
15
Page 16
3. Anschluß des mediaFunk
3.1 Sender
®
Italiano
Deutsch
Die Signalquelle wird an den Sender des mediaFunk®Systemes angeschlossen. Dabei kann es sich
um einen Satellitenreceiver,Videorekorder,DVD,HiFi-Anlage* Kamera,PC usw.handeln. Zum Anschluß
der Geräte an den Sender wird das mit “OUT”markierte Audio/Video Kabel verwendet.
Zudem wird an den Sender der externe Infrarotsender (5) angeschlossen.
Dieser dient dazu mittels der Originalfernbedienug die Signalquelle zu steuern.
*Beachte:Audiosignale können nur in Verbindung mit einem Videosignal übertragen werden.
Beispiel: Anschluß des Senders an einen Satellitenreceiver zur Übertragung der Audio/Video Signale
Sender
an das Stromnetz 220 VAC
A/V Kabel Scart-RCA “Sender”
OUT
SAT Eingangssignal
TV-Koaxialkabel (optional)
TV
SAT Receiver
SAT
RF
IN
OUT
A/V Kabel Scart-Scart
16
Page 17
3.2 Empfänger
An den Empfänger des mediaFunk®Systemes wird das Wiedergabegerät angeschlossen.
Es kann sich hierbei um ein TV-Gerät,Monitor oder HiFi-Anlage handeln. Natürlich kann auch ein
Videorekorder oder DVD-Aufnahmegerät zur Aufnahme des Signales angeschlossen werden.
Zum Anschluß des Wiedergabegerätes an den Empfänger wird das mit “IN”markierte A/V Kabel
verwendet.
Beispiel:Anschluß des Empfängers an ein TV-Gerät
Empfänger
an das Stromnetz 220 VAC
Deutsch
A/V IN
RF IN
TV
IN
A/V Kabel RCA-Scart
17
Page 18
4. Installation der Geräte
Allgemein:
Bei der Installation der Geräte sollte folgendes beachtet werden:
- Die Geräte sollten auf einen soliden und ebenen Untergrund gestellt werden, um eine Beschädigung
durch Sturz zu vermeiden.
- Zwischen dem Sender und Empfänger sollten sich möglichst wenige Störobjekte (z.B. Elektrogeräte)
befinden.
4.1 Sender
Unter Berücksichtigung der oben genannten Punkte sollte der Sender möglichst nahe an der Signalquelle
(z.B. SAT-Receiver) aufgestellt werden. Achten Sie darauf daß das Gerät wie in Pkt. 3.1 beschrieben angeschlossen wird.
Deutsch
4.2 Empfänger
Unter Berücksichtigung der oben genannten Punkte sollte der Empfänger möglichst nahe an dem
Wiedergabegerät (z.B.TV-Gerät) aufgestellt werden. Dabei sollte beachtet werden daß der Infrarot-Sensor
(schwarzes Fenster auf der Vorderseite des mediaFunk®Empfängers) nicht verdeckt wird.
18
18
Page 19
4.3 Wahl des Sende/Empfangskanales
Das mediaFunk®System kann zwischen 4 verschiedenen Übertragungskanälen umgeschaltet werden. Die
Übertragungskanäle können mittels der Kanalwahlschalter eingestellt werden. Der gewählte Kanal wird
durch entsprechende Ziffern gekennzeichnet. Somit können mehrere mediaFunk®Systeme innerhalb einer
Wohnung aufgestellt werden,ohne daß sich diese stören.
Achtung: Sender und Empfänger müssen immer auf den gleichen Kanal eingestellt werden!
Die Kanalwahl bezieht sich ausschliesslich auf die A/V Sende-/Empfangseinheit.
4.4 Infrarot-Empfänger
Der Empfänger des mediaFunk®Systemes ist mit einem Infarot-Sensor für den Empfang der
Fernbediensignale ausgestattet. Die empfangenen IR-signale werden an den A/VSender übertra gen und
ermöglichen somit die Steuerung der Signalquelle. Der Infrarot-Sensor befindet sich auf der Vorderseite des
Empfängers hinter der schwarzen Fensterabdeckung und darf nicht verdeckt werden.
Deutsch
4.5 Externer Infrarot-Sender
An den Sender des mediaFunk®Systems wird der externe Infarot-Sender (5) angeschlossen, mit dem es
möglich ist, den Sender des mediaFunk®Systems weitgehend unabhängig von dem
Fernbedienungsempfänger des zu steuernden Gerätes (z.B.SAT-Receiver) aufzustellen.
Dazu wird der Infrarot-Sender wie unter Pkt. 3.1 angeschlossen. Der Infrarot-Sender soll so ausgerichtet
werden, daß er mit seiner Vorderseite auf den Infrarotempfänger des zu steuernden Gerätes gerichtet ist.
SAT-Receiver
Infrarot-Empfänger
Infrarot-Sender
19
Page 20
Einsatz des mediaFunk®A/V Übertragungssystems
Italiano
Deutsch
SAT Receiver
VCR/DVD
(Camera)
Camcorder
Multi-Media PC
Raum 1 Raum 2
2.4 GHz
IRAbstrahlung
Sender
(Video, Audio)
UHF
(IR-Remote)
Fernbedienung
Empfänger
TV Set
PC
Stereo
5. Bedienung
Wenn Sie die oben angeführten Punkte durchgeführt haben ist Ihr mediaFunk®System betriebsbereit. Zur
Inbetriebnahme müssen jetzt die beiden Geräte über die an der Oberseite befindlichen Taster eingeschaltet
werden.
Die Bild- und Tonsignale der Signalquelle werden jetzt vom Sender zum Empfänger übertragen. Vom
Empfänger werden die Audio- und Videosignale dann über ein Adapterkabel der Scartbuchse des
Wiedergabegerätes (z.B.TV-Gerät) zugeführt.
Zusätzlich kann die Signalquelle, die sich in der Nähe des Senders befindet, über deren Fernbedienung
gesteuert werden (siehe obenstehende Abbildung)
.
20
Page 21
6. Fehlersuchhilfen
Problem mögliche Ursache
Kein Bild und/oder
kein Ton
Bild- und Ton-
●
Ein-/Ausschalter von Empfänger und Sender nicht eingeschaltet
●
Falsche Kabelverbindungen
●
Empfänger und Sender arbeiten auf unterschiedlichen Kanälen
●
Störsignale auf dem gewählten Übertragungskanal; in der Nähe befindet sich
übertragung sind eine Quelle für Störsignale, wie z.B. ein Mikrowellenherd, ein DECT - Funkgestört telefon, usw.
●
Die Entfernung zwischen Sender und Empfänger ist zu groß
●
Die Übertragung der
Fernbediensignale
Es befindet sich ein Hindernis auf der Infrarot-Übertragungsstrecke
●
Im Raum befinden sich eingeschaltete Neon-Lampen
funktioniert nicht
7. Technische Daten
Sender
Ausgangspegel: 90 dBµV/m in einer
Entfernung von 3 m
Sendefrequenzbereich: 2,4 bis 2,4835 GHz
4 Kanäle
Modulation: FM
(Video und Audio)
Empfänger
Videoausgangspegel: 1Vss
Audioausgangspegel: 1Vss
Rauschzahl: 3,5 dB
Übertragungsfrequenz
der Fernbediensignale: 433,92 MHz
Deutsch
Videoeingangspegel: 1V
Audioeingangspegel: 1V
ss
ss
Impedanz Videoeing: 75 Ω
Impedanz Audioeing.: 600 Ω stereo
Stromversorgung: 9 V DC, 300 mA
Abmessungen: 120 x 65 x 120 mm
Gewicht: 140 g
Technische Änderungen und Fehler vorbehalten.
Stromversorgung: 9 V DC, 200 mA
Abmessungen: 120 x 115 x 48 mm
Gewicht: 160 g
Reichweite A/V- 100 mt.
übertragung: (bei freier Sicht)
Reichweite der 50 mt.
Infrarotsignale: (bei freier Sicht)
21
21
Page 22
English
0359
ATTENTION: This product is suitable for indoor use only!
Hereby we declare that the product MediaFunk XT 700 is conform with the CE directive
1999/5/EC. The related declaration of CE conformity can be requested at the following address:
Mediasat SpA, Via Copernico 20, I-39100 Bolzano (BZ).
The market introduction was notified to the Ministero delle Comunicazioni.
This symbol indicates that electronic equipment must be recycled seperately.
22
Page 23
Index
Important safety precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1. Contents of Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
2. Panel controls and features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3. Setting up mediaFunk®system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.1 Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.2 Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
4. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.1 Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.2 Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.3 Channel selection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
4.4 Infrared receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
4.5 Infrared transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
5. Using the mediaFunk® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
6. Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
7. Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Important safety precautions
Please read this manual clearly before you install and use this product.
Any loss caused by miss-installment and miss-use will not be the manufacturer’s
and/or agents’ responsibility!
- To avoid electrical shock, do not open this device.
- Maintenance must be done by the professiona technicians.
- To prevent fire or shock hazard, do not expose this device to rain or moisture.
- This device should be operated to use only the power supply included with it or provided as an
accessory!
English
>80%
<+15°C
+35°C
23
23
Page 24
1. Contents of box
Checks to make sure that all of the items shown as below are included in your box.
(1)
English
Audio/Video transmitter
1 piece
(4)
A/V connection cable
SCART > RCA
(2)
Audio/Video receiver
2 pieces
(5)
IR extender to connect on
transmitter’s upper side
(3)
Power adapter
230 VAC to 9 VDC,
200/300 mA
2 pieces
2 pieces
24
1 piece
Page 25
2. Panel controls and features
The mediaFunk®sender system is a wireless audio/video sender that uses advanced wireless communication technology to deliver consistently sharp audio and video and is able to penetrate the walls,
floors, and other firm obstacles.The following illustra tions show the names of each component, button
and switch connectors on the transmitter and receiver.
Front view Rear view
English
Power on/off switch
1
Remote control window
2
infrared passes trough this to remotely control
audio/video source
Power on/off LED
3
IR extender Jack
4
Audio RCA left (white)
5
Audio RCA right (red)
Video RCA (yellow)
DC power input, connect to power adapter
6
Channel selection switches
7
25
Page 26
3. Setting up mediaFunk® system
3.1 Transmitter
Connect the audio/video (A/V) cable labeled “OUT”to the A/V RCA’s of the transmitter and to a scart
connector (output) on the back of your satellite receiver, videorecorder, DVD, HiFi system etc.Plug the IR
extender (5) into the jack located on transmitter’s upper side.
The IR extender gives you the ability to control the source using your existing remote control device.
Example: How to transmit audio/video from your satellite receiver
English
Transmitter
SAT IN cable 950-2150 MHz
Coaxial cable (optional)
TV
to power outlet
RCA to scart connector A/V cable “Sender”
Scart to Scart connector A/V cable
SAT receiver
SAT
RF
IN
OUT
OUT
26
Page 27
3.2 Receiver
Connect the mediaFunk®receiver directly to the TV, monitor or HiFi system located in another room.
Connect the A/V cable labeled “IN” to the TV’s scart connector and to the A/V RCA’s on the receiver.
Of course you can also connect a VCR for recording the transmitted A/V signals.
Example: How to connect the receiver directly to the remote TV
Receiver
to power outlet 220 VAC
English
TV
A/V IN
RF IN
IN
RCA to scart connector A/V cable
27
Page 28
4. Installation
Generally:
For the installations please refer to the following instructions :
4.1 Transmitter
Locate and connect the transmitter to the audio/video source (SAT receiver, videorecorder, DVD, HiFi system
ecc.) according to section 3.1.
4.2 Receiver
Locate and connect the receiver to the receiving equipment such as TV set,monitor, HiFi system etc.
according to section 3.2.
Make sure that the IR remote control window (black window) is not covered.
English
- The system should be placed on a flat,stable surface to prevent damage to it from falling.
- For maximum operating range, try to minimize the number of obstacles (e.g. your TV, microwave oven,
large furniture).
28
Page 29
4.3 Channel selection
The mediaFunk®systems has 4 different transmitting channels.You can change the transmission channel
with the channel selection switches on the bottom of the transmitter/receiver. The numbers indicate the
selected channel.This function permits the installa tion of various Media Funk systems at home without
disturbing each other.
Attention: It must be set the same channel on both transmitter and receiver!
The channel selection interests only the A/V transmitting/receiving RF-sections.
4.4 Receiver for the IR remote control
The receiver of the mediaFunk®system integrates one receiver for IR remote control (behind the black
window). It converts the infrared (IR) signal emitted by your remote control to a radio frequency (RF) signal
in UHF band at the receiver and sends it back to the transmitter where the RF signal is converted back to
the original IR signal and beamed to the audio/video source.
English
4.5 Transmitter for the IR remote control
The transmitter of the mediaFunk®system can receive and retransmitt the IR signals of the original remote
control. It also gives you the ability to control the source (SAT receiver, videorecorder, DVD ecc.) using your
existing remote control device.
Simply connect the IR extender (5) into the jack of transmitter’s upper side and locate this near the source.
Orient the end of the IR extender so that it points in the general direction of the IR sensors of the A/V equipment you wish to be controlled.
SAT Receiver
Infrared receiver
Infrared transmitter
29
Page 30
Setting up the mediaFunk®wireless A/V system
Room 1 Room 2
SAT Receiver
2.4 GHz
IRTransmission
VCR/DVD
(Video, Audio)
TV Set
English
5. Using the mediaFunk
After having connected the mediaFunk®system following the overmentioned instructions it is possible
to switch on the transmitter/receiver mediaFunk® through the on/off s witch on the upper side.

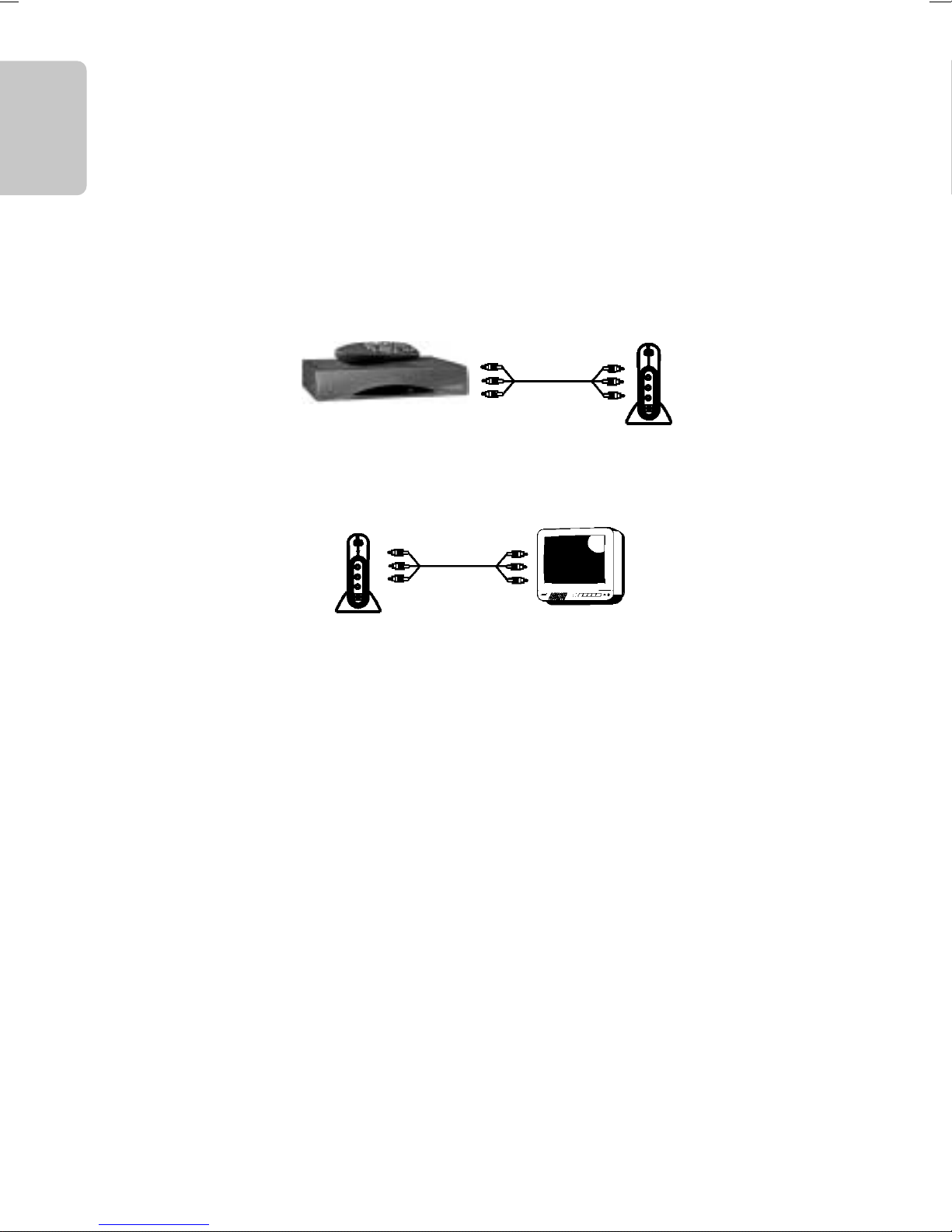

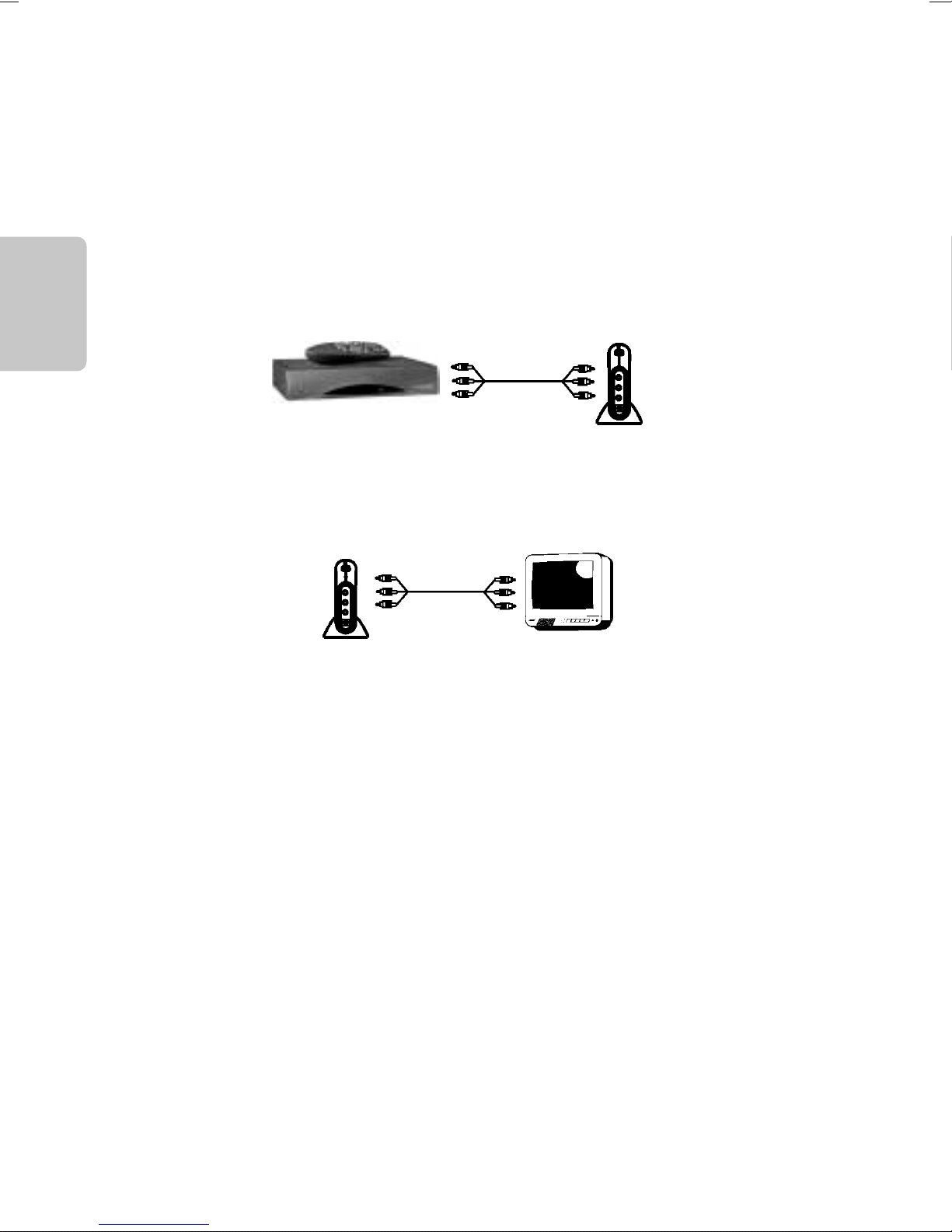

The video and audio signals of the connected equipment are transmitted through the A/V transmitter to
the A/V receiver of the mediaFunk®system.The video and audio signals of the mediaFunk® receiver
are transferred to the reproduction equipment (TV set) through a RCA - scart cable.
(Camera)
Camcorder
Multi-Media PC
Transmitter
®
UHF
(IR-Remote)
Remote
Controller
Receiver
PC
Stereo
With the original remote control it is possible to control at distance the connected equipment within the
home location (see illustration above).
30
30
Page 31
6. Troubleshooting
Problem Possible solution
No picture or sound
Interference
●
Check the power on/of switches on the transmitter and receiver
●
Check all cable connections
●
Make sure that transmitter and receiver have selected the same channel
●
The selected channel is disturbed; maybe a microwave oven, a DECT cordless
Poor picture or audio phone or similar are causing the disturbes.
●
The distance between transmitter and receiver is too much
Remote control
●
Check the path between the transmitter and the audio/video source and clear
doesn’t work any obstructions.
●
Neon lights are in use in the room where the system is located
7. Technical specification
Transmitter
Output level: 90 dBµV/m
at 3 meters
Operating freq. band: 2,4 a 2,4835 GHz
4 channels
Modulation: FM
(video and audio)
Receiver
Video output level: 1Vpp
Audio input level: 1Vpp
Noise figure: 3,5 dB
IR-remote Relay
Transmit frequency: 433,92 MHz
English
Video input level: 1V
Audio input level: 1V
pp
pp
Video input impedance: 75 Ω
Audio input impedance: 600 Ω stereo
Power consumption: 9 V DC,300 mA
Dimension: 120 x 65 x 120 mm
Weight: 140 g
All specifications subject to change without notice. Errors excepted.
Power consumption: 9 V DC,200 mA
Dimension: 120 x 65 x 120 mm
Weight: 160 g
Operational range: 100 mt.
(line of sight)
Remote control range: 50 mt.
(line of sight)
31
Page 32
Loading...
