Series Datasheet
Version 02
28
Feb 2019
Page
M.
Reizner
1

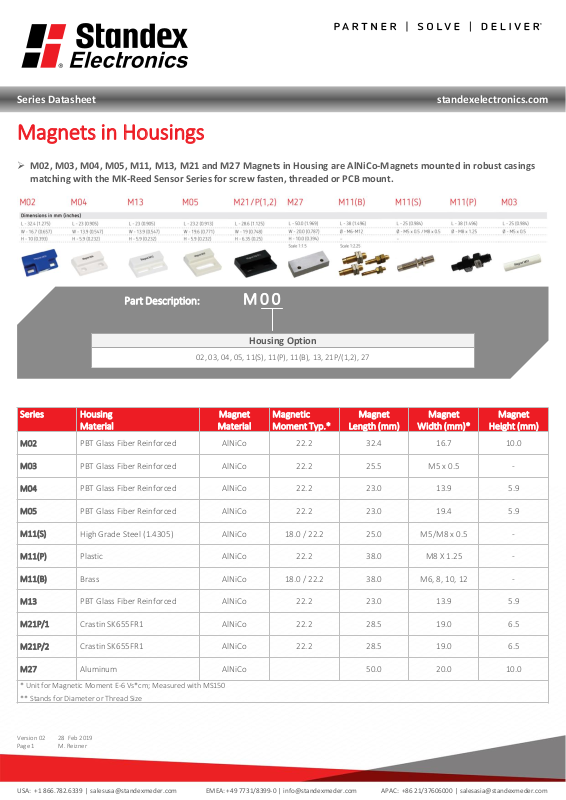

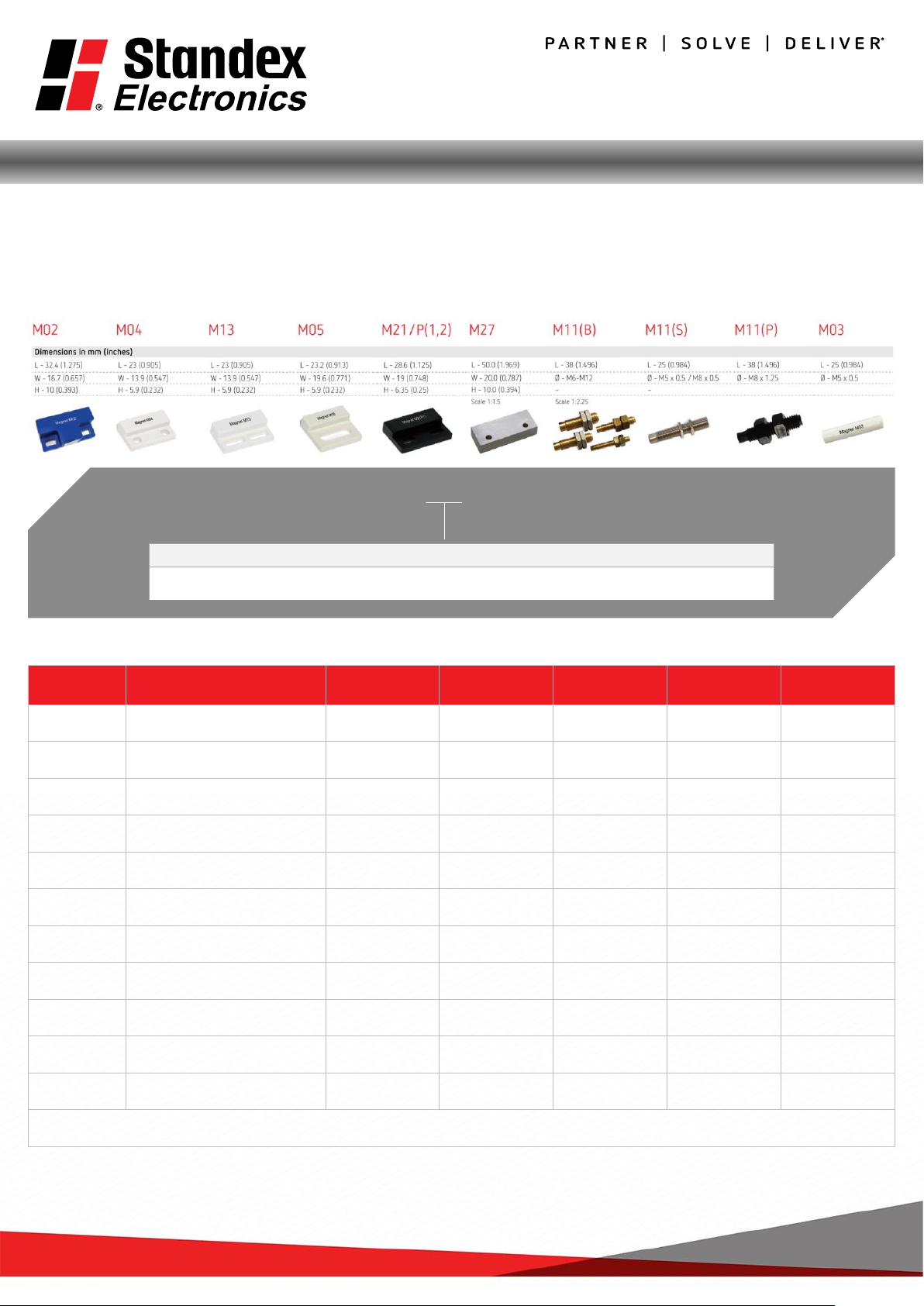

Magnets in Housings
➢ M02, M03, M04, M05, M11, M13, M21 and M27 Magnets in Housing are AlNiCo-Magnets mounted in robust casings
matching with the MK-Reed Sensor Series for screw fasten, threaded or PCB mount.
Part
Description: M 00
Housing Option
02, 03, 04, 05, 11(S), 11(P), 11(B), 13, 21P/(1,2), 27
Series
Housing
Material
Magnet
Material
Magnetic
Moment Typ.*
Magnet
Length (mm)
Magnet
Width (mm)*
Magnet
Height (mm)
M02
PBT Glass Fiber Reinforced
AlNiCo 22.2 32.4 16.7 10.0
M03
PBT Glass Fiber Reinforced
AlNiCo 22.2 25.5 M5 x 0.5 -
M04
PBT Glass Fiber Reinforced
AlNiCo 22.2 23.0 13.9 5.9
M05
PBT Glass Fiber Reinforced
AlNiCo 22.2 23.0 19.4 5.9
M11(S)
High Grade Steel (1.4305)
AlNiCo 18.0 / 22.2 25.0 M5/M8 x 0.5 -
M11(P)
Plastic
AlNiCo 22.2 38.0 M8 X 1.25 -
M11(B)
Brass
AlNiCo 18.0 / 22.2 38.0 M6, 8, 10, 12 -
M13
PBT Glass Fiber Reinforced
AlNiCo 22.2 23.0 13.9 5.9
M21P/1
Crastin SK655FR1
AlNiCo 22.2 28.5 19.0 6.5
M21P/2
Crastin SK655FR1
AlNiCo 22.2 28.5 19.0 6.5
M27
Aluminum
AlNiCo 50.0 20.0 10.0
* Unit for Magnetic Moment E
-6 Vs*cm; Measured with MS150
** Stands for Diameter or Thread Size
Page 2
USA:
+1 866.782.6339
|
EMEA:
+49 7731/8399-0
|
APAC:
+86 21/37606000
|
standexelectronics.com
Series Datasheet
Version 02
28
Feb 2019
Page
M.
Reizner
2
Magnets in Housings

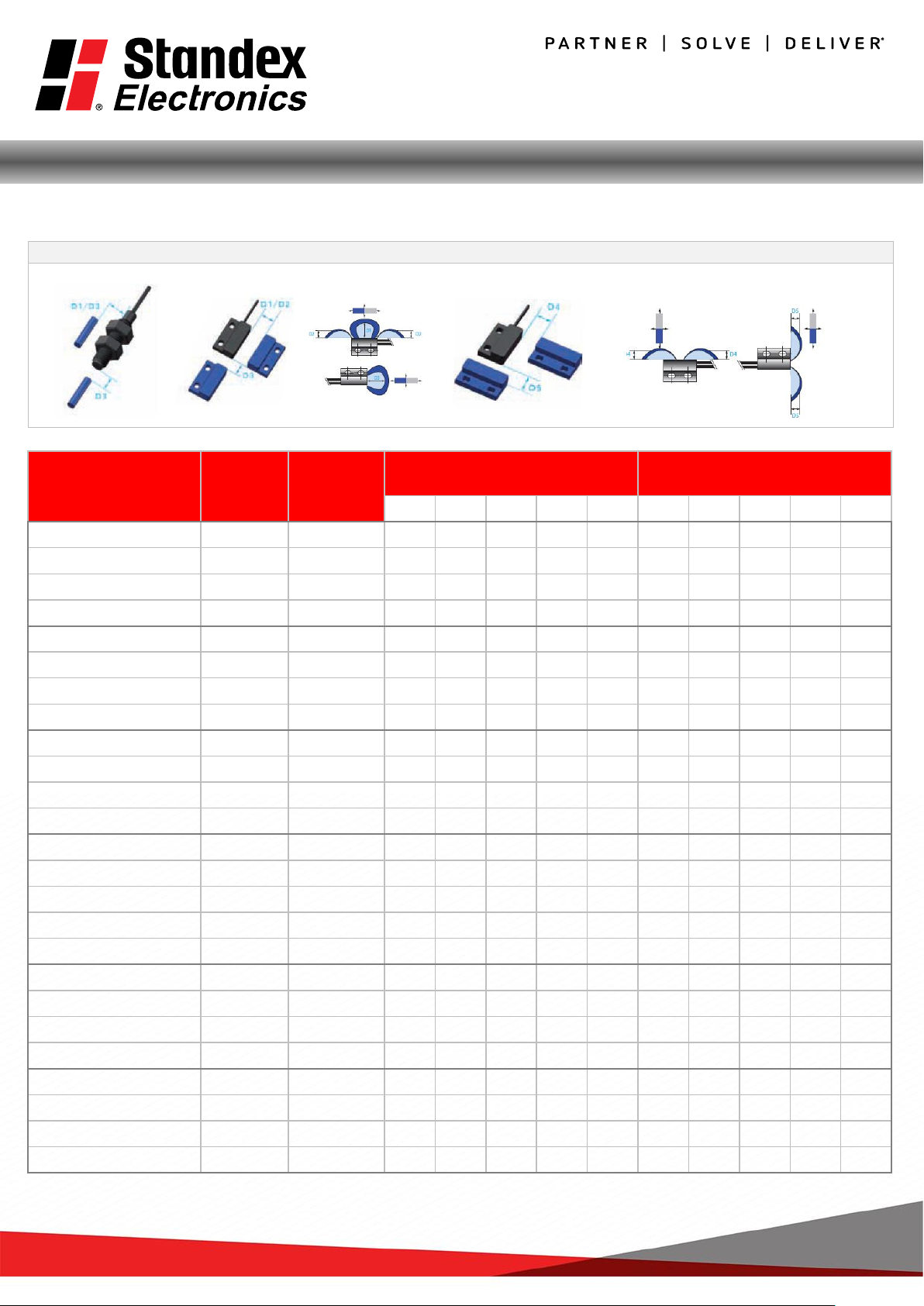

Activation Distances
Note: The mentioned distances in millimeters in the table are typical values, they can differ in applications
Type Part-No. Magnetic
Sensitivity
Position and Movement max. Pull-In
Distance mm
Position and Movement min. Drop-Out
Distance in mm
D1 D2 D3 D4 D5 D1 D2 D3 D4 D5
MK03-1A66B-500W 2232711054 > 1,70 15 6,5 9,3 8,5 8,5 17,5 8,0 11,4 10,1 10,1
MK03-1A66C-500W 2233711054 > 2,30 13 4,4 7,4 7,2 7,2 16,5 6,5 9,9 9,5 9,5
MK03-1A66D-500W 2234711054 > 2,70 11 4 5,7 6,5 6,5 14,5 5,5 8,5 9 9
MK03-1A66E-500W 2235711054 > 3,10 10 3,5 4,5 5,7 5,7 13,5 5 8 8,5 8,5
MK04-1A66B-500W 2242661054 > 1,70 15 6,5 9,3 8,5 8,5 17,5 8,0 11,4 10,1 10,1
MK04-1A66C-500W 2243711054 > 2,30 13 4,4 7,4 7,2 7,2 16,5 6,5 9,9 9,5 9,5
MK04-1A66D-500W 2244711054 > 2,70 11 4 5,7 6,5 6,5 14,5 5,5 8,5 9,0 9,0
MK04-1A66E-500W 2245661054 > 3,10 10 3,5 4,5 5,7 5,7 13,5 5 8 8,5 8,5
MK05-1A66B-500W 2252711054 > 1,70 15 6,5 9,3 8,5 8,5 17,5 8 11,4 10,1 10,1
MK05-1A66C-500W 2253711054 > 2,30 13 4,4 7,4 7,2 7,2 16,5 6,5 9,9 9,5 9,5
MK05-1A66D-500W 2254661054 > 2,70 11 4 5,7 6,5 6,5 14,5 5,5 8,5 9 9
MK05-1A66E-500W 2255661054 > 3,10 10 3,5 4,5 5,7 5,7 13,5 5 8 8,5 8,5
MK06-4-A 2206040000 > 1,70 18 8,5 15 12 13,5 19 9,5 16 13,5 15
MK06-4-B 2206040001 > 1,70 16 7,5 12,5 10,5 11 17 8 13,5 11,5 12
MK06-4-C 2206040002 > 2,30 14 7 10,5 9,5 9,5 16 7,5 13 11 12
MK06-4-D 2206040003 > 2,70 13 6,5 10 9 9 15 7 11,5 10 10,5
MK06-4-E 2206040004 > 3,10 12 5,5 8,5 8 8 13 6 9,5 9 9
MK12-1A66B-500W 9122711054 > 1,70 18 8 14 13 11,5 20,5 10 17 14,5 13
MK12-1A66C-500W 9123711054 > 2,30 16 6 11,5 9,5 8,5 18 8,5 15 12,5 11,5
MK12-1A66D-500W 9124711054 > 2,70 14 5 7,5 7,5 5,5 17 6,5 11,5 11,5 9,5
MK12-1A66E-500W 9125711054 > 3,10 13 4 5,5 7 3,5 16 6 11 11 8,5
MK11/M8-1A66B-500W 9118266054 > 1,70 15,0 6,5 9,3 8,5 8,5 17,5 8 11,4 10,1 10,1
MK11/M8-1A66C-500W 9118366054 > 2,30 13 4,4 7,4 7,2 7,2 16,5 6,5 9,9 9,5 9,5
MK11/M8-1A66D-500W 9118066054 > 2,70 11 4 5,7 6,5 6,5 14,5 5,5 8,5 9 9
MK11/M8-1A66E-500W 9118566054 > 3,10 10 3,5 4,5 5,7 5,7 13,5 5 8 8,5 8,5
Page 3
USA:
+1 866.782.6339
|
EMEA:
+49 7731/8399-0
|
APAC:
+86 21/37606000
|
standexelectronics.com
Series Datasheet
Version 02
28
Feb 2019
Page
M.
Reizner
3
Magnets in Housings
Type Part-No. Magnetic
Sensitivity
Position and Movement max. Pull-In
Distance mm
Position and Movement min. Drop-Out
Distance in mm
D1 D2 D3 D4 D5 D1 D2 D3 D4 D5
MK13-1A66B-500W 9132661054 > 1,70 15,0 6,5 9,3 8,5 8,5 17,5 8 11,4 10,1 10,1
MK13-1A66C-500W 9133711054 > 2,30 13,0 4,4 7,4 7,2 7,2 16,5 6,5 9,9 9,5 9,5
MK13-1A66D-500W 9134711054 > 2,70 11,0 4,0 5,7 6,5 6,5 14,5 5,5 8,5 9 9
MK13-1A66E-500W 9135661054 > 3,10 10,0 3,5 4,5 5,7 5,7 13,5 5 8 8,5 8,5
MK14-1A66B-500W 9142711054 > 1,70 15 7 11 10 8 16 8 12 12 9
MK14-1A66C-500W 9143711054 > 2,30 11 5 8 9 6 13 6,5 10 11 7,5
MK14-1A66D-500W 9144711054 > 2,70 10 4 6 6 4,5 12 5 8 8 6,5
MK14-1A66E-500W 9145711054 > 3,10 9 3 4 4 2,5 11 4,5 7 6 5
MK15-B-2 9151710022 > 1,70 14 6,5 7 9 7 16 8 9 9,5 8
MK15-C-2 9151710023 > 2,30 13 6 6,5 8,5 6,5 15 7,5 8,5 9 7,5
MK15-D-3 9151710024 > 2,70 12 5,5 6 7,5 5,5 14 7 8 8,5 7
MK15-E-3 9151710025 > 3,10 11 5 4,5 7 3,5 13 6 7 8 6
MK16-B-2 9161870022 > 1,70 15 7 11 10 9,5 16 8 12 11 11
MK16-C-2 9161870023 > 2,30 13 6 8 8 8 14,5 7 10 10 9,5
MK16-D-2 9161870024 > 2,70 12 5,5 7 7,5 7 14 6,5 9 9,5 9
MK16-E-2 9161870025 > 3,10 11 5 6 7 5,5 13,5 6 9,5 9 8,5
MK17-B-2 9171009022 > 1,70 15 7,5 12,5 10 11 16 8 13,5 11 12
MK17-C-2 9171009023 > 2,30 14,5 7 10 9 9,5 15,5 7,5 11,5 10 10,5
MK17-D-2 9171009024 > 2,70 12,5 6 9,5 8 8 14 7 11 9,5 9,5
MK17-E-2 9171009025 > 3,10 12 5,5 8,5 7,5 7,5 13,5 6,5 10,5 8,5 9
MK18-B-300W 9182100034 > 1,70 16,5 8 14,5 10 12 18,5 9,5 16,5 10,5 14
MK18-C-300W 9183100034 > 2,30 14 7 11 9 9,5 15,5 8 12,5 10 11
MK18-D-300W 9184100034 > 2,70 12 5,5 9 8 7,5 14 7,5 11 9,5 10
MK18-E-300W 9185100034 > 3,10 11 5 7 7 6 13,5 7 10,5 9 9,5
MK20/1-B-100W 9202100014 > 1,70 11 5,5 9 6,5 7,5 11,5 6 10 7 8
MK20/1-C-100W 9203100014 > 2,30 10,5 5 8 6 7 11 5,5 9 6,5 7,5
MK20/1-D-100W 9204100014 > 2,70 10 4,5 7 5,5 6,5 10,5 5 8 6 7
MK20/1-E-100W 9205100014 > 3,10 9,5 4 6 5 6 10 4,5 7 5,5 6,5
MK21M-1A66B-500W 9212100054 > 1,70 13 5,5 4,5 8 3 14 6,5 5,5 9 4
MK21M-1A66C-500W 9213100054 > 2,30 11 4 2,5 6,5 1,5 13 6 4,5 8,5 3,5
MK21M-1A66D-500W 9214100054 > 2,70 9,5 3,5 1 5 1 11,5 5 2,5 7 2
MK21M-1A66E-500W 9215100054 > 3,10 8 2,5 x 4 x 10 3,5 x 6 x
