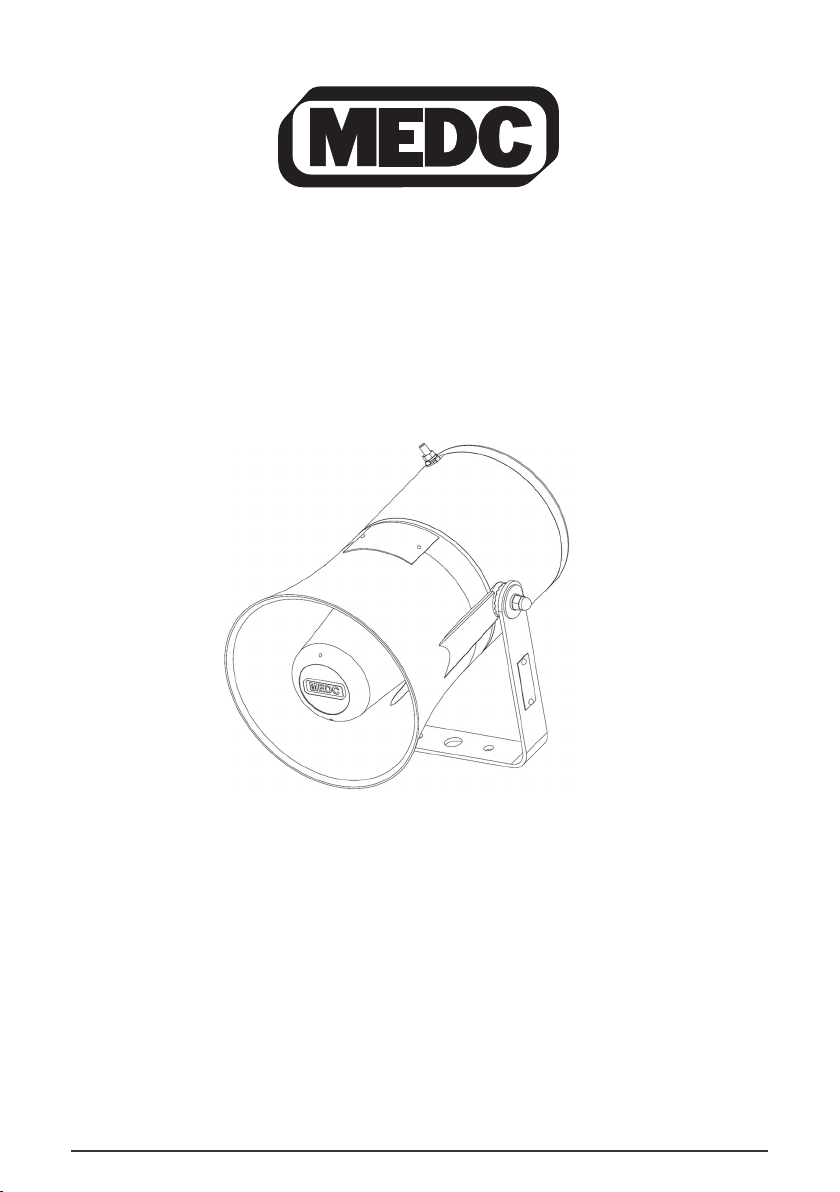

Technical Manual for the Loudspeaker – DB10
Manuel technique pour haut-parleur DB10
Technisches Handbuch für den Lautsprecher DB10
Manual Técnico do Altifalante - DB10
Please note that every care has been taken to ensure the accuracy of our technical manual. We do not, however, accept
responsibility for damage, loss or expense resulting from any error or omission. We reserve the right to make alterations
in line with technical advances and industry standards.
Veuillez noter que notre manuel technique a été élaboré avec le plus grand soin pour en garantir la précision. Cependant
nous n'acceptons aucune responsabilité pour tout dommage, perte ou dépense résultant de quelque erreur ou omission
que ce soit. Nous nous réservons le droit de procéder à toutes les modifications en conformité avec les avancées techniques
et les normes industrielles.
Bitte beachten Sie: Es wurde sorgfältig auf die Richtigkeit unseres technischen Handbuchs geachtet. Wir können jedoch
keine Verantwortung für Schäden, Verluste oder Kosten aus möglichen Fehlern oder Auslassungen übernehmen. Wir
behalten uns das Recht vor, Änderungen aufgrund von technischen Neuerungen und Industriestandards vorzunehmen.
Por favor, tenha em atenção que tivemos todo o cuidado para garantir a precisão do nosso manual técnico. No entanto,
não nos responsabilizamos por danos, perdas ou despesas resultantes de qualquer erro ou omissão. Reservamo-nos o
direito de fazer alterações conforme os avanços técnicos e padrões industriais.
© Cooper MEDC 2011 08/11
1.0 INTRODUCTION
This range of loudspeakers, intended for use in potentially explosive gas atmospheres, has a power rating of
up to 15 Watts and is suitable for use in gas groups IIB, IIB + hydrogen and IIC
The flamepaths, flare and body are manufactured from a UV stable glass reinforced polyester. Stainless steel
screws and mounting stirrup are incorporated to ensure a corrosion free product.
2.0 INSTALLATION
General
When installing and operating explosion-protected equipment, requirements for selection, installation and
operation should be referred to e.g. IEE Wiring Regulations and the ‘National Electrical Code’ in North
America. Additional national and/or local requirements may apply.
Ensure that all nuts, bolts and fixings are secure.
Ensure that only the correct listed or certified stopping plugs are used to blank off unused gland entry points
and that the NEMA/IP rating of the unit is maintained. MEDC recommend the use of a sealing compound
such as HYLOMAR PL32 on the threads of glands and stopping plugs in order to maintain the IP rating of the
unit.
The unit is mounted via 2 off Ø7mm fixing holes in the U-shaped stirrup/mounting bracket. If required, the unit
can be initially placed via the Ø13mm central hole in the stirrup. The unit can then be rotated to the required
position and fixed via the other two holes.
The 2 off fixing holes have been designed to accept an M6 screw or bolt. MEDC recommend the use of
stainless steel screws.
The elevation of the unit can be adjusted by loosening the 2 off M6 dome nuts which fasten the stirrup to the
body. The unit can then be adjusted by rotating to the required position and then tightening the M6 dome
nuts.
The unit should be positioned such that debris, dust or water cannot settle in the re-entrant horn.
Cable Termination
CAUTION: Before removing the cover assembly, ensure that the power to the unit is isolated.
Unscrew the 3 off M5 screws (4.0mm A/F hexagon key) holding the Exe cover to the enclosure. The cover
screws are captive and will remain in the cover. Carefully remove the cover to gain access to the interior of
the terminal chamber.
Cable termination should be in accordance with specifications applying to the required application. MEDC
recommends that all cables and cores should be correctly identified. Please refer to the wiring diagram
provided with the product.
Ensure that only the correct listed or certified cable glands are used and that the assembly is shrouded and
correctly earthed.
All cable glands should be of an equivalent NEMA/IP rating to that of the speaker and integrated with the unit
such tha t this rating is maintained.
The internal earth terminal, where fitted, must be used for the equipment grounding connection and the
external terminal is for a supplementary bonding connection where local codes or authorities permit or require
such a connection.
Once termination is complete, carefully replace the cover back onto the enclosure, avoiding damage to the
mating surfaces and ensuring the o-ring is correctly seated in its groove during re-assembly. Tighten the 3 off
M5 screws (4.0mm A/F hexagon key) evenly.
© Cooper MEDC 2011 08/11
3.0 OPERATION
The operating voltage and wattage of the unit is stated on the unit label. The speaker is available in 2
standard power ratings, 15W and 8W. Different sound levels can be obtained by selecting the transformer
tappings in the unit, via the terminals in the Exe chamber.

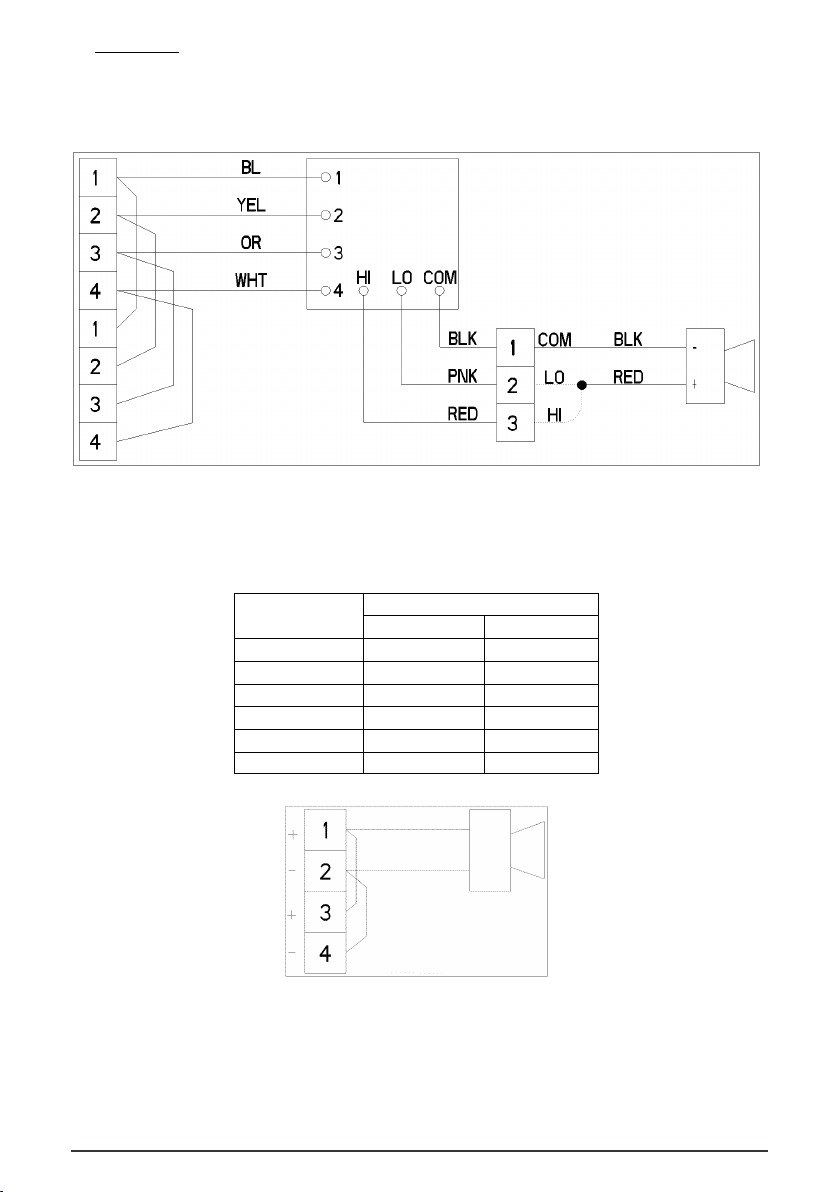

100V LINE WIRING DETAIL
In the 100V line versions, the Exe chamber contains two 4-way terminal blocks (both numbered 1-4) for the
100V line connection and to allow a loop-in, loop-out facility. The chamber also contains a single 3-way
terminal for selecting the ‘hi’ or ‘lo’ range of tappings. Connect the red +ve driver wire to the relevan t terminal
to select the required range. Do not power up the unit without the +ve driver wire connected to one of the
available terminals. See table below for available tappings.
TRANSFORM ER TAPPING S
8Ω WIRING DETAIL
For the 8 versions, there is a single 4-way terminal block for direct connection to the driver wires as shown
above.
08/11 © Cooper MEDC 2011

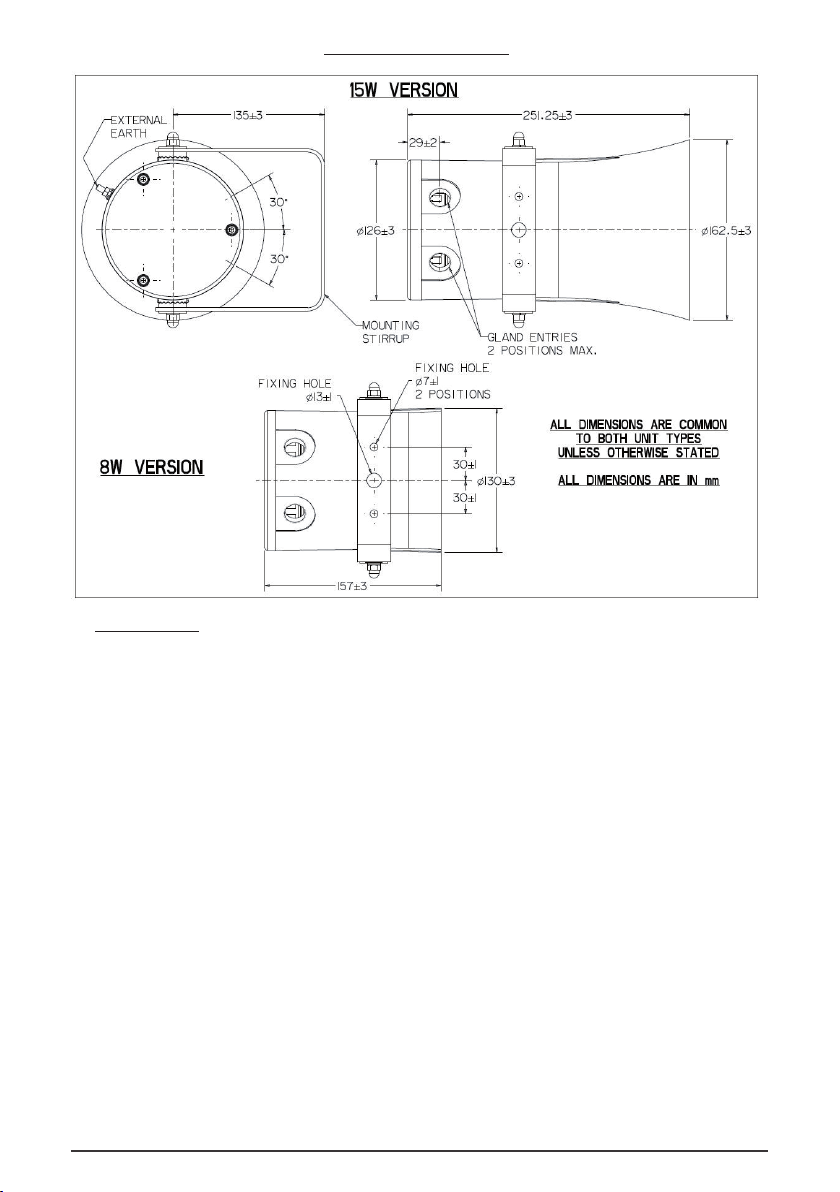

GENERAL ARRANGEMENT
4.0 MAINTENANCE
During the working life of the unit, it should require little or no maintenance. GRP will resist attack by most
acids, alkalis and chemicals and is as resistant to concentrated acids and alkalis as most metal products.
However, if abnormal or unusual environmental conditions occur due to plant damage or accident etc., then
visual inspection is recommended.
If the unit requires cleaning, then only clean exterior with a damp cloth to avoid electro-static charge build up.
If a unit fault should occur, then the unit can be repaired by MEDC. All parts of the unit are replaceable.
If you acquired a significant quantity o f units , then it is r ecommended that spares are also made available.
Please discuss your requirements with the Technical Sales Engineers at MEDC.
© Cooper MEDC 2011 08/11
5.0 CERTIFICATION/APPROVALS
IECEx units
Certified to IEC60079-0, IEC60079-1 and IEC60079-7
IIB + H
units
2
Ex de unit (IEC certification No. IECEx BAS 11.0041X)
Ex de IIB + H
Tx (Tamb.) Gb
2
Unit power T-rating (Tx) Tamb.
(-40°C to
+65°C)
(-40°C to
+55°C)
(-40°C to
+40°C)
8W & 15W
T4
T5
T6
The IECEx certificate and product label carry the IECEx equipment protection level marking
Gb
Where Gb signifies suitability for use in a Zone 1 surface industries area in the presence of gas.
IIC units
Ex de unit (IEC certification No. IECEx BAS 11.0042X)
Ex de IIC Tx (Tamb.) Gb
Unit power T-rating (Tx) Tamb.
T4 (-40°C to +65°C)
8W & 15W
The IECEx certificate and product label carry the IECEx equipment protection level marking
T5 (-40°C to +55°C)
T6 (-40°C to +40°C)
Gb
Where Gb signifies suitability for use in a Zone 1 sur face industries area in the presence of gas.
08/11 © Cooper MEDC 2011
ATEX units
Certified to EN60079-0 EN60079-1 and EN60079-7
IIB + H
units
2
Ex de unit (ATEX certification No. Baseefa11ATEX0101X)
Ex de IIB + H
Tx (Tamb.) Gb
2
Unit power T-rating (Tx) Tamb.
(-40°C to
+65°C)
(-40°C to
+55°C)
(-40°C to
+40°C)
8W & 15W
T4
T5
T6
IIC units
Ex de unit (ATEX certification No.Baseefa11ATEX0102X)
Ex de IIC Tx (Tamb.) Gb
Unit power T-rating (Tx) Tamb.
T4 (-40°C to +65°C)
8W & 15W
T5 (-40°C to +55°C)
T6 (-40°C to +40°C)
The ATEX certificate and product label carry the ATEX group and category marking:
II 2 G
Where:
Signifies compliance with ATEX
II Sign ifies suitability for use in surface industries
2 Signifies suitability for use in a zone 1 area
G Signifies suitability for use in the presence of gases
The ATEX certificate and product label also carry the following mark:
This signifies unit compliance to the relevant European directives, in this case 94/9/EC, along with the number
of the notified body issuing the EC type examination certificate.
© Cooper MEDC 2011 08/11
6.0 SPECIAL CONDITIONS FOR SAFE USE
1. Not more than one single or multiple strand lead shall be connected to any terminal unless multiple
conductor have been joined in a suitable manner, e.g two conductors into a single insulated crimped
boot lace ferru le.
2. Leads connected to the terminals shall be insulated for the appropriate voltage and this insulation
shall extend to within 1mm of the terminal throat.
3. All terminal screws, used and unused, shall be tightened down to between 0.5Nm and 0.7Nm.
4. The terminals shall only be installed and wired with cable in an ambient temperature of -10
o
+80
C.
5. Painting and other surface finishes, other than those applied by the manufacturer, are not permitted
The ATEX and IECEx units also have the following approvals
Electromagnetic compatability to:
BS EN 55015:2006
BS EN 61000-6-2:2005
BS EN 61000-6-3:2007
BS EN 61000-6-4:2007
BS EN 61547:1995 + A1:2000
o
C to
08/11 © Cooper MEDC 2011
1.0 INTRODUCTION
Cette gamme de haut-p arleurs, conçus pour être utilisés dans des atmosphères gazeuses potentiellement
explosiv es, offre une puissance nominale allant jusqu’à 15 Watts et peut être utilisée avec des groupes de gaz IIB,
IIB + hydrogène et IIC
Les chemins de flamme, le pavillon et le corps sont fabriqués en polyester renforcé de verre stable aux UV. Des vis
et un étrier de montag e en acier inoxydab le sont inclus afin de garantir un prod uit résistant à la corrosion.
2.0 INSTALLATION
Généralités
Pour installer et faire fonctionner un équ ipement protégé contre les explosions, les conditions relatives au choix,
l'installation et le fonctionnement doivent se reporter, par exemple, à l’IEE Wiring Regulat ions (réglementation IEE
du câblage) réglementa tion et au National Electrical Code (« code électrique national ») de l'Amérique du Nord. Il
est possible que d'autres conditions nationales et/ou locales doivent s'app liquer.
Assurez-vous que tous les écrous, boulons et fixations sont bloqués.
Assurez-vous que seuls les bouchons énumérés ou certif iés sont utilisés pour obturer les presse-étoupes des
points d'entrée inutilisés et que la classification NEMA/IP de l'appareil est conservée. Nous recommandons
l'utilisation de la pâte HYLOMAR PL32 sur le filetage de tous les bouchons et presse-étoupes afin de maintenir la
classification IP de l'appareil.
L’appareil est monté au moyen de deux trous de fixation de Ø7mm dans la plaque de fixation/l’étrier en « U ». Au
besoin, l’appareil peut d’abord être positionné à l’aide du trou central de Ø13mm placé sur l ’étrier. Ensuite, vous
pouvez faire pivoter l’appareil dans la position requise et le fixer à l’aide des deux autres trous.
Les 2 trous de fixation ont été conçus pour accepter une vis ou un boulon M6 . MEDC recommande l'utilisation
de vis en acier inoxydable.
Vous pouvez ajuster la hauteur de l’appareil en desserrant les 2 écrous borgne s M6 qui fixent l’étrier sur le corps.
Vous pouvez ensuite a juster l’appareil en le faisant pivoter dans la position requise puis en resserrant les écrous
borgnes M6.
L’appareil doit être pos itionné de sorte que des débris, d e la poussière ou de l’eau ne puissent pas s’infiltrer dans
l’antenne cornet rentrante.
Terminaison des câbles
ATTENTION : Avant d'enlever le couvercle de protection, assurez-vous que le courant est coupé sur l'appareil.
Dévissez les 3 vis M5 (clé hexagonale 4,0mm A/F) fixant le couvercle Exe sur le boîtier. Les vis du couvercle sont
captives et resteront dans le couvercle. Retirez le couverc le avec précaution afin d’accéder à l’intérieur de la chambre
de la borne.
Les terminaisons de câbles doivent être conformes aux spécifications correspondant à l’application requise. MEDC
recommande que tous les câbles et âmes soient correctement identifiés. Veuillez vous référer au schéma de câblage
fourni avec ce produit.
Assurez-vous que seuls les presse-étoupes énumérés ou certifiés corrects sont utilisés et qu e l'assemblage est
enveloppé et correctement mis à la terre.
Tous les presse-étoupes doivent avoir un e classification NEMA/IP équiva lente à celle du haut-parleur et être intégrés à
l'appareil de manière à maintenir la classification.
La borne de terre intérieure, quand elle existe, doit être ut ilisée pour la fixation au sol de l'équipement et la borne
extérieure sert de raccordement supplémentaire lorsque les codes ou autor ités locales autorisent o u requièrent cette
connexion.
Une fois le raccordement terminé, remettez soigneusement le couvercle sur le boîtier en évitant d’endommager les
surfaces de jointement et en vous assurant que le joint torique est correc tement placé dans sa gorge pendant le
remontage. Resserrez uniformément les 3 vis M5 (clé hexagonale 4,0mm A/F).
© Cooper MEDC 2011 08/11
3.0 FONCTIONNEMENT
La tension et la puissance de fonctionnement de l’appareil sont indiquées sur l’étiquette. Le haut-parleur est
disponible dans 2 puissances nominales standards, 15W et 8W. Vous pouvez obtenir différents niveaux
sonores en sélectionnant les branchements du transformateur sur l'appareil, via les bornes situées dans la
chambre Exe.

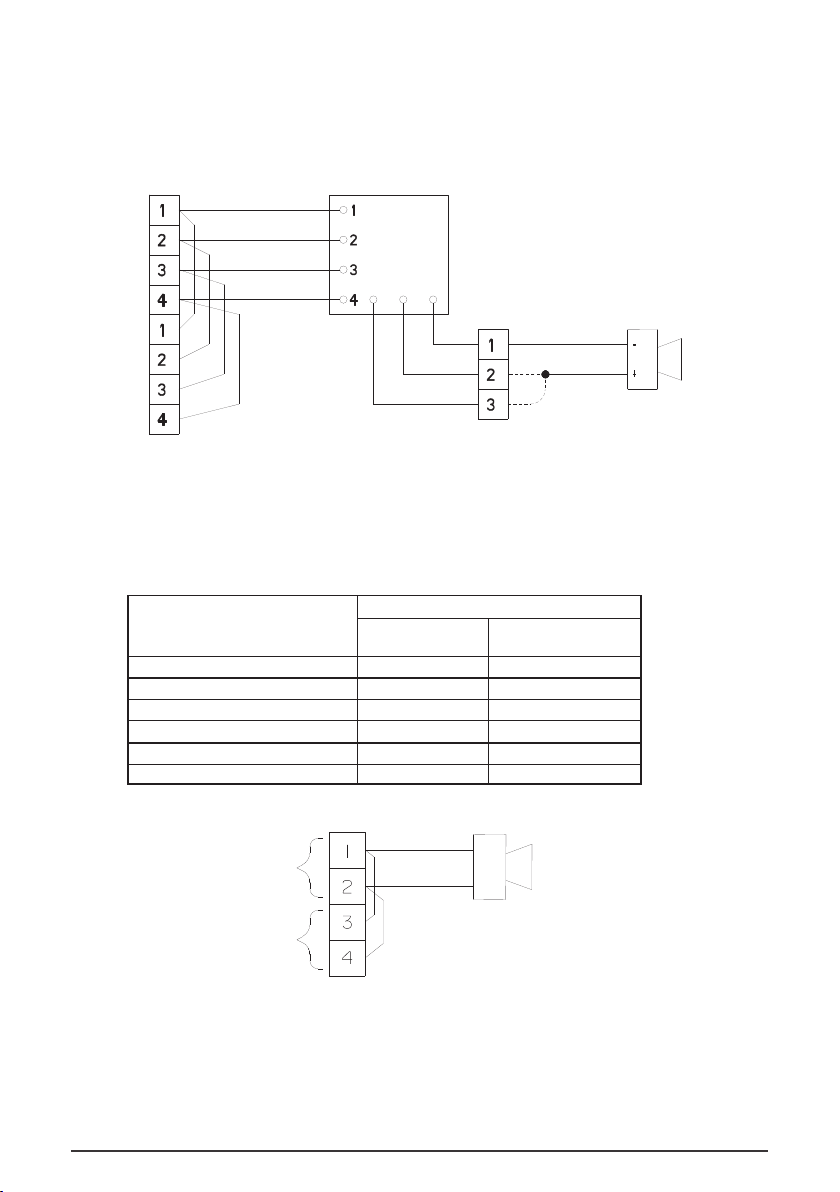

DÉTAIL DU CÂBLAGE DE LA LIGNE 100V
BLEU
JAUNE
ORANGE
HAUT
BAS
BLANC
COM
NOIR
ROSE
ROUGE
Sur les versions avec ligne de 100V, la chambre Exe comprend deux blocs de jonction à 4 voies (tous deux
numérotés de 1 à 4) p ermettant de raccorder la ligne de 100V et d’avoir une fonctionnalité d'entrée et sortie de
boucle. La chambre comprend également une borne à 3 vo ies pour sélectionn er la plage de branchements
« haut » ou « bas ». Raccordez le fil pi lote +ve rouge à la borne correspondante afin de sélect ionner la plage
requise. Ne mettez pas l’appareil sous tension tant que le fil pilote +ve n’est pas raccordé à l’une des bornes
disponibles. Consultez le tableau ci-dessous pour connaître les branchements disponibles.
BRANCHEMENTS
DU TRANSFORMATEUR
VERSION 15W VERSION 8W
1:2 (haut)
1:3 (haut)
1:4 (haut)
1:2 (bas)
1:3 (bas)
1:4 (bas)
COM
BAS
HAUT
PUISSANCE
15,0W 8,0W
7,5W 4,0W
3,75W 2,0W
2,0W 1,0W
1,25W 0,5W
0,75W 0,25W
NOIR
ROUGE
DÉTAIL DU CÂBLAGE DE LA LIGNE 8
ENTRÉE
SORTIE
Pour les versions 8, il existe un bloc de jonction à 4 voies pour un raccordement direct aux fils pilotes ,
comme indiqué ci-dessus
08/11 © Cooper MEDC 2011

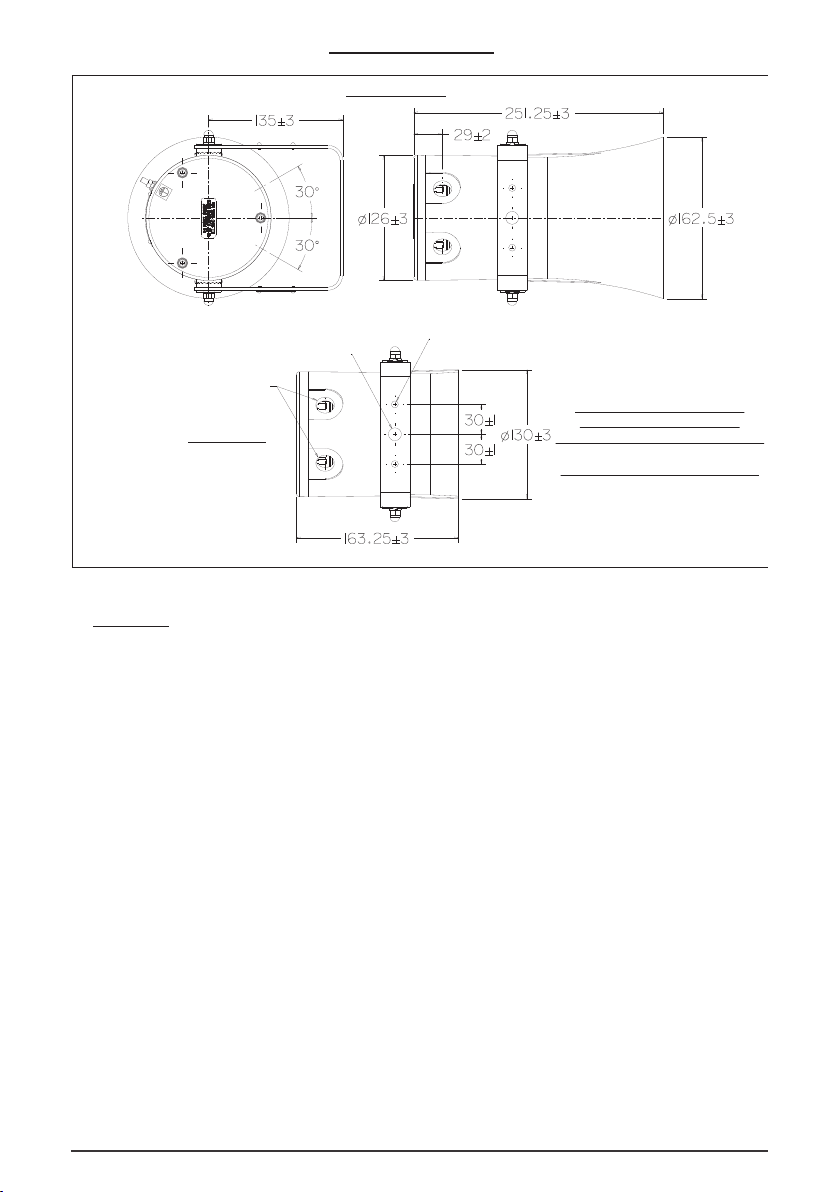

DISPOSITION GÉNÉRALE
VERSION 15W
TROUS DE FIXATION
Ø7±1
2 POSITIONS
TOUTES LES DIMENSIONS SONT
COMMUNES AUX DEUX TYPES
D'APPAREIL SAUF MENTION CONTRAIRE
TOUTE LES DIMENSIONS SONT EN mm
ENTREES DE PRESSE-ETOUPES
2 MAX
VERSION 8W
TROU DE FIXATION
Ø13±1
4.0 ENTRETIEN
Pendant sa vie active, l'appareil ne devrait requérir que pe u ou pas d'entretien. Le PRV résistera à l'attaque de la
plupart des acides, a lcalis et produits chimiques et il est aussi résistant aux acides et aux alcalis concentrés que
la plupart des produits en métal. Cependa nt, si des dégâts, un accident ou tout autre événement survenu à
l’usine entraîne des conditions environn ementales anormales ou peu communes, une inspection visuelle est
recommandée.
Si l'appareil a besoin d'être nettoyé, nettoyez seulement l'extérieur avec un tissu humide pour éviter
l'accumulation de charge électrostatique. En cas de défaillance de l’appareil, vous pouvez le faire réparer par
MEDC. Toutes les pièces de l'appareil peuvent être remplacées. Si vous achetez une quantité significative
d'appareils, nous vous recommandons de prévoir également des pièces de rechange. Veuillez discuter de vos
besoins avec les ingénieurs de vente techniques de MEDC.
© Cooper MEDC 2011 08/11
5.0 CERTIFICATION/HOMOLOGATIONS
(Tx)
(
)
(
)
Appareils lECEx
Certifiés conformes aux normes IEC60079-0, IEC60079-1 et IEC60079-7
Appareils llB + H2
Appareil Ex de (certification IEC N° lECEx BAS 11.004 1X)
Ex de ll B + H2 Tx (Tamb.) Gb
Puissance de
l’appareil
Classe de
température
T4
Tamb.
(température ambiante)
(-40°C à +65°C)
T5 (-40°C à +55°C) 8W et 15W
T6 (-40°C à +40°C)
Le niveau de protection de l'équipement lECEx est indiqué sur le certificat IEC Ex et l'étiquette du produit.
Gb
Où Gb signifie approprié pour être utilisé dans un secteur industriel de Zone 1 en présence de gaz.
Appareils IIC
Appareil Ex de (certification IEC N° lECEx BAS 11.0042X)
Ex de IIC Tx (Tamb.) Gb
Puissance de
l’appareil
8W et 15W
Classe de
température
(Tx)
T4
T5
Tamb.
(température
ambiante)
-40°C à +65°C
-40°C à +55°C
T6 (-40°C à +40°C)
Le niveau de protection de l'équipement lECEx est indiqué sur le certificat IEC Ex et l'étiquette du produit.
Gb
Où Gb signifie approprié pour être utilisé dans un secteur industriel de Zone 1 en présence de gaz.
08/11 © Cooper MEDC 2011
Appareils ATEX
Certifiés conformes aux normes EN60079-0, EN60079-1 et EN60079-7
Appareils llB + H
Appareil Ex de (certification ATEX N° Baseefa11ATEX0101X)
Ex de ll B + H
Puissance de
l’appareil
2
Tx (Tamb.) Gb
2
Classe de
température
(Tx)
Tamb.
(température ambiante)
T4 (-40°C à +65°C)
8W et 15W
T5
T6
(-40°C à +55°C)
(-40°C à +40°C)
Appareils IIC
Appareil Ex de (certification ATEX Baseefa11ATEX0102X)
Ex de IIC Tx (Tamb.) Gb
Puissance de
l’appareil
Classe de
température
(Tx)
Tamb.
(température ambiante)
T4 (-40°C à +65°C)
8W et 15W
T5
(-40°C à +55°C)
T6 (-40°C à +40°C)
La catégorie et le groupe ATEX sont indiqués sur le certificat ATEX et l'étiquette du produit :
II 2 G
Où :
Signifie en conformité avec ATEX
II Signifie approprié pour être utilisé dans un secteur industriel
2 Signifie approprié pour être utilisé dans une zone 1
G Signifie approprié pour être utilisé en présence de gaz
Le certificat ATEX et l'étiquette du produit portent aussi le label suivant :
Ceci indique la conformité de l'appareil avec les directives européennes appropriées, dans le cas présent, la
directive 94/9/CE, ainsi que le numéro de l'organisme délivrant le certificat d'examen de type CE.
© Cooper MEDC 2011 08/11
6.0 CONDITIONS SPÉCIALES POUR UNE UTILISATION SÛRE
1. Ne pas connecter plus d’un fil principal simple ou multiple à une borne sauf lorsque plusieurs
conducteurs sont reliés ensemble de la manière appropriée, par ex. deux conducteurs dans un embout
serti.
2. Les fils raccordés aux bornes doivent être isolés pour une tension adaptée et cette isolation doit
dépasser de l’entrée de la borne de 1 mm.
3. Toutes les vis de la borne, utilisées et non utilisées, doivent être serrées à un couple compris entre
0,5 Nm et 0,7 Nm.
4. Les bornes doivent être installées et câblées à une température ambiante comprise entre -10°C et
+80°C.
5. La peinture et traitements de surface autres que ceux appliqués par le fabricant, sont interdits.
Les appareils ATEX et lECEx bénéficient également des homologations suivantes
Compatibilité électromagnétique selon :
BS EN 55015:2006
BS EN 61000-6-2:2005
BS EN 61000-6-3:2007
BS EN 61000-6-4:2007
BS EN 61547:1995+ A1:2000
08/11 © Cooper MEDC 2011
1.0 EINLEITUNG
Diese Lautsprecherserie ist für den Einsatz in explosionsgefährdeten gashaltigen Atmosphären bestimmt, hat
eine Leistung von bis zu 15 Watt und ist geeignet für den Einsatz bei Gasen der Klassen IIB, IIB + Wasserstoff
und IIC.
Zündspalte und Gehäuse sind aus UV-beständigem, glasfaserverstärktem Polyester hergestellt. Um die
Korrosionsfreiheit des Produktes zu gewährleisten, wurden Edelstahlschrauben und -bügel verwendet.
2.0 INSTALLATION
Allgemein
ür die Installation und den Betrieb explosionsgeschützter Anlagen wird auf die Anforderungen hinsichtlich
F
Auswahl, Installation und Betrieb, beispielsweise auf die in Nordamerika geltenden IEE Wiring Regulations
(Verdrahtungsrichtlinien der IEE) und den „National Electrical Code“ (Sicherheitsstandard für
Elektroinstallationen) in den USA, verwiesen. Es können außerdem nationale und/oder lokale Anforderungen
gelten.
Sorgen Sie dafür, dass alle Muttern, Schrauben und Befestigungen gesichert sind.
Stellen Sie sicher, dass nur die vorgesehenen, in der Liste aufgeführten oder zertifizierten Verschlussstopfen
verwendet werden, um ungenutzte Anschlussöffnungen zu verschließen und die NEMA/IP-Schutzart des Geräts
zu erhalten. MEDC empf iehlt die Verwendung einer Dichtmasse wie HYLOMAR PL32 am Gewinde der
Verschraubungen und Verschlussstopfen, um die IP-Schutzart des Geräts zu erhalten.
Das Gerät wird mithilfe eines U-Bügels/einer Halterung durch zwei Bohrungen mit einem Durchmesser von 7 mm
befestigt. Bei Bedarf kann das Gerät zunächst durch die mittige 13-mm-Bohrung im Bügel montiert werden.
Anschließend kann das Gerät in die gewünschte Position gedre ht und durch die beiden anderen Bohrungen
befestigt werden.
Die Bohrungen fassen M6-Schrauben oder -Bolzen. MEDC empfiehlt die Verwendung von
Edelstahlschrauben.
Die Höhe des Geräts kann durch Lösen der zwei M6-Hutmuttern, mit denen der Bügel am Gehäuse befestigt ist,
eingestellt werden. Das Gerät kann dann in die gewünschte Position gedreht werden. Anschließend werden die
M6-Hutmuttern wieder angezogen.
Das Gerät sollte so positioniert werden, dass kein Schmutz/Staub oder Wasser in das Druckkammerhorn
eindringen kann.
Kabelanschluss
ACHTUNG: Stellen Sie vor dem Entfernen der Abdeckung sicher, dass die Stromversorgung des Geräts
unterbrochen ist.
Lösen Sie die drei M5-Schrauben (4,0mm A/F Inbusschlüssel), mit denen die Exe-Abdeckung des Gehäuses
befestigt ist. Die Schraube n der Abdeckung sind unverlierbar und verbleiben in der Abdeckung. Entfernen Sie
vorsichtig die Abdeckung, um Zugang zum Anschlussraum zu bekommen.
Der Kabelanschluss sollte gemäß den für die jeweilige Anwendung geltenden Vorschriften erfolgen. MEDC empfiehlt,
alle Kabel und Leiter au f ihre Eignung für die jeweilige Anwendung zu prüfen. Bitte beachten Sie den beiliegenden
Schaltplan.
Stellen Sie sicher, dass nur geeignete, in der Liste aufgeführte oder zertifizierte Kabelverschraubungen verwendet
werden und das Gerät abgeschirmt und ordnungsgemäß geerdet ist.
Die NEMA/IP-Schutzart aller Kabelverschraubungen sollte der des Lautsprechers entsprechen, damit die Schutzart
des Geräts erhalten bleibt.
Soweit vorhanden, muss die interne Erdungsklemme für den Schutzleiteranschluss verwendet werden. Der äußere
Anschluss ist für den Anschluss des Potentialausgleichs vorgesehen, sofern die Vorschriften der örtlichen Behörden
dies gestatten oder erfordern.
Setzen Sie die Abdeckung nach dem Anschluss wieder vorsichtig auf das Gehäuse. Vermeiden Sie dabei
Beschädigungen an den Berührungsflächen und überzeugen Sie sich, dass der O-Ring bei der erneuten Montage
richtig in seiner Rille sitzt. Ziehen Sie die drei M5-Schrauben (4,0mm A/F Inbus schlüssel) gleichmäßig an.
© Cooper MEDC 2011 08/11
3.0 BETRIEB
Betriebsspannung und Leistungsaufnahme des Gerätes sind auf dem Typenschild angegeben. Der
Lautsprecher ist standardmäßig mit zwei Nennleistungen erhältlich: 15W und 8W. Verschiedene Lautstärken
können durch Auswahl des Transformator-Abgriffs mittels der Klemmen in der Exe-Kammer des Gerätes
gewählt werden.
100 V-ANSCHLUSSSCHEMA
BLAU
GELB
ORANGE
HI
MASSE
WEIß
LO
SCHWARZ
ROSA
ROT
In den 100 V-Versionen beinhaltet die Exe Kammer zwei 4-fach-Reihenklemmen (beide mit 1-4 nummeriert)
für den100 V-Anschluss, sowie eine Schleifen-Anschlussmöglichkeit (Loop-in, Loop-out). Die Kammer enthält
zudem eine einzelne 3-fach-Klemme für die Abgriffe „hi“- bzw. „lo“. Schließen Sie den roten Lautsprecherdraht
(+ ve) an der entsprechenden Klemme an, um den gewünschten Bereich auszuwählen. Schalten Sie das
Gerät nicht ein, ohne den Lautsprecherdraht (+ ve) an einer der verfügbaren Klemmen angeschlossen zu
haben. Abgriffmöglichkeiten siehe nachstehende Tabelle.
TRANSFORMATOR-ABGRIFFE
0,75W 0,25W
1:2 (hi)
1:3 (hi)
1:4 (hi)
1:2 (lo)
1:3 (lo)
1:4 (lo)
EINGANG
15W -VERSION 8W-VERSION
15,0W
7,5W 4,0W
3,75W
2,0W LOW
1,25W
8-Anschlussplan
MASSE
LO
HI
POWER
SCHWARZ
ROT
8,0W
2,0W
0,5W
AUSGANG
Die 8fi-Versionen enthalten eine einzelne 4-fach-Reihenklemme zum direkten Anschluss der Lautsprecherdrähte,
siehe Abbildung.
08/11 © Cooper MEDC 2011
ANORDNUNGSPLAN
15W-VERSION
BEFESTIGUNGSLOCH
Ø13±1
KABELEINFÜHRUNGEN
2 MAX.
8W-VERSION
4.0 WARTUNG
Das Gerät ist über die gesamte Lebensdauer nahezu wartungsfrei. GFK widersteht den meisten Säuren, Alkalien
und Chemikalien und ist so beständig gegen konzentrierte Säuren und Alkalien wie die meisten
Metallerzeugnisse. Wenn jedoch aufgrund von Schäden im Werk, von Unfällen usw. anormale oder
ungewöhnliche Umgebungsbedingungen auftreten, wird eine Sichtprüfung empfohlen.
Wenn das Gerät gereinigt werden muss, sollten Sie nur die Außenseite mit einem feuchten Tuch reinigen, um ein
elektrostatisches Aufladen zu vermeiden. Falls ein Gerätefehler auftreten sollte, kann das Gerät durch MEDC
repariert werden. Alle Geräteteile sind austauschbar. Wenn Sie eine größere Anzahl der Geräte angeschafft
haben, empfiehlt es sich, auch Ersatzteile vorzuhalten. Bitte besprechen Sie Ihre Anforderungen mit den
technischen Vertriebsingenieuren bei MEDC.
BEFESTIGUNGSLÖCHER
Ø7±1
2 POSITIONEN
SOFERN NICHT ANDERS
ANGEGEBEN, GELTEN ALLE
MAßE FÜR BEIDE GERÄTETYPEN.
ALLE MAßE IN mm
© Cooper MEDC 2011 08/11
5.0 ZERTIFIZIERUNG/ZULASSUNGEN
)
)
lECEx-Geräte
Zertifiziert nach IEC60079-0, IEC60079-1 und IEC60079-7
IIB + H2-Geräte
Ex de-Gerät (IEC-Zertifizierung Nr. lECEx BAS 11.0041X)
Ex de llB + H
Geräteleistun T-Kennzeichnung (Tx
8W & 15W
Das IECEx-Zertifikat und das Typenschild enthalten die IECEx-Kennzeichnung des Geräteschutzniveaus:
Gb
Gb kennzeichnet die Eignung zur Verwendung in Bereichen der Zone 1 in Übertagebetrieben bei Auftreten
von Gas.
IIC-Geräte
Ex d IIC-Geräte (IEC-Zertifizierung Nr. IECEx BAS 11.0042X)
e
Ex de IIC Tx (Tamb.) Gb
Geräteleistun T- Kennzeichnung (Tx
8W & 15W
Das IECEx-Zertifikat und das Produktetikett enthalten die IECEx-Kennzeichnung des Geräteschutzniveaus:
Gb
Gb kennzeichnet die Eignung zur Verwendung in Bereichen der Zone 1 in Übertagebetrieben bei Auftreten
von Gas.
Tx (Tamb.) Gb
2
-4
T4
T
5
T6 -40 °C bis +40 °C
T4 -40 °C bis +65 °C
T5 -40 °C bis +55 °C
T6 -40 °C bis +40 °C
Tamb.
0 °C bis +65 °C
-40 °
C bis +55 °C
Tamb.
08/11 © Cooper MEDC 2011
ATEX-Geräte
)
Zertifiziert nach EN60079-0 EN60079-1 und EN60079-7
IIB + H2-Geräte
Ex de-Gerät (ATEX-Zertifizierung Nr. Baseefa11ATEX0101X)
Ex de llB + H
Geräteleistun T- Kennzeichnung (Tx
8W & 15W
IIC-Geräte
Ex de-Einheit (ATEX-Zertifizierung Nr. Baseefa11ATEX0102X)
Ex de IIC Tx (Tamb.) Gb
Geräteleistun T- Kennzeichnung (Tx)
8W & 15W
Das ATEX-Zertifikat und das Produktetikett enthalten die ATEX-Kennzeichnung der Gruppen und Kategorien:
Wobei:
II die Eignung zur Verwendung in Übertagebetrieben kennzeichnet
2 die Eignung zur Verwendung in einem Bereich der Zone 1 kennzeichnet
G die Eignung zur Verwendung beim Auftreten von Gas kennzeichnet
Das ATEX-Zertifikat und das Produktetikett enthalten außerdem die folgende Kennzeichnung:
Tx (Tamb.) Gb
2
II 2 G
die Übereinstimmung mit ATEX kennzeichnet
Tamb.
T4
T5
T6
-40 °C bis +65 °C
-40 °C bis +55 °C
-40 °C bis +40 °C
T4 -40 °C bis +65 °C
T5
T6
-40 °C bis +55 °C
-40 °C bis +40 °C
Tamb.
Dies kennzeichnet die Übereinstimmung des Geräts mit den relevanten europäischen Richtlinien, in diesem
Fall 94/9/EC, und die Nummer der benannten Stelle, von der die EG-Baumusterprüfbescheinigung ausgestellt
wird.
© Cooper MEDC 2011 08/11
6.0 BESONDERE BEDINGUNGEN FÜR SICHERE VERWENDUNG
1. Pro Anschluss darf nicht mehr als ein massiver oder Litzendraht angeschlossen werden, es sei denn,
mehrere Leiter wurden in geeigneter Weise verbunden, z. B. zwei Leiter in einer isolierten
Quetschhülse.
2. Die an den Klemmen angeschlossenen Leiter müssen gegen die entsprechende Spannung isoliert sein
und die Isolierung muss 1 mm in die Klemmenöffnung ragen.
3. Alle Klemmschrauben, genutzte sowie ungenutzte, müssen mit 0,5 Nm bis 0,7 Nm angezogen werden.
4. Die Geräte dürfen nur bei einer Umgebungstemperatur von -10 °C bis +80 °C installiert und
angeschlossen werden.
5. Andere als die vom Hersteller vorgenommenen Lackierungen und Oberflächenbehandlungen sind
nicht zulässig.
Die ATEX- und lECEx-Geräte besitzen zudem die folgenden Zulassungen:
Elektromagnetische Verträglichkeit nach:
BS EN 55015:2006
BS EN 61000-6-2:2005
BS EN 61000-6-3:2007
BS EN 61000-6-4:2007
BS EN 61547:1995 + A1: 2000
08/11 © Cooper MEDC 2011
1.0 INTRODUÇÃO
Esta gama de altifalantes, destinados ao uso em atmosferas com gás potencialmente explosivo, tem uma
classificação de potência de até 15 watts e é adequado para usar nos grupos de gás IIB, IIB + hidrogénio e IIC
Os percursos de chama, labaredas e corpos são fabricados a partir de um vidro estável contra UV reforçado com
poliéster. Incluem-se parafusos de aço inoxidável e estribos de montagem, assegurando assim um produto sem
corrosão.
2.0 INSTALAÇÃO
Geral
Ao instalar e operar equipamento protegido contra explosão, devem ser consultados os requisitos para selecção,
instalação e operação, p. ex. IEE Wiring Regulations (Regulamentos de Cablagem da IEE) e ‘Nationa l
Electrical Code’ (‘Código Eléctrico Nacional’) na América do Norte. Poderão aplicar-se requisitos nacionais e/ou
locais adicionais.
Certificar-se de que todos os parafusos, porcas e uniões estão bem apertados.
Assegurar-se de que só os tampões obturadores listados ou certificados são usados para isolar pontos de
entrada de passa-fios não utilizados e que a classificação NEMA/IP da unidade é mantida. A MEDC recomenda
o uso de um composto de selagem como, por exemplo, o HYLOMAR PL32 nas roscas de passa-fios e tampões
obturadores, a fim de manter a classificação IP da unidade.
A unidade monta-se por meio de 2 orifícios de montagem com 7 mm de diâmetro no suporte de fixação/estribo
em forma de ‘U’ . Se for necessário, a unidade pode ser colocada inicialmente usando o orifício central com
13mm de diâmetro no estribo de montagem. A unidade pode então ser rodada para a posição correcta e fixada
por meio dos outros dois orifícios.
Os dois orifícios foram concebidos para aceitar um parafuso ou perno M6. A MEDC recomenda o uso de
parafusos de aço inoxidável.
A elevação da unidade pode ser ajustada desapertando as duas porcas tampão M6 que apertam o estribo ao
corpo. Pode então ajustar-se a unidade , rodando-a até à posição requerida e apertando as porcas tampão M6.
A unidade deve ser posicionada de forma a que sujidade, pó ou água não possam acumular-se na corneta de
reentrância.
Terminação de Cabos
CUIDADO: Antes de remover a cobertura, assegure-se de que a potência da unidade está isolada.
Desaperte os 3 parafusos M5 (chave hexagonal A/F de 4,0mm) mantendo a cobertura Exe no corpo. Os parafusos
da cobertura são fixos e permanecerão na cobertura. Remova cuidadosamente a cobertura para aceder ao interior
da câmara dos terminais.
A terminação de cabos deve ser feita conforme as especificações aplicáveis à aplicação em causa. A MEDC
recomenda que todos os cabos e condutores devem estar correctamente identificados. Por favor, consulte o
diagrama da cablagem fornecido com o produto.
Assegure-se de que apenas são usados os passa-fios listados ou certificados correctos e de que todo o conjunto
está protegid e com uma ligação à massa adequada.
Todos os passa-fios devem ser de classificação NEMA/IP equivalente à do altifalante e integrados na unidade
de forma a que esta classificação seja mantida.
O terminal de ligação à terra interno, sempre que estiver instalado, deve ser usado para a ligação à terra do
equipamento e o terminal externo é para uma ligação suplementar, nas situações em que os códigos ou as
autoridades locais permitam ou exijam tal ligação.
Quando a terminação estiver concluída, coloque cuidadosamente a cobertura no corpo, evitando danificar as
superfícies adjacentes e assegurando-se de que o anel em O está colocado correctamente na respectiva ranhura
durante a remontagem. Aperte os 3 parafusos M5 (chave hexagonal A/F de 4,0mm) de maneira uniforme.
© Cooper MEDC 2011 08/11
3.0 OPERAÇÃO
A tensão e a potência de funcionamento estão marcadas na etiqueta da unidade. O altifalante está disponível
em 2 classificações de potência standard, 15W e 8W. É possível obter diferentes níveis de som seleccionando
as derivações do transformador na unidade, por meio dos terminais na câmara Exe.
PORMENOR DA CABLAGEM LINHA 100V
PRT
AMA
LAR
BRA
ALT
BAIX
COM
PRT
ROSA
VERM
Nas versões de linha 100V, a câmara Exe contém dois blocos de terminais de 4 vias (ambos numerados de 1
a 4) para a ligação de linha 100V e para permitir uma funcionalidade de entrada de loop e saída de loop. A
câmara também contém um terminal único de 3 vias para seleccionar a variação 'hi' ou 'lo' de derivações.
Ligue o cabo condutor vermelho +ve ao terminal relevante para seleccionar a variação requer ida. Não ligue a
unidade sem ter o cabo condutor +ve ligado a um dos terminais disponíveis. Consulte no quadro abaixo as
derivações disponíveis.
DERIVAÇÕES
TRANSFORM
ADOR
1:2 (alt)
1:3 (alt)
1:4 (alt)
1:2(baix)
1:3(baix)
1:4(baix)
DERIVAÇÕES
POTÊNCIA
VERSÃO
15W
VERSÃO 8W
15.0W 8.0W
7.5W 4.0W
3.75W 2.0W
2.0W LOW
1.25W 0.5W
0.75W 0.25W
8 DETALHES DE CABLAGEM
COM
BAIX
ALT
PRT
VERM
ENTRADA
SAÍDA
Para as versões 8 , há um bloco de terminal único de 4 vias para a ligação directa aos cabos condutores,
conforme ilustrado acima.
08/11 © Cooper MEDC 2011
DISPOSIÇÃO GERAL
VERSÃO 15W
ORIFÍCIOS DE FIXAÇÃO
Ø7±1
2 POSIÇÕES
TODAS AS DIMENSÕES SÃO IDÊNTICAS
ENTRE OS DOIS TIPOS DE UNIDADE,
SALVO SE EXPRESSO EM CONTRÁRIO
TODAS AS DIMENSÕES ESTÃO EM mm
ENTRADAS JUNTA:
2 NO MÁX.
VERSÃO 8W
ORIFÍCIO DE FIXAÇÃO
Ø13±1
4.0 MANUTENÇÃO
Durante a vida útil da unidade, esta deve precisar de pouca ou nenhuma manu tenção. A GRP vai resistir a
ataques por parte da maioria dos ácidos, álcalis e químicos e é resistente a ácidos e álcalis concentrados, tal
como a maioria dos produtos de metal. Porém, se ocorrerem condições ambientais anormais ou invulgares
devido a danos ou acidentes na central , etc., então, é recomendável fazer-se uma inspecção visual.
Se for necessário limpar a unidade, limpe apenas o exterior com um pano hú mido para evitar a acumulação de
carga electrostática. Caso ocorra uma fa lha na unidade, esta pode ser reparada pela MEDC. Todas as peças da
unidade são substituíveis. Se adquiriu uma quantidade significativa de un idades, recomenda-se que as peças
sobresselentes també m sejam disponibilizadas. Por favor, discuta os seus requisitos com os Engenheiros
Técnicos de Vendas na MEDC.
© Cooper MEDC 2011 08/11
5.0 CERTIFICAÇÃO/ APROVAÇÕES
)
Unidades lECEx
Certificadas segundo IEC60079-0, IEC6007 9-1 e IEC60079-7
Unidades llB + H
Unidade Ex de (Certificação IEC N.º lECEx BAS 11.0041X)
Ex de llB+ H2 Tx (Tamb.) Gb
Potência
nominal
8W & 15W
A certificação IECEx e a etiqueta de prod uto têm a marcação de nível de protecção de equipamento I ECEx
Gb
Onde Gb significa adequabilidade para uso numa área industrial de superfície de Zona 1 na presença de gás.
Unidades IIC
Unidade Ex de (certificação IEC N.º IECEx BAS 11.0042X)
Ex de IIC Tx (Tamb.) Gb
Potência
nominal
8W & 15W
A certificação IECEx e a etiqueta de prod uto têm a marcação de nível de prote cção de equipamento IECEx
Gb
Onde Gb significa adequabilidade para uso numa área industrial de superfície de Zona 1 na presença de gás.
2
Classificação
T(Tx)
T4 (-40 a +65 )
T5
T6 -40 a + °C
Classificação
T(Tx
T4
T5
T6
(-40 a +55 )
(
Tamb.
(
40 a +65
-
(
40 a +55
-
(
-40 a +40
Tamb.
) 40
)
)
)
08/11 © Cooper MEDC 2011
Unidades ATEX
(
)
(
)
(
)
Certificado de acordo com a EN60079-0, EN60079-1 e EN60079-7
llB + H
2
Unidade Ex de (Certificação ATEX N.º Baseefa 11ATEX0101X)
Ex de H2 Tx (Tamb.) Gb
Unidades llB+
Potência
8W & 15W
ClassificaçãoT(Tx)
T(Tx)
T4
T5
T6
Tamb.
(-40 a +65 )
(-40 a +55 )
(-40 a +40 )
Unidades IIC
Unidade Ex de (Certificação ATEX N.º Baseefa 11ATEX0102X)
Ex de IIC Tx (Tamb.) Gb
Potência Tamb.
8W & 15W
ClassificaçãoT(Tx)
T4
T5
T6
40 a +65
-
-40 a +55
-40 a +40
A certificação ATEX e a etiqueta de produto têm a marcação de nível de grupo e categoria ATEX:
Em que:
II 2 G
Significa conformidade com ATEX
II Significa adequabilidade para uso em indústrias de superfície
2 Significa adequabilidade para uso numa área de zona 1
G Significa adequabilidade para uso na presença de gases
A certificação ATEX e a etiqueta de produto também têm a seguinte marcação:
Isto significa a conformidade da unidade com as directivas europeias relevantes, neste caso 94/9/CE,
juntamente com o número do organismo autorizado para emitir o certificado de examinação de tipo CE.
© Cooper MEDC 2011 08/11
6.0 CONDIÇÕES ESPECIAIS PARA O USO EM SEGURANÇA
1. Não deve ser ligado mais do que um terminal de ligação único ou múltiplo aqualquer ter minal, a menos
que tenham sido unidos condutores múltiplos de forma adequada, p. ex. do is condutores num
casquilho de atacador para calçado único isolado.
2. Terminais ligados aos terminais devem ser isolados para a voltagem apropr iada e este isolamento
deve estender-se até 1 mm da garganta do terminal.
3. Todos os parafusos de terminais, usados e não usados, devem ser apertados entre 0.5Nm e 0.7Nm.
4. Os terminais apenas devem ser instalados e ligados com cabos a uma temperatura ambiente de
-10 °C a +80 °C.
5. Não é permitido pintura nem outros acabamentos de superfície que não sejam os aplicados pelo
fabricante.
As unidades ATEX e IECEx também têm as seguintes aprovações
compatibilidade electromagnética com:
BS EN 55015:2006
BS EN 61000-6-2:200 5
BS EN 61000-6-3:200 7
BS EN 61000-6-4:2007
BS EN 61547:1995+ A1:2000
08/11 © Cooper MEDC 2011
Cooper MEDC Ltd, Unit B, Sutton Parkway, Oddicroft Lane, Sutton in Ashfield NG17 5FB
Tel: +44 (0)1623 444444 Fax: +44 (0)1623 444531
Email: medc.sales@cooperindustries.com medc.orders@cooperindustries.com
Web: www.coopermedc.com
MEDC Stock No:
TM231-ISS.B
08/11 © Cooper MEDC 2011
Loading...
