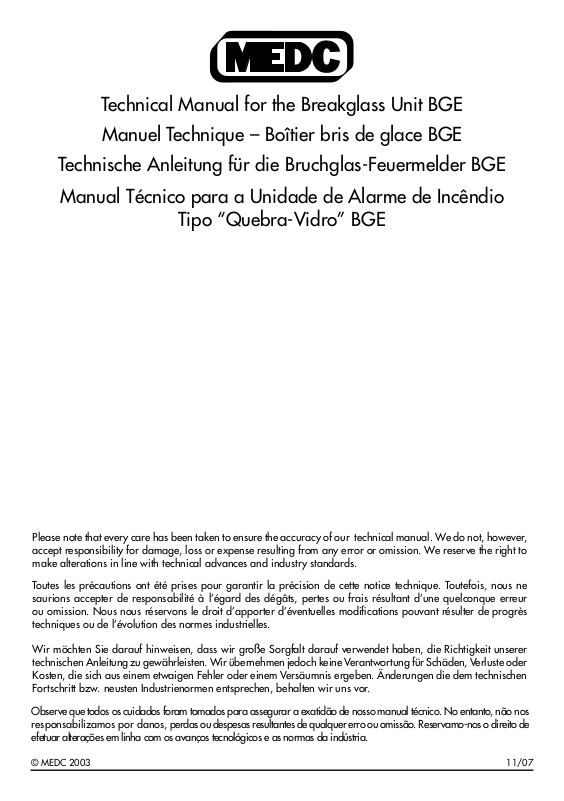

Technical Manual for the Breakglass Unit BGE
Manuel Technique – Boîtier bris de glace BGE
Technische Anleitung für die Bruchglas-Feuermelder BGE
Manual Técnico para a Unidade de Alarme de Incêndio
Tipo “Quebra-Vidro” BGE
Please note that every care has been taken to ensure the accuracy of our technical manual. We do not, however,
accept responsibility for damage, loss or expense resulting from any error or omission. We reserve the right to
make alterations in line with technical advances and industry standards.
Toutes les précautions ont été prises pour garantir la précision de cette notice technique. Toutefois, nous ne
saurions accepter de responsabilité à l’égard des dégâts, pertes ou frais résultant d’une quelconque erreur
ou omission. Nous nous réservons le droit d’apporter d’éventuelles modifications pouvant résulter de progrès
techniques ou de l’évolution des normes industrielles.
Wir möchten Sie darauf hinweisen, dass wir große Sorgfalt darauf verwendet haben, die Richtigkeit unserer
technischen Anleitung zu gewährleisten. Wir übernehmen jedoch keine Verantwortung für Schäden, Verluste oder
Kosten, die sich aus einem etwaigen Fehler oder einem Versäumnis ergeben. Änderungen die dem technischen
Fortschritt bzw. neusten Industrienormen entsprechen, behalten wir uns vor.
Observe que todos os cuidados foram tomados para assegurar a exatidão de nosso manual técnico. No entanto, não nos
responsabilizamos por danos, perdas ou despesas resultantes de qualquer erro ou omissão. Reservamo-nos o direito de
efetuar alterações em linha com os avanços tecnológicos e as normas da indústria.
© MEDC 2003 11/07
English
1.0 INTRODUCTION
The breakglass unit is available with the following features:
Lift flap
Duty label
Tag label
Earth Continuity via M5 internal/external earth stud and gland earthing plate (M4 standard internal earth
point removed)
LED (encapsulated)
Resistors/ Zener Diodes (encapsulated)
Switches two maximum
Gland entries M16 or M20 in a range of positions maximum of four M20
Terminals up to 9 x 2.5 sq. mm or up to 6 x 4.0 sq. mm (all EExe rated)
Test key facility.
2.0 INSTALLATION (UNIT RATED IP66/67)
2.1 Mounting Details
The breakglass unit should be mounted on a vertical surface using the four (4) fixing holes in the base. These
fixing holes are accessible by removing the lid (see 2.4 ‘Removing the Lid’).
The fixing holes have been designed to accept a cap head screw or bolt.
MEDC recommend the use of stainless steel fasteners.
2.2 Cable Termination
Please refer to wiring diagram supplied with unit for terminal function and number.
All cable entry holes to be fitted with suitable BASEEFA certified flameproof cable entry devices, with or without
the interposition of a suitable BASEEFA certified flameproof thread adapter. Unused entries are to be fitted with
suitable BASEEFA certified flameproof stopping plugs.
Suitable flameproof cable entry devices, thread adapters and stopping plugs certified as equipment (not a
component) under an EC type examination certificate to directive 94/9/EC may also be used in the manner
specified above.
All cable glands should be of an equivalent IP rating to that of the unit, In order to maintain the IP rating of the
enclosure, the glands should be sealed to the unit using a sealing washer or sealing compound.
If earth continuity is required through the cable sheathing, then gland backing nuts must be used.
2.3 Wiring
All customer connections must be made to the numbered side of the terminal block.
All wiring to comply with the rele -vant wiring diagram.
MEDC recommend that all cables and cores should be fully identified.
2.4 Removing the Lid
Unscrew the four (4) corner retained fasteners, this will release the lid from the case and allow the lid to hang
on the retaining strap (hexagon key size for corner fixes 4mm AF).
Before replacing the lid, check that the lid seal is still retained in its groove.
2.5 Testing the Unit
Using a 4mm AF hexagonal key, insert the key into the test hole (situated on bottom right hand side of glass cover)
and engage into test cam. Turn the key in a clockwise direction (approx. 60°), this will simulate the breaking of
the glass. Release the key to reset the unit.
MEDC do not recommend forcing the test key further than 80° clockwise or 0° anti-clockwise as this may lead
to premature failure of the test cam.
3.0 OPERATION
The breakglass is operated by the breaking of the glass. Due to the design of the unit, there is no need to use a
hammer as the operator is protected from the broken glass by the vinyl glass label.
11/07 © MEDC 2003
3.1 Replacement of Glass
To replace the glass after operation of the unit, remove the small cover held in place by the two slotted screws.
Take out the glass and remove any broken fragments from the unit. Place the new glass into the unit and replace
the cover. Then test the unit (see 2.5 ‘Testing the Unit’).
4.0 MAINTENANCE
During the working life of the breakglass unit, it should requir e little or no maintenance. However, if abnormal or unusual environmental conditions occur due to plant damage or accident etc., then visual inspection is
recommended.
5.0 APPROVALS
Certified to
EN50014 EN50018, EN50019, EN50028, EN50281-1-1.
(Tamb. –20°C to +50°C)
EExed IIC T6 (Switch only).
EExedm IIC T4 (Other versions)
ATEX certificate No. BAS02ATEX2105X.
The ATEX certificate and the product label carry the ATEX group and category marking:
II2GD.
Where
signifies compliance with ATEX.
II signifies suitability for use in surface industries.
2 signifies suitability for use in a zone 1 and zone 2 area.
GD signifies suitability for use in the presence of gas and dust.
6.0 ELECTRICAL RATINGS
(a) For versions which are equipped with up to two microswitches only – the maximum values for each switch
fitted are as specified in Table 1;
TABLE 1
Voltage Resistive Load Inductive Load
(d.c.) (Amps) (Amps)
30 5 3
50 1 1
75 0.75 0.75
125 0.5 0.03
250 0.25 0.03
Voltage Resistive Load Inductive Load
(a.c.) (Amps) (Amps)
125 5 5
250 5 5
(b) For versions which are equipped with the encapsulated housing – the maximum system values are 24V and
0.05A or 6V and 0.2A independent of the number of units connected in the system.
7.0 SPECIAL CONDITIONS
1) The units must not be incorporated in systems which limit the electrical supply ratings to the values above.
2) The wiring loom between the fixed and detachable enclosure shells must be located, during assembly, such
that the conductors and the restraint loop are not trapped in the sealing face between shells.
© MEDC 2003 11/07
Francais
1.0 INTRODUCTION
Cet équipement présente les carac -tér istiques suivantes:
Capot de protection
Marquage de fonction
Marquage personnalisé
Mise à la terre par borne traversante M5 et plaque presse-étoupe (borne de mise à la terre M4 standard interne
enlevée)
Diode lumineuse (encapsulée)
Résistances/diodes Zener (encapsulées)
Maximum deux commutateurs
Entrées presse-étoupe M16 ou M20 (maximum 4) dans différents emplacements
Jusqu’à 9 connexions de 2,5 mm² ou 6 de 4 mm² (toutes certifiées EExe)
Clé de test.
2.0 INSTALLATION (INDICE IP66/67)
2.1 Installation
Le déclencheur doit être monté sur une surface verticale au moyen des quatre trous de fixation situés à la base.
Ces trous sont accessibles en démontant le couvercle (voir 2.4 Dépose du couvercle).
Les trous ont été conçus pour recevoir une vis à tête ou un boulon.
MEDC recommande l’utilisation de vis de fixation en acier inoxydable.
2.2 Eléments de connexion des câbles
Toutes les entrées de câble doi-vent être équipées d’un dispositif antidéflagrant certifié BASEEFA avec ou sans
interposition d’un adaptateur fileté antidéflagrant certifié BASEEFA. Les entrées non utilisées doivent être munies
d’un bouchon antidéflagrant certifié BASEEFA.
Peuvent également être utilisés des dispositifs antidéflagrants d’entrée de câble, des adaptateurs filetés et des
bouchons certifiés en tant qu’équipements (et non pas composants) d’après la directive 94/9/CE.
Tous les presse-étoupe doivent avoir un indice IP équivalent à celui de l’équipement.
Afin de garantir le maintien de la classification IP, l’étanchéité entre le presse-étoupe et l’équipement doit être
assurée par l’emploi d’une rondelle ou un produit d’étanchéité.
2.3 Câblage
Toutes les connexions du client doi-vent se faire sur le côté numéroté du bornier.
Le câblage doit être fait conformément au schéma de câblage.
MEDC recommande que tous les câbles et conducteurs soient clairement identifiés.
2.4 Dépose du couvercle
Démonter les quatre vis maintenant le couvercle en place et le laisser pendre à son lien (clé Allen de 4mm).
Avant de remettre le couvercle en place, vérifier que le joint est correctement placé dans son logement.
2.5 Test
Insérer une clé hexagonale de 4mm dans le trou prévu à cet effet en bas à droite de la vitre. Tourner la clé dans
le sens des aiguilles d’une montre (environ 60°) afin de simuler le bris de la vitre. Resortir la clé (sens anti-horaire)
par réinitialiser l‘appareil.
MEDC recommande de ne pas forcer la clé au-delà de 80° dans le sens des aiguilles d’une montre ou 0° dans le
sens inverse sous peine de provoquer la défaillance prématurée de la came.
11/07 © MEDC 2003
3.0 FONCTIONNEMENT
Le bris de la vitre actionne l’interrupteur. De par sa conception, il n’est pas nécessaire d’utiliser un marteau car
l’opérateur est protégé des débris de verre par l’étiquette vinyle.
3.1 Remplacement de la vitre
En cas de bris, démonter les deux vis de fixation de la vitre, la retirer et enlever tous les débris du boîtier. Installer
la nouvelle vitre et remettre l’ensemble sur le boîtier. Tester son fonctionnement (voir 2 .5 Test).
4.0 MAINTENANCE
Durant toute sa durée de vie, l’équipement ne nécessite aucune ou peu de maintenance. Toutefois, lorsque les
conditions environnementales peuvent avoir un effet sur l’équipement (machine endommagée, accident, etc.),
il est recommandé de procéder à une inspection visuelle.
5.0 CERTIFICATION
Certifications EN50014, EN50018, EN50019, EN50028, EN50281-1-1 (temp. ambiante –20°C à + 50°C)
EExed IIC T6 (interrupteur uniquement)
EExedm IIC T4 (autres versions)
Certificat ATEX n° BAS02ATEX2105X
Le certificat ATEX et l’étiquette du produit portent le label ATEX:
II 2GD
dans lequel :
= conformité avec la norme ATEX
II = équipement adapté à une utilisation dans les industries de surface
2 = équipement adapté à une utilisation en zones 1 et 2
GD = équipement adapté à une utilisation en présence de gaz et de poussière.
6.0 CARACTERISTIQUES ELECTRIQUES
(a) Pour les versions équipées d’un ou deux microrupteurs, les valeurs maximales de chacun sont spécifiées
dans le tableau 1.
TABLEAU 1
Tension Charge résistive Charge inductive
(c.c.) (A) (A)
30 5 3
50 1 1
75 0,75 0,75
125 0,5 0,03
250 0,25 0,03
Tension Charge résistive Charge inductive
(c.a.) (A) (A)
125 5 5
250 5 5
(b) Pour les versions équipées d’un boîtier encapsulé, les valeurs maximales du système sont 24 V et 0,05 A ou
6 V et 0,2 A, quel que soit le nombre d’unités connectées sur le système.
7.0 CONDITIONS SPECIALES
1) Les unités ne doivent pas être installées dans des systèmes qui limitent les caractéristiques nominales de
l’alimentation aux valeurs ci-dessus.
2) Lors du montage, veillez à ce qu’aucun fil ne soit coincé entre la base et le couvercle.
© MEDC 2003 11/07
Deutsch
1.0 EINFÜHRUNG
Der Bruchglas-Feuermelder ist mit folgenden Merkmalen erhältlich:
Klappe zum Anheben
Betriebsartetikett
Typenschild
Erdverbindung über internen/externen M5 Erdstift und Anschlussstutzen-Erdungsplättchen (interner M4 Standarderdungspunkt entfernt)
LED (eingekapselt)
Widerstände/Zener-Dioden (ein-gekapselt)
Maximal zwei Schalter
Kabeleinführungen M16 oder M20 in verschiedenen Positionen, maximal vier M20 Kabeleinführungen
Klemmen bis zu 9 x 2,5 mm² oder bis zu 6 x 4,0 mm² (alle mit EExe-Einstufung)
Testschlüsseleinrichtung
NSTALLATION (GERÄT MIT SCHUTZKLASSE IP66/67)
2.0 I
2.1 Montage
Der Druckknopfmelder ist mit Hilfe der vier (4) Befestigungsbohrungen im Unterteil auf einer senkrechten
Fläche zu montieren. Diese Befestigungsbohrungen sind nach Entfernung des Deckels zugänglich (siehe 2.4
“Entfernung des Deckels”).
Sie sind für die Aufnahme von Kopfschrauben ausgelegt.
MEDC empfiehlt die Verwendung von Befestigungselementen aus Edelstahl.
2.2. Kabelendverschluss
VORSICHT: Vor der Entfernung des Deckels sicherstellen, dass das Gerät von der Spannungsversorgung isoliert
ist.
Entfernen Sie die vier unverlierbaren Schrauben, mit denen der Deckel am Unterteil befestigt ist.
Heben Sie den Deckel vom Unterteil ab.
Der Kabelendverschluss ist in Übereinstimmung mit den für die gewünschte Anwendung geltenden Spezifikationen
durchzuführen. MEDC empfiehlt, alle Kabel und Adern ordnungsgemäß zu kennzeichnen. Bitte orientieren Sie
sich am Schaltplan, der mit dem Produkt geliefert wird.
Stellen Sie sicher, dass nur entsprechend zugelassene oder zertifizierte Anschlussstutzen benutzt werden und
die Baugruppe ummantelt und richtig geerdet ist.
Alle Anschlussstutzen müssen über die gleiche NEMA-/IP-Schutzklasse wie der manuelle Feuermelder verfügen
und so in das Gerät integriert werden, dass diese Klasse aufrechterhalten wird.
2.3 Verdrahtung
Alle Kundenanschlüsse sind an der nummerierten Seite des Anschlussblocks vorzunehmen.
Die gesamte Verdrahtung muss mit dem entsprechenden Schaltplan übereinstimmen.
MEDC empfiehlt, alle Kabel und Adern vollständig zu kennzeichnen.
2.4 Entfernung des Deckels
Lösen Sie die vier (4) gesicherten Eckbefestigungselemente; dadurch wird der Deckel vom Gehäuse gelöst und
kann am Halteband hängen (Inbusschlüssel für Eckbefestigungen: 4mm)
Prüfen Sie vor dem Wiederaufsetzen des Deckels, ob sich die Dichtung noch in ihrer Nut befindet.
2.5 Test des Geräts
Nehmen Sie einen 4mm Inbus-schlüssel, führen Sie ihn in das Testloch ein (unten rechts auf dem Glasdeckel) und bringen
Sie ihn in Eingriff mit dem Testnocken. Drehen Sie den Schlüssel im Uhrzeigersinn (um etwa 60°); dadurch wird ein
Glasbruch simuliert. Lösen Sie den Schlüssel, um das Gerät rückzusetzen.
MEDC empfiehlt, den Testschlüssel nicht weiter als 80° im Uhrzeigersinn oder 0° gegen den Uhrzeigersinn zu drehen, da
dies zu einem vorzeitigen Versagen des Testnockens führen kann.
11/07 © MEDC 2003
3.0 BETRIEB
Der Bruchglas-Feuermelder wird durch Einschlagen der Glasscheibe betätigt. Aufgrund der Konstruktion des Geräts wird
kein Hammer benötigt, da der Meldende durch das Vinyl-Glasetikett vor den Glasscherben geschützt wird.
3.1 Erneuerung der Glasscheibe
Zur Erneuerung der Glasscheibe nach einem Einsatz des Melders nehmen Sie zuerst den kleinen Deckel ab, der mit den
beiden Schlitzschrauben befestigt ist. Nehmen Sie die Glasscheibe heraus und entfernen Sie alle Glasscherben aus dem
Gerät. Setzen Sie die neue Glasscheibe in das Gerät ein und bringen Sie den Deckel wieder an. Testen Sie das Gerät
anschließend (siehe 2.5 „Test des Geräts“).
4.0 INSTANDHALTUNG
Während des Arbeitslebens des Betriebsmittels sollte es wenig oder keinen Instandhaltungsbedarf geben. Wenn
allerdings aufgrund eines Anlagenschadens oder Unfalls etc. ungewöhnliche Umgebungsbedingungen auftreten,
wird eine Sichtprüfung empfohlen.
Sollte ein Fehler im Gerät auftreten, kann es von MEDC instandgesetzt werden. Alle Bauteile können ersetzt
werden.
Wenn Sie größere Stückzahlen dieser Betriebsmittels erworben haben, wird die Lagerhaltung von Ersatzgeräten
empfohlen.
5.0 GENEHMIGUNGEN
Zertifiziert gemäß EN50014 EN50018, EN50019, EN50028, EN50281-1-1. (Umgebungs-temperatur –20°C bis
+50°C)
EExed IIC T6 (nur Schalter).
EExedm IIC T4 (andere Ausführungen)
ATEX-Zertifikat Nr. BAS02ATEX2105X.
Das ATEX-Zertifikat und das Produktetikett tragen die ATEX-Gruppen und -Kategoriekennzeichnung:
II2GD.
Dabei steht
für die Einhaltung der ATEX-Vorschriften,
II für die Eignung zur Verwendung in Übertageindustrien,
2 für die Eignung zur Verwendung in einem Bereich der „Zone 1“ oder „Zone 2“,
GD für die Eignung zur Verwendung in gas- und staubhaltigen Bereichen.
6.0 ELEKTRISCHE
NENNBEDINGUNGEN
(a) Für Versionen, die mit höchstens zwei Mikroschaltern ausgestattet sind, gelten die in Tabelle 1 aufgeführten
Höchstwerte für jeden eingebauten Schalter.
© MEDC 2003 11/07
TABELLE 1
Spannung) ohmsche Last induktive Last
(DC) (A (A)
30 5 3
50 1 1
75 0,75 0,75
125 0,5 0,03
250 0,25 0,03
Spannung) ohmsche Last induktive Last
(AC) (A (A)
125 5 5
250 5 5
(b) Für Versionen mit gekapseltem Gehäuse sind die System-Höchstwerte 24V und 0,05A oder 6V und 0,2A unabhängig von der Anzahl der im System angeschlossenen Bauelemente.
7.0 SONDERBEDINGUNGEN
1) Die Bauelemente dürfen nicht in die Systeme eingebaut sein, die die Versorgungsnennbedingungen auf die
oben genannten Werte begrenzen.
2) Der Kabelbaum muss bei der Installation so zwischen befestigtem und abnehmbaren Gehäuseteil platziert
werden, dass Leiter und Halteschleife nicht an der Dicht-fläche zwischen den Gehäuseteilen eingeklemmt
werden.
Português
1.0 INTRODUÇÃO
A unidade de alarme tipo “quebra-vidro” encontra-se disponível com as seguintes características:
Aba de levantamento
Etiqueta de serviço
Etiqueta de identificação
Continuidade do aterramento por meio de bornes M5 internos/externos e placa prensa-cabos de aterramento
(ponto de aterramento interno padrão M4 removido)
LED (encapsulado)
Resistores / Diodos Zener (encapsulados)
Interruptores (dois, no máximo)
Entradas para prensa-cabos M16 ou M20 em diversas posições, no máximo quatro M20.
Terminais até 9 x 2,5 mm2 ou até 6 x 4,0 mm2 (todos com classificação EExe)
Chave para teste
2.0 INSTALAÇÃO (UNIDADE COM CLASSE DE PROTEÇÃO IP66/67)
2.1 Detalhes de Montagem
A unidade de alarme tipo “quebra-vidro” deve ser montada em uma superfície vertical, utilizando-se os quatro
(4) furos de fixação na base. Estes furos de fixação são acessíveis removendo-se a tampa (consulte 2.4 'Remoção
da tampa').
Os furos de fixação foram projetados para aceitar parafusos.
A MEDC recomenda o uso de fixadores de aço inoxidável.
11/07 © MEDC 2003
2.2 Terminação dos cabos
Consulte o diagrama da fiação fornecido com a unidade em relação à função e o número dos terminais.
Todos os furos para entrada de cabos devem ser equipados com dispositivos apropriados para entrada de cabos antichama
devidamente certificados pela BASEEFA, com ou sem a interposição de um adaptador roscado antichama apropriado e
certificado pela BASEEFA. As entradas não utilizadas devem ser munidas de tampões obturadores antichama, adequados,
certificados pela BASEEFA.
Os dispositivos apropriados para entrada de cabos antichama, os adaptadores roscados e tampões obturadores
certificados como equipamento (não um componente), em conformidade com um certificado de inspeção de tipos da EC
nos termos da diretriz 94/9/EC também podem ser utilizados da maneira especificada acima.
Todos os prensa-cabos devem possuir uma classificação de proteção IP equivalente àquela da unidade. A fim de manter
a classificação IP do gabinete, os prensa-cabos devem ser vedados na unidade utilizando-se uma arruela de vedação ou
composto de vedação.
Se a continuidade de aterramento for exigida por meio da blindagem dos cabos, nesse caso, devem ser utilizadas
porcas de apoio para os prensa-cabos.
2.3 Fiação
Todas as conexões do cliente devem ser efetuadas no lado numerado do bloco de terminais. Toda a fiação deverá
atender às exigências respectivas do diagrama de fiação.
A MEDC recomenda que todos os cabos e condutores sejam corretamente identificados.
2.4 Remoção da tampa
Solte os quatro (4) elementos de fixação retidos nos cantos que irão soltar a tampa da caixa, permitindo que a
tampa fique pendurada pela tira de retenção (chave Allen de 4 mm para fixação nos cantos).
Antes de recolocar a tampa, verifique se a respectiva vedação ainda se encontra em sua ranhura.
2.5 Teste da unidade
Utilizando uma chave Allen de 4 mm, introduza a chave no furo de teste (situado no lado direito inferior da
tampa de vidro) e acople-a ao came de teste. Gire a chave no sentido horário (aproximadamente 60°), isto irá
simular a quebra do vidro. Solte a chave para restabelecer a unidade.
A MEDC recomenda não forçar a chave de teste mais que 80° no sentido horário ou 0° no sentido anti-horário,
uma vez que isto poderá causar uma falha prematura do came de teste.
3.0 OPERAÇÃO
O alarme de incêndio é acionado com a quebra do vidro. Em razão do desenho da unidade, não há necessidade de utilizar um martelo, pois o usuário é protegido contra os cacos de vidro por meio da etiqueta de vinil
no vidro.
3.1 Substituição do vidro
Para substituir o vidro após a operação da unidade, remova a tampa pequena mantida fixa pelos dois parafusos
de fenda. Retire o vidro e remova todos os cacos de vidro da unidade. Coloque o vidro novo na
unidade e recoloque a tampa. Em seguida, teste a unidade (consulte 2.5 "Teste da unidade").
4.0 MANUTENÇÃO
Durante sua vida útil, a unidade tipo “quebra-vidro” não exigirá praticamente nenhum cuidado de manutenção. No entanto, caso
ocorram condições ambientais anormais ou incomuns em decorrência de danos na instalação ou acidente, etc., recomenda-se
uma inspeção visual.
© MEDC 2003 11/07
5.0 APROVAÇÕES
Certificado conforme a
EN50014, EN50018, EN50019, EN50028, EN 50281-1-1.
(Temperatura ambiente –20°C a +50°C)
EExed IIC T6 (somente interruptores)
EExedm IIC T4 (outras versões)
Certificado ATEX Nº BAS02ATEX2105X.
O certificado da ATEX e a etiqueta do produto contêm a identificação do grupo e da categoria da ATEX:
II 2G
Onde
significa o atendimento às especificações da ATEX
II significa a adequação para uso em indústrias de superfície.
2 significa a adequação para uso em uma área das zonas 1 e zona 2.
GD significa a adequação para uso em presença de gás e pó.
11/07 © MEDC 2003
6.0 CLASSIFICAÇÕES NOMINAIS ELÉTRICAS
(a) Para as versões que são equipadas com até dois microinterruptores - os valores máximos para cada interruptor instalado são como especificado na Tabela 1.
TABELA 1
Tensão Carga Carga
Resistiva Indutiva
(cc) (A) (A)
30 5 3
50 1 1
75 0,75 0,75
125 0,5 0,03
250 0,25 0,03
Tensão Carga Carga
Resistiva Indutiva
(ca) (A) (A)
125 5 5
250 5 5
(b) Para as versões que são equipadas com a carcaça encapsulada – os valores máximos do sistema são de 24V e 0,05A
ou 6V e 0,2A, independente do número de unidades conectadas ao sistema.
7.0 CONDIÇÕES ESPECIAIS
1) As unidades não devem ser incorporadas em sistemas que limitam as capacidades nominais de alimentação elétrica aos valores acima.
2) O chicote de fiação entre as blindagens do gabinete fixo e destacável deve estar localizado, durante a montagem, de tal maneira que os condutores e o laço de restrição não fiquem presos na face de vedação entre as blindagens.
© MEDC 2003 11/07
MEDC Ltd, Colliery Road, Pinxton, Nottingham NG16 6JF, UK.
Tel: +44 (0)1773 864100 Fax: +44 (0)1773 582800
Sales Enq. Fax: +44 (0)1773 582830 Sales Orders Fax: +44 (0)1773 582832 MEDC Stock No.
E-mail: sales@medc.com Web: www.medc.com TM166-ISSC
11/07 © MEDC 2003
Loading...
