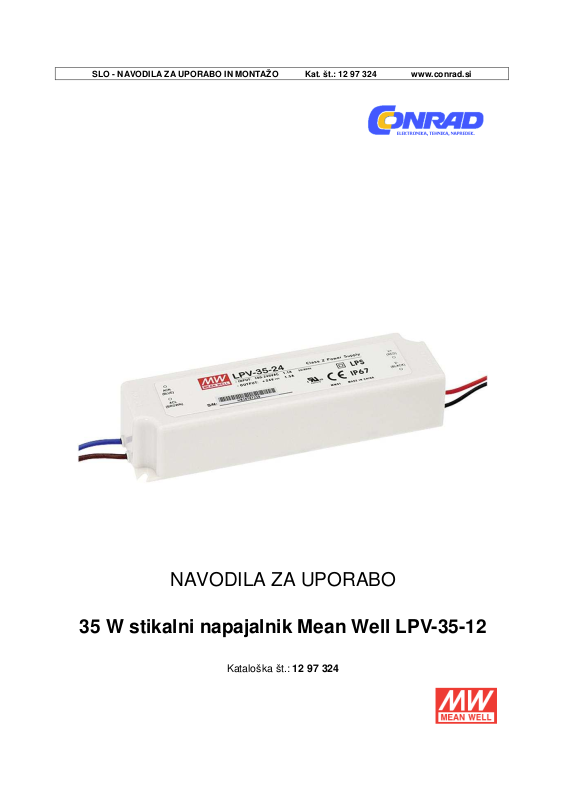

Page 1
SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 12 97 324
www.conrad.si
NAVODILA ZA UPORABO
35 W stikalni napajalnik Mean Well LPV-35-12
Kataloška št.: 12 97 324
Page 2
2
Kazalo
Nazivni tok
5 A 3 A 2,4 A
1,5 A
1 A
Nazivna moč
3
0 W
36 W
36 W
36 W
36 W
(opomba št. 2)
Značilnosti ............................................................................................................................... 2
Tehnični podatki ...................................................................................................................... 2
Izhod .................................................................................................................................... 2
Vhod ..................................................................................................................................... 3
Zaščita ................................................................................................................................. 3
Okolje ................................................................................................................................... 3
Varnost in elektromagnetna združljivost .............................................................................. 3
Ostalo ................................................................................................................................... 4
Opomba ............................................................................................................................... 4
Mehanski podatki .................................................................................................................... 4
Priporočena smer montaže ..................................................................................................... 5
Blokovna shema ..................................................................................................................... 5
Derating krivulja ...................................................................................................................... 5
Statične značilnosti ................................................................................................................. 5
Garancijski list ......................................................................................................................... 6
Značilnosti
• Izvedba s konstantno napetostjo
• Univerzalni AC-vhod / celotno območje
• Zdržna vhodna napetost 300 VAC za 5 sekund
• Zaščite: kratek stik / preobremenitev / prenapetost
• Hlajenje s prosto konvekcijo
• Celotno ohišje z vrsto zaščite IP67 (opomba št. 9)
• Popolnoma izolirano plastično ohišje
• Napajalnik razreda II, brez FG
• Napajalnik razreda 2
• V skladu z LPS
• Primeren za LED-osvetljavo in tekoče napise (opomba št. 8)
• Testiranje pri 100 % polni obremenitvi
• Nizki stroški, visoka zanesljivost
• 2 leti garancije
Tehnični podatki
Izhod
Model
DC-napetost
Območje toka
Valovitost in šum (maks.)
LPV-35-5 LPV-35-12 LPV-35-15 LPV-35-24 LPV-35-36
5 V 12 V 15 V 24 V 36 V
0 ~ 6 A
(opomba
0 ~ 3 A 0 ~ 2,4 A 0 ~ 1,5 A 0 ~ 1 A
št. 7)
80 mVp-p 120 mVp-p 120 mVp-p 150 mVp-p 150 mVp-p
Page 3
3
Toleranca napetosti (opomba št. 3): ............................................................. LPV-35-5: ±6,0 %
Model
LPV
-35-5
LPV
-35-12
LPV
-35-15
LPV
-35-24
LPV
-35-36
Model
LPV
-35-5 LPV
-35-12
LPV
-35-15
LPV
-35-24
LPV
-35-36
.................................................................................................................. ostali modeli: ±5,0 %
Regulacija kabla: ........................................................................................................... ±1,0 %
Regulacija obremenitve: ............................................................................... LPV-35-5: ±4,0 %
.................................................................................................................. ostali modeli: ±2,0 %
Čas namestitve, naraščanja (opomba št. 6): .................................. 500 ms, 20 ms / 230 VAC;
.......................................................................................................... 500 ms, 20 ms / 115 VAC
................................................................................................................... pri polni obremenitvi
Premostitev izpada elektrike (tip.): ................................................................... 50 ms/230 VAC
......................................................................................... 16 ms/115 VAC pri polni obremenitvi
Vhod
Učinkovitost (tip.)
Območje napetosti (opomba št. 4): .................................................................... 90 ~ 264 VAC
.......................................................................................................................... 127 ~ 370 VDC
Frekvenčni razpon: .................................................................................................. 47 ~ 63 Hz
AC-tok (tip.): ...................................................................................................... 1,1 A/115 VAC
........................................................................................................................... 0,7 A/230 VAC
Vklopni tok (tip.): .............................................................................................. hladni vžig 55 A
....................................................... (vklopni čas = 510 μs merjeno pri 50 % I
Odvodni tok: ............................................................................................... 0,25 mA / 240 VAC
Zaščita
Preobremenitev: ................................................................ 110 ~ 150 % nazivne izhodne moči
Vrsta zaščite: ......... način ''kolcanja'' – samodejna obnova, potem ko odpravite vzrok napake
Prenapetost 5,75 ~ 6,75 V
Prenapetost: ..... vrsta zaščite: izklop izhodne napetosti, ponovni vklop za vzpostavitev stanja
Okolje
Temperatura pri delovanju: ........................... -30 ~ +65 °C (glejte poglavje "Derating krivulja")
Vlažnost zraka pri delovanju: ........................................... 20 ~ 90 % rel. vl. brez kondenzacije
Temperatura, vlažnost zraka pri shranjevanju: ........................ -40 ~ +80 °C, 10 ~ 95 % rel. vl.
Temperaturni koeficient: ....................................................................... ±0,03 %/°C (0 ~ 50 °C)
Vibracija: ................................................................................. 10 ~ 500 Hz, 2G 10min./1 cikel,
................................................................................. obdobje 60 min., vsaka vzdolž osi X, Y, Z
Varnost in elektromagnetna združljivost
Varnostni standardi: .................................................... UL1310, CAN/CSA C22.2 št. 223-M91,
.............................................................. vrsta zaščite IP67; dizajn v skladu s TUV ES 60950-1
Zdržna napetost: ............................................................................... vhodna/izhodna: 3 KVAC
Izolacijska upornost: ...................... vhodna/izhodna: 100 MΩ / 500 VDC / 25 °C / 70 % rel. vl.
Elektromagnetne emisije: ................................... v skladu z ES 55022 (CISPR22) razred B,
...................................................................................... ES 61000-3-2 razred A, ES 61000-3-
Elektromagnetna odpornost: ........................................ v skladu z ES 61000-4-2,3,4,5,6,8,11,
.................................................................................. ES 55024, nivo lahke industrije, kriteriji A
77 % 84 % 84 % 85 % 85 %
13,8 ~ 16,2 V 17,25 ~
20,25 V
27,6 ~ 32,4 V 41,4 ~ 48,6 V
) pri 230 VAC
maks.
Page 4
4
Ostalo
MTBF: .................................................................... 743,5 Khrs min., MIL-HDBK-217F (25 °C)
Mere: ......................................................................................... (D x Š x V) 148 x 40 x 30 mm
Pakiranje: ...................................................................... 0,34 kg; 40 kosov/14,6 kg/0,63 CUFT
Opomba
1. Vsi parametri, ki NISO posebej omenjeni, so merjeni pri vhodni napetosti 230 VAC, nazivni
....obremenitvi in temperaturi okolice 25 °C.
2. Valovitost in šum sta bila izmerjena pri pasovni širini 20 MHz z uporabo 12'' sukane parice,
....na koncu katere se nahaja 0,1 uF in 47 uF kondenzator.
3. Toleranca: vključuje toleranco pri namestitvi, regulacijo kabla in regulacijo obremenitve.
4. Derating je morda potreben pri nizki vhodni napetosti. Prosimo, da si za več podrobnosti
....ogledate statične značilnosti.
5..Napajalnik velja za komponento, ki deluje v kombinaciji s terminalsko opremo. Ker na
....elektromagnetno združljivost vpliva celotna inštalacija, morajo proizvajalci terminalske
....opreme ponovno poskrbeti za skladnost z direktivo o elektromagnetni združljivosti (EMC)
....na celotni inštalaciji.
6. Dolžina časa namestitve se meri pri prvem hladnem vžigu. Vklop/izklop napajalnika lahko
....vodi do povečanja časa namestitve.
7. Model LPV-35-5 lahko neprekinjeno nudi 6 A izhodni tok. V skladu z zahtevo UL1310
....razred 2 je pri testnem poročilu za model LPV-35-5 izhodni tok certificiran samo do 5 A.
8. Enota morda ni primerna za rabo pri osvetljavi v državah EU. Prosimo, da se glede
....uporabe enote pozanimate pri svoji lokalni oblasti.
9..Primerno za uporabo v zaprtih prostorih ali na prostem brez izpostavljenosti neposredni
....sončni svetlobi. Prosimo, preprečite potopitev v vodo za več kot 30 minut.

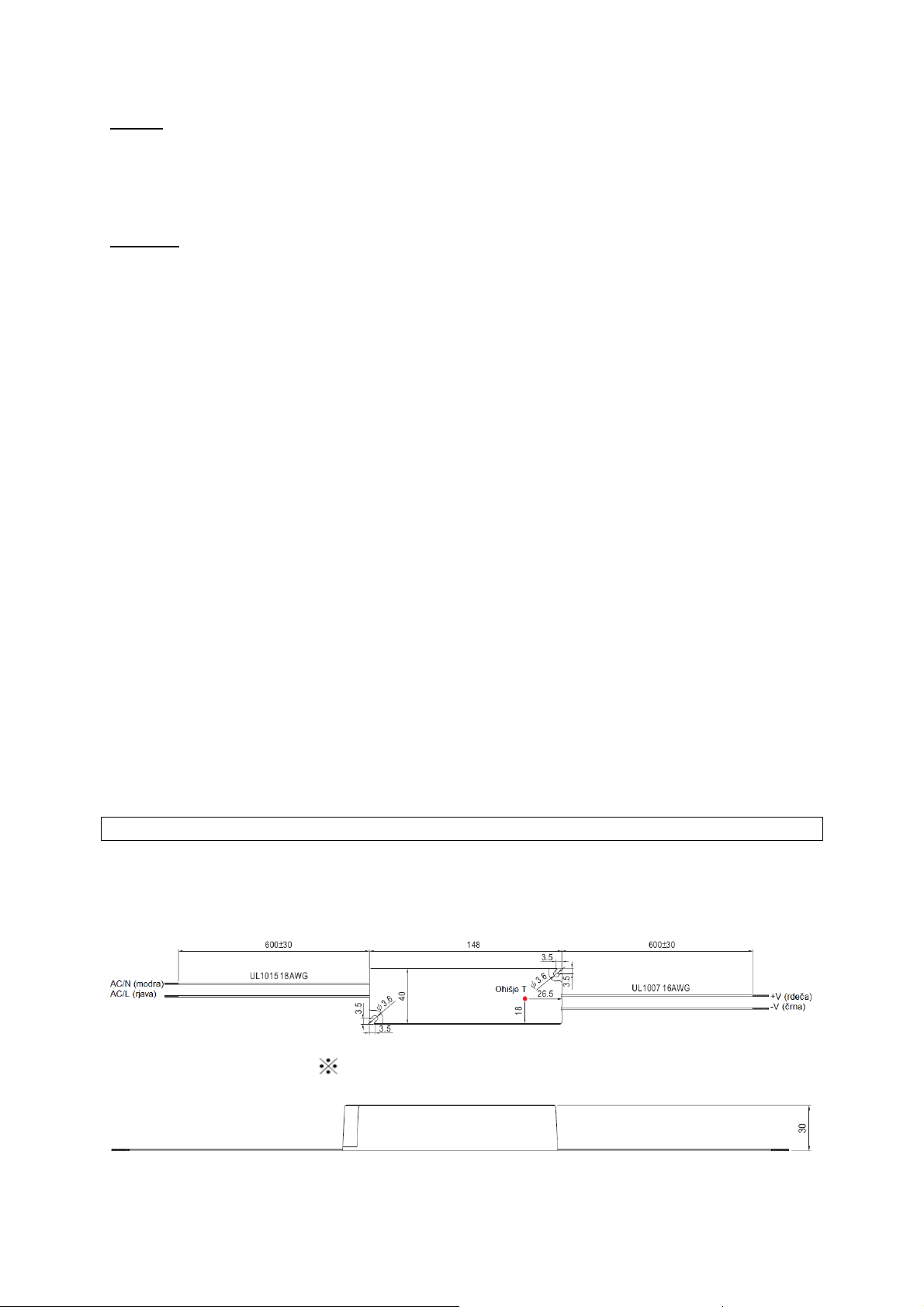

Mehanski podatki
Ohišje št. 975A
Enota: mm
Ohišje T: maks. temperatura ohišja
Page 5
5

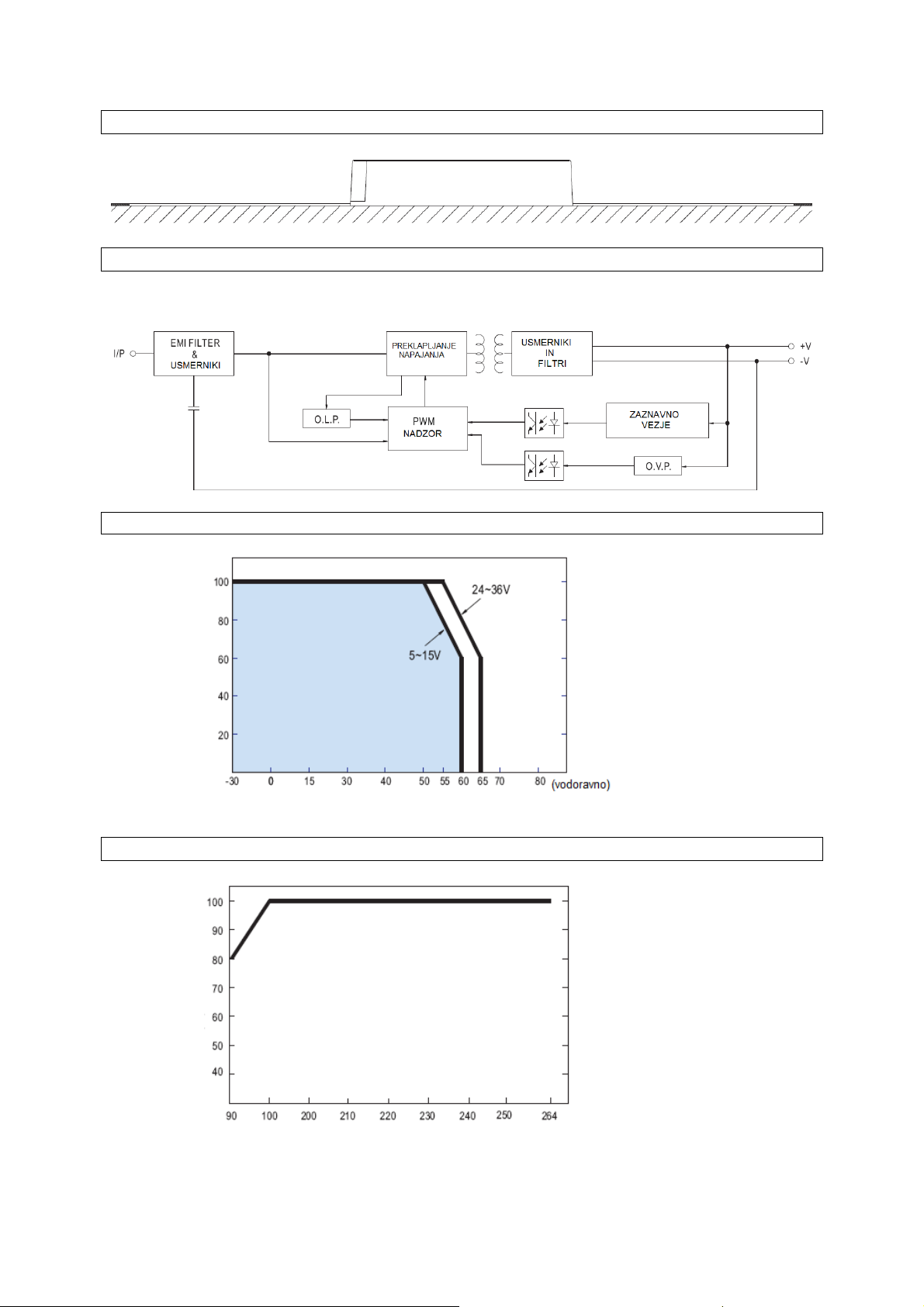

Priporočena smer montaže
Blokovna shema
fosc: 65 KHz
Derating krivulja
OBREMENITEV (%)
TEMPERATURA OKOLICE (°C)
Statične značilnosti
OBREMENITEV (%)
VHODNA NAPETOST (VAC) 60 Hz
Page 6
6
