12 W stikalni napajalnik Mean Well APV-12-12
Kataloška št.: 12 97 255
Page 2
2
Kazalo
Nazivni tok
2 A 1 A 0
,8 A
0,5 A
Nazivna moč
10 W
12 W
12 W
12 W
(opomba št. 2)
Značilnosti ............................................................................................................................... 2
Tehnični podatki ...................................................................................................................... 2
Izhod .................................................................................................................................... 2
Vhod ..................................................................................................................................... 3
Zaščita ................................................................................................................................. 3
Okolje ................................................................................................................................... 3
Varnost in elektromagnetna združljivost .............................................................................. 3
Ostalo ................................................................................................................................... 4
Opomba ............................................................................................................................... 4
Mehanski podatki .................................................................................................................... 4
Blokovna shema ..................................................................................................................... 5
Derating krivulja ...................................................................................................................... 5
Statične značilnosti ................................................................................................................. 5
Garancijski list ......................................................................................................................... 6
Značilnosti
• Izvedba s konstantno napetostjo
• Univerzalni AC-vhod / celotno območje
• Zdržna vhodna napetost 300 VAC za 5 sekund
• Zaščite: kratek stik / preobremenitev / prenapetost
• Popolnoma izolirano plastično ohišje
• Hlajenje s prosto konvekcijo
• Majhna in kompaktna velikost
• Napajalnik razreda II, brez FG
• Napajalnik razreda 2
• V skladu z LPS
• Vrsta zaščite IP30
• Primeren za LED-osvetljavo in tekoče napise
• Testiranje pri 100 % polni obremenitvi
• Nizki stroški, visoka zanesljivost
• 2 leti garancije
Tehnični podatki
Izhod
Model
DC-napetost
Območje toka
Valovitost in šum (maks.)
(opomba št. 8)
APV-12-5 APV-12-12 APV-12-15 APV-12-24
5 V 12 V 15 V 24 V
0 ~ 2 A 0 ~ 1 A 0 ~ 0,8 A 0 ~ 0,5 A
100 mVp-p 120 mVp-p 120 mVp-p 150 mVp-p
Page 3
3
Toleranca napetosti (opomba št. 3): .............................................................................. ±5,0 %
Model
APV
-12-5
APV
-12-
12 APV
-12-
15 APV
-12-
24
Učinkovitost (tip.)
76 %
82 %
82 %
84 %
Model
APV
-12-5
APV
-12-
12 APV
-12-
15 APV
-12-
24
Prenapetost
5,75 ~ 6,75 V
13,8 ~ 16 V
17,5 ~ 21 V
27,6 ~ 32,4 V
Regulacija kabla: ........................................................................................................... ±1,0 %
Regulacija obremenitve: ................................................................................................ ±2,0 %
Čas namestitve, naraščanja (opomba št. 6): ................................ 1.500 ms, 30 ms / 230 VAC
....................................................................................................... 1.500 ms, 30 ms / 115 VAC
................................................................................................................... pri polni obremenitvi
Premostitev izpada elektrike (tip.): ................................................................... 20 ms/230 VAC
......................................................................................... 16 ms/115 VAC pri polni obremenitvi
Vhod
Območje napetosti (opomba št. 4): .................................................................... 90 ~ 264 VAC
.......................................................................................................................... 127 ~ 370 VDC
Frekvenčni razpon: .................................................................................................. 47 ~ 63 Hz
AC-tok (tip.): ...................................................................................................... 0,2 A/230 VAC
......................................................................................................................... 0,35 A/115 VAC
Vklopni tok (tip.): .............................................................................................. hladni vžig 70 A
....................................................... (vklopni čas = 120 μs merjeno pri 50 % I
Odvodni tok: ............................................................................................... 0,25 mA / 240 VAC
Zaščita
Preobremenitev: ................................................................... nad 105 % nazivne izhodne moči
Vrsta zaščite: ......... način ''kolcanja'' – samodejna obnova, potem ko odpravite vzrok napake
) pri 230 VAC
maks.
Prenapetost: ............................ vrsta zaščite: izklop izhodne napetosti, sponka z Zener diodo
Okolje
Temperatura pri delovanju: ........................... -30 ~ +70 °C (glejte poglavje "Derating krivulja")
Vlažnost zraka pri delovanju: ........................................... 20 ~ 90 % rel. vl. brez kondenzacije
Temperatura, vlažnost zraka pri shranjevanju: ........................ -40 ~ +80 °C, 10 ~ 95 % rel. vl.
Temperaturni koeficient: ....................................................................... ±0,03 %/°C (0 ~ 50 °C)
Vibracija: ................................................................................. 10 ~ 500 Hz, 2G 10min./1 cikel,
................................................................................. obdobje 60 min., vsaka vzdolž osi X, Y, Z
Varnost in elektromagnetna združljivost
Varnostni standardi: ............................................................ UL8750, CSA C22.2 št. 250.0-08,
......................................................... ENEC ES61347-1, ES61347-2-13, ES62384 neodvisno,
.................................................................................................................... z vrsto zaščite IP30
Zdržna napetost: .......................................................................... vhodna/izhodna: 3,75 KVAC
Izolacijska upornost: ...................... vhodna/izhodna: 100 MΩ / 500 VDC / 25 °C / 70 % rel. vl.
Elektromagnetne emisije: ................................... v skladu z ES55011, ES61000-3-2 razred A,
.............................................................................................................................. ES61000-3-3
Elektromagnetna odpornost: .................................................................... v skladu z ES61547,
......................................................................................................... ES61000-4-2,3,4,5,6,8,11,
.............................................................................. nivo lahke industrije (maks. 2 KV), kriteriji A
Page 4
4
Ostalo
MTBF: .................................................................... 1145,7 Khrs min. MIL-HDBK-217F (25 °C)
Mere: ........................................................................................... (D x Š x V) 77 x 40 x 29 mm
Pakiranje: .................................................................... 0,08 kg; 120 kosov/11,8 kg/1,06 CUFT
Opomba
1. Vsi parametri, ki NISO posebej omenjeni, so merjeni pri vhodni napetosti 230 VAC, nazivni
....obremenitvi in temperaturi okolice 25 °C.
2. Valovitost in šum sta bila izmerjena pri pasovni širini 20 MHz z uporabo 12'' sukane parice,
....na koncu katere se nahaja 0,1 uF in 47 uF kondenzator.
3. Toleranca: vključuje toleranco pri namestitvi, regulacijo kabla in regulacijo obremenitve.
4. Derating je morda potreben pri nizki vhodni napetosti. Prosimo, da si za več podrobnosti
....ogledate statične značilnosti.
5..Napajalnik velja za komponento, ki deluje v kombinaciji s terminalsko opremo. Ker na
....elektromagnetno združljivost vpliva celotna inštalacija, morajo proizvajalci terminalske
....opreme ponovno poskrbeti za skladnost z direktivo o elektromagnetni združljivosti (EMC)
....na celotni inštalaciji.
6. Dolžina časa namestitve se meri pri prvem hladnem vžigu. Vklop/izklop napajalnika lahko
....vodi do povečanja časa namestitve.
7. Enota morda ni primerna za rabo pri osvetljavi v državah EU. Prosimo, da se glede
....uporabe enote pozanimate pri svoji lokalni oblasti.
8..Za izpolnjevanje zahtev najaktualnejše direktive ErP glede osvetljave lahko ta LED-
....napajalnik uporabljate samo za stikalom, kjer ni trajno povezan z električnim omrežjem.

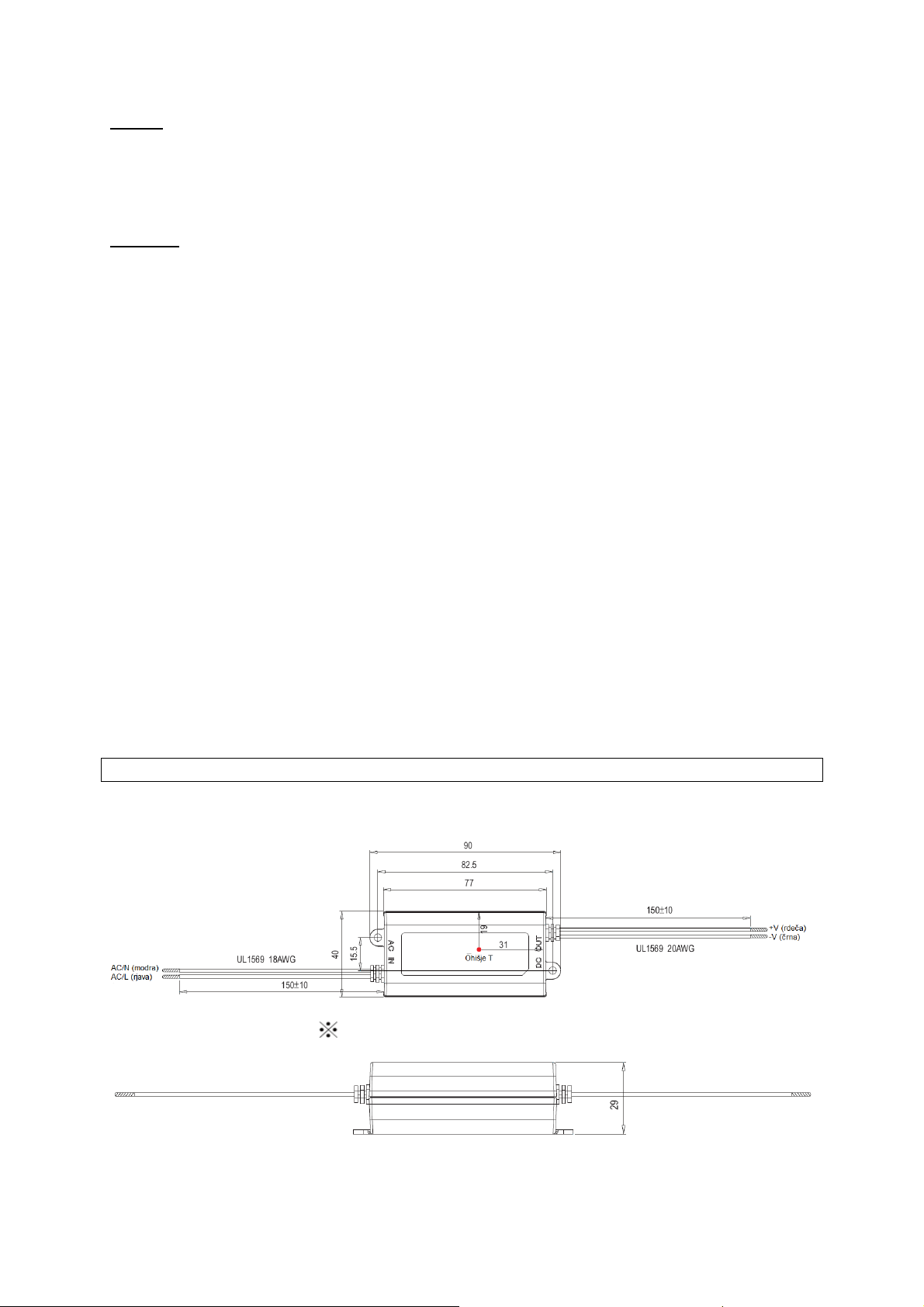

Mehanski podatki
Enota: mm
Ohišje T: maks. temperatura ohišja
Page 5
5

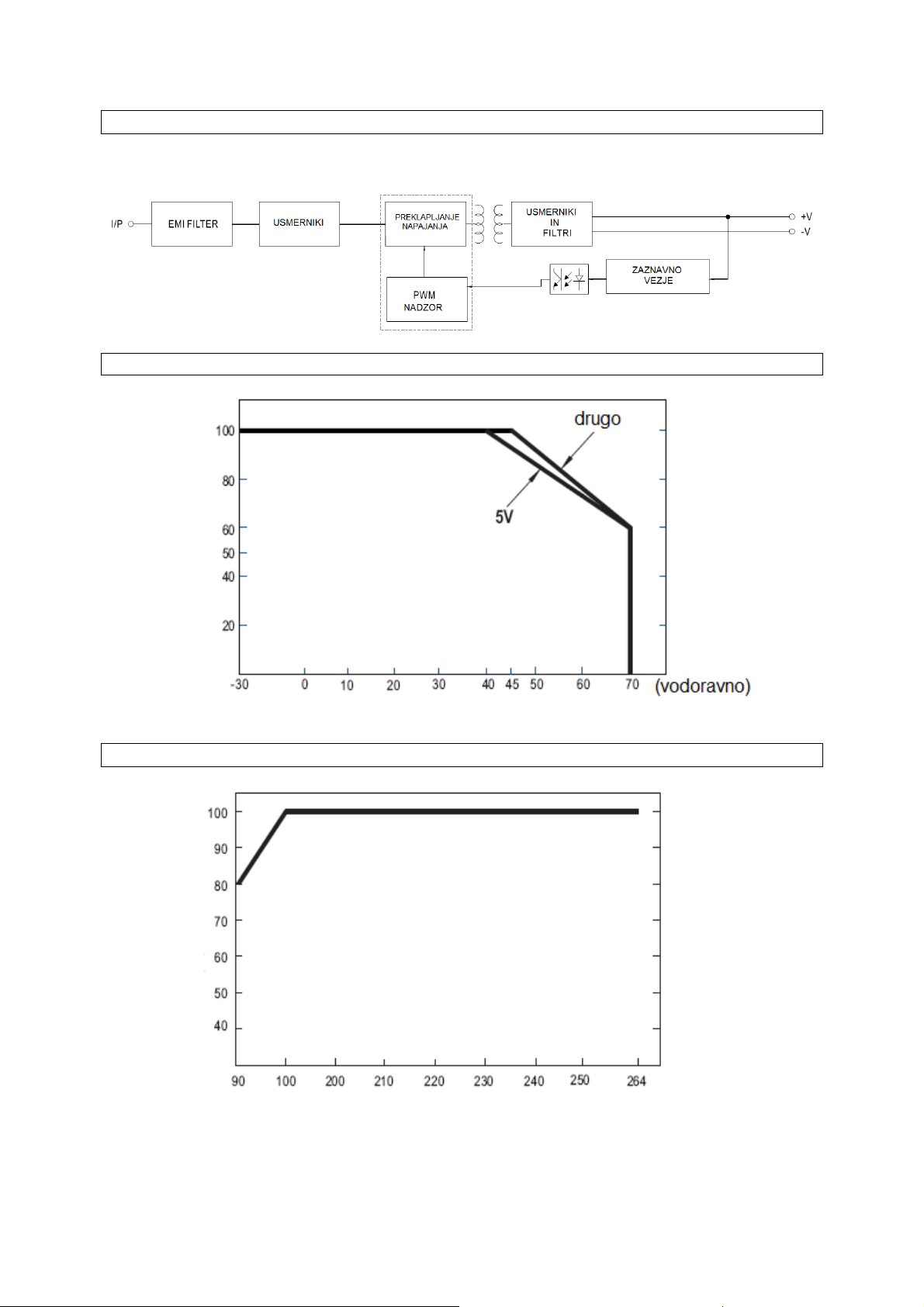

Blokovna shema
