Page 1
TLD Bedienungsanleitung
TLD User manual
Page 2
2 TLD
Einleitende Information Introduction
Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly
die Produktdokumentation und vor recommend that you read these
allem auch die Warnhinweise vor der manuals and the warning notes
Inbetriebnahme gründlich zu lesen und thouroughly before installing and
diese zu Beachten. Das Produkt ist kein operating your device. The device
Spielzeug (15+). is not a toy (15+).
HINWEIS: Vergewissern Sie sich, ob die NOTE: Make sure that the outputs
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value
er passen, da dieser sonst zerstört werden before hooking up any other
kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible
keine Haftung. For any damage if this is
disregarded.
HINWEIS: Funktionsausgang A3
Page 3
3 TLD
Inhaltsverzeichnis Table of Contents
Grundlegende Informationen General information 4
Funktionsumfang Summary of functions 5
Lieferumfang Scope of supply 6
Inbetriebnahme Hook-Up 7
Anschlussbuchsen auf der Connectors on the upper
Oberseite surface 8
Produktbeschreibung Product description 9
Anwendungsbeispiele Application examples 10
Technische Daten Technical data 11
Garantie, Reparatur Warranty, Service, Support 12
Hotline Hotline 13
Page 4
4 TLD
Grundlegende Informationen General information
Wir empfehlen die Anleitung gründlich We recommend studying this manual
zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and
Betrieb nehmen. operating your new device.
HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only
der neusten Firmware nutzbar, führen available with the latest firmware.
Sie daher bei Bedarf ein Update durch. Please make sure that your device
is programmed with the latest
firmware.
Page 5
5 TLD
Funktionsumfang Summary of Funktions
▪ DC/AC/DCC Betrieb DC/AC/DCC operation
▪ Funktionsausgang als OE Function output as OE
▪ Schaltwiderstand austauschbar Changing switchingresistor
▪ 2 Modi nutzbar 2 mode usable
▪ Helligkeitsdimmer Brightness dimmer
Page 6
6 TLD
Lieferumfang Scope of supply
▪ Bedienungsanleitung Manual
▪ mXion TLD mXion TLD
▪ LDR LDR
▪ 150k Ohm Widerstand 150k Ohm resistor
▪ 200k Ohm Widerstand 200k Ohm resistor
Page 7
7 TLD
Inbetriebnahme Hook-Up
Bauen bzw. platzieren Sie Ihr Install your device in compliance with
Gerät sorgfältig nach den Plänen the connecting diagrams in this manual.
dieser Bedienungsanleitung. The device is protected against shorts and
Die Elektronik ist generell gegen excessive loads. However, in case of a
Kurzschlüsse oder Überlastung connection error e.g. a short this safety
gesichert, werden jedoch Kabel feature can’t work and the device will be
vertauscht oder kurzgeschlossen destroyed subsequently.
kann keine Sicherung wirken und Make sure that there is no short circuit
das Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal.
Achten Sie ebenfalls beim befestigen
darauf, dass kein Kurzschluss mit
Metallteilen entsteht.
Page 8
8 TLD

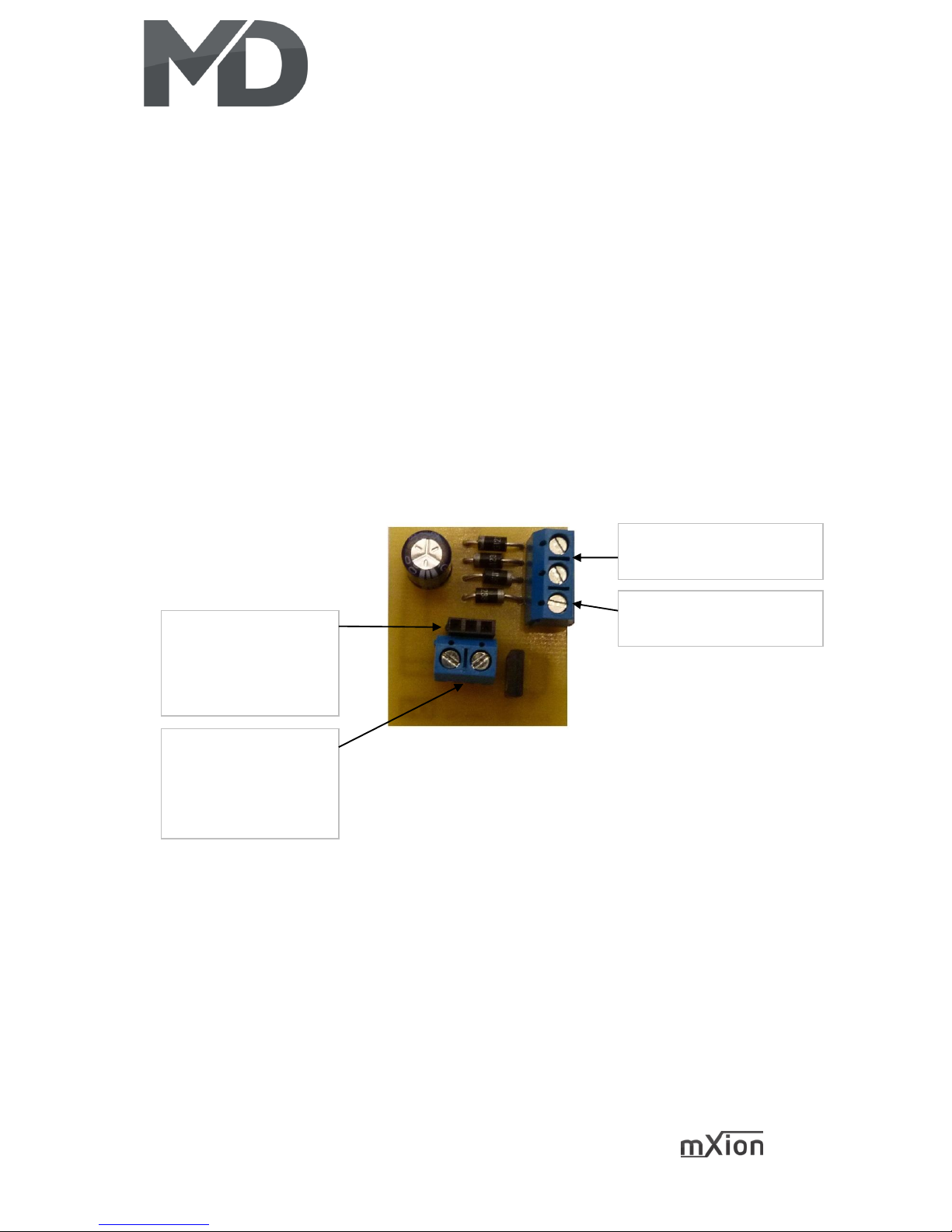

Anschlussbuchsen auf der Connectors on the upper
Oberseite surface
Versorgungsspannung
Power supply
Ausgang „A1“ bis 2A.
Output „A1“ up to 2Amps.
Widerstandhalter „R1“,
polaritätsunabhängig
Resistorholder „R1“,
polarity independend
Widerstandhalter „R2“,
polaritätsunabhängig
Resistorholder „R2“,
polarity independend
Page 9
9 TLD
Produktbeschreibung Product description
Das mXion TLD ist ein vielseitig The mXion TLD is a versatile usable
einsetzbares Modul. module.
Das TLD ist ein Helligkeitsdimmer. The TLD is a brightness dimmer. Take the
Als Funktionsausgang nehmen A1 function output. The output is 2A
Sie A1. Dieser Ausgang ist mit 2A resilient.
belastbar.
Es sind 2 Modi nutzbar: There are 2 modes available:
Bei zunehmender Helligkeit nimmt Increases with increasing brightness
die Spannung an A1 zu (heller). the voltage at A1 (brighter).
Schrauben Sie hierzu den LDR Screw this, the LDR to terminal „R2“,
an die Klemme „R2“, den 200kΩ the 200kΩ resistor (red, black, yellow, gold)
Widerstand (rot, schwarz, gelb, gold) „R1“.
mit „R1“.
Increases with increasing brightness the
Bei zunehmender Helligkeit nimmt voltage to A1 from (darker).
die Spannung an A1 ab (dunkler). Screw this, the LDR to terminal „R1”, the
Schrauben Sie hierzu den LDR 150kΩ resistor (brown, green, yellow, gold)
an die Klemme „R1“, den 150kΩ with „R2“.
Widerstand (braun, grün, gelb, gold)
mit „R2“.
Page 10
10 TLD
Anwendungsbeispiele Application examples
Die hier aufgeführten Beispiele The examples shown here serve only
sollen nur zur Anregung dienen. to excite.
Einige möglichen Beispiele für Some possible examples of the
das mXion TLD, hiermit können mXion TLD can hereby they example
Sie bspw. einen Motor oder eine an engine or lighting dependent
Beleuchtung in Abhängigkeit the ambient lighting slower or
der Umgebungshelligkeit faster, or brighter and darker.
langsamer oder schneller, bzw. You may optionally the LDR with
heller und dunkler dimmen. a NTC/PTC replace (temperature
Optional kann man den LDR resistor) so you could, for example
auch mit einem NTC/PTC a fan regulate the temperature.
(Temperaturwiderstand) ersetzen (NTC/PTC is not resistor
so könnte man bspw. einen Lüfter (150kΩ, 200kΩ) have become
mit der Temperatur regeln. redefined. For questions, please
(NTC/PTC liegt nicht bei, contact MD Electronics).
die Widerstände (150kΩ, 200kΩ)
müssen neu bestimmt werden.
Bei Fragen kontaktieren Sie bitte
MD-Electronics).
Page 11
11 TLD
Technische Daten Technical data
Spannung: Power supply:
7-25V DC/DCC (kurzzeitig max. 27V) 7-25V DC/DCC (peaks max. 27V)
5-18V AC 5-18V AC
Stromaufnahme: Current:
30-120mA (ohne Funktionsausgänge) 30-120mA (with out functions)
Maximaler Funktionsstrom: Maximum function current:
A1 2A A1 2Amps.
Temperaturbereich: Temperature range:
-20 bis 100°C -20 up to 100°C
Abmaße L*B*H (cm): Dimensions L*B*H (cm):
3.5*4.5*2 3.5*4.5*2
HINWEIS: Um Kondenswasserbildung NOTE: In case you intend to utilize this
zu vermeiden benutzen Sie die Elektronik device below freezing temperatures, make
bei Temperaturen unter 0°C nur, wenn sure it was stored in a heated environment
diese vorher aus einem beheizten Raum before operation to prevent the generation
kommt. Im Betrieb sollte sich kein weiteres of condensed water. During operation is
Kondenswasser bilden können. sufficient to prevent condensed water.
Bei Benutzung des NTC (Temperaturwiderstand) In terms of the NTC (temperature resistor)
sollten Sie auf den Temperaturbereich des NTC you should to the temperature range of the
achten, da sonst keine einwandfreie Funktion NTC otherwise no proper function can
gewährleistet werden kann. be guaranteed.
Page 12
12 TLD
Garantie, Reparatur Warranty, Service, Support
MD Electronics gewährt die MD Electronics warrants this product
Fehlerfreiheit dieses Produkts für ein against defects in materials and
Jahr. Die gesetzlichen Regelungen workmanship for one year from the
können in einzelnen Ländern abweichen. original date of purchase. Other countries
Verschleißteile sind von der Garantieleistung might have different legal warranty
ausgeschlossen. Berechtigte Beanstandungen situations. Normal wear and tear,
werden kostenlos behoben. Für Reparatur- consumer modifications as well as improper
oder Serviceleistungen senden Sie das use or installation are not covered.
Produkt bitte direkt an den Hersteller. Peripheral component damage is not covered
Unfrei zurückgesendete Sendungen werden by this warranty. Valid warrants claims will be
nicht angenommen. Für Schäden durch serviced without charge within the warranty
unsachgemäße Behandlung oder Fremdeingriff period. For warranty service please return
oder Veränderung des Produkts besteht the product to the manufacturer. Return
kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by
Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of
Auf unserer Internetseite finden Sie die purchase with the returned good. Please
jeweils aktuellen Broschüren, check our website for up to date brochures,
Produktinformationen, Dokumentationen product information, documentation and
und Softwareprodukte rund um software updates. Software updates you can
MD-Produkte. do with our updater or you can send us
Softwareupdates können Sie mit the product, we update for you free.
unserem Updater durchführen,
oder Sie senden uns das Produkt zu;
wir updaten für Sie kostenlos.
Irrtümer und Änderungen vorbehalten. Errors and changes excepted.
Page 13
13 TLD
Hotline Hotline
Bei Serviceanfragen und Schaltplänen For technical support and schematics for
für Anwendungsbeispiele richten Sie sich application examples contact:
bitte an:
MD Electronics MD Electronics
www.md-electronics.de www.md-electronics.de
MD-TV MD-TV
