Page 1

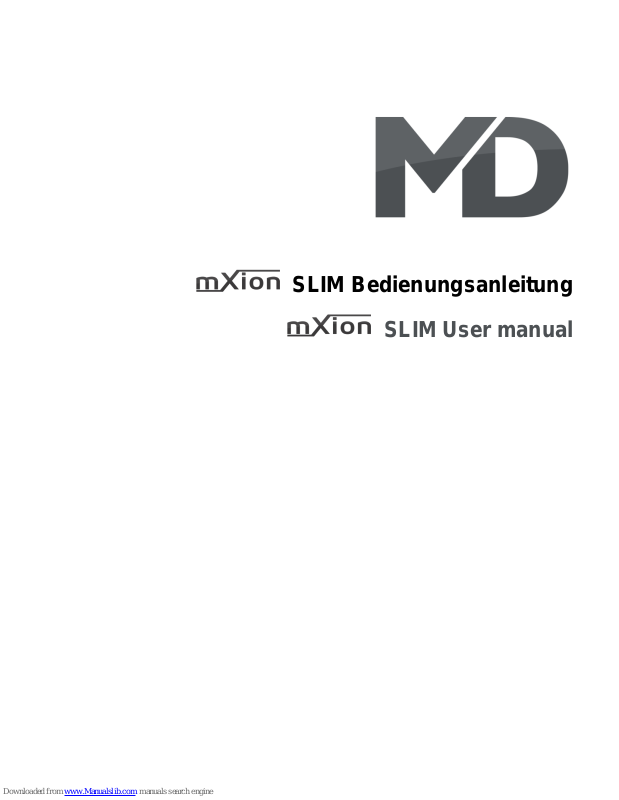

SLIM Bedienungsanleitung
SLIM User manual
Page 2
2 SLIM
Einleitende Information Introduction
Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly
die Produktdokumentation und vor recommend that you read these
allem auch die Warnhinweise vor der manuals and the warning notes
Inbetriebnahme gründlich zu lesen und thouroughly before installing and
diese zu Beachten. Das Produkt ist kein operating your device. The device
Spielzeug (15+). is not a toy (15+).
HINWEIS: Vergewissern Sie sich, ob die NOTE: Make sure that the outputs
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value
er passen, da dieser sonst zerstört werden before hooking up any other
kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible
keine Haftung. For any damage if this is
disregarded.
HINWEIS: Funktionsausgang A3
Page 3
3 SLIM
Inhaltsverzeichnis Table of Contents
Grundlegende Informationen General information 4
Funktionsumfang Summary of functions 5
Lieferumfang Scope of supply 6
Inbetriebnahme Hook-Up 7
Anschlussbuchsen Connectors 8
Produktbeschreibung Product description 9
Technische Daten Technical data 10
Garantie, Reparatur Warranty, Service, Support 11
Hotline Hotline 12
Page 4
4 SLIM
Grundlegende Informationen General information
Wir empfehlen die Anleitung gründlich We recommend studying this manual
zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and
Betrieb nehmen. operating your new device.
HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only
der neusten Firmware nutzbar, führen available with the latest firmware.
Sie daher bei Bedarf ein Update durch. Please make sure that your device
is programmed with the latest
firmware.
Page 5
5 SLIM
Funktionsumfang Summary of Funktions
▪ DC/AC/DCC/PWM/ANALOG Betrieb DC/AC/DCC/PWM/ANALOG operation
▪ Petroleumimitationsmodul nutzbar Petroleum imitation modul usable
▪ Leuchtstofflampenimitation nutzbar Fluorescent imitation modul usable
Page 6
6 SLIM
Lieferumfang Scope of supply
▪ Bedienungsanleitung Manual
▪ mXion SLIM mXion SLIM
▪ Helligkeitssensor Light depend sensor
Page 7
7 SLIM
Inbetriebnahme Hook-Up
Bauen bzw. platzieren Sie Ihr Install your device in compliance with
Gerät sorgfältig nach den Plänen the connecting diagrams in this manual.
dieser Bedienungsanleitung. The device is protected against shorts and
Die Elektronik ist generell gegen excessive loads. However, in case of a
Kurzschlüsse oder Überlastung connection error e.g. a short this safety
gesichert, werden jedoch Kabel feature can’t work and the device will be
vertauscht oder kurzgeschlossen destroyed subsequently.
kann keine Sicherung wirken und Make sure that there is no short circuit
das Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal.
Achten Sie ebenfalls beim befestigen
darauf, dass kein Kurzschluss mit
Metallteilen entsteht.
Page 8
8 SLIM
Anschlussbuchsen Connectors
Spannungsversorgung
Power supply
Schaltausgang
Switch output
Masse (- Pol)
Ground (- pole)
+ Pol
+ Pole
Schaltausgang schalten gegen Masse, nutzen Sie + Pol als Gegenanschluss für die Verbraucher
Switch output is switched to ground, use + pole as counter – connection for consumers.
Richten Sie den LDR aus, evtl.
verlängern der Beine notwendig.
Align the LDR, possibly lengthen
the legs necessary.
Modeschalter (offen = NEON, geschlossen = PETROLEUM)
Mode switch (open = NEON, closed = PETROLEUM)
Allg. Verbraucher (bspw. Lampe)
Power consumer (e.g. lamp)
Überbrücken
(gegen Masse)
um
Helligkeitsschwe
lle zu setzen
Close (against
gnd) to set
brightness level
Page 9
9 SLIM
Produktbeschreibung Product description
Das mXion SLIM ist vielseitig! The mXion SLIM is a versatile module!
Es dient zur Simulation von Neonröhren It is used to simulate neon tubes (start
(Startflackern) und Petroleumlampen. flickers) and petroleum lamps. Tue to the
Durch die geringen Abmaße eines Fingernagels small size of a fingernail this module can be
kann dieses Modul in so gut wie jedem Fahrzeug installed in just about any vehicle can be
eingebaut werden und kann sogar mit gedimmten installed and even with dimmed voltages
Spannungen (bspw. an einem Lichtfunktionsausgang) (e.g. at a light function output). You can make
betrieben werden. Sie können das Modul ganz einfach the module quite easy between the (e.g.
zwischen den (bspw. Licht-Hinten-Funktionsausgang light-rear-function-output) connect and then
anschließen und haben dann automatisch have automatic your backlighting with
Ihre Rückbeleuchtung mit Neon- oder neon or petroleum lamp simulation. This is
Petroleumsimulation ausgestattet. Dies ist especially for steam locomotives.
insbesondere für Dampfloks interessant. You can easily add 2 modules (light front and
Sie können einfach 2 Module (Licht vorne und light rear) but also in wagons. The module
Licht hinten) verbauen. Aber auch in Waggons can be installed perfectly and then the lamps
lässt sich das Modul perfekt einbauen und can be calles „neon tubes“ operate. The
kann dann die Lampen als „Neonröhre“ module is also for buildings can be used.
betreiben. Für Gebäude ist das Modul ebenfalls
nutzbar.
Eine weitere Besonderheit: Sie können sogar Another special feature: You can even
automatisch mit der Helligkeit schalten lassen! automatically with the brightness!
Schließen Sie den beigelegten Helligkeitssensor Close the enclosed brightness sensor
an und konfigurieren Sie die Schaltschwelle. and configure the switching threshold.
Nun schaltet das Modul das Licht bei The module now switches on the light.
entsprechender Helligkeit ein- bzw. aus.
Page 10
10 SLIM
Technische Daten Technical data
Spannung: Power supply:
5-26V DC/DCC/PWM 5-26V DC/DCC/PWM
3-18V AC 3-18V AC
Stromaufnahme: Current:
5mA (ohne Funktionsausgänge) 5mA (with out functions)
Maximaler Funktionsstrom: Maximum function current:
0.8A 0.8 Amps.
Temperaturbereich: Temperature range:
-20 bis 85°C -20 up to 85°C
Abmaße L*B*H (cm): Dimensions L*B*H (cm):
1.7*1.2*0.35 1.7*1.2*0.35
HINWEIS: Um Kondenswasserbildung NOTE: In case you intend to utilize this
zu vermeiden benutzen Sie die Elektronik device below freezing temperatures, make
bei Temperaturen unter 0°C nur, wenn sure it was stored in a heated environment
diese vorher aus einem beheizten Raum before operation to prevent the generation
kommt. Im Betrieb sollte sich kein weiteres of condensed water. During operation is
Kondenswasser bilden können. sufficient to prevent condensed water.
Page 11
11 SLIM
Garantie, Reparatur Warranty, Service, Support
MD Electronics gewährt die MD Electronics warrants this product
Fehlerfreiheit dieses Produkts für ein against defects in materials and
Jahr. Die gesetzlichen Regelungen workmanship for one year from the
können in einzelnen Ländern abweichen. original date of purchase. Other countries
Verschleißteile sind von der Garantieleistung might have different legal warranty
ausgeschlossen. Berechtigte Beanstandungen situations. Normal wear and tear,
werden kostenlos behoben. Für Reparatur- consumer modifications as well as improper
oder Serviceleistungen senden Sie das use or installation are not covered.
Produkt bitte direkt an den Hersteller. Peripheral component damage is not covered
Unfrei zurückgesendete Sendungen werden by this warranty. Valid warrants claims will be
nicht angenommen. Für Schäden durch serviced without charge within the warranty
unsachgemäße Behandlung oder Fremdeingriff period. For warranty service please return
oder Veränderung des Produkts besteht the product to the manufacturer. Return
kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by
Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of
Auf unserer Internetseite finden Sie die purchase with the returned good. Please
jeweils aktuellen Broschüren, check our website for up to date brochures,
Produktinformationen, Dokumentationen product information, documentation and
und Softwareprodukte rund um software updates. Software updates you can
MD-Produkte. do with our updater or you can send us
Softwareupdates können Sie mit the product, we update for you free.
unserem Updater durchführen,
oder Sie senden uns das Produkt zu;
wir updaten für Sie kostenlos.
Irrtümer und Änderungen vorbehalten. Errors and changes excepted.
Page 12
12 SLIM
Hotline Hotline
Bei Serviceanfragen und Schaltplänen For technical support and schematics for
für Anwendungsbeispiele richten Sie sich application examples contact:
bitte an:
MD Electronics MD Electronics
www.md-electronics.de www.md-electronics.de
MD-TV MD-TV
