Page 1
KSM Bedienungsanleitung
KSM User manual
Page 2
2 KSM
Einleitende Information Introduction
Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly
die Produktdokumentation und vor recommend that you read these
allem auch die Warnhinweise vor der manuals and the warning notes
Inbetriebnahme gründlich zu lesen und thouroughly before installing and
diese zu Beachten. Das Produkt ist kein operating your device. The device
Spielzeug (15+). is not a toy (15+).
HINWEIS: Vergewissern Sie sich, ob die NOTE: Make sure that the outputs
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value
er passen, da dieser sonst zerstört werden before hooking up any other
kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible
keine Haftung. For any damage if this is
disregarded.
HINWEIS: Funktionsausgang A3
Page 3
3 KSM
Inhaltsverzeichnis Table of Contents
Grundlegende Informationen General information 4
Funktionsumfang Summary of functions 5
Lieferumfang Scope of supply 6
Inbetriebnahme Hook-Up 7
Anschlussbuchsen Connectors 8
Digitalbetrieb (Kehrschleife, Gleisdreieck, Drehscheibe) Digital operation (rev, tria, turn) 9
Analogbetrieb (Kehrschleife, Gleisdreieck, Drehscheibe) Analoge operation (rev, tria, turn) 11
Produktbeschreibung Product description 12
Programmiersperre Programming lock 14
Programmiermöglichkeiten Programming options 14
Programmierung von binären Werten Programming binary values 14
Resetfunktionen Reset functions 15
CV-Tabelle CV-Table 16
Technische Daten Technical data 18
Garantie, Reparatur Warranty, Service, Support 19
Hotline Hotline 20
Page 4
4 KSM
Grundlegende Informationen General information
Wir empfehlen die Anleitung gründlich We recommend studying this manual
zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and
Betrieb nehmen. operating your new device.
HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only
der neusten Firmware nutzbar, führen available with the latest firmware.
Sie daher bei Bedarf ein Update durch. Please make sure that your device
is programmed with the latest
firmware.
Page 5
5 KSM
Funktionsumfang Summary of Funktions
▪ Analog und digital Betrieb Analoge and digital operation
▪ DCC Betrieb DCC operation
▪ Vollkompatibles NMRA-DCC Modul Compatible NMRA-DCC module
▪ ECHT Kurzschlussfreies Kehrschleifenmodul ohne REAL short circuit free sweep module without
Sensorgleise o.ä. sensor track or sth. like that
▪ 15 A starkes Kehrschleifenmodul mit 15 A strong sweeping loader module with
Stromanpassungsmöglichkeit per CV possibility of electricity adaptation by CV
▪ Resetfunktionen für alle CVs Reset function for all CV values
▪ Vielfältige Programmiermöglichkeiten Multiple programming options
(Bitweise, CV, Register) (Bitwise, CV, register)
▪ Keine Last bei Programmierung erforderlich Needs no programming load
▪ Ideal für Drehscheiben Ideal for turntables
▪ Ideal für Kehrschleifen Ideal for reverse loops
▪ Ideal für Gleisdreiecke Ideal for triangles
▪ Ideal für Verschachtelte Strecken Ideal for complex constructions
Page 6
6 KSM
Lieferumfang Scope of supply
▪ Bedienungsanleitung Manual
▪ mXion KSM mXion KSM
Page 7
7 KSM
Inbetriebnahme Hook-Up
Bauen bzw. platzieren Sie Ihr Install your device in compliance with
Gerät sorgfältig nach den Plänen the connecting diagrams in this manual.
dieser Bedienungsanleitung. The device is protected against shorts and
Die Elektronik ist generell gegen excessive loads. However, in case of a
Kurzschlüsse oder Überlastung connection error e.g. a short this safety
gesichert, werden jedoch Kabel feature can’t work and the device will be
vertauscht oder kurzgeschlossen destroyed subsequently.
kann keine Sicherung wirken und Make sure that there is no short circuit
das Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal.
Achten Sie ebenfalls beim befestigen
darauf, dass kein Kurzschluss mit
Metallteilen entsteht.
HINWEIS: Bitte beachten Sie die NOTE: Please note the CV basic settings
CV-Grundeinstellungen im Auslieferungszustand. in the delivery state.
Page 8
8 KSM

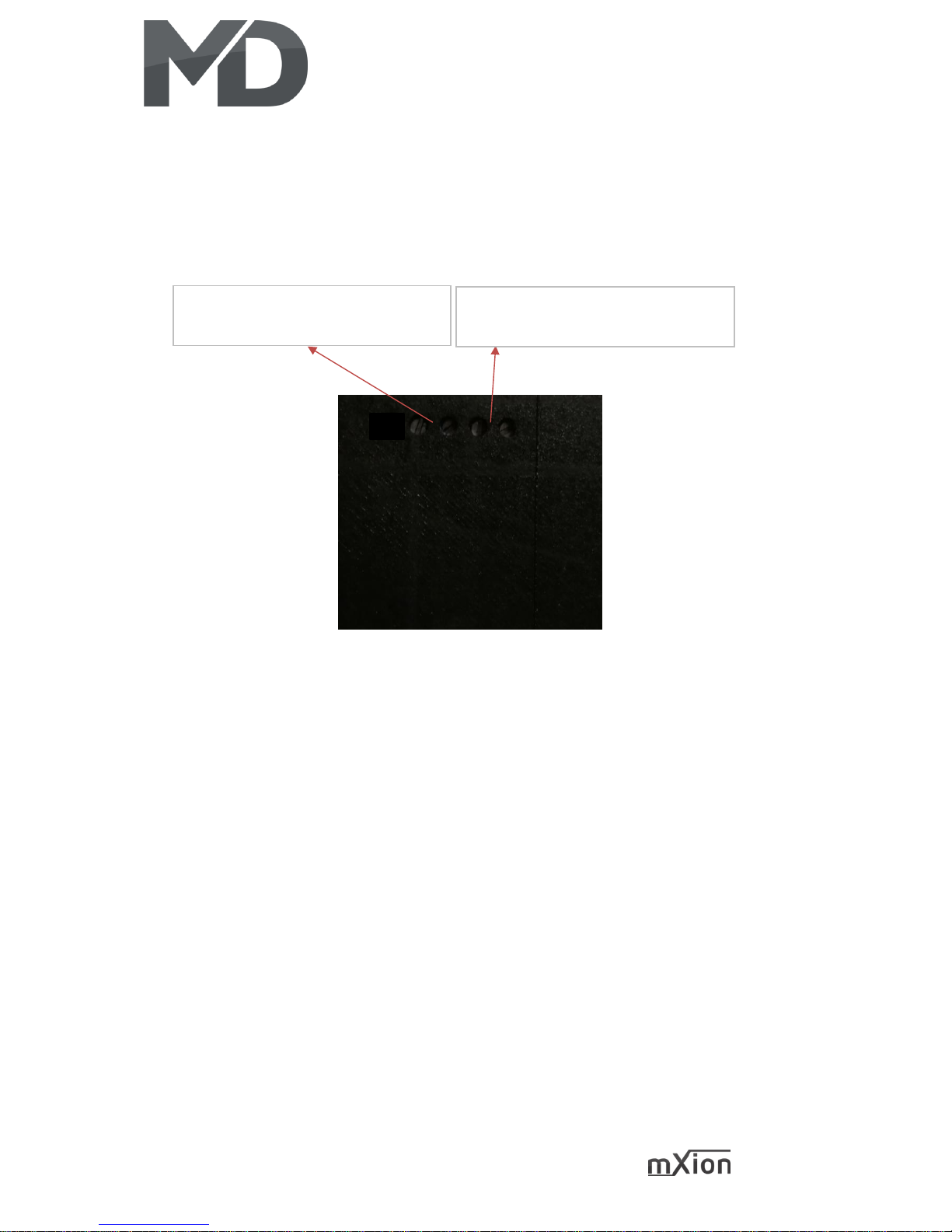

Anschlussbuchsen Connectors
Gleisanschluss (Ausgang, Kehrschleife)
Track output for return track
Gleisanschluss (Eingang, Hauptstrecke)
Track input for main track
Page 9
9 KSM

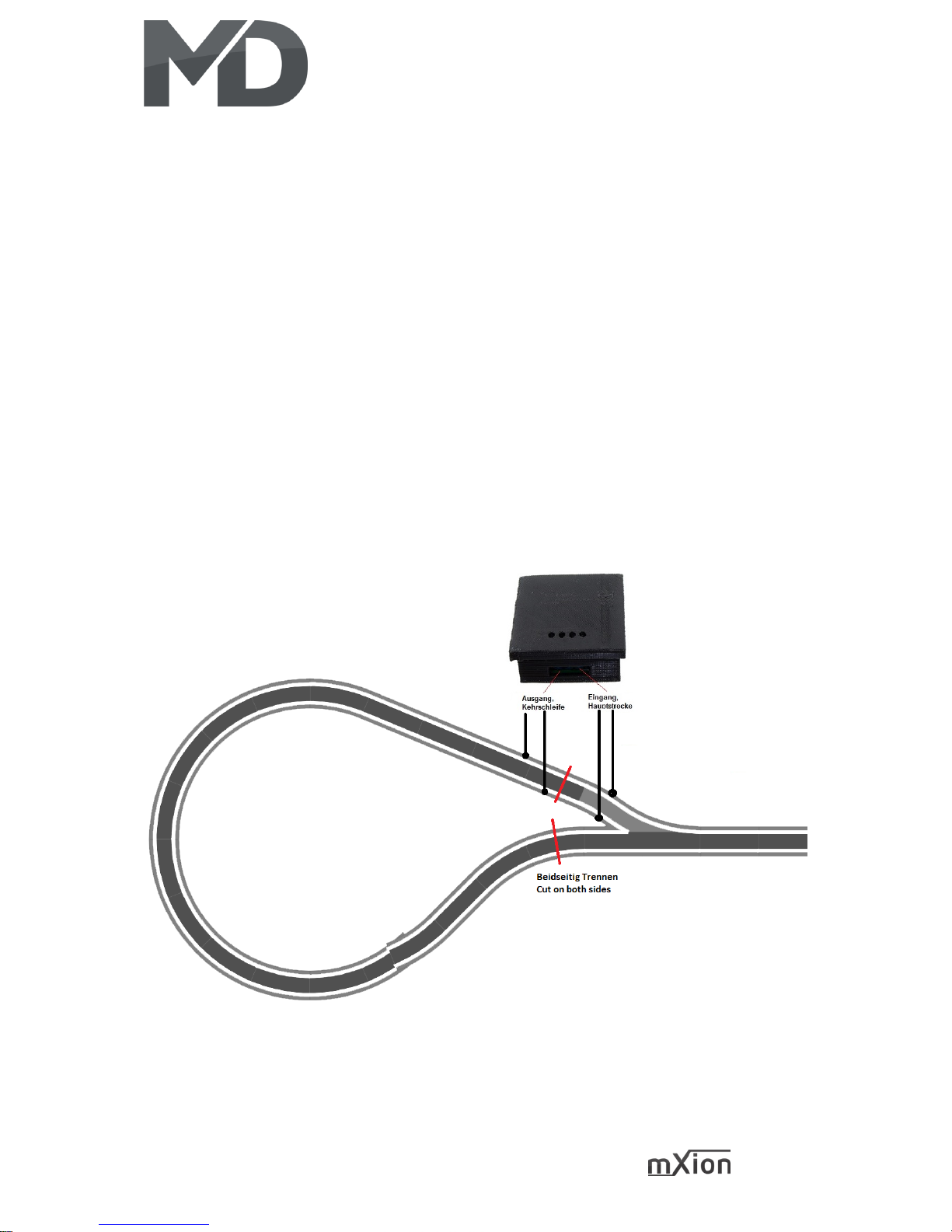

Digitalbetrieb Digital operation
Im digitalen Betrieb können Sie das KSM In digital mode, you can use the KSM just
wie gewohnt einfach anschließen und connect as usual and so that the
damit die Trennstelle, also die Kehrschleife separation point, so the reverse loop
versorgen. Es muss auf nichts geachtet werden. supply. There is no need to pay attention.

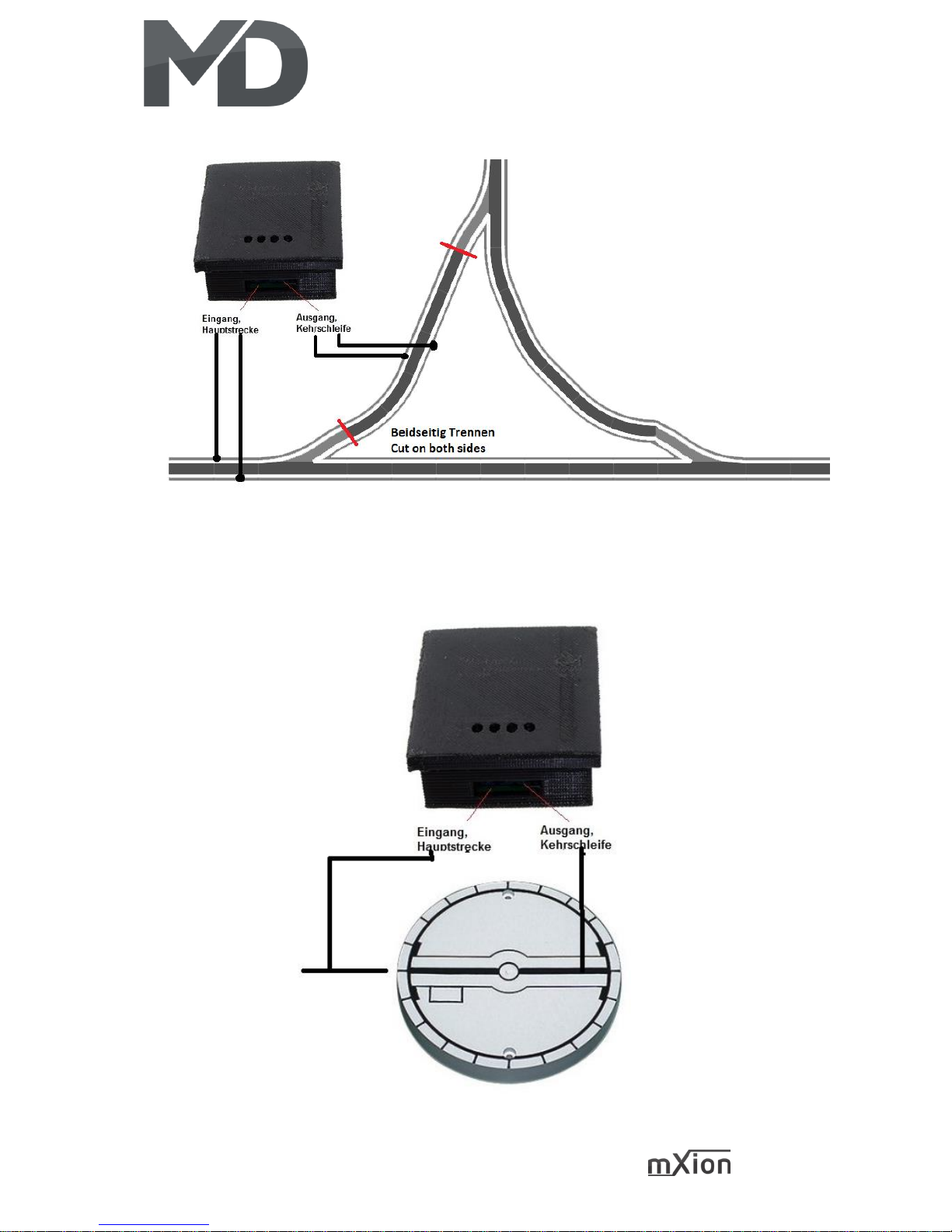

Die Hauptstrecke wird dabei von der Zentrale/Booster The „Hauptstrecke“ is powered by
versorgt. Gleiches gilt für Gleisdreiecke, Drehscheiben. the central station or booster.
Bei der Drehscheibe sollten alle Abgangsgleise mit der Same for triangles or turntables.
Hauptstrecke verbunden sein. By turntables, all output tracks,
should be connected to main
track.
Page 10
10 KSM
Page 11
11 KSM

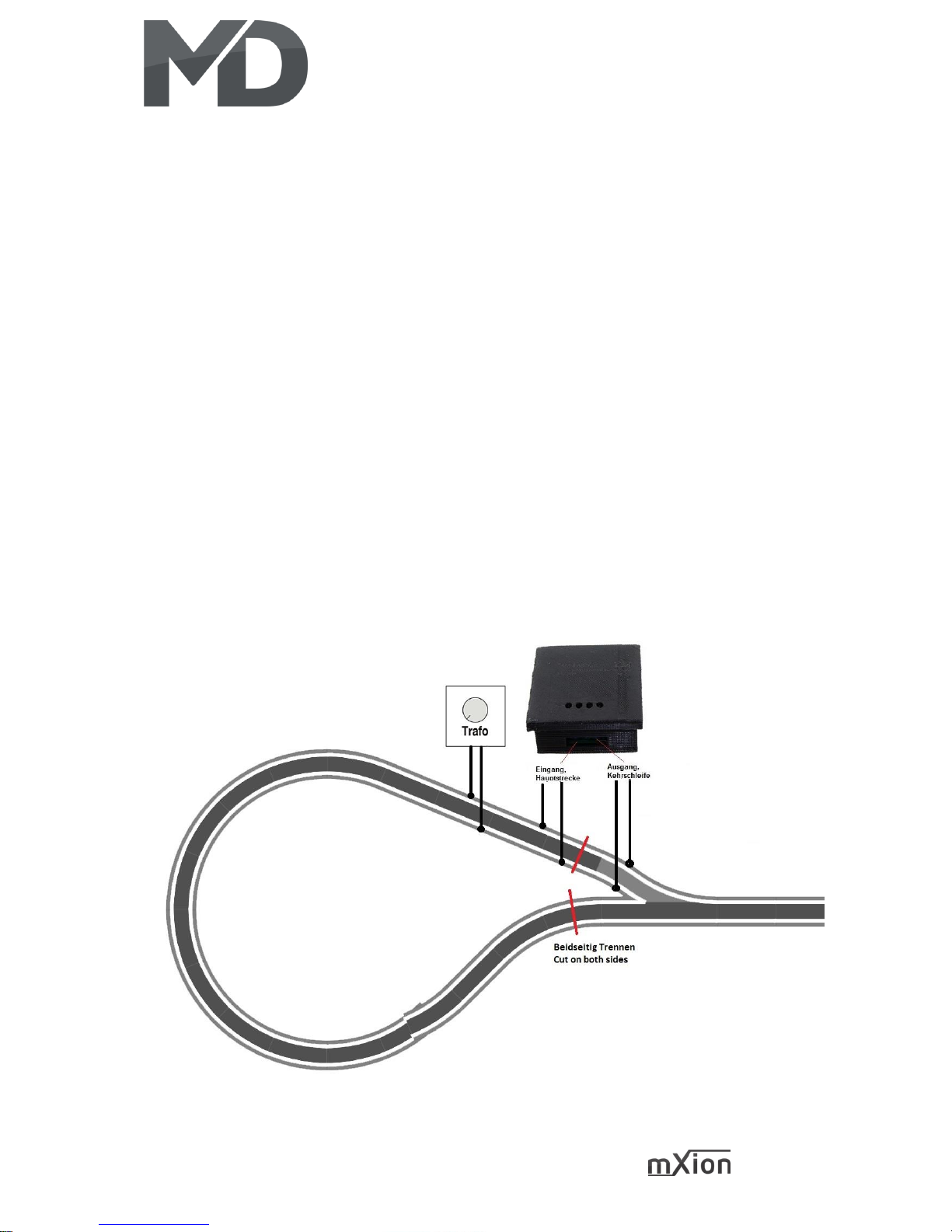

Analogbetrieb Analog operation
Bei analogen Anlagen arbeitet das Modul For analog systems, the module works
ab 6V stabil. Zudem wird die Schaltposition stable from 6V. in addition, the switching
gespeichert, damit die Fahrtrichtung erhalten position saved, thus the direction of travel
bleibt. Es ist zu beachten, dass im analogen received remains. It should be noted that
Kehrschleife und Hauptstrecke die Rollen in the analog „Kehrschleife“ and the
Tauschen, sodass die Kehrschleife mit dem „Hauptstrecke“ swap roles so that the
Modellbahntrafo versorgt wird und die reverse loop with the modelt rain
Hauptstrecke vom KSM. Bei mehreren transformer is supplied and the main

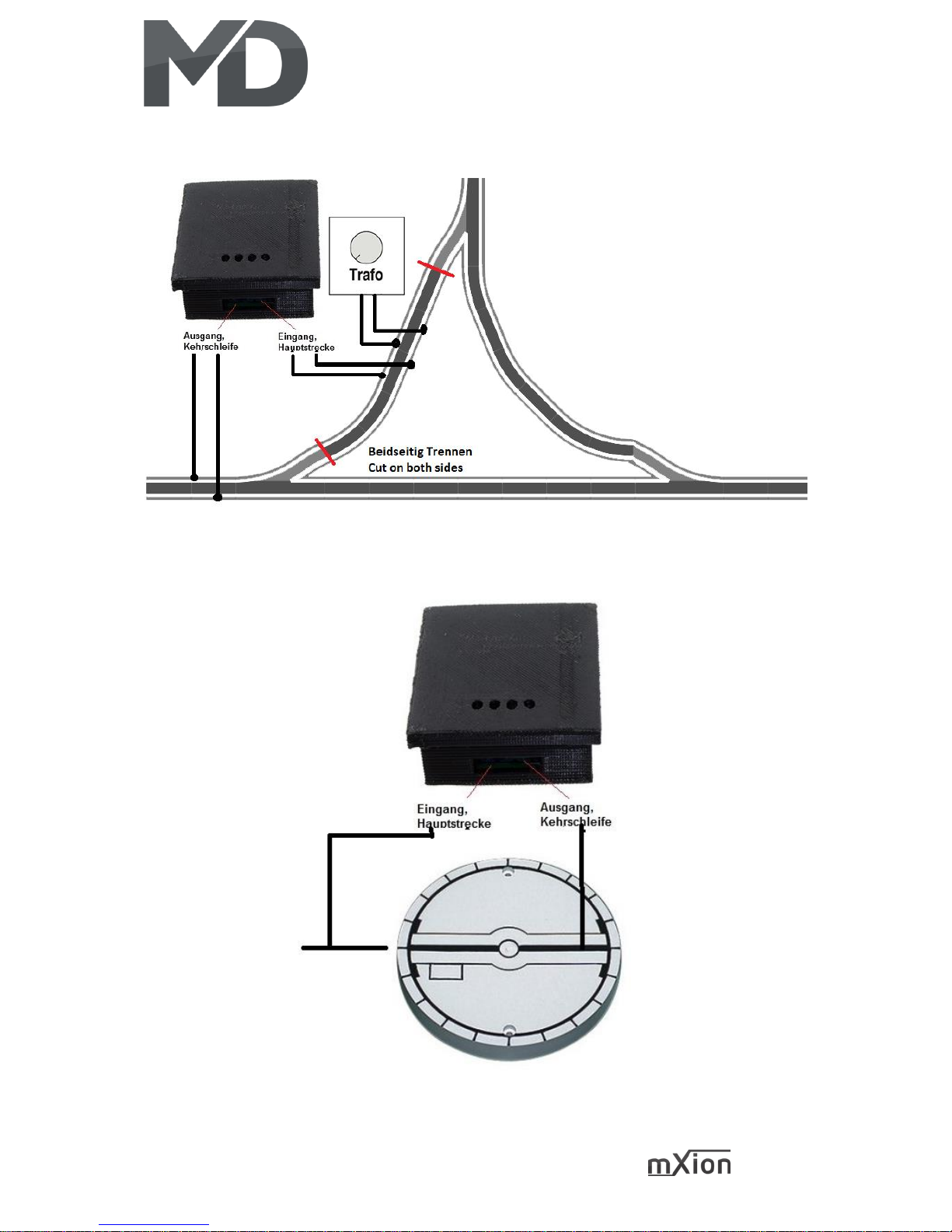

Kehrschleifen muss dieses Konzept line from the KSM. In several reverse loops
beibehalten werden. Gleiches gilt für needs this concept to be kept.
Gleisdreiecke, Drehscheiben. Same for triangles or turntables.
Bei der Drehscheibe müssen alle Abgangsgleise, By the turntable, all output tracks, not the
außer das Hauptgleis, ebenfalls über das KSM main, must be also powered by the KSM!
versorgt werden!
Page 12
12 KSM
Page 13
13 KSM
Produktbeschreibung Product description
Das mXion KSM ist ein kurzschlussfreies, 15A The mXion KSM is a short-free 15 Amps
starkes Kehrschleifenmodul mit integriertem strong sweep module with integrated
Decoder und Controller. Der Vorteil des KSM liegt decoder and controller. The advantage
darin, dass dieser ohne Sensorgleise o.ä. auskommt, of the KSM lies in that the latter has no
dennoch vollständig kurzschlussfrei arbeitet. sensor track or the like, and this short-free!
Die Erkennungsstromstärke sowie Erkennungsrate Detection current and rate can directly
kann direkt auf Ihre Anlage und Ihren Stromverbrauch affect you plant and and your electricity
innerhalb der Kehrschleife angepasst werden; dank des consumption be adapted within the loop;
integrierten Digitaldecoders. Hiermit ist man sehr thanks to the integrated digital decoder.
flexibel und bleibt dennoch extrem leistungsstark im This is very much flexible and yet remains
Gegensatz zu anderen Systemen. extremely powerful contrast to other systems.
Es kann ggf. nötig sein, CV114 zu erhöhen, wenn in It may be nevessary to increase CV114 if
der Kehrschleife Züge mit mehr als 3,5A fahren. in the reverse loop trains with more than
Alle anderen CVs sollten nicht verändert werden. 3.5 A drive. All other CVs should not be
changed
CV 114 ist der Erkennungsstrom bei Lokeinfahrt in den CV 114 is the detection current at the
Kehrschleifenabschnitt. Wenn Sie Loks mit hohem entrance to the loco return section. If you
Stromverbrauch haben, müssen Sie diese CV anpassen, have locos with high power you need to
da sonst die fahrende Lok als Lokeinfahrt erkannt wird. adjust this CV. Otherwise the loco will be
Wenn bei Ihnen keine Lokkombination mehr als 3,5A recognized as driving in loco. If you do not
braucht, müssen Sie diese CV nicht ändern. have this (e.g. more than 3,5A) don’t change.
CV 115 bildet die Erkennungsrate. Wenn Sie diese CV 115 is the detection rate. If you turn this
Zeit hochdrehen, gehen Sie immer mehr in den up, you are going more and more into the
„kurzschlussbetrieb“. Diese CV ist im direkten short circuit detection. This CV is direct
Zusammenhang mit CV 114! VORSICHT! rated to CV 114! CAUTION!
CV 116 definiert die Samples, also die Anzahl von CV 116 defines the samples per round.
Messungen je Durchgang woraus ein Mittelwert If this is higher, you will have higher
gebildet wird. Je höher der Wert desto genauer, jedoch accuraty, but the detection time will shrink.
sinkt damit die Erkennungsgeschwindigkeit!
Page 14
14 KSM
Programmiersperre Programming lock
Um versehentliches Programmieren To prevent accidental programming to
zu verhindern bieten CV 15/16 eine prevent CV 15/16 one programming
Programmiersperre. Nur wenn lock. Only if CV 15 = CV 16 is a
CV 15 = CV 16 ist eine Programmierung programming possible. Changing CV 16
möglich. Beim Ändern von CV 16 ändert sich changes automatically also CV 15.
automatisch auch CV 15. Mit CV 7 = 16 kann With CV 7 = 16 can the programming
die Programmiersperre zurückgesetzt werden. lock reset.
STANDARTWERT CV 15/16 = 240 STANDARD VALUE CV 15/16 = 240
Programmiermöglichkeiten Programming options
Dieser Decoder unterstützt die folgenden This decoder supports the following
Porgrammierarten: Bitweise, Register programming types: bitwise and
CV lesen & schreiben. CV read & write and register-mode.
Es wird keine zusätzliche Last zur Programmierung There will be no extra load for
benötigt. programming.
Page 15
15 KSM
Programmierung von binären Werten Programming binary values
Einige CV’s (bspw. 29) bestehen aus Some CV’s (e.g. 29) consist of
sogenannten binären Werten. Das so-called binary values. The
bedeutet, dass mehrere Einstellungen in means that several settings
einem Wert zusammengefasst werden. in a value. Each function has a bit
Jede Funktion hat eine Bitstelle und position and a value. For
eine Wertigkeit. Zur Programmierung programming such a CV must have
einer solchen CV müssen alle Wertigkeiten all the significances can be added. A
addiert werden. Eine deaktivierte Funktion disabled function has always the
hat immer die Wertigkeit 0. value 0.
BEISPIEL: Sie wollen 28 Fahrstufen, EXAMPLE: You want 28 drive steps
lange Lokadresse programmieren. and long loco address. To do this,
Dazu müssen Sie in CV 29 den Wert you must set the value in CV 29
2 + 32 = 34 programmieren. 2 + 32 = 34 programmed.
Resetfunktionen Reset functions
Über CV 7 kann der Decoder zurückgesetzt The decoder can be reset via CV 7. Various
werden. Dazu sind div. Bereiche nutzbar. areas can be used for this purpose.
Schreiben mit folgenden Werten: Write with the following values:
• 11 (Grundfunktionen) 11 (basic functions)
• 16 (Programmiersperre CV 15/16) 16 (programming lock CV 15/16)
Page 16
16 KSM
CV-Tabelle
S = Standard, A = Analogbetrieb nutzbar
CV
Beschreibung
S A Bereich
Bemerkung
7
Softwareversion
– –
nur lesbar (10 = 1.0)
7
Decoder-Resetfunktionen
2 Resetbereiche wählbar
11
16
Grundfunktionen (CV 1,11-13,17-19,29-116)
Programmiersperre (CV 15/16)
8
Herstellerkennung
160 –
nur lesbar
7+8
Registerprogramiermodus
Reg8 = CV-Adresse
Reg7 = CV-Wert
CV 7/8 behalten dabei ihren Wert
CV 8 erst mit Zieladresse beschreiben, dann
CV 7 mit Wert beschreiben oder auslesen
(bspw: CV 49 soll 3 haben)
➔ CV 8 = 49, CV 7 = 3 senden
11
Analogwechsel
30 30 – 255
1ms je Wert
15
Programmiersperre (Schlüssel)
240 0 – 255
Zum Sperren nur diesen ändern
16
Programmiersperre (Schloss)
240 0 – 255
Änderung hier ändert CV 15
113
Erkennungspause nach Einfahrt
11 √ 0 – 255
100ms je Wert
114
Erkennungsstromstärke
35 √ 1 – 150
Wert / 10 (35 = 3,5A)
115
Erkennungszeit
0 √ 0 – 10
0 = permanent, sonst 1 ms pro Wert
116
Samples
3 √ 1 – 50
samples zur Stromberechnung
Page 17
17 KSM
CV-Table
S = Default, A = Analog operation usable
CV
Description
S A Range
Note
7
Software version
– –
read only (10 = 1.1)
7
Decoder reset functions
2ranges available
11
16
basic settings (CV 1,11-13,17-19,29-116)
programming lock (CV 15/16)
8
Manufacturer ID
160 –
read only
7+8
Register programming mode
Reg8 = CV-Address
Reg7 = CV-Value
CV 7/8 don’t changes his real value
CV 8 write first with cv-number, then CV 7
write with value or read
(e.g.: CV 49 should have 3)
➔ CV 8 = 49, CV 7 = 3 writing
11
Analog timeout
30 30 – 255
1ms each value
15
Programming lock (key)
240 0 – 255
to lock only change this value
16
Programming lock (lock)
240 0 – 255
changes in CV 16 will change CV 15
113
detection lock after drive in
11 √ 0 – 255
100ms each value
114
power detection
35 √ 1 – 150
value / 10 (35 = 3,5 Amps)
115
detect time
0 √ 0 – 10
0 = permanent else 1 ms each value
116
samples
3 √ 1 – 50
samples for safe current detection
Page 18
18 KSM
Technische Daten Technical data
Spannung: Power supply:
10-24V DC/DCC 12-24V DC/DCC
8-18V AC 8-18V AC
Stromaufnahme: Current:
10mA (ohne Funktionsausgänge) 10mA (with out functions)
Maximaler Gesamtstrom: Maximum current:
15A 15 Amps.
Temperaturbereich: Temperature range:
-15 bis 60°C -15 up to 60°C
Abmaße L*B*H (cm): Dimensions L*B*H (cm):
5*4*2.2 5*4*2.2
HINWEIS: Um Kondenswasserbildung NOTE: In case you intend to utilize this
zu vermeiden benutzen Sie die Elektronik device below freezing temperatures, make
bei Temperaturen unter 0°C nur, wenn sure it was stored in a heated environment
diese vorher aus einem beheizten Raum before operation to prevent the generation
kommt. Im Betrieb sollte sich kein weiteres of condensed water. During operation is
Kondenswasser bilden können. sufficient to prevent condensed water.
Page 19
19 KSM
Garantie, Reparatur Warranty, Service, Support
MD Electronics gewährt die MD Electronics warrants this product
Fehlerfreiheit dieses Produkts für ein against defects in materials and
Jahr. Die gesetzlichen Regelungen workmanship for one year from the
können in einzelnen Ländern abweichen. original date of purchase. Other countries
Verschleißteile sind von der Garantieleistung might have different legal warranty
ausgeschlossen. Berechtigte Beanstandungen situations. Normal wear and tear,
werden kostenlos behoben. Für Reparatur- consumer modifications as well as improper
oder Serviceleistungen senden Sie das use or installation are not covered.
Produkt bitte direkt an den Hersteller. Peripheral component damage is not covered
Unfrei zurückgesendete Sendungen werden by this warranty. Valid warrants claims will be
nicht angenommen. Für Schäden durch serviced without charge within the warranty
unsachgemäße Behandlung oder Fremdeingriff period. For warranty service please return
oder Veränderung des Produkts besteht the product to the manufacturer. Return
kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by
Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of
Auf unserer Internetseite finden Sie die purchase with the returned good. Please
jeweils aktuellen Broschüren, check our website for up to date brochures,
Produktinformationen, Dokumentationen product information, documentation and
und Softwareprodukte rund um software updates. Software updates you can
MD-Produkte. do with our updater or you can send us
Softwareupdates können Sie mit the product, we update for you free.
unserem Updater durchführen,
oder Sie senden uns das Produkt zu;
wir updaten für Sie kostenlos.
Irrtümer und Änderungen vorbehalten. Errors and changes excepted.
Page 20
20 KSM
Hotline Hotline
Bei Serviceanfragen und Schaltplänen For technical support and schematics for
für Anwendungsbeispiele richten Sie sich application examples contact:
bitte an:
MD Electronics MD Electronics
www.md-electronics.de www.md-electronics.de
MD-TV MD-TV
Loading...
