2 DFM
Einleitende Information Introduction
Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly
die Produktdokumentation und vor recommend that you read these
allem auch die Warnhinweise vor der manuals and the warning notes
Inbetriebnahme gründlich zu lesen und thouroughly before installing and
diese zu Beachten. Das Produkt ist kein operating your device. The device
Spielzeug (15+). is not a toy (15+).
HINWEIS: Vergewissern Sie sich, ob die NOTE: Make sure that the outputs
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value
er passen, da dieser sonst zerstört werden before hooking up any other
kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible
keine Haftung. For any damage if this is
disregarded.
HINWEIS: Funktionsausgang A3
Page 3
3 DFM
Inhaltsverzeichnis Table of Contents
Grundlegende Informationen General information 4
Funktionsumfang Summary of functions 5
Lieferumfang Scope of supply 6
Inbetriebnahme Hook-Up 7
Anschlussbuchsen DMF Connectors DMF 8
Produktbeschreibung Product description 9
Programmiersperre Programming lock 10
Programmiermöglichkeiten Programming options 10
Programmierung von binären Werten Programming binary values 11
Programmierung Weichenadressen Programming switch adress 11
Programmierung Lokadressen Programming loco adress 12
Resetfunktionen Reset functions 12
CV-Tabelle CV-Table 13
Technische Daten Technical data 17
Garantie, Reparatur Warranty, Service, Support 18
Hotline Hotline 19
Page 4
4 DFM
Grundlegende Informationen General information
Wir empfehlen die Anleitung gründlich We recommend studying this manual
zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and
Betrieb nehmen. operating your new device.
Bauen Sie das Modul an einem geschützten Place the decoder in a protected location.
Platz ein. Schützen Sie es vor andauernder The unit must not be exposed to moisture.
Feuchtigkeit.
HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only
der neusten Firmware nutzbar, führen available with the latest firmware.
Sie daher bei Bedarf ein Update durch. Please make sure that your device
is programmed with the latest
firmware.
Page 5
5 DFM
Funktionsumfang Summary of Funktions
▪ DC/AC/DCC Betrieb DC/AC/DCC operation
▪ Analog & Digital Analog & digital
▪ Vollkompatibles NMRA-DCC Modul Compatible NMRA-DCC module
▪ Superkleine Abmaße Very small module
▪ Resetfunktionen für alle CVs Reset function for all CV values
▪ Sehr einfaches Funktionsmapping Easy function mapping
▪ 28 Funktiontasten adressierbar, 10239 Lokadressen, 28 function keys programmable, 10239 loco
▪ 14, 28, 128 Fahrstufen (automatisch) 14, 28, 128 speed steps (automaticly)
▪ Weichen oder Lokadresse schaltbar oder analog Switch, loco or with analog controllable
▪ 8 Bedingungen möglich (vorwärts, Fahrt, usw.) 8 conditions possible (drive, stand, etc…)
▪ Vielfältige Programmiermöglichkeiten Multiple programming options
(Bitweise, CV, POM Schaltdecoder, Register) (Bitwise, CV, POM accessoire decoder, register)
▪ Keine Last bei Programmierung erforderlich Needs no programming load
Page 6
6 DFM
Lieferumfang Scope of supply
▪ Bedienungsanleitung Manual
▪ mXion DFM mXion DFM
Page 7
7 DFM
Inbetriebnahme Hook-Up
Bauen bzw. platzieren Sie Ihr Install your device in compliance with
Gerät sorgfältig nach den Plänen the connecting diagrams in this manual.
dieser Bedienungsanleitung. The device is protected against shorts and
Die Elektronik ist generell gegen excessive loads. However, in case of a
Kurzschlüsse oder Überlastung connection error e.g. a short this safety
gesichert, werden jedoch Kabel feature can’t work and the device will be
vertauscht oder kurzgeschlossen destroyed subsequently.
kann keine Sicherung wirken und Make sure that there is no short circuit
das Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal.
Achten Sie ebenfalls beim befestigen
darauf, dass kein Kurzschluss mit
Metallteilen entsteht.
HINWEIS: Bitte beachten Sie die NOTE: Please note the CV basic settings
CV-Grundeinstellungen im Auslieferungszustand. in the delivery state.
Page 8
8 DFM

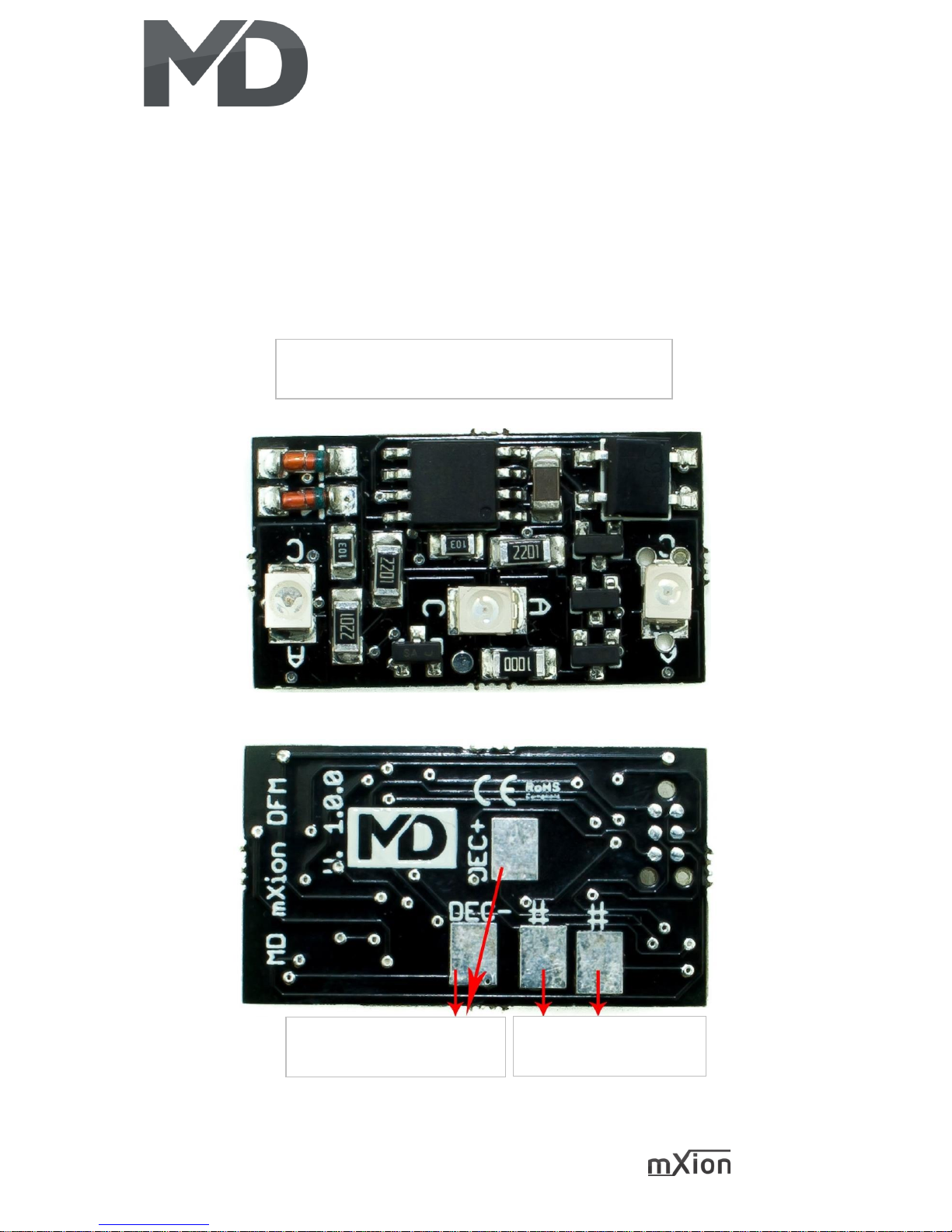

Anschlussbuchsen DFM Connectors DFM
Platinenfarbe schwarz, Fotos zeigen Muster Board color is black, fotos shown
prototype
Gleisanschluss/Spannung
Track input/Power input
Puffer-Anschluss (Antiflacker)
Puffer pads (anti flicker)
3 POWER-LEDs (rot, orange, gelb) für realistisches Feuer
3 POWER-LEDs (red, orange, yellow) for realistic fire
Page 9
9 DFM
Produktbeschreibung Product description
Das MD mXion DFM ist ein universelles The MD mXion DFM is an universal one
Feuermodul mit echt realistischem Feuer fire module with real realistic fire for
für den analogen und digitalen Betrieb. analogue and digital operation.
Im Digitalbetrieb stehen zudem noch div. In digital mode are also still div. options
Möglichkeiten und Einstellungen zur and settings available.
Verfügung.
So kann neben der Steuerung über So, in addition tot he controller over
Weichen- oder Lokadressen auch turnout or loco adresses too. The control
die Steuerung über einen over one random generator done. Via
Zufallsgenerator erfolgen. CV49 you can choose between wood/coal
Über CV49 kann wahlweise zwischen firing or oil firing be switched. There is
Holz/Kohle Feuerung bzw. Ölfeuerung also the possibility of a glut simulation too.
umgeschaltet werden. Zudem besteht These functions go also in analog mode.
die Möglichkeit eine Glutsimulation zu
aktivieren. Diese Funktionen gehen
auch im Analogbetrieb.
Durch die kleinen Abmaße passt Due to the small dimensions fits the
das Modul hinter jeden Kessel einer module behind each boiler one track G
Spur-G Lokomotive da es locomotive as it not only very small but
nicht nur besonders klein sondern also extremely flat. It can, however place
auch extrem flach ist. Es kann jedoch auch in a campfire or around other applications
Platz in einem Lagerfeuer oder find fire simulation space.
sonstigen Anwendungen rum um
Feuersimulation Platz finden.
Zzgl. kann ein Puffer angeschlossen It’s possible to connect a buffer as well.
werden.
Page 10
10 DFM
Programmiersperre Programming lock
Um versehentliches Programmieren To prevent accidental programming to
zu verhindern bieten CV 15/16 eine prevent CV 15/16 one programming
Programmiersperre. Nur wenn lock. Only if CV 15 = CV 16 is a
CV 15 = CV 16 ist eine Programmierung programming possible. Changing CV 16
möglich. Beim Ändern von CV 16 ändert sich changes automatically also CV 15.
automatisch auch CV 15. Mit CV 7 = 16 kann With CV 7 = 16 can the programming
die Programmiersperre zurückgesetzt werden. lock reset.
STANDARTWERT CV 15/16 = 200 STANDARD VALUE CV 15/16 = 200
Programmiermöglichkeiten Programming options
Dieser Decoder unterstützt die folgenden This decoder supports the following
Porgrammierarten: Bitweise, POM, Register programming types: bitwise, POM and
CV lesen & schreiben. CV read & write and register-mode.
Es wird keine zusätzliche Last zur Programmierung There will be no extra load for
benötigt. programming.
Im POM (Programmierung auf dem Hauptgleis) In POM (programming on maintrack) the
wird ebenfalls die Programmiersperre unterstützt. programming lock is also supported.
Der Decoder kann zudem auf dem Hauptgleis The decoder can also be on the main
programmiert werden, ohne das andere Decoder track programmed without the other
beeinflusst werden. Somit muss bei Programmierung decoder to be influenced. Thus, when
kein Ausbau des Decoders erfolgen. programming the decoder can not be
removed.
HINWEIS: Um POM zu nutzen ohne andere NOTE: To use POM without others
Decoder zu beeinflussen muss Ihre Digitalzentrale decoder must affect your digital center
POM an spezifische Decoderadresse unterstützten POM to specific decoder adresses
(bspw. wie Massoth® Zentralen) (e.g. Massoth® control panels)
Page 11
11 DFM
Programmierung von binären Werten Programming binary values
Einige CV’s (bspw. 29) bestehen aus Some CV’s (e.g. 29) consist of
sogenannten binären Werten. Das so-called binary values. The
bedeutet, dass mehrere Einstellungen in means that several settings
einem Wert zusammengefasst werden. in a value. Each function has a bit
Jede Funktion hat eine Bitstelle und position and a value. For
eine Wertigkeit. Zur Programmierung programming such a CV must have
einer solchen CV müssen alle Wertigkeiten all the significances can be added. A
addiert werden. Eine deaktivierte Funktion disabled function has always the
hat immer die Wertigkeit 0. value 0.
BEISPIEL: Sie wollen 28 Fahrstufen, EXAMPLE: You want 28 drive steps
lange Lokadresse programmieren. and long loco address. To do this,
Dazu müssen Sie in CV 29 den Wert you must set the value in CV 29
2 + 32 = 34 programmieren. 2 + 32 = 34 programmed.
Programmierung Weichenadressen Programming switch adress
Weichenadressen bestehen aus 2 Werten. Switch addresses consist of 2 values.
Für Adressen < 256 kann der Wert direkt For addresses < 256 the value can be
in Adresse tief programmiert werden. directly in address low. The high address is
Adresse hoch ist dabei immer 0. 0. If the address is > 255 this is as
Wenn die Adresse > 255 ist, wird diese follows (for example address 2000):
wie folgt berechnet (bspw. Adresse 2000):
2000 / 256 = 7,81, Adresse hoch ist also 7 2000 / 256 = 7,81, address high is 7
2000 – (7 x 256) = 208, Adresse tief ist 2000 – (7 x 256) = 208, address low is
somit 208. then 208.
Tragen Sie diese Werte in die entsprechenden Programm these values into the SW1 CVs
SW1 (CV120/121) CVs ein. CV120/121.
Page 12
12 DFM
Programmierung Lokadressen Programming loco adress
Lokadresse bis 127 werden direkt in CV 1 Locomotives up to 127 are programmed
eingetragen. Hierzu muss außerdem directly to CV 1. For this, you need CV 29
CV 29 – Bit 5 „aus“ sein (wird autom. gesetzt). Bit 5 „off“ (will set automaticly).
Wenn größere Adressen genutzt werden If larger addresses are used, CV 29 – Bit 5
sollen, muss CV 29 – Bit 5 „an“ sein (automatisch must be „on“ (automaticly if change CV
wenn CV 17/18 geändert wird). Die 17/18). The address is now in CV 17
Adresse wird nun in CV 17 und CV 18 and CV 18 stored. The address is then
gespeichert. Die Adresse wird dann wie like follows (e.g. loco address 3000):
folgt berechnet (bspw. Lokadresse 3000):
3000 / 256 = 11,72; CV 17 ist 192 + 11 = 203. 3000 / 256 = 11,72; CV 17 is 192 + 11 = 203.
3000 – (11 x 256) = 189; CV 18 ist also 189. 3000 – (11 x 256) = 189; CV 18 is then 189.
Resetfunktionen Reset functions
Über CV 7 kann der Decoder zurückgesetzt The decoder can be reset via CV 7. Various
werden. Dazu sind div. Bereiche nutzbar. areas can be used for this purpose.
Schreiben mit folgenden Werten: Write with the following values:
• 11 (Grundfunktionen) 11 (basic functions)
• 16 (Programmiersperre CV 15/16) 16 (programming lock CV 15/16)
• 33 (Funktions- und Weichenausgänge) 33 (function and switch outputs)
Page 13
13 DFM
CV-Tabelle
S = Standard, A = Analogbetrieb nutzbar
CV
Beschreibung
S A Bereich
Bemerkung
1
Lokadresse
3 1 – 127
wenn CV 29 Bit 5 = 0 (automatisch)
7
Softwareversion
– –
nur lesbar (10 = 1.0)
7
Decoder-Resetfunktionen
3 Resetbereiche wählbar
11
16
33
Grundfunktionen (CV 1,11-13,17-19,29-119)
Programmiersperre (CV 15/16)
Funktionsausgänge (CV 120-129)
8
Herstellerkennung
160 –
nur lesbar
7+8
Registerprogramiermodus
Reg8 = CV-Adresse
Reg7 = CV-Wert
CV 7/8 behalten dabei ihren Wert
CV 8 erst mit Zieladresse beschreiben, dann
CV 7 mit Wert beschreiben oder auslesen
(bspw: CV 49 soll 3 haben)
➔ CV 8 = 49, CV 7 = 3 senden
11
Analogwechsel
30 30 – 255
1ms je Wert
15
Programmiersperre (Schlüssel)
200 0 – 255
Zum Sperren nur diesen ändern
16
Programmiersperre (Schloss)
200 0 – 255
Änderung hier ändert CV 15
17
Lange Lokadresse (hoch)
128 L 1 –
10239
Aktiv nur wenn CV 29 Bit 5 = 1
(automatisch wenn CV 17/18 geändert)
18
Lange Lokadresse (tief)
29
NMRA Konfiguration
6 √
bitweise Programmierung
Bit
Wert
AUS (Wert 0)
AN
1
2
14 Fahrstufen
28/128 Fahrstufen
2
4
nur Digitalbetrieb
Digital + Analogbetrieb
5
32
kurze Lokadresse (CV 1)
lange Lokadresse (CV 17/18)
7
128
Lokadresse
Weichenadresse
49
MD Konfiguration
0 √
bitweise Programmierung
Bit
Wert
AUS (Wert 0)
AN
0
1
Weichenadresse normal
Weichenadresse invers
1
2
Lokschaltausgang normal
Lokschaltausgang invers
2
4
Holz/Kohle – Feuer
Öl – Feuer 3 8
Glut aus
Glut an 4 16
Zufallsgenerator aus
Zufallsgenerator an
Page 14
14 DFM
S = Standard, A = Analogbetrieb nutzbar
CV
Beschreibung
S A Bereich
Bemerkung
48
Weichenadressberechnung
0 0/1
0 = Weichenadresse nach Norm
1 = Weichenadresse wie Roco, Fleischmann
120
Weichenadresse hoch
0
1 – 2048
CV29 Bit7 = 1
121
Weichenadresse tief
1
122
Lokschaltbefehl
1
siehe Anhang 1, wenn CV29 Bit7 = 0
123
Bedingung
0
siehe Anhang 3, wenn CV29 Bit7 = 0
124
Zeitwert für Sonderfunktion
50 √ 1 – 255
Zeitbasis für Zufallsgenerator
ANHANG 1 - Schaltbefehlszuordnung
Wert
Verwendung
Bemerkung
0 – 28
0 = Schalten per Lichttaste
1 – 28 = Schalten per F-Taste
+64
dauerhaft ausgeschaltet
+128
dauerhaft angeschaltet
ANHANG 3 - Bedingung
Wert
Verwendung
Bemerkung
0
Dauerbetrieb (normale Funktion)
1
Nur bei Vorwärtsfahrt
2
Nur bei Rückwärtsfahrt
3 Nur im Stand
4
Nur im Stand „vorwärts”
5
Nur im Stand „rückwärts“
6
Nur bei Fahrt
7
Nur bei Fahrt „vorwärts”
8
Nur bei Fahrt „rückwärts“
Page 15
15 DFM
CV-Table
S = Default, A = Analog operation usable
CV
Description
S A Range
Note
1
Loco address
3 L 1 – 127
if CV 29 Bit 5 = 0 (automatically reset)
7
Software version
– –
read only (10 = 1.0)
7
Decoder reset functions
3 ranges available
11
16
33
basic settings (CV 1,11-13,17-19,29-119)
programming lock (CV 15/16)
function outputs (CV 120-129)
8
Manufacturer ID
160 –
read only
7+8
Register programming mode
Reg8 = CV-Address
Reg7 = CV-Value
CV 7/8 don’t changes his real value
CV 8 write first with cv-number, then CV 7
write with value or read
(e.g.: CV 49 should have 3)
➔ CV 8 = 49, CV 7 = 3 writing
11
Analog timeout
30 30 – 255
1ms each value
15
Programming lock (key)
200 0 – 255
to lock only change this value
16
Programming lock (lock)
200 0 – 255
changes in CV 16 will change CV 15
17
Long loco address (high)
128 L 128 –
10239
activ only if CV 29 Bit 5 = 1
(automatically set if change CV 17/18)
18
Long loco address (low)
29
NMRA configuration
6
√
bitwise programming
Bit
Value
OFF (Value 0)
ON
1
2
14 speed steps
28/128 speed steps
2
4
only digital operation
digital + analog operation
5
32
short loco address (CV 1)
long loco address (CV 17/18)
7
128
loco address
switch address
49
MD configuration
0 √
bitwise programming
Bit
Wert
AUS (Wert 0)
AN
0
1
switch adress normal
switch adress invers
1
2
loco switch output normal
loco switch output invers
2
4
Wood/Coal – Fire
Oil – Fire 3 8
glow off
glow on 4 16
random generator off
random generator on
Page 16
16 DFM
S = Default, A = Analog operation usable
CV
Description
S A Range
Note
48
Switch address calculation
0 0/1
0 = Switch adress like norm
1 = Switch adress like Roco, Fleischmann
120
Switch adress high
0
active if CV29 Bit7 = 1
121
Switch adress low
1
122
Command allocation loco
adress
0
see attachment 1, active if CV29 Bit7 = 0
123
Condition
0
see attachment 3, active if CV29 Bit7 = 0
124
Time for special function
50 √ 1 – 255
time base for random generator
ATTACHMENT 1 – Command allocation
Value
Application
Note
0 – 28
0 = Switch with light key
1 – 28 = Switch with F-key
+64
permanent off
+128
permanent on
ATTACHMENT 3 – Condition
Value
Application
Note
0
permanent (normal function)
1 forward only
2 backward only
3 standing only
4
standing „forward“ only
5
standing „backward“ only
6
driving only
7
driving „forward“ only
8
driving „backward“ only
Page 17
17 DFM
Technische Daten Technical data
Spannung: Power supply:
5-27V DC/DCC 5-27V DC/DCC
5-22V AC 5-22V AC
Stromaufnahme: Current:
5mA (ohne Funktionsausgänge) 5mA (with out functions)
Maximaler Gesamtstrom: Maximum current:
35 mA 35 mAmps.
Temperaturbereich: Temperature range:
-20 bis 65°C -20 up to 65°C
Abmaße L*B*H (cm) GLD: Dimensions L*B*H (cm) GLD:
2.7*1.5*0.5 2.7*1.5*0.5
HINWEIS: Um Kondenswasserbildung NOTE: In case you intend to utilize this
zu vermeiden benutzen Sie die Elektronik device below freezing temperatures, make
bei Temperaturen unter 0°C nur, wenn sure it was stored in a heated environment
diese vorher aus einem beheizten Raum before operation to prevent the generation
kommt. Im Betrieb sollte sich kein weiteres of condensed water. During operation is
Kondenswasser bilden können. sufficient to prevent condensed water.
Page 18
18 DFM
Garantie, Reparatur Warranty, Service, Support
MD Electronics gewährt die MD Electronics warrants this product
Fehlerfreiheit dieses Produkts für ein against defects in materials and
Jahr. Die gesetzlichen Regelungen workmanship for one year from the
können in einzelnen Ländern abweichen. original date of purchase. Other countries
Verschleißteile sind von der Garantieleistung might have different legal warranty
ausgeschlossen. Berechtigte Beanstandungen situations. Normal wear and tear,
werden kostenlos behoben. Für Reparatur- consumer modifications as well as improper
oder Serviceleistungen senden Sie das use or installation are not covered.
Produkt bitte direkt an den Hersteller. Peripheral component damage is not covered
Unfrei zurückgesendete Sendungen werden by this warranty. Valid warrants claims will be
nicht angenommen. Für Schäden durch serviced without charge within the warranty
unsachgemäße Behandlung oder Fremdeingriff period. For warranty service please return
oder Veränderung des Produkts besteht the product to the manufacturer. Return
kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by
Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of
Auf unserer Internetseite finden Sie die purchase with the returned good. Please
jeweils aktuellen Broschüren, check our website for up to date brochures,
Produktinformationen, Dokumentationen product information, documentation and
und Softwareprodukte rund um software updates. Software updates you can
MD-Produkte. do with our updater or you can send us
Softwareupdates können Sie mit the product, we update for you free.
unserem Updater durchführen,
oder Sie senden uns das Produkt zu;
wir updaten für Sie kostenlos.
Irrtümer und Änderungen vorbehalten. Errors and changes excepted.
Page 19
19 DFM
Hotline Hotline
Bei Serviceanfragen und Schaltplänen For technical support and schematics for
für Anwendungsbeispiele richten Sie sich application examples contact:
bitte an:
MD Electronics MD Electronics
www.md-electronics.de www.md-electronics.de
MD-TV MD-TV
Loading...
