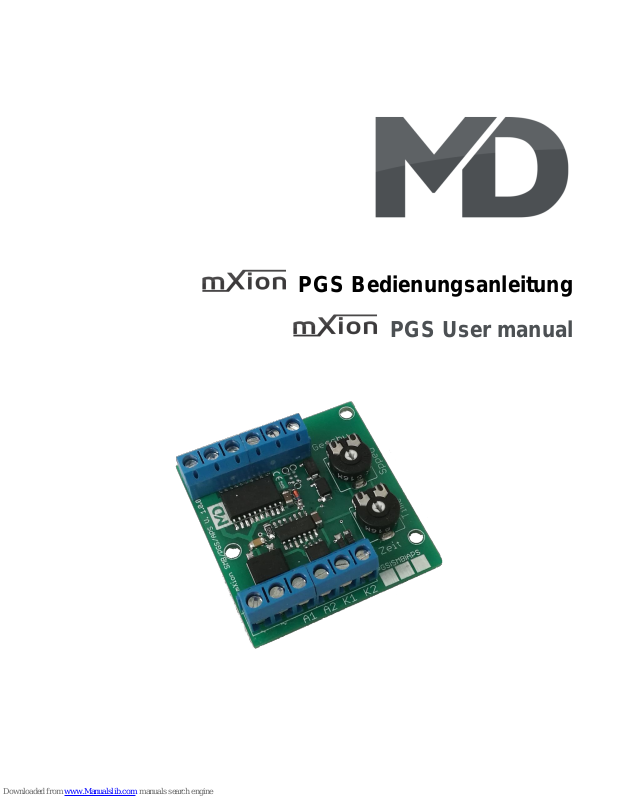

Page 1
PGS Bedienungsanleitung
PGS User manual
Page 2
2 PGS
Einleitende Information Introduction
Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly
die Produktdokumentation und vor recommend that you read these
allem auch die Warnhinweise vor der manuals and the warning notes
Inbetriebnahme gründlich zu lesen und thouroughly before installing and
diese zu Beachten. Das Produkt ist kein operating your device. The device
Spielzeug (15+). is not a toy (15+).
HINWEIS: Vergewissern Sie sich, ob die NOTE: Make sure that the outputs
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value
er passen, da dieser sonst zerstört werden before hooking up any other
kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible
keine Haftung. For any damage if this is
disregarded.
HINWEIS: Funktionsausgang A3
Page 3
3 PGS
Inhaltsverzeichnis Table of Contents
Grundlegende Informationen General information 4
Funktionsumfang Summary of functions 5
Lieferumfang Scope of supply 6
Inbetriebnahme Hook-Up 7
Anschlussbuchsen Connectors 8
Anschluss Analogbetrieb Connection analog operation 9
Anschluss Digitalbetrieb mit Decoder Connection digital with decoder 10
Produktbeschreibung Product description 11
Technische Daten Technical data 12
Garantie, Reparatur Warranty, Service, Support 13
Hotline Hotline 14
Page 4
4 PGS
Grundlegende Informationen General information
Wir empfehlen die Anleitung gründlich We recommend studying this manual
zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and
Betrieb nehmen. operating your new device.
Bauen Sie das Modul an einem geschützten Place the decoder in a protected location.
Platz ein. Schützen Sie es vor andauernder The unit must not be exposed to moisture.
Feuchtigkeit.
HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only
der neusten Firmware nutzbar, führen available with the latest firmware.
Sie daher bei Bedarf ein Update durch. Please make sure that your device
is programmed with the latest
firmware.
Page 5
5 PGS
Funktionsumfang Summary of Funktions
▪ DC/AC/DCC Betrieb DC/AC/DCC operation
▪ 2 Motorausgänge (je 0,8A) 2 engine outputs (each 0,8A)
▪ 2 Kontakteingänge 2 contact inputs
▪ 2 Funktionsausgänge 2 function outputs
▪ Poti zur Einstellung von Geschwindigkeit Poti for speed
▪ Poti zur Einstellung von Fahrzeit Poti for drive time
▪ Stabile Schraubklemmen Screw drives for stable mounting
Page 6
6 PGS
Lieferumfang Scope of supply
▪ Bedienungsanleitung Manual
▪ mXion PGS mXion PGS
Page 7
7 PGS
Inbetriebnahme Hook-Up
Bauen bzw. platzieren Sie Ihr Install your device in compliance with
Gerät sorgfältig nach den Plänen the connecting diagrams in this manual.
dieser Bedienungsanleitung. The device is protected against shorts and
Die Elektronik ist generell gegen excessive loads. However, in case of a
Kurzschlüsse oder Überlastung connection error e.g. a short this safety
gesichert, werden jedoch Kabel feature can’t work and the device will be
vertauscht oder kurzgeschlossen destroyed subsequently.
kann keine Sicherung wirken und Make sure that there is no short circuit
das Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal.
Achten Sie ebenfalls beim befestigen
darauf, dass kein Kurzschluss mit
Metallteilen entsteht.
Page 8
8 PGS

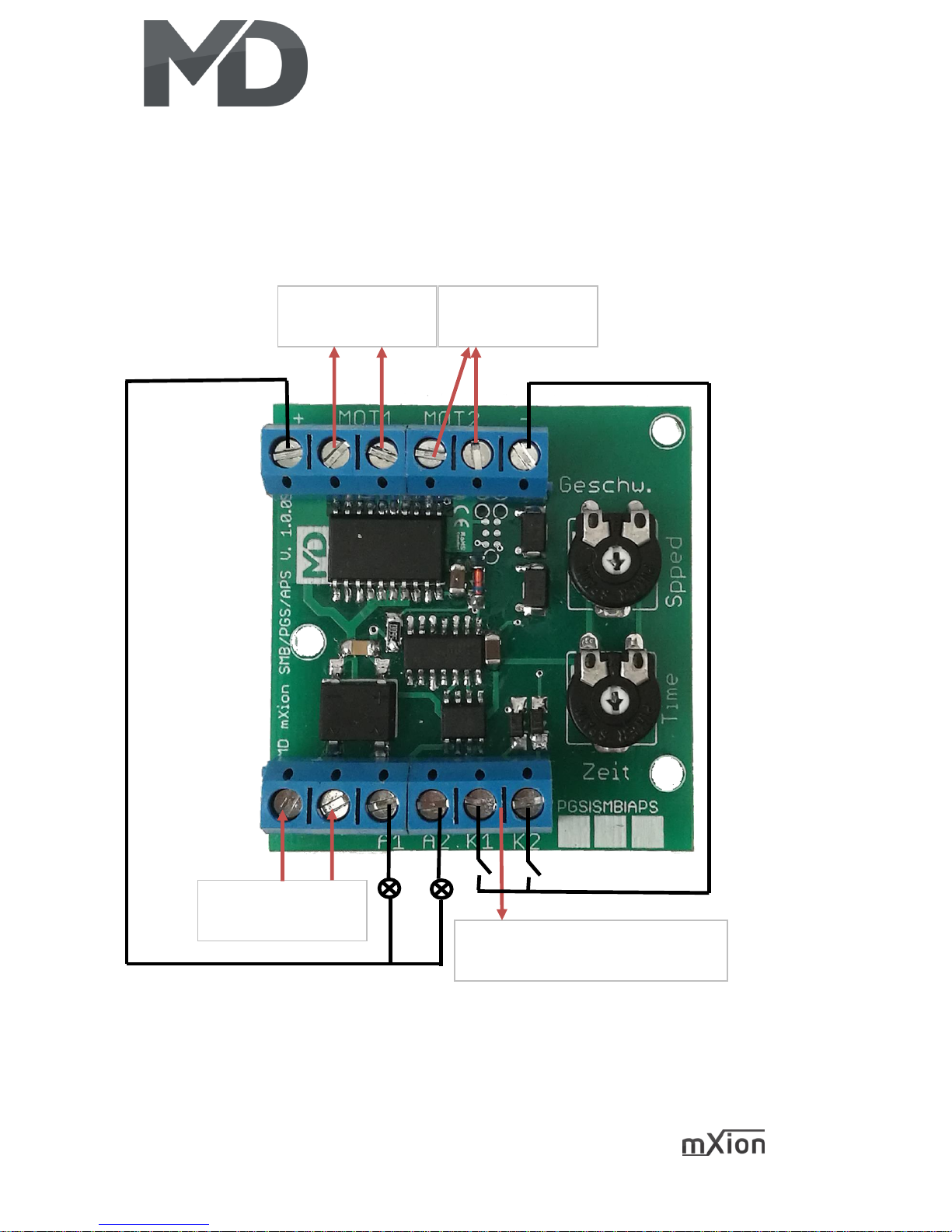

Anschlussbuchsen Connectors
Versorgungsspannung
Power supply
Gleichstrommotor 1
DC-Engine 1
Gleichstrommotor 2
DC-Engine 2
Kontakt-Eingänge (Masse schaltend)
Kontact-Input (Ground switched)
Page 9
9 PGS

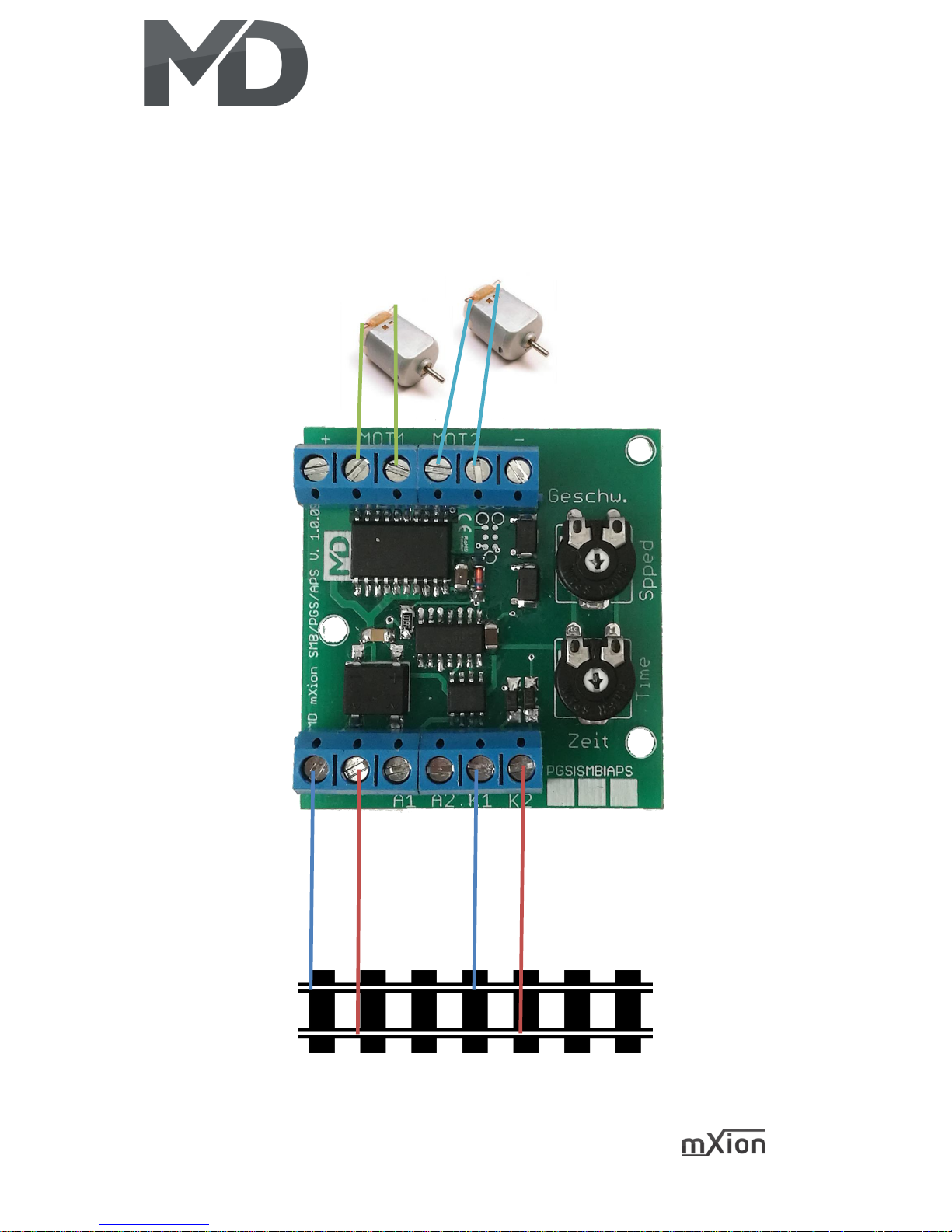

Anschluss Analogbetrieb Connection analog operation
Page 10
10 PGS

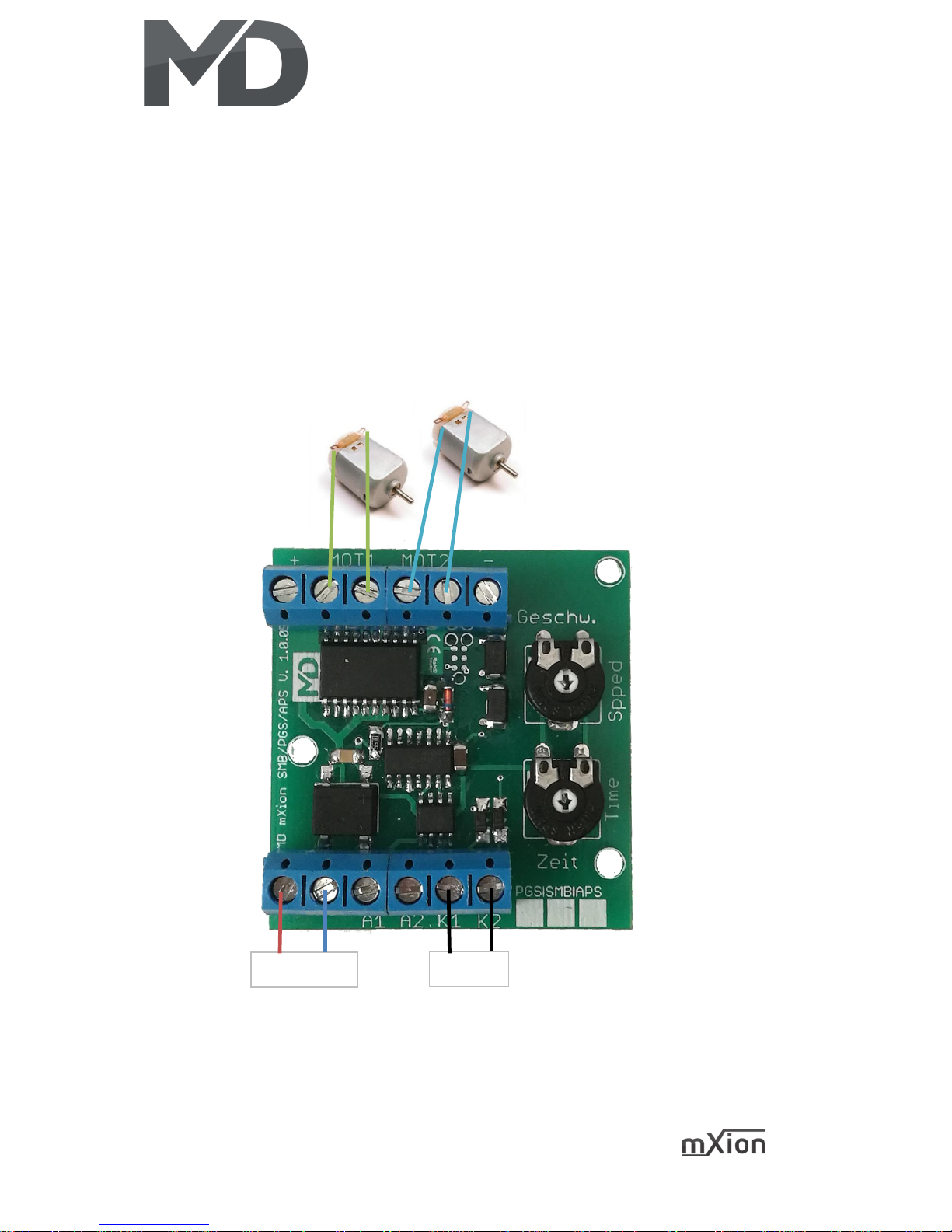

Anschluss Digitalbetrieb mit Decoder Connection digital op with decoder
K1/K2 an Funktionsausgang des Decoder. K1/K2 connect to function output.
Versorgungsspannung an DEC+ und DEC-. Supply voltage to DEC+ and DEC-.
DEC+ | DEC-
F1 | F2
Page 11
11 PGS
Produktbeschreibung Product description
Das mXion PGS ist ein vielseitig einsetzbares Modul. The mXion PGS is a versatile module.
Ideal geeignet ist es, um Pantographen steuern zu Ideally it is to control pantographs too.
können. Damit wird je ein Stromabnehmer an je einen This is ever a pantograph to each one motor
Motorausgang angeschlossen. Über den entsprechenden output connected. About the corresponding
Kontakteingang kann der Motor dann hoch bzw. contact input, the engine then high or be
runtergefahren werden. K1 schaltet Mot1 und K2 shut down. K1 switches Mot1 and K2 switches
Mot2. Mot2.
Das Modul ist analog wie digital nutzbar. The module can be used both, analog & digital
Im analogen können die Kontakteingänge einfach In analog, the contact inputs can be simple
ans Gleis mit angeschlossen werden, dann fahren to be connected to the track, then drive the
die Pantographen richtungsabhängig hoch bzw. pantographs depend on the direction down.
runter.
Im digitalen kann das Modul an einen bereits In digital the module can be connected to one
vorhandenen Decoder angeschlossen werden. already existing decoder. If there is no one
Falls kein Decoder vorhanden ist, kann unser our GLD decoder is the perfect choice.
GLD genutzt werden. Er eignet sich hervorragend. In digital connect the module to DEC+ and
Schließen Sie im digitalen das Modul an DEC+ und DEC- for supply voltage. K1 and K2 then
DEC- für Versorgungsspannung an. connect to one each function output with
K1 und K2 schließen Sie dann an je einen which you then the pantographs can control.
Funktionsausgang womit Sie dann die
Pantographen steuern können.
Die Geschwindigkeit und Fahrzeit der Motoren The speed and travel time of the engines can
lässt sich über die 2 Potis einstellen. be adjusted via the 2 potis. The two outputs
Die beiden Ausgänge A1 und A2 geben ein A1 and A2 enter permanent alternating
dauerhaftes Wechselblinken wieder. flashing again.
Page 12
12 PGS
Technische Daten Technical data
Spannung: Power supply:
7-25V DC/DCC 7-25V DC/DCC
5-18V AC 5-18V AC
Stromaufnahme: Current:
10mA (ohne Funktionsausgänge) 10mA (without functions)
Maximaler Funktionsstrom: Maximum function current:
A1/A2 je 1A A1/A2 each 1A
Mot1/Mot2 je 0,8A Mot1/Mot2 each 0,8A
Temperaturbereich: Temperature range:
-20 bis 80°C -20 up to 80°C
Abmaße L*B*H (cm): Dimensions L*B*H (cm):
4.9*4.7*2 4.9*4.7*2
HINWEIS: Um Kondenswasserbildung NOTE: In case you intend to utilize this
zu vermeiden benutzen Sie die Elektronik device below freezing temperatures, make
bei Temperaturen unter 0°C nur, wenn sure it was stored in a heated environment
diese vorher aus einem beheizten Raum before operation to prevent the generation
kommt. Im Betrieb sollte sich kein weiteres of condensed water. During operation is
Kondenswasser bilden können. sufficient to prevent condensed water.
Page 13
13 PGS
Garantie, Reparatur Warranty, Service, Support
MD Electronics gewährt die MD Electronics warrants this product
Fehlerfreiheit dieses Produkts für ein against defects in materials and
Jahr. Die gesetzlichen Regelungen workmanship for one year from the
können in einzelnen Ländern abweichen. original date of purchase. Other countries
Verschleißteile sind von der Garantieleistung might have different legal warranty
ausgeschlossen. Berechtigte Beanstandungen situations. Normal wear and tear,
werden kostenlos behoben. Für Reparatur- consumer modifications as well as improper
oder Serviceleistungen senden Sie das use or installation are not covered.
Produkt bitte direkt an den Hersteller. Peripheral component damage is not covered
Unfrei zurückgesendete Sendungen werden by this warranty. Valid warrants claims will be
nicht angenommen. Für Schäden durch serviced without charge within the warranty
unsachgemäße Behandlung oder Fremdeingriff period. For warranty service please return
oder Veränderung des Produkts besteht the product to the manufacturer. Return
kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by
Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of
Auf unserer Internetseite finden Sie die purchase with the returned good. Please
jeweils aktuellen Broschüren, check our website for up to date brochures,
Produktinformationen, Dokumentationen product information, documentation and
und Softwareprodukte rund um software updates. Software updates you can
MD-Produkte. do with our updater or you can send us
Softwareupdates können Sie mit the product, we update for you free.
unserem Updater durchführen,
oder Sie senden uns das Produkt zu;
wir updaten für Sie kostenlos.
Irrtümer und Änderungen vorbehalten. Errors and changes excepted.
Page 14
14 PGS
Hotline Hotline
Bei Serviceanfragen und Schaltplänen For technical support and schematics for
für Anwendungsbeispiele richten Sie sich application examples contact:
bitte an:
MD Electronics MD Electronics
www.md-electronics.de www.md-electronics.de
MD-TV MD-TV
