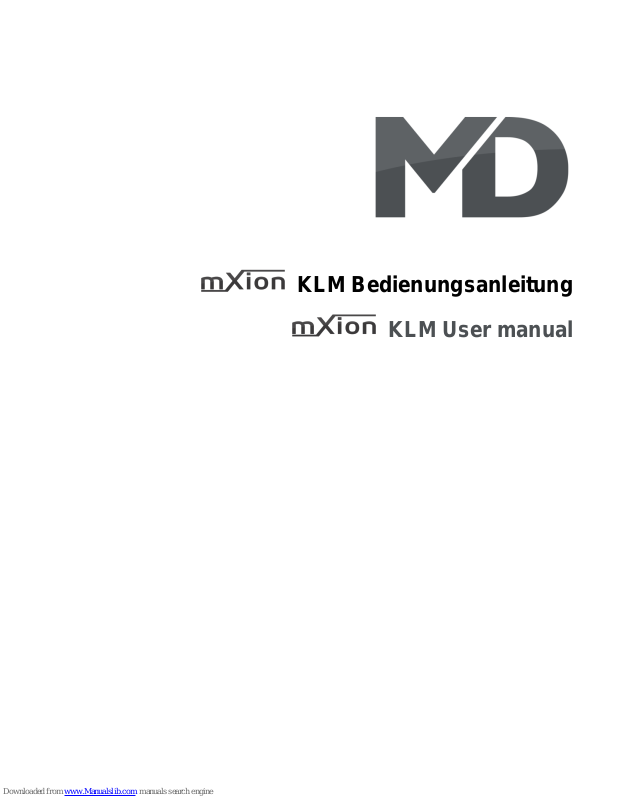

Page 1
KLM Bedienungsanleitung
KLM User manual
Page 2
2 KLM
Einleitende Information Introduction
Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly
die Produktdokumentation und vor recommend that you read these
allem auch die Warnhinweise vor der manuals and the warning notes
Inbetriebnahme gründlich zu lesen und thouroughly before installing and
diese zu Beachten. Das Produkt ist kein operating your device. The device
Spielzeug (15+). is not a toy (15+).
HINWEIS: Vergewissern Sie sich, ob die NOTE: Make sure that the outputs
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value
er passen, da dieser sonst zerstört werden before hooking up any other
kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible
keine Haftung. For any damage if this is
disregarded.
HINWEIS: Funktionsausgang A3
Page 3
3 KLM
Inhaltsverzeichnis Table of Contents
Grundlegende Informationen General information 4
Funktionsumfang Summary of functions 5
Lieferumfang Scope of supply 6
Inbetriebnahme Hook-Up 7
Anschlussbuchsen Connectors 8
Produktbeschreibung Product description 9
Technische Daten Technical data 10
Garantie, Reparatur Warranty, Service, Support 11
Hotline Hotline 12
Page 4
4 KLM
Grundlegende Informationen General information
Wir empfehlen die Anleitung gründlich We recommend studying this manual
zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and
Betrieb nehmen. operating your new device.
Bauen Sie das Modul an einem geschützten Place the decoder in a protected location.
Platz ein. Schützen Sie es vor andauernder The unit must not be exposed to moisture.
Feuchtigkeit.
HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only
der neusten Firmware nutzbar, führen available with the latest firmware.
Sie daher bei Bedarf ein Update durch. Please make sure that your device
is programmed with the latest
firmware.
Page 5
5 KLM
Funktionsumfang Summary of Funktions
▪ DC/AC/DCC/PWM/ANALOG Betrieb DC/AC/DCC/PWM/ANALOG operation
▪ 5-Kanal Funktionsmodul 5-Channel functionmode
▪ Lichtimitationen für Kirmes, Weihnachten uvm Light imitation for funfair e.g.
▪ Robuste, einfache Schraubklemme Robust, simple screw clamp
Page 6
6 KLM
Lieferumfang Scope of supply
▪ Bedienungsanleitung Manual
▪ mXion KLM mXion KLM
Page 7
7 KLM
Inbetriebnahme Hook-Up
Bauen bzw. platzieren Sie Ihr Install your device in compliance with
Gerät sorgfältig nach den Plänen the connecting diagrams in this manual.
dieser Bedienungsanleitung. The device is protected against shorts and
Die Elektronik ist generell gegen excessive loads. However, in case of a
Kurzschlüsse oder Überlastung connection error e.g. a short this safety
gesichert, werden jedoch Kabel feature can’t work and the device will be
vertauscht oder kurzgeschlossen destroyed subsequently.
kann keine Sicherung wirken und Make sure that there is no short circuit
das Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal.
Achten Sie ebenfalls beim befestigen
darauf, dass kein Kurzschluss mit
Metallteilen entsteht.
Page 8
8 KLM

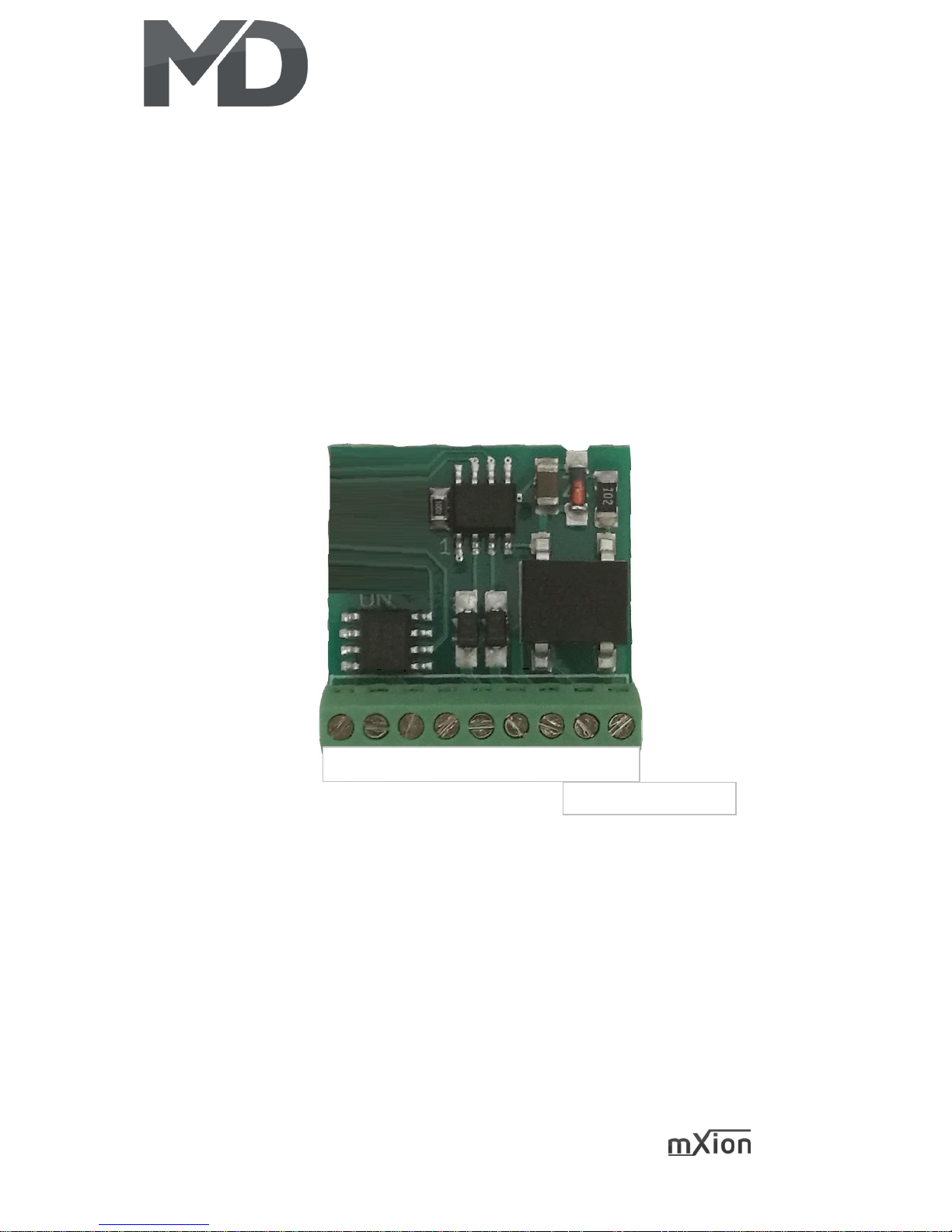

Anschlussbuchsen Connectors
Schalten Sie Verbrauchen zwischen A1-5 und +. Switch consumption between A1-5 and +.
Durch verbinden von K1 und – By connecting K1 and –
kann der zugehörige Ausgang can the associated output be switched.
geschaltet werden.
Der – Pol ist auf der Unterseite! The – pole is on the bottom side!
A1 | A2 | A3 | A4 | A5 | K1 | + |Supply
Versorgungsspannung
Page 9
9 KLM
Produktbeschreibung Product description
Das mXion KLM ist ein vielseitig The mXion KLM is a versatile module.
einsetzbares Modul. This module implements five output
Dieses Modul realisiert mit fünf channels of a fair module. You can for
Ausgangskanälen ein Kirmesmodul. example 5 buildings with 5 different
Sie können bspw. 5 Gebäude oder ein lights and this light or at the fair
Gebäude mit 5 verschiedenen Lichterketten the action in different patterns light up.
beleuchten und diese wie auf der Kirmes oder Simply connect each building or a string
dem Rummel in verschiedenen Mustern of lights on to CH1-CH4. The common pole
aufleuchten lassen. is the positive pole. The modes include
Hierzu schließen Sie je ein Gebäude oder running lights, strobe and fader. All
eine Lichterkette an CH1-CH5 an. channels (1-5) are each illuminated different
Der gemeinsame Pol bildet der + Pol. and alternately to a colorful and effective
Die Modi enthalten Lauflichter, Strobo und as possible to implement lighting.
Fader. Alle Channel (1-5) leuchten jeweils
unterschiedlich und abwechselnd auf, um
eine möglichst bunte und effektvolle
Beleuchtung zu realisieren.
Da viele Lichtspiele aufeinander aufbauend sind, Since many light games are sequential is
ist zu empfehlen, dass Sie Ihre Lampen, LED-Strips, recommended that you, your bulbs, LEDs,
oder sonstiges in folgender Reihenfolge an das or other in the following ordert o the
Modul anschließen: module connect:
LED1 LED2 LED3 LED4 LED5 LED1 LED2 LED3 LED4 LED5
CH1 CH2 CH3 CH4 CH5 CH1 CH2 CH3 CH4 CH5
Page 10
10 KLM
Technische Daten Technical data
Spannung: Power supply:
7-27V DC/DCC/PWM 7-27V DC/DCC/PWM
5-20V AC 5-20V AC
Stromaufnahme: Current:
1mA (ohne Funktionsausgänge) 1mA (with out functions)
Maximaler Funktionsstrom: Maximum function current:
Kanal 1 - 4: 1A Channel 1 - 4: 1 Amps
Kanal 5: 0.1A Channel 5: 0.1 Amps
Maximaler Modulstrom: 2A Max. output from module: 2 Amps
Temperaturbereich: Temperature range:
-5 bis 50°C -5 up to 50°C
Abmaße L*B*H (cm): Dimensions L*B*H (cm):
2.7*2.3*1 2.7*2.3*1
HINWEIS: Um Kondenswasserbildung NOTE: In case you intend to utilize this
zu vermeiden benutzen Sie die Elektronik device below freezing temperatures, make
bei Temperaturen unter 0°C nur, wenn sure it was stored in a heated environment
diese vorher aus einem beheizten Raum before operation to prevent the generation
kommt. Im Betrieb sollte sich kein weiteres of condensed water. During operation is
Kondenswasser bilden können. sufficient to prevent condensed water.
Page 11
11 KLM
Garantie, Reparatur Warranty, Service, Support
MD Electronics gewährt die MD Electronics warrants this product
Fehlerfreiheit dieses Produkts für ein against defects in materials and
Jahr. Die gesetzlichen Regelungen workmanship for one year from the
können in einzelnen Ländern abweichen. original date of purchase. Other countries
Verschleißteile sind von der Garantieleistung might have different legal warranty
ausgeschlossen. Berechtigte Beanstandungen situations. Normal wear and tear,
werden kostenlos behoben. Für Reparatur- consumer modifications as well as improper
oder Serviceleistungen senden Sie das use or installation are not covered.
Produkt bitte direkt an den Hersteller. Peripheral component damage is not covered
Unfrei zurückgesendete Sendungen werden by this warranty. Valid warrants claims will be
nicht angenommen. Für Schäden durch serviced without charge within the warranty
unsachgemäße Behandlung oder Fremdeingriff period. For warranty service please return
oder Veränderung des Produkts besteht the product to the manufacturer. Return
kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by
Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of
Auf unserer Internetseite finden Sie die purchase with the returned good. Please
jeweils aktuellen Broschüren, check our website for up to date brochures,
Produktinformationen, Dokumentationen product information, documentation and
und Softwareprodukte rund um software updates. Software updates you can
MD-Produkte. do with our updater or you can send us
Softwareupdates können Sie mit the product, we update for you free.
unserem Updater durchführen,
oder Sie senden uns das Produkt zu;
wir updaten für Sie kostenlos.
Irrtümer und Änderungen vorbehalten. Errors and changes excepted.
Page 12
12 KLM
Hotline Hotline
Bei Serviceanfragen und Schaltplänen For technical support and schematics for
für Anwendungsbeispiele richten Sie sich application examples contact:
bitte an:
MD Electronics MD Electronics
www.md-electronics.de www.md-electronics.de
MD-TV MD-TV
