MCZ SOLAR User Manual

F

LIVRET D'INSTRUCTIONS
ET D'INSTALLATION

POÊLES À PELLETS (ou GRANULÉS DE BOIS)

MANUEL D'INSTALLATION ET MODE D'EMPLOI

Sommaire

page

2

INTRODUCTION ....................................................................................................................................4

1. RECOMMANDATIONS ET CONDITIONS DE GARANTIE......................................................................5

1.1. RECOMMANDATIONS POUR LA SÉCURITÉ..........................................................................................5

1.2. RECOMMANDATIONS POUR LE FONCTIONNEMENT ............................................................................6

1.3. CONDITIONS DE GARANTIE..............................................................................................................7

1.3.1. Limites de garantie.....................................................................................................................7

1.3.2. Exclusions..................................................................................................................................8

2. NOTIONS THÉORIQUES POUR L’INSTALLATION...............................................................................9

2.1. LES PELLETS (ou GRANULÉS DE BOIS) .............................................................................................. 9

2.2. PRÉCAUTIONS POUR L’INSTALLATION.............................................................................................10

2.3. LE LIEU D'INSTALLATION................................................................................................................ 10

2.4. RACCORDEMENT À LA PRISE D’AIR FRAIS EXTÉRIEUR ..................................................................... 11

2.5. RACCORDEMENT AU TUYAU DE SORTIE DE FUMÉES........................................................................ 12

2.6. RACCORDEMENT AU CONDUIT DE FUMÉE ....................................................................................... 13

2.7. RACCORDEMENT À UN CONDUIT EXTÉRIEUR PAR TUYAU CALORIFUGÉ OU À DOUBLE PAROI. .......... 13

2.8. RACCORDEMENT AU CONDUIT DE CHEMINÉE.................................................................................. 13

2.9. ANOMALIES DE FONCTIONNEMENT LIÉES AU MAUV AIS TIRAGE DU CONDUIT DE CHEMINÉE ........... 14

3. INSTALLATION ET MONTAGE ..........................................................................................................15

3.1. SCHÉMAS et CARACTÉRISTIQUES TECHNIQUES............................................................................... 15

3.1.1. SOLAR..................................................................................................................................... 15

3.1.2. GEA......................................................................................................................................... 15

3.1.3. Caractéristiques techniques ......................................................................................................16

3.2. PRÉPARATION ET DÉBALLAGE......................................................................................................... 17

3.3. MONTAGE DES CARREAUX EN CÉRAMIQ UE...................................................................................... 18

3.4. MONTAGE DU FILTRE À AIR............................................................................................................ 19

3.5. BRANCHEMENT ÉLECTRIQUE ..........................................................................................................19

4. FONCTIONNEMENT..........................................................................................................................20

4.1. RECOMMANDATIONS AVANT L’ALLUMAGE ....................................................................................... 20

4.2. CONTRÔLE AVANT L’ALLUMAGE ...................................................................................................... 21

4.3. CHARGEMENT DES PELLETS............................................................................................................ 21

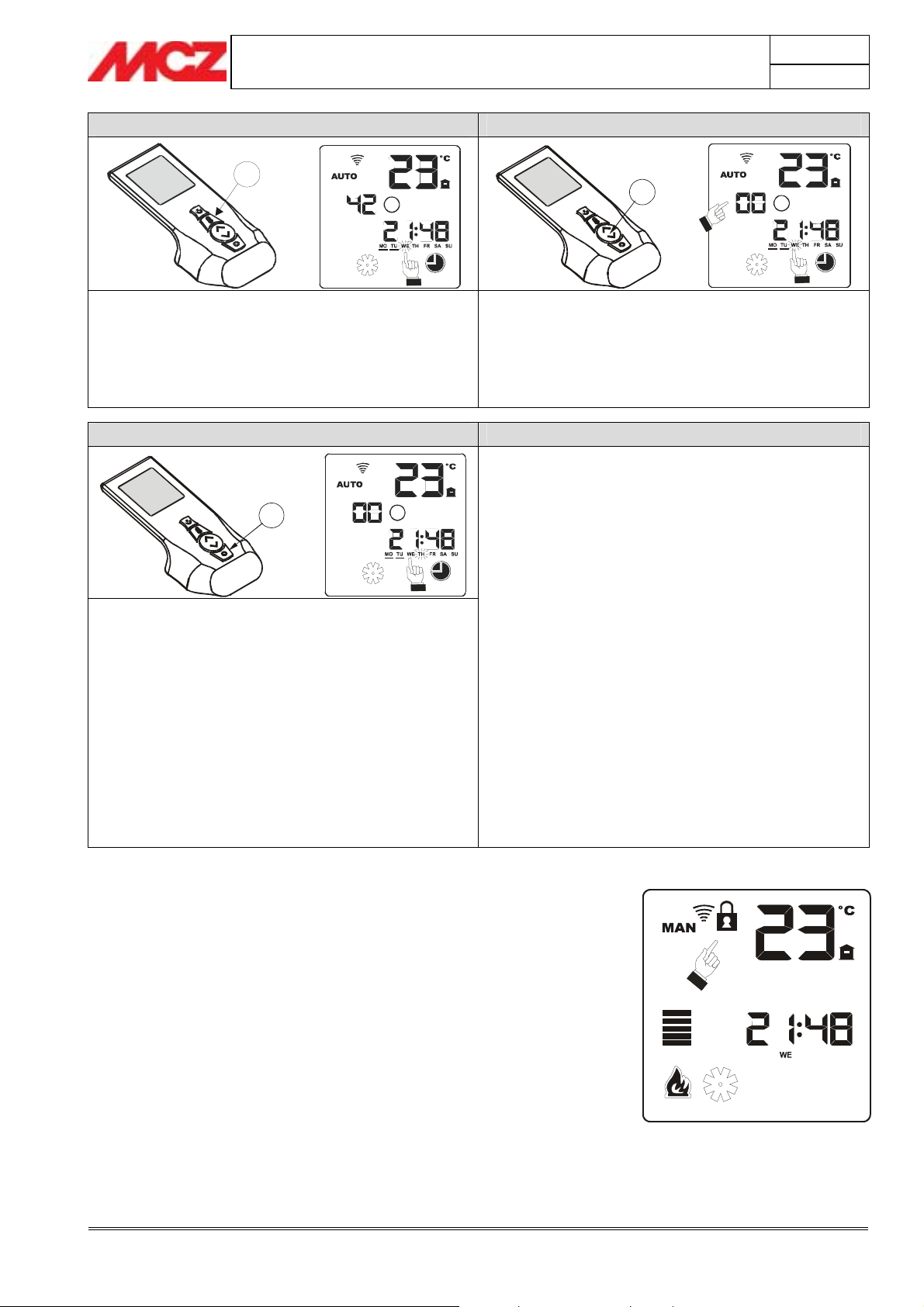

4.4. TÉLÉCOMMANDE LCD ..................................................................................................................... 21

4.4.1. Afficheur de la télécommande................................................................................................... 22

4.4.2. Caractéristiques générales de la télécommande LCD .................................................................. 23

4.4.3. Type de piles et remplacement ................................................................................................. 24

4.5. TABLEAU DE SECOURS ................................................................................................................... 24

4.6. RÉGLAGE À EFFECTUER AVANT LE PREMIER ALLUMAGE................................................................... 25

4.6.1. Réglage de l’heure du jour en cours. ......................................................................................... 25

4.6.2. Configuration de l’unité de mesure de la température................................................................. 26

4.7. PREMIER ALLUMAGE....................................................................................................................... 26

4.7.1. A l lum ag e / E x t i n c t i o n a u m o y e n d e l a t é l é c o m m a n d e ............................................................................... 26

4.7.2. Remarque sur le premier alluma ge............................................................................................ 26

4.7.3. Allumage/Extinction à partir du tableau de secours .................................................................... 27

4.8. MODALITÉS DE FONCTIONNEMENT................................................................................................. 27

4.8.1. Manuel et automatique............................................................................................................. 27

4.8.2. Mode manuel........................................................................................................................... 28

4.8.2.1. Passage du mode manuel au mode automatique................................................................. 28

4.8.3. Mode automatique ................................................................................................................... 28

4.8.3.1. Passage du mode automatique au mode manuel................................................................. 29

4.8.4. Mode automatique avec ECO-STOP ........................................................................................... 29

4.8.4.1. Activation, désactivation modalité ECO-STOP ...................................................................... 30

4.9. LA VENTILATION D'AIR CHAUD....................................................................................................... 30

4.10. FONCTION SLEEP....................................................................................................................... 31

4.11. LE CHRONO................................................................................................................................ 31

Sommaire Service technique - Droits réservés à MCZ S.P.A. - Reproduction interdite

POÊLES À PELLETS (ou GRANULÉS DE BOIS)

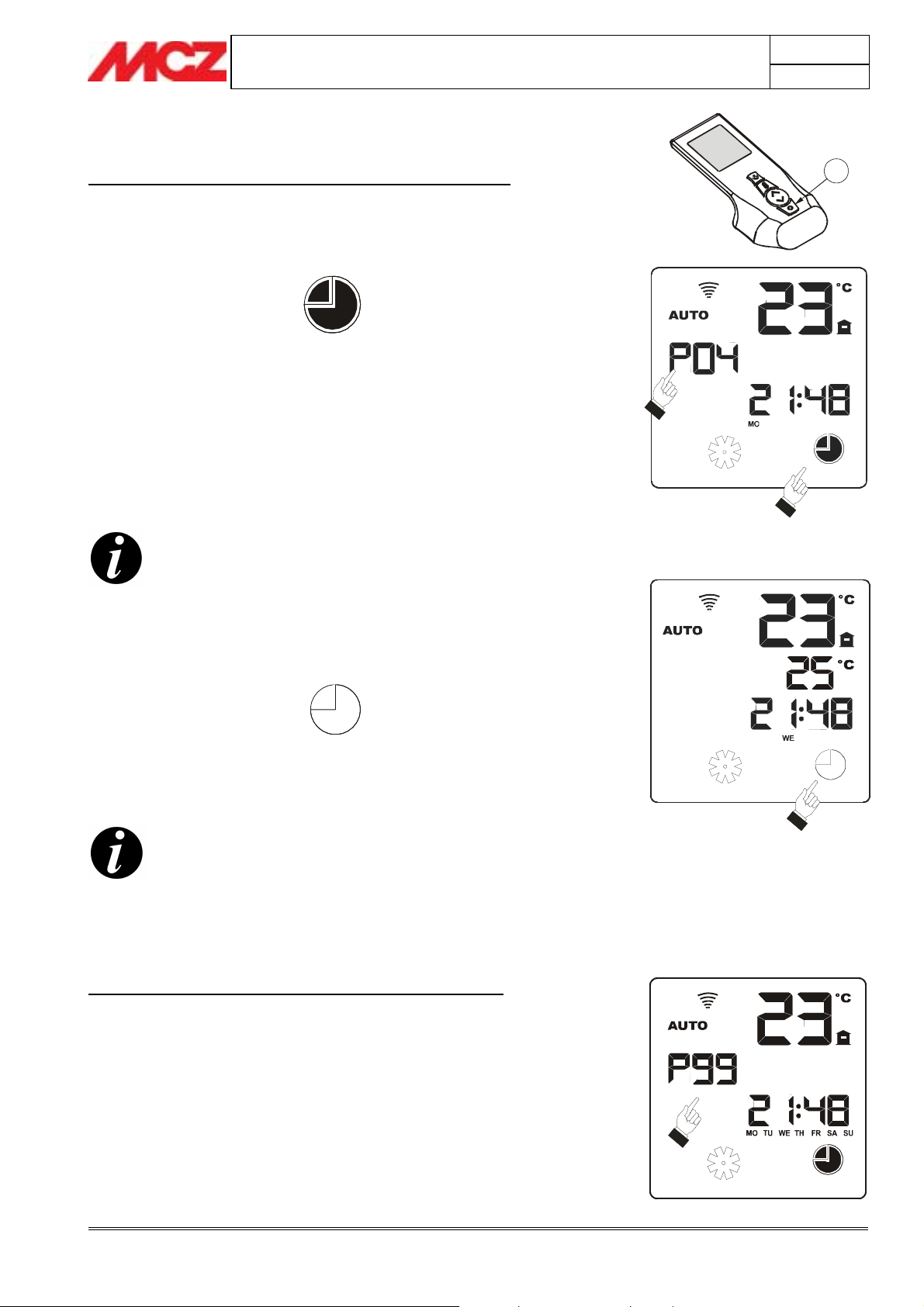

4.11.1. Jour courant et horloge.........................................................................................................31

4.11.2. Activation CHRONO et choix d'un programme......................................................................... 32

4.11.3. Désactivation du CHRONO..................................................................................................... 34

4.12.

PRO G R A M M E S H E B D O MA D A I R E S E T J O U R N A L I E RS P R É - C O N F I G U R É S................................................. 34

4.12.1. Programmes hebdomadaires ................................................................................................. 34

4.12.2. Programmes journaliers ........................................................................................................ 35

4.13. EXEMPLE PRATIQUE DE PROGRAMMATION HEBDOMADAIRE / JOURNALIÈRE ................................ 36

4.13.1. Configuration d'un programme hebdomadaire ........................................................................ 36

4.13.2. Configuration d'un programme journalier ............................................................................... 36

4.14. VERROUILLAGE DU CLAVIER ....................................................................................................... 38

4.15. REMPLACEMENT DE LA TÉLÉCOMMANDE ..................................................................................... 39

4.16. DISPOSITIFS DE SÉCURITÉ .........................................................................................................39

4.17. SIGNALISATION DES ALARMES.................................................................................................... 40

4.18. Sortie de la condition d'alarme ..................................................................................................... 41

4.18.1. Blocage mécanique du poêle ................................................................................................. 42

MANUEL D'INSTALLATION ET MODE D'EMPLOI

Sommaire

page

3

5. ENTRETIEN ET NETTOYAGE.............................................................................................................43

5.1. NETTOYAGE QUOTIDIEN OU HEBDOMADAIRES ............................................................................... 43

5.1.1. Avant chaque allumage ............................................................................................................ 43

5.1.2. Contrôle tous les 2/3 jours........................................................................................................ 43

5.1.3. Nettoyage de la vitre................................................................................................................ 43

5.1.4. Nettoyage du filtre à air............................................................................................................ 44

5.2. NETTOYAGES PÉRIODIQUES........................................................................................................... 44

5.2.1. Nettoyage de l'échangeur de chaleur......................................................................................... 44

5.2.2. Mise hors service (fin de saison) ...............................................................................................45

5.2.3. Contrôle des composants internes............................................................................................. 45

6. PANNES / CAUSES / SOLUTIONS ....................................................................................................46

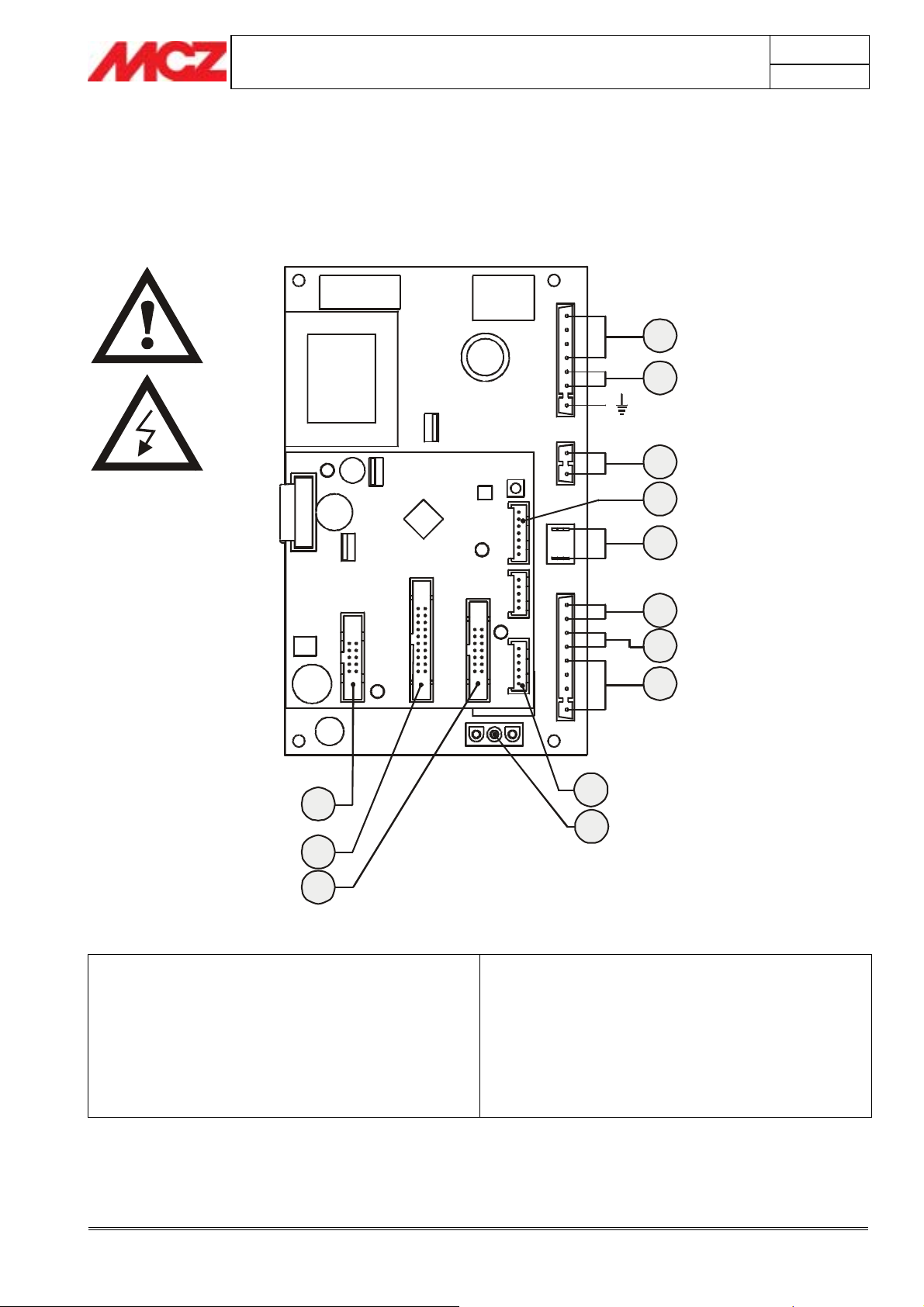

7. SCHÉMAS ÉLECTRIQUES ET PIÈCES DÉTACHÉES ............................................................................48

7.1. SCHÉMA ÉLECTRIQUE SOLAR - GEA ................................................................................................ 48

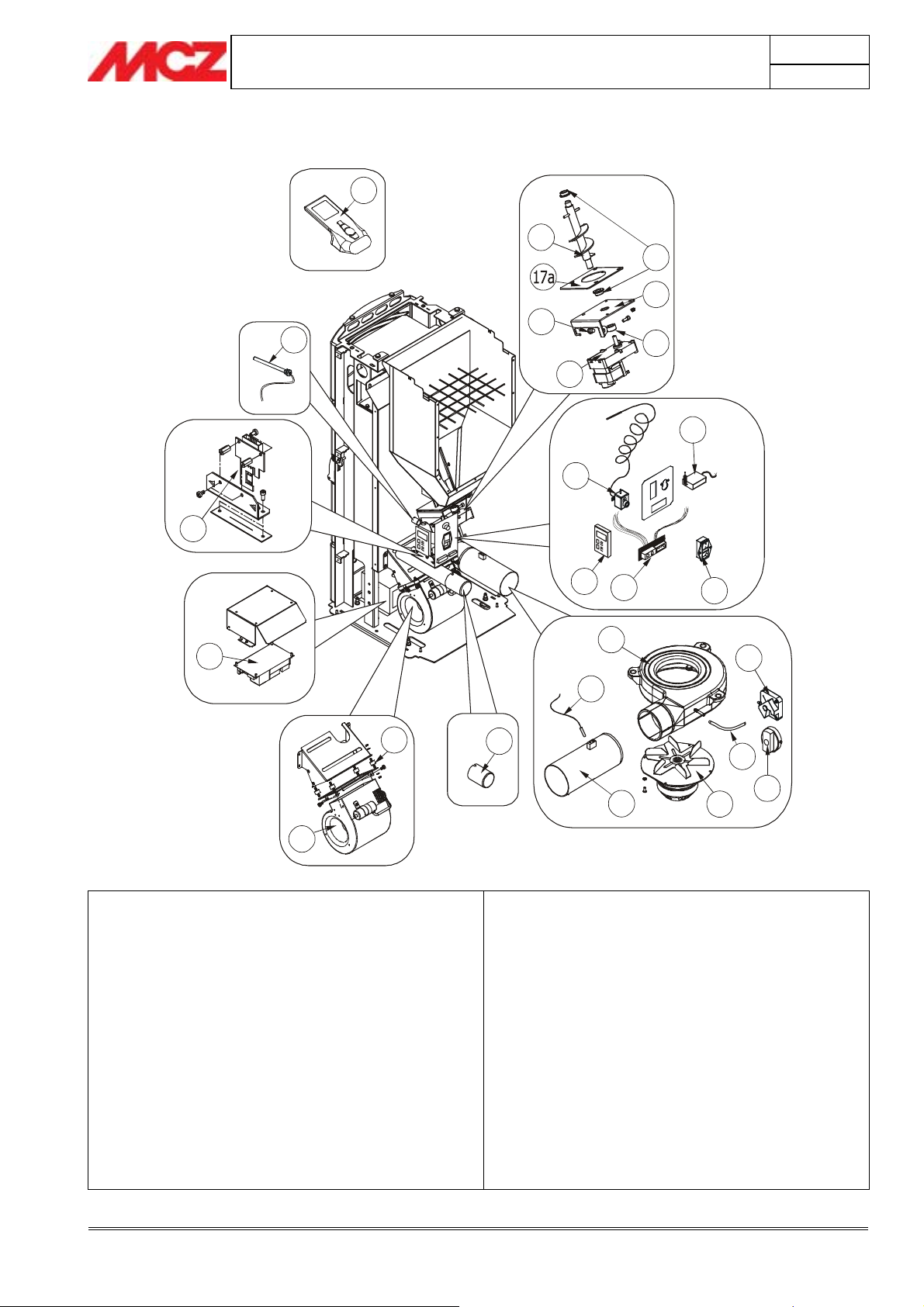

7.2. PIÈCES DÉTACHÉES STRUCTURE EXTERNE SOLAR........................................................................... 49

7.3. PIÈCES DÉTACHÉES STRUCTURE EXTERNE GEA............................................................................... 50

7.4. PIÈCES DÉTACHÉES COMPOSANTS INTERNES SOLAR - GEA............................................................. 51

Sommaire Service technique - Droits réservés à MCZ S.P.A. - Reproduction interdite

POÊLE À PELLETS ( ou GRANULÉS DE BOIS) Chapitre 1

MANUEL D'INSTALLATION ET MODE D'EMPLOI

INTRODUCTION

Cher Client,
Nous tenons vous remercier de la préférence que vous avez accordée

aux produits MCZ et, en particulier à un poêle de la ligne à pellets MCZ.

Pour un fonctionnement optimal de votre poêle et pour pouvoir
profiter pleinement de la chaleur et du bien-être qu'offre le feu
à votre intérieur, nous vous conseillons de lire attentivement ce
livret d'instructions avant d'effectuer le premier allumage.

Nous vous félicitons encore de votre choix et nous vous rappelons que le
poêle à granulés de bois NE DOIT JAMAIS être utilisé par des enfants,
ceux-ci devant toujours se trouver à bonne distance de sécurité.

Mise à jour du livret

Dans le but d'améliorer constamment ce produit, le constructeur se
réserve le droit d'apporter sans préavis toutes les modifications qu'il
jugera utiles lors de la mise à jour de cette publication. Toute
reproduction, même partielle, de ce manuel sans l'autorisation du
Fabricant est rigoureusement interdite.

page

4

Conservation et consultation du livret.

• Prenez soin de ce manuel et conservez-le à portée de main dans un
endroit rapidement et facilement accessible.

• Au cas où ce manuel serait perdu ou de détruit ou, quoi qu'il en
soit, s'il se trouvait en très mauvais état, demandez une copie à
votre revendeur ou directement au Fabricant en spécifiant bien les
références du modèle qui vous intéresse.

• Les paragraphes essentiels ou requé rant une attention particulière
sont imprimés en caractère gras.

•

"Le texte en italique”

sert à attirer votre attention sur certains
autres paragraphes de ce manuel ou éventuellement sur des
précisions complémentaires.

SYMBOLES UTILISÉS DANS CE MANUEL

ATTENTION :

Ce symbole d'avertissement signale qu'il faut lire
attentivement le passage auquel il se rapporte car le non
respect des indications prescrites pourrait entraîner de
sérieux dommages au poêle et compromettre la sécurité
l'utilisateur.

INFORMATIONS :
Ce symbole signale les informations importantes pour le bon

fonctionnement du poêle. Le non respect de ces indications
compromettrait l'utilisation du poêle et son fonctionnement
ne s'avérerait pas satisfaisant.

ÉTAPES OPÉRATIONNELLES :

Indique une série de touches à presser pour accéder au
menu ou pour effectuer des réglages.

MANUEL

Indique qu'il faut consulter avec attention ce manuel ou les
instructions correspondantes.

Introduction Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS ( ou GRANULÉS DE BOIS) Chapitre 1

g

A

MANUEL D'INSTALLATION ET MODE D'EMPLOI

1. RECOMMANDATIONS ET CONDITIONS DE GARANTIE

1.1. RECOMMANDATIONS POUR LA SÉCURITÉ

• L'installation, le raccordement électrique, le

contrôle du fonctionnement et la maintenance
devront être effectués exclusivement par des
techniciens qualifiés et agréés.

• Installer le poêle suivant les normes en vigueur

dans la région ou le pays où le poêle sera installé.

• Pour un usa
électroniques, de même que pour prévenir tout accident,
respectez scrupuleusement les indications figurant dans
ce livret.

• L'utilisation, le réglage et la programmation du poêle
doivent être effectués par des adultes. Toute erreur ou
mauvaise programmation peut engendrer des situations
dangereuses et/ou un mauvais fonctionnement.

•

vant toute opération, l'utilisateur ou la personne
s'apprêtant à intervenir sur le poêle devra avoir lu et
compris cette notice d'instructions da ns son entier.

• Le poêle doit être destiné exclusivement à l'usage pour
lequel il a été conçu. Toute autre utilisation doit être
considérée incorrecte et donc dangereuse.

• Ne pas monter sur le poêle et ne pas l'utiliser comme
plan d'appui.

• Ne pas mettre de linge à sécher sur le poêle. Les
séchoirs à linge et autres accessoires similaires doivent
être placés à bonne distance du poêle. - Risque
d'incendie

• La responsabilité de tout usage impropre du produit
incombe entièrement sur l'utilisateur final et dégage la
société MCZ de toute responsabilité civile et pénale.

• Toute manipulation du poêle et tout remplacement non
autorisé de pièces détachées non originales peut
s'avérer dangereux pour la sécurité de l'opérateur et
dégage la société MCZ de toute responsabilité civile et
pénale.

• La plupart des surfaces du poêle sont très chaudes
(porte, poignée, vitre, tuyaux de sorties de fumées, etc.)
Il faut éviter par conséquent de toucher ces partie s sans
être protégé de manière adéquate par des vêtements ou
des accessoires prévus à cet effet tels que des gants
thermiques ou des systèmes d’actionnement du type
“main froide”

• Expliquer scrupuleusement ces dangers aux personnes
âgées, aux personnes handicapées et plus
particulièrement aux enfants, en veillant toujours à ce
qu'ils ne s'approchent pas du poêle allumé.

• Il est interdit de faire fonctionner le poêle avec la
porte ouverte ou la vitre brisée.

• Ne pas toucher le poêle avec les mains humides car il
s'agit d'un appareil électrique.Toujours débrancher le
câble d'alimentation avant d'intervenir sur l'unité.

e correct du poêle et de ses systèmes

page

5

Recommandations et conditions de garantie Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS ( ou GRANULÉS DE BOIS) Chapitre 1

MANUEL D'INSTALLATION ET MODE D'EMPLOI

• Avant d'effectuer la moindre opération de nettoyage ou
de maintenance, couper préalablement l'alimentation
électrique du poêle en agissant sur l'interrupteur général
situé au dos de celui-ci ou en débranchant le câble
électrique qui l'alimente.

• Le poêle doit être branché à une installation munie d'un
disjoncteur et d'une prise de terre conformément aux
normes 73/23 CEE et 93/98 CEE.

• L'installation doit être dimensionnée en fonction de la
puissance électrique déclarée du poêle.

• Une installation incorrecte ou un mauvais entretien (non
conformes aux prescriptions de ce livret) peuve nt causer
des dommages aux personnes, aux animaux ou aux
choses. Dans ce cas MCZ décline toute responsabilité
civile ou pénale.

1.2. RECOMMANDATIONS POUR LE FONCTIONNEMENT

• Éteindre le poêle en cas de panne ou de mauvais
fonctionnement.

• Ne jamais verser les pellets à la main dans le pot de
combustion.

• Les granulés de bois imbrûlés accumulés dans le pot de
combustion suite à de nombreux “allumage s manqués"
doivent être enlevés avant de procéder à un nouvel
allumage.

• Ne pas laver l'intérieur du poêle avec de l'eau.

• Ne pas nettoyer le poêle avec de l'eau. L'eau pourrait

s'infiltrer à l'intérieur du poêle et détériorer les éléments
d'isolation électrique, provoquant ainsi des chocs
électriques.

• Ne pas exposez la peau à l’air chaud pendant un long
moment. Ne pas surchauffe r la pièce où vous séjournez
ni celle où le poêle est installé. Cela pourrait altérer les
conditions physiques ou entraîner des problèmes de
santé.

• Ne pas exposer les plantes et les animaux directement
au flux d'air chaud. Cela pourrait avoir des effets nocifs
sur les plantes et les animaux.

• Ne pas mettre plusieurs types de granulés de bois dans
le réservoir du combustible.

• Installer le poêle dans une pièce adéquate prévoyant
des dispositifs de lutte contre l'incendie et équipée de
tous les raccordements aux différents réseaux
d'alimentation (air et électricité) et d'évacuation des
fumées.

• Le poêle et son habillage en céramique doivent être
entreposés dans un lieu sec à l'abri des intempéries.

• Il est recommandé de ne pas poser le corps du poêle
directement sur le sol ; si le sol est composé de
matériaux inflammables, une isolation adéquate devra
être prévue.

• En cas de panne du système d'allumage, ne pas tenter
d'allumer le poêle avec des matériaux inflammables.

page

6

Recommandations et conditions de garantie Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS ( ou GRANULÉS DE BOIS) Chapitre 1

MANUEL D'INSTALLATION ET MODE D'EMPLOI

page

7

INFORMATIONS :

• Pour tout problème, s’adresser au revendeur ou au
personnel qualifié et agréé MCZ. Pour les réparations,
exiger des pièces détachées d'origine.

• Utiliser exclusivement le combustible préconisé par MCZ
(pour l'ITALIE, seulement des granulés de bois de 6 mm
de diamètre - pour les autres pays européens, des
granulés de bois de 6-8 mm de diamètre) et seulement
pour les modèles équipés du système d'alimentation
automatique.

• Contrôler et faire ramoner périodiquement les conduits
de sorties de fumées (raccordement au conduit de
fumée).

• Les granulés de bois imbrûlés accumulés dans le pot de
combustion suite à de nombreux “allumages manqués"
doivent être enlevés avant de procéder à un nouvel
allumage.

• Le poêle à granulés de bois n'est pas un appareil de
cuisson.

• Toujours veiller à ce que le couvercle du réservoir des
pellets soit bien fermé.

• Conserver soigneusement ce livret d'instructions car il
devra accompagner le poêle pendant tout son cycle de
vie. Si vous devez vendre ou transporter votre poêle
dans un autre endroit, assurez-vous que ce livret
l'accompagne.

• En cas de perte, demandez un autre exemplaire de ce
livret à votre revendeur agréé ou à la société MCZ.

1.3. CONDITIONS DE GARANTIE

La société MCZ garantit ce produit, à l’exclusion des
éléments sujets à une usure normale comme indiqué ci-

dessous, pendant une période de deux ans à compter de la
date d’achat, à condition que le certificat de garantie soit
validé par une pièce justificative portant le nom du
revendeur et la date de vente, que ledit certificat de garantie
dûment rempli soit expédié dans les 8 jours, et que le poêle
ait été installé et testé par un technicien agréé et suivant les
instructions détaillées figurant dans le livret d’instructions
qui accompagne le produit..

On entend par garantie le remplacement ou la réparation
gratuite des parties ou des pièces d'origine reconnues
défectueuses pour vice de fabrication.

1.3.1. Limites de garantie

La garantie ne couvre pas les composants électriques et électroniques
ni les ventilateurs pour lesquels la période de garantie est fixée à 1 an à
compter de la date d'achat justifiée comme indiqué ci-dessus. La
garantie ne couvre pa s les parties sujettes à une usure normale telles
que joints, vitres et toutes les parties amovibles du poêle.

Les pièces remplacées seront couvertes pendant toute la période de
garantie restante.

Recommandations et conditions de garantie Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS ( ou GRANULÉS DE BOIS) Chapitre 1

MANUEL D'INSTALLATION ET MODE D'EMPLOI

1.3.2. Exclusions

Les variations chromatiques sur les parties peintes et en céramique, de
même que les craquelures de la céramique ne peuvent en aucun cas
faire l’objet d’une réclamation, dès lors qu'il s’agit de caractéristiques
naturelles inhérentes à la nature des matériaux et à l’utilisation du
produit.

La garantie ne couvre pas les parties qui s’avèrent défectueuses suite à
des négligences, à un mauvais entretien ou à une installation non
conforme aux prescriptions de la société MCZ (voir les chapitres
correspondants dans ce livret d’instructions).

La société MCZ décline toute responsabilité en cas de dommages
matériels et corporels éventuellement causés, directement ou
indirectement, aux personnes, aux animaux ou aux choses suite au non
respect des prescriptions figurant dans ce livret d'instructions et, plus
particulièrement de celles qui concernent les directives relatives à
l’installation, l’utilisation et la maintenance du poêle.

En cas de mauvais fonctionnement du poêle, adressez-vous à votre
revendeur et/ou à l’importateur de votre région.

Les dommages causés par le transport et/ou par la manutention du
poêle sont exclus de la garantie.

Pour ce qui concerne l’installation et l’utilisation du poêle, se référer
exclusivement au livret d’instructions fourni avec le poêle.

La garantie ne couvre pas les dommages occasionnés par des
manipulations de l’appareil, des agents atmosphériques, des calamités
naturelles, des décharges électriques, l’incendie, des défauts de
l’installation électrique ou un entretien incorrect ou inexistant par
rapport aux instructions du constructeur.

page

8

DEMANDE D'INTERVENTION

La demande d'intervention devra être faite au
revendeur qui fera suivre l'appel au service
d'assistance technique MCZ

LA SOCIÉTÉ MCZ DÉCLARE QUE LE POÊLE ACHETÉ
EST CONFORME AUX DIRECTIVES CEE 89/336 et
72/23 et SUCCESSIFS AMENDEMENTS.

MCZ décline toute responsabilité en cas d'usage
impropre ou de modifications du poêle et de ses
accessoires, non préalablement autorisées.

Pour tout remplacement de pièces détachées,
n'utiliser que des pièces détachées d'origine MCZ.

Recommandations et conditions de garantie Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 2

MANUEL D'INSTALLATION ET MODE D'EMPLOI

2. NOTIONS THÉORIQUES POUR L’INSTALLATION

2.1. LES PELLETS (ou GRANULÉS DE BOIS)

Les pellets sont issus du compactage et du tréfilage des sciures de bois
séché naturellement (sans vernis). Ce matériau doit sa densité à la lignine
contenue dans le bois même, grâce à laquelle la production des granulés de
bois ne requiert pas l'emploi de colles ou d’agents de liaison.

Le marché offre différents types de pellet présentant des
caractéristiques qui varient en fonction des mélanges d'essences de bois
utilisés. Le calibre des granulés de bois varie de 6 à 8 mm pour une
longueur standard comprise entre 5 et 30 mm. Les pellets de bonne
qualité présentent une densité variant de 600 kg/m3 à plus de 750
kg/m3 avec une humidité sur poids brut du granulé variant de 5 à 8 %.

Non seulement le pellet est un combustible é cologique, dans la mesure
où il permet de recycler au maximum les résidus de bois pour fournir
une combustion plus propre que celle obtenue avec des combustibles
fossiles, mais il présente également plusieurs avantages techniques. Si
la puissance calorifique d'un bon bois de chauffage est de 4,4 kW/kg
(avec 15 % d'humidité, soit après 18 mois de séchage environ), celle
des granulés de bois est de 5,3 kW/kg.

Pour garantir une bonne combustion, les granulés de bois doivent
nécessairement être conservés à l'abri de l'humidité et de la saleté. Les
pellets sont généralement distribués en sacs de 15 kg et sont par
conséquent très faciles à stocker.

Des granulés de bois de bonne qualité assurent une excellente combustion
tout en réduisant l'émission de gaz nocifs dans l'atmosphère.

Plus la qualité du combustible est médiocre, plus
fréquente sera la nécessité de nettoyer le pot et la
chambre de combustion.

Combustible pellet

Sac de combustible de 15 Kg

page

9

Les pellets doivent être fabriqués exclusivement avec des essences de
bois n'ayant subi aucun traitement chimique.

Les normes DIN 51731 et ONORM M 7135 homologuent des
granulés de bois de bonne qualité ayant les caractéristiques suivantes :

!

Pouvoir calorifique : 5.3 KW/kg

!

Densité : 700 kg/m3

!

Taux d'humidité : 8 % max. du poids

!

Pourcentage de cendres : 1 % max. du poids

!

Diamètre : 6 - 6,5 mm

!

Longueur : max. 30 mm

!

Composition : 100 % bois non traité et sans aucun ajout de
substances liantes (pourcentage d’écorce : 5 % max.).

!

Emballage : sacs réalisés avec un matériau écologique et
biodégradable

Notions théoriques pour l'in st allation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 2

MANUEL D'INSTALLATION ET MODE D'EMPLOI

La société MCZ recommande vivement d'employer un
combustible homologué avec ses poêles.

L'emploi de pellets de qualité médiocre ou non conforme
à ce qui a été précédemment indiqué compromet le
fonctionnement de votre poêle et par conséquent
pourrait annuler la garantie et la responsabilité de la
société MCZ pour ce produit. Les poêles à pellets MCZ
fonctionnent exclusivement avec des granulés de bois de
6 mm de diamètre (pour l'ITALIE seulement) et de 6-8
mm de diamètre (dans les autres pays européens) d'une
longueur variant de 5 à 30 mm maximum.

2.2. PRÉCAUTIONS POUR L’INSTALLATION

IMPORTANT !
L'installation et le montage du poêle doivent être

effectués par du personnel qualifié.

L'installation du poêle doit être effectuée dans un lieu adéquat
permettant les normales opérations d'ouverture et d'entretien ordinaire.

La pièce doit :

• - être adaptée aux conditions de fonctionn ement environnemen tales

• - être équipée d'un réseau d'alimentation électrique à 230 50 Hz (EN73-23)

• - disposer d'un système approprié pour l'évacuation des fumées

• - être dotée d'une aération extérieure

• - être équipée de mise à la terre conforme aux normes UE

Le poêle doit être raccordé à un conduit de cheminée ou à un
conduit vertical intérieur ou extérieur, conformément aux
normes en vigueur.

Le poêle doit être installé de sorte que la prise électrique reste
accessible.

IMPORTANT !
Le poêle doit être raccordé à un conduit de cheminée

ou un conduit vertical pouvant évacuer les fumées au
point le plus haut de l’habitation.

Les fumées dérivent de la combustion du bois et
pourraient donc salir les murs si elles sortent trop
près de ceux-ci.

En outre ces fumées étant peu visibles mais très
chaudes, leur contact provoque des brûlures.

Avant d’installer le poêle, prévoir une ouverture dans le
mur pour le passage du tuyau de sortie de fumées et une
autre ouverture pour la prise d’air frais extérieur.

page

10

2.3. LE LIEU D'INSTALLATION

Pour un correct fonctionnement du poê l e et une bonne distribution de la
chaleur, l'unité doit être installée dans un endroit où peut arriver l'air
nécessaire à la combustion des granulés de bois (disponibilité d'environ

Notions théoriques pour l'in st allation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 2

MANUEL D'INSTALLATION ET MODE D'EMPLOI

40 m3/h) conformément à la norme pour l'installation ainsi qu'aux
normes nationales en vigueur.

Le volume de la pièce ne doit pas être inférieur à 30 m

3

.

L'air doit arriver à travers des ouvertures permanentes pratiquées dans
les murs (à proximité du poêle) qui donnent sur l'extérieur, avec une
section minimale de 100 cm

2

.

Ces amenées d'air doivent être réalisées de manière à ne subir aucune
obstruction.

L'air peut également être prélevé dans des pièces adjacentes à celles qui doit
être ventilée à condition que celles-ci soient dotées d'une prise d'air extérieur
et qu'elles ne soient utilisées ni comme chambre à coucher ni comme salle de
bains et qu'il n'existe aucun risque d'incendie, comme par exemple dan s le cas
de garage, remise à bois ou dépôt de matériaux inflammables, et ceci dans le
respect des prescriptions des normes en vigueur.

L'installation du poêle dans les chambres à coucher,
les salles de bains ou dans une pièce équipée d'un
autre appareil de chauffage dépourvu d'arrivée d'air
indépendante (cheminée, poêle, etc..) est interdite.

Il est interdit d'installer le poêle dans une pièce dont
l'atmosphère est explosive.
Le sol de la pièce où sera installé le poêle doit être
aménagé de façon adéquate pour pouvoir supporter
la charge au sol de celui-ci.

Si les murs ne sont pas de nature inflammable, installer le poêle en
laissant un espace d'au moins 10 cm entre le mur et le dos du poêle.

En cas de murs de nature inflammable, laisser un espace minimum de
20 cm entre le mur et le dos du poêle, de 50 cm sur le côté e t de 150
cm devant.

En présence d'objets particulièrement délicats tels que meubles,
rideaux, canapés, il faudra augmenter considéra blement ces distances.

En cas de sol en bois prévoir une plaque de sol
conforme aux normes en vigueur.

page

5

0

c

m

Exemple d'installation de poêle à pellets

150 cm

100 cm

20 cm

11

2

20 cm

Exemple d'installation de poêle à pellets

2.4. RACCORDEMENT À LA PRISE D’AIR FRAIS EXTÉRIEUR

Il est indispensable qu'une quantité d'air frais au moins égale à celle requis e
par la combustion normale des granulés de bois ainsi que l'air nécessaire à
la ventilation puissent arriver dans la pièce où le poêle est installé. Cette
aération peut être réalisée aussi bien au moyen d'ouvertures permanentes
donnant sur l'extérieur et pratiquées dans les murs de la pièce, qu'au
moyen de conduits de ventilation individuels ou collectifs.

Dans ce but, réaliser une ouverture dans le mur extérieur à proximité
du poêle avec une sect ion libre minimale d e 100 cm² (ouverture d e 12
cm diamètre ou carrée de 10 x 10 cm), protégée par une grille à
l'intérieur et à l'extérieur.

La prise d'air doit également :

• communiquer directement avec la pièce où le poêle est installé

• être protégée par une grille métallique ou une protection adéquate à

condition que celle-ci n'en réduise pas la section minimale

• être installée de manière à ne pas pouvoir s'obstruer.

Notions théoriques pour l'in st allation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 2

g

MANUEL D'INSTALLATION ET MODE D'EMPLOI

Il n'est pas obligatoire de raccorder directement
l'amenée d'air au poêle (directement avec l'extérieur)
mais la section sus-indiquée devra quoi qu'il en soit
garantir une arrivée d'air d'environ 50 m3/h.

Voir la norme UNI 10683 REV.

2.5. RACCORDEMENT AU TUYAU DE SORTIE DE FUMÉES

Pendant la réalisation de l'ouverture pour le passage du tuyau d’évacuation
des fumées, il faudra nécessairement tenir compte, de la présen ce év en tuelle
de matériaux inflammables. Si l'ouverture doit traverser une paroi en bois ou,
quoi qu'il en soit, en matériau thermolabile, l’INSTALLATEUR DOIT en
premier lieu utiliser le raccord mural prévu à cet effet (diam. 13 cm minimum)
et isoler comme il se doit le tuyau de poêle qui le traverse en utilisant des
matériaux isolants adéquats. (1,3 — 5 cm d'épaisseur avec conductibilité
thermique minimale de 0,07 W/m°K).

Ceci vaut également si le tuyau du poêle doit parcourir des tronçons verticaux
ou horizontaux toujours à proximité (min. 20 cm) de la paroi thermolabile.

Comme solution alternative, il est conseillé d’utiliser un tuyau industriel
calorifugé que vous pourrez utiliser également à l’extérieur pour éviter
les condensas.

La chambre de combustion fonctionne en dépression. Le conduit de
sortie de fumées sera en dépression s'il est raccordé à un conduit de
cheminée efficace comme prescrit plus haut.

N’utiliser que des tuyaux et des raccords munis de
joints adéquats garantissant une étanchéité absolue.

Toutes les traversées du conduit de fumée doivent être
équipées d'une trappe de visite amovible permettant
d'effectuer un nettoyage périodique à l'intérieur (raccord en
T avec trappe de visite).

Installer le poêle en tenant compte de toutes les prescriptions et de
tous les avertissements formulés jusqu'ici.

IMPORTANT !
Tout chan

d’évacuation des fumées doit être réalisé avec des
raccords en “T” prévus à cet effet et équipés de
regards. (Voir accessoires pour le poêle à pellets)

Il est formellement interdit d’appliquer une grille à
l’extrémité du tuyau d’évacuation car celle-ci pourrait
compromettre le bon fonctionnement de votre poêle.

POUR LE RACCORDEMENT AU CONDUIT DE
CHEMINÉE, NE PAS UTILISER PLUS DE 2-3 m DE
CONDUIT HORIZONTAL NI PLUS DE 3 COUDES À 90°

IL EST NOTAMMENT CONSEILLÉ DE NE PAS
DÉPASSER LES 6 METRES DE LONGUEUR AVEC LE
TUYAU Ø 80 mm

ement de direction à 90° du conduit

page

12

1

2

Vue de coupe d'un poêle à pellets MCZ

1) Arrivée d'air comburant

2) Sortie de fumées

2 - 3 mt. MAX

.

t
m
4

>
H

.

t
m
5

,

1
>
H

Exemple d'installation de poêle à pellets

3-5 %

Notions théoriques pour l'in st allation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 2

MANUEL D'INSTALLATION ET MODE D'EMPLOI

2.6. RACCORDEMENT AU CONDUIT DE FUMÉE

page

13

Le conduit de cheminée ne doit pas avoir des dimensions intérieures supérieures
à 20 x 20 cm ou à 20 c m de diamètre ; en cas de dimensions supérieures ou de
mauvaises conditions du conduit de cheminée (par ex. en cas de lézardes,
d'isolation insuffisante, etc.), il est conseillé d’insérer à l’intérieur un tuyau en
acier inox avec un diamètre app rop rié , s ur toute la ha ute ur d u cond uit.

Vérifier, au moyen d’instruments appropriés, que le tirage est de de 10 Pa
minimum.

Prévoir une trappe de visite à la base du conduit de cheminée pour pouvoir
effectuer les contrôles périodiques et le ramonage qui doit être fait chaque

année.

Assurer l'étanchéité du raccordement au conduit de cheminée en utilisant les
raccords et les tuyaux préconisés.

Contrôler impérativement qu'une sortie de toit anti-refoulement ait été installée
sur le toit, conformément aux normes en vigueur.

Ce type de raccordement assure l’évacuation des fumées
même en cas de coupure d’électricité momentanée.

2.7. RACCORDEMENT À UN CONDUIT EXTÉRIEUR
PAR TUYAU CALORIFUGÉ OU À DOUBLE PAROI.

Le conduit externe doit avoir des dimensions internes minimales de 10 X 10 cm
ou de 10 cm de diamètre et ma xima le s d e 20 x 20 cm et 20 cm de diamètre.

Vérifier, au moyen d’instruments appropriés , s i le tirage correspond à 10 Pa.
N'utiliser que des tuyaux calorifugés (à double paroi) en acier inox lisse à

l'intérieur (il est interdit d'utiliser des tuyaux inox flexibles) et fixés au mur.
Prévoir une trappe de visite à la base du conduit vertical extérieur pour les

contrôles périodiques et le ramonage qui devra être exécuté une fois par

an.

Assurer l'étanchéité du raccordement au conduit de cheminée en utilisant les
raccords et les tuyaux préconisés.

Contrôler impérativement qu'une sortie de toit anti-refoulement ait été installée
sur le toit, conformément aux normes en vigueur.

Ce type de raccordement assure l’évacuation des
fumées même en cas de coupure d’électricité
momentanée.

0,5 mt .

1) Sortie de toit antivent

2) Conduit de cheminée

3) Inspection

0,5 mt.

1) Sortie de toit antivent

2) Conduit de cheminée

3) Inspection

1

2

3

1

2

3

2.8. RACCORDEMENT AU CONDUIT DE CHEMINÉE

Pour un bon fonctionnement, le raccord entre le poêle et le conduit de fumée,
ne doit pas être inférieur à 3 % d'inclinais on p our le s tronçons horiz ontaux d ont
la longueur totale ne doit pas dépasser les 2/3 m et le tronçon vertical d'un
raccord en “T” à un aut re (c hangemen t de direction ) ne doit pas être inférieur à
1,5 m.

Vérifier, au moyen d’instruments appropriés, si le tirage est de de 10 Pa
minimum.

Prévoir une trappe de visite à la base du co n du it de c h em in ée po u r les c o n tr ô les
périodiques et le ramonage qui devra être effectué une fois par an.

Assurer l'étanchéité du raccordement au conduit de cheminée en utilisant les
raccords et les tuyaux préconisés.

Contrôler impérativement qu'une sortie de toit anti-refoulement ait été installée
sur le toit, conformément aux normes en vigueur.

Ce type de raccordement assure l’évacuation des fumées
même en cas de coupure d’électricité momentanée.

Notions théoriques pour l'in st allation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

0,5 mt.

2 - 3 mt. MAX

3-5 %

.

t
m
5

,

1
>
H

1) Sortie de toit antivent

2) Conduit de cheminée

3) Inspection

1

2

3

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 2

MANUEL D'INSTALLATION ET MODE D'EMPLOI

2.9. ANOMALIES DE FONCTIONNEMENT LIÉES AU
MAUVAIS TIRAGE DU CONDUIT DE CHEMINÉE

Parmi les différents facteurs météorologiques et géographiques qui
interviennent sur le fonctionnement d’un conduit de cheminée (pluie,
brumes, neige, altitude, périodes d’ensoleillement, orientation, etc.) le
vent est certainement le plus déterminant de tous En effet, à part la
dépression thermique induite par la différence de température existant
entre l’intérieur et l’extérieur de la cheminée, il existe un autre type de
dépression (ou surpression) : la pression dynamique induite par le vent.
Un vent ascendant a toujours pour effet d'augmenter la dépression et
par conséquent, le tirage.Un vent horizontal a ugmente la dépression si
la sortie de toit est bien installée. Un vent descendant a toujours pour
effet de diminuer la dépression et quelquefois de l’inverser.

Points moins favorab les

VENT

Zone de pression

En dehors de la direction et la force du vent, la position du conduit de
fumée et de la sortie de toit par rapport au toit de la maison et au
paysage environnant, est également importante.

Le vent influence même indirectement le fonctionnement de la
cheminée en créant des zones de surpression et de dépression non
seulement à l'extérieur, mais aussi à l'intérieur des maisons. Dans les
pièces directement exposées au vent (2) peut se créer une surpression
intérieure qui peut favoriser le tirage des poêles et des cheminées, mais
qui peut être contrastée par la surpression extérieure si la sortie de toit
est placée du côté exposé au vent (1). Au contraire, lorsque les locaux
sont situés dans la direction opposée à celle du vent (3), une
dépression dynamique entrant en concurrence avec la dépression
thermique naturelle développée par la cheminée peut se produire, mais
elle peut être compensée (quelquefois) en plaçant le conduit de fumée
du côté opposé à la direction du vent (4).

IMPORTANT !
La conformité et la position du conduit de cheminée

influencent particulièrement le fonctionnement du
poêle à pellets.

Des conditions précaires ne pourront être résolues
que par un réglage adéquat de votre poêle, effectué
par du personnel agréé MCZ.

Position plus favorable

Zone de dépression

page

Par ex. Vent descendant de
45° de 8 m/sec. Surpression

Par ex. Vent horizontal 8
m/sec. Dépression de 30 Pa

Vent descendant

VENT

1

2 3

1-2 = Zones de surpression
3-4 = Zones de dépression

14

4

Notions théoriques pour l'in st allation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 3

MANUEL D'INSTALLATION ET MODE D'EMPLOI

3. INSTALLATION ET MONTAGE

3.1. SCHÉMAS et CARACTÉRISTIQUES TECHNIQUES

3.1.1. SOLAR

0

3

0

1

5

0

3

498

0

8

page

15

8

0

4

8

1

1

2

167167204

372

3.1.2. GEA

0

0

5

0

3

0

1

8

0

4

5

0

3

490

0

8

8

204

368

163

1

1

2

0

0

5

Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 3

MANUEL D'INSTALLATION ET MODE D'EMPLOI

3.1.3. Caractéristiques techniques

Caractéristiques techniques Solar - Gea

Puissance calorifique totale Max. 8.,-8,9 kW / 7.482 kcal
Puissance calorifique totale Min. 2.6 kW / 2.150 kcal
Rendement 87,9 % (> 85%)
Température des fumées 92° / 170° C

page

16

CO à 13 % O

min. – max. (not required) 0.042 — 0.017 %

²

CO2 min - max 4.5 % – 8 %
Masse fumées min – max 4 – 7.7 g/s
Tirage minimum 0,1 mbar – 10 Pa
Capacité du réservoir 28 litres
Type de combustible pellets Granulés de bois 6-8 mm de diamètre. Longueur : 5/30 mm
Consommation horaire de granulés de bois Min ~ 0,6 kg/h * Max. ~ 2 kg/h *
Autonomie Au min. 28 h* Au max. ~ 9 h *
Volume de chauffe (m3) 187/40 – 214/35 – 250/30 **
Entrée d'air pour la combustion Diamètre extérieur 50 mm
Sortie de fumées Diamètre extérieur 80 mm
Poids net 120 Kg
Poids avec emballage 140 Kg

* Données pouvant varier selon le type des granulés de bois utilisés.
** Volume de chauffe selon le besoin de cal/m

3

40-35-30 (respectivement 40-35-30 K cal/m3)

Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 3

MANUEL D'INSTALLATION ET MODE D'EMPLOI

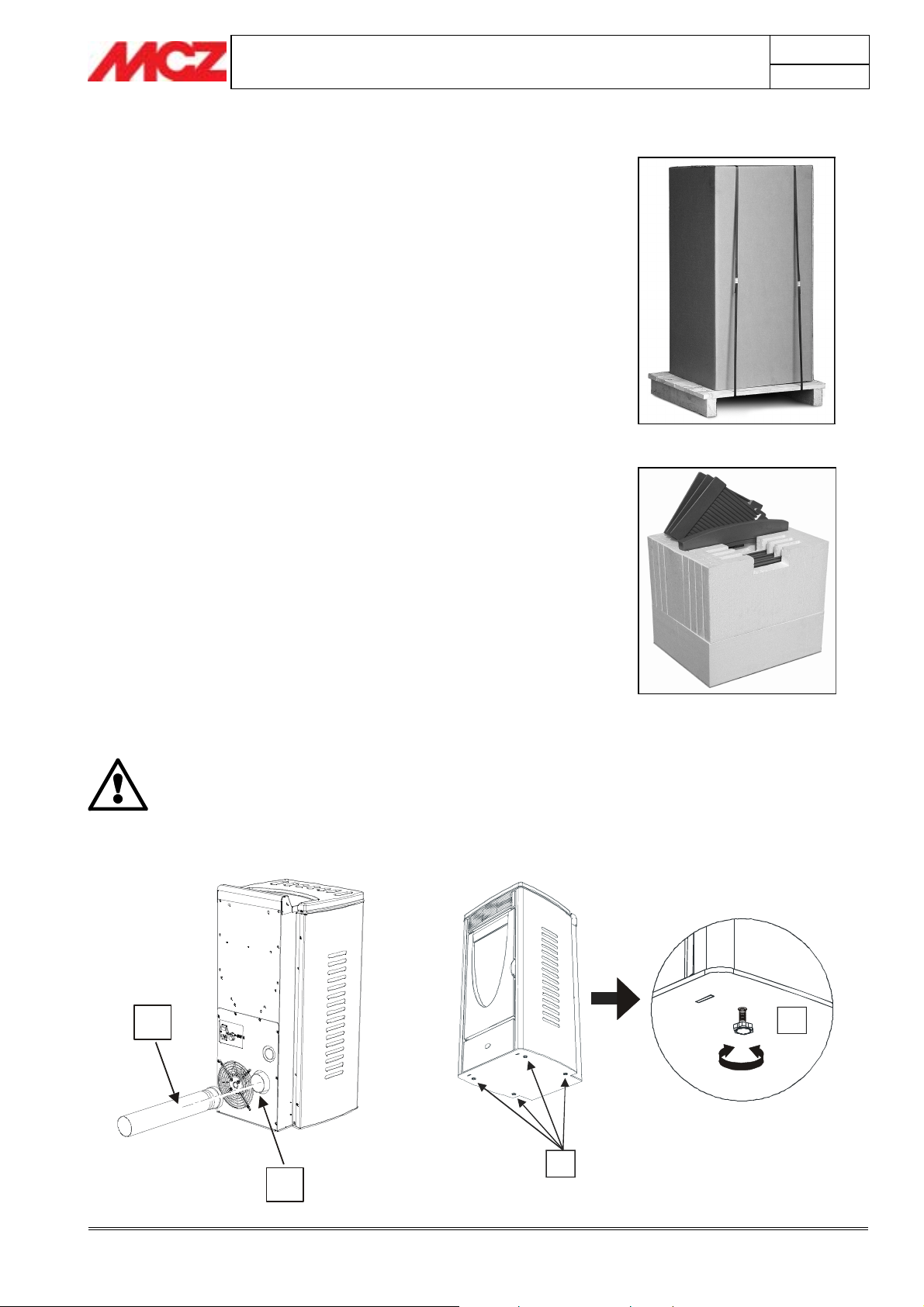

3.2. PRÉPARATION ET DÉBALLAGE

Les poêles SOLAR et GEA sont livrés dans deux emballages séparés :

!

Le premier contient le poêle (Fig. 1)

!

Le second contient l’habillage en céramique (Fig. 2)

Ouvrir l’emballage, couper les feuillards, dégager le corps du poêle de la
palette et l’installer à l’emplacement choisi en veillant à ce que ce
dernier soit conforme aux indications prescrites.

Le corps du poêle ou le monobloc doivent toujours être manipulés en
position verticale et exclusivement au moyen de chariots élévateurs..
Veillez en particulier à ce que la porte et la vitre ne subissent pas de
chocs mécaniques qui en compromettraient pas le bon état.

Dans tous les cas, ne manipuler les produits qu' avec ext rême prudence .
Si possible, déballer le poêle près de l'endroit où il sera installé.

Les matériaux qui composent l’emballa ge ne sont ni toxiques ni nocifs.
Ils ne requièrent donc d'aucun procédé d'élimination particulier.

Par conséquent, le stockage, l’élimination et le recyclage éventuel
devront être effectués par l’utilisateur final, conformément aux lois en
vigueur en la matière.

Ne pas entreposer le monobloc et les revêtements sans leurs emballages.

Si vous devez raccorder votre poêle à un tuyau de sortie de fumées qui
traverse le mur d’adossement postérieur (pour rejoindre le conduit de
cheminée), veiller à ne pas forcer l’embouchure en emboîtant le tuyau.

Mettre le poêle à niveau, au moyen des 4 pieds d’appui réglables (J),
afin que la sortie de fumées (S) et le tuyau d’évacuation (H) soient
dans le même axe.

Si la sortie de fumées du poêle est forcée ou mal
utilisée lorsqu'on installe ou soulève le poêle, son
fonctionnement sera irrémédiablement compromis.

page

17

Figure1 – Exemple d'emballage du poêle

Figure 2 - Exemple d'emballage pour

habillages en céramique

H

1. Tourner les pieds dans le sens des

aiguilles d’une montre pour

J

S

Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

abaisser le poêle

2. Tourner les pieds dans le sens
contraire des aiguilles d’une
montre pour lever le poêle.

J

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 3

MANUEL D'INSTALLATION ET MODE D'EMPLOI

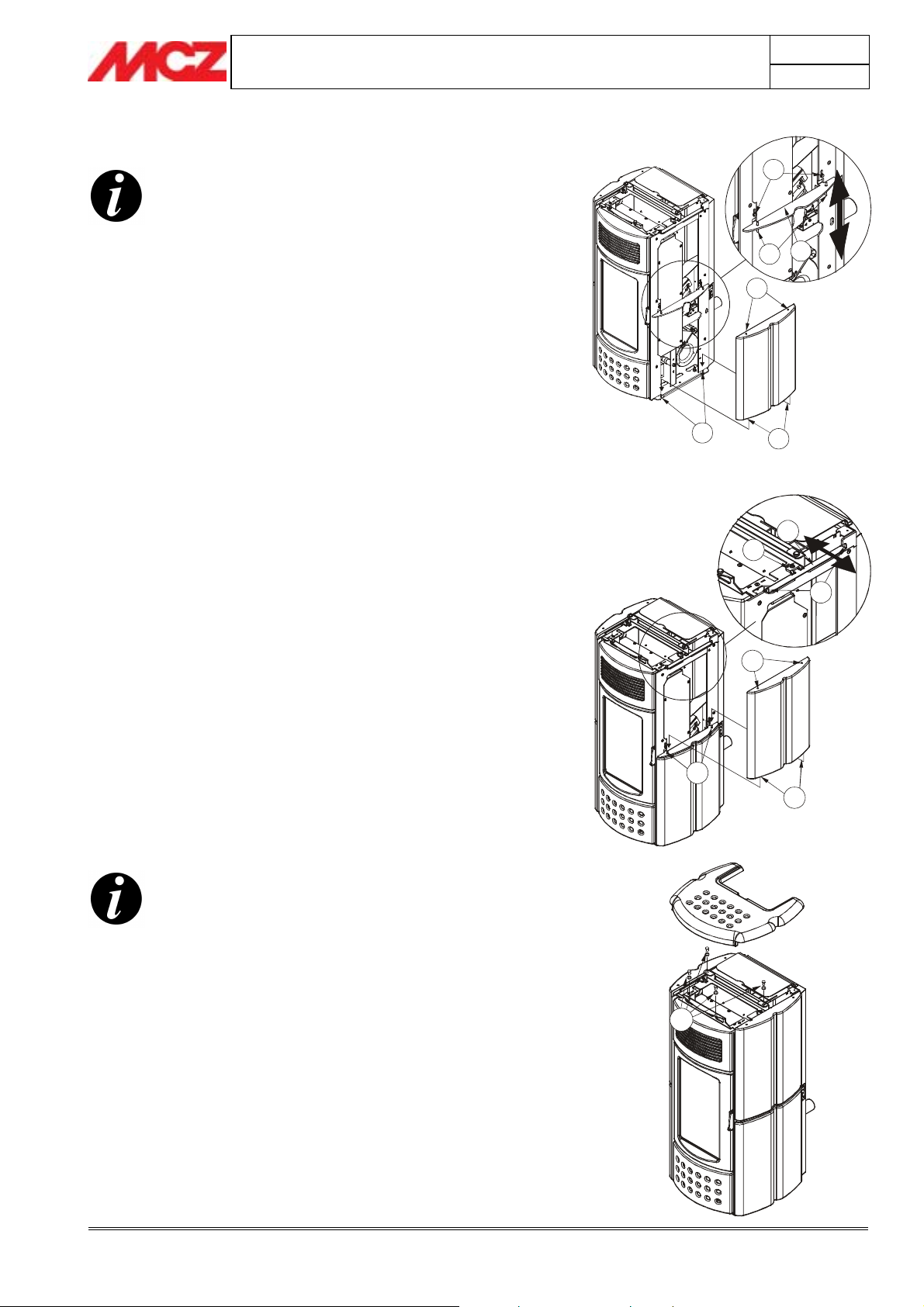

3.3. MONTAGE DES CARREAUX EN CÉRAMIQUE

page

18

TOUJOURS COMMENCER LE MONTAGE DES
CARREAUX EN PARTANT DU BAS.

LES 4 CÉRAMIQUES LATÉRALES DU POÊLE SOLAR
SONT ÉGALES ENTRE ELLES.

MONTAGE DES CARREAUX DE CÉRAMIQUES LATÉRAUX (poêle
SOLAR seulement)

Carreaux en céramique latéraux-inférieurs

Sur la partie inférieure du poêle, au niveau de l'embase, deux tiges (A)
tournées vers le haut dépassent et doivent coïncider avec les trous se trouvant
sur la partie inférieure de la céramique latérale (B1). Avant d'emboîter la
céramique sur ces tiges, il faut desserrer les vis (D) qui soutiennent l'étrier
central pour la fixation de la céramique (C). En desserrant les vis, l'étrier peut
être levé et abaisser grâce au trous se trouvant sur la structure. Une fois que
l'étrier est desserré, le tenir soulevé et insérer la céramique en faisant
coïncider les trous inférieurs de la céramique (B1) avec les tiges (A) se
trouvant sur l'embase du poêle. Une fois que la céramique est posée, abaisser
l'étrier (C) de façon à faire correspondre les tiges inférieures de l'étrier central
(E) avec les trous supérieurs de la céramique (B2). Fixer les vis (D) de
façon à ce que la céramique soit bien ancrée.

Carreaux en céramique latéraux-supérieurs

Le principe de fixation des carreaux de céramique latéraux-supérieurs
est le même que celui des carreaux inférieurs : en effet il est nécessaire
de faire coïncider les trous inférieurs des carreaux (B1) avec les tiges
supérieures de l'étrier central (F). Avant de le faire, desserrer la vis (H) qui
fixe l'étrier (G). Un fois que la vis est desserrée, l'étrier peut être réglé grâce à
l'orifice se trouvant sur la structure. Une fois que l'étrier supérieur (G) est
desserré, procéder comme indiqué pour la pose des carreaux de
céramique, en veillant à faire coïncider les trous inférieurs des carreaux
(B1) avec les tiges (E) et les trous supérieurs (B2) avec les axes (J)
de l'étrier (G). Une fois que la pose est terminée, bloquer l'étrier (G)
avec la vis (H) de façon à ce que la céramique soit bien ancrée.

Il est conseillé d'utiliser des petits feutres à appliquer
aux carreaux de céramique sur les points en contact
avec les parties métalliques de la structure du poêle.

MONTAGE DU DESSUS EN CÉRAMIQUE (SOLAR ET GEA)

Monter en dernier le dessus en céramique, en posant d'abord les
protections en caoutchouc et les rondelles (K) fournies avec le poêle.
Les protections en caoutchouc sont fournies à part et se trouvent dans
l'emballage des accessoires (gant, crochet, livret d'instructions, e tc...).

Poser ensuite le dessus sur les quatre protections en caoutchouc (K).
En exerçant des pressions croisées avec les doigts, vérifier si le dessus

du poêle se trouve dans une position stable ; après avoir déterminé, s'il
y a lieu, la partie à mettre à niveau, ajouter/enlever les rondelles
placées sous les protections en caoutchouc.

REMARQUE : pour le poêle Solar le montage du dessus s'effectuera en
soulevant le couvercle du réservoir

D

C

E

B2

A

F

K

B1

G

H

J

B2

B1

Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 3

MANUEL D'INSTALLATION ET MODE D'EMPLOI

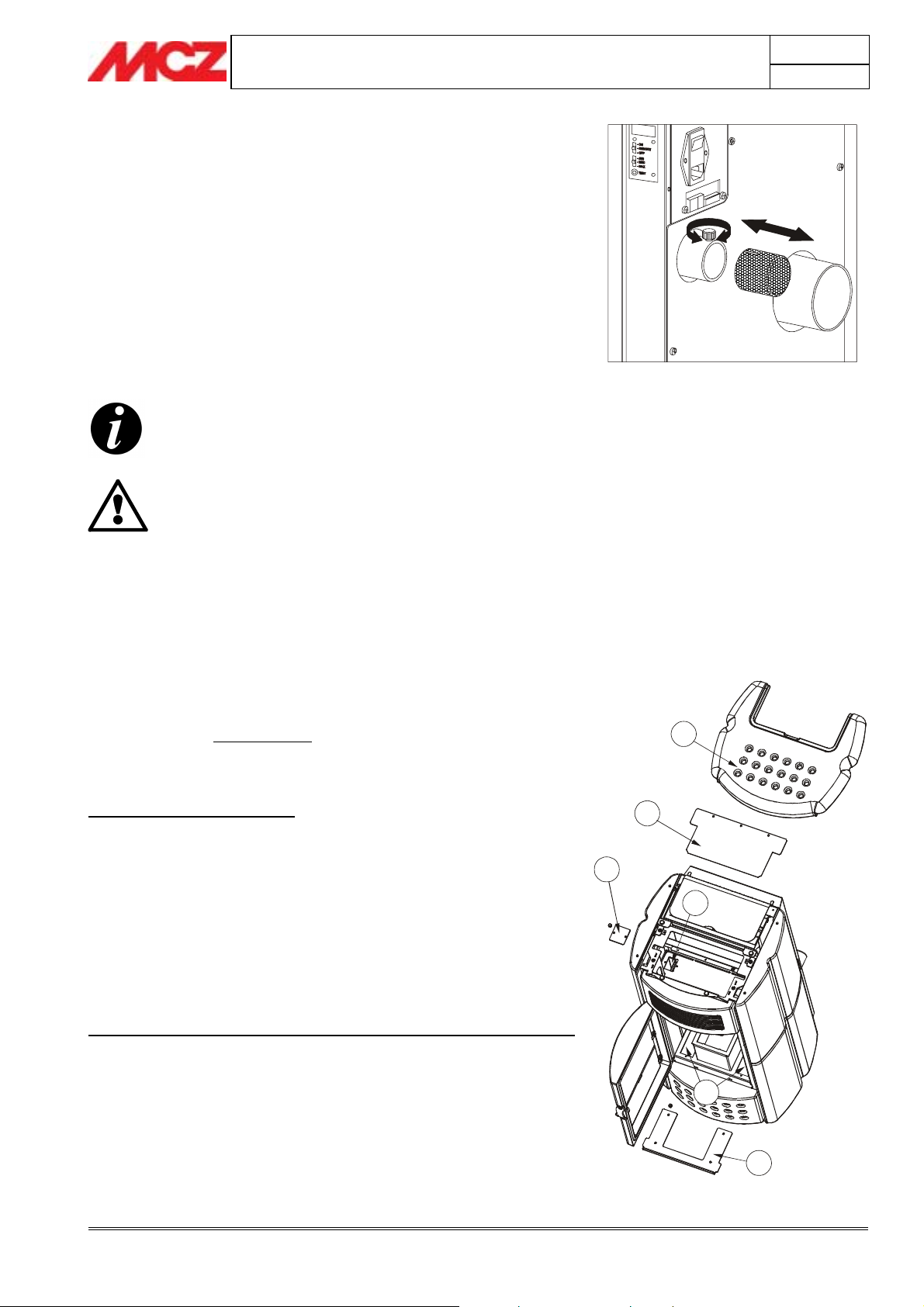

3.4. MONTAGE DU FILTRE À AIR

Avant de placer le poêle contre le mur pour procéder au
raccordement électrique et au conduit de cheminée, monter le
filtre à air fourni.

Ce filtre cylindrique est composé d'une grille métallique et se trouve avec les
accessoires fournis (avec le gant, le crochet, les instructions, etc.)

Le filtre doit être monté sur le tuyau d'amenée d’air de Ø 5 cm.
Pour le montage, dévisser légèrement la vis avec pommeau située sur

le tuyau d'amené d'air, insérer le filtre en faisant correspondre la
rainure du filtre avec la vis du pommeau puis bloquer le filtre en serrant
le pommeau.

ATTENTION !
Ne jamais faire fonctionner le poêle sans filtre à air.

MCZ ne répond pas des éventuels dommages subis par
les composants internes en cas de non respect d cette
prescription.

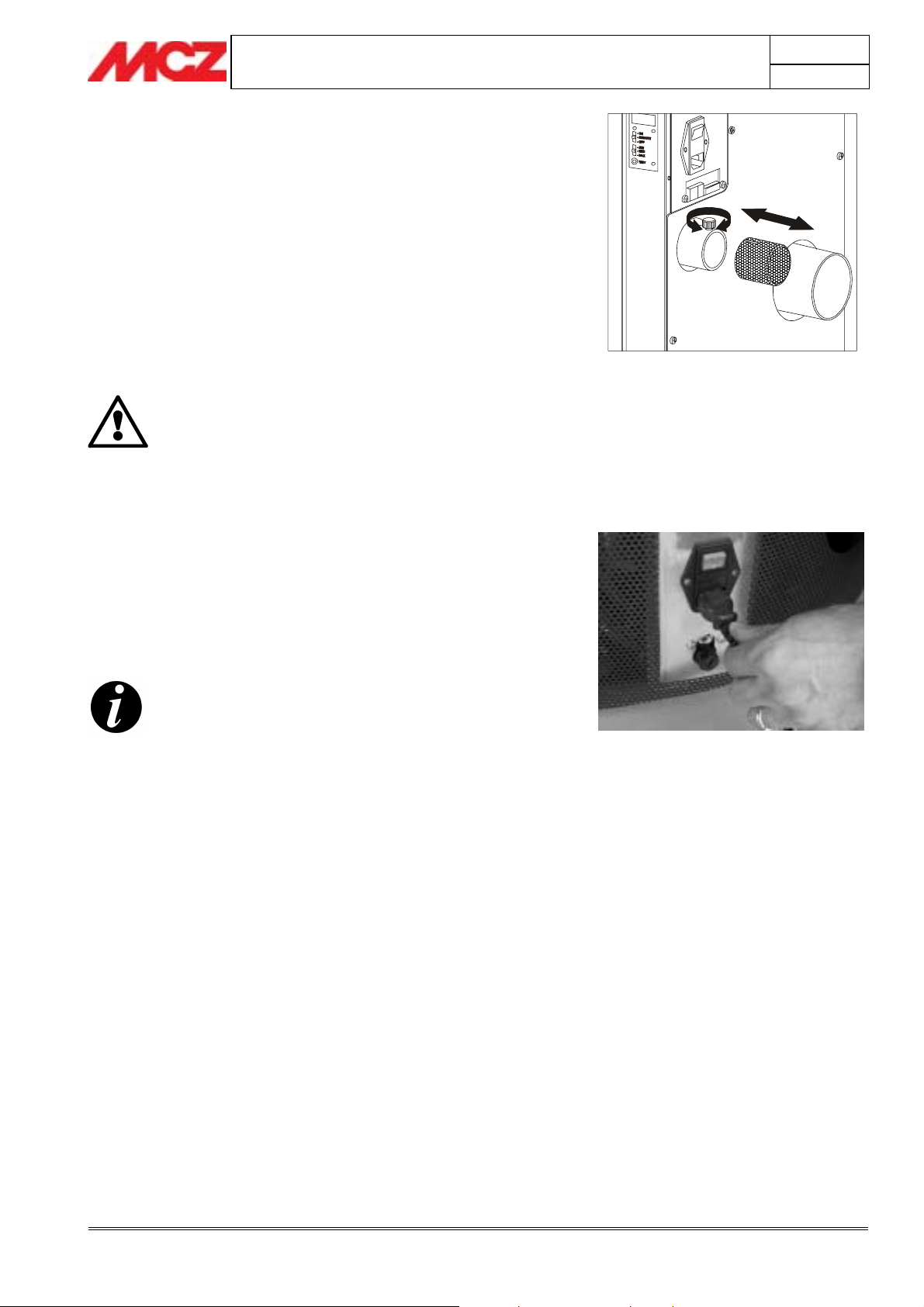

Montage/démontage du filtre à air

page

19

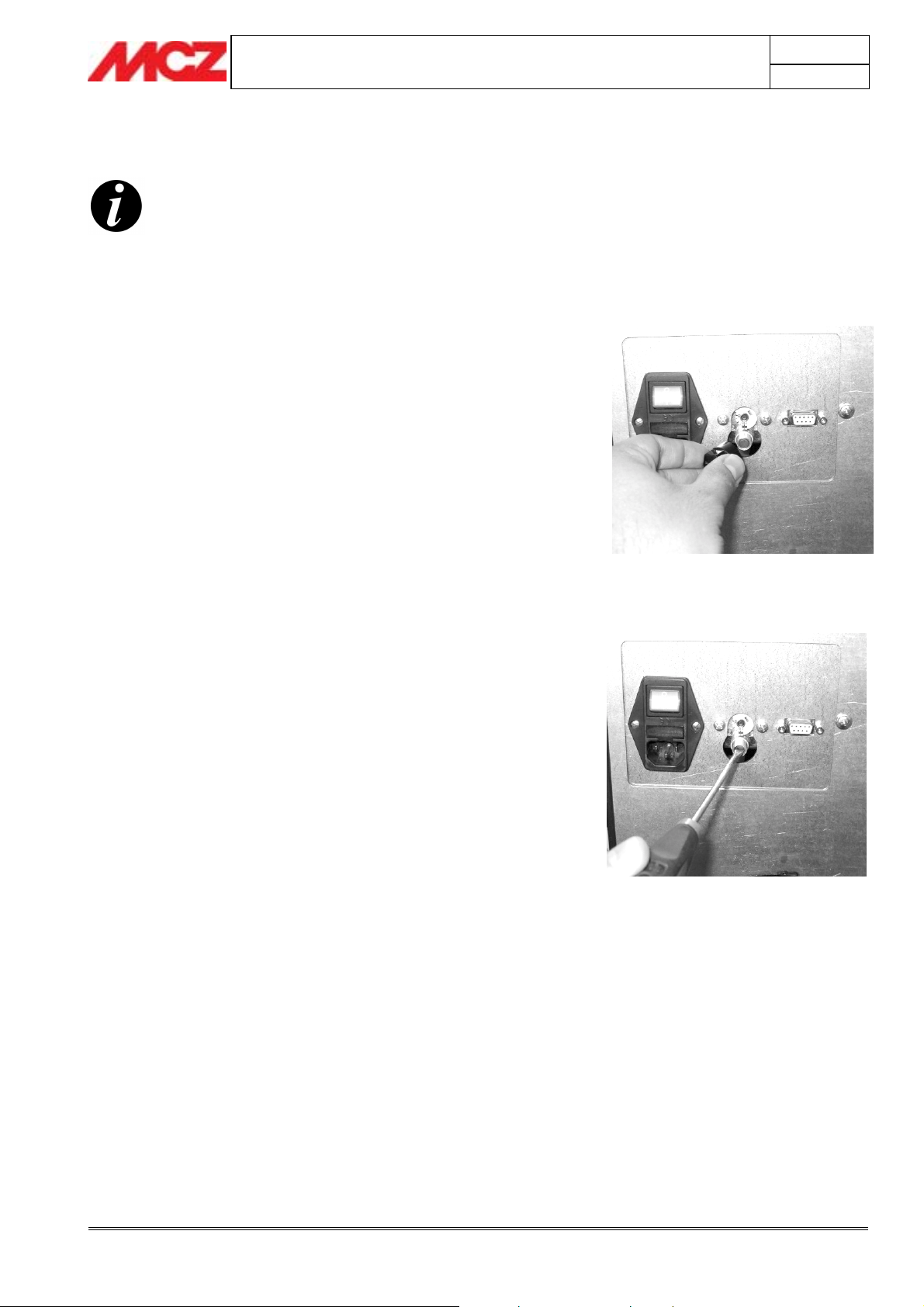

3.5. BRANCHEMENT ÉLECTRIQUE

Relier le câble d'alimentation tout d'abord à l'arrière du poêle puis à la
prise électrique murale.

L’interrupteur général situé au dos du poêle ne doit être utilisé que pour
allumer le poêle. Autrement, il est conseillé de le laisser éteint.

Lorsque le poêle n'est pas utilisé, il est préférable de
débrancher le câble d'alimentation.

Branchement électrique du poêle

Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

4. FONCTIONNEMENT

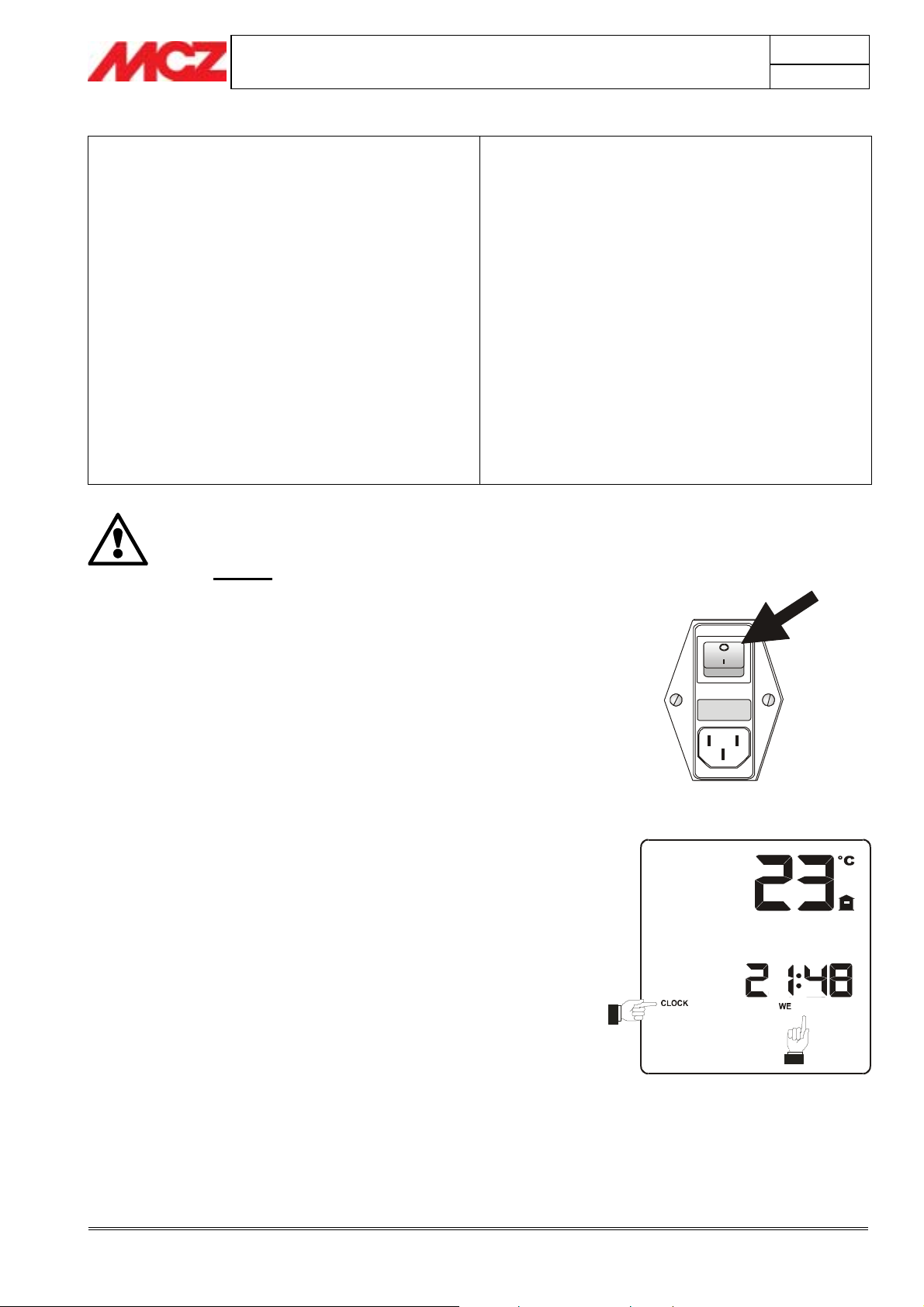

4.1. RECOMMANDATIONS AVANT L’ALLUMAGE

Éviter de toucher le poêle lors du tout premier
allumage car durant cette phase la peinture durcit. Si
l'on touche la peinture, la surface en acier pourrait
réapparaître.

Si nécessaire, retoucher la peinture avec une bombe de vernis spécial.
(Voir “Accessoires pour poêle à pellets”)

Il est important d’assurer une ventilation efficace au
moment du premier allumage car le poêle dégagera
un peu de fumée et une odeur de peinture.

Ne pas rester à proximité du poêle et, comme nous l'avons dit, bien
aérer la pièce. La fumée et l’odeur de peinture disparaîtront après une
heure de fonctionnement du poê le environ ; nous rappelons quoi qu'il
en soit qu’elles ne sont pas nocives pour la santé.

Lors des phases d'allumage et de refroidissement, le poêle pourrait se
dilater et se contracter, par conséquent de légers craquements
pourraient être perceptibles.

Ce phénomène est absolument normal puisque la structure est réalisée
en acier laminé et ne pourra donc en aucun cas être considéré comme
un défaut.

Il est essentiel de ne pas surchauffer le poêle dès le premier allumage
et de veiller au contraire à le porter lentement à la température désirée.

Utiliser (si en mode "Manuel") des puissances de chauffage basses (par

ère-2ème-3ème

ex. 1
toute la puissance calorifique à disposition (par ex. 4
n'oubliant pas toutefois de ne pas le laisser allumé à la puissance
maximale pendant plus de 60-90 minutes.

De cette façon, vous éviterez d'endommager les carreaux en céramique,
les soudures et la structure en acier.

). Avec les allumages suivants, vous pourrez jouir de

ème-5ème

) en

Au moment du premier allumage, le poêle se trouve
déjà en modalité “manuelle”: pendant la première
période il est conseillé d'utiliser uniquement des
puissances de chauffage moyennes ou basses (de la
première à la troisième)

page

20

Ne tentez pas dévaluer les
performances de votre poêle dès le

Commencez par vous habituez progressivement aux commandes du
tableau de bord ou à la télécommande du poêle.

Essayer de mémoriser visuellement les messages que le poêle transmet
à l'afficheur de la télécommande.

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

premier allumage !

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

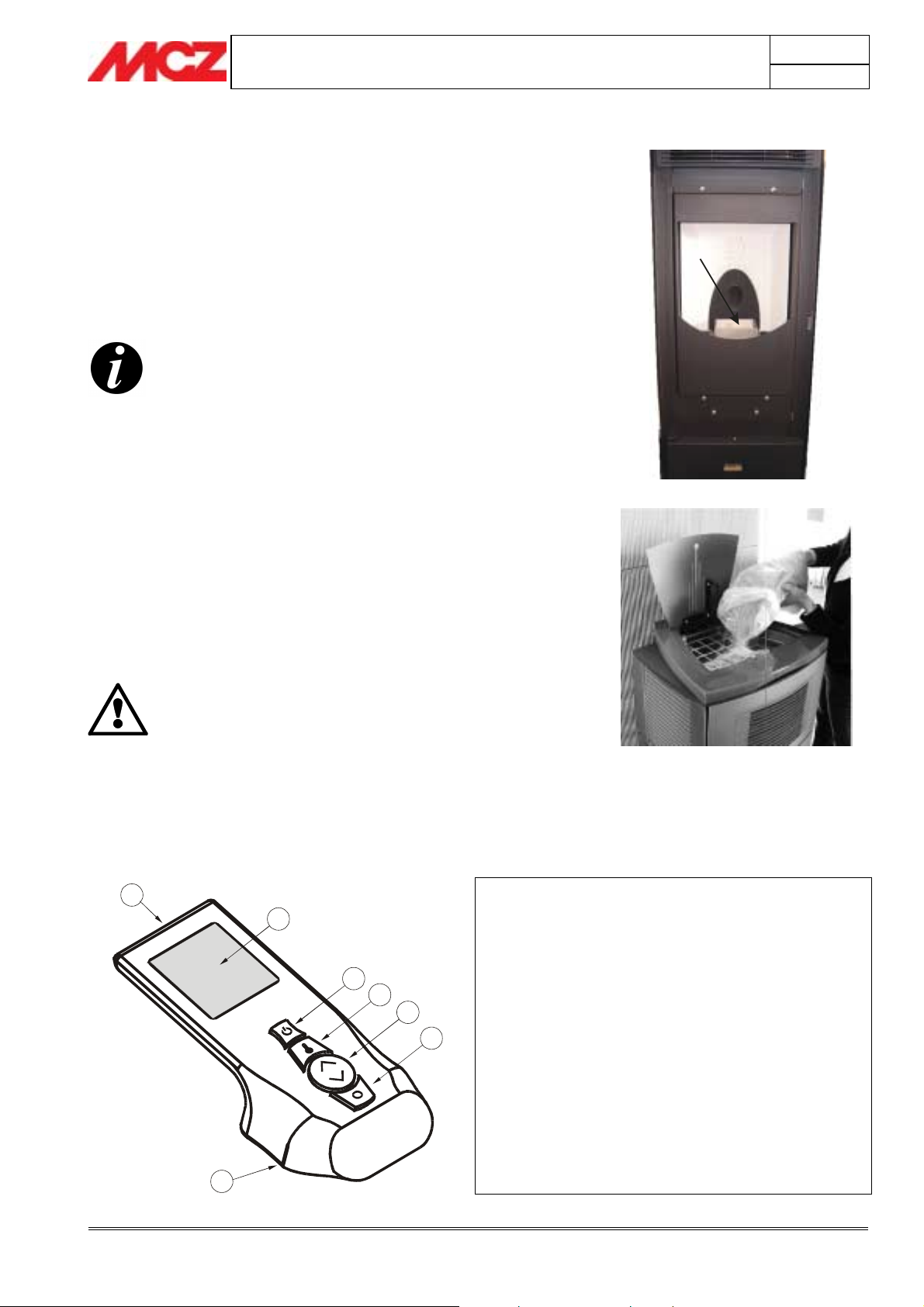

4.2. CONTRÔLE AVANT L’ALLUMAGE

Vérifier si toutes les conditions de sécurité vues auparavant sont réunies.
S'assurer d'avoir lu et parfaitement compris le contenu de ce livret

d'instructions.
Ôter du foyer et de la porte du poêle tous les éléments qui pourraient

brûler (instructions et étiquettes adhésives variées).
Contrôler que le pot de combustion A est placé correctement et bien

posé sur la base.

Après une longue période d'inactivité, retirer du réservoir (à l'aide
d'un aspirateur avec un long tuyau) les résidus de pellets
accumulés depuis un certain temps, car ils pourraient avoir
absorbé de l'humidité, ce qui modifierait leurs caractéristiques
d'origine, et les rendre inadaptés à la combustion.

4.3. CHARGEMENT DES PELLETS

A

page

21

Le chargement du combustible s'effectue par le dessus du poêle en
ouvrant le volet. Verser le pellet dans le réservoir ; sa capacité à vide
est d'environ un sac de 15 kg.

Pour faciliter l’opération, procéder en deux étapes :

• Verser la moitié du sac à l’intérieur du réservoir et attendre
que le combustible se dépose sur le fond

• Terminer l’opération en versant ensuite l'autre moitié.

Ne jamais retirer la grille de protection située à l'intérieur
du réservoir. Lors du chargement des granulés, éviter que
le sac ne touche les surfaces chaudes.

Ne pas verser un type de combustible différent du
pellet dans le réservoir et non conforme aux
spécifications données précédemment.

4.4. TÉLÉCOMMANDE LCD

1

2

3

4

5

6

7

LÉGENDE

1. Position de la sonde de température ambiante

2. Afficheur LCD rétroéclairé

3. Touche de Marche /Arrêt Combiner la pression de cette touche
avec les autres pour accéder aux autres menus comme celui de
la configuration de l'heure courante.

4. Touche de sélection des modalités de fonctionnement (MAN UEL
– AUTOMATIQUE –AUTOMATIQUE AVEC ECO-STOP). Combiner
la pression de cette touche avec les autres pour accéder aux
autres menus comme celui de la configuration de l'heure
courante.

5. Touche de défilement vers le haut ou vers le bas pour le réglage
des puissances de flamme et de la ventilation et pour le réglage
de la fonction Sleep et du Chrono

6. La touche MENU permet d'accéder aux menus de configuration
de la ventilation, de la modalité SLEEP et du CHRONO

7. Base d’appui contenant le compartiment des batteries

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

A

MANUEL D'INSTALLATION ET MODE D'EMPLOI

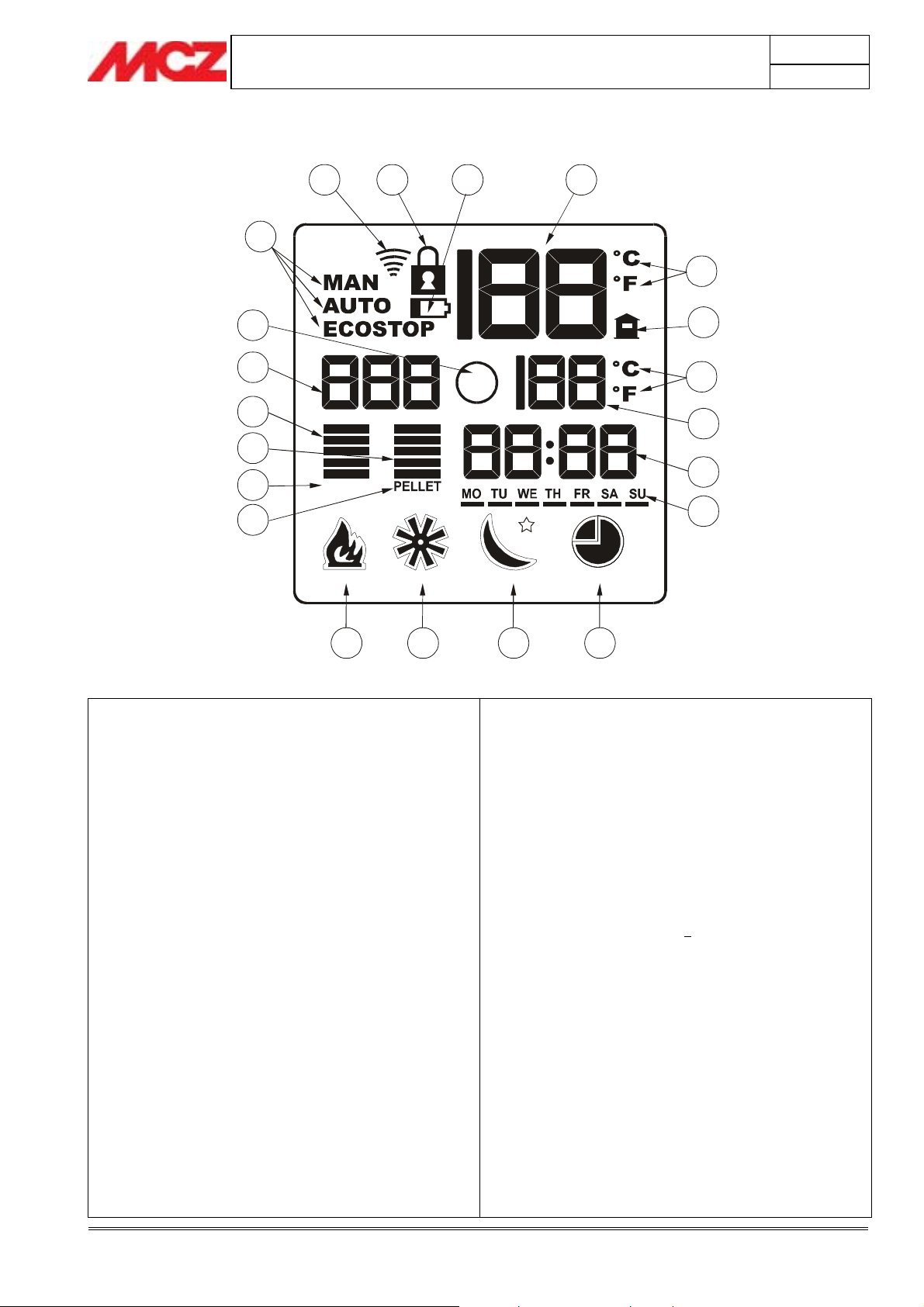

4.4.1. Afficheur de la télécommande

2 3 4 5

1

POÊLE À PELLETS Chapitre 4

page

22

6

20
19

18
17
16

CLOCK

15

MAX

LÉGENDE

1. Icônes indiquant le mode de fonctionnement du poêle
(MANUEL – AUTOMATIQUE – AUTOMATIQUE AVEC ECO
STOP)

2. Icône transmission des données au poêle

3. Icône qui, si allumée, indique le verrouillage du clavier (prévu
pour éviter la pression involontaire des touches)

4. L'affichage permanent de cette icône indique qu'il faut
remplacer les piles

5. Icône qui indique la température relevée dans la pièce où se
trouve la télécommande, grâce à la sonde interne montée
sur la télécommande même

6. Unité de mesure pouvant être sélectionnée pour la
visualisation des degrés relevés/souhaités (Celsius –
Fahrenheit)

7. Icône qui apparaît avec la température ambiante relevée par
la sonde interne de la télécommande

8. Température programmée par l'utilisateur, et que la pièce
doit atteindre en mode AUTOMATIQUE. En mode MANUEL
cette indication est éteinte.

9. Horloge interne. Il peut jouer temporairement le rôle de
compteur à rebours si la fonction SLEEP est active.

10. Icônes qui indiquent la date (en anglais). Lorsqu'on
programme le CHRONO personnalisé, les tirets en bas
indiquent, si allumés, que certaines tranches horaires
quotidiennes ont été activées pour ce jour-là

11. Icône qui indique la fonction CHRONO. Si l'icône est
complètement éteinte, le CHRONO est désactivé, si
seulement le bord de l'icône est allumé, le CHRONO est
activé et si en revanche l'icône est complètement allumée,
elle indique que nous sommes en mode de programmation
du CHRONO.

UTO PROGRAMSLEEP

7

24 h

6

8
9

10

11121314

12. Icône qui indique la fonction SLEEP. Si elle est complètement
éteinte, la fonction SLEEP est désactivée, si seulement le
bord de l'icône est allumé, la fonction SLEEP est activée et si
en revanche l'icône est complètement allumée, elle indique
que nous sommes en mode de programmation de la fonction
SLEEP.

13. Icône de la ventilation qui permet de régler la vitesse du
ventilateur d'air chaud. Si l'indication AUTO est également
allumée, elle indique que la ventilation est branchée sur la
puissance.

14. Icône qui permet de régler la flamme de 1 à 5 niveaux de
puissance. Si la flamme est sur la puissance 5, abréviation
MAX s'affiche.

15. Icône qui, si activée, indique la possibilité de régler la chute
du pellet (fonction réservée au

16. Icône qui, si activée, indique la possibilité de régler l’heure
affichée sur l'icône n° 9

17. Tirets indiquant la puissance de ventilation : 1 tiret = 1ère
vitesse, 2 tirets = 2ème vitesse, 5 tirets = 5ème vitesse

18. Tirets indiquant la puissance de la flamme : 1 tiret = 1ère
vitesse, 2 tirets = 2ème vitesse,… 5 tirets = 5ème vitesse
Ces tirets n'apparaissent que si le poêle est en mode MANUEL

19. Cette icône est nécessaire pour sélectionner le programme
hebdomadaire pendant la programmation du CHRONO. Elle
sert également à sélectionner les programmes journaliers
dans le programme chrono personnalisé.

20. En configuration CHRONO, si cette icône s'allume en même
temps que l'icône n°19, elle indique qu'on est en train de
choisir le programme hebdomadaire personnalisé (qui
prévoit la saisie de tranches horaires journalières -> 24h)

technicien spécialisé)

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

NOTA BENE :

Les icônes n° 11 – 12 – 13 et 14 présentent deux modes
d'éclairage différents:

• COMPLÈTEMENT ILLUMINÉE (ICÔNE TOTALEMENT NOIRE)

• SEUL LE CONTOUR DE L'ICÔNE EST ILLUMINÉ

Quand les icônes sont complètement allumées, cela signifie que
nous sommes en train d'opérer sur cett e fonction.

Exemple : si le symbole du ventilateur est complètement allumé,

cela signifie que nous sommes en train de modifier la vitesse
du ventilateur d'air chaud avec la touche 5

Quand seuls les contours des icônes sont allumés, cela signifie que
cette fonction est active et que nous ne pouvons pas la modifier qu'en
entrant dans sur menu y afférant. En entrant sur le menu
correspondant, l'icône s'allume complètement (voir ci-dessus)

Exemple : si seul le contour de l'icône du ventilateur est allumé, nous

ne réussirons pas à modifier la vitesse du ventilateur en
pressant la touche 5 mais, quoi qu'il en soit, la fonction est
active car le ventilateur est e n train de fonctionner (si le poêle
est allumé). Pour pouvoir modifier la vitesse du ventilateur il
faut nécessairement accéder au menu qui mi permet d'effectuer
ce réglage et allume complètement l'icône.

page

23

4.4.2. Caractéristiques générales de la télécommande LCD

Les poêles munis du dispositif de contrôle de la combustion ACTIVE
SYSTEM, sont commandés principalement par télécommande ou en

cas d'urgence par le petit tableau postérieur.
La télécommande LCD permet de profiter pleinement du potentiel du poêle,

d'en régler tous les paramètres de fonctionnement, de programmer le
chrono, mais aussi et surtout de contrôler constamment la température
ambiante de référence pour les régimes de fonctionnement du poêle.

En effet la sonde d'ambiance est montée directement sur la
télécommande, de façon à permettre une mesure plus précise de la
température de la pièce à chauffer, là où le souhaite l’utilisateur, et
sans la pénible contrainte des câblages fixes des thermostats.

La télécommande est munie de rétro-éclairage qui s'active par simple
pression d'une touche.

Tenir la télécommande loin des sources des chaleur directe
et à l'abri de l'eau.

Il est conseillé de tenir la télécommande hors de la portée
des enfants.

La télécommande doit toujours se trouver à proximité du
poêle (dans un rayon d'action de 5 m) de façon à permettre
une bonne transmission des valeurs de température
ambiante. Si après 3 heures de fonctionnement le poêle ne
reçoit aucun signal de la télécommande, il commence à
émettre périodiquement des signaux sonores pour aviser
l’utilisateur que la télécommande est trop loin (ou que les
piles sont usées) : sur l'afficheur du tableau d'urgence
s'affiche l’alarme A10. Avec cette alarme le poêle continue à
fonctionner et pour éteindre l’alarme il suffira de rapprocher
la télécommande afin de rétablir les conditions de
fonctionnement normales.

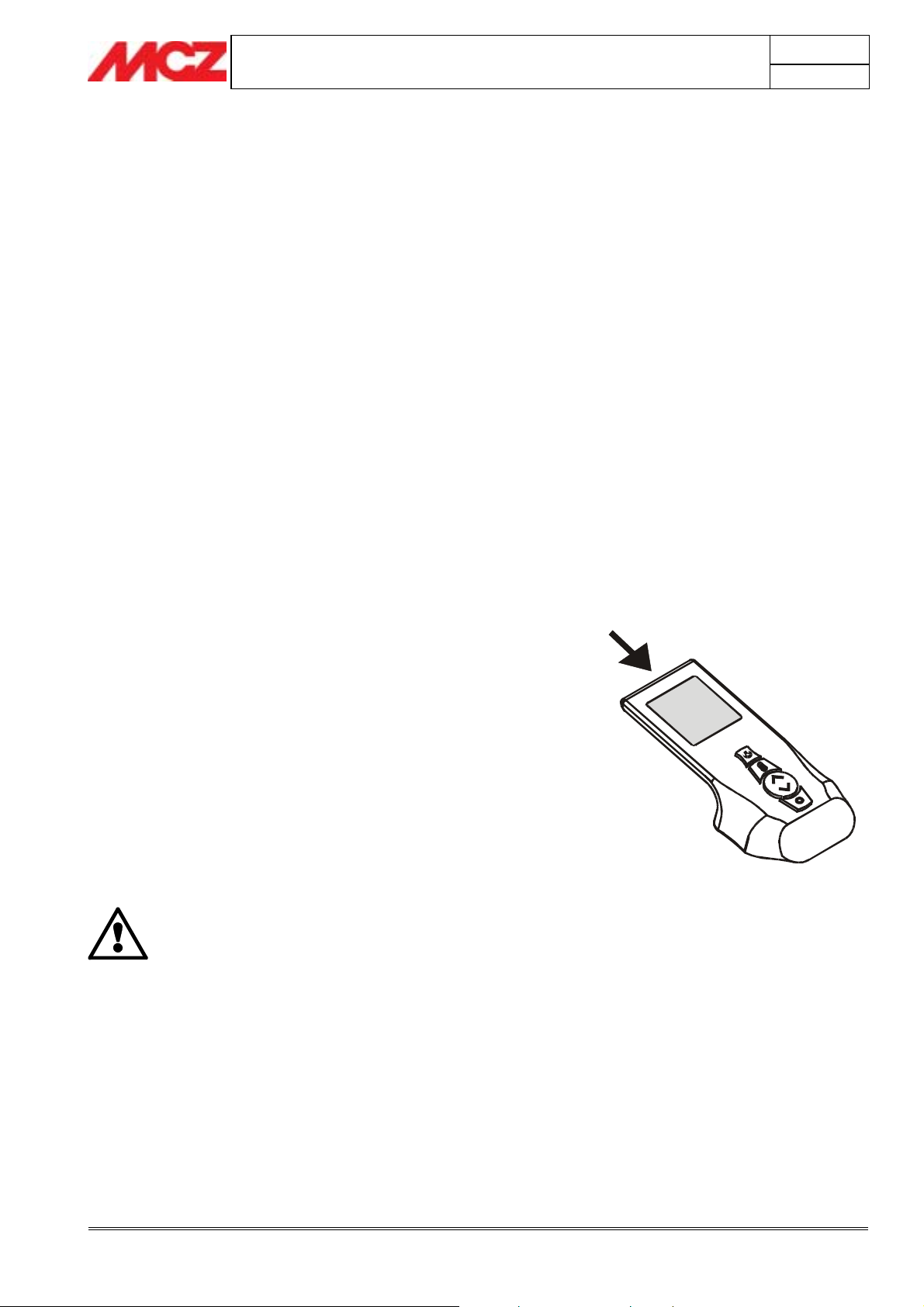

Position de la sonde de température ambiante

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

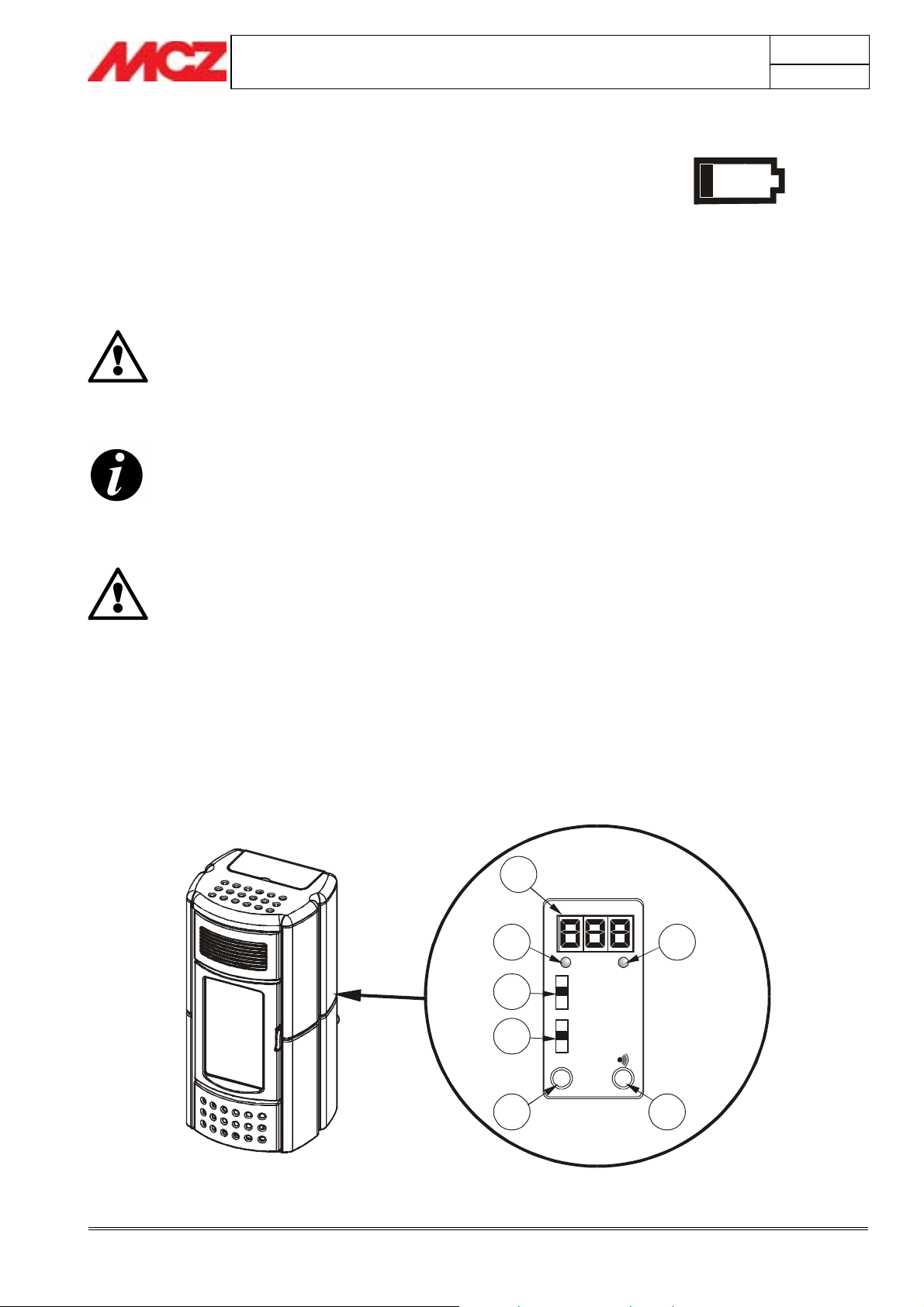

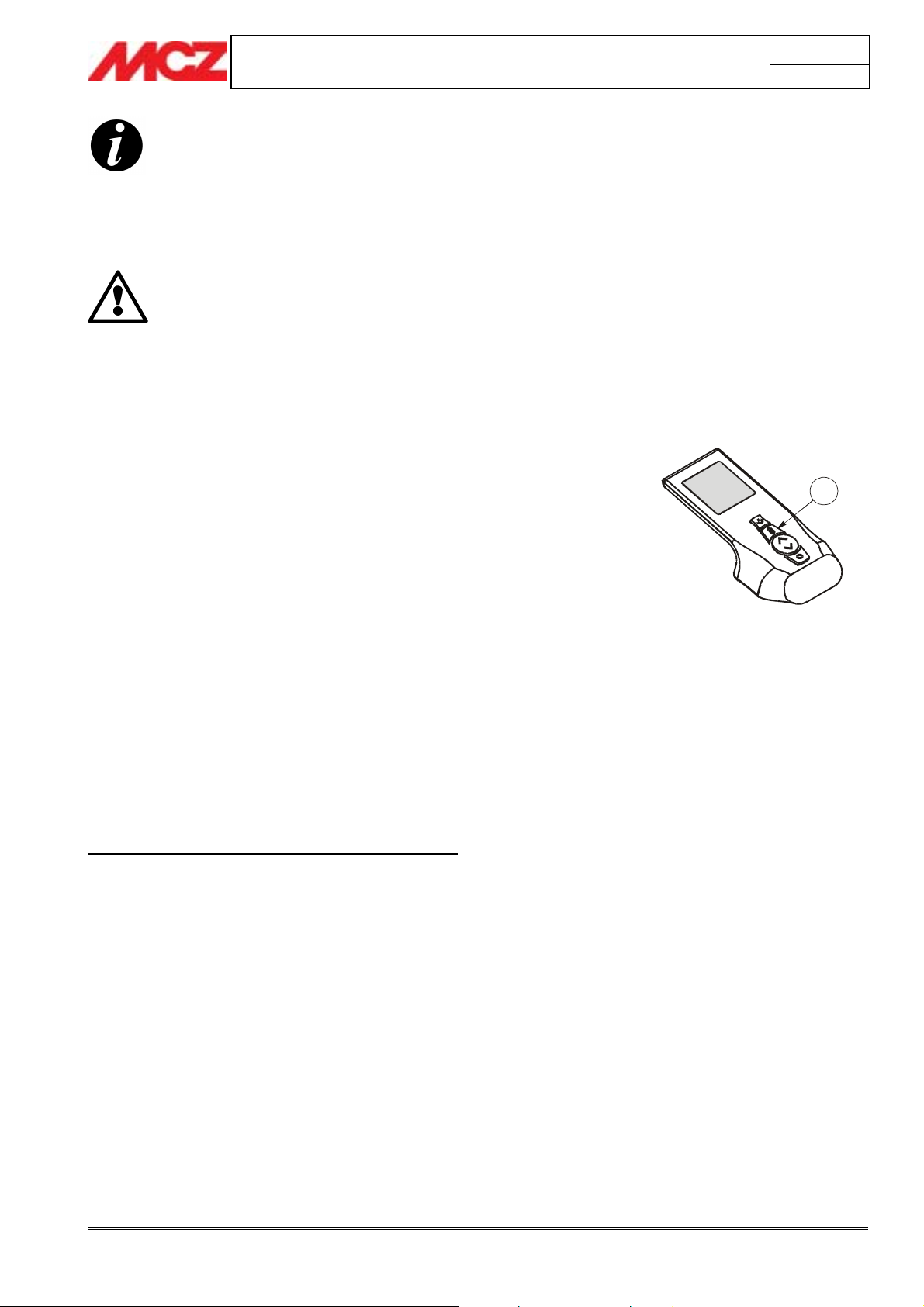

4.4.3. Type de piles et remplacement

Les piles se trouvent dans la partie inférieure du dispositif, au niveau de
la base d'appui.

Pour faire fonctionner le poêle, 3 piles du type MINI STYLO da 1,5

V sont nécesaires

Sur l' icône n° 4, la télécommande signale à l’utilisateur que les piles
sont presque usées. Si l'icône indiquant que les piles sont usées
apparaît, cela signifie que les piles sont presque usées et que la
télécommande ne va pas tarder à s'éteindre.

Si la télécommande est éteinte parce que sans piles, le
poêle ne pourra être commandé qu'avec le tableau de
secours (voir paragraphe 4.5). En modalité de
secours, seules certaines fonctions restent actives :
allumage, arrêt et réglage manuel de trois niveaux de
puissance.

Les piles livrées avec le poêle ont une durée limitée
qui permet d'effectuer la première mise en marche du
poêle et d’apprendre à s'en servir.

Il est conseillé de remplacer les piles après le premier
allumage. Il est également conseillé de toujours
prévoir des piles de rechange chez soi..

Pendant l’opération de remplacement des piles, veiller
à respecter les polarités en suivant les symboles
imprimés sur le compartiment des piles de la
télécommande.

Indicateur de piles usées

page

24

4.5. TABLEAU DE SECOURS

Dans la partie latérale-postérieure droite du poêle, se trouve le tableau
de secours, conçu pour effectuer le diagnostic des éventuelles
anomalies de fonctionnement et servant également à contrôler le poêle
au cas où la télécommande ne fonctionnerait pas.

A

B C

- OFF

D
E

- REMOTE

- ON

- MIN

- MED

- MAX

TEST

F G

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

A

e

MANUEL D'INSTALLATION ET MODE D'EMPLOI

LÉGENDE

A. Afficheur à trois chiffres qui donne une série d'informations sur

le poêle, ainsi que le code d'identification des éventuelles
anomalies de fonctionnement.

B. Voyant VERT qui signale :

• ÉTEINT = Poêle éteint

• ALLUMÉ CLIGNOTANT = Poêle en phase d'allumage

• ALLUMÉ FIXE = Poêle allumé

C. Voyant ROUGE qui signale :

• ÉTEINT = Poêle allumé
LLUMÉ CLIGNOTANT LENTEMENT = Poêle en train d

•

s'éteindre

• ALLUMÉ CLIGNOTANT RAPIDEMENT = Poêle en alarme

(associé à un bip sonore pendant les 10 premières
minutes)

• ALLUMÉ FIXE = Poêle allumé

page

25

D. Sélecteur à trois positions pour la fonction

• OFF = Poêle éteint manuellement faute de télécommande

• REMOTE = Poêle pouvant être commandé

exclusivement avec la télécommande

• ON = Poêle éteint manuellement faute de télécommande

E. Sélecteur à trois positions pour la sélection de la puissance

• MIN = Sélecteur pour faire fonctionner le poêle à la
puissance MINIMALE faute de télécommande et avec le
sélecteur 4 sur ON

• MED = Sélecteur pour faire fonctionner le poêle à la
puissance MINIMALE faute de télécommande et avec le
sélecteur 4 sur ON

• MAX = Sélecteur pour faire fonctionner le poêle à la
puissance MINIMALE faute de télécommande et avec le
sélecteur 4 sur ON

F. Touche pour les fonctions de diagnostic sur le fonctionnement

du poêle

G. Touche pour mettre le poêle en communication avec une

nouvelle télécommande (selon une procédure expliquée par la
suite)

POUR QUE LE POÊLE FONCTIONNE AVEC LA
TÉLÉCOMMANDE LE SÉLECTEUR “D” DOIT
ÊTRE PLACÉ SUR “REMOTE”

4.6. RÉGLAGE À EFFECTUER AVANT LE PREMIER
ALLUMAGE

Après avoir relié le câble d'alimentation à la partie postérieure du poêle,
porter l'interrupteur, situé derrière, en position (I).

La touche lumineuse s'allumera ainsi que le voyant C du tableau de
secours qui s'allumera en rouge (de façon FIXE)

4.6.1. Réglage de l’heure du jour en cours.

Presser simultanément les touches 4 et 6 de la télécommande
pendant 5 secondes lorsque le poêle est allumé, pour accéder au
menu de réglage de l'heure et du jour en cours.
Une fois que le mot “CLOCK” est affiché, il est possible, au moyen de
la touche 5, de sélectionner l’heure courante et de la confirmer avec la
touche 6, de même pour les minutes, les confirmer avec la touche 6 et
enfin le jour. Enfin, presser de nouveau la touche 6 pour confirme r le
tout et pour quitter le menu.
Par convention, les jours de la semaine sont indiqués par des sigles
dérivant de l'anglais, soit respectivement :

MO = Monday " Lundi
TU = Tuesday " Mardi

WE = Wednesday " Mercredi

TH = Tuesday " Jeudi

FR = Friday " Vendredi

SA = Saturday " Samedi

SU = Sunday " Dimanche

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

j

MANUEL D'INSTALLATION ET MODE D'EMPLOI

Si le clavier reste inactif pendant 7 secondes, la
télécommande quitte automatiquement la modalité de
réglage de l'heure et confirme la dernière donnée saisie..

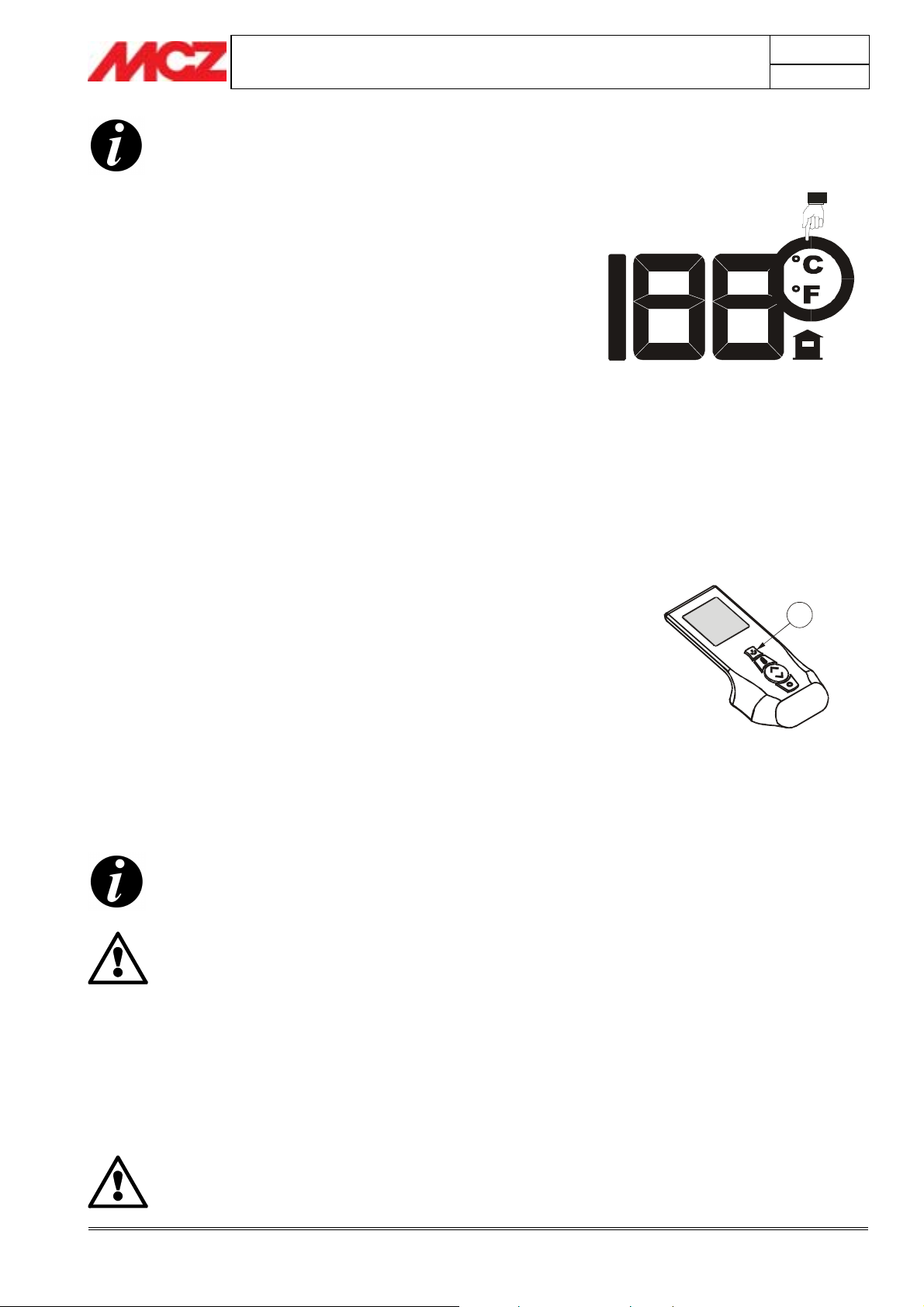

4.6.2. Configuration de l’unité de mesure de la
température

Il est possible de choisir l’unité de mesure de la température, en
prenant, comme système de mesure, le système international ou bien
le système anglo-saxon.

Seulement lorsque le poêle est éteint, avec une pression de la
touche 4 pendant au moins 5 secondes, sélectionner l’unité de
mesure de la température ; le choix est entre degrés Celsius (° C) et
degrés Fahrenheit (° F).

La configuration standard de la télécommande est : degrés
Celsius (° C)

4.7. PREMIER ALLUMAGE

page

26

4.7.1. Allumage/Extinction au moyen de la télécommande

L’allumage et l'extinction du poêle (et pour autant, de l'afficheur de la
télécommande) s'effectue en pressant la touche 3 de la

télécommande pendant 2 secondes.
Après une phase de démarrage d'environ 15 minutes, le poêle

entre en régime.

Après l'extinction du poêle par pression de la touche 3, commence la
phase de refroidissement qui comprend l’interruption du chargement
de combustible, le nettoyage du pot de combustion et la poursuite de la
ventilation jusqu'à ce que le poêle soit suffisamment froid ; cette phase
peut durer de 20 à 40 minutes selon le nombre d'heures pendant
lesquelles le poêle est resté allumé et sa position.

4.7.2. Remarque sur le premier allumage

Le premier allumage pourrait ne pas réussir étant donné que
la vis sans fin est vide et ne parvient pas tou
la quantité de pellets nécessaire dans le pot de combustion à
temps pour amorcer normalement la flamme.

ANNULER L'ÉTAT D'ALARME EN AGISSANT SUR LE
PETIT TABLEAU DE SECOURS (voir paragraphe 4.16),
RETIRER LES PELLETS RESTÉS DANS LE POT DE
COMBUSTION ET RÉPÉTER L’ALLUMAGE.

Si après plusieurs tentatives d'allumage la flamme n'apparaît pas, même avec
un afflux régulier de pellets, vérifier si la position du pot de combustion est
correcte : il doit être posé en adhérant parfaitement sur l'espace
d'emboîtement et doit être dépourvu de dépôts de cendres. Si après
ce contrôle rien n'apparaît anormal, cela signifie que le problème pourrait être
lié aux composants du poêle ou être imputable à une mauvaise installation.

ENLEVER LES GRANULÉS DE BOIS RESTÉS DANS LE
POT DE COMBUSTION ET APPELER UN TECHNICIEN
AGRÉÉ MCZ.

ours à charger

3

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

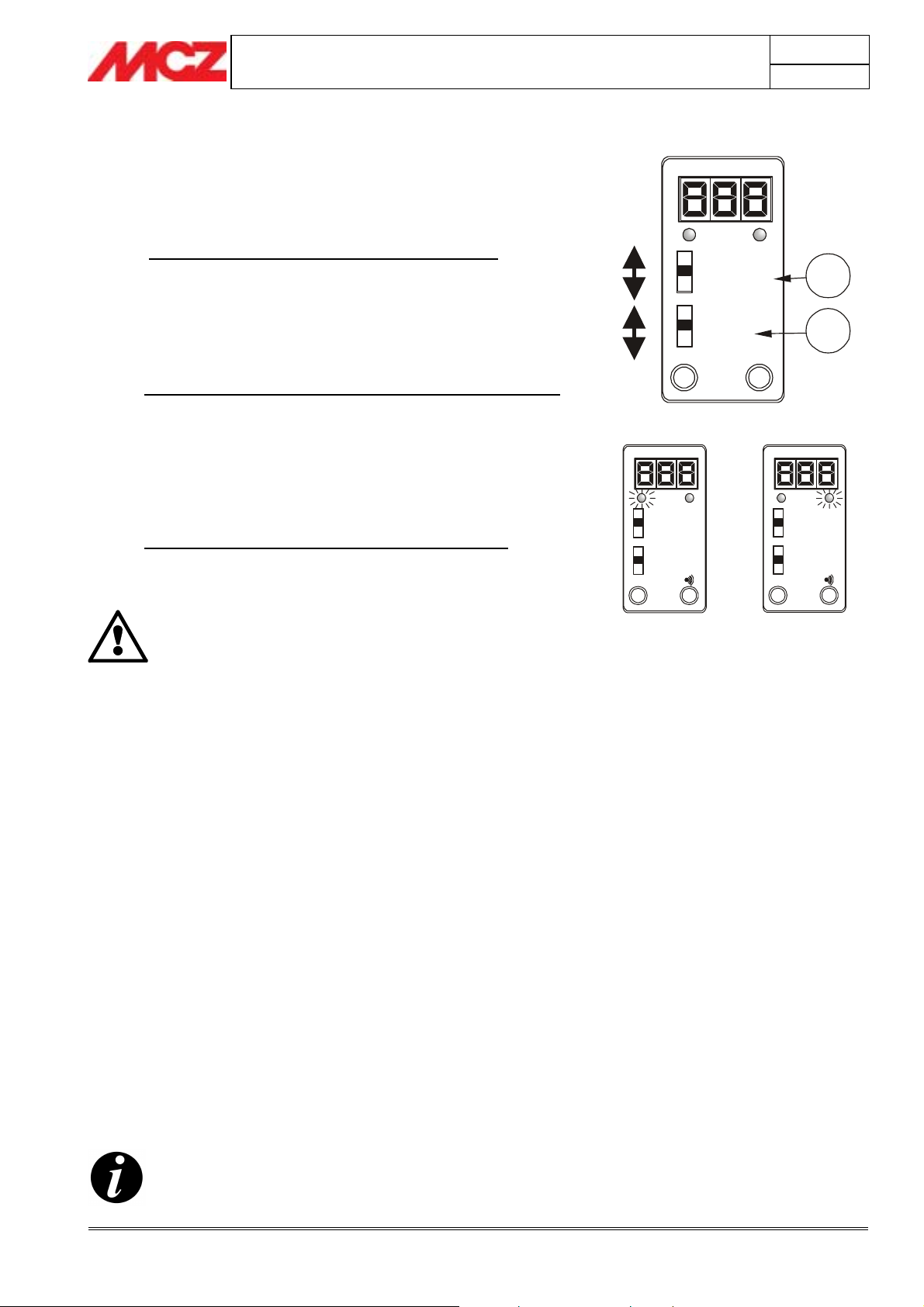

4.7.3. Allumage/Extinction à partir du tableau de secours

En cas de panne de la télécommande ou de piles usées, vous pouvez faire
fonctionner le poêle en modalité provisoire depuis le tableau de secours.

Avec cette configuration, le poêle ne peut fonctionner qu'en modalité
manuelle et vous pouvez choisir parmi 3 niveaux de puissance.

• ALLUMAGE DU POÊLE SANS TÉLÉCOMMANDE
Pour allumer le poêle placer le sélecteur “D” sur la position ON.

Au moment de l'allumage, le voyant ROUGE s'éteint tandis que
le voyant VERT commence à clignot er jusqu'à ce que la phase
d'allumage soit terminée ; en régime le voyant VERT reste
constamment allumé.

• SÉLECTION DE LA PUISSANCE SANS TÉLÉCOMMANDE

Il est possible de choisir parmi trois puissances de chauffage :
MIN-MED-MAX (sélecteur “E”)
La puissance au MINIMUM correspond à la 1ère puissance ;
La puissance MOYENNE correspond à la 3ème puissance ;
La puissance au MAXIMUM correspond à la 5ème puissance ;

• EXTINCTION DU POÊLE SANS TÉLÉCOMMANDE

Pour éteindre le poêle placer le sélecteur “D” sur la position
OFF.

Une fois que le fonctionnement de la télécommande a
été rétabli, n'oubliez pas de replacer le sélecteur “D”
sur la position “REMOTE” autrement le poêle ignorera
les ordres de la télécommande.

- OFF

- REMOTE

- ON

- MIN

- MED

- MAX

TEST

- OFF

- REMOTE

- ON

- MIN

- MED

- MAX

page

27

D
E

- OFF

- REMOTE

- ON

- MIN

- MED

- MAX

TEST

4.8. MODALITÉS DE FONCTIONNEMENT

Les poêles SOLAR-GEA présentent deux modes de fonctionnement :
MANUEL et AUTOMATIQUE.

4.8.1. Manuel et automatique

Le poêle peut fonctionner selon les deux modalités ci-dessus, qui
correspondent à deux principes de fonctionnement différents

Le mode MANUEL permet de régler uniquement la puissance de la
flamme, de 1 à 5, en ignorant tout écart de température ambiante.
Cette modalité est signalée par le sigle MAN sur l'afficheur de la
télécommande (icône 1)

Le mode AUTOMATIQUE permet en revanche de programmer la
température désirée dans la pièce où se trouve le poêle et règle
automatiquement sa puissance, afin d'obtenir et de conserver la
température choisie. Cette modalité est signalée par le sigle AUTO sur
l'afficheur de la télécommande (icône 1)

Cette modalité permet également d'utiliser une fonction avancée
appelée ECO STOP qui sera illustrée par la suite (

Pour sélectionner la modalité, presser la touche 4

À chaque allumage, le poêle se met sur le mode de
fonctionnement où il se trouvait au moment où il a été
éteint la dernière fois.

par. 4.8.4.)

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

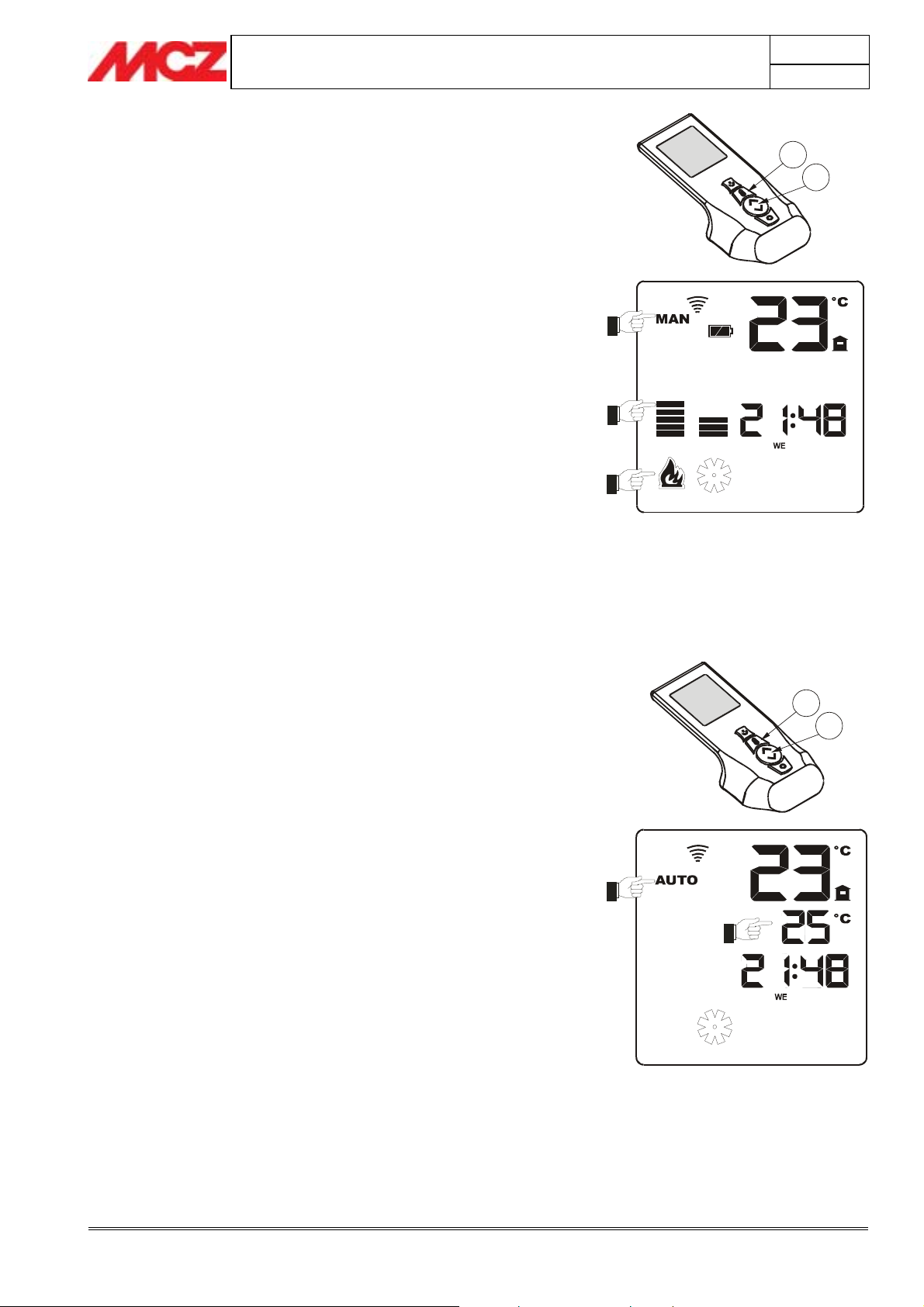

4.8.2. Mode manuel

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

page

28

Ce mode de fonctionnement permet uniquement de varier la puissance
thermique distribuée en sélectionnant la puissance de la flamme.

Avec la touche 4 de la télécommande, sélectionner le mode MANUEL
qui est indiqué sur l'afficheur par le sigle MAN et par le symbole de la
flamme. Cette modalité permet de régler les 5 puissances calorifiques
du poêle au moyen de la touche 5.

Presser le haut de la touche 5 pour augmenter la puissance et le bas de
la touche pour l'abaisser. Cette variation est indiquée par les tirets
situés au-dessus du symbole de la flamme. Avec la 5ème puissance,
s'affiche également le sigle MAX au-dessous du symbole de la flamme,
pour indiquer que les performances maximales du poêle sont atteintes.

Avec cette modalité de fonctionnement le symbole de la
flamme est complètement allumé.

4.8.2.1.

Passage du mode manuel au mode automatique

Pour passer du mode de fonctionnement MANUEL au mode
AUTOMATIQUE il suffira de presser rapidement la touche 4 deux fois
de suite. Le sigle MAN s'éteindra et le sigle AUTO s'allumera ; les
indicateurs de puissance de flamme et l'icône de la flamme
disparaissent tandis que les chiffres servant à programmer la
température souhaitée s'allument (icône 8)

4.8.3. Mode automatique

4

5

MAX

Alors que le mode MANUEL permet simplement de choisir la puissance
thermique distribuée et de maintenir ce fonctionnement tel quel, le
mode AUTOMATICO permet de programmer une température
déterminée pour une pièce donnée. Avec cette modalité de
fonctionnement, le poêle varie automatiquement la puissance thermique
distribuée de façon à obtenir la température programmée et pour
qu'elle reste constante dans la pièce.

Presser la touche 4 de la télécommande pour sélectionner le mode
AUTOMATIQUE qui est indiqué sur l'afficheur avec le sigle AUTO.
Avec cette modalité, avec la touche 5, il est seulement possible de
régler la température souhaitée dans la pièce..

Presser le haut de la touche 5, pour augmenter la température choisie
et le bas de la touche pour abaisser la température. La température
souhaitée est indiquée par les chiffres de l'icône 8

La télécommande règle le fonctionnement du poêle en comparant
constamment la température relevée dans la pièce (indiquée en haut à
droite sur l'afficheur et plus précisément les chiffres les plus grands près du
symbole de la maison) à la température programmée par l'utilisateur.

Lorsque la température souhaitée dans la pièce est atteinte, le poêle se
porte graduellement sur la puissance minimale, alors que si la température
de la pièce descend sous le seuil programmé, le poêle, toujours
progressivement, se remet sur les puissances plus hautes pour chauffer.

La température de la pièce est relevée par la télécommande grâce à
une sonde interne, par conséquent, le poêle tentera toujours d'att eindre
la température en se basant sur les relevés de la sonde de la
télécommande.

Grâce à cette caractéristique, la télécommande peut être
considérée comme un véritable THERMOSTAT MOBILE
EXTERNE, avec un rayon d’action d'environ 5 m (lorsque les
piles sont neuves)

4

5

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

page

29

Comme la télécommande joue le rôle de thermostat externe,
il est nécessaire que les conditions de communication entre la
télécommande et le poêle soient réunies. Par conséquent, il
est conseillé de laisser la télécommande dans la pièce
chauffée par le poêle, à 8 m de ce dernier, mais pas trop
près quand même, de façon à ce qu'elle ne soit pas
influencée par la grande chaleur qui se dégage
immédiatement à coté du poêle.

Il est conseillé de laisser la télécommande dans la
pièce où se trouve le poêle de façon à ce que le poêle
et la télécommande puissent communiquer
correctement.

Nous précisons en outre que si on laisse la
télécommande hors de portée du poêle, ce dernier ne
reçoit plus d'informations sur la température
ambiante et continue à fonctionner selon la modalité
reçue dans la dernière transmission.

4.8.3.1.

Passage du mode automatique au mode manuel

4

Pour retourner en mode MANUEL, depuis le mode AUTOMATIQUE
presser la touche 4 de façon à ce que le sigle MAN et les tirets relatifs
au réglage de la puissance de la flamme s'affichent sur le display de la
télécommande.

4.8.4. Mode automatique avec ECO-STOP

Cette modalité modifie le comportement du poêle en mode
automatique : lorsque la température programmée par l’utilisateur est

atteinte, le poêle module à la puissance 1 pendant un bref laps de
temps puis s'éteint, si la température reste constante et supérieure à
celle programmée.. Le poêle ne se rallume automatiquement que
lorsque la pièce requiert de nouveau de la chaleur (pas avant
l'écoulement de intervalle de temps nécessaire au refroidissement du
poêle). Cette option n'est conseillée que lorsque le poêle fonctionne
dans des milieux hautement isolés ou où la dispersion de chaleur est
minime avec le temps.

Exemple de fonctionnement en mode ECO STOP

Si la température ambiante relevée par la sonde de la télécommande
est de 15 ° C et la température programmée est 20° C, le poêle se
porte (selon une rampe prédéterminée) sur la 5
que la température de 20° C est atteinte, il s'éteint automatiquement
de façon temporaire (STAND-BY). Lorsque la température ambiante
descend au-dessous de la valeur programmée sur la télécommande
(par ex. 18° C) et qu'un laps de temps d'arrêt suffisant s'est écoulé, le
poêle se rallume en mode automatique et fonctionne jusqu'à atteindre
de nouveau les 20° C programmés. Si la température ambiante relevée
par la sonde d'ambiance de la télécommande reste au-dessus de la
valeur programmée sur le thermostat (par ex. 20-21° C) le poêle reste
éteint et l'afficheur visualise le message Eco Stop .

Avec cette modalité, l’allumage peut être effectué par l’utilisateur en
reprogrammant la température du thermost at à une va leur supérie ure à
celle de la pièce ou en éteignant le poêle, en maintenant la touche 3
enfoncée pendant quelques secondes après quoi, toujours en pressant
cette touche , le poêle se rallumera.

Il n'est pas nécessaire de reprogrammer le mode “ECO STOP” car il
reste en mémoire après la dernière utilisation.

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

ème

puissance et une fois

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

4.8.4.1.

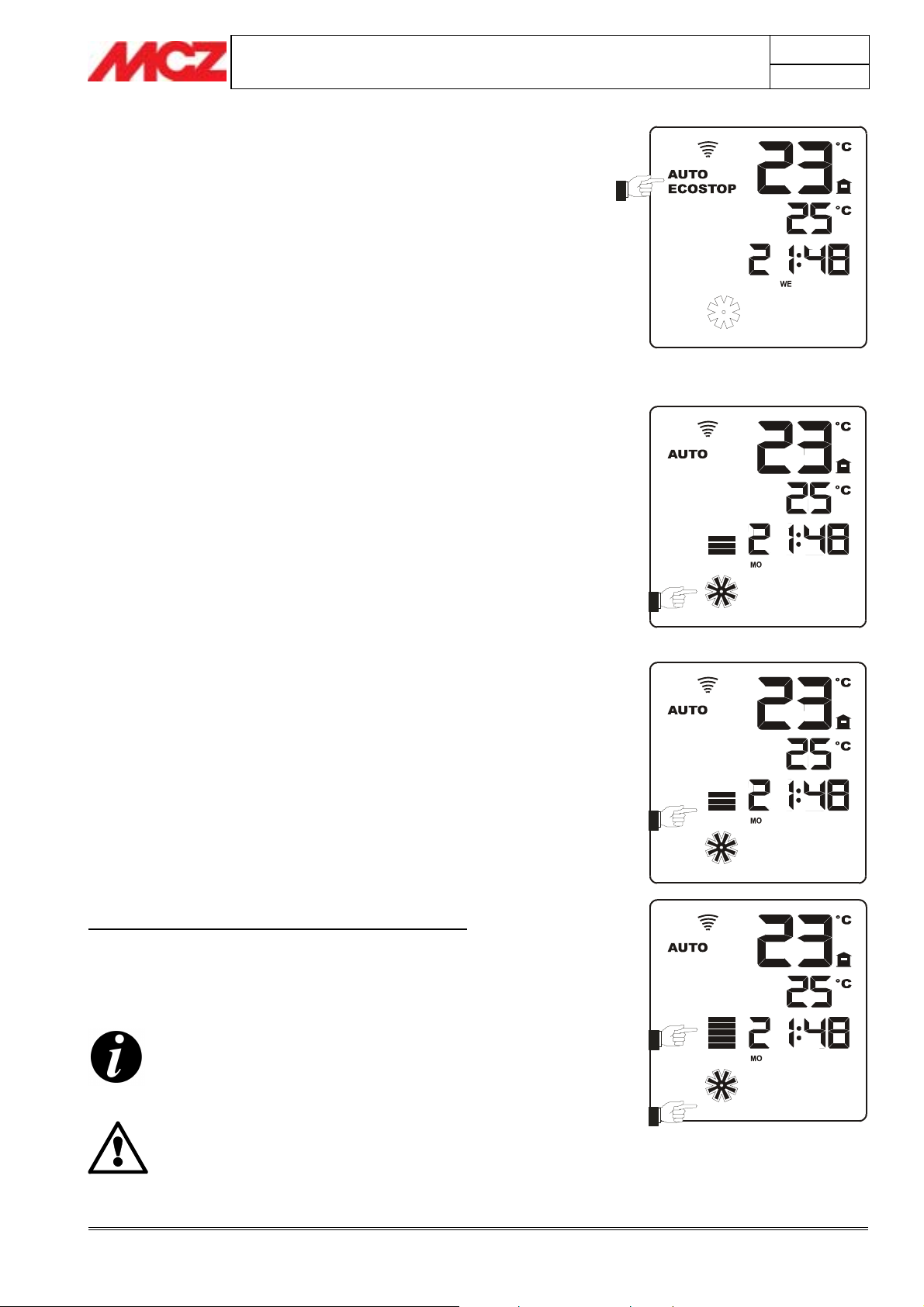

Activation, désactivation modalité ECO-STOP

Cette modalité permet d'optimiser la consommation du poêle lorsqu'il
fonctionne dans des pièces bien isolées :

Cette option peut être sélectionnée aussi bien en modalité manuelle
qu'en modalité automatique, e n pressant et en ma intenant la touche 4
enfoncée pendant 5 secondes.

Le sigle AUTO apparaît sur l'afficheur de la télécommande et
simultanément l'indication ECO STOP.

Pour désactiver la fonction ECO-STOP, suivre la même procédure.

4.9. LA VENTILATION D'AIR CHAUD

Les poêles Solar et Gea sont équipés d'un ventilateur interne pour
l’expulsion de l’air chaud de chauffage qui peut être réglé à tout
moment sur 5 vitesses différentes, que le poêle se trouve en modalité
manuelle ou automatique.

Pour accéder au menu de réglage de la ventilation, presser la touche

MENU n° 6 une seule fois et l'icône relative à la ventilation s'allumera
complètement. Normalement en effet seul le contour du symbole

apparaît puisque pour accéder au réglage il est nécessaire d'accéder au
menu correspondant.

Les vitesses pouvant être sélectionnées sont 5 plus une fonction
automatique.

Pour sélectionner la vitesse, après avoir pressé la touche 6, presser la
touche 5 en haut ou en bas pour augmenter ou abaisser la puissance
de ventilation. La variation de la ventilation peut être observée en
comptant le nombre de tirets situés au-dessus du symbole du
ventilateur, lesquels augmenteront ou dim inueront en conséquence.

En plus de la 5ème vitesse il existe une autre possibilité de sélection
appelée fonction AUTO. Cette fonction permet d' " accrocher " la
vitesse de ventilation à la puissance de la flamme. Lorsque cette option
est sélectionnée, le poêle choisit de façon autonome la vitesse du
ventilateur, en se basant sur la puissance de la flamme.

Cette option peut être séle ctionné e simp leme nt en pre ssant de nouvea u
la flèche haut de la touche 5 une fois arrivé à la 5ème puissance de
ventilation. Le sigle AUTO apparaît sur l'afficheur de la télécommande
sous le symbole du ventilateur.

Exemple avec ventilation programmée en AUTO :

Si la flamme est réglée sur la puissance 3, le ventilateur se
programmera automatiquement sur la puissance 3 ou bien si la flamme
est sur la puissance 5 le ventilateur se programmera automatiquement
sur la puissance 5 et ainsi de suite.

Si le clavier reste inactif pendant 7 secondes, la
télécommande quitte automatiquement la modalité
de réglage de la ventilation et confirme la dernière
donnée saisie..

Pour le choix de la vitesse du ventilateur, il est
conseillé de ne pas sélectionner des vitesses trop
basses (1ª ou 2ª) lorsque le poêle est au maximum
car cela pourrait entraîner une surchauffe de la
structure

AUTO

page

30

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

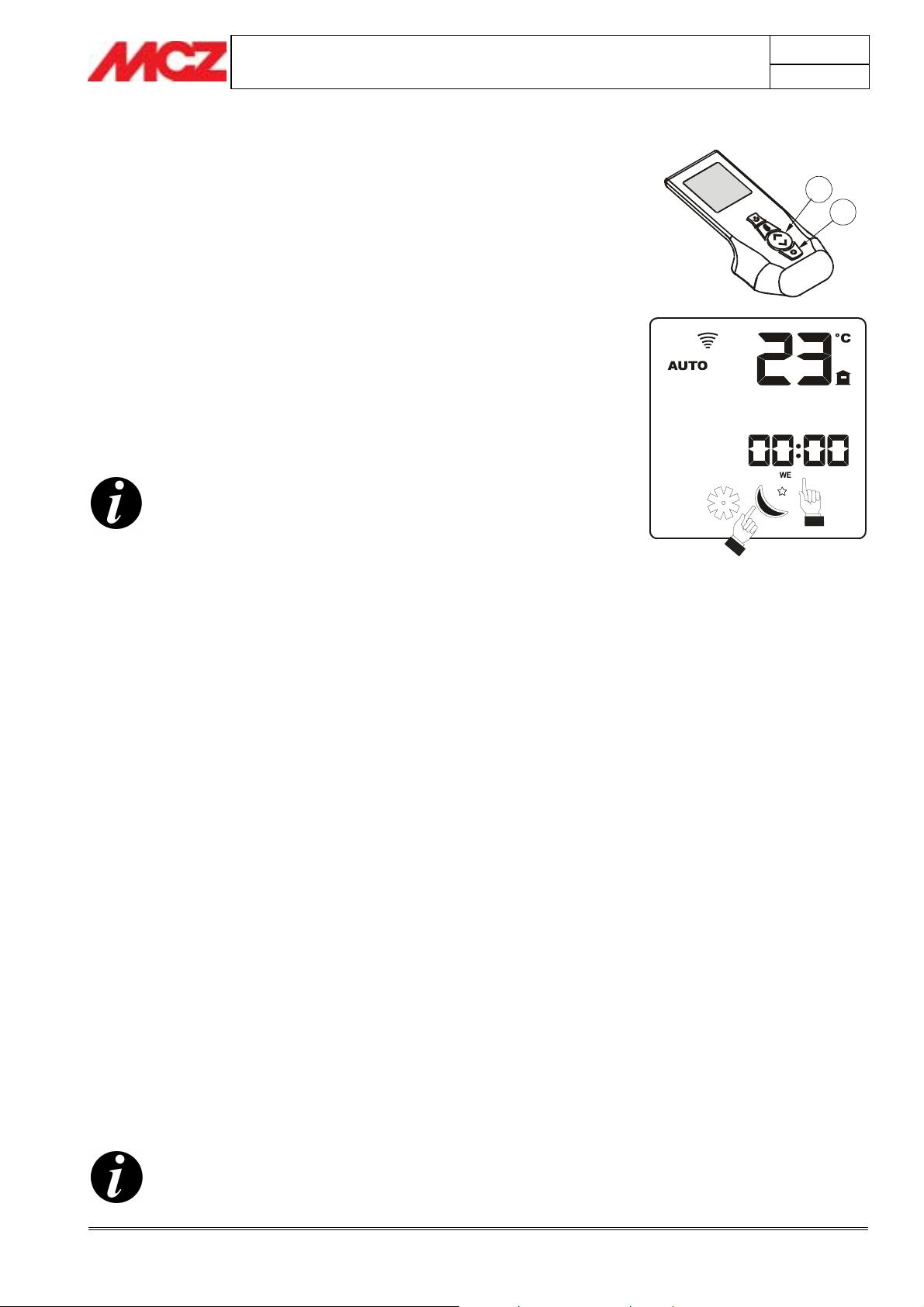

4.10. FONCTION SLEEP

Cette fonction sert à accélérer la sélection d'une extinction
programmée, sans devoir programmer le CHRONO interne du poêle.

Pour expliquer simplement la fonction SLEEP, disons qu'elle permet à
l'utilisateur de programmer un compte à rebours d'un minimum de 15
minutes à un maximum de 8 heures, à la fin duquel le poêle
s'éteindra .

Pour programmer la fonction, presser la touche 6 MENU deux fois de
suite de façon à ce que l'icône correspondante s'allume complètement.

Là où est indiquée habituellement l'heure courante, apparaît 00:00 et il
est possible de choisir la durée avec la touche 5. Presser la flèche haut
pour augmenter le temps par tranche de 15 minutes ou bien la flèche
bas pour diminuer le temps par tranche de 15 minutes. Pour confirmer,
presser de nouveau la touche 6 ou attendre 7 secondes.

Revenu en fonctionnement normal, l'afficheur montre le compte à
rebours avant l'extinction, au lieu de l'heure courante.

Si le clavier reste inactif pendant 7 secondes, la
télécommande quitte automatiquement la modalité
de réglage de la fonction SLEEP et confirme la
dernière donnée saisie..

SLEEP

page

31

5

6

4.11. LE CHRONO

Cette modalité de fonctionnement signalée par l'indicateur
l'afficheur de la télécommande, permet de programmer l’allumage et
l'extinction du poêle en mode automatique.

Normalement, sur les poêles le mode PROGRAMMÉ est
désactivé.

Les caractéristiques fondamentales du mode PROGRAMMÉ sont :

• L’horloge

• Le jour en cours

• Le choix du programme hebdomadaire / journalier

####

sur

4.11.1. Jour courant et horloge

Voir le
et l'heure.

N'oubliez pas que les jours de la semaine sont indiqués sur la
télécommande par des sigles anglaises, à savoir :

paragraphe 4.6.1. et 4.6.2

. pour apprendre à configurer le jour

MO = Monday " Lundi
TU = Tuesday " Mardi

WE = Wednesday " Mercredi

TH = Tuesday " Jeudi

FR = Friday " Vendredi

SA = Saturday " Samedi

SU = Sunday " Dimanche

La configuration du jour et de l’heure courants est
fondamentale pour que le chrono puisse fonctionner
correctement.

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

4.11.2. Activation CHRONO et choix d'un programme.

CONFIGURATION D'UN PROGRAMME HEBDOMADAIRE
Nous expliquons ci-après comment activer la fonction CHRONO en

choisissant un programme hebdomadaireou journalier :

presser la touche 6 plusieurs fois jusqu'à ce que l'icône de l'horloge
s'allume sur l'afficheur :

page

32

6

PROGRAM

ensuite, avec la touche 5 choisir parmi les10 programmes
hebdomadaires pré-configurés sur la télécommande.

Choisir en fonction des tableaux figurant au

paragraphe 4.12.,

le
programme qui convient le plus aux exigences de chauffage de votre
intérieur puis mémoriser le numéro du programme sur la télécommande. Si
aucun des 10 programmes pré-configurés ne répond aux exigences
personnelles de chauffage, il est possible de construire un programme
hebdomadaire personnalisé (P99) de votre choix (voir paragraphe suivant).

Si le clavier reste inactif pendant 7 secondes, la
télécommande quitte automatiquement la modalité
de réglage du CHRONO et confirme la dernière
donnée saisie..

Tout de suite après avoir choisi le programme CHRONO et l'avoir confirmé
avec la touche 6, quitter le menu de configuration et l'icône du CHRONO
restera affichée sur le display de la télécommande sous de format :

Donc si cette icône reste affichée sur le display, cela signifie qu'un
programme chrono prévoyant des allumages ou des arrêts distribués
sur l’espace d'une journée et de la semaine, est activé.

ATTENTION !
Si la fonction CHRONO est active, l'icône

allumée sur toutes les pages-écran relatives au

####

est

fonctionnement
La fonction CHRONO peut être activée/désactivée

quand le poêle est allumée ou éteint.

CONFIGURATION D'UN PROGRAMME PERSONNALISÉ

Si aucun des programmes pré-configurés ne répond aux exigences de
chauffage de votre intérieur, il est possible de choisir et de combiner
différents programmes journaliers prévus dans la mémoire de la
télécommande et de construire ainsi un programme hebdomadaire
personnalisé (appelé P99).

Les programmes journaliers pouvant être sélectionnés sont 50
et vous pouvez choisir un programme différent pour chaque
jour de la semaine.

Pour activer cette option procéder comme décrit ci-dessus pour la
configuration d'un programme hebdomadaire, sauf qu'au lieu de
sélectionner l'un des programmes figurant dans le tableau des

PROGRAM

PROGRAM

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

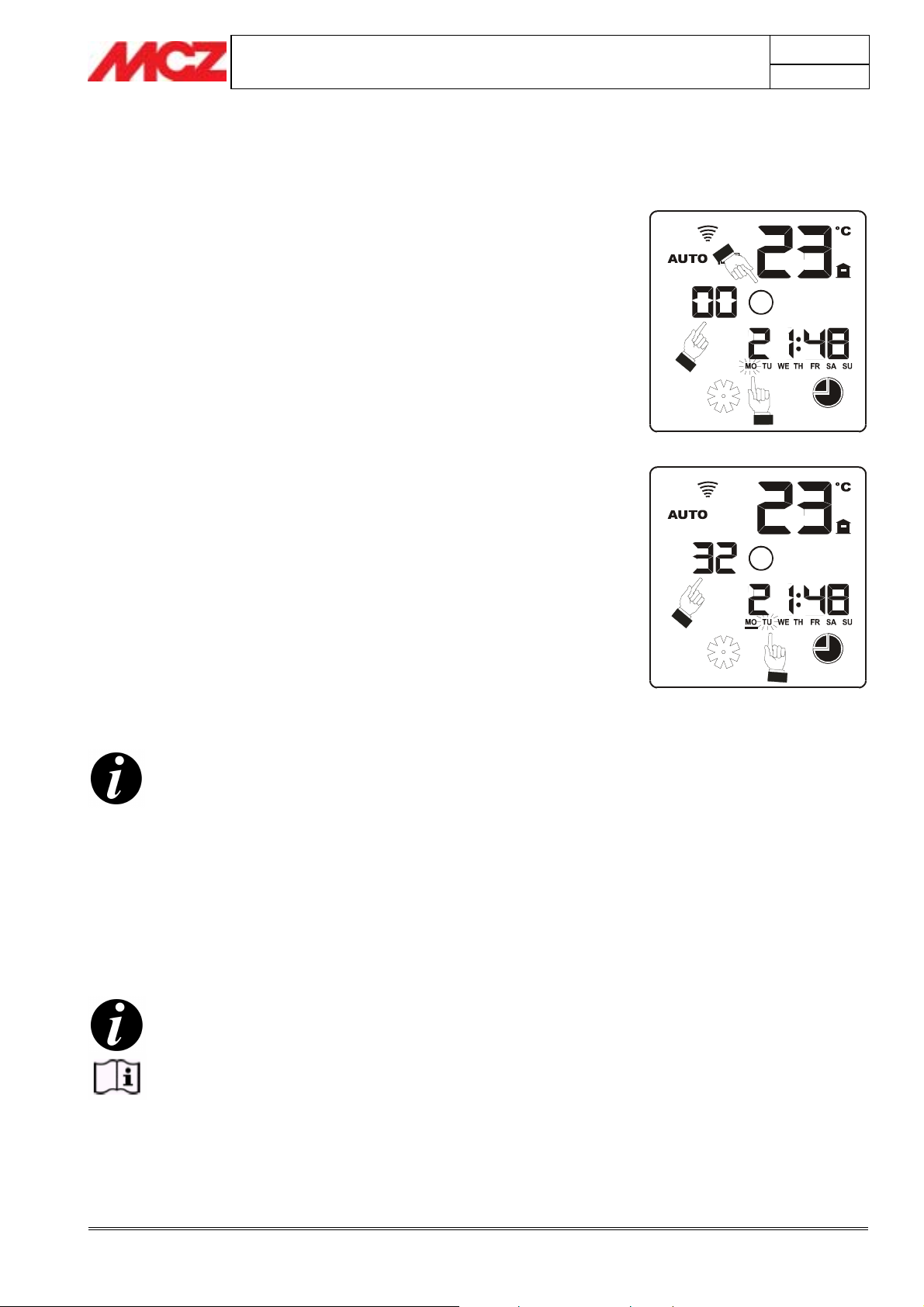

programmes hebdomadaires (de P01à P10) vous devez sélectionner le
programme P99.

Une fois que le programme P99 a été sélectionné, presser la touche 4
pour accéder à la modalité de programmation journalière et le premier
jour de la semaine (MO = Monday = Lundi) commencera à clignoter.

Avec la touche 5 faire défiler les programmes de 01 à 50 en
choisissant celui qui vous intéresse, après avoir préalablement consulté
le tableau figurant au

paragraphe 4.12.

Lorsqu'on effectue ce type d e
programmation, on remarque que même l'icône des 24 h s'allume pour
signaler qu'on est en train d' effectuer une programma tion journalière et
non pas hebdomadaire.

Après avoir choisi le programme souhaité pour le jour activé (par ex. n°
32 pour le jour MO = Monday = Lundi) presser de nouveau la touche 4
pour continuer avec la programmation du jour TU = Tuesday = Mardi).
Notons que dès que le programme pour le jour MO = Monday = Lundi,
est confirmé, un tiret apparaît sous le sigle MO pour signaler qu'un
programme journalier est activé pour ce jour-là .

Dès que le programme pour un jour de la semaine a été confirmé et
que nous sommes passés au jours successif, la télécommande
repropose, pour un choix rapide, le dernier programme configuré (dans
notre exemple le n° 32) mais avec la touche 5 il est possible de le
changer avec un autre.

Procéder selon cette modalité de programmation jusqu'au jour SU =
Sunday = Dimanche

Si pour un jour de la semaine, vous ne souhaitez configurer
aucun programme, sélectionner le programme 00 et continuer
la programmation. Noter que sous le jour en question, aucun
tiret ne s'allumera.

A la fin de la programmation, presser la touche 6 ou attendre 30
secondes et la télécommande quitte automatiquement le menu en

confirmant les choix effectués.

Si un programme Chrono est actif mais que
l'utilisateur décide d'allumer/éteindre le poêle avant,
la commande donnée par l’utilisateur est considérée
plus importante que celle du Chrono et par
conséquent, est effectuée. Naturellement, la
commande du Chrono est ignorée.

Exemple : si le Chrono prévoit un allumage du poêle à

10 h mais qu'à 9 h l'utilisateur a froid et
veut l'allumer avant, s'il presse la touche 5
le poêle s'allumera. A 10 h, le chrono, qui
prévoyait un allumage, sera ignoré parce
que le poêle est déjà allumé.

24 h

24 h

page

PROGRAM

PROGRAM

33

REMARQUE IMPORTANTE :

L'allumage du poêle req uiert 10/15 mi nutes de temps et 10/15
autres minutes avant que de l'air assez chau d n'en sorte.

Il faudra donc tenir compte de ces données pour programmer
l'heure d'allumage du poêle. De la même fa çon, l’extinction du
poêle requiert environ 30 minutes pendant lesquelles la chaleur
accumulée continue à se libérer dans la pièce. Tenir compte de
cet intervalle de temps permet de réaliser une économie de
combustible non indifférente.

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

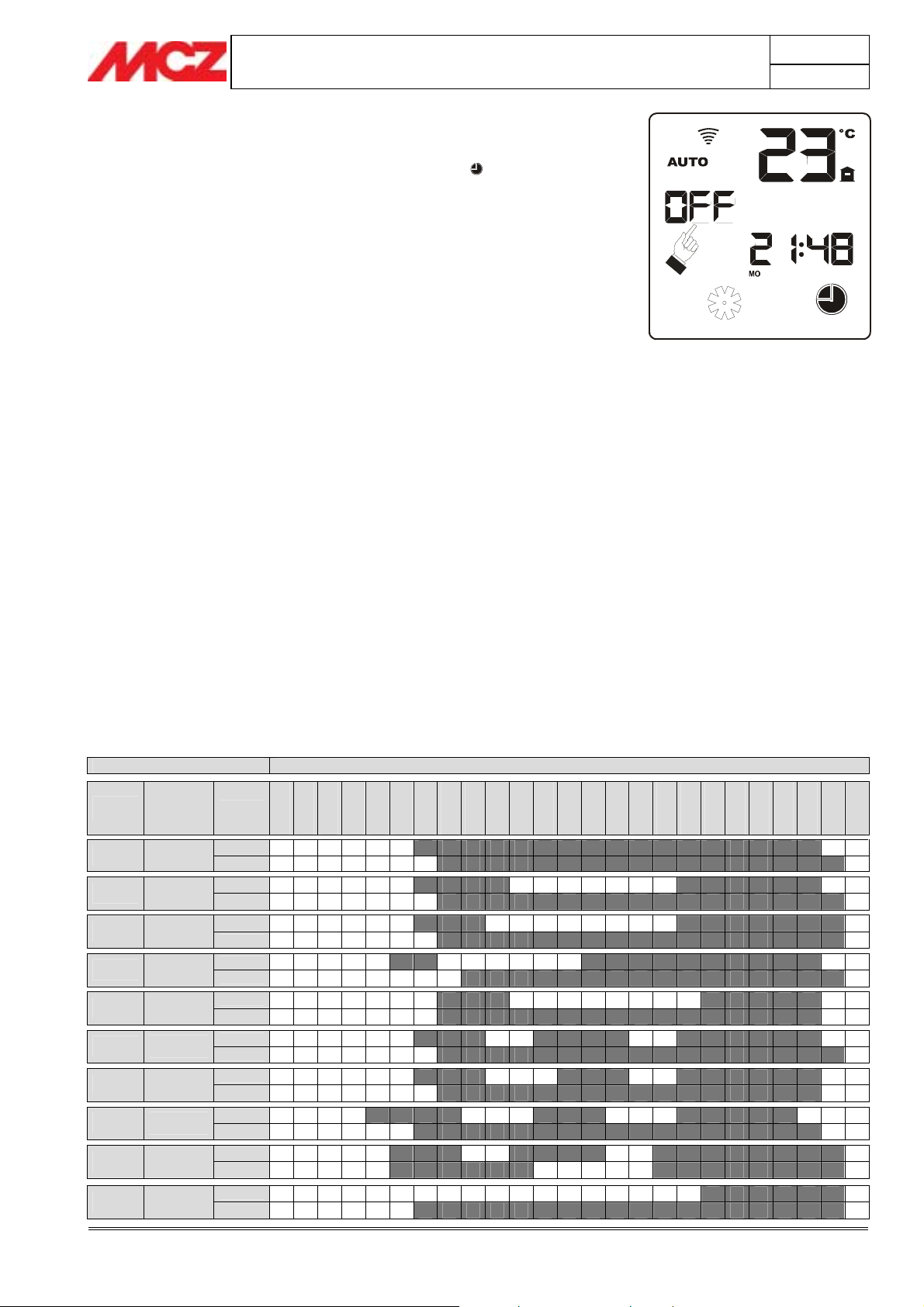

4.11.3. Désactivation du CHRONO.

Pour désactiver le CHRONO accéder de nouveau au menu de
programmation avec la touche 6 jusqu'à ce que l'icône

PROGRAM

apparaisse et

à l'aide de la touche 5 sélectionner

OFF

Attendre ensuite 7 secondes pour la confirmation ou bien presser de
nouveau la touche 6 pour confirmer.

Cette opération désactive le CHRONO.

4.12. PROGRAMMES HEBDOMADAIRES ET JOURNALIERS PRÉ-CONFIGURÉS

4.12.1. Programmes hebdomadaires

Les programmes hebdomadaires choisis par MCZ et mémorisés sur la
télécommande du poêle ont été conçus pour satisfaire la plupart des
utilisateurs qui ne se trouvent pas chez eux pendant les heures de
travail (ouvriers, commerçants, employés, tours d'équipe, etc...) ainsi
que des personnes qui restent chez elles pendant une grande partie de
la journée (femmes au foyer, personnes âgées, etc...).

De plus, nous avons pensé à ceux qui utilisent le poêle dans leur
résidence secondaire, habitée seulement pe ndant les fins de sem aines (
par ex. maison à la montagne) et qui souhaitent trouver leur intérieur
déjà chauffé à leur arrivée..

En revanche, pour ceux qui ont des exigences encore plus particulières
et pour lesquels aucuns des dix programmes hebdomadaires n'est
satisfaisant, il est possible de personnaliser le programme
hebdomadaire P99 en utilisant sept programmes différents pour chacun
des jours de la semaine

PROGRAMME HORAIRES

(voir chapitre 4.11.2).

page

34

PROGRAM

N°

P01

P02

P03

P04

P05

P06

P07

P08

P09

P10

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

TYPE DE

PROGRAMME

FEMME AU

FOYER

OUVRIER

EMPLOYÉ

OUVRIER
EMPLOYÉ

OUVRIER

EN ÉQUIPE

COMMERÇANT

OUVRIER
EMPLOYÉ

OUVRIER
EMPLOYÉ

OUVRIER
EMPLOYÉ

OUVRIER
EMPLOYÉ

WEEK-END

JOURS

Lun-Ven

Sam-Dim.

Lun-Ven

Sam-Dim.

Lun-Ven

Sam-Dim.

Lun-Ven

Sam-Dim.

Lun-Sam.

Dim.

Lun-Ven

Sam-Dim.

Lun-Ven

Sam-Dim.

Lun-Ven

Sam-Dim.

Lun-Ven

Sam-Dim.

Ven.

Sam-Dim.

0.00

1.00

2.00

3.00

4.00

5.00

6.00

7.00

8.00

9.00

10.00

11.00

12.00

13.00

14.00

15.00

16.00

17.00

18.00

19.00

20.00

21.00

22.00

23.00

0.00

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

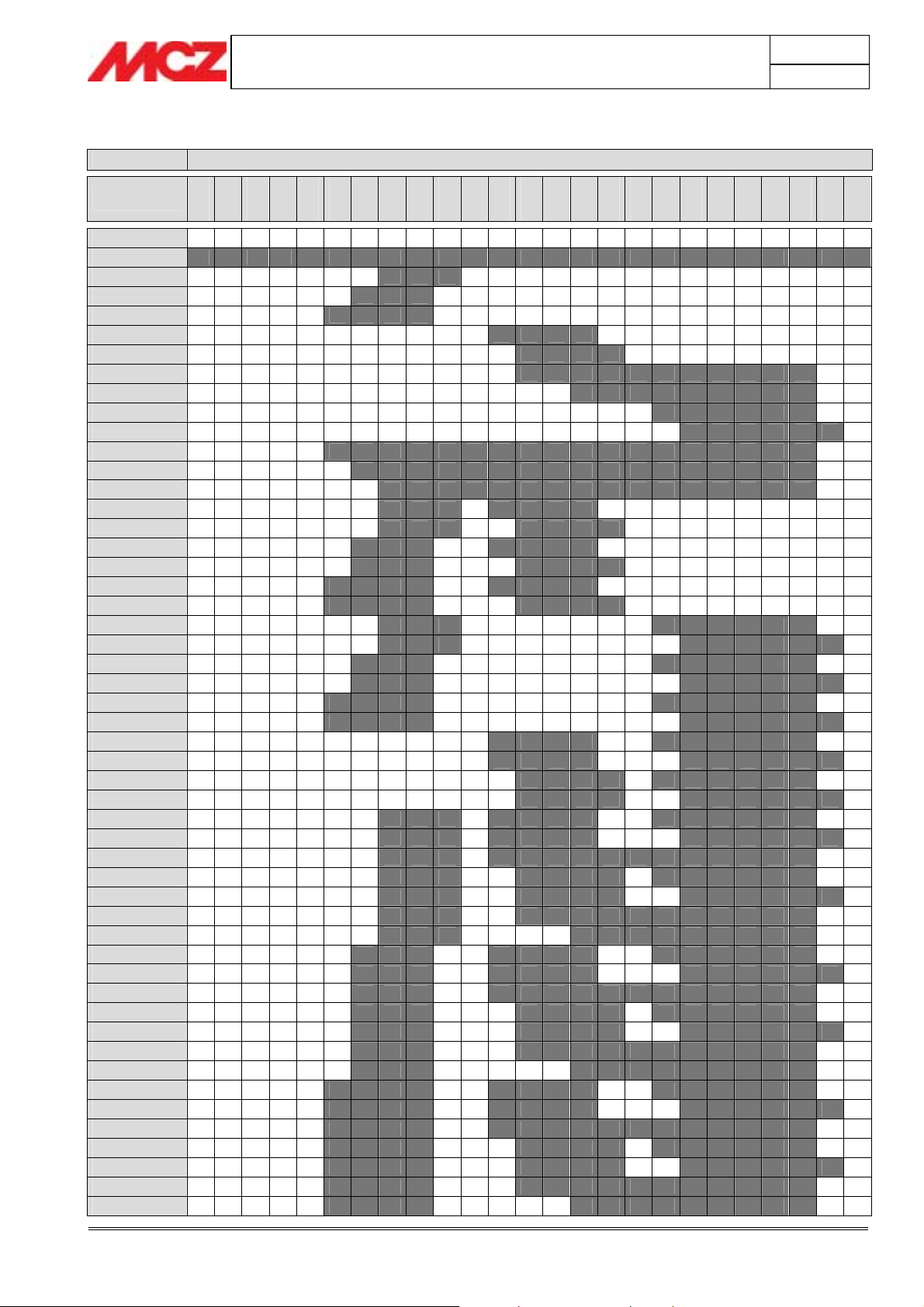

4.12.2. Programmes journaliers

PROGR. HORAIRES

page

35

N°

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

0.00

1.00

2.00

3.00

4.00

5.00

6.00

7.00

8.00

9.00

10.00

11.00

12.00

13.00

14.00

15.00

16.00

17.00

18.00

19.00

20.00

21.00

22.00

23.00

0.00

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

page

36

4.13. EXEMPLE PRATIQUE DE PROGRAMMATION HEBDOMADAIRE / JOURNALIÈRE

4.13.1. Configuration d'un programme hebdomadaire

Prenons pour exemple un travailleur normal (ouvrier ou employé) qui
commence à travailler à 8 h du matin et rentre chez lui à l’heure du
déjeuner à 12h30 puis reprend le travail de 14 h jusqu'à 18 h.

Parmi les programmes en mémoire sur notre télécommande, celui qui
convient le mieux aux horaires où l'utilisateur est chez lui est le P07 (

tableau au paragraphe 4.12.1

) ; voyons maintenant comment le c onfigurer :

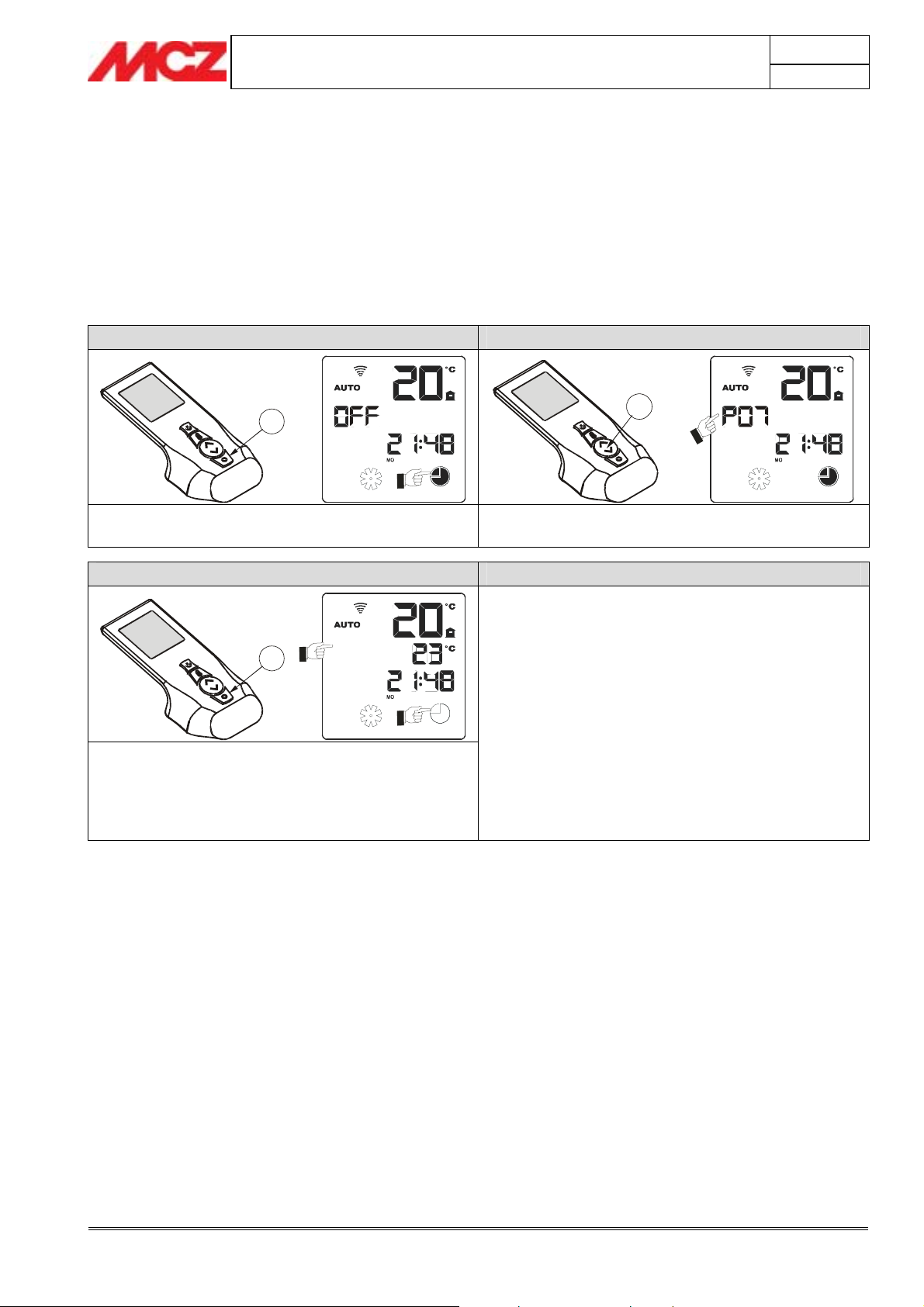

PHASE 1 PHASE 2

voir

6

PROGRAM

presser la touche 6 plusieurs fois jusqu'à ce que
l'icône de l'horloge s'allume complètement :

PHASE 3 RÉCAPITULATION

6

PROGRAM

Confirmer la sélection faite en pressant la touche 6 ou
attendre 30 secondes. Le programme est confirmé,
l'icône de l’horloge s'éteint et seuls ses contours
restent affichés tandis que les voyants relatifs au
programme choisi s'éteignent

5

Presser la touche 5 vers le haut pour sélect ionner le
programme P07 que nous avons choisi.

1. Presser la touche 6 jusqu'à ce que l'icône de
l'horloge apparaisse.

2. Sélectionner le programme avec la touche 5

3. Confirmer le programme avec la touche 6 ou
bien attendre 30 secondes après lesquelles la
télécommande confirme automatiquement la
sélection effectuée et quitte le menu de
programmation.

4. L'icône vide du Chrono reste affichée, ce qui
signifie que le programme est configuré et
qu'à partir de ce moment le poêle s'allumera
et s'éteindra de façon autonome.

PROGRAM

4.13.2. Configuration d'un programme journalier

Prenons pour exemple un utilisateur qui n'a pas d'horaires journaliers
définis ( profession libérale, etc...) m ais qui sait plus ou moins qu'il se ra
chez lui pendant les jours et aux horaires suivants ::

• LUNDI " chez lui jusqu'à 10 h et à partir de 17 h

• MARDI " chez lui jusqu'à 8 h et à partir de 14 h

• MERCREDI " reste chez lui toute la journée et ne souhaite configurer aucun programme

• JEUDI " reste chez lui toute la journée

• VENDREDI " chez lui jusqu'à 9 h , de 12 h à 15 h et à partir d e 18 h

• SAMEDI " chez lui seulement à partir de 18 h

• DIMANCHE " chez lui seulement à partir de 14 h

Sur la base de ces horaires, nous choisirons dans le tableau illustré au
paragraphe 4.12.2 les programm es journaliers qui convie nnent le plus à
cet emploi du temps.

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

MANUEL D'INSTALLATION ET MODE D'EMPLOI

• LUNDI " Programme 20

• MARDI " Programme 42

• MERCREDI " Programme 00

• JEUDI " Programme 13

• VENDREDI " Programme 33

• SAMEDI " Programme 10

• DIMANCHE " Programme 08

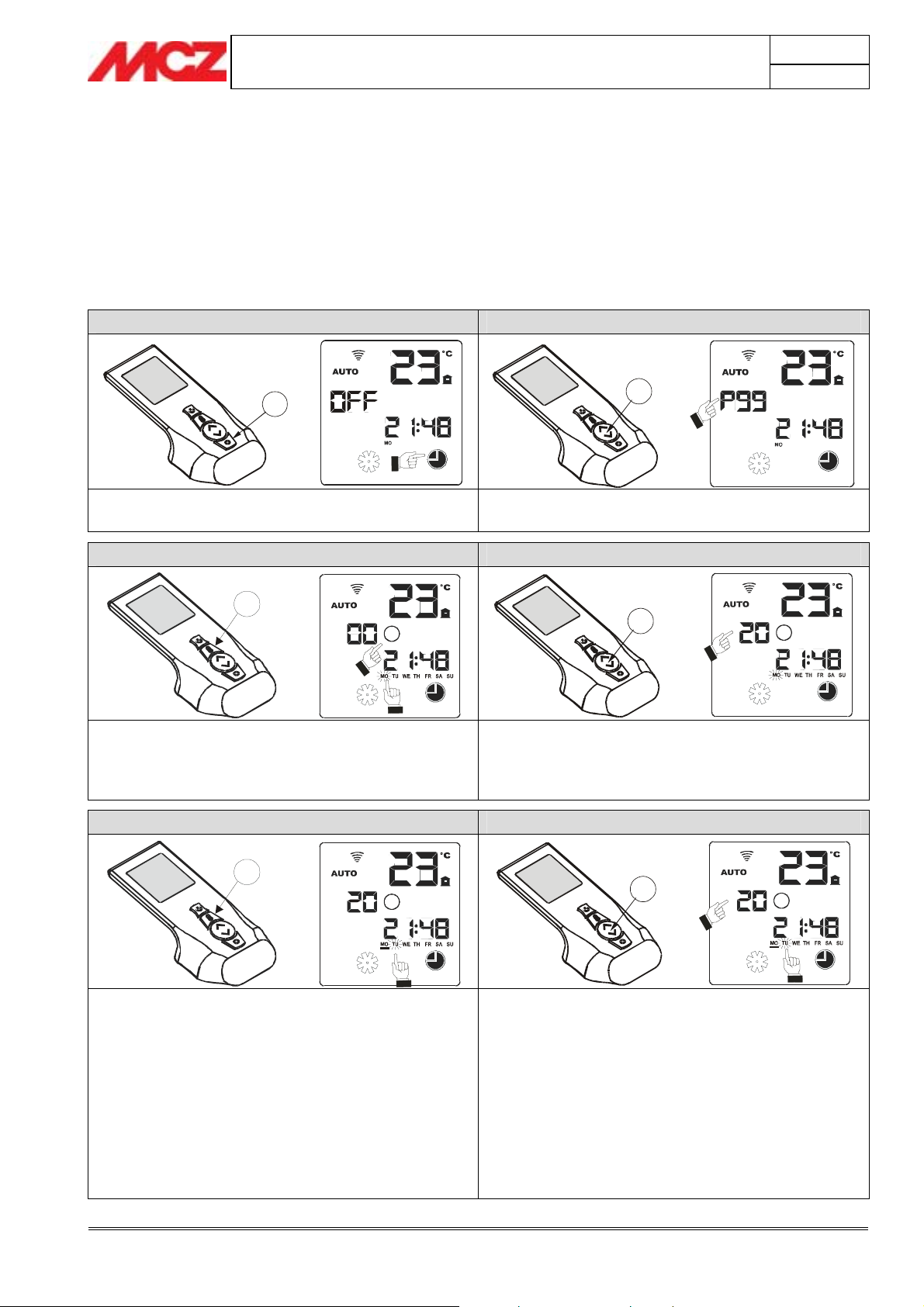

DÉBUT DE LA PROGRAMMATION : LUNDI

PHASE 1 PHASE 2

POÊLE À PELLETS Chapitre 4

page

37

6

PROGRAM

Presser la touche 6 plusieurs fois jusqu'à ce que
l'icône de l'horloge s'allume complètement :

PHASE 3 PHASE 4

4

24 h

Presser la touche 4 pour confirmer l'entrée de la
modalité de programmation journalière. L'icône
relative aux 24 h s'allume et le sigle MO = Lundi
commence à clignoter.

PHASE 5 PHASE 6

PROGRAM

5

Presser la touche 5 vers le haut pour sélectionner le
programme P99.

5

24 h

Presser la touche 5 vers le haut pour sélect ionner le
programme 20 (choisi pour le lundi).

PROGRAM

PROGRAM

4

24 h

PROGRAM

Presser la touche 4 pour confirme le programme
configuré pour la journée de MO = Lundi et
commencer la programmation de la journée de TH =
Mardi. Quand on presse la touche, un tiret s'allume
sous le symbole MO = Lundi et le sigle TU = Mardi
commence à clignoter. Le tiret signale que pour ce
jour-là un programme chrono a été configuré.

Après avoir pressé la touche 4 pour confirmer la
programmation du jour MO = Lundi et être passé à la
programmation du jour TU = Mardi, la télécommande
repropose le programme configuré pour le lundi, au cas
où l'utilisateur souhaiterait configurer ce même
programme pour le mardi. Si par contre le programme
configuré pour le lundi ne convient pas pour le mardi, il

5

suffit de presser la touche 5 pour le modifier. Dans notre
cas en effet le programme du lundi ne convient pas au
mardi et nous devons sélectionner le programme n° 42.
Presser alors la touche 5 pour le changer.

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

24 h

PROGRAM

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

page

38

PHASE 7 PHASE 8

4

24 h

Après avoir choisi le programme 42 pour le jour TU =
Mardi, confirmer la sélection faite avec la touche 4
pour passer à la programmation de WE = Mercredi.
Comme précédemment un tiret s'allumera sous le
sigle TU = Mardi et le symbole WE = Mercredi
commencera à clignoter.

PHASE 9 PHASE 10 FINALE

PROGRAM

6

Comme aucun programme n'a été configuré pour le
jour de WE = Mercredi (en effet, nous avions
sélectionné 00) nous voyons que la programmation
s'est déplacée au TH = Jeudi tandis que sous le sigle
WE = Mercredi aucun tiret n'est allumé. Cela signifie
que pour le jour en question aucun programme
Chrono journalier n'a été prévu.

24 h

PROGRAM

5

Pour le jour WE = Mercredi nous ne voulons
configurer aucun programme et il suffit donc, comme
pour les autres cas, de sélectionner a vec la touche 5
le programme 00 puis de confirmer la sélection avec
la touche 4.

Pour terminer notre programmation pour les jours
restant, jeudi, vendredi, samedi et dima nche, il suffit
d'opérer comme indiqué pour la programmation des
jours précédents, lundi, mardi et mercredi. La seule
différence réside dans le numéro de programme
choisi, toujours au moyen de la touche 5.

Quand la programmation de chacun des jours est
terminée, c'est-à-dire arrivé au sigle SU = Dimanche,
une ultérieure pression sur la touche 6 permettra de
quitter la programmation. Ou bien il suffit d'attendre
30 secondes et la télécommande quitte
automatiquement la programmation en confirmant
toutes les configurations effectuées. Pour avoir un
aperçu rapide de la programmation, contrôler si des
tirets se trouvent sous les sigles de la semaine ou bien
il est toujours possible de retourner à la
programmation avec la touche 6, de sélectionner à
nouveau le programme P99 avec la touche 5 puis,
toujours avec la touche 6, faire défiler tous les jours
de la semaine pour vérifier si le programme a été
configuré.

24 h

PROGRAM

4.14. VERROUILLAGE DU CLAVIER

La télécommande est dotée d'une fonction qui permet de verrouiller le
clavier par sécurité, pour éviter que les touches ne soient pressées
accidentellement ou pour le cas où la télécommande tomberait dans
les mains d'un enfant.

Ce verrouillage s'active simplement en pressant pendant 5 secondes la
touche 6.

Après ce laps de temps, le symbole du “cadenas” qui confirme le
verrouillage du clavier apparaîtra en haut à gauche de l'afficheur.

Pour désactiver le verrouillage du clavier, répéter l’opération décrite ci­dessus.

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

MAX

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

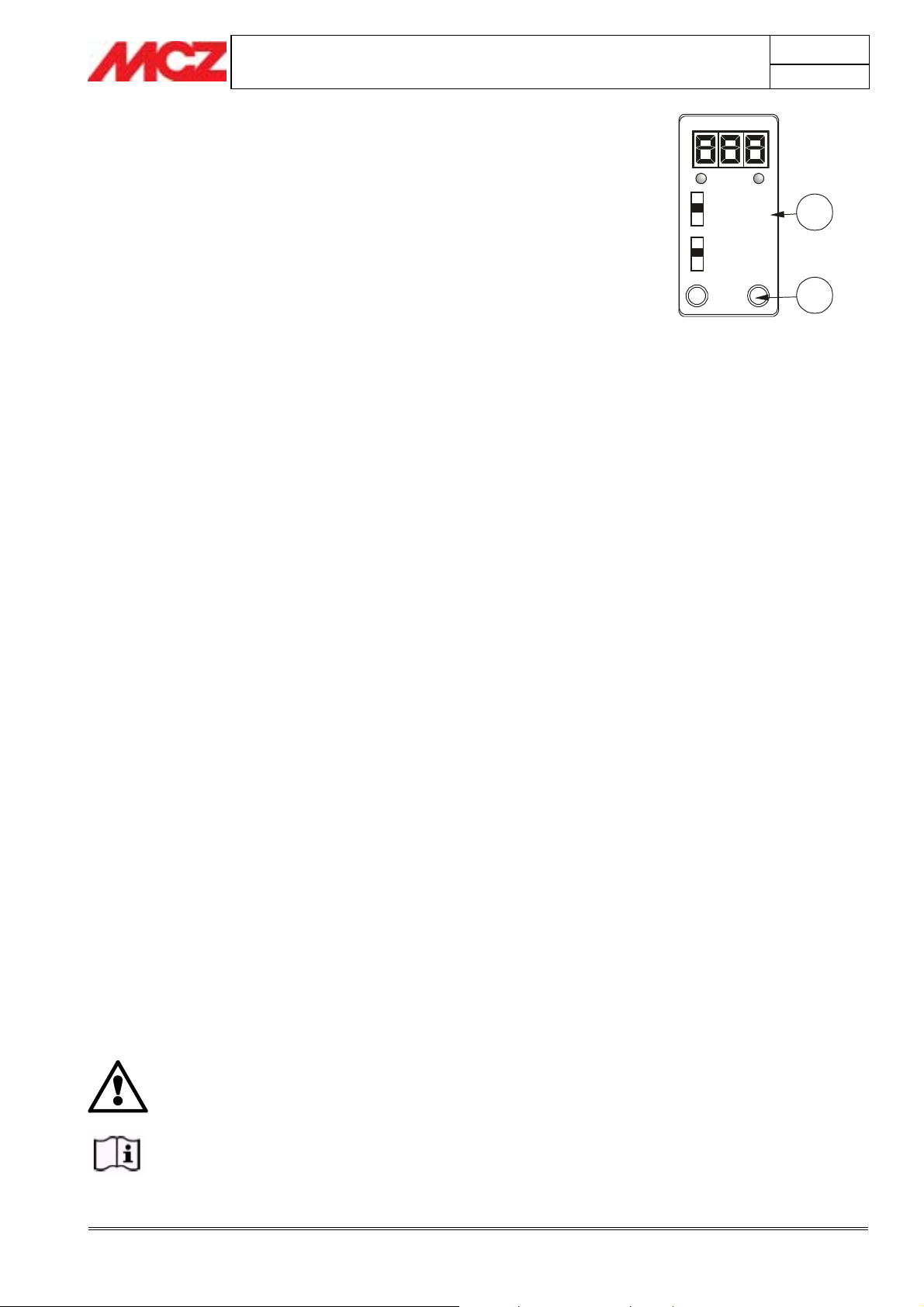

4.15. REMPLACEMENT DE LA TÉLÉCOMMANDE

Si l'on remplace la télécommande par une neuve, il faudra faire
reconnaître la nouvelle télécommande au poêle. Cette opération
s'effectue comme suit :

vérifier si le sélecteur D du tableau de secours est sur la position
REMOTE, presser la touche G et dans les 10 secondes qui suivent
presser une touche quelconque sur la nouvelle télécommande.

4.16. DISPOSITIFS DE SÉCURITÉ

Le poêle est équipé des dispositifs de sécurité suivants :

• PRESSOSTAT

Il contrôle la dépression dans le conduit de fumée. Il sert à bloquer
la vis sans fin de chargement des granulés de bois au cas où la
sortie de fumées serait bouchée et en cas de contre-pressions
importantes (vent).

• SONDE TEMPÉRATURE FUMÉES

Elle relève la température des fumées et fait partir ou arrête le
poêle lorsque la température des fumées descend au-dessous de la
valeur programmée.

• SONDE TEMPÉRATURE DU RÉSERVOIR DU COMBUSTIBLE

Si la température dépasse la valeur de sécurité programmée, cette
sonde interrompt immédiatement le fonctionnement du poêle et pour
le faire redémarrer il sera nécessaire de réarmer manuellement la
sonde mais seulement lorsque le poêle aura refroidi.

• SÉCURITÉ ÉLECTRIQUE

Le poêle est protégé contre les brusques coupures d'électricité par
un disjoncteur général placé sur le tableau de contrôle situé à
l'arrière du poêle. Les fusibles de protection des cartes
électroniques sont situés également au dos du poêle.

• RUPTURE VENTILATEUR FUMÉES

Si le ventilateur s’arrête, la carte électronique bloque immédiatement
l'approvisionnement en pellets et un message d’alarme s’affich e.

• RUPTURE DU MOTORÉDUCTEUR

Si le motoréducteur s'arrête, le poêle continue à fonctionner
jusqu'à ce qu'il atteigne le niveau mi nimum de refroidissement.

• ABSENCE MOMENTANÉE DE COURANT ÉLECTRIQUE

Si pendant le fonctionnement du poêle, une coupure de courant
électrique se vérifie, au rétablissement du courant le poêle se met
en refroidissement puis se rallume automatiquement.

• ALLUMAGE MANQUÉ

Si pendant la phase d’allumage aucune flamme n'apparaît, le poêle
se met en position d’alarme.

IL EST INTERDIT DE MANIPULER LES DISPOSITIFS
DE SÉCURITÉ.

Il ne sera possible d'allumer le poêle qu'après avoir éliminé
la cause qui a déclenché le système de sécurité et après
avoir rétabli le fonctionnement automatique de la sonde.
Pour comprendre la nature de l'anomalie survenue, consulter
le présent manuel (paragraphe 4.17) qui explique comment
intervenir en fonction du message d'alarme affiché.

- OFF

- REMOTE

- ON

- MIN

- MED

- MAX

page

D

G

39

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

V

p

(

p

p

MANUEL D'INSTALLATION ET MODE D'EMPLOI

ATTENTION !

Si le poêle N'EST PAS UTILISÉ de la façon prescrite dans le
présent livret d'instructions, le fabricant décline toute
responsabilité en cas de dommages matériels et corporels. En
outre, le constructeur décline toute responsabilité en cas de
dommages causés aux personnes ou aux choses suite au non
respect de toutes les règles figurant dans ce manuel, et
notamment :

• Adopter toutes les mesures et/ou les précautions

nécessaires lors des travaux d'entretien, de maintenance,
de nettoyage et de réparation.

• Ne pas manipuler les dispositifs de sécurité.

• Ne pas enlever les dispositifs de sécurité.

• Raccorder le poêle à un système de sortie de fumées

efficace.

• Contrôler au préalable si la pièce où le poêle sera installé
est aérée de façon adéquate.

page

40

4.17. SIGNALISATION DES ALARMES

En cas d'anomalie de fonctionnement, le poêle entre dans la phase
d'extinction et une alarme informe l’utilisateur sur le type de panne
relevée au moyen d'un code à 3 chiffres qui reste affiché sur le tableau
de secours situé au dos du poêle.

L’alarme est signalée de façon permanente par le code à trois chiffres y
afférant, par un voya nt lumineux rouge qui clignote et apparaît sur le
tableau de secours pendant les 10 premières minutes d'alarme, et par
un signal sonore intermittent. Pour que le poêle sorte de la condition
d'alarme et pour rétablir l'état normal de fonctionnement, lire les
indications figurant dans les deux paragraphes suivants.

Le tableau qui suit énumère les alarmes éventuellement signalées par le
poêle , avec le code y afférant qui apparaît sur le tableau de secours.

MESSAGE SUR

L'AFFICHEUR

A01

A02

A03

A04

Allumage du feu non réussi

Extinction anormale du feu

La température du réservoir à pellet dépasse le
seuil de sécurité prévu.

Surchauffe de la structure

La température des fumées en sortie a
dé
programmées.

TYPE DE PROBLÈME SOLUTION

Contrôler le niveau de granulés dans le rés e rvoir

érifier si le pot de combustion est bien posé dans son
logement et s'il ne présente pas d'incrustations de
fumées ;

Vérifier si la bougie d'allumage chauffe.
Dérive d'une extinction causée

combustible
dans le pot de combustion qui suffoque et éteint le feu.

Le ventilateur d'air pourrait être endommagé ou arrêté
et ne parvient pas à refroidir la structure.

Le poêle s'éteint en mo de au to matiqu e. Laisser refroidir
le poêle pendant quelques minutes puis le rallumer.

assé certaines des limites de sécurité

Contrôler la sortie de fumées et la
de température.

Vérifier le type de pellet utilisé.

ar le manque de

réservoir vide) ou par un excès de pellets

osition de la sonde

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

p

g

g

V

prop

g

p

p

p

q

pp

q

g

ç

p

g

MESSAGE SUR

L'AFFICHEUR

A05

A06

A07

A08

A09

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

TYPE DE PROBLÈME SOLUTION

Le pressostat s'est déclenché à cause de

roblèmes d'obstruction du conduit de
cheminée dus à des corps étrangers, à du
suif/cendre ou à des agents atmosphériques
externes (vent, neige, etc..)

L’extracteur de fumées ne parvient pas à

arantir l’air primaire nécessaire pour une
bonne combustion.

Pendant le fonctionnement du poêle, se vérifie
une entrée d'air non prévue dans la chambre
de combustion

L’extracteur de fumées est bloqué, ne tourne
pas.

Panne du capteur de fumées qui ne relève pas
correctement la température des fumées en
sortie

page

41

Contrôler et nettoyer le conduit de fumée sur TOUTE sa
longueur.

Protéger la sortie contre le vent externe.

Problèmes de tira
combustion.

érifier si le pot de combustion est bouché par des

incrustations et le nettoyer le cas échéant.
Contrôler et s'il y a lieu nettoyer le conduit de fumée.
causé par l’ouverture prolongée de la porte du foyer ou

par une infiltration d'air non indifférente (absence du
tiroir à cendre ou du clapet d’inspection de la
ventilation fumées)

Contrôler la
au cas où de la saleté le bloquerait.

Panne du ventilateur fumé es. Remplacement
Contacter un centre d'assistance agréé pour faire

remplacer le composant.

e ou obstruction du pot de

reté du logement ventilateur fumées

A10

A11

A12

A13

A14

La bougie ne fonctionne pa s

Le motoréducteur de chargement du pellet
dans le pot de combustion est en panne

La télécommande se trouve hors du champ de
réce

tion du poêle depuis plus de 3 heures (ou

bien ses piles sont usées).
REMARQUE : seulement dans ce cas le

n'entre
continue à fonctionner selon la modalité
télécommande lui avait transmise lors de la
dernière commande.

Panne générique à la centrale électronique

Panne ou capteur air combus ti on

as en extinction d'alarme mais

4.18. Sortie de la condition d'alarme

Contacter un centre d'assistance a
remplacer le composant.

Contacter un centre d'assistance agréé pour faire
remplacer le composant.

Ra

rocher la télécommande du champ de réception du

poêle (ou changer les piles au cas où elles seraient usées).
Dès

oêle

ue la

ue le poêle recevra un nouveau signal de la
télécommande, les si
fa

on simple pour forcer une tran smission au poêle est de

resser la touche 4 (qui change le mode de

fonctionnement de manuel à automati que et v ice vers a)

Contacter un centre d'assistance agréé pour faire
remplacer le composant.

Contacter un centre d'assistance a
remplacer le composant.

naux d'alarme disparaîtront. Une

réé pour faire

réé pour faire

Au cas où une alarme se déclencherait, pour rétablir le foncti onnement
normal du poêle, suivre la procédure décrite ci-après :

• Placer le sélecteur D du tableau de secours situé au dos du
poêle sur OFF pendant quelques secondes, jusqu'à ce que le
code à 3 chiffres qui identifie le type d'alarme disparaisse. Avec
l'opération suivante le clignotement du voyant rouge et le signal
sonore de l’alarme disparaissent également

• Reporter le sélecteur D sur la position REMOTE, pour pouvoir
commander de nouveau le fonctionnement du poêle avec la
télécommande.

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE À PELLETS Chapitre 4

MANUEL D'INSTALLATION ET MODE D'EMPLOI

• Éteindre la télécommande et éventuellement la rallumer si vous
voulez faire repartir le poêle.

Seulement en cas de panne A12 (absence de
transmission entre la télécommande et le poêle), le
poêle reste normalement allumé selon la dernière
modalité utilisée et quitte automatiquement la
modalité d'alarme à la première réception d'un signal
de la télécommande.

4.18.1. Blocage mécanique du poêle

Les causes pouvant être à l'origine du blocage du poêle sont les
suivantes :

• Surchauffe de la structure

• Haute pression des fumées en sortie (relevée par le pressostat)

et par conséquent possible obstruction de la sortie de fumées ou
présence de contre-pressions extérieures.

Le blocage est signalé sur l'afficheur et est accompagné d'un bip
sonore.

Dans ce cas, la phase d'extinction du poêle s'active automatiquement.
Lorsque cette procédure est en cours, toute opération visant à rétablir

le système sera inutile.
L’afficheur indique l’origine du blocage.

COMMENT INTERVENIR :

Quand le poêle est froid : si le sigle “A03” apparaît, il faut dévisser le
capuchon de la sonde thermostatique située à l'arrière du poêle et
presser la touche rouge pour la réarmer. Ensuite, remettre le capuchon
de protection.

Si le sigle “A05” apparaît, il faut contrôler si TOUT le conduit de
fumée, y compris la chambre de combustion, est propre et n'est pas
bouché. (il est conseillé de faire effectuer cette opération à un
technicien agréé MCZ)

Ce n'est qu'après avoir définitivement éliminé la cause du
blocage que le poêle pourra être rallumé.

page

42

Touche de réarmement de la sonde à boule

Comment réarmer le thermostat à boule une
fois que le poêle est froid.

Fonctionnement Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE PELLETS Chapitre 5

MANUEL D'INSTALLATION ET MODE D'EMPLOI

5. ENTRETIEN ET NETTOYAGE

ATTENTION !
Toutes les opérations de nettoyage des différentes parties

du poêle doivent être effectuées lorsque le poêle est
complètement froid et que la prise électrique est
débranchée.

Le poêle ne requiert que peu d'entretien lorsqu'il est utilisé avec des
granulés de bois h omologués et de qualité. La n écessité d’entretien
augmente selon le temps de fon c tio n n em ent et les mo dif ications des
prestations requises.

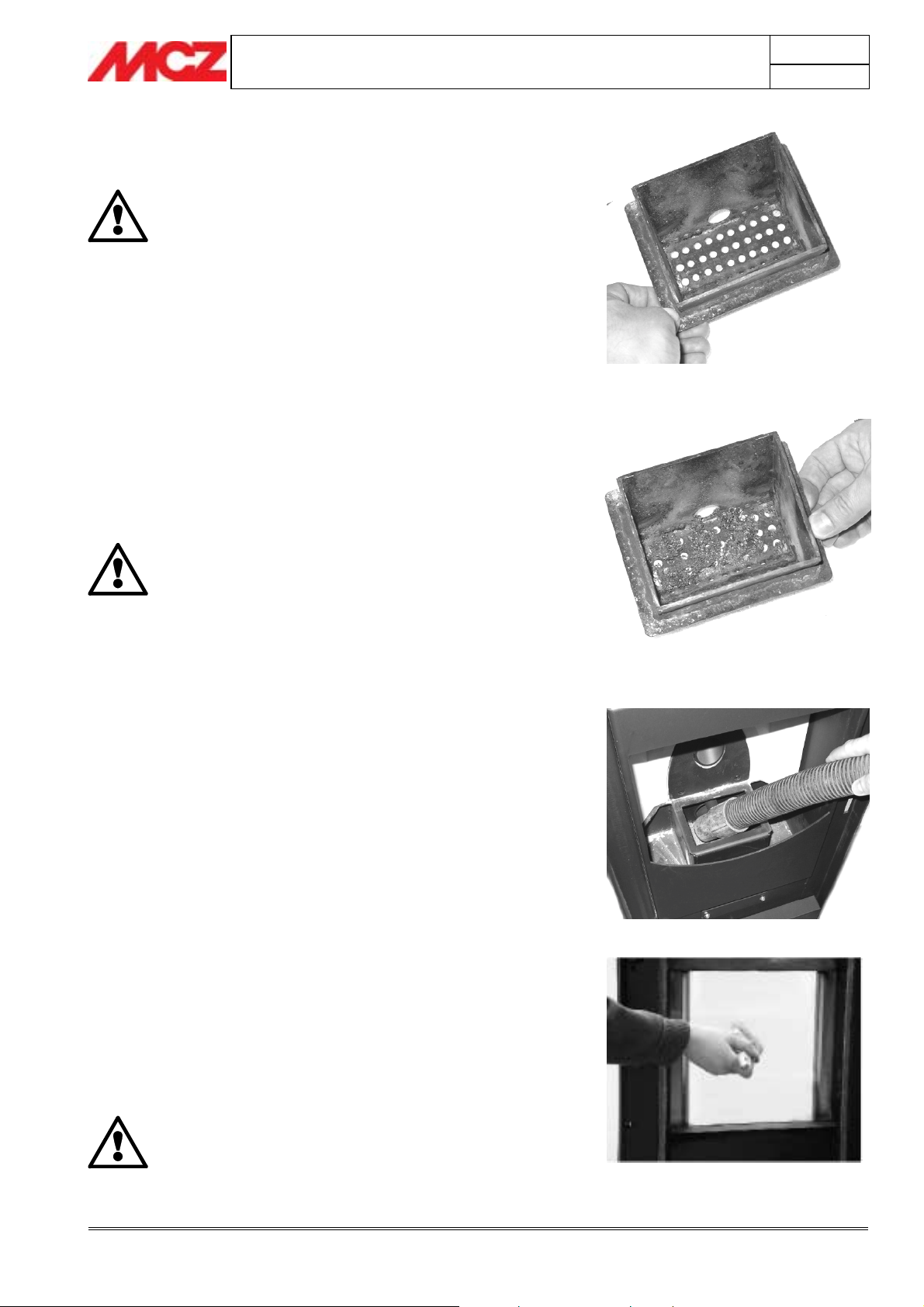

5.1. NETTOYAGE QUOTIDIEN OU HEBDOMADAIRES

5.1.1. Avant chaque allumage

Nettoyer le pot de combustion avec l’outil prévu à cet effet pour éliminer la
cendre et les éventuelles incrustations qui po u rraien t o bstruer les o r ific es prévus
pour le passage de l’air.

Ne pas oublier que seul un pot de combustion propre et
bien entretenu peut garantir le fonctionnement optimal de
votre poêle à pellets.

Un simple contrôle visuel, effectué tous les jours, suffit à

Pour nettoyer le pot de combustion de façon effic ace, l'extraire complètement
de son logement et nettoyer à fond tous les orifices et la grille placée sur le
fond. Normalement, si vous utilisez du pellet de bonne qualité, un pinceau
suffira pour reporter le pot de combustion dans les meilleures conditions de
fonctionnement ; pour des incrustations tenaces, servez-vous de l'outil en acier
fourni avec le poêle.

vous renseigner sur l'état du pot de combustion.

page

Exemple de pot à combustion propre

Exemple de pot à combustion sale

43

5.1.2. Contrôle tous les 2/3 jours

Nettoyer et vider le tiroir à cendres en faisant attention à la cendre chaude.
N’utiliser un aspirateur pour éliminer les cendres

complètement froides.

des particules d’une certaine dimension, type “aspirateur bidon”.
Votre expérience et la qualité du pellet détermineront la fréquence des

nettoyages nécessaires à votre poêle.

Quoi qu’il en soit, il est recommandé de nettoyer le poêle au moins
tous les 2 ou 3 jours

Une fois que le nettoyage est terminé, referm er les tiroirs à c endres en vér ifiant
s’ils sont bien fermés.

Dans ce cas, utiliser un aspirateur pouvant éliminer

.

que si celles-ci sont

5.1.3. Nettoyage de la vitre

Pour le nettoyage de la vitre en vitrocéramique, il est conseillé d'utiliser un
pinceau sec ou, si elle est vraiment sale, de vaporiser une petite quantité de
produit détergent spécifique que vous essuierez ensuite avec un chiffon doux.

ATTENTION !
Ne pas vaporiser le produit détergent sur les parois laquées

ni sur les joints de la porte (cordon en fibre de céramique)

Compartiment de récupération des cendres

Nettoyage de la vitre

Entretien et nettoyage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE PELLETS Chapitre 5

MANUEL D'INSTALLATION ET MODE D'EMPLOI

5.1.4. Nettoyage du filtre à air

Au moment de l'installation du poêle, il faudra monter le filtre à air en
grillage métallique dans la partie postérieure du poêle, au niveau du
tuyau d'entrée d'air comburant Ø 5 cm, pour éviter que la saleté n'entre
à l'intérieur du corps moteur et du capteur interne.

Il est conseillé de contrôler la propreté du filtre tous les 15/20 jours. S'il y a
lieu, enlever les peluches ou le matériau qui se seraient déposés sur le filtre.

Le contrôle et l'éventuel nettoyage doivent être intensifiés lorsque des
animaux domestiques circulent dans l'habitat ion.

Pour le nettoyage, il suffit de dévisser le pommeau qui bloque le filtre
sur le tuyau d'aspiration d’air et de retirer le filtre en agissant dans le
sens indiqué par la flèche. Pour le nettoyer, utiliser un pinceau ou un
chiffon humide ou de l’air comprimé.

Le filtre est fabriqué en grillage métallique et s'avère
souple et déformable au toucher, c'est pourquoi, lors des
opérations de nettoyage, veillez à ne pas l'écraser ou le
détériorer. En cas de rupture, il faudra le remplacer

ATTENTION !
Ne jamais faire fonctionner le poêle sans filtre à air.

MCZ ne répond pas des éventuels dommages causés
aux composants internes en cas de non respect de
cette prescription.

page

44

Démontage du filtre à air pour le nettoyage

5.2. NETTOYAGES PÉRIODIQUES

5.2.1. Nettoyage de l'échangeur de chaleur

Au milieu de l'hiver mais surtout à la fin, il est nécessaire de nettoyer
le compartiment où passent les fumée évacuées.

Ce nettoyage doit obligatoirement
générale de tous les résidus de la combustion, avant que le temps et
l’humidité ne les compactent et qu'ils ne deviennent difficiles à enlever.

NETTOYAGE ÉCHANGEUR :

Lorsque le poêle est froid, enlever le dessus en céramique “A”,
démonter le carter de protection du dessus “B” en dévissant les vis de
fixation, et ouvrir les couvercles “C” se trouvant en dessous pour
pouvoir accéder aux trappes d'inspection “D”.

Avec une tige rigide ou un écouvillon, gratter les parois du foyer de
façon à faire tomber la cendre en dessous “F”.

Ouvrir ensuite la trappe d'inspection “E”, située sous le tiroir à cendres
et avec l'embout de l’aspirateur éliminer la cendre et le suif accumulés
dans l'échangeur thermique “F”.

NETTOYAGE DU CONDUIT DE FUMÉES ET CONTRÔLES GÉNÉRAUX :

Nettoyer le système de sortie des fumées, plus particulièrement autour
des raccords en T et des tronçons horizontaux S'IL Y A LIEU.

Pour toute information sur le nettoyage du conduit de cheminée,
s'adresser à une entreprise de ramonage.

Vérifier la tenue des joints en fibre de céramique situés sur la porte du
poêle. Si nécessaire, commander de nouve aux joints au revendeur pour
les remplacer ou cont acter un centre d'assistance agréé pour effe ctuer
toute l’opération.

être fait de façon à faciliter l’élimination

A

B

C

D

F

E

Entretien et nettoyage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLE PELLETS Chapitre 5

ATTENTION :
La fréquence de nettoyage du système d'évacuation

des fumées devra être déterminée en fonction de
l'utilisation et du type d'installation du poêle.

MCZ conseille de s'adresser à un centre d'assistance
agréé pour l'entretien et le nettoyage de fin de saison
car ces centres n'effectuent pas seulement les
opérations décrites ci-dessus mais effectuent
également un contrôle général des composants.

MANUEL D'INSTALLATION ET MODE D'EMPLOI

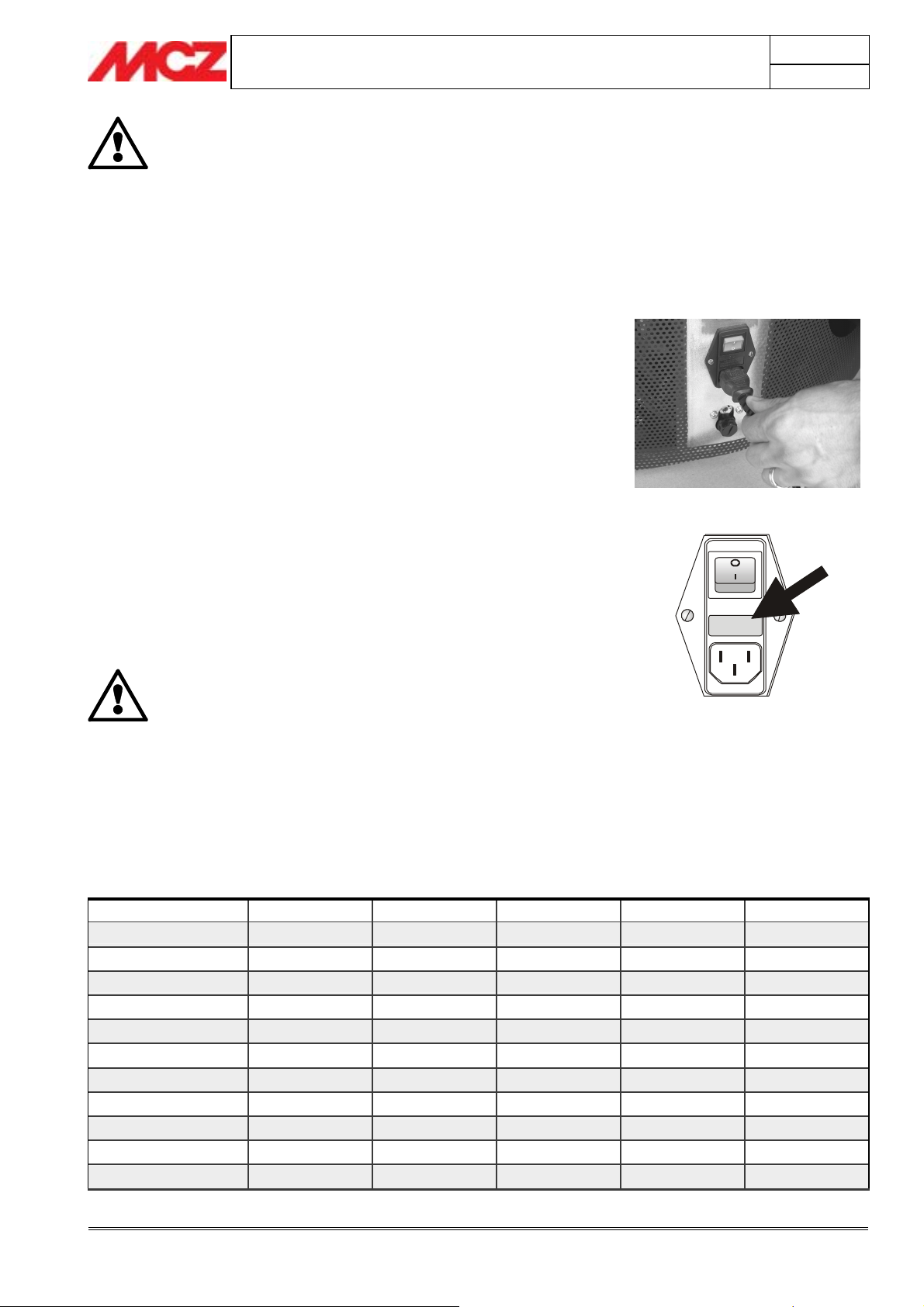

5.2.2. Mise hors service (fin de saison)

En fin de saison, avant de ranger le poêle, il est conseillé de vider
complètement le réservoir des granulés en utilisant un aspirateur avec
un long tuyau.

Pendant la période où le poêle n'est pas utilisé, il devra être
débranché du réseau électrique et entreposé dans un endroit
sec et à l'abri des intempéries. Pour plus de sécurité et
notamment en présence d'enfants, il est recommandé de
débrancher le câble d'alimentation situé à l'arrière du poêle.

Si au moment du rallumage, en appuyant sur l’interrupteur général
situé au dos du poêle, l’afficheur du tableau de commande ne s’éclaire
pas, il faudra probablement remplacer le fusible de service.

Un compartiment porte-fusibles se trouve sous la prise électrique
derrière le poêle.. Si nécessaire, ouvrir le couvercle du boîtier porte­fusibles à l'aide d'un tournevis et remplacer le fusible (3,15 AT retardé).

page

45

5.2.3. Contrôle des composants internes

ATTENTION !
Le contrôle des composants électriques et mécaniques

internes devra être effectué exclusivement par du
personnel qualifié et spécialisé dans ce domaine.

Il est recommandé d'effectuer cet entretien périodique annuel (en
stipulant par exemple un contrat d'assistance technique programmé par
exemple) portant sur le contrôle visue l et le contrôle du fonctionnement
des composants internes :

Les interventions de contrôle et/ou d'entretien indispensables pour le
fonctionnement correct de votre poêle sont résumées ci-dessous :

PARTIES / PÉRIODE 1 JOUR 2-3 JOURS 30 JOURS 60-90 JOURS 1 AN

Pot de combustion

Compartiment

Tiroir à cendres

Vitre

Échangeur inférieur

Échangeur complet

Conduit de fumées

joint porte
Filtre à air

Conduit de cheminée

Pile télécommande

●

●

●

●

●

●

●

●

● ●

●

●

Entretien et nettoyage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLES À PELLETS Chapitre 6

MANUEL D'INSTALLATION ET MODE D'EMPLOI

6. PANNES / CAUSES / SOLUTIONS

ATTENTION :
Toutes les réparations doivent être

effectuées exclusivement par un technicien
spécialisé, lorsque le poêle est éteint et que
la prise électrique est débranchée.

PROBLÈMES CAUSES POSSIBLES SOLUTIONS

Les pellets ne sont pas
introduits dans la
chambre de
combustion.

Le feu s'éteint ou le
poêle s'arrête
automatiquement.

Le poêle fonctionne
quelques minutes puis
s'éteint.

Les pellets
s'accumulent dans le
pot de combustion, la
vitre de la porte se salit
et la flamme est faible.

•

Le réservoir des granulés de bois est vide.

•

La vis sans fin est bloquée par de la sciure.

•

Panne du motoréducteur

•

Carte électronique défectueuse.

•

Le réservoir à pellets est vide.

•

Les pellets e sont pas introduits.

•

La sonde de sécurité de température des
pellets s'est déclenchée.

•

La porte n'est pas parfaitement fermée
ou les joints sont usés.

•

Les pellets ne sont pas appropriés.

•

Faible arrivée de pellets.

•

Chambre de combustion sale.

•

Sortie de fumées obstruée.

•

Le pressostat se déclenche.

•

Le moteur extraction fumées est
endommagé.

•

La phase d'allumage n'est pas terminée.

•

Absence momentanée de courant électrique.

•

Conduit de fumée obstrué.

•

Sonde de température défectueuse ou en
panne.

•

Bougie endommagée.

•

Manque d'air de combus ti on.

•

Pellets humides ou inadaptés.

•

Moteur d'aspiration fumées en panne.

•

Remplir le réservoir à pellets

•

Vider le réservoir et débarrasser
manuellement la vis sans de la sciure.

• Remplacer le motoréducteur

• Remplacer la carte électronique.

•

Remplir le réservoir de pellets.

•

Voir solution précédente.

•

Laisser le poêle refroidir complètement,
rétablir le thermostat jusqu’à ce que le
bloc s’éteigne et rallumer le poêle ; si le
problème persiste, s’adresser au service
d’assistance technique.

•

Fermer la porte ou faire

joints par des joints d'origine

•

Changer de type de pellets en choisissant
une catégorie préconisée par le fabricant.

• Faire contrôler l'arrivée du

combustible par le service
d'assistance technique

•

Nettoyer la chambre de combustion en
suivant les instructions du livret.

•

Faire ramoner le conduit de fumé e .

• Vérifier si le conduit de cheminée est

obstrué et si le pressostat fonctionne
correctement.

• Contrôler le moteur et le remplacer

s'il y a lieu.

•

Répéter la phase d'allumage.

•

Voir instruction précédente.

•

Ramoner le conduit de chemi née.

• Vérifier et remplacer la sonde.

• Contrôler la bougie et la remplacer

s'il y a lieu.

•

Vérifier si la prise d’air ambiant existe et
est dégagée.

•

Contrôler si le filtre de l ’air comburant
situé sur le tuyau de Ø 5 cm de l'amenée
d’air est bouché.

•

Nettoyer le pot de combustion et contrôler
si tous les orifices sont libres.

•

Effectuer un nettoyage général de la
chambre de combustion et ramoner le
conduit de cheminée.

•

Vérifier l'état des joints de la porte.

•

Changer le type de granulés de bois.

• Contrôler le moteur et le remplacer

s'il y a lieu.

page

46

remplacer les

.

.

Entretien et nettoyage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

PROBLÈMES CAUSES POSSIBLES SOLUTIONS

Le moteur d'aspiration
des fumées ne
fonctionne pas.

POÊLES À PELLETS Chapitre 6

MANUEL D'INSTALLATION ET MODE D'EMPLOI

•

Le poêle ne reçoit pas de courant électrique.

•

Le moteur est en panne

•

La carte électronique est défectueuse.

•

Le tableau de commande ne fonctionne
pas.

•

• Vérifier le moteur et le

• Remplacer la carte électronique.

• Remplacer le tableau de commande.

page

47

Vérifier la tension du secteur
d'alimentation et le fusible de protection.

condensateur et les remplacer s'il y
a lieu.

Le ventilateur de l’air
de convection ne
s’arrête jamais.

La télécommande ne
fonctionne pas.

En mode automatique,
le poêle fonctionne
toujours à la puissance
maximale.

Le poêle ne démarre
pas.

•

La sonde thermique du contrôle de la
température est défectueuse ou
endommagée.

•

Ventilateur endommagé

•

Pile de la télécommande usée.

•

Télécommande endommagée.

•

Thermostat d'ambiance sur la position
maximale

•

La sonde de détection température est
endommagée.

•

Tableau de commande défectueux ou ne
fonctionnant pas.

•

Absence de courant électrique.

•

Sonde à pellets bloquée.

•

Fusible endommagé.

•

Le pressostat ne fonctionne pas (il
signale un blocage).

•

Évacuation ou conduit de fumée obstrué.

• Vérifier le fonctionnement de la

sonde et, éventuellement, la
remplacer.

• Vérifier le fonctionnement du

moteur et le remplacer s'il y a lieu.

•

Remplacer la pile

•

Remplacer la télécommande.

•

Régler de nouveau la température du
thermostat.

• Vérifier la sonde et éventuellement,

la remplacer.

• Vérifier le tableau de commande et,

éventuellement, le remplacer.

•

Contrôler si la prise électrique est
branchée et si l’interrupteur général est
sur la position “I”.

•

Débloquer la sonde en agissant sur le
thermostat postérieur. Si cela se produit
de nouveau,

•

Remplacer le fusible.

• Remplacer le pressostat.

•

Nettoyer la sortie des fumées et/ou
ramoner le conduit de fumée.

remplacer le thermostat

.

ATTENTION !
Les opérations rédigées en caractère gras doivent être

effectuées exclusivement par des techniciens agréés
MCZ.

Le fabricant décline toute responsabilité et annule la
garantie en cas de non respect de cette condition.

Entretien et nettoyage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLES À PELLETS Chapitre 7

MANUEL D'INSTALLATION ET MODE D'EMPLOI

7. SCHÉMAS ÉLECTRIQUES et PIÈCES DÉTACHÉES

7.1. SCHÉMA ÉLECTRIQUE SOLAR - GEA

1
2

3
4

page

48

5

6
7

8

9

11

10

12
13

LÉGENDE DES CABLAGES CARTE MÈRE

1. Bougie d'allumage pellet

2. Interrupteur

3. Ventilateur air chaud

4. Sonde fumées

5. Ventilateur expulsion fumées

6. Thermostat à bulbe

7. Pressostat

N.B. Les câblages électriques de chaque composant sont munis de connecteurs pré-câblés dont la mesure varie
pour chacun.

8. Motoréducteur

9. Récepteur RF

10. Contrôle du régime du ventilateur fumées

11. Capteur débit d'air

12. Tableau interface services

13. Tableau de secours

Schémas électriques et pièces dét ach ées Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLES À PELLETS Chapitre 7

MANUEL D'INSTALLATION ET MODE D'EMPLOI

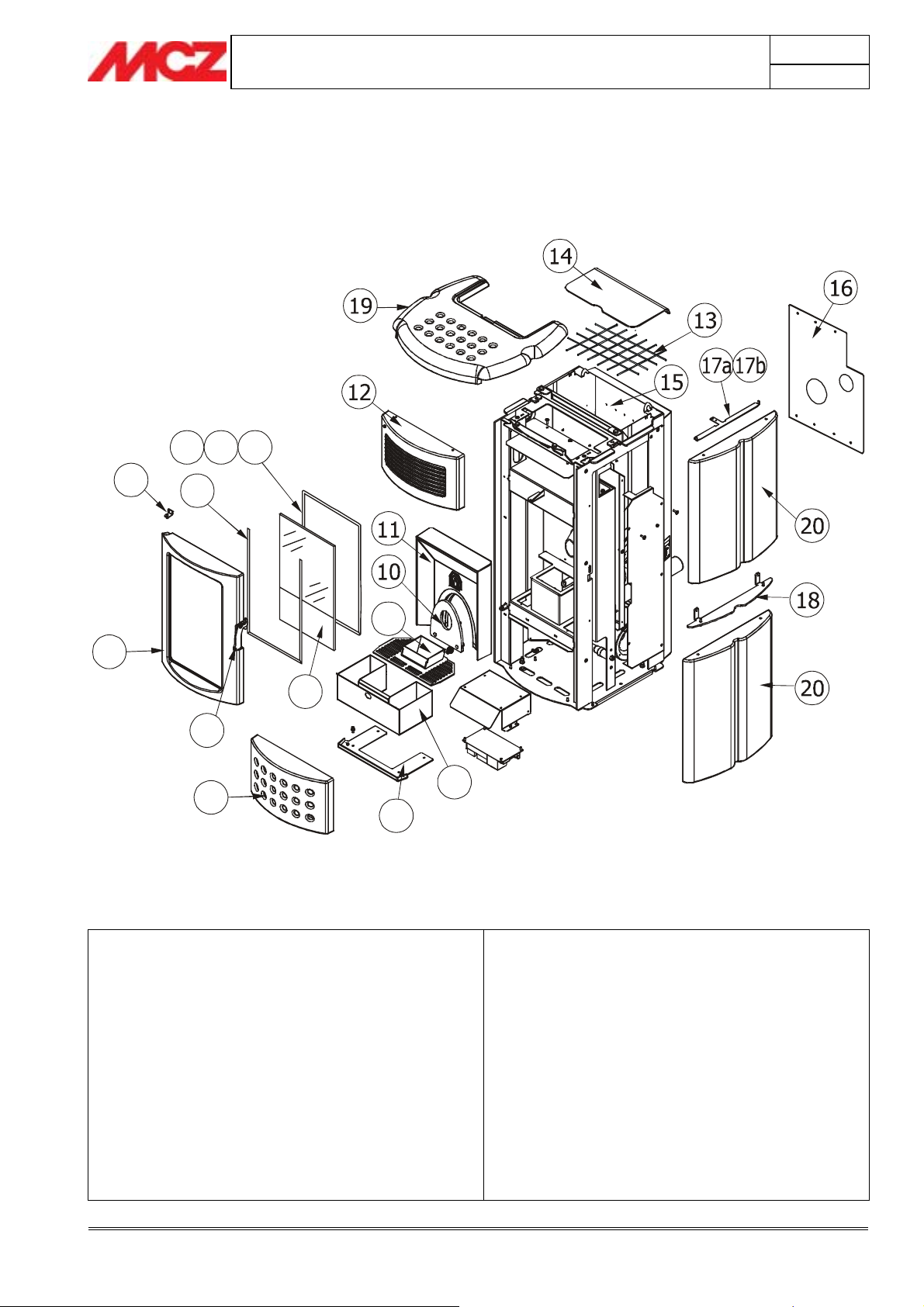

7.2. PIÈCES DÉTACHÉES STRUCTURE EXTERNE SOLAR

4c4b4a

page

49

1a

2

9

1

3

5

8

6

7

LÉGENDE

1) Porte du foyer

2) Joint entre la vitre et la porte du foyer

3) Vitrocéramique

4) Joint de butée entre la porte du foyer et la structure

5) Poignée

6) Panneau antérieur en fonte

7) Clapet d'inspection ventilateur fumées

8)Tiroir à cendres

9) Pot de combustion

10) Fond en fonte

11) Fond en Alutec®

12) Grille supérieure en fonte

13) Grille anti-intrusion réservoir

14) Couvercle du réservoir

15) Réservoir à pellets

16) Fond en acier

17) Étriers supérieurs pour la fixation des carreaux en
céramique

18) Étriers centraux pour la fixation des carreaux en
céramique

19) Dessus en faïence

20) Céramique latérale

Schémas électriques et pièces dét ach ées Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLES À PELLETS Chapitre 7

MANUEL D'INSTALLATION ET MODE D'EMPLOI

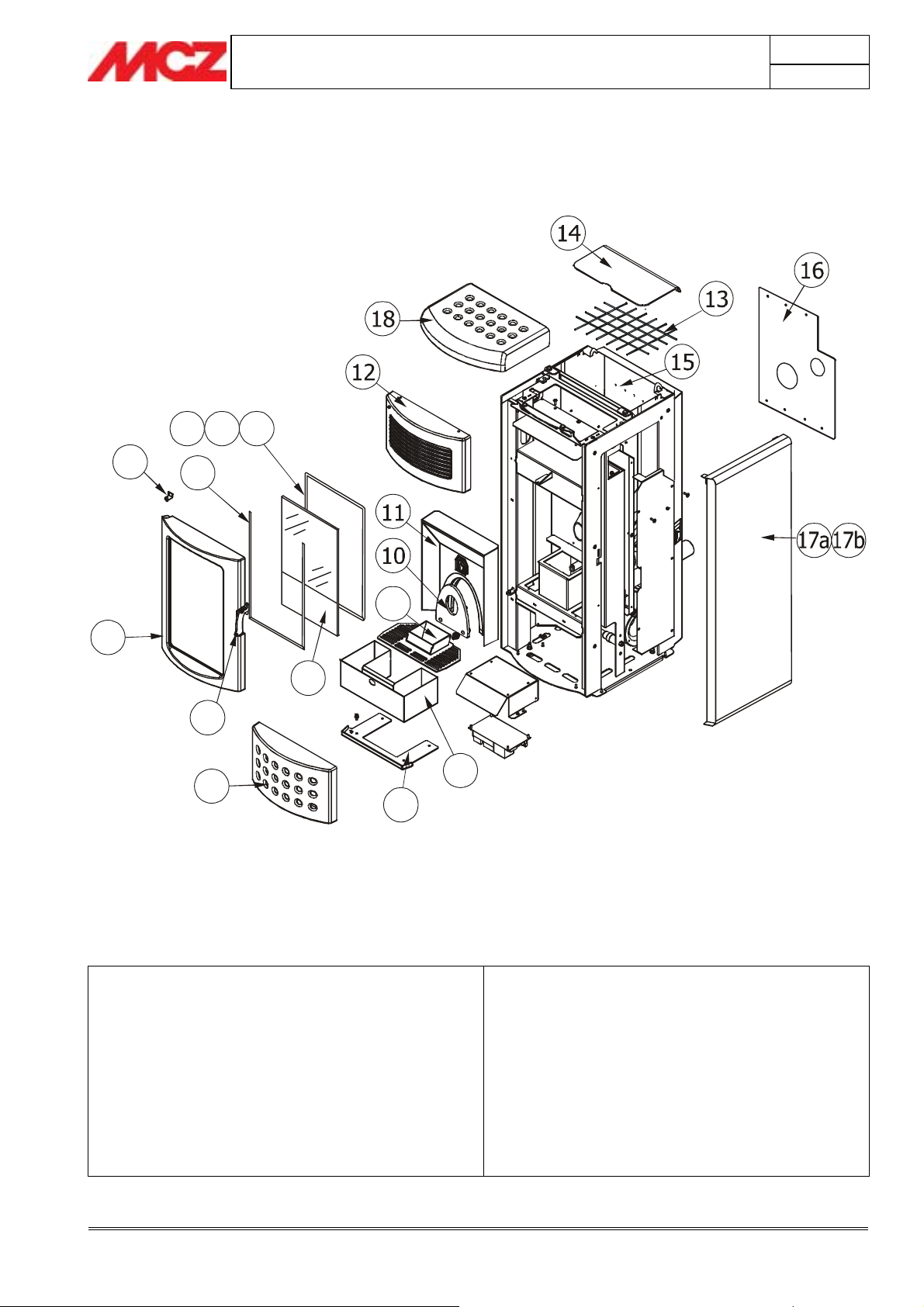

7.3. PIÈCES DÉTACHÉES STRUCTURE EXTERNE GEA

4c4b4a

page

50

1a

2

9

1

3

5

6

7

LÉGENDE

1) Porte du foyer

2) Joint entre la vitre et la porte du foyer

3) Vitrocéramique
4a/b/c) Joint entre la porte du foyer et la structure

5) Poignée

6) Panneau antérieur en fonte

7) Clapet d'inspection ventilateur fumées

8)Tiroir à cendres

9) Pot de combustion

8

10) Fond en fonte

11) Fond en Alutec®

12) Grille supérieure en fonte

13) Grille anti-intrusion réservoir

14) Couvercle du réservoir

15) Réservoir à pellets

16) Fond en acier
17a/b) Panneaux latéraux en acier

18) Dessus en faïence

Schémas électriques et pièces dét ach ées Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

POÊLES À PELLETS Chapitre 7

MANUEL D'INSTALLATION ET MODE D'EMPLOI

7.4. PIÈCES DÉTACHÉES COMPOSANTS INTERNES SOLAR - GEA

20

19

18

17

16

21

14

12

15

13

page

51

22

23

1

LÉGENDE

1) Ventilateur air chaud monté sur éléments
antivibratoires (1a)

2) Filtre air

3) Tuyau sortie fumées

4) Ventilateur extraction fumées

5) Volute
6 Sonde température fumées

7) Pressostat

8) Pressostat

9) Connecteur électrique avec bouton

10) Connecteurs série

11) Tableau de secours

12) Thermostat à bulbe

1a

11

10

9

5

7

6

2

8a

8

3

13) Récepteur signal télécommande

14) Motoréducteur

15) Connecteur motoréducteur-vis sans fin

16) Éléments de butée en caoutchouc motoréducteur

17) Base de la vis sans fin avec joint

18) Brides en graphite

19) Arbre vis sans fin chargement pellets

20) Télécommande

21) Bougie

22) Capteur

23) Carte mère

4

Schémas électriques et pièces dét ach ées Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

MCZ SPA

Via Guglielmo Oberdan n° 86

33073 Vigonovo di Fontanafredda (Pordenone) - ITALIE

Téléphone : +39-0434.599599 r.a .

Fax : [phone]

Internet: www.mcz.it

e-mail: [e-mail]

Code document : 899201806 Révision 1 Édition : 11/2006
