NOTICE D’INSTALLATION ET D’EMPLOI

AIR - MULTIAIR

POLAR – NOVA mod.

POÊLE A GRANULÉS DE BOIS (PELLET)

MANUEL D’INSTALLATION ET MODE D’EMPLOI

Index

Page

INTRODUCTION ....................................................................................................................................4

Mise à jour du livret................................................................................................................................4

CONSERVATION DU MANUEL..................................................................................................................4

Comment lire ce manuel .........................................................................................................................4

1. RECOMMANDATIONS ET CONDITIONS DE GARANTIE......................................................................6

1.1. Mesures de sécurité.........................................................................................................................6

1.2. Recommandations opérationnelles....................................................................................................7

1.3. Conditions de garantie .....................................................................................................................8

1.3.1. Limites de garantie....................................................................................................................8

1.3.2. Exclusions.................................................................................................................................8

2. NOTIONS THÉORIQUES POUR L’INSTALLATION.............................................................................10

2.1. LE PELLET (ou granulés de bois) .....................................................................................................10

2.2. Principe de fonctionnement ............................................................................................................11

2.2.1. Vue de coupe d’un poêle à granulés de bois MCZ......................................................................12

2.3. Emplacement pour l’installation ......................................................................................................13

2.4. Précautions ...................................................................................................................................14

2.5. Raccordement à l’amenée d’air frais extérieur..................................................................................14

2.6. Raccordement au tuyau de sortie de fumées ...................................................................................15

2.7. Raccordement au conduit de fumée................................................................................................16

2.8. Raccordement à un conduit extérieur par tuyau calorifugé ou a double paroi.....................................16

2.9. Raccordement au conduit de fumée ou au tuyau de sortie de fumées ...............................................16

2.10. Anomalies de fonctionnement liées au mauvai s tirage du conduit de fumée ..................................17

3. INSTALLATION ET MONTAGE ..........................................................................................................18

3.1. Schémas et caractéristiques techniques...........................................................................................18

3.1.1. Dimensions POLAR-NOVA version AIR ......................................................................................18

3.1.2. Dimensions POLAR-NOVA version MULTIAIR.............................................................................19

3.1.3. Caractéristiques techniques .....................................................................................................20

3.2. Préparation et déballage ................................................................................................................21

3.3. Raccordement canalisations air chaud modèle polar/nova multiair .................................................... 22

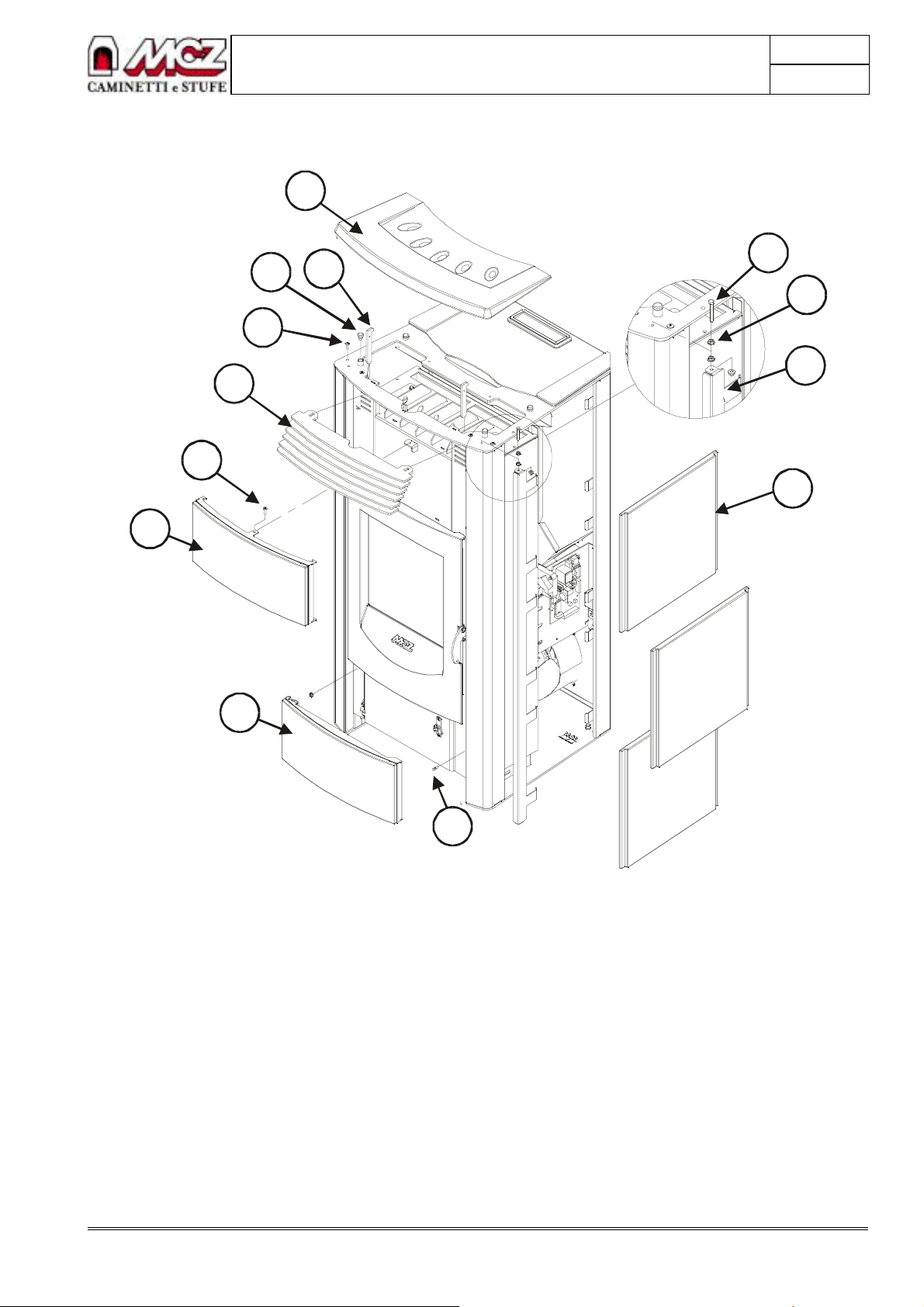

3.4. Montage de l'habillage en céramique pour polar et nova. .................................................................23

3.4.1. Montage du panneau supérieur :..............................................................................................23

3.4.2. Montage du panneau inférieur .................................................................................................23

3.4.3. Montage des carreaux latéraux ................................................................................................23

3.4.4. Montage du dessus supérieur en céramique..............................................................................24

3.5. Branchement électrique..................................................................................................................24

4. FONCTIONNEMENT..........................................................................................................................25

4.1. Recommandations avant l’allum age ................................................................................................25

4.2. Contrôle avant allumage.................................................................................................................26

4.3. Chargement du pellet.....................................................................................................................26

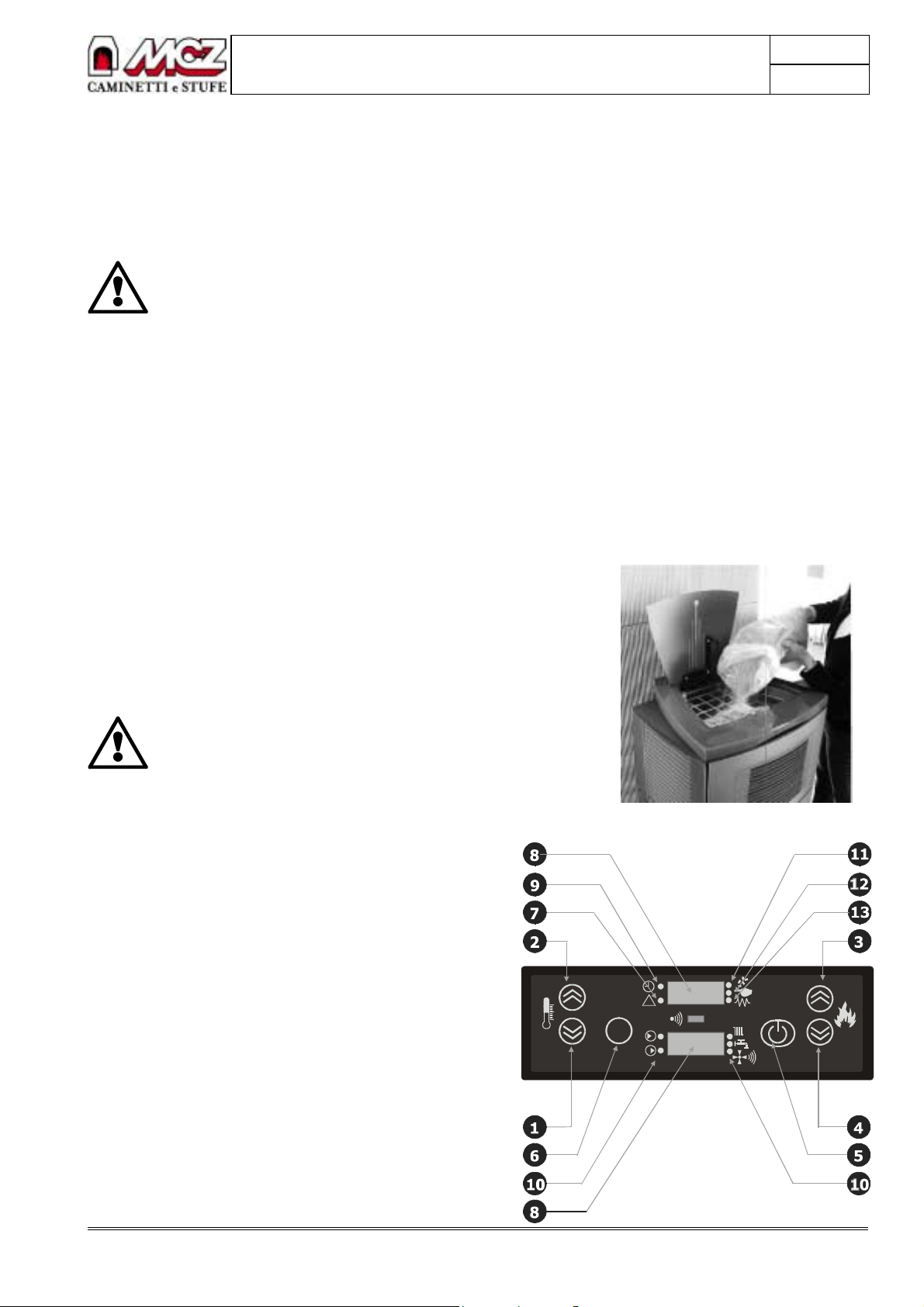

4.4. Tableau de commande et télécommande ........................................................................................26

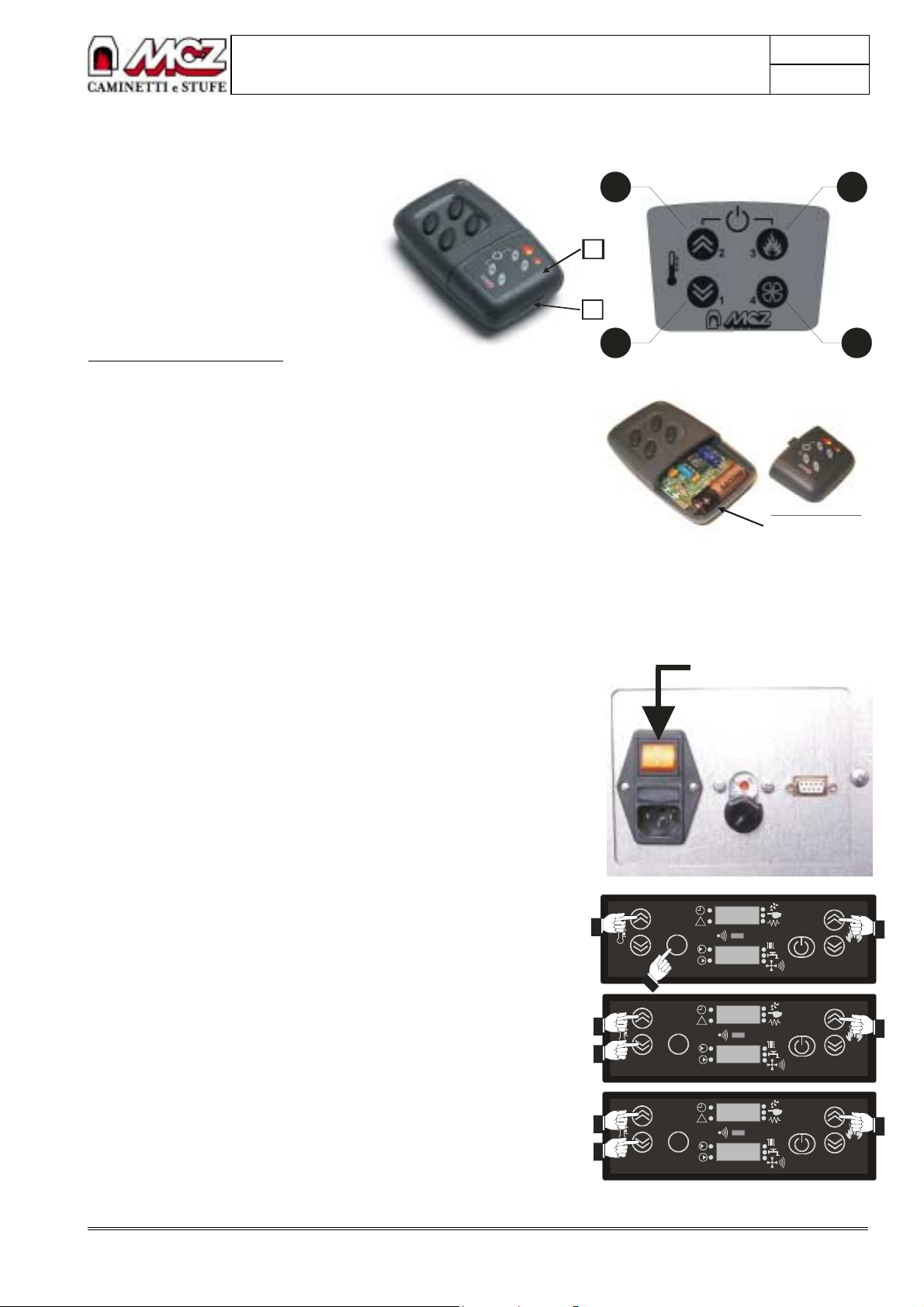

4.4.1. Télécommande et remplacement de la pile....................................................................................27

4.5. Réglages a effectuer avant le pre mier allumage...............................................................................27

4.5.1. Réglage de l’heure actuelle......................................................................................................27

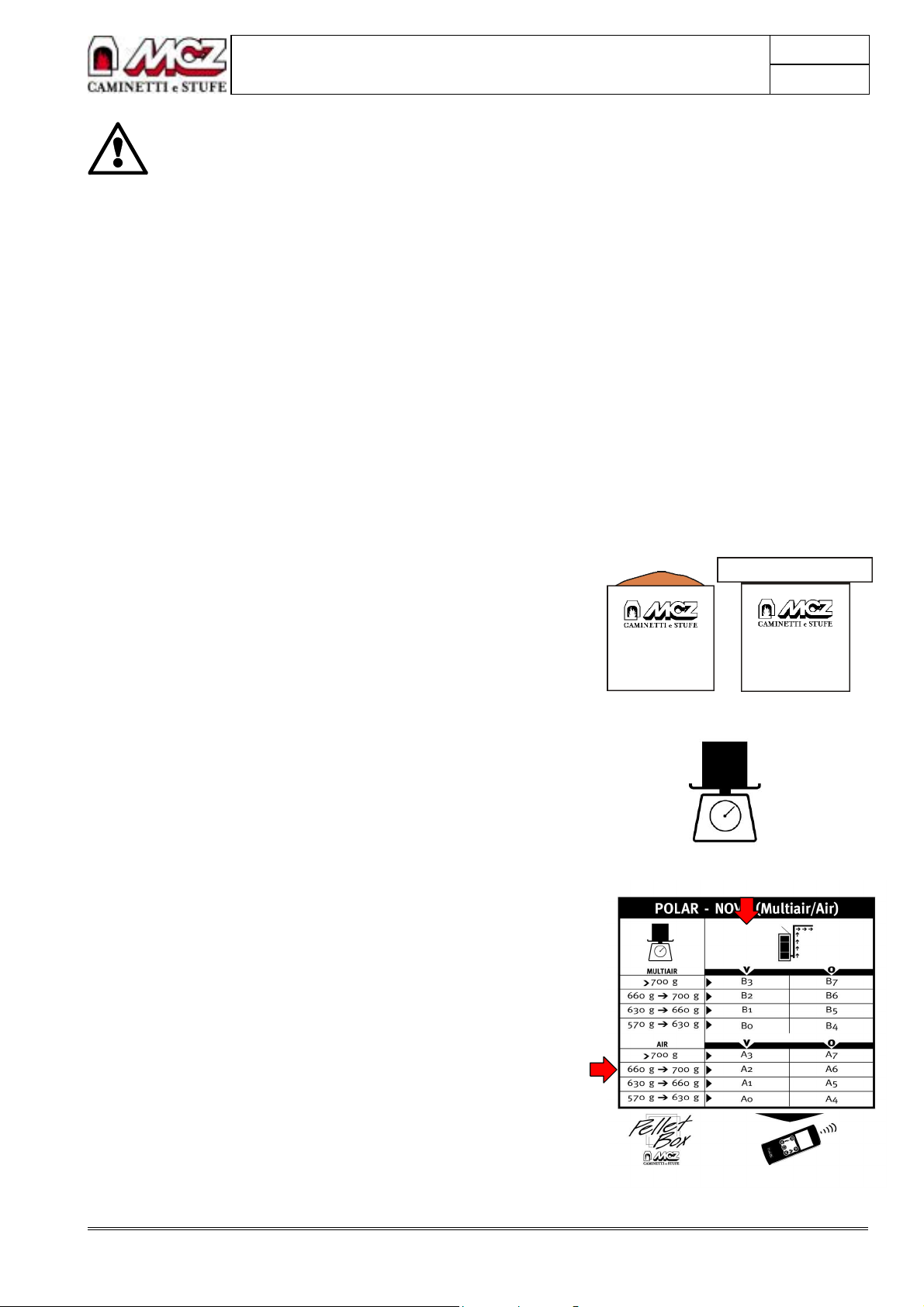

4.6. Choix de dosage............................................................................................................................28

4.6.1. Opérations pour déterminer le dosage......................................................................................28

4.6.2. Procédure rapide pour définir le dosage....................................................................................29

4.6.3. Co n f i r m er e t s a u v e g a r d e r l e d o s a g e s é l e c t i o n n é .............................................................................30

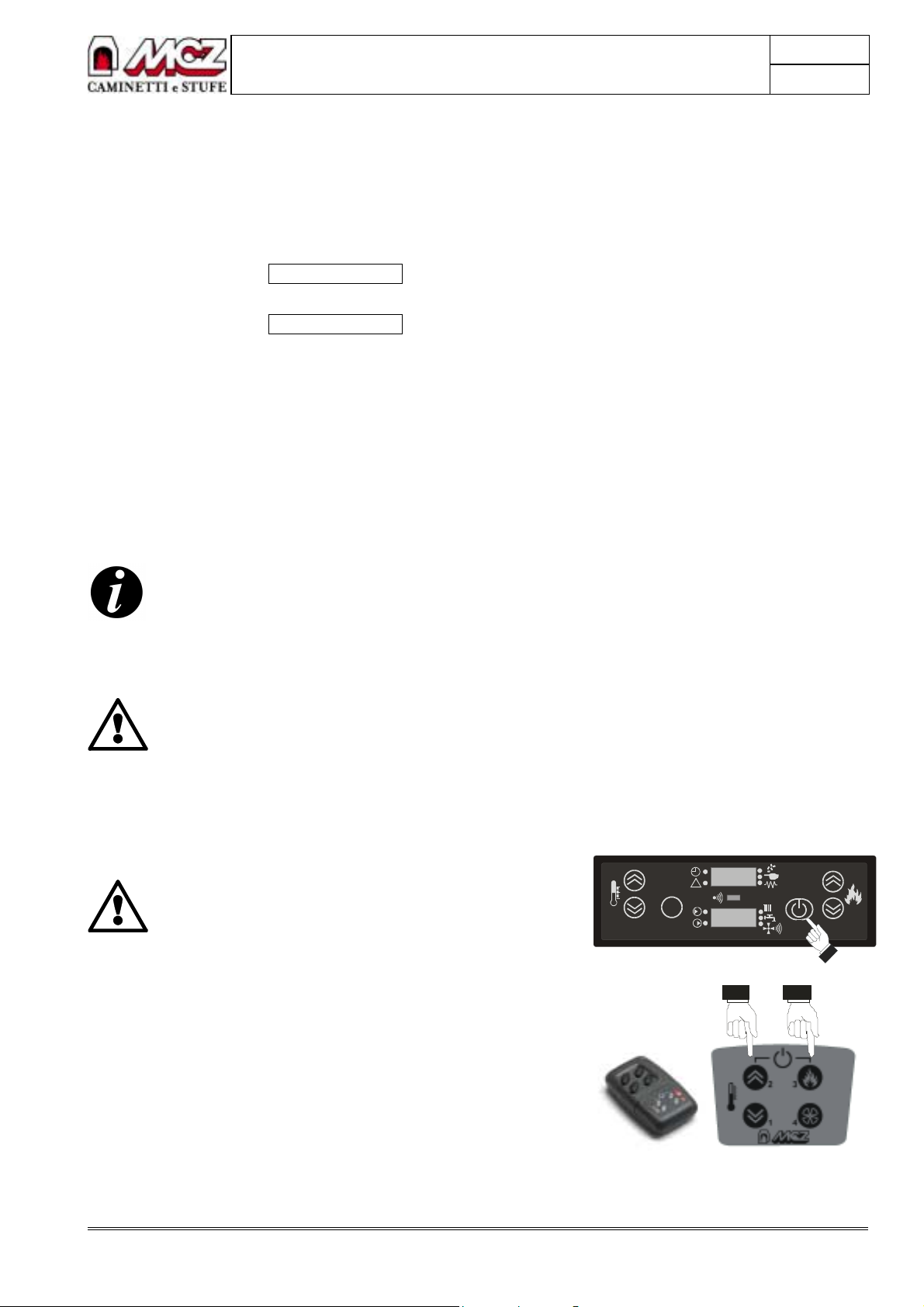

4.7. Premier allumage...........................................................................................................................30

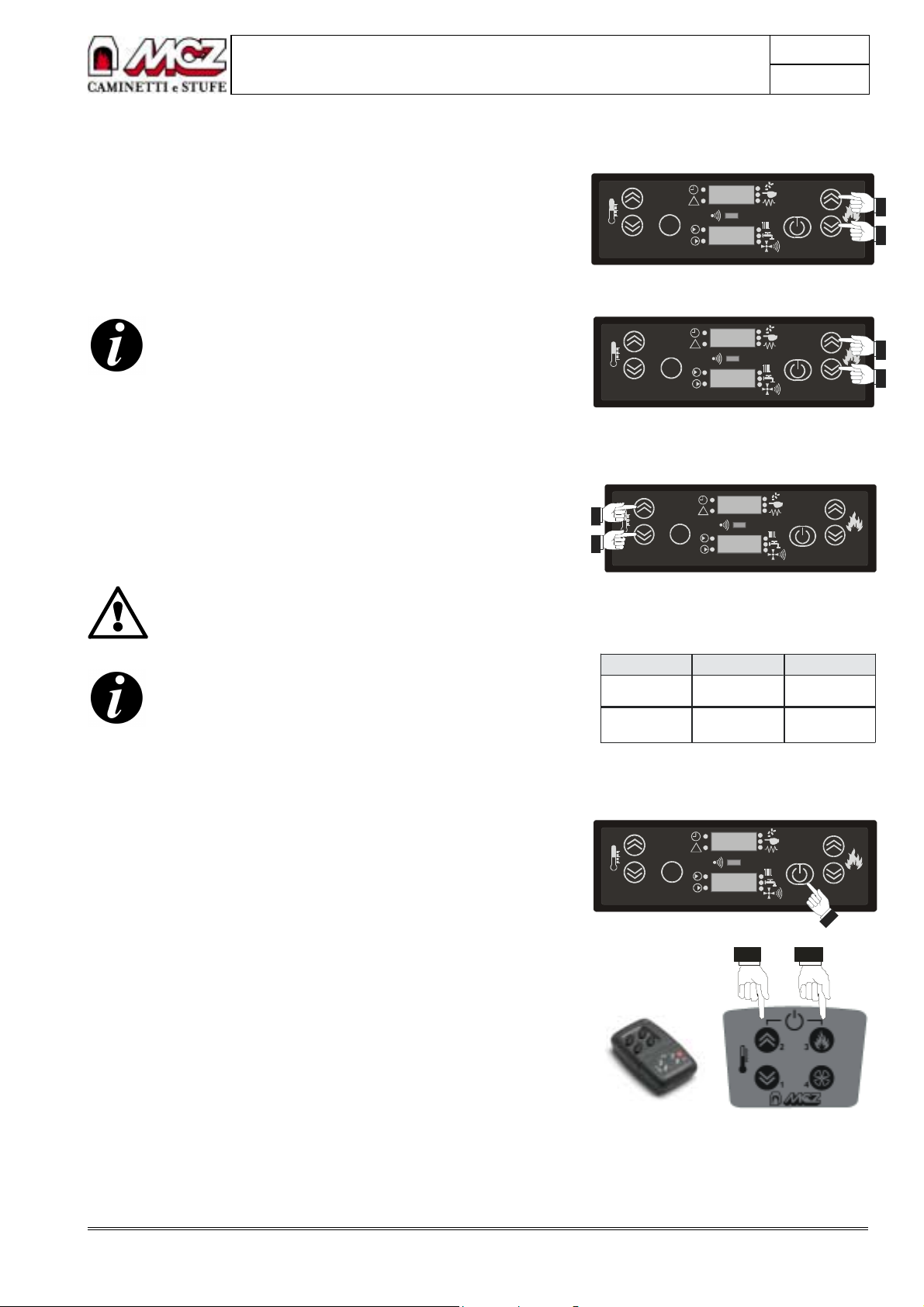

4.7.1. Allumage à partir du tableau de comma nde..............................................................................30

4.7.2. Allumage à partir de la télécommande......................................................................................30

4.7.3. Extinction à partir du tableau de commande .............................................................................31

4.7.4. Extinction à partir de la télécommande.....................................................................................31

4.8. Aspect de la flamme ...................................................................................................................32

4.8.1. La forme.................................................................................................................................32

POÊLE A GRANULÉS DE BOIS (PELLET)

4.8.2. La couleur ..............................................................................................................................32

4.8.3. Le caractère............................................................................................................................32

4.9. Modalités de fonctionnement..........................................................................................................33

4.9.1. Mode manuel..........................................................................................................................33

4.9.1.1. Passage du mode manuel au mode automatique................................................................33

4.9.2. Mode automatique ..................................................................................................................33

4.9.2.1. Le thermostat digital interne (équipant le poêle) ................................................................34

4.9.2.2. Fonctionnement avec thermostat extérieur.........................................................................34

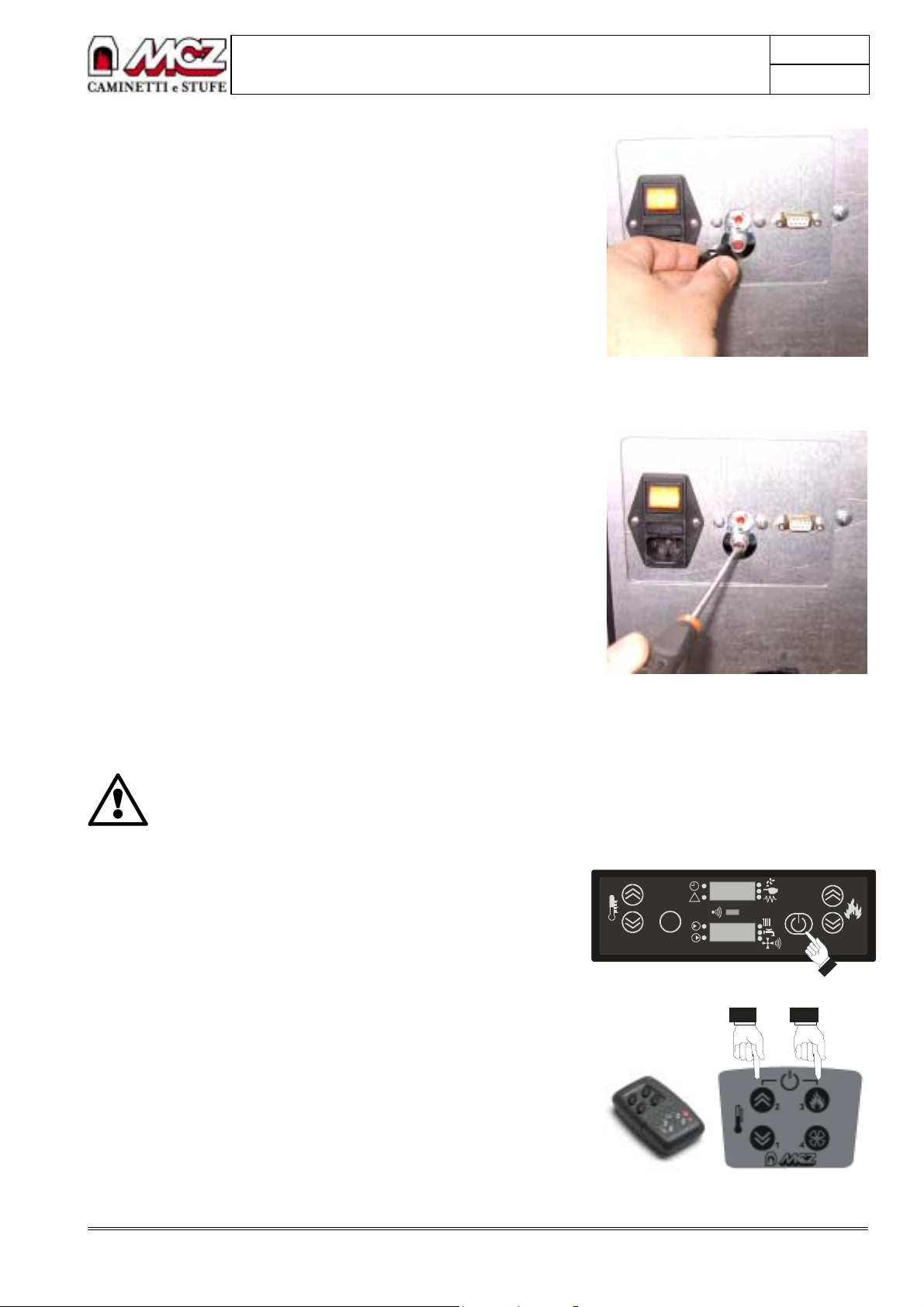

4.9.2.3. Branchement du thermostat extérieur................................................................................35

4.9.2.4. Passage du mode automatique au mode manuel................................................................35

4.9.3. Fonctionnement automatique en modalité ECO -STOP (NON VALIDE EN ITALIE) .........................35

4.9.3.1. Activation de la modalité ECO-STOP (aux soins de l'installateur)..........................................36

4.9.4. Mode programmé....................................................................................................................36

4.9.4.1. Jour initial (sigle sur l’afficheur : UT 01).............................................................................37

4.9.4.2. Horloge (sigles sur l’afficheur : UT 02 et UT 03) .................................................................37

4.9.4.3. Programme......................................................................................................................38

4.10. Exemple de programmation ........................................................................................................42

4.11. Mesures de sécurité....................................................................................................................44

4.11.1. Description des alarmes .......................................................................................................45

4.11.2. Autres messages sur l'afficheur lcd .......................................................................................46

4.11.3. Blocage du poêle .................................................................................................................47

4.12. Extinction du poêle.....................................................................................................................47

MANUEL D’INSTALLATION ET MODE D’EMPLOI

Index

Page

5. ENTRETIEN ET NETTOYAGE DU POÊLE............................................................................................48

5.1. Nettoyages incombant a l’utilisateur...............................................................................................48

5.1.1. Avant chaque allumage ...........................................................................................................48

5.1.2. Contrôle tous les 2/3 jours.......................................................................................................48

5.1.3. Nettoyage de la vitre...............................................................................................................48

5.2. Nettoyages incombant au technicien...............................................................................................49

5.2.1. Nettoyage de l'échangeur de chaleur........................................................................................49

5.3. Contrôle des composants internes...................................................................................................50

6. PANNES / CAUSES / SOLUTIONS ....................................................................................................52

7. SCHÉMAS ÉLECTRIQUES ET PIÈCES DÉTACHÉES ............................................................................54

7.1. Schéma électrique POLAR-NOVA AIR ..............................................................................................54

7.2. Schema electrique POLAR-NOVA MULTIAIR.....................................................................................55

7.3. Pieces de rechange........................................................................................................................56

7.3.1. Structure POLAR et NOVA........................................................................................................56

7.3.2. Porte du foyer POLAR et NOVA ................................................................................................57

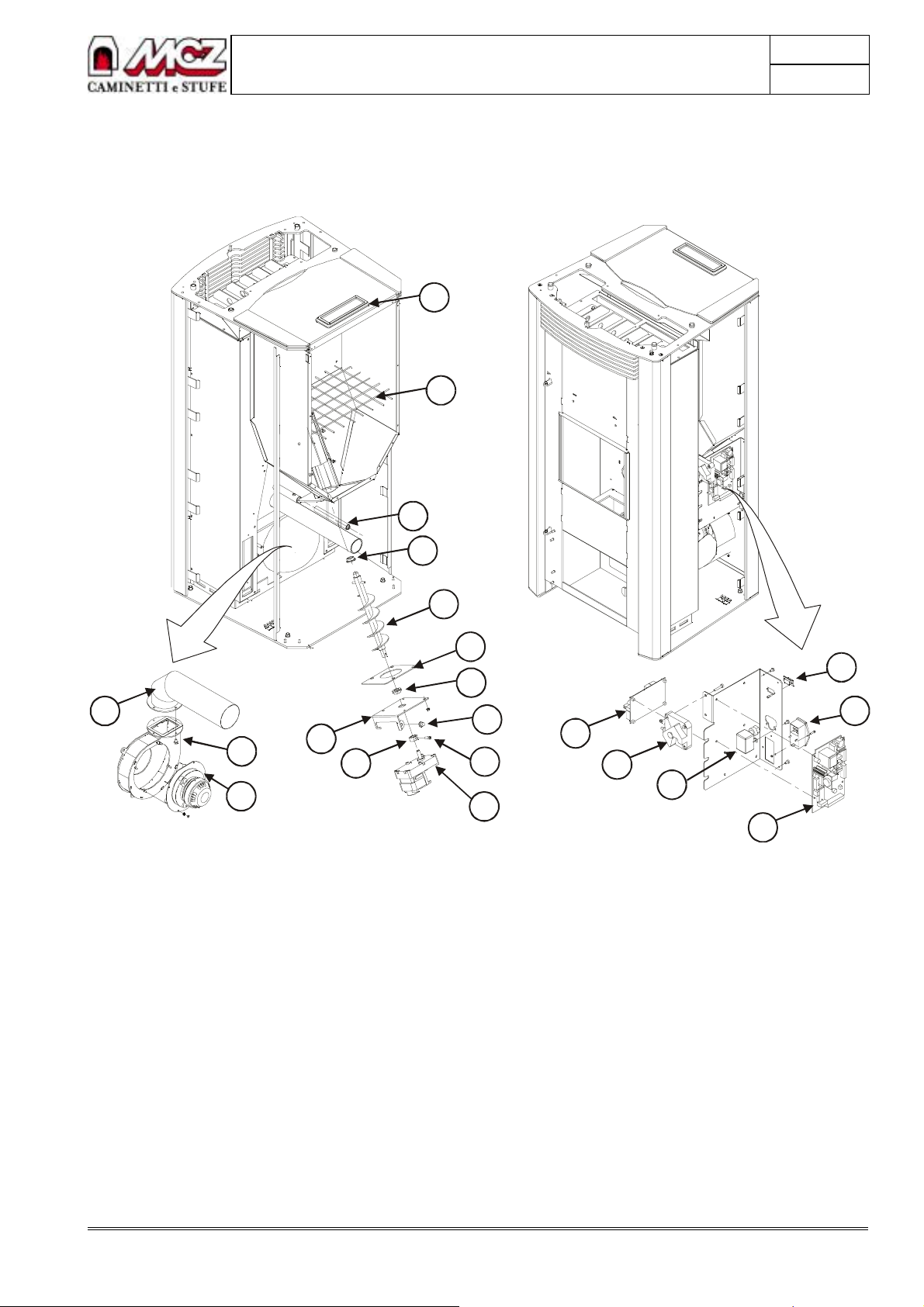

7.3.3. Composants électroniques et mécaniques communs à POLAR et NOVA ......................................58

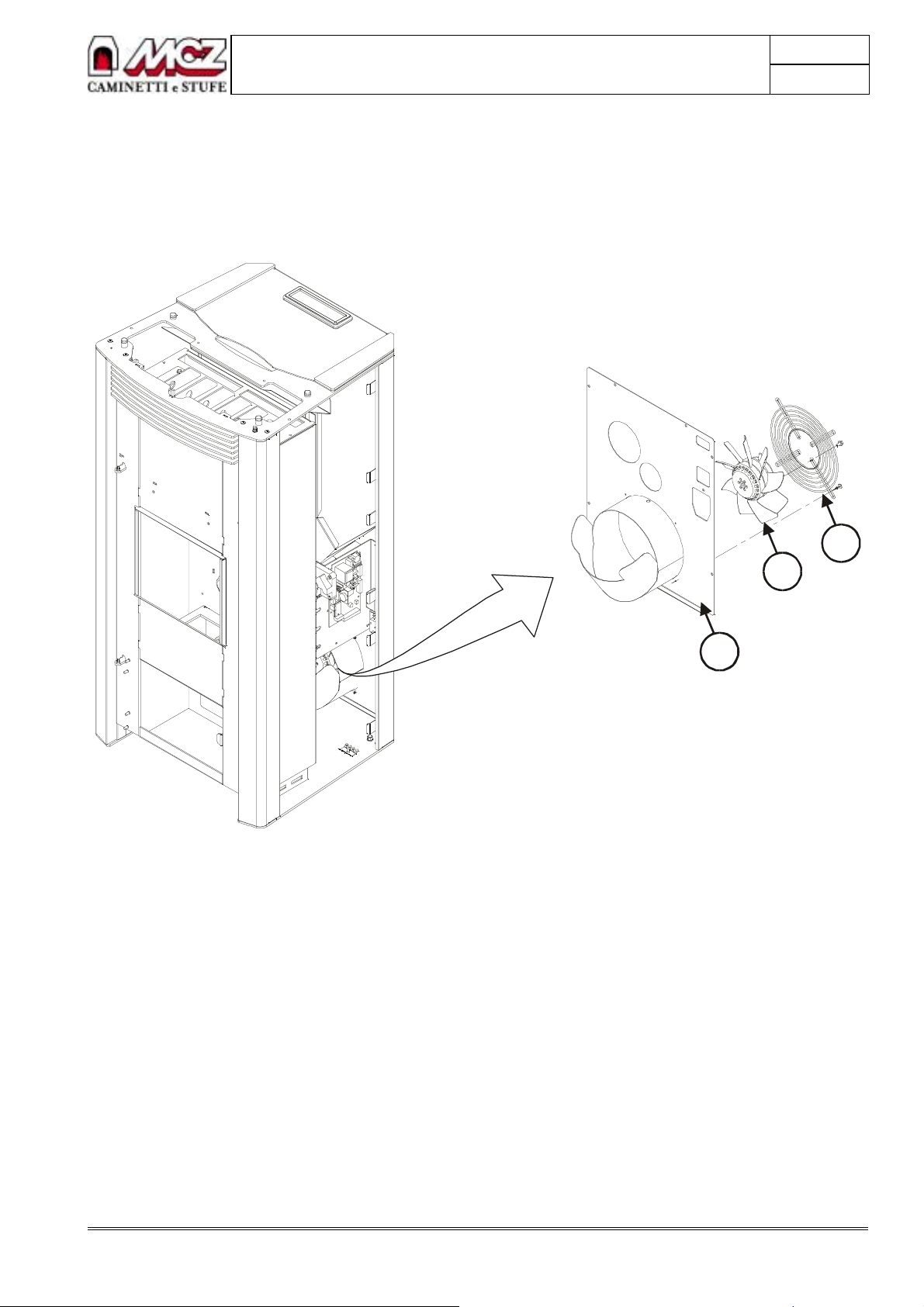

7.3.4. Groupe échangeur air chaud POLAR et NOVA Modèle AIR..........................................................59

7.3.5. Groupe échangeur air chaud POLAR et NOVA Modèle MULTIAIR................................................60

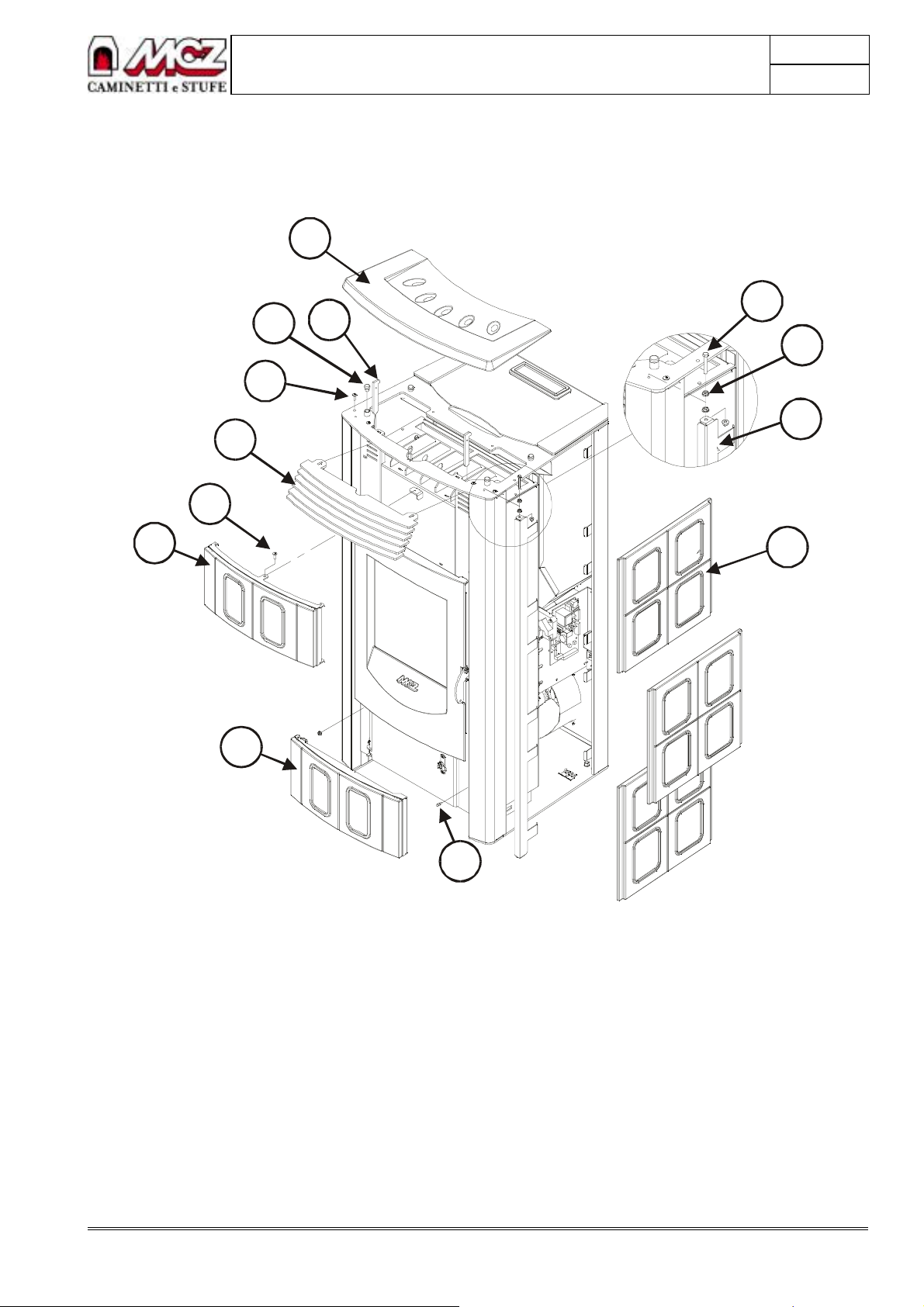

7.3.6. Habillages en céramique POLAR AIR et MULTIAIR.....................................................................61

7.3.7. Habillages en céramique NOVA AIR et MULTIAIR......................................................................62

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 1

MANUEL D’INSTALLATION ET MODE D’EMPLOI

INTRODUCTION

Cher Client, Nous tenons à vous remercier pour la préférence que vous avez

accordée aux produits MCZ. Et plus particulièrement pour avoir choisi un poêle de la ligne Pellet MCZ

; nous sommes convaincus qu'au fur et à mesure de son utilisation vous en apprécierez la qualité, fruit de projets d'avant-garde et de tests rigoureux. Notre objectif est d’unir la complexité technologique à la simplicité d’utilisation et, surtout, à la sécurité.

Pour un fonctionnement optimal de votre poêle et pour pouvoir profiter pleinement de la chaleur et du bien-être offerts par les flammes, nous vous conseillons de lire attentivement ce livret d’instructions avant d’effectuer la première mise en marche.

Dès que vous aurez acquis les notions de base, vous pourrez gérer au mieux les différents réglages de prédisposition et les différentes programmations possibles, tout en adoptant les précautions nécessaires pour le nettoyage et la configuration.

Nous vous félicitons encore de votre choix et nous vous rappelons que le poêle à granulés de bois NE DOIT JAMAIS être utilisé par des enfants et que ces derniers devront toujours se trouver à distance de sécurité.

Page

Mise à jour du livret

Dans le but d’améliorer constamment ce produit, le constructeur se réserve le droit d'apporter sans préavis toutes les modifications qu'il jugera utiles à la mise à jour de ce manuel.

Toute reproduction, même partielle, de ce manue l sans l’autorisation du Constructeur est rigoureusement interdite.

CONSERVATION DU MANUEL

• Prenez soin de ce manuel et conservez-le à portée de main dans un endroit facilement accessible.

• En cas de perte ou de destruction de ce manuel, ou bien s’il se trouvait en très mauvais état, demandez une copie à votre revendeur ou directement au Constructeur en spécifiant bien les références du modèle concerné.

Comment lire ce manuel

• Les paragraphes fondamentaux ou requérant une attention particulière sont imprimés en “caractère gras”.

•

« Les passages en italique »

l’afficheur LCD du poêle ou bien des précisions complémentaires.

• REMARQUES : le paragraphe “REMARQUES” fournit des renseignements supplémentaires au lecteur.

reportent les messages visualisés sur

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 1

MANUEL D’INSTALLATION ET MODE D’EMPLOI

Les symboles suivants signalent des messages spécifiques que vous rencontrerez dans ce livret d'instructions.

ATTENTION :

Ce symbole d’avertissement qui apparaîtra maintes fois dans ce livret souligne la nécessité de lire attentivement le passage auquel il se rapporte et l’importance de bien le comprendre car la non observation des indications

prescrites risque d’entraîner de sérieux dommages au poêle et de compromettre la sécurité l’utilisateur.

INFORMATIONS :

Ce symbole met en évidence des informations importantes pour le bon fonctionnement de votre poêle. La non observation de ces indications compromettra la bonne utilisation du poêle et les résultats ne seront pas satisfaisants.

Page

SÉQUENCES OPÉRATIONNELLES :

Ce symbole indique une série de touches à presser pour accéder au menu ou pour effectuer des réglages.

VISUALISER LES MESSAGES :

Ce symbole invite le lecteur à lire les messages visualisés sur l’afficheur LCD du tableau de commande du poêle.

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 1

MANUEL D’INSTALLATION ET MODE D’EMPLOI

1. RECOMMANDATIONS ET CONDITIONS DE GARANTIE

1.1. MESURES DE SÉCURITÉ

• L’installation, le raccordement électrique, la

vérification du fonctionnement et la maintenance devront être effectués exclusivement par des techniciens qualifiés et agréés.

• Installer le poêle suivant les normes en vigueur

dans la région ou le pays où le poêle sera installé.

• Pour un usa électroniques, de même que pour prévenir tout accident, observez scrupuleusement les indications reportées dans le présent livret.

• l’utilisation, le réglage et la programmation du poêle doivent être effectués par des adultes. Toute erreur ou programmation erronée peut favoriser des situations dangereuses et/ou un mauvais fonctionnement.

•

vant toute opération, l’utilisateur ou la personne s’apprêtant à intervenir sur le poêle devra avoir lu et compris tout le contenu de ce livret d’instructions.

• Le poêle doit être exclusivement destiné à l’usage pour lequel il a été conçu. Toute autre utilisation doit être considérée impropre et donc dangereuse.

• Ne pas monter sur le poêle et ne pas l’utiliser comme plan d’appui.

• Ne pas mettre de linge à sécher sur le poêle. Les étendoirs et autres accessoires similaires doivent être placés à bonne distance du poêle. – Danger d’incendie.

• En cas d’utilisation impropre du produit, la responsabilité retombe entièrement sur l’utilisateur final et dégage la société MCZ de toute responsabilité civile et pénale.

• Toute manipulation du poêle et tout remplacement non autorisé de pièces détachées avec des pièces de rechange n’étant pas d’origine peut compromettre la sécurité de l’opérateur et dégage la société MCZ de toute responsabilité civile et pénale.

• La plupart des surfaces du poêle sont très chaudes (porte, poignée, vitre, tuyaux de sorties de fumées, etc.) Il faut par conséquent éviter de toucher ces parties sans être protégé de manière adéquate par des vêtements ou des accessoires prévus à cet effet tels que des gants thermiques ou des systèmes d’actionnement type “main froide”.

• Expliquer scrupuleusement ces dangers aux personnes âgées, aux handicapés et, plus particulièrement aux enfants, en veillant toujours à les tenir hors de portée du poêle allumé.

• Il est interdit de faire fonctionner le poêle avec la porte ouverte ou la vitre brisée.

• Ne pas toucher le poêle avec les mains humides puisqu’il s’agit d’un appareil électrique. Débrancher toujours le câble d’alimentation électrique avant d’intervenir sur l’appareil.

e correct du poêle et de ses systèmes

Page

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 1

MANUEL D’INSTALLATION ET MODE D’EMPLOI

• Avant d’effectuer toute opération de nettoyage ou de maintenance, couper préalablement l’alimentation électrique du poêle en agissant sur l’interrupteur général situé au dos de celui-ci ou en débranchant le câble électrique qui l’alimente.

• Le poêle doit être raccordé à une installation munie d’un disjoncteur et d’une prise de terre tel que prévu par les normes 73/23 CEE et 93/98 CEE.

• L’installation doit être proportionnée à la puissance électrique déclarée du poêle.

• Une installation erronée ou une maintenance incorrecte (c’est-à-dire non conformes aux prescriptions de ce livret) peuvent procurer des dommages matériels et corporels aux personnes, aux animaux et aux choses, auquel cas la société MCZ décline toute responsabilité civile ou pénale.

1.2. RECOMMANDATIONS OPÉRATIONNELLES

Page

• Éteindre le poêle en cas de panne ou de mauvais fonctionnement.

• Ne jamais verser les granulés de bois à la main dans le pot de combustion.

• Avant tout nouvel allumage, enlever les granulés de bois imbrûlés accumulés dans le foyer de combustion suite à de nombreux allumages “manqués” .

• Ne pas laver l’intérieur du poêle avec de l’eau.

• Ne pas nettoyer le poêle avec de l’eau. L’eau pourrait

s’infiltrer à l’intérieur du poêle, détériorer les éléments du système d’isolation et provoquer des chocs électriques.

• Ne pas exposez pas la peau à l’air chaud pendant longtemps. Ne pas surchauffer la pièce où vous séjournez ni celle où le poêle est installé. Ceci pourrait altérer les conditions physiques et procurer des problèmes de santé.

• Ne pas exposer les plantes et les animaux directement au flux d’air chaud. Ceci pourrait provoquer des effets nocifs sur les plantes et les animaux.

• Ne rien verser d’autre que des granulés de bois dans le réservoir du poêle.

• Installer le poêle dans des locaux adéquats aux mesures anti-incendie, équipés de tous les raccordements aux différents réseaux d’alimentation (air et électricité) et d’ évacuation des fumées.

• Le poêle et son habillage en céramique doivent être entreposés dans un endroit sec à l’abri des intempéries.

• Il est recommandé de ne pas poser le corps du poêle directement sur le sol ; si le sol est composé de matériaux inflammables, une isolation adéquate devra être prévue.

• En cas de panne du système d’allumage, ne pas tenter d’ allumer le poêle avec des matériaux inflammables.

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 1

Page

MANUEL D’INSTALLATION ET MODE D’EMPLOI

INFORMATIONS :

• Pour tout problème, s’adresser au revendeur ou à un technicien qualifié et a

réé par MCZ. Pour les réparations, exiger toujours des pièces de rechange d’origine.

• Utiliser exclusivement le combustible préconisé par MCZ (pour l’Italie, seulement des granulés de 6 mm de diamètre ; pour les autres pays européens, des granulés de 6-8 mm de diamètre) et seulement pour les modèles équipés du système d’alimentation automatique.

• Contrôler et faire ramoner périodiquement les conduits de sorties de fumées (raccordement au conduit de fumée).

• Avant tout nouvel allumage, enlever les granulés de bois imbrûlés accumulés dans le pot de combustion suite à de nombreux allumages “manqués”.

• Le poêle à granulés de bois n’est pas un appareil de cuisson.

•

eiller toujours à ce que le couvercle du réservoir de

granulés soit bien fermé.

• Conserver avec soin ce livret d’instructions car il devra accompagner le poêle pendant toute sa durée de vie. Si vous devez vendre ou transporter votre poêle dans un autre endroit, assurez-vous que ce livret l’accompagne.

• En cas de perte, demandez un autre exemplaire à votre revendeur agréé ou à la société MCZ.

1.3. CONDITIONS DE GARANTIE

La société MCZ garantit ce produit, à l’exclusion des éléments sujets à une normale usure comme reporté ci-

dessous, pour une durée de deux ans à compter de la date d’achat du poêle, à condition que le certificat de garantie soit validé par une pièce justificative contenant le nom du revendeur et la date de vente, que ledit certificat de garantie dûment rempli soit expédié dans les 8 jours à compter de la date de vente reportée, et que le poêle soit installé et testé par un technicien agréé et suivant les précises instructions reportées dans le livret d’instructions.

On entend par garantie l’échange ou la réparation gratuite de parties ou de pièces d’origine reconnues défectueuses pour vice de fabrication.

1.3.1. Limites de garantie

La garantie ne couvre pas les composants électriques et électroniques ni les ventilateurs pour lesquels la période de garantie est fixée à 1 an à compter de la date d’achat justifiée comme indiqué ci-dessus. La garantie ne couvre pa s les parties sujettes à une usure normale telles que les : joints, vitre et toutes les parties amovibles du foyer.

Les pièces remplacées seront couvertes pendant toute la période de garantie restante.

1.3.2. Exclusions

Les variations de couleur sur les parties peintes, laquées et en céramique de même que les craquelures de la céramique ne peuvent en

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 1

MANUEL D’INSTALLATION ET MODE D’EMPLOI

aucun cas faire l’objet d’une réclamation, s’agissant-là de caractéristiques naturelles inhérentes aux matériaux et à l’utilisation du produit.

La garantie ne couvre pas les parties qui s’avèrent défectueuses suite à négligence, mauvaise maintenance ou installation non conforme aux prescriptions de la société MCZ (voir les chapitres correspondants dans ce manuel d’instructions).

La société MCZ décline toute responsabilité pour les dommages matériels et corporels éventuellement causés, directement ou indirectement, aux personnes, aux animaux ou aux choses suite à la non observation des prescriptions reportées dans ce livret et, plus particulièrement de celles qui concernent les directives relatives à l’installation, l’utilisation et la maintenance du poêle.

En cas de mauvais fonctionnement du poêle, adressez-vous à votre revendeur et/ou à l’importateur de votre région.

Les dommages causés par le transport et/ou par des manœuvres de déplacement du poêle sont exclus de la garantie.

Pour ce qui concerne l’installation et l’utilisation du poêle, se référer exclusivement au livret d’instructions fourni avec le poêle.

La garantie ne couvre pas les dommages occasionnés par des manipulations de l’appareil, par des agents atmosphériques, des calamités naturelles, des décharges électriques, l’incendie, des défauts de l’installation électrique ou une maintenance incorrecte ou inexistante par rapport aux instructions du constructeur.

DEMANDE D’INTERVENTION

La demande d’intervention devra être faite au

revendeur qui fera suivre l’appel au service

d’assistance technique de la Sté MCZ.

LA SOCIÉTÉ MCZ DÉCLARE QUE LE POÊLE ACHETÉ

EST CONFORME AUX DIRECTIVES CEE 89/336 et

72/23 et SUCCESSIFS AMENDEMENTS.

MCZ SPA décline toute responsabilité en cas

d’utilisation impropre ou de modifications du poêle et

de ses accessoires, non préalablement autorisées.

Pour tout remplacement de pièces détachées,

n’utiliser que des pièces de rechange d’origine MCZ.

Page

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2

MANUEL D’INSTALLATION ET MODE D’EMPLOI

2. NOTIONS THÉORIQUES POUR L’INSTALLATION

2.1. LE PELLET (ou granulés de bois)

Le “pellet” ou granulés de bois dérive du compactage et du tréfilage des sciures de bois séché naturellement (sans vernis) produites par l’industrie de transformation du bois (scieries et menuiseries). La densité de ce matériau est due à la lignine contenue dans le bois même, grâce à laquelle la production des granulés de bois ne requiert pas l'emploi de colles ou d’agents de liaison.

Le marché offre différents types de granulés de bois présentant des caractéristiques qui varient en fonction des mélanges d’essences de bois utilisés. Le calibre des granulés varie de 6 à 8 mm pour une longueur standard comprise entre 5 et 30 mm. Le pellet de bonne qualité possède une densité variant de 550 kg/m une humidité sur poids brut du granulé variant de 5 à 8%.

Afin de garantir les valeurs de consommation horaire déclarées et d’optimiser la puissance de combustion des poêles à granulés, MCZ a mis au point un système breveté qui permet d’identifier et de cataloguer n’importe quel type de granulés de bois de 6 à 8 mm de diamètre, en fonction de leur poids spécifique et de leur grosseur.

Avec le système spécial PelletBox® et en suivant la procédure expliquée au paragraphe “Allumage”, on déterminera le réglage le plus approprié pour configurer le poêle.

Non seulement le pellet est un combustible é cologique, dans la mesure où il recycle au maximum les résidus de bois pour fournir une combustion plus propre que celle obtenue à partir des combustibles fossiles, mais il présente également plusieurs avantages techniques. Si la puissance calorifique d’un bon bois de chauffage est de 4,4 kW/kg (avec 15% d’humidité, soit après 18 mois de séchage environ), celle du pellet est de 5,3 kW/kg.

Pour garantir une bonne combustion, le pellet doit né cessairement être conservé à l'abri de l'humidité et des salissures. Les granulés de bois sont généralement distribués en sa cs de 15 kg et sont par conséquent très faciles à stocker.

Des granulés de bonne qua lité assurent une excellente combust ion tout en réduisant l’émission de gaz nocifs dans l’atmosphère.

Plus la qualité du combustible est médiocre, plus

fréquente sera la nécessité de nettoyer le pot de

combustion et la chambre de combustion.

à plus de 700 kg/m2 avec

Page

Granulés de bois

Doseur Pellet-Box®

Sac de granulés de bois de 15 kg

Les granulés de bois doivent être fabriqués exclusivement avec des essences de bois n’ayant subi aucun traitement chimique.

Les normes DIN 51731 et O NORM M 7135 homologuent des granulés de bonne qualité qui possèdent les caractéristiques suivantes :

Puissance calorifique : 5.3 kW/kg

Densité : 700 kg/m3

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2

Page

MANUEL D’INSTALLATION ET MODE D’EMPLOI

Taux d’humidité : 8% maximum poids brut granulés

Taux de cendres : 1% maximum poids brut granulés

Diamètre : 6 - 6,5 mm

Longueur : 30 mm max.

Composition : 100% bois non traité et sans aucun ajout de substances liantes (pourcentage d’écorce : 5% max.)

Emballage : sacs réalisés avec un matériau écologique et biodégradable

La Sté MCZ recommande vivement d’utiliser un

combustible homologué pour l’utilisation de ses

poêles.

L’emploi de granulés de qualité médiocre ou non

conforme à ce qui a été précédemment indiqué

compromet le fonctionnement de votre poêle et par

conséquent pourrait annuler la garantie et la

responsabilité de la société MCZ en ce qui concerne

le produit.

Les poêles à granulés de bois MCZ fonctionnent

exclusivement avec du pellet de 6mm de diamètre

(seulement en Italie) et de 6-8 mm de diamètre

(dans les autres pays européens) ayant une longueur

variant de 5 à 30 mm maximum.

2.2. PRINCIPE DE FONCTIONNEMENT

Les granulés de bois sont introduits dans la chambre de combustion et tombent directement dans le pot de combustion en acier inox, entraînés par une vis sans fin qui les prélève dans réservoir du poêle.

La quantité de granulés de bois introduite dans le pot de combustion et l’air comburant correspondant sont prédéterminés, programmés et contrôlés par une carte électronique.

Durant la phase d’allumage, la carte électronique active le rotor d’aspiration de fumées ainsi que la bougie en céramique qui, en se surchauffant, allume le combustible à une température d’environ 200° C. Après 20 minutes environ, la phase d’allumage est terminée et la centrale de commande met le poêle en mode “Fonctionnement”.

Lors de cette phase, selon les instructions que l’utilisateur envoie au poêle au moyen de la télécommande IR (5 programmes), la carte électronique établit la relation exacte entre la quantité de combustible, l’air comburant et l’air de convection et effectue un contrôle continuel de tous les éléments connectés ; la carte signalera, si nécessaire, la présence d’anomalies dans le fonctionnement ou en interrompera la procédure.

- VOIR SCHÉMA EN COUPE PAGE SUIVANTE -

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2

MANUEL D’INSTALLATION ET MODE D’EMPLOI

2.2.1. Vue de coupe d’un poêle à granulés de bois MCZ

Couvercle chargement granulés de bois

Page

Habillage en carreaux de céramique

Sonde réservoir granulés de bois

Sortie d’air chaud de convection

Sortie d’air chaud ventilé

Grille déflecteur

ir nettoyage vitre

Foyer en Alutec

Porte vitrée (750°C)

Pot de combustion

ir comburant secondaire ir comburant primaire

Tiroir à cendres central

Petit tableau de commande

Panneau de fermeture postérieur

Réservoir de granulés de bois

gfjhfgjfgjgfjfgjgh

Chambre (échangeur de chaleur)

limentation granulés de

bois

Vis sans fin

Conduit granulés de

Carte de contrôle électronique

spiration air comburant

Ø 50

Sonde fumées

bois

Sortie de fumées

Tiroir à cendres latéral

spirateur fumées

Poignée d’ouverture porte

Ventilateur air chaud

Poêle mod. ANTARES

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2

MANUEL D’INSTALLATION ET MODE D’EMPLOI

2.3. EMPLACEMENT POUR L’INSTALLATION

Pour un correct fonctionnem ent du poê le e t pour une bonne distribut ion de la chaleur, l’unité doit être installée dans un endroit où l’air nécessaire à la combustion des granulés de bois peut arriver (disponibilité d’environ 40 m l’installation UNI - CIG 7129 - 7131 et successives m odifications, ainsi qu’aux normes nationales en vigueur.

Le volume du local ne doit pas être inférieur à 30 m L’air doit arriver à travers des ouvertures permanentes pratiquées dans

les murs (au niveau du poêle) qui donnent sur l’extérieur, avec une section minimale de 100 cm

Ces amenées d’air doivent être réalisées de manière à ne subir aucune obstruction.

L’air pourra également provenir des pièces voisines de celle qu’il faut ventiler à condition que ces pièces soient équipées de prises d’air extérieur, qu’il ne s'agisse pas de chambres à coucher ou de salles de bains et qu’elles ne présentent aucun danger d'incendie contrairem ent, par exemple, aux : garage, remise de bois, dépôts de matériaux inflammables, et en respectant impérativement ce qui est prévu par les normes en vigueur.

L’installation du poêle dans les chambres à coucher,

les salles de bains ou dans une pièce équipée d’un

autre appareil de chauffage (cheminée, poêle, etc.)

sans arrivée d’air indépendante est interdite.

Il est interdit d’installer le poêle dans un local dont l’

atmosphère est explosive.

Le sol de la pièce ou sera placé le poêle doit être

aménagé de façon adéquate pour pouvoir supporter

la charge au sol de l’appareil.

Si les murs ne sont pas de nature inflammable, installer le poêle en laissant un espace postérieur d’au moins 10 cm.

En cas de murs de nature inflammable, laisser un espace minimum de 20 cm entre le mur et le dos du poêle, de 50 cm sur le côté e t de 150 cm devant. En outre, en présence d’objets particulièrement délicats tels que meubles, rideaux, divans, etc. augmenter les distances précitées.

En cas de sol en bois (parquet) prévoir une plaque de

sol conforme aux normes en vigueur pour le

protéger.

/h) conformément à la norme pour

Page

Exemple d’installation avec le poêle POLAR

Exemple d’installation avec le poêle

POLAR

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2

MANUEL D’INSTALLATION ET MODE D’EMPLOI

2.4. PRÉCAUTIONS

IMPORTANT !

L’installation et le montage du poêle doivent être

effectués par un personnel technique qualifié.

L’installation du poêle doit être effectuée dans un endroit accessible permettant les normales opérations d’ouverture, d’entretien ordinaire et de maintenanc e.

La pièce doit :

• être adaptée aux conditions environnantes de fonctionnement

• être équipée d’un réseau d’alimentation électrique à 230-240V

50 Hz (EN73-23)

• disposer d’un système approprié pour l’évacuation des fumées

• être dotée d’une aération extérieure

• être équipée de disjoncteur et de mise à la terre conformes aux normes U E

Le poêle doit être raccordé à un conduit de fumée ou à un conduit vertical intérieur ou extérieur, conformément aux normes en vigueur.

Le poêle doit être installé de sorte que la prise électrique soit accessible.

IMPORTANT !

Le poêle doit être raccordé à un conduit de fumée ou

un conduit vertical pouvant évacuer les fumées au

point le plus haut de l’habitation.

Les fumées dérivent de la combustion du bois et pourraient

donc salir les murs si elles sortent trop près des parois.

Par ailleurs, ces fumées étant presque invisibles et très

chaudes, leur contact peut provoquer des brûlures.

Avant d’installer le poêle, prévoir une ouverture dans

le mur pour le passage du tuyau de sortie de fumées

et autre ouverture pour l’amenée d’air frais extérieur.

Page

2.5. RACCORDEMENT À L’AMENÉE D’AIR FRAIS EXTÉRIEUR

Il est indispensable qu’une quantité d’air frais au moins égale à celle requise par la normale combustion des granulés de bois ainsi que l’air nécessaire à la ventilation puissent arriver dans la pièce où le poêle est installé. Cette aération peut être réalisée aussi bien au moyen d'ouvertures permanentes pratiquées dans les murs de la pièce qui donnent sur l’extérieur qu’au moyen de conduits de ventilation individuels ou collectifs.

Dans ce but, pratiquer une ouverture ayant une section libre de 100

minimum dans la paroi externe au niveau du poêle (ouverture de 12 cm de diamètre ou de 10x10 cm de section), protégée par une grille aussi bien à l’intérieur qu’à l’extérieur.

L’amenée d’air doit également :

• communiquer directement avec la pièce où le poêle est installé.

• être protégée par une grille ou un grillage métallique ou toute

autre protection adéquate à condition que celle-ci n’en réduise pas la section minimale.

• être installée de manière à ne pas pouvoir s’obstruer.

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2

Page

MANUEL D’INSTALLATION ET MODE D’EMPLOI

Il n’est pas obligatoire de raccorder directement l’amenée d’air au poêle (directement avec l’extérieur) mais la section sus-indiquée devra assurer, quoi qu’il en soit, une arrivée d’air d’environ 50 m

/h dans la pièce.

Voir la norme UNI 10683 REV.

2.6. RACCORDEMENT AU TUYAU DE SORTIE DE FUMÉES

Pendant la réalisation de l'ouverture pour le passage du tuyau d’évacuation des fumées, il faudra nécessairement tenir compte de l’éventuelle présence de matériaux inflammables. Si l’ouverture est pratiquée dans une paroi en bois ou réalisée avec un matériau thermolabile, l’INSTALLATEUR DEVRA d’abord utiliser le raccord mural prévu à cet effet (Ø 13 cm minimum) puis isoler de façon adéquate le tuyau du poêle qui traverse cette paroi, en utilisant des matériaux isolants appropriés (ép. 1.3 — 5 cm ayant une conductibilité thermique de 0.07 W/m°K min.).

Ceci vaut également si le tuyau du poêle doit passer par des traversées verticales ou horizontales tout en devant rester à proximité (20 cm min.) de la paroi thermolabile.

Comme solution alternative, il est conseillé d’utiliser un tuyau industriel calorifugé que vous pourrez utiliser également à l’extérieur pour éviter les condensations.

La chambre de combustion fonctionne en dépression. Le conduit de sortie de fumées sera en dépression à condition qu’il soit raccordé à un conduit de fumée efficace comm e déjà prescrit.

N’utiliser que des tuyaux et des raccords munis de joints garantissant une étanchéité absolue.

Toutes les traversées du conduit de fumée doivent être équipés d’une trappe de visite amovible permettant d’effectuer un nettoyage périodique de l’intérieur (raccord en “T” avec trappe de visite).

Installer le poêle en tenant compte de toutes les prescriptions et de tous les avertissements formulés jusqu’ici.

IMPORTANT ! Tout chan

d’évacuation des fumées doit être réalisé avec des raccords en “T” spéciaux, équipés de trappe de visite. (Voir chap. “Accessoires pour poêle à granulés de bois”).

Il est formellement interdit d’appliquer une grille à l’extrémité du tuyau d’évacuation car celle-ci pourrait altérer le bon fonctionnement de votre poêle.

POUR LE RACCORDEMENT AU CONDUIT DE FUMÉE, NE PAS UTILISER PLUS DE 2-3 m DE TUYAU HORIZONTAL ET NE PAS EMPLOYER PLUS DE 3 COUDES A 90°.

ement de direction à 90° du conduit

Sortie fumé e

ir comburant

m 4 à e

s r

a H

u m

i m

m 2

Vision poêle

Trappe de visite

POLAR

2 - 3 mt. MAX

3-5 %

Trappe de visite

Exemple d’installation avec le poêle POLAR

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2

MANUEL D’INSTALLATION ET MODE D’EMPLOI

2.7. RACCORDEMENT AU CONDUIT DE FUMÉE

Les dimensions intérieures du conduit de fumée ne doivent pas être supérieures à 20 x 20 cm de section ou 20 cm de diamètre. En cas de dimensions supérieures ou de mauvaises conditions du conduit de fumée (lézardes, isolation insuffisante, etc.), il est conseillé d’insérer un tuyau en acier inox ayant un diamètre approprié à l’intérieur et sur toute la hauteur du conduit Fig. 5.

Vérifier, au moyen d’instruments appropriés, que le tirage soit de 10 Pa. minimum. Prévoir une trappe de visite à la base du conduit de fumée pour pouvoir

effectuer les contrôles périodiques et le ramonage qui doit être exécuté une fois par an.

Assurer l’étanchéité du raccordement au conduit de fumée en utilisant les raccords et les tuyaux que nous préconisons.

Contrôler impérativement qu’une souche de cheminée anti-vent ait été installée sur le toit, conformément aux normes en vigueur.

Ce type de raccordement assure l’évacuation des fumées même en cas de panne d’électricité momentanée.

Fig. 5

0,5 mt.

Page

Comignolo

Suoche de

antivento

cheminée antivent

Conduit de

Canna fumaria

fumée

Trappe de visite

Ispezione

2.8. RACCORDEMENT À UN CONDUIT EXTÉRIEUR PAR TUYAU CALORIFUGÉ OU A DOUBLE PAROI.

Les dimensions minimales internes du conduit extérieur doivent être de 10X10 cm de section ou de 10 cm de diamètre et les dimensions maxima ne doivent pas dépasser 20 x 20 cm de section ou 20 cm de diamètre.

Vérifier, au moyen d’instruments appropriés, que le tirage correspond à 10 Pa minimum. Fig. 6

N’utiliser que des tuyaux calorifugés (à double paroi) en acier inox lisse à l’intérieur (il est interdit d’utiliser des tuyaux inox flexibles) et fixés au mur.

Prévoir une trappe de visite à la base du conduit vertical extérieur pour pouvoir effectuer les contrôles périodiques et le ramonage qui devra

être exécuté une fois par an.

Assurer l’étanchéité du raccordement au conduit de fumée en utilisant les raccords et les tuyaux que nous préconisons.

Contrôler impérativement qu’une souche de cheminée anti-vent ait été installée sur le toit, conformément aux normes en vigueur.

Ce type de raccordement assure l’évacuation des fumées même en cas de panne d’électricité.

0,5 mt.

Fig. 6

0,5 mt .

Conduit de fumée

Con dotto

extérieur calorifugé

esterno isolato

Trappe de

Ispez ione

visite

2.9. RACCORDEMENT AU CONDUIT DE FUMÉE OU AU TUYAU DE SORTIE DE FUMÉES

Pour garantir un bon fonctionnement, le raccordem ent entre le poêle et le conduit de fumée ou le tuyau de sortie de fumées doit présenter une

2 - 3 mt . MAX

3-5 %

Canna fumaria

Conduit de fumées

Ispezione

Trappe de visite

inclinaison non inférieure à 3%, La traversée horizontale ne doit pas être supérieure à 2/3 m de long et la traversée verticale ne doit pas

être inférieure à 1,5 m de long, mesuré d’un raccord en “T” à l’autre (changement de direction).

1.5 – 2 m minimum

Minimo 1,5 - 2 mt.

Fig. 7

Vérifier, avec les instruments appropriés, que le tirage correspond à 10 Pa. minimum. Fig. 7

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2

Page

MANUEL D’INSTALLATION ET MODE D’EMPLOI

Prévoir une trappe de visite à la base du conduit de fumée pour pouvoir effectuer les contrôles périodiques et le ramonage qui devra être

effectué une fois par an.

Assurer l’étanchéité du raccordement au conduit de fumée en utilisant les raccords et les tuyaux que nous préconisons.

Contrôler impérativement qu’une souche de cheminée anti-vent ait été installée sur le toit, conformément aux normes en vigueur.

Ce type de raccordement assure l’évacuation des fumées même en cas de coupure d’électricité.

2.10. ANOMALIES DE FONCTIONNEMENT LIÉES AU MAUVAIS TIRAGE DU CONDUIT DE FUMÉE

Parmi les différents facteurs météorologiques et géographiques qui interviennent sur le fonctionnement d’un conduit de fumée (pluie, brumes, neige, altitude, périodes d’ensoleillement, orientation, etc.) le vent est certainement le plus déterminant d’entre eux. En effet, à part la dépression thermique induite par la différence de température existant entre l’intérieur et l’extérieur du conduit de fumée, il existe un autre type de dépression (ou surpression) : la pression dynamique induite par les vents dominants. Un vent ascendant a toujours pour effet d’augmenter la dépression et par conséquent, le tirage. Un vent horizontal augmente la dépression si la souche de cheminée est bien installée. Un vent descendant a toujours pour effet de diminuer la dépression et quelquefois de l’inverser.

Positions favorables

moins

VENT

Zone de pression

Outre la direction et la force du vent, la position du conduit de fumée et de la souche de cheminée, par rapport au toit de la maison et au paysage environnant, est également importante. Le vent influence le fonctionnement du foyer même indirectement en créant des zones de surpression et de dépression aussi bien à l’intérieur qu’à l’extérieur des habitations. Lorsque les locaux sont exposés au vent direct (2), une surpression interne favorisant le tirage des poêles et des cheminées peut se produire mais elle peut être contrastée par la surpression externe si la sortie de toit est située face au vent (1). Au contraire, lorsque les locaux sont situés dans la direction opposée à celle du vent (3) une dépression dynamique entrant en concurrence avec la dépression thermique naturelle développée par le conduit de cheminée peut se produire mais elle peut être compensée (quelquefois) en plaçant le conduit de fumée du côté opposé à la direction du vent (4).

IMPORTANT ! La conformité et la position adoptée pour le condui

de fumée influencent particulièrement l fonctionnement du poêle à granulés de bois.

Des conditions précaires ne pourront être résolues que par un réglage adéquat de votre poêle, effectué par le personnel habilité MCZ.

Position plus favorable

Zone de dépression

Ex. Vent descendant de 45° de 8m/sec. Surpression de17 Pa

Ex. Vent horizontal 8m/sec. Dépression die30 Pa

Vent descendant

ENT

2 3

1-2 = Zones de surpression 3-4 = Zone de dépression

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 3

MANUEL D’INSTALLATION ET MODE D’EMPLOI

3. INSTALLATION ET MONTAGE

3.1. SCHÉMAS ET CARACTÉRISTIQUES TECHNIQUES

3.1.1. Dimensions POLAR-NOVA version AIR

Page

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 3

MANUEL D’INSTALLATION ET MODE D’EMPLOI

3.1.2. Dimensions POLAR-NOVA version MULTIAIR

Page

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 3

MANUEL D’INSTALLATION ET MODE D’EMPLOI

3.1.3. CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques POLAR / NOVA – mod. AIR

Puissance calorifique globale Max.: 8,8 kW / 7560 Kcal Puissance calorifique globale Min. : 2,5 KW / 2150 Kcal Rendement > 90 %

Température des fumées 110 / 150° C

Page

CO à 13% O

min – max 0.02 — 0.10%

Tirage minimum 0,1 mbar—10 Pa Capacité du réservoir de combustible 52 litres Type de granulés de bois (pellet) **Granulés de bois 6-8 mm de diamètre. Longueur : 5/30 mm Consommation horaire de granulés de bois Min 0,6 KG/h* Max. 1,6 KG/h* Autonomie Au min 56 h* Au max. 21 h* Entrée d’air pour la combustion Diamètre extérieur 50 mm Sortie de fumées Diamètre extérieur 80 mm Poids net 190 Kg Puissance électrique nominale m ax. 270 W Tension d’alimentation 230 V -50 Hz

* Données pouvant varier selon le type et la dimension du pellet utilisé. ** Pour l’ITALIE n’utiliser que des granulés de bois de 6mm de diamètre.

Caractéristiques techniques POLAR / NOVA – mod. MULTIAIR Puissance calorifique globale Max.: 11 kW / 9500 Kcal

Puissance calorifique globale Min. : 3,3 KW / 2800 Kcal Rendement > 90 %

Température des fumées 120 / 160° C CO à 13% O

min – max 0.02 — 0.10%

Tirage minimum 0,1 mbar—10 Pa Capacité du réservoir de combustible 52 litres Type de granulés de bois (pellet) **Granulés de bois 6-8 mm de diamètre. Longueur : 5/30 mm Consommation horaire de granulés de bois Min 0,7 KG/h* Max. 2 KG/h* Autonomie Au min 48 h* Au max. 17 h* Entrée d’air pour la combustion Diamètre extérieur 50 mm Sortie de fumées Diamètre extérieur 80 mm Poids net 190 Kg Puissance électrique nominale m ax. 270 W Tension d’alimentation 230 V -50 Hz

* Données pouvant varier selon le type et la dimension du pellet utilisé. ** Pour l’ITALIE n’utiliser que des granulés de bois de 6mm de diamètre.

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 3

MANUEL D’INSTALLATION ET MODE D’EMPLOI

3.2. PRÉPARATION ET DÉBALLAGE

Les poêles Polar et Nova sont livrés dans deux emballages séparés :

Le premier contient le corps du poêle ou monobloc (Fig. 1)

Le second contient l’habillage en carreaux de céramique (Fig. 2)

Ouvrir l’emballage, couper les feuillards, dégager le corps du poêle de la palette et l’installer à l’emplacement choisi en veillant à ce que ce dernier soit conforme aux indications prescrites.

Le corps du poêle ou monobloc doit toujours être déplacé en position verticale et exclusivement au moyen d'un chariot. Il veiller particulièrement à ce que la porte et à sa vitre ne subisse nt aucun choc mécanique qui en compromettrait l’intégrité.

Dans tous les cas, ne manutentionner les produits qu’avec extrême prudence.

Si possible, déballer le poêle près de l'endroit où il sera installé.

Les matériaux qui composent l’emballa ge ne sont ni toxiques ni nocifs. Ils ne requièrent donc aucun procédé d’élimination particulier.

Par conséquent, le stockage, l’élimination et le recyclage éventuel devront être effectués par l’utilisateur final, conformément aux lois relatives en vigueur.

Ne pas entreposer le corps du poêle et les revêtements sans leurs emballages.

Si vous devez raccorder votre poêle à un tuyau de sortie de fumées qui traverse le mur d’adossement postérieur (pour rejoindre le conduit de fumée), veiller à ne pas forcer l’embouchure en emboîtant le tuyau.

Mettre le poêle à niveau, au moyen des pieds d’appui réglables (J), afin que la sortie de fumées (S) et le tuyau d’évacuation (H) soient dans le même axe.

Si, dans le but la soulever ou la positionner, la sortie de fumées du poêle est forcée ou utilisée de façon incorrecte, son fonctionnement sera irrémédiablement compromis.

Page

Figure1 – Exemple emballage poêle

Figure 2 - Exemple emballage céramiques

Vu de

dessous

Piedino J

Pied J

1. En tournant le pied dans le

sens des ai

uilles d’une

montre le poêle se baisse

2. En tournant le pied dans le sens contraire des ai

uille

d’une montre le poêle se lève

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 3

Page

MANUEL D’INSTALLATION ET MODE D’EMPLOI

3.3. RACCORDEMENT CANALISATIONS AIR CHAUD MODÈLE POLAR/NOVA MULTIAIR

Une fois terminée la phase de positionnement du poêle il est possible de commencer le procédé d'installation des conduits d'air chaud.

En tant que première phase il est nécessaire de sélectionner le volume d'air que l'on souhaite faire sortir de la partie frontale et de la partie arrière du poêle.

Cette simple opération est possible en réglant le déflecteur mécanique situé sur la partie supérieure du poêle, sous le dessus en céramique, (

Figure 3)

Plus son ouverture est importante, plus la quantité d'air destinée à la partie frontale est importante et moins elle l'est pour celle arrière et vice-versa.

Pour mieux comprendre, chaud entre les deux sorties (frontale et arrière) à la puissance maximum de ventilation et en tenant compte d' une canalisation.

Une fois effectué le réglage du déflecteur, raccorder la bride arrière de sortie d'air chaud possible d'utiliser des raccords spéciaux MCZ qui dévient le flux dans plusieurs bouches et qui peuvent même être murés. La sortie d'air chaud arrière a un diamètre de 100 mm et il est donc possible d'utiliser des conduits du même diamètre ou légèrement inférieur (80 mm) pour être murés à l'intérieur des interstices pour isolation de la maison. Le tuyau inséré dans la paroi doit toutefois être opportunément isolé afin de ne pas de disperser la température et d'insonoriser l'air en sortie.

Nous reportons ci-contre ( canalisation vu aussi bien de derrière que de devant.

Afin d'avoir une meilleur circulation de l'air, il est conseillé de raccorder aussi avec l'extérieur la bride d'entrée de l'air arrière ( n'est pas obligatoire d'effectuer ce raccord si la pièce dans laquelle est installé le produit est suffisamment ventilée.

Légende Figures 5 et 6 A = entrée air froid - B = canalisations et bouches de sortie air chaud - C = tuyau de

sortie des fumées

dans la position souhaitée en utilisant le crochet prévu à cet effet.

Figure 4

est schématisée la répartition de l'air

Ne pas effectuer le réglage du déflecteur supérieur avec le poêle en marche et sans gants de protection : RISQUE DE BRÛLURES. L’air en sortie a en moyenne une température de ≥≥≥≥ 70°C

NE JAMAIS FERMER COMPLÈTEMENT LA SORTIE DE L'AIR ARRIÈRE !!!

Il n'est pas conseillé d'orienter tout l'air vers la partie frontale du poêle car la grande quantité d'air en circulation provoquerait de bruyantes turbulences à l'intérieur de l'échangeur de l'air du poêle, outre à surchauffer considérablement la structure. Il est par contre possible de fermer complètement la sortie frontale (déflecteur) et d'orienter tout l'air vers la bouche arrière.

(Figure 4)

à des canalisations et à des bouches. Il est

Il est conseillé de réaliser des canalisations de longueur semblable pour distribuer de manière uniforme l'air, sinon cette dernière préfèrera la canalisation la plus brève ou moins tortueuse

Figure 5 et 6

) un simple exemple de

Figure 6 – A

). Il

Déflecteur

Crochet

Figure 3 – Réglage déflecteur supérieur frontal

Déflecteur

Bride sortie

air chaud

Bride entrée

air froid

A B J K 0 m Min 30% 70% 0 m Max 50% 50% 4 m Min 40% 60% 4 m Max 60% 40%

Figure 4 – Répartition de l'air chaud avant/arrière

t m 2 X

A M

Figure 5 – Installation sortie air vue de face

Figure 6 – Installation sorti e a ir vue de derrière

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 3

MANUEL D’INSTALLATION ET MODE D’EMPLOI

3.4. MONTAGE DE L'HABILLAGE EN CÉRAMIQUE POUR POLAR ET NOVA.

3.4.1. Montage du panneau supérieur :

Prendre le panneau et l'insérer en faisant en sorte que les crochets latéraux s'insèrent dans les fissures positionnées sur la partie haute du cadre. Une fois inséré, pousser vers le bas et bloquer le tout à l'aide de la vis auto taraudeuse fournie.

Figure 7

3.4.2. Montage du panneau inférieur

Page

Enlever les deux écrous pré montés sur la partie inférieure du cadre à côté de la porte du compartiment pour cendres. Prendre le panneau inférieur, ouvrir la charnière et la monter en utilisant les deux vis laissées précédemment sans écrous. Contrôler l' alignement et serre r les écrous.

Figure 8

3.4.3. Montage des carreaux latéraux

LE MONTAGE DES CARREAUX DOIT TOUJOURS COMMENCER PAR LE BAS.

1. Tourner la vis K de façon à amener la tige H en contact avec la structure. Appliquer le carreau d'abord du côté de la tige H et successivement enfiler la partie opposée dans le logement prévu à cet effet sur les crochets fixes G.

Figure 10 - phase 1

2. Tourner le carreau vers l'extérieur du poêle de façon à ce que le bord avant resté libre aille s'appuyer sur le montant.

10 - phase 2

3. Répéter les points 1-2-3 p our tous les carreaux du côté.

10 - phase 3

Figure

4. Tourner la vis K de façon à ce que la tige H raccordée pousse les carreaux vers le montant. À l'aide d'une autre clé, serrer l'écrou L pour bloquer de façon permanente le système.

10 - phase 4

Figure

5. Répéter les opérations décrites sur l'autre côté.

Pha se 1

P has e 2 Phase 3 Phas e 4

Figure 7 – Montage du panneau frontal supérieur

Figure 8 – Montage du panneau frontal inférieur

Figure 10 –

fixation des carreaux en céramique lat éraux

ue de haut du système de

Figure 9 –

des carreaux en céramique latéraux

Légende Figures 9 et 10 G - Crochets fixes arrière H - Tige de blocage avant L - Écrou de blocage K - Vis de blocage

ue de côté du système de fixation

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 3

MANUEL D’INSTALLATION ET MODE D’EMPLOI

3.4.4. Montage du dessus supérieur en céramique

Monter le dessus en l'appuyant sur les quatre éléments en saillie supérieurs du poêle. La partie ci-dessous est pourvue de quatre petites cavités à hauteur des supports en caoutchouc indiqués à la

figure 11.

3.5. BRANCHEMENT ÉLECTRIQUE

Brancher le câble d’alimentation d’abord à l’arrière du poêle puis à la prise électrique murale. (Fig. 15)

L’interrupteur général situé au dos du poêle ne doit être utilisé que pour allumer le poêle. Autrement, il est conseillé de le laisser en position “Arrêt” (“O”).

Lorsque le poêle n’est pas utilisé, il est préférable de débrancher le câble d’alimentation.

Page

Figure 11 – Supports montage dessus en céramique

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

4. FONCTIONNEMENT

4.1. RECOMMANDATIONS AVANT L’ALLUMAGE

Éviter de toucher le poêle pendant le tout premier allumage car durant cette phase la peinture durcit. En touchant la peinture, la surface en acier pourrait réapparaître.

Si nécessaire, rafraîchir la peinture avec un aérosol de couleur identique, (voir § “Accessoires pour poêle à granulés de bois”)

Il est important d’assurer une ventilation efficace lors du premier allumage car le poêle exhalera de la fumée et une odeur de peinture.

Ne pas stationner à proximité du poêle et bien aérer la pièce. La fumée et l’odeur de peinture disparaîtront aprè s une heure de fonctionnement du poêle environ ; nous rappelons qu’elles ne sont pas nocives pour la santé.

Lors des phases d’allumage et de refroidissement, le poêle pourrait se dilater et se contracter, par conséquent de légers craquements pourraient être perceptibles.

Ce phénomène est absolument normal puisque la structure est réalisée en acier laminé ; il ne pourra donc en aucun cas être considéré comme un défaut.

Il est essentiel de ne pas surchauffer le poêle dès le premier allumage et de veiller au contraire à le porter lentement à la température désirée.

Utiliser (si accessible en mode “Manuel”) des puissances de chauffage basses (par ex. 1 profiter de toute la puissance thermique à disposition (par ex. 4 veillant toutefois à ne pas laisser le poêle allumé à la puissance maximale pendant plus de 60-90 minutes.

De cette façon, vous éviterez d’endommager les carreaux en céramique, les soudures et la structure en acier.

Lors du premier allumage, laisser le poêle en mode “Manuel” et n’utiliser que des puissances de chauffage moyennes telles que “on1”-”on2”-”on3”.

ère-2e-3e

). Lors des allumages suivants, vous pourrez

e-5e

) en

Page

Ne tentez pas d’évaluer les performances de votre poêle dès le

Commencez à vous habituez-vous progressivement aux commandes gérées par la tableau de bord ou par la télécommande du poêle.

Essayer de mémoriser visuellement les messages de l’afficheur LCD du tableau de commande du poêle.

premier allumage !

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

4.2. CONTRÔLE AVANT ALLUMAGE

Vérifier que toutes les conditions de sécurité vues auparavant soient bien appliquées.

S’assurer d’avoir lu et parfaitement compris le contenu du présen t livret d’instructions.

Ôter du poêle et de la porte tous les éléments qui pourraient brûler tels que les étiquettes adhésives.

Contrôler que la grille du foyer pour la combustion du pellet soit correctement positionnée, appuie bien sur la base et qu'elle ne soit pas déplacée lors de la manutention du produit.

Vérifier la tension du brancheme nt élect rique (230V - 50 Hz) et appuye r sur l’interrupteur situé sur le panneau postérieur du poêle.

Vérifier que l’afficheur LCD du tableau de commande est éclairé et qu’il affiche les messages clignotants ARRÊT / HEURE ACTUELLE.

Page

4.3. CHARGEMENT DU PELLET

Le chargement du combustible s’effectue par le dessus du poêle en ouvrant le couvercle. Verser le pellet dans le réservoir ; sa capacité à vide est d’environ un sac de 15 kg.

Pour faciliter l’opération, procéder en deux étapes :

• Verser la moitié du contenu du sac à l’intérieur du réservoir et attendre que le combustible se dépose sur le fond ;

• Terminer l’opération en versant ensuite l'autre moitié des granulés de bois.

Ne jamais retirer la grille de protection située à l’intérieur du réservoir. Lors du chargement des granulés, éviter que le sac ne touche les surfaces chaudes.

4.4. TABLEAU DE COMMANDE ET TÉLÉCOMMANDE

Index des touches et des voyants lumineux

TOUCHES DE COMMANDE

1. Défilement menu augmentation / diminution température

2. Augmentation config. température / fonctions de programmation

3. Augmentation puissance poêle / fonctions de programmation

4. Augmentation puissance ventilateur / Défilement menu décroissant

5. Allumage / Extinction poêle

6. SET

VOYANTS LUMINEUX

7. Alarme générale ( voir spécification)

8. Affiche tous les messages

9. Chronothermostat activé/désactivé

10. Pas utilisable

11. Cycle au cours duquel la vis sans fin charge les granulés de bois

12. Fonctionnement en mode manuel

13. Bougie en fonction

SET

TURBO

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

4.4.1. TÉLÉCOMMANDE ET REMPLACEMENT DE LA PILE

TOUCHES DE COMMANDE

1. Défilement menu décroissant / diminution température

2. Augmentation config. température / fonctions de programmation

3. Augmentation puissance poêle

4. Augmentation puissance ventilateur

Touche 2+3 = Allumage / Extinction

REMPLACEMENT DE LA PILE La télécommande fonctionne avec une pile alcaline de 12 V typ e 8LR932

(comme celles des portails automatiques). Il est recommandé de la remplacer une fois par an.

Procédure de remplacement :

Insérer la pointe d’un tournevis à fente dans la fissure (X) de la télécommande. Faire tourner le tournevis en sens horaire de sorte à faire levier sur le couvercle (Y) pour le débloquer.

Extraire complètement le couvercle (Y) et remplacer la pile en la plaçant de telle sorte que la polarité (+) de la pile corresponde avec la polarité (+) gravée sur le boîtier.

Replacer le couvercle sur le boîtier (Y) Éliminer la pile usée selon les normes en vigueur.

Page

2 3

1 4

Polarità

Pôles +

4.5. RÉGLAGES A EFFECTUER AVANT LE PREMIER

ALLUMAGE

Porter l’interrupteur situé au dos de l’appareil en position (I). L’afficheur LCD (8) du tableau de commande visualisera le message

clignotant ARRÊT / HEURE ACTUELLE. Si cette donnée n’est pas à jour, vous pourrez la régler en suivant la

procédure décrite ci-dessous. Ne pas oublier que l’ “heure actuelle” sert exclusivement à configurer la

programmation hebdomadaire avec le CHRONO (voir chapitre correspondant). Réciproqueme nt un heure qui ne serait pas mise à jour ne compromet en rien le fonctionnement du poêle.

4.5.1. RÉGLAGE DE L’HEURE ACTUELLE

Presser en séquence ou simultanément les touches # et $ pour accéder au paramètre te chnique UT 01. Presser de nouveau la touche

pour accéder au menu UT 02 où sont visualisées les heures. Les touches ou décroissant sur le menu de l’afficheur LCD.

Pour valider l’heure et passer à la configuration des minutes, appuyer sur la touche

Les touches pas de +/- 1 minute.

Pour valider les minutes et quitter la fonction réglage de l’heure, retourner au mode d’attente et appuyer sur la touche

ou # activent le défilement des heures en ordre croissant

( la sigle UT 03 apparaîtra).

ou #, augmentent ou dim inuent les minutes selon un

INTERRUPTEUR

INTERRUTTORE

SET

Séquence à accéder au menu de réglage heure et minutes

Ut01

day 1

Ut02

SET

Ut03

SET

TURBO

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

4.6. CHOIX DE DOSAGE

Il s’agit d’un critère d’évaluation exclusif de la Sté MCZ qui permet d’identifier le type de granulés à disposition et par conséquent de régler le poêle de la façon la plus appropriée aux conditions présentes. Ce qui évite ainsi de consommer trop de combustible, tout en garantissant la capacité de chauffage prévue et en ménageant l’intégrité produit.

LE CHOIX DU DOSAGE EST UNE OPÉRATION QUI DOIT ÊTRE EFFECTUÉE LORS DE LA PREMIÈRE INSTALLATION ET A CHAQUE CHANGEMENT DE TYPE DE GRANULÉS DE BOIS.

(par ex. en cas de changem ent de fournisseur ou si les granulés sont visiblement d’une couleur et d’une grosseur différentes).

4.6.1. OPÉRATIONS POUR DÉTERMINER LE DOSAGE

Page

• Identification du type d’installation ou de raccordement au conduit de fumée

• Identification du type de combustible

• Identification installation (horizontale = H ou

verticale = V) (

Déterminer tout d’abord le type de raccordement au conduit de fumée, selon les considérations suivantes :

ATTENTION ! L’installation du poêle prévoit exclusivement un

raccordement au conduit de fumée. Par conséquent les critères d’évaluation suivants sont à considérer comme valides et conformes à la réglementation en vigueur :

! En cas de traversées horizontales dont la somme est

supérieure à 1,5 m de long, et de présence d’au moins 1 coude à 90°, le type d’installation à prendre en compte pour la détermination du “dosage” sera sans aucun doute HORIZONTAL.

! Au cas où il serait nécessaire de poser 3 coudes ou plus

à 45° ou 90° pour effectuer le raccordement au conduit de fumée, le type d’installation à prendre en considération pour définir le « dosage » sera certainement Horizontale (H).

! Si en revanche le raccord au conduit de fumée présente

presque exclusivement des traversées verticales ou que le poêle est raccordé directement au conduit de fumée, l’installation à prendre en considération sera alors VERTICALE (V).

! Si la traversée pour la sortie des fumées est d’une

longueur inférieure à 1 m, horizontale et sans coude, il sera également possible de choisir une installation de type VERTICALE (V).

voir PelletBox®

)

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

Les poêles Polar et Nova destinés à l’Italie, à la France et à l’Espagne sont conformés à l’origine pour une installation de type HORIZONTALE qui assure le fonctionnement même dans les pires conditions. Pour les autres pays européens, ces modèles présentent une conformation VERTICALE.

Les raccordements qui ne rejoignent pas le conduit de fumée sont en

énéral considérés comme

HORIZONTAUX. Pour les installations complexes et articulées, il est

conseillé de s’adresser à des techniciens spécialisés ou aux centres d’assistance technique MCZ.

La Sté MCZ suggère d’autres typologies d’installations (avec sorties des fumées ne rejoignant pas le conduit de cheminée) et décline toute responsabilité en cas de mauvais fonctionnement ou d’anomalies.

• Déterminons maintenant le type de granulés de bois à notre disposition.

Page

Matériel nécessaire :

• Balance (jusqu’à 4 kg de portée) graduation 10 g

• Doseur MCZ pour granulés (PelletBox®), fourni avec le poêle

• Une baguette en bois

• Combustible : granulés de bois (ou pellet)

• Avoir choisi le type d’installation du poêle (conduit de fumée

horizontal ou vertical)

Remplir abondamment le doseur de granulés sans les tasser (en battant le fond du doseur sur la table ou en rasant les granulés avec la main) Fig. 18.

Poser une baguette en bois (ou bien une règle, une lame, un crayon de papier) sur les bords du carton et niveler le matériau en éliminant la partie en excès Fig. 19-20.

Peser le tout (carton + granulés) et noter le poids. Prendre le doseur, le vider et l’orienter de façon à voir le graphique servant à

déterminer le dosage Fig. 21.

4.6.2. Procédure rapide pour définir le dosage

Cherchez dans la colonne de gauche intitulée “Pesée” la ligne correspondant au poids que vous avez noté auparavant.

Sans quitter cette ligne, dans les deux colonnes de droite vous trouverez deux numéros qui permettront de choisir le dosage optimal pour le type de granulés de bois utilisés et selon l’installation choisie (conduit de fumée vertical ou horizontal).

Exemple :

Supposons que vous décidiez d’installer le poêle en choisissant la position conduit de fumée vertical et que le poids des granulés de bois contenus par le doseur soit de 680 grammes.

Déterminez tout d’abord le modèle de notre poêle (par ex. POLAR-AIR) puis cherchez ces données sur le tableau correspondant imprimé sur le doseur. Vous remarquerez que dans la colonne “Pesée” ces 680 g figurent à la ligne intitulée “de 660 à 700”.

A droite de cette même ligne, vous trouverez la sigle “A2” qui correspond à la colonne ayant pour symbole un poêle équipé d’un conduit vertical. Le dosage à programmer sur votre poêle sera donc «A2».

PelletBox®

Fig. 18 Fig. 19

Fig. 20

Fig. 21

PelletBox®

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

4.6.3. Confirmer et sauvegarder le dosage sélectionné.

Page

Appuyer simultanément sur les touches $ et '. L’indication du dosage précédemment sélectionné apparaît. Si, en revanche, la sigle “—–” s’affiche, cela signifie qu’actuellement

aucun « dosage » n’est sélectionné. Pour quitter le menu sans effectuer de modification, presser la touche

ou bien attendre 120 secondes sans appuyer sur aucune touche.

LA PROCÉDURE POUR LE CHOIX DU DOSAGE LE PLUS APPROPRIÉ N’EST ACTIVÉE QUE LORSQUE LE POÊLE EST ÉTEINT.

Pour modifier ou configurer un dosage, procéder comme suit : Presser simultanément les touches

et ' pour faire apparaître la sigle “ric” derrière le numéro de dosage imposé (pour reprendre l’exemple précédent, LA apparaîtra la sigle “n A2”).

Appuyer sur les touches

ou # pour trouver le dosage désiré d’après le schéma reporté sur la BoxPellet® (doseur) ; ce schéma est également reporté sur cette page.

Pour valider le choix effectué, il est indispensable de maintenir la touche et l’indication “OFF” sur l’afficheur LCD.

appuyée jusqu’à ce que qu’apparaissent l’heure

Le dosage préréglé sur le poêle varie selon le modèle (AIR et MULTIAIR) et selon le pays d'installation. Consulter le tableau ci-contre pour vérifier le dosage préréglé.

SET

Premier accès au menu de choix de la recette

SET

Phase 1: Pour accéder au menu de réglage appuyer sur les boutons

Phase 2: Pour choisir la recette désirée appuyer sur les boutons indiqués

ric

- - - -

ric

n A4

indiqués.

ric

SET

n A2

TURBO

PAESE AIR MULTIAIR

I – F – E A6 B6

D – UK – SV

DK – N

A2 B2

4.7. PREMIER ALLUMAGE

Maintenant vous êtes prêt pour procéder à l’allumage de votre poêle. L’explication ci-dessous décrit brièvement la procédure d’allumage et

d’extinction du poêle afin de mieux satisfaire vos attentes et votre c uriosité. Ensuite, lorsque que vous serez confortablement installé dans votre fauteuil en

jouissant de la chaleur et de la vue de votre poêle allumé, nous approfondirons les explications relatives à toutes les commandes et aux séquences de programmation qui vous permettrons de bénéficier de toutes les possibilités que les poêles POLAR et NOVA mettent à votre disposition (voir paragraphe 4.9)

4.7.1. Allumage à partir du tableau de commande

Pour faire démarrer le poêle, appuyer quelques secondes sur la touche &

4.7.2. Allumage à partir de la télécommande.

Pour faire démarrer le poêle, presser simultanément et pendant quelques secondes les touches

Après une quinzaine de minutes, l’indication de la température ambiante et de la puissance de référence “on 3” apparaissent sur l’afficheur LCD (8) du panneau de commande, pendant que

et $.

SET

Clavier de la télécommande

TURBO

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

le voyant lumineux (10) indique la modalité de fonctionnement MANUEL. Le poêle est ALLUMÉ.

Seulement à partir de ce moment, il est possible d’ intervenir et de choisir la puissance et la ventilation souhaitées pour chauffer la pièce.

À l'aide de la touche

régler en augmentant la puissance calorifique

du poêle selon la séquence :

on3→on4→on5 .

À l'aide de la touche ' régler en diminuant

on3→on2→on1 .

En variant la puissance programmée, on variera automatiquement la ventilation de l'air chaud.

Si la phase d’allumage est terminée et que le symbole de la flamme n’apparaît pas sur l’afficheur LCD (8), l’indication “Alarme no acc” accompagnée d’un signal sonore intermittent apparaîtra sur l’afficheur LCD. Dans ce cas, éteindre le poêle en pressant la touche

quelques secondes (ou en appuyant simultanément sur les touches

pendant

et $ de la télécommande). L’afficheur LCD (8) visualisera le message “Off / Heure actuelle”. Contrôler le pot de combustion : contient-il des granulés de bois ?

S’il s’agit du tout premier allumage il se peut que le combustible ne réussisse pas à arriver au moment et dans la quantité voulus car il doit parcourir pour la première fois tout le trajet allant du réservoir au pot de combustion. Dans ce cas le pot de combustion sera vide ou ne contiendra qu’une faible quantité de granulés de bois.

RETIRER LES ÉVENTUELS GRANULÉS RESTÉS DANS LE POT DE COMBUSTION ET RÉPÉTER L’ALLUMAGE EN PRESSANT LA TOUCHE

PENDANT QUELQUES SECONDES.

Page

Si, après plusieurs tentatives d’allumage sans résultat, le feu ne se développe pas alors que l’alimentation en granulés afflue correctement, il pourrait y avoir un problème lié à certains composants du poêle ou bien à une installation incorrecte.

ENLEVER LES GRANULÉS DE BOIS RESTÉS DANS LE POT DE COMBUSTION ET APPELER UN TECHNICIEN AGRÉÉ MCZ.

4.7.3. Extinction à partir du tableau de commande

Pour éteindre le poêle, appuyer sur la touche & pendant quelques secondes.

4.7.4. Extinction à partir de la télécommande

Pour éteindre le poêle, presser simultanément et pendant quelques secondes les touches

Le message “OFF” apparaîtra sur l’afficheur LCD (8) et à partir de ce moment LE poêle démarrera automatiquement la phase d’extinction pendant laquelle le chargement du combustible s’interrompra et la flamme s’éteindra. Cependant la ventilation continuera à fonctionner pendant au moins 20 ou 30 minutes de façon à céder toute la chaleur accumulée par le poêle.

et $.

SET

Off

18 24

Clavier de la télécommande

TURBO

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

4.8. ASPECT DE LA FLAMME

Pour un correct fonctionnement du poêle, il faut apprendre à “LIRE” la flamme. Les caractéristiques plus importantes auxquelles il faut prêter attention sont :

• La forme

• La couleur

• Le caractère

4.8.1. La forme

Au cours d’une combustion normale, la flamme doit présenter une

forme fuselée, avoir un caractère “vivace”, être aussi large que le pot de combustion d’où elle se développe et sa pointe doit être verticale ou penchée vers le fond du foyer en Alutec70 que la flamme est "étirée" vers le haut de sorte qu’elle ne "tombe" pas en avant sur la vitre de la porte du poêle (

Par contre, une flamme qui grossit à la base en débordant du pot de combustion, de couleur pâle et dont la pointe n’est pas “guidée” et lèche la vitre du poêle (

Fig .2

) est un mauvais signe, symptôme d’une programmation incorrecte pour ce qui concerne le chargement du combustible et/ou le système d'aspiration des fumées, ou encore que le conduit de cheminée est obstrué par endroit ou qu’il y a des surpressions qui empêchent une bonne évacuation des fumées.

Dans ce cas, nous aurons TOUJOURS des problèmes de fonctionnement.

Faire appel à un technicien agréé ou a u service d’assistance technique MCZ.

. On doit avoir l'impression

Fig. 1

Page

Figure 1

COMBUSTIONE RÉGULIÈRE Forme :

Fuselée verticale compacte Caractère : Vivace Couleur : Jaune – Jaune clair – Blanc

4.8.2. La couleur

La couleur est en quelque sorte liée à la forme de la flamme. Une couleur qui varie de l’orange au jaune avec les pointes de la flamme foncées, est imputable à une flamme grossie (comme expliqué plus haut), pauvre en d’oxygène, et quoi qu’il en soit, symptôme d’une mauvaise combustion. Au fur et à mesure que la teinte passe au jaune clair blanc, la forme de la flamme se modifie en devenant plus subtile tout en révélant un excès d’oxygène.

4.8.3. Le caractère

Qu’il s’agisse d’une flamme vivace ou pâle, le caractère qu’elle présente est de toute façon étroitement lié à la forme de la flamme.

Figure 2

COMBUSTIBLE IRRÉGULIÈRE Forme :

Grossie débordante non compacte

Caractère :

Pâle - Faible

Couleur :

Arancio – Jaune

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

4.9. MODALITÉS DE FONCTIONNEMENT

Les poêles POLAR et NOVA offrent principalement trois modalités de fonctionnement.

4.9.1. Mode manuel

Lorsqu’on allume le poêle en utilisant la touche & du tableau de commande, ou bien les touches télécommande, après une phase initiale de prédisposition automatique

qui dure en moyenne 15 minutes pendant laquelle les phases intermédiaires “fan acc - load wood – fire on” sont visualisées sur l’afficheur LCD (8), le poêle démarre en mode MANUEL puissance 3 (le voyant lumineux 10 est allumé).

Avec ce mode de fonctionnement il est possible de varier la puissance thermique développée en agissant sur la touche nouveau sur la touche ensuite à la 1

ère

puis à la 2e, à la 3e, etc. L’indication de la puissance est

visualisée sur l’afficheur LCD (8) du tableau de commande.

Le mode MANUEL permet à l’utilisateur d’optimiser le chauffage tout en contrôlant la consommation de combustible.

Il est recommandé de surveiller de temps en temps le contenu du réservoir pour éviter que le feu ne s’éteigne suite à un manqu e de combustible.

ATTENTION ! Si des conditions qui modifient l’état normal de

fonctionnement du poêle se vérifient lorsque celui-ci est allumé, le voyant lumineux (6) de l’alarme générale s’allumera accompagné d’un bip sonore (voir paragraphe “Blocage du poêle”) et le poêle réagira en démarrant la procédure d’arrêt total.

En cas de BLACK-OUT au cours de l’allumage ou du fonctionnement, le poêle se met en mode refroidissement et repart automatiquement dès le retour du courant électrique.

4.9.1.1.

Passage du mode manuel au mode automatique

Pour passer du mode de fonctionnement m anuel au mode automat ique il suffit de presser deux fois la touche valeur de défaut de la température (25°) en mode automatique apparaîtra sur l'afficheur LCD (8) pendant que sur le tableau de commande (10) le voyant lumineux correspondant s’éteindra.

et $ pressées simultanément sur la

. En appuyant de

, on passe à la puissance 4, puis à la 5e et

rapidement en séquence. La

Page

SET

Variation de la puissance de la flamme e visualisation “mode manual”

SET

Poêle en alarme et en état de blocage

SET

Passage du mode MANUEL à AUTOMATIQUE et arrêt du voyant (10)

On 3

18° C

Alar

SET

25°C

TURBO

4.9.2. Mode automatique

Alors que le mode manuel permet simplement de varier la puissance thermique développée par le foyer et que par conséquent, à un certain ni veau de puissance la température ambiante augmente jusqu’à rejoindre un point d’équilibre thermique compensant les pertes de chaleur qui se produisent dans la pièce où se trouve le poêle (par exemple : conformation de la pièce, courants d’air, ouvertures ou passages vers d’autres pièces, degré d’isolation de la pièce, etc.), le mode automatique permet de prédisposer et de stabiliser constamment une température donnée. Avec cette modalité de

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

fonctionnement, le poêle varie automatiquement la puissance thermique de façon à ce que la température de la pièce soit constamment maintenue équivalente au paramètre fixé en précédence.

Exemple :

Si la température ambiante relevée par la sonde locale située sur le poêle est de 15° C et que la température programmée sur le thermostat est de 20° C, le poêle se porte séquentiellement à la 5

puissance et lorsqu’il aura atteint la température requise (20° C), il se placera en modalité ECO (l’indication “ECO” apparaîtra sur l’afficheur LCD), c’est-àdire à la puissance minimale.

Ne pas oublier que la température programmée sur le thermostat est seulement indicative et que ce sera à l'utilisateur de sélectionner le paramètre qui convient le mieux à la pièce où se trouve le poêle (par exemple : il faudra programmer une température de 25° C sur le thermostat du poêle pour avoir 20° C partout). Ceci parce que le thermostat d’ambiance est placé près du corps du poêle et en reçoit toute la chaleu r.

Avec ce mode de fonctionnement, l’utilisateur effectuera l’allumage et l’extinction du poêle en appuyant pendant quelques secondes sur la touche

Au moment de l’allumage, le poêle se replace en mode MANUEL sur “On 3". Il faudra donc se remettre en mode AUTOMATIQUE si l’on souhaite que le fonctionnement du poêle soit commandé par le th ermostat.

Ce n’est qu’en mode “Fonctionnement automatique avec le chrono thermostat” que le poêle s’allumera et s’éteindra automatiquement aux horaires programmés.

Pour sélectionner la température souhaitée, utiliser :

Page

SET

Fonctionnement au minimum en modalité de fonctionnement automatique

ECO

20°C

TURBO

4.9.2.1.

Le thermostat digital interne (équipant le poêle)

Pour activer le thermostat, il suffit de procéder comme suit : Presser deux fois la touche

puis passer du mode manuel au mode automatique comme expliqué plus haut (voir point 4.9.1.1.). Une va leur de défaut pour la température, fixée à 25° C, apparaîtra sur l’afficheur LCD (8) et la diode électroluminescente (10) du tableau de commande s’éteindra.

Cette valeur peut être augmentée par pas de 1 degré centigrade à chaque pression de la touche

Ou bien, elle peut être diminuée par pas de 1 degré centigrade à chaque pression de la touche

Attendre environ 5 secondes, sans effectuer d’autres opérations, pour enregistrer et sauvegarder la température sélectionnée.

L’indication “ON” appara îtra comm e me ssag e fina l sur l’a fficheur LCD (8), alternativement à la température ambiante

(par ex. 20° C) programmée sur le thermostat digital interne (voir "Fonctionnement automatique avec thermostat digital).

4.9.2.2.

Fonctionnement avec thermostat extérieur

THERMOSTAT EXTÉRIEUR (non compris - installation aux soins de l'utilisateur)

SET

Passage à la modalité automatique

SET

Réglage de la température à atteindre dans la pièce

SET

Fonctionnement en modalité automatique

SET

25°C

SET

30°C

18°C

TURBO

La température du poêle peut également être commandée à partir d’un thermostat d’ambiance extérieur. Si ce dernier est placé dans une position médiane par rapport à la pièce où il est installé. il garantira une correspondance majeure entre la température de chauffage exigée et celle qui sera effectivement fournie.

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

4.9.2.3.

Relier les deux fils du câble provenant du thermostat placé sur le mur à la borne du collecteur MCZ. (non fourni avec le poêle

Branchement du thermostat extérieur

termostato esterno

Insérer le connecteur dans la prise prévue à cet effet à l’arrière du poêle.

En mode automatique, la carte électronique révèle la présence du thermostat extérieur qui prévaut maintenant sur le thermostat digital du poêle.

Cependant il ne faudra pas oublier de programmer le thermostat digital intérieur du poêle sur la température minimale, (par ex. 7° C).

Pour ce faire, procéder comme suit : Presser deux fois la touche

L’indication “ON” apparaîtra sur

l’afficheur LCD (8) et le voyant lumineux (10) s’éteindra. Presser plusieurs fois la touche

jusqu’à porter la température

visualisée sur l’afficheur (8) à 7° C. Attendre environ 5 secondes, sans effectuer d’autres opérations, pour

enregistrer et sauvegarder la température sélectionnée. L’indication “ON T” apparaîtra comme message final sur l’affiche ur LCD

(8), alternativement à la température ambiante.

4.9.2.4.

Passage du mode automatique au mode manuel

Page

Câblage à partir d’un

Cablaggio da

thermostat extérieur

Branchement du connecteur série du thermostat extérieur dans la fiche prévue située au dos de la poêle

SET

Connecteur Série MCZ

SET

07°C

ON T

18°C

Connettore seriale MCZ

TURBO

Pour désactiver le thermostat et par conséquent pour passer de nouveau en mode MANUEL, procéder de la façon suivante :

A partir de la température actuellement affichée, presser de maintes fois la touche L'afficheur LCD (8) visualisera alors alternativement la sigle “SET / MAN" qui désigne le mode de fonctionnement MANUEL, lequel est en outre ultérieurement confirmé par le voyant lumineux (10) qui s’allume sur le tableau de commande

Attendre environ 5 secondes, sans effectuer d’autres opérations, pour enregistrer et sauvegarder la température sélectionnée.

jusqu’à porter la température au-dessus de 40° C.

SET

Passage à la modalité manuel

SET

MAN

TURBO

4.9.3. Fonctionnement automatique en modalité ECO-STOP (NON VALIDE EN ITALIE)

Pour régler cette fonction, il est nécessaire de programmer le thermostat local ou extérieur à une température ambiante comprise dans une plage allant de 10 à 40° C (par ex.: 20° C)

Le thermostat gère le fonctionne ment en éteignant le poêle lorsqu’il

atteint la température programmée et en le rallumant ensuite si les conditions nécessaires sont réunies.

Exemple Si la température ambiante relevée par la sonde locale située sur le

poêle est de 15° C et que la température programmée sur le thermostat est de 20° C, le poêle se porte (selon une rampe prédéfinie) à la 5 puissance et une fois atteint les 20° requis, il s’éteint automatiquement de façon temporaire en affichant le message “ température ambiante descend au-dessous de la valeur programmée sur le thermostat (par ex. 18° C) le poêle se rallume en mode automatique et fonctionne jusqu’à atteindre de nouveau les 20° C programmés. Si la température ambiante lue par la sonde d'ambiance reste au-dessus de la valeur programmée sur le thermostat (ex. 20-21° C) le poêle reste éteint et l’afficheur visualise le message “

Eco Stop

”. Lorsque la

Eco Stop

” .

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

Ne pas oublier cependant que la température programmée sur le thermostat est seulement indicative et que ce sera à l'utilisateur de choisir le paramètre qui convient le mieux à la pièce où se trouve le poêle (par exemple : programmer 25° C sur le thermostat pour avoir 20° C effectifs). Avec cette modalité, l’allumage peut être effectué par l’utilisateur en reprogrammant la température du t hermostat à une valeur supérieure à celle de la pièce ou en maintenant la touche

pressée pendant quelques secondes ; le poêle passera en modalité “OFF” après quoi, toujours par pression de la touche

, il passera en modalité “Allumage”.

Au moment de l’allumage, le poêle se replace en mode MANUEL sur la position “On 3". Il faut donc se remettre en mode A UTOMATIQUE si l’on souhaite que le fonctionnement du poêle soit commandé par le thermostat.

COMMENT SE COMPORTE LE POÊLE AVEC LE CHRONO ACTIVÉ :

Le poêle est en … Le chrono intervient pour

Le poêle …

…

ECO STOP éteindre le poêle s’éteint

définitivement en se

portant sur “OFF”

ECO STOP allumer le poêle reste en modalité

ECO-STOP

Page

4.9.3.1.

Activation de la modalité ECO-STOP (aux soins de

l'installateur)

• Appuyer sur l’interrupteur général placé à l’arrière du poêle en le portant sur « I » ; sur l’afficheur LCD du tableau de commande apparaît l’indication “OFF/HEURE ACTUELLE”

• Presser la touche du tableau de commande. La sigle “UT01/OFF” apparaît sur l’afficheur LCD du tableau de commande.

• Presser maintes fois la touche “UT16” apparaisse sur l’afficheur LCD du tableau de commande ; sur l’afficheur apparaît la sigle “UT16/OFF”

• Appuyer sur la touche presser deux fois la touche sigle "UT18/OFF" apparaît sur l’afficheur LCD.

• Appuyer sur la touche l’afficheur LCD.

• Presser la touche l’indication “OFF/HEURE ACTUELLE” apparaît sur l’afficheur LCD.

4.9.4. Mode programmé

Cette modalité de fonctionnement signalée par le voyant lumineux (7) allumé sur l’afficheur LCD (8), permet de programmer l’allumage et l’extinction du poêle en mode automatique pendant un c ycle d’un e semaine.

Normalement, sur les poêles POLAR et NOVA le mode programmé est désactivé. (la diode électroluminescente 7 est éteinte)

Les caractéristiques fondamentales du mode PROGRAMMÉ sont :

• Le jour initial

• L’horloge

• Le programme (4 programmes journaliers sont disponibles)

et immédiatement après la touche $

jusqu’à ce que la sigle

en la maintenant pressée et

pour voir la sigle "UT18" ; la

; la sigle UT18/ON apparaît sur

pendant quelques secondes pour valider ;

SET

ON 3

18°C

TURBO

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

4.9.4.1.

Jour initial (sigle sur l’afficheur : UT 01)

Il s’agit du jour courant qui sera configuré en premier et servira de point de départ à la séquence de programmation. Pour mieux comprendre ce passage, il faut se demander : Quel jour sommes-nous aujourd’hui ?

Supposons que vous êtes en train de lire ce paragraphe du manuel un vendredi. Sur le tableau ci-contre, on constate que le vendredi correspond à la sigle DAY 5. Il faudra donc assigner le paramètre DAY 5 au poêle comme jour initial.

Pour configurer ce paramètre presser en séque nce les t ouches

et $. La sigle “UT 01” apparaîtra alternativement à la sigle “OFF”. Maintenant presser une fois la touche

et l’afficheur visualisera l'indication “DAY 7”. Vous remarquerez tout de suite que la diode électroluminescente (7) de l’afficheur LCD est allumée.

Appuyer deux autres fois sur la touche

et l’afficheur LCD visualisera

en séquence les indications “DAY 6→ DAY 5”. Maintenant l’indication "DAY 5" s'alterne avec la sigle "UT 01" sur

l’afficheur LCD (8). Cette même procédure peut être effectuée en utilisant la touche

; la

seule différence est que le menu défile dans l'autre sens, c'est-à-dire : “OFF → DAY 1 → DAY 2 →DAY 3→DAY 4→DAY 5”

Pour confirmer et sauvegarder la programmation, appuyer sur

la touche

RÉSUMÉ :

Pour ACTIVER le mode PROGRAMMÉ (diode 7 allumée) presser en séquence les touches ensuite les touches Pour confirmer et sauvegarder le jour sélect ionné, presser la touche

et $ en visualisant la sigle “UT 01”. Presser

ou #, pour avancer ou reculer le jour initial.

ATTENTION ! N’importe quel jour mémorisé, à l’exception de “OFF”

active le mode PROGRAMMÉ.

Pour DÉSACTIVER le mode PROGRAMMÉ (diode 7 éteinte) presser en séquence les touches ensuite les touches presser la touche

et $ en visualisant la sigle “UT 01”. Presser

ou # fait apparaître l’indication “OFF” puis

pour valider.

Seule le message mémorisé "OFF" désactive le mode PROGRAMMÉ.

Page

Sur l’écran (8) du poêle

DAY 1

DAY 2 Mardi Activé DAY 3 Mercredi Activé DAY 4 Jeudi Activé DAY 5 Vendredi Activé DAY 6 Samedi Activé DAY 7 Dimanche Activé OFF éteint Désactivé

Boutons pour l’accès au menu.

Choix du jour courant et activation de la modalité programmée.

Correspond à

Lundi Activé

SET

Le mode programmation est

Ut01

18°C

TURBO

Ut01

day5

TURBO

4.9.4.2.

Horloge (sigles sur l’afficheur : UT 02 et UT 03)

Voir le paragraphe 4.5.1. concernant le réglage de l’heure actuelle pour connaître la procédure de configuration de l'heure actuelle.

Nous résumons ci-dessous les opérations principales :

• Configuration des HEURES (sigle sur l’afficheur : UT 02)

Appuyer sur les touches configuration et au paramètre “UT 01” ; pre sser la touche

et $ pour accéder au menu de

pour

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

accéder au paramètre “UT 02” qui correspond à l’horaire de l’horloge exprimé en HEURES.

La sigle “UT 02” et l’indication de l’heure de défaut du poêle apparaissent alternativement sur l’afficheur LCD (8).

Agir sur les touches les heures.

Pour sauvegarder, presser la touche suivant “UT 03” relatif au le réglage des minutes.

• Configuration des MINUTES (sigle sur l’afficheur : UT 03)

La sigle “UT 03” et l’indication des minutes par défaut apparaissent alternativement sur l’afficheur LCD (8).

Agir sur les touches sélectionner les minutes.

Pour sauvegarder, presser la touche suivant, “UT 04”.

La sigle “UT 04” ne fait pas partie du menu du mode PROGRAMMÉ.

Elle est destinée à l’usage exclusif de l’installateur ou du technicien agréé MCZ à travers une clé d’accès.

Presser de nouveau la touche pour visualiser la sigle “UT 05”.

MANUEL D’INSTALLATION ET MODE D’EMPLOI

(augmenter) ou # (diminuer) pour régler

qui amène l’affichage

(augmenter) ou # (diminuer) pour

qui amènera l’affichage

$$$$

pour continuer et

Page

4.9.4.3.

Les poêles POLAR et NOVA offrent la possibilité de configurer jusqu’à 4 programmes de fonctionnement répartis sur l’arc d'une journée ou d’une semaine entière.

Chaque programme est caractérisé par trois sections principales :

• L’heure d’allumage du poêle (qui doit être comprise

• L’heure d’extinction du poêle (qui doit être majeure de

• Les jours pendant lesquels l’heure d’allumage et l’heure

Analysons le PROGRAMME 1 (résumé par le tableau suivant) qui est le premier des quatre programmes dans la séquence de programmation.

Sigle affichée sur

l’écran LCD (8)

Données à saisir Horaire

Programme

entre 00h00 et 23h40)

l’horaire d’allumage correspondant et dont le paramètre maximal est 23h50)

d’extinction doivent être ACTIVÉS ou DÉSACTIVÉS

PROGRAMME 1

UT 05 UT 06 UT 07

Horaire

Allumage

Extinction

Jours activés ou

désactivés

On/Off 1,2,3,4,5,6,7

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

PROGRAMME 1 : programmation de l’horaire d’allumage du poêle.

Nous sommes maintenant à de temps exprimée en heure et en minutes se succèdent sur l’afficheur (8) du tableau du poêle. L’emploi des touches

bien

# (

diminution) configure l’heure d’allumage du poêle pour ce programme. A chaque pression de la touche, l'horaire augmente ou diminue de 10 minutes. En maintenant la touche enfoncée, l’avancement ou le retour en arrière deviennent graduellement plus rapides, ce qui permet d’effectuer rapidement de nombreux réglages. Une fois que la tranche horaire souhaitée est configurée, la valider en pressant la touche suivant,

PROGRAMME 1 : configuration de l’horaire d’extinction du poêle. Nous sommes maintenant à la fonction

une valeur de temps exprimée en heure et minutes se succèdent sur l’afficheur (8) du tableau du poêle. L’emploi des touches

(augmentation) ou bien d’extinction du poêle pour ce programme. A chaque pression de la touche, l'horaire augmente ou diminue de 10 minutes. En maintenant la touche enfoncée, l’avancement ou le retour en arrière deviennent graduellement plus rapides, ce qui permet d’effectuer rapidement de nombreuses modifications. Une fois que la tranche horaire souhaitée est programmée, la mémoriser en pressant la touche automatiquement à la fonction

PROGRAMME 1 : programmation des jours activés et désactivés. Nous sommes à

avec l’une des sigles suivantes : ON 1, OFF 1, ON 2, OFF 2, ON 3, OFF 3, ON 4, OFF 4, ON 5, OFF 5, ON 6, OFF 6, ON 7, OFF 7, où les numéros correspondent chacun à un jour de la semaine (voir tableau) ON signifie “ACTIVÉ” et OFF signifie “DÉSACTIVÉ”. Dans la fonction

la touche la touche par un. un fois la programmation terminée, valider en pressant la touche

Exemple (9h30) du programme 1. Nous nous trouvons sur la fonction Nous souhaitons programmer le poêle de sorte que ce programme démarre le lundi, le mercredi et le vendredi.

• Appuyons ensuite sur la touche

UT 06

, la touche # fait défiler le numéro de référence des jours alors que

les active ou les désactive. Faire défiler alors les jours avec

et, avec la touche % activer ou désactiver chaque jour un

qui portera automatiquement à la fonction

: Programmer les heures d’allumage (7h30) et d’extinction

1 ou bien OFF 1. Si apparaît ON 1, ne rien faire, si apparaît OFF 1, presser la touche

, ce qui portera automatiquement au passage

UT 07

. Sur l’afficheur LCD (8), la sigle UT 07 alterne

1 Correspond au LUNDI 2 Correspond au MARDI 3 Correspond au MERCREDI 4 Correspond au JEUDI 5 Correspond au VENDREDI 6 Correspond au SAMEDI 7 Correspond au DIMANCHE

pour faire apparaître ON 1 (lundi activé).

MANUEL D’INSTALLATION ET MODE D’EMPLOI

UT 05

. Les indications

UT 06

# (

diminution) configure l’heure

UT 06

UT 05

. L’indication

et une valeur

(augmentation) ou

UT 06

, ce qui portera

UT 08

UT 07

jusqu’à arriver à la position ON

Page

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

• Maintenant presser une fois sur la touche # pour arriver à la position ON 2 ou bien OFF 2 et de nouveau presser ou non la touche

• Appuyer une fois sur la touche ou bien OFF 3 et ensuite presser ou non la touche apparaître OFF 3 (mercredi activé).

• Appuyer une fois sur la touche ou bien OFF 4 puis presser ou non la touche apparaître OFF 4 (jeudi désactivé).

• Appuyer une fois sur la touche ou bien OFF 5 et ensuite presser ou non la touche apparaître OFF 5 (vendredi activé).

• Appuyer une fois sur la touche ou bien OFF 6 puis presser ou non la touche apparaître OFF 6 (samedi désactivé).

• Appuyer une fois sur la touche ou bien OFF 7 puis presser ou non la touche apparaître OFF 7 (dimanche désactivé).

• Enfin, presser la touche des activations du programme 1 et passer automatiquement à

pour faire apparaître OFF 2 (mardi désactivé).

, c’est-à-dire au PROGRAMME 2.

MANUEL D’INSTALLATION ET MODE D’EMPLOI

pour arriver à la position ON 3

pour faire

pour arriver à la position ON 4

pour faire

pour arriver à la position ON 5

pour faire

pour arriver à la position ON 6

pour faire

pour arriver à la position ON 7

pour faire

pour valider la programmation complète

Page

PROGRAMME 2

Sigle affichée sur

l’écran (8)

Données à saisir Horaire

Il s’agit du second des quatre programmes disponibles. Les modalités de programmation sont les mêmes que celles du PROGRAMME 1 expliquées ci-dessus.

UT 08 UT 09 UT 10

Horaire

Allumage

Extinction

PROGRAMME 3

Sigle affichée sur

l’écran (8)

Données à saisir Horaire

C’est le troisième des quatre programmes disponibles. Les modalités de programmation sont identiques à celles du PROGRAMME 1.

UT 11 UT 12 UT 13

Horaire

Allumage

Extinction

PROGRAMME 4

Sigle affichée sur

l’écran (8)

Données à saisir Horaire

C'est le dernier des quatre programmes disponibles. Les modalités de programmation sont les mêmes que celles du PROGRAMME 1.

UT 14 UT 15 UT 16

Horaire

Allumage

Extinction

Jours activés ou

désactivés

On/Off 1,2,3,4,5,6,7

Jours activés ou

désactivés

On/Off 1,2,3,4,5,6,7

Jours activés ou

désactivés

On/Off 1,2,3,4,5,6,7

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

POUR SORTIR DE LA SÉQUENCE DE PROGRAMMATION, PRESSER ENCORE UNE FOIS LA TOUCHE 3 APRÈS ÊTRE ARRIVÉ A “UT 16”.

REMARQUE IMPORTANTE :

Il faut compter 20 minutes à partir de l’allumage pour que le poêle produise de l’air suffisamment chaud et 10 minutes encore pour qu’il fonctionne à plein régime. Il faudra donc tenir compte de ces données pour programmer l'heure d'allumage du poêle. De la même façon, l’extinction du poêle requiert environ 30 minutes pendant lesquelles la chaleur accumulée continue à se libérer dans la pièce. Tenir compte de cet intervalle de temps permet de réaliser une économie de combustible non indifférente.

Page

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

Page

MANUEL D’INSTALLATION ET MODE D’EMPLOI

4.10. EXEMPLE DE PROGRAMMATION

Nous vous proposons un exemple de programmation complète dans lequel nous nous référons à un cycle de chauffage hebdomadaire dans une maison toujours habitée, avec des occupants qui rentrent pour le déjeuner et en fin d’après-midi.

Durant les jours ouvrables, ils souhaitent trouver la maison chauffée au moment réveil, du déjeuner et de la sortie du travail, alors que le samedi et le dimanche, le chauffage devra toujours fonctionner.

PROGRAMME 1 (6h30 – 8h00 Lu, Ma, Me, Jeu, Vend)

DESCRIPTION ACTION FONCTIO

Accès à la séquence de programmation Touche 3 UT 01 Day 1…Day 7..Off Aujourd’hui nous sommes jeudi (Day 4) Touche 1 ou 2 UT 01 Day 4 Touche 3 Maintenant il est 18 h et … Touche 1 ou 2 UT 02 18 Touche 3 12 minutes Touche 1 ou 2 UT 03 12 Touche 3 Fonction non utilisée (d'entretien) UT 04 Touche 3 PROGRAMME 1 heure d’allumage du poêle : 6h30 (chaleur vers 7h00) PROGRAMME 1 heure d’extinction du poêle : 8h00

(refroidissement vers 8h30) PROGRAMME 1 jour activé : lundi Touche 2 UT 07 ON 1 ou bien OFF 1 PROGRAMME 1 jour activé : lundi Touche 1 UT 07 ON 1 PROGRAMME 1 jour activé : mardi Touche 2 UT 07 ON 2 ou bien OFF 2 PROGRAMME 1 jour activé : mardi Touche 1 UT 07 ON 2 PROGRAMME 1 jour activé : mercredi Touche 2 UT 07 ON 3 ou bien OFF 3 PROGRAMME 1 jour activé : mercredi Touche 1 UT 07 ON 3 PROGRAMME 1 jour activé : jeudi Touche 2 UT 07 ON 4 ou bien OFF 4 PROGRAMME 1 jour activé : jeudi Touche 1 UT 07 ON 4 PROGRAMME 1 jour activé : vendredi Touche 2 UT 07 ON 5 ou bien OFF 5 PROGRAMME 1 jour activé : vendredi Touche 1 UT 07 ON 5 PROGRAMME 1 jour désactivé : samedi Touche 2 UT 07 ON 6 ou bien OFF 6 PROGRAMME 1 jour désactivé : samedi Touche 1 UT 07 OFF 6 PROGRAMME 1 jour désactivé : dimanche Touche 2 UT 07 ON 7 ou bien OFF 7 PROGRAMME 1 jour désactivé : dimanche Touche 1 UT 07 OFF 7 PROGRAMME 1 CONFIRMATION/S AUVEGARDE UT 08 Touche 3

Touche 1 ou 2 UT 05 6:30 Touche 3

Touche 1 ou 2 UT 06 08:00 Touche 3

AFFICHEUR LCD CONFIRMATION/S

AUVEGARDE

PROGRAMME 2 (11h30 – 13h00 Lu, Ma, Me, Jeu,Vend)

DESCRIPTION ACTION FONCTI

PROGRAMME 2 heure d’allumage du poêle : 11h 30 (chaleur vers 12h 00)

PROGRAMME 2 heure d’extinction du poêle : 13h 00 (refroidissement vers 13h 30)

PROGRAMME 2 jour activé : lundi Touche 2 UT 07 ON 1 ou bien OFF 1 PROGRAMME 2 jour activé : lundi Touche 1 UT 07 ON 1 PROGRAMME 2 jour activé : mardi Touche 2 UT 07 ON 2 ou bien OFF 2 PROGRAMME 2 jour activé : mardi Touche 1 UT 07 ON 2 PROGRAMME 2 jour activé : mercredi Touche 2 UT 07 ON 3 ou bien OFF 3 PROGRAMME 2 jour activé : mercredi Touche 1 UT 07 ON 3 PROGRAMME 2 jour activé : jeudi Touche 2 UT 07 ON 4 ou bien OFF 4 PROGRAMME 2 jour activé : jeudi Touche 1 UT 07 ON 4 PROGRAMME 2 jour activé : vendredi Touche 2 UT 07 ON 5 ou bien OFF 5 PROGRAMME 2 jour activé : vendredi Touche 1 UT 07 ON 5 PROGRAMME 2 jour désactivé : samedi Touche 2 UT 07 ON 6 ou bien OFF 6 PROGRAMME 2 jour désactivé : samedi Touche 1 UT 07 OFF 6 PROGRAMME 2 jour désactivé : dimanche Touche 2 UT 07 ON 7 ou bien OFF 7 PROGRAMME 2 jour désactivé : dimanche Touche 1 UT 07 OFF 7 PROGRAMME 2 CONFIRMATION/SAUVEGARDE UT 08 Touche 3

Touche 1 ou 2 UT 05 11 : 30 Touche 3

Touche 1 ou 2 UT 06 13 :00 Touche 3

AFFICHEUR LCD CONFIRMATION/S

AUVEGARDE

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

Page

PROGRAMME 3 (16h30 – 21h30 Lu, Ma, Me, Jeu,Vend)

DESCRIPTION

PROGRAMME 3 heure d’allumage du poêle : 16h30 (chaleur vers 17 h 00)

PROGRAMME 3 heure d’extinction du poêle : 21h00 (refroidissement vers 22h 00)

PROGRAMME 3 jour activé : lundi Touche 2 UT 07 ON 1 ou bien OFF 1 PROGRAMME 3 jour activé : lundi Touche 1 UT 07 ON 1 PROGRAMME 3 jour activé : mardi Touche 2 UT 07 ON 2 ou bien OFF 2 PROGRAMME 3 jour activé : mardi Touche 1 UT 07 ON 2 PROGRAMME 3 jour activé : mercredi Touche 2 UT 07 ON 3 ou bien OFF 3 PROGRAMME 3 jour activé : mercredi Touche 1 UT 07 ON 3 PROGRAMME 3 jour activé : jeudi Touche 2 UT 07 ON 4 ou bien OFF 4 PROGRAMME 3 jour activé : jeudi Touche 1 UT 07 ON 4 PROGRAMME 3 jour activé : vendredi Touche 2 UT 07 ON 5 ou bien OFF 5 PROGRAMME 3 jour activé : vendredi Touche 1 UT 07 ON 5 PROGRAMME 3 jour désactivé : samedi Touche 2 UT 07 ON 6 ou bien OFF 6 PROGRAMME 3 jour désactivé : samedi Touche 1 UT 07 OFF 6 PROGRAMME 3 jour désactivé : dimanche Touche 2 UT 07 ON 7 ou bien OFF 7 PROGRAMME 3 jour désactivé : dimanche Touche 1 UT 07 OFF 7 PROGRAMME 3 CONFIRMATION/SAUVEGARDE UT 08 Touche 3

ACTION

Touche 1 ou 2 UT 05 16 : 30 Touche 3

Touche 1 ou 2 UT 06 21 :30 Touche 3

FONCTI

AFFICHEUR LCD

CONFIRMATION/S

AUVEGARDE

PROGRAMME 4 (7h30 – 22h30 Sam, Dim.)

DESCRIPTION

PROGRAMME 4 heure d’allumage du poêle

:7h30

(chaleur vers 8h00)

PROGRAMME 4 heure d’extinction du poêle :

22h30 (refroidissement vers 23h00)

PROGRAMME 4 jour non activé : lundi Touche 2 UT 07 ON 1 ou bien OFF 1

PROGRAMME 4 jour non activé : lundi Touche 1 UT 07 OFF 1

PROGRAMME 4 jour non activé : mardi Touche 2 UT 07 ON 2 ou bien OFF 2 PROGRAMME 4 jour non activé : mardi Touche 1 UT 07 OFF 2 PROGRAMME 4 jour non activé : mercredi Touche 2 UT 07 ON 3 ou bien OFF 3

PROGRAMME 4 jour non activé : mercredi Touche 1 UT 07 OFF 3

PROGRAMME 4 jour non activé : jeudi Touche 2 UT 07 ON 4 ou bien OFF 4

PROGRAMME 4 jour non activé : jeudi Touche 1 UT 07 OFF 4

PROGRAMME 4 jour non activé : vendredi Touche 2 UT 07 ON 5 ou bien OFF 5

PROGRAMME 4 jour non activé : vendredi Touche 1 UT 07 OFF 5

PROGRAMME 4 jour activé : samedi Touche 2 UT 07 ON 6 ou bien OFF 6

PROGRAMME 4 jour activé : samedi Touche 1 UT 07 ON 6 PROGRAMME 4 jour activé : dimanche Touche 2 UT 07 ON 7 ou bien OFF 7 PROGRAMME 4 jour activé : dimanche Touche 1 UT 07 ON 7

PROGRAMME 4 CONFIRMATION/SAUVEGARDE UT 08 Touche 3

Si l’un des programmes n’est pas utilisé, configurer chaque jour de la semaine relatif à ce programme en modalité OFF.

ACTION

Touche 1 ou 2 UT 05 7 : 30 Touche 3

Touche 1 ou 2 UT 06 22 :30 Touche 3

FONCTI

AFFICHEUR LCD

CONFIRMATION/S

AUVEGARDE

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

Page

DESCRIPTION

PROGRAMME 4 heure d’allumage du poêle : NON UTILISÉ

PROGRAMME 4 heure d’extinction du poêle : NON UTILISÉ

PROGRAMME 4 jour non activé : lundi Touche 2 UT .. ON 1 ou bien OFF 1 PROGRAMME 4 jour non activé : lundi Touche 1 UT .. OFF 1 PROGRAMME 4 jour non activé : mardi Touche 2 UT .. ON 2 ou bien OFF 2 PROGRAMME 4 jour non activé : mardi Touche 1 UT .. OFF 2 PROGRAMME 4 jour non activé : mercredi Touche 2 UT .. ON 3 ou bien OFF 3 PROGRAMME 4 j our non activé : mercredi Touche 1 UT .. OFF 3 PROGRAMME 4 jour non activé : jeudi Touche 2 UT 0 ON 4 ou bien OFF 4 PROGRAMME 4 jour non activé : jeudi Touche 1 UT .. OFF 4 PROGRAMME 4 jour non activé : vendredi Touche 2 UT .. ON 5 ou bien OFF 5 PROGRAMME 4 jour non activé : vendredi Touche 1 UT .. OFF 5 PROGRAMME 4 jour non activé : samedi Touche 2 UT .. ON 6 ou bien OFF 6 PROGRAMME 4 jour non activé : samedi Touche 1 UT .. OFF 6 PROGRAMME 4 jour non activé : dimanche Touche 2 UT .. ON 7 ou bien OFF 7 PROGRAMME 4 jour non activé : dimanche Touche 1 UT .. OFF 7 PROGRAMME 4 CONFIRMATION/SAUVEGARDE UT .. Touche 3

ACTION

UT .. QUELCONQUE Touche 3

FONCTI

AFFICHEUR LCD

CONFIRMATION/S

AUVEGARDE

4.11. MESURES DE SÉCURITÉ

Le poêle est équipé des dispositifs de sécurité suivants :

• PRESSOSTAT

Il contrôle la pression dans le conduit de fumée. Il sert à bloquer la vis sans fin au cas où la sortie de fumées serait bouchée et en cas de contre-pressions importantes (vent dominants).

• SONDE TEMPÉRATURE FUMÉES

Elle relève la température des fumées et fait partir ou arrête le poêle lorsque la température des fumées descend au-dessous de la valeur programmée.

• SONDE TEMPÉRATURE DU RÉSERVOIR de COMBUSTIBLE

Si la température dépasse la valeur de sécurité programmée, ce système interrompt immédiatement le fonctionnement du poêle ; dans ce cas il sera nécessaire de réarmer manuellement la sonde pour faire redémarrer le poêle. Faire attention durant l’opération de réarmement de la sonde parce que si le poêle s’arrête de nouveau, l’intervention du service technique deviendra nécessaire.

• SÉCURITÉ ÉLECTRIQUE

Le poêle est protégé contre les brusques coupures d’électricité par un fusible général placé sur le panneau de contrôle situé à l’arrière du poêle. Les cartes électroniques (carte mère et carte échangeur) sont munies elles aussi de fusibles de protection.

• RUPTURE VENTILATEUR FUMÉES

Si le ventilateur s’arrête, la carte électronique bloque immédiatement la fourniture de granulés et un message d’alarme apparaît sur l’afficheur LCD.

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

• RUPTURE DU MOTORÉDUCTEUR

Si le motoréducteur s’arrête, le poêle continue à fonctionner jusqu’à ce qu’il atteigne le niveau minimum de refroidissement.

• PANNE D’ÉLECTRICITÉ MOMENTANÉE

Lors d'une coupure de courant, le poêle se met en mode refroidissement et se rallume ensuite automatiquement.

• ALLUMAGE MANQUÉ

Si pendant la phase d’allumage aucune flamme n'apparaît, le poêle se met en position d’alarme.

IL EST INTERDIT DE MANIPULER LES DISPOSITIFS DE SÉCURITÉ.

Il ne sera possible d’allumer le poêle qu’après avoir éliminé la cause qui a déclenché le système de sécurité et après avoir rétabli le fonctionnement automatique de la sonde. Pour comprendre la nature de l’anomalie survenue consulter le présent manuel (paragraphe 4.11.1) qui explique comment intervenir en fonction du message d’alarme affiché.

Page

Attention !

Si le poêle N’EST PAS UTILISÉ de la façon prescrite dans le présent livret, le fabricant décline toute responsabilité en cas de dommages matériels et corporels éventuellement causés aux personnes, aux animaux ou aux choses. En outre, le constructeur décline toute responsabilité en cas de dommages causés aux personnes ou aux choses suite à la non observance de toutes les règles reportées dans ce manuel, parmi lesquelles notamment :

• Adopter toutes les mesures et/ou les précautions nécessaires lors des travaux de maintenance, de nettoyage et de réparation.

• Ne pas manipuler les dispositifs de sécurité.

• Ne pas enlever les dispositifs de sécurité.

• Raccorder le poêle à un système d’évacuation des

fumées efficace.

• Contrôler au préalable si la pièce où le poêle sera installé est aérée de façon adéquate.

4.11.1. Description des alarmes

Le poêle est équipé d’un système de contrôle informatisé ; en cas d’anomalie de fonctionnement,il informe l’utilisateur à travers l’afficheur LCD (8) sur l’origine et la gravité de la panne.

Le tableau suivant résume les principales alarmes signalées

SET

ALAR

TURBO

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

Message affiché

Type de problème Solution

sur l'écran (8)

ALAR DEP FAIL Obstruction du conduit de sortie des fumées ou contre-

pression causée par le vent à l'extérieur.

ALAR FAN FAIL Vitesse du ventilateur trop basse

Le ventilateur d'aspiration de fumées est bloqué.

ALAR SOND FUMI La sonde des fumées est en court-circuit Remplacer la sonde fumées

Contrôler et nettoyer TOUT le conduit de fumée ou vérifier que le vent à l'extérieur n'empêche la sortie des fumées (installer une sortie de toit anti-refouleur)

Vérifier le niveau de nettoyage et contrôler que la saleté ne ralentisse pas le ventilateur. Si après nettoyage le problème persiste, remplacer le ventilateur des fumées

Page

ALAR SIC FAIL La sécurité qui contrôle le réservoir des pellets s'est

déclenchée. Une surchauffe due à un mauvais fonctionnement a eu lieu

ALAR HOT TEMP Cela a lieu lorsque la température des fumées atteint e

reste trop longtemps au dessus des 180°.

ALAR NO ACC Ce message apparaît lorsque la première tentative

d'allumage ne réussit pas.

ALAR NO FIRE Ce message apparaît lors que le poêle s'éteint et lorsque

la température de la sonde des fumées est inférieure à celle du seuil programmé.

Contrôler les paramètres du dosage utilisé. L'échangeur ne fonctionne pas. Le poêle est utilisé trop longtemps au maximum de ses performances.

Effectuer le nettoyage intérieur de l'échangeur et faire fonctionner pendant moins de temps le poêle au maximum de ses performances. Contrôler aussi la qualité du pellet.

S'il s'agit d'un premier allumage, rallumer ou bien contrôler le niveau des pellets dans le réservoir.

Contrôler la bougie d’allumage Cela dérive d'une extinction de la flamme causée par un

encrassement ou bien lorsque les pellets sont terminés dans le réservoir.

4.11.2. Autres messages sur l'afficheur LCD

Le tableau suivant résume les messages qui peuvent être visualisés sur l’afficheur LCD du tableau de commande.

MESSAGE SUR

L’AFFICHEUR DU

TABLEAU DE COMMANDE

off

man

fan acc

load wood

fire on

on (1 ,2 ,3 ,4 ou 5)

20° C

UT 01,,nn

day1,,,7

heure

minutes

clé d’accès

Configuration

Alar fan fail

stop fire mcz spa cool fire

alar dep fail

alarm sond fumi

alar no acc alar no fire alar fail sic

eco

jour

SIGNIFICATION

Le poêle est éteint Le poêle se trouve en modalité manuelle Le poêle se trouve en modalité automatique Séquence d’allumage Chargement des granulés de bois (pellet) Séquence d’allumage et réglage de la flamme Poêle fonctionnant en modalité manuelle à la puissance indiquée (1, 2, 3, 4 ou 5) Le poêle fonctionne en modalité automatique au maximum de la puissance. Le poêle fonctionne en modalité automatique au minimum de la puissance. Exemple de température ambiante Paramètres Utilisateur Jours de la semaine jour heure minutes clé d’accès Configuration Le ventilateur fumées présente un problème Exécution en automatique du nettoyage du pot de combustion durant la tranche horaire programmée mcz spa Le poêle se trouve en modalité de refroidissement Le pressostat est en fonction et signale un problème au niveau de l’évacuation des fumées. La sonde fumées ne fonctionne pas correctement Allumage manqué Il n’y a pas de feu dans le poêle Alarme thermique Excès de chaleur dans l'unité.

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4

MANUEL D’INSTALLATION ET MODE D’EMPLOI

4.11.3. Blocage du poêle

Les causes pouvant être à l’origine du blocage du poêle sont les suivan tes :

• Surchauffe de la structure

• Haute pression des fumées en sortie (relevée par le pressostat)

et par conséquent possible obstruction de la sortie de fumées ou présence de contre-pressions extérieures.

Le blocage est signalé par la diode électroluminescente (6) qui s’allume, accompagnée d’un bip sonore.

Dans ce cas, la phase d’extinction du poêle démarre automatiquement. Quand cette procédure est en cours, toute opération visant à rétablir le

système sera inutile. L’afficheur LCD (8) indique l’origine du blocage.

COMMENT INTERVENIR :

Lorsque le poêle est froid : Si l'afficheur LCD visualise “Alarme Pellet”, dévisser le capuchon de la

sonde thermostatique située à l'arrière du poêle et presser la touche rouge la réarmer. Remettre le capuchon de protection. (Fig. 24-25)

Si l’indication “Alarme press” apparaît, il faudra contrôler si le conduit de fumée DANS SON ENSEMBLE, y comp ris la chambre de combustion, est propre et ne présente aucune obstruction. (il est conseillé de faire effectuer cette opération à un technicien spécialisé MCZ)

Ce n’est qu’après avoir définitivement éliminé la cause du blocage que le poêle pourra être rallumé.

Page

Fig. 24 - Bouton de réarmement de la sonde à

4.12. EXTINCTION DU POÊLE

Le poêle peut être éteint à tout moment et quelle que soit la position de fonctionnement sur laquelle il se trouve.

NE JAMAIS ÉTEINDRE LE POÊLE EN COUPANT L'ÉLECTRICITÉ.

Attendez toujours que la phase d’extinction se termine car, dans le cas contraire, vous risqueriez d’endommager l’unité et de rencontrer des problèmes lors des allumages suivants.

Pour éteindre le poêle presser pendant quelques seconde la touche touches

L’indication “OFF” apparaîtra sur l’afficheur LCD (8). A partir de ce moment la phase d’extinction commence, et la vis sans fin entraînant les granulés s’arrêtera tandis que l’aspiration des fumées et l’échangeur d’air chaud continueront à fonctionner jusqu’à ce que la température du poêle se soit suffisamment abaissée.

Le véritable arrê t du poêle n’a ura lieu qu’après 20–30 minutes et , quoi qu’il en soit, pas avant que la température des fumées ne soit descendue au-dessous de 50° C.

Ceci afin que les fumées de combustion soient acheminées dans le conduit de fumée par l’aspirateur.

En outre, la chaleur absorbée par la structure du poêle sera totalement réc upérée.

&&&&

du tableau de commande ou simultanément les

$$$$

''''

de la télécommande.

Fig. 25 – Comment réarmer le thermostat à boule une fois que la poêle est froide.

SET

OFF

20 41

Clavier de la télécommande

TURBO

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 5

MANUEL D’INSTALLATION ET MODE D’EMPLOI

5. ENTRETIEN ET NETTOYAGE DU POÊLE

ATTENTION ! Toutes les opérations de nettoyage des différentes parties du

poêle doivent être effectuées lorsque le poêle est complètement froid et que la prise électrique est débranchée.

Si vous utilisez des granulés de bois de qualité homologués, votre poêle demandera pas d’entretien fréquent.

d’entretien augmente selon les temps de fonctionnement et les modifications des prestations requises.

La nécessité

Page

5.1. NETTOYAGES INCOMBANT A L’UTILISATEUR

5.1.1. AVANT CHAQUE ALLUMAGE

Nettoyer le pot de combustion avec l’outil prévu à cet effet en éliminant la cendre et les éventuelles incrustations qui pourraient obstruer les orifices prévus pour le passage de l’air. Fig. 26

Ne pas oublier que seul un pot de combustion propre et bien tenu peut garantir le fonctionnement optimum de votre poêle à granulés de bois.

Un simple contrôle visuel, effectué tous les jours, suffit à vous renseigner sur l’état du pot de combustion.

Pour nettoyer le pot de combustion de façon efficace, l'extraire complètement de son logement et nettoyer à fond tous les orifices e t la grille placée sur le fond. Normalement, si vous utilisez du pellet de bonne qualité, un pinceau suffira pour reporter le pot de combustion dans les meilleures conditions de fonctionnement ; pour des incrustations tenaces, servez-vous de l’outil en acier fourni avec le poêle.

5.1.2. CONTRÔLE TOUS LES 2/3 JOURS

Nettoyer et vider les tiroirs à cendres en prenant garde à la cendre chaude. Fig. 27

N’utiliser un aspirateur pour éliminer les cendres que si celles-ci sont complètement froides. Dans ce cas, utiliser un aspirateur en mesure

d’éliminer des particules d’une certaine dimension, type “aspirateur bidon”. Votre expérience et la qualité des granulés employés détermineront la

fréquence nécessaire aux nettoyages de votre poêle.

Quoi qu’il en spot, il est recommandé de nettoyer le foyer au moins tous les 2 ou 3 jours.

Une fois que le nettoyage est terminé, refermer les tiroirs à cendres en vérifiant qu’ils soient bien fermés.

Fig. 26 – Brasero nettoyé

Fig. 26 – Brasero sale

Fig. 27 – Nettoyage du compartiment de dépôt des cendres

5.1.3. NETTOYAGE DE LA VITRE

Pour le nettoyage de la vitre en vitrocéramique, il est conseillé d’utiliser un pinceau sec ou, si elle est vraiment sale, de vaporiser une petite quantité de produit détergent spécifique que vous essuierez ensuite avec un chiffon doux. Fig. 28

ATTENTION ! Ne pas vaporiser le produit détergent sur les parois laquées

ni sur les joints de la porte (bourrelet en fibre de verre)

Fig. 28 – Nettoyage du verre

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 5

MANUEL D’INSTALLATION ET MODE D’EMPLOI

5.1.4. NETTOYAGE DES SURFACES EN INOX ET SATINÉES

Normalement, il n'est pas nécessaire de traiter ces surfaces et éviter de les nettoyer avec des matériaux abrasifs. Pour les surfaces en acier inox et satinées, il est conseillé d'utiliser un chiffon papier ou un chiffon sec et propre imbibé d'un détergent à base de tensioactifs non ioniques (< 5%). Un détergent en bombe pour vitres et miroirs conviendra également.

5.1.5. NETTOYAGE DES PARTIES VERNIES

Éviter de nettoyer les parties vernies lorsque le produit est en marche ou chaud, avec des chiffons imbibés d'eau afin d'éviter le choc thermique de la peinture qui se détacherait par la suite. Ne pas utiliser de produits ou de matériaux abrasifs ou agressifs.

Les nettoyer avec un chiffon en papier ou avec du coton humide.

Les peintures siliconiques utilisées pour peindre les produits MCZ ont des propriétés techniques de première qualité qui en permettent la résistance à de très hautes températures.

Il existe cependant une limite physique (380°-400°) au-delà de laquelle la peinture perd ses caractéristiques et commence “blanchir” ou bien (au-delà de 450°) “se vitrifie” et peut s'effeuiller de la surface en acier.

Si de tels effets se produisent cela signifie qu'ont été été atteintes des températures bien au-delà de celles avec lesquelles le produit devrait fonctionner et il est donc conseillé d'utiliser la quantité de combustible indiquée sur les tableaux techniques.

Page

5.2. NETTOYAGES INCOMBANT AU TECHNICIEN

5.2.1. Nettoyage de l'échangeur de chaleur

Avec le poêle éteint, enlever le dessus supérieur en majolique pour accéder aux bouchons de nettoyage de l'échangeur de chaleur. Ouvrir les bouchons supérieurs ( brosse pour bouteilles, gratter les parois du foyer de façon à faire tomber la cendre.

Toujours avec le poêle éteint, ouvrir la porte inférieure du compartiment prévu pour la cendre, extraire le tiroir à cendres derrière lequel est situé le grand panneau de nettoyage ( avec l'aspirateur enlever toute la cendre et la suie accumulée dans l'échangeur de chaleur et dans le ventilateur d'aspiration des fumées.

Nettoyer le système de sortie des fumées, plus particulièrement autour des raccords en T et des tronçons horizontaux.

Pour toute information, s'adresser à un ramoneur.

ATTENTION :Pour votre sécurité, la fréquence du nettoyage du système d'évacuation des fumées devra être déterminée en fonction du mode d'utilisation du poêle.

Vérifier la tenue des joints en fibre de céramique de la porte du poêle. S'ils sont à rempla cer, commandez de nouveaux joints auprès de vot re

revendeur.

Figure 5

) et à l'aide d'une tige rigide ou d'une

Figure 6

). Ouvrir aussi ce bouchon et

Figure 5 – Bouchons supérieurs

Figure 6 – Bouchons inferieurs

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 5

En fin de saison, il est nécessaire de nettoyer le compartiment situé sous la grille de foyer et l'intérieur de l'échangeur de chaleur.

Ce nettoyage général doit être effectué en fin de saison de manière à faciliter l'élimination générale de tous les résidus de combustion, sans trop tarder car avec le temps et l'humidité ces résidus pourraient se compacter.

MANUEL D’INSTALLATION ET MODE D’EMPLOI

5.2.2. Mise hors service (fin de saison)

En fin de saison, il est conseillé de vider complètement le réservoir des granulés à l’aide d’un aspirateur muni d’un tube long.

Durant la période d’inactivité, mettre le poêle hors tension. Pour plus de sécurité, et notamment en présence d’enfants, il est recommandé d’enlever le cordon d’alimentation situé à l’arrière du poêle. Fig. 31

Si vous déplacez le poêle de son lieu d’installation (durant l’été), il FAUDRA l’entreposer dans un endroit à l’abri des intempéries.

Si en appuyant sur l’interrupteur général situé au dos du poêle, l’afficheur LCD du tableau de commande ne s’éclaire pas, il faudra probablement remplacer le fusible.

ATTENTION ! Débrancher le câble d’alimentation.

Page

Vous trouverez un compartiment porte-fusibles situé à l’arrière du poêle sous la prise d’électricité. Ouvrir le couvercle du porte-fusibles à l’aide d’un tournevis et remplacer les fusibles si nécessaire (3,15 AT retardé). (Fig. 37)

Rebrancher la prise électrique et appuyer sur l’interrupteur général. Si le problème persiste ou si le fusible devait sauter une nouvelle fois,

s’adresser au revendeur agréé MCZ.

Vano

Compartiment fusibles

fusibili

5.3. CONTRÔLE DES COMPOSANTS INTERNES

ATTENTION ! Le contrôle des composants électriques et mécaniques

internes devra être effectué exclusivement par du personnel qualifié et spécialisé dans ce domaine. Informez-vous auprès des revendeurs autorisés MCZ pour connaître les techniciens les plus près de chez vous.

Il est recommandé d’effectue r cette maintena nce annuelle (en stipulant un contrat d’assistance technique programmé par exemple) qui consiste en un contrôle visuel et un contrôle du fonctionnement des composants suivants :

• Motoréducteur

• Ventilateur expulsion fumées

• Sonde fumées

• Ventilateur échangeur

• Bougie d’allumage

• Thermostat réarmement granulés

• Sonde d’ambiance

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 5

• Pressostat

• Carte mère

• Carte silencieuse pour échangeur

• Fusibles de protection tableau de commande - carte mère - carte

silencieuse

• Câblage Les interventions de contrôle et/ou de maintenance indispensables pour

un fonctionnement correct de votre poêle sont résumées ci-dessous :

Parties/ période

MANUEL D’INSTALLATION ET MODE D’EMPLOI

1 jour 2-3 jours 30 jours 60-90 jours

Page

1 an

Brûleur

Déflecteur

Tiroir à cendres

Vitre

Échangeur inf.

Échangeur complet

Conduit de fumées

Joint porte Tiroir à cendres

Parties internes Conduit de fumées Pile télécommande

●

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 6

Page

MANUEL D’INSTALLATION ET MODE D’EMPLOI

6. PANNES / CAUSES / SOLUTIONS

ATTENTION : Toutes les réparations doivent exclusivement être effectuées par un technicien spécialisé, lorsque le poêle est éteint et que la prise électrique est débranchée.

PROBLÈMES CAUSES POSSIBLES SOLUTIONS

Les granulés ne sont pas introduits dans la chambre de combustion.

Le feu s’éteint ou le poêle s’arrête automatiquement.

Le poêle fonctionne quelques minutes puis s’éteint.

Les granulés s’accumulent dans le pot de combustion, la vitre de la porte se salit et la flamme est faible.

1. Réservoir à granulés vide.

2. Panne du moto réducteur de la vis

sans fin

3. Carte électronique défectueuse.

4. Vis sans fin bloquée.

5. Réservoir à granulés vide.

6. Les granulés n’alimentent pas la

chambre de combustion.

7. Intervention de la sonde de sécurité de température des granulés.

8. La porte n’est pas parfaitement fermée ou les joints sont usés.

9. Granulés non appropriés.

10. Faible arrivée de granulés.

11. Chambre de combustion sale.

12. Sortie de fumées obstruée.

13. Pressostat en panne ou défectueux.

14. Moteur extraction fumées

endommagé.

15. La phase d’allumage n’est pas terminée.

16. Absence temporaire de courant électrique.

17. Conduit de fumée obstrué.

18. Sonde de température défectueuse

ou en panne.

19. Bougie endommagée.

20. Manque d’air de combustion.

21. Granulés humides ou inadaptés.

22. Moteur aspiration fumées en panne.

1. Remplir le réservoir à granulés.

2. Remplacer le moto réducteur

3. Remplacer la carte électronique.

4. Débloquer la vis sans fin et

nettoyer le réservoir.

5. Remplir le réservoir à granulés.

6. Voir solution précédente.

7. Laisser le poêle refroidir

complètement, rétablir le thermostat jusqu’à ce que le bloc s’éteigne et rallumer le poêle; si le problème persiste, s’adresser au service d’assistance technique.

8. Fermer la porte ou faire remplacer les joints par des joints d’origine MCZ.

9. Changer de type de granulés en le choisissant dans une caté préconisée par le fabricant.

10. Faire vérifier l’arrivée du combustible par le service d’assistance technique.

11. Nettoyer la chambre de combustion en suivant les instructions du livret.

12. Ramoner le conduit de fumée.

13. Remplacer le pressostat.

14. Vérifier et, éventuellement, remplacer le moteur.

15. Répéter l’allumage.

16. Voir instruction précédente.

17. Ramoner le conduit de fumée.

18. Vérifier et remplacer la sonde.

19. Vérifier et remplacer la bougie

20. Nettoyer le pot de combustion et

contrôler que tous les orifices sont libres. Effectuer un nettoyage général de la chambre de combustion et ramoner le conduit de fumée. Contrôler si l’entrée d’air n’est pas bouchée. Vérifier l’état des joints de la porte vitrée.

21. Changer le type de granulés.

22. Vérifier et, éventuellement,

remplacer le moteur.

orie

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 6

MANUEL D’INSTALLATION ET MODE D’EMPLOI

PROBLÈMES CAUSES POSSIBLES SOLUTIONS

Le moteur d’aspiration des fumées ne fonctionne pas.

1. Le poêle ne reçoit pas de courant électrique.

2. Le moteur est endommagé.

3. La carte électronique est défectueus e.

4. Le tableau de commande ne

fonctionne pas.

1. Vérifier la tension du secteur d’alimentation et le fusible de protection.

2. Vérifier le moteur et le condensateur et, éventuellement, les remplacer.

3. Remplacer la carte électronique.

4. Remplacer le tableau de commande.

Le ventilateur de l’air de convection ne s’arrête jamais.

5. Sonde thermique de contrôle de la température défectueuse ou ne fonctionnant pas.

6. Le ventilateur est endommagé.

5. Vérifier le fonctionnement de la

sonde et, éventuellement, la remplacer.

6. Vérifier le fonctionnement du

ventilateur et, éventuellement, le remplacer.

Page

La télécommande ne fonctionne pas.

En mode automatique, le poêle fonctionne toujours à la puissance maximale.

7. Pile de la télécommande usée.

8. Télécommande endommagée.

9. Thermostat d’ambiance en position

maximale

10. La sonde de détection température est endommagée.

11. Tableau de commande défectueux ou ne fonctionnant pas.

Le poêle ne démarre pas.

12. Absence de courant électrique.

13. Sonde granulés bloquée.

14. Fusible endommagé.

15. Le pressostat ne fonctionne pas (il

signale un blocage).

16. Évacuation ou conduit de fumée obstrué.

ATTENTION ! Les opérations soulignées en caractère gras doivent

être effectuées exclusivement par des techniciens agréés MCZ. Le fabricant décline toute responsabilité et annule la garantie au cas où cette condition ne serait pas respectée.

7. Remplacer la pile

8. Remplacer la télécommande.

9. Régler de nouveau la température du

thermostat.

10. Vérifier la sonde et

éventuellement, la remplacer.

11. Vérifier le tableau de commande

et, éventuellement, le remplacer.

12. Contrôler si la prise électrique est branchée et si l’interrupteur général est sur la position “I”.

13. Débloquer la sonde en agissant sur le thermostat postérieur. Si cela se produit de nouveau, remplacer le thermostat.

14. Remplacer le fusible.

15. Remplacer le pressostat.

16. Nettoyer la sortie des fumées et/ou ramoner le conduit de fumée.

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7

MANUEL D’INSTALLATION ET MODE D’EMPLOI

7. SCHÉMAS ÉLECTRIQUES ET PIÈCES DÉTACHÉES

7.1. SCHÉMA ÉLECTRIQUE POLAR-NOVA AIR

Câbles electriques sous tension

Débrancher le cordon d’alimentation 230V avant d’effectuer toute opération sur les fiches électroniques

page

STUFE A PELLET Capitolo 7

MANUALE DI INSTALLAZIONE E UTILIZZO

7.2. SCHEMA ELECTRIQUE POLAR-NOVA MULTIAIR

Câbles electriques

sous tension

Débrancher le cordon d’alimentation 230V avant d’effectuer toute opération sur les fiches électroniques

pag.

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7

7.3. PIECES DE RECHANGE

7.3.1. Structure POLAR et NOVA

MANUEL D’INSTALLATION ET MODE D’EMPLOI

page

7 6

1. Serrure porte tiroir à cendres

2. Vis de fixation serrure porte tiroir à cendres

3. Porte tiroir à cendres

4. Vis de fixations charnières porte tiroir à cendres

5. Charnière porte tiroir à cendres

6. Pivot charnière

7. Fixateur pivot charnière

8. Grille de foyer

9. Déflecteur grille de foyer

10. Grille intérieure en acier

11. Panneau en calorite épaisseur 13 mm

12. Panneau en calorite épaisseur 25 mm

13. Fond en fonte

14. Fond en Alutec

15. Carter registre air

16. Vis de fixation fond en fonte

17. Couvercle réservoir pellet

18. Gille frontale sortie air chaud

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7

MANUEL D’INSTALLATION ET MODE D’EMPLOI

7.3.2. Porte du foyer POLAR et NOVA

page

1. Cadre porte en fonte

2. Vis de fin de course poignée

3. Vis de fixation poignée

4. Bride excentrique

5. Poignée

6. Rondelle sphérique

7. Joint à ruban

8. Vitre en vitrocéramique

9. Patte de fixation en vitrocéramique

10. Vis de fixation pour patte

11. Cordon en fibre de céramique

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7

MANUEL D’INSTALLATION ET MODE D’EMPLOI

page

7.3.3. Composants électroniques et mécaniques communs à POLAR et NOVA

1. Motoréducteur

2. Vis de fixation motoréducteur

3. Couronne de fixation motoréducteur

4. Caoutchouc anti-chocs

5. Base de la vis sans fin

6. Bride en graphite

7. Joint de la base de la vis sans fin

8. Vis sans fin

9. Tuyau sortie fumées

10. Ventilateur expulsion fumées

11. Volute

12. Bougie d'allumage pellet

13. Panneau de commandes

14. Grille de protection réservoir pellet

15. Carte silencieuse pour échangeur

16. Pressostat

17. Carte mère avec microprocesseur

18. Prise sérielle

19. Interrupteur avec compartiment fusibles

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7

MANUEL D’INSTALLATION ET MODE D’EMPLOI

7.3.4. Groupe échangeur air chaud POLAR et NOVA Modèle AIR

page

1. Fond arrière avec acheminement

2. Ventilateur échangeur air chaud

3. Grille de protection ventilateur

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7

MANUEL D’INSTALLATION ET MODE D’EMPLOI

7.3.5. Groupe échangeur air chaud POLAR et NOVA Modèle MULTIAIR

page

1. Grille pour échappement de l'air

2. Vis de fixation grille

3. Ventilateurs échangeurs air chaud

4. Conduit de protection tuyau sortie air chaud

5. Tuyau de sortie air chaud

6. Vis de fixation

7. Fond arrière en acier

8. Bride prise air

9. Vis de fixation

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7

MANUEL D’INSTALLATION ET MODE D’EMPLOI

7.3.6. Habillages en céramique POLAR AIR et MULTIAIR

page

1. Pivot pour blocage porte

2. Panneau frontal inférieur en majolique POLAR

3. Écrou de fixation du pivot de la patte

4. Vis de fixation

5. Panneau frontal supérieur en majolique POLAR

6. Grille de sortie air chaud

7. Caoutchouc anti-chocs

8. Pivot de fixation grille frontale

9. Dessus en céramique POLAR

10. Pivot patte de fixation des carreaux en céramique latéraux

11. Patte de fixation des carreaux en céramique latéraux

12. Carreaux en céramique latéraux POLAR

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7

MANUEL D’INSTALLATION ET MODE D’EMPLOI

7.3.7. Habillages en céramique NOVA AIR et MULTIAIR

page

1. Pivot pour blocage porte

2. Panneau frontal inférieur en majolique POLAR

3. Écrou de fixation du pivot de la patte

4. Vis de fixation

5. Panneau frontal supérieur en majolique POLAR

6. Grille de sortie air chaud

7. Caoutchouc anti-chocs

8. Pivot de fixation grille frontale

9. Dessus en céramique POLAR

10. Pivot patte de fixation des carreaux en céramique latéraux

11. Patte de fixation des carreaux en céramique latéraux

12. Carreaux en céramique latéraux POLAR

MCZ SPA

Via Guglielmo Oberdan n° 86

33070 Vigonovo di Fontanafredda (Pordenone) - ITALIE

Téléphone : +39 0434 599599 r.a.

Fax : +39 0434 599598

Internet : www.mcz.it

email : mcz@mcz.it

CODE DOCUMENT : 89050048 Rev. 0 Édition : Juin 2005

MCZ POLAR, POLAR AIR User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
