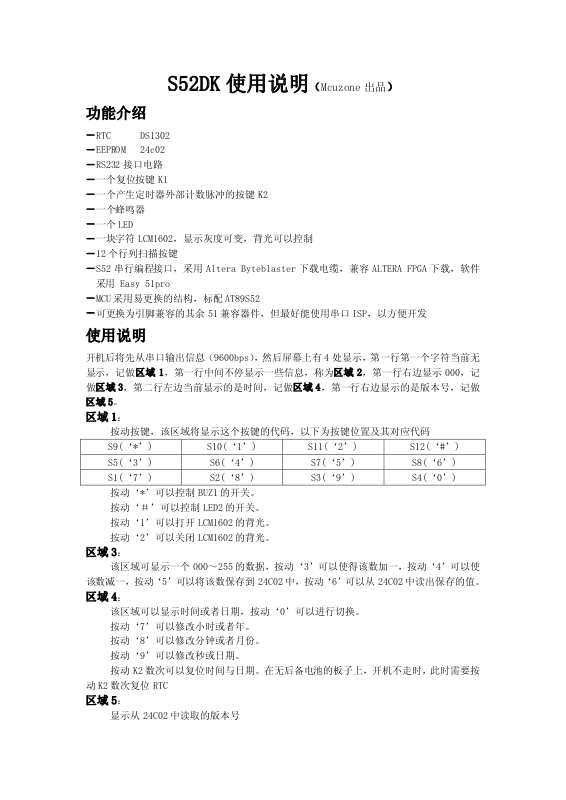

S52DK 使用说明（Mcuzone 出品）
功能介绍
－RTC DS1302
－EEPROM 24c02
－RS232 接口电路
－一个复位按键 K1
－一个产生定时器外部计数脉冲的按键 K2
－一个蜂鸣器
－一个 LED
－一块字符 LCM1602，显示灰度可变，背光可以控制
－12 个行列扫描按键
－S52 串行编程接口，采用 Altera Byteblaster 下载电缆，兼容 ALTERA FPGA 下载，软件
采用 Easy 51pro
－MCU 采用易更换的结构，标配 AT89S52
－可更换为引脚兼容的其余 51 兼容器件，但最好能使用串口 ISP，以方便开发
使用说明
开机后将先从串口输出信息（9600bps），然后屏幕上有 4 处显示，第一行第一个字符当前无
显示，记做区域 1，第一行中间不停显示一些信息，称为区域 2，第一行右边显示 000，记
做区域 3，第二行左边当前显示的是时间，记做区域 4，第一行右边显示的是版本号，记做
区域 5。
区域 1：
按动按键，该区域将显示这个按键的代码，以下为按键位置及其对应代码
S9(‘*’) S10(‘1’) S11(‘2’) S12(‘#’)
S5(‘3’) S6(‘4’) S7(‘5’) S8(‘6’)
S1(‘7’) S2(‘8’) S3(‘9’) S4(‘0’)
按动‘*’可以控制 BUZ1 的开关。
按动‘＃’可以控制 LED2 的开关。
按动‘1’可以打开 LCM1602 的背光。
按动‘2’可以关闭 LCM1602 的背光。
区域 3：
该区域可显示一个 000～255 的数据，按动‘3’可以使得该数加一，按动‘4’可以使
该数减一，按动‘5’可以将该数保存到 24C02 中，按动‘6’可以从 24C02 中读出保存的值。
区域 4：
该区域可以显示时间或者日期，按动‘0’可以进行切换。
按动‘7’可以修改小时或者年。
按动‘8’可以修改分钟或者月份。
按动‘9’可以修改秒或日期。
按动 K2 数次可以复位时间与日期。在无后备电池的板子上，开机不走时，此时需要按
动K2数次复位RTC
区域 5：
显示从 24C02 中读取的版本号
